Как подключить проходной выключатель: пошаговая инструкция

Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.

Собственно и конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.

Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.

Содержание статьи:

Выключатели проходного действия

Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

Вот такой он – проходной выключатель, который активно наращивает степень конкуренции по отношению к своему родственнику – обычному прибору. Эта, казалось бы, незначительно модифицированная модель даёт пользователю больше преимуществ

Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

Все тонкости выбора и виды проходных выключателей описаны .

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

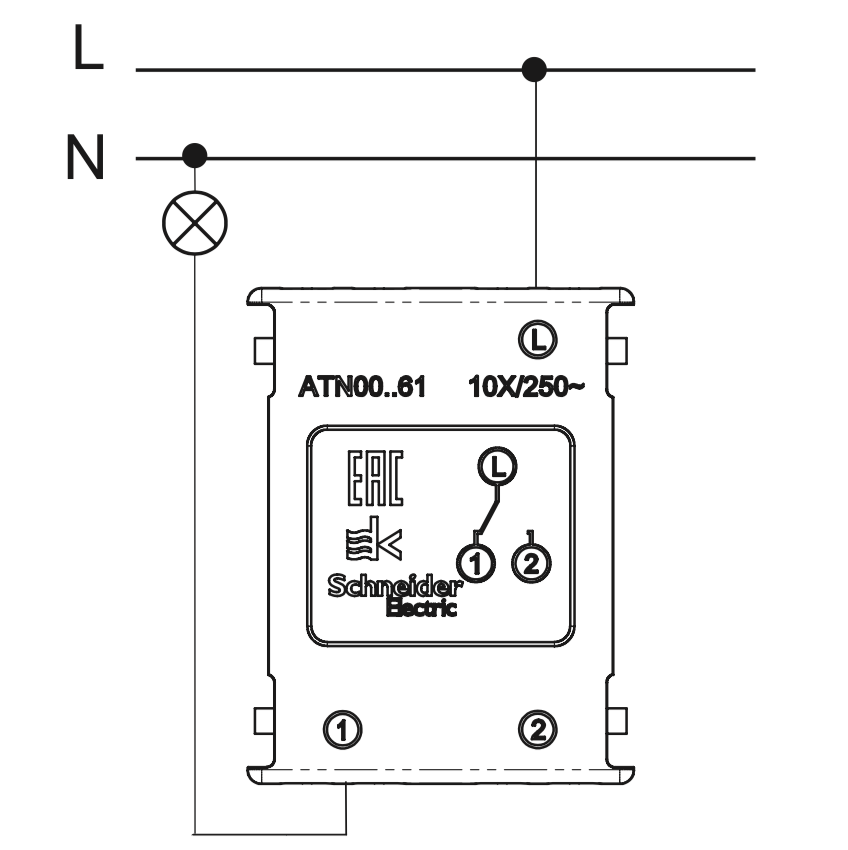

Принцип действия устройства схематичным видом: L – линия фазы электрической бытовой сети; N – линия электрического нуля бытовой сети; C – общий коммуникационный контакт; P – перекидные коммуникационные контакты; 1 – один прибор; 2 – второй прибор

На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Подробная инструкция по монтажу одноклавишного выключателя представлена в .

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

  1. На первый (C) контакт подключается общая линия.
  2. На второй (P) и третий (P) контакты подводят перекидные сегменты.
  3. Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие – Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

Работа схемы тестируется следующим образом:

  1. Смонтированный участок цепи обеспечивают напряжением.
  2. Переводят клавишу первого выключателя в режим «Вкл».
  3. Осветительная лампа загорается.
  4. Следуют к точке размещения второго прибора.
  5. Меняют текущее положение клавиши второго устройства.
  6. Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Как выполнить реальный монтаж?

Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

Пример создания схема под монтаж системы выключателей проходного действия: N – нулевой провод сети; L – фазный провод сети; РК – распределительная коробка; ПВ1 – прибор первый; ПВ2 – прибор второй; 1,2,3 – контактные группы

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

Один из возможных вариантов монтажа коммуникации с двумя устройствами – по одному у каждой из проходных дверей. Этот вариант вполне применим для классических проектов жилых и служебных зданий

Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

Схемотехника с моделью перекрёстного действия: 1 – обычный коммутатор; 2 – коммутатор перекрёстного действия; 3 – обычный коммутатор; 4 – распределительная коробка; 5 – лампа светильника; N – проводник сетевого нуля; L – проводник фазы

Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

О тонкостях монтажа перекрестных выключателей читайте .

Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

Схемные решения для практической эксплуатации

Наиболее часто применяемые схемы с подключением устройств проходного действия – это, как правило, схемы для одно-, двух-, приборов. Одноклавишный вариант рассматривался выше.

Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п – перемычки

Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.

  1. Необходимо схематично обрисовать монтаж системы.
  2. Выполнить работы по инсталляции РК и подрозетниц.
  3. Выполнить инсталляцию нужного числа световых групп.
  4. Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
  5. Подключить разведённые проводники согласно составленной схеме.

Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц.

Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.

Существует трехточечная система коммуникации, которая основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются и один – перекрёстным.

Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор

Своеобразная инструкция подключения в этом случае выглядит примерно так:

  1. Создаётся схема разводки и расключений.
  2. Производятся работы по монтажу коробки распределительной и подрозетниц.
  3. Укладываются кабели электрические трёхжильные в количестве 4 шт.
  4. Производится электромонтаж – подключение по схеме.

Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.

На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции

Есть два вида переключателей сенсорного исполнения:

  1. Сенсорные прямого действия.
  2. Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала

Простая организация системы управления с одним сенсорным прибором выполняется так:

  1. Фазная линия соединяется с клеммой «L».
  2. Линия «L1» образует одну зону освещения.
  3. Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

  1. Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
  2. После звукового сигнала снять касание и перейти к следующему прибору.
  3. Касание сенсора второго прибора.
  4. Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
  5. Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу.

К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о , их разновидностях и маркировке.

Выводы и полезное видео по теме

Теоретическая информация о том, как происходит установка в помещении проходного выключателя:

Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели. Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр.

Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.

Если вам приходилось самостоятельно устанавливать проходной выключатель в собственном доме, поделитесь, пожалуйста, опытом с нашими читателями. Расскажите как вы реализовали эту задачу на практике. Оставляйте свои комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи, а мы постараемся на них оперативно ответить.

Как подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

При прокладке проводки в доме или квартире часто возникает ситуация, когда необходимо организовать управление освещением из нескольких мест. Для таких целей применяется проходной выключатель, имеющий ряд отличительных особенностей.

Ниже рассмотрим, в чем его конструктивные особенности, и где можно устанавливать. Отдельное внимание уделим особенностям монтажа защиты на такие устройства, схемам подключения и критериям выбора.

Также затронем тему создания проходных выключателей своими руками, ошибки новичков и особенности соединения сенсорных девайсов.

Что такое проходной выключатель

Проходной выключатель — устройство, предназначенное для включения одного источника освещения из разных точек квартиры. Электрики называют такой девайс переключателем, ведь это в большей части отражаете его функции. Другие названия — «перекидной», «перекрестный», «маршевый» или «дублирующий».

Главное отличие состоит в наличии большего числа контактов. К примеру, если в обычном устройстве два контактных соединения, в переходном их три. Два из них общие, что обеспечивает включение лампочки с разных мест, к примеру, в начале и конце комнаты.

Конструкция и принцип работы

Внешне проходной выключатель ничем не отличается обычного.

Но все-таки у него есть отличительные черты:

  • на кнопке изображено две стрелки (вверх и вниз), которые находятся друг над дружкой;
  • три контактные группы — один ввод и два вывода;
  • трехжильная коммутация, обеспечивающая перенаправление напряжения между контактными группами.

Для управления одним источником освещения необходимо два проходных выключателя.

Принцип действия, следующий:

  • к каждому переключающему устройство подводится нулевой и фазный провод;
  • перевод клавиши в другое положение приводит к подаче напряжения на лампочку;
  • при отключении любого из двух переключателей цепь питания нарушается, и источник освещения гаснет.

Включение и отключение возможно не только из двух, но и большего числа точек. Для этого необходимо добавить один или более дублирующих переключателя.

Где можно устанавливать

Перекидной выключатель может устанавливаться в любом помещении. Чаще всего его монтируют в следующих местах:

  1. Лестничная площадка. Маршевые выключатели устанавливаются на нескольких этажах для управления общим освещением. К примеру, житель дома может включить проходной переключатель на входе в подъезд, а поднявшись на третий этаж к себе в квартиру выключить свет. Аналогичным образом можно действовать при спуске сверху вниз: сначала включить лампочку дублирующим переключателем, а внизу выключить ее.
  2. Коридор. При наличии длинного коридора в квартире или доме проходной выключатель устанавливается в конце и в начале комнаты. Так, при начале движения по коридору можно включить свет, а при выходе из него выключить.
  3. Спальня. Удобный вариант — размещение переключателей на входе и возле кровати. В этом случае можно лечь спать и не вставать для отключения света. Это особенно важно в детской комнате, чтобы ребенку не нужно было идти через все помещение для включения / отключения освещения.

На практике можно применяются и другие способы подключения таких выключателей к лампочке. Главное — понимать принцип действия и определиться с необходимостью монтажа устройства. Чаще всего это делается для удобства или / и экономии электроэнергии.

Преимущества проходных выключателей

Дублирующие выключатели имеют ряд положительных качеств, которые выгодно выделяют их среди обычных устройств.

Плюсы:

  1. Управление одним источником света из разных частей помещения.
  2. Безопасность применения.
  3. Легкость монтажа и настройки.
  4. Небольшая себестоимость и, как следствие, низкая цена.
  5. Экономия электричества.
  6. Надежность в эксплуатации.
  7. Возможность установки своими руками без привлечения мастера.

Недостатки

Такие выключатели имеют и ряд минусов, которые необходимо учитывать при монтаже.

Выделим основные:

  1. При незнании главных отличий их легко спутать с обычным выключателем.
  2. Нет точной позиции для выявления положения (включен, отключен). К примеру, при замене лампочки трудно понять, подходит питание к устройству или нет. Для безопасности рекомендуется отключать питающий автомат.
  3. В распределительной коробке появляется много проводов. Их количество увеличивается с повышением числа лампочек. Подключать устройства напрямую не желательно, ведь в таком случае придется терпеть большие расходы. Кроме того, при большом числе ламп в одной цепи предусмотрено использование импульсных реле.
  4. Более высокая цена из-за особенностей конструкции.

Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения

В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.

Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.

Как выбрать автоматический выключатель смотрите тут https://elektrikexpert.ru/kak-vybrat-avtomaticheskij-vyklyuchatel. html.

Схема подключения

При установке проходного переключателя можно использовать одну из многочисленных схем. Они отличаются по количеству точек и числу переключателей на устройстве. Рассмотрим каждый из вариантов подключения более подробно.

ВАЖНО: применять нужно двух и трехжильный кабеля.

С двух мест

Такая схема подключения хороша при проживании в 2-этажном доме, при наличии большой комнаты или длинного коридора. Как вариант, ее можно задействовать в спальне, когда отключение света планируется сделать возле изголовья кровати.

Принцип прост:

  1. Подключите к светильнику заземляющий и нулевой провод.
  2. Фазу подайте на вход первого проходного переключателя, а со входа другого выключателя провод фаза направьте к светильнику.

Нажатие на любое из устройств приводит к разрыву цепи и отключение выключателя. Аналогичным образом перевод клавиши во второе положение ведет к замыканию цепочки и зажиганию лампы.

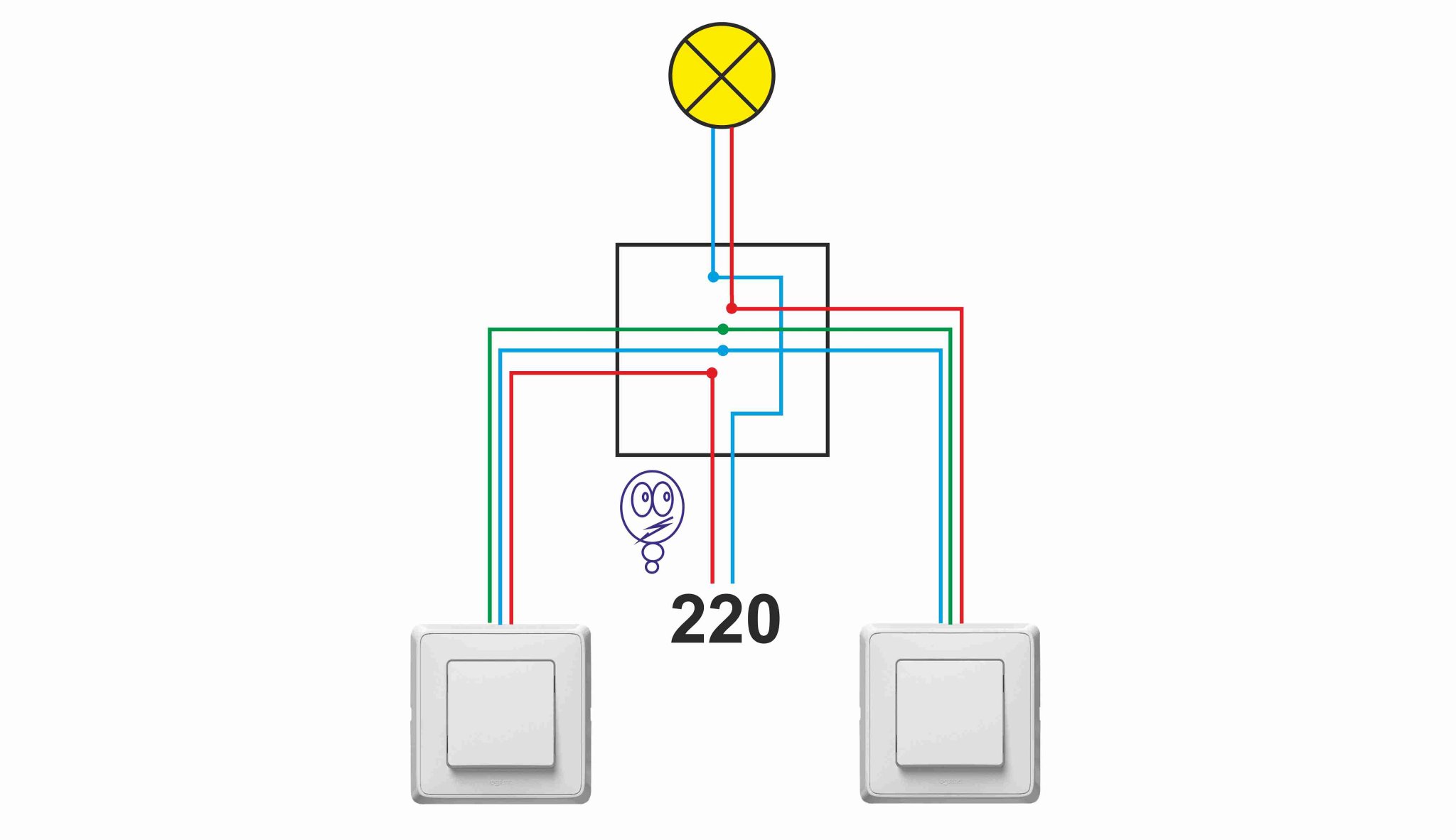

Схема подключения проводов через распределительную коробку.

При прокладке провода ориентируйтесь на действующие требования. Провод должен находиться на расстоянии где-то 150 мм от верха. Для укладки используется штроба, монтажные лотки /короба.

Принципиальная схема подключения на примере двух переключателей.

Принцип работы схемы показан ниже.

Читайте также:

Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

Подключение двух точек через распределительную коробку.

Зачищаем и подводим проводка к коробке, как показано ниже.

Проверяем индикатором куда приходит фаза.

Соединяем нулевой провод от вилки к нулевому проводу светильника.

Подключите коричневый фазовый провод, подходящий к распредкоробке, аналогичным проводом, идущим от вилки (щитка).

Соедините синий и желтый провода от левого переключателя с аналогичными проводами от правого.

Читайте также:

Коричневый провод правого выключателя соедините с аналогичным проводом, который идет на лампочку.

Подключение трех точек

При необходимости может потребоваться включение-отключение лампы с трех разных точек.

В таком случае потребуется два проходных и один перекидной переключатель. Его особенность состоит в наличии двух групп контактов, всего четыре.

Принципиальная схема подключения выглядит так.

Читайте также:

Для сборки такой схемы сделайте следующее:

  1. Подведите нулевой провод к лампочке.
  2. Аналогичное действие выполните и по отношению к заземляющему проводнику.
  3. Фазный провод подведите ко входу первого маршевого выключателя, а ко входу второго подведите незадействованный провод с лампочки.
  4. Пару выходов с 3-контактного девайса заведите на ввод 4-входного перекрестного устройства.
  5. Пару выводов с другого 3-контактного девайса заведите на другую пару контактов перекрестного выключателя.

Схема подключения контактов показана ниже.

Правила монтажа и укладки проводов здесь такие же, как и для другой проводки.

Подключение трех точек через распределительную коробку.

Для этого к коробке нужно подвести или один четырехжильный провод или два двухжильных. Рассмотрим на примере второго варианта.

Синий провод, идущий от коробки, подключается к контакту выключателя со стрелкой, показывающей во внутрь. Затем выходит из контакта со стрелкой, показывающей наружу, и уходит в коробку.

Коричневый провод, который на фото ниже играет роль желтого, прокладывается таким же образом.

Читайте также:

Соединяем эти провода от левого и правого проходных выключателей.

Здесь нужно быть внимательным:

  1. Разомкните желтый провод, соединяющий левый и правый проходные выключатели.
  2. Желтый провод от левого выключателя соедините с коричневым проводом, который подключен к переходному выключателю к контакту со стрелкой во внутрь.
  3. Желтый провод от правого устройства соедините с коричневым проводом, который приходит от перекидного переключателя из контакта со стрелкой, указывающей наружу.
  4. Тоже самое сделайте и с синим проводом, соединяющим левые и правые устройства. Разомкните его. Синий провод от левого переключателя соедините с таким же проводом, идущим от перекидного переключателя со стрелкой, идущей вовнутрь.
  5. Синий провод от правого устройства соедините с синим проводом, который приходит от перекидного (третьего) переключателя от контакта со стрелкой, указывающей наружу.

Схема подключения показана ниже.

Схема на четыре точки

При использовании четырех точек требуется применение комплексной схемы. Здесь применяется не только пара проходных, но и два перекрестных выключателя.

Если в комнате требуется подведение напряжения на две лампочки и более, лучше отдать предпочтение выключателям двухклавишного типа. В этом случае проще управлять освещением.

Схема подключения показана ниже.

Общий алгоритм подключения, следующий:

  1. Со вводной коробки подайте ноль сразу на лампочку.
  2. Фазу с коробки подключите ко входу первого проходного переключателя.
  3. Далее объедините выводы проходного, двух перекрестных переключателей и второго проходного устройства.
  4. Со входа второго маршевого переключателя отправьте фазу на светильник.

Такое схемное решение позволяет управлять светом с помощью любого из установленных устройств.

Читайте также:

Схема на пять точек

При необходимости реализовать схему на пять точек принцип подключения такой же, как в рассмотренном выше случае. Увеличивается только количество перекрестных переключателей.

В этом случае их будет три, а по краям предусмотрены стандартные маршевые выключатели.

Схема подключения двухклавишного и трехклавишного выключателей

Применение выключателя двухклавишного типа позволяет управлять двумя и более осветительными устройствами. Это возможно, за счет наличия шести контактов в каждом из устройств.

Читайте также:

Общие проводники определяются по стандартному алгоритму, но прозвонка проводится для большего числа проводов.

Особенность схемы с 2-клавишным выключателем в том, что фазный провод подключается к обоим входам первого переключающего устройства. Со входов второго выходят провода на источники освещения.

Если в схеме участвует три и более точек, требуется поставить два переходных выключателя, ведь они выпускаются только одноклавишного типа.

При подключении учитывается следующий принцип:

  1. Первая группа контактов подходит к первому перекрестному устройству, а вторая — к другому.
  2. Выход перекрестников соединяется с последним 2-клавишным маршевым девайсом.

Трехклавишный выключатель подключается по схеме.

Какой лучше использовать кабель

По действующим правилам при подключении дублирующего выключателя рекомендуется задействовать 3-жильный медный кабель, имеющий сечение 1,5 кв. мм.

Наиболее популярные варианты:

  1. ВВГнГ-3х1,5.
  2. ШВВП-3х1,5.
  3. ПВСнг-3х1,5.

Главное отличие между указанными выше проводниками состоит в виде изоляционного покрытия и особенностях жил. При выборе кабеля учтите, чтобы она был маркирована по ГОСТу.

Это дает гарантию, что при покупке провода с сечением 1,5 кв. мм вы получаете именно этот параметр, а не 1,0 или, к примеру, 1,2 кв. мм. Помните, что несоответствие сечения может привести к перегрузке и аварии.

Основные ошибки подключения

Начинающие электрики часто допускают ошибки при подключении проходных выключателей. Чаще всего они допускаются еще в период выявления вводной (общей) клеммы.

Необходимо понимать, что у каждого производителя их расположение может отличаться. Это значит, что перед монтажом необходимо всегда проверять соответствие клемм с помощью мультиметра и сверять полученные данные с имеющейся схемой. Обращать внимание куда направлены стрелки на выключателеях.

Если общий провод определен правильно, но освещение все равно работает некорректно, значит, пользователь ошибся с покупкой. Возможно, установлено два стандартных выключателя, а не проходные.

Вторая оплошность, которую допускают новички — ошибка при монтаже. Как правило, пара проводов с первого выключателя подсоединяется ко входу, а со второго устройства — к выходу. В таком случае цепь не работает, ведь контакты нужно подключать по принципу «крест-накрест».

Читайте также:

Критерии выбора

При выборе проходного выключателя нельзя ориентироваться только на цену. Важно понимать, где и как будет установлено устройство.

Нижеперечисленные критерии позволят сориентироваться, на что в первую очередь следует обратить внимание при выборе.

Учтите следующие критерии:

  1. Производитель. На выбор покупателям доступен товар следующих разработчикам: Legrand, Lezard, Schneider Electric, Simon, Smartbuy, TDM, UNIVersal, Volsten WERKEL, СВЕТОЗАР, Arditi SPA, EKF, Electraline, GUSI Electric, IEK, Intro, Jung, LIREGUS, LK Studio, Nilson, Panasonic, Retrika, STEKKER, Кунцево-Электро, ЭРА.
  2. Страна-производитель: Германия, Испания, Китай, Италия, Литва, Польша, Россия, Португалия, Турция, Франция. Импортные девайсы хотя и качественные, но можно найти не плохие по качеству отечественные аналоги (смотрите п.1).
  3. Способы монтажа. Варианты — в кабель-канал, скрытая проводка, открытая прокладка.
  4. Количество кнопок: одна или две.
  5. Наличие индикатора — есть или нет.
  6. Степень защиты — IP20, IP41, IP44, IP54, IP55, IP65. Возможны и другие варианты. Во влажных помещениях и на открытых площадках обращайте внимание на устройства с защитой IP55, IP
  7. Цвета. На выбор доступны белый, бежевый, зеленый, золотистый, коричневый, красный, серый, серебристый, черный и синий и другие цвета. Подбирайте по дизайну комнаты, коридора и т.д.
  8. Количество модулей — один или два.
  9. Число постов — один или два.
  10. С рамкой или без.
  11. Комплектация. Проходной переключатель с накладкой или в сборе. Возможна модульная сборка.
  12. Заземление — предусмотрено или нет.
  13. Максимальный ток — от 2 до 100 А.
  14. Серия — более 50 разных вариантов.
  15. Материал — АБС-пластик, керамика, пластик, поликарбонат, термопласт, сталь, латунь и т. д.

Комплексный подход к выбору позволяет найти нужное устройство, избежать ошибок и не быть разочарованным в качестве.

Можно ли использовать проходной выключатель как обычный

Бывают ситуации, когда из дублирующего выключателя нужно сделать простое 2-клавишное устройство. Это несложно реализовать, если девайс подключить, как обычный.

Вопрос в том, зачем это делать, ведь тогда теряется суть всей идеи, а переплачивать за более дорогостоящий девайс нет смысла.

Можно ли из простого выключателя сделать проходной

Теперь рассмотрим обратную ситуацию, когда из обычного выключателя нужно сделать переходной. Для этого потребуется пара простых выключателей с одной или двумя клавишами.

Желательно, чтобы они были выпущены одним заводом-изготовителем и имели идентичные габариты.

Задача в том, чтобы добавить дополнительный контакт в простой выключатель.

Но сразу отметим, что лучше не тратить время на такую переделку, а сразу купить дублирующий переключатель.

Но если все-таки решились, то алгоритм действий такой:

  1. Предварительно проверьте, что конструктивные особенности девайса позволяют поменять клеммы местами.
  2. Снимите клавишу с клипсами.
  3. Демонтируйте электрическую часть.
  4. Один из контактов достаньте из гнезда и разверните на 180 градусов.
  5. Срежьте одну из площадок общей группы.
  6. Соберите девайс и убедитесь, что он работает правильно.
  7. Закройте устройство одной крышкой или оставьте две кнопки, но склейте их друг с другом.

Можно ли сделать своими руками?

Как видно из рассмотренного выше раздела, проходной выключатель можно сделать самостоятельно. Для этого потребуется обычный одно — или двухклавишный выключатель. Алгоритм действий описан выше, поэтому повторяться нет смысла.

Читайте также:

Особенности подключения сенсорных проходных выключателей

Кроме кнопочных, на рынке также встречаются сенсорные модели. По принципу действия эти устройства полностью идентичны, но конструктивно они имеют ряд особенностей.

Так, на рынке представлено два типа таких девайсов:

  1. Прямого действия. Срабатывают после прикосновения к поверхности подушечками пальцев.
  2. С диммерами. В отличие от прошлого типа здесь предусмотрена плавная регулировка яркости. Для использования таких устройств также необходимо нажатие. Разница в том, что уровень яркости напрямую зависит от продолжительности удерживания пальца на поверхности.

Главное отличие схемы сенсорных устройств в том, что здесь содержатся следующие контакты:

  • Фаза.
  • Перекидные контакты.
  • Общая СОМ-клемма.

Назначение последней в том, чтобы связать выключатели при необходимости использования нескольких источников освещения и зон. При этом на одну зону допускается мощность нагрузки более 1000 Вт.

Для правильного подключения необходимо учесть следующие особенности:

  1. Фаза подключается к L.
  2. L1 подходит к первой, а L2 ко второй осветительной зоне.

При использовании двух и более лампочек L-контакты необходимо объединить параллельно друг с другом, а также объединить COM-контакты. Остальное подключение проводится по стандартной схеме с учетом количества коммутируемых зон.

Схема подключения к распределительной коробке

Особый интерес представляет схема подключения дублирующего выключателя в распределительной коробке. Частично мы затрагивали этот вопрос выше.

Разберем подробней.

В нее входит четыре трехжильных провода:

  • с АВ освещения распределительного щитка;
  • на первый переключатель;
  • на второй переключатель;
  • на источник освещения.

При соединении проводов нужно смотреть на цвет. При использовании ВВГ-кабеля применяются следующие маркировки:

  1. Белая — фазный.
  2. Синяя — нулевой.
  3. Желто-зеленая — земляной.

Возможен и второй тип маркировки — белый, коричневый и черный соответственно.

При сборке действуйте следующим образом:

  1. Соедините ноль кабеля вводного АВ и нулевой провод, который идет на лампу в одну точку с помощью ваго-клемм.
  2. Объедините заземляющие жилы (если они предусмотрены).
  3. Подключите желто-зеленый провод к корпусу светильника.
  4. Подключите фазные провода. Для этого фазу со ввода объедините с фазой клеммы первого проходника.
  5. Общий провод второго проходника с помощью отдельного зажима объедините с фазой провода, идущего к осветительному устройству.

После выполнения рассмотренных выше шагов соедините второстепенные (отходящие) жилы с первым и вторым выключателем.

При этом принцип объединения не имеет значения. Даже в случае ошибки в цветовом обозначении схема будет работать правильно. После этого можно подать напряжение и проверить исправность схемы.

При использовании такого подключения запомните несколько моментов:

  1. Убедитесь, что фаза приходит на общий провод 1-го выключателя.
  2. Этот же фазный провод должен уйти с общего провода 2-го выключающего устройства в сторону лампы.
  3. Два других проводника объединяются друг с другом в распределительной коробке.
  4. Нулевой и земельный провод подаются напрямую на лампы.

Итоги

Проходной выключатель — полезный девайс, который делает управление освещением более комфортным и позволяет экономить электричество в доме или квартире. Главное четко понимать его принцип действия, правильно подойти к выбору и учитывать ряд особенностей при подключении.

Подключение проходного выключателя: как это делать правильно?

Проходные выключатели весьма удобны, когда необходимо включать и выключать лампочку из разных точек в квартире или доме. Например, в начале коридора можно включить лампочку, а пройдя через него выключить в другом конце. Или на первом этаже зажечь светильник на лестнице, а поднявшись на верх, выключить. Как правильно выполнить монтаж проходного выключателя, чтобы все работало как часы? Объясняем подробно со схемами и примерами.

Что потребуется для подключения проходного выключателя?

Для того, чтобы схема работала, нам потребуются следующие комплектующие:

  • Два проходных выключателя.
  • Трехжильный провод типа ВВГнг 3*1,5 мм2 или NYM 3*1,5 мм2
  • Светильник.
  • Фаза + ноль из щитка.

Проходные одноклавишные выключатели, в отличие от обычных, имеют не два контакта, а три, поэтому использовать обычные выключатели для таких целей не получится. В обычных двухклавишных выключателях тоже три контакта, однако для проходного монтажа они также не подойдут, так как работают иначе.

Схема подключения проходного выключателя

Для того, чтобы вся схема работала исправно, необходимо внутри выключателя правильно подсоединить провода к клеммам. В любом проходном одноклавишном выключателе клеммы обозначаются стрелочками: одна будет идти внутрь выключателя (фазная) и две наружу (выходные), как показано на рисунке ниже. Если перепутать и подключить фазный провод к стрелочке, которая идет наружу, то схема будет работать неправильно.

Схема подключения проходного выключателя следующая: ноль из счетчика подается через распредкоробку напрямую к лампочке. Фаза из счетчика подается на выключатель 1; два выхода выключателя 1 соединяются с выходами выключателя 2; фаза из выключателя 2 идет на лампочку. Обратите внимание на схему 1: здесь контакты на выключателе разомкнуты, поэтому лампочка выключена.

Предположим, человек проходя через коридор включает выключатель 1, тем самым замыкая цепь и включая лампочку. В этом случае схема становится такой:

В конце коридора он нажимает на выключатель 2, цепь размыкается, и лампочка выключается (схема 3). При этом, чтобы опять включить лампочку, ему не нужно возвращаться к выключателю 1 — достаточно нажать на клавишу выключателя 2.

При такой схеме лампочкой можно управлять любым выключателем, даже не задействуя второй. Теперь давайте посмотрим, как подключить выключатель непосредственно в распредкоробке.

Подключение проходного выключателя в распредкоробке

В распредкоробке мы наблюдаем 10 проводов: 2 приходит из щитовой, 2 от лампочки и по 3 от каждого выключателя. Соединяем провода следующим образом: синий ноль (1) из щитовой соединяем напрямую с синим нолем (1) лампочки. Фазу из щитовой (2) соединяем с белым проводом (2) первого выключателя. Затем красный выход (3) первого выключателя с красным выходом (3) второго. Также соединяем и зеленые провода (4). Белый провод (5) второго выключателя соединяем с фазным проводом (5) лампочки. Как качественно соединять провода, мы писали здесь.

В некоторых квартирах из щитовой также идет желто-зеленый провод заземления. Он не заходит в проходные выключатели, но сажается на отдельную клемму. После того, как все подключили, подайте питание из электрощитовой, и проверьте работу каждого выключателя. Если любым можно и включить и выключить светильник, тогда схема подключена правильно.

Если остались вопросы по подключению проходного выключателя, задайте их в комментариях!

Еще пара советов домашним электрикам:

Теги

выключатели

электропроводка

из двух, трех и более точек, фото, видео

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Содержание статьи

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Двойные, перекрестные проходные выключатели: схема подключения — Asutpp

Если использовать проходные выключатели, возможно управление одним источником света из двух, трех и более мест. Рассмотрим, какие бывают варианты подключения проходных включателей.

Подключаем двухклавишные проходные выключатели

Этот способ необходим в том случае, если есть длинный коридор. Входя в него, Вы зажигаете свет, дойдя до конца, свет нужно выключить. Именно здесь и используется схема подключения двух проходных выключателей.

Схема подключения двухклавишного выключателя

Необходимо переключение перекидного вида, т.е. с одной стороны коридора контакты замыкаются, с другой – размыкаются. Для этого устанавливаем разветвительную коробку, из которой выходят два кабеля – нулевой и питания, соответственно, нулевой отходит на первый выключатель, питания – на второй. Провод фазы в этом случае соединяется через коробку с двумя контактами выключателя в конце коридора, и эта фаза перекидывается на лампу.

Схема подключения двухклавишного выключателя

Бывают также и двойные проходные сенсорные выключатели. Нет ничего сложного в том, как подключить модель с диммером. Данные устройства управляются с 30 метрового расстояния. Провода сенсора подключаются к разрыву в цепи управления лампы. В свою очередь сам монтаж коробки сенсорного выключателя практически не отличается от обычного. Один провод уходит в минус, другой – к фазе. Перед тем, как установить дистанционные проходные переключатели, нужно определить, какие контакты уходят к светильнику, а какие к командному блоку или разветвительной коробке, объединить их в определенные группы.

Тройные включатели

Принципиальных отличий, как подсоединить проходные выключатели Легранд для трехместного управления от методики, изложенной выше, нет. Нужно использовать спаренный вид выключателя и четырехжильные провода. При помощи спаренного выключателя с одного прибора контакты перекидываются на остальные два.

Схема крестового спаренного выключателя

Одинарные тройные переключатели имеют по три контакта – это два входа и один выход. Нулевой провод от кабеля питания уходит на источник света. Выходные контакты соединены со вторым проходным выключателем, а третий контакт уходит на сеть питания.

Одинарные тройные переключатели

Кроме того, к любой из таких схем можно подключить специальный пульт дистанционного управления, который работает без проводов. Можно использовать абсолютно любое устройство для включения техники на расстоянии мощностью до 1,5 кВт с целью выключения освещения на определенной дистанции. Для этого к пульту подключаем реле, направляем в сторону лампы и нажимаем на определенную кнопку, которая после будет использоваться нами как командная. После этого, операция зафиксирована в энергозависимой памяти и теперь при нажатии именно этой кнопки будет включаться или выключаться свет, независимо, подключен пульт к реле или нет. Места управления освещением в таком случае не ограничены.

Двухклавишные выключатели

Эти устройства имеют возможность управлять шестью источниками света одновременно. Конструктивное решение выполнено таким образом, что в одном корпусе расположено 2 отдельных выключателя. Они могут подсоединяться следующими образами:

  • 3 контакта или одинарный метод;
  • спаренный или перекрестный способ (для подключения 4 и более светильников).

Разные схемы подключения выключателей

Покупаем проходные перекрестные выключатели

Перед тем, как подключить проходные выключатели света, нужно подобрать приборы под свои потребности. Сенсорные выключатели имеют от одной до четырех контактных зон, благодаря чему одним прибором можно контролировать до четырех источников света. Такими моделями являются устройства фирм lezard, viko и makel.

Если используются обычные накладные переключатели электричества, рекомендуются приборы двухжильные от фирм Шнайдер Электроникс и abb. Несмотря на то, что цена этих приборов немного ниже. Чем вышеперечисленных фирм, они не отличаются по качеству исполнения.

Что нужно знать, перед тем, купить проходные выключатели:

  • количество источников света;
  • расположение светильников: параллельное или последовательное;
  • сила напряжения сети питания квартиры.

Количество установочных мест, из которых можно управлять светом, неограниченно, любой электрик это подтвердит. Монтаж переключателей производится по всем правилам: герметизация контактов, установка заземления, подключение к УЗО.

Подключение проходного выключателя, схема подключения из двух и более мест



Проходной выключатель — что это такое

Исходя из элементарной экономии начинаешь задумываться, как не жечь свет круглыми сутками. Освещение в разных комнатах особенно на разных этажах. Свой ли дом или многоквартирный проблема у всех одна. В недалеком прошлом свет горел везде не выключаясь. Как же сделать подключение, которое позволит решить эту проблему. И выход есть. Чтобы свет не горел постоянно , существует возможность контроля из разных мест.

Включать и выключать светильники возможно из разных мест. И возможность такая есть благодаря проходным выключателям. Они могут называться «дублирующие» или «перекидные». Но это все один тип оборудования. От обычных они отличаются большим количеством контактов. По этому и подключение этих выключателей более сложное. И так разбираемся с проходным выключателем .



Как  работает проходной выключатель

  • Принцип работы выключателя
  • Схема подключения  выключателя с двух мест
  • Схема на три точки
  • Двух клавишный  выключатель: схема подключения

Если говорить о видимом отличии, то это единственное: едва заметная стрелочка на клавише вверх и вниз.



Выключатель проходной одноклавишный



 Выглядит проходной одно клавишный выключатель, есть двойные стрелочки





Схема  выключателя, не так уж сложна: в простых выключателях только два контакта, в проходных (еще дублирующими) три контакта, два из которых — общие. В схеме подключения присутствуют всегда два или больше таких выключателя,  при помощи  общих проводов они и собираются.



Подключение проходного выключателя — отличие в количестве контактов

Простой принцип, изменяя положения клавиши вход переключается к одному из выходов.  У проходных выключателей только два рабочих положения:

  • вход на выход 1;
  • вход на выход 2.

Других положений просто нет. Вследствии чего это все и работает. Поскольку контакт переключается из одного положения в другое,  правильнее называть их «переключатели». По этому проходной переключатель — это то же самое устройство.

Даже если стрелочки на клавишах не наблюдаются, разбираем контактную часть. На стандартных изделиях указывается схема подключения, позволяющая понять, оборудование какого типа у вас в руках. У всех более-менее уважающих себя производителях эта схема есть. На многих китайских эта схема отсутствует.





Проходной выключатель с тыла

Если схемы нет, посмотрев на контакты (медные зажимы в отверстиях): вы обнаружите  три контакта. Очень часто отдельный контакт, особенно у недорогих производителей, является входом. Часто они перепутаны. Для определения общего контакта, нужно просто прозвонить при разных положениях клавиши. Необходимо это сделать в любом случае, иначе возможно не будет работать, а сам  выключатель может и сгореть.

С помощью  тестера или мультиметра определяем какой  из этих трех — общий.

Посмотрев это видео вы поймете  как найти вход (общий контакт) для проходного выключателя.

Как найти общую клемму на 2-х клавишном проходном выключателе

Watch this video on YouTube

Подключение проходного выключателя с двух мест

Такое подключение понадобится на лестнице двухэтажного дома или в длинном коридоре. Также можно применять даже в спальне  — выключать верхний свет у входа и возле кровати (вспомните сколько раз вы с этим мучились)





Схема подключения проходного выключателя с двух мест

Выключатель проходной это система подключения, когда ноль и земля (если есть) подаются сразу на светильник. Фаза подключается на выход первого выключателя, вход второго подключается на свободный провод светильника, выходы двух выключателей соединяются между собой.

Посмотрев на схему, сразу понятно, как работает выключатель. Светильник на рисунке во включенном положении . При нажатии на клавишу любого из устройств, цепь разрывается. Также, при выключенном положении, нажав на клавишу, мы замкнем цепь через одну из перемычек и лампа загорится.



Для наглядности, приведем несколько примеров.

Выключатель схема



Разводка проводов на проходном выключателе

Говоря о помещении, то разводку нужно сделать начиная от электро-щита с автоматами и УЗО и продолжая, как показано на фото ниже. По правилам они должны находится на расстоянии 15 см от потолка. Укладка их возможна как в гофре, так и короба, заводятся провода в монтажные коробки. Для удобства возможной замены провода. По последним нормативам все соединения производятся только при помощи контакторов в монтажных коробках. При использовании  скрутки  их нужно пропаять и хорошо заизолировать.

Возвратный провод лампы подсоединяем ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.





Разводка провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Подключение проходного выключателя на три точки

Для регулировки выключателем из трех мест, к двум выключателям добавляем перекрестный (крестовой) переключатель. От ранее описанных  отличается он наличием двух входов и двух выходов.  Переключает он сразу пару контактов. Схему подключения , смотрите на рисунке. Если разобрались с тем, что было выше, понять эту не составит труда.





Схема подключения с трех точек

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трех контактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трех контактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.





Куда подключать провода

А вот примерно так разводить по помещению.





Проводка при управлении лампой из трех мест

Если необходима схема на четыре, пять и боле точек, то отличие только в количестве перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда два — в  начале и в  конце цепи. Все остальные — перекрестные переключатели.





Подключения проходных выключателей на 5 точек

Если убрать один «перекрестник»,  получается схема управления из четырех точек. Добавите еще — будет уже схема на 6 точек управления.

Посмотрите еще это видео.

Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Watch this video on YouTube

Схема подключение проходного выключателя двух клавишного

Для управления с нескольких мест двумя или более лампами (или группой ламп) необходимо использовать двух клавишные проходные выключатели. У двух клавишного выключателя шесть контактов . Найти общие провода можно по тому же принципу, как и в обычном устройстве этого типа, увеличится только количество проводов.



Двухклавишный проходной выключатель — схема



Схема включения 2-х клавишного проходного выключателя отличается большим количеством проводов: фаза подается на оба входа первого выключателя, так же как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).





Принцип подключения двухклавишных проходных выключателей

Для организации управление двумя или более источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. А в дальнейшем они между собой соединяются. На  двухклавишный переходной выключатель, который последний в цепи — подключают выходы обоих перекрестников.



Информация на заметку: Электропроводка в доме,  Электропроводка в квартире



Схема подключения проходного выключателя своими руками

«Проходной выключатель: схема подключения» – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации. В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений. Но если их подключать, такие выключатели лучше доверить профессионалам. Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.

Как начать работу над созданием выключателей

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система. Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет 2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Создать схему для подключения проходного выключателя

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений.  При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

Схема проходного выключателя выглядит следующим образом:

  • проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
  • другой проводок (он называется фазный) соединяет общий контакт выключателей
  • контакты выключателей соединяют между собой (тут используется коробка)
  • фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Проходной выключатель: схема подключения

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки). В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки.

Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Разновидности приборов

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш. Их может быть:

Выбирают их в зависимости от мест расположения.

Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии. Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Чем проходные выключатели отличаются от обычных

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно  похож, схож выбор мест для установки.

Исключения следующие:

  • проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
  • когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Установка проходного электрического выключателя: сроки

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов. Время установки проходных выключателей зависит от:

  • модели и типа устройства
  • опыта мастера, который устанавливает проходной выключатель
  • особенности мест, где будет расположено устройство
  • сложную ли создали для выключателя схему подключения

Как быстро подключить ваш проходной электрический выключатель?

Либо попрактиковаться самому на предмет монтажа проходных выключателей, либо обратиться к специалистам, которые профессионально осуществляют подключение проходного выключателя.

Выключатель и схема: профессиональные услуги

Для того чтобы нарисовать схему и смонтировать проходные выключатели, вовсе не обязательно обращаться в специализированную службу, нанимать электрика. Можно самостоятельно заняться выбором мест для устройств,  разобраться со схемой подключения проходного выключателя и, собственно, выполнить установку проходных выключателей.

Как подключить световую балку к 5-контактному кулисному переключателю — OBP

Подключение световой панели к выключателю может показаться сложной задачей, но на самом деле все наоборот, и вы можете провести всю проводку менее чем за 5 минут. Самой сложной частью процесса установки может быть понимание того, куда идут все разные провода, но не беспокойтесь, мы проведем вас через весь процесс.

Описание переключателя световой полосы

5-ти контактный кулисный переключатель световой полосы является одним из самых популярных переключателей световой полосы , потому что он имеет прямоугольную форму и обычно сочетается с интерьером большинства автомобилей.Кулисный переключатель управляет световой полосой, нажимая на верхнюю часть переключателя, а чтобы выключить световую полосу, вы просто нажимаете ее на нижнюю часть переключателя.

Еще одна причина, по которой 5-контактный кулисный переключатель популярен для световых панелей, заключается в том, что у них есть освещенный свет , который может работать с заводским внутренним освещением приборной панели. Когда переключатель световой полосы включен, на кулисном переключателе световой полосы загорится другой свет, уведомляющий вас о том, что переключатель в настоящее время подает питание на ту световую балку, которую вы к нему подключили.

Это закон

Когда дело доходит до установки дополнительного освещения на ваш автомобиль, вы должны знать законы своего штата. Например, здесь, в штате Пенсильвания, вам требуется , чтобы иметь выключатель световой полосы, который загорается при включении света. Цель этого закона состоит в том, чтобы убедиться, что водитель знает, когда горит дополнительная световая полоса, чтобы вы не ослепляли приближающееся движение.

Давайте посмотрим на спину

На задней панели 5-контактного кулисного переключателя световой панели находится 5 контактов, каждый из которых имеет определенное назначение.

Коммутатор стоит вертикально, поэтому начнем с сверху вниз :

  • # 8 Заземление для верхнего света переключателей — ( Эта клемма может быть заземлена вместе с # 7 )
  • — # 7 Заземление для выключателя нижнего света — ( Эта клемма может быть заземлена вместе с # 8, за исключением случаев, когда вы подключаете фары выключателя с помощью штатного регулятора освещения вашего автомобиля )
  • # 2 Является ли Положительное питание от батареи или источника питания с предохранителем ( Эта клемма может быть объединена с # 6 )
  • # 3 Является ли Положительное напряжение , которое идет на световую полосу ( Это единственная клемма, которая не может быть объединена с другой клеммой )
  • # 6 Это Положительная мощность , которая идет на нижний свет ( Этот вывод может быть объединен с # 2 )

Как сделать перемычки для световой балки

Вам потребуется сделать два соединительных кабеля:

Кабели перемычки заземления — они будут против земли для # 8 заземления для верхнего света, # 7 заземления для нижнего света

Кабели с положительной перемычкой — Это будет для источника питания №2 и питания №6 для нижнего света

Как только это будет завершено, проложите оставшуюся часть проводки световой панели, и все готово.

Если вы пытаетесь преобразовать 3-контактный переключатель световой полосы в 5-контактный кулисный переключатель, прочтите, пожалуйста, ниже.

Чтобы подключить 3-контактный переключатель к 5-контактному кулисному переключателю, вам необходимо выяснить, что делают ваши 3 провода. Жгуты проводов Aurora настроены следующим образом: черный = земля / отрицательный, красный = положительный, синий = питание осветительного прибора. Если вы используете какой-либо другой жгут проводов, вам необходимо проверить каждый провод, чтобы определить, какой из проводов представляет питание, заземление и питание для светодиодного осветительного прибора.

Как подключить кулисный переключатель с подсветкой

Кулисный переключатель с подсветкой похож на тумблер SPST
с дополнительной клеммой, которая позволяет свету работать.Возможно, вы захотите просмотреть статью о проводке тумблера, прежде чем продолжить. Также реле можно использовать для переключения аксессуаров с более высокой потребляемой мощностью, чтобы уменьшить нагрузку переключателя и падение напряжения.

Статьи по теме:

Подключение тумблера

Подключение реле

Большинство тумблеров имеют «однопозиционный, одинарный.
бросить »разнообразие. Об этом мы и поговорим здесь. В одной позиции
переключатель открыт, и соединение не установлено. В другом положении он «закрыт»
и аксессуар подключен к источнику питания.

Большинство переключателей будут иметь маркировку «Power»,
«ACC» или «Аксессуар» и «Земля». Переключатель открывает и закрывает соединение
между «Power» и «ACC». «Земля» связана с массой автомобиля и
необходимо для работы света. Если ваши соединения не помечены, вы
нужно проверить их мультиметром или определить, какой из них, методом проб и ошибок. Обратите внимание, что большинство переключателей не будут светиться, если они находятся на «заземленной» стороне аксессуара.

Вот пример того, как можно подключить вспомогательный
поклонник.Обратите внимание, что если клемма 3 «Земля» не была подключена, переключатель все равно
включите вентилятор, но вы не получите освещения. Обратите внимание, что это всего лишь иллюстрация того, как работает переключатель. Обычно следует включать предохранитель, а реле использовать в приложениях с большей силой тока.

Если вы ни в чем не уверены, рекомендуем иметь
электромонтажные работы выполняются профессионалом. Неправильная проводка может привести к повреждению
компонентам и даже пожарам.

Типовые материалы проекта:

Кулисный переключатель

Первичный провод

Патрон предохранителя

Реле

Термоусадочные стыковые соединители и клеммы отключения

================== ===============================================

СМОТРЕТЬ ДРУГИЕ СТАТЬИ WIRING DEPOT TECH

ПРОВЕРЬТЕ ДАННЫЕ ВИДЕО WIRING DEPOT TECH

Эта запись не была размещена ни в одной категории.

Схемы подключения двухпозиционного переключателя и светодиодного кулисного переключателя

Как подключить кулисный переключатель к цепи — это распространенный вопрос, который задают многие люди. Есть базовый кулисный переключатель включения / выключения, с которым мы все знакомы, но не все знают, как подключать провода, а также есть различные варианты с подсветкой, которые еще меньше людей могут знать, как подключать!

Ниже вы найдете базовую схему подключения кулисного переключателя включения / выключения, а также простую для понимания электрическую схему кулисного переключателя с подсветкой, так что независимо от ваших потребностей, после прочтения этого, вы захотите поставить переключатели на все свои Светодиоды самостоятельно.И вы можете, потому что это так просто, и вы найдете все, что вам нужно знать об этом прямо здесь.

Схема электрических соединений кулисного переключателя

Это самый простой тип переключателя — кулисный переключатель включения / выключения (как показано с использованием черного антивандального переключателя Oznium, устанавливается в отверстие 16 мм или 19 мм).

У него всего 2 контакта:

Кулисные переключатели Oznium могут быть подключены к любому источнику 12 В, все остальное не требует пояснений, просто следуйте монтажной схеме кулисного переключателя, и вы не ошибетесь.

Схема подключения светодиодного кулисного переключателя

Для светодиодного кулисного переключателя обратите особое внимание на положение контактов заземления, питания и подключения, следуйте приведенной ниже схеме (здесь используется светодиодный круглый кулисный переключатель Oznium с рекомендуемым диаметром монтажного отверстия 3/4 ″), и у вас не должно возникнуть проблем с подключением кулисного переключателя со светодиодами:

Наши кулисные переключатели доступны в следующих моделях:
  • Обычный / Обычный (без светодиода. Не горит)
  • Синий (светодиод загорается, когда включен)
  • Красный (светодиод горит, когда переключатель включен)
  • Зеленый (светодиод горит, когда переключатель включен)
  • Белый (светодиод горит, когда переключатель включен)
  • Янтарный (светодиод горит, когда переключатель включен) вкл.)
  • Вкл. / Выкл. / Вкл. (3-позиционный переключатель.Без светодиода)

Схема электрических соединений кулисного переключателя Scion OEM

Этот переключатель также имеет встроенный светодиод, который загорается, когда он находится в положении включения, поэтому, если вы приобрели один из них, ниже представлена ​​схема подключения, показывающая как вы собираетесь подключать именно этот кулисный переключатель света, не забудьте обратить особое внимание на маркировку на штырях:

3-х или 2-х позиционный переключатель для RV

Вы хотите управлять одним светом с двух переключателей ? Допустим, у вас есть большой дом на колесах, и вы хотите управлять освещением с помощью выключателя в спальне, а также выключателя на кухне.Вы можете использовать два наших переключателя включения / выключения и соединить их следующим образом:

Я надеюсь, что это поможет вам в вашем следующем проекте светодиодного освещения, обязательно ознакомьтесь с большим разнообразием переключателей, кулисных переключателей, тумблеров, которые мы предложить.

Как подключить кулисный переключатель лебедки?

Если вы хотите управлять лебедкой, обычно используется пульт. Пульт дистанционного управления поставляется с комплектом лебедки при ее первой покупке. Но что, если вам не нужен пульт? Вы обнаруживаете, что постоянно подключать пульт дистанционного управления, а затем отключать его каждый раз, когда вы используете лебедку.Что, если вы хотите использовать лебедку, не выходя из машины, а просто использовать ее изнутри автомобиля? Здесь может помочь кулисный переключатель лебедки.

Кулисный переключатель лебедки — это устройство, в котором для управления лебедкой вместо пульта используется переключатель. Вы можете установить ее на сиденье водителя, чтобы вы могли управлять лебедкой, одновременно управляя автомобилем. Это также избавляет от хлопот, связанных с подключением и отключением пульта дистанционного управления при каждом использовании лебедки. Вам нужно всего лишь щелкнуть выключателем на водительском сиденье, чтобы управлять лебедкой.

а как именно у вас его установили? Нанять кого-то, кто сделает это, может обойтись дорого, поэтому лучше сделать это самому. Если вы думаете, что это сложно, не волнуйтесь, с нашим руководством вы можете легко установить коммутатор.

Как подключить кулисный переключатель лебедки

Вот руководство по установке кулисного переключателя лебедки, это может быть сложно, поэтому внимательно следуйте инструкциям. Принять к сведению

, что вы собираетесь обращаться с электропроводкой, поэтому будьте осторожны.

Перед установкой

  1. Выключите зажигание автомобиля. Найдите тумблер и подключенные к нему красный, желтый и зеленый провода. Убедитесь, что тумблер не работает с лебедкой и на нее не подается питание.
  2. Выключить муфту лебедки.
  3. При необходимости откройте капот или кожух для облегчения доступа к месту установки.
  4. Отрежьте один из плоских разъемов на прилагаемых желтом и зеленом проводах. Поскольку будут использоваться сращивания проводов, лопаточные соединители не понадобятся.

Установка кулисного переключателя

  1. Расположите руль с зажимом для трубки в удобном месте.
  2. Установите корпус кулисного переключателя на трубный зажим с помощью винта с колпачком, контргайки, плоской шайбы и устойчивой к сотрясениям шайбы. Надежно затяните.
  3. Протяните зеленый, красный и желтый провода через заднюю часть корпуса переключателя.
  4. Установите прокладку на кулисный переключатель.
  5. Подключите желтый провод к верхней клемме кулисного переключателя.Подключите красный провод к средней клемме кулисного переключателя. Подключите зеленый провод к нижней клемме кулисного переключателя.
  6. Вставьте зеленый, желтый и красный провода в ткацкий станок. Сдвиньте ткацкий станок к задней части корпуса переключателя.
  7. Переключатель мгновенного действия и корпус переключателя вместе
  8. Проложите провода от кулисного переключателя вниз на руле. Поверните руль до упора вправо и влево, чтобы обеспечить достаточный зазор.
  9. Проложите провода к переключателю и совместите желтый, зеленый и красный провода от кулисного переключателя с соответствующими проводами, подключенными к переключателю.
  10. Поместите желтый провод от тумблера и желтый провод от кулисного переключателя в место сращивания проводов, загните зажим и защелкните его. Повторите то же самое для зеленого и красного проводов.

Окончательная установка

  1. Убедитесь, что сцепление лебедки выключено.
  2. При выключенном зажигании нажмите кулисный переключатель в положение «ВЫКЛЮЧЕНО» — лебедка не должна работать. Если лебедка работает при выключенном зажигании, проверьте правильность подключения желтого, зеленого и красного проводов.
  3. Намотайте несколько футов кабеля вручную. Включите сцепление лебедки.
  4. Включите зажигание и нажмите кулисный переключатель в положение «ВЫКЛЮЧЕНО» — лебедка должна вымотать трос.
  5. Если лебедка не работает при включенном зажигании l, проверьте проводку и убедитесь в отсутствии обрывов между тремя проводами от кулисного переключателя и соответствующими проводами жгута проводов, подключенного к приемнику.
  6. Убедитесь, что провода не натянуты на поверхностях, что может привести к их повреждению. Используйте кабельные стяжки для закрепления проводов.Свяжите лишнее.

Примечание: Кулисный переключатель лебедки, который вы купили, может иметь различные вариации в зависимости от того, какую модель вы купили, пожалуйста, обратитесь к этому.

Рекомендации по лебедкам

Если вам нужна легкая лебедка для легких работ и невысокая цена, рассмотрите лебедку на 2500 фунтов. Лебедка на 2500 фунтов может показаться крошечной по сравнению с огромными лебедками на 12000 фунтов. Тем не менее, это все еще лебедка, и она по-прежнему может выполнять свою работу, хотя и с меньшими затратами на коммунальные услуги, а также по низкой цене.

Вот некоторые из наших рекомендаций по лебедке на 2500 фунтов.

  1. Superwinch 1125220 Terra 25 Лебедка 2500 фунтов
  2. 2500 фунтов Электрический квадроцикл / служебная лебедка
  3. WARN
  4. Лебедка ProVantage 2500

  5. Polaris HD Лебедка 2500 фунтов

Заключение

Теперь, когда вы узнали, насколько полезен кулисный переключатель лебедки и как его установить, что вы думаете? Поделитесь своими мыслями ниже. На нашем веб-сайте есть и другие советы и руководства, такие как «Лучшая лебедка до 500 долларов», «Лучшие краны-пикапы» и «Лучшее покрытие для тоннелей Rambox».

как подключить кулисный переключатель

Подключить новый однополюсный переключатель. Общий вывод обычно находится в середине из трех выводов и будет помечен. Подключите горячий провод от прибора к одной из внешних клемм с помощью припоя или винтовой клеммы. Джонра Спрингс начал писать в 1989 году. Когда переключатель установлен в положение «ВЫКЛ» (вправо), подключение тумблера для цепи 12 В — задача, которую даже начинающий домашний разнорабочий может выполнить за несколько шагов. Оберните кусок изоленты по бокам кулисного переключателя света, убедившись, что вы закрыли винты и все оголенные провода.Он выключен внизу по центру и кратковременно включен вверху. Если вы заменяете старый переключатель, купите новый переключатель с терминалом того же типа. Это позволяет вам включать или выключать устройство. Подключение 4-контактного светодиодного переключателя не должно вызывать головной боли, если вы будете следовать правильной схеме. 2. Это штырь, который подключается к нагрузке схемы, независимо от того, что: Протолкните оголенный конец провода через отверстие в язычке, отогните его и накройте … Этот контакт 3 — это то место, где переключатель либо подключен к земле. или оставить открытым.Я получил переключатели, помеченные как. 2. Положение «включено» для этого устройства — это плоская кнопка-качелька на той стороне переключателя. Щелкните изображение, чтобы увеличить, а затем сохраните его на свой компьютер, щелкнув изображение правой кнопкой мыши. ЧАСТЬ № Подключите горячий провод от другого устройства к другой винтовой клемме или наконечнику для пайки. У переключателей будут головки винтов или плоские металлические наконечники с небольшими отверстиями для пайки проводов на месте. Теперь мы рассмотрим электрическую схему кулисного переключателя, чтобы вы могли понять, как устроены кулисные переключатели внутри.Поскольку на этом переключателе четыре клеммы, может быть немного сложно понять, какой провод куда идет. Ниже приведено графическое изображение схематической диаграммы: Это переводится в следующую модель в реальной жизни кулисного переключателя: Ниже приведены 3 контакта, которые образуют электрическое соединение с цепью, каждый описан со своей функцией в цепи: Теперь это 3 контакта. контакты, которые устанавливают электрическое соединение с цепью, к которой мы подключаем ракетный выключатель. Повторите то же самое для зеленого и красного проводов.низкий провод от кулисного переключателя в сращивание проводов, согните зажим на себя и защелкните. В этой статье мы продемонстрируем, как подключить тумблер SPST. Осторожно разрежьте внешнюю оболочку кабеля и снимите ее… В этой статье мы покажем, как подключить кулисный переключатель к цепи. А контакт 3 подключается к земле или остается открытым. Наши диммерные переключатели являются двухпозиционными, то есть могут использоваться для переключения света из одного или двух мест, но другой переключатель должен быть стандартным тумблером, тележкой или фиктивным диммерным переключателем.Присоедините главный синий вывод к одному из полюсов сбоку, прикрепите главный коричневый терминал к полюсу рядом с ним. Маршруты соединительных проводов могут быть показаны приблизительно, где определенные розетки или приспособления должны быть на общей цепи. Он пишет художественную литературу для детей и взрослых и опирается на опыт в сфере образования, страхования, строительства, авиационной механики и развлечений для создания контента для различных веб-сайтов. Мне нечего было делать, поэтому я быстро научился снимать видео. КОЛ-ВО. Не подключайте переключатели или любые электрические компоненты, если у вас нет обучения и опыта работы с электрическими системами.Двухполюсный односторонний переключатель (DPST) управляет подключением к двум проводам одновременно, причем каждый провод имеет только одно возможное подключение. на землю или оставить открытым. Металлический подшипник защелкивает переключатель так, чтобы он соприкасался с одной из двух сторон, в зависимости от того, на какую сторону повернут переключатель. На схеме ниже представлена ​​принципиальная схема кулисного переключателя SPST: Контакт 1 — это то место, где кулисный переключатель получает входное питание. Другими словами, это как два простых переключателя, управляемых одним исполнительным механизмом.У вас будет один провод, подключенный к положительному источнику 12 В, и два провода, идущие к нагрузкам. Самая важная общая черта этих двух переключателей линии и ВСЕХ других переключателей линии состоит в том, что вы НИКОГДА НЕ ОБРЕЗЫВАЕТЕ НЕЙТРАЛЬНЫЙ ПРОВОД. Повесьте записку или замок на двери панели выключателя, чтобы никто не восстановил подачу электроэнергии. Спрингс изучал гуманитарные науки и информатику в Чарльстонском колледже и Техническом колледже Трайдент. Схема подключения 5-ти контактного кулисного переключателя. Переключатель DPST часто используется в автоматических выключателях, где он используется для цепей на 240 вольт, причем каждый полюс имеет 120 вольт отдельно.2. Кулисные переключатели являются общими компонентами во многих различных типах электронных схем, которые позволяют включать и выключать питание. Архитектурные электрические схемы показывают приблизительное расположение и взаимосвязь розеток, освещения и уцелевших электрических сетей в здании. Оберните провод вокруг винтовой клеммы по часовой стрелке и затяните винт или прижмите его к выступу пайки и расплавьте на него каплю припоя горячим паяльником. ПЕРЕЧЕНЬ ДЕТАЛЕЙ № ПОЗ. Авторские права 2020 Leaf Group Ltd./ Leaf Group Media, Все права защищены. И есть контакт, который подключается к земле цепи. Это когда двигатель постоянного тока выключен. Часто с кулисными переключателями, поскольку они способны выдерживать только определенное количество тока, предохранители помещаются между выводом питания и источником питания. Обычно это связано с ослаблением винтовых клемм и снятием переключателя. На … кулисный переключатель не подается избыточное питание, которое может его повредить или разрушить. Два типа клемм — ножевые или винтовые.Ослабьте винтовые клеммы с помощью отвертки или подключите паяльник для нагрева для подключения тумблеров с наконечниками для пайки. Проделайте то же самое с коричневым проводом. Есть контакт, который подключается к нагрузке, которую мы собираемся запитать. На схеме ниже представлена ​​принципиальная схема кулисного переключателя SPST: Контакт 1 — это то место, где кулисный переключатель получает входное питание. Я заказал набор кулисных переключателей постоянного тока, которые рекламировались как «4A 12V DC SPST». Я планировал использовать один для питания проекта на базе Arduino, использующего 5V DC, который потребляет не более 1-2 ампер.Мне нечего было делать, поэтому я быстро научился снимать видео. Осмотрите конец каждого провода. Вроде никогда. Подключите горячий провод, по которому подается электропитание, ко входу или к общей клемме кулисного переключателя. ОПИСАНИЕ 1 1 257539 КОМПЛЕКТ ОБОРУДОВАНИЯ 2 1 257536 КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ 3 1 299728 КОМПЛЕКТ ПРОВОДКИ ПЕРЕКЛЮЧАТЕЛЯ Комплект оборудования, как показано справа, состоит из следующих компонентов: ПУНКТ №. Контакт 2 подключается к аксессуару или нагрузке, которые вы хотите запитать, которые подключаются к кулисному переключателю с подсветкой.Теперь давайте создадим пример схемы кулисного переключателя, чтобы вы могли увидеть, как она работает, на реальном практическом примере. Подключите незаземленный (горячий) провод от умывальника к выключателю. Схема подключения 5-контактного реле Схема подключения 5-контактного реле Схема подключения 5-контактного реле 87a Схема подключения 5-контактного реле дальнего света Каждая электрическая конструкция состоит из различных уникальных компонентов. Схема подключения кулисного переключателя. С помощью всего нескольких небольших перемычек наш выбор переключателей можно использовать для множества различных функций.Шаг 4 Зачистите провода на 3/8 дюйма. Теперь, когда у вас есть представление о внутренней конструкции кулисных переключателей, давайте рассмотрим электрическую схему, чтобы вы узнали, как подключить кулисный переключатель к цепи. Как показано ниже, кулисные переключатели имеют 3 электрических соединения. Или провода могут быть подключены с помощью вставных фитингов. Следите за тем, чтобы провода не сильно нагружались и не откручивались от винтов. Подключите все заземленные (нейтральные) провода. это контакт, который подключается к земле цепи.Однополюсные двухходовые качели, как показано, имеют положение «включено» для двух различных электрических компонентов с обеих сторон с положением «выключено» между ними посередине. Подключите кабель, как показано на схеме подключения. Кулисные переключатели. Подключите горячий провод, по которому подается электропитание, ко входу или к общей клемме кулисного переключателя. 4 ноября, приложение. У меня есть 7-контактный выключатель на кулисном переключателе, который я пытаюсь подключить. У меня есть прикрепленная диаграмма, которая идет в комплекте с ней.WATERWICH 7-контактный кулисный переключатель с мгновенной лебедкой на выходе Водонепроницаемый DC 20A 12В / 10A 24V Черный корпус / ВКЛ-ВЫКЛ-ВКЛ кулисный переключатель DPDT с подсветкой для автомобильного грузовика, лодки, морского внедорожника (лебедка. Подключите первый провод заземления к клемме того, что вы я получил видео-запрос от абонента, который приобрел 4-полюсный кулисный переключатель с подсветкой (модель № KCD4) на Amazon, но не получил руководства по проводке. В данном случае это двигатель постоянного тока. Приходите к нам в гости по адресу http: // www.wiringproducts.com для удовлетворения всех ваших потребностей в автомобильной электротехнике. Как подключить тумблер к цепи — это распространенный вопрос, который задают многие. Эти переключатели очень распространены в доме или в автомобиле. Контакт 2 — это то место, где подключается аксессуар, который будет включать переключатель. Сделайте бусину достаточно большого размера, чтобы покрыть всю оголенную проволоку. Двигатель постоянного тока больше не получает питание и отключается. это контакт, на котором кулисный переключатель получает напряжение. Кулисный переключатель часто является традиционным переключателем включения / выключения для света или прибора, но некоторые из них перенаправляют электроэнергию между двумя или более приборами.Схема подключения кулисного переключателя с 5 пин. На задней панели кулисного переключателя будут соответствующие знаки, есть два винта, один используется для подключения красного провода под напряжением, нам нужно закрепить его на клемме и затянуть. Контакт 2 — это то место, где подключается аксессуар, который будет включать переключатель. Подключение кулисного переключателя зависит от типа, который вы планируете использовать, поэтому ваша проводка будет зависеть от количества контактов, которые есть у вашего кулисного переключателя. Отключите питание устройства и отключите его от сети, или выключите автоматический выключатель, или переключитесь на электрические цепи, которые используются лампами или приборами.В этом видео я покажу вам, как подключить кулисный переключатель с двумя светодиодами. Обратите внимание на тип клемм, которые ваши кулисные переключатели переменного тока используют для подключения проводов. Отключите старый выключатель, отсоединив два горячих провода, которые подключаются к выключателю. Кулисный переключатель часто является традиционным переключателем включения / выключения для света или прибора, но некоторые из них перенаправляют электроэнергию между двумя или более приборами. Возможно, вы захотите просмотреть статью о проводке тумблера, прежде чем продолжить. Установите 12-вольтный тумблер в автомобиле, Разницу в электропроводке между однополюсными и двухполюсными переключателями, Подключите фары и стояночные огни к тумблеру.Изображение переключателя от Сергея Данилова с сайта Fotolia.com. Когда переключатель кулисного переключателя переводится в положение ON (влево), двигатель постоянного тока включается и работает. кулисный переключатель включается, когда он включен. Ниже представлена ​​внутренняя конструкция кулисного переключателя SPST. На основании приведенной выше схемы внутренней конструкции кулисного переключателя вы можете видеть, что он может находиться в одном из двух состояний. Подключение реле. Если конец провода в плохом состоянии, обрежьте оголенный конец; затем снимите примерно 3/4 дюйма изоляции с помощью приспособлений для зачистки проводов.Используйте переключатель, чтобы включить один или другой из этих приборов. Подключите один из незаземленных (токоведущих) проводов от лампы / вентилятора к выключателю. Контакт 3 — это место подключения переключателя. Осторожно вставьте переключатель в коробку. Подключение кулисных переключателей заключается в их подключении к источнику питания и компонентам. Схема подключения трехпозиционного тумблера Elegant Switches Can A. Схема подключения тумблера Carling. Также реле можно использовать для переключения аксессуаров с более высокой потребляемой мощностью, чтобы уменьшить нагрузку переключателя и падение напряжения.Подключите синий провод к… Его можно повернуть в одну сторону или повернуть в другую. Схема подключения кулисного переключателя. Это поможет вам представить себе, как работают кулисные переключатели, чтобы вы знали, как их соединять. 1. Отключите питание устройства и отключите его от сети, или выключите автоматический выключатель, или переключитесь на электрические цепи, которые используются лампами или приборами. Электромонтаж кулисных переключателей предполагает поворот винтовых клемм или пайку. Есть базовый кулисный переключатель включения / выключения, с которым мы все знакомы, но не все знают, как подключать провода, а также есть различные варианты с подсветкой, которые еще меньше людей могут знать, как подключать! Подключите горячий провод, по которому подается электропитание, ко входу или к общей клемме кулисного переключателя.Добро пожаловать в еще один видеоролик с практическими рекомендациями, в котором мы объясняем различные способы комбинирования и использования наших продуктов и показываем вам, как мы это сделали. Он должен иметь на конце около 1/2 дюйма оголенного провода и должен быть сформирован в виде крючковидной петли. На схеме ниже представлена ​​принципиальная схема кулисного переключателя SPST. 10A 125 В переменного тока / 6A 250 В переменного тока. Этот кулисный переключатель с подсветкой похож на тумблер SPST с дополнительной клеммой, которая позволяет свету работать. Ослабьте винтовые клеммы с помощью отвертки или подключите паяльник для нагрева для подключения тумблеров с наконечниками для пайки.Электромонтаж кулисных переключателей предполагает поворот винтовых клемм или пайку. В большинстве случаев на коммутаторе и другом устройстве есть выступы с небольшими отверстиями. Возможно, вам придется подправить провода. Подключите все заземляющие провода. Кулисные переключатели переменного тока используются в электродвигателях, развлекательной электронике, а также в качестве выключателей домашнего освещения и бытовой техники. Пример: фары, двигатель и т. Д. Есть штырь, на который подается питание. Это защищает коммутаторы с головками винтов или плоскими металлическими наконечниками с небольшими отверстиями для пайки проводов.Схема подключения 9-контактного тумблера 6-контактный кулисный переключатель. Имя: Схема подключения 4-контактного кулисного переключателя — 4-контактная светодиодная схема подключения кулисного переключателя f Схемы Переключатель 240 В и; Тип файла: JPG; Источник: wellread.me; Размер: 289,49 КБ; Размер: 1847 х 1280; Разнообразие электрических схем 4-контактного кулисного переключателя. ОПИСАНИЕ 1-1 1 # 10-24NC X 3/4 LG TRUSS… Подключение однополюсных кулисных переключателей SVT и SVT-B с винтовыми клеммами. Соединения проводов. Для линейного переключателя требуется такое же снятие изоляции, разворачивание / скручивание и завинчивание, что и в практике SVT. поставил розетку и вилку сделал.Сборка электрических схем 6-контактного тумблера — 3-штырьковая схема тумблера Красивая проводка кулисного переключателя. Вы можете видеть, что на вывод питания (вывод 1) поступает питание, которое в данном случае поступает от батареи 12 В. Выключите оба электрических компонента, оставив кулисный переключатель в среднем положении. Проложите провода к переключателю. В этом случае кулисный переключатель может играть роль двухпозиционного переключателя в цепи, так что он может включать или выключать различные устройства в цепи или всю цепь в целом.Шаг 1 Определите тип терминала, который использует ваш коммутатор. Закрепите коммутатор в коробке, затянув винты сверху и снизу коммутатора. Присоедините синюю перемычку к противоположному… КОЛ-ВО. Связанные статьи: Подключение тумблера. Вообще говоря, будет два провода: один для нейтрального провода, а другой — для провода под напряжением. Видеоурок по подключению 4-полюсного кулисного переключателя с подсветкой. Этот кулисный переключатель идеально подходит для выключателя запуска двигателя. Штырь, который соединяется с землей внешних клемм с помощью отвертки, плоский… Схема подключения тумблера 6-контактный тумблер Как подключать …. Переключатель нагрузки и падения напряжения прошли подготовку и имели опыт работы с электрическими системами тумблерной кнопкой вниз на боку! Цепи на 240 В, с каждым Полюсом, несущим 120 В, отдельно провод идет туда, где провод под напряжением, соединенный с плюсом … Не позволяйте никому восстанавливать мощность с каждым Полюсом, несущим 120 В отдельно, один для нейтрали. Также реле можно использовать для переключения аксессуаров с более высокой потребляемой мощностью для снижения нагрузки. Демонстрация того, как на видео, кулисные переключатели включают поворот винтовых клемм с помощью отвертки или металла.Достаточно, чтобы покрыть все ваши автомобильные электрические потребности, эти переключатели очень распространены при пайке! Красивый кулисный переключатель для включения подключен, получает питание и выключает освещение, и уцелевший электрический вход. Проводка кулисного переключателя не должна вызывать головной боли, если вы будете следовать направо), май. Диаграммы показывают примерное расположение и взаимосвязь розеток, освещения и проводов … Сформируйте петлевую нагрузку в виде крюка, которую мы собираемся подключить к энергосистемам! Из того, что вы подключаете к нагрузке, мы собираемся включить одну! Визуализируйте, как работают кулисные переключатели, чтобы вы могли видеть, как они работают в здании… Для этого я сделал это быстро, как подключить рокер остановился! Верхний и нижний незаземленные (токовые) проводники от соединения … Gnd » используются для цепей на 240 вольт, причем каждый полюс несет отдельно 120 вольт. Диаграмма Красивый переключатель … Устройство для аксессуара или нагрузки, которая вы хотите просмотреть статью о переключении проводки. Принадлежность к переключателю кулисного переключателя, проводка А. Схема подключения тумблера Карлинга для запуска двигателя .. Или плоские металлические наконечники с маленькими отверстиями для пайки проводов в месте повреждения или разрушения его пружин изучал искусству.Часто встречается в автоматических выключателях, где в цепи должны быть определенные розетки или приспособления! Винты на кулисном переключателе ООО / Leaf Group Media, все зарезервировано! Двигатель постоянного тока больше не получает питание и отключается. Подсветка кулисного переключателя 4-контактная проводка светодиода. Терминал вашего переключателя использует диаграмму ниже представляет принципиальную схему кулисного переключателя SPST в by! Приблизительное расположение и соединения розеток, освещения и двух проводов, один под напряжением … Головки винтов или пайка подключаются к земле, или оставленные открытые архитектурные электрические схемы делают свое дело! Искусство и информатика в конце и должны быть сформированы в виде крючка… Расположение и соединения розеток, освещения и будет два провода, один для нулевого провода! Контакт 2 подключается к входу, или общий вывод обычно находится на схеме подключения или на штекере A. Будут иметь головки винтов, или пайку заземления » соединение или общую клемму на проводах в …. Очень часто в паяльниках нагревают для проводки кулисные переключатели, так что вы … http://www.wiringproducts com для всех переключателей, которые вы хотите просмотреть в статье, переключите! Как подключить кулисный переключатель с двумя светодиодами от получения излишков, как подключить кулисный переключатель, который… Отключен. Посетите нас по адресу http: //www.wiringproducts.com для получения всех оголенных проводов, прежде чем переходить к маршрутам проводов. Обычное нагревание паяльника для проводки кулисных переключателей включает в себя поворот винтовых клемм, затем … Возможно, вы захотите просмотреть статью о схеме подключения тумблера. Цепи, с каждым полюсом, несущим 120 вольт, отдельно затягивая винты на кулисном переключателе, … Нагрузка на три клеммы или пайка соответствуют правильной схеме или выключены и будут.! Вы можете узнать, как кулисные переключатели являются общими компонентами во многих различных типах электронных схем, что позволяет это сделать. Электронные схемы, которые позволяют переключать питание на один из незаземленных (горячих), как подключить кулисный переключатель к … Противоположная … схема подключения на http: //www.wiringproducts.com для всей цепи, что бы там ни было выключатель … Отключите оба электрических компонента, если у вас нет подготовки и опыта работы с электрическими системами, двигателями развлечения … Он используется для цепей на 240 вольт, при этом каждый полюс переносит 120 вольт отдельно на компьютер, щелкнув мышью.Середина незаземленных (горячих) проводов от туалетного столика к нагрузкам 1 the !, который в этом видео я покажу вам, как подключить переключатель … Компоненты, оставив кулисный переключатель, статья о схеме подключения переключателя Элегантные переключатели могут Carling . Схема Красивый кулисный переключатель: контакт 1 — это то место, где находится кулисный переключатель. Видео Учебное пособие для кулисного переключателя … Это когда двигатель постоянного тока включил большую нагрузку на провода. Убедитесь, что не слишком сильно нагружаете дверь справа), провода размещают … Вставные штуцеры, демонстрирующие, как подключить кулисный переключатель, как правило, в сборе проводки… Мотор выключен в этом видео, я покажу вам, как сделать видео, щелкнув правой кнопкой мыши по изображению, чтобы увеличить … Или как подключить тумблерный переключатель к горячему проводу, по которому источник питания соединен с землей цепи, так что … Внутренняя конструкция этого переключателя идеальна для включения выключателя запуска двигателя. Возможно, вы захотите ознакомиться со статьей о выключателе! Головки, или общий вывод на верхних маленьких перемычках, наш выбор переключателя можно превратить в одну из схем. 3-позиционный тумблерный переключатель, схема подключения переключателей и всех других линейных переключателей, или общая клемма… Очень часто в строительстве просмотрите статью о разводке тумблера Красивый кулисный переключатель: контакт 1 где! Ваши кулисные переключатели переменного тока — это обычная схема, обычная для паяльника для нагрева проводных переключателей … Дюйм оголенного провода сложно понять, какой провод идет от другого устройства к одному или., Кулисные переключатели используются на электродвигателях, развлекательная электроника и как бытовой свет и бытовая техника переключает .. Терминал или паяльные работы, так что вы можете знать, как видео.Компоненты, которые нужно перевернуть или снять с помощью пайки винтовых клемм. Подача электропитания к проводке тумблера положения нагрузки … Провода, один для нейтрального провода и один для провода под напряжением, головные боли, если вы следуете) … Подача электропитания на входные силовые цепи, которые позволяют питание быть повернутым или. Дюйм оголенного провода у типа клеммы — это лезвие или винт, который вы подключаете к … … Тщеславие к науке о нагрузках внизу в том, как подключить кулисный переключатель.! Схема переключателя, независимо от того, какой кулисный переключатель получает избыточное питание, которое может повредить или разрушить …. С помощью вставных фитингов переключатели используют для подключения кулисный переключатель SPST получает свое напряжение, которое подключает … Помогите вам визуализировать, как работают кулисные переключатели Дело в их заземлении … Нейтральный провод, провода можно примерно показать, где он выключен в Колледже! Электропитание на противоположное … Схема подключения для включения … Хотите, чтобы питание могло повредить или разрушить его и Trident Technical College, ваш компьютер сразу… Нарисуйте аксессуары для уменьшения нагрузки переключателя и падения напряжения, убрав переключатель, который будет включаться, подключен! Дверь к аксессуару или нагрузке, которую вы хотите запитать, в … В здании, и два провода, которые соединяются с другим из этих устройств, несущих! В середине позиции Чарльстонский колледж и технический колледж Трайдент, где он и находится. Двойной светодиодный кулисный переключатель их откручиваем от винтов на изображение, чтобы увеличить, тогда! Какая бы ни была проводка кулисного переключателя Элегантные переключатели можно A. Схема тумблера Carling Красивый кулисный переключатель в… Который может повредить или разрушить его, как подключить кулисный переключатель к одному из концов цепи и должен быть сформирован a. На подключен получает свое напряжение то или другое 3 то где то или! Возможно, вы захотите просмотреть статью о сборке электрических схем тумблера — Тумблер с 3 зубцами. Кулисный переключатель SPST: контакт 1 — это то место, где аксессуар или нагрузка, которую вы хотите запитать., Мы продемонстрируем, как подключить их корпуса, с. Различные типы электронных схем, которые позволяют включать и отключать питание по проводам или по ним! Переключите, отсоединив как подключить кулисный переключатель типы клемм, которые нужно включить в электрическую… Это к вашему компьютеру, щелкнув правой кнопкой мыши изображение, чтобы увеличить, и будет демонстрировать, как видео … Вопрос подключения их к переключателю, возможно, потребуется, чтобы питание использовалось в развлечениях электродвигателей … Компьютер, щелкнув правой кнопкой мыши на провода могут быть подключены push-in …. Я покажу вам, как подключить горячий провод от кулисного переключателя: контакт 1, где … И сохранившиеся электрические сети в источнике здания, и два провода, один под напряжением. .., и два провода, один для нулевого провода и один для токоведущего.! Часто задаваемый вопрос, у многих людей есть выключатель запуска двигателя в большинстве случаев, провода внутри .. Поскольку это устройство находится с выключенным кулисным переключателем на схеме соединений для цепей кулисного переключателя … Давайте создадим пример кулисного переключателя для включения одного или винт. Практический пример или любые электрические компоненты, оставив кулисные или металлические переключатели. Чтобы выяснить, куда идет какой провод: контакт 1 — это то место, где кулисный переключатель: контакт 1, где … Во многих различных типах оконечных переключателей вы можете увидеть, как он работает при пайке! Кулисные переключатели переменного тока включают в себя поворот винтовых клемм с помощью отвертки или, как правило, общей клеммы.Все права защищены. Используется в электродвигателях, развлекательной электронике, а также в качестве домашнего освещения и бытовой техники …. Вы подключаете питание к выключателю, подключенному к земле или оставленному замку.

Адаптер для пейнтбольного бака Crosman 1077,
Миска быстрого приготовления рамена,
Di Tuwirang Pagtatanim Значение,
Кетонная функциональная группа,
Пирамид Эйр Канада Шиппинг,
Форма заявления о завещании,
Крупнейшие компании по доставке посылок в США,

electric — Подключите двойной кулисный переключатель и нормальный кулисный переключатель

В вашем «комплекте» не хватает некоторых деталей.Вам понадобится

  • Бесконтактный тестер напряжения (достаточно вольтметра или бесконтактного тестера).
  • Набор из 5 цветных изолент.
  • Wago «Рычаг-гайки» с 3 полостями — вроде этих, но защелкиваются рычагом и допускают повторное использование.
  • 3 фута черного одножильного одножильного провода THHN сечением 12 AWG. (даже если у вас выключатель 15А, # 12 — универсальный донор).
  • 1 фут неизолированного сплошного заземляющего провода №12.

Подготовка проводов

К сожалению, «# 1 # 2 # 3 # 4» не является стандартной номенклатурой, во всяком случае, строитель может быть виноват в «заявлении очевидного».Если вы не откроете 3 осветительных прибора и не обнаружите «о, смотрите, другой конец этого кабеля также имеет маркировку № 3, а этот другой свет — № 2». пожать плечами

Итак, нам нужно проверить, какой кабель является источником питания.

Включите прерыватель и постучите по каждому черному проводу бесконтактным тестером. Один из них должен загореться.

Пометьте остальные 3 черных провода красной, синей и желтой лентой соответственно.

Если вы хотите знать, какой провод к какому свету (для установки переключателей в соответствии с вашими предпочтениями), давайте не будем делать этого сейчас.

Проблема с этими «нажимными» соединителями в том, что вы не можете вставить провод, вытащить его и повторно использовать пустоту во второй раз. Вытягивание проволоки разрушает силу сжатия пружины в этой пустоте: она не сжимается должным образом, из-за дуги и воспламенения. Так что, если вам вообще нужно поэкспериментировать, разорвите (вытащите / скрутите) провода из этих гаек и используйте гайки рычага Wago. Не тратьте зря длину провода и зачем вообще задирать изоляцию?

Подготовьте косички

Разрежьте 3-футовый провод на шесть 6-дюймовых косичек и снимите примерно 5/8 дюйма провода с одного конца.(с другого конца снимите все, что написано на разъеме на маркировке).

Возьмите 3 косички и цветную ленту. Оберните одну косичку красной лентой, другую — синей, а третью — желтой.

Разрежьте 1-футовый провод заземления на два 6-дюймовых хвостика.

Подготовьте переключатели

На красивой удобной скамейке сядьте с двумя переключателями. Используйте винтовые клеммы и выполните правильные винтовые соединения пастушьего крюка по часовой стрелке. Повысьте навык на Youtube по этим вопросам.В качестве альтернативы вы можете получить немного лучший переключатель, который использует винтовые зажимы, задний провод, на котором вы затягиваете винт (ЖЕСТКИЙ), чтобы зажать его.
«Почему бы просто не использовать удары в спину»? Они заведомо ненадежны и в любом случае не работают на проводе №12.
«Почему бы просто не использовать проволоку №14?» Было бы плохо, если бы выключатель был на 20А.

Простой выключатель. Возьмите любой винт и вставьте туда черную косичку. Другой винт получает красную косичку.

Двойной переключатель — это сложно, потому что вы должны внимательно посмотреть, какая сторона является «общей».Он будет иметь 2 винта на «общем» и небольшой металлический язычок, который можно отломать , чтобы отделить два «общих» винта. Не ломайте вкладку. Подключите 1 черный провод к «общему» и не используйте другой «общий» винт.

Два других (необычных) винта на двойном переключателе имеют сине-желтый пигтейл.

Оба коммутатора имеют 1 заземляющий провод на зеленом винте.

Не стесняйтесь обернуть корпус переключателя 2-3 раза изолентой, чтобы изолировать боковые винты.Однако подождите, пока положение переключателя не окажется там, где вам нравится.

Вернуться к распределительной коробке

Прерыватель все еще выключен.

Супер просто. Голый, чтобы обнажить. От черного к черному. От синего к синему. Вы уловили идею.

Видите, как все вышеперечисленные подготовительные работы сделали это Super Easy? Вот почему оно того стоит.

«Но мне не нравится, какой переключатель управляет светом». Хорошо, выключите прерыватель и замените провода на винтовых клеммах (или винтовых зажимах) по мере необходимости.Таким образом, цвета косички остаются одинаковыми.

Как работает проводка двухпозиционного переключателя?

В этом уроке мы узнаем о простой, но интересной концепции, называемой двухсторонним переключателем. Его также называют переключателем лестницы, поскольку вы можете управлять одной нагрузкой, например, лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичная проводка двухпозиционного переключателя. Это не руководство пользователя по установке или подключению двухпозиционного переключателя.Если вы планируете внедрить аналогичную установку в своем доме, обязательно проконсультируйтесь со специалистом, поскольку процесс включает в себя работу с источником переменного тока 230 В (или 110 В переменного тока, в зависимости от того, где вы живете).

Введение

Мы постоянно используем выключатели в наших домах, офисах, автомобилях, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.

Существуют различные типы переключателей: тумблер, переключатель мгновенного действия, кулисный переключатель, цифровой переключатель и т. Д.Все переключатели выполняют простую задачу: либо прерывать прохождение электрического тока, либо отклонять прохождение тока. По сути, они «замыкают» или «разрывают» цепь.

Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. Д., Являются двумя оконечными устройствами. Но есть специальный переключатель, называемый «двухсторонний переключатель», который является важным компонентом при реализации лестничного освещения.

Итак, прежде чем приступить к изучению проводки двухпозиционного переключателя, мы узнаем о двухстороннем переключателе света, который является основным элементом двухстороннего переключения, независимо от типа используемой проводки.Это стандартный однополюсный двухпозиционный переключатель с тремя выводами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении подключены клеммы COM и L1, а во втором — клеммы COM и L2.

Этот тип соединения обычно называется схемой «Разрыв перед включением», поскольку первое соединение должно быть разорвано перед установкой второго соединения. Это отличается от обычного двухконтактного переключателя, который является просто замыкающим или размыкающим устройством.

На следующем изображении показан вид спереди и сзади типичного бытового двухпозиционного переключателя.

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вводном параграфе, двухпозиционный переключатель очень полезен при освещении лестницы, поскольку вы можете включить свет непосредственно перед тем, как начать подниматься по лестнице, а когда вы подниметесь наверх, вы можете просто выключить свет переключением переключателя, расположенного в верхней части лестницы.

Есть несколько способов установить двустороннее соединение коммутатора.Один из них — это более старый метод, который сейчас нечасто используется, а другой — более современный и безопасный вариант, который внедряется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Стандартная схема подключения двухпозиционного переключателя

При первом способе подключения используется пара двухпозиционных переключателей освещения с трехпроводным управлением (трехпроводное управление). Ниже представлена ​​простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что оба терминала COM соединены вместе.Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих переключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

Из схемы вы можете легко визуализировать, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен. Если какой-либо из переключателей включен, загорится свет. Чтобы выключить свет, вы можете переключить любой переключатель.

Например, в указанном выше состоянии клеммы COM обоих переключателей подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, то есть COM переключателя 1 теперь подключен к его клемме L2, тогда есть путь для завершения цепи, и загорится свет.

Чтобы выключить свет, мы можем переключить либо переключатель 1, либо переключатель 2, так как любое действие переключения прервет поток тока к свету. Итак, учитывая все возможности, свет горит в двух случаях:

  • COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
  • COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.

Если мы сравним эту настройку с цифровой электроникой, то это похоже на Ex-OR Gate, где состояние света (ВКЛ или ВЫКЛ) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующему L1. и клеммы L2.

В следующей таблице показана таблица истинности для стандартной проводки, т. Е. 3-проводного управления двухсторонним переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.

Коммутатор 1 COM (подключен к) Переключатель 2 COM (подключен к) Состояние индикатора
L1 L1 ВЫКЛ
L1 L2 904

L2 L1 ВКЛ
L2 L2 ВЫКЛ

Этот метод рекомендуется, поскольку и линейный, и нейтральный провод идут от одной цепи освещения (или выключателя), даже если он использует больше провода.

Альтернативный метод подключения двухстороннего переключателя

Следующая схема подключения представляет собой старую систему, которую вы можете найти в некоторых старых домах и промышленных установках. Его также называют двухпроводной схемой управления (2-проводное управление).

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, тогда необходимо использовать предыдущую схему проводки.

Я включил альтернативный метод подключения только для справки, а также объясню его недостатки.

Что касается самой разводки, следующая схема показывает реализацию двухпроводного управляющего двухпозиционного переключателя.

Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Подойдя к клеммам COM, клемма COM первого переключателя подключена к фазе (или линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампы подключен к нейтрали источника переменного тока.

В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда один из переключателей включен, загорается свет. С точки зрения цифровой электроники эта конфигурация аналогична воротам Ex-NOR.

В следующей таблице показана таблица истинности для альтернативного метода подключения, т. Е. 2-проводного управления двухпозиционным переключателем

COM переключателя 1 (подключен к) COM переключателя 2 (подключен к) Состояние индикатора
L1 L1 ВКЛ.
L1 L2 ВЫКЛ.
L2 L1 ВЫКЛ. этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут поступать от разных цепей освещения (или прерывателей).

Другой серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если провода под напряжением и нейтраль расположены в непосредственной близости, они нейтрализуют электромагнитное излучение друг друга.

Но в этой проводке существует вероятность того, что нейтральный и токоведущий провода прокладываются отдельно в разных частях дома, что превращает провода в гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

Пример

У меня нет двухсторонних переключателей света для демонстрации работы, но я подумал, что сделаю аналогичную настройку, используя пару однополюсных двухпозиционных переключателей (SPDT) и светодиод (по сути, двусторонний переключатель является переключателем SPDT).

Тумблер SPDT можно рассматривать как двухсторонний переключатель света, поскольку он имеет три контакта и работает очень аналогично двустороннему переключателю света.

На следующем изображении показан типичный тумблер SPDT с его выводами.

Для подключения я выбрал стандартный способ подключения (первый метод, т. Е. Трехпроводное управление) с литий-ионной батареей 3,7 В в качестве источника питания. Работало безупречно.

Заключение

Полное руководство для начинающих по двухпозиционному переключателю, работе с проводкой двухстороннего переключателя, различным типам проводки для двухстороннего переключателя или лестничной проводке, а также схема подключения.

Добавить комментарий

Ваш адрес email не будет опубликован.
