Что такое УФФ?

Термин стал известным благодаря строительным форумам, но официальным не является. В соответствии с категориями СНиП речь идет о сочетании МЗЛФ и пола по грунту, при устройстве которых применена внешняя теплоизоляция.

Набирающая популярность в РФ схема фундамента от финской строительной компании Omatalo предусматривает:

1. Мелкозаглубленный ленточный фкндамент, состоящий из бетонной подошвы сечением 600×200 и фундаментных блоков толщиной 200 мм, составляющих цоколь необходимой высоты. Обязательна тщательная трамбовка грунта обратной засыпки.
2. Армированную цементно-песчаную стяжку толщиной 80 мм, отлитую поверх 150-миллиметрового слоя экструдированного пенополистирола (ЭППС). Перед заливкой укладывается разводка труб водяного теплого пола. Изоляционные плиты покоятся на мелкофракционном противокапиллярном щебне. Под щебнем расположена песчаная засыпка.
3. Конструктивное разделение цоколя и плиты пола слоем ЭППС. Плита толщиной 50 — 70 мм примыкает к внутренней стороне цоколя и расположена на всю его высоту, упираясь снизу в подушку фундамента.
4. Обустройство утепленной подмостки с помощью 120-миллиметровых плит ЭППС, установленных по внешнему периметру цоколя на глубине верха фундаментной подушки.

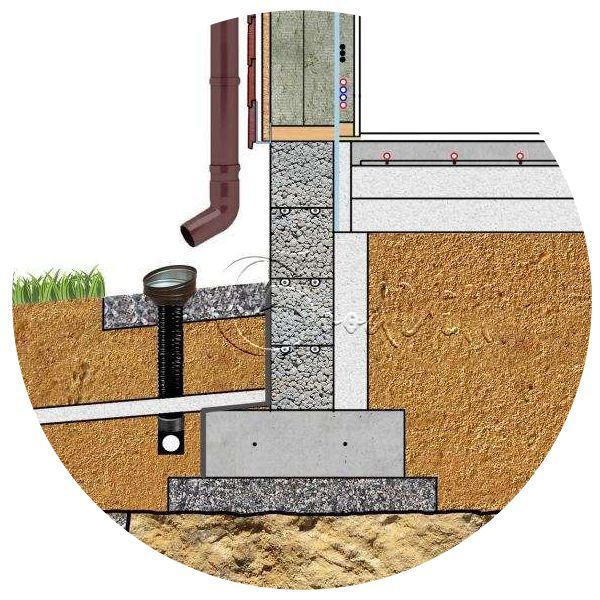

Принципиальная схема устройства УФФ — утеплённого финского фундамента

Застройщики варьируют эту схему, изменяя толщины слоев, теплоизоляционные материалы и некоторые другие компоненты. Например, вместо ЭППС под стяжкой могут быть установлены плиты ПСБ-С (наиболее прочные сорта пенопласта), а при устройстве теплого пола в некоторых случаях предпочтение отдается электрическим системам. В климатических зонах с индексом мороза более 70 000 цоколь предпочитают отливать в несъемную опалубку из экструдированного полистирола. Общим же для всех модификаций уфф остается соблюдение трех принципов:

• МЗЛФ располагается в траншее с утрамбованным грунтом обратной засыпки;
• теплоизоляционные слои расположены под стяжкой пола, а также между цоколем и стяжкой;
• обязателен монтаж утепленной подмостки с примыканием к подошве фундаментной ленты.

В европейской и североамериканской практике эта схема не выделяется в особую категорию, но входит в группу противоморозных или утепленных МЗЛФ. В основном, встречаются два термина:

• Frost Protected Shallow footing/foundations (FPSF) и
• Insulated Shallow footing.

Диапазон применения и особенности схемы

Каждый проект требует индивидуального расчета фундамента в зависимости от характеристики грунта, веса дома, соотношения площади постройки к длине периметра, особенностей климатической зоны и других факторов.

Если максимально обобщать, то финский фундамент рассмотренной конструкции можно рекомендовать к применению во всех климатических зонах РФ для всех категорий грунтов при ориентировочной нагрузке 1 — 3 тонны на погонный метр МЗЛФ.

Указанный диапазон нагрузок соответствует большинству проектов каркасных домов с этажностью 1 — 2 и одноэтажных коттеджей без ограничения типа их конструкции. Впрочем, адаптация УФФ под более тяжелые дома не составляет проблемы: изменение конструкции в этом случае идет путем увеличения сечений подушки и цоколя ленточного фундамента.

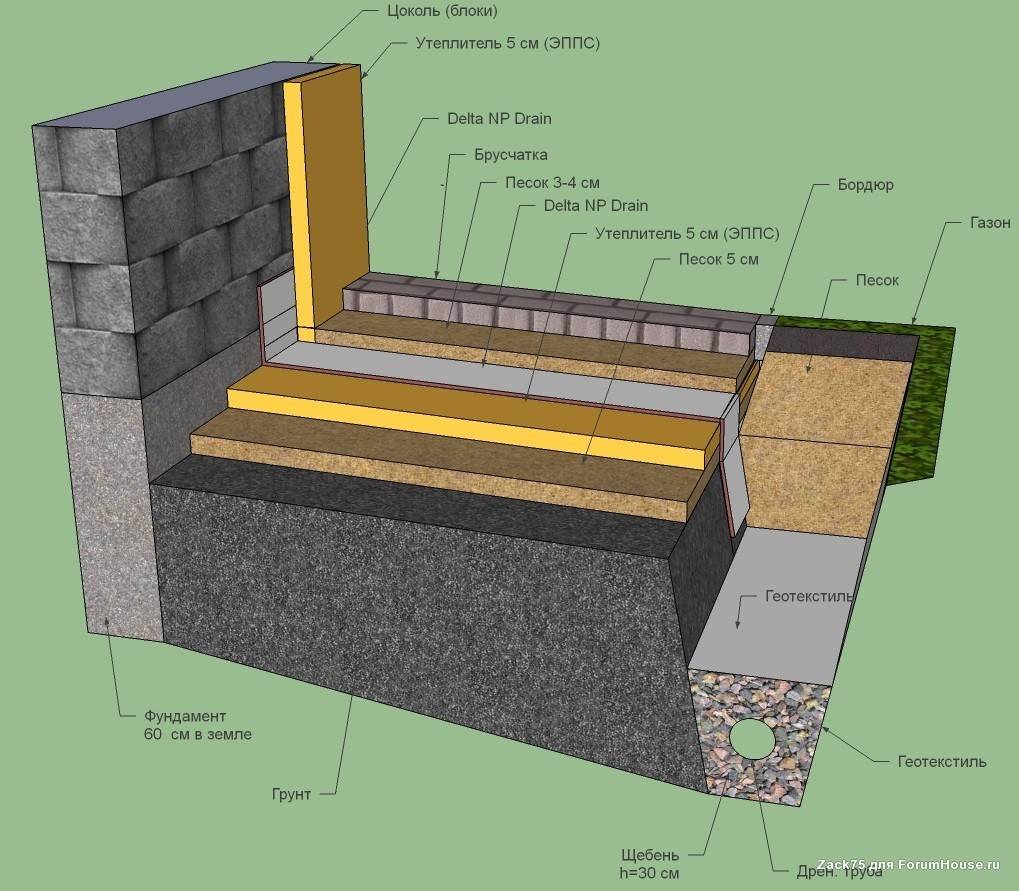

Типовая конструкция МЗЛФ — мелкозаглубленного ленточного фундамента

В экономическом плане схема подходит лишь к строениям без подвалов.

Среди преимуществ УФФ можно отметить:

• Изящное и простое решение противоморозной защиты
• Высокие показатели энергоэффективности, лишь незначительно уступающие схеме типа утепленной шведской плиты (УШП).
• Хорошая адаптационная способность к изменениям проектов по нагрузкам, высоте цоколя, последовательности выполнения отдельных этапов, ремонтопригодности проложенных коммуникаций.
• Возможности вести работы малыми силами и небольшими средствами, делая значительные перерывы по времени (например, можно обойтись без опалубки, а заниматься разводкой отопления и отливать плиту пола допустимо уже после монтажа крыши).
• Вариант лучше, чем УШП адаптируется к уклонам участка.
• Схему допустимо применять при высоком уровне грунтовых вод

[blockquote_gray»]Особенности технологии устройства УШП и отличия от УФФ, узнайте в этом подробном материале по ссылке[/blockquote_gray]

Недостатки (во многом, условные) фундамента данного типа связаны с недостаточной энергоэффективностью применительно к концепции «пассивного дома» и значительным объемом земляных работ. Стоимость цикла при реализации схем, близких к технологии Omatalo, составляет 100 — 120 $/м² плана постройки.

Вариант по цене дороже стандартного нулевого цикла. Однако, если учитывать утепление и разводку коммуникаций, финская схема выходит немного дешевле.

Технико-экономическое сравнение с УШП дает следующие результаты: при высоте цоколя 80 см и выше вариант дороже утепленной шведской плиты на 10% — 15%. Высота цоколя значительно влияет на расходы, так как прямо пропорционально связана с объемами доставляемых на объект засыпных материалов.

Следует отметить, что замена экструдированного пенополистирола пенопластом (при сохранении толщины теплоизолирующего слоя) не дает ощутимого удешевления проекта (итоговая сумма снижается не более, чем на 2% — 3%). Если же исходить из одинакового уровня энергоэффективности, учитывающего влагопоглощение, то утепление пола плитами ПСБ-С обходится дороже, чем с помощью ЭППС.

Технология устройства УФФ

Рассмотрим пошагово комплекс работ, исходя из оптимизации (уменьшения) времени на их выполнение.

1. Выполняется определение места постройки на участке (если это не было определено индивидуальным проектом дома). Учитываются все естественные преграды, наружные коммуникации, границы участка, подъездные пути и проч.
2. Разметка котлована обносками (колышками с прикрепленными на них планками) производится с учетом запаса (0,3 — 0,5 м) относительно наружного периметра утепляемой отмостки.
3. Полностью удаляется плодородный слой.
4. Под несущими стенами роется траншея согласно глубине залегания подушки и необходимой высоте слоя подсыпки.

   Плодородный слой снимается и в траншею под несущие стены укладывается песок и щебень слоями по 20 см

5. Вынутые пучинистые грунты вывозятся со стройплощадки, если иное не предусмотрено планами по ландшафтному дизайну.
6. Создается дренажный уклон, выполняется дренажная засыпка на геотекстиль и уплотняется виброплитой.
7. Под подушку ленты выкладывается рулонная гидроизоляция в 2 — 3 слоя с запасом, позволяющим загнуть материал до примыкания к боковым поверхностям цоколя. Гидроизоляцию наружной поверхности цоколя можно провести позднее (если она необходима). Затем выполняется утепление подушки плитным материалом (если предусмотрено проектом).
8. Выполняется армирование подушки. Используется арматура периодического сечения диаметром 8 — 14 мм. При толщине подушки не более 25 см, как правило, обходятся двумя поясами армирования. Если иное необходимо по расчету, либо толщина достигает 30 см, выполняется третий пояс армирования. Пояса связываются вертикальными перемычками. Нижний пояс укладывается на полимерные или бетонные подкладки.
9. Монтируется опалубка и производится заливка бетона. Демонтаж опалубки производится после 50%-ного набора прочности (в зависимости от погодных условий и марки бетона период составляет 2 — 7 дней).

   Опалубка и гидроизоляция утеплённого финского фундамента. Хорошо видно армирование и гидроизоляция.

10. Выкладывается лента из фундаментных блоков.
11. Внутренняя поверхность ленты утепляется плитами ЭППС или ПСБ-С. Утепление подмостки и ее засыпку не обязательно координировать по времени с другими видами работ.

    Выполнена обратная засыпка. Вдоль внутренней поверхности ленты хорошо виден установленный предварительно утеплитель. Как вариант, часто используют пенопласт.

12. После утепления ленты производится засыпка внутренней части. Используется песок и мелкофракционный щебень. Каждые 10 см высоты производится уплотнение виброплитой. Для исключения перемешивания разнородных слой используется геотекстиль.
13. Выкладывается утепление пола. Если предусмотрено проектом, поверх плит укладывается фольгированный утеплитель.
14. Производится монтаж труб водяного теплого пола, либо электрических кабельных матов. Осуществляется установка закладных для всех предусмотренных коммуникаций.

    Смонтированная система утеплённого пола в конструкции УФФ

15. Заливка стяжки реализуется с использованием металлической сетки в соответствии со всеми стандартами работ такого типа.

    Поверхность УФФ плиты после заливки бетоном

Заключение

Самым впечатляющим результатом устройства фундамента с теплоизоляцией по данной схеме можно считать двойную выгоду от выполнения одной манипуляции. А именно: утепляющий слой, с одной стороны, является преградой на пути тепла из помещения в землю, с другой — аккумулирует восходящее от недр геотермальное тепло, предохраняя бетон и грунт от промерзания.

Вторым важным бонусом технологии является сравнительная простота и известность всех приемов работы для подавляющего большинства отечественных строительных бригад.

Видео в тему: процесс устройства финского фундамента УФФ

Утепленный Финский Фундамент

Утепленный Финский Фундамент

Начнем серию статей о современных фундаментах c наиболее часто применяемого нашей компанией в работе – Утепленный Финский Фундамент (УФФ). О нем и будет идти речь в этой публикации.

Корни термина и популяризации УФФ, как и ставшей очень популярной Утепленной Шведской Плиты (УШП), ведут на площадку Форум Хаус. Скромно отметим наш вклад в этот процесс, так как активное обсуждение финского фундамента начиналось на уровне самостроя с ветки форумчанина Tim1313 в 2011 году. Под данным ником скрывается один из основателей TIMATALO – Темур Чантурия.

Отметим, что и до 2011 года в России применялись точные копии финского фундамента, что видно по тому же Форум Хаусу, но именно активное обсуждение конструктивных решений, а далее и популяризация начались в указанной ветке на Форуме.

В самом начале разберемся в терминологии, понятной в России.

Утепленный финский фундамент – это мелкозаглубленный «Т» — образный ленточный фундамент с полами, организованными по грунту, комплексом инженерных решений и финишной стяжкой пола. Под совокупностью инженерных решений подразумеваются такие мероприятия как: ливневая канализация и дренаж с наружной стороны фундамента, утепление, холодное горячее водоснабжение по проектным точкам, магистрали канализации, водяной теплый пол, интегрированный в стяжку пола и другие, во внутреннем периметре фундамента. Основной перечень мероприятий входящих в объем работ по финскому и шведскому фундаменту отражен в разделе услуг на нашем сайте.

По большому счету, разница нашего классического понимания ленточного фундамента с полами по грунту с УФФ именно в комплексе решений, связанных с утеплением и коммуникациями, входящими в финский фундамент, которое и обеспечивает так называемый «готовый нулевой цикл».

Цокольная часть финского фундамента представляет из себя кладку блоков, чаще всего керамзитобетонных, или изготовлена из бетона.

Преимущества Утепленного Финского Фундамента.

Отметим преимущества утепленного финского фундамента в контексте сравнения именно с бетонными «братьями», такими как утепленная шведская плита и классическая ЖБ плита. Рассматривать в разрезе фундаментов на основе винтовых свай, столь популярных у нас, в этот раз не станем, так как такое сравнение не будет ограничиваться только техническими показателями. Пожалуй, посвятим ему отдельную статью в будущем.

Готовый нулевой цикл, реализуемый на фундаментных работах при возведении УФФ, обеспечивает более глубокую подготовку к последующему строительству дома. По сути, на последующих этапах строительства нет необходимости тратить деньги и думать об утеплении пола в доме, о реализации финишной стяжки, отопления первого этажа и других коммуникациях на первом этаже, о скрытой ливневой канализации и утепленной отмостке дома. Все эти мероприятия реализованы на фундаментных работах.

При прочих равных, в базовом варианте высота видимой части цоколя от финишной отметки отмостки дома до фасада равна 300 – 400 мм , что все еще является комфортным для человека, так как от уровня условного нуля ландшафта до уровня пола в доме всего лишь одна или две ступеньки, но уже достаточно для большей по времени эксплуатации фасадов относительно более низких цоколей.

Объективное преимущество финского фундамента по сравнению с плитными фундаментами – это комфортность применения на участках с большими перепадами под пятном застройки именно за счет вариативности в высоте цоколя. То есть, при наличии перепада под пятном застройки, можно легко увеличить высоту фундамента за счет увеличения количества рядов кладки блоков, с базовых трех до необходимого количества, продиктованного величиной перепадов и посадкой дома на ландшафте. Или же может поступить пожелание Заказчика получить более высокий цоколь, например как и сделано на одном из наших объектов после того, как такое предпочтение было озвучено будущими жильцами.

Потенциал финского фундамента, относительно той же УШП выходит за пределы легких каркасных и брусовых домов. На финском фундаменте можно реализовывать кирпичные дома с монолитными перекрытиями на широком спектре грунтов.

При необходимости, существует возможность разнесения во времени возведения конструктивной части фундамента, на которую опираются наружные и несущие стены и полов по грунту с инженерией. Данный вариант весьма популярен в той же Финляндии и весьма удобен при производстве фундаментных работ в дождливое или холодное время года.

Есть еще один критерий о котором необходимо сказать в качестве преимущества в сравнении с плитными решениями — лучшая ремонтопригодность и даже проведение глубокой реновации. По сути, в связи с тем, что конструктивно стяжка пола не связана с силовой частью фундамента можно реализовать глубокую перепланировку дома которая влечет за собой изменения и в инженерных коммуникациях фундамента. Отметим, что данное преимущество скорее актуально после 20-30 лет эксплуатации дома, когда появляется необходимость реконструкции, например после смены собственника.

Так же есть ряд технологических преимуществ ,связанных скорее со строительными тонкостями, которые не заметит простой обывательский взгляд. Например, более качественное утепление дверных проемов, путем интеграции в цоколь утеплителей с высокими теплотехническими показателями.



Такие показатели, как высокая энергоэффективность, отсутствие зыбкости у полов, монтаж коммуникаций вне зоны промерзания, обеспечиваются при строительстве УШП и могут быть обеспечены при реализации классической ЖБ плиты.


Недостатки финского фундамента.

На участках без больших перепадов стоимость УФФ в среднем дороже УШП на 10%. Это связанно с большей материалоемкостью и трудоемкостью возведения данного типа фундамента.

На слабонесущих основаниях, основаниях с возможной неравномерной осадкой под различными нагрузками, строительство плитных фундаментов предпочтительнее ленточных, к которым и относится УФФ.

Объективно большие вложения на фундаментных работах, именно за счет обеспечения готового нулевого цикла. Разумеется, в случае реализации простой ЖБ плиты, данные траты все равно необходимо понести, но уже на более поздних стадиях строительства. Часто, совокупные затраты на возведение простой железобетонной плиты при разделении будут больше, чем одновременные при строительстве УФФ.

Обратим внимание, что не стоит путать утепленный финский фундамент с утепленной финской плитой. Второй тип так же есть у финнов, но встречается очень редко и представляет из себя именно плитное решение. Поговорим о нем в общей статье по различным фундаментам в малоэтажном строительстве Финляндии, которая выйдет позже.

Как построить — Утепленный финский фундамент

Утепленный финский фундамент – это мелкозаглубленный ленточный фундамент с утепленной монолитной плитой по грунту в качестве финишной стяжки пола дома. Цокольная часть финского фундамента представляет собой кладку блоков, чаще всего керамзитобетонных, или изготовлен из бетона. УФФ подразумевает под собой необходимый комплекс сложных задач:

• С наружной стороны здания ливневая канализация и дренажная система вокруг фундамента;
• По площади периметра: утепление, вмонтированный в стяжку теплый водяной пол, канализационные трубы, холодное и горячее водоснабжение.

Утепленный финский Фундамент хорошо подходит для малоэтажного каркасного строительства без подземного этажа. И построенные за последние несколько лет здания с применением технологии УФФ отлично зарекомендовали себя, поэтому сегодня всё больше набирают популярность в России.

Основные преимущества утепленного финского фундамента:

• Возможность применения на любом типе почвы и при высоком уровне грунтовых вод;
• Хорошая адаптация к изменению нагрузок и устройству инженерных коммуникаций;
• Снижение уровня теплопотерь и экономия средств на отоплении здания, за счет утепленной подушки пола и отсутствия подвального помещения;
• Устройство теплого пола и черновой стяжки на этапе заливки фундамента до возведения стен и монтажа кровли;
• Возможность проведения ремонта или замены стяжки пола без изменения в инженерных коммуникациях фундамента;
• Высокий цоколь не менее 40-50 см;
• Возможность возведения на участке с большим перепадом высот при неровном рельефе. На склонах можно увеличить высоту цокольной части лены (для тяжелых кирпичных коттеджей ширина фундамента в подошве увеличивается до 60-80 см).

При всех достоинствах утепленного финского фундамента эта система имеет и некоторые недостатки:

• Достаточно высокая себестоимость материалов и работ на первом этапе строительства дома;
• Необходимость проведения земляных работ. Рытье траншеи под ленточный фундамент по всему периметру дома;
• Покупка нерудного материала для отсыпки фундамента дома;
• Необходимость уплотнения каждых 10 см слоя обратной отсыпки.

Учитывая технические характеристики утепленного финского фундамента, допускается его применение во всех климатических зонах России при любом типе грунта для частного малоэтажного строительства с весовой нагрузкой до 3-х тонн на 1 погонные метр ленточного фундамента. При необходимости повышения весовой нагрузки до 4-5 тонн необходимо увеличить опорную подушку фундамента.

Пошаговая технология устройства УФФ:

1 Подготовка котлована и траншеи для мелкозаглубленного ленточного фундамента

Любое строительство начинается с создания проекта дома, в котором необходимо учесть расположение всех коммуникаций и выполнить расчет необходимых материалов. Согласно подготовленному проекту производится точная разметка котлована под будущий фундамент. Её нужно сделать с запасом примерно в 50 см относительно наружного периметра утепляемой отмостки. Глубина траншеи обычно не превышает 60 см, а ширина ленты фундамента составляет 60-80 см.

Важно знать, что заливка бетона на плодородный слой не допускается, так как разложившаяся органика за 2-3 года даст усадку. Поэтому грунт и плодородный слой с намеченной территории удаляются, а дно траншеи выравнивается и уплотняется.

2 Обустройство дренажной системы

На дне траншеи создается дренажный уклон от 4^о до 7^о в сторону отведения ливневых вод и отсыпается щебнем и песком слоем примерно 20 см поверх заранее уложенного слоя геотекстиля. Специалисты советуют каждый слой песка пролить водой и тщательно утрамбовать при помощи виброплиты.

Этот этап обеспечивает жесткость и прочность основания. Перехлесты соседних полотен геотекстиля должны составлять не менее 15 см. Если уровень грунтовых вод достаточно высок, то дренажную систему стоит усилить, уложив на край дна траншеи трубу с мелкими отверстиями, обмотанную в геотекстиль.

3 Установка опалубки, гидроизоляция и армирование

Для опалубки строители выбирают толстую ламинированную фанеру, деревянные доски и щиты. А также часто применяют металлические листы, профнастил или съемную опалубку из синтетического пластика.  Кроме того, для съемной опалубки подойдут бетонные блоки, которые после застывания ленты фундамента можно будет использовать для кладки верхней части ленты.

После того, как опалубка установлена, в полученный каркас укладывают плотную пленку или специальный гидроизоляционный материал для водоотведения. Рулонную гидроизоляцию выкладывают в 2-3 слоя с таким расчетом, чтобы боковые края заходили на боковые стены опалубки.

Для армирования бетона используют арматуру, металлические прутья диаметром 8-14 мм. При толщине ленты не более 25 см, обычно обходятся двумя поясами армирования. Если толщина ленты значительно больше, то следует выполнить третий пояс армирования. Металлические прутья связывают между собой вертикальными перемычками и стальной проволокой, дополнительно усиливая углы ленты фундамента. Нижний пояс арматуры следует уложить на специальные полимерные или бетонные подставки таким образом, чтобы прутья были полностью погружены в бетон. Фиксировать арматуру сваркой не рекомендуют, так как нарушается целостность металла, что приводит к коррозии и, как следствие, к быстрому разрушению конструкции.

4 Заливка бетоном малозаглубленного фундамента и выкладка ленты

После укладки арматуры можно приступать к заливке фундамента бетоном. Для этого обычно используют бетон марки 250 или выше. Заливку бетона следует начинать с угла. Высота ленты должна составить 20-30 см.

Демонтаж опалубки следует производить после того, как бетон наберет запас прочность не менее 50%. Процесс застывания бетона зависит от погодных условий и марки бетона и период составляет от 2 до 7 дней. Если фундамент заливается в жаркую погоду, то следует накрыть ленту пленкой, чтобы обеспечить равномерное застывание бетона.

После распалубки бетонной ленты можно приступать к выкладке верхней части фундамента из строительных блоков на высоту цоколя. При значительной высоте цоколя следует производить укладку армирующей сетки через каждые 3 ряда блоков. Для строительства утепленного финского фундамента скандинавские профессионалы советуют использовать пустотелые строительные блоки, так как они более теплоемкие и их легче укладывать в ленту. Горизонталь ленты следует выверить при помощи нивелира либо строительного уровня. Если имеется перепад, то его необходимо выровнять слоем цементного раствора.

5 Отсыпка внутренней части фундамента

Внутреннюю часть ленточного фундамента следует обеспечить гидро- и теплоизоляцией. Для этого внутренний периметр обрабатывается обмазочными материалами, например битумом, и обклеивается плитами экструдированного пенополистирола. После этого производится обратная засыпка котлована песком, каждый десятисантиметровый слой которого следует тщательно уплотнить виброплитой. Для засыпки обычно используют песок, ПГС, ОПГС или щебень фракции 5/20, вынутый грунт с органическими включениями не подходит для этой цели. Чтобы исключить перемешивание разнородных слоев под песчаную подушку можно уложить геотекстиль.

На песчаную подушку укладывается слой плит экструдированного пенополистирола толщиной не менее 20 см. Плиты необходимо склеить между собой специальным клеем на основе битума, который не разъедает полистирол. При необходимости на слой утеплителя стоить выложить слой фольгированного утеплителя.

6 Армирование, проводка коммуникаций и обустройство теплого пола.

На поверхность утеплителя укладывается армирующая сетка, либо связанные между собой металлические прутья с размером ячейки не более 15 см. При несущественных нагрузках на конструкцию пола оптимальная толщина плиты составляет 10-15 см, и соответственно достаточно одного армирующего пояса. Под арматурную сетку необходимо подложить специальные подкладки, для того, чтобы металл оказался внутри бетонной плиты.

Система теплого пола крепится к арматурной сетке. Длина трубопровода в каждом отдельном контуре не должна превышать 90 метров при диаметре трубы 14 мм и 120 метров при диаметре 16 мм. Поэтому в зависимости от общей площади дома может получиться несколько греющих контуров. Также производится установка закладных узлов для ввода всех необходимых коммуникаций: канализационные трубы, холодное и горячее водоснабжение.

Все коммуникационные трубы необходимо протестировать под давлением перед тем, как приступать к заливке пола бетоном.

7 Заливка бетона под черновой пол

Бетонную смесь необходимо заливать за один прием без перерыва в работе. После чего поверхность залитой смеси необходимо хорошо уплотнить с помощью погружного вибратора или виброрейки. Этот процесс позволит удалить пузырьки воздуха и пустоты, которые могли образоваться в процессе заливки бетона.

Во время застывания поверхность рекомендуется накрыть пленкой, чтобы обеспечить защиту от ветра и осадков. При необходимости ее следует периодически увлажнять. После того, как бетонная подушка наберет немного прочности, поверхность подушки следует затереть цементом.

8 Обустройство отмостки

Конструкция утепленного финского фундамента будет более эффективной при наличии утепленной отмостки по периметру дома. Качественная отмостка обеспечит дополнительную тепловую защиту фундаменту, а также обеспечит гидроизоляцию, что исключит подмывание конструкции водой, уменьшит воздействие грунтовых вод на основание фундамента и увеличит срок службы строительной конструкции.
