Схема скважины на воду | Схема установки оборудования на устье артезианской скважины с глубинным насосом

  • Главная
  • Схема скважины на воду для частного дома

Скважинный насос (1) располагается на глубине ниже 10 метров от динамического уровня воды. По трубе (2) вода поднимается наверх в кессон (4).


Кессон — это конструкция, обеспечивающая скважину теплоизоляционной и герметичной защитой, а также в нем размещается оборудование автоматики. Кессон монтируется на обсадную трубу и сваривается с нею. Такое соединение обеспечивает дополнительную герметичность скважины на воду.

Трубопровод из скважины выходит на поверхность через специальный герметичный оголовок (3). Он представляет собой два фланца, один из которых приварен к обсадной трубе, а второй крепится к первому с помощью болтов.



Обустройство скважины с кессоном


Выход обсадной трубы осуществляется под люк кессона, а не в центр дна. Поскольку при монтаже/демонтаже скважинного насоса (1) должна быть возможность беспрепятственно опускать необходимый инструмент. Такой вход обсадной трубы в кессон (4) позволяет сэкономить немало пространства, которое займет оборудование автоматики (6). Так, мембранный водный аккумулятор (5) на 100 л (чего достаточно даже для большого дома) легко размещается в кессоне.




Далее из кессона выводится труба для подачи воды и кабель электропитания скважинного насоса. Труба выходит или на поверхность (например, для поливочного крана), или прокладывается до строения. Для этого используются специальные фитинги (7) и запорная арматура (8).

Кабель питания подводится к специальному блоку (6), который управляет насосом. Этот блок управления включает в себя манометр и реле давления, совместно с мембранным баком эта система обеспечивает беспрерывную подачу воды в строение с постоянным напором. От блока кабель через герметичный ввод в оголовке (3) подходит к насосу для его электроснабжения.


Схема скважины с несколькими точками водопотребления


Описанная выше схема обустройства предполагает самый простой случай (небольшой дом с небольшим водопотреблением). Для случаев, когда вода поступает в два направления и более (например, помимо жилого строения и для полива, в баню или в фонтан на участке) необходимо учесть ряд дополнительных элементов и расширенную гребенку. С финансовой точки зрения эти изменения в обустройстве незначительны.



При обустройстве системы учитывайте периодичность ее использования. Если вы в доме проживаете круглый год, то необходимо кессон и трубы прокладывать ниже глубины промерзания грунта.

Единственное условие эксплуатации такой системы на даче – необходимо предусмотреть возможность слива воды из трубопровода обратно в скважину. Это сохранит трубопроводную сеть, оборудование и всю систему в рабочем состоянии до следующего дачного сезона.



Почему мы обустраиваем скважины именно так


С 2009 года мы обустроили более 5000 скважин для частных домов и накопили множество материалов по некачественному решению задачи автономного водоснабжения. Представленный ниже фото материал лишь малая часть примеров, из-за которых владельцы частных домов были вынуждены возвращаться к вопросам устройства скважины и тратить дополнительные средства и нервы.




Сборка обсадной колонны на сварке зависит от человеческого фактора и не подвергается контролю. В результате, преждевременная сквозная коррозия обсадной колонны на сварочных стыках.

Резьбовое соединение труб меньше зависит от человеческого фактора и используется большинством буровых компаний.



Тонкостенные трубы при резьбовом соединении прослужат недолго.

Мы используем трубы с толщиной стенки не менее 4,5 мм, что обеспечивает герметичность обсадной колонны несколько десятилетий.





Мы не сторонники кессонов из бетонных колец, которые не защищают устье скважины от грунтовых вод.

Стальные или пластиковые кессоны обеспечивают должную защиту.



Гибкие подводки служат около 5 лет.

Полипропиленовые трубы служат порядка 50 лет.



При вводе коммуникаций в кессон запрещено делать разъемные соединения в недоступных местах – соединение трубы ПНД с металлическим ниппелем за стенкой кессона в земле.

Мы пропускаем трубу ПНД внутри ниппеля с дальнейшей герметизацией внутри кессона.



Нельзя глубинный насос монтировать на шланге, так как он не рассчитан на давление 4 бар.

В качестве водоподъемной трубы мы применяем ПНД-трубы, которые рассчитаны на давление до 16 бар.





В кессоне устье водозаборной скважины дополнительно защищается герметичным оголовком. Однако при выполнении ремонта мы столкнулись с вариантом монтажа насоса с применением скважинного адаптера в кессоне и декоративным оголовком, что лишено здравого смысла. Не доверяйте свою скважину дуракам!



На смену стальным оголовкам пришли полимерные, которые надежны, эстетичны и компактны.



Горловина кессона должна возвышаться на высоту, обеспечивающую невозможность попадания поверхностной воды через нее.



Прокладывайте в траншеях полимерные трубопроводы, а не стальные.

Трубы ПНД служат 50 лет, а металл подвержен коррозии.



Задайте вопрос инженеру: (495) 649-8593


11 доводов, почему мы можем рассчитывать на Ваше доверие.

схема, ее устройство и принцип работы

Многие владельцы загородных домов нуждаются в создании собственной системы водоснабжения, ведь не везде получится подключиться к центральной магистрали. Лучший выход из такой ситуации ― это бурение скважины. Причем ее можно обустроить не только на участке, но и даже в подвале.

Принцип работы скважины

Как и в колодце вода в ней находится в водоносном слое. С помощью установленного насоса она подается наверх. Для укрепления выработки монтируют обсадную трубу, в качестве которой используют пластиковые, стальные, перфорированные или асбестоцементные изделия. Если этого не сделать, тогда со стенок грунт начнет осыпаться, из-за чего скважина впоследствии перестанет функционировать.

Скважина имеет следующую схему работы:

  • Из водоносного слоя подается вода, которая сначала проходит через фильтр, а потом уже попадает в выработку круглого сечения;
  • Включенный насос нагнетает жидкость по водонапорной трубе;
  • После чего вода поступает в приемник и перемещается по водопроводу.

Хотя схема может меняться, все зависит от типа используемого насоса.

Разновидности буровых выработок

Абиссинский колодец ― это забивная скважина, которая является самым простым вариантом. Чтобы ее обустроить на участке водяной пласт должен иметь глубину до 12 метров. Качество воды в ней зависит в основном от строения почвы. Такую выработку при необходимости можно устроить в подвале.

Песчаная скважина, схема которой пользуется большим спросом, подходит лишь для личного пользования. Вода из нее по своим свойствам характеризуется как техническая, поэтому используется только для купания или полива огорода. В среднем водоносные слои в этой скважине залегают на глубине около 10—50 метров.

Кстати, буровые работы при таких пластах реально выполнить своими руками, главное, чтобы на участке через несколько метров не проходил сланец. Пройти его без помощи профессионалов навряд ли получится.

Разумеется, песчаные скважины имеют некоторые недостатки. Главный минус такой выработки ― перебой подачи воды. Связана проблема с сезонными перепадами уровня живительной влаги. Вдобавок ее нужно периодически обслуживать, особенно касается дачников, которым вода нужна лишь в летнее время. В этой ситуации фильтр, находящийся в скважине, со временем заиливается. Вот почему подъем воды должен быть регулярным. Кроме этого, срок службы такой скважины составляет не более 15 лет.

Артезианская выработка хоть и считается самой дорогой, но является наиболее эффективным методом централизованной подачи воды. Для ее бурения используется крупная техника, позволяющая углубиться примерно на 200―300 метров.

Из артезианской скважины вода лучше и качественнее, нежели из песчаной. Еще в ней фильтр почти не засоряется. Он монтируется в нижней части подающей трубы диаметром 219 мм. Эта выработка гарантирует на 99% постоянную подачу живительной влаги, а срок ее службы составляет 50 лет.

Правда, такие скважины тоже обладают недостатками. Например, иногда требуется монтаж дополнительных систем фильтрации, поскольку в составе воды могут содержаться различные соединения железа. К тому же, как упоминалось ранее, ее обустройство стоит дорого. Еще обязательно придется получать разрешение на бурение такой выработки и согласовывать проект.

Выбор необходимого оборудования

Самым важным этапом в обустройстве скважины является подбор оборудования, поскольку именно от него будет зависеть ее период эксплуатации и качество работы. В основном следует обратить внимание на выбор:

  • кессона;
  • гидроаккумулятора;
  • оголовка;
  • насоса.

Кессон

Он необходим для защиты устья от внешних негативных воздействий. Подобное устройство служит своеобразной емкостью, предохраняющей верхние метры ствола выработки от воздействия низких температур в земле.

Герметичный контейнер кессона еще может использоваться как технологический объем для установки разного оборудования, которые обслуживают скважину. Монтаж в нем автоматики, очистительных фильтров и прочих устройств позволяет сэкономить пространство в доме.

Производят кессоны из разных материалов: пластика, металлических конструкций или бетонных отливок. Установка этого оборудования особенно подходит в наших климатических условиях, ведь при суровых зимах грунт на дачной территории промерзает на глубину до полутора метров. Поэтому горизонтально проходящие трубопроводы должны располагаться ниже уровня промерзания.

Кессонный люк, установленный на верхней части устройства, как правило, утепляется листовым пенопластом. Внутри оборудования можно разместить лестницу.

Насосные устройства

Насос выступает основным элементом всей системы. При этом он может быть следующих типов:

  • Погружной. Этот вибрационный насос является бюджетным вариантом. Его довольно редко применяют для обустройства системы водоснабжения, поскольку он имеет слишком низкую производительность. Более того, он способен даже разрушить стенки скважины.
  • Центробежный. Такой агрегат является профильным оборудованием для водоснабжения из выработки.
  • Поверхностный. Применяется лишь тогда, когда в скважине динамический уровень живительной влаги не опускается ниже семи метров.

Сегодня на рынке представлено много моделей скважинных насосов. Выбор их параметров происходит по характеристикам скважины и системы водоснабжения.

Кстати, в случае поломки насоса придется не только приобретать новый, но и платить за поднятие сломанного и монтаж купленного. Именно поэтому следует подходить более серьезно при выборе производителя.

Конструкция гидроаккумулятора

Данное оборудование для скважины используется для предотвращения гидроудара и регулировки давления содержимого трубопроводов. Еще гидроаккумулятор поддерживает минимальный уровень жидкости в системе.

Внутри этого устройства при нормальном функционировании находится запас живительной влаги, а также поддерживается минимальное давление. При использовании гидроаккумулятора насос включается реже, да и изнашивается меньше.

Конструкция такого устройства схожа с компенсационным баком, который применяется в отопительных системах. Но изготавливается гидроаккумулятор из других материалов, они не контактируют с водой и не меняют ее качество. Мембрана в нем создается из пищевой резины.

Оголовок для обсадной трубы

Предназначено это устройство для защиты от попадания мусора в ствол. Помимо этого, оно является опорой для подвески водоподъемной колонны и насоса. Оголовок создается из металла или пластика. В первом случае он способен выдерживать до 500 кг, а во втором ― до 200 кг. Соединение должно быть герметичным с применением резиновой прокладки.

Технология бурения скважины на воду

Прежде чем заняться бурением, необходимо сначала выкопать шурф, иначе говоря, углубление размером 1,5х1,5 метра. Стенки его нужно зашить досками. Потом над ним монтируется буровая вышка, представляющая собой треногу из металлических труб или бревен. На ее вершине фиксируется лебедка, к которой крепится колонка для бурения. Она может состоять из нескольких метровых штанг, скрепленных между собой в единое целое.

Бурение нужно выполнять с помощником. Один должен ключом поворачивать штангу вокруг своей оси, а другой ― молотком бить сверху, создавая тем самым дополнительную нагрузку. Вообще, желательно, чтобы эту работу выполняли 4 человека: двое исполнителей занимались прокруткой бура, а остальные осуществляли его подъем и опускание лебедкой.

Бур необходимо вытаскивать через каждые 50 см и хорошо очищать от грунта. Определить нужную глубину можно по уровню воды в выработке. Затем в скважину устанавливается обсадная труба с фильтрующей системой. Промежуток между трубой и землей следует залить бетонным раствором. Она будет возвышаться над грунтом.

После этого выполняется обустройство глиняного замка вокруг скважины. Если его не сделать, то все время в выработку будет проникать с поверхности дождевая и талая вода, что ухудшит ее качество.

На страховочный трос фиксируется насос с трубой для подачи жидкости и силовой кабель. Трубу подачи необходимо вывести наверх и приварить к кессону.

При глубоком залегании водоносного слоя бурение следует проводить с помощью спецтехники. Тем более что в некоторых ситуациях приходится выполнять несколько контрольных бурений для определения наилучшего источника.

Перед бурением требуется выполнить экспертизу. Запрещено обустраивать скважину на воду около септиков, выгребных ям и скоплений мусора.

Оцените статью: Поделитесь с друзьями!

как обустроить скважину на даче своими руками

Для защиты скважины и оборудования от внешних загрязнений, атмосферных явлений и вандалов ее нужно грамотно обустроить. Согласитесь, комфорт при использовании водозабора, обслуживания техники и трубопровода также важен, как и его безопасность. Как защитить, обеспечив удобство эксплуатации?

Желающим провести обустройство скважины на воду своими руками мы расскажем, как это грамотно сделать. Подскажем, какой вариант лучше выбрать для вашего источника. У нас вы узнаете, как самостоятельно соорудить кессон для скважинного оголовка, как устанавливать адаптер, а также где расположить гидроаккумулятор.

Подробное описание методов и технологий оснащения личного гидротехнического сооружения опирается на нормативную документацию и опыт владельцев скважин. Представленную к ознакомлению информацию дополняют наглядные схемы, подборки фото, видео-руководства.

Содержание статьи:

Зачем нужно обустраивать скважину?

После того, как скважина пробурена и до того, как от неё будет запитан водопровод в доме, производят обустройство источника, подбор и установку водоснабжающего оборудования.

Какие задачи решает обустройство водозаборной скважины:

  • Обеспечение чистоты источника. Нельзя допустить попадания в скважину загрязнений с поверхности: пыли, дождевых либо талых вод.
  • Защита источника водоснабжения, оборудования и трубопровода от замерзания.
  • Формирование условий для подключения и обслуживания оборудования.

Водоснабжающее оборудование (кроме погружного насоса) может быть установлено как в доме, так и рядом со скважиной. В последнем случае необходимо иметь у устья скважины техническое помещение достаточной площади, где эта техника будет установлена.

Но даже при установке ее в доме иметь небольшое помещение на выходе трубопровода из скважины весьма удобно, это значительно облегчает и его обслуживание. Ввод в скважину водопроводной трубы, а также подача электропитания для погружного насоса также производится на стадии обустройства.

Обустройство скважины имеет целью защиту источника водоснабжения от атмосферных воздействий, обеспечение ввода коммуникаций, удобной установки и обслуживания оборудования

Подбор и монтаж оборудования для поставки воды

Оборудование для индивидуального водоснабжения состоит из следующих элементов:

  • Насоса, он может быть погружным либо располагаться на поверхности.
  • Автоматики, управляющей работой насоса и предохраняющей его от перегрузок.
  • Гидроаккумулятора, открытого либо закрытого (мембранного бака). Последний предпочтительнее, он обеспечивает стабильное давление в водопроводе.

Открытый накопитель воды приходится устанавливать в верхней точке водопровода, на чердаке или под потолком верхнего этажа. Закрытая ёмкость не имеет ограничения по месту установки.

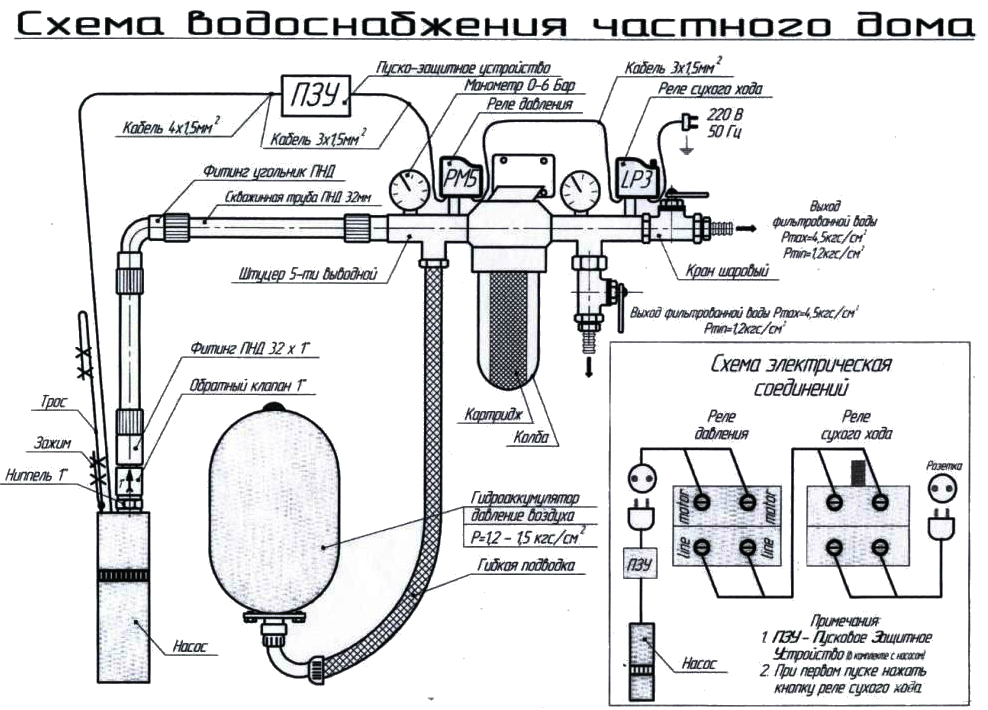

Основные элементы водоснабжающего оборудования частного дома из скважины: насос, гидроаккумулятор, автоматика

Характер обустройства скважины в значительной степени определяется типом и местом установки водоснабжающего оборудования. Рассмотрим основные варианты комплектации источника оборудованием.

Поверхностный насос для неглубокой скважины

Поверхностный насос ощутимо дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономически оправданный вариант — комплектная насосная станция «три в одном», в состав которой входит поверхностный насос, относительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.

Галерея изображений

Фото из

Подключение поверхностного насоса

Подсоединение фильтра грубой очистки

Подготовка поверхностного насоса к работе

Встроенный фильтр тонкой очистки

В скважину опускают только всасывающий шланг. Таким образом, упрощается обустройство скважины, обслуживание насоса. К тому же шланг имеет небольшой диаметр, что позволяет использовать его в так называемых «нортоновских скважинах» (абиссинских колодцах), куда погружной насос просто не поместится.

Насосные станции имеют лишь один, но весьма существенный недостаток. Поверхностная помпа не в состоянии поднять воду с большой глубины, для большинства моделей предел — 8-10 м. Это ограничивает сферу применения насосных станций колодцами и неглубокими скважинами.

Из-за малой высоты подъёма насосные станции с верхним расположением помпы зачастую приходится устанавливать максимально близко к устью скважины. В противном случае придётся дополнительно преодолевать гидравлическое сопротивление от источника воды до места в доме, где установлен насос.

Принципиальная схема водоснабжения на основе комплектной насосной станции с поверхностным расположением насоса. Применяется для неглубоких скважин из-за небольшой высоты подъёма воды

Погружной насос для глубокой скважины

Для подъёма воды из скважин глубиной более 10 м приходится использовать погружные насосы. Правильный выбор помпы и определение её высоты подвеса в обсадной трубе — отдельный и довольно непростой вопрос.

В рамках темы статьи нам лишь нужно понять, каким дополнительным оборудованием оснащается насос, как он монтируется, подключается.

Галерея изображений

Фото из

Погружной насос для глубокой скважины

Подключение глубинного насоса

Эксплуатация и обслуживание глубинных насосов

Подготовка к установке в скважину

Как мы уже упоминали, обязательные элементы водоснабжающего оборудования индивидуального дома — гидроаккумулятор и управляющая автоматика. В случае с погружным насосом, высота подъёма которого в разы больше, чем у поверхностного, никаких ограничений по месту установки закрытого гидроаккумулятора нет.

Мембранный бак и управление можно размещать довольно далеко от устья скважины, расстояние до источника незначительно влияет на работу системы. Отличное место для размещения оборудования — сухое и чистое техническое помещение в доме, в подвале или первом этаже.

Схема автономного водоснабжения на основе погружного насоса. Мембранный бак можно располагать на довольно большом расстоянии от скважины

Защита скважины от атмосферных воздействий

Чтобы уберечь источник и технику от атмосферных воздействий и осадков, возводят защищённое помещение, располагая его над уровнем грунта либо ниже поверхности земли:

Вариант #1 — надземный «домик»-павильон

На первый взгляд, проще всего поставить над водозаборной конструкцией небольшой «домик»-павильон. Его можно немного заглубить, подобно входу в отдельностоящий погреб, обсыпать по сторонам грунтом, сделав своеобразную завалинку. Это снизит теплопотери.

Похожие павильоны делают над промышленными скважинами. Но на частном подворье их увидишь нечасто. «Домик» занимает место на участке, загромождает его, что сомнительно и с эстетической точки зрения. К тому же, надземный павильон непросто эффективно утеплить.

Стандартный готовый павильон контейнерного типа, специально предназначенный для установки над скважинами. Подобный домик можно изготовить и хорошо утеплить и своими силами

Вариант #2 — размещение источника внутри здания

Нечасто используемое, но вполне рациональное техническое решение обустройства — размещение источника воды в подвале жилого дома либо внутри утеплённого хозяйственного здания, зимней оранжереи, теплицы. Весьма, кстати, популярный в старину приём при строительстве каменных зданий.

Скважина и оборудование под крышей надёжно защищены от всех атмосферных воздействий, воров и вандалов. Максимально упрощается монтаж и сервисные работы. Вибраций оборудование не создаёт, из шума — негромкие щелчки при срабатывании реле. Но они практически не слышны за пределами технического помещения при закрытой двери.

Однако размещение скважины в доме или утеплённом хозблоке встречается нечасто. Объясняется это тем, что для реализации такого варианта нужно сначала бурить скважину, а уж над ней строить дом. У нас же подавляющее большинство застройщиков поступает наоборот.

Скважина пробурена и обустроена прямо в цокольном этаже частного жилого дома

Вариант #3 — подземный колодец-кессон

Самый популярный вариант защитного помещения над частной скважиной — колодец. Правильно будет называть его кессоном, это адекватный технический термин. хорош тем, что он не загромождает участок, на поверхности мы увидим лишь небольшой люк, расположенный вровень с землёй.

Утеплить подземное помещение гораздо проще, чем надземное, к тому же нижняя его часть, расположенная ниже глубины промерзания, зимой находится в зоне положительных температур, получая некоторое количество тепла из грунта. Проблему представляет собой лишь гидроизоляция. Кессон можно приобрести готовым к монтажу либо соорудить самостоятельно.

Заводской кессон полностью готов к установке. Требуется лишь отрыть котлован и опустить резервуар на нужную отметку. В кессоне уже имеются необходимые технологические отверстия, остаётся через герметичные манжеты ввести в них коммуникации: водопроводную трубу и электрический кабель.

Пример конструктивного решения заводского кессона. В готовом изделии уже имеются люк, лестница, необходимые технологические отверстия, укомплектованные уплотнителями

Готовые кессоны изготавливают из стали либо полимерных материалов. Металлические ёмкости прочнее, не боятся морозного пучения, ударов, могут устанавливаться в проблемных грунтах, склонным к смещениям.

Установка стального кессона на бетонное основание. Металлические конструкции промерзают, утеплять их нужно особенно тщательно

Пластиковые кессоны не подвержены коррозии, почти не образуют конденсат на внутренней поверхности. К сожалению, заводские кессоны обходятся недёшево. Зато могут быть смонтированы за несколько часов, надёжно решаются вопросы гидроизоляции.

Некоторые производители, оснащая свои скважинные кессоны полками, предлагают использовать их «по совместительству» для хранения закаток. Если в доме нет подвала или погреба, это очень удобно

Кессон реально построить и самостоятельно. Скорее всего, он обойдётся заметно дешевле заводского. Возможно, будет прочнее. Однако времени и сил придётся потратить немало. Самый простой вариант — закопать в землю пару железобетонных колодезных колец, накрыв их сверху крышкой и люком с горловиной.

Дно придётся забетонировать. Довольно непросто сделать надёжную гидроизоляцию . Если делать её снаружи, лучше использовать рулонный битумный материал или качественную мастику. Однако придётся откапывать слишком большой котлован, чтобы иметь доступ к стенкам колодца.

Можно сделать изоляцию изнутри, тщательно зачеканив швы и промазав внутренние стенки, дно и «потолок» кессона полимерно-цементным составом.

Бетонный кессон-колодец из колец диаметром 1,5 м с уже установленным внутри оборудованием: мембранным баком на 100 л, фильтром, автоматикой

Соорудить кессон своими силами можно не только из заводских колец. Конструкция может быть монолитной, кирпичной (нужен хорошо обожжённый красный кирпич), можно использовать мелкоразмерные бетонные блоки. Списанная с производства стальная бочка тоже подойдёт.

Размеры защитного сооружения скважины

Каковы должны быть размеры кессона над скважиной? Это зависит от того, где будет установлено оборудование. Если в доме, габаритов 80х80 см достаточно для того, чтобы монтажник мог «развернуться», опуская насос.

Внутренние размеры кессона, как минимум, должны позволять монтажнику спокойно работать

При размещении насосной станции либо отдельного в кессоне рекомендуем к размерам оборудования прибавить по 50 см с двух сторон (условно спереди и сбоку). Лучше, конечно, если места для обслуживания побольше.

Если говорить о бетонных колодцах: диаметр типовых железобетонных колец — 90, 150 и 200 см. 90 см — минимально возможный размер для кессона без оборудования, 150 см — для сооружения с оборудованием умеренных габаритов.

В круглом двухметровом колодце свободно поместится довольно большая индивидуальная насосная станция или гидроаккумулятор литров на 200. Высота кессона — рост человека или два типовых бетонных кольца.

Среди заводских комплектных кессонов выбор размеров весьма широк, можно найти вариант для скважины с оборудованием различных габаритов

Упомянем также, что в районах с суровыми зимами дно кессона должно располагаться хотя бы на 15 см ниже глубины промерзания грунта. Ещё лучше, если вся его нижняя треть будет размещаться в незамерзающей зоне.

Утепление верхней части необходимо, лучше его делать снаружи, но можно и изнутри. Подойдёт любой не страдающий от влаги теплоизоляционный материал, идеально подойдёт экструдированный пенополистирол.

Обеспечение герметичности обсадной трубы

В обсадную трубу скважины, снабжающий дом питьевой водой, не должна попасть ни пыль, ни образующийся в кессоне конденсат ни, тем более, дождевая и талая вода. Если это произойдёт, в чистый подземный источник могут попасть вредоносные микроорганизмы с поверхности и «лечить» его будет сложно и дорого.

Для герметизации скважины, крепления погружного насоса и пропуска коммуникаций используйте заводской оголовок: стоит он относительно недорого и весьма облегчает монтаж оборудования

Для защиты источника служит — специальная стальная крышка, снабжённая технологическими отверстиями для пропуска коммуникаций и надёжным крюком для подвеса насоса. Оголовок подбирается по диаметру обсады, он имеет резиновую обжимную манжету, герметизирующую обсадную трубу. Водопроводная труба и электрокабель также вводятся через герметичные уплотнители.

Не рекомендуем обрезать обсадную трубу близко к полу кессона. Лучше оставить над поверхностью бетона отрезок высотой 25-40 см. Во-первых,  монтировать насос с оголовком будет удобнее. Во-вторых, при небольшом подтоплении кессона в ствол скважины не попадёт вода.

Галерея изображений

Фото из

Обустройство приямка вокруг скважины

Обрезка обсадной трубы

Установка нижней детали оголовка

Установка уплотняющего кольца оголовка

Подключение кабеля к насосу

Установка крышки оголовка

Оголовок скважины в полной сборке

Подготовка к подключению к водопроводу

Использование скважинного адаптера

Павильон или кессон наилучшим образом обеспечивают защиту источника водоснабжения. Однако оба эти решения отнюдь не дёшевы. Если речь идёт о солидном загородном доме и обширном участке, заметные финансовые затраты по обустройству скважины, несомненно,  оправданы.

Но что делать тому застройщику, который не обладает бесконечным бюджетом, строит небогатый сельский домик или скромную дачу? Для обустройства скважины на даче существует экономное альтернативное решение — скважинный адаптер.

С его помощью водопроводную трубу, идущую из дома, можно ввести непосредственно в обсадную трубу скважины. Никакой кессон не нужен. Правда при необходимости обслуживания, адаптер придётся раскапывать, ведь он находится в грунте. Но необходимость в этом возникает редко.

Скважинный адаптер представляет собой разборный фитинг, состоящий из двух частей: наружной и внутренней. Наружная часть располагается снаружи обсады и служит для соединения с водопроводной трубой, идущей в дом.

К ответной внутренней части подсоединяется труба от насоса. Обе части адаптера, соединяющиеся на обсадной трубе, имеют радиусную форму, повторяющую диаметр ствола. Соединяются элементы через двойное герметичное уплотнение.

Адаптер в обсадной трубе, вставляется в заранее просверленное отверстие. При установке следует тщательно проверить герметичность соединений

Адаптер должен размещаться ниже глубины промерзания грунта и монтаж должен быть произведен с особой тщательностью. Обсадная труба остаётся на поверхности земли, её оставляют невысоко торчащей над уровнем земли. Сверху монтируется крышка, в которую вводят электрокабель для питания погружного насоса.

В сильные морозы холод будет проникать внутрь скважины по обсадной трубе. Поэтому, если зимние температуры опускаются ниже -20 °C, рекомендуем скважину укрыть на зиму еловыми лапками, соломой или утеплить иным способом.

Единственное, но весомое преимущество адаптера перед кессоном — дешевизна. Из недостатков: сложность обслуживания оборудования, слабая защищённость от механических повреждений электрокабеля, менее надёжная подвеска насоса (он держится не на тросе, а на одной лишь водопроводной трубе).

Обустройство с помощью скважинного адаптера. И адаптер и водопроводная труба должны располагаться ниже глубины промерзания грунта

И да, оборудование для водоснабжения может быть установлено только в доме. Смонтировать адаптер можно самостоятельно, но потребуется специальный ключ с длинной насадкой, некоторая техническая сноровка и немало терпения.

В заключение скажем, что «дешёвый и сердитый» скважинный адаптер действительно дёшев. Однако не всегда может быть применён и не обеспечивает того же уровня защиты источника и долговечности, что и кессон.

Советы по обустройству скважины

Надеемся, что из сказанного выше в общих чертах понятно, как можно обустроить скважину своими руками.

Позволим себе дать читателям несколько полезных советов:

  • Если уровень грунтовых вод на участке высок и располагается выше глубины промерзания грунта, лучше располагать защитное помещение на поверхности, а не под землёй. Или использовать адаптер.
  • В доме с круглогодичным проживанием старайтесь размещать водоснабжающее оборудование в основном здании: много места, тепло и сухо. Удобно обслуживать, техника дольше прослужит.
  • Оборудование для дома с сезонным проживанием лучше разместить в подземном кессоне. Неотапливаемый дом замёрзнет, а в кессоне сохранится положительная температура. Кстати, нужно не забыть слить на зиму воду в дачном доме, если в нем больше недели не будут проживать.
  • В проблемных грунтах (пучинистых, с включениями щебня с острыми ребрми, в плывунах) водопроводную трубу из дома к кессону или адаптеру желательно вести в защитном кожухе. Электрокабель же всегда помещать в защитную трубу ПНД.
  • Подсоединение гидравлического оборудования к системе лучше делать через запорные вентили с разборными соединениями. При необходимости его будет просто обслужить или заменить.
  • Не забудьте, что вне зависимости от типа оборудования в схему подключения должен входить обратный клапан после насоса и фильтр грубой очистки перед гидроаккумулятором.

Помимо всего прочего, в процессе эксплуатации необходимо следить за уровнем давления в пневматическом элементе мембранного бака. Проверять ежемесячно, при необходимости следует подкачивать.

Выводы и полезное видео по теме

Напоследок видеоролики, наглядно показывающие процесс обустройства источника подземной воды.

Видео #1. Процесс самостоятельного строительства утеплённого кессона из бетонных колец и ввод водопровода в дом:

Видео #1. Экономичное обустройство скважины — самостоятельная установка скважинного адаптера:

Правильное обустройство источника индивидуального водоснабжения гарантирует отличное качество воды и избавит от проблем с ремонтом и периодическим обслуживанием скважинного оборудования.

Желающих рассказать о личном опыте в обустройстве скважины за загородном участке приглашаем оставлять комментарии в расположенном ниже блоке. Здесь же вы можете поделиться полезными сведениями по теме и задать вопросы.

Устройство скважины для воды (принцип работы, схема)

Хотите обеспечить свой дачный домик или коттедж качественной питьевой водой или водой для различных хозяйственных нужд, вам необходимо сделать скважину. В большинстве случаев чтобы пробурить скважину придётся обратиться за помощью к профессиональным бурильщикам, только у этих людей есть все необходимое оборудование и знания. Решили пробурить скважину самостоятельно, тогда вам потребуется ознакомиться как с теоретической составляющей, так и выяснить все особенности самого процесса. Самое важно, заранее спроектировать схему, вы должны понимать как будет работать скважина, когда схема будет готова можно смело приступить к бурению. Выясним какие виды скважин на воду сегодня наиболее востребованы, что собой представляет водоносная система и как осуществляется устройство скважины для воды на даче (бурение, установка необходимого оборудования и т.д.).

Что собой представляет водоносная система скважин

Успешная работа скважины это множество факторов, мало просто пробурить отверстие, немаловажно доставить воду, то есть организовать качественную водоносную сеть. Какой будет водоносная система находится в прямой зависимости от вида скважины. Из всего спектра элементов скважины обеспечивающих стабильную работу наибольшее значение имеет используемый насос, как правило это насосы 2-х типов:

  • Насосы поверхностного типа. Такие устройства размещаются либо в самом жилом помещении, либо в специально оборудованном кессоне, все зависит от мощности устройства (при использовании изделия малой мощности его лучше установить в кессоне, так вы обеспечите более лёгкую доставку воды в дом).
  • Насосы глубинного типа. Эти устройства, благодаря своим небольшим размерам и цилиндрической форме (меньшего, чем у обсадной трубы диаметра) размещаются непосредственно в середине водоносного пласта. В дальнейшем они под давлением поставляют воду в водоносную систему.

Важно отметить, что глубинный насос должен легко погружаться в обсадную трубу, зазор должен составлять 5-8 миллиметров, иначе у вас не получиться опустить насос на нужную глубину.

Правильно подобрать насос это важный вопрос, но немаловажно грамотно обустроить скважину, торчащая из земли труба со шлангом чревата последствиями. Если ничего не менять, то в воду постепенно начнёт попадать мусор, а с приходом морозов вода в трубе замёрзнет и водовод не будет работать. Устройство скважины для воды в частном доме это ещё и грамотно обустроенный выход скважины, начать необходимо с обустройства специального кессона. Это изделие является специальной ёмкостью утеплённой изнутри, во внутренней части расположено все необходимое оборудование. В ёмкости обычно располагаются: различные измерительные приборы и насос, насосы и всевозможная автоматика. Обычно устанавливают кессоны:

  • Изготовленные из железобетона. Такие изделия имеют длительные сроки службы, они надёжны. К недостатком в первую очередь относятся достаточно большой вес и трудоёмкость устройства данной ёмкости, по этой причине такие кессоны почти не делают.
  • Кессоны выполненные из стали. Ёмкости такого типа в основном пользуются спросом, устройство скважины для воды в частном доме с использованием стальных кессонов является оптимальным вариантом. Такую ёмкость можно сделать самостоятельно, достаточно использовать сталь от 4 миллиметров, важно утеплить кессон изнутри и обработать его антикоррозийным веществом снаружи.
  • Кессоны изготовленные из пластика. Данные изделия отличаются хорошими теплоизоляционными качествами и приличной долговечностью. Устройство скважины для воды с использованием пластмассовых кессонов позволяет предотвратить промерзание труб (они держат температуру, она не падает ниже 5 гр. Цельсия), но они имеют небольшую жёсткость, для продления их эксплуатационных сроков рекомендуется по периметру залить ёмкость бетоном.

Обустройство это конечный этап, а бурением скважин является начальным. Перед устройством скважины важно определиться с её видом. Выясним какие существуют виды скважин на воду, особенности их конструкции и устройства.

Какие существуют виды скважины на воду

Как устроена скважина на воду? – чтобы это понять, надо разобрать сооружение поэлементно, при этом стоит учесть, что каждый элемент подбирается с учётом пожелания заказчика. Разберёмся с разновидностями скважин, самый простой пример, это классический колодец, это тоже скважина, только большого диаметра. Что касается непосредственно скважин, то они делятся на два основных вида: песчаная скважина на воду и артезианская скважина. У каждого вида есть свои особенности, рассмотрим их по отдельности.

Что касается первого вида – артезианской скважины. Вода для них берётся из глубинных пластов известняка, благодаря плотности этой горной породы, подземные воды расположенные под слоем известняка хорошо защищены и имеют минимальное загрязнение. По этой причине большинство людей желающих пробурить скважину предпочитают заказывать артезианскую. Её нельзя пробурить своими силами, так как схема артезианской скважины на воду очень сложна, а чтобы пробуриться обязательно понадобится спецоборудование. Глубина бурения в таком случае редко превышает 50 метров, но бывают случаи когда бурить приходится намного глубже и глубина может составить 100, 150 метров и больше. Как уже отмечалось выше, бурить известняк достаточно сложно (это плотная порода), тут не обойтись без спецоборудования, особых навыков, знаний и инструментов. Несмотря на то, что схема скважины на воду из артезианского источника достаточно сложна, бурение трудоёмко, у скважин этого вида масса положительный моментов, это:

  • Здесь нет системы допотчиски, вода поступает из незагрязнённых подземных озёр.
  • Такие скважины имеют хороший водяной столб, что упростит выкачивание воды.
  • Служат такие скважины до 50 лет и более, кроме того пробурить её можно практически в любом месте, даже в стеснённых городских условиях.
  • Пласты под которыми находится артезианский источник достаточно устойчивые, а значит их эксплуатация безопасна.

Единственным недостатком таких скважин является их дороговизна.

Второй вид – песчаная скважина. Такой вид скважин тоже достаточно популярен, но воду из такой скважины пить не рекомендуется, а использовать для хознужд. Так как залегают песчаные пласты достаточно близко к поверхности (от 10 до 50 метров), бурение не потребует особых финансовых затрат, это менее трудоёмкий процесс. Схема водоподготовки питьевой воды из скважины всегда дополняется дополнительными элементами очистки, все потому что высока вероятность попадание загрязнений из поверхностных вод. К преимуществам скважин такого типа можно отнести:

  • Достаточно низкую стоимость бурения, особенно в сравнении с артезианской.
  • Короткие сроки бурения и приемлемое качество полученного результата.

К отрицательным моментам можно отнести высокую степень загрязнения и проблемы с поиском воды (песчаные пласты залегают неравномерно, соответственно, вода может быть на соседнем участке, а у вас её может не оказаться). Вот такие основные виды скважин на воду в частном доме, какой из этих вариантов выбрать зависит от задач которые вы перед собой ставите.

Устройство скважины

Принцип работы скважины на воду на дачном участке достаточно прост, по большому счету не важно какая схема скважины на воду (на два дома или применяется схема скважины на воду с обсадной трубой, или более простой вариант) процесс выкачивания жидкости один и тот же. Важнейший этап дойти до водоносного горизонта, установить трубы и с использованием насоса подавать воду в водовод. Вы конечно можете сделать скважину без обсадной трубы, или разместить насос прямо в доме. Тогда будьте готовы к тому, что без обсадной трубы скважина со временем засориться и не будет работать, а во втором, вам придётся потратиться на насос приличной мощность. Итак, как добывает жидкость скважина на воду, принцип работы:

  • Пробурившись до водоносного горизонта, устанавливается обсадная труба (из пластмассы, стали и т.д.), далее опускается насос меньшего чем труба диаметра, его оптимальное положение – середина водоносного горизонта.
  • Насос опущен, его подключают к сети, воду начинают нагнетать по водонапорной трубе вверх, в водоносную систему.
  • Далее вода поступает в приёмник и через него по водопроводу попадает в дом.

Как видите, все действительно просто, для тех, кому интересно как выглядит скважина на воду в разрезе, из каких элементов состоит, рекомендуем ознакомиться с рисунком 1 и 2.

рис. 1

рис. 2

Как бурится скважина

Каков принцип устройства скважины на воду? – разберёмся в этом вопросе. Перед тем как начать бурение необходимо выкопать шурф, другими словами углубление квадратной формы 1,5 на 1,5 метра, после чего укрепить стены этой ямы фанерой для предотвращения обсыпания. Строение скважины на воду предусматривает устройство буровой вышки, она монтируется непосредственно над шурфом, по конструкции напоминает треногу и состоит из труб и деревянных балок. В верхней части вышки устанавливается лебёдка на конец которой крепиться колонка для бурения. Бурение осуществляется в ручном режиме, один человек вбивает бур в грунт, другой проворачивает и вытаскивает (очищая полость бура от срезанного грунта). Бур вытаскивается при проходе каждых 50 сантиметров. Необходимую глубину бурения определяют по высоте воды, чем выше водоносный горизонт, тем меньше глубина бурения. После того как скважина пробурена в неё устанавливают обсадочную трубу с фильтрующей системой, а зазор между трубой и грунтом бетонируют. Далее осуществляются вышеописанные работы по подключению насоса и обустройству.

Обустройство скважины на воду — АО Гидроинжстрой

Что такое «Обустройство скважины на воду» ?

Обустройство скважины на воду – комплекс мероприятий по установке водоподъемного оборудования и вспомогательных устройств. Это весьма сложный и кропотливый процесс, включающий в себя земляные, монтажные, электротехнические и сантехнические работы, а также четко проработанный план всех этих действий.

Проект обустройства скважины и его роль

Перед началом любых строительных работ необходимо составить проект. И скважина на воду – не исключение. Чтобы водяная скважина без проблем функционировала долгие годы, нужен проект обустройства скважины, то есть – схема системы водоснабжения. При разработке технологической цепочки учитываются все значимые характеристики водоснабжения коттеджа на данном участке, а также сопутствующие измерения, среди которых – глубина залегания грунтовых вод, количество и классы используемых фильтров, предполагаемая мощность насосного агрегата.

Оборудование для обустройства скважины

Для того чтобы обустроить скважину потребуется ряд специальных устройств. К основным видам оборудования, которое используется при обустройстве скважины на воду, относятся:

Погружной насос — обеспечивает подъем воды из скважины.

Гидроаккумулятор — поддерживает постоянное давление в системе водоснабжения и сокращает количество включений двигателя насоса.

Реле давления — обеспечивает автоматическую работу насоса, включая или выключая его в зависимости от уровня давления в системе водоснабжения.

Пульт управления насосом — защищает насос от перепадов напряжения, контролирует токовые параметры, отображает параметры работы насоса.

Греющий кабель для трубопроводов.

Кессон для скважины. Чтобы система автономного водоснабжения на основе скважины могла бесперебойно функционировать круглый год установите кессон из пластика или металла.

Воспользуйтесь калькулятором расчёта стоимости обустройства скважины на нашем сайте.

Обустройство скважины может включать установку кессона из стали или пластика – квадратного или цилиндрического по форме сооружения. Cледует заранее определиться с его размерами.

Перед монтажом кессона вокруг скважины роют яму, а часть обсадной колонны отрезают. Затем кессон опускают в приготовленное углубление, насаживая на обсадную трубу через отверстие, сделанное в его дне. На завершающем этапе кессон соединяют с трубой скважины с помощью сварки или фиксирующих устройств.

Плюсы использования кессона:

  • Полная безопасность оборудования, грунтовые воды до него не доберутся;
  • Возможность круглогодичной работы скважины, зимой вода в ней не замерзнет;
  • Отсутствие шума, весь звук будет поглощен кессоном;
  • Экономия полезной площади в доме (внутри кессона можно установить некоторое оборудование, например, гидроаккумулятор).

Обустройство скважины без кессона

При обустройстве скважины без кессона, для прокладки водоотводящей трубы ниже уровня промерзания применяется скважинный адаптер – устройство из латуни, состоящее из двух частей, одна из которых присоединяется к водоподъемной трубе, а другая – устанавливается на обсадную колонну. После того, как насос будет опущен в скважину, оба элемента адаптера соединяют друг с другом – теперь водой можно пользоваться и зимой. По сравнению с кессоном адаптер стоит копейки, этим и ограничиваются преимущества такого варианта обустройства скважины.

Недостатки обустройства скважины без кессона:

  • Сложность монтажа адаптера при двухтрубной конструкции скважины;
  • Отсутствие возможности оперативно обнаружить просачивание грунтовых вод в скважину в случае нарушения герметичности соединений;
  • Неудобство в обслуживании насоса;
  • Ограничение выбора вариантов насосного оборудования (при использовании адаптера потребуется насос меньшего диаметра, чем без него).

Для обустройства артезианской скважины вариант с адаптером не самый лучший. Если требуется опустить насос на глубину более 80 метров, впоследствии возникнут сложности с его подъемом, а монтаж насоса на глубину свыше 100 метров окажется крайне сложной по решению задачей. При отсутствии кессона размещать оборудование для обустройства скважины придется в доме или в хозяйственной постройке.

Выбор насосного оборудования

Нужно учесть абсолютно все нюансы: диаметр трубы, по которой будет подаваться вода, предполагаемый объем потребления воды, расстояние от жилой постройки до скважины и т.д.

Чтобы не ошибиться, выбирая насос, следует знать расстояние между домом и скважиной, динамический и статический уровни воды, глубину грунтовых вод, производительность скважины и другие технические характеристики, отмеченные в паспорте на скважину. Вам должны быть известны все водоразборные точки на участке, в доме и прилегающих постройках. Все эти данные нужны для того, чтобы на их основе выбрать насос необходимой мощности, ведь именно от него будет зависеть давление воды в доме.

Зная все технические характеристики вашего участка, вы можете и самостоятельно приобрести необходимое оборудование. Но перед этим все же стоит проконсультироваться с профессионалом.

Монтаж насосного оборудования

Монтаж оборудования лучше доверить специалисту..
Обустройство скважины под ключ – очень трудоемкий процесс, грамотно осуществить который под силу только человеку, имеющему богатый опыт и хорошо разбирающемуся в этом деле.

Монтаж погружного скважинного насоса начинается с установки на него фитинга, с помощью которого осуществляется переход от насоса к водоподъемной трубе. Еще может потребоваться монтаж обратного клапана, если он не встроен в насос. Обратный клапан не позволит воде уйти из системы обратно в скважину в тот период времени, когда насос находится в выключенном состоянии. Клапан устанавливается на насосе либо на скважинном оголовке.

Чтобы «не потерять» насос в скважине, в случае, если по каким-то причинам он оторвется от водоподъемной трубы, используется страховочный трос, с прикрепленным к нему насосом, цепляют за петлю, расположенную на внутренней или внешней стороне оголовка скважины. У скважинного оголовка имеется два отверстия – через них выводятся кабель электропитания насоса и труба.

Для забора воды из скважины с уровнем воды не более 7 метров можно использовать насос не погружного, а поверхностного типа, который устанавливается не внутри скважины, а на поверхности земли. Его монтаж – менее трудоемкий процесс, чем в случае с погружным насосом.

Установка гидроаккумулятора

Установка гидроаккумулятора, представляющего собой металлический бак с резиновой мембраной внутри, частично заполненный воздухом или азотом, – один из ключевых моментов в деле обустройства скважины. Гидроаккумулятор оптимизирует давление в системе водоснабжения и уменьшает нагрузку на насос, увеличивая ресурс работы.

Баки-гидроаккумуляторы представлены на рынке моделями объемом от 8 до 1000 литров. Для семьи, состоящей из 3–4 человек и пользующейся водой на кухне, душем и унитазом, вполне достаточно 100-литрового накопителя. При большей потребности в воде нужно приобретать более объемный бак. Действительный объем воды в гидроаккумуляторе составляет от 30 до 50% номинального объема бака (в зависимости от модели и производителя). Гидроаккумулятор устанавливают в кессоне или в подсобном помещении дома.

Монтаж автоматики

Для нормальной работы перечисленного выше оборудования в систему водоснабжения необходимо включить группу устройств с функциями управления и контроля: пульт управления насосом, реле давления (управляет работой насоса, включая и выключая его), датчик сухого хода (выключает насос при отсутствии воды на его входе, предотвращая тем самым перегрев насосного двигателя). Для настройки реле давления и визуального контроля уровня давления в системе водоснабжения потребуется установить манометр.

Трубопровод от скважины к дому

Чтобы вода из скважины попала в дом, между двумя этими объектами понадобится проложить водопроводную магистраль. Трубу, по которой вода побежит ко всем местам ее потребления в жилой постройке, укладывают в траншею, прорытую на глубину не менее полутора метров для Московской области – то есть ниже уровня промерзания грунта. Перед местом ввода в дом, там, где участок водопроводной коммуникации находится выше отметки в 1,5 метра, трубу «одевают» в теплоизоляционный материал или обматывают греющим кабелем.

Работы по обустройству скважин не такие страшные, если подходить к ним с умом. Именно такой подход к делу обустройства скважины практикует компания «Гидроинжстрой». Наши специалисты разработают для Вас техническое решение, подберут и грамотно установят все необходимое оборудование.




  • Источник автономного водоснабжения загородного дома





  • Наладить и запустить в работу водозаборный узел любой конфигурации





  • Водоснабжение частного дома в Москве





  • Как сделать водоснабжение бани на даче

Остались вопросы? Закажите бесплатную консультацию!

конструкция, схема и принцип работы скважины на воду

Конструкция скважины на воду напрямую влияет на срок службы источника. Правильный подбор и установка оборудования обеспечит долгую и бесперебойную работу системы. Мы расскажем, как подобрать обсадные трубы и фильтры для разных типов источников.

Виды водоносных горизонтов в Московской области

В Подмосковье можно найти 3 вида водоносных горизонтов.

Грунтовые воды

Ближе всего к поверхности залегают грунтовые воды. На этот слой раньше своими руками копали колодцы. Первый водоносный слой дает мало воды, и качество жидкости плохое. Она загрязнена химикатами, тяжелыми металлами и органическими отходами.

Межпластовые воды

Еще глубже залегают межпластовые воды. Они находятся между двумя пластами породы, которая плохо пропускает жидкость. Качество воды лучше, чем в первом слое. Но жидкость может быть загрязнена металлами и солями.

Артезианский слой

Напорный или артезианский слой находится между двумя водонепроницаемыми породам. В нем жидкость находится под давлением. Когда буровая машина пробуривает верхний пласт, жидкость поднимается по стволу.

Напорные скважины на воду обладают высокой продуктивностью. Они могут давать до 5000-7000 литров за час. Источник питания горизонта находится за десятки или сотни километров от устья. Качество жидкости очень хорошее.

Таблица глубин водоносных горизонтов в Подмосковье

В таблице приведена средняя глубина залегания 3 видов водоносных горизонтов:





Тип водоносного горизонта На какую глубину пробуривать
Грунтовый от 1 до 5 м
Межпластовый безнапорный от 12 до 25 м
Напорный от 30 до 100 м (максимум до 450 м)

Мы рекомендуем использовать для добычи воды напорный горизонт. Напорные скважины могут работать до 50 лет. Напорный горизонт дает воду, в составе которой почти нет мелкодисперсных частиц. Обсадная колонна не будет заиливаться, даже когда система простаивает.

Прочие виды источников часто заиливаются, быстро исчерпывают свой ресурс. Они будут служить максимум 12-15 лет. Исключением являются только скважины на глубокий песок (песчаник). Они могут служить до 20-25 лет.

Грунтовые и межпластовые воды сильно загрязнены. Воду из некоторых источников опасно пить, ее можно использовать только для технических целей. Напорные источники дают воду хорошего качества. Иногда ее можно пить без дополнительной очистки.

От чего зависит конструкция водоносной скважины

Устройство скважины состоит из нескольких основных элементов:

  1. Ствол. Вертикальная полость, в которую ставится обсадная колонна.
  2. Обсадные трубы. Трубы из металла или пластика, которые удерживают стенки шахты.
  3. Скважинный кондуктор. Он защищает трубы при бурении на сложных грунтах.
  4. Устье. Устьем называется верхняя часть трубы, которая остается на поверхности.
  5. Забой. Нижняя часть шахты, где на трубы устанавливаются скважинные фильтры.
  6. Статическое зеркало. Глубина, на которой останавливается водяной столб после подъема.
  7. Перфорированный фильтр — это элемент конструкции, который не дает крупным и мелким песчинкам попадать в ствол.

Конструкция обсадных труб и фильтров зависит от водоносного горизонта, на который проводится бурение. Далее мы расскажем, какое оборудование применяют для каждого вида источников.

Что такое абиссинская скважина-игла

Абиссинские скважины берут воду из межпластового ненапорного слоя. Средняя глубина ствола: 12-15 метров. Устройство конструкции требует установки трубы малого диаметра: не более 50-70 мм. Из-за узкого ствола подобная конструкция называется иглой.

Характеристики абиссинских источников:

  • При бурении машина проходит сквозь песок и гравий.
  • Дебит: 300-500 литров за час.
  • Возможно устройство иглы в подвале жилого здания.
  • Бурение абиссинской иглы занимает 1 день.
  • Для работы используют малогабаритную буровую машину.
  • Возможно создание иглы по ударно-канатному принципу.
  • Срок эксплуатации: до 10 лет.

Абиссинскую иглу можно использовать для летнего снабжения участка. Тогда оборудование нужно будет консервировать на зиму и запускать весной.

Абиссинские источники подходят для полива растений. Но для стабильного водоснабжения они не подходят. Слишком короткий срок службы и маленький дебит.

Конструкция абиссинской скважины иглы

При бурении создается шурф, в который забивается обсадная колонна. Обсадная труба изолирует ствол от попадания дождевой и талой воды. На нижней части трубы располагается копьевидный наконечник с фильтром. Фильтровая зона с отверстиями защищена металлической сеткой.

Фильтр не дает песчинкам попадать в иглу. Длина копьевидного наконечника: до 20 см. Колонна собирается из труб длиной 2-3 м. Они крепятся друг к другу резьбовыми соединениями. Места стыков полностью герметичны. В месте выхода обсадной трубы на поверхность иногда заливают бетонный цоколь.

Для подъема воды необходимо установить ручной насос или поверхностный всасывающий насос. В иглу нельзя установить погружное оборудование из-за малого диаметра. Если абиссинская игла должна работать зимой, оборудование следует разместить в теплом помещении.

Что такое скважины на первый песок

Первый водоносный песок находится на уровне 5-30 метров. На большинстве участков бурение на песок проводится за 1 день. Но линзы воды в песке залегают неравномерно. Первые несколько попыток бурения могут оказаться неудачными.

Песчаный горизонт в среднем дает 500 литров за час. Этого количества не хватит для снабжения большого коттеджа. Песчаные источники подходят для дачных домиков, для полива растений на участке. Уровень водоотдачи нестабилен, зависит от погоды и сезона.

Первый песок бывает загрязнен органическими отходами, удобрениями, бактериями, металлами и их солями. Прежде чем пить воду, рекомендуется провести анализ и подобрать систему фильтров. Источник может прослужить 10-15 лет. Но средний срок службы источников: 5-7 лет.

Конструкция песчаной скважины

Устройство песчаных источников проводится по простой схеме. Для многих участков в Московской области характерен разрез грунта:

  1. Плодородный слой почвы.
  2. Суглинок.
  3. Серая глина.
  4. Водоносный песок.
  5. Черная глина.
  6. Сухой известняк.
  7. Водоносный известняк.

Обсадная колонна проходит первые четыре слоя и упирается в черную глину. Конструкция состоит из одной трубы. Для песчаных источников подходят трубы нПВХ 125 мм. Фильтр устанавливается в песке. Для фильтрации воды применяется галунный фильтр с мелкой сеточкой. Стандартная длина сетки: 1-2 метра. Погружной насос всегда ставится выше фильтра.

Песчаные источники быстро заиливаются, особенно когда ими долго не пользуются. На фильтре скапливаются частицы песка. Самые мелкие песчинки проникают сквозь сетку и попадают внутрь ствола. Для защиты от песчинок фильтр осыпают снаружи щебнем или гравием. Но эта мера лишь замедляет процесс.

Чем отличаются скважины на первый песок и глубокий песок

В некоторых районах Московской области есть глубокий песок или песчаник. В нем также залегает питьевая вода, которую можно добывать. Средняя глубина залегания песчаника: 40-80 метров.

Прежде чем попасть в песчаник, вода проходит песок и глину. Они выступают в роли природного фильтра, который очищает воду от загрязнений.

Бурение на глубокий песок проводится в тех районах, где напорный горизонт залегают слишком глубоко (100 и более метров). Выбрав этот слой для добычи воды, можно сэкономить на работах.

Скважины на песчаник дают воду 20-25 лет. Качество воды хорошее, но анализы могут показать избыток солей жесткости. Эта проблема легко решается установкой фильтров.

При бурении на песчаник применяются те же способы обсадки, что и при бурении на известняк.

Что такое артезианские скважины

Напорный горизонт залегает между двумя пластами известняка. После вскрытия горизонта вода поднимается по стволу. Если давление внутри ствола сильное, она может дойти до поверхности и выплескиваться наружу. Такие источники называют самоизливными.

Преимущества бурения напорной скважины:

  • Источник будет давать воду минимум 50 лет.
  • Напорный горизонт дает до 5000-7000 литров за час.
  • Уровень водоотдачи всегда стабилен.
  • Хорошее качество добытой воды.
  • Один источник может обеспечить несколько домов.
  • Низкая себестоимость одного литра.
  • Вложения в источник окупятся за время его эксплуатации.

Для напорных систем подходят насосы, работающие по погружному принципу. При обустройстве устанавливается оголовок, адаптер или кессон.

Варианты конструкции артезианской скважины

Однотрубная конструкция. Устанавливается одна труба с открытым стволом. Мы устанавливаем трубы нПВХ 125 мм. Вариант для почвы, легко поддающейся обработке.

Двухтрубная конструкция. Ставятся две обсадные трубы: внутренняя — пластиковая и наружная — металлическая. Вариант для грунта с сильными подвижками слоев.

Однотрубная конструкция с кондуктором. Кондуктор ставится на обсадную трубу при прохождении сыпучих пород или плывунов.

Двухтрубная конструкция с кондуктором. Вариант установки труб для сложных грунтов: сыпучие породы, плывуны.

Простая телескопическая конструкция. Состоит из нескольких моделей обсадных труб разного диаметра. При погружении широкие трубы сменяются более узкими трубами. Вариант служит для прохождения валунов, супесей, твердого известняка.

Сложная телескопическая конструкция. Диаметр обсадных труб сужается дважды. Вариант для труднопроходимых валунов или сыпучих пород.

Бурение скважины на воду от компании ЭКОБУР

Мы выполняем бурение на воду в Москве и Московской области. Выезжаем по заявкам в соседние регионы. Бурение проводится под ключ: от разработки проекта скважины до установки заглушки. Работы продолжаются от 1 до 7 дней (чаще 2-3 дня). Гарантия на бурение: 10 лет.

Основные принципы работы компании ЭКОБУР:

  • Выезд по Московской области без предоплаты.
  • Бесплатная консультация инженера.
  • Строительство коммуникаций любой сложности.
  • Организация водоснабжения участков под ключ.
  • Работы выполняют опытные буровики.
  • Применяем обычные и малогабаритные буровые машины.
  • Устанавливаем технику известных брендов.
  • Собственный автопарк из 9 буровых установок.

На следующем этапе мы выполняем обустройство скважины. Услуга включает монтаж скважинной техники, подключение частного дома к водопроводу. При обустройстве заказчик получает систему водоснабжения, готовую к запуску.

Получите расчет проекта скважины для вашего участка

Мы предлагаем готовые варианты конструкции скважины для загородных домов. Вы можете не составлять расчеты своими руками, а получить готовое решение от инженеров. Оставьте заявку на консультацию на сайте или по телефону.

Менеджер определит, какой тип скважины подойдет для вашего участка, и какой план конструкции лучше выбрать. Вы получите расчет сметы во время телефонного разговора.

принцип работы и схема ее обустройства и подключения

Скважины на загородных участках иногда являются единственной возможностью организовать подачу воды в дом. Колодцы уже не обеспечивают потребности современных людей, слишком мало они могут дать воды. А вот скважины могут обеспечить водой достаточно большой дом или несколько домов. Конечно, все будет зависеть от того, какую скважину решено бурить: песчаную или артезианскую. Есть у них определенные различия, особенно это касается мощности водоносного пласта. Поэтому перед тем как начать бурение, надо разобраться в таком вопросе, как правильно организуется скважина на воду – принцип работы и схема ее подключения.

Схема скважины на воду

Принцип работы скважины

Принцип работы скважины на воду достаточно прост.

  • В пробуренную в грунте скважину устанавливается осадная труба: стальная или пластиковая, на конец которой насаживается сетчатый фильтр. Он будет удерживать большие примеси, которые находятся в воде, а именно песок и мелкие камушки.
  • В трубу опускается насос, который качает воду на поверхность.
  • Вода поступает в приемный резервуар, где частично примеси оседают.
  • Далее производится ее подача в водопроводную сеть.

Обсадная труба устанавливается обязательно, потому что без нее стенки скважины со временем начнут обрушаться, засыпая вход в водоносный пласт. То есть, скважина перестанет функционировать.

Что касается фильтра, то это могут быть разные элементы. К примеру, стальная оцинкованная сетка, обмотанная вокруг трубы и закрепленная хомутами, мелкие отверстия в самой трубе и так далее.

Насос может опускаться в скважину, а может быть установлен на поверхности грунта, а в саму скважину опускается только шланг. То есть, схема подключения скважины будет зависеть от выбранного насоса. И здесь нельзя говорить о том, что какой-то из этих двух вариантов лучше. У обоих есть свои преимущества и недостатки. К примеру, поверхностный насос легче обслуживать, он всегда ни виду. Глубинный, наоборот, не видно, что позволяет скрыть всю скважину, тем самым обеспечив необходимый ландшафтный дизайн участка.

Принцип работы

Разновидности скважин

Принцип работы скважин у всех одинаковый, но при ее сооружении многое будет зависеть от того, какого типа скважину планируется бурить на загородном участке. Важность данной позиции заключается в том, что каждый тип скважины бурится на определенную глубину.

  • Абиссинский колодец имеет глубину до 20 м.
  • Песчаная скважина бурится до 50 м.
  • Артезианская до 300 м.

Получается так, что строение скважины у всех видов одинаковое – это вертикальный ствол, но чисто конструктивно они отличаются друг от друга. Чем же?

Абиссинский колодец – это забивная скважина. То есть, обсадные трубы забиваются в землю при помощи кувалды. Скважину на песок надо бурить, используя ручные или электрические установки и инструменты. Именно данную разновидность можно провести своими руками, не привлекая специалистов, чем часто и пользуются загородные жители.

Разновидности скважин

По сути, песчаная скважина – это вертикальный ствол, в который устанавливается обсадная труба одинакового диаметра. Что не скажешь об артезианской разновидности. Этот вид может обустраиваться по-разному.

  • Однотрубная система. То же самое, что и песчаная с установкой труб одинакового диаметра.
  • Двухтрубная. Это когда сначала буриться скважина до известкового пласта, и в нее устанавливается труба большего диаметра. А ниже бурение производится до водоносного слоя, куда вставляется труба меньшего диаметра. Обычно верхняя труба – стальная, нижняя – пластиковая. Все дело в том, что верхние пласты обычно подвижные и пластик может не выдержать их нагрузку.
  • Телескопическая. Это когда в скважину устанавливаются трубы разных диаметров. И чем ниже в недра, тем меньшего диаметра труба должна быть установлена. И таких ступенчатых установок может быть более трех.
  • С кондуктором. Обычно такую конструкцию скважины на воду используют в тех случаях, если на участке присутствуют плывуны. Это насыщенный водою грунт, обычно песчаный. Он подвижный, поэтому может нанести деформацию обсадной трубе, что станет причиной вывода скважины из строя. Кондуктор – это труба большого диаметра (800-1200 мм), которая устанавливается на толщину слоя плывунов. Она стальная с большой толщиною стенки, так что выдержит достаточно приличные нагрузки. Нередко кондуктор используют в качестве кессона, благо диаметр трубы это сделать позволяет.

Двухтрубная обсадка

Схема скважины артезианской одна из самых сложных. Своими руками ее не пробурить, слишком большая у нее глубина. Плюс, приходится проходить буром твердые пласты, вручную этого не сделать. Здесь требуется спецтехника и опыт специалистов.

Внимание! Стоимость услуг бурения артезианской скважины значительна, но пробурив именно ее, можно гарантировать, что загородный дом или несколько домов будут обеспечены чистейшей водой в течение 50 лет, как минимум. При этом скважина будет выдавать до 10 м³/час воды, что хватит не на один дом.

И все же основная масса загородных жителей выбирает песчаные скважины. Они просто дешевле в производстве работ, к тому же ее можно пробурить своими руками. Но у нее есть свои отрицательные показатели.

  • Вода из такой скважины не всегда чистая и пригодная для питья. Придется устанавливать систему водоподготовки, а это почти такие же затраты, как бурение артезианской разновидности.
  • Песчаный водоносный слой маломощный, из него можно получить максимум 4-5 м³/час.
  • Прослужит она не более 15 лет. И нет гарантии, что на участке найдется еще место, где можно будет пробурить скважину на песок. А если у соседей пробурена точно такая же скважина, то объема воды водоносного пласта может не хватить и на 5 лет.

И хотя строение скважины на песок гораздо проще, специалисты рекомендуют организовывать водозабор из артезианской.

Схема артезианской скважины

Водоснабжение из скважины

Схема водоснабжения из скважины также не отличается особой сложностью. В нее входит несколько видов оборудования, которые выполняют только им присущие функции.

  • Насос.
  • Кессон.
  • Оголовок.
  • Гидроаккумулятор.

Скважинный насос

Насос

Конечно, основным элементом скважины на воду является насос. Как уже было сказано выше, он разделяется на глубинный и поверхностный. Если выбирается для откачки воды первый вариант, то диаметр обсадной трубы подбирается по диаметру насоса. Но в свою очередь данный размерный показатель будет зависеть от мощности прибора. Поэтому сначала подбирается мощность насосного агрегата, зависящая от требований потребления воды, которые устанавливает хозяин загородного дома. По мощности выбирается диаметр, а уже в последнюю очередь подбирается сечение обсадной трубы.

Внимание! Зазор между глубинным насосом и стенками обсадки должно составлять 2-4 см.

Необходимо отметить, что глубинные насосы разделяются на скважинные и погружные. Второй вариант является бюджетным, но маломощным. Его чаще всего используют для подачи воды наружу из колодцев. Если скважина имеет небольшую глубину до 15 м, а требования к объему подаваемой воды не жесткие, то можно использовать именно эту разновидность. Скважинные насосы по всем параметрам и показателям лучше погружных.

Если принято решение использовать поверхностный насос, то в основном его подбирают по мощности. В данном случае зависимости мощностного показателя и диаметра обсадной трубы нет. Потому что в скважину будет опускаться шланг, его диаметр в пределах 18-50 мм, что меньше диаметра любой обсадной трубы.

Поверхностный насос

Кессон

Обычно кессоны устанавливаются для того, чтобы оградить скважину от погодных нагрузок, подпочвенных вод, расположенных близко к поверхности земли, и замерзания. Плюс ко всему кессон может использоваться в качестве технологического помещения. То есть, в него можно установить гидроаккумулятор, электрические блоки управления и автоматики насоса, обратный клапан.

В строении скважины кессон играет немаловажную роль, это видно из его назначения. Но не всегда этот защитный резервуар используют. За счет него можно сократить расходы, сделав своими руками что-то похожее на защитный утепленный блок, построенный из обычных строительных материалов: кирпича, досок и утеплителя. Такой блок закрывается скатной утепленной съемной крышкой, что позволяет провести обслуживание и скважины, и поверхностного насоса, и гидроаккумулятора.

Кессон

Оголовок

Элемент, который отвечает за санитарное состояние самой скважины. Он собой закрывает плотно вход обсадной трубы, так что можно гарантировать, что ни мусор, ни подпочвенные воды, ни атмосферные осадки в скважину не попадут. При этом оголовок является несущим элементом. На него подвешивается скважинный насос, через него пропускаются шланг для откачиваемой воды и электрический кабель, питающий током насос.

Многие игнорируют оголовок, закрывая ствол скважины различными предметами. К примеру, отрезанной пластиковой бутылкой. Делать этого нельзя. Не нужно экономить на этом устройстве, стоит он недорого, но это гарантия герметичности скважины. И когда разговор заходит о конструкции скважины на воду, то в том числе подразумевается и установка оголовка.

Оголовки

Гидроаккумулятор

Сегодня в схему подключения скважины обязательно устанавливается гидроаккумулятор. Хотя еще совсем недавно обходились и без него, устанавливая любой резервуар, в который закачивалась вода из скважины, где она отстаивалась. В резервуаре создавался определенный объем воды, который использовался на случай отключения подачи электричества, за счет чего останавливался насос.

Но чтобы из такого резервуара вода подавалась в водопроводную систему дома, требовался дополнительный насос, или резервуар приходилось устанавливать в чердачном помещении. Его высота установки создавало давление в водопроводной сети. Такая схема подключения скважины была достаточно сложной и не эффективной.

Гидроаккумулятор решил данную проблему. Эта металлическая емкость внутри имеет резиновую оболочку, в которую и закачивается вода из скважины. Между стенками резервуара и оболочкой закачен воздух под определенным давлением. При закачивании воды в резиновую оболочку, она расширяется, что приводит к увеличению давления воздуха. Если электроэнергия отключена, насос не работает, но воздух под давлением давит на оболочку, а та в свою очередь на воду. Так создается напор внутри водопроводной системы дома.

Гидроаккумулятор

Все элементы, входящие в схему водоснабжения из скважины, могут располагаться внутри кессона или внутри дома в специально отведенном помещении. Кстати, это может быть и подвал. Главное, чтобы температура внутри этого помещения не опускалась ниже ноля.

Дополнительные элементы

Есть несколько элементов, которые обеспечивают удобство эксплуатации скважины.

  • Обратный клапан, который сдерживает обратный ток воды из водопроводной системы. Он обычно начинает работать, когда останавливается насос.
  • Кран для прокачки. Его используют только, если появилась необходимость откачать мутную воду из скважины. Обычно это случает на первом этапе эксплуатации, и если водоносный слой за счет межсезонья снизил свой уровень. В такие моменты насос может выкачать основной объем воды, и со дна начинает подниматься ил. Как только уровень поднимется, в первую очередь надо будет откачать мутную воду.
  • Манометр, который контролирует давление воды в водопроводной трубе. Он обычно связан с реле, которое отключает или включает насос при повышении или падении давления соответственно.

Элементы водопроводной сети в подвале дома

Казалось бы, что схема скважины не такая уж и сложная. Но из описания видно, что состоит она не только из труб и насоса. Чтобы гарантировать полное соответствие локальной водопроводной сети центральному водопроводу надо обязательно использовать все вышеописанные элементы. Без них нельзя говорить о современном водопроводе, как таковом.

Схема колодца и водоснабжения

(1) Обратный клапан
Расположен в верхней части насоса, чтобы удерживать воду в баке и предотвращать обратный поток через насос.
(2) Адаптер канатной вставки
Переходник с наружной или внутренней резьбой с петлей для крепления страховочного троса или кабеля насоса. Изготовлен из нержавеющей стали или латуни.
(3) Зажимы
Обеспечьте соединения между трубой и вставными фитингами или ограничителем крутящего момента.
(4) Комплект для термоусадочных соединений
Обеспечивает водонепроницаемые сращивания электрических кабелей в установках с погружными насосами.
(5) Ограничитель крутящего момента
Устанавливается непосредственно над погружным насосом для защиты компонентов насоса и скважины от повреждения пусковым моментом.
(6) Трос безопасности
Линия безопасности от верха колодца до насоса.
(7) Кабельная стяжка
Крепит кабель к отводной трубе.
(8) Защитный кожух
Защищает провода погружного кабеля от истирания о стенки колодца и удерживает спускную трубу и насос в центре колодца.
(9) Бескамерный адаптер
Обеспечивает водонепроницаемое санитарное съемное соединение между насосом и домом.Устанавливается в кожух ниже линии замерзания для предотвращения замерзания.
(10) Вставной адаптер с наружной или внутренней резьбой
Фитинг с резьбой на одном конце и зубцами для крепления полиэтиленовой трубы на другом конце. Изготовлен из нержавеющей стали, оцинкованной стали, латуни или пластика.
(11) Герметичная крышка колодца
Обеспечивает водонепроницаемое уплотнение, когда его внутренняя прокладка сжимается до внешнего диаметра корпуса. Верхняя часть крышки легко снимается, чтобы получить доступ для обслуживания.
(12) Уплотнение скважины
Обеспечивает надежное уплотнение внутри корпуса в надземных установках.
(13) Обратный клапан
Устанавливается возле входа в резервуар для удержания воды в резервуаре во время установки насоса, когда насос не работает.
(14) Тройник резервуара
Соединения линии воды от насоса до бака давления и обслуживание линии от резервуара к дому. Предусмотрены краны для подключения реле давления, манометра, сливного клапана, предохранительного клапана, отсекающего клапана и т. Д.
(15) Сливной клапан
Способствует легкому опорожнению системы.
(16) Ниппель
Наружная резьба позволяет прикрепить реле давления к тройнику бака.
(17) Предохранительный клапан
Защищает от повышения давления. Следует использовать в любой системе, в которой насос может создавать давление, превышающее максимальное номинальное значение системы.
(18) Манометр
Меры давления воды в баке высокого давления.
(19) Реле давления
Сообщает насосу о запуске, когда в водяной системе падает до предварительно установленного низкого давления, и об остановке при достижении отметки высокого давления.
(20) Защитный выключатель
Для электрического управления и распределения к насосу.
(21) Насос Saver
Регулируемое полупроводниковое управление контролирует условия нагрузки системы для защиты двигателя насоса от сухого колодца, потери потока, быстрой смены циклов, медленного восстановления, воздушной пробки и блокировки ротора.
(22) Грозовой разрядник
Защищает двигатель насоса и элементы управления от скачков напряжения, вызванных молнией, переключением нагрузок и помехами в электросети.
(23) Шаровой кран
Действует как запорный клапан на линии подачи от резервуара к дому.
(24) Напорный бак
Емкость для хранения, содержащая воздух и воду, которая обеспечивает хранение воды под давлением для подачи между циклами насоса; позволяет резервировать мощность на периоды пикового спроса; защищает и продлевает срок службы насоса за счет уменьшения количества циклов включения / выключения; и помогает сократить общее обслуживание системы.
(25) Насос
Машина, способная поднимать, поднимать или перемещать воду из колодца или резервуара на большую высоту или в отдаленное место. Насос может создавать давление и / или увеличивать скорость воды.

Baker Water Systems — Схема скважины

Baker Water Systems — Схема скважины

Рекомендуемые товары

Дворовые гидранты

Бескамерные адаптеры

Крышки колодцев

Ограничители крутящего момента

Схема скважины

Жилая

Продукты для фильтрации

Продукция для водяных скважин

Принадлежности для колодцев

Монтажные и электрические аксессуары

Отключение канализационного насоса

  1. ОБРАТНЫЙ КЛАПАН

    (Раздел G)
    Расположенный в верхней части насоса, он предотвращает обратный поток в насос и удерживает напор воды в системе.

  2. ПЕРЕХОДНИК ЛАТУННЫЙ ТРОС

    (Раздел А)
    Соединяет адаптер без ямы и погружной насос страховочным тросом.

  3. ЗАЖИМЫ ИДЕАЛЬНЫЕ

    (Раздел Q)
    Зажимы из нержавеющей стали для надежных соединений между трубой и вставными фитингами или ограничителем крутящего момента.

  4. НАБОР ДЛЯ ТЕРМОУСАДКИ 3M ™

    (Раздел S)
    Для герметичного сращивания электрических кабелей в установках с погружными насосами.

  5. МОМЕНТ

    (Раздел R)
    Устанавливается непосредственно над погружными насосами для защиты компонентов насоса и скважины от повреждения пусковым моментом.

  6. ВЕРЕВКА БЕЗОПАСНАЯ

    (Раздел R)
    Линия безопасности от верха колодца до насоса.

  7. КАБЕЛЬНАЯ СТЯЖКА

    (Раздел R)
    Крепит кабель к отводной трубе

  8. ЗАЩИТА КАБЕЛЯ

    (Раздел R)
    Патент США № 6,595,284.
    Защищает провода погружного кабеля от истирания о стенки колодца. Доступны два стиля: самозажимной или защелкивающийся.

  9. ПЕРЕХОДНИК БЕЗЖИГАТЕЛЬНЫЙ

    (Раздел M)
    Обеспечивает водонепроницаемое, санитарное, съемное соединение между насосом и домом.Устанавливается в кожух ниже линии замерзания для предотвращения замерзания.

  10. ВСТАВКА ЛАТУННАЯ

    (Раздел А)
    Обеспечивает соединение между трубой из полиэтилена и трубной резьбой адаптера Pitless.

  11. КОЛПАЧОК ДЛЯ ВОДЯНОЙ ТОЧКИ

    (Раздел L)
    Внутренняя прокладка сжимается до внешнего диаметра корпуса, обеспечивая водонепроницаемое уплотнение. Верхняя часть крышки легко снимается, чтобы получить доступ для обслуживания.

  12. УПЛОТНЕНИЕ СКВАЖИНЫ

    (Раздел K)
    Используется в надземных установках для обеспечения надежного уплотнения внутри корпуса.

  13. ОБРАТНЫЙ КЛАПАН

    (Раздел G)
    В насосных установках обратный клапан, установленный рядом с входным отверстием бака, удерживает воду в баке, когда насос не работает.

  14. ТРОЙНИК БАК

    (Раздел O)
    Соединения линии воды от насоса до бака давления и обслуживание линии от резервуара к дому. Предусмотрены отводы для подключения реле давления, манометра, сливного клапана, предохранительного клапана, отсекающего клапана и т. Д.

  15. СЛИВНЫЙ КЛАПАН

    (Раздел H)
    Для легкого опорожнения системы.

  16. ЛАТУНЬ

    (Раздел D)
    Наружная резьба позволяет прикрепить реле давления к тройнику бака.

  17. КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ

    (Раздел I)
    Защищает от повышения давления. Его следует использовать в любой системе, где насос может развивать давление, превышающее максимальное значение системы.

  18. МАНОМЕТР

    (Раздел R)
    Меры давления воды в баке высокого давления.

  19. РЕЛЕ ДАВЛЕНИЯ

    (Раздел S)
    Сообщает насосу о запуске, когда в водяной системе падает до предварительно установленного низкого давления, и о остановке, когда достигается отметка высокого давления.

  20. ПРЕДОХРАНИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ SQUARE D

    (Раздел S)
    Для электрического управления и распределения к насосу.

  21. МОЛНИЯ

    (Раздел S)
    Защищает двигатель насоса и элементы управления от скачков напряжения, вызванных молнией, переключением нагрузок и помехами в линии электропередач.

  22. КЛАПАН ШАРОВОЙ

    (Раздел H)
    Действует как запорный клапан на линии подачи от резервуара к дому.

  23. ФИЛЬТР ДЛЯ ВОДЫ

    (Раздел T)
    Фильтр для всего дома, удаляющий частицы ржавчины, песок и т. Д.от водопроводной воды.

% PDF-1.4
%
575 0 объект
>
эндобдж

xref
575 131
0000000016 00000 н.
0000003658 00000 н.
0000003808 00000 н.
0000004605 00000 н.
0000004751 00000 н.
0000004897 00000 н.
0000004926 00000 н.
0000005232 00000 н.
0000005544 00000 н.
0000006096 00000 н.
0000006123 00000 н.
0000006237 00000 н.
0000006401 00000 п.
0000006512 00000 н.
0000006623 00000 н.
0000006769 00000 н.
0000007161 00000 п.
0000007539 00000 н.
0000007843 00000 н.
0000008130 00000 н.
0000013416 00000 п.
0000018036 00000 п.
0000022741 00000 п.
0000022888 00000 п.
0000023036 00000 п.
0000023458 00000 п.
0000023734 00000 п.
0000024199 00000 п.
0000024226 00000 п.
0000024885 00000 п.
0000025208 00000 п.
0000025628 00000 п.
0000025740 00000 п.
0000025767 00000 п.
0000029845 00000 п.
0000033299 00000 н.
0000036529 00000 п.
0000036994 00000 п.
0000037423 00000 п.
0000037625 00000 п.
0000040728 00000 п.
0000044064 00000 п.
0000044134 00000 п.
0000044381 00000 п.
0000044787 00000 п.
0000045030 00000 п.
0000045136 00000 п.
0000046675 00000 п.
0000046745 00000 п.
0000048392 00000 п.
0000048477 00000 п.
0000048557 00000 п.
0000048642 00000 н.
0000048727 00000 н.
0000048811 00000 н.
0000048896 00000 н.
0000048997 00000 н.
0000099350 00000 п.
0000126507 00000 н.
0000126797 00000 н.
0000127283 00000 н.
0000127666 00000 н.
0000127960 00000 н.
0000149705 00000 н.
0000149798 00000 н.
0000149868 00000 н.
0000150346 00000 п.
0000150636 00000 н.
0000178692 00000 н.
0000179020 00000 н.
0000179212 00000 н.
0000179403 00000 н.
0000179594 00000 н.
0000179694 00000 н.
0000179751 00000 н.
0000180079 00000 н.
0000180271 00000 н.
0000180463 00000 н.
0000180650 00000 н.
0000180750 00000 н.
0000180807 00000 н.
0000184552 00000 н.
0000185025 00000 н.
0000186971 00000 н.
0000187302 00000 н.
0000194943 00000 н.
0000195215 00000 н.
0000195579 00000 н.
0000206763 00000 н.
0000207036 00000 н.
0000207422 00000 н.
0000220069 00000 н.
0000220345 00000 н.
0000220689 00000 н.
0000225888 00000 н.
0000242325 00000 н.
0000306238 00000 п.
0000306690 00000 н.
0000306937 00000 н.
0000307083 00000 н.
0000307229 00000 н.
0000307320 00000 н.
0000307411 00000 н.
0000307502 00000 н.
0000307597 00000 н.
0000307768 00000 н.
0000307914 00000 н.
0000308085 00000 н.
0000308231 00000 п.
0000308316 00000 н.
0000308396 00000 н.
0000308471 00000 н.
0000308617 00000 н.
0000308763 00000 н.
0000308884 00000 н.
0000309030 00000 н.
0000309110 00000 н. hO ‘;; ссУ «т3РЗ, 9.TU + j4jlfT, ȋq, 9q` ۬ ȵ «` k.⥥ [_`cXI & l YYd «q6Wibx & z1 / 2] 7WOd.} /) = 9 / HIbb ՛,> [:> fx1Kp

Water Well System — Bee Cave Бурение пчелиных пещер Бурение

Базовая система жилищных водозаборных скважин (стандартное давление) (с устьем стальной втулки) выглядит как на схеме ниже. Погружной насос выталкивает воду по капельной трубе на поверхность. Обратный клапан предотвращает попадание воды обратно в колодец. Реле давления включает насос при падении давления и выключает при повышении давления.Это происходит в диапазоне 20 фунтов на квадратный дюйм. Давление сохраняется в резервуаре высокого давления — обычно 84 или 116 галлонов. Если в системе создается слишком большое давление, предохранительный клапан сбрасывает избыточное давление, чтобы предотвратить повреждение насоса. Если скважина производит меньше воды, чем ваша потребность в воде в течение определенного периода времени, и скважина временно работает всухую, устройство PumpSaver отключит насос, чтобы защитить насос от перегрева (и потенциально ослабить обсадную колонну и вызвать ее обрушение).

Это проверенная временем система на протяжении поколений.Работает практически в любой ситуации. Но есть и недостатки.

Если ваш колодец в любой момент производит меньше воды, чем требуется, PumpSaver защитит систему от повреждений … но у вас все еще временно нет воды. Или, когда насос окончательно изнашивается и его необходимо заменить, вы останетесь без воды до тех пор, пока насос не будет заменен. В таких ситуациях полезно иметь рядом с колодцем систему накопительных резервуаров.

Другим недостатком стандартной системы давления является то, что насос включается и выключается, когда давление в резервуаре высокого давления поднимается и опускается на 20 фунтов на квадратный дюйм.Во время длительного использования (например, длительный душ или орошение газона) это приводит к большому количеству запусков и остановок насоса. Эти резкие пуски / остановки — это то, что изнашивает насосы и сокращает срок их службы. Этот диапазон давления в 20 фунтов на квадратный дюйм может (в лучшем случае) раздражать в душе и (в худшем) проблематично для вашей ирригационной системы, так как ваши дождеватели будут разбрызгивать дальше / короче по мере роста / падения давления. Это может привести к появлению сухих / коричневых пятен на лужайке. Решением всех этих проблем может быть система постоянного давления, работающая от частотно-регулируемого привода (ЧРП).На видео справа сравнивается стандартная система напорных скважин и система скважин постоянного давления.

Компоненты системы скважин

— Wellowner.org

Обсадная труба

Обсадная труба — это трубчатая конструкция, которая помещается в пробуренную скважину для поддержания раскрытия скважины. Наряду с цементным раствором обсадная труба предотвращает попадание потенциально загрязненной поверхностной воды в подземную зону водоносного горизонта и предотвращает смешивание загрязняющих веществ с водой.Обсадная труба также удерживает нестабильные грунтовые материалы, чтобы они не проваливались в скважину. В некоторых штатах или местных органах власти есть законы, которые требуют минимальной длины оболочки.

Наиболее распространенными материалами для обсадных труб скважин являются углеродистая сталь, пластик (чаще всего, но не исключительно ПВХ) и нержавеющая сталь. Различные геологические образования и качество грунтовых вод определяют, какой тип обсадной трубы можно использовать. Например, части страны, где под землей находится хард-рок, строго известны как «стальные штаты».”

Жители некоторых районов могут выбирать между сталью и ПВХ, оба из которых имеют свои преимущества. ПВХ легкий, устойчивый к коррозии и относительно простой в установке подрядчиками. Однако он не такой прочный и не такой жаростойкий, как сталь. Однако сталь подвержена коррозии, на ней может образовываться накипь, и она может стоить дороже, чем ПВХ.

Некоторые подрядчики также используют обсадные трубы из бетона, стекловолокна и асбестоцемента.

Крышки колодцев

На верхней части обсадной колонны должна быть утвержденная крышка колодца.Он должен плотно прилегать, чтобы мусор, насекомые или мелкие животные не могли попасть в систему колодцев.

Крышки колодцев обычно изготавливаются из алюминия или термопласта и включают вентилируемый экран, чтобы можно было уравнять разницу давлений внутри и снаружи обсадной трубы при перекачке воды из колодца.

Кожух и крышка должны выступать как минимум на 12 дюйма над землей. Если колодец находится рядом с рекой или ручьем, он должен выходить, по крайней мере, за уровень паводка, чтобы предотвратить загрязнение грунтовых вод переливом.

Для получения информации о заглушках скважин щелкните здесь.

Грохоты для колодцев

Грохоты для колодцев — это фильтрующие устройства, используемые для предотвращения попадания излишков осадка в колодец. Они прикрепляются к дну обсадной колонны или в перекрываемых водоносных зонах, позволяя воде проходить через скважину, не допуская попадания большей части гравия и песка. Самыми популярными экранами являются непрерывные щелевые, щелевые и перфорированные трубы.

Перфорированная труба — это отрезок обсадной трубы, в котором просверлены отверстия или прорези, часто после установки обсадной колонны, перфорированные на месте.Это неэффективно для водоносных горизонтов, содержащих много песка и гравия, потому что в них есть широкие отверстия.

Сита с непрерывной прорезью изготавливаются из проволоки или пластика, обернутого вокруг ряда вертикальных стержней. Эта конфигурация обеспечивает согласованные, регулярные щелевые отверстия, которые могут быть сконструированы в соответствии с размерами частиц в просеиваемой зоне. Щелевые экраны для труб, которые имеют наименьшее количество открытых пространств, имеют прорези в стальном или пластиковом кожухе на заданных расстояниях. Оба они обычно устанавливаются с фильтрующим элементом (гравийный фильтр) , который помогает в просеивании и стабилизации скважины.

Бескамерные адаптеры

Бескамерные адаптеры обеспечивают санитарное и морозостойкое уплотнение между обсадной колонной колодца и водопроводом, ведущим к дому владельца системы колодцев.

После определения линии промерзания для участка, где устанавливается колодец, переходник подключается к обсадной трубе скважины ниже линии промерзания. Затем вода из колодца отводится горизонтально у адаптера, чтобы предотвратить ее замерзание.

Для получения дополнительной информации о материалах, используемых в системе водозабора, обратитесь к профессиональному подрядчику в вашем районе.

% PDF-1.4
%
286 0 объект
>
эндобдж

xref
286 299
0000000016 00000 н.
0000007037 00000 п.
0000007122 00000 н.
0000007313 00000 н.
0000009858 00000 н.
0000010380 00000 п.
0000010841 00000 п.
0000011353 00000 п.
0000011478 00000 п.
0000011908 00000 п.
0000012311 00000 п.
0000012348 00000 п.
0000012396 00000 п.
0000012444 00000 п.
0000012492 00000 п.
0000012540 00000 п.
0000012587 00000 п.
0000012635 00000 п.
0000012683 00000 п.
0000012731 00000 п.
0000012779 00000 п.
0000012827 00000 п.
0000012875 00000 п.
0000012923 00000 п.
0000012971 00000 п.
0000013019 00000 п.
0000013067 00000 п.
0000013115 00000 п.
0000013163 00000 п.
0000013211 00000 п.
0000013258 00000 п.
0000013306 00000 п.
0000013354 00000 п.
0000013402 00000 п.
0000013450 00000 п.
0000013498 00000 п.
0000013546 00000 п.
0000013594 00000 п.
0000013641 00000 п.
0000013689 00000 п.
0000013737 00000 п.
0000013785 00000 п.
0000013833 00000 п.
0000013881 00000 п.
0000013929 00000 п.
0000013977 00000 п.
0000014024 00000 п.
0000014071 00000 п.
0000014118 00000 п.
0000014166 00000 п.
0000014214 00000 п.
0000014262 00000 п.
0000014310 00000 п.
0000014358 00000 п.
0000014406 00000 п.
0000014454 00000 п.
0000014502 00000 п.
0000014550 00000 п.
0000014597 00000 п.
0000014645 00000 п.
0000014693 00000 п.
0000014741 00000 п.
0000014789 00000 п.
0000014837 00000 п.
0000014885 00000 п.
0000014933 00000 п.
0000014981 00000 п.
0000015029 00000 п.
0000015077 00000 п.
0000015125 00000 п.
0000015173 00000 п.
0000015221 00000 п.
0000015269 00000 п.
0000015316 00000 п.
0000015364 00000 п.
0000015412 00000 п.
0000015460 00000 п.
0000015508 00000 п.
0000015556 00000 п.
0000015604 00000 п.
0000015651 00000 п.
0000015699 00000 п.
0000015746 00000 п.
0000015794 00000 п.
0000015842 00000 п.
0000015890 00000 н.
0000015938 00000 п.
0000015986 00000 п.
0000016034 00000 п.
0000016082 00000 п.
0000016130 00000 п.
0000016178 00000 п.
0000016226 00000 п.
0000016274 00000 п.
0000016322 00000 п.
0000016566 00000 п.
0000016816 00000 п.
0000016894 00000 п.
0000017123 00000 п.
0000017346 00000 п.
0000017586 00000 п.
0000017849 00000 п.
0000025313 00000 п.
0000029960 00000 н.
0000035598 00000 п.
0000041136 00000 п.
0000046411 00000 п.
0000050204 00000 п.
0000055447 00000 п.
0000061333 00000 п.
0000061390 00000 н.
0000061436 00000 п.
0000061651 00000 п.
0000061792 00000 п.
0000064486 00000 н.
0000064902 00000 н.
0000065216 00000 п.
0000065467 00000 п.
0000065741 00000 п.
0000066114 00000 п.
0000066430 00000 н.
0000066637 00000 п.
0000066870 00000 п.
0000067135 00000 п.
0000067358 00000 п.
0000067609 00000 п.
0000067844 00000 п.
0000068200 00000 н.
0000068571 00000 п.
0000068774 00000 п.
0000068959 00000 п.
0000069289 00000 п.
0000069550 00000 п.
0000069755 00000 п.
0000069939 00000 н.
0000070793 00000 п.
0000077745 00000 п.
0000077950 00000 п.
0000078134 00000 п.
0000078234 00000 п.
0000078376 00000 п.
0000078476 00000 п.
0000078616 00000 п.
0000078766 00000 п.
0000078920 00000 п.
0000079020 00000 н.
0000079161 00000 п.
0000079305 00000 п.
0000079458 00000 п.
0000079952 00000 н.
0000080408 00000 п.
0000080825 00000 п.
0000081139 00000 п.
0000081457 00000 п.
0000081771 00000 п.
0000082207 00000 п.
0000082523 00000 п.
0000082886 00000 п.
0000083147 00000 п.
0000083404 00000 п.
0000083665 00000 п.
0000084017 00000 п.
0000084278 00000 п.
0000084634 00000 п.
0000085074 00000 п.
0000085372 00000 п.
0000085665 00000 п.
0000086066 00000 п.
0000086358 00000 п.
0000086852 00000 п.
0000087308 00000 п.
0000087679 00000 п.
0000087992 00000 п.
0000088425 00000 п.
0000088738 00000 п.
0000089128 00000 п.
0000089397 00000 п.
0000089708 00000 п.
0000089931 00000 н.
00000
00000 п.
00000
00000 п.
00000

00000 п.
00000 00000 п.
00000

00000 п.
0000092401 00000 п.
0000092835 00000 п.
0000093235 00000 п.
0000093729 00000 п.
0000094125 00000 п.
0000094459 00000 п.
0000094690 00000 н.
0000095087 00000 п.
0000095421 00000 п.
0000095651 00000 п.
0000096013 00000 п.
0000096274 00000 п.
0000096591 00000 п.
0000096927 00000 п.
0000097316 00000 п.
0000097608 00000 п.
0000098007 00000 п.
0000098299 00000 п.
0000098651 00000 п.
0000098912 00000 п.
0000099274 00000 н.
0000099535 00000 н.
0000099845 00000 п.
0000100113 00000 н.
0000100426 00000 н.
0000100763 00000 н.
0000101055 00000 н.
0000101219 00000 н.
0000101511 00000 н.
0000101863 00000 н.
0000102115 00000 п.
0000102431 00000 н.
0000102807 00000 н.
0000103073 00000 н.
0000103470 00000 п.
0000103762 00000 н.
0000104196 00000 п.
0000104649 00000 п.
0000105106 00000 п.
0000105562 00000 н.
0000105875 00000 н.
0000106200 00000 н.
0000106513 00000 н.
0000106889 00000 н.
0000107202 00000 н.
0000107618 00000 п.
0000107932 00000 н.
0000108262 00000 н.
0000108530 00000 н.
0000108897 00000 н.
0000109214 00000 п.
0000109525 00000 н.
0000109748 00000 н.
0000110242 00000 н.
0000111035 00000 н.
0000111853 00000 н.
0000117686 00000 н.
0000118474 00000 н.
0000119246 00000 н.
0000120036 00000 н.
0000120596 00000 н.
0000120910 00000 н.
0000121315 00000 н.
0000121592 00000 н.
0000122048 00000 н.
0000122323 00000 н.
0000122717 00000 н.
0000122986 00000 н.
0000123271 00000 н.
0000123494 00000 н.
0000123909 00000 н.
0000124263 00000 н.
0000124481 00000 н.
0000124704 00000 н.
0000124979 00000 п.
0000125250 00000 н.
0000125604 00000 н.
0000125974 00000 н.
0000126341 00000 п.
0000126611 00000 н.
0000126991 00000 н.
0000127252 00000 н.
0000127580 00000 н.
0000127853 00000 н.
0000128233 00000 н.
0000128494 00000 н.
0000128805 00000 н.
0000129028 00000 н.
0000129280 00000 н.
0000129593 00000 н.
0000129816 00000 н.
0000130019 00000 н.
0000130204 00000 н.
0000130522 00000 н.
0000130874 00000 н.
0000131345 00000 н.
0000131802 00000 н.
0000132182 00000 н.
0000132443 00000 н.
0000132754 00000 н.
0000132975 00000 н.
0000133355 00000 н.
0000133616 00000 н.
0000134032 00000 н.
0000134346 00000 п.
0000134657 00000 н.
0000134880 00000 н.
0000135080 00000 н.
0000135186 00000 п.
0000138530 00000 н.
0000138772 00000 н.
0000138988 00000 н.
0000139213 00000 н.
0000139354 00000 н.
0000006276 00000 н.
трейлер
] >>
startxref
0
%% EOF

584 0 объект
> поток
xb«f`Q Ȁ

ПОДЗЕМНЫЕ ВОДЫ И ВОДНЫЕ СКВАЖИНЫ — ОПРЕДЕЛЕНИЯ И ПОЯСНЕНИЯ

ПОДЗЕМНЫЕ ВОДЫ И ВОДНЫЕ СКВАЖИНЫ — ОПРЕДЕЛЕНИЯ И ОБЪЯСНЕНИЯ

ABCDEFGHIJKLMNOPQ2


ABCDEFGHIJKLMNOPQR 90ST использование будет прекращено безвозвратно или если его состояние делает его ремонт нерентабельным.Колодцы, которые не используются, но которые должным образом закрыты, могут называться неиспользуемыми колодцами. Чтобы предотвратить риск заражения, заброшенные колодцы следует загерметизировать снизу вверх.

Ускоренная эрозия
Эрозия почвы и отложений происходит гораздо быстрее, чем (геологическая) эрозия. Обычно в результате воздействия землепользования или стихийных бедствий, в результате которых обнажается поверхность почвы (например, пожар).

Кислая вода
Кислая вода имеет pH менее 7 (что является нейтральным), а щелочная вода имеет pH более 7.В кислой воде больше свободных ионов водорода (H +), чем ионов гидроксила (OH-). Большинство водно-болотных угодий имеют кислую воду из-за разлагающегося органического материала водно-болотной растительности.
См. Также щелочной, pH.

Акр-фут
Мера объема воды, в основном используется в западных штатах США. Акр-фут (акр-фут) — это объем воды, необходимый для покрытия 1 акра земли (43 560 квадратных футов) на глубину до 1 фута. Равно 325 851 галлон или 1233 кубических метра. В качестве очень приблизительной оценки акр-фут часто используется как мера того, сколько воды семья из четырех человек (западная часть США) может использовать за один год.

Активированный уголь
Материал, используемый для водоподготовки. Он очень пористый и действует как абсорбент для органических веществ и некоторых растворенных газов. Домовладельцам с угольными фильтрами следует обратить внимание на инструкции по обслуживанию и уходу.

Аэрация
Процесс приведения воздуха в контакт с водой для удаления или уменьшения нежелательных растворенных газов и / или окисления растворенных соединений. Например, устройства для аэрации могут быть эффективными для удаления радона из воды.

Отгонка воздуха
Процесс удаления загрязняющих веществ из раствора в воде до раствора в воздухе. Башни для удаления воздуха представляют собой вертикальные цилиндрические устройства для удаления воздуха, которые часто используются при очистке грунтовых вод на участках, где бензин загрязнил грунтовые воды.

Выравнивание (выравнивание скважины)
Мера «вертикальной прямолинейности» скважины. Это расстояние по горизонтали между фактической осевой линией скважины и истинной вертикальной осевой линией от верха скважины.Центровка скважины особенно важна для турбинных насосов с линейным валом, у которых двигатель насоса находится на поверхности.

Щелочная вода
Вода с pH выше 7. В типичном анализе воды щелочность представлена ​​карбонатами и бикарбонатами. См. Также pH, кислая вода.

Щелочность
Емкость воды для нейтрализации раствора кислоты.

Намыв
Осадочные отложения из ила, песка, гравия, которые были перенесены, а затем отложены проточной водой, обычно ручьем или рекой.Современные аллювиальные отложения встречаются в руслах рек, долинах рек, поймах рек, дельтах и ​​устьях. Многие древние геологические образования состоят из аллювиальных отложений. Аллювиальные водоносные горизонты являются важными источниками воды. См. Также песчано-гравийные водоносные горизонты, стратифицированный вынос.

Анаэробный
Состояние недостатка кислорода, обнаруживаемое в некоторых насыщенных почвах. Изменения уровня кислорода в почвах и горных отложениях могут иметь важное влияние на химический состав грунтовых вод.

Аналитическая модель
Компьютерная модель, которая использует математические уравнения в качестве основы для описания потока грунтовых вод.

Анизотропный водоносный горизонт
Водоносный горизонт с отложениями / каменными структурами, которые приводят к различным вертикальным и горизонтальным гидравлическим свойствам.
См. Также изотропный водоносный горизонт

Кольцевое пространство (затрубное пространство)
Пространство между пробуренной скважиной и обсадной трубой. Герметизация кольцевого пространства может снизить вероятность попадания поверхностных загрязняющих веществ в грунтовые воды.

Предыдущий
Условия, возникающие перед конкретным гидрологическим событием.Например, предшествующие условия влажности почвы перед дождем будут влиять на скорость инфильтрации.

Доктрина присвоения
Система водного права, используемая в западных Соединенных Штатах, в соответствии с которой право на воду приобретается пользователем путем отвода (откачки) воды и применения ее для полезного использования. Право на водопользование в основном определяется принципом «первым пришел — первым обслужен». У более поздних водопользователей есть младшие бои по сравнению с старшими правами первых водопользователей.

Аквакультура
Разведение растений и животных, обитающих в воде, таких как рыба, моллюски и кресс-салат. Обычно некоторые аспекты естественной водной среды модифицируются, контролируются и регулируются и могут включать в себя пруды / водосливы или пробуренные скважины, чтобы сделать аквакультуру коммерчески жизнеспособной. Многие инкубаторы и рыбные хозяйства используют колодцы в качестве источника питания, потому что вода имеет постоянную температуру и химический состав.

Aquatic
Связано с водой и зависит от нее.Например, водная растительность.

Акведук
Труба, водовод или канал, предназначенные для транспортировки воды из удаленного удаленного источника, обычно под действием силы тяжести. Часть водной системы Древнего Рима снабжалась водой по тщательно спроектированным акведукам. Большая часть воды, переносимой с севера на юг в Калифорнии и других западных штатах, транспортируется по акведукам.

Aquiclude
Насыщенная горная порода или слой геологических отложений с низкой проницаемостью.Аквиклюды не приносят значительного количества воды в скважины, но могут быть важны в качестве зон хранения воды, которые сбрасывают воду в более проницаемые пласты.

Пополнение водоносного горизонта
Процесс / процессы, посредством которых вода из атмосферных осадков (или какой-либо другой части гидрологической системы) достигает и, следовательно, увеличивает запасы грунтовых вод.

Водоносный горизонт
(1.) Трехмерная подповерхностная геометрия геологического горного образования (или группы горных образований или части формации), которая содержит грунтовые воды в пространствах между зернами отложений, в пустотах или при переломах.
(2.) Геологическая формация или структура, способная накапливать и / или передавать воду к колодцам и источникам. Использование термина «водоносный горизонт» обычно ограничивается водоносными пластами, способными давать воду в количестве, достаточном для использования в качестве источника снабжения.
См. Замкнутый водоносный горизонт, безнапорный водоносный горизонт.

Испытание водоносного горизонта
Гидравлическое испытание водоносного горизонта на основе расчетов с использованием данных измерений реакции уровня грунтовых вод (просадка и восстановление) на управляемую откачку.(Иногда тесты могут добавлять воду в колодец). Испытания водоносного горизонта обычно позволяют гидрологам предсказать количество воды в водоносном горизонте и скорость, с которой она может быть безопасно отведена.

Aquitard
Геологическое образование с очень низкой проницаемостью, через которое вода не может двигаться.

Площадь влияния
Площадь суши, перекрывающая конус депрессии насосной скважины.

Артезианская вода
Грунтовые воды, находящиеся под давлением при выходе из скважины и способные подниматься выше уровня, на котором они впервые встречаются.Он может вытекать или не вытекать на уровне земли. Давление в таком водоносном горизонте обычно называют артезианским давлением, а пласт, содержащий артезианскую воду, является артезианским водоносным горизонтом или замкнутым водоносным горизонтом.
См. Также проточную скважину

Артезианские водоносные горизонты
Артезианские водоносные горизонты (замкнутые водоносные горизонты) возникают там, где лежащие выше непроницаемые слои горных пород «задерживают» грунтовые воды под давлением. В зависимости от геологии и топографии отдельный водоносный горизонт может быть артезианским (замкнутым) в одном месте и неограниченным в другом.

Артезианские скважины
Скважины (скважины), проникающие в артезианские водоносные горизонты. Вода поднимется по обсадной трубе скважины до уровня давления водоносного горизонта. Артезианское течение описывает естественный поток воды на поверхность из замкнутых водоносных горизонтов. В некоторых частях США любую скважину, пробуренную в коренных породах, (неправильно) называют артезианской скважиной.

Искусственное пополнение
Процесс, при котором вода возвращается в хранилище грунтовых вод с помощью инженерных устройств, таких как распределительные бассейны или подпиточные колодцы.
См. Также ASR

ASR (Восстановление водоносных горизонтов)
Стратегия управления, включающая технические устройства, такие как отстойные пруды или подпиточные колодцы, которые преднамеренно добавляют воду в хранилище грунтовых вод с целью последующего забора для некоторых экономических целей. ASR, вероятно, станет все более важной стратегией управления водными ресурсами на западе США.

Bailer
Стальной цилиндр с клапаном на дне, который используется для удаления обломков породы или отложений из скважины, пробуренной с помощью канатного инструмента.Желонку можно также использовать для очистки просверленной любым способом ямы.

Залив на берегу
Естественный диффузный сток грунтовых вод в реку или озеро вдоль его берегов. Если просачивание сосредоточено в определенной области, его можно точнее назвать источником.

Банковское хранилище
Вода, хранящаяся в донных отложениях на берегу реки. Во время паводка в реках вода может стекать сбоку в отложения берегов ручья, прилегающие к реке. Эта «накопленная» вода может медленно стекать обратно в реку или использоваться в колодцах.

Береговая фильтрация
Процесс забора воды для водоснабжения, в котором используется «предварительная фильтрация» поверхностной воды путем ее удаления из колодцев на берегу реки или инфильтрационных галерей, а не непосредственно из поверхностных вод.

Bankfull Discharge
Поток, который полностью заполняет канал потока до верха его берегов.

База
Применяется в водной химии. Вещество с pH более 7, что является нейтральным.Основание содержит меньше свободных ионов водорода (H +), чем гидроксильных ионов (OH-).

Baseflow
Доля воды, текущей в ручьях и реках, которая поступает из грунтовых вод. Речной сток в засушливых погодных условиях может составлять практически весь основной сток. По крайней мере, 40% всего годового стока рек в США получают из базового стока.

Бассейн
(см. Дренажный бассейн, водораздел)

Коренная порода
Твердые, но часто трещиноватые и трещиноватые горные образования, которые возникают под почвами, рыхлыми отложениями отложений или выветрившимися материалами.Открытая голая порода — это коренная порода на поверхности. Отложения или выветренный материал, покрывающий коренную породу, иногда называют реголитом или покрывающей породой.

Бентонит
Коллоидная глина вулканического происхождения, используемая в качестве основного ингредиента в буровом растворе (буровом растворе), используемом в процессах бурения вращающихся скважин, а также в качестве цементирующей среды для герметизации обсадных труб в пробуренной скважине. Большая часть бентонита в США добывается в Вайоминге.

Передовые методы управления (BMP)
Разумные стратегии управления земельными ресурсами, которые могут снизить вероятность загрязнения из неточечных источников растворенными или твердыми загрязнителями.

Бикарбонат
Щелочность воды обычно состоит из бикарбоната и выражается в мг / л CaCO3.

Долото
Режущий инструмент, используемый при бурении скважин. Буровые долота различаются по сложности: от простого долота, используемого при бурении канатным инструментом, до долот с тремя конусами, используемых при вращении бурового раствора.

Солоноватая вода
Вода соленая, но менее соленая, чем морская вода. Морская вода содержит 35 000 мг / л солей и считается солевым раствором.

Рассол
Соленая вода с содержанием солей более 10 000 мг / л (в основном хлорида натрия).

Бурение с использованием тросового инструмента (установка Jumper)
Бурение с помощью тросового инструмента (ударное бурение) достигается за счет разрушения и дробления тяжелых буровых инструментов, подвешенных на тросе, который многократно поднимается и опускается.
См. Также желонку

Кальцит
Карбонат кальция (CaCO3) является основным минералом в известняке

Калише
Корковидное скопление нечистого карбоната кальция, которое может образовывать слои в почвах и отложениях в засушливых районах .Он образован богатой кальцием водой у поверхности земли, которая при испарении оставляет после себя накопление карбоната кальция.

Капиллярный подъем
Естественное возникновение воды, контактирующей с уровнем грунтовых вод, но поднимающейся над ним. Вызывается силами поверхностного натяжения в поровых пространствах слоев породы, почвы или растительности, которые не полностью насыщены. В проницаемых пластах с мелкими порами капиллярный подъем воды может достигать 6 футов над уровнем грунтовых вод.Это известно как «капиллярная кайма» водоносного горизонта.

Карбонаты
Породы, такие как известняк и доломит, состоящие в основном из карбонатных минералов.

Обсадная труба
Цилиндрическое устройство (стальное или пластиковое), которое устанавливается в скважине для поддержания раскрытия скважины и обеспечения герметичности. В большинстве штатов обсадная труба требуется, по крайней мере, для первых 20-40 футов водяных скважин. Бурильщики обычно устанавливают обсадные трубы на длине 20 футов.

Центрально-поворотное орошение
Система орошения, которая подает воду из форсунок на неподвижную штангу, которая движется по кругу из центральной точки.

Сток в русле
Расход поверхностных вод в границах определенного естественного русла, например ручьев и рек.

Хлор
Эффективный окислитель, используемый при очистке воды. Хлор уже почти 100 лет используется предприятиями водоснабжения для уничтожения микроорганизмов.

Обломочная порода
Любая порода, состоящая из «кусочков» (обломков) ранее существовавших пород. Большинство осадочных пород обломочные.

Глина
Мелкозернистый осадок, образовавшийся в результате выветривания минералов горных пород. Глина может накапливать воду, но не пропускает воду. См. Также бентонит.

Коэффициент накопления
Объем воды, который водоносный горизонт добавляет или теряет из-за накопления на единицу площади / на единицу изменения напора.

Колиформ
Широкая группа естественных видов бактерий, встречающихся в почвах и горных породах.Колиформные бактерии более распространены в приповерхностных почвах, и их присутствие в колодезной воде в большом количестве может указывать на возможность присутствия более вредных патогенов.

Коммерческое водопользование
Вода, используемая для мотелей, гостиниц, ресторанов, офисных зданий, других коммерческих объектов и учреждений. Вода для коммерческого использования поступает как из государственных источников, таких как районный водный департамент, так и из источников, получаемых из собственных источников, например из местных колодцев.

Community Water Supply
(Определение, используемое Агентством по охране окружающей среды США для систем водоснабжения в США).Вода подается водоканалом, распределяется по трубопроводам и обслуживает не менее пятнадцати домов или двадцати пяти человек.
См. Также Водоснабжение вне сообщества

Конденсация
Процесс, при котором водяной пар в воздухе превращается в жидкую воду. Капли воды на внешней стороне стакана с холодной водой представляют собой конденсированную воду. Конденсация — это процесс, противоположный испарению.

Конус впадины
Форма в виде перевернутого конуса, которая образуется в водном зеркале (или на потенциометрической поверхности) в результате откачки из скважины.На практике форма «конуса», образующегося в результате откачки из скважины, часто не симметрична.

Замкнутый водоносный горизонт
Водоносный горизонт, перекрытый непроницаемым слоем, в котором вода находится под давлением, превышающим давление атмосферы.
См. Также артезианскую.

Ограниченный водоносный горизонт
Почва или горная порода ниже поверхности земли, насыщенная водой. Есть слои непроницаемого материала как над ним, так и под ним, и он находится под давлением, так что, когда водоносный горизонт пронизан скважиной, вода поднимется над верхней частью водоносного горизонта.

Конгломерат
Осадочная порода, состоящая из несортированных цементированных частиц, включая размер гравия и более.
См. Также размер зерна.

Совместное использование
Стратегия управления для использования как грунтовых, так и поверхностных вод для максимального увеличения ресурсов. Например, искусственное пополнение водоносных горизонтов избыточной поверхностной водой для последующего использования, когда поверхностные источники недостаточны.

Потребительское использование
Та часть забираемой воды, которая испаряется, выделяется растениями, включается в продукты или сельскохозяйственные культуры, потребляется людьми или домашним скотом или иным образом удаляется из непосредственной гидрологической системы.Также называется потребленной водой. Дома, в которых есть колодец и септическая система, обычно возвращают более 70% воды в водоносный горизонт. Таким образом, фактическое потребление воды из скважины составляет 30%.

Загрязнение
Снижение качества воды в результате деятельности по землепользованию или аварий, которые добавляют токсичные или нежелательные химические вещества, организмы или твердые частицы в гидрологическую систему.

Потери при транспортировке
Вода, которая теряется при транспортировке из трубы, канала или канавы в результате утечки или испарения.Как правило, вода недоступна для дальнейшего использования; однако утечка из оросительной канавы, например, может просачиваться в источник грунтовых вод и быть доступной для дальнейшего использования. Некоторые предприятия водоснабжения в крупных городских районах могут терять до 20% воды из-за протекающих труб.

Ручей
Естественный водный поток, обычно небольшой по размеру. Многие ручьи прерывистые и текут только после дождя. Существуют региональные различия в том, как люди описывают природные объекты.В некоторых районах США слово «ручей» описывает небольшие приливные потоки в устьях рек и илистых равнинах.

Cryptosporidium
Микроскопический водный организм, обычно присутствующий в поверхностных водах, который при попадании внутрь может вызвать желудочно-кишечные проблемы у людей.

Кубических футов в секунду (cfs)
Мера скорости потока в ручьях, реках, каналах и т. Д. В единицах объема. Он равен объему текущей воды в один фут высотой и шириной в один фут. расстояние в один фут за одну секунду.Один кубический фут равен 7,48 галлонам. Например, детский бассейн размером 4 фута x 4 фута x 1 фут глубиной (16 кубических футов) будет заполнен за 8 секунд водой, текущей со скоростью 2 кубических фута.

Закон Дарси
Уравнение, которое утверждает, что поток через пористую среду прямо пропорционален гидравлическому напору и обратно пропорционален длине потока. Анри Дарси был французским инженером, работавшим на водопроводной станции Дижона в середине 19 века. Его «закон» является основой большей части науки о гидрологии подземных вод и одним из наиболее важных основных уравнений, используемых в гидрогеологических расчетах.

Опреснение
Удаление солей из соленой воды для получения пресной воды. Методы включают использование мембран и перегонки. Высокая стоимость энергии делает опресненную воду дорогой.

Развитая вода
Вода на определенной территории, которая была добавлена ​​к гидрологической водной системе с помощью инженерных стратегий.

Выпуск
Объем воды, который проходит через заданное место за заданный период времени.Обычно выражается в кубических футах в секунду для поверхностного потока (или м3 / сек) как галлонах в минуту (л / сек) для сброса из скважин.

Побочные продукты дезинфекции
Химические вещества, образующиеся в результате очистки воды. Наиболее распространенными из них являются тригалометаны, образующиеся в результате соединения хлора с углеродом природного происхождения.
Отвод — Удаление воды из рек или озер с помощью откачки или таких сооружений, как канава, канал или сифон.

Использование воды для бытовых нужд
Вода, используемая для бытовых нужд, например для питья, приготовления пищи, купания, стирки одежды, посуды, смыва туалетов, а также для полива газонов и садов.Около 85% бытовой воды в США доставляется в дома коммунальными предприятиями водоснабжения, такими как окружное управление водоснабжения. Около 15% населения США поставляют воду из собственных источников, в основном из колодцев.

Водосборный бассейн
Топографическая площадь суши, которая способствует стоку реки / озера / водно-болотного угодья, как определено конкретной точкой отсчета. Когда-то упоминается как зона водосбора. Большие дренажные бассейны, такие как территория, которая впадает в реку Миссисипи, содержат тысячи меньших дренажных бассейнов.Также называется «водораздел». Область, отводящая воду в определенную контрольную точку в системе водоносного горизонта, известна как водосборный бассейн. Из-за геологической структуры топографические и фреатические водосборные бассейны могут не точно совпадать, особенно если рассматривать небольшие площади.

Просадка
Изменение уровня грунтовых вод, вызванное откачкой, измеряемое как разность между статическим уровнем воды и уровнем воды в конкретном месте скважины после определенного периода откачки.

Капельное орошение
Распространенный метод орошения, при котором трубы или трубки, заполненные водой, медленно капают на посевы. Капельное орошение — это метод орошения при низком давлении, при котором на испарение теряется меньше воды, чем при орошении распылением под высоким давлением.

Скважины двойного назначения
Скважины, спроектированные с возможностью откачки воды под землей во время искусственной подпитки и на поверхность из водоносного горизонта во время добычи.
См. Также ASR (Хранение и восстановление водоносных горизонтов)

Экосистема
Органическое сообщество растений и животных и физическая среда, в которой они обитают, e.грамм. заболоченные земли, реки, возвышенности. Экосистема описывает взаимодействие между почвой, климатом, растительностью и животным миром.

Сточные воды
Вода, вытекающая из водоочистных сооружений после очистки. Иногда применяется к любому промышленному сбросу загрязненной воды из точечного источника.
См. Также точечный источник.

Новые растения
Водные растения, укоренившиеся в отложениях реки или пруда с листьями, находящимися на поверхности воды или над ней.

Эрозия
Процесс, при котором камни и почвенный материал вымываются водой или ветром. Эрозия коренных пород может происходить из-за присутствия абразивных частиц.

Esker
Особенность ледниковых отложений, образованных песками и гравием, которые образуют вытянутые и часто извилистые гребни. Eskers образуются в виде отложений в потоках талой воды под ледяными покровами.

Лиман
Место смешивания пресной и соленой воды, например залив, солончак или место впадения реки в океан.

Испарение
Физический процесс, посредством которого жидкая вода становится водяным паром, включая испарение с водных поверхностей, поверхностей земли (включая воду, поднимающуюся капиллярным действием из почвы) и снежных полей, но не с поверхностей листьев.
См. Также транспирация и сублимация

Эвапотранспирация
Потеря влаги в результате комбинированного воздействия прямого испарения с поверхности земли и воды и транспирации с растительности.

Экструзивные породы
Магматические породы, образованные из вулканической магмы, которая выдавливается на поверхность. Быстрое охлаждение приводит к мелкому размеру зерна минерала. Базальт и риолит — экструзионные породы.

Разлом
Зона смещения горных пород в результате сил растяжения или сжатия в земной коре. Неисправности могут создавать препятствия или каналы для подповерхностного потока воды.

Первый сбор
Доставка в ручей или озеро большого количества загрязняющих веществ во время ранней части штормов из-за быстрого стока накопленных загрязняющих веществ.

Стадия паводка
Определенная высота, на которой паводковые воды начинают выходить за пределы естественных берегов ручья или водоема. Например, в новостях с предупреждениями о наводнениях может говориться, что восходящая река находится «в пределах 1 фута от стадии паводка».

Наводнение, 100-летнее
100-летнее наводнение относится к уровню наводнения с 1-процентной вероятностью того, что он будет равен или превышен в любой данный год. Это не относится к наводнению, которое случается раз в 100 лет.

Наводнение
Разлив воды на земли, которые используются или могут быть использованы человеком и обычно не покрыты водой.У наводнений есть две основные характеристики: затопление земли носит временный характер; и земля прилегает к реке, ручью, озеру или океану и затопляется их разливом.
См. Также Русловое течение

Пойма
Обычно равнинная территория, прилегающая к рекам, периодически затопляемая. Развиваясь в течение сотен или тысяч лет, размер поймы зависит от частоты наводнений, энергии потока реки во время наводнения и количества наносов в речной системе.В большинстве сообществ действуют законы о зонировании, которые ограничивают застройку на поймах.

Проточный колодец
Колодец, который забирает грунтовые воды под давлением, так что вода течет по обсадной трубе колодца без перекачивания.

Зона трещин
Зона трещин или трещин в породах. Отдельные переломы могут иметь ограниченную протяженность, но часто связаны с другими. Трещины могут возникать по разным геологическим причинам.

Пресная вода
Вода, содержащая менее 1000 миллиграммов на литр (мг / л) растворенных твердых веществ; как правило, более 500 мг / л растворенных твердых веществ нежелательно для питья и для многих промышленных целей.Морская вода содержит около 35 000 мг / л растворенных твердых веществ, в основном натрия и хлоридов.

Стол морозостойкости
Поверхность вечной мерзлоты, на которую распространяется сезонное протаивание. Глубина обычно меньше 3 футов. Изоляционный эффект растительности влияет на глубину оттаивания. Если замерзание «задерживает» жидкую воду под ней, она может выдавиться на поверхность, образуя временную «наледь».

Высота шкалы
Высота поверхности воды над точкой отсчета измерительного прибора (нулевая точка).Высота замеров в реках и озерах часто регистрируется на регулярной основе как часть обычных гидрологических данных. Высота колеи часто используется как синонимы термина «ступень реки».

Измерительная станция
В основном используется для обозначения участка на ручье, озере или водохранилище, где получают гидрологические данные. Уровнемеры также используются на колодцах. Отдел водных ресурсов Геологической службы США является основной организацией, занимающейся гидрологическими измерениями и сбором данных в США.Мониторинг уровней грунтовых вод является важной частью сбора данных Геологической службы США, поскольку он предоставляет информацию об изменениях в количестве воды, хранящейся в водоносных горизонтах.

Gaining Stream
Водный поток (река или ручей), принимающий воду из-за сброса из грунтовых вод. (См. Поток потерь)

Каротаж геофизических скважин
Общее название набора технологий, которые выявляют абсолютные или относительные свойства геологических формаций, водоносных горизонтов и скважин.Технологии включают электрическое сопротивление, гамма-каротаж, акустику и т. Д.

Гейзер
Гидрологический источник, подобный источнику, из которого горячая вода и пар достигают поверхности земли. «Old Faithful» в Йеллоустонском парке, штат Вайоминг, вероятно, самый известный гейзер в мире. Практически все гейзеры в мире возникают там, где циркулирующие грунтовые воды контактируют с горными образованиями в земной коре, которые становятся горячими из-за близости к коровой магме.

Лямблии
Простейшие паразиты (Giardia Intestinalis), обычно встречающиеся в поверхностных водах.Употребление воды, пораженной лямблиозом, которая не фильтруется или не хлорируется, может вызвать болезнь. Заболевание чаще поражает детей, чем взрослых, и характеризуется дискомфортом в животе, тошнотой и диареей.

Ледниковый дрейф
Общий термин для рыхлых отложений, переносимых ледниками.

Glacial Outwash
Отложения глины, песка и гравия, смытые потоками талой ледниковой воды. Эти отложения могут образовывать обширные равнины или веера.Толстые отложения ледникового стока могут служить отличными водоносными горизонтами.

Glacial Till
Несортированная и часто уплотненная смесь глин, песков, камней и валунов, образовавшаяся в результате таяния ледников.

Ледник
Масса льда, образованная уплотнением и перекристаллизацией снега, которая очень медленно движется вниз по склону (долинный ледник) или наружу (ледяной покров) под действием собственного веса. 75% пресной воды в мире — это лед, и почти 25% — это грунтовые воды. Последнее крупное оледенение, охватившее Северную Америку, закончилось всего 10 000 лет назад.

Гнейс
Тип метаморфической породы.

Размер зерен
В науке о подземных водах и технике очень распространено использование размера зерен в осадочных породах в качестве метода описания и в качестве основы для проектирования экранов скважин.
См. Также скважинные фильтры, отложения .

Гранов на галлон
Единица измерения до сих пор используется в некоторых анализах воды в Северной Америке. Одно зерно на галлон США эквивалентно 17.12 миллиграммов на литр.

Скважина с гравийной набивкой
Скважина, в которой песок или гравий помещается в кольцевое пространство между пробуренной скважиной и экраном скважины. Гравийная набивка изменяет гидравлику потока воды в колодец. Основное назначение гравийной набивки — замедлить скорость поступления воды из водоносного горизонта в скважину, чтобы мелкий материал не втягивался в скважину при беге детеныша.

Graywater
Слово, придуманное недавно для описания бытовых сточных вод из стиральных машин, душевых и ванн.В некоторых сообществах сточные воды могут быть повторно использованы для полива газонов и садов. Домовладельцы должны проверить местные строительные нормы и правила, прежде чем направлять сточные воды в свои дворы или сады.

Сброс грунтовых вод
Выход жидкости из системы грунтовых вод. Естественный сброс грунтовых вод может происходить в виде родников или просачиваний. Подземные воды также попадают в реки и озера через береговой берег или восходящий поток по руслам рек и озер. Подземные воды на побережье могут достигать океанов через прибрежный сток в прибрежной зоне или за ее пределами.Расход и пополнение подземных вод обычно связаны при расчетах водного баланса.

Грунтовые воды (неограниченные)
Вода в водоносном горизонте с уровнем грунтовых вод при атмосферном давлении.

Накопление грунтовых вод
Стратегия управления водными ресурсами, при которой агентство «продает или сдает в аренду» избыточное пространство для хранения в водоносных горизонтах. Поверхностные воды используются для подпитки водоносных горизонтов. В Аризоне есть водоносные горизонты, которые «сберегают» избыточную или «неиспользованную» воду реки Колорадо для позднего использования. См. Также ASR.

Добыча подземных вод
Долговременная откачка воды из системы водоносного горизонта со скоростью, превышающей естественную подпитку. В некоторых случаях, например, в некоторых частях Ливии, добыча подземных вод является преднамеренной и запланированной стратегией использования ресурсов.

Пополнение запасов грунтовых вод
Процесс добавления воды в хранилище грунтовых вод. В большинстве случаев пополнение грунтовых вод происходит за счет инфильтрации атмосферных осадков. В США и других странах существуют проекты, в которых нагнетательные скважины или водосборные бассейны используются для искусственной подпитки водоносных горизонтов в качестве метода управления грунтовыми водами. См. Также ASR

Грунтовые воды (замкнутые)
Грунтовые воды под давлением, превышающим атмосферное. Закрытые грунтовые воды отделены от прямого контакта с атмосферным давлением из-за перекрывающих их непроницаемых слоев породы.

Скорость потока грунтовых вод
Скорость потока обычно очень низкая по сравнению с поверхностным потоком в ручьях. Большинство потоков грунтовых вод имеют ламинарный характер и не имеют избыточной энергии для переноса твердых частиц.Подземные воды на разной глубине могут перемещаться с разной скоростью потока. Используя такие тесты на содержание трития или углерода 14, стало возможным определить возраст некоторых грунтовых вод и, следовательно, определить скорость подповерхностного потока.

Грунтовые воды (грунтовые воды)
Подземные воды — это часть гидрологической системы, которая встречается в геологической среде. Вода, которая находится в полностью насыщенных почвах, отложениях и скалах под поверхностью земли. Уровень грунтовых вод — это верхняя поверхность системы грунтовых вод.Водоносные горизонты содержат грунтовые воды, но не все грунтовые воды находятся в водоносных горизонтах.
Грунтовые воды можно писать как одно слово или через дефис. См. Также водоносный горизонт.

Раствор
Жидкая герметизирующая смесь, обычно содержащая бентонит и / или цемент, которая используется для герметизации обсадных труб скважин. После установки раствор образует непроницаемое уплотнение.

Среда обитания
Среда, в которой удовлетворяются жизненные потребности организмов / растений / популяций животных.

Жесткость
Индекс качества воды, который описывает концентрацию щелочных солей в воде, в основном кальция и магния.Если вода «жесткая», необходимо больше мыла, моющего средства или шампуня, чтобы образовались пузыри для эффективной стирки / очистки. Жесткость измеряется в миллиграммах на литр (мг / л), но также может быть выражена в архаической форме зерен на галлон. [Одно зерно жесткости равно 17,1 мг / л] Типичные классификации жесткости воды:
Мягкая вода менее 17 мг / л
Слабая жесткость 17-60 мг / л
Умеренно жесткая 60-120 мг / л
Жесткая 120-180 мг / л
Очень жесткий 180 + мг / л

Истоки
Описательное, а не научное слово.Как правило, он описывает верхние части водораздела, которые вносят свой вклад в конкретную реку или водохранилище.

Тяжелые металлы
Металлические элементы с высокой атомной массой (например, ртуть, хром, кадмий, мышьяк и свинец). Они могут повредить живые организмы при низких концентрациях и имеют тенденцию накапливаться в пищевой цепи. Рыба особенно чувствительна к ртути.

Гидравлическая проводимость
Скорость потока воды через единичное поперечное сечение водоносного горизонта (квадратные футы или квадратные метры) под единичным гидравлическим градиентом.Выражается как g.p.d. / фут в квадрате или м3 / день. Гидравлическая проводимость водоносного горизонта — важный параметр, используемый при расчетах управления грунтовыми водами.

Гидравлическая проводимость
Свойство водоносного горизонта (или части водоносного горизонта), которое является мерой способности горных пород / отложений пропускать воду при определенных гидравлических градиентах.

Гидравлический градиент
Измерение, используемое в науке о грунтовых водах для расчета направлений и скорости потока грунтовых вод.Гидравлический градиент — это наклон уровня грунтовых вод в неограниченных водоносных горизонтах или поверхность давления в замкнутых водоносных горизонтах. Его можно измерить от точки подпитки до точки сброса или между любыми двумя точками в системе грунтовых вод. Гидравлический градиент — это отношение вертикальной разницы между двумя местами на водном зеркале и их горизонтальным расстоянием друг от друга.

Гидравлическая почва
Почва, которая насыщена или затоплена достаточно долго в течение вегетационного периода для развития анаэробных условий в ее верхних слоях.

Hydrobabble
Описание ошибочных концепций в гидрологии, обычно выражаемых как «факты» людьми, не имеющими научной подготовки для понимания причинно-следственных связей в гидрологической системе.

Гидравлический разрыв
Метод увеличения притока в скважины в коренных породах за счет использования сил высокого давления в скважине для открытия трещин. Этот метод обычно используется для увеличения притока в скважинах с очень низким дебитом.

Гидрогеология
Изучение геологии с точки зрения ее роли и влияния в гидрологии.С другой стороны, геогидрология — это термин, используемый для описания изучения гидрологии с точки зрения влияния геологии. На практике оба термина используются как синонимы. Наука о грунтовых водах является общей областью изучения.

Гидрограф
Графический график зависимости расхода от времени для потока. Гидрографы скважин показывают изменение уровня грунтовых вод во времени.

Hydrologic System
Более точный способ описания многих процессов, вовлеченных в гидрологический цикл.

Гидрологический цикл
Описание круговорота воды на Земле, включая перенос и хранение водяного пара с поверхности Земли через эвапотранспирацию в атмосферу, из атмосферы через осадки обратно на землю и через инфильтрацию в грунтовые воды, стоки. в ручьи, реки и озера и, в конечном итоге, в океаны. Солнце — это источник энергии, который поднимает воду из океанов и приземляется в атмосферу. Сила тяжести влияет на поверхностное и подземное движение воды на суше.Гидрологическая система — более точное описание.

Гидрологический бюджет
Концепция бухгалтерского учета, используемая для определенного временного интервала (обычно года) для количественной оценки входов, выходов и изменений в хранении воды в географически определенной гидрологической системе.

Гидрология
Научное изучение свойств, циркуляции и распределения воды в атмосфере, на поверхности земли и под ней. Гидрология — это очень широкий термин, охватывающий множество дисциплин.Обычно он не включает океанические / морские науки или метеорологические науки, но включает гидрологические аспекты грунтовых вод, рек и водно-болотных угодий.

Hydroperiod
Продолжительность конкретного события наводнения. Период, в течение которого поверхностные воды остаются на водно-болотных угодьях. Это может быть от нескольких дней до нескольких месяцев, может быть сезонным или постоянным.

Hydrophytes
Растения, приспособленные к жизни в воде или в периодически затопляемых и / или насыщенных анаэробных почвах.Характеристики растений включают заполненные воздухом корневые ткани, плавающие листья и укрепленные корни деревьев.

Магматические породы
Породы, образованные в результате затвердевания магмы. Минеральный состав и размер зерен магматических пород используются в качестве основы для определения конкретных типов горных пород.

Непроницаемый слой
Слой геологической формации (консолидированный или неконсолидированный), не пропускающий воду. Большинство глин считаются непроницаемыми, даже несмотря на то, что на самом деле поток может происходить с очень низкой скоростью.

Водонепроницаемая зона
Непроницаемые поверхности, такие как тротуар или крыши, которые предотвращают проникновение воды в почву.

Вынужденная инфильтрация (индуцированная подпитка)
Откачка из скважин, прилегающих к рекам озер, которая приводит к притоку реки / дна озера в прилегающий водоносный горизонт.

Проникновение
Нисходящее движение воды в почву и горные породы. Пропускная способность превышается, если объем выпадающего дождя превышает скорость, с которой может происходить проникновение.Эффективная инфильтрация — это термин, используемый для описания инфильтрации, которая увеличивает количество грунтовых вод. Попав в верхние слои почвы, дальнейшее движение вниз иногда описывается как просачивание. Инфильтрация может происходить в виде насыщенного или ненасыщенного потока, а скорость в некоторых почвенных материалах может быть очень низкой. Перколяция обычно используется для описания инфильтрации насыщенного потока.
См. Также перколяция

Нагнетательная скважина
Скважина, построенная для закачки непосредственно в землю.Обычно используется для описания колодцев, используемых для закачки очищенных (или неочищенных) сточных вод. Сточные воды обычно нагнетаются (закачиваются) в скважину для рассеивания или хранения в специально отведенном водоносном горизонте. Нагнетательные скважины обычно бурятся в горных породах, которые не доставляют питьевую воду, неиспользуемые водоносные горизонты или ниже уровня пресной воды.

Неорганическое
Не производное или состоящее из живого вещества. Торф органический. Уголь — это горная порода органического происхождения. Такие минералы, как кварц и полевой шпат, неорганические.

Перехват
Улавливание и удержание осадков растительностью. Небольшие количества осадков могут полностью улавливаться растениями. Здания, дороги и т. Д. Также могут удерживать осадки и предотвращать проникновение. Под перехватом ливневых вод понимается использование инженерных сооружений, чтобы задержать воздействие потока от шторма до рек и, следовательно, снизить риск ущерба от наводнения.

Пересечение
Вода, которая проникает в поверхность почвы, а затем перемещается в боковом направлении через верхние слои почвы к руслам ручьев и другим водным объектам (озерам и заболоченным местам).Пересечение происходит на склонах, где нижние горизонты (слои) почвы менее проницаемы.

Прерывистый поток
Поток или часть потока, который остается сухим большую часть года и течет только в ответ на осадки.

Интрузивные породы
Магматические породы, образованные в результате проникновения магмы и охлаждения под поверхностью. Типы интрузивных пород включают гранит и габбро.

Орошение
Контролируемое использование воды в сельскохозяйственных целях через искусственные системы для обеспечения потребностей в воде, не удовлетворяемых дождями.Произошло множество технологических изменений, направленных на повышение эффективности орошения в сельском хозяйстве, чтобы можно было производить больше урожая с меньшим количеством воды.

Использование воды для орошения
Применение воды для помощи в выращивании сельскохозяйственных культур и пастбищ или для поддержания вегетативного роста на территориях для отдыха, таких как парки и поля для гольфа.

Терраса Каме
Особенность ледникового отложения. К ледникам образовалась удлиненная крутая гряда из песка и гравия.Террасы Каме могут напоминать отложения на пляжах, но, как правило, они более неровные. В районах обширных ледниковых отложений каме-террасные отложения могут иметь важное значение для подпитки и хранения грунтовых вод.

Карст
Термин, описывающий типичные геологические / топографические характеристики известняка, образовавшегося из минерального раствора. Пещеры, воронки и подземный дренаж — типичные характеристики.

Отверстие для котла
Особенность бывших ледниковых ландшафтов, где впадина (обычно теперь заполненная озером) возникает из-за таяния остатков погребенного льда.

Килограмм
Одна тысяча граммов. Один литр воды весит один килограмм.

Ламинарный поток
Характеристика потока грунтовых вод, в которой движение воды не является турбулентным.

Свалка
Свалка отходов. Санитарная свалка — это термин, используемый для обозначения свалок для бытовых отходов. Загрязнение в результате выщелачивания на свалках привело к строгим требованиям к проектированию.

Фильтрат
Вода, содержащая растворенные вещества, образующиеся в результате просачивания через загрязненный материал.

Выщелачивание
Процесс, при котором растворимые материалы в почве или горных породах, такие как соли, питательные вещества, химические пестициды или загрязнители, растворяются и уносятся с водой.

Непроточные воды
Пруды или озера (стоячая вода)

Дамбы
Возвышенные берега, примыкающие к пойменным рекам. Дамбы возникают естественным образом, но на многих реках есть искусственные дамбы для предотвращения затопления берегов.

Известняк
Осадочная порода, состоящая в основном из карбоната кальция.Известняки могут быть образованы отложениями раковин / кораллов и / или химическими осадками в мелководных морях.

Литология
Описания, используемые геологами для характеристики горных пород на основе их внешнего вида.

Потерявший поток
Река или поток поверхностных вод, теряющий воду через свое русло или берега, пополняющий грунтовые воды. В зависимости от местных геологических и гидрологических условий поток может терять и увеличивать поток по мере того, как вода движется через гидрологическую систему.
См. Также набирающий поток

Мелкие воды
Текущие воды, такие как ручьи и реки.

Макропоры
Большие промежутки между органическими или минеральными частицами в почве, которые обеспечивают высокую проницаемость.

Максимальный уровень загрязнения (MCL)
Обозначение, присвоенное Агентством по охране окружающей среды США (EPA) стандартам качества воды, опубликованным в соответствии с Законом о безопасной питьевой воде. Основываясь на консервативной методологии оценки риска, MCL — это наибольшее количество загрязнителя, которое может присутствовать в питьевой воде, не вызывая риска для здоровья человека.

Метаморфическая порода
Тип породы, образовавшийся из ранее существовавших горных пород / отложений в результате воздействия тепла и / или давления. Сланцы, гнейсы, кварциты и сланцы являются примерами метаморфических пород.

MGD
Миллион галлонов в день (альтернативное значение, Miller Genuine Draft)

Микрокапельное орошение
Эффективная ирригационная система, которая использует крошечные отверстия на пластиковых трубах для подачи воды непосредственно к растениям.

Миллиграмм (мг)
Одна тысячная грамма.

Миллиграммы на литр (мг / л)
Единица концентрации компонента в воде или сточных водах. Он представляет собой 0,001 грамма компонента в 1000 миллилитре (мл) воды. Это приблизительно равно одной части на миллион (PPM).

миллионов галлонов в день
Расход воды, равный 133 680,56 кубических футов в день, или 1,5472 кубических футов в секунду, или 3,0689 акро-футов в день. Поток в один миллион галлонов в день в течение одного года равен 1120 акро-футам (365 миллионам галлонов).

Наблюдательный колодец
Колодец, построенный или используемый для сбора данных об уровне или качестве воды. Мониторинговые скважины часто устанавливаются для раннего предупреждения о загрязнении, происходящем с полигона или промышленного объекта.
См. Также Смотровые колодцы

Муниципальная система водоснабжения
Система водоснабжения, которая имеет не менее пятнадцати подключений или регулярно обслуживает 25 человек в течение 60 дней; также называется общественной системой водоснабжения.
См. Также Коммунальная система водоснабжения.

Временное водоснабжение вне сообщества
Система водоснабжения, обеспечивающая менее 25 человек (менее 15 подключений) и используемая для временного населения, например, в придорожных кафе, гостиницах с завтраком или на заправочной станции.
Непрерывное водоснабжение вне сообщества.

Загрязнение из неточечных источников
Форма диффузного загрязнения, происходящего с большой территории, а не из одного конкретного места.Типичные формы загрязнения НПВ являются результатом отложения, биогенных, органических и токсичных веществ, образующихся в результате землепользования, которые переносятся в озера и ручьи с поверхностными стоками. Загрязнение НПВ может происходить, когда дождевая вода, таяние снега или ирригация смывает поля, мощеные улицы, крыши и загородные дворы и собирает частицы почвы и пыли, уличную грязь или химические вещества и загрязнители, такие как питательные вещества и пестициды.

NTU (нефелометрическая единица мутности)
Единица измерения мутности воды.Это мера мутности воды, измеренная нефелометром. Мутность определяется количеством света, отражающегося от частиц в воде. NTU обычно используются в качестве показателя качества воды в озере.

Питательные вещества
Элементы или соединения, такие как углерод, азот, фосфор, которые необходимы для роста организмов (растений или животных).

Смотровая скважина
Скважина, построенная в определенном месте с целью наблюдения (измерения) изменений уровня воды.Существующая скважина, пробуренная для другой цели, также может использоваться для наблюдения за изменениями уровня воды. Наблюдательные скважины обычно используются для краткосрочного сбора данных, например, до, во время и после испытания водоносного горизонта. Скважины, которые используются для сбора данных на долгосрочной основе, обычно называют мониторинговыми скважинами.
См. Также мониторинг скважин.

Омботрофическое
Состояние, при котором водно-болотное угодье гидрологически не зависит от поверхностных или грунтовых вод и почти полностью снабжается водой за счет атмосферных осадков.

Органическое вещество
Соединения углерода, обычно связанные с биомассой и остатками растений и животных, или веществами, производимыми живыми организмами.

Осмос
Движение молекул воды через тонкую мембрану. Обратный осмос — это процесс очистки воды, используемый для удаления или уменьшения солей из соленой воды.

Водосток
Место, выпускное отверстие или сооружение, где канализация, сток или канал сбрасывают (обычно) очищенные сточные воды в реку, озеро или океан.

Заливные отложения
Ледниковые отложения из слоистого песка и гравия, образованные потоками талой ледниковой воды.

Покрывающая порода
Первоначально горнодобывающий термин, покрывающая порода теперь используется для обозначения любого рыхлого материала, лежащего над коренной породой.

Овердрафт
Откачка грунтовых вод сверх норм подпитки. Перекачивание краткосрочного овердрафта может быть частью стратегии управления по совместному использованию поверхностных и подземных водных ресурсов.

Наземный поток
Поток воды над земной поверхностью в результате таяния снега или осадков. Сухопутный поток не концентрируется в определенных каналах.

Бычьи луки
Заброшенные речные меандры в поймах рек. Обычно изогнутый и теперь занят озерами и заболоченными территориями, если не осушается для выращивания.

Потребность в кислороде
Мера потребности в молекулярном кислороде для удовлетворения потребностей биологических и химических процессов в воде.Несмотря на то, что в воде растворяется очень мало кислорода, он чрезвычайно важен в биологических и химических процессах. Изменения уровня кислорода в водоносных горизонтах могут привести к изменению химического состава грунтовых вод.

Заболачивание
Естественный процесс роста растительности в озерах, приводящий к их заполнению скоплениями роста растений и разлагающимся органическим материалом. Многие бывшие озера из котлована, образовавшиеся в результате последнего оледенения (примерно 10 000 лет назад в Северной Америке), подвергаются заболачиванию.

Palustrine
Пресноводные водно-болотные угодья, кроме тех, которые расположены вдоль реки или озера, с преобладанием деревьев, кустарников, надводной растительности, мхов или лишайников.

Размер частиц
Диаметр отложений. Различные типы отложений классифицируются по размеру частиц. Размер частиц отложений в водоносных горизонтах используется при проектировании размеров отверстий для экранов скважин.
См. Также размер зерна

Частей на миллион
Количество «частей» по весу вещества на миллион частей воды.Эта единица измерения обычно используется для представления концентраций загрязняющих веществ.

Частей на миллиард
Количество «частей» по весу вещества на миллиард частей воды. Используется для измерения очень малых концентраций.

Патоген
Живой организм, вызывающий заболевание. Как правило, любые вирусы, бактерии или грибки, которые могут вызывать заболевание.

ПХБ (полихлорированные бифенилы)
Группа синтетических токсичных химических соединений, которые являются химически инертными и не поддаются биологическому разложению (в прошлом они часто использовались при производстве красок и электрических трансформаторов).ПХД обычно связаны с промышленными отходами, и их очень трудно удалить после загрязнения водоносного горизонта.

Пиковый расход
Максимальный расход ручья или реки в данном месте. Обычно это происходит во время или почти во время максимальной стадии.

Торф
Кислая, волокнистая, губчатая почва, которая образуется в результате скопления мертвого растительного материала (особенно мха сфагнума), который медленно разлагается. Разложение происходит медленно из-за низкого уровня кислорода и кислых, бедных питательными веществами условий, характерных для торфяников.

Потребление на душу населения
Среднее количество воды, потребляемой на человека в течение стандартного периода времени, обычно в день.

Подземные воды
Подземные воды, которые находятся над основным массивом грунтовых вод и отделены от них ненасыщенными непроницаемыми отложениями или камнями. Водоносные горизонты обычно возникают там, где есть прерывистые непроницаемые слои, такие как калише.

Перколяция
Есть несколько толкований этого слова:
(1.) Движение воды через отверстия в скале или почве.
(2.) Перемещение части речного или озерного водохранилища в грунтовые воды.
(3.) Процесс нисходящего движения воды в ненасыщенной зоне.
Аналогичное слово, инфильтрация, относится конкретно к перемещению воды из атмосферы в землю.
См. Также инфильтрацию

Многолетний поток
Поток, который течет в течение года в четко определенном русле.

Вечная мерзлота
Земля вечно мерзлая.В районах вечной мерзлоты это могут быть сезонные таяния и участки прерывистой вечной мерзлоты. В районах вечной мерзлоты грунтовые воды могут быть единственным доступным источником жидкой воды. Скважины и скважинное оборудование в районах вечной мерзлоты рассчитаны на минусовые условия.

Проницаемость
Свойство отложений и горных пород, которое позволяет воде перемещаться через них. Проницаемость связана с размером отверстий и трещин в твердой породе; природа частиц в рыхлых органических и неорганических отложениях и степень взаимосвязи пустот.Высокопродуктивные водоносные горизонты обычно имеют несколько слоев горных пород или трещин с высокой проницаемостью. Проницаемые материалы, такие как гравий и песок, позволяют воде быстро проходить через них, тогда как непроницаемые материалы, такие как глина, не позволяют воде течь свободно.

Пестицид
Любое химическое вещество, используемое для борьбы с вредителями растений или животных. Пестициды включают инсектициды, гербициды, фунгициды, нематоциды и родентициды.

pH
Мера относительной кислотности или щелочности воды.Вода с pH 7 нейтральна; более низкие уровни pH указывают на повышение кислотности, в то время как уровни pH выше 7 указывают на все более щелочные растворы. Диапазон от 1 до 14.

Phreatic
Зона подповерхностного насыщения.

Phreatophytes
Растения, специально адаптированные к системе глубокого укоренения для извлечения влаги из грунтовых вод или капиллярной каймы.

Адаптер без приямка
Устройство, устанавливаемое в обсадной трубе вертикального колодца, позволяющее водопроводной воде проходить по трубопроводу горизонтально ниже линии замерзания к месту ее использования (обычно в доме).

Шлейф
Дискретное возникновение загрязнения водоносного горизонта, распространяющееся вниз по градиенту от определенного источника (такого как свалка или негерметичный резервуар для хранения) вдоль пути потока грунтовых вод. Шлейфы обычно имеют максимальную концентрацию в их источнике с диспергированием и диффузией загрязняющих веществ по градиенту.

Загрязнение из точечных источников
Загрязнение воды из одной точки, например из сливной трубы.
См. Также загрязнение из неточечных источников

Загрязняющее вещество
Вещества, такие как твердые отходы, сточные воды, мусор, осадок сточных вод, радиоактивные материалы, промышленные, муниципальные и сельскохозяйственные отходы, которые могут отрицательно сказаться на качестве воды.

Пористость
Описывает количество воды, которое может храниться в горной породе. Пористость — это соотношение твердого материала породы и пустот на единицу объема породы. Пористые породы могут содержать значительное количество воды, но могут быть плохими водоносными горизонтами из-за низкой проницаемости (т.е. движение воды ограничено). Что касается движения воды, важна не только общая величина пористости, но и размер пустот и степень их взаимосвязи.Например, глина может иметь очень высокую пористость по отношению к содержанию воды, но она не пригодна в качестве водоносного горизонта, поскольку поры обычно очень малы и с трудом выделяют воду.

Питьевая вода
Вода пригодного для питья качества.

Потенциометрическая поверхность
Теоретическая (воображаемая) поверхность статического напора грунтовых вод в водоносном горизонте.

Осадки
Широкий спектр метеорологических явлений, которые вносят воду в гидрологическую систему, включая дождь, снег, град, мокрый снег, туман, туман и росу.

Напорный бак
Бак, установленный как часть водной системы, для минимизации циклов включения-выключения скважинного насоса. В напорных баках обычно хранится несколько галлонов воды, давление в которых обеспечивается скважинным насосом.

Первичная очистка сточных вод
Первый этап процесса очистки сточных вод, на котором для удаления загрязняющих веществ используются механические методы, такие как фильтры.

Доктрина предварительного распределения
Система распределения воды, используемая в большинстве западных штатов.Доктрина предварительного присвоения была широко распространена на засушливом Западе, когда первые поселенцы и шахтеры начали осваивать землю. Доктрина предварительного присвоения основана на концепции «первым в срок, первым в праве». Первый человек, который возьмет некоторое количество воды и направит ее на полезное использование, имеет более высокий приоритет права, чем последующий пользователь. Права могут быть потеряны из-за неиспользования; они также могут быть проданы или переданы отдельно от земли.
См. Также права на воду в прибрежных водах.

Общественное водопользование
Вода поступает из общественного водоснабжения и обычно продается городам для использования в пожаротушении, мытье улиц, в муниципальных парках и плавательных бассейнах.

Общественное водоснабжение
Вода, забираемая агентствами, такими как муниципальное или окружное управление водоснабжения, а также частными компаниями, которая затем доставляется пользователям. Вода для дома большинства людей в США поставляется общественными поставщиками воды. Системы имеют не менее 15 сервисных подключений (например, домохозяйства, предприятия или школы) или регулярно обслуживают не менее 25 человек в день в течение не менее 60 дней в году.

Испытание откачки
Управляемая откачка с соответствующими измерениями изменений уровня воды, которые используются для определения характеристик водоносного горизонта и гидравлических свойств скважин.

Уровень откачки
Уровень воды в колодце во время откачки.

Радиус воздействия
Горизонтальное радиальное расстояние от скважины до точек в водоносном горизонте, где нет наблюдаемого влияния закачки.

Сырая вода
Неочищенная вода любого типа.

Пополнение (естественное)
Вода добавлена ​​в водоносный горизонт. Например, ливень, просачивающийся в землю, или естественная утечка из русел рек в водоносные горизонты.

Пополнение (искусственное)
Вода, добавляемая из бассейнов затопления или подпиточных колодцев для увеличения объема воды, хранящейся в водоносном горизонте.

Перезарядка
Нисходящее движение (просачивание) дождя, талой воды или поверхностной воды через почву, выветрившийся материал и слои горных пород для пополнения запасов грунтовых вод / водоносных горизонтов. Концентрированные зоны подпитки грунтовых вод могут происходить через русла ручьев.

Восстановленные сточные воды
Очищенные сточные воды, которые можно использовать в полезных целях.Поле для гольфа Орошение и пополнение водоносного горизонта — это пользователи оборотной воды.

Оборотная вода
Вода, которая используется более одного раза, прежде чем она вернется в естественную гидрологическую систему.

Regolith
Слой рыхлого материала, покрывающий коренную породу. Такой материал мог быть транспортирован или образован на месте в результате процессов выветривания. Выветрившийся реголит может служить важной зоной хранения грунтовых вод для скважин, пробуренных в коренных породах под слоем реголита.

Водохранилище
Пруд, озеро или бассейн, из которого вода отводится или перекачивается для целей снабжения или регулирования реки. Термин резервуар обычно используется для описания водохранилищ, которые могут быть внутри русла или вне русла. Некоторые водохранилища были построены для увеличения емкости естественных озер.

Возвратный сток (орошение)
Вода для орошения, которая подается на определенную площадь и которая не расходуется на испарение или транспирацию, и возвращается в поверхностный поток.

Обратный осмос
Процесс удаления солей из воды с помощью мембраны. Давление насоса используется для обратного нормального осмотического процесса, в результате чего растворитель перемещается из раствора с более высокой концентрацией в раствор с более низкой концентрацией. Вода проходит через тонкую мембрану, через которую соли не могут пройти, оставшиеся солевые отходы (рассол) удаляются.

Права прибрежных вод на воду
Права владельца, земля которого граничит с водой.Они различаются от штата к штату и часто зависят от того, является ли вода рекой, озером или океаном. Доктрина прав прибрежных стран берет свое начало в английском общем праве. Лица, владеющие землей, прилегающей к ручью, имеют право разумно использовать ручей. Прибрежные пользователи ручья делят поток между собой. Прибрежные права обычно не могут быть проданы или переданы в пользование на не прибрежных землях.
См. Также Предварительные ассигнования

Прибрежная среда обитания
Территория, прилегающая к озерам, ручьям и рекам, важным для растений и диких животных.Прибрежные районы часто охраняются законами, требующими «буферных полос», которые нельзя развивать или культивировать.
См. Также BMP.

Вращательное бурение
Метод бурения скважин, обеспечиваемый вращательным действием бурового долота. Измельченная порода удаляется циркулирующим буровым раствором, который может быть вытеснен по бурильной трубе и наружу через кольцевое пространство между бурильной трубой и стволом. Если обсадная колонна устанавливается во время бурения, то можно использовать бурение с обратным вращением, при этом буровой раствор закачивается с внешней стороны бурильной трубы и возвращается на поверхность вверх через бурильную трубу.

Сток
Движение воды по поверхности земли в результате таяния снега или дождя (в отличие от воды, проникающей в землю и перемещающейся в ручьи в качестве основного потока). Сток часто используется для описания потока поверхностных вод, связанного с ливневыми дождями.

Соленая вода
Вода, содержащая значительное количество растворенных твердых веществ.
Пресная вода Менее 1000 частей на миллион (ppm)
Слабосоленая вода От 1000 ppm до 3000 ppm
Умеренно соленая вода От 3000 ppm до 10000 ppm
Сильно солёная вода От 10,000 ppm до 35000 ppm.
См. Также рассол, морская вода, солоноватая

Песчано-гравийные водоносные горизонты
Термин, часто используемый для описания аллювиальных или стратифицированных дрейфующих водоносных горизонтов, состоящих из рыхлых отложений.

Зона насыщения
Зона в отложениях и горных породах, где все пустоты заполнены водой. Уровня ниже уровня грунтовых вод в неограниченном водоносном горизонте. Можно считать, что зона насыщения включает воду, удерживаемую над уровнем грунтовых вод за счет капиллярного подъема.Почвы и вадозная зона в скальных образованиях не полностью насыщены. Толщина насыщения описывает вертикальную протяженность водоносного горизонта ниже уровня грунтовых вод.

Экран (экран колодца)
Цилиндр из стали или пластика, используемый для впуска воды в колодец и предотвращения попадания в колодец отложений или частиц породы. Экран работает как сито. Экраны колодцев могут быть обернутыми проволокой, иметь жалюзи или перфорированные, и могут быть изготовлены из разных материалов и с разными размерами отверстий.Выбор конструкции экрана скважины и размера отверстия может зависеть от характеристик геологической формации, требуемого дебита и толщины водоносного горизонта.
См. Также Размер зерна

Вторжение морской воды (вторжение соленой воды)
Внутреннее движение соленой воды в прибрежных водоносных горизонтах. Вторжение солей обычно происходит в результате забора грунтовых вод и является проблемой в таких областях, как южная Калифорния и Флорида.

Вторичный стандарт
Стандарт качества воды, предусматривающий максимальную рекомендуемую концентрацию веществ в питьевой воде, основанный на эстетических критериях, а не на критериях риска для здоровья.

Осадок
Термин, обычно применяемый к материалу, находящемуся в суспензии в воде или недавно осажденному из суспензии. Слово отложения используется для описания различных видов геологических отложений:

  • Тип осадка Размер в дюймах в миллиметрах
  • Валун больше 10,8 больше 256
  • Булыжник 2,52 — 10,8 64-256
  • Очень крупный гравий 1,26 — 2,52 32-64
  • Крупный гравий 0,63 — 1,26 16-32
  • Средний гравий 0.31 — 0,63 8 — 16
  • Мелкий гравий 0,16 — 0,31 4 — 8
  • Очень мелкий гравий 0,08 — 0,16 2 — 4
  • Очень крупный песок 0,04 — 0,08 1 — 2
  • Крупный песок 0,02 — 0,04 0,5 — 1
  • Средний песок 0,01 — 0,02 0,25 — 0,5
  • Песок мелкий 0,005 — 0,01 0,125 — 0,25
  • Песок мелкий 0,002 — 0,005 0,063 — 0,125
  • Ил 0,0002 — 0,002 0,004 — 0,063
  • Глина Менее 0,0002 Менее 0,004

Осадочная порода
Порода, образованная из отложений, (1) фрагменты другой породы, перенесенные из их источников, (2) породы, образованные организмами или из них, такие как большинство известняка, (3) породы, образованные в результате осаждения химических веществ .Многие осадочные породы демонстрируют отчетливую слоистость, которая является результатом последовательного отложения различных типов отложений.

Отстойники
Емкости для сточных вод, в которых плавучие отходы снимаются, а осевшие твердые частицы удаляются для утилизации.

Утечка
(1.) Определение аналогично определению для источников, однако движение грунтовых вод к поверхности часто происходит медленнее и, как правило, не так сконцентрировано, как в источниках. По некоторым определениям, просачивание — это процесс, а пружины — результат.
(2.) Медленное движение грунтовых вод через небольшие трещины, поры, щели и т. Д. В поверхностные воды или потеря воды за счет инфильтрации в почву из полей, каналов, канав или из любого естественного ручья или водоема.
См. Также источники

Самостоятельная подача воды
Вода, забираемая пользователем из поверхностных или подземных вод, а не из коммунальных источников. Примером может служить домовладельцы, берущие воду из собственного колодца.Пятнадцать миллионов домов в США имеют собственный колодец.

Септик
Резервуар (обычно сделанный из бетона), используемый для задерживания бытовых сточных вод, чтобы обеспечить осаждение твердых частиц перед их распределением на поле выщелачивания для поглощения почвы. Большинство твердых частиц, задерживаемых септиками, разлагаются анаэробными бактериями.

Станция очистки сточных вод
Установка, предназначенная для приема сточных вод (в основном из бытовых источников) и с помощью таких процессов, как аэрация и осаждение, восстанавливает качество воды перед ее возвратом в реки или океан.

Канализация
Система подземных трубопроводов, по которым сточные воды собираются и доставляются к очистным сооружениям или водотокам.

Воронка
Впадина на поверхности Земли, вызванная обрушением вышележащих почв или горных пород в уже существующие пещерные системы, образованные растворением подстилающего известняка, соли или гипса. Дренаж осуществляется через подземные каналы, которые могут быть расширены в результате обрушения крыши пещеры. Растворение известняка — медленный процесс.Однако создание провала может произойти быстро.

Влага почвы
Вода, находящаяся в поровых пространствах между частицами почвы в ненасыщенной зоне. Эта вода доступна для поглощения растениями.

Растворенное вещество
Вещество, растворенное в другом веществе с образованием раствора.

Растворитель
Вещество, растворяющее другие вещества, образуя раствор. Вода растворяет больше веществ, чем любая другая, и известна как «универсальный растворитель».»

Удельная проводимость
Мера способности воды проводить электрический ток, выраженная в единицах электропроводности, т. Е. Сименс на сантиметр при 25 градусах Цельсия. Удельная проводимость может использоваться для приблизительного определения общего содержания растворенных твердых веществ воды как показатель наличия ионов химических веществ

Удельная мощность
Скорость истощения скважины на единицу глубины депрессии Выражается в галлонах в минуту на фут (литров в минуту на метр).Он используется как мера эффективности скважины. Идеальным вариантом для скважины является высокий расход и низкая просадка.

Удельный выход
Отношение (%) объема воды, добываемой горной породой, к ее объему. На практике некоторая часть воды всегда «прилипает» к породе, и поэтому не вся вода, хранящаяся в единице объема породы, может поступать в колодец.

Распылительное орошение
Распространенный метод орошения, при котором вода распыляется на посевы из форсунок высокого давления. При орошении распылением повышается вероятность потери воды на испарение.

Раздвижные бассейны
Территории, используемые для подпитки водоносных горизонтов. Раздвижные бассейны, возможно, придется периодически очищать, чтобы удалить мелкие наносы, которые ограничивают скорость пополнения.

Источники
Районы, где наблюдается концентрированный сток грунтовых вод, который проявляется в виде потока воды на поверхности. Различие между рессорами и фильтрами произвольно. Огромные объемы подземных вод непрерывно сбрасываются в реки и озера, большая часть которых происходит незаметно в руслах рек или в виде утечки из берегов.Река с «родниковым питанием» может не иметь видимого «источника». Есть много различных геологических и гидрологических условий, которые могут привести к появлению источников. В местах пересечения водного зеркала с земной поверхностью могут возникать водно-болотные угодья, родники и просачивания.

Ливневая канализационная труба
Канализационная труба, по которой переносятся только поверхностные стоки, мыть улиц и тающий снег с земли. В отдельной канализационной системе ливневые коллекторы должны быть полностью отделены от тех, по которым проходят бытовые и хозяйственные сточные воды (бытовые канализации).

Стратифицированный шток
Осадочные отложения, состоящие из песков и гравия, отложенные потоками талой ледниковой воды. Слои ила и глин могут переслаиваться между слоями песка и гравия.

Ручей
Общий термин для водоема с проточной водой в естественном водотоке, содержащем воду, по крайней мере, часть года. В гидрологии это обычно применяется к воде, текущей в естественном русле, в отличие от канала.

Ручей
Расход воды, возникающий в естественном русле.Более общий термин, чем сток, речной сток может применяться к речному расходу независимо от того, затронут ли он отвод или регулирование.

Сублимация
Испарение, происходящее непосредственно изо льда или снега, без перехода в жидкое состояние.

Проседание
Оседание поверхности земли в результате откачки грунтовых вод. На земле могут появиться трещины и трещины. Оседание в результате перекачки обычно является необратимым процессом.В некоторых частях восточного Техаса есть районы проседания, которым удалось уменьшить откачку и ограничить проседание. В Венеции и Мехико есть проблемы с проседанием из-за забора грунтовых вод.

Подземные воды
Вся вода, находящаяся под поверхностью земли. Он включает влажность почвы и грунтовые воды.

Поверхностная вода
Вода, которая находится на поверхности Земли, например в ручье, реке, озере или водохранилище.

Поверхностно-активное вещество
Вещество, используемое для снижения поверхностного натяжения жидкости.В некоторых процессах бурения используются пенообразователи. Суфрактанты также используются для повышения эффективности некоторых методов восстановления грунтовых вод.

Взвешенный осадок
Очень мелкие частицы почвы, которые остаются во взвешенном состоянии в воде в течение значительного периода времени без контакта с дном. Такой материал остается во взвешенном состоянии из-за восходящих компонентов турбулентности и течений и / или из-за взвеси.

Концентрация взвешенного осадка
Отношение массы сухого осадка в смеси вода / осадок к массе смеси вода / осадок.Обычно выражается в миллиграммах сухого осадка на литр водно-осадочной смеси. Уменьшение взвешенных наносов имеет решающее значение для воды, используемой в подпиточных колодцах и распределительных бассейнах.

Swale
Естественная впадина или спроектированная широкая неглубокая канава, предназначенная для временного хранения, отвода или фильтрации стоков.

TDS (Общее количество растворенных твердых веществ)
Количество растворенного вещества в воде, обычно измеряемое в миллиграммах на литр (мг / л).

Контрольная скважина
Контрольная скважина обычно используется в приложениях инженерной геологии, тогда как контрольные скважины используются при исследовании воды в горунде для получения информации о геологических и / или гидрологических условиях.Контрольные отверстия обычно просверливаются небольшого диаметра. На основании полученной информации возможна установка добывающих скважин большего диаметра.

Контрольная скважина
Скважина, используемая для оценки и / или испытания геологических и гидравлических свойств водоносного горизонта. Может быть пробурена серия испытательных скважин, чтобы определить наиболее эффективное место для (гораздо более дорогой) добывающей скважины. Контрольные скважины обычно имеют меньший диаметр, чем добывающие.

До
(см. Ледниковый грунт)

Коэффициент пропускания
Способность породы пропускать воду под давлением.Скорость, с которой вода движется через единицу ширины водоносного горизонта под единичным гидравлическим градиентом. Коэффициент проницаемости — это скорость потока воды при преобладающей температуре воды в галлонах в день через вертикальную полосу водоносного горизонта шириной в один фут, простирающуюся на всю высоту насыщения водоносного горизонта с гидравлическим градиентом в 100 процентов. Гидравлический градиент в 100 процентов означает падение напора в один фут на расстоянии одного фута от потока.

Транспирация
Процесс, при котором вода, поглощаемая растениями, обычно через корни, испаряется в атмосферу с поверхности растения через устьица (крошечные поры) на листьях и стеблях.
См. Также суммарное испарение.

Tremie Pipe
Труба, используемая для подачи материалов (обычно цементного раствора) на определенную глубину в просверленное отверстие. Трубы Tremie медленно извлекаются по мере того, как раствор помещается в колодец.

Приток
Река или ручей меньшего размера, впадающий в более крупную реку или ручей. Обычно несколько более мелких притоков сливаются в реку.

Мутность
Количество твердых частиц, взвешенных в воде и вызывающих рассеивание световых лучей, проходящих через воду.Таким образом, мутность делает воду мутной или даже в крайних случаях непрозрачной. Мутность измеряется в нефелометрических единицах мутности (NTU).

Неограниченный водоносный горизонт
Водоносный горизонт без ограничивающего слоя между уровнем грунтовых вод и поверхностью земли над ним. В условиях отсутствия нагнетания скважины, пробуренные в неограниченных водоносных горизонтах, будут иметь такой же уровень воды, как и окружающая отметка уровня грунтовых вод.

Неуплотненная порода
Скала, состоящая из фрагментов выветрившегося горного материала (включая песок, гравий и булыжник), которые не цементируются с образованием твердой породы.Аллювиальные отложения, ледниковый тилль и песчаные дюны являются типичными рыхлыми скальными образованиями.

Зона ненасыщенности
Зона в верхних слоях почвы, рыхлых отложениях и коренных породах, где поровые пространства не полностью заполнены водой (т.е. не насыщены). Иногда это также называют зоной Вадос.

Вода Vadose
Подземная вода, встречающаяся в ненасыщенной зоне, также называемой зоной аэрации.

Обратный поток очистки сточных вод
Вода, возвращаемая в окружающую среду очистными сооружениями.

Сточные воды
Вода, которая использовалась в домах, на производстве и на предприятиях, не подходит для повторного использования в качестве источника питья, если ее не обработать.

Водный баланс
См. Гидрологический бюджет.

Качество воды
Термин, используемый для описания химических, физических и биологических характеристик воды с точки зрения ее пригодности для определенной цели.

Водяной колодец
Инженерное устройство, предназначенное для доступа к подземным водам.Скважины могут быть пробурены или пробурены (горизонтально или вертикально) или построены в виде вертикального или горизонтального ствола.
См. Также: Контрольный колодец, Наблюдательный колодец, Подзарядный колодец, Двухцелевой колодец, Контрольный колодец, Восстановление колодца, Точка колодца.

Уровень грунтовых вод
Уровень грунтовых вод — это верхняя поверхность зоны насыщения неограниченного водоносного горизонта. Уровень грунтовых вод может располагаться на поверхности земли или рядом с ней, либо на некоторой глубине ниже поверхности земли. Глубина грунтовых вод может сезонно колебаться в течение года.В местах пересечения водного зеркала с земной поверхностью могут возникать водно-болотные угодья, родники и просачивания.

Круговорот воды
Циркуляция воды, движение из океанов в атмосферу и на Землю и возвращение в атмосферу через различные стадии или процессы, такие как осадки, перехват, сток, инфильтрация, просачивание, хранение, испарение и транспортировка .
См. Также гидрологический цикл

Водораздел
Топографическая область, осушаемая рекой.Границы водосборов могут быть определены для участка, способствующего развитию любой части речной системы. Для большинства водно-болотных угодий можно определить площади водосборов, включая общую площадь суши, из которой могут быть получены гидрологические данные. На очень равнинных участках водоразделы водно-болотных угодий трудно определить.

Экран скважины
Стальное или пластиковое устройство, которое пропускает воду в скважину из окружающих геологических образований, но предотвращает или снижает вероятность попадания наносов в скважину.Проектирование и выбор скважинных экранов основывается на геологических и гидравлических критериях.

Восстановление скважины
Процесс использования механических или химических методов для восстановления падающего дебита скважины, вызванного биологической и / или химической коркой обсадной трубы скважины и / или гравийной набивки или горных пород, непосредственно прилегающих к стволу скважины.

Испытания скважин
См. Испытания откачки

Герметизация скважин
Неиспользуемые скважины могут нуждаться в опломбировании, чтобы защитить водоносные горизонты от поверхностных загрязнений или предотвратить попадание воды из разных водоносных горизонтов в одну и ту же скважину, или из водоносных горизонтов, соединенных между собой разными скважинами.
См. Также заброшенные скважины

Скважина
Яма в земле, сделанная для доступа к водоносному горизонту для получения воды для хозяйственных нужд. Колодцы могут быть вырыты (в основном старые колодцы глубиной менее 50 футов) или пробурены. Пробуренные водяные скважины в твердых породах обычно имеют глубину до 300 футов. Колодцы в аллювиальных и ледниковых отложениях обычно имеют глубину около 100 футов.

Колодец
Цилиндр с экраном (обычно стальной и диаметром менее 4 дюймов), который вбивается в землю и может использоваться для доступа к грунтовым водам.

Разработка скважины
Применение методов после и во время процесса бурения, которые выводят скважину на максимальный дебит и достигают максимальной эффективности скважины.

Wetfall
Выпадение загрязняющих веществ на земную поверхность, вымываемую из атмосферы осадками. Атмосферные загрязнители также могут достигать земли в виде твердых частиц независимо от дождя.

Водно-болотные угодья
Район, который затоплен или насыщен поверхностными или грунтовыми водами, поддерживает преобладание растительности, приспособленной для жизни в условиях насыщенных почв, и характеризуется насыщенными анаэробными почвами.Термин «водно-болотные угодья» включает болота, топи, болота, влажные луга и другие подобные области.

Изъятие
Вода, забираемая из источника грунтовых или поверхностных вод для использования.

Xeriscaping
Метод озеленения, при котором используются растения, хорошо адаптированные к местности и устойчивые к засухе.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
