Electraline 59501 таймер-розетка цифровой недельный

Характеристики

Напряжение: 230В, 50 Гц

Максимальная нагрузка: 16А. 1800Вт (активной нагрузки)

Программ: 20 ежедневных включений/отключений или 140 включений/отключений в неделю

Мин. время установки: 1 мин.

Рабочая температура: -10°С — +40°С

Точность: +/-1 мин. в мес.

Батарея: NIMH 1,2В > 100 час.

Инструкция по использованию

Пожалуйста, прочитайте данную инструкцию внимательно перед подключением этого таймера к электрическим устройствам

ВАЖНО

Не подключайте нагрузки более 16А.

Следите, чтобы вилка подключаемого устройства была полностью вставлена в розетку таймера.

Для очистки отсоедините таймер от сети и протрите влажной тряпочкой.

НЕ ПОГРУЖАЙТЕ ТАЙМЕР В ВОДУ ИЛИ ДРУГИЕ ЖИДКОСТИ.

Нагреватели и подобные устройства должны быть под надзором во время работы. Производитель не рекомендует подключать подобные устройства к таймерам

Обозначения клавиш

1. MASTER CLEAR: Полная очистка памяти включая текущее время и все программы.

2. RANDOM: Установка и сброс функции RANDOM.

3. CLOCK: Установка текущего времени совместно с кнопками WEEK. HOUR, MIN.

Выбор 12-или 24-час. режима совместно с кнопкой TIMER.

Активация функции перехода на летнее время, совместно с кнопкой ON/AUTO/OFF.

4. TIMER: Установка программ совместно с кнопками WEEK, HOUR, MIN.

Выбор 12- или 24-час. режима совместно с кнопкой CLOCK.

5. ON/AUTO/OFF: Выбор режимов таймера.

6. WEEK: Установка значения недели совместно с кнопками CLOCK или TIMER.

7. HOUR: Установка значения часа совместно с кнопками CLOCK или TIMER.

8. MIN: Установка значения минуты совместно с кнопками CLOCK или TIMER.

9. RSTRCL: Игнорирование программ или повторный вызов проигнорированных программ. Общие функции

1.10 программ с шагом 1 мин.

2. Выбор MANUAL ON/AUTO/MANUAL OFF.

3. Выбор режима 12/24 часа.

4. Большой ЖК дисплей с отображением секунд.

5. Функция перехода на летнее время.

6. Функция случайного выбора со случайным выбором J 0-31 мин. между 5-00 РМ и 6-00 AM.

7.16 комбинаций дней или блоков дней:

Мо (Пн) Sa (Сб) Mo, Tu. We. Th, Fr, Sa Mo. Tu. We
Ти (Вт) Su (Во) Mo, We, Fr Th. Fr. Sa
We (Ср) Мо Ти, We, Th, Fr. Sa. Su Tu, Th, Sa Mo. We. Fr. Sa
ТЪ (Чт) Мо, Ти. We, Th, Fr Mo.Tu.We
Fr (Пт) Sa. Su Th. Fr, Sa

Первоначальное включение

1. Подключите таймер в сеть 230-240В и включите питание сети. Оставьте подключенным на 14 часов для зарядки батареи.

2. Произведите полную очистку памяти нажатием кнопки MASTER CLEAR острым предметом типа ручки или карандаша после зарядки.

3. Таймер готов к установке и использованию.

Установка текущего времени

1. Нажмите кнопку CLOCK и удерживая ее одновременно нажимайте кнопку WEEK до тех пор пока не отобразится текущий день недели. Теперь нажимайте HOUR или MIN для установки часа или минут. Во время установки кнопки WEEK, HOUR, MIN можно удерживать нажатыми для быстрой смены значений.

2. Отпустите обе кнопки. День недели и время установлены.

3. Для сброса неправильно установленного времени повторите эти шаги снова.

Установка программ

ПОДСКАЗКА: При установке программ убедитесь, что они не накладываются друг на друга по времени, особенно при использовании опции блока При наложении ON (включение) и OFF (выключение) будут выполняться в зависимости от времени, а не от номера программы Программа OFF имеет приоритет перед программой ON,

1. Нажмите и отпустите кнопку TIMER. Дисплеи покажет ON_I. Первая программа ON готова к установке.

2. Нажмите кнопку WEEK для установки дня или блока дней. Установите время нажатием кнопок HOUR и MIN.

3. Снова нажмите кнопку TIMER для завершения первой программы ON и входа в режим установки первой программы OFF. На дисплее отобразится OFF_I . Повторите шаг 2 для установки даты и времени для программы OFF.

4. Снова нажмите кнопку TIMER для завершения установки первой программы OFF и входа в режим установки второй программы ON. Проделайте шаги 2 и 3. Нажмите и удерживайте 2 сек. кнопку TIMER для ускоренного выбора программ,

5. После завершения установок нажмите кнопку CLOCK. Таймер установлен.
ПРИМЕР: Программа включения (ON) таймера в 17-15 и программа выключения (OFF) в 22-30

каждый день,

а. Нажмите и отпустите кнопку TIMER. Дисплей отображает ON i

b Нажимайте кнопку WEEK до отображения Mo. Tu. We, Th, Fr, Sa, Su

с. Нажимайте кнопку HOUR до отображении 5-0GPM или 17-00

d Нажимайте кнопку MIN до отображения 5-15РМ или 17-15

e. Нажмите и отпустите кнопку TFMER. Дисплей отображает OFF_I

f. Повторите шаги с и d, чтобы отображалось 10-З0 РМ или 22-30

Функция MANUAL ON/AUTO/MANUAL OFF

Режим работы не может быть изменен во время установки программ.

1. Нажмите кнопку ON/AUTO/OFF для переключения режимов.

2. Программы выполняются только в режиме AUTO. Когда установлен режим AUTO идет выполнение программ В режимах MANUAL ON или MANUAL OFF все программы игнорируются, и таймер не работает. В режиме MANUAL ON, подача питания на подключенное устройство включена (ON). В режиме MANUAL OFF, подача питания на подключенное устройство отключена (OFF).

3. При смене режима с MANUAL ON на AUTO, подача питания остается (ON) до следующего значения таймера.

Функция RANDOM

1. Нажмите кнопку RANDOM. Дисплей отобразит R (RANDOM). Функция включена.

2. Когда эта функция включена, программа включается со случайным выбором 10-31 мин. между 6-00 РМ и 6-00 AM.

3. Нажмите кнопку снова для выключения функции. Эта функция не может быть включена во время установки программы.

4. Функция может выполняться только в режиме AUTO между 6-00 РМ и 6-00 AM.

Режим 12/24 часа

Нажмите одновременно CLOCK и TIMER для отображения времени в режиме 12 или 24 часов.

Функция перехода на летнее время

1. нажмите одновременно CLOCK и ON/AUTO/OFF. На дисплее отобразится S (Летнее время). Часы переводятся на 1 час вперед.

2. Для возврата к зимнему времени, нажмите эти кнопки снова. Часы переводятся на час назад. На дисплее не отображается S.

Реле времени, таймер. Настройка и схема подключения.

Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т.д.) через заданный промежуток времени в течение повторяющегося недельного цикла.

Например:
для включения и отключения освещения территории двора, парка или улицы;
для включения и отключения ночного освещения лестничных маршей многоквартирных домов;
для включения и отключения в ночное время рекламных вывесок и витрин;
для управления включением электрического отопления дома;
для автоматического полива растений;
для создания эффекта присутствия в доме

Питается от бытовой электросети, напряжением 220 Вольт (есть возможность заказать реле на напряжение 12, 24, 36, 110 Вольт).
Можно запрограммировать, на всю неделю или любой день недели, один или несколько раз включение и отключение, в течении суток.
Все данные отображаются на жидкокристаллическом дисплее.
При отключении электропитания сохраняет режим программирования, за счет встроенного аккумулятора.
Cрок службы реле времени от трех до пяти лет.

Технические характеристики

















Параметр Значение
Номинальное рабочее напряжение 220V
Частота питающей сети 50/60Hz
Сохраняет работоспособность, при питающем напряжении в пределах 180V-250V
Потребляемая мощность реле не более 2VA
Допустимый ток переключающего контакта, при активной нагрузке 16А
Допустимый ток переключающего контакта, при реактивной нагрузке
Минимальный шаг программирования 1 минута
Максимальный шаг программирования 168 часов
Число программ включения/отключения 16 циклов
Механическая износостойкость, циклов вкл/откл 10000000
Электрическая износостойкость, циклов вкл/откл 100000
Время сохранения данных программирования, при отключении питания до 150 часов
Точность хода часов в течении суток, при температуре +25°С ≤1 секунда
Габаритные размеры (ВхШхГ) 86,5х36х65,5 мм
Диапазон рабочих температур, °С -10°С~+40°С
Относительная влажность 35~85%

Крепление на DIN-рейку (занимает два модуля типа S), размером как двухфазный автомат.
Эксплуатировать в закрытом помещении с искусственным регулированием вентиляции и отопления.

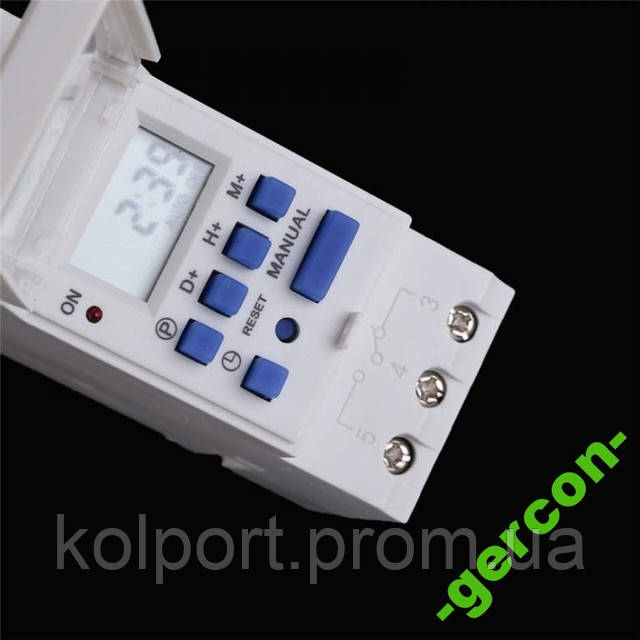

Лицевая панель реле времени

Назначение кнопок управления и индикации реле времени









Назначение кнопок и индикации Надпись
Индикация включения контакта ON
Кнопка программирования
Кнопка настройки дня недели D+
Кнопка настройки часа H+
Кнопка настройки минут M+
Кнопка настройки и текущего времени
Кнопка сброса всех данных RESET
Кнопка управления режимами (ON, AUTO, OFF) MANUAL

Жидкокристаллический дисплей

Данные жидкокристаллического дисплея

В верхней части дисплея:
дни недели
MO — понедельник; TU — вторник; WE — среда; TH — четверг; FR — пятница; SA — суббота; SU — воскресенье.
Настройка дня недели осуществляется кнопкой D+
В средней части дисплея:
текущее и программируемое время
Настройка времени осуществляется кнопками , H+ и M+
В нижней левой части дисплея:
номера циклов включения и отключения
ON — включено; OFF — отключено; цифры от 1 до 16 — номер цикла.
Настройка циклов осуществляется кнопкой
В нижней правой части дисплея:
режим управления
ON — включено постоянно; AUTO — автоматический режим; OFF — отключено постоянно.
Настройка режима управления осуществляется кнопкой MANUAL

Настройка реле времени

Рекомендуется начать с кнопки RESET (нажимайте аккуратно, тонкой отверткой, усилия не потребуется). После нажатия происходит гашение дисплея с последующим отображением всех элементов, сбрасываются все настройки и текущее время.

Настройка реле времени начинается с установки дня недели и текущего времени. Нажимаем (пальцами рук) и удерживаем кнопку (далее по тексту часы) и нажимаем кнопку D+ выбираем текущий день недели, продолжаем удерживать в нажатом положении кнопку часы, при помощи кнопок H+ и M+ устанавливаем текущее время.

После настройки текущего времени и дня недели, приступаем к программированию реле времени.

Программирование реле времени

Включение программирования осуществляется кнопкой(далее по тексту программирование).

1) Нажимаем кнопку программирование включается первый цикл включения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время включения.
2) Нажимаем кнопку программирование включается первый цикл отключения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время отключения.
При необходимости можно добавить еще несколько циклов включения и отключения, выполнив настройку второго, третьего и т.д. циклов.

Схема подключения реле времени

Примерная схема подключения реле времени и нагрузки

Скачать инструкцию (паспорт) реле времени

Пошаговую инструкцию по настройке и программированию электронного недельного реле времени, можно бесплатно скачать или распечатать здесь
паспорт описания и назначения кнопок управления реле времени
алгоритм программирования и настройки

скачать инструкцию (паспорт) реле времени, на русском языке
скачать инструкцию (паспорт) реле времени, на английском языке

реле времени, таймер включения и выключения света по времени, что такое реле времени, реле по времени, таймер электронный инструкция, включение света по времени, таймер выключения света, реле времени это, реле времени подключение, реле времени купить, таймер электронный, ТЭ 15, схема реле времени, реле времени 220 Вольт, реле времени программируемое, таймер полива самотечный, таймер выключения, реле, электронный таймер программируемый, с энергонезависимой памятью, ток коммутации 16 ампер, полный диапазон времени от 1 минуты до 168 часов, 16 программ, THC 15A, скачать паспорт реле времени на русском языке, скачать инструкцию реле времени на русском языке, реле времени на одном реле, что такое реле времени, реле времени что это, таймер времени на включение и выключение 220в, управления освещением двора частного дома, электронное реле времени iek инструкция 220в программируемое

Таймер электронный недельный Brennenstuhl DT 1507500 — Brennenstuhl GmbH & Co — Россия |

Доступные Варианты:






1507490





Артикул

Влагозащищита

Номинальное напряжение

Номинальный ток

Цена

IP 44

230 В

16 А


1,300.00 ₽




Описание

Таймер электронный недельный Brennenstuhl DT 1507500

Недельный электронный таймер Brennenstuhl – «умное» устройство для автоматического отключения/подключения техники. Оснащен экраном и легко управляется при помощи четырех кнопок. Таймер Brennenstuhl сам переходит на зимнее и летнее время. Имеет функцию сохранения данных на случай отключения электроэнергии. Розетка имеет защитные шторки, которые обезопасят маленьких детей. В комплекте поставляются и батарейки, которые можно перезаряжать. Таймер Brennenstuhl очень компактен и прост в использовании. Закажите устройство и убедитесь в его отличных характеристиках!

  • Большой дисплей, показывающий дни, часы в 12 и 24-часовом формате минуты и секунды.
  • 20 программ включения/отключения оборудования.
  • Простое управление — всего 4 кнопки.
  • Малый шаг настройки — 1 минута.
  • Функция обратного отсчета.
  • Функция «Случайный выбор».
  • Ручное включение/выключение.
  • Программа: возможно прерывание во время работы.
  • Данные остаются в памяти даже при отключении питания.
  • Практичный корпус, который не будет закрыт при использовании комбинации переключателей и гнезд.
  • Перезаряжаемый аккумулятор NiMH.
  • Защита от детей.

Документы

Как подключить астрономический таймер? Инструкция по подключению астрономического таймера

В ситуациях, когда нужна возможность не постоянной подачи питания на объекты потребления электричества в системе устанавливают реле времени, датчики движения, фотоэлементы или астрономический таймер.


В ситуациях, когда нужна возможность не постоянной подачи питания на объекты потребления электричества в системе устанавливают реле времени, датчики движения, фотоэлементы или астрономический таймер.


Астрономический таймер – программируемое электронно-механическое устройство для включения или отключения питания на участке цепи в запрограммированном режиме.


Его в основном применяют для включения/выключения освещения в зависимости от восхода/захода солнце. Также он может использоваться для любых других целей, где необходимо «дозировать» подачу электричества.


Схема астрономического таймера представлена ниже:


  • Клеммы для подачи питания

  • Выходная контактная группа

  • ЖК дисплей

  • Панель программирования прибора


Принцип работы таймера довольно прост. Механический таймер настраивается путем нажатия соответствующих кнопок. Электронный программируется. На дисплее отображается меню устройства. Переключение между пунктами, ввод координат местоположения осуществляется клавишами на панели программирования. Инструкция астрономического таймера подробно объясняет все нюансы настройки таймера как электронного, так и механического.


Обязательно проверяйте наличие инструкции к устройству.


Подключение астрономического таймера может произвести любой пользователь устройства. Достаточно прочитать инструкцию и обладать электротехническими навыками.


Подключение астрономического таймера


Схема подключения астрономического таймера проста и не должна вызвать затруднений и вопросов.


  • Контакты для подачи питания – 1 и 2.


  • Выходные клеммы – 3 и 5.


  • Всегда разрываются фазные провода, ноль подается на прямую.


  • К контакту 4 подключается фазный провод от электрического щитка.


  • Клеммы 5 и 3 коммутируются с клеммой 4.


  • При коммутации одной цепи клемма 5 должна быть свободной.


Перед установкой астрономического таймера важно знать погрешность работы во времени, насколько точно можно установить время. Зная эти нюансы работы и настройки прибора, вы будете уверены в надежности его функциональности.

Настройка китайских таймеров

Понадобился мне электрический таймер, — и, как всегда, я обратился в знакомый магазин и получил предложение рассмотреть все таймеры из магазина и выбрать себе тот, который нужен мне, при этом описать таймеры и объяснить свой выбор.
Электрические китайские таймеры — как много загадочного в их названии…
Хотя, на самом деле, всё настолько просто, что разобравшись в настройках одного таймера, все остальные настраиваешь уже со “знанием” китайского )).
Электрические таймеры (из тех, что мне попали в руки) разделились на 4 типа — механические и электронные, “панельные” и “розеточные”.
С механическими таймерами всё настолько просто, что аж страшно за свой IQ — где вдавил “кнопочку” там электричество будет подано на контакты, где не вдавлено, — там, соотвественно, тока на контактах нет.
В доступном китайском таймере присутствуют 5 розеток — две-три из них работают постоянно, а две — через таймер.
Больший уровень IQ можно показать при настройке электронных таймеров. Правила по настройке я опишу, как для себя, — все эти “интеллектуальные логические цепочи”, как правило, в голове не задерживаются и каждый раз их нужно изучать по-новой.

Итак.
Электронные таймеры имеют 15-17 временных каналов с включением-выключением и 10-15 подпрограмм день-неделя. Как правило, подпрограммы день-неделя это: отдельные дни недели, рабочие дни, выходные дни, через день (парные, не парные), первые три дня недели, последние три дня недели:
1 Пн . . . . . . — только в понедельник
2 . Вт . . . . . — только во вторник
3 . . Ср . . . . — только в среду
4 . . . Чт . . . — только в четверг
5 . . . . Пт . . — только в пятницу
6 . . . . . Сб . — только в субботу
7 . . . . . . Вс — только в воскресенье
8 Пн . Ср . Пт . . — через день по нечётным
9 . Вт . Чт . Сб . — через день по чётным
10 Пн . Ср . Пт . Вс — через день по нечётным + воскресенье
11 Пн Вт Ср . . . . — первая половина рабочей недели
12 . . . Чт Пт Сб . — вторая половина рабочей недели
13 Пн Вт Ср Чт Пт . . — рабочая пятидневка
14 Пн Вт Ср Чт Пт Сб . — рабочая шестидневка
15 . . . . . Сб Вс — выходные
16 Пн Вт Ср Чт Пт Сб Вс — все дни недели

Каждый временной канал имеет временной же интервал работоспособности и мы устанавливаем время включения и время выключения.
Перед настройкой таймера хорошо бы расписать все интервалы заранее, так как настройка происходит единоразово, — во второй раз “донастроить не возможно, только полный сброс и настройка заново.
Первым делом нужно настроить внутренние часы таймера. Для этого удерживаем кнопку “время” и нажимая кнопки “неделя”, “часы”, “минуты” устанавливаем текущее время и день недели. Секунды не устанавливаются.
Само программирование достаточно просто и требует лишь небольшой усидчивости и внимательности.

Для того, чтобы начать программировать, нужно сделать сброс “старой” программы — для этого нажимаем кнопку [ C ] или [ Reset ].

Программирование начинается с нажатия кнопки [ P ]. После её нажатия на экране появится номер канала и состояние, например: 1 ON или 1 OFF. ON — устанавливаем время включения, OFF — время выключения.
Для установки времени пользуемся всего тремя кнопки — “неделя”, “часы” и “минуты”.
“Неделя” — выбираем подпрограмму дней недели,
“Часы” — выбираем часы срабатывания таймера,
“Минуты” — выбираем минуты срабатывания.
Следующее нажатие кнопки [ P ] сохраняет наш выбор и предлагает нам настроить следующее состояние или следующий временной канал.

Например, мне нужно настроить включение света два раза с 8:15 до 12:20 и с 18:10 до 22:30 каждый день недели.
Для этого я нажимаю
P — вход в программирование, на экране появится “1 on”,
D+ — до тех пор, пока не появится строка со всеми днями недели,
H+ — до тех пор, пока не появится “08:00”, — изменяются цифры перед двоеточием;
M+ — до тех пор, пока не появится “08:15” — изменяются цифры после двоеточия;
P — переключение состояния канала, на экране появится “1 off”;
D+ — до тех пор, пока не появится строка со всеми днями недели,
H+ — до тех пор, пока не появится “12:00”, — изменяются цифры перед двоеточием;
M+ — до тех пор, пока не появится “12:20” — изменяются цифры после двоеточия;
P — переключение каналов, на экране появится “2 on”,
D+ — до тех пор, пока не появится строка со всемя днями недели,
H+ — до тех пор, пока не появится “18:00”, — изменяются цифры перед двоеточием;
M+ — до тех пор, пока не появится “18:10” — изменяются цифры после двоеточия;
P — переключение состояния канала, на экране появится “2 off”;
D+ — до тех пор, пока не появится строка со всемя днями недели,
H+ — до тех пор, пока не появится “22:00”, — изменяются цифры перед двоеточием;
M+ — до тех пор, пока не появится “22:30” — изменяются цифры после двоеточия;
P — переключение каналов.
На этом моя настройка заканчивается, поэтому я нажимаю кнопку “Время”.
И, главное, не забыть перевести таймер в режим работы — за это отвечает кнопка [ MANUAL ] — перевод с одно из состояний — “ВКЛ”ючено — “АВТО”(таймер) — “ВЫКЛ”ючено. Нажимаю [ MANUAL ] до тех кор, пока не загорится “АВТО”. Всё, настройка завершена.

Теперь сами таймеры.
Так как магазин UaWest продаёт китайские товары, то в иструкциях и на самих товарах встречаются китайские иероглифы. Осмотрев все имеющиеся приборы, я “классифицировал” их:

механические таймеры: Таймер HaiSheng RS-03;
электронные таймеры-розетки: Розетка-таймер недельный до 16A;
электронные таймеры панельного типа: Таймер недельный KG316T, Таймер электронный THC15A, Таймер недельный CN 101;
электронные таймеры настольного типа: Программируемый недельный таймер 3в1, Бытовой таймер HB-2000.

Механический таймер RS-03 прост в настройке — нажать нужные лепестки и всё. Но, этот таймер интересен большим количеством подключений — до 5-ти устройств. При этом следует учитывать, что розетки, обведённые на фото красным — работают постоянно, а обведённые синим — подключены через таймер:

Прежде, чем описывать электронные таймеры, упомяну довольно интересный бытовой таймер, который собственно состоит из двух таймеров — HB-2000. Каждая ручка управляет своим таймером, которые работают попеременно — сначала таймер А, затем таймер B и снова таймер А, затем таймер B, и по-новой. Таймер А отсчитывает время в пределах от 14 сек до XXX, таймер B — от 14 сек до YYY.

Теперь электронные таймеры.
Самый компактный — это CN 101 — он прост, не большой, может крепиться винтами.

В памяти уже установлены 15 временных подпрограмм:
— все дни недели,
— все дни, кроме воскресенья,
— рабочая пятидневка,
— два выходных,
— первая половина рабочей шестидневки,
— вторая половина рабочей шестидневки,
— через день, четные,
— через день, нечетные
— каждый день отдельно
На корпусе надписи нанесены китайскими иероглифами, но инструкция есть на 2-х языках — китайском и английском. Порядок настройки ничем не отличается от приведённого выше.

Второй, по компактности, таймер — это панельный таймер THC15A:

Таймер может крепиться на дин-рейку. Схема подключения приведена в нижней части таймера — одновременно к сети подклюен один из контактов. Изображения нанесены латинскими буквами, кнопки удобны и легко нажимаются, экран защищён крышечкой. Таймер содержит 15 временных подпрограмм, в комплекте — инструкция на английском.

Более габаритным оказался таймер KG316T:

Этот таймер поставляется с пальчиковой батарейкой ААА (больше ни один из таймеров не имеер сменной батарейки). Настройка ничем не отличается от предыдущих таймеров, единственное — это надписи, которые нанесены на английском и подписаны китайскими иероглифами. Индикация на китайском, но порядок расположения значков не отличается от других таймеров. Инструкция из комплекта также на китайском, но картинки подключения (4 способа) понятны и без перевода.

Следующий образец — более привычный бытовой таймер-розетка:

Подключение к электросети на удивление 🙂 лёгкое и не вызывает затруднений. Надписы на приборе выполнены на англыйском, управление точно такое же, как и у других таймеров.

Более интересен прибор, который достаточно сильно отличается от уже названных таймеров — таймер 3в1 — таймер, в котором есть три полноценных программируемых канала с отдельными розетками на каждый из каналов:

Внешне он выглядит попроще, встроено всего 10 временных подпрограмм:
— каждый день недели отдельно,
— рабочая пятидневка,
— два выходных,
— все дни недели,
НО — это ТРИ! взаимнонезависимых таймера в одной коробке и по цене двух. При программировании нужно обратить внимание, что нужно ещё указывать и канал (розетку) который вы программируете.

Все переходники между плоскими и круглыми вилками есть в наличии.

Розетка-таймер Safe Easy ETG-63A — инструкция по установке, стоит ли покупать устройство и его место в рейтинге подобных девайсов

Друзья всем привет! Пару дней назад получил на почте посылку, которую заказывал на AliExpress в магазине NTONPOWER Official Store. При просмотре товаров данного магазина мой взгляд упал на интересную вещичку такую как цифровой программируемый таймер от фирмы Safe Easy модели ETG-63A
Так как давно хотел сделать лампу возле входной двери со стороны парадного автоматической — заказал данный девайс.

Для особо ленивых не любящих много текста есть видео: 😉

Вопросов к продавцу по товару было много, типа «А что, а как?» на что в ответ получил исчерпывающую информацию и отличную консультацию. Продавец отвечал быстро не смотря на разницу во времени. И после того как я заказал, он отправил товар в тот же день, за что ему отдельное спасибо. Доставка заняла в целом 21 день. На момент заказа розетка стоила 14,99$, сейчас же со скидкой она может вам обойтись всего в 11,24$.

Розетка была упакована в пластиковый пакет самоклейку с пупыркой. Сама упаковка это пластиковый блистер. Никакой коробки не было, но не смотря на это розетка пришла целая и невредимая что на самом деле удивительно зная как работает наша доблестная почта.

В комплект поставки вошли: пластиковый блистер, собственно сам цифровой программируемый таймер и коротенькая инструкция на английском языке. Хочу отметить что китайского в инструкции нет, что тут можно сказать? Европа! 🙂

Характеристики

Марка: NTONPOWER (хотя на упаковке указан Safe Easy)

Модель: ETG-63A

Номинальная мощность: 3680Вт, 230В и 16А

Габариты: 130х70х90 мм

Тип вилки: европейская

Материал корпуса: ABS пластик + PC с противопожарной и высокотемпературной защитой.

Защит от перегрузок, стабилизатора напряжения и Wi-Fi управления нет.

На лицевой стороне один, хорошо читабельный ЖК экран, 7 кнопок для настройки и управления и одна скрытого типа кнопка RESET.

Кнопки на лицевой панели:

WEEK, HOUR, MIN, SEC, CLOCK, PROG и забавная с пальцем вверх кнопка MODE.

WEEK (День недели) — используется для настройки дня недели

HOUR (Часы) — используется для настройки часа

MIN (Минуты) — используется для настройки минут

SEC (Секунды) — используется для настройки секунд

CLOCK (Время) — используется для настройки текущего времени, а также выхода из меню программирования.

PROG (Программирование) — используется для программирования таймера на включение и выключение

MODE (Режим) — используется выбора одного из четырех вариантов работы устройства ON, ON AUTO, OFF, OFF AUTO.

RESET (Сброс) — используется для сброса ранее заданных нами настроек.

В приборе имеется встроенный аккумулятор, который позволяет не сбрасывать ему время и настройки когда он не находится в розетке.

Имеется возможность запрограммировать до восьми таймеров на включение и восьми таймеров на отключение. Очень удобным как по мне является возможность выбора настройки таймеров с шагом до одной секунды. Например вы можете запрограммировать чтобы прибор подал напряжение в 12:00:00 а отключился в 12:00:01. Так же вы можете запланировать включение и отключение по дням недели. При чем выбор дней недели очень широкий и разнообразный. Вы можете выбрать как один день недели, так и работу только в будние или выходные дни, работу через день начиная с понедельника или работу через день начиная со вторника и таких вариантов очень много.

Инструкция пользователя

Для настройки времени нажмите и удерживайте CLOCK, удерживая кнопку кратковременно нажимайте на кнопки: WEEK, HOUR, MIN, SEC для настройки сегодняшнего дня недели и точного времени.

Для настройки таймеров включения и выключения нажмите PROG и вы попадете в меню программирования устройства. Первой по умолчанию у вас будет настройка 1 на включение. Последовательно нажимая кнопки WEEK, HOUR, MIN, SEC вы можете очень точно настроить первый таймер включения который будет соответствовать вашим нуждам. После настройки включения первого таймера на включение нажмите повторно PROG и вы уже будете настраивать первый таймер на отключение. Повторите все выше описанные действия для настройки первого таймера на отключение. Если вам больше таймеров настраивать не нужно, то просто нажмите CLOCK и устройство полностью готово к использованию. Если все же вам нужны будут еще таймеры, то нажмите снова клавишу PROG и вы перейдете к настройке второго таймера на включение. Увидеть какой таймер и на включение или выключение вы настраиваете стоит просто посмотреть в левый нижний угол экрана и вы увидите отображение цифрой — номер таймера, ON или OFF режим таймера.

Для того чтобы сбросить таймеры просто нажмите на кнопку R(RESET) чем то тонким типа ручки.

Итоги

В целом прибором я доволен и с уверенностью готов сказать «однозначно брать». Он полностью соответствует моим требованиям и свою функцию у меня в доме он отрабатывает на ура. Качество пластика так же на высшем уровне, он толстый и не прогибающийся при нажатиях, приятный на ощупь. Устройство увесистое. Понравилась точность настройки таймеров от 1 секунды и выбор дней недели. Продавец хороший, общительный, понимает в своем деле. На все мои вопросы дал ответы. Отправил быстро. Конечно хотелось бы улучшить упаковку, возможно добавить коробочку, но и при такой упаковке товар пришел цел и не вредим. Так что продавца и его магазин рекомендую. Подумываю над заказом еще одной такой же, хотя может возьму с вай фаем, так же есть в магазине у этого продавца. Заходите, выбирайте, заказывайте. Поскольку это мой первый обзор — прошу сильно не пинать и жду умеренную критику или пожелания в комментарии. До новых встреч друзья.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Инструкция к таймеру бактерицидного рециркулятора Армед

Еженедельный таймер используется для того чтобы бактерицидный рециркулятор периодически включался и выключаться в предварительно запрограммированные ежедневные или еженедельные периоды времени. Затем запрограммированные интервалы повторяются в течение следующих периодов соответственно. Таким образом бактерицидный рециркулятор воздуха может автономно эксплуатироваться в любых помещениях.



Цикл программирования: на неделю (7 дней), далее автоматическое повторение недельной программы.

Цифровой электронный таймерный переключатель с ежедневной программой, работающий по астрономическому времени.
Ежедневное исполнение программы до 18-ти действиями включения/отключения и возможностью принудительного ручного управления.
сохранение настроек таймера при пропадании питающего напряжения: до 60 дней (встроенный литиевый аккумулятор).

Автоматическая еженедельная коррекция времени: в допуске +-30 сек.



можно установить опции «включения» и «выключения» таймера следующим образом:
— 1=>: воскресенье.
— 2=>: с понедельника по пятницу.
— 3=>: суббота и воскресенье (выходные).
— 4=>: с понедельника по пятницу (рабочие дни).
— 5=>: понедельник, среда, пятница.
— 6=>: вторник, четверг, суббота.
— 7=>: с понедельника по среду.
— 8=>: со среды по субботу.

MO–понедельник TU–вторник, WE–среда, TH–четверг,FR–пятница, SA–суббота, SU–воскресенье.

Для входа в режим программирования реле нужно нажать кнопку «P». После её нажатия на экране появится надпись 1 ON. Она означает, что сейчас мы будем настраивать время включения первой программы.

Кнопкой «D+ настраиваем дни когда действует программа, а кнопками «H+» и «M+» время. Затем снова нажимаем снова на кнопку «P». После её нажатия на экране появится надпись 1OFF. Мы перешли в настройки выключения первой программы.

Аналогично настраиваем время отключения программы. При следующем нажатии на кнопку «P», мы увидим на дисплее надпись 2 ON.

Так будет продолжатся до 17, а затем Вы выйдите из режима программирования. При необходимости настаиваем нужные программы. Для быстрого выхода из режима программирования нужно нажать на кнопку с часами. Для того, чтобы удалить отдельную программу, нужно зайти в режим программирования, выбрать программу и нажать на кнопку «C/R»

ВИДЕО НАСТРОЙКИ ТАЙМЕРА



Инструкции таймера ПЛК

| Таймеры в релейной логике программирования ПЛК

Таймер — это инструкция ПЛК, измеряющая время, прошедшее после события.

Инструкции таймера

бывают двух основных типов: таймеры задержки включения и таймеры задержки выключения. Инструкции таймера «задержки включения» и «задержки выключения» имеют отдельные входы, запускающие функцию таймера.

Таймер «задержки включения» активирует выход только тогда, когда вход был активен в течение минимального времени.

Инструкции таймера ПЛК

Возьмем, к примеру, эту программу ПЛК, предназначенную для включения звуковой сирены тревоги перед запуском конвейерной ленты.

Чтобы запустить двигатель конвейерной ленты, оператор должен нажать и удерживать кнопку «Пуск» в течение 10 секунд, в течение которых звучит сирена, предупреждающая людей убираться с конвейерной ленты, которая вот-вот запустится.

Только после этой 10-секундной задержки пуска двигатель действительно запускается (и фиксируется во включенном состоянии):

Подобно счетчику «вверх», значение истекшего времени (ET) таймера задержки включения увеличивается один раз в секунду до тех пор, пока не будет достигнуто заданное время (PT), после чего его выход (Q) активируется.

В этой программе заданное значение времени составляет 10 секунд, что означает, что выход Q не активируется, пока переключатель «Пуск» не будет нажат в течение 10 секунд.

Выход тревожной сирены, который не активирован таймером, включается сразу после нажатия кнопки «Пуск».

Важной деталью работы этого конкретного таймера является то, что он не сохраняет данные.

Это означает, что инструкция таймера не должна сохранять значение прошедшего времени, когда вход деактивирован.

Вместо этого значение прошедшего времени должно сбрасываться обратно на ноль каждый раз, когда вход деактивируется. Это гарантирует, что таймер сбрасывается сам, когда оператор отпускает кнопку «Пуск».

Запоминающийся таймер задержки , напротив, сохраняет свое значение прошедшего времени, даже когда вход деактивирован. Это делает его полезным для сохранения «общего времени бега» для некоторых событий.

Также читайте: математические инструкции ПЛК

Большинство ПЛК предоставляют сохраняемых и не сохраняемых версий инструкций таймера задержки включения, так что программист может выбрать правильную форму таймера задержки включения для любого конкретного приложения.

Стандарт программирования IEC 61131-3, однако, несколько иначе решает проблему таймеров с сохранением и без сохранения.

В соответствии со стандартом IEC 61131-3, инструкция таймера может быть указана с дополнительным входом разрешения (EN), который заставляет инструкцию таймера вести себя без сохранения при активации и с сохранением при деактивации.

Общая концепция входа разрешения (EN) заключается в том, что инструкция ведет себя «нормально», пока активен вход разрешения (в этом случае действие без сохранения времени считается «нормальным» в соответствии со стандартом IEC 61131-3. ), но инструкция «замораживает» все выполнение всякий раз, когда разрешающий вход деактивируется.

Это «замораживание» работы имеет эффект сохранения текущего значения времени (CT), даже если входной сигнал деактивируется.

Например, если мы хотим добавить в нашу систему управления конвейером таймер с сохранением для записи общего времени работы двигателя конвейера, мы могли бы сделать это с помощью «включенной» инструкции таймера IEC 61131-3, например:

Когда бит контактора двигателя (контактор OUT) активен, таймер активирован, и ему разрешено отсчитывать время.

Однако, когда этот бит деактивируется (становится «ложным»), инструкция таймера в целом отключается, в результате чего она «замораживается» и сохраняет свое текущее значение времени (CT) (Примечание 1).

Это позволяет запускать и останавливать двигатель, при этом таймер поддерживает подсчет общего времени работы двигателя.

Примечание 1: Сигнал «выход разрешения» (ENO) в инструкции таймера служит для индикации состояния инструкции: он активируется, когда активируется вход разрешения (EN), и деактивируется, когда либо вход разрешения деактивируется, либо команда генерирует состояние ошибки (как определено внутренним программированием производителя ПЛК). Выходной сигнал ENO не служит полезной цели в этой конкретной программе, но он доступен, если была какая-либо потребность в других звеньях программы, чтобы «знать» о состоянии таймера времени выполнения.

Если мы хотели дать оператору возможность вручную сбросить значение общего времени работы до нуля, мы могли бы жестко подключить дополнительный переключатель к плате дискретного ввода ПЛК и добавить в программу контакты «сброса», например:

Каждый раз, когда нажимается переключатель «Сброс», таймер включается (EN), но вход времени (IN) отключается, заставляя таймер (без сохранения) сбрасывать свое текущее значение времени (CT) на ноль.

Другой основной тип инструкций таймера ПЛК — это таймер задержки выключения.Эта команда таймера отличается от типа задержки включения тем, что функция отсчета времени начинается, как только команда деактивируется, а не когда она активируется.

Таймер задержки выключения применяется для управления двигателем охлаждающего вентилятора большого промышленного двигателя.

В этой системе ПЛК запускает электрический вентилятор охлаждения, как только двигатель обнаруживает вращение, и поддерживает его работу в течение двух минут после выключения двигателя для рассеивания остаточного тепла:

Когда вход (IN) этой инструкции таймера активируется, выход (Q) немедленно активируется (без временной задержки вообще) для включения контактора двигателя охлаждающего вентилятора.

Обеспечивает охлаждение двигателя, как только он начинает вращаться (что определяется переключателем скорости, подключенным к дискретному входу ПЛК).

Когда двигатель перестает вращаться, переключатель скорости возвращается в свое нормально разомкнутое положение, деактивируя входной сигнал таймера, который запускает временную последовательность.

Выход Q остается активным, пока таймер отсчитывает от 0 до 120 секунд.

По достижении 120 секунд выход деактивируется (отключается двигатель охлаждающего вентилятора), и значение прошедшего времени остается равным 120 секундам до повторной активации входа, после чего оно сбрасывается обратно на ноль.

Следующие временные диаграммы сравнивают и сравнивают задержку включения с таймерами задержки выключения:

Хотя обычно в наборах инструкций почти каждого производителя и модели ПЛК можно найти инструкции ПЛК с задержкой включения, предлагаемые как в сохраняемой, так и в неизменяемой форме, найти сохраняемые инструкции таймера задержки выключения практически неслыханно. Как правило, таймеры задержки выключения не сохраняют только память (Примечание 2).

Примечание 2: Входные сигналы разрешения (EN), указанные в стандарте программирования IEC 61131-3, делают возможными сохраняемые таймеры задержки выключения (путем деактивации входа разрешения при сохранении входа «IN» в неактивном состоянии), но с учетом в виду, что большинство реализаций таймеров ПЛК не имеют отдельных входов EN и IN. Это означает (для большинства инструкций таймера ПЛК) единственным доступным входом для активации таймера является вход «IN», и в этом случае невозможно создать сохраняемый таймер задержки выключения (так как значение прошедшего времени для такого таймера будет немедленно восстановлено). -установить на ноль каждый раз при повторной активации входа).

Кредиты: Тони Р. Купхальдт — Лицензия Creative Commons Attribution 4.0

Учебники по ПЛК

:

Если вам понравилась эта статья, то подпишитесь на наш канал YouTube с видеоуроками по ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Инструкции ПЛК

II «Таймеры» | Руководство по ПЛК

Таймеры

Таймер — это инструкция, которая ожидает заданное количество времени, прежде чем что-то предпринять (контрольное время). Таймеры считают доли секунды или секунды, используя внутренние часы ЦП. Продолжительность времени, на которую был установлен таймер, называется предустановкой и устанавливается кратно используемой временной развертке.

Большинство производителей считают, что таймеры ведут себя как реле с катушками, которые при включении питания приводят к замыканию или размыканию контактов через некоторое заданное время.Таким образом, таймер рассматривается как выход для звена с контролем, осуществляемым парами контактов в другом месте. Другие рассматривают таймер как блок задержки, который при вставке в цепочку задерживает сигналы в этой цепочке, достигающие выхода.

Типы таймеров
Таймер задержки включения — просто «задерживает включение». Он называется TON, TIM или TMR.
Таймер задержки выключения — просто «задерживает выключение». Он называется TOF и встречается реже, чем при задержке.
Таймеры задержки включения / выключения, указанные выше, будут сброшены, если входной датчик не будет включен / выключен в течение всего времени таймера.
Сохраняющий или накапливающий таймер — удерживает или сохраняет текущее истекшее время, когда датчик выключается в середине потока. Он называется RTO или TMRA.
Для этого типа таймера требуется 2 входа.

При использовании таймеров нам нужно знать 2 вещи:
1. Что активирует таймер?
Обычно это один из входов (датчик, подключенный к одному входу).
2. Как долго мы хотим откладывать, прежде чем реагировать?
Подождите x секунд, прежде чем мы включим нагрузку.

Когда инструкции перед символом таймера верны, таймер начинает «тикать».
По истечении времени таймер автоматически замыкает свои контакты.
Когда программа запущена на ПЛК, программа обычно отображает текущее значение.
Обычно таймеры могут отсчитывать от 0 до 9999 (16-битный BCD) или от 0 до 65535 раз (16-битный двоичный).

Точность таймера
При использовании таймера возникают программные и аппаратные ошибки.

Ошибки программного обеспечения
Ошибка ввода, зависящая от того, когда включается вход таймера во время цикла сканирования.
Ошибка вывода, зависящая от того, когда в релейной диаграмме таймер фактически «истекает» и когда ПЛК завершает выполнение программы, чтобы перейти к части сканирования, когда он обновляет выходные данные.
Общая ошибка программного обеспечения — это сумма ошибок ввода и вывода.

Аппаратная ошибка
Имеется аппаратная ошибка ввода, а также ошибка аппаратного вывода. Ошибка аппаратного ввода вызвана временем, которое требуется ПЛК, чтобы реально понять, что вход включен, когда он сканирует свои входы.Обычно эта продолжительность составляет около 10 мс (для устранения шума или «дребезга» входных сигналов).
Ошибка аппаратного вывода вызвана временем, которое проходит с момента, когда ПЛК сообщает своему выходу о физическом включении, до момента, когда он действительно включается. Обычно транзистор занимает около 0,5 мс, а механическое реле — около 10 мс.

Инструкции по задержке включения таймера

для ПЛК Allen-Bradley SLC 500 Инструкции по задержке включения таймера

для ПЛК Allen-Bradley SLC 500

Задержка включения таймера (TON)

[Таблица команд]

[Страница основного курса]

[Индекс группы]

Используйте команду TON для включения или выключения выхода после того, как таймер был включен в течение заданного интервала времени. Команда TON начинает отсчет интервалов временной развертки, когда цепочка выполняет переход из ЛОЖЬ в ИСТИНУ. Пока условия цепочки остаются верными, таймер корректирует свое накопленное значение (ACC) при каждой оценке, пока не достигнет предварительно установленного значения (PRE). Накопленное значение сбрасывается, когда условия цепочки становятся ЛОЖНЫМИ, независимо от того, истекло ли время таймера.

Команда TON используется в качестве выхода для цепочки, которая, в отличие от команды TOF , активна (подсчет) только тогда, когда условия цепочки ИСТИННЫ.Биты Enable и Done работают так же, как команда TOF , бит Enable устанавливается только тогда, когда условия цепочки имеют значение FALSE, и остается установленным до тех пор, пока цепочка не станет TRUE. Хотя бит разрешения работает таким же образом, не забывайте, что счетчик работает напротив TOF , он считает, когда бит разрешения установлен в положение ON, и останавливается, когда достигается накопленное значение или когда бит разрешения выключен. Бит «Готово» устанавливается, когда условия цепочки равны ЛОЖЬ, и остается включенным до тех пор, пока накопленное значение не станет равным или большим, чем предустановленное значение (в то время как условия цепочки по-прежнему остаются ЛОЖЬ).

Есть четыре поля команды TON , первое из которых представляет собой адрес счетчика (поле таймера), например T4: x (где x — номер таймера). Во-вторых, это временная база, она устанавливается между двумя значениями: 1,0 секунда или 0,01 секунда для подсчета. Третье поле, Preset, — это время, которое вы хотите отсчитать (убедитесь, что заданные единицы времени совпадают с единицами времени Time Base). Последнее поле — это Накопленное значение, это время, которое прошло во время выполнения условия цепочки ИСТИНА.Обычно это значение равно 0, однако его можно установить и на другие значения, чтобы увеличить или уменьшить время достижения предустановленного значения. Поскольку биты Preset и Accumulator адресуются, значения могут быть изменены в программе (на основе других инструкций цепочки).

Проблема программирования

Разработайте ступеньку лестницы, которая будет активировать выход на x период времени. В этом примере будет использоваться время 5 секунд.

В этом примере будет использоваться таймер.Используя команду TON , пользователь может ввести время, в течение которого вывод должен оставаться включенным. Это значение будет введено в поле предустановки времени в инструкции TON . Базу времени необходимо изменить на 1. В этом примере используется XIC . Для правильной работы этого примера необходимо закрыть переключатель или кнопку.

[Таблица команд]

[Страница основного курса]

[Групповой указатель]

инструкций сохраняемого таймера для ПЛК Allen-Bradley SLC 500

инструкции сохраняемого таймера для ПЛК Allen-Bradley SLC 500

Сохраняющий таймер (RTO)

[Таблица команд]

[Страница основного курса]

[Индекс группы]

Используйте команду RTO для включения или выключения выхода после того, как его таймер был включен в течение заданного интервала времени. Инструкция RTO — это запоминающаяся инструкция, которая начинает отсчет интервалов временной развертки, когда условия цепочки становятся ИСТИННЫМИ.

Команда RTO очень похожа на команду TON и TOF за исключением того факта, что накопленное значение сохраняется, даже если условия цепочки становятся ЛОЖНЫМИ. Как и другие таймеры, биты Enable и Timer Timing работают одинаково: Enable имеет значение ON, когда цепочка имеет значение TRUE, и OFF, когда цепочка имеет значение FALSE. Бит Timer Timing установлен в состояние ON, когда цепочка имеет значение «истина», а накопленное значение меньше предварительно установленного значения, и в состояние OFF, когда цепочка переходит в состояние FALSE или когда установлен бит Done.Бит «Готово», однако, включен, когда накопленное значение равно или больше заданного значения, как и другие таймеры, однако его можно сбросить только с помощью команды RES .

Этот таймер содержит те же поля операций, что и команды TON и TOF , Таймер, Временная база, Предустановка и Накопление, и используются таким же образом. Кроме того, как и команды TON и TOF , биты Preset и Accumulator адресуются и могут быть изменены в программе на основе определенных условий цепочки.

Проблема программирования

Разработайте ступенчатую диаграмму, которая заставит удерживающий таймер на T4: 0 начать отсчет, когда вход I: 1/0 имеет значение ИСТИНА. Установите счетчик на 30 секунд с временной базой 1,0 секунды и значением накопителя 0.

В этом примере входом является инструкция XIC , используемая для того, чтобы сделать цепочку ИСТИННОЙ или ЛОЖНОЙ. Когда этот вход I: 1/0 имеет значение ИСТИНА, бит включения (EN) включен, а таймер (TT) — включен (пока накопленное значение меньше заданного значения).Бит Done (DN) включен, только если накопленное значение равно или больше предварительно установленного значения. Обратите внимание, что даже если условия цепочки становятся ЛОЖНЫМИ в течение 30-секундного временного цикла, бит накопителя НЕ сбрасывается, поэтому, когда условия цепочки снова становятся ИСТИНА, накопитель запускается со значением, которое он сохранял, когда условия цепочки перешли в ЛОЖЬ. Бит Done и / или Accumulator сохранят свои настройки независимо от того, являются ли условия цепочки ИСТИНА или ЛОЖЬ, и может быть сброшен ТОЛЬКО с помощью команды RES .

[Таблица команд]

[Страница основного курса]

[Индекс группы]

RsLogix 500 Обучение — Таймеры

Ступень 4

Большинство объяснений таймеров заканчивается пояснениями, содержащимися в ступенях выше, оставляя внутреннюю работу таймеров в некоторой степени загадкой. По мере того, как вы читаете наши уроки, вы обнаружите, что мы не верим в какие-либо загадки того, как работает ПЛК.

В то время как процессор может обновлять накопленное значение TON, когда используется развертка.01, для меня никогда не было смысла, как инструкция TON может отслеживать 32767 секунд, когда она имеет временную базу в 1 секунду.

Одна из причин, по которой мы выбрали Micrologix 1000 для этого проекта, заключается в том, что он позволяет копировать таблицу данных T4 в таблицу данных N7.
1. На левой панели щелкните правой кнопкой мыши папку «Файлы данных» и выберите свойства. Как видите, у нас есть 40 элементов, которые занимают 120 слов. Это означает, что каждый таймер потребляет 3 слова.
2. Теперь откройте файл данных «T4 TIMER». Вы видите, что ACC (накопленный) и PRE (предустановленный) занимают каждое слово (по 16 бит).Но другое слово определяет только биты EN (включить), TT (таймер) и DN (готово). Это составляет всего 3 или 16 бит этого слова.
3. Для дальнейшего изучения этих загадочных битов мы скопировали T4: 0 в N7: 0 и дополнительно замаскировали известные биты 13, 14 и 15 и поместили остаток в N7: 5. Также мы поместили S2: 4, значение часов автономной работы в момент включения таймера в N7: 4.
4. Попрактикуйтесь в переключении входа I: 0/0. Обратите внимание, что наше загадочное слово N7: 5 изменяется вместе с накопленным значением, хотя их значения, вероятно, не совпадают.Каждый раз, когда вы включаете его, наша загадочная ценность меняется.
5. Теперь, когда I: 0/0 включен, переключите ПЛК в режим «Program», а затем обратно в режим «Run». Обратите внимание, что наши тайные биты в N7: 5 теперь синхронизированы с нашим накопленным значением T4: 0.

Мы более подробно рассмотрим это в нашей статье «Что заставляет таймер TON тикать», но мы надеемся, что этого достаточно, чтобы убедить вас в том, что ПЛК не выполняет никаких дополнительных таинственных шагов для правильного отслеживания накопленного значения таймера.

Основы таймера ПЛК | Типы таймеров ПЛК и приложений

Все знают, почему время так важно в нашей жизни.Будь то человек или машина, без времени ничего нельзя сделать.

Каждая мелочь вокруг нас автоматизируется. Здесь нас интересует автоматизация PLC (Programmable Logic Controller).

В автоматизации ПЛК используются разные типы команд программирования ПЛК с разными спецификациями.

Из этих инструкций программирования релейной диаграммы (LD) ПЛК инструкция таймера является одной из наиболее важных инструкций, которая играет очень важную роль.

В этом руководстве я подробно описываю таймер ПЛК с инструкциями по программированию и функциями.

Начнем с самого начала.

Что такое таймер ПЛК?

Таймер ПЛК — это инструкция для управления устройством и работы с ним в течение определенного времени. С помощью таймера мы можем выполнять любые определенные операции за определенный промежуток времени.

Таймер — одна из самых важных и полезных вещей.

Вы можете установить активность по времени с помощью инструкции таймера программирования ПЛК.Каждый ПЛК имеет разные функции таймера.

Команда таймера используется для обеспечения логики программирования и принятия решения, когда включать или выключать схему. Он имеет как нормально открытый (NO), так и нормально закрытый (NC) контакт.

Давайте посмотрим здесь, представление входных и выходных контактов NO и NC таймера в программировании LD.

Выходной контакт таймера показан в виде катушки, коробки или прямоугольника. В AB и Siemens PLC он представлен в форме коробки.

Если вы хотите выполнять работу или выполнять действия с устройством в определенный промежуток времени, вам необходимо ознакомиться с таймерами. Для этого вы должны изучить инструкции таймера ввода-вывода для написания программы ПЛК.

В программировании ПЛК с лестничной диаграммой (LD) вы можете установить таймер ПЛК в диапазоне от миллисекунды (мс) до часа (час).

Вам интересно узнать, как это на самом деле работает?

Посмотрим на внутреннюю схему таймера.

Базовая внутренняя схема таймера ПЛК

Теперь мы рассмотрим схему внутреннего таймера ПЛК.Работа схемы таймера основана на четырех основных частях.

Каждая из внутренних частей схемы таймера имеет различные особенности и функции. Вот как они связаны и построены на данной схеме.

Вот некоторые из основных терминов, которые вам необходимо знать о таймерах, используемых в ПЛК.

1.

Модули ввода и вывода

Модуль, который взаимодействует с входным сигналом, называется Модуль ввода .Входной модуль требует подключения к схеме таймера для обеспечения входного сигнала.

Модуль, который взаимодействует с выходным сигналом, называется Модуль вывода . Модуль вывода необходим для подключения схемы таймера.

Подробнее: Модуль ввода и вывода ПЛК

2. Блок питания

Модуль питания обеспечивает источник питания для правильного функционирования схемы таймера. Он может подключаться к источнику переменного напряжения (например, 120, 230 В переменного тока) или источнику постоянного напряжения (например, 5,12, 24 В постоянного тока).

3. Цепь внутреннего таймера

Схема таймера выполняет функции установки и сброса.

Если вспомогательный источник питания «включен», таймер подаст мгновенный входной импульс для операции установки и сброса.

4. Цифровой дисплей с таймером

Цифровой таймер отображает установленное и истекшее значение времени.

В целях автоматизации значения могут отображаться через несколько миллисекунд (мс). Это будет легко отслеживать вашу систему автоматизации.

Какие бывают типы таймеров ПЛК?

Для программирования лестничной диаграммы классификация таймера программирования ПЛК —

1. Таймер задержки включения (TON)

Таймер задержки включения (TON) — это команда программирования, которая используется для запуска мгновенных импульсов в течение заданного периода времени.

Рассмотрим простую конструкцию инструкции программирования таймера задержки включения ПЛК AB.

2. Таймер задержки выключения (TOFF)

Таймер задержки выключения (TOF) — это команда программирования ПЛК, которая используется для выключения выхода или системы через определенное время.

См. Здесь базовую структуру инструкции программирования таймера задержки выключения ПЛК AB.

3. Таймер включения / выключения с сохранением (RTO)

Основная функция RTO используется для удержания или сохранения установленного (накопленного) времени.

RTO используется в случае изменения состояния звена, потери мощности или любого прерывания в системе.

В ПЛК AB сохраняемая инструкция таймера выглядит следующим образом.

Вы можете кратко прочитать о каждом типе таймера PLC на примере.

Адрес команд таймера для нескольких марок ПЛК

Мы видели три таймера, обеспечивающие функции временной задержки для управления операциями ПЛК. Таймер имеет четыре основных значения.

  • Адрес таймера
  • Предустановленное значение
  • Базовое значение таймера
  • Накопленное значение

Каждая инструкция таймера имеет три очень полезных бита состояния. Эти биты…

  1. Бит разрешения (EN)
  2. Бит синхронизации таймера (TT)
  3. Бит выполнения (DN).

В AB и ПЛК Siemens выходной бит часто называют «битом готовности» таймера. И это указывает на то, что таймер достиг заданного времени.

1. Адресация для ABB PLC

При программировании ПЛК ABB мы можем просто записать адрес таймера ввода / вывода на лестничной диаграмме. Мы можем установить значение таймера в диапазоне от « T0 » до « T255 ».

Вы можете увидеть приведенную выше схему представления контактов ввода / вывода.

2. Адресация для AB (Rockwell) PLC

Для ПЛК AB таймер имеет адрес в диапазоне от « T4: 0» до « T4: 255 ».

Где T4 — это тип файла.

Формат адресации для инструкции таймера с тремя битами состояния.

 Файл tpye: номер элемента / битовый статус
  1. Адрес разрешающего бита (EN) находится в диапазоне от «T4: 0 / EN» до «T4: 255 / EN».
  2. Адресация бита синхронизации таймера (TT) находится в диапазоне от «T4: 0 / TT» до «T4: 255 / TT».
  3. Адрес готового бита (DN) находится в диапазоне от «T4: 0 / DN» до «T4: 255 / DN».
3. Адресация для Siemens PLC

В Siemens программу LD можно написать с пятью типами таймеров.

  • Таймер импульсов (S_Pulse)
  • Таймер расширенного импульса (S_PExT)
  • Таймер задержки включения (S_ODT)
  • Таймер продления задержки включения (S_ODTS)
  • Таймер задержки выключения (S_OffDT)

Общая блок-схема таймера (В ПЛК Siemens),

Где,

S — Установить значение или сигнал для таймера

TV — переменная времени. Используется для хранения значения времени в виде

.

 S5T # телевизор

Вы можете ввести значение времени от 1 до 9990 секунд.

R- Сбросить значение таймера

Q — Выход таймера

BI — Текущее время в двоичном коде

BCD — Текущее время в двоично-десятичном коде

4. Адресация для ПЛК Delta

Для программного обеспечения WPLSoft (Delta PLC) вы можете использовать адресацию таймера в диапазоне от « T0» до « T127 ».

В Delta PLC адрес входного таймера показан как общее представление (T0, T1, …… .. T127). А выходная катушка записана в виде

.

 T (диапазон адреса) K (10 * значение таймера)

Где,

«T0» — адрес таймера, а «K» — постоянный член

Блок-схема таймера Delta PLC

:

Для Delta PLC таймер запускается на 10 секунд.Он должен быть записан в виде «T0 K100».

5. Адресация для ПЛК Mitsubishi

И ПЛК Mitsubishi, и ПЛК Delta используют один и тот же формат адресации таймера.

Пример на основе инструкции таймера ПЛК

Самый простой и реальный пример — управление сигналами светофора с помощью автоматизации ПЛК.

По истечении определенного (фиксированного) времени каждый боковой сигнал должен включаться и выключаться. Одновременно должен быть включен только один боковой светофор.

Эта логика может быть реализована с использованием простых таймеров ПЛК.

Каково применение инструкции таймера?

Вот некоторые из основных приложений таймера, которые вы можете использовать в среде автоматизации ПЛК.

  1. Используется для действия задержки
  2. Используется для запуска или остановки операции в соответствии с командой пользователя.
  3. Таймер RTO помогает записывать или удерживать промежуточное значение времени.

Это все о таймере ПЛК. Это действительно большая тема. Я постарался сделать это проще. Если возникнут вопросы, смело задавайте их в комментариях.

Если вы новичок в программировании ПЛК, я поделился своими мыслями о том, как можно бесплатно освоить и изучить ПЛК.

А если вы готовы провести онлайн-тест ПЛК, то вот тест по автоматизации ПЛК.

Счастливого обучения ПЛК!

Если вы цените то, что я делаю здесь, в DipsLab, вам следует принять во внимание:

DipsLab — это самый быстрорастущий и пользующийся наибольшим доверием сайт сообщества инженеров по электротехнике и электронике. Все опубликованные статьи доступны БЕСПЛАТНО всем.

Если вам нравится то, что вы читаете, пожалуйста, купите мне кофе (или 2) в знак признательности.

Это поможет мне продолжать оказывать услуги и оплачивать счета.

Я благодарен за вашу бесконечную поддержку.

Я получил степень магистра в области электроэнергетики. Я работаю и пишу технические руководства по ПЛК, программированию MATLAB и электрике на портале DipsLab.com.

Я счастлив, поделившись своими знаниями в этом блоге.А иногда вникаю в программирование на Python.

Инструкции для таймера ПЛК серии

Productivity 1000

Практически каждая программа программируемого логического контроллера (ПЛК) будет включать команду таймера. ПЛК серии Productivity 1000 имеет несколько различных инструкций таймера для вашей программы. В прошлый раз мы обсуждали синхронизирующую катушку (TMC) и катушку мигающего сигнала (FLS) в рамках обсуждения контактов и катушки. (Инструкции по контакту и катушке — видео)

Теперь мы рассмотрим использование инструкций простого таймера (STMR) и таймера (TMR) в программном обеспечении для повышения производительности. Давайте начнем.

Ранее в этом ПЛК серии Productivity 1000 мы обсуждали:
Аппаратное обеспечение системы — Видео
Установка программного обеспечения — Видео
Установление связи — Видео
Первая программа — Видео
Документирование программы — Видео
Мониторинг и тестирование программы — Видео
Режим онлайн-редактирования и отладки — Видео
Системы нумерации и база данных тегов — Видео
Инструкции по контактам и катушкам — Видео

Временные диаграммы — Таймер производительности

Таймеры используются в большинстве программ ПЛК.Существует также множество готовых промышленных таймеров, которые вы можете использовать. Реализация таймеров может быть обширной; однако все начинается с ГРАФИКИ ВРЕМЕНИ. Мы рассмотрели временные диаграммы в следующем посте: Секрет использования таймеров
Вот URL-адрес видео для того же поста: https://youtu.be/Bt6i8G8P0Fk

Простой таймер (STMR)
Таймер задержки включения

Сначала мы будем использовать простой таймер в качестве таймера задержки включения. Адреса можно вводить индивидуально или через Структуру.Используя структуру, предварительно заданное значение, текущее значение и бит выполнения являются автоматическими.

Выберите «Использовать структуру». Имя будет Simple_Timer1. При этом устанавливаются следующие параметры:
Simple_Time1.Current — 32-битное целое
Simple_Time1.Done — логическое
Simple_Time1.Preset — 32-битное целое

Затем отображаются следующие теги. Мы выберем предустановленное значение, которое будет сохраняться, и начальное значение, равное 1000. (1000 x 0,01 секунды = 10,00 секунд)

Когда условие цепочки включено переключателем 1, таймер начнет отсчет времени.По истечении времени (10 секунд) включается выходной бит (Simple_Timer1.Done). Вторая ступень вашей лестницы будет включать Out1, когда установлен бит Done.

Таймер задержки выключения

Наш таймер задержки выключения отключит бит завершения вывода по истечении установленного времени. См. Приведенную выше временную диаграмму.
Мы будем использовать структуру с именем Simple_Timer2.
Simple_Time2.Current — 32-битное целое число
Simple_Time2.Done — логическое
Simple_Time2.Preset — 32-битное целое

В тегах define мы установим предустановленное значение на сохранение памяти, а начальное значение на 1000.(1000 x 0,01 секунды = 10,00 секунд)

Когда наш вход цепочки (переключатель 2) выключается, выход (Simple_Timer2.Done) остается включенным до истечения таймера (10,00 секунд). Затем вторая цепочка будет управлять битом Out2 из бита выполнения таймера.

Таймер (TMR) — Производительность

Мы будем использовать имя структуры Timer1. База времени будет установлена ​​в секундах (сек).

При этом будут установлены следующие параметры:
Timer1.Current — 32-битное целое число
Timer1.Equal — Boolean
Timer1.Greater — Boolean
Timer1.Less — Boolean
Timer1.Preset — 32-битное целое число
Timer1.Reset — 32-битное целое

Теперь будут определены следующие теги. Мы сохраним предустановку, сброс и текущую память. Предустановленное значение будет равно 20. Это соответствует 20 секундам для нашего таймера.

Нашим первым входом (Switch4) будет время истечения времени. Когда он включен, таймер будет отсчитывать время с выбранной нами выше частотой временной базы.
Второй вход (Switch5) будет временем выключения.Когда он включен, таймер будет уменьшать время до базовой скорости. Когда одновременно включены входы увеличения и уменьшения времени, таймер не ведет отсчет.
Вход сброса будет выполнен с помощью Switch5. Когда он активирован, значение сброса будет помещено в текущее значение.

Посмотрите видео ниже, чтобы увидеть инструкции по таймеру, используемые в нашем ПЛК серии Productivity 1000.

Загрузите программу PLC здесь.

Производительность ПЛК серии 1000 от Automation Direct

Ссылка для обзора

(дополнительная информация об устройстве) Конфигурация
(настройка и покупка системы — спецификация) Руководство пользователя и вкладыши
(руководства по установке и настройке) Программное обеспечение для программирования
Productivity Suite (бесплатная ссылка для скачивания)
Это программное обеспечение содержит все инструкции наборы и файлы справки для серии Productivity.

В следующий раз мы рассмотрим инструкции счетчика в ПЛК серии Productivity 1000.

Смотрите на YouTube : Инструкции по таймеру ПЛК серии Productivity 1000
Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, свяжитесь со мной.
Спасибо,
Гарри

Если вы, как и большинство моих читателей, стремитесь изучать технологии. Системы нумерации, используемые в ПЛК, нетрудно изучить и понять. Мы рассмотрим системы нумерации, используемые в ПЛК.Сюда входят биты, десятичные, шестнадцатеричные, ASCII и числа с плавающей запятой.

Чтобы получить эту бесплатную статью, подпишитесь на мою бесплатную рассылку новостей по электронной почте.

Используйте эту информацию, чтобы сообщить другим людям, как работают системы нумерации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
