Самодельные фрезерные станки по дереву: Фрезерный станок по дереву своими руками: пошаговая инструкция

Содержание

Фрезерный станок по дереву своими руками: конструкция, материалы

Процесс фрезерования на сегодняшний день получил весьма широкое распространение. Это связано с тем, что такая технология обработки может применяться для получения корпусных и других изделий со сложной формой. Чаще всего проводится обработка дерева. Специальное оборудование, применяемое в подобном случае, характеризуется достаточно высокой стоимостью. Именно поэтому многие решают изготовить фрезерный станок по дереву своими руками. Выполнить подобную задачу можно при соблюдении всех рекомендаций. Рассмотрим то, как сделать самодельный фрезер своими руками подробнее.

Конструкция фрезерного станка по дереву

Встречаются самые различные схемы станков фрезеровального типа. Некоторые варианты исполнения предназначены для выполнения только одной операции, другие характеризуются многофункциональным исполнением. Сегодня покупка профессионального оборудования – весьма дорогое удовольствие. Самодельный фрезер может обладать требуемыми характеристиками при выборе наиболее подходящего чертежа.

Можно встретить довольно большое количество различных видов станков. Большое распространение получил самодельный фрезерный станок следующих исполнений:

  1. Стандартные варианты с одним шпинделем. В данном случае шпиндель располагается вертикально, а вращение передается инструменту.
  2. В некоторых случаях создается конструкция, у которой менять свое положение может и стол. За счет этого заготовка располагается под требуемым углом относительно инструмента.
  3. Копировальные варианты исполнения устанавливаются тогда, когда налаживается массовое производство одной детали.



Одношпиндельный фрезерный станок по дереву своими руками, чертежи которого можно скачать с интернета при необходимости, изготовить проще всего. Этот вариант исполнения с асинхронным двигателем может применяться для получения большинства изделий. Обороты выбираются с учетом того, какой производительности следует достигнуть.

Классическая конструкция подобной модели представлена сочетанием нескольких узлов. К особенностям компоновки отнесем следующие моменты:

  1. Стол расположен в горизонтальной плоскости, предназначен для фиксации заготовки.
  2. Расположены все узлы на станине, которая изготавливается при применении чугуна.
  3. Под столом расположены салазки, предназначение которых заключается в направлении стола с заготовкой при их перемещении.
  4. На салазках установлен также шпиндель. Он применяется для фиксации инструмента и передачи вращения. В некоторых случаях салазки приподнимаются, для чего применяется коническая зубчатая передача с маховиком и винтом.
  5. Вращение от электрического двигателя передается через ременную передачу. Она позволяет исключить вероятность перегрева из-за возросшей нагрузки, так как ремень в этом случае проскальзывает.

Рассматриваемая компоновка подходит для обработки самых различных заготовок. При этом получаемая конструкция характеризуется компактностью и практичностью в применении.

Материалы и инструменты

Прежде чем приступить к работе, связанной с изготовлением фрезерного станка, нужно определиться с тем, какие материалы при этом будут применяться. Самодельный фрезер по дереву должен быть рассчитан на достаточно высокие нагрузки. Именно поэтому основными рекомендациями по выбору материалов назовем следующие моменты:

  1. Для создания станины следует применять металл. Это связано с тем, что основа должна обладать весьма высокой жесткостью. Фрезерный по дереву своими руками можно изготовить из дерева, но конструкция не будет рассчитана на большую нагрузку.
  2. Рекомендуется проводить соединение всех элементов при применении болтов. За счет этого можно получить разборную конструкцию, которая облегчает транспортировку и демонтаж.
  3. Изготовить столешницу можно при применении фанерного листа, строганной доски или ДСП. Поверхность столешница должна быть гладкой, так как в противном случае нельзя получить качественное изделие.
  4. Для создания вращения устанавливается асинхронный и коллекторный двигатели. Первый вариант исполнения весьма неприхотлив, за счет чего получил широкое распространение. Второй тип двигателя бесшумный.



Современный фрезер по дереву своими руками можно изготовить при наличии минимального набора инструментов. Стоит учитывать, что ручной фрезер своими руками можно изготовить только при наличии минимального количества слесарных навыков.

Процесс изготовления

Изготовить самодельные фрезерные станки по дереву своими руками можно только при учете всех особенностей подобного процесса.

Его ключевыми особенностями назовем следующие моменты:

  1. Создается станина. Зачастую она представлена сочетанием деревянных элементов, но рекомендуется применять именно чугун. При создании станины стоит учитывать, что она должна обладать высокой прочностью и жесткостью. Поэтому создается довольно много ребер жесткости и крепежных элементов. На станине подготавливается место для размещения электрического двигателя.
  2. На станине монтируется стол, который изготавливается из дерева. Основа создается из досок, поверх которых крепится листовое ДСП.
  3. Для крепления инструмента и передачи ему вращения используется специальный шпиндель. Он может быть взят от старого сверлильного станка или другого подобного оборудования. Самостоятельно изготовить подобный механизм практически невозможно.

Создать фрезерный станок по дереву для домашней мастерской можно для получения самых различных изделий, как правило, проблем с создание станины и стола не возникает.

Особое внимание следует уделять технике безопасности, все подвижные элементы конструкции должны быть закрыты.

Питание электрического двигателя должно проводиться при применении износостойкого кабеля с сечением, которое выбирается с учетом мощности устройства.

В заключение отметим, что при рассмотрении вопроса, как сделать фрезерный станок по дереву отметим относительно низкие эксплуатационные характеристики самодельной конструкции. Именно поэтому подобное оборудование производится исключительно для домашней мастерской и выпуска небольшой партии изделий в несложной формой.

Самодельный фрезерный станок по дереву, чертежи стационарного фрезера, установка шпинделя своими руками: фото и видео-уроки, цена

Все фото из статьи

Фрезерование древесины представляет собой технологичный процесс обработки посредством вращающихся резцов, которые позволяют отделять часть стружки. При этом данная операция может быть применена как к профильным, так и плоским поверхностям различных деталей. На концах элементов можно формировать всевозможные соединительные отверстия и гнезда.

На фото представлено устройство, сделанное самостоятельно.

Начальная информация о процессе

Прежде чем сооружать самодельные фрезерные станки по дереву, рекомендуется ознакомиться с данным способом обработки более подробно. В качестве основного элемента в данном случае выступает специальная насадка с большим количеством зубчиков.

В зависимости от ее типа можно произвести тот либо иной способ фрезерования:

  • Концевая обработка направлена в первую очередь на то, чтобы сделать в детали канавку или паз определенного размера.
  • Фасонная технология подразумевает проведение работ с профильными элементами вроде багетов, шестерней, а также оконных рам.
  • Торцевая методика фрезерования, как правило, применима к максимально большим поверхностям.

Наглядно демонстрируется схема торцевого фрезерования.

Дополнение! Достаточно часто используются специализированные фрезы, позволяющие делать фигурный срез. При таком варианте можно легко осуществить раскрой материала с дополнительной обработкой крайней части.

Составные части устройства

Чтобы сделать своими руками непосредственно самодельный стационарный фрезерный станок по дереву, необходимо ознакомиться с основными компонентами данного механизма. Самостоятельное изготовление подобного приспособления для обработки поможет сэкономить, так как цена готовой продукции относительно высока.

Приводящий механизм

На этапе проектирования начинающий мастер должен решить, какой мощности двигатель будет использоваться. Если при эксплуатации не предполагается осуществлять глубокую выборку древесины, то можно обойтись мотором с мощностью не более 500 Вт. Однако на практике такие станки очень часто глохнут.

Рекомендуется взглянуть на чертежи самодельного фрезерного станка по дереву.

Оптимальный вариант заключается в применении двигателя, мощность которого колеблется в пределах 1-2 кВт. При наличии такого агрегата можно использовать практически любые типы фрез, осуществляя обработку древесины в стандартном режиме.

Для проведения работ может подойти как электрический лобзик по дереву, так и ручные инструменты, вроде дрели или болгарки.

При выборе двигателя немалую роль играет количество оборотов, производимое за одну минуту. Чем выше показатель, тем равномернее и чище будет срез. Лучше всего, если мотор рассчитан на подключение к бытовой сети с напряжением 220 вольт.

Регулировочный лифт

Когда изготавливается самодельный фрезер по дереву, определенное внимание следует уделить данному приспособлению. Лифт обычно состоит из корпуса, скользящих полозьев, каретки, резьбовой оси и винта для фиксации.

При включении устройства каретка должна двигаться вниз или вверх. Полозья выполняют функцию защитных ограничителей. Фиксирующий винт позволяет закрепить каретку в одном положении после выбора конкретной высоты. Что касается корпуса, то он удерживает полностью всю конструкцию.

Так выглядит самодельный шпиндель для фрезерного станка по дереву.

Подобное приспособление обеспечивает регулирование выхода сменной насадки непосредственно над поверхностью стола. Для удобства лифт снабжается специальными шестернями.

Опорная конструкция

Если нет готового стола, то его можно легко сделать из древесины. Хотя данный материал боится влаги, из него получаются достаточно долговечные и надежные конструкции. В ходе работ для создания основной плоскости могут использоваться древесные плиты различного типа.

Перед основными работами должны быть составлены чертежи самодельного фрезерного стола по дереву, на которых следует выделить наиболее важные места. При планировании нельзя забывать о технике безопасности. Требуется в обязательном порядке закрыть пространство вокруг вращающейся фрезы.

Можно изготовить примерно такой стол для станка.

Изготовление насадки

При необходимости может использоваться самодельная фреза по дереву, позволяющая осуществлять несложные работы.

Детальная инструкция по изготовлению подобной насадки приведена ниже. Деталь будет изготавливаться непосредственно из полотнища резака поэтапно.

  1. Сначала делается отверстие точно в центральной части. Для этого используется сверло из твердых сплавов. Заусенцы и другие дефекты устраняются при помощи алмазного надфиля.
  2. Следом производится центрирование диска. Простым карандашом четко обрисовывается контур. Внешние края подравниваются на станке с установленным шлифовальным кругом.
  3. Далее проделываются зубчики с помощью отрезного круга. Их количество обычно составляет около 20 штук. Угол наклон прорезей должен соответствовать 30 градусам.
  4. На завершающей стадии подготовленная насадка устанавливается непосредственно на станок. Для тестирования можно использовать ненужную заготовку из дерева. Выборка древесины должна происходить равномерно.

Показан один из этапов изготовления детали.

Внимание! Самодельные фрезы по дереву для ручного фрезера или станка не рекомендуется подвергать термической обработке в домашних условиях, так как качество режущего элемента может только ухудшиться.

В качестве заключения

Отталкиваясь от вышеизложенной информации, многие начинающие мастера смогут самостоятельно соорудить незамысловатый деревообрабатывающий станок, который может применяться для осуществления несложных работ. Конечно же, сравниться с готовым оборудованием, например, качественной дисковой пилой по дереву, он не сможет, но производить нехитрые операции будет способен. В качестве наглядного пособия желательно использовать специальное видео в этой статье.

ЧПУ фрезерный станок по дереву своими руками: сборка, чертежи

Фрезерный

Изготовление фрезерного ЧПУ станка по дереву своими руками требует немало усилий для идеального создания в домашних условиях. Именно поэтому необходимо продумать сборку, чертежи, схемы, характеристики и размеры данного агрегата.

Изготовление фрезерного ЧПУ станка по дереву своими руками требует немало усилий для идеального создания в домашних условиях. Необходимо заметить, что лучше всего использовать прочный материал, не подвергающийся коррозии и другим реакциям.

Сбор станка

Для того чтобы собрать станок самостоятельно, нужно иметь нужные детали и конструктивные чертежи, помогающие понять всю структуру и механизм фрезерного станка.

Основными материалами для сборки станка являются:

  • дерево, как основание станка;
  • металлические гвозди, шурупы и другие соединяющие детали из металла;
  • металлические пластины и листы из любого прочного металла.

Дерево обычно используют из сосны, дуба или бука, потому что они обладают устойчивостью к вредителям и к гниению. Металл чаще всего выбирают тот, который сможет противостоять или хотя бы устоять от коррозионных процессов. Обычно это алюминий, сталь или чугун. Но наиболее выгодным материалом будет являться алюминий. Единственным недостатком алюминия является его невысокие прочные способности. Именно поэтому используют сплав алюминия с цинком или железом.

1 шаг

Первым шагом в сборе фрезерного станка является схема, по которой будут производиться данные работы. Если нет досок, то основанием можно взять какой-либо старый станок или другое оборудование, не имеющее использование в настоящем. Будет легче, если будет уже готовое основание из старых машин, чтобы сразу подключить к нему остальные детали и проверить работоспособность.

Желательно, чтобы в старом станке имелось сверло, головку которого можно будет сменить на фрезерную. Если взять сверлящее устройство из нерабочего принтера, то использовать такой станок придется только на тонкий металлический материал и на легкую древесину.

Если взять сверло из достаточно тяжелой нерабочей машины, то использовать можно практически все материалы.

2 шаг

Подразумевает собой приготовление двигателя с мощным шагом. Размер его будет зависеть от основания станка. Чтобы подсоединить двигатель, следует придержаться чертежным планам конструкции.

3 шаг

Включает в себя фиксацию основания фрезерного станка ЧПУ. Это необходимо для того, чтобы станок имел достаточную жесткость, так как материал может быть любой величины и толщины. Поэтому также нужно воспользоваться газовой сваркой и приварить основание к фиксирующим металлическим деталям.

4 шаг

Следует приобрести ремни и винтовой механизм, чтобы работа происходила так же, как и у стационарного станка.

5 шаг

Включает в себя выполнение и соединение самой главной детали во всей конструкции механизма. Это вертикальная ось, которая должна быть изготовлена из металла (желательно). После приварки оси необходимо присоединять электродвигатели и другие детали, работающие от электричества или по гравитационной силе.

Материал для работы

Материалом для создания фрезерного станка ЧПУ в домашних условиях будет служить однозначно алюминий, потому что его легко можно найти на металлургических предприятиях. Следует использовать также алюминиевые листы и плиты для вертикальных поддерживающих осей.

Если нет возможности приобрести металлические детали, то можно использовать и деревянные, но работа тогда будет происходить не для всего материала.

Также разрешено в использовании чугунные и стальные стали. Для изготовления фрезерного станка ЧПУ можно использовать стали группы специальные, которые предназначены для специализированных деталей и обладают жаростойкими и кислотоупорными свойствами. Помимо стали используют также чугун, который имеет высокие литейные свойства, которые помогут соорудить деталь нужной формы.

Характеристика и размеры фрезерного станка

Главным достоинством фрезерного станка считается его вертикальная ось, то есть основание и двигатель, который обладает высокими мощностями и низким потреблением топлива и электричества в час. Его характеристики:

  1. Долгое использование и работа без колебаний частоты.
  2. Огромный выбор различных программ и насадок для работы фрезерного станка.
  3. Высокая степень жесткости.
  4. Высокая частота работоспособности.

Более того, современные фрезерные станки обладают эксплуатационными свойствами и возможностью перемещаться на расстояния без какого-либо труда для человека.

В состав фрезерного станка входят:

  • устройство, которое защищает станок от попадания в двигатель металлической или деревянной стружки;
  • устройство, равномерно подающее силу действия;
  • электромагнитные муфты;
  • перегрузочная муфта;
  • устройства, для настраивания зазоров в аппарате.

Благодаря наличию всех этих преимуществ и полного состава фрезерного станка ЧПУ, он способен обрабатывать такой материал, как стальные и алюминиевые пластины, дерево и пластмасса.

Схемы и чертежи деталей станка

Основные архитектурно-строительные схемы данного проекта это: обычные чертежи, в которых показана схема сборки фрезерного станка, его размерность для данных деталей и общая характеристика по механизму работы. Соблюдая все технологические принципы по сборке станка, можно изготовить полностью рабочий фрезерный станок ЧПУ в домашних условиях.

Чертеж или схема должны содержать название каждой детали, размеры деталей и основного корпуса, размер вертикальной оси, а также двигателя, электродвигателей, количественную характеристику мощности двигателя и потребление электричества в час, то есть производительность фрезерного станка ЧПУ.

Приложение в случае поломки станка

Любая машина со временем претерпевает какие-либо поломки или заводские браки, а также разнообразные неисправности. Существует несколько причин, по которым могут возникнуть дальнейшие поломки с фрезерным станком ЧПУ:

  • Недостаточная сила зажима у стола материала. Это говорит о том, что стол, на котором установлен материал с работой фрезерного станка ЧПУ, имеет очень низкую прочность и в любой нежеланный момент сможет подвести работающего человека. Следует перед работой со станком проверять стол, на котором будет происходить работа с материалом, а также стол, на котором стоит сам станок.
  • Круглые детали не вращаются. Это связано с тем, что напряжение в сети недостаточно высокое или не такое, которое необходимо для нормальной работы. Если вовремя не предотвратить эту проблему, можно полностью сломать станок, восстановление которого потребует больших затрат.
  • Медленная работа круглых деталей. Эта проблема чаще всего связана также с подачей напряжения в сети. Для того, чтобы избавиться от этой проблемы, нужно проверить источник питания и если надо, заменить необходимые провода.

Вышеописанные причины появления разных поломок являются самыми распространенными. Поэтому мастера по исправлению проблем всегда найдут способ починить даже фрезерные станки. Конечно, если фрезерный станок изготовлен самостоятельно в домашних условиях, то необходимо также самому провести анализ машины и произвести починку.

Примечание

Из данного содержания текста можно вынести вывод о том, что самодельный фрезерный станок ЧПУ имеет свою классификацию, ряд особенностей по изготовлению деталей для станка и его сборка. Чертежи помогут разобраться в размерах деталей, их функциях и сборочных инструкциях. Поэтому, для того, чтобы самодельный фрезерный станок не поломался, необходимо использовать достаточно прочный материал.

Фрезерный станок по дереву своими руками: размеры, чертежи

При организации небольшой мастерской по изготовлению мебели желательно создать фрезерный станок по дереву своими руками. Это устройство может выполнять самые разные работы по обработке древесины.

Конструкций самодельных фрезеров много, необходимо определиться с необходимой схемой фрезерования, исходя из предполагаемых задач.

Типы фрезерных станков для мебельного производства

В деревообрабатывающих цехах фрезерованием обрабатывают детали разной формы. Сложные профили получают с помощью фасонных фрез. Ведут прямолинейную и криволинейную обработку. Самыми популярными являются:

  • Одношпиндельные станки стандартного типа – в них используется вертикальный шпиндель, на который крепится фреза определенного вида.
  • Горизонтальные одношпиндельные станки – в этих конструкциях в горизонтально ориентированный шпиндель устанавливается патрон с фрезами. На подобных устройствах фрезеруют пазы для установки замков, площадки для монтажа петель и иные полости.
  • Наклонные шпиндельные головки используют при соединениях на ус.
  • Перемещаемые фрезерные шпиндели применяют в присадочных станках для профилирования пазов типа «ласточкин хвост» (в дальнейшем детали соединяют с помощью шпонок Хоффмана).
  • Копировальное фрезерное оборудование позволяет изготавливать детали сложной формы. Конструктивно подобные устройства выполняют по разным схемам. С их помощью по одной модели изготавливают сотни копий за смену.
  • Четырехстороннее фрезерное оборудование обрабатывает длинномерные заготовки, которые в дальнейшем используются для настилки пола, отделки внутренних или наружных стен.
  • Фрезерные станки с ЧПУ могут выполнять изготовление изделий сложной формы. Например, из комлевой части дерева подобные устройства могут вырезать деревянные статуи (часто используют для украшения лестниц, изготовления барельефов, ажурной резьбы и иных весьма дорогих изделиях).

Разработка конструкции

Перед началом изготовления следует определиться с типом самого станка, который необходим для конкретного мастера. У каждого могут быть свои предпочтения. Возможно, что для работы можно обойтись обычным ручным фрезером. Разные фирмы выпускают разнообразный электрический инструмент.

Он оснащен необходимыми приспособлениями и специальными шкалами. С их помощью умелый специалист может изготавливать самые разные типы деталей.

Для пользователей электрических ручных фрезеров выпускают наборы фрез. Достаточно подобрать необходимый инструмент, чтобы наладить производство оригинальных и однотипных деталей.

Важно! Довольно часто при изготовлении стационарного оборудования за основу используют ручной фрезер. Сравнительно недорогое изделие нетрудно приспособить в соответствующих оправках и направляющих.

Этапы создания своими руками

Проектирование

Чтобы сделать фрезерный станок по дереву, нужно представить его использование в своем цеху. Любая работа начинается с проработки конструкции. Прорабатываются эскизы, разрабатываются рабочие чертежи сборочных узлов и отдельных деталей.

Для современных конструкторов предлагаются десятки инженерных программ трехмерного моделирования, которые помогают представить будущее изделие в виде твердотельного изделия. Сразу ведется проектирование целых узлов станка.

Здесь вносятся готовые детали, которые можно приобрести в торговой сети, а также элементы собственного изготовления. Их предстоит изготовить на имеющемся оборудовании или заказать у специалистов, имеющих необходимую оснастку.

Трехмерная модель тумбы фрезерного станка:

  1. Боковая стенка.
  2. Опорный ролик.
  3. Опорная поверхность.
  4. Внутренние стенки тумбы.
  5. Задняя стенка.

3D-модель на экране монитора можно заставить «работать», чтобы проверить работоспособность будущего технологического оборудования на стадии проектирования. При необходимости нетрудно внести необходимые коррективы. Электронная модель может претерпеть разные изменения, помогающие достигать оптимальные соотношения между размерами и иными геометрическими параметрами. На этой стадии отрабатывается принцип работы фрезерного станка, подбирается будущий инструмент для производственных процессов.

Трехмерная модель столешницы фрезерного станка:

  1. Боковая планка (необходима для закрепления к тумбе).
  2. Передняя стенка (царга).
  3. Отверстия для установки.
  4. Стенка для упора.
  5. Саморезы для сборки элементов.
  6. Косынка (усиление для перпендикулярных поверхностей).
  7. Опорная поверхность.

Изготовление уникальных деталей

Следующим этапом является изготовление деталей устройства, а также приобретение комплектующих (всем известно, что не стоит изобретать те заготовки, которые проще купить).

Монтировать оборудование необходимо на прочных опорах, поэтому сначала изготавливается сам стол. На нем в дальнейшем будет размещен самодельный фрезерный станок. Выбор у изготовителя большой. Используются:

  • Деревянная конструкция, из брусков выпиливаются заготовки, а потом собирается стол. Применяют клеевое соединение, дополнительно крепят с помощью саморезов. Они фиксируют детали относительно друг друга. После полимеризации клея дополнительно усиливают соединения.
  • Многие предпочитают сварные пространственные конструкции. В них используют профильные прямоугольные или квадратные трубы. Масса изделия небольшая, прочность высокая. К металлу несложно закреплять отдельные фрагменты станка, достаточно просверлить стенки труб в нужном месте и установить резьбовые шпонки.
  • Некоторые мастера предпочитают полностью сборно-разборную конструкцию. Преимущество в том, что при необходимости всегда можно дополнить устройство какими-либо опциями.

Сборка и запуск в эксплуатацию

Самый ответственный этап – это сборка фрезерного станка. Здесь возможны варианты, когда все получилось. Сразу возможен запуск в производственные цепочки. В технологических картах вносят операции, которые выполняются на подобном оборудовании. Подбирается инструмент, и описываются особенности выполнения с его помощью определенных видов работ.

Бывает, что на каком-то этапе допущена ошибка. Тогда придется вносить необходимые коррективы. Важно, довести работу до логического конца.

Чтобы любой пользователь в будущем мог выполнять работу, составляется инструкция по эксплуатации. В ней указывается последовательность включения, безопасной работы и выключения. Обязательный пункт – это меры безопасной работы. Каждый, кто приступает к работе (при работе по найму) подписывает в журнале по охране труда, что прошел подробный инструктаж по технике безопасности на рабочем месте.

Изготовление одношпиндельного фрезерного станка

Необходим горизонтальный стол. Для изготовления подходят литые из чугуна плиты (самый лучший вариант), листы ДСП (ламинированные), МДФ или фанера. На нем устанавливают направляющие линейки.

Между линейками монтируется шпиндель. На нем размещают фрезы. Направляющие можно смещать относительно инструмента. Именно так регулируется глубина обработки.

При установке шпинделя монтируют дополнительные подшипники. Необходимость усиления узла объясняется довольно просто: необходима достаточная прочность, чтобы не возникали неконтролируемые перемещения.

Внимание! Оптимальным вариантом будет использование ручного электрического фрезера. У него имеются электродвигатель, цанговый патрон, точки крепления. Легко включать, выключать, регулировать вылет по высоте. Замена инструмента – это дело нескольких секунд.

Если необходима глубокая обработка (более 20…30 мм), то используют мощные двигатели (более 2 кВт). На валу устанавливают план-шайбу. С ней крепят патрон или шпиндель под фрезу.

При выборе мотора предпочтение отдают высокоскоростным (высокооборотистым двигателям). Чем выше частота вращения вала, тем лучше качество обработанной поверхности.

Важным элементом для деревообрабатывающего оборудование будет система пылеудаления. При работе образуются опилки, стружка и довольно много пыли. Поэтому в крупных цехах создают аспирационные системы.

В небольших производствах ограничиваются применением пылесосов. Они включаются одновременно с подключением основного электродвигателя. Пыль удаляется из зоны резания и накапливается в специальных мешках. По мере наполнения от отходов обработки избавляются.

Пошаговая инструкция

Работа начинается с изготовления элементов стола. Их изготавливают из ламинированного ДСП. Для большей жесткости необходимо столешницу делать двухслойной. Тогда общая толщина составит 32 мм.

Выпиливание выполняется на раскроечном циркулярном станке. Детали выпиливаются без припусков на последующую обработку. Кромки оклеиваются меламиновой кромочной пленкой.

Чтобы в дальнейшем проще производить монтаж элементов станка, выпиливается прямоугольное отверстие. В нем устанавливается опорная плоскость. К ней крепится фрезер.

Под рабочую часть фрезера высверливается отверстие. Сквозь него будет производиться монтаж инструмента. Для фиксации внутри вставки сверлятся отверстия. Головки болтов будут утоплены внутри отверстий большего диаметра.

На рабочем столе выполняется разметка под установку вспомогательных элементов: направляющих пластин и передвижных упоров. Здесь же продумывается вопрос об монтаже системы отсоса отходов деревообработки.

В направляющих фрезеруются специальные пазы. При работе можно изменять положение направляющих в зависимости от типа используемых фрез. По необходимости их можно раздвинуть, увеличив расстояние между опорами.

Сами направляющие могут перемещаться вперед и назад. Тем самым меняется глубина обработки. Ее выставляют в зависимости от используемых фрез и требований конструктора изделий из древесины.

Готовый агрегат для фрезерования пазов разного типа удобен в работе. Наличие реверса позволит использовать фрезы разных типов.

Одношпиндельный станок получил наибольшее распространение в деревообрабатывающих цехах. При необходимости направляющие снимаются. Используются фрезы, оснащенные специальными подшипниками. С подобным инструментом производится обработка изделий со всех сторон.

Видео: самодельный фрезерный станок.

Разработка конструкции копировального фрезерного станка

Основы копирования

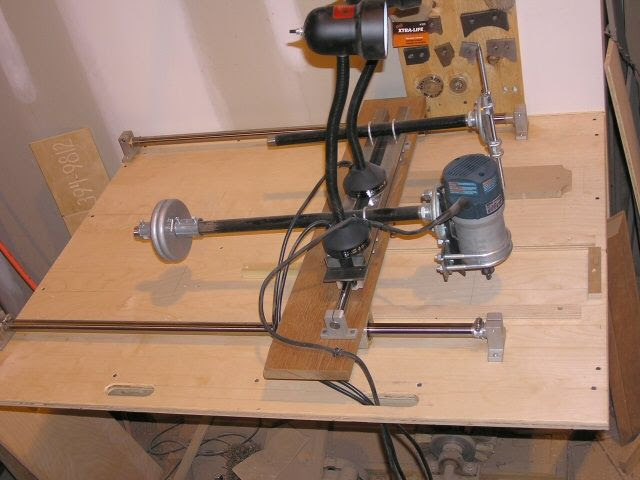

Копировальный фрезерный станок в своей основе использует элемент пантографа. Этот прибор позволяет по одной поверхности вести копир. С другой стороны устанавливается исполнительный инструмент. В чертежных приспособлениях используют карандаш (ручку). В станках на втором крыле пантографа устанавливают инструмент.

Конструкция пантографа

В основе конструкции используется параллелограмм. Эта геометрическая фигура позволяет проводить параллельные линии или эквидистантные кривые. Одно плечо фиксируется жестко, относительно него производится копирование.

Копир ведут по линиям оригинала. Расположенный на свободном плече карандаш повторяет все перемещения. Остается копия следа на другом листе.

При необходимости изменения масштаба у пантографа предусмотрены несколько дополнительных отверстий. Шарниры устанавливают в другую группу отверстий, в результате изменяется масштаб изображения. На простых пантографах можно увеличить или уменьшить отображение в несколько раз.

Схема копировального фрезера:

  1. Щуп копира.
  2. Фрезерующая головка.
  3. Механизм уравновешивания масс.
  4. Ограничитель поперечного перемещения копира.
  5. Механизм ограничения поворота.
  6. Фиксатор оригинала и копируемого изделия.

В трехмерном копировании необходимо использовать ось, относительно которой будет производиться перемещение элементов станка. На рамке располагаются щуп и фрезерная головка. Вся рамка перемещается по оси. Имеются ограничения в поперечном перемещении. Угол подъема и опускания рамки тоже имеет определенные ограничения.

Образец (оригинал) и обрабатываемая деталь устанавливаются на столе. Их фиксируют жестко, чтобы при копировании полностью повторять форму оригинала.

Внимание! В особых случаях предусматривается многократная переустановка образца и детали.

Более сложные изделия методом фрезерования выполняются на оборудовании с числовым программным управлением. В них управление перемещением фрезерной головки определяется исполнительными устройствами.

Republished by Blog Post Promoter

Самодельный фрезерный станок по металлу и по дереву с ЧПУ своими руками


На чтение 7 мин. Просмотров 2k. Опубликовано
Обновлено

Изготовить самодельный фрезерный станок может любой мастер. Главное – задаться целью. В результате можно не только хорошенько сэкономить на покупке нового дорогостоящего оборудования, но и получить в свое распоряжение даже более эффективное и удобное устройство.

Ручное изготовление не значит низкое качество, наоборот, при должном подходе можно получить агрегат, который будет полностью удовлетворять всем требованиям мастера.

Преимущества станка для домашней мастерской

Среди большого ассортимента оборудования, которое используется для обработки древесины, фрезерный по дереву является наиболее эффективным и универсальным. Подобные устройства многократно повышают функциональность домашней мастерской, приближая ее к профессиональному цеху.

Возможность качественной обработки дерева – это то, о чем мечтает каждый мастер. Фрезерование, поперечное строгание, вырезание элементов сложной формы – лишь малая часть операций, которые позволяет решать фрезеровочный агрегат.

Данное оборудование обладает рядом преимуществ, благодаря которым оно стало столь популярным и во многих случаях незаменимым:

  • высокая эффективность;
  • экономичность и окупаемость;
  • многофункциональность;
  • простота в обслуживании;
  • длительный срок службы;
  • надежность;
  • качественный результат обработки дерева.

Следует также отметить, что стоимость таких агрегатов не столь высока. При этом, если мастер желает сэкономить свои средства, он может изготовить самодельный сверлильно-фрезерный станок своими руками.

Схема самодельного фрезерного станка.

Стоит отметить, что представленные на рынке друг от друга своими конструкционными особенностями. В связи с этим при выборе оборудования необходимо заранее учитывать те работы, которые предстоит выполнять.

Из большого многообразия устройств можно выделить некоторые виды:

  • наименее дорогие – устройства с ручным управлением;
  • фрезерно-гравировальные;
  • для работы по дереву с возможностью трехмерной обработки материала;
  • с числовым программным управлением.

Любой из приведенных выше типов устройств отлично справится с определенным видом работ. Мастеру остается только правильно подобрать аппарат для конкретной задачи.

Станок для фрезеровки своими руками

Домашняя мастерская – место, в котором каждый мастер стремится реализовать свой потенциал и свои самые смелые задумки. Главное, чем он гордится – это изделия, изготовленные своими руками.

Для того чтобы работа была эффективной и качественной, необходимо использование специального оборудования, которое также можно сделать, а не покупать. Самодельный агрегат для фрезеровки позволит не только существенно ускорить процесс работы, но и станет гордостью мастера.

Фактически все инструменты могут быть сделаны вручную. Зачастую трудности возникают в другом направлении, а именно:

  • нехватка свободного пространства для размещения оборудования;
  • сильный шум, исходящий от устройств во время работы;
  • частое несоблюдение техники безопасности.

Первые две проблемы решаются достаточно просто. В интернете можно без особого труда отыскать необходимые чертежи самодельных устройств подходящих размеров. Что касается шума, то тут можно использовать надежную шумоизоляцию или же расположить мастерскую вдалеке от жилых помещений.

Третий пункт зависит исключительно от мастера. Работа в домашних условиях подразумевает отсутствие строгого контроля. Это зачастую позволяет расслабиться и не соблюдать необходимые меры предосторожности. Такие ситуации необходимо исключить.

[box type=”warning”]Здоровье – превыше всего, поэтому следует ознакомиться со всеми требованиями по технике безопасности и следовать им.[/box]

Изготовить самодельный фрезерный станок для работы по дереву своими руками вполне посильная задача. В интернете можно найти большое количество разнообразных схем, с помощью которых удастся достичь поставленных целей.

Итак, давайте рассмотрим, как сделать фрезерный .

Наибольшую трудность для любителей самоделок представляет изготовление вращающейся фризы. Хороший аппарат отличается тем, что он способен обрабатывать дерево по прямолинейному и криволинейному контурам.

Тут очень важно правильно выбрать и установить ножевую головку. Ее необходимо закрепить на шпинделе, расположенном на валу электродвигателя. Обычно ее фиксируют вертикально.

Электрическая схема станка.

Конструкция крепится на подставке, которая может перемещаться по двум осям. Бывает множество станков, обладающих своими конструкционными особенностями. Например, для фигурной фрезеровки подойдет ручной фрезер.

Подобное оборудование характеризуется простым устройством, в основе которого лежит технология ручного резака. Все ключевые элементы спрятаны в корпусе. Важно, чтобы мощности двигателя хватало для обеспечения необходимой движущей силы.

Одним из основных требований к станкам является устойчивость платформы. Наилучшим вариантом будет использование литого или штампованного материала. Важно, чтобы обеспечивалось хорошее прилегание к поверхности.

К более профессиональным вариантам следует отнести погружные модели. Они позволяют вытачивать выемки, пазы, отверстия заданной формы и глубины. Для выполнения подобных более сложных процессов лучше обратить внимание на стационарные станки.

Вариант 1: наиболее простой тип станка

Пожалуй, самым доступным вариантом создания самодельного фрезерного станка для обработки дерева или работы по металлу своими руками – это изготовление фрезера из дрели и электрического мотора. Последний можно раздобыть со старого ненужного инструмента.

Процесс сборки подобного данного станка не вызовет особенных проблем даже у начинающих мастеров. Понадобятся подручные материалы, двигатель и шпиндель. В качестве привода можно использовать дрель.

[box type=”info”]Начать следует с изготовления столешницы и станины, которые могут быть сделаны из древесины, например, из листа фанеры, разрезанной на части. Затем строго перпендикулярно столешнице устанавливается фрезер.[/box]

По чертежам следует добавить дополнительные приспособления, позволяющие варьировать наклон и глубину обработки изделий.

В заключительном этапе изготавливаются элемент параллельного упора, чтобы была возможность подавать материал под фиксированным углом.

Как видите, сконструировать самодельный настольный фрезерный станок не так уж сложно. Это может быть и мини модель, которая без труда разместится в маленьком помещении. В любом случае подобное оборудование необходимо в мастерской каждого плотника.

Если мастер ограничен в средствах или же ему хочется все делать самостоятельно, тогда самодельный фрезерный своими руками – это то, что нужно.

Вариант 2

Существует множество причин, по которым люди хотят сделать свой собственный фрезерный . Самой распространенной причиной является банальное отсутствие денежных средств.

Станок фрезерный с ЧПУ.

Купить качественный и надежный ЧПУ станок от именитого бренда далеко не всем по карману. Но есть, конечно, и такие мастера, которым просто приносит удовольствие изготовление подобных вещей своими руками.

Стоит сразу отметить, что существуют готовые комплекты позволяющие сделать самодельные фрезерные станки для работы с деревом или металлом с ЧПУ. Однако они обладают рядом недостатков.

Во-первых, заранее трудно с уверенностью сказать, какой именно комплект подойдет наилучшим образом для каждой конкретной задачи. Во-вторых, в готовом наборе нет возможности что-либо изменить на свое усмотрение.

Итак, главной отличительной особенностью подобного оборудования является наличие числового программного управления.

Собирать устройство необходимо с установки двух шаговых электродвигателей. Они монтируются непосредственно на корпус за вертикальной осью. Назначение двигателей – это перемещение фрезерной головки по вертикали и горизонтали.

Не стоит забывать и про такой важный узел, как шпиндель для фрезерного . Этот элемент передает вращательный момент рабочему механизму, например, фрезе.

[box type=”fact”]По большому счету, шпиндель представляет собой вращающийся вал, зафиксированный на станке. Так как эта деталь достаточно важна, необходимо выбирать только качественные варианты.[/box]

Управление оборудованием осуществляется посредством подключения системы управления через LPT-порт. После установки всей электроники, загружаются драйвера и программное обеспечение.

Более подробную инструкцию с пошаговой сборкой можно найти на многочисленных видео, выложенных в интернете.

Итог

Фрезерный станок с ЧПУ просто незаменим в мастерской любого мастера, работающего с дерево. Подобное оборудование существенно упрощает и ускоряет процесс изготовления изделий не только из дерева, но и из металла.

ЧПУ станок открывает совершенно новые возможности в обработке материала, позволяя создавать более совершенные и оригинальные изделия.

Фрезерный станок по дереву своими руками как сделать самому

Что такое фрезерный станок, для чего он предназначен и какие его главные особенности?
Фрезерный станок — это металлорежущий и деревообрабатывающий станок.


Фрезерный станок по дереву служит для переработки при помощи металлообрабатывающего инструмента (фрезы) тонких, усложнённых плоскостей, зубчатых колёс и подобных объектов.
Также этот станок за небольшой период времени может очень быстро обработать любой пиломатериал в очень больших объёмах.

Фрезерный станок для дома

Деревообрабатывающий станок довольно дорогое удовольствие, если приобретать его прямо с завода, поэтому мало кто мог бы его себе купить. Но если посмотреть на другую «сторону медали», то иметь фрезерный станок дома довольно рентабельно. По этой причине зачастую многие обычные люди, работающие на данных станках и мастера, с большим стажем работы приходят к пониманию того что: «Нужно сделать фрезерный станок самому, своими руками!» и они правильно мыслят, ведь это вполне возможно и не так уж сложно.

Какими знаниями нужно владеть для того, чтобы соорудить фрезерный станок по дереву своими руками?

Люди, имеющие опыт со станками дают рекомендацию: Нужно сначала узнать, из чего сконструированы эти станки, понять схему фрезерного станка, прежде чем приниматься за сборку.

Фрезерный станок характеристики

Существует множество разных установок. Начиная от самых простых до самых сложных. Для домашних условий хватит обычной установки с зафиксированным положением, имеющая возможность ручной разборки, регулировки и переустановки металлообрабатывающего инструмента (фрезы).

Детали фрезерного станка

Для того чтобы соорудить обычную установку, обязательно надо узнать из чего она состоит, её основные компоненты и приниматься за работу, основываясь на схемах строения домашнего фрезерного станка.

Устройство фрезерного станка:
