Переходник с алюминиевого провода на медный: Соединяем медный и алюминиевый провода: как правильно?

Соединить алюминиевый и медный провод: легкое решение

Соединение медных и алюминиевых проводников

О соединение медного и алюминиевого провода ходит немало слухов. Некоторые говорят, что в этом нет ничего страшного, и приводят примеры, когда такие соединения служат десятилетиями, а другие говорят, что из практики знают, как быстро они разрушаются. Кому верить, и как правильно соединять такие провода мы и поговорим в нашей статье.

Почему нельзя соединять медный и алюминиевый провод

Прежде всего, давайте разберемся, почему нельзя соединять эти провода вместе, и что нужно для того, чтобы такое соединение служило многие годы. Для этого нам придётся погрузиться немного в теорию, и разобраться со структурой этих металлов.

Почему нельзя соединять медный и алюминиевый провод

Чтобы понять, как соединить медный и алюминиевый провод, давайте разберемся, а что же такого в таком соединении. Ведь существует сразу несколько теорий о недопустимости такого соединения и практически все из них имеют рациональное зерно.

Окисление алюминия

Как и любой другой металл, под воздействием кислорода медь и алюминий окисляются. В результате чего на их поверхности образуется оксидная пленка. Оксидная пленка меди практически не препятствует прохождению электрического тока, а вот оксидная пленка алюминия имеет достаточно большое сопротивление.

Если медный и алюминиевый провод соединить, то как бы мы не хотели, но металлы будут взаимодействовать. Алюминий является более активным металлом, поэтому при появлении между соединением влаги, которая в любом случае присутствует в воздухе, начинается процесс электролиза, то есть ионы алюминия переносятся на медь.

В результате алюминиевый проводник теряет свою массу. В нем образуются пустоты и раковины. Они в свою очередь тоже окисляются и еще больше ускоряют процесс электролиза. И чем больше влаги в соединении, тем быстрее происходит этот процесс.

Что такое электролиз

В результате мы имеем практически разрушенный алюминиевый проводник. Его сечение уменьшено, а значит плотность тока вырастает. Вырастает плотность тока, металл начинает больше греться, и в результате это приведет либо к перегоранию алюминия в месте соединения, либо, в худшем случае — к пожару.

Как соединять медный и алюминиевый проводник

Но медный провод соединить с алюминиевым можно. Для этого между этими двумя проводниками достаточно разместить третий материал или же полностью исключить возможность проникновения влаги к месту соприкосновения металлов.

• Давайте рассмотрим оба эти варианта. Начнем с наиболее простого – разместить между проводниками третий металл. Обычно для этого выбирают так же неактивный металл, дабы у нас вновь не было процесса электролиза. И обычно инструкция рекомендует использовать для этого латунь.

Соединение медного проводника и алюминиевого через стальную шайбу

На фото это же соединение после нагрева шайбы

• Это связано с тем, что этот материал имеет достаточно хорошие электротехнические свойства. Он стоек в химическом плане и препятствует процессу электролиза.
• Некоторые предлагают использовать для этого обычную сталь или нержавейку. Но делать этого не стоит. Дело в том, что эти материалы обладают не очень хорошей проводимостью. Поэтому при прохождении через них больших токов они будут сильно греться. В результате мы опять можем получить пожар.

Латунные шайбы

Обратите внимание! Если вы все-таки решили остановится на болтовом соединении, то вместо стальной шайбы можно использовать латунную. При наличии металла ее вы можете вырезать и своими руками. Вариант же со стальной шайбой допустимо использовать лишь в сетях с не очень большой нагрузкой.

• Вторым возможным вариантом является исключение попадания воды в место соединения металлов. Герметизировать соединение будет слишком дорогостоящим, да и не всегда надежным вариантом. Поэтому в большинстве случаев для этого используют специальную пасту как на видео.

Смазка для контактного соединения

• Такая паста не только препятствует проникновению в контактное соединение влаги, но и кислорода. В результате алюминий окисляется очень незначительно, ведь для образования оксидной пленки ему необходимо буквально несколько секунд. А благодаря отсутствию влаги в месте соединения не происходит самый страшный процесс для такого соединения – электролиз.

Как соединять правильно медные и алюминиевые провода

Зная причины и возможные варианты устранения проблемы, можно приступить к разбору вопроса, как правильно соединить медный и алюминиевый провод. И здесь есть сразу несколько вполне логичных ответов, некоторые из которых мы уже привели в разделе выше.

Начнем с вопроса по смазке. Это может быть технический вазелин, литол и любая другая смазка, препятствующая окислению металла и попаданию влаги. Но тут встает вопрос с последующей изоляцией такого соединения. Ведь на смазку изолента ложится очень плохо, а термоусадка может просто выдавить ее.

Обратите внимание! В любом случае соединение типа скрутка запрещено. А для таких разных металлов скрутка может быть вдвойне губительна.

Клеммники для соединения проводов	Соединить медный и алюминиевый провод можно при помощи разнообразных клемм. Это могут быть пружинные, винтовые или любые другие виды, только следует учитывать, что алюминий и медь не должны соприкасаться.
Латунные наконечники для проводов	Если вы пытаетесь соединить одножильный алюминиевый и многожильный медный провод винтовой клеммой, то желательно пользоваться специальными латунными наконечниками. Причем пользоваться ими следует для обоих металлов.
Обжимные наконечники для винтового соединения	Это связано с тем, что при винтовом зажиме алюминия, он может потерять частично или даже полностью свое сечение. Алюминий материал достаточно мягкий и качественно закрученный винт может его полностью передавить.
Наконечник на медный многожильный провод	С многожильными медными проводами похожая ситуация. Но только в этом случае, при закручивании винта он может поломать часть проволок в проводнике. Опять-таки — уменьшение сечения. Поэтому такие наконечники могут стать отличной панацеей от таких случайностей. Тем более цена таких изделий составляет сущие копейки.
Гильзы для обжимки проводов	Одним из возможных вариантов, как соединить медный провод с алюминиевым, может стать использование специальных обжимных гильз. Сейчас на рынке достаточно широко представлены гильзы, выполненные из латуни. Для более наглядной демонстрации один их край имеет белый цвет, а другой цвет меди. Они специально предназначены для обжимки медного и алюминиевого провода.
Соединение проводов методом пайки	Алюминиевый и медный провод соединить можно и при помощи пайки. Только в этом случае вам потребуется специальный припой для алюминия и качественное лужение медного проводника. Кстати уже одного лужения медного проводника будет достаточно чтобы предотвратить электролиз.
Сварка проводов	Сварка для таких соединений обычно не применяется в связи с разной температурой плавления металлов. Да и от процесса электролиза это не защищает. Поэтому о сварке проводов лучше забыть.
Наконечники под винтовое соединение для проводов большого сечения	Перед тем как соединить алюминиевые и медные провода большого сечения, на них лучше одеть специальные наконечники. Они одеваются при помощи прессовки и обычно имеют латунную контактную часть. Это позволяет их в дальнейшем соединять обычным винтовым соединением без особых проблем.

Вывод

На вопрос, как лучше соединить медный и алюминиевый провод, однозначного ответа нет. Ведь здесь все зависит от местных условий и принадлежностей, имеющихся под рукой. Но в любом случае таких вариантов достаточно много. Не допускается только прямая их скрутка, что в любом случае запрещено нормами ПУЭ.

Как соединить медный и алюминиевый провод

В жилых домах, которые строились в советские времена, электрическая проводка выполнялась алюминиевыми проводами. Современную бытовую сеть профессиональные электрики предпочитают делать проводами из меди. Поэтому хотим мы этого или нет, но зачастую приходится сталкиваться с такой проблемой, как соединить медный и алюминиевый провод. Не слушайте тех, кто будет вам рассказывать, что этого делать нельзя категорически. Конечно, не все способы подходят для данного случая, тем не менее, соединение электрических алюминиевых и медных проводов – это вполне решаемая задача. Главное выполнить всё правильно.

Эти два металла обладают разными химическими свойствами, что сказывается на качестве их соединения. Но нашлись умные головы, которые придумали, как соединять два проводника, исключая при этом прямой контакт между ними.

Мы рассмотрим все существующие варианты того, как можно соединить медный и алюминиевый провод, но для начала давайте разберёмся, почему нельзя этого сделать обыкновенной скруткой и в чём причина такой несовместимости?

Причины несовместимости

Основные причины нежелательного соединения между собой этих двух металлов кроет в себе алюминиевый провод.

результат скрутки меди и алюминия — перегрев соединения, плавление изоляции, возможность возгорания

Причины существует три, но все они приводят к одному и тому же результату – с течением времени контактное соединение проводов ослабевает, начинает перегреваться, изоляция плавится и происходит короткое замыкание.

1. Алюминиевый провод имеет способность к окислению под воздействием находящейся в воздухе влаги. При контакте с медью это происходит гораздо быстрее. У окисного слоя величина удельного сопротивления получается большей, чем у самого металла алюминия, что приводит к чрезмерному нагреванию проводника.
2. По сравнению с медным проводником алюминиевый более мягкий и обладает меньшей электропроводимостью, за счёт чего он сильнее нагревается. В процессе работы проводники множество раз нагреваются и остывают, в результате чего проходят несколько циклов расширения и сжатия. Но у алюминия и меди большая разница в величине линейного расширения, поэтому изменение температуры приводит к ослаблению контактного соединения, а слабый контакт – это всегда причина сильного нагрева.
3. Третья причина состоит в том, что медь и алюминий имеют гальваническую несовместимость. Если выполнить их скручивание, то при прохождении электрического тока через такой узел даже при минимальной влажности будет возникать химическая электролизная реакция. Она в свою очередь вызывает коррозию, в результате которой опять же нарушается контактное соединение, и как следствие нагрев, оплавление изоляции, короткое замыкание, возгорание.

Болтовое соединение

Болтовое соединение алюминиевых проводов с медными считается наиболее доступным, простым, быстрым и надёжным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.

Конечно, вряд ли вам удастся применить этот метод для соединения проводов в квартирной распределительной коробке, потому что сейчас их выпускают миниатюрных размеров, а полученный электрический узел будет уж очень громоздким. Но если в вашем доме ещё стоят коробки советских времён или когда нужно выполнить соединение в распределительном щитке, то такой болтовой способ подойдёт наилучшим образом. Вообще, он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые жилы – с разным сечением, выполненные из различных материалов, многожильные с одножильными.

Важно знать, что при помощи болтового способа вы можете соединять больше двух проводников (их количество зависит от того, насколько хватит длины болта).

Вам понадобится выполнить следующее:

1. Каждый соединяемый провод или кабель зачистите от изоляционного слоя на 2-2,5 см.
2. Из зачищенных кончиков сформируйте колечки по диаметру болта, чтобы они спокойно могли на него надеваться.
3. Теперь возьмите болт, наденьте на него шайбу, далее колечко медного проводника, снова шайбу, колечко алюминиевого проводника, шайбу и надёжно затяните всё гайкой.
4. Заизолируйте соединение при помощи изоляционной ленты.

Самое главное, не забыть между алюминиевым и медным проводами расположить промежуточную шайбу. Если вы будете соединять несколько разных проводников, то между жилами из одного металла промежуточную шайбу можете не ставить.

Ещё одним преимуществом такого соединения является то, что оно разъёмное. В любой момент вы сможете его раскручивать и если нужно, то подключать дополнительные провода.

Как правильно выполнить болтовое соединение проводов подробно показано в этом видео:

Зажим «Орех»

Ещё один неплохой способ, чтобы соединить между собой медный и алюминиевый провод – применение зажимов «орех». Правильнее это приспособление называть сжим ответвительный. Это уже электрики прозвали его «орехом» из-за внешнего сходства.

Он представляет собою диэлектрический поликарбонатный корпус, внутри которого располагается металлическая сердцевина (или сердечник). Сердечник – это две плашки, в каждой из которых имеется паз для определённого сечения проводника, и промежуточная пластина, всё это соединяется между собой болтами.

Такие сжимы продаются в любом магазине электрических товаров, они имеют разные типы, которые зависят от сечения соединяемых проводов. Минусом такого приспособления является его не герметичность, то есть имеется возможность попадания влаги, пыли и даже мелкого сора. Для надёжности и качества соединения лучше сверху ещё обмотать «орех» изоляционной лентой.

Процесс соединения проводов с помощью такого сжима выглядит следующим образом:

1. Разберите корпус сжима, для этого подденьте и снимите при помощи тонкой отвёртки стопорные кольца.
2. На соединяемых проводах зачистите изоляционный слой на длину плашек.
3. Открутите фиксирующие болты и вставьте оголённые проводники в плашечные пазы.
4. Затяните болты, расположите плашку в корпусе сжима.
5. Закройте корпус и наденьте стопорные кольца.

Практический пример использования зажима орех показан в этом видео:

Клеммная колодка

Дешёвым и простым решением в вопросе, как соединить алюминиевые провода с медными, является применение клеммных колодок. Приобрести их сейчас – это вообще не проблема, более того, можно покупать не целую секцию, а попросить продавца отрезать нужное количество ячеек. Клеммные колодки продаются разных размеров, в зависимости от сечения соединяемых в них проводников.

Что представляет собой такая колодка? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Внутри каждой ячейки имеется латунная гильза трубчатого исполнения. С противоположных сторон в эту гильзу необходимо вставить кончики соединяемых проводов и зажать с помощью двух винтов.

Применение клеммных колодок очень удобно тем, что от неё всегда можно отрезать ровно столько ячеек, сколько пар проводов необходимо соединить, к примеру, в одной распределительной коробке.

Пользоваться клеммными колодками очень просто:

1. Открутите один зажимной винт, освобождая тем самым одну сторону гильзы для прохода в неё проводника.
2. На жилах алюминиевого провода зачистите изоляцию на длину 5 мм. Вставьте его в клемму, закрутите винт, тем самым прижимая проводник к гильзе. Закручивать винт следует прочно, но сильно при этом не усердствуйте, чтобы не переломить жилу.
3. Те же самые операции проделайте с медным проводом, вставляя его в гильзу с противоположной стороны.

Почему приходится делать всё поочерёдно? Можно ведь сразу открутить два винта, вставить провода и закрутить. Это делается для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной гильзы.

Как видите, преимуществами клеммных колодок являются простота и быстрота их применения. Этот способ соединения относится к разъёмным, если потребуется, то можно вытащить один проводник и заменить его другим.

Клеммные колодки не вполне подходят для соединения в них многожильных проводников. Для того чтобы это сделать, нужно сначала воспользоваться втулочными наконечниками, которые обожмут пучок жил.

Есть ещё одна особенность в применении клеммных колодок. Под давлением винта при комнатной температуре алюминий может течь. Поэтому потребуется периодическая ревизия клеммы и подтяжка контактного соединения, где зафиксирован алюминиевый провод. Если этим пренебречь, алюминиевый проводник в клеммной колодке расшатается, контакт ослабеет, начнёт нагреваться и искрить, что может закончиться возгоранием.

Как соединить провода с помощью клеммной колодки показано в этом видео:

Самозажимные клеммы

Ещё быстрее и проще соединять алюминиевые и медные проводники в самозажимных клеммах.

Зачищенные жилы нужно вставить в отверстия клеммы до упора. Там они автоматически зафиксируются с помощью прижимных пластин (она прочно придавит проводник к лужёной шинке). Благодаря прозрачному корпусу клеммника можно проконтролировать, до конца ли жила вошла в клемму. Недостаток таких приспособлений в том, что они одноразовые.

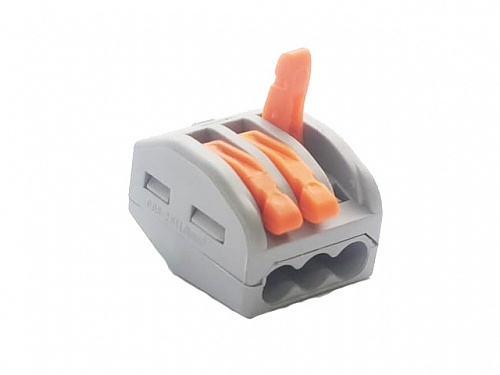

Если хотите зажим многоразового использования, применяйте клеммы рычажкового исполнения. Поднимается рычажок и освобождает вход в отверстие, в которое необходимо вставить зачищенную жилу. После чего рычажок опускается обратно, тем самым фиксируя проводник в клемме. Это соединение разъёмное, при необходимости рычажок поднимается, и провод достаётся из клеммы.

Наилучшим образом на рынке электротоваров зарекомендовали себя самозажимные клеммы «WAGO». Производитель выпускает специальную серию клемм, в которых есть контактная паста «Alu-plus». Это вещество защищает место контактного соединения алюминия и меди от проявления электролитических коррозийных процессов. Данные клеммы вы можете отличить по специальной маркировке на упаковке «Al Cu».

Пользоваться такими клеммами тоже предельно просто. На самом зажиме указано, на какую длину необходимо зачистить изоляционный слой проводника.

О преимуществах и недостатках использования клеммников WAGO рассказывается в этом видео:

Соединение скруткой

Скрутка медных и алюминиевых проводов не рекомендуется. Если без этого ни как не обойтись, то для начала следует залудить медный проводник, то есть покрыть его свинцово-оловянным припоем. Так вы исключите возможность прямого взаимодействия алюминия и меди.

Не забывайте о том, что алюминий очень мягкий и хрупкий, может идти на излом даже при незначительных нагрузках, поэтому выполняйте скрутку предельно аккуратно. Не забудьте соединение как следует заизолировать, лучше всего в данном случае воспользоваться термоусаживаемой трубкой.

Попытались подробно рассказать вам, можно ли соединять между собой провода из алюминия и меди, а также о том, как это сделать качественно и надёжно. Выбирайте наиболее подходящий для себя способ в зависимости от того, где будет коммутироваться и эксплуатироваться данное соединение.

Как лучше всего соединить медный и алюминиевый провод: все способы надежного соединения проводов из алюминия и меди

Проводка из алюминия продолжает использоваться во многих домах старой постройки. Она имеет множество недостатков, неспособна выдерживать высокие нагрузки, связанные с работой большого количества современных электроприборов. Выполняя ремонт в помещениях, большинство собственников стремятся произвести 100% замену на медный кабель. Но порой полностью убрать устаревшую проводку не получается, и приходится думать о том, как безопасно и грамотно соединить алюминиевый провод с медным.

Правильные способы безопасного соединения в электропроводке

Поскольку химические свойства меди и алюминия значительно отличаются, для их совмещения стандартные приемы не подходят. Есть мнение, что вообще не стоит производить соединение проводов этих типов. Да, стандартная скрутка тут категорически недопустима, но отлично подойдут другие методы, не допускающие контакта проводников, но позволяющие полноценно произвести объединение медной и алюминиевой проводки.

Болтовое соединение через болт и стальные шайбы

Способ с высокой степенью надежности – болтовое соединение, сделать которое по силам даже непрофессионалу. При этом полностью исключается непосредственный контакт, нежелательный для меди с алюминием, можно совмещать жилы разного сечения.

Чтобы произвести соединение алюминиевых и медных проводов между собой этим способом, понадобятся:

1. Болт;
2. Гайка;
3. Шайбы из стали;
4. Гаечный ключ.

Стоит понимать, что выполненный таким образом узел получится довольно громоздким, что делает метод удобным далеко не всегда. Он вряд ли допустим в квартирной распределительной коробке, имеющей небольшие размеры, но отлично подойдет для общего электрощитка, где места достаточно.

Как выполняется соединение алюминиевых проводов с медными болтовым способом:

1. Снять слой изоляции с соединяемых кабелей;

2. Зачищенные концы сформировать по форме кольца;

3. На болт установить шайбу, колечко первой проводки, шайбу, колечко второй, шайбу, гайку, затягиваемую до упора;

4. Произвести изоляцию лентой.

Важно! Шайба обязательно должна разделять алюминиевые и медные провода. При монтаже проводников одного материала шайба не нужна.

Клеммники переходники и клеммные колодки

Еще один вариант решения, как правильно соединить медный и алюминиевый провод – применение клемм и клеммных колодок. Они состоят из прозрачного пластикового корпуса с ячейками и зажимными винтами, внутри которых размещена латунная гильза. Одной колодкой можно соединить различное количество пар проводников, выбрав необходимое число ячеек.

Как использовать клеммники для соединения проводов:

1. Открутить винт зажима;

2. Удалить изоляционный слой с проводника;

3. Вставить кабель в клемму, закрутить зажимный винт.

Аналогичным образом производится креплением кабеля каждой стороны.

Важно! При фиксации зажимным винтом важно не переусердствовать, поскольку чрезмерные усилия способны повредить жилу.

Клеммники WAGO для алюминия и меди с пастой внутри (или без пасты)

Клеммы немецкого бренда WAGO хорошо известны электрикам, пользуются высоким уровнем доверия. Для кабелей из одного материала компания выпускает модели клемм с плоскопружинным зажимом и оборудованные зажимными рычажками. Чтобы выполнить соединение алюминия и меди предлагает разновидность клемм WAGO серии 2273 с контактной пастой внутри.

Поскольку характеристики меди и алюминия различны, их прямой контакт недопустим. Чтобы его исключить и необходима контактная паста внутри клемм.

Важно! Перед тем как соединить медный и алюминиевый проводники при помощи клемм WAGO, из гнезда для меди пасту необходимо тщательно вычистить.

Бывает так, что клеммники продаются без пасты. В таком случае, такую  токопроводящую пасту WAGO для алюминия  всегда можно докупить отдельно, она называется WAGO “ALU-PLUS” арт.249-130

Контактная паста Alu-Plus производства WAGO

Метод опрессовки гильзами с помощью пресс-клещей: гильзование

Соединение проводов методом опрессовки гильзами – процесс затратный, но позволяющий получить долговечный результат, а также надежный контакт. Понадобятся специальные гильзы, похожие на полые трубки, выполняющие роль соединителя. Также необходимы пресс-клещи, которые бывают ручными или механическими.

Соединение медного и алюминиевого провода путем опрессовки выполняется с применением комбинированных гильз. Они имеют маркировку ГМА, называются алюмомедными, рассчитаны на рабочее напряжение до 10 кВ. Потребителям предлагаются варианты доступные под разные размеры сечения жилы – 16/10, 25/16, 35/25, 50/35, 70/50, 95/70, 120/95, 150/120, 185/150, 240/185.

Для выполнения работ:

1. На концах кабеля удаляется изоляционный слой;

2. Выполняется размещение проводников на тех частях гильз, что выполнены из того же металла;

3. Производится опрессовка гильзы пресс-клещами в нескольких местах, затем изоляция при помощи ленты.

Важно! Для проведения опрессовки используются только специальные пресс-клещи. Применение для этих целей молотка или плоскогубцев способно привести к повреждение гильзы.

Заклепочное

К числу неразъемных способов соединения электрических проводов относится использование заклепок.

Понадобится:

Заклепочник;
Заклепка;
Стальная шайба.
Как соединить проводники заклепочным методом:

1. Снять слой изоляции с концов кабелей;

2. Сформируются кольца из проводников по тому же принципу, что и при болтовом методе;

3. На заклепку одевается кольцо проводника, шайба, кольцо второго проводника;

4. Заклепка помещается в заклепочник, сжимается;

5. Место контакта алюминия с медью изолируется.

Неразъемный способ очень надежен, но имеет недостаток – узел невозможно разобрать без его повреждения.

Сжимами типа орех

Соединить медный и алюминиевый провода можно используя сжим ответвленный, который многие называют «орех» или «орешек». Он состоит из поликарбонатного корпуса с сердцевиной из металла. Внутри нее две плашки с пазами под определенное сечение, между которыми располагается пластины. Конструкции скрепляется болтами.

Чтобы соединить медный провод с алюминиевым сжимом ответвленным нужно:

1. Разобрать корпус сжима;
2. Снять изоляцию на соединяемых кабелях;
3. Ослабить или полностью снять болты фиксации, поместить проводники в пазы;
4. Затянуть крепления;
5. Закрыть корпус сжима.

Монтаж выполняется быстро, понятен даже новичку. Главный недостаток метода – отсутствие герметичности. Внутрь корпуса могут попадать вода и грязь. Избежать этого можно, поможет обычная изолента.

Соединение проводов в автомат

Немало споров ведется о том, можно ли соединять алюминиевые провода с медными в автомате. Просто вставить два проводника и закрепить их в автомате – это ошибка, которая приведет к окислению, а затем отгоранию кабеля.

Вариант решения – залудить медный проводник. Процедура это несложная, но выполнить ее можно не всегда. Надежность способа средняя.

Второе решение – заизолировать алюминий при помощи фрагмента жести от консервной крышки. Для этого вырезается небольшая полоска жести, которой нужно как бы обернуть конец проводника. Для надежного контакта производится обжимание пассатижами, излишки обрезаются, а место крепления жести еще раз тщательно обжимается, но без больших усилий.

После можно без опасений закреплять кабели в автомате, не боясь их контакта.

Почему нельзя соединять медный и алюминиевый электрический провод напрямую

Алюминий и медь, подвергаясь воздействию внешней среды, образуют на поверхности оксидную пленку. Это не представляет опасности для меди, а в случае с алюминием способствует повышению сопротивления.

Когда алюминий с медью непрерывно контактируют, запускается электролиз. В его результате ионы алюминия постепенно переходят на медь, отчего первый металл постепенно утрачивает массу, в его структуре появляются пустоты. Поскольку реакция эта происходит непрерывно, в какой-то момент алюминий полностью разрушается и электропроводке требуется ремонт. Самое опасное последствие – перегрев проводки, ее возгорание.

Еще одна причина почему нельзя скручивать медные и алюминиевые провода – несоответствие показателей их электропроводимости. Алюминий мягче, показатели проводимости у него ниже, от чего при контакте он греется больше. В процессе работы и отдыха проводки постоянно будет происходить расширение/сжатие металлов. Постепенно это ослабит скрутку, что усилит нагрев. Это еще одна причина, почему нельзя соединять медь и кабель из алюминия без использования переходников.

Неправильные способы соединения

Перечислив правильные способы соединения медных и алюминиевых проводов, нельзя не упомянуть о том, как поступать при электромонтаже нельзя.

Скрутка

Казалось бы, что может быть проще, чем просто скрутить два конца проводки и заизолировать их. Такой способ подходит только для проводников из идентичных металлов. Простая скрутка алюминиевого и медного провода крайне опасна. Она прослужит какое-то время, но быстро станет причиной замыкания или даже пожара.

Скрутка с залуженным медным проводом

Считается, что если выполнить залуживание проводника из меди, то его непосредственная скрутка с алюминием становится возможной. Мнения на этот счет различаются и в большинстве из них говорится о том, что таким образом соединять медный провод с алюминием можно. Но риски все равно есть. Правила залуживания просты и надежны только на первый взгляд. Со временем защитный слой может начать разрушаться, а контролировать этот процесс практически невозможно. Именно поэтому от данного метода также лучше отказаться или использовать его только в самых крайних случаях и на короткий срок.

Самое простое и надежное соединение алюминиевого и медного провода

Как соединить безопасно и грамотно алюминиевый проводник с медью и какой использовать переходник с одного металла на другой – по этому поводу у каждого специалиста по электромонтажу есть свое мнение, выработанное в результате анализа работы и личного опыта. Но большинство из них говорят о том, что самый простой, современный и безопасный метод соединить медную и алюминиевую проводку – это клеммники WAGO с пастой. Они безопасны для проводов, а монтаж с ними занимает минимум времени. При этом дешевле всего использовать для совмещения кабелей болт с гайкой и с шайбами.

Какие способы использовать, чтобы выполнить переход с алюминия на медь, каждый решает для себя сам.

Видео

В интернете представлено множество видео, рассказывающих о том, как соединять без ущерба для безопасности медь и алюминий в единую сеть. Они полезны как новичкам, так и опытным мастерам, готовым перенимать чужой опыт и узнавать сторонние мнения.

Как соединить алюминиевый и медные провода

Без соединения проводки нельзя подключить даже простейшие электрические приборы. Малейшее отклонение от правил подключения способно принести огромные неприятности. Электрическая проводка в частном доме или в квартире есть даже в самых глухих и маленьких поселениях.

Постоянно возрастает энергопотребление, и в результате увеличивается нагрузка на соединения проводов, Запросы к ним усиливаются и становятся строже, ведь любая халатность или недоделка может обернуться катастрофой.

Что нужно хорошо протягивать участки соединения проводки сейчас знает каждый, а про электрохимическую совместимость знает не каждый.

Область применения соединений

Рост расхода электроэнергии становится причиной ужесточения требований к соединениям проводов, направленные на повышение качества пожаро- и электробезопасности.

От чего зависит надежность соединений:

1. Плотность совмещения контакта.
2. Совместимость проводов по электрохимическим параметрам.

Плотно скрутить провода может практически каждый человек, на второе требование нередко не обращают внимания, соединяя два провода (даже несовместимые) прямым способом. Именно по этой причине и появляются проблемы во время эксплуатации проводки организованной их алюминиевых и медных проводов.

Электрохимическая коррозия

Алюминий – химический элемент с высокой способностью окисления. Пленка оксида, появляющаяся под воздействием сырости на алюминиевом проводе, обладает увеличенным сопротивлением. Это плохо сказывается на способности проводить электрический ток на участках соединений.

Медь – вещество, с низкой химической активностью на котором пленка оксида образуется хуже и к тому же она обладает меньшим сопротивлением.

Алюминиевый и медный проводники, вместе создает короткозамкнутую гальваническую цепь – при увлажнении такого контакта начинается быстрое окисление алюминиевого контакта.

Между 2 проводниками появляется слой оксида металла с высоким сопротивлением, в результате – затрудняется проводимость электротока, происходит процесс электролиза, на участке соединения контактов появляются искры, металл нагревается, и образуются раковины, все это может стать причиной пожара:

• У этих веществ коэффициент теплового расширения существенно отличается. В то время когда через них пропускают электроток, они изменяют свои габариты по-разному, после отключения тока, они по-разному остывают. В результате сужения и расширения металлов изменяет их геометрию, что ухудшает контакт. И в результате на участках с некачественным контактом металл нагревается, что еще больше ухудшает контакт;
• На поверхности алюминия есть непроводящая пленка оксида, что также ухудшает качество контакта и способствует разрушению металла;
• Медь и алюминий воздают «гальваническую пару», которая также нагревает металл и способствует его окислению.

Ликвидировать эти недостатки можно, если не допускать прямого контакта этих металлов. Существует несколько вариантов соединения проводников из меди и алюминия, создающих надежный и безопасный контакт.

Отметим, что с повышением влажности воздуха, существенно усиливаются все указанные выше процессы. А плохо проводящий электроны слой оксида алюминия и значительно отличающееся тепловое расширение – это факторы отягощающие положение.

Наиболее распространенные варианты соединения

Скрутка

На небольшое время подойдет этот способ соединения, в помещении она продержится некоторый период, при высокой влажности или на улице срок службы этой пары в разы уменьшается.

Но нередко требуется стыковать несколько кабелей из меди и алюминия. Это бывает во время реставрации или ремонта электросистемы в зданиях, где используется алюминиевая электропроводка.

Опрессовка – это разновидность скрутки, при этом способе, скрутка обжимается специально подготовленной гильзой из меди или алюминия с внутренним сечением равным сечению скрутки. Хотелось бы сказать, что такой вариант является простым и быстрым в исполнении одновременно очень надежным. Готовое соединение изолируют обычным способом – используя изоляционную ленту или с помощью термоусадочной пасты.

Болтовое соединение и клеммники

Исправить некоторые недостатки скрутки поможет совмещение проводов из двух разных металлов с помощью одного из этих способов. Используя болтовые или клеммные соединения, мы устраняем непосредственный контакт медно-алюминиевой пары.

Существует несколько разновидностей клеммников:

• Проверенным и давно используемым способом является использование «орешков», их так называют из-за того что они внешне похожи на орехи. Такие изделия изготовлены из трех пластин, с помощью которых и зажимают медные или алюминиевые кабеля. Положительным качеством «орешков» является то, что для создания ответвления от основного провода его нет необходимости разрезать. Необходимо только раскрутить два болта, между двумя пластинами поместить зачищенную жилку кабеля, и снова закрутить болты. Жилу для создания ответвления располагают между средней и одной из крайних пластин;
• Также нередко используют клеммники типа WAGO. При этом способе необходимо только снять изоляцию на 10-15 мм, ввести очи щенные места в специальные отверстия и контакт готов к службе. Внутри клеммника есть особая смазка, защищающая провод от окислительных процессов. Этот вариант лучше всего использовать только при устройстве освещения. Для силовых цепей их использовать не стоит, высокая нагрузка способна стать причиной нагрева пружинистых контактов, и как результат стать причиной ухудшения контакта;
• Кроме того нередко используют клеммные колодки, они внешне выглядят как планка со специальными клеммничками. Необходимо только подготовить, как было описано выше концы, вставить один из них в отверстие, и зафиксировать его ботом. Подготовленный конец второго провода размещают в другом отверстии и фиксируют.

Провода из меди и алюминия стыкуют вместе с помощью болтового способа, если необходимо получить надежный и безопасный контакт. Две жилы кабеля скручивают болтом, разместив между ними анодированную стальную шайбу. Все работы по монтажу должен выполнять опытный профессионал.

Болтовые и винтовые соединения нужно через определенный срок ревизировать: для проводов из алюминия проверка производится – раз в шесть месяцев, для провода из меди частота проверок – через два года.

Пайка

Наиболее долговечный и надежный вариант стыковки медного и алюминиевого провода. Его минусы – технологическая сложность, увеличения срока монтажа и трудоемкость. Когда электрик делает электропроводку, то чаще всего обесточивает помещение и паяльник нагреть нет возможности.

Самодельный переходник

Можно самостоятельно изготовить переходник, который позволит без паяльника монтировать электросеть, используя способ пайки.

До начала монтажа на столе спаивают два обрезка провода – алюминиевый и медный, оставляя два свободных конца. Выходит своеобразный самодельный переходник для соединения проводов.

Лучше всего их изготовить несколько штук, после этого обесточивают электросеть и производят необходимый монтаж, соединяя алюминиевый кончик с алюминиевым проводом, а медный с медным, изолируют обычным способом.

Сварка

Способ похожий на пайку, но для него потребуется специальное оборудование и при соединении медного и алюминиевого провода практически не используется, так как различна температура плавления этих металлов.

При его выполнении медный и алюминиевый кабеля плотно скручивают, а конец полученного жгутика аккуратно сваривают контактной сваркой, в результате на конце скрутки должен появиться небольшой шарик металла. Контакты соединяются практически намертво и между ними безупречный контакт.

Советы

• Все места соединений необходимо надежно заизолировать.
• Желательно их размещать в специальных распределительных коробках. Укладывая медно-алюминиевое соединение в стену, вы перекрываете доступ к нему при необходимости, произвести ревизию соединений будет невозможно, не повреждая стену.
• Если нет опыта работы с пайкой, то лучшим вариантом станет клеммная коробка.

Безусловно, не имея необходимого опыта в электромонтажных работах, лучше не рисковать своей жизнью и имуществом и обратиться к специалисту.

Статья была полезна?

0,00 (оценок: 0)

Как соединить медный и алюминиевый провод правильным способом

Еще достаточно много квартир, в которых электрическая проводка сделана алюминиевыми проводами. А так как производители осветительных приборов и электротехники перешли на медные питающие кабели, то вопрос, как соединить медный и алюминиевый провод, сегодня еще актуален. Ввиду того, что медь и алюминий имеют разные электрические потенциалы, то между ними обязательно будет образовываться напряжение. Если бы эта связка двух металлов располагалась в вакууме, то соединение прослужило бы вечно. Что нельзя сказать о воздушной атмосфере, где присутствует влажность. Она и является катализатором химических процессов внутри контакта меди и алюминия.

Специалисты давно пришли к мнению, что разность потенциалов больше 0,6 мВ уже опасна для соединений проводов. Долгосрочным такой контакт не назовешь. Что касается меди и алюминия, то между ними электрический потенциал равен 0,65 мВ, что выше нормы. Получается гальваническая пара, как в батарейке. Поэтому соединять их в электрической проводке не разрешается. Но что делать тем, у кого в квартире или доме схема разводки проводов алюминиевая? Есть несколько выходов.

Скрутка двух проводов

Самый старый вариант соединения электрических проводов – скрутка. Он же и самый простой. Возвращаемся к электрическим потенциалам металлов. У алюминия со свинцово-оловянным припоем разница потенциалов составляет 0,4 мВ, у меди с припоем всего лишь 0,25 мВ. Получается так, что если один из соединяемых проводов обработать этим припоем, то можно провести безопасное их соединение. Обычно припой наносят на медный провод.

Лудить можно и одножильный провод, и многожильный. Во втором случае жилы необходимо скрутить, при этом учитывается их количество. Для кабелей большого сечения лудить можно три жилы, для малых сечений (не больше 1 мм²) пять жил.

Но даже этот вариант соединения не дает стопроцентной гарантия, что контакт будет работать долго. Есть такое понятие, как линейное расширение металлов, то есть под действием температур они расширяются. При скрутке добиться плотного прижима проводов друг к другу не всегда получается. При расширении между ними образуются зазоры, которые уменьшают плотность примыкания. А это ведет к снижению токопроводящей величины. Вот почему скрутку сегодня используют редко.

Резьбовой контакт

Считается, что резьбовые соединения меди с алюминием – это самые надежные контакты, которые прослужат без проблем весь срок эксплуатации самих проводов. Простота соединения и возможность состыковать несколько кабелей в одном узле делают этот тип сегодня востребованным. Правда, его обычно используют для стыковки проводов большого сечения. Количество соединяемых электрических линий будет ограничено лишь длиною болта (винта).

Возвращаемся к электрическому потенциалу металлов и определяем, что между алюминием и сталью (из нее сделаны все элементы болтового соединения) разница потенциалов составляет 0,2 мВ, между медью и сталью – 0,45 мВ, что опять-таки меньше норматива. То есть, всем присутствующим в связке металлам окисление не грозит. Прочность соединения алюминиевых проводов с медными в данном случае обеспечивает хорошо проведенный зажим гайки. Между двумя жилами устанавливаются стальные шайбы, как ограничитель или разрыватель контакта.

Внимание! В процессе эксплуатации резьбового соединения необходимо позаботиться о том, чтобы под действием колебаний здания не произошло самопроизвольное откручивание гайки. Это приведет к ослаблению контакта. Поэтому под плоскую шайбу обязательно укладывается шайба Гровера.

Как провести правильно контакт резьбовым соединением

Чтобы правильно соединить алюминиевые и медные провода между собой, необходимо:

• Удалить изоляционный слой на длину, равную четырем диаметрам болта. Если используется болт М6, то длина открытого участка должна быть 24 мм.
• Если жилы уже имеют окисление на поверхности, то надо их очистить.
• Концы сворачиваются в кольца диаметром чуть больше диаметра болта.
• Теперь в последовательности надеваются на болт: простая плоская шайба, один любой провод, плоская шайба, второй провод, еще шайба плоская, шайба Гровера и гайка, которая закручивается до упора.

Обратите внимание, что для зажима таким способом проводов сечением не более 2 мм², можно использовать болт М4. Если медный провод обработан припоем, то между двумя жилами укладывать шайбу не обязательно. Конец многожильного медного кабеля надо обязательно обработать припоем.

Неразъемное соединение

Этот вид контакта похож на предыдущий, только оно является неразъемным. И если появляется необходимость добавить в него еще один провод, то придется соединение сломать и сделать его по-новому. По сути, этот контакт основан на зажиме клепки. Сам процесс производится при помощи специального инструмента, который называется заклепочник.

• Очищаются от изоляции концы, как и в предыдущем варианте.
• Делаются кольца чуть больше диаметра заклепки (максимальная его величина 4 мм).
• Сначала надевается алюминиевый конец.
• Затем плоская шайба.
• Медный конец.
• Еще одна шайба.
• Вставляют конец заклепки в заклепочник и сжимают рукоятки инструмента до щелчка, который говорит о том, что обрезка стального стержня произошла.

Контакт в клеммной колодке

Такой вид соединения медного и алюминиевого провода чаще всего используется в осветительных приборах. Колодки приходят в комплекте со светильниками. По надежности соединения они уступают резьбовым контактам, но это один из самых простых вариантов. Нет необходимости скручивать кольца, или лудить концы, проводить изоляцию. Надо зачистить провода на длину 5-10 мм и вставить в клеммные пазы устройства. Зажим производится винтом. Усилие приложить придется, особенно это касается алюминиевого провода.

Если с помощью клеммной колодки соединяются между собой медь с алюминием, то укладывать устройство под штукатурку нельзя. Оно может быть использовано только в закрытых коробах: в распределительной коробке или в колпаке светильника.

Клеммник

Wago

Обойти стороной переходник Wago никак нельзя. Это устройство немецкого производства, с помощью которого можно между собой соединять алюминий и медь без усилий и без инструментов. Единственное, что нужно сделать, это очистить концы проводников.

Клеммник Wago – пружинный прибор, в который вставляются жилы кабеля, и он автоматически их зажимает. Сегодня производитель предлагает два исполнения колодки: одноразовые (серия 773) и многоразовые (серия 222). В первом случае провода вставляются в клеммник и вытащить их оттуда можно только, сломав устройство. Второй вариант – это прибор, в состав которого входят рычажки. Поднимая или опуская их, можно зажать конец жилы или отпустить его. В каждом разъемном гнезде есть свой рычажок.

В одноразовый клеммник можно установить провода сечением не больше 2,5 мм² (он выдерживает ток до 10 А), в многоразовый не более 4 мм² (ток до 34 А).

Орехи

Еще одна конструкция, с помощью которой можно состыковать алюминий с медью. Состоит устройство из металлического соединительного элемента пластинчатого типа и пластикового корпуса, чем-то похожего на орех. Отсюда и название.

Принцип крепления, как у резьбового варианта. Только по конструкции это две пластины, которые прижимаются друг к другу четырьмя винтами. В одной из пластин в отверстиях нарезана резьба, на которую и накручиваются винты, сжимая пластины между собой. Соединяют орехом алюминий с медью так:

• Защищают концы проводников.
• Один вставляется с одной стороны в специально образованный паз между пластинами.
• С другой стороны, вставляется второй. Здесь важно, чтобы два провода (алюминиевый и медный) не соприкоснулись внутри соединительного устройства. Поэтому в состав ореха входит дополнительная пластина из стали, которая располагается между зажимными элементами. Так вот один провод необходимо расположить сверху этой пластины, второй под ней. Это и обеспечит отсутствие контакта между медным и алюминиевым проводами.
• Винты зажимаются до упора, что обеспечивает надежность контакта.
• Конструкция закрывается подпружиненным корпусом.

Сегодня производители предлагают большое разнообразие орехов, как по мощности, так и по размерам. Существуют варианты, в которых сам корпус не открывается, и вся начинка спрятана в нем и недоступна. Подключение производится путем вставления конца провода в гнездо, где он зажимается винтом. Есть орехи с зубчатым подключением, надо просто вставить проводник в паз, где произойдет сжатие при помощи зубьев, что обеспечит надежность контакта.

Возвращаясь к вопросам, можно ли соединять, и как правильно соединить медный и алюминиевый провода, нужно сделать обобщение, что вариантов-то немало. У каждого есть свои плюсы и минусы, но под необходимые требования можно выбрать один правильный, который создаст условия длительной эксплуатации электрической схемы разводки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

можно ли соединить провода между собой и как правильно это сделать

Любой кабель состоит из алюминиевых или медных токоведущих жил. Правилами устройства электроустановок обычная скрутка таких проводов категорически запрещается. Но случаются ситуации при монтаже, когда нет вариантов кроме, как соединить алюминиевый и медный провод. Подобных возможностей имеется немало. Остаётся лишь выбрать доступный и безопасный.

Электрохимическое разрушение металлов

Часто упоминается мнение о невозможности сочетания алюминия и меди. Это верно из анализа химической совместности металлов. В мире современных технологий можно встретить десятки сопряжений металлических пар.

Существует понятие разности электрохимических потенциалов, показатели которой сводятся в специальную справочную таблицу. Из неё по необходимости берут показатели и определяются с сочетаемостью:

• Медь — свинцово-оловянный припой 25 мВ.
• Алюминий — свинцово-оловянный припой 40 мВ.
• Медь — сталь 40 мВ.
• Алюминий — сталь 20 мВ.
• Медь — цинк 85 мВ.

Чтобы представлять происходящее, необходимо понимать реакции, в которые вступают электроды из различных металлов при соприкосновении.

При отсутствии влаги надёжность контакта неоспорима. Но идеальной обстановки не бывает. Влажность атмосферы всегда отрицательно сказывается на качестве соединений. Некий электрохимический потенциал имеет любой проводник. Это свойство на практике применяется в работе аккумуляторных батарей.

Попадая на контактирующие плоскости из различных соединений, вода создаёт короткозамкнутую гальванизированную среду. Один электропроводник начинает деформироваться. Разрушению подвергается также материал, из которого он производится.

Способы соединения проводов из разных металлов

Технологические правила допускают прямую связь разных металлических проводников с коэффициентом электрохимического потенциала свыше 0,6 милливольт. По табличным данным, для связки алюминия и меди он равняется 0,65 мВ, что делает такое сочетание недопустимым. Однако существуют способы корректной взаимосвязи различающихся проводов.

Соединение кабеля методом скручивания

Наиболее известный, но ненадёжный приём называется скруткой. Подобный способ не требует специальных навыков и лёгок для изготовления. По этим причинам он достаточно часто применяется. Перед тем как соединить алюминиевый провод с медным, нужно представить происходящее в подобном сочетании при температурных перепадах и осадках:

• В соединении имеется зазор.
• Повышенное сопротивление в точке связки.
• Нагрев.
• Окисление кабелей, разрушение контакта.

Для обеспечения безопасной взаимосвязи этот способ не подойдёт. Хотя если выполнить определённые операции, в отдельных случаях можно применить скрутку для соединения алюминиевого и медного провода:

• Жилы должны плотно навиваться друг на друга.
• Скрутку необходимо покрыть водостойкой мастикой для обеспечения дополнительной изоляции.
• Для снижения напряжённости кончики кабелей нужно облудить свинцовым припоем.
• Число оборотов в подобной связке не менее трёх для жил большого сечения, больше пяти, если сечение меньше одного квадрата.

Резьбовое соединение проводов

Подобный способ выполняется зажимом концов кабеля в болтовое крепление. Это самое надёжное соединение алюминиевых и медных проводов между собой. Оно гарантирует плотный контакт на весь период использования скрутки. Замена болтов различной длины даёт возможность объединять неограниченное число кабелей:

• Разного сечения.
• Многопроволочные о монолитные.
• С шайбами для исключения непосредственного касания медных и алюминиевых жил.

Порядок действий:

1. Срезать изоляционное покрытие на необходимую для крепежа длину.
2. Зашлифовать и обезжирить зачищенные участки. Многопроволочный кабель облудить. Жилы соединить с помощью резьбы через стальные шайбы.
3. Туго затянуть гайку.
4. Перед крайними шайбами помещаются амортизаторы для предотвращения пережимания и излома провода. При обжиме он распрямится и соединение зафиксируется.

Соединение разных кабелей клеммником

Сращивание кабелей через клеммные соединения получило в последние времена широкое распространение. Хотя по качеству контакта он уступает болтовому, неоспоримые достоинства тоже имеются:

• Провода соединяются в произвольном порядке.
• Нет необходимости изготавливать соединительные кольца и надевать наконечники.
• Конструктивные особенности клеммников не допускают замыкания проводов.
• Изолирование места контакта не требуется.
• Работы по подключению клеммных контактов просты.

Концы проводов оголяют приблизительно на пять миллиметров, вставляют в зажим и протягивают. Такой способ незаменим при соединении алюминиевых кабелей, жилы которых от многократных сгибов ломаются.

Ремонт повреждённых кабелей при помощи клеммников также оказывается единственно допустимым из-за малой длины проводов. После сращивания монтируется разветвительная коробка.

Из многочисленного соединительных приспособлений не последнее место занимают немецкие пружинные клеммники Ваго одноимённой фирмы. Они бывают как одноразовыми, так и с зажимом для неоднократного сращивания провода. Такие клеммники применяются при работе с однопроволочными проводами с сечением от полутора до двух с половиной квадрата из любых металлов в изолирующих коробах. По паспорту они рассчитаны на двадцать четыре ампера по нагрузке. Контакты обработаны особым составом для предотвращения окисления.

Это самые простые по способу применения устройства. Провод зачищается и с усилием вставляется в колодку. Фиксация надёжная. Достать провод возможно с хорошо приложенным усилием. Пружинный блок при этом разрушается и повторное применение невозможно, что представляет собой самый большой недостаток этой продукции.

Многоразовые клеммники Wago с оранжевым рычажком рассчитаны на применение проводов любого типа с площадью сечения до четырёх квадратных миллиметров и токи до тридцати четырёх ампер. Применяют многократно до полного износа.

Способ применения доступен любому. Зачищается изоляция на расстояние примерно десять миллиметров, рычаг поднимается, провод укладывается в канал и рычажок захлопывается. Соединение зафиксировано.

Клеммники Ваго — это эффективные приспособления для работ по монтажу электрических сетей. Они не требуют применения специальных инструментов, но достаточно дороги.

Монолитный способ соединения

Методика выполнения такого соединения аналогична резьбовому. В качестве крепёжного элемента используется заклёпка и особое приспособление — заклёпочник. Заклёпка представляет пустотелый стержень из алюминия, утолщённый с одной стороны. В него помещается проволочная шпилька со шляпкой. При прохождении через полость он создаёт с одной стороны утолщение. Затем шпилька отламывается, формируя заклёпку.

Если не учитывать цену заклёпочника, это способ контакта становится самым доступным не считая скручивания. Минус такого контакта — одноразовость и невозможность разъединения при ошибочном выполнении работы.

Применение особых медных гильз будет ещё одним способом неразъемного объединения проводников. Они производятся различных размеров, для каждого сечения кабеля свой. В них продевают оголённые концы проводов и обжимают специальными клещами. Этот метод самый компактный наравне со скруткой.

Соединение проводов пайкой

Если имеется желание, то разнородные провода можно спаивать. Этот метод должен учитывать определённые технологические особенности. До того как правильно соединить провода, алюминий и медь надо подготовить к пайке. Медь особых ухищрений не потребует. Другое дело алюминиевый провод. На его поверхности под воздействием окружающего воздуха образуется оксидная плёнка — амальгама. Она сопротивляется химическому воздействию и припой к ней не пристаёт.

Для её нейтрализации придётся изготовить несложное приспособление. Зачищается кончик алюминиевого провода и обрабатывается раствором медного купороса. Берётся батарейка ина её минус крепится этот проводник. Медный провод закрепляется на плюсе одним концом, а вторым окунается в тот же раствор. По истечении определённого интервала времени алюминий покроется медным налётом и станет доступен для пайки.

Специфика соединений при наружном монтаже

Электрические соединения в условиях монтажа на открытом воздухе подвергаются воздействию различных погодных факторов. Требования к изоляции более жёсткие. В целях предотвращения замыкания используется зажимный комплект Орех.

В его пластмассовой оболочке размещены металлические зажимы, в которых осуществляется соединение проводов путём затягивания винтов. Половинки корпуса плотно сжимаются винтами или пружинными кольцами. Такой кокон гарантирует защиту от внешних колебаний погоды. Это довольно крупногабаритное соединение, но в условиях уличного размещения это не критично.

Кабель алюминий или медь какой лучше?

Буквально еще лет 20-30, вся проводка была алюминиевой, а в современных стройках и ремонтах таких уже и не встретишь. Но чем медь лучше алюминия? Какую проводку лучше использовать для дома: медную или алюминиевую? Где лучше применить алюминий, а где медь? Рассказываем, почему материал проводов так быстро и безповоротно изменился в лучшую сторону. На сегодняшний день оптимальным решением, для прокладки электрической проводки, является использование медных проводов.

Алюминиевые провода

Использование алюминия было оправдано в основном за счет низкой стоимости этого материала. Алюминиевые провода легче меди, но они более слабый проводник электричества. Проводимость алюминия примерно в 1,5 раза ниже, чем проводимость меди. Также алюминий, в сравнении с медью, менее устойчив к растяжению.

Алюминиевая проводка не позволяет использовать энергоемкие электроприборы, такие как индукционные варочные поверхности, печи, автоматические стиральные машины и т.п. Как правило, такая электропроводка требуют замены и модернизации.

В настоящее время алюминиевые провода успешно используются, в основном с большими поперечными сечениями, обычно выше 10 мм². В этом случае важным преимуществом алюминиевых проволок является то, что они на 70% легче, чем медь. Это повышает удобство при прокладке длинных и толстых кабелей.

Медные провода

Решающим фактором при использовании медных проводов является очень хорошая электропроводность меди. Также установка медных проводов легче чем алюминиевых, главным образом из-за их большей гибкости и механической прочности. Медные провода не повреждаются при изгибе или скручивании.
Медь превосходит алюминий по электропроводности. Удельное электрическое сопротивление меди составляет 0,017 Ом*мм2/м в то время, как у алюминия 0,028 Ом*мм2/м. То есть электропроводность алюминия составляет 65-70% электропроводности меди, поэтому для одной и той же нагрузки алюминиевый провод придется брать сечением выше чем меди.

Например, необходимо запитать нагрузку в 5 кВт. Для нее нужно будет взять или медный провод сечением 2,5 мм2, например, ввг 3х2,5, или алюминиевый аввг сечением 4 мм2.

Превосходство меди над алюминием для проводки

И медь, и алюминий окисляются в процессе эксплуатации под действием воздуха. Однако у меди окисление происходит значительно медленней, и сама по себе пленка (зеленоватый налет) довольно легко разрушается, поэтому неплохо проводит ток (хотя проходимость немного ухудшается).
У алюминия же окисление происходит гораздо быстрее, а сама оксидная пленка очень плотная и плохо проводит ток. Окисленные соединения на скрутках, сжимах или клеммах чаще всего становятся причиной горения контакта.

Если брать механическую прочность то медный провод более гибкий и прочный, чем алюминиевый. В процессе монтажа жилы приходится изгибать, например, для соединения в распределительных коробках и розетках. Медные жилы могут выдержать многоразовое изгибание без повреждения, а вот алюминиевые лишь 5 — 10 изгибаний, и после этого ломаются.

Особые проблемы алюминиевая проводка создает, когда нужно ремонтировать соединения в распредкоробках — старый алюминий уже имеет микротрещины, поэтому при одном неверном движении жила может обломаться и придется снимать часть штукатурки, чтобы вытащить хоть немного провода.

Что касается способности проводника рассеивать тепло. Чем выше коэффициент теплопроводности, тем лучше металл рассеивает тепло. У меди коэффициент теплопроводности составляет 389,6 Вт/м* °С, а у алюминия 209,3 Вт/м* °С. То есть медь почти в два раза лучше рассеивает тепло, чем алюминий. Особенно это важно в местах соединений, где провод греется сильнее всего. При одной и той же нагрузке медь в два раза быстрее будет отводить тепло (точнее не нагреваться).

Превосходство алюминия над медью для линий электропередач (ЛЭП)
Если рассматривать алюминий для воздушных линий электропередач то есть существенное преимущество, их по-прежнему выполняют из этого металла.
Вес во многом определяется исходя из плотности металла. Чем выше плотность, тем тяжелее проводник. Плотность меди составляет 8900 кг/м3, а алюминия 2700 кг/м3. То есть при равном объеме медный провод будет весить в 3,3 раза больше алюминиевого. Для домашней проводки это не критично, так как провод лежит в штробах, а для воздушной линии электропередач это важный показатель. Именно поэтому для воздушных линий электропередач используют алюминиевый провод.

Что же касается цены, то алюминий имеет явное преимущество. Все минусы алюминия сказались на относительно невысокой цене, которая примерно в несколько раз ниже цены на медь, поэтому воздушные линии, а также вводы в дом выполняют исключительно алюминиевым проводом.

Специалисты часто спорят, что лучше использовать в проводах и кабелях, алюминий или медь. Эти два металла обладают лучше, в отличие от других металлов, электропроводностью при относительно невысокой стоимости. Говорить о том, что какой-то из материалов лучше другого просто не корректно, хотя оба вида проводов имеют определенные преимущества и недостатки.

Совокупно все факторы настолько важны, что алюминиевые провода и кабели повсеместно применяются для передачи электроэнергии на большие расстояния (например, между станциями и подстанциями, для подключения конечных потребителей к общим электрическим сетям т.д.). Благодаря низкому весу алюминиевых проводов уменьшается загрузка на электрические опоры и изоляторы. Отсюда можно сделать вывод, что алюминиевый кабель повышенного диаметра выгоднее применять, чем медный. Однако алюминий имеет и ряд отрицательных свойств — это:

• невысокая прочность;
• пониженная эластичность;
• плохая свариваемость;
• низкая технологичность дальнейшей переработки и употребления;
• низкий срок эксплуатации;
• невысокая ремонтопригодность, и высокочастотные свойства такого кабеля не на высшем уровне.
• Алюминиевый провод мало используется в тех местах электрических машин, где большую важность имеет не только вес, но и габариты.

Что касается меди, то как уже говорилось, ее электропроводность в полтора раза выше, чем алюминия. Соответственно и тепловые потери (и потери напряжения) в медных проводниках будут в полтора раза меньше, чем у алюминия такого же поперечного сечения. Кроме того медь менее повержена коррозии.

Конкуренция по использованию алюминия или меди существует в мире давно (особенно для промышленной и бытовой электропроводки), поэтому выбор между ними должен осуществляться квалифицированным специалистом в зависимости от конкретной ситуации.

Также не стоит забывать, что алюминиевый и медные провода нельзя соединять непосредственно друг с другом, потому что образуется гальваническая пара, в которой алюминий в следствие электрокоррозии очень быстро разрушается, что ухудшает электрический контакт. Место с плохим контактом будет нагреваться, искрить. В результате этого надежность контактов будет уменьшаться, что может привести и к пожару. Поэтому при необходимости соединения медного и алюминиевого проводов используют стальные клеммы, разъемы и переходники, которые предотвращают непосредственный контакт алюминия и меди.

Если у вас дом старше 20 лет, при этом в нем алюминиевая проводка – замените ее, потому что срок действия алюминия как раз 20 лет. С ходом времени этот металл теряет пластичность и в любое время может быть разрушен под действием внешних факторов. Новую проводку лучше делать при помощи медного кабеля с учетом потребления электроэнергии техники.

Как правило, стандарты проводки для светильников и люстр требуют медного двухжильного кабеля, более сложные приборы (требующие заземления, к примеру, стиральные машины, компьютер, водонагреватель) требуют применения трехжильного медного кабеля. Отдельной проводки требуют кухонные электроприборы. Для нее целесообразно использовать медный трехжильный кабель до 4 квадратных миллиметров.

Если вы определились с типом кабеля, который подходит именно вам, и хотите получить безупречное качество товара и высококвалифицированую консультацию наших специалистов, перед тем как купить кабель, обращайтесь к Запорожскому заводу кабельной продукции МПКА.

Хотите знать больше, быть в курсе всех событий, знать о новинках в ассортименте кабельной продукции МПКА,  и получать информацию об уникальности и особенностях той или иной кабельной продукции?

Обязательно подпишитесь на наши страницы в соцсети:
Facebook Instagram

электрических — Следует ли нам перемонтировать или соединить алюминиевую проводку в нашей квартире?

электрический — Следует ли нам перемонтировать или соединить алюминиевую проводку в нашей квартире? — Обмен стеками товаров для дома

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0

3. +0

6. Авторизоваться
   Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил
7 лет, 8 мес назад

Просмотрено
50к раз

Мы приобрели многоквартирный дом, построенный в 1975 году.Инспектор обратил внимание на опасность алюминиевой проводки. Так как у нас очень мало знаний об этой области, мы задавались вопросом, следует ли перемонтировать все место или можно просто установить косичку для электрика? Не могли бы вы помочь? Мы просто хотим обеспечить нашу безопасность.

Machavity

16.4k55 золотых знаков3333 серебряных знака6565 бронзовых знаков

Создан 13 авг.

Ольга Ольга

6111 золотой знак11 серебряных знаков22 бронзовых знака

2

Алюминиевая проводка не представляет опасности для людей с точки зрения возгорания.На самом деле это совершенно безопасно, и исследования показали, что повышенная вероятность возгорания возникает только при неправильной установке. Обычно это означает, что подрядчики используют розетки или устройства, не рассчитанные на алюминий. Это действительно приводит к тому, что провод в конечном итоге перегревается при контакте и расширяется / сжимается так много раз, что он становится хрупким и может закоротиться.

Алюминиевый пигтейл вполне приемлем. Ваш электрик просто подойдет к каждой розетке и соединит алюминий с помощью короткой медной жилы с помощью соединителя для проводов из алюминия / меди (обычно они фиолетовые для идентификации).Это, наверное, лучшее решение для фонарей и других «не» розеток. Для розеток вы можете использовать косичку или просто подключить розетку с номиналом Al / Cu.

Однако в вашем местном строительном кодексе могут быть оговорки — у меня все в порядке с розетками с правильной оценкой. Я читал в других местах, что им нужны косички, и я читал в других местах (округ, управляемый электриками), что они требуют повторного монтажа.

Создан 13 авг.

DMooreDMoore

41.8k1414 золотых знаков6767 серебряных знаков161161 бронзовый знак

6

Как и все, ПРОВЕРЬТЕ МЕСТНЫЕ КОДЫ. Я работаю на подрядчика по электрике во Флориде. В настоящее время у нас есть контракт с сообществом таунхаусов из 200 с лишним единиц, построенных в 70-х годах из алюминиевой проволоки. В нашем случае и в соответствии с нашим кодексом мы заменяем ВСЕ розетки и переключатели на медные.Все розетки должны быть «устойчивыми» к взлому, и требуются GFI. По крайней мере, один предусмотрен в ванной, если вторая ванная комната находится на том же этаже, она питается от первой. (Применяются стороны нагрузки и линии) и по крайней мере один на кухне (опять же, первый на домашнем участке от панели выключателя) и любые внешние розетки (если они не защищены выключателем GFI). Мы используем пурпурный AlumiConns с антиоксидантным составом Noalox и медные свинцовые хвосты 14-го размера. Мы также должны добавить заземляющий провод к переключателям.В среднем вам понадобится 2 двух порта (2 отверстия с винтами) на однополюсный коммутатор, 3 двух порта на трехходовой и 4 двух порта на четырехходовой, 4 двух порта на GFI, 2 трех порта на обычную розетку и 1 трех порт и 2 порта на коммутируемую розетку.

Создан 10 дек.

Мой дом 1974 года постройки, алюминиевая проводка.Спустя 45 лет я только что добавил декоративные вилки и выключатели, состоящие только из меди, используя для их подключения метод пигтейла и антиоксидантного соединения. Интересно то, что все старые вилки и переключатели были только медными и подключались непосредственно к алюминиевому проводу. Я не обнаружил ни одного из соединений, которые показали бы какие-либо признаки износа, окисления или проблем с нагревом.
Может ли это быть еще одной фантазией обрабатывающей промышленности по продаже большего количества продукции по более высокой цене.

Создан 10 дек.

3

Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie

Настроить параметры

nec — Припаивание медных пигтейлов к алюминиевому проводу

Подобного паяного соединения внахлестку достаточно для низковольтной слаботочной электроники с низким уровнем риска.Но он никогда не был одобрен для The Big Stuff, и на самом деле это беспрецедентных .

Там было эталон для пайки «в старину»; и это грубо напоминает сращивание Western Union. Если разобрать любую старую запаянную ручку Knob-n-Tube, это будет выглядеть так. Также обратите внимание на то, что сращивания имели довольно сложную изоляцию: сначала слой (я имею в виду 3-6 слоев) тканево-смолистой «фрикционной ленты» с привязанным концом, чтобы предотвратить распутывание … затем, когда это стало доступно, слой обычного пластикового скотча.

Однако соединение Western Union никогда не могло быть задумано для соединения медь-алюминий из разнородных металлов.

Теперь я отмечу, что ваша пайка выглядит довольно хорошо со стороны меди, но со стороны алюминия не очень хорошо. Так что я не думаю, что это сработает и в качестве соединения Western Union.

Ваше мнение о том, что «то, что я делаю, ничем не отличается от соединения Copalum», может быть оспорено производителем. Это, конечно, другое. Они выглядят как изощренная попытка применить навыки электроники уровня Adafruit к очень серьезной проблеме, которой 30 лет уделяла внимание армия докторов наук.Если бы это был , что-то вроде этого простого , он был бы разработан в решение и добавлен в Code.

То, что у вас там, с припоем к алюминию, похоже на соединение холодной пайки. Вы окутали алюминий, но это все. Вы не привязываетесь к нему. Далее наступит коррозия.

Ваша основная проблема, потребность в гибком соединении, уже решается устройствами с подключениями с рейтингом CO-ALR. Присмотритесь как-нибудь к одному из них.

Наука о медных или алюминиевых наконечниках vs.медные или алюминиевые провода, это хорошо понятно. Алюминиевые проушины — универсальный донор, и возьмут все, что угодно. Медные наконечники принимают только медь. Вот где усилия 1970-х годов не увенчались успехом; они поспешно промаркировали наконечники только из меди для алюминия без надлежащих испытаний.

Вот почему большинство проушин панели сделаны из алюминия, нейтральные стержни — из алюминия, разъемы Polaris имеют алюминиевый корпус, а MAC Block и Alumiconns по сути являются миниатюрными алюминиевыми разъемами Polaris.

Что касается надежности соединений проушин, это было рассмотрено в Кодексе, требуя использования динамометрических отверток.Играя с припоем, когда у вас даже нет динамометрической отвертки, вы расставляете приоритеты в неправильном направлении!

Некоторые нормативные вопросы

Во-первых, все, что вы делаете в доме, должно быть разрешено и одобрено местным инспектором (AHJ). Обычно инспектор отказывается от таких простых вещей, как розетки и выключатели; однако это предполагает, что то, что вы делаете, — это , нормальные вещи . Вам нужно спросить у инспектора, нужно ли вам тянуть разрешение.Я совершенно уверен, что если вы честно говорите о том, что делаете, инспектор НЕ откажется от проверки. Теперь вы будете в споре с инспектором по поводу того, следует ли это допускать. Как вы думаете, что все будет дальше? Не очень хорошо, держу пари, вы знаете. Итак, на самом деле, все это зависит от того, что инспектор не узнает. Думаю, это ответ на ваш вопрос о том, что происходит во время распродажи.

Имейте в виду, что инспектор по электрике, у которого вы получаете разрешения и проводите инспекции во время работы, который имеет регулирующие полномочия и может отозвать разрешение на занятие дома, вынуждает вас потребовать разрешения, чтобы удалить все несанкционированные работы и вытащить еще один, чтобы переделать его должным образом…. совершенно не похож на «домашнего инспектора», который является мастером на все руки, который просто консультирует покупателя жилья.

Домашний инспектор может быть домкратом, но он знает этот город и другие дома в этих застройках, знает, что строители тогда любили использовать, и мгновенно узнает алюминиевую проводку, несмотря на ваше представление. Не признает новую технику пигтейла как какой-либо законный или одобренный объект и укажет это в отчете инспектора. Покупатель отзовет свое предложение или уменьшит свое предложение, потребовав полной замены алюминиевой проводки.

Наконец, вам не разрешается проводить электромонтажные работы в чужих домах. Вы должны быть лицензированным электриком или владельцем дома. Невозможно «проверить» лицензию электрика; это требует очень длительного ученичества.

Далее у вас этот тупик:

110.14 Проводники разнородных
металлы не должны смешиваться в терминале или соединении
соединитель, в котором происходит физический контакт между разнородными
проводники (такие как медь и алюминий, медь и
алюминий, плакированный медью, или алюминий, плакированный медью),
если устройство не идентифицировано для цели и
Условия использования.

Однако

110,14 (B) Паяный
стыки сначала должны быть сращены или соединены таким образом, чтобы они были механически
и электрически безопасно без припоя, а затем быть
припаял.

Как сделать их электрически защищенными без пайки, без физического контакта? Вы можете попросить их связаться с промежуточным устройством (например, Alumiconn), но этот элемент должен быть идентифицирован (и утвержден 110.2) для использования.

Алюминиевые косички для проводов — что вы должны знать

Алюминиевые кабельные переходники предохраняют от риска пожара в домах, где дома с алюминиевой проводкой показывают признаки отказа и перегрева в точках подключения.

Алюминиевая проводка широко использовалась в Канаде с середины 1960-х по 1970-е годы. Его предпочитали медной проводке, потому что он хорошо проводил электричество и был дешевле в то время. В некоторых домах все еще используется алюминий или комбинация алюминия и меди.

Алюминиевые кабельные переходники устраняют потенциальную проблему перегрева, которая возникает из-за слабых соединений и / или использования несовместимых устройств.

Что такое гибкая алюминиевая проводка?

Соединение косичками Алюминиевая проводка подразумевает сращивание короткого отрезка медного провода с алюминиевым проводом, а затем подсоединение медного провода к электрическому устройству, одобренному для подключения медных проводов.

Необходимо использовать соответствующие соединители — одобренные для соединений меди с алюминием — и антиоксидантные соединения.

Антиоксидантный состав используется для предотвращения коррозии алюминия. Алюминий со временем склонен к окислению.

Поскольку он сжимается и расширяется больше, чем медь, это также может привести к ослаблению соединения.

Ослабленные или корродированные соединения увеличивают электрическое сопротивление, которое может излучать достаточно тепла, чтобы расплавить арматуру и изоляцию.

Несоответствующие устройства и фитинги также могут вызвать перегрев.

Неплотное соединение также создает риск искрения, которое может воспламенить близлежащий горючий материал, включая изоляцию стен, саму изоляцию проводов и обои.

Безопасно ли разводить алюминиевую проводку?

Алюминиевые кабельные переходники сделают ваш дом более безопасным, если их установит профессиональный электрик. Однако попытка сделать самодельный монтаж алюминиевой проводки может только усугубить ситуацию.

Чтобы соединения были безопасными и выполняли свою работу должным образом, необходимы специальные знания и пристальное внимание к деталям.

Алюминий мягче меди, поэтому требуется тщательный уход, чтобы избежать повреждений, таких как зазубрины, порезы или микротрещины, которые могут вызвать перегрев. Для работы с алюминиевой проводкой, в том числе с алюминиевыми пигтейлами, требуются особые приемы.

Например, антиоксидантный состав является проводящим, и его нужно использовать экономно, удаляя любые лишние вещества.А если в существующей розетке недостаточно места, может потребоваться новая надставка для установки на поверхность для новых разъемов.

Пайка Алюминиевая проводка безопасна, если выполнены правильные клеммы и соединения — без повреждения провода — и с использованием материалов, одобренных Канадским электротехническим кодексом .

Алюминиевые кабельные переходники, одобренные Управлением по электробезопасности, являются наиболее распространенным решением для обеспечения безопасности алюминиевой проводки.

Как узнать, есть ли в моем доме алюминиевая проводка?

По оценкам, более 450 000 домов в Канаде имеют алюминиевую проводку.

Если вы не уверены, есть ли в вашем доме алюминиевая проводка, вы можете проверить наличие определенных отметок на кабелях между открытыми балками пола, в подвале или на чердаке или на электрической панели обслуживания.

Если алюминиевая проводка была проложена в вашем доме до мая 1977 года, кабели будут иметь маркировку АЛЮМИНИЙ, АЛЮМИНИЙ или АЛЮМИНИЕВЫЙ АЛЮМИНИЙ через каждые 12 дюймов.

Если проводка была установлена ​​после мая 1977 года, она может быть помечена как ALUMINIUM ACM, ALUM ACM или AL ACM.

Управление по электробезопасности Британской Колумбии сообщает, что признаки проблемы с алюминиевой проводкой включают:

Обогрев лицевых панелей на розетках или выключателях.

Неприятный запах возле выключателей или розеток.

Постоянное мерцание огней.

Необычные статические помехи от телевизора или радио.

Не ждите признаков перегрева соединения или предупреждающего знака дуги внутри переключателей и розеток.

Алюминиевая проводка также может быть опасной без каких-либо заметных признаков, поэтому Управление по электробезопасности настоятельно рекомендует устранить опасность, заменив оригинальные электрические устройства на одобренные алюминием, или установив алюминиевые кабельные наконечники .

Также рекомендуется проверять алюминиевые системы электропроводки каждые четыре или пять лет.

Вопросы безопасности при подключении алюминиевой проводки

Основной причиной электрических пожаров в Канаде является неисправная проводка, и считается, что опасность возгорания намного выше в домах с алюминиевой проводкой.

Например:

Международная ассоциация сертифицированных домашних инспекторов утверждает, что несколько аспектов алюминия делают его потенциально опасным как проводник.

Компания Square One Insurance Services, штаб-квартира которой расположена в Ванкувере, сообщает, что там, где в домах совмещена алюминиевая и медная проводка, при отсутствии правильных разъемов возникает чрезвычайная опасность.

Управление по электробезопасности сообщило в июне 2019 года, что опасения по поводу безопасности алюминиевой проводки усиливаются.

Из-за потенциальной опасности возгорания вам может быть трудно застраховать свой дом, если в нем есть алюминиевая проводка.

Зачем вам нужен лицензированный электрик для укладки алюминиевых проводов

Пигтейл Алюминиевая разводка представляет собой популярную альтернативу более дорогостоящему варианту полной замены разводки.

Управление по безопасности Британской Колумбии сообщает, что для прокладки алюминиевых проводов необходим лицензированный электрик, чтобы избежать дальнейших проблем, убедившись, что все соединения выполнены правильно.

Квалифицированный электрик может сделать ваш дом более безопасным, установив алюминиевые кабельные переходники , которые соответствуют всем правилам и нормам безопасности. Например, правильное соединение между медными и алюминиевыми проводами важно, чтобы избежать разъединения соединения.

Электротехнический подрядчик, имеющий опыт ремонта алюминиевой проводки, обладающий опытом в специальных методах, необходимых для работы с алюминиевой проводкой и ее ремонта, должен проверить электрические соединения, и при обнаружении проблем поврежденный алюминиевый провод должен быть отрезан, чтобы удалить поврежденный провод, а затем сделан необходимый ремонт.

Соединение алюминия с медной проволокой. : electricians

Вот что я обнаружил в своих исследованиях по этой теме при подготовке к модернизации моей собственной алюминиевой проводки.

При использовании алюминия для электропроводки в жилых помещениях возникают три проблемы:

• Алюминий — менее эффективный проводник, чем медь, поэтому для безопасного проведения заданной силы тока ему требуется больший размер, и он имеет тенденцию нагреваться под нагрузкой. Обе эти вещи способствуют тепловому расширению и сжатию.Со временем многократное увеличение и уменьшение размера приводит к ослаблению плотных соединений, так же как многократное замораживание и оттаивание воды зимой создает выбоины на дороге.

• Алюминий очень быстро окисляется при воздействии воздуха (т.е. пассивирование). Нет, затирание проволоки не устраняет этого: она слишком быстро повторно окисляется. Поскольку оксид алюминия является изолятором, соединения должны быть чрезвычайно плотными, чтобы отдельные провода были сплющены друг с другом достаточно сильно, чтобы прорваться через этот слой оксида, и оставаться герметичными с течением времени, чтобы предотвратить попадание воздуха в соединение и вызвать большее окисление.Надеюсь, теперь вы понимаете, насколько проблематично тепловое расширение.

• Разнородные металлы (медь и алюминий) в электромагнитной среде подвергаются гальванической коррозии. По сути, разная скорость потока электронов разъедает один из двух металлов, разъедая его и снижая проводимость. Сниженная проводимость означает больше тепла, а это означает, что мы возвращаемся к указанным выше проблемам еще быстрее.

Как видите, проблема в соединениях, а не в самих проводах.Алюминиевые провода становятся более хрупкими при многократном сгибании, как канцелярская скрепка, которую снова и снова сгибают взад и вперед, но это, как правило, не проблема, если монтажники не плохо справлялись со своей работой.

Вот различные решения этих проблем:

• Используйте алюминий только с алюминиевыми креплениями. Их трудно найти, они очень дорогие и, насколько я могу судить, не пользуются большим доверием.

• Соедините алюминий с медью, или косичкой. В основном прикрепите небольшой кусок медного провода к концу вашего алюминия, а затем используйте эту медь для подключения к любому другому соединению, которое вам нужно.Это можно сделать разными способами.

  • Используйте обычную проволочную гайку и пасту для защиты от окисления в соединении. Эта паста, обычно называемая «noalox», предназначена для замедления или предотвращения окисления алюминия, а также для уменьшения гальванической коррозии. Обычно это единственное решение, которое вы найдете в больших магазинах бытовой техники. Не делайте этого и не слушайте сотрудников этих мест, которые рекомендуют это. Они невежественны, почти опасны.

  • Используйте фиолетовую проволочную гайку, также известную как Ideal 65.Они предназначены для алюминиевых соединений и содержат пасту для предотвращения окисления, встроенную в саму гайку. Назовите меня испуганным разжигателями страха в Интернете, но, учитывая лучшие решения, приведенные ниже, я бы рекомендовал передать и это.

  • Используйте соединитель проводов, называемый «alumiconn», как упоминали некоторые другие. Это наконечник разъема, поэтому он немного отличается от стандартной проволочной гайки. Он имеет небольшую металлическую планку, встроенную в пластиковый корпус, с тремя отверстиями для соединений и заполненную пастой для предотвращения окисления.Идея состоит в том, что провода никогда не касаются друг друга, только этот специальный металлический стержень, который не корродирует и не окисляется, и провода плотно вкручены, поэтому любая проблема расширения материала провода устраняется. Или, по крайней мере, сильно уменьшится. Они дорогие (около 3 долларов каждый в объеме), их большой размер затрудняет заполнение коробки, и вам понадобится динамометрическая отвертка, чтобы убедиться, что вы затягиваете винты достаточно сильно. Это одно из немногих решений, которые некоторые правительственные учреждения США считают постоянной модернизацией, и самое дешевое из них.

  • Используйте систему пигтейлов под названием COPALUM. Это инструмент, который соединяет медные и алюминиевые провода так сильно, что они прочно соединены. Они называют это холодной сваркой. Это лучшие соединения, которые вы можете сделать, поскольку он в основном превращает его в один провод, а соединения меньше, чем проволочные гайки. Однако инструмент непомерно дорогой и доступен только обученным профессионалам. Тем не менее, это все еще дешевле, чем перепланировать весь дом. Также страховые компании примут постоянную модернизацию, а иногда и единственную альтернативу замене проводки.

• Переподключить дом.

Это чудовищная тема, окруженная маркетингом и тактикой запугивания, которую многие компании и службы пытаются заработать на исправлении заслуженно важной темы. Удачи вам разобраться во всем этом и исправить это с первого раза.

King Innovation AlumiConn Алюминиевый провод Алюминий-медный наконечник Фиолетовый 2 шт.

Исключенные товары:

На определенные категории продуктов и бренды не распространяются рекламные скидки или купоны.У некоторых брендов есть ценовая политика, ограничивающая цены, по которым Ace может продавать или рекламировать свои продукты. Ниже приведен список брендов и категорий, которые обычно исключаются из рекламных акций, скидок или купонов. Приведенный ниже список не может быть исчерпывающим и может время от времени меняться. Если у вас есть вопросы, обратитесь в Центр обслуживания клиентов.

Дополнительная скидка в долларах для участников Ace Reward (мгновенная экономия):

Сумма мгновенной экономии Ace Rewards доступна для участников Ace Rewards, которые вошли в систему acehardware.com (и ранее связали свою учетную запись Ace Rewards). Скидка указана в корзине. Там, где это применимо по закону, налог взимается с продажной цены до применения мгновенной экономии. Мгновенная экономия действительна до указанной даты. Лимит относится к количеству товаров по заявленной цене.

Исключенные категории:

• Воздушные компрессоры
• Угловые шлифовальные машины
• Чердачные лестницы
• Ленточные шлифовальные станки
• Настольные и стационарные пилы
• Настольные и стационарные инструменты

Циркулярные пилы

• Наборы инструментов
• Сетевые сверла
• Аккумуляторные дрели
• Аккумуляторы для аккумуляторных инструментов
• Шлифовальные машины
• Электрические молотки
• Открыватели гаражных ворот
• Вывоз мусора
• Газовые трубки
• Отбойные молотки
• Лобзиковые пилы
• Принадлежности для лестниц
• Сумки для газонов и листьев
• Металлоискатели
• Торцовочные пилы
• Гвоздезабиватели и степлеры
• Орбитальные шлифовальные машины
• Осциллирующие инструменты
• Строгальные и фуговальные ножницы
• красные Отвертки
• Толкающие косилки
• Сабельные пилы
• Конные косилки
• Роторные инструменты

• Фрезерные станки
• Сидячие места
• Листошлифовальные машины
• Пилы для настольных пил
• Пилы для хранения снега
• Пилы для хранения снега
• Столы и столы
• Зарядные устройства для аккумуляторных батарей
• Ящики для инструментов
• Двусторонние радиоприемники
• Дровяные печи и пеллетные печи
• Дровоколы
• Древесные гранулы
• Дровоколы
• Рабочие фонари

8

• AMMEX
• Benjamin Moore
• Big Green Egg
• Blue Buffalo
• Broil King
• Custom LeatherCraft
• Dyson
• EGO
• ENO ^®
• ENO ^®

Ганновер

• InSinkE rator
• Kamado Joe ^®
• Kick Ash Basket
• Leatherman
• Magnolia Home by Joanna Gaines
• MOD Мебель
• Nest
• Pit Barrel Cooker Co.
• Кольцо
• STIHL ^®
• TORO ^®
• Traeger ^®
• Weber
• YETI ^®
• Zoeller Only

Используйте промо-код APR10 в корзине, чтобы получить скидку 10 долларов на покупку выбранных товаров по обычной цене в размере 75 долларов. Скидка будет применена к подходящим товарам после ввода кода в корзину. Предложение распространяется на промежуточную сумму товаров. Налоги и сборы за доставку / обработку, включая расходы на экспресс-доставку, если таковые имеются, не будут включены в определение промежуточной суммы товара и не подлежат скидке.Предложение нельзя комбинировать с другими предложениями, предыдущими покупками или подарочными картами. В предложение не входят предметы продажи и распродажи. Исключенные бренды: AMMEX, Benjamin Moore, Blue Buffalo, Broil King, Clark + Kensington, Craftsman, Custom LeatherCraft, DeWALT, Dyson, ENO, EGO, Essence, Forney, Grill Mark, GrillGrate, Hanover, InSinkErator, iRobot, Kamado Joe, Kick Ash Basket, Magnolia, Milwaukee, Nest, Pit Barrel Cooker Co., Ring, Royal, STIHL, Toro, Traeger, Valspar, Weber, YETI и Zoeller. Применимы дополнительные исключения.См. Acehardware.com/exclusions для получения списка исключенных брендов и категорий. (Не действует в магазинах). Срок действия предложения истекает 23.04.2021 (23:59 EST).

Купите Ant Killer или наживку, получите Liquid Ant Killer бесплатно

Купите Ant Liquid Ant Bait (7105786) или Универсальную приманку для насекомых (7124043), получите Liquid Ant Killer (70677) бесплатно! Необходимо добавить бесплатный товар в корзину. Действует онлайн с 01.04.2001 по 30.04.21

Купите Bird Seed, получите 2-й пакет Bird Seed Скидка $ 13,99

Действительно в Интернете и в магазине.Купите соответствующий пакет семян птиц (артикулы: 81053, 8062614, 8123820) и получите скидку в размере 13,99 долларов США. Лимит 1. Действителен с 14.04.2021 12:01 по центральноевропейскому времени до 26.04.2021 23:59 по центрально-стандартному времени.

Купите Vegetation Killer, получите бесплатно опрыскиватель

Купите Year Vegetation Killer (7006048), получите садовый опрыскиватель (7437650) бесплатно. Действителен в Интернете с 14.04.2021 по 26.04.2021

Купить Weed & Grass Killer, получить заправку бесплатно

Купить Weed & Grass Killer (7196520), получить заправку (7203342) бесплатно.Действителен в Интернете 14.04.2021 — 26.04.2021

Купите газон Thick’R, получите EZ Seed Free

Купите Thick’R газон бесплатно (7637663, 7665516, 7004797), получите EZ Seed ( 7206428, 7229412, 7245970) Бесплатно. Действует онлайн с 14.04.2021 по 26.04.2021.

Купить Insect Killer, получить пополнение бесплатно

Купить Ortho Home Defense (7508088), получить пополнение (7508039 бесплатно). Действительно в Интернете с 14.04.2021 по 26.04.2021

Купите этот комплект DEWALT, получите один инструмент бесплатно!

Действительно в магазине и в Интернете.Купите комплект дрели и ударной отвертки DEWALT 20V MAX (2489540) и получите на выбор один электроинструмент DEWALT бесплатно! Выберите бесплатные инструменты: 2538395, 2862977, 2393122, 2393114 и 2398386. Необходимо добавить бесплатный товар в корзину. Скидка отражается в корзине. Пока есть запасы. Срок действия предложения истекает 30 апреля 21:59 по центральноевропейскому стандартному времени.

Купить Weber Genesis получить термометр бесплатно

Действительно в Интернете и в магазине. Приобретите соответствующий гриль Weber Genesis Grill (8017320, 8017318, 8060338, 8016684, 8016676, 8016663, 8016675, 8016665, 8016679, 8017321, 8017322, 8017323, 8060324, 8060332, 8060659, 8060340, 8016616637, 80667168, 8060340, 8016616637, 8060168 , 8016687, 8060325, 8016658, 8016659, 8016666, 8016674, 8016681, 8016682, 8037375, 8532921, 8533044, 8533077, 8016680, 8016649, 8016668, 8016671, 8016672, 8060194, 85166326, получить Цифровой термометр для мяса Snapcheck (8882417), бесплатно.Скидка отражается в корзине. Для участия необходимо добавить отвечающий требованиям Weber Genesis Grill. Действителен с 01.04.2021 12:01 CST до 30.04.2021 23:59 CST.

Купите Traeger Grill от 999,99 $ и получите крышку и гранулы бесплатно

Действительно в Интернете и в магазине. Купить
соответствующий требованиям Traeger Pellet Grill $ 999,99 и выше (8016774, 8016780, 8030462,
8030466), получите Пеллеты из смеси Резервных смесей (8015887), Крышку для гриля (8016831, 8019859,
8019859), бесплатно. Скидка отражается в корзине. Необходимо добавить подходящие Traeger Pellet
Гриль, чтобы пройти квалификацию.Исключая грили серии Traeger Timberline (8024034 и
8024035). Действует с 14.04.2021 12:01 по центральноевропейскому времени по 26.04.2021 23:59 по центральноевропейскому стандартному времени.

Купить триммер для струн, получить Bare Blower бесплатно

Купить триммер для струн Dewalt (7422405), получить Bare Tool Blower (7006931) бесплатно. Оба товара необходимо добавить в корзину. Действительно онлайн только с 14.04.2021 по 26.04.2021.

Buy Your Choice Turf Builder Weed & Feed, Get Your Choice Бесплатная еда для газонов

Купить Turf Builder Weed & Feed (7430952, 7430952, 7309974,7363526 или 7306673), Get Turf Builder Lawn Food (7314263, 7437155, 7149438) Бесплатно.Действует онлайн с 14.04.2021 — 26.04.2021

Купите Ant Killer или наживку, получите Liquid Ant Killer бесплатно

Купите Ant Liquid Ant Bait (7105786) или Многоцелевой контроль над насекомыми (7124043), получите Liquid Ant Killer (70677) Бесплатно! Необходимо добавить бесплатный товар в корзину. Действует онлайн с 01.04.21 по 30.04.21

Купите этот комплект DEWALT, получите один инструмент бесплатно!

Действительно в магазине и в Интернете. Купите комплект дрели и ударной отвертки DEWALT 20V MAX (2489540) и получите на выбор один электроинструмент DEWALT бесплатно! Выберите бесплатные инструменты: 2538395, 2862977, 2393122, 2393114 и 2398386.Необходимо добавить бесплатный товар в корзину. Скидка отражается в корзине. Пока есть запасы. Срок действия предложения истекает 30 апреля 21:59 по центральноевропейскому стандартному времени.

Купить Weber Genesis получить термометр бесплатно

Действительно в Интернете и в магазине. Приобретите соответствующий гриль Weber Genesis Grill (8017320, 8017318, 8060338, 8016684, 8016676, 8016663, 8016675, 8016665, 8016679, 8017321, 8017322, 8017323, 8060324, 8060332, 8060659, 8060340, 8016616637, 80667168, 8060340, 8016616637, 8060168 , 8016687, 8060325, 8016658, 8016659, 8016666, 8016674, 8016681, 8016682, 8037375, 8532921, 8533044, 8533077, 8016680, 8016649, 8016668, 8016671, 8016672, 8060194, 85166326, получить Цифровой термометр для мяса Snapcheck (8882417), бесплатно.Скидка отражается в корзине. Для участия необходимо добавить отвечающий требованиям Weber Genesis Grill. Действителен с 01.04.2021 12:01 CST до 30.04.2021 23:59 CST.

Купите шприц для смазки M12 и получите аккумулятор бесплатно

Действительно только в Интернете. Купите аккумуляторный шприц для смазки Milwaukee M12 (2396729) и получите аккумулятор Milwaukee M12 6 Ач (2551109) бесплатно. Бесплатный товар будет автоматически добавлен в корзину. Скидка отражается в корзине. Срок действия предложения истекает 30 апреля 21:59 по центральноевропейскому стандартному времени.

Купить ударную отвертку M12 Получите аккумулятор бесплатно

Действительно только в Интернете.Купите комплект ударной отвертки Milwaukee M12 FUEL (2808921) и получите аккумулятор Milwaukee M12 6 Ач (2551109) бесплатно. Бесплатный товар будет автоматически добавлен в корзину. Скидка отражается в корзине. Срок действия предложения истекает 30 апреля 21:59 по центральноевропейскому стандартному времени.

Купите контрольную лампу M12 и получите аккумулятор бесплатно

Действительно только в Интернете. Купите выбранный Milwaukee M12 Task Light (2802049, 2802056 или 2411429) и получите аккумулятор Milwaukee M12 2 Ач (2472405) бесплатно. Бесплатный товар будет автоматически добавлен в корзину. Скидка отражается в корзине.Срок действия предложения истекает 30 апреля 21:59 по центральноевропейскому стандартному времени.

Купите аккумулятор M18 на 6 Ач и получите 2 Ач бесплатно

Действительно только в Интернете. Купите аккумулятор Milwaukee M18 6Ah (2883874) и получите аккумулятор Milwaukee M18 2Ah (2382141) бесплатно. Бесплатный товар будет автоматически добавлен в корзину. Скидка отражается в корзине. Срок действия предложения истекает 30 апреля 21:59 по центральноевропейскому стандартному времени.

Купите ленточную пилу M18 и получите перфоратор бесплатно

Действительно только в Интернете. Купите аккумуляторную ленточную пилу Milwaukee M18 (2005140) и получите перфоратор Milwaukee M18 (2837870) бесплатно.Бесплатный товар будет автоматически добавлен в корзину. Скидка отражается в корзине. Срок действия предложения истекает 30 апреля 21:59 по центральноевропейскому стандартному времени.

Купите комбинированный комплект M18 Получите бесплатную циркулярную пилу

Действительно только в Интернете. Купите комбинированный комплект с 4 инструментами Milwaukee M18 (2875680) и получите циркулярную пилу Milwaukee M18 (2808970) бесплатно. Бесплатный товар будет автоматически добавлен в корзину. Скидка отражается в корзине. Срок действия предложения истекает 30 апреля 21:59 по центральноевропейскому стандартному времени.

Купите контрольную лампу M18 и получите аккумулятор бесплатно

Действительно только в Интернете.Купите выбранный Milwaukee M18 Task Light (3926672 или 3926656) и получите аккумулятор Milwaukee M18 XC5.0 (2548998) бесплатно. Бесплатный товар будет автоматически добавлен в корзину. Скидка отражается в корзине. Срок действия предложения истекает 30 апреля 21:59 по центральноевропейскому стандартному времени.

Купите больше Сэкономьте больше на Milwaukee Tools

Купите 2 или более выбранных Milwaukee M12 FUEL и M18 FUEL Bare Tools (2001616, 2837789, 2837870, 2837839, 2875771, 2004122, 2011454, 2550473, 2005621352, 2850473, 2005621352, 28 , 2010905, 2009028, 2406882, 2006423, 1015376, 2008883, 2008884, 2808889, 2808905, 2802015, 2885457, 2000361, 2009027, 8035223 или 2008883) и потратьте минимальную сумму, чтобы получить скидку.Потратьте 299 долларов или больше и получите скидку 30 долларов. Потратьте 399 долларов или больше и получите скидку 80 долларов. Потратьте 499 долларов или больше и получите скидку 150 долларов. Скидка отражается в корзине. Срок действия предложения истекает 30 апреля 21:59 по центральноевропейскому стандартному времени.

Купите батарею M18 на 8 Ач и получите 2 Ач бесплатно

Действительно только в Интернете. Купите аккумулятор Milwaukee M18 8Ah (2883874) и получите аккумулятор Milwaukee M18 2Ah (2382141) бесплатно. Бесплатный товар будет автоматически добавлен в корзину. Скидка отражается в корзине. Срок действия предложения истекает 30 апреля 21:59 по центральноевропейскому стандартному времени.

Купить Плиту Pit Barrel Cooker бесплатно

Действительно только в Интернете.Купите Pit Barrel Cooker (8000678), получите крышку (8980666) бесплатно. Чтобы получить предложение, необходимо добавить все товары в корзину. Скидка отражается в корзине. Действует с 01.04.21 12:01 по центральноевропейскому времени до 30.04.21 23:59 по центрально-стандартному времени.

Купите больше и сэкономьте на внешнем силовом оборудовании Milewaukee

Действительно только в Интернете. Сэкономьте 200, 100 или 30 долларов при покупке электрического оборудования Milwaukee Outdoor Power Equipment на сумму 600, 400 или 300 долларов США. Доступно только с 19.04.2021 — 31.07.2021

Ремонт алюминиевого провода до модернизации | Определенный электрический

Алюминиевая проводка в жилой недвижимости

Алюминий — это тип проводки, который использовался в 1960-х и 1970-х годах как дешевый заменитель меди, который больше не считается безопасным.Уровень опасности высок, так как алюминий подвергается коррозии при контакте с медью, поэтому соединения ослабляются, что может привести к искрению и возгоранию.

По данным Комиссии по безопасности потребительских товаров (CPSC), дом с алюминиевой проводкой с большей вероятностью может стать причиной пожара. Следующая информация поможет вам и вашему электрику принять окончательное решение о приоритетности ремонта. Следующая информация взята из публикации Комиссии по безопасности потребительских товаров (CPSC) об алюминиевой проволоке.

Комиссия по безопасности потребительских товаров США оценивает, что вероятность того, что соединение достигнет пожароопасного состояния в доме с алюминиевой проводкой по «старой технологии» (изготовленной до 1972 года), в 40-50 раз больше, чем в доме с медной проводкой. В таком доме действительно повышен риск возгорания, и домовладелец должен внести изменения в систему электропроводки дома, чтобы уменьшить этот риск.

Количество пострадавших домов

По оценкам, в США насчитывается около 2+ миллионов домов.S., которые имеют «алюминиевую проволоку». Это преимущественно дома, построенные в урочище, построенные между 1965 и 1972 годами.

Различие типа проводки

Проводка, которая вызывает беспокойство, — это проводка НИЖНЕГО ОТВЕТА, которая распределяет мощность на штепсельные розетки, выключатели и освещение, вилки кухонной столешницы и второстепенные приборы, такие как измельчитель, посудомоечная машина, печь и стиральная машина. Это одножильный провод и цельный алюминий.(Эта проводка отличается от алюминиевой, плакированной медью, и всех других.)

Существуют разные поколения алюминиевых одножильных проводов, но все сплошные алюминиевые провода считаются по существу одинаковыми, что повышает риск. В большинстве современных домов используется алюминиевая проводка. Входные кабели с улицы и через счетчик к распределительным панелям чаще всего бывают алюминиевыми, как и более тяжелые цепи на 240 В, питающие основные бытовые приборы в домах. Дом с «алюминиевой проводкой» отличается наличием одножильного сплошного алюминиевого общего освещения и вспомогательной электропроводки.

Особенности проблемы

Проблема не в самом проводе, а в прерывистых горячих соединениях, когда провода соединяются вместе или подключаются к устройствам. Причины этого не совсем известны, но, похоже, основаны на следующих факторах:

1. Алюминиевая проволока имеет более высокий коэффициент расширения, чем медная, и больше расширяется при прохождении через нее тока. Это может способствовать ослаблению соединений.
2. Алюминиевый провод должен быть немного толще, чем медный, чтобы выдерживать одинаковые нагрузки, и эта разница в размерах могла способствовать ослаблению соединений на ранних этапах применения.
3. Металлы в кислородной атмосфере окисляются. Окисляющаяся медь образует проводник, а оксид алюминия — резистор. Сопротивление в соединениях вызывает накопление тепла.
4. В отличие от металлов, которые соединяются, они также могут вызвать образование оксида, и это могло вызвать повышенные трудности при соединении алюминиевой проволоки с устройствами, предназначенными для медной проволоки.Оксид добавил сопротивление.
5. Проблема, кажется, со временем только усугубляется. Казалось бы, это связано с повышенным разрыхлением и образованием оксидов.

Сигналы опасности

Вот некоторые признаки того, что у вас может быть алюминиевая проводка в вашем доме или что у вашей алюминиевой проводки могут быть проблемы с подключением.

1. Мерцающие огни.
2. Необычные помехи по радио или телевидению.
3. Уменьшен размер ТВ-изображения.
4. Электрическая дуга или искры, исходящие от выключателей или розеток.
5. Накладки на выключатели или вилки горячие / теплые на ощупь.
6. Неработающие вилки и лампы. Мертвые цепи.
7. Автоматические выключатели, срабатывающие без видимой причины.
8. Звуки дуги в главных распределительных щитах.
9. Оплавленная изоляция проводов возле соединений.
10. Запах горелого пластика возле вилок, выключателей или освещения.
11. Дым от выключателей, вилок или распределительных коробок.
12. Лампочки, которые быстро перегорают или светят необычно ярко.

Повышение безопасности алюминиевой проводки

На протяжении многих лет применялись различные модификации, но только метод «COPALUM» считается приемлемым для U.S. Комиссия по безопасности потребительских товаров.
1. IDEAL 65 Purple Twister — это более дешевое «исправление», но не такое безопасное или тщательное, как метод COPALUM. Соединители IDEAL 65 Purple Twister для соединения алюминия с медью содержат коррозионно-стойкий состав, который проникает в коррозионные накопления на алюминиевых проводниках для обеспечения проводимости и охлаждения соединений.

2. Обжимное соединение с разъемами AMP COPALUM. Алюминиевая проволока прикрепляется к короткому отрезку медной проволоки, и цилиндрическое устройство помещается поверх проволоки, а затем измельчается для холодной сварки проводов вместе.. И алюминиевые, и медные провода сначала очищаются одобренным антиоксидантным составом. Этот метод одобрен CPSC США и считается самым качественным доступным методом снижения риска. Поскольку это требует больше времени и оборудования, оно более дорогое. Метод соединителя TYCO COPALUM описан в разделе «Пигтейл» с использованием соединителей AMP COPALUM. Обычно этот подход стоит примерно вдвое меньше, чем полностью перемонтировать дом с помощью меди.

Предупреждение. Работать с алюминиевой проволокой старого образца труднее, чем с медной.Модификации безопасности алюминиевой проводки лучше доверить специалистам.

Монтаж и окончание алюминиевых строительных проводов

Время чтения: 12 минут

История алюминиевой проволоки

Фото 1. Алюминиевая проводка неправильно установлена ​​на розетке только для меди

Электроэнергия передается от электростанции к индивидуальным счетчикам с использованием почти исключительно алюминиевой проводки. В США коммунальные предприятия используют алюминиевый провод более 100 лет.Требуется всего один фунт алюминия, чтобы равняться токонесущей способности двух фунтов меди. Легкие проводники позволяют предприятию прокладывать линии электропередачи с вдвое меньшим количеством поддерживающих конструкций. Система инженерных коммуникаций разработана для алюминиевых проводов, и установщики инженерных сетей знакомы с методами установки типов алюминиевых проводов, используемых в коммунальных сетях.

Системы фидера и ответвления были разработаны в основном для медных проводников.Алюминиевая проводка была оценена и внесена в список Underwriter’s Laboratories для внутренней проводки в 1946 году; однако до 1965 года он не использовался активно. В то время нехватка меди и высокие цены сделали установку алюминиевых проводов ответвления очень привлекательной альтернативой. В то же время стальные винты стали более распространенными, чем латунные винты на розетках1. И алюминиевая проволока, и розеточные устройства были перечислены в соответствии с имеющимися стандартами на продукцию. Поскольку алюминиевый провод прокладывался все чаще, промышленность обнаружила, что необходимы изменения для улучшения средств соединения и заделки алюминиевых проводов меньшего размера.Методы установки алюминиевых проводов для коммунальных служб также были разными, и качество изготовления было важным фактором в обеспечении надежных соединений.

Использование стальных винтов с алюминиевым проводом общего назначения привело к тому, что точка соединения была более чувствительной, чем медный или алюминиевый провод, оконцованный ранее использовавшимися латунными винтами. Почти все зарегистрированные проблемы связаны с подключениями ответвленной цепи 10 AWG и 12 AWG, поэтому давайте сосредоточимся на этом типе подключения и объясним, почему было труднее добиться стабильного подключения.Алюминиевый провод до 1972 года часто называют алюминием класса ЕС, AA-1350 или алюминием общего назначения. Я буду использовать эти три термина как синонимы.

Несколько факторов привели к заявленным отказам алюминиевых проводов со стальными винтами. Один из наиболее часто цитируемых отчетов по алюминиевой проводке, Отчет комиссии по расследованию алюминиевых строительных проводов, оценил информацию, опубликованную между 1941 и 1978 годами, и выявил 19 различных факторов, которые могли повлиять на контактное сопротивление алюминиевой проводки.2 Наиболее вероятными и часто определяемыми причинами были: качество изготовления, различия в тепловом расширении и ползучесть. В таблице 1 показаны коэффициенты линейного расширения алюминия, меди, стали и латуни.

Плохое качество изготовления обычно считается основной причиной сбоев в подключении. Неправильные методы установки включали неправильно затянутые соединения, провода, неправильно намотанные вокруг крепежных винтов, и алюминиевые проводники, используемые для вставных соединений или с устройствами, предназначенными только для меди (см. Фото 1).

Поскольку соединения часто устанавливались неправильно, инициировалась цепочка событий, которая иногда приводила к сбою соединения. Сначала соединение было неплотным из-за неправильного момента затяжки, а физические свойства поверхности раздела алюминий / сталь имели тенденцию со временем ослаблять соединение. Скорость расширения алюминия и стали значительно различается. Поскольку два материала будут расширяться и сжиматься с разной скоростью при различных условиях нагрузки и температуры, у них постепенно будет уменьшаться площадь контакта.Поскольку площадь контакта уменьшилась, сопротивление увеличилось. По мере увеличения сопротивления температура в конечной точке также увеличивалась. Аналогичная проблема возникла, когда алюминиевые проводники были неправильно заделаны в соединениях push-in, предназначенных только для медных проводов.

Еще одно свойство алюминия, на которое часто ссылаются, известно как ползучесть проводника. Ползучесть — это свойство всех металлов, и каждый металл имеет уникальную скорость ползучести. Ползучесть — это измерение скорости изменения размеров материала за период времени при воздействии силы при определенной температуре.Алюминиевый строительный провод класса ЕС имеет более высокую скорость ползучести, чем медный строительный провод. Для сравнения, алюминиевые сплавы AA-8000 имеют скорость ползучести, очень похожую на медную строительную проволоку. Это означает, что проводники AA-8000 очень похожи на медные проводники на концах.

Холодная текучесть — это родственный термин, который также относится к остаточной деформации материала под действием силы; однако холодный поток является результатом мгновенной силы и не меняется со временем. Холодная текучесть — необходимое свойство металлов, которое позволяет обеспечить хорошее соединение между отдельными компонентами в процессе соединения.

Коррозия часто упоминается как одна из причин выхода из строя алюминиевых соединений. В 1980 году Национальное бюро стандартов провело исследование, чтобы определить причину высокого сопротивления соединений алюминия / стали в сосудах. 3 Исследование показало, что образование интерметаллических соединений (сплавов алюминия и стали) вызывает концевые заделки с высоким сопротивлением, а не коррозия или оксид алюминия. Тонкий защитный слой оксида на алюминиевых проводниках способствует превосходной коррозионной стойкости алюминия.Когда заделки выполнены правильно, оксидный слой разрушается во время процесса заделки, позволяя установить необходимый контакт между проводящими поверхностями.

Алюминиевый провод в NEC

Национальный электротехнический кодекс разрешает использование алюминиевых проводов с 1901 года, всего через четыре года после того, как в 1897 году был опубликован первый признанный национальный электротехнический кодекс. 4 Это примечательно, учитывая, что производство алюминия в больших количествах производилось только с 1889 года с комбинированными усовершенствованиями. в рафинировании глинозема из бокситов (процесс Байера в 1889 г.) и производстве расплавленного алюминия из глинозема (процесс Холла-Эру в 1886 г.).5 Для сравнения, многие источники указывают, что медь использовалась в течение тысяч лет, а современная электрическая система возникла только в 1880-х годах.

NEC требует использования проводов из алюминиевого сплава для разветвленной проводки (12–8 AWG) с 1981 года. Кодекс никогда прямо не запрещал алюминиевый строительный провод; однако в начале 1970-х годов был период, когда UL отозвал список для алюминиевых строительных проводов и пересмотрел список, чтобы требовать проводов из алюминиевого сплава.

Во время этого процесса не было никаких перечисленных алюминиевых строительных проводов, за исключением оставшегося запаса.Сегодняшняя алюминиевая строительная проволока «новой технологии» изготавливается из алюминиевого сплава серии AA-8000. Эти сплавы были разработаны в конце 1960-х годов и были внесены в список и производились с 1972 года. Примерно в то же время устройства CO / ALR требовались для цепей из алюминиевых проводов и были внесены в список UL. Эти устройства были разработаны для надежного использования с проводниками 10 и 12 AWG и должны иметь латунные винты.

Алюминиевые проводники серии

AA-8000 были впервые необходимы NEC в 1987 году.С тех пор язык практически не изменился, и его можно найти в разделе 310.14 NEC 2005 года. Проводники из алюминиевого сплава серии AA-8000 имеют физические свойства, которые значительно отличаются от ранее используемых алюминиевых проводов AA-1350. Чтобы идентифицировать эти проводники в полевых условиях, найдите обозначение «AA-8XXX» в легенде на проводе или кабельной сборке; это единственный тип проводов из алюминиевых строительных проводов, внесенных в списки UL.

Строительная проволока из алюминиевого сплава серии

AA-8000 производится в соответствии с ASTM B-800.В США они обычно компактно скручены в соответствии с ASTM B-801. Компактная скрутка уменьшает диаметр жилы на 9–10%. Компактная скрутка позволяет устанавливать проводники в кабелепроводах меньшего размера, чем их эквиваленты из сжатых многожильных проводов. Алюминиевые и медные проводники одинаковой силы тока AA-8000 обычно могут быть проложены в кабелепроводе одного размера. Приложение C к NEC 2005 содержит отдельный набор таблиц для определения заполнения кабелепровода при использовании компактных многожильных проводов. Эти таблицы в равной степени применимы к компактным многопроволочным алюминиевым или медным проводам.Каждая таблица для компактных многожильных проводов обозначается знаком «(A)» после номера таблицы [т. Е. Таблица C.1 (A)]. Таблица 5A представляет собой отдельную таблицу свойств проводников для компактных алюминиевых проводников и находится в главе 9 NEC.

Хотя многие изменения были внесены в алюминиевые проводники, используемые для изготовления проводов, промышленные изменения в соединителях не менее значительны. В 1978 году UL выпустил стандарт для соединителей для алюминиевых строительных проводов. Этот стандарт UL 486B содержит гораздо более строгие методы тестирования, чем требовалось ранее.Сегодня UL 486B был объединен с UL 486A, и этот комбинированный стандарт содержит требования как для медных, так и для алюминиевых соединителей.

Промышленные стандартные установки

Начиная с 2005 года, NEC через мелкий шрифт стала ссылаться на Национальные стандарты электроустановок (NEIS), новую серию стандартов, опубликованных Национальной ассоциацией подрядчиков по электротехнике (NECA). Одним из этих стандартов является NECA / AA 104-2000, озаглавленный «Рекомендуемая практика установки алюминиевых строительных проводов и кабелей.Согласно предисловию к NECA / AA 104-2000, стандарты «определяют минимальный базовый уровень качества и мастерства для установки электрических продуктов и систем» 6. Этот стандарт был разработан совместно с Алюминиевой ассоциацией. NECA в настоящее время разрабатывает эквивалентный стандарт для прокладки медных проводов в зданиях.

Установка алюминиевого строительного провода требует того же процесса, что и медного строительного провода. Изоляция должна быть снята с отдельных проводников с помощью инструментов, изготовленных для данного типа проводника и типа изоляции, или стандартными методами, такими как зачистка или стачивание изоляции с проводника.Никогда не разрезайте изоляцию кольцом, так как вы рискуете порезать проводники внутри. Распространено мнение, что алюминиевая строительная проволока более подвержена разрыву при надрезе, чем медная строительная проволока. Это мнение основано на опыте использования алюминиевой проволоки «старой технологии», которая была сделана из алюминия класса AA-1350 или EC до 1972 года. В то время доступная проволока класса EC состояла из алюминия с чистотой 99,5%, закалки и была более чувствительной к зазубринам, чем медь строительный провод. Это уже не так, поскольку строительная проволока из алюминиевого сплава AA-8000 представляет собой полностью отожженный провод из алюминиевого сплава, который является очень прочным и гибким.

Фото 2. Обозначения на серийно выпускаемом проводнике AA-8000

Если на конце используется компрессионный соединитель, неизолированный провод следует затем вставить в корпус соединителя и обжать с помощью инструмента, рекомендованного производителем соединителя. Компрессионные соединители обычно имеют маркировку с требуемым размером матрицы. После завершения процесса обжатия с проводника следует удалить излишки оксидного ингибитора.

При оконцовке проводника соединителем с установочным винтом, неизолированный провод следует зачистить проволочной щеткой и нанести на него ингибитор окисления.Затем винт следует затянуть с помощью динамометрического ключа или динамометрической отвертки. Использование этих инструментов гарантирует, что соединение будет затянуто до значения крутящего момента, рекомендованного производителем соединителя. Чрезмерная затяжка винта может иметь такое же пагубное влияние на долговременную работу соединения, как и неплотное соединение. Многие электрики считают, что «чем плотнее, тем лучше». К сожалению, чрезмерная затяжка может привести к повреждению проводов и точек подключения.

Правильная затяжка (момент затяжки) важна для достижения надежного соединения.После достижения надлежащего крутящего момента нет необходимости возвращаться и повторно затягивать проушину через некоторое время с проводниками из алюминиевого сплава серии AA-8000. Однако все электрические соединения следует периодически проверять в соответствии с NFPA 70B.7

.

Ингибитор оксида

Использование ингибитора оксида считается хорошим качеством изготовления для всех оконечных устройств на 600 В, независимо от того, соединены ли они медными или алюминиевыми проводниками. Ингибитор оксидов обеспечивает барьер в точке соединения, который исключает попадание влаги и других потенциально вредных веществ из окружающей среды.Ингибитор оксида должен быть совместим с типом проводника. Различные производители делают составы, которые можно использовать только с медью, только с алюминием или одновременно с медью и алюминием. Обязательно выберите состав, указанный для приложения. Компрессионные соединители часто поставляются предварительно заполненными соответствующим ингибитором оксидов. При проверке разъемов на соответствие стандарту UL 486B запрещается чистить провод щеткой или истирать провод, а ингибитор окисления может использоваться только в том случае, если разъем предварительно заполнен антиоксидантом.Поэтому механические заделки установочных винтов испытываются без использования проволочной щетки и ингибитора окисления.

Согласно UL GuideInfo (Белая книга UL) для соединителей проводов (ZMVV), ингибитор окисления алюминия или меди может использоваться, если производитель соединителя рекомендует его использование в документации соединителя. Ингибитор оксидов имеет наибольшее значение при создании соединений между непокрытой медью и алюминием. Этот тип соединения подвержен гальванической коррозии в присутствии электролита.Поскольку сегодня большинство наконечников изготовлено из луженого алюминия, гальваническая коррозия ограничена, за исключением случаев сильной электролитической среды или значительного повреждения покрытия разъема.

Проволочная щетка

Для провода 600 В перед нанесением оксидного ингибитора и заделкой проводника следует очистить оголенный провод проволочной щеткой. На этом этапе с медной или алюминиевой проволоки будет удален излишек оксида, а также любые куски изоляции или другие загрязнения, которые могут помешать вашему соединению.Тонкий слой оксида, который естественным образом присутствует на медных или алюминиевых проводниках, будет разрушен при физическом действии затягивания соединения с установочным винтом или обжатия соединения сжатия. Согласно списку UL для соединителей проводов (ZMVV), очистка алюминиевых или медных проводов проволочной щеткой может выполняться, если производитель соединителя рекомендует ее использование в документации соединителя.

Механические и компрессионные

Проушины для механических установочных винтов надежны при использовании с проводниками AA-8000 или медными проводниками.Большинство имеющихся в продаже проушин, поставляемых с оборудованием, изготовлены из корпуса из алюминиевого сплава серии AA-6000, покрытого оловом. UL 486B позволяет изготавливать алюминиевые разъемы без этого покрытия, но только для разъемов, рассчитанных только на алюминиевые проводники. Поскольку стандартный наконечник имеет два номинала, он покрыт оловом для предотвращения гальванической коррозии между медным проводом и алюминиевым разъемом.

Компрессионные соединители доступны только для алюминия, только для меди или двойного номинала для меди и алюминия.Примеры типичной маркировки разъемов приведены на фото 4. Некоторые компрессионные разъемы предварительно заполнены антиоксидантом, а некоторые нет. При принятии решения о выборе или установке соединителей с компрессионным или установочным винтом наиболее важным фактором является приложение. Установочные винтовые соединения на основе как полевых установок, так и лабораторных испытаний одинаково надежны как на медных, так и на алюминиевых проводниках.8

Шайба Бельвиль

NECA / AA 104-2000 (стр. 10) рекомендует использовать шайбу Бельвилля при подключении алюминиевых проводов к существующей медной шине или шпилькам.NFPA 70B указывает в 24.4.2.1, что если пружинная шайба Бельвилля была сплющена, ее следует ослабить и повторно затянуть в соответствии со спецификациями производителя. Сплющенная шайба Бельвилля указывает на чрезмерную затяжку или возможный перегрев и потерю терпения. Если присутствует обесцвечивание, скорее всего, шайба была перегрета и ее следует заменить.

Разъемы

Pin

Использование штыревых соединителей (адаптеров) широко считается приемлемым требованием при спецификации или установке алюминиевых проводов.Использование штыревых соединителей позволяет использовать алюминиевые проводники, когда предоставленный проводник не предназначен для использования с алюминием. Например, штыревой соединитель с алюминиевыми проводниками может использоваться, если существующие заделки оборудования рассчитаны только на использование с медными проводниками, или существующие заделки не имеют надлежащего размера для требуемого размера алюминиевого проводника (т. Е. Наконечник с максимальным размером 500- 1 тыс. куб. м для использования с проводом на 750 тыс. куб. В этих ситуациях можно использовать штыревой соединитель для перехода от алюминиевого проводника к несовместимой клемме.

Фото 3. Алюминиевый многожильный многожильный провод

Следует соблюдать осторожность при установке штыревых соединителей (также известных как переходники для проводов). В Руководстве UL для адаптеров соединителей проводов (ZMOW) указано, что «Адаптеры, которые собираются на провод с помощью специального инструмента, предназначены для сборки с использованием инструмента, указанного производителем в инструкциях, которые прилагаются к единичному контейнеру, в котором находятся адаптеры. упакованы. Такие инструменты обозначаются соответствующей маркировкой.«При проверке установки штыревых разъемов необходимо убедиться, что использовались соответствующий инструмент и метод установки. Соединитель обычно маркируется с указанием требования к матрице, и использование подходящего инструмента можно проверить, осмотрев обжим (-ы). Если соединитель был установлен с помощью обжимного устройства без матрицы, инспектор должен запросить у производителя разъема документацию, подтверждающую, что используемый обжимной пресс был рекомендован производителем разъема.

Установка с неправильно установленными штыревыми разъемами может привести к перегреву соединений и возникновению опасной ситуации.Возможные результаты использования неправильного инструмента могут включать недостаточную или чрезмерную обжимку соединений. Любое из этих условий может привести к перегреву и нарушению соединений.

Разъемы

Pin не требуются для подключения проводов из алюминиевого сплава AA-8000 к механическим резьбовым разъемам с двойным номиналом соответствующего размера, перечисленным в UL 486B. Промышленным стандартом для проушин в оборудовании является использование алюминиевых проушин двойного номинала. Эти проушины обычно изготавливаются из алюминиевого сплава серии AA-6000 и покрываются оловом.Лабораторные и полевые установки доказали, что проводники AA-8000 столь же надежны, как и медные строительные провода, при правильной установке на зажимные винты.9 Как следствие этого утверждения, неправильная установка как медных, так и алюминиевых проводов подвержена поломке.

Наиболее частая точка отказа в электрических цепях находится на оконечной нагрузке. Использование ненужных контактных разъемов увеличивает количество подключений и может значительно увеличить риск отказа в цепи.Кроме того, поскольку штыревые соединители обычно требуют специальных и / или запатентованных инструментов, а также определенного метода и количества обжимов, вероятность неправильных соединений намного выше, чем при использовании обычных наконечников с установочными винтами. Следует избегать спецификации и установки штыревых разъемов без крайней необходимости.

Гибкость

Таблица 1. Коэффициенты расширения

Благодаря процессам легирования и отжига, проводники AA-8000 более гибкие, чем медные проводники с эквивалентной допустимой нагрузкой.10 NEC начала осознавать эту разницу в физических свойствах после пересмотра таблицы 312.6 (B), которая требует одинакового пространства изгиба на клеммах для медных проводов одинаковой силы тока и проводов AA-8000. Например, для меди мощностью 500 тыс. Куб. М потребуется такое же пространство для гибки, как для алюминия AA-8000 объемом 750 тыс. Куб.

Растягивающее усилие

Строительная проволока из алюминиевого сплава серии

AA-8000 имеет более высокое отношение прочности к весу, чем медная строительная проволока. Поскольку для достижения той же электропроводности медь должна быть примерно вдвое тяжелее, AA-8000 имеет неотъемлемое преимущество в вертикальных применениях и при протягивании через кабелепровод.При прокладке проводов AA-8000 в вертикальных кабелепроводах в Таблице 300.19 (A) NEC перечислены допустимые расстояния до того, как для проводов потребуется снятие напряжения. При протягивании проводов по кабелепроводу расчет натяжения при растяжении всегда следует производить перед протяжкой. Существует множество программ и примеров, объясняющих, как рассчитать растягивающее усилие. Одним из факторов, который изменяется для разных проводников в расчетах, является максимально допустимое растягивающее напряжение; для проводов серии AA-8000 — 0.006 фунтов / смил. Для меди это значение составляет 0,008 фунта / смиль. При протягивании используйте указанный состав для протяжки проводов, который рассчитан на изоляцию проводника.

Заключение

Как и в случае с большинством продуктов, используемых в электротехнической промышленности, существует разнообразная информация по установке и использованию алюминиевой строительной проволоки. Большая часть информации не поддерживается и просто неверна. Статьи без ссылок, анекдотические примеры и мрачные предупреждения должны быть тщательно проанализированы, чтобы определить, есть ли доказательства в поддержку сделанных заявлений.

Алюминиевая строительная проволока сегодня не менее безопасна и надежна, чем медная строительная проволока. Перечисленные соединители оцениваются и изготавливаются специально для алюминиевых соединений. Проводники AA-8000 уже более 30 лет имеют примеры установки в полевых условиях, подтверждающие их надежность, и уже почти 20 лет получают признание в NEC.

Проводники из алюминиевого сплава серии

AA-8000 обеспечивают безопасный и надежный метод проектирования и монтажа электрических систем. Они доступны как одножильные, так и в виде кабельных сборок, таких как кабель MC и кабель SE, а также множество других конфигураций для удовлетворения потребностей различных установок.

Для получения дополнительной информации

Если у вас есть вопросы по поводу информации в этой статье, свяжитесь с автором по телефону (702) 341-5856 или по электронной почте [email protected].

Список литературы

1 «Светящиеся электрические соединения». Электрическое строительство и обслуживание (февраль 1978 г.): 57-60.

2 Уилсон, Дж. Тузо. «Отчет комиссии по расследованию алюминиевой электропроводки в зданиях, часть 2». Королевский принтер для Онтарио (1979): 106-107.

3 Ньюбери Д. и Гринвальд С. «Наблюдения за механизмами образования высокоомных переходов в соединениях из алюминиевых проводов». Журнал исследований Национального бюро стандартов (1980): 429-440.

4 Дэниэлс, Г. «Споры по поводу алюминиевой проводки». Popular Science (май 1976 г.): 58.

5 Веб-сайт Международного института алюминия. (2000) Получено 3 октября 2005 г. с http://www.world-aluminium.org/history/index.html.

6 NECA / AA 104. «Прокладка алюминиевых строительных проводов и кабелей.”Национальная ассоциация подрядчиков по электротехнике (2000 г.): 1-26.

7 NFPA 70B. «Рекомендуемая практика обслуживания электрооборудования».
