Как сделать вытяжку на кухне в частном доме в стену: подробная инструкция и правила монтажа. Как в частном доме вывести вытяжку на кухне на улицу? План работ

Содержание

отвод вытяжки на кухне через стену на улицу

Очень часто в многоквартирных домах вытяжные каналы на кухне не работают, т.к забиты мусором. Иногда случается так, что вытяжные каналы вообще отсутствуют, особенно в частных домах.

В таких помещениях трудно находиться: становится душно, воздух спертый и накапливаются неприятные запахи, растет влажность, иногда появляется плесень. Поэтому отработанный воздух обязательно должен удаляться из помещения. Как это сделать? Читайте ниже.

Законно ли бурение сквозного отверстия на кухне?

Согласно действующему законодательству, разрешение на бурение сквозного отверстия не требуется, если диаметр отверстия не превышает 200 мм.

Это положение закреплено в некоторых местных законодательных актах. Сошлемся на Постановление Правительства Санкт-Петербурга от 31 января 2017 года №40 под названием «Об утверждении Правил благоустройства территории Санкт-Петербурга в части, касающейся эстетических регламентов объектов благоустройства и элементов благоустройства». Там говорится следующее: «4.6 Размещение систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,20 м разрешается на всех фасадах без разработки проекта устройства архитектурного проема».

Можете попробовать поискать подобное постановление в своем городе, но, как правило, остальные города ссылаются на это постановление.

Можно ли вывести вытяжку в это отверстие?

По закону нельзя. Ваш отработанный воздух с кухонными запахами может попадать к соседям в окно.

На практике же, такие вытяжки почти никто не согласовывает,т.е. Вы делаете на свой страх и риск. А рискуете вы почти всегда: установка металлической двери (дверь должна открываться вовнутрь помещения, а не в подъезд), установка второй входной двери, остекление балконов. А теперь оглянитесь: в какую сторону всех открываются двери, есть ли остекленные балконы? Размещение кондиционеров на фасаде требует согласования. У всех ли они согласованы? Механическая вытяжка также требует согласования, т. к вносите изменения в спроектированную вентиляцию дома.

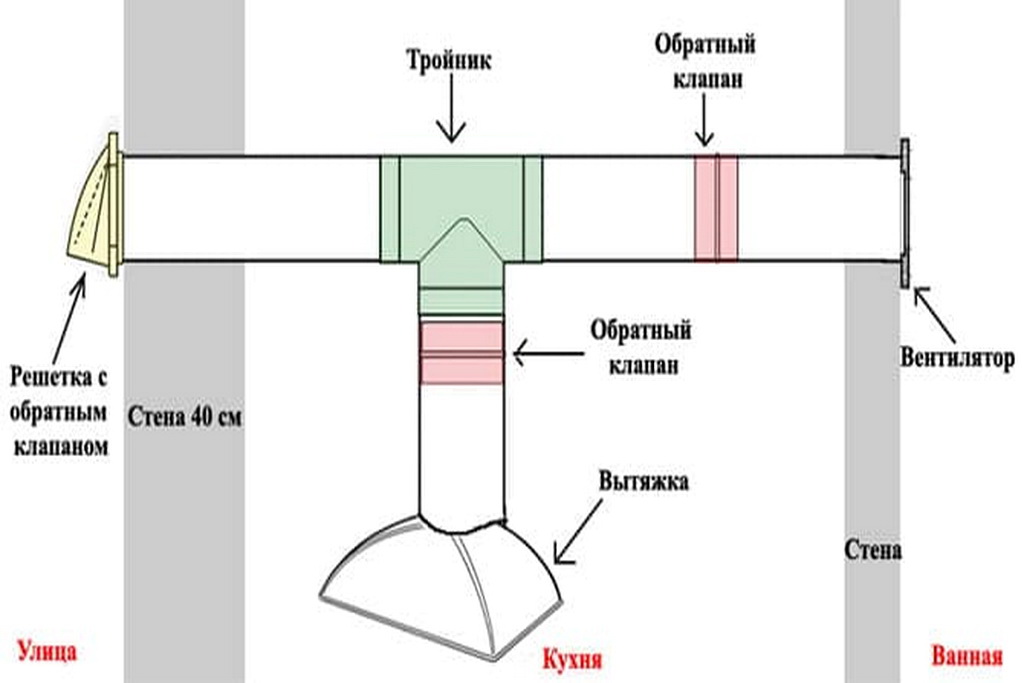

Конструкция вытяжного канала в стене

Вытяжка через стену в частном доме, как сделать отверстие в стене

В частных домах, как и любых коммунальных жилищах, квартирах и прочих местах проживания трудно представить кухню без вентиляции. Люди всегда прибегали к обычному проветриванию кухни, но мы живем в век небывалого прогресса и каждая современная кухня должна оснащаться таким устройством. Изначально вытяжки придумали, чтобы избежать потери тепла на кухне, ведь, если в зимний период открыть форточку, чтобы проветрить помещение, легко можно простудиться. Вытяжка прекрасно справляется с вентиляционной задачей, стоит лишь установить ее над плитой и во время готовки нажать на одну из кнопок. Также это дополнение часто оснащается подсветкой, которая всегда будет кстати.

Вытяжка через стену позволяет сохранить красивый дизайн кухни

Обычно планирование вентиляционных шахт происходит либо перед стройкой, либо в процессе постройки самого дома. Все, что связано с внутренним облагораживанием жилья, нужно продумывать заранее. Если у вас до сих пор нет вытяжки, и вы решили ее установить, то запаситесь необходимым терпением и знаниями для этого. Ее не так трудно смонтировать самостоятельно или купить. Установка производится достаточно просто, поэтому можно не тратить свои средства на услуги рабочих. К тому же она не требует особых мер предосторожности и будет эстетично смотреться в деревянном доме.

Вытяжка на кухне, как важный элемент

На кухне постоянно присутствуют посторонние запахи, которые не всем кажутся приятными, а повышенная влажность может постепенно ухудшать состояние вашего здоровья. Это еще одно доказательство необходимости, чтобы вытяжка для кухни через стену в частном доме очищала ваше помещение. Поэтому перед установкой ознакомьтесь со следующими требования для этого дополнения.

Суть проветривания заключается в том, чтобы как можно скорее загрязнители на кухне смешались с чистым воздухом. После этого они должны пройти процедуру вывода и полностью покинуть помещение с помощью вытяжки.
Для правильного функционирования кухонной вытяжки нужно знать максимально доступное количество работающих конфорок для газовой плиты. Если помещение кухни более пятнадцати квадратных метров (15 м), то четыре конфорки не помешают вытяжке сделать свою работу. Для двенадцати квадратных метров (12 м) количество конфорок должно быть не больше трех, для восьми метров (8 м2) – всего две конфорки.
Также нужно считаться с определенным нормами, которые регламентирует специальный документ. Он гласит о правильной скорости и качестве воздухообмена в кухонном помещении. Это около 140 кубометров в час для газовых плит и 110 кубометров в час для электроплит.

Перед установкой вытяжки следует внимательно изучить документы

Эти три небольших предусмотрительных учета помогут вам добиться правильной и качественной вентиляционной задачи от вытяжки.

Монтаж

Прежде чем заниматься монтажом обязательно подберите хорошие и качественные компоненты для вытяжки. Ознакомьтесь с шаблонами инженерных таблиц, которые помогут вам верно разместить вентиляционные каналы, вычислить длину и ширину внутреннего сечения каналов. Это в будущем поспособствует быстрому и качественному выводу воздуха через стену на улицу.

Сам вентиляционный канал, если посмотреть на него со стороны, представляет собой ветвистое дерево. Однако материалы совсем не из этого компонента. Опытными работниками и пользователями этой системы настоятельно рекомендуется использовать нержавеющую сталь. Стенки внутри каналов должны быть максимально гладкими, чтобы снизить вероятность застраивания внутри мусора или налета. А чтобы практически убить риск, установите в стену на месте отверстия специальную сетку, которая не пропустит ничего кроме воздуха.

Чтобы правильно снабдить свой дом вентиляцией, примите к сведению определенные нормы по размещению вентиляционных шахт. Это нельзя назвать правилами, так как это всего лишь следствие проб и ошибок, которое поможет сделать все с первого раза с наилучшим долговечным результатом. Для установки необходимо сделать отверстия, которые будут отвечать за ввод и вывод кислорода. Отверстие в стене должно находиться над уровнем фундамента и будет выполнять втягивающую функцию.

Отверстие для вытяжки будет находиться на крыше, а труба, которая выводит нежелательные загрязнители воздуха прямо на улицу, должна возвышаться не менее, чем пятьдесят сантиметров (50 см).

Что такое естественная вентиляция

Этот способ проветривания имеет ряд отличий и недостатков в сравнении с вентиляцией в коммунальных многоквартирных домах. Все дома с квартирами строятся по конкретному общепринятому шаблону и здесь трудно допустить ошибку и столкнуться с несостыковками при строительстве.

Схема естественной вентиляции

Кроме того, система вентиляции должна присутствовать в каждой комнате, а это усложняет процесс ее тщательного планирования и установки. Поэтому часто случается так, что при наличии установленной вентиляционной системы она не выполняет никаких функций, то есть не работает. Поэтому нужно снова учиться на ранее допущенных ошибках других людей, рассмотреть их и исключить повторения оплошностей. Изучите комментарии профессионалов.

Первая ошибка заключается в том, что дырка под вентиляционную шахту находится не в предназначенном месте. По правилам она должна находиться под самым потолком, не ниже 10 см под ним. Дело в том, что теплый воздух всегда поднимается, поэтому отверстие и должно быть проделано в самом верхнем месте комнаты. Только в таком случае удастся вывести и профильтровать воздух.
Высота вентиляционной трубы должна быть достаточной длины, иначе воздух внутри канала может остановиться и толку от всей проделанной работы не будет.
Нельзя совмещать вентиляцию соседних помещений.
Многие люди для своей кухни устанавливают вытяжку и забывают про отверстие для естественного проветривания. Это тоже может привести к некоторым проблемам.

Искусственная вентиляция на кухне

Одного лишь отверстия для кухни может быть недостаточно для эффективного проветривания, поэтому люди прибегают к покупке и установке специальной вытяжки. Это не ударит по карману, а на кухне станет проще находиться во время готовки.

Почему естественное проветривание не справляется с задачей? На улице не всегда ветреная погода, а это имеет прямое отношение и к вентиляционной системе. А также на улице в летний период может стоять невыносимая жара. Если ко всему этому добавить активную работу на кухне вроде приготовления пищи, то можно навредить своему здоровью.

Вытяжка для искусственной вентиляционной обработки решит все эти проблемы. Поэтому сейчас будут предложены следующие комментарии по ее установке и эксплуатации:

как уже говорилось выше, устанавливайте вытяжку из нержавеющей стали, также хорошим вариантом будут алюминиевые вытяжки — эти два варианта окажут лучший эффект прочности и долговечности, чем другие претенденты;
фильтр для вытяжки — он установлен по умолчанию, но для качественной работы его рекомендуется менять примерно один раз в полгода;
если в вытяжке установлен достаточно мощный вентилятор, то вентиляционная шахта может быстро закупориться очень сильным напором устраняемого воздуха — это приведет к не функционированию устройства и все, что должно удаляться, останется на кухне;
профилактика и уход за вытяжкой также должны присутствовать: своевременно прочищайте каналы от посторонних загрязнителей и жировых скоплений;
если кухня достаточных размеров и подходит для одновременно включенных четырех конфорок, то рекомендуется установить сразу два отверстия: через одно будет поступать свежий воздух, а через второе удаляться нежелательный — это также будет кстати в летний жаркий период.

Больше комментировать нечего, установка кухонной вытяжки не составит никаких проблем даже непосвященному пользователю – кухня станет свежей и будет раем для любого любителя постоять у плиты.

Как правильно подключить вытяжку на кухне

Как известно, вытяжки для кухни бывают классическими и рециркуляционными. Первая отводит воздух в вентиляционную шахту или прямо на улицу.

Рециркуляционная просто гоняет его через себя, задерживая жир. Она в своей конструкции имеет фильтры для очистки воздуха от запаха.

Основные вопросы и проблемы возникают при установке и подключении именно классического варианта. Его и рассмотрим максимально подробно.

Для начала, кратко перечислим основные ошибки, которые вас подстерегают на этом пути. Далее приведем пути их решения и наиболее популярные способы монтажа.

Ошибки при установке кухонной вытяжки

1 Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.

3 Вывод воздуховода на улицу через самодельное отверстие в стене.

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.

4 Сложная геометрия трассы с большим количеством переходов и искривлений.

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.

5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.

6 Установка вытяжки на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.

7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.

Поверьте, иногда эту конструкцию приходится разбирать.

8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.

Почему это ошибка, а когда так делать все таки можно, говорится далее.

9 Отсутствие отдельной розетки в верхней части стены под вытяжку.

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

А значит проводку под него нужно делать стационарную и с умом.

10 Неправильная установка обратного клапана.

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

Давайте рассмотрим отдельно каждый из них.

Подключение вытяжки к электричеству

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

обычная розетка на ток 16А с заземляющими контактами

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается — это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Неправильное подключение воздуховода вытяжки к вентиляции

Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.

Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.

Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.

Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.

То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.

Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.

На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.

При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.

Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).

Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.

Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.

Вполне понятно, что никакой тяги в этом случае не будет. То есть, вы своими собственными руками, лишаете себя естественной вентиляции.

Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.

А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что — неправильная вентиляция!

Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.

Однако с установкой пластиковых окон и герметичных дверей, мы тем самым перекрыли этот канал свежего воздуха в доме. Закроете еще и вентиляцию и будете жить как в подводной лодке.

Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.

Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?

Воздуховод от вытяжки и решетка с обратным клапаном

Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.

Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.

Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.

Правильное подключение воздуховода к системе вентиляции

Для этого вам понадобятся:

пластиковый воздуховод

обратный клапан со смещенной осью

тройник разветвитель

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Инструкция по сборке — все цифры и производительность

Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.

Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.

Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.

Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.

Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!

Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.

Соединение разных диаметров делается при помощи специальных переходников.

Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.

Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.

Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.

Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.

Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.

Доходим до тройника. В него со стороны комнаты устанавливается клапан.

Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.

У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.

Подготовка отверстия вентиляционной шахты

Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.

В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.

В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).

Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.

При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах — это прямой путь к появлению этой самой плесени и грибков.

К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Почему воздух с кухни попадает к соседям — виновата ли вытяжка?

Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.

К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.

Начали жарить пирожки, а все соседи уже об этом знают. Однако все критики заблуждаются, исходя из неверных представлений устройства вентиляции в многоквартирных домах.

Они думают, что от низа до верха идет один общий канал 110*150мм с «дырками» на каждую квартиру.

На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.

Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.

Схематично такую систему вентиляции многоэтажного дома можно представить вот так.

Да, в таких постройках, если ОДНОВРЕМЕННО включить на максимум несколько вытяжек, возможно появление обратной тяги. Но это крайне редкий случай.

Смотрите — естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.

И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?

Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.

Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей. Но этот вариант маловероятен.

Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?

Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.

Почему запах из вашей квартиры проникает к соседям

Незаконность установки вытяжки

Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.

Соседи могут сослаться на «Постановление правительства Москвы». Там есть такой двоякий пункт 3.4 «Об утверждении нормативов по эксплуатации жилищного фонда.»

Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья 3.14.13.

Так что будьте внимательны с установкой вытяжных зонтов над плитами.

Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.

Но тут уже вопрос, как кому повезет с соседями.

Статьи по теме

Вытяжка для кухни через стену

Многие владельцы квартир приобретают кухонные вытяжки и подключают их к общедомовому каналу вентиляции. Однако делать это запрещено. Поскольку вентиляция жилого дома — это инженерная система со своими правилами эксплуатации, их нарушение может привести к частичной или полной потере функционирования. Лучше вывести вентканал на улицу. Вытяжка на кухне через стену необходима, чтобы исключить потребность в частом ремонте помещения. Если принудительно не удалять продукты испарения, они будут оседать на мебели и стенах.

Содержание статьи

Нормы и требования к кухонным вытяжным системам

Сечение воздуховода вентиляции на кухне делают круглым или квадратным. Оптимальное решение — установка воздуховода 13х13 см. При смещении его оси относительно отверстия вентиляции соединение выполняют при помощи гофрированной трубы.

Особенности выбора кухонной вытяжной системы:

На дешевые вытяжки монтируют осевые вентиляторы. Они эффективны только при подключении к короткому горизонтальному каналу через стену.
На подбор типа вытяжки влияет расстояние от выхода вентканала до плиты. Сечение выходного диаметра переходника между вытяжкой и воздуховодом должно соответствовать мощности прибора. Не следует покупать более мощный прибор. Эффективность вытяжки зависит от диаметра вентканала.
Если это не учесть, устройство будет потреблять много энергии, но выдавать низкий КПД.
Лучшей производительности можно добиться при работе вентилятора на средней и малой скорости.
Сперва обращают внимание на мощность вытяжки. Она измеряется в куб. м/ч. Многие ошибочно полагают, что чем больше этот показатель, тем лучше. Система предназначена для удаления нежелательных запахов и жировых взвесей, а не вентилирования помещения. Поскольку пропускная способность трубы 13х13 см составляет от 150 до 180 м³/ч, следует покупать прибор соответствующей мощности. Этот показатель соответствует нормативам воздухообмена по вытяжке СНиП — 60-90 м³/ч.
Высота вытяжки над плитой определяется типом кухонного оборудования — 75-85 см для газовых плит и 65-75 см — для электрических. В случае установки наклонной вытяжки ее монтируют на расстоянии от рабочей поверхности прибора в 55-65 см (газовые) и 35-45 (электрические).

Чтобы сделать вытяжку на кухне через стену, потребуется подобрать прибор с определенными характеристиками. При выборе слишком мощного устройства будет создаваться лишний шум, а часть продуктов сгорания все равно останется в помещении. Уровень шума, в соответствии с санитарными нормами, не должен быть больше 70-80 дБ. При следовании требованиям ГОСТ вытяжка будет работать наиболее эффективно.

Важно! Каждые 3 года проводят антикоррозийную окраску вытяжных шахт.

Подготовительные работы по установке вытяжки на кухне

Для нормальной работы вытяжки отвод делают прямо на улицу через стену. Для этого прокладывают канал минимальной длины. Лучше выбрать трубу круглого сечения и обойтись одним-двумя поворотами. Для исключения протекания и промерзания канала устанавливают обратные клапаны. Перед монтажом вытяжки следует определиться с ее габаритами и размещением.

Расположение и размеры оборудования

Вытяжку на кухне устанавливают с учетом положения плиты и размеров комнаты. Лучше, если помещение имеет высокие потолки. В таком случае даже скромная вытяжка окажется привлекательным элементом интерьера.

По месту монтажа устройства делят на:

Угловые. Благодаря такому решению экономится пространство, а варочная поверхность становится доступнее.
Настенная. Одной стороной купол прилегает к стене, а второй — находится над плитой.
Островные. При большой площади кухни возможна установка конструкции островного типа. Ее помещают над кухонным оборудованием, которое стоит в центре помещения.

Вытяжки отличаются и по форме. К примеру, существуют наклонные и плоские модели.

Размер вытяжки должен быть равным площади рабочей поверхности плиты, или превышать ее на 5 см с каждой стороны. Основное правило при подборе размеров — пользоваться плитой должно быть удобно.

Розетку для вытяжки размещают под навесным шкафом или непосредственно в нем. Нередко ее помещают в кожухе, маскирующем воздуховод. Высота установки розетки от пола составляет около 190 см.

Выбор материалов вытяжного канала

При выборе вытяжного клапана, который будет вмонтирован в стену, учитывают ее толщину и материал, через который придется проводить канал вытяжки.

Лучше выбрать круглую оцинковку.

Такую трубу можно использовать как для создания канала в стене, так и для оборудования скрытого воздуховода. Утеплять трубу можно любыми материалами. Главное — чтобы изолятор был хорошим, и до него не могла добраться влага.

Можно обклеить трубу пенофолом с самоклеящейся стороной (10 мм). Снаружи устанавливают зонтик, защищающий канал от осадков. Лучше, если в нем будет 2 клапана — один снаружи, а второй внутри — для создания воздушной прослойки, препятствующей образованию конденсата.

При выборе материала для вытяжного канала стоит присмотреться к таким вариантам:

поливинилхлорид;
полипропилен;
полиэтилен;
полиуретан.

Пластиковые изделия просты в установке, они легкие и доступные. Поэтому такие материалы чаще всего используют при оборудовании вентиляционного канала на кухне в квартире. Однако пластиковые трубы не должны нагреваться выше +120 градусов, чтобы не выделять хлор.

Важно! При +5 градусах ПВХ теряет прочность и становится ломким, поэтому предпочтительнее выбирать полиэтиленовые изделия.

Наиболее прочным является армированный стальными элементами виниуретан. Его сложно повредить, а воздуховод можно развернуть под любым углом.

Создание и подготовка вентиляционного отверстия в стене

После создания схемы на стене следует просверлить в ней отверстие для крепления станины инструмента. В него забивают дюбель и вкручивают шпильку для фиксации станины. Затем станину крепят к стене и делают контрольные замеры.

Затем стоит соорудить водосток, по которому будет стекать охлаждайка сверлящей коронки. Ее можно сделать из металлической фольги.

Затем стену сверлят в несколько этапов:

Сперва проходят внутренний слой и вытаскивают бетонный цилиндр из коронки. Так он не будет мешать при дальнейшей работе.
Затем проходят внутреннюю часть фасадной плиты. Необходимо также достать цилиндр бетона.
Остается просверлить внешний слой плиты. После этого можно снимать инструмент со станиной.

Когда отверстие для вытяжки в стене выполнено, его следует подготовить к монтажу вентканала.

Затем необходимо собрать систему обратных клапанов. Они будут защищать канал от проникновения холодного воздуха с улицы. Поскольку клапанов будет несколько, в стене образуется своеобразный тамбур, исключающий промерзание воздуховода. Теперь можно закрепить вытяжку к стене.

Монтаж корпуса вытяжки

Плоские вытяжки устанавливают к нижней части подвесной мебели или к стене. При наличии угловой планки корпус устраивают в подвесной шкаф. Если установка вытяжки затруднена из-за расположения газовой трубы или стеновых выступов, используют сантехнические саморезы-шпильки. Их вкручивают в стену как дюбеля, а вытяжку закрепляют на определенном расстоянии от стены.

Важно! При правильной установке системы сохраняется достаточная тяга. Каждый поворот канала снижает мощность установки на 10%.

После монтажа обратного клапана снаружи стены его необходимо герметизировать. Затем вставляют утепленную трубу канала. На внутренней стене ее герметизируют и закрепляют квадратным элементом на 4 дюбеля. Теперь к ней можно подсоединять воздуховод.

Прокладка воздуховодов

Теперь осталось проложить до отверстия воздуховод. Для него подготавливают пластиковый или гипсокартонный короб. Такие материалы легко обрабатывать. Короб должен выдерживать нагрузку собственного веса и веса воздуховода. Для крепления каркаса под гипсокартонную конструкцию используют дюбеля.

Совет! Необходимо сделать соединения воздуховода полностью герметичными. Для такой задачи выбирают силиконовый герметик.

Последовательность работ при оборудовании воздуховода:

разметить расположение элементов;
высверлить в стене или потолке отверстия и зафиксировать металлические подвесы при помощи дюбелей;
последовательно установить элементы возховода;
загерметизировать стыки.

Затем можно укутать воздуховод шумоизоляцией, особенно если он будет помещен в гипсокартонную маскирующую конструкцию. Это поможет избавиться от лишнего шума.

Создание короба для маскировки воздуховодов

Поскольку воздуховоды представляют собой довольно массивные изделия, их следует закрыть коробом. Существует несколько вариантов:

Использование пластикового короба. Его устанавливают под потолком или над навесной мебелью. Изделия достаточно жесткие и легкие, поэтому устанавливать их очень просто.
Гипсокартонная конструкция. Для этого создается металопрофильный каркас. Дополнительно его можно оснастить осветительными приборами.

Перед тем, как замаскировать воздуховод, его обязательно проверяют на протечки.

Последовательность работ при создании гипсокартонного короба:

Делают разметку под короб. В местах соприкосновения вертикальных линий и точек основания короба проводят перпендикулярные линии. Они пересекаются под углом 90 градусов. Здесь будет расположен третий профиль.
Выполняют отверстия под саморезы. Их легко просверлить непосредственно через профиль.
Затем в отверстия вставляют дюбеля.
Профили крепят на саморезы.
Углы у вытяжки оформляют металлическим перфорированным уголком.
Профили соединяют поперечинами.
На каркас крепят листы гипсокартона. Внешний угол панелей закрывают декоративным уголком.

Осталось провести финишную отделку.

Установка приточного клапана

Чтобы восполнять запасы воздуха, которые иссякают при работе вытяжки, следует установить приточный клапан. Он способен обеспечить приток воздуха в количестве от 40 до 60 м³/ч. Он может быть самостоятельным устройством (стеновой) или дополнительным (устанавливается на пластиковые окна).

При покупке готового клапана следует сначала разобрать конструкцию. После разметки контура можно сверлить отверстие. Для самостоятельного устройства клапана в стене оно должно иметь диаметр 45 мм. В начале сверления диаметр должен быть 65 мм (на глубину 4 см). отверстие делают с уклонов вниз. Затем вставляют гильзу.

Трубка клапана должна быть обмотана изоляцией. Затем трубку клапана помещают в отверстие. Она должна немного выступать из стены внутри помещения. корпус клапана крепят на дюбели. После окончания работ в систему помещают фильтры, которые исключают попадание в комнату вредных частиц. Скорость, с которой будет регулироваться интенсивность притока воздуха, регулируют заслонкой.

Подключение вытяжки к вентиляции и электропитанию

При наличии в доме контура заземления и евророзеток при подсоединении системы провод подключают к клемме заземления. Ее обозначают тремя полосами, имеющими разную длину. Однако на вытяжке может отсутствовать разъем под заземление. В этом случае его необходимо создать самостоятельно. Для этого провод винтом прикручивают к металлическому корпусу.

Если евророзетка отсутствует можно заземлить систему подключением к глухой нейтрали от электрощита. В нем можно найти шину с готовым штырем для подсоединения провода. На нем уже накинут провод заземления (желто-зеленый). К этому креплению добавляют дополнительный заземляющий провод и протягивают его на кухню.

Кабель должен иметь сечение не меньше 2,5 мм² и быть медным многожильным. Свой провод следует накидывать поверх старого, затянув гайку с шайбой. Вытяжку следует подключать через автомат в 6 А.

Остается включить вилку вытяжки в сеть и наслаждаться работой системы.

Дважды в год следует прочищать вытяжку от гари. Это позволит избежать возгорания. При электрических работах следует соблюдать правила безопасности. При отсутствии необходимых знаний лучше обратиться к опытному электрику.

Соорудить вытяжную вентиляцию можно своими руками. Для этого стоит определиться с расположением ее элементов и особенностями подключения.

Мар 19, 2018ventsyst

все о вытяжках и естественной вентиляции

Воздушная атмосфера внутри дома часто отражается на качестве жизни членов семьи – ночной сон, здоровье и их самочувствие зависят от воздухообмена. Самостоятельное обустройство вытяжки в частном доме нередко производится неправильно от незнания, следовательно, перед тем, как устанавливать ее, нужно изучить теорию.

Варианты вытяжки в частном доме

Как в зданиях общественного предназначения, так и в частных домах используются всякие типы систем циркуляции воздуха. Различают их по своему назначению, методу активации воздушной струи и кратности воздухообмена.

Рассмотрим более подробно разные варианты:

Приточная циркуляция. Система вентиляции, установленная для подачи в помещение свежего воздуха, носит название приточной.
Вытяжная система в частном доме. Комплексная циркуляция, отвечающая за удаление выработанного воздуха, называется вытяжной.
Рециркуляция. Здесь перемешиваются потоки воздуха, идущие из помещения, с внешними охлажденными воздушными массами. При этом происходит нагревание такого состава до необходимой температуры и возвращение ее снова в комнату.
Естественная циркуляция. Воздушные массы передвигаются естественным образом благодаря тому, что холодные потоки имеют больший удельный вес, чем нагретый воздух в помещении. Скорость потока при этом создается небольшая, поскольку разница в весе холодной и теплой массы составляет небольшую величину. Надо иметь в виду, что для естественной циркуляции не имеет смысла делать горизонтальный воздуховод больше 3-5 метров.
Искусственная вентиляция. Наиболее результативной для увеличения кратности воздухообмена является принудительная циркуляция воздуха с использованием вентилирующих устройств. Воздушные каналы здесь могут быть длинными и даже пересекать несколько комнат. А оборудование зачастую располагается в чердачном помещении. Особенно такой вариант подходит для больших домов.

Приточно-вытяжная вентиляция

А также различают канальный и бесканальный воздухообмен. В первом случае движение воздушной массы происходит по воздуховодам, во втором – благодаря зазорам в дверях или приоткрытым фрамугам в окнах. Причем естественная вытяжка придает более удобные жизненные условия для домочадцев.

Необходимые предварительные расчеты

Все расчеты по вытяжке приводят к определению воздушной массы в доме. Исходя из этого, делают расчет основных характеристик системы вентиляции, а именно – число и диаметр воздушных каналов, производительность вентиляторов и др.

Есть специальные методики, по которым можно вычислить не только воздухообмен, но и тепловую отдачу, влажность, очищение от загрязнений и др. Но для расчетов по вытяжке для частного дома достаточно применить следующие варианты:

по кратности;
по площади;
по санитарно-гигиеническим нормативам.

Данные способы довольно просты, и поняв в них сущность, можно всякому домовладельцу высчитать основные характеристики своей вытяжки в доме. Наиболее простой метод – это расчет по площади. За базовые расчеты берется следующая норма: в течение часа в дом должно поступать по 3 м³ свежего воздуха на 1 м²площади. Число людей при этом не берется в расчет.

Вычисление по СНиП также сравнительно несложное. Здесь для расчета нужно брать не площадь помещения, а число членов семьи. Для всякого проживающего в доме человека поступление нового воздуха должно быть 60 м³/час.

Сложнее производится вычисление по кратности обновления воздуха. При его выполнении нужно брать в расчет предназначение всякой отдельной комнаты и нормы по кратности воздухообмена для любой из них. Кратность воздухообмена это коэффициент, показывающий число замены выработанной воздушной массы за один час (СНиП 2.08.01-89* Жилые здания, прил. 4).

В зависимости от назначения комнаты, в них должен происходить следующий воздухообмен:

детская и спальная комната – 1 раз за час;
кухня с электроплитой – 60 м³/ч;
санузел – 25 м³/ч;
Для котельной с твердотопливным котлом и кухни с газовой плитой необходима кратность 1 раз за час и 100 м³/ч во время эксплуатации агрегата.

При расчетах также нужно иметь в виду, что аэродинамическое сопротивление в круглой трубе меньше, чем в квадратной. Зато квадратная конфигурация наиболее компактна, хорошо вписывается в общий интерьер.

Естественный воздухообмен в доме

Вытяжка такого вида функционирует посредством тяги, которая получается в вертикальной трубе, тем самым побуждая воздух перемещаться вверх.

Важно знать, как влияют на силу тяги разные факторы:

Перепад давлений. Чем выше труба, тем больше будет разница в нижней и верхней точке канала.
Разность температур. Холодная масса воздуха с улицы смещает нагретый, наиболее легкий воздух из помещения, отчего последний вытесняется к потолку и затем попадает в вытяжной венканал.
Степень поглощения влаги. Как ни странно звучит, но имея одну и ту же температуру, переполненная воздушная смесь делается легче высушенного воздуха и, соответственно, также двигается кверху.

Чтобы узнать без прибора о перенасыщенной влажности в доме, нужно открыть двери на веранду, и на потолке появится пятно от конденсации влаги. Такое явление происходит потому, что вес молекул пара воды равен 18 единицам, а воздуха – 28. Разумеется, при сырости смесь воздуха делается легче.

Температура и влажность имеют перепады на протяжении календарного года, соответственно изменяется и мощность тяги. Отсюда становится понятным, почему в летнее время вытяжка функционирует слабее – разница в температурах небольшая. Постоянными остаются две характеристики: разница давлений и высота трубы.

Обустройство естественной вытяжки является наиболее дешевым методом образовать воздухообмен в частном доме. Природная тяга существует также и во многих многоэтажных домах. Там теплый воздух из квартир попадает чрез обратные клапаны в вентиляционный канал, проходящий внутри стен вертикально.

Требования к вентиляции частного дома

Санитарно-технологическими нормативами предусмотрены определенные требования к вентиляционной системе.

При обустройстве вентиляции в частном доме своими руками требуется выполнять все пункты СНиП, при этом необходимо учитывать, что:

Внутренние поверхности вентиляционных колодцев должны быть ровными и гладкими. Для этого в кирпичные шахты закладывают металлические или пластиковые трубы определенного диаметра.
Стояк для вытяжки внизу оснащается смотровой дверцей, которая должна плотно закрывать отверстие.
Вытяжной канал выводится над коньком крыши не менее чем 0,5 м. Если скат у кровли сложный и имеет ломаную конфигурацию, то во избежание обратной тяги, получаемой завихрением потоков, в трубу монтируется дефлектор.
Устройство вытяжки. Если в доме не было предусмотрено вентиляции, то ее можно восстановить путем пристраивания рядом установленной шахты. Для улучшения тяги ее необходимо утеплить.
Совмещение вытяжек. Нельзя устанавливать принудительную вентиляцию при наличии в доме естественной циркуляции. Для нее делается индивидуальный канал, в противном случае могут возникнуть сбои с работой природной вытяжки в других комнатах.
Минимальный размер от потолка до вентиляционных отверстий в вытяжную трубу (не более 150 мм). При большем размере есть вероятность образования зоны застоя в этом промежутке.
В дверях между смежными комнатами должны быть оставлены зазоры в нижней части, или вставлены решетки. Если двери пластиковые, то в стенах делаются специальные отверстия для перетекания воздуха.

Сущность главного условия заключается в том, что объем вытесняемой воздушной массы должен быть равен объему поступающей. В случае же, если такое требование не соблюдается, то в комнаты будут просачиваться вместе с воздухом всякие специфические запахи. Или при увеличенном дисбалансе между количеством нагнетаемого воздуха и вытяжкой возникнут сквозняки.

Монтаж принудительной вытяжки частного дома

Принудительная вытяжка по сравнению с природной циркуляцией воздуха остается в выигрыше по многим аспектам:

она одинаково функционирует при любой погоде и сезоне;
с большим эффектом производит очистку воздушной массы;
вытяжка регулируется посредством скорости и мощности вентиляторов;
циркуляцию воздушного потока можно создать не только за счет осевого вентилятора, но и при использовании моноблоков (труба в трубе).

Основной недостаток такой системы вентиляции – зависимость от электричества.

Вентиляционных систем может быть несколько. К ним относятся отдельная приточно-вытяжная циркуляция воздуха, сборно-приточная система и кондиционирование. Одной из лучших является приточно-вытяжная вентиляция. В ее состав входят вентилятор, реле, датчики, автоматика и др.

Распределение воздуха

Циркулирование прохладного воздуха в дом во время эксплуатации данной вытяжки предотвращает обратный клапан, установленный в трубе. Искусственная вентиляция в классическом варианте обладает одним вентилятором, предназначенным для маленьких комнат.

В вентиляционную систему наборного вида механизмы, практически те же, но размещаются они индивидуально. Производительность такой вытяжки составляет от 100 до 300 м³/ч.

В зданиях с большой площадью нужно устанавливать вытяжные устройства мощностью от 300 до 550 м³/ч.

Отверстие в стене для вентиляционных каналов

При монтаже вытяжной вентиляции через стену на улицу необходимо пробить одно или несколько отверстий. Они применяются для расположения каналов, предназначенных для вытяжки, а иногда и для подачи воздуха. В основном – это трубы круглого сечения диаметром 125 или 160 мм. Но отверстия под них приходится делать еще больше, так как по технологии в дыру нужно сначала установить гильзу, потом патрубок нужного сечения. К тому же все зазоры надо тепло изолировать, например, монтажной пеной.

Перед тем, как начать сверлить, нужно убедиться, что в месте сверления стены нет:

армирующей сетки;
каналов для вентиляции в плитах;
электропроводки;

Проверить металлические предметы в стене можно с помощью металлоискателя.

Пробивание стены под трубу

После того, как намечено место, нужно сделать разметку. Для подающей трубы ее делают на расстоянии 150 мм от пола, и такой же размер надо выдержать от потолка. Размечать окружность надо с запасом под защитную обойму и утепление. Хорошо, если отверстие надо делать в стене деревянного дома, но зачастую здания возводятся из шлакоблока или кирпича. Рассмотрим случай шлакоблочного дома. Для сверления отверстий можно воспользоваться перфоратором или устройством с алмазной насадкой «коронка».

Чтобы просверлить стену перфоратором, для этого по окружности сверлят отверстия маленьким сверлом (в зависимости от мощности). Затем по получившимся отверстиям скалывают блок или кирпич с той и другой стороны пробойником и шлямбуром.
В основном, коронки обладают унифицированным размером для формирования отверстий под разные изделия (розетки, трубы). Обычно они бывают разборные и состоят из хвостовика, коронки и центрирующего пера адаптера. Вначале нужно нанести выемку для центрового сверла, вставить его и затем уже сверлить отверстие нужной глубины с помощью коронки.

Технология монтажа вытяжки на кухне

Расстояние от вытяжки до плиты газовой и электрической

Мощность вытяжки подбирают в зависимости от размеров кухни, при этом можно воспользоваться формулой P = S x H х 12, где:

Р – производительность вентилятора;

S – площадь кухни;

H – высота помещения.

12 – норматив по кратности воздухообмена на кухне.

Обычно к полученному результату добавляют 30%, поскольку потери в воздуховоде, идущему по кривой линии, неизбежны.

Установка вентиляции на кухне в частном доме, как правило, не вызывает трудностей и эту работу вполне можно сделать своими руками.

Как же правильно ее сделать:

При отсутствии системы вентиляции, сначала надо сделать отверстие под патрубок такого же диаметра, как вытяжная труба. Делать его желательно, напротив или как можно ближе к плите, чтобы сохранить тягу.
Вытяжку как в квартире, так и в частном доме необходимо располагать на 0,7 м. от электроплиты и на 0,8 м над газовой плитой. После разметки просверлить отверстия и установить кронштейны, затем подвесить и проверить по горизонтали вытяжное устройство.
Соединить выходной патрубок от вытяжки, предварительно протянув трубу через технологическое отверстие, с концом вытяжной трубы, выходящей наружу.

Проверить стыки на герметичность, и провести испытание. Для чего поставить на плиту кастрюлю с водой и довести до кипения. Все испарения должны подниматься и уходить в подвешенный зонд.

Принудительная вытяжка санузла частного дома

Обычная циркуляция воздуха из влажного помещения понятна и проста:

Воздушная масса проходит в ванную комнату через щель под дверью.
Попадая во влажную среду, воздух также делается сырым, в результате чего он становится легче и устремляется кверху.
Под влиянием тяги в вентиляционной шахте воздух засасывается и выходит наружу.
Для скорейшего удаления влаги и специфического запаха из санузла зачастую встраивают вентиляторы в отверстие колодца. При этом для увеличения эффективности применяют переходник с дополнительной решеткой и тройник с обратным клапаном.

Перед тем, как производить установку вытяжки в частном доме, нужно проверить тягу в воздуховоде, совместимость крепежных отверстий к стене и соответствие электропроводки схеме подключения.

Устройство вентиляции подвала

Самым простым методом воздухообмена в подвале является два отверстия с противоположных сторон в цоколе дома, через которые будет происходить естественная приточная вентиляция.

Вторым вариантом, более результативным, является установка системы вентиляции за счет двух труб диаметром 120-200 мм. Нижнюю ее часть нужно расположить на высоте 20-40 см от уровня подвального пола, а верхнюю вывести наружу через цоколь и поднять вертикально на высоте 60-80 см над землей. Сверху установить защитный колпак и сетку. Данная вентиляционная система будет действенна в подвале с площадью 35-45 кв. м.

Если такой вытяжки будет недостаточно при большем размере подвального помещения, то тогда надо устанавливать принудительную вентиляцию. Схема проведения труб будет аналогичная, нужно лишь подсоединить осевой вентилятор к вытяжному каналу.

Как сделать вентиляцию в стене. Приточные устройства вентиляции в стенах

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

Места монтажа вентиляции в стене:

между подоконником и батареей;
в створке пластикового окна;
возле окна, как можно ближе к потолку.

Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

На стене карандашом обозначьте место размещения клапана;
Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно для оттока конденсата и атмосферных осадков;
В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Вентиляция через стену или крышу? Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Естественная вытяжка в стене. Виды и особенности

По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва ) вентиляцию в доме можно разделить на три типа:

Естественная;
Приточная, или как её ещё называют, механическая;
Приточно-вытяжная установка с рекуперацией тепла.

– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.

Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.

При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.

При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.

Один из вариантов — установить в комнатах двери с переточной решеткой или оставить небольшой зазор между дверью и полом. Для правильной организации перетока воздуха необходимо – чтобы забор воздуха производился в самом чистом помещении, гостиной или спальне, а вывод осуществлялся на кухне или в санузле.

На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.

Консультант нашего форума Елена Горбунова (ник на форуме Matilda ):

– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.

Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.

Часто возникает вопрос,

а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.

Пользователь нашего форума Владимир (ник на форуме Беспечный ангел ) считает что:

– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.

Посмотрите пдробное

Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов — применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.

– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал — это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.

Как сделать вентиляцию в уже построенном частном доме. Вентиляция в доме: требования и принципы устройства

Несмотря на то, что постройка собственного дома в России уже четверть века не является чем-то экзотическим, заказчики, а иногда даже и подрядчики, весьма поверхностно относятся к планировочному дизайну и к таким «мелочам», как разводка электропитания или планирование канализационного отвода. О том, как сделать вентиляцию в частном доме специалисты часто и сами не в курсе, ориентируясь не на полученные в ВУЗах устаревшие знания 80-х годов, а набираясь опыта в полевых условиях. Но тогда возникает и логический вывод — если проектировщики сами росли, как специалисты, одновременно с новыми технологиями, то «человеку с головой, руками и терпением» вполне по силам одиночный проект, тем более с мотивацией собственника.

Самой «незаметной», но очень важной составляющей комфортной атмосферы является вентиляция в доме. При появлении пластиковых окон начался массовый бум установки ПВХ-пакетов с практически абсолютной звуковой и воздушной изоляцией. Однако система вентиляции домов советского времени была рассчитана по тогдашним санитарным нормам с учетом соответствующих материалов и конструкций. Вентиляция в деревянном доме того времени вообще была максимально естественной и абсолютной. Буквально через 2-3 месяца обладатели «бесшумных» окон начали самостоятельно и бессистемно решать проблему как сделать вентиляцию в доме, своими руками пробивая отверстия в наружных стенах, что только ухудшило ситуацию.

Однако современные многоквартирные новостройки строятся по новым требованиям и стандартам, так что эта проблема исчезла для обычных квартирантов. Но те счастливчики, кто строит собственный дом, вынуждены учитывать этот фактор, а ведь установка правильной вентиляции в доме — дело отнюдь не дешевое, причем в большинстве случаев ошибка обойдется в дорогостоящую переделку не только самой вентиляционной системы, но и затронет как минимум каркасные конструкции.
Установка общедомовой системы вентиляции своими руками вполне реалистична, пусть и с ограничениями. Необходимо только произвести вычисления воздухообмена, выбрать тип системы (естественная или принудительная), учесть климатические условия при подборе модулей будущей системы и, собственно, смонтировать ее.

Кухонная вытяжка в частном доме через стену. Как правильно произвести монтаж вытяжки на кухне в частном доме

Подготовительные работы по установке вытяжки на кухню начинаются с замеров помещения (подробнее установку рассматривали в, а как правильно подобрать – в). Ведь полученные значения повлияют на выбор модели устройства.

В первую очередь рассчитывается кубический объем помещения путем умножения длины, ширины и высоты кухни. Затем полученный результат умножается на коэффициент десять. Это значение определяет количество смен воздуха в час, установленное действующими нормами. Полученный результат и будет минимальной мощностью, необходимой для измеряемой кухни.

Так как всем вытяжным устройствам необходима электроэнергия, то места установки устройств оснащаются розетками.

Подготовка ниши для кухонной вытяжки также является немаловажным фактором. Ведь централизованная газовая труба может быть проведена так, что в дальнейшем будет мешать установке оборудования на стену. Выходом из ситуации станет монтаж кронштейнов, которые позволят оставить между стеной и вытяжкой необходимое пространство. Кроме того, стена не должна иметь явных дефектов, должна быть достаточно прочной для того, чтобы выдержать вытяжную кухонную систему.

Для установки оборудования понадобятся:

строительный уровень;
рулетка;
перфоратор;
набор отверток;
лобзик;
ножовка по металлу;
герметик силиконовый.

Производители вытяжек предоставляют потребителям три основных модификации устройств:

подвесные;
встраиваемые;
купольные или каминные.

Также по способу очищения воздуха они делятся на устройства, которые выводят отработанный воздух на улицу, и модели, работающие в режиме рециркуляции.

При работе устройства в режиме рециркуляции вытяжка не выбрасывает загрязнения на улицу, а проводит воздух через фильтр и возвращает его обратно в помещение.

Так как подвесные модели работают в режиме рециркуляции (), то они в большей степени подходят для кухонь небольших размеров. Это объясняется тем, что обычная фильтрация не способна справиться с очисткой воздуха в помещениях больших размеров.

Подвесные вытяжки оборудованы фильтрами, которые необходимо периодически менять. Частота замен указывается в технической документации устройства.

Из положительных качеств устройств выделяются невысокая цена, возможность крепиться к кухонному шкафчику, а также отсутствие дополнительных комплектующих, так как подвесное оборудование не нуждается в системе воздухоотвода.

Встраиваемая техника практически скрыта от глаз и выполняет функцию притока воздуха. Корпус такого устройства монтируется прямо в кухонный шкафчик, а снаружи остается только воздухозаборник, который в основном имеет выдвижную панель.

Воздуховод встраиваемого вытяжного устройства может выводиться на улицу как через уже имеющуюся в доме систему вентиляции, так и через стену или крышу.

Самым дорогим модельным рядом, но в то же время наиболее мощным, считается каминный или купольный класс. Вытяжки этой серии не просто обеспечивают стабильное очищение воздуха, но также становятся ярко выраженными элементами дизайна помещения. Кроме заводского изготовления, купольные модели могут быть индивидуального дизайнерского исполнения.

установка корпуса кухонной вытяжки над газовой плитой

как правильно сделать кухонную вытяжку над плитой своими руками в частном доме зависит от формы и размеров устройства. при этом на монтаж электроприбора также влияют особенности расположения и габариты модулей кухонного гарнитура.Чтобы установить устройство в шкафчик, предварительно нижняя полка кухонного модуля снимается. В последующем она может или вовсе не устанавливаться, или в ней с помощью электролобзика делается отверстие, подходящее по размерам с вытяжкой.При креплении вытяжки к стене, прежде всего, отмечаются места креплений через заднюю панель устройства. По отметкам просверливаются отверстия, в них вставляются дюбели, длиной не меньше 5 см. Затем в два верхних отверстия вкручиваются саморезы, чтобы на них свободно вешалась вытяжка. После проверки надежности конструкции, не снимая устройство, вворачиваются оставшиеся саморезы и затягиваются верхние.Вентиляционные каналы для ванной комнаты подбираются с диаметром не меньше 50 куб м/ч, а для туалета подойдёт воздуховод шириной 30 куб м/ч. Возможность вывести запахи и влажный воздух в санузле дает система принудительной вентиляции. Ее работа осуществляется с помощью установленных вентиляторов, которые могут быть с подшипниками или втулками. Устройства со втулками гораздо дешевле вентиляторов с подшипниками.Для вентиляции подвала можно ограничиться монтажом нескольких отверстий в цокольной части дома. Располагаться проемы должны в противоположных частях помещения. Кроме того, отверстия должны оборудоваться специальными сетками или решетками.

Источник: https://doma-otido.ru/novosti/ventilyaciya-v-chastnom-dome-svoimi-rukami-s-vyhodom-v-stenu-neobhodimost-v-chastnom-dome

Видео вентиляция в стене частного дома / для туалета от запахов /

Как сделать вытяжку и вентиляцию в частном доме (кухня, ванная, туалет, газовая)

От правильно продуманной вентиляции в доме зависит свежесть чистого воздуха во всех внутренних помещениях. На сегодня мало кто может похвастаться отличной вентиляцией в жилых комнатах, кроме как на кухне и санузле.

Естественная вентиляция для частного дома

Что, как правило, нужно для комфортного проживания человека в доме зимой тепло, летом прохлада. И главное, в любое время года необходим свежий воздух, без сквозняков. Поэтому движение его должно быть естественным и не застаиваться, а неприятные запахи не задерживаясь, должны улетучиваться из помещения. Казалось бы, что все вопросы решит искусственная вентиляция. Но у нее есть и минусы, одним из которых является интенсивный воздухообмен. Он может обернуться потерями тепла. Замена воздуха в помещениях при принудительном вентилировании более, чем в 3 раза превышает, величину естественного воздухообмена. Поэтому целесообразно обустраивать жилье системами естественной вытяжки воздуха.

Как всегда, у каждого правила есть свои исключения. Небольшое движение потока воздуха в вентканале предполагает значительные размеры воздуховода. Если мы говорим о системе вытяжки естественным путем, то прохождение 300 кубометров воздуха за один час потребует сечение воздуховода 25×40 см (Ø35 см), при принудительной вытяжке достаточно сечения 16×20 см (Ø2о см). Ввиду того, что строительство вентканала внутри несущей стены иногда бывает затруднительным, а обустройство конструкции под потолком или по стене комнаты выглядит некрасиво и не вписывается в концепцию помещения, выходом становится принудительная система вентиляции.

Критерии выбора вентиляционной системы в приватном домостроении.

Чтобы определиться в выборе какая все же вентсистема лучше подойдет для конкретного строения, руководствуются следующими факторами:

чистота окружающего воздушного пространства;
стройматериалы применяемые в сооружении стен коттеджа.

Еще одним не маловажным моментом является финансовая сторона вопроса. Но в целях обеспечения долговременного комфортного проживания, на этот фактор стараются не обращать внимание.

В таком случае требованиями для установки естестественной вентиляции являются по настоящему чистый воздух вокруг жилья и стены коттеджа выполненные из дышащих материалов: керамики, дерева, самана, пено и газобетона.

Условия монтажа принудительных вентсистем заключаются в необходимости фильтрации окружающего воздуха, с целью удаления непрятного запаха и вредных примесей и обеспечении воздухообмена в строениях со стенами из герметичных панелей и пенополистеролбетона.

Естественный воздухообмен: инфильтрация и проветривание

Попадание воздуха в помещение, как и его удаление, может быть естественным и искусственным. В первом случае воздух поступает в результате инфильтрации и при проветривании помещения. Под инфильтрацией понимают минимальное проникновение воздуха через неплотное примыкание створок окна, щели между оконным блоком и проемом, неплотности полотна дверей, через стены. Окна из дерева, обычного исполнения обладают высокой воздухопроницаемостью 15 кг/час*м³. Этого вполне достаточно, чтобы обеспечить приток воздуха в небольшой по площади дом (120м²). Плюс к нему добавляется поступление воздуха через неплотность входных дверей и через стены.

Установка пластиковых окон герметична, он не предусматривает никаких неплотностей. Воздухопроницаемость оконных блоков их пластика фактически равна нулю. Как говорят, их владельцы, окно не дышит. Поэтому при выборе блока необходимо приобрести окно, где уже предусмотрен приточный оконный клапан.

Если время упущено, и оконный блок уже установлен, рекомендуется смонтировать стеновой клапан для поступления воздуха. Обычно это труба, вмонтированная в стену и закрытая с обеих сторон вентрешетками. Решетка, размещенная во внутренней части дома регулируемая. Она может открываться и закрываться целиком. Целесообразно устанавливать приточный стеновой клапан в районе оконного проема поближе к радиатору, чтобы проникающие воздушные массы попадали в зону его действия.

Получить естественный приток воздуха можно и проветриванием. Его выполняют, приоткрыв форточку или отворив раму пластикового окна. Но такой метод проветривания малоэффективный. Он сопряжен с большой потерей тепла, способствует образованию конденсата и полная замена объема воздуха в помещении занимает много времени. Примерно час.

Другим методом считается кратковременное проветривание с помощью целиком распахнутых окон. Это более распространённый способ. При таком проветривании обновление воздуха происходит за 7-8 минут, при этом конструкции окна не успевают охладиться и конденсат не образовывается.

Однако самым эффективным проветриванием является сквозняк. Открывают настежь окна и двери, и за счет образования тяги замена воздушных масс в помещении осуществляется практически мгновенно, через 3 минуты. Такой вид проветривания не желателен во время нахождения людей в комнатк, может способствовать появлению простудного заболевания.

Помещения в доме, нуждающиеся в обустройстве вентканалов

Рассмотрим детально вопрос обустройства естественной вентиляции в приватном домовладении. Для начала определяемся, где обязательно нужно установить вентиляционные каналы.

Это санитарно-гигиенические помещения: санузел, ванная, душевая, бытовая комната со стиральным оборудованием.

Далее, кухня.

В гардеробах, подсобках и кладовых, если они сопряжены с жилыми апартаментами.

Если выход организован в нежилые помещения, то вопрос вентилирования воздуха решается при помощи монтажа приточного клапана в стеновой или оконной конструкции.

Помещение, где установлен котел отопления и другое отопительное оборудование, согласно нормативам, должно быть, оборудовано и вентканалом и стеновым обратным вентклапаном. А также по требованию санитарных правил и норм нужно комплектовать комнату вентканалом, если от вентилируемого помещения ее отделяет более двух дверей.

В остальных апартаментах приватного домовладения, где нет вентканалов, монтируют приточный оконный или стеновой клапан, и делают переточное отверстие в основном на полотне двери в смежное помещение.

Кроме этого, важно, сделать естественное вентилирование подполья на первом этаже и цокольного пространства, для чего тоже устраивают вентканалы.

Производительность стандартного вентканала

На производительность вентиляционного канала влияют следующие факторы: материал изготовления, высота воздуховода и температурный режим в месте установки.

Таблица 1.

Приводим таблицу для стандартного вентканала из бетонных блоков, сечением 12×17 см или 204 см².

Как правильно расположить вентканалы естественной вентиляции в приватном домостроении

Если за основу взять минимальную площадь сечения вентканала, равной 0,016 м², то его сторона будет соответствовать 12,5 см, а Ø 150 мм. С помощью такого канала можно обеспечить замену воздуха в помещении до 30 м³ в час. Чтобы увеличить интенсивность отвода воздуха необходимо применить вентканал больших габаритов и длины. Воздуховоды протяженностью менее 2м не удовлетворяют требованиям вентилирования помещений, так как не обеспечивают должного воздухообмена.

Практически длина вентиляционного короба на этаже зависит от количества и высоты верхних этажей, чердака и трубы на крыше. Для обеспечения равномерной тяги во всех воздуховодах на этаже их делают примерно одинаковой длины. Сечение вентканалов тоже оставляют одинаковыми не это больше их соображений удобства монтажа. Производительность вентиляции в комнатах регулируется подбором габаритов вентрешетки.

В частных строениях количество воздуховодов небольшое, поэтому их не объединяют в общий канал, а выводят из помещения через чердак на крышу и оснащают оголовком. Совмещение вентканалов приводит к ухудшению вентилирования в целом.

Размещение блоков вентиляции происходит внутри несущих стен или путем пристройки к ним воздуховодов. Целесообразно строить блок из кирпича, тогда размер вентканала выбирают кратным его габаритам. К примеру, 140×140 мм (пол кирпича на полкирпича) или 140х270 мм(полкирпича на кирпич). Возможно, устройство вентканала специальными блоками из бетона. Для обустройства вентканалов из кирпича или блоков должна быть предусмотрена возможность опирания их на фундаментное основание или ж\б перекрытие.

Воздуховоды производят из полимеров или металла. В этом случае их закрывают специальным коробом. Такие вентканалы нашли применение в строениях из дерева и каркасных домах.

Как рассчитать естественную вентиляцию приватного домостроения

Чтобы определить размеры вентканалов целесообразно произвести вычисление наименьшей производительности системы вентилирования, взяв за основу количество объема уходящего воздуха.

При нахождении количества объема воздуха, уходящего через воздухопроводы естественной вытяжки, в основе лежит то, что вовнутрь домостроения воздух попадает через обратные вентклапаны с наружного пространства, достигает комнат, оборудованных вентканалами, и через них возвращается опять на улицу.

Представляем алгоритм вычисления необходимого количества вентканалов для каждого этажа строения:

На основании норм находим суммарное наименьшее количество объема воздуха, поступающего снаружи через обратные вентклапаны – Q_П, м³/час.
Согласно нормам устанавливаем суммарное количество воздуха, исходящего из помещений с вентканалами – Q_в, м³/час.
Проведя сравнение показателей наименьшего поступления Q_П, м³/час и оттока Q_в, м³/час воздушных потоков выбираем большую и принимаем ее за наименьшую продуктивность всех вентканалов на этаже, получаемую в результате расчета – Q_р, м³/час.
На основании высоты дома, определяем размер вертикального вентканала на этаже. Так как высота чердака, согласно СН и П равняется высоте жилого помещения, а минимальный размер вентканала над коньком крыши дома составляет 0,5 метра, то высота вентканала равняется сумме этих показателей. Пример такого расчета приведен ниже.
Учитывая уровень вентканала и общую расчетную продуктивность всех каналов на этаже, согласно расчета, см.ниже, определяем число необходимых воздуховодов из выбранного материала.
Руководствуясь выбранным числом стандартных воздуховодов, разделяем их между комнатами, учитывая необходимость обеспечения норм воздухообмена во всех помещениях с вентканалами.

Образец расчета естественной вентиляции приватного домостроения

В качестве примера берем строение в один этаж общей площадью 130м² и высотой стен 2,8 метра. В коттедже шесть жилых помещений –100м², кухня, ванная и санузел, кладовая – 4,5 м². Полы в доме из шпунтованной доски на лагах по грунту. Подпольное пространство высотой 300 мм вентилируется через вентканал. Воздухопроводы строим из бетонных блоков.

Для приватного строения, согласно строительных норм и правил, аэрация воздуха в жилых комнатах принимается однократной.

Из этого следует, что поступление воздуха снаружи для жилых помещений:

Q_п = 100 х 2,8 х 1 = 280м3/час;

где

100 — общая жилая площадь;
2,8 — высота помещений;
1 — кратность обмена воздуха в частном доме.

Нормативные документы определяют: аэрацию в кухне, как 60 м³/час, в местах повышенной влажности по 25 м³/час; интенсивность обмена воздуха в кладовой и подполье 0,2 1/час.

Далее, рассчитываем необходимое количество уходящего воздуха из каждого помещения:

Q_в 1 = 60+25 + 25 = 110 м³/час – количество уходящего воздуха из кухни, ванной, санузла;
Q_в 2 = 4,5 * 2,8 * 0,2 = 2,52 м³/час – количество уходящего воздуха из кладовой;
Q_в 3 = 130 * 0,3 */ 0,2 = 7,8 м³/час – количество уходящего воздуха из подполья.
Итого: Q_{в общ}=Q_в 1 + Q_в 2 + Q_в 3 =110 + 2,52 + 7,8 = 120,32 м³/час. — общее количество уходящего воздуха из дома. Сравнительный анализ показывает, что Q_п> Q_{в общ}_,из чего следует, что общая расчетная наименьшая продуктивность всех вентканалов на этаже:

Q_р= Q_п= 280 м³/час.

Для одноэтажного строения, учитывая уровень чердачного помещения, который согласно строительным нормам и правилам, равняется высоте жилого помещения, а минимальная высота вент канала над коньком крыши 0,5 метра, принимаем протяженность вентканала 4 метра;
По приведенной таблице 1, при температуре равной 20 °С и высоте вентканала 4 метра, подбираем продуктивность одного типового вентканала площадью 204 см² – 45,96 м³/час.

Рассчитываем число типовых вентканалов из бетонных блоков: 280м³/час / 45,96 м³/час = 6,09. Для заданного одноэтажного строения необходимо 6 вытяжных воздухопроводов.

В домостроении предусмотрены обязательные вентканалы на кухне, в ванной, санузле и кладовой, а также в подполье. Исходя из конструктивной необходимости подполье оснащаем двумя вентканалами. Итого получаем 6 воздухопроводов естественной вытяжки.
Теперь просчитываем обеспечение нормативных показателей по помещениям. Кухня. Для кухни необходимо обеспечить воздухообмен 60 м³/час, однако, получается, что одного вентканала недостаточно, поэтому принимаем решение, использовать блок с двумя вентканалами.

Остальные помещения удовлетворяют нормативам. Поэтому окончательно принимаем 7 вентканалов для нашего одноэтажного дома

Проводим сравнительный анализ:

кухня 45,96 *2 = 92м³/час> 60м³/час.
ванная 45,96м³/час > 25м³/час.
санузел 45,96м³/час > 25м³/час.
кладовая 45,96м³/час > 2,52м³/час.
подполье 45,96 *2 = 92м³/час> 7,8м³/час.

Общая производительность всех каналов

92 + 45,96 + 45,96 + 45,96 + 92 =321,8 м³/час
321,8 м³/час > 280 321,8 м³/час.

Следует отметить, что данная методика расчета упрощенная, но имеет право на жизнь.

Размещение вентканала над крышей

В условиях ветреной погоды вокруг любого препятствия создается зона разряжения или повышенного давления в зависимости от курса и силы воздушных потоков. Не исключение, и вентканал. При попадании оголовка вентканала в зону разряжения тяга увеличивается, а при образовании вокруг него области повышенного давления, она, как правило, снижается, и стремиться к нулю. В таком случае, возможно, опрокидывание тяги, вследствие чего воздух начинает движение снаружи вовнутрь дома. Чтобы максимально снизить влияние потоков воздушной массы на работу вентиляционной системы нужно оголовок вентканала устанавливать согласно определенным размерам.

Утепление вентканалов

При снижении температуры окружающей среды в вентканале начинается образование конденсата и снижение тяги. Чтобы избежать указанной проблемы, воздуховоды размещают внутри несущих наружных стен или утепляют теплоизоляционными материалами.

Как противостоять аэродинамическому сопротивлению вентканалов

Чтобы максимально снизить величину аэродинамического сопротивления, которое препятствует силе тяги в воздуховоде, необходимо:

увеличить площадь сечения вентканала;
сечение вентиляционных коробов не должно изменяться по всей длине;
вентканал должен быть установлен в строго вертикальном положении. Возможно, отклонение воздуховода в сторону до 1м, но не превышающее 30° от вертикальной плоскости. Горизонтальные участки в системах естественного вентилирования не допускаются;
стенки вентканала должны быть совершенно гладкими.

Как сделать вытяжку в частном доме своими руками , установка вытяжки и другие полезные аспекты

Замена деревянных окон на пластиковые, а дверей на металлические препятствует циркуляции свежего приточного воздуха. В частном доме система вентиляции обязательно должна состоять из приточных каналов и вытяжных(например приточные клапаны в пластиковых окнах), расположенных во всех комнатах. Сделать ее самому не составит труда, а польза от нее будет неоценимая, свежий и чистый воздух – залог здоровья Вашей семьи.

Принудительная вентиляция частного дома

В наше время ни один частный дом не может обойтись эффективной вентиляционной системы, которая бы не только наполняла домашнюю атмосферу свежим воздухом, а также выводила все неприятные запахи.

Наиболее эффективной на сегодняшний день выступает принудительная система приточно-вытяжной вентиляции, которая оснащена технологией рекуперации тепла.

Обычно ее используют в том месте, где естественной вентиляции не хватает – в санузлах и на кухне. Принудительная вентиляция поможет удалить воздух при помощи специального оборудования – вентилятора или вытяжки.

Также на крышу рекомендуем устанавливать дефлектор вентиляционный, который можно сделать своими руками.

Рассмотрим более подробно устройство вентиляционной принудительной системы:

главным элементом выступает блок вентиляции, который состоит:

а) блока управления;

б) вентиляторов;

в) фильтров;

г) теплообменника-рекуператора.

2. вытяжной воздуховод;

3. вытяжной анемостат;

4. дефлектор;

5. воздухозаборник;

6. приточный анемостат.

Принцип работы принудительной приточно-вытяжной вентиляции.

Через вытяжной воздухозаборник воздух удаляется из помещений в дефлектор, который располагается на крыше дома. Свежий воздух поступает через приточный воздухозаборник, который потом распределяется при помощи блока приточно-вытяжной вентиляции по все помещениям.

Система рекуперации работает по следующему принципу.

В зимнее время отводящий теплый воздух и входящий холодный встречаются в рекуператоре теплообменнике. Следует учесть, что при этом смешивание двух потоков воздуха не происходит. Отводящий теплый воздух отдает свое тепло входящему. Благодаря этому по домашним помещениям распределяется уже свежий подогретый воздух. Такое решение позволяет экономить до 25% энергии, которая расходуется отопительной системой.

Современные технологии позволяют оснастить блок вентиляции вспомогательными системами для фильтрации, увлажнения подаваемого воздуха.

Достоинства современной принудительной приточно-вытяжной вентиляции с рекуперацией тепла:

Существенная экономия тепловой энергии, за счет использования эффективного теплообменника;
Обеспечивает все помещения в доме свежим приточным воздухом, несмотря на погодные условия;
Эффективно удаляет даже самые мелкие частицы пыли при помощи системы фильтрации;
Выполняет охлаждение, подогрев, осушение или увлажнение приточного свежего воздуха;
Предоставляет возможность быстро и легко отрегулировать воздухообмен в доме в зависимости от ваших предпочтений и параметров микроклимата в комнатах;
Надежная система диагностики и эффективности работы (микроклимата, влажности воздуха, воздухообмена), а также сообщит, когда необходимо заменить фильтры или выявит неисправности.

Недостатки современной принудительной приточно-вытяжной вентиляции с рекуперацией тепла:

Потреблением электроэнергии блоком управления и вентиляторами;
Автоматическая система защиты отключает систему вентиляции при отсутствии электричества;
Технически сложное устройство с электронным дорогостоящим блоком управления;
Необходимость в периодичном техническом обслуживании;
Создает шум при работе;
Требует монтажа квалифицированными специалистами.

Система приточно-вытяжной вентиляции с грунтовым теплообменником.

Такая система сегодня широко используется.

Устройство:

Труба прокладывает на глубине 1,5-2 метра в земле. Один конец трубы выводят над поверхностью земли на расстояние 0.5-1 м. Второй конец подключает непосредственно к воздухозаборнику. Приточный воздух подается к блоку вентиляции через грунтовый теплообменник, где в зимнее время он нагревается, а в летнее наоборот – охлаждается. Диаметр трубы должны быть не менее 110 мм для большей эффективности.Рекомендуемая длина трубы составляет – 15 метров и больше.

Достоинства данной системы – экономия системы кондиционирования и отопления до 25%.

Подарите своему дому и семье полноценный комфорт и уют в каждой комнате.

Как установить вытяжку (вентиляцию) в частном доме видео:

Как сделать вытяжку газовою для газовой колонки

Каналы вентиляционные для отопительного котла или колонки должны иметь размеры 130х260 мм. Во время его постройки нужно очень тщательно заделывать все имеющиеся щели раствором для кладки. А сам канал вентиляционный лучше всего соединить с выходом котла или колонки при помощи оцинкованной трубы, которая не боится коррозии и перепадов температур. Высота вытяжки над газовой плитой должна раняться около 50 — 80 см. Так чтобы испарения не уходили вам в помещение.

Как сделать вытяжку в туалете и в ванной частного дома

Если ваш санузел в частном доме не будет оборудован принудительной вентиляцией, то в нем начнет скапливаться влага, что впоследствии приведет к грибкам и плесени. Такая вентиляция за счет быстрой циркуляции воздуха уберет все неприятные запахи в ванной или туалете. Лучше всего для этого подойдет настенный вентилятор на втулках (без подшипников). С подшипниками вентиляторы хоть и более надежны и дорогие, но очень шумные. В свою очередь вентиляторы на втулках имеют невысокую цену и практически бесшумные.

Также, рекомендуем к просмотру следующее видео:

Вытяжка – обязательный атрибут каждой ванной комнаты, кухни или туалета. Именно благодаря этому устройству происходит циркуляция свежего воздуха, что позволяет поддерживать оптимальную влажность и микроклимат в помещении. Современные технологии предоставляют возможность более эффективно использовать вытяжные системы. К примеру, установив дополнительно в ванной комнате датчик движения, по которому будет включаться, и выключаться система вентиляции. Также на практике особенно популярным остается включение вытяжки одновременно с включением света. Можно установить датчик влажности, который будет подключен к системе принудительной вентиляции и при изменении его параметров в автоматическом режиме контролируется работа вытяжки.

В данной статье мы рассмотрим наиболее оптимальные и правильные способы подключения принудительной системы вентиляции на примере ванной комнаты.

Рекомендация! Правильней всего разместить, включатель вытяжки внутри помещения, к примеру, в ванной или туалете. Так как не каждый раз, заходя в уборную, нужно чтобы система вентиляции срабатывала, ведь это может быть простой визит, чтобы сделать уборку или умыться и почистить зубы.

Вышеописанную рекомендацию следует также учесть, если Вы планируете выполнить включение вытяжки при включении света. В этом случае необходимо предусмотреть дополнительный выключатель на систему вентиляции, так как не каждый раз, когда Вы будете включать свет в уборной, Вам нужно чтобы срабатывала вытяжка. К примеру, зимой бывает прохладно в ванной и дополнительно холодный воздух из системы вентиляции не прибавит Вам комфорта. Или возьмем другой пример, Вы приготовили для себя пенную ванну и решили расслабиться, наслаждаясь просмотром любимого фильма на iPad, и в этом случае постоянное жужжание вентилятора будет только раздражать Вас.

Датчик влажности

Современные специалисты предлагают устанавливать датчики влажности в уборных, который будет сигнализировать системе вентиляции о необходимости включения или выключения. Однако это не стоит делать и вот почему. К примеру, Ваш ребенок слегка приболел, и Вам нужно его выкупать, в этом случае нужно избегать малейшего сквозняка, а тут целая система вентиляции будет работать по сигналу от датчика влажности, которую Вы не сможете выключить. Как правило, в ванной должно быть достаточно тепло, чтобы Ваш ребенок не заболел окончательно, для этого предварительно включаем горячую воду, которая и согреет все помещение как в бане.

Рекомендация! Категорически не рекомендуем устанавливать любую автоматику на срабатывание вытяжной системы в квартирах и домах, где есть пожилые люди. Если Ваша бабушка или дедушка, мама или папа в возрасте решат принять ванну и расслабиться, а в этом время неожиданно включиться вытяжка на полную мощность по датчику влажности или движения, то это чревато нервным потрясением для таких людей.

Еще один простой пример, Вы решили поздно ночью зайти в ванную или туалет, на кухню, когда уже все спят и с включением света или датчика движения принудительная система вентиляции не только разбудит всех в квартире, доме, но и может сильно Вас напугать спросонья.

Оптимальные методы подключения вытяжки в уборной или ванной

Способ 1 – Выключатель внутри помещения

В этом случае Вы сможете самостоятельно управлять процессом включения и выключения системы вентиляции.

Способ 2 – Включение вытяжки вместе с освещением и дополнительный выключатель

Это наиболее оптимальный метод для каждой квартиры или дома, когда при включении света в уборной будет автоматически включаться системы вентиляции, которую Вы также сможете самостоятельно выключить при помощи выключателя. К примеру, Вы зашли умыться или сделать уборку и в этом случае Вам не нужно чтобы работала вытяжка. Тогда Вы можете просто ее выключить, и включить когда понадобится.

Рекомендация – в этом методе можно установить выключатель на вытяжку как на стене внутри уборной, так и непосредственно на корпусе вентилятора.

Способ 3 – Кнопка включения и таймер на 60 минут

В этом случае система вентиляции будет включаться исключительно Вами, и выключиться она через определенный временной интервал. К примеру, через 60 минут, как правило, это время можно будет регулировать на таймере с шагом – 5 минут.

Важно! Мы настоятельно не рекомендуем устанавливать автоматику на срабатывание вытяжной системы.

Используйте любой из вышеописанных методов, и Вы сможете создать полноценный комфорт в Вашей ванной, туалете или кухне без неприятных эксцессов и других сюрпризов.

Как сделать вытяжку кухонную на кухне (над плитой) в частном доме

На кухне лучшим вариантом будет два канала вентиляции:

— первый естественный

— второй принудительный.

Как правило, принудительный канал вентиляции – вытяжка – размещается непосредственно над плитой, а естественной вентиляции канал – под потолком уже со стороны плиты. Благодаря такому решению вы добьетесь эффективной вентиляции: вытяжка, которая немного в стороне плиты не сможет удалить полностью все посторонние запахи и продукты сгорания, а попадающие в воздух неприятные запахи будут выводиться непосредственно через вентиляционный канал в стене. Не стоит опускать вытяжку сильно низко к плите, она будет сильно нагреваться и как следствие быстрей выйдет из строя. Лучше всего соблюдать расстояние до плиты: 0.65 мм для электрической и 0.75 для газовой. Габариты вытяжки должны соответствовать габаритам вашей плиты.

Также возможно монтировать вытяжку и без ее подключения к вентиляции, от этом подробнее тут.

Сделаем вывод, самым оптимальным вариантом достаточной вентиляции на кухне является качественная комбинированная система, которая состоит из принудительной вытяжки и канала естественной вентиляции.

Чистый воздух в вашем частном доме – это залог здоровья для всей вашей семьи.

Видео:

Рекомендуем вам еще:

Как вентилировать вытяжку на внутренней стене (5 простых шагов)

Самый распространенный способ установки вытяжки — на внутренней стене. Вытяжки как под шкафом, так и под навесом могут вентилироваться на внутренней стене.

Вентиляция вытяжки на внутренней стене может показаться сложной задачей. Но, если вам удобно делать это самостоятельно, вы можете сэкономить деньги, установив его самостоятельно. В противном случае мы рекомендуем нанять местного подрядчика для установки вытяжки. Монтаж воздуховодов — самая сложная часть.

При этом, после небольшого исследования, средний домовладелец может взяться за этот проект. Просто выполните следующие пять шагов.

Определите, где вы хотите вентилировать вытяжку.
Установите воздуховоды на кратчайшем беспрепятственном пути наружу вашего дома.
Вырежьте отверстие на 1-2 дюйма больше, чем ваш воздуховод, через которое вы проведете воздуховод от вытяжки.
Прикрепите вытяжку к воздуховоду.
Прикрепите заглушку стены или крыши к внешней стене или крыше.

Определите, где вы хотите вентилировать вытяжку.

Чтобы вентилировать вытяжку на внутренней стене, вам нужно проделать в стене отверстие для воздуховода. Поэтому важно, чтобы вы точно знали, где вы хотите вентилировать вытяжку, прежде чем продолжить установку.

Имейте в виду, что при необходимости вы всегда можете вырезать отверстие большего размера. Но вы не сможете вернуть стену обратно, если сделаете слишком большое отверстие.

Вам также может быть интересно: воздуховоды какого размера мне нужны для вытяжки? Ознакомьтесь с таблицей ниже.

Чем больше CFM вытяжки, тем больший диаметр вам понадобится. В противном случае ваш воздуховод будет задушить воздух, выходящий наружу. Отвод того же количества воздуха через меньший по размеру воздуховод создает большую нагрузку на двигатель по сравнению с большим воздуховодом.

Ваш капюшон не сможет перемещать количество воздуха, которое он должен перемещать. Например, вытяжка на 900 кубических футов в минуту, прикрепленная к воздуховоду менее восьми дюймов, не сможет перемещать 900 кубических футов воздуха за минуту.

Так что, если сомневаетесь, выбирайте воздуховод большего размера. Чтобы узнать больше о размере воздуховода, ознакомьтесь с нашим полным руководством.

Установите воздуховоды на кратчайшем беспрепятственном пути наружу вашего дома.

В идеале участок воздуховода должен иметь не более двух колен. Если больше двух, ваша выхлопная система будет иметь слишком большое сопротивление, чтобы эффективно выводить весь жирный воздух наружу.

Чтобы уменьшить количество изгибов, которые вам понадобятся, выберите путь, избегающий гвоздей, электрических проводов и других препятствий в ваших стенах.

Кроме того, следите за тем, чтобы длина воздуховодов не превышала 30 футов. Это гарантирует, что воздух из вашей кухни легко выходит наружу.

Монтаж воздуховодов от вытяжки наружу может оказаться сложной задачей. В идеале вы хотите иметь точки доступа вдоль трассы воздуховодов, через которые их можно продеть через потолок или стену.

Если вы можете прыгать на чердаке или в подвале, это, как правило, самые простые места для прокладки воздуховодов.

В противном случае вам, возможно, придется выбрать несколько участков для вырезания точек доступа в потолке или стене, чтобы вы могли завершить установку.Если перед тем, как вырезать отверстия в доме, вы не знаете, что находится внутри стены, в которой вы режете, проконсультируйтесь с подрядчиком.

Вырежьте отверстие на 1-2 дюйма больше, чем воздуховод, через которое будет проходить воздуховод от вытяжки.

Ваша вытяжка будет работать долгие годы, поэтому вы хотите, чтобы она с комфортом поместилась на вашей кухне.

От одного до двух дюймов дает вам пространство, чтобы пропустить воздуховод через отверстие, чтобы вы могли легко прикрепить его к вытяжке.

Прикрепите вытяжку к воздуховоду.

После того, как вы намотаете воздуховод наружу, его можно легко подсоединить к вытяжке. Воздуховод соединяется с капюшоном через переходник.

Прикрепите заглушку стены или крыши к внешней стене или крыше.

Последний шаг — выйти за пределы дома и установить заглушку на стену или крышу в конце участка воздуховода. Колпачок помогает предотвратить попадание мусора и грязи в воздуховод. Это позволит ему эффективно работать долгие годы.

Ознакомьтесь с некоторыми из лучших крышек для вашей вытяжки прямо здесь.

Как установить встроенный вентилятор

Встроенный вентилятор присоединяется к воздуховоду, в отличие от местного вентилятора, который находится внутри вытяжки.

Вот короткое видео о том, как установить встроенный нагнетатель.

Как и воздуховоды, линейные воздуходувки бывают разных размеров. Убедитесь, что ваш встроенный нагнетатель имеет такой же диаметр, что и воздуховод.

Или, если он другого размера, вам понадобится переходник или переходник. Например, если длина вашего воздуховода составляет 8 дюймов, а длина встроенного нагнетателя — 10 дюймов, вам понадобятся два переходных элемента, которые преобразуются с 8 дюймов на 10 дюймов с каждой стороны вашего нагнетателя.

Чтобы установить воздуходувку, сначала вам нужно найти место в воздуховоде, где у вас будет место для него.

Чем дальше от вытяжки, тем тише будет.

Но не стоит слишком близко к внешней стороне. На улице будет шумно, и вам также может понадобиться место для обратного клапана. Обратный клапан должен быть установлен рядом с концом вашего воздуховода.

После того, как вы нашли место для встроенной воздуходувки, вам нужно будет измерить его и учесть пространство для установки переходных элементов.

Сделайте две отметки на воздуховоде с обеих сторон встроенного вентилятора. Затем вырежьте воздуховоды, чтобы можно было прикрепить воздуходувку.

Для беспроблемной установки вам нужно быть очень точными при этих измерениях. Так что, если вам совсем некомфортно, попросите кого-нибудь с некоторым опытом перепроверить вашу работу. Или обратитесь к местному подрядчику для установки встроенного нагнетателя.

Я устанавливаю облицовку кирпича фартуком и вытяжку с вытяжкой в стиле дымохода. Что идет первым?

Сначала установите кирпичную облицовку, чтобы облегчить себе жизнь.Если вы сначала установите фартук, вам не придется перемещаться по вытяжке во время установки. Кроме того, вы будете знать точный размер фартука и сможете установить вытяжку в зависимости от ее местоположения. Если по пути произойдут какие-либо ошибки, будет намного проще переустановить и переместить фартук, чем вытяжку.

Как установить обратный клапан

Обратный клапан, как и встроенный нагнетатель, устанавливается внутри вашего воздуховода. Заслонка — это вентиляционное отверстие, которое открывается при использовании капюшона и закрывается при его выключении.Самое главное, это предотвращает обратную тягу, то есть обратное движение наружного воздуха обратно в ваш дом.

В идеале, вы хотите, чтобы весь жирный воздух выходил наружу, и обратный клапан помогает в этом. Он также не пропускает мусор, действуя как защитная сетка, если ваша стена или крышка крыши не улавливают весь мусор.

Обратные заслонки бывают разных размеров. Для вытяжки наиболее распространены размеры 8 дюймов и 10 дюймов. Они менее громоздки, чем линейные воздуходувки. Большинство обратных заслонок имеют прямоугольную форму, поэтому, если у вас есть воздуховоды круглой формы, убедитесь, что вы нашли заслонку круглой формы.

Установите обратный клапан ближе к окончанию воздуховода — в пределах нескольких футов. Как только вы найдете для него место, прорежьте воздуховод и прикрепите демпфер. У большинства амортизаторов есть отверстия для винтов сверху, снизу и по бокам, поэтому вы можете надежно прикрепить их к воздуховоду.

Надеюсь, вы нашли это руководство по вентиляции вытяжки через стену полезным. Если у вас есть какие-либо вопросы по установке, звоните в Proline по телефону (877) 901-5530. Или ознакомьтесь с другими нашими статьями по установке ниже.

Статьи по теме

Как установить вытяжку на стене или под шкафом

Как установить вытяжку через потолок

Как установить вставку вытяжки

5 шагов для вентиляции вытяжки на внутренней стене

Для улучшения циркуляции воздуха на кухне необходимо установить вытяжку. С помощью хорошо установленной вытяжки удаляется горячий воздух, ужасный запах готовки и жирные поверхности шкафа.

В большинстве случаев вытяжку вентилируют через потолок, но вы можете найти путь для ее вентиляционных трубок на внутренней стене.Здесь вы найдете советы о том, как вентилировать вытяжку на внутренней стене.

Как вентилировать вытяжку на внутренней стене

Ниже приведены шаги, которые необходимо предпринять, если вы хотите выпустить вытяжку через стену или крышу.

Шаг 1. Разберите новую вытяжку

Во-первых, вы должны разобрать вытяжку на части, чтобы упростить установку и избежать порчи каких-либо деталей. Снимите двойной фильтр и снимите покрытие под колпаком; затем снимите соединительную трубу и держите ее на одном месте.

Теперь выньте четырехугольный удлинитель трубы, который находится за ним. Но было бы лучше, если бы вы проявили осторожность, чтобы не согнуть или не повредить какие-либо пластиковые или железные детали вокруг удлинителя.

Шаг 2. Откройте отверстие

Сделайте пятнышко из верхней части кухонного гарнитура на стене. Отметьте под ним одну восьмую дюйма и проведите прямую линию через стену. Сделав эти два отпечатка, отметьте еще одну прямоугольную форму длиной 25 см и высотой 10 см.

Сделайте отверстие для трубы с помощью пилы для гипсокартона; старайтесь быть максимально осторожными, чтобы не натолкнуться на препятствия.Если вы наткнетесь на них, вы можете переместить за ними соединительную трубу назад или вперед, пока не возникнут препятствия. Этот процесс поможет вам избежать препятствий при создании отверстий для вытяжек.

Если после всего этого, и это не дало положительного результата, опустите блок в верхней части тракта трубы и поставьте вместо него рубрику. Сделайте отверстие в стене, чтобы обнажить барьер, а затем прорежьте 15 см сверху и 10 см под трассой соединительной трубы. Затем постройте рубрику, используя 2 лета 5х10 см, обернутых через 2-сантиметровую подкладку из планки.

Убедитесь, что рубрика имеет длину, которая достигает двух концов барьера, а затем создайте двойной лист подоконника, связав более тонкий. Когда вы закончите с рубрикой, затяните триммер барьера высотой 5 см на весь размер барьера в стене. Эти триммеры должны идеально соответствовать высоте барьера сверху вниз.

Если триммеры барьера не входят в отверстие, расширьте его и затяните двойной порог в триммеры с помощью гаек или винтов.

Шаг 3: Поместите рубрику

Затяните рубрику винтом под болтом, свисающим сверху.В середине рубрики и подоконника закрепите две маленькие планки 5х10, чтобы они соответствовали всей длине барьера. Прикрутите их к верху и низу барьера один за другим и закройте отверстие, положив поверх него свежий гипсокартон.

Закройте концы гипсокартона, используя ленту для гипсокартона и шовную смесь. Повесьте блок, который вы сбили, и легко проделайте отверстие для трубы, так как вы позаботились о барьере. Создайте единое целое от внутренней стены к внешней и убедитесь, что труба может проходить через нее.

Шаг 4. Процедура установки

Более технический аспект завершен, и как только вы закончите с ним, установка не займет много времени.

Сначала пропустите электрические провода между овальным удлинительным отверстием на конце вытяжки. Убедитесь, что вы затянули провод зажимом, и, если они недостаточно длинные, добавьте два кабеля одного цвета, используя кабельные разъемы.

Прикрепите заземляющий кабель к нейтрали. Но обязательно сделайте это перед тем, как повесить вытяжку прямо под кухонным гарнитуром, и правильно затяните.

Также убедитесь, что гайки закреплены с внутренней поверхности на свое место. Затем перейдите на прогулку и наденьте настенный колпачок, чтобы полностью скрыть заплатку.

Нанесите равномерную каплю герметика на удлинитель настенной заглушки. После этого нажмите в отверстие в стене.

Убедитесь, что труба на заглушке стены входит в конец диапазона, соединяющего трубу. Если он не подходит из-за чрезмерной длины настенной заглушки, закрепите ножницами из сплава, но если длины недостаточно, добавьте к нему воздуховод.

Купите удлинитель воздуховода и отрежьте его по размеру. Затем закрепите его посередине настенной заглушки и соединительной трубы и закрепите специальной изолентой. Завершите процесс, прикрепив колпачок к стене шурупами.

Шаг 5: Восстановите электричество

Включите питание снова и проверьте, работает ли фитинг вытяжного вентилятора, а также проверьте свет, чтобы убедиться, что вы сделали правильное подключение.

Проверьте настенную крышку и убедитесь, что откидные крышки расширяются, когда вентилятор вытяжки работает, и отключается, когда он не работает.Протестируйте новый установочный модуль и убедитесь, что на вашей кухне по-прежнему ужасный запах, держу пари, что этого не произойдет.

Полезный совет при установке

Когда вы знаете требуемые параметры, вам будет проще выбрать подходящую вытяжку. Вы должны знать кубические футы в минуту (CFM) вытяжки, которую вы планируете купить. Затем попробуйте сравнить его с кухонным пространством, чтобы убедиться в его пригодности; площадь вашей кухни, умноженная на два, дает точный CFM.
Еще один фактор, который следует учитывать, — это размер кухонного гарнитура над газовой стойкой.Убедитесь, что ваша вытяжка имеет фланцы радиуса восьмого сантиметра вокруг газовой зоны и духовки. Этот аспект не имеет особого значения.
Убедитесь, что вы отключили все электрические соединения, прежде чем демонтировать любой кухонный гаджет, например, ржавую или неисправную вытяжку. Возможно, вам придется пройти через панель управления, чтобы отключить электричество, а затем подтвердить это с помощью переключателя вытяжки. Когда он выключится, накройте вытяжку тряпкой и попытайтесь отсоединить провод питания.
Найдите крепежные гайки и ослабьте их, чтобы отсоединить кожух от места нахождения.

Wrap Up

Специального руководства, чтобы научиться вентилировать вытяжку на внутренней стене, не существует. Но это руководство, безусловно, познакомит вас с различными вариантами вентиляции вытяжек серии , кратко объясненными и легко понятными. Следуйте инструкциям по установке, если вы хотите установить вытяжку, будь то вытяжка под шкафом, и уверяю вас, что никаких проблем не возникнет.

Также имейте в виду эти важные советы

Всегда отключайте питание перед тем, как снимать старую вытяжку или устанавливать новую
Убедитесь, что удлинитель настенной крышки не слишком длинный или слишком короткий, чтобы вся работа выглядеть грязно
Всегда старайтесь быть осторожными при опускании кухонного шкафа, чтобы не повредить его.

Вытяжки: очистка воздуха на кухне

Вытяжки украшают кухню, но их функция недооценивается.В тесном доме высокопроизводительная вытяжка имеет решающее значение для качества воздуха в помещении. Почему потребители не заводят их?

ВЫТЯЖКИ ДЛЯ КУХНИ, ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ И КИТАЙСКИЕ СВЕТИЛЬНИКИ, — это модные заявления, дополняющие внешний вид хорошо продуманной варочной панели или плиты. Как ни странно, многие люди редко включают вытяжки и используют их по назначению — для вывода дыма, пара и запахов из дома.

В вытяжках серии Vent-A-Hood используются центробежные нагнетатели, которые устраняют проблему засорения фильтров.

Есть причины. Вентиляторы вытяжки шумят или кажутся шумными. Некоторые люди не думают, что их нужно включать — просто чтобы вскипятить воду или, возможно, поджарить яйцо. Когда они действительно нажимают выключатель, это часто происходит только после того, как кухню окутывает дымка. Затем они выключают агрегат, как только готовка закончится.

Такое поведение усугубляет растущую проблему. Дома сегодня теснее, чем когда-либо, с меньшим количеством воздухообменов в час. Добавьте к этому популярность газовых плит, которые выделяют диоксид азота и летучие органические соединения в качестве компонентов сгорания, и все готово для плохого качества воздуха в помещении.

Насколько плохо? Исследование, проведенное в прошлом году в Англии Университетом Шеффилда, показало, что уровни NO2 на городской кухне с газовой плитой в три раза выше, чем измерения, сделанные на улице. Концентрации переносимых по воздуху частиц также были выше безопасных уровней, установленных правительством для качества наружного воздуха.

Это исследование дополняет результаты исследования, проведенного Broan-NuTone LLC, ведущим производителем товаров для домашней вентиляции в Северной Америке. Примерно половина опрошенных потребителей заявили, что их беспокоит загрязнение воздуха в помещениях, но менее 20 процентов думали, что у них есть проблемы в собственном доме.

«Потребители в целом не знают, насколько плохое качество воздуха у них и насколько приготовление пищи усугубляет проблему», — говорит Брайан Велнитц, менеджер по маркетингу кухонной вентиляции в Broan.
По словам Джона Роуза, менеджера технических программ Института домашней вентиляции, в некоторых случаях люди признают, что у них проблемы с качеством воздуха в помещении, но ошибочно полагают, что их решает воздушный фильтр.

«Мы знаем из опросов, что они обеспокоены качеством воздуха в помещении, но не знаем всех возможных вариантов», — говорит Роуз.

Уменьшение громкости

Однако в последние годы производители вытяжек начали устранять это несоответствие. Один из способов — спроектировать двигатели, которые работают тихо, особенно на более низких оборотах вентилятора, чтобы заглушить оправдание слишком большого шума.

Например, островная вытяжка

Zephyr Napoli оснащена фирменной технологией шумоподавления DCBL с двигателем, который использует постоянный ток, а не переменный. По словам Зефира, он снижает уровень шума вытяжки на 77 процентов.

Другой способ снижения шума, наиболее популярный для больших вытяжек коммерческого типа, заключается в размещении вентилятора внутри воздуховода в другом месте дома, вдали от кухни.В любом случае покупатели должны искать низкий рейтинг звука, который является мерой громкости. Для сравнения, современный холодильник при работе издает один-два звука. Уровни звука для вытяжек различаются в зависимости от скорости вентилятора, но обычно от двух до пяти звуков.

Конечно, решающим фактором является скорость вращения вентилятора. Производительность вентилятора, измеряемая в кубических футах в минуту, должна соответствовать теплу, выделяемому плитой или варочной панелью на максимальных настройках. Как правило, рассчитывайте один кубический фут в минуту на 100 британских тепловых единиц.И помните, что производительность вытяжки будет во многом зависеть от воздуховода, в зависимости от длины, ширины и количества изгибов.

Производители также разработали технологию, которая вводит определенное количество свежего воздуха, чтобы уравновесить поток выхлопных газов при каждом включении вытяжки. Это предпочтительнее, чем всасывание холодного наружного воздуха через отверстия и трещины в оболочке здания, которые могут создать условия для роста плесени.

Критический подпиточный воздух

Достаточно ли у вас воздуха для подпитки?

Отрицательное давление создается в доме, когда вытяжка вытягивает воздух из кухни, и эта ситуация усугубляется в тесном доме.Решение состоит в том, чтобы заменить воздух свежим воздухом из контролируемого источника. Заслонки подпиточного воздуха рассчитаны на то, чтобы уравновесить давление воздуха в доме, и имеют проводку для автоматического срабатывания при включении вытяжки.

Во многих случаях заслонка может быть установлена на уровне дымохода в доме. Размер воздуховода будет влиять на поток выхлопных газов и количество необходимых заслонок. Например, шестидюймовая круглая заслонка подпиточного воздуха может выдерживать до 600 куб. Диаметр 8 дюймов подходит для пропускной способности до 1000 кубических футов в минуту.

Здесь вы можете найти образцы документации по установке.

Проверь это. Проверка дверцы вентилятора поможет быстро определить, потребует ли установка вытяжки контролируемого притока свежего воздуха в доме.

Но получить правильный воздух для подпитки бывает непросто. Климат, утечка воздуха из здания и мощность вытяжки — три очевидных фактора, которые необходимо учитывать подрядчикам. Затем им необходимо рассчитать потери в системе воздуховодов и разгерметизацию ограждающей конструкции здания при расчете проектного расхода для вытяжки вытяжки.

Позволяет определить количество и размер заслонок подпиточного воздуха. Заслонки, которые обычно имеют диаметр от шести до 10 дюймов, могут быть установлены в наружных стенах или, в некоторых случаях, установлены в камере вытяжного воздуха в домашней печи или в каналах кондиционирования воздуха.

Broan только что представил онлайн-инструмент, чтобы помочь подрядчикам выбрать правильный раствор подпиточного воздуха для своих проектов. Веб-инструмент отражает тот факт, что с 2009 года строительные нормы и правила, такие как Международный строительный кодекс, включали необходимость во взаимосвязанном (автоматически активируемом) подпиточном воздухе для вытяжек, которые способны расходовать более 400 кубических футов в минуту.Ожидается, что в ближайшие годы эти стандарты будут приняты в большинстве государственных и местных кодексов.

«Если вы используете вытяжку на 600 кубических футов в минуту и ваш дом действительно небольшой, вам будет больше нуждаться в подпиточном воздухе», — говорит Велнитц. «Вы быстрее разгерметизируете дом».

Учет подпиточного воздуха также может предотвратить потенциальную опасность, связанную с вытяжными вентиляторами — обратная тяга. Это когда отрицательное давление, создаваемое вентилятором, втягивает газы сгорания из печи или газового водонагревателя в плотно построенный дом.

Оказывается, что обратное рисование становится менее важной проблемой, отмечает Роуз. Это потому, что большинство высокоэффективных приборов в современных новых домах используют прямую вентиляцию или какую-либо другую систему герметичного сгорания и не забирают подпиточный воздух изнутри.

Модернизация вытяжки

Но рынок новых вытяжек в существующих домах остается огромным: примерно четверть жилищного фонда страны составляет 40 лет и старше. На многих старых кухнях никогда не было вытяжки или какой-либо вентиляции.

Если подрядчику повезет, полигон находится на внешней стене. Если над плитой нет шкафов, удачным решением станет настенный дымоход. Другая идея — построить потолок, чтобы скрыть канал, ведущий к внешней стене.

«Самые легкие — в домах на ранчо, где можно подняться прямо на чердак и забраться на крышу», — говорит Велнитц.

Внутренняя стена двухэтажного дома, использование потолка, открытие потолка или выход в подвал и на улицу — это варианты, которые потребуют некоторой «переделки», — говорит Веллниц.

Большинство производителей вытяжек также предлагают возможность рециркуляции отработанного воздуха через фильтр. Это плохой выбор, который мало способствует улучшению качества воздуха, но в некоторых квартирах и кондоминиумах может просто не быть доступа к внешней стене.

Но сейчас более серьезная проблема, похоже, заключается в том, как объяснить людям необходимость использования вытяжек, когда они готовят. Более тихие двигатели могут помочь, но по мере того, как дома становятся более жесткими, возможно, что однажды вытяжки будут связаны с плитой и варочными панелями, так же как вентиляторы для ванн подключены к выключателям во многих коммерческих и некоторых жилых зданиях.

«В будущем, — говорит Роуз, — вы увидите вытяжки, которые будут работать полностью независимо от пользователя. Они будут использовать датчики, которые будут определять, что происходит на варочной панели, а затем работать на должном уровне ».

В Broan Веллниц отмечает, что некоторые вытяжки уже имеют датчики, которые включают выхлоп, если варочная панель работает на максимальной мощности, поэтому тепло не разрушает вытяжку.

«Мы должны дать потребителю возможность отказаться от этой функции», — говорит он.«Но технологии уже существуют, чтобы понять, что происходит на варочной панели, и управлять вытяжкой наиболее эффективным способом, устраняя загрязняющие вещества и запахи».

Основные виды кухонных вытяжек. Фотогалерея и описание

Каждый хозяин всегда стремится сделать дом идеальным. Актуальным становится вопрос кухни. Ведь кухня — это самое посещаемое помещение в квартире или частном доме. Чтобы на кухне было комфортно готовить и принимать пищу, необходимо избавиться от запахов и копоти, которые могли остаться после приготовления.Плоская вытяжка для кухни поможет вам справиться с этим вопросом. Конечно, запахи могут негативно повлиять на ваше настроение и самочувствие. Не так много людей любят убирать каждый день. Вытяжка защищает мебель от жирового налета, отделочные материалы — от частой стирки, а остальную часть помещения — от посторонних запахов кухни. Вытяжка становится необходимым и практичным приспособлением, а также интересным элементом интерьера кухни. Разберем основные типы кухонных вытяжек.

Состав:

Основные виды кухонных вытяжек.Фотогалерея и описание

Принципы работы вытяжек

Как выбрать кухонную вытяжку

Основные виды кухонных вытяжек. Фотогалерея и описание

Сегодня производители данного оборудования предлагают на рынке самые разные модификации кухонных вытяжек. Они различаются по принципу действия, а также по внешнему виду, но их основная функция остается неизменной — очистка воздуха. Такое разнообразие затрудняет выбор необходимой модели.Для того, чтобы остановиться на соответствующем варианте, следует разобраться в принципах работы и настройке каждого из них. Также следует продумать варианты, которые могут стать дополнением определенного дизайнерского решения для кухни, которое будет комфортно вписываться в кухонный гарнитур.

Встраиваемая вытяжка для кухни

Вытяжка такого типа остается самой незаметной на кухне, так как ее конструкция позволяет полностью спрятать конструкцию от посторонних глаз в один из шкафов кухонного мебельного гарнитура.Помимо того, что они идеально вписываются в интерьер, вытяжки прекрасно выполняют свою прямую функцию очистки воздуха. Встраиваемые вытяжные шкафы различаются по своей конструкции. Для держателей корпусной или встроенной мебели на кухне отлично подойдут полностью встраиваемые вытяжки. Они устанавливаются в плоскости, расположенной над пластиной шкафа. Рабочую поверхность вытяжки можно увидеть, только заглянув из-под туалета. Очевидно, это удобный вариант для маленькой кухни.Другой вид — это выдвижной вариант, который полностью скрыт. В полноценную вытяжку она превращается после того, как натянута на варочную поверхность. Такой тип выхлопов удобен тем, что может стать незаметной частью любой конструкции. При этом конструкция вытяжного телескопического вытяжного шкафа разворачивается, продвигаясь вперед. Это устройство значительно увеличивает рабочую область рисования. Он более эффективен, чем предыдущие версии.

Плоские вытяжные шкафы

Довольно лаконичный вид кухонной вытяжки, которая крепится непосредственно к стене или кухонному гарнитуру.Это удобно тем, что не требует подключения к системе вентиляции, но многие модели оснащены воздуховодом. Очистка воздуха осуществляется внутренними фильтрами, которые могут быть одноразовыми (акриловые) и сменными (угольные). Также большинство моделей оснащено дополнительными козырьками для более широкого круга работ. Ценовая политика — преимущество этого типа вытяжки. К тому же они являются прекрасным дополнением к кухне.

Купольная вытяжка для кухни

Эти конструкции являются наиболее распространенным типом кухонных вытяжек.Этот вид экстрактов выгодно отличается от других видов своей функциональностью, простотой использования, а также большим разнообразием дизайнерских решений. Купольные вытяжки закрепляют на стене или на потолке над печью. Производительность таких экстрактов большая. Размеры вытяжек могут быть укомплектованы мощными моторами. Вытяжка может работать в нескольких режимах, что позволяет экономно расходовать электроэнергию. Так как размеры вытяжки не малы, ее удобнее использовать на просторной кухне или на дачном участке.Однозначно, купольные вытяжки можно выбрать практически в любом декоре, ведь они имеют разную форму, цвет, размер. Материал для производства экстракторов можно разделить на три типа: разные металлы (хром, алюминий, сталь), металл с деревом или стеклом и металл с отделкой под дерево.

Островной вариант кухонных вытяжек

Впечатляющий и самый яркий вариант очистителя воздуха. Удобный и практичный он становится все более популярным на островных кухнях, где варочная поверхность расположена посередине комнаты.Но это не значит, что островную вытяжку нельзя устанавливать где-либо еще на кухне, где расположена плита. Его можно установить на потолке, а рабочую часть опустить над плитой. Кажется, что экстрактор парит в воздухе. Конечно, он подходит для помещений с большой площадью. Он отличается от других видов вытяжек, которые имеют только режим вытяжного воздуха. Рециркуляция воздуха в таких моделях отсутствует. Рынок радует огромным выбором островных вытяжек, которые выполнены в разных стилях.Это поможет создать интерьер кухни, оформленный в едином стиле. Вы можете подобрать островной экстрактор квадратной, прямоугольной или круглой формы.

Вытяжки Т-образные

Производительность таких изделий довольно высока. Их преимущество — продуманная конструкция и возможность установки в коробку и без нее. Примечательно, что он особенно подходит для установки «в последнюю минуту», поскольку не требует размещения дополнительной мебели.Выхлопы Т-образные, помимо основных, оснащены дополнительными функциями. Например, они могут содержать угольный или жировой фильтр. Такие экстракторы изготавливаются из высокопрочных материалов. Чаще всего это хромированный металл, нержавеющая сталь или цельное стекло. Это обеспечивает легкий уход. Прямая форма Т-образной вытяжки позволяет использовать их в интерьерах разных стилей. Но такой вариант отлично смотрится под такой стиль, как минимализм.

Принципы работы вытяжек

По принципу действия различают кухонные вытяжки двух типов: рециркуляционные и проточные.Первый тип основан на очистке входящего воздушного потока с помощью фильтров и его возврате в комнату. Один фильтр задерживает жир и сажу, другой поглощает запахи. Это один из наименее дорогих вариантов, но в то же время неэффективный. Более производительны вытяжные шкафы. Они выводят сажу, пар, запахи готовки на улицу через систему вентиляции здания. В то же время улица снабжает кухню свежим воздухом. Вытяжные шкафы нуждаются в постоянном уходе. Их эффективность зависит от ширины воздухозаборника.Аккуратный воздуховод, размещаемый за готовой стеной или поверх кухонных шкафов.

Как выбрать кухонную вытяжку

Во-первых, при выборе нужно учитывать тот факт, что эффективность любой вытяжки зависит от ее ширины. В идеале ширина вытяжки должна соответствовать ширине печки, а еще лучше, если она немного больше ее. В противном случае вытяжка не сможет уловить стопроцентное испарение варочной поверхности. Высота установки зависит от типа печи.Воздухоочиститель должен быть установлен на высоте не менее 70 см для электрического и не менее 80 см для газовой духовки.

Выбор вытяжки для кухни

При выборе вытяжки для кухни нужно обращать внимание на такой эксплуатационный параметр, как производительность. Он представляет собой количество воздуха, которое вытяжка «перекачивает» за час. Этот показатель может варьироваться от 200 м3 / ч до 1200 м3 / ч. Наиболее оптимальный вариант — экстрактор производительностью от 250м3 / час и выше.По нормам СЭС освежение воздуха на кухне должно осуществляться не реже двенадцати раз в час. Чем выше производительность устройства, тем лучше будет очищаться воздух. Ведь условия на кухне постоянно меняются: время приготовления, температура, наличие курильщиков, загрязнение воздуха.

Уровень шума

Не оставляйте без внимания такой параметр, как шум. Уровень шума зависит от производительности вытяжки. Многие производители нашли выход из этой ситуации и, следовательно, можно найти модификацию, сочетающую в себе хорошие характеристики и низкий уровень шума.Для снижения шума двигателя может быть проведена шумоизоляция, использованы колодки особой формы. Некоторые модели оснащены антивибрационными накладками. Кроме того, на входе или выходе производители вытяжки вставляют звукопоглощающие пластины и шумоподавляющие рукава. Качественная вытяжка должна иметь уровень шума не выше 50 дБ.

Большинство современных вытяжек имеют встроенное освещение. Это практичный вариант, позволяющий дополнительно осветить рабочую зону. Количество ламп и их расположение может быть разным, но в большинстве случаев они располагаются на дистальной части прибора.

Вы можете выбрать вытяжку, сочетающую в себе свойства режимов циркуляции воздуха и вытяжки. Также при выборе воздухоочистителя следует обратить внимание на варианты управления работой — кнопочный или сенсорный. Ценовой диапазон будет существенно меняться в зависимости от этого параметра.

Вытяжка — обязательный элемент кухни. Выглядит довольно аккуратно и установка не требует дополнительных усилий. Вытяжка поможет уберечь кухню от посторонних загрязнений и всегда будет поддерживать в ней приятную атмосферу.

Украсьте свою кухню идеями вытяжки

Изучение идей вытяжки — отличный способ функционально нарядить кухню. Вытяжка предназначена для вентиляции кухни, но это не значит, что она не может быть привлекательной визуально. Вдохновитесь идеями вытяжки, которые идеально подойдут к стилю вашей кухни, приведенному ниже.

Сделайте это профессионально с нержавеющей сталью.

Нержавеющая сталь — классический выбор для любой кухни, но она особенно подходит для повара, который серьезно занимается выпечкой, приготовлением на гриле, грилем, приготовлением на пару, жарением… вы называете это! Вытяжки из нержавеющей стали источают профессионализм; их гладкий внешний вид и простая геометрия — идеальный способ превратить вашу кухню в рай для шеф-повара.

Сделайте каминную полку.
Чтобы мгновенно придать вашей кухне ощущение классической роскоши, черпайте вдохновение в камине с вытяжкой, имитирующей стиль каминной полки. Вытяжки, призванные выглядеть как каминная полка, подходят как для переходных кухонь, так и для традиционных, и с правильными деталями могут даже вписаться в современный вид.
Создайте эстетику старого мира.
Вы с большей вероятностью найдете старосветское чувство стиля в других комнатах дома, но это не значит, что это запрещено на кухне.Отличительной чертой этого дизайна являются исторические европейские дома с чувством ремесла, украшенные замысловатыми узорами и яркими материалами. Создайте этот дизайнерский подход на кухне с помощью идей вытяжки, включающей архитектурные элементы, такие как зубчатые края и кирпичи в средиземноморском стиле.
Поместите его над островом.
Не все идеи вытяжки связаны с визуальной эстетикой кухни; некоторые идеи больше связаны со структурной эстетикой, например, размещение вытяжки над островом.Это не только отлично использует излишне открытое пространство, но и обязательно, если ваша плита расположена на острове, а духовка встроена в стену, как, например, Miele PureLine in Obsidian Black, показанный здесь.
Создайте яркость с помощью современных цветов.
Если вы хотите создать действительно выдающуюся кухню, идеи вытяжки для вас включают яркие цвета. Да, вытяжкам не обязательно придерживаться стандартных однотонных, нейтральных оттенков или нержавеющей стали — хотя нам, конечно, нравятся все эти стили, — но сила дизайна кухни должна быть яркой.Красный пожарный или лазурно-синий — это всего лишь два ярких цвета, которые могут легко сработать на правильной кухне.
От Dacor до Miele и SubZero-Wolf, откуда бы вы ни взялись, вам нужно будет защитить кухню вытяжкой. Идеи сделать этот функциональный предмет подходящим для вашей кухни — отличный способ украсить это важнейшее пространство одновременно классом и стилем! Чтобы получить больше вдохновения для всего, что связано с кухней, загляните в местный выставочный зал Monark.
Вытяжка в частном доме
В настоящее время все знают, зачем Нам нужно извлекать дом и с какими проблемами они сталкиваются.Система вентиляции — это неотъемлемый атрибут кухни, который устраняет неприятные запахи во время приготовления пищи, удаляет из помещения пары жира и копоти, а также очищает воздух, подавая предварительные потоки свежей воды. Вытяжка в частном доме необходима, а значит, это воздухоочиститель и инструмент для вентиляции и циркуляции.
Современные вытяжки украсят интерьер любой кухни
При ремонте комнаты хозяева улучшают вентиляционную систему, а при строительстве новостройки необходимо делать вентиляцию в частном доме, ведь без нее не может обойтись ни один дом.Назначение вытяжки — не дать Гэри и жиру осесть на обои и гарнитур, а также не пропитать неприятные запахи стенами.
типов вытяжек
Мы представили устройства с разными названиями, даны они производителями — от вытяжек и кухонных плит до фильтров и воздухоочистителей. Но это один и тот же инструмент, который очищает воздушное пространство, а кухня не дает проникать посторонним запахам в жилые комнаты.
Вытяжки есть:
Подвеска.Такой прибор получил название «плоский» из-за того, что он невысокий, а его установка осуществляется над плитой под навесными шкафчиками. Вы можете сделать вытяжку на кухню своими руками, Итак, насколько легко она крепится.
Это недорогой вариант с простой конструкцией и высокой ценой, такое устройство может себе позволить каждый.
Совет: Рассмотрите нижнюю часть корпуса, разместите их так, чтобы она была сопоставима с остальными нижними шкафами.
Монтаж.Эта вытяжка на кухню в частном доме — идеальное решение. Этому блоку нужен системный кабельный канал, и он будет работать в проточном режиме. Когда конструктор установлен, по внешнему виду он очень похож на подвесной, поскольку находится внутри шкафчиков. и часто, что видно — сетка с выключателем питания и светом, который можно увеличить, потянув за.
Встраиваемый очиститель воздуха не нарушает внешний вид интерьера
Совет: перед установкой убедитесь, что в коробке с устройством есть схема, необходимая для сборки.Без нее неопытный человек не сможет самостоятельно обойтись в вытяжном частном доме и нуждается в помощи мастера.
Купол или дымоход. Эта модель пользуется наибольшей популярностью у потребителей, потому что, имея огромную цветовую гамму и форму, встречаются модели со вставками из дерева и пластика. Изысканный дизайн с эффектными элементами, дорогая отделка — все, на что обратить внимание покупателям, желающим, чтобы вентиляционное устройство в частном доме выделялось и выглядело эстетично.
Совет: Если кухня отдельный остров, покупайте купольную вытяжку, а если кухонный гарнитур настроен в угольном варианте, покупайте камин. Благодаря вариативности исполнения эта вытяжка в деревянном доме будет смотреться оригинально и красиво.
Виды устройств для очистки воздуха в частном доме: варианты над стеной и потолком, вынос с улицы
Вытяжка в частном доме своими руками — огромное желание любого хозяина, но для того, чтобы правильно ее установить , Это требует не только практики и специального набора инструментов, но и правильных знаний о месте нахождения устройства.
Устройство очистки воздуха островного типа
Вытяжки делятся на типы:
Настенная версия с одной плоской стороной, обеспечивает простой монтаж на стене. Эта форма считается традиционной и может применяться как в горизонтальном, так и в наклонном положении. Так, увеличено рабочее пространство и снята нагрузка на голову;
Остров. Такая вытяжка над газовой варочной панелью устанавливается в частном доме, тогда как в комнате есть отдельный островок с варочной панелью. Выбрав такой прибор, вы сможете разместить его на кухне там, где вам нужно.Устройство крепится к потолку канального и вертикального типа.
Совет: при создании модели необходима вытяжная вентиляция в частном доме с дополнительным воздуховодом.
угловой. Такое устройство отличается от других моделей крепежных средств, его необходимо установить в углу комнаты в Г-образном гарнитуре. Линейную или П-образную кухонную вытяжку так поставить нельзя, то есть угловой шкаф — это не прихоть или дизайнерское решение, а необходимая мера.
Если плита установлена в углу, подходит для этой специальной угловой вытяжки
Совет: чтобы система вентиляции в частном доме своими руками была сделана правильно, обратитесь за помощью к мастерам дела, которые не только сделают работу на 5 с плюсом, но и установят очистительный фильтр. на кухне.
Принцип работы приборов и установка своими руками
Правильная вентиляция в частном доме — главный момент при установке вытяжек. Если в доме нет вентиляционных отверстий, вся система установлена неправильно, а значит, мастера по устранению поломок станут частым гостем в вашем доме.
Перед хозяином дома есть два варианта — сделать вытяжку, пробив дырку в стене, или сделать вентиляцию частного дома своими руками.Во втором случае сэкономьте деньги. Так что, как вариант самого дешевого, с той же системой крепления, вы будете в одиночестве или с помощью друга или родственника. Правда сам воздух из комнаты не выходит, а только фильтруется.
Присоединение к вентиляционной шахте скрытых дверей шкафчиков
Особенности обработки кухонных фильтров:
Фильтры — недорого и с простыми вариантами монтажа. Применяется в старых постройках такого типа, где невозможно установить вентиляцию на крыше частного дома.Что касается принципа работы, то все частицы жира и пищи остаются в фильтрующем устройстве, а окончательная очистка достигается с помощью угольных фильтров.
Но есть недостатки — слабый мотор, не справляющийся со своей задачей, одноразовые фильтры требуют периодической замены.
экскременты. Установите эту вытяжку в частном доме через стену в вентиляционную шахту, и резкий неприятный запах выводит и фильтрует воздушное пространство в комнате. Такая вентиляция в частном доме является наиболее оптимальной, поэтому ее несложно спроектировать и легко собрать самостоятельно.Угольные фильтры отсутствуют из-за наличия многоразовых уловителей жира, которые необходимо мыть в горячей воде с моющим средством.
Схема вентиляции частного дома
Совет: покупая вытяжку для кухни, обращайте внимание на мощность мотора, желательно с двумя вентиляторами и хорошей надстройкой. Они не слишком шумные, но более производительные.
Как устроен прибор
Чтобы установить вытяжку на кухне, необходимо произвести расчет вентиляции в частном доме.Если с расчетами все в порядке, то устанавливайте вытяжные вентиляторы в ванных и подсобных помещениях, где это необходимо. Обычно такими помещениями являются кухня, ванная, туалет и кладовая, где можно хранить продукты.
Вентиляцию в доме своими руками устанавливают после комплекса определенных работ, но если вы делаете это при строительстве новостройки, если она производится до кладки стен. Если дом уже построен, возможна прокладка затухающих каналов, но это не проблема — застройте шахту стороной дома.
Шахта расположена так:
Посередине стены;
С присоединяемым каналом;
В виде подвесного ящика;
На чердаке.
Затем в воздуховоды устанавливаются.
виды воздуховодов
Круглая труба — идеально подходит для любого рисунка, поэтому не создает большого сопротивления.
Прямоугольная труба — ее сопротивление считается большим для круглой с порогом присутствия воздуха.
Гибкий воздуховод — существует сильнейшее сопротивление из-за того, что поверхность трубы и гофра неровная, при работе устройства слышен шум. Эта гофра дает возможность сильно растянуться при установке, что нормализует сопротивление.
Совет: монтируя вентиляцию, расположите отверстие так, чтобы оно было сверху вытяжки. Итак, все углы воздуховода на 90 градусов ниже КПД на 10-15%.
Чтобы помещение для приготовления пищи выглядело эстетично, спрячьте вентиляционные трубы за гарнитур шкафа или постарайтесь как можно плотнее прикрепить их к стене, прикрепив клеем или скотчем.

СМОТРЕТЬ ВИДЕО
Надеемся, статья оказалась полезной и информативной, в частном доме своими руками вентиляция прошла без проблем. Помните, знания и опыт — это не обязательно критерии для того, чтобы вручную смонтировать систему и ввести ее в действие.
Приборы и товары для дома, кухни и прачечной
Приборы и товары для дома, кухни и прачечной | Водоворот
Больше загружать, меньше бегать
с нашими посудомоечными машинами третьего уровня вместимости.¹
Пропускать добавление моющего средства при каждой загрузке
С дозатором Load & Go ^™ просто добавьте моющее средство один раз и пропустите долив.
Делайте больше сразу
с умными бытовыми приборами, которые позволяют вам управлять из любого места. ²
Первая в отрасли съемная мешалка 2 в 1
Получите в два раза больше стиральной машины, чем есть дома, с двумя способами стирки.
Бесплатная доставка при заказе $ 399 + ¹
Возможна бесконтактная доставка
Учить больше
Бесплатный возврат основного оборудования ²
Запрос в течение 15 дней на возврат товара
Учить больше
Войдите и сэкономьте
Разблокируйте более низкие цены на избранные продукты с вашей учетной записью
Учить больше
Доступно финансирование 0% годовых ³
Оплата с подтверждением
Учить больше
Продукция и бытовая техника Whirlpool
^® помогут вам заботиться о своей семье
Whirlpool ^®: от удаления пятен с любимых рубашек до выпечки печенья и всего остального.
бытовая техника поможет вам в течение дня.Наши тщательно продуманные продукты и комплекты бытовой техники
сделано с учетом вас. Нужна ли вам новая стиральная машина и сушилка для футбольной формы?
готовы к игре завтра, диапазон, который быстро нагревается, чтобы вы могли проводить больше времени, наслаждаясь
обед или посудомоечная машина, способная вместить семейную посуду
pileup, вы найдете устройство Whirlpool ^®, созданное для того, чтобы уделять вашей работе все внимание и заботу,
требовать. Просмотрите нашу полную линейку продуктов и бытовой техники Whirlpool ^®, чтобы найти то, что подходит вам
семья.
Верх
Товар добавлен в список сравнения, вы можете найти его в конце этой страницы
.
