Размеры подъемных ворот для гаража: Стандартные размеры гаражных секционных ворот Hormann, Alutech и Doorhan

Содержание

Размеры гаражных ворот

Металлические ворота для гаража – надежный способ обезопасить транспортное средство от воров и неблагоприятных погодных воздействий (низкой температуры, осадков, ультрафиолета). Для удобной и безопасной эксплуатации ограждающей конструкции важно точно определить размеры гаражных ворот.

Оптимально подобранные габариты изделия избавят своего владельца от распространенных проблем:

  • неплотного прилегания полотна;
  • проседания створок полотна;
  • появления зазоров и щелей;
  • заклинивания гаражного блока и др.

Типовые размеры гаражных ворот

Для определения размеров ворот следует учитывать следующие параметры:

  • высоту помещения;
  • ширину помещения;
  • глубину открывания створок внутрь гаражного отсека;
  • минимальное боковое расстояние;
  • уровень перемычки.

Стандартные гаражные ворота подойдут для большинства моделей легковых авто. Средняя ширина машины составляет 1,8 м. Для безопасного въезда авто в гаражный отсек к данной величине необходимо прибавить по 40 см с обеих сторон.

Стандартная ширина гаражных ворот для легкового авто равняется 2,5 м. Ширина створок полотна для грузовых автомобилей достигает 2,5 – 3 м.

Для микроавтобуса, внедорожника и другой крупной машины оптимальной будет ширина 2,8 м. СНиП не определяет допустимые габариты ворот для гаража, в котором размещается два автомобиля. По отзывам автовладельцев, для такого гаражного блока лучше взять ширину ограждающей конструкции не менее 4–5 метров.

На высоту полотна также напрямую влияет тип транспортного средства. Стандартная высота гаражных ворот варьируется в пределах 2,2–2,5 м. Оптимальная высота полотна для грузового транспорта, микроавтобуса, подъемника равна 2,5 м.

При сооружении гаражного отсека в частном секторе можно воспользоваться типовыми размерами ворот. Усредненная высота ворот для гаража в частном доме достигает 2,2 м, а ширина – 2,5 м.

Стандартные размеры ворот: высота и ширина ворот гаража для легкового и грузового автомобиля (Газель, подъемник, микроавтобус). Высота на одну и две машины.

Тип гаража и размеры ограждающей конструкции

Высчитывая размеры гаражного блока, важно принимать во внимание тип и особенности монтажа ворот. Распашные гаражные ворота могут иметь максимальную ширину 6 м. При установке входного блока этого типа важно предусмотреть дополнительное место для открывания створок.

Максимально возможные размеры секционных ворот по ГОСТ составляет 8 м в ширину и 6 м в высоту. Габариты рулонных ворот составляют 11 м по ширине и 8 м по высоте.

Наибольшей допустимой шириной полотна отличаются сдвижные (откатные) ворота, которые часто устанавливают на промышленных предприятиях. ГОСТ разрешает загородить такими воротами пространство шириной до 40 м и высотой до 20 м.

Заказ ворот с индивидуальными размерами

Компания «СТРОЙСТАЛЬИНВЕСТ» изготавливает качественные металлические ворота для гаражных блоков. Мастера предприятия работают со стандартными и индивидуальными размерами гаражных ворот. Надежные ограждающие конструкции с практичной отделкой будут изготовлены в течение 3-5 дней с учетом пожеланий заказчика.

Какими должны быть стандартные размеры гаражных ворот

Когда планируется устанавливать гаражные ворота размеры играют ключевую роль, так как при этом важно обеспечить достаточно пространства для проезда транспорта. Можно использовать стандартные или расчетные габариты. Но второй вариант более трудоемкий, поэтому лучше воспользоваться уже определенными величинами ширины и высоты. Эти параметры должны обеспечивать не только проезд автомобиля, но и возможность поворота с улицы в гараж, а также из помещения за его пределы.

Подробнее о понятии стандарта

Стандартизировать все возможные варианты размеров гаражных ворот не представляется возможным, так как на их определение влияет ряд факторов:

  • Вариативность моделей автомобилей, которые отличаются по размерам, их количество насколько велико, что очень сложно применить ко всем вариантам стандартную размерную сетку продукции;
  • Разделение транспорта на крупно- и мелкогабаритный требует использования гаражей разного целевого назначения: промышленных, бытовых;
  • Возможность беспрепятственного въезда на объект обусловлена углом поворота с улицы, влияет еще и расположение гаража: выше или ниже поверхности почвы;
  • Конструкция механизмов определяет габариты проема, так как могут быть установлены распашные, откатные или подъемные исполнения;
  • Марка – при этом каждый производитель предоставляет индивидуальную размерную сетку.

В целом стандарт может варьироваться в пределах: высота 196 см – 310 см, ширина 250 см – 280 см.

Если все озвученные условия усреднены, допускается принять за основу стандартные габариты воротных механизмов.

Оптимальная ширина и высота

В первую очередь учитываются размеры авто. Причем опираться рекомендуется на параметры тех автомобилей, которые будут стоять в гараже.

Разница в габаритах между разнотипными моделями значительно варьируется, поэтому гаражные створки для «жигулей» не подойдут «газели», которая превосходит по ширине примерно на 50 см. Но следует учитывать еще и допуски, чтобы транспорт свободно заезжал в проем.

Смотрим видеоролик:Разновидности ворот и их особенности

Параметры от минимальных до максимальных

Учитывая существенные расхождения в габаритах транспорта, лучше ориентироваться на разбег от наименьших до наибольших значений. Каждая конструкция имеет свои нюансы, поэтому диапазон размеров формируется в индивидуальном порядке для каждого случая.

Высота проема для гаража по ГОСТу: варьироваться от 2,3 м до 2,6 м. Помните, что высота джипа может отличаться от высоты легкового авто.

Рулонные модели

Минимальная ширина и высота, соответственно: 750х750 мм, однако, данный вариант нецелесообразно обустраивать в качестве основного въезда в гараж. Поэтому нужно исходить из размеров личного транспорта. Допустимая ширина проема складывается из ширины авто и допусков, которые в среднем составляют 30-40 см, причем с двух сторон. Усредненная высота гаражных въездных створок для легкового транспорта находится в пределах 2,2-2,5 м.

Размеры рулонных необходимо планировать с учетом, что рулонному блоку нужно место в проеме, в итоге они окажутся значительно ниже.

Если рассматривать максимальные габариты рулонных конструкций, можно изучить предложения всех производителей. Результатом будет максимальная ширина и высота, соответственно: 11х8 м.

Нужно помнить, что чем крупнее изделие, тем дороже оно обойдется. Это обусловлено общим утяжелением, а значит, в таких моделях используется усиленная фурнитура.

Откатные конструкции

Минимальные значения ширины, высоты: 3 м, 1,9 м. Этого вполне достаточно для проезда легкового транспорта. Если нужны более крупные габариты проема, размеры увеличивают до нужных значений с шагом по ширине и высоте, соответственно: 0,5 м; 0,2 м. Учитывая способ открывания, откатные конструкции можно установить в максимальных габаритах: 40х20 м.

Распашные ворота

В данном случае просчитывается достаточное количество свободного пространства рядом с проемом со стороны улицы или участка.

Правильное планирование параметров размеров и параметров напрямую связано с предполагаемой стоимостью изделия.

Минимальные параметры таких конструкций по ширине и высоте: 3х1,9 м. Наиболее распространенные стандартные размеры гаражных ворот распашного типа: 4х2 м по ширине и высоте.

Стандарт секционных конструкций

Каждая из популярных марок (Alutech, Hormann, DoorHan, RYTERNA) характеризуется определенной размерной сеткой. Причем значения некоторых размеров могут совпадать у различных производителей. Одним из параметров, значение которого существенно изменяется у продукции разных марок, является размерный шаг.

DoorHan

Стандартные значения высоты конструкций различных серий изменяются в пределах от 1 800 до 2 700/3 000 мм. Размерный шар составляет 0,1 см. Ширина варьируется от 2 000 до 3 000 мм с шагом 0,1 см. Наиболее популярными являются варианты по ширине: 2 500, 2 700 и 3 000 мм.

Стандартные размеры секционных моделей Дорхан

Hormann

Продукция этого производителя характеризуется еще меньшим размерным шагом. Соответственно, стандартные габариты: 2 250х1 875, 2 250х2 000 и 2 250х2 125 мм.

При увеличении ширины до 2 375 и 2 500 мм значения высоты могут быть такими же, как и для предыдущего случая, но добавляется размер 2 080 мм. Другие значения ширины изменяются с шагом 0,25 см: от 2 750 до 6 000 мм.

Размерный ряд: секционных конструкций Hormann

RYTERNA

Размерный шаг у данного производителя составляет 110 мм. Соответственно, для значений ширины ворот, равных 2 500 мм и 3 000 мм, можно подобрать вариант 2 150, 2260 или 2 370 мм.

Alutech

Под этой маркой выпускаются конструкции в наиболее широком ассортименте. Размерный шаг равен 0,125 см. Минимальные параметры по ширине и высоте: 2 250х2 085 мм. Количество вариантов будет расти в соответствии с увеличением значения высоты по шагу 0,125 см.

Ворота Алютех можно устанавливать практически в любой проем гаража, они не «крадут» размеры проема в котором установлены.

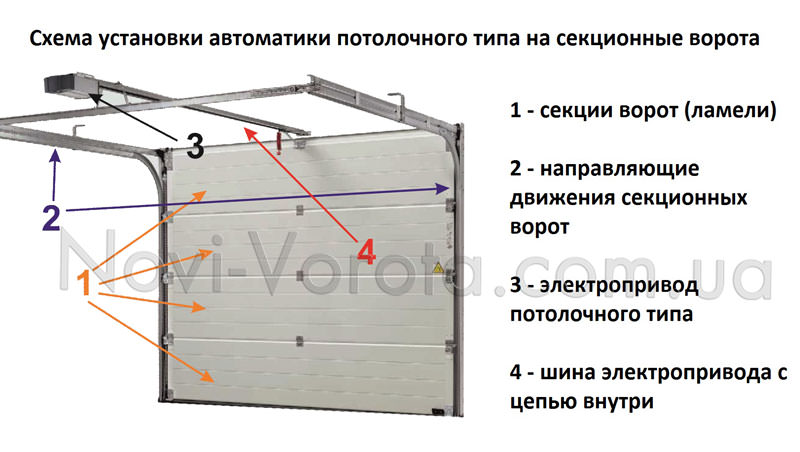

Стандарты для автоматических конструкций

В большинстве случаев для установки автоматики и сопутствующих элементов требуется дополнительное пространство. Поэтому при определении подходящих габаритов нужно учитывать вид механизма: ручное или автоматическое управление.

Тип конструкции 1:Рулонные

Данный вариант мало чем отличается от ручного аналога, так как требует ровно столько же свободного пространства для установки. При этом конструкция состоит из определенного количества ламелей, которые при движении скрываются под коробом.

Тип конструкции 2:Подъемные

Этот вариант менее популярен, чем другие аналоги ввиду неудобства конструкции и довольно крупных габаритов таких ворот. По этой причине подъемные панели обычно устанавливают на промышленных объектах, где есть возможность установки и автоматических, и ручных конструкций, несмотря на разницу в параметрах.

Тип конструкции 3:Секционный

Такие ворота отличаются более крупными габаритами в автоматическом исполнении, если сравнивать с ручными аналогами. В подобных конструкциях необходимо предусмотреть свободное пространство над проемом и по бокам для установки направляющих.

Ширина входного пространства должна быть не менее 2,5 м. и не более 5 м. Высота проемного отверстия ­– от 2 до 3 м.

При этом необходимо соотнести размеры проезда и непосредственно самой конструкции ворот. Дополнительно к тому принимается во внимание угол разворота автомобиля при въезде на объект и выезде на улицу.

размеры, цены, виды и особенности — Статьи dinal.biz

Содержание:

  1. Принцип работы секционных ворот
  2. Преимущества и недостатки секционных ворот
  3. Стандартные размеры секционных гаражных ворот: цены различных моделей
  4. Самостоятельный расчет и стандартные размеры секционных гаражных ворот

В тепле и безопасности! У водителей есть несколько главных страхов – не обнаружить свою машину на месте и не завести ее в лютый мороз. Даже владельцы гаражей сталкиваются с подобными ситуациями. Чтобы в гараже было комфортно и безопасно нужно позаботиться о надежных и практичных воротах.

В Европе самый распространенный вид ворот — секционные ворота. Удобство этих конструкций уже успели оценить и в России. Эти подъемные конструкции широко применяются не только в коттеджах, но и в автосалонах, автомойках и других промышленных объектах.

По назначению секционные ворота можно разделить на две группы: бытовые и промышленные. Принцип их работы одинаковый, единственное различие в размерах. Ворота для промышленных объектов могут достигать ширины 8000 мм.

В этой статье, мы подробно расскажем про бытовые ворота для гаража.

Принцип работы секционных ворот:

Прежде, чем рассматривать принцип работы секционных ворот, давайте познакомимся с конструктивными особенностями этих конструкций. Секционные ворота состоят из нескольких элементов:

  • воротное полотно– это несколько сендвич-панель, скрепленных между собой петлями.
  • направляющие, по которым движется воротное полотно
  • пружинный механизм.

Каждая сендвич-панель состоит слоев стальных листов. Между которыми находится специальный наполнитель из полиуретана. Чем толще панель, тем теплее в помещении. Производители выпускают как “холодный” вариант воротного полотна, так и “теплый”:

  • для холодного гаража подойдет толщина панелей 20 мм
  • для теплого нужны утепленные секции 40-45 мм. По теплоизоляционным свойствам такие ворота не отличаются от кирпичной стены.Производители позаботились чтобы и зимой секционные ворота не доставляли хлопот владельцам гаража, поэтому оснастили секцию, прилегающую в полу эластичным уплотнителем, который не примерзнет к полу.

Принцип работы секционных ворот прост. Воротное полотно, с помощью подъемного механизма, поднимается и прячется под потолок. Это очень удобно, конструкция ворот не занимает полезную площадь в помещении. Движение полотна происходит за счет барабанов и тросов, уравновешенных пружинным механизмом.Пружинный механизм может быть нескольких видов:

Торсионный механизм – такая система балансировки воротного полотна подходит для конструкций шириной свыше 3500 мм. Вес полотна компенсируется скручиванием

размещенных на валу пружин. Преимущества ворот с торсионными пружинами — долговечность и удобство эксплуатации.

Пружина растяжения — система подходит для малогабаритных конструкций шириной до 3500 мм. Используют только для стандартного подъема воротного полотна (вверх, а затем горизонтально). В конструкции с пружинами растяжения не устанавливают калитки. Стоимость пружин растяжения нижи, чем у торсионного механизма.

Установленный ресурс пружин — до 25 000 циклов подъема-опускания полотна ворот.

По типу управления конструкции могут быть ручные или автоматические.

  • цепным механизмом оснащаются и бытовые и большие промышленные конструкции. Это удобно, при отключении электроэнергии полотно можно поднять вручную.
  • Электромеханический привод позволяет попасть в гараж, не выходя из машины. Нужно нажать лишь кнопку на пульте управления. Такие устройства работают от сети, но в случае отключения

электричества могут работать от аккумулятора. Система так же подразумевает возможность ручного открытия, для этого достаточно разблокировать каретку приводной рейки. Потребляемая мощность таких установок 200-300 Вт. Автоматическое открытие ворот 12-15 секунд. И можно заезжать.

Преимущества и недостатки секционных ворот

Компания «Динал» предлагаем своим клиентам секционные ворота «Alutech». Наш выбор обоснован рядом преимуществ этих изделий. Вот они:

  1. Долгий срок службы. Ресурс пружин у таких гаражных ворот 25 000 циклов- это 4 цикла ежедневного «открытия- закрытия» сроком 17 лет.
  2. Стойкость к коррозии. На секционное полотно ворот «Alutech» наносят несколько слоев: цинковый слой, полиуретановый грунт и декоративное покрытие с частицами полиамида ПУР-ПА. Это делает его устойчивым к коррозии и мелким механическим повреждениям. Специальный адгезионный лак обеспечивает сцепление стальных листов с полиуретаном, защищает панель от вздутия. Замкнутый контур панели не допускает возможности расслоения даже при резком опускании ворот. Ворота способны выдержать 750 часов «соляного тумана», это как если бы они 15 лет эксплуатировались у моря или в промышленном районе.
  3. Повышенная теплоизоляция. В воротах серии «Prestige» толщина панелей 45 мм, по теплоизоляции сопоставимо со стеной из кирпича толщиной 60 см. Ворота имеют двулепестковые уплотнители EPDM, которые сохраняют эластичность даже в сильный мороз. Роликовые кронштейны –обеспечивают плотное прилегание полотна ворот к уплотнителям, поэтому продувание конструкции исключено. Имеют 5 класс воздухопроницаемости.
  4. Прочность. В испытаниях на деформацию ворота «Алютех» показывают на 20 % выше переносимость статистических нагрузок (сжатие). Ветроустойчивость класса А- такие ворота выдерживают скорость ветра до 120 км/час
  5. Безопасность. Данные ворота отвечают европейским стандартом безопасности. Предусмотрена защита от порезов, защемления пальцев, падения полотна.
  6. Возможность установить ворота в любой проем. Высотой до 3250 мм и шириной до 6000 мм. При необходимости в воротах можно сделать встроенную калитку и окна. Встроенные окна- это не только необычный дизайн, но еще доступ солнечного света и возможность сэкономить на электричестве.
  7. Возможность подбора дизайна. На выбор 13 цветовых и 5 текстурных решений для секционного полотна.
  8. Бесшумная работа. Ворота снабжены специальными роликами с подшипниками качания, которые обеспечивают бесшумное поднятие и опускание полотна.
  9. Подъемные секционные ворота экономят полезную площадь в гараже, за счет своей конструкции и принципа работы.

Как видите, преимущества секционных ворот говорят сами за себя.
К недостаткам таких конструкций некоторые относят относительно высокую стоимость. Учитывая, что эти затраты потребитель несет единожды, и потом почти 20 лет беззаботно пользуется такими воротами, высокая стоимость – это лишь правильное вложение средств в свой комфорт и безопасность.

Стандартные размеры секционных гаражных ворот: цены различных моделей

У разных производителей секционных ворот – разные размерные линейки воротного полотна. Например, у ворот «Алютех» минимальные габариты – 1750 мм х 1750 мм, а максимальная 3250 мм х 6000 мм

Секционные ворота можно подобрать под практически любые габариты проема.
Стоимость конструкции складывается из нескольких параметров: размер, комплектующие, наличие автоматизации. Стоимость секционных ворот с торсионными пружинами будет выше, чем с пружинами растяжения.
Давайте сравним по стоимости и характеристикам два типа секционных ворот от производителя «Алютех».

Секционные ворота серии Trend: минимальный размер 1750 мм Х 1750 мм. С пружинами растяжения будут стоить от 32950 р.
Характеристика ворот: простые гаражные ворот. Подходят для установки в помещение, где не требуется повышенных требований к сохранению тепла.
Толщина панели – 40 мм. Полотно защищена от расслоения и коррозии.
Полотно надежно прижато к уплотнителям, что исключает продувание.
Нержавеющие комплектующие
Система балансировки обеспечивает 25 000 циклов подъема-опускания, что равно 17 годам службы при ежедневном 4-х разовом открывании.
На случай отключения электроэнергии предусмотрена система перевода ворот в режим ручного управления
Электропривод AN-Motors – снащен всеми востребованными функциями для максимальной автоматизации работы.
Есть механизм разблокировки автоматики.
Ворота оснащены храповыми муфтами, защищающие ворота от падения;
Есть система ограничения усилий, которая не допускающая наезда ворот на препятствия и подъема человека;
Ворота соответствуют европейским стандартам безопасности.

Секционные ворота серии Prestige: минимальный размер 1750 мм Х 1750 мм. С пружинами растяжения будут стоить от 35830 р.
Характеристики ворот: теплые гаражные ворота, надежно закрывают вход и максимально сохраняют тепло в помещении.
Толщина панели – 45 мм, по теплоизоляции сопоставимо со стеной из кирпича толщиной 60 см. Панель защищена от расслоения и коррозии.
Полотно надежно прижато к уплотнителям, что обеспечивает высокий уровень теплоизоляции.
Система балансировки обеспечивает 25 000 циклов подъема-опускания, что равно 17 годам службы при ежедневном 4-х разовом открывании.
Роликовые кронштейны и петли изготовлены из нержавеющей стали, не боятся влажности.
Электропривод AN-Motors – оснащен всеми востребованными функциями для максимальной автоматизации работы.
Есть механизм разблокировки автоматики.
Ворота оснащены роликами с подшипниками качания – поэтому полотно при открытии и закрытии движется плавно и бесшумно.
Ворота оснащены храповыми муфтами, защищающие ворота от падения;
Есть система ограничения усилий, которая не допускающая наезда ворот на препятствия и подъема человека;
Ворота соответствуют европейским стандартам безопасности.

Самостоятельный расчет и стандартные размеры секционных гаражных ворот

Стандартные размеры – понятие относительное для гаражных ворот. Это не входные и межкомнатные двери. Размеры гаражных ворот зависят от габаритов самого гаража, а он в свою очередь, проектируется под габариты машины, подъездной путь и тип ворот.

Специалисты советуют при проектировании гаража ориентироваться на размер машины и прибавлять к ее габаритам минимум по 50 см с каждой стороны. Если вы планируете устроить в гараже место хранения – то закладывайте больше. В среднем высота ворот в гараже, рассчитанного для одного легкового составляет 225-250 см, а ширина 230- 300 см.

Не нужно забывать при проектировании гаража необходимо заложить пространство и для самой конструкции секционных ворот над проемом и по бокам проема – место под установку направляющих.

Чтобы не промахнуться при заказе ворот с размерами, мы советуем обратиться к помощи специалистов, которые оценят проем гаража, возможности установки секционных ворот и способе их монтажа.
Если у вас возникли вопросы по поводу секционных ворот специалисты готовы подробно ответить на них по телефону: (383)-284-17-56

размеры разных видов, как правильно рассчитать, в том числе для подъемных инструкция

Размеры защитных ворот напрямую влияют на безопасность и удобство эксплуатации гаража. Обычно расчётные работы выполняются специалистами компании, у которой вы планируете приобретение конструкции. Но эти работы можно выполнить самостоятельно, тем самым сэкономив время и средства, затрачиваемые на постройку.

Оптимальные размеры ворот для гаража

При проектировании и строительстве гаража используется СНиП 2. 07.01–89, определяющие планировку и технологию строительства зданий, расположенных в населённых пунктах. В документе чётко прописаны параметры земельных участков под строительство гаража и правила пожарной безопасности в данных строениях.

Правила и требования при изготовлении гаражных ворот указаны в ГОСТе под No 31174–2003. В нём подробно изложена классификация гаражных ворот, общие требования к конструкции, характеристики и рекомендации по её монтажу.

Расчёт и параметры гаражных ворот в ГОСТе не указаны, поэтому при проектировании конструкции следует ориентироваться на габариты автомобиля и общие размеры помещения.

При расчёте гаражного проёма учитывайте, что высота должна быть на 21 см больше, чем имеющийся автомобиль

Условно можно выделить следующие правила при проектировании гаражных ворот:

  • высота — должна быть на 21 см больше, чем высота имеющегося автомобиля. Если предполагается замена транспортного средства, то за номинальную высоту берётся максимальный габарит автомобиля в том классе, который планируется к приобретению;
  • ширина — при заезде по ровной поверхности должна быть на 0,8 м больше, чем ширина имеющегося автомобиля. Если заезд к гаражу располагается ниже уровня гаража, то ширина увеличивается до 1 м.

При проектировании гаража на два автомобиля используется формула: L = (L1 + L2) + 0,5 + 0,7, где L — ширина гаражных ворот, L1 и L2 — ширина первого и второго автомобиля, величина 0,5 определяет безопасное расстояние между автомобилями в момент одновременного движения в метрах, а слагаемое 0,7 — сумма расстояний между краем автомобиля и границами проёма в метрах.

Подъёмно-поворотные ворота

Подъёмно-поворотные гаражные ворота — это конструкция, состоящая из цельного защитного полотна, запирающего устройства, подъёмного механизма и горизонтальных направляющих.

При открывании нижняя часть защитной створки ворот подаётся вперёд, а верхняя постепенно поднимается под потолок за счёт фиксации к направляющим. В итоге часть полотна заезжает под потолок и располагается практически параллельно полу в гараже. Оставшаяся часть выступает за пределы гаража.

Подъёмно-поворотные ворота в открытом состоянии уменьшают высоту проема на 20–25 см

При полностью открытых подъёмно-поворотных воротах высота проёма уменьшается на 20–25 см в зависимости от их конструкции. Поэтому при расчётах обязательно учитывается эта величина.

В качестве примера рассчитаем размеры поворотных ворот для автомобиля C-класса шириной 1,7 м и высотой 1,5 м:

  • высота — высчитывается по формуле H ≥ (1,5 + 0,4) + 0,25 + 0,2 = 2,35 м. В этом случае мы сделали надбавку в 0,4 м, так как на крышу автомобиля может быть установлен багажник. Если таковой устанавливаться не будет, то эту надбавку можно убрать;
  • ширина — высчитывается по формуле L ≥ 1,7 + 0,8 = 2,5 м. При подъезде, расположенном под углом, ширина ворот увеличивается до 2,7 м.

С учётом этих параметров можно переходить к подбору готовой конструкции ворот или комплектующих для самостоятельного изготовления. При расчёте параметров ворот для гаража на два автомобиля логика вычислений сохраняется.

Например, один автомобиль будет иметь вышеописанные параметры, а второй имеет ширину 1,8 м при высоте 1,7 м. В этом случае при расчётах высоты берётся только наибольшее значение: H ≥ (1,7 + 0,4) + 0,25 + 0,2 = 2,55 м. Ширина ворот на два автомобиля равняется: L ≥ 1,7 + 1,8 + 0,5 + 0,8 = 4,8 м.

Подъёмно-секционные ворота

Подъёмно-секционные ворота состоят из составного защитного полотна, вертикальных и горизонтальных направляющих, подъёмного и запирающего механизма. Составное полотно представляет собой несколько прямоугольных элементов, соединённых между собой при помощи шарнирных петель.

Подъёмно-секционные ворота практически не уменьшают высоту проёма

При открытии ворот полотно за счёт автоматики начинает подниматься, постепенно затягиваясь под потолок. Наличие петель позволяет полотну изгибаться, что даёт ему возможность смещаться под действием тяги. В отличие от поворотной конструкции секционные ворота в поднятом состоянии уменьшают высоту проёма незначительно — до 5 см в зависимости от производителя.

Формула расчёта высоты для подъёмно-секционных ворот будет иметь следующих вид: H ≥ (h2 + 0,2) + 0,1, где h2 — высота транспортного средства, 0,2 — расстояние от крыши автомобиля до проёма в метрах, 0,1 — расстояние, необходимое для свободного расположения защитной створки под потолком в метрах.

С учётом размеров автомобиля из предыдущего примера секционные ворота будут иметь следующие параметры:

  • высота — H ≥ (1,5 + 0,4) + 0,2 + 0,1 = 2,2 м. Если на крышу автомобиля не планируется установка багажника для перевозки негабаритного груза, то вместо 0,4 в формулу подставляется 0,2;
  • ширина — L ≥ 1,7 + 0,8 = 2,5 м. Ширина такая же, как и в случае поворотных ворот, так как основное различие между конструкциями только в способе открытия ворот и устройства защитного полотна.

При расчёте высоты ворот для гаража на два автомобиля за расчётную величину берётся высота наибольшего автомобиля. Ширина, как и в предыдущем случае, рассчитывается по формуле: L ≥ (L1 + L2) + 0,8 + 0,5.

Рулонные (роллетные) ворота

Конструкция роллетных ворот имеет много общего с секционной. Защитное полотно состоит из множества ламелей, которые при открытии ворот накручиваются на барабан, расположенный над проёмом.

Роллетные ворота при открывании накручиваются на барабан в верхней части конструкции

Сам барабан с монтажной коробкой может располагаться как внутри помещения, так и в проёме или снаружи гаража. Горизонтальные направляющие в устройстве рулонных ворот не используются.

Расчёт размеров роллетных ворот практически полностью идентичен секционной конструкции. Для расчётов используются следующие формулы:

  • высота — H ≥ h2 + 0,2;
  • ширина — L ≥ L1 + 0,8.

Складывающиеся ворота

Гаражные ворота со складывающейся защитной створкой состоят из нескольких вертикальных панелей, соединённых между собой шарнирными петлями. При открывании створки ворот перемещаются вдоль горизонтальной направляющей, закреплённой в верхней или нижней части проёма.

Складывающиеся ворота уменьшают ширину проёма на толщину сложенных секций

По способу открывания складывающиеся ворота подразделяются одинарные и двойные. Одинарная створка складывается только в одном направлении — влево или вправо. Двойная створка разделяется посередине и складывается сразу в обоих направлениях.

В сложенном состоянии секции ворот уменьшают ширину проёма. Для гаражных ворот, используемых в частном секторе, эта величина составляет не более 30 см, для промышленных конструкций — 50 см и более.

С учётом этого формулы расчёта для складывающихся ворот будут иметь следующий вид:

  • высота — H ≥ h2 + 0,2;
  • ширина — L ≥ L1 + 0,8 + 0,3.

При самостоятельном изготовлении надбавку по ширине можно вычислить более точно. Для этого нужно знать толщину материала, который будет использоваться для изготовления защитных секций. После этого высчитывается примерное количество секций.

В итоге ширина одной секции умножается на их количество — такой подход используется при расчёте ворот большой ширины, когда защитная створка будет изготавливаться с применением теплоизоляционных материалов.

Распашные ворота

Конструкция распашных ворот является наиболее простой. Ворота разделены на две створки, которые открываются наружу влево и вправо. В одной из створок предусмотрена дверь или калитка для входа в гараж без открывания массивного полотна.

Распашные ворота не изменяют размеров проёма гаража

При расчёте параметров ворот используются стандартные надбавки по ширине и высоте. Безопасная ширина ворот должна быть на 70–80 см больше, чем ширина автомобиля, а высота проёма ворот — на 20 см больше высоты транспортного средства. Параметры автомобиля берутся из технического паспорта.

Для гаражей на два автомобиля лучше предусмотреть два рабочих проёма с распашными воротами. Это связано с тем, что тяжёлая конструкция защитной створки будет нагружать крепёжные и поворотные элементы. В итоге узлы крепления просядут, а геометрия ворот будет нарушена.

Расчёт параметров ворот для грузовых автомобилей

Расчёт размеров гаражных ворот для габаритных и грузовых автомобилей выполняется по аналогичным формулам с использованием своих добавочных значений. За расчётные данные берётся ширина и высота транспортного средства, которое планируется парковать в гараже.

Габаритные размеры грузового автомобиля с открытым кузовом

Далее к данным параметрам прибавляются добавочные значения, рекомендуемые для автомобилей данного класса. Они указаны в таблице. Минимальное пространство между грузовым транспортом в момент одновременного выезда должно составлять не менее 0,7 м.

Таблица: добавочные значения длины и ширины проёма гаража для грузовых автомобилей

Заезд в одной плоскости с полом гаража
Длина автомобиля Ширина автомобиля Добавочная величина
6–8 м 2–2,5 м 1 м
8≥ м 2,5≥ м 1,2 м
Заезд под углом к плоскости гаража
6–8 м 2–2,5 м 1,5 м
8≥ м 2,5≥ м 1,8–2 м

Пример расчёта проёма под установку распашных ворот

В качестве примера рассчитаем параметры распашных ворот для автомобиля высотой 2,4 и шириной 2 м:

  • высота — H ≥ 2,4 + 0,2 = 2,6 м;
  • ширина — L ≥ 2 + 1 = 3 м.

Если на грузовую машину планируется установка закрытого тентованного или металлического кузова, то расчётная высота измеряется относительно наивысшей точки на корпусе. Аналогичный подход используется для микроавтобусов и семейных автомобилей.

Расчёт параметров проёма и ворот обязательно выполняется на этапе проектировки гаража. Это позволит предусмотреть технические особенности ворот и поможет рассчитать оптимальные параметры для конструкций разного типа. После постройки гаража проём приобретёт законченный вид и дополнительно расширять его будет нежелательно, так как это приведёт к ослаблению несущей конструкции.

Стандартные размеры гаражных ворот

Строительство или благоустройство гаража – трудоёмкая работа, выполняя которую нужно учитывать множество нюансов. Один из них заключается в том, как правильно подобрать ворота для гаража.

От ширины и высоты проёма зависит не только удобство въезда-выезда, но и продолжительность безотказного срока службы воротной конструкции. Дело в следующем:

  • слишком широкие створки или длинное полотно гаражных ворот будут обладать большой массой;
  • это ведёт к повышенным нагрузкам на петли или подъёмник;
  • в результате через несколько лет появятся такие дефекты, как «провисание» створок или перекос подъёмного механизма.

Гаражные ворота стандартных размеров от производителя

Размеры въездного проёма должны быть оптимальны как с точки зрения удобства эксплуатации, так и по надёжности. Заметим, что строго оговоренных габаритов гаражного проёма не существует.

Наиболее часто в качестве стандартной ширины проёма для гаража на одну легковую машину принимают диапазон от 2,5 до 2,8 метра. Высота в этом случае варьируется от 2 до 2,5 метров.

Размеры подъемных гаражных ворот

Стандартные размеры подъемных гаражных ворот составляют от 2,4 до 2,8 метра в ширину и до 2,2 метра в высоту. Из-за большой массы полотна желательно устанавливать данную конструкцию в проёмы малых габаритов. Такие автоматические гаражные ворота устанавливают нечасто ввиду их недостатков по сравнению с другими типами.

Размеры распашных ворот

Габариты распашных гаражных ворот также не имеют жёстких ограничений. Их целесообразно устанавливать в проёмы шириной не более 3 метров. Если превысить этот размер, то створки будут слишком тяжёлыми, что может стать причиной быстрого выхода конструкции из строя. По этой же причине их высота обычно не превышает 2-2,2 метра.

Размеры секционных ворот

Стандартная ширина ворот такого типа начинается с 2,25 метра. Для частного гаража легко выбрать подходящий вариант, так как шаг увеличения ширины равен 125 см. Максимальный размер достигает 6 метров – это вариант для гаражей на два автомобиля или ангаров. Высота, как правило, лежит в пределах от 2 до 3 метров.

Размеры рулонных ворот

Рулонные гаражные ворота отличаются самым широким размерным рядом. Их максимальная ширина может составлять 11 метров при высоте 8 метров. Выбирая такую конструкцию, учтите, что стоимость ворот значительно увеличивается с ростом габаритов: для тяжёлого полотна требуется усиленный подъёмный механизм.

Стандартные размеры гаражных ворот

Размеры гаражных ворот (высота и ширина)

В момент строительства такого сооружения, как гараж, одним из самых важных показателей является размеры ворот гаража, которые есть в каждом подобном сооружении. Такая величина будет зависеть от большого количества тонкостей и нюансов, и если упустить хотя бы один, то вы можете нанести конструкции вред и сделать постройку непригодной для использования. Какие есть размеры ворот и как правильно подсчитать оптимальный размер?

Именно об этом и пойдет речь в статье.

Типичные размеры гаражных ворот

Для начала следует рассмотреть стандартные габариты ворот в гараже, которые используют для хранения одной машины, а в среднем это 225 см, иногда и все 250 см. Минимально допустимая высота ворот составляет 2 метра. Что касается максимально допустимых размеров, то они ничем не ограничен и их нельзя регламентировать ни по одному из стандартов.

Полезный совет! Чтобы у вас получилось узнать более точные габариты гаража еще во время планирования его строительства, следует выполнить замер машины и добавить с каждой стороны по 50 см. По средним данным, ширина легкового автомобиля без учета зеркал составляет 1. 8 метра. Если сюда прибавить по 0.6 метров, получится размер 2.3 метра.

Стандарты ширины составляют для гаражных ворот, и они напрямую будут зависеть от типа используемого вами транспорта, которое будет расположено там для хранения:

  • Если в гараже предполагается хранение такого транспортного средства, как мотоцикл/скутер, то ширина ворот должна быть хотя бы 1.85 метров.
  • Для легковушки хватит ширины в 2.5 метра.
  • Ширина ворот проема гаража, где планируется хранить джип или микроавтобус, должны быть хотя бы 4.85 метра.

Что же касается строительства гаража, в котором можно будет хранить по два автомобиля, то регламенты и строительные нормы не имеют четких границ, а также размеров гаражных ворот легкового автомобиля в количестве двух штук. В таком случае, как показывает практика, идеальная величина ворот 4.85 метра. Пространство для въезда автомобиля будет меньше, нежели сам проем, и какое-то место будет занимать каркасная конструкция ворот. Данный момент следует учитывать при проектировании  дома и пристройки в виде гаража.

Помимо самих размеров каркаса для ворот следует позаботиться о том, чтобы было пространство для привода, направляющих, а если гараж будет иметь ворота секционного типа, то проектом были предусмотрены воротные полотна.

При изготовлении любого типа ворот для такого строения, как гараж, следует учитывать такие показатели:

  • Высота и ширина проема.
  • Наличие свободного пространства, для закрытия и открытия створок, если речь идет о распашных воротах.
  • Высота притолка – это имеется виду расстояние от потолка до проема.
  • Минимально допустимый зазор от проема до боковых стенок.

Теперь стоит рассмотреть еще один тип ворот.

Размеры ворот секционного типа

Есть огромное количество секционных типов ворот для гаража, и отличаются между собой они спецификой создания, а также требованиями к монтажу. Но все же минимально разрешенная высота составляет в таких моделях 1.8 метра. И тут сразу следует обозначит, что для высокорослого человека не будет комфортно каждый раз проходить через такой проем, поэтому лучше сделать конструкции с высотой в 2 метра. Секционные механизмы будут работать по такому принципу – гибкое полотно роллетов заезжает благодаря тому, что на нем есть шарниры для потолка помещения.

Это и диктует условия для размеров сооружения:

  • Требуется достаточно пространства под потолком для того, чтобы помещать подъемный механизм.
  • Зазор между проемом и потолком должен быть не меньше 12 см.
  • От боковых сторон проема до стен помещения должно оставаться минимум по 10 см.

После того, как будут выбраны требуемые размеры проема ворот, следует приступать к выбору модели. На строительном рынке их более чем достаточно.

Мы же предлагаем вам рассмотреть лучшие варианты:

  • Аlutесh;
  • Rutеrnа;
  • DооrНаn;
  • Тесsеdо.

Заметим и то, что каждый из производителей выбирает модели и делает их по определенным технологиям, которые будут диктовать эксплуатационные особенности изделия и способ монтажа. Общие требования следующие – величина притолоки должна быть от 12 до 19 см, а боковины минимум в 10 см. Помимо этого, стандартный размер гаражных ворот секционного типа тоже может быть регламентирован технологиями каждого производителя. Например, у DооrНаn есть не одна, а две серии изделий, и устройства из первого типа имеют большую высоту, т.е. 2.7 метра, и по ширине все 3 метра. Величина притолки и боковины составляет 10 и 12 см.

Второй тип моделей выполняется с расширенными размерами, а именно когда величина составляет 5.5* 3 метра, а боковина составляет минимум 10 см и притолок 12 см.  Еще при производство возможно заказать по своим размерам. Правда, в таком случае цена на изделия будет завышена.

Особенности размеров для ворот рулонного типа

Такой тип полотен ворот состоит из тоненьких ламелей, которые обычно сделаны из алюминия. Механизм изготовления работ заключается в том, что поднимаются полотна и его понемногу скручивают на вал, который расположен под потолком гаража. В виде сложенного механизма ворот для гаража сделаны в виде рулона, который спрятан в коробе, и это помогает обеспечивать его защиту от пыли, грязи и влаги.

Размеры для подъемно-поворотных ворот

Поворотно-подъемным воротам характерно утяжеление конструкции, нежели модели в целом, которые были рассмотрены раньше. Они отличаются не только большим весом, но и необходимостью в оснастке системы мощным электрическим приводом, а также высокопрочными шарнирами.

Обратите внимание, что подобные конструктивные элементы требуют лишнего пространства внутри помещения, а значит, планируется установка аналогичных ворот в своим гараже, если у вас есть место для размещения механизма.

Во время того, как будут открывать ворота гараж, размеры которых могут быть самыми разными, ставни будут поворачиваться и приподниматься кверху, под самый потолок помещения. В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ. Еще важно оставить место не только под поверхностью потолка, но и спереди перед самим сооружением, ведь это обусловлено спецификой работы.

Заключение

В конце статьи хочется подвести итоги:

  • Чтобы получилось правильно размеры ворот для гаража, следует брать во внимание множество факторов. Размеры автомобиля или другого транспортного средства, которое находится в гараже на хранении, система открытия, возможность использовать дистанционное управление, вероятность продажи старой и покупки новой машины большего размера. Это поможет вам со всей ответственностью подойти к выбору определенного варианта ворот, который удовлетворит все ваши потребности по максимуму.
  • Ширина ворот должна может быть рассчитана просто – измерьте размеры машины и прибавьте к значению от 0.6 до 0.8 метров. Полученное число метров будет достаточным для того, чтобы выполнять маневры внутри помещения и не будет препятствовать выезду и въезду.
  • Обычный размер составляет от 2.8 метров в  ширину и 2.5 метров в высоту. Но нельзя исключать вероятность индивидуальных проектов, где нужны гаражные ворота с необычными размерами.
  • Если по плану в гараже будут храниться минимум 2 авто, то такое строение следует оснастить двойной разновидностью въездного порога. В таком случае въезд следует рассчитывать в зависимости от разновидности транспортного средства, но по стандартной схеме. Если же речь идет о ГОСТе, то гараж с двойным выездом должен иметь ворота с шириной минимум в 6 метров.

На размеры ворот гаража может влиять сразу несколько факторов. По этой причине не стоит недооценивать каждый, так как даже при малейшей ошибке или огрехе в расчете моет появиться нарушение характеристик эксплуатации изделия, а из-за этого снизится функциональность строении в целом. С учетом всех рекомендаций и при подходе к процессу подбора такого элемента вы сможете создать прекрасную оснастку гаража и сделать максимально подходящие ворота.



размеры разных видов, как правильно рассчитать, в том числе для подъемных инструкция

Добавил(а): Дмитрий Феферман 22 июня

Планируя строительство помещения для хранения транспортного средства, необходимо на проектной стадии тщательно продумать размеры въездных ворот и определиться с особенностями их конструкции. Правильно принятое решение определяет удобство въезда автомобиля и комфортную эксплуатацию гаражных ворот. Определяясь с размерами гаражного проёма, целесообразно проконсультироваться с производителями въездных конструкций, а также учесть комплекс факторов, влияющих на габариты ворот.

Выбор оптимальных размеров гаражных ворот для легкового транспорта

Конструктивные особенности гаражных ворот, соответствующих размеру планируемого проёма, должны определяться на этапе проектирования помещения. Проконсультировавшись с изготовителем и определившись с моделью въездной системы, можно оценить технические характеристики, учесть специфику монтажа и гарантировать безопасный въезд транспортного средства в гаражное помещение.

На проектном этапе определите габариты ворот, обеспечивающие комфортный въезд автомобиля

Общие критерии выбора

Принимая решение о габаритах ворот для будущего гаража, следует тщательно проанализировать множество технических моментов. Руководствуйтесь следующими критериями:

  1. Размерами автомобиля. Важно владеть достоверной информацией о точных габаритах имеющегося транспортного средства, которое будет проезжать через въездной проём. Не забывайте, что со временем автомобиль может модернизироваться и оснащаться дополнительным багажником, пластиковым боксом, тюнинговыми бамперами или увеличенными зеркалами с панорамным обзором, увеличиваясь в габаритах. Желательно, чтобы транспортное средство, оборудованное багажником, легко въезжало в гараж вместе с перевозимых грузом. Целесообразно предусмотреть дополнительный запас размеров проёма для этой ситуации. Кроме того, высока вероятность обновления автомобили с заменой на новое авто с другими габаритами. При этом параметры автомобиля могут измениться, и несмотря на это, он должен беспрепятственный въезжать в проём, имея необходимый запас по ширине и высоте.
  2. Количеством транспортных средств. Необходимо на проектном этапе определить максимально возможное количество транспортных средств, которые будут храниться в гараже. Ширина проёма, предусмотренного для въезда в помещение, должна обеспечивать возможность свободного заезда. Вполне вероятно, что будут въезжать сразу два автомобиля или рядом с находящимся в гараже автомобилем будет парковаться второе авто. А, может, возникнет потребность дополнительно разместить в помещении мотоцикл или квадроцикл. Обязательно определитесь с этим вопросом на стадии проектирования и принятия решения.

    При вероятности приобретения дополнительного транспортного средства целесообразно задуматься об увеличенном гараже

  3. Репутацией и возможностями изготовителя ворот. Выбор производителя гаражных ворот — серьёзная задача. Следует ознакомиться с действующими конструкциями ворот, установленных у потребителей, получить правдивые отзывы. Важно сопоставить, соответствует ли выпускаемая производителем унифицированная конструкция ворот для гаража требуемым размерам вашего проёма. Изготовление ворот согласно индивидуальному заказу может вызвать повышение стоимости. Определившись с конструктивным исполнением ворот, согласуйте с изготовителем продукции все технические нюансы, связанные с установкой, а также получите информацию об условиях гарантии и обслуживании.
  4. Конструктивными особенностями ограждающей системы. Производителями гаражных ворот предлагаются различные въездные ограждающие конструкции, отличающиеся устройством системы открывания, технологией изготовления, применяемыми материалами и конструктивными особенностями. Различные виды ворот отличаются характеристиками, особенностями привода и подвески, занимающими дополнительное пространство и влияющими на размеры, а также стоимостью.

    Установка ворот распашного типа — бюджетное решение

  5. Особенностями подъезда к помещению. Угол, под которым транспортное средство подъезжает к гаражному помещению, влияет на размер проёма. Определяя габариты ворот, проанализируйте особенности подъездной территории и наличие расположенных рядом сооружений. При возможности перпендикулярного подъезда к воротам требуется меньший размер проёма по сравнению с заездом под углом к въездному проёму. Указанный момент определяет габариты и конструктивные особенности въездной конструкции.

    Въезд под углом требует увеличенной ширины ворот и места перед гаражом для манёвра

Принимая решение о строительстве помещения для хранения транспортного средства, предусмотрите возможность приобретения автомобиля другой марки, имеющего большие габариты. Осуществляя планировку, учтите возможность увеличения ширины въездного проёма.

Гараж на один автомобиль

Размеры стандартного помещения для одной машины

Рассчитывая габариты проёма для въезда одного транспортного средства, учтите следующие моменты:

  • предусмотрите площадь для выполнения манёвра, если угол подъезда не позволит сразу выполнить парковку;
  • увеличьте ширину проёма на 20–40 см, что позволит сохранить целостность зеркал;
  • продумайте траекторию подъезда автомобиля к гаражу, позволяющему въехать в помещении с минимальным гарантированным зазором;
  • обеспечьте оптимальную ширину въезда для стандартного легкового автомобиля, составляющую 2,4–2,5 м.

Въезд в гаражное помещение с поворота нуждается в увеличении габаритов проёма и требует высокой водительской подготовки.

Помещение для двух машин

С особой скрупулёзностью следует подходить к определению размеров гаражных ворот, предназначенных для въезда двух легковых автомобилей.

Несмотря на то что существуют готовые въездные конструкции и рекомендации по стандартным размерам помещения, следует самостоятельно выполнить расчёт, учесть все нюансы и точно определить габариты проёма.

Одна из типовых схем гаражного помещения для двух легковых машин

На проектном этапе руководствуетесь не только размерами транспортного средства, но и габаритами самого помещения. Для двух транспортных средств можно оборудовать въезд в гараж следующим образом:

  1. Общими выездными воротами. Увеличенная ширина ворота, равная 5,5 м, позволит избежать сложностей, связанных с парковкой и выездом из помещения. В этом случае важно обеспечить прочность полотен ворот и системы подвески, а также предусмотреть калитку, необходимую для входа в помещение при закрытых створках ворот.

    Так выглядят общие ворота с калиткой для въезда двух автомобилей

  2. Индивидуальными воротами для въезда в помещении каждого автомобиля. Установка отдельных ворот уменьшенной до 2,5 м ширины позволит уменьшить нагрузку на силовые элементы конструкции, а также получить отдельный доступ к каждому транспортному средству. Это решение позволит обеспечить удобство парковки и продлит срок эксплуатации въездной системы.

    Установка отдельных ворот облегчает доступ к машинам и уменьшает нагрузку на элементы подвески ворот

Расчётные параметры

Осуществляя проектирование гаражных ворот, учитывайте следующие параметры:

  1. Высота проёма должна превышать максимальную высоту транспортного средства как минимум на 20 см.
  2. Ширина ворот при перпендикулярном подъезде автомобиля должна превышать габарит машины на 70 см.
  3. При угловом въезде транспортного средства габарит проёма по ширине должен превышать ширину автомобиля на 1 метр.

Габарит гаражного проёма, предназначенного для одновременного въезда легковых транспортных средств должен учитывать интервал между машинами, равный 50 см.

Зная габариты транспортных средств и особенности подъезда несложно рассчитать размеры ворот, предназначенных для установки в гаражном помещении.

Разновидности и размеры въездных конструкций

Проблематично дать однозначный ответ, какая конструкция ворот предпочтительнее. Принятие решения зависит от финансовых возможностей и вкуса владельца автомобиля. Независимо от конструктивных особенностей, главное, обеспечить надёжную защиту помещения от возможности проникновения посторонних лиц, а также безопасный въезд автомобиля в гараж.

Различные виды ворот отличаются особенностями конструкции

На современном рынке гаражных ворот производители предлагают различные въездные конструкции, которые отличаются степенью функциональности, уровнем автоматизации, дизайном и ценой. Остановимся детально на конструктивных особенностях различных ворот и оптимальных размерах.

Помните! Важно правильно выбрать размеры гаражных ворот, определиться с конструкцией и профессионально выполнить установку.

Подъёмные ворота

Подъемно-поворотные ворота широко распространены благодаря повышенным прочностным характеристикам, привлекательному внешнему виду и удобству в обслуживании. Высокая надёжность конструкции обеспечивает невозможность заклинивания подъёмной створки и перекосов приводного механизма. Повышенный уровень автоматизации обеспечивает возможность дистанционного управления механизмом привода.

Подъёмная конструкция с поворотным механизмом управляется дистанционно с пульта

Конструкция отличается повышенной ценой. Стойкость к воздействию механических нагрузок обеспечивает сохранность транспортного средства и устойчивость к попыткам несанкционированного проникновения в помещение. Створка подъемно-поворотной системы в открытом состоянии нависает над транспортным средством выполняя функцию надёжного козырька.
Производя расчёт габаритов подъёмной конструкции, учтите, что в полностью открытом состоянии ворота уменьшают габариты проёма по высоте на 20–25 см. Уточнить цифровые значения можно у производителя конкретной модели ворот.
Изготовители подъёмных систем выпускают ворота стандартных размеров. Стандартный ряд изделий начинается с высоты 180 см и ширины 200 см. Наиболее распространены стандартные габариты ворот, имеющие ширину 240 см при высоте 220 см. Указанные габариты защитной системы обеспечивают свободный въезд одного автомобиля. По индивидуальному заказу производится изготовление различных размеров подъёмных ворот с механизмом поворотного открывания. Учитывая значительную массу ворот, конструкцию проблематично использовать для защиты въезда в гараж, предназначенный для хранения двух транспортных средств.

Секционная система

Секционная конструкция ворот — разновидность системы с подъёмным механизмом. Установка осуществляется в условиях ограниченного пространства на въезде в помещение для хранения транспорта. Принцип функционирования и габариты этой модификации ворот позволяют осуществлять установку в небольших помещениях с ограниченным свободным местом.

Вариант размещения потолочного привода секционных ворот

Укладка элементов секционной системы в открытом виде может производиться следующим образом:

  1. В верхней части гаражного проёма параллельно основанию ворот. Перемещение элементов секционной конструкции осуществляется по направляющим элементам с помощью специальных роликов. Секционное ограждение включает горизонтально расположенные секции шириной 0,3–0,6 м в количестве от 3 до 6 элементов. Высота потолочной конструкции кратна 1,1 м при ширине от 2 до 5 метров.

    Так выглядит горизонтальная секционная конструкция

  2. В боковой зоне въездного проёма, расположенного перпендикулярно поверхности пола. При боковой компоновке направляющая планка размещена на стене гаража. В зависимости от габаритов транспортного средства, изготовители секционных ворот предлагают изделия высотой 2–2,5 м и шириной 2–3 метра. Как правило, эта конструкция применяется в гаражах, используемых для хранения одного транспортного средства.

    Вариант боковой компановки элементов ворот

Важно учесть дополнительное боковое пространство для выполнения манёвров транспортного средства. Для средней ширины автомобиля 1.5–1.8 метра при определении размеров секционных ворот следует добавить промежутки по 0,3–0,5 м с каждой стороны машины. При этом стандартный размер проёма по ширине составит 2,5–2,8 метра.
Для беспрепятственного въезда двух легковых автомобилей размер проёма должен превышать 4 метра.

Конструкция рулонного типа

Если финансовые возможности собственника транспортного средства не позволяют приобрести и смонтировать дорогие варианты ворот, то можно установить рулонную систему ограждения. Продукция рулонного типа изготавливается согласно размерам заказчика. Она состоит из узких, горизонтально размещённых, элементов, формирующих прочную и, одновременно, эластичную поднимающуюся конструкцию. В процессе открытия проёма, рулонные ворота наматываются на приводной барабан, расположенный над уровнем проёма.

Для размещения приводного барабана требуется дополнительное место над проёмом ворот

Благодаря низкому уровню затрат, связанных с приобретением и установкой рулонной системы, конструкция популярна у автолюбителей.

Отдавая предпочтение рулонной системе, помните, что конструктивные особенности рулонного ограждения не позволяют применять сталь толщиной более 2,5 миллиметров. Это влияет на прочностные характеристики подъёмного варианта ограждения.

Ширина рулонного ограждения въезда в гаражное помещение может составлять 4 метра при максимальной высоте проёма 2,7 метра.

Складывающиеся створки

Ворота, состоящие из складывающихся полотен, образуют подвижную систему, соединённую шарнирными элементами. Конструкция характеризуется повышенной степенью функциональности и высокой надёжностью. Ворота состоят из стандартных элементов, которые могут надёжно закрывать гаражные проёмы с увеличенными габаритами в условиях ограниченного пространства.

Конструкция ворот с симметричным открытием створок

Изготовители складывающихся моделей предлагают одностворчатые изделия, открывающиеся в любую сторону, а также двустворчатые конструкции с симметричным открыванием.

Выполняя расчёт складывающихся ворот, учтите необходимость свободного места для сложенных секций при открытом положении ворот. Конструктивные особенности складывающей конструкции позволяют решить вопрос хранения в одном помещении двух автомобилей.
Данные для расчёта:

  • габариты одного транспортного средства — 4,4х1,6х1,5 м;
  • размеры второго автомобиля — 4,8х1,7х1,7 м;
  • максимальное превышение габарита по высоте, связанное с размещением груза — 0,3 м;
  • интервал между машинами 0,6 м;
  • размер сложенных секций ворот — 0,4 м;
  • табличный параметр превышения габаритов ворот при перпендикулярном заезде — 0,7 м;
  • стандартное значение увеличения размеров въезда при парковке под углом — один метр.

Высота проёма определяется с учётом высоты более высокого автомобиля — 1,7+0,3+0,2 (запас по высоте)=2,2 м.
Ширина проёма для варианта перпендикулярного подъезда к воротам составит — 1,6+1,7+0,7+0,6+0,4=5 м.
Ширина ворот при угловом подъезде транспорта определяется следующим образом — 1,6+1,7+1,0+0,6+0,4=5,3 м.

Распашное ограждение

Ворота распашного типа относятся к традиционным конструкциям ограждений, популярным у владельцев транспортных средств. Распашная система ворот отличается высокой степенью надёжности и представляет две самостоятельно подвешенных на петлях створки, открывающиеся наружу. Распашная конструкция обладает одним существенным недостатком, связанным с необходимостью наличия свободного пространства перед воротами гаража. Свободное место позволяет беспрепятственно открывать полотна ворот.
Особенность распашного ограждения — простота конструкции и отсутствие сложных механизмов привода. Распашное ограждение включает пару створок, коробку ворот и поворотные петли, закреплённые на вертикальных стойках.

Распашные ворота применяют для легкового и грузового транспорта

Простота конструкции распашной системы позволяет изготовителям ворот производить изделия согласно индивидуальным размерам, предоставленным заказчиками. Прочность конструкции зависит от надёжности подвесных петель створок и толщины металла, применяемого для изготовления створок.
Стандарты не регламентируют габариты распашных ворот, что позволяет осуществлять их установку в помещениях для хранения одного или нескольких легковых транспортных средств, а также грузовых автомобилей. Однако, учитывая увеличенные нагрузки, возникающие от массы створок в точках крепления, целесообразно выполнять два отдельных проёма с индивидуальными воротами для каждого транспортного средства.

В качестве примера возьмём размеры легкового транспортного средства длиной 4,4 м, шириной 1,7 метра и высотой 1,5 м.

При расчёте следует прибавить к реальной высоте автомобиля дополнительное багажное оборудование с учётом высоты перевозимого груза.

Согласитесь, удобнее выполнять разгрузку машины, находясь в помещении. При высоте дополнительного оборудования и перевозимых грузов, суммарно составляющей 50 см, размеры ворот распашного типа для заезда одной легковой машины составят:

  • высота — 1,5+0,5+0,2=2,2 м;
  • ширина (при перпендикулярной парковке) — 1,7+0,7=2,4м;
  • ширина (при угловой парковке) — 1,7+1,0=2,7м.

Помните, безопасный въезд и парковка в гараже транспортного средства возможна при обеспечении параметров проёма не менее расчётных значений.

Самодельные варианты

Желание оснастить ворота гаража самодельной конструкцией — ответственное решение. Если собственник транспортного средства решил самостоятельно изготовить ворота, необходимо предусмотреть множество моментов:

  • ответственно подойти к выполнению прочностных расчётов, гарантирующих требуемую жёсткость и устойчивость въездной системы;
  • обязательно рассчитать массу и габариты полотен ворот, соответствующих размерам гаражного проёма;
  • выбрать оптимальный способ открывания, соответствующий конструктивным особенностям и обеспечивающий удобство при эксплуатации.

При расчёте учтите размеры рамы ворот, необходимой для крепления створок и механизмов привода, которая незначительно уменьшит величину проёма.

Если присутствует боковое свободное пространство, владельцы транспортных средств могут изготовить ворота откатного типа. Конструкция состоит из одной цельной створки или двух полотен, перемещающихся по горизонтально расположенным направляющим. Установка откатных ворот производится как с внешней, так и внутренней стороны гаража.

Откатная конструкция ворот, расположенная с уличной стороны помещения

Обязательное условие для монтажа откатной конструкции — наличие свободного бокового пространства по фронтальной плоскости помещения.

Габариты откатной конструкции ворот для гаражного помещения могут составлять свыше 3 метров по ширине и более 4,5 м в высоту. Откатная система распространена в промышленных помещениях и местах парковки крупногабаритной техники.

Если имеется соответствующая квалификация и желание, можно сделать самостоятельно и подъёмные ворота.

Видео: как самостоятельно сделать ворота для гаража

Стандартные требования

Отсутствуют единые требования, регламентированные нормативными документами, к габаритам ворот различных конструкций. Каждая организация-производитель ворот предлагает свой базовый ряд продукции, руководствуясь габаритами транспортных средств, конструктивными особенностями выпускаемой продукции и конъюнктурой рынка.

Каждый вид ворот имеет свои, наиболее востребованные владельцами транспортных средств, размеры. Главное, правильно произвести замеры, что позволит выполнить профессиональную установку и обеспечить высокую надёжность конструкции.

Рекомендации по въездным системам для грузовых автомобилей

Общие принципы выбора ворот, предназначенных для установки в помещениях для хранения грузовых автомобилей, аналогичны критериям подбора въездных систем для легкового транспорта. При этом учитываются габариты конкретных автомобилей, а также ширина ворот, зависящая от специфики подъезда грузового транспорта и его размеров.

Данные для расчёта

Рассмотрим справочные значения, необходимые для выполнения расчётов размеров ворот. Руководствуясь указанными в таблицах значениями, следует вносить поправку в габариты проёма, с учётом особенностей подъезда грузового транспорта и его размеров.

Поправка к ширине ворот при перпендикулярной и угловой парковке определяется по таблице:

Длина грузового автомобиля Ширина транспортного средства Поправка к ширине проёма, которую следует прибавить к габариту автомобиля при перпендикулярном подъезде Поправка к размеру проёма, которую следует прибавить к ширине машины при угловом въезде
6–8 метров 2–2,5 метра 1 метр 1,5 метра
более 8 метров более 2,5 метра 1,2 метра 2,0 метра

Для грузовых транспортных средств минимальный интервал между автомобилями при одновременной парковке в гараже составляет 70 см.

Размеры ворот

На примере грузовых автомобилей «Газель» рассмотрим методику определения размеров въездных ворот.

Для выполнения расчетов ворот воспользуемся указанными габаритными размерами

Определим минимальные габариты ворот распашного типа для въезда одного грузового транспортного средства с размерами автомобиля, соответствующими схеме:

  • высота проёма должна равняться или превышать 2,172+0,2=2,372 м;
  • ширина проёма при перпендикулярном подъезде к гаражу составит 2,513+1,0=3,513 м;
  • размер проёма при угловом подъезде к помещению составит 2, 513+1,5=4,013 м.

Ширина проёма для двух грузовых автомобилей определяется аналогичным образом с дополнительным суммированием расстояния 70 см, требуемого для синхронной парковки грузовых транспортных средств:

  • ширина проёма для перпендикулярного подъезда двух грузовых «Газелей» к воротам составит 2, 513+2,513+1,0+ 0,7=6,726 м;
  • размер проёма при угловом подъезде к воротам двух машин составит 2, 513+2,513+1,5+0,7=7,226 м.

Руководствуясь предложенной методикой, несложно самостоятельно выполнить расчёт размеров въезда грузовых автомобилей в гараж.

Бытует ошибочное мнение, что расчёт ворот для гаража — простое занятие. Учтите, что подобрать ворота для существующего проёма без предварительно выполненных расчётов бывает затруднительно. Важно на проектном этапе квалифицированно выполнить расчёт, учесть все факторы, влияющие на выбор конкретной конструкции. Это позволит подобрать оптимальный, с технической точки зрения, и экономически оправданный вариант гаражных ворот. Если учесть все тонкости, то не возникнет сложностей при установке, проблем при въезде и ворота прослужат длительное время.

Здравствуйте! Меня зовут Дмитрий. Мне 52 года. По образованию инженер-механик. Три года назад освоил профессию копирайтера. Уверен, что моя инженерная подготовка и практический опыт помогут в написании интересных и читабельных статей. Думаю, что они заинтересуют читателей. Считаю интересной и полезной тематику, предлагаемую на сайте. Для меня это возможность приобрести опыт и поделиться знаниями. Оцените статью: Поделитесь с друзьями!

High Lift — Как высоко я могу подняться? — Блог о гаражных дверях DDM

Высокий подъем определяется как расстояние от верха гаражных ворот до центральной линии горизонтальных направляющих. Большинство жилых дверей с направляющими радиусом 12 дюймов имеют высоту подъема 4 3/4 дюйма, а двери с направляющими радиусом 15 дюймов имеют высоту подъема 7 1/2 дюйма.

Мы проектируем гусеницы, чтобы увеличить эту высоту подъема. Мы делаем это, добавляя существующий размер высоты подъема к удлинению пути, чтобы определить общую высоту подъема.Например, если мы добавим 24 ″ вертикальных направляющих, общий размер подъема двери составит 24 ″ + 7 1/2 ″ или 31 1/2 ».

Наша служба запроса на высокий подъем гаражных ворот тщательно рассчитывает максимальный подъем. Без риска для клиентов тратить большую часть дня на переустановку своей системы высокого подъема. Клиенты по-прежнему часто спрашивают, можем ли мы поднять их дверь еще выше. Мой короткий ответ заключается в том, что обычно гусеницы могут без проблем удлиняться еще на дюйм или два. Однако мы не можем гарантировать результат.

Вот почему.

Наша программа проектирует каждый узел высотного подъемника с шахтой, расположенной в четырех дюймах от потолка.

Внешний диаметр нашего стандартного барабана для троса с высоким подъемом составляет почти 5 3/4 дюйма. Радиус составляет около 2 7/8 дюйма, что оставляет зазор около 1 1/8 дюйма между барабанами и потолком.

На некоторых дверях верх дверцы поднимается выше барабанов, и требуется дополнительный дюйм. Иногда это не так, если верх дверцы ниже верха барабанов.

Определение высоты

Если у вас нет уровня, вы можете измерить расстояние от потолка до верхних частей обоих кабельных барабанов. Имейте в виду, что для барабанов с высоким подъемом большего диаметра требуется около 3/4 ″ дополнительного потолочного пространства.

Измерьте также верхнюю часть двери, когда она находится в самой высокой точке движения. Суть в том, что на какое бы расстояние вы ни поднимали направляющие и торсионную систему, барабаны и верх двери, когда она движется по направляющим, должны умещаться под потолком.

Есть два варианта возможного добавления еще одного-двух дюймов высоты подъема. Один из них — опускание концевых опорных пластин на горизонтальные уголки направляющих. Вы можете сделать это, если барабаны находятся выше верхней части двери в самой высокой точке. Одна вещь, на которую вы должны обратить внимание, это то, что опускание барабанов может привести к удару верхней части двери по барабанам, когда дверь поднимается.

Второе решение для поднятия двери выше — поднять задние концы горизонтальных направляющих. Поднимите их так, чтобы верхняя часть двери фактически касалась потолка в полностью открытом состоянии.Автомобиль, поставленный задним ходом на лифт и поднятый до упора, может поместиться прямо под поднятой дверью. Примечание. Укладка концов горизонтальных направляющих может потребовать уменьшения углов горизонтальных направляющих.


Эта запись была подана в разделе «Отзывы клиентов», «Техническая поддержка».
Вы можете следить за любыми ответами на эту запись через канал RSS 2.0.

5 Измерения, которые необходимо выполнить перед заказом новой двери

Измерение гаражных ворот не так просто, как измерение приблизительной ширины и высоты проема.Необходимо учитывать другие размеры, чтобы убедиться, что пружины, направляющая, фурнитура и устройство открывания гаражных ворот правильно подогнаны. При установке новых гаражных ворот необходимо также учитывать расстояние между клавишами для свободного пространства над головой, бокового пространства и заднего помещения.

Несоблюдение требований к высотам, боковым помещениям или подсобным помещениям приведет к огромным временным и финансовым затратам. В следующей статье я объясню, как измерить и спланировать установку гаражных ворот, а также измерить существующие двери. Это пошаговое руководство поможет вам правильно измерить проем гаражных ворот с первого раза.

Какого размера должен быть мой черновой проем?

Как правило, грубый проем должен быть точно такого же размера, как и дверь, которую вы собираетесь установить. Обычная дверь одного автомобиля размером 9 футов в ширину на 7 футов в высоту также должна иметь грубый проем шириной 9 футов и высотой 7 футов. При измерении гаражных ворот сначала всегда указывается ширина, а затем высота. Таким образом, 9 × 7 подразумевает дверь шириной 9 футов и высотой 7 футов.

Некоторые строители устанавливают приблизительную ширину проема гаражных ворот до 8’10 ”или 8’11” для двери шириной 9 футов, так что металлические стойки двери упираются в дверные косяки.В этом нет необходимости, но некоторые строители утверждают, что это дает несколько важных преимуществ — уменьшение количества дребезжания в ветреную погоду и обеспечение лучшей герметичности в климате с сильным снегопадом. Он также скрывает неокрашенные металлические окрашенные торцевые стойки некоторых дверей от воздействия из-за отсутствия уплотнения по периметру.

В то время как ширина двери может быть уменьшена на грубых проемах, высота двери почти всегда подбирается так, чтобы точно соответствовать приблизительной высоте проема. Дверь, естественно, будет сидеть примерно на 1/2 дюйма от пола из-за нижнего алюминиевого фиксатора и уплотнения.Установка двери выше, чем приблизительная высота проема, также может вызвать проблемы с требованиями к свободному пространству над головой.

Скорее всего, тот, кто сконструировал ваш черновой проем, хорошо поработал, чтобы все оставалось ровным и квадратным, но если вы переделываете проем, важно выполнить несколько измерений ширины и высоты.

Вместо измерения от центра жатки и косяков вы можете рассмотреть возможность проведения двух измерений ширины и высоты со смещенными позициями.Это гарантирует, что в жатке не будет обычных провалов в бетоне или уклонов. Это становится все более важным для высоких дверей в старых зданиях.

Если вы измеряете существующую гаражную дверь, которую нужно заменить, вы должны измерить как грубый проем, так и конфигурацию панели существующей гаражной двери. В то время как гаражные ворота высотой 7 футов имеют (4) 21-дюймовые секции, 8-футовые гаражные ворота состоят из (2) 21-дюймовых и (3) 18-дюймовых секций. Некоторые двери вагонов и коммерческие двери имеют (4) секции по 24 дюйма.

Важно соответствовать существующей конфигурации, особенно если в одном гараже установлено несколько дверей бок о бок. Вы хотите, чтобы они имели одинаковую конфигурацию панели и макет.

Что делать, если некоторые измерения не ровные или квадратные?

Неровный пол с провалами, венцами или уклоном — обычное дело. Гаражные ворота никогда не устанавливаются под уклон пола. Вместо этого можно отрегулировать нижний фиксатор и уплотнение. Вместо стандартного плоского фиксатора 2 дюйма и нижнего уплотнения шириной 3 3/4 дюйма используются регулируемые фиксаторы и более широкие уплотнения.

Регулируемый алюминиевый профиль с боковыми стенками 3 ″ в форме буквы «U». Пройдите через нижнюю часть двери, чтобы она соответствовала наклону пола. Затем в фиксатор устанавливается немного более широкий нижний уплотнитель, чтобы обеспечить лучшее уплотнение.

Все гаражные ворота должны иметь защитный уплотнитель по периметру, называемый виниловым упором. Этот тип уплотнения прибивается как к косяку двери, так и к перемычке, чтобы закрыть дверь и закрыть любые щели. Гвозди подходящего цвета устанавливаются на расстоянии 18 дюймов друг от друга, чтобы закрепить VDS на месте.

Сколько места нужно оставить для открывалки?

Механизмы открывания гаражных ворот с дышлом имеют направляющие высотой около 2 1/2 ″. Если над дверью мало места, необходимо учитывать это дополнительное пространство. Если вы хотите установить устройство открывания на существующую дверь, вам потребуется около 3 дюймов дополнительной высоты для установки рельса и монтажного кронштейна над валом торсионной пружины.

Место для сошников с боковым расположением промежуточного вала аналогично стандартным сошникам.Кожух сошника находится над линией торсионной пружины. Из-за этого требуется 4 дюйма пространства над торсионным валом.

1. Измерение ширины

Измерьте ширину готового проема в самом широком месте. Снимайте измерения как с уровня земли, так и с уровня глаз — если рамка не квадратная. Вы будете измерять ширину двери от одной стороны проема до другой. Чтобы предотвратить раскалывание и создание небезопасных условий, двери для жилых домов лучше всего оформить деревянным каркасом размером 2 x 6 дюймов.Ищите отверстия не квадратной формы и непрочные гниющие доски. Никогда не устанавливайте гаражные ворота на небезопасную дверную коробку.

2. Измерение высоты

Измерьте высоту готового проема в его самой высокой точке. Обязательно поищите неровности как в полу, так и в перекрытии. На неровном полу может потребоваться более широкое нижнее уплотнение двери или использование регулируемого нижнего фиксатора. Если бетонный пол еще не был залит, вам нужно будет проконсультироваться со строителем, чтобы определить толщину готового пола — вычтите это из ваших измерений.

3. Измерение высоты

Как правило, для всех гаражных ворот рекомендуется минимальная высота 18 дюймов, а если у вас очень большие ворота коммерческого размера, лучше всего 24 дюйма высоты. Это позволяет установить практически любой тип открывателя, оборудования или комбинации треков. Конечно, вы можете обойтись меньшим свободным пространством, но это сильно ограничивает вас некоторыми конфигурациями дверей.

Большинство людей забывают, что высота потолка — это не просто измерение от верхнего края до потолка — это измерение верхнего уровня до ближайшего препятствия. Несмотря на то, что у вас может быть 3 фута свободного пространства над дверью, если у вас есть труба или воздуховод на 10 дюймов над коллектором во время хода двери, это представляет проблему. Вам придется либо преодолевать препятствие с помощью высокоподъемной дорожки, либо под препятствием, обрамляя проем.

Самый простой способ измерить высоту жилых дверей — это измерить расстояние от коллектора до ближайшего препятствия. Учитывая, что жилые двери имеют высоту менее 9 футов, вы можете легко использовать стандартную рулетку и увидеть очевидные препятствия.

Второй метод — это измерение от пола до ближайшего препятствия и вычитание высоты двери. Этот метод можно использовать для более высоких дверей, если у вас нет лестницы. Лазерная лента пригодится для проемов коммерческих размеров, которые также не имеют должного освещения.

4. Измерение бокового пространства

Вертикальные направляющие в проеме требуют места для того, чтобы L-образные кронштейны правильно прикрепили к дверным косякам. Стандартные жилые рельсы устанавливаются «ногой наружу», где кронштейны косяка выступают наружу к наружной стене и фиксируются стопорными болтами.С каждой стороны гаражных ворот требуется минимум 4 дюйма бокового пространства для жилой 2-дюймовой вертикальной направляющей. Для коммерческих дверей со стандартным подъемником требуется 6 дюймов пространства.

Боковое пространство измеряется от дверного косяка до ближайшего препятствия, обычно являющегося стеной . Помимо кронштейнов гусеницы, требующих места для крепления, также требуется место для трубы или вала для торсионных пружин. Типичная шахта или труба на гаражных воротах шириной 16 футов на самом деле имеет размеры 16 футов 10 дюймов.Конечно, трубку можно разрезать с каждой стороны, но минимальная сторона трубки составляет около 16 футов 8 дюймов.

Стандартные открыватели дышла с системой рельсов и J-образных рычагов почти всегда устанавливаются в пределах ширины двери, но боковые открыватели имеют особые требования к боковому пространству. Для двигателя и корпуса устройства открывания промежуточного вала Liftmaster 8500 требуется 8 дюймов пространства до ближайшего препятствия (боковой стенки).

5. Измерение подсобного помещения

Также называемое «глубиной», подсобное помещение — это измерение от жатки до ближайшего препятствия за ходом двери над головой. Подсобное помещение важно, поскольку оно гарантирует, что дверь, устройство открывания и горизонтальные направляющие будут иметь достаточно места для установки.

Подсобное пространство для открывателей

  • На моих стандартных гаражных воротах 9 × 7 горизонтальные направляющие примерно на 18 дюймов длиннее, чем высота двери моей двери (8 футов 6 дюймов) дверь в открытом положении (всего 130 ″ от коллектора)

открытия двери

к коллектору препятствие (потолок)

Заголовок Боковое пространство Подсобное помещение Ширина Высота
Размер Описание Дверные косяки до ближайшего препятствия (боковая стена) Внутренняя поверхность коллектора до ближайшего препятствия (задняя стенка) Неровное проем внутри обоих дверных косяков. От пола до коллектора чернового открытия.
Рекомендуемое пространство (дверь и устройство открывания) 24 дюйма 12 дюймов Высота двери + 48 дюймов Минимальная ширина 7 футов
Максимальная ширина 30 футов
Минимальная высота 6 футов
Максимальная высота 18 футов
(Дверь и открыватель) 7 дюймов 4 дюйма Высота двери + 12 дюймов

Размеры складывающейся двери

В отличие от секционных гаражных ворот, которые соединяются петлями, складные двери скатываются в бочку и установите над коллектором.Диаметр ствола увеличивается пропорционально высоте, толщине и изоляции внутри завесы. Измерение высоты и ширины откатных ворот во многом такое же, как и для секционных ворот, но требования к высоте и боковому пространству сильно различаются.

Неровное проем складывающейся двери

Измерьте высоту и ширину проема в самой высокой и самой широкой точке. Ищите неровности, такие как косяки, которые не являются квадратными. Секционные ворота могут иметь ширину 30 футов, тогда как рулонные (листовые) ворота обычно останавливаются на ширине около 20 футов.Чтобы получить более широкую дверь в стиле бочонка, вам нужно будет выбрать рулонную стальную дверь, а не листовую (рулонную) дверь. Рулонные стальные двери прочны, потому что они состоят из перекрывающихся планок, а не из одного сплошного листа.

Перегородка для складной двери

Если вы собираетесь установить складную дверь, но не знаете, какую модель или функции вы хотите, лучше всего оставьте себе 24 дюйма свободного пространства. Минимальная высота потолка для дверей типа «бочонок» зависит от толщины занавеса и высоты двери.Для более высоких отверстий требуется больше места для головы, поскольку по мере того, как дверь закатывается, диаметр ствола увеличивается.

То же самое можно сказать и о раздвижных дверях с изоляцией и дверях из более толстой стали. Для моделей мини-хранилищ начального уровня, таких как m650, требуется всего 18 дюймов, в то время как для стальных дверей модели 2500 26 калибра требуется 23 дюйма.

Если вы планируете добавить крышку капота или изоляцию, вам нужно будет добавить дополнительные 2 дюйма пространства.

Боковое пространство для складных ворот

Боковое пространство для откатных ворот выше, чем для секционных ворот. Вам потребуется не менее 9 дюймов бокового пространства с каждой стороны откидной двери. Если вы добавляете открывалку с боковым креплением, вам потребуется 24 дюйма пространства как минимум с одной стороны. Фактическое пространство, необходимое для сошника, зависит от устанавливаемой модели.

Измерительные наконечники

О чем следует помнить при измерении.

  • Если вы измеряете работу с незавершенным полом, обязательно проконсультируйтесь с подрядчиком или домовладельцем, чтобы определить, насколько высокой будет заливка бетона.Если вам необходимо установить гаражные ворота до того, как будет закончено покрытие пола, вам придется изменить вертикальную направляющую, чтобы компенсировать это. Всегда компенсируйте неровные участки пола в бетоне, где вода может просочиться в гараж.
  • Всегда следите за тем, чтобы электрическая розетка была в пределах досягаемости от автоматического открывателя. Большинство электрических открывалок поставляются с шнуром питания длиной 4 фута. Не рекомендуется использовать удлинитель.
    Проверьте все деревянные работы в гараже. Убедитесь, что конструкция достаточно надежна — обратите внимание на расколотые, покоробленные или гнилые доски.Опять же, вся работа по дереву должна выполняться с использованием досок 2 x 6.
  • Убедитесь, что вертикальные подпорки выходят на 24 дюйма за высоту двери. Концевые опорные пластины должны быть закреплены на уровне пружинной линии.
  • Убедитесь, что у вас есть пружинная колодка для центральной опорной пластины и пружинной линии, в которую можно закрепить. Он будет установлен в пространстве над головой в центре гаража.
  • Обратите внимание на любые препятствующие конструкции, такие как воздуховоды, трубы и электрические шнуры, которые могут помешать установке ворот гаража.
  • Наиболее распространенные размеры гаражных ворот — 8 × 7, 9 × 7 и 16 × 7. Никогда не предполагайте, что дверь стандартного размера — измерьте все двери самостоятельно.

Размеры и размеры стандартных гаражных ворот (таблицы)

Вот серия подробных диаграмм и таблиц, в которых указаны стандартные размеры и размеры гаражных ворот.

Когда дело доходит до покупки новых гаражных ворот или установки их в новый дом, размер имеет большое значение.

Например, у нас есть двухъярусный гараж с двумя одинарными гаражными воротами.Они очень узкие. Мы уже потеряли зеркало заднего вида. У нас осталось всего пара дюймов.

Если бы я построил дом с нуля или новый гараж, я бы выбрал более широкие гаражные ворота, потому что мне нравится пространство.

Тем не менее, ниже представлены варианты различных размеров гаражных ворот в зависимости от типа и размера гаража.

Связанный: Все размеры и размеры дверей | 25 различных типов гаражей для вашего дома | Типы гаражных ворот | Гаражи и гаражные двери | Навес vs.Гараж | Типы идей внутреннего освещения гаража | Как подготовить пол в гараже к эпоксидной смоле »вики полезно Стоимость законченного гаража по сравнению с незаконченным | Что лучше использовать: внутреннюю или внешнюю краску для стен гаража? | Плюсы и минусы утепления гаража

Гаражные ворота во множественном числе могут быть в два раза больше одинарных гаражных ворот плюс около трех футов пространства между припаркованными в гараже автомобилями. В качестве альтернативы, при наличии надлежащей структурной опоры между ними, две одинаковые двери можно повесить рядом.

Размеры гаражных ворот с одним пролетом

Стандартные гаражные ворота имеют ширину 8 футов и высоту 7 футов. Большие двери распространены и доступны для гаражей, которые предназначены для размещения фургонов, внедорожников, лодок, жилых автофургонов или тяжелых грузовиков.

Двойные гаражные ворота размером

Двусторонние гаражные ворота могут быть в два раза больше одинарных гаражных ворот плюс около трех футов пространства между припаркованными в гараже автомобилями. Такие двери могут быть удобными в качестве открывающихся для большого пространства, но следует учитывать, что дверь намного тяжелее и потребует более мощного двигателя открывания гаражных ворот, а также потребуются более тяжелые пружины и шкивы как часть системы открывания.

Гараж Жилой путь Вариант

Жилые колеи, говоря прямо, не очень популярны в качестве современного стиля строительства, но они доступны и могут быть отличным вариантом для определенных стилей жилых домов. Это двойная дверь, специально спроектированная так, чтобы обеспечить доступ в любую сторону в любое время, но не в обе стороны гаража одновременно.

Вариант коммерческого пути для гаража

Современные гаражные ворота поднимаются вверх и складываются поперек потолка гаража. Традиционные конструкции гаражных ворот сараев и хозяйственных построек открываются вбок как раздвижные.Двери с направляющими обеспечивают такой классический стиль дизайна с функционирующими гаражными воротами, которые созданы в соответствии с современными ожиданиями для практического использования. Как правило, они могут быть подходящего размера для одного автомобиля, двух автомобилей или большего гаража.

Переоборудование гаражных ворот с высоким подъемом

19 марта 2018 г. Опубликовано в: Общие советы и уловки

У вас высокий потолок гаража, но гаражные ворота намного ниже? Ограничивает ли это количество или типы транспортных средств, которые вы можете припарковать в своем гараже?

Если вы ответили «Да!» ответив на любой из этих вопросов, вы можете быть разочарованы своей неспособностью использовать весь этот дополнительный просвет в своем гараже.Хорошая новость заключается в том, что при переоборудовании гаражных ворот с высоким подъемом вы можете начать пользоваться этим дополнительным зазором!

Допустим, у вас есть фургон среднего или высокого клиренса, и вы хотите припарковать его в своем гараже, но обычная семифутовая дверь не дает вам достаточного пространства. Или, возможно, у вас есть гараж на одну машину с высоким потолком, и вы хотите установить четырехстоечный автомобильный подъемник, чтобы можно было добавить дополнительный уровень парковочного места, но дверь гаража не дает вам достаточного пространства для верхняя машина.Или, может быть, вы купили недвижимость для коммерческих целей и вам нужно больше свободного пространства, чтобы вы могли припарковать большие коммерческие автомобили в гараже.

В подобных случаях переоборудование гаражных ворот с высоким подъемом может устранить ограничения, присущие низким воротам, и вы сможете использовать гараж на полную мощность.

Преобразование гаражных ворот с высоким подъемом — это модификация существующей системы гаражных ворот, позволяющая им работать с более высокого положения. Это изменение дает вам больше свободного пространства, позволяя парковать более высокие автомобили в гараже или использовать автомобильный подъемник.Хотя модификация не предусматривает замену гаражных ворот, она требует замены подъемного оборудования, которое необходимо закрепить на более высоком уровне внутри гаража.

Идеальные ситуации для гаражных ворот с высоким подъемом

  • Высокие потолки гаражных ворот
  • Использование автоподъемников (хранение или обслуживание)
  • Требуется дополнительное пространство для гаражных ворот

Чтобы определить идеальную ситуацию для установки гаражных ворот с высоким подъемом , вам нужно сначала понять, как они работают.Большинство жилых гаражей имеют потолок высотой восемь футов и дверь гаража высотой семь футов, которая открывается и закрывается вдоль рельсов с пологим изгибом между горизонтальной и вертикальной плоскостями.

Рельсы гаражных ворот с высоким подъемом, однако, сначала проходят вертикально вверх за дверной проем, чтобы освободить больше места. Затем они возвращаются в гараж. Из-за этого процесса их можно устанавливать только в гаражах, которые оставляют дополнительный фут зазора между рельсами и потолком гаража.Этот дополнительный зазор также позволяет устанавливать пружинный стержень, пружины, концевые опорные пластины и барабаны.

Другими словами, если вы хотите установить гаражные ворота с высоким подъемом, вам необходимо убедиться, что у вас есть хотя бы фут свободного пространства сверх желаемой высоты. Все, что меньше 12 дюймов, сделает невозможным размещение необходимого оборудования.

Например, у вас есть гараж с одним киоском с 10-футовым потолком и обычной гаражной дверью высотой 7 футов.Вы хотите установить автомобильный подъемник, чтобы поставить два классических спортивных автомобиля друг на друга. Из-за высоты транспортных средств вам потребуется девять футов вертикального пространства для подъемника. Для установки гаражных ворот с высоким подъемом вам понадобится дополнительный фут зазора, который идеально подходит для вашего 10-футового потолка.

Что может сделать для вас Garage Door Pro

Если вы думаете о преобразовании имеющихся гаражных ворот в высокоподъемные или о установке гаражных ворот с высоким подъемом, то вам лучше всего позвонить в гараж дверь про.Несмотря на то, что доступны наборы для самостоятельной сборки, ни переоборудование, ни установка не являются простой задачей.

Более того, поскольку механизмы гаражных ворот содержат либо пружины растяжения, либо пружины крутящего момента, риск получения травмы относительно высок, если вы не являетесь опытным механиком гаражных ворот. Вот почему всегда лучше обратиться к профессионалу, чтобы убедиться, что ваши гаражные ворота установлены правильно и безопасно.

Профессиональный специалист по гаражным воротам сначала задаст вопросы, чтобы определить, достаточно ли зазора для установки гаражных ворот с высоким подъемом, поэтому убедитесь, что у вас под рукой есть размеры вашего гаража и размеры ваших нынешних гаражных ворот.Затем профессионал спросит, какой высоты должна быть дверь с высоким подъемом, чтобы проверить, возможна ли переоборудование или установка.

Если это возможно, профессионал объяснит, какие детали необходимо заменить. В случае переоборудования гаражных ворот с высоким подъемом вы обычно можете оставить те же гаражные ворота. Для новой установки вам потребуется приобрести и дверь, и подъемный механизм. Обратите внимание, что ваша гаражная дверь Pro должна не только дать вам оценку всех материалов, деталей и работ, но также объяснить, какой тип гарантии вы получите.

Детали, которые будут заменены

  • Гусеницы
  • Барабаны и тросы
  • Пружина, пружинная штанга и опорные пластины
  • Открывалка (переход на устройство открывания промежуточного вала)

При преобразовании обычных ворот гаража в высокий подъемник Во-первых, необходимо будет заменить много оборудования, составляющего подъемный механизм. Причина этого в том, что изменяется вся траектория движения двери, к тому же механизму требуется дополнительная мощность, чтобы поднять дверь выше.

Вам понадобятся новые направляющие, чтобы дверь можно было поднять на дополнительную высоту. Вам также понадобятся новые барабаны, тросы, пружинный стержень, пружины и концевые опорные пластины. Кроме того, вам понадобится устройство открывания вала домкрата, которое перемещает двигатель на одну сторону двери и устраняет необходимость в направляющей устройства открытия.

Вам не понадобится новая гаражная дверь, так как фактические размеры дверного проема не изменятся.

Техническое обслуживание гаражных ворот с высоким подъемом

Если у вас гаражные ворота с высоким подъемом, вы должны знать, насколько важно поддерживать их в надлежащем состоянии.В конце концов, механизм состоит из множества движущихся частей, и если одна из них выйдет из строя, вы застрянете с гаражной дверью, которая не будет открываться или закрываться. Более того, если пружина гаражных ворот изнашивается, это может создать опасную ситуацию, если она откажется.

Самый ответственный способ обеспечить, чтобы ваши гаражные ворота всегда были в хорошем рабочем состоянии, — это запланировать регулярное техническое обслуживание со стороны вашей гаражной двери pro. Выполняя обслуживание гаражных ворот один раз в год, вы будете незамедлительно уведомлены, если какие-либо детали изнашиваются или необходимо выполнить какие-либо дополнительные работы.Этот процесс будет поддерживать ваши гаражные ворота в хорошем рабочем состоянии на долгие годы.

С 1982 года компания Quality Overhead Door предоставляет домовладельцам и владельцам бизнеса в районе Толедо высококачественные гаражные ворота и переоборудованные гаражные ворота с высоким подъемом. Мы являемся аккредитованной компанией Better Business Bureau и победителем премии Angie’s List Super Service Award 2016, поэтому вы можете положиться на нас, чтобы дать вам лучший совет и первоклассное обслуживание. Свяжитесь с нами сегодня, чтобы получить дополнительную информацию и бесплатную оценку переоборудования, установки и обслуживания гаражных ворот высокого подъема.

Гаражные ворота: вес и размер пружины

Современные гаражные ворота имеют автоматические открыватели, которые позволяют легко входить и выходить из нашего гаража без необходимости выполнять тяжелую работу, чтобы открыть или закрыть двери самостоятельно. Пружины на воротах вашего гаража играют важную роль в этой задаче. Пружины действуют как противовес весу двери, позволяя автоматическому открывателю плавно поднимать и опускать дверь, но открыватели дверей работают плавно только с правильными компонентами. Узнайте, как соотносятся вес гаражных ворот с размером пружины, чтобы вы могли приобрести подходящую пружину для своей двери.

Почему имеет значение размер пружины гаражных ворот?

Гаражные ворота, вероятно, самая большая движущаяся часть вашего дома. Сама дверь может быть чрезвычайно тяжелой, начальный вес одинарной двери составляет около 130 фунтов, а большие или тяжелые двери могут весить более 350 фунтов. В качестве противовеса пружины обеспечивают балансировку и устойчивость системы открывания двери. Они делают подъем двери более эффективным, экономят энергию и снижают нагрузку на двигатель автоматического открывания двери.

Чтобы ваши гаражные ворота работали бесперебойно как можно дольше, они должны быть правильно собраны с использованием правильных деталей и требуют надлежащего ухода. Установка двери с правильной пружиной имеет значение, вы, вероятно, будете беспокоиться об этом только тогда, когда вам нужно будет заменить пружину.

Размер пружины во многом зависит от веса двери. Помните, что пружина является противовесом, поэтому она должна быть подходящего размера, чтобы правильно поднимать и опускать гаражные ворота. Использование ворот с пружиной неправильного размера может привести к повреждению привода ворот и потенциально создать опасную ситуацию, когда дверь может упасть.

Пружина неправильного размера может вызвать серьезные проблемы

Слишком большая или слишком маленькая дверь может:

  • Повреждение сошника
  • Износ тросов
  • Создает угрозу безопасности
  • Повреждение ворот гаража

Выбор правильного размера пружины для моей гаражной двери

Прежде чем выбрать правильный размер пружины, убедитесь, что вы знаете, какой тип пружинной системы используется в вашей двери: торсионная или удлиненная .

Торсионные пружины расположены над воротами гаража, количество пружин зависит от размера и веса ворот. Пружины растяжения расположены с каждой стороны двери возле верхних направляющих, всегда должно быть две пружины растяжения и трос.

ПРЕДУПРЕЖДЕНИЕ: ПРУЖИНЫ КРУТА, ПРУЖИНЫ УДЛИНИТЕЛЯ И ДРУГИЕ КОМПОНЕНТЫ ГАРАЖНЫХ ДВЕРЕЙ МОГУТ ВЫЗВАТЬ СЕРЬЕЗНЫЕ ТРАВМЫ ИЛИ СМЕРТЬ ПРИ НЕПРАВИЛЬНОМ ОБРАЩЕНИИ. РЕКОМЕНДУЕТСЯ ПРОФЕССИОНАЛЬНАЯ УСТАНОВКА И РЕМОНТ.

Вес гаражных ворот и размер торсионной пружины

Взвешивание гаражных ворот с торсионными пружинами может быть сложной задачей, лучше обратиться к профессионалу. Чтобы заказать торсионные пружины, вам необходимо знать высоту двери и вес двери.

КАК ВЗВЕШИВАТЬ ГАРАЖНЫЕ ВОРОТА С ПРУЖИНАМИ

Лучше всего обратиться к профессионалу, если вы не очень хорошо разбираетесь в гаражных воротах. Не пытайтесь самостоятельно взвешивать или ремонтировать гаражные ворота.

  1. Отключите шнур питания от розетки
  2. Потяните за трос, чтобы отсоединить нож
  3. Используйте лестницу, чтобы добраться до торсионной пружины и поднять дверь
    1. Вставьте заводной стержень в верхний заводной конус на сломанной пружине
    2. Потяните вниз на 90 ° и вставьте вторую намоточную планку в конус
    3. Снимите первую штангу и потяните вторую штангу вниз на 90 °
    4. Вставьте первый стержень обратно в верхний намоточный конус и снимите второй стержень
    5. Оставшаяся перекладина должна быть вверху, чтобы она упиралась в стену, чтобы удерживать дверь на месте
  4. Спуститесь с лестницы и поместите весы под дверь.
    1. Убедитесь, что поверхность под шкалой ровная
  5. Чтобы опустить дверь, необходимо снова отрегулировать торсионную пружину.
    1. Поместите вторую намоточную планку в конус, потяните ее вниз и снимите верхнюю планку, которая упиралась в стену
    2. Дайте двери медленно опуститься, удерживая перекладину за перекладину и толкая перекладину вверх (это не должно потребовать большого усилия, вы должны обеспечить некоторое сдерживание, чтобы дверь не хлопнула вниз)
    3. Нижняя часть двери должна опираться на шкалу
  6. Проверьте вес двери.Если дверь имеет две пружины и одна сломана, вес двери на самом деле примерно вдвое больше, чем говорят весы.
  7. Чтобы удалить окалину, выполните процесс в обратном порядке.

Вес гаражных ворот и размер пружины растяжения

Подобрать подходящие пружины растяжения для двери легко, если цвет не стерся с конца. Промышленность гаражных ворот имеет стандартную цветовую схему прочности (тяги) для пружин. Официальные цветовые коды устанавливаются Международной ассоциацией производителей дверей и систем доступа (DASMA) ↗.Сила относится к тому, какой вес пружины необходимо поднять.

Если цвет ваших пружин растяжения изношен, вы можете попытаться взвесить гаражные ворота, выполнив указанные ниже действия, и найти пружины с правильной цветовой кодировкой, используя прилагаемую таблицу.

КАК ВЗВЕШИВАТЬ ГАРАЖНЫЕ ВОРОТА С УДЛИНИТЕЛЬНЫМИ ПРУЖИНАМИ

Лучше всего обратиться к профессионалу, если вы не очень хорошо разбираетесь в гаражных воротах. Не пытайтесь самостоятельно взвешивать или ремонтировать гаражные ворота.

  1. Отсоедините шнур питания от устройства открывания ворот гаража
  2. Отсоедините рычаг привода от ворот гаража.
  3. Высвободите штифт из кронштейна крепления оператора. (Если потянуть за спусковой шнур, это может привести к неточным показаниям.)
  4. Снимите обе пружины растяжения, когда дверь находится в открытом положении. Используйте тиски с каждой стороны двери под роликами, чтобы дверь не ударилась об пол.
  5. Поместите весы под центр двери и медленно опустите дверь на весы.
  6. Снимите несколько показаний, чтобы получить точный вес.
ТАБЛИЦА РАЗМЕРОВ ЦВЕТНОЙ ПРУЖИНЫ DASMA ДЛЯ УДЛИНИТЕЛЬНЫХ ПРУЖИН

ВЕС ДВЕРИ
(ФУНТОВ)

КОД ЦВЕТА
(DASMA)
10 БЕЛЫЙ
20 ЗЕЛЕНЫЙ
30 ЖЕЛТЫЙ
40 СИНИЙ
50 КРАСНЫЙ
60 КОРИЧНЕВЫЙ
70 ОРАНЖЕВЫЙ
80 ЗОЛОТО
90 ГОЛУБОЙ
100 ТАН
110 БЕЛЫЙ
120 ЗЕЛЕНЫЙ
130 ЖЕЛТЫЙ
140 СИНИЙ
150 КРАСНЫЙ
160 КОРИЧНЕВЫЙ
170 ОРАНЖЕВЫЙ
180 ЗОЛОТО
190 ГОЛУБОЙ
200 ТАН
210 БЕЛЫЙ
220 ЗЕЛЕНЫЙ
230 ЖЕЛТЫЙ
240 СИНИЙ
250 КРАСНЫЙ
260 КОРИЧНЕВЫЙ
270 ОРАНЖЕВЫЙ
280 ЗОЛОТО
290 ГОЛУБОЙ
300 ТАН

Не уверен, что пружины плохие?

Если у ваших гаражных ворот возникли проблемы, возможно, что-то не в порядке с пружинами или другим компонентом системы открывания двери.Если вы не совсем уверены в том, в чем проблема, обратитесь к профессионалу, который поможет диагностировать проблему и предоставить вам безопасное и надежное решение.

Домовладельцы

в Южной Калифорнии могут связаться с нашей командой в Heritage Garage Door по телефону или заполнить форму. Мы всегда готовы помочь.

Какой размер гаражных ворот мне нужен?

Этот тип открывателя значительно упрощает открытие и закрытие гаражных ворот. Размер открывателя гаражных ворот, который нужен в гараже, всегда будет варьироваться в зависимости от определенных факторов.

Факторы, на которые следует обратить внимание при выборе открывателя правильного размера для гаражных ворот, включают:

  • Масса;
  • Тип привода;
  • Как часто используется;
  • Устройство открывания двери, соответствующее вашему типу гаража.

В случае деревянных гаражных ворот на две машины решением является открыватель шириной 16 футов и высотой лошадиных сил. Те, у которых его размеры превышают вышеуказанное измерение, одну лошадиную силу или больше, могут помочь уменьшить напряжение и регулярные вызовы для экстренного ремонта гаражных ворот.Сошник мощностью не менее ½ лошадиных сил подходит для жилых помещений.

Самый популярный из используемых двигателей — ½ л.с. и ¾ л.с. Последний используется в основном для гаражных ворот из тяжелого дерева. Однако ½ HP является наиболее продаваемым на рынке. Это в основном подходит для тех, кто использует электрические открыватели дверей в гараже.

Некоторые факторы, которые помогут вам выбрать правильный размер открывателя гаражных ворот:

Характеристики ворот вашего гаража

Характеристики ваших гаражных ворот будут играть большую роль в том, чтобы помочь вам выбрать, сколько лошадиных сил потребуется для открывания двери.Тяжелая дверь потребует большего по сравнению с более легкой с точки зрения подъема обеих. Именно поэтому вам необходим ремонт гаражных ворот Newmarket.

Кроме того, размер и вес помогут вам узнать, какой размер открывателя подходит для ваших гаражных ворот. Со временем большинство домовладельцев рассматривают возможность измерения ширины и высоты своих гаражных ворот с помощью рулетки, которая позволяет им узнать, что у них есть. Если у вас есть устройство для открывания двери гаража, оно подойдет для устройства открывания меньшего размера, в то время как для двойных дверей требуется больше мощности.

Материалы, используемые для ваших гаражных ворот

Знание материала, из которого изготовлены ваши гаражные ворота, поможет узнать совместимый дверной открыватель и его размер, который ему подходит. Некоторые двери тяжелее, в то время как другие не влияют на работу открывателя. Двери, сделанные из дерева, потребуют более мощного двигателя, так как им требуется больше мощности, чем самому открывателю. Стандартные неизолированные стальные двери легче и потребляют меньше энергии.

Стоит отметить, что перед покупкой открывателя дверей для гаража следует знать, что изоляция на гаражных воротах любого типа будет увеличивать вес, следовательно, потребуется открыватель большего размера.

Типы приводов

Размер вашего механизма открывания гаражных ворот также зависит от типа используемого привода. Для ворот гаража на одну машину можно использовать открыватель с цепным приводом, не повреждая двигатель. Однако для гаражных ворот на две машины может использоваться винтовой привод

.

Есть разные типы дверных открывателей;

  • Центральная тележка с резиновым приводом;
  • Устройство открывания промежуточного вала;
  • Тележка с центральным цепным приводом.

Как бы мы ни хотели добиться наилучшего результата при установке устройства открывания гаражных ворот, рекомендуется обратиться к профессионалу для его установки, если у вас нет опыта или знаний.

Стандартные размеры гаражных ворот: средняя высота и ширина

Вы уже знаете, что за последние десятилетия увеличились размеры домов, а также транспортных средств. Следовательно, гаражи следовали этой тенденции, и их средний размер в США сейчас больше, чем когда-либо. Сейчас в большинстве домов есть два-три места для машины в гаражах вместо одного, как раньше.

Итак, можно ожидать, что размеры ворот гаража тоже будут больше. Независимо от того, по какой причине вы должны заменить эту дверь, будьте готовы выбирать среди множества моделей, доступных на рынке.Кроме того, вы можете заказать индивидуальную модель, если стандартные размеры вам не подходят.

История

Кажется, первый гараж создали практически случайно. Когда Генри Форд в 1896 году создал прототип своей «безлошадной повозки», он забыл провести точные измерения. Созданная им машина была слишком большой, чтобы пройти через дверь сарая, поэтому ему нужно было выбить несколько кирпичей из стены, чтобы сделать проход достаточно большим для новой машины.

После того, как автомобильная промышленность разработала и произвела тысячи автомобилей, плотники открыли новый способ получения прибыли.Они начали строить небольшие гаражи, чтобы эти автомобили оставались в безопасности. С годами ситуация полностью изменилась, и небольшие гаражи перестали удовлетворять потребности большинства автовладельцев.

Я был удивлен, когда обнаружил информацию Национальной ассоциации домостроителей о том, что 54,4% всех жилых домов, построенных в 2017 году в горных штатах, имеют гаражи на две машины. Около 36,6% новостроек имеют три и более гаража, и только в 3,9% из них можно разместить только одну машину.

Размеры гаражных ворот

После того, как вы решите построить новый гараж или заменить старую гаражную дверь на старую, вам необходимо учесть несколько важных моментов при измерении.

Первое, что нужно сделать, это измерить ширину проема от одного края до другого. Затем определите высоту проема от пола до верха и измерьте:

  • Высота потолка — это пространство над дверью гаража, проем до потолка.
  • Боковое пространство — это пространство между обеими сторонами проема до стены.

В конце концов, вам нужно определить точную глубину вашего гаража, поскольку очень важно определить, сколько места вам нужно для проема гаражных ворот.Если вы следуете стандарту, глубина гаража должна быть как минимум на 30,5 см больше, чем высота ворот гаража.

Одинарные и двойные двери

Следующий шаг — решить, нужны ли вам одинарные или двойные гаражные ворота с вертикальной балкой, разделяющей их на две половины. В настоящее время на рынке можно найти удивительный диапазон стандартных размеров гаражных ворот.

Стандартная ширина гаражных ворот в старых домах составляла 8 футов (2,4 м). Однако для современных больших пикапов и внедорожников требуется не менее 9 футов (2.7 м) широкие двери.

Стандартные двойные гаражные ворота, рассчитанные на два автомобиля, всегда вдвое превышают размер одинарной модели. Вы можете найти этот тип гаражных ворот в диапазоне от 12 до 20 футов (3,6-6 м), но наиболее распространенный размер на самом деле составляет 16 футов (4,9 м).

Несмотря на то, что большинство производителей предлагают наименьшую ширину двери в 8 футов (2,4 м), вы также можете найти двери меньшего размера. Такие гаражные ворота вам понадобятся для перевозки небольшой тележки для гольфа, небольших садовых тракторов или больших ездовых газонокосилок.

Вы также можете увидеть современные модели одинарных гаражных ворот шириной 10 футов (3 м), но они не построены в соответствии со стандартами.

С другой стороны, стандартная высота более ограничена, и обычно вы можете найти двери высотой 7 или 8 футов (2,1–2,4 м). Однако вы можете найти некоторые модели высотой до 10 футов (3 м), что будет зависеть от ваших потребностей.

Какую дверь вы хотите установить в своем доме, будет зависеть от количества и типа вашего автомобиля, а также от ваших личных предпочтений.Давайте подробнее рассмотрим имеющиеся у вас варианты.

Стандартные размеры гаражных ворот

1. Гаражные ворота для одной машины

Как я уже упоминал, большинство гаражных ворот для одной машины имеют ширину 8 футов (2,4 м) и высоту 7 футов (2,1 м). Эти размеры обеспечивают достаточно места для всех стандартных полноразмерных автомобилей.

Однако имейте в виду, что припарковать там большой внедорожник, фургон или грузовик может быть непросто. Поскольку более широкая дверь снижает вероятность поцарапать и повредить автомобиль, вам следует рассмотреть другие стандартные размеры гаражных ворот для жилых помещений, доступные на рынке:

  • 8 × 7 футов (2.4 x 2,1 м)
  • 9 x 7 футов (2,7 x 2,1 м)
  • 10 x 7 футов (3 x 2,1 м)
  • 12 x 7 футов (3,6 x 2,1 м)
  • 15 x 7 футов (4,8 x 2,1 м)
  • 4,9 x 2,1 м (16 × 7 футов)
  • 5,5 x 2,1 м (18 × 7 футов)
  • 6 x 2,1 м (20 × 7 футов)

Выберите один из них в зависимости от тип автомобиля, которым вы владеете. Вам остается только выбрать ведущего производителя, который производит двери, известные своим качеством, высокими эксплуатационными характеристиками и долговечностью.

2.Размер гаражных ворот на две машины

Гаражные ворота этого типа состоят из двух частей, разделенных вертикальной балкой. Таким образом, вы получите два отдельных места и красивый гараж. Недостатком этого решения является наличие разделителя, который некоторым людям может быть неудобен. Однако, если у вас большие машины, это лучший вариант, который вы можете получить.

Эти гаражные ворота достаточно широки для двух автомобилей, внедорожников или даже грузовиков. Вы можете выбрать одну из доступных стандартной ширины гаража на две машины, в том числе:

  • 12 x 7 футов (3.6 x 2,1 м) или 12 x 8 футов (3,6 x 2,4 м)
  • 14 x 7 футов (4,3 x 2,1 м) или 14 x 8 футов (4,3 x 2,4 м)
  • 16 x 7 футов (4,9 x 2,1 м) ) или 16 x 8 футов (4,9 x 2,4 м)
  • 18 x 7 футов (5,5 x 2,1 м) или 18 x 8 футов (5,5 x 2,4 м)

Однако, если вам нужен гараж для автофургона, вы можно установить дверь высотой до 10 футов (3 м).

Имейте в виду, что вы можете установить двойной гараж, хотя у вас всего одна машина. Это просторное место обеспечит отличное место для хранения ваших вещей.Кроме того, вам будет намного проще их вставлять и снимать.

3. Гаражные ворота на тройную машину

Наилучший вариант для дома с тремя автомобилями — установка одной двустворчатой ​​и одной одинарной двери. Другой вариант — иметь гараж с тремя одинарными гаражными воротами. Вы можете найти стандартные модели дверей, но есть и множество вариантов, разработанных по индивидуальному заказу.

4. Коммерческие гаражные ворота

Коммерческие и промышленные здания имеют особые требования к гаражным воротам.Как несложно догадаться, они должны быть намного крупнее жилых моделей.

Прежде чем выбрать подходящий вариант для своего бизнеса, подумайте, какое оборудование и транспортные средства вы будете хранить в своем гараже. Если вам нужно место для грузовиков, вам нужно будет определить размер ворот гаража в зависимости от их размеров.

В настоящее время вы можете найти большие модели гаражных ворот, которые подходят для любого проема, в том числе:

Ширина

  • Дверь 30 футов (9.1 м) шириной
  • Дверь шириной 40 футов (12,2 м)
  • Дверь шириной 41 фут (12,5 м)

Высота

  • Дверь высотой 28 футов (8,5 м)
  • Дверь 32 фута (9,7 м) в высоту

5. Размеры гаражных ворот для автофургонов

Если вам нужен отдельный гараж для вашего дома на колесах, вам следует приобрести особые гаражные ворота, которые подходят для больших автомобилей. Основное различие между домом на колесах и стандартной заменой гаражных ворот заключается в высоте, поскольку современные дома на колесах высоки.

Хотя стандартная высота сменной двери составляет от 7 до 8 футов (2,1–2,4 м), вам понадобится дверь RV высотой не менее 10, 12 и 14 футов (3, 3,6 и 4,3 м). Вы также можете найти более высокие модели высотой 16 футов (3,6–4,9 м).

Стандартные гаражные ворота для жилых автофургонов имеют ширину примерно 10 или 14 футов (3–4,3 м), но 12 футов (3,6 м) обычно подходят для парковки одного дома на колесах.

Добавить комментарий

Ваш адрес email не будет опубликован.
