Токарный станок по дереву с копиром своими руками: видео

Даже самый опытный мастер не сможет повторить один и тот же рисунок на изделии при обработке на токарном станке.

Для этого необходимо копировальное устройство. Копир применяется широко в деревообрабатывающей промышленности для тиражирования деталей.

Классификация

Копир применяется в токарных станках по дереву и по металлу. Он существенно упрощает работу по шаблону и ускоряют производство.

По дереву

По дереву существуют следующие виды оборудования с копиром:

1. Классические, где в качестве режущего инструмента используется резец. Такие станки не подходят для крупного промышленного производства.
2. Копировальные с ручным типом управления.
3. Копировально-фрезерный станок. Применяется для обработки плоских и объемных заготовок.
4. Агрегаты с Числовым Программным управлением используются на серийном производстве для изготовления дорогостоящих изделий.

Станки с копиром имеют повышенный уровень точности и производительности по техническим характеристикам.

По металлу

По металлу классификация токарных станков аналогична. Есть классические модели, где заготовка закрепляется в планшайбе или патроне и обрабатывается резцом. Для изготовления изделий тиражами применяются копировальные станки.

Фрезеровочные типы станков используются для обработки плоских поверхностей и объемных заготовок. В промышленных масштабах применяется ЧПУ.

Устройство

Классическая конструкция токарного агрегата с копиром включает в себя 5 основных узлов:

1. Цельная станина их металла. Это основной элемент, к которому крепятся прочие узлы станка.
2. Передняя и задняя бабки. В них расположены привод, электромотор, коробка. Упорная бабка необходима для фиксации заготовки.
3. Электрический привод и мотор обеспечивают вращение заготовки.
4. Непосредственно для обеспечения качественной работы на станке имеется упор.
5. Ведущий и ведомый центры.

Непосредственно копир является съемной конструкцией.

Самодельный токарно-копировальный станок своими руками с чертежами

Приобрести копировальный токарный станок промышленного изготовления не так дешево. Поэтому многие мастера предпочитают изготовить его в домашних условиях своими руками. При наличии определенных знаний и чертежа это сделать несложно. Возможности такого оборудования зависят от характеристик самого копира.

Необходимые инструменты

Токарю для изготовления оборудования понадобятся следующие инструменты:

• ручной фрезер;
• опора из фанеры или металла;
• болты;
• бруски упорные;
• труба 2.5 см в диаметре, чтобы дать направление перемещений по площадке.

Основным инструментом при создании копировального токарного станка является фреза.

Элементы конструкции

Главные запчасти оборудования, которые должны быть в простейшем станке:

• станина;
• передняя и упорная бабки;
• электродвигатель;
• ведущий и ведомый центры;
• упор для оснастки.

Наиболее простая модель делается из дрели.

Этапы изготовления

Алгоритм изготовления токарного агрегата, следующий:

1. По готовому чертежу необходимо изготовить станину посредством сварки. Она должна быть надежной и выдерживать различный уровень вибрации.
2. Затем установить электромотор. Оптимальный вариант – 200-250 Вт, рассчитанный на 1500 об/мин.
3. Закрепить на валу планшайбу.

Так получается основа стандартного станка. Затем следует изготовить непосредственно копир.

Создание копира

Основные принципы изготовления копира, который поможет увеличить производительность при создании одинаковых деталей:

• понадобится ручной фрезер, а для его установки – поверхность из фанеры;
• в фанерной площадке следует сделать отверстия для закрепления брусков;
• бруски закрепить саморезами;
• при изготовлении копира необходимо пользоваться уровнем, поскольку даже малая неточность может привести к значительным погрешностям при изготовлении изделия;
• площадка должна без препятствий передвигаться по станине станка.

Установка элементов конструкции

После создания копира необходимо установить все элементы конструкции:

• брусок поставить горизонтально, а на него саморезами прикрепить шаблон;
• непосредственно конструкция должна быть изготовлена таким образом, чтобы при необходимости копир можно было откинуть или отодвинуть и станок использовать как стандартное токарное оборудование.

Горизонтальный брусок

Это важный элемент. Размер бруска в идеале 3х7 см. Он крепится к вертикальным подставкам на фанерной площадке при помощи саморезов.

Шаблон

Шаблон делают из фанеры. Крепят его на передней части бруса. Верхнюю платформу обязательно проверить на совпадение с осью непосредственно на шаблоне.

Кромки обязательно обработать шлифовальной машинкой, чтобы на них не было зазубрин.

Особенности эксплуатации и техника безопасности

Принцип работы копировально-токарного оборудования прост:

• в горизонтальном положении зажимается заготовка будущего изделия;
• запускается станок, который вращает заготовку вокруг оси;
• резец снимает с заготовки лишнюю древесину, придавая ей необходимую форму.

Чтобы избежать травматизма при работе необходимо соблюдать основные правила техники безопасности:

1. Не выставлять и не снимать заготовку с работающего оборудования.
2. Не облокачиваться и не прижиматься к станку во время работы.
3. Стружку удалять только специальной щеткой.
4. При работе станок не должен оставаться без присмотра.
5. Мастер должен работать в защитных очках, чтобы стружка не попадала в глаза.

Токарный агрегат с копиром успешно используется как на крупных серийных производствах, так и в домашних мастерских для изготовления одинаковых изделий. Такой станок можно изготовить самостоятельно, имея ненужный ручной фрезер, лист фанеры и горизонтальные бруски определенного размера.

Поделиться в социальных сетях

Токарный станок по дереву с копиром: конструктивные особенности

Токарные станки – специальное оборудование, которое применяется для обработки различных деталей из дерева. Именно на них производятся мебельные ножки, балясины, дверные ручки. Токарные станки по дереву с копиром служат для создания серии одинаковых изделий посредством резания.

Классификация токарных станков с копиром

Станки нашли широкое применение в деревообрабатывающей промышленности. Важными аспектами классификации являются технологичность процессов и конструктивные особенности. Представлено много разных моделей, разделить которые можно на четыре категории:

• Классические. В виде режущего инструмента используется резец. Станки не рассчитаны для крупного серийного производства.
• Копировальные. Работают по шаблонам, которые облегчают задачу при создании однотипных вариантов. В мелкосерийном производстве востребованы модели с ручным типом управления.
• Фрезеровальные. Получили востребованность в изготовлении объемных и плоских заготовок.
• С ЧПУ. Агрегаты с числовым программным управлением требуются в массовом режиме при поставке дорогостоящих моделей.

Копировальные токарные станки по дереву оснащены улучшенными характеристиками, поэтому востребованы для применения в мастерских.

Классическая конструкция станка

Станки оборудованы усложненной системой конструкций. К ним относятся модели с ЧПУ, осуществляющие работу в автоматизированном режиме. Такие аппараты получаются при пользовании чертежами и копировальным устройством. Классическая конструкция заключается в пяти узлах:

• Главным элементом выступает станина из металла, отдельные детали соединяют посредством сварки. Станина имеет разную высоту, поэтому при создании самодельного станка выбирается именно этот параметр.
• Передняя, задняя бабка нужны для хранения коробки, привода и электромотора. Задняя фиксирует заготовку, чтобы получить габаритные по длине детали.
• Электрический мотор и привод вращают заготовку.
• Упор для инструмента нужен для наиболее качественной работы. Место реза защищено для исключения возможности получить травмы.
• Ведущий, ведомый центры крепят деталь.

Самодельный токарный станок-копир по дереву дает возможность осуществлять качественную резку заготовок не хуже производственных моделей.

Самодельный токарно-копировальный станок по дереву своими руками

Промышленные типы копиров обойдутся недешево, поэтому мастера выбирают возможность сконструировать самодельный станок. Он требует небольших затрат средств и сил.

Эксплуатационные возможности в целом зависят от характеристик копировального оборудования. Главная задача устройства, созданного своими руками, заключается в создании деталей по шаблону без дополнительных энергозатрат.

Необходимые инструменты

Инструментов потребуется не много, все они представлены в открытом доступе и имеются у каждого мастера:

• Ручной фрезер.
• Фреза ставится на опору, которую можно сделать из фанеры толщиной 12 мм. Для улучшения показателей используется металл. Габариты площадки около 50х20 см.
• Болты.
• Упорные бруски.
• Труба в диаметре 25 мм позволит задать направление перемещения опорной площадке.

Основополагающим режущим инструментом при конструировании токарного аппарата с копиром считается ручная фреза. Несмотря на то, что копир сделан из фанеры, он способен создавать множество копий.

Элементы конструкции

Самая простая и доступная модель агрегата делается из стандартной дрели. Основные запчасти оборудования:

• Станина.
• Передняя, задняя бабка.
• Электрический двигатель.
• Ведущий, ведомый центр.
• Упор для оснастки.

На станине располагаются все комплектующие обработки. Бывает деревянной или металлической. Передняя бабка ставится на платформе, к ней зафиксируется деталь. Впереди предусмотрено устройство, которое контролирует вращение от двигателя на ведущий вал к детали.

Задняя стойка движется по оси направления, она служит для удержания края профиля. Между бабками предусмотрен упор для оснастки. Изделия обязательно находятся на одной плоскости.

Этапы изготовления

Если нужно токарный аппарат превратить в копировальный, то потребуется дополнительное приспособление – копир. Этапы сборки станка:

• Следует придумать или скачать чертеж, по нему в дальнейшем станет осуществляться сборка. Обычно это схема стандартного устройства, которое подстраивается под копир.
• Процесс начинается со станины, для нее требуются уголки и металлические листы. Соединяются они посредством сварки. Должна отвечать требованиям надежности и устойчивости к вибрациям.
• Для максимальной функциональности оборудования устанавливается электромотор, рассчитанный на 200-250 Вт, набирающий около 1500 об/мин. Для обработки крупногабаритных профилей рекомендуется выбирать мотор большей мощности.
• На валу закрепляется планшайба. Она оснащена острыми торцами, обеспечивающими передачу силы вращения.

Особое внимание уделяется изготовлению копира. Он выступает главным отличием токарного станка от копировального.

Как сделать копир для токарного станка?

Копир незаменим при производстве одинаковых деталей. Благодаря ему увеличивается производительность. Из аспектов планировки копира выделяют некоторые моменты:

• Основным узлом является лишний в мастерской ручной фрезер.
• Для его установки требуется поверхность из фанеры.
• Делаются отверстия и ставятся бруски для крепления.
• Крепятся бруски саморезами, которые надежно фиксируют устройства.
• Для резания заготовки, площадка должна с легкостью двигаться по станине.
• При создании копира обязательно наличие уровня, потому что любое отклонение приводит к погрешности.
• Брусок ставится горизонтально. На него – шаблон. Брус фиксируется саморезами.
• Конструкция должна быть создана так, чтобы при желании можно было откинуть копир и эксплуатировать прибор в качестве стандартного оборудования.

Шаблон делают из фанеры и прикручивают к передней части бруса. Верхняя платформа проверяется на совпадение с осью на шаблоне.

Установка элементов конструкции

Для того, чтобы копировальный станок осуществлял максимально эффективную работу, а процедура была качественной, исключается спешка. Изучив чертеж, необходимо придерживаться указанных параметров.

Рекомендуется обратить внимание на несколько советов:

• Ось для движения инструмента устанавливается параллельно оси заготовки.
• Совпадение линий трубы и оборудования является важным плюсом.
• Важно, чтобы фрезер был един нижним краем с осью оборудования. Это может меняться ввиду уровня установки копира.
• Направляющую трубу лучше фиксировать деревянными досочками через глухие отверстия.
• Бруски несущей поверхности должны легко двигаться и скользить. Если они будут шататься, то конструкцию придется делать заново.

Некоторых мастеров волнует момент, когда предусматриваются высокие требования относительно скольжения. Сконструировать станок с отличными опциями просто, достаточно выбрать ровную трубу с гладкими стенками.

Горизонтальные бруски

Установка горизонтальных брусков – значимый аспект при изготовлении токарного станка с копиром.

• Брус совмещается с шаблоном требуемой заготовки.
• Для создания бруса используется профиль 7х3 мм и фиксируется саморезами к стойкам, которые установлены на станине вертикально.
• Верхняя часть должна стоять параллельно с осями, располагаясь с ними на едином уровне.
• Если копировальная система не востребована на данный момент, то брусок откидывается на край агрегата и можно использовать оборудование непосредственно по назначению.
• Вертикальный упор для фрезы делается из тонкой фанеры. Для максимально прочной конструкции можно взять стальные листы.
• Упор создан для перемещения при затачивании. Он определяет положение для пользователя, поэтому фиксировать его следует максимально надежно.
• Особую задачу выполняет толщина. При тонком упоре станок лучше скопирует шаблон.

Если для самодельного копира выбрана фанера, то обязательно она должна сниматься. Благодаря этому можно убрать копир при повреждении и заменить его.

Шаблон

Заключительным, но немаловажным элементом токарного копира выступает копировальный шаблон. Делается он легко, а конфигурация варьируется от заготовки.

• В качестве материала выбирается фанера или плита ОСП.
• Наносится контур изделия.
• Размеры сопоставляются с указанными.
• Электролобзиком вырезается нужная деталь.
• Края обрабатываются шлифовальным аппаратом или наждачкой.
• Шаблон закрепляется на горизонтальной стойке саморезами.

С помощью чертежей можно беспроблемно сделать надежный, производительный и функциональный токарный прибор по дереву с копиром. Потребуется совсем мало времени и терпения.

Недостатки рассматриваемого устройства

Наравне с многочисленными достоинствами, копир имеет небольшие недостатки. Среди них:

• Рабочая поверхность направляется руками, потому что при работе она может заклинить или перекоситься.
• Копировать возможно несложные детали.
• Для перемещения инструмента рекомендуется выбирать винтовой тип передач.
• Для универсальных качеств фрезу рекомендуется заменить на циркулярную пилу.

Таким образом, для копирования сложных деталей лучше устанавливать промышленные виды оборудования. В мастерские подойдут самодельные варианты.

Техника безопасности при работе с токарно-копировальным станком

Соблюдение советов специалистов при работе с токарным копировальным станком даст возможность избежать многочисленных неприятных ситуаций и повреждений:

• Всегда проверяйте крепления элементов и защитных деталей.
• Со станка необходимо убирать лишние предметы.
• Инструменты должны лежать на своих местах.
• Режущий инструмент проверяется на правильность заточки и исправную конструкцию.
• Подача оснастки осуществляется плавно и без нажима, только после набора полной частоты вращения.

При возникновении любых неисправностей рекомендуется обратиться к специалисту или тщательно осмотреть все узлы.

Как выбрать токарный станок по дереву с копиром: цены, характеристики и виды

Токарные станки — это специализированное оборудование, применяемое для изготовления изделий из дерева. Именно на таком станке делают ножки для мебели, дверные ручки, балясины и другие изделия из дерева. Существует множество моделей современных токарных станков, имеющих разную стоимость.

Модели токарных станков по дереву

Существует большое количество разных моделей токарных станков, их можно разделить на такие виды:

• Стандартные станки, в зависимости от изделия, обработка на таком устройстве производится в центре, в специальном патроне или планшайбе. В конструкцию оборудования входит электродвигатель, стальной каркас, резцы, патроны и система управления.
• Копировальные инструменты, с их помощью производят однотипные изделия из дерева, в больших количествах. Аппараты с ручным управлением стоят дешевле и будут выгодным вариантом для небольших производств.
• Фрезеровальные станки, на них обработка дерева делается вдоль оси изделия. Работа делается с помощью фрезы и циркулярной пилы.
• Станки для витых каннелюр, на оборудовании можно осуществлять стандартные операции, а также фигурную нарезку на боках изделий. Электронное управление значительно облегчает работу, а возможность одновременной обработки двух изделий, повышают производительность и экономит время.

Копировальный токарный станок по дереву Proma DSL-1200

Токарный станок предназначен для обработки деревянных изделий, вытачивания профилей и декоративных деталей. Характерная особенность аппарата — наличие двух резцов. Один устанавливается на люнете и служит для обработки круглых заготовок, снимает до 10 мм материала за один проход. При помощи этого резца можно делать круглые заготовки разных диаметров. Настройки выставляются на специальном приспособлении.

Второй резец установлен в копировальной каретке и вытачивает детали по копиру. Оригинальное крепление, позволяет быстро подготовить станок к работе.

Для изготовления длинных изделий в комплект поставки входит люнет, который крепится на направляющие штанги, как опора и исключает прогиб длинной заготовки. Установив планшайбу, станок позволит обрабатывать многогранные изделия.

Характеристики:

• Напряжение — 380В .
• Максимальная длинна детали — 1200 мм.
• Высота центра — 215 мм.
• Масса — 395 кг.
• Размеры — 2105х1000х1225 мм.

Цена — 255803р.

4-х шпиндельный копировальный токарный станок Т4М-0

Модель Т4М-0, оснащается горизонтальным шлифовальным блоком, который способен обрабатывать 4 заготовки одновременно по копиру (кружевные ножки столов и стульев, музыкальных инструментов).

Особенности токарного станка:

• Литая станина и сбалансированные части, позволили избежать вибрации, повысив скорость обработки больших заготовок.
• Вал устанавливается автоматически в начале цикла и возвращаться в исходную позицию, после завершения обработки.
• Пневматический зажим на шпинделях.
• Регулируемая скорость подачи валов.
• Плавная регулировка скорости вращения шпинделя с помощью блока.

Характеристики:

• • Напряжение — 380В .
• • Максимальная длинна детали — 1200 мм.
• • Высота центра — 235 мм.
• • Масса — 1850 кг.
• Размеры — 2300х1200х1950 мм.

Дополнительная комплектация:

• Двигатель на 7,3 кВт.
• Инвентарное управление скоростью вращения.
• Расширение рабочего пространства до 1500 мм.

Цена — 49700р.

Копировальный токарный станок по дереву CL-1201

Станок CL-1201 применяется на обрабатывающих производствах, для вытачивания округлённых изделия с диаметром до 1200 мм и обработки деталей цилиндрической формы. Широкие возможности по обработке обеспечивают фиксаторы: планшайба, патрон, центры.

Особенности токарного аппарата:

• Тяжёлый шпиндель, оснащается устройством управляющим скоростью вращения, что позволяет качественно обрабатывать заготовки исходя из массы, габаритов, вида древесины.
• Шпиндель может менять направление вращения, обеспечивая хорошую обработку древесины любой плотности.
• Управление и настройка токарного станка осуществляется с переносного пульта, который по желанию пользователя может размещаться на передний или задней колонне.
• Устойчивость станка обеспечивается станиной, изготовленной из стали, а задние колонны из чугуна. Чем достигается минимальная вибрация во время работы и повышается качество обработки.
• Основание позволяет обрабатывать заготовки длинной до 1270 мм, а для увеличения можно использовать дополнительные секции до 1270 мм.
• Механизм для копирования входит в базовую поставку, что значительно расширяет возможности.
• Фрезерная приставка позволяет производить продольные пазы по всей длине заготовки.
• Мобильный суппорт перемещается по всей поверхности детали. Управление осуществляется маховиком. Глубина обработки регулируется рычагом
• С помощью задней бабки, увеличивается точность обработки деталей большой длинны.
• Степень защиты станка IP54, двигатель надёжно защищён от перегревов и перегрузок, а электронные детали от воздействия влаги и пыли.

В стандартную комплектацию входят:

• Копир и держатель для шаблонов.
• Опора для ножа 254 мм.
• Механизм для нанесения спиральных каналов.
• Крепёжная шайба 254 мм.
• Вращающийся центр.
• 2 прямых резца
• Подставка для долот.
• Мобильный люнет.
• Устройства для регулирования скорости шпинделя.

Цена — 153588р.

Копировальный токарный станок по дереву CL-1201A

Аппарат производится австрийской компанией Stomana, которая занимается поставкой оборудования уже более 20 лет. Устройство предназначено для обработки древесины и округления изделий длинной до 1270 мм, из материала разной плотности. Копировальное устройство поставляется в базовой конфигурации, с его помощью выпускаются изделий по образцу.

Особенности токарного станка:

• Система подачи суппорта идёт в стандартной комплектации и значительно расширяет возможности по производству деталей по шаблону.
• Тяжёлый шпиндель оснащается цифровой системой регулировки вращения, что облегчает обработку деталей любого размера.
• Фрезеровка спиральных каналов входит в стандартные функции.
• Станина выполнена из стали, а задняя колонна из чугуна. Что гарантирует минимальную вибрацию и устойчивость при выполнении работ.
• С помощь фрезерной приставки, возможно, вытачивание на всей площади заготовки.
• Устройство регулировки вращения, обеспечивает настройку скорости шпинделя от 0 до 4000 об/мин. Что позволяет выбрать лучший режим для древесины разной плотности.

В комплект поставки токарного станка входит:

• Копир и подставка для шаблонов.
• Опора для ножа.
• Механизм для нанесения спиральных каналов.
• Вращающейся центр.
• Ведущий центра диаметром 20 мм.
• Крепёжная шайба.
• 2 резца.
• Подставка для люнета.

Копировальный токарный станок по дереву КТФ-7

Токарное устройство КТФ-7 используется для обработки дерева на неподвижных и вращающихся заготовках. Оборудование использует дисковый инструмент для фрезерования, что увеличивает производительность и срок службы. Эта схема позволяет получить детали, которые нельзя изготовить на обычном токарном станке:

• Профильные многогранники.
• Поверхности с винтовым профилем.
• Профильные канавки на изделии.

Работа на токарном устройстве производится по шаблону с автоматической подачей заготовки, в два захода. При прямом движении происходит черновая обработка, при обратном — чистовая. Полуавтоматическая работа повышает производительность и количество неровностей на поверхности дерева при обработке. Устройство оборудовано креплением под ручную фрезу.

Характеристики:

• Напряжение — 380В.
• Максимальная длинна детали — 1200 мм.
• Высота центра — 215 мм.
• Масса — 740 кг.
• Размеры — 2100х900х1049 мм.

Цена — 309000р.

Оцените статью: Поделитесь с друзьями!

Самодельный копир для токарного станка по дереву

Для того чтобы изготовить копир для токарного станка по дереву вам понадобятся следующие составляющие, которые будут необходимы в проессе изготовления:

• электрический двигатель мощностью, приблизительно в 800Вт;
• металлический вал с насадкой для смены распилочного полотна;
• металлически профиль квадратного сечения, металлические уголки;
• деревянный лист;
• мебельные направляющие;
• металлический маркер;
• крепежные материалы.
• сварочный аппарат, болгарка.

Для начала потребуется изготовить металлические направляющие.

Они позволят перемещать всю конструкцию копира в продольной плоскости. В данном случае используется два металлических уголка, которые переворачиваются вниз острой стороной. Между собой уголки свариваются на куски металлического профиля.

Такой подход позволяет обеспечить необходимую механическую прочность и исключить возможность прогибания направляющих под весом копира. На практике для изготовления продольных направляющих может подойти любой другой металлический профиль, главное, чтобы его механические параметры позволяли осуществлять поставленные задачи.

В данном случае для изготовления базы будущего копира использовался деревянный ящик и доска. Доска имеет размер, позволяющий перемещаться внутри ящика в перпендикулярной плоскости.

Для закрепления и последующего перемещения используются обычные мебельные направляющие.

К доске сверху крепится двигатель. В данном случае мощность электрического двигателя составляет 800Вт, а скорость 3000 оборотов в минуту. В зависимости от потребностей Вы можете применить двигатель с другими параметрами.

Далее на доске следует закрепить вал на таком расстоянии, чтобы ременная передача нормально соединяла два шкива, один из которых расположен на конце вала двигателя, а второй на конные вала распилочного полотна. Здесь применяется самодельный вал с одним подшипником.

Из металлического профиля квадратного сечения нужно изготовить П-образную конструкцию. В верхней части П-образной конструкции к горизонтальной планке приваривается специальный металлический держатель квадратного сечения. Длина держателя должна быть меньше длины маркера.

Для закрепления маркера в держателе на верхней пластине просверливаются отверстия. Поверх каждого отверстия наваривается металлическая гайка, в которую вкручивается болт. Двух болтов будет вполне достаточно для надежной фиксации. Регулируемый маркер очень удобен при смене распилочных дисков разного диаметра.

Достаточно просто установить нужный диск и при помощи отвеса выровнять маркер по уровню края диска. Крепление маркера должно соответствовать положению распилочного диска во всех плоскостях. Это позволяет простым перемещением маркера по заготовленному шаблону соосно перемещать диск по вращающейся заготовке.

Весь станок собирается из двух швеллеров и металлических уголков для ножен. На которых закрепляется двигатель, вращающий деревянную заготовку. В данном случае применяется электрический мотор мощностью 1200Вт.

В качестве рамы можно использовать старую раму от какого-нибудь другого станка. Для удобства работы двигатель лучше разместить на съемной металлической пластине, которая позволяет перемещать конструкцию с заготовкой, как в вертикальной плоскости, так и в горизонтальной.

Прижимная бабка изготавливается из четырех металлических пластин в форме прямоугольного параллелепипеда. В торцевые стенки прижимной бабки ввариваются две гайки, в которые вкручивается металлический винт. На конце винта устанавливается конус с патроном.

В случае, когда вам нужно исключить возможность загрязнения окружающего пространства опилками от работы станка или максимально уменьшить процент загрязнения, следует изготовить вытяжку.

Распилочный диск накрывается металлическим кожухом, к которому присоединяется гибкий гофрированный шланг и компрессорная установка для создания воздушного потока заданной мощности.

Видео: изготовление копира для токарного станка по дереву.

Republished by Blog Post Promoter

Токарные станки по дереву: конструкция, фото, видео

Устройство токарных станков для деревообработки схоже по основным параметрам с оборудованием по металлообработке. У них так же есть передняя и задняя бабки, суппорт, шпиндель с резцами. От назначения оборудования зависят его масса, оснащение дополнительными приспособлениями и автоматизированными системами управления.

Токарный станок по дереву

Устройство деревообрабатывающего токарного станка

Устройство токарного станка по дереву отличается от оборудования по металлу тем, что система охлаждения ему не требуется, благодаря этому отсутствует система подачи охлаждающей жидкости. Мощность деревообрабатывающего токарного станка для с ручным управлением меньше, но регулировка скоростей вращения у него есть. Для работы на токарных станках по дереву с ручным управлением, не предназначенных для выпуска одного типа товаров, применяются специальные приспособления –  резцы и съёмная планшайба.

Основные узлы

Планшайба служит для надёжного закрепления материала максимально допустимого диаметра, а резец используется для ручной работы на оборудовании, не имеющем стационарно установленного суппорта. Они чаще используются для изготовления незамысловатых заготовок под роспись, вытачивания необходимых в хозяйстве черенков для лопат, топорищ и прочего бытовой утвари.

Школьный токарный станок по дереву даёт полное представление о том, как можно сделать предметы домашней утвари, красивые сувениры. Работающий на небольших оборотах станок даст начинающему мастеру понять основной принцип работы всех токарных узлов и механизмов. Полученные в школе навыки помогут освоить и более сложное токарное оборудование с ЧПУ.

Одним наиболее часто встречающимся, в массовом производстве оборудованием деревообрабатывающих цехов, можно назвать токарно-копировальный станок по дереву.  Для его работы необходимы приспособления – трафареты, по очертанию которых будет создаваться абрис предмета.

Токарный станок по дереву с копиром

Классификация деревообрабатывающих станков

Много разновидностей оборудования используется в деревообрабатывающей отрасли. Основными признаками, по которым производится классификация – это технологический процесс и особенности конструкции.

Технологические признаки:

1. Режущие;
2. Клеильно-сборочные;
3. Прессы;
4. Отделочные;
5. Сушильные.

Различное по конструкции оборудование для проведения одних и тех же операций может различаться по технологии работы.

• Обрабатывающие 1 или много предметов;
• Количество потоков;
• 1-координатные или 4-координатные;
• По количеству шпинделей;
• По траектории перемещения обрабатываемого материала;
• По характеру подачи.
• По цикличности.

Токарный станок по дереву с копиром

Схема работы на токарно-копировальном станке такова:

1. Вверху станины на специальных креплениях устанавливается трафарет, выполненный из дерева – копир.
2. Обкатной ролик движется по внешней стороне копира.
3. За счёт соединения ролика с режущим инструментом методом жёсткого крепления, резец переносит с точностью движение ролика по копиру на дерево. Там где на копире углубление, на дереве будет выпуклый элемент, а выступ на трафарете скажется выемкой в готовом деревянном предмете.

Для производства одинаковых элементов деревянного декора станок с копиром наиболее удобное решение.

Токарный станок, на котором происходит обработка с помощью ручных инструментов: рейера, мейселя, скребка, не отличается особой точностью. При изготовлении нескольких аналогичных деталей из дерева с одинаковыми характеристиками плотности приходится надеяться только на мастерство токаря и его глазомер, но всё равно дать 100% гарантию в том, что они будут идентичными очень сложно. Использование в производстве дерева различных пород подразумевает, что резцы и приспособления потребуются отличные друг от друга.

Токарно-копировальный станок по дереву отличается точностью воспроизведения заложенных данных. Копир является своеобразным прототипом ЧПУ. Один копир позволяет бесконечное количество раз изготавливать идентичные вещи, что необходимо для изготовления балясин для перил или ножек к гарнитурам корпусной мебели. В цехах, где производство поставлено на поток, целесообразнее использовать копировальные станки оснащённые ЧПУ.

При работе с деревом, всегда остаётся ручной процесс доведения детали до совершенства при помощи наждачной бумаги. Шлифовка производится на стадии, пока предмет находится в закреплённом виде между бабками токарного станка. Вращение программируется на меньшие обороты, чем те, на которых производилась резка.

Токарные станки используются для вытачивания деревянных элементов продолговатой формы. Заготовка крепится на шпинделе с примерно равным распределением веса. Для этого в центре торцевых концов деревянной заготовки высверливаются отверстия – это необходимо для того, чтобы вращение вала было равномерным. Чаще всего используются дерево цилиндрической формы или брус с оструганными углами. Резание проводится не только внешней, но и внутренней поверхности заготовки. Формы готовых изделий могут быть сложными, коническими, цилиндрическими – симметричными относительно центра изделия.

Высокой точностью воспроизведения сложного рисунка обладает настольный токарный станок по дереву, оснащённый системой компьютерного программирования. На нём можно создавать очень сложные элементы резьбы.

Классификация

Токарные станки делятся на:

• центровые, имеющие механизированную подачу. Есть возможность выполнять на этом оборудовании работы с применением ручных режущих инструментов (при установке на станине специального подручника). Продолговатый кусок древесины удерживается шпинделем и подвижной задней бабкой. Продольная подача суппорта механизирована. На этих станках можно работать с копиром. При работе с короткими лёгкими заготовками крепление задней бабкой может не использоваться. При обработке внутренней стороны деревянной детали креплением служит планшайба. Движущимися элементами в рабочем режиме на этих токарных станках являются резцы, перемещающиеся вдоль обрабатываемого куска дерева и вращающийся шпиндель.
• лоботокарные станки используются для производства деталей на плоской широкой деревянной основе. Красивая многоуровневая резьба, барельефы, горельефы – это то, что можно произвести на станках, работающих с широкой планшайбой, на которой и крепится заготовка. Работа проводится только на лицевой части детали. Остальная доработка будет проходить в ручном режиме.
• круглопалочные обрабатывают дерево, придавая ему форму с круглым сечением. При работе на этом оборудовании заготовки не вращаются и не движутся. Единственными движущимися деталями станка являются головки с резцами. Есть и станки в этой группе для обработки длинных изделий. Тогда в них будет подача заготовок вальцами под резцы.

Придание формы дереву происходит при вращении обрабатываемого материала и применении режущего инструмента.

Устройство и оснастка

Токарные деревообрабатывающие станки различаются по типу подачи суппорта и форме изготавливаемых предметов.

1. На токарном станке с подручником обрабатываются деревянные болванки, не превышающие в диаметре 40 см, а по длине 1 м, 60 см.
2. Токарные установки с механической подачей суппорта приспособлены для обработки деревянных заготовок с теми же ограничениями по размерам, что и приспособления для ручной резки.
3. Приспособление для дискообразных деревянных заготовок имеет возможность размещения на рабочей поверхности деталей до 3 м в диаметре. Толщина дерева при этом ограничивается параметрами, заложенными изготовителем станка.

Схема токарного станка имеющего механическую подачу суппорта, оснащённого приставным лобовым устройством:

• станина на 2 тумбах;
• передняя и задняя бабки;
• суппорты;
• шпиндель, вращаемый 2-скоростным двигателем;
• клиноременная передача, соединяющая 3-ступенчатую коробку передач с мотором;
• шкив, закреплённый на шпинделе, приводит в движение продольный суппорт;
• резцы крепятся в поворотном держателе;
• основной – поперечный и дополнительный – продольный суппорты задают направление хода резцов.

При работе ручными резцами необходимо на направляющие станины устанавливать подручник. Суппорт на этом этапе обработки отводится за пределы рабочей зоны до упора.

Оснастка для токарных станков

Инструмент для токарного станка по дереву

Лобовое устройство также имеет поворотный держатель. Используется это приспособление для обработки заготовок с диаметром до 60 см, закрепляемых с одной стороны на планшайбе, соединённой со шпинделем, и фиксируется задней бабкой станка. При обработке короткой заготовки зажим может не использоваться, что упрощает внутреннюю обработку деталей.

Скорость срезания кромки дерева в разных точках разная, что определяется удалённостью резца от оси вращения. Наиболее наглядно это прослеживается при работе с копиром. Частота вращения шпинделя определяется по диаметру обрабатываемого древесного материала и его прочности.

устройство аппарата, разновидности моделей и изготовление своими руками

Для работы с деревом может применяться самое различное оборудование, в том числе станки. За счет применения подобного оборудования ускоряет процесс механической обработки деревянных заготовок. Весьма востребован токарный станок по дереву с копиром, который существенно упрощает выполнение поставленных задач: изготовление ножек для мебели, дверных ручек и балясины.

Классификация токарных станков

Токарные станки многие решают выбрать для покупки и установки в собственной мастерской по причине возможного их применения при изготовлении изделий цилиндрической формы. Существует довольно большое количество различных моделей, разделить их можно на несколько групп:

1. Классическое оборудование, когда заготовка располагается в патроне или планшайбе. В качестве режущего инструмента применяется резец. Заготовка может вращаться с различной скоростью. Однако оборудование не подходит для массового производства.
2. Копировальные станки могут применяться для работы по шаблону. За счет применения шаблона можно упростить задачу по изготовлению однотипных изделий. Для мелкосерийного производства подходит аппарат с ручным управлением, так как он имеет низкую стоимость и прост в применении.
3. Фрезеровальные станки сегодня встречаются крайне часто. Это связано с тем, что они получили широкое применение в области производства корпусных и плоских деталей из дерева и металла. Встречается и токарно-фрезерный станок по дереву, который может применяться для выполнения различных операций.
4. Модели с числовым программным управлением. При массовом производстве или изготовлении дорогих изделий может применяться оборудование, которое имеет блок ЧПУ. Однако применение копира существенно снижает себестоимость изделия.

Копировальное устройство для токарного станка по дереву обладает весьма привлекательными характеристиками, за счет чего их стали устанавливать в частных и других мастерских.

Классическая конструкция

Промышленные станки обладают достаточно сложной конструкцией, особенно варианты исполнения с ЧПУ, которые могут проводить обработку в автоматическом режиме. Требуемое изделие можно получить и при применении копировального оборудования. Классическая конструкция представлена сочетанием следующих основных узлов:

1. Станина выступает в качестве основания и связующего элемента. Конструкция изготавливается при применении металла, отдельные элементы соединяются при помощи сварки. Станина может иметь различную высоту. Каждый мастер при изготовлении самодельной конструкции выбирает свою высоту.
2. Передняя и задняя бабка является также неотъемлемой частью станка. Передняя бабка используется для размещения коробки скоростей и привода, а также электрического мотора. Задняя бабка применяется для фиксации заготовки, за счет чего появляется возможность получения больших по длине изделий.
3. Основное вращение получает заготовка. Передается оно от электрического мотора через привод.
4. Упор для инструмента также позволяет проводить качественную обработку. Стоит обезопасить место резания, чтобы исключить вероятность получения травмы рук или попадания постороннего элемента.
5. Ведущий и ведомые центра, применяемые для закрепления заготовки.

Самодельный копир для токарного станка по дереву позволяет также проводить качественную обработку заготовок.

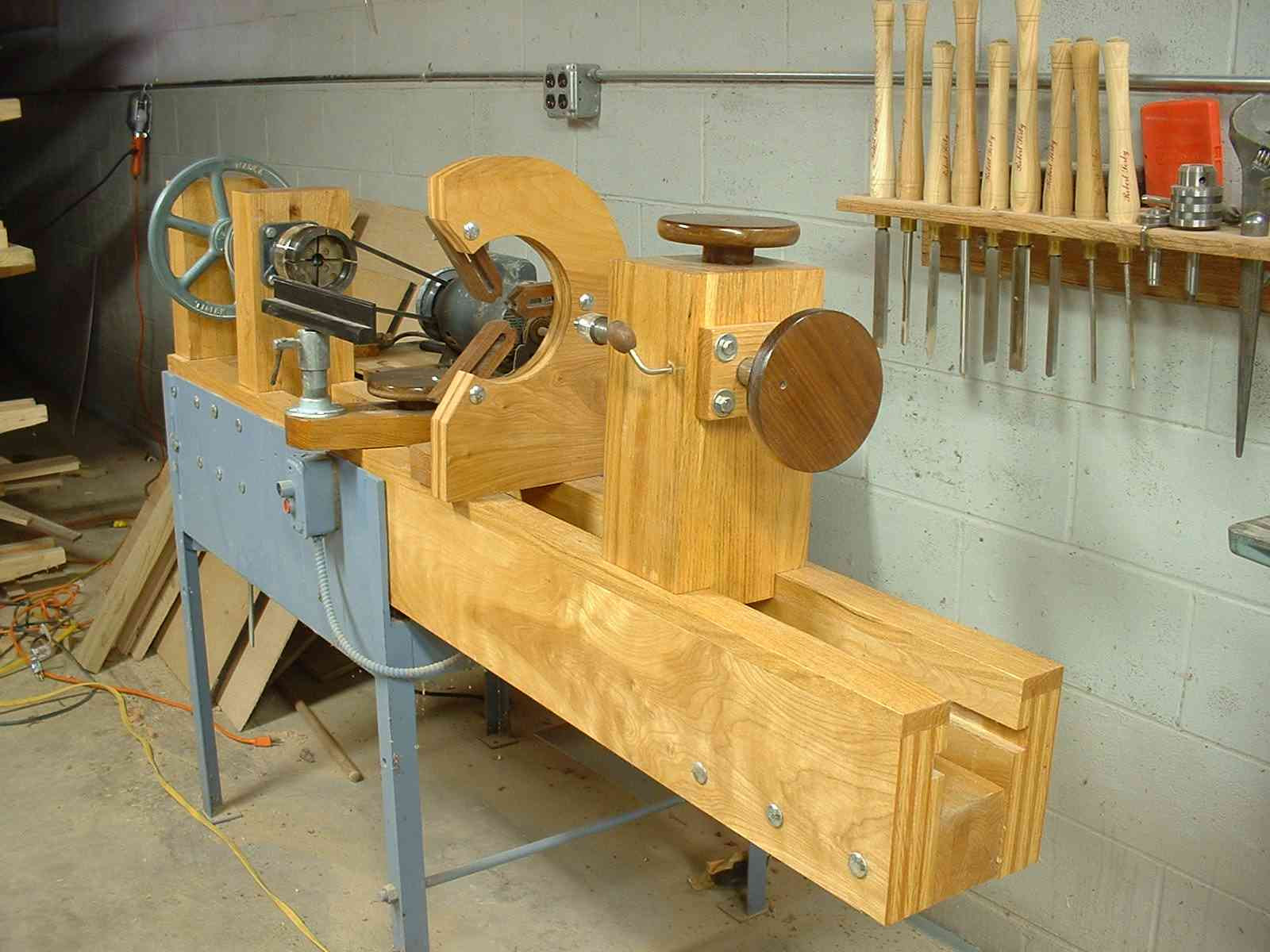

Изготовление своими руками

Промышленные варианты исполнения станков обходятся дорого. Именно поэтому многие рассматривают возможность сборки станка своими руками. Рекомендации по проведению работы следующие:

1. Для начала следует разработать или скачать чертеж, по которому будет проводиться сборка. Как правило, берется чертеж обычного токарного станка, который изменяется под установку копира.
2. Работы начинаются с создания станины. Для этого потребуются уголки, а также листы металла. Соединение отдельных элементов проводится при применении сварочного аппарата. Стоит учитывать, что винтовые соединения характеризуются меньшей жесткостью. Станина должна быть прочной и устойчивой к вибрации.
3. Основным узлом считается электрический двигатель. Для того чтобы повысить функциональность оборудования, проводится установка электрического двигателя с мощностью 200−250 Вт при 1500 оборотах в минуту. Если планируется проведение обработки крупных заготовок, то устанавливается более мощный мотор. Следует предусмотреть наличие защиты мотора от воздействия со стороны окружающей среды.
4. Для фиксации заготовки на выходной вал крепится планшайба. Она имеет несколько острых элементов, на которые она набивается. За счет острых элементов обеспечивается передача вращения, но фиксация проводится за счет задней бабки с центрами.

Больше всего внимания уделяется производству копира. Именно он отличает токарный станок от копировального.

Создание копира

Копир применяется для производства похожих изделий. За счет его применения существенно повышается показатель производительности. Среди особенностей, связанных с созданием копира, отмечают следующие моменты:

1. Основой для этого узла становится ненужный ручной фрезер.
2. Для расположения копира применяется площадка размером 20 на 50 см. Для крепления устройства создаются отверстия и устанавливаются бруски.
3. Для обеспечения обработки по всей длине заготовки площадка должна перемещаться вдоль всей станины.
4. Крепление брусков проводится при помощи саморезов. Они обеспечивают надежное крепление устройства.
5. При выполнении работ следует использовать уровень, так как даже незначительное отклонение от горизонтального положения приведет к существенным погрешностям.
6. На токарном станке устанавливается брусок в горизонтальном положении. Именно на нем будет крепиться шаблон. Крепление бруса проводится также при применении саморезов.
7. Конструкция создается так, что при необходимости можно отвести копир и использовать станок как обычное токарное оборудования.

Шаблон изготавливается из фанеры, он прикручивается к передней поверхности бруса. Верхняя поверхность ранее установленного бруса совмещается с осью шаблона.

Недостатки рассматриваемого устройства

У самодельного копировального станка есть довольно большое количество существенных недостатков. Примером можно назвать такую информацию:

1. Для перемещения поверхности с фрезерным механизмом требуется две руки. Это связано с тем, что подвижный элемент фиксируется плохо, перемещать его приходится обеими руками. При допущении ошибок во время производства конструкции подвижный элемент может перекашиваться и заклинивать.
2. Для повышения точности обработки проводится установка винтовой передачи.
3. Копир подходит для изготовления исключительно простых изделий. Примером будет то, что витые узоры на столбиках при применении подобного станка повторить будет невозможно.
4. Повысить универсальность устройства можно путем замены фрезы циркулярки.

Именно поэтому для налаживания производства сложных деревянных элементов рекомендуется устанавливать промышленные станки.

Станок по дереву Proma DSL-1200

Рассматриваемая модель предназначена для обработки деревянных изделий, которые могут применяться в качестве декоративных элементов. Отличительной чертой конструкции специалисты называют наличие двух резцов:

1. Первый предназначен для обработки заготовок цилиндрической формы, за один проход можно снимать более 10 мм. За счет первого резца можно получить круглую заготовку, как и на обычном токарном станке.
2. Второй резец предназначен для работы по копиру. Именно он позволяет изготавливать различные изделия по копиру.

Эта модель станка может применяться для работы с большими заготовками. Для этого конструкция оснащается люнетом, который крепится на штанги, выступающие в качестве направляющих. Установленная планшайба позволяет обрабатывать многогранные изделия.

Основные характеристики модели:

1. Установленный электрический двигатель работает от трехфазной сети с напряжением 380 В. Именно поэтому станок не приобретается для установки в частной мастерской.
2. Максимальная длина заготовки составляет 1200 мм.
3. Компоновка представлена сочетанием двух колон, между которыми размещается заготовка. Отметим, что станок обладает компактными размерами, за счет чего он не занимает много места в мастерской.

Недостатком этого предложения, как и многих других, можно назвать довольно высокую стоимость.

Копировальная модель CL-1201

Для получения изделий из дерева может применяться станок модели CL-1201 или CL-1500b. Первый вариант исполнения обладает весьма привлекательными эксплуатационными качествами:

1. Применяемый шпиндель может изменять направление вращения. За счет этого существенно расширяется область применения модели. Изменение направления вращения шпинделя проводится специальной рукояткой.
2. Станок позволяет с высокой точностью выбирать скорость вращения шпинделя. За счет этого можно обеспечить наиболее благоприятные условия для точения дерева исходя из масс, габаритов и вида древесины.
3. Для установки основных параметров есть пульт. Конструкция может устанавливаться на передней или задней бабке в зависимости от предпочтений мастера. Пульт представлен сочетанием нескольких клавиш.
4. При изготовлении колонны применяется чугун. Кроме этого, станина изготавливается при применении высококачественной стали. За счет совмещения этих материалов снижается степень вибрации конструкции на момент работы.
5. В базовую поставку входит копир, по которому может проводиться обработка. За счет этого снижаются расходы, а станок становится более функциональным в применении.
6. Конструкция станка имеет фрезерную приставку, которая может применяться для получения продольных пазов.
7. Задняя бабка применяется для более точной фиксации заготовки. Ее положение также может изменяться. В поставку включаются центра, которые подбираются в зависимости от особенностей заготовки.
8. Суппорт характеризуется высокой мобильностью. Глубина врезания инструмента может регулироваться рычагом.

Кроме этого, производитель уделил довольно много внимания степени защиты станка от воздействия окружающей среды. Например, двигатель имеет систему защиты от перегрева или перегрузки, все электронные детали также защищены от воздействия влаги и пыли.

Единственным, но существенным недостатком является высокая стоимость предложения. Самодельная конструкция обойдется в несколько раз дешевле.

Токарный станок по дереву своими руками

В доме и на даче найдется большое количество работ, требующих обработки древесины. Для выполнения задачи понадобится токарный станок. Готовая производственная техника – дорогое удовольствие, поэтому многие мастера предпочитают изготавливать оборудование самостоятельно из подручных средств. Варианты создания разных токарных станков описаны в статье.

1. Целесообразность изготовления токарного станка по дереву своими руками
2. Конструктивные элементы токарного станка
3. Как сделать токарный станок по дереву своими руками
4. Токарный станок из двигателя от стиральной машинки
5. Мини токарный станок по дереву своими руками
6. Изготовление токарно-копировального станка
7. Особенности изготовления токарно-фрезерного станка по дереву своими руками

Целесообразность изготовления токарного станка по дереву своими руками

Автоматизированное оборудование повышает эффективность деревообработки, что особо актуально при организации производственного процесса или при выполнении бытовых задач. Современные модели позволяют выполнять обработку не только деревянных изделий, а и целого ряда мягких металлов (алюминия, бронзы и меди). Из ассортимента техники можно выбрать любое изделие – профессиональные станки с широким функционалом или оборудование для домашнего применения.

Единственный минус покупного токарного станка – его стоимость. Для экономии бюджета возможны три варианта решения проблемы: приобретение аналога китайского производства, покупка старой советской техники и ее последующий ремонт, или изготовление станка собственноручно.

Если техника предназначается для бытового использования и оттачивания столярного мастерства в рамках хобби, то самодельный токарный станок по дереву своими руками – отличная альтернатива дорогому оборудованию. Конечно, в такой модели не будет предусмотрено различных «примочек» заводского оборудования, но ее функций вполне хватит для создания небольших поделок из древесины мягких пород.

Конструктивные элементы токарного станка

Независимо от модели главные составляющие узлы токарного станка для обработки дерева остаются неизменными.

1. Станина – основа конструкции. Платформа изготавливается из металла или нескольких соединенных балок. Более предпочтительно металлическое основание, повышающее устойчивость оборудования.
2. Поперечная балка П-образной формы.
3. Электрический двигатель, задающий вращение обрабатываемой заготовке. Обычно в заводских моделях установлены трехфазный электропривод, требующий для работы соответствующей линии электроснабжения. Максимальная частота вращения электромотора – 1500 об./мин. В самодельных изделиях часто применяют однофазные моторы с мощностью 200-400 Ватт.
4. Токарный патрон.
5. Опора для задней бабки.
6. Вращающийся элемент.
7. Упор для размещения инструмента или заготовки.
8. Опора для подручника.
9. Направляющая балка.
10. Стойка для задней бабки.
11. Обоймы.
12. Металлические пластины под упор узловых соединений.
13. Поперечная направляющая.
14. Винты для фиксации.
15. Опорная ось.

Главные исполнительные детали токарника – задняя и передняя бабки. Между рабочими элементами устанавливается деревянная заготовка. Через переднюю бабку изделию передается вращение от электрического движка. Задняя бабка, по сути, только удерживает изделие, оставаясь статичной. Передвижение бабки происходит посредством ручного привода.

Функциональность токарного станка получится несколько разнообразить, оборудовав технику дополнительными приспособлениями:

• балясиною – центровая опора, поддерживающая заготовки большой длины; этот конструктивный элемент предупреждает провисание обрабатывающей детали;
• трезубцем – патрон с зубцами заменяет обычный шпиндель, если возникли проблемы с прокруткой изделия во время обтачки;
• копиром – для изготовления нескольких однотипных деталей; элемент направляет резец по необходимому пути, обеспечивая идентичность размеров/конфигурации изделий.

Как сделать токарный станок по дереву своими руками

Стандартные габариты оборудования

Фото. Токарный станок по дереву своими руками: чертеж.

Типичные размеры самодельного станка составляют:

• длина – 80 см;
• ширина – 40 см;
• высота – 35 см.

Техника с такими габаритами справится с деревообработкой заготовок до 20 см в длину и до 25 см в диаметре. Эти параметры указаны без использования центровки посредством задней бабки. Фиксация детали происходит через специальную планшайбу. Если применяется задняя бабка, то длина заготовки увеличивается до 40 см.

Подбор материалов и подготовка инструментов

При выборе материалов для создания токарного оборудования понадобятся следующие материалы:

1. Старое электроточило под заточку двух камней. Инструмент будет выполнять функцию передней бабки. Агрегат уже оборудован четырьмя металлическими шайбами. Две из них используются для фиксации разных в диаметре сменных дисков, преставление которых ведет к ускорению/замедлению скорости вращения. Для фиксации болванки на другой стороне устанавливается спецпланшайба.
2. Запчасти электродрели подойдут под роль задней бабки.
3. Металлопрофиль  (швеллер) для изготовления станины токарного станка по дереву руками.
4. Разные по диаметру шкивы осуществляют вращение со скоростью 800-3000 об./мин.
5. Для компоновки конструкции пригодятся:
   • металлический уголок;
   • трубы разного диаметра;
   • полосы из стали шириною по 2 см и 4 см;
   • крепежи;
   • приводной ремень.

Из инструментов в работе будут задействованы:

• электрическая дрель;
• напильники;
• болгарка;
• сварочный аппарат и электроды.

Изготовление элементов и сборка станка

Последовательность выполнения работ можно разбить на несколько этапов:

1. Создание станины:
   • два уголка расположить на ровной плоскости полками друг к другу;
   • для сохранения параллельности между уголками расположить вкладыши с промежутком в 5 см;
   • скрепить направляющие в торцах двумя уголками;
   • закрепить детали струбцинами и приварить;
   • станину закрепить к колоде или верстаку.
2. В корпусе подготовить прорезь для дрели и стягивающего болта. В отверстие установить дрель и стянуть ее крепко винтами.
3. Центровая часть бабки изготавливается из металлостержня, с одного края сужающегося в конус. За 1,5 см до конца стержня напилить резьбу и накрутить гайку.
4. Подготовка задней бабки:
   • из закаленной стали подготовить заготовку;
   • вытачать внутри детали втулку с резьбою с параметрами М14*1,5;
   • с торцевой стороны подготовить отверстие для стопорного болта;
   • с края втулки сделать резьбу М24*3 для размещения гайки;
   • подобрать маховик с водопроводного крана;
   • из металлической полосы размером 6-10 мм изготовить скобу;
   • диаметр цилиндрической оправки – около 1,5 см; края скобы закрепить сваркой к трубе;
   • на стойке закрепить болтами упор в форме уголка.
5. Резцы для работы можно сделать самостоятельно из полотна инструментальной стали.

Токарный станок из двигателя от стиральной машинки

Порядок изготовления станка:

1. Подготовить основу под размещение всех элементов конструкции. Балки соединить поперечинами и дополнительно зафиксировать сверху двумя уголками.
2. Двигатель от стиральной машинки прикрепить к передней бабке.
3. Основу задней бабки составляет крутящийся центр, прикрепленный к опоре.
4. Упор под заднюю балку изготовить из уголка. Обойму нанизать на опорную ось и приварить конструктивный элемент к направляющим балкам – основе станка. Упор и задняя бабка – подвижные механизмы.
5. Для фиксации подвижных элементов подготавливаются предварительные отверстия.
6. Сначала подготовленные детали скрепляются точечной сваркой, а потом – соединяются окончательно сварочными швами.

Мини токарный станок по дереву своими руками

Соорудить маленький токарный станок по дереву своими руками, размеры которого не превышают 20-30 см, получится из моторчика  и блока питания от советской магнитолы. Мини-токарник справится с обработкой различных мелочей из дерева (рукоятки, брелки и т.д.).

Алгоритм сборки:

1. Из металлического листа (1-2 мм) подготовить коробку под движок. Пластине придать П-образную форму и подготовить отверстие под вал.
2. Из древесного бруса (2-3 см в толщине) сделать несущий каркас, упоры под компактный движок и заднюю бабку.
3. Нарезать деревянные квадратики и сложить их в стопку. Для фиксации можно использовать обычный клей ПВА.
4. Закрепить полученную «башню» четырьмя саморезами.
5. Прямой металлический пруток подставить к шкиву движка и наметить точку размещения держателя (самореза).
6. В качестве ответного держателя со стороны мотора устанавливается планшайба.

Мини-токарник отличается простотою сборки. Его компактные габариты составляют около 22-х см. Конечно, для выполнения серьезных задач подобная техника не годится, но для обработки мелких деталей из дерева, олова и алюминия он вполне подойдет.

Изготовление токарно-копировального станка

Готовый токарный станок дополнительно можно оборудовать копиром, который пригодится для формирования однотипной резьбы и создания одинаковых деталей.

Под основу копира подойдет ручной фрезер. Деталь укладывают на фанеру толщиною 1,2 см площадью 20*50 см. Далее делают отверстия под крепежи и монтируют опорные небольшие брусья для установки фрезы. Резец разместить между фиксаторами и закрепить саморезами.

На токарнике устанавливается брусок – в дальнейшем на него крепятся шаблоны. Размер бруска – 70*30 мм. Элемент закрепляется саморезами к вертикальным опорам, а сами подставки – к основанию станка.

Если использовать копир необходимости нет, то брус демонтируется, и оборудование применяется для простой обтачки деталей.

Токарно-копировальный станок по дереву своими руками имеет некоторые недостатки:

• рабочую зону с фрезером придется передвигать вручную – в процессе обработки подвижную часть может заклинивать;
• техника пригодна для копирования простых элементов;
• для повышения универсальности конструкции фрезу лучше заменить циркуляркой.

Особенности изготовления токарно-фрезерного станка по дереву своими руками

Конструкция токарно-фрезерного оборудования включает такие основные компоненты:

1. Станина. Для создания берутся деревянные брусья, из которых изготавливают решетчатую конструкцию. Передняя бабка фиксируется неподвижно. Расположение задней может меняться благодаря передвижению установочной панели по ребрам металлическим ребрам станины.
2. Электрический движок и система передачи вращения. Для ускорения работы на вал двигателя насаживается маленький диск, а на вал передней балки, наоборот – большого размера. Сопряжение деталей посредством ремня.
3. Фрезер ручного типа. Монтируется вверху станины на платформу, которая перемещается относительно заготовки вдоль направляющих.

Токарный станок по дереву своими руками: видео

Видео: Дубликатор токарного станка собственного производства — FineWoodworking

Британский плотник Алекс Харрис (Alex Harris) соорудил этот изобретательный дубликатор из обрезков древесины, мотора фрезерного станка и нескольких направляющих для ящиков.

В своем коротком видео под названием Homebuilt Router Copier Lathe Харрис предлагает обзор своего самодельного токарного дубликатора. Эта установка представляет собой не что иное, как двигатель маршрутизатора, прикрепленный к платформе, которая движется по направляющим ящика, предлагая две оси работы. Харрис просто вставляет шаблон, и булавка, прикрепленная к оснастке, следует шаблону.В своем видео Харрис с легкостью создает небольшую вазу.

Фрезерно-копировальный станок Shopmade

Я слышал, как много людей сетуют на исчезновение традиционного «шоп-класса» из школьных программ в последние годы, и это не без уважительной причины. Так как очень мало людей осталось учить детей ремеслу своими руками, деревообработка находится в агонии — по крайней мере, так думают. Однако один британский плотник-подросток является символом тех молодых людей, которые, скорее всего, сохранят это ремесло в обозримом будущем.

Алекс Харрис занимается деревообработкой около шести лет и начал делиться видео с техникой, подобными показанному выше, только для того, чтобы поделиться своим путешествием в качестве мастера. Харрис говорит: «Теперь, почти два года спустя, я считаю, что некоторые особенно молодые зрители решили принять участие благодаря видео, которые я разместил».

С более чем 110 видео на его канале YouTube и примерно 190 000 подписчиков, я бы сказал, что Харрис действительно вызвал интерес у многих людей вроде меня!

Harris’s — это видео, которое вселяет во меня надежду, что деревообработка переживет цифровой потоп 21 века.

Посетите веб-сайт Харриса:

http://thiswoodwork.com/

(Редактировать: 29.02.19 аудитория Харриса на YouTube растет, и мы обновили некоторые статистические данные в этой статье, чтобы отразить это)

Подробнее с сайта FineWoodworking.com:

Подпишитесь на избиратели сегодня и получите новейшие технологии и практические рекомендации от Fine Woodworking, а также специальные предложения.

Получайте советы по деревообработке, советы экспертов и специальные предложения на почту

×

Токарный Дубликатор | Проект деревообрабатывающий

После сборки этого дубликатора вы удивитесь, насколько легко сделать копию любого поворота.

Когда дело доходит до изготовления дубликатов деталей на токарном станке, таких как ножки для стола, добиться, чтобы все они выглядели одинаково, может стать настоящей проблемой. Простая конструкция этого копировального аппарата избавляет от необходимости работать наугад при обработке копий. Он устанавливается на станину вашего токарного станка, обеспечивая платформу для шаблона и рабочую поверхность для держателя режущего инструмента. Это действительно простой процесс, который вы можете освоить в кратчайшие сроки.

ВЫБЕРИТЕ СВОЙ ПАКЕТ ПЛАНА

Уровень

Файлы Премиум

Вы можете загрузить дополнительные чертежи магазина, которые вы приобрели, перейдя по ссылке в этом поле.

ЗАГРУЗКА …

Что вы получаете:

• 5 печатных (цифровых) страниц с пошаговыми инструкциями
• 16 полноцветных фото и иллюстраций
• Подробные проверенные временем советы и методы

Примечание. После покупки вы получите электронное письмо, содержащее вложение в формате PDF с приобретенным планом, а также инструкции по входу в систему, чтобы загрузить план и получить доступ к любым другим связанным файлам и видео, которые будут расположены на этой странице.

Рекомендации по продукту

У нас пока нет ссылок на расходные материалы и оборудование для этого конкретного проекта, но вот некоторые другие продукты, которые могут вас заинтересовать. (Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.)

Предыдущий план

Случайный план

Следующий план

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ МГНОВЕННЫЙ ДОСТУП К

БЕСПЛАТНЫЕ ПЛАНЫ WOODSMITH

ПОЛУЧИТЕ БЕСПЛАТНЫЕ ПЛАНЫ СЕЙЧАС

Похожие планы столяра

Партнерская ссылка

Поскольку вы являетесь партнером, вы можете использовать этот URL, чтобы ссылаться на эту страницу и получать за это кредит:

Если вы хотите использовать ссылку на миниатюру изображения, вы можете скопировать и вставить что-то вроде этого в исходный код своей страницы:

Партнерская ссылка недоступна.

Токарный станок Рышарда с копировальной приставкой

Привет Матиас

Зима здесь в разгаре, поэтому проекты вне дома невозможны.
Поэтому я решил построить еще один станок для обработки дерева — токарный станок,
с копировальной насадкой.

Я сделал всю конструкцию из обрезков бука, ясеня и фанеры.Я свел расходы к минимуму и сделал это из деталей, которые у меня уже были.

Электродвигатель мощностью 450 ватт, 2800 об / мин, 230 вольт, от плиточной пилы.
который я не использовал несколько лет. Купил во время
строительство моего дома восемь лет назад. С тех пор он простаивал
на полке.

Болты, гайки, шайбы, подшипники, выключатель, розетка и кусочки проволоки.
взяты из запасов от более ранних покупок. Единственная новая покупка
был ведущий шкив.

Из-за ограниченного пространства в моей мастерской, которая также является гаражом, токарный станок
является модульным, легко разбирается и хранится. Я приурочил демонтаж токарного станка
и положил на полку — минут 10 ушло.

Токарный станок состоит из шести модулей:
— Цоколь и кровать,
— Привод,
— Модуль питания,
— Головной сток,
— Задняя бабка,
— Подставка для инструмента

Фундамент и кровать

Основание станины токарного станка изготовлено из бруса сосны, склеенного в блок 95х30х3 см.Станина токарного станка изготовлена ​​из ясеня, образуя две асимметричные Т-образные формы шириной 5 см,
и вклеен в пазы, вырезанные в основании, как видно на картинке.

Приводной модуль

Мотор с фланцевым креплением прикручен к крышке коробки. Шкив на моторе
устанавливается там, где изначально было полотно для пилы для плитки.
Моторный ящик подвешен и откидывается от основания.
Это обеспечивает натяжение ремня силы тяжести и упрощает отсоединение
привод от базового блока.Я могу использовать моторный модуль, чтобы управлять своим
следующая машина — барабанная шлифовальная машина, которую планирую построить в ближайшее время.

Силовой модуль

Силовой модуль представляет собой небольшую коробку с клавишным переключателем,
и двойная розетка. Могу добавить электронный регулятор скорости.
На модуль подается напряжение 230 В. Одна розетка предназначена для двигателя, другая — для двигателя.
для питания лампы или маршрутизатора для моего копировального устройства.

Передняя бабка

Передняя бабка 145 х 305 х 290 мм.Жилье
Клееный брус и фанера толщиной 40 мм.
Шпиндель находится на 220 мм над основанием.
Шпиндель изготовлен из стержня с резьбой М20, длиной 200 мм, на шариковых подшипниках.
любой конец.
Шкив шпинделя имеет диаметр 120 мм, а шкив двигателя tge — 60 мм,
Таким образом, скорость шпинделя составляет 1400 об / мин. Позже к нему был добавлен второй шкив.
позволить токарному станку работать со скоростью 2800 об / мин (второе изображение слева)

Зубцы привода нарезаются на цилиндрическую гайку, прикрепленную к
шпиндель.

Лицевая панель имеет диаметр 135 мм.

Модуль задней бабки

Задняя бабка 180 х 215 х 160 мм.
Каркас склеен из досок бука и ясеня.
Шпиндель находится на 170 мм над станиной (на 220 мм над основанием).

Деревянный брусок в форме перевернутой буквы T используется для
зафиксируйте заднюю бабку на станине.

Шпиндель задней бабки изготовлен из стержня с резьбой M20 длиной 350 мм.Вращение рукоятки на конце перемещает ее из стороны в сторону.

После установки на заготовку положение фиксируется.
затянув зеленую ручку на левом рычаге задней бабки.

Стяжная гайка M20 является частью центра шпинделя.

Модуль упора для инструмента.

Подставка для инструмента представляет собой шарнирный деревянный манипулятор. Он прикрепляется к
кровать как задняя бабка. Суставы
иметь фиксирующие ручки на винтах.Вершина
подставки для инструмента покрыта стальной пластиной.

Копировальная приставка (эксперимент)

Это приспособление позволяет использовать повторяющиеся предметы, такие как ножки мебели, балясины лестниц,
ручки стамески изготовить по шаблону.

Он состоит из основания и ползунка с двумя рычагами, который едет на
труба 3/4 «. Копировальная насадка крепится к основанию.
токарного станка.

Нижний рычаг ползуна имеет толкатель диаметром 5 мм.
штифт, который следует за шаблоном, и верхний рычаг устанавливает маршрутизатор.

Обе ручки слайдера одинаковой длины и под углом 90 градусов.
друг другу. Кусок трубы, в которой соединяются руки, действует
в качестве рукава, позволяющего скользить по трубе 3/4 дюйма.

Фрезерный станок имеет крепление диаметром 43 мм возле цанги, которое
установлен в рукоятке, предназначенной для использования на дрели.
Ручка устанавливается в паз на рычаге слайдера.

Ты должен быть осторожен. Я использовал маску для лица на роутере.

Копировальный аппарат используется следующим образом: Поднимите резак над
материала, запустите токарный станок, затем медленно опустите маршрутизатор.
Он может удалить только 2-3 мм за раз.

Характеристики маршрутизатора:

Мощность: 400 Вт
Напряжение: 230 В
Скорость: 26000 об / мин
Цанга фрезы: 6 мм

Примечание:
Вместо фрезера можно использовать простой режущий инструмент.Это моя первая попытка изготовления копировального станка. Я все еще экспериментирую.
Возможно, я попробую установить на него и фиксированный резак.

Рышард Гренда

Позже Рышард прислал мне несколько фотографий копировального станка с использованием
фиксированное долото (см. ниже).
Рышард добавляет:

Угол лезвия ножа очень важен!

Видео, показывающее, как собираются токарный станок и копировальный резчик:

Видео, демонстрирующее использование копировального станка:

Другие проекты Рышарда:

Вы можете связаться с Рышардом по адресу:
(вам нужно будет ввести это)
Пожалуйста, пишите на польском языке или короткими простыми предложениями, так как Рышард не знает английского и
полагается на переводчик Google.

См. Также:

Более читательских проектов на woodgears.ca

Работа с токарно-копировальным аппаратом

Один из моих постоянных клиентов часто заставляет меня делать ему скалки для французского теста. Этот заказ был на 60 булавок. Для вас это звучит устрашающе? Что, если бы я сказал вам, что с помощью дубликатора токарного станка я смогу их все равно повернуть, завершив шлифовку примерно за 5 минут? Заинтересованы?

Видео на YouTube, которое я снял в дополнение к этой статье, показывает одну из булавок из орехового дерева, которую я повернул для своего покупателя.

Очевидно, что первым делом нужно купить дубликатор и установить его на токарный станок. Будьте здесь осторожны, так как за все вы получаете то, за что платите. Я купил свой дупликатор Vega несколько лет назад и остался им очень доволен.

Здесь вы можете видеть, что я установил его на свой токарный станок, стараясь правильно выровнять его.

Прежде чем мы зайдем слишком далеко, краткое описание нескольких ключевых частей, на которые я буду ссылаться на протяжении всего информационного бюллетеня. На фотографии выше вы видите стилус, который будет следовать узору или шаблону.Я также выделил ручку блокировки глубины, которая фиксирует фрезу на определенной глубине.

Начнем с бланка. Булавка информационного бюллетеня имеет размер около 20 дюймов и представляет собой ламинированную заготовку; булавка YouTube выполнена из орехового дерева и имеет размер около 22 дюймов. Я обрезал края настольной пилы, чтобы ускорить поворот. Я отметил центр на каждом конце вместе с центром заготовки.

Эта центральная метка будет использоваться для совмещения с шаблоном, который также отмечен в центре. Показанный здесь шаблон я вырезал из куска МДФ 1/4 дюйма на своем лазерном станке, но его также можно сделать сабельной или ленточной пилой.Только не забудьте отшлифовать край гладко. Вы также можете настроить дубликатор так, чтобы он следил за готовой деталью — идеально, если вы пытаетесь скопировать готовый шпиндель для лестницы, например.

Затем я установил заготовку между центрами. Это требует особого внимания. Очень важно НЕ прикладывать слишком большое давление на заднюю бабку, так как повышенное давление увеличивает вероятность «взбивания» в центре заготовки. Я обнаружил, что идеальным является абсолютное минимальное давление.Двухдюймовый привод Elio здесь идеально подходит, поскольку я приложил значительное давление, чтобы вставить 3 ведущие штифты в конец заготовки, и затем я могу ослабить заднюю бабку, чтобы удерживать заготовку практически с нулевым давлением. все типы приводных центров, и мы обнаружили, что наши диски Elio действительно являются наилучшим вариантом.

Затем нам нужно установить шаблон и выровнять его по центру заготовки. Совместите резак с центром заготовки, затем установите шаблон с помощью винтов с накатанной головкой.Центр шаблона выровнен по стилусу.
Пришло время начать поворот. Используя Т-образную рукоятку, я продвигаю режущий наконечник в заготовку. Так как на этом этапе заготовка слишком велика, вы можете действовать относительно агрессивно с этой резкой. Я считаю, что лучше всего работает токарная обработка на высокой скорости токарного станка. Затем я использую колесо корабля, чтобы перемещать режущий наконечник от одного конца к другому, а затем обратно, чтобы просто повернуть бланк.

Здесь вы видите перевернутую заготовку.Этот процесс занимает всего пару минут.

Теперь, когда заготовка повернута, она чуть больше, чем готовая деталь. Пришло время, чтобы стилус следовал шаблону. Я начинаю с центра заготовки и начинаю с того, что осторожно продвигаю резак в заготовку, двигаясь вперед и назад, пока игла не коснется шаблона. Как только мы достигли этой точки, я следую по шаблону в сторону задней бабки, перемещая колесо корабля вправо.

Как только я обнаруживаю, что снимаю слишком много материала за один раз, я фиксирую глубину режущего наконечника, затягивая ручку глубины.Здесь я использовал две руки только для того, чтобы эффективно показать ручку. После затяжки я «грубо» перехожу к концу заготовки. Затем я ослабляю ручку регулировки глубины и возвращаюсь к точке, где я снова могу следовать шаблону. Следите за тем, чтобы режущая головка не попала назад во время точения. Я повторяю этот процесс, пока не дойду до конца заготовки.

Продолжая следовать шаблону, мы подошли к концу заготовки. Здесь я немного замедляюсь, когда мы доходим до довольно небольшой части поворота.Легкое прикосновение здесь — хорошая идея.

Теперь я возвращаюсь к центру и повторяю процесс для другой стороны поворота.

Теперь заготовка повернута до конечных размеров по шаблону и готова к шлифовке. И Брайан, и я люблю использовать наждачную бумагу на вспененной основе Siasoft для большей части токарной обработки. Несмотря на то, что он относительно дорогой, он служит долго и отлично подходит для большинства токарных операций. Обратитесь в местный магазин красок, чтобы узнать, есть ли они у них. Я начинаю с зернистости примерно 80, быстро перехожу от зернистости к зернистости и заканчиваю примерно 220.Этот процесс занимает всего пару минут.

Вот отшлифованная деталь, готовая к финишной обработке.

Я использую финиш пищевого качества, в данном случае финиш салата. Я наношу щедрый слой финиша с выключенным токарным станком, а затем включаю токарный станок, чтобы отполировать поверхность.

Вот готовая скалка для французских кондитерских изделий, готовая к использованию. Отличный продукт, который приносит хорошие продажи и продает традиционную скалку. Как я уже упоминал в начале статьи, этот проект был вдохновлен недавним заказом одного из моих постоянных клиентов.Здесь вы видите булавки, которые я сделал для своего клиента, в спецификации которых было отверстие на конце стержня. Это потребовало дополнительной разметки и затем точного сверления отверстия. Мой заказчик предпочитает сам доделывать булавки.

Здесь вы видите маркированные продукты, обрезанные углы и готовые штифты.

Подтекст заголовка (появляется под заголовком на странице):

Перископ

Candlestick Tutorial — Harp Design Co

Если вы вчера пропустили наш ЖИВОЙ перископ, не волнуйтесь, он опубликован ниже, и вы можете смотреть его в любое время.Мы собираемся начать публиковать больше руководств, подобных этому, чтобы вы, ребята, могли увидеть, как обстоят дела здесь, в HDC, и, надеюсь, помочь тем из вас, кто интересуется деревообработкой, с чего начать. Мы надеемся, что вам понравится заглянуть в наш магазин, и вы не бойтесь задавать вопросы, потому что мы будем следить за каждым перископом, ведя блог об этом и отвечая на вопросы, пропущенные в видео. Огромное спасибо всем нашим подписчикам за постоянную поддержку! Вот ответы на все вопросы, которые вы задали:

Как давно вы этим занимаетесь? Клинту исполнилось летом 2011 года, так что прошло 4 с половиной года.

Какой токарный станок сейчас использует Клинт? Клинт использует 12-дюймовый. X 33-3 / 8 дюйма, 3/4 HP Токарный станок по дереву с реверсивной головкой, который он получил от Harbor Freight. Он потратил на него около 300 долларов, но вы легко можете потратить в 10 раз больше и все остальное.

Контроль скорости? Для твердых пород древесины, таких как дуб и орех пекан, чем выше скорость, тем лучше. В уроке Клинт использовал среднюю скорость на сосне.

Наушники для защиты? Хотя Клинт не используется в видео, он рекомендует использовать наушники.Это основано на вашем собственном суждении, но для более твердых пород дерева он определенно носит наушники и рекомендует вам сделать то же самое.

Есть ли у Клинта копировальный аппарат для токарного станка? Нет, у него нет приспособления для копирования. Он использует мерки и делает все своими глазами и руками.

Любая древесина лучше других? Поплер и сосна лучше всего подходят для начинающих. Твердые породы дерева, такие как дуб, будут более сложной задачей, но они получатся действительно красивыми. Клинт не рекомендовал бы Дуглас Фир, но, кроме этого, он бы посоветовал любую другую древесину.Начните с чего-нибудь легкого, а затем испытайте себя на твердых лесах, это весело!

Это то, как вы поворачиваете ножки стола? Да. Единственная разница в том, что после округления бланка он останавливается и записывает измерения. На следующей неделе мы проведем наш урок по повороту ножки стола, чтобы вы, ребята, могли увидеть, как он это делает, из первых рук.

Хороший набор зубил, с которого вы предлагаете начать? Клинт получил свой набор от Harbour Freight за 60-70 долларов. У него был самый дешевый набор, который он мог найти, и он просто привык к ним.Как и в случае с токарным станком, вы можете пойти по множеству разных маршрутов.

Клинт устраивает собственное шоу? Да! Он и Келли провели 12 дней в сентябре, снимая два 30-минутных специальных выпуска. Они сделали два двора, и шоу выйдет в эфир весной. Название шоу TBA, но мы обещаем объявить о нем во всех социальных сетях, как только узнаем!

У вас есть магазин? Да, у нас есть витрина, заполненная множеством предметов ручной работы и специально подобранными товарами из некоторых из любимых мест Келли.Мы находимся по адресу 808 N 15th St Waco, Tx 76707 и открыты с понедельника по субботу с 10-5.

Сделайте раздачу с подсвечником, который вы делаете прямо сейчас. … СЮРПРИЗ! Мы решили устроить розыгрыш этого подсвечника! Чтобы принять участие в розыгрыше, перейдите в нашу учетную запись Instagram (@harpdesignco) и выполните действия, которые необходимо ввести. Победитель будет выбран в пятницу утром!

Спасибо, что присоединились к нам в этом путешествии,
Деми Ходам и команда Harp Design Co

токарная обработка — Почему токарные станки по металлу не используются для токарной обработки дерева?

Мне интересно, почему токарные станки по металлу не используются для токарной обработки [дерева].

На мой взгляд, все сводится к 3-м критериям: стоимость, удобство и креативность.

Стоимость: Из того, что я видел, токарные станки по металлу стоят больше, чем токарные станки по дереву, если учесть аналогичные возможности и характеристики. Это неудивительно, учитывая дополнительные инструменты, необходимые для работы на токарном станке по металлу. Кто-то может возразить, что покупка токарных инструментов по дереву также может быть дорогостоящей по сравнению с покупкой ключей для токарных станков из быстрорежущей стали или кобальта. Тем не менее, металлические ключи по-прежнему необходимо отшлифовать до разной формы для получения разных профилей, поэтому инструменты токарного станка по-прежнему связаны с большими затратами.

Удобство: Наладка токарного станка по металлу может быть сложной задачей, особенно по сравнению с токарным станком по дереву. Вы должны настроить все инструменты в нужных местах и ​​настроить инструменты для подачи в нужном направлении с нужной скоростью. Токарные станки по дереву, вы просто забиваете кусок, устанавливаете упор для инструмента и вперед.

Креативность: Я предлагаю любому пользователю токарного станка по металлу создать ножку стула Windsor более эффективно, чем опытному токарю. Конечно, пользователь токарного станка по металлу может сделать первый и настроить шаблон для своих ключей, но я подозреваю, что это приведет к довольно грубой отделке с большим количеством древесины.Хорошие токари могут сделать ножку стула готовой (без шлифовки) с помощью просто косого долота.

Ручное управление режущим инструментом означает, что вы можете почувствовать, когда в дереве возникают проблемы с резанием, что может быть признаком того, что оно вот-вот выйдет из строя, что ваша кромка затупилась или вы просто используете неправильный угол резания. Вы более близки с реальным предметом и лучше чувствуете, что происходит, вместо того, чтобы подключать его к машине.

Кроме того, с режущим инструментом в руках вам будет намного проще вносить изменения в свой дизайн на лету, просто взмахнув запястьем (это преувеличение, не поворачивайте запястье, иначе вы столкнетесь с уловом. ).Я знаю, как я работаю на токарном станке, когда необходимость в установке инструментов на токарном станке по металлу должна догонять творческий потенциал моего мозга, было бы невероятно неприятно.

Стоит отметить, что можно каким-то образом объединить оба мира. Я сделал пару инструментов Oland Tools (изображение ниже), в которых используются металлические ключи токарного станка. Это изящно, так как вы можете легко менять головки инструментов и иметь множество профилей, открытых для вас. Обычно вы просверливаете отверстие в конце металлического стержня, достаточно большое, чтобы в него поместился ключ из быстрорежущей стали, и удерживали его на месте с помощью установочного винта.

(источник)

Также нельзя сказать, что токарный станок по металлу нельзя использовать. Многие производители курительных трубок используют их из-за большей точности.

Токарный станок по дереву 16 x 46 дюймов с УЦИ на Grizzly.com

Роскошный токарный станок по очень конкурентоспособной цене!

Токарный станок по дереву G0462 16 «x 46» с УЦИ может поворачиваться на 16 дюймов над станиной, оснащен двигателем мощностью 2 л.с. и оснащен цифровым устройством индикации оборотов шпинделя.

Изменить скорость легко с помощью рычага управления скоростью «на лету», и нет ремней, с которыми можно было бы возиться. Скорость можно изменять от 600 до 2400 об / мин.

Поворот подвесного двигателя тоже несложный: просто ослабьте переднюю бабку и поверните ее на 180 ° для полной гибкости.

Прочная чугунная конструкция обеспечивает плавную и стабильную работу.

Если вы хотите добавить больше места для хранения, ножки оснащены опорами для полок, так что вы можете добавить свою собственную полку, изготовленную по индивидуальному заказу.

Если это не требуется местными нормативами, крепление машины к полу является необязательным шагом. Если вы решите не делать этого со своей машиной, мы рекомендуем разместить ее на опорах машины, так как они обеспечивают простой способ выравнивания и оснащены амортизирующими подушками.

Как и все токарные станки Grizzly, G0462 поставляется с годовой гарантией, которая распространяется на детали и гарантирует, что устройство не имеет заводских дефектов. (Гарантия не распространяется на расходные материалы.)

Руководство по G0462 было написано нашим U. S. находится в отделе технической документации и упакован полезной информацией. Полное и легко читаемое руководство содержит подробные инструкции по сборке и обслуживанию токарного станка.

Группы обслуживания клиентов и технической поддержки Grizzly находятся в США. Детали и аксессуары для токарного станка доступны в режиме онлайн и отправляются со склада запчастей Grizzly в Спрингфилде, штат Миссури.

Изготовлено на заводе ISO 9001

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Двигатель: 2 л.с., 110 В, однофазный, 14 А
• Высота над кроватью: 16 «
• Поворотный упор для инструмента: 13-1 / 2 «
• Расстояние между центрами: 46 «
• Конус шпинделя: MT # 2
• Размер резьбы шпинделя: 1 дюйм x 8 TPI RH
• Конус задней бабки: MT # 2
• Скорость вращения шпинделя: переменная, 600-2400 об / мин
• Вращение передней бабки: 0 °, 60 °, 90 °, 120 ° и 180 °
• Ширина упора для инструмента: 11-7 / 8 «
• Диаметр стойки упора для инструмента: 22 мм
• Габаритные размеры: 72-1 / 2 «Ш x 19» x 48 «В
• Приблизительный вес в упаковке: 354 фунта.

ОСОБЕННОСТИ:

• Цифровое считывание оборотов шпинделя
• Поворот передней бабки на 0 °, 60 °, 90 °, 120 ° и 180 °
• Поворот подвесного двигателя легко выполняется с помощью прилагаемого удлинителя упора для инструмента
• Рычаги быстрой блокировки / разблокировки для задней и передней бабки
• Прочная чугунная станина и ножки с прецизионной шлифовкой обеспечивают устойчивость и минимизируют вибрацию
• Включает 6-дюймовую лицевую панель, подвижный центр чашки и центр цилиндра

.
