Винтовой дровокол своими руками + чертежи

Дровокол на дачном участке – это решение огромной проблемы. Рубить топором большой объем дров – занятие тяжелое, требующее много времени. Поэтому многие жители загородных поселков сегодня пользуются именно дровоколами. Правда, готовый заводской станок стоит немалых денег, поэтому умельцы сами изготавливают это оборудование, используя детали и узлы от других станков или бытовой техники.

Сегодня существует две разновидности дровоколов, в основе которых лежат два разных рабочих органа. Это колун (острая, в виде ножа, вертикально установленная пластина), на который деревянную чурку с усилием надвигает толкатель. Такой дровокол называют реечным. И конус, на котором нарезана винтовая резьба. Сделать тот и другой дровокол своими руками (чертежи используя) не проблема. Главное найти все необходимые детали, основными из которых являются двигатель и рабочий орган.

Винтовой дровокол

Из двух вышеобозначенных конструкций, самый простой – винтовой дровокольный станок. Если вы посмотрите на рисунок ниже, то вы поймете, из чего его собирают, и как он работает. Это на самом деле простая конструкция без сложных узлов. В его состав входят электродвигатель, конус винтовой, пара подшипников, вал и редуктор. Кстати, последний может быть в виде ременной передачи, цепной, может быть использован заводской редуктор с зубчатой передачей.

Что касается мотора, то оптимальный вариант – это электрический, хотя можно установить и бензиновый, если собирается большая дровокольная установка. Кстати, можно для небольшого станка использовать двигатель от старой стиральной машинки, работающего от напряжения 220 вольт. Он хоть и маломощный, но установив хороший редуктор, можно увеличить его мощность в два-три раза. Здесь главное – правильно подобрать оба элемента. К примеру, можно установить на валу двигателя малый по размерам шкив, а на вал, на который насажен конус, установить большого диаметра шкив. И чем разница между диаметрами шкивов будет больше, тем мощнее будет дровокол.

Внимание! Очень важный показатель – скорость вращения рабочего органа. Она не должна превышать 500 об/мин. Поэтому необходимо правильно подобрать редуктор к электрическому двигателю.

Теперь о выборе подшипников. В принципе, подойдут любые, главное, чтобы изготавливаемый под них вал соответствовал действующим на него нагрузкам. Для небольших дровоколов можно установить вал диаметром 25-30 мм. Соответственно под него подбираются подшипники с внутренним диаметром, соответствующим внешнему диаметру самого вала.

Сами подшипники устанавливаются на дровокол в специальном корпусе из чугуна или стали. Корпус может быть отдельным для каждого подшипника или единым для двух сразу. Можно заказать корпус токарю, но лучше приобрести б/у конструкции, которые всегда найдутся на любой свалке металлолома.

Крепятся подшипники к станине с помощью болтов. Сама станина в месте установки должна быть очень прочной, поэтому именно в местах крепления под корпуса подшипников устанавливается металлический профиль (уголок, швеллер), который к станине дровокола приваривается электросваркой. Сама основа станка собирается из труб или уголков.

И самый главный элемент дровокола винтового с двигателем 220 вольт – это конус. Начнем с того, что изготавливают его из инструментальной стали, очень прочной. Поэтому самостоятельно его сделать, даже токарю в домашних условиях, непросто. Но этого делать и не надо, потому что винтовые конуса сегодня продаются свободно. Важно – правильно его выбрать по размеру, потому что от этого будет зависеть, какие чурки можно резать. Вот соотношение размеров конуса с размерами разрезаемых бревен, при одинаковой длине инструмента.

• Диаметр –70 мм, размер скоса – 1,1. При таких параметрах глубина раскола будет составлять 450 мм.
• Диаметр – 80 мм, скос – 1,2, глубина раскола – 550 мм.
• Диаметр – 100 мм, скос – 1,5, глубина раскола – 750 мм.

На фото выше показаны размеры конуса, а также описаны показатели винтовой резьбы. Особое внимание направлению нарезки резьбы. Она должна быть левой. То есть, при вкручивании конуса, он должен врезаться в полено, при этом тянуть его на себя. По сути, с помощью резьбы выполняется дополнительное движение заготовки – поступательное. При том, как сам рабочий орган вращается. Это очень важно для конусных дровоколов (220 вольт) бытового типа, потому что у них будет отсутствовать подающий узел. Все будет производиться вручную. Именно этот вариант создаст условия, при которых не нужно будет использовать большое давление на разрезаемую деревянную чурку.

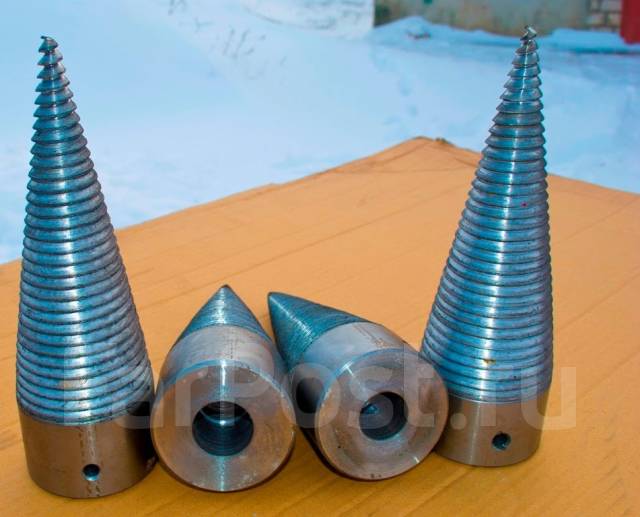

Выбор конуса зависит от его конструкции. Их две: с хвостовиком и с внутренним посадочным отверстием. В первом случае в валу, на который конус будет устанавливаться, сверится с торца отверстие под размер диаметра хвостовика. Последний вставляется в отверстие вала и крепится в нем при помощи стопорного винта, который вкручивается сбоку вала. Во втором случае сам вал вставляется в посадочное отверстие конуса, где закрепляется двумя стопорными винтами (болтами). На фото ниже показана вторая конструкция винтового конуса.

Размеры дровокола

Схема расположения узлов и деталей дровокола может быть произвольной. Здесь нет каких-то строгих ограничений. Главное – удобство его эксплуатации, поэтому высота станка должна соответствовать росту человека. Есть, правда, средне рекомендованные габариты, которые можно взять за основу сборки.

• Длина станка – 85 см.
• Высота – 65 см.
• Ширина – 45 см.

Специалисты еще рекомендуют устанавливать двигатель под столом, на котором будет производиться резка древесины. Во-первых, это уменьшит длину дровокольного станка, во-вторых, стол – это защита мотора от стружек и щепок, которые летят в процессе резки. Если в конструкции оборудования присутствуют открытые вращающиеся детали (ремни, цепи, полумуфты, соединяющие вращательные элементы двух узлов), то их необходимо обязательно закрыть. Таковы требования техники безопасности.

Что касается используемого для изготовления дровокола материала, то лучше всего для этого использовать металлические уголки размером 40х40 мм и листовую сталь толщиною 1 мм.

Кстати, данная конструкция дровокола позволяет не использовать электрический или бензиновый двигатель. Можно вообще отказаться от мотора, использовав силу человека. Для этого к редуктору надо прикрепить рукоятку, которой и надо будет крутить вал. Такой механический дровокол прост, но неудобен в эксплуатации, потому что для рубки дров придется участвовать двум людям: один крутит ручку, второй подает чурки.

Упрощенная конструкция винтового дровокола

Как вы сами смогли убедиться, изготовить винтовой дровокол своими руками несложно. Конечно, если есть возможность найти все вышеперечисленные детали к станку. Но есть вариант более простой. Для него нет необходимости использовать редуктор и подшипники, промежуточный вал и сложную станину. Все, что вам потребуется, это двигатель и винтовой конус. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже, где показан этот простой дровокол.

То есть, на вал электродвигателя насаживается конус, который крепится на нем двумя стопорными винтами. Их концы входят в пазовую канавку вала. И это очень надежное крепление. Единственное, на что необходимо обратить внимание, это на сам электродвигатель.

• Его мощность должна быть в пределах 4 кВт. Мощнее не надо.
• Скорость вращения вала должна быть в пределах 750 об/мин, лучше меньше.

Габариты двигателя значения не имеют, он может быть небольших размеров, но мотор можно приподнять, установив под него маленькую станину или подставки из металлического кругляка. На фото выше видно, что двигатель, наоборот, опустили, потому что высота вала была очень большой.

Выбирая тот или иной тип дровокола, необходимо основываться на деталях, которые в первую очередь доступны. Поэтому для кого-то изготовить реечный дровокол своими руками проще, чем винтовой. А для кого-то, наоборот. Но в любом случае свой станок для рубки дров на дачном участке – это возможность облегчить заготовку дров.

Обязательно ознакомьтесь с видео и фото в виде инструкций к изготовлению своими руками дровокола. На самом деле это не очень сложно, как может показаться на первый взгляд.

Как сделать конусный дровокол своими руками: Основная конструкция  и Типы приводов — Чертежи и Принцип работы электрического колуна: Самостоятельное изготовление с винтовым конусом

Конусный дровокол своими руками- Пошаговая инструкция, чертежи и фото. Станок для раскалывания древесных чурбаков -это механический помощник человека при самостоятельной заготовке дров на определённый длительный период времени. Чаще это зимнее время. Когда собрать необходимое количество топлива составляет большого труда с приходом сезонных снегопадов и низкой температуры. Наколоть поленницу с помощью обычного топора сложно и занимает много время.

Станки с конусным дровоколом позволяют сократить время заготовки топлива и сохранить силы человеку.

О конструкции

Основной принцип скопирован с эффекта деформации древесины, полученной при вкручивании в неё винтов по дереву для фиксации другого предмета. Когда метиз входит в древесину и начинает расщеплять её волокна, образуется трещина в детали, приводящая к расколу.

Основная конструкция конусного дровокола

Станок состоит из основных двух частей:

• Базовая часть представлена крепкой станиной. Она изготавливается из профильной трубы и имеет форму тумбочки. Состоит из четырёх стоек скреплённых между собой перемычками. Верх накрывается стальным листом по размеру периметра и толщиной 10 мм. На него устанавливаются два крепления под подшипники. На среднем уровне крепится подобная пластина. В ней сверлятся отверстия под крепление электрического мотора. К станине приваривается стол для подачи материала. Изготавливают его из двух стоек, с использованием профильной трубы, соединённых перемычкой. Верх выполняется из стального листа. Размеры соответствуют периметру стола. Толщина металла 10 мм. к поверхности стола приваривается нож разъединяющий полено. Он предотвращает неожиданное попадание осколка под винтовой конус с последующим его затягиванием и деформацию вала. Приваривается н строго под конусом на расстоянии 20 мм от самого большого диаметра конуса имеющегося в наборе к данному станку.
• Механическая часть представлена валом, двумя подшипниками, шкивом понижающим число вращения, конусом с винтовой резьбой, электродвигателем, малым шкивом для двигателя и прорезиненным ремнём.

Как работает?

Стальной вал помещается в подшипники и устанавливается в крепления на станине. На конце его закрепляется шкив диаметром 400 мм. на среднюю площадку устанавливается электродвигатель с малым шкивом диаметром в 140 мм. между ними устраивается ремённая передача.

Разность диаметров шкивов позволяет сократить частоту вращения от двигателя на вал с конусом в три раза, но позволяет увеличить мощность станка в 3 раза.

Винтовой конус изготавливается из стали марки 45 или 42Х. Вытачивается он на токарном станке. Конусная резьба имеет наклон для зацепа материала.

Длина конуса 250 мм, диаметр основания под вал составляет от 40 мм до 100 мм.

В основании высверливается отверстие для вала. Закрепляется конус на валу при помощи винтов или внутренней резьбы.

Типы приводов для конусного дровокола

Приводом для производства работы механического колуна могут быть:

• Электрические двигатели с питанием от сети напряжения в 220 V и 380 V. Выбор зависит от необходимой мощности станка.
• Двигатели внутреннего сгорания, работающие на бензине или дизельном топливе.
• От специального приспособления у механической газонокосилки или минитрактора. Это привода временного характера.

Принцип работы электрического колуна

При запуске двигателя крутящий момент передаётся посредством ремня на большой шкив и происходит вращение вала в подшипниках с закреплённым на нём конусном дровоколе. Оператор подаёт по приёмному столу древесный чурбак в направление к конусу.

Материал находится в вертикальном положении. Принцип ручной подачи необходим для тактильного контроля силы надавливания на чурбак. Конус с помощью винтовой резьбы вворачивается в древесину. Форма колуна обеспечивает постепенное раскалывание дерева на поленья необходимого размера. Остаётся только сложить полученный продукт в поленницу.

Важно! Особое внимание необходимо уделять безопасности производства работ на данных станках. Они имеют большое количество открытых вращающихся частей с большой мощностью.  Для работы применяется электрический ток. Важно соблюдать все правила техники безопасности. Обязательное применение спецодежды и средств индивидуальной защиты, рукавицы, сапоги кирзовые, очки.

Самостоятельное изготовление дровокола с винтовым конусом

Вначале необходимо заготовить основные детали станка. В качестве привода достаточно применить электродвигатель от старой стиральной машины. Для изготовления редуктора для дровокола подойдут детали от той же стиральной машины. Большой шкив от барабана, а малый остаётся на двигателе. И ремень подойдёт от того же агрегата. Это уже половина станка.

Подшипники и корпуса к ним придётся приобрести в магазинах с запчастями для автотехников, но прежде необходимо заказать у токаря вал и конусы для дровокола. По размерам вала подбираются подшипники.

За время изготовления заказных деталей можно смастерить верстак для сборки на нем основных деталей в единое целое. С помощью сварочного аппарата изготавливается каркас станины со столом из профильной трубы ли стального уголка с утолщёнными полками. Чертёж можно скопировать из интернета или разработать самому. Отверстия для крепежа агрегатов просверливаются по наличию образца или по снятому заранее шаблону.

В окончание процесса все детали поэтапно собираются в единое целое с соблюдением очерёдности:

• сначала устанавливается вал с подшипниками на верхней площадке,
• затем прикручивается электрический двигатель,
• следующим шагом устанавливаются шкивы, большой и малый,
• надевается ремень,
• производится контрольный запуск системы для проверки слаженной работы всех агрегатов,
• в случае необходимости производится корректировка и центровка установочных параметров,
• завершающим этапом следует установка винтового конуса на основной вал,
• следует окончательная проверка работоспособности станка для рубки дров с применением древесного чурбака.

Итоги

В случае отсутствия шибок при самостоятельном монтаже креплений, дровокол будет работать безупречно с высокой эффективностью.

Дровокол своими руками: механический, с электроприводом

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть.  Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Содержание статьи

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели

Дровокол механический вертикальный: чертеж с размерами

Для увеличения эффективности можно сделать утяжелитель

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош,  если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

особенности конусных моделей «Морковка» и «Шуруп», размеры колунов для дров

По сей день в загородных домах работают печи на дровах, именно поэтому большой востребованностью пользуются такие приспособления, как дровоколы. Они существенно облегчают процесс рубки поленьев, который ручным способом дается гораздо сложнее и тяжелее физически.

Что это такое?

Дровоколы на даче или в частном доме решают довольно большую проблему. Ни для кого не секрет, что рубить дрова – это очень тяжелый, изматывающий физический труд, который к тому же отнимает довольно много времени. Именно поэтому все больше жителей пригородных и сельских домов приобретают дровоколы или делают их самостоятельно, используя различные детали и узлы от старой бытовой техники и ненужных станков.

На сегодняшний день промышленность предлагает две базовые разновидности этих инструментов. Это колун и конусный дровокол – они различаются особенностями рабочей детали. В первом варианте он представлен острой, расположенной горизонтально или вертикально пластиной, которая под действием толкателя надвигает и буквально разрезает чурку. Этот колун носит название реечного.

В конусном варианте рабочая поверхность представляет собой специальную винтовую резьбу. Вращаясь, такой конус врезается в бревно по принципу шурупа и попросту раскалывает его на 2-4 части.

Конусный дровокол характеризуется самыми высокими технико-эксплуатационными качествами, исключительной функциональностью и легкостью использования.

Обычно агрегат для заготовки дров в винтовом дровоколе имеет довольно компактные размеры, и при возникновении необходимости его всегда можно переместить из одного места в другое.

Отличительной чертой конусного дровокола является его по-настоящему существенный рабочий ресурс. При производстве такого садового инвентаря используют исключительно крепкие и износостойкие материалы, благодаря чему он с легкостью выдерживает даже самые повышенные нагрузки.

Его можно использовать в самых разнообразных природно-климатических и погодных условиях, при этом дровокол не требует никакого специального технического обслуживания.

Характеристики

Любой механизм, который предназначен для заготовки древесного топлива, должен непременно соответствовать техническим требованиям, причем это касается дровоколов любого типа: гидравлических, а также механических и конусных.

Остановимся подробнее на основных технико-эксплуатационных характеристиках последнего:

• оптимальная рабочая длина (расстояние между клином и поршневой частью) – 50-55 см;
• мощность расщепа, требуемая для бесперебойного раскалывания деревянной заготовки – на уровне 5-8 т;
• скорость вращения, необходимая для приложения силы к древесным волокнам – как минимум 400 об/мин, но не свыше 600;
• движение поршня – еще один параметр скорости – соответствует 4 м/сек в прямом ходу и 7,5 м/сек в обратном направлении;
• мощность мотора – 3. 4 кВт.

Для винтовых дровоколов особое значение имеет наличие опции ограничителя хода.

Стоимость винтового дровокола начинается от 20000 и достигает 130000 р., при этом последняя установка способна расколоть заготовку в 40 см буквально за пару секунд.

Конструкция и принцип работы

Конструкционные особенности конусного дырокола базируются на рабочем взаимодействии гайки и винта, где в роли гайки выступает мягкая древесина. На прочной металлической платформе фиксируется моторедуктор с наконечником, выполненным в форме одно- или двухконусного винта. Он вращается со скоростью от 250 до 400 оборотов в минуту.

В то же время от двигателя приходит в движение и упорная планка, она задвигает стоящий торцом чурбак на движущийся конус. В результате винт вонзается в боковину заготовки, и древесина сразу же раскалывается вдоль своих волокон.

Существуют две базовые конструкционные схемы этих дровоколов. В первой – двухзаходный конус крепится прямо на вал тихоходного электрического двигателя с параметрами мощности 4-5 кВт и количеством оборотов, не превышающим 500.

Во втором варианте используются двуручные шкивы нескольких размеров, а также гибкие приводные ремешки, при этом на вал движка крепится малый шкив, а на вал дровокольного – крупный.

Наиболее простым из вышеописанных механизмов считается дровокольный станок – он представляет собой элементарную схему без каких-либо сложных узлов. Он включает в себя двигатель, винтовой конус, а кроме того, редуктор, вал и два подшипника. Причем редуктор бывает как фабричным с зубчатой передачей, так и цепным либо переменным.

Непосредственно подшипники фиксируются на инструмент в специальном стальном либо чугунном корпусе, он может быть общим для обеих деталей или отдельным для каждого подшипника.

Станина обычно довольно прочная, собранная из стальных труб либо уголков, скрепленных сваркой.

Двигатель винтового дровокола в 220 Вольт, выполняется из плотной инструментальной стали, довольно твердой. Изготовить его своими руками даже опытному токарю в домашних условиях невозможно – он может собираться лишь на заводе.

Отдельное внимание следует уделить нарезке резьбы, она обязательно должна быть левосторонней, потому что при вкручивании винта в дерево он должен тянуть полено к себе, по сути, при помощи резьбовых насечек производится поступательное движение чурок.

Преимущества и недостатки

Основное достоинство любого дровокола заключается в минимизации усилий, необходимых для колки дров. С приобретением подобного инвентаря вам больше не придется наклоняться, поскольку агрегат можно отрегулировать под свой рост.

Если у вас возникнет необходимость в заготовке дров, все, что от вас потребуется – это просто включить установку и подкладывать чурки – а все остальное механизм сделает без вашего участия.

Принцип работы конусного дровокола настолько прост, что справиться с работой может даже женщина или человек пожилого возраста.

Конструкция довольно проста, при этом достаточная мощность невысока – не более 3-4 кВт. Для использования дома хватит винта с параметром 80 мм, а достаточная длина установки составляет 250 мм. Такие изделия довольно компактны и мобильны – их можно устанавливать в любом месте, а при возникновении такой необходимости переносить.

Из недостатков следует отметить довольно низкую степень безопасности и потребность подносить деревянные заготовки самостоятельно. Это не исключает полностью возникновения усталости, хотя существенно снижает ее выраженность, при этом существенно ускоряет сам процесс колки бревен.

Виды

Конусный винтовой дровокол обычно выполняют в мобильном и стационарном варианте. В последнем исполнении каркас оснащен осью с парой колес, за счет чего приспособление можно без проблем перемещать из места хранения к месту колки бревен.

По способу привода все винтовые приспособления делят на бензиновые, электрические, помимо этого, в продаже можно найти промышленные модели, работающие за счет вращательного движения тракторного вала.

Электрические модели обычно функционируют от однофазной сети, но есть изделия, работающие от трехфазной.

Но надо понимать, что три фазы довольно проблематично завезти на свой личный участок – это обойдется в «кругленькую» сумму, поэтому большинство домовладельцев отдают предпочтение менее мощным, но при этом гораздо более практичным однофазным вариантам.

Бензиновые модели оптимальны для работы на дачных участках, удаленных от места подключения к сети переменного тока, а кроме того, в местах, где не подведено электричество.

Обслуживание подобных установок не нуждается в особых расходах, они отличаются повышенной функциональностью и результативностью.

Комбинированные – подобные приспособления работают как от электричества, так и на бензине. Они оптимальны для бытового использования, но часто применяются в промышленных условиях.

По способу подачи дров выделяют несколько типов винтовых дровоколов.

• Горизонтальные – в этом случае чурки попадают в особый желоб и перемещаются навстречу винтовому конусу. Есть и второй вариант, когда бревно остается на своем месте, а резак движется навстречу ему.
• Вертикальные – при этом заготовка подается в вертикальном направлении, обычно колющая поверхность движется к чурке.
• Смешанные – эти модели сочетают несколько разных типов подачи бревен.

В зависимости от комплектации выделяют приспособления со сменным конусом и без него.

Лучшие модели

Большой популярностью пользуется конусный дровокол «Сплиттер». Это технологичное приспособление позволяет колоть поленья диаметром до 50 см.

Скорость движения конусного шурупа варьируется от 150 до 400 об/мин. Производительность установки составляет 1 куб. м/час, а мощность – 1,5-3 кВт.

Масса агрегата равняется 90 кг.

Очень популярен дровокол-шуруп «Морковка». Этот механизм простой, но в то же время эффективный, а благодаря электрическому принципу работы использовать подобный механизм можно практически в любом хозяйстве.

Мощность дровокола оставляет 2,2 кВт, скорость вращения равняется 3000 оборотам в минуту.

Рабочая часть станины имеет габариты 40х70 см.

Тяжелый маховик создает довольно мощную кинетическую энергию, поэтому при помощи «Морковки» можно складывать самые сложные бревна без нагрузки на мотор. При этом раскалывание чурок настолько эффективно, что бревна буквально «разрываются».

Однако при раскалывании бревен главное – не заработаться, поскольку дровокол представляет собой довольно опасную конструкцию и может в считаные секунды натянуть рукава вашей одежды на свой конус.

Конусный дровокол «Шуруп» работает по простому принципу: вращаясь, конус входит в древесину наподобие шурупа, раскалывая ее на части.

Часто подобные устройства сооружают самостоятельно. Однако при работе с этим дровоколом необходимо соблюдать элементарную технику безопасности.

Как выбрать?

При выборе дровоколов заводского производства следует принять во внимание несколько важных параметров.

Сила удара – это одна из основных характеристик, имеющих принципиальное значение при выборе провода. Она измеряется в тоннах, при этом для бытового использования более чем достаточно моделей с параметром 5-6 т. Этого параметра хватает для того, чтобы быстро наколоть дрова для растопки бани либо небольшой печки.

В промышленности используют дровоколы с показателем в 10 т, они оптимальны для котельных либо на больших деревообрабатывающих производствах.

Для работы с большими объемами древесины стоит подобрать модели на 12 т.

Имейте в виду, что чем выше усилие, тем выше должна быть мощность. Некоторые недобросовестные изготовители уверяют, что слабые моторы могут создавать значительное усилие на расколе – это обман. Мощностных параметров менее 3 кВт может хватить только на усилие в 4-5 т.

Особого внимания заслуживает выбор таких параметров, как однофазные или трехфазные двигатели. Трехфазные приспособления считаются более мощными, они требуют профессиональной проводки с напряжением 380В. Такие приспособления оптимальны для крупных производств с высокой интенсивностью использования, а вот в быту стоит ограничиться однофазными механизмами. Они могут подключаться к стандартной электросети, имеют встроенную защиту от скачков напряжения.

Важен такой параметр, как наибольший размер бревна, который он может расколоть. Этот параметр напрямую зависит от особенностей хода поршня. Для горизонтальных механизмов он должен составлять не больше 40 см, для вертикальных – не свыше 50 см.

Обратите внимание на присутствие ограничителя хода – это дополнительное устройство, которое имеется не во всех моделях. Такое приспособление позволяет работать с короткими поленьями, поскольку механизм самостоятельно блокирует их движение назад.

Обзор модельного ряда винтовых дровоколов в видео ниже.

Дровокол своими руками: чертеж конуса, видео

Станки и инструменты /06-янв,2011,23;09 /
205831

Для экономии сил и времени, которые тратятся на заготовку дров вручную, вы можете изготовить конусный дровокол своими руками.

На дачах и в сельской местности процесс заготовления дров для отопления жилых помещений очень важен. Но, большинство предпочтет заплатить больше денег и купить уже колотые дрова, чтобы не обрекать себя на нелегкий труд, связанный с распилом бревен и колкой колод на дрова.

Как показывает практика, для того, чтобы колоть дрова совсем не обязательно обладать внушительной физической силой. Нужно лишь иметь некоторые навыки и точно знать, куда ударить колуном и с каким усилием. Фиксировать чурбак на плахе и замахиваться колуном – сложное и не всегда безопасное занятие, но при определенной сноровке – это может быть весьма полезным для здоровья и увлекательным трудом.

Как известно, длительность и качество горения дров зависит не только от сорта дерева, но и от длины, толщины и формы используемых поленьев. Важна, также, и конструкция топливного котла, так как размеры поленьев должны полностью соответствовать его размерам. Для традиционной русской печи наиболее подходящей будет толщина бревна 8-10 см. Тогда дрова будут гореть ровным пламенем длительное время, хорошо прогревая купол печи и толстую каменную кладку. Во время заготовки дров, тонкие бревна можно просто расколоть пополам на поленца, а толстые нужно рубить на четыре, шесть или восемь частей. Трехгранные бревна, иногда, приходится раскалывать вдоль еще раз.

Дрова не должны быть слишком толстыми, так как тогда они могут гореть очень медленно и непродуктивно, а еще, не сгорать полностью, образуя головешки.

Конусный дровокол своими руками

Путешествуя по просторам «Всемирной паутины», я наткнулся на видеоролик, в котором кололи дрова при помощи электродвигателя, на валу которого был закреплен большой конус с резьбой.

Мне очень понравилась идея дровокола своими руками своей простотой и доступностью в повторении. Конус (рис. 1) изготовили по моему заказу на токарном станке. Деталь нехитрая, и пояснений к рисунку не требуется.

Мощного электродвигателя в распоряжении не было, и я решил использовать в своём будущем дровоколе бензиновый четырёхтактный двигатель от мотоблока мощностью 6 л/с со встроенным понижающим редуктором 1:2 и автоматическим сцеплением. Так как максимальную мощность двигатель развивает при трёх тысячах оборотов в минуту, устанавливать конусную насадку с резьбой непосредственно на вал двигателя опасно. На мой взгляд, самые оптимальные обороты для насадки 400-600 об/мин. Для этой цели я сделал цепной привод (на фото 1 для наглядности дровокол своими руками показан без защитного кожуха) от двигателя к валу (рис. 2), на котором установлен конус с резьбой.

Вал вращается в подшипниках № 205. В качестве опор для этих подшипников подойдут опоры карданного вала от автомобиля «ЖИГУЛИ».
Принцип работы этого дровокола очень прост. Вращаясь, конус с резьбой вворачивается в полено и раскалывает его (фото 2).

Дровокол для заготовки поленьев на зиму устанавливаю рядом с поленницей (фото 3). В этом случае дрова сразу укладываю под навес и теперь нет необходимости по несколько раз кланяться каждому полену, как это приходилось делать при колке дров традиционным способом, а именно — топором.

Управляю оборотами двигателя при помощи педали, к которой прикреплён тросик управления дроссельной заслонкой карбюратора. Для изготовления дровокола своими руками можно использовать любой двигатель без встроенного редуктора и автоматического сцепления. Самое главное — подобрать передаточное отношение, обеспечивающее оптимальную скорость вращения конуса.

Конусный дровокол своими руками видео

Наглядный пример колуна установленного на валу электродвигателя.

Чертеж конуса для дровокола своими руками

Сергей ХОМЯКОВ, Москва (рисунки и фото автора)

Винтовой дровокол своими руками: инструкция, чертежи, фото

Для жителей частных домов или для владельцев загородных участков, часто актуальным становится вопрос: как сделать винтовой дровокол своими руками и где для этого взять инструкции, чертежи, фото? Ведь в частном доме часто приходится заготавливать дрова. При небольшом их количестве можно справиться и топором. Если же их много, топор уже не поможет – потребуется немало сил и времени. В этой ситуации на помощь придет дровокол, сделать который можно и самому.

Для изготовления дровокола используются узлы от другого оборудования. Самодельные агрегаты по типу своего рабочего органа подразделяются на две категории: с колуном и с конусом. Главной деталью колуна является вертикальная острая пластина. Древесину на нее подает толкатель. Дровокол этой категории называется реечным. У устройств второго типа основной элемент – конус с винтовой резьбой. Такой дровокол называется конусным. Второе его название – винтовой. По своему конструктивному исполнению он более простой, чем реечный.

Принцип действия, преимущества и устройство винтового дровокола

Конус дровокола вращается с помощью электродвигателя. Он входит в полено и, за счет постепенного увеличения диаметра, разрывает его по волокнам. Дрова на винт подаются вручную. Самодельный винтовой дровокол обладает следующими преимуществами:

1. Простота конструкции.
2. Низкая стоимость узлов.
3. Легкая доступность узлов (почти все, кроме конуса, они имеются в быту).
4. Высокая производительность (до 12 м3 дров длиной около 60 см).
5. Простота эксплуатации.

Имеются у этого устройства и недостатки. Во-первых, он плохо разрезает древесину с переплетающимися волокнами. Во-вторых, чурки разделяются на поленья не полностью – приходится заканчивать этот процесс вручную. А для этого требуются определенные усилия.

В-третьих, для изготовления конуса потребуется токарный станок. Хотя, винт можно сделать и самому – на просторах интернета имеется масса информации по этому поводу. Кроме того, эту деталь можно приобрести в готовом виде.

Вал с конусом необходимо установить на прочной, устойчивой платформе. Рекомендуемый диапазон частоты вращения конуса – от 300 до 500 об/мин. В данной схеме электродвигатель обеспечивает вращение винта за счет ременной передачи.

Преимущество этой схемы в том, что здесь можно любые двигатели. А требуемая частота вращения винта достигается за счет ременной или цепной передачи. На вал электродвигателя устанавливается шкив меньшего диаметра, на вал винта – большего.

При большой частоте вращения двигателя, для обеспечения требуемого вращения рабочего органа потребуется большая разница диаметров ведущего и ведомого шкивов. В таком случае используется двухступенчатая передача. То есть, между ведущим и ведомым шкивами устанавливается промежуточный вал.

Для упрощения конструкции агрегата рекомендуется использовать электродвигатель с редуктором. На производительности такое решение никак не скажется.

Существует вариант, при котором электродвигатель соединяется с конусом напрямую. Максимальная частота оборотов двигателя должна в этом случае быть 500 об/мин, минимальная мощность – 3кВт.

Вариант, при котором двигатель расположен под столешницей, более предпочтителен. Длина столешницы в таком случае потребуется меньше. Кроме того, это позволит защитить мотор от щепок. В данной схеме подойдет однофазный электродвигатель, что поможет снизить затраты на изготовление устройства.

Дровокол должен также соответствовать следующим требованиям:

• допустимая мощность электродвигателя – 2-4 кВт;
• наличие кнопки включения и выключения, а также устройства, предназначенного для защитного отключения в случае возникновения внештатных ситуаций;
• вал винта должен находиться на подшипниковых опорах;
• на конусе должна быть упорная резьба;
• высота агрегата должна быть около 800 мм;
• ремни желательно использовать клиновидные, а шкивы – двухручейные;
• заготовки должны подаваться вертикально (если заготовки будут подаваться по-другому, винт может заклинить).

Элементы конструкции

Для работы понадобятся:

1. Лист металла толщиной 4-5 мм.
2. Конус (лучший материал для главной детали всего механизма – инструментальная сталь).
3. Вал.
4. Шкивы (для передачи с помощью ремня) или звездочки (для передачи с помощью цепи).
5. Ремень или цепь.
6. Подшипники, имеющие корпус.
7. Электродвигатель.
8. Провода.
9. Кнопка включения и выключения агрегата (в качестве альтернативы можно использовать магнитный пускатель).
10. Уголки для изготовления станины (для этой цели вполне подойдут и стальные трубы).
11. Болты и гайки.

Почти все перечисленные детали можно извлечь из старого оборудования. Конус вы можете изготовить сами. Однако, для этого потребуется определенное оборудование. Шаг резьбы винта должен быть 2:1. Поэтому желательно приобрести его, чтобы агрегат работал без замечаний.

Двигатель рекомендуется использовать электрический, на 220 вольт. Иногда в хозяйстве встречаются дровоколы с двигателем от стиральной машины. Большая установка может функционировать и с бензиновым двигателем. Рекомендуемый диаметр вала – от 25 до 30 мм.

Также для работы потребуются следующие инструменты:

• электродрель со сверлами разного размера;
• молоток;
• сварочный аппарат;
• болгарка;
• рулетка, ключи;
• маркер.

Изготовление

Сначала разрежьте уголки и трубы в соответствии с вашими замерами. Из листа вырежьте крышку стола и площадку, на которой будет установлен мотор. Соедините верхнюю и нижнюю рамы, приварите ножки. Для мобильной установки к станине нужно будет приварить оси. На эти оси установите колеса.

После этого установите столешницу и полку, на которой будет установлен двигатель. Установите мотор. Соедините вал двигателя с ведущим шкивом. Соберите узел вала конуса. Для этого нужно будет поместить подшипники в корпуса, установить шкивы и вал. Теперь просверлите в станине отверстия и закрепите на ней собранный узел. Для этого понадобятся болты и гайки. Проверьте вращение вала – никакого сопротивления быть не должно.

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Монтаж конуса

После этого приступайте к подключению электрического оборудования. Все – дровокол готов! Можно очистить его поверхности прогрунтовать и нанести на них краску. Теперь можно проводить испытание устройства.

Размеры агрегата могут быть произвольными. Главное, чтобы его удобно было эксплуатировать. Для этого габариты станка должны соответствовать человеческому росту. Рекомендованные размеры:

• длина – 850 мм;
• ширина – 450 мм;
• высота – 650 мм.

Видео: винтовой дровокол своими руками.

Техника безопасности

Насаживать древесину на конус нужно без перчаток. Иначе они могут быть накручены на винт, что может привести к травме. Заготовки подавайте только в вертикальном положении. Это обезопасит рабочий орган агрегата от заклинивания и выхода из строя. Не забудьте про заземление двигателя.

Будьте внимательными при обработке поленьев с большими сучками. Это чревато резким поворотом заготовки, заклиниванием вала, выбросом больших щепок и тому подобными неприятностями. Частота оборотов вала не должна превышать рекомендованный верхний предел – 500 об/мин. Ременную (или цепную) передачу лучше защитить кожухом.

Итак, изготовление винтового дровокола – процесс, не представляющий особых проблем. На это может уйти всего один день. Зато, в будущем вы сэкономите массу времени и сил при заготовке большого количества дров. Только, при работе соблюдайте технику безопасности.

Republished by Blog Post Promoter

Самодельный дровокол. Чертежи конструкций.

Существует несколько видов конструкций дровокола. Различия между ними существенные. Они различаются по сложности изготовления конструкции, по степени безопасности при работе с ними, по удобству и скорости работы. Рассмотрим подробно каждый вид отдельно.

Ручной дровокол

лом-колун

Он является самым простым в изготовлении. Принцип его работы основан на энергии удара по колуну тяжелым предметом. Эффект получается практически такой же как если поставить топор на полено и ударить по обуху топора кувалдой. Но этот лом-колун удобнее в работе и скорость работы выше.

Дровокол лом-колун

Его преимущество в том, что он безопасен в работе, легок в изготовлении, занимает мало места. Не требует доставки каждого полена к нему. С ним будет удобно переходить от одного полена к другому. Во время работы с ним спина остается прямая, что немаловажно при колке дров большого объема. Не нужно нагибаться над каждым поленом, чтобы его расколоть.

Но он требует применения физической силы человека и во время работы издает громкий металлический звук. Для защиты от звука придется работать в наушниках.

Лом-колун состоит всего из двух частей. Первая часть непосредственно колун с направляющей трубой, а вторая часть ударная. Ударная часть может быть наружной, то есть обхватывать собой направляющую трубу или внутренней – входить во внутрь направляющей трубы. Чтобы данный колун был эффективным, при его изготовлении нужно соблюсти одно правило. Часть колуна с направляющей и лезвием должна быть как можно легче, а ударная часть как можно тяжелее, но в разумных пределах, так как подымать ударную часть придется вручную. Чем больше разница по массе между эти двумя частями, тем выше КПД колуна.

Лом-колун.Чертеж лом-колуна.

При
изготовлении лом-колуна главное соблюсти правило большой разности масс частей
колуна и выдержать достаточную длину хода ударной части для создания сильного
удара. Эта длина должна быть примерно 50-60см.

Чтобы
первую часть колуна сделать максимально легкой, нужно в качестве направляющей
использовать тонкостенную трубу и лезвие колуна сделать узким.

Если
во время удара вибрация передается на руки, то можно ее значительно снизить,
если сделать ручки деревянными. Если ручки изготавливаются металлические, то их
нужно приварить на самую тяжелую и массивную ударную часть, это также будет
способствовать снижению вибрации.

Для
плавности хода ударной части и снижения звука трущихся друг об друга металлических
частей, следует использовать полипропиленовую трубу между этими частями.

Чтобы
избежать быстрого расклепывания металла в месте удара двух частей лом-колуна,
пятно контакта между ними не должно быть слишком маленьким.

Для удобства работа с лом-колуном поленья следует ставить во внутрь старого автомобильного колеса. Это предотвратит разлет отколотых частей от поленьев, и они всегда будут в одном положении.

Механический дровокол на пружине.

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный механизм немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у него большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого механизма основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола. Важные моменты.

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила
удара данного колуна зависит от массы его подвижной части. Чем больше масса
колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых
металлических частей, например приварить два куска рельсы. Главное, чтобы груз
был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина должна быть достаточно мощной, чтобы удерживать плечо механизма в горизонтальном положении. То есть здесь должен быть баланс между массой колуна с грузом и силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую пружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружину можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм. В сжатом состоянии, когда консоль находиться горизонтально, пружина будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

Общий вид колуна.Чертеж дровокола.Общий вид каркаса.Чертеж каркаса.Чертеж колуна.Консоль.Кронштейн.

Электрический

винтовой дровокол

Данный механизм является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровоколаЧертеж конусного винта.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и механизмом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный. При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента.

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

• поставить мощный электродвигатель 5-7квт.

• Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

Винтовой дровокол с маховиком.

• Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Цепную
или ременную передачу нужно подобрать таким образом, чтобы число оборотов на
конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено
может вырвать из рук.

Высота
от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то
поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать
с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как
винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких
ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.

Электромеханический

дровокол с толкателем и редуктором.

Данный вид механизма довольно массивный и энерго затратный. Стоимость его изготовления высокая, так как предполагает наличие мощного редуктора, но его производительность больше, чем у винтового механизма.

Принцип действия основан на шатунном механизме. Редуктор крутит шатун, который скользит по своей направляющей по направлению к ножу. Редуктор создает довольно большое усилие, которое может расколоть практически любые поленья.

Выбор

редуктора, двигателя и диаметров шкивов.

Редуктор можно применить с передаточным отношением не менее 1:20, но лучше всего подойдет редуктор с отношением 1:40 и выше. Но подойдет не всякий редуктор с таким передаточным числом. Нужен редуктор, который выдержит большой крутящий момент и не сломается. Поэтому при его выборе следует обратить внимание на диаметр выходного вала. Он должен быть не менее 40мм.

Количество оборотов на выходном валу должно быть в пределах 11-14 об\мин. Чтобы получить такие обороты необходим двигатель с оборотами 950 об\мин и редуктор с передаточным отношением 1:70, тогда получим обороты выходного вала редуктора 950\70=13.5 об\мин. Если же двигатель и редуктор с другими параметрами, то для понижения числа оборотов придется между ними делать дополнительную ременную передачу.

Например, двигатель 1500 об\мин и редуктор с передаточным
отношением 1:30. Рассчитаем диаметры шкивов ременной передачи.

Считаем до каких оборотов редуктор понижает. Для этого делим
обороты двигателя на передаточное число редуктора. 1500\30=50 об\мин. А нам необходимы
обороты в пределах 11-14 об\мин.  Следовательно,
нужно дополнительно ставить ременную передачу. Посчитаем какое передаточное
число должно быть на шкивах, чтобы получить 11-14 об\мин. Для этого 50 оборотов
разделим на 14, получим 3.57. Такое передаточное отношение немного большое для
ременной передачи. Для одного ремня передаточное отношение должно быть не более
1:3 иначе ремень может проскальзывать, когда дровоколу попадутся особо твердые
и сучковатые поленьях. Следовательно, нужен или более тихоходный двигатель или
делать двух ручьевые шкивы и ставить два ремня. Так как такое отношение ненамного
больше, чем 1:3, то можно оставить и так.

Рассчитаем диаметры шкивов. Шкив малого диаметра примем сами
за 150мм. Тогда шкив большего диаметра должен быть больше на необходимое нам
передаточное число. То есть 150х3.57=535мм. Также чтобы снизить вероятность проскальзывания
ремня на малом шкиву, его диаметр нужно принимать как можно большим. То есть
шкив с диаметром 100мм имеет больше шансов на проскальзывание ремня, чем шкив с
диаметром 150мм. На больших диаметрах и ремни медленнее изнашиваться будут.

Проверим расчеты. 1500 об\мин делим на передаточное 3.57
получим 420об\мин на малом шкиве. Теперь 420об\мин делим на передаточное
отношение редуктора 30 и получим 14об\мин.

Двигатель желательно выбирать мощностью от 3квт. Если
двигатель слабый, то можно поставить на его вал маховик, с ним маломощный
двигатель будет гораздо меньше останавливаться от нехватки крутящего момента в
момент раскалывания сучковатых поленьев.

Для такого вида дровокола металлический каркас должен быть достаточно мощным, иначе есть вероятность отрыва редуктора от каркаса или деформации самого каркаса в момент большой нагрузки. Каркас лучше всего сделать из швеллеров №12 или аналогичного им металлопроката.

Нож дровокола желательно сделать из твердой закалённой стали,
для этих целей хорошо подойдет пружинная сталь 65Г. Из этой стали делают плоские
рессоры. Так, что если в хозяйстве есть кусок такой рессоры, то она идеально
подойдет в качестве ножа.

В

ыбор длины кривошипа

Длина кривошипа, а, следовательно, длина хода толкателя
должны выбираться в зависимости от размеров поленьев. Например, поленья длиной
примерно 40см. Ход толкателя выберем такой же, то есть 40см. Так как толкатель
будет не доходить немного до ножа примерно 5 см, то максимально расстояние
между толкателем и ножом получиться 5+40=45см. Длину кривошипа берем в 2 раза
меньше хода толкателя, то есть 20см. Это будет расстояние по центрам валов. Длина
кривошипа очень важна, так как чем меньше будет длина кривошипа, тем больше
будет усилие на толкателе.

Техника безопасности при работе с дровоколом.

Данный механизм довольно травмоопасный. Чтобы его сделать менее травмоопасным следует устанавливать аварийную кнопку отключения. Желательно, чтобы данная кнопка была довольно большая и в виде гриба. Такую кнопку всегда легко нажать просто ударив по ней рукой. Если вы правша, тогда кнопку выключения следует делать под левой рукой, так как правая будет занято поленом. Вместо аварийной кнопки можно установить педаль, тогда для работы дровокола нога всегда должна держать нажатой педаль, а если ногу убрать, то он выключается.

При сборке дровокола на шатуне некоторые мастера допускают грубую ошибку. Они делают так, чтобы шатун подходил вплотную к ножу практически без зазора. Так делать нельзя. Нужно обязательно оставлять зазор минимум в 5см. Полено расколется в любом случае, даже если шатун будет немного не доходить до ножа, но зато в этом случае рука останется целая, если попадет между шатуном и ножом.

Электромеханический

реечный дровокол.

Данный механизм можно назвать одним из самых производительных. Его подвижный нож закреплен на зубчатой рейке, которую в движение приводит шестерня. В изготовлении он довольно сложен, так как требует таких деталей как зубчатая рейка, шестерня, маховик, но скорость его работы перекрывает все минусы изготовления. Рекомендую посмотреть видео о работе реечного дровокола и обзор его конструкции.

Рекомендую посмотреть видео о работе реечного дровокола.

Планы вертикальных дровоколов

Вертикальные дровоколы используют эффект помещения бревна в
вертикальное положение на сплиттере с тараном, который толкает лопату вниз
в журнал, чтобы разделить его.

Преимущества вертикального разветвителя

:

Вертикальные дровоколы иногда проще в использовании из-за того, что
что вам не нужно поднимать бревна настолько высоко, чтобы положить их на
разветвитель.Вертикальный дровокол требует, чтобы бревна стояли вертикально,
поэтому прикатывание бревен на место на площадке, находящейся на уровне земли, может
быть проще, чем поднять их на место.

Вертикальные дровоколы

также предлагают более устойчивую платформу, когда вы
собираетесь работать на неровной поверхности или склонах.

Чтобы узнать больше о выборе тоннажа для бревна, перейдите по этим ссылкам здесь,
или приобретите набор тарифных планов ниже

Описание вертикального плана:
20 тонн по вертикали
Планы, 25
Тонны вертикальных планов,
30 тонн по вертикали
Планы, 35
Тонны вертикальных планов,
40 тонн по вертикали
Планы, 45
Тонны вертикальных планов,
50 тонн по вертикали
Планы

Вертикальный дровокол Недостатки:

Одним из недостатков вертикальных дровоколов является то, что клин
в журнал, что означает, что он может застрять в частично разделенном журнале и
отводится назад, когда гидроцилиндр втянут.

Низкий
Низкие цены!!! Приобрести набор CAD Design Вертикальный дровокол
Планы ниже!

Универсальный горизонтальный или вертикальный дровокол

Когда я решил перейти к разделке дров, у меня возник один вопрос относительно
разделители журналов были, что более важно при их использовании, имели
горизонтальный вариант, когда клин стоит неподвижно, а древесина толкается
в сторону, пока он раскалывается (и вы можете поставить 4-сторонний клин
на нем), или клин будет движущейся частью, и возможность расколоть
как по горизонтали, так и по вертикали? Мое окончательное решение было универсальным горизонтальным
/ вертикальный разделитель.

Теперь у меня есть разветвитель либо горизонтальный, либо вертикальный. я использую
это в основном вертикальное, так как мне не нужно поднимать большие бревна на место.
Могу воткнуть края под разветвитель и просто откусить. в
вертикальное положение, этот делитель предназначен для работы с большим диаметром
дерево с легкостью, уменьшая потребность в тяжелом подъеме. Или используйте его в
более традиционное горизонтальное положение. Лично я бы получил такой,
работает как в вертикальном, так и в горизонтальном положении, потому что стоя
рядом с грудой дров и снимая сверху небольшие бревна, вы не
придется наклониться, чтобы расколоть их или снять с машины.Но ты
все еще может переворачивать большие куски и не поднимать их.

Вот примерный список деталей, необходимых для сборки разветвителя с некоторыми
ок. затрат.

Строительные компоненты стандартного вертикального бревна

:

1. Гидравлический цилиндр 4 x 24 175,00
2. 11gpm 2-ступенчатый насос 150,00
3. Кронштейн крепления насоса 40.00
4. гидравлические шланги 50,00 мин.

Клапан автоматического возврата

5. 80.00
6. Фильтр гидравлического масла 20.00
7. гидравлические фитинги 50.00 плюс
8. гидравлическая жидкость (мин. 5 галлонов) 5 галлонов
9. газовый или электродвигатель 300.00

Ось

10. с колесами, шинами и крыльями
11. Сцепное устройство 2 «с предохранительными цепями
12. Балка двутавровая 6 дюймов
13. Стальной режущий клин 8 дюймов
14. разное. материалы

Тщательно выбирайте двигатель, существует много различных типов электрических
моторы с такими же л.рейтинг. Некоторые быстро выйдут из строя, а другие
может длиться вечно. При использовании электродвигателя правильного типа, л.с.
потребность может быть уменьшена на 1/3 Для 2-ступенчатых насосов 1/2 л.с. за галлон.
требуется.
Для одноступенчатых насосов 2-3 л.с. за галлон. необходим.

Когда вы идете вертикально, обязательно поставьте плоскую ножку на нижнюю часть
вертикальный луч. Значительно упрощает установку плоского конца
бревно на плоской подошве для раскалывания. Я видел некоторые сплиттеры, построенные с
клин внизу.Такой дизайн подходит для горизонтального сплиттера.
но не для вертикального. Должно быть весело пытаться уравновесить бревно на
край клина в тех случаях.

Чертежи дровокольника с маховиком

С дровоколами оригинальной конструкции с маховиком кинетическая энергия снижается.
сохраненные во вращающихся маховиках вес и число оборотов в минуту, что обеспечивает огромную
преимущество силы. Можно нанести несколько ударов, чтобы проехать через любую
тип текстуры твердой древесины для колки бревна.С плотной твердой древесиной
маховик может заглохнуть при ударе перегрузки, но может восстановиться при расколе
второй.

Современный
Сплиттеры с маховиком работают иначе. Кинетическая энергия сохраняется во вращающемся
дровоколы маховики. Эти маховики прочно прикреплены к неразъемной
шестерня. Для передачи мощности от ведущей шестерни на бревно, рейку
передача включается кулачковым методом. Реечная шестерня теперь полностью включена
и заблокирован в ведущей шестерне, выдвигается с усилием от 12 до 24 тонн.

Из-за веса маховика и частоты вращения, установлен на шарикоподшипниках.
и закрепленная на раме ведущая шестерня имеет огромное преимущество в мощности.
В конце полного хода 24 дюйма стойка подпружинена вверх.
и назад отключает блокировку кулачка и немедленно возвращается, чтобы начать
должность.

Дровокол с маховиком Принципы мощности

Маховик
конструкции дровоколов предлагают множество запатентованных форм для забивания тарана в
кусок дерева, чтобы разделить его на отдельные части.

С помощью маховика это действие делителя бревен может быть мгновенно
срабатывает, чтобы включить или выключить момент маховика с приводом от двигателя.

Это, в свою очередь, запускает работу трансмиссии, включая сцепление.
который передает энергию маховика, когда он используется для приведения в движение гидроцилиндра
на кусок дерева, чтобы расколоть его быстрым движением по сравнению с обычным
гидроцилиндры с гидравлическим приводом.

Функции безопасности позволяют сопротивлению эффективно отключать
двигатель, если нагрузка на маховик становится достаточно большой, чтобы вызвать перегрузку двигателя.

Эта система гидроцилиндров с реечным приводом обеспечивает гораздо более быстрый цикл
время, чем то, что встречается с обычными дровоколами.

Дровокол с маховиком Super Split

Дровокол SUPER SPLIT® — это полуавтоматическая машина, спроектированная
помня о безопасности. Из-за этой функции безопасности каждый цикл должен
активироваться вручную. Однако после активации он завершит
полный цикл и вернуться в исходное положение.Однако стойка может
можно в любой момент отключить, нажав на ручку управления.

При работе с очень плотной древесиной маховик может заглохнуть при перегрузке. Маховик
время восстановления составляет около 1/2 секунды, и можно нанести несколько ударов по
через любую твердую древесину. Если вы когда-нибудь размахивали тяжелой булавой
нанесите сильный удар по бревну, вы легко поймете, почему древесина SUPER SPLIT®
Принцип колки предлагает более эффективную систему колки древесины.

Современные дровоколы с маховиком производят больше дров за меньшее время!

Дровокол с винтажным маховиком

Винтажные пирамидальные дровоколы с маховиком

Винтажный дровокол с ременным приводом

Дровокол с маховиком Vintage Pedestal

13 чертежей дровоколов: самодельные варианты своими руками

Если вы рубите дрова вручную, вы уже знаете, сколько усилий и времени уходит на подготовку хорошей штабеля дров для сжигания или продажи.Дровоколы всех типов значительно упрощают работу, но могут оказаться немного дорогостоящими в зависимости от того, что вы ищете. Если у вас есть навыки (или вы знаете кого-то, кто обладает), создание собственного мощного сплиттера определенно заслуживает внимания.

Разветвители

в целом имеют довольно простую конструкцию, и следующие планы разделения журналов объясняют и показывают, как вы можете настроить и создать свою собственную версию в соответствии с работой, которая вам нужна. Все, от мощных обучающих программ, работающих на газе, поэтому простые ручные варианты показаны ниже.

Схемы с маркировкой

Получите диаграмму

Многие колки похожи по своей природе, чтобы обеспечить силу, необходимую для раскалывания бревен на 2 или 4 части всего за один толчок. На этих схемах представлены основные обозначенные потребности для понимания размещения деталей и приблизительных размеров разделителя горизонтального стиля. Они могут быть включены в планы дровоколов, работающих на газе, или даже в планы дровоколов с электроприводом — выбор за вами.

Восстановленный разветвитель

В этом видео рассказывается, что можно сделать с металлоломом, оставшимся от других проектов.Для формирования вашей собственной рамы разветвителя не так уж и много, а с добавлением гидравлического сверхмощного домкрата для бутылок у вас есть собственный способ самодельной расколки древесины. Посмотрите, как этот инструмент может принять форму в вашем гараже с помощью простого планирования.

Гидравлика для тяжелых условий эксплуатации

Посмотрите внимательнее на то, что возможно, если у вас есть собственное видение создания сплиттера с использованием двигателя 13 л.с., насоса 3000 фунтов на квадратный дюйм и 5-дюймового цилиндра, чтобы создать не только 4-ходовой сплиттер, но и гидравлический подъемный стол.Это значительно упрощает весь процесс резки и помогает сэкономить на ручном труде.

Планы ручного разветвителя с ножным управлением

Диаграмму можно найти на сайте: www.instructables.com

Ищете мощный вертикальный разветвитель, который можно было бы сделать самостоятельно? Эти простые планы объясняют, как именно это сделать, чтобы создать мощную движущую силу, для которой нужна только ваша собственная сила ног. Если размахивание топором звучит утомительно, этот вариант определенно стоит рассмотреть.

Создание кинетической энергии

Ищете способ резать дерево без давления? Эта кинетическая конструкция маховика проста и эффективна и требует только того, что у вас уже есть в гараже, и нескольких деталей, которые легко найти в местном хозяйственном магазине (например, стойки и шестерни).Внимательно посмотрите на это творение, чтобы увидеть, как оно работает и как вы можете построить собственный маховик.

Успокойся и береги спину

Диаграмма найдена на: www.grit.com

Эти планы были реализованы, чтобы помочь уменьшить количество стресса с помощью разделителя, созданного на спине производителя. Многие расколочные машины требуют много усилий для гибки и подъема, но эта гениальная идея объединяет всю тяжелую работу И раскол в одной машине. Вы можете легко внедрить несколько идей резки в машину такого размера для еще большей индивидуализации.

Быстрый и простой 4-х ходовой ручной разветвитель

Из этого туториала Вы узнаете, как быстро и легко сделать 4-х сторонний ручной делитель для раскалывания и растопки. Это требует времени и усилий при обращении с топором и делает каждый удар намного более эффективным.

Портативный гидравлический привод

Схема находится на сайте: www.motherearthnews.com

Сделайте свой собственный гидравлический разделитель электростанции, используя эти схемы, которые включают в себя легкое вертикальное разделение с использованием только ноги для управления.Это оставляет обе руки свободными для установки и перемещения расколотых бревен. Его также легко буксировать, и он разработан для быстрого и портативного питания.

Воспользуйтесь преимуществами своего мини-погрузчика

Схема находится на сайте: www.ringolake.com

Если у вас есть преимущества гидравлики мини-погрузчика (или другого оборудования, например трактора), то эти планы предназначены для вас. В рамках этих планов будет создан горизонтальный резак для бревен с серьезной мощностью, который легко буксировать и брать с собой куда угодно, где требуется мощность резки.

Не выбрасывайте изношенные машины

Диаграмма, найденная на: beckmannag.com

Если у вас есть старый изношенный сплиттер или части к одному, то эти планы — это то, что вам нужно собрать воедино и изменить то, что некоторым людям может показаться мусором. Это лучшее, что вы могли бы сделать для бесплатного создания разделителя бревен, если у вас есть под рукой детали и инструменты для его переделки. Создайте более крупный и лучший механический горизонтальный / вертикальный разделитель с помощью идей, представленных в этом пошаговом руководстве, в котором объясняется, что используется, заменяется и почему.

Планы и учебное пособие для винтового делителя

Схема находится на сайте: www.instructables.com

Этот шуруповерт воплощает в себе довольно гениальный подход к созданию инструмента с электрическим приводом, который помогает безопасно и под контролем раскалывать древесину. Такой дизайн позволяет вам буквально ввинтить острие в стороны вашего бревна, чтобы разделить их на полезные размеры.

Crazy Simple Unicorn Log Splitter план

Схема находится на сайте: www.instructables.com

Дровокол «единорог» — это просто упрощенный шуруповерт, для которого требуется двигатель и некоторые другие очень простые материалы, чтобы создать движущую силу для раскалывания древесины через бревно.Сделанный так, чтобы он устойчиво устанавливался на плоской поверхности, его можно было легко установить, проявив немного большей изобретательности для портативного источника питания.

Мощная индивидуальная буксировка за сплиттером

Планы найдены на: www.hearth.com

Одним из преимуществ создания собственного сплиттера является то, что вы можете полностью настроить его. Эта конструкция была разработана для облегчения работы и мощной гидравлической режущей способности. В этом руководстве рассказывается, как сделать это самостоятельно, а также предлагаются идеи по обновлению, если вы этого хотите.

Вот несколько типов дровоколов, из которых вы можете выбрать.

Заключение

Когда у вас есть средства для создания и необходимость разбивать бревна, вышеприведенные планы подчеркивают множество идей, которые вы можете воплотить в машине для колки бревен. Эти пошаговые инструкции и фотографии, доступные для легкой загрузки в Интернете, содержат идеи, необходимые для создания именно того, что вы хотите, в разделителе журналов. Создание любой из этих машин сэкономит вам время и деньги и станет отличным помощником для своевременной укладки древесины.

Мы будем рады услышать ваши мысли об этих планах ниже, а также увидеть все, что вы, возможно, создали. И, как всегда, поделитесь пожалуйста!

10 самодельных схем разделки бревен, которые можно легко построить

Если вы любите разводить дрова, то вам нужно разделить бревна, и если вам не хочется размахивать топором, вы можете купить разделитель бревен или построить его самостоятельно. сам.

Множество мастеров своими руками построили свои собственные самодельные дровоколы и даже с гордостью представили свои конструкции дровоколов в Интернете бесплатно.

Ниже приводится список этих самодельных дровоколов. Вы можете скопировать их, чтобы построить свой собственный дровокол, или просто использовать планы в качестве вдохновения для вашего собственного уникального дизайна.

1. Самодельный дровокол с приводом от Honda GX160. Руководство по изготовлению.

. Хотя этот пост на форуме больше касался того, как сделать его второй дровокол лучше, плакат также добавил изображения первого дровокола, который он построил, использовал и продано.

Он работает на Honda GX160 мощностью 5,5 л.с. и представляет собой горизонтальный сплиттер, установленный на прочной балке и раме из углового железа.Рама фактически соединяется с осью с помощью пружин, что делает ее идеальной для езды по дорогам.

В конце балки вы видите его клин высотой 12 дюймов, который выглядит довольно острым, и хотя он опубликовал много фотографий этого сплиттера, он не говорит о насосе или баке, или о каких-либо других технических деталях. Если вам нужен этот план, вам нужно будет проделать много вычислений и переделок.

Подробнее здесь

2. Семиступенчатое руководство по самостоятельному разделению бревен Unicorn

Дизайн этого разделителя бревен немного нетрадиционен, но он очень эффективен.Идея состоит в том, чтобы иметь спиральную головку винта в виде единорога, которая ввинчивается в ваши бревна и тем самым раскалывает их.

Вам нужно будет посмотреть прилагаемое видео, чтобы увидеть, насколько умным и эффективным на самом деле является этот самодельный дровокол. Фактически, это безопаснее, чем большинство других конструкций разделителей бревен в этом списке.

Основная задача здесь — сделать вращающуюся голову единорога. Есть прилагаемый план, который поможет вам с фрезеровкой, хотя он частично на русском языке.

Если вы можете это сделать, то все, что вам нужно, это подключить эту головку к генератору, как показано на шаге 3 этого руководства, и все готово.

Подробнее здесь

3. Колесо долга DIY Wood Splitter Guide

Сделанное в основном из лома, это колесо долга стоит всего 14 долларов США на закупку материалов. Это колесо долга представляет собой устрашающее чудовище. У него есть топор, который приварен к большому вращающемуся колесу и разбивает все на своем пути.

Несмотря на то, что она не так хороша, как предыдущая российская машина, она доставляет более чистые дрова, что является плюсом, несмотря на довольно грубую конструкцию.

Для этого проекта вам нужно будет выполнять резку и сварку, а также серьезно относиться к безопасности пользователя.Отлично подойдет защита от отдачи, а также способ убедиться, что топор никогда не слетит с колеса.

Это руководство по разделке бревен, сделанное своими руками, представляет собой только видео, поэтому в нем нет планов, эскизов или пошаговых инструкций, которым нужно следовать, но, внимательно понаблюдав за машиной, вы увидите, что вы можете сделать.

Подробнее здесь

4. Учебное пособие по самодельному дровоколу для Saab 900 и пивных бочонков

Ось в этом дровоколе, включая шины, от Saab 900.Он спроектирован как горизонтальный / вертикальный дровокол и изначально имел пивной бочонок в качестве гидравлического резервуара.

Балка имеет стальную опорную пластину, когда она используется в вертикальном положении, а ее цилиндр взят от автовышки.

Помимо простой резки и сварки, вы также можете захотеть увеличить порты цилиндра, как это было сделано в этом руководстве для большей мощности.

Для самодельного дровокола клин для колки на этом немного особенный. Вы можете воссоздать его заново или просто довольствоваться тем, что у вас есть.

Подробнее здесь

5. Вертикальный разветвитель бревен профессионального качества от Ed

Создание собственного разделителя бревен не означает, что он должен выглядеть ужасно. Многие строители делают эту ошибку, но не Эд. Его вертикальный дровокол, сделанный своими руками, выглядит так, как будто он был с завода.

Этот самодельный разделитель бревен, от выбора материала до его компоновки, элементов управления, цветов и дополнительных функций, показывает вам правильный способ создания разделителя бревен.

Это газовый двигатель Kohler мощностью 12 л.с., который приводит в действие двухступенчатый гидравлический насос диаметром 4 дюйма и длиной 24 дюйма.

Для клина Эд обратился к инструментальной стали и сделал острый, как бритва, разделитель толщиной 1 дюйм. Гидравлический резервуар этой машины представляет собой воздушный компрессор емкостью 13 галлонов, и лучшая часть всего этого — управляемый кнопками загрузочный рычаг, что делает его идеальным делителем для пожилых людей.

Подробнее здесь

6. Станок для обработки дров своими руками на заказ

Некоторые люди просто очень креативны, и это видео является тому доказательством. Этот самодельный парень сконструировал дровокол, который включает в себя бензопилу и колокол.

Управляя бензопилой руками и ножом, он работает во много раз быстрее, чем вручную.

Он включает аварийный выключатель на панели управления и защиту зоны бензопилы, что делает эту машину намного более безопасной. Если вы хотите построить этот самодельный проект разделителя бревен, вам понадобится много времени на предварительное планирование.

Это видео показывает вам гораздо больше, чем просто создание разделителя журналов, хотя на самом деле оно показывает, что можно построить все, что угодно.Если бы вы только могли это представить.

Подробнее здесь

Вот очень простой, но разумный способ разделить дрова. Идея проста и заключается в том, чтобы использовать ногу, чтобы накачать домкрат для бутылок, который продолжает поднимать ваше бревно, пока не достигнет клина и не расколется.

Для этого проекта требуется много резки и сварки, а также необходимо убедиться, что вы используете достаточно прочные металлические детали.

Рама стоит вертикально с клином вверху, а платформа, которая перемещается вверх и вниз по этой раме, затем управляется с помощью домкрата.Вам нужно будет добавить к этому разъему подходящую ножную педаль.

Поскольку это руководство уже показывает вам слабые места и то, что вы можете с ними поделать, было бы желательно с самого начала построить свой собственный сплиттер из прочных материалов.

Подробнее здесь

8. Планы «Сделай сам» разделителя журналов с ручным управлением

Как насчет действительно низкотехнологичного самодельного разделителя журналов? Это руководство прямо здесь показывает вам, как сделать дровокол полностью вручную.

Исходная страница на шведском языке, поэтому здесь вы не получите подробных указаний.Также нет подробных планов разделения журналов, но если вам это нравится, вы можете немного изучить эту технику, а затем продолжить и построить ее.

Требуется сила ваших рук, чтобы сбить тяжелый клин на рычаге, который, в свою очередь, толкается вверх пружиной. Просто и умно.

Подробнее здесь

9. Гидравлический вертикальный разделитель бревен DIY

Если вы хотели построить самодельный вертикальный разделитель бревен, но не знаете, с чего начать, вот руководство, которое может быть помощи.

Здесь нет самодельных планов по разделению журналов, которые можно было бы загрузить и использовать пошагово. Скорее, вы получите множество объяснений того, что вам нужно делать, а также советы по достижению наилучших результатов.

Например, вам понадобится цилиндр с минимальным диаметром 4 дюйма. Другой совет — генератор мощностью не менее 5 л.с., сверхпрочные клиновые детали, цилиндр лучше всего закрепить на его двух концах, и не используйте стальные водопроводные трубы для гидравлических линий.

Подробнее здесь

10.Скандинавский самодельный 30-тонный дровокол Monster Video

В этом видео вы увидите, как этот огромный дровокол работает где-то в Норвегии. Двигатель трактора приводит в действие гидравлический насос, а сам цилиндр идет от грузовика-контейнеровоза.

Если вы заинтересованы в создании этого, то помните, что все здесь должно быть сделано из толстолистовой стали, от балки до толкающей головки и 8-головного делителя. Без исключений.

Нет планов и учебников, но видео показывает вам все необходимые части.

Подробнее здесь

Мы подошли к концу этого списка самодельных дровоколов. Как видите, здесь нет готовых комплектов для разделки бревен, скорее, есть учебные пособия и идеи, которые помогут вам начать строительство.

Вы можете прикрепить любое понравившееся изображение и поделиться этим списком в социальных сетях. Не стесняйтесь оставлять комментарии и сообщать нам, что вы планируете построить. Будем рады услышать от вас!

Также подумайте о том, чтобы поделиться своими самодельными планами разделителя бревен после того, как вы его закончите.Кто знает? когда-нибудь это может сделать чей-то день.

Планы разделителей бревен, проекты САПР для домашнего строительства (сборка своими руками)

Создайте свой собственный самодельный гидравлический дровокол с нашими подробными инструкциями
Планы проектирования дровоколов САПР своими руками — вертикальные, горизонтальные,
и 3-точечный

Используйте наши планы самодельного бревна для изготовления и
соберите с нуля свой дровокол. Вы можете использовать наши планы
и ведомость материалов, или материалы-заменители, которые есть у вас
собственный магазин и двор, чтобы сэкономить деньги на самодельном дровоколе.

Дом
Встроенные дровоколы предлагают мастеру отличный способ сэкономить деньги.
с проектом дома своими руками, который может дополнительно сэкономить деньги
на счет за тепло и для вас.

Отопление коленой в качестве альтернативного источника тепла может оказаться очень дорогостоящим.
Более естественный и экономичный способ согреть душу и сердце. Это могло бы
даже добавить в комнату немного романтической эстетики.

Черт возьми, это пламя может даже помочь вашей второй половинке разогреться
вверх, так что вам может даже повезти.Вот это круто!

Горизонтальный разделитель бревен — vs. Вертикальный разделитель бревен

Выбор типа разделителя бревен, который лучше всего подойдет для ваших нужд
это первый шаг к процессу изготовления. Несколько вопросов следует
получить ответ до принятия решения. Горизонтальный вертикальный,
3 точки по вертикали,
и 3-точечный горизонтальный.

• Насколько велик диаметр колотых бревен? Когда ты попадаешь в
  большие бревна, которые тяжело поднимать, вертикальный разделитель позволяет
  катить бревна на ножку колки.Эти журналы необходимо перевернуть
  вверх на опорной плите для раскалывания с помощью клина, направленного вниз
  давление.
• Бревно вертикальное
  сплиттеры обычно предназначены для использования в горизонтальных
  или вертикальное положение, хотя они не так удобны в макете
  для горизонтального использования в качестве разветвителя горизонтальной конструкции. Это до
  к конструкции реверсивного дровокола толкание компоновки гидроцилиндра
  клин против бревна.
• по горизонтали
  дровоколы обычно являются лучшим выбором для более коммерческих
  использовать. Задняя тележка с обеих сторон позволяет загружать целые бревна и
  погрузка колотых бревен прямо из пикапов и обратно.
  Это снижает трудозатраты на перемещение бревен и увеличивает производство дров.
  возможности, позволяющие производить больше дров за меньшее время.

Два основных типа дровоколов

Вертикальный дровокол:

На
В вертикальном дровоколе прижимной клин движется сверху вниз.Когда бревна «стоят вертикально» на опорной плите, клин принудительно
вниз через журнал, который нужно разделить. Хотя это позволяет катать журналы
на пластину для раскалывания, необходимо подобрать расколотые куски и
переехал в сторону для продолжения работы.

Одним из основных препятствий для внедрения клина в конструкцию бревен является то, что иногда
разделяемое бревно не отделяется полностью и застревает на
раскалывающий клин, затем он втягивается в режиме втягивания, требуя
оператор для снятия бревна с клина.

Горизонтальный дровокол:

Клин дровоколов неподвижен в горизонтальном направлении. В
бревно поднимается в люльку поверх балки подъемника. Гидравлический
цилиндр вдавливает бревно в клин, и расколотые части падают на
с каждой стороны разветвителя.

Бревно
сплиттеры объединяют в себе ряд компонентов, чтобы сформировать механическую структуру
для колки дров.

Многие из наиболее распространенных гидравлических, механических и конструкционных деталей
может потребоваться правильный размер для соответствия вашей рабочей нагрузке, некоторые из этих компонентов
включают:

Расчет правильных размеров компонентов

• Основная двутавровая конструкция должна быть достаточно прочной, чтобы не прогибаться
• Гидравлический цилиндр поршня должен быть
  правильный
  номинальная вместимость

Гидравлический регулирующий клапан

• должен обеспечивать надлежащую
  функции
  и расход
• Гидравлический бак с жидкостью должен

  достаточно масла для нормальной работы

• Гидравлический
  Насос не должен создавать давление выше номинала баллона

.

• Фильтр гидравлической жидкости подобран, чтобы правильно фильтровать объем
  масло
• Двигатель — источник питания
  лошадь
  мощность л.с. и скорость
• Муфта насоса и двигателя, достаточно прочная, чтобы не сломаться под нагрузкой
• Режущий клин может быть 2-, 4-, 6- или больше

Размер цилиндра влияет на силу и скорость раскалывания, в то время как
насос будет влиять только на скорость.Чем больше диаметр цилиндра, тем больше
сила или давление, которое он будет оказывать, чтобы расколоть более плотную твердую древесину, однако
для этого требуется больше жидкости для заполнения, что может замедлить его работу.

Ключевые факторы определяют количество силы, необходимое для разделения плотного материала
лиственные породы Северной Америки,
и контролировать, сколько времени потребуется для этого.

Ключевые факторы в планах разделителя бревен

• Тонны Давление: Сила раскола является ключевым фактором для
  возможности гидроцилиндра, и цилиндр питается от гидравлического
  насос.Крайне важно, чтобы гидроцилиндр был
  рассчитано на максимальное или превышающее максимальное давление, на которое рассчитан насос.
  Мощность раскалывающего усилия измеряется в тоннах давления.
• Время цикла: Этим термином обозначается время, необходимое для
  плунжер для разделки бревен, чтобы выдвинуть его, разделив бревно, а затем вернуть
  в задвинутое исходное положение. Из соображений безопасности включите цикл
  время должно контролироваться с управляемой скоростью.Более медленный, более контролируемый
  скорость поможет предотвратить травмы от контролируемого движения
  дровокол. Другие конструкции, такие как делители маховика, обеспечивают более быструю
  скорость цикла.
• Максимальная длина бревна: Наклон гидроцилиндра определяет
  какую длину бревна может вместить дровокол. Это
  легкая регулировка изготовления при строительстве дровоколов. В
  длина вашего дальнего света и расстояние перемещения вашего плунжера диктуют
  возможность разделителей журналов разделять более длинные журналы.Измерение максимума
  длина бревна, которая может поместиться в вашем камине, — хорошее место
  начать. Тем не менее, построив дровокол длиной 24 дюйма или более
  для разделения бревен позволяет разделить их до этой длины, вместо этого
  ограничиваться более короткими журналами, если ваш дизайн меньше. Помнить,
  вы можете обрезать бревна до любой длины, но вы не можете сделать дровокол
  предназначены для коротких бревен, подходят для более длинных бревен.

Самодельные дровоколы предлагают гибкую конструкцию

С нашими планами для дровоколов «собери сам» мастер может заменить
материалы для изготовления и сборки их дровоколов на основе готовых
доступные материалы, возможно, у них уже есть.Это может помочь снизить стоимость
строительства и ускорить процесс строительства.

Имейте в виду, что дровокол может быть опасной машиной для начала.
с использованием некачественных материалов или некачественной обработки может привести к
травмы и даже смерть. Всегда консультируйтесь со специалистом, если у вас есть вопросы
о выбранных вами материалах или о безопасной эксплуатации этих продуктов
после сборки.

Более холодный зимний сезон предлагает множество проблем, которые могут быть решены.
интенсивный.Если вы хотите облегчить рабочую нагрузку и сэкономить деньги
сжигая дрова для тепла, изготовление собственного кола для бревен может быть
отвечать. Черт возьми, даже если ты просто хочешь подогреть романтику уютным
огонь в камине, дровокол может быть правильным ответом
чтобы подогреть романтическое настроение!

Покупка дровоколы,
или построить свой собственный дровокол с помощью нашего дровокола
планы помогут вам хорошо и уютно подготовиться к зиме !!!

Правила в отношении веб-сайтов: цифровые товары и возврат средств

Цифровые товары: Цифровые товары могут содержать фоновый водяной знак.
изображения или текст, например доменное имя нашей торговой марки.

Доставка цифровых товаров: После покупки вас перенаправляют
на страницу загрузки, и ссылка для загрузки также отправляется на ваш PayPal
Адрес электронной почты.

Возврат: В связи с их характером и тем фактом, что у нас нет
контроль над удалением этих цифровых продуктов с вашего компьютера
— Загрузка Покупки цифровых товаров не подлежат возврату

Мы НЕ собираем, не продаем и не распространяем данные о покупателях .Хранить
электронные письма о покупке для справки в качестве подтверждения покупки для поддержки.
Ваша квитанция / счет поступает от PayPal.

Для борьбы с мошенничеством, у нас есть система, которая регистрирует покупателей
IP-адрес и сведения о загрузке. Мошенники и сведения о мошенниках будут
сообщить в PayPal.

Как построить дровокол

Содержание руководства:

1. Электродрель с ВОМ — что это?
2. С чего начать сборку дрели-колу?
3. Выбор комплекта резца для корончатого сверла
4. Выбор привода сверлильного станка
5. Монтаж фрезы
6. Работа сверлильного станка
7. Сводка

]]>

Электродрель с ВОМ — что это?

Сверло-кола — это устройство, использующее вращательное движение и специальную конструкцию сверла для раскалывания бревен на более мелкие части.Обычно он состоит из базового комплекта, состоящего из подшипников с валом, шнека подходящего диаметра и рабочего стола. В зависимости от предполагаемого использования, делитель приводится в движение электродвигателем со шкивом или сельскохозяйственным трактором через вал отбора мощности (ВОМ).

Времена, когда топор рубили дрова, постепенно уходят в прошлое. Все чаще и чаще в мастерских, но также и в домашнем хозяйстве используются дровоколы, то есть инструменты, облегчающие раскалывание даже больших кусков дерева.Правильно сконструированный сплиттер поможет нам сэкономить много работы и времени, а также позаботиться о нашем здоровье, потому что долгие часы, проведенные за рубкой дров топором, негативно сказываются на нашем позвоночнике. Если мы отапливаем дом дровами и обрабатываем несколько или несколько десятков кубометров древесины каждую зиму, то колокол — идеальное решение для нас. Если мы выберем подходящую дрель для себя и двигателя, а потом построим колокольню на основе тщательно подобранных элементов, мы получим инструмент, который позволит наслаждаться долгими зимними вечерами у камина, без неприятных воспоминаний о проведенных часах снаружи с ноющим позвоночником и с топором в руке.

Ниже представлена ​​доступная инструкция, которая позволит вам шаг за шагом собрать дровокол. Прочитав этот текст, вы сможете выбрать соответствующие элементы, необходимые для сборки устройства.

С чего начать сборку дрели-колу?

Самым популярным типом является дрель-резак, и здесь мы остановимся именно на нем. Первым шагом в создании нашего сплиттера должно быть определение наших конкретных потребностей. Мы лучше всех знаем, сколько древесины мы потребляем, какого диаметра обрабатываем бревна и сколько времени на это тратим.Зная, что именно нам нужно, можно переходить к выбору подходящего набора. В зависимости от диаметра обрабатываемых блоков нам нужно правильно подобрать сверло . Ниже представлена ​​таблица, показывающая соотношение диаметра деревянных блоков к размеру сверла:

Выбор базового комплекта фрезы для сверл:

Зная, что нам нужно и чем мы должны руководствоваться, мы можем перейти к выбору правильного набора, который мы будем использовать при создании нашего дровокола.Независимо от того, строим ли мы сплиттер для трактора или электродвигателя, мы должны выбрать правильный комплект подшипников в зависимости от условий эксплуатации:

Мы рекомендуем установить на ступице сверло для колки, не обязательно большого размера, если мы не выполняем крупномасштабную колку.Маленькая ступица имеет в несколько раз большую прочность, чем самоустанавливающиеся подшипники из чугуна, что приводит к меньшему количеству отказов и меньшим затратам на последующую эксплуатацию.

Выбор привода дрели-фрезы:

Еще нам нужно знать, что дровоколы обычно приводятся в действие от электродвигателя или трактора . Если в нашем доме есть трактор, мы можем использовать его для сборки разветвителя, в то время как при его отсутствии лучшим решением будет использование электродвигателя.

Если выберем конструкцию дровокола электрического:

Мощность двигателя следует отрегулировать в соответствии с диаметром сверла, который мы выбрали, следуя инструкциям, описанным выше.

Если мы уже выбрали подходящую сеялку и двигатель, нам остается выбрать шкивы в зависимости от оборотов двигателя.

Мы не рекомендуем монтировать дрель на двигатель 2800 об / мин из-за большого диаметра шкива, необходимого для сверла = 400 мм, на практике дешевле купить новый двигатель 1400 об / мин, чем инвестировать в такой дорогой шкив, который дополнительно без надобности увеличивает размер нашего делителя.

Для двигателей мощностью до 5,5 кВт мы рекомендуем комплект, состоящий из двигателя 1400 об / мин, большого шкива для сверла диаметром 200 мм и малого шкива для двигателя диаметром 78 мм, что обеспечивает оптимальную стоимость. оптимальной скорости сверления = 550 об / мин.

Для двигателей мощностью более 5,5 кВт будет лучше использовать большой шкив для сверла 250 мм и малый шкив для двигателя 98 мм, благодаря чему мы также получим оптимальную скорость сверления = 550 об / мин, однако это будет предотвращать проскальзывание ремней на моторном колесе (с более слабыми двигателями эта проблема вряд ли возникнет).

Если у нас есть двигатель с другой скоростью, мы должны использовать следующие формулы для расчета передаточного числа шкивов и выбора диаметра шкивов, чтобы в итоге получить скорость 550 об / мин.

Сначала мы должны вычислить передаточное число:
(ПЕРЕДАЧА ПЕРЕДАЧ) = (СКОРОСТЬ ДВИГАТЕЛЯ) / (СКОРОСТЬ РАЗДЕЛЕНИЯ)

Зная диаметр малого шкива и передаточное число, мы рассчитаем большой по следующей формуле:
(БОЛЬШОЙ ШКИВ) = (МАЛЕНЬКИЙ ШКИВ) * (ПЕРЕДАЧА ПЕРЕДАЧ)

Зная диаметр большого шкива и передаточное число, мы рассчитаем малый следующим образом:
(МАЛЕНЬКИЙ ШКИВ) = (БОЛЬШОЙ ШКИВ) / (ПЕРЕДАЧА ШЕСТЕРНИ)

Дополнительную информацию о выборе шкива см. В этой статье:
Как правильно выбрать шкив разделителя для вашего двигателя?

Проверьте также наш отдел с готовыми наборами для изготовления разветвителя электродвигателя:

Строительный комплект для электрической дрели

Если выбрать конструкцию сеялки с приводом от трактора:

Из-за большой мощности трактора, которым мы располагаем, рекомендуемый диаметр сверл составляет 100 мм — 170 мм с отверстием под вал не менее 35 мм.Однако, если мы рубим бревна только меньшего размера, мы также можем использовать другое сверло меньшего диаметра.

Если установленный на тракторе резчик будет использоваться для колки так называемых «счетчиков», мы рекомендуем выбрать базовый комплект на основе большой ступицы с более прочным валом диаметром 40 мм.

Посмотреть готовые комплекты для изготовления сеялки-колуна трактора

Если мы еще не знаем, как будет работать наш сплиттер, или нам нужно универсальное решение:

В этом случае мы рекомендуем вам приостановить покупку подходящего комплекта или выбрать универсальный комплект, который оснащен шкивом и выходом для вала отбора мощности, благодаря чему он также адаптирован для работы с электродвигателем. как с трактором.

Следует отметить, что при использовании привода от трактора часто используются универсальные комплекты для привода дополнительных устройств. Соединяем их клиновыми ремнями, и оба устройства работают одновременно.

См. Универсальные комплекты сеялки для трактора и / или электродвигателя

Монтаж фрезы

Когда у нас есть все элементы, мы можем приступить к сборке дровокола. Разумеется, соответствующая таблица послужит основой всей конструкции.Мы можем изготовить его самостоятельно, согласно приложенному ниже чертежу, или использовать стол, который используется в других инструментах, например, от настольной пилы. Если мы решим сделать его сами, мы сможем адаптировать его к форме нашего сплиттера, что является несомненным преимуществом этого решения.

Очень важен предохранительный клин , который следует устанавливать под прямым углом к ​​сверлу. Его отсутствие может привести к серьезной аварии или разрушению раскалывающихся элементов.

На какой высоте должно быть сверло?

Вопреки распространенному мнению, не устанавливайте сверло на половине расколотого бревна.При сборке сверла на столе его следует устанавливать горизонтально таким образом, чтобы высота сверла составляла примерно 1/3 высоты расколотых бревен, но не менее 0,8 диаметра сверла (см. Рис. .). Благодаря этому для раскалывания бревна потребуется гораздо меньше усилий и уменьшатся нагрузки, воздействующие на всю конструкцию разделителя.

Согласно правилам техники безопасности и охраны труда, каждый подвижный элемент устройства должен быть защищен соответствующими крышками .В случае фрезы для сверления необходимо установить соответствующие крышки для шкивов с клиновыми ремнями и сверла. Об этом нельзя забывать, потому что они являются незаменимым элементом сплиттера и обеспечивают безопасность и комфорт во время работы.

Собрав все элементы и подключив разветвитель, можно приступать к работе по дереву. Используя электродвигатель, мы можем без проблем работать в закрытых помещениях, что является большим преимуществом, особенно зимой, когда погода нам не союзник.Если мы решим использовать трактор, несомненным преимуществом является мобильность кола и возможность использовать ее непосредственно в лесу, из которого мы берем бревна. Электроэнергия, конечно, нам тогда не понадобится, что тоже следует записать в плюс такого решения. Пользуясь дровоколом, помните о технике безопасности и гигиене труда .

Работа сверлильного станка

Если вы хотите узнать больше о безопасном использовании фрезы для сверления, перейдите к этой статье:

О чем нужно помнить при рубке дров? Правила эксплуатации и техники безопасности на дровоколе.

Сводка

Хотя выбор правильных элементов и создание собственного дровокола кажется сложным и трудоемким, следуя приведенным выше советам, мы можем сделать это быстро и эффективно. Время, которое мы уделяем этому, будет отличным вложением и очень быстро окупится, потому что обработка деревянных брусков с помощью колки займет гораздо меньше времени, чем раньше. Благодаря использованию дровокола мы экономим много времени и энергии, которые можно использовать любым способом, например, проводить время с семьей у горящего камина.И в этом вся суть, чтобы различные инструменты облегчили нашу жизнь и позволили нам извлечь из нее как можно больше.

10 самодельных плантоколов для создания собственного

Будь то камин, дровяная печь, дровяная печь или костровище на открытом воздухе, запас дров — это незаменимая вещь для всего этого. Так что начните раскалывать бревна дома с помощью этих 10 бесплатных самодельных схем самодельных бревен, которые работают на основе творческой самопланированной инженерии.Вы все вольны использовать свой собственный мозг, чтобы изобрести новый самодельный разделитель для бревен, и, глядя на эти идеи, вы легко сможете это сделать. Просмотрите все эти планы поделок бревен своими руками, чтобы мыслить как гений, и эти планы предлагают творческие способы поиграть с новым и переработанным оборудованием, чтобы сделать нашу работу по разделке древесины экономичным способом. Покупка коммерческих дровоколов может оказаться слишком дорогой. Воспользуйтесь этими планами разветвителя бревен DIY с пошаговыми инструкциями, визуальными руководствами и учебными пособиями, которые помогут вам легко построить разделитель бревен по минимальной цене.

Используйте старые газовые двигатели, тракторные двигатели, гидравлические насосы и различные детали машин, чтобы получить мощность, позволяющую легко рвать бревна. Эти проекты включают переработку большого количества старого материала из старых автомобилей для создания более долговечной машины для колки бревен, которая начнет резать бревна, как овощи. Эти проекты самодельных дровоколов также предполагают использование коммерческих материалов из переработанных материалов для создания хорошо спроектированных дровоколов.

Наконец, вы также получите бесплатные планы по эксплуатации бревенчатой ​​машины на тракторе.Просмотрите все эти бесплатные самодельные планы дровоколов , которые слишком креативны, чтобы поразить все ваши чувства.

1. Самодельный дровокол Unicorn

Если вы пристрастились сидеть возле камина или костровой ямы, мы должны иметь хороший запас дров. Итак, сделайте этот дровокол DIY , чтобы быстро отделить дрова от бревна твердых пород. Он поставляется с прочным металлическим заостренным рогом, похожим на единорога, который входит прямо в бревно, разрывая все. Вот как соорудить дровокол в домашних условиях! инструкции

2.Изготовление небольшого делителя бревен

Для раскалывания древесины в небольших размерах выберите этот небольшой дровокол, которым легко управлять. Изготовить этот небольшой дровокол может быть немного сложно, поскольку он включает в себя все: от сборки каркаса до сварки деталей и установки новейшего оборудования для полной сборки. Бесплатные планы и руководство по эксплуатации beckmannag

3. Как собрать шуруповёрт

Вам нужен хороший запас дров для деревянных обогревателей? Тогда получите здесь планы построить свою собственную машину, позволяющую быстро разрезать бревна.Сделайте каркас для дровокола из квадратных труб 60 мм x 60 мм. Далее устанавливаем электродвигатель на 3000 об / мин. Полное руководство здесь, инструкции

4. Загрузочная рука для разделителя бревен, сделанная своими руками

Возьмите бесплатные планы и инструкции здесь, чтобы построить эту загрузочную руку для разделителя бревен. Он 10 футов в высоту и весит 2000 фунтов. Используйте 12-вольтовую лебедку, чтобы загрузить 5-футовый погрузочный рычаг. Загрузочный рычаг может захватывать бревна длиной 24 см и диаметром 24 см. В машинах используется электростартерный двигатель Kohler мощностью 12 л.с., который помогает управлять двухступенчатым гидронасосом.зернистость

5. Дровокол из металлолома

Создайте из металлолома красивые бревенчатые дровоколы. Получите бесплатные видеоинструкции здесь, чтобы построить более долговечный. Сделайте это, используя 100% переработанный металлолом. Во-первых, просто создайте прочный металлический каркас с V-образным верхним краем. Затем получите преимущество перед бревнами, работая с 20-тонным гидравлическим домкратом для тяжелых условий эксплуатации. youtube

6. Гидравлический дровокол до 200 долларов

Сделайте этот дровокол с модернизированным двигателем старого автомобиля.Здесь был использован двигатель с вертикальным валом мощностью 8 л.с. от старого трактора, который очень хорошо подходит для этого дровокола. Благодаря этому гидравлическому дровоколу, который обойдется вам менее чем в 200 долларов, ваши бревна лиственных пород можно легко разделить на дрова. youtube

7. Постройте самодельный дровокол

Ознакомьтесь с еще одной креативной версией самодельного дровокола , работающего на гидравлической насосной системе. Фактически это переделка старого лесоколечника, работающего с валом отбора мощности старого трактора.Получите профессиональные сварочные навыки, чтобы добавлять и удалять детали при обновлении старого разделителя бревен. Бесплатное видео-руководство по созданию разделителя журналов. youtube

8. Самодельный дровокол

Этот самодельный дровокол проекта требует сначала построить каркас для установки дровокола. Затем вы можете использовать некоторые коммерческие аксессуары и насосы, чтобы они работали более правильно и эффективно. Используйте для этого проекта двигатель мощностью 8 л.с. или газовый двигатель Predator объемом 301 куб. См.Подробности здесь youtube

9. Дровокол, сделанный своими руками

Этот хорошо работающий дровокол , сделанный своими руками, , поставляется с заостренным рогом в виде единорога, и он будет просто проходить сквозь поленья, разрывая поленья на дрова. Используйте идеальный гидравлический насос и систему двигателя для управления этим дровоколом, он определенно станет отличным подарком для пользователей дровяных обогревателей. Видеоинструкции здесь youtube

10. Как сделать разделитель журналов

Узнайте, как быстро сделать разделитель журналов.Здесь вам просто не нужно устанавливать отдельный движок для этого самодельного бревна. Просто заведите трактор, чтобы он работал хорошо. Идея состоит в том, чтобы просто построить раму, в которой будет установлен разветвитель в готовых выходных отверстиях для подсоединения трактора. Просто запустите трактор и измельчите бревна лиственных пород на дрова. Подробности здесь youtube

Хотите хранить дрова на зиму? Если вы хотите хранить дрова, просто следуйте нашим инструкциям и следуйте этим бесплатным планам сарая для дров, которые покажут вам, как построить место для хранения сухих дров без вредителей на улице в холодные зимние месяцы.

Заключение:

Рвать бревна лиственных пород для получения дров — одна из самых сложных работ. Итак, дровоколы своими руками приходят на помощь. Они сделали древесину раскалывать и раскалывать так же легко, как резать овощи. Но здесь вы будете руководствоваться, как сделать свой собственный прекрасный дровокол для бревен своими руками, используя старые компоненты от транспортных средств и множество других материалов, таких как дерево и фурнитура из дома.
