Размеры подрозетников: диаметр, глубина, межосевое расстояние

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

У меня на сайте уже имеется статья про установку одного подрозетника в гипсокартонную стену, а вот про установку блока подрозетников я как то упустил из виду, поэтому восполняю этот пробел и сегодня я расскажу Вам про выбор, разметку и монтаж блока подрозетников в стену из гипсокартона.

Данная статья скорее всего будет интересна начинающим электрикам, студентам или домашним мастерам, которые самостоятельно выполняют монтаж электропроводки в своей квартире или доме. Сложного здесь ничего нет, специального и дорогостоящего инструмента для этого тоже не требуется, но есть некоторые тонкости и нюансы, про которые я и поделюсь с Вами.

Сразу же условимся с определениями. Это как в известном фильме: они же подрозетники, они же монтажные коробки, они же установочные коробки, но я привык называть их именно подрозетниками, поэтому и в статье буду применять такое название, хотя правильнее называть из все же установочными коробками.

Установка подрозетников, будь это бетонная стена, кирпичная стена или стена из гипсокартона — это неотъемлемый этап при монтаже розеток, выключателей, переключателей, диммеров, терморегуляторов и прочих электроустановочных изделий.

Выбор подрозетников для гипсокартона

Для монтажа подрозетников в стену из ГКЛ необходимы специально-предназначенные для этого подрозетники. На рынке имеется большой выбор производителей, например, Schneider Electric, Legrand, Hegel, Gusi Electric, Tyco и другие.

Подрозетники классифицируются по двум основным установочным размерам:

• внешний диаметр (d2)
• глубина (H)

Вот ряд стандартных диаметров у подрозетников: 60 (мм), 64 (мм), 65 (мм), 68 (мм), 70 (мм) и даже 75 (мм). Есть еще и не стандартные размеры и габариты, но это уже частный случай.

Диаметр подрозетника для гипсокартона составляет 68 (мм) — это стандартный, самый распространенный и правильный вариант.

Глубина подрозетников может иметь следующие размеры: 40 (мм), 42 (мм), 45 (мм), 60 (мм) и 62 (мм).

Тут все зависит от места установки. Если толщина стены позволяет, то лучше установить подрозетники поглубже, например, на 60 (мм) или 62 (мм). В них гораздо проще и легче производить расключения.

К тому же в последнее время все чаще приходится отказываться от распределительных коробок и расключения производить непосредственно в подрозетниках — вот тут то и начинаешь считать и экономить каждый миллиметр глубины, и чем подрозетник глубже, тем легче и удобнее осуществить в нем соединения проводов и монтаж механизмов электроустановочных изделий.

В последнее время чаще всего для гипсокартонных стен я применяю пластиковые подрозетники Hegel модификации КУ1201 и КУ1202 со стандартным диаметром d2=68 (мм) и глубиной Н=45 (мм). Кстати, у Hegel нет подрозетников для полых стен с глубиной на 60 (мм) и 62 (мм), хотя толщина стенки порой позволяет установить углубленные подрозетники.

Пластик негорючий (полипропилен с антипиреном), огнестойкость 850°C, корпус достаточно плотный, имеется широкий передний борт, перфорация (заглушки) для ввода кабелей различных диаметров и вполне приемлемая цена.

Вот внешний вид подрозетника для гипсокартона Hegel КУ1201.

Как видите, у подрозетника есть две крепежные лапки. При затягивании (закручивании) крепежных винтов-саморезов, эти лапки притягиваются и плотно фиксируют подрозетник с обратной стороны ГКЛ.

Лапки могут быть, как пластиковыми, так и металлическими, разницы между ними особой никакой нет.

Лично я предпочитаю устанавливать подрозетники с пластиковыми лапками (КУ1201). У них больше площадь поверхности, и при закручивании, они лучше держатся и не продавливают лист гипсокартона. Но у них есть одна не очень удобная особенность при установке, про которую я расскажу чуть позже.

А вот подрозетник Hegel КУ1202.

Все аналогично, только у них металлические лапки, которые фиксируются пластиковыми стопорами. Изначально, лапки не выпирают за габариты корпуса, поэтому данные подрозетники удобны при установке.

При закручивании крепежного винта пластиковый стопор срывается и лапка выходит за габариты подрозетника.

Но КУ1202 мне все равно меньше нравятся из-за маленьких шлицов на крепежных винтах — их очень не удобно закручивать.

Разметка места установки блока подрозетников

Перейдем к моему примеру. Мне необходимо установить блок из трех подрозетников вот в этой гипсокартонной перегородке.

Блок подрозетников устанавливается над тумбой и предназначен исключительно для розеток. В них планируется включать декоративную лампу и зарядные устройства для телефонов. В моем случае высота тумбы составляет 45-50 (см). Нам же нужно установить подрозетники на высоте примерно 62-63 (см) от уровня пола.

Рекомендую Вам перед монтажными работами всегда иметь при себе план электропроводки с учетом расстановки и габаритов всей мебели. Поверьте мне, что лучше потратить больше времени, но зато по максимуму выудить у заказчика, что именно и где он планирует установить, чем в дальнейшем что-то не подойдет, придется переносить и переделывать.

Скоро я опубликую несколько статей, где очень подробно расскажу про варианты расположения розеток и выключателей в разных помещениях (ванная комната, спальня, кухня). Так что не пропускайте выход новых статей — подписывайтесь на рассылку сайта.

Итак, вернемся к разметке. С помощью самовыравнивающегося лазерного уровня LD-SL-01 отмечаю горизонтальную линию на высоте 63 (см) от пола.

• Уровень LD-SL-01 мне очень нравится, но иногда я пользуюсь и более простым, и компактным, лазерным уровнем Black Deсker LZR-310, правда луч у него проецируется всего в одной плоскости и настройка уровня идет в ручном режиме по пузырькам.

Не много подольше получается с разметкой, но тем не менее тоже удобно. О нем я еще напишу отдельный обзор.

Если лазерного уровня у Вас нет в наличие, то без проблем можно отметить горизонтальную линию и обычным строительным уровнем.

Затем по лазерной линии с помощью линейки (можно использовать ровный брусок или профиль) чертим горизонтальную линию карандашом. После этого уровень нам больше не нужен и его можно отключить.

1. Рассчитываем, чтобы блок смотрелся симметрично на стене и отмечаем на линии первый центр подрозетника.

Затем с помощью линейки или рулетки от первого центра откладываем 71 (мм) и отмечаем центр второго подрозетника. Затем от центра второго подрозетника откладываем 71 (мм) до центра третьего подрозетника.

• Расстояние между центрами подрозетников составляет именно 71 (мм) и его необходимо как можно точнее измерить, иначе накладная рамка может встать, либо в натяг, либо с зазорами, в зависимости от Вашего «промаха».
• Да, забыл упомянуть, что при разметке учитывайте, где и в каком месте проходят у Вас профили, а то может выйти вот такой вот нелепый казус (фотографию взял из интернета).

Коронка по гипсокартону

1. Для сверления отверстий в гипсокартоне (а также в фанере, дереве, ДСП, пластике) я применяю металлическую фрезу, или другими словами наборную кольцевую пилу (коронку), диаметром 67 (мм) от Kraftool.
2. Кольцевая пила идет в комплекте с держателем, центрирующим сверлом и еще двумя коронками: на 60 (мм) и 74 (мм).
3. Помимо фрезы, еще имеется биметаллическая коронка (Bi-metal) диаметром 68 (мм) с центрирующим сверлом.

Если же у Вас нет коронок, то ничего страшного. Отверстия можно аккуратно высверлить или вырезать с помощью ножа.

Сверлим отверстия для подрозетников

По гипсокартону сверлится достаточно легко, поэтому вставляю коронку в шуруповерт.

Кстати, уже третий год пользуюсь шуруповертом Makita BDF-453 с 18-вольтовым аккумулятором. Очень доволен им, кроме одного момента — за 2 года активной эксплуатации «умер» один аккумулятор. Благо, что в комплекте изначально было два аккумулятора. Ну а в остальном нареканий к нему нет — вполне достойный аппарат.

Итак, направляем центрирующее сверло коронки на отметку и сверлим отверстия для подрозетника.

Обычно я сверлю на 1-ой скорости. У этой коронки великовато центрирующее сверло, поэтому здесь не нужно торопиться, иначе может увести центр при сверлении. Лучше заранее просверлить центровые отверстия сверлом с меньшим диаметром.

• Да еще, сильно давить на шуруповерт не нужно, иначе можно продавить и сломать гипсокартон.
• Отверстия для подрозетников готовы.

Собираем блок подрозетников

Берем три подрозетника. Теперь нам нужно соединить их в единый блок. Для этого с помощью ножа убираем боковые заглушки (перфорацию) в подрозетниках: в первом — одну заглушку, в среднем — две, в третьем — одну.

Все подрозетники данной серии можно соединять между собой в единые блоки с помощью кабельных переходников типа ПК5201 или ПК5202 (для установочных коробок новых серий). Кабельные переходники (ПК) продаются отдельно от подрозетников. Эти переходники мы еще называем соединителями или тоннелями.

Кстати, у некоторых производителей имеются подрозетники с несъемными соединителями. С одной стороны это удобно, не нужно рассчитывать точное количество и приобретать соединители отдельно, но с другой стороны — не удобны они тем, что приходится отпиливать или отрезать незадействованные соединители, т.к. они мешают при установке подрозетника в высверленное отверстие.

1. Итак, берем один соединитель и вставляем его в посадочное отверстие подрозетника до защелкивания.
2. Соединитель защелкивается достаточно туго, поэтому нужно приложить некоторое усилие.
3. Обратите внимание, что профиль посадочного отверстия и кабельного соединителя выполнен ступенькой, что исключает выполнение неправильного соединения.
4. Затем берем второй подрозетник и защелкиваем в него соединитель.

Далее через еще один соединитель объединяем аналогичным способом второй и третий подрозетники. В итоге получаем вот такой вот единый блок из трех подрозетников. Соединители четко фиксируют подрозетники между собой.

Расстояние между подрозетниками в блоке составляет ровно 71 (мм), что совпадает со стандартным расстоянием электроустановочных изделий (розетки, выключатели и т.п.), размещаемых в одной рамке.

Таким образом, можно собрать в ряд бесконечное количество подрозетников, но на практике больше пяти подрозетников в ряд Вам врядли когда потребуется, потому что общих рамок более, чем на пять постов я не встречал. Может и существуют такие не стандартные рамки, но крайне редко и по какому-нибудь специальному заказу.

Монтаж блока подрозетников в гипсокартонную стену

• Теперь нужно срезать перегородки в гипсокартоне, иначе они будут нам мешать при установке блока подрозетников.
• Срезать их можно обычным ножом или ножовкой.

Совет: перед установкой подрозетников в гипсокартон можно снять по окружности отверстий фаску, чтобы борт подрозетника был немного утоплен в стене.

Это несколько упростит работу строителям-отделочникам при штукатурке стен.

В одном из подрозетников убираем заглушку для ввода кабеля.

В сделанное отверстие необходимо завести питающий кабель, а затем приступать к установке блока подрозетников. В моем примере кабеля пока нет, т.е. его я буду заводить чуть позже, поэтому данный этап я пока опущу.

Помните, в начале статьи я говорил, что при установке подрозетников КУ1201 есть одна не очень удобная особенность?! Из-за торчащих крепежных лапок в отверстия сначала необходимо завести все лапки нижнего ряда блока, а лишь потом, поочередно надавливая на верхние лапки, заводить верхнюю часть блока.

Теперь осталось с помощью отвертки или шуруповерта закрутить крепежные винты-саморезы. Я буду использовать шуруповерт, т.к. обычной отверткой крутить придется достаточно долго.

1. При закручивании крепежных винтов-саморезов, лапки притянутся с обратной стороны листа гипсокартона и надежно зафиксируют блок подрозетников.
2. После завершения работ можно проверить уровень установленного блока.

Как видите, уровень у меня немного ушел, примерно на 1-2 (мм). Причиной тому, как я и говорил, было большое сверло на коронке, но это не критично, т.к. с помощью регулировочных отверстий в розетках это вполне поправимо.

На этом монтаж блока подрозетников в гипсокартонную стену завершен. После этого наступает этап отделочных работ. И только после отделки в этот блок можно будет устанавливать розетки, о чем обязательно будет отдельная подробная статья.

• Все что было сказано и написано в данной статье смотрите в моем видео:

P.S. На этом все. Спасибо за внимание. Будут вопросы — форма комментариев к Вашим услугам.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Установка подрозетников

Перед установкой подрозетника (монтажной коробки) нужно в первую очередь подготовить необходимый инструмент и материалы. Если уже проложен провод, он должен быть обесточен или заизолирован.

Установка подрозетников в бетон

Начинаем с разметки. Как правило, розетки располагают на расстоянии 25-30 см от пола, выключатели примерно 90 см от пола. Если розетка устанавливается над рабочей поверхностью кухни, то её расположение должно быть на расстоянии 15-20 см от столешницы.

После того, как расположение электроточки определено, с помощью пузырькового уровня чертим на стене горизонтальную линию и отмечаем на ней расстояние между подрозетниками.  Для этого нужно отметить две точки на линии, которые будут центрами будущих углублений. Расстояние между точками 71 мм .

Для бурения углублений используется специальная коронка для подрозетников с зубьями из твёрдого сплава. Диаметр коронки по бетону для подрозетника  примерно 85 мм.

Чтобы ускорить процесс и обеспечить более точное вхождение коронки, предварительно делаем отверстия с помощью перфоратора и бура

диаметром равным диаметру сверла в коронке. От вибрации очень часто у коронки откручивается прижимной болт для сверла. Чтобы этого не происходило, его можно зафиксировать с помощью изоленты. Если Вам нужно пробурить большое количество углублений, лучше использовать мощный перфоратор (лучше SDSmax). Можно использовать и безударное сверление.

Для безударного сверления используют алмазные коронки сухого сверления и мощную высоко-оборотистую дрель, желательно от 1.5 кВт и от 3000 об/мин без нагрузки. Диаметры коротких коронок, выпускаемых для сверления отверстий под подрозетники: 68 и 82 мм. Преимущества безударного сверления: малый уровень шума и вибрации, высокая производительность, способность резать армированный бетон.

Недостаток такого способа – дороговизна.

После работы коронки, с помощью зубила и молотка или перфоратора с зубилом убираем бетон из углублений. Проверяем, чтобы подрозетники свободно входили в углубления. Для лучшего сцепления строительного гипса и бетона углубления обрабатываем грунтовкой. Можно просто смочить водой. Теперь углубления готовы для установки подрозетников.

Так выглядит подрозетник и соединитель. В продаже существует огромный ассортимент подрозетников: с соединителями и без, округлой и квадратной формы, для установки в гипсокартон и бетонные стены. Перед монтажом необходимо вырезать в подрозетниках отверстия для провода.

Теперь нужно приготовить строительный гипс. Для этого разводим его водой так, чтобы смесь была похожа на густую сметану. Заполняем углубления гипсом примерно на одну треть и размещаем коробки, вдавливая их в раствор заподлицо с поверхностью стены или чуть утопив. Край подрозетника ни в коем случае не должен выступать за поверхность стены.

Проверяем положение подрозетников по горизонту, ориентируясь на, ранее сделанную на стене, разметку. С выравниванием подрозетников лучше поторопиться, так как гипс схватывается очень быстро. После частичного схватывания, шпателем, как скребком убираем лишний раствор с поверхности стены и чистим подрозетники от попавшего через щели гипса.

Всё, подрозетники установлены. В стене из кирпича, шлакоблоков, гипсовых плит и газобетона коробки монтируются аналогично.

• Установка подрозетников в гипсокартон
• В стену из гипсокартона монтаж подрозетников гораздо проще. Для этого существуют специальные подрозетники с «лапками» прижимающими его к листу гипсокартона

с обратной стороны. На стене делается разметка аналогичная предыдущей, с помощью обычной дрели и коронки для гипсокартона делается отверстие. В случае установки двух и более розеток в блоке, расстояние между центрами так же должно составлять 71 мм, только диаметр коронки должен быть равен диаметру подрозетника — 68 мм.

Ещё нужно обратить внимание на расстояние между основной стеной и стеной из гипсокартона, чтобы хватило глубины для установки коробки, в противном случае основную стену придётся поддалбливать с помощью перфоратора или зубила. Если гипсокартон смонтирован в два слоя на профиль 60×27 мм, проблем с глубиной возникнуть не должно.

Глубина коробки составляет 47 мм.

1. Также посмотрите видео про установку подрозетников в гипсокартон:
3. Установка подрозетников в старом фонде

Теперь рассмотрим сложный случай. Старый фонд с деревянными оштукатуренными перегородками. В таких стенах даже кабель в гофрированной трубке не уложить, толщины штукатурки не хватит, придётся убирать дранку и выпиливать в доске штробу. Для кабеля это конечно не обязательно, его можно и так уложить, а вот коробку для розетки или выключателя всё равно придётся утапливать.

Помочь нам в этом может коронка по дереву и дрель. Цена такого набора коронок невысокая и продаётся она почти в любом строительном магазине. Дрель лучше всего использовать с низкими оборотами с дополнительной рукояткой, это так называемая сверлильная машина. Такие дрели ещё используют с миксером для размешивания растворов. Но можно обойтись и обычной дрелью.

Перед началом работы в месте установки удаляем штукатурку и делаем разметку, как в примере с бетонной и стеной. Дрелью с коронкой сверлим углубление. С помощью стамески и молотка выдалбливаем сердцевину углубления. Если для подрозетника не хватает глубины, повторяем эту процедуру. Углубление делаем немного глубже подрозетника, примерно на 5 мм.

Готовим раствор строительного гипса. Затем шпателем наносим его на заднюю часть монтажных коробок и монтируем их в углубления заподлицо с поверхностью стены. Выравниваем по горизонтали и ждём, когда схватится гипс. После этого, саморезами по дереву прочно крепим их к стене и заштукатуриваем пространство между подрозетниками и стеной.

И наконец, последнее. Если розетки и выключатели устанавливаются во влажных помещениях, без гидроизоляции стен, или вне помещения, вместо гипса желательно использовать ремсостав на цементно-песчаной основе.

Подрозетник (монтажная коробка)

Подрозетник (установочная коробка) – это неотъемлемая часть любой электропроводки, от правильной и точной установки которого зависит насколько безопасным, надежным и комфортным будет монтаж и последующая эксплуатация электроустановочных устройств, таких как розетки, выключатели, диммеры, регуляторы теплого пола и т. п. В зависимости от типа основания, в которое происходит монтаж, подрозетники бывают для сплошных стен (кирпичные, бетонные, гипсолитовые и т.п.) и для скрытой установки в полые стены и сухие перегородки.

Существует несколько типовых размеров установочных коробок, но наиболее востребованы и распространены в элетромонтаже стандарты с внутренними диаметрами 60-65мм и глубиной 40-45мм. Максимальный внешний диметр таких подрозетников обычно — 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм.

Чаще всего установочные коробки имеют возможность объединяться в блоки из нескольких штук. Блочный вариант позволяет устанавливать рядом, вертикально или горизонтально, сразу несколько механизмов электроустановочных устройств, объединенных одной общей рамкой.

При этом межосевое расстояние у соединяемых между собой подрозетников равно 71мм, что полностью совпадает со стандартными размерами межосевого расстояния электроустановочных устройств, при монтаже в одной рамке.

Поэтому расстояние между отверстиями, сделанных для блока подрозетников, должно быть 71мм.

В зависимости от типа розеток и производителей, элементы конструкции для сборки подрозетников в блоки, бывают двух типов:

В одном случае, соединительные тоннели являются несъемной частью подрозетника и присутствуют на каждом изделии.

При этом, всегда имеется возможность объединить коробки в блоки, если есть в этом необходимость.

Небольшое неудобство таких подрозетников состоит в необходимости механического удаления незадействованных соединительных элементов, т.к. они могут мешать установке коробки или блока в посадочное место.

При другом варианте конструкции, соединительные элементы приобретаются отдельно, что удобно при монтаже например одинарного подрозетника, но требует тщательного расчета количества соединителей. Через соединители, удобно прокладывать провода внутри всего блока, сделать это можно уже после монтажа подрозетника, например для подключения розеток последовательно — «шлейфом».

Фиксация в посадочном месте монтажной коробки для сплошных стен, чаще всего выполняется с помощью гипсовых смесей таких как алебастр.

Отверстие предварительно смачивается, затем наносится раствор алебастра, только после этого, предварительно выведя провода через подрозетник, устанавливаем его по уровню так, чтобы он был вровень со стеной – не выпирал и не торчал из нее и затем убрать излишки смеси. После высыхания, можно продолжать следующие этапы.

Установка подрозетников для полых стен, осуществляется с помощью специальных крепежных элементов – зажимов, расположенных по бокам. Для этого коробка помещается в монтажное отверстие, и закручиваются крепежные винты, при это зажимы упираются со внутренней стороны основания, тем самым жестко фиксируя подрозетник.

Для закрепления механизмов розеток, выключателей и т.п. в установочной коробке, предусмотрены специальные гнезда, в которые вкручиваются шурупы. Многие производители сразу комплектуют свои подрозетники такими шурупами.

Подрозетники для бетона: как установить

Размещаются такие изделия в зонах подключения выключателей, датчиков движения, розеток к электрической сети. В общем виде подрозетники для бетона представляют собой круглые или квадратные коробки с отверстиями в открытом корпусе для подсоединения кабелей и элементов проводки. Надежность фиксации приборов обеспечивают вырезы в коробке.

Популярность скрытого вида проводки обуславливает необходимость установки монтажных коробок, которые применяются при любом ремонте помещения. Правильность выполнения этой работы обеспечит надежность эксплуатации и поможет избежать передавливанию или разрывов проводки, приводящих к выходу из строя розеток. Важный момент – обеспечение требований по электробезопасности.

Самые популярные размеры:

• внутренний диаметр устройства – 60 и 68 мм;
• диапазон глубины – 25-80 мм;
• стандартное межосевое расстояние – 71мм.

Монтажники считают наиболее удобными габариты 68х45 мм, с полипропиленом в качестве исходного материала. Все работы по креплению выполняются саморезами. Формирование блоков происходит при помощи заранее подготовленных кабелей или с применением корпусных каналов. Рекомендуемый, как наиболее удобный, метод сборки – это монтаж устройства с полной заводской комплектностью.

Как устанавливать подрозетники в бетон

Перед началом работы рассмотрим основные способы выполнения монтажа:

• фиксация подрозетника в нишах раствором гипса. Для этого в стенах заранее пробиваются отверстия для установки;
• метод фиксации корпуса распорными лапками в подготовленных выемках стеновой поверхности;
• замена подрозетников на конструкции соответствующих размеров.

Важный момент – тщательная разметка места установки. В этом случае учитываются особенности интерьера, действующие нормативы технического плана и безопасности. Процедура выглядит достаточно просто – на предусмотренном расстоянии от пола отмечается центр размещаемого устройства, который поможет начертить круг с параметрами подрозетника.

20 см – рекомендуемое расстояние к розетке от дверей.

Работа с перфоратором для обустройства ниши в бетоне

В этом случае имеется определенный алгоритм выполнения работы. Укомплектуем набор требуемых материалов и инструментов:

• перфоратор с бурами диаметром 8 мм;
• обычный карандаш;
• рулетка или линейка;
• коронка с диаметром 68-70 мм;
• насадка в форме лопатки;
• обычный уровень.

Для определения центра коронки на стене наносим точку карандашом. Если требуется установка блока из нескольких устройств, разметка начинается с крайнего из них.

Уровень применяется для нанесения линии через центр блока, равной его общей длине. Затем поочередно находим центральную точку для каждого элемента в отдельности.

Для этого понадобится рулетка с соблюдением расстояния 71 мм между соседними точками.

Отверстия проделываются отдельно в каждом намеченном центре после насадки 8-миллиметрового бура на перфоратор. Затем, получив глубину выемок 5-6 см, намечаются размеры под устройство коронкой по бетону. Теперь как можно компактнее бурятся отверстия по имеющемуся контуру. Минимальное количество выемок составляет 12 штук. Таким образом будущее обустройство ниш происходит гораздо легче.

Вначале используем коронку для углубления на 5-6см, а затем устраняем ненужный бетон из отверстий с применением насадки в виде лопатки. При стандартном диаметре подрозетника 67 мм коронка обычно выбирается 70 мм.

По глубине ниша должна обеспечить свободное расположение устройства с запасом 4 мм.

Работа с использованием болгарки

Этот вариант позволит гораздо быстрее выполнить процедуру подготовки ниши, но сопряжен с большим загрязнением помещения. Методика проведения хорошо знакома всем, кто пользовался болгаркой – в местах разметки делаются разрезы в самых разных направлениях. Далее для получения необходимой глубины зубилом устраняются куски материала.

Не упустите из внимания важный нюанс – проверьте правильность установки после завершения работ. Пластмассовый корпус должен иметь максимально плотную фиксацию и полностью входить в нишу. В отверстие тыльной стенки подрозетника заводится кабель для обеспечения электропитания розетки.

Крепление гипсовым раствором установленного устройства – заключительная стадия монтажных работ. После высыхания производится очистка корпуса от излишков материала.

Особенности приготовления раствора

Для приготовления вам понадобится:

• тара для выполнения перемешивания;
• алебастр, медицинский или строительный гипс.

Сухая смесь в небольшом объеме насыпается в емкость. Понемногу добавляем воду, ритмично смешивая состав. Идеальным считается получение сметанообразной, полностью однородной массы.

Приготовление надо выполнять маленькими порциями по причине быстрого, буквально за пару минут, затвердевания раствора.

[embedded content]

Фиксация подрозетника

В качестве своеобразной грунтовки отверстия выступает обыкновенная вода, которой перед монтажом подрозетника обильно смачивается поверхность ниши. Для хорошей пропитки достаточно 4-5 минут. Затем свежий раствор наносим вовнутрь шпателем. И в завершение аккуратно вставляем устройство с заведенным в него проводом в отверстие. Через имеющиеся прорези раствор выдавливается наружу.

Тщательно выравниваем подрозетник, чтобы он был в погруженном состоянии, а винтики были в отношении пола в горизонтальной плоскости. Правильность монтажа определяется приложенным по диагонали к изделию уровнем. Пока гипс полностью не затвердеет, не следует двигать стаканом в нише. В завершение соскребаем остатки застывшего раствора.

Новые модели обладают такими положительными свойствами, как диэлектрические характеристики, надежность крепления раздвижных лапок, они стойки к воздействию коррозии и имеют большой эксплуатационный ресурс.

Размер подрозетника стандартный

Размеры подрозетников и их монтаж на разные виды поверхностей

Подрозетник представляет собой коробку для крепления в ней электрооборудования, в основном выпускается круглый, но также встречается и квадратный. Размеры подрозетников стандартные, отклонение от нормы встречается редко. Он нужен для того, чтоб не повреждать стену каждый раз при замене, берет на себя функцию для жесткого скрепления элементов в плоскости.

• Монтаж одиночного подрозетника
• Монтаж нового подрозетника в старый
• Установка блока подрозетников
• Монтаж подрозетника на прочие поверхности
• Расположение провода в подрозетнике
• Вывод

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

• Уровень;
• Карандаш, кисточка/пульверизатор, маленький шпатель;
• Зубило;
• Молоток;
• Дрель с круглой насадкой, имеющая диаметр 68 мм;
• Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка нашего подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода — 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним сверлим отверстие, смачивая насадку водой, чтоб не было она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» — переходы для монтажа блока подрозетников. они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

• Монтаж нового подрозетника в старый
• Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.
• Работы нужно совершать в следующем порядке:

1.Выключаем свет в электрическом счетчике.

2.Проверяем отсутствие напряжения включением лампочки.

3.Снимаем крышку, выкручиваем розетку.

5.Смотрим на нашу коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр чтоб прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Диаметр подрозетника: размеры, глубина, межосевое расстояние

В современной электротехнике широко применяются монтажные или установочные коробки, известные также как подрозетников. Внутри них закрепляется механизм розетки, когда прокладывается скрытая проводка.

Чаще всего они выпускаются круглыми с определенной линейкой стандартных размеров. Большое значение имеет диаметр подрозетника, от которого зависит жесткость и надежность крепления внутри стены.

Данный параметр привязан не только к розетке, но и к монтажному отверстию, куда он будет установлен.

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании.

Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей.

Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

• Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
• Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
• Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
• Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Разновидности и классификация

Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.

Рейтинг перфораторов Hammer

При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.

Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.

Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.

Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции.

Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра.

При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.

Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.

Стандартные размеры подрозетников и коронок

Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.

У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм.

Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве.

Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.

В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.

Глубина сверления регулируется меткой, наносимой на корпус насадки. За счет этого отверстия получаются не слишком глубокими, что особенно актуально для тонких межкомнатных перегородок.

Выбор диаметра при монтаже в бетонные и кирпичные стены

Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки.

Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут.

При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.

Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место.

При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.

Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде.

Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки.

По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.

Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью.

Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник.

Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки.

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены.

Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка.

В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку.

Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место.

В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Диаметр подрозетников при установке в гипсокартон

Для гипсокартонных покрытий совершенно не подходят стандартные подрозетники, в том числе и блочные, используемые в обычных стенах. В этом случае применяются совершенно другие конструкции, в том числе и в блоке.

При выборе нужного изделия обязательно учитывается глубина посадки (Н) и наружный диаметр (d2). Стандартная величина диаметра составляет 68 мм, но весь размерный ряд находится в пределах 60-75 мм.

По нему следует подбирать и размер коронки.

Глубина посадки изделия тоже может отличаться. Чаще всего встречается высота 40, 42, 45, 60 и 62 мм. Коробки с нестандартными размерами выпускаются редко и применяются в особых случаях. Для сверления отверстий используется коронка для подрозетников по гипсокартону или сверло.

Выбор изделий осуществляется в соответствии с местом будущего монтажа. При наличии благоприятных технических условий, рекомендуется применять размер подрозетника стандартный, высотой 60-62 мм.

При таком размере гораздо удобнее сделать разводку проводов. Провода разводятся внутри коробки, и глубокий подрозетник зачастую имеет большое значение.

Процесс соединения проводки также существенно упрощается.

Подрозетник закрепляется в ГКЛ с помощью двух металлических лапок, расположенных на расстоянии. Благодаря фиксаторам увеличивается площадь сцепления с поверхностью стены, без какого-либо вреда для покрытия. Крепление двух и более коробок осуществляют винтовые саморезы, которые в процессе закрутки плотно прижимают изделие к гипсокартону.

Виды подрозетников по бетону, их размеры и установка

Стандартные подрозетники по бетону изолируют провода от стены и выполняют роль крепежных элементов для основных видов электроустановочного оборудования, к числу которого относятся:

1. Панели управления электрическими приборами.

2. Диммеры — регуляторы интенсивности света.

3. Штепсельные розетки.

4. Клеммные колодки.

5. Выключатели.

Расскажем об основных видах изделий.

Виды подрозетников

Производители изготавливают подрозетники из пластика, дерева и металла. Последние два вида утратили былую популярность, поскольку древесину можно применять только для монтажа открытой проводки, а железные коробы способны стать причиной короткого замыкания.

Различают 4 варианта исполнения крепежных коробок:

• Круглые. Самые популярные и универсальные.
• Квадратные. Более вместительные.
• Овальные. Нужны для монтажа двух розеток или розетки и выключателя в одном кожухе.
• Составные. Блок из 2 и более подрозетников, соединенных в одну конструкцию.

Перед покупкой фиксатора следует определиться с его размерами.

Размеры

В случае использования изделий квадратной формы, размеры подрозетников по бетону определяются следующими характеристиками:

1. Ширина и высота.

2. Глубина.

3. Крепежное расстояние.

Например, размеры 68×68×43 информируют о том, что длина и ширина короба равны 68 мм, а глубина подрозетника для бетона — 43 мм. Эти параметры следует подбирать под конкретную розетку, которую планируется установить.

Существует такой размер, как крепежное расстояние — точная «дистанция» между двумя отверстиями для монтажа механизма розетки.

Диаметр

Для круглых коробов под бетон производители разработали иную систему классификации:

• Диаметр подрозетника. Обозначается буквой D. Самые ходовые параметры: 60, 64, 65, 68, 70 и 75 мм. Чтобы розетка или выключатель идеально поместились внутри кожуха, у них должен быть аналогичный диаметр механизма.
• Глубина. Обозначается буквой H. Типичные размеры: 40, 42, 45, 60 и 62 мм. Бывают изделия с глубиной до 80 мм. Они нужны для внутреннего размещения клеммных колодок, если проводка не оборудована распаечными коробками.

При монтаже овальных и составных подрозетников необходимо учитывать такой параметр, как межцентровое расстояние — «дистанция» между центрами осей.

Это расстояние, которое нужно отсчитать между отверстиями под сверление при установке коробки. По стандарту оно равняется 71 мм, но некоторые производители меняют «разбег» в большую или меньшую стороны.

Установка подрозетника в бетон

Перед тем, как ставить подрозетники в бетон, следует подготовиться. Нужно собрать весь необходимый инвентарь, а именно:

1. Инструменты для проделывания отверстий. Это может быть перфоратор с алмазной коронкой и набором ударных бит или угловая шлифовальная машинка с диском малого диаметра.

2. Вспомогательные инструменты. Строительный уровень, молоток и зубило. Еще понадобится нож, неширокий шпатель, карандаш для нанесения разметки.

3. Компоненты раствора. Гипс или алебастр, вода и емкость для замешивания.

Когда все готово, можно переходить к нанесению направляющих линий и точек.

Нанесение разметки

Грамотная разметка ускоряет процесс установки монтажных коробок и сводит на нет риск возникновения ошибок. Каждый элемент должен быть на своем месте, поэтому существуют рекомендации, которых стараются придерживаться электрики:

• Розетки в жилых помещениях — 30 см от пола.
• Выключатели и диммеры — 90 см от пола.
• Любые узлы проводки — 10 см от дверной коробки.

Единственные ограничения для расположения розеток и выключателей перечислены в нормативной документации ПУЭ 7.1.48 — 1.50: не менее 50 см от газопровода и 60 см от дверного проема душевой кабины.

Сделать разметку просто — достаточно отметить на стене точки для сверления, которые станут основами направляющих размерных сеток, выровненных по уровню.

Контуры для круглого подрозетника можно наметить с помощью циркуля, но есть способ проще: приложить монтажную коробку к поверхности, совместив центр с отмеченным маркером, и очертить карандашом.

Диаметр меток-контуров должен быть больше, чем у подрозетника, иначе с установкой возникнут сложности: короб не влезет в подготовленное отверстие.

Подготовка отверстия

Выемку в стене можно сделать тремя способами, используя:

1. Победитовую или алмазную коронку по бетону. Необходимо упереть центровочное сверло коронки в отметку центра будущего отверстия и вырезать «керн» чуть больше глубины подрозетника, затем сколоть остатки зубилом или ударной битой перфоратора.

2. Дрель с победитовым сверлом. Нужно просверлить по отмеченному периметру много отверстий: чем больше, тем лучше, потом выбить бетон по частям с помощью молотка, зубила или перфоратора.

3. Болгарку. Следует выбрать диск малого диаметра и прорезать бетон по отмеченным контурам. Справиться с оставшимися частями поможет зубило.

Подгонка подрозетника

Перед окончательной фиксацией нужно проверить глубину подрозетника: его края должны быть «утоплены» внутрь отверстия примерно на 5-6 мм. Это нужно для того, чтобы «зарезервировать» место для раствора. Если все в порядке, остается лишь сделать штробу для провода и начать замешивание раствора.

Провод необходимо оставлять с запасом: контактные участки могут подгореть, тогда их придется откусить, а длины для повторного крепления к механизму розетки или выключателя уже не хватит.

Фиксация раствором

На финальном этапе следует очистить готовое отверстие от пыли, смочить его водой и подождать 3-4 минуты (эта мера повысит адгезию), затем просунуть провод в подрозетник и приступить к замешиванию раствора.

Пропорции для разведения гипса и алебастра примерно одинаковы: на 2 части сухого порошка требуется 1 часть воды. Раствор застывает очень быстро — в течение 5-20 минут, поэтому не нужно готовить его заранее.

Когда смесь приобретет густую консистенцию, необходимо вложить ее часть в отверстие с помощью шпателя, потом вставить подрозетник и заполнить боковые зазоры. Остатки раствора можно удалить после его полного отвердевания.

Качественный подрозетник по бетону, изготовленный из полипропилена, будет выполнять свои задачи на протяжении 25 лет. Это недорогой конструктивный элемент, который не только надежно зафиксирует розетку или выключатель, но и предотвратит возгорание в случае возникновения короткого замыкания.

Коробки для розеток и выключателей(Подрозетники).Виды и установка

Старая розетка пришла в негодность, ее необходимо демонтировать, проштробить стену для монтажа новой розетки, укрепить подрозетник на стене. Коробки для розеток нужны для надежного крепления выключателя или розетки в приготовленном отверстии в стене. Для деревянных домов это изделие особенно актуально, так как подрозетник предохраняет стену от возгорания при неисправностях в розетке.

Материал коробок

Подрозетники изготавливают из нескольких материалов в зависимости от применения каждого вида изделия. Существуют основные материалы для подрозетников:

• Пластмасса. Она широко применяема. Есть варианты негорючей пластмассы, можно монтировать коробку для розеток в деревянной постройке.

• Металл. Изделия из металла все реже применяются в подрозетниках. Металл предохраняет стену от возгорания, но зато является проводником электрического тока. По соображениям безопасности такие коробки в последнее время не находят широкого применения.

• Дерево. Наружные типы розеток устанавливают на деревянную накладку, на стене. Такой способ применяется при наличии электропроводки открытого типа. Ранее таким методом пользовались часто, но сейчас от него практически отказались, так как в основном используется скрытая проводка в стене.

Особенности конструкции

Коробки для розеток отличаются друг от друга по конструктивным особенностям. Есть стаканы для выключателей и розеток для монтажа в бетоне и в гипсокартоне. Разница заключается в том, что для гипсовых стен на стакане имеются прижимные лапки для фиксации стакана в стене.

Простые пластмассовые стаканы не отличаются по форме от металлических, используются для монтажа в бетон, газобетон или кирпич. Могут также устанавливаться в пеноблоки. Крепление таких стаканов осуществляется путем наложения алебастра слоем в приготовленное отверстие.

Также подрозетники разделяются по типам установки: открытого и скрытого. Открытый способ монтажа для стаканов применяют в случае фиксации на плинтусе, когда проводка прокладывается в плинтусе. Скрытый тип нами уже рассмотрен, это обычный подрозетник без ушек или с ними.

Коробки для розеток бывают круглые, овальные, и квадратные. Широко применяется круглое исполнение. Но иногда нужно использовать изделия другой формы, например, квадратные. В них можно вместить больше конструкции по объему. Стаканы формы овала необходимы для установки в них двух розеток, или розетку с выключателем.

Для монтажа блока розеток или выключателей существуют конструкции составных стаканов, которые имеют соединители. Из них собирают нужное количество стаканов в одно целое для удобства сборки.

Стаканы для розеток могут отличаться и глубиной. Их три вида: углубленные, стандартный вид и узкие стаканы. Такая конструкция выполнена для использования их в разных условиях. Например, коробка может служить распредкоробкой, если проводка выполнена без распределительных коробок.

Типоразмеры

Габаритные размеры подрозетников бывают разными. Стандартное исполнение – это 45 мм на 68 мм. Если учесть толщину стенок, то диаметр внутри станет 65 мм, а глубина 40 мм. В коробках узкого исполнения глубина 25 мм, а глубоких может быть 65 мм вместо 60.

Размеры квадратной формы коробки различаются, так как их изготавливают разные производители. Наиболее применяем размер 70х70 мм, но бывает размер 60х60 мм.

Выбор коробки для розеток

Часто мы задаемся вопросом, как сделать правильный выбор коробки для установки розетки или выключателя. В этом вопросе необходимо руководствоваться местом монтажа и установочными размерами. Если планируется установка розетки в гипсокартонной стене, то на коробке должны быть крепления и зажимы, предназначенные для этого. Если стена будет бетонной или из кирпича, то любая коробка подойдет, даже та, которая выполнена для гипсокартонной стены.

Лучше всего приобретать коробку для розетки вместе с покупкой самой розетки, так как можно сразу по розетке определить ее размеры для установки: глубину и диаметр.

Установка

Установка коробки для розеток или выключателя в стене из кирпича. Сначала готовим отверстие в стене. Для такой работы применяют электродрель с насадкой специального типа. Также можно пользоваться перфоратором. Если нет электрического инструмента, то вполне можно обойтись молотком и зубилом.

После выдалбливания отверстия установите в него коробку, убедитесь в достаточной глубине отверстия. Закрепить коробку лучше алебастром. Для этого диаметр отверстия и его глубина должны быть с запасом. В стакане нужно подготовить отверстия для прохождения проводов. Их места в коробке обычно уже приготовлены, выдавлены в пластмассе, нужно просто продавить их, и отверстие готово. В случае отсутствия таких мест, отверстия вырезаются самостоятельно при помощи ножа или другого режущего инструмента.

Теперь вставьте кабель в отверстие стакана, возьмите немного алебастра в виде раствора. Отверстие для коробки необходимо смочить водой. Промажьте отверстие раствором алебастра, а также и саму установочную коробку. Установите ее в отверстие и откорректируйте положение по горизонтали и вертикали. Для этого можно применить строительный уровень. Все операции нужно проводить быстро, так как алебастр очень быстро схватывается.

После затвердевания алебастра, нужно замазать пустоту, которая осталась вокруг пластмассового стакана. Когда раствор окончательно застынет, то можно начинать подключение проводов розетки и закреплять ее в стакане.

Установка новой коробки для розеток на место старой

Часто бывает, что железный советский подрозетник слишком большой по диаметру, и современные розетки в нем имеют плохое крепление, перемещаются, хотя лапки крепления разведены до конца.

Порядок проведения работ:

• Отключаем питание в электрическом щите, либо на счетчике.
• Делаем контрольное включение лампы света, чтобы убедиться в отсутствии тока в сети.
• Демонтируем старую розетку, открутив у нее крышку, затем ослабив крепление.
• Отключаем провода от клемм розетки.
• Оцениваем состояние старой коробки: если она закреплена надежно, не болтается, имеется хорошая стенка, то новую коробку просто закрепляем к задней стенке старой. Для этого используем саморезы. При установке обратите внимание на расположение узкой и широкой частей стакана: широкая часть должна стоять горизонтально, а узкая – вертикально.

При вкручивании саморезов нельзя забывать об опасности повреждения проводов. Лучше притупить кончики саморезов, или сделать их короче, сточив на наждаке, чтобы предотвратить короткое замыкание проводки.

Монтаж блока стаканов

Для установки блока пластмассовых или металлических стаканов нужен такой же электроинструмент. Насадка на дрель понадобится с размером 80 мм, это больше, чем для одной розетки.

Разметку на стене для блока подрозетников делаем справа от жгута проводов, чтобы провода заходили в коробку в углу по диагонали. Там провода не будут мешать креплению саморезами. Если блок стаканов не наборный, а готовый, то в нем уже отмечены все расстояния для коробок и для проводов. Если разметки в нем не оказалось, то делаем это самостоятельно.

Горизонтальное положение нужно тщательно отмерить уровнем. На установленном блоке розеток будут хорошо заметны все огрехи установки. Корпус блока также обводим карандашом. Между отверстиями от насадки на дрель необходимо выдержать расстояния 71 мм, чтобы в них правильно расположились стаканы.

Сверлим дрелью отверстия, зубилом выдалбливаем перегородки между отверстиями. Примеряем провода. Чтобы блок для стаканов можно было расположить строго горизонтально, сверлим отверстия с коронкой большего размера, 80 мм. Узкая часть подрозетников на блоке уже сделана вертикальной. Переходы в блоке между подрозетниками обеспечивают вертикальное положение.

Установка коробки для розеток на любые места

Если устанавливать на гипсокартон, то эта задача проще, так как не нужно пользоваться алебастром. Выполняются такие же операции: разметка, сверление отверстия, крепление. Коробка фиксируется на гипсокартонной стене особыми крепежными лапками. Они придавливаются при вкручивании саморезов в гипсокартон.

Такой стакан для выключателя или розетки является универсальным. Он может фиксироваться к тонким стенкам поверхностей. При выпирании коробки нужно уменьшить ее толщину, края отверстий в гипсокартоне обточить под углом.

Размеры универсального блока большие, так как между лапками расстояние больше, и равно 83 мм. Это удобно при монтаже нестандартного выключателя или розетки, у которых расстояние для крепления большое.

В случае с деревянными поверхностями поступают аналогично, для тонких стенок. Если это бревенчатые стены, то коробку закрепляют саморезами к дереву.

Если приобретен подрозетник универсального вида для стен из кирпича или дерева, то лапки демонтируются. В одинарном подрозетнике отверстия выполняют горячим ножом, чтобы не сломать корпус. Работать нужно аккуратно, чтобы не повредить руки, а также стены.

При установке стаканов на стены, предназначенные для штукатурки или для выкладывания плитки, отверстия сверлят не на всю глубину, так как еще добавится размер толщины плитки или штукатурки. Подрозетник делают немного выступающим. При выборе типа коробки для розеток или выключателей  необходимо учесть, что величина глубины выключателя или розетки иногда может отличаться от размера глубины самого стакана, а также и его диаметр.

Похожие темы:

виды и размеры, технология установки

Подрозетник — круглая (реже квадратная) чаша из самозатухающего поливинилхлорида, полистирола или полипропилена, предназначенная для встраивания в стены выключателей, розеток и развода проводов системы электроснабжения. Он защищает кабель и оборудование от проникновения пыли, влаги, механических повреждений и обеспечивает свободный доступ в случае поломки. В чаше расположены входные отверстия для проводов, закрытые выламываемыми пластиковыми пломбами-заглушками.

Оглавление:

1. Стандартные габариты
2. Критерии выбора
3. Обзор популярных марок
4. Технология монтажа
5. Распространенные ошибки

Особенности подрозетников для ГКЛ

В сплошных стенах из бетона или кирпича коробки закрепляют цементным или алебастровым раствором. Они имеют некоторые особенности конструкции, так как стены и перегородки из ГКЛ полые. Для фиксации нужны пластиковые или металлические крепления — зажимные лапки. При установке их загибают таким образом, чтобы они удерживали чашу с обратной стороны стены. В комплект входят шурупы, при завинчивании они надежно прижимают лапки к поверхности листа и прочно фиксируют. Специальная окантовка по окружности не дает провалиться в стену.

Размеры подрозетника

Стандартный диаметр — 64, 65 или 68 мм, глубина — от 39 до 50 мм. Реже встречаются изделия других габаритов — 73х73 мм (углубленные или глубокие), 80х45, 96х30. Их используют в особых случаях. Приспособления с увеличенной глубиной посадки ставят вместо распределительной коробки. В них проще выполнить установку электрооборудования и соединение проводов. Мелкие подрозетники с глубиной до 40 мм необходимы там, где толщина гипсокартонной перегородки или расстояние между стеной и ГКЛ меньше обычного.

Некоторые виды имеют специальные боковые отверстия для последовательного крепления в целый блок. Если нужна чаша под несколько розеток или выключателей, то используют либо такие коробки, либо готовые многоместные под два — пять постов. Менее распространены варианты квадратной формы с размерами 60х60 мм.

Параметры выбора подрозетника

При подборе обращают внимание на:

1. Количество вводов (отверстий под провода). Их может быть от 4 до 12. Для обычного подрозетника стандарт — 6, самое большое число вводов делают в распаячных коробках.

2. Степень пылевлагозащиты. Это показатель в перечне характеристик указывают в виде маркировки из двух латинских букв IP и двух арабских цифр. Первая обозначает уровень защиты от проникновения пыли и других твердых частиц (предельное значение 6), вторая — показатель степени влагонепроницаемости (максимальная величина — 8). Коробки для гипсокартона имеют чаще всего маркировку IP 20 или IP 30 (со знаком IP 44 и выше применяют на улице).

3. Материал лапок. Выпускают с креплениями из металла или пластика. Коробка с металлическими зажимными лапками надежнее крепится к гипсокартонному листу. У разных моделей изделий для монтажа электрооборудования форма и толщина крепления отличается. У некоторых они очень тонкие, имеют вид усиков.

4. Наличие крышки. Для установки распаячного узла подойдет вариант с крышкой.

5. Наличие дна. В ассортименте производителей есть виды без дна и отверстий в боковых стенках, они имеют форму кольца.

6. Огнестойкость. Оптимальный вариант для изготовления подрозетника — негорючий пластик с антипиреном. Корпус такого изделия выдерживает температуру до 650—850°C. Предельно допустимая температура указывается на дне коробки.

7. Наличие резиновых уплотнителей. Эти дополнительные приспособления прочно обтягивают кабель.

8. Монтажное кольцо. Такое дополнение входит в комплект. Его используют, если толщина стены не позволяет прочно закрепить подрозетник.

Популярные марки

Перечень известных производителей:

1. Schneider Electric. Зажимные лапки металлические, основа отличается очень высокой огнестойкостью — до 850°C. Степень пылевлагозащиты — IP20.

2. Hegel. Соединяются между собой по вертикали или горизонтали с помощью кабельных переходников. Они отличаются большим внутренним размером, широкой отбортовкой, удобством монтажа. Лапки — пластиковые, степень пылевлагозащиты — IP30.

3. Промрукав. Материал основы подрозетников — полипропилен безгалогенный (HF), не содержит вредных для здоровья веществ. Пластиковые лапки, степень пылевлагозащиты — IP20.

4. TDM. Коробки из полистирола и полипропилена. Лапки у них пластиковые, возможно соединение в блок стыковочными каналами.

Провода электрокоммуникаций закладывают в стену еще в процессе ее обустройства, до облицовки гипсокартоном. После установки остается вырезать отверстия под розетки или выключатели и подсоединить электроприборы к проводке. Чтобы ниши под электрические устройства точно попали на проложенный кабель, предварительно нужно составить схему расположения элементов коммуникации. Принято на чертеже отмечать расстояние от пола или ближайшей стены до центра розетки, выключателя, распределительной коробки. Обязательно учитывать положение профиля каркаса. Элементы системы электроснабжения не должны попадать на обрешетку даже частично.

Монтаж своими руками

Порядок установки подрозетника в пустотелую перегородку:

1. Карандашом нанести разметку по составленной схеме.

2. Дрелью со специальной насадкой-коронкой по гипсокартону диаметром 68 мм (стандарт) выполнить сверления по нанесенной разметке. Теоретически допускается вырезать ниши простым строительным ножом, но их края хуже обработаны. Диаметр и глубина отверстия для монтажной коробки должны быть на несколько миллиметров больше самого изделия. Точный размер ниши указывают в характеристиках устройства. Для сверления в точке, где отмечено место будущей розетки, упирают центрирующее сверло коронки, затем включают инструмент и высверливают нишу. Так как ГКЛ — сравнительно мягкий материал, прилагать большое усилие не следует, возможно появление трещин.

• Протянуть сквозь проделанные в стене полости электрокабель. Вставить его в установочную коробку.
• Удалить одну из пластиковых пломб-заглушек.
• Вставить в отверстие от удаленной заглушки кабель.
• Поместить монтажную коробку. Если все выполнено правильно, размеры соответствуют, то она должна плотно войти в нишу.
• Затянуть отверткой саморезы до упора. Лапки в процессе ввинчивания притянутся к обороной стороне ГКЛ и прижмут подрозетник к нему.
• Проверить прочность фиксации.
• Уровнем проверить правильность положения.

Если гипсокартоном закрыта деревянная стена, то с наружной стороны бока подрозетника рекомендуется обмазать гипсовой шпаклевочной смесью, чтобы предотвратить прямой контакт электрооборудования с пожароопасным материалом. Если за ГКЛ бетон или кирпич, то этого можно не делать.

Вероятные ошибки

1. Нельзя оказывать слишком сильное давление на ГКЛ при высверливании отверстий и вкручивании саморезов в монтажную коробку, гипсокартон раскрошится.

2. Несоответствие диаметра ниши и подрозетника приводит к появлению трещин вокруг коробки или делает вообще невозможным установку (если размер слишком большой).

3. Ошибка при составлении схемы расположения электропроводки за каркасом приводит к тому, что розетка попадет на профиль.

Если избежать этих недочетов, то работы проведет и человек, не имеющий опыта подобной работы.

Размеры подрозетников: диаметр, глубина, межосевое расстояние

Как выбрать установочную коробку

При покупке подрозетника нужно обращать внимание на такие его параметры:

Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон

Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
Форма. Самой востребованной считается круглая

Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Монтаж по стене с кафелем

Следует помнить, что кафель – довольно хрупкий материал

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Разметка стен и подготовка отверстий

Разметка и вырезание отверстий под розетки

Монтажные работы начинаются с разметки места для розетки. Для этого понадобится уровень, рулетка и карандаш. Нужно учесть количество подключаемых потребителей, расположение мебели, общий дизайн помещения. Особых требований нет, есть определенные нормы, которыми можно руководствоваться. Рекомендуется придерживаться следующих расстояний от пола:

• до центра отверстия розетки 30 см;
• до центра выключателя 90 см;
• для стиральной машины один метр;
• для кухонного стола 1м 20 см;
• не ближе, чем 20 см до дверного проема;
• расстояние до газовых коммуникаций не менее 50 см.

Пропитка гипсокартона грунтовкой

Выбранный участок стены пропитывают грунтовкой. После высыхания наносят тонкий слой шпаклевки. Это сделает гипсокартонный лист прочнее, он не будет крошиться при работе. Далее выполняют разметку. Высверливают отверстие на размеченном участке коронкой. Это специальная насадка на дрель с острыми зубцами по кромке. Можно воспользоваться обычным сверлом, а затем вырезать отверстие строительным ножом.

Чтобы не повредить лист, работу проводят осторожно с небольшим нажимом. Рекомендуется предварительно просверлить центральное отверстие небольшого диаметра, иначе коронку может повести в сторону

Края готового окна еще раз обрабатывают, что продлевает срок эксплуатации.

Разметка стен для установки подрозетников

Установка подрозетников в гипсокартон начинается с разметки перегородок

В этом поможет предварительно составленная схема монтажа электропроводки, здесь особое внимание следует уделить расстояниям до пола и ближайшей стены. Данные параметры рассчитывают так: высота берётся от пола до центра изделия, расстояние до стен определяется от центральной части группы подрозетников

Если при расчёте учитываются другие ориентиры, об этом должны быть соответствующие отметки в схеме. Например: расстояние до стены рассчитано не от центра, а от края рамки.

Чтобы максимально осветить процедуру разметки, разберём процесс на примере монтажа блока из четырёх подрозетников фирмы Schneider Electric. Отметим, что приведённая схема актуальна и для продукции других производителей.

Для начала отмечаем горизонтальную линию, на необходимой высоте от уровня пола. Для этого используем рулетку и простой карандаш. Затем определяем место посадки подрозетников, при этом нужно учитывать симметричное расположение конструкции относительно всех участков стены.

Теперь от центральной части первого подрозетника отступаем 71 миллиметр и отмечаем центр второй коробки, и так далее, через равные промежутки.

Конечно, если Вам необходимо установить один подрозетник то здесь просто необходимо в нужном месте и на нужно высоте обозначить на стене точку где необходимо установить коробку. Данная точка будет являться центром будущей розетки или выключателя.

Обратите внимание на один важный нюанс: расстояние между центрами подрозетников должно быть ровно 71 миллиметр, без исключений и погрешностей. В противном случае, могут возникнуть проблемы с установкой накладной рамки: конструкция может не зайти, или наоборот оставит зазоры

Кроме того, необходимо учитывать местоположение металлических профилей, которые служат опорой для гипсокартонных листов. Иначе при высверливании отверстия, можно повредить профиль, что сделает перегородку менее устойчивой.

После проделанных манипуляций, у нас на стене появились четыре точки, которые определяют центральную часть подрозетников. Теперь можно приступать к высверливанию отверстий.

Конструктивные отличия подрозетников

Основой любого подрозетника металлического или пластикового является корпус  в виде стакана.

Для бетонных стен. Для изделий, которые устанавливаются в бетонные, кирпичные и пеноблочные стены стаканы делаются без особых приспособлений и фиксируются в отверстиях гипсовым раствором.

Пример крепления подрозетников в бетонную стену гипсовым раствором

Для гипсокартонных изделий. Более сложную конструкцию имеют подрозетники для установки в полые стены из гипсокартона, листов ДСП или фанеры. На их корпусе предусмотрены винты и зажимные планки.

Пластиковый подрозетник с креплением для гипсокартонных стен

При вращении винта по часовой стрелке зажимная планка поднимается к поверхности стакана и упирается в лист, строительного материала. С лицевой стороны стакан прижимается к листу выступающей верхней кромкой.

Овальные подразетники. Для бетонных и гипсокартоных стен делаются овальные изделия, разной длинны, рассчитанные на установку блока розеток, которые могут быть различного назначения, 220В, подключения телевизионного кабеля и телефонов, модемов интернета.

Овальный подрозетник для установки двух элементов

Для установки блока розеток часто используют конструктор с платформой, на которой можно собрать до 5 розеток.

Накладные подрозетники для внешней проводки, в кабельканалахя, плинтусах, элементах мебели.

Пример установки набора подрозетника с розеткой в конструкции плинтуса

Отличие креплений по размерам

Размеры производители привязывают к стандартам розеток и выключателей поэтому по внешнему диаметру стаканы подразетников бывают 68 мм, с высотой 45 мм. Но так как элементы вставляются вовнутрь, более важны не внешние, а внутренние размеры они могут быть на 3 – 5 мм меньше в зависимости от толщины стенок подрозетников. В некоторых случаях востребованы изделия с диаметром 60 мм так как есть элементы крепления выключателей и розеток сделанные под эти стандарты.

Размеры производители привязывают к стандартам

По глубине стандарты изделий бывают 2,5 см и 4,5 см более, последние наиболее востребованы  этого расстояние вполне достаточно, чтобы разместить, всю контактную группу с проводами за розеткой. Есть подрозетники с глубиной стакана до 80 см, они очень удобны при монтаже электропроводки без распределительных коробок. Все рассключения проводов и отводы по разным направлениям упаковываются на дне такого подразетника и остается место для установки розетки или выключателя.

Особого значения разница в 5 мм по диаметру не имеет, так как механизм крепления на изделиях которые вставляются в подрозетники предусматривают раздвижные упорные планки в пределах этих размеров. Эта мера обеспечивает универсальность крепления к различным моделям подрозетников. На верхней части стакана сделана выступающая кромка для упора в плоскость поверхности стены, чтобы подразетник не проваливался глубже в отверстие для его установки

С учетом этой кромки диаметр может быть 72 мм, это важно учитывать при сверлении отверстий в стене для подрозетников, чтобы они вставлялись плотно

Во всех подразетниках в боковых стенках стакана делаются отверстия, диаметром 1.5 – 2см для ввода и отвода проводов. Они могут быть полностью открытыми с одной стороны, или стенки прорезаются не до конца, обозначая места отверстий с нескольких сторон. Такое конструктивное решение позволяет поддеть пластик или лист жести отверткой перекусить перемычки бокарезами и удалить с любой стороны часть конструкции закрывающее отверстие.

Варианты с квадратными формами подрозетников тоже бывают разными, производители делают исходя из стандартов размера плинтусов и розеток. Основные модели квадратные имеют размеры 70х70 мм или 60х60 мм, есть прямоугольные блоки для установки нескольких розеток от 3 до 5 шт.

Полезные советы

Материалы, из которого могут изготавливаться изделия, отличаются в зависимости от цены и от необходимых термонагрузок, вызванных короткими замыканиями.

Самый распространенный и дешевый – полистирол (он же АБС), температура плавления – 180 градусов, расплавится при первом же коротком замыкании, горюч, при горении выделяет токсичные выхлопы.

Чуть дороже – поливинилхлорид, плавится при 220 градусах, плохо горит, от короткого замыкания возможны частичные оплавления материала, переживет 2 -3 возгорания узла (не от открытого огня, а от замыкания).

Более дорогим является полипропилен, он не горюч, плавится при 650 градусах, возгорание от замыкания возможно, но при условии его использования не в 220, а в 380 вольт (однако такие системы электрики проводят в жилых помещениях крайне редко).

Самым дорогим является полиамид, он так же не горюч, а вот плавится при температурах свыше 1000 градусов, что делает его самым крепким и пожаростойким (на 220 и на 380 вольт), применяется, в большинстве своем, на коммерческих объектах, так как проходит проверку пожарного инспектора и соответствует требованиям пожарной безопасности.

Не стоит забывать и о соединителях подрозетников. В комплекте обычно идет 2 штуки. В комплект дорогих подрозетников (о которых написано выше) включено 4 штуки, но два дополнительных немного длиннее. Монтируются они в специальные разъемы на самих изделиях: заглушки прямоугольной формы предназначены именно для них. У некоторых производителей подразъёмники интегрированные, а снять такие невозможно (только отпилить или отрезать).

За его несоблюдение не оштрафуют, но из-за такой мелочи можно получить возгорание застенного пространства. А соблюдение правила сможет спасти жизнь владельцу.

Обычно подрозетник немного (на несколько миллиметров) выпирает от стены. Если это критично, то до установки изделия можно сделать срез фаски в 2 – 3 мм. Это выполняется круговыми движениями ножа: по диагонали срезается верхний крайний слой на глубину 2-3 мм, с углом около 35-0 градусов.

Перед установкой монтажной коробки стоит загрунтовать стену (даже стены из гипсокартона грунтуют), чтобы не залить кончики проводов и упростить дальнейшие ремонтные работы.

Важным моментом при расчёте и замерах является то, что многие делают отверстия прямо на профилях или около них. В связи с тем, что профили металлические, а металл обладает высокой электропроводностью, стоит делать разъемы как можно дальше от профилей и их пересечений.

Для большей пожарной безопасности стоит проводить кабеля в специальной гофре, которая защищает как сам кабель от внешних воздействий, так и снижает риски нежелательных возгораний. Обычно такие гофры крепят к профилям – это упрощает дальнейшие ремонты.

При монтаже трёх и более подрозеток в одном ряду (одной секции с использованием соединителей) рекомендуется вызывать мастеров, если вы не специалист. Дело в том, что можно очень легко запутаться в разветвлении и наращивании кабеля, что точно приведет к неисправностям и другим отрицательным последствиям.

Подрозетники могут быть не только круглыми, но также квадратными или овальными. Квадратные используются для дополнительных разводок кабелей, совмещая в себе как раздаточную, так и установочную коробку. Овальные коробки необходимы для установки двух розеток или выключателей, которые расположены вертикально.

Отдельно стоит отметить мультибоксы. Мультибокс – это вид коробок, предназначенный для открытой установки на плинтус. Мультибоксы бывают двух видов: до плинтуса и до пола. Такие коробки выглядят весьма оригинально, но по пожарной безопасности они далеко не первые.

О том, как правильно установить подрозетник в стену из гипсокартона, смотрите в следующем видео.

Основные виды двойных розеток

Любые типы электрических розеток в том числе и юсб предназначены для включения в сеть различных приборов. Конструкция включает в себя основную или рабочую часть с контактной группой, и крышку, предохраняющую внутренний механизм от внешних воздействий.

Нередко возникает проблема в связи с невозможностью подключения дополнительного устройства из-за отсутствия свободных розеток. Поэтому у владельцев квартир все большую популярность приобретает двойная розетка, установленная в один подрозетник. Практически все модели оборудуются контактами для подключения заземляющего провода.

Соединенные двойные розетки представляются в виде отдельных устройств, установленных на близком расстоянии друг от друга. Однако, как показывает практика, данный вариант не отличается эстетичностью и требует дополнительного сверления стены под еще один подрозетник.

Более удобным считается моноблок, выполненный в виде двойной розетки. Он может устанавливаться на старое место с обязательной заменой имеющейся монтажной коробки и не вызывает значительных разрушений внутренней отделки. В таких моноблоках мощность электрического тока разделяется на две части, и это является их недостатком, особенно заметным при одновременном подключении бытовых приборов.

В зависимости от модификации, моноблоки с двойными розетками разделяются на следующие типы:

• Закрытые и открытые. В закрытом варианте отверстия под вилку защищены шторками. Такие розетки применяются в помещениях, где возможно нахождение маленьких детей. Для срабатывания шторок требуется одновременное нажатие на них. Поэтому, если ребенок захочет засунуть в отверстие какой-то предмет, ничего страшного не произойдет. 2-й вариант представляет собой стандартную конструкцию с открытыми контактами.
• С заземлением или без него. В первом случае розетки оборудуются контактами для подключения заземляющего провода. Таким образом, обеспечивается дополнительная защита от токовых утечек на корпус прибора.
• Розетки с дополнительной защитой от действия влаги и с возможностью установки на улице. Влагозащищенные приборы имеют класс защиты IP44, а предназначенные для улицы – IP55.

Изделия могут быть дополнительно промаркированы. Например, буквенное обозначение А указывает на двойную розетку производства США, буква В указывает на контакт заземления.

И первая из них: это выбор по стоимости

Самые доступные, я бы даже сказал дешевые, стоят от 1 гривны, средние за 3-4 грн и выше, и леграндовские более 15 грн. Обычно многие не задумывается и берут самые простые, полагая на то что разницы никакой нет, но как вы увидите – разница есть. Чем они похожи и чем различаются?

Самые простые «не дружат с механизмами», которые в некоторые коробки нормально не становятся, то есть доходят только до определенной глубины, оставляя зазор. Приходится снимать лапки. А что мешает? Мешает «переход» между коробками.

Это часто свойственно дешевым коробкам, при том что у них еще и высота минимальная. Те которые чуть дороже, выше почти на 5 мм и с немного иным вынесенным переходом.

Он и сам по себе более углублен, и выполнен в форме бабочки. Просунуть провод можно снизу или сверху. И вот в такую коробку всё становится прекрасно: никакие распорки выкидывать у механизмов не надо.

Тоже самое вроде бы и у Schneider Electric – переход осуществлён по центру, но он выше, чем дешевый, на те же 5 мм, и механизм в него становится нормально.

Если секционный подрозетник установить, как отдельно стоящий, без дополнительного штробления места под «уши» не получится, то у IEK есть универсальная модель (продаётся по отдельности с переходниками), которая может использоваться как одноместная, так и модульно «набираться».

В целом, наборные коробки тем хороши, что под них в сплошных стенах можно качественней вырезать отверстия. Кстати лучше всё-таки это делать 68мм коронкой, потому что после 67мм они становятся впритык. После 68 мм коронки остаётся зазор и гипсовать удобней и лучше. Даже качество установки дорогих коробок «Legrand» зависит, от того как вы высверлите отверстие.

Так вот под них обычной коронки будет недостаточно. То есть нужно вырезать прямоугольные ниши (раньше «Legrand» вообще были квадратные) болгаркой, либо брать более большую коронку. Тоже самое касается и некоторых круглых Schneider где 67-68 мм коронки недостаточно.

Их неоспоримый плюс, в том что, помимо рифленого покрытия посадочных мест (чтобы лапки хорошо держались) есть некоторый запас хода по высоте – механизм прямо вместе с рамкой можно подогнать по высоте уже после установки – т.к. розетка может «ходить» вверх и вниз примерно на 10 мм.

Если вы, допустим, по комнате где-то пропустили уровень на сантиметр вверх/вниз, и рядом стоящие ( и уже загипсованные) коробки стоят криво (не в уровне между собой) – вы можете это исправить за счет хода механизмов по высоте (до 20мм !).

В такие, «установленные не в горизонтали Legrand» (даже до сантиметра), механизмы становятся нормально, а вот с круглыми такой «фокус» не пройдет. Максимум что вы «сыграете» – 5 мм, потому что у них свободного места практически нету.

Еще немаловажный нюанс: некоторые коробки идут с винтами, некоторые без винтов. Бывалые распинаются, что винтики нужны, только чтобы во время штукатурки не замазали «дырочки». Я с этим категорически не согласен, потому что не встречал ничего подобного на своем опыте. Даже если в них забилась цементная или гипсовая штукатурка, она легко отковыривается и винт прекрасно закручивается.

А вот проблемы будут когда сами винтики замажут цементной штукатуркой. Чтобы его выкрутить и поставить механизм, нужно отцарапывать отверткой штукатурку, тем самым «слизывая» сами шлицы. Решение простое: лучше брать отдельно запасные винты. Причём смотреть внимательно, и брать только те, которые по 3 мм толщиной. Более толстые будут ломать пластиковый корпус.

Я предпочитаю ставить подрозетники вообще без винтов и, по возможности блочные. Потому что, одиночные хоть и встречаются чаще, но точно просчитать их заранее сложно: сколько нужно будет на объект одиночных, а сколько двойных.

Если выбирать из среднего ценового сегмента (по 3-4 грн), то думаю, как «для себя» лучше взять Schneider. Он и чуть выше, и бортик у него не слишком большой. Т.к. большой бортик, при впритык высверленном 68-й коронкой отверстии, нудобно и даже сложно загипсовывать по краям. Когда бортик маленький, зазор достаточно просто подгипсовать шпателем.

Legrand конечно тоже заслуживает внимания, но несколько меньше, потому что под него нужна больше коронка. А чем меньше коронка, тем проще, естественно, выбить. Основной их плюс, это конечно то, что с ними можно работать на разгильдяйство (из-за большого запаса хода механизма).

Но опять же цена – как «ложка дёгтя». Все всегда хотят сэкономить

И в этом случае тоже, многие зацикливаются на копеечной цене, не обращая внимание на низкое качество. Но лучше этого не делать

Как заменить подрозетник при этом не испортив обои?

Соответственно в этом случае, нет необходимости отрывать обои, разворачивать, потом заново клеить, подмазывать – портить новосозданный интерьер. Всё это ерунда и не бывает нерешаемых случаев.

Когда вытащите старую розетку, то подберите максимально близкий по диаметру подрозетник соответствующий старому отверстию – чтобы он подходил максимально плотно. И если остаётся какой-то люфт (совсем небольшой) используйте пенистый двухсторонний скотч. Но снимайте защитную полоску со скотча только с одной стороны. Проклейте, обматывая по все окружности. Так Вы добавите вот этот недостающий миллиметр диаметра. И всё, он туго сядет в отверстие и главное не будет проскальзывать.

Потомучто, какой у вас в итоге подойдет Вы точно не угадаете.

И опытный мастер бывает сам не сможет угадать на глаз: даже если один вроде бы изначально и подходит, то при окончательной установке может не войти как нужно. Поэтому и ходит электрик с этими несколькими «запасными» подрозетниками.

Такие вещи лучше доверять людям, которые на этом специализируется и занимаются этим на постоянной основе, чтобы не хранить потом кучу всякого ненужного строительного хлама. Как пишут потом интернете «отдам остатки стройматериалов».

Что может заменить приятный и профессиональный монтаж? – да ничто! Поэтому не экономьте копейки на подрозетниках и используйте хорошие подрозетники.

Андрей Белый. REMONT-EKSPERT.RU

При использовании материалов AXIOMPLUS.COM.UA

Все права защищены. Копирование разрешено только с ссылкой на первоисточник

Назначение и функции подрозетника

Монтажные коробки выполняют не только функцию крепежа, но и защищают от возгораний, обеспечивают надежную изоляцию соединений. Самые первые конструкции подрозетников были металлическими, а затем стали изготавливаться из пластика. Данный материал отличается высокой технологичностью, низкой стоимостью, а коробки, выполненные из него, обладают всеми необходимыми качествами.

Довольно часто возникают ситуации, когда установка розетки сопровождается одновременной заменой подрозетника. Они стоят внутри стены в течение длительного времени, поэтому в процессе эксплуатации невозможно проконтролировать и определить их техническое состояние.

Неисправности выявляются тогда, когда при вытаскивании вилки, вместе с розеткой из отверстия в стене выпадает и установочная коробка. Это может произойти по следующим причинам:

• Материал стены, служивший основанием для подрозетников, разрушился, что характерно для зданий старой постройки.
• Установочная коробка не держится, поскольку она изначально была не качественно закреплена в посадочном месте.
• Низкое качество самого изделия.
• Частое вытаскивание вилки за провод приводит к постепенному расшатыванию подрозетника и розетки.

Многие хозяева задаются вопросом о необходимости использования установочных коробок. Некоторые из них выполняют монтаж розетки прямо в стене, без подрозетника. Однако это не дает гарантий надежности и безопасности при дальнейшей эксплуатации.

Поэтому рекомендуется использовать установочные коробки, так как они выполняют несколько важных функций:

• При монтаже механизм розетки оказывается надежно закреплен внутри коробки и не вываливается. Задача, как закрепить изделие решается с помощью винтов или распорных лапок.
• В установочную коробку могут монтироваться не только розетки, но и выключатели, а также другие средства коммутации.
• В некоторых схемах подрозетники выполняют функцию распределительной коробки.
• Обеспечивается дополнительная изоляция механизма от материала стен. Электрический потенциал с контактов остаётся внутри и не попадает на конструкции стен, которые могут обладать токопроводимостью.
• Изделия, сделанные из негорючего пластика, надежно защищает от возгораний, а сама конструкция не допускает попадания в розетку пыли, влаги и посторонних предметов.

Как установить подрозетники в гипсокартон

Монтаж подрозетников в гипсокартон | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

У меня на сайте уже имеется статья про установку одного подрозетника в гипсокартонную стену, а вот про установку блока подрозетников я как то упустил из виду, поэтому восполняю этот пробел и сегодня я расскажу Вам про выбор, разметку и монтаж блока подрозетников в стену из гипсокартона.

Данная статья скорее всего будет интересна начинающим электрикам, студентам или домашним мастерам, которые самостоятельно выполняют монтаж электропроводки в своей квартире или доме. Сложного здесь ничего нет, специального и дорогостоящего инструмента для этого тоже не требуется, но есть некоторые тонкости и нюансы, про которые я и поделюсь с Вами.

Сразу же условимся с определениями. Это как в известном фильме: они же подрозетники, они же монтажные коробки, они же установочные коробки, но я привык называть их именно подрозетниками, поэтому и в статье буду применять такое название, хотя правильнее называть из все же установочными коробками.

Установка подрозетников, будь это бетонная стена, кирпичная стена или стена из гипсокартона — это неотъемлемый этап при монтаже розеток, выключателей, переключателей, диммеров, терморегуляторов и прочих электроустановочных изделий.

Выбор подрозетников для гипсокартона

Для монтажа подрозетников в стену из ГКЛ необходимы специально-предназначенные для этого подрозетники. На рынке имеется большой выбор производителей, например, Schneider Electric, Legrand, Hegel, Gusi Electric, Tyco и другие.

Подрозетники классифицируются по двум основным установочным размерам:

• внешний диаметр (d2)
• глубина (H)

Вот ряд стандартных диаметров у подрозетников: 60 (мм), 64 (мм), 65 (мм), 68 (мм), 70 (мм) и даже 75 (мм). Есть еще и не стандартные размеры и габариты, но это уже частный случай.

Диаметр подрозетника для гипсокартона составляет 68 (мм) — это стандартный, самый распространенный и правильный вариант.

Глубина подрозетников может иметь следующие размеры: 40 (мм), 42 (мм), 45 (мм), 60 (мм) и 62 (мм).

Тут все зависит от места установки. Если толщина стены позволяет, то лучше установить подрозетники поглубже, например, на 60 (мм) или 62 (мм). В них гораздо проще и легче производить расключения. К тому же в последнее время все чаще приходится отказываться от распределительных коробок и расключения производить непосредственно в подрозетниках — вот тут то и начинаешь считать и экономить каждый миллиметр глубины, и чем подрозетник глубже, тем легче и удобнее осуществить в нем соединения проводов и монтаж механизмов электроустановочных изделий.

В последнее время чаще всего для гипсокартонных стен я применяю пластиковые подрозетники Hegel модификации КУ1201 и КУ1202 со стандартным диаметром d2=68 (мм) и глубиной Н=45 (мм). Кстати, у Hegel нет подрозетников для полых стен с глубиной на 60 (мм) и 62 (мм), хотя толщина стенки порой позволяет установить углубленные подрозетники.

Пластик негорючий (полипропилен с антипиреном), огнестойкость 850°C, корпус достаточно плотный, имеется широкий передний борт, перфорация (заглушки) для ввода кабелей различных диаметров и вполне приемлемая цена.

Вот внешний вид подрозетника для гипсокартона Hegel КУ1201.

Как видите, у подрозетника есть две крепежные лапки. При затягивании (закручивании) крепежных винтов-саморезов, эти лапки притягиваются и плотно фиксируют подрозетник с обратной стороны ГКЛ.

Лапки могут быть, как пластиковыми, так и металлическими, разницы между ними особой никакой нет.

Лично я предпочитаю устанавливать подрозетники с пластиковыми лапками (КУ1201). У них больше площадь поверхности, и при закручивании, они лучше держатся и не продавливают лист гипсокартона. Но у них есть одна не очень удобная особенность при установке, про которую я расскажу чуть позже.

А вот подрозетник Hegel КУ1202.

Все аналогично, только у них металлические лапки, которые фиксируются пластиковыми стопорами. Изначально, лапки не выпирают за габариты корпуса, поэтому данные подрозетники удобны при установке. При закручивании крепежного винта пластиковый стопор срывается и лапка выходит за габариты подрозетника. Но КУ1202 мне все равно меньше нравятся из-за маленьких шлицов на крепежных винтах — их очень не удобно закручивать.

Разметка места установки блока подрозетников

Перейдем к моему примеру. Мне необходимо установить блок из трех подрозетников вот в этой гипсокартонной перегородке.

Блок подрозетников устанавливается над тумбой и предназначен исключительно для розеток. В них планируется включать декоративную лампу и зарядные устройства для телефонов. В моем случае высота тумбы составляет 45-50 (см). Нам же нужно установить подрозетники на высоте примерно 62-63 (см) от уровня пола.

Рекомендую Вам перед монтажными работами всегда иметь при себе план электропроводки с учетом расстановки и габаритов всей мебели. Поверьте мне, что лучше потратить больше времени, но зато по максимуму выудить у заказчика, что именно и где он планирует установить, чем в дальнейшем что-то не подойдет, придется переносить и переделывать.

Скоро я опубликую несколько статей, где очень подробно расскажу про варианты расположения розеток и выключателей в разных помещениях (ванная комната, спальня, кухня). Так что не пропускайте выход новых статей — подписывайтесь на рассылку сайта.

Итак, вернемся к разметке. С помощью самовыравнивающегося лазерного уровня LD-SL-01 отмечаю горизонтальную линию на высоте 63 (см) от пола.

Уровень LD-SL-01 мне очень нравится, но иногда я пользуюсь и более простым, и компактным, лазерным уровнем Black Deсker LZR-310, правда луч у него проецируется всего в одной плоскости и настройка уровня идет в ручном режиме по пузырькам.

Не много подольше получается с разметкой, но тем не менее тоже удобно. О нем я еще напишу отдельный обзор.

Если лазерного уровня у Вас нет в наличие, то без проблем можно отметить горизонтальную линию и обычным строительным уровнем.

Затем по лазерной линии с помощью линейки (можно использовать ровный брусок или профиль) чертим горизонтальную линию карандашом. После этого уровень нам больше не нужен и его можно отключить.

Рассчитываем, чтобы блок смотрелся симметрично на стене и отмечаем на линии первый центр подрозетника.

Затем с помощью линейки или рулетки от первого центра откладываем 71 (мм) и отмечаем центр второго подрозетника. Затем от центра второго подрозетника откладываем 71 (мм) до центра третьего подрозетника.

Расстояние между центрами подрозетников составляет именно 71 (мм) и его необходимо как можно точнее измерить, иначе накладная рамка может встать, либо в натяг, либо с зазорами, в зависимости от Вашего «промаха».

Да, забыл упомянуть, что при разметке учитывайте, где и в каком месте проходят у Вас профили, а то может выйти вот такой вот нелепый казус (фотографию взял из интернета).

Коронка по гипсокартону

Для сверления отверстий в гипсокартоне (а также в фанере, дереве, ДСП, пластике) я применяю металлическую фрезу, или другими словами наборную кольцевую пилу (коронку), диаметром 67 (мм) от Kraftool.

Кольцевая пила идет в комплекте с держателем, центрирующим сверлом и еще двумя коронками: на 60 (мм) и 74 (мм).

Помимо фрезы, еще имеется биметаллическая коронка (Bi-metal) диаметром 68 (мм) с центрирующим сверлом.

Если же у Вас нет коронок, то ничего страшного. Отверстия можно аккуратно высверлить или вырезать с помощью ножа.

Сверлим отверстия для подрозетников

По гипсокартону сверлится достаточно легко, поэтому вставляю коронку в шуруповерт.

Кстати, уже третий год пользуюсь шуруповертом Makita BDF-453 с 18-вольтовым аккумулятором. Очень доволен им, кроме одного момента — за 2 года активной эксплуатации «умер» один аккумулятор. Благо, что в комплекте изначально было два аккумулятора. Ну а в остальном нареканий к нему нет — вполне достойный аппарат.

Итак, направляем центрирующее сверло коронки на отметку и сверлим отверстия для подрозетника.

Обычно я сверлю на 1-ой скорости. У этой коронки великовато центрирующее сверло, поэтому здесь не нужно торопиться, иначе может увести центр при сверлении. Лучше заранее просверлить центровые отверстия сверлом с меньшим диаметром.

Да еще, сильно давить на шуруповерт не нужно, иначе можно продавить и сломать гипсокартон.

Отверстия для подрозетников готовы.

Собираем блок подрозетников

Берем три подрозетника. Теперь нам нужно соединить их в единый блок. Для этого с помощью ножа убираем боковые заглушки (перфорацию) в подрозетниках: в первом — одну заглушку, в среднем — две, в третьем — одну.

Все подрозетники данной серии можно соединять между собой в единые блоки с помощью кабельных переходников типа ПК5201 или ПК5202 (для установочных коробок новых серий). Кабельные переходники (ПК) продаются отдельно от подрозетников. Эти переходники мы еще называем соединителями или тоннелями.

Кстати, у некоторых производителей имеются подрозетники с несъемными соединителями. С одной стороны это удобно, не нужно рассчитывать точное количество и приобретать соединители отдельно, но с другой стороны — не удобны они тем, что приходится отпиливать или отрезать незадействованные соединители, т.к. они мешают при установке подрозетника в высверленное отверстие.

Итак, берем один соединитель и вставляем его в посадочное отверстие подрозетника до защелкивания.

Соединитель защелкивается достаточно туго, поэтому нужно приложить некоторое усилие.

Обратите внимание, что профиль посадочного отверстия и кабельного соединителя выполнен ступенькой, что исключает выполнение неправильного соединения.

Затем берем второй подрозетник и защелкиваем в него соединитель.

Далее через еще один соединитель объединяем аналогичным способом второй и третий подрозетники. В итоге получаем вот такой вот единый блок из трех подрозетников. Соединители четко фиксируют подрозетники между собой.

Расстояние между подрозетниками в блоке составляет ровно 71 (мм), что совпадает со стандартным расстоянием электроустановочных изделий (розетки, выключатели и т.п.), размещаемых в одной рамке.

Таким образом, можно собрать в ряд бесконечное количество подрозетников, но на практике больше пяти подрозетников в ряд Вам врядли когда потребуется, потому что общих рамок более, чем на пять постов я не встречал. Может и существуют такие не стандартные рамки, но крайне редко и по какому-нибудь специальному заказу.

Монтаж блока подрозетников в гипсокартонную стену

Теперь нужно срезать перегородки в гипсокартоне, иначе они будут нам мешать при установке блока подрозетников.

Срезать их можно обычным ножом или ножовкой.

Совет: перед установкой подрозетников в гипсокартон можно снять по окружности отверстий фаску, чтобы борт подрозетника был немного утоплен в стене. Это несколько упростит работу строителям-отделочникам при штукатурке стен.

В одном из подрозетников убираем заглушку для ввода кабеля.

В сделанное отверстие необходимо завести питающий кабель, а затем приступать к установке блока подрозетников. В моем примере кабеля пока нет, т.е. его я буду заводить чуть позже, поэтому данный этап я пока опущу.

Помните, в начале статьи я говорил, что при установке подрозетников КУ1201 есть одна не очень удобная особенность?! Из-за торчащих крепежных лапок в отверстия сначала необходимо завести все лапки нижнего ряда блока, а лишь потом, поочередно надавливая на верхние лапки, заводить верхнюю часть блока.

Теперь осталось с помощью отвертки или шуруповерта закрутить крепежные винты-саморезы. Я буду использовать шуруповерт, т.к. обычной отверткой крутить придется достаточно долго.

При закручивании крепежных винтов-саморезов, лапки притянутся с обратной стороны листа гипсокартона и надежно зафиксируют блок подрозетников.

После завершения работ можно проверить уровень установленного блока.

Как видите, уровень у меня немного ушел, примерно на 1-2 (мм). Причиной тому, как я и говорил, было большое сверло на коронке, но это не критично, т.к. с помощью регулировочных отверстий в розетках это вполне поправимо.

На этом монтаж блока подрозетников в гипсокартонную стену завершен. После этого наступает этап отделочных работ. И только после отделки в этот блок можно будет устанавливать розетки, о чем обязательно будет отдельная подробная статья.

Все что было сказано и написано в данной статье смотрите в моем видео:

P.S. На этом все. Спасибо за внимание. Будут вопросы — форма комментариев к Вашим услугам.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как установить розетку в гипсокартон | Руководства по дому

Электрики относятся к розеткам питания как к розеткам или розеткам, а установка одной розетки в гипсокартон подразумевает установку электрической коробки. В новом строительстве вы прибиваете грубую коробку к стенной стойке и вырезаете для нее отверстие в гипсокартоне перед тем, как повесить ее. Если стена уже покрыта, у вас есть два варианта. Один — вырезать большое отверстие, прибить коробку к шпильке и произвести ремонт. Более простой альтернативой является использование коробки для ремоделирования.Поскольку он прикрепляется к самому гипсокартону, его необязательно размещать рядом с стойкой.

Новое строительство

Нанесите карандашом отметку для необработанной электрической коробки на стойке стены. Если вы не устанавливаете розетку на столешницу, она должна находиться в пределах 5 1/2 дюймов от пола.

Прибейте или прикрутите коробку к стороне шпильки. Передняя часть коробки должна выходить на 1/2 дюйма за край стойки, чтобы она была на одном уровне с поверхностью гипсокартона. На некоторых коробках есть маркеры, указывающие на правильное совмещение коробки с краем стойки.

Убедитесь, что питание цепи, питающей розетку, отключено, затем пропустите провода в коробку через выбивные отверстия сбоку или сзади и вытяните достаточно провисания, чтобы выполнить соединения. Если коробка металлическая, закрепите провода саморезами. Ящики пластиковые самозажимные.

Измерьте точное положение коробки по отношению к полу и кромке листа гипсокартона, который накрывает его. Перенесите мерки на гипсокартон и на лицевой стороне листа нарисуйте прямоугольник того же размера, что и коробка.Вырежьте отверстие пилой для гипсокартона.

Вставьте коробку в отверстие при подвешивании гипсокартона и вбейте хотя бы один фиксатор в шпильку рядом с коробкой. Подключите розетку после оклейки и отделки гипсокартона.

Добавление выпускного отверстия к существующему гипсокартону

Найдите удобный стержень с приспособлением для поиска стержней и отметьте расположение нового выпускного отверстия рядом с ним, чтобы установить коробку для грубого монтажа. Если вы используете коробку для ремоделирования, вы можете разместить ее в любом месте стены, кроме как перед стойкой.

Используйте пилу для гипсокартона, чтобы вырезать в гипсокартоне отверстие достаточно большого размера, чтобы можно было прибить коробку с грубым покрытием к стойке. Ремонт гипсокартона будет проще, если вы вырежете прямоугольник высотой около 12 дюймов, который простирается до следующей стойки. Откройте половину обеих поверхностей шпилек универсальным ножом. Прикрепите коробку для грубого монтажа к шпильке, убедившись, что передняя часть выступает на 1/2 дюйма за край шпильки, и протяните провода через заднюю часть.

Измерьте размеры проделанного вами отверстия и отрежьте кусок нового гипсокартона по размеру.Отметьте расположение коробки на передней части нового гипсокартона и вырежьте для него отверстие пилой для гипсокартона. Прикрепите новый гипсокартон к стойкам с обеих сторон коробки с помощью шурупов или гвоздей и ленты и закончите его.

Установите коробку для ремоделирования, обведя контур задней части коробки на поверхности гипсокартона и вырезав по контуру пилой для гипсокартона. Протяните провода через заднюю часть коробки, прежде чем вставлять коробку в отверстие. Когда коробка находится заподлицо с гипсокартоном, затяните два винта на передней части коробки с помощью отвертки, чтобы закрепить коробку на гипсокартоне.

Подключите розетку к черновой коробке после отделки гипсокартона. Подключите его к коробке для ремоделирования после того, как коробка надежно прикреплена к гипсокартону.

.

Как установить розетки в гипсокартон

Гипсокартон — строительный материал, набирающий популярность, поэтому многие строители сталкиваются с вопросом, как сделать розетки в гипсокартоне. Никаких специальных инструментов для этого нет, они есть у каждого master. Главное — просто выполнить последовательность операций.

Содержание

• Отверстия розетки
• Монтажная розетка
• Монтаж розетки на подрозетнике
• Правила розетки для гипсокартона

Отверстия розетки

В начале работ необходимо определить инструменты, которые понадобятся в процессе , их немного:

1. розетка.
2. ящик.
3. отвертка.
4. Дрель.
5. нож канцелярский.

сзади по гипсокартону уже должна пройти проводка. Снаружи провод не должно быть видно, поэтому нужно помнить, что на некотором расстоянии от пола и по бокам относительно концы проводов, и в этом месте очертить дырочку карандашом. При этом учтите, что гипсокартон крепится к металлическим столбам и их там нет, необходимо, чтобы стена держала сильный магнит.Расстояние между отверстиями

следует проводить с учетом того, что провода под розеткой еще согнуты и заглажены. Теперь нужно закрепить уровень стены из гипсокартона по горизонтали и где в дальнейшем будет проходить розетка ровной карандашной линией. поставить уровень вертикально и сделать крест. Пересечение линий является центральной точкой.

проделывает отверстие в гипсокартоне для розетки с помощью дрели, нужно использовать специальную коронку из дерева. Возможно в принципе использование и обычного сверла, но тогда придется просверлить по кругу много отверстий рядом, и затем рукой аккуратно сожмите круг.Но специалисты все же не советуют применять этот примитивный метод, иначе края не будут гладкими, если не хрупкий материал при сверлении может сломаться. Диаметр эскутчона — 68 мм, то в гипсокартоне необходимо проделать отверстие такого же размера.

Если вы все-таки натолкнетесь на металлический профиль, то аккуратно отрезать вам мешает часть ножниц по металлу, что в этом месте не мешает подрозетнику стоять прямо.
Существуют некоторые стандарты размещения розеток:

1. Центр розетки должен быть на высоте 30 см от пола.
2. Розетка в ванной должна быть на метр выше стиральной машины.
3. Розетка на кухню находится на расстоянии 1,20 м от стола.

Эти размеры могут меняться в зависимости от пожеланий хозяина дома.

Монтажная накладка

Все шкафы, несмотря на то, что некоторые компании их производят, имеют один и тот же принцип крепления в гипсокартон — лапы. В накладке для гипсокартона их не два, как бетон, а четыре. Одна пара снаружи и фиксатор. рама розетки.Как вмонтировать подрозетник
в гипсокартон:

• Вырезать отверстие подрозетника под провод. Правильно будет сделать так, чтобы провод уходил обратно в подрозетник, так будет проще монтировать розетку.
• Вставляем провод в отверстие розетки. Естественно при этом электричество в окружающей среде должно быть отключено.

• Выровняйте крепежные винты в горизонтальной плоскости и вставьте рамку в отверстие.
• Затяните винты так, чтобы подрозетник слегка втянулся в отверстие, затем немного ослабьте и проверьте надежность крепления.

установочные розетки на подрозетнике

Установочные розетки в гипсокартоне удерживаются таким образом:

1. Снимите крышку с винта с головкой под торцевой ключ и снимите крышку.
2. Выход Заземление для наложения на розетку так, чтобы домкраты находились на одной горизонтальной линии, а основание должно быть посередине шкафа.
3. Отметьте шилом или карандашом место, где должен быть установлен винт.
4. Сделайте пазы под шурупы.Учтите, что сверло имело меньший диаметр, чем винт.
5. маленький винт в резьбу по графику.
6. Затяните винты на выходе без крышки.

Провода

7. подключаем к клеммам сверху и ставим крышку.

При вывешивании литниковой розетки устанавливают в гипсокартон в нишах. Корпуса розеток для гипсокартона имеют отверстия, куда вводятся провода. Есть возможность закрепить короб и раствор. Чтобы вилка не выскочила при снятии вилки нужно, чтобы проставки ножек убирались в выштамповки.Иногда бывает, что есть выштамповок. Тогда нужно сделать саму конструкцию защищенных розеток. Для этого :.

1. Лист резины разрезать на 20 см. Полоса резины должна быть толщиной около 4 мм. Можно вырезать две полосы, но тогда их ширина — по 3 см.
2. Наклеить полосы на боковые подрозетки ящиков. Таким образом, выходное отверстие будет оставаться внутри ящика, потому что оно будет препятствием для выступов. Они будут упираться в резину и не выходить за выходное отверстие.
3. В качестве преград для ног могут выступать и брус или цемент, необходимо обезжирить короб.

Если коробка пластиковая, то обычно с ней проблем не бывает. Дистанционные выступы сами делают полость под себя и удерживаются внутри стены. Если у вас по каким-то причинам нет обычной коробки, то можно Вместо жестяных банок лучше всего выполнять эту роль банки со сгущенкой или тушенкой. Они совпадают по диаметру с диаметром ящиков из магазина. С помощью плоскогубцев с банок нужно удалить острые края, чтобы избежать травм. в будущем об этом.Можно ли из не распечатанных целых банок сгущенки сделать две коробки, необходимо разрезать ее пополам и вылить содержимое. В банке необходимо проделать отверстия, в которые будут опираться ноги, а также проделать отверстие под Проволока. Все отверстия проделываем стамеской.

Правила розетки для гипсокартона

Основные правила:

1. Обычно на розетке написано, какую силу тока и напряжение она выдерживает. Но в любом случае нагрузка на нее не может превышать 1500 Вт. И только в этом случае, если дом взорван.Вместо этого использовать «жучки» не стоит, иначе квартира не будет защищена от сбоев в сети. И розетки быстро выходят из строя. Розетки

и

2. следует устанавливать не менее чем в полуметре от пола, а надплинтусные — на 30 см. Последние -. Всегда должен быть оснащен вращающейся пластиной, которая при вытаскивании вилки из розетки закрывается.
3. В целях безопасности устанавливать розетку вблизи заземленных частей квартиры не нужно. Расстояние — не менее полуметра.
4. Ванных комнат монтировать розетку не рекомендуется, в виде исключения можно сделать розетку скрытой проводкой и управляемой понижающим трансформатором.
5. Согласно СНиП, одна розетка может составлять 10 кв. Метров, а на кухне независимо от площади может быть всего две розетки.
6. Вилку следует вынимать двумя руками. Одна — для удержания розетки, а вторая — для снятия вилки. Если розетка не поддерживает, она может ослабнуть, и как только вы вытащите вилку из розетки Накладку, и вставить обратно хоть и можно, но надолго она не задержится.С розеткой лучше обращаться осторожно, и тогда она прослужит долгие годы без сбоев.

.

Как закрыть розетку гипсокартоном | Руководства по дому

Когда вы перемещаете электрическую розетку, у вас обычно остается пустая электрическая коробка, прибитая к каркасу стены. Нелегко снять коробку, не проделав вокруг нее отверстие, но если все, что вам нужно сделать, это закрыть ее, в снятии нет необходимости. Пока внутри коробки нет проводов, можно накрыть ее гипсокартоном. Однако, если коробка по-прежнему действует как распределительная коробка, а провода соединяются внутри нее, электрические нормы требуют съемной крышки.Крышки бывают из пластика или металла, и вы прикрепляете их винтами.

Отключите питание цепи перед тем, как вынуть розетку из коробки и отсоединить ее.

Отверните крепежные винты в верхней и нижней части выпускного отверстия. Отодвиньте розетку от стены. Отсоедините его, ослабив винты клемм по бокам и снизу и сняв провода. Если провода вставляются в заднюю часть розетки, отрежьте их кусачками.

Отсоедините кабель питания от распределительной коробки. Если в цепи есть второй кабель, питающий другое устройство, удалите и его. Протяните силовой кабель через чердак или подвал, в зависимости от того, как он проложен к панели. Вы можете перенаправить его на новую электрическую коробку или отсоединить от панели.

Измерьте размеры коробки рулеткой. Отрежьте кусок гипсокартона, чтобы он поместился в проем, используя канцелярский нож или пилу для гипсокартона.

Распылите достаточно пенопласта внутри коробки, чтобы она расширилась и просто начала выпирать.После того, как пена полностью расширилась и пока она еще влажная, положите на нее кусок гипсокартона и втирайте его в коробку так, чтобы он был заподлицо со стеной. Надевайте перчатки при этом, потому что пена липкая и ее трудно удалить с рук.

Дайте пене высохнуть, затем срежьте затвердевшие части по контуру заплатки с помощью канцелярского ножа.

Нанесите шовный раствор на заплатку ножом для гипсокартона. На вертикальные стыки по бокам заплатки наложите два куска бумажной ленты для гипсокартона.Отрежьте ленту достаточно долго, чтобы закрыть горизонтальные стыки сверху и снизу, и расположите две части так, чтобы они пересекались в центре. Соскребите ленту ножом.

Дайте смеси высохнуть, затем нанесите еще один слой и соскребите его. Повторите после высыхания второго слоя.

Загрунтуйте заплату грунтовкой для гипсокартона, прежде чем покрасить ее в цвет стены.

.

Обрезка выходных отверстий при установке фанеры | Home Guides

Крепление фанеры к стенам обычно используется в гаражах или мастерских или снаружи дома, между каркасом стены и сайдингом. В районах, подверженных землетрясениям, строительные нормы и правила могут требовать облицовки внутренних стен фанерой под гипсокартоном для дополнительной структурной целостности. Электропроводку и коробки для электрических розеток и выключателей устанавливают до внутренней фанеры, но каждую панель необходимо обрезать так, чтобы она подходила к коробкам, прежде чем панель можно будет прикрепить к шпилькам.

Обшивка из фанеры

Фанера поставляется в виде листов 4 на 8 и укладывается горизонтально или вертикально, хотя вертикальная ориентация чаще встречается внутри конструкции, а горизонтальная — снаружи. Монтаж панелей начинается в одном углу дома или комнаты, при этом внешние края панелей подходят от центра одной стойки стены к центру другой стойки. Эта конфигурация, известная как «разбивание по центру», необходима для адекватной поддержки фанерных панелей.

Размещение розеток внутри помещения

В новом строительстве строитель обрамляет пол, устанавливает черновой пол, затем обрамляет каркасные стены и добавляет внешнюю обшивку, чтобы сформировать стойкую к атмосферным воздействиям оболочку перед прокладкой электропроводки. Коробки розеток и переключателей крепятся по бокам к стойкам стены в соответствии с требованиями норм, которые определяют, сколько розеток необходимо на линейный фут стены. Строитель прикрепляет выходные коробки так, чтобы около 1/2 дюйма передней части коробки выходили в комнату.Для того, чтобы установить фанерные панели вплотную к стойкам стен, строитель должен вырезать из фанерных панелей квадраты, соответствующие расположению коробок розеток.

Измерение внутренней фанеры

Измерьте расстояние от края ранее установленной фанерной панели, которая должна сломаться в центре стойки, до ближайшего края выпускной коробки. Вычтите 1/8 дюйма и запишите число. Снова измерьте от той же начальной точки до дальнего края выпускной коробки.Добавьте 1/8 дюйма к этому измерению и запишите число. Перенесите два измерения на новую фанерную панель. Это дает вам две боковые направляющие для резки. Припуск в 1/8 дюйма дает вам немного места для маневра при установке панели на выходную коробку. Перед тем, как измерить верх и низ коробок розеток, подумайте о том, как вы устанавливаете фанерные панели. В большинстве случаев, когда вы устанавливаете внутреннюю стену, работающую на сдвиг, вы плотно прижимаете фанерные панели к потолку, прежде чем прикрепить их к стойкам.Измерьте расстояние от потолка до верхней части выпускной коробки и вычтите 1/8 дюйма. Затем снова измерьте расстояние от потолка до дна выпускной коробки и добавьте 1/8 дюйма. Перенесите эти размеры на новую фанерную панель и с помощью плотника нарисуйте коробку, используя размеры.

Резка фанеры

После использования столярного угольника для рисования формы коробки на фанерной панели используйте дрель с сверлом 1/2 дюйма, чтобы высверлить один угол внутренней части коробки. Не сверлить за пределы линий.Отверстие позволяет вставить лезвие лобзика и вырезать оставшуюся часть коробки. Если вы новичок в установке фанерных панелей, следуйте старой поговорке плотника: «Отмерь дважды — отрежь один раз», чтобы убедиться, что все размеры верны.

Внешние розетки

Наружные розетки удобны для подключения инструментов или электрических триммеров. Вырезать фанеру для наружных розеток даже проще, чем вырезать внутреннюю фанеру, потому что выпускные коробки устанавливаются после того, как внешняя фанера уже установлена.Никаких измерений не требуется. Используйте сабельную пилу изнутри дома, чтобы пропилить верх, низ и открытый край выпускной коробки. Отрежьте эти три стороны лобзиком с лезвием 1/2 дюйма и обрежьте оставшуюся сторону снаружи дома. Поскольку выпускная коробка не находится заподлицо с фанерой, установите в проем выпускной удлинитель.

.

диаметр и параметры изделий для скрытого монтажа

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Для монтажа и безопасной эксплуатации электроустановочного оборудования используется подрозетник: диаметр этого элемента, его глубина и другие параметры зависят от типа поверхности, с которой предстоит работать. Эта статья поможет разобраться в существующих видах монтажных коробок и научиться подбирать изделия оптимальных размеров для стен из бетона, гипсокартона и других материалов.

Размеры подрозетников могут различаться в зависимости от предназначения и материала изготовления

Общие сведения о монтажных коробках: размеры и виды подрозетников

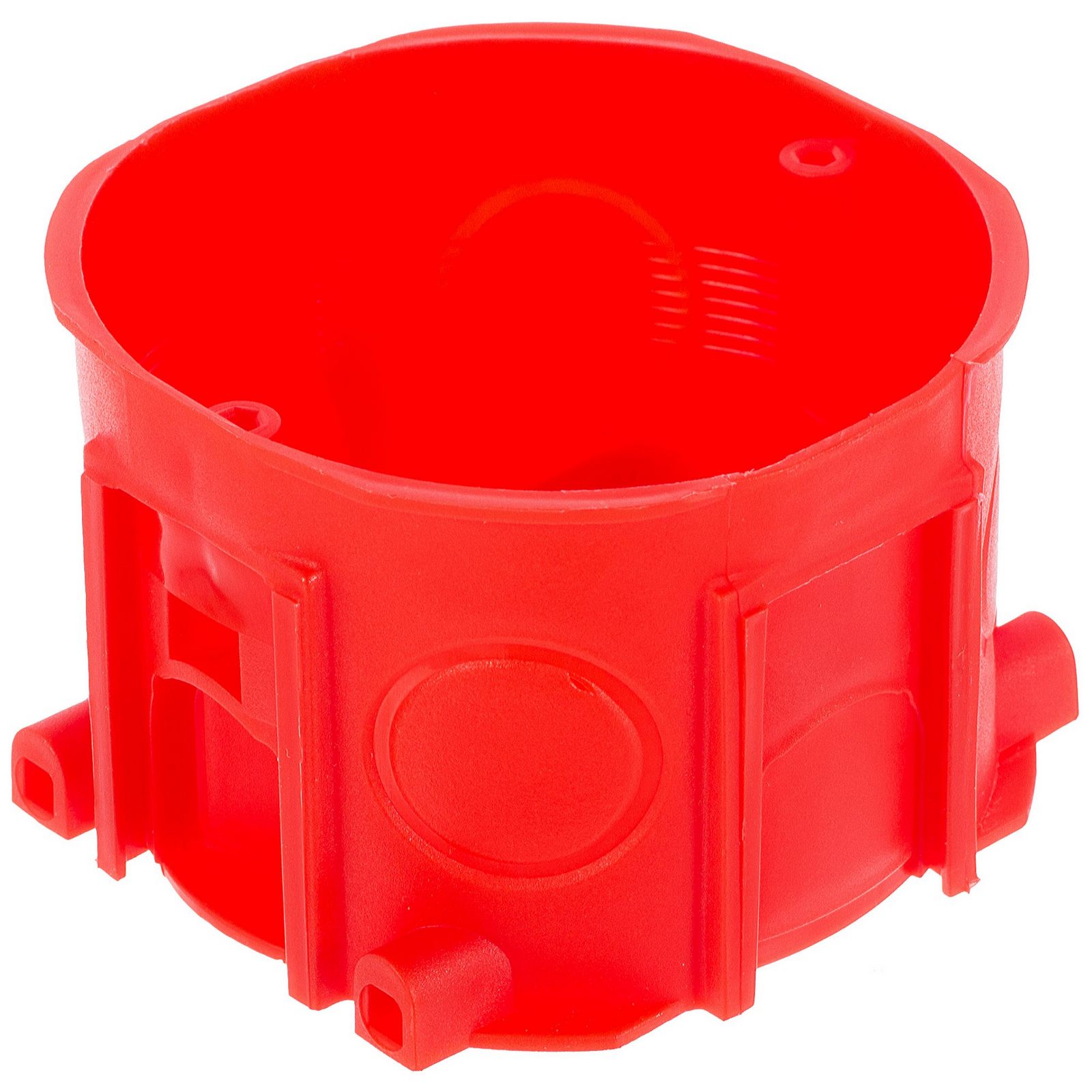

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

• розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

• выключатели;
• регуляторы и панели управления для настройки электрических приборов;
• клеммные колодки;
• диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

• ДВП;
• фанера;
• ДСП;
• вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

1. Круглыми – изделия универсального назначения, самые востребованные.
2. Квадратными – отличаются большей вместительностью.
3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

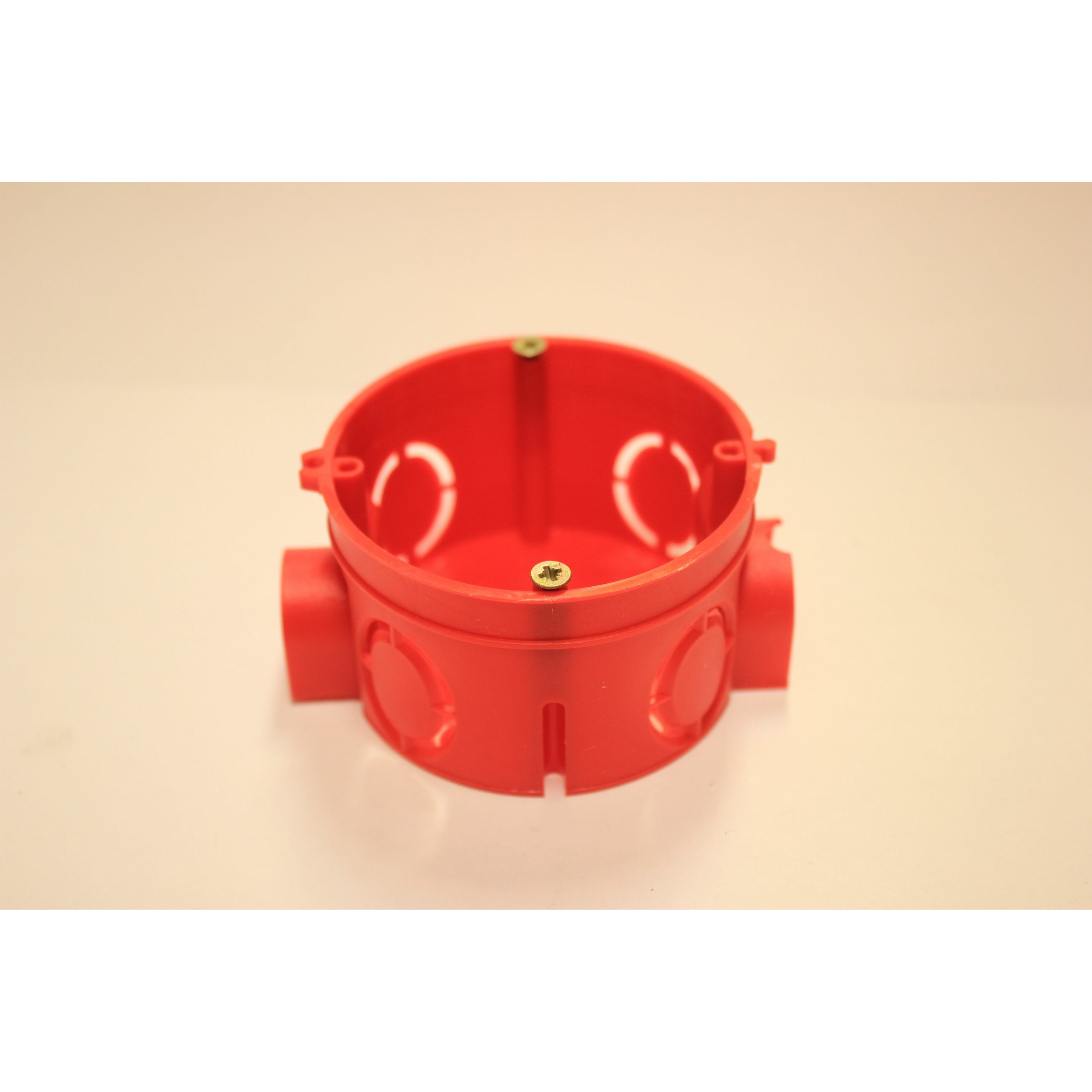

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

1. Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
2. Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

1. Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
2. Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Стандартные размеры круглого подрозетника

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

1. Высота.
2. Ширина.
3. Глубина.
4. Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание! Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм

Разновидности коробок для розеток по способу установки

При выборе монтажной коробки учитывается сразу несколько факторов. Следует обращать внимание не только на материал изделия, его форму и тип конструкции, которая может быть одинарной, двойной или тройной (встречаются даже рядные). Значение имеет и тип установки (вертикальный или горизонтальный), а также материал стены, куда будет осуществляться монтаж.

Стаканы могут устанавливаться в такие типы поверхностей:

• полнотелые стены;
• гипсокартонные перегородки;
• плинтуса.

Важно!Размеры коронки под подрозетник, а также величина самого стакана подбираются с учетом типа поверхности. Каждый материал имеет собственные требования к параметрам системы, поэтому технология и набор инструментов могут различаться.

Для разного материала стен подбирается соответствующий тип монтажной коробки

Полнотелые стены: размеры подрозетников по бетону и другим материалам

Если предполагается монтаж коммуникаций в полнотелых стенах, специалисты рекомендуют использовать метод замуровывания. Этот способ применим к помещениям, где перегородки выполнены из газобетона, кирпича, бетона, камня и других материалов с похожей структурой.

Поскольку полнотелые стены имеют довольно большую толщину, нет жестких ограничений на глубину подрозетников для бетона, их форму и конструкционное строение. Однако существует единый стандарт диаметра – 68 мм. Причем этот показатель не является требованием самого материала, как такового.

Статья по теме:

Датчики движения для включения света: верный способ экономии электроэнергии

Характеристика устройства. Разновидности приборов по разным критериям. Алгоритм установки датчика. Популярные модели. Светильник с ДД.

Бетонные панели для стен имеют общепринятые параметры. Они отливаются вместе с углублениями под монтаж розеток и каналами, куда укладывается силовой кабель. Существуют четкие строительные нормы по изготовлению стенных панелей из бетона, а заданный диаметр подрозетника уже является побочным продуктом этих правил. Для полнотелых стен обычно берут коробки глубиной в пределах 41-45 мм. Этого вполне достаточно для того, чтобы качественно установить любые разновидности розеток и выключателей.

Если не принимать во внимание несущие стены, толщина перегородок в комнате составляет 8-10 см минимум. Проектирование точек питания обычно осуществляется на одном уровне. Таким образом, розетки будут располагаться с обеих сторон стены. К тому же они буду питаться от одного силового кабеля. Это значит, что в сумме глубина обеих коробок не должна превышать 9 см, то есть не более 45 мм на каждую.

Монтаж подрозетников в бетонную стену

Для чего выполняется монтаж глубоких подрозетников в бетоне

Глубокие стаканы монтируются в несущих стенах. Толщина этих перегородок позволяет устанавливать не только стандартные изделия, но и коробки с увеличенными параметрами. Монтаж осуществляется с применением все той же коронки для подрозетников 68 мм, поскольку диаметр стаканов остается прежним.

Глубокие монтажные коробки применяются в различных целях. Во-первых, они подходят для установки розеток под телевизионный кабель или локальной сети Ethernet. Радиус изгиба внутреннего провода в этом случае должен быть достаточно большим. Обычные стаканы не обеспечивают подобных условий, поэтому посадочная глубина должна быть увеличена до 61 мм.

Во-вторых, короб с удлиненным корпусом позволяет устанавливать объемные элементы. К ним относятся розетки с нестандартным модулем или выключатели. Вся начинка легко поместится внутри благодаря этим дополнительным 15-20 мм.

В-третьих, увеличенная глубина необходима для стаканов, имеющих двойное назначение. Эти изделия называются двухъярусными. Благодаря им отделка выглядит более эстетично, а производители могут сэкономить на количестве материала.

Обратите внимание! Двухъярусные стаканы подходят не только для розеток, но и для выключателей.

Для монтажа в несущих стенах чаще всего используют глубокие стаканы

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Обычные стаканы для полнотелых стен не пригодны для монтажа розеток в гипсокартоне. Для этих перегородок предусмотрены специальные конструкции с особым строением. Чтобы обозначить размер коробок используется внешний диаметр изделий (d2) и глубина их посадки (Н).

Специально для работ с тонкими перегородками предусмотрен стандартный диаметр подрозетников для гипсокартона, который равен 68 мм. Хотя в продаже встречаются и другие варианты. Внешний диаметр этих изделий может соответствовать 75, 70, 65, 64 или 60 мм.

Глубина установочных коробок может быть разной. В небольших изделиях она составляет 40, 42 или 45 мм. Существуют и более глубокие виды стаканов. Их величина может составлять 60 или 62 мм.

На рынки поставляются модели с нестандартными посадочными размерами. Такие изделия не соответствуют норме, они, скорее, являются исключениями из правил. При выборе стакана нужно обязательно учитывать место монтажа. Специалисты рекомендуют использовать коробки с посадочной глубиной 60 или 62 мм, если толщина гипсокартонной перегородки позволяет это. Подобные конструкции существенно упрощают монтаж проводки, если схема не позволяет установить распределительные коробки.

Диаметр стаканов для гипсокартонных стен может варьироваться в пределах 60-75 мм

Установочные коробки для монтажа плинтусных розеток

Установочные коробки для монтажа розеток в плинтус выпускаются в виде готовых модулей. Их параметры подогнаны под общепринятый стандарт. Можно не волноваться, что розетки или другие коммутационные устройства не подойдут по размеру. Эти изделия имеют особую конфигурацию, благодаря чему они устанавливаются поверх плинтуса. Задняя часть крепится к несущей стене или гипсокартону.

Форма и цвет этих изделий могут быть разными. Чтобы установочная коробка не привлекала внимания и не выбивалась из общей картины, желательно подбирать расцветку в соответствии с отделкой стен и дизайном самой розетки.

Установка таких коробок выполняется так же легко, как монтаж розеток накладного типа. Для этого нужно организовать в плинтусе небольшой промежуток. Его размер должен соответствовать величине задника коробки. Ширина крепежной части варьируется в пределах 65-85 мм. Максимальная глубина такого стакана составляет 25 мм. В канал следует проложить силовой кабель и прикрутить коробку к стене с помощью шурупов.

Важно! Нужно убедиться, что подрозетник прочно и надежно закреплен к стене. В противном случае этот модуль вместе с содержимым будет отрываться каждый раз, когда штекер выдергивается из розетки.

Монтаж коробок для плинтусных розеток в кирпичной стене

Составные конструкции и тройные розетки в один подрозетник

Тройные розетки имеют множество конфигураций. Существуют модели, заключенные в один каркас и имеющие одну крышку. В продаже встречаются варианты с тремя отдельными розетками. При этом корпус и крышка у них объединены. Высоким спросом у потребителей пользуются модели, укомплектованные выключателем. Он позволяет обесточить определенный участок цепи, что очень удобно для тех случаев, когда владельцы квартиры долго отсутствуют.

Тройные подрозетники используются для монтажа розеток двух типов:

1. С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
2. С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа коробок с тремя отдельными розетками придется дополнительно просверливать два отверстия. С гипсокартонной перегородкой проблем не возникает: подбирается соответствующий диаметр коронки под розетку, наносится разметка с учетом межцентровых расстояний, дальнейшие действия выполняются в соответствии с технологией.

Для монтажа нескольких розеток в ряд используются удлинённые и составные конструкции стаканов

Монтаж коробки в полнотелые стены повлечет за собой дополнительные затраты. Поэтому многие владельцы квартир предпочитают устанавливать тройную розетку в один подрозетник. Этот вариант считается более дешевым, хотя практичным его не назовешь.

Как правильно выбрать коронку для подрозетника

Коронка представляет собой короткий отрезок трубы с центрирующим сверлом и встроенными режущими элементами. Они могут быть обычными или иметь специальное напыление. Для изготовления режущих элементов используется твердые сплавы. Материал стены не только диктует, какой диаметр коронки для подрозетника выбрать, но и какой тип напайки для режущих элементов лучше всего подойдет для этих целей.

Распространенные виды напаек:

1. Твердосплавные – бюджетный и самый распространенный вариант. Материал подходит для непрофессионального использования. Он быстро изнашивается, поэтому коронки с такими напайками нельзя применять на стенах из особо прочного бетона.
2. Карбидно-вольфрамовые – универсальны, подходят для сверления любых материалов, включая керамическую плитку.
3. Алмазные – самый дорогой и стойкий вариант. Материал справляется с большими объемами работ, поэтому подходит для профессионального использования.

Выбор коронки для подрозетника зависит от материала, из которой построены стены

Обратите внимание! Коронки с алмазным напылением, в отличие от карбидно-вольфрамовых и твердосплавных, не разрушаются при попадании на арматуру. Они пригодны для ее нарезки.

Оптимальный диаметр коронок для подрозетников в стенах из разных материалов

Стены из бетона или кирпича не налагают ограничений на величину подрозетников. Однако чаще всего используется стандартный размер, равный 68 мм. При этом диаметр коронки по бетону для подрозетников подбирается так, чтобы между коробкой и стеной был небольшой зазор, примерно – 5-10 мм. Это пространство впоследствии заполняется раствором, который после застывания надежно фиксирует стакан в гнезде.

Глубина гнезда также имеет значение. Когда в стене формируется отверстие и делается выборка бетона, нужно следить за тем, чтобы его глубина соответствовала глубине подрозетника. Желательно, чтобы кромка монтажной коробки по уровню совпадала с плоскостью стены. Чтобы гнездо не получилось слишком глубоким, можно сделать отметку на самой коронке и в процессе работы ориентироваться на нее.

В продаже можно найти небольшие коронки, которые используются для формирования гнезд под коробки диаметром 60 мм. Но лучше отказаться от таких цилиндров и применять стандартный вариант. Из-за того, что производители не придерживаются общепринятых размеров, существует вероятность того, что подрозетник не сможет войти в такое отверстие. Лучше закрыть лишние миллиметры раствором, чем столкнуться с подобной ситуацией.

Размеры коронок соответствуют стандартным габаритам подрозетников

С кирпичной стеной дело обстоит немного иначе. Монтажная коробка устанавливается так, чтобы ее кромка идеально совпадала не с плоскостью стены, а с финишной отделкой на ней.

В качестве отделки для стен из кирпича используется:

• вагонка;
• гипсокартонные листы;
• штукатурка и т.п.

Поэтому параметры гнезда подгоняются под толщину обшивки. В этом случае целесообразнее использовать глубокие подрозетники. Если высчитать толщину отделки заранее не представляется возможным, допускается сверление поверхности уже после того, как проведены чистовые работы.

Если требуется монтаж розетки в гипсокартонную стену, для этих целей используется специальная коронка для ГКЛ. Нельзя ни в коем случае использовать цилиндры для бетона. Они повредят материал. Для работы берутся стандартные размеры коронки для подрозетников в гипсокартоне – 68 мм. Сама коробка фиксируется в стене за счет собственных креплений.

Для сверления отверстий в бетонных стенах используются специальные инструменты и насадки

Несмотря на то, что многие производители не придерживаются общепринятых величин, все же существует единый стандарт. Поэтому ошибиться с размером монтажной коробки

очень сложно. Даже не имея под рукой розеток и выключателей, можно делать разметку и сверлить отверстия по стандарту, не боясь, что потом под них будет сложно купить фурнитуру.

Как установить блок розеток из трех штук. Выбор и установка блока розеток

Установить розетку в готовый подрозетник, казалось бы простая задача. Ведь зачастую, высверливание и монтаж самого подрозетника в стену, занимает гораздо больше времени.

Однако и здесь есть свои нюансы, заблуждения и правила, о которых некоторые могут не знать, а другие наоборот спорить до последнего, настаивая на своей правоте (например, подключение шлейфом двойной розетки).

Рассмотрим основные моменты и этапы этого процесса.

Безопасность и инструмент

В первую очередь, перед производством работ требуется обеспечить безопасность. При замене или установке розеток, всегда отключайте именно ОБЩИЙ вводной автомат на всю квартиру или дом
, а не конкретно на эту розетку.

Делать это нужно для того, чтобы разорвать не только фазу, но и ноль. После отключения, проверяйте отсутствие напряжения индикатором по месту работ.

Подготовьте необходимый инструмент:

Также могут понадобиться:

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Кроме того, сам монтаж будет более качественным, удобным и не вызовет неразрешимых трудностей. Например, когда розетка или ее рамка не будут плотно прилегать к стене. Из-за этого придется укорачивать жилы. Опять все разбирать, производить повторный монтаж-демонтаж.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и , такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

•
  удобства монтажа

•
  глубины подрозетника

Вы должны понимать, что та длина, которую вы оставите, в будущем пригодится для удобного демонтажа, вытаскивания и проведения каких-то ревизионных работ. Либо вообще замены розетки на другую модель.

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

•
  можно в отдельных случаях

•
  можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный , без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Если сделать по другому, используя заводские клеммы розетки, чем это грозит? Например, у вас есть две двойных розетки подключенных последовательно. Одна на высоте 90см, другая, чуть ниже нее, на уровне выше плинтуса.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

То же самое относится для объектов под сдачу контролирующим органам. Чтобы не переделывать всю проводку и не доказывать собственное прочтение ПУЭ, какому-нибудь инспектору энергонадзора, забудьте про шлейфование. Не давайте лишний повод для замечаний.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Расположение суппорта

Следующий вопрос, как правильно расположить суппорт розетки внутри подрозетника – клеммами вниз или вверх.

Некоторые ориентируются по надписям на корпусе. Они должны быть нормально читаемы, а не оказаться перевернутыми вверх тормашками.

С одной стороны это вполне логично. Но на самом деле, разницы особой нет. В нормативных документах это никак не отражено.

Поэтому монтируйте так, как вам удобно это делать. Например, ориентируйтесь на приходящий кабель.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Правильная организация проводки и точек подключения является своего рода гарантией безаварийной работы электроприборов. Поэтому при малейшей возможности, например, при проведении капитального ремонта, большинство владельцев квартир избавляются от старой алюминиевой сгнившей проводки со старыми розетками, заменяя их более современными блоками с несколькими точками подключения. Но, прежде чем пытаться выполнить замену своими руками, стоит разобраться, как подключить блок розеток так, чтобы нагрузка сразу нескольких потребителей не привела к аварийной ситуации.

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

• Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
• Собираем в блоке розеток линию заземления;
• Заводим в подрозетники шлейфы и подключаем контакты к проводке;
• Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

Важно!
Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу.

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

Последовательность сборки блока

Перед тем как искать способ подключения розеток к сети, нужно выбрать правильное расположение блока согласно ПЭУ. Например, для ванной комнаты точка установки должна быть удалена от источника воды не менее чем на 600 мм. Для обычной жилой комнаты блок должен располагаться на высоте не менее 300 мм над уровнем пола.

Кроме того, потребуется:

• Проштробить в стене канал под укладку электропроводки от распределительной коробки до блока;
• Уложить проводку во влагозащищенную полихлорвиниловую оболочку или гофру;
• Вывести проводку в соединительную коробку в виде готового жгута с маркировкой, позволяющей без прозвонки подключить розетки к автоматическому выключателю вводного щита.

Важно!
Если блок розеток устанавливается на кухне и нужен для того, чтобы подключить технику с большим потребляемым током, провода фазы и нуля нужно будет, как и заземления, также подключать по схеме звезды.

Для сборки блока розеток обычно используются готовые наборы, в которые входят комплект готовых подрозетников, накладок, контактных групп и внешней панели. Обычно продаются комплекты на блоки в две, три и пять розеток в одном наборе. В комплект может дополнительно входить выключатель и разъем, позволяющий подключить переноску.

Монтируем подрозетники для блока розеток

Удобнее всего вырезать нишу под блок розеток на этапе укладки черновой штукатурки. С помощью уровня размечаем место под установку блока и направление укладки проводки, которую планируем подключить к розеткам.

Перфоратором вырезаем нишу под подрозетники, на каждую розетку приходится 72 мм ширины и 42 мм глубины. Если планируется установить пять розеток, потребуется вырезать нишу 75 мм высотой и 360 мм длиной.

Сцепляем подрезетники в один блок и устанавливаем его в нишу. Кабель проводки выводим через боковое отверстие в корпусе первого подрозетника. Уложенный блок выравниваем по плоскости стены, вертикали и горизонтали, после чего аккуратно заполняем свободное пространство вокруг корпусов гипсовой шпаклевкой. Избыток гипсовой массы удаляем.

Через три-четыре часа гипс высох, подрозетники очищают от остатков гипса, можно пытаться подключить шлейф и землю.

Если требуется подключить блок на гипсокартонной стене, то потребуется использовать так называемое боковое крепление в виде двух лапок. При вворачивании монтажного винта металлические пластины расходятся и плотно расклинивают подрозетник в нише.

Как правильно подключить заземление и питающие провода

В большинстве случаев проще и удобнее подключить контакты розеток к вводной части электропроводки с помощью готовых отрезков провода, длиной 20 см. Лучше всего подойдет многожильный провод ПВ3 с загильзованными концами. Фазу можно подключить коричневым проводом, массу синим. Заземление розетки можно подключить проводом желтого или желто-зеленого цвета. Многожильный провод намного удобнее и мягче одножильных, его можно легко сложить, согнуть и даже уложить в самых труднодоступных местах подрозетника.

Первым делом необходимо подключить заземление. Перед установкой на контакт заземления каждой розетки необходимо подключить провод определенной длины. Для последнего подрозетника необходимо отрезать кусок в 40 см, для первого — в 15 см, остальные необходимо вымеривать по месту. Все провода заземления нужно подключить в одной точке к «земле» вводного кабеля. Для этого можно использовать разъем «Scotchlok», монтажную колодку, но большинство электриков предпочитают соединить «землю» обычной скруткой, заизолированной термоусадочной трубкой.

После того как провод заземления был протянут через пластиковые подрозетники, пришло время закрепить фазу и ноль на каждой розетке. Процесс сборки начинается с первой контактной группы. На розетке имеется два пластинчатых контакта, к которым нужно подключить отдельно фазовый, отдельно нулевой провод от входного кабеля. На лицевой поверхности корпуса находятся два винта. Заворачивая каждый винт, мы заставляем пластины контакта сближаться и плотно обжимать гильзу. Заворачивать винт нужно с хорошим усилием.

Чтобы передать напряжение на следующую розетку, одновременно с вводными контактами нужно установить по одному транзитному проводнику или по одной перемычке, соединяющей первую группу с последующей. Такими перемычками нужно подключить все контакты блока.

Завершающие операции

После того как удалось правильно подключить все контакты и транзитные перемычки в блоке, нужно аккуратно уложить провода в подрозетники так, чтобы уместился еще и корпус с контактами. Каждую группу вставляем в корпус подрозетника и крепим без затяжки с помощью винтов в гнезда.

Каждую розетку выравнивают по уровню и притягивают винтами. Остается подключить землю, установить накладки и одеть на защелках лицевую панель блока. Если к установленному набору потребуется дополнительно добавить выключатель, то первой розеткой придется пожертвовать, вместо нее установим клавишный прибор. Проводники заземления и нуля не трогаем, а входной контакт и перемычку необходимо перенести на клеммы выключателя.

После сборки остается подключить провода в распределительной коробке. Чаще всего это делается скруткой, но лучше соединить с помощью монтажной колодки. Остается проверить наличие фазы в контакте с помощью индикатора, и можно включать потребителей.

Заключение

Стоит обратить внимание на качество соединения всех проводов, все контакты на транзитных перемычках и вводных жилах электропроводки должны гильзоваться. Только тогда можно надежно закрепить провод на клемме. В противном случае при установке группы в подстаканник контакт выскочит из зажима, и вся работа пойдет насмарку, если вообще не приведет к возникновению короткого замыкания.

Чаще всего розеточный блок из 2, 3, 4 «электрических точек» устанавливают на кухне и в зале за телевизором. Горизонтальная либо вертикальная панель из евророзеток очень удобная, т.к. позволяет в одном месте подключить взаимодействующую группу бытовой техники, к примеру: телевизор, аудиосистему и DVD проигрыватель. Далее мы расскажем, как правильно выполнить установку и подключение блока розеток в доме своими руками!

В чем может быть нюанс

На сегодняшний день стены в доме могут быть бетонными, деревянными, кирпичными либо из гипсокартона. Из-за этого технология монтажа может иметь свои особенности – толи Вы будете штробить бетон в панельном доме, толи просто установите на поверхности накладной блок розеток (наружный) для открытой проводки. Далее мы вкратце расскажем про каждый из вариантов установки, но все же более подробно Вы можете узнать о том, в соответствующей статье.

Еще один нюанс заключается в том, что сейчас мы рассматриваем только технологию установки и подключения розеточного блока. На сегодняшний день существует еще комбинированный вариант: силовая розетка+выключатель, но о монтаже такой комбинации мы поговорим отдельно.

Инструкция по монтажу

Чтобы Вам было понятно, как правильно установить и подключить блок розеток своими руками, далее мы предоставим пошаговую инструкцию от А до Я с фото примерами и наглядными видео уроками.

Шаг 1 – Подготовительные работы

Для начала нужно определиться с тем, где Вы хотите поставить розеточную группу в комнате. Если это, кухня, то лучше расположить блок розеток над столешницей, чтобы при подключении мультиварки, микроволновой печи и другой кухонной техники хватило длины шнура. В гостиной либо зале лучше всего установить изделие за телевизором, чтобы большой экран мог спрятать все шнуры. Если Вы решили поставить блок из двух либо трех розеток в ванной комнате, учитывайте важное правило – расстояние от воды должно быть не менее 0,6 метров и при этом корпуса электрических точек должны быть влагозащищенными. Больше советов по поводу данного момента Вы можете получить в статье — .

Кстати для кухни существует оригинальный вариант исполнения розеточного блока – выдвижной. Врезной корпус в данном случае скрывается в столешнице и открывается при небольшом нажатии. Очень удобно и к тому же безопасно, поэтому при желании рекомендуем установить именно такую модель изделий.

Также на данном этапе Вы должны подготовить инструмент для и подрозетники. Если стена бетонная либо кирпичная, используйте перфоратор со специальной коронкой. Для гипсокартона также существует своя насадка для штробления. Помимо этого подготовьте строительный уровень, маркер и рулетку.

Шаг 2 – Разметка стен

На самом деле очень важный этап, от которого будет зависеть правильность дальнейшей установки и подключения. Вам необходимо нанести разметку на поверхности под установку подрозетников на основании того, сколько электрических розеток будет в блоке. Первое и очень важное правило – расстояние между центрами подрозетников должно быть строго 72 мм. Если Вы допустите погрешность, при установке декоративной крышки она может не стать на свое место. Помимо этого следите за тем, чтобы все круглые штробы были размещены в одной горизонтальной либо вертикальной плоскости. Для этого рекомендуем использовать строительный уровень.

Когда стены будут размечены, можно переходить к штроблению.

Шаг 3 – Создание штроб

На данном этапе Вы должны сделать посадочные места для встраиваемых подрозетников. Тут ничего сложного нет, главное чтобы под рукой был перфоратор с подходящей насадкой. Если Вы решили установить блок розеток в бетонной либо кирпичной стене, сначала проштробите круги коронкой, а потом выбейте с помощью зубила и молотка всю сердцевину. Очень подробно рассмотрена инструкция по установке розеточного блока в бетон на видео примере ниже.

Как выполнить штробление кирпичной стены под установку розеточной панели

Если стены в вашей квартире зашиты листами ГКЛ, тут еще проще — с помощью перфоратора и коронки по гипсокартону вырезаете круглые штробы согласно разметке.

Монтаж стаканов в гипсокартонной перегородке

Шаг 4 – Крепление подрозетников

Следующее что Вы должны сделать – установить блок подрозетников. На сегодняшний день существуют специальные пластиковые стаканы, которые могут соединяться между собой. Соединить подрозетники не составит труда даже электрику-новичку.

В кирпичных и бетонных стенах нужно самому вмазать стаканы гипсовым раствором. В гипсокартоне все проще – подрозетники прижимаются к листу специальными лапками по бокам. Опять-таки, увидеть сущность установки подрозетников Вы можете в статье, на которую мы сослались еще в начале.

Шаг 5 – Подключение электрики

Когда раствор застынет (это касается стен из бетона и кирпича), можно переходить к подключению внутреннего блока розеток к сети 220В своими руками. Подключить несколько евророзеток допускается шлейфом от одного вводно кабеля, если Вы не будете подсоединять очень мощную бытовую технику, к примеру, электроплиту.

Итак, для начала отключите электроэнергию на квартирном щитке, после чего заведите в первый подрозетник вводные провода от распределительной коробки: фазу, ноль и заземление. После этого сделайте перемычки для подключения остальных розеток в блоке. Подключение блока из 3 либо 4 розеток нужно производить по данной схеме:

Для увеличивающегося количества подключаемых бытовых электроприборов требуется установка блока по несколько розеток рядом. Всегда надо рассчитывать их количество, исходя из наличия подключаемой бытовой техники.

Крайне нежелательно эксплуатировать удлинители и тройники на постоянной основе, из-за избытка штепсельных вилок. Недопустимо, чтобы на полу валялась часть домашней электропроводки, которая питает стационарно установленные электроприборы.

Способ подключения розеток

Определившись с выбором необходимого количества розеток, нужно решить, будет это последовательное подключение розеток (шлейф) или параллельное (звезда).

Последовательное соединение (шлейф)

При выборе последнего нужно дополнительно устанавливать рядом распределительную коробку, и от установленных в ней общих шин L, N, PE заводить отдельные провода в каждую розетку.

Параллельное соединение (звезда)

Иногда вместо такой коробки дополнительно используют углублённый подрозетник, и распайку проводов проводят в нём, а вместо розетки устанавливают заглушку, которая не портит дизайн. Дополнительной глубины подрозетников не требуется при подключении розеток шлейфом при помощи перемычек, устанавливаемых попарно в каждый клеммный зажим.

углубленный подрозетник для распайки проводов в нем

Но есть требования ПУЭ, касающиеся важного элемента сети – защитного проводника РЕ: соединения данного провода должны быть неразборные без применения специального инструмента.

Важность контакта РЕ провода в розетке

При подключении розеток многие недооценивают важность качества монтажа этого проводника, в котором наличие обрыва может обратить на себя внимание при опасном инциденте поражения электрическим током.

Если по причине некачественного подключения пропал контакт с землёй где-то посредине цепи, и случилось попадание на корпус сетевого напряжения из-за неисправности, например утюга, под напряжением оказываются корпуса всех включенных в розетку электроприборов, между которыми контактирует провод РЕ.

Последствия неполадок в заземляющем проводе могут быть очень плачевными, не стоит пренебрежительно к нему относиться. Единственный способ достичь надёжности без дополнительных средств контроля – максимум внимания и усилия к монтажу. Поскольку, под один болт не допускается вставлять два провода РЕ, осуществляя подключение всех розеток шлейфом, нужно выбирать розетки, имеющие по два крепления для данного провода.

Метод соединения проводов «шлейфом»

Инструменты и расходники

Допустим, что проводка уже проведена, и дополнительных приспособлений для проделывания канавки не потребуется. Для качественного установки и надёжного подключения розеток потребуется:

• водный уровень, линейка, рулетка;
• перфораторная дрель с бурильной коронкой, долотом, свёрлами;
• электромонтажный набор инструментов.

Для фиксации подрозетников в стене из кирпича или бетона, понадобятся шпатели, емкости и миксер для размешивания гипсового раствора.

Все материалы следует выбирать исходя из их качества и надёжности – ведь электробезопасность должна быть приоритетной в этом вопросе.

• Розетки, их выбор должен основываться на качестве и возможности отдельного подключения РЕ проводников;
• декоративная планка, общая для всех розеток необходимой длины;
• кабель для проводки, провода для перемычек;
• специальные подрозетники, соединяющиеся в блоки, для того типа стены, в которую они будут устанавливаться;
• алебастр или гипс для фиксации в стене подрозетников;
• защитное покрытие на пол.

Подготовка к установке розеток

Прежде нужно приступить к сборке блока подрозетников. Существуют различные конструкции, с переходниками, которые защелкиваются в специальные пазы, или с несъемными переходами – в этом случае подрозетник для крайней розетки должен быть без этого выступа.

Постелив защитное покрытие, обеспечив достаточно свободного пространства для проведения работ, можно приступать. С помощью карандаша и линейки размечают место, где будет производиться установка розеток.

Всегда надо удостовериться в отсутствии под стеной различных коммуникаций. Касательно гипсокартона важно также не попасть на поддерживающий его профиль. Используя уровень, чертят горизонтальную линию на нужной высоте, и перекрёстными линиями обозначают центры будущих отверстий на расстоянии 72мм.

В точке будущего центра делают углубление с помощью кернера, чтобы направляющее сверло бурильной коронки не увело в сторону.

Нюансы монтажа розетки в гипсокартоне

Нужно помнить, что при сверлении гипсокартона нельзя сильно давить, чтобы не сломать его. Монтажные коробки для гипсокартона имеют специальные лапки, прижимающиеся к обратной поверхности плиты, затягивая стакан отверстие.

По краю имеется ободок, который не даст подрозетнику провалиться вовнутрь. Поэтому на этапе сверления нужно следить, чтобы круг получился аккуратным. Для установки розетки промежуток между стеной и плитой гипсокартона должен быть достаточным для глубины подрозетника. В противном случае, стену углубляют.

Блочная установка розеток в бетонную, кирпичную стену

Бурение начинают на малых оборотах, контролируя положение сверла.

Для обеспечения большей точности, сначала сверлят отверстие сверлом небольшого диаметра, а потом уже используют коронку, которая проделает углубление точно в размеченном месте. Пробурив на достаточную глубину, оставшийся в отверстиях стенной материал скалывают с помощью ручного или перфораторного зубила.

Потом между отверстиями пробивают канавку подходящих размеров для соединительных выступов подрозетников и вычищают с помощью кисточки данное углубление

Пробуют положение блока подрозетников в проделанных углублениях, — они нигде не должны упираться и выступать над поверхностью стены, после чего поверхность углубления грунтуют.

Соединяем подрозетники между собой и подгоняем в подготовленное углубление

Поскольку на каждую клемму розетки можно подключить не больше двух проводов, то вводной кабель подключения розеток продевают в крайний подрозетник, чтобы не создавать длинных перемычек.

Для фиксации подрозетников в стене, или кирпичной кладке, нужно развести цементирующую смесь в соответствии с инструкцией. Нужно помнить, что данные растворы очень быстро схватывают, и действовать нужно быстро, пока смесь не затвердела. С помощью шпателя обмазывают внешние поверхности стаканов раствором и вставляют весь блок в отверстия.

Пока гипс не застыл, с помощью уровня проверяют расположение подрозетников, корректируют, чтобы было параллельное положение относительно пола, а также, с помощью дощечки вдавливают блок подрозетников в стену, не допуская выступа краев. В дальнейшем наносят слой раствора поверх коробок и заглаживают его для достижения ровной поверхности.

Пока раствор застывает, подготавливают разноцветные провода для перемычек между розетками, откусывая необходимой длины и зачищая изоляцию примерно на сантиметр. Предварительно очистив полости подрозетников от застывшего там гипса, продевают сквозь переходники провода. Выступающие концы проводов должны быть равными или чуть больше диаметра подрозетника для удобного подключения.

Подключение розеток

Чтобы жилы проводов надёжно попадали в предназначенное им место в монтажных гнёздах, болты зажимов нужно максимально открутить. Для более удобного монтажа концы проводников подогнуть под расположение клемм.

Проверяем по уровню расположение розеток

Затягивать болты очень тщательно, каждый раз проверяя крепление провода. Подключив первую розетку, её сразу устанавливают на место и фиксируют самонарезами, но до конца не затягивают. Повторяют данный процесс для всех розеток, и выравнивают их с помощью уровня. Некоторые изделия имеют зацепы, помогающие в правильном позиционировании, лучше выбрать именно такие.

Вставка декоративных вставок

После этого дожимаются все самонарезы. Завершается установка креплением декоративных вставок и общей планки.

крепление общей пластины

Что такое блок розеток? Это цельная панель с несколькими «электроточками» – розетками. Как правило, такую панель устанавливают на кухне, в рабочему кабинете, либо в гостиной комнате – там, где расположено большое количество бытовой техники.

Особенно удобно использование блока розеток в тех условиях, где необходимо одновременное подключение нескольких взаимодействующих между собой единиц электроприборов, к примеру – персонального компьютера, монитора, аудиосистемы и так далее.

Цель этой статьи – максимально емко рассказать о том, как установить и подключить блок розеток своими руками
. Возможен единственный нюанс, о котором стоит оговориться сразу – технология монтирования розеток может разнится. Все зависит от того, из какого конкретно материала выполнены стены в вашем доме: из гипсокартона, из дерева или из искусственного камня (кирпича/бетона).

Где-то дела обстоят проще и будет достаточно выполнить монтаж накладного блока розеток, где-то придется штробить бетон. Постараемся вкратце пройтись по каждому из вариантов монтажа, попутно составив общую картину, демонстрирующую фронт предстоящих работ.

Поэтапная инструкция по монтажу

Для того, чтобы процесс монтажа блока розеток выглядел понятнее и доступнее, разобьем его на несколько простых шагов:

Подготовка

Следует начать с подбора наиболее удачного места для размещения группы розеток. А еще лучше – с той комнаты, в которой розеточный блок планируется установить.

Допустим, это кухня. Тогда удобнее всего ставить розетки над столешницей – и мультиварка достанет, и микроволновка, и чайник будет куда подключить. При этом провода вовсе не будут мешать хозяйке, путаясь под ногами. Все будет выглядеть максимально привлекательно и уместно.

Блок розеток весьма удобен, где бы он не находился

Если же розетки устанавливаются в гостиной комнате, логичнее будет монтировать блок за телевизором – и вся видеотехника «достанет» до электричества, и сами розетки будут «спрятаны» за плоскостью экрана.

В ванной комнате могут возникнуть дополнительные нюансы. Главный из них – это расстояние от розеток до воды (ванной, раковины и т. п.). Оно должно составлять как минимум 60 сантиметров (ранее мы рассказывали о ). Сам корпус розеточного блока должен быть влагонепроницаемым.

Помимо непосредственного планирования местоположения розеток, на данном этапе нужно подготовить инструменты, которые понадобятся для дальнейшего штробления стен. Стена из искусственного камня (кирпич или же бетон), как и стена из гипсокартона, требует наличия перфоратора. Разница заключается лишь в насадках, которые пригодятся для сверления тех или иных поверхностей. Кроме перфоратора вам понадобятся: строительный уровень, рулетка и маркер для разметки.

Выполняем разметку

Разметка стен – одна из важнейших частей процесса. Именно от нее зависит, насколько верно будет выполнено подключение. Для начала определяем, сколько всего будет розеток в одном блоке. Расстояние от центра одного подрозетника до другого – 72 миллиметра и погрешность тут крайне нежелательна.

Также стоит внимательно следить, чтобы штробы находились строго в одной плоскости. Поможет справится с задачей строительный уровень. Стены размечены? Отлично, переходим к штроблению.

Штробы

Для их создания нужно сделать посадочные места для вставляемых подрозетников. В целом, это достаточно легкий и незамысловатый процесс. Все, что нужно – наличие перфоратора и подходящей насадки. Если блок планируется ставить в кирпичной или бетонной стене – сначала нужно проштробить круги с помощью перфоратора с коронкой, а далее – выбить середину при помощи молотка и зубила.

Устанавливаем подрозетники

Сначала скрепляем их между собой или берем сразу блок, после чего фиксируем с помощью гипсового раствора в стене (если она бетонная или кирпичная), либо же цепляем к стене с помощью специальных креплений-лапок, если она выполнена из гипсокартона.

Время подключать электричество

После установки подрозетников ожидаем застывания гипсовой смеси, либо переходим непосредственно к подключению розеток (в случае монтажа в гипсокартонной стене). Как известно, розетки подключаются к сети с напряжением 220 В. Сделать это самостоятельно нетрудно. Соблюдение техники безопасности и следование четкой инструкции – все, что от вас понадобится.

Зачастую все розетки подключаются последовательно – шлейфом. К одной из соединенных между собой электрических точек подводится один кабель, ведущий к общей электросети дома. Если вы не планируете одновременное включение мощной техники, подсоединенной к одному розеточному блоку, то подобная схема подключения электрики к розеткам вполне приемлема.

Сначала нужно выключить подачу электроэнергии на дом (либо на квартиру). Сделать это можно с помощью тумблера на квартирном щитке или просто выключив пробки счетчика в частном доме. Далее от проводятся провода к одному из подрозетников (ноль, фаза и заземление). После нужно сделать перемычки для того, чтобы подключить к электричеству остальные несколько розеток.

Когда все вышеуказанные действия выполнены и выполнены верно, все жилы подключены к соответствующим клеммам розеток, можно переходить к финальному штриху – ставить корпуса. После установки корпусов евророзеток останется лишь закрыть все декоративной крышкой.

Вуаля, дело сделано!

Итог

Итак, самостоятельно подключить блок розеток – это абсолютно не трудно! В принципе, здесь не нужно ни каких-либо особых навыков, ни каких-либо особых инструментов. Вам даже не обязателен опыт монтажных работ, связанных с электричеством. Главное – быть внимательным (особенно на стадии подключения розеток к электросети) и четко придерживаться техники безопасности.

Крышка плиты переключателя глубокой

, толстые настенные плиты выхода

Пластины «Deep» предназначены для электрических розеток и выключателей, которые выступают из стены.

Если вам нужна пластина для закрытия глубоких выходных отверстий, которые находятся в стене, используйте стандартную крышку после того, как сложите распорки под устройством, чтобы вытащить его вперед, или используйте тупое кольцо для поддержки устройства после того, как оно вытянуто заподлицо с поверхностью.

Как проводить измерения для глубоких пластин

Если между крышкой и стеной есть зазор, вам нужно будет измерить размер зазора, чтобы определить, какая глубокая пластина подойдет для вашей ситуации.

Приложите линейку вплотную к вашей текущей крышке, чтобы увидеть, какой зазор необходимо заполнить. Имейте в виду, что пластины, изготовленные из разных материалов, будут иметь разную толщину (например, металлические или пластиковые).

Вы также можете измерить расстояние между плавающим устройством и поверхностью стены. Расстояние, которое вы хотите измерить, — от стены до верхней стороны устройства (самая высокая точка, на которую будет опираться крышка). Найдите винты, удерживающие устройство в электрической коробке, и измерьте расстояние от стены до вершины этого винта.

Важно получить точное и точное измерение, чтобы гарантировать, что вы заказываете правильное решение. Если у вашей линейки есть лишнее пространство на конце или рулетка изношена, попробуйте использовать картон или лист бумаги, чтобы отметить размер зазора, а затем измерьте бумагу на плоской поверхности. Вы можете измерять в миллиметрах, если это поможет.

Для ситуаций с расстоянием 5/16 «наши глубокие металлические пластины идеально подходят.

Для увеличения расстояния см. Варианты ниже.

Обратите внимание, что вы можете добавить проставки позади устройства, чтобы приподнять его еще больше, если пластина немного глубже, чем вам нужно. В противном случае вы можете застрять в слишком глубокой тарелке.

Решения для глубоких переключателей — закройте выступающие электрические коробки

Когда ваша электрическая коробка выступает из стены, а не сидит заподлицо, вы можете легко решить проблему с помощью глубокой пластины переключателя. Kyle Switch Plates предлагает множество решений для электрических коробок, которые не примыкают к стене.

Стандартные коммутационные панели

Стандартный выключатель света и крышки розеток имеют 5/32 дюйма.

Если ваша стандартная пластина не прилегает к стене, найдите несколько решений для устранения зазоров между стеной и накладкой ниже.

Найдите правильное решение в зависимости от типа устройства, которое вы покрываете.

* Ушки коромысла ударяются внутрь большого скоса на глубоких пластинах, не позволяя крышке доходить до стены.Просто согните или отломите уши, и распорка не потребуется.

Декоративная панель переключателя закольцовывает 1-5 размеры банды

Эти декоративные кольца глубины не выходят за пределы крышки, что делает их менее заметными.

Созданные в качестве декоративной фиксации, эти кольца устанавливаются прямо под крышкой, чтобы заполнить зазор размером 1/8 дюйма, образовавшийся из-за выступающей коробки в стене или удлинителя коробки пожарной безопасности с выступающим устройством.Сверхглубокие кольца заполнят зазоры в 1/4 дюйма.

Они бывают разных размеров, чтобы исправить зазор 1/4 «, 3/16» или 1/8 «за пластиной переключателя. Подходит для размеров от 1-клавишной до 5-клавишной крышки. Для стандартных и негабаритные решения.

Стандартное кольцо на 1 группу | 1-ганговое сверхглубокое кольцо

Стандартное кольцо на 2 группы | 2-ганговое сверхглубокое кольцо

Стандартное кольцо на 3 группы

Стандартное кольцо на 4 группы

5-отводное стандартное кольцо

Удлинители панели переключателей

Чтобы по-настоящему приподнять крышку выключателя или розетки со стены, можно использовать удлинители пластины переключателя за пластинами.Они поднимут любую одинарную стеновую плиту на 3/4 дюйма от стены.

Наиболее распространенная ситуация, когда требуются расширители электрических коробок, — это когда у вас неглубокая коробка, из-за которой устройства, такие как розетки GFCI или световые таймеры, торчат из коробки. Удлинители расширят электрические коробки на 3/4 дюйма, чтобы освободить место для громоздких устройств.

Приобретите неглубокий удлинитель коробки, который можно разместить за стандартной панелью переключателя.

Удлинительные кольца коммутационной панели — одинарная

Это стандартная кулисная пластина с расположенным за ней кольцом глубины.Это поможет закрыть удобную коробку, которая выступает из поверхности стены на 1/8 дюйма.

Чтобы получить такую ​​глубину, вам понадобятся одинарное, двойное или тройное удлинительное кольцо и стандартная панель переключателей (продается отдельно — или, возможно, она у вас уже есть).

Кольца имеют глубину 1/8 дюйма и поднимают любую одинарную стеновую плиту на 1/8 дюйма от стены.

Негабаритные двухпозиционные пластины с заглубленными экранами

Добавьте четверть дюйма глубины под 2-местную негабаритную крышку с прозрачным пластиковым щитком глубины панели переключателя.

Обратите внимание, что прозрачные экраны глубины работают только с 2-местными крышками увеличенного размера (для 2 устройств или для отдельных устройств по центру).

Использование вставок для преобразования пластин глубокого переключателя

Нужна более глубокая крышка переключателя света в конфигурации, которую вы не видите? Используйте вставки и заглушки для настенных панелей, чтобы преобразовать проемы в стиле Decora Rocker для размещения телефонных и кабельных разъемов, тумблеров и т. Д. Создайте пластину глубокой коммутации в любой конфигурации.

Вот пример крышки с тройным кулисным переключателем с одним кулисным переключателем (крайний справа) и 2 вставками, которые превращаются в гнездо для кабеля и тумблер света.Купите все вставки, чтобы преобразовать настенную пластину.

Ремонт глубокой электрической коробки

Если ваша электрическая коробка сидит слишком глубоко в стене — например, после того, как вы добавили внахлест — вы можете вытащить устройства либо с прокладками, либо с дурацким кольцом.

Прокладки подходят для затонувших электрических устройств

Для стен с новой облицовкой, плиткой или гранитом вам нужно будет поднять электрические устройства, чтобы они соответствовали вашей новой поверхности.Распорки — отличный способ сделать это.

Сложите столько прокладок 1/8 «, сколько необходимо, чтобы устройства были заподлицо с плиткой или обшивкой. Обязательно используйте удлинители коробки пожарной безопасности, если ваши устройства не полностью установлены в коробке.

Советы по ремонту розеток для начинающих

Что делать, если электрическая розетка не работает? Вам нужно найти электрика или вы справитесь сами? Ответ на эти вопросы зависит от причины проблемы.Часто очевидный выход из строя электрической розетки может быть устранен мастером по ремонту, если он имеет одну из четырех основных причин и при соблюдении правил безопасности strict . Вот несколько подробных рекомендаций, которые помогут выяснить, почему электрическая розетка перестала работать и как заставить ее снова заработать.

Перед чтением инструкций обратите внимание: если у вас есть какие-либо сомнения относительно вашей способности выполнить любой из описанных ниже шагов, обратитесь к электрику. Одна из самых важных вещей, которые электрик хотел бы, чтобы вы знали, — это то, что неправильный ремонт электрооборудования может иметь катастрофические последствия.

Шаг 1. Будьте уверены, что это действительно неисправность торговой точки

Самый простой и важный шаг при обращении с явно неработающей розеткой — подтвердить, что это действительно розетка, которая не работает. Просто потому, что перестал работать свет или прибор, не означает, что проблема в розетке.

Это может показаться очевидным шагом, но чаще, чем вы думаете, приходит к выводу о неисправной розетке, когда на самом деле проблема заключается в том, что подключено к розетке.Итак, первое, что нужно сделать, — это отключить неработающий свет или прибор и подключить то, что, как вы знаете, работает. Обычно я использую для этого фен, потому что он портативный.

Если при подключении нового прибора все в порядке, очевидно, проблема не в розетке.

Шаг 2: Проверьте источник питания

Если проблема не в том, что подключено к розетке, следующее, что нужно сделать, это проверить, подключается ли питание к розетке.Если вы перегрузили розетку, подключив к ней слишком много вещей, выключатель сработает, чтобы предотвратить электрическую перегрузку, которая может вызвать пожар. (Так что примите к сведению: никогда, никогда не перегружайте розетку.) Выключатель также может сработать, если слишком много вещей подключено к одной электрической зоне. Каждый выключатель перекрывает несколько розеток, и если к розеткам в этой зоне в целом подключено слишком много вещей, выключатель сработает. Если несколько розеток не работают, это может быть вашей проблемой.

В старых домах, в которых есть блоки предохранителей, указанные выше проблемы могут привести к перегоранию предохранителя.Поскольку блоки предохранителей обычно стареют и имеют больше потенциальных проблем, чем блоки выключателей, лучше всего, если вы вызовете электрика, чтобы он работал с блоком предохранителей. Ящики с выключателем, однако, вы можете проверить самостоятельно. В наши дни в большинстве домов есть выключатели.

Когда все выключатели работают нормально, если только ваше питание полностью не отключено (что должно быть очевидно, потому что у вас вообще не будет электричества, если вы не используете генератор), все ваши выключатели будут выровнены в положение «включено». » должность.

Если один из автоматических выключателей «сработал», он будет либо немного смещен, либо полностью выключен.

Если выключатель выключен, включите его снова.

Если ваш выключатель сразу же возвращается из положения «включено», когда вы его включаете, может произойти одно из двух:

У вас слишком много вещей, подключенных к зоне, закрываемой выключателем.Чтобы увидеть, не является ли проблема перегрузкой зоны, проверьте, какие вилки и выключатели света закрыты в зоне, осмотрев область рядом с мертвой розеткой. Огни будут очевидны, потому что, если выключатель отключен, они не будут гореть. Что касается розеток, вам нужно будет изучить те, которые находятся рядом с той, которая, как вы знаете, не работает. Отключите все от ближайших розеток и попробуйте снова сбросить автоматический выключатель. Если он по-прежнему не горит, ваша проблема серьезнее.

Если вы выполнили вышеуказанное и сработавший прерыватель не останется включенным, когда вы его сбросите, у вас есть потенциально опасная ситуация с проводкой.Переведите выключатель в положение «выключено» и обратитесь к электрику.

Если выключатель оставался включенным, когда вы снова повернули его в положение «включено», вернитесь и проверьте розетку еще раз. Если он работает, все готово.

Шаг 3. Проверьте кнопки GFCI

Если сброс автоматического выключателя не помог, следующим потенциально простым решением является сброс GFCI. GFCI — это аббревиатура от «прерыватель цепи замыкания на землю». Они есть на тех специальных розетках, у которых есть кнопки тестирования и сброса.

Розетки

GFCI обычно размещаются на кухнях, в ванных комнатах и ​​подсобных помещениях… в местах, где существует опасность поражения электрическим током. GFCI отключают питание электрической зоны, когда обнаруживают утечку электрического тока. Поскольку перегрузка GFCI не приведет к срабатыванию выключателя, легко упустить это как причину неисправного выхода. Часто все розетки в зоне подключаются к одной розетке GFCI, поэтому, если эта одна розетка сработает, все остальные розетки в зоне перестанут работать.

Однажды я потратил 100 долларов на то, чтобы к дому приехал электрик, потому что все розетки на моей кухне перестали работать.Он вошел, осмотрелся, пока не нашел розетку GFCI, нажал кнопку сброса, и вуаля, все розетки снова заработали. Я чувствовал себя довольно глупо, и я был на 100 долларов беднее из-за этого опыта. Теперь я всегда сбрасываю свои розетки GFCI, прежде чем я обращаюсь за помощью.

Сбросить GFCI просто. Сначала нажмите кнопку тестирования на розетке.

Теперь нажмите кнопку сброса.

Если вы нажмете «тест» на розетке GFCI, а кнопка сброса не выскочит, или если кнопка сброса срабатывает при каждом нажатии на нее, в электрической цепи может возникнуть опасная утечка.Позвоните своему электрику.

Если вы нажмете кнопки сброса на розетке рядом с неисправной розеткой, и она снова заработает, значит, проблема решена.

Шаг 4. Замените электрическую розетку

Если вы выполнили все вышеперечисленные действия, но розетка по-прежнему не работает, пора узнать, как заменить электрическую розетку.

Несмотря на то, что проблема вашей розетки потенциально может заключаться в ненадежном соединении проводов, не рекомендуется просто пытаться затянуть соединения.Поскольку незакрепленные провода могут повредить розетку, лучше заменить розетку, чем возиться с отдельными проводами. (К счастью, торговые точки довольно недорогие; вы можете купить одну за пару долларов.)

Однако, , если, дойдя до пункта 5 ниже, вы обнаружите перегоревший провод в розетке, обратитесь к электрику. Поиск и устранение причины перегоревших проводов выходит далеко за рамки этой статьи и выходит за рамки навыков мудрого мастера по ремонту, и неразумно просто надеяться на лучшее и устанавливать новую розетку.

Также, если вы обнаружите, что у вас есть алюминиевые провода (которые имеют матово-серый цвет вместо обычного приглушенного оранжевого цвета медных проводов), вызовите электрика. Алюминиевая проводка опасна, и вам нужен профессионал, чтобы с ней справиться.

Но давайте действовать так, как будто у вас нет перегоревших проводов и алюминиевых проводов, и вы собираетесь заменить розетку.

Во-первых, собери свои припасы. Помимо новой торговой точки вам понадобится:

• Фонарик или налобный фонарь
• Крестообразная и плоская отвертка или комбинированная отвертка
• Плоскогубцы
• Защитные очки
• Тестер напряжения (это не обязательно, но это самый безопасный способ проверить вилку на наличие электрического тока)

Также может понадобиться:

• Кусачки (в зависимости от конфигурации розетки, которую вы заменяете, и новой, может быть полезно иметь кусачки.)
• Инструмент для зачистки проводов (если вам нужно снять кожух с проводов, самый безопасный способ сделать это — использовать приспособление для зачистки проводов, предназначенное для этой работы.)

Отключите все электропитание в доме, отключив главный автоматический выключатель на коробке выключателя, начиная с шага 2. (Убедитесь, что вы выключили все компьютеры и дайте всем знать, что вы собираетесь выключить питание, прежде чем это сделать это.)

С помощью отвертки с плоским жалом открутите выпускную крышку и отложите ее в сторону.

С помощью отвертки Phillips открутите два винта, удерживающих старую розетку на месте.

Осторожно вытащите розетку. Если вы не видите перегоревших или поврежденных проводов, можете продолжить.

Посмотрите на розетку и ее провода. К нему будет либо пять проводов, либо три провода. Некоторые розетки будут подключены к трем проводам: черному (провод под напряжением), белому (нулевой провод) и медному (заземляющий провод).[Помните, что если этот провод алюминиевый, остановитесь и вызовите электрика.] В некоторых розетках будет пять проводов: два черных, два белых и один медный. Обратите внимание на то, как устроена старая розетка. Буквально делайте заметки, если нужно. Вы захотите настроить новую розетку таким же образом.

Также некоторые розетки имеют вставные соединения, в которых провода вставляются в небольшие отверстия непосредственно в розетке. У некоторых концы проводов обернуты вокруг винтов. Если старые провода наматываются на винты, открутите винты, чтобы снять провода.

Если в старой розетке были вставные соединения, вы должны иметь возможность нажать на фиксатор и вытащить провода. Иногда в старых торговых точках это не работает. Если вы не можете отпустить провода, вам придется их перерезать.

Затем вам нужно снять защитные покрытия проводов, чтобы их можно было вставить в новую розетку. Используйте инструменты для зачистки проводов, чтобы аккуратно зачистить от ¾ до 1 дюйма цветного покрытия проводов.Вам просто нужно проделать это с белым и черным проводами. Медный провод заземления не имеет покрытия.

Разделите провода, чтобы вы могли видеть, что делаете.

С помощью плоскогубцев согните петли трех проводов, которые вы собираетесь соединить: черный провод или провода, белый провод или провода и медный провод (провод заземления).

Ваша новая розетка может поставляться с возможностью вставного или резьбового соединения.Вставить провода проще, но наиболее надежным и, следовательно, безопасным соединением будет винт.

Теперь вы хотите подключить новые провода так же, как они были подключены к старой розетке. Если у вас было три соединенных провода, один подходил к латунному винту, один к серебряному винту и один к зеленому винту. Если это так, черный провод идет к латунному винту, а белый провод идет к серебряному винту. НЕ ПЕРЕВЕРНУТЬ ЭТО! В этом случае вы рискуете получить удар электрическим током или возгорание! Медный провод идет к зеленому винту.

Если в вашей старой розетке было пять проводов, медный провод заземления подойдет к зеленому винту, а остальные четыре — к четырем серебряным винтам, по два с каждой стороны розетки. На пластиковой части розетки вы найдете метку, винты которой соответствуют горячим черным проводам, а какие — нейтральным белым проводам.

Убедитесь, что черные провода подключены к винтам с маркировкой «горячий» или «черный», а белые провода — к винтам с маркировкой «нейтраль» или белым.«Заземляющий провод должен быть прикреплен к зеленому винту. НЕ СМЕШАЙТЕ ЭТО! В этом случае вы рискуете получить удар электрическим током или возгорание!

Итак, теперь процесс зависит от вашей торговой точки. Если у вас один черный и один белый провод, подключите черный провод к латунному винту, а белый провод к серебряному винту. Если у вас есть по два черных и белых провода, подключите черные провода к винтам с маркировкой «горячий», а белые провода к винтам с маркировкой «нейтраль». Для этого оберните проволоку вокруг винта по часовой стрелке и затяните винт.

Повторите вышеуказанное действие для всех черных и белых проводов. Опять же, убедитесь, что вы подобрали черный или горячий винты к нужным, а белый или нейтральный — к нужным винтам.

Подсоедините медный провод к зеленому винту заземления на новой розетке. Для этого оберните его по часовой стрелке вокруг винта и затяните винт.

Потяните за все соединения, чтобы убедиться, что они в безопасности.

Осторожно вставьте розетку в стену. Вверните выпускной патрубок на место. Это поможет, если вы заведете оба винта, чтобы удерживать розетку на месте. Затем чередуйте два винта вперед и назад, чтобы винты были равномерно затянуты.

Установите крышку.

Включите питание и проверьте новую розетку. Лучше всего это делать с помощью тестера напряжения.

Если розетка исправна, ваша работа сделана. Если это не так, пора вызвать электрика, потому что любые дальнейшие попытки исправить ситуацию своими руками могут быть катастрофическими.

К счастью, в большинстве случаев неисправные розетки можно заменить, как описано выше. Просто убедитесь, что питание всегда отключено, прежде чем вы даже подумаете о снятии крышки розетки, и никогда не пытайтесь сделать что-нибудь, в чем вы сомневаетесь. В случае сомнений вызовите электрика.

В большинстве случаев описанные выше действия решат вашу проблему, когда у вас не работает розетка. Если они этого не сделают, снова вызовите электрика.

Изображения использованы с разрешения, любезно предоставлены Анде Ваггенером

Рынок розеток 2021 — Доля рынка, выход ведущих производителей, с влиянием на внутренний и мировой рынок 2026

Отдел новостей MarketWatch не участвовал в создании этого контента.

7 апреля 2021 г. (Expresswire) —
В 2021 году «Рынок розеток» Размер, тенденция, анализ, рост, состояние и прогноз. 2026 год

Розетка — это привычный предмет, закрепленный на стене, в который можно вставить вилку. Розетки обеспечивают гибкий доступ к электричеству для использования с широким спектром компонентов, упрощают и безопаснее для людей подключать электроприборы, а также спроектированы так, чтобы минимизировать риск поражения электрическим током, ожогов и других связанных опасностей.

Legrand была крупнейшей в мире компанией в отрасли розеток с долей рынка 18% в 2018 году, за ней следовали Schneider Electric, Siemens, Honeywell, Bull, Leviton, Chint Group, Panasonic, Philips, Feidiao, Simon, ABB.

Анализ и аналитика рынка: глобальный рынок розеток

Мировой рынок розеток оценивается в 5808 млн долларов США в 2020 году, и ожидается, что к концу 2026 года он достигнет 9190,9 млн долларов США, при среднегодовом темпе роста 6.7% в течение 2021-2026 гг.

Мировой рынок розеток: факторы и сдерживающие факторы

В исследовательский отчет включен анализ различных факторов, способствующих росту рынка. Он представляет собой тенденции, ограничения и движущие силы, которые трансформируют рынок в положительную или отрицательную сторону. В этом разделе также представлены различные сегменты и приложения, которые потенциально могут повлиять на рынок в будущем. Подробная информация основана на текущих тенденциях и исторических событиях.В этом разделе также представлен анализ объема производства на мировом рынке, а также по каждому типу с 2015 по 2026 год. В этом разделе упоминается объем производства по регионам с 2015 по 2026 год. Ценовой анализ включен в отчет по каждому типу с 2015 по 2026 год, производитель с 2015 по 2020 год, регион с 2015 по 2020 год и мировая цена с 2015 по 2026 год.

Тщательная оценка ограничений, включенных в отчет, отражает контраст с движущими силами и дает возможность для стратегического планирования .Факторы, которые омрачают рост рынка, имеют решающее значение, поскольку их можно понять как создание различных способов использования прибыльных возможностей, имеющихся на постоянно растущем рынке. Кроме того, были проанализированы мнения экспертов рынка, чтобы понять, как обстоят дела на рынке. являются:

● Legrand
● Schneider Electric
● Siemens
● Honeywell
● Bull
● Leviton
● Chint Group
● Panasonic
● Philips
● Feidiao
● Simon
● ABB

Get

образец отчета о рынке розеток для розеток за 2021 год

Целостное исследование рынка формируется с учетом разброса факторов, от демографических условий и деловых циклов в конкретной стране до микроэкономических воздействий на рынок.Исследование выявило сдвиг в рыночных парадигмах с точки зрения региональных конкурентных преимуществ и, следовательно, конкурентной среды основных игроков. Дополнительно осуществляется анализ спроса на переработку и сырье и оборудование для добычи и сбыта. Благодаря таблицам и цифрам, помогающим анализировать прогноз мирового рынка розеток по всему миру, это исследование предоставляет ключевую статистику о состоянии отрасли и должно стать ценным источником рекомендаций и указаний для компаний и частных лиц, заинтересованных в рынке.

Что касается продукта, этот отчет отображает сборку, выручку, цену, долю на рынке и темпы роста каждого типа, в основном разделенные на

● Одинарная розетка ● Двойная розетка ● Прочие

На самом высоком уровне пользователей / приложений, в этом отчете основное внимание уделяется состоянию и перспективам основных приложений / конечных пользователей, потреблению (продажам), рыночной доле и темпам роста для каждого приложения, включая

● Домашнее использование ● Промышленное использование ● Коммерческое использование

Получить образец PDF отчета @ https: // www.360marketupdates.com/enquiry/request-sample/14858221

Основные регионы, охваченные отчетом:

● Северная Америка ● Европа ● Азиатско-Тихоокеанский регион ● Латинская Америка ● Ближний Восток Африка

Ожидается рост мирового рынка розеток. со значительными темпами в течение прогнозируемого периода, с 2021 по 2026 год. В 2021 году рынок рос умеренными темпами, и с ростом использования стратегий ключевыми игроками прогнозируется рост рынка в прогнозируемом горизонте.В отчете также отслеживается самая последняя динамика рынка, такая как движущие факторы, сдерживающие факторы, и отраслевые новости, такие как слияния, поглощения и инвестиции.

Отчет может помочь узнать рынок и разработать соответствующую стратегию расширения бизнеса. В рамках анализа стратегии он дает понимание от позиционирования на рынке и маркетинговых каналов до потенциальных стратегий роста, обеспечивая углубленный анализ для новых брендов или существующих конкурентов в отрасли розеток.Отчет о глобальном рынке розеток 2021 предоставляет эксклюзивные статистические данные, данные, информацию, тенденции и детали конкурентной среды в этом нишевом секторе.

Заполните форму предварительного заказа для отчета @ https: // www.360marketupdates.com / запрос / предварительный заказ / 14858221

Основные моменты из содержания:

1 Обзор отчета

1.1 Объем исследования

1.2 Ключевые сегменты рынка

1.Охвачено 3 игрока: рейтинг по доходу от розеток

1.4 Анализ рынка по типу

1.5 Рынок по приложениям

1.6 Цели исследования

1,7 рассматриваемых года

2 Тенденции глобального роста по регионам

2.1 Перспективы рынка розеток ( 2015-2026)

2.2 Тенденции роста розеток по регионам

2.3 Тенденции в отрасли и стратегия роста

3 Конкуренция по ключевым игрокам

3.1 Крупнейшие мировые игроки розеток по размеру рынка

3.2 Глобальный коэффициент концентрации рынка розеток

3.3 Розетки Основные игроки Головной офис и территория обслуживания

3.4 Ключевые игроки Розетки для розеток Продукт Решение и обслуживание

3.5 Дата входа в розетки Рынок

3.6 Слияния и поглощения, планы расширения

4 Разбивка данных по типам (2015-2026)

4.1 Исторический размер рынка розеток по всему миру по типу (2015-2021)

4.2 Прогнозируемый размер рынка розеток по всему миру по типу (2021-2026)

5 Данные о распределении розеток по приложениям (2015-2026)

5.1 Глобальный Размер рынка розеток по приложениям (2015-2021)

5.2 Прогнозируемый объем рынка розеток по всему миру по приложениям (2021-2026)

6 Северная Америка

6.1 Размер рынка розеток в Северной Америке (2015-2021)

6.2 Розетки Ключевые игроки в Северной Америке (2019-2021)

6.3 Размер рынка розеток в Северной Америке по типу (2015-2021)

6.4 Розетки в Северной Америке Размер рынка по приложениям (2015-2021)

7 Европа

8 Китай

9 Япония

10 Юго-Восточная Азия

11 Индия

12 Центральная и Южная Америка

13 профилей ключевых игроков

13.1 Компания 1

13.1.1 Компания 1 Подробная информация о компании

13.1.2 Компания 1 Обзор бизнеса и ее общий доход

13.1.3 Компания 1 Введение в розетки

13.1.4 Выручка компании 1 от бизнеса розеток (2015- 2021))

13.1.5 Компания 1 Последние разработки и многие другие

Приобретите этот отчет (цена 2900 долларов США за однопользовательскую лицензию) — https://www.360marketupdates.com/purchase/14858221

Свяжитесь с нами:

Имя: Mr.Ajay More

Эл. Почта: [email protected]

Организация: 360 Обновления рынка

Телефон: +14242530807 / + 44 20 3239 8187

Доля рынка и размер нанопокрытий Международный рост в 2021 г., новинка Обновления, тенденции, расширение бизнеса с влиянием внутреннего и мирового рынка 2026 г.

Рынок костылей 2021 г. Отчет ведущих компаний включает в себя: Обзор отрасли | Углубленный анализ бизнес-возможностей и доли рынка, прогноз спроса до 2027 года с ведущими растущими компаниями

Размер мирового рынка велотренажеров в помещении до 2021 года: исследование бизнес-возможностей, отчетов ведущих производителей, отраслевых прогнозов, статуса прогресса

Глобальные поставки и управление больничным постельным бельем Обзор рынка услуг до 2021 года: тенденции рынка, сегментация, потребление по региональным данным, рост рынка и конкурентная среда

Пресс-релиз, распространенный Express Wire

Чтобы просмотреть исходную версию на Express Wire, посетите Socket Outlets Market 2021 — Market Share, prime Выход производителей, с влиянием на внутренний и мировой рынок 2026 г.

COMTEX_384026234 / 2598 / 2021-04-07T02: 14: 43

Есть ли проблемы с этим пресс-релизом? Свяжитесь с поставщиком исходного кода Comtex по адресу editorial @ comtex.com. Вы также можете связаться со службой поддержки клиентов MarketWatch через наш Центр поддержки клиентов.

Отдел новостей MarketWatch не участвовал в создании этого контента.

Отдельные или затонувшие розетки — электрические 101

Иногда электрическое устройство (выключатель или розетка) плохо закреплено или вонзилось в стену. При строительстве в стене делаются вырезы для этих устройств.Когда стена установлена, эти вырезы должны позволять выступам устройства упираться в переднюю часть стены после того, как устройство будет установлено. Это обеспечит правильную глубину устройства и совпадение передней части крышки с передней частью устройства. Иногда вырез слишком велик, и один или оба выступа на устройстве не прилегают должным образом к стене. Это заставит устройство упираться в электрическую коробку или плавать.

Когда устройство кладется на электрическую коробку, оно кажется утопленным за крышкой устройства.Это особенно заметно на розетках.

Когда устройство плавает (свободно), оно обычно удерживается крышкой. Когда розетка ослаблена, она будет двигаться внутрь и наружу при подключении или отключении нагрузки. Плавающий сосуд может треснуть.

Электрические прокладки

Если выступы устройства не прилегают к стене должным образом, следует добавить электрические прокладки.Эти распорки можно отрегулировать в соответствии с пространством между передней частью распределительной коробки и передней частью стены.

Крепление язычков устройства к стене

Установка электрических проставок

Всегда отключайте питание при работе с электрическим устройством.

Электрические прокладки устанавливаются вокруг крепежных винтов устройства между задней частью выступов и передней частью распределительной коробки. Устройство нужно вынуть из распределительной коробки, но провода снимать с устройства не нужно.

Если требуется более одной прокладки, эти прокладки можно сложить и сложить вместе. Чтобы определить, сколько проставок необходимо, измерьте расстояние между передней частью распределительной коробки и передней частью стены. Используйте это расстояние, чтобы узнать, сколько проставок необходимо, чтобы переместить устройство на нужное расстояние.

После установки прокладки (прокладок) снова прикрутите устройство к распределительной коробке, установите крышку и проверьте ее посадку. Затем при необходимости можно добавить или удалить распорки.

По окончании можно восстановить питание устройства.

Полоса электрических проставок

Наборные электрические проставки

Как отремонтировать незакрепленные или затонувшие электрические розетки Видео

FAQ — гладкая розетка

Что такое гладкая розетка?

Гладкая розетка — это инновационный и доступный продукт, который позволяет полностью скрыть неприглядные, небезопасные и неудобные розетки с помощью уникальной ультратонкой конструкции, толщиной с карандаш поверх розетки.

Элегантная розетка значительно уменьшает, а в некоторых случаях полностью устраняет препятствия между мебелью и традиционными вилками, подключенными к розетке.

Элегантный дизайн элегантной розетки подчеркивает домашний интерьер и обеспечивает непревзойденную эстетику вокруг розетки за счет устранения уродливых вилок и шнуров, которые не соответствуют цвету стены вокруг розетки. А для белых стен гладкая розетка вписывается в стену, и вы можете забыть, что она даже там!

Как это работает?

Просто прикрепите гладкую розетку к верхней розетке дуплексной розетки — никаких инструментов или винтов не требуется!

Как защищенная от детей версия гладкой розетки обеспечивает повышенную защиту детей и домашних животных?

Гладкая розетка , защищающая от детей, модель разработана для того, чтобы затруднить детям доступ к электрическим розеткам, полностью скрывая находящуюся под ними розетку и с помощью ДВАДЦАТЬ (20) больших высокопрочных клейких зажимов для шнура, покрывающих 96 дюймов шнура, помогает защитить детей и домашних животных от доступа к электрическим шнурам и их жевания.Модель с защитой от детей включает 16 пятидюймовых зажимов для шнура и 4 четырехдюймовых зажима для шнура.

С какими типами розеток совместима эта гладкая розетка?

Каждая гладкая розетка совместима с дуплексной розеткой, имеющей как круглые розетки (которые обычно имеют один центральный винт), так и прямоугольные розетки (которые обычно имеют верхний и нижний винты), включая розетки с защитой от несанкционированного доступа.

Каковы технические характеристики гладкой розетки?

изящная розетка с удлинителем на 3 розетки:
шнур длиной 9 футов
Спецификация кабеля: SPT-2, 16AWG, 3-жильный
Максимальный ток: 13, максимальное напряжение: 125, максимальная мощность: 1625

изящная розетка с 5-портовым зарядным устройством USB:
8-футовый шнур
Вход: 100-240 В переменного тока, 50/60 Гц
Выход: 5 В 8 А 40 Вт
2 порта по 5 В 2.4A
3 порта x 5V 1A

Зарядное устройство USB с 5 портами и съемной подставкой позволяет одновременно заряжать до 5 смартфонов, планшетов и других устройств с USB-зарядкой. Включает два порта с технологией быстрой зарядки, которые обнаруживают ваше устройство и обеспечивают самую быструю зарядку, до 2,4 А, сокращая время зарядки (смартфоны Android и Apple обычно потребляют ток 1 А) и три стандартных порта зарядки.

Розетки какого размера совместима с моделью «Standard» и с какими розетками совместима модель «Oversize»?

Стандартная модель для каждой гладкой розетки Модель совместима с:

• «Стандартная» выпускная крышка размером 2 3/4 дюйма в ширину и 4 1/2 дюйма в длину

(Подавляющее большинство крышек розеток в доме имеют «стандартный» размер)

Модель Oversize для каждой гладкой розетки Модель совместима со всем следующим:

• «Стандартная» выпускная крышка размером 2 3/4 дюйма в ширину и 4 1/2 дюйма в длину
• Выходная крышка «среднего размера» размером 3 1/8 дюйма в ширину и 4 7/8 дюйма в длину
• Негабаритная выпускная крышка размером 3 3/8 дюйма в ширину и 5 1/16 дюйма в длину

(Модель Oversize рекомендуется, если вы не уверены в размерах крышки розеток в вашем доме или просто не хотите измерять крышки розеток, поскольку эта модель предназначена для всех размеров крышек розеток, имеющихся в настоящее время на рынке).

Каковы требования безопасности гладкой розетки?

Гладкая розетка Продукты были разработаны в соответствии со спецификациями безопасности UL, включая стандарт UL 817 (комплекты предохранительных шнуров и шнуры питания) и стандарт UL 94 (стандарт испытаний на воспламеняемость пластиковых материалов для деталей в устройствах). и бытовая техника). Перед использованием прочтите упаковочную документацию на гладкую розетку и обе стороны этикетки, а также соблюдайте все меры предосторожности.

Каковы правила возврата гладкой розетки?

Мы предлагаем 30-дневную гарантию возврата денег на все гладкие гнезда . Если вы хотите вернуть товар, свяжитесь с нами, чтобы запросить форму разрешения на возврат и инструкции о том, как отправить товар (-ы) обратно. Стоимость доставки не возвращается.

Настоящие ли фотографии в картинной галерее?

Да. На фотографиях показана изящная розетка , используемая в доме изобретателя (вся команда здесь — восторженные пользователи изящной розетки , особенно те из нас, у кого есть дети младшего возраста и домашние животные, которым нравятся шнуры).На фотографии смешанный бигль — собака изобретателя (незапланированная, она прыгнула в кадр, хотя похоже, что она позирует; она натуральная 😉

Как сотрудничать с вами, чтобы способствовать продвижению элегантных розеток?

Нашим успехом мы обязаны нашим довольным клиентам, их молвам и рекомендациям в социальных сетях, а также ценному вкладу представителей нашего бренда и промоутеров в социальных сетях. Если вы хотите сотрудничать с нами в качестве промоутера продуктов sleek socket , отправьте электронное письмо на адрес marketing @ sleeksocket.com, и мы обязательно свяжемся с вами.

Как я могу продавать элегантные розетки в своих магазинах, как традиционный розничный продавец?

На данный момент продукты sleek socket доступны только в Интернете. Однако мы намерены в конечном итоге сделать изящные розетки широко доступными в магазинах. Если вы хотите сотрудничать с нами в отношении продажи продуктов sleek socket в ваших розничных магазинах, отправьте электронное письмо по адресу sales @ sleeksocket.com, и мы обязательно свяжемся с вами.

Как далеко должны быть домашние электрические розетки?

Вы когда-нибудь хотели иметь домашнюю электрическую розетку где-нибудь еще в комнате? Вы когда-нибудь задумывались, почему строитель установил электрическую розетку в одном месте, а не в другом?

На это есть причина. Раздел 210.52 Национального электротехнического кодекса США гласит, что электрическая розетка должна быть на каждой кухне, спальне, гостиной, семейной комнате и любой другой комнате, в которой есть отдельное жилое пространство.Они должны располагаться по крайней мере через каждые шесть футов по линии пола. К ним не относятся специальные электрические розетки для таких предметов, как ваша плита, или розетки в шкафах или ящиках, расположенные на высоте более 5 ½ футов от пола или управляемые выключателем света.

Более детально рассматривается в зависимости от каждой комнаты. Например, на кухне выходы на столешнице не должны находиться дальше 48 дюймов друг от друга. Это потому, что это средняя длина электрического шнура, который есть во всех современных приборах.Если вам не нужно перенапрягаться, чтобы пользоваться прибором, риск опасности меньше.

NEC США также дает рекомендации по типу. Две 20-амперные цепи для кухонных розеток, одна для прачечной, одна для каждой ванной комнаты и одна отдельная ветвь для оборудования центрального отопления и кондиционирования воздуха. Они предназначены для мощных бытовых приборов, таких как фен.

Общие области, такие как жилые и семейные комнаты, не имеют требований к розеткам прерывателя тока замыкания на землю (GFCI). GFCI должен быть установлен в ванных комнатах и ​​находиться на расстоянии не менее трех футов от внешнего края раковины.Розетки GFCI также необходимы для всех розеток на столешнице на кухне.

В качестве дополнительной меры безопасности во многих новых зданиях теперь требуются защищенные от несанкционированного доступа розетки. Вы найдете эти розетки, обозначенные утопленной буквой «TR» на лицевой стороне розетки. Розетки с защитой от взлома имеют подпружиненную заслонку внутри самой розетки, чтобы маленькие дети не могли запихивать в нее какие-либо предметы. Обычно они не требуются, если розетка расположена на высоте 66 дюймов или более от пола, если она расположена за большим прибором или если она является частью осветительной арматуры или другого устройства.

Конечно, правила созданы для обеспечения минимальных значений. Многие дома сегодня становятся лучше, когда они предлагают домовладельцу больший доступ к электричеству в разных частях дома.

Если вы когда-нибудь мечтали о розетке, у вас постоянно не хватало места для подключения самых популярных современных интеллектуальных устройств или вы задавались вопросом, поддерживает ли ваш дом ваши потребности в электричестве, пора поговорить с одним из наших электриков. Мы можем помочь вам обновить проводку и установить домашние электрические розетки в соответствии с вашими потребностями.

Европейский рынок розеток. Анализ влияния COVID 19 — пресс-релизы

«В отчете об исследовании рынка розеток в мире за 2020 год проводится тщательное исследование отрасли и предлагается полное исследование объема розеток, доли рынка, тенденций рынка, аспектов роста глобальных розеток в целом. диапазон приложений, коэффициент использования, анализ спроса и предложения, производственные мощности и тенденции цен и прогноз с 2020 по 2025 год.

«В отчете об исследованиях глобального рынка розеток за 2020 год тщательно исследуется отрасль и предлагается полное исследование объема розеток, доли рынка, тенденций рынка, аспектов роста глобальных розеток, широкого спектра приложений, коэффициента использования, анализа спроса и предложения, производства. мощность и ценовые тенденции и прогноз с 2020 по 2025 год.

Это исследование рынка розеток содержит подробную информацию об этой отрасли с точки зрения детальной оценки, а также углубленной оценки этого бизнеса. Согласно отчету, рынок розеток разделен на важные сегменты. В отчете представлен подробный обзор отрасли в отношении размера рынка с точки зрения объемов и аспектов вознаграждения, а также текущий рыночный сценарий Socket Outlets.

Запросите образец отчета о рынке розеток по адресу: https: // reportsinsights.ru / sample / 50818

Исследование включает в себя некоторые из основных идей, относящихся к географическому спектру этой вертикали в сочетании с фирмами, которые заняли заметную позицию на рынке.

Краткое изложение объема рынка розеток:
1 Краткий обзор конкурентной среды
2 Углубленный анализ регионального пространства
3 Краткий обзор сегментации рынка

Краткое описание конкурентной среды:
1.Отчет об исследовании рынка Socket Outlets содержит краткий анализ конкурентной среды этой отрасли.
2. Исследование перечисляет подробную разбивку конкурентной области конкурентной территории. Согласно отчету, конкурентный охват рынка розеток охватывает такие компании, как Legrand, Schneider, MK Electric, ABB, Busch-Jaeger, Simon, Siemens, Leviton, Tramontina, B-Lux, interNEED, Estevez, Rema Comercial.
3. В исследовании представлена ​​информация о конкретной текущей доле участников отрасли на рынке, обслуживаемых территориях, производственных площадках и многом другом.4. В исследовании представлена ​​информация о продуктовом портфеле производителя, особенностях продукта, а также областях применения продукта.
5. В отчете подробно описываются компании вместе с информацией, касающейся их рентабельности и моделей.

Спросите о скидке в отчете о рынке розеток: https://reportsinsights.com/discount/50818

Подробная информация о региональном пространстве:
1) Отчет об исследовании широко сегментирует региональный спектр этой отрасли.Согласно исследованию, рынок розеток занял свою позицию в регионах США, Европы, Японии, Китая, Индии, Юго-Восточной Азии.
2) Отчет включает информацию о доле в отрасли, которую приобрели эти регионы. Кроме того, были перечислены подробности о многочисленных возможностях роста для игроков, которые базируются в этих регионах.
3) Ожидаемые темпы роста, которые будут зарегистрированы в каждом регионе в течение расчетного периода времени, были указаны в отчете об исследовании.

Краткое описание сегментации рынка:
1. В отчете о рынке розеток с должной точностью представлены бифуркации этой вертикали.
2. Рынок розеток разделен на две группы: розетки с двумя отверстиями и розетки с тремя отверстиями.
3. С другой стороны, сфера приложений на рынке розеток подразделяется на: домашнее, промышленное и коммерческое.
4. В отчете приведены подробные сведения о доле отрасли, приходящейся на каждый сегмент продукции, а также их рыночная стоимость в отрасли.5. В отчет включены данные о росте добычи.
6. Что касается спектра приложений, исследование включает подробную информацию о рыночной доле, обеспечиваемой каждым сегментом приложений.
7. В исследовании представлены детали, относящиеся к потреблению продукта для каждого приложения, в тандеме с темпами роста, которые, по оценкам, фиксируются каждым сегментом приложения в течение прогнозируемого периода времени.

Подробнее об этом отчете: https: // reportsinsights.ru / индустрия-прогноз / Socket-Outlets-Market-50818

Некоторые из основных моментов покрытий TOC:
Глава 1: Методология и сфера применения
Определение и параметры прогноза
Методология и параметры прогноза
Источники данных
Глава 2: Краткое содержание
Бизнес-тенденции
Региональные тенденции
Тенденции продукта
Тенденции конечного использования
Глава 3: Розетки Обзор отрасли
Сегментация отрасли
Промышленный ландшафт
Матрица поставщиков
Технологический и инновационный ландшафт
Глава 4: Рынок розеток по регионам
Глава 5: Профиль компании
Обзор бизнеса
Финансовые данные
Пейзаж продукта
Стратегический прогноз
Анализ SWOT
Спасибо…..

О нас:

Reports Insights — ведущая исследовательская отрасль, предлагающая своим клиентам по всему миру услуги контекстных и ориентированных на данные исследований.
