Солнечные батареи 220 Вольт, 2,5 кВт — готовый комплект для дома SA-2500

Модель: SA-2500

Код товара: 0800080


Солнечная электростанция для дома SA-2500 может использоваться в качестве системы автономного электроснабжения в период весна – лето – осень. При добавлении к этому готовому комплекту бензогенератора или при увеличении количества солнечных панелей, возможно использование электростанции круглый год.


Типичное суточное энергопотребление небольшого загородного дома (на 2-3 человека) составляет около 4–5 кВт*час, без учета нагревательных приборов (обогревателей, электроплиток, которые при отсутствии подключения к сети, рекомендуется использовать газовые). Если есть подключение к сети 220 Вольт, то узнать энергопотребление своего дома Вы можете по счетчику электричества (нужно разделить показания за месяц на 30 дней). Либо, можно сравнить суточное потребление энергии своего дома с этим примерным расчетом:


  1. Холодильник класса А с потреблением 850 Вт*час в сутки — 850 Вт*час

  2. Микроволновая печь (2000 Вт, работает 15 минут или 0,25 часа) — 500 Вт*час

  3. Насос (500 Вт, 2 часа/день) — 1000 Вт*час

  4. Энергосберегающие лампы освещения (10 шт. по 20 Вт по 3 часа в день) — 600 Вт*час

  5. LCD телевизор 32″ (70 Вт, 3 часа в день) — 210 Вт*ч

  6. Ноутбук (50 Вт, 5 часов в сутки) — 250 Вт*час

  7. Пылесос (1500 Вт, работает 1 час в неделю или 0,14 часа в день) — 210 Вт*час

  8. Зарядное устройство мобильного телефона (5 Вт, 3 часа) — 15 Вт*час

  9. Прочие электроприборы с потреблением 365 Вт*ч в сутки


Итого: 4 кВт*часа за сутки.


Мощности инвертора (2.5 кВт с пиковой пусковой мощностью до 5,5 кВт) достаточно для электропитания любых электроприборов.


В солнечную погоду в Московской области четыре солнечные батареи суммарной мощностью 1 кВт обеспечат энергоснабжение дома в размере около 6 кВт*час в день. С учетом количества пасмурных и солнечных дней в Москве, месячная выработка электроэнергии  от этих батарей составит (данные основаны не на теории, а на практике):












Месяц

Месячная выработка электричества SA-2500, кВт*час

Февраль

61. 5

Март

90.0

Апрель

96.0

Май

130.5

Июнь

119.0

Июль

119.0

Август

107.5

Сентябрь

75.0

Октябрь

48.0


Примечание: месячная выработка электричества указана для Московской области при условии, что солнечные панели ориентированы на юг и установлены под углом 45 градусов к горизонту, а также при условии, что на панели не попадает тень с 10 до 16 часов дня.




На основе приведенного выше расчета потребления электроэнергии в доме Вы можете сделать свой расчет и понять, достаточно ли для Вашего случая этого комплекта. Если недостаточно, то мы поможем выбрать необходимые компоненты для Вас — звоните по телефону 8 (495) 619-39-43 или напишите нам.





Состав и параметры солнечной электростанции для дома:


  • Солнечные батареи: CHN250-60P (20 В, 250 Вт) — 4 шт.

  • Контроллер заряда: Epsolar Tracer-4210RN (MPPT) с выносной панелью MT-5

  • Инвертор: TBS Powersine Combi PSC2500-24-50 (2.5 кВт)

  • Аккумуляторы: Delta GEL 12-200 (12 В, 200 А*ч) — 4 шт.

  • Предохранитель с держателем: 160 А

  • Автомат постоянного тока для СБ: 32 А

  • Комплект кабелей и разъемов: один комплект с длиной кабелей для солнечных панелей 10 м.

  • Постоянное рабочее напряжение: 24 В.

  • Переменное напряжение на выходе: 220 Вольт, 50 Гц, чистый синус.

  • Тип входных контактов 220 В для подключения к сети или к генератору: евровилка на кабеле длиной 1,5 метра (либо зажимы под винт)

  • Тип выходных контактов 220 В: евророзетка-тройник на кабеле длиной 1,5 метра (либо зажимы под винт)

  • Максимальная выходная мощность: 2,5 кВт.

  • Продолжительность работы при отсутствии солнца на нагрузку 4 кВт*часа в сутки: 60 часов

  • Температура эксплуатации оборудования: от -20°C до +50°C

  • Температура эксплуатации солнечных панелей: от -40°C до +85°C

  • Общий вес всех компонентов солнечной электростанции, кг: 365





Опции:





Монтаж электростанции:


При покупке солнечной электростанции Вы получаете подробную инструкцию по установке и эксплуатации этой модели со схемой соединений. Максимальное количество электрических соединений и настройка контроллера и инвертора уже сделаны при сборке и тестировании в техническом отделе компании Солнечные.РУ.


Покупателю остается только подключить аккумуляторы (прикрутить клеммы) и закрепить солнечные батареи, ориентировав их на юг.


Любой человек, даже не разбирающийся в электрике, сможет произвести монтаж за один день.





Возможно, Вам также понадобятся:


Отзывы:





Исходное состояние

Имеется одноэтажный дом 72 кв.м. и хоз. блок, включающий в себя баню, котельную и дровяник, совмещенный с мастерской.


Резервное…

7 ноября 2016 г.

Федор


Ваши вопросы и отзывы:

Используя эту форму, Вы можете отправить Ваше мнение об этом товаре, сообщить о неточности в описании или задать нам вопрос. Перед тем, как задать вопрос, посмотрите наш форум. Возможно, там уже есть ответ.





Установив в своем доме солнечные батареи, Вы забудете о проблемах с электричеством!

Солнечная батарея для автодома, кемпера — готовый комплект SM-350

Модель: SM-350

Код товара: 0800100


Солнечная электростанция SM-350 предназначена для автономного электроснабжения автодома, кемпинга, дачи-прицепа или автомобильного трейлера и обеспечивает питанием электроприборы с напряжением 12 и  220 Вольт. Мощности инвертора достаточно для работы любых зарядных устройств, ноутбуков, планшетов, телевизоров, радио, освещения и т.п. Одним словом, для любого электрооборудования максимальной суммарной мощностью до 300 Вт, которое обычно используется туристами в автомобиле.


Аккумулятор емкостью 100 А*ч и напряжением 12 Вольт способен запасти около 1200 Вт*ч электроэнергии, которой при пасмурной погоде хватит для работы в течение 48 часов следующих электроприборов:


  1. Энергосберегающие лампы освещения (2 шт. по 10 Вт по 3 часа/сутки) — 60 Вт*ч

  2. Телевизор ЖК 32″ (40 Вт, 3 часа в сутки) — 120 Вт*ч

  3. Спутниковый ресивер (20 Вт, 3 часа в сутки) — 60 Вт*ч

  4. Зарядное устройство мобильного телефона (3 шт. по 5 Вт по 3 часа/сутки) — 45 Вт*ч

  5. Зарядное устройство планшета (10 Вт, 3 часа) — 30 Вт*ч

  6. Ноутбук (50 Вт, 5 часов в сутки) — 250 Вт*ч


Итого: 565 Вт*ч/сутки или 1130 Вт*ч за 48 часов.


Солнечные панели суммарной мощностью 200 Вт будут выдавать в ясный день около 1000 Вт*ч электроэнергии в сутки. Среднесуточную выработку по месяцам в зависимости от региона можно посмотреть в таблицах ниже.


В средней полосе России, в период весна-лето, солнечную электростанцию SM-350 можно использовать в качестве автономного источника электроэнергии в случае, если планируемый среднесуточный расход не превышает 550 Вт*ч в сутки, а в Крыму — если планируемый среднесуточный расход не превышает 700 Вт*ч в сутки


Среднесуточная выработка электроэнергии от солнечных панелей мощностью 200 Вт в Московском регионе и в Крыму составит (данные основаны не на теории, а на практике):












Месяц


Среднесуточная выработка SM-350,


Вт*час,  для Московской области


Среднесуточная выработка SM-350,


Вт*час, для Крыма


Февраль

350

370

Март

520

500

Апрель

550

650

Май

750

820

Июнь

690

940

Июль

690

1070

Август

620

950

Сентябрь

430

790

Октябрь

280

540


Примечание: среднесуточная выработка электричества указана для Московской области при условии, что солнечные панели ориентированы на юг и установлены под углом 45 градусов к горизонту, а также при условии, что на панели не попадает тень с 10 до 16 часов дня и для южного побережья Крыма при условии, что солнечные панели ориентированы на юг и установлены под углом 30 градусов к горизонту, а также при условии, что на панели не попадает тень с 10 до 16 часов дня.




Если данная система не полностью Вас устраивает, то мы поможем модифицировать этот комплект и подобрать необходимые компоненты для Вашего случая — звоните по телефону 8 (495) 619-39-43 или напишите нам.





Состав и параметры солнечной электростанции для автодома:


  • Постоянное рабочее напряжение: 12 В.

  • Переменное напряжение на выходе: 220 В, 50 Гц, чистый синус.

  • Тип выходных контактов 220 В: розетка

  • Максимальная выходная мощность: 375 Вт.

  • Продолжительность работы при отсутствии солнца на нагрузку 600 Вт*ч/сутки: 48 часов

  • Температура эксплуатации оборудования: от -20°C до +50°C

  • Температура эксплуатации солнечных панелей: от -40°C до +85°C

  • Общий вес всех компонентов солнечной электростанции, кг: 52





Опции:


  • увеличение мощности солнечных батарей

  • замена аккумулятора на аккумулятор другой емкости

  • исключение аккумулятора из состава комплекта, если аккумулятор уже у Вас есть

  • замена инвертора на инвертор другой мощности (500 Вт, 600 Вт, 800 Вт, 1 кВт, 2 кВт, 3 кВт)





Монтаж электростанции:


При покупке солнечной электростанции Вы получаете подробную инструкцию по установке и эксплуатации этой модели со схемой соединений. Максимальное количество электрических соединений уже сделано при сборке и тестировании в техническом отделе компании Солнечные.РУ.


Покупателю остается только подключить аккумулятор (прикрутить 2 клеммы) и закрепить солнечные батареи, ориентировав их на юг.


Любой человек, даже не разбирающийся в электрике, сможет произвести монтаж за один час.





Возможно, Вам также понадобятся:


Отзывы:





Первый опыт использования солнечных батарей на природе для питания холодильника запечатлён на видео.


Портативная электростанция на солнечных батареях для…

26 сентября 2016 г.

Евгений

Каждое лето езжу с семьёй в отпуск (Крым или Астраханская губерния). Отдыхаем «дикарями», поэтому вопрос электропитания всегда актуален и до прошлого года решался с…

19 августа 2014 г.

Дмитрий


Ваши вопросы и отзывы:

Используя эту форму, Вы можете отправить Ваше мнение об этом товаре, сообщить о неточности в описании или задать нам вопрос. Перед тем, как задать вопрос, посмотрите наш форум. Возможно, там уже есть ответ.





Установив на своем автодоме солнечные батареи, Вы забудете о проблемах с электричеством!

Солнечные батареи для холодильника 1 кВт*час — готовый комплект SA-800

Модель: SA-800

Код товара: 0800013


Солнечная электростанция SA-800 предназначена для использования на даче в качестве системы автономного питания холодильника в период весна-лето.


Мощности инвертора Phoenix 24/800 достаточно для электроснабжения двухкамерного однокомпрессорного холодильника класса А (A+, A++) емкостью до 300 литров, освещения, телевизора, радио, ноутбука, электроинструмента средней мощности, любых зарядных устройств и т.п. Одним словом, любого электрооборудования максимальной суммарной мощностью до 800 Вт с пиковой пусковой мощностью до 1,6 кВт.


Два гелевых аккумулятора емкостью 100 А*ч и напряжением 12 Вольт способны запасти около 2. 4 кВт*ч электроэнергии, которой при пасмурной погоде хватит для работы в течение 2-3 суток следующих электроприборов:


  1. Холодильник класса А++ с потреблением 600 Вт*ч в сутки (220 кВт*час в год) — 600 Вт*ч

  2. Энергосберегающие лампы освещения (3 шт. по 20 Вт по 3 часа/сутки) — 180 Вт*ч

  3. ЖК телевизор 32″ (70 Вт, 3 часа в сутки) — 210 Вт*ч

  4. Зарядное устройство мобильного телефона (5 Вт, 4 часа) — 20 Вт*ч


Итого: 1 кВт*час в сутки.


Две солнечные батареи суммарной мощностью 300 Вт будут выдавать в солнечную погоду в Московской области около 1,5 кВт*час электроэнергии в день. С учетом количества пасмурных и солнечных дней в Москве, среднесуточная выработка электроэнергии от этих батарей по месяцам составит (данные основаны не на теории, а на практике):










Месяц

Среднесуточная выработка электричества от панелей 300 Вт, кВт*час

Март

0,76

Апрель

0,83

Май

1,10

Июнь

1,03

Июль

1,00

Август

0,90

Сентябрь

0,65


Примечание: месячная выработка электричества указана для Московской области при условии, что солнечные панели ориентированы на юг и установлены под углом 45 градусов к горизонту, а также при условии, что на панели не попадает тень с 10 до 16 часов дня.




Готовое решение SA-800 комплектуется контроллером заряда LS2024R, поддерживающим работу с солнечными модулями общей мощностью до 600 Вт, что позволяет легко расширить систему.


На основе приведенного выше расчета потребления электроэнергии на даче Вы можете сделать свой расчет и понять, достаточно ли для Вашего случая такой автономной системы. Если не достаточно, то мы поможем выбрать необходимые компоненты для Вас — звоните по телефону 8 (495) 619-39-43 или напишите нам.





Состав и параметры солнечной электростанции для дачи:


  • Постоянное рабочее напряжение: 24 В.

  • Переменное напряжение на выходе: 220 В, 50 Гц, чистый синус.

  • Тип выходных контактов 220 В: евророзетка

  • Максимальная выходная мощность: 800 Вт.

  • Продолжительность работы при отсутствии солнца на нагрузку 600 Вт*ч в сутки (однокомпрессорный холодильник класса А++): 100 часов

  • Температура эксплуатации оборудования: от -20°C до +50°C

  • Температура эксплуатации солнечных панелей: от -40°C до +85°C

  • Общий вес всех компонентов солнечной электростанции, кг: 95





Опции (стоимость опций рассчитывается по запросу):





Монтаж электростанции:


При покупке солнечной электростанции Вы получаете подробную инструкцию по установке и эксплуатации этой модели со схемой соединений. Максимальное количество электрических соединений уже сделано при сборке и тестировании в техническом отделе компании Солнечные.РУ.


Покупателю остается только подключить аккумуляторы (прикрутить 2 клеммы) и закрепить солнечные батареи, ориентировав их на юг.


Любой человек, даже не разбирающийся в электрике, сможет произвести монтаж за один час.





Возможно, Вам также понадобятся:


Отзывы:





Продолжаем электрификацию Новгородской области. Четвертая автономная электростанция и самый крутой трекер в нашей деревне.





Это уже…

20 июня 2017 г.

Сергей





Летом 2015 года приобрели комплект солнечных батарей для холодильника SA-800 в модификации на 12 Вольт в следующем составе:


  • …

25 февраля 2017 г.

Евгений


Ваши вопросы и отзывы:

Используя эту форму, Вы можете отправить Ваше мнение об этом товаре, сообщить о неточности в описании или задать нам вопрос. Перед тем, как задать вопрос, посмотрите наш форум. Возможно, там уже есть ответ.





Установив на своей даче солнечные батареи, Вы забудете о проблемах с электричеством!

Автономное энергоснабжение и бесперебойные системы для домов и предприятий

Комфорт нашей жизни во многом зависит от качества энергоснабжения и его наличия. Без электричества нет освещения и отопления, не работают бытовые приборы, средства связи, охранные системы. От скачков напряжения и аварий на подстанциях не застрахованы даже жители элитных коттеджных посёлков. Решить проблему кардинально поможет бесперебойная система энергоснабжения. В каталоге продукция компании «Светон» вы найдете все необходимое оборудование для создания бесперебойных систем: солнечные электростанции и солнечные батареи ведущих производителей, бесперебойные системы для котла, дачи или коттеджа, инверторы напряжения для обеспечения бесперебойного электропитания системы, широкий спектр автоматических зарядных устройств, аккумуляторов и стеллажей, контроллеры СБ, стабилизаторы напряжения и ветрогенераторы. На нашем сайте представлено оборудование для создания бесперебойных систем электроснабжения, использующих энергию солнца и другое энергетическое оборудование.

Делая выбор в пользу электроснабжения на альтернативных источниках, вы получаете электричество там, где нет возможности его подвести.

Компания «Светон» предлагает удобное решение проблем электроснабжения. Мы специализируемся на подборе, монтаже и обслуживании бесперебойных аккумуляторных систем и электростанций на солнечных батареях. Устанавливаем системы энергоснабжения в частных домах, коттеджах и на дачах. Предлагаем экономичные сетевые солнечные электростанции для предприятий и производств. Специалисты «Светон» работают с 2009 года и знают все нюансы установки систем на объектах, точно рассчитывают мощность и не допускают ошибок. Ваша система даст ровно столько энергии, сколько необходимо вашему дому.

Почему выбирают ООО «Светон»:

  • Широкий ассортимент оборудования для автономного энергоснабжения: бесперебойные системы для домов и предприятий, солнечные электростанции, инверторы, солнечные батареи, контроллеры СБ, аккумуляторы и стеллажи, стабилизаторы напряжения и ветрогенераторы.
  • Подбор оборудования с учётом энергоёмкости вашего дома, специфики использования станции (резервное или автономное энергоснабжение), максимальной экономии электричества.
  • Доставка в пределах Московской области собственными автомобилями, по России – надёжными транспортными компаниями.
  • Качественный монтаж и пусконаладка в соответствии с требованиями производителей.
  • Наличие широкой дилерской сети.
  • Гарантийное и послегарантийное обслуживание систем энергоснабжения.
  • Наличие оборудования на собственном складе в Москве. Svet ON – эксклюзивный партнёр Hevel (Avelar-Solar) в Центральном федеральном округе.
  • Гарантия на инверторы Bineos – 2 года.
  • Уникальная система собственной разработки для удаленного управления и мониторинга «ATOM» (All Time Online Monitoring).

Жителей Москвы и Московской области мы приглашаем в магазин «Светон», расположенный в Химках по адресу Вашутинское шоссе, 18А. Партнёры из других городов могут изучить каталог компании «Светон» на официальном сайте.

Мы сделаем электроснабжение вашего дома надёжным и экономичным. Заказывайте расчёт по телефону 8 800 500-20-74.

Расчет автономной системы электроснабжения на солнечных батареях

Приводим простой пошаговый метод расчета автономной энергосистемы на солнечных батареях. Этот метод поможет Вам определить требования к системе и выбрать необходимые Вам комплектующие и материалы системы автономного электроснабжения.

Расчет энергосистемы состоит из нескольких этапов:

  1. Определение общей нагрузки и потребляемой мощности.
  2. Определение необходимой мощности инвертора и емкости аккумуляторной батареи.
  3. Определение необходимого количества фотоэлектрических модулей (собственно самих солнечных батарей), исходя из данных по среднестатическому количеству солнечной радиации в месте установки системы.
  4. Примерный расчет стоимости системы (и варианты при различных изготовителях)

После выполнения 4 шага, если стоимость автономной системы окажется слишком велика, можно рассмотреть различные варианты уменьшения стоимости Вашей системы электроснабжения на солнечных батареях:

  • уменьшение потребляемой мощности за счет замены существующих потребителей на энергоэффективные, с низким потребление электричества, а также исключение тепловой, «фантомной» и необязательной нагрузки (например, можно использовать холодильники, кондиционеры и т. п., работающие на газе).
  • замену нагрузки переменного тока на нагрузку постоянного тока. В этом случае можно выиграть на отсутствии потерь в инверторе (от 10 до 40%). Однако, нужно учитывать особенности построения низковольтных систем постоянного тока.
  • введение в систему электроснабжения дополнительного генератора электроэнергии — ветроустановки или дизель- или бензогенератора.
  • смириться с тем, что электроэнергия будет у Вас не всегда. И чем больше будет мощность системы отличаться от потребляемой мощности, тем более вероятны будут у Вас периоды отсутствия электроэнергии. В такие периоды, а это может быть совсем не продолжительно (1-3 недели зимой, в самые короткие дни), Вы можете сами просто немного ограничить Ваше обычное энергопотребление и все. При этом экономия на оборудовании может быть ОЧЕНЬ существенной (вплоть до 50%!)

 Можете рассмотреть самодельную ветроэлектростанцию или мини ГЭС — своими руками.

Расчет автономной Системы электроснабжения на солнечной энергии





Составьте список устройств-потребителей электроэнергии, которые Вы собираетесь питать от автономной энергосистемы. Определите потребляемую мощность во время их работы. Большинство устройств имеют маркировку, на которой указана номинальная потребляемая мощность в ваттах или киловаттах. Если указан потребляемый ток, то нужно умножить этот ток на номинальное напряжение (обычно 220 В). Перемножается мощность на время работы для определения требуемой энергии в Вт ч в неделю. Далее все эти данные суммируются для вычисления полной нагрузки переменного тока в ватт-часах в неделю .

Подсчитайте нагрузку переменного тока.Если у Вас нет такой нагрузки, то можете пропустить этот шаг и перейти к подсчету нагрузки постоянного тока.

1.1. Перечислите всю нагрузку переменного тока, ее номинальную мощность и число часов работы в неделю. Умножьте мощность на число часов работы для каждого прибора. Сложите получившиеся значения для определения суммарной потребляемой энергии переменного тока в неделю.

1.2. Далее нужно подсчитать сколько энергии постоянного тока потребуется. Для этого нужно умножить получившееся значение на коэффициент 1,2, учитывающий потери в инверторе.

1.3. Определите значение входного напряжения инвертора по характеристикам выбранного инвертора. Обычно это 12 или 24 В.

1.4. Разделите значение п.1.2 на значение п.1.3. Вы получите число Ампер-часов в неделю, требуемое для покрытия вашей нагрузки переменного тока.

Подсчитайте нагрузку постоянного тока

1.5. Запишите данные нагрузки постоянного тока :





Описание нагрузки постоянного тока Ватт X часов/неделю = Вт*ч/неделю
    X   =
    X   =
      Всего



1. 6. Определите напряжение в системе постоянного тока. Обычно это 12 или 24 В. (Как в п.1.3)

1.7. Определите требуемое количество А*ч в неделю для нагрузки постоянного тока (разделите значение п.1.5 на значение п.1.6).

1.8. Сложите значение п.1.4 и п. 1.7 для определения суммарной требуемой емкости аккумуляторной батареи. Это будет количество А*ч, потребляемых в неделю.

1.9. Разделите значение п.1.8 на 7 дней; Вы получите суточное значение потребляемых А*ч.

2. Оптимизируйте Вашу нагрузку

На этом этапе важно проанализировать Вашу нагрузку и попытаться уменьшить потребляемую мощность как можно больше. Это важно для любой системы, но особенно важно для системы электроснабжения жилого дома, так как экономия может быть очень существенной. Сначала определите большую и изменяемую нагрузку (например, насосы для воды, наружное освещение, холодильники переменного тока, стиральная машина, электронагревательные приборы и т.п) и попытайтесь исключить их из вашей системы или заменить на другие аналогичные модели, такие как приборы, работающие на газе или от постоянного тока.

Начальная стоимость приборов постоянного тока обычно выше (потому что они выпускаются не в таком массовом количестве), чем таких же приборов переменного тока, но вы избежите потерь в инверторе. Более того, зачастую приборы постоянного тока более эффективны, чем приборы переменного тока (во многих бытовых приборах, особенно электронных, переменный ток преобразуется в постоянный, что ведет к потерям энергии в блоках питания приборов).

Замените лампы накаливания на люминесцентные лампы везде, где это возможно. Люминесцентные лампы обеспечивают такой же уровень освещенности при том, что потребляют в 4-5 раз меньше электроэнергии. Срок их службы также примерно в 8 раз больше.

Если у Вас есть нагрузка, которую Вы не можете исключить, рассмотрите вариант, при котором Вы будете включать ее только в солнечные периоды, или только летом. Пересмотрите список Вашей нагрузки и пересчитайте данные.

Выберите тип аккумуляторной батареи, которую Вы будете использовать. Рекомендуются использовать герметичные необслуживаемые свинцово-кислотные аккумуляторы, которые обладают самыми лучшими эксплуатационно-экономическими параметрами.

Далее Вам нужно определить, сколько энергии Вам нужно получать от аккумуляторной батареи. Часто это определяется количеством дней, в течение которых АБ будет питать нагрузку самостоятельно без подзаряда. Дополнительно к этому параметру Вам нужно учитывать характер работы системы электроснабжения. Например, если Вы устанавливаете систему для Вашего загородного дома, который Вы посещаете только на выходные, Вам лучше установить АБ большей емкости, потому что она может заряжаться в течение всей недели, а отдавать энергию только в выходные дни. С другой стороны, если Вы добавляете фотоэлектрические модули к уже существующей системе электроснабжения на базе дизель- или бензогенератора, Ваша батарея может иметь меньшую емкость, чем расчетная, потому что этот генератор может быть включен для подзаряда АБ в любое время.

После того, как Вы определите требуемую емкость АБ, можно переходить к рассмотрению следующих очень важных параметров.

3.1. Определите максимальное число последовательных «дней без солнца» (т. е. когда солнечной энергии недостаточно для заряда АБ и работы нагрузки из-за непогоды или облачности). Вы также можете принять за этот параметр выбранное Вами количество дней, в течение которых АБ будет питать нагрузку самостоятельно без подзаряда.

3.2. Умножьте суточное потребление в А*ч (см. п.1.9 расчета потребляемой энергии выше) на количество дней, определенных в предыдущем пункте.

3.3. Задайте величину глубины допустимого разряда АБ. Учитывайте, что чем больше глубина разряда, тем быстрее Ваши АБ выйдут из строя. Мы рекомендуем значение глубины разряда 20% (не более 30%), что значит что Вы можете использовать 20% от значения номинальной емкости вашей АБ. Используйте коэффициент 0,2 (или 0,3). Ни при каких обстоятельствах разряд батареи не должен превышать 80%!

3.4. Разделите п.3.2 на п.3.3

3.5.Выберите коэффициент из таблицы, приведенной ниже, который учитывает температуру окружающей среды в помещении, где установлены АБ. Обычно это средняя температура в зимнее время. Этот коэффициент учитывает уменьшение емкости АБ при понижении температуры.

Температурный коэффициент для аккумуляторной батареи










Температура в градусах коэффициент
Фаренгейта Цельсия
80F     26.7C 1.00
70F 21.2C 1.04
60F 15.6C 1.11
50F 10.0C 1.19
40F 4.4C 1.30
30F -1.1C 1.40
20F -6. 7C 1.59



3.6. Умножьте значение п.3.4 на коэффициент п.3.5. Вы получите общую требуемую емкость АБ.

3.7. Разделите это значение на номинальную емкость выбранной Вами аккумуляторной батареи. Округлите полученное значение до ближайшего большего целого. Это будет количество батарей, которые будут соединены параллельно.

3.8. Разделите номинальное напряжение постоянного тока системы (12, 24 или 48В) на номинальное напряжение выбранной аккумуляторной батареи (обычно 2, 6 или 12В).Округлите полученное значение до ближайшего большего целого. Вы получите значение последовательно соединенных батарей.

3.9. Умножьте значение п.3.7 на значение п.3.8. для того, чтобы подсчитать требуемое количество аккумуляторных батарей.

4. Определите количество пиковых солнце-часов в день для вашего места

Несколько факторов влияют на то, как много солнечной энергии будет принимать Ваша солнечная батарея:

  • Когда будет использоваться система? Летом? Зимой? Круглый год?
  • Типичные погодные условия вашей местности
  • Будет ли система ориентироваться на солнце
  • Расположение и угол наклона фотоэлектрических модулей

Для определения среднемесячного прихода солнечной радиации Вы можете воспользоваться таблицей прихода солнечной радиации для некоторых городов России.

Месячные и годовые суммы суммарной солнечной радиации, кВт*ч/м

2

*для справки: при ярком солнце мощность солнечного излучения — 1000 Вт/м2, при темной облачности может быть и 50 Вт/м2

Выработка электроэнергии солнечной фотоэлектрической батареей (СБ) зависит от угла падения солнечных лучей на СБ. Максимум бывает при угле 90 градусов. При отклонении от этого угла все большее количество лучей отражается, а не поглощается СБ.

Зимой приход радиации значительно меньше из-за того, что дни короче, облачных дней больше, Солнце стоит ниже на небосклоне. Если Вы используете Вашу систему только летом, используйте летние значения, если круглый год, используете значения для зимы. Для надежного электроснабжения выбирайте из среднемесячных значений наименьшее для периода, в течение которого будет использоваться ФЭС.

Выбранное среднемесячное значение для худшего месяца нужно разделить на число дней в месяце. Вы получите среднемесячное количество число пиковых солнце-часов, которое будет использоваться для расчета Вашей СБ.

Далее необходимо определить общее количество модулей, необходимых для вашей системы.

Ток в точке максимальной мощности Impp может быть определен из спецификаций модулей. Вы также можете определить Imppподелив номинальную мощность модуля на напряжение в точке максимальной мощности Umpp (обычно 17 — 17.5 В для 12 — вольтового модуля).

5.1. Умножьте значение п. 1.9 на коэффициент 1.2 для учета потерь на заряд-разряд АБ

5.2. Разделите полученное значение на среднее число пиковых солнце-часов в вашей местности. Вы получите ток, который должна генерировать СБ

5.3. Для определения числа модулей, соединенных параллельно разделите значение п. 5.2 на Impp одного модуля. Округлите полученное число до ближайшего большего целого.

5.4. Для определения числа модулей, соединенных последовательно, разделите напряжение постоянного тока системы (обычно 12, 24, 48 В) на номинальное напряжение модуля (обычно 12 или 24 В).

5.5. Общее количество требуемых фотоэлектрических модулей равно произведению значений п. 5.3 и п. 5.4.

Для расчета стоимости фотоэлектрической системы электроснабжения нужно сложить стоимости СБ, АБ, инвертора, контроллера заряда АБ и соединительной арматуры (провода, выключатели, предохранители и т.п.)

Стоимость солнечной батареи равна произведению значения п.5.5 на стоимость одного модуля. Стоимость аккумуляторной батареи равна произведению значения п.3.9 на стоимость одной аккумуляторной батареи. Стоимость инвертора зависит от его мощности и типа. Стоимость соединительной арматуры можно принять примерно равной 0,1-1% от стоимости системы.

Пример расчета автономной системы электроснабжения на фотоэлементах.

(*Цены приведены для примера и могут сильно отличаться у разных производителей)

Основываясь на данных расчета Вам необходимо выбрать основные компоненты автономной энергосистемы на солнечных батареях.

Это:

  • Контроллер заряда
  • Инвертор
  • Соединительные провода
  • Предохранители, переключатели и разъемы
  • Измерители и индикаторы
  • Инструмент для монтажа
  • Резервный генератор (не обязательно)



Выбор оборудования

Панели фотоэлементов

При подборе панелей помимо их мощности следует учитывать три фактора — их геометрию, номинальное выходное напряжение и тип фотоэлементов.

Выбор размеров панели

Геометрия определяется конкретными условиями установки, и здесь трудно дать общие рекомендации кроме одной — если у вас есть возможность выбора между большой панелью и несколькими маленькими, лучше взять большую — более эффективно используется общая площадь и будет меньше внешних соединений, а значит,будет выше надёжность. Размеры готовых панелей не слишком велики и не превысят полтора-два квадратных метра при номинальной мощности до 200-250 Вт. Панели небольших размеров (возможно, на меньшее номинальное напряжение) их следует использовать только там, где невозможно установить более крупные панели.

Для достижения нужных значений номинального напряжения и номинальной мощности панели можно объединять в последовательные сборки, которые затем коммутируются параллельно — аналогично тому, как коммутируется банк аккумуляторов. Как и в случае аккумуляторов, в одной сборке следует использовать только однотипные панели.

Обычно панели заводского изготовления имеют прямоугольную форму с соотношением сторон 1:2 или близким к нему. Поэтому если надо монтировать их вплотную в несколько рядов, то их можно размещать «стоя» (длинной стороной вертикально) или «лёжа на боку» (длинной стороной горизонтально). Возникает вопрос — какую ориентацию предпочесть? Ответ — ту, при которой во время движения Солнца минимум панелей будут испытывать полутень, так как даже один затенённый элемент резко снижает выработку всей панели. Например, если в предполагаемом месте установки возможно наиболее вероятно вертикальное смещение границы затенения (от конька соседской крыши, от высокого глухого длинного забора, от полосы кустарника, от верхушек близкого леса и пр.), то панели лучше располагать «лёжа на боку». Если тень в основном будет перемещаться по горизонтали от одной боковой стороны к другой (скажем, тени от угла высокого дома, от толстого столба, от высокого дерева), то панели будем располагать «стоя». Дополнительно можно заметить, что при вертикальном расположении панелей меньше число горизонтальных стыков, что способствует лучшему смыванию грязи и сходу снега с панелей, поэтому панели, которые ничто не будет затенять, лучше монтировать «стоя». Но если возможно затенение панелей, то приоритетно преимущественное направление затенения и выхода из тени.

Выбор напряжения солнечной батареи

С напряжением тоже всё просто — лучше выбирать 24-вольтовые панели, поскольку рабочие токи у них вдвое меньше, чем у 12-вольтовых той же мощности. Панели одинаковой мощности одного и того же производителя, рассчитанные на разное напряжение, обычно различаются лишь внутренней коммутацией фотоэлементов. Панели с номинальным напряжением выше 24 В встречаются редко и обычно собираются из более низковольтных. 12-вольтовые панели, на мой взгляд, оправданы лишь в двух случаях — для маломощных систем, где 12 вольт являются рабочим напряжением инвертора, а также если по архитектурным или конструктивным соображениям необходимо использовать панели малого размера, для которых не существует вариантов на 24 В.

При индивидуальной сборке панелей из отдельных фотоэлементов не нужно забывать о защитных диодах в каждой цепочке для предотвращения протекания обратного тока при неравномерной засветке. В противном случае мощность, выработанная освещёнными секциями панели, вместо полезной нагрузки будет выделяться на затенённом фотоэлементе, а это чревато его перегревом и полным выходом из строя (неосвещённый фотоэлемент в этой ситуации окажется открытым диодом). Допускаемый прямой ток защитных диодов должен быть больше, чем ток короткого(коротыша) замыкания защищаемой цепочки фотоэлементов при максимальной освещённости.

Типы фотоэлементов

Наконец, надо выбрать тип фотоэлементов. В настоящее время наиболее часто предлагаются (распространенные) фотоэлементы на монокристаллическом или поликристаллическом кремнии. Монокристаллический кремний обычно имеет КПД в районе 16-18%, а поликристаллический — 12-14%, зато он несколько дешевле. Однако в готовых панелях цена за ватт (т.е. в пересчёте на вырабатываемую мощность) получается почти одинаковой, и монокристаллический кремний может оказаться даже выгодней. По такому параметру, как степень и скорость деградации, разницы между ними практически да и фактически нет. В связи с этим выбор в сторону монокристаллического кремния очевиден — при равной мощности панели из него компактнее. Кроме того, при снижении освещённости монокристаллический кремний обеспечивает номинальное напряжение выше и дольше, чем поликристаллический, а это позволяет получать хоть какую-то энергию даже в очень пасмурную погоду и в лёгких сумерках. Зато у поликристаллического кремния обычно ниже напряжение холостого хода (у монокристаллического оно может превышать номинал вдвое), ниже и напряжение максимальной мощности. Но если подключать панель к инвертору и аккумулятору не напрямую, а через современный контроллер, то это не имеет существенного значения.

Выбор размещения и суммарной мощности панелей

Очевидно, что обычно нет смысла выбирать суммарную мощность панелей фотопреобразователей больше мощности инвертора. Тем не менее, такое превышение может быть оправдано при наличии мощной постоянной нагрузки и мощного блока аккумуляторов или в расчёте на длительные периоды пасмурной погоды.

Ещё одним интересным вариантом, когда суммарная мощность панелей может существенно превосходить как мощность инвертора, так и мощность, нужную для зарядки аккумуляторов, является их размещение на противоположных стенах коттеджа или на очень крутых скатах крыши (наклон ската не менее 45°), если они ориентированы на запад и восток — тогда мощность каждого поля солнечных батарей (восточного и западного) может достигать 80% от полной требуемой мощности системы, а мощность фотопанелей, подключённых к одному контроллеру, может превышать его номинальную мощность почти в полтора раза! Дело в том, что прямые лучи(солнца) не могут одновременно освещать две противоположные стены или два противоположных крутых ската крыши, а мощность, выдоваемых батареей при отсутствии прямой засветки, падает раз в 10 (во избежание перегрузки контроллера берём её с двух-кратным запасом, отсюда и получается цифра 80%, а не 90%). Да, такая «сплит-система» будет дороже, чем «моноблочная» система с той же рабочей мощностью, но с единым(общем) полем фото-панелей, ориентированным на юг, — ведь панелей надо больше! В чём же преимущество «сплит-системы» над «моноблочной»?

В период длинных дней, когда Солнце всходит на востоке или даже северо-востоке, а заходит на западе или северо-западе, одно из полей «сплит-системы» всегда будет освещено Солнцем и потому будет выдавать хорошую мощность. Лишь в полдень лучи солнце будут скользить по обоим полям панелей, но в это время солнечный свет максимален, и воспринимаемое обоими панелями излучение весьма существенно. В то же время ориентированный на юг «моноблок» даёт мощный максимум выработки в середине дня, но утром или вечером его выработка обусловлена лишь рассеянымсветом а значит минимальна. Между тем именно в это время хорошо бы зарядить аккумуляторы после ночи или на ночь! В пасмурную погоду облака рассеивают свет, и его одинаково успешно воспринимают оба поля фотопанелей, так что общая выработка «сплит-системы» превосходит «моноблок» прямо пропорционально суммарной мощности всех панелей (но сама выработка достаточно мала, что исключает опасность перегрузки контроллера заряда). Лишь в короткие солнечные зимние дни ориентированный на юг «моноблок» по дневной выработке будет превосходить эту «сплит-систему». Но на большей части территории России зима пасмурная, а в пасмурные дни важна суммарная мощность всех фотопанелей, так что и здесь «моноблок» проигрывает сплит-системе. Особенно очень эффективно такое размещение фото-панелей в южных районах, где меньше разность между летними и зимними днями и даже зимой солнце поднимается очень высоко и достаточно далеко заходит на восток и запад.

Если же дом ориентирован по сторонам света не стенами, а углами, то можно разместить поля фотопанелей не на противоположные стороны (восток и запад), а на смежные юго-восток и юго-запад, — тогда и зимой даже в нашей Средней полосе эта система будет вне конкуренции, хотя во избежание перегрузки контроллеров «избыток» мощности, возможно, придётся снизить до 70%, а то и до 50% (точная цифра определяется конкретными условиями размещения панелей). Наконец, можно попытаться ориентировать фотопанели на все три «солнечные» стороны света — восток, юг и запад, — но такое лучше предусматривать на стадии проектирования дома и «посадки» его на местность.

При подсоединение панелей к контроллеру нужно следить, чтобы их суммарный максимальный ток не превышал 80% .. 90% от номинального тока контроллера. Пример, для 10-амперного ШИМ-контроллера суммарный ток должен составлять не более 8 .. 9 А. Запас необходим для того, чтобы контроллер мог выдержать выработку, например, в ясный зимний день, когда белый снег, хорошо отражающий свет, способствует перезасветке фотоэлементов по сравнению с расчётной, а умеренный мороз немного повышает их КПД. Таким образом, к одному 10-амперному контроллеру с ШИМ можно подключить панели на 24 В суммарной мощностью 300 Вт, а на 12 В — всего 150 Вт. Для контроллеров с MPPT, превращающих «излишек» напряжения в дополнительный ток, необходимый запас по номинальному току может быть ещё больше и суммарный ток батарей может быть ограничен вплоть до 60% .. 75% от тока, отдаваемого контроллером в нагрузку, то есть мощность панелей, подключаемых к 10-амперному контроллеру с MPPT, не должна превышать 220 .. 240 Вт при 24 В и вдвое меньше при 12 В. Обычно заводы производители контроллеров указывают допустимую суммарную мощность или номинальный суммарный ток подключаемых к ним панелей фотоэлементов.

Резервная система электроснабжения для дома Вариант 6

Артикул: rezcomplekt3500tbs

 Данная резервная система  предназначена для обеспечения бесперебойного электроснабжения бытового оборудования (освещение, телевизор, холодильник, компьютер, автоматика газового котла, циркуляционные насосы и т.д.) при наличии возможности подзарядки аккумуляторной батареи (от сети или от жидкотопливного источника энергии). При пропадании напряжения в сети ББП мгновенно переходит на питание от аккумулятора, обеспечивая непрерывность электроснабжения. Время резерва нагрузки от 4 до 16 часов.

Комплект состоит из Блока бесперебойного питания TBS Powersine Combi 3500-24-70 (Голландия) и   аккумуляторов емкостью 200 А*ч  4 шт. напряжением 12 В каждая.

Технические характеристики:

  • Мощность номинальная — 3,5 кВа
  • Мощность максимальная — 6,5 кВа
  • Емкость аккумуляторной батареи — 4*200А*ч
  • Напряжение постоянного тока — 24 В
  • Напряжение переменного тока — 220 В, 50 Гц
  • Форма переменного тока — чистая синусоида

Состав комплекта

  1. Инвертор с зарядным устройством TBS Powersine Combi 3500-24-70
  2. Аккумуляторная батарея  (мультибренд) 12В 200Ач  4 шт.

В стоимость не входят автоматы переменного тока, стойка для аккумуляторов, комплект соединительных проводов, перемычек, боксы для автоматов, и т.д. Это оборудование заказывается дополнительно.

Наличие на складе да
Срок доставки 1-2 дня

Назад

Выбор солнечных батарей для автономной системы электроснабжения

Развитие человечества на современном этапе невозможно представить без огромного количества нефтяных, газовых и энергетических компаний, главная задача которых – снабжать полезной энергией население и предприятия на нашей планете. Большинство таких компаний попросту перерабатывает и продает природные ресурсы, которые, как известно, распределены на Земле не равномерно. Существует лишь несколько регионов, где активно развивается добыча нефти, газа и угля. В подавляющем же большинстве стран такие полезные ископаемые отсутствуют, поэтому они вынуждены либо покупать энергию (напрямую или через топливные ресурсы), либо заниматься поиском альтернативных источников получения энергии.

Наибольшего развития в технологии производства энергии за счет альтернативных источников получения энергии получили солнечные электростанции. Для этого есть несколько причин. Во-первых, солнечная энергия относительно равномерно распределена по всей планете, поэтому регионов с полным отсутствием данного источника энергии попросту нет. Во-вторых, для получения энергии Солнца не требуется дорогостоящая разработка месторождений и непосредственно добыча топлива из недр Земли. В-третьих, система электроснабжения на основе солнечных батарей или система подогрева воды с использованием солнечных коллекторов достаточно проста и может быть собрана на заднем дворе дома буквально за пару часов (при наличии соответствующих компонентов).

Существуют различные технологии производства солнечных батарей. Многие группы ученых и в наши дни занимаются вопросами удешевления и повышения энергоэффективности солнечных панелей, определяемого коэффициентом фотоэлектрического преобразования (КФП), показывающего, какая доля солнечной энергии в процентах преобразуется в электричество. Показатели КФП для солнечных батарей различных типов приведены ниже в таблице.

Для установки солнечных панелей на крыше своего загородного дома можно воспользоваться услугами специалистов в этой отрасли, либо самостоятельно рассчитать и подобрать все необходимые компоненты системы автономного электроснабжения на основе солнечных батарей. Главный параметр при построении такой системы – это количество потребляемой электроэнергии. Для примера ниже приведены несколько вариантов систем электроснабжения на основе солнечных панелей с указанием конкретных компонентов системы для различных уровней энергопотребления.

Более подробную информацию обо всех элементах системы электроснабжения на основе солнечных батарей можно найти в следующих статьях:

Аккумуляторы для солнечных батарей: типы, основные характеристики
Контроллеры заряда для солнечных батарей
Инверторы для солнечных батарей: назначение, устройство, принцип действия

Основа любой подобной системы – это солнечная батарея. Однако по стоимости электронные компоненты, такие как контроллер управления, контроллер заряда и инвертор, будут существенно дороже самих солнечных батарей. Цены солнечных модулей отечественного производства приведены ниже.

Тип солнечной панели, ее размеры и необходимое количество солнечных панелей определяется исходя из инсоляции для своего региона (приведена ниже в таблице) и коэффициента фотоэлектрического преобразования. Указанные параметры перемножаются с планируемой площадью, которую будут занимать солнечные панели, и получаем мощность, которую мы сможем получить от выбранного типа и количества панелей. Сравнив этот показатель с энергопотреблением в доме можно сделать вывод о целесообразности установки и использовании солнечных панелей, с учетом всех расходов на дополнительные компоненты системы и монтаж.

Статьи по теме:
Солнечные батареи: конструкция и принцип действия
Солнечный коллектор: устройство, конструкция, монтаж
Бытовая солнечная электростанция своими руками

Солнечные энергетические системы — комплекты солнечных и автономных солнечных батарей

Начало работы с полными домашними солнечными батареями

Типы солнечных энергетических систем

  • Grid-Tie Solar Systems — Лучшее решение для тех, у кого уже есть коммунальные услуги, но которые хотят значительно снизить свои счета за электроэнергию.
  • Сетевые солнечные системы с резервным аккумулятором — Это для тех, у кого уже есть коммунальные услуги электроснабжения, но которые хотят иметь бесперебойную подачу электроэнергии в местах, подверженных отключениям.
  • Автономные солнечные системы для кабины — Идеально подходят для небольших домов и удаленных коттеджей с пониженным энергопотреблением, отключенных от сети.
  • Автономные солнечные системы — Не хотите платить за электричество? Автономная система предназначена для энергоснабжения домов среднего и большого размера, отключенных от сети.

Введение в солнечные энергетические системы

Посмотрите наше введение в видео о системах солнечной энергии и узнайте, какой тип комплекта для солнечной энергии подходит вам и вашей конкретной ситуации.Мы предлагаем множество решений, а не универсальный подход, потому что нет двух одинаковых домов, отдельных лиц или семей. Познакомьтесь с различными типами солнечных энергетических систем, чтобы вы могли найти лучшее решение для вас, и начните генерировать энергию с помощью солнца уже сегодня!

Думаете о солнечном комплекте для вашего дома?

Некоторые вопросы для рассмотрения:

  • Вы надолго останетесь дома?
  • Вы предприняли первые шаги по повышению энергоэффективности?
  • Ваш дом выходит на юг? Есть ли у вас четкий снимок солнца примерно с 10:00 до 15:00?
  • Какова доступная площадь в квадратных футах? Будет ли ваша система на крыше, на земле или на опоре?
    • Если нет, можете ли вы убрать несколько деревьев, чтобы уменьшить затенение солнечных панелей?

Преимущества солнечной энергии в домашней солнечной системе включают:

  • Бесплатное электричество — вау!
  • Это экологически чистый возобновляемый ресурс
  • Солнечные панели долговечны и требуют минимального обслуживания

Прочие соображения

Солнечная энергетическая система altE включает в себя основные компоненты, необходимые для солнечной фотоэлектрической установки — идеально подходит для любителей солнечной энергии.Поскольку каждая установка уникальна, некоторые детали / материалы необходимо будет приобретать отдельно, чтобы удовлетворить потребности вашего конкретного проекта и местных норм.

Наши солнечные комплекты используют энергию солнца для выработки электричества для вашего дома, хижины или крошечного домика. Эти системы возобновляемой энергии доступны для домов, которые подключены к электросети, вне сети или в «гибридной» ситуации, требующей подключения бота к сети с аспектами проектирования с резервным аккумулятором. У нас есть заранее спроектированные системы, чтобы вы могли создавать свои собственные комплекты солнечных панелей, уменьшая сложность перехода на солнечную энергию.«

Наши наборы для самостоятельной сборки солнечных батарей предоставляют вам высококачественные солнечные панели от ведущих производителей солнечных панелей, включая компоненты, произведенные в США. Эти системы включают в себя инвертор для преобразования энергии постоянного тока от солнечных панелей для сетевых систем или батарей глубокого цикла в мощность переменного тока для ваших устройств для автономного питания или гибридных систем, где вы хотите как сетевое, так и резервное питание.

Системы

, в которые входят батареи, дают вам возможность выбрать тип батареи, соответствующий вашим потребностям и бюджету.Также доступны несколько вариантов стеллажа для солнечных панелей для безопасной установки солнечных панелей, будь то на крыше или на опоре. Баланс компонентов системы (например, выключателей, проводки и т. Д.) Обеспечивает безопасную установку по отличной цене.

Если вы не видите в продаже комплект для самостоятельной работы на солнечной энергии, который подходит вам, позвоните нам по телефону 877-878-4060 , и мы бесплатно спроектируем для вас подходящую солнечную систему.

Комплекты для систем солнечной энергии • Комплекты для солнечных панелей

Также называемая солнечной электрической системой или фотоэлектрической фотоэлектрической системой, солнечные энергетические системы используют солнечные панели для сбора фотонов света от солнца и их использования для создания электрического тока.Чтобы узнать больше о солнечных фотоэлектрических системах, пожалуйста, посетите нашу страницу Как работают солнечные энергетические системы.

Фотоэлектрическая фотоэлектрическая солнечная энергетическая система — это совокупность компонентов, которые при совместном использовании производят электричество из солнечного света, которое можно использовать для различных целей. Существует несколько различных типов солнечных фотоэлектрических систем, включая следующие:

Сетка (без батареи)
Сетка (с аккумулятором)
Автономная (без батареи)
Автономная (с батареей, только DC)
Автономная (с батареей AC + DC)

Все перечисленные выше типы систем начинаются и заканчиваются фотоэлектрической решеткой, состоящей из одной или нескольких солнечных панелей, которые преобразуют электромагнитное излучение в форме солнечного света в электричество постоянного тока (DC).Это верно для любой жилой, коммерческой или промышленной солнечной энергетической системы. И, в зависимости от того, включает ли система батареи, солнечная фотоэлектрическая система также будет включать в себя контроллер заряда, который регулирует заряд аккумуляторов, и инвертор, который преобразует электричество постоянного тока в электричество переменного тока. Фотоэлектрическая система также включает в себя кабели и проводку, которые соединяют все компоненты системы в единую систему.

В нашем широком ассортименте солнечные электрические системы представлены в различных конфигурациях и размерах.У нас есть комплекты солнечной энергии для жилых домов, которые могут питать дом. Мы также поставляем комплекты солнечного освещения для освещения темной вывески. С помощью наших комплектов для установки на столб для солнечных батарей легко обеспечить питание научных или нефтегазовых зондов и телеметрии в удаленных местах. Список примеров приложений, которые могут работать от солнечной энергетической системы, обширен и включает в себя многочисленные военные и федеральные, государственные, окружные и муниципальные приложения, транспорт, включая уличные фонари, управление движением, железную дорогу и даже спутники и космические станции.Есть даже начинающая компания, пытающаяся усовершенствовать свое изобретение для проезжей части на солнечных батареях.

Наши солнечные фотоэлектрические системы и комплекты включают высококачественные компоненты, которые протестированы и сертифицированы в соответствии с высочайшими стандартами качества и рассчитаны на оптимальную долговечность и производительность на срок до 25 лет — и более.

Мы хотим заработать на вашем бизнесе!

Мы хотели бы принять участие в торгах по вашему следующему проекту, или вы можете выбрать любой из наших готовых комплектов для солнечной энергии.Мы также поставляем все компоненты солнечной энергосистемы, включая солнечные панели, инверторы, контроллеры заряда, монтажные и аппаратные средства, проводку и кабели и многое другое!

Хотите, чтобы мы помогли вам разработать комплект для солнечной энергии или у вас есть вопросы о солнечной энергии и продукции для солнечной энергии? Воспользуйтесь нашей БЕСПЛАТНОЙ КОНСУЛЬТАЦИЕЙ И ДИЗАЙН ПО СОЛНЕЧНОЙ ЭНЕРГИИ. Просто позвоните нам по телефону 888.680.2427 или напишите нам по адресу [email protected], и мы сделаем все возможное, чтобы ваша солнечная энергия стала нашим приоритетом №1! Спасибо, что нашли время подумать о MrSolar.com в качестве ваших следующих поставщиков систем солнечной энергии.

Планирование домашней солнечной электрической системы

При поиске специалистов по установке не забудьте найти квалифицированных и застрахованных профессионалов с надлежащей сертификацией — стандартная сертификация для солнечной энергетики выдана Североамериканским советом сертифицированных специалистов по энергетике. Вы также можете попросить друзей и членов семьи, которые недавно перешли на солнечную энергию, получить рекомендации и проверить онлайн-ресурсы на предмет отзывов.Прежде чем брать на себя какие-либо обязательства, запросите подтверждение лицензии, прежде чем работать с установщиком.

Существуют также онлайн-инструменты, которые помогут вам легко найти и сравнить установщиков солнечных батарей. Получите не менее трех заявок на установку фотоэлектрической системы и убедитесь, что заявки основаны на одинаковых характеристиках и показателях, чтобы можно было делать покупки для сравнения.

При собеседовании с установщиками задайте следующие вопросы:

  • Знакома ли ваша компания с местными процессами получения разрешений и подключения? Часто получение разрешений на строительство и получение разрешения на межсетевое соединение может быть долгим и утомительным процессом.Убедитесь, что установщик знаком с этими локальными процессами, это гарантирует, что ваша система будет установлена ​​и подключена в кратчайшие сроки.
  • Может ли компания предоставить рекомендации от других клиентов в вашем регионе? Поговорите с другими клиентами в этом районе, чтобы узнать о любых проблемах, с которыми они столкнулись, и о том, как компания помогла их решить.
  • Имеется ли у компании надлежащая лицензия или сертификация? Фотоэлектрические системы должны быть установлены установщиком, имеющим соответствующую лицензию.Обычно это означает, что либо установщик, либо субподрядчик имеют лицензию электрического подрядчика. Ваш государственный электрический совет может сказать вам, есть ли у подрядчика действующая лицензия электрика. Местные строительные отделы также могут потребовать, чтобы установщик имел лицензию генерального подрядчика. Позвоните в город или округ, в котором вы живете, для получения дополнительной информации о лицензировании. Кроме того, программы Solarize могут потребовать от вас работы с конкретным установщиком, чтобы получить скидку на систему.
  • Какая гарантия на эту систему? Кто обеспечивает работу и обслуживание системы? Большая часть солнечного оборудования имеет стандартную отраслевую гарантию (часто 20 лет для солнечных панелей и 10 лет для инверторов). Обеспечение надежной гарантии на систему часто является признаком того, что установщик использует качественное оборудование. Точно так же домовладелец должен установить, кто несет ответственность за надлежащее обслуживание и ремонт системы. Большинство соглашений об аренде и PPA требуют, чтобы установщик обеспечил обслуживание системы, и многие установщики предлагают конкурентоспособные планы O&M для систем, принадлежащих хосту.
  • Имеет ли компания ожидающие решения или действующие судебные решения или залоговые права против нее? Как и в случае любого проекта, требующего привлечения подрядчика, рекомендуется комплексная проверка. Электротехнический совет вашего штата может сообщить вам о любых судебных решениях или жалобах на электрика, имеющего государственную лицензию. Потребители должны позвонить в город и округ, где они проживают, для получения информации о том, как оценивать подрядчиков. Better Business Bureau — еще один источник информации.

В тендерных предложениях должна быть четко указана максимальная генерирующая мощность системы, измеряемая в ваттах (Вт) или киловаттах (кВт).Также запросите оценку количества энергии, которое система будет производить за год или месяц (измеряется в киловатт-часах). Этот показатель наиболее полезен для сравнения с вашими существующими счетами за коммунальные услуги.

Заявки также должны включать общую стоимость запуска и запуска фотоэлектрической системы, включая оборудование, установку, подключение к сети, разрешения, налог с продаж и гарантию. Стоимость / ватт и ориентировочная стоимость / кВтч являются наиболее полезными показателями для сравнения цен у разных установщиков, поскольку установщики могут использовать разное оборудование или предлагать расценки для систем разных размеров.

Backwoods Solar


Покупайте наши солнечные продукты по категориям

Панели солнечных батарей

Инверторы

Крепления и стойки

Электроцентры с предварительным подключением

Контроллеры заряда

Водяные насосы

Литиевые и свинцово-кислотные батареи

Холодильники и морозильники Nova Kool


Более 40 лет Backwoods Solar продает индивидуальное оборудование для возобновляемых источников энергии.Мы продаем: солнечные панели (также называемые солнечными модулями), ветряные турбины, микрогидротурбины, все компоненты системы, индивидуальные комплекты систем солнечных панелей и индивидуальные планы систем солнечной энергии. Мы знаем компоненты солнечной энергии, которые мы продаем, потому что мы живем с этими солнечными продуктами в своих домах. Полученный из первых рук опыт дает нам уникальную возможность персонализировать любую систему возобновляемой энергии, которая вам нужна. Мы гордимся нашими индивидуально изготовленными автономными солнечными батареями для жилых домов и индивидуальными сетевыми солнечными батареями, прямыми водонасосными системами, небольшими автономными системами кабины, системами для автофургонов, а также коммерческими сетевыми системами.

Мы не верим в продажу предварительно упакованных комплектов солнечного оборудования, потому что все ситуации индивидуальны. Мы действительно верим в полное изучение и исследование потребностей, связанных с вашим проектом в области солнечной энергетики; помочь вам понять, какие продукты солнечной энергии вам нужны; а затем собрать единственную в своем роде солнечную энергетическую систему, которая идеально подходит для вашей собственности. Мы будем работать один на один с вами и / или вашим установщиком системы солнечных батарей, чтобы спроектировать систему солнечной энергии, которая будет соответствовать вашим потребностям в солнечной энергии, а также вашему бюджету.

Наши услуги по проектированию солнечных батарей и послепродажная техническая поддержка являются непревзойденными и абсолютно БЕСПЛАТНЫМИ. Нам легко писать такие претензии, но наши клиенты, использующие солнечную энергетику, хвалят нас больше всего. Совсем недавно Фил из Алабамы написал: : «Я разговаривал с несколькими вашими конкурентами и могу сказать, что общение с вами было для вас гораздо большим удовольствием, чем с вашими конкурентами, а ваша техническая поддержка не имеет себе равных». Чтобы прочитать больше комментариев от наших клиентов, нажмите здесь !

Мы приветствуем возможность запустить вашу систему возобновляемых источников энергии и заслужить ваши похвалы.

Свяжитесь с Backwoods Solar для получения квалифицированного индивидуального обслуживания по вашим потребностям и вопросам в области солнечной, микрогидро- и ветровой энергии.

Свяжитесь с нами онлайн или позвоните нам 208-263-4290, чтобы начать работу.

Чтобы загрузить или запросить наш 160-страничный каталог и руководство по планированию, щелкните здесь.

3 типа бытовых солнечных электроэнергетических систем

Существуют три основных типа бытовых солнечных электроэнергетических систем: связанные с сетью; сетка, связанная с резервным аккумулятором; и вне сети.Эти три основных типа различаются тем, насколько тесно они связаны с традиционной инфраструктурой энергоснабжения, известной как сеть. У каждого типа есть сильные стороны, которые определяют, насколько они подходят для ваших нужд.

Жилые солнечные энергосистемы, объединенные сетью

Связанная с сетью солнечная энергетическая система напрямую подключена к дому и к традиционной электросети. Связанные с сетью системы позволяют домовладельцам получать электроэнергию либо от домашней электросети, либо от коммунальной сети.Переключение между жилой системой и сетью осуществляется без проблем.

Основным преимуществом систем этого типа является возможность сбалансировать производственные мощности системы и домашние требования к электропитанию. Когда взаимосвязанная с сетью система производит больше электроэнергии, чем потребляет дом, избыток может быть продан обратно коммунальному предприятию с помощью метода, известного как чистое измерение. Когда система не производит достаточной мощности, дом может потреблять электроэнергию из коммунальной сети.

Grid-системы, объединенные в сеть, являются наиболее дешевым типом бытовой солнечной электрической системы из-за меньшего количества требуемых компонентов.

Жилая солнечная энергосистема с сетью и резервным аккумулятором

Связанная с сетью солнечная энергосистема также подключена к традиционной энергосистеме общего пользования и добавляет системе резервного питания от батарей. Добавление резервного аккумулятора позволяет системе сбалансировать производство и спрос и защищает от перебоев в подаче электроэнергии.

Производство солнечной электрической системы зависит от доступного солнечного света. Когда солнечного света много, производство может превышать спрос. Когда производство превышает спрос, избыточная мощность может заряжать батареи, в которых накапливается электричество.Когда система производит меньше электроэнергии, чем требуется для дома, батареи могут восполнить дефицит.

Grid Связанные системы также подключены к коммунальной электросети. Это позволяет домовладельцам получать энергию из сети в периоды избыточного спроса и продавать электроэнергию в сеть, когда наблюдается избыточное производство.

Хотя системы, связанные с сетью, предлагают большую гибкость, они не лишены недостатков. Зарядка и разрядка аккумуляторов снижает общую эффективность системы, и эти системы более сложны в проектировании и установке и, следовательно, более дороги.

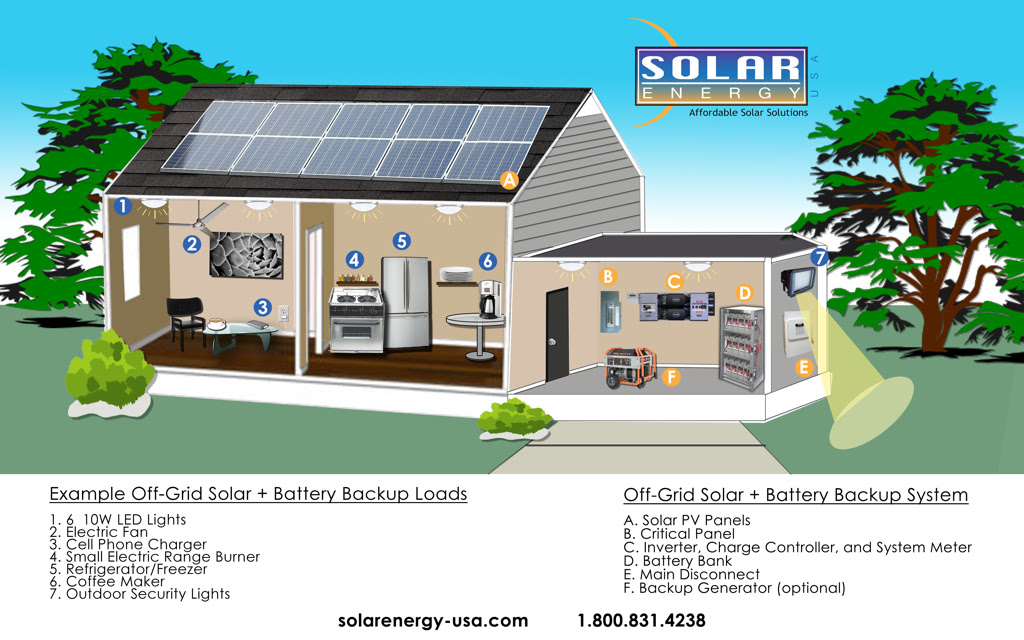

Автономные солнечные энергосистемы

Автономная бытовая система полностью отключена от традиционной электросети. Без подключения к коммунальной сети батареи необходимы для уравновешивания периодов избыточного производства и избыточного спроса.

Для защиты от перебоев в электроэнергии, когда солнечная система недостаточно производит, а батареи разряжены, к системе обычно добавляется электрический генератор. Генератор используется в качестве источника энергии в периоды длительного избыточного производства или необычного спроса.

Все системы

Внутри каждого типа системы есть небольшие вариации в дизайне, которые влияют на эффективность и удобство. Чтобы определить, какая система лучше всего подходит для вас, проконсультируйтесь со специалистом по установке солнечных батарей. Профессиональный установщик проведет вас через подробный выбор конкретных систем, которые наилучшим образом соответствуют вашим потребностям.

Солнечная энергетическая установка «сделай сам» | Учебники по альтернативной энергии

Солнечная энергетическая система своими руками
Статья
Учебники по альтернативной энергии
10.03.2017
21.04.2021

Учебники по альтернативной энергии

Поделитесь / добавьте в закладки с:

Проектирование системы солнечной энергии своими руками

Солнечные фотоэлектрические системы для жилых помещений поставляют электричество непосредственно в дом с помощью солнечных панелей, установленных на крыше или на открытом пространстве, например в саду.Эти типы солнечных систем в основном представляют собой системы того же типа, которые устанавливали домовладельцы-новаторы на заре развития солнечной энергетики, однако сегодня разница заключается в том, что установка собственной солнечной системы DIY Solar Power System никогда не была такой простой, как сегодня, солнечные панели. они намного более энергоэффективны, легче, компактнее, а также намного дешевле.

Электроэнергия, вырабатываемая солнечными панелями, называется постоянным током или постоянным током, то же самое, что и батареи. Однако большинство стандартных бытовых приборов и осветительных приборов работают от электричества более высокого переменного или переменного тока.Следовательно, любая фотоэлектрическая солнечная система должна включать инвертор в той или иной форме для преобразования мощности постоянного тока низкого уровня (обычно 12 вольт) от солнечных панелей в мощность переменного тока более высокого уровня (обычно 240 вольт) для использования в домашних условиях. Бытовые электроприборы работают от энергии постоянного тока, вырабатываемой солнечными батареями, и от сети переменного тока, вырабатываемой коммунальной компанией.

Простая система солнечной энергии, сделанная своими руками

Прежде чем вы сможете приступить к проектированию своей собственной солнечной энергосистемы или готового солнечного комплекта, вам нужно сначала принять несколько решений.Например: хочу ли я подключенную к сети или автономную систему, хочу ли я или нуждаюсь в аккумуляторных батареях как часть моей системы, каковы мои потребности в энергии и потребление и т. Д.

Фотоэлектрические (PV) системы

могут стоить лишь часть того, что они говорили 25 или 30 лет назад, но они все еще довольно дороги в покупке и установке, поэтому принятие некоторых решений и наличие четкого представления перед началом работы принесет те же деньги. в долгосрочной перспективе.

Независимо от того, выберете ли вы систему, подключенную к сети для всего дома, или автономную автономную систему с аккумулятором, вам может потребоваться массив солнечных панелей, производящих несколько тысяч солнечных ватт энергии, только для удовлетворения ваших текущих домашних потребностей (в зависимости от размер дома, его энергоэффективность, подростки и так далее).Поэтому, прежде чем вы начнете проектировать комплект для солнечной энергии, вам нужно будет рассчитать общую потребность в электроэнергии для всех электрических элементов вашего дома.

Расчет потребности в энергии

Фактическая электроэнергия, вырабатываемая простой системой DIY Solar Power System , в основном зависит от размера ее панели (по отдельности или в виде массива), ее солнечной эффективности, расположения, количества пребывания на солнце и множества других подобных факторов, поэтому Когда вы разрабатываете комплект для солнечной энергии своими руками, важно, чтобы его размер вырабатывал достаточно электроэнергии, чтобы покрыть потребление электроэнергии вашим средним домохозяйством в течение года.

Номинальная электрическая мощность типичного устройства обычно указывается в ваттах, которые вы можете найти, посмотрев на наклейку с идентификацией устройства или по данным продукта, приведенным в руководстве пользователя. Некоторые производители указывают мощность устройства в вольт-амперах, например, 200ВА (двести вольт-ампер). Это значение вольт-ампер более или менее совпадает с указанным в ваттах, потому что ватт — это просто напряжение, умноженное на ток, то есть вольт, умноженное на ампер, или В * А, которое сокращается до просто ВА.

Суточное потребление энергии прибором рассчитывается просто как номинальная мощность в ВА или ваттах, умноженная на количество часов в день, в течение которых оно включено или используется (ватт на часы или Вт * час). Так, например, если наш прибор на 200 ВА (или ватт) используется в течение 5 часов в течение 24 часов, то общее потребление энергии будет 200 ВА, умноженное на 5 часов, что дает 1000 ватт-часов или 1 кВт-ч (один киловатт-час. ), поскольку 1000 ватт равняется 1 киловатту (кВт).

Точно так же, если бы у вас была лампа мощностью 60 Вт, включенная ночью на 3 часа, ее энергопотребление будет 60, умноженным на 3, что равно 180 Вт-час (сто восемьдесят ватт-часов) или 0.18кВтч. Преимущество использования ватт заключается в том, что мощность всегда представляет собой электрическую мощность прибора независимо от напряжения питания. После этого повторите вышеуказанные вычисления для всех электрических элементов, которые вы хотите запитать от своего набора для солнечной энергии, сделанного своими руками, и сложите их.

Обратите внимание, что если вы не собираетесь иметь полностью подключенную к сети солнечную систему, при разработке комплекта солнечной энергии полезно иметь смесь обоих компонентов низкого напряжения, таких как лампы на 12 или 24 В, батареи и приборы и т. Д. а также элементы, подключенные к сетевому напряжению, на случай выхода из строя сетевого инвертора или цепи.

Наконец, важно помнить при проектировании солнечной системы своими руками — это не только точно определить, что именно вы будете использовать, но и сможете ли вы снизить свои потребности в энергии. Потому что один ватт энергии, сэкономленной в доме, — это один ватт энергии, который необходимо вырабатывать за счет солнечной энергии, и если вам удастся сэкономить более 200 ватт в доме, это на одну солнечную панель меньше, чтобы купить и установить.

Накопление солнечной энергии в батареях

Как только вы узнаете, сколько электроэнергии вы собираетесь потреблять каждый день, вы можете начать думать о способах ее хранения в достаточном количестве, потому что без накопителя у вас была бы энергия, доступная только днем, когда светит солнце.К счастью для нас, давным-давно какая-то яркая искра изобрела аккумуляторную батарею (на самом деле французский ученый Жорж Лекланше в 1866 году), которая позволяет нам это делать. Обратной стороной является то, что батареи увеличивают стоимость и усложняют любую систему солнечной энергии, сделанную своими руками, поэтому выбор правильной батареи также очень важен.

Различные видеоролики на Youtube и веб-сайтах в Google показывают нам, что можно сделать самодельный аккумулятор из одного лимона, одной медной монеты и гальванизированного гвоздя, но очевидно, что один лимон не будет производить достаточно энергии, чтобы зажечь один светодиод ( но видимо 4 и больше будет).Поэтому для питания вашего телевизора, освещения и бытовой техники в доме нам понадобится что-то более продвинутое, например, AGM UB121000-45978 12v 100Ah аккумулятор глубокого разряда.

Современные солнечные батареи доступны в различных формах и размерах, от нескольких ампер-часов (Ач) до многих тысяч, способных обеспечивать огромное количество электроэнергии. Солнечные аккумуляторные батареи — это не то же самое, что обычные автомобильные батареи, которые не следует использовать при проектировании солнечной энергосистемы своими руками, потому что эти типы пусковых батарей не могут быть полностью разряжены и заряжены непрерывно без внутренних повреждений.Однако их все еще можно заряжать с помощью фотоэлектрической панели.

Считается, что солнечные аккумуляторные батареи относятся к свинцово-кислотным типам глубокого цикла с более толстыми внутренними пластинами, которые могут выдерживать множество циклов глубокой разрядки, хотя на самом деле вам не следует проводить их очень часто. При использовании в составе альтернативных энергетических систем батареи глубокого разряда будут иметь достаточно долгий срок службы при условии технического обслуживания и ухода.

Аккумуляторы глубокого разряда типа

RV или Marine в основном классифицируются как аккумуляторы для отдыха, используемые в лодках, караванах и автофургонах.Они подходят для большинства небольших самодельных комплектов солнечной энергии или освещения и доступны в размерах на 6, 12 и 24 В. Другой очень популярный аккумулятор для небольших солнечных систем своими руками — это аккумулятор для гольф-кары. Они немного дороже, чем аккумулятор для отдыха, но являются хорошим выбором для небольшой солнечной системы с ограниченным бюджетом.

Более тяжелые свинцово-кислотные батареи промышленного типа глубокого цикла очень распространены в типичных автономных системах из-за их физических размеров и номинальной мощности. Свинцово-кислотные батареи бывают трех основных типов: свинцово-кислотные батареи, AGM (абсорбированный стеклянный мат) или герметичные гелевые батареи.Герметичные аккумуляторы AGM и GEL имеют то преимущество, что они не выделяют столько газа (если таковое имеется) в комнату во время зарядки.

Все батареи хранят энергию постоянного тока, поскольку в батареях невозможно накапливать энергию переменного тока. Солнечные аккумуляторные батареи рассчитываются в ампер-часах или Ач и обычно имеют элементы, кратные 2 вольтам, поэтому батареи на 6, 12 и 24 вольта являются наиболее распространенными.

Ранее мы говорили, что используем ватты (то есть вольт, умноженный на амперы) для измерения требований к мощности солнечной системы.Поскольку батареи рассчитываются в ампер-часах (А · ч), нам нужно рассчитать, сколько электроэнергии в ваттах это соответствует. Таким образом, обычная 12-вольтовая батарея, рассчитанная на 80 ампер-часов, способна обеспечить мощность 960 ватт-часов (Вт-ч).

Зарядные батареи с солнечными панелями

Все типы аккумуляторных батарей можно заряжать с помощью солнечных батарей, ветряных турбин или зарядного устройства, подключенного к сети. Хотя можно заряжать аккумулятор на 12 В напрямую от солнечной панели на 12 В, не регулируя и не контролируя величину зарядного тока, это не лучший способ сделать это.

Чтобы непрерывно заряжать аккумуляторные батареи глубокого разряда лучшим и контролируемым способом, вам понадобится какой-то контроллер заряда. Контроллеры заряда передают нужное количество энергии от солнечной панели к батарее точным и контролируемым способом и являются важной частью любого хорошо спроектированного набора для самостоятельной работы от солнечной энергии.

Сохранение заряженных и исправных аккумуляторов глубокого разряда вашего комплекта солнечной энергии также важно, потому что они прослужат долгое время, если вы будете заботиться о них, чтобы вы окупили свои вложения. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Перезарядка и / или недостаточная зарядка аккумулятора в конечном итоге приведет к его повреждению, поэтому поддержание исправного состояния аккумуляторов означает их полную, регулярную и контролируемую зарядку.

Конечно, существует огромный выбор контроллеров заряда, от нескольких долларов или евро до нескольких сотен. Более дорогие модели имеют встроенные цифровые дисплеи, которые позволяют вам отслеживать и видеть, что именно происходит в вашей системе. Контроллеры заряда, представленные здесь, являются отличным примером высокого качества и будут хорошо управлять системой, но выберите тот, который подходит не только вашей системе, но и вашему бюджету.

Выбор солнечных батарей

Пришло время выбрать солнечные панели для вашей солнечной энергосистемы своими руками. Фотоэлектрические панели преобразуют солнечный свет в электричество постоянного тока (постоянного тока) и бывают самых разных типов для разных приложений и потребностей в энергии от разных производителей, но здесь стоит упомянуть, что солнечные панели не все равны, и только потому, что в нем указано 100 Вт. на листе данных производителя не означает, что он будет производить это. Фотоэлектрические солнечные панели обычно рассчитаны на мощность солнечного излучения 1000 Вт / м 2 при температуре 25 o C.

Помимо различных фотоэлектрических панелей по размеру, форме, номинальной мощности и другим подобным характеристикам, стандартные фотоэлектрические панели состоят из двух различных типов кремниевых ячеек. В монокристаллическом элементе используется кремний более высокого и чистого качества, обеспечивающий наилучшую эффективность преобразования солнечного света в электричество и, следовательно, более дорогой в производстве.

Мультикристаллические или Поликристаллические элементы используют менее чистый кремний, поэтому их проще и дешевле изготавливать.При этом эффективность преобразования солнечной энергии у этих типов фотоэлементов немного меньше, чем у их более дорогих монокристаллических собратьев. Так что, если у вас ограниченный бюджет, то мультикристаллические или поликристаллические элементы тоже подойдут.

Размер солнечной панели следует выбирать таким образом, чтобы она полностью заряжала аккумулятор за один солнечный день. Средняя дневная мощность, вырабатываемая вашей фотоэлектрической панелью или панелями, должна быть примерно равной, если не больше, чем среднесуточное количество электроэнергии, потребляемой вашим домом или приборами.

Например, предположим, что в течение 12 часов солнечного света в течение обычного дня мы можем ожидать 5 часов эффективного солнечного света для выработки номинальной мощности, необходимой для питания наших приборов. Обратите внимание, что солнечный свет не всегда бывает постоянным и однородным, но будет отличаться в зависимости от вашего местоположения и времени года.

Следовательно, если бы у нас была 12-вольтовая система, которая потребляла 200 Ач электроэнергии, нам нужно было бы генерировать приблизительно 12 В x 200 Ач = 2400 Вт-ч (ватт-часов). Таким образом, солнечная энергия, которую необходимо произвести своими руками в час, составит 2400 Вт · ч, разделенные на 5 часов эффективного солнечного света, будут равны 480 Вт.Таким образом, нам потребуются солнечные фотоэлектрические панели 2 x 240 Вт, 4 x 120 Вт или 5 x 100 Вт для обеспечения нашего среднего дневного потребления энергии.

Конечно, в действительности в нашей самодельной солнечной энергосистеме всегда будут какие-то потери из-за кабелей, контроллера заряда солнечной батареи и саморазряда батарей. Таким образом, лучше выбрать одну солнечную панель из массива, которая может генерировать дневную мощность примерно на 10-20% выше, чем дневное потребление энергии, которое вам требуется, потому что в конце концов, чем больше ватт, тем больше мощность.

На этом веб-сайте альтернативной энергии мы видели, что экологические преимущества производства собственного солнечного электричества неоспоримы, очевидны и очевидны независимо от того, добавляете ли вы новую солнечную систему, чтобы помочь сохранить окружающую среду, или уменьшить свои счета за электроэнергию, солнечную батарею своими руками. В настоящее время энергосистемы стоят меньше, чем 20 или 30 лет назад.

Тем не менее, солнечные системы по-прежнему довольно дороги и могут легко окупиться за 20 или 25 лет за счет снижения счетов за электроэнергию.Типичная автономная самодельная солнечная энергосистема с контроллером (-ами) заряда и батареями глубокого цикла будет стоить еще дороже. Тем не менее, переход на экологию и использование солнечных панелей все еще может быть разумным вложением с потенциалом высокой нормы прибыли на ваши инвестиции, но ключевым моментом здесь является разумное планирование и выяснение, какие стимулы и / или гранты доступны через ваши местные и государственные источники.

Список компонентов солнечной энергии

Панели солнечных батарей

Панели солнечных батарей или фотоэлектрические модули являются наиболее широко известным компонентом фотоэлектрической батареи.Состоит в основном из солнечных батарей, каркаса и стекла; солнечные панели работают, собирая и используя фотоэлектрическую энергию от солнца, и доставляя эту энергию в виде мощности «постоянного тока» (DC) на инвертор или компонент преобразователя (в некоторых случаях может быть контроллером заряда).

Энергия постоянного тока, генерируемая солнечным модулем, представляет собой электрический ток, который течет в постоянном направлении. Этот тип энергии, как правило, нелегко использовать для стандартных электрических требований, и его необходимо преобразовать в мощность «переменного тока» (AC), прежде чем его можно будет использовать для стандартных электрических устройств внутри дома или здания.

Панели солнечных батарей состоят из двух наиболее известных типов солнечных элементов: поликристаллических и монокристаллических . Разница заключается в том, как кристаллы кремния в слитках или пластинах собираются, развиваются и формируются, каждый из которых создает свой внешний вид и цвет. Известно, что оба типа фотоэлементов эффективны с точки зрения их общей способности производить солнечную электроэнергию.

Инверторы
Инверторы (или преобразователи) потребляют мощность постоянного тока, генерируемую солнечной панелью, и обрабатывают эту энергию, преобразовывая ее в мощность переменного тока, полученная мощность затем может быть отправлена ​​на выключатель или баланс компонентов системы и доступна для стандартного использования .Инверторы могут быть расположены после контроллера заряда и аккумуляторной батареи в некоторых автономных энергосистемах.

Инверторы бывают разных типов и размеров и используют различные технологии для обеспечения эффективности функции выработки переменного тока. Наиболее распространены инверторы; Струнные инверторы , Центральные инверторы , Микроинверторы и Аккумуляторные инверторы . Каждый из них будет иметь разные механические и технические характеристики.

Струнные инверторы могут быть подключены к ряду солнечных панелей для подключения к одной из нескольких цепочек внутри инвертора для размещения серии модулей, в то время как Микроинверторы обычно монтируются на задней части каждой панели или (каждой другой панели ), чтобы преобразовать энергию каждого модуля в мощность переменного тока. Каждый тип инвертора не обязательно лучше другого, поскольку каждый из них имеет свои преимущества и недостатки, а их технологии специально используются для прикладных целей в определенных обстоятельствах.

* В дополнение к технологии Microinverter, оптимизаторы PV применяются аналогично к задней части каждого солнечного модуля и подключаются напрямую к параллельному инвертору, что помогает максимизировать выходную мощность солнечных панелей.

Мониторинг
Оборудование для мониторинга Компоненты обычно подключаются к одновременно производителю инвертора, и они просматривают и передают аналитические данные об энергопотреблении системы на консоль продукта или подключенное к Интернету устройство через свое собственное программное обеспечение.Оборудование для мониторинга Компоненты могут быть интегрированы в инвертор или, в некоторых случаях, подключены к другому компоненту фотоэлектрической батареи.

Технология мониторинга может отображать информацию, начиная от энергии, вырабатываемой солнечными панелями, до данных в реальном времени, немедленного обнаружения неисправностей и устранения неисправностей, а также данных о выработке энергии за установленный промежуток времени. Комплексная система мониторинга может помочь системному оператору лучше понять, как работает солнечная энергетическая система (и меры, которые могут быть приняты для лучшего повышения урожайности, производительности, технического обслуживания и других переменных) в реальном времени или в процессе работы систем. продолжительность жизни.

Стеллажи
Установка в стойку и монтаж Компоненты обеспечивают подключение фотоэлектрической матрицы к земле или крыше и состоят из нескольких ключевых продуктов, которые охватывают всю стеллажную систему.

В большинстве стеллажных систем используется комбинация: направляющих , планок , проушин , монтажных кронштейнов , зажимов для проводов , комплектов для сращивания , скоб , торцевых заглушек , Наклонные ножки — и другие компоненты для завершения полной системы стеллажа и монтажа.Системы наземного монтажа потребуют бетонных и стальных трубопроводов в дополнение к полному комплекту стеллажей для размещения на земле.

Стеллажи и монтаж — неотъемлемая часть любой солнечной энергетической системы. Массивы для монтажа на крыше и на земле должны быть установлены на прочной и надежной конструкции, чтобы система могла сохранять целостность и работать в течение длительного периода времени.

Баланс систем
Баланс системы Компоненты работают для объединения других электрических продуктов в системе, а затем объединяют и предоставляют ряд вариантов управления и распределения мощности для любой фотоэлектрической батареи.

Как правило, большинство элементов, составляющих Balance of Systems , включают: Разъединители постоянного / переменного тока , Распределительные коробки , Объединительные коробки , Автоматические выключатели , Предохранители , Центры нагрузки , Быстрые отключения , Устройства защиты от перенапряжения , среди других компонентов, которые могут отличаться от системы к системе. Эти компоненты будут отличаться для каждой отдельной солнечной энергетической системы, поскольку для некоторых систем потребуется больший или меньший контроль и распределение мощности в зависимости от их применения.

Каждой фотоэлектрической батарее требуется ряд средств защиты и вариантов управления мощностью, которые должны быть доступны в любое время — будь то для безопасности или целостности системы, или для обеспечения аварийного обслуживания в случае пожара или другой потенциальной проблемы, которая может возникнуть . Контроль мощности необходим в любой электрической генерирующей системе.

Электропроводка
Электропроводка обеспечивает соединение других компонентов солнечной энергии и может передавать энергию от одного устройства к другому.Фотоэлектрический провод обычно используется для передачи энергии от солнечных модулей к инвертору (инверторам), а затем трансформируется для отправки на другой продукт в цепочке поставок фотоэлектрических массивов.

Провода обычно изготавливаются из алюминия или меди, сплошные или стандартные, с изоляцией и предназначены для пропускания постоянного или переменного тока в зависимости от того, где они расположены и где они подключены. Провода также будут иметь цветовую кодировку в целях безопасности и идентификации оператором системы или инспектором, который должен понимать, какой провод контролирует определенный ток (положительный, отрицательный, заземленный и т. Д.))

Стандартные системы будут использовать провода, которые могут выдерживать и проходить через определенные напряжения и калибры проводов в зависимости от настройки фотоэлектрической батареи. Эти значения обычно зависят от напряжения системы и ее параллельных компонентов, используемых во взаимосвязанном потоке элементов.

Контроллеры заряда
Контроллеры заряда работают для регулирования электрического заряда и ограничивают скорость, с которой электрический ток добавляется или снимается с батарей.Они работают для управления напряжением и мощностью от солнечных панелей; таким образом, передача более стабильной энергии предотвращает перезарядку и защищает от перенапряжения, которое может снизить производительность или срок службы батареи.

Контроллеры заряда поставляются с различными типами размеров и технологиями, которые позволяют автономной системе (Battery Bank) нормально функционировать. Эти два типа технологий: MPPT (отслеживание максимальной мощности) и PWM (широтно-импульсная модуляция).Контроллеры заряда часто используются в автономных или гибридных системах с солнечной энергетической системой с резервным аккумулятором.

Серия контроллеров заряда важна для поддержания целостности батареи с системой, которая их использует. Из-за чувствительного характера компонентов накопителя энергии жизненно важно регулировать их текущую деятельность, чтобы получить максимально возможный срок службы и помочь снизить будущие затраты на техническое обслуживание и содержание.

Аккумуляторы
Батареи позволяют хранить солнечную энергию для использования в будущем.Они используются в автономных или гибридных солнечных электрических батареях, которые требуют использования энергии в случае отсутствия доступного солнечного света (ночное время), нестабильного распределения электроэнергии от коммунальной компании или отсутствия доступа к поставщику коммунальных услуг.
Автономные и гибридные системы

часто используют аккумулятор (или серию аккумуляторов) для хранения собранной энергии, подаваемой контроллером заряда, инвертором или обоими, — затем готовая полученную энергию к отключению по запросу, когда это требуется оператору системы .

В аккумуляторах будут использоваться различные типы технологий и материалов для обеспечения возможности аккумулирования энергии. Обычно есть четыре типа батарей; AGM , GEL , Flooded и Lithium Ion — в каждом типе используются разные жидкости и кислоты, которые могут сохранять энергию в течение длительного периода с медленным истощением энергии.

Каждый тип батареи требует разного объема обслуживания в зависимости от технологии, и ожидаемый срок службы каждой технологии будет зависеть от того, как системный оператор заряжает, хранит и потребляет энергию от батарей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
