Распределительные коробки. Виды и особенности установки

В правильном построении электрической проводки важную роль играют распределительные коробки. С помощью таких коробок осуществляется разводка линий питания электроэнергией по разным помещениям.

Изделие предназначено для обеспечения надежной изоляции соединительных узлов электропроводки с основным кабелем питания. Распределительные коробки конструктивно выполнены в виде пластикового корпуса со специальными отверстиями по бокам для прохода проводов, имеют закрывающуюся крышку.

Классификация

распределительные коробки классифицируют по методу установки:

• Для скрытой линии проводов. Коробка применяется в пустотах, проемах для организации места соединений проводов. Провода прокладываются в особых каналах, скрыты под штукатуркой, снаружи не видны. После установки и соединения проводов крышку закрывают и замазывают штукатуркой или шпаклевкой.

• Для наружного применения. Коробка закрепляется снаружи на поверхности стены. Там же располагают и кабель каналы для установки электропроводки. Этот вариант имеет место в офисной линии проводов, а также коммерческих организаций и промышленных предприятий. В частном строительстве наружная линия питания чаще предназначена для технических подсобных помещений. Наружный способ прокладки проводов удобен, так как можно быстро найти необходимое место, где соединены провода. Это является оптимальным решением для мест со значительным количеством потребителей энергии.

Данная классификация определяет только небольшую часть признаков распредкоробок, но является основной для широкого круга потребителей. Кроме этого вида классов, имеется разделение по назначению и степени безопасности распредкоробок. Этот способ деления актуален в помещениях спецназначения, дает максимальную возможность выбора изделий для создания безопасности, защитить электрооборудование от различных воздействий внутри зданий и помещений.

Классификация по виду защиты, особенностям и назначению:

• Распределительные коробки с обычной защитой. Применяются в производственных и жилых помещениях, служат для бытового применения, оснащены крышкой без уплотняющей прокладки, отверстия вывода проводов выполнены с уплотнением из резины.
• Пылезащитный вид. Служит для монтажа в пылесодержащих помещениях. Предохраняет соединение проводов от пагубного воздействия пыли, и как следствие, на функционирование системы обеспечения электроэнергией.
• Влагозащищенные коробки. Обеспечивают защиту соединений проводов от влаги и воды, с помощью резиновой прокладки на крышке, в помещениях с повышенной влажностью воздуха.
• Огнестойкого исполнения. Их использование актуально в помещениях с проведением взрывоопасных и огневых (сварочных) работ, с легко воспламеняемыми газами, жидкостями и веществами, с высокими требованиями безопасности. В огнестойких коробках провода монтируются с помощью специальных креплений, удерживаются специальными зажимами.

Конструктивные особенности

Коробки создают хорошую изоляцию для соединений электропроводки и от негативного действия внешних факторов, при этом имеют компактный корпус.

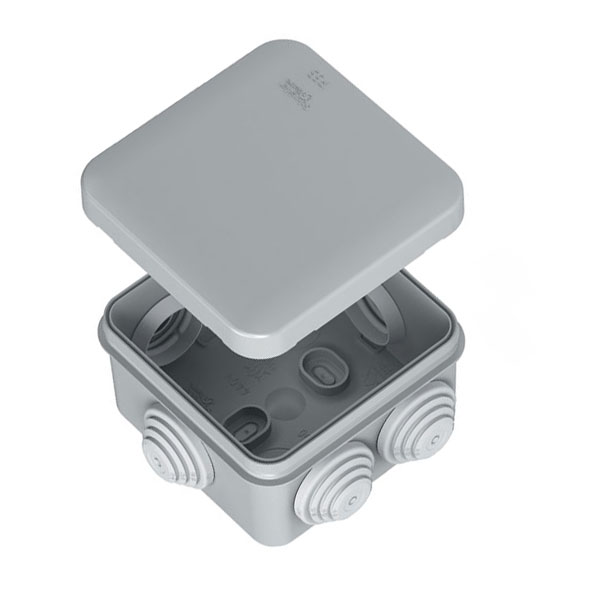

Многие распредкоробки состоят из пластмассового корпуса в виде прямоугольника или круга, разных типоразмеров, с отверстиями специального назначения для входа проводов внутрь коробки.

Распределительные коробки наружного исполнения выполнены с различными вариантами крепления их на поверхности стены, либо на других поверхностях с:

• Наружными установочными отверстиями.
• Внутренними крепежными отверстиями.
• Фиксацией на тросу. Имеют крепежные элементы фиксации на тросу.

Коробки для внутренней установки отличаются от наружных вариантов. Они устанавливаются внутри полых конструкций из гипсокартона, либо внутри стены. Крепление распредкоробок в стенах из бетона, кирпича или пенобетона производится шпаклевкой, раствором. Для надежности крепления на наружной стороне коробки выполнены удерживающие борозды.

Установка в гипсокартонных перегородках выполняется винтами в монтажные отверстия на дне коробки, либо специальными зажимами и элементами с распором конструкции.

Крышка, закрывающая корпус, фиксируется винтами или на защелках. Коробки внутреннего варианта имеют защелкивающуюся крышку, а наружный вариант выполнен с креплением крышки на винтах. Некоторые виды распредкоробок оснащены элементами для использования заземления, оснащены внутренней металлической планкой с крепежными винтами, отверстиями подключения кабеля и заземления.

Свойства и размеры

Для монтажа элелектропроводки необходимо выбирать распредкоробку, которая бы удачно подходила для установки в определенном вами месте. Ее характеристика должна соответствовать требованиям и техусловиям.

Чаще всего к распределительным коробкам предъявляются следующие требования:

• Материал изготовления.
• Габаритные размеры, и размеры внутренней части.

Типоразмеры основных вариантов распредкоробок и пластмассы имеют много особенностей из-за технических условий изготовителя. Большинство вариантов типоразмеров круглой формы из пластмассы для наружного и внутреннего монтажа имеют:

• Диаметр 65 мм, глубина 40 мм, с классом защищенности IР55.
• 70 мм, глубиной – 50 мм.
• 80 мм, глубиной – 50 мм.

Такие детали оснащены четырьмя вводами для кабеля с заглушками из резины, уплотняющие вхождение кабеля. Крышка крепится за счет плотного облегания наружного диаметра коробки.

Пластмассовые коробки для проводов в виде прямоугольного корпуса выполняют со степенью защиты IР55, размеры сторон прямоугольника выполнены в интервале от 43 до 380 мм, с глубиной коробки от 35 до 120 мм.

Пластмассовые распределительные коробки

Чаще всего для выпуска изделий такого вида, как распредкоробки, применяется пластик различного вида. Пластмасса имеет свои достоинства при изготовлении распредкоробок:

• Не проводит электрический ток.
• Невысокая стоимость.
• Простота технологического решения изготовления разных форм и размеров.
• Несложная возможность комплектования коробок вспомогательными элементами из резиновых прокладок, установочных планок, легкая установка крепежных винтов.
• Длительный срок службы коробки, обусловлен свойством пластмассы (стойкость к естественному разрушению).

Металлические распределительные коробки

При прокладке электропроводов на складах, мастерских и других помещениях, требующих не только хорошей фиксации проводов, но и защиту от негативных производственных факторов, появляется нужда в монтаже распредкоробок с повышенными свойствами в эксплуатации.

В этом случае оптимальным решением по выбору материала коробки становится металл. Коробки из металла изготавливаются чаще всего способом штамповки из листа стали, с дальнейшей грунтовкой и покраской. Крепление крышки создается применением винтового соединения. Конструкцию корпуса коробки делают герметичной при помощи уплотняющих резиновых прокладок в местах ввода электрокабеля, и прокладки из резины для крышки.

Установка распредкоробки

Распределительные коробки необходимы в местах, где разделяется центральный электрический кабель на отводящие линии потребителей. Согласно проекта устанавливаются определенные места (разветвления) монтажа распредкоробок при прокладке электропроводки. Чаще определяются места возле косяков в углу, или на расстоянии 30 см от потолка.

Порядок установки коробок для соединений проводов

• В точке входа центрального кабеля в помещение монтируется распредкоробка, фиксируется на подготовленном месте.
• Провода отводов питания для потребителей различного назначения заводятся в корпус коробки на 5-7 см.
• Внутри корпуса коробки производится маркировка проводов.
• В случае необходимости делается чертеж схемы электропроводки на плане помещения, с указанием номеров проводов и особенностей прокладки.
• Производится скрутка проводов.
• Скрутки проводов чаще всего изолируют пластмассовыми колпачками (СИЗ) или WAGO.
• Скрутки помещаются внутрь корпуса коробки так, чтобы крышка могла закрыться.
• Закрывается крышка на корпусе.
• Производятся облицовочные работы стены, тем самым закрепляются распредкоробки шпаклевочным раствором или штукатуркой.

Особенности соединения проводов

Установка соединений сети электропроводки в окончательную схему системы электроснабжения выполняется по подготовленной схеме. Нагрузка и толщина проводов рассчитываются в период проектирования.

Соединение проводов имеет свои особенности, поэтому нужно соблюдать некоторые правила:

• Концы провода очищают от изоляции на 2 см.
• Если кабели электропроводки оснащены двойной изоляцией провода, то наружный слой очищается на расстоянии 5 см.
• Соединение проводов выполняется по цветовому соответствию. Это намного облегчает трудоемкость монтажа проводки.
• С использованием плоскогубцев или другого инструмента для электрического монтажа проводки производят обжимку каждой скрутки — (СИЗ) или WAGO.
• В комплекте коробки могут поставляться специальные монтажные или клеммные колодки. При их наличии установка соединений проводов делается с применением таких элементов с винтовыми зажимами, не забывая о соответствии цветов проводов.
• После проведения , и окончания работы соединения сверяются со схемой электросети, узлы соединений укладываются в корпус коробки, закрывают крышку.

Похожие темы:

Кабельные распределительные коробки для электромонтажа | Распределительные и монтажные коробки

Электрические распределительные коробки (монтажные, распаячные, разветвительные, установочные)

Распределительная коробка — ящик с крышкой на боковых сторонах которого есть специальные отверстия для устройства проводов. Обычно такие изделия выполняются из пластика. Существует да вида: для открытой и скрытой проводки.

При установке открытой электрической проводки, коробки монтируются непосредственно сверху на стены, для скрытой помещаются вглубь стены и крепятся там при помощью штукатурки. Как правило распределительные коробки монтируют так, чтобы наружная часть была заметна и можно было легко подобраться к проводам. В первую очередь это следует учитывать при первичном соединении проводов, но также следует учитывать возможность возникновения неисправностей и поломок во время эксплуатации оборудования и проводов (обычно вызванных исчезновением напряжения, из-за потери контакта. Всякий электрик знает, что ремонт проводки следует начинать конкретно с осмотра распределительной коробки.

Для того, чтобы обеспечить на участке равномерное и надёжное распределение электрической энергии, проводку зачастую разделяют на некоторое количество магистральных линий, не связанных между собой. В каждой комнате укладывается свой провод питания, а к нему уже подключаются все остальные потребители электроэнергии.

Обычно коробки следует монтировать на высоте от двадцати до тридцати сантиметров о потолка. Коробку можно спрятать под обоями или замазать штукатуркой. Это позволит не испортить внешний вид комнаты, однако следует предварительно запомнить местоположение распределительной коробки, чтобы в случае необходимости с легкостью её отыскать.

Распределительная коробка: её особенности и установка

Краткое описание распаячной коробки.

Термин распаечная коробка является самым ходовым среди электриков, однако есть и другие названия одного и того же изделия – например, коробка распределительная, она же ответвительная. Независимо от названия назначение таких коробок заключается в безопасном соединении проводов (ответвлений) определенным образом, то есть в строгом соответствии с электрической схемой квартиры. В противном случае ничего не будет работать или, что еще хуже, есть большой риск получить короткое замыкание и пожар. Другими словами в распаечных коробках разрозненные части электропроводки собираются в работоспособную схему. Поскольку распаечные коробки играют роль узловых развязок (отпаек, перекрестков), их применение дает большую гибкость при прокладке электропроводки и позволяет немного сэкономить на количестве (метраже) кабелей и проводов. Распределительная коробка, её назначение, особенности и установка.

Использование распределительной коробки для электропроводки.

Специальное устройство используется для защиты места электропроводного соединения установленного в стенах. Часто оно изготавливается из разнообразных материалов.

Коробка распределительная, назначение, особенности и её установка.

Прочный корпус применяют для защиты соединения электрического кабеля от влаги и механических повреждений. Устанавливается он внутри бетонных, гипсокартонных или кирпичных стен, а также используется как декоративное оформление. Изделие имеет короб с крышкой, закреплённой специальными защёлками. Это сделано для облегчённого доступа к находящимся там проводам, что позволяет улучшить ревизию с осмотром.

Коробка распределительная устанавливается двумя способами. Первым методом (открытым) корпус для устройства электропроводки снаружи устанавливается с помощью закрепления её дюбелями, саморезами на основание опор.

Процесс обустройства изделия вторым способом (скрытым) намного сложнее. Нужно хорошо знать тонкости технологии установки деталей. При сверлении отверстий на распределительной коробке применяются коронки. Они закрепляются на дрель с большой мощностью. Размер внешнего диаметра должен быть больше на 3 мм отсамого короба. Это позволяет вставить и закреплять её в подготовленных отверстиях.

Алебастр с добавлением изогипса используется как уплотнитель. Корпус устанавливают от стены на некотором расстоянии, должно быть примерно 70 до 120 мм.

Перед тем как установить коробку проводится подготовка посадочного места. Оно обрабатывается специальным грунтующим составом глубокой пропитки.

С помощью запрессовки до начала работ необходимо вставить провод.

Внешний вид защитного устройства при скрытом методе не отличается от изделия, оборудованного на других отделочных материалах, магнезите, гипсокартоне. Конструкция прочно крепится с помощью винтовых упоров.При установке последней исчезает необходимость пользоваться алебастром. Нужно сделать так, чтобы место под посадку совпадало своими размерами с распределительной коробкой максимально. Надо стараться не сильно затягивать упоры.

Корпуса изготавливаются из металла или не сгорающей пластмассы. Внутри них провода соединяются в чётко узаконенном порядке. Их концы очищаются острым ножом, потом скручиваются плоскогубцами,. А затем производится пайка с применением канифоли. Использовать кислоту строго запрещается. Химическая реакция образует окислы, которые не обеспечивают надёжный контакт.

Потом подготовленные концы проводов изолируют лакокрасочным материалом и накрывают пластмассовым колпачком, с использованием изоляционной ленты. Установить распределительный корпус несложно. И эту задачу сможет выполнить практически каждый.

Рекомендуется для выполнения ответственной работы приглашать специалиста. Любая малейшая допущенная ошибка может привести к травме или гибели человека.Устроенные коробки надёжно крепятся винтовыми упорами. Именно такие контакты сохраняют полную защиту от непредвиденных ситуаций с работой электропроводки. Распределительная коробка введена в правила для соблюдения электробезопасности.

Выполняйте по схеме: протащить провода в корпус изделия. Зачистить и скрутить их. Закрепить на колодках (осуществляется надёжный контакт) и произвести изоляцию. Уложить в коробку, закрыть крышкой.

Работа по электромонтажу, которая проводится грамотно в соответствии со всеми правилами, поможет эксплуатировать распределительную коробку без сбоев длительное время. Сегодня электрики называют разные сжимы, закрутки или подсоединение проводов словом распайка. Короб для расположения включателей, розеток и подключения комнатной сети к общей линии — это самая главная защита вашего дома от внезапных возгораний проводки.

Устанавливайте распределительную коробку и живите без проблем.

Распределительная коробка для скрытой проводки: как использовать

Монтируем распаячную коробку своими руками

Распределительные коробки для скрытой проводки являются важным элементом одной из наиболее распространенных схем монтажа электропроводки в квартирах и домах.

Именно правильный монтаж этого элемента в комплексе с правильным выбором электрической схемы и сечения проводов является одним из важнейших элементов в общей системе безопасности вашей электрической сети. Поэтому его правильному монтажу следует уделить пристальное внимание.

Виды распаячных коробок

На данный момент на рынке представлено богатое разнообразие распаячных коробок самых разнообразных конструкций и форм.

В нашей статье рассматривается только коробка для подключения скрытой проводки. Поэтому детально остановимся на изделиях данного типа.

На фото представлены различные виды распределительных коробок

Итак:

• Прежде всего, все распределительные коробки можно разделить по их форме. Для скрытой проводки наиболее часто применяются круглые. Их диаметр и глубина могут в значительной степени колебаться. Так диаметр обычно колеблется в пределах 60 – 100 мм, а вот глубина обычно от 30 до 50 мм. Но при должном желании можно найти распаечные коробки для скрытой проводки и других размеров.
• Также широко применяются квадратные коробки. Обычно их размеры находятся в соразмерных с круглыми изделиями параметрах. То есть, начиная от 60×60 мм и заканчивая изделиями больше 110 мм. Глубина квадратных коробок обычно не превышает 30 – 50 мм.
• Также широко применяются прямоугольные распаячные коробки. Здесь разброс размеров еще больше, но суммарная площадь соразмерна с коробками других форм. Прямоугольные и квадратные коробки для скрытой проводки применяются чуть реже, хотя здесь все зависит от ваших пожеланий и технических условий.
• Кроме того,коробки распаечные для скрытой проводки различаются по материалу изготовления. Согласно п.2.1.27ПУЭ (Правил устройства электроустановок), они должны быть изготовлены из несгораемых и трудносгораемых материалов. При прокладке провода по сгораемым материалам следует применять распаячные коробки из металла. Если же прокладка провода осуществляется по несгораемым материалам, то достаточно применения трудносгораемых коробок из пластика.

Обратите внимание! Почти все коробки распределительные для скрытой проводки, представленные на рыке, имеют степень пылевлагозащищенности на уровне IP54 или IP55. Но можно встретить и модели с IP 20 и ниже. При этом нормы ПУЭ для скрытой проводки в несгораемых конструкциях требуют норму не ниже IP24. Поэтому на этот аспект следует обратить внимание.

Распределительная коробка с клеммником

• Если раньше все распределительные коробки делались пустотелыми, то сейчас на рынке появились модели с клеммниками внутри. Это позволяет более качественно осуществлять соединение проводов, а также способствует их упорядочиванию внутри коробки. И хотя цена таких изделий несколько выше, но их удобство несомненно.
• Ну и последним и весьма условным разделением распределительных коробок является наличие крепления. Оно позволяет более качественно и надежно закрепить изделия в стене, но при условии их посадки на цементный раствор это достоинство весьма сомнительно.

Монтаж распаячных коробок

Выбор места установки распределительной коробки

Распаячная коробка для скрытой проводки предназначена для компактного размещения мест соединения проводов. Она должна обеспечить соблюдение п.2.1.23 ПУЭ, который требует обеспечить возможность осмотра места контактных соединений.

Поэтому оштукатуривание крышек коробов или другое препятствование доступа к ним является нарушением правил.

Где монтируют распаячные коробки

Итак:

• Наша инструкция советует располагать распаячные коробки в местах наибольшего скопления проводов ответвлений. Тут все зависит от вашей схемы электрической разводки квартиры или дома.
• Если питание сети освещения и розеточной группы осуществляется от двух разных автоматов, может потребоваться монтаж двух распредкоробок. В то же время при небольшом скоплении проводов весь монтаж можно выполнить в одной коробке. Здесь главное не перепутать провода различных групп.
• С советских времен установочные коробки для скрытой проводки принято располагать над входом в помещение. Это обусловлено тем, что здесь располагается выключатель освещения комнаты, который требует соединения трех проводов. Соединения розеток более простые и вероятность запутаться значительно ниже. Поэтому именно над выключателем обычно оборудовали распределительную коробку. Многие используют это место и сейчас. Но это не является обязательным.

Монтаж распределительной коробки

Коробка ответвительная для скрытой проводки хоть и монтируется достаточно просто, но процесс это достаточно трудоемкий и пыльный. Поэтому обычно монтаж новых коробок делают при ремонте помещения.

• Прежде всего, следует создать выемку в стене размерами несколько больше, чем размеры коробки. При этом глубина выемки должна быть таковой, чтобы в закрытом состоянии крышка изделия находилась вровень со стеной.
• После этого вы можете установить коробку. Сделать это можно своими руками, закрепив с помощью специальных устройств. Если такового нет, то можно применять дюпель-гвозди, алебастр или цементный раствор. После этого в коробку можно завести провода.

Обратите внимание! Провода следует заводить с таким расчетом, чтобы обеспечить запас провода. Это требует п.2.1.22 ПУЭ. Необходимо для повторного соединения проводов.

В соединительной коробке следует обеспечить запас провода

• Следующим этапом является соединение проводов. Делать это следует так, чтобы, согласно п. 2.1.24 ПУЭ, провода не испытывали механических усилий тяжения. Для этого запас провода лучше свернуть кольцом. Многочисленные видео правильного соединения проводов вы найдете и на нашем ресурсе, и в сети интернет.

Обратите внимание! Провода следует соединять методом винтового соединения, опрессовки, сварки или пайки. Метод скрутки недопустим. И сколько бы не выступали «старые» электрики, надежность этого способа соединения непостоянна и со временем может привести к пожару.

• Теперь наша коробка распаячная для скрытой проводки может быть закрыта и введена в эксплуатацию. При этом, благодаря крышке, она обеспечит свободный доступ к контактным соединениям и возможность отключения от сети поврежденного участка.

Вывод

Правильно установленная коробка распределительная для скрытой проводки является залогом не только надежности вашей электрической сети. Она обеспечит свободный доступ и возможность ремонта наиболее уязвимых мест любой сети – контактных соединений.

При этом она скроет инженерные сети от посторонних глаз и в случае повреждений исключит развитие пожара.

Виды распределительных коробок для соединения электрической проводки

Коробка распределительная, ответвительная, распредкоробка или распаячная – это одно и то же наименование изделия, предназначенного для соединения проводников в соответствии с принципиальной электрической схемой объекта, их защиты от внешнего воздействия, повреждений. Они устанавливаются как снаружи здания, так и в помещениях объекта, который электрифицируется.

Внешний вид коробок распределительных

Виды изделий

Распределительные коробки для электропроводки принято классифицировать по следующим признакам:

• материалу;
• способу монтажа;
• конструкции;
• степени защиты.

Материалом для изготовления изделия является сталь, сплавы алюминия или пластик (полипропилен или фторопласт). Металлические коробки применяют в случае использования бронированного кабеля или уложенного в металлическую трубу, пластиковые – только с проводниками, имеющими изоляцию, выполненную из полимерного пластика. Он обязательно должен быть самозатухающим, иметь соответствующую прочность и работать в диапазоне температур от минус 25 ⁰С до 60 ⁰С без нарушения формы.

Металлическая коробка обязательно подлежит заземлению.

По способу монтажа изделия выпускаются для скрытой и открытой проводки. Это зависит от вида монтажа, который применяется на объекте. В некоторых случаях могут применяться оба случая. Установка устройств для скрытой проводки производится в отверстие в стене, а для открытой проводки – на поверхность стены или потолка, при этом применяется соединительный крепеж в виде дюбелей и саморезов. Соединение проводов по схеме выполняют после установки распределительной коробки и надежного ее закрепления. Соединяют их чаще всего с помощью пайки, а также с помощью специальных зажимов с обязательной изоляцией оголенных проводов, опрессовкой с последующей пайкой или сваркой. Заизолированные провода не должны контактировать друг с другом. Необходимо помнить, что вся сеть разбивается на группы – для питания выключателей, розеток, осветительных ламп, энергоемких устройств.

Подвод проводов к наружной распредкоробке

Распредкоробки выпускаются производителями с разной степенью защиты, что позволяет их устанавливать в помещениях с различной степенью влажности и загрязненности. Согласно стандарту МЭК 60529, степень защиты может быть IP20 (для монтажа внутри зданий с нормальными климатическими условиями), IP54 и IP55(для установки снаружи зданий и в помещениях запыленных, влажных, с парами летучих соединений).

Устройство

Являясь соединительным элементом электропроводки, коробка по форме может быть круглой, квадратной, прямоугольной, восьмиугольной.

Коробка состоит из 2 частей: корпуса и крышки.

Устройство простейшей ответвительной коробки

В крышке, которая имеет не только защитную функцию, но и декоративную, имеются отверстия для ввода проводников. Для настенного монтажа изделия снабжаются крепежными винтами. Последнее ноу-хау – это трехзаходные винты, которые быстро вкручиваются, что значительно ускоряет монтаж. При установке в стены коробки оснащаются специальными монтажными лапками и уступами на корпусе, с помощью которых надежно крепятся в углубление и не проворачиваются там.

В пластмассовых корпусах отверстия для ввода проводников закрыты заглушками, которые легко удаляются вручную, при этом края отверстий остаются ровными. Кроме того, изделия могут комплектоваться уплотнительными сальниками, обеспечивая герметичность. Крышка обычно защелкивается и имеет специальные отверстия, для того чтобы можно было поддеть ее отверткой и снять без особых усилий.

Внутри корпус имеет крепления для проводников. Чаще всего это зажимы и клеммные колодки, что дает возможность вводной кабель закрепить в зажим, а отходящие провода с помощью завинчивающих винтов – в колодке. Но могут быть коробки без креплений, тогда соединение кабелей и проводов производится скруткой с последующей изоляцией. Также соединяться они могут сваркой или опрессовкой.

Пример разводки проводов в распределительной коробке

Размеры коробки зависят от назначения, количества вводов, класса защиты и подбираются в каждом конкретном случае индивидуально.

Преимущества

К основным преимуществам изделий относят:

• простоту монтажа;
• многофункциональность;
• долговечность;
• быстрый доступ к соединениям;
• низкую цену.

Монтаж

Правила устройств электроустановок устанавливают требования по размещению коробок. Они должны устанавливаться на расстоянии от 100 до 300 мм от потолка, и к ним должен быть беспрепятственный доступ. Это требование диктуется тем, что должен быть обеспечен подход для проведения ремонтных работ и ревизии.

Месторасположение распределительных коробок на любом объекте должно быть известно. Важно еще и то, что она должна быть расположена так, чтобы не портить интерьер помещения, а при ее ипользовании не пришлось разрушать место ее установки. Устанавливая коробку за натяжными потолками, необходимо предусмотреть ревизионный люк в месте установки.

Инструмент

Для монтажа необходимо подготовить следующий инструмент, приборы контроля и материалы:

• карандаш;
• линейку;
• набор отверток;
• ножницы;
• дрель или шуруповерт;
• коронка для выполнения отверстий;
• отвертку индикаторную или тестер;
• крепежные изделия;
• изоляционную ленту;
• гипс или раствор;
• кельму.

Открытый способ

Открытый способ монтажа распределительной коробки осуществляется в следующем порядке:

• отключается подача электроэнергии на объект;
• размечается место установки изделия;
• снимается крышка с изделия, и корпус закрепляется указанным производителем способом;
• срезается изоляция проводов на необходимую длину и заводится в корпус;
• соединяются проводники выбранным способом, соблюдая цветовую маркировку, т.е. фазу с фазой, нуль с нулем, землю с землей;

Правильная разводка проводов в распредкоробке

• изолируются места соединений при необходимости;
• закрывается крышка.

Необходимо каждую группу проводов подписывать (розетки, выключатели, освещение). Это позволит быстро найти необходимый проводник при ремонтных работах.

Закрытый способ

Закрытый способ монтажа начинается с изготовления отверстия в стене на определенную глубину под установку корпуса. Диаметр отверстия должен соответствовать наружному диаметру устанавливаемой коробки. Выполнив его с помощью коронки, насаженной на дрель, необходимо установить корпус и надежно закрепить. Понадобится раствор алебастра. Корпус сажается на алебастр и остатки раствора убираются. Далее провода соединяются, как и при открытом способе, и закрываются крышкой. Остается нанести тонкий слой штукатурки или заклеить обоями саму распредкоробку.

Установка корпуса распредкоробки в стену

Соединение жил. Видео

О том, как происходит соединение жил в распределительной коробки, повествует это видео.

Распределительные коробки позволяют осуществить разводку питания объекта электричеством правильно и быстро, обеспечить работу розеток, выключателей, осветительных приборов и энергоемкого оборудования надежно, а также осуществлять ревизию сети и ее ремонт при необходимости.

Оцените статью:

Коробка распределительная: описание, типы и виды распределительных (распаячных) коробок

Вступление

Коробки распределительные используются в любой электропроводке, на улице или в помещении. Исключения составляют затратные схемы электропроводки по типу «звезда», в которых к каждому потребителю, идет отдельный кабель питания от электрического щита.

Коробка распределительная это

Коробка распределительная это изделие, тип монтажной коробки, используемое в трассировке (прокладке) электропроводки, для осуществления, последующей защиты и легкого доступа к узловым соединениям и ответвлениям электропроводки. Второе название распределительных коробок, коробки распаячные, то есть, для устройства электрических распаек и соединений.

Наглядным примером использования распределительной коробки, может служить такая схема.

В ней видим, в каждой комнате, устанавливается распределительная коробка, к которой подводится питание от щита, а от неё осуществляется разводка проводки по комнате.

Назначение распаячной коробки в защите «слабых» мест проводки, а именно, паек и соединений проводов, от внешних воздействий и обратная защита помещений от возможных возгораний мест соединений.

Типы распределительных коробок

Распределительные коробки делятся по следующим характеристикам:

• По материалу, из которого они изготовлены: металлические распределительные коробки и коробки из не проводящих материалов (полистирол, полипропилен, ПВХ).
• По форме, круглые, квадратные, прямоугольные.
• По степени защиты корпуса IP (не защищенные, защищенные, герметичные).
• По способу ввода в коробку кабеля (для труб, для гофры, для кабеля). С гладкими стенками без отверстий, с перфорированными отверстиями, с конусными сальниками для герметизации.
• По способу закрывания. С крышками контактной установки, с крышками крепящимися винтом (шурупом).
• По типу монтажа. Коробки для скрытой проводки (замониличивания), для открытой проводки, а также коробки для монтажа в гипсокартон.

Хочу заметить, что в терминологии коробок электропроводки есть некоторая мешанина. Распаячную коробку часто путают с подрозетником, подрозетник используют для распаек и т.д. Поясню на примерах.

Номенклатуры коробок распределительных

Коробка распределительная распаячнная. Используется для ответвлений и разводки электропроводки в помещениях. Например, для установки выключателя освещения.

Клеммная распределительная коробка. Внутри коробки есть клеммная колодка для узловых соединений проводки.

Установочная распределительная коробка, правильно называть подрозетник или монтажная коробка для установки. Подрозетники используют для скрытой установки розеток, выключателей, диммеров.

©Elesant.ru

Статьи по теме

Распределительная коробка для электропроводки – размеры, виды и характеристики разводных коробок

Использование распределительной коробки при монтаже внутридомовой электросети позволяет существенно снизить риск возникновения пожара. Места соединения электрических проводов являются самыми проблемными с точки зрения пожарной безопасности. Электропроводку соединять следует именно в распредкоробке на стене, чтобы создать негорючий барьер между точкой потенциального возгорания и материалами интерьерной отделки.

Содержание

1. Распределительная коробка
2. Виды

Распределительная коробка для электропроводки

По нормам ПУЭ места разветвления и соединения проводов в доме должны располагаться внутри корпусов электроприборов, в специальных нишах в перегородках и перекрытиях либо в распределительных коробках. То есть все подобные коммутационные узлы обязаны быть дополнительно изолированы на случай их перегрева и возгорания.

Обойтись без коробки в принципе можно. Но тогда придется к каждой розетке подводить свой отдельный провод от домового электрощита без скруток и иных сопряжений по всей длине. В итоге стоимость такой электропроводки за счет большого общего метража линий выйдет немалой. Плюс штробы и короба для нее потребуются больше по размеру, так как в некоторых местах будет проложено пучком по несколько электропроводов.

Виды

Распределительные (они же – распаячные, расключительные и ответвительные) коробки различаются конструктивно, по внешнему виду, материалу изготовления и степени защиты, а также наличию либо отсутствию внутри клемм. Для каждого случая следует подбирать свой вариант, иначе пользы от этого элемента электрической проводки будет мало.

Виды коробок и варианты монтажа проводов

По способу монтажа

По способу монтажа коробки различаются на:

• открытые;
• скрытые.

Первые выглядят более презентабельно и применяются при открытой прокладке электрических проводов. Вторые устанавливаются внутрь строительных конструкций, а потом закрываются декором. Например, электропроводку в деревянном доме своими руками рекомендуется делать с применением открытого монтажа. Но при укладке кабелей в стальные трубы под отделкой возможна и скрытая разводка с использованием соответствующих электромонтажных изделий.

Пошаговая инструкция клеммного монтажа проводов

По видам материала

Изготавливаются коробки для устройства точек разветвления проводов из негорючего пластика или металла. Их принято подбирать в соответствии с материалом оплетки (изоляции) электропроводки. Если кабель бронирован либо уложен в металлическую трубу, то и распредкоробка должна быть из металла. Для остальных случаев лучше выбирать пластиковый аналог.

Другие коробки

Степень защиты распаячные коробки имеют по IP от «20» до «68». Для сухих отапливаемых помещений вполне хватит IP «20» или «30». Но обычно для бытовых условий, в коттедж или гараж, выбирают вариант с IP «55». А вот для ванных комнат и монтажа на улице следует приобретать электромонтажное изделие с IP от «65» до «67».
Количество вводов может быть от двух до шестнадцати.

Если степень защиты указана повышенная, то отверстия для кабелей оснащаются сальниками. Но обычно они по ширине просто делаются в толщину вставляемого провода. Вводы могут располагаться как в боках изделия, так и на его дне (внутренней стороне, соприкасающейся со стеной).

Распределение проводов в коробке

Структура и компоненты

Состоит распределительная коробка из корпуса с отверстиями под электрические кабели и крышки. Внутри могут присутствовать клеммы и зажимы. Но зачастую провода в распредкоробке соединяются скруткой и ничего дополнительного в ней нет. Однако стоит помнить, что если приходится соединять металлические и медные жилы, то делать это следует только посредством клеммных зажимов. Напрямую скручивать медь и алюминий нельзя.

Установка

Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.

Пошаговая инструкция

Монтаж распредкоробки производится в четыре простых этапа:

1. Крепление коробки к стене согласно схеме разводки.
2. Завод внутрь проводов с последующим их соединением между собой.
3. Проверка собранной электрической сети.
4. Закрытие электромонтажного изделия крышкой.

Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).

Расположение вводных кабелей в коробке

Способы подключения проводов

По ПУЭ электропровода внутри могут соединяться:

• скруткой;
• пайкой;
• сваркой;
• клеммами;
• опрессовкой.

Как правильно соединять провода в распредкоробке

Скрутка

Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.

Способ соединения скруткой

Пайка

Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.

Сварка проводов

Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.

Клеммное соединение

Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка. Самое важное здесь – не перетянуть зажимные болты.

Клеммное соединение проводов

Опрессовка

При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.

Способ соединения опрессовкой

Схемы расключения

Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.

Схема для расключения

Меры безопасности

Самое главное при монтаже распределительной коробки – это соблюдение элементарных мер безопасности. Разные по металлу жилы соединять следует только через переходники, а не напрямую. Плюс нельзя путать фазу с нулем и заземлением. И перед закрытием распредкоробки декором, если выбран скрытый вариант электропроводки, следует проверить всю систему на работоспособность.

Стандартная цветовая схема для обозначения фазы

Заключение

Распаячная коробка является важным звеном внутренней электрической сети. Не стоит ею пренебрегать. Смонтировать ее самостоятельно не сложно, а проблем она предотвратить потом сможет много. Существуют разные виды этого электромонтажного изделия. И главное здесь – это правильно подобрать распредкоробку под нужную степень защиты и габариты, чтобы в ней уместились все провода. Серьезных сложностей с ее монтажом возникнуть не должно.

Смотрите также видео о

Читайте про другие наши материалы:

4.6
/
5
(
5

голосов
)

Распределительная коробка для электропроводки

Кому-то распределительная коробка для электропроводки покажется совсем незначительным элементом бытовой электрической сети. И действительно, ну что от неё толку? С помощью выключателя мы управляем освещением, розетками приводим в действие электроприборы и технику – от этих элементов электрической сети есть видимый итог. А невидимый, но очень важный результат, состоит в том, что выключатели, розетки и светильники подключаются к общей электрической сети через распределительные коробки. Именно в них соединяются провода, приходящие от источника питания и идущие на коммутационные аппараты.

История появления

Как только был смонтирован первый узел, в котором соединились несколько проводов разветвлённой электрической сети, сразу же возникла потребность его защиты. Прежде всего, от случайных прикосновений человека к оголённому проводу, что могло бы повлечь за собой поражение электрическим током. Также требовалась защита от внешних воздействий – механических, пыли, грязи, воды.

Ещё во время первых шагов электрификации было придумано защищать место скруток проводов коробкой. Сначала для этой цели в ход пошли подручные средства, например, жестяные банки из-под консервов. В них проделывали отверстия, в которые вставляли провода и скручивали между собой. Самое главное было аккуратно вырезать дырочки, сделать их края ровными и не зубчатыми, чтобы не повредилась изоляция проводов.

Однако совсем скоро электротехническая эволюция привела к массовому выпуску производителями необходимых заводских распределительных коробок. Хотя и сейчас, спустя почти целый век, где-нибудь да найдётся умелец, который в гараже либо в сарае выполнит соединение проводов в консервной банке.

Ну, а вы, если строите дом или делаете в квартире капитальный ремонт, непременно начинайте с электромонтажных работ. Первым делом займитесь установкой распределительных коробок, никаких банок и подручных средств не применяйте, даже в подсобных помещениях. Отправляйтесь на рынок электротоваров, там коробки продаются в изобилии – любые размеры, конфигурации и степени защиты.

Почему называется по-разному?

Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.

Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.

Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.

Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.

Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.

Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.

Всегда ли она нужна?

Вполне логичный вопрос, можно ли обойтись без распределительной коробки? Чисто теоретически, да.

А теперь представьте, что от вводного электрического щитка, который обычно расположен на входе в дом или квартиру, потребуется протянуть отдельную линию на каждый выключатель и розетку. Это сколько провода тогда понадобится? Да и штробы придётся делать широкими и глубокими, чтобы можно было укладывать в них несколько проводов. Так что чисто с экономической точки зрения, установка распределительных коробок рациональное и целесообразное решение.

Кто-то может возразить и сказать, что гораздо безопаснее проложить цельную линию от электрического щитка до выключателя или розетки, а в коробке будет только лишний соединительный узел. На это ответ один – правильно и грамотно выполненное соединение проводов никакой опасности не представляет.

У каждого может быть своё мнение на этот счёт, тем не менее, на сегодняшний день вариант с использованием распределительных коробок самый предпочтительный.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

• их назначение;
• количество вводов;
• класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

• IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
• IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
• IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
• IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
• IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

1. Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
2. К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
3. При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
4. Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
5. Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
6. В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
7. В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

Монтаж

Для установки коробки в стене сначала необходимо подготовить отверстие. Понадобится специальный инструмент, лучше всего перфоратор со специальной насадкой, называемой коронкой. Что она собою представляет? Кольцо, у которого режущая победитовая либо алмазная кромка. В центре находится бур, предназначенный для бетона, он центрирует коронку, а уже она сама вырезает круглый сегмент из стены. На необходимую глубину производят засверливание, затем вырезанный сегмент удаляют из стены с помощью зубила и молотка (можно воспользоваться специальной лопаткой, которая устанавливается на перфораторе). Аналогичным образом выполняется углублённая ниша под каждый устанавливаемый элемент электросети (розетки, выключатели).

Затем от отверстия необходимо пробить штробы, в которых укладываются провода или кабели. Их концы надо завести в коробку (у неё есть несколько специальных отверстий для этого) и оставить торчащими на 10-15 см для монтажа соединения.

Затем коробки вмазываются в нишу на раствор алебастра или строительного гипса. Остаётся только произвести все необходимые расключения проводов и закрыть установленный элемент крышкой. Провода соединяют методом сварки, скрутки и последующей пайки, опрессовки гильзами либо клеммными колодками.

Теперь вы знаете почти всё о распределительных коробках. Начинайте свой ремонт электроснабжения всегда с них. Приобрести эти элементы электросети сейчас не проблема, главное, точно определиться – какие именно вам нужны?

Восьмиугольные электрические коробки и их применение

Электрическая коробка восьмиугольника — это распространенный тип коробки, который обычно используется для установки осветительных приборов на стене или потолке. Обычно они сделаны из металла и имеют стандартные размеры 4 x 4 дюйма и глубину 1 1/4, 1 1/2 и 2 1/8 дюйма. Коробки восьмиугольника не являются настоящими восьмиугольниками — они больше похожи на квадраты со скошенными или обрезанными углами. Эта форма лучше квадратной коробки для соответствия круглым основаниям светильников, так что коробку легко спрятать при установке светильника.Коробки Octagon бывают нескольких видов для различных применений.

Стандартный восьмиугольник

Стандартный восьмиугольный электрический шкаф — это простой металлический ящик, который можно установить непосредственно на стеновой или потолочный каркас (стенные стойки, потолочные или напольные балки) с помощью шурупов. У некоторых есть кронштейны для крепления по бокам к стойкам или балкам. Если место коробки находится между двумя элементами каркаса, стандартная коробка может быть установлена ​​на блоке из массивной древесины, установленном между элементами.В этом случае задняя часть коробки плотно прилегает к блокировке и закрепляется как минимум двумя винтами. Это обеспечивает надежное соединение тяжелых осветительных приборов и даже потолочных вентиляторов, если коробка правильно рассчитана и винты достаточно крепкие.

Ящики со скобами

Восьмиугольные коробки с распорками имеют регулируемые металлические распорки или стержни, которые выступают наружу и встречаются с элементами каркаса с обеих сторон коробки, что позволяет устанавливать их в любом месте между двумя элементами каркаса (альтернатива использованию блокировки пиломатериалов).Чаще всего они используются с потолочными светильниками, но подходят и для настенного освещения. Раскосы обычно привинчиваются к каркасу, а некоторые усиленные распорки имеют встроенное монтажное устройство, которое вдавливает раскосы в каркас с помощью поршневого винтового устройства.

Коробки для новой работы и коробки для старой работы

Если коробка помечена как «новая работа», это стандартный тип, который предназначен для установки во время нового строительства или ремонта, когда гипсокартон стены или потолка еще не повешен, а каркас полностью обнажен.«Старые» (иногда называемые «модифицированными») коробки имеют специальные монтажные приспособления, которые позволяют устанавливать коробки, когда гипсокартон уже установлен. Стандартные старые рабочие коробки обычно имеют монтажные проушины, которые прикрепляют коробку к гипсокартону при прикручивании Ящики с подкосами для старых работ имеют на скобах винто-поршневые устройства, которые позволяют закрепить ящик без необходимости проделывать большие отверстия в гипсокартоне.

Грузоподъемность

Номинальная нагрузка — это вес, который ящик может безопасно выдержать.Крайне важно использовать коробку надлежащего номинала для каждого приспособления и устанавливать коробку и приспособление в соответствии с конструкцией. Стандартные восьмиугольные электрические коробки могут быть рассчитаны на поддержку до 35 фунтов (в зависимости от метода установки), а коробки с легкими скобами могут быть рассчитаны только на 10 или 15 фунтов. Ящики с потолочными вентиляторами для тяжелых условий эксплуатации могут быть рассчитаны на вес более 50 фунтов. Никогда не устанавливайте потолочный вентилятор на стандартную восьмиугольную коробку; необходимо использовать коробку (и распорку), разработанную специально для потолочных вентиляторов.

Шкафы для электрооборудования по индивидуальному заказу

— Конфигуратор корпуса

Текущий дизайн ABox находится на обслуживании, свяжитесь с нами через форму или позвоните нам 888-636-2269

ИЗМЕНИТЕ ЭЛЕКТРИЧЕСКИЙ КОРПУС ПЕРЕД ЗАКАЗОМ.

DESIGNABOX — это новый инновационный онлайн-инструмент для повышения производительности от Nema Enclosures.

DESIGNABOX не требует для использования программного обеспечения AutoCAD или SOLIDWORKS — достаточно подключения к Интернету.

Вы можете купить прямо в Интернете или отправить свой собственный чертеж с уникальным номером детали в Nema Enclosures для получения более выгодных оптовых цен.

DESIGNABOX удобен, удобен в использовании и гарантирует качество.

DESIGNABOX позволяет вам взять на себя ответственность за настройку стандартного корпуса — от распределительных коробок до отдельно стоящих — в соответствии с вашими требованиями к работе, используя следующий процесс выбора:

DESIGNABOX легко интегрируется в наш производственный процесс, поэтому вы получаете именно то, что указали.

Вот как работает DESIGNABOX:

1. Укажите свой шкаф

Следующий шаг

Когда было принято решение о покупке корпуса, дизайн должен быть в первую очередь, на что вы обращаете внимание.

2. Укажите вырезы в крышке

Предыдущий шаг | Следующий шаг

Обычно следует начинать с крышки, на которой обычно находятся электрические разъединители и интерфейсы управления.

3. Укажите боковые вырезы

Предыдущий шаг | Следующий шаг

Далее рекомендуем указать боковые вырезы. Ниже приведен пример подключения вентилятора и продувки.

4. Вырезы сверху и снизу

Предыдущий шаг | Следующий шаг

Трубопроводы обычно находятся внизу или вверху. Здесь также можно разместить слив для слива.

5.Проверьте свой корпус

Предыдущий шаг | Следующий шаг

Убедитесь, что контрольные лампы, человеко-машинный интерфейс и т. Д., Вырезы расположены таким образом, чтобы соответствовать вашей схеме логического управления.

6. Закажите индивидуальный корпус

Предыдущий шаг

После утверждения собственных проектных требований переходите к покупке корпуса с собственным уникальным сгенерированным номером детали. Отправка за 5 дней!

Какой электрический ящик использовать: пластиковый или металлический?

Выключатели света, розетки, потолочные вентиляторы и светильники, переходы
провода — это лишь некоторые из предметов, размещенных в электрических коробках.в отличие
электрические панели или панели выключателей, которые почти всегда изготавливаются из
стальные, электрические коробки могут быть выполнены из металла или пластика.
В зависимости от обстоятельств того, как они будут использоваться, один материал
может быть предпочтительнее другого.

Что такое электрическая коробка?

Три коробки, наиболее часто используемые в домах:

• 4-дюймовые круглые коробки для потолочных светильников, бра,
  дымовые извещатели и детекторы угарного газа.
• Одноканальные коробки для основных розеток и выключателей.
• Ящики с двумя секциями для двух выключателей света или дуплексной розетки
  торговые точки.

Электрические коробки — это намного больше, чем контейнеры для электромонтажа; Они
также защитите провода и кабели от повреждений, ослабления или
разорваны, и все это может оставить вас без энергии или, что еще хуже,
вызвать
электрический огонь.

Когда использовать пластиковые распределительные коробки

ПВХ стал стандартным материалом для электрических коробок, особенно
для домашних мастеров.Легкие и удобные в работе, многие из них также
идут со встроенными зажимами для проводки. Хотя ПВХ может плавиться, когда
перегретый, он не проводит электричество, как металл. Использовать
пластиковые ящики при:

• Неметаллические (NM) кабели, входящие или выходящие из
  коробка. Электропроводка в металлической оболочке основана на соединении с металлом.
  электрическая коробка для заземления и не должна использоваться в пластике.
  коробки.
• Вы сами делаете работу. Предварительно прикрепленные гвозди для крепления
  коробки на заглушки упрощают установку и предустановки на коробке
  указать толщину полудюймового гипсокартона, что поможет избежать
  прибивание фасада коробки заподлицо со стеной.

Одним из недостатков пластиковых коробок является их склонность к деформации при
подчеркнуто; и если их ударить достаточно сильно, они могут треснуть. И пока
предварительно прикрепленные хомуты удобны, часто сложно
снимите кабель после того, как он зажат.

Когда выбирать металлические коробки

Металлические электрические коробки используются гораздо дольше, чем версии из ПВХ.
сверхпрочные, огнестойкие и не плавятся. Они предлагают
высочайший уровень безопасности для электрических
электромонтажные приложения.Также практически невозможно раздавить или
гнуть металлическую распределительную коробку!

Если
ты делаешь работу сам, можно немного больше
сложно работать с металлическим ящиком. Задние и боковые выбивки
потребовать дополнительных зажимов, и острые края могут быть жесткими
руки, поэтому обязательно надевайте перчатки при работе с ними.

Следует использовать металлические ящики:

• Когда кабель в металлической оболочке или металлический кабелепровод проходит внутрь или наружу
  коробки.
• Для наружного применения внутри помещений, например, в незавершенной
  подвал или прихожую, где нет гипсокартона.

Можно использовать металлический ящик для проводки НМ, но с особыми мерами предосторожности.
следует предпринять для обеспечения надлежащего заземления.

Всепогодные электрические коробки

При установке электрических коробок вне дома, гаража или
здание, непогоды бокс, при правильном подключении, герметизирует
ненастная погода, чтобы влага не попадала и не замыкала
связь.Когда розетка используется и есть опасность намокания,
можно использовать откидную крышку, чтобы розетка и шнуры не открывались.
идет дождь.

Если вы хотите узнать больше об электрических коробках или запланировать
встречу, чтобы их установил один из наших опытных
к электрикам обращайтесь к Дэвиду Грею.
Услуги онлайн или позвонив нам по телефону
(904) 724-7211.

вещей, которые вам нужно знать

У вас есть распределительная коробка, к которой вам нужно подключиться? Вы в недоумении, потому что не знаете , как подключить к нему ? Если да, то вы попали в нужное место.Мы составили руководство, в котором подробно описано, что такое распределительная коробка и как ее можно подключить. Подробнее читайте ниже!

По сути, распределительная коробка — это часть вашего дома; скорее, это раздел, в котором собраны все электрические соединения вашего дома. Он используется для обеспечения безопасного места и защиты этих соединений от повседневной деятельности и внешних факторов.

Таким образом, он также защищает вас и ваш дом от возможных последствий, которые могут возникнуть из-за незащищенных электрических цепей и соединений.

Что вам понадобится?

Подключение распределительной коробки — невероятно серьезная задача. Если вы не сделаете этого должным образом, это может привести к электрическим осложнениям в будущем, которые могут стоить вам вашего дома и вашего имущества.

Вот список того, что вам нужно сделать правильно.

• 1. Съемный тестер цепей
• 2. Отвертка
• 3. Молоток
• 4. Кабельные зажимы
• 5. Рыболовная лента
• 6. Электрический кабель
• 7.Универсальный нож
• 8. Кусачки
• 9. Две гайки для проводов
• 10. Устройства для зачистки проводов
• 11. Крышка распределительной коробки
• 12. Зеленый заземляющий провод

Советы и предупреждения

Если вы неправильно подключите распределительную коробку, это может привести к серьезным осложнениям, таким как перебои в работе, перебои в электроснабжении и пожары. По этой, среди многих других, причинам вы должны обязательно выбрать правильный размер для вашей распределительной коробки и убедиться, что вы не используете слишком много сращиваний проводов.

Шаги

Теперь, когда вы собрали все необходимое и знаете об опасностях, можно приступить к подключению соединительной коробки.

Это может показаться тривиальным и очевидным шагом, но многие люди его пропускают. Вы ДОЛЖНЫ выключить или отключить питание блока выключателя, который находится в вашем доме.

• 2. Подключаемый тестер цепей

Теперь пришло время найти хорошее применение вашему тестеру цепей. Вставьте его в электрическую розетку и в электрическую цепь, чтобы проверить, действительно ли отключено питание в комнате, в которой вы устанавливаете распределительную коробку.Его мультяшка нужна электрику, где он работает, подключите временный источник питания или где-нибудь еще.

• 3. Отвертка и молоток

Если вы посмотрите на распределительную коробку, вы обнаружите, что в ней есть выбивные отверстия. Выколотите их отверткой и молотком, чтобы потом можно было успешно вставить проволоку.

К настоящему времени вы успешно пробили выбивные отверстия. Теперь вам нужно взять кабельные зажимы и вставить их в выбивные отверстия.

В вашей электрической коробке или выключателе света должно быть отверстие для кабеля, в которое можно вставить один из проводов. Как только вы найдете его, вы можете протолкнуть провод через отверстие и с помощью рыболовной ленты протолкните провод через зажим для кабеля и прикрепите его к распределительной коробке.

А теперь пора натянуть электрические кабели. Вы должны делать это, пока они не выступят примерно на шесть дюймов от вашей распределительной коробки, и используйте кусачки, чтобы отрезать их.

• 7. Дополнительные электрические кабели

Повторите пятый шаг.Возьмите электрический кабель и выведите его из розетки или переключите на распределительную коробку и подключите его к кабельным зажимам. Убедитесь, что электрический провод выходит на шесть дюймов от распределительной коробки, и обрежьте его кусачками.

Возьмите внешнюю изоляционную оболочку и отрежьте от нее три дюйма. Это покажет вам изолированные провода с цветовой кодировкой и провод заземления внутри.

• 9. Отделите изоляционные провода

Посмотрите на свои цветные провода и отделите их друг от друга.Как только вы это сделаете, вы можете снять с проводов 3/8 изоляционной оболочки. Для этого используйте кусачки.

Теперь вам нужно сопоставить цветные провода в распределительной коробке с цветными изоляционными проводами. Используйте кусачки, чтобы сделать их равными друг другу, и крутите их по часовой стрелке. Теперь вы можете использовать винт с гайкой, потому что это обеспечит защиту концов ваших проводов и их удержание на месте.

• 11. Зеленый винт заземления

Вы должны найти зеленый винт заземления на конце провода зеленого заземляющего провода.Возьмите этот заземляющий винт и вставьте его в отверстие для винта в распределительной коробке. Теперь вы можете взять медный заземляющий провод или зеленые изолированные заземляющие провода и зеленый провод заземления. Как и на предыдущем шаге, обрежьте эти провода кусачками, чтобы они были ровными. Скрутите их и накрутите гайку для проволоки зеленого цвета.

Почти готово! Если у вас есть провода, ведущие к электрической розетке или осветительной арматуре, вам необходимо их соединить или срастить.

Вы успешно подключили соединительную коробку.Теперь просто наденьте крышку на установочные винты и затяните их.

Заключение

Если у вас есть распределительная коробка, которую нужно подключить, то вы попали в нужное место. Выше вы можете прочитать все о том, что такое распределительная коробка и как ее можно успешно подключить.

Распределительные коробки для электропроводки

Электрические распределительные коробки, монтажные коробки, розеточные коробки, соединительные коробки

Один очень важный компонент — это коробка, в которую будет проложен провод.Тип и размер электрических коробок домашней электропроводки будет зависеть от размера схемы, области применения и ее расположения.

Box Fill — Сколько проводов можно поместить в коробку?
Кодекс NEC требует подключения
быть защищенным и закрытым, когда такие устройства, как розетки, приспособления
и переключатели устанавливаются. Иногда необходимо примыкание
или сращивание проводов в электрических коробках домашней проводки.

При сращивании проводов доступный электрический переход
Коробка необходима для размещения сращиваемых проводов, поэтому торговая марка — электрическая оболочка.

Этот список показывает
различные электрические коробки и отображает название коробки и описывает
типичное приложение.

Самыми распространенными типами материалов, из которых изготавливаются электрические коробки для домашней электропроводки, являются: пластик, стекловолокно, сталь, алюминий и жаропрочный.Металлические коробки поставляются с заглушками для использования таких кабелепроводов, как EMT (электрические металлические трубы), гибкой стали или алюминия.

Почему вы не видите точно такую ​​же электрическую коробку у своего поставщика? Доступность типов ящиков будет зависеть от того, с каким производителем электротехники или с каким каналом закупок заключен договор с вашим поставщиком.

style = «clear: left»>

Ящики и заполнители
Сколько проводов можно проложить в электрическую коробку, будет зависеть
на сколько кубических дюймов в коробке и какого размера провода
установлены.

Ниже приведена схема нескольких распространенных электрических коробок для домашней электропроводки.
и фактическая информация, которая должна быть отпечатана или отформована в
каждый корпус.

Хорошее практическое правило — никогда не переполнять коробку,
оставьте себе достаточно места и не перерезайте провод слишком коротко
— всегда можно немного обрезать, но нельзя растягивать. Хранить
помните, что заземляющие провода не учитываются.

style = «clear: left»>

Опасны ли открытые распределительные коробки?

Открытая распределительная коробка на чердаке

Открытые распределительные коробки считаются пожароопасными. Накрыть их крышкой обычно очень легко. Распределительная коробка обычно представляет собой пластиковую или металлическую коробку, в которой находятся электрические провода. Соединения проводов должны быть полностью заключены в эти коробки. Если вы видите проволочные гайки или изоленту, значит, это проблема. Крышка распределительной коробки могла быть снята или никогда не устанавливалась.Покрытие в 50 центов от Home Depot — это все, что обычно требуется.

Иногда коробки переполнены проводами, которые торчат за пределы коробки. Накрыть переполненный ящик крышкой может быть не так-то просто. В этих случаях самостоятельное выполнение не может быть вариантом. Опытному электрику, возможно, придется установить коробку большего размера или сложить сверху другую коробку, чтобы закрыть все соединения проводов в распределительной коробке крышкой.

Распределительная коробка отсутствует на чердаке

Неправильно выполненные электрические соединения могут стать причиной искрения и возгорания.Если подсоединенные провода ослабнут, между ними может возникнуть дуга / искры. Если соединение находится внутри распределительной коробки, риск пожара в доме существенно низок. Ослабленные электрические соединения вне распределительных коробок могут вызвать пожар в доме. Большинство соединений находится на чердаке дома, где изоляция и другие строительные материалы могут стать легковоспламеняющимися.

Обнаружение открытых распределительных коробок и электрических соединений, которые не находятся внутри распределительных коробок, — одна из наиболее распространенных проблем, с которыми сталкивается домашний инспектор.Во многих случаях открытые распределительные коробки были без крышек в течение многих десятилетий, и многие владельцы домов без происшествий. Они могли быть оставлены открытыми владельцем дома, сделанным самим, или оставлены без крышек электриком много лет назад, до того, как электрические правила и городские инспекторы стали более строгими. В любом случае защита электрических соединений в вашем доме внутри распределительной коробки с крышкой — лучший способ предотвратить домашний пожар.

Размерные распределительные коробки

| EC&M

Предоставлено www.MikeHolt.com.

Эта статья является пятой в серии из 12 статей о различиях между заземлением и заземлением.

Давайте начнем обсуждение, сосредоточив внимание на требованиях к объединению услуг.

Металлические части кабельных каналов и / или кожухов, содержащие рабочие провода, должны быть соединены вместе [разд. 250.92 (А)]. Используйте соединительные перемычки вокруг переходных шайб и кольцевых заглушек для сервисных дорожек качения ( Рис. 1 ). Вы можете использовать стандартные контргайки для механических соединений с дорожками качения, но вы не можете использовать их в качестве скрепляющих средств [разд.250.92 (B)].

Рис. 1. Следуйте этим требованиям, чтобы правильно закрепить оборудование на месте обслуживания.

Обеспечьте сервисное соединение одним из следующих способов [разд. 250.92 (B)]:

(1) Прикрепите металлические части к рабочему нейтральному проводу. Для соединения корпуса рабочего выключателя с нулевым проводом обслуживания требуется основная перемычка [разд. 250.24 (B) и п. 250,28]. В корпусе сервисного разъединителя рабочий нейтральный проводник обеспечивает эффективный путь тока замыкания на землю к источнику питания [гл.250,24 (C)]; следовательно, вам не нужно устанавливать перемычку на стороне питания в ПВХ-кабелепровод, содержащий входные провода для обслуживания [разд. 250.142 (A) (1) и п. 352.60, исключение № 2].

(2) Присоедините металлические дорожки качения к резьбовым муфтам или ступицам с указанной резьбой.

(3) Соедините металлические дорожки качения с фитингами без резьбы.

(4) Используйте перечисленные устройства, такие как контргайки соединительного типа, втулки, клинья или втулки с соединительными перемычками к рабочему нейтральному проводнику. Перечисленный соединительный клин или проходной изолятор с соединительной перемычкой к рабочему нейтральному проводнику требуется, когда металлическая дорожка качения, содержащая служебные проводники, заканчивается кольцевым выбиванием.

Перемычка для перемычки на стороне питания того типа провода, который используется для этой цели, должна иметь размер согласно Таблице 250.102 (C) (1), исходя из размера / площади проводников рабочей фазы внутри кабелепровода [разд. 250.102 (C)]. Контргайка соединительного типа, соединительный клин или соединительная втулка с соединительной перемычкой могут использоваться для металлической дорожки качения, которая заканчивается к корпусу без кольцевой выбивки.

Крепежная контргайка отличается от стандартной контргайки тем, что она содержит крепежный винт с острым концом, который входит в металлический корпус для обеспечения надежного соединения.Присоединение одного конца служебного кабельного канала к служебной нейтрали обеспечивает необходимый путь тока короткого замыкания с низким сопротивлением к источнику.

Соединительные системы связи

Для систем связи должно быть предусмотрено оконечное устройство соединения [Арт. 805], радио и телеаппаратура [ст. 810], CATV [ст. 820] и подобные системы [разд. 250.94]. Вы соединяете эти разные системы вместе, чтобы минимизировать разницу напряжений между ними.

Оконечное устройство для межсистемного соединения должно отвечать всем следующим требованиям [разд.250.94 (A)]:

(1) Будьте доступными.

(2) Иметь емкость как минимум для трех проводников межсистемного заземления.

(3) Устанавливается так, чтобы не мешать открытию какого-либо корпуса.

(4) Быть надежно закрепленным и электрически подключенным к сервисному разъединителю, корпусу счетчика или проводнику заземляющего электрода (GEC).

(5) Быть надежно закрепленным и электрически подключенным к разъединителю здания или GEC.

(6) Указывается как заземляющее и соединительное оборудование.

Исключение: оконечное устройство межсистемного соединения не требуется, если системы связи вряд ли будут использоваться.

«Межсистемное заземляющее соединение» — это устройство, которое обеспечивает средства для подключения соединительных проводов систем связи (витой провод, антенны и коаксиальный кабель) к системе заземляющих электродов здания [ст. 100] ( Рис. 2 ).

Рис. 2. Оконечное устройство для межсистемного соединения должно соответствовать всем требованиям гл.250,94 (А).

Склеивание металлических частей

Металлические части, предназначенные для использования в качестве заземляющих проводов оборудования (EGC), должны быть соединены вместе, чтобы гарантировать, что они могут безопасно проводить ток короткого замыкания, который может быть на них наложен [разд. 110.10, п. 250.4 (A) (5), п. 250.96 (A) и Таблица 250.122 Примечание].

Непроводящие покрытия (например, краска) необходимо удалить, чтобы обеспечить эффективный путь тока замыкания на землю, или концевые фитинги должны быть спроектированы так, чтобы их удаление не требовалось [разд.250,12].

Соединение цепей 277 В и 480 В

Металлические кабельные каналы или кабели, содержащие цепи 277 В или 480 В, заканчивающиеся кольцевыми заглушками, должны быть прикреплены к металлическому корпусу с помощью перемычки, размер которой соответствует сек. 250.122 [Разд. 250.102 (D)].

Там, где не встречаются выбивки увеличенного размера, концентрические или эксцентричные, или если коробка или корпус с концентрическими или эксцентрическими отверстиями указаны в списке для обеспечения надежного склеивающего соединения, перемычка не требуется.Но вы должны использовать один из методов, перечисленных в Исключении из Разд. 250,97. Например, используйте две контргайки на жестком металлическом трубопроводе или промежуточном металлическом трубопроводе — один внутри и один снаружи ящиков и шкафов.

Перемычки для подключения оборудования должны закрываться любым из восьми способов, перечисленных в разд. 250,8 [Разд. 250.102 (B)]. К ним относятся перечисленные соединители давления, клеммные колодки и экзотермическая сварка.

Размер перемычки на стороне питания

Размер перемычки на стороне питания должен соответствовать Таблице 250.102 (C) (1), в зависимости от размера / площади фазового проводника внутри кабелепровода или кабеля [разд. 250.102 (C) (1)].

Если фазные провода питания соединены параллельно в двух или более кабельных каналах или кабелях, установите размер перемычки заземления на стороне питания для каждого из них в соответствии с Таблицей 250.102 (C) (1), исходя из размера / площади фазных проводов в каждой кабельной канавке или кабель [Сек. 250.102 (C) (2)].

Размер одной перемычки на стороне питания, устанавливаемой для соединения двух или более дорожек качения или кабелей, должен соответствовать Таблице 250.102 (C) (1), примечание 3, на основе эквивалентной площади фазных проводов на стороне питания [разд. 250.102 (C) (2)].

Давайте рассмотрим пример, который поможет прояснить эти требования.

Вопрос : Какой размер перемычки на стороне питания требуется для трех металлических кабельных каналов, каждая из которых содержит служебные проводники 400кмил?

Ответ : Согласно п. 250.102 (C) (2) и Таблица 250.102 (C) (1), вам понадобится соединительная перемычка 1/0 AWG на стороне питания для каждой дорожки качения.Для нескольких кабельных каналов допускается использование одной перемычки на стороне питания в зависимости от эквивалентной площади фазных проводов на стороне питания.

Размер соединительной перемычки на стороне нагрузки

Размер соединительной перемычки на стороне нагрузки устройств максимального тока фидера и ответвительной цепи в сек. 250.122 [Разд. 250.102 (D)].

Давайте рассмотрим еще один пример, который поможет прояснить эти требования.

Вопрос : Перемычка заземления оборудования какого размера требуется для каждого металлического кабельного канала, где проводники цепи защищены устройством защиты от перегрузки по току (OCPD) на 1200 А?

Ответ : Если вы используете одну перемычку для скрепления двух или более металлических дорожек качения, задавайте размер за секунду.250.122, исходя из рейтинга самой большой цепи OCPD. В этом случае быстрая проверка таблицы 250.122 показывает нам, что требуется соединительная перемычка оборудования 3/0 AWG ( Рис. 3 ).

Рис. 3. Подбирайте перемычку для подключения оборудования в соответствии с номиналом самого мощного устройства максимального тока цепи.

Соединение систем трубопроводов и обнаженного конструкционного металла

Непрерывный электрический водопроводный трубопровод из металла должен быть соединен с одним из следующих [разд. 250.104 (A) (1)]:

(1) Корпус сервисного разъединителя

(2) Рабочий нулевой провод

(3) GEC, если достаточное сечение

(4) Один из заземляющих электродов заземления электродная система, если GEC или соединительная перемычка к электроду имеют достаточный размер

Соединительная перемычка системы металлических трубопроводов должна быть медной, если она находится в пределах 18 дюймов от поверхности земли [разд. 250.64 (A)] и надлежащим образом защищены в случае физического повреждения [разд. 250,64 (В)].

Дорожка качения из черного металла, содержащая GEC, должна быть электрически непрерывной путем соединения каждого конца дорожки качения с GEC [разд.250.64 (E)]. Точки крепления должны быть доступны.

Размер соединительных перемычек металлической системы водяных трубопроводов указан в Таблице 250.102 (C) (1) в зависимости от размера / площади проводников рабочей фазы. Они не должны быть крупнее меди 3/0, алюминия или алюминия с медным покрытием или 250 тыс. Куб. См, за исключением случаев, предусмотренных в разд. 250.104 (А) (2) и (А) (3).

Склеивание не требуется для изолированных участков металлического водяного трубопровода, подключенного к неметаллической системе водяного трубопровода. Фактически, эти изолированные участки металлических трубопроводов не следует соединять, поскольку они могут стать причиной поражения электрическим током при определенных условиях.

Когда электрически непрерывная металлическая водопроводная система в отдельном помещении металлически изолирована от других людей в здании, металлическая водопроводная система для этого человека может быть подключена к клемме заземления оборудования распределительного устройства, распределительного щита или щита. Выберите размер перемычки в зависимости от номинального значения OCPD цепи в секунду. 250.102 (D) [Разд. 250.104 (А) (2)].

Металлическая водопроводная система здания, снабженная фидером, должна быть подключена к одному из следующих компонентов:

(1) Клемма заземления оборудования в корпусе отключения здания.

(2) Заземляющий провод фидерного оборудования.

(3) Один из заземляющих электродов в системе заземляющих электродов, если заземляющий электрод или соединительная перемычка к электроду имеют достаточный размер.

Размер перемычки соединения в сек. 250.102 (D), но он не обязательно должен быть больше, чем самый большой провод фазы фидера или ответвительной цепи, питающей здание.

Другие системы металлических трубопроводов в здании или прикрепленные к нему должны быть соединены [разд.250.104 (B)]. Трубопровод считается соединенным, если он подключен к прибору, который подключен к заземляющему проводу оборудования цепи.

Информационное примечание 1. Склеивание всех металлических трубопроводов и металлических воздуховодов обеспечит дополнительную безопасность.

Информационное примечание 2: Дополнительную информацию можно найти в NFPA 54, , Национальный кодекс топливного газа , и NFPA 780, стандарт для установки систем молниезащиты .

Открытый конструкционный металл, который соединен между собой в металлический каркас здания, должен быть прикреплен к одному из следующих [разд.250.104 (C)]:

(1) Корпус отключения для обслуживания.

(2) Нейтраль в сервисном разъединителе.

(3) Корпус разъединителя здания для питаемых от фидера.

(4) GEC достаточного размера.

(5) Один из заземляющих электродов системы заземляющих электродов, если GEC или соединительная перемычка к электроду имеют достаточный размер.

Комментарий автора : Это требование не распространяется на металлические элементы каркаса (например, металлические стойки) или металлическую обшивку здания.

Металлические водопроводные системы и конструкционные металлические конструкции, соединенные между собой для образования каркаса здания, должны быть соединены с вторичной обмоткой трансформатора за сек. 250.104 (D) (1) — (D) (3). Например, открытый конструкционный металл, используемый таким образом в области, обслуживаемой трансформатором, должен быть соединен с нейтральным проводником вторичной обмотки, где GEC подключается к трансформатору [разд. 250.104 (D) (2)].

Исключение № 1: Подключение к трансформатору не требуется, если металлический каркас служит заземляющим электродом [разд.250,52 (A) (2)] для трансформатора.

Не виноват

Учитывая все детали, при соединении для тока короткого замыкания вероятно упущение или недосмотр. Это могло привести к трагическим последствиям.

Попробуйте этот метод проверки. На монтажном чертеже отметьте все точки, в которых перемычка должна обеспечивать обратный путь к источнику повреждения. Затем пройдите по установке с этим рисунком и отметьте то, что отсутствует.
