90 фото основных типов вентиляции и их классификация

Все больше и больше квартир и домов обзаводятся пластиковыми окнами. В погоне за столь желанной и необходимой теплоизоляцией – это хорошее подспорье. И действительно, пластиковые окна и металлические уплотненные двери прекрасно справляются с возложенными на них обязанностями.

Однако вместе с тем, особенно в зимнее время года, когда окна и двери плотно закрыты, в квартире и доме может обнаружиться ряд неожиданных проблем. Повышенная влажность, запотевание окон и появления грибка. Вы можете ощущать «тяжёлый» воздух, что в свою очередь приводит к головным болям и плохому самочувствию.

Обратная тяга из вентиляционных или даже дымоходных каналов – еще один неприятный сюрприз. Все это – результаты маломощной или вовсе отсутствующей приточной вентиляции в доме или квартире.

Без регулярного воздухообмена в доме невозможно добиться комфортной эксплуатации жилья. Вентиляционные каналы, обустроенные в кухне и ванной комнате, не способны выполнить отвод отработанных воздушных масс без стабильного притока свежего воздуха.

Ведь говоря простым языком, чтобы воздух стабильно и постоянно выводился из жилья, он должен также стабильно и постоянно подаваться в то же помещение. Кратковременное открытие окон не способно кардинальным образом решить данную проблему.

Механические варианты обеспечивают естественное попадание в жилое помещение необходимых объёмов воздуха. Какие существуют варианты систем приточной вентиляции? Как их установить и эксплуатировать? Давайте разбираться.

Разновидности установок приточной вентиляции

Системы приточной вентиляции классифицируются по следующим особенностям:

Бесканальные. Воздушные массы с улицы попадают в комнату сквозь специальное техническое отверстие. Приток воздуха может осуществляться через отверстие в наружной стене или раме окна.

В большинстве вариантов система выполнена в сплошном корпусе. Такой вид приточной вентиляции обеспечивает стабильный приток необходимого воздуха только в той комнате или помещении, в которой она установлена.

Канальные. Необходимые воздушные массы принудительно нагнетаются в квартиру или дом по системе воздуховодов. Такая установка осуществляет подачу воздуха комплексно и равномерно во все помещение или жилье.

Если вы остановились на бесканальном варианте, который в большинстве случаев значительно дешевле и проще в установке, чем канальный, то где и как его установить?

Где правильно установить бесканальный приточный клапан?

Приточное техническое отверстие должно находиться на противоположной или перпендикулярной стене по отношению к стене, в которой установлены вентиляционные каналы.

Это могут быть следующие варианты:

Промежуток между радиатором и подоконником
В наружной стене помещения
В оконной раме пластикового окна

Пластиковые окна могут изначально комплектоваться приточным вентиляционным клапаном. Такой клапан оснащен специальным фильтром и механической задвижкой. При помощи этого клапана можно регулировать степень подачи свежего воздуха в комнату. Если у вас установлены пластиковые окна без клапана, его можно установить на уже существующие окна.

Приточный клапан может быть установлен в наружной стене. Однако следует учесть следующее: если в вашей климатической зоне температура иногда опускается значительно ниже нуля, то в помещение будет поступать холодный воздух.

В данном случае следует устанавливать стеновой клапан с функцией рекуперации. Он подогревает температуру воздуха до необходимого вам показателя.

Как показывает практика, одним из самых недорогих и практичных вариантов является место в стене под подоконником и батареей. Заходя в помещение, поток воздуха проходит вдоль радиатора. По ходу поступления, свежий воздух нагревается и смешивается с теплым воздухом, поднимающимся над радиатором.

Вентиляционные приточные клапаны имеют различную форму и пропускную способность.

Как установить приточную вентиляцию своими руками?

Одним из преимуществ стенового приточного клапана есть его простота в установке и отсутствие потребления электроэнергии. Для установки данного клапана вам необходимо соблюсти следующую последовательность:

Наметить в подходящем месте очертания клапана и место будущего отверстия.
Перфоратором проделать сквозное отверстие необходимого диаметра. Диаметр входного отверстия составляет 6см. Канал необходимо сделать с небольшим семи градусным углом по направлению к улице.
После проделанной работы установить утеплитель и воздуховод.
Все щели заделать монтажной пеной.

Монтируйте корпус клапана на воздухоносную трубу, и закрепляйте корпус на стене. Устанавливайте идущий в комплекте шумопоглотитель и теплоизоляцию. Можно устанавливать лицевую крышку клапана и защитную сетку со стороны улицы. Как видно на фото, клапан приточной вентиляции выглядит аккуратно и гармонично.

Во время эксплуатации данного клапана вы сможете по необходимости регулировать подачу воздуха. Количество стеновых клапанов необходимо вычислять в зависимости от объёмов жилого помещения.

Приточный клапан с подогревом подаваемого воздуха.

Особый вид принудительной приточной вентиляции – стеновые клапаны с функцией рекуперации. Система осуществляет частичное нагревание поступающего воздуха за счет выводимых из комнаты тепла и отработанного воздуха.

В момент рекуперации, потоки свежего и отработанного воздуха не перемешиваются. В то же время, основным подогревом поступаемого воздуха является элемент воздухонагреватель. Установка позволяет снизить потребление электроэнергии.

Для установки данной моноблочной установки потребуются проделать бурение наружной стены. Перфоратор для проделывания данной работы будет малоэффективен.

Канальные системы приточной вентиляции

Канальная установка состоит из целого комплекса воздуховодов. Данную систему обычно планируют еще при проектировании жилья. Воздуховоды монтируются в пространстве над потолком или в чердачном помещении. В некоторых случаях возможна установка в промежутке под существующим потолком.

Система труб распределена по всем комнатам. Принятый свежий воздух принудительно перемещается по вентиляционным трубам и подается в приточные решетки. Для отведения отработанных воздушных масс устанавливаются специальные дополнительные решетки.

Мощность системы для квартир может составлять пропускную способность от 200-500 кубических метров в час. Приточная вентиляция для частного дома, коттеджа или офиса потребуется с производительностью 2000-3000 кубических метров в час.

Среди особых преимуществ данной системы – независимость от погоды. Вне зависимости от погодных перепадов температур и ветра, данная установка более эффективна в сравнении с естественной вентиляцией.

Выводы

Приточная вентиляция – это неотъемлемая часть жилых помещений. Она обеспечивает весь дом необходимым объёмом воздуха независимо от расположения окон. Расходы на установку системы приточной вентиляции окупятся приятным микроклиматом и здоровьем всех, живущих в доме.

Фото приточной вентиляции

Также рекомендуем посетить:

какие бывают установки? Как сделать вентиляционную систему по схеме своими руками?

Свежий и чистый воздух – это необходимость для каждого человека. При его отсутствии в доме или офисном помещении замечается быстрое утомление людей, снижение их рабочей способности, возникают сбои в организме. Для нормальной жизнедеятельности воздушные массы в здании должны постоянно циркулировать. Происходит это естественным способом или принудительным. Для насыщения кислородом, чистым воздухом всех находящихся в здании, применяются приточно-вытяжные вентиляции.

Назначение, устройство и возможности

Современные здания, которые предназначены для проживания и нахождения людей, довольно герметичны. Стремясь уменьшить теплопотери, строители редко задумываются о естественном воздушном обмене, который так важен для человека. Этот момент стоит учитывать ещё во время проектировки сооружения. Если здание построено или уже старое, то установка вытяжки в нём также необходима. На сегодняшний день известно большое количество вытяжных систем, но наиболее эффективной считается приточная и вытяжная конструкция. В зависимости от типа здания, некоторые составные системы могут отличаться, но в целом схема одинакова у всех вариантов. Дополнение элементов способно обеспечить лучшую вентиляцию, учитывая особенности сооружения.

Для чего необходима?

Такая вентиляция относится к необходимому элементу в каждом помещении, где живут или работают люди. Данная система способна выполнять следующие функции:

очищать воздушный поток, который поступает снаружи;
обогревать воздух, при необходимости;
способствовать циркуляции;
выполнять отвод воздуха, что отработан;
снижать концентрацию влажности в ванной;
устранять запахи в столовой и уборной;
регулировать испарение в помещении с бассейном, что имеются в загородных домах;
снижать количество вредных примесей;
насыщать человеческий организм кислородом.

Как работает?

Воздушные массы проникают внутрь помещения и удаляются из него с помощью ветра, температурного перепада, разницы в давлениях внутри и вне сооружения. Вентиляция механического типа будет работать хорошо, при условии установки конвектора в помещении и вентилятора снаружи. Каждое сооружение нуждается в оборудовании каналами, которые подают и вытягивают воздух. Основу вентиляции данного типа составляют два независимых воздухоотводных канала. В задачу первого входит проведение чистого воздуха внутрь помещения, а второго – его отдача наружу. Чтобы работа имела эффективность, взаимосвязанность компонентов — в каждом канале оборудованы дополнительные элементы.

Наружный воздухозаборник оснащён решётками защитного типа.
Есть канал отвода воздуха, который способен принимать, транспортировать и распределять поток воздуха.
Фильтр для механического очищения. Эта деталь удаляет примеси, частицы и загрязнённые вещества при попадании в него воздуха.
Задвижки, заслонки, арматура.
Осушитель, рекуператор. Они удаляют лишнюю влагу.
Вентиляторы, что необходимы для перемещения воздуха с оптимальной скоростью.
Система для управлений электронного характера.

Принцип работы вентиляционной системы происходит по такой схеме:

наружное нагнетание свежего воздуха вентилятором;
подогревание или охлаждение воздуха с помощью конвектора;
фильтрование от вредных примесей и газов;
поступление воздушных масс внутрь сооружения;
выход воздуха, что отработан наружу по каналам с использованием перепада давления.

Для безупречного функционирования такой вытяжной системы потребуется грамотно составленная схема. Данные работы лучше выполнять при проектировке строительного объекта. В процессе создания схемы необходимо учитывать ряд моментов.

Место, где будет установлен агрегат. Расположение вентиляции должно быть максимально комфортным для использования.
Параметры путей и каналов, что будут проложены для отвода воздуха, его подачи и вытяжки.
Расположение системы управления.
Пункты, где будет производиться забор чистого воздуха, и сброс отработанного.

Требования к оборудованию

Вентиляции приточно-вытяжного вида могут нормально эксплуатироваться в сооружениях жилого плана только при качественном монтаже и оборудовании. В этой работе стоит брать во внимание следующие требования:

оптимальную мощность и производительность вентилятора;
необходимую длину сечения каналов воздухоотвода, которая должна подбираться по таблице;
расчёт системы вентиляции, что должен осуществляться с учётом объёма помещения, которое будет проветриваться;
обеспеченность свободного воздушного притока через вентиляционный канал, форточку, механический проветриватель при монтаже вентилятора вытяжки;
закрытость каждого отверстия для входа и выхода газа решёткой или сеткой с небольшими ячейками;
осуществление забора свежего воздуха на высоте не менее двух метров от поверхности земли, а отток отработанного газа должен происходить выше;
система должна иметь смотровой съёмный люк каждого скрытого узла, а также деталей установки.

Виды систем

Эти конструкции существуют в нескольких видах.

С рекуперацией теплоты. Установки данного вида предназначены для очищения и смены температурного режима воздушных масс, также они осуществляют экономию ресурсов. Благодаря наличию рекуператора, в холодное время года воздух который приходит снаружи подогревается теплом того, что выбрасывается. В жаркий сезон происходит наоборот.
С рециркуляцией. Такие системы вентиляции способны экономить энергопотребление за счёт смешивания части поступаемого и выделяемого воздуха. Недостатком вентиляций с рециркуляцией считается их невозможность использования в помещениях, где присутствуют взрывоопасные вещества. Такие устройства неспособны оптимально смешивать воздух разной температуры при холоде.

С охлаждением. Этот вид систем вентиляции актуален для помещений, где происходит хранение продуктов, материалов, которым требуется холод. Их принято использовать в помещениях, где технологические процессы нуждаются в низкой температуре и общественном месте в летний период года.
С кондиционером. Это устройство с тепловым насосом, кондиционером и фильтрами, что находятся в изолированном от тепла корпусе. Такой вид вентиляции с водяным нагревателем считается актуальным для помещений с высокой влажностью, например, бассейнов.

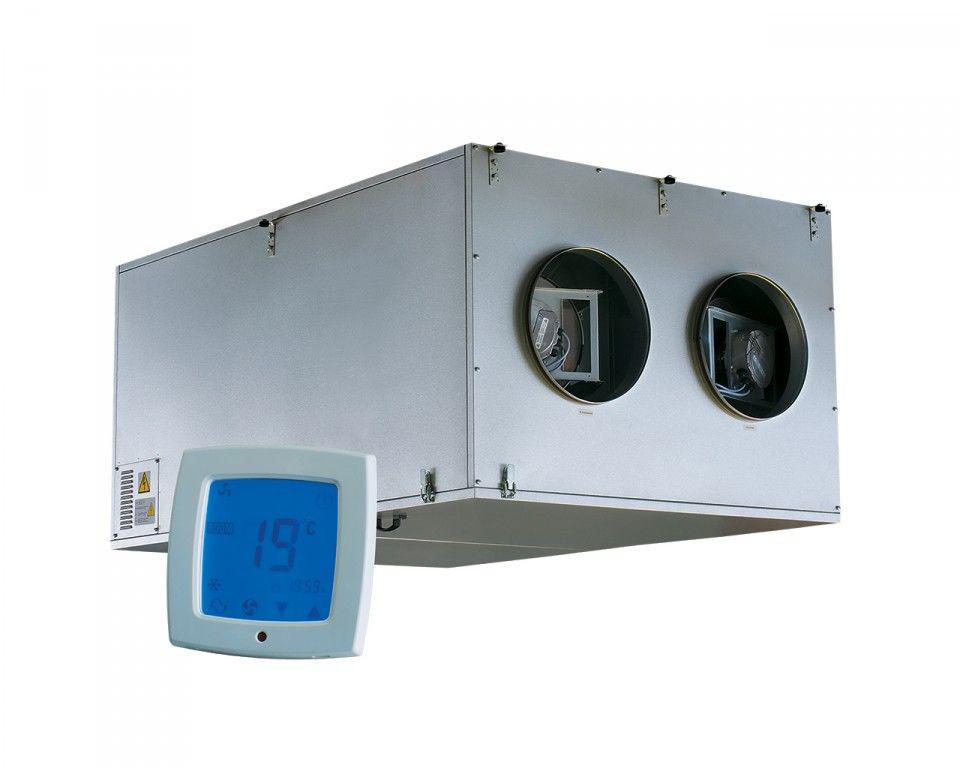

Большой популярностью в наши дни пользуется компактная приточная и вытяжная установка «ВУТ 100 П мини». Её используют, чтобы организовать энергосберегающую вентиляцию отдельной комнаты в зданиях, что имеют самое разное назначение. Должного внимания заслуживают настенные подвесные установки SkyStar-2 и SkyStar- 4. Данные системы считаются идеальным вариантом для зданий торгового, административного и ресторанного назначения, они стоят недорого и довольно просты в монтаже.

Критерии выбора

Выбрать приточно-вытяжную установку непросто, для этого необходимо учитывать массу факторов. Данные системы бывают в виде моноблока или наборного варианта. Эта установка организовывает притоки свежего воздуха, подогревает его, подаёт в помещение, в последующем удаляя отработанный газ. Её работа очень важна для людей, которые находятся в здании, поэтому выбор должен быть обдуманным, только таким образом, система будет нормально функционировать, создавая оптимальный микроклимат.

Факторы, которые стоит учитывать при покупке оборудования для вентиляции:

площадь помещения;
климатические особенности территории, на которой расположено здание;
цену на энергетические ресурсы;
стоимость последующего использования вентиляции.

Цена на конструкцию, что снабжена электрическим нагревом, будет меньше, нежели вариант с водным элементом. Вентиляция с водным калорифером потребует больших затрат при установке, но расходы во время её использования будут незначительными. Во время выбора системы вентиляции стоит обратить внимание на функции, которые она выполняет. В функциональный минимальный набор любой бытовой системы входит:

автоматическая регулировка мощности;
ступенчатый процесс включения электрического калорифера, при условии наличия нескольких ТЭНов;
плавность управления скоростным режимом вентиляции;
наличие элемента, который отображает температуру в помещении;
присутствие температурных датчиков, защищающих вентиляцию от обмерзаний.

Если система современная, то она должна иметь следующие функциональные особенности:

плавность старта и разгона вентилятора;
самостоятельное уменьшение скорости при особых условиях;
работу по расписаниям дневного и недельного типа;
возможность подбора режима летнего и зимнего вида, который осуществляется вручную или автоматически;
построение рабочих графиков;
информирование и оповещение о незапланированных ситуациях;
возможность самостоятельного возобновления рабочего режима.

Пример проектирования и расчёта

Для того чтобы функции проточной вентиляции выполнялись качественно, потребуются определённые затраты мощности, вот почему во время проектирования следует произвести актуальный и правильный расчёт параметров.

Для проектирования устройства вентиляции производственного помещения нужно взять во внимание источник, который загрязняет воздух. После этого высчитывается объём чистого воздуха, что обеспечивает нормальную жизнедеятельность людей, пребывающих в здании и количество загрязнённых воздушных масс, которые следует вывести.

В составе воздуха разная концентрация веществ, поэтому каждый элемент требуется рассчитать отдельно, после чего результаты суммировать. Для того чтобы воздушный баланс был правильным, стоит брать во внимание объёмы веществ, а также локальных отсосов для расчёта и определения объёма очищенного воздуха. Работу нужно проводить с использованием формулы: Кр=G/V, где Кр – кратность обмена воздуха, G – единица времени, а V – объём сооружения.

Если расчёт будет осуществлён правильно, то воздушный поток не попадёт в смежное помещение и не удалится из него. Конструкция, которая подаёт свежий воздух, обязана располагаться с той же стороны, что и оборудование. Таким образом, загрязнённый газ и пар не попадёт к людям. Каждый момент имеет огромное значение и обязателен для учёта. Бывают ситуации, когда при производственном процессе возникает выработка небезопасных веществ, которые тяжелее воздуха. В такой ситуации целесообразным станет использование комбинированной схемы обмена воздушных масс. Этот момент будет способствовать утилизации воздушных масс с вредными примесями из нижней части в объёме шестидесяти процентов. Из верхней – сорок.

Сложнее расчёт происходит, если система направлена на выведение теплоты и загрязнённого испарения. В процессе стоит учитывать, что загрязнённые элементы могут распространяться по всему крупногабаритному помещению. Рассчитать проект поможет формула:

L=Мв/ (Упом-Уп), где:
L- это объём необходимого чистого воздуха;
Мв – масса вредных веществ, что выделяются;
Упом – удельная концентрация элемента;
Уп – объём данного вещества в воздухе, который поступает через систему вентиляции.

Если будет выводиться не одно вещество, то подсчёт стоит осуществить для каждого по отдельности, в итоге просуммировать.

В производственном помещении, где сосредоточена большая численность работников, провести расчёты следует по несложной формуле: L=Nm, где искомое число – это нужный объём воздуха, N – численность персонала, что работает в помещении, а m – объём воздуха, необходимый одному лицу в течение шестидесяти минут. После вычисления нужного объёма свежего воздуха и проведения правильной проектировки, можно увеличить производительность труда, контролировать соблюдение правил, норм санитарии и гигиены, а также сделать процесс чище, и эффективнее.

Особенности монтажа

При идеальном расчёте, но в то же время неграмотном монтаже приточно-вытяжной вентиляции может возникнуть масса неудобств. Главными моментами в данном процессе является знание технологических требований монтажа, а также наличие достаточного количества оборудования и материалов. После того как демонтирована старая вентиляция, если такая имелась, можно приступать к подготовительному этапу создания вентиляционной системы своими руками, закупив материалы и нужные элементы.

В первую очередь потребуется установка элементов и механизмов, что смогут сделать быт более комфортным. Набор составных частей конструкции, может быть разным. Последовательная схема включает монтаж элементов:

очистительного фильтра;
калорифера;
вентилятора;
рекуператора;
кондиционера.

По необходимости в конце нужно сделать отверстие для выхода. Утепление данного элемента необходимо в случае, если его прохождение сосредоточено по кровле или чердаку, что не отапливается. Далее, необходимо смонтировать и подключить вентилятор для вытяжки. Начинать устанавливать воздухоотводы следует после того, как есть все нужные перекрытия, перегородки и стены, а также проложена гидроизоляция приточных камер, фильтров. Не стоит забывать о наличии фундамента и площадок, готовых опор, пробурённых отверстий и отштукатуренных стен.

Воздухоотводы монтируются в следующей последовательности:

обозначается место крепежа;
монтируется крепёж;
доставляются воздухоотводы и расходные материалы;
воздухоотводы собираются в блоки;
блоки поднимаются на места размещения и закрепляются.

Зачастую крепление вентиляционных труб происходит к потолку, в жилом доме его лучше всего скрыть под навесной конструкцией. Если верхний конец воздухоотвода расположен на высоте более полутора метров от пола, то его стоит закрыть заглушкой. Крепление устройств распределения к ним может происходить с применением адаптера или путём самоприсоединения. Прикрепляя конструкцию к вентилятору, необходимо обеспечить герметичность и надёжность данного соединения. Если этого не сделать, то при работе устройства будет слышен грохот, нарушится распределение воздушных масс по трубам.

Немаловажным этапом при монтировании вентиляции является подключение системы управления. После того как сборка конструкции окончена, можно перейти к её тестированию, наладке оборудования и требуемых величин. В процессе пользования не стоит игнорировать соблюдение инструкции по эксплуатации.

Советы специалистов по использованию и отзывы

Из-за неправильного использования вентиляции, в ней часто бывают сбои нормального функционирования. Обслуживание вентиляционных конструкций – это очистка или замена их фильтров. Текущий ремонт может заключаться в замене или простом ремонте блоков и их деталей. Если неполадка несложная, то исправить ситуацию можно в домашних условиях, пользуясь герметиком и паяльником для трубы. При наличии серьёзных неисправностей, специалисты советуют делать капитальный ремонт, который лучше доверить профессионалам.

Для того чтобы вентиляционные установки работали долгое время без перебоев, рекомендуется своевременно менять фильтры, осуществлять техническое обслуживание вентиляторов. Если монтаж осуществляется своими руками, то специалисты советуют заранее предусматривать расположение каждого отдельно элемента в системе воздухоотводов, чтобы в последующем не возникало неудобств с ремонтом и обслуживанием данной техники. После осуществления ремонтных работ стоит тщательно проверять конструкцию на герметичность. Такая работа гарантирует, что вентиляционная установка будет работать правильно и без перебоев длительное время.

Каждая вентиляционная установка нуждается в периодической проверке, эксплуатационном уходе, в ходе чего стоит обратить внимание на следующие моменты:

присутствие ограждений во вращающихся частицах;
наличие контргаек;
отсутствие шумов и сбоев при работе системы;
надёжное крепление агрегатов к основе;

качество смазки подшипников и электрического двигателя;
оптимальная температура подшипников;
натяжение и комплектность каждого ремня;
надёжность в состоянии изоляции вибрационного основания, покрытий, вставок;
присутствие заземления.

По словам специалистов, если пользователь приточно-вытяжной вентиляции слышит шумы, стук и вибрации при работе системы, то её следует выключить и разобрать, устранить неисправности.

Судя по отзывам людей, которые пользуются данным видом вентиляции, система заслуживает должного внимания и рекомендована к установке. Такая конструкция – это идеальный вариант вентиляции для помещений с бассейном. Пользователям нравится организованное проветривание, а также отсутствие высокой влажности, что даёт гарантию безопасности от разрушения стен и фундамента. Из отзывов следует, что люди остались довольны сменой естественного проветривания помещений на принудительное, так как это отличный вариант для устранения неприятного запаха, отработанного воздуха и заполнение кислородом площади, где живут или трудятся люди.

Подробнее смотрите в следующем видео.
