Приспособы для инструмента: Самодельные полезные приспособления своими руками

Содержание

Самодельные приспособления для хранения инструмента в домашней мастерской

Обустройство мест хранения инструмента является важной частью наведения порядка в домашней мастерской. Рассматриваемые в статье самодельные полочки и держатели просты, состоят большей частью из обрезков, а времени на их изготовление своими руками уходит совсем немного.

Настенный держатель для струбцин

Столярные струбцины зачастую свалены в кучу или стоят в углу домашней мастерской. Соорудите для них полку-держатель из отходов древесины и куска листового материала.

На нашем самодельном приспособлении помещается до шести реечных струбцин. Вы можете увеличить размеры подвески для хранения большего количества инструмента приблизительно на 30 мм для каждого из них. Учтите, что при значительном расширении держателя потребуется усилить планку или поставить дополнительную опору посередине.

Размеры заготовок для настенного держателя струбцин.

Нарежьте заготовки согласно размерам и отшлифуйте видимые поверхности. Совместите детали и высверлите раззенкованные отверстия.

Прикрутите планку к опорам шурупами 4,5х40 мм.

Переверните заготовки и закрепите тыловую панель.

Подвесьте держатель на стену сквозь высверленные монтажные отверстия.

Прямо под этим приспособлением найдется место для хранения С-образных струбцин.

Готовый настенный держатель столярных струбцин.

Держатели под них очень просты, а изготавливаются раздельно для каждого набора струбцин. Габариты подвески подбираются исходя из того, что ширина выступающей полочки должна быть чуть меньше расстояния между губками.

Держатель для хранения С-образных струбцин.

Настольная подставка для сверл

При работе дрелью приходится постоянно менять насадки. Часто бывает, что положите куда-нибудь сверло, а позднее его уже трудно найти. Смастерив своими руками небольшую подставку всего из четырех деталей, вы разместите в ней сверла, керны, карандаши, фрезы и другие аналогичные насадки.

Фото настольной подставки для сверл.

Для верхнего слоя приспособления оптимально подходит светлый пластик, на котором хорошо видны надписи, да и аккуратные отверстия в нём проще сделать. Для середины подберите кусок ДСП или МДФ толщиной 16 мм или чуть более. Скрепите эти две детали винтами и отметьте шилом месторасположение отверстий. Размечайте по квадратной сетке со стороной в 15 мм для сверл, а для остальных предметов ориентируйтесь по месту в зависимости от их габаритов.

Делаем настольную подставку для сверл.

Высверлите отверстия, подбирая сверла на 1 мм толще хвостовика размещаемой насадки.

Очистите нижнюю плоскость от заусенцев и закрепите на ней 3-миллиметровую фанеру. Прикрутите с торца деревянную планку для перовых сверл и нанесите на пластик маркировку для быстро поиска насадок.

Держатель для стамесок своими руками

Чтобы стамески не терялись и не тупились, сделайте для них простой подвесной держатель.

Фото подвесного держателя стамесок.

Подберите обрезок плотной древесины без сучков толщиной 20–40 мм. А также можно применить фанеру, МДФ или сосновую склейку. Выберите пазы за два подхода: сначала используйте электродрель с перовым сверлом, а затем выпиливайте пазы полотном с мелкими зубцами.

Чертеж подвесного держателя стамесок.

Прикрепите держатель на стене винтами сквозь просверленные в торце отверстия.

Готовый самодельный держатель стамесок.

Планка под отвертки

Часто используемые ручные инструменты практично хранить на задней панели стоящего вдоль стены верстака. Если кромка такой плиты имеет ширину хотя бы 10 мм, то на ней можно закрепить простейшую планку с дырками для хранения отверток.

Фото планки под отвертки.

Для этого держателя отлично подойдет обрезок ламината нужной длины. Высверлите в нём два ряда отверстий, рассчитывая размещение крупных отверток в дальнем ряду, а мелких – в ближнем.

Чертеж планки под отвертки.

Прикрепите панель-держатель саморезами прямо к торцу задней плиты рабочего стола.

Держатель для плоскогубцев

На этом приспособлении аккуратно располагаются пассатижи, круглогубцы, кусачки и все остальные подобные инструменты.

Фото держателя для плоскогубцев.

Для подвесной планки подберите березовую рейку, а для кронштейнов подойдет фанера.

Чертеж держателя для плоскогубцев.

Закруглите рубанком верхние кромки перекладины, чтобы плоскогубцы висели прямо.

Изготовление держателя для плоскогубцев.

Разметьте на деталях пазы, высверлите в них отверстия и пропилите материал ножовкой.

Доработайте грани квадратным напильником.

Подгоните пазы и отшлифуйте поверхности.

Соедините заготовки «на сухую» и прикрутите держатель на место саморезами.

Разместите нужный ручной инструмент на подвеске, а дырки в кронштейнах используйте для хранения отверток.

Самодельный держатель плоскогубцев.

Изменяйте при необходимости габариты и даже конструкцию рассмотренных проектов, приспосабливая держатели под свои нужды.

Самодельные приспособления для гаража, для хранения инструмента в гараже. Самодельные приспособления для домашней мастерской. Автомобильные самоделки Самодельные приспособления для автомобиля

Ремонт автомобилей — это серьёзная и ответственная работа, требующая определённых знаний и навыков. Есть операции, с которыми может справиться и новичок. Но многие виды ремонта требуют серьёзного опыта и определённой подготовки.

Однако любой спец по ремонту автомобилей когда-то был новичком — каждый из нас даже самую привычную работу однажды делал в первый раз.

Поэтому, если вы твёрдо решили освоить умение ремонтировать машину своими руками, не бойтесь начинать. Учитесь, будьте внимательны, уделяйте внимание каждой мелочи, и через какое-то время вы приобретёте все необходимые навыки.

Инструменты для ремонта автомобилей

Вам также будет необходим специнструмент для ремонта авто — без него, как вы понимаете, обойтись невозможно.

Для выполнения многих работ своими руками вам понадобятся различные приспособы и материалы — с их помощью будет осуществляться фиксация узлов, сборка-разборка, операции по устранению дефектов и т. п.

Давайте же разберёмся, какие специнструменты и приспособления вам могут понадобиться в ходе ремонта автомобилей своими руками.

Основные инструменты для ремонта автомобилей

Штатный набор инструментов

Для начала рассмотрим тот штатный набор инструментов, который вам будет нужно не только иметь в гараже, но и возить с собой. Ситуации случаются разные — бывает, что поломка заставляет вас работать руками прямо на месте, не давая возможности дотянуть до гаража. Для этой цели вы должны иметь при себе следующий спецнабор:

  • Отвёртки — без них редко обходится какая-либо работа с машиной. Вам понадобятся две разновидности:
  • со шлицом;
  • с крестообразным наконечником.

Поскольку вам могут понадобиться разные размеры, лучше возить универсальную отвёртку с разными типами насадок.

Отвертка многофункциональная c насадками

  • Разводной ключ — он может понадобиться, когда усилия пассатижей недостаточно, чтобы отвернуть упрямый болт;

Ключ разводной c храповим механизмом

  • Домкрат — будет необходим для того, чтобы поднять машину или придержать её, например, при замене колеса. Есть 3 популярные разновидности домкрата:
  • винтовой;
  • реечный;
  • пневматический.

Считается, что винтовой домкрат наиболее удобен — он компактен и эффективен.

Домкрат механический винтовой

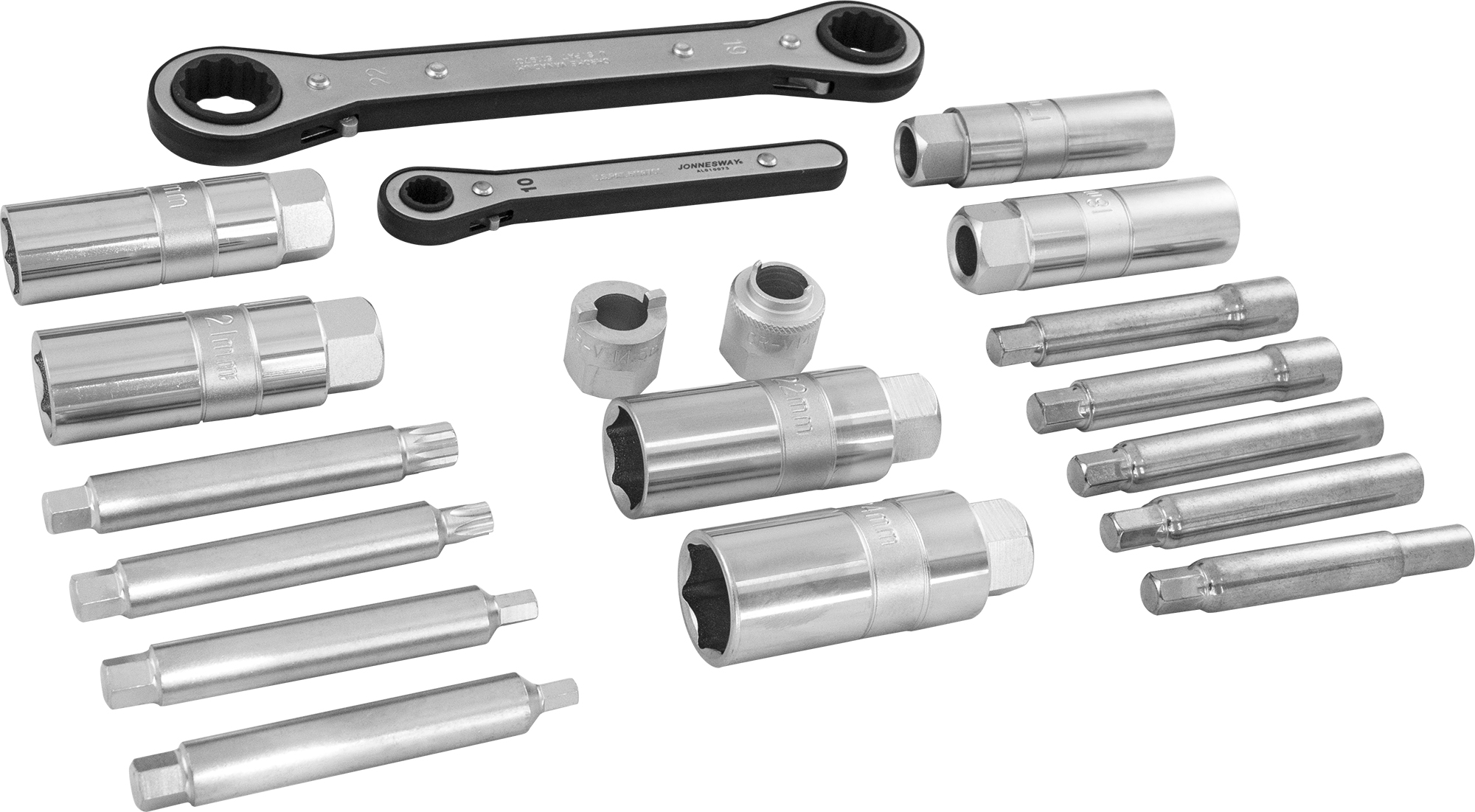

  • Торцевые ключи для отвинчивания головок. У них может быть 6-угольная и 12-угольная головка.
  • Набор накидных гаечных ключей. Должен быть как можно больше. В машине есть громадное количество разнообразных гаек, поэтому такой набор будет вам крайне необходим.
  • Несколько молотков разных размеров. Лёгкий молоток используется для выбивания болтов, гаек и шпилек. Самый тяжёлый нужен для операций по замене колеса, ремонте дверей и в других тяжёлых работах.
  • Пассатижи.
  • Кусачки.
  • Трос для буксирования автомобилей. Он должен быть неизношенным, надёжным, нескользким и не иметь повреждений.

Инструменты для ремонта машины

Приспособления и материалы

Кроме штатного набора инструментов, вам желательно возить с собой спецприспособления и материалы, которые могут понадобиться для работы своими руками на месте поломки:

  • запчасти — желательно иметь при себе мелкие запасные элементы, которые могут понадобиться в ходе ремонта. Это могут быть болты, гайки, прокладки, шланги и тому подобное;
  • запасные детали и узлы: ремни, бензонасос, предохранители и прочие мелочи, которые могут подвести вас в пути;
  • запасное колесо — если вы пробили колесо, вас спасёт только запаска;
  • прикуриватель — он пригодится, если возникнет необходимость зарядить аккумулятор от другого автомобиля;
  • шерстяные перчатки — пригодятся, чтобы не поранить руки во время тяжёлой работы;
  • чистые сухие тряпки и ветошь — их применяют для того, чтобы вытирать руки или узлы авто от грязи, пыли и масла.

Специнструменты и приспособления в вашем гараже

Вполне логично, что вам нет необходимости возить с собой целую мастерскую. Однако если вы хотите по возможности весь ремонт автомобиля выполнять своими руками, ваш гараж должен быть по совместительству и автомастерской.

В вашем гараже нужно обеспечить наличие:

  • качественного освещения — как странно это ни звучало бы, источник света играет громадную роль в уходе за машиной. Ваши глаза не должны уставать от яркого света. В то же время сложно переоценить важность полноценного обзора любых участков работы;
  • сварочный аппарат — вполне вероятно, что вам придётся выполнять операции по свариванию металлических элементов. Поэтому по возможности стоит обзавестись сварочным аппаратом;

Cварочный аппарат

Учтите, что его эксплуатация потребует от вас определённых навыков. Прежде чем приступать к работе, хорошенько потренируйтесь.

  • рихтовочный споттер со всей комплектацией. Применяется для того, чтобы выправлять части кузова машины и для точечной сварки;
  • пескоструйный аппарат. Используется для очистки и обезжиривания различных поверхностей. Незаменим в борьбе с возникающими очагами коррозии, а также при перекрашивании узлов авто;
  • набор инструмента для бессварочной рихтовки: молотки, лопатки, оправки и т. п.;
  • тиски;
  • шлифовальная машинка. Это также может быть обычная болгарка, которая может шлифовать и резать;

Шлифовальная машинка

  • электрическая дрель;
  • фрезерный станок;
  • пневматический пульверизатор для окрашивания поверхностей;
  • набор ручного слесарного инструмента: зубила, пробойки, бородки и т. п.;
  • средства измерения: штангенциркули, рулетки и т. п.

Рулетка измерительная

Вполне логично, что этот перечень можно продолжать до бесконечности — его длина зависит от ваших знаний, навыков, финансовых возможностей и готовности вникать в тонкости процесса.

Вполне вероятно, что вы будете браться лишь за несложные работы своими руками, а для более серьёзного обслуживания — обращаться на станцию автомобильного сервиса.

Оборудование спецназначения

Любой спец по ремонту автомобилей использует приспособы, которые сложно назвать штатными, но они здорово облегчают вашу жизнь. Рассмотрим некоторые из них:

  • ворот для мест с трудным доступом. Если вам сложно добраться до болта, ворот с трещоткой поможет вам справиться с ним без лишних усилий;

Ворот с трещеткой

  • игольчатый пневмоударник. Снимает любую окалину, ржавчину и краску не хуже пескоструйного аппарата. Иглы (12 или 19 шт.) расположены на рукоятке, которая присоединяется к компрессору. При помощи пневматики это приспособление очень эффективно выстукивает и очищает поверхность;
  • гайколом — накидное кольцо с режущим зубом внутри. Если проржавевшая гайка не поддаётся, накидываем кольцо, прижимаем режущий зуб и прилагаем усилие, пока гайка не сломается. Резьба болта при этом остаётся целой: надеваем новую гайку, делаем проход со смазкой — и проблема решена;

Гайколом

  • набор крючков для отсоединения пластиковых креплений электрических разъёмов;
  • электронный цифровой адаптер для ключа с трещоткой — он показывает момент, с которым вы затягиваете резьбовое соединение;
  • магнитная пластина — складывайте на неё все гайки и болты. Тогда они не потеряются;
  • зеркало и рукоятка с магнитами. Используются для визуального контроля работы с гайками в труднодоступных местах. Для вынимания гаек применяем ручку с магнитной насадкой;
  • обычный динамометрический ключ;
  • набор для высверливания болтов со сломанной шляпкой;
  • цифровой электрический тестер.

Профессиональный электрический ручной тестер

Заключение

Ремонт автомобиля своими руками предполагает наличие серьёзной базы инструментов, приспособлений и материалов. Без наличия обязательных штатных инструментов ремонт автомобиля будет попросту невозможен.

Если вы думаете, что самоделки – удел малышей и скучающих домохозяек, мы очень быстро развеем ваши заблуждения. Этот раздел полностью весь посвящен изготовлению самоделок из автомобильных запчастей и резиновых покрышек. Изготовить из автопокрышки можно практически всё. От огородной обуви до полноценной детской площадки с качелями, сказочными персонажами и элементами для отдыха. Наконец-то и у вечно занятых пап появится возможность проявить свои творческие таланты и создать нечто полезное и красивое на собственном приусадебном участке или придомовом дворе.

Автомобильным шинам свойственно приходить в негодность, особенно учитывая отечественное качество дорог и резкие перепады температуры. Вместо отправки старой автопокрышки на свалку, её можно слегка преобразить и подарить новую жизнь на детской площадке, в саду или огороде.

Мы собрали огромное количество примеров, как сделать автомобильные самоделки
с использованием шин в различных бытовых и эстетических целях. Пожалуй, одним из наиболее популярных способов применить отслужившую своё автопокрышку является обустройство детских площадок. Самый простой вариант – вкопать до половины ряд покрышек и разукрасить их верхнюю часть в яркие цвета. Созданный таким образом архитектурный элемент будет использоваться малышами в качестве приспособления для ходьбы и бега с препятствиями, а также вместо «мебели», ведь на поверхности покрышки можно разложить песочные изделия или даже посидеть самому, отдыхая тихим летним вечером.

Эстетически разнообразить экстерьер площадки можно, создав при помощи покрышек сказочных драконов, забавных мишек, которые будут встречать ваших гостей у входа во двор, притаившихся в огороде крокодилов и прочих зверушек. Любителям цветов автомобильная покрышка может заменить полноценный вазон, а высаженные в неё растения придадут дворику ухоженный вид.

Порадовать детей можно, создав удобные качели из наиболее сохранившихся шин. Можно оставить форму шины в первозданном виде, а, потратив немногим больше времени и усилий, создать необычные качели в виде лошадок.

Что бы вы ни выбрали, для создания автомобильной поделки, ваши дети в любом случае обрадуются появлению самоделки для авто во дворе. Изобретательные дети смогут играть в новые игры, и обязательно будут гордиться своим папкой, хвастаясь вашим творением перед друзьями. А смешение счастья и гордости за вас в глазах ребенка – возможно, единственная вещь, ради которой можно наступить на горло долгожданному выходному в компании дивана, телевизора и пива.

Многие автовладельцы используют свой гараж в качестве мастерской, наполняя его постепенно практичными приспособлениями, облегчающими ремонт и обслуживание авто. Многие из них можно изготовить самостоятельно, используя рекомендации, представленные в данной статье.

Многие приспособления для гаражной мастерской можно сделать самостоятельно, видео ниже, демонстрирует некоторые из них.

Гаражные самоделки – приспособления, существенно облегчающие гаражную жизнь, кроме того работают они не хуже заводских станков. Оснастив свою мастерскую такими приспособлениями, можно самостоятельно изготовить нужные детали для авто, а также различные поделки для дома или дачи.

Видео самодельные инструменты и приспособления для гаража

Сложно предугадать наперед какие приспособления могут понадобиться при проведении ремонта авто, тем не менее, существуют некоторые самоделки, некоторые используются чаще всего. Некоторые из них можно посмотреть на видео ниже.

Чертежи самодельных приспособлений

Трубогиб – полезное в домашнем хозяйстве приспособление, позволяющее выгнуть металлическую или полимерную трубу под определенным градусом. Гнутые трубы часто применяют при обустройстве парников и теплиц, монтаже отопления и других потребностей. Воспользовавшись представленным чертежом, ручной трубогиб можно изготовить самостоятельно.

Тиски – практичное приспособление, используемое при выполнении слесарных работ. С его помощью удается надежно фиксировать требующую слесарной обработки деталь в определенной позиции.

Состоит данное приспособление из нескольких деталей:

  • опорная плита;
  • 2-е губы – подвижной и не подвижной;
  • рукоятка;
  • винт ходовой части.

С помощью малогабаритных слесарных тисков, чертеж которых представлен выше, удобно проводить заточку и другую обработку мелких деталей.

Наличие в домашней мастерской фрезерного станка с ЧПУ позволяет выполнять целый ряд работ по механической обработке дерева.

Самодельный фрезерный станок состоит из нескольких узлов и деталей:

  • станина;
  • суппорты, предназначенные для перемещения фрез;
  • направляющие суппортов;
  • шпиндель с установленной фрезой;
  • микроконтроллер или плата коммутаций с микросхемами, обеспечивающих автоматизацию работы станка;
  • электродвигатель с блоком питания;
  • драйверы, отвечающие за передачу команд от контроллера на электродвигатель;
  • пылесос для сборки образующихся в результате работы станка опилок.

Фрезерный станок с ЧПУ, сделанный своими руками, позволяет выполнять гравировальные и фрезеровальные работы.

Самодельные приспособления для ремонта автомобилей

Съемник поводков стеклоочистителя – специальный инструмент, облегчающий процесс снимания поводков дворников. Изготовить его можно самостоятельно из куска арматуры, швеллера шестерки и болта десятки. Для этого с помощью сверлильного станка выполнить отверстия на 14 и приварить 2 гайки по обе стороны отверстия и ручку из арматуры, ввернуть болт в заготовку и, надев термоусадку, ввинтить резьбовую заклепку. Инструмент готов.
Другой вариант приспособления для съемки поводков стеклоочистителя представлен на фото ниже.

Еще одно полезное самодельное приспособление, с помощью которого можно самостоятельно вручную выполнить перебортовку колес. Другой вариант этого приспособления можно видеть на фото ниже.

При проведении серьезного ремонта автомобиля без подъемника, как правило, не обойтись. Устройство, изготовленное в заводских условиях, стоит недешево, а требуется не так уж часто, поэтому вполне может быть заменено на приспособление, изготовленное в домашних условиях.

Самодельные станки и приспособления для гаража

Изготовив приспособления для шиномонтажа и балансировки, можно самостоятельно выполнять данные работы, существенно сэкономив средства на обслуживании авто. Кроме того подобные приспособления придут на выручку, если нет возможности приехать в специализированный шиномонтаж.

В своей гаражной мастерской можно оборудовать универсальный станок для шиномонтажа используя подручные материалы — металлические трубы и ступицу.

Выполняя различные поделки для дома, часто возникает необходимость просверлить ровное отверстие. Это сложно выполнить обычной дрелью, но если изготовить стойку для дрели, типа той, что изображена на фото, то сверлить без перекосов будет гораздо проще. Выполнить такую конструкцию можно из различных материалов. Например:

Воспользовавшись схемой, представленной ниже, можно самостоятельно смастерить сверлильный станок из дрели.

Использование самодельного пресса позволит в гаражной мастерской изготавливать изделия методом прессования. Изготовить подобное устройство можно из гидравлического домкрата, закрепленного вверху станины, в свою очередь сваренной из подручных материалов. Давление в таком случае направлено вниз.

Другой вариант самодельного пресса, конструкция которого предполагает крепление домкрата у основания станины. В этом случает процесс давления производится вверх.

С помощью самодельного пресса можно выполнить рихтовку, согнуть листы металла, спрессовать картон, скрепить отдельные элементы. Видео ниже демонстрирует, как сделать такое нужное приспособление самостоятельно.

Приспособления для хранения инструмента в гараже

Наличие порядка является залогом комфортного использования рабочего мест в гараже. Обеспечить этот порядок на рабочем месте призваны специальные органайзеры, позволяющие удобно хранить и легко находить нужные инструменты. Сделать такие приспособления можно самостоятельно, используя при этом подручные средства.

Простым и доступным способом хранить ручной инструмент, является настенный органайзер, сделанный из жестяных банок, прикрепленных к фанерному листу. Дополнительно к нему можно прибить несколько крючков или гвоздей, чтобы удобно развесить измерительный и электрический инструмент. При отсутствии жестяных банок, в качестве держателей можно использовать ПВХ-трубы различного диаметра, нарезанные на отрезки и шурупами прикрученные к листу фанеры или ДСП.

Еще проще сделать специальное приспособление для хранения отверток. Для этого необходимо взять деревянный брусок и просверлить в нем отверстия нужного размера. Готовый держатель закрепить на стене. На таком же держателе можно организовать систему хранения стамесок и долото. Достаточно в деревянной заготовке выпилить специальные отверстия. Таким же образом можно сделать и держатель для электроинструментов, выпилив соответствующие отверстия в деревянной полке.

Интересный способ хранения инструментов предложен на фото выше. Его принцип построен на использовании магнитных лент, прикрепленных к металлическим планкам. С помощью подобной системы удобно хранить сверла, ключи и другие металлические инструменты.
Удобные и практичные органайзеры для хранения шурупов, болтов, гвоздей и другой мелочовки можно сделать своими руками из прозрачных пластиковых банок с крышками. Чтобы они не занимали место, следует прикрепить их за крышку снизу к полке. Этот и другие способы хранения инструментов позволяют рационально использовать место в гараже и все необходимое под рукой.

Видео, представленное ниже, демонстрирует, как самому обустроить в мастерской или гараже простую и удобную систему хранения инструментов.

Самодельные приспособления по дереву для домашней мастерской

Фрезерные станки, изготовленные в домашних условиях, могут выполнять одну или несколько операций. Предпочтение, конечно же, отдается многофункциональным приспособлениям, позволяющим сэкономить место в гаражной мастерской. С их помощью можно:
выполнить углубления определенной формы;
просверлить отверстия
сделать пазы;
обработать заготовки.
Простейший фрезерный станок можно изготовить на основе дрели. Для этого ее закрепляют на стальной профиль или в фанерный корпус, а напротив нее располагают вращающийся зажим. Обработка деталей выполняется с помощью специальных резцов, удерживаемых руками.

Самодельный токарный станок

Создание своими руками токарного станка позволяет изготавливать из деревянных заготовок посуду, интерьерный декор и мебель. Такое устройство станет доступной альтернативой промышленным млделям, и поможет реализовать свой творческий потенциал. Самодельный токарный станок можно сделать из отдельных узлов и деталей:

  • электромотора, используемого в качестве электропривода станка;
  • передней бабки, в качестве которой может выступать электроточило;
  • задней бабки, сделанной из дрели;
  • упора для резцов;
  • поперечных направляющих;
  • станины, сделанной из металлопрофиля или балок.

Передняя и задняя бабки токарного станка являются основными рабочими элементами, между которыми размещается деревянная заготовка. Вращающееся движение от электродвижка передается на заготовку через переднюю бабку, задняя же остается статичной, отвечая за удержание заготовки. Если оборудовать самодельный токарный станок дополнительными приспособлениями – балясиной, трезубцем, копиром и другими, то его функциональность значительно увеличится.

Видео ниже демонстрирует, ка изготовить токарный станок своими руками.

При необходимости высверлить точные отверстия в металлических, пластиковых или деревянных деталях, опытные мастера рекомендуют использовать сверлильный станок. В отличие от дрели, которая сильно вибрирует в процессе работы, такое устройство обеспечивает качественный результат, независимо от материала и толщины заготовки. Сделать простой сверлильный станок можно самостоятельно, использовав ту же домашнюю дрель, но установив ее в вертикальном положении на станину из мебельной плиты и прикрепив к металлической стойке. При необходимости такой станок можно оснастить асинхронным двигателем.

Как правило, домашние умельцы не останавливаются на изготовлении самых станков. Очень часто они работают над усовершенствованием уже имеющегося оборудования.

Видео, представленное ниже, демонстрирует полезные приспособления для токарного станка, расширяющие его функционал.

Самодельные приспособления по металлу для домашней мастерской

Данные приспособления, сделанные своими руками, для домашней мастерской предназначены для облегчения процесса металлообработки. Их, как правило, изготавливают из подручных материалов и инструментов.

Среди наиболее востребованных устройств, следует выделить:

  • трубогибы;
  • прессы;
  • тиски;
  • фрезеровальные, слесарные, токарные, сверлильные и рейсмусовые станки;
  • приспособления для заточки сверл, ножей и других инструментов.

С их помощью домашний умелец может изготовить практичные приспособления для дачи, гаража, а также обустроить комфортный дом. Примеры полезных в хозяйстве станков и устройств, можно видеть на фото ниже.

Самодельный отрезной станок по металлу

Как сделать некоторые полезные в хозяйстве приспособления, демонстрирует видео.

Взяв на вооружение представленные рекомендации и чертежи, любой домашний мастер сможет изготовить полезные приспособления для гаража и станки для своей мастерской, устроить эргономичное пространство в ней, реализовать свои творческие способности.

Эта статья называется инструмент для ремонта автомобиля, но она будет полезна и владельцам мотоциклов
.

Инструмент для ремонта автомобилей может быть самый разнообразный, но ясно одно — наличие в собственном гараже необходимого инструмента, для ремонта какого то узла машины, позволяет забыть про автосервис и позволит не тратить деньги на специалистов и делать всё самому. Ведь голыми руками не сделает ничего даже самый грамотный мастер. В этой статье мы рассмотрим, какой инструмент или оборудование поможет отремонтировать своими руками многие узлы современного автомобиля или мотоцикла. Это поможет начинающим ремонтникам определиться с выбором инструмента, для ремонта какого то узла или агрегата машины.

В любом транспортном средстве имеется несколько тысяч деталей, которые при эксплуатации машины постепенно изнашиваются и их требуется восстановить или заменить. И для каждого узла, при его разборке и ремонте, может потребоваться соответствующий инструмент. А так как деталей в любой машине очень много, то и инструмента может понадобиться не мало. Но чтобы разобрать большинство деталей, может подойти один и тот же инструмент или какое нибудь приспособление, но об этом подробнее ниже. Начнём всё по порядку.

Инструмент для ремонта двигателя, коробки передач и др.

Для двигателей, современных автомобилей или мотоциклов, требуется больше всего инструментов, приспособлений и разнообразного оборудования. Но первое, что необходимо иметь как начинающему ремонтнику, так и опытному профессионалу — это инструмент для разборки и сборки двигателя. Ведь чтобы восстановить или заменить изношенные детали, их следует демонтировать с мотора.

Наборы головок, шестигранников и звёздочек
.
Первое, что необходимо купить ремонтнику новичку — это набор торцевых головок, в котором кроме них имеется ещё и биты под шестигранники и звёздочки. Ведь большинство иномарок собраны именно на болтах с головками под шестигранник или звёздочку.

Инструмент, который желательно иметь владельцу импортного мотоцикла и автомобиля.

В некоторых наборах имеются ещё и ещё несколько рожковых гаечных ключей. Но советую купить рожковые ключи отдельно, а набор (чемоданчик) приобрести без рожковых ключей, но с головками не только с короткими, но и с дополнительными удлинёнными головками (набор как на фото слева), которые позволяют закручивать гайки даже на длинные шпильки. Удлинённая головка позволит выкрутить-закрутить и , а в некоторых наборах имеется специальная головка для свечей.

Отвёртки

.Так же во многих наборах имеются биты — отвёртки, (как крестовые, так и обычные) которые надеваются на штырь с ручкой. Такие биты заменят целый набор отвёрток. К тому же вместо штыря с ручкой на такие биты можно одеть трещотку с карданчиком или гибким валом и в труднодоступном месте открутить винт. Ну и разумеется биты с шестигранником или звёздочкой можно одеть вместо отвёртки, если винт под шестигранник или звёздочку. Такие наборы очень универсальны, но не помешают в гараже и обычные классические отвёртки разных размеров.

Инструмент для извлечения мелких стопорных колец.

А некоторые агрегаты, например насос некоторых машин, невозможно разобрать без приспособления, которое отжимает стопорные кольца. Подробнее о таких инструментах я написал .

Съёмники
.
Для разборки мотора, коробки передач или редуктора заднего моста, кроме гаечных ключей могут потребоваться съёмники, (например универсальный съёмник описанный вот в ), которые позволят стянуть с валов шкивы (например шкив коленвала или распредвала), и всевозможные шестерни (например при замене шестерен коробки передач).

При снятии шкивов, шестерен и других деталей, с помощью молотка и выколотки если и удастся что то демонтировать, то вполне возможно покалечить деталь или руки. Но большинство шкивов или шестерен имеют довольно плотную посадку на валу (с натягом) и без съёмника тут не обойтись.

Разумеется в одной статье довольно сложно описать множество приспособлений. Но зато несколько съёмников и разных приспособлений, помогающих при ремонте машин, описаны в рубрике моего сайта «Мастерская, станки и оборудование» и кликнув на рубрику в меню сайта, или на , можно найти в списке статей не мало полезного. (о разных вариантах съёмников для подшипников можно почитать , а конкретно о съёмнике подшипника ступицы написано ).

Динамометрический ключ

. После расточки цилиндров мотора и шлифовки коленвала, мотор разумеется следует собрать с восстановленными блоком и коленвалом (и с новыми сальниками, прокладками, новой поршневой, новыми вкладышами) . При сборке поршневой группы понадобятся приспособления, описанные вот в . А для затяжки крепежа двигателя (особенно его головки), да и любого агрегата, без динамометрического ключа не обойтись.

Приспособления для натяжки ремня

. После сборки двигателя, следует вернуть на своё место шкивы и ремни, которые приводят в движение эти шкивы. Надеть правильно ремень или заменить старый ремень новым совсем не сложно (подробно об этом ), но вот правильно натянуть ремень на глазок совсем не просто.

Но можно сделать и совсем простейший пресс без гидравлики, например как описанный в . И хотя при выпрессовке деталей придётся применять физическую силу, чтобы крутить штурвал, но зато такой прессик можно сделать совсем бесплатно, из подручных материалов, валяющихся по углам гаража.

Инструмент для ремонта ходовой (подвески автомобиля).

Такие детали, как изношенные шаровые опоры, рулевые тяги различные сайлентблоки, очень трудно, а порой и невозможно заменить без специальных приспособлений. И такой инструмент у водителя, решившего делать ремонт ходовой самостоятельно, разумеется должен присутствовать в гараже.

Съёмники шаровых опор

, рулевых тяг, я подробно описал в , там же написано какие лучше, а какие хуже. А как выпрессовать сайлентблоки и с помощью чего, написано . И хотя там описано как заменить сайлентблоки автомобиля Волга, принцип замены и съёмники для других машин такие же (ну размеры чуть другие).

Выбор их сейчас огромен, и разнообразие моделей и форм может поставить в тупик водителей новичков. Какие домкраты бывают и какому отдать предпочтение, советую почитать вот .

Инструмент для ремонта кузова автомобиля (навески мотоцикла).

Кузов автомобиля несомненно считается самой дорогой частью машины. А значит и кузовной ремонт стоит не дёшево. Конечно же качественную покраску кузова после его ремонта в обычном гараже не сделаешь, нужна специальная камера, которая не имеет пыли и оборудована вытяжкой (и подогревателем зимой).

Ремонт электрооборудования.

В заключении хочу посоветовать многим начинающим мастерам: по возможности покупайте более дорогой инструмент от авторитетного европейского, японского или американского производителя. И хотя он стоит ощутимо дороже дешёвого азиатского, зато он будет служить верой и правдой долгие годы. И в итоге получится, что вы наоборот сэкономите на деньгах, а главное на своих нервах. Ведь не зря же была придумана пословица, что скупой платит дважды.

И ещё — вообще то автомобиль или мотоцикл у мастера, который любит всё делать сам — это такое устройство, которое постоянно требует покупки нового инструмента или оборудования. Ведь нехватка чего то может заставить даже самого рукастого мастера поехать в автосервис. Но то, что уже есть в гараже, позволяет сэкономить значительные суммы денег на самостоятельном ремонте и эти суммы можно потратить на покупку нового инструмента.

И покупка нового оборудования для гаражного мастера всегда праздник. Но описать весь инструмент и оборудование, которое может понадобится при самостоятельном ремонте любого транспортного средства не так то просто.

К тому же с каждым днём инструмент совершенствуется и в продаже появляется что то новенькое и интересное. Но всё же я надеюсь, что основной инструмент для ремонта автомобиля я описал, успехов всем и как можно меньше поломок.

Автомобиль — это сложный механизм, требующий к себе повышенного внимания. Оно, в свою очередь, требует от автомобилиста обзаводиться всевозможными полезными инструментами и устройствами, каждое из которых поможет сделать процесс эксплуатации авто, чуть-чуть проще.

1. Подстаканники

Складные регулируемые подстаканники, которые крепятся на решетку воздуховода и позволят удобно и безопасно разместить любимые напитки.

2. Сенд-траки

Компактные складные сенд-траки, которые не позволят колесам автомобиля провалиться в грязь или застрять в сугробе.

3. Чехол на заднее сидение

Большой чехол на заднее сидение автомобиля, который защитит салон от собачьей шерсти, слюней и прочих загрязнений, и позволит существенно сэкономить на химчистке.

4. Щеточка

Специальная щеточка, которая позволит произвести качественную чистку воздуховода печки и других труднодоступных мест.

5. Тройник

Специальный адаптер с тремя USB-портами, который подключается к прикуривателю и позволяет заряжать три девайса одновременно.

6. Чехол с подогревом

Чехол для сидения с подогревом, который подключается к прикуривателю, обеспечивающий комфортные условия для поездок в холодное время года.

7. Ортопедические подушки

Ортопедические подушки, которые крепятся к передним сидениям, помогая поддерживать шею в правильном положении. Такие подушки станут бесценной находкой для людей, которые много времени проводят за рулем или в поездках.

8. Автомобильный проектор

Небольшой автомобильный проектор, который перенесет любую информацию со смартфона на небольшой дисплей, закрепленный на лобовом стекле.

9. Держатель для очков

Небольшое приспособление, которое позволит удобно и надежно зафиксировать очки под потолком своего автомобиля.

10. Перегородка-сумка

Небольшая сетчатая сумка-перегородка, которая позволит обзавестись дополнительным местом для хранения различных мелочей и разграничить пространство между передними и задним сидениями.

11. Мини-мойка

Небольшой набор приспособлений, которые помогут вымыть машину не хуже, чем на автомойке. Помпа работает от прикуривателя и имеет автоматический датчик, который отключает помпу при нагнетании нужного давления.

12. Карман

Небольшой карман для телефона и других важных мелочей, который можно легко закрепить на торпеде автомобиля или в любом другом удобном месте.

13. Органайзер для документов

Практичный органайзер, который крепится на солнцезащитный козырек автомобиля и позволяет разместить массу нужных вещей.

14. Тайник

Миниатюрный тайник для заначки или других мелочей, который полностью соответствует диаметру подстаканника и является практически незаметным для посторонних глаз.

15. Портативный столик

Вместительный автомобильный органайзер.

Вместительный автомобильный органайзер со множеством карманов для самых разных вещей, который можно легко закрепить на спинке переднего сидения.

Видео-бонус:

Не так давно , которые занимаются перевозкой разнообразных грузов.

идеи гаражного обустройства своими руками, приспособления для домашнего мастера – Ремонт своими руками на m-stone.ru



Многие автовладельцы используют свой гараж в качестве мастерской, наполняя его постепенно практичными приспособлениями, облегчающими ремонт и обслуживание авто. Многие из них можно изготовить самостоятельно, используя рекомендации, представленные в данной статье.

Видео самодельные станки и приспособления для домашней мастерской

Многие приспособления для гаражной мастерской можно сделать самостоятельно, видео ниже, демонстрирует некоторые из них.

Гаражные самоделки – приспособления, существенно облегчающие гаражную жизнь, кроме того работают они не хуже заводских станков. Оснастив свою мастерскую такими приспособлениями, можно самостоятельно изготовить нужные детали для авто, а также различные поделки для дома или дачи.

Видео самодельные инструменты и приспособления для гаража

Сложно предугадать наперед какие приспособления могут понадобиться при проведении ремонта авто, тем не менее, существуют некоторые самоделки, некоторые используются чаще всего. Некоторые из них можно посмотреть на видео ниже.

Чертежи самодельных приспособлений

Трубогиб для профильной трубы

Трубогиб – полезное в домашнем хозяйстве приспособление, позволяющее выгнуть металлическую или полимерную трубу под определенным градусом. Гнутые трубы часто применяют при обустройстве парников и теплиц, монтаже отопления и других потребностей. Воспользовавшись представленным чертежом, ручной трубогиб можно изготовить самостоятельно.

Малогабаритные самодельные тиски

Тиски – практичное приспособление, используемое при выполнении слесарных работ. С его помощью удается надежно фиксировать требующую слесарной обработки деталь в определенной позиции.

Состоит данное приспособление из нескольких деталей:

опорная плита;
2-е губы – подвижной и не подвижной;
рукоятка;
винт ходовой части.

С помощью малогабаритных слесарных тисков, чертеж которых представлен выше, удобно проводить заточку и другую обработку мелких деталей.

Фрезерный станок с ЧПУ по дереву

Наличие в домашней мастерской фрезерного станка с ЧПУ позволяет выполнять целый ряд работ по механической обработке дерева.

Самодельный фрезерный станок состоит из нескольких узлов и деталей:

станина;
суппорты, предназначенные для перемещения фрез;
направляющие суппортов;
шпиндель с установленной фрезой;
микроконтроллер или плата коммутаций с микросхемами, обеспечивающих автоматизацию работы станка;
электродвигатель с блоком питания;
драйверы, отвечающие за передачу команд от контроллера на электродвигатель;
пылесос для сборки образующихся в результате работы станка опилок.

Фрезерный станок с ЧПУ, сделанный своими руками, позволяет выполнять гравировальные и фрезеровальные работы.

Самодельные приспособления для ремонта автомобилей

Съемник поводков стеклоочистителя – специальный инструмент, облегчающий процесс снимания поводков дворников. Изготовить его можно самостоятельно из куска арматуры, швеллера шестерки и болта десятки. Для этого с помощью сверлильного станка выполнить отверстия на 14 и приварить 2 гайки по обе стороны отверстия и ручку из арматуры, ввернуть болт в заготовку и, надев термоусадку, ввинтить резьбовую заклепку. Инструмент готов.

Другой вариант приспособления для съемки поводков стеклоочистителя представлен на фото ниже.

Еще одно полезное самодельное приспособление, с помощью которого можно самостоятельно вручную выполнить перебортовку колес. Другой вариант этого приспособления  можно видеть на фото ниже.

При проведении серьезного ремонта автомобиля без подъемника, как правило, не обойтись. Устройство, изготовленное в заводских условиях, стоит недешево, а требуется не так уж часто, поэтому вполне может быть заменено на приспособление, изготовленное в домашних условиях.

Самодельные станки и приспособления для гаража

Изготовив приспособления для шиномонтажа и балансировки, можно самостоятельно выполнять данные работы, существенно сэкономив средства на обслуживании авто. Кроме того подобные приспособления придут на выручку, если нет возможности приехать в специализированный шиномонтаж.

В своей гаражной мастерской можно оборудовать универсальный станок для шиномонтажа используя подручные материалы — металлические трубы и ступицу.

Выполняя различные поделки для дома, часто возникает необходимость просверлить ровное отверстие. Это сложно выполнить обычной дрелью, но если изготовить стойку для дрели, типа той, что изображена на фото, то сверлить без перекосов будет гораздо проще. Выполнить такую конструкцию можно из различных материалов. Например:

из металла;

из дерева.

Воспользовавшись схемой, представленной ниже, можно самостоятельно смастерить сверлильный станок из дрели.

Использование самодельного пресса позволит в гаражной мастерской изготавливать изделия методом прессования. Изготовить подобное устройство можно из гидравлического домкрата, закрепленного вверху станины, в свою очередь сваренной из подручных материалов. Давление в таком случае направлено вниз.

Другой вариант самодельного пресса, конструкция которого предполагает крепление домкрата у основания станины. В этом случает процесс давления производится вверх.

С помощью самодельного пресса можно выполнить рихтовку, согнуть листы металла, спрессовать картон, скрепить отдельные элементы. Видео ниже демонстрирует, как сделать такое нужное приспособление самостоятельно.

Приспособления для хранения инструмента в гараже

Наличие порядка является залогом комфортного использования рабочего мест в гараже. Обеспечить этот порядок на рабочем месте призваны специальные органайзеры, позволяющие удобно хранить и легко находить нужные инструменты. Сделать такие приспособления можно самостоятельно, используя при этом подручные средства.

Простым и доступным способом хранить ручной инструмент, является настенный органайзер, сделанный из жестяных банок, прикрепленных к фанерному листу. Дополнительно к нему можно прибить несколько крючков или гвоздей, чтобы удобно развесить измерительный и электрический инструмент. При отсутствии жестяных банок, в качестве держателей можно использовать ПВХ-трубы различного диаметра, нарезанные на отрезки и шурупами прикрученные к листу фанеры или ДСП.

Еще проще сделать специальное приспособление для хранения отверток. Для этого необходимо взять деревянный брусок и просверлить в нем отверстия нужного размера. Готовый держатель закрепить на стене. На таком же держателе можно организовать систему хранения стамесок и долото. Достаточно в деревянной заготовке выпилить специальные отверстия. Таким же образом можно сделать и держатель для электроинструментов, выпилив соответствующие отверстия в деревянной полке.

Интересный способ хранения инструментов предложен на фото выше. Его принцип построен на использовании магнитных лент, прикрепленных к металлическим планкам. С помощью подобной системы удобно хранить сверла, ключи и другие металлические инструменты.

Удобные и практичные органайзеры для хранения шурупов, болтов, гвоздей и другой мелочовки можно сделать своими руками из прозрачных пластиковых банок с крышками. Чтобы они не занимали место, следует прикрепить их за крышку снизу к полке. Этот и другие способы хранения инструментов позволяют рационально использовать место в гараже и все необходимое под рукой.

Видео, представленное ниже, демонстрирует, как самому обустроить в мастерской или гараже простую и удобную систему хранения инструментов.

Самодельные приспособления по дереву для домашней мастерской

Самодельный фрезерный станок

Фрезерные станки, изготовленные в домашних условиях, могут выполнять одну или несколько операций. Предпочтение, конечно же, отдается многофункциональным приспособлениям, позволяющим сэкономить место в гаражной мастерской. С их помощью можно:

• выполнить углубления определенной формы;

• просверлить отверстия

• сделать пазы;

• обработать заготовки.

Простейший фрезерный станок можно изготовить на основе дрели. Для этого ее закрепляют на стальной профиль или в фанерный корпус, а напротив нее располагают вращающийся зажим. Обработка деталей выполняется с помощью специальных резцов, удерживаемых руками.

Самодельный токарный станок

Создание своими руками токарного станка позволяет изготавливать из деревянных заготовок посуду, интерьерный декор и мебель. Такое устройство станет доступной альтернативой промышленным млделям, и поможет реализовать свой творческий потенциал. Самодельный токарный станок можно сделать из отдельных узлов и деталей:

электромотора, используемого в качестве электропривода станка;
передней бабки, в качестве которой может выступать электроточило;
задней бабки, сделанной из дрели;
упора для резцов;
поперечных направляющих;
станины, сделанной из металлопрофиля или балок.

Передняя и задняя бабки токарного станка являются основными рабочими элементами, между которыми размещается деревянная заготовка. Вращающееся движение от электродвижка передается на заготовку через переднюю бабку, задняя же остается статичной, отвечая за удержание заготовки. Если оборудовать самодельный токарный станок дополнительными приспособлениями – балясиной, трезубцем, копиром и другими, то его функциональность значительно увеличится.

Видео ниже демонстрирует, ка изготовить токарный станок своими руками.

Самодельный сверлильный станок

При необходимости высверлить точные отверстия в металлических, пластиковых или деревянных деталях, опытные мастера рекомендуют использовать сверлильный станок. В отличие от дрели, которая сильно вибрирует в процессе работы, такое устройство обеспечивает качественный результат, независимо от материала и толщины заготовки. Сделать простой сверлильный станок можно самостоятельно, использовав ту же домашнюю дрель, но установив ее в вертикальном положении на станину из мебельной плиты и прикрепив к металлической стойке. При необходимости такой станок можно оснастить асинхронным двигателем.

Как правило, домашние умельцы не останавливаются на изготовлении самых станков. Очень часто они работают над усовершенствованием уже имеющегося оборудования.

Видео, представленное ниже, демонстрирует полезные приспособления для токарного станка, расширяющие его функционал.

Самодельные приспособления по металлу для домашней мастерской

Данные приспособления, сделанные своими руками, для домашней мастерской предназначены для облегчения процесса металлообработки. Их, как правило, изготавливают из подручных материалов и инструментов.

Среди наиболее востребованных устройств, следует выделить:

трубогибы;
прессы;
тиски;
фрезеровальные, слесарные, токарные, сверлильные и рейсмусовые станки;
приспособления для заточки сверл, ножей и других инструментов.

С их помощью домашний умелец может изготовить практичные приспособления для дачи, гаража, а также обустроить комфортный дом. Примеры полезных в хозяйстве станков и устройств, можно видеть на фото ниже.

Самодельный циркулярный станок

Самодельный рейсмусовый станок

Самодельный отрезной станок по металлу

Как сделать некоторые полезные в хозяйстве приспособления, демонстрирует видео.

Взяв на вооружение представленные рекомендации и чертежи, любой домашний мастер сможет изготовить полезные приспособления для гаража и станки для своей мастерской,  устроить эргономичное пространство в ней, реализовать свои творческие способности.

Основа основ – удобный верстак и организованное хранение инструментов и принадлежностей

Комфортность работы в мастерской зависит от многих важных условий. Если вынести «за скобки» вопросы отопления, вентиляции и освещения (это – темы для отдельного рассмотрения), то на первый план всегда выходит рациональная, удобная организация основного рабочего места.

Речь идет о верстаке и о продуманной системе хранения необходимых для работы инструментов, принадлежностей, расходного материала и прочей мелочи.

Верстак подбирается или изготавливается самостоятельно в зависимости от основного направления работ в мастерской.

Столярный верстак «классического» исполнения

Если хозяин больше нацелен на обработку древесины, то ему потребуется столярный верстак. Существует давно используемая и всесторонне проверенная общая концепция такого рабочего места. Наверное, и при самостоятельном изготовлении верстака имеет смысл ее придерживаться.

Конструкция «классического» столярного верстака

Верстак базируется на мощных деревянных ножках (поз. 1), которые снизу, в основании, обычно попарно связаны опорами-перемычками (поз. 2). Сверху располагается крышка – верстачная доска (поз. 3). Как правило, предусматривается углубленный участок – так называемый лоток (поз. 4), чтобы в ходе работы необходимые под рукой инструменты или комплектующие не падали на пол.

Обычно с правой стороны располагается боковой иди задний зажим (поз. 5). По сути, это винтовые тиски, в который предусмотрен выдвигающийся вверх клин (поз. 6). По линии этого клина вдоль верстачной доски расположен ряд гнезд (поз. 7) для аналогичных клиньев (они могут прятаться в этих гнездах или храниться отдельно и вставляться по мере необходимости). Это позволяет жестко закрепить для обработки деревянную заготовку между клиньями стола и боковых тисков.

Для фиксации длинномерной детали, которая не может быть закреплена между крайними клиньями, используется передний зажим (поз. 8). Это тоже винтовые тиски, которые способны зажать заготовку между передним торцом верстака и подвижной деревянной губкой. А для того чтобы длинная деталь имела необходимые точки опоры снизу, из торца верстака выдвигаются спрятанные там в пазах пальцы или выдвижные опоры (поз. 9).

Нижняя область верстака называется подверстачьем (поз. 10). Как правило, здесь расположены мощные перекладины (проножки), связывающие попарно ножки верстка в продольном направлении. На этих перекладинах часто организуются полки для хранения инструмента или заготовок, или даже, как показано в демонстрируемой схеме – закрытый шкафчик.

Ниже будет представлен чертеж верстака. Тот, кто умеет читать схемы и владеет навыками столярных работ, вполне сможет изготовить такую модель самостоятельно.

Для начала — общая монтажная схема столярного верстака с размерами.

Общий сборочный чертеж верстака.

Теперь – ряд чертежей по отдельным деталям и узлам конструкции.

Для изготовления деталей подверстачья (основания) используется, как правило, качественная древесина хвойных пород с остаточной влажностью не более 12%!

Стойки, верхние и нижние перекладины-опоры – размеры, принцип сборки и крепления.

Схема соединительного узла проножий.

Верстачную доску (крышку) преимущественно изготавливают из древесины твердых пород – это может быть бук или дуб, ясень или клен. Изготовить самостоятельно столь массивную габаритную панель – задача крайне непростая, поэтому часто в столярной мастерской заказывается или приобретается уже готовый клееный щит. Вряд ли это покажется слишком дорогим решением, учитывая и стоимость материала, и трудоемкость процесса. Так что выгоднее приобрести готовое изделие, а потом его уже доработать под верстачный стол.

Кстати, при выполнении различных обрабатывающих операций, так или иначе, поверхность рабочего стола будет повреждаться. Чтобы максимально продлить срок эксплуатации верстака, крышку нередко закрывают фанерным или ДВП-листом (естественно, по размерам стола и со всеми необходимыми пазами и гнездами). По мере износа такого покрытия его можно будет заменить на новое – это не столь трудно и недорого.

Чертеж крышки верстака. В данной модели лоток не предусмотрен, но его при необходимости можно на свободной участке выбрать фрезером.

Особую сложность обычно приставляет монтаж переднего и заднего (бокового) зажимов. Чтобы получились действительно работоспособные и удобные приспособления, сам винтовой механизм тисков лучше приобрести в готовом, собранном виде. В продаже представлено немало подходящих для этой цели моделей.

Вот такой готовый механизм для столярных тисков можно приобрести в магазине. Потребуется две штуки.

Для сборки этих зажимных узлов можно руководствоваться следующим чертежом:

Сборочный чертёж переднего и заднего зажимов верстака.

Губки для тисков должны изготавливаться исключительно из древесины твердых пород, размеры и расположение отверстий показаны на чертеже. (Следует правильно понимать, что расположение и диаметр отверстий должны соответствовать приобретённому винтовому механизму).

Чертеж губок для передних и задних (боковых) тисков верстака.

И, наконец, последняя схема демонстрирует способ крепления задних неподвижных губок обоих тисков к крышке верстака.

Задняя кубка передних тисков крепится снизу стола, боковых тисков – по торцу стола.

Безусловно, здесь показан пример, причем, он может подойти многим в «чистом виде», то есть без изменений. Но если требуются иные размеры (исходя, например, из имеющегося места), то можно составить свой чертеж, взяв продемонстрированные схемы в качестве образца сборки тех или иных узлов. Принцип все равно остается тем же. При необходимости – никто не мешает внести свои усовершенствования, которые, конечно, не должны негативно влиять на прочность конструкции.

Видео: слесарный верстак своими пуками

Если мастер планирует в основном заниматься слесарными операциями, то ему потребуется уже совершенно иной верстак, предназначенный именно для таких целей. Здесь, в отличие от столярной «классики» – неисчислимое количество возможных вариантов. как правило, для изготовления используются стальные профили (уголки, швеллеры, профильные трубы) и листы. Один из вполне достойных вариантов показан в видеосюжете ниже:

Важной составляющей комфорта работы в мастерской всегда является оптимизированная расстановка и система хранения инструментов и принадлежностей. Но на этом останавливаться не станем, так как на страницах нашего портала такой теме отведена отдельная статья.

Как сделать мастерскую максимально комфортной для работы?

Удобно, когда знаешь, где что лежит и когда необходимый инструмент – всегда под рукой. Так что стоит обратить пристальное внимание на систему шкафов, стеллажей, тумб, разумно организованных мест хранения расходных материалов. Особенно это важно в тех случаях, когда размеры помещения не дают «разгуляться». Вопросам оптимизации пространства в домашней мастерской на нашем портале отведена специальная публикация.

Самоделка для гаража: идеи по обустройству

Содержание статьи

1 Самоделка для гаража: идеи по обустройству1.1 Хранение шин и колес1.2 Рабочее место1.3 Хранение инструмента2 Cамодельные переноски для гаража2.1 Небьющийся патрон для лампы2.2 Переноска из светодиодного встраиваемого светильника3 Закрепить шнур от переноски на потолке4 Компрессор для гаража своими руками

Обустройство гаража — процесс длительный. Сразу сделать все не получится, Приходится постоянно что-то модернизировать, менять, мастерить что-то новое. При этом, в основном, используют самоделки для гаража. Это требует меньше денег да еще доставляет удовольствие — слепить из мусора нужную вещь -это дорогого стоит.

Даже на небольшой площади можно поместить все

Хранение шин и колес

Каждый автовладелец сталкивается с проблемой хранения несезонной «обуви» для машины. Куда приткнуть шины — больной вопрос. Вообще, способ хранения шин зависит от того, смонтированы они на дисках или нет.

Способы хранения шин

Так шины с дисками можно подвешивать или хранить лежа — в виде стопки, сложив их одну на другую. Для подвешивания шин использовать можно багажные ремни, цепи, металлический тросик диаметром 4 мм и больше в полиэтиленовой оболочке. Крепят ремни к потолку, стене, к расположенной сверху балке.

Тросик в полиэтиленовой оболочке, анкера с кольцом и хомуты для затяжки

Багажные ремни лучше крепить к кольцам в потолке или крюкам на стенах

Вбить в стену штыри достаточной длины, но такой, чтобы штырь не торчал за пределы шины

Подойдет не только штырь, но и крюк с небольшим радиусом изгиба

Еще один доступный способ — вбить в стену штыри или крюки с небольшим радиусом изгиба. Расстояние между крюками — чуть больше диаметра шин. Длина штырей должна быть такой, чтобы они не торчали ха пределы шины. Набить их можно практически под потолком  чтобы влезли колеса.

Шины без дисков можно хранить только «стоя». Для них делают специальные полки. Их сваривают обычно из профилированной трубы. 20*20 мм, максимум, 30*30 мм. Также можно использовать уголок. Круглую трубу варить неудобно, но из нее можно сделать поперечины — шины укладываются и держатся в этом случае лучше.

Ширина полки — 4-х кратная ширина шины, плюс запас 10-15 см на некоторую свободу. Высота задней стенки — чуть выше наружного диаметра колеса. Конструкция проста = сбоку напоминает прямоугольный треугольник. Имея инверторный сварочный аппарат, сварить такую полку не представит труда.

Полка для хранения шин — отличная самоделка для гаража

Это фабричный вариант с совсем негуманным ценником. Но можно позаимствовать идею — поперечины можно переставлять в зависимости от размеров шин…мало ли

Полка для шин в гараже с ограниченном пространстве. Шин нет — можно полку сложить

Только сварили и покрасили

Такие полки обычно вешают на стену. Но место надо выбрать так, чтобы на резину не падал свет — она от этого портится. Не самые сложные самоделки для гаража, но очень полезные.

Рабочее место

Наверное, самое большое количество самоделок для гаража связано с оборудованием рабочего места и систем хранения инструмента. Причем полки и стеллажи в гараже — не единственный способ решить эту задачу. В первую очередь надо решить, где будет располагаться рабочее место. Есть три варианта:

На всю ширину дальней стены. Если гараж имеет достаточную длину и есть возможность «украсть» примерно 1,5 метра. Достоинство — все расположено компактно, под рукой, не мешает ходить вдоль машины. Недостаток такого решения — приходится далеко носить инструменты, если работы ведутся на улице.

Столешница и много ящиков. Главное — запомнить где что лежит

Пример компактного расположения инструмента и шин в гараже

Вдоль одной из длинных стен. Такое расположение выбирают, если гараж широкий, но недостаточно длинный. Имеет смысл расположить стол и верстак слева от входа — со стороны водительского места. Но это некритично. Недостаток такого расположения рабочего места в гараже — двигаться приходится с некоторой опаской, зато удобнее вносить/выносить инструменты на улицу.

На такую шикарную мебель рассчитывать не приходится, но идея понятна

Вариант с небольшим складным столиком для совсем тесных гаражей

Главное — правильно разместить инструменты

Заняв один из углов. Это промежуточный вариант. Причем одну из сторон можно сделать длиннее, другую — короче.

Разместить рабочий стол в углу гаража, а рядом поставить диван — чем не решение проблемы

Занять две прилегающие стороны — отличная идея

Еще такой вариант

Стол или верстак для гаража делают из досок, обшивают фанерой. Недорого, вполне надежно. Если есть сварочный аппарат и навыки сверки, можно сварить раму из уголка или профилированной трубы. Обшить снова-таки лучше влагостойкой фанерой. Получается ровная стойкая к истиранию поверхность. Можно, конечно, использовать и ламинированную древесно-стружечную плиту (ЛДСП), но ламинирующий слой быстро повреждается.

П-образный верстак для гаража

Чтобы место «не гуляло» можно под столешницей установить полки или сделать ящики. Ящики более удобны, но делать их — та еще морока. Вполне можно сделать полки и поставить на них сбитые из фанеры ящики. Также подойдут пластиковые ящики и корзины. Но стенки должны быть толстыми.

На полки можно поставить ящики

Есть, кстати полезная идея — сделать стеллаж для хранения инструмента из б/у канистр. Находите такие, у которых ручка расположена сверху. Далее все просто — вырезается одна из боковин и в дальнейшем эта канистра используется как ящик.

Полезные и простые самоделки для гаража

Не обязательно делать целый стеллаж — все-таки сложно запомнить где, что находится. Но по тому же принципу можно сделать ящики для полок. На торцы, кстати, можно наклеить надписи или картинки (с картинками опознание происходит быстрее). Такие самоделки для гаража приносят удовлетворение — сотворить полезную вещь из мусора — приятное ощущение.

Хранение инструмента

Самая сложная задача — организовать хранение инструмента в гараже. Надо сделать так, чтобы все было в порядке, но, в то же время, находилось под рукой и на виду. Причем закрытые ящики подходят только очень организованным людям, которые всегда кладут на место взятую вещь. Иначе будете постоянно рыться в ящиках, забывая где что лежит. Есть несколько идей для удобного хранения мелочи и инструментов. Это совсем простые самоделки для гаража.

Быстро решить проблему поможет обычная металлическая сетка. Подойдет армирующая сетка из проволоки 2 мм, клетка 10 см. Ее крепите на стену, некоторые прутики откусываете, отгибаете, делаете из них крючки, перекладины и т.п. Можно купить специальные крючки, которые крепятся на сетку (есть в магазинах, продающих торговое оборудование), подойдут и обычные двусторонние крючки, которые можно купить или наделать из проволоки.

Сетка на стене — способ быстро организовать хранение инструмента

Отвертки удобно хранить на специальной полочке. Берете доску, фанерку, толщиной 10-15 мм. Доску надо хорошо ошкурить — чтобы не было заноз. В потом в плоскости сверлите отверстия разного диаметра в один или два ряда. Если доска достаточно широка, можно сделать отверстия покрупнее — для стамесок или даже для ручек молотков. Все сколы снова зачищаете. Теперь надо придумать крепление на стену. Можно использовать обычный кронштейн. В отверстия вставляются отвертки, стамески, другой подобный материал. Удобно,быстро, все на виду.

Идея для хранения отверток в гараже

Еще есть полезные самоделки для гаража, которые позволяют организовать хранение ручного инструмента. Пассатижи, плоскогубцы, кусачки и т.д. разместить удобно проблематично. Можно повесить на сетку.Снимать удобно, вешать — нет. Но есть простое решение — прикрепить неширокую доску и на нее надевать инструмент. Чтобы он удобно «садился», доску с одной стороны сточить. В срезе она должна быть похожа на равнобедренный треугольник.

Хранение ручного инструмента в гараже

Еще простая идея для хранения аккумуляторного инструмента, зарядок и запасных аккумуляторов к ним. Сделать полочку как на фото выше. В нижней части делают пропилы разного формата, а верхние используются как обычные полки. Идея в том, что все находится в одном месте, быстро достается/устанавливается на место. Эти самоделки для гаража сделают рабочее место удобным. Поддерживать порядок будет легко.

Общие рекомендации по созданию для гаража

Существует большой перечень того, что мужчина хотел бы видеть в своем гараже. Ведь оно должно быть довольно вместительным, чтобы обустроить там мастерскую, чистым, чтобы ничего не мешало работе, а также комфортным и правильно обустроенным. Никто не хочет искать отвертку среди груды металла и других инструментов.

Для обеспечения комфортных условий в гараже нужно учитывать основные требования касательно обустройства пространства внутри:

Внутри гаража должны быть полки для хранения сезонных шин, а также полки для инструментов и других вещей. Это позволит сэкономить пространство и правильно его организовать.Требуется обеспечить качественное освещение, так как обычно в гараже нету окон, или оно одно. Недостаток освещения делает гараж мрачным и непривлекательным. К тому же работать в полумраке не совсем полезно для здоровья, да и можно ошибиться, что-то повредив.Чтобы расширить диапазон работ внутри гаража, требуется установить строительный верстак, станок, смотровую яму и другие приспособления.

Замечание! Специалисты подсчитали, что перечень этих элементов не должен занимать внутри больше 20%!п(MISSING)ощади.

Ниже приводится схема-пример, как можно выполнить обустройство гаража и приспособлений для него.

Она расшифровывается так:

Место для открытых кронштейнов и крючков, куда помещаются самые полезные и часто используемые инструменты.Место для стеллажа, для мелких инструментов и приспособлений.Полки для автомобильных запчастей и шин.Место для стеллажа с крупными инструментами и приспособлениями.Шкафы для других вещей, таких как садовые инструменты, веник, швабра и т. д.Верстак с полками.

Теперь, когда мы выяснили пример того, как можно организовать пространство, рассмотрим, как сделать самодельные станки и приспособления для гаража.

Оригинальные идеи по организации пространства в гараже

И напоследок – фотоподборка наглядных идей по созданию вместительных конструкций из самых разных предметов, которые наверняка найдутся в любом гараже.

Интересные идеи для хранения

Самое первое, на мой взгляд, что необходимо изготовить в гараже – место для хранения всевозможных мелочей и инструментов. Это могут быть стеллажи или полки, которые удачно впишутся в гаражный интерьер и поспособствуют наведению порядка в нем. Их можно соорудить из деревянных досок или металлических уголков, которые остались у вас при ремонте или строительстве дома.

А при помощи магнитов можно легко прибрать мелкие детали.

Очень полезным оказывается гараж для хранения садовых принадлежностей, если конечно позволяет место, т.к. не всегда на загородном участке отводят специальное помещение для таких вещей. На фото ниже показано, как легко это сделать при помощи планок и крючков.

Также в гараже удобно хранить туристический и спортивный инвентарь (ведь не у всех в городской квартире найдется лишнее место для складирования на зиму велосипедов).

Очень экономят пространство в помещении вот такие приспособления на потолке:

Ну и самое главное – особое место в гараже отводится покрышкам. Настоящие домашние мастера своего дела без труда смогут изготовить держатели для шин своими руками.

А если есть сварочный аппарат, то такие держатели можно соорудить из металлических уголков.

И место экономит, и гараж не захламлен. И можно смело осуществлять шедевры по изготовлению самоделок для ремонта и обслуживания вашего авто.

Как сделать верстак?

Кто видел гараж, в котором нет верстака с укрепленными на нем тисками? Или гараж без полок, антресолей, навесных шкафов на стенах? Без стенда для проверки или технического обслуживания автомобиля?

По виду интерьера гаража сразу можно сказать, кто его хозяин и насколько функционален тот или иной вариант использования внутреннего пространства, насколько он его оптимизирует для эксплуатации.

Большой и удобный верстак в гараже – его неоспоримое преимущество. Если же в нем организовать ящики для инструментов и деталей, то он превратится в универсальное место работы. Обычно такой верстак делают на всю ширину гаража с различными по размерам ящиками.

Для его монтажа при габаритах 660х100х60 см нужны:

пила;фанера различной толщины;полиуретан;краски;шлифмашинка;крепеж.

Порядок работы:

для верстака размером 660х100х60 см потребуется нарезать 4 листа толщиной 20 мм;для рабочей поверхности лучше использовать шлифованную фанеру;

ящики изготавливают из полос 0.6х4.8 м, толщиной 13 мм;секции стеллажа монтируются из 20 фрагментов размером 61х61 см;

каждый вертикальный ряд ящиков рассчитывается так: 3 мелких и 1 глубокий;глубина пазов направляющих составляет 1.27 см;

дополнительно вырезать паз 254 мм внизу шкафа и три паза в 127 мм друг от друга и в 146 мм от верха шкафа;нужная жесткость конструкции создается усилением задней стенки полосами фанеры;

собираем все конструкции для пяти ящиков и скрепляем их между собой, потом крепежными винтами фиксируем к стене так, чтобы под ними было свободное место для негабаритных предметов;собрать ящики из фанеры толщиной 13 мм;

ручки вырезают в передней стенке ящика либо приобретают готовые и фиксируют саморезами;габариты нижних ящиков составляют 120х25х5 см и 60х25х5 см;

к рабочей поверхности верстака крепится рама 60х120 см;отделка верстака представляет собой шлифование и покраску в несколько слоёв.допускается финишное покрытие лаком.

Самодельные станки и оборудование

Как уже говорилось, разнообразие самодельных станков – чрезвычайно велико, и о всех рассказать попросту невозможно. Поэтому в этом разделе статьи читателю будет предложено несколько видеообзоров. И, кроме того, в подробностях, пошагово будет рассмотрено изготовление двух моделей станков.

Видео — миниатюрный токарный станок по дереву на базе электродрели

В хозяйстве частенько возникает необходимость выточить ту или иную деревянную деталь круглого сечения. Если не заниматься этим профессионально, то приобретать настоящий токарный станок – совершенно нерентабельно. Да и места он займёт немало. А вот иметь в своём распоряжении миниатюрный станок, который можно хранить в шкафу и собирать по мере надобности – никогда не помешает. Тем более что его изготовление – не столь сложное дело.

В этом можно убедиться, посмотрев предлагаемый видеосюжет. Несмотря на то что автор говорит по-английски, все его действия подробно показаны и вполне понятны. И такой станочек, руководствуясь это видео-подсказкой, по силам сделать каждому.

Видео — циркулярный станок на базе ручной вертикальной электрической пилы

Если возникает необходимость заготовки немалого количества деревянных деталей одного размера, то ничего лучше стационарной циркулярной пилы не придумать. И вполне можно изготовить такой станок, причем, опять же — в разборном варианте, который по ненадобности вообще не занимает практически нисколько места.

Потребуется всего лишь лист фанеры, несколько брусков и саморезов. А главным элементом конструкции становиться ручная вертикальная пила

В показанном сюжете мастер удаляет часть защитного ограждения ручной циркулярки. Это – не всегда обязательно. Вполне возможно, что свободного выхода пилы и так будет достаточно, если предполагается распил не слишком толстых заготовок.

Маятниковая пила из «болгарки» — самостоятельное изготовление пошагово

При нарезке заготовок или древесины или металла, в том числе – и профильных или круглых труб, нередко требуется высокая точность. Причем точность не только в линейных размерах, но и в величине угла среза. Характерный пример — когда необходимо точно нарезать заготовки для какой-либо рамы, в которой стыковка деталей идет или строго перпендикулярно, или под углом 45 градусов.

Принцип устройства маятниковой пилы

Выполнить такую операцию позволяет маятниковая пила. На схеме выше в упрощенном виде показан принцип ее устройства и работы.

В любом случае имеется надежное основание (станина, рама), обеспечивающее устойчивость станка (поз. 1). Во многих моделях поверх станины организован рабочий стол с системой направляющих, упоров и струбцин, позволяющих точно выставлять обрабатываемую заготовку. Обязательно имеется прорезь (поз. 2), точно в которую опускается вращающийся круг или пила.

На станине жестко крепится опора (поз. 3) качающейся части станка. Она оснащена блоком подшипников и осью (поз. 4), относительно которой проворачивается качающаяся платформа—коромысло (поз. 5). На этой платформе размещен электропривод (поз. 6), передающий вращение напрямую или через систему передачи (поз. 7) на режущий инструмент – отрезной круг или круглую пилу (поз. 8). Предусматривается рычаг (поз. 9) или рукоятка, с помощью которого мастер может плавно опускать отрезной диск вниз, на закрепленную на рабочем столике над прорезью заготовку.

Узнайте, как подключить трехфазный электродвигатель в сеть 220 В, из нашей новой статьи на нашем портале.

Обязательно предусматривается механизм возврата режущей части в исходное верхнее положение. Так, в показанном примере это обеспечивается массивностью привода, который выступает в роли противовеса. Но часто подобная функция возложена на пружинный механизм.

Маятниковая (отрезная, торцовая) пила заводского изготовления

В продаже представлено немало моделей подобных пил разной степени сложности, но стоимость у них – немалая. И если домашнему мастеру часто приходится иметь дело с точной нарезкой деревянных или металлических заготовок, то ему стоит рассмотреть возможность самостоятельного изготовления подобного станка. Причем, в качестве привода и режущего блока в нём может закрепляться обычная углошлифовальная машинка – «болгарка».

«Болгарку» необходимо использовать большую – с кругом на 240 мм, иначе особого смысла «заморачиваться» и не видно. Но удобство в предлагаемой модели в том, что шлифмашинку всегда можно снять, чтобы использовать в «ручном» варианте – как будет видно в дальнейшем, установка ее в станок времени много не занимает.

Иллюстрация Краткое описание выполняемой операции
Начнутся работы с изготовления кронштейна, в котором будет закрепляться «болгарка».
Для этого сначала со шлифмашинки снимается круг, рукоятка и ограждение.
С трех сторон «болгарки» имеются резьбовые отверстия М8 для установки рукоятки.
Ими и воспользуемся для системы крепления инструмента в кронштейне.
Сам кронштейн будет состоять из трех стальных пластин толщиной 3÷4 мм, размещенных П-образно. То есть он будет охватывать корпус редуктора «болгарки» с трех сторон.
По результатам «примерки» проводится подгонка пластин в нужные размеры.
На каждой из пластин должно быть отверстие, строго соосное резьбовому гнезду на шлифмашинке.
Две пластины – симметричные, и их можно просверлить «пакетом».
Центральная пластина размечается и сверлится индивидуально.
После этого с помощью болтов пластины устанавливаются так, как они будут стоять в конструкции кронштейна.
Сначала подгоняется центральная…
…а затем к ней стыкуются и обе боковые.
После точного выставления «коробочки» фиксирующие болты затягиваются.
Следующим шагом по стыкам пластин сначала выполняются прихватки…
…а затем – они свариваются сплошным швом.
После очистки шва от шлака этот узел пока убирается в сторону.
Переходим к изготовлению рамы-станины.
Она будет монтироваться из профильной трубы 40×20 мм.
Отрезается четыре заготовки – две длиной 400 мм, и две – по 300 мм.
Размеры были выбраны, если честно, интуитивно, из соображения обеспечения, с одной стороны, устойчивости станка, с другой – максимальной компактности.
Важно – необходимо сделать раму в форме правильного прямоугольника. Пары деталей должны быть точно одного размера. Углы тщательно контролируются, временно фиксируются магнитными держателями, а затем прихватываются сваркой.
То же самое проделывается и на второй паре углов.
После этого рама окончательно сваривается швами по внутренним вертикальным стыкам деталей.
Можно переходить у монтажу шарнирного узла, обеспечивающего качание коромысла станка.
Для его изготовления будут использоваться вот такие два подшипниковых блока заводского производства.
Эта пара укомплектована осью, уже подогнанной под внутренний диаметр подшипников.
Блоки подшипников будут крепиться на стойках, изготовленный из той же профильной трубы 40×20 мм. Длина стоек – 150 мм.
В них сразу размечаются и просверливаются отверстия для крепления блоков.
Очень важно, чтобы стойки были совершенно идентичны, особенно по расположению отверстий, иначе станок при работе начнет допускать перекосы реза.
Производится предварительная сборка этого узла – для того, чтобы наметить места приваривания стек к раме.
При выставлении стойки требуется проявить максимум внимания и аккуратности. Она должна занять строго перпендикулярное раме положения, без малейшего заваливания в какую бы то ни было сторону.
После того как стойка точно зафиксирована в идеальном положении, она сначала прихватывается, а затем, после контроля – окончательно приваривается к раме.
Аналогичные действия повторяются и со второй стойкой.
После проведения сварочных операций швы зачищаются.
Можно переходить к изготовлению качающегося коромысла – опять из трубы 40×20 мм.
В трубе на расстоянии 250 мм от края просверливается сквозное отверстие, в которое заводится ось, идущая в комплекте с подшипниковыми блоками.
И вновь – очень важно расположить ось так, чтобы она была строго перпендикулярна трубе, во всех плоскостях.
Торопиться не надо – следует добиться идеального ее положения.
Поле этого ось прихватывается, и после проверки – окончательно приваривается к трубе.
Следующий шаг – к трубе струбциной прижимается сваренный ранее кронштейн для крепления шлифмашинки – так, как показано на иллюстрации.
Наклон по отношению к оси трубы – примерно 45 градусов. Расстояние от оси до крайней точки пересечения кронштейна с трубой – 200 мм.
Затем кронштейн приваривается к трубе сплошным швом.
Далее, трубу необходимо обрезать ровно по линии пересечения с коробчатым кронштейном.
В итоге получилось вот такое коромысло – качающийся узел, на котором будет крепиться «болгарка».
Чтобы убедиться в том, что все выполнено правильно, проводится проверочная сборка конструкции.
Пока что это выглядит вот так – общие черты уже явно «прорисованы».
Но еще есть, чем заняться…
Прежде всего, необходимо усилить раму, и одновременно тем самым создать подобие рабочего стола, на котором будет крепиться упор-направляющая для обрабатываемых заготовок.
Для этого отдельно была сварена П-образная конструкция из трубы 20×20 мм.
При установке этой рамы в основную (по центру) важно добиться и перпендикулярности сторон, и того, чтобы верхний край обеих рам оказался строго в одной плоскости.
После этого производится прихватка, а затем – приваривание.
Упором-направляющей будет служить отрезок уголка 25 мм. Коромысло с блоками подшипников пока лучше снять – чтобы он не мешали в работе.
В уголке с одной стороны неподалёку от края просверливается отверстие под болт М8.
Упор устанавливается на станину, так, как он будет задействоваться в работе.
Намечается центр отверстия в правой перемычке.
Так как планируется предусмотреть возможность установки упора в три положения (перпендикулярный рез и ± 45°), креплению с этой стороны необходимо предоставить определённую степень свободы при перенастройке.
Поэтому здесь будет на круглое отверстие, а щелевидное, длиной порядка 30 мм.
В крайних точках сверлятся сквозные отверстия.
Края отверстий соединяются линиями разметки.
Затем рама надежно зажимается в тисках…
…и по проведенным линиям производится рез с помощью электрического лобзика с установленной на нем пилочкой по металлу.
После этого прорезанное окошко зачищается сверху и снизу с помощью шлифмашинки, чтобы не было заусенцев, способных помешать свободному перемещению болта вдоль этой щели.
Снизу, через шайбу, продевается болт М6, и сверху уголок прихватывается гайкой. Одна точка крепления (подвижная) есть.
теперь надо сделать еще три – для трех разных положений направляющей.
Для этого в перпендикулярном положении уголка намечается центр отверстия – он должен находиться на расстоянии 5 мм от края второй перемычки – как показано стрелкой.
Просверливается отверстие под болт М6.
В это отверстие наживляется болт М6 с гайкой снизу.
Затем очень точно выставляется положение направляющей под углом 45 градусов. Точное положение фиксируется струбцинами.
Гайка наживлённого болта прихватывается сваркой к направляющей.
Таким образом задана вторая, неподвижная точка фиксации положения упора.
Вот как эта гайка будет выглядеть сверху после приваривания и зачистки.
Теперь в любой момент можно с помощью болта зафиксировать направляющую ровно под углом +45°.
Аналогичный порядок действий – и для положения направляющей под углом — 45°.
Две точки фиксации готовы – осталось сделать последнюю – для перпендикулярного реза заготовки.
Все практически то же самое – точное выставление положения направляющей по угольнику, с последующей фиксацией струбциной…
…а затем – приваривание гайки к перемычке рамы.
С этим закончено – «рабочий стол» готов.
Осталось изготовить возвратный механизм.
Коромысло с установленной шлифмашинкой довольно хорошо сбалансировано, и противовеса, получается, нет.
Значит, устанавливаем пружину.
Обратите внимание – для верхнего конца пружины на краю коромысла была приварена небольшая стойка из трубы 20×20 мм. К этой стоке и к раме приварены гайки, которые в данном случае выполняют роль проушин для закрепления колец пружины.
При опускании коромысла вперед (при выполнении реза) пружина растягивается и стремиться вернуть все в исходное положение. Что от нее и требуется.
Пружину придется подобрать по ее силе. Не исключено, что появится необходимость устанавливать и парочку пружин.
В принципе – все детали станка готовы.
Можно провести полную разборку конструкции, чтобы покрасить прочной антикоррозионной краской.
Наконечники оси коромысла заклеены малярным скотчем. А на всю остальную поверхность из аэрозольного баллончика наносится краска.
Производится окрашивание станины.
После того, как краска высохнет, можно начинать окончательную сборку станка.
Для начала – устанавливается один блок подшипников, крепится болтами, гайки затягиваются ключом.
В установленной блок заводится одна сторона оси коромысла.
Затем на ось надевается второй блок…
…и крепится болтами к своей стойке.
Станок после сборки качающегося маятникового узла.
Для любителей эстетики – зияющие торцы профильных труб можно закрыть вот такими заглушками – они продаются в магазинах на трубы разного сечения.
Легкий удар резиновым молотком – и заглушки становятся на свои места.
Устанавливается на место возвратная пружина.
Сначала зацепляется ее нижний конец…
…а затем, в крайнем нижнем положении задней части коромысла, с помощью плоскогубцев цепляется за проушину и верхнее кольцо.
Пришла пора установить и сам режущий инструмент – шлифмашинку.
Обратите внимание – она в обязательном порядке должна быть с ограждением!
«Болгарка» фиксируется в своем кронштейне с помощью трех болтов
Кстати, еще один интересный нюанс, верхний болт быт несколько доработан.
К нему приварен пруток диаметром 8 мм длиной 300 мм.
А на противоположном конце прутка приварена гайка М8, в которую вкручивается штатная рукоятка от шлифмашинки.
Получился очень удобный рычаг для перемещения маятниковой пилы вниз – для реза заготовки.
Всё, сборка закончена.
Остается поменять отрезной круг на новый – и переходить к испытаниям станка.
Упор-направляющая на станине — в положении для перпендикулярного реза.
В станок устанавливается заготовка, выставляется линией реза под плоскость круга
(Кстати – это можно отдельно предусмотреть, например, дополнительно прикрутив к раме с правой стороны пластину, левый край которой как раз и будет наглядно демонстрировать линию реза).
Затем заготовка прижимается к упору-направляющей с помощью струбцины.
Включается шлифмашинка.
(Кстати, это тоже может стать проблемой – большинство моделей «болгарок» не имеют фиксации клавиши во включенном положении – просто по соображениям безопасности. Поэтому – будет над чем подумать. Например, клавиша удерживается в нажатом положении какой-то скобой или затяжкой-хомутом, на подача питания на шлифмашинку прервана на удобно расположенном для пользователя выключателе или кнопке).
Усилием на рычаге коромысло с закреплённой болгаркой плавно опускается вниз – производится рез заготовки.
Поле реза питание привода обязательно отключается.
Можно проверить качество реза – контроль с помощью угольника показывает, что рез выполнен строго перпендикулярно трубе.
Второй опыт – упор переведен в положение реза под углом +45 градусов. Заготовка притянута к уголку струбциной.
Итоги реза – требуемый угол 45 градусов.
На этом – всё.
Станок готов, и у хозяина появился надежный помощник для проведения точных операций раскроя заготовок.

Как уже говорилось, в зависимости от типа установленного круга (пилы), такой станок позволяет проводить работы с металлом, древесиной, пластиком. Если устанавливается диск с корундовым или алмазным напылением – можно резать керамическую плитку или керамогранит.

Схема, как видно – незамысловатая, надежная, и широко открытая для усовершенствования. В частности, некоторые умельцы изготавливают самодельные каретки на рабочем столе станка, позволяющие точно выставлять любой угол реза.

Видео — самодельный фрезерный стол из фанеры

Для любителей изготавливать из древесины какие-то более-менее серьезные вещи, ручной фрезер превращается в один из главнейших инструментов по обработке заготовок. Эта универсальная «машинка» способна на многое, если попала в умелые руки.

Ручной фрезер – как выбрать качественный инструмент по своим запросам?

Ассортимент предлагаемых в продаже моделей – очень широк, и начинающему мастеру, который готовиться освоить ручной фрезер – недолго запутаться. Чтобы хоть немного «подковаться» теоретически, предлагаем ему ознакомиться со специальной публикацией нашего портала, посвященной выбору ручного фрезера.

Но возможности этого инструмента станут неизмеримо шире, если изготовить для него специальный фрезерный стол. Один из вариантов такого самодельного станка – в предлагаемом видео.

Самодельный станок для заточки режущего инструмента – пошагово

И в мастерской, и на кухне, и просто по хозяйству используется масса режущего инструмента, нуждающегося в регулярной заточке. Ходовые дисковые точилки для ножей дают очень непродолжительный эффект остроты режущей кромки, так как снимают металл вдоль кромки лезвия, а по всем канонам требуется – перпендикулярно ей. При заточке вручную с помощью брусков или на вращающемся точиле очень сложно точно выдержать оптимальный угол, тем более, чтобы он был равным по все длине лезвия. Кстати, этот полный угол заточки – отличается для различных типов режущего инструмента – на эту тему немало отдельных публикаций в интернете.

Значит, чтобы качественно заточить, например, нож, требуется приспособление, которое позволяло бы прикладывать усилие с поступательным направлением плоского абразива перпендикулярно режущей кромке последовательно по всей ее длине с единым, предварительно вставленным углом наклона. И чтобы обеспечивался визуальный контроль за ходом формирования и заточки этой режущей кромки.

Станок для качественной заточки ножей. Это – выпускаемая промышленностью модель. Но подобное приспособление вполне можно изготовить и своими силами.

Таких приспособлений предлагается в продаже немало. Но если есть желание, то аналогичный станок вполне можно изготовить и самостоятельно, используя для этого материалы, которые, возможно, отыщутся в мастерской или гараже. Да если и приобретать необходимое – то выйдет совсем недорого. Пример пошагово показан в таблице ниже.

Иллюстрация Краткое описание выполняемой операции
Вся конструкция станка, все его детали и узлы будут так или иначе крепится на основании – станине (раме).
Для ее изготовления хорошо подойдет профильная труба квадратного сечения 20×20 мм …
…с толщиной стенки в 2 мм.
Как будет понятно дальше, никаких строгих пропорций размеров нет – исходят из соображений здравого смысла, прочности создаваемой конструкции, наличия тех или иных материалов.
Из профильной трубы шлифмашинкой нарезаются заготовки для рамы: две штуки длиной 250 мм, и еще две – 130 мм.
В рассматриваемом примере мастер будет подгонять стыкующиеся стороны рамы под углом в 45 градусов. Для этого требуется точный рез, так что лучше выполнять его с помощью отрезного станка.
Если его нет – ничто не мешает сделать раму попроще, то есть расположить ее стороны встык. Тогда вместо 130 мм малые детали будут всего 90 мм, так как встанут между большими.
На функциональности заточного станка это никак не скажется — единственное, будет некоторая потеря эстетичности.
Вот такая рама получилась после подготовки деталей.
Срезанные края можно слегка подогнать, зачистить от заусенцев, зачистить небольшую фаску под сварной шов.
Затем рама собирается, с одной стороны и по коротким вертикальным стыкам проваривается сплошным швом.
Швы очищаются от шлака и зашлифовываются «болгаркой».
Сваренный угол рамы после зачистки.
Можно, безусловно, сразу проваривать и с обеих сторон, но просто мастер решил дополнить раму регулируемыми по высоте ножками-подставками.
Операция необязательная – станок вполне допустимо устанавливать и просто рамой на ровную поверхность. Но с подставками, конечно, интереснее.
Вот эта регулируемая ножка с гайкой – такие несложно найти в любом магазине мебельной фурнитуры.
Гайки как раз и будут ввариваться по углам рамы.
По углам сверлятся отверстия, в которые будут посажены гайки перед их обвариванием.
Гайки вставлены в отверстия – эта операция проводиться на всех четырех углах станины.
Теперь с одной стороны станины (по малой ее стороне) требуется вварить гайки, куда будет вкручиваться вертикальная стойка станка.
Для этого на равном расстоянии от углов, вначале тонким (3÷4 мм)…
— а затем – сверлом диаметров в 10 мм просверливается верхняя стенка станины.
Здесь важна устойчивость, стабильность крепления узла, то есть несколькими витками резьбы – не отделаться. Поэтому в проделанные отверстия будут ввариваться удлинённые гайки М8.
Их нижний край желательно предварительно проточить под цилиндр , так, чтобы он плотно вошел в высверленные отверстия.
По сути, для монтажа станка требуется лишь одно такое гнездо. Но лучше предусмотреть два симметричных – как знать, возможно для пользователя в ряде случаем удобнее будет переставить стойку в другое положение. Это займет не более пары минут.
После этого все гайки обвариваются.
При прихватке необходимо следить, чтобы гайки не сместились и стояли ровно. Для этого их можно придерживать временно вкрученной длинной шпилькой, контролируя ее перпендикулярное плоскости станины положение.
Кроме того, эта мера надежно предохранить резьбу гайки от попадания на нее брызг металла.
Вот что получилось: с верхней стороны рамы – две вваренные гайки под стойки…
…с нижней – четыре вваренные гайки по углам для вкручивания регулируемых опор.
Кстати, если в распоряжении мастера будут резьбовые заклёпки нужного диаметра (М6 под опоры, и М8 под стойку), то можно обойтись и ими, то есть уйти от операции приваривания гаек.
Следующий шаг – изготовление полки, на которой будут фиксироваться прижимной пластиной режущие инструменты.
Можно ее изготовить из толстой стальной пластины. Но мастер решил придать ей небольшой обратный уклон, поэтому вырезает ее из уголка с полкой 63 мм.
Длина детали – по ширине станины, то есть 130 мм.
Сначала отрезается нужный фрагмент уголка.
Потом он зажимается в тиски, чтобы ровно срезать шлифмашинкой одну полку.
Вот таким образом эта площадка будет привариваться к станине.
После приваривания – тщательно зачищается шов.
Ножи и другие режущие инструменты будут фиксироваться на этой площадке прижимной пластиной. А для этого необходимо подготовить два отверстия с резьбой М8.
Желательно их расставить пошире, чтобы можно было, например, зажимать между ними ножи от рубанка и иные режущие детали подобного плана.
Сначала сверлятся отверстия сверлом малого диаметра – 3 или 4 мм.
Затем – сверлом под резьбу М8, то есть диаметром 6.7 мм.
После этого – метчиком нарезается резьба.
Следующая операция – изготовление прижимной пластины.
Для нее лучше взять толстую, 3÷4 мм, нержавейку. Она меньше подвержена деформации, нежели обычная углеродистая сталь.
Пластина по размерам должна соответствовать размерам опорной площадки.
Край, который будет обращен в сторону режущей кромки инструмента, шлифуется на скос, чтобы исключить задевание его абразивом во врем я заточки.
Далее, на пластине сверлятся два отверстия под винты М8 – строго совпадающие по осям с резьбовыми отверстиями в опорной площадке.
Эти отверстия под винты можно доработать «под потай».
Станина полностью готова, и ее после зачистки и обезжиривания можно покрыть краской из аэрозольного баллона.
Пока краска буде сохнуть – можно заняться другими узлами и деталями станка.
Для стойки и рабочей штанги станка будет использоваться стальной прут диаметром 8 мм.
Для начала его нужно хорошенько зачистить – отполировать наждачной бумагой. Мастер предложил вот такой вариант – с зажатием прута в патрон дрели и с удержанием бумаги в руке.
Скажем честно – не вполне безопасный способ.
Прут после полировки.
Он разделяется на два отрезка – один длиной 450÷500 мм, второй — 250÷300 мм.
С одного конца каждого из прутков нарезается резьба М8.
На коротком прутке резьбовой участок длиной примерно 20 мм – это для вкручивания во вваренную гайку станины.
На длинном прутке – резьба длиной 40÷50 мм. Она необходима для накручивания рукоятки.
Следующий шаг – изготовление фиксаторов, которые будут удерживать на штанге абразивный брусок. Изготавливаются они из удлиненных гаек М10.
Для начала нужно керном наметить центр сквозного отверстия, с отступом 12 мм от края.
Затем очень аккуратно, строго перпендикулярно оси гайки сверлится сквозное отверстие диаметром 8 мм.
С другого края гайки необходимо срезать четверть. Это выполняется ножовкой по металлу в два приёма.
Сначала делается поперечный надрез до центра…
…а затем – продольный.
Таких гаек необходимо подготовить две штуки.
В гайки вкручиваются короткие стопорные болты М10 – и фиксаторы готовы.
Вот так они будут выглядеть.
После этого фиксаторы надеваются на штангу. Между ними в вырезанные четверти укладывается точильный брусок, и вся эта сборка фиксируется прижимными болтами.
Всё, штанга собрана, можно переходить к следующему узлу станка.
На стойке должен располагаться узел, который обеспечивает верхнюю точку опоры для штанги. При этом должно обеспечиваться поступательное движение штанги вперед-назад, и степень свободы влево-вправо. Одним словом, это своеобразный шарнир, высота расположения которого на стойке как раз и будет задавать угол заточки режущей кромки.
Изготавливаться этот узел будет опять же на базе удлинённой гайки М10.
Для начала в ней сверлится сквозное отверстие диаметром 8 мм – точно так же, как на гайках, который пошли на фиксаторы.
Затем – следует довольно сложная операция.
Необходимо через головку болта М10 сначала просверлить отверстие диаметром 6,7 мм, а затем – нарезать в нем резьбу М8.
Сам болт будет вкручиваться в гайку, а в отверстие вкрутится кольцо от анкера. Это кольцо как раз и станет выполнять роль шарнира.
Вот так этот узел выглядит в сборе.
Со стороны сквозного отверстия в гайку вкручен болт М10, с помощью которого узел будет фиксироваться на вертикальной стойке.
Надо сказать, что такой шарнир в «лайт-варианте» – не самый удачный, и оправдывает его только доступность деталей. Но у рабочей штанги получается довольно солидный люфт, что может сказаться на точности выдерживания единого угла заточки по всей режущей кромке ножа.
Более совершенным решением моет стать использование готового шарнира типа «рыбий глаз» — такие детали в большом ассортименте представлены в интернет-магазинах, и стоимость их не столь высока.
Вполне можно, наверное, обойтись и без сложной операции высверливания отверстия в голове болта с последующей нарезкой резьбы – если повезет приобрести шарнир с подходящей резьбовой частью. Тогда для соединения можно будет обойтись и короткой шпилькой.
Но пока рассматриваем так, как предложил мастер.
Все детали готовы – можно переходить к сборке станка.
Снизу станины прикручиваются ножки-опоры.
Сразу регулируется их высота, чтобы станок стоял устойчиво — на всех четырех точках.
Вкручивается вертикальная стойка.
На стойку надевается шарнирный узел и фиксируется на определенной высоте зажимным болтом.
На опорную площадку укладывается прижимная пластина. Наживляются два винта, которыми будет осуществляться фиксация режущего инструмента в этом зажиме.
Осталось продеть свободный конец рабочей штанги в кольцо шарнира – и можно считать, что станок готов.
Мастер решил сразу испробовать его в работе.
Для начала – заточить вот этот нож с совершенно «убитой» режущей кромкой.
Нож размещается между опорной площадкой и прижимной пластиной. Режущая кромка – примерно параллельна короткой стороне станины.
Фиксация проводится затяжкой двух винтов.
Рабочая штанга вставляется в шарнир.
Сам шарнир выставляется по высоте тек, чтобы обеспечивался требуемый угол заточки.
Начинается процесс заточки – сначала первым, крупным бруском. По ходу работы можно наблюдать, как формируется единообразная режущая кромка по всей длине лезвия.
Затем брусок можно сменить на другой, с мелким абразивом, чтобы довести заточку до максимальной остроты режущей кромки.
Результат работы – сначала визуально…
…а теперь – с демонстрацией степени заточки режущей кромки.
Ненатянутый лист бумаги легко режется полосками.
Изменив высоту расположения шарнирного узла, аналогичным образом можно заточить железку рубанка…
…или даже лезвие топора.
Сам станок при временной ненадобности несложно разобрать, сняв штангу и выкрутив стойку. В таком виде он займет совсем немного места в шкафу или на полке.

Имеет смысл добавить еще несколько штрихов.

Многие модели заводского изготовления оснащаются шкалой, по которой выставляется необходимый угол заточки режущей кромки. Несложно придумать и самому подобное приспособление, например, такое, как показано на иллюстрации. Перпендикулярная плоскости опорной площадки пластинка, и съемная линейка с прикрученным к ней транспортиром.

Самодельный угломер для выставления точного угла заточки режущего инструмента.

После зажатия ножа в струбцине достаточно приложить линейку к режущей кромке и к точке шарнира, совместить центральную риску транспортира с платиной, и по той же платине снять показания угла, отсчитывая его от 90 градусов.

Важно – полный угол заточки составляется из углов с обеих сторон лезвия. То есть если требуется угол в 30°, то заточка с одной стороны должна вестись под углом 15°.

Поступают и иначе – вместо транспортира можно закрепить сектор, на котором заранее сделаны подписанные отметки, например, «кухонный нож», «столовый нож», «стамеска», «рубанок» и т.п. То есть достаточно будет выбрать высоту шарнира так, чтобы планка совпала с нанесенной отметкой.

Еще один вариант – это отметки на вертикальной стойке. Правда, в этом случае требуется единообразие в размещении ножей в струбцине – чтобы режущая кромка выступала всегда на одном расстоянии от края. Не вполне удобно.

А самый простой вариант – сделать несколько шаблонов из плотного картона или тонкой фанеры, подписав их, для какого режущего инструмента этот угол предназначен.

Одним словом, проявив сообразительность несложно значительно упростить приведение станка в нужное рабочее положение.

Можно сделать замечание и по креплению брусков. Если предполагается их смена по ходу заточки, то они обязательно должны иметь одинаковую толщину, иначе изменится угол. Многие мастера советуют и иные подходы. Вместо брусков у них подготовлено несколько стальных пластин одинакового размера. На пластины наклеивается абразивная бумага. Две стороны – это уже два разных уровня зернистости. То есть можно подготовить комплект на все стадии заточки: от грубого формирования режущей кромки — до ее полировки.

Некоторые мастера делают комплект сменных «брусков» даже из склеенных стеклянных пластин.

Еще одна интересная идея на этот счет – не пластина, а отрезок профильной квадратной трубы 20×20 мм. Четыре стороны – это четыре разных абразива. В ходе работы — только переворачивай нужной стороной…

Еще один нюанс: не помешает обеспечить себе и безопасность в работе. Будет очень неприятно, если при поступательном движении вперед рука сорвется – и в аккурат пальцами по режущей кромке. Так что здесь не помешает какая-то защитная гарда, придумать которую можно на свой вкус.

Есть мастера, отдающие предпочтение вертикальному расположению рабочей рукоятки.

Сделанный собственноручно станок для заточки инструмента наверняка окажется очень полезным в любом хозяйстве.

*  *  *  *  *  *  *

Можно сказать, что мы в этой статье лишь слегка «копнули» тему самодельных станков и приспособлений. Будем рады, если читатели пришлют свои пожелания: какой бы из инструментов они хотели увидеть с подробностями – постараемся удовлетворить их заявки. А еще лучше – если кто-то из самодеятельных мастеров поделится своими секретами на страницах нашего портала. Опубликованные обзоры от посетителей – в обязательном порядке оплачиваются.

Закрепить шнур от переноски на потолке

Удобства складываются из мелочей, а помогают в этом очень простые самоделки для гаража. Например, можно убрать вечно путающийся под ногами кабель от переносной лампы. Переноску обычно делают с дешевым кабелем. Он не самый гибкий, плохо складывается, его витки на полу попадают под ноги. В общем, пользоваться неудобно. Можно обезопасить себя и переноску — подвесить кабель к потолку. Решение простое, но очень эффективное.

Вот такую «подвеску» к потолку для переноски можно сделать своими руками за час

Нужны:

Два анкера с кольцом на конце.
Стяжка для троса.
Зажимной хомут.
Металлический трос. Длинна зависит от размеров гаража — надо от одной стены до другой.
Стальные/пластиковые кольца или сталистая проволока и кусок трубы, чтобы эти кольца сделать.
Переноска с длинным кабелем — его длина примерно двойная длина гаража.

Трос натягивается вдоль длинной стороны гаража. Удобнее — недалеко от «рабочей» стены, где расположен верстак или другое оборудование. Работы немного:

На потолке с одной и с другой стороны на расстоянии 30-50 см от угла сверлим отверстие в перекрытии, вкручиваем анкера.
С одной стороны крепим трос на стяжку.
Устанавливаем анкера с петлями, крепим трос
С другой, натянув трос, затянем его хомутом (им легче с этой стороны фиксировать).
На трос надеваем кольца — 4-6 штук, в зависимости от длинны. Если они неразъемные, их надеть надо до фиксации троса. Если готовых колец нет, можно проволоку закрутить вокруг трубы, нарезать кольца, потом их немного поджать, чтобы получился «заход» проволоки.
На кольцах к тросу подвешиваем кабель от переноски
Через кольца продеваем шнур переноски.
Из проволоки сгибаем крюк, который крепим на трос. К тросу приложить карандаш, вокруг него обмотать свободный конец проволоки от крюка. Карандаш вынуть. Все, крюк закреплен на тросе. На этот крючок удобно вешать излишки провода.
Делаем крюк (или несколько) для подвешивания петель кабеля

В общем все. Можно пользоваться. С таким приспособлением переноску можно дотянуть в любой конец гаража, кабель при этом не путается и не цепляется. Удобно, времени требует мало.

Идеи для хранения инструментов

Чтобы хранить инструменты, запчасти и другие приспособления для гаража, можно организовать зону для их размещения. Достаточно сделать своими руками вместительный стеллаж и полки. В магазине есть множество разнообразных вариантов приспособлений, но они обойдутся дороже. Да и вещь, сделанная своими руками, ценится намного больше. К тому же габариты приспособлений для гаража будут созданы под его параметры.

Важно! Минимально выдерживаемые нагрузки для полки и стеллажей – 150 кг и больше. А вот одна секция должна иметь максимальное ограничение по весу 500 кг.

Существует несколько правил, если приспособление для гаража будет сделана из дерева:

Подходит дерево твердых пород, такие как бук, дуб или граб. Обычно применяют сосну, так как она дешевле и проще в обработке. Однако, твердые породы надежнее.Перед тем как выполнять сборку приспособлений, требуется обработать дерево специальными защитными пропитками и антисептиками. Это продлит срок их эксплуатацииДетали, из которых состоит каркас, требуется обработать наждачной или шлифмашинкой. Это сделает эксплуатацию более безопасной.Полки лучше создавать из листов ДСП, фанеры или ОСБ. Как вариант использовать плиты ДВЛ, толщина которых не меньше 4 мм.

Выбирать толщину дерева нужно от нагрузок, возлагаемых на него. Существуют некоторые рекомендации по изготовлению гаражных полок. Для начала нужно создать план размещения полок, определиться с размером и сделать разметку. Дальше подготавливается материал (доски, крепежи) и инструмент. Перфоратором в стене просверливаются отверстия, в них вставляются дюбели с крючками. Это позволит усилить фиксацию приспособлений. На досках закрепляются подвесы, после чего осуществляется фиксация готовых приспособлений. При этом важно пользоваться строительным уровнем, чтобы сделать все ровно.

Важно! При изготовлении полок лучше создавать несколько коротких конструкций, чем делать одно большое. Дело в том, что большое может не выдержать вес инструмента и проломится по центру под весом.

Остается только покрасить изделие или оклеить специальной клеящей декоративной пленкой.

А теперь рассмотрим технологию создания стеллажа для гаража. Нам потребуется доска, шириной 10 и 20 см. Но, габариты конструкции каждый выбирает сам. Инструкция:

Доску 10 см шириной, нужно распилить на несколько частей, длина которых 18, 27,5 и 30 см. Эти детали служат распорками.Доска 20 см разрезается на части по 36 см. Из них будут формироваться полки в стеллаже.Доска, служащая основанием для конструкции, нуждается в разметке. Нужно отметить места с распорками. С каждой стороны делается отступ в 2,5 см.Верхняя распорка приклеивается, к ней фиксируется верхняя полка с распоркой. По такому же принципу формируются следующие детали. Нижняя распорка монтируется в самом конце.Приспособление переворачивается, а распорки стягиваются посредством шурупов вместе с основой конструкции.Осталось отшлифовать изделие наждачкой и покрыть его 2 слоями лака или другим материалом.Приспособление фиксируется на стене анкерными шурупами как под верхней, так и под нижней полкой.

Если нужно укрепить стеллаж, между секциями устанавливаются деревянные бруски. Благодаря им нагрузка равномерно распределяется по конструкции.

Обратите внимание! Комфортность в гараже обеспечивается и за счет качественного освещения, вентиляции и обогрева.

Для освещения используются лампочки или светильники, а в качестве вентиляции достаточно сделать продухи в кирпичной кладке. Их закрывают решетками. Отопление можно делать печным, газовым, воздушным или водяным.

Опрокидыватель для гаража своими руками: пошаговая видеоинструкция

Наряду с созданием рассмотренных приспособлений для гаража можно позаботиться и о том, чтобы изготовить своими руками рабочие инструменты, которые понадобятся непосредственно для технического обслуживания авто.

Одна из наиболее полезных установок – опрокидыватель для осмотра днища машины. Потребность в таком изделии наиболее актуальна для российских реалий, поскольку далеко не в каждом случае есть реальная возможность строительства смотровой ямы.

Подробная видео инструкция с пошаговой схемой изготовления

Перед изготовлением такой установки крайне важно учесть вопрос безопасности. Даже легкий автомобиль при падении может спровоцировать несчастный случай и как минимум сам получит тяжелые повреждения. Поэтому браться за создание подобной конструкции можно только в том случае, если есть достаточный навык.

Самостоятельное изготовление приспособлений гаража позволяет рационально организовать внутреннее пространство и по сути получить собственную мастерскую, в которой можно совершить любую текущую ремонтную работу.

Самодельная сварка из трансформатора от микроволновки для гаража

Это один из наиболее пригодных трансформаторов для переделки в сварочный аппарат. Первичная обмотка в нем используется штатная, переделывается только вторичная. Причем, провод может использоваться и тоньше, нежели в предлагаемом вам видео, но желательно сечением от 8 — 10 мм:

Просто увеличивается количество витков. Из трансформаторов от не мощных микроволновок получаются сварки с мощностью 0,5 кВт, силой тока порядка 250А и напряжением на выходе около 2В. Они способны сваривать 2 листа стали толщиной 1-1,5 мм.

Такие устройства можно сдваивать, увеличивая показатели мощности.

А вот корпус распиливать не обязательно – можно отпилить выступающие витки вторичной обмотки и вынуть ее, а новый провод просто протащить в образовавшиеся окна.

Также, вовсе не обязательно размещать электроды друг напротив друга. Можно расположить их рядом, с зазором в 2 – 3 мм. Таким аппаратом можно и крыло приварить к кузову и многое другое сделать.

Нужно только держатель немного видоизменить и сделать его съемным.

А для мелочей вполне подойдет и такой вариант минисварки с использованием штатного аккумулятора от автомобиля:

Оригинальные варианты

Многое в гараже приходится делать своими руками, поскольку среди всего разнообразия товаров, которые нам предлагает современная промышленность, не всегда находится то, что в полной мере удовлетворяет спрос придирчивого и мастеровитого хозяина.

В этом случае мы говорим не только о мебели (шкафчиках, стеллажах, полках, столах, верстаках), но и о всевозможных самодельных устройствах, которые так облегчают жизнь при возникновении внезапной нужды выполнить нестандартную операцию.

Гараж осуществляет самые разнообразные функции: от кладовой и мастерской до рембокса и места отдыха. В любом случае существует масса оригинальных идей, воплощенных в полезных, нужных и функциональных приспособлениях и самоделках для гаража, которые вполне доступны для изготовления из подручных средств своими руками.

Для защиты от сквозняков часто рекомендуют прокладывать под воротами гаража этакую войлочную «колбасу». Очень помогает при работах внутри гаража в зимний сезон.Запасной комплект покрышек хранят в подвешенном состоянии или на боку. Если диски отсутствуют, покрышки хранят вертикально с обязательным изменением их положения раз в месяц.

Чтобы располагать их в стоячем положении, рекомендуется сконструировать своими руками место хранения на стене. Фактически – это настенная треугольная рама, в которую вставлены покрышки в стоячем положении. Чем дальше рама будет установлена от отопительных приборов, тем лучше сохранятся шины.Хорошо, если в гараже остались отработавшие свой срок шины, еще не сданные в утиль. Если на такую покрышку положить сверху часть листа фанеры или ДСП и украсить декором, она превратится в такую изящную штучку, как авторский табурет.

При недостатке опыта вождения можно закрепить использованную покрышку на стене, противоположной воротам в качестве отбойника. Такая поделка значительно снизит риск оцарапать бампер при парковании автомобиля.Из старой шины получается самодельная вещица для хранения мелочей. Прикрепить шину к стене достаточно просто, и выглядеть такой вариант будет эффектно. Для цветоводов полка легко превратится в клумбу, если шину разместить снаружи гаража.

Хранение различных ключей (накидные, комбинированные, разводные) на крючках выгодно и предпочтительно сразу с нескольких точек зрения. Несколько ключей на одном крюке, они хорошо видны, занимают мало места, доступны все сразу.Ветошь очень удобно хранить с помощью настенного держателя, в котором используют обычные бельевые прищепки. Ветошь будет всегда под рукой, не нужно терять время на ее поиски.

Чтобы делать записи «для памяти», нужна доска и мел. Но это совершенно необязательно: покройте дверцу шкафа, часть ворот, какой-нибудь щит или просто свободный ровный участок стены графитовой краской и делайте на нем расписание дел, оставляйте заметки или записывайте размеры будущего стеллажа.Из старой 200-литровой бочки с помощью болгарки получится замечательное кресло, если оббить ее поролоном или резиной. Основой столика для чего-то нужного может стать она же.

Ящики с различными вещами на полу гаража станут гораздо мобильнее, если к ним приделать колёсики от старых офисных стульев.Если на стену над верстаком, кроме крючков, прикрепить фигурно вырезанную планку с отверстиями и скобами, то она очень поможет при хранении и использовании карандашей, свёрл, бобин с нитками или бечёвками.

То же самое относится и к различного вида петлям и ремешкам, закрепленным на стене гаража.Если к нижней поверхности навесного шкафа прикрепить крышки, на них очень удобно наворачивать банки, в которых хранят различные мелочи.Еще одна возможность их использования: сквозь отверстие в крышке протягивается электрический кабель, а в банку помещают патрон с лампой – абажур готов!

Гаражные ворота – весьма существенная и важная часть бокса. Они несут довольно значительную нагрузку, служат основным препятствием для грабителей, нуждаются в теплоизоляции. Ко всему вышесказанному можно добавить, что ворота должны быть максимально удобны в использовании для владельца гаража.

Вариант ворот, снабженных пружинами растяжения или торсионными пружинами, пока не очень популярен в России по сравнению с «классическим» вариантом, но и они заслуживают внимания именно из-за удобства использования.

Пружины растяжения обычно используют с воротами менее 8 м² площади. Им не требуется притолока большой высоты из-за того, что используются пружины растяжения, установленные по бокам. Их проще установить, да и цена их ниже ворот, в которых используют торсионные пружины. К сожалению, встроенную калитку в таких воротах установить не удастся.

Торсионные пружины применяются при установке ворот более 8 м². Допускается 3 типа монтажа: стандартный, низкий, высокий. Большой плюс при эксплуатации ворот такого типа – это защита от падения полотна ворот при выходе пружин из строя и малошумность функционирования, как и у варианта с врезанной калиткой.

Оба варианта прослужат около 17 лет, что по расчетам составляет более 25000 открываний/закрываний, а это примерно 4 цикла в день.

Обзор крутых идей самоделок для гаража смотрите в следующем видео.

Источники:

  • https://derevyannie-doma.com/sovety/prisposobleniya-dlya-garazha-svoimi-rukami-samodel-nye-stanki-instrumenty.html
  • https://stroyday.ru/stroitelstvo-doma/instrumenty-i-oborudovanie/samodelnye-stanki-i-prisposobleniya-dlya-domashnej-masterskoj.html
  • https://stroychik.ru/garazh/samodelki
  • https://bouw.ru/article/samodelynie-prisposobleniya-dlya-garazha
  • https://v-teplo.ru/prisposobleniya-dlya-garazha-svoimi-rukami.html
  • http://stroi-specialist.ru/dacha-sad-ogorod/garazh/samodelki-dlya-garazha.html
  • https://dekoriko.ru/postrojki/garazh/samodelki/



Самодельные приспособления для гаража + видео

Обычно гараж – это второй дом настоящего мужчины. Это и место для хранения транспорта, и кладовка, и мастерская и уголок для отдыха. Гараж оборудуется разными верстаками, полками, столами и шкафчиками, чтобы обеспечить комфортное пребывание как человека, так и транспортного средства. Чтобы не покупать дорогостоящие элементы, можно сделать необходимые самодельные приспособления для гаража, которые упростят использование помещения.

Мы рассмотрим рекомендации и советы, как именно можно сделать приспособления для гаража своими руками. Что это за приспособления? Что нужно сделать в гараж? Как его правильно обустроить, чтобы все было под ругой? Советы из этой статьи помогут в этом. К тому же мы рассмотрим наглядные видео для упрощения задачи.

Общие рекомендации по созданию для гаража

Существует большой перечень того, что мужчина хотел бы видеть в своем гараже. Ведь оно должно быть довольно вместительным, чтобы обустроить там мастерскую, чистым, чтобы ничего не мешало работе, а также комфортным и правильно обустроенным. Никто не хочет искать отвертку среди груды металла и других инструментов.

Для обеспечения комфортных условий в гараже нужно учитывать основные требования касательно обустройства пространства внутри:

  1. Внутри гаража должны быть полки для хранения сезонных шин, а также полки для инструментов и других вещей. Это позволит сэкономить пространство и правильно его организовать.
  2. Требуется обеспечить качественное освещение, так как обычно в гараже нету окон, или оно одно. Недостаток освещения делает гараж мрачным и непривлекательным. К тому же работать в полумраке не совсем полезно для здоровья, да и можно ошибиться, что-то повредив.
  3. Чтобы расширить диапазон работ внутри гаража, требуется установить строительный верстак, станок, смотровую яму и другие приспособления.

Ниже приводится схема-пример, как можно выполнить обустройство гаража и приспособлений для него.

Она расшифровывается так:

  1. Место для открытых кронштейнов и крючков, куда помещаются самые полезные и часто используемые инструменты.
  2. Место для стеллажа, для мелких инструментов и приспособлений.
  3. Полки для автомобильных запчастей и шин.
  4. Место для стеллажа с крупными инструментами и приспособлениями.
  5. Шкафы для других вещей, таких как садовые инструменты, веник, швабра и т. д.
  6. Верстак с полками.

Теперь, когда мы выяснили пример того, как можно организовать пространство, рассмотрим, как сделать самодельные станки и приспособления для гаража.

Полки для гаража своими руками

Практически 80% полок в гараже нужны для того, чтобы хранить разные приспособления и принадлежности, такие как:

  • инструменты и дополнительные приспособления для гаража;
  • комплектующие детали для транспортного средства;
  • аксессуары.

Очень часто полки, которые делают своими руками, совмещают со стеллажом. Он тоже делается своими руками. Именно стеллаж рассматривают как основное место для хранения вещей. А когда стеллаж установлен, остается заполнить его вместительными и удобными полками для приспособлений гаража.

Требуется выделить место в гараже под хранение рабочей одежды. Лучше разместить его около двери, чтобы вы могли сразу раздеться по приходу в гараж, а потом снова переодеться, выходя из него. Не нужно создавать целый шкаф или большую вешалку. Иногда достаточно одной полки с крючком. Однако, все зависит от потребностей.

Стоит учитывать, что гараж – это помещение с опасными легковоспламеняющимися материалами: бензин, масло, краска, растворитель, полироль и т. д. Поэтому нужно сделать отдельный шкаф, где будут храниться все эти материалы. Возле него установить огнетушитель и бочонок с песком, которого хватит на ликвидацию воспламенения.

Совет! Чтобы защитить колеса от пыли и грязи (так как они будут находиться на кронштейнах), можно использовать большие пакеты или купить специальные чехлы для шин.

Из этого видео вы можете наглядно увидеть, как именно сделать полки для хранения инструментов и других приспособлений для гаража.

Кронштейны и полки для шин

Комплект запасной резины является громоздким и забирает много места. Обычно ее хранят в гараже. И чтобы она не занимала много полезного пространства, их можно подвесить. Участок на высоте не нужен, поэтому на высоте фиксируются кронштейны для хранения шин.

Конструкция приспособления для гаража следующая:

  • две рамки, сделанные в форме треугольника из уголков. Между ними устанавливаются перемычки. Для этой цели подходит прочный металл;
  • треугольные рамки делаются под углом в 90° и монтируются на выбранном участке. Колеса устанавливаются перпендикулярно несущему элементу конструкции. Сами шины следует немного утопить между перемычками. Так они будут надежней висеть, зафиксировавшись под собственным весом. На фото видно, как это реализовать.

Совет! Размещайте полку для колес повыше к потолку. Это позволит удобно хранить их, они не будут забирать полезное пространство.

Чтобы компактно хранить колеса в гараже, некоторые используют стеллаж с четырьмя широкими полками. Он используется для колес вместе с дисками. Их удобно располагать друг над другом горизонтально. Стеллаж можно сделать угловым и установить повыше к потолку.

Для создания приспособления потребуются:

  • бруски из дерева;
  • деревянные доски;
  • несколько листов ДСП.

О том, как сделать такие самодельные приспособления для гаража своими руками узнаете из видео.

Идеи для хранения инструментов

Чтобы хранить инструменты, запчасти и другие приспособления для гаража, можно организовать зону для их размещения. Достаточно сделать своими руками вместительный стеллаж и полки. В магазине есть множество разнообразных вариантов приспособлений, но они обойдутся дороже. Да и вещь, сделанная своими руками, ценится намного больше. К тому же габариты приспособлений для гаража будут созданы под его параметры.

Важно! Минимально выдерживаемые нагрузки для полки и стеллажей – 150 кг и больше. А вот одна секция должна иметь максимальное ограничение по весу 500 кг.

Существует несколько правил, если приспособление для гаража будет сделана из дерева:

  1. Подходит дерево твердых пород, такие как бук, дуб или граб. Обычно применяют сосну, так как она дешевле и проще в обработке. Однако, твердые породы надежнее.
  2. Перед тем как выполнять сборку приспособлений, требуется обработать дерево специальными защитными пропитками и антисептиками. Это продлит срок их эксплуатации
  3. Детали, из которых состоит каркас, требуется обработать наждачной или шлифмашинкой. Это сделает эксплуатацию более безопасной.
  4. Полки лучше создавать из листов ДСП, фанеры или ОСБ. Как вариант использовать плиты ДВЛ, толщина которых не меньше 4 мм.

Выбирать толщину дерева нужно от нагрузок, возлагаемых на него. Существуют некоторые рекомендации по изготовлению гаражных полок. Для начала нужно создать план размещения полок, определиться с размером и сделать разметку. Дальше подготавливается материал (доски, крепежи) и инструмент. Перфоратором в стене просверливаются отверстия, в них вставляются дюбели с крючками. Это позволит усилить фиксацию приспособлений. На досках закрепляются подвесы, после чего осуществляется фиксация готовых приспособлений. При этом важно пользоваться строительным уровнем, чтобы сделать все ровно.

Важно! При изготовлении полок лучше создавать несколько коротких конструкций, чем делать одно большое. Дело в том, что большое может не выдержать вес инструмента и проломится по центру под весом.

Остается только покрасить изделие или оклеить специальной клеящей декоративной пленкой.

А теперь рассмотрим технологию создания стеллажа для гаража. Нам потребуется доска, шириной 10 и 20 см. Но, габариты конструкции каждый выбирает сам. Инструкция:

  1. Доску 10 см шириной, нужно распилить на несколько частей, длина которых 18, 27,5 и 30 см. Эти детали служат распорками.
  2. Доска 20 см разрезается на части по 36 см. Из них будут формироваться полки в стеллаже.
  3. Доска, служащая основанием для конструкции, нуждается в разметке. Нужно отметить места с распорками. С каждой стороны делается отступ в 2,5 см.
  4. Верхняя распорка приклеивается, к ней фиксируется верхняя полка с распоркой. По такому же принципу формируются следующие детали. Нижняя распорка монтируется в самом конце.
  5. Приспособление переворачивается, а распорки стягиваются посредством шурупов вместе с основой конструкции.
  6. Осталось отшлифовать изделие наждачкой и покрыть его 2 слоями лака или другим материалом.
  7. Приспособление фиксируется на стене анкерными шурупами как под верхней, так и под нижней полкой.

Если нужно укрепить стеллаж, между секциями устанавливаются деревянные бруски. Благодаря им нагрузка равномерно распределяется по конструкции.

Обратите внимание! Комфортность в гараже обеспечивается и за счет качественного освещения, вентиляции и обогрева.

Для освещения используются лампочки или светильники, а в качестве вентиляции достаточно сделать продухи в кирпичной кладке. Их закрывают решетками. Отопление можно делать печным, газовым, воздушным или водяным.

Создание верстака для гаража

Конструкция верстака включает в себя столешницу и подстолье, и несколько элементов зажимного типа. Требуется правильно выбрать высоту верстака. Она зависит от роста того, кто будет работать в гараже. Для ориентира можно использовать высоту собственного кухонного стола. Для создания верстака лучше пользоваться чертежами, как на этом фото.

Такие чертежи только пример, их можно подогнать под собственные размеры. Теперь можно приступать к работе:

  1. Собирается столешница. Для этого нужны 20 досок, размером 5х10х200 см, имеющие пазы 2,5х2,5 см в пятом и шестнадцатом элементе. Крепление клеевым составом и металлическими стяжками. Нужно дождаться, когда дерево высохнет.
  2. Дальше делаются ножки. Для этого потребуется брус 10х10х80 см, имеющие пазы под кронштейны на опорах спереди. Фиксируются они посредством кронштейнов.
  3. Выполняется сборка основания подстольника. Делаются две рамы из досок 5х10 см. Тип крепления: шип в паз, глубиной 2,5 см, а также болты.
  4. Фиксируются боковые и задние опорные стенки из плит ДСП, толщиной 10 мм. Здесь используются шурупы.
  5. Осталось зафиксировать верхнюю столешницу к верней раме при помощи болтов.

Чтобы приспособление прослужило долго и не подвергалось гниению, деревянные элементы нужно обработать олифой и вскрыть лаком.

Теперь, когда стол готов, можно сделать пресс для гаража. Его можно купить, но если есть желание, то он делается своими руками. Для этого потребуется 4 отрезка труб из металла, из которых делается каркас. Его габариты 178х80 см. Детали соединяются сваркой. Дальше устанавливается:

  1. Фиксатор.
  2. Съемный упор.
  3. Гидравлический или бутылочный домкрат.

Выше приводится схема, на которой указано верхнюю силовую платформу (1), гайки (2), нижнюю платформу (3), шпильки, диаметр которых 30 мм (4), нижнюю резьбу шпилек (5), гидравлический домкрат (6), основание, толщина которого 20 мм (7).

Ниже приводится видео, как сделать верстак из металла для гаража.

Заключение

Сделать самодельные приспособления для гаража своими руками несложно, если иметь инструкцию и подходящие инструменты. Зато они могут значительно упростить работу в гараже. Есть еще и другие приспособления, которые будут полезны, каждый сам решает, что именно ему еще нужно в гараже.

Самодельные приспособы для заточки инструмента

В общем, заинтересовался я темой правильной заточки инструмента. Все началось с того, что я выяснил, что даже свои кухонные ножи я точил не правильно)))) Статья про принципы заточки ножей пока в работе, но нарытые в процессе изучения материала, самодельные приспособления мне захотелось выложить уже сегодня.

В заточке любого режущего инструмента, будь то нож, стамеска или сверло, самым важным моментом является выдерживание строго заданного угла заточки. В данной статье я приведу ряд приспособлений, которые вы можете сделать в своей мастерской и которые в значительной мере способны облегчить вам жизнь. Ведь работать острым инструментом не только приятнее и быстрее, но и результат работы значительно лучше.

Начнем с заточки обычных ножей. Первое приспособление позволит закрепить брусок под нужным углом, поэтому вам останется лишь контролировать вертикальность клинка (а 90 градусов выдержать значительно проще, чем, скажем, 30).

Второе приспособление является самодельным аналогом одной из профессиональных систем для заточки (справа). В ней задается угол движения абразивного бруска относительно строго зафиксированного лезвия.

Теперь перейдем к заточке различных стамесок, ножей для рубанков и пр. Первые два девайся позволяют задавать строго фиксированный угол (при этом сама заточка осуществляется на шлифовальной бумаге).

Вот еще один, более продвинутый вариант, в котором угол может изменяться (путем вращения регулировочного винта). На нем предусмотрена даже градуированная шкала.

Еще один пример, на этот раз для одновременной заточки двух ножей (электрорубунок/фуганок)

Перейдем теперь к малой механизации, а именно, использовании для заточки электроинструмента.

С помощью небольшой подставки с изменяемым углом можно превратить обычную ленточную шлифмашину в универсальный заточной станок.

Или такая приспособа к шлифовальному кругу.

В принципе, вы можете быстро и без потерь сделать миниатюрный заточной станок из старого компьютерного жесткого диска (вместе с блоком питания).

 Ну и, напоследок, еще один совет: быстро поправить заточку затупившегося сверла по металлу прямо во время работы (то есть без доступа к точилу) можно с помощью простых абразивных шарошек цилиндрической или конической — зажатых в патрон дрели). Заточить сверло заново так не получится, но вот поправить затупившуюся грань — вполне, да и места они почти не занимают.

Инструмент и приспособления, необходимые для монтажа полимерной кабельной арматуры | Монтаж полимерной кабельной арматуры | Оборудование

Страница 8 из 25

3. ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ, НЕОБХОДИМЫЕ ДЛЯ МОНТАЖА ПОЛИМЕРНОЙ КАБЕЛЬНОЙ АРМАТУРЫ

Производительность труда электромонтажника и качество выполняемых им работ зависят от наличия у него современного набора инструмента и приспособлений.

Инструмент, применяемый при производстве работ, должен быть легким, так как большая масса инструмента быстро утомляет рабочего. Предельная масса ручного инструмента не должна превышать 8 кг, при большей массе необходимо применять подвески или какие-либо приспособления, облегчающие использование инструмента.

Но даже при наличии эффективного и надежного инструмента производительность и качество у различных электромонтажников различны. Многое зависит от организации рабочего места. Рабочее звено является тем первоначальным низовым звеном электромонтажных организаций, в котором представлены все основные элементы технологических процессов. 24

Рациональное расположение инструмента на рабочем месте снижает утомляемость, сокращает излишние движения, а следовательно, и потери рабочего времени, увеличивая, таким образом, производительность труда.

Рабочее место определяется зонами досягаемости (рис. 6) [1]. В плоскости оптимальной зоны / и зоны легкой досягаемости II работают с наиболее важным и часто используемым инструментом. При монтаже кабельной арматуры в этой зоне должны находиться следующие инструменты: монтерский нож, метр складной металлический, плоско1убцы комбинированные, растворитель с ветошью и пр. Наличие необходимого инструмента определяется видом монтируемых муфт и марками кабелей. Но независимо от этого разделываемые концы кабеля и сама муфта должны располагаться в зонах / и II, максимальная длина которых по горизонтали составляет около 800 мм. Самая большая длина соединительной полиуретановой муфты. Она составляет 740 мм, т.е. любую кабельную арматуру можно монтировать в удобной для электромонтажника зоне.

В зоне III располагают редко используемые инструмент и приспособления (для выполнения не более двух операций в 1ч).


Рис. 6. Рабочая зона при монтаже соединительной полиуретановой муфты:

I — оптимальная зона; П — зона легкой досягаемости; III — зона для редко используемого инструмента; 1 — электромонтажник; 2 — кабель; 3 — соединительная муфта; 4 — приспособление для крепления концов кабелей

Это касается и зоны в вертикальной плоскости. Оптимальная зона при работе сидя составляет по вертикали от 500 до 110J мм, при работе стоя — от 900 до 1600 мм. Концевая муфта кабеля должна находиться в этой зоне. За ее пределы могут выходить лишь концы жил кабелей при большой их длине.

Для монтажа соединительных кабельных муфт следует применять набор кабельного инструмента НКИ-3. В этом наборе имеется кабельная палатка, которая устанавливается в котловане. Рабочее место внутри палатки показано на рис. 7. В центре рабочей зоны устанавливают приспособление для монтажа соединительных муфт (рис. 8), которое опирается на четыре стойки, оканчивающиеся дисками. В крестовинах, скрепленных жестко со стойками, перемещаются два лотка и два стержня с регулируемыми зажимами для крепления кабелей. Подобная система позволяет поставить приспособление горизонтально, независимо от состояния дна котлована, а также регулировать высоту разделываемой муфты, обеспечивая соосность концов кабелей при их соединении.

Инструмент и приспособления из набора НКИ-3 размещают в зонах согласно рис. 6. Указанный набор хорошо известен, поэтому в данной книге не рассматривается.

ЦПКБ НПО «Электромонтаж» разработало набор НКИ-П для монтажа полимерной кабельной арматуры. Весь набор скомплектован в металлическом чемодане размерами 496 х 460 х 146 мм. Масса чемодана с инструментами 20 кг.


Рис. 7. Рабочее место при монтаже соединительных муфт:

1 — баллон с пропан-бутаном; 2 — горелка ГИИВ; 3 — палатка; 4 — стул; 5 — муфта; 6 — приспособление для монтажа муфты

Рис. 8. Приспособление для монтажа соединительных муфт:

1 — упорный диск; 2 — стойка; 3 — лоток; 4 — зажим; 5 — стержень


Перечень инструментов и приспособлений набора приведен в приложении 8. Для отрезки кабелей или их жил в наборе предусмотрены секторные ножницы НС-2. Ими можно перерезать небронированные кабели с медными жилами сечением до 3 х 25 мм2 или с алюминиевыми жилами сечением 3 х 70 мм2, а также алюминиевые однопроволочные жилы сечением до 120 мм2, многопроволочные — сечением до 150 мм2 (рис. 9, а). Максимальный наружный диаметр перерезаемого кабеля — до 40 мм. Размеры этих ножниц 410 х 136 х х 22 мм, масса 1,2 кг, наибольшее усилие на рукоятках 200 Н.

Перерезание бронированных кабелей с медными жилами сечением до 3 х 150 мм2 или с алюминиевыми сечением до 3 х 240 мм2 выполняют секторными ножницами НС-ЗН. Максимальный наружный диаметр перерезаемого кабеля этими ножницами 70 мм. Размеры ножниц 700 х 208 х 32 мм, масса 3 кг, наибольшее усилие на рукоятках 250 Н (рис. 9,6).

Для перерезания кабеля сжимают подвижную 3 и неподвижную 4 рукоятки и выводят фиксирующую собачку 6 из зацепления с подвижным ножом 2. Подвижной нож поворачивают вокруг оси на неподвижном ноже 1. После раскрытия между ножами устанавливают кабель. С помощью подвижной рукоятки подающая собачка 5 перемещает нож 2 на один зуб. Делают несколько качков до перерезания кабеля. При необходимости сжатия ножниц до полного перерезания кабеля следует сдавить рукоятки и, не отпуская их, нажать на курок фиксирующей собачки 6 и вернуть подвижной нож в исходное положение.


Рис. 9. Ножницы секторные:

а — НС-2; б — НС-ЗН; в — НСЭ с электроприводом

Наиболее современным инструментом для перерезания кабелей являются ножницы секторные с электроприводом (рис. 9, в). Принцип действия их аналогичен принципу действия ножниц НС-2 и НС-ЗН, но в качестве привода использована электрическая сверлильная машина ИЭ1032 с двойной изоляцией. Этим приспособлением можно перерезать бронированные кабели с медными жилами сечением 3 х 150 мм2 или с алюминиевыми — сечением 3 х 240 мм2. Максимальный диаметр перерезаемого кабеля 70 мм, время перерезания 40 с. Долговечность ножниц НСЭ — 2000 резов бронированного кабеля с сечением жил 3 х 240 мм2. Размеры 470 х 80 х 250 мм, масса 4,5 кг.

Ножницы с электроприводом применяют при монтаже концевых заделок при большом количестве разделываемых кабелей, при заготовке кабелей в мастерских электромонтажных заготовок (МЭЗ), а также при демонтажных работах на кабельных линиях.

Для снятия алюминиевых и полимерных оболочек кабелей в наборе НКИ-П имеется универсальный кабельный нож НКУ (рис. 10). Этим ножом можно обрабатывать кабели диаметром от 18 до 55 мм по оболочке. Максимальное усилие, прикладываемое к рукоятке ножа, не должно превышать 200 Н. Время надрезания и снятия оболочки составляет не более 3 мин. Габариты ножа 210 х 84 х 43 мм, масса 0,88 кг. Для увеличения срока службы ножа в его рукоятку 7 вкладывается запасной ролик-нож 5. Порядок работы с ножом следующий: нажав на защелку 3 ножа, открывают крышку 1 и устанавливают нож на кабеле. Крышку закрывают, в закрытом положении крышка фиксируется на скобе 2 с помощью защелки. В зависимости от диаметра кабеля подводят режущий элемент (ролик) 5 к оболочке кабеля и производят врезание ролика на необходимую глубину путем вращения ручки 7 вокруг штока 6. Вращением ножа в любом направлении делают кольцевой надрез. Для спирального надреза режущий элемент устанавливают под необходимым углом к оси кабеля. Ролик имеет возможность установки под различными углами с шагом 22° 30′ относительно оси обрабатываемого кабеля. Глубина надреза оболочки регулируется ограничителем 4.


Рис. 10. Нож кабельный универсальный НКУ

Для пайки жил проводов и кабелей, проводников заземления и усадки термоусаживаемых трубок хорошо зарекомендовал себя набор инструмента для пропано-воздушной пайки НСП-1М (рис. 11, а). В его комплект входит: газовоздушная горелка ГПВМ-0,1; баллон вместимостью 5 л с рукояткой; редукционный клапан КБ-3; гибкий шланг с армировкой длиной 2 м; две примусные иглы, запасные форсунки и контейнер, в который убирается все, кроме баллона. Для удобства переноски и хранения баллон и контейнер соединяются вместе с помощью фиксирующей планки. Габариты набора (при соединении баллона с контейнером) 420×265 x 245 мм, масса без газа 9 кг. Давление газовой смеси в баллоне составляет 0,1-1,6 МПа, перед горелкой 0,2 МПа. Расход газовой смеси составляет 0,1 м3/ч, температура, создаваемая пламенем газовой горелки 900 950° С [2].


Рис. 11. Набор принадлежностей для пропано-воздушной пайки:

а — набор НСП-1М; б — насадки к горелке; 1 — контейнер; 2 — баллон; 3 — редукционный клапан; 4 — редуктор; 5 — рукоятка; 6 — горелка; 7 — шланг; 8 — фиксирующая планка; 9 — ванночка; 10 — паяльник

С горелкой ГПВМ-0,1 могут применяться насадки: ванночка для лужения медных жил и наконечников и паяльник (рис. 11,6). Насадки устанавливают на корпус горелки. Температуру нагрева насадок можно регулировать с помощью подачи газа. Особенно важно это для ванночки, когда в ней припой разогревают до определенной температуры, а затем ее поддерживают постоянной до окончания работ по облуживанию. Масса паяльника равна 0,23 кг, ванночки 0,18 кг.

Для горелки ГПВМ-0,1 разработан ряд насадок для работы с термоусаживаемыми материалами: трубками, перчатками, манжетами. Опытные электромонтажники могут использовать горелку без дополнительных приспособлений. Но не всегда это возможно. Так, при монтаже соединительных муфт контрольных кабелей возникает необходимость термоусаживать трубки диаметром от 2 до 10 мм. В этих случаях без специальных приспособлений не обойтись.

Усадку термоусаживаемых трубок выполняют в рабочей зоне пламенем с температурой от 120 до 200 °С [3]. Эта зона расположена в 5—10 см от торца горелки или насадки (рис. 12, а, б), расстояние подбирается опытным путем. Пламя в рабочей зоне должно быть желто-голубого цвета.


Рис. 12. Насадки к газовой горелке ГПВМ-01 для нагрева термоусаживаемых трубок:

а — режим горелки без насадки; б — режим работы горелки с насадкой; в — насадка для работы с кабелями сечением жил до 50 мм2; г — то же, но сечением до 240 мм2; д — насадка без рассекателя; е — кольцевая насадка; ж — насадка с автономной подачей воздуха; 1 — горелка ГПВМ-01; 2 — ярко-голубое пламя; 3 — желто-голубое пламя; 4 — темно-голубое пламя; 5 — размытое голубое пламя; б -корпус насадки; 7 — рассекатель; 8 — наконечник; 9 — накладная гайка; 10 — сопло; 11 — капсюль; 12 — запальное отверстие; 13 — трубка ТУТ; 14 — трубка для воздуха

Насадки (рис. 12, в, г) устанавливают непосредственно на корпус горелки вместо штатного наконечника, рабочая зона их находится в 5-9 см от торца. Эти насадки применимы для работы с контрольными и силовыми кабелями, причем насадку (рис. 12, в) желательно применять для кабелей сечением до 50 мм2. Насадку (рис. 12,г) используют для кабелей всех сечений.

При работе с насадкой (рис. 12, д) предварительно отворачивают корпус горелки с наконечником и на их место устанавливают насадку. Пламя у нее более желтое (холодное), чем у других насадок, используют ее для усадки термоусаживаемой трубки (ТУТ) на кабелях всех сечений.

Кольцевую насадку (рис. 12, с) также устанавливают вместо корпуса горелки. Газ поджигают через запальное отверстие. Пламя регулируют так, чтобы во внутреннем кольце насадки не было голубых цветов факела. По всему периметру добиваются устойчивого горения пламени. Помещая ТУТ внутрь кольца насадки, выполняют усадку трубки, плавно перемещая насадку вдоль трубки и не допуская касания внутренней стенки кольца с трубкой.

Насадка, изображенная на рис. 12, ж, предназначена для усадки ТУТ диаметром до 8 мм на контрольных кабелях и кабелях связи. Ее надевают вместо наконечника горелки, пламя поджигают у верхних отверстий и регулируют так, чтобы языки пламени не выходили из отверстий. Внутри насадки проходит спираль, свитая из трубки диаметром 4 мм. Для усадки ТУТ необходимо подать воздух давлением 10—20 кПа (0,1-0,2 атм) через трубку. Проходя через трубку, воздух разогревается до необходимой температуры. В связи с тем, что не всегда в монтажных условиях имеется компрессор, с насадкой можно использовать предварительно надутую автомобильную камеру.

При наличии напряжения 36 В можно использовать для работы с термоусаживаемыми материалами электрический пистолет СП-1. Внутри его корпуса (рис. 13) навита нихромовая спираль, через которую проходит воздух, подающийся через штуцер. Мощность пистолета равна 200 Вт, давление подаваемого воздуха 10—20 кПа. Применяется пистолет для усадки ТУТ при восстановлении жильной изоляции на контрольных кабелях и кабелях связи.


Рис. 13. Электрический пистолет СП-1:

1 — рукоятка; 2 — корпус; 3 — конус с наконечником; 4 — электрический шнур; 5 — штуцер для подачи воздуха

Термоусадку трубок диаметром до 20 мм можно производить с помощью теплозлектровентилятора (рис. 14). Питание его осуществляется от электросети напряжением 36 В. В корпусе теплозлектровентилятора 5 установлен электродвигатель 6, на валу которого закреплена крыльчатка 7. К корпусу на резьбе крепят конус 2, в котором размещена керамическая трубка 3 длиной 70 мм и внешним диаметром 8 мм. Внутри трубки имеется отверстие диаметром 1 мм, в которое вставляется нихромовая проволока 4. Спираль из этой же проволоки обвивает керамическую трубку, которая крепится к корпусу с помощью кронштейна 11. Спираль наматывают из проволоки Х20 Н80 диаметром 0,5 мм и длиной 0,9 м, сопротивление спирали составляет около 5 Ом. На конус наворачивают различные виды насадок 1.


Рис. 14. Устройство теплоэлектро-вентилятора:

а — общий вид; б — электрическая схема; М — электродвигатель ДП-26ЦР-2к; R1 … R3 — резисторы МЛТ-2, 270 Ом; R4 — нагреватель; D1 … D4 — диоды КД209А; Bl, В2 — кнопки КМ2-1; Ш1 — вилка

Электропитание осуществляется с помощью шнура ШБТР 2 х 0,5, входящего через резиновый колпачок 10 в рукоятку 9. В рукоятке установлен клавишный выключатель 12 с двумя кнопками 13.

При включении теплоэлектровентилятора воздух через отверстия в задней крышке 8 засасывается крыльчаткой и подается по корпусу в конус, где он нагревается до необходимой температуры и выходит через сопло насадки 1. Вентилятор имеет два режима работы: при первом происходит нагрев спирали и подача горячего воздуха, при втором электронагреватель отключается и подается холодный воздух.

Инструмент для автосервиса своими руками

У меня есть разные приспособы, облегчающие обслуживание и ремонт моих автомобилей.
В основном они все самопальные, некоторые пришли из далёкого советского прошлого.

Обо многих из них я писал в БЖ машин. А здесь решил упорядочить информацию, чтобы проще было ее найти, возможно, кому-то она пригодится.
Под каждой фотографией приспособы ссылка на запись в БЖ о ней.

1. Подьёмник для снятия и установки КПП

3. Приспособы для замены колодок

4. Приспособы для переклёпывания колодок

Редко какой гараж служит исключительно для хранения автомобиля, но даже такой со временем обрастает кучей нужных для его обслуживания самоделок. Часто именно гараж служит домашней мастерской для его хозяина. Чем же его наполнить, чтобы облегчить жизнь автовладельца и, конечно же, сэкономить на ремонте и обслуживании автомобиля.

Речь пойдет о самоделках для гаража и домашнего мастера, которые вы сможете изготовить своими руками.

Интересные идеи для хранения

Самое первое, на мой взгляд, что необходимо изготовить в гараже – место для хранения всевозможных мелочей и инструментов. Это могут быть стеллажи или полки, которые удачно впишутся в гаражный интерьер и поспособствуют наведению порядка в нем. Их можно соорудить из деревянных досок или металлических уголков, которые остались у вас при ремонте или строительстве дома.

А при помощи магнитов можно легко прибрать мелкие детали.

Очень полезным оказывается гараж для хранения садовых принадлежностей, если конечно позволяет место, т.к. не всегда на загородном участке отводят специальное помещение для таких вещей. На фото ниже показано, как легко это сделать при помощи планок и крючков.

Также в гараже удобно хранить туристический и спортивный инвентарь (ведь не у всех в городской квартире найдется лишнее место для складирования на зиму велосипедов).

Очень экономят пространство в помещении вот такие приспособления на потолке:

Ну и самое главное – особое место в гараже отводится покрышкам. Настоящие домашние мастера своего дела без труда смогут изготовить держатели для шин своими руками.

А если есть сварочный аппарат, то такие держатели можно соорудить из металлических уголков.

И место экономит, и гараж не захламлен. И можно смело осуществлять шедевры по изготовлению самоделок для ремонта и обслуживания вашего авто.

Подставки и миниэстакады в гараже

Домкрат – штатный инструмент в комплектации автомобиля, но проводить даже незначительные работы под днищем автомобиля, когда он вывешен на домкрате, категорически запрещается. А иногда необходимо приподнять целиком его переднюю или заднюю часть.

Без подставок-козликов в этом случае не обойтись.

Иногда подставки выполняются в виде миниэстакад, на которые автомобиль наезжает.

Кроме общих требований, перечисленных ниже, важным элементом таких подставок является ограничитель хода спереди конструкции.

Не столь важно из чего они будут сделаны, но требования одни:

  • устойчивая широкая опора;
  • запас прочности для расчетного веса автомобиля;
  • минимальные зазоры между подвижными элементами для регулируемых по высоте подставок.

На видео – простейшие подставки с заездом:

Но в данном случае мы бы рекомендовали увеличить опорную базу.

Съемник для подшипников своими руками

Очень часто именно такой самоделки не оказывается под рукой в гараже при ремонте, не требующем привлечения специалистов сервиса.

Ведь им снимают с валов не только подшипники, но и шестерни, также они помогут выпрессовать и запрессовать сайлент-блоки и прочее.

Съемник для подшипников заводского изготовления стоит довольно дорого, а изготовить это устройство самостоятельно не так уж и сложно:

Даже если у вас нет сварки, а съемник нужен срочно, то между полосами корпуса съемника из видео можно зажать удлиненную гайку с выборками-упорами. Или использовать конструкцию с мощной пластиной с просверленными отверстиями, как на фото, где гайки могут работать просто на упор и без сварки. Но небольшую сварочку, способную закрепить такие элементы, полезно также иметь в гараже.

Самодельная сварка из трансформатора от микроволновки для гаража

Это один из наиболее пригодных трансформаторов для переделки в сварочный аппарат. Первичная обмотка в нем используется штатная, переделывается только вторичная. Причем, провод может использоваться и тоньше, нежели в предлагаемом вам видео, но желательно сечением от 8 — 10 мм:

Просто увеличивается количество витков. Из трансформаторов от не мощных микроволновок получаются сварки с мощностью 0,5 кВт, силой тока порядка 250А и напряжением на выходе около 2В. Они способны сваривать 2 листа стали толщиной 1-1,5 мм.

Такие устройства можно сдваивать, увеличивая показатели мощности.

А вот корпус распиливать не обязательно – можно отпилить выступающие витки вторичной обмотки и вынуть ее, а новый провод просто протащить в образовавшиеся окна.

Также, вовсе не обязательно размещать электроды друг напротив друга. Можно расположить их рядом, с зазором в 2 – 3 мм. Таким аппаратом можно и крыло приварить к кузову и многое другое сделать.

Нужно только держатель немного видоизменить и сделать его съемным.

А для мелочей вполне подойдет и такой вариант минисварки с использованием штатного аккумулятора от автомобиля:

Компрессор от старого холодильника в гараже

Несмотря на кажущуюся слабосильность – это вполне работоспособный агрегат. При его помощи и колеса накачать можно, и с небольшой доработкой подкрасить автомобиль. Он ничуть не слабее большинства работающих от прикуривателя автомобильных компрессоров, но в отличие от них может трудиться значительно большее время.

Главной проблемой прямого использования этого компрессора является присутствие в схеме его подключения в составе холодильного агрегата терморегулятора. Его следует отключить:

А вот установка на выходном шланге автомобильного фильтра тонкой очистки, улавливающего масляные капельки – неэффективна, лучше для этой цели использовать более мощные фильтры с отстойниками. Пусковое реле стоит использовать штатное. Компрессор питается от 220В, что делает его привязанным к электросети, но в условиях гаража – это очень полезное устройство.

Для подкачки колес на выходной шланг стоит поставить пистолет с нажимным клапаном и манометром, ведь давление эта малютка способна создать до 16 атм.

А если вы планируете при помощи такого компрессора производить и небольшие покрасочные работы, то без ресивера вам не обойтись.

В его роли может выступить любая герметичная емкость, способная выдержать давление в 4 – 7 атм, в которую можно врезать 2 резьбовых или гребенчатых штуцера. Установка манометра в такой системе обязательна.

Также в качестве ресивера можно использовать автомобильное колесо или даже камеру. Более стационарный вариант такого ресивера показан на видео:

Но можно и не портить диск, а сделать систему попроще.

Шланг подкачки присоединяется в систему через золотник, а на выпускной ветке работает механизм перекрывания воздуха в краскораспылителе.

Конечно, вы можете использовать и самодельный краскопульт.

Но в таком случае перед ним следует врезать запорный краник. А вот колесо можно подкачивать и механическим насосом, при небольшом расходе воздуха такого давления будет достаточно.

Простейшие приспособления для подзарядки аккумулятора

Иметь полноценную автомобильную зарядку хорошо, но иногда довольно накладно, тем более, что ее функцию могут выполнять и более дешевые устройства. Так с полноценной зарядкой автомобильного аккумулятора емкостью до 75 ампер-часов вполне может справиться зарядное устройство от ноутбука.

Причем, переделок никаких производить не нужно, а достаточно включить в цепь автомобильную 12-вольтовую лампу мощностью 55 ватт и периодически контролировать степень заряженности аккумулятора мультиметром.

При достижении показателя в 13 – 13,5В следует прекратить зарядку – аккумулятор полностью заряжен. Кроме этого крайне важно не перепутать полярность. Такое использование адаптера нисколько ему не вредит.

Вообще без всяких переделок с функцией подзарядки довольно хорошо справляются зарядные устройства для 12-вольтового аккумуляторного электроинструмента, а на большинстве из них и светодиоды, сигнализирующие о полном заряде аккумулятора, имеются.

Старый блок питания от компьютера также способен немного подзарядить севший аккумулятор до уровня, достаточного для запуска машины. Он имеет выходное напряжение 12В, а для полной зарядки нужно, чтобы оно было до 14В, но незначительные переделки могут это напряжение обеспечить.

Шиномонтаж и балансировка – самоделки для домашнего мастера

Создание в своем гараже приспособлений для самостоятельного шиномонтажа и балансировки реально, и позволит постоянно экономить достаточно большие средства. И потребуется для этого не так много приспособлений:

  • универсальный станок для шиномонтажа;
  • приспособление для балансировки.

Некоторые умельцы разносят функциональные части шиномонтажного станка, но в условиях гаража лучше наоборот их объединить.

Понадобится лапа с рычагом для срыва покрышки с диска и неподвижная подставка с отверстиями для крепления диска и центральным упорным штырем. Крепление диска может осуществляться различными способами, но поскольку у вас в личном пользовании чаще всего 1 – 2 машины, то и крепления разумно сделать под конкретные колеса. Проще всего будет по месту просверлить отверстия для болтов. Количество рычагов для снятия-постановки покрышки на диск может быть и большим, а можете обойтись и одним – двусторонним.

Именно так поступил домашний мастер на видео:

Конечно, удобнее было бы такой станок закрепить к основанию, но с другой стороны: в собранном виде он займет не много места в гараже, а свою основную функцию выполнит и так.

И все же мы не так часто бортируем колеса, как они требуют балансировки. По правилам ее следует делать не реже, чем через каждые 10 тыс. км пробега, но эта процедура на СТО достаточно дорогостоящая и поэтому мало кто выдерживает установленную периодичность. Да и качество ее далеко не всегда соответствует нашим ожиданиям, ведь сложные компьютеризированные станки настраивать и обслуживать еще дороже, а страдают от этого ходовые наших автомобилей.

Существует 2 вида балансировки:

Приспособления для обоих не сложные, но понадобится хороший токарь и качественный подшипник для одного из них. Зачастую статической балансировки вполне хватает, если вы в основном ездите со скоростью не выше 120 км/час. Нужно выточить ступицу для крепления колеса вашего автомобиля, желательно сделать это с одного закрепления детали или ее саму впоследствии тщательно отбалансировать путем сверления глухих отверстий в нужном месте.

А процесс статической балансировки понятен из видео:

Перечисленные приспособления для гаража, которые не сложно изготовить своими руками – не единственные в своем роде, существует масса других самоделок, упрощающих «гаражную» жизнь домашнего мастера. Если вы поделитесь своими вариантами подобных устройств с нами, то мы будем искренне рады.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

В каждом доме обычно имеется определенный набор инструментов. Но бывает так, что возникает потребность в тех приспособлениях для мастерской, которых нет в наличии. Сегодня в специализированных магазинах представлен широкий ассортимент различных приспособлений и оборудования, но все они стоят денег, поэтому такая покупка может быть просто не по карману. Также бывает так, что такого инструмента просто нет в продаже. Что делать в этой ситуации? На помощь приходят подручные материалы, из которых и можно изготовит полезное приспособление своими руками.

На нашем сайте опубликованы фотографии, видео материалы самодельных инструментов, приспособлений для гаража и мастерской. Также к некоторым самоделкам есть пошаговая инструкция изготовления. Если у вас есть новые идеи по созданию полезных механизмов, приблуд своими руками, вы можете разместить их инструкции изготовления в этом разделе.

Отдельное место в разделе занимают самоделки для гаража, а именно – какие можно сделать приспособления для гаража и гаражные самодельные станки, которые облегчают труд человека. К обустройству гаража необходимо относиться чрезвычайно серьезно, потому что для некоторых мужчин – это второй дом.

Благодаря полезной информации, которая размещена в этом разделе, вы узнаете, как сделать полезное приспособления своими руками, что станет вашим помощников в любой работе по дому в мастерской. У нас вы найдете чертеж приспособления и подробное описание каждого из представленных инструментов. Домашние приспособления своими руками заменят вам дорогой инструмент, купленный в специализированном магазине.

Важно, чтобы сделанный вами инструмент соответствовал всем необходимым требованиям безопасности. Самодельные приспособления не должны приносить вред.

Инструмент поиска работы | Карьера в разведке

Ваши результаты

Исходя из ваших данных, следующие области карьеры могут быть подходящими для вашей конкретной квалификации. Они перечислены в порядке убывания, начиная с наиболее подходящего. Пожалуйста, нажмите на ссылки, чтобы узнать больше. (Ссылка откроется в новой вкладке.)

Исходя из ваших данных, следующие области карьеры могут быть подходящими для вашей конкретной квалификации.Они перечислены в порядке убывания, начиная с наиболее подходящего. Мы также включили ссылку на возможности для студентов, так как вы можете быть заинтересованы. Пожалуйста, нажмите на ссылки, чтобы узнать больше. (Ссылка откроется в новой вкладке.)

Если приведенные выше рекомендации не подходят для вашей квалификации, вы можете снова использовать этот инструмент. Дважды проверьте свои ответы, чтобы убедиться, что они максимально точны.

Хотите узнать больше о других должностях в IC? Посетите страницу карьеры
или на странице студенческих программ.

Начать сначала

Необходимые вопросы

Вы должны ответить на этот вопрос, чтобы продолжить.

Неверный выбор

Вы выбрали «Ничего из вышеперечисленного» или другой вариант ответа. Просмотрите и выберите только «Ничего из вышеперечисленного» или другие правильные варианты.

Пропустить навигацию

В разведывательном сообществе США (IC) работают десятки тысяч профессионалов в самых разных областях. Ответьте на следующие вопросы (это займет менее пяти минут), и мы расскажем вам, как ваше образование, подготовка и опыт подходят для IC.
Начать поиск вакансий

Вопрос 5 из 13

У меня есть или работаю над основным или несовершеннолетним в:
(отметьте все подходящие варианты)

Чтобы изменить выбор, используйте клавишу табуляции.

Бухгалтерский учет, финансы или экономика
Бизнес-администрирование или управление бизнесом
Коммуникации, связи с общественностью, журналистика или маркетинг
Компьютерные сети или обеспечение информации
Компьютерные науки или компьютерная инженерия
Криминология или уголовное правосудие
Наука о данных и анализ
Образование, обучение или учебный дизайн
Электротехника
Инженерное дело (e.g., аэрокосмическая, гражданская, механическая, системная)
Гигиена окружающей среды или производственная гигиена
Иностранный язык или лингвистика
Геодезия, географические информационные системы, фотограмметрия или дистанционное зондирование
География или картография
Графическое искусство, мультимедийный дизайн, фотография или визуальные коммуникации
Здравоохранение или медицина
История, правительство или политология
Национальная безопасность или общественная безопасность
Человеческие ресурсы или управление человеческим капиталом
Информационные технологии или информационные системы
Международные отношения / Отношения / Исследования
Юридическая или юридическая поддержка
Библиотечное дело или информационные науки
Математика или прикладные математические науки
Навигационная безопасность
Операции или логистика
Психология или психологические услуги
Наука (e.г., биологический, физический)
Общественные науки (например, антропология)
Театр / Искусство / Художественный дизайн
Другой
Ни один из вышеперечисленных

Начать сначала

Вопрос 6 из 13

Имею опыт работы в следующих областях:
(отметьте все подходящие варианты)

Чтобы изменить выбор, используйте клавишу табуляции.

Бухгалтерия
Прикладная математика
Прикладные науки (например, биология, химия, геология, физика)
Прикладные социальные науки
Бизнес или финансы
Коммуникации, журналистика или связи с общественностью
Компьютерная инженерия
Компьютерные сети и безопасность
Информатика или компьютерное программирование
Криминология или уголовное правосудие
Наука о данных и анализ
Электротехника
Инженерное дело (e.g., аэрокосмическая, гражданская, механическая, системная)
Гигиена окружающей среды или производственная гигиена
Помещения или управление объектами
Иностранный язык или лингвистика — чтение, аудирование или перевод на иностранный язык
Иностранный язык или лингвистика — письменная или устная речь на иностранном языке
Геодезия, географические информационные системы, фотограмметрия или дистанционное зондирование
География или картография
Графическое искусство или мультимедийный дизайн
Здравоохранение или медицина
История, правительство или политология
Национальная безопасность
Человеческие ресурсы
Информационные технологии или информационные системы
Интеллект
Международное обучение
Юридическая или юридическая поддержка
Библиотечное дело или информационные науки
Логистика
Маркетинг
Военная служба
Навигационная безопасность
Фотография или визуальные коммуникации
Физическая охрана
Психология или психологические услуги
Связи с общественностью
Общественная безопасность
Издательский
Наука (биологическая, физическая)
Служба поддержки миссий (e.g., человеческие ресурсы, образование и обучение, администрация, коммуникации и связи с общественностью)
Театр / Искусство / Художественный дизайн
Видео Производство
Ни один из вышеперечисленных

Начать сначала

Инструмент PRECIS-2: разработка исследований, соответствующих цели

  1. Кирсти Лаудон, научный сотрудник1,
  2. Шон Тревик, профессор исследований в области здравоохранения2,
  3. Фрэнк Салливан, директор Сети практических исследований Университета Торонто (UTOPIAN), председатель Гордона Ф. Чизбро, кафедра семейной и общественной медицины2,
  4. Питер Доннан, профессор эпидемиологии и биостатистики, директор Отдела эпидемиологии и биостатистики Данди (DEBU), содиректор Отделения клинических испытаний Tayside (TCTU) 3,
  5. Кевин Э. Торп, доцент; руководитель отдела биостатистики4,
  6. Меррик Зваренштейн, директор5
  1. 1 Отдел исследований в области здравоохранения, Университет Абердина,
  2. 2 Общая больница Норт-Йорка, Торонто, ON M2K 1E1, Канада
  3. 3 Отделение наук о здоровье населения, Университет Данди, Данди DD2 4BF, Великобритания
  4. 4 Школа общественного здравоохранения Далла Лана, Университет Торонто; Центр прикладных исследований в области здравоохранения (AHRC), Институт знаний Ли Ка Шинга Св. Михаила, Торонто, Канада
  5. 5 Центр исследований в области семейной медицины, Школа медицины и стоматологии им. Шулиха, Западный университет, Западный центр общественного здравоохранения и Семейная медицина, Лондон, ON N6A 3K7, Канада
  1. Для корреспонденции: K Loudon kirsty.Loudon {at} abdn.ac.uk
  • Принято 12 февраля 2015 г.

PRECIS — это инструмент, который помогает специалистам-испытателям принимать решения по дизайну, согласующиеся с намеченной целью их испытания. В этом документе дается руководство по использованию улучшенной, проверенной версии PRECIS-2, которая была разработана с помощью более 80 международных исследователей, клиницистов и политиков. Сохраняя исходный простой формат колеса, PRECIS-2 состоит из девяти областей — критериев отбора, набора, настройки, организации, гибкости (доставки), гибкости (приверженности), последующих действий, первичного результата и первичного анализа — с оценкой от 1 (очень пояснительно) ) до 5 (очень прагматично) для облегчения обсуждения предметной области и достижения консенсуса.Есть надежда, что PRECIS-2 будет полезен для поддержки явного согласования проектных решений с тем, как предполагается использовать результаты испытаний

Сводные точки
  • PRECIS (2009) был инструментом с 10 областями для разработки клинических испытаний континуум объяснительного отношения (идеальная ситуация) к более прагматичному (обычная забота)

  • К концу 2014 года цитировалось более 300 раз, но были отмечены слабые места: отсутствие шкалы оценок, проблемы с некоторыми областями, необходимость в более подробном руководстве и не проверено

  • В этом документе представлена ​​PRECIS-2 — проверенная, улучшенная версия инструмента — вместе с руководством по ее использованию

  • PRECIS-2 имеет девять доменов, включая три новых (набор, настройка и организация), каждый из которых получил оценку по 5-балльной шкале Лайкерта (от 1 = очень понятные «идеальные условия» до 5 = очень прагматичные «обычные условия ухода»), чтобы исследователи, клиницисты и политики могли больше Просто подумайте, соответствуют ли проектные решения своему прямому назначению.

Рандомизированные испытания — это тяжелая работа.Как и многое другое, этот труд стоит того только из-за перспективы существенного вознаграждения. Для многих важных заинтересованных сторон (пациентов или других лиц, которым может быть полезно вмешательство, спонсоров здравоохранения и исследований, практикующих врачей, которые могут оказывать клиническую помощь, и часто самих исследователей) ожидаемой наградой за исследование является то, что результаты могут быть использованы для непосредственной поддержки решения о проведении вмешательства, которое улучшит результаты для здоровья пациентов и населения.Ключом к этой награде является то, что испытание действительно может поддерживать решения конечных пользователей в соответствии с намерениями группы разработчиков испытаний. То, что это не всегда или даже в большинстве случаев, было подчеркнуто почти 50 лет назад Шварцем и Леллушом в их статье о прагматическом и объяснительном отношении к рандомизированным контролируемым испытаниям.1

Проще говоря, эти авторы описывают две цели рандомизированных испытаний. . Прагматичное рандомизированное исследование проводится в «реальном мире» с обычной осторожностью и призвано помочь в принятии решения о том, проводить ли вмешательство.Объясняющее рандомизированное исследование проводится в идеализированной обстановке, чтобы дать оцениваемой инициативе наилучшие шансы продемонстрировать положительный эффект2 3 4 Эти два подхода отражают различное отношение к принятию решений о полезности вмешательств. Более того, хотя в этой статье мы будем называть испытания имеющими объяснительное или прагматическое намерение, мы признаем, что не существует простого порога и что существует несколько чисто объяснительных или прагматических испытаний; это скорее континуум, чем дихотомия.

Существует широко распространенное беспокойство по поводу того, что объяснительные рандомизированные испытания могут быть плохими предикторами реальной эффективности проверяемых вмешательств.4 5 6 7 Шварц и Леллуш предположили, что исследователи часто хотят информировать о решении в реальном мире, но почти по умолчанию имеют тенденцию планировать испытания, которые дают больше пояснений, чем они должны быть даны намерениям разработчиков. Первоначальный инструмент PRECIS (PRagmatic Explanatory Continuum Indicator Summary) был разработан в 2005–2008 годах 25 международными исследователями и методологами8, чтобы помочь исследователям проработать свои решения по дизайну, чтобы они могли избежать разработки исследования, которое не соответствовало бы их собственным намерениям в отношении исследования.На такие инструменты есть спрос; PRECIS цитировался более 300 раз с 2009 года, это одна из восьми «полезных статей» для исследователей, перечисленных на веб-сайте методов рандомизированных исследований Национального института исследований в области здравоохранения Великобритании (www.nets.nihr.ac.uk/resources/trials-coordination ), и многие исследователи использовали PRECIS проспективно и ретроспективно для рассмотрения дизайна исследования.9 Признавая полезность PRECIS, последние авторы выявили слабые стороны, в том числе нечеткую валидность лица и межэкспективную надежность, отсутствие системы оценок, избыточность некоторые домены PRECIS и необходимость дополнительных указаний по использованию инструмента.

В этом документе описывается новая версия PRECIS, PRECIS-2, которая направлена ​​на устранение этих (и других) недостатков, сохраняя при этом сильные стороны оригинального инструмента, особенно его простой формат. В документе также приведены инструкции по использованию этого инструмента. Как и в случае с оригинальным инструментом PRECIS 2009 года, мы планируем использовать PRECIS-2 на этапе разработки исследования, чтобы помочь исследователям четко сформулировать цель своего исследования и гарантировать, что их выбор дизайна соответствует их предполагаемому назначению.Мы полагаем, что он может иметь значение в других ситуациях, таких как критическая оценка и систематический обзор, а также решения о финансировании, этике и публикации рандомизированных исследований.

Цель

Представить инструмент PRECIS-2 и дать рекомендации по его использованию.

Методы

Эта работа является частью более крупного проекта, направленного на обеспечение того, чтобы испытания были разработаны таким образом, чтобы их результаты были актуальны для пациентов, клиницистов и лиц, принимающих политические решения, и использовались ими.9 В этом документе представлен инструмент PRECIS-2 и дается руководство по его использованию, но не представлены в полном объеме работы, которые привели к его созданию, которые будут опубликованы отдельно (см. Loudon et al9 или свяжитесь с авторами для получения дополнительной информации).

Вкратце, мы провели двухэтапную коммуникацию Delphi с авторами, которые цитировали PRECIS, но не участвовали в первоначальной разработке PRECIS и не оценивали полезность PRECIS. Мы обсудили, как улучшить PRECIS, сосредоточив внимание на вопросах, поднятых пользователями PRECIS9, и провели мозговой штурм с судьями в Данди.Результаты Delphi послужили основой для мозгового штурма в Торонто с участием некоторых из первоначальных разработчиков PRECIS, а также некоторых из тех, кто проводил методологическую работу с использованием PRECIS, вместе с клиницистами и политиками. Затем мы индивидуально протестировали кандидатуры моделей PRECIS-2 с участием 19 международных испытателей (лично или через Skype). PRECIS-2 был изменен в ответ на пользовательское тестирование.

Окончательно появившаяся версия PRECIS-2 была использована при проверке достоверности и надежности 19 экспертами.Эти 19 оценщиков ответили на приглашение, которое мы отправили 33 лицам, определенным из четырех источников: Delphi, пользовательское тестирование, мозговой штурм в Торонто и через наши личные сети опытных испытателей. Из этих групп 19 приняли приглашение (шесть от Delphi, две от пользовательского тестирования, три от встречи в Торонто и восемь от наших сетей). Рейтеров попросили оценить различные образцы из 15 протоколов испытаний. Эти протоколы были специально отобраны, чтобы варьироваться от весьма прагматичных до высокообъяснительных, включая испытания как лекарственных, так и немедикаментозных средств.Это тестирование подтвердило предложенную версию PRECIS 2, которая обсуждается в этой статье.

В центре внимания PRECIS-2

Инструмент PRECIS-2 фокусируется на выборе дизайна испытания, который определяет применимость испытания. Применимость (возможность применения или использования результатов испытания в конкретной ситуации) — это результат этих выборов, которые влияют на легкость, с которой результаты испытаний могут быть применены к обычному сообществу пользователей вмешательства в процессе. настройки, в которых разработчики испытаний предполагали его использование.Это, конечно, может быть разным для разных читателей, и поэтому применимость имеет как «локальный», так и более отдаленный смысл. Целью весьма прагматичного испытания было бы максимизировать применимость вмешательства к обычному уходу в целом ряде местных и удаленных условий. Целью высокообъяснительного испытания было бы максимальное увеличение шансов вмешательства на демонстрацию эффекта через ожидаемый механизм, при этом мало внимания уделялось вопросу о том, будет ли этот результат достигнут в условиях реального мира, ни локально, ни в более отдаленных условиях.Применимость — это континуум, и различные варианты дизайна исследования могут сделать его более или менее применимым; другими словами более или менее прагматично.

В целом, практические испытания сосредоточены на оказании помощи в наиболее распространенных условиях и реже — на узкоспециализированных медицинских учреждениях. Однако мы полагаем, что даже в специализированных условиях исследование может быть более или менее применимо в зависимости от степени, в которой оно обеспечивает лечение с использованием ресурсов и стандартов клиницистов в этих условиях, для пациентов, которые являются типичными для этих условий.Обратите внимание, что прагматизм представляет собой лишь близкое соответствие между лечением, оказываемым в условиях, в которых проводилось испытание, и уходом, оказываемым в условиях, в которых применяются его результаты. Такое точное соответствие предоставляет непосредственно применимую информацию и, таким образом, помогает лицам, принимающим решения, выбрать, применять ли вмешательство, протестированное в исследовании.

Что нового в PRECIS-2 по сравнению с PRECIS
  • Шкала для всех доменов, которая может быть оценена от 1 (очень пояснительная) до 5 (очень прагматичная)

  • Критерии приемлемости помещены на 12 o ‘часы со спицами

  • Использование PRECIS-2 по часовой стрелке с логическим упорядочением соседних доменов

  • Критерий приемлемости участников (который раньше можно было рассматривать как включающий вопросы настройки и проблемы многоцентровых испытаний) был разделен на «Право на участие» и «Настройка»

  • Новые домены «Набор» и «Организация»,

  • Изменение имени домена:

    • — от «Приверженность практикующего специалиста» к «Гибкость: доставка»

    • — От «Соответствие участника» к «Гибкость: приверженность»

    • — От «Интенсивность последующего наблюдения» к «Последующие действия»

    • — От «Результат» к «Первичный результат»

  • Удаление областей действия сравнения «Опыт практикующего врача» и «Гибкость вмешательства сравнения»

  • Метки доменных имен на колесе PRECIS-2 теперь снабжены краткими пояснениями

  • Улучшенное руководство по использованию PRECIS-2

Как использовать PRECIS-2

Этот инструмент был разработан для использования многопрофильной командой на протяжении всего процесса разработки своего исследования.Эта группа обычно включает в себя специалистов по конкретному вмешательству и медицинских услуг, в которых будет использоваться вмешательство, если оно будет доказано, что оно эффективно, а также статистический опыт.

Есть четыре шага к использованию PRECIS-2, которые могут быть итеративными, если остается разрыв между намеченной целью испытания и первоначальным выбором дизайна, который будет выявлен, когда разрабатываемый дизайн будет рассматриваться через призму PRECIS. -2 инструмент.

Шаг 1. Какой подход к дизайну вы используете?

Первый шаг — четко определить свои намерения или отношение к планируемому вами испытанию.Вы

  • Стремитесь использовать объяснительный подход, чтобы ответить на вопрос: «Может ли это вмешательство работать в идеальных условиях?»

  • Стремление к прагматическому подходу к ответу на вопрос: «Работает ли это вмешательство в обычных условиях?»

Оба подхода к дизайну испытаний имеют свое место, но испытатели должны четко понимать, что они предпочли бы сделать акцент в исследовании, которое они разрабатывают. Как упоминалось ранее, судьи часто подчеркивают, что первый подход используется по умолчанию, а не как осознанное решение.1

Шаг 2: Обдумайте ваш выбор дизайна испытания для каждого из доменов PRECIS-2

Этот шаг будет более подробно объяснен для каждого домена позже. Представление сначала наиболее прагматичного и наиболее понятного выбора дизайна, который вы могли бы сделать для каждого домена, может помочь вам решить, как вы хотите реализовать этот выбор домена, и, таким образом, насколько прагматичным или объяснительным вы хотите, чтобы ваше фактическое решение в этой области было.

Перед тем, как продолжить обсуждение доменов, следует уточнить, что подразумевается под «участником.«В число участников входят пациенты или другие индивидуальные получатели вмешательства, или поставщики вмешательства, или и то, и другое. Это могут быть отдельные участники или один или несколько уровней кластеров. Например, в испытании интервенции непрерывного образования участниками могут быть специалисты в области здравоохранения и обученные инструкторы, и испытание может быть рандомизировано на группы на уровне инструктора. В некоторых кластерных исследованиях, если рандомизация происходит на двух уровнях (таких как организация и отдельные участники), может потребоваться отдельная оценка доменов.

Шаг 3: Оцените от 1 до 5 за выбор, сделанный на шаге 2, и отметьте на колесе PRECIS-2

Если есть неуверенность в том, насколько объяснительным или прагматичным является ваш предлагаемый элемент дизайна исследования для конкретной области, мы предлагаем оценку для этого домена следует оставить пустым; это подчеркнет неопределенность и побудит к обсуждению. Домены, которые имеют большую вариацию оценок оценщиками, вероятно, потребуют дальнейшего обсуждения и повторения шагов с 1 по 4, чтобы прояснить структуру этого домена, чтобы достичь большего согласия.

Рассмотрев свой выбор дизайна на шаге 2, разместите свой выбор для каждого домена на колесе PRECIS-2, чтобы записать, насколько прагматичны или объяснены эти варианты для каждого домена. Оценка каждого домена может быть проведена с использованием 5-балльной шкалы Лайкерта:

Набор инструментов с руководством и практической помощью можно загрузить с сайта www.precis-2.org. В приложении к этому веб-сайту представлены четыре примера сравнительных испытаний эффективности с объяснениями наших решений по оценке для доменов PRECIS-2: кластерное рандомизированное исследование в сельской Индии для улучшения здоровья матерей и новорожденных 10, фармакологическое исследование первичной медико-санитарной помощи в Великобритании для контроля астмы. , 11 международное исследование музыкальной терапии для лечения детей дошкольного возраста с аутизмом 12 и международное хирургическое исследование коронарной ангиографии.13 Насколько нам известно, ни одно из этих испытаний не было разработано с использованием инструмента PRECIS, и они не относятся к статье Шварца и Леллоуша, 1 так что это оценка постфактум, но, тем не менее, дает читателю некоторое представление о том, как каждая область может варьироваться от практической до пояснительной.

Шаг 4: Просмотрите колесо PRECIS-2

Просмотрите свой набор из девяти вариантов дизайна предметной области (Шаг 2) на колесе PRECIS-2 (рисунок⇓), чтобы увидеть, произведут ли они испытание, которое поддержит общую цель, которую вы определены для вашего испытания на шаге 1.Вернитесь к шагу 2 и при необходимости измените свой выбор дизайна.

Колесо PRECIS-2 (PRECIS-2) индикатора континуума с пояснительной информацией.

Девять доменов PRECIS-2

PRECIS-2 состоит из девяти доменов, каждый из которых предназначен для того, чтобы помочь исследователям задуматься о последствиях этого проектного решения для применимости результатов их испытания. Инструмент PRECIS-2 сосредоточен исключительно на вопросе применимости, и читатели должны использовать другие инструменты для оценки внутренней достоверности или любого другого аспекта своего выбора дизайна.

Каждая область побуждает исследователей задуматься о своем испытании и получателях в обычной ситуации оказания помощи, в которой их результаты могут быть применены, если вмешательство окажется полезным. Если испытатели стремятся к высокой применимости (то есть к прагматическому подходу к решениям по дизайну), то мы ожидаем, что соответствие между испытанием и обычным лечением будет очень хорошим. Если испытатели стремятся дать вмешательству наилучший шанс продемонстрировать пользу (то есть объяснительный подход), то соответствие между испытанием и обычным уходом может быть не таким близким.Смысл PRECIS-2 не в том, чтобы всегда создавать преимущественно прагматичный дизайн (близкое соответствие между исследованием и обычным уходом), а в том, чтобы заставить исследователей задуматься о цели своего исследования и решить, подходит ли дизайн с учетом цели исследования.

В практических испытаниях обычно используется компаратор. В объяснительных судебных процессах может и не быть. В PRECIS-2 домены основаны на предположении, что испытание является двухсторонним, одно из которых — обычное наблюдение без изменений. Если обычная помощь не является компаратором, или есть несколько групп вмешательства, которые сильно отличаются друг от друга, тогда группы необходимо будет оценивать отдельно; могут быть различия в организации и гибкости (доставка) и гибкости (соблюдение).

Девять доменов PRECIS-2:

  • 1. Право на участие — В какой степени участники испытания похожи на тех, кто получил бы это вмешательство, если бы оно было частью обычного лечения?

  • 2. Набор — Сколько дополнительных усилий прилагается для набора участников сверх того, что было бы использовано в обычных условиях оказания помощи для взаимодействия с пациентами?

  • 3. Настройка — Насколько отличаются настройки пробной версии от обычной настройки ухода?

  • 4.Организация — Насколько отличаются ресурсы, опыт поставщика и организация оказания помощи в интервенционной части исследования от тех, что доступны в обычном уходе?

  • 5. Гибкость (доставка) — Насколько отличается гибкость в том, как проводится вмешательство, и гибкость, ожидаемая в обычном уходе?

  • 6. Гибкость (приверженность) — Чем отличается гибкость в том, как участники наблюдаются и побуждают придерживаться вмешательства, от гибкости, ожидаемой при обычном уходе?

  • 7.Последующее наблюдение —Насколько интенсивность измерения и последующего наблюдения за участниками испытания отличается от типичного наблюдения при обычном уходе?

  • 8. Первичный результат — В какой степени первичный результат испытания имеет прямое отношение к участникам?

  • 9. Первичный анализ — В какой степени все данные включены в анализ первичного результата?

Подробное описание доменов

1. Критерии отбора — Кто выбран для участия в испытании?

В высшей степени прагматичный подход к критериям приемлемости мог бы заключаться в том, чтобы включить в испытание любого с интересующим заболеванием, который, вероятно, был бы кандидатом на вмешательство, если бы оно проводилось в рамках обычного лечения этого состояния.Таким образом, если при обычном уходе вмешательство, вероятно, будет использоваться для детей, пожилых людей, людей с рядом сопутствующих заболеваний и людей с вероятным диагнозом, а не, скажем, с лабораторно подтвержденным диагнозом, тогда все эти группы должны быть включены в список. испытание тоже. Если люди в возрасте старше 80 лет или с множественными заболеваниями не получат вмешательство в рамках обычного лечения, потому что мы уже знаем, что это вмешательство приносит больше вреда, чем пользы пожилым пациентам или пациентам с множественными заболеваниями, то прагматичный выбор дизайна заключался бы в исключении их из исследования .Испытание с подобным подходом к выбору дизайна получило бы оценку 5 или близкую к ней по шкале PRECIS-2.

По мере того, как уровень сходства между людьми, участвовавшими в исследовании, и людьми, получающими обычную помощь, снижается, то же самое происходит и с оценкой PRECIS-2. Многие вещи могут снизить оценку, но некоторые примеры включают в себя

  • Исключение людей, которые неизвестны или продемонстрировали высокую приверженность вмешательству.

  • За исключением людей, использующих тесты или меры, которые не используются или недоступны при обычном уходе.

  • Исключая людей, которые, как ожидается, не будут быстро реагировать на вмешательство.

  • Исключение людей, которым, вероятно, будет оказано вмешательство в рамках обычной помощи, но включение в исследование считается слишком трудным из-за проблем, не связанных с проведением вмешательства. Дети, люди старше 65 лет и беременные женщины являются хорошими примерами людей, которых обычно исключают из-за ожидаемых трудностей с получением этического одобрения, а не из-за того, будут ли они получать вмешательство при обычном уходе.

  • За исключением людей, соблюдение которых и последующее наблюдение могут вызвать трудности, будь то из-за социального неблагополучия, личных обстоятельств или болезни (например, бездомность, злоупотребление психоактивными веществами, проблемы с психическим здоровьем или плохая мотивация).

  • Исключая людей, зависящих от помощи в повседневной деятельности, кроме случаев, когда они обычно не имеют права на вмешательство.

Участники испытаний могут сделать свои испытания менее похожими на обычную помощь, если будут иметь строгие критерии включения и широкие критерии исключения.Для исследователей, использующих объяснительный подход, это часто уместно, но вряд ли это относится к исследователям, стремящимся разработать исследование, которое будет непосредственно применимо в конкретном обычном учреждении помощи, не говоря уже о том, чтобы его можно было широко обобщить в нескольких учреждениях помощи. При определенных обстоятельствах дизайн исследования может быть прагматичным (и результаты в значительной степени применимы к обычному уходу за участниками исследования) даже с узкими критериями отбора, если конкретные узкие критерии аналогичны тем, которые обычно используются для этих участников в их обычных условиях лечения. .Некоторые исследования редких заболеваний могут попасть в эту категорию. Например, исследования миотонической дистрофии 1 типа могут потребовать генетического подтверждения диагноза, но поскольку большинство пациентов с миотонической дистрофией 1 типа получают свой диагноз посредством генетического подтверждения, этот критерий включения просто отражает обычную практику. Наконец, критерии исключения для известных проблем с безопасностью обычно не снижают оценку PRECIS-2, поскольку не ожидается, что такие люди получат вмешательство при обычном уходе.

Критерии отбора, пример 1: Раннее лечение преднизолоном или ацикловиром при параличе Белла *
  • Критерии включения — Пациенты с подтвержденным диагнозом: ≥16 лет с односторонней слабостью лицевого нерва без установленной причины, обратившиеся в первичную медико-санитарную помощь или в отделение неотложной помощи и может быть направлен к сотрудничающему оториноларингологу менее чем через 72 часа после появления симптомов.

  • Критерии исключения — беременность, кормление грудью, неконтролируемый диабет, язвенная болезнь, гнойный средний отит, опоясывающий герпес, рассеянный склероз, систематическая инфекция, саркоидоз и другие редкие состояния, а также невозможность дать информированное согласие.

  • Дополнительный тест. Рандомизированное контролируемое исследование лечения паралича Белла требовало от старшего оториноларинголога в больнице подтверждения права пациента на участие. Паралич Белла обычно диагностирует терапевт первичной медико-санитарной помощи.

  • Рекомендуемый балл PRECIS -2, скорее пояснительный.

  • * Sullivan FM, Swan IR, Donnan PT, et al. Рандомизированное контролируемое исследование использования ацикловира и / или преднизолона для раннего лечения паралича Белла: исследование BELLS. Health Technol Assess 2009; 13: iii-iv, ix-xi, 1-130.

Критерии отбора, пример 2: Практический подход к здоровью легких в Южной Африке *
  • Критерии включения — в исследование были включены все пациенты в возрасте ≥15 лет с подозрением на астму на основании приблизительного клинического диагноза астмы, поскольку стандартное оборудование для респираторного тестирования отсутствовало в этой сельской местности в Южной Африке.

  • Предлагаемая оценка PRECIS —5, очень прагматично.

  • * Fairall LR, Zwarenstein M, Bateman ED, et al. Влияние просветительской работы среди медсестер на выявление случаев туберкулеза и первичную помощь респираторным заболеваниям: прагматическое кластерное рандомизированное контролируемое исследование. BMJ 2005; 331: 750-4.

2. Набор — как участники набираются для участия в исследовании?

Этот домен был добавлен, чтобы побудить испытателей подумать о том, как и где они будут набирать людей для участия в испытании. (Для ясности мы описали только испытания с участием пациентов, но, как указано выше, участниками могут быть группы практикующих врачей или системы здравоохранения, целью которых является улучшение некоторых аспектов оказания помощи в отделении вмешательства клиник, отделений, больниц или географических подразделений. область.)

Наиболее прагматичный подход к набору персонала — это делать это при обычном уходе, так чтобы набирались только люди, которые посещают клинику с интересующим их состоянием, после того, как они выступают от своего имени, без каких-либо явных усилий по набору. В высшей степени прагматичный подход к дизайну испытаний также привел бы к привлечению более чем одной клиники как явный способ повысить применимость результатов испытаний. При приеме на работу через обычные приемы в различные клиники, вероятно, будет получено около 5 баллов по шкале PRECIS-2.

Если описанное выше невозможно, по крайней мере, в качестве единственного способа найма, испытателям потребуется добавить другие стратегии найма. Если для набора людей в испытание потребуются дополнительные ресурсы, испытателям необходимо рассмотреть, влияет ли это на применимость, особенно если участники набираются из других условий, чем те, в которых могут быть применены результаты. Например, набор во вторичную помощь для вмешательства, которое будет в основном использоваться в первичной медико-санитарной помощи, гарантирует, что набранные пациенты будут отличаться по степени тяжести и лечению от пациентов с таким же состоянием в первичной помощи; Это сделает исследование более понятным и снизит оценку PRECIS 2.Дополнительные подходы к набору персонала, которые потенциально могут снизить оценку PRECIS-2, включают

  • Поиск в системах медицинской документации подходящих участников и затем рассылку пригласительных писем. В зависимости от местных ресурсов, таких как электронные медицинские карты и исчерпывающие местные регистры болезней, этот подход может быть легко осуществим при обычном уходе и, следовательно, не приведет к снижению оценки PRECIS-2.

  • Рекламные кампании в средствах массовой информации, такие как теле- и радиореклама, объявления в газетах, листовки, веб-сайты, пресс-релизы, письма редактору, интервью со старшим следователем по телевидению или радио.Здесь следует рассмотреть вопрос о том, используются ли эти кампании просто для ускорения набора или потому, что они являются единственным способом охватить рассредоточенное население. В последнем случае, если такие кампании не будут доступны в обычном медицинском учреждении, то этот маршрут пробного набора является более пояснительным.

  • Льготы, такие как оплата наличными, ваучеры, дорожные расходы или уход за детьми. Некоторые из этих стимулов лучше рассматривать как часть вмешательства (например, вмешательство по изменению образа жизни, направленное на молодых матерей, может быть эффективным только потому, что также был предоставлен уход за детьми, и поэтому женщины могли посещать занятия).

Набор, пример: антагонисты лейкотриенов для лечения астмы *
  • Первоначально дополнительные ресурсы использовались для набора пациентов в 53 отделениях первичной медико-санитарной помощи. Пациенты были набраны с помощью почтовой анкеты для выявления симптомов и соответствия критериям исследования, а не только для приглашения к участию. Это подтолкнет рекрутинг в этой области к объяснительной цели. Используя этот метод набора, который требует администрирования, обычно не присутствующего в первичной медико-санитарной помощи, возможно, что респонденты могут быть более здоровыми, чем те, кто в клинике приглашается на испытание, а также более высокомотивированы и уступчивы, поскольку они прошли другой путь. чем приглашенные во время посещения клиники.

  • В этом испытании набор участников с использованием почтовой анкеты был неадекватным, поэтому участники набирались на основе посещений клиник, изменяя набор в сторону более прагматичного дизайна испытания, создавая результаты, которые более применимы к пользователям результатов в учреждениях первичной медико-санитарной помощи. .

  • Предлагаемая оценка PRECIS — 2, скорее пояснительная; но, по мере продолжения исследования, оценка PRECIS составила 3 ​​(в равной степени прагматичная и пояснительная), поскольку в настоящее время исследование представляет собой сочетание методов набора, некоторые из которых применимы при обычном лечении.

  • * Прайс D, Масгрейв С.Д., Шепстон ​​Л. и др. Антагонисты лейкотриенов в качестве терапии первой линии или дополнительной терапии, контролирующей астму. N Engl J Med 2011; 364: 1695-707.

3. Настройка — где проводится пробная версия?

Этот домен был добавлен, чтобы побудить исследователей явно учитывать соответствие между настройками их испытания и настройками, в которых их результаты могут быть применены. Хотя не существует общепринятых руководящих принципов, как оценить влияние окружения на применимость5, есть несколько характеристик окружения, которые почти всегда необходимо будет учитывать, включая географию, систему здравоохранения, страну, а также социально-экономический и этнический состав населения. Население.4 14 15 Все это может повлиять на применимость результатов конкретного исследования.

Наиболее прагматичный подход к настройке — это провести испытание в идентичной настройке, к которой вы намереваетесь применить результаты. Такое испытание может получить около 5 баллов по PRECIS-2.

Даже настройки, которые кажутся довольно ограничительными, все же могут быть весьма прагматичным выбором, если этот параметр является обычным медицинским учреждением, в котором пациенты проходят лечение от определенного состояния здоровья.Например, если исследование проводилось в наиболее специализированных отделениях интенсивной терапии в стране и цель исследования заключалась в поддержке принятия решений в этих узкоспециализированных отделениях, то выбор дизайна в отношении условий по-прежнему остается прагматичным. И наоборот, если предполагалось, что результаты исследования будут полезны для всех отделений интенсивной терапии, но исследование включало только узкоспециализированные отделения, то теперь в исследовании используется более разъяснительный подход к выбору условий, который противоречит цели исследования.

Определение того, насколько прагматичным или объяснительным является установка, может быть проблематичным, когда есть предлагаемые изменения в установке для оказания помощи. Например, если испытание проводится в учреждении вторичной медицинской помощи и предполагается, что, если изменение условий будет успешным, все последующие медицинские услуги будут предоставляться в этих условиях, тогда эти новые условия станут обычными условиями оказания медицинской помощи. В этом случае область настройки в исследовании будет пояснительной по сравнению с текущим обычным уходом, но исследователи могут отметить, что разница является явной особенностью вмешательства.

Подходы к настройке, которые могут снизить оценку PRECIS-2, включают

  • Выбор участвующих центров только из числа специализированных или академических центров, когда предполагается, что испытание будет применимо ко всем типам практики или клиники, излечивающей интересующее состояние. .

  • Проведение испытания в едином центре. Редко, когда испытание проводится с намерением, чтобы его результаты относились только к этому единственному центру. Включение нескольких центров упрощает утверждение, что настройка пробной версии соответствует той, к которой будут применены результаты.

Условия, пример 1: Мануальная физиотерапия в сравнении с инъекцией кортикостероидов для лечения ущемления плеча удар плеча.

  • Предлагаемая оценка PRECIS — 2, скорее пояснительная, в зависимости от того, как разные оценщики думают, что лечебный центр похож на обычную обстановку в стране, в которой они живут.

    • * Rhon DI, Boyles RE, Cleland JA и др. Подход мануальной физиотерапии по сравнению с инъекцией субакромиальных кортикостероидов для лечения синдрома соударения плеча: протокол рандомизированного клинического исследования. BMJ Open 2011; 1: e000137.

    Условия, пример 2: Ибупрофен, парацетамол и пар для пациентов с инфекциями дыхательных путей в первичной медико-санитарной помощи *
    • Условия, идентичные обычным лечебным учреждениям: первичная медико-санитарная помощь, куда пациенты обычно обращаются за консультацией и лечением холодно в Великобритании.

    • Мультицентр: 25 практик в Великобритании.

    • Предлагаемая оценка PRECIS —5, очень прагматично

    • * Литтл П., Мур М., Келли Дж. И др. Ибупрофен, парацетамол и пар для пациентов с инфекциями дыхательных путей в системе первичной медико-санитарной помощи: прагматическое рандомизированное факторное исследование. BMJ 2013; 347: f6041.

    Судьям, работающим над судебными процессами, пересекающими юрисдикцию (например, международные судебные процессы), необходимо использовать свое суждение в отношении влияния этих различных условий на общую применимость судебного разбирательства.Если испытание проводится в тех же условиях, что и обычное лечение в каждой юрисдикции, то испытание, скорее всего, будет оценено как прагматичное по PRECIS-2, даже если настройки различны в каждой юрисдикции. В этом случае рандомизация исследования будет стратифицирована по юрисдикции.

    4. Организация. Какие знания и ресурсы необходимы для проведения вмешательства?

    Эта область была включена, чтобы побудить исследователей рассмотреть соответствие между тем, как медицинская помощь организована и предоставлена ​​в ходе исследования, и тем, как вмешательство будет доступно пациентам, получающим обычную помощь.Поскольку были признаны трудности с получением результатов после испытания (даже в условиях, где проводилось испытание16), мы хотели, чтобы испытатели рассмотрели возможность организации проведения своего испытательного вмешательства с пониманием того, насколько легко будет внедрить вмешательство после проведения испытания. пробный .

    В высшей степени прагматичный план направлен на то, чтобы включить вмешательство в обычную организацию ухода за интересующим состоянием, используя не более, чем имеющийся медицинский персонал и ресурсы в этой обстановке.Такой дизайн, скорее всего, получит около 5 баллов по PRECIS-2.

    Иногда изменение того, как организована помощь, само по себе является оцениваемым вмешательством (см., Например, исследование Zwarenstein et al, посвященное лечению под непосредственным наблюдением (DOTS) по сравнению с лечением туберкулеза под самоконтролем17), а также различием между исследованием и обычным лечением. забота ясна. В этом случае область организации будет пояснительной по сравнению с текущим обычным уходом, но исследователи могут отметить, что разница является явной особенностью вмешательства.

    Оценка организации PRECIS-2 будет снижена по мере того, как испытатели вносят изменения в способ оказания помощи по сравнению с обычными получателями и оказанием помощи. Например, в группе вмешательства группа исследования может провести дополнительное обучение персонала или предоставить дополнительный персонал для проведения вмешательства. Пациенты, которые обычно находятся на приеме в отделении первичной медико-санитарной помощи, вместо этого могут быть осмотрены специалистами вторичной медико-санитарной помощи или могут пройти дополнительные дорогостоящие диагностические процедуры, недоступные при обычном лечении.Тогда успех испытания зависит от ресурсов, недоступных при обычном уходе, что снижает применимость. Если эти дополнительные ресурсы необходимы для эффективности вмешательства, их следует рассматривать как часть вмешательства и указывать в той части протокола, которая описывает вмешательство. В этом случае эти ресурсы не должны учитываться при оценке этого элемента судебного разбирательства.

    Организационные подходы, которые могут снизить оценку PRECIS-2, включают следующие (но только если они не включены и не описаны как необходимые элементы вмешательства):

    • Увеличение числа медицинских или других специалистов, готовых предоставить вмешательство сверх уровней, доступных при обычном уходе.

    • Обеспечение значительного уровня дополнительного обучения для повышения квалификации медицинских работников.

    • Требование к медицинским работникам иметь некоторый минимальный уровень опыта, определяемый продолжительностью времени, в работе с вмешательством, который больше, чем был бы в случае обычной помощи.

    • Требование к медицинским работникам иметь специальную сертификацию, которая не будет считаться необходимой для оказания вмешательства при обычном уходе.

    • Увеличение ресурсов (таких как помещения, диагностическое оборудование, расходные материалы), доступных для проведения вмешательства, измерения результатов или проведения последующего наблюдения сверх того, что было бы доступно при обычном уходе.

    Организация, пример 1: Создание сети по лечению острого респираторного дистресс-синдрома (ОРДС) в 1994 году *
    • Многоцентровые клинические испытания лечения ОРДС, но возникли трудности с переводом результатов исследования с низким дыхательным объемом (Vt) в обычная клиническая практика

    • Десять академических центров с 75 отделениями интенсивной терапии

    • Дополнительный персонал, очень трудоемкий

    • Использованное дополнительное оборудование помимо обычного ухода, ни одно из которых не планировалось на стадии разработки исследования

    • Рекомендуемый балл PRECIS — 1, очень пояснительно

    Организация, пример 2: Раннее извлечение линзы и имплантация интраокулярной линзы для лечения глаукомы *
    • Организация, идентичная обычной медицинской помощи, обычной клинике

    • То же число персонала

    • Обычный опыт — квалифицированный офтальмолог. логистики, прошедшие общую и специализированную подготовку (в офтальмологии и глаукоме соответственно) и способные выполнять процедуры экстракции хрусталика

    • Дополнительного обучения не требуется

    • Нет дополнительных ресурсов

    • Рекомендуемый балл PRECIS —5, очень прагматичный

    • * Азуара-Бланко А., Бурр Дж. М., Кокран С. и др.Эффективность раннего удаления хрусталика с имплантацией интраокулярной линзы для лечения первичной закрытоугольной глаукомы (EAGLE): протокол исследования для рандомизированного контролируемого исследования. Испытания 2011; 12: 133.

    5. Гибкость (выполнение) — как должно осуществляться вмешательство?

    В PRECIS-2 исследователям, желающим провести более прагматичные испытания, предлагается подумать о том, как вмешательство будет реализовано после испытания в условиях, в которых, как ожидается, будут применяться результаты.Наиболее прагматичный подход к разработке гибкости предоставления услуг оставит детали того, как внедрить вмешательство, на усмотрение поставщиков, другими словами, что происходит при обычном уходе. Таким образом, методология проведения вмешательства не является жестко предписывающей в протоколе. Например, детали того, как выполнить хирургическую процедуру, можно полностью оставить на усмотрение хирурга, или как проводить образовательную программу — на усмотрение преподавателя. Кроме того, прагматический подход не будет диктовать, какие другие вмешательства были разрешены или как их проводить, что опять же является ситуацией в обычной практике.Такая гибкость доставки оценивается в системе PRECIS-2 на уровне 5 или около того. Гибкость (доставка) применяется ко всем группам вмешательства и группе сравнения (контрольной), если обычная помощь не является компаратором, и при необходимости каждая из этих групп должна оцениваться отдельно. Если обычное лечение является предполагаемым компаратором, но любые элементы, относящиеся к доставке, изменяются, он перестает быть обычным уходом и должен быть оценен.

    По мере того, как гибкость доставки снижается, испытание приближается к более объяснительному подходу в этой области.Подходы к гибкости доставки, которые могут снизить оценку PRECIS-2, включают:

    • Вмешательство с высокой степенью специфичности, управляемое протоколом. Например, дается конкретное указание о том, как проводить вмешательство (например, доза, график дозирования, хирургические процедуры, учебные материалы и доставка)

    • Наличие мер по контролю соблюдения тех, кто проводит вмешательство (например, в качестве врачей) с протоколом и мерами (вплоть до исключения) для решения проблемы несоблюдения.

    • Сроки проведения вмешательства четко определены и предназначены для максимального увеличения эффекта вмешательства.

    • Поставщики услуг проводят дополнительные вмешательства, которых не было бы при обычном уходе

    • На количество и типы сопутствующих вмешательств накладываются ограничения, особенно если исключенные сопутствующие вмешательства ослабят эффект вмешательства

    • Есть определенные направление для применения разрешенных сопутствующих вмешательств

    • Существуют конкретные указания по управлению осложнениями или побочными эффектами вмешательства.

    Гибкость (выполнение), пример 1: Когнитивно-поведенческая терапия (КПТ) при депрессии *
    • Действующие меры по мониторингу и улучшению комплаентности: В этом испытании терапию проводили избранные эксперты, прошедшие регулярное обучение и наблюдение ( но были независимо оценены как репрезентативные для сотрудников NHS). Также была проведена независимая оценка для подтверждения минимального стандарта проведения КПТ, но не было никаких мер для улучшения соблюдения, так как это было саморегулировано терапевтами.

    • Нет специального протокола для выбора времени или сопутствующих вмешательств

    • Предлагаемая оценка PRECIS —5, очень прагматично

    • * Wiles N, Thomas L, Abel A, et al. Когнитивно-поведенческая терапия как дополнение к фармакотерапии для пациентов первичной медико-санитарной помощи с устойчивой к лечению депрессией: результаты рандомизированного контролируемого исследования CoBalT. Ланцет 2013; 381: 375-84.

    Гибкость (доставка), пример 2: Испытание плановой инфузии синтоцинона при кесаревом сечении *
    • На основе протокола — дано много деталей, нарушения протокола зарегистрированы в самооценке случая.Исследователи допускают, что это может произойти из-за клинических потребностей (например, анестезии).

    • Сопутствующие вмешательства — конкретное направление

    • Осложнения — конкретные указания по управлению осложнениями или побочными эффектами

    • Улучшение приверженности — меры отсутствуют

    • Рекомендуемый балл PRECIS –2, скорее пояснительный

    • * Мерфи Д. Д., Кэри М., Монтгомери А. А. и др. Протокол исследования.ECSSIT — испытание выборочной инфузии синтоцинона путем кесарева сечения. Многоцентровое рандомизированное контролируемое исследование окситоцина (синтоцинон) болюсно 5 МЕ и инфузии плацебо по сравнению с болюсом 5 МЕ и инфузией 40 МЕ окситоцина для контроля кровопотери при плановом кесаревом сечении. BMC Беременность и роды 2009; 9: 36.

    6. Гибкость (приверженность) — Какие меры принимаются для обеспечения соблюдения участниками вмешательства?

    Важно, чтобы исследователи, сосредоточенные на применимости, рассмотрели, насколько вероятно, что тестируемое вмешательство будет воспринято, и как реципиенты будут взаимодействовать с ним в условиях, в которых оно будет применяться позже.Высокопрагматичный подход к дизайну обеспечит полную гибкость в том, как конечные пользователи-получатели взаимодействуют с вмешательством. При обычном уходе медицинские работники поощряют пациентов принимать лекарства или как можно лучше следовать терапии, и такая поддержка не будет противоречить прагматическому плану; если это также происходит при обычном уходе, разрешение на это в испытании является прагматичным дизайнерским решением. Испытание без каких-либо специальных мер по обеспечению выполнения обязательств или соблюдения требований получило бы оценку PRECIS-2 на уровне 5 или близком к нему.С другой стороны, протокол испытания, в котором излагаются методы мониторинга и обеспечения соблюдения пациентом режима лечения, получит оценку PRECIS-2 на уровне 1 или близко к нему. Гибкость (приверженность) применяется ко всем группам вмешательства и группе сравнения (контрольной), если обычная помощь, если не к компаратору, и при необходимости каждую из этих групп нужно будет оценивать отдельно. Если обычное лечение является предполагаемым компаратором, но любые элементы, связанные с соблюдением режима лечения, изменены, он перестает быть обычным лечением и должен быть оценен.

    Возможно, что улучшение способности реципиентов принимать лекарства или следовать терапии является оцениваемым вмешательством, ситуация аналогична той, что уже описывалась для доменов «Настройка» и «Организация».В этом случае область гибкости (приверженности) будет пояснительной по сравнению с текущим обычным лечением, но исследователи могут отметить, что разница является явной особенностью вмешательства.

    По мере того, как гибкость для получателей снижается, испытание приближается к более объяснительному подходу в этой области. Подходы к гибкости реципиента, которые могут снизить оценку PRECIS-2, включают

    • Наличие пробной стадии предварительного скрининга, на которой пациенты оцениваются на предмет приверженности вмешательству (например, доза, график дозирования, посещаемость сеансов терапии).Пациенты, признанные не приверженными, исключаются.

    • Исключение пациентов из исследования, если их приверженность вмешательству падает ниже определенного уровня. Например, в испытании могут быть исключены пациенты, если они не посетили два последовательных сеанса когнитивно-поведенческой терапии или не приняли более 90% лекарств.

    • Наличие мер по контролю за соблюдением пациентом протокола и мер (вплоть до отмены) по устранению несоблюдения режима лечения.Меры по повышению приверженности пациента лечению, если это упадет ниже определенного уровня, могут, например, включать планирование дополнительного обсуждения с медсестрой-исследователем того, почему важно следовать инструкциям исследования.

    Гибкость (приверженность), пример: музыкальная терапия для поддержки общения у аутичных детей *
    • Все сеансы были индивидуальными на основе взаимодействия с ребенком и учитывали диапазон ответов на вмешательство

    • Предлагаемый PRECIS оценка —5, очень прагматично

    • * Герецеггер М., Холк Ю., Голд К.Рандомизированное контролируемое испытание эффективности импровизационной музыкальной терапии для детей с расстройствами аутистического спектра (TIME-A): протокол исследования. BMC Pediatr 2012; 12: 2.

    В некоторых исследованиях, таких как хирургические исследования, в которых пациенты оперируются, или исследования в отделениях интенсивной терапии, где пациентам вводят внутривенные препараты, эта область не применяется, поскольку после получения согласия нет проблем с соблюдением режима лечения, поэтому мы Предлагаем оставить поле оценки PRECIS-2 пустым.

    7. Последующие действия. Насколько тщательно отслеживаются участники?

    Этот домен побуждает исследователей подумать о последующих действиях в отношении настройки, в которой будут применяться результаты. Наиболее прагматичная позиция в отношении последующего наблюдения заключалась бы в том, чтобы следить за реципиентами не больше, чем при обычном лечении. В самом деле, самая крайняя позиция — вообще не иметь последующего контакта с реципиентами и получать данные о результатах другими способами (такими как электронные медицинские карты или другие обычные данные для измерения смертности или госпитализации).Испытания, в которых не ведется более продолжительное наблюдение, чем обычно при обычном уходе, и в которых проводится минимальный сбор дополнительных данных (или используются данные, полученные из систем административных или медицинских записей без прямого контакта с участником), скорее всего, будут набраны баллы PRECIS на уровне 5 или близко к нему. -2.

    По мере того, как наблюдение становится более интенсивным, исследование становится более объяснительным, и оценка PRECIS-2 будет снижаться. Подходы последующего наблюдения, которые могут снизить оценку PRECIS-2, включают

    • Контрольные визиты, которые происходят чаще, чем обычно при обычном уходе.

    • Незапланированные контрольные визиты инициируются событием первичного исхода.

    • Незапланированные контрольные визиты инициируются промежуточным событием, которое может привести к событию с первичным исходом.

    • С пациентами связываются, если они не приходят на прием к исследованию. Это не уменьшило бы оценку PRECIS-2, если бы это было также сделано при обычном уходе.

    • Собираются более обширные данные, в частности данные, связанные с вмешательством, чем это было бы типично вне исследования.

    • Посещения для лечения более длительные, чем при обычном уходе, и включают дополнительный или другой персонал.

    Часто требуемые результаты испытаний могут быть получены только при контакте с получателями. Даже при подходе «без последующего наблюдения» оценка результатов может быть достигнута с помощью одного последующего наблюдения в конце исследования. Конец исследования необходимо определить так, чтобы было достаточно времени для достижения желаемых результатов исследования (см. Область первичных результатов ниже). Когда последующее наблюдение проводится таким образом, маловероятно, что оно повлияет на вовлеченность или реакцию на лечение, и поэтому такой последующий подход будет рассматриваться как прагматичный и оцениваться на уровне 5 или близком к нему.

    Часто объяснительные исследования интересуются эффектом вмешательства только в течение короткого периода вмешательства или вскоре после него. С другой стороны, исследования, использующие прагматический подход к дизайну, могут сопровождать реципиентов намного дольше периода вмешательства. Этот более длительный период последующего наблюдения может потребовать большего количества контактов, чем при обычном уходе, но это не должно противоречить прагматическому подходу, если оно не приводит к тому, что лечение отличается от обычных условий.Однако важно учитывать бремя последующих действий для участников.

    Последующее наблюдение, пример 1: Периоперационная β-блокада для пациентов, перенесших операцию на инфраренальных сосудах *
    • Клиническое наблюдение до выписки пациента из больницы (выписка или смерть) или до 30 дней после операции, в зависимости от того, что дольше, поэтому больше чем обычный уход.

    • Интенсивность мониторинга включала более обширный сбор данных, чем обычно:

      • Перед операцией — электрокардиограмма (ЭКГ) в трех отведениях, холтеровский монитор (флэш-карта с записью 2 × 48 часов), устанавливаемый на каждого пациента и поддерживаемый в течение 72 часов. .

      • Значения тропонина через 1, 3 и 7 дней после операции (чаще всего через 1 и 3 дня после операции)

      • ЭКГ после рандомизации и через 7 и 30 дней после операции.

    • Незапланированные контрольные визиты, вызванные первичным исходом: сердечно-сосудистое событие (например, стенокардия, инфаркт миокарда, инсульт)

    • Предлагаемая оценка PRECIS -1, очень пояснительно

    • * Брэди А. Р., Гиббс Дж. С. Р., Гринхал Р. М. и др.Периоперационная бета-блокада (POBBLE) у пациентов, перенесших операцию на инфраренальных сосудах: результаты рандомизированного двойного слепого контролируемого исследования. J Vasc Surg 2005; 41: 602-9.

    Последующее наблюдение, пример 2: Курс самоконтроля при хронической скелетно-мышечной боли *
    • Участники наблюдались два раза в течение года (через 6 и 12 месяцев) — не интенсивно. Это довольно близко к обычному уходу за инвалидами, связанными с болью.

    • Последующее наблюдение по первичному результату требует самостоятельного заполнения проверенной по почте анкеты степени хронической боли, которая содержит три вопроса для определения первичного результата «инвалидность, связанная с болью» (и вторичного результата «интенсивность боли»).

    • Никаких дополнительных контрольных посещений — для всех дополнительных сборов данных для вторичных результатов используются шесть дополнительных коротких почтовых вопросников, отправленных через 6 и 12 месяцев: EQ-5D (полезность для здоровья), опросник самоэффективности боли, больничная шкала тревожности и депрессии ( настроение), Опросник приемлемости хронической боли (совладание), Опросник воздействия санитарного просвещения (подшкала социальной интеграции), Глобальный вопрос здравоохранения переписи (общее состояние здоровья).

    • Дополнительные данные из электронных записей терапевта

    • Предлагаемая оценка PRECIS —4, довольно прагматично

    • * Карнес Д., Тейлор С.Дж., Гомер К. и др.Эффективность и рентабельность нового группового курса самоконтроля для взрослых с хронической скелетно-мышечной болью: протокол исследования для многоцентрового рандомизированного контролируемого исследования (COPERS). BMJ Open 2013; 3: e002492.

    8. Первичный результат — насколько он актуален для участников?

    Выбор первичного результата является решающим решением в плане дизайна исследования, и прагматический подход заключается в выборе результата, который имеет очевидную важность с точки зрения пациента.После испытания исход, выбранный с использованием прагматического подхода, также будет актуален для уполномоченных по оказанию помощи, людей, которые решают, проводить ли вмешательство на основе его результатов. Например, вмешательство, направленное на сокращение падений среди пожилых людей, живущих независимо в сообществе, должно иметь в качестве основного результата количество падений среди пожилых людей, живущих независимо в сообществе. Этот результат имеет значение для пациентов, их родственников и друзей, медицинских работников и политиков.Измерения, скажем, плотности костей, силы мышц или функциональных способностей далеки от ключевого вопроса о том, предотвращает ли вмешательство пожилых людей, упавших в их собственных домах. Испытания, в которых выбираются исходы, имеющие очевидную важность для пациентов, и измеряются таким же способом или аналогично тому, как они измеряются при обычном уходе, скорее всего, получат 5 баллов по PRECIS-2 или близко к нему.

    По мере того, как первичный результат становится менее значимым для пациентов или оценивается по критериям, редко используемым в обычной медицинской помощи, исследование становится более информативным, и оценка PRECIS-2 будет снижаться.Подходы к первичным исходам, которые могут снизить оценку PRECIS-2, включают:

    • Выбор суррогатного результата (например, анализ крови), на который, как ожидается, вмешательство окажет прямое влияние, или, скорее, использование климатических обследований безопасности. чем случаи медицинской ошибки или почти пропущенного события.

    • Использование составного первичного результата, в котором некоторые элементы менее важны для пациентов или участников, чем другие (например, частота смерти, инсульта, инфаркта миокарда или почечной дисфункции через 30 дней).

    • Получение централизованного решения по результатам или использование оценки, которая требует специальной подготовки или тестов, которые обычно не используются в обычном уходе.

    • Выбор результата, который важен, но в основном для медицинских работников, обычно потому, что это физиологический результат, который считается полезным при планировании и мониторинге лечения.

    • Измерение важного результата, но в более ранний срок, чем это было бы обычно при обычном уходе. Например, инсульт может быть основным исходом в исследованиях, в которых выбирают объяснительный или прагматический дизайн.Однако временные горизонты могут варьироваться от краткосрочных после разового вмешательства (более пояснительно) до долгосрочных (более прагматичных).

    Первичный результат, пример: раннее лечение преднизолоном или ацикловиром при параличе Белла *
    • Первичный результат — восстановление лицевых функций по шкале Хауса-Бракмана.

    • Тест обычно не используется в первичной медико-санитарной помощи и требует обучения. Однако это простой клинический тест, широко используемый во вторичной медицинской помощи для определения степени восстановления после паралича лицевого нерва, вызванного повреждением нижних двигательных нейронов.

    • Центральное решение — Фотографии пациентов оценивались и оценивались независимо группой из трех экспертов (не врачей общей практики, которые обычно оценивают).

    • Предлагаемая оценка PRECIS — 1, очень понятно

    • * Sullivan FM, Swan IR, Donnan PT, et al. Рандомизированное контролируемое исследование использования ацикловира и / или преднизолона для раннего лечения паралича Белла: исследование BELLS. Health Technol Assess 2009; 13: iii-iv, ix-xi, 1-130.

    9. Первичный анализ. В какой степени включены все данные?

    Большинство испытаний имеют превосходный дизайн, поэтому наиболее прагматичный подход к анализу — это не делать специальных поправок в анализе на несоблюдение режима лечения, вариабельность практики и т. Д. Другими словами, прагматический подход к анализу обычно быть анализом намерения лечить с использованием всех доступных данных. Такой анализ получил бы оценку PRECIS-2 на уровне 5 или около того. (Исследования не меньшей эффективности и эквивалентности обычно противоречат анализу намерения лечить.)

    Анализ намерения лечить в последнее время также стал нормой для исследований превосходства, использующих более объяснительный подход к дизайну, особенно когда запрашивается разрешение регулирующих органов на вмешательство. Наиболее пояснительный подход заключался бы в использовании «анализа лечения» в качестве первичного анализа, в котором только те пациенты, которые фактически получили (или не получили) вмешательство, будут проанализированы в группах вмешательства и контрольной группе соответственно, независимо от их первоначального рандомизированное групповое распределение.

    Другие причины отсутствия данных могут быть важны, но не могут повлиять на прагматичность или объяснение исследования. Систематическое исключение данных из участников, скажем, из-за того, что они плохо соблюдали правила, сделало бы исследование более понятным. Использование всех данных, но не попытки заполнить пробелы, вызванные отсутствием данных, само по себе не сделает судебное разбирательство более прагматичным или объяснительным; отсутствие данных, особенно если их много, делает любые выводы более неопределенными, независимо от принятого подхода к проектированию.Как утверждают Викерс и Альтман, «анализ отсутствующих данных учит нас важности предотвращения пропущенных данных в первую очередь: обоснованное предположение, даже с использованием такой сложной техники, как множественное вменение, все еще остается предположением» 18.

    Подходы к Первичный анализ, который, вероятно, снизит оценку PRECIS-2, включает

    • Исключение реципиентов, не соблюдающих правила (анализ по протоколу)

    • Анализ получателей лечения, полученного вместо лечения, рандомизированный (анализ лечения)

    • данные от поставщиков, которые не соблюдают правила

    • За исключением данных с сайтов испытаний или поставщиков, которые набирают меньше ожидаемого количества.

    Для некоторых исследований, использующих объяснительный подход (например, исследования по определению дозы), может оказаться целесообразным ограничить первичный анализ указанными способами; в противном случае такой ограниченный анализ первичного результата можно было бы заранее запланировать как вторичный анализ первичного результата.

    Первичный анализ, пример 1 — Курс самоконтроля при хронической скелетно-мышечной боли *
    • Был применен принцип «намерение лечить» с множественным вменением данных

    • Рекомендуемый балл PRECIS –5, очень прагматично

    • * Карнес Д., Тейлор С.Дж., Гомер К. и др.Эффективность и рентабельность нового группового курса самоконтроля для взрослых с хронической скелетно-мышечной болью: протокол исследования для многоцентрового рандомизированного контролируемого исследования (COPERS). BMJ Open 2013; 3: e002492.

    Первичный анализ, пример 2 — Эффекты розувастатина по сравнению с аторвастатином на холестерин ЛПНП и ЛПВП у пациентов с гиперхолестеринемией типа IIa или IIb -компьютеры, которые не принимали лекарства, «по протоколу анализа».Однако в испытании участвовали те, кто нарушил протокол, отклонился от протокола или отказался от него (в основном из-за побочных эффектов)

  • Рекомендуемый балл PRECIS -2, скорее пояснительный

    • * Davidson M, Ма П, Стейн Э.А. и др. Сравнение эффектов розувастатина и аторвастатина на холестерин липопротеинов низкой плотности и холестерин липопротеинов высокой плотности у пациентов с гиперхолестеринемией типа IIa или IIb. Am J Cardiol 2002; 89: 268-75.

    Заключение

    PRECIS-2 был разработан в результате обширных международных консультаций с исследователями, и мы считаем, что он поможет исследователям (новым и опытным) обеспечить соответствие своих проектных решений потребностям тех, кто намеревается использовать результаты. судебного разбирательства. Это позволяет группам испытаний четко осознавать диапазон мнений внутри команды и облегчает обсуждение и, в конечном итоге, достижение консенсуса. Инструмент призван помочь в достижении последовательности в принятии решений, то есть решения, принимаемые в каждой области PRECIS-2, должны в целом согласовываться друг с другом.Это не устраняет необходимости в суждении, потому что не существует единственного «правильного» ответа. Преимущество PRECIS-2 заключается в том, что он делает эти суждения явными и, следовательно, может быть обсужден группой испытаний.

    PRECIS-2 может быть инструментом в многогранном пакете, который поможет исследователям разрабатывать испытания, отвечающие потребностям пользователей. Например, в США Консорциум NIH Clinical and Translational Science Awards (CTSA) не проводит испытания, а способствует их проведению и внедрению, и PRECIS-2 может использоваться как часть этой деятельности.19 Подразделения исследований и другие центры экспертизы исследований могли бы работать через колесо PRECIS-2 с исследователями, чтобы гарантировать, что решения о дизайне испытаний соответствуют предполагаемой цели исследователей. Этот инструмент также может быть способом продвижения испытаний, которые эффективно помогают в дальнейшем развитии помощи, основанной на фактических данных.20 Таким образом, он продолжит продвигать и оживлять видение Арчи Кокрейна эффективного эффективного здравоохранения путем решения проблемы применимости и экстраполяции результатов испытаний. в реальную жизнь.21

    Медицинские исследования в значительной степени расточительны (см. Http://researchwaste.net). Некоторые из этих потерь связаны с результатами испытаний, которые не имеют отношения к медицинским решениям тех, для кого исследование было предназначено для помощи.4 5 6 Мы считаем, что PRECIS-2 может помочь сократить эти потери, повышая осведомленность о необходимости явного учитывать соответствие между дизайнерскими решениями (и их последствиями) и полезностью будущих результатов для предполагаемой аудитории.Как указал Дэйв Сакетт, применимость результатов исследования никогда не может быть гарантирована 22 из-за сложности пациентов, медицинских работников, клинических условий, культур и систем здравоохранения. Но использование PRECIS-2 для рассмотрения применимости на стадии разработки повысит вероятность того, что результаты испытания будут более полезными для предполагаемых пользователей, чем они могли бы быть в противном случае.

    Как и в оригинальном инструменте PRECIS, авторы приветствуют отзывы о PRECIS-2, чтобы продолжить поиски испытаний дизайна, соответствующих назначению.

    Примечания

    Цитируйте это как: BMJ 2015; 350: h3147

    Примечания

    • Мы выражаем признательность участникам встречи THETA в Торонто в марте 2013 года, участникам Delphi, пользователям участники тестирования, оценщики, которые помогли проверить PRECIS-2, и веб-дизайнер: Лусин Абрамян, Фернандо Алтабе, Дуг Альтман, Лука Бони, Эрик Брасс, Дэниел Браттон, Мэрион Кэмпбелл, Джун Кэрролл, Хизер Кэсси, Виллемин Караянни, Калипсо Халкиду, Ан-Вен Чан, Сандра Элдридж, Луи Д Фьоре, Гордон Форбс, Бриджит Гаглио, Кристиан Голд, Аманда Грэм, Брюс Гатри, Джоэл Ганье, Дэвид Л. Хан, Питер Холл, Ханс Хоббелен, Салли Хопуэлл, Жизель Хуф, Эрик Джонсон, Дэвид Кент, Роджер Кесслер, Джерри Кришнан, Томас Ламонт, Роберта Литтлфорд, Ингрид Лиодден, Ноэми Лоис, Грэм МакЛеннан, Вишну Мадхок, Джанет Мартин, Элисон МакДональд, Дэвид Мохер, Франц Порцсольт, Джон Пауэрс, Марианна Пургато, Валерия Рак, Джин Рэймонд, Клэр Релтон, Ким Рейнольдс, Дэн Риддл, Рассел Глазго, Джоди Сигал, Питер Селби, Дэниел Стейнфорт, Блэр Смит, Грейс Томпсон, Леандро Трамма, Питер Тагвелл, Сабин Н Ван дер Вир, Вивиан Уэлч, Джанни Виргили, Фиона Уильямс, Хиуэл С. Уильямс, Дайан Уитхэм, Майлз Уитхэм, Клаудия Уитт.

    • Авторы: KL, ST, MZ, FS и PD разработали исследование. KL выполняла работы под надзором ST, FS, PD и MZ. KL, ST и PD проанализировали данные. KL, ST и MZ подготовили исходный документ, FS и PD подготовили и отредактировали документ, а KET отредактировал черновик документа после своего вклада на совещание Theta Brainstorming, Торонто. Все авторы внесли свой вклад в окончательную версию этой статьи и одобрили ее. KL является гарантом.

    • Конкурирующие интересы: Все авторы заполнили единую форму раскрытия информации ICMJ на сайте www.icmje.org/coi_disclosure.pdf (доступен по запросу от соответствующего автора) и заявляем: эта работа была поддержана грантом Главного научного управления (CSO) Шотландии CZH / 4/773, Советом медицинских исследований Великобритании и Университетом Данди. работать через предоставление стипендии PhD для KL и от Исследовательского отдела служб здравоохранения в Университете Абердина, который в основном финансируется ОГО Директоров здравоохранения правительства Шотландии.

    Описание станка для термоусадочных держателей

    TM Smith Tool производит высококачественные термоусадочные держатели для инструментов.Независимо от того, работаете ли вы в небольшом цехе или в международной корпорации, использование этого типа держателя инструмента для ваших проектов по механической обработке является выгодным вложением, которое повысит производительность вашего производства и сэкономит ваши деньги.

    Что такое держатели для инструментов с горячей посадкой?

    Держатель инструмента с горячей посадкой предназначен для закрепления режущих инструментов, используемых в высокоскоростных фрезерных станках. Вместо использования установочного винта или цангового патрона для захвата концевой фрезы, вариант с горячей посадкой использует нагревательные и охлаждающие свойства металла.

    Внутренний диаметр держателя немного меньше диаметра концевой фрезы. Когда металлический держатель нагревается, он расширяется, позволяя приспособить инструмент. Когда держатель с горячей посадкой охлаждается, металл сжимается, надежно зажимая концевую фрезу на месте.

    Для правильного выполнения процесса нагрева / охлаждения вам понадобится инструмент для горячей посадки. Это оборудование может нагревать и охлаждать держатели концевых фрез за секунды, помогая вам максимизировать производительность за счет сокращения времени смены инструмента.

    Преимущества держателей для инструментов с горячей посадкой

    Держатели для инструментов с горячей посадкой требуют значительных предварительных затрат, особенно с учетом стоимости машины для горячей посадки. Однако преимущества использования этого типа держателя концевой фрезы оправдывают более высокую цену. Вот некоторые из преимуществ:

    • За счет исключения движущихся частей, таких как цанги и гаечные ключи, из уравнения, этот тип держателя позволяет быстро менять инструмент.
    • Сравнивая гидравлический держатель инструмента и термоусадочную посадку, вы обнаружите, что горячая посадка дает примерно такое же биение (часто.0001 или лучше), но их сила захвата значительно выше.
    • Держатели с термоусадочной посадкой имеют самый тонкий диаметр выступа из всех типов держателей, что означает меньшую замену инструмента, так как ваша концевая фреза может работать в более узких пространствах.

    Доступный и настраиваемый

    Обладая более чем 60-летним опытом работы в отрасли, TM Smith Tool обладает опытом, чтобы удовлетворить все ваши потребности в системе держателей инструмента с термоусадочной посадкой. Наши продукты экономичны, но без ущерба для качества. Просмотрите наш каталог, чтобы найти стандартный вариант, или свяжитесь с нами, чтобы приступить к настройке именно того держателя инструмента, который вам нужен.

    Kilowood CNC CAT40 3/4 3,15 «Термоусадочный держатель инструмента

    описание продукта

    Следующие принципиальные схемы и изображения продуктов предназначены только для справки.

    Если у вас есть вопросы, свяжитесь с нами.

    1. Использование термоусадочного инструмента позволяет увеличить скорость и подачу, улучшить качество обработки, увеличить срок службы инструмента,

    и повышенная производительность за счет возможности высокоскоростной обработки и простоты использования.

    2. Простой и быстрый в использовании. Общее время, затраченное на извлечение одного режущего инструмента и вставку другого, составляет менее

    .

    , чем 10 секунд.Изготовлен из инструментальной стали с двойной закалкой, обеспечивающей исключительную долговечность и долговечность.

    Никаких механических зажимных устройств не используется. При правильном использовании срок службы держателя инструмента должен превышать

    .
    Стандартные держатели для концевых фрез

    .

    3. Нагрузка на стружку равномерно распределяется по режущей кромке инструмента, что приводит к увеличению срока службы инструмента.Инструмент захватный

    360 ° по всей длине отверстия, в результате чего усилие зажима равномерно распределено и увеличено

    соосность.

    4. Улучшенная конструкция баланса без движущихся частей. Низкие центробежные силы за счет малой массы держателя.

    Технические характеристики

    • МДП: 0,0001 «или лучше

    • Резцедержатель Kilowood сбалансирован до G2.5 25000 об / мин на системе динамической балансировки инструмента HAIMER

    из Германия. Сбалансированный держатель инструмента сводит к минимуму центробежные силы, которые минимизируют нагрузку на шпиндель

    Подшипник

    , минимизирует вибрацию , увеличивает срок службы режущего инструмента и значительно улучшает качество поверхности.

    • Коническая шлифовка до AT3 или более высокого стандарта точности для максимального контакта со шпинделем.Киловуд: все

    Инструментальный патрон

    использует пневматические / электронные датчики STOTZ для производства и окончательного контроля.

    • Изготовлен из легированной стали с закалкой до 52-56 HRC

    .

    • Повышение стойкости режущего инструмента, скорости съема и точности заготовки

    • Работает на всех машинах CAT40

    • Возможность прохождения охлаждающей жидкости при снятии внутреннего установочного винта

    • Стандартные держатели имеют 4 шт.Угол наклона 5 ° для совместимости с большинством термоусадочных машин.

    • Превосходная обработка поверхности, исключительное сцепление и идеальное решение для высокоскоростных приложений

    Приложения

    Шаговое фрезерование Высокоскоростное чистовое фрезерование Сверление

    Развертка Нарезание резьбы Снятие фаски

    Зачем покупать сбалансированный резцедержатель?

    Держатели инструмента обеспечивают важнейшее соединение между режущим инструментом и шпинделем.С трудом заработанным

    денег вы вкладываете в режущие инструменты, имеет смысл только сделать все возможное для увеличения стойкости инструмента. Один из

    Самый простой способ сделать это — использовать сбалансированные резцедержатели.

    Державки могут сильно повлиять на разницу в сроке службы инструмента.

    Использование сбалансированной резцедержателя может привести к повышению точности и повторяемости за счет меньшей вибрации и

    болтовня. Они могут помочь продлить срок службы подшипников шпинделя и улучшить качество поверхности.Они могут сэкономить ваше время на

    позволяет увеличить скорость и скорость подачи. Все эти преимущества означают, что вы экономите время и деньги.

    Почему они сбалансированы с G2.5 или G6.3?

    Проще говоря, это означает, что баланс державки соответствует шпинделю в соответствии с рекомендациями

    .

    Стандарты Международной организации по стандартизации (ISO). Балансировка шпинделя — лучшая из

    класса.

    сбалансированный держатель инструмента. KILOWOOD — сбалансированный инструментальный суппорт с V-образным фланцем класса AT3

    международного качества

    изготовлен с соблюдением высочайшего технического совершенства.

    Состояние Совершенно новый Характеристики весов G2.5 при 25000 об / мин
    Марка Киловуд Материал Память высокопрочный сплав
    Размер конуса CAT40 Dc 3/4 «
    Категория державки Термоусадочный держатель д 1.30 «
    Номер модели CAT40-TE3 / 4-3.15 л 5,84 дюйма
    Артикул Q000057543 Л1 3,15 дюйма
    Проход охлаждающей жидкости Есть Масса нетто 42,26 унции
    МДП ≤0.0001 « Масса брутто 46.68 унций

    Начальная школа Оук-Ран

    Особенности

    День Благодарения

    Перерыв на День Благодарения — понедельник, 23 ноября — пятница, 27 ноября.

    Полная статья »


    Зимние каникулы

    Зимний перерыв — с пятницы 18 декабря по понедельник 4 января.

    Полная статья »


    Весенние каникулы

    Весенние каникулы — с понедельника 5 апреля по понедельник 12 апреля.

    Полная статья »


    Февральский перерыв президентов

    Февральский перерыв между президентами — понедельник, 15 февраля, по вторник, 16 февраля.

    Полная статья »


    Последние новости

    Должность фронт-офиса

    Весенний фестиваль семейных развлечений

    Положение водителя автобуса

    Отчет об операциях с COVID-19

    Органайзеры для вспененного инструмента FoamFit Tools

    Новое и заслуживающее внимания

    Посетите наш виртуальный выставочный зал, чтобы увидеть некоторые популярные органайзеры в наборах для инструментов.

    Для инструментов Wright были добавлены 2 новых органайзера, которые подходят для разъемов Wright и приводных инструментов. Они также доступны в виде наборов с инструментами.

    Для гаечных ключей Tekton добавлено 2 новых органайзера. Они подходят для наборов Tekton WCB, WCB

    или WCB

    .

    Добавлено 11 новых органайзеров, подходящих для набора Husky 1025 шт. Новые органайзеры позволяют организовать этот набор в новом 56-дюймовом ящике для инструментов Husky модели HOTC5618BB1S.

    Добавлен 1 новый органайзер для отверток Husky. Подходит для Husky 15 предметов, набора отверток с мягкой рукояткой 246340150, набора torx из 5 предметов H5PCTORXSDS и набора прецизионных отмычек 60004H из 4 предметов.

    Добавлено 9 новых органайзеров, подходящих для набора Husky 815-pc. Новые органайзеры позволяют организовать этот набор в новом 52-дюймовом ящике для инструментов Husky модели H52CH6TR9HDV3.

    Было создано 3 новых органайзера, чтобы набор из 282 предметов, отвертки и плоскогубцы можно было разместить в верхнем ящике Craftsman с 4 ящиками.

    Для инструментов Tekton добавлено 4 новых органайзера. Их размер соответствует шкафу для инструментов Tekton 36×24 дюймов (ORG72200 или ORG72100).

    Для инструментов Tekton добавлено 4 новых органайзера. Их размер соответствует шкафу для инструментов Tekton 48×24 дюйма (ORG73100 или ORG73200).

    Добавлен 1 новый органайзер для ударных головок
    Tekton.

    2 новых органайзера были добавлены для инструментов Wright, которые подходят для отверток Wright и плоскогубцев Channellock.

    Для комплектов розеток Tekton добавлены 2 новых органайзера. Они подходят для набора Tekton из 55 предметов SKT05301, набора из 74 предметов SKT15311 и набора из 84 предметов SKT25302, а также нескольких дополнительных инструментов.
    Они также доступны в виде наборов с инструментами.

    Для инструментов Eklind добавлено 5 новых органайзеров, которые подходят для длинных шестигранных ключей L и 9-дюймовых шестигранных ключей Power-T из наборов Eklind 60811, 64808, 13213, 13609 и 10007.

    Новые органайзеры были добавлены для набора инструментов для механики CMMT45282 Craftsman, состоящего из 282 предметов, металлического хрома.

    Добавлено 13 новых органайзеров, подходящих для набора Husky из 1025 шт. Новые органайзеры позволяют организовать этот набор в 52-дюймовом ящике для инструментов Husky (H52CH6TR9HDV3).

    Для отверток Tekton добавлен 1 новый органайзер, в который помещаются отвертки с жесткой ручкой из набора Tekton DRV40115 или DRV42012.

    Для Nupla Hammers добавлен 1 новый органайзер. Он также доступен в комплекте с инструментами.

    Добавлен 1 новый органайзер для наборов розеток Tekton. Он также доступен в комплекте с инструментами.

    Для набора механики Husky 432-pc h532MTS добавлено 5 новых органайзеров. Эти органайзеры позволяют организовать набор в соответствии с размерами ящиков ящика для инструментов, стандартными для США.

    Новые органайзеры доступны для механического набора Husky 432-pc h532MTS.Мы добавили новые размеры, подходящие как для 52-дюймовых, так и для 56-дюймовых ящиков для инструментов Husky
    .

    Factory Integrating Tool (FIT)

    FIT как исчерпывающая производственная информация и решение MES

    Основные модули серверного программного обеспечения FIT составляют основу масштабируемой производственной информации FIT (Factory Integrating Tool) и системы MES . Модули можно подобрать индивидуально в соответствии с требованиями клиента.

    FIT поэтому всегда предлагает подходящее решение для повышения прозрачности и производительности.

    • Администрирование производственных данных
    • DNC Передача программ ЧПУ и данных инструмента на оборудование
    • Сбор данных оборудования
    • Отчетность о деятельности и статусах производственных заказов посредством сбора заводских данных
    • Точная настройка производства
    • Показатель анализ на основе

    FIT-Base-Software

    Базовое программное обеспечение FIT — это базовый модуль, на котором строятся отдельные серверные модули и с помощью которого все данные и информация администрируются и организуются в базах данных Microsoft SQL Server или Oracle.Центральным компонентом базового программного обеспечения FIT является единое управление пользователями, с помощью которого можно настраивать группы и права, а также управлять соответствующими рабочими местами. Инструменты администрирования также включают мониторинг лицензий и ведение журнала действий пользователей.

    FIT-Workplace Management

    Модуль FIT Workplace Management управляет всеми подключенными рабочими местами, такими как машины C и ручные рабочие места, а также предварительную настройку инструментов и соответствующую конфигурацию. МВЗ или сменные модели, назначенные рабочему месту, интегрированы в систему управления рабочим местом.

    «FIT-HI-WebMenu-InfoCenter» (платформа на основе браузера для всей информации, хранящейся в FIT) доступен как дополнительный модуль и графически представляет текущие статусы рабочего места в виде списка или макета зала.

    FIT-Parts Data Management

    FIT-Parts Data Management управляет всеми производственными данными и информацией, относящейся к конкретной детали. Это могут быть программы ЧПУ, таблицы инструментов, списки инструментов, схемы крепления или, например, чертежи. Его можно использовать для управления модификациями, полученными от станка с ЧПУ, или для последующего прикрепления цифровых фотографий из ситуаций зажима к набору данных детали.При необходимости также можно активировать управление версиями.

    Информация из FIT-Parts Data Management может быть визуализирована с помощью дополнительного модуля «FIT-HI». Комплексное решение для операций DNC состоит из FIT-Base-Software, а также модулей FIT-Parts Data Management и FIT-Workplace Management.

    Модуль «FIT-CAMIntegrator» связывает различные системы CAM с FIT-Parts Data Management через стандартные интерфейсы.

    FIT-Order Data Management

    FIT-Order Data Management служит для управления производственными заказами, которые были представлены и утверждены системой ERP / PPS в рабочих планах как отдельные рабочие шаги.При подготовке к работе можно получить обзор текущих заказов и их статусов через дополнительный модуль «FIT-HI», который также дает операторам доступ к соответствующим данным заказа для рабочего места на производстве.

    Для сбора рабочих данных в дополнение к FIT-Base-Software необходимы модули FIT-Order Data Management, FIT-Workplace Data и FIT-Time Data.

    «FIT-ERPConnect» — еще один базовый модуль, который интегрирует системы ERP и PPS в FIT-Order Data Management через различные интерфейсы.

    FIT-Time Data Management

    Модуль FIT-Time Data Management управляет всеми единицами времени операций и машинными данными, относящимися к заказу и рабочему месту. Распределение может быть основано на заказе, рабочем месте или отдельном человеке.

    Для сбора машинных данных в дополнение к FIT-Base-Software необходимы модули FIT-Workplace Management и FIT-Time Data Management.

    FIT-Управление данными персонала

    FIT-Управление данными персонала хранит выдержки из основных данных персонала, такие как номера персонала и идентификационные номера или фотографии сотрудников.

    Используя FIT-Time Data Management и FIT-Order Data Management, данные о персонале назначаются для данных заказа и времени.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
