Принудительная приточная вентиляция: как работает, виды, устройство и монтаж

Содержание

Приточно-вытяжная вентиляция для квартиры, дома или офиса.

Главное назначение приточно-вытяжной вентиляции – постоянное обновление находящегося в помещении квартиры воздуха. Этот процесс называется воздухообменом. Отработанный воздух с повышенным содержанием углекислого газа, запахами приготавливаемой пищи и т.д. выводится наружу. С улицы поступает воздух, обогащённый необходимым для дыхания и жизнедеятельности человека кислородом. Таким образом, наличие эффективно работающей вентиляции требуется для здоровья, нормального самочувствия находящихся в помещении людей.

Вентиляционная система состоит из двух контуров – приточного и вытяжного. Вытеснение воздуха осуществляется при помощи вытяжного контура, а его поступление извне обеспечивает приточный контур. Оба контура при правильно спроектированной вентиляции функционируют согласованно, в рамках единой системы.

Виды приточно-вытяжной вентиляции

По степени локализации вентиляция бывает местной и общеобменной. В первом случае воздухообмен осуществляется в рамках одного помещения или отдельной его зоны. Общеобменная вентиляция функционирует по объёму всей квартиры, нескольких комнат или по всему подъезду, дому. Как правило, в квартирах работает общеобменная вентиляционная система. Исключение – местная вентиляция на кухне над зоной готовки, устраняющая запахи при приготовлении пищи. Она реализуется с помощью вытяжного зонта необходимого размера, соединённого воздуховодом с общедомовой вентиляционной шахтой.

Кроме того, разделяют естественную и принудительную вентиляцию. При естественной вентиляции отсутствует специальное оборудование, осуществляющее нагнетание воздуха. В схемах с принудительной вентиляции имеются один или несколько вентиляторов, при необходимости – фильтры, клапаны, шумоглушители.

Распространённые решения

На промышленных объектах, особенно при наличии вредных производств, в крупных торговых центрах, в спортивных комплексах в абсолютном большинстве случаев устанавливается принудительная приточно-вытяжная вентиляция. В квартирах жилых домов, как правило, такой необходимости нет, к тому же реализация данного решения требует больших финансовых затрат.

Приточная вентиляция с принудительным принципом состоит из устанавливаемого снаружи здания или вмонтированного в стену вентилятора и дополнительного оборудования. В холодный период времени поступаемый воздух необходимо подогревать, круглогодично – очищать от вредных примесей, особенно в неблагополучных с экологической точки зрения районах. Подогрев воздуха производится с помощью водяных или электрических калориферов, либо рекуператоров (это специальные устройства, передающие тепло вытягиваемого воздуха приточному). Очистка входящего воздуха производится с помощью фильтра, устанавливаемого в канале непосредственно после вентилятора. Если необходимо обеспечить его поступление в другие помещения, прокладывается сеть воздуховодов. В комнаты воздух поступает через решётки и диффузоры.

Реализация такой схемы дорогая и в большинстве случаев при установке вентиляции для квартиры является неоправданной. В вытяжном контуре нет необходимости установки калориферов и фильтров, однако принудительная общеобменная вытяжка также монтируется редко. В ряде случаев в санузлах устанавливаются недорогие и малогабаритные осевые вентиляторы, если удаление излишков влаги и запахов в общую шахту через решётки естественным путям происходит неэффективно.

Основной способ организации приточно-вытяжной вентиляции в квартирах – естественный. Частично воздухообмен происходит через поры в стенах помещения, сквозь щели в оконных и дверных проёмах. Такой процесс называемся инфильтрацией. Но её объёма абсолютно недостаточно для создания оптимального для человека микроклимата. Тем более, что современные оконные стеклопакеты и входные двери-сейфы обеспечивают почти полную герметичность. Поэтому необходимы дополнительные меры для увеличения кратности воздухообмена.

Самое эффективное из них, при этом не требующее дополнительных затрат, — регулярное проветривание помещений с помощью открытых окон, форточек, межкомнатных дверей. Приточный воздух, насыщенный кислородом, при этом активно проникает в помещения. Отработанный воздух частично вытесняется в обратном направлении, частично (при открытых дверях на кухню и в санузлы) выходит в общедомовой вытяжной вентканал. Это очень полезная мера. При недостаточном воздухообмене накапливается углекислый газ (CO2). При существенном превышении его нормативного процентного значения воздух становится практически непригодным для дыхания. У людей развиваются респираторные заболевания, ухудшается общее самочувствие, нарушается деятельность сердечно-сосудистой системы. Проветривание способствует увеличению процентной доли кислорода в воздухе, что благоприятно сказывается на здоровье. Кроме того, активный воздухообмен препятствует размножению грибков, плесени, болезнетворных бактерий. Однако следует избегать сквозняков. В зимний период проветривание должно быть кратковременным.

Окончательное решение по выбору той или иной схемы приточно-вытяжной вентиляции должно приниматься на основе расчётов. Согласно действующим СНиП, в жилые комнаты за час в среднем должно поступать 3 или более м3 приточного воздуха с улицы (вне зависимости от количества проживающих людей). Это обязательное условие. Желательно, чтобы необходимые расчёты производили опытные специалисты из профессиональной организации, занимающейся проектированием и монтажом вентиляционных систем на различных объектах, в том числе в многоквартирных домах.

Компания Дышим Дома предлагает для решения вопроса приточной вентиляции установить приточные клапаны КИВ-125, КПВ-125, КИВ-125М, КИВ-130 или приточные установки с очисткой и подогревом воздуха для квартиры, дома или офиса Бризер TION O2 и Бризер TION 3S.

механическая и искусственная система вытяжки, приточная и естественная вытяжная циркуляция воздуха

На сегодняшний день большинство людей в нашей стране живут в квартирах, расположенных либо в пятиэтажных, либо в многоэтажных домах, построенных еще во время существования Советского Союза. Для многих такое жилье является довольно комфортным, хотя некоторым оно нравится не очень. Они по возможности пытаются улучшить его, делая ремонт, покупая новую технику и так далее. Многие нередко забывают о том, чем они дышат – а именно о чистоте воздушных масс. И сегодня мы поговорим об особенностях принудительной вентиляционной системы в квартире, что позволила бы сделать воздух в ней максимально чистым и приятным.

Устройство и принцип работы

Как уже стало ясно, чтобы сделать воздушные массы в рассматриваемом типе помещения чистым и безопасным, следует сделать качественную вентсистему. Она может быть:

естественной;
приточной;
принудительной.

Несмотря на то что речь будет идти именно о принудительном решении, отметим, что любая вентиляция должна соответствовать следующим требованиям:

массы воздуха внутри помещения должны транспортироваться от жилой части до кухни и санузла;
проветриватели пассивного типа должны быть на расстоянии не менее двух метров от пола, чтобы в помещении не оказывался загрязненный воздух;
вывод вентшахты должен располагаться выше домовой крыши.

Принудительный вариант будет необходим в квартире тогда, когда обычное решение по определенным причинам не справляется с возложенной на него обязанностью и не имеет возможности обеспечить необходимый воздухопоток. Но чаще всего вентиляция принудительного типа в квартире связана не лишь с негативными действиями ее владельцев (установкой пластиковых окон, неверной теплоизоляцией в помещении, монтажом термодверей), но и с неправильной деятельностью коммунальных служб. Наблюдение за правильной работой вентканалов и необходимой прочисткой воздуховодов если и производится, то очень нечасто.

Кстати, говоря о пластиковых окнах, отметим, что острую необходимость в приточной вентиляции испытывают именно рассматриваемые типы помещений. Дело в том, что герметичность пластиковых окон в комнате либо на кухне существенно нарушает микроклимат в комнатах, по причине чего проветривание в этом случае будет обязательным.

Устройство этого механизма в помещении являет собой сочетание определенных частей разного назначения, совместно выполняющих единую задачу. Речь идет о следующих элементах:

вентиляторах, создающих постоянное движение воздуха в вентмагистралях;
поглотителях звука, что поглощают шум механизмов, а также шумы аэродинамической направленности;
воздуховодах;
воздушных клапанах, что нужны для регулирования воздухопотоков, подаваемых извне – когда холодно, они защищают систему от воздействия ветров;
фильтров, что осуществляют очистку воздуха от пуха и пыли; есть даже решения, не пропускающие пыльцу растений;
заборных решеток, которые защищают воздушные магистрали от попадания грызунов, насекомых и различных предметов;
калориферов, что осуществляют обогрев воздуха приточного типа в зимний период;
блоков автоматики, что осуществляют активацию и деактивацию нагревателей и вентиляцию.

Принцип работы принудительной вентсистемы заключается в том, что большая коробка из металла с трубами, торчащими в различные стороны, обычно монтируется в незаметном месте. По одной трубке воздух идет с улицы в установку, а по остальным – наоборот. То есть основной может оказать не только приточная вентсистема принудительного типа, но и приточно-вытяжная. Тогда по одним трубам свежий воздух попадает в помещение, а по иным – уходит. «Сердцем» этой системы будет все та же большая коробка с большим вентилятором, расположенным внутри. Кстати, такие решения очень часто используются для вентилирования мастерской или цеха.

Преимущества и недостатки

Плюсами такого механизма будут следующие моменты.

Такой вариант вентсистемы, оснащенный фильтрационной системой, дает возможность осуществить предварительную очистку воздушных потоков, идущих с улицы, что будет довольно важно для формирования качественного микроклимата в помещениях, где живет большое количество людей.
При правильном планировании использования подобной системы существует возможность отбора тепла у уходящих газов и нагрева воздуха, который поступает. Данное решение дает возможность существенно уменьшить расходы на отопление и восстановить около 60 процентов потерь тепла за счет процесса рекуперации.
Автоконтроль над расходом воздуха, который реагирует на то, есть ли в комнате люди, также реагирует на интенсивность воздушного обмена, снижая его в случае, когда в квартире никого нет.
Высокая производительность.
Бесшумность.

У такой системы, как и у любой другой, существуют и недостатки.

Негабаритность. Для квартир с небольшими размерами будет неплохим решением установить небольшую копию приточно-вытяжного механизма, то есть маленькую моноблочную вентиляционную установку.
Сложный монтаж. Такая установка обычно влезает только на балкон или вообще устанавливается на кронштейне за окном, а воздуховоды за навесным потолком. Да и монтаж необходимо осуществлять еще до чистовой отделки квартиры, то есть все это делается во время ремонта.

Виды

Следует сказать, что принудительная вентиляция может реализовываться по различным критериям. Существуют две большие категории:

по направлению движения воздухомасс;
по функционалу и назначению.

Теперь следует рассмотреть эти категории несколько подробнее.

По направлению движения воздуха

Итак, если смотреть на направление движения воздушных масс, то принудительная вентсистема может являться:

приточной;
вытяжной;
приточно-вытяжной.

Вентиляция первого типа будет отличным решением вопроса вентилирования помещения. Она будет идеальным вариантом, осуществляющим принудительное нагнетание, фильтрование и последующее очищение воздушных масс. Как правило, такие решения еще и оснащаются электрокалорифером, что позволяет регулировать вентилирование в различные времена года. К тому же он может оказаться дополнительным источником тепла в такой конструкции.

Чтобы обеспечить работу такого механизма, в квартире необходимо создать систему воздуховодов, а также решеток, что позволят подавать в квартиру очищенные и теплые воздушные массы. Невысокая сложность осуществления такого типа работ позволяет оптимизировать процесс создания всего необходимого на стадии возведения здания или же при проведении капремонта квартиры.

Если говорить о вытяжном варианте, то это решение будет хорошим вариантом для помещений с грязным воздухом и высокой влажностью. Как правило, подобными комнатами будут санузел и кухня. И естественная вентиляция здесь не всегда эффективна. Чтобы проверить ее эффективность, следует взять бумажную полоску и поднести ее к вентрешетке. Если она прилипла, то естественная вентиляция включена. А если нет, то придется делать принудительный вариант. Для этого следует установить вытяжные вентиляторы бытового типа, чтобы сырость и различные запахи в помещениях не задерживались.

В качестве вытяжек применяются вентиляторы настенного типа, которые легко смонтировать. Достаточно просто демонтировать решетку, после чего поменять ее на вентилятор подходящих размеров. Он будет осуществлять проталкивание воздушных масс по каналу.

Если говорить о приточно-вытяжной системе, то она призвана сбалансировать потоки воздуха, которые перемещаются между внешней средой и определенной квартирой. С одной стороны, в квартире всегда должен быть чистый воздух, чтобы ее обитателям было максимально комфортно, а с другой – грязный воздух должен удаляться наружу. Именно для этого и необходимы приточно-вытяжные решения. К тому же такие установки могут утилизировать и использовать энергию приходящих воздушных масс, трансформируя ее в тепло. Они отлично чистят воздух от микробов и пыли.

По функционалу и назначению

Существуют и другие типы вентиляции. Описанные ранее мы упоминать снова не будем. Первый вариант, о котором хочется сказать, – так называемая гибридная побудительная вентиляционная система. В ней используются дефлекторы, вентиляторы, решетки, эжекторы, флюгерки, канальные подогреватели. Львиную долю времени они применяются как обычные, а побуждение будет активироваться только при наличии нагрузок пикового типа либо если нет тяги.

Механическая или искусственная вентсистема используется, где мощности обычной объективно не хватает. В подобных механизмах обычно применяют оборудование и технику, что позволяют транспортировать, очищать и согревать воздушные массы. Подобные вентиляционные решения могут убирать или осуществлять подачу воздухомасс в вентилируемую квартиру вне зависимости от ситуации на улице. И если говорить о практической стороне вопроса, то в офисных и квартирных помещениях лучше применять как раз такую либо же гибридную вентсистему.

Местная локальная предназначается для подачи свежих воздухомасс на некоторые места или для выведения грязного воздуха от мест формирования различных выделений. Такой тип вентисистемы используют, когда места выделения вредных веществ являются какими-то локальными и можно сделать так, что они не будут распространяться по помещению. В таких случаях использование местной вентиляции будет не только максимально эффективным, но и дешевым. Такая вентиляция обычно применяется на производстве. В бытовых условиях обычно применяют общеобменную вентиляцию.

Этот вариант вентиляции, в отличие от прошлой категории, предназначен для вентилирования всего помещения. Такой тип вентиляции может быть как приточным, так и вытяжным, причем с обратным клапаном.

Расчет системы

Если есть необходимость сделать собственноручно принудительную вентиляцию, то следует предварительно осуществить расчет системы. Все будет зависеть от схемы вентиляции. Мы расскажем некоторые подробности проведения расчетов. Самым сложными будут вычисления, которые необходимы для вентиляции принудительного плана приточно-вытяжного типа. В этом случае понадобятся данные:

мощность и количество вентиляторов;
воздуховодное сечение;
производительность;
наличие шума;
мощность различной техники вспомогательного типа.

Очень важным будет расчет по кратности. Данная величина является одной из основных, которая нужна для расчёта принудительной вентсистемы. Этот параметр дает возможность понять, какое количество раз должен измениться воздух в интересующем нас месте за 60 минут. То есть если кратность будет три, то это значит, что за 60 минут воздух в квартире поменяется 3 раза. Данный расчет подойдет для людей, которые решили самостоятельно сделать рассматриваемый тип вентиляции в квартире либо частном доме.

Также важным параметром будет расчет площади вентканалов. Это необходимо для эффективной работы механизма принудительной вентиляции. На размер этого показателя будет влиять скорость воздухомасс, которые отводятся, и их объем.

Установка оборудования

Теперь мы поговорим о том, как осуществить монтаж такой системы собственноручно. Вначале следует сделать клапан приточного типа. Для этого следует осуществить ряд действий:

проделать в стене сквозную дыру с размером около семи сантиметров, после чего вставить туда трубку;
теперь ее нужно прикрыть решеткой, защитив ее от попадания мелких предметов и мусора с улицы;
щели между трубой и отверстием задуваются монтажной пеной;
в помещении на трубу монтируют короб, который имеет шумовую изоляцию.

После этого требуется осуществить монтаж вентилятора. Подобная вентиляционная система будет актуальной как для кухни, так и для ванной или санузла. Лучше всего, если вентилятор будет издавать минимальный шум. Как правило, речь идет о так называемых центробежных решениях.

Теперь требуется проложить воздуховод. Сделать это легко по такой схеме.

Покупаем нужные части для создания вентиляции. Речь идет о трубах для воздуховодов, соединительных частях, а также уплотнителях. Все это должно быть разведено по заранее запланированной схеме по постройке.
После этого осуществляется монтаж заборной решетки и выводной решетки для использованного воздуха. Монтаж обеих решеток должен быть выполнен в противоположных местах.
Теперь подключаем принудительное оборудование к общему вентмеханизму.
Аккуратно соединяем вентиляционные воздуховоды, чтобы когда они будут подключены, элементы не разошлись из-за дополнительного давления.

Также не будет лишним рассказать о монтаже такой вентиляции на кухне, так как многие сталкиваются при этом с проблемами. Почему-то существует ошибочное мнение, что одной вытяжки там будет достаточно. На самом деле это не так.

Для обеспечения качественного воздухообмена сначала следует определить расположение вытяжки и приточной дыры. Лучше пробивать дыры на кухне в стене, где находится окно, поближе к потолку. После этого следует выполнить такие действия.

Проделать отверстия с диаметром 12 сантиметров для вентиляции и вытяжки. Причем сделать их максимально рядом одно с другим.
В сделанные дыры установить трубы под уклоном на внешнюю сторону для удаления конденсата, который обязательно будет образовываться. Если остались зазоры, то их следует заделать при помощи монтажной пены.
Когда пена застынет, на трубу, что расположилась ближе к стене кухни, к которой будет устанавливаться мебель, следует установить обратный клапан.
Следующий шаг – прокладывание воздуховода к вытяжке на кухне. Для этого используются различные поворотные элементы, которые соединяются между собой герметиком на силиконовой основе.
Далее осуществляем протяжку воздуховодных труб для приточного потока воздуха. Определяется местоположение решетки, после чего она устанавливается на потолке. Теперь проводим туда магистраль и делаем припуск на уровень подвесного потолка.

На этом процесс монтажа будет завершен.

Приточная и приточно-вытяжная вентиляция в квартире.

Уже понятно, что в квартире может быть организована естественная или принудительная вентиляция. В случае, когда естественная вентиляция не справляется, либо владелец хочет очищенный, свежий воздух по всем нормам, который естественным воздухообменом не обеспечивается, тогда используется принудительная система вентиляции. С естественной вентиляцией все понятно, а вот с принудительной вентиляцией(приточной, приточно-вытяжной, вытяжной) лучше разобраться детальнее.

Механическая вентиляция

Системы с механическим побуждением организации воздухообмена используются в тех случаях, когда состояние существующей вентиляции неудовлетворительно (что особо актуально при чрезмерной герметизации помещений из-за пластиковых окон и герметичных дверей), или принудительная вентиляция предусмотрена индивидуальным проектом. Такие способы организации перемещения воздушных потоков в жилых строениях применяется также для обеспечения эффективного воздухообмена и при необходимости обработки воздуха: очистки, нагревания, увлажнения, охлаждения. По-другому такой тип вентиляционных схем называют механической или искусственной вентиляцией. Такие системы помогают организовать требуемые параметры воздухообмена и качество воздушной среды в отдельных зонах или в общем объеме квартиры, различают местную и общеобменную вентиляции.

Классификация по типу организации воздухообмена

Местные вытяжные системы помогают удалять загрязненный воздух с кухни или излишнюю влагу из ванной, а приточные оконные или стеновые устройства наполняют комнату воздухом, поступающим снаружи.

Общеобменные вентсистемы подают или удаляют, перемещают воздушные потоки во всем объеме квартиры. Такие системы могут быть приточными и вытяжными, или комбинированными — приточно-вытяжными.

Приточная общеобменная система вентиляции

В приточной системе вентиляции выход воздуха осуществляется через вытяжные каналы естественной вентиляции, щели и зазоры конструкций, окон и дверей.

Зимой требуется установка калорифера после вентилятора, иначе потери тепла в квартире резко возрастают.

Преимуществами приточной системы, совмещенной с линиями подачи воздуха, являются возможности стыковки с отопительными устройствами или увлажнителями, а летом она может совмещаться с охлаждающими блоками кондиционеров.

Вытяжная принудительная вентиляция

Вытяжная вентиляция в квартире часто устанавливается для эффективного и быстрого удаления загрязненных или переувлажненных воздушных масс из определенных зон квартиры — кухни, ванной, туалета, на место него поступает чистые и подогретые воздушные потоки из общего помещения через щели под дверями, оконные рамы или форточки. Такие вытяжки способствуют устранению вредных запахов, излишней влаги, они осушают и очищают воздушную среду в квартире. Однако их нельзя использовать в жилищах с каминами или при наличии газовых нетурбированных котлов из-за угрозы возникновения обратной тяги.

Сбалансированный вариант современной приточно-вытяжной системы вентиляции в квартире — общеобменная, при котором объем входящего воздуха равен выходящему, обеспечивая необходимый воздухообмен.

Такая схема регулирует подачу и распределение воздушных потоков по помещениям, оснащается устройствами подогрева, охлаждения и очистки воздуха. Создает комфортные условия независимо от времени года, контролируется и управляется автоматически.

Приточно-вытяжная вентиляция с рекуперацией

Если воздушные массы, которые удаляются из квартир, смешиваются с поступающим наружным воздухом, то такой тип вентсистемы называется приточно-рециркуляционной.

Строение теплообменника (рекуператора): 1 — датчик температуры, 2 — воздушный фильтр, 3 — вентиляторы подачи и выброса воздуха, 4 — блок управления, 5 — отвод конденсата из ТО, 6 — заслонки, регулирующие подачу и выброс, 7 — теплообменник.

Когда в специальном теплообменнике ТО (рекуператоре) происходит передача части тепла удаляемого воздуха воздушному потоку, который поступает в квартиру, такая вентсистема называется приточно-вытяжной с рекуперацией. Это один из самых прогрессивных типов вентсистем с КПД от 30 до 80% с прекрасными энергосберегающими характеристиками. Они все чаще предлагаются в проектах новых домов.

Разводка воздушных потоков по квартире может быть выполнена воздуховодами — каналами или выполнена бесканальной. В любом из этих случаев обязательно требуется квалифицированный профессиональный подход.

К перечню климатического оборудования для реализации таких схем воздухообмена относятся различные кухонные и туалетные воздухоотсосы-вытяжки, сплит-системы, приточные оконные клапаны, стеновые проветриватели, вытяжные осевые вентиляторы, моноблоки кондиционеров и другие приборы, которые устанавливаются на двери, стены и окна, в комнатах, где естественная вентиляция отсутствует или крайне недостаточна.

Примеры наших работ

Мы хотим проконсультировать Вас

Жилая квартира 105 м². Принудительная приточно-вытяжная вентиляция и кондиционирование

Квартира 49м². Бюджетная вентиляция в квартире с помощью бытовых рекуператоров

Как сделать вентиляцию и кондиционирование в жилой квартире за 11 дней?

Особенности и преимущества применения приточно-вытяжной вентиляции в квартире

Схемы вентсистем с механическим побуждением проточно-вытяжных систем применяются и в тех случаях, когда необходимо реализовать сложные архитектурные решения и обеспечить параметры климата в отдельных помещениях, в многоуровневых апартаментах, с большой площадью и со сложной планировкой, с применением продуманных энергосберегающих режимов и программированием работы климатической техники.

Одним из самых главных достоинств таких современных систем является возможность очистки и обработки поступающих воздушных масс через специальные вентиляционные фильтры на входе системы, что особо важно в густонаселенных районах города или для улиц с насыщенным автомобильным движением. Индивидуальные системы климата в жилищах также решают вопросы поддержания уровня влажности или осушки, ионизации и обеззараживания воздуха. В вентиляторные установки могут встраиваться электрические калориферы входящих потоков, которые берут на себя часть задач по отоплению помещений, особенно в переходные сезоны года.

Весь комплекс работ по контролю за составом и качеством воздушной среды в доме связан с решением задач энергосбережения, поскольку усиленный воздухообмен ведет к увеличению теплопотерь. Использование современных рекуперационных (теплообменных) установок с функцией очистки фильтрации и нагрева приводит к снижению теплопотерь и обеспечивает существенное сокращение расходов на отопление, т. к. возвращает до 80% тепла, которое уходило при открывании форточек или через вытяжки и щели конструкций при естественной вентиляции.

Преимущества систем с механическим побуждением очевидны. Решаются проблемы с качеством воздушной среды в отдельных комнатах — кухнях, ванных и туалетных комнатах. Организовывается приток свежего очищенного воздуха в детские, кабинеты, столовые, спальни. Автоматическое управление и контроль качества воздухообмена помогают сокращать энергозатраты на периоды, когда в квартире уменьшается количество людей, к примеру, когда жильцы уезжают на длительное время. В этом случае вентсистема переходит в фоновый режим воздухообмена, что значительно экономит энергоресурсы.

Следует отметить еще одно преимущество таких систем с механическим побуждением. Они могут быть как централизованными, так и в индивидуальном исполнении. Расходы на создание и обслуживание централизованной системы на многоквартирный дом намного меньше, при индивидуальных проектах для каждой отдельной квартиры. В любом случае для обеспечения здорового климата в квартире требуется соблюдение санитарно-гигиенических норм, экономический анализ вариантов и технически рациональное решение.

Другие интересные статьи на эту тему:

Стоимость вентиляционного оборудования и услуг по установке устройств зависит от поставленой задачи и материальных возможностей заказчика, от сложности планировки и существующей схемы вентиляции.

Как рассчитать стоимость вентиляции квартиры

Главной задачей приточно-вытяжной установки является очистка наружного воздуха, который поступает в помещение, а также в случае необходимости изменение температуры или влажности этого воздуха.

Как подобрать приточно-вытяжную установку?

приточная и вытяжная, принудительная и естественная

Если, приходя с улицы домой, Вы чувствуете духоту, неприятные запахи и первым делом проветриваете помещения, то скорее всего система вентиляции в вашей квартире работает недостаточно эффективно.

Повседневные заботы отодвигают на второй план важность поступления свежего, насыщенного кислородом, воздуха. Установка герметичных стеклопакетов и входных дверей, плотно прилегающих к коробке и наименее подверженных влажностным и температурным и изменениям, только ухудшают систему вентилирования.

Эффективная вентиляция, какая она?

В любых городских квартирах вне зависимости от типа и года постройки присутствует естественный приток свежего воздуха через открытую форточку, оконные и дверные щели и удаление наружу через вентиляционные шахты в санузле и на кухне.

Когда-то естественная приточно-вытяжная вентиляция полностью оправдывала себя. Сегодня этот метод уже недостаточно эффективен из-за герметичности окон и дверей, и мы не спешим открывать окна в холодное время года. Решить эту проблему можно, установив принудительные приточные устройства при условии хорошо работающей вытяжки. Правильный подбор оборудования гарантирует эффективное вентилирование. В первую очередь, необходимо произведи расчёты воздухообмена.

Проверяем нормы воздухообмена

Зная нормы подачи воздуха, несложно определить необходимое количество поступающих воздушных масс. Норма на 1-го человека в помещении — 3 м3/ч на 1 кв. метр площади или 30 м3/ч. Исходя из этого, можно рассчитать воздухообмен для конкретного случая и подобрать подходящий способ вентилирования, требуемое оборудование.

Вентиляция может быть естественной – осуществление тяги при помощи разности температур наружного и внутреннего воздуха или же при тяге, осуществляемой механическим способом (принудительная).

Способ естественной вентиляции в квартире

Самый простой способ вентилирования через щели окон и дверей. Но, как мы уже знаем, часто малоэффективный. В другом случае, приток воздуха может осуществляться с помощью стеновых или оконных клапанов. Они состоят из отверстия в стене или створке, раме окна, через которое в помещение поступают воздушные массы. Обязательным условием работы приточных клапанов является наличие исправно работающей вытяжки.

Недостатком таких устройств является то, что количество воздуха, проникающего в помещение, зависит от погодных условий: зимой велика температурная разница, обеспечивающая природную тягу, а в летний период при разности температуры менее 15° C эта тяга малозаметна. Стеновые и оконные клапаны часто промерзают зимой из-за отсутствия подогрева входного воздуха и практически не очищают его.

Метод принудительно-вытяжной циркуляции воздуха

Вытяжная вентиляция работает по принципу принудительного удаления отработанного воздуха механическим образом. Для этого используют вентиляторы, встраиваемые в кухонные вытяжки, и вентиляционную шахту в ванной и туалете. В зимний сезон желательно предусмотреть подогрев поступающего воздуха. С этой задачей справятся приточные установки со встроенными нагревателями.

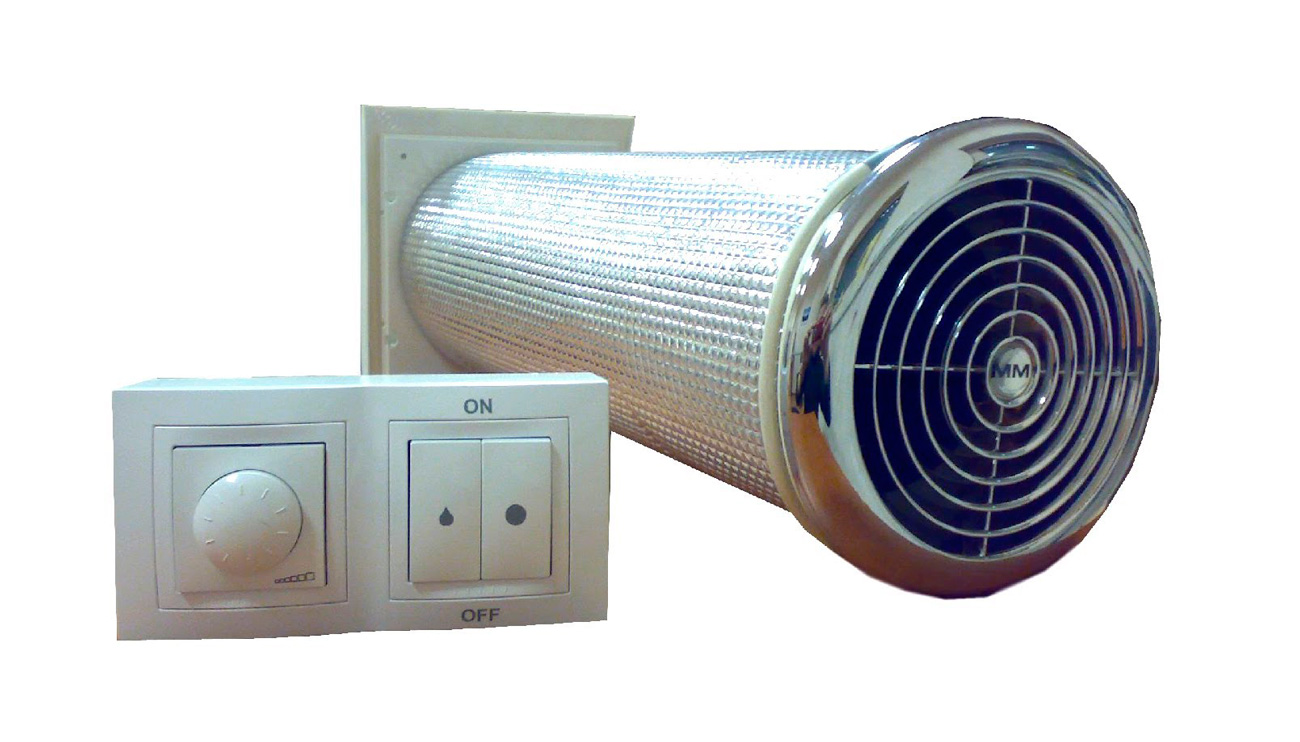

Устройство принудительной приточной вентиляции в квартире

Принцип работы заключается в принудительной подаче наружного воздуха в помещение через приточки и удаление естественной тягой через вентиляционные каналы в санузле и кухне.

Такие устройства бывают разных видов, но в основном они состоят из воздухозаборника, вентилятора, воздушного клапана, нагревателя и фильтров очистки. В этом случае монтаж требует бурения отверстия в стене и подключения к сети питания.

Существуют приточки с климат-контролем — автоматическим управлением температуры нагрева воздуха – бризеры.

Преимущества бризеров:

Не нужно открывать окна!
Подогрев поступающего воздуха зимой позволит сохранить тепло в квартире во время проветривания и предотвратит промерзание устройства.
В бризерах используется высокоэффективная система фильтрации с HEPA фильтром класса Н11 – медицинский стандарт очистки воздуха от пыли, аллергенов, мельчайших микроорганизмов, вирусов и плесневых грибов.
Обладают высокой производительностью. Постоянный приток воздушных масс в нужном количестве независимо от погодных условий и сезона.
Автоматическая система управления (включение и выключение вентилятора, контроль работы воздушного клапана и нагревателя, регулирование температуры воздуха, поступающего в помещение и др. ).
Оборудование работает почти бесшумно.

Приточная вентиляция своими руками, как сделать и что нужно знать

Автор Евгений Апрелев На чтение 7 мин. Просмотров 8k.

В момент постройки большинства сооружений, через дверные и оконные щели, и различные неплотности. С того момента, как в нашу жизнь пришли качественные пластиковые окна, металлические двери с хорошим уплотнителем, поступление воздушных масс в дома практически прекратилось, что очень сильно повлияло на естественную вентиляцию в жилище в негативную сторону.

[contents]

Казалось бы, можно решить вопрос регулярным проветриванием, но эта мера эффективна только зимой, и то не у всех, а летом, вместе со свежим воздухом, в наше жилище попадают пыль, аллергены и т.д. Что можно предпринять в таком случае, ведь возвращаться к старым деревянным окнам никому не хочется? Выход один, делать систему в жилище своими силами.

Что такое принудительная вентиляция

Механической или принудительной вентиляцией называется, созданный с помощью специального оборудования (вентиляторов), и подаваемый в жилище воздушный поток. Он создает в квартире избыточное давление, и вытесняет собой отработанный воздух, который выводится . В каждую комнату квартиры, воздушный поток поступает двумя способами:

С помощью точек входа уличного воздуха.
По объединенной в единую конструкцию, системе воздуховодов.

Наиболее эффективной схемой принудительной вентиляции жилых помещений является создание одновременно как принудительной приточной, так и механической вытяжной вентиляции. Входящий воздух может подогреваться посредством использования рекуператора, проходить фильтрацию и т.д. Сделать приточную вентиляцию своими руками совсем несложно, но, прежде всего, нужно знать, из чего она состоит.

Из чего состоит механическая вентиляция жилища

Такой вид системы состоит из массы отдельных элементов, которые выполняя разные задачи, объединены между собой.

Воздухозаборные решетки. Они устанавливаются для предотвращения попадания в различного мусора, мелких грызунов и насекомых.
Воздушные фильтры. Они могут быть различной конфигурации и сечения, но назначение у них одно: очистка поступающих в помещение воздушных потоков от механических примесей.
Воздушные клапаны служат для регулирования количества попадающего с улицы воздуха и препятствуют проникновению в жилище холодных воздушных потоков, в случае остановки вентиляции.
Приточные вентиляторы обеспечивают постоянный поток и направление воздуха в каналы или воздуховоды.
служат для уменьшения шумов, создаваемых оборудованием и движением воздушных масс.
Нагреватели воздуха обеспечивают нагрев воздушного потока до нужной температуры.
Воздуховоды или каналы объединяют все приборы в единую систему.
Автоматика позволяет изменять режимы работы, осуществлять контроль над каждым агрегатом, и синхронизировать их работу.
Приточные моноблоки. В них конструктивно объединены все необходимые приборы. При подключении воздушных каналов к входу и выходу этого оборудования, вы получите приточный воздух с установленными вами параметрами.

Очень часто в механической приточной вентиляции используются оборудование, выравнивающие давление и распределяющее потоки воздуха по помещению.

Но, даже зная, из чего состоит приточная система, делать ее самостоятельно еще рано. Прежде всего, нужно выяснить, какой конкретно вид нужно устанавливать, и для этого нужно узнать какие существуют виды приточных систем.

Какой тип выбрать

Совмещенная. Это наиболее распространенный вид приточной вентиляции в наших домах и квартирах. Приточный вентилятор нагнетает воздух в помещение и выдавливает через естественные вытяжки использованный. Преимущества такой системы очевидны: невысокая стоимость, несложность монтажа. Такая система не позволяет проникать посторонним запахам в жилище. Но есть и некоторые недостатки, один из которых обустройство переточных решеток в межкомнатных дверях.
Приточная вентиляция с охлаждением воздуха предусматривает монтаж и установку в вентиляционную систему центрального кондиционера, но это делается не на одну квартиру, а на дом или отдельный стояк. У этой системы также есть недостатки – это большая стоимость холодильной машины и автоматики и большое количество устанавливаемых воздуховодов.
Вентиляция с подогревом подаваемого воздуха. Это сделать довольно несложно, если в квартире установить приточно-вытяжную вентиляцию с рекуперацией. Этот прибор несколько снизит энергозатраты и сможет поставлять теплый воздух в помещение за счет нагрева приточного воздушного потока, выходящим воздухом.
Приточно-вытяжные устройства с рециркуляцией. В этом случае в помещение также будут поступать подогретые приточные потоки. При рециркуляции воздух, выводившийся из нагретого помещения, частично смешивается с холодным приточным, тем самым его подогревая. Негативные стороны этого агрегата в том, что есть некоторые ограничения в его использовании. Например, в помещениях, где находятся взрывоопасный газ и т.д.

Даже теперь, когда мы познакомились с ее видами, делать приточно-вытяжную вентиляцию своими руками еще слишком рано. Ее нужно правильно спроектировать и рассчитать.

Правильный расчет — залог стабильной работы

Проект может создаваться как при постройке сооружения, так и после введения его в эксплуатацию. Следует помнить, что в проекте должны учитываться все особенности постройки, назначения каждой комнаты и их площадь. Также он должен содержать точные указания мест установки оборудования и воздуховодов, а также произведенных расчетов нужного воздухообмена.

Расчет приточно-вытяжной вентиляционной системы включает в себя:

Производительность вентиляции.
Необходимую мощность и количество нагнетающих вентиляторов.
Максимально возможный, согласно СНИП уровень шума, и скорость движения воздушного потока по воздуховодам.
Необходимое сечение, площадь и материал, из которого должны быть выполнены воздуховоды.
Тип и мощность дополнительного оборудования: рекуператоров, калориферов и т.д.

Использование рекуператора

В настоящее время очень популярной системой вентиляции является приточная система, оборудованная рекуператором. Действительно, температура в квартире, круглогодично составляет от +18С до +27С. Почему бы это не использовать в приточно-вытяжной вентиляционной системе. Как это работает?

Воздух, поступая из вне, проходит через рекуператор, в котором теплый воздух из помещения обогревает входящий холодный, не смешиваясь между собой. В летний период все происходит, наоборот: с квартиры, воздух выходит теплый и охлаждается входящим с улицы. Все предельно просто. Рекуператоры бывают трех типов:

Пластинчатый.
Роторный.
С промежуточными теплоносителями.

Наиболее дешевый и соответственно популярный это рекуператор пластинчатый, но, на самом деле, наиболее эффективный – агрегат роторный. В отличие от своего дешевого собрата, роторный рекуператор может работать при температуре ниже – 15С. Использование такого прибора позволяет сохранить до половины тепла или холода в квартире, благодаря чему можно значительно экономить на газе, электричестве, на установке кондиционеров и сплит-систем или обогревателей.

Использование компактных приточных систем

На сегодняшний день существует компактная приточная вентиляция, которая очень неплохо себя зарекомендовала.

Установка действительно небольшая, к тому же – энергосберегающая, обеспечивает приток уже очищенного и подогретого (или охлажденного, в зависимости от времени года) воздуха в помещение. Внутри этой коробки прячется вентилятор, подающий воздух с улицы, фильтр, очищающий этот воздух, рекуператор, принцип действия которого мы рассмотрели выше и автоматика, регулирующая работу приборов. Отработанный воздух засасывается вторым вентилятором, проходит через рекуператор, где и отдает свое тепло (или холод) входящему воздуху и выводится за пределы помещения. Удобно и эффективно. Установить его в квартире необычайно просто:

Прежде всего, выберете место его установки.
Важно!
Специалисты рекомендуют устанавливать такие системы в комнатах наибольшего скопления или частого использования людьми.
Такая установка монтируется на фасадную стену, возле окон, и балконов как можно выше к потолку. После разметки, нужно пробить наружу отверстие соответствующего диаметра.
После того как вы «прорвались наружу», начинайте установку с телескопических воздуховодов, надевая с наружной стороны стены защитные колпаки (через балконы и окна).
После чего производим монтаж всей установки.

Как видите, самостоятельная установка приточно-вытяжной вентиляции такого типа не составляет особой сложности, но пробиться через несущую стену не так то и просто. Используйте для этого перфоратор и защитные средства: очки, перчатки и т.д. Если работа производится в высотном доме, то лучше всего привлечь для ее выполнения профессионалов.

≋ Вентиляция в квартиру • Приточная, вытяжная, приточно-вытяжная. Естественная и с рекуперацией

К сожалению, в наших городах недостаточно открыть окна и распахнуть двери, чтобы получить приток свежего воздуха – вместе с ним в жилье проникают жара или мороз, пыль и запах выхлопных газов, шум, насекомые и городской смог. Вытяжные каналы в многоквартирных домах часто имеют недостаточное сечение и очень редко обслуживаются, естественная тяга практически отсутствует, поэтому запахи из кухни и санузлов распространяются по всему дому…

Принудительная вентиляция квартиры – единственный способ быстрого удаления затхлого, спертого воздуха, независимо от размеров жилья. С приточно-вытяжной вентиляцией в помещение будет поступать очищенный, подогретый, либо охлажденный, свежий воздух. Отработанный грязный воздух удаляется непосредственно с места распространения запахов.

Правильно подобранная и установленная система вентиляции квартиры позволит нормализовать параметры воздуха в помещении и избавиться от таких проблем, как появление плесени и грибка, а также запотевание зеркал в помещениях, где влажность чересчур высока.

Вентиляция квартиры формируется не только посредством громоздких приточно-вентиляционных установок с рекуператором, а смета на квартирную вентиляцию не всегда пугающе велика. Для качественного отведения загрязненного воздуха из помещения применяться могут небольшие, но привлекательные и эффективные вытяжные вентиляторы, поступления свежего воздуха можно добиться специальными кондиционерами, приточными клапанами и компактными устройствами приточного и приточно-вытяжного типа.

Виды систем вентиляции для квартиры

В квартире может формироваться:

Вентиляция естественная
Вентиляция механическая (принудительная)

При естественной вентиляции отработанный воздух уходит через вентканалы, встроенные в стену, а свежие воздушные массы поступают через окна и зазоры в дверях. Такой тип вентиляции присутствует во всех многоквартирных домах, но качество воздухоудаления зависит от температуры на улице (чем теплее, тем тяга хуже), скорости ветра и состояния домового вентканала. Механическая вентиляция квартиры всегда проектируется отдельно. Вытяжные вентиляторы в ванной комнате, туалете и кухонная вытяжка над плитой – необходимый минимум устройств, которые собственники квартиры устанавливают во время ремонта.

Задачи механической вытяжной вентиляции квартиры

Основная задача механической вентиляции вытяжного типа в квартирах – ликвидация неприятных запахов (ванная, туалет) и запахов из кухни, а также снижение в помещении уровня влажности. Для этого используются вытяжные осевые и центробежные вытяжные вентиляторы. При их подборе не обойтись без консультации со специалистами, ведь производительность вентиляторов не должна превышать возможности домового вентканала, а тип автоматики на включение и выключение должен быть удобен для владельца квартиры.

Приточная вентиляция квартиры

Для подачи чистого воздуха в квартиру можно применять как бюджетные средства – приточные клапаны для металлопластиковых окон, клапаны для встраивания в стену или окно, оконные и стеновые приточные вентиляторы, так и приточные вентиляционные установки, способные качественно очищать и подогревать входящий воздух.

Особенности приточно-вытяжной вентиляции квартиры

Вентиляционная система приточно-вытяжного типа чаще всего проектируется в квартирах с большой площадью и может обслуживать как одну комнату, так и все помещения. Такая вентиляция сочетает в себе принудительную подачу очищенного уличного воздуха и извлечение отработанного воздуха наружу при помощи приточно-вытяжной установки, размещенной снаружи стены дома или на балконе. Вентиляционная установка для квартиры может иметь различное количество функций, в том числе – подогрев (используется калорифер или рекуператор) и увлажнение. Самые экономичные установки этого типа взаимодействуют с рекуператором, поэтому способны утилизировать тепло вытяжного воздуха и отдавать его поступающему воздуху (на подогрев будет тратиться на 90% меньше электроэнергии!).

Вентиляция в квартире по типам помещений

Вентиляция кухни в квартире

Правильно спроектированная система вентиляции кухни призвана предотвратить распространение излишков тепла, запахов, продуктов сгорания пищи, газов и пара. Вентиляция кухни должна обеспечивать воздухообмен на минимальном уровне 90 м³/ч, оптимальный уровень –110-150 м³/ч. Уровень воздухообмена определяется, исходя из типа используемой на кухне плиты.

Тандем естественной и механической системы вентиляции для кухни

В любом многоквартирном доме на кухне предусматривают естественную вытяжную вентиляцию – вытяжное отверстие предусматривается близко к потолку. Естественная вентиляция осуществляет воздухоудаление в вентканал сечением 130х130 мм (ø140 мм) с пропускной способностью до 150-180 м³/ч. Эффективность ее работы зависит от многих факторов: загрязненности вентканала, температуры на улице (чем жарче – тем вытяжка работает хуже), ветра. Отметим также, что вентиляция в квартире также естественная, но неорганизованная, поэтому для притока свежего воздуха необходимо обеспечивать его поступление например, через открытую форточку, окно, двери или посредством инфильтрации.

Из-за невысокой производительности и проблем с притоком воздуха естественная вытяжная вентиляция не справляется с поставленной задачей. В дополнение к ней устанавливается механическая вытяжная вентиляция кухни. К примеру, это может быть вытяжка на кухне (вытяжной зонт), способная «перехватывать» запахи и жир до того момента, как они распространятся по помещению. Также может использоваться:

Если окна-двери закрыты, при работе механической вытяжной вентиляции может возникать разрежение, при отсутствии притока воздуха эффективность вытяжной вентиляции ухудшается, а в некоторых случаях вообще перестаёт работать: из-за обратной тяги вытяжные каналы начинают работать на приток. Чтобы избежать такого явления , для обеспечения притока применяется несколько типов устройств:

Клапаны приточные: устанавливаются на окно или в стену (диаметр отверстия 100-125 мм), работают без электропитания. Максимальный приток – до 40 м³/ч.
Проветриватели (бризеры): устройства с возможностью подогрева воздуха, оснащенные фильтром и вентилятором. Проветриватели, устанавливаемые в сквозное (ø100-125 мм) стеновое отверстие, способны создать приток в пределах 35-120 м³/ч.
Установки вентиляционные приточно-вытяжные: устройства с вентиляторами и системой воздуховодов, которые устанавливаются в подпотолочном пространстве вспомогательных помещений (если потолки подвесные), а также на застекленных балконах или лоджиях. Такие установки, утилизируют тепло вытяжного воздуха с помощью рекуператоров, способны подогревать приточные воздушные массы.

Наименее затратными и не требовательными к обслуживанию являются приточные, приточно-вытяжные проветриватели (в квартире устанавливается несколько таких устройств). Установки рационально использовать не только в больших квартирах, для качественного воздухообмена проветриватели устанавливают в каждую комнату жилого помещения. Самый выгодный способ получения большого объема чистого воздуха без аллергенов, мошек и пыли – проветриватели для кухни.

Вентиляция ванной комнаты в квартире

Стандартная вентиляция квартиры обеспечивает только вытяжную вентиляцию естественного типа через стеновые решетки, установленные у потолка в санузлах (ванная, туалет) и на кухне. Таким образом, создается разрежение, и для нормализации давления через дверную (переточную) решетку, дверные зазоры и окно (если оно есть) осуществляется воздушный приток из других помещений.

Механическая вытяжка для ванной: необходимость или излишество?

Вентиляция ванной комнаты должна обеспечивать расход удаляемого воздуха не менее 50 м³/ч, (оптимальные параметры – на уровне 54-72 м³/ч). Однако естественная вытяжная вентиляционная система редко когда способна обеспечить воздухообмен необходимого уровня. Проверить работу естественной вытяжки ванной очень просто:

Огонь зажигалки. Поднесите зажигалку к вентрешетке: если наблюдается наклон пламени в сторону решетки – вытяжная система работает.
Листок бумаги. Поднесите лист бумаги к решетке: если он сам прижимается к вентрешетке – вытяжная система работает.

Но если при этом в ванной комнате развивается грибок и плесень, если капли конденсата скапливаются на стенах, если вы ощущаете застойные, прелые запахи – это признаки того, что без вытяжного вентилятора для ванной здесь не обойтись!

Установка вытяжного вентилятора в сочетании с использованием дверной вентиляционной решетки (или организации вентиляционного зазора под дверью) позволят решить все вышеперечисленные проблемы. В результате, неприятные запахи и излишки влаги будут тут же удаляться из ванной, исчезнут причины появления плесени и грибка, зеркало перестанет запотевать. К тому же, во всех современных вентиляторах для ванной присутствует обратный клапан, благодаря которому, даже при выключенном вентиляторе в вашу квартиру не будут поступать запахи от соседей!

Вытяжка для ванной: разновидности вентиляторов для квартиры

Очень важно сохранить красоту отделки в ванной комнате, поэтому вентилятор должен быть не только эффективным, но и эстетичным. В 90% случаев для организации вытяжки в ванной достаточно установки бытового осевого вентилятора с обратным клапаном. Его размещение производится прямо в отверстие вентканала, вместо решетки, поэтому он может иметь установочный диаметр 100, 120 или 150 мм. Производительность бытовых вентиляторов осевого типа 50-220 м³/ч, а вариантов их дизайна – море!

Если же вам требуется вентилятор для скрытого монтажа в потолок или стену на каком-то расстоянии от вентканала (на виду остается только передняя панель), можно установить центробежный вентилятор со встраиваемым корпусом. Производительность таких устройств – 60-300 м³/ч, шумовой уровень – незначительно выше, чем у осевых моделей. Используется воздуховод, который скрыто прокладывается до вентканала, такой вентилятор также не испортит дизайн интерьера.

Включаться вентилятор для ванной может разным способом: от отдельной клавиши, вместе со светом, при определенном уровне влажности. Включение и выключение может замедляться таймером. Также устройство может иметь несколько скоростей, а его работа может быть интервальной.

Вентиляция санузла квартиры

Под санузлом чаще всего подразумевают туалет, поэтому существуют такие понятия, как совмещенный или раздельный санузел. Однако в обоих случаях вентиляция квартиры должна быть спроектирована так, чтобы неприятные запахи тут же выводились за пределы квартиры, а не распространялись по другим помещениям, смущая гостей и членов семьи.

К сожалению, вытяжной (с естественным побуждением) вентиляции, заложенной в наших домах, для организации оптимального воздухообмена бывает недостаточно. По ДБН В.2.5-67:2013, производительность вытяжки в туалете должна быть не менее 50 м³/ч, а ее оптимальное значение – 50-80 м³/ч. В случае с естественной вентиляцией мы наблюдаем повышенную влажность воздуха, развитие плесени и грибка в углах, конденсатообразование.

Избавиться от неприятных запахов и нормализовать уровень влажности воздуха в туалете поможет только установка вытяжного вентилятора.

Вентиляция в туалете: о типах вентиляторов

Приступая к выбору вентилятора для санузла, мы видим три варианта:

Вентиляторы осевые
Вентиляторы центробежные (встроенный и накладной корпус)
Вентиляторы канальные

Самый широкий в отношении дизайна и функций выбор представлен среди осевых моделей. И неспроста – это самые популярные и востребованные варианты для туалетов, потребляющие минимум электроэнергии, малошумные и компактные. Правда, они способны преодолеть только небольшое давление, поэтому на первых этажах многоэтажек могут оказаться не слишком эффективными. Различаются осевые модели по диаметру монтажа (100, 120 и 150 мм) и производительности – от 45 до 220 м³/ч. Вентиляция санузла при помощи осевого вентилятора может организовываться даже самостоятельно – устройство устанавливается в отверстие вентканала, и сложность может возникнуть только с электроподключением.

Центробежные вентиляторы имеют корпус толщиной до 10 см, внутри которого установлена “улитка”. Существуют накладные (вся толщина на виду) и встроенные (корпус прячется в подвесной потолок или стену ) модели. От такого вентилятора к шахте вентканала скрыто прокладывается воздуховод. Исходя из соображений эстетики, для квартирных санузлов лучше использовать встраиваемые модели. Их производительность может быть выше осевых моделей, зато они способны преодолевать высокое давление в вентканалах многоэтажных домов.

Для более эффективной вытяжки и экономной вытяжки рекомендуем устанавливать вентиляторы с таймером отключения, которые прекращают работу через заданный вами промежуток времени.

Канальные модели очень эффективны и производительны, но в стандартных квартирах используются редко. Причина – необходимость прокладки воздуховодов между помещениями, что возможно только в квартирах со свободной планировкой и новостроях.

Вентиляция санузла квартиры: расчет производительности вентилятора

Согласно ДБН 2.2-15-2005 «Жилые здания» вытяжка из ванной комнаты должна быть не менее 25 м³/ч, но этого может быть недостаточно. При подборе вытяжного вентилятора нужно учитывать особенности ванной комнаты (душ, джакузи, ванная).

Для того чтобы рассчитать производительность вентилятора для санузла, необходимо вычислить объем помещения. Для этого площадь (кв. м) умножаем на высоту потолка (м). Результат умножаем на 5-10 (нормы воздухообмена).

Например, для туалета 2,5х1,5 м и высотой 2,5 м потребуется устройство с производительностью 47-94 м³/ч.

Вентиляция гардеробной в квартире

Размер гардеробных в квартирах может быть большим или незначительным. Часто они состоят из огороженного угла в комнате и не имеют окон. Нужно ли их вентилировать?

В соответствии с ДБН В.2.2-15-2005 «Жилые здания», если размеры гардеробной позволяют гладить или чистить одежду, в этом помещении необходимо обеспечить вытяжку с 1,5-кратным воздухообменом. Поэтому, если под гардеробной вы подразумеваете не просто большой шкаф, а отдельное пространство со шкафами, в котором можно развернуться-повернуться или погладить одежду, вентиляционная система в гардеробной быть обязана!

Вентиляция гардеробной: цель

Вещи на полках и вешалках шкафов появляются после их стирки и, при необходимости, глажки. Остатки влаги, скопившиеся в волокнах ткани, будут стремиться испариться. Если воздухообмена для этого будет недостаточно, влага застаивается, возникает «аромат» прелости, а воздух становится затхлым. Из-за того, что помещения гардеробных часто не отапливаемые, и одна из стен «холодная», возможна конденсация влаги и развитие грибка и плесени. Источниками неприятных запахов в гардеробных также бывает хранящаяся там зимняя одежда из кожи и меха, а также обувь.

Вентиляция гардеробной защитит хранящееся в ней белье и одежду от порчи и неприятного запаха, предотвратит повышенную влажность воздуха и образование плесени.

Как организовывается вентиляция в гардеробной

Из-за того, что планировка многих квартир не предусматривает такого помещения, как гардеробная, оно не оборудуется вытяжным каналом естественной вентиляции. Как правило, вентиляция квартиры обеспечивает воздухоудаление только через кухонную вытяжку и переточную решетку санузла. Поэтому, если естественный приток в гардеробную еще можно организовать через нижний зазор двери, вентиляционные отверстия в ней или стеновые клапаны, то вытяжка в любом случае должна быть принудительной.

Принудительная вентиляция в гардеробной квартиры может организоваться несколькими способами:

При помощи воздуховодов приточно-вытяжной системы вентиляции.
С использованием вытяжного осевого или центробежного вентилятора для гардеробной и подведенного к помещению воздуховода.
С применением канального вентилятора и воздуховодов.
За счет осевого вентилятора с интервальным выключателем, присоединенного к горизонтально расположенному воздуховоду.
С помощью бризера (проветривателя), установленного в наружную стену, и приточного клапана, размещенного сверху противоположной стены, если одна из стен гардеробной – наружная.

В первых четырех случаях воздуховоды прокладываются на стадии ремонта при обустройстве коробов многоуровневых потолков, иначе они останутся на виду и испортят дизайн интерьера. В случае монтажа проветривателя, который устанавливается в сквозное отверстие диаметром 125-150 мм, испортится фасад здания, поэтому этот вариант подойдет не для каждой квартиры.

Вентиляция спальни в квартире

Спертый воздух, его избыточная влажность, появление неприятных запахов, «потеющие» окна и плесень на граничащих с улицей стенах и в шкафах, все это – лишь неполный перечень проблем, которые должна решать вентиляция спальной комнаты.

Конечно, вентиляция квартиры предусматривает наличие вентканалов вытяжной естественной вентиляции, но как быть летом, когда эффективность естественной тяги минимальна, а в распахнутые окна залетает пыль, проникает уличный шум и зной?

Вам поможет только механическая вентиляция спальни, главное – выбрать оптимальный вариант для решения конкретно вашей задачи.

Нормы воздухообмена для спален

На каждого человека требуется воздухообмен не менее 30 м³/ч. При этом, в соответствии с ДБН, приточная вентиляция в спальне должна обеспечивать однократный воздухообмен в помещении. Переток воздушных масс из смежных помещений в спальню нежелателен – вместе с воздухопотоком перемещаются запахи, бактерии и углекислый газ.

Вентиляция в спальне: способы организации

Многие горожане устанавливают в спальне мощный вытяжной вентилятор. В результате, мы получаем или сквозняк, или приток воздуха из кухни или санузла с сопутствующими «ароматами». Идеальным решением для спален будет либо организация только притока, либо использование точно рассчитанной приточно-вытяжной системы.

В ДБН говорится, что спальни нуждаются в притоке свежего воздуха, который должен поступать через окна. Также там отмечается, что при использовании герметичных окон и окон без форточек в оконном полотне необходимо устанавливать встроенные проветриватели. Этот совет рационален, тем более что в продаже можно встретить автоматические гигрорегулируемые приточные клапаны, которые работают бесшумно, без использования электричества и могут устанавливаться на раму окна даже после окончания строительных работ. Их производительность – 5-50 м³/ч.

Приток в спальне можно организовать также при помощи бризеров (проветривателей с электровентилятором), которые монтируются в наружную стену через сквозное отверстие 125-150 мм. Выбирать следует проветриватели с фильтром, функцией шумоглушения и подогрева воздуха. Аналогично бризерам, в спальнях могут устанавливаться настенные приточные клапаны с регулировкой притока, не требующие подключения к электросети.

Если в спальне нет окон и нет ни одной наружной стены, приточная вентиляция в спальне может организоваться при помощи вентустановки приточного типа, подающей подогретый воздух через воздуховод, проложенный к спальне. Монтируются такие установки на балконе или лоджии.

В более дорогом варианте можно использовать вентустановку, обслуживающую всю квартиру и подогревающую приток за счет рекуперации. Такое решение дороже в организации, но максимально эффективно.

Очень удобное и эффективное решение сконструировали немецкие инженеры. Бытовая установка с реверсивной работой Maico PP 60 KA. Её можно устанавливать даже по готовому ремонту

Вентиляция гостиной в квартире

В гостиной мы проводим вечера, встречаем гостей, организуем застолья и просто отдыхаем после работы. Следовательно, вентиляция квартиры должна обустраиваться таким образом, чтобы свежего воздуха в гостиной было достаточно, вне зависимости от количества присутствующих в этом помещении людей.

При большом скоплении гостей требуется не менее 70-150 м³/ч приточного воздуха! При этом гостиная не должна выхолаживаться в холодные периоды года.

Нередко гостиная в квартире соединяется с кухонной зоной или лоджией. Для минимизации распространения запахов подача свежих воздушных масс должна осуществляться так, чтобы отработанный воздух вытеснялся из гостиной в кухню, а не наоборот.

Оборудование для вентиляции гостиной

В квартирах вентиляция гостиной проектируется индивидуально. Один из доступных способов обустройства вентиляционной системы – использование стеновых бризеров (проветривателей), которые устанавливаются в подготовленное в области отопительного радиатора сквозное отверстие. Однако следует помнить: приток свежего воздуха при таком решении не превысит 40 м³/ч.

Большую производительность, за счет количества, могут обеспечить оконные проветриватели, или клапаны. Такие устройства будут эффективны при существенной разнице температур внутри и снаружи квартиры, и разнице давлений не менее 10 Pa.

Вытяжка в обоих случаях естественная, осуществляется в направлении кухни и санузлов.

При наличии многоуровневых потолков или пристенных коробов лучшим для гостиной выбором является монтаж вентиляционных установок приточного и приточно-вытяжного типа.

Вентиляционные установки формируют оптимальный объем свежего воздуха, обеспечивают его очистку и подогрев. В первом случае в гостиную направляется только приток, во втором – в одном конце помещения формируется приток, а в противоположном вытяжка.

Вентоборудование, включая нагреватель притока, шумоглушитель и фильтр, в квартире располагается на лоджии или балконе. Все воздуховоды скрываются за подвесным потолком, а на виду остаются только потолочные вентиляционные решетки.

Если гостиная не выполняет функцию спальни, в ночное время принудительная вентиляция гостиной может ограничиваться, чтобы электроэнергия не расходовалась напрасно. Для этого используются VAV-регуляторы, позволяющие сокращать или отключать вентиляцию гостиной в ночное время суток.

Приточно-вытяжная вентиляция подвала

Вентиляция — это специальная система, при помощи которой свежий воздух с улицы доставляется внутрь здания. В ходе этого воздух нагревается до приемлемой температуры и проходит через фильтры, которые очищают его от различных загрязнений. Установка данной системы особенно полезна, если речь идёт о подвале или погребе. Ведь из-за постоянной сырости и влаги в помещении появляется конденсат и плесень, а воздух становится тяжёлым и затхлым.

Комплектация устройства зависит от его типа и модели. Качественная вентиляционная система должна состоять из таких элементов:

вентилятор;

фильтр;

система управления;

нагреватель\теплообменник

В модели центральной вентиляции также могут быть встроены, осушитель, увлажнитель, кондиционер и другие подобные устройства.

Для чего нужна вентиляция подвальных помещений

Температура в подобных комнатах обычно колеблется от +5 до +13 градусов по Цельсию. Что создаёт условия для конденсации влаги на стыках сред. Вентиляция позволяет держать уровень необходимых параметров в нужных значениях.

Установить стабильный микроклимат поможет вентиляция. Система вентиляции сохраняет оптимальный режим температуры и влагосодержания. Она также устраняет излишнюю влагу, которая скапливается в подвале. Именно поэтому необходимо периодически осушать комнату, дабы избежать возможных проблем. Химический состав воздуха также нуждается в постоянном контроле.Система вентиляции способна понизить количество опасных тяжелых газов. В зависимости от места расположения и типа помещения, в подвале может скапливаться углекислый газ, сероводород, метан, радон и другие вредные для человека газы. Их концентрация может вызвать потерю сознания и отравления, особенно у детей животных.

Виды вентиляции

Приточная вентиляция в погребе различается по конструкции, способу циркуляции, способу вентиляции и по наличию/отсутствию проложенных воздуховодов:

1. По последней категории они бывают:

канальными — воздух попадает в помещение через систему разведенных воздуховодов;

бескальными — воздух попадает в помещение через прибор, расположенный в стене.

2. По типу конструкции:

наборные — все детали системы приобретены отдельно и соединены в единую систему на месте монтажа;

моноблочные — состоят из одного блока, в котором соединены все детали системы и требуется только разводка воздуховодов.

3. По методу циркуляции воздушного потока:

Принудительная — вентилятор создаёт давление, которое поставляет в помещение необходимое количество воздуха;

Естественная (гравитационная) — имеет отверстие с защитной решеткой, через которое воздушный поток попадет внутрь комнаты благодаря разнице плотности воздуха внутри и снаружи.

4. По методу вентиляции:

децентральная — воздух попадает исключительно в обозначенные помещения;

центральная — воздух поступает в каждый участок комнаты в равном количестве.

Подобрать наиболее оптимальный тип вентиляции помогут специалисты компании “Свежий Воздух”.

Принцип работы принудительной вытяжной системы подвала

Принцип устройства данной системы заключается в эксплуатации механических устройств, при помощи которых происходит втягивание воздуха с улицы. При включенном вытяжном вентиляторе, внутри подвала давление начинает постепенно снижаться и пропорционально и этому также возрастает скорость попадания в помещение воздушных масс. Для стабильного нагнетания воздуха устанавливают вентилятор, создающий необходимое давление.

Бытовая приточно-вытяжная вентиляция подвала

Ещё одним решением для эффективной циркуляции воздуха может служить бытовая децентральная приточно-вытяжная вентиляция подвала. Принцип её работы заключается в следующем: в каждой комнате подвала размещается прибор соответствующей производительности, который обеспечивает и приток, и удаление воздуха в помещении.

Такая вентиляция обладает следующими преимуществами:

Обслуживает только то помещение, в котором требуется вентиляция

Удерживает в помещении тепло или прохладу

Фильтрует подаваемый воздух

Может монтироваться на стадии чистовой отделки помещения

Не требует прокладки воздуховодов

Может работать как приточная вентиляция если это необходимо

Некоторые модели устройства оснащены датчиками влажности и позволяют поддерживать влажность в помещении на заданном уровне в автоматическом режиме.

Принцип работы бытовой приточно-вытяжной вентиляции

Внутри подвального помещения, в каждой комнате устанавливается подходящий прибор. В соответствии с объемом помещения и его функциональным назначением устанавливается режим работы рекуператора.

Рабочий цикл системы состоит из нескольких этапов:

Тёплая\прохладная воздушная масса вытягивается из помещения и нагревает\остужает теплообменник в приборе.

Теплый\холодный воздух с улицы проходит через фильтр и теплообменник забирая или отдавая при этом температуру теплообменнику.

Подогреты\охлаждённый воздух подаётся в помещение

Цикл повторяется

Устройство бытовой приточно-вытяжной системы

Каждый без исключения бытовой рекуператор имеет пять элементов в своей конструкции:

Корпус

Вентилятор

Теплообменник

Блок управления

Фильтр

Отличительной особенностью каждого рекуператора является низкое энергопотребление и пожаробезопасность, благодаря этим свойствам бытовой рекуператор можно оставить работающим на долгое время без присмотра, например, в зимний сезон в загородном доме.

В зависимости от модели и типа устройства оно может содержать различные дополнительные опции.

Датчик СО2 (углекислый газ)

Датчик СО (угарный газ)

Нагреватель

Фильтр класса F8

Wi-Fi модуль

Блок синхронизации

Блок интеграции в “Умный дом”

Приточная или приточно-вытяжная система — что лучше

Несмотря на то, что оба типа вентиляции имеют существенные различия в принципе организации вентиляции помещения, каждая из систем обладает рядом своих преимуществ и недостатков. В зависимости от типа подвального помещения, его функционального назначения, локального микроклимата и многих других факторов квалифицированный специалист самостоятельно подбирает наиболее оптимальный вариант.

Приточные системы обладают более лучшей фильтрацией и способны регулировать температурный режим в помещении. Однако такая система в зимний период потребляет большое количество электроэнергии на нагрев подаваемого воздуха, а также для такой системы необходима действующая система вытяжки в помещении.
Приточно-вытяжная система напротив потребляет незначительное количество электричества и не требует наличия вытяжки в помещении, так же фильтрует воздух, но с более низким классом фильтрации. При этом температура в помещении регулируется отоплением или кондиционированием.

Где купить

Широкий выбор вентиляционных систем всех типов предоставляет компания Свежий Воздух. В выставочном зале компании представлен каталог наиболее успешных и качественных моделей бытовых систем вентиляции. Клиенты могут послушать и протестировать любое устройство, а менеджеры-консультанты подберут вентиляцию под любое желание заказчика. Именно благодаря этому Свежий Воздух уже несколько лет является компанией № 1 в России по продаже и установке децентральных вентиляционных систем.

Свежий Воздух является официальным дилером основных компаний производителей вентиляционных систем. Каждый товар проверяется на отсутствие производственных браков или механических повреждений и обладают гарантийным сроком.

Преимущества компании “Свежий Воздух”

Компания Свежий Воздух предлагает множество различных услуг по доступной цене. Наши специалисты принимали участие во многих телевизионных строительных передачах, что говорит об их опыте и профессионализме.

Работники компании ценят своих клиентов и найдут индивидуальный подход к каждому из них. Они также помогут выбрать наиболее оптимальное решения для реализации вашего желания и сделают это на высшем уровне и в кратчайшие сроки.

Менеджеры-консультанты всегда готовы ответить на любые вопросы и провести консультацию по телефону, в чате или с помощью электронных писем. Специалисты компании работают в будние и выходные дни, а штатный инженер готов выехать для проведения осмотра объекта в таких городах как Казань, Рязань, Уфа, Нижний Новгород, Санкт-Петербург и Новосибирск. Компания также не забывает проводить различные акции и устраивать скидки на некоторые модели продукции.

Для удобства клиентов оплата происходит наличными, банковскими картами или безналичным расчётом. Для оптовых заказчиков предоставляются специальные скидки и предложения.

+7 (495) 190-74-06 Закажите консультацию и выезд инженера

Почему до сих пор используется этот устаревший метод приточной вентиляции?

Небольшой воздуховод на фото ниже предназначен для притока наружного воздуха для вентиляции в этом новом доме. Это простой метод, который состоит из воздуховода, идущего от наружной настенной заглушки к возвратной камере статического давления системы отопления, вентиляции и кондиционирования воздуха. Десять лет назад его обычно рекомендовали как самый простой и наименее затратный способ вентиляции дома во влажном климате. Однако, когда я работал в Southface, мы отказались от него по очень веским причинам.

Помимо очевидной проблемы резкого поворота и сжатия ремня, которые уменьшают воздушный поток в показанной выше системе, эта стратегия вентиляции имеет серьезные проблемы.Их:

Без заслонки, закрывающей ее, этот метод на самом деле представляет собой простую утечку в воздуховоде. Да, утечка снаружи, но это все же не более чем утечка в воздуховоде.
Без электронной заслонки и контроллера этот метод приведет к недостаточной вентиляции в течение большей части года.
Если заслонка выходит из строя, выходит из строя или не устанавливается, этот воздуховод может стать источником большого количества дополнительного воздуха для вентиляции, что приведет к утечке воздуха. Он будет обмениваться воздухом, даже когда система не работает, потому что это просто открытый путь на улицу.

Перенос наружного воздуха — это хорошо. Тем не менее, его необходимо контролировать, поэтому тип системы, которая соединяет воздуховод с системой HVAC, должен иметь некоторые другие компоненты:

Электронная заслонка, закрывающая воздуховод, когда вентиляция не нужна, и открывающая, когда вентиляция нужна
Контроллер для открытия и закрытия электронной заслонки и включения кондиционера, когда в птичнике нужен воздух для вентиляции, но не для обогрева или охлаждения
Балансировочная заслонка для установки необходимого количества приточного воздуха

На схеме ниже показано, как это должно быть сделано.Вы не можете увидеть здесь контроллер, но он открывает и закрывает электронную заслонку.

Этот тип системы называется приточной вентиляцией с центральным вентилятором (CFIS). Это сложно, но может хорошо работать, если правильно спроектировано, установлено и введено в эксплуатацию. Однако без этих других компонентов только дополнительная утечка в воздуховоде и утечка воздуха редко обеспечивают необходимое количество воздуха для вентиляции.

Немного странно писать об этом, потому что я не думал, что кто-то больше этим занимается, но дом, где я сделал фото выше, — это совершенно новый дом.По-видимому, они так и не поняли, что вам нужно контролировать отверстия, выходящие за пределы ограждения здания. Я аплодирую тому, что подрядчик ОВК устанавливает систему механической вентиляции, потому что этот дом не является частью программы или кода, который этого требует, но пора выбросить этот метод в мусорную кучу идей, которые не работают.

Статьи по теме

Две основные причины снижения потока воздуха в воздуховодах

Великие дебаты о вентиляции — живите с доступным комфортом!

Можно ли доверить жильцам возможность управлять системой вентиляции дома?

ПРИМЕЧАНИЕ: Комментарии модерируются.Ваш комментарий не появится ниже, пока не будет одобрен.

Механическая вентиляция зданий — Designing Buildings Wiki

Вентиляция необходима в зданиях для удаления «застоявшегося» воздуха и замены его «свежим» воздухом:

В широком смысле вентиляцию в зданиях можно разделить на «естественную» или «механическую».

Естественная вентиляция обычно предпочтительнее механической, так как она обычно требует меньших капитальных, эксплуатационных и эксплуатационных затрат.Однако существует ряд обстоятельств, при которых естественная вентиляция невозможна:

Некоторые из этих проблем можно избежать или смягчить путем тщательного проектирования, и возможен смешанный режим или вспомогательная вентиляция, когда естественная вентиляция дополняется механическими системами.

Если необходима механическая вентиляция, это может быть:

В коммерческих разработках механическая вентиляция обычно приводится в действие установками кондиционирования воздуха (AHU), подключенными к воздуховодам внутри здания, которые подают воздух и выводят воздух из внутренних помещений.Обычно AHU состоит из изолированной коробки, которая образует корпус для; стойки или камеры фильтров, вентилятор (или нагнетатель), а иногда и нагревательные элементы, охлаждающие элементы, шумоглушители и демпферы. В некоторых ситуациях, например, в плавательных бассейнах, кондиционеры могут включать осушение. См. Дополнительную информацию в разделе «Вентиляционные установки».

Если механическая вентиляция включает в себя обогрев, охлаждение и регулирование влажности, это может называться отоплением, вентиляцией и кондиционированием воздуха (HVAC).См. Раздел Отопление, вентиляция и кондиционирование воздуха для получения дополнительной информации.

Забор внутреннего воздуха и замена его наружным воздухом может увеличить потребность в обогреве и охлаждении. Это можно уменьшить путем рециркуляции части внутреннего воздуха со свежим наружным воздухом или с помощью вентиляции с рекуперацией тепла (HRV), которая восстанавливает тепло от вытяжного воздуха для предварительного нагрева поступающего свежего воздуха с помощью противоточных теплообменников. Дополнительную информацию см. В разделе «Вентиляция с рекуперацией тепла».

Проектирование систем механической вентиляции, как правило, является специализированной задачей, выполняемой инженером по обслуживанию зданий.Несмотря на то, что существуют стандарты и практические правила, которые можно использовать для определения расхода воздуха в простых ситуациях, когда механическая вентиляция сочетается с обогревом, охлаждением, контролем влажности и взаимодействием с естественной вентиляцией, тепловой массой и притоком солнечной энергии, ситуация может быстро стать очень сложным.

Это, наряду с дополнительными соображениями, такими как шум, создаваемый вентиляторами, и влияние воздуховодов на акустическое разделение, означает, что жизненно важные услуги здания учитываются в самом начале процесса проектирования здания, а не рассматриваются как надстройка. .

См. Дополнительную информацию в разделе «Инженер по эксплуатации зданий».

Механическая вентиляция может управляться системой управления зданием (BMS) для максимального комфорта пассажиров и минимизации энергопотребления. Регулярные осмотры и техническое обслуживание необходимы для обеспечения оптимальной работы систем и понимания пользователями их принципов работы.

Для получения дополнительной информации см. Система управления зданием.

Вентиляция в зданиях регулируется Частью F строительных норм.Утвержденный документ F включает стандарты вентиляции и качества воздуха для всех зданий, а также требования по предотвращению образования конденсата. Типы вентиляции включают: механический, пассивный стек, фон и продувка (быстрая).

Он поддерживается Руководством по соответствию бытовой вентиляции, которое содержит подробные инструкции по установке, проверке, тестированию, вводу в эксплуатацию и предоставлению информации при установке стационарных систем вентиляции в новых и существующих жилищах.

Дополнительную информацию см. В утвержденном документе F.

Воздуховоды HRV и ERV — Fine Homebuilding

Вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (ERV) являются наиболее эффективными устройствами для подачи свежего наружного воздуха в дом с одновременным удалением застоявшегося воздуха изнутри. Для повышения энергоэффективности оба передают часть тепла от более теплого воздушного потока (выхлопной поток зимой, приток летом) в более холодный воздушный поток.ERV также переносят влагу из более влажного воздушного потока (выхлопной поток зимой, приток летом) в более сухой воздушный поток.

При правильной установке любой из них выполняет свою работу хорошо. Конечно, важно следовать инструкциям производителя по установке, но одного их недостаточно для обеспечения энергоэффективности вашей системы. К сожалению, большинство производителей допускают такую конфигурацию воздуховодов, которая может привести к очень высоким счетам за электроэнергию.

Полностью канальные системы — самые эффективные

Выделенные приточные воздуховоды доставляют свежий воздух в гостиную и спальни, а вытяжные — из ванных комнат и кухни.Вентиляционные каналы отделены от каналов отопления и охлаждения.

Специальные приточные воздуховоды обеспечивают подачу свежего воздуха в гостиную и спальни, а вытяжные — вытяжные из ванных комнат и кухни. Вентиляционные каналы отделены от каналов отопления и охлаждения.

Из трех типов установок HRV / ERV — полностью канальные системы, упрощенные системы и вытяжные системы — лучше всего подходят полностью канальные системы. Эти системы обычно забирают застоявшийся воздух из ванных комнат, прачечных и кухонь.Свежий воздух обычно доставляется в спальни и гостиные. В полностью вентилируемых системах и свежий, и несвежий воздух поступают именно туда, где задумал проектировщик. Эти системы потребляют меньше энергии, чем системы, подключенные к системам отопления, и их гораздо легче сбалансировать.

Как и в любой системе, участки воздуховодов должны быть как можно более короткими и прямыми, с минимумом колен или других фитингов. Швы воздуховодов следует тщательно заклеить мастикой или лентой для вентиляции и кондиционирования.

Упрощенные системы дороги в эксплуатации

Если в доме уже есть воздуховоды для системы отопления или охлаждения, можно снизить затраты на установку HRV / ERV, установив систему без специальных воздуховодов.Наименее затратный подход — часто называемый упрощенной системой — конфигурирует HRV / ERV так, что он втягивает отработанный воздух из основного возвратного канала системы приточного воздуха и сбрасывает свежий воздух в тот же канал на несколько футов ниже по потоку.

В системе этого типа точка, где канал свежего воздуха соединяется с воздуховодом возвратного воздуха, должна находиться на расстоянии не менее 10 футов от печи (измеряется вдоль канала возвратного воздуха), а соединение вытяжного воздуха должно быть не менее чем на 3 фута перед патрубком подачи свежего воздуха.

Упрощенная система работает только при наличии электрической блокировки для включения вентилятора печи при работе HRV / ERV. Если вентиляторы работают без печного вентилятора, свежий воздух отводится назад к вытяжному каналу, что предотвращает попадание свежего воздуха в птичник.

Основная проблема упрощенной системы — это огромные потери энергии, связанные с непрерывной работой печного вентилятора. Некоторые печные вентиляторы потребляют 800 Вт, что может стоить более 900 долларов в год при непрерывной работе (помимо затрат, связанных с работой HRV / ERV, оцениваемых в 200 долларов в год или более).Если печь оснащена энергоэффективным нагнетателем с электронно-коммутируемым двигателем (ЕСМ), потери энергии при непрерывной работе вентилятора уменьшаются, но не устраняются.

Эта система использует существующие приточные воздуховоды для подачи вентиляционного воздуха. Отработанный воздух забирается из основного возвратного канала системы приточного воздуха, а свежий вентиляционный воздух подается в тот же канал на расстоянии нескольких футов ниже по потоку.

Выхлопные системы — гибриды

Вытяжная система находится между полностью вытянутой системой и упрощенной системой.Эта установка имеет специальный вытяжной канал, но, как и в упрощенной системе, HRV / ERV сбрасывает свежий воздух в главный возвратный канал системы приточного воздуха.

При использовании вытяжной системы возможна электрическая блокировка между вентиляторами HRV / ERV и вентилятором печи. С блокировкой система страдает той же проблемой потери энергии, что и упрощенная система. Если вентиляторы не заблокированы, система вентиляции потребляет меньше энергии. Во время работы печи свежий вентиляционный воздух распределяется через приточные каналы системы отопления, вентиляции и кондиционирования воздуха.Но когда вентиляторы HRV / ERV работают, а печь не работает, распределение становится необычным, и свежий воздух поступает в дом через решетки возвратного воздуха системы HVAC. Хотя это нетрадиционный результат, система по-прежнему подает свежий воздух по всему дому.

Потоки вытяжного и приточного воздуха блоков HRV и ERV необходимо сбалансировать после их установки. Этот процесс балансировки известен как ввод в эксплуатацию. Системы с вытяжным воздуховодом без блокирующей проводки между HRV / ERV и вентилятором печи особенно трудно сбалансировать, потому что существует два различных состояния вентилятора: когда вентилятор печи работает, и когда он не работает.Любая попытка уравновесить систему с помощью заслонок будет точной только в одном из этих двух условий, что является еще одной причиной, по которой полностью герметичные системы имеют наибольший смысл.

Рисунки: Дон Маннес

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

Что такое система механической вентиляции?

Системы механической вентиляции — это системы, которые обеспечивают лучшее качество воздуха в помещениях в жилых и коммерческих зданиях за счет откачивания застоявшегося воздуха или подачи свежего воздуха, некоторые системы будут вытягивать и подавать!

Механические системы вентиляции работают за счет откачивания застоявшегося воздуха или подачи свежего воздуха в комнаты дома или здания.Такие системы как механическая вентиляция, системы рекуперации тепла, вытяжка и подача. Существует четыре различных типа систем механической вентиляции:

MVHR — Система рекуперации тепла с механической вентиляцией

C-MEV — Централизованная система механической вытяжки, наиболее известная как вентиляция с механической вытяжкой (MEV)

D-MEV — Децентрализованная система механической вытяжки

PIV — Система принудительной приточной вентиляции

Преимущества систем механической вентиляции 9

Каждая система механической вентиляции имеет свои преимущества обладают особыми преимуществами и подходят ли они для многих различных типов приложений.Наша команда по продажам и техническим специалистам сможет помочь вам выбрать правильную систему для вашего проекта в зависимости от размера, типа здания и того, что требуется, и будет лучше всего работать в конкретном приложении.

Каждая система имеет ряд преимуществ, включая:
— Улучшение качества воздуха в помещении
— Устранение риска конденсации, плесени и сырости
— Снижение рисков проблем со здоровьем, вызываемых загрязнителями воздуха в помещении
— Обеспечение более чистого воздуха, который полезен для аллергиков и страдает астмой
— Тихая работа
— Низкие эксплуатационные расходы

Не волнуйтесь, мы можем помочь

вы выберете правильную систему!

Что такое MVHR?

Система рекуперации тепла с механической вентиляцией (MVHR) — это система вентиляции с рекуперацией энергии, в которой используется теплообменник воздух-воздух, который утилизирует тепло, которое обычно теряется.Он работает путем подачи и отвода воздушных потоков в дома и здания и из них, чтобы обеспечить лучшее качество воздуха в помещении. Блоки рекуперации тепла могут восстанавливать до 90% обычно теряемого тепла в зависимости от блока и области применения. Система MVHR работает независимо от системы отопления, и благодаря функции рекуперации тепла она может значительно сэкономить на ваших счетах за электроэнергию.

Система MVHR устраняет конденсат и плесень в здании за счет постоянной вентиляции помещения. Устраняя конденсацию, он также устраняет риск повреждения конструкции здания и предотвращает накопление плесени и сырости.Системы MVHR подходят как для небольших жилых домов, так и для крупных коммерческих проектов.

BPC Ventilation имеет большой ассортимент MVHR для жилых и коммерческих приложений. У нас есть изделия высочайшего качества от таких производителей, как:

— Vent-Axia
— Quiet-Vent
— Caladair
— Mitsubishi
— Duco
— Domus
— Xpelair
— Airflow
— Vortice
— Blauberg

Что такое C-MEV (MEV)?

Система централизованной механической вытяжной вентиляции (C-MEV) представляет собой низкоэнергетическую непрерывную вытяжную механическую вентиляцию.Он предназначен для удаления влажного и затхлого воздуха из нескольких комнат одновременно, в этих комнатах есть кухни и ванные комнаты. Блок C-MEV обеспечивает тихую систему и более эффективную сеть, чем отдельные вентиляторы в каждой комнате. C-MEV более известен как вентиляция с механической экстракцией (MEV).

Блок обычно располагается на чердаке или на крыше. Он работает путем непрерывной вытяжки при низкой скорости вентиляции. Система механической вытяжки может обеспечить экономию энергии, поскольку нет необходимости запускать множество вытяжных вентиляторов в каждой влажной комнате в доме.Есть также преимущества по сравнению с вентиляторами, поскольку они не препятствуют утечке воздуха, потере тепла или сквознякам.

Механическая вытяжка выгодна, поскольку она удаляет влажный и загрязненный воздух, создавая более здоровый и качественный воздух в помещении.

На складе

BPC имеется ряд блоков C-MEV от ведущих мировых производителей, таких как:

— Vent Axia
— Xpelair
— Passivent
— Domus
— Duco

Дополнительную информацию о Passivent A151DC-G можно найти в наших видеороликах. Устройство MEV и Устройство Vent-Axia MVDC MS MEV.

Централизованные системы механической вытяжки можно приобрести по отдельности или в комплекте MEV Kit , который поставляется с необходимыми приспособлениями, в зависимости от того, сколько комнат будет обслуживать установка.

Что такое D-MEV?

A D-MEV — это децентрализованная система механической вытяжки, разработанная для замены обычных вентиляторов для ванных комнат и вытяжки влажного воздуха из влажных помещений, таких как ванные комнаты и подсобные помещения. Системы D-MEV обеспечивают более эффективную и тихую систему, чем отдельные вентиляторы.

Децентрализованные системы вентиляции с механической вытяжкой — это системы с низким потреблением энергии, они обычно устанавливаются в стене или потолке ванной комнаты и обеспечивают непрерывную вытяжку с нормальной низкой скоростью вентиляции.

BPC имеется ряд устройств D-MEV от ведущих мировых производителей, таких как:

— Vent Axia
— Xpelair

Что такое PIV?

PIV (Вентиляция с положительным входом) — это установленный на стене или чердаке блок, который проталкивает отфильтрованный свежий воздух через территорию.Система PIV — идеальное решение для борьбы с конденсацией в доме. Блок обычно устанавливается в коридоре и постоянно обеспечивает тонкую подачу отфильтрованного воздуха из захваченного тепла и воздуха из пустоты на крыше, а затем это захваченное тепло перераспределяется. Установленные на чердаках блоки PIV используют бесплатную солнечную энергию, генерируемую за счет естественного солнечного излучения на чердаках, что, в свою очередь, обеспечивает максимальный комфорт и способствует ежегодной экономии энергии.

Устраняя конденсацию, система PIV создала свежую и здоровую среду обитания.Он работает, обеспечивая непрерывную подачу свежего отфильтрованного воздуха по всему дому и является очень популярным вариантом в существующих домах или аренде домовладельцев. В борьбе с конденсацией система PIV снижает риск образования плесени, сырости и пыли, что создает ряд преимуществ для здоровья, таких как снижение риска астмы и других респираторных заболеваний.

Наличие на складе БПК вентиляционных установок с принудительным приточным воздухом от ведущего производителя Vent Axia. Ассортимент единиц — это серия единиц Pozidry, серия представлена как в версии Pro, так и в компактной версии.Каждый блок поставляется с дополнительным нагревателем. Ознакомьтесь с диапазоном здесь .

Чем может помочь BPC?

В BPC мы можем значительно упростить процесс покупки. Наша техническая команда посоветует вам лучшую систему для вашей собственности. Независимо от ваших требований, бюджета или условий, компания BPC может предоставить вам необходимое решение.

Предлагаемые нами системы помогут сделать вашу собственность как можно более экологичной с помощью вентиляции с рекуперацией энергии по запросу и рекуперации тепла (HRV) (MVHR), которые соответствуют Кодексу экологически безопасных домов.

Свяжитесь с нами

Являясь лидерами в проектировании и, при необходимости, установке как бытовых, так и коммерческих систем вентиляции, мы можем помочь вам, доказав высокое качество, бесшумность системы по наилучшей возможной цене. BPC Ventilation полностью независимы, мы можем предоставить вам лучшую систему для вашего проекта по оптимальной цене.

Для получения дополнительной информации о том, как работают системы рекуперации тепла, и для получения дополнительной информации о наших продуктах свяжитесь с нами , вы можете позвонить в нашу группу продаж и технических специалистов по телефону 028 2827 5150, и мы будем рады помочь! Кроме того, вы можете посетить наш веб-сайт , чтобы ознакомиться с нашим ассортиментом продукции.

ЭОИ для системы приточно-вытяжной вентиляции с рекуперацией тепла вытяжного воздуха для жилого дома в г. Могилев, Республика Беларусь.

ЭОИ системы приточно-вытяжной вентиляции с рекуперацией тепла вытяжного воздуха для жилого дома в г. Могилеве, Республика Беларусь.
Запрос на ВЗ

Справка:
EOI / 603/2015

Страна (страны) получателя:
Беларусь

Опубликован в:
29-июн-2015

Крайний срок:
17 июля 2015 г. 18:00 (GMT 3.00) Багдад, Эр-Рияд, Москва, Санкт-Петербург

Описание

Уважаемый господин / госпожа,

Программа развития Организации Объединенных Наций в Беларуси (ПРООН) предлагает компаниям представить выражения заинтересованности в участии в последующем тендере на закупку приточно-вытяжной системы с рекуперацией тепла вытяжного воздуха для жилого дома в Могилеве , Республика Беларусь .

Программа развития ООН в Беларуси предполагает выдачу соответствующего ITB на закупку приточно-вытяжной системы вентиляции с рекуперацией тепла вытяжного воздуха для жилого дома в Могилеве, Республика Беларусь. Целью данного выражения заинтересованности является выявление потенциальных участников торгов, способных поставить оборудование и материалы, указанные в Приложении № 2.

Потенциальные поставщики должны направлять свои ВЗ вместе с приложенными документами ТОЛЬКО по электронной почте (макс.7 МБ на одно сообщение электронной почты без ограничения количества сообщений) на следующий адрес: [email protected] .

В поле темы всех сообщений укажите: EOI / 603/2015 — Поставка системы приточно-вытяжной вентиляции с рекуперацией тепла вытяжного воздуха для жилого дома.

В Выражении заинтересованности должен быть указан номер Программы развития ООН в Беларуси EOI / 603/2015 , и оно должно быть получено до 18:00 часов по минскому времени (GMT + 3 часа) 13 июля 2015 года.Если вам нужна дополнительная информация, отправьте запрос по адресу [email protected] (Владимир Штайда, специалист по закупкам проекта) не позднее 10 июля 2015 года. ПРООН оставляет за собой право не отвечать на вопросы, полученные после указанной выше даты.

Проектирование систем вентиляции

Для проектирования систем вентиляции можно использовать приведенную ниже процедуру:

Расчет тепловой или охлаждающей нагрузки, включая явное и скрытое тепло
Рассчитайте необходимую воздушную смену в соответствии с количеством людей и их деятельностью или любыми другими особенностями. процесс в помещениях
Расчет температуры приточного воздуха
Расчет массы циркулирующего воздуха
Расчет потерь температуры в воздуховодах
Расчет производительности компонентов — нагревателей, охладителей, омывателей, увлажнителей
Расчет размера котла или нагревателя
Конструкция и Расчет системы воздуховодов

1.Расчет тепловых и охлаждающих нагрузок

Расчет тепловых и охлаждающих нагрузок с помощью

Расчет тепловых или охлаждающих нагрузок в помещении
Расчет тепловых или охлаждающих нагрузок на окружающую среду

2. Расчет воздушных перемещений в соответствии с жильцами или любыми процессами

Расчет создаваемого загрязнения по лицам, их деятельности и процессам.

3. Расчет температуры подаваемого воздуха

Расчет температуры подаваемого воздуха. Общие рекомендации:

Для обогрева, 38-50 ^o C (100-120 ^o F) может подойти
Для охлаждения, где входные отверстия находятся рядом с занятыми зонами, 6-8 ^o C (10-15 ^o F) ниже комнатной температуры может быть подходящей
Для охлаждения, где используются высокоскоростные диффузионные струи, 17 ^o C (30 ^o F) ниже комнатной температуры может быть подходящей

4.Расчет количества воздуха

Нагрев воздуха

Если для обогрева используется воздух, необходимый расход воздуха может быть выражен как

q _h = H _h / (ρ c _p (t _s — t _r)) (1)
где
q _h = объем воздуха для отопления (м ³ / s)
H _h = тепловая нагрузка (Вт)
c _p = удельная теплоемкость воздуха (Дж / кг K)
t _s = температура подачи (^o C)
t _r = комнатная температура (^o C)
ρ = плотность воздуха (кг / м ³)

Воздушное охлаждение

Если для охлаждения используется воздух, необходимый расход воздуха может быть выражен как

q _c = H _c / (ρ c _p (t _o — t _r)) (2)
где
q _c = объем воздуха для охлаждения (м ³ / с)
H _c = охлаждающая нагрузка (Вт)
t _o = температура на выходе (^o C), где t _o = t _r , если воздух в помещении смешанный

Пример — Нагревательная нагрузка

Если тепловая нагрузка составляет H _h = 400 Вт , температура подачи t _s = 30 ^o C и комнатная температура t 90 422 r = 22 ^o C , расход воздуха можно рассчитать как:

q _h = (400 Вт) / ((1.2 кг / м ³) (1005 Дж / кг K) ((30 ^o C) — (22 ^o C)))
= 0,041 м ³ / с
= 149 м ³ / ч

Влажность

Увлажнение

Если наружный воздух более влажный, чем воздух в помещении, то воздух в помещении можно увлажнять, подавая воздух снаружи. Количество приточного воздуха можно рассчитать как

q _mh = Q _h / (ρ (x ₁ — x ₂)) (3)
где
q _mh = объем воздуха для увлажнения (м ³ / с)
Q _h = подаваемая влажность (кг / с)
ρ = плотность воздуха (кг / м ³)
x ₂ = влажность воздуха в помещении (кг / кг)
x ₁ = влажность приточного воздуха ( кг / кг)

Осушение

Если наружный воздух менее влажный, чем воздух в помещении, то воздух в помещении можно осушать, подавая воздух снаружи.Количество приточного воздуха можно рассчитать как

q _md = Q _d / (ρ (x ₂ — x ₁)) (4)
где
q _md = объем воздуха для осушения (м ³ / с)
Q _d = влага, подлежащая осушению (кг / с)

Пример — Увлажнение

При добавлении влаги Q _h = 0.003 кг / с , влажность в помещении x ₁ = 0,001 кг / кг и влажность приточного воздуха x ₂ = 0,008 кг / кг , количество воздуха в баллоне выражается как:

q _mh = (0,003 кг / с) / ((1,2 кг / м ³) ((0,008 кг / кг) — (0,001 кг / кг)))
= 0,36 м ³ / s

В качестве альтернативы количество воздуха определяется требованиями людей или процессов.

5. Потери температуры в воздуховодах

Потери тепла из воздуховода можно рассчитать как

H = A k ((t ₁ + t ₂) / 2 — t _r) (5)
где
H = теплопотери (Вт)
A = площадь стенок воздуховода (м ²)
t ₁ = начальная температура в воздуховоде (^o C)
t ₂ = конечная температура в воздуховоде (^o C)
k = коэффициент теплопотери стенок воздуховода (Вт / м ² К) (5.68 Вт / м ² K для воздуховодов из листового металла, 2,3 Вт / м ² K для изолированных воздуховодов)
t _r = температура окружающей среды (^o C)

Тепловые потери в воздушном потоке могут быть выражены как

H = 1000 qc _p (t ₁ — t ₂) (5b)
где
q = масса проходящего воздуха (кг / с)
c _p = удельная теплоемкость воздуха (кДж / кг · K)

(5) и (5b) могут быть объединены с

H = A k ((t ₁ + t ₂) / 2 — t _r)) = 1000 qc _p (t ₁ — t ₂) (5c)

Обратите внимание, что для более высоких температур ps следует использовать средние логарифмические значения температуры.

6. Выбор нагревателей, стиральных машин, увлажнителей и охладителей

Установки, такие как нагреватели, фильтры и т. Д., Должны выбираться на основе количества и производительности воздуха из каталогов производителей.

7. Котел

Мощность котла может быть выражена как

B = H (1 + x) (6)
, где
B = мощность котла (кВт)
H = общая тепловая нагрузка всех нагревательных блоков в системе (кВт)
x = запас для нагрева системы, обычно используются значения 0.От 1 до 0,2

Котел с правильной мощностью должен быть выбран из производственных каталогов.

8. Размеры воздуховодов

Скорость воздуха в воздуховоде можно выразить как:

v = Q / A (7)
где
v = скорость воздуха (м / с)
Q = объем воздуха (м ³ / с)
A = поперечное сечение воздуховода (м ²)

Общая потеря давления в воздуховодах может быть рассчитана как

dp _t = dp _f + dp _s + dp _c (8)
где
dp _t общая потеря давления в системе (Па, Н / м ²)
dp _f = большая потеря давления в каналах из-за трения (Па, Н / м ²)
900 40 dp _s = незначительная потеря давления в фитингах, коленах и т. Д.(Па, Н / м ²)
dp _c = незначительная потеря давления в компонентах, таких как фильтры, нагреватели и т. Д. (Па, Н / м ²)

Основное давление потери в воздуховодах из-за трения можно рассчитать как

dp _f = R l (9)
, где
R = сопротивление трению в воздуховоде на единицу длины (Па, Н / м ² на м воздуховода)
л = длина воздуховода (м)

Сопротивление трению в воздуховоде на единицу длины можно рассчитать как

R = λ / d _h (ρ v ²/2) (10)
где

R = потеря давления (Па, Н / м ²)
λ 9004 1 = коэффициент трения
d _h = гидравлический диаметр (м)

Вытеснительная вентиляция — обзор

11.2.5.2 Вытесняющая вентиляция

Поскольку вытесняющие системы вентиляции становятся все более популярными и заменяют традиционные смесительные системы вентиляции, проведение численных исследований потока представляет большой интерес. При смешанной вентиляции свежий воздух подается с высокой скоростью (импульсом), вызывая общую рециркуляцию в помещении, что обеспечивает эффективное перемешивание. Таким образом, загрязненный воздух эффективно разбавляется. Однако при вытеснительной вентиляции цель заключается в разделении свежего и загрязненного воздуха.Принципиальная схема вытесняемого вентилируемого помещения показана на рис. 11.12

РИСУНОК 11.12. Вытесняющая вентиляция.

В вытеснительных системах вентиляции воздух подается в комнату с низкой скоростью, с объемным расходом V nearin около пола, и удаляется около потолок. Температура приточного воздуха немного ниже, чем в помещении. Воздух нагревается предметами в комнате, например.g., компьютерные терминалы и копировальные аппараты, и поднимается за счет плавучести.

При проектировании вытяжной системы вентиляции важно точно спрогнозировать поток через источники тепла. Восходящий поток над источником тепла напоминает шлейф. Поток в шлейфе поднимается до потолка. Объемный расход в шлейфах для данного вертикального расстояния от источника тепла y равен V˙plume (y) и увеличивается с до из-за уноса. У потолка поток распространяется в стороны.Под потолком расположен выход, через который воздух удаляется со скоростью V˙in. Остальная часть потока V˙plume (H) −Vin ( H — высота помещения) течет вниз. Фронт расслоения y _{, фронт} расположен где V˙in = V˙plume.

Одна из первых симуляций вытеснительной вентиляции была представлена в исх. 34 и 35. Прогнозы сравнивались с экспериментами на водной модели, поэтому радиация не принималась во внимание. В вентилируемых помещениях следует учитывать излучение.¹⁶ В исх. Численно исследовано 36 шлейфов, связанных с вытеснительной вентиляцией.

При вытеснительной вентиляции есть области с очень низкой турбулентностью, и поток может быть даже ламинарным. Следовательно, важно использовать модель турбулентности, которая может обрабатывать эти области. Модель k-∈ порождает большие численные проблемы в областях с низкой турбулентностью. Причина в том, что когда k стремится к нулю, член разрушения в уравнении ∈ стремится к бесконечности. Уравнение E:

∂∂xj (ρU¯j∈) = ∂∂xj [(μ + μtσ∈) ∂∈∂xj] + ∈k (c∈1pk − c∈2ρ∈).

Член разрушения (последний член в правой части) включает ∈ ²/ k , и это вызывает проблемы при k → 0, даже если ∈ также стремится к нулю; они оба должны стремиться к нулю с правильной скоростью, чтобы избежать проблем, а это часто бывает не так.

В модели k -ω таких проблем нет. Модель была предложена Wilcox ² ^, ¹² и набирает популярность; были представлены модификации.
