Онлайн калькулятор расчета фундамента ленточного: Калькулятор ленточного фундамента

Содержание

Калькулятор толщины, арматуры и опалубки фундамента плиты

Информация по назначению калькулятора




Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003



Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

  • Периметр плиты

  • — Длина всех сторон фундамента

  • Площадь подошвы плиты

  • — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.

  • Площадь боковой поверхности

  • — Равняется площади утеплителя всех боковых сторон.

  • Объем бетона

  • — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

  • Вес бетона

  • — Указан примерный вес бетона по средней плотности.

  • Нагрузка на почву от фундамента

  • — Распределенная нагрузка на всю площадь опоры.

  • Минимальный диаметр стержней арматурной сетки

  • — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.

  • Минимальный диаметр вертикальных стержней арматуры

  • — Минимальный диаметр вертикальных стержней арматуры по СНиП.

  • Размер ячейки сетки

  • — Средний размер ячеек сетки арматурного каркаса.

  • Величина нахлеста арматуры

  • — При креплении отрезков стержней внахлест.

  • Общая длина арматуры

  • — Длина всей арматуры для вязки каркаса с учетом нахлеста.

  • Общий вес арматуры

  • — Вес арматурного каркаса.

  • Толщина доски опалубки

  • — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

  • Кол-во досок для опалубки

  • — Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.








Устройство ленточного фундамента.

Наверняка, все знают, что фундамент – основа дома, которой при строительстве уделяется немалое внимание. Все нагрузки от дома приходятся на фундамент и передаются на основание, которое состоит из пластов плотного грунта. Поверхность фундамента – это плоскость, на которой расположены стены сооружения, которые находятся над землёй, либо слегка заглублены, если предусмотрено подвальное помещение. Подошва фундамента – нижняя плоскость, которая имеет общие точки соприкосновения с грунтом.

Что такое ленточный фундамент?

Ленточный фундамент представляет собой железобетонную полосу, которая проходит по периметру сооружения и закладывается как под наружные, так и под внутренние стены, если это необходимо. Если брать во внимание плитный фундамент, то технология строительства ленточного фундамента немного сложнее, так как необходима более массивная опалубка а так же большее количество земляных работ, а если рассматривать столбчатый фундамент, то трудоёмкость ленточного фундамента ниже, материала расходуется меньше и в этом случае можно обходится без крана, к тому же рассчитать столбчатый фундамент намного сложнее.

Ленточные фундаменты – отличное решение:

  • для домов, построенных из бетона, камня, кирпича
  • для сооружений, которые имеют тяжёлые перекрытия
  • в случае неоднородности грунта на площадке для строительства
  • если в Ваши планы входит наличие подвала (в этом случае стены ленточного фундамента будут выступать в роли стены подвала)

Виды ленточных фундаментов

Ленточные фундаменты делятся на 2 группы: монолитные и сборные.

Для сооружения монолитного фундамента используют бетон и арматуру. Обязательной является опалубка. Эта конструкция является неподвижной и устанавливается на основе котлована. После этого, чтобы получить монолитный фундамент, его заливают ровным слоем бетона и уплотняют. Такой тип наиболее распространен и обладает серьезными преимуществами:

  1. Отличается долговечностью
  2. Устойчив на протяжении всего времени использования здания
  3. Может идеально совмещаться с конструкцией сооружений разных типов и форм

Чтобы соорудить сборный ленточный фундамент, Вам также понадобятся армированный бетон или железобетонные блоки, которые при кладке следует закрепить, используя толстую строительную проволоку и специальный раствор. Выбрав этот вид ленточного фундамента, Вы сэкономите время, но вложите больше финансовых средств из-за необходимости применения кранового оборудования. Необходимо помнить про не плотность сопряжения плит, из-за которого может случиться протекание.


Кроме двух вышеупомянутых типов ленточных фундаментов можно столкнуться с кирпичными и бутовыми видами. Возведение кирпичного фундамента – довольно-таки трудоёмкое занятие и прочность его намного меньше, чем у монолитного или сборного.
Бутовой фундамент (бутобетонный) – прочнейший и самый влагостойкий вид ленточного фундамента, что является прекрасными показателями для построения его на так называемых «мокрых» грунтах. Недостатками являются высокие цены на бутовые камни и сам подбор камней подходящих по размеру.

Как происходит устройство ленточного фундамента?

Если необходимо залить фундамент под малую неответственную постройку (например, уличный камин, забор, бассейн), возможно обойтись своими силами, даже без специальной техники и оборудования, но прочность такого фундамента будет достаточно слабой.

  1. Для начала необходимо рассчитать размеры и объем ленточного фундамента, количество арматуры и опалубки. Выбрать достаточно ровную плоскость, где вы будете замешивать раствор. Можете использовать с этой целью бетонную стяжку или лист железа. Если в растворе будет присутствовать песок и щебень, то подойдёт также металлический бой с бортами, который применяется при стройке. Замешивание на грунте может привести к попаданию кусочков земли в раствор и появлению пустот в будущем фундаменте и снижению его прочности.
  2. Далее необходимо засыпать наполнитель. Прочность и наличие пустот между щебнем и камнями будет зависеть от количества песка. Если песка будет не достаточно, то вы рискуете получить много участков открытой структуры в фундаменте.

  3. В будущем растворе делаете углубление, заливаете в небольшом количестве воду, исключительно для увлажнения цемента и песка, так как щебню не нужна влага. Если вода впиталась, можно смело приступать уже к замешиванию и самой заливке. Тщательное перемешивание – важное условие для крепкой структуры.
  4. Заливку лучше проводить в один этап. Чтобы поверхность получилась ровной, можно применять натянутую леску, как ориентир. После завершения заливки, выровняйте поверхность мастерком.


Перемешивая песок со щебнем, пытайтесь делать это равномерно. Не обязательно сразу мешать компоненты, можно сначала сделать ровной поверхность наполнителя, а потом добавить слой песка. Так, Вы сможете избежать пустых мест, которые будет трудно мешать с цементом.
Количество цемента, необходимого при устройстве, можно рассчитать, зная массу песка. Соотношение песка и цемента составляет 4:1, при маркировке М400.

Ошибки при возведении ленточного фундамента

  1. Не учтены просадка грунта, уровень грунтовых вод и глубина промерзания почвы
  2. Использование материалов очень низкого качества с целью экономии (использование цемента более низкого качества, расколотых фундаментных блоков)
  3. Низкое качество заливочных работ (неправильно вынесенные оси; котлован, вырытый не до нужной отметки; пренебрежение температурными режимами при застывании бетона; снятие опалубки раньше положенного срока)

Строительство ленточного фундамента очень ответственное занятие, стоит уделить должное внимание прохождению всех этапов проводимых работ и выбору материалов
, не стоит полагаться на «авось», а всю работу лучше всего поручить профессионалам, это намного выгоднее, чем исправлять ошибки.

















Калькулятор ленточного фундамента — Онлайн расчет

Калькулятор ленточного фундамента

Грамотно спроектированный и построенный фундамент гарантирует долговечную эксплуатацию любого здания и сооружения. Сегодня существует несколько популярных типов оснований, но самым востребованным из всех безусловно является ленточный. Для его создания не требуется специальное оборудование, а технология монтажа проста, как два пальца – каждый в состоянии построить ленточный фундамент своими руками.

Сервис KALK.PRO предлагает вам выполнить расчет ленточного фундамента с помощью онлайн-калькулятора. Он предназначен для расчета количества и объема материалов, подбора оптимальной толщины ленты, определения допустимой нагрузки на грунт и многого другого. Для наглядности программа выводит динамические чертежи и 3D-модель, которые изменяются в зависимости от выбираемых параметров и задаваемых значений.

Калькулятор позволяет рассчитать МЗЛФ, стандартный или углубленный фундамент монолитного типа – методика вычисления во всех случаях ничем не отличается. Для удобства пользователей, в алгоритм программы заложен расчет арматуры и расчет бетона для ленточного фундамента. В скором времени планируется добавить опалубку.



Инструкция

Наш сервис позволяет рассчитать ленточночный фундамент под дом максимально точно, однако достоверность этих расчетов напрямую зависит, от того какие параметры вы заполните в поля калькулятора. Специально для исключения подобных недоразумений, было записано обучающее видео с подробным пояснением всех элементов калькулятора ленточного фундамента и используемых величин. Смотрите инструкцию и задавайте свои вопросы в комментариях, если требуется уточнение.

Для тех, у кого нет возможности просмотреть видео со звуком или есть проблемы с воспроизведением видео, мы подготовили укороченную текстовую версию примера расчета ленточного фундамента на нашем сервисе. Читайте чуть ниже.

Заполняйте поля калькулятора ВНИМАТЕЛЬНО, так как любая, даже незначительная ошибка может стоить потраченного времени и средств.



Обзор интерфейса

Интерфейс калькулятора расчета ленточного фундамента должен быть интуитивно понятен большинству пользователей, так как выполнен достаточно просто.

Основная часть программы подразделяется на несколько крупных элементов:

  • Вводный блок с начальными данными и упрощенной схемой.
  • Подробный чертеж ленточного фундамента, который отрисовывается на основании первого пункта.
  • Интерактивная 3D-модель, которая позволяет посмотреть все элементы конструкции в трехмерном пространстве.
  • Результаты расчета (материалы, величины, допустимые значения…).

Также под самим калькулятором, приведена небольшая справка, в каких форматах доступно скачивание, как сохранить результат, отправить по электронной почте или добавить в закладки.



Схема

Исходя из плана вашего дома, вы начинаете визуализировать устройство монолитного ленточного фундамента. С помощью конфигуратора, задайте необходимое количество лент и их расположение.

Сервис ограничивает максимально возможное количество осей по горизонтали и по вертикали. Вы можете задать не более 2 дополнительных линии по каждому направлению, т.е. в сумме не больше 8 осей.

Для того чтобы добавить параллельные горизонтальные (буквенные) оси, выберите в первом пункте AD0 необходимое количество (1 или 2). Новые прямые расположатся между осями AD и будут называться B и С.

Вертикальные оси (цифровые) добавляются не на всю длину ленточного фундамента, а конкретно к каждой секции AB, BC или CD.

Для того чтобы сместить секцию, заполните поле «Смещение стороны». Подробнее об этом смотрите ниже, где разбирается практический пример.



Пример 1.

Для того чтобы получить квадратный монолитный ленточный фундамент для дома, разделенный на 9 равных блоков, вам нужно:

  • добавить две оси в пункте AD0;
  • добавить две оси в пункте AB0;
  • добавить две оси в пункте BC0;
  • добавить две оси в пункте CD0.



Пример 2.

У вас нестандартный фундамент, который разделен на 6 неравнозначных секций. Блок AB разбит на три части, блок BC на две, а CD не разбит.

  • добавить две оси в пункте AD0;
  • добавить две оси в пункте AB0;
  • добавить одну ось в пункте BC0;
  • в пункте CD0 оставить ноль.

Таким образом, «играясь» значениями, вы можете сделать схематичный чертеж фундамента с любыми видами секций. Также, для вашего удобства есть возможность повернуть чертеж (на 90, 180 или 270 градусов), выбрать его цвет, включить сетку и показывать ли направляющие линии.



Характеристики фундамента

Теперь нам необходимо указать размеры сторон, ширину ленты, высоту и глубину заложения ленточного фундамента, а также используемую марку бетона.

Заполнение полей с размерами сторон, не должно вызвать сложностей – все наглядно проиллюстрировано на чертеже ленточного фундамента.

Высота ленты рассчитывается индивидуально, в зависимости от ваших предпочтений, высоты цоколя или по другим причинам. Стандартная величина 40-50 см.

Глубина заложения фундамента высчитывается на отдельном калькуляторе, который расположен на нашем сайте. Перейти на него вы можете по ссылке в самом калькуляторе или щелкнув тут: определение глубины заложения фундамента.

Немного теории. Строительство ленточного фундамента на сильнопучинистых грунтах при высоком уровне грунтовых вод, возможно только при условии заглублении ленты на 30 и более сантиметров ниже уровня промерзания, т.е. у вас получится заглубленное основание. В этом случае силы морозного пучения оказывают воздействие не по вертикали, а по касательной, тем самым значительно сокращая разрушительный эффект. Для всех остальных ситуаций, когда грунт не подвержен сильному пучению, есть смысл использовать мелкозаглубленный (незаглубленный) ленточный фундамент, как наиболее выгодный и простой в монтаже.

Ширина ленты подбирается на основании типа подстилающего грунта, на котором предполагается строительство и массы вышележащей конструкции. Смысл заключается в соблюдении баланса между давлением сооружения на грунт и максимально допустимым давлением, которое грунт может выдержать. Для большинства случаев в частном строительстве действует правило, что ширина ленты должна быть больше толщины стены на 10 см. Однако если калькулятор выдаст предупреждение, что эти значения для вас недопустимы – используйте рекомендуемую величину, которую он вам предложит.



Расчет бетона на ленточный фундамент – Калькулятор

Для возведения основания, рекомендуется использовать только высокопрочные растворы бетона марки М300 и выше. Использование смеси меньшей прочности, может привести к деформациям и разрушению конструкции – экономия средств на более дешевых материалах в данном случае неуместна. Заполните соответствующие поля в калькуляторе для выполнения надежного расчета бетона.

Выполнить приблизительный расчет нагрузки на ленточный фундамент на основании массы коробки дома, можно на специальном калькуляторе строительных блоков. Для получения более точного значения, прибавьте 10-15% для учета веса кровли, снеговой и ветровой нагрузки. На странице расчета сопротивления грунта основания узнайте максимально допустимую нагрузку на подстилающую поверхность.



Подсыпка

Подсыпка фундамента обеспечивает надежность и долговечность всей конструкции дома в целом. В большинстве случаев используется подушка из песка, щебня или ПГС. Наш калькулятор по умолчанию считает, что вы будете применять песок. В зависимости от типа грунта толщина подушки должна быть от 30 до 60 см.



Расчет арматуры для ленточного фундамента

Создание надежного основания невозможно без изготовления качественного арматурного каркаса, поэтому важно выполнить правильный расчет армирования для ленточного фундамента. Выберите предполагаемый диаметр стержней, количество горизонтальных рядов, прутков и шаг между вертикальными рядами. Если вы планируете углублять арматуру в землю, укажите это в соответствующем поле.

Если вы не знаете или не уверены, как правильно вязать арматуру для ленточного фундамента, следует обратиться к определенным нормам, которые изложены в СНиП 52-01-2003 (СП 63.13330.2010), в частности, особое внимание следует уделить параграфу «Конструктивные требования»:

  • пункт 7.3.4 – минимальное расстояние между стержнями арматуры следует принимать в зависимости от диаметра арматуры, но не менее 25 мм;
  • пункт 7.3.6 – расстояние между стержнями продольной арматуры следует принимать не более двукратной высоты сечения элемента и не более 400 мм, и чем больше нагрузка на основание, тем меньше оно будет, но не менее 100 мм;
  • пункт 7.3.7 – поперечную арматуру следует устанавливать с шагом не более половины рабочей высоты сечения элемента и не более 300 мм.

Соблюдая эти правила, вы можете быть уверены, что выполняете правильную укладку арматуры в ленточный фундамент. Данные правила действуют для частного строительства, но для более сложных конструкции, существуют определенные поправки и примечания с которыми необходимо ознакомиться более подробно.

Вы также можете поставить галочку, чтобы армирование отрисовалось на 3D-модели. В данном случае расчет программы может занять до 5 минут, в зависимости от производительности вашего устройства. Даже если браузер предлагает закрыть страницу, дождитесь окончания операции!



Монолитная плита на ленточном фундаменте

Ленточный фундамент с монолитной плитой пола является отличным решением, если вы хотите обезопасить свой дом от вредителей (грызунов, насекомых), а также опасаетесь преждевременного разрушения деревянного перекрытия, в следствие повышенной влажности, или деформации пола, при заливке бетона в отдельные ячейки между лентами. Бетонное перекрытие отлично подойдет, как для легких домов из пеноблоков и газобетона, так и для тяжелых – из кирпича и камня.

Укажите в программе желаемую толщину плиты, сторону арматурной сетки (сторону квадратной ячейки), диаметр арматуры и марку бетона (М200 и более).

Как только заполните все поле, нажмите кнопку «Рассчитать»!

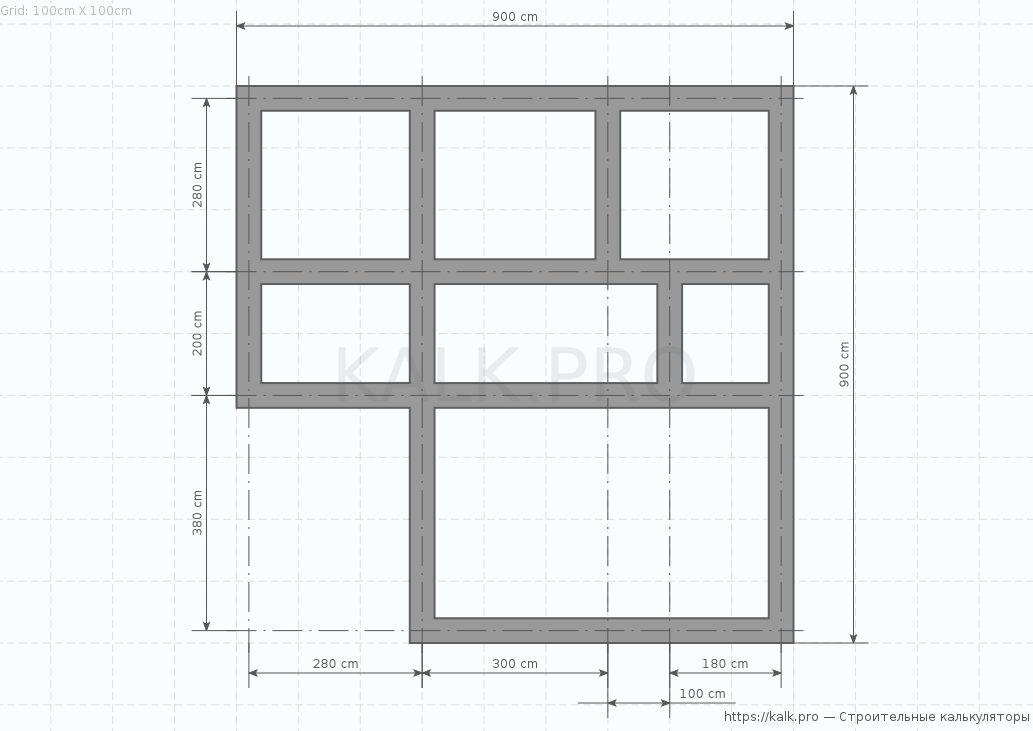

Чертеж ленточного фундамента

После того, как калькулятор произведет необходимые расчеты, вам будет доступен чертеж фундамента и трехмерная модель конструкции.

План – это вид сверху на ваше основание с указанием линейных размеров. Это ваш главный ориентир при строительстве, он позволяет получить в упрощенном виде отчетливое представление, что от вас требуется и к чему стоит стремиться.

Вид в 3D наглядно демонстрирует вид будущего фундамента. Визуализация помогает оценить проект в реальных пропорциях, увидеть плюсы и минусы предполагаемой конструкции и принять окончательное решение — это то, что вам нужно или нет. Вы можете рассмотреть на нем поверхность земли, песчаную подушку, естественно, сам фундамент и кладку арматуры. Все элементы интерактивны и строятся на основании указанных данных.



Результаты расчета

Наш сервис рассчитывает все необходимые параметры, которые могут быть использованы при строительстве фундамента. Рассмотрим некоторые из них наиболее подробно.



Фундамент

Давление фундамента на основание грунта не должно превышать максимально допустимое.

В случае,если ширина ленты фундамента была подобрана неверно, результат будет подсвечиваться красным цветом. Это означает, что конструкция здания слишком массивна, и лента будет прорезать грунт, до тех пор, пока не встретит препятствие. Если же вы указали все правильно, то вы увидите зеленую подсветку.

Рекомендуемая ширина фундамента – наиболее оптимальная величина, с точки зрения искусственного интеллекта, при заданных условиях типа грунта и возможных нагрузок на него.

Согласно СП 52-101-2003, процентное соотношение площади сечения продольной арматуры к поперечному сечению фундаментной плиты (коэффициент армирования) для бетонных конструкций, должен быть не менее 0,025%. Если ваше значение меньше нормативного, стоит увеличить количество вертикальных и горизонтальных рядов.



Материалы

В этом блоке выводятся все материалы и их количество (размерные величины), которые потребуются при строительстве ленточного фундамента и сопутствующих элементов. Например, вы можете узнать:

  • объем и массу бетона фундамента;
  • общую длину стержней арматуры и их количество;
  • сколько потребуется вязальной проволоки;
  • что потребуется для отливки монолитной плиты на ленту;
  • как много нужно заказать песка под фундамент и под бетонную стяжку;

С остальными элементами, можно ознакомиться непосредственно в самом интерфейсе.

Попробуйте калькулятор МЗЛФ и оцените все преимущества работы с нашим сервисом.



Расчет ленточного фундамента – Пример

Справочная теоретическая информация помогает понять некоторые спорные моменты, однако все становится намного очевиднее, когда разбираешь реальную практическую ситуацию.

Мы выбрали из интернета случайную схему одноэтажного дома и на ее основании выполнили расчет ленточного фундамента на нашем калькуляторе. Все начальные условия представлены на изображении. Длины сторон указаны в миллиметрах, но мы для удобства будем записывать в сантиметрах.



Построим упрощенную схему с помощью блока «Ориентация».



Перенесем все размеры с рисунка в калькулятор и предположим, что ширина ленты будет равна 40 см.



Для того чтобы получить отступ слева для «Кухни-гостиной», необходимо сдвинуть сторону CD направо. Заполняем размер стороны и смотрим длину террасы, она равна 300 см (3000 мм), значит нужно вписать в поле «Смещение стороны CD» 300 см.



Нажмем кнопку «Рассчитать», для того чтобы посмотреть правильно ли у нас все получилось.



Как мы видим нижняя комната стоит немного криво, а размеры совсем не те, что мы указали в условии.

Во-первых, это связано с тем, что на схеме, которую мы повторяем, длина стороны комнаты вместе со стеной равняется длине стороны без стены, что само по себе в корне неверно.

Во-вторых, обратите внимание, что в калькуляторе ленточного фундамента отсчет на боковых сторонах начинается не от краев ленты, а от внутренних осей симметрии.



Для того чтобы исправить положение и выровнять «Кухню-гостиную», увеличим ее размер на 20 см, а смещение сократим на те же 20 см.



В результате фундамент приобретает нужную нам форму.



Калькулятор поддерживает ввод ОТРИЦАТЕЛЬНЫХ значений в поле «Смещение стороны». За ноль принимается ось 1. Это необходимо для того, чтобы вы могли создать ленточный фундамент произвольной формы.





Теперь вы знаете, как рассчитать ленточный фундамент под дом на нашем калькуляторе правильно. Обращаем ваше внимание, что выделенные пункты обязательно должны выделяться зеленым цветом, иначе фундамент будет крайне неустойчив.

Прежде всего, основание может не выдержать нагрузки вышележащей конструкции здания и в скором времени лента деформируется. Во втором случае, при недостаточной ширине ленты, сооружение начнет углубляться в грунт до тех пор, пока одна из его частей не упрется в более плотные породы и, тогда из-за неравномерного распределения давления, фундамент просто разорвет.



Надеемся, что вам была полезна инструкция по работе с калькулятором расчета ленточного фундамента. Если у вас есть вопросы, замечания или предложения по работе сервиса, пожалуйста, свяжитесь с нами любым доступным способом.

Онлайн калькулятор ленточного фундамента: расчет арматуры, бетона, опалубки.

Скачать, сохранить результат

Выберите способ сохранения

Информация

Ленточный фундамент — сборное либо монолитное основание из высокопрочных железобетонных блоков, которые укладывают по периметру будущего строения, а также в зонах несущих конструкций. Формирование ленточного фундамента не предполагает привлечение тяжёлой строительной техники, но при этом требует абсолютной точности расчётно-измерительных операций. Интерактивный калькулятор ленточного фундамента позволит быстро и безошибочно рассчитать долю песка, цемента и щебня при изготовлении бетона вручную, размеры ленты, а также параметры опалубки и арматуры основания для дома из пенобетона или газобетона.

Преимущества онлайн калькулятора ленточного фундамента

  • Экономит время, нервы, силы и средства при составлении сметы расходов на закупку стройматериалы.
  • Позволяет оценить объём созидательных действий, а также спрогнозировать сроки формирования фундамента ленточного типа.
  • Грамотный расчёт параметров арматуры и бетона гарантирует высокую прочность и надёжность внутреннего каркаса конструкции.
  • Возможность мгновенно рассчитать параметры для монолитного или сборного, малозаглубленного либо глубоко заложенного фундамента ленточного типа.
  • Опции 2D и 3D визуализации позволяют наглядно оценить адекватность расчётных манипуляций и своевременно внести необходимые поправки.

Задачи, которые решает калькулятора

Расчёт арматуры на ленточный фундамент помогает определить общую длину и вес арматурного каркаса, а также минимальный диаметр поперечных и продольных стержней, количество рядов в поясах арматуры, шаг хомутов и величину нахлёста. Расчёты производятся в соответствии с правилами СП 52-101-2003.

Расчёт бетона на ленточный фундамент даёт информацию о долях песка, щебня и цемента, а также весе основного стройматериала для заливки ленточного фундамента. Результаты расчётов позволяют грамотно и компетентно распределить нагрузку на сегменты конструкции.

Расчёт опалубки конкретизирует общую длину периметра, а также площадь подошвы и наружной боковой грани железобетонной ленты.

Онлайн калькулятор для расчёта ленточного фундамента работает для вас совершенно бесплатно. По любому вопросу пишите чуть ниже в комментариях — мы Вам обязательно поможем.

поделиться и оценить

Смотрите также:

Добавить комментарий

Расчет ленточного фундамента

справка

Укажите необходимые размеры в миллиметрах

X — ширина фундамента
Y — длина фундамента
A — толщина фундамента
H — высота фундамента
C — расстояние до оси перемычки


A — толщина фундамента
H — высота фундамента
S — шаг между соединениями
G — горизонтальные ряды
V — вертикальные стержни
Z — соединительные стержни



Требуемое количество цемента для изготовления одного кубического метра бетона различное в каждом конкретном случае.

Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей.

Указывается в мешках.

Не стоит повторять, насколько важно при проектировании дома рассчитать количество строительных материалов для фундамента дома.


Ведь стоимость монолитного фундамента доходит до трети стоимости дома.

Данный сервис облегчит планирование и расчет фундамента дома.
Поможет рассчитать количество бетона, арматуры, досок опалубки для устройства ленточного фундамента.


Что можно узнать:

Площадь основания фундамента (например, для определения количества гидроизоляции, чтобы накрыть готовый фундамент)


Количество бетона для фундамента и плит перекрытия или заливки пола подвала (вот будет весело, когда из-за элементарной ошибки в умножении не хватит бетона)


Арматура — количество арматуры, автоматический расчет ее веса, исходя из ее длины и диаметра


Площадь опалубки и количество пиломатериала в кубометрах и в штуках


Площадь всех поверхностей (для расчета гидроизоляции фундамента) и боковых поверхностей и основания


Добавлен расчет стоимости стройматериалов фундамента.

Так же программа нарисует чертеж фундамента.


Надеюсь, что сервис будет полезен тем, кто строит фундамент своими руками и специалистам-строителям.


состав бетона


Пропорции и количество цемента, песка и щебня для приготовления бетона по умолчанию даны справочно, как рекомендуют производители цемента.

Так же как и цена на цемент, песок, щебень.

Однако состав готового бетона сильно зависит от размеров фракций щебня или гравия, марки цемента, его свежести и условий хранения. Известно, что при длительном хранении цемент теряет свои свойства, а при повышенной влажности качество цемента ухудшается быстрее.


Обратите внимание, что стоимость песка и щебня указывается в программе за 1 тонну. Поставщики же объявляют цену за кубический метр песка, щебня или гравия.

Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьерного.


1 кубический метр песка весит 1200-1700 кг, в среднем — 1500 кг.

С гравием и щебнем сложнее. По различным источникам вес 1 кубического метра от 1200 до 2500 кг в зависимости от размеров. Тяжелее — более мелкий.

Так что пересчитывать цену за тонну песка и щебня вам придется самостоятельно или уточнять у продавцов.

Однако расчет все же поможет узнать ориентировочные расходы на строительные материалы для заливки фундамента.
Не забудьте еще проволоку для вязки арматуры, гвозди или саморезы для опалубки, доставку строительных материалов, расходы на земляные и строительные работы.

Калькулятор ленточного фундамента. Расчет материалов.

Ленточный фундамент представляет собой замкнутый контур (ленту) — полосу из железобетона, укладываемую под всеми несущими стенами здания и распределяющую вес здания по всему своему периметру. Таким образом, оказывая сопротивление силам выпучивания почвы, избегая проседания и перекоса здания.

Устройство монолитного ленточного фундамента предполагает вязку арматурного каркаса и заливку его бетоном на самом строительном объекте, за счет чего и достигается целостность, или неразрывность — монолитность основания фундамента.

Калькулятор ленточного фундамента помогает рассчитать:

  • Площадь основания фундамента
  • Количество бетона для фундамента и плит перекрытия или заливки пола подвала
  • Арматура — количество арматуры, автоматический расчет ее веса, исходя из ее длины и диаметра
  • Площадь опалубки и количество пиломатериала в кубометрах и в штуках
  • Площадь всех поверхностей  и боковых поверхностей и основания
  • Расчет стоимости стройматериалов фундамента.

Калькулятор ленточного фундамента

Онлайн калькулятор для расчета приблизительной стоимости и количества материалов для заливки монолитного ленточного фундамента для строительства здания

Особенности расчета ленточного фундамента

  1. Состав раствора и стоимость материалов, даны для справки.
  2. Стоимость песка и щебня указывается  за 1 тонну. Поставщики же объявляют цену за кубический метр песка, щебня или гравия. Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьерного. 1 кубический метр песка весит 1200-1700 кг, в среднем — 1500 кг.
  3. С гравием и щебнем сложнее. По различным источникам вес 1 кубического метра от 1200 до 2500 кг в зависимости от размеров. Тяжелее — более мелкий.

Для того, чтобы избежать чрезмерного давления веса строения на фундамент, ширина его стенок не должна быть уже ширины стен возводимого здания.

Как правило в ленточном фундаменте используют в качестве поперечной арматуры — гладкую арматуру, в качестве продольной арматуры в стальном каркасе фундамента должна быть ребристая арматура

Синонимы: основание, основа, базис, база, опора, fundamentum

Калькулятор расчёта ленточного фундамента

Обустройство несущего основания является наиболее сложным этапом в строительстве частного жилья. От качества возводимого основания зависеть срок эксплуатации будущего строения. После проектирования фундамента выполняется расчёт материалов на его строительство.

Эти работы можно выполнить, как используя обычные математические формулы, так и прибегнув к помощи специальных строительных калькуляторов расчёта.

Для проведения расчётов необходимо выбрать форму фундамента и заполнить параметры будущей конструкции. На выбор предоставлено 7 основных форм ленточного фундамента, которые используются как для постройки жилых строений любой сложности, так и для возведения подсобных и хозяйственных помещений.

Если желаемой формы основания не оказалось, то рекомендуем разбить планируемый для возведения фундамент на секции, а уже после провести расчёт для каждой секции в отдельности.

Далее, после выбора типа ленточного фундамента, следует переходить к заполнению полей с параметрами конструкции. Для этого необходимо ввести данные в сантиметрах в 4 основные поля – длина, ширина, высота и толщина ленты.

Ленточный фундамент в форме квадрата или прямоугольника наиболее прост в расчётах

После этого онлайн-программа рассчитает объём бетонной смеси, его вес, общую длину ленты и т. д. Дополнительно рассчитываются данные о количестве арматуры и пиломатериала на опалубку. При расчётах берутся усреднённые значения с запасом. Если требуются более сложные расчёты под конкретный объект, то рекомендуем рассчитать арматуру отдельно.

Важно: онлайн-калькулятор расчёта ленточного фундамента даёт лишь ориентировочный результат. Не следует полностью полагаться на эти данные. Используйте полученные данные как ориентир. Перед заказом материала на объект также рекомендуется рассчитать материал вручную, чтобы обезопасить себя от возможных ошибок.

Содержание страницы

Как рассчитать фундамент без калькулятора

Прежде чем описать алгоритм расчёта ленточного фундамент следует оговориться, что мы предлагаем примерный расчёт материалов, а не нагрузку дома и самого фундамента на почву. Для выполнения этих действий лучше обратиться в специализированные организации, занимающиеся разработкой проектов.

Ленточные фундаменты сложной формы следует условно разбить на секции для более удобного расчёта

В качестве примера рассчитаем общую длину ленты и объем бетона для фундамента 10×8 м. Высота фундамента будет составлять 70 см при толщине в 30 см. Алгоритм расчёта следующий:

  1. Длина ленты: (10+8)*2=36 м.
  2. Объём бетонной смеси: 36*0,7*0,3=7,56 м3.
  3. Длина продольной арматуры: (36*2)*2=144 м.
  4. Длина поперечной арматуры: (36/0,4)*(0,7*2+0,3*2)=90*(1,4+0,6)=180 м.

Итак, в ходе расчётов мы получили, что для заливки фундамента с такими параметрами потребуется 7,56 кубометров бетонной смеси. Общая длина прутов продольной арматуры будет составлять 144 м исходя из того, что пруты будут располагаться по 2 сверху и снизу. Длина поперечных прутов составляет 180 м при шаге крепления в 0,4 м.

Советы по выбору материалов для обустройства фундамента

Основополагающим материалом, от которого будет зависеть срок эксплуатации и качество несущего основания, является бетонная смесь. При выборе бетона основное внимание следует обращать на марку и класс смеси.

Марка бетона показывает прочность конструкции на сжатие, после того как бетонная смесь будет залита и полностью высохнет. В случае с фундаментом – это 28-30 дней. Например, марка М300 показывает, что этот тип смеси способен выдержать до 300 кг/см2. Класс бетона – это условный показательно прочности бетона на сжатие. Обозначается литерой “B” и числом от 1 до 27,5.

Для заливки фундамента в частном строительстве чаще всего используется бетон марки М300 и М500 в зависимости от предполагаемой нагрузки. Применение более прочных смесей для большинства типов построек необоснованно.

Приобретать бетон лучше непосредственно в готовом виде, т.к. он будет замешан на профессиональном оборудовании, не будет содержать нежелательных примесей и т. д. Для собственноручного замешивания требуется опыт, и умение работать с бетономешалкой.

Особых секретов при выборе материалов на армирование и опалубку нет. Главное, чтобы арматура была не ржавой, а продающая сторона имела сертификат на продукцию. Перед покупкой обязательно проводите расчёт ленточного фундамента с помощью онлайн-калькулятора или вручную. Это позволит сэкономить не только деньги, но и время.

Читайте также:

Деревянный дом, бревенчатый дом, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses — Houses for Health» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бревна, бруса и клееного бруса.
ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании произвели и построили сотни деревянных домов в разных странах — Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах, ОАЭ, Польша, Россия, Франция.более

В деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом подходит для большой семьи для круглогодичного проживания. … еще

Деревянный дом из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания. … еще

Скандинавский деревянный дом из клееного бруса «Dina’s Morning» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем.. Это отличное решение для тех, кто не любит небольшие замкнутые пространства. … еще

Деревянный дом из клееного бруса и терраса «Евродом» — домик для круглогодичного проживания для небольшой семьи. Есть все самое главное: 2 спальни, санузел и просторная кухня-гостиная. … еще

Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной террасы и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома…. еще

Деревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2. . Это идеальное решение для тех, кто хочет жить круглый год семьей из …

подробнее

Сауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнату отдыха, где будет комфортно большая, веселая тусовка…. еще

«Шварцвальд» — стоимость системы отопления «тепловой насос» ниже стоимости прокладки газа на большие расстояния. Монтаж уникальной системы отопления для деревянного дома «Шварцвальд» может осуществляться параллельно с производством и …

подробнее

5. Расчет ширины фундамента стены (полоса

Расшифровка текста изображения: 5. Расчет ширины фундамента стены (ленточный фундамент) и опор колонн (квадратные опоры) 6.Оцените осадки фундаментов стен и колонн. Предположим, что средний коэффициент Пуассона дренированной почвы равен 0,25, и используйте следующую формулу для расчета модуля Юнга дренированной почвы: Es = 800 (N + 15)
Проект состоит из строительства: • Промышленного здания с бетонными стенами и размерами в плане 16 м × 40 м. В здании будет бетонная плита перекрытия на первом этаже толщиной 120 мм, с готовым RL 14,0 м. Стены несущие, есть внутренние колонны, несущие вес крыши и других элементов.Стальной резервуар для воды, имеющий внешний диаметр 14 м и эффективную высоту 8 м, с основанием на уровне RL 18 м (верхняя часть основания). На участке имеется существующее одноэтажное двухэтажное кирпичное здание. ПП плиты на земле — 17,5 м (верх плиты). План участка прилагается, показывая расположение резервуара, автостоянки (RL 17,5 м, готовая поверхность) предлагаемых и существующих зданий. Инженер-строитель для проекта определил предлагаемые нагрузки на здание, и они следующие: Вертикальная нагрузка на стену: 130 кН на метр пробега (ПРИМЕЧАНИЕ: вес фундамента включен.) Момент стены: 60 кН м на метр пробега (внутрь здания). Общая нагрузка на каждую колонну (включая вес фундамента): 145 кН. Кроме того, 3 скважины были затоплены в местах, указанных на плане площадки, и журналы этих скважин включены в данный отчет.
Bh2 Стальной резервуар для воды, диам. = 14 м 22 м Предлагаемые подпорные конструкции Зазор между зданием и резервуаром: 1,5 м O 75 м Bh3 4 дюйма Предлагаемая автостоянка на гибком покрытии (открытое пространство без корня) Q = 20 кПа Уклон участка: есть незначительный уклон с востока на запад через область.30 м Q = 3 кПа G = 8 кПа 7 м Bh4 Существующее здание (двойной кирпич): Площадь: 16 м x 35 м Высота: 5 м; Промежуток: 4м Подъезд Вход Сад Сад 20м 15м 16м Предлагаемое здание, обнесенное бетонными блоками
BOREHOLE LOG 2 BOREHOLE LOG1 Клиент DBI Development Зарегистрирован: HT JOB Заводской комплекс Дата: 2019 Весна Расположение: Индустриальный парк Номер отверстия: BHI Port Kembla Лист 1 из 1 T WDLU EAEO SPG ОПИСАНИЕ МАТЕРИАЛА T ET S RH Тип и цвет почвы, структура пластичность и другие характеристики Поверхность RL 17.6 Rig Edson 3000 Детали Вертикальное отверстие.Пилотный шнек МУЖЧИНЫ ЗАМЕЧАНИЯ Клиент: DBI Development JOB Заводской комплекс Расположение: Индустриальный парк Порт Кембла Зарегистрирован: HT Дата: 2019 Пружина № отверстия: Bh3 Поверхность листа RL 17.7 Буровая установка: Edson 3000 Детали Вертикальное отверстие, Пилотный шнек MS WDL MON ОПИСАНИЕ МАТЕРИАЛОВ TESTST TP ET RH T Тип и цвет почвы, структура, пластичность и другие характеристики Наблюдаемые и другие соответствующие данные NCY Наблюденные и другие соответствующие данные Holc стоял без поддержки после бурения 0 SP Суглинок бурый, с редкими корнями DV и органикой.SP Песок, сначала серый, на глубине переходящий в темно-серый. Мелкозернистый однородный кварцевый песок SM. Песок Adune SM. Сетчатый песок, темно-коричневый слегка камент, кофейный камень, SP Песчаная пена, коричневый с редкими зазубринами. песок дюнный песок SM? SPT 5.66 SPT 5.55 SM илистый песок, темно-коричневый, слегка цементированный, «кофейный камень». D? SPT 688 SPT 629 DI 3 79.10 SPT 7.9.10 SP Песок, светло-коричневый, становящийся желтым с глубиной. зернистый однородный кварцевый песок.Песок дюн SM Mit D2 Песок, светло-коричневый, с глубиной желтеющий. Редкие светло-коричневые пятна SP ниже Sm содержали след ила. Хороший СМ? зернистый однородный кварцевый песок. Дюнный песок. SPT & 10.11 S- Глинистый песок, внешний вид песчаника Серый, среднезернистый и SPT M ST 9.12.12 Песчаник, серый среднезернистый песчаник sc Глинистый песок Внешний вид песчаника Красный, среднезернистый и зернистый VM Песчаник, Красный среднезернистый песчаник
Заказчик: DBI Development JOB Заводской комплекс Расположение: Индустриальный парк Порт Кембла BOREHOLE LOG 3 Пользователь: HT Дата: 2019 Spring Hole No.: Bh4 Sheet 1 of 1 Surface RL 17.8 Буровая установка Edson 3000 Детали Вертикальное отверстие, шнек ЛУНА ЗАМЕТКИ ОПИСАНИЕ МАТЕРИАЛА H T S RH Тип и цвет почвы, пластичность структуры Наблюдаемые и другие и другие характеристики Данные, относящиеся к NCY SP Суглинок коричневого цвета DVL Отверстие стояло без поддержки после бурения sp Песочно-серый. Мелкозернистый, однородный кварцевый песок SM. Песок дюн SPT 5.5.7 SM песчаный, темно-коричневый незначительная цементация 629 ST 789 Песок, светло-коричневый становится желтым с глубиной SP. Мелкозернистый однородный кварцевый песок. Дюнный песок.SM DI ST 8.10.10 9.11.11 VM sc глинистый песок, обнажение песчаника Песчаник, Красный среднезернистый песчаник

Предыдущий вопрос Следующий вопрос

Проектирование фундамента | Tekla Tedds

Фундамент — одна из самых важных частей конструкции и одна из самых дорогих. Несложные, конструктивные и экономичные фундаменты являются основой успешного проектирования конструкций как на простых, так и на сложных участках. Tedds повышает производительность и качество строительства и строительства, заменяя повторяющиеся трудоемкие ручные расчеты автоматизированными расчетами конструкции фундамента.Это делает проектирование фундамента более эффективным, так что вы можете надежно создавать простые, но безопасные конструкции, которые ускоряют строительство в земле.

Анализ и проектирование опор

Tedds поддерживает анализ и проектирование опор для Еврокода и США. Эти расчеты позволяют быстро проверить результаты анализа и проектирования или только анализа подушечного или ленточного фундамента из железобетона или простого бетона.

Анализ свай

Чтобы ускорить время проектирования фундамента, этот расчет анализа свай для Еврокода и США выполняет статический анализ стойкости одиночных свай, забитых или пробуренных, в пластах из нескольких геоматериалов.Стальные, бетонные или деревянные сваи можно анализировать на сжимающие и растягивающие осевые нагрузки и боковые нагрузки. Расчет боковой нагрузки предназначен только для коротких жестких свай.

Конструкция заглушки

Этот расчет свайных заглушек для Еврокода и США проверяет конструкцию свайных заглушек, поддерживающих одну колонну до 9 свай. Колонна может подвергаться осевому сжатию или растяжению, сдвигающим нагрузкам и двухосному изгибу. Возможные варианты нагрузки включают постоянную, вынужденную, снеговую и ветровую для всех типов нагрузки.Могут быть определены постоянные и наложенные дополнительные нагрузки. Стальные, бетонные или деревянные сваи можно определить по прочности на сжатие, растяжение и сдвиг. Определенные мощности сравниваются с результатами анализа.

Бетонная плита / плита на грунте

Этот конкретный расчет позволяет быстро оценить способность элементов плота выдерживать различные нагрузки без превышения допустимого опорного давления. Он также определяет количество арматуры, необходимой для поддержки нагрузок при перекрытии теоретических круговых углублений в грунте, которые, как предполагается, образуются под плотом.

Проектирование стальных шпунтовых свай

Этот расчет для проектирования стальных шпунтовых свай Еврокод и США проверяет устойчивость консольной или подпертой / связанной стены из стальных шпунтовых свай. Он определяет требуемую минимальную длину заделки, а затем рассчитывает минимальный требуемый модуль упругости пластического сечения на метр длины стены. При необходимости расчет определит усилие на стяжке / стойке.

Получите БЕСПЛАТНУЮ 45-дневную полную пробную версию здесь

Реакция грунтового основания в жестких основаниях

Введение

Для жестких оснований представлены аналитические решения подхода упругого полупространства.Предполагается линейное распределение напряжений, поэтому не учитывается, является ли почвенный субстрат связным или несвязным.

Модуль реакции земляного полотна или статическая жесткость K является функцией следующего:

  • Свойства грунта (т.е. модуль сдвига, G, коэффициент Пуассона, v)
  • Величина нагрузки (с)
  • Форма, размеры и жесткость фундамента

Помимо статической жесткости грунта по вертикали , можно также определить коэффициенты жесткости по горизонтали , при вращении и на кручение .

В следующих параграфах фундамент считается жестким , поэтому предполагается, что его жесткость намного больше, чем жесткость основания.

Влияние формы фундамента

Влияние формы фундамента играет важную роль в оценке статической жесткости системы грунт-фундамент. Статическая жесткость для круглого и ленточного фундамента (, рисунок 1, ) может быть определена, как показано в , таблица 1, (Gazetas, 1983).

Рис. 1 : Круглые и ленточные основания на изотропном, упругом и однородном полупространстве.

Таблица 1: Статическая жесткость системы основание-фундамент для круглых и ленточных фундаментов на однородном изотропном упругом полупространстве.

Влияние размеров фундамента

Чтобы учесть влияние размеров фундамента на статическую жесткость системы, фундамент произвольной формы должен иметь форму прямоугольника, длина которого ( 2L ) больше его ширины. ().Это изменение может быть выполнено с использованием простого предположения, как показано на Рис. 2 . Статическая жесткость фундамента общей формы, преобразованного в прямоугольный (2B, 2L), а также соответствующие значения жесткости для идеализированного случая квадратного фундамента представлены в Таблице 2 (Gazetas, 1983).

Рисунок 2 : Определение описанного прямоугольника для замены фундамента произвольной формы.

Таблица 2: Статическая жесткость основания для квадрата и основания произвольной формы на однородном, изотропном, упругом полупространстве.

Влияние толщины слоя грунта

Помимо параметров упругости основания (например, G, v), еще одним параметром, который играет важную роль в статической жесткости системы грунт-фундамент, является толщина слоя почвы, если предположить, что под ним лежит твердая порода ( Рисунок 3 ).

Фактически, более толстый слой грунта (по сравнению с размерами фундамента) приводит к снижению жесткости по сравнению с более тонким слоем.Уравнения, которые учитывают толщину слоя почвы для систем с круглым и ленточным фундаментом, показаны в Таблице 3 (Газета, 1983).

Рисунок 3 : Влияние толщины слоя грунта на статическую жесткость

Таблица 3: Статическая жесткость системы основание-фундамент для круглых и ленточных фундаментов на однородном, изотропно-упругом полупространстве с учетом толщины слоя грунта .

Эффект увеличения модуля сдвига с глубиной

Упругие свойства грунта в инженерно-геологической практике часто считаются постоянными, поскольку лабораторные и натурные испытания не всегда могут проводиться на образцах / грунтах на разной глубине.

Тем не менее, исследования показали, что модуль сдвига не постоянен, а скорее зависит от глубины. Типичная зависимость изменения модуля сдвига с глубиной следующая:

, где:

G 0 : модуль сдвига грунта на поверхности земли

B : половина фундамента ширина (2B для ленточных фундаментов или 2R для круглых фундаментов)

z : глубина от поверхности земли

a , м : постоянные параметры

Соответственно, статическая жесткость системы грунт-фундамент для Круглые и ленточные фундаменты с учетом увеличения модуля сдвига с глубиной могут быть получены с помощью уравнений, представленных в Таблице 4 (Газеты, 1983).

Таблица 4: Статическая жесткость для круглых и ленточных фундаментов с учетом увеличения модуля сдвига с глубиной.

Пример расчета

Предположим, что круговое основание радиусом 5 м основано на слое почвы, которое представлено упругим полупространством с модулем упругости E = 60 МПа и коэффициентом Пуассона v = 0,30 .

Модуль сдвига, таким образом, определяется как:

Учитывая приложенные нагрузки от надстройки (, рис. 4 ), результирующие вертикальные и горизонтальные смещения, а также крутильное вращение основания могут быть получены с использованием уравнения, показанные в Таблице 1 .

В этом примере приняты следующие значения нагрузки:

  • Вертикальная нагрузка Q = 15000 кН (также с учетом веса опоры)
  • Горизонтальная нагрузка N = 5.000 кН
  • Изгибающая нагрузка M = 45,000 кНм

Рис. 4 : Круговые жесткие нагрузки на опору и надстройку на однородное изотропное упругое полупространство.

вертикальный , горизонтальный и вращательный статическая жесткость системы определяется как:

Следовательно, смещения и вращение основания рассчитываются как:

900 Справочные материалы

Gazetas G.(1983). Анализ вибрации фундамента машины: Современное состояние . Международный журнал динамики почвы и инженерии землетрясений, том 2, выпуск 1, https://doi.org/10.1016/0261-7277(83)

-6.

пример расчета, материал. Как рассчитать фундамент для дома

Содержание статьи

Любое сооружение имеет фундамент, тип которого определяется конструктивными особенностями сооружения, типом грунта, климатическими и другими параметрами.При проектировании ленточного фундамента его размеры определяют на основании инженерных расчетов.

Ленточный фундамент может быть как монолитным, так и сборным из готовых заводских блоков. Но в любом случае ширина и высота фундамента рассчитываются, глубина его залегает. Для монолитных фундаментов помимо прочего производится расчет желаемого сечения арматуры и ее количества. Только при всех грамотных расчетах можно надеяться, что фундамент станет прочной и надежной основой вашего дома.

Фундаменты под здания могут быть:

В первом случае предполагается перекрытие фундамента на высоту, не превышающую 1 м. Во втором случае — глубина фундамента может доходить до 2-3 м. В основном это делается, когда в подвале планируется обустройство подсобных помещений, таких как гараж, санузел, бильярдная и т.п.

При проектировании размер ленточного фундамента под дом определяется в соответствии с размерами и планировкой будущего дома, т.е.е. ленточный фундамент должен проходить под всеми внешними и внутренними несущими стенами.

Обычно жилые дома возводятся на мелкоплодном ленточном фундаменте, что позволяет существенно сэкономить финансовые средства, поскольку устройство такого фундамента обычно производят сами застройщики.

Что нужно знать при определении размеров фундамента

Для выбора необходимого оптимального размера фундамента, обеспечивающего надежность всей конструкции, необходимо знать:

  • Состав почвы на участке;
  • высота грунтовых вод;
  • глубина промерзания почвы в этом районе;
  • вес самого здания, т.е.е. Нагрузки на фундамент от веса стен, перекрытий и крыш.

Минимальная ширина основы ленты должна быть равна ширине стены или больше.

Вне стен над фундаментом на ширину 10-13 см, но не более. Объясняется это тем, что железобетон имеет высокую прочность, намного превышающую прочность стеновых материалов, поэтому он выдерживает нагрузку от более широкой стены, а узкий фундамент снижает расход бетона и арматуры.

Определяемся с цокольной подошвой

Расчет ширины фундамента определяется в зависимости от ширины его подошвы, которая рассчитывается исходя из нагрузок, создаваемых фундаментом. Фундамент, в свою очередь, давит на землю.

В итоге получается , чтобы правильно рассчитать размер фундамента, нужно знать свойства грунта на строительной площадке.

Если земля на участке перекачивается, а дом предполагается строить из кирпича или бетонных блоков, то оптимальный вариант Выбранный фундамент будет выдуваемым.А поскольку фундаменты такого типа устраивают ниже уровня промерзания грунта, то высота ленточного цоколя для дома будет в пределах 1-2,5 м от уровня земли.

Для небольших построек — баня, гараж или дачный дом вполне подойдет благородный фундамент с высотой основания до верха в пределах 60-80 см. При этом 40-50 см высоты фундамента будет в земле, остальное будет выступать выше уровня почвы и служить основанием здания. Несмотря на небольшую высоту, прочность фундамента будет гарантирована свойствами бетона и арматурного каркаса.

Определяя высоту фундамента, необходимо помнить, что под любой фундамент устраивается песчаная или гравийная подушка слоем 10-20 см. Следовательно, глубина котлована или траншеи будет больше, чем значение подушки.

Перед расчетом ширины ленточного фундамента необходимо рассчитать нагрузки, которые можно легко определить, зная размеры всех конструкций стен, кровли и пропорции используемых материалов.К этим нагрузкам добавляется вес людей и всего, что будет в доме — мебель, бытовая техника и прочее.

Подошвы ленточного фундамента рассчитаны таким образом, чтобы нагрузка на основание не превышала допустимых нагрузок на грунт на данной строительной площадке.

Держа ленточный фундамент, узнаем высоту и ширину, после чего определяем:

  • количество бетона, необходимое для заливки
  • количество арматуры
  • материал для опалубки.

Как видите, размер фундамента позволяет многому научиться для устройства надежного основания.

Прежде всего, необходимо определить глубину фундамента ремня, прикрученного болтами. Для этого нужно знать глубину плодоношения почвы в вашем регионе в зимний период. Все это можно найти в строительных каталогах.

Делая расчет, сначала установите предварительные размеры фундамента (ширина подошвы, высота), ориентируясь на конструктивные особенности дома.Если несущая способность грунта больше, чем давление здания на грунт, то выбранные размеры оставляем без изменений, в противном случае размеры выбираются так, чтобы расчетное сопротивление грунта было не меньше удельного давления здания.

Сложность расчетов заключается прежде всего в точном определении типа грунта в основании фундамента и его свойств.

И если у всех есть основания полагать, что на участке высокий уровень грунтовых вод, то расчет фундамента и оценку грунта лучше всего заказывать у специалистов, чтобы не рисковать вложенными в строительство деньгами.Потому что пузырящиеся почвы могут со временем изменить свои свойства под действием некоторых факторов, таких как, например, изменение уровня грунтовых вод.

Вы можете узнать высоту ленточного фундамента на земле самостоятельно, воспользовавшись онлайн-калькулятором, где программа сама рассчитывает площадь цокольной подошвы, и ее высоту, и толщину песчаной подушки исходя из на вашей почве.

Особенности устройства тонкого фундамента

Специалисты советуют не устраивать мелкоплодный высокий фундамент, так как он будет слишком прочным. Кроме того, это приводит к спаду арматуры и бетона. Нижний фундамент полностью справится с возложенными на него нагрузками и будет достаточно экономичным и надежным.


Строительство дома всегда начинается с фундамента. От того, насколько она эффективна и правильна, зависит надежность и долговечность постройки. Основание дома должно быть основано с учетом типа почвы, глубины грунтовых вод, угла обработки почвы, основного строительного материала здания, такого как постройка, веса и объема дома.Фундамент нужно рассчитать с учетом всех составляющих, а затем приступить к его установке. О том, как рассчитать фундамент, можно узнать в специальной строительной литературе, либо прибегнуть к помощи проектно-строительной организации.

РОЛЬ ФОНДА В СТРОИТЕЛЬСТВЕ

От надежности фундамента зависит устойчивость и прочность любого дома. Его роль в строительстве любого здания велика. Стоимость устройства фундамента может достигать 20% от общего бюджета строительства.При этом ошибки, допущенные на начальном этапе, исправлению не подлежат. Если неправильно сделанную крышу или стены еще можно как-то переделать, то основание постройки практически невозможно. Поэтому при проектировании дома нужно с особым вниманием относиться к закладке к фундаменту и материалам.

Возведение фундамента — один из важнейших и ответственных этапов возведения сооружения

Какую конструкцию фундамента выбрать

Выбор фундамента зависит от формы возводимого дома.Кроме того, важен тип почвы, глубина промерзания почвы и расстояние до уровня грунтовых вод. Имея данные о строении и земельном участке, на котором оно будет возведено, вы сможете выбрать сам тип фундамента.

При строительстве частного дома выбирается один из четырех основных типов основания:

  1. В упаковке.
  2. Лента.
  3. Плита.

Какие нагрузки действуют на фундамент?

На фундамент дома действуют различные нагрузки: постоянные и временные, возникающие при любых обстоятельствах.

В целом все виды нагрузок на фундамент можно разделить на четыре основных направления:

Важное место при проектировании фундамента под будущую постройку занимает расчет подошвенной площади.

  • Масса построенных всех элементов конструкции дома;
  • так называемая полезная масса, состоящая из всей мебели и предметов интерьера, которые будут в здании;
  • фундаментальных нагрузок или веса фундамента;
  • временных нагрузок, зависящих от климатических условий местности, на которой построено здание — количества осадков в виде дождя и снега, силы и скорости ветра.

Нагрузка на фундамент рассчитывается на основе двух данных: нагрузки дома и нагрузки на фундамент. Расчет нагрузки дома основан на весе стен, перекрытий, кровли, а также внутреннего устройства, мебели, всех предметов интерьера, жителей и возможных осадков в виде снега. Зная основные строительные материалы дома и его габариты, можно точно рассчитать массу постройки. Существуют специальные таблицы, в которых указана масса одного квадратного метра стены или кровли из разных материалов.

Нагрузка на фундамент рассчитывается путем умножения объема фундамента на плотность материала, из которого он изготовлен.

Квадрат и вес фундамента

Зная общую нагрузку здания, необходимо рассчитать минимальную площадь фундамента под каждую конструкцию. В расчете учитывается сопротивление грунта под фундаментом, а также коэффициент типа здания и грунта под ним.Площадь основания должна быть больше значения. В ленточной основе ширину фундамента нужно умножить на длину всей ленты и сравнить с расчетным значением.

Зависимость выбора типа фундамента от типа грунта

Вес фундамента рассчитывается путем умножения объема всех его составляющих на долю одного кубического метра бетона.

Как рассчитать бетон для фундамента

Бетон — универсальный вид строительного материала, который чаще всего используют при заливке фундамента.Его можно приготовить самостоятельно, соблюдая пропорции цемента, песка, щебня и воды, либо использовать готовую смесь. Чтобы заказать готовый бетон, нужно точно рассчитать его необходимое количество для монтажа фундамента, а для этого следует разобраться, как рассчитать бетонный куб.

О том, как рассчитать фундамент для дома, существует множество публикаций. При этом следует учитывать, что каждое основание постройки может иметь свою сложную конструкцию. Необходимо разделить основу на составляющие, а затем сложить их объем.Это необходимо сделать, измерить ширину и длину каждой детали.

В фундамент, помимо бетона, входят арматура, которая занимает от 5 до 10% всей конструкции. Количество бетона можно уменьшить на 5% от общей базы здания или перестраховать, без уклона.

Расчет капусты ленточной основы

Ленточный фундамент подается достаточно просто и имеет надежное основание. Применяется для частного и малоэтажного строительства.Рассчитать фундамент дома с ленточным основанием несложно. Он имеет прямоугольное сечение, поэтому при расчете необходимо умножить ширину фундамента на высоту, а затем на общую длину. При этом следует учитывать, что часть фундамента проходит под землей, а часть — возвышается над грунтом. В расчете объема нужно сложить обе составляющие. Причем высота ленты должна быть как минимум вдвое больше ее ширины.

Рассчитать фундамент на несущую способность грунта очень просто, несмотря на видимую сложность и большой объем

Часто ленточный фундамент для медведей и простых стен монтируют разной глубины и ширины.Это необходимо учитывать при расчете общего объема. Можно воспользоваться калькулятором ленточного фундамента, где учтены все составляющие основания с их размерами.

Расчет кубической базы

Фундамент столбчатого типа изготавливается двумя способами: в виде свай или заранее подготовленных колодцев с армированием заливным бетоном. Колонны бывают круглой и прямоугольной формы, поэтому объем бетонного основания рассчитывается по двум формулам.При прямоугольном сечении каждый столб рассчитывается по типу ленточного фундамента. Полученное значение умножается на количество свай и получается требуемый объем бетона.

Объем свай круглой формы считается по формуле, где сначала берется площадь основания, а затем полученное значение умножается на длину столба. Площадь рассчитывается как число Пи, умноженное на квадрат радиуса полюса. Суммируется объем всех колонн и получается необходимое количество бетона для колоннного фундамента здания.

Расчет капусты на плиточное основание

Фундамент в виде монолитных бетонных плит Применяется при строительстве зданий без подвала, а также расположенных на сложных грунтах. Такая база имеет большую грузоподъемность. Расчет необходимого количества плиточного бетона подвала очень прост: необходимо ширину основания умножить на длину, а полученную площадь умножить на толщину печи.

Плитный фундамент укладывается по глубине, зависящей исключительно от толщины монолитной плиты

Иногда кафельная основа предполагает наличие жесткости.В этом случае нужно рассчитать объем каждой из них и сложить вместе с объемом тарелки.

Как определить количество арматуры и проволоки

Установка фундамента обязательно предполагает наличие в нем арматуры. Сам бетон очень устойчив к сжатию. В то же время при растяжении он слабый. Запрещается земля под фундаментом, что приводит к растрескиванию бетона и ослабляет конструкцию фундамента. Поэтому так важно, чтобы в нем был армирующий пояс, включающий продольные и поперечные стержни.Соединение вертикальных и горизонтальных стержней происходит вязальной проволокой. На одно подключение уходит около 40 см такого провода. Рассчитывается количество подключений и расход провода.

Количество арматуры зависит от типа фундамента, грунта, а также размеров самого здания. Особые требования к конструкции — Снип 52-01-2003. С их помощью выбирается класс арматуры, рассчитывается сечение и его количество.

Основная причина появления трещин и разрушения стен дома — неравномерный отложение фундамента

Кол-во арматуры для поясного основания

В ленточном фундаменте наиболее уязвимой к разрыву является продольная сторона основания, поэтому особое внимание уделяется продольной арматуре.

Для ленточного фундамента используются три метода продольного армирования:

  • арматура четыре стержня;
  • арматура шестью стержнями;
  • усиление восемью стержнями.

Количество стержней зависит от связки грунта, ширины и глубины фундаментной ленты. Минимальная толщина продольного стержня 10-15 мм, а поперечного от 6 мм. Шаг решетки арматуры оптимально не более 15 см.

Количество арматуры для основания колонны

Берут столбчатый фундамент для усиления стержня диаметром 10 мм. Основную несущую роль выполняет вертикальная фурнитура, которая должна иметь ребристую поверхность. Для создания единого каркаса используются турники, поэтому они могут быть гладкими, а их диаметр может составлять всего 6 мм.

Таким образом, при расчете колонного фундамента выберите количество колонн

Для одной колонны диаметром 20 см и высотой 2 м потребуется:

  • Усилитель винтовки диаметром 10 мм: 4 * 2.3 м (с учетом решетки) = 9,2 м;
  • гладкая арматура диаметром 6 мм: 3,14 * 0,2 М (Длина загородного круга) * 4 (Количество горизонтальных стержней) = 2,512 м;
  • проволока для вязания: 16 (количество соединений) * 0,4 м = 6,4 м.

Кол-во арматуры монолитного основания

При установке монолитного фундамента используются две параллельные арматурные сетки: внизу и вверху плиты. Между собой они соединяются вертикальными стержнями в местах пересечения продольных и поперечных стержней сетки.Оптимальный размер ячеек решетки — 20 * 20 см. В монолитном фундаменте используется гофрированная арматура диаметром 12 мм. Выдерживая количество арматуры, необходимо сделать запас на соединение продольных стержней, если длина фундамента отличается от длины арматуры. То же касается и поперечных соединений.

Как рассчитать стоимость фундамента

Имея готовый проект дома и зная расход всех материалов, можно понять, как правильно рассчитать фундамент.

Затраты включают следующие статьи:

  • Стоимость всего строительного материала: бетон, арматура, соединительный провод, опалубка;
  • земляные работы по подготовке фундамента под устройство фундамента;
  • транспортных расходов на доставку необходимых стройматериалов;
  • работ по устройству фундамента, включая аренду спецтехники.

Часто при строительстве домов, бань, саун или бассейнов простой архитектуры можно использовать разные типы фундаментов.Перед утверждением проекта можно предварительно рассчитать стоимость фундаментов разных типов. Для этого следует произвести расчет кирпича на основании, расчет бетона, арматуры, готовых железобетонных свай. Зная стоимость каждого вида материалов и их расход, нужно провести сравнительный анализ и выбрать наиболее экономичный вариант. В этом случае состояние почвы и архитектура здания должны позволять использовать выбранный тип фундамента.

Калькулятор фундамента поможет самостоятельно рассчитать необходимый объем бетона для заливки фундамента, а также рассчитает количество опалубки и арматуры. Стоит отметить, что параметр «Высота фундамента» включает глубину подземной части и высоту надземной части.

Если у вас межкомнатные перегородки не представлены конструкцией несущего типа, то используется более светлый слой фундамента, имеющий свои геометрические показатели, а фундамент для перегородок нужно рассчитать отдельно в калькуляторе, а затем Обобщите полученные данные.

Расчет фундамента

Перед тем, как приступить к строительству дома, в первую очередь следует ознакомиться с составом грунта, так как качество грунта зависит как от типа фундамента, так и затрат, связанных с процессом строительства. .

Следующим шагом следует рассчитать фундамент, а именно рассчитать постоянную нагрузку от самого дома, а временную — от ветра и снежного покрова, чтобы определить, выдержит ли грунт нагрузку от дома и фундамента.

Далее можно переходить к расчету объема бетона для фундамента. Это соответствует длине конструкции, а здесь она включает в себя периметр снаружи и длину абсолютно всех перегородок между комнатами, умноженную на ее высоту и ширину, но при условии, что фундаментная лента имеет одинаковое сечение по всей длине. .

Объем бетона В = L * A * B
где

L — длина фундамента

A — высота фундамента

B — ширина фундамента

Если вы планируете готовить бетон самостоятельно, то вам следует знать, что бетон чаще всего готовят из цемента марок М 500 и М 400 с использованием песка и щебень.При расчете пропорций бетона следует учитывать многие факторы, такие как фракции щебня и песка, их плотность, требуемая качеством бетона. В таблице «пропорции бетона» представлены усредненные данные.

При расчете арматуры для армирования фундамента стоит знать, что нагрузку на себя принимают продольные стержни, в связи с чем для них применяется ребристая арматура, в основном 10-12 мм, а также делаются вертикальные и поперечные стержни. гладкой и тонкой арматуры, так как они не несут нагрузку.

Для быстрого расчета объема бетона для заливки фундамента, а также всех необходимых строительных материалов, Вы можете воспользоваться нашим калькулятором фундамента, расположенным выше.

Приняв решение выполнить работы по возведению дома своими руками, в первую очередь особое внимание уделяем устройству фундамента. В случае, когда за разработку проекта будущего сооружения берутся профессионалы, они учитывают все необходимые факторы: тип грунта, климатические условия, планируемую нагрузку и так далее.Особенно, если дом планируется с подвалом. Но эта услуга доступна далеко не всем, поэтому очень часто возникает вопрос, как правильно рассчитать основу дома.

Конечно, вы можете использовать онлайн-калькулятор в сети. Но большинство начинающих строителей принимаются на эту работу в одиночку. Попробуем привести несколько важных советов, которые помогут правильно рассчитать фундамент для вашего будущего дома. В первую очередь, рекомендуем подробно изучить все показатели норм, указанные в нижней части строительного направления.


Грунт

От правильного определения Тип грунта зависит от выбора фундамента

Самым первым фактором, который следует тщательно изучить, является почва на участке, выбранном для строительства дома. Это зависит от его типа:

  • тип фундамента;
  • глубина залегания;
  • выбор типа гидроизоляции;
  • Возможность обустройства подвала.

Чтобы правильно оценить почву, нужно перекопать яму в нескольких местах или хорошо просушить.Расстояние между ними должно быть не менее метра. Почвы на одном и том же участке могут быть разными, а значит, и их свойства разные.

Очень важно не заострять внимание на свойствах почвы соседнего участка и игнорировать собственное обследование.

Скважина пробурена до глубины 2 метра. Такой глубины достаточно, чтобы получить представление о том, какой тип грунта преобладает.

Представляем характеристики наиболее распространенных типов грунтов и решений относительно фундамента дома.

Каменистые и полубортные почвы обладают очень высокой несущей способностью. Исходя из этого, можно выполнять работы по устройству фундамента любого типа, кроме свайного.

Особенности выбора

Если пробивная грусть на поверхности, то ее можно частично заменить песком

Другие виды грунтов, песчаные, глинистые, торфяные, суглинки в той или иной мере обладают таким свойством, как пузырчатость. Поэтому, выполняя работы с подвалом или без него, мы обращаем внимание на такие факторы:

  1. На какой глубине заложен тип грунта.Если она расположена на поверхности и по всей глубине пробных колодцев, можно заменить любую деталь, например, на песок и перейти к выступу ленточного основания. Или сразу обустраивают свайный фундамент.
  2. Изучите уровень грунтовых вод. Чем выше они проходят, тем меньше типов фундаментов подходят для закладки. Если вода проходит на глубине до одного метра, лучше выбрать плиточный фундамент. Может идти речь об устройстве цокольного этажа. Если он ниже, можно остановиться на мелкозубчатой ​​основе ремня.
  3. Уровень промерзания грунта. В случае, когда пробойный грунт залегает на глубине промерзания грунта, его следует заменить. В противном случае его обустраивают с размытым поясным основанием или фундаментом с помощью свай. В некоторых случаях можно выбрать блочный фундамент с мелким желобом.

При расчетах необходимо учитывать все три фактора одновременно.

Площадь подошвы подошвы

Одним из важных фактов расчета фундамента является площадь ее подошвы.Перед началом работ необходимо понять, как правильно распределить нагрузку на грунт. Это значение рассчитывается по специальной формуле ниже.

Площадь подошвы рассчитывается таким образом, чтобы основание с его поддерживающей нагрузкой не предполагало грунта. Не учитывайте показатели этого значения только при устройстве плитного фундамента, так как имеется достаточная площадь для распределения нагрузки. Но в этом случае устройство цоколя исключено.

Сопротивление грунта

Показатели стойкости каждого типа грунта зависят от глубины залегания его отложений, а также от показателей его плотности и пористости. С увеличением глубины увеличивается коэффициент сопротивления.

Следовательно, если планируется выполнение работ по фундаменту на глубину менее полутора метров, то сопротивление грунта необходимо рассчитывать по формуле

R 0 — расчетное сопротивление, которое можно определить. по таблице

H — показатель глубины заложения фундамента по нулевому уровню земли (см).

Также следует учитывать, что уровень влажности почвы влияет на сопротивление нагрузке. Поэтому не стоит игнорировать уровень прохождения грунтовых вод.

Понятно, что при работе самостоятельных расчетов тут придется приложить немало усилий. Поэтому для облегчения работы можно воспользоваться онлайн-калькулятором. Подробнее о расчете сопротивления грунта смотрите в этом видео:

Суммарная нагрузка на грунт

Важны показатели нагрузки на грунт будущего здания.При расчетах необходимо учитывать факторы:

  1. Суммарная нагрузка будущей конструкции с учетом примерной нагрузочной нагрузки. Обратите внимание, будет ли оборудован подвал. Для этого необходимо опираться на данные, представленные в таблице ниже.
  2. Общая нагрузка элементов, используемых в повседневной жизни, таких как камины, печи, мебель, люди и так далее.
  3. Сезонные нагрузки. Например, снежные покровы. Показатели для каждой климатической полосы по-разному.Так, для средней полосы — 100 кг / м 2 кровли, для южной — 50 кг / м 2, для северной — 190 кг / м 2.

Величина площади подошвы цоколя определяет показатели ширины траншеи для ленточного основания и площади опоры столбчатого или свайного фундамента. При возникновении затруднений с расчетом рекомендуем обратиться к онлайн-калькулятору.

Узнать на примере

Предлагаем рассмотреть процесс расчета на конкретном примере.Выполните расчеты фундамента дома размерами 6х8 м с устройством одной несущей стены внутри и без устройства подвала. О том, как самостоятельно рассчитать фундамент, смотрите в этом видео:

Обратите внимание, что это минимальный показатель, который обеспечит равномерное распределение нагрузки. Но, устраивая фундамент, учитывая ширину стен и другие показатели.

Итак, производя расчеты фундамента, несколько раз проследите за показателями.От того, насколько правильно произведены расчеты, зависит надежность и безопасность будущей конструкции. Также немаловажным фактором является расчет закупки материалов для работ по закладке фундамента.

Любое здание должно быть под фундаментом. Для постройки на долгие годы очень важно правильно рассчитать параметры фундамента. А чтобы все делать правильно, нужно знать определенные характеристики.


Расчет ширины

Для закладки фундамента здания важно, какой грунт на участке, на каком уровне находятся грунтовые воды, вес самого здания, насколько земля свободна.

Все проектные работы основаны на инженерных расчетах. Это сложные расчеты, поэтому для расчета обычно используют усредненные значения нагрузок.

Крыша:

  • шифер — 40-50 кг / м2;
  • рубероид — 30-50 кг / м2;
  • плитка — 60-80 кг / м2;
  • листовая сталь — 20-30 кг / м2.

Стены:

  • кирпич — 200-270 кг / м2;
  • железобетон — 300-350 кг / м2;
  • дерево — 70-100 кг / м2;
  • каркас с утеплителем — 30-50 кг / м2.

Sopor ≥ RDD / QNSp Где:

Sopor — нижняя опорная поверхность;

СДР. — вес здания;

QN.P. — несущая способность грунта

Несущая способность грунта — это способность грунта выдерживать нагрузку 1 см кв.

Для двухэтажного дома

SF — ширина фундамента,

ИЗ — величина сопротивления грунта;

ИН — величина, учитывающая меньшее значение веса почвы.

Расчет высоты

По дну фундамент следует выполнять не менее 20 см на земле, однако на практике при учете основного параметра — глубины грунта эта величина увеличивается до 30-35 см.

Чем глубже промерзание, тем больше должна быть высота фундамента. При промерзании до 3 м высота фундамента может достигать 1м.

Для двухэтажного дома выбор изголовья цоколя фундамента над землей совершенно не важен, перекрытия никоим образом не влияют на устойчивость или прочность здания.При строительстве руководствуются удобством входа в здание.

По нормам на входе должно быть не менее 3-х ступеней, а это возможно при оптимальном значении 35-40 см. Такой выступ выполняет еще одну функцию — защищает конструкции от постоянного воздействия грунта и атмосферных осадков. Также, чтобы вода не лишилась разрушительного воздействия на основание дома, по окончании строительства желательно сделать вокруг постройки.

Минимальным значением считается высота над землей — 35-40 см, но если фундамент выше этих значений, это допустимо.Единственное условие — высота выступа не должна превышать ширину фундамента.

Подведем итог: фундамент — это основная часть конструкции, от которой зависит долговечность здания. Поэтому необходимо ответственно подойти к его возведению, точно производя расчеты и придерживаясь существующих норм и правил в строительстве.

Только в этом случае возведенное здание будет надежным, прослужит долго и станет надежным убежищем.

Facebook.

Твиттер.

В контакте с

Одноклассники.

Google+

The Ultimate Building Foundation Guide

Что такое фундамент здания?

Фундамент здания — один из самых важных элементов любого проекта, даже если он не виден, когда дом или строение построено.

Фундаментом называется нижняя часть конструкции, которая предназначена для равномерного распределения веса нового здания и обеспечения прочной опоры.Крайне важно выбрать правильный тип фундамента и бетон — для типа почвы и области применения — поскольку ошибки могут иметь серьезные последствия и даже привести к сносу завершенного проекта. Взгляните на наше руководство по типам бетона и, если сомневаетесь, всегда обращайтесь за советом к эксперту, например, инспектору строительства или инженеру-строителю.

Строительные нормы и правила и фундаменты

Правильная установка фундамента вашего здания или пристройки с первого раза жизненно важна для достижения успеха.Это относится не только к типу фундамента, который вы используете, но и к ряду других факторов, таких как расстояние до границ, тип почвы, прилегающие конструкции, деревья, водостоки и коллекторы.

Как и в случае с любым другим проектом, получите совет и поддержку экспертов на раннем этапе, чтобы убедиться, что ваш проект соответствует всем применимым нормам и у вас не будет никаких неприятных потрясений в будущем.

Типы фундаментов в строительстве

Перед тем, как вы решите, какой тип фундамента вам нужен, стоит провести исследование почвы, поскольку грунтовые условия играют важную роль.Обычно это делается путем рытья ям в различных точках участка и использования результатов для предположения условий повсюду.

Фундаменты обычно делятся на две категории: мелкие и глубокие. Неглубокие фундаменты — наиболее распространенный тип, используемый для небольших зданий и жилых домов. Их глубина обычно меньше их ширины, и они обычно используются для фундаментов пристройки дома.

Более высокие коммерческие или жилые здания или здания, построенные на очень слабом грунте, потребуют глубокого фундамента, который переносит нагрузку конструкции через слабый грунт на более прочный грунт или скалу под ним.Предлагаем бетоны, подходящие для всех типов фундаментов.

Типы неглубоких фундаментов
Индивидуальные или изолированные фундаменты

Этот тип фундамента, также известный как фундамент с широким фундаментом или подушечным фундаментом, используется для поддержки одной колонны и имеет квадратную, прямоугольную или круглую форму. Они имеют одинаковую толщину и предназначены для несения и распределения сосредоточенных нагрузок. Размер рассчитан на нагрузку и грунтовые условия.

Комбинированная опора

Эти бетонные опоры обычно имеют прямоугольную форму и поддерживают две или более колонны, которые расположены так близко друг к другу, что их отдельные опоры могут перекрывать друг друга.

Ленточный фундамент

Ленточный фундамент используется для несущих стен, включая опоры для пристроек и зимних садов, а также фундаменты домов. Они также используются для размещения ряда близко расположенных столбцов. Более широкое основание этого типа фундамента распределяет вес по большей площади и обеспечивает лучшую устойчивость.

Плотный или матовый фундамент

Плотный или матовый фундамент — это большая плита, поддерживающая несколько колонн и стен. Этот тип фундамента распространяется по всей площади здания и используется, когда давление грунта низкое или когда колонны и стены расположены так близко, что отдельные опоры не подходят или не рентабельны.

Типы глубоких фундаментов
Свайные фундаменты

Свайные фундаменты используются, когда грунтовые условия вблизи поверхности не подходят для тяжелых нагрузок. Сваи забиваются в землю с помощью специального оборудования и заполняются бетоном перед добавлением грунтовой балки, чтобы обеспечить поверхность для строительства.

Просверленные валы или кессоны

Просверленные валы, также известные как кессоны, представляют собой фундаменты, залитые на месте. Колонна просверливается на необходимую глубину перед тем, как в отверстие опускается арматурная сталь, а затем заливается бетоном.

Строительный фундамент: пошаговое руководство по созданию бетонных оснований

Ваша готовая конструкция будет всегда настолько хороша, насколько хороша основа, на которой она построена, поэтому, если у вас есть какие-либо сомнения относительно того, какой тип фундамента использовать, получить квалифицированную консультацию у строительного инспектора или инженера-строителя. После того, как вы приняли решение, убедитесь, что у вас есть бетонное основание, следуя нашему пошаговому руководству:

Подготовьте землю

Неважно, насколько велика или мала ваша бетонная заливка, первый шаг — раз все соответствующие разрешения есть — это подготовить почву.Используйте деревянные колышки и веревку, чтобы разметить область, где будет заливаться бетон, оставив дополнительные 75 мм для размещения опалубки, которая будет удерживать влажный бетон на месте при его высыхании.

Затем выкопайте фундамент на необходимую глубину: для ленточных фундаментов это, как правило, ненарушенный, твердый грунт, а для отдельных опор и плит перекрытия необходимо предусмотреть достаточную глубину для основания основания (100 мм) и гидроизоляционной мембраны ( dpm), а также сам бетон.Это намного быстрее и проще с небольшим механическим экскаватором — если есть доступ. Убедитесь, что весь мусор, камни и растительный материал удалены, прежде чем выравнивать и уплотнять почву, чтобы создать ровное основание.

Затем добавьте основание и снова уплотните. Для большинства бытовых бетонных оснований, таких как приставные фундаменты, достаточно 100 мм основного заполнителя. Затем положите dpm, убедившись, что края загнуты вверх, чтобы образовался лоток, а все стыки перекрывались и заклеивались скотчем. Это защитит нижнюю часть бетона от подъема влаги и любых химических веществ, которые грунтовые воды могут ввести в контакт с бетоном, а также поможет предотвратить его слишком быстрое высыхание из-за попадания воды в основание, что улучшит окончательный результат. прочность и уменьшить вероятность его растрескивания.

Следующим шагом является создание опалубки, которая обычно изготавливается из хорошо опертых деревянных досок толщиной 25 мм, чтобы бетон оставался на месте до тех пор, пока он не схватился. Опалубка должна быть такой же глубиной, как бетонная плита.

Крайне важно использовать лазерный или спиртовой уровень для проверки ровности опалубки, поскольку это определяет конечный уровень бетона.

Заказ бетона

Как только площадка подготовлена, можно приступать к укладке бетона.Помимо типа фундамента, важно также знать, какой тип бетона использовать. Например, почвы, содержащие сульфаты, могут со временем разрушить бетон и вызвать реакцию расширения. Этого можно избежать, используя расчетные химические классы (DC), которые помогают обеспечить долговечность. Если вы не уверены, ознакомьтесь с нашими рекомендациями и / или обратитесь за советом к инженеру-строителю.

Вы также можете использовать калькулятор бетона, чтобы решить, сколько бетона нужно заказывать.Он запросит основную форму области — квадрат / прямоугольник, прямоугольный треугольник, части круга — и размеры (длину, ширину и глубину), чтобы вы могли оценить необходимый вам объем. Если вам нужно оценить сложную область, вы можете построить вычисления, сложив вместе разные формы. Необходимая вам глубина бетона будет зависеть от его использования: например, опоры для пристроек должны быть толщиной не менее 200 мм, а глубина около 100 мм должна быть достаточной для основания сарая.

Также нужно учесть необходимость заказа бетононасоса. Использование насоса идеально, когда вы имеете дело с большими объемами бетона или когда время ограничено, и у вас нет рабочей силы для использования тачки (вы можете перекачивать около 1 м3 бетона в минуту). Вам также потребуется использовать насос, если автобетоносмеситель не может подойти достаточно близко к зоне заливки или доступ к вашему объекту ограничен, под землей, внутри существующего здания или на высоте.

Заливка бетона

Время не на вашей стороне, поскольку бетон обычно начинает уходить в течение двух часов после смешивания.Фактическое время будет зависеть от типа бетона и температуры окружающей среды: в холодную погоду бетон может затвердеть вдвое дольше; в жаркую погоду время схватывания можно сократить до 30 минут.

В результате бетон необходимо будет выгрузить и выровнять как можно быстрее, поэтому убедитесь, что у вас есть все необходимые инструменты под рукой, включая грабли / лопату для перемещения бетона и его грубого выравнивания, а также прямое брус для утрамбовки бетона и устранения воздушных карманов.Бетон обычно достаточно влажный, чтобы его можно было протянуть вокруг траншеи с помощью граблей (мы бы рекомендовали консистенцию S4 для заполнения траншеи), прежде чем поверхность будет выровнена и утрамбована для удаления любого захваченного воздуха. Наиболее эффективно это достигается с помощью вибрационной кочерги подходящего размера. Когда поверхность утрамбована до размеченного уровня, ее можно разгладить и выровнять обычной ручной теркой.

Важно убедиться, что на территории достаточно места для грузовика: им около 9.5 метров в длину, три метра в ширину и четыре метра в высоту с диаметром поворота около 17,5 метров и весом до 32 тонн. Автобетоносмесители имеют надставные пандусы, которые могут достигать примерно трех или четырех метров, поэтому, если бетон не может быть выгружен в различных точках на участке, вам может потребоваться бетононасос.

Если вы используете тачки, убедитесь, что у вас есть рабочая сила для ускорения работы, так как 1 м3 бетона заполнит около 30-40 тачек! Дорожки к заливке должны быть расчищены и уложены доски, чтобы справиться с любыми склонами или неровностями земли.

Не рекомендуется укладывать бетон в любых неблагоприятных погодных условиях, но, если это неизбежно, следует учесть несколько моментов. Минимальная температура воздуха для заливки бетона составляет 3 ° C, чтобы предотвратить образование льда внутри смеси, что может снизить прочность бетона. Вы также никогда не должны заливать лед или иней, поэтому, если это кажется вероятным, защитите основание изолирующими одеялами или разморозьте его с помощью обогревателей перед заливкой, или спросите о нашем ассортименте бетона Fast Track.

Можно заливать бетон под дождем, если земля хорошо дренируется и нет бассейнов с дождевой водой. После заливки накройте брезентом или пленкой, пока она застынет. Сильный дождь повредит поверхность бетона, поэтому, если внешний вид важен, убедитесь, что есть укрытие, защищающее от дождя, пока вы не будете готовы нанести окончательную отделку.

Бетон будет достаточно влажным при заливке, поэтому можно использовать лопату или грабли, чтобы примерно выровнять бетон. Затем кусок дерева с прямыми краями можно использовать для утрамбовки бетона, устраняя любые воздушные карманы.Повторная утрамбовка приведет к получению достаточно гладкой поверхности, но можно использовать стальной шпатель, поскольку бетон начинает затвердевать для более тонкой отделки. Стоит отметить, что гладкий бетон может быть довольно скользким, поэтому часто предпочтительнее «грубая» утрамбовка или обработка щеткой.

Отверждение бетона

Важно, чтобы бетон не высыхал слишком быстро, поскольку он затвердевает, поскольку это может привести к образованию слабой / пыльной поверхности. Самый простой способ добиться этого — сохранить плиту влажной, накрыв ее пластиковой пленкой, убедившись, что края герметичны, чтобы предотвратить эффект аэродинамической трубы.Это особенно важно при температуре выше 20 ° C или при сильном ветре, который может высушить поверхность. Кроме того, если температура может упасть ниже 4 ° C, следует использовать морозное покрывало или что-то подобное для изоляции плиты и защиты поверхности от мороза. Более подробную информацию о бетоне для холодных погодных условий можно найти здесь.

Последующие работы должны быть возможны в течение 48 часов, хотя стоит проконсультироваться с вашим поставщиком бетона, и лучше всего оставить опалубку на 72 часа, чтобы избежать возможных повреждений краев бетона.Строительный инспектор может также настоять на проверке бетонного фундамента перед укладкой любых кирпичей или блоков, поэтому убедитесь, что вы проверили это, прежде чем начинать следующий этап. Бетон набирает полную прочность за 28 дней.

Калькулятор длины развертки арматуры

Обновлено 11.07.14

ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ДАННОЕ ЛИЦЕНЗИОННОЕ СОГЛАШЕНИЕ НА ПРИМЕНЕНИЕ ВЕБ-САЙТА («СОГЛАШЕНИЕ») ПЕРЕД ДОСТУПОМ ИЛИ ИСПОЛЬЗОВАНИЕМ ПРИЛОЖЕНИЯ.ДОСТУП К ПРИЛОЖЕНИЮ ОЗНАЧАЕТ ВАШЕ ПРИНЯТИЕ
СЛЕДУЮЩИЕ УСЛОВИЯ. ЕСЛИ ВЫ НЕ ПРИНИМАЕТЕ УСЛОВИЯ НАСТОЯЩЕГО СОГЛАШЕНИЯ, ВЫ НЕ ДОЛЖНЫ ДОСТУПАТЬ ИЛИ ИСПОЛЬЗОВАТЬ ДАННОЕ ПРИЛОЖЕНИЕ.

ДОПОЛНИТЕЛЬНО ИЗЛОЖЕННЫЕ НИЖЕ УСЛОВИЯ, КОТОРЫЕ ОТНОСЯТСЯ К ВАШЕМУ ИСПОЛЬЗОВАНИЮ ПРИЛОЖЕНИЯ, ИСПОЛЬЗОВАНИЕ ВАМИ ДАННОГО ВЕБ-САЙТА РЕГУЛИРУЕТСЯ И ПОДГОТОВЛЯЕТСЯ УСЛОВИЯМ
И УСЛОВИЯ СИЛЬНОГО ПОЛЬЗОВАТЕЛЬСКОГО СОГЛАШЕНИЯ SIMPSON И НАШЕЙ ПОЛИТИКИ КОНФИДЕНЦИАЛЬНОСТИ.

ПОЖАЛУЙСТА, СМОТРИТЕ КАТАЛОГИ КОМПАНИИ И ДРУГУЮ ИНФОРМАЦИЮ, ДОСТУПНУЮ НА ЭТОМ ВЕБ-САЙТЕ, ДЛЯ ДОПУСТИМЫХ НАГРУЗОК, ПРАВИЛЬНЫХ КОМПОНЕНТОВ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, ПРАВИЛЬНЫЕ КРЕПЕЖИ, ИНСТРУКЦИИ ПО УСТАНОВКЕ, УСЛОВИЯ ПРОДАЖИ, СТРОИТЕЛЬНЫЙ КОДЕКС ОТЧЕТА ОБ ОЦЕНКЕ И ДРУГАЯ ВАЖНАЯ ИНФОРМАЦИЯ
О ПРОДУКЦИИ КОМПАНИИ.ДЛЯ ПОЛУЧЕНИЯ КОПИИ ЭТИХ КАТАЛОГОВ ИЛИ ЕСЛИ У ВАС ЕСТЬ ВОПРОСЫ, ОБРАЩАЙТЕСЬ К ВАШЕМУ ПРЕДСТАВИТЕЛЮ SIMPSON STRONG-TIE ИЛИ НАПИШИТЕ ИЛИ ПОЗВОНИТЕ
КОМПАНИЯ В:

SIMPSON STRONG-TIE COMPANY INC.
5956 W. LAS POSITAS BLVD.
PLEASANTON, CA 94588
(800) 999-5099

Ограниченная лицензия

В соответствии с условиями настоящего Соглашения Simpson Strong-Tie Company Inc.(«Компания») предоставляет вам ограниченное, неисключительное, личное, непередаваемое,
несублицензируемое право и лицензия на доступ и использование Приложения. Компания не предоставляет вам никаких других прав или лицензий в отношении
Заявление.

Ограничения

Вы не можете: (1) изменять, переводить, реконструировать, декомпилировать, дизассемблировать или создавать производные работы на основе Приложения или любой его части, или определять
или пытаться определить любой исходный код, алгоритмы, методы или технологии, реализованные в Приложении или любой его части; (2) продавать, сдавать в аренду или сдавать в аренду Приложение
за плату или плату; (3) заявлять, что Приложение или любая его часть принадлежит любой стороне, кроме Компании; (4) удалять или изменять любые уведомления о правах собственности,
ярлыки, отметки или идентифицирующая информация любого рода в Приложении; (5) включать Приложение или любую его часть в любое другое приложение или продукт; (6)
использовать Приложение или любую его часть (включая, помимо прочего, названия продуктов Simpson Strong-Tie, номенклатуру, номера моделей или любые другие товарные знаки) для ссылки
для или облегчения выбора любых продуктов, кроме продуктов Simpson Strong-Tie; или (7) использовать Приложение для любых целей, кроме как в соответствии с
условия настоящего Соглашения.

Компания сохраняет за собой все права, титулы и интересы в Приложении, включая, помимо прочего, все патентные права, авторские права, товарные знаки и коммерческую тайну в отношении и
к Приложению, любой его части или копии, а также любой производной работы, независимо от формы или носителя, на которых или на которых оригинал или другие копии могут впоследствии
существовать.Для целей настоящего Соглашения. Вы соглашаетесь предпринять любые действия, обоснованно запрошенные Компанией, для подтверждения, поддержания, обеспечения соблюдения или защиты любого из вышеуказанных прав.
Вы не должны предпринимать никаких действий, чтобы поставить под угрозу, ограничить или каким-либо образом вмешиваться в собственность и права Компании в отношении Приложения или любого производного инструмента.
Работа. Несанкционированное копирование или использование Приложения или любой его части или несоблюдение вышеуказанных ограничений приведет к автоматическому прекращению этого
лицензию и предоставит Компании другие средства правовой защиты.Эта лицензия не является продажей оригинальной или резервной копии. Если какие-либо работы Компании, защищенные авторским правом
воспроизводятся или отображается их содержимое, вы должны включить легенду «Copyright © 2014 Simpson Strong-Tie Company Inc. Все права защищены».

Нет гарантии

КОМПАНИЯ НЕ ДАЕТ НИКАКИХ ГАРАНТИЙ В ОТНОШЕНИИ ПРИЛОЖЕНИЯ.ПРИЛОЖЕНИЕ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ» И СО ВСЕМИ ОШИБКАМИ. КОМПАНИЯ НЕ ГАРАНТИРУЕТ, ЧТО ПРИЛОЖЕНИЕ
БУДЕТ БЕЗ ОШИБОК ИЛИ ОШИБКИ БУДУТ ИСПРАВЛЕНЫ.

ВЫ ПРИЗНАЕТЕ, ЧТО КОМПАНИЯ НЕ КОНТРОЛИРУЕТ ВАШЕ ИСПОЛЬЗОВАНИЕ ПРИЛОЖЕНИЯ, И КОМПАНИЯ НЕ ГАРАНТИРУЕТ ДЕЙСТВИЯ ИЛИ РЕЗУЛЬТАТЫ, КОТОРЫЕ МОГУТ БЫТЬ ПОЛУЧЕНЫ.
ПРИ ИСПОЛЬЗОВАНИИ ПРОГРАММЫ.ВЫ НЕСЕТЕ ВСЕ РИСКИ И ОТВЕТСТВЕННОСТЬ ЗА ИСПОЛЬЗОВАНИЕ ПРОГРАММЫ.

КОМПАНИЯ НЕ ДАЕТ И ВЫ НЕ ПОЛУЧАЕТЕ ЗАЯВЛЕНИЙ, ГАРАНТИЙ ИЛИ УСЛОВИЙ, ЯВНЫХ, ПОДРАЗУМЕВАЕМЫХ, ЗАКОНОДАТЕЛЬНЫХ ИЛИ ЯКОМЕННО РАСШИРЕННЫХ В ЛЮБОМ ОБЩЕНИИ С ВАМИ. КОМПАНИЯ
ОСОБЕННО ОТКАЗЫВАЕТСЯ: (1) ОТ ЛЮБЫХ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ КОММЕРЧЕСКОЙ ЦЕННОСТИ, ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ, РАБОЧИХ УСИЛИЙ, ТОЧНОСТИ, НАЗВАНИЯ, БЕСПЛАТНОГО УДОВОЛЬСТВИЯ, НЕТ
ОБЯЗАТЕЛЬСТВА, ОТСУТСТВИЕ ЛИГЕНЗИЙ И НАРУШЕНИЯ ПРАВ; (2) ГАРАНТИИ ИЛИ УСЛОВИЯ, ВОЗНИКАЮЩИЕ В РЕЗУЛЬТАТЕ СДЕЛКИ ИЛИ ИСПОЛЬЗОВАНИЯ ТОРГОВЛИ, И (3) ГАРАНТИИ ИЛИ УСЛОВИЯ ДОСТУПА
РАБОТА ПРИЛОЖЕНИЯ БУДЕТ БЕЗОШИБОЧНОЙ ИЛИ БЕСПЕРЕБОЙНОЙ.

ВЫШЕУКАЗАННЫЕ ИСКЛЮЧЕНИЯ МОГУТ НЕ ПРИМЕНЯТЬСЯ К ВАМ, ТАК КАК В НЕКОТОРЫХ ГОСУДАРСТВАХ НЕ ДОПУСКАЕТСЯ ИСКЛЮЧЕНИЕ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ. КРОМЕ ТОГО, ВЫ ТАКЖЕ МОЖЕТЕ ИМЕТЬ ДРУГИЕ ПРАВА, ОТЛИЧАЕМЫЕ ОТ
ГОСУДАРСТВО ГОСУДАРСТВУ.

Заявление об ограничении ответственности

ДАННОЕ ПРИЛОЖЕНИЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ ТОЛЬКО ОБУЧЕННЫХ ПРОФЕССИОНАЛОВ.ДАННОЕ ПРИЛОЖЕНИЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ ТОЛЬКО В СВЯЗИ С ПРОДУКЦИЕЙ КОМПАНИИ. THE
ЗАЯВКА НЕ ЯВЛЯЕТСЯ ЗАМЕНАМИ ПРОФЕССИОНАЛЬНОГО СУЖДЕНИЯ. ДАННОЕ ПРИЛОЖЕНИЕ ПРЕДНАЗНАЧЕНО ДЛЯ ПОМОЩИ В ВЫБОРЕ ПРОДУКЦИИ И НЕ ЯВЛЯЕТСЯ ЗАМЕНАМИ НЕЗАВИСИМОГО ДИЗАЙНА.
ИЛИ ПРОВЕРКА НА СТРЕСС, БЕЗОПАСНОСТЬ И УДОБСТВО. ВЫ ДОЛЖНЫ ПОДТВЕРДИТЬ ВСЕ РЕЗУЛЬТАТЫ, ССЫЛАЯСЬ НА ВСЕ ПРИМЕНИМЫЕ СТРОИТЕЛЬНЫЕ КОДЫ ГОСУДАРСТВА, МЕСТНЫЕ ПОПРАВКИ И ВСЮ ДРУГУЮ ИНФОРМАЦИЮ.
НЕОБХОДИМО СДЕЛАТЬ, ВКЛЮЧАЯ БЕЗ ОГРАНИЧЕНИЙ ТЕКУЩИЙ КАТАЛОГ И ВЕБ-САЙТ SIMPSON STRONG-TIE.ИЗ-ЗА БОЛЬШОГО РАЗНООБРАЗИЯ ПОТЕНЦИАЛЬНЫХ ПРИЛОЖЕНИЙ ДЛЯ ПРИЛОЖЕНИЯ
И ПРОДУКТЫ, КОМПАНИЯ НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА РЕЗУЛЬТАТЫ, ПОЛУЧЕННЫЕ ПРИ ИСПОЛЬЗОВАНИИ ПРИЛОЖЕНИЯ. ЛИЦА, ИСПОЛЬЗУЮЩИЕ ПРИЛОЖЕНИЕ, ЯВЛЯЮТСЯ
ОТВЕТСТВЕННОСТЬ ЗА НАДЗОР, УПРАВЛЕНИЕ И КОНТРОЛЬ ЗА ПРИЛОЖЕНИЕМ. НАСТОЯЩАЯ ОТВЕТСТВЕННОСТЬ ВКЛЮЧАЕТ, НО НЕ ОГРАНИЧИВАЕТСЯ, ОПРЕДЕЛЕНИЕ НАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ
ПРИЛОЖЕНИЕ, ФАЙЛЫ, ТАБЛИЦЫ, ЧЕРТЕЖИ И ИНФОРМАЦИЯ И ВЫБОР ДРУГИХ ПРОДУКТОВ, ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ И МАТЕРИАЛОВ ДЛЯ ДОСТИЖЕНИЯ НАЗНАЧЕННЫХ РЕЗУЛЬТАТОВ.ЛИЦА, ИСПОЛЬЗУЮЩИЕ
ПРИЛОЖЕНИЕ ТАКЖЕ ОТВЕЧАЕТ ЗА УСТАНОВЛЕНИЕ АДЕКВАТИВНОСТИ НЕЗАВИСИМЫХ ПРОЦЕДУР ДЛЯ ПРОВЕРКИ НАДЕЖНОСТИ И ТОЧНОСТИ ЛЮБОЙ ПРОДУКЦИИ, ВКЛЮЧАЯ ВСЕ ПРОДУКТЫ.
ВЫБРАТЬ ПРИЛОЖЕНИЕМ.

Ограничение ответственности

НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ, ВКЛЮЧАЯ ПОТЕРЮ ДАННЫХ ИЛИ ИНФОРМАЦИИ ЛЮБОГО ВИДА, ПОТЕРЮ БИЗНЕСА, ПОТЕРЯ ПРИБЫЛИ, ПРЕРЫВАНИЕ БИЗНЕСА, СТОИМОСТЬ
ПОКРЫТИЕ ИЛИ ЛЮБЫХ ДРУГИХ ОСОБЫХ, СЛУЧАЙНЫХ, КОСВЕННЫХ ИЛИ КОСВЕННЫХ УБЫТКОВ, ВЫЗВАННЫХ НАСТОЯЩИМ СОГЛАШЕНИЕМ ИЛИ ИСПОЛЬЗОВАНИЕМ ИЛИ НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАТЬ ПРИЛОЖЕНИЕ, ОДНАКО ВЫЗВАННЫЕ И
ПО ЛЮБОМУ ТЕОРИИ ОТВЕТСТВЕННОСТИ (ПО ДОГОВОРУ, ДОГОВОРУ, ВОЗМЕЩЕНИЮ ИЛИ Иным образом).ДАННОЕ ОГРАНИЧЕНИЕ ДЕЙСТВИТЕЛЬНО ДАЖЕ В СЛУЧАЕ, ЕСЛИ КОМПАНИЯ ИЛИ ЛЮБОЙ ДИСТРИБЬЮТОР СЛУШАЛИ
ВОЗМОЖНОСТЬ ТАКОГО ПОВРЕЖДЕНИЯ. ВЫ ПРИЗНАЕТЕ, ЧТО ОСНОВАНИЕ ПОЛУЧЕНИЯ ДАННОЙ ЛИЦЕНЗИИ БЕЗ РОЯЛТИ ОТРАЖАЕТ ЭТО РАСПРЕДЕЛЕНИЕ РИСКОВ. ЕСЛИ ВЫ ПОЛУЧИЛИ ДАННУЮ ЛИЦЕНЗИЮ В
СОЕДИНЕННЫЕ ШТАТЫ, НЕКОТОРЫЕ ШТАТЫ НЕ ДОПУСКАЮТ ОГРАНИЧЕНИЯ ИЛИ ИСКЛЮЧЕНИЯ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ПОЭТОМУ ВЫШЕУКАЗАННОЕ ОГРАНИЧЕНИЕ МОЖЕТ НЕ ОТНОСИТЬСЯ К ВАМ.

Срок действия и прекращение

Предоставленная здесь лицензия действует до прекращения ее действия.Эта лицензия автоматически прекращает свое действие, если вы не соблюдаете ее условия.

Последствия прекращения действия

Прекращение действия настоящего Соглашения Компанией не означает отказ от любого нарушения настоящего Соглашения и не освобождает вас от какой-либо ответственности за нарушение вашего
обязательства по настоящему Соглашению.Компания не несет ответственности перед вами за ущерб любого рода в результате расторжения настоящего Соглашения в соответствии с его условиями, и
прекращение действия настоящего Соглашения Компанией не наносит ущерба любым другим правам или средствам правовой защиты Компании в соответствии с настоящим Соглашением или применимым законодательством.

Компенсация

Принимая настоящее Соглашение, вы соглашаетесь защищать, освобождать от ответственности и оградить Компанию, ее должностных лиц, сотрудников, агентов, дочерние и аффилированные компании от любых прямых,
косвенный, случайный, особый, косвенный или примерный ущерб, возникший в результате нарушения вами настоящего Соглашения, использования Приложения или
любое действие или бездействие с вашей стороны.

Переуступка

Настоящее Соглашение не может быть передано вам полностью или частично, добровольно, в силу закона или иным образом, без предварительного письменного согласия Компании. Предмет
в соответствии с предыдущим предложением, права и обязанности сторон по настоящему документу являются обязательными и действуют в интересах сторон и их соответствующих правопреемников.
и назначает.Любая попытка уступки, кроме как в соответствии с этим разделом, не имеет юридической силы.

Делимость

Если применение какого-либо положения настоящего Соглашения к каким-либо конкретным фактам или обстоятельствам будет признано недействительным или не имеющим исковой силы арбитражной комиссией или
суд компетентной юрисдикции, то: (а) действительность и исковая сила такого положения применительно к любым другим конкретным фактам или обстоятельствам и действительность
другие положения настоящего Соглашения никоим образом не будут затронуты или нарушены этим, и (b) такое положение должно выполняться в максимально возможной степени, чтобы
осуществить намерение сторон и реформировать без дальнейших действий сторон в той мере, в какой это необходимо для того, чтобы сделать такое положение действительным и имеющим исковую силу.

Взаимоотношения сторон

Ничто, содержащееся в настоящем Соглашении, не должно рассматриваться и толковаться как создание совместного предприятия, партнерства, агентства, найма или фидуциарных отношений между
стороны. Ни одна из сторон или их агенты не имеют никаких полномочий связывать другую сторону в каком бы то ни было отношении, и отношения сторон таковы, и
всегда будет время для независимых подрядчиков.

Форс-мажор

Компания не несет ответственности и не несет никакой ответственности за любую задержку или невыполнение в случае непредвиденных обстоятельств или причин, выходящих за рамки разумных
контроль, включая, помимо прочего, стихийные бедствия, землетрясение, пожар, наводнение, эмбарго, трудовые споры и забастовки, беспорядки, войны, новизну производства продукции или другие
непредвиденные проблемы разработки продукта и действия гражданских и военных властей.

Полнота соглашения

Настоящее Соглашение представляет собой полное соглашение между сторонами относительно предмета настоящего Соглашения и заменяет все предыдущие или одновременные заявления,
обсуждения, предложения, переговоры, условия, соглашения и сообщения, устные или письменные, между сторонами, касающиеся предмета настоящего
Соглашение и все прошлые деловые отношения или отраслевые обычаи.Никакая поправка или модификация любого положения настоящего Соглашения не имеет силы, если только в письменной форме и
подписано должным образом уполномоченным лицом Компании и вами.

Общие

Настоящее соглашение регулируется законами штата Калифорния, включая Единый торговый кодекс, без ссылки на принципы коллизионного права.Этот
Соглашение представляет собой полное соглашение между сторонами и заменяет любые другие сообщения или рекламу в отношении Приложения и сопутствующих
документация. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь в письменной форме со службой поддержки клиентов Simpson Strong-Tie.

Принятие условий

Используя Приложение, вы соглашаетесь с условиями настоящего Соглашения.Приложением должны пользоваться только опытные дизайнеры. Как пользователь вы
несет ответственность за обеспечение точности ваших данных в Приложении. Все выходные данные должны быть проверены на точность квалифицированным специалистом по проектированию перед использованием продукта.
Выбор продукта в Приложении должен включать тщательный просмотр последней версии каталога и веб-сайта Simpson, чтобы гарантировать правильный выбор и продукт.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
