Как правильно установить дымоход в бане

Есть два типа дымоходов по способу установки.

Внутренний — располагается в бане и выводится через крышу. Тепло от дымовых труб нагревает воздух в помещении. Не портится от осадков и перепадов температуры.

Фотография: v-banyu.ru

Внешний — устанавливается снаружи и соединяется с печью через стену. Не уменьшает площадь, может устанавливаться после завершения строительства и отделки здания. Сложнее в установке, чем внутренний — нужен дополнительный крепёж к стене. Не нарушает интерьер, но может портить внешний вид фасада.

Фотография: stroy-podskazka.ru

Наши дымоходы можно устанавливать и через крышу, и по улице

Определите, где будет стоять печь с учётом требований пожарной безопасности. Если дымоход в крыше попадает в балки, посмотрите, можно ли обойти балку с помощью колен 45 градусов или нужно поменять расположение печи.

Подготовьте отверстия в стене.

Соедините элементы в таком порядке:

адаптер для присоединения дымохода к печи;

одноконтурная труба (моно) для распределения тепла;

шибер-задвижка для регулировки тяги;

переходник моно-термо для перехода с одноконтурной трубы на трубы с изоляцией;

проходной фланец — в перекрытие. Вокруг него должен оставаться воздушный зазор в 3–5 см. Заполните его негорючим материалом, базальтовой ватой или керамзитом. Между потолком (стеной) и фланцем проложите базальтовый картон;

трубы с изоляцией, которые оканчиваются конусом — заглушкой, закрывающей изоляцию;

дефлектор — защитный дымовой зонт с искрогасителем;

гидроизоляция RES, если дымоход идёт через крышу.

Скрепите между собой элементы дымохода хомутами и промажьте жаростойким герметиком. Хомуты не дают трубам «двигаться» при нагревании. Расстояние между хомутами должно быть одинаковым. Труба не должна прогибаться.

Если дымоход идет через крышу, нужно крепить его к зданию, так как дымоход подвержен ветровой нагрузке.

Если дымоход идёт через стену, то первым уличным элементом используйте тройник со сливом конденсата — он возникает из-за перепада температуры. Тройник расположите на монтажной площадке и прикрепите к стене.

Дымоход вдоль стены закрепите кронштейнами. Если дымоход высокий (независимо от того, как идёт), сверху прикрепите растяжками к крыше. Следуйте правилу: 2 метра дымохода — одно крепление.

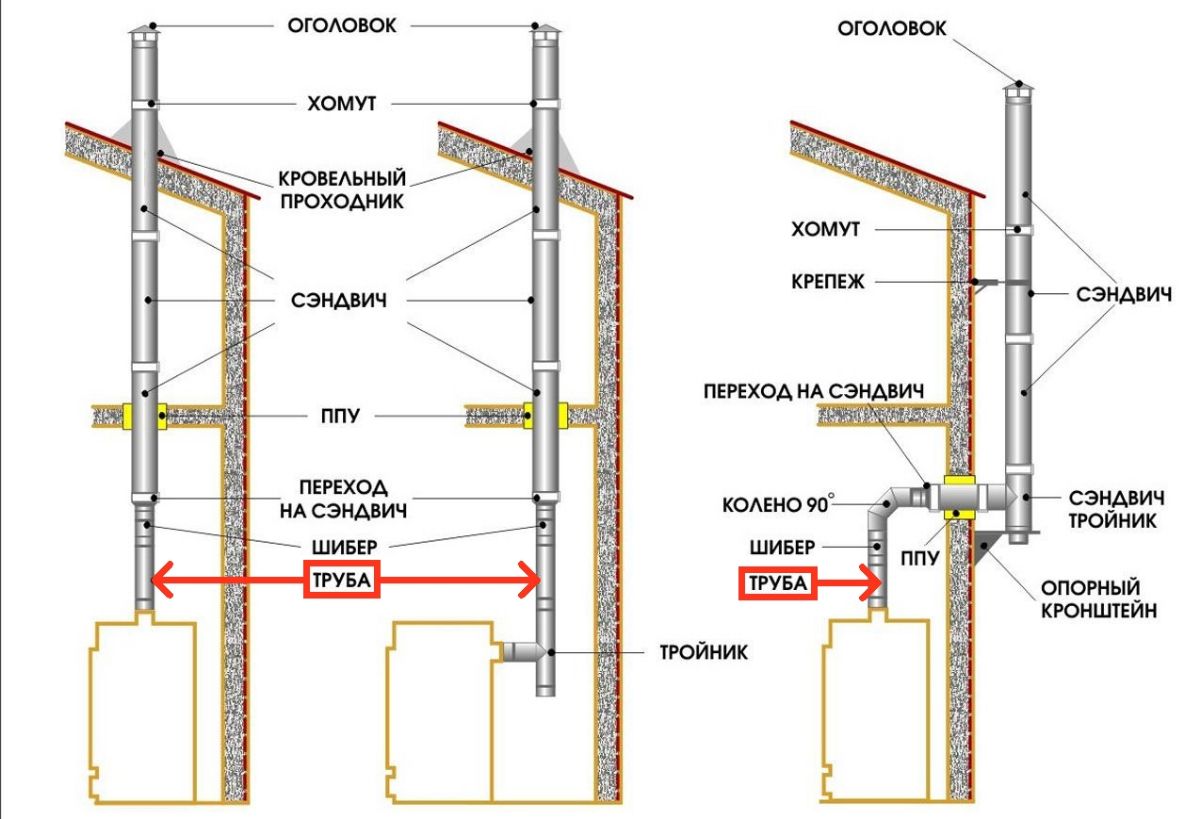

Схема установки дымохода из нержавеющей стали:

Общие правила установки дымоходов

Участок дымохода, проходящий через перекрытие, не должен иметь стыков.

На стену около дымохода вдоль первой голой трубы установите лист минерита.

Диаметр дымохода должен соответствовать диаметру патрубка печи или быть больше. Заужение запрещено. Высота должна быть не менее 3 м и выше конька здания на 0,5 м. Уровень дымоотводящего канала должен находиться выше конька крыши, иначе может появиться обратная тяга (дым пойдет в помещение).

Горизонтальные и наклонные участки дымохода уменьшают тягу, поэтому, по возможности, их лучше не применять.

Элементы дымохода монтируйте снизу вверх, так как дымоход опирается на печь.

Недопустимо соприкосновение дымового канала с коммуникациями (проводкой, газовой трубой).

Длина горизонтальных участков дымохода не должна превышать 1 метр, иначе тяга будет ухудшаться.

Загерметизируйте соединения. Иначе возникнут значительные теплопотери и будет образовываться большое количество конденсата, который может повредить отопительную систему. Утеплённый дымоход состоит из внешней и внутренней трубы, между которыми — слой утеплителя.

Длина дымовой трубы должна быть не менее 3 метров.

Дымоход должен иметь не более трёх поворотов.

Полная инструкция

Фотография: v-banyu.ru

Фотография: stroy-podskazka.ru

Наши дымоходы можно устанавливать и через крышу, и по улице

Подготовьте отверстия в стене.

Соедините элементы в таком порядке:

адаптер для присоединения дымохода к печи;

одноконтурная труба (моно) для распределения тепла;

шибер-задвижка для регулировки тяги;

переходник моно-термо для перехода с одноконтурной трубы на трубы с изоляцией;

проходной фланец — в перекрытие. Вокруг него должен оставаться воздушный зазор в 3–5 см. Заполните его негорючим материалом, базальтовой ватой или керамзитом. Между потолком (стеной) и фланцем проложите базальтовый картон;

трубы с изоляцией, которые оканчиваются конусом — заглушкой, закрывающей изоляцию;

дефлектор — защитный дымовой зонт с искрогасителем;

гидроизоляция RES, если дымоход идёт через крышу.

Если дымоход идет через крышу, нужно крепить его к зданию, так как дымоход подвержен ветровой нагрузке.

Схема установки дымохода из нержавеющей стали:

Общие правила установки дымоходов

Участок дымохода, проходящий через перекрытие, не должен иметь стыков.

На стену около дымохода вдоль первой голой трубы установите лист минерита.

Горизонтальные и наклонные участки дымохода уменьшают тягу, поэтому, по возможности, их лучше не применять.

Элементы дымохода монтируйте снизу вверх, так как дымоход опирается на печь.

Недопустимо соприкосновение дымового канала с коммуникациями (проводкой, газовой трубой).

Длина горизонтальных участков дымохода не должна превышать 1 метр, иначе тяга будет ухудшаться.

Длина дымовой трубы должна быть не менее 3 метров.

Дымоход должен иметь не более трёх поворотов.

Полная инструкция

«/>

Требования к установке печи и дымохода в бане

Любые печи в бане должны быть установлены в соответствии с требованиями нормативных документов. Какие правила пожарной безопасности применяются для таких печей? Не редко используют и самодельные печи для бани, к которым инструкции не прилагаются, но устанавливаться они все равно должны по правилам… Какие нормативы использовать?

Стены и конструкции возле печи

В месте установки печи в бане пол, стены и потолок должны быть не горючими, или защищены слоями теплоизоляции и негорючего материала….

Расстояние от печи до стен и других конструкций, сделанных из горючих материалов должно быть не менее 50 см.
Защита стен от нагревания, в месте установки печи, может быть выполнена негорючим материалом или кирпичной кладкой толщиной от 5 см. Высота защитного слоя должна быть не менее уровня, где начинается двухконтурный дымоход.

Отдельные печи оборудованы печным тоннелем для размещения в стене, а их дверца находится в соседнем помещении. В таком случае стена, через которую проходит печной тоннель, должна быть сделана из негорючих материалов на высоту не менее 2,0 метров, с расстоянием от печи до горючих конструкций не менее 0,5 метра.

Пол и потолок в месте размещения печи

Пол под печью должен быть огражден теплоизолятором толщиной от 5 см, который должен быть покрыт металлическим листом от 1 мм толщиной.

Защитные слои на полу должны выступать за габариты печи (проекцию) не менее чем на 10 см с каждой стороны, а спереди более чем на 50 см.

Потолок над печью может быть сделан из горючих материалов. В этом случае он должен защищаться негорючим слоем.

Расстояние от потолка с горючими элементами до печи должно быть не менее 1,0 метра.
Если потолок сделан из негорючих материалов, то это расстояние допускается 0,8 метра.

Установка дымовой трубы, ее высота

В дымовой трубе должно создаваться разрежение не менее 5 Па. Рекомендуемая высота дымовой трубы – не менее 5,0 метра. Но, в любом случае, окончание трубы должно быть выше зоны ветрового подпора, согласно схеме.

Диаметр трубы должен быть не меньше дымоотводящего патрубка печи. Или в соответствии с техническими требованиями изготовителя печи.

Кирпичный дымоход в здании должен соответствовать СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», а соединение дымоотводящей трубы печи с этим дымоходом делается трубами из нержавеющей стали толщиной не менее 0,8 мм.

Если дымовой канал из тяжелых материалов, опирающийся на фундамент, отсутствует (что бывает в большинстве случаев), то допускается применять насадной дымовой канал, опирающийся на печь, и сделанный из труб из нержавеющей стали, при этом температура исходящих газов не должна превышать 500 град, что предусматривается производителями печи.

Требования к стальному дымовому каналу

Чаще с банными печами применяются стальные дымоотводящие трубы, сделанные по типу «сендвич», со слоем негорючего утепления. К таким трубам предъявляются следующие требования.

Трубы дымохода должны теплоизолироваться негорючим теплоизолятором таким образом, чтобы внутри них не достигалась точка росы. Это задается производителем, если применяются многослойные трубы с теплоизолятором.
Насадной дымовой канал должен быть вертикальным, но может иметь изгибы (не более 2 шт.) на угол меньше чем 30º от вертикали со смещением в сторону не более 1,0 м.

Если кровля бани выполнена из горючих материалов, на дымовой трубе должен быть установлен зонт-оголовок с искрогасителем из нержавеющей сетки с отверстиями не более 5×5 мм и не менее 1×1 мм.
Конструкции из горючих материалов должны отстоять от дымохода минимум на 0,5 метра.
При прохождении кровли дымоходом должна применяться специальная пожарная разделка или проходной фланец, монтируется в соответтсвии с требованиями приложения к СНиП 41-01-2003.
Стыки на дымоходе не должны закрываться конструкциями, чтобы их можно было осмотреть.

Какие нормативы должны выполняться при установке печи в бане

Правила пожарной безопасности, утвержденные постановлением правительства РФ №390 от 25.04.2012 г.).
СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
Правила производства трубопечных работ. Утверждены постановлением ЦС 9817-95 Аппараты бытовые, работающие на твёрдом топливе;
ГОСТ 53321-2009 Аппарат теплогенерирующие, работающие на различных видах топлива. Требования пожарной безопасности.

После установки печи, она должна быть принята в эксплуатацию комиссией с участием представителей пожарной охраны, с составлением акта, т.е. должно быть документально подтверждено ответственными лицами, что нарушений не имеется…

Установка дымоходов: виды, нормы монтажа, нюансы

Как установить дымоход. Какого вида они бывают. Нормы установки коаксиального дымохода. Установка в баню и дымоходы для газовых котлов.

Правильный выход продуктов горения является, пожалуй, основным требованием для нормальной работы агрегатов обогрева, а также необходимым условием для обеспечения безопасности в доме. Неправильная установка дымоходов и безответственный подход к процессу сборки может стать причиной задымленности помещения, возникновения обратной тяги и, наконец, пожара.

Дымоход – неотъемлемая часть любого отапливаемого помещения. Он представляет собой вертикальную трубу, где создается естественная тяга. С ее помощью все продукты сгорания, которые образовались в процессе функционирования системы отопления, свободно выводятся в атмосферу.

Какие же основные параметры хорошего дымоотвода?

Качественное сжигание топлива
Активный прогрев стенок
Идеальная тяга
Преодоление порога образования конденсата
Прочность
Удобство

Материалы, которые используются в изготовлении устройства, могут быть самыми разными. Широкое распространение получили керамические, сварные, кирпичные и нержавеющие отводы. Каждый из них имеет свои плюсы и минусы.

Дымовая труба из кирпича считается наиболее огнеупорной и практичной, но в процессе эксплуатации на внутренних стенках постепенно оседает копоть, что приводит к снижению тяги. Установка керамического канала – весьма трудоемкий и тяжелый процесс, поскольку внутри проходят металлические стержни, придающие конструкции прочность. Зато такие дымоотводы устойчивы к атмосферным явлениям и конденсату. Сварные приборы обходятся дешево, но “боятся” коррозии, а стальные нержавеющие – хотя дороговаты, зато универсальны.

В любом случае, при монтаже конструкции из любого материала необходимо руководствоваться основными правилами ВДПО:

Дымовые трубы отопительных агрегатов, которые предназначены для твердого топлива, должны обеспечивать полное выведение газов
Для каждого отопительного агрегата или печи должен отводиться свой дымовой канал
Дымоходы должны монтироваться строго вертикально, без малейших уступов и изменения сечения
Ширина сечений отопительного агрегата и дымоотводящего патрубка должны соответствовать друг другу
Дымари для печей должны быть не менее 5 метров в высоту
Конструкции из металла должны быть изготовлены из специальной легированной стали не менее 1мм, которая обладает высокими антикоррозийными качествами
Звенья надсадных труб не должны соединяться в чердачных или междуэтажных перекрытиях
Дымовое приспособление должно иметь очищающее устройство от отложения сажи
Места примыкания каналов к горючим конструкциям здания должны быть отделены негорючим материалом
Пересечения дымовыводящих приборов перекрытий из горючих материалов должны быть разделены горизонтальными разделками

Высота дымохода над кровлей

Величина возвышения трубы может зависеть от многих факторов. К ним можно отнести наличие рядом с отапливаемым зданием более высоких сооружений, материал кровли, соседние пристройки. При монтаже следует учитывать, что дымовой отвод должен быть:

Над плоской кровлей – не менее 50 см
Над коньком крыши – не менее 50 см, при условии расстояния 1,5 м от края конька
Не ниже конька крыши, при условии нахождения дымаря на расстоянии 1,5-3 м от конька
Не ниже линии, проложенной под углом 10 градусов от конька, и расположения прибора на расстоянии более 3 м от конька

Коаксиальный дымоход: нормы установки

Сегодня существуют отопительные котлы, которые уже оборудованы принудительной системой тяги и специальным вентилятором. Выработанные газы, в этом случае, выводятся через коаксиальный механизм. Его устройство достаточно простое.

Оборудование состоит из двух труб, одна из которых производит забор воздуха снаружи, а другая отводит отработанные газы. Существует два вида коаксиальных отводов — вертикальный и горизонтальный. Достоинствами таких сооружений являются высокие показатели КПД отопительных агрегатов, экономность, высокая огнеупорность, хорошая система отвода конденсата, небольшой вес и удобство эксплуатирования.

Все установочные работы должны проводиться квалифицированными специалистами. Они не только в совершенстве знают, как установить дымоход, но и руководствуются общепринятыми нормами монтажа подобных устройств (СНиП 2.04.08-87) и “Правилами безопасности в газовом хозяйстве“:

Ввод газопровода совершается непосредственно в помещение с тепловыми агрегатами
Оптимальное давление природного газа при подаче — 0,003 МПа
Отвод дымовых газов регламентируется нормами СНиП 2.04.05–91
Удаление газов разрешается через наружную стену здания, если теплогенераторы имеют функцию принудительного удаления газов

Перед началом работ следует ознакомиться с технической документацией и инструкцией по монтажу устройства, поскольку конструкция коаксиальных приспособлений отличается от остальных.

Особенности монтажа дымоходов в банях и саунах

Дымящая печь в бане является основным объектом дискомфорта для человека. Продукты сгорания могут изрядно подпортить нервы и здоровье, а также повредить мебель и отделку парной. Чтобы избежать задымленности помещения и значительных материальных трат, необходимо правильно организовать систему отведения дыма.

Установка дымохода в баню должна проводиться с учетом всех нормативов, а также особенностей строения. Поскольку речь идет о помещении с высокой температурой, то материал должен быть максимально жаропрочным. Не стоит выдумывать множество поворотов и изгибов. Самая простая форма дымового канала будет работать эффективнее.

К вопросу размера банного дымохода следует подойти со всей ответственностью. Именно высота и диаметр, а точнее их соотношение, будет играть решающую роль в силе тяги, которая все время должна присутствовать в трубе. Диаметр зависит от мощности оборудования и от выходного патрубка, а высота – от типа кровли, но быть не менее 5 метров.

Существуют и некоторые особенности. Например, горизонтальные части конструкции не нужно делать длиной больше 1 м. Горячий воздух всегда стремится вверх, а широкие горизонтальные участки могут стать причиной снижения тяги и быстрого отложения сажи.

Если в бане планируется кирпичный вариант вывода продуктов горения, то план кладки следует составить таким образом, чтобы добиться максимальной гладкости внутренних стенок трубы и герметичности швов.

Важным моментом является изоляция. От ее качества будет зависеть эффективность работы и безопасность. К примеру, негорючая минеральная вата будет отличной отсечкой в местах соприкосновения дымаря с легковоспламеняющимися элементами здания (деревянные балки, отделка и пр.)

Выведение дыма из газового котла

Основные требования к дымоходу:

Диаметр прибора должен строго соответствовать параметрам, указанным в инструкции
Сечение дымоходного отверстия котла и самого канала должны быть одинаковыми
Дымоход должен быть выше конька кровли, как минимум на 0,5 м
Рекомендуется установка цилиндрических конструкций из нержавеющей стали с системой для очистки
Запрещается использование поворотов и изгибов (больше 3 шт. ) на пути продуктов сгорания
Участок, соединяющий котел и начало дымового отвода, не должен превышать 250 мм.

Качественная установка дымоходов для газовых котлов является основой эффективной службы отопительного оборудования и безопасности. Сегодня практически каждый современный котел имеет автоматику, которая перекрывает подачу газа в случае ухудшения тяги. Но подключать самому отопительную технику к дымоотводу не стоит, пусть этим займутся профессионалы.

Дымоход в бане своими руками: как правильно его сделать и установить трубы в банной печи

Содержание

Перед тем как приступить к монтажу, ознакомьтесь, как правильно произвести установку трубы дымохода в бане своими руками. Процесс во многом зависит от того, насколько грамотно вы сможете подобрать конструкцию, опираясь на параметры печи и объемы парной.

Кроме того, необходимо осознанно подойти к выбору материала, набора элементов и способа установки. А также в этой статье мы расскажем про основные конструктивные особенности дымоходных систем, и проблемы, которые могут возникнуть при неправильном монтаже.

Конструктивные особенности дымоотвода для парной

Дымоход представляет собой вертикальную конструкцию, смонтированную внутри бани или на фасаде здания. Ее основная задача состоит в отведении продуктов сгорания топлива со скоростью, достаточной для поддержания естественной тяги в печи.

Грамотно спроектированная конструкция обеспечивает быстрый нагрев бани, поддержание необходимого микроклимата в парной и экономного расходования топлива.

Наиболее частые проблемы дымоотводных каналов: Чрезвычайно сильная тяга, что приведет к быстрому прогоранию топлива без соответствующего нагрева парной. Слишком слабая тяга. В топку попадает неполноценное количество кислорода, вследствие чего прерывается процесс горения, а затем падает теплопроводность печи.

Грамотный монтаж дымоотвода является гарантом вашей собственной безопасности и максимально долговременным сроком эксплуатации.

Выбор материала для дымохода в бане

На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.

Асбестоцементная труба

Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.

Черный металл

Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа, а также требует сооружение фундамента.

Кирпичный дымоход

Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.

Керамические дымоходы

Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.

Нержавеющая сталь

Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

Наша продукция

Стекло

Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.

Какие трубы используют

Надо знать, что от того, каким образом будет выполнен монтаж дымохода банной печи, зависит вероятность пользования баней без угрозы для вашего здоровья.

Схема монтажа дымоотвода бывает двух конфигураций: внутренняя и внешняя. В зависимости от этого подбираются элементы дымохода.

Виды монтажа: где устанавливать

Установка может происходить на кронштейнах через стену или по прямой через крышу.

В первом случае вся система выносится в стену, а затем поднимается, примыкая к бане, но не проходя сквозь нее. Это смотрится более эстетично, при этом есть следующие плюсы:

не задействуется свободное пространство парной;

нет риска обжечься о сталь или камень;

меньше вероятность возникновения пожара;

проще – не надо делать отверстие через весь чердак;

случаи задымления обнаружить легче, а также отследить общее состояние.

Но при этом:

увеличиваются потери тепла, так как фактически сразу пар попадает наружу;

сам монтаж сложнее из-за необходимости соблюдения размеров стыковки отверстия в стене и частей изделия;

нагрев трубы больше в силу того, что газы отходят в горизонтальном направлении. При таком расположении увеличивается сопротивление топочных газов при движении по каналу;

по количеству элементов данный вариант дороже на 10%, чем обычный.

При монтаже дымоотводящих систем по прямой через крышу дымоход располагается прямо, без изгибов, он отходит от котла и направляется вверх, где пересекает потолок и выходит с обратной стороны кровли. Достоинства такого подключения:

Устойчивая тяга за счет расположения дымовой трубы ближе к коньку крыши.

Сборник для конденсата находится в тепле, поэтому его прочистной карман сухой и чистый. Это продлевает срок службы.

Не образуются мостики холода в стенах, теплоизоляция не нарушается.

Устойчивость дымоотводящего канала выше за счет креплений к кровле. Сами крепежи можно выбрать дешевле, чем для варианта на фасаде.

Эстетичность сооружения не портится боковыми выводами дыма.

На улице находится лишь малая часть конструкции, которая портится со временем от снега и дождя. Осмотреть и очистить большую часть можно, не покидая здания.

Можно использовать неутепленные части дымоотвода, которые находятся внутри бани.

Данный вариант проще и дешевле в монтаже на 10%, чем при выводе через стену.

Дымовые газы идут вверх, нет препятствия для их выхода. Нагрев меньше, чем при горизонтальном соединении, так как сопротивление потокам дыма минимально.

При этом есть и слабые стороны:

Вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.

Потери тепла через крышу. Герметичность восстанавливается при обустройстве гидроизоляции до проведения покрытия.

Уменьшение полезной площади, так как по требованиям безопасности вокруг печной трубы для бани ничего не должно быть.

Увеличение расходов на изменение крыши и потолка парной, в частности, после окончания чистовой отделки.

При повреждении целостности дымоотводящей конструкции происходит задымление бани.

Подтеки конденсата и накапливаемая сажа портят внешний вид крыши.

Возможны ожоги от нагретых частей при нештатных ситуациях.

При принятии решения о способе монтажа требуется учесть следующие нюансы:

размеры постройки – если очень маленькие, то логично сделать выносную конструкцию;

парилка строится с нуля или в старом помещении – в первом случае можно сразу продумать вопрос изоляции;

нужно ли отапливать соседние комнаты.

Внешнее размещение

Внешнее устройство дымового канала является более затратным и трудным в монтаже. Это связано с повышенными требованиями к соблюдению размеров стыковки отверстия в стене и частей изделия. При наружном монтаже требуется применять двустенные дымоходы во избежание образования конденсата и возникновения пожара. Именно внешние конструкции являются наименее воспламеняемыми, поскольку дым моментально направляется наружу, а не циркулирует по трубе, располагающейся в здании. Плюсом такой системы можно отметить отсутствие необходимости делать отверстие в потолочном перекрытии и крыши и экономия внутреннего пространства. При этом вероятность отравления угарным газом сводится к минимуму.

Внутреннее размещение

Главным достоинством внутреннего расположения дымоотвода является легкое обеспечение тяги в дымоходной конструкции, которое достигается вертикальным направлением отходящих газов. В данной конструкции основная часть будет располагаться во внутренней части здания, что дает возможность банному помещению нагреваться существенно быстрее. Однако, с точки зрения пожаробезопасности, такая конструкция более опасная, так как заметить задымление в потолочном перекрытии или на чердаке гораздо сложнее.

Можно ли произвести монтаж сэндвич-дымохода в бане своими руками

Применение такой конструкции позволяет предотвратить и защитить помещение от возможных пожаров. Благодаря утеплителю температура нагревания трубы обычно не выходит.

Существует определенная последовательность, сопутствующая проведению правильной самостоятельной сборки. Четкое соблюдение правил и рекомендаций производителя, гарантия бесперебойной работы дымоотводной системы.

На что следует обратить внимание при монтаже дымохода в бане

Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.

Как выбрать размер и форму дымоотвода

Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.

Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.

Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.

Диаметр трубы

Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:

цилиндрическая – 1 к 10;

прямоугольная – 1 к 1,5.

Для кирпичных дымоходов минимальный диаметр сечения должен составлять 140х140 мм.

Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.

Высота дымоотвода

По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.

Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».

Общие рекомендации по монтажу

Необходимо максимально подробно изучить информацию о том, как правильно сделать трубу дымохода в бане и все детали, касающиеся его установки, ведь от его качества будет зависеть надежность, срок эксплуатации, работоспособность и, прежде всего, ваша безопасность. Любая, казалось бы, незначительная ошибка может спровоцировать необратимые последствия.

Сначала нужно ознакомиться с главными указаниями специалистов и инструкцией (если есть в наличии).

Подготовительный этап

Следует предварительно защитить участки прохождения дымового канала сквозь перекрытия. Пошаговое руководство для этого этапа установки дымохода в баню своими руками выглядит следующим образом:

Подготовка проходной трубы. Требуется заполнить ее наружность базальтовой ватой.

Далее, нужно произвести изоляцию внутренней части узла – определитесь с точкой монтажа на перекрытии и подготовьте отверстие нужной формы.

На участке сопряжения с потолком распределите еще один теплоизоляционный слой и затем приступайте к устройству разделки.

Обязательно оставьте небольшой зазор между проходным узлом и дымовым каналом.

Работы на крыше

Данный этап начните с разборки кровли:

Необходимо определить размеры как с внутренней, так и с внешней области крыши с учетом кровельного ската (наклона).

Прорежьте внутри крыши отверстие. Для этого с двух краев обшейте области проемов металлическими листами, толщина которых должна составлять 0,5 (мм). Нужно сделать 4 отверстия величиной 450 на 450 (мм), методом квадратного сечения. Масштаб зависит во многом от переходника.

для прохода дымохода через крышу используется крышная разделка или мастер-флэш. Их основная задача – герметизация прохода, защита от попадания влаги.

Обратите внимание: мастер-флэш необходимо заводить под верхний край кровли во избежание образования течи. Также стык с трубой пройти герметиком и закрепить все кровельными саморезами.

Проход через стену

Предлагаем вам ознакомиться более подробно с двумя схемами монтажа с подробным описанием.

В случае монтажа построениям дымохода для бани своими руками с боковым выводом процесс производится следующим образом:

1 вариант монтажа

Проход через стену, снаружи бани. Выбирая дымоход для дровяной печи в баню, необходимо остановиться на трубе из нержавеющей стали толщиной 0,8 мм. На патрубок печи (если она у вас металлическая) устанавливаем адаптер (является стартовым элементом при сборке по конденсату), потом одностенную трубу не менее 0,5м или теплообменник натрубный (если вы планируете иметь горячую воду в помывочной). На теплообменник ставим шибер. О необходимости шибера мы расскажем в отдельной статье.

Далее на шибер ставим колено под 90°, на него ставим старт-сэндвич для перехода с одностенной трубы на двустенную, а потом трубу сэндвич 1,0 м. Если у вас стена не широкая, то можно поставить трубу 0,5 м.

Важный момент: для прохождения стен и потолочных перекрытий необходимо обязательно использовать сэндвич.

Участок прохождения стены (как и потолка) является самым пожароопасным в бане, поэтому необходимо серьезно подойти к оснащению данного узла. Мы предлагаем устанавливать ППУ (потолочно-проходной узел) внутри парной, снаружи проем закрывается экраном (листом из нержавеющей стали). Если же стена у вас широкая, тогда потребуется второе ППУ для установки снаружи. В ассортименте компании Феррум имеется ППУ различной комплектации. Мы подробнее расскажем в отдельной статье по данному элементу.

В проходной узел необходимо неплотно уложить каолиновую вату или листы технической минеральной ваты слоем в 5-7 см, для того чтобы снять «лишнее» тепло. Больше закладывать вату не нужно, так как это может привести к перегреву сэндвича. Далее снаружи бани к трубе крепим сэндвич-тройник. Снизу тройника устанавливаем конденсатоотвод. Сверху к тройнику закрепляем сэндвич трубы 1,0 м количеством от 3 штук и более в зависимости от высоты бани.

Учитывая вес двустенных дымоходов вам потребуется снизу установить монтажную площадку и консоль для укрепления комплекта. Для устойчивости сверху к стене бане крепим дымоход стеновым хомутом. Финальным элементом основной трубы будет оголовок.

Следующим этапом работ будет подключение водяного бака на 75 л к теплообменнику, но об этом мы расскажем отдельно.

Особые указания:

После того как вы проверили, что все элементы дымохода на месте, хорошо садятся друг на друга, мы рекомендуем перед установкой стыки промазать силиконовым герметиком на 150°.

Все модули при монтаже крепятся внутрь предыдущего элемента узким концом (по конденсату).

Не забываем, что все стыки сэндвич трубы, колена, тройника и адаптера необходимо скрепить хомутами. Все эти элементы имеются в широком ассортименте в линейке Феррум, прайс на которую можно найти на сайте.

Длины элементов дымохода необходимо подбирать с расчетом, чтобы соединение не оказалось внутри перекрытий.

Если в дымоходе имеется тройник, то его необходимо обязательно ставить на площадку монтажную с креплением. Расстояние между площадками должно составлять не менее 5,0 м друг от друга.

Для прохождения перекрытий необходимо обязательное использование потолочно-проходного узла.

2 вариант монтажа

Внутренняя локализация дымохода. По набору элементов данный вариант почти не отличается от первого. Обязательно для прохождения потолочного перекрытия использовать сэндвич трубу.

Дополнительным элементом при монтаже внутри бани является крышная разделка.

Изготовление и установка защитного (проходного) короба своими руками

Сделать 4 металлических листа масштабом 50 на 50 (см) с вырезанным (посередине) отверстиями в соответствии с размером трубы.

Посредством сварочного аппарата соединить друг с другом имеющиеся листы или скрепить саморезами.

Получившийся в результате металлический короб утеплить при помощи базальтовой ваты, поверх предыдущего слоя сделать покрытие из фольги.

В короб вставляется труба. Устанавливается короб в потолочных переходах, фиксируется шурупами.

Затем закрепите на поверхности крыши стальной лист с предварительно вырезанным отверстием под дымоход.

Сбор конструкции дымоотвода

Когда печь располагается не четко под потолочным проемом, употребляется колено (отвод). Но не стоит злоупотреблять его количеством, поскольку внутри может скапливаться копоть и гарь.

Поверх крепится оголовок, который можно самостоятельно соорудить простым способом. Но все же рекомендуется приобрести готовый вариант.

Внешняя труба конструируется следующим образом:

Вначале к стене крепится колено, а только потом основное устройство.

В стену крепится уже готовый защитный короб, наполненный керамзитом, от которого наружу поднимается главная часть.

Затем, с внешней стороны помещения на нее крепится тройник. Каждую из деталей сцепляют поочередно.

Закрепление: как правильно установить трубу дымохода в бане

По завершении сборки дымохода закрепите тройник на монтажную площадку и плотно сожмите хомутами все имеющиеся стыки. На последнюю трубу (сэндвич) одевается конус, на конус одевается зонт или дефлектор, для предотвращения попадания атмосферных осадков и ветрового запирания дымового канала.

Трубу выше кровли более чем на 1,5 метра укрепляют хомутом обжимным под растяжку.

Монтаж дымоотвода

В потолочном или стеновом покрытии прорезается окно размером не менее 50х50 см. В данное отверстие монтируется проходной узел с отверстием равным диаметру трубы, плюс 3-5 мм, для свободного монтажа, который нужно закрепить специальными металлическими крепежами в заранее проделанные отверстия, после чего, скрепив со стеной. Затем в защитный короб вставляется труба. Со стороны чердачного помещения засыпьте металлический короб керамзитом. В качестве декоративного элемента по итогам монтажа можно использовать защитный экран из нержавеющей стали, который повышает пожаробезопасность.

Завершение монтажных работ

Далее, когда вы завершили процесс установки, обязательно снимите дополнительное покрытие с труб и вместо него нанесите огнеупорный герметик.

Ошибки при устройстве дымохода в бане

Сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.

Расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.

Применение материалов, строго противопоказанных для использования в качестве дымоотвода, поскольку некоторые из них могут спровоцировать возгорание.

Недостаточная высота дымохода.

Группирование сразу нескольких дымоходных конструкций в одну.

Произвольный расчет масштаба и диаметра материалов.

Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.

Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.

Дымоход для бани своими руками: какой лучше

Безусловно, печка – это самый важный элемент любой бани. Ну а для того, чтобы печка функционировала хорошо, нужно обеспечить правильный дымоход для бани, поскольку париться там, где продукты сгорания попадают внутрь – это, как минимум, небезопасно. А чтобы исключить все возможные недочеты, лучше всего обустроить дымоход в баню своими руками.

Сделать дымовую трубу отвода не представляет большой сложности, особенно при умении пользоваться нужными для этого инструментами.

Прежде чем монтировать дымоход для бани своими руками, стоит узнать о разновидностях его конструкций, о его оптимальных параметрах и особенностях эксплуатации. Только при наличии этих знаний дымоход будет смонтирован надежно и безопасно.

Трубы дымоходы разделяют на две категории: внутренние и внешние. Установка трубы в бане и крепеж внутренних труб проще, более того, они менее пожароопасны. При внешнем дымоходе тепло будет уходить быстрее, так как такая труба располагается снаружи стены. Но любые недостатки обоих видов дымоходов вполне просто корректируются посредством установки качественной изоляции. При этом выбирая, какой дымоход для бани лучше, следует помнить, что внутренняя дымоходная система позволит поддержать постоянно высокую температуру и сэкономит печное топливо, поэтому ее монтаж является более выгодным.

Монтаж дымохода для бани

Решая проблему того, какой дымоход выбрать для бани, нужно учитывать тот факт, что характеристика дымовой трубы зависит, в первую очередь, от материала, из которого она изготовлена, и от вида трубы. Если сооружение бани сделано из кирпича, то дымоход может быть сделан из кирпича, так и из металла и керамической трубы для дымохода. Возможно также и создание комбинированного варианта с использованием двух и более материалов. Но если основная часть конструкции состоит из металла, то система вывода отработанных газов должна быть металлической или керамической.

Сегодня кирпичный дымоход для бани монтируется все реже, что может быть связано с некоторой сложностью его возведения и обслуживания (прочитайте: «Кирпичный дымоход своими руками»). Именно поэтому все чаще применяются сборные типы конструкции, которые гораздо проще в установке и уходе и лучше сохраняют тепло. Их строительство можно выполнить и без серьезных навыков строительства.

Сборные комплекты дымоходов для бани состоят из следующих элементов:

Ни в коем случае нельзя забывать об изоляции во время устройства дымохода для бани. Она состоит из особого межэтажного переходника и существенно большей, чем сам дымоход, сэндвич трубы, только так установка сэндвич дымохода пройдёт успешно. Образовавшееся между ними пространство заполняется материалом, обеспечивающим защиту от лишнего тепла, поскольку чрезмерно высокие температуры могут нанести существенный вред. Этим же материалом (чаще всего им выступает керамзит или минеральная вата) заполняется и пространство переходника (прочитайте также: «Монтаж дымохода — основные требования»).

Особенности монтажа банного дымаря

Устанавливая дымоход для бани собственноручно, нужно понимать, как правильно сделать дымоход в бане и обязательно соблюдать ряд правил, которые объясняются теми или иными признаками материалов. В первую очередь, это относится как к самим материалам, так и к составным частям стояка. Причиной такого количества условий являются очень высокие температуры, а ввиду того, что часто материалом для строительства выступает дерево, следует придерживаться и экологических, и санитарных норм, и правил пожарной безопасности.

Для обеспечения успешного монтажа нелишним будет следовать следующим важным рекомендациям:

Согласно всем правилам, стоит монтировать дымоход для бани из кирпича, из черного или оцинкованного металла или из керамики. Алюминиевые и асбестоцементные трубы для дымохода применять не стоит из соображений касательно техники пожарной безопасности, а вот оцинкованные трубы для дымохода прекрасно подойдут.

Отводной канал лучше всего изолировать огнестойкими экологическими материалами, в этом случае подойдут керамзит и каменная вата. Их температура горения существенно превышает вырабатываемую внутри печи температуру.

Теплоизоляцией выступают материалы, облицованные фольгой.

Нужно убедиться в том, что внешняя часть дымаря никак не соприкасается с элементами стены, перекрытий и крыши, поскольку высокая температура может стать причиной возгорания кровли. Печное пространство можно обшить листовым металлом для дополнительной надежности.

Труба дымоход для бани сэндвич тоже заполняется керамзитом или базальтовой ватой (прочитайте: «Дымоход сэндвич своими руками»).

При выводе трубы через крышу важно проследить, чтобы расстояние между ней и кровельным материалом не было очень малым. Добиться этого можно с помощью особого кожуха из металла.

Для уплотнения стыков между системными частями применяется особая фольга или алюминиевый скотч.

Параметры дымохода для бани

При устройстве банного дымохода очень важно четко следовать всем тем стандартам, которые относятся к его размеру и форме. Лучшей формой канала принято считать цилиндрическую форму, так как вывод отработанных газов через нее наиболее простой. Что касается размера, то лучше всего, если она будет соответствовать отверстию прохода и высоте банного дымоотвода.

Мощность печи напрямую влияет на диаметр и сечение дымохода.

Для входных отверстий прямоугольных и квадратных дымоходов существуют следующие параметры:

140×140 миллиметров для печей с мощностью до 3,5 кВт;

140×200 миллиметров для печей с мощностью 3,4 – 5,2 кВт;

140×270 миллиметров для печей с мощностью 5,2 – 7,2 кВт.

Круглое отверстие конструкции должно быть равно входному печному устройству. Здесь работает лишь одно правило: минимальная площадь трубы для каждого из киловатта мощности должна составлять 8 см² (прочитайте также: «Установка печной трубы на крыше»).

Высоту конструкции рассчитывают, исходя из высоты всего строения, особенностей крыши и размеров близлежащих сооружений. Но самое главное значение здесь принадлежит высоте находящейся над крышей строения трубы.

Правила установки дымохода для бани

Дымоход для бани устанавливается согласно следующим нормам:

На высоте 0,5 метра над кровельным коньком при условии, если расстояние от трубы до конька составляет 1,5 метра.

На одном уровне с коньком или слегка выше него при условии, если расстояние от трубы до конька составляет 1,5 – 3 метра.

Если расстояние от трубы до конька составляет более 3 метров, то трубу нужно прокладывать немного выше линии, проведенной от конька под углом, равным 10° относительно горизонта.

На плоской крыше дымарь должен иметь высоту 1 метр.

Растяжками фиксируется та труба, которая превышает уровень крыши на 1,5 метра.

Детальные инструкции с видео и фото по устройству дымохода для бани предлагаются на специализированных строительных сайтах в Интернете, которые можно легко найти. Читайте также: «Нет тяги в печи: причины».

Как сделать проход трубы для дымохода своими руками, подробнее на видео:

Дополнительные советы по установке дымохода в бане

В самом начале подготавливается дымоходное отверстие. Важно перед выводом трубы приготовить защитные металлические листы, так как воздействие высокой температуры негативно скажется на состоянии стен и потолка. Читайте также: «Как почистить дымоход в бане».

Все стыки заклеиваются алюминиевым скотчем. Кровля защищается фартуком из металла.

<br />

После сборки всех элементов начинается процесс устройства системы дымохода. Поскольку все части конструкции просты в соединении, выполнить это не составит большого труда.

Дымоход для бани: правила монтажа

Устройство бани требует тщательного планирования и соблюдения правил монтажа. Традиционным материалом постройки считается древесина, что создает определенные риски для пожарной безопасности. В целях их снижения печь и дымоход для бани проектируют и устанавливают с учетом множества нюансов и предписаний.

Содержание:

Материал для банного дымохода

Выбор материала для дымоходной трубы зависит не только от предпочтений заказчика, но и от объективных факторов. К таковым относят взаимодействие различных материалов, выбранную систему отопления и тип топлива, объемы помещения, конструктивные особенности здания.

Монтаж дымохода в бане выполняется из следующих материалов:

кирпич – традиционный вариант, долго держит тепло, экологичен, подходит для большинства интерьеров, однако требователен к фундаменту и монтажу, накапливает сажу и тяжело совмещается с некоторыми вариантами отопительного оборудования;
керамика – как и кирпич имеет преимущества по привлекательности и теплоемкости, устойчива к воздействию влаги и кислот, дает хорошую тягу за счет круглого сечения, имеет гладкую поверхность, при этом также требовательна к фундаменту и отличается дороговизной всех комплектующих;
огнестойкое стекло – современный дорогостоящий вариант, облегчающий обслуживание и минимизирующий риски возгорания или пропуска дыма;
асбест – рекомендован только для наружных дымоходов из-за вредных веществ, выделяемых при нагреве, дешевый, с небольшим сроком службы из-за повышенной влагопроницаемости;
сталь – относительно недорогой и простой в сборке вариант, хорошо сочетается с современными типами отопительного оборудования.
нержавеющая сталь – более привлекательный вариант за счет своей долговечности. В некоторых случаях используют и черное железо. Оно обходится дешевле, однако сложнее в монтаже из-за значительного веса.

Схема монтажа

Установка дымохода в бане для печки выполняется по одной из следующих схем:

внутреннее дымоотведение – дымоход монтируется от печи вверх через перекрытия и крышу;
внешний дымоотвод выводится через стену на улицу.

Каждый вариант имеет свои преимущества и недостатки. Дымоходная труба внутри помещения занимает полезную площадь и в зависимости от материала может по-разному влиять на привлекательность внешнего вида. При этом для нее нужно пробивать перекрытия и кровлю, что нарушает их целостность и герметичность.

Примеры наших работ

Однако внутренний дымоотвод обеспечивает дополнительный обогрев за счет собственной теплоемкости. Внешний же выводит часть потенциального тепла на улицу, освобождая полезную площадь. При этом в регионах с сильными заморозками такая система дымоотведения не рекомендована из-за перепадов температур и конденсатообразования.

В ряде случаев схема дымохода для бани может быть комбинированной. Часть дымохода оставляют внутри и только под потолком выводят его через стену. Это позволяет сохранить тепло от дымоходной трубы внутри помещения и не прорезать верхние перекрытия. Однако важно учитывать, что чем меньше горизонтальных участков, тем лучше тяга.

Правила установки дымохода в бане

Конструктивно дымоход из нержавеющей стали состоит из следующих элементов:

колена – соединения различных участков дымоходной трубы под углом;
заглушки – элементы ревизии, обеспечивающие доступ к очистке и обслуживанию дымохода;
тройники – соединения, предусматривающие наличие заглушки;
ППУ – потолочно-проходной узел, обеспечивает теплоизоляцию трубы при переходе через стену или крышу, наполняется огнеупорными материалами;
сэндвич – дополнительное утепление для наружных частей дымоотвода;
хомуты – элементы соединения, скрепляющие сборные системы;
кронштейны – поддержка дымохода, закрепляемая на стене.

Схожие элементы присутствуют и в керамических конструкциях. Кирпичные системы дымоотведения монтируются по аналогичным схемам с поправкой на тип материала и конструктивные особенности.

Проектирование

Правильная установка дымохода в бане в обязательном порядке подразумевает тщательное проектирование. На этом этапе важно:

определиться с размещением систем отопления и дымоотведения с учетом удобства, конструктивных особенностей постройки;
выбрать сечение дымоходного канала, оно не может быть меньше патрубка и составляет обычно от 140 до 270 мм;
рассчитать высоту дымоотвода с учетом технических характеристик отопительного оборудования и особенностей бани;
оборудовать ближайшие от расположения печи стен защитными экранами из огнеупорных материалов.

При расчете высоты учитывают и конфигурацию крыши. Рекомендованное значение – полметра между коньком и оголовком. Однако в данном вопросе важно учитывать и расстояние до конька.

Отдельно обращают внимание на выбор дымоходного сечения. Круглый вариант считается оптимальным. Кирпичные кладки делают с квадратным или прямоугольным каналом. Подобная форма формирует завихрения по углам и снижает тягу. Для ее улучшения рассматривают варианты с гильзованием нержавейкой. Такой способ снижает и внутреннюю шероховатость каналов, не позволяя саже накапливаться.

Процесс монтажа

Монтаж банных дымоходов выполняется с учетом выбранного материала, типа конструкции и предписаний пожарной безопасности. В данном вопросе выделяют следующие рекомендации:

горизонтальные участки трубы должны быть не длиннее метра, по возможности их избегают;
сборные конструкции монтируют поэтапно, с параллельным закреплением кронштейнами, дымоход не должен опираться исключительно на печь;
участки дымохода, проходящие через неотапливаемые чердаки, а также выходящие на улицу, требуют дополнительного утепления;
теплоизоляция металлических дымоходных труб выполняется негорючими материалами;
стыки сборных конструкций обрабатывают герметиками, соединения делают по конденсату.

Также важно правильно оборудовать потолочно-проходной узел. Его делают из металлического короба, расстояние между дымоходом и перекрытием должно варьироваться в пределах 10-30 см в зависимости от материалов. Данное пространство наполняется огнестойкими керамзитом или минватой. При переходе через кровлю требуется дополнительная герметизация, а для аналогичного узла в стене – дополнительная теплоизоляция.

Установка печей и дымоходов в бане

Монтаж печи и установка дымохода в бане требует тщательного планирования и соблюдения всех предписаний по технологии сборки и пожарной безопасности. Для этого требуется изучение технической документации, а также выполнение расчетов с учетом выбранной системы отопления, конфигурации постройки и дымоотведения.

Оптимальным вариантом считается привлечение специалистов. Это можно сделать и для консультирования еще на этапе строительства бани. В этом случае ряд аспектов, включая фундамент под кирпич или керамику, можно реализовать заранее. Специалист даст рекомендации по выбранной системе отопления, обратит внимание на нюансы монтажа и сложности.

Компания «Дымоход Мастер» занимается устройством печей и дымоходов в загородных домах и банях по Санкт-Петербургу и области. Клиентам предоставляется полный спектр услуг от консультаций и рекомендаций до монтажа любого типа конструкций. Все заказы выполняется индивидуально, с учетом пожеланий заказчиков, правил пожарной безопасности и нюансов каждого отдельного случая.

Для доступа к услугам компании достаточно связаться с консультантом любым удобным способом.

Гарантия на установку и дымоходы от 5 лет
Гарантия на гидроизоляцию проходов кровли — 2 года

правила монтажа и требования к устройству

Чтобы обеспечить нормальную, бесперебойную работу котла, необходима своевременная очистка дымохода и газовых каналов. Причем, периодичность обслуживания регулируется нормативными документами – снип на дымоходы для газовых котлов.

Пожарные требования

Согласно СНИП, дымоход и каналы вентиляционные должны проверяться и производиться чистка:

Перед началом отопительного сезона — дымоходы, в которых котлы и нагревательные приборы работают сезонно.
Не менее одного раза в квартал — комбинированные и кирпичные дымоходы.
Не менее 1-го раза в год — асбестоцементные дымоходы и каналы, гончарные, сделанные из жаростойкого бетона.

Первичная проверка дымоходов газовых котлов должна коснуться таких моментов:

правильность использования материалов, проводят согласно требованиям ДБН В.2.5–20;
наличие засорений каналов;
проверка перегородок, которые служат защитой горючим конструкциям;
насколько отделены вентиляционные и дымовые каналы;
насколько исправен и правильно расположен оголовок;
проверка наличия нормальной тяги, этот параметр зависит от правильности постройки, в частности, влияние оказывает высота и сечение трубы (см. Как улучшить тягу).

Повторно производится проверка вентиляции и дымоходов на наличие засорений, их разделения и плотности, проверяется тяга:

Проверка в первый раз и после ремонта вентиляций и дымоходов проводятся специалистами спец. организации при участии эксплуатационной организации. Полученные результаты вписываются в акт.
В случае признания вентиляционных каналов и дымоходов газовых котлов негодными и не подлежащими эксплуатации, проверяющий обязан предупредить в письменной форме хозяина об опасности использования газовых приборов.
Дымоход СНИП в частных домах позволяет владельцам прочищать вентиляционные каналы и дымоходы при наличии документа о прохождении инструктажа.
Перед началом ремонта вентиляционных проходов и дымоходов газовых котлов эксплуатационная организация, которая является владельцем многоквартирного дома, обязана предупредить жильцов о начале ведения работ. После окончания ремонта все дымоходы и вентиляционные каналы следует подвергнуть проверке.

Требования для помещений при размещении в них газовых приборов

Дымоход должен отвечать установленным нормам!

СНиП 31-01-2003 — о многоквартирных жилых домах;

СНиП 41-01-2003 — изложено все о кондиционировании, вентиляции и отоплении;

СНиП 42-01-2002 — инструкции о газораспределительных системах;

СП 31-106-2002 — расскажет о создании проекта и строительстве одноквартирных домов, используемых для проживания;

СП 42-101-2003 — о строительстве и проектировании систем газораспределения из труб различных вводов.

О чем говорит буква закона:

Помещение, в котором будет размещен газовый водонагреватель и предусмотрен дымоход газового котла для отвода сгораемых продуктов, должно соответствовать определенным требованиям, регламентируется не только площадь, но и высотка потолков. Так, высота потолков должна быть не меньше 2-х метров. Объем площадей не меньше 7,5 м³ для установки одного прибора, и не меньше 13,5 м³ для двух агрегатов.
В помещении также должен быть оборудован вентиляционный канал. Следует предусмотреть в нижней части двери или стены решетку или проход между полом и дверью, где живое сечение должно быть не меньше 0,02 м².
Внимание: Недопустимо выводить дым в канал вентиляционный. На дымовых каналах запрещается устанавливать вентиляционные решетки.
В помещениях, имеющих стандартную вытяжку, компенсировать удаляемый воздух требуется за счет проникновения его снаружи помещения, а также за счет замещения из остальных площадей этой квартиры.
Внимание: При герметичной установке окон в помещении возможно отключение колонки из-за непостоянного поступления воздуха. Это связано с автоматикой самой колонки.
В ванной комнате и подсобных помещениях двери должны открываться наружу.
В помещении ванной комнаты установка розеток и выключателей категорически запрещается.

Требования, предъявляемые к дымоходам

Установка газового и другого обогревающего оборудования должна происходить, согласно правилам установки дымохода.
Должен соблюдаться правильный подбор параметров дымохода (высота, сечение), который должен отвечать требованиям установленного теплогенерирующего оборудования, ведь от этого будет зависеть его работа.
Монтажные работы должны производиться специалистами с соблюдением всех требований пожарной безопасности и согласно нормативной документации (см. Установка дымоходов).
Требования к дымоходам
Необходимо следовать рекомендациям, предложенным производителем.
Диаметр канала дымохода следует выбирать таким же или больше, чем у самого агрегата, высота трубы указывается в инструкции. Если производитель не дает указаний, минимальная высота дымохода должна быть не менее 5 метров.
В соответствии с НПБ-98, в самом канале скорость поточного воздуха должна быть в диапазоне 15 — 20 метров в секунду.

Общие правила

В зависимости от условий использования дымоходы могут иметь различную конструкцию. От качества изготовления дымохода и материала зависит его бесперебойная работа и эффективность.

Их монтаж производится, согласно требованиям, изложенным в ДБН В.2.5-20-2001 и СНиП 2.04.05–91.

Неправильная конструкция и использование, ненадлежащее присоединение к тепловому оборудованию может привести к неправильной работе и аварии.

Это руководство описывает принципы эксплуатации и монтажа дымоходов, излагает требования пожарной безопасности, которые отображены в документации.

СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;
НПБ 252–98 — «Теплогенерирующие аппараты, которые работают на разных видах топлива. Методика испытаний»;
ГОСТ 9817–95 — «Бытовые аппараты, которые работают на различных видах топлива. Технические условия»;
ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

СНИП дымоходы должны соответствовать в полном объеме. После ввода в эксплуатацию дымохода выдается акт проверки дымоходов.

Правила монтажа гласят:

Необходим полный и свободный вывод отработанных газов в атмосферу, тягу обеспечивает правильно подобранная высота и сечение трубы (п.5.1.1.ВДПО).
Каждому тепловому прибору должен соответствовать отдельный дымоход (п.3.70.СНиП-91).
Диаметр дымохода должен быть не меньше выхода трубы теплового агрегата (3.71.СНиП-91).
Толщина металлических труб должна быть не ниже 0,5 мм. Изготовлены они должны быть из легированной специальной стали с повышенной коррозийной стойкостью (ГОСТ).
Для очистки продуктов сгорания в дымовых каналах должны быть предусмотрены карманы, глубина 250 мм. — (п.3.74 СНиП-91 и п.5.1.1.ВДПО).
Каналы дымовые не могут иметь больше 3-х поворотов, и радиус их закругления не может быть меньше диаметра трубы — (4.2.17.ВДПО).
Дымовая труба не может быть ниже 5-ти метров в высоту (п.3.73.СНиП-91). Такая высота обеспечивает нужную тягу и дает требуемое разрешение. При этом высота вытяжных вентиляционных каналов, которые располагаются рядом с дымовой трубой, должна быть равной высоте труб (5.1.14.ВДПО).
Над крышей возвышение дымовых труб следует делать (п.3.73.СНиП-91):
1. до 500 мм, если кровля плоская;
2. до 500 мм выше парапета или кровли, если трубы расположены менее 1,5 м до парапета или конька;
3. не менее оси конька или парапета, если дымовая труба расположена на 1,5 — 3 метра от парапета или конька.
  Высота трубы над кровлей
Монтаж всех элементов проводится снизу (от самого генерирующего аппарата) и следует вверх. Монтаж труб производится путем ввода трубы в предыдущую. Для усиления герметизации в работе используются герметики, их рабочая температура должна быть не меньше 1000º (п.5.3.ГОСТ). Трубы и другие используемые элементы должны соединяться хомутами, соединения не должны попадать в сечение перекрытия. Через каждые два метра дымохода должно быть установлено крепление-кронштейн к стенке, тройник следует крепить опорным кронштейном. Все элементы дымохода присоединяются к строительной конструкции также кронштейнами. Исключается прогибание конструкции (4.2.14.ВДПО).

Правила устройства дымоходов говорят, что размещение дымовых каналов разрешено внутри стен, изготовленных из негорючих материалов. Если такие стены отсутствуют, требуется использовать коронные и насадные трубы (п.3.69.СНиП-91).

Подлежат теплоизоляции участки дымохода, проходящие через неотапливаемые помещения и с наружной стороны строения, чтобы не происходила конденсация тепловых паров и газа топочного во внутренней части дымохода (4.2.16.ВДПО).

Согласно требованиям ВДПО и СНиП-91, разрешено размещение таких вариантов дымоходов:

При модульные системе дымоходов запрещается:
1. Растапливание горючими жидкостями.
2. Растапливание дровами, превышающими размер самой топки.
3. Сушка одежды, обуви и других предметов на деталях дымоходов.
4. Удаление сажи с помощью выжигания.
5. Запрещена эксплуатация агрегата методом, который не указывается в руководстве.
6. Заливка водой огня в топке.
7. Применять хлор для его соединений.

Проверка дымоходов квалифицированным специалистом должна производиться не менее двух раз в течение отопительного периода. Для уверенности в работе теплового агрегата следует проводить обследование дымоходов, и это должны делать специалисты.

Когда к дымоходу присоединяется два котла, сечение трубы определяется при их совместной работе ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 6). Размеры дымоходов определяются путем расчета, который обозначен в технической документации.
Газовые приборы не бытового назначения (пищеварительные котлы, оборудование ресторанов) разрешено подключать к общим дымоходам.
Разрешается монтаж дымоотводящих труб с выходом через одну, при этом должен быть произведен дополнительный расчет сечения трубы.
Выброс отработанных газов для нескольких приборов допускается. Расчет должен производиться на разных уровнях, согласно ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 3).
Сечение и высота дымохода определяется с учетом работы всех приборов одновременно, ДБН В.2.5-20-2001.

Сделанные, согласно СНИП, дымоходы, работают качественно и не противоречат законодательным нормам.

Соединения труб

При монтаже требуется применение сварки. Контроль качества сварочных работ регламентирован в СНиП 3.05. 03.85 5.

Сварка труб отопления

Присоединять газовые водонагреватели и иные газовые приборы к дымоходу требуется трубами, которые изготовляются с применением кровельной стали.
Длина соединенных труб не должна превышать 3-х метров в новых зданиях и более 6-ти метров в уже существующих.
Уклон трубы по отношению к прибору должен составлять не менее 0,01.
На трубах, отводящих дым, допускается не более 3-х изгибов, радиус не должен быть меньше диаметра трубы.
Соединение труб должно быть плотным, вхождение одной трубы в другую должно быть не меньше половины диаметра трубы.
Если трубы изготовлены из черного железа, они требуют покраски огнестойким лаком.

Внимание: Если вышеперечисленные требования нарушаются, водонагреватели подлежат отключению от газоснабжения.

Планирование установки дымохода и дымохода

Следующие ниже рекомендации являются общими.
руководство по компоновке и выбору компонентов дымохода
необходимо для вашей установки. Всегда читайте и следуйте инструкциям по установке.
перед установкой дымоходной системы. Следуйте местным строительным нормам и
ваш дымоход осмотрел.

Загрузите наше Руководство по установке дымоходных труб или постройте дымоходную трубу с помощью нашего автоматизированного конструктора дымоходных труб

Для начала

Определите (внутренний) диаметр дымохода.
Обычно это такой же размер, как и воротник дымохода на вашем приборе. (Видеть
Фигура 1). По возможности следуйте рекомендациям производителя. Никогда
используйте дымоход, диаметр которого меньше диаметра дымохода прибора.
это связано с. Дымоход неправильного размера приводит к плохой тяге
и чрезмерное образование креозота.

Этап планирования дымохода 1

Выберите тип установки, определив
куда будет выходить ваш дымоход. Установки могут отличаться. Определять
если установка осуществляется через крышу или через стену.
У вас есть второй этаж или кафедральный потолок? A через стену
требует дополнительных компонентов (настенный наперсток, тройник с заглушкой, тройник и
Настенные ремни). Установите дымоходную трубу в интерьере конструкции.
как только возможно. Холодный наружный дымоход будет производить меньше тяги и
генерировать больше креозота. По возможности избегайте смещений, ограничивающих
естественная тяга.Прямая вертикальная установка более эффективна. Если
требуется смещение, чтобы избежать стропил или других препятствий, обратите внимание
что локти больше 30 градусов не разрешены в Соединенных Штатах,
и допускается не более двух смещений в одной установке. В
для каждого смещения требуется как минимум одна налокотник.

Этап 2 планирования дымохода

Определите количество длин труб дымохода
требуется .Дымоход должен выступать не менее чем на 3 фута выше самого высокого
точке, где он проходит через крышу, и быть не менее чем на 2 фута выше, чем
любая часть здания в пределах 10 футов по горизонтали (Рис.
2). Заглушка-заглушка устанавливается выше этой точки. Если дымоходная труба
возвышается более чем на 5 футов над крышей, удлиненный кронштейн крыши должен быть
установлен для обеспечения устойчивости от ветра и снега. При расчете
Установленную длину дымохода необходимо вычесть для каждого стыка (см.
диаграмму ниже) и укажите требования к высоте, как описано.Это позволяет
для перекрытия плотно прилегающих стыков.

Загрузите наше Руководство по установке дымоходной трубы.

Минимальная высота дымохода на уровне моря прямого или
вертикальный дымоход находится на высоте от 10 футов до 15 футов над выпускным отверстием прибора. Выше
возвышения, или использование локтя или тройника потребует приблизительно
На 30–60% больше высоты для обеспечения достаточной тяги.

Дровяная печь и вентиляция камина: Полное практическое руководство

Когда вы собираетесь установить дровяной камин или печь в своем доме, вы можете подумать, что это у вас уже есть. Но часто люди упускают из виду одну важную часть — вентиляцию.

Правильная вентиляция жизненно важна для работающей и эффективной печи. Но когда вы начнете изучать вентиляцию, вы обнаружите, что существует множество вариантов. Итак, с чего начать?

Большинство производителей оценивают свои устройства как приемлемые только для нескольких систем вентиляции. Это делает процесс отбора менее устрашающим. Тем не менее, есть несколько вещей, которые необходимо учитывать, чтобы обеспечить максимальную производительность вашего устройства.В этом руководстве рассматриваются различные компоненты, необходимые для полной вентиляции дровяного прибора.

Категории вентиляции

Назначение вентиляционных систем для дровяных каминов и дровяных печей кажется схожим. На самом деле они очень сильно различаются. Вентиляция дровяных приборов делится на две основные категории.

Дымоходная система с воздушным охлаждением

Первая известна как дымоходная система с воздушным охлаждением. Как следует из названия, в системах с воздушным охлаждением для охлаждения используется воздух.Пространство между стенками дымохода позволяет наружному воздуху свободно течь.

Во многих системах используются две стены, но бывают и трехстенные. Поскольку воздух не изолирует так хорошо, как твердый материал, эти дымоходные системы обычно имеют большие размеры. Их конструкция обеспечивает по крайней мере два дюйма воздушного пространства между каждым слоем стены.

Большинство дымоходных систем с воздушным охлаждением имеют две свободно плавающие стенки дымохода. Это означает, что они могут расширяться независимо и собираться в отдельные секции.Такая система используется в большинстве сборных декоративных дровяных каминов. И почти все производители имеют запатентованные системы вентиляции, характерные для этих устройств.

Таким образом, эти системы делают невозможным замену вентиляции других марок. В противном случае это может привести к небезопасной вентиляции и отклонению от действующих норм.

Изолированные дымоходы

Другой тип вентиляции называется сплошной или полностью изолированной дымоходной системой.Этот тип системы имеет слой твердой изоляции между внутренней и внешней стенками дымохода. Обычно этот утеплитель состоит из керамического покрытия, минеральной ваты или стекловолокна.

В трехстенных дымоходных системах используется комбинация компонентов с воздушным охлаждением и теплоизоляции. Твердая изоляция помещается между внутренней и центральной стенами. В пространстве между центральной и внешней стенками циркулирует воздух для большего охлаждения.

Изолированные дымоходы отличаются от систем воздушного охлаждения еще и своим строением.Обычно это массивные конструкции, не позволяющие разделиться внутренним и внешним стенам. Вот как это работает. К концу каждой секции дымохода прикрепляются приварные или приклепанные заглушки, а между стенками трубы заклепочные распорки делают невозможным физическое разделение.

Встроенные высокоэффективные камины и дровяные печи способны выдерживать экстремально высокие температуры. Таким образом, им нужны изолированные дымоходы, чтобы поддерживать безопасную температуру для окружающих горючих материалов.Сторонние компании производят множество изолированных дымоходных систем, рассчитанных на конкретное оборудование. В некоторых случаях к одному прибору подходят разные бренды, поэтому может возникнуть путаница, какой из них лучше. Ниже мы рассмотрим различия между брендами и марками материалов более подробно.

Сходства

Несмотря на различия между различными дымоходными системами, у них есть общие точки соприкосновения. В обеих системах используется внутренняя стенка дымохода из нержавеющей стали. Эта стенка предотвращает разрушение из-за постоянного контакта с агрессивными дымовыми газами.Кроме того, они позволяют смещать систему вокруг каркаса или других препятствий. Они также позволяют использовать противопожарные заглушки для прохождения системы через каждый горючий пол. Наконец, каждая система предлагает свой собственный набор компонентов поддержки и завершения. Вместе эти части работают вместе, чтобы обеспечить герметичное уплотнение над крышей.

Стадия проектирования

Перед покупкой прибора вы должны определить, сколько вентиляции вам нужно.Во-первых, определите любые особые обстоятельства, которые могут у вас возникнуть. Затем выясните, какую вентиляцию разрешает ваш местный кодекс. Производители предоставляют подробный список возможных сценариев вентиляции в руководстве пользователя. Раздел, посвященный вентиляции, в руководстве пользователя может занимать около трети текста.

Прискорбно узнать, что очаг вашей мечты запрещен в вашем районе. Но могут быть и другие подходящие альтернативы. Проведя предварительное исследование, вы сможете избежать дорогостоящей ошибки и хлопот, связанных с возвратом и пополнением запасов.Это руководство поможет вам разгадать загадку размеров и зазоров вентиляции. Если следовать им, это может обеспечить бесперебойную установку.

При строительстве нового дома мы рекомендуем тесно сотрудничать со строителем и сертифицированным специалистом NFI. Они могут помочь вам составить исчерпывающий список компонентов вентиляции, которые вам понадобятся.

Доступ к чертежам вашего дома — лучшая отправная точка для этого типа планирования. С помощью этой информации вы можете спланировать все, от высоты вентиляции до размеров смещения.Кроме того, технический специалист может составить список компонентов для вашего конкретного приложения.

Загон для дымохода

При размещении внутри надлежащего ограждения внутри ограждающей конструкции дома вентиляционные системы для дровяных агрегатов могут быть проложены через потолок. Другой способ сделать это — использовать специально изготовленный конверт для дымохода или загон, прикрепленный к внешней стороне дома.

Погоны для дымохода — популярный выбор. Эти конструкции содержат всю систему дымохода, не жертвуя необходимым пространством.Они также скрывают вентиляционную трубу, проходящую через верхние уровни многоэтажного дома. Чейз, хотя и обходится дороже, является наиболее эффективным вариантом, если вы хотите сэкономить место на полу.

Итак, если вы хотите закрыть камин и дымоходную систему, вы можете это сделать. Основание погона должно соответствовать габаритам рамы вашего камина. Вы также можете сузить погоню над камином. Это оставляет место, чтобы опоясать дымоходную трубу.

Меньшие размеры грубого каркаса вытяжной трубы составляют около двух квадратных футов.Это перед добавлением внешней облицовки или шпона. Вы можете сделать загон больше, чем требуется, чтобы он соответствовал эстетике вашего дома, но это не обязательно. Другой вариант — установить утопленные книжные полки или шкаф для телевизора, встроенный в чейз.

Производители указывают требования к зазорам в дюймах. Зазоры говорят о том, сколько места необходимо между горючим материалом и прибором. Эту информацию важно учитывать при кадрировании.

Строительство дымохода может быть сложной задачей для новичка.Итак, рекомендуем работать с опытным установщиком. Это поможет вам соблюдать требования к высоте и нормам. Мы также рекомендуем заизолировать погон перед ограждением. Это предотвратит большие перепады температур и плохую работу прибора.

Без погони

В некоторых случаях камин или печь не будут встроены в погоню. Вместо этого он находится внутри оболочки здания внутри своего собственного ограждения. Отдельно стоящие печи могут даже располагаться на специально построенной подовой плите или аналогичной поверхности.В этом случае вам нужно подумать о том, как система вентиляции будет проходить от прибора через дом.

Если в доме невозможно выделить место для вентиляционной трубы, можно наклонить вентиляционную трубу к внешней стене. Это позволит ему поступать в консольную вытяжную трубу, предназначенную для удерживания самой вентиляционной трубы.

Если вентиляционное отверстие остается внутри дома, вы можете скрыть систему с помощью ограждения с рамкой. Можно отделать гипсокартоном или другим материалом.В идеале вентиляционную трубу следует проложить в углу комнаты или в туалете, чтобы ее не было видно.

Вентиляционные компоненты

Выбрав вентиляционный канал и устройство, проверьте свой список вентиляционных компонентов. Для большинства дровяных каминов с одной системой вентиляции выбор прост. Однако другие бренды предлагают множество систем для своей продукции. Вот тогда все становится немного сложнее.

Вы можете не знать, какие из них выбрать для бытовой техники с несколькими марками.Решающими факторами являются цена, доступность, качество материалов и конкретная установка. Цена и качество материалов тесно связаны. Системы вентиляции из нержавеющей стали более низкого качества, например марки 430, дешевле. И они не длятся так долго.

Часто все сводится к типу топлива и личным предпочтениям в отношении того, какие материалы лучше использовать. Например, древесное топливо не так агрессивно, как уголь из мазута. Таким образом, дымоходные системы более низкого класса могут прослужить много лет.Тем не менее, некоторые клиенты предпочитают использовать лучшую систему для спокойствия.

Если вы не уверены, не стесняйтесь проконсультироваться с одним из наших сертифицированных специалистов NFI. Они будут рады помочь вам найти лучшую вентиляционную систему для вашей ценовой категории.

Оцените свой план

Для приборов, в которых используются дымоходы с воздушным охлаждением или с твердой изоляцией, оцените план установки. Системы с воздушным охлаждением плохо работают в холодном климате.Итак, если вы живете в прохладном климате и это ваш единственный вариант, вам следует закрыть как можно большую часть вентиляционной трубы. Если разрешено использовать массивный дымоход, это лучший вариант для обеспечения надлежащей вентиляции.

После того, как вы выбрали марку вентиляции, запишите размеры вентиляционной системы. Процесс измерения прост для вентиляционной системы, проходящей через дымоход. Этот тип вентиляции обычно не имеет смещений.

Просто измерьте расстояние от верха дымохода дымохода «в установленном состоянии» до «исходной» высоты желоба дымохода.После этого добавьте любую высоту над желобом дымохода для штормового воротника и заглушки дымохода. Обычно это значение составляет 8–12 дюймов, хотя оно может варьироваться в зависимости от марки.

В большинстве случаев вам понадобится комбинация труб разной длины для надлежащей вентиляции. Некоторые производители предлагают регулируемую длину, а другие — нет. В этих случаях вам необходимо использовать комбинацию компонентов, которые соответствуют требуемой высоте или превышают ее. Многие производители дымоходных труб перечисляют трубы по количеству дюймов, добавляемому каждой секцией.

Например, 48-дюймовая труба может добавить 46 дюймов высоты к существующей трубе из-за перекрытия на каждом стыке. Поэтому примите во внимание эти измерения, чтобы избежать слишком короткой трубы во время установки. Если вы увеличиваете высоту дымохода в целях норм или проектирования, вы также можете удлинить вентиляционный участок. Просто добавьте еще одну секцию трубы.

К сожалению, не все установки включают выемки в дымоход и прямые участки трубы. Вам могут потребоваться отводы, чтобы отвести вентиляцию. Или для установки может потребоваться длина дымохода, чтобы пройти через скатную крышу.Производители предоставляют офсетную карту. Он указывает, сколько наборов колен или секций трубы вы можете добавить между ними.

Большинство производителей предлагают комплекты отводов на пятнадцать или тридцать градусов. Последнее является максимально допустимым смещением по коду в США. Производители также указывают, сколько смещений может иметь каждый вентиляционный участок. Сюда входит, насколько может быть смещена общая длина трубы.

Правило 3-2-10

Подсчитав смещения и определив точку входа в крышу, вы можете рассчитать, сколько дымоходной трубы вам нужно.Чтобы гарантировать, что у вас достаточно трубы, вы должны следовать правилу 3-2-10.

Правило 3-2-10 обеспечивает соответствие нормам и надлежащую вентиляцию. Слишком короткий дымоход может ухудшить работу прибора. Это может вызвать появление пятен сажи или повреждение прилегающей конструкции вашего дома. Ниже мы объясним, что означает каждое число.

10 — Это число задает радиус, определяющий, достаточно ли труб над крышей. Число представляет 10 футов пространства.Другими словами, вы рисуете 10-футовый боковой круг вокруг трубы. Объекты в пределах этого радиуса должны соответствовать требованиям по свободному пространству. Чем круче крыша, тем больше труб вам понадобится. Если какая-либо часть дома в пределах этого 10-футового круга выше дымохода, вы также должны это учитывать.
2 — После того, как вы установили радиус 10 футов, добавьте еще два фута трубы перед окончанием. Это помогает избежать проблем с вытяжкой, вызванных эффектом дымохода.Эффект трубы дома означает, что вентилируемая часть дома выше дымохода.
3 — Это правило применяется ко всем ситуациям. Это означает, что любая труба, проходящая через крышу, должна быть на три фута выше линии крыши со стороны склона прохода.

Если есть крутая крыша или соседнее препятствие, дымоходу потребуется большая длина над крышей, чтобы соответствовать нормам. Вы можете оставить массивные дымоходы открытыми и закрепленными. Но для дымоходов с воздушным охлаждением вы должны заключить любую длину трубы на высоте пяти футов над крышей.Большее обнажение трубы может привести к снижению производительности из-за чрезмерного охлаждения дымохода, особенно в более холодном климате.

Установка камина

После того, как вы спланировали установку и заказали вентиляционные компоненты, вы готовы к установке. Имейте в виду, что это общее руководство. Особые обстоятельства могут потребовать дополнительных компонентов или распорок.

Установка кровельного перекрытия

Камины, устанавливаемые внутри дома с перекрытием на крыше, должны быть правильно выровнены.Перед закреплением прибора проверьте совмещение вентиляционного кольца и вентиляционного канала. Изменение вентиляционного участка во время строительства часто приводит к смещению между ними.

Возможно, вам понадобится зазор между камином и потолком. В этом случае мы рекомендуем установить смещение как можно выше на участке. Это позволяет дымовым газам набирать большую скорость, прежде чем им придется преодолевать смещение.

Для начала прикрепите первую секцию дымохода к вентиляционной решетке камина.Для дымоходов с воздушным охлаждением сначала прикрепите внутреннюю секцию, а затем внешнюю. Этот тип дымохода имеет систему кромок и копья, которая при фиксации в нужном положении со звуком щелкает.

Напротив, массивные дымоходы обычно имеют анкерную пластину. Он принимает и закрепляет первую секцию трубы. Системы Twist-Lock поворачиваются в нужное положение и блокируются при полной установке.

При сборке каждой секции трубы закрепите внешнюю стену с помощью трех саморезов № 10, 3/4 для листового металла из нержавеющей стали.Винты должны располагаться на одинаковом расстоянии по периметру трубы. Продолжайте сборку, соблюдая зазоры до горючих материалов. Мы рекомендуем укреплять вертикальные вентиляционные отверстия каждые 5–6 футов. Сделать это можно с помощью перфорированной ленты или настенных кронштейнов. Они предоставляются производителем.

Противопожарные ограждения и щиты

В соответствии с инструкциями производителя установите противопожарный или радиационный экран. Эти части располагаются там, где участок трубы встречается с потолком.Производители часто предлагают прибить к отверстию кусок OSB толщиной от 1/2 до 3/4 дюйма. Вам также понадобится отверстие, вырезанное по размеру противопожарной защиты. Затем прибейте или привинтите противопожарный ограничитель на место.

Продолжайте сборку и установку распорок, проходя через чердак или второй этаж. В чердачном помещении необходимо использовать утеплитель чердака. Этот щит особенно важен для домов с выдувным утеплителем. Приобрести изоляционный экран чердака можно у производителя дымоходной системы.Или вы можете поместить дымоход в ограждение. Если вы выберете второй метод, убедитесь, что дымоходная труба имеет надлежащие зазоры.

При прохождении через крышу необходимо использовать гидроизоляцию, соответствующую уклону кровли. Прибейте оклад сразу после того, как вы положили тарную бумагу или погодостойкую мембрану. Это нужно сделать и перед установкой рубероида.

Для черепицы задний край основания гидроизоляции должен находиться сверху. Итак, убедитесь, что верхний и прилегающий ряды черепицы перекрываются краем основания гидроизоляции.Если у вас металлическая или черепичная крыша, установка зависит от производителя.

Большинство производителей рекомендуют закрыть всю основу гидроизоляции и вырезать отверстие достаточно большого размера, чтобы выступил конус гидроизоляции. Затем можно заделать крышу к основанию конуса кровельным герметиком.

После того, как вы установили оклад, продолжайте сборку дымоходной трубы. Труба должна проходить через оклад и соответствовать требованиям по высоте 10-3-2. После того, как вы установите трубы, вы должны установить штормовой воротник вокруг верхней части мигающего конуса.

Грозовой воротник и колпак дымохода

Штормовой воротник — это узкая полоска из стали или алюминия, обвязанная вокруг трубы. Он отводит воду с внешней стороны трубы к конусу мигания. Вы можете использовать гибкие язычки или застежки, чтобы зафиксировать его на месте.

Но перед установкой манжеты нанесите полоску герметика на внешнюю стенку трубы. Вот где сидит штормовой ошейник. Установите шторку вокруг трубы чуть выше валика герметика. Затем вставьте его в герметик.Проверьте герметик, чтобы убедиться, что он должным образом заполнил зазоры между манжетой и трубой. При необходимости вам может потребоваться добавить больше.

Наконец, установите колпак дымохода. Для дымоходов с твердой изоляцией колпачок обычно поворачивается на место. Дымоходы с воздушной изоляцией не выходят из колпачка, поэтому их легко снимать и чистить. Вместо этого предусмотрены кронштейны для ввинчивания в систему дымохода. После установки крышки система готова к тестированию.

Внутренняя труба с вытяжкой

Для этой установки процесс сборки такой же, как и на чердаке.Оказавшись на чердаке, строитель образует вытяжную трубу. Он должен проходить от настила крыши до балок потолка для поддержки.

Скорее всего, они будут использовать изоляционный экран для трубы, проходящей в основание погона. Или они могут заключить погоню после спуска трубы. Труба должна проходить так же, как и остальные из предыдущих секций на всем протяжении чейза.

В зависимости от размера желоба, он может не подходить для каждой новой секции трубы с другой собранной трубой.В этом случае измерьте оставшуюся длину трубы от верха желоба до конца последней установленной трубы.

Соберите эту длину на крыше, затем установите сверху вниз. Закрепите каждую секцию трубы крепежными деталями, прежде чем вставлять отрезок в паз. Как только это будет завершено, повторите процесс сборки штормового воротника и кепки.

Чейз Сковороды

Верх почти каждого дымохода закрывается чейз-панелью или чейз-фаршем.Обычно это кусок оцинкованной стали толщиной от 18 до 22, обрезанный по размеру для внешних размеров загонки. Соответствующий изготовленный поддон должен иметь кромку для стекания капель под углом 90 градусов. Он должен быть не менее 2 дюймов в глубину и заходить за край погоны.

В идеале, большие противни должны иметь поперечные распорки непосредственно сбоку от трубы, чтобы поддерживать поддон. Или они образуют опорную полосу по диагонали через поддон. Отверстие поддона должно быть примерно на 1/2 дюйма больше наружной стенки дымоходной трубы.Он должен иметь формованный или сварной воротник высотой не менее 3/4 дюйма. Этот воротник предотвращает скатывание воды обратно в желоб по трубе дымохода.

Загонные поддоны можно приобрести у местных производителей листового металла и кровельных материалов. Из-за разнообразия размеров необходимых лотков многие производители не поставляют их.

Полный экстерьер дымохода

Этот тип установки более простой, чем установка внутри помещения. Вам все еще нужно закончить кадрирование погони.Но вы должны оставить внешнюю обшивку для облегчения доступа во время установки.

Вы должны установить хотя бы одну противопожарную защиту на полпути. Вы можете построить загон из OSB, фанеры или любого другого материала, который позволяет использовать местный кодекс. Установите металлический противопожарный ограничитель от производителя дымохода в центре материала. В соответствии с местными правилами может потребоваться больше противопожарных мер в зависимости от общего количества отснятых материалов, поэтому учтите это в своих планах.

Установив камин на место, соберите секции дымохода и скрепите их вместе, как вы это делаете.Продолжайте сборку до тех пор, пока последняя секция не будет выступать из верхней части чейза. На этом этапе остановите установку, пока завершите погоню снаружи. После этого установите поддон и установите на место штормовой воротник и колпачок.

Как установить трубу для дровяной печи через стену

Установка дровяной печи означает, что вам понадобится дымоход. Печь отличается от дымоходных систем. Печные трубы или патрубки дымохода могут быть одностенными или двустенными.Установка зависит от маршрута, используемого для вентиляционных труб: вертикальный, горизонтальный или их комбинация.

Одностенная труба обычно 24 или 22 калибра. Трубы из черной оцинкованной стали двустенные. Внутренняя труба изготовлена из стали марки 430 или нержавеющей стали марки 304. Наружная стена изготовлена из оцинкованной стали толщиной 22 или 24, окрашенной в черный цвет.

Дымоход перекрывает зазор между печью и первой стеной или потолком вентиляционного канала. Это эстетично спроектировано, позволяя частично отводить тепло от вентиляционного канала.От установки печи зависит конфигурация вентиляционного канала.

Вертикальный вентиляционный патрубок

Для печей с полностью вертикальным ходом требования к вентиляции такие же, как и для камина. Используйте чертежи дома, чтобы определить, какую часть участка необходимо установить для любых изменений конструкции.

Для установки в существующем доме проверьте расположение потолочных балок и стропил. В идеале вентиляционный канал должен быть расположен так, чтобы избежать этих элементов каркаса.Но иногда вам может потребоваться вырезать и вставить в коробку балку потолка или стропило, чтобы разместить вентиляционную трубу. Этой частью проекта должны заниматься только квалифицированные и знающие люди.

Определившись с местом расположения печи, вы должны определить, нужна ли вам труба с одинарными или двойными стенками. Одностенные трубы не служат так долго, как нержавеющая внутренняя часть двустенных труб, но они стоят дешевле.

Еще одна вещь, которую следует учитывать, — это количество необходимого зазора.Для одностенной дымовой трубы требуется 18 дюймов, а для двустенной — всего 6 дюймов. При установке в углу или в нише пространство ограничено. Таким образом, зазоры могут потребовать двустенной трубы.

Телескопические трубы и соединители

Большинство дымоходов имеют телескопические секции. Эти телескопические трубы перекрывают необычные расстояния между печью и потолком. В одностенных системах также есть скользящие соединители. Это короткие отрезки трубы. Они гладкие на одном конце, что позволяет им скользить в участок трубы, прежде чем он присоединится к системе дымохода.

Перед покупкой дымохода измерьте расстояние между вентиляционным воротником на плите и потолком. Исходя из этого, определите, сколько трубы вам нужно, чтобы закрыть зазор. Учитывайте также длину, добавленную от опорной коробки дымохода или потолочной опоры.

Как уже говорилось, для встраиваемых каминов и дровяных печей используются дымоходы с твердой изоляцией. Это связано с более высокими температурами дымовых газов. Сама вентиляционная труба не меняется между высокоэффективными каминами и печами. Но связанные компоненты делают.

Потолочные опоры и хомуты

В печах

для вентиляции используются потолочные опорные ящики или опорные хомуты. Эти детали понадобятся вам для перехода от трубы печи в комнате к трубе дымохода над потолком. Как следует из названия, эти части несут на себе вертикальный вес компонентов дымохода.

Хомуты потолочные предназначены для установки в плоский потолок. Таким образом, они обычно короче потолочных опорных ящиков. Ящики для потолочных опор бывают разной длины и выступают вниз в комнату.Можно использовать опорный ящик на плоском потолке. Но они используются в основном для расширения сводчатого потолка. Чем круче сводчатый потолок, тем длиннее должна быть опорная коробка для сохранения зазоров.

Используйте отвес, чтобы определить центральное положение потолочной опоры или опоры над воротником вентиляции печи. Затем вырежьте в потолке отверстие подходящего размера, чтобы приспособить его. Практически все потолочные опорные коробки и потолочные хомуты учитывают зазоры дымохода.Итак, как только отверстие будет вырезано, используйте брус 2х4 или аналогичный, чтобы закрепить скобу вокруг всех сторон приспособления. Это позволяет прикрутить потолочную опору на место.

Установив потолочную опору и отвес, соберите дымовую трубу. Почти во всех современных дымоходных системах используются гладкие концы. Соединение секций друг с другом осуществляется саморезами для листового металла. Они удерживают секции вместе.

Переходники для печных труб

Размер вентиляционных воротников зависит от марки. Из-за этого производители предлагают переходники для печных труб для запуска трубопровода.Эта секция обычно имеет высоту от 3 до 4 дюймов с коническим концом, который входит в воротник печи. Другой конец гладкий и сопрягается с первой частью печной трубы.

Мы рекомендуем использовать как можно больше жестких секций при установке дымохода. Избегайте использования слишком большого количества телескопических секций, поскольку они плохо уплотняются и их легко поцарапать.

Начните с установки первой жесткой секции. Продолжайте сборку, пока не останется только зазор между дымоходом и опорной коробкой.

Оттуда немного сверните телескопическую секцию. Вам нужно будет сдвинуть его так, чтобы он поместился между последней частью трубы и потолочной опорой. Затем подключите эту трубу к секции дымохода ниже. Обязательно прикрутите нижние части вместе. Придвиньте верхнюю часть к опоре потолка. Вы можете использовать винты, чтобы удерживать телескопические компоненты в выдвинутом положении и в нужном положении. Но учтите, что многие производители не допускают крепления дымохода к опорной коробке.

По завершению дымохода установка дымохода почти такая же, как и у камина. Единственное отличие состоит в том, что первая часть секции дымохода опускается в опорную коробку. Этот кусок может быть как с чердака, так и со второго этажа. Вы поверните этот кусок на место. После пропуска трубы дымохода через опорную коробку установите вокруг нее изоляционный экран чердака или радиационный экран. В остальном установка такая же.

Горизонтально-вертикальный вентиляционный участок

В некоторых случаях вертикальная вентиляция невозможна из-за конструкции дома.В таких случаях можно выполнить вентиляцию горизонтально к внешней стене. Оттуда вы можете вернуться к вертикальному дымоходу, прикрепленному снаружи дома.

Горизонтальная установка очень похожа на вертикальную. Вы переходите от трубы печи к трубе дымохода при прохождении через стену. Но вместо потолочной опоры вы будете использовать настенный наперсток.

Наперстки для стен

Настенные гильзы представляют собой регулируемые адаптеры, состоящие из двух частей. У них есть хомут, который адаптируется к двум типам труб.Адаптеры подходят для стен различной толщины.

При горизонтальной вентиляции вы должны следовать специальным инструкциям, чтобы обеспечить надлежащую вентиляцию. Вы должны начать с вертикального прохода дымохода, прежде чем повернуться на 90 градусов к стене. Большинство производителей предлагают не менее 12 дюймов вертикального прохода от плиты. Это позволяет дымовым газам подниматься вверх, прежде чем столкнуться с ограничениями.

Горизонтальная секция должна иметь подъем 1/4 дюйма на фут пробега. Небольшой наклон вверх гарантирует, что дымовые газы не будут застаиваться в вентиляционной трубе.Производители также указывают соотношение горизонтального и вертикального хода.

Горизонтальный пробег составляет не более 50% от общего вертикального пробега. Каждый производитель указывает свои собственные допустимые проценты пробега.

При горизонтальной установке вместо потолочных опорных ящиков используются настенные гильзы. Поэтому перед установкой убедитесь, что вы выбрали идеальное положение. Возможно, вам придется вырезать и упаковать стеновую стойку, чтобы оставить место для установки наперстка. Но в инструкциях производителя об этом говорится подробнее.

Учитывайте вертикальную высоту дымохода от верха печи. Не забудьте учесть высоту, добавленную изгибом под углом 90 градусов. Эти расчеты помогут определить положение горизонтальных участков. Затем вы можете измерить расстояние от пола и отметить центральную точку наперстка. Оттуда вырежьте пространство, необходимое для установки наперстка.

Монтаж печной трубы такой же, как и при вертикальной установке. Начните с жестких секций и двигайтесь от печи до стены.В последнюю очередь устанавливайте скользящий соединитель или телескопическую секцию. Наконец, закрепите каждую секцию дымохода саморезами. Затем подключите его к настенному наперстку.

Внешний вид дымохода отличается. Короткий участок горизонтального дымохода необходимо прикрепить к внешней стороне настенного наперстка. Его длина зависит от толщины стены. Горизонтальный участок должен простираться достаточно далеко, чтобы обеспечить надлежащий зазор для вертикального участка, когда он движется по стене вашего дома.

Тройник дымохода

После того, как горизонтальная секция установлена, используйте тройник для дымохода, чтобы вернуться к вертикальному участку дымохода. Тройник состоит из трех элементов. Первый — это горизонтальная опора для установки части горизонтального дымохода. Вторая — это вертикальная ножка, от которой отводится вертикальный дымоход. Последний — это нижняя ножка с заглушкой для предотвращения утечки.

Заглушка легко снимается при подметании вертикального участка дымохода. Используйте опорный кронштейн для тройника.Он может быть предоставлен производителем или изготовлен домовладельцем. Прикрепив тройник и опираясь на кронштейн, соберите дымоход. Мы рекомендуем размещать вертикальные опоры каждые 5 футов. Сделайте это с помощью настенных ремней или аналогичных металлических удерживающих лент.

Карнизы и откосы

Во многих домах есть карнизы или закрытые потолки, выходящие за пределы внешней стены. В зависимости от глубины карниза существует несколько способов борьбы с этим.

Для неглубоких карнизов высотой не более 2–3 дюймов можно использовать отступы.Это позволяет дымоходу образовывать небольшой изгиб вокруг карниза, не изменяя структуру дома. Дома с более глубокими карнизами, от 6 до 10 дюймов, имеют несколько других вариантов.

Первый — это надрез в карнизе, оставляющий открытый вырез для прохода трубы дымохода. Вы можете закончить его облицовочными досками и отводом дождя, чтобы вода не пролилась в выемку.

Второй вариант — встроить дымоход в карниз, используя металлический оклад для его ограждения.Конечно, вам все равно необходимо сохранить зазоры до деревянной конструкции. Этот метод идеален, так как в дымоход ставится опора.

Дома с глубокими карнизами от 10 до 36 дюймов требуют, чтобы дымоход проходил через конструкцию. Они заканчиваются окладом на крыше. Это позволяет обеспечить надлежащую опору для дымохода. И это избавляет от необходимости делать слишком большой надрез. Вы можете добавить металлическую окантовку вокруг дымохода, когда он проходит через нижнюю часть карниза.

Во всех случаях применения вы должны придерживаться правила 10-3-2, если дымоход находится выше линии крыши. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! » Это поможет определить, какой высоты должен быть ваш дымоход. Завершение дымохода заглушкой такое же, как и в других установках. Но штормовой ошейник не понадобится, если нет кровли.

Надставные опоры

Любая установка трубы над крышей, не поддерживаемая вытяжкой из дымохода, требует надлежащей опоры над линией крыши. Допускается не более пяти футов трубы без опоры.

Сильный ветер сгибает и повреждает неподдерживаемые трубы. Многие производители предлагают жесткие двойные кронштейны для крепления труб к крыше. Вы также можете использовать кабели, чтобы привязать трубу к точкам крепления.

Проверьте свою вентиляцию

После завершения установки вы должны проверить на протяжку и утечку. Разведите в приборе небольшой костер на растопке и зажгите его. Поскольку он горит, обязательно осмотрите как можно больше доступных областей вентиляции.

Ищите утечки дыма и капли конденсата.Устраните любые утечки, правильно изменив положение дымохода или дымохода. Возможно, вам потребуется добавить больше креплений.

Если дымоход плохо всасывает, проверьте горизонтальный участок. Он не должен превышать допустимого соотношения. Также убедитесь, что труба соответствует требованиям по высоте и соблюдайте правило 10-3-2.

Дымоход, который слишком короткий, может видеть конкуренцию со стороны дома. Это известно как эффект стека домов. Если система вентиляции слишком короткая, добавьте секции труб, чтобы исправить это.

Теперь вентиляция прошла правильно

Поиск подходящей вентиляции для дровяной печи на первый взгляд может показаться проблемой. Но, имея это руководство, потратив немного времени и терпения, вы можете быть уверены, что у вас есть хорошо вентилируемый и эффективный дровяной прибор.

Остались вопросы по вентиляции, загонам или другим проблемам с камином? Не волнуйтесь. Наши специалисты с сертификатом NFI рады помочь!

Об авторе

Дэни Белл

Дэни — страстный писатель, жаждущий знаний.Когда она не пишет, ее обычно можно найти за компьютером: она либо играет с мужем в видеоигры, либо создает цифровое искусство, либо ищет что-то новое, чему можно научиться. Дэни также любит читать, одним из ее любимых является «Властелин колец».

% PDF-1.3
%
13 0 объект
>
эндобдж
xref
13 81
0000000016 00000 н.
0000001967 00000 н.
0000002420 00000 н.
0000002627 00000 н.
0000003243 00000 н.
0000003291 00000 н.
0000003339 00000 н.
0000003387 00000 н.
0000003435 00000 п.
0000003474 00000 н.
0000003522 00000 н.
0000003570 00000 н.
0000003618 00000 н.
0000003666 00000 н.
0000003714 00000 н.
0000003762 00000 н.
0000003810 00000 н.
0000004264 00000 н.
0000004312 00000 н.
0000004360 00000 н.
0000004408 00000 н.
0000004622 00000 н.
0000004670 00000 н.
0000004892 00000 н.
0000005487 00000 н.
0000005535 00000 н.
0000005556 00000 н.
0000006259 00000 н.
0000006280 00000 н.
0000007106 00000 н.
0000007127 00000 н.
0000008013 00000 н.
0000008034 00000 н.
0000008451 00000 п.
0000008472 00000 н.
0000009281 00000 п.
0000009302 00000 н.
0000010080 00000 п.
0000010101 00000 п.
0000010961 00000 п.
0000010982 00000 п.
0000011978 00000 п.
0000014655 00000 п.
0000032376 00000 п.
0000032468 00000 п.
0000032584 00000 п.
0000032670 00000 п.
0000059367 00000 п.
0000059477 00000 п.
0000059590 00000 н.
0000059706 00000 п.
0000059798 00000 п.
0000059876 00000 п.
0000059989 00000 н.
0000060078 00000 п.
0000060182 00000 п.
0000060289 00000 п.
0000060399 00000 п.
0000060509 00000 п.
0000060616 00000 п.
0000060723 00000 п.
0000060839 00000 п.
0000061048 00000 п.
0000061268 00000 п.
0000061499 00000 п.
0000061727 00000 н.
0000061951 00000 п.
0000062638 00000 п.
0000062861 00000 п.
0000063084 00000 п.
0000063308 00000 п.
0000063538 00000 п.
0000063761 00000 п.
0000063988 00000 п.
0000064213 00000 п.
0000064443 00000 п.
0000064644 00000 п.
0000064850 00000 п.
0000065077 00000 п.
0000002059 00000 н.
0000002399 00000 н.
трейлер
]
>>
startxref
0
%% EOF

14 0 объект
>
эндобдж
92 0 объект
>
поток
Hb«f`f`g`b` @

Строительные нормы и правила: дымоходы, печи и камины

Установка, изменение или замена наружного дымохода или дымохода или установка новой дровяной печи — все это подпадает под Строительные нормы и правила, хотя обычно это не задачи, требующие разрешения на планирование.

Как и следовало ожидать, требования к новым дымоходам, дымоходам и приборам основаны на безопасности и очень подробны. Когда дело доходит до соответствия, у вас есть выбор:

с использованием установщика HETAS, зарегистрированного в соответствии с государственной системой компетентных лиц, для самостоятельной сертификации работы
с уведомлением вашего строительного контрольного органа.

Подготовка к работам

Перед установкой дымохода необходимо проверить и прочистить его:

Старые дымоходы часто неэффективны, и существует вероятность утечки летальных газов через стенки дымохода.
Дымоходы на стенах отряда могут иметь кирпичные дымоходы с одинаковой структурой. Они вполне способны перетекать из одного в другой — часто их разделяют только полукирпичные стены — а значит, можно случайно выкурить дом соседа!
Без футеровки дымохода: Дымоходы, построенные до 1965 года, часто не имеют облицовки дымохода и находятся в плохом состоянии. Швы строительных растворов часто подвергаются коррозии, «разъедаются» кислотными конденсатами и отложениями сажи. Из-за этого, а также из-за риска утечки дыма, многие монтажники настаивают на футеровке дымохода перед установкой нового прибора.Хотя это не требование Строительных норм, это норма и, безусловно, хорошая практика.

Если вы все еще хотите повторно использовать старую дымовую трубу без футеровки, визуальный осмотр (с помощью зеркала и стержневого шара), а также проверка на дымность необходимы и должны установить, есть ли какие-либо проблемы.

Наконец, Закон о чистом воздухе определяет некоторые зоны как зоны контроля дыма. Это влияет на тип устройства, которое вы можете установить, и на топливо, которое можно в нем сжигать. Для получения дополнительной информации обратитесь в отдел гигиены окружающей среды вашего местного органа власти.

Общие сведения о компонентах дымохода

(Изображение предоставлено:.)

Удобная разборка компонентов дымохода

A Облицовка дымохода Обычно изготавливается из огнеупорного бетона или непроницаемой глины; иногда металлический

B Дымоход Должен быть достаточно высоким для достаточной тяги, в большинстве случаев около 4,5 м

C Соединитель дымохода Соединяет камин с дымоходом

D Дымовая камера Здесь дым собирается перед тем, как попасть в дымоход

E Дымовая полка Предотвращает тягу вниз

F Заслонка Поворотная скользящая металлическая заслонка, которая регулирует величину тяги, предотвращая чрезмерные колебания.Он также может закрывать камин снаружи дома, предотвращая потерю воздуха

Gather Улучшает тягу и снижает давление в дымовой камере

H Впуск воздуха Регулирует количество наружного воздуха, подаваемого для горения

I Hearth Требуемая толщина зависит от прибора

Повторная облицовка дымоходов

В прошлом, секционные системы дымоходов из глины, керамики и бетона использовались для повторной облицовки дымоходов с полосами на стыках.Они были заменены гибкими трубчатыми дымоходами из нержавеющей стали, которые можно опускать сверху вниз в виде трубки одной длины. Многие из них должны идти правильным путем, и на них должны быть отмечены стрелки, указывающие в направлении дыма — вверх. Некоторые могут не работать, и их можно установить в любом случае, но сначала необходимо проконсультироваться с производителем.

Бездымная печь мощностью не более 20 кВт должна иметь диаметр не менее 125 мм
Печь мощностью более 20 кВт и мощностью до 30 кВт, работающая на твердом топливе, должна быть не менее 150 мм в диаметре. также посоветуйте диаметр, тип дымохода и другие необходимые требования.Лучше всего установить минимальный размер 150 мм, если вы можете гарантировать безопасность использования, независимо от типа используемого топлива.
Стальные эмалированные трубы используются для подключения печи к дымоходной системе, и, поскольку они нагреваются при использовании, их необходимо располагать как минимум в три раза больше диаметра дымохода вдали от горючих материалов. Например, труба диаметром 150 мм должна быть закреплена на расстоянии не менее 450 мм. Это особенно актуально рядом с деревянными стойками.
Если горючий материал отделен от дымохода негорючим экраном (например, противопожарной панелью на цементной основе, используемой за приборами), расстояние можно уменьшить до 1.5 диаметров дымохода.
Для этой соединительной дымовой трубы нет максимальной высоты, но она не должна выходить за пределы помещения, в котором находится печь. Сделайте его как можно короче, чтобы дымоход «втянулся».
Новые дымоходы из каменной кладки
ПРЕДУПРЕЖДЕНИЕ
На ум приходят некоторые плохие примеры одностенных металлических дымоходов, проходящих через шкаф, комнату или крышу с изоляцией своими руками, что привело к серьезным пожарам. Даже при использовании запатентованных типов с изоляцией с двойными стенками по-прежнему требуются воздушные зазоры и компоненты для отделения дымохода от любой древесины для поддержания огнестойкости пола.
Обычно сооружаемый из секционных футеровок дымоходов и компонентов из глины, керамики и бетона, новый дымоход можно сформировать, окружив футеровки кирпичом толщиной не менее 100 мм, заполнив футеровки вермикулитом или изоляционным бетоном. Все новые дымоходы должны быть построены на подходящем фундаменте с гидроизоляционным слоем на высоте не менее 150 мм над уровнем земли и соответствующими погодными условиями в местах прохождения через крышу.
Стоит также учесть тип кирпича и указать его, потому что некоторые из наиболее декоративных материалов позже оказываются менее устойчивыми к погодным условиям, что приводит к влажным стенам из-за проникновения ветровой дождевой воды.
Поскольку даже дымоходы с облицовкой могут нагреваться, деревянные балки, половые доски или стропила необходимо обрезать минимум на 40 мм от наружной поверхности дымохода, когда он проходит через крышу и пол.
В некоторой степени проблему нагрева каменных дымоходов можно решить, выбрав вместо этого изолированный дымоход заводского изготовления. Они могут не подходить для использования в заповедных зонах, поскольку полированная нержавеющая сталь этих моделей большого диаметра может немного напоминать НАСА. Стартовая площадка, тем не менее, они остаются популярной альтернативой кладке дымоходов.Корпус имеет высокоэффективную изоляцию, что означает, что вы все еще можете дотронуться до него во время использования, не получив ожогов.
Выходы из дымоходов и дымоходов
Самая большая жалоба на дымоходы исходит от соседей в городских районах, которые оказываются с подветренной стороны от нового дымохода. Дымовые газы из печи должны иметь возможность беспрепятственно выходить, не создавая опасности для здоровья или возгорания при любых ветровых условиях.
Это означает, что выход дымохода должен располагаться достаточно высоко над поверхностью крыши и окружающих зданий, чтобы на него не повлияли вихри ветра или нисходящие потоки.Строительные нормы и правила определяют зону для этого, но любой из этих размеров может потребоваться увеличить, если есть воздействие:
- сильный ветер
- соседние высокие здания
- высокие деревья
- возвышенность
очаги для печей
Пожары из печей случаются редко, но они становятся очень горячими, и необходимо учитывать тепло от печи или горящего топлива, которое может случайно выпасть из нее. Очаг выполняет свою работу, если он достаточно большой:
- Он должен быть приподнят над обычной отделкой пола, чтобы идентифицировать его, и выступать не менее чем на 50 мм со сторон печи и на 300 мм от передней части печи, когда печь установлена. расположен в нише камина
- Для отдельно стоящей печи (не в нише) очаг должен быть 840 мм x 840 мм
Толщина может быть включена как часть твердой бетонной плиты перекрытия или балки и блочного бетонного пола, в то время как печи меньшего размера при более низких температурах эксплуатации могут быть из стекла или более тонких декоративных материалов.
Вентиляция
Площадь вентиляции зависит от номинальной мощности устройства. Поскольку теперь мы строим дома с учетом воздухонепроницаемости в целях повышения энергоэффективности, необходимая вентиляция увеличилась для домов, построенных с 2006 года, которые могут иметь воздухонепроницаемость пять или меньше.
Некоторые производители в настоящее время выпускают модели с «полной» или «частичной» подачей воздуха. Это обеспечивает часть или весь воздух, необходимый для вентиляции, из внешнего источника воздуха, а не только из помещения, чтобы решить эту проблему в герметичных домах.
Окись углерода
Также важно обеспечить постоянный источник воздуха, который поддерживает эффективное горение печи и предотвращает образование окиси углерода, высокотоксичного, бесцветного и не имеющего запаха газа, который может иметь потенциально фатальные последствия.
Сигнализация угарного газа
Даже при соблюдении требований по вентиляции Regs требует установки сигнализатора угарного газа в помещениях, где есть какие-либо твердотопливные устройства для сжигания.Эти устройства обычно питаются от батарей и имеют сигнализацию, предупреждающую пользователей, когда истекает срок службы детектора.
Тревоги должны находиться в пределах 1-3 м от устройства и либо:
- На потолке не менее 300 мм от любой стены
- На стене как можно выше (над дверями и окнами), но не менее 150 мм от потолка
Ввод в эксплуатацию
Многие местные органы власти требуют, чтобы установщики предоставили им контрольный список для ввода в эксплуатацию после установки твердотопливной печи и / или новой дымовой трубы или футеровки дымохода.Для этой цели можно использовать пустой образец на обратной стороне утвержденного документа J. Вам, в свою очередь, должен быть предоставлен акт выполнения от вашего установщика или главного подрядчика.
Полную информацию о соответствующих строительных нормах можно найти в Утвержденном документе J (Англия и Уэльс) или в разделе 3: Окружающая среда (Руководство по строительным нормам Шотландии, 2017 г.).
Правила
| Flue-pipes.com
Любые работы, затрагивающие существующий дымоход (включая установку печи или облицовки дымохода) или создающие новый дымоход, считаются строительными работами и подпадают под действие Строительных норм.
Правительство издает Утвержденный документ, который содержит практическое руководство по способам соблюдения требований Строительных норм, касающихся устройств для сжигания. В британском документе J строительные нормы и правила распространяются на дымоходы и дымоходы. Важно, чтобы они соблюдались в целях безопасности и законности.
Строительные нормы и правила
Самостоятельная установка футеровки / дымохода
Вы должны уведомить Строительный контроль перед установкой любого дымохода (кроме случаев, когда у вас есть разрешение на самостоятельную сертификацию, как у инженеров Hetas)
Вам не нужно использовать профессиональный установщик.Если печь устанавливается в существующий камин / дымоход и не используется новая облицовка дымохода, то установка очень проста для человека со средними навыками DIY. Установка гибкой облицовки дымохода или полной двустенной системы представляет собой более сложную работу и может включать лестницы или строительные леса, если требуется внешний доступ к вашей крыше, но все же технически проста, не требуется специальных знаний или навыков.
Если вы выполняете работы самостоятельно, то об этом следует сообщить в местный совет Строительный контроль, и они могут затем проверить работу по завершении, чтобы подписать ее.В качестве альтернативы, если работа выполняется установщиком, который аккредитован одной из соответствующих схем компетентных лиц, такой как HETAS, тогда они могут подписать свою работу и предоставить вам сертификат.
Разрешение на строительство
Обычно не требуется. Установка печи и / или новой системы дымохода обычно не имеет ничего общего с местными органами планирования. Если ваша собственность находится в списке зданий, разрешение может потребоваться, а может и не потребоваться. Если вы собираетесь проложить новый дымоходный трубопровод вверх по внешней стене, то в зависимости от положения (например,грамм. сбоку или перед домом), возможно, вам придется проконсультироваться с местным отделом планирования.
Нужно ли выровнять существующий дымоход?
Большинство домов, построенных после 1964 года, должны иметь внутреннюю облицовку из бетона / глины, и в этом случае вам, вероятно, не нужно заменять облицовку, если нет проблем с существующей системой.
В старых домах, как правило, внутри будет только кирпич — облицовка этих старых дымоходов не является законодательным требованием, если только они не протекают, но у облицовки часто есть преимущества, такие как повышенная тяга, необходимость иметь герметичную систему сверху вниз. , снижение риска возгорания дымохода, утечки и т. д.
Существующий дымоход / дымоход необходимо очистить перед установкой печи и проверить его состояние и правильность работы. Дымовую крупу следует сжечь внизу, чтобы проверить отсутствие утечек или засоров. Если вы в чем-то не уверены, ваш местный трубочист должен проконсультировать вас по поводу вашего состояния дымохода.
Мы всегда советуем облицовывать дымоходы в старых домах.
Вы должны уведомить Строительный контроль перед установкой любого дымохода (если вы не имеете разрешения на самостоятельную сертификацию, например, инженеры HETAS).
Правила проектирования дымохода
- Минимальная высота дымохода, рекомендуемая для минимальной производительности дровяных и многотопливных приборов, составляет 4,5 м от верха устройства до верха дымохода.
- Расстояние между колпаком дымохода и прилегающей крышей / стеной / конструкцией должно быть более 2,3 м.
- Допускается максимум 4 изгиба (под углом до 45 °). В случае 4 изгибов; между двумя внешними изгибами требуется подметальная дверца.
- В случае зачета; не более 20% длины дымохода может быть не вертикальным (наилучшая практика).
Размеры дымохода
Большинство твердотопливных бытовых приборов в Великобритании имеют выход для дымохода 5 дюймов (130 мм) или 6 дюймов (150 мм) наверху или сзади устройства. Затем вы обычно используете стекловидно-эмалированную дымовую трубу соответствующего размера для первой секции дымохода от печи, которая ведет вас в дымоход. С этого момента вам, как правило, придется перейти на гибкую дымовую трубу диаметром минимум 6 дюймов (150 мм) или жесткую изолированную систему дымохода.Если вы заказываете у нас комплект гибкой футеровки или полную двустенную систему дымохода, он поставляется с подходящим адаптером для подключения к 5-дюймовой или 6-дюймовой эмалированной трубе. Это относится к большинству твердотопливных приборов. Исключение составляют печи, одобренные DEFRA, которые имеют выход для дымохода 5 дюймов (130 мм). Их можно законно использовать с облицовкой дымохода 5 дюймов (130 мм) или системой полного дымохода, поскольку они производят меньше частиц дыма, чем другие печи.
Примечание: все установки должны выполняться в соответствии с Строительными нормами Великобритании, Документ J.Советы на этой странице предназначены для того, чтобы помочь вам в этом, но никоим образом не должны рассматриваться как замена инструкций и правил документа J.

Безопасность дровяной печи | III
Если вы один из тысяч тех, кто поддался соблазну дровяной печи, имейте в виду, что возвращение к «старым добрым временам» дровяного печного отопления может иметь некоторые старомодные недостатки.
Пожарная опасность — одна из них.
Возрождение дровяной горелки в качестве дополнительного источника тепла привело к тревожному — и растущему — количеству пожаров, связанных с неосторожной установкой или неправильным использованием.
Цель данной брошюры — помочь восполнить пробел в знаниях о дровяных печах между поколениями, предоставив некоторую базовую информацию по выбору, установке, использованию и техническому обслуживанию отопительного оборудования на твердом топливе.
Вот некоторые основные правила, которые можно и нельзя:
DO — убедитесь, что между печью и горючими материалами, включая пол, стены и потолок, достаточно свободного пространства.
DO — разместить печь на негорючем огнеупорном основании.
DO —Попросите каменщика или другого компетентного лица осмотреть дымоход.
DO — сжигать только сухую, хорошо выдержанную древесину.
DO — открыть окно щелью для вентиляции.
DO — утилизировать золу в закрытом металлическом контейнере вне дома.
НЕ ПРОДОЛЖАЙТЕ — протяните трубу печи через стену или потолок, если нет альтернативы.
НЕ — подключайте дровяную печь к дымоходу камина, если камин не загерметизирован.
НЕ — подключать дровяную печь к дымоходу, обслуживающему другой прибор, работающий на другом топливе.
НЕ — разжигайте печь с легковоспламеняющимися жидкостями, такими как бензин.
НЕЛЬЗЯ — сжигать мусор в печи; это может привести к возгоранию дымохода.
НЕ — дайте дровам сгореть без присмотра или на ночь.
Выбор печи
Убедитесь, что ваша печь сделана из прочного подходящего материала, например чугуна или стали. Ищите печи, перечисленные Underwriters Laboratories (UL) или другими признанными испытательными лабораториями.
Если вы покупаете бывшую в употреблении печь, внимательно проверьте ее на наличие трещин и других дефектов. Ножки, петли, решетки и жалюзи также должны быть тщательно проверены.
Если вы живете в передвижном доме, убедитесь, что ваша печь специально одобрена для использования в таком жилище.
Установка
Перед установкой печи узнайте у местных властей, что вы соблюдаете местные правила пожарной безопасности и строительные нормы.
Дважды подумайте, где вы поставите плиту.Обычно централизованное расположение лучше всего, если печь будет использоваться в качестве обогревателя.
Следует учитывать, что теплый воздух поднимается вверх. Если печь находится слишком близко к лестничной клетке, вы можете потерять большую часть тепла на этаж выше.
Если вы планируете использовать существующий дымоход, то его расположение и длина будут определяющими факторами. Обратите внимание на эти рекомендации:
- Горизонтальный участок неизолированной трубы печи не должен составлять более трех четвертей длины секции дымохода выше точки соединения трубы и дымохода.
- Национальной ассоциации противопожарной защиты (NFPA) предусматривают наличие зазора в 36 дюймов между печкой комнатного обогревателя и любой горючей стеной или поверхностью потолка . Если длина горизонтальной части трубы печи не позволяет обеспечить такой большой зазор, защитите горючую стену панелью из какого-либо защитного материала, например листового металла, на расстоянии не менее одного дюйма от стены.
Очень важно уделять особое внимание установке печи на полу. Для соответствия стандартам NFPA:
- Печи, имеющие менее двух дюймов вентилируемого открытого пространства под топкой или основанием агрегата, никогда не должны устанавливаться на горючие полы или иметь под ними какие-либо горючие материалы, если это не разрешено их списком .
- Печи, имеющие ножки или подставки, обеспечивающие от двух до шести дюймов вентилируемого открытого пространства под топкой или основанием, могут быть установлены на воспламеняемых полах, защищенных четырехдюймовым пустотелым кирпичом, уложенным для обеспечения циркуляции воздуха и покрытым листовым металлом толщиной 24 мм, если это не разрешено. по их списку.
- Если имеется более шести дюймов вентилируемого открытого пространства под топкой или основанием, печь может быть размещена на воспламеняемом полу, защищенном массивной кирпичной, бетонной или каменной кладкой толщиной не менее двух дюймов.Этот блок должен быть покрыт листом стали 24-го калибра, если это не разрешено перечнем печей.
- Защита пола должна выступать по крайней мере на 18 дюймов со всех сторон печи.
Требования к дымоходу
Если вы используете существующий дымоход камина для вентиляции печи, он должен быть загерметизирован ниже точки входа трубы печи, чтобы предотвратить попадание токсичных газов в комнату. Это можно сделать по:
- заглушка камина, или
- герметизирует дымоход между соединением трубы печи и проемом камина.
Площадь поперечного сечения дымохода должна быть не менее чем на 25 процентов больше, но не более чем в три раза больше, чем у дымовой трубы.
Избегайте подключения более одного нагревательного устройства к одному дымоходу, потому что дымовые газы и искры могут переходить из одного отверстия в другое, что также может привести к неудовлетворительной работе.
Убедитесь, что дымоход находится в хорошем состоянии и что у него есть дымоход. Проверьте отсутствие плиток дымохода и трещин в кирпичной кладке.Вы можете попросить трубочиста проверить дымоход, а каменщик произведет любой ремонт, который может потребоваться.
При каменном дымоходе дымовая труба должна проходить через стенку дымохода до его внутренней поверхности, , но не более . Для крепления трубы к кладке используйте высокотемпературный цемент.
Если у вас нет подходящего дымохода или вы предпочитаете не закрывать камин, то заводской дымоход, внесенный в список признанной испытательной лаборатории, является хорошим решением. Он должен выступать как минимум на три фута выше самой высокой точки, где он проходит через крышу здания, и как минимум на два фута выше любой части здания в пределах 10 футов.
Труба печная
Печная труба должна быть из коррозионно-стойкой стали подходящей толщины. Это стандарты, установленные NFPA:
26
менее 6
24
от 6 до 10
22
10 до (не включая) 16
16
16
Стандарты NFPA также требуют, чтобы дымовая труба имела внутреннюю площадь поперечного сечения не меньше, чем у воротника дымохода.
Труба должна быть как можно более прямой и короткой, с должным образом закрепленными секциями. Если он должен иметь углы, ограничьте их одним или, самое большее, двумя широкими изгибами под углом 90 градусов или эквивалентными. Горизонтальная часть трубы должна подниматься не менее чем на четверть дюйма до линейного фута, чтобы обеспечить хорошую тягу.
Не следует пропускать дымовую трубу через горючую стену для подключения к дымоходу. Однако, если альтернативы нет, трубу печи необходимо пропустить через наперсток или хомут.NFPA установило следующие стандарты:
— Металлический наперсток вентилируемого типа 24 калибра должен быть как минимум на 12 дюймов больше в диаметре, чем труба печи. (Его может изготовить местная компания по производству листового металла или жестянщик.)
— Металлический или обожженный наперсток из огнеупорной глины должен быть окружен кирпичной кладкой или аналогичным огнестойким материалом не менее восьми дюймов.
— В противном случае весь горючий материал должен быть вырезан из стены, чтобы обеспечить зазор не менее 18 дюймов со всех сторон трубы. Материал для закрытия этого отверстия должен быть негорючим и изолирующим.
Амортизаторы
Если дровяная печь оснащена автоматическим регулятором тяги, управляемым термостатом, необходимо тщательно соблюдать инструкции производителя по его установке. Как вариант, на трубе возле печи можно установить заслонку с ручным управлением. Этот демпфер не должен закрывать более 80 процентов площади трубы.
Вторая заслонка выше на вертикальном участке трубы печи рекомендуется для отключения печи в случае пожара в дымоходе.Вы можете заказать его в местной компании по производству листового металла или у жестянщика.
Твой лес
Зеленая древесина имеет слишком высокое содержание влаги для удовлетворительного использования. Для своей печи выбирайте древесину, предпочтительно твердую древесину, которая выдерживается от шести месяцев до года.
Древесина, расколотая перед сезонным хранением, сохнет за меньшее время и горит более равномерно. Яблоко, красный дуб, сахарный клен, бук и железное дерево обладают лучшими тепловыми качествами, согласно данным службы распространения знаний Университета штата Мэн.
Использование надлежащей древесины — лучшая защита от скопления креозота, маслянистого вещества, образующегося в результате неполного сгорания, на футеровке дымохода.Искра может воспламенить креозот и вызвать чрезвычайно горячий и опасный пожар.
Сухая и хорошо выдержанная древесина не только минимизирует вероятность образования креозота, но и даст вам наиболее эффективный огонь.
Горящая зеленая древесина может вызвать образование такого количества креозота, что он может даже стекать в трубу печи и капать на плиту или пол.
Разжигание огня
Обязательно откройте заслонку возле печи перед розжигом огня .(Если у вас есть второй, более высокий, он может оставаться открытым для использования только в экстренных случаях.)
Разведите огонь на неглубоком слое из золы, обеспечивающем теплоотражающую поверхность. Используйте небольшое количество скомканной бумаги и накройте ее несколькими небольшими полосками древесного топлива, — говорит NFPA. Когда тяга запускается в дымоход, можно добавлять более крупные куски дерева.
Если огонь горит слишком медленно, необходимо открыть тяговые жалюзи печи, а заслонку над трубой печи открыть шире или полностью.Регулируя тягу и добавляя частые, но небольшие количества дров, можно добиться равномерного горения и непрерывного горячего огня.
Прежде всего, никогда не обливайте дерево бензином, керосином или другой легковоспламеняющейся жидкостью для быстрого возгорания .
Еще один способ напугать себя — использовать печь для сжигания мусора. Возникающее пламя может стать причиной пожара в дымоходе.
При пожаре
Если у вас пожар в дымоходе, сначала позвоните в пожарную службу .
Пока вы ждете прибытия пожарных, вы можете помочь контролировать огонь, закрыв жалюзи тяги печи и сплошную заслонку в трубе печи.
Проверки
Ежегодно перед началом отопительного сезона проверяйте и тщательно очищайте дымоход и печную трубу, а также производите необходимый ремонт. Рекомендуется проводить более частые проверки, если вы накапливаете креозот и сажу.
Если вы не являетесь опытным и компетентным мастером своими руками, подумайте дважды, прежде чем пытаться прочистить собственный дымоход — вы можете повредить его облицовку. Лучше потратить немного денег на профессиональные услуги, чем создавать опасность пожара, которая может стоить вам тысяч долларов или даже привести к разрушению вашего дома!
Строительные нормы и правила для печей и дымоходов
Строительные нормы и правила для печных установок
Любые работы, затрагивающие существующий дымоход (включая установку печи или облицовки дымохода) или создающие новый дымоход, считаются строительными работами и подпадают под действие Строительных норм.
Правительство издает Утвержденный документ, который содержит практическое руководство по способам соблюдения требований Строительных норм — щелкните здесь, чтобы прочитать Утвержденный документ J, который касается устройств для сжигания.
Документ относительно длинный и подробный, поэтому ниже мы ответили на наиболее распространенные вопросы, касающиеся этих требований.
Могу ли я сам установить дымоход / дымоход / печь?
Да.Большинство наших клиентов устанавливают свои печи и / или футеровки / системы самостоятельно. Вам не обязательно использовать профессионального установщика, если вы умеете выполнять работу самостоятельно. Если печь устанавливается в существующий камин / дымоход и не используется новая облицовка дымохода, установка очень проста для человека со средними навыками DIY. Установка гибкой облицовки дымохода или полной двустенной системы — это более сложная работа, которая может включать лестницы или строительные леса, если внешний доступ к вашей крыше необходим, но по-прежнему технически прост.Наша система двустенных дымоходов просто соединяется друг с другом, никаких специальных знаний или навыков не требуется.
Если вы выполняете работы самостоятельно, то необходимо проинформировать об этом местный совет Строительный контроль, и они могут затем проверить работу по завершении, чтобы подписать ее. В качестве альтернативы, если работа выполняется установщиком, который аккредитован одной из соответствующих схем компетентных лиц, такой как HETAS, тогда они могут подписать свою работу и предоставить вам сертификат.
Нужно ли мне разрешение на строительство?
Нет, не нормально.Установка печи и / или новой системы дымохода обычно не имеет ничего общего с местными органами планирования. Если ваша собственность внесена в список, разрешение на строительство может потребоваться, а может и не потребоваться. Если вы планируете, что ваш новый дымоход будет выходить за пределы внешней стены в зависимости от положения (например, сбоку или перед домом), вам, возможно, придется проконсультироваться с местным отделом планирования.
Нужно ли выровнять существующий дымоход?
Большинство домов, построенных после 1964 года, должны иметь внутреннюю облицовку из бетона / глины, и в этом случае вам, вероятно, не нужно заменять облицовку, если нет проблем с существующей системой.
В старых домах обычно будет просто облицовка из кирпича внутри — это не является законодательным требованием для облицовки этих старых дымоходов, если они не протекают, но часто у облицовки есть преимущества, такие как повышенная тяга, необходимость иметь герметичную систему сверху вниз, снижение риска возгорания дымохода, протечки и т. д.
Существующий дымоход / дымоход необходимо очистить перед установкой печи и проверить его состояние и правильность работы. например дымовую гранулу следует сжечь внизу, чтобы проверить отсутствие утечек или засоров в системе.Ваш местный трубочист должен иметь возможность прочистить дымоход и дать совет о его состоянии, если вы не уверены.
Мы всегда советуем облицовывать дымоходы в старых домах. Наши гибкие комплекты футеровки для дымохода — это отличное соотношение цены и качества и гарантируют наилучшую производительность вашей печи. Если вы не уверены, позвоните нам, и мы обсудим это с вами.
Требования к очагу
Многие из наших печей прошли испытания и показали, что они не вызывают подъема верхней поверхности очага выше 100 ° C.Таким образом, эти печи можно размещать на негорючем очаге толщиной не менее 12 мм. Материал может быть, например, шифер, камень, мрамор, гранит, бетон, стекло, керамическая плитка и т. д.
Другие печи (обычно более крупные модели) должны располагаться на строительном очаге из твердого негорючего материала, такого как бетон, толщиной не менее 125 мм. Горючие материалы не следует размещать под строительными очагами, за исключением случаев, когда имеется воздушное пространство не менее 50 мм или если горючий материал находится не менее чем на 250 мм ниже верха очага.
Для отдельно стоящих приборов (т.е. не встраиваемых в существующий камин / дымоход) размер очага должен составлять минимум 840×840 мм. Расстояние от боковых сторон прибора до боковых и задних краев очага должно составлять не менее 150 мм, а от передней части прибора до передней части очага — 225 мм (для плит, предназначенных для использования с закрытой дверцей). Примечание: для больших печей это будет означать, что общий размер очага может быть больше 840×840 мм.
Размеры дымохода
Большинство твердотопливных приборов в Великобритании имеют выход для дымохода 5 дюймов (125 мм) или 6 дюймов (150 мм) наверху или сзади устройства.Затем вы обычно используете стекловидно-эмалированную дымовую трубу соответствующего размера для первой секции дымохода от печи, которая ведет вас в дымоход. С этого момента вам, как правило, придется перейти на гибкую дымовую трубу размером минимум 6 дюймов (150 мм) или жесткую изолированную дымоходную систему. Если вы заказываете у нас комплект гибкой футеровки или полную двустенную систему дымохода, он будет поставляться с соответствующим адаптером для подключения к 5-дюймовым или 6-дюймовым эмалированным трубам. Это относится к большинству твердотопливных приборов. Исключение составляют печи, одобренные DEFRA, которые имеют выход для дымохода 5 дюймов.Их можно законно использовать с 5-дюймовым вкладышем дымохода или системой полного дымохода, поскольку они выделяют меньше частиц дыма, чем другие печи.
Какова должна быть высота дымохода?
При установке новой двустенной дымоходной системы, если дымоход выходит из крыши в пределах 600 мм (по горизонтали) от конька (верхней точки) крыши, то дымоход должен выходить как минимум на 600 мм над коньком.
Если дымоход выходит через крышу ниже, он должен выходить достаточно высоко, чтобы достичь 2.3 м горизонтального просвета. Эта высота будет определяться наклоном (углом) вашей крыши. Мы можем рассчитать необходимую высоту при проектировании вашей системы. Если не уверены, позвоните нам.
Для зданий с горючими крышами, например войлочные крыши, дымоход должен заканчиваться на высоте не менее 1,8 м над горючей поверхностью:
Нужна ли дополнительная вентиляция помещения?
Нажмите здесь, чтобы купить вытяжку для вашей печи по цене от 19 фунтов стерлингов.99
Обычно для большинства домов в Великобритании дополнительная вентиляция не требуется при установке печи мощностью 5 кВт или меньше. Для печей мощностью более 5 кВт требуется постоянное вентиляционное отверстие, подключенное к улице, в том же помещении, что и прибор. Размер вентиляционного отверстия обычно должен быть минимум 550 мм² на кВт свыше 5 кВт. например для печи мощностью 7 кВт потребуется 550 мм² x 2 = 1100 мм². Это будет квадратный проем прибл. 33 мм x 33 мм.
Целью дополнительной вентиляции для больших печей является просто обеспечение достаточного количества кислорода, подаваемого в комнату, чтобы обеспечить надлежащее сгорание в печи.
Примечание. Требования к вентиляции были обновлены в последней версии Правил и теперь основаны на воздухопроницаемости дома. Дома, построенные после 2008 года, должны иметь результат теста на воздухопроницаемость, который вы должны увидеть во время покупки. С практической точки зрения наиболее вероятно, что новейшие дома будут очень герметичными, то есть без зазоров под дверями и т. Д., И поэтому им будет больше требоваться дополнительная вентиляция. Если результат теста показывает воздухопроницаемость менее 5 м3 / ч.м², то в этих случаях требование составляет 550 мм² на кВт, независимо от общей мощности печи в кВт. В случае сомнений обращайтесь к нам за советом, и мы сделаем все возможное, чтобы помочь. Маловероятно, что объект, построенный до 2008 года, будет иметь меньшую воздухопроницаемость, поэтому обычная процедура будет применяться к 99% объектов, т.е. только печи мощностью более 5 кВт нуждаются в вентиляции.
Если вам все же нужны вентиляционные отверстия, не волнуйтесь, их легко установить самостоятельно и совсем недорого — см. Здесь .
Сигнализация окиси углерода
Купите нашу качественную сигнализацию угарного газа здесь.
Если в жилом доме устанавливается новый или заменяемый стационарный твердотопливный прибор, в комнате, где находится прибор, должна быть установлена сигнализация угарного газа.
Он должен располагаться:
а . на потолке на расстоянии не менее 300 мм от любой стены или, если он расположен на стене, как можно выше (над любыми дверями и окнами), но не ближе 150 мм от потолка; и
б .

26	менее 6
24	от 6 до 10
22	10 до (не включая) 16
16	16
