Как сделать автоматическое проветривание теплицы своими руками

Рейтинг автора

Автор статьи

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Изрядная часть территории России находится в зоне рискованного земледелия, поэтому для получения урожая на приусадебных участках, дачники выращивают овощи в теплицах и парниках. Недостаток этого метода заключается в том, что в закрытом застекленном помещении под воздействием солнечных лучей температура и влажность воздуха избыточно высоки, что приводит к болезням растений и снижению урожая.

Оставлять теплицу открытой тоже нельзя, т.к. ночное понижение температуры негативно влияет на жизнедеятельность культурных растений. Те, кто постоянно живет на участке, дважды в сутки открывают и закрывают двери парника. Дачники, посещающие загородные владения в выходные, могут соорудить автоматическое проветривание теплицы своими руками.

Краткое содержание

Автоматическое проветривание теплицы своими руками

Вне зависимости от конструкции парника и принципов работы механизма открывания, его задача состоит в поднятии створки утром и ее закрытия вечером. По принципам работы термопривода, системы автоматического проветривания подразделяются на:

  • электрические;
  • пневматические;
  • гидравлические;
  • биметаллические.

Выбор механизма зависит от веса и размера открываемых форточек. Для легких теплиц из поликарбоната ограничения по механизму открывания нет, для более тяжелых стеклянных створок лучше использовать энергозависимые приводы с высокой мощностью.

Основные элементы любого автомата для проветривания теплиц – датчик, реагирующий на изменение температуры и исполняющий механизм, к дополнительным относятся доводчики и замки, которые обеспечат плотный прижим створки.

В готовых теплицах используется боковое проветривание через штатные дверцы, но если вы заказываете новый парник, то выбирайте заранее, где установить форточки для проветривания, Оптимальный вариант разместить фрамуги как можно ближе к потолку, именно там собирается теплый влажный воздух.

Энергозависимые системы проветривания работают от электросети. Помимо высокой мощности они имеют возможность программирования. Независимые приводы просты в эксплуатации, для их работы не нужно электричество, их можно изготовить самостоятельно.

Наиболее доступной для самостоятельного изготовления по стоимости и простоте монтажа является гидравлическая система. Ее можно установить в теплице из поликарбоната.

Варианты самодельных гидравлических приводов

Наиболее надежными являются устройства, изготовленные из готовых пневматических механизмов, их можно найти в стульях с лифтовым механизмом или использовать автомобильные гидроцилиндры. Не обязательно покупать новые, для вентиляции парника подойдут бывшие в употреблении изделия.

Используем офисный стул

Если вы имеете доступ к отслужившей офисной мебели, разберите стул. Вам нужен подъемный механизм компьютерного кресла. Порядок работ:

  • сдерните пластмассовый шток, обеспечив доступ к штырю клапана;
  • зажмите тисками 8 миллиметровый металлический стержень;
  • наденьте гидравлический цилиндр, стравите воздух;
  • срежьте цилиндр вместе с конусом;
  • выдавите шток.

Не допускайте повреждения гладкой поверхности, сохраните в целости резинку манжеты.

  • зажмите шток в тисках через несколько слоев ткани;
  • нарежьте резьбу М8;
  • верните внутреннюю гильзу с сохранением поршня;
  • протрите бензином все резинки.

Поместите шток внутрь гильзы, вытащите его конец, не повредив сальник. Накрутите гайку, которая удержит шток от проваливания внутрь цилиндра. Вставьте в гнездо клапана алюминиевый поршень и приварите на ранее срезанную часть цилиндра кусок трубы так, чтобы резьба была свободной. Прикрутите гайку к резьбе на штоке, вкрутите вилку для соединения механизма с рычагом, управляющим форточкой. После удаления воздуха, залейте в систему масло, подойдет самое дешевое, можно использовать отработку.

А еще мы подготовили полезные статьи о том, как сделать правильную вентиляцию в гараже, а также в бане. А если у вас есть подвал, то там тоже нужна грамотная система вентиляции, о том как ее организовать читайте тут.

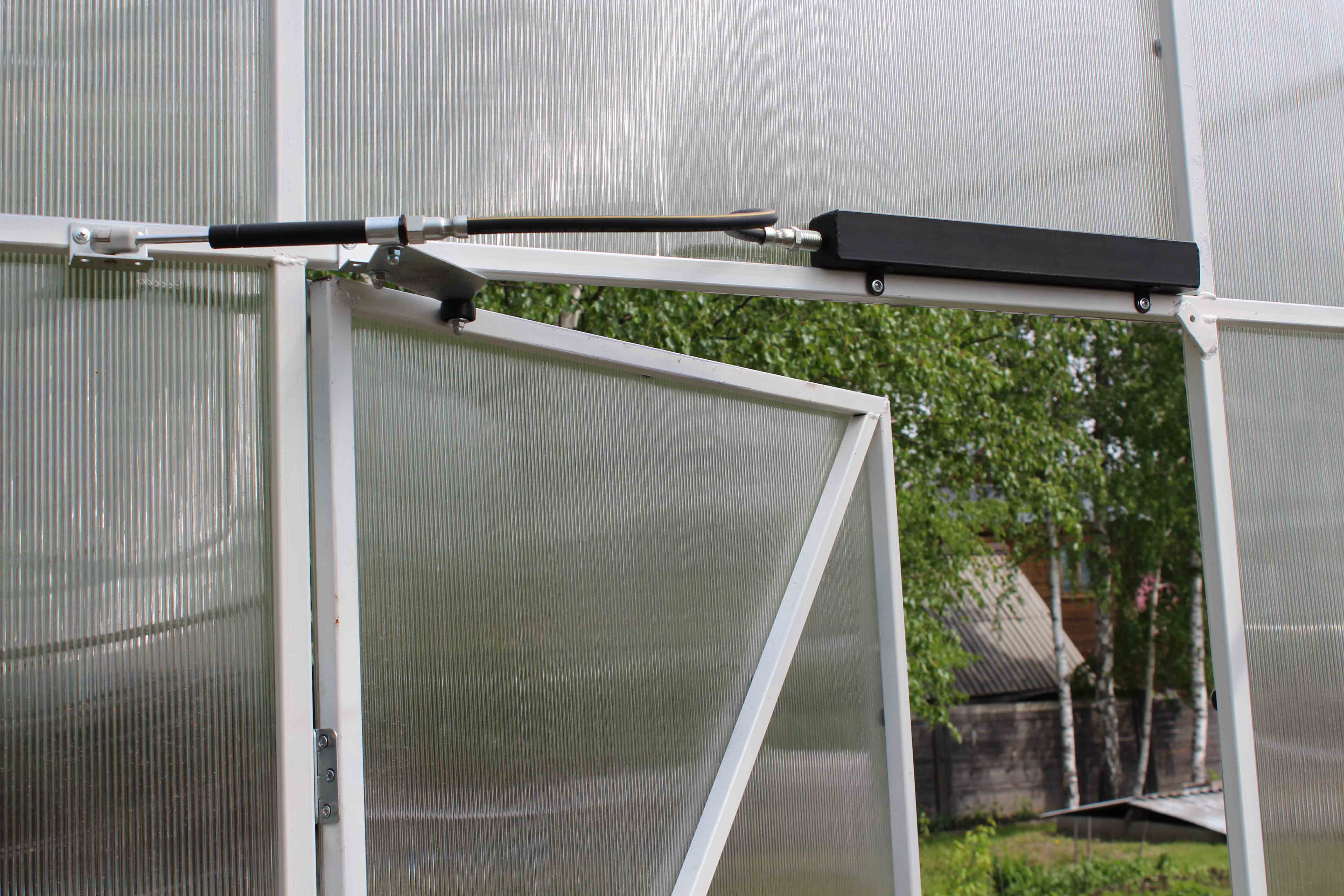

Установите собранное устройство автоматического открывания в верхней части парника. При повышении температуры внутри теплицы, расширяющееся масло будет воздействовать на шток, который откроет створку рамы. При снижении температуры объем масла уменьшится, и под тяжестью створки шток вернется на свое место.

По аналогичной схеме можно собрать масляный термопривод из амортизатора или гидроцилиндра автомобиля. Эти варианты подойдут для достаточно больших парников.

Автомат для проветривания небольших теплиц из поликарбоната или пленки можно соорудить из подручных материалов.

Из пластиковых бутылок

Необходимо приготовить следующие материалы:

  • доска;
  • бутыль 5 литров;
  • бутыль 1 литр;
  • черная ПЭ пленка;
  • 1 метр тонкой трубки ПВХ;
  • два патрубка;
  • термопаста.

Необходимо вымыть и высушить большую бутылку, проделать в ее донышке отверстие. Вкрутите один патрубок в большую, второй в малую бутыль. Соедините обе емкости трубкой, обработайте герметиком места входов трубки. Обе бутылки должны быть абсолютно герметичны, иначе разогретый воздух будет уходить в атмосферу.

Принцип установки:

Обернутую пленкой 5-ти литровую бутыль закрепите под потолком, а литровую укрепите у форточки. Прикрепите доску к фрамуге так, чтобы ее свободный конец смял литровую бутыль. При нагревании большой бутыли теплый воздух по принципу сообщающихся сосудов будет поступать в малую. Расправившись, она приподнимет доску, что приведет к открытию форточки. Вечером произойдет обратный процесс. Остывший воздух занимает меньший объем, упавшее давление в малой бутыли позволит доске опуститься и форточка закроется.

Из стеклянных банок

Еще один вариант гидравлической системы можно изготовить из подручных средств с минимальными затратами.

  • Важное условие: форточка в теплице должна быть вращающейся.
  • Вам понадобится:
  • стеклянная банка емкостью 3 литра:
  • стеклянная банка 800 г;
  • отрезок металлической трубки диаметром 5-7 мм и 0,3 метра длиной;
  • 1 метр трубки ПВХ от капельниц;
  • жесткая проволока;
  • герметик;
  • крышка ПЭ к маленькой банке;
  • закатывающаяся крышка к 3-х литровой банке;
  • герметик.

Для изготовления противовеса используйте брусок или любой предмет, подходящий по весу. Подбирать его придется опытным путем в зависимости от размера и массы фрамуги.

Порядок работ:

  • налейте 0,8 литра воды в 3-х литровую банку;
  • закатайте крышкой;
  • сделайте отверстие под металлическую трубу;
  • вставьте, оставив до дна пару миллиметров;
  • загерметизируйте вход трубы;
  • натяните ПВХ трубку на металлическую;
  • вставьте ее второй конец в ПЭ крышку, посадите на герметик;
  • закройте ПЭ крышкой банку 0,8 литра, опустив ПВХ трубку так, чтобы она не касалась дна банки на 2-3 мм.

Теперь нужно закрепить систему около фрамуги.

Система открывания форточки на основе работы автомобильного амортизатора багажника

Расстояние вывешивания 3-х литровой банки ограничивается длиной трубочки. Закрепите ее при помощи гвоздя и проволоки. Маленькую банку закрепите на верхней части вращающейся рамы, закрепив противовес на нижней уличной части рамы. Повышение температуры воздуха внутри большой банки вызовет его расширение, вода будет вытеснена в маленькую банку. Под увеличившимся весом створка откроется. При снижении температуры вода из маленькой банки перельется обратно, противовес закроет раму.

Элементарные устройства, основанные на простых физических процессах, упрощают уход за растениями в парнике.

Полезное видео по теме

 Загрузка …

Отличная статья 2

Автоматическое проветривание теплиц — схемы, чертежи, полезные советы

Умная теплица со всеми автоматическими системами – мечта любого дачника. Ведь тепличные растения очень нежные, и любой сквозняк или перегрев может не только остановить их рост, но даже погубить. Вот почему так важно вовремя открывать форточку в знойный летний день – иначе с такой любовью выращенные саженцы попросту сварятся. Так, например, те же помидоры очень привередливы к температурному режиму, уже при +32 °С соцветия перестают завязываться в плоды. А при температуре +40 °С почти все тепличные растения и вовсе начинают гибнуть. И все это не говоря уже о грибках и губительных для тепличных жителей микроорганизмов, которые очень любят повышенную влажность и горячий застоявшийся воздух. Для этого и нужна в особенно жаркие летние дни периодически открывающая форточка наружу – чтобы поступал более свежий воздух и немного охлаждал теплицу изнутри.

Виды основных конструкций для проветривания теплицы

Вариант #1 – электрические

Электрический автомат для проветривания теплиц состоит из вентилятора и термореле, который его и включает, как только температура воздуха в теплице достигнет определенной точки. Главный их плюс – в высокой чувствительности и удобной регулировке, а также неограниченной мощности. Они не занимают много места, могут быть расположены в любой точке теплицы, а алгоритм их работы может быть абсолютно любой сложности – как простым, так и «с умом».

Но электрический механизм проветривания теплицы недостаточно надежен и полностью зависит от бесперебойности подачи электроэнергии. Например, отключение света буквально на несколько часов в жаркий день способно оставить лишить урожая целого года. Вот почему заранее желательно позаботиться об резервном питании за счет установленного аккумулятора с подзарядкой от солнечной батареи на крыше теплицы.

Вариант #2 – гидравлические

Достоинство гидравлических устройств в автономности и высокой надежности всей системы. Гидравлические конструкции просты, обладают большой мощностью и долговечностью. Представляют они собой систему рычагов с датчиком, соединенную с фрамугой.

Принцип работы этой системы достаточно прост: как только изменятся вес одного из плеч рычага, все «коромысло» накреняется в другую сторону и открывает фрамугу. Затем, при достаточном охлаждении воздуха, происходит обратный процесс. Причем все рычаги – это две емкости, соединенные между собой как сообщающиеся сосуды всего одним гибким тонким шлангом. Та емкость, которая находится внутри теплицы, герметичная и содержит в себе достаточный запас воздуха – это и есть «термометр».

А вот емкость снаружи выполняет роль «гири» на фрамуге. Поэтому, если воздух емкости, что внутри, нагревается от воздуха в теплице, часть жидкости выдавливается во внешнюю емкость. Та становится тяжелее и открывает фрамугу. А когда воздух в теплице остывает, внутри емкости пары снова сжимаются и емкость назад всасывает в себя воду. Внешняя становится легче и пружина возвращается на противовес. Сделать такую пневматическую систему под силу даже школьнику. Но использовать ее можно только в совсем маленькой теплице или парнике.

Но у устройств, принцип работы которых основан на силе давления расширяющейся жидкости (будь то вода или масло), есть серьезные недостатки:

  • У большинства готовых моделей фрамуги закрываются под действием своего веса, а потому для боковых форточек теплицы такую конструкцию не применить (разве что экспериментировать с пружиной).
  • В случае резкого похолодания жидкость в цилиндре остывает в течении 20 минут, и все это время фрамуги еще открыты, из-за чего в теплицу поступает холодный опасный воздух.

Но, несмотря на свои минусы, гидроцилиндры все-таки имеют неоспоримое преимущество перед другими автоматами – например, способность поднимать действительно большой вес.

Сегодня на строительном рынке есть немало предложений качественных «толкателей» для тепличных форточек. По внешнему виду они все разные, но принцип действия у них один и тот же – небольшой продолговатый гидроцилиндр наполнен маслом, который расширяется под действием повышенной температуры воздуха в самой теплице и выталкивает собой шток. Шток же соединен с системой рычагов и форточкой. Когда масло остынет, произойдет обратный процесс и форточка закроется.

Хотя монтаж такой системы примитивен, важно не забывать о таких моментах:

  • Гидроцилиндр должен нагреваться не от солнца, а от воздуха, а потому для него необходим солнцезащитный экран.
  • Для дополнительной страховки от сильных порывов ветра нужны прочные ленты и цепочки, которые прикрепляются к створу форточек.
  • Настраивается вся система специальной гайкой на торце цилиндра, а потому, перед тем, как ее закрутить, обязательно нужно дождаться оптимальной температуры в теплице – примерно 25 °С.

Из отечественных самыми лучшими автоматическими толкателями для форточек считаются гидроцилиндры «Воля» – самые легкие, компактные и недорогие.

Вариант #3 – биметаллические

Биметаллическое проветривание теплиц – это простая система, состоящая из особых металлических или металлических с пластиком пластин, у которых – разный коэффициент теплового расширения. Так, нагреваясь, одна из пластин сильно изгибается и приоткрывает форточку, а при охлаждении снова распрямляется, чем и закрывает ее. Работают биметаллические конструкции полностью автономно, и изготавливать их недорого. Единственный недостаток – это недостаточная мощность, ведь открыть такая пластина можно только совсем небольшую форточку без каких-либо перекосов и разбухания. А таких в обычных теплицах не часто можно встретить.

Виды проветривания в зависимости от габаритов парника

Итак, для того, чтобы эффективно поддерживать нормальный микроклимат для тепличных растений, необходимо автоматическое проветривание. Это могут быть:

  • Форточки в стене и крыше теплицы, а также целые фрамуги, которые открываются специальными автоматическими устройствами. Так, если теплица небольшая, то такая вентиляционная схема вполне для нее подходит. Важно только, чтобы открывающиеся форточки были хотя бы две, и располагались они на разной высоте: одна выше, другая – ниже.
  • Вентиляция через две рядом расположенные форточки, либо через дверной проем, также открывающийся специальной системой. Такая система незаменима для крупногабаритной теплицы, для которой автоматическая вентиляция нужна более масштабная.
  • Сквозное продувание теплицы при двух одновременно открывающихся автоматически дверях. Такая система идеальна для длинной узкой теплицы, в которой циркуляция воздуха всегда затруднена.
  • Сложная система проветривания теплиц со специальными датчиками влажности и температуры воздуха. Установить что-то подобное на простом приусадебном участке – что-то нереально, а вот самостоятельно сделать устройство для автоматического проветривания теплиц с несложными, но надежными механизмами – вполне. Ведь главное, чтобы при малейшем перегреве от солнца фрамуги либо двери открывались, а при остывании воздуха – сами закрывались.

Ну а какой системе отдать предпочтение – выбирайте исходя из своих нужд.

Самодельное устройство для проветривания на основе сильфона

Еще в советское время изобретатель Ю. Мызников создал и успешно испробовал новое автоматическое устройство. Такое проветривание теплицы своими руками сделать можно буквально за день. А основа этой системы – сильфон (10) с термобаллоном (14). Связаны они между собой латунной трубкой диаметром 2-4 мм. Сам термобаллон нужно брать около 0,9 литра.

Принцип действия устройства Мызникова такой:

  1. Через пробку термобаллон заполняется ацетоном. Главное правило здесь – вся система должна быть тщательно загерметизирована, никакого воздуха в ней быть не должно – это опасно.
  2. Как только температура в теплице достигнет нужной точки, ацетон в термобаллоне расширится и поступит через трубку в сильфон, а тот, в свою очередь, удлинится на 3-4 см.
  3. Удлинение сильфона передастся через шток (8) и серьгу (7) во время поворота двуплечного рычага (6).
  4. Рычаг с помощью тяг (12 и 13) повернет другие рычаги (2 и 3), которые изначально должны быть жестко закреплены винтами на оси (18).
  5. В результате рычаги поворачиваются вместе с осью к стойке 4 и поднимают рамы теплицы на целых 30 см.
  6. Как только температура в теплице снизится, пары ацетона в системе Мызникова станут уменьшаться, сильфон укоротится, и рамы опустятся. К слову, в этой системе рамы выполняют роль возвратных пружин, которые с помощью рычагов постоянно сжимают сильфон.
  7. Что касается деталей, то пластину (11) можно крепить к любой опоре, а вот термобаллон нужно устанавливать на 2-2,5 м от рам, не важно, на какой высоте. Высота самого сильфона должна быть 40 мм, а диаметр – 50 мм. Использовать сильфон можно и от манометра.

Такое устройство – одно из самых прочных и дорогих. А вот современные дачники уже приспособились обустраивать автоматическое проветривание теплиц своими руками без каких-либо затрат – даже с помощью самых обыкновенных пластиковых бутылок.

Оцените статью:

Поделитесь с друзьями!

автоматическая система вентиляции, механизм автоматики проветривателя

Такое сооружение как теплица должно в полной мере обеспечивать приемлемые условия для культур, произрастающих в ней. Среда, в которой растут и развиваются растения в теплицах, имеет ряд специфических особенностей, которые касаются обеспечения ухода, полива, микроклимата, вентиляции и прочего. Поскольку от совокупности этих факторов зависит их способность плодоносить, очень важно правильно подобрать правильное устройство для автоматического проветривания парника.

Особенности устройства

Основным требованием к подобным конструкциям является наличие постоянного притока свежего воздуха, что позволит создать растениям оптимальный уровень влажности и температуру. Перед огородниками и дачниками регулярно встает задача обустройства системы или установки, которая будет работать в помещении как проветриватель, поскольку воздухопоток отвечает за возможность опыления во время цветения. Сегодня эффективно решить данный вопрос поможет приобретение и монтаж автоматических приспособлений для вентиляции воздуха.

Автоматам для проветривания присущи характерные технические и эксплуатационные особенности:

  • размер – максимальная длина термопривода составляет 45 см, минимальная равна 33 см;
  • аппарат может выдержать ветровую нагрузку до 100 кг;
  • для обеспечения продуктивной работы, шток в устройстве нужно каждый год обрабатывать моторным маслом;
  • температура, в которой может бесперебойно функционировать устройство, варьируется в пределах +60 до -40С;
  • открываются форточки при температуре +24С;
  • закрываются при 22С.

Использование систем для вентиляции теплиц имеет ряд положительных свойств:

  • возможность автопроветривания, нет необходимости в присутствии человека;
  • легкий монтаж устройства;
  • доступная стоимость продукции;
  • отсутствие зависимости от подачи электроэнергии в случае установки автономных систем вентиляции теплиц.

При условии проживания вблизи теплицы достаточным будет каждый день открывать форточки, но нерегулярное посещение сооружения требует монтажа определенной системы, которая будет выступать как автопроветриватель. Автоматика, собранная в функционирующее устройство своими руками, или приобретенный механизм помогут решить такую жизненно важную задачу.

Виды механизмов

Автоматы для проветривания теплиц, представленные современными отечественными и зарубежными производителями, включают в себя массу разнообразных моделей.

По основополагающему критерию, который касается способов функционирования устройств, их можно классифицировать следующим образом:

  • группа автономных систем;
  • энергозависимые модели.

Объединяет эти устройства принцип работы – в качестве основы для обеспечения продуктивной работы выступает термопривод. Для того, чтобы выполнять свои задачи, электрические механизмы должны быть обеспечены источником питания. В его роли может выступать электрический ток либо солнечная батарея. Функционирование электропривода контролирует термореле, где установлена нужная температура, позволяющая правильно развиваться культурам в теплице.

Принцип действия сводится к следующей схеме: датчик, который подсоединен к вентилятору, передает сигнал, приводящий в действие движок. После чего лопасти устройства начинают вращаться, нагнетая свежий воздух, вытесняя отработанный. Такой вариант проветривания называют принудительной вентиляцией помещения. Он является очень эффективным и простым, и часто применяется в теплицах больших габаритов, поскольку мощность циркулирующего потока достаточно серьезная. Автопроветривание несет колоссальную пользу растущим культурам.

Модели устройств, которые нуждаются в подпитке электричеством, обладают некоторыми минусами из-за особенностей своего механического устройства.

  • дороговизна аппаратов, связанная с необходимостью герметичности внутренних составляющих, поскольку они содержат электронику;
  • бесполезность устройств в результате отключения электроэнергии на участке или полного обесточивания помещения. Однако приобретение резервного электроблока поможет избежать ситуаций, связанных со сбоем в подаче питания и работой устройства;
  • когда приходит в негодность одна составляющая системы, может потребоваться ремонт или замена всего блока.

Помимо недостатков электрических систем можно также выделить ряд достоинств механизмов:

  • большая мощность устройств;
  • выполнение поставленной задачи в кратчайшие сроки;
  • компактность аппаратов;
  • высокотехнологичность продукции.

Автономные механизмы подразделяются на несколько групп.

Исходя из системы устройства они бывают:

  • гидравлические аппараты;
  • пневматические устройства;
  • биметаллические механизмы для вентиляции.

Функционирование агрегатов осуществляется за счет использования гидропривода и термопривода, работающим благодаря свойствам разных веществ расширяться под воздействием температуры. В термореле задаются специфические параметры, опираясь на которые и происходит функционирование аппарата. Они могут быть простыми либосложными, управляемыми при помощи компьютера.

Для сборки биметаллических аппаратов используются две полосы металла, имеющих различный коэффициент расширения. Они соединяются друг с другом по всей длине, а при термическом воздействии (нагревании сырья), одно изделие удлиняется и изгибается. За счет внушительной длины металлическая полоса обеспечивает хорошее усилие, достаточное для того, чтобы открылась форточка. При снижении температуры в помещении пластина остынет и приобретет исходные размеры, за счет чего створка закроется.

Минусом такого аппарата для проветривания является сложность подбора правильного уровня температуры для осуществления вентиляции в помещении.

Гидравлические механизмы выполняют проветривание посредством расширения жидкости в гидроцилиндре, вследствие термического воздействия. Нагреваясь, масло увеличивается в объеме, тем самым выталкивая поршень, который фиксируется с форточкой. Такое явление обеспечивает открытие фрамуги и проветривание теплицы. Когда воздух охлаждается, жидкость остывает, и поршень втягивается, тем самым возвращая створку в закрытое положение.

К минусам такого аппарата стоит отнести определенную инертность жидкости – она достаточно медленно меняет свою температуру и объем, что влечет за собой несвоевременную реакцию на понижение общей температуры в помещении. Лучше всего приобретать подобные устройства для монтажа в теплицах, где фрамуги располагаются вверху, например, в купольных строениях. В этих сооружениях нагретый воздух собирается непосредственно возле форточек, а слишком охлажденный поток не достигает растений быстро, поэтому не сможет им навредить. Такие устройства идентифицируют температурный показатель только в непосредственной близости от себя.

Высокая стоимость аппарата также относится к недостаткам.

К преимуществам проветривания при помощи гидравлических аппаратов можно отнести следующие нюансы:

  • возможность работы в комфортных условиях;
  • отсутствие неприятных запахов;
  • независимость от источников энергии;
  • легкая сборка без привлечения специалистов;
  • нет необходимости всегда находиться возле сооружения для контроля климатических условий.

Если остановить свой выбор на гидравлической автоматике для вентиляции теплиц, то стоит учесть такие важные факторы:

  • устройства этой категории нужно будет устанавливать на каждой фрамуге в помещении;
  • перед приобретением того или иного аппарата стоит ознакомиться с мощностью подъема форточки, которую обеспечивает предложенный аппарат;
  • предварительно обозначить максимальный предел по весу, который сможет выдержать вся тепличная конструкция.

Пневматический регулятор выполняет свою задачу по схожему принципу с аппаратом, который работает на гидравлическом механизме. Единственным отличием является то, что в роли вещества, которое должно расширяться и приводить устройство в действие, выступает сам воздух.

Пневматические аппараты обладают некоторыми достоинствами:

  • автономность от любых источников питания;
  • невысокая стоимость;
  • высокий показатель производительности.

К минусам можно отнести следующие особенности:

  • внушительные габариты;
  • небольшое рабочее усилие;
  • уровень мощности напрямую связан с давлением в атмосфере.

Эксплуатация подобных видов аппаратов для вентиляции теплиц имеет свои нюансы:

  • нужно учесть, что фирма-производитель устанавливает определенные ограничения на угол раскрытия фрамуги при помощи механизмов, принимая во внимание ее вес;
  • гидравлические устройства нельзя устанавливать в тех местах помещения, где на них будут попадать прямые солнечные лучи. Поскольку аппарат будет реагировать на температуру, которую ему обеспечит контакт с солнцем, и не будет – на внутреннюю температуру в теплице. Это повлечет за собой неграмотную регулировку микроклимата, вследствие чего могут погибнуть произрастающие в сооружении культуры.

Как установить?

Технология установки оборудования для проветривания теплиц не является сложным и узкоспециализированным процессом.

Работа по монтажу состоит из нескольких обязательных и поочередных этапов:

  • в первую очередь, нужно выполнить ряд подготовительных работ, которые включают в себя предварительный осмотр форточек на предмет их легкого и беспрепятственного открывания. Удостоверившись в исправности оконных конструкций, можно приступать к следующему шагу;
  • вверху конструкции, работу которой будет регулировать механизм, нужно правильно определить и обозначить место, где будет расположен кронштейн;
  • крепежный элемент фиксируется к створке при помощи саморезов;
  • второй кронштейн можно прикрепить к стене либо оконной раме, тоже используя саморезы;
  • далее производится фиксация термопривода на пружину, которая обеспечивает захлопывания фрамуги.

Производители: обзор и отзывы

Исходя из большинства отзывов владельцев тепличных сооружений, наиболее востребованным и эффективным автоматическим проветриватилем является универсальный агрегат «Дуся-Сан». Он прекрасно функционирует в конструкциях любого типа. Работает аппарат по принципу газового амортизатора. Датчик откалиброван в температурном диапазоне, составляющем +16-25С, исходя из оптимальной рекомендуемой температуры для продуктивного развития большинства тепличных культур. Нагрев обеспечивает термическое расширение материала, вследствие чего длина устройства может возрасти до 12 см.

Технические условия функционирования аппарата «Дуся-Сан»:

  • величина открытия створки составляет 45 см;
  • температура, при которой поршень выдвигается на максимум, составляет 30С;
  • гарантия 12 месяцев;
  • вес конструкции, которую необходимо выдвигать, не должен быть более 7 кг.

Среди гидравлических устройств для проветривания, выделяется агрегат «Уфопар-М». По сути, аппарат является стальным цилиндром, в котором находится масло. Функционирует устройство благодаря разнице коэффициентов теплового расширения металла и вещества. Вследствие возрастания температуры в теплице происходит нагревание и расширение масла, которое выдавливает поршень, регулирующий форточку. Аппарат имеет положительные отзывы за счет возможности регулирования температуры и уровня раскрытия оконной створки.

«Уфопар-М» имеет следующие технические характеристики:

  • небольшой вес, составляющий 1,3 кг;
  • максимальное усилие на поршень – 100 кг;
  • максимальный нагрев – +80С;
  • гарантийный срок составляет 5 лет.

Univent представляет собой аппарат для проветривания автоматического типа. Он начинает свою работу, когда температура внутри возрастает до 17 -26С. Максимальное открытие происходит в тот момент, когда термометр фиксирует значение +30С. Устройство без труда открывает створки, которые имеют вес от 10 до 40 кг. Аппарат изготовлен с усиленным металлическим корпусом и специальной системой, которая позволяет использовать устройство, как дверной проветриватель для теплиц.

Советы

Чтобы создать правильные условия для созревания растений в теплице, можно воспользоваться несколькими видами автоматической вентиляции помещения.

  • обеспечить вентиляцию посредством обустройства двух фрамуг, находящихся рядом. Сооружения с большой площадью обустраиваются по такому принципу в обязательном порядке;
  • сквозное проветривание – осуществляется при автоматическом открывании дверей. Специалисты рекомендуют такой вариант для узких конструкций;
  • встроенный в стену механизм, который будет обеспечивать открытие форточек;
  • устройство с датчиками контроля температуры и влажности внутри. Такой аппарат может быть изготовлен своими руками.

Все автоматические открыватели для тепличных сооружений выпускаются для использования только по прямому назначению – то есть для монтажа на оконные и дверные конструкции в сооружениях. Поэтому их нельзя разбирать и применять в других целях.

Опытные садоводы не советуют устраивать открывающиеся конструкции для проветривания возле входной двери, такой совет позволяет избежать образования сквозняков, которые пагубно влияют на развивающиеся культуры, в особенности, молодые побеги. А также подобное обустройство может повлечь за собой резкое захлопывание форточек при автопроветривании порывами сильного ветра, вследствие чего придет в негодность аппарат, который установлен на створках или дверях для вентиляции. Идеальным вариантом расположения форточек будет середина сооружения.

Обзор термопривода для проветривания теплицы смотрите в видео ниже.

автоматический с термоприводом и гидроцилиндром

Теплица позволяет наиболее успешно вырастить фрукты и овощи хорошего качества. Для того, чтобы растения вырастали правильно, необходимо обеспечить процесс полива, освещения и воздухообмена. Последний играет важную роль в различных процессах. Конечно, можно сделать естественную вентиляцию, но она слишком зависима от непостоянных погодных условий, поэтому нельзя гарантировать хороший воздухообмен.

Механизм проветривания

Сегодня активно применяется механизм автоматического проветривания теплиц, которое имеет массу преимуществ. Давайте рассмотрим, как работает данное устройство. Такая информация особенно пригодиться садоводам, которые решили сделать его своими руками.

Автоматическое проветривание ‒ основные преимущества и недостатки

Сегодня такое механизм автоматического проветривания приобрел особую популярность. Многие профессиональные садоводы уже оценили достоинства устройства. Можно выделить следующие преимущества:

  • обладают повышенным уровнем точности;
  • позволяют осуществлять полный цикл уход за культурными растениями;
  • имеют хорошую степень надежности.

Чтобы сделать механизм проветривания теплицы своими руками, необходимо учитывать некоторые недостатки:

  • нужно проводить электричество;
  • повышенная стоимость;
  • для управления необходимо приобрести некоторые знания.

Из-за довольно высокой стоимости многие люди решают выполнить установку устройства самостоятельно, без привлечения сторонних специалистов.

Для чего необходимо автоматическое проветривание

Очень многие садоводы, которые используют топливный или газовый обогрев, жалуются на то, что выделяющий угарный газ крайне негативно воздействует на развитие растений. Поэтому появляется необходимость искать более экологичный способ уход.

Устройство позволяет максимально оптимизировать процесс ухода за культурными растениями в теплице. Благодаря механизму, вы сможете, вне зависимости от погодных условий, постоянно поддерживать благоприятный микроклимат в тепличном помещении.

Основные разновидности механизмов

На данный момент существует три основных вида автоматического проветривания:

  • биметаллическая;
  • гидравлическая;
  • электрическая.

Каждый тип имеет свои преимущества и недостатки, которые необходимо тщательно и внимательно изучить перед покупкой всех материалов и инструментов.

Электрический вид

Практически каждый человек сможет сделать этот тип своими руками. Для этого необходимо термическое реле и вентилятор, которые взаимодействуя будет образовывать единую замкнутую электрическую цепь. Если в тепличном помещении температура становится выше допустимой, срабатывает вентилятор, который охлаждает воздух. Но, для работы механизма нужно бесперебойное электричество. На данный момент некоторые применяют солнечную батарею.

Основными преимуществами являются:

  • высокая мощность;
  • хорошая технологичность;
  • благодаря термическим датчикам, можно задать необходимое время проветривания.

Наиболее часто применяется принудительная электрическая вентиляция теплицы. Она используется в больших, крупногабаритных тепличных комплексах, чтобы создать нужные климатические условия.

Биметаллический способ воздухообмена

Считается самым простым способом. Его можно установить без дополнительных, специальных приспособлений. Для того, чтобы соорудить устройство, необходимы две металлические пластины, которые должны иметь различный коэффициент деформирования.

Когда на пластину воздействует температура, пластина увеличивается в размерах, при этом открывая форточку. При снижении температуры происходит обратное действие, то есть форточка закрывается. Основными преимуществами такой системы являются:

  • простой монтаж;
  • легкость в применении;
  • автономность.

Но необходимо учитывать габариты форточки, система не может поднимать слишком тяжелые конструкции.

Гидравлическая система

На сегодняшний день это самый эффективный способ воздухообмена в теплицах. Сам механизм устанавливается непосредственно на форточки, двери и фрамуги тепличного помещения. При помощи специальных рычагов и температурных датчиков происходит поднятие форточек.

Специальный гидроцилиндр при нагревании воздуха перемещается, и фрамуги открываются. На данный момент — это самый долговечный механизм. Кроме того, появляется возможность поднимать большие веса.

Полностью автоматический проветриватель с использованием термопривода

Некоторые предпочитают именно это устройство. Оно позволяет полностью автоматизировать весь уход. Необходим металлический цилиндр, который своевременно заполняется жидкостью, нагреваясь примерно до 23 градусов, двигает рабочий шток. Все это взаимодействует форточка открывается. Кроме того, можно сделать термопривод своими руками.

Механизм проветривания теплиц Колокша обладает именно таким устройством. Благодаря техническим характеристикам, можно полностью автоматизировать весь процесс ухода за культурными растениями.

Одним из самых популярных является механизм проветривания теплиц Дуся сан. Она обладает следующими техническими характеристиками:

  • температура воздействия от 16 до 25 градусов;
  • механизм поднимает вес до семи килограмм;
  • форточка может быть размеров 45 сантиметров;
  • срок эксплуатации составляет примерно пять лет;
  • простой монтаж.

Такой механизм крайне прост установить своими руками, поэтому его используют очень часто.

Если вы решили самостоятельно установить такое устройство в свое тепличное помещение, то вам нужно посмотреть видео-инструкцию. В ней опытный специалист расскажет о всех тонкостях и нюансах, которые вы должны обязательно учитывать при установке.

Вы можете сделать термопривод и гидроцилиндр самостоятельно, если у вас имеется специальные инструменты и материалы. Также можно приобрести готовую систему. Вне зависимости от ваших возможностей, система проветривания поможет вам оптимизировать уход за рассадой и культурными растениями.

Термопривод для теплиц: автоматическое проветривание — MasterProf


Чтобы избежать перегрева или заморозок растений, нужно всегда поддерживать в теплице комфортные условия. Всегда нужно помнить, что успех выращивания растений в теплице зависит от множества факторов: влажности, температуры, качества почвы, сезонности, освещения и множества других. На какие-то факторы мы можем оказать влияние и улучшить, на другие нет. Но недостаточно просто проветривать помещение — открыть форточки утром и закрыть вечером. Если температура упадет ниже необходимой или возникнет сквозняк, то это может негативно сказаться на теплолюбивых растениях.


Качественное проветривание теплиц играет важную роль в выращивании растений. Игнорирование этой потребности оказывает негативное воздействие не только на развитие растений, но и на созревание плода.


Избежать перегрева воздуха в теплице позволяет система автоматического проветривания со специальным доводчиком на форточку. Какой открыватель форточек лучше установить, какие у него преимущества и как происходит установка этого устройства, расскажем в нашей статье.

Что такое термопривод?


Термопривод – это прибор, который позволяет автоматически управлять положением створки в теплице, открывать или закрывать при конкретной (заранее настроенной) температуре. Он помогает в поддержании нужных параметров климата и в восполнении углекислого газа без участия человека. Благодаря этому устройству разведение растений и других культур протекает благополучно и с минимальным участием человека.


Полное открытие створки при температуре +26 градусов обеспечивает эффективное проветривание оранжереи. Полное закрытие створки при температуре ниже +22 позволяет сохранить тепло в теплице. Ячейки с установленным автоматическим проветривателем можно открывать даже в мороз до -50 градусов без опасений, что что-то сломается.


Зачем нужен термопривод?


Теплица устанавливается для определенных задач — сохранить тепло и защитить растения от неблагоприятных климатических условий.


Однако, своевременное проветривание конструкции не менее важно. Автоматический проветриватель позволяет избавиться от излишков влаги и снизить температуру воздуха до оптимальной.


Установка этого устройства может быть произведена на любые теплицы: поликарбонатные, стеклянные и пленочные.


Если конструкция стеклянная, к выбору привода стоит подходить особенно внимательно, так как стеклянная форточка имеет значительную массу и для работы с ней потребуется более мощное устройство.


Помимо этого, имеет значение размер теплицы. Не имеет смысла устанавливать данную систему на парник, площадь которого 1-2 кв. м.


Принцип работы


Сам термопривод выполняет функцию вентилятора для теплицы. Работает автономно в «автоматическом» режиме. Его можно настроить на открывание форточки или двери теплицы именно в те моменты, когда в этом есть необходимость. При этом присутствие хозяина не требуется.


Устройство работает за счет того, что некоторые элементы расширяются при воздействии высокой температуры в теплице. Например, ближе к вечеру температура снижается, жидкость в термоприводе остывает, и вентиляционные отверстия и двери автоматически закрываются.


Как только температура наружного воздуха повышается, масло, находящееся в цилиндрах устройства, расширяется, что приводит к перемещению поршня, в результате открываются окна теплицы.


Отзывы многих людей, пользующихся термоприводом, говорят о том, что его лучше устанавливать в потолочное окно. Благодаря такому размещению он быстрее закроется за счет собственного веса, это поможет предотвратить переохлаждение овощей и других растений.


Кроме того, такая установка позволяет быстро проветрить теплицу, так как горящий воздух имеет свойство собираться именно наверху здания. В том случае, когда в теплице не предусмотрено потолочное окно, то можно смонтировать устройство в боковых проемах или на дверях. Важно проветривать теплицу и открывать проемы.


Термопривод управляет положением дверцы, выполняя механическую вентиляцию оранжерей и теплиц. Применение автоматического доводчика для проветривания упрощает заботу за насаждениями и дает возможность повысить жизнестойкость растений. В комплекте есть всё необходимое для самостоятельной установки. Комплектация прибора состоит из:

  1. Гидроцилиндра;

  2. Закрывающей пружины;

  3. Рычага с винтом;

  4. Шарнира;

  5. Крепежных изделий.


Принцип работы заключается в изменении объема циклогексанола при запуске процесса кристаллизации, что приводит к открытию или закрытии створки при увеличении или понижении температуры в помещении. Это происходит за счет выдавливания шаровой опоры.


При температуре выше +24 жидкость начинает плавиться и увеличивает объем сосуда, выталкивая опору, которая открывает окно.


При температуре ниже +24 запускается процесс кристаллизации и за счет этого объем камеры уменьшается, что позволяет штоку вернуться в первоначальное положение, закрывая окно.


Область применения и функции


Область применения не ограничивается сезоном выращивания. В летние месяцы он гарантирует точное и своевременное проветривание теплицы из любой обшивки. В зимнее время года данный прибор отлично подходит для установки на систему отопления, если такая предусмотрена в оранжерее или парнике. В таком случае основная задача будет заключаться в поддержании установленного температурного режима грунта и климата.


Задача теплицы – это сохранение подходящего микроклимата для успешного роста и формирования овощных культур. Для успешного выращивания высококачественных продуктов, дачники обязаны обеспечить максимальный комфорт своим растениям на участке и в помещениях.


В связи с этим выделяют основные функции теплицы:


  1. Сохранение температурного режима, который обычно должен составлять не меньше 20 градусов тепла;


  2. Поддержание оптимальной влажности в микроклимате в зависимости от вида растений.

Типы устройств


Автоматические доводчики обладают существенными отличиями в зависимости от способа и типа работы. Приборы разделяются в зависимости от привода:


  • Электрические;


  • Биметаллические;


  • Пневматические;


  • Гидравлические.


Рассмотрим подробнее все типы устройств.

Электрический принцип работы


В конструкции такого прибора устанавливается механизм, который работает от стандартной электрической сети. Из преимуществ такого устройства можно отметить высокую мощность и возможность создания особых климатических и температурных режимов в зависимости от вида растений и типа устройства. Режимы можно менять за счет датчиков, которые входят в комплектацию некоторых устройств. Они позволяют следить за температурой, влажностью и именно от них идет сигнал к основному механизму. Основной недостаток заключается в зависимости от источника электроэнергии, поэтому для установки приходится проводить электричество прямо в теплицу.

Принцип работы на основе биметаллической пластины


В основе биметаллических механизмов лежит способность реагировать на колебания температуры. Это возможно за счет использования различных металлов и теплового расширения.


Конструкция состоит из двух пластин, которые скреплены вместе. Они обладают разным коэффициентом расширения и в зависимости от температуры одна из них увеличивается или уменьшается в размерах, что позволяет открыть вентиляционную секцию или закрыть без участия человека.


Основное преимущество такого прибора заключается в абсолютно полной автономности. Оно обладает относительно низкой ценой и простотой эксплуатации. Из недостатков можно выделить низкую мощность в сравнении с электрическим механизмом, что будет влиять на скорость закрытия или открытия форточки.

Пневматический принцип работы


Пневматический принцип работы базируется на подаче подогретого воздуха из воздухонепроницаемого сосуда в клапан привода. При нагревании происходит расширение воздуха, который дальше подается в клапан и происходит движение механизма. В случае уменьшения температуры происходит обратный процесс и клапан уходит в исходное положение, закрывая вентиляционную ячейку в помещении.


Недостаток такой системы состоит в трудности эксплуатации. При поломке конструкции, ремонт вызовет много проблем за счет нарушения герметичности сосуда и клапана. Из плюсов можно выделить простоту самой конструкции. Вместе с гидравлической системой является довольно распространенной на рынке автоматов для проветривания теплиц.

Гидравлический принцип работы


Гидравлический принцип работы механизма основан на изменениях баланса в весе двух сосудов, внутри которых находится особая жидкость. В конструкции такой системы в основном используется масло, которое реагирует на изменения в температуре. Эти изменения вызывают колебания, которые из-за давления поднимают или опускают механизм.


Из плюсов такой системы можно выделить высокую мощность при отсутствии зарядного элемента или электричества, а также простоту использования и эксплуатации данного прибора. Является наиболее популярной системой закрытия и открытия парника.


Масляное устройство от компании «МастерПроф» представляет собой особую разработку нашей компании. Он необходим для проветривания теплиц, парников, оранжерей и очень важен в садоводстве для любого дачника. Обладает большим рабочим ресурсом и рассчитан минимум на 100 000 циклов типа «открыто-закрыто». Корпус состоит из стали повышенной прочности особого качества. Не требует подключения к сети и не вызывает сложности в эксплуатации.

Особенности использования


Помните, что термопривод не способен учитывать сильные перепады температур. Его работа будет напрямую зависеть от того, сколько в нем жидкости и как она расширяется и сжимается, если речь идет про такой тип термопривода. Рекомендуется не разбирать механизм, а время от времени производить профилактическую смазку штока. Смазать шток можно обычным маслом для автомобильного двигателя.

  • Перед установкой привода следует обратить внимание на простое правило. Усилие открывания и закрывания окон и дверей не должно быть слишком высоким;

  • Также перед установкой нужно правильно выбрать место. Как правило, используется верх окна или двери. Именно на нем устанавливается крепление для термопривода. При установке ничего не должно мешать устройству;

  • Все кронштейны крепятся на саморезы с помощью защитных гильз;

  • При самостоятельной установке следует учесть, что устройство должно находиться на окне, но с другой стороны проема;

  • Все фиксирующие элементы должны быть установлены на пружине термопривода. Именно он позволяет привести в действие весь механизм открывания и закрывания.

Преимущества


Как мы говорили выше, термопривод считается механическим устройством, которое закрывает или открывает дверь, окно, другую ячейку в парнике или оранжерее. Доводчик от компании «МастерПроф» обладает особыми преимуществами:


  • Изделие выдерживает нагрузку до 300 или 400 кг в зависимости от модели;


  • Отсутствие настроек и регулировки;


  • Нет необходимости тратить время на наблюдение за микроклиматом в теплице. Все происходит автоматически;


  • Не требуется подключение к сети или замена аккумулятора;


  • Рабочий ресурс рассчитан на 100 тысяч циклов «Открыто-Закрыто»;


  • Температура эксплуатации от -50 до +80 градусов;


  • Доступная цена и популярность устройства позволяют без труда приобрести его в любом городе.


Перед покупкой устройства тщательно изучите все особенности эксплуатации и установки автоматического проветривателя в вашем помещении. Изучите технические особенности изделия и узнайте необходимое количество устройств для вашей площади. Рекомендуется установка двух-трех устройств на парник среднего размера.

Установка термопривода в теплице


В процессе установки устройства важно учитывать, что механизм рассчитан на определенное толкающее усилие из-за чего имеет ограниченный ход, поэтому его нельзя перегружать.


При проектировании системы проветривания рекомендуется вместо массивных рам установить несколько небольших форточек или окон. Также важно учитывать тип культур, который планируется выращивать, так как для томатов с целью профилактики фитофтороза необходим сквозняк, но в таких условиях получить хороший урожай огурцов будет сложно.


Стоит запомнить – при срабатывании устройства недопустимо его принудительное закрытие. При выборе учитывайте нагрузку на устройство, а также расстояние раскрытия механизма. Перед покупкой изучите рекомендации по эксплуатации. Некоторые модели требуют демонтажа на зимний период.


Мы рекомендуем сразу просверлить два отверстия, чтобы обеспечить возможность выбора:



  • расстоянии между опорами 375 мм. будет обеспечивать открытие двери на  66% и полное закрытие при температуре +22 С


  • расстоянии между опорами 350 мм. будет обеспечивать открытие двери на 100% и полное закрытие при температуре +20 С.


Далее вам нужно убедиться, что створка будет свободно открываться. Установите устройство и наденьте пружину. Для натягивания пружины мы рекомендуем использовать шнур, который необходимо продеть в зацеп пружины и растянуть ее, надев зацеп на соответствующее крепление. После установки покачайте створку из стороны в сторону, создавая имитацию сильного ветра, чтобы выявить недостаточно надежные крепления в конструкции. Если нигде ничего не болтается, то установка произведена правильно.


Если в вашей местности часто бывают сильные ветра, то для дополнительной защиты створок можно поставить защитную цепь. Старайтесь не закрывать створку самостоятельно и ежегодно смазывайте металлический шток пластичной смазкой.


Выбирая устройство, старайтесь учитывать все условия эксплуатации, площадь помещения, доступность и расстояние в местах установки. Прочитайте рекомендации и советы по работе с аппаратом. Узнайте температурные границы устройства, если живете в условиях, где возможна низкая температура.


С подробной инструкцией по установки и другими техническими особенностями вы можете ознакомиться в инструкции, которая идет в комплекте с устройством или ниже в нашей короткой рекомендации:


Как установить и отрегулировать автоматический термопривод для теплиц?


Очень важно поддерживать прохладу в теплице летом, так как высокие температуры могут вызвать тепловой стресс, повредив ваши растения и возможные посевы.


Вы можете убедиться, что вентиляция вашей теплицы постоянно регулируется в жаркие летние месяцы, независимо от того, находитесь вы дома или нет, установив автоматический вентилятор. Он содержит воск, который при нагревании расширяется, открывая вентиляционное отверстие. Когда температура падает, воск сжимается, и вентиляционное отверстие закрывается. Для установки вам понадобится: теплица, комплект автоматического термопривода, отвертка и винты:


  • Поместите открыватель в центр оконного проема и отметьте положение отверстий на оконной раме и раме теплицы. Если у вас теплица с металлическим каркасом, возможно, в центре уже просверлены отверстия. В противном случае отметьте положение на металле карандашом и просверлите отверстия;

  • Прикрутите автоматический открыватель окон к раме окна, затем проверьте, может ли окно открываться и закрываться;

  • При необходимости отрегулируйте степень открытия окна, повернув основную трубку вентиляционного отверстия;

  • В солнечный день посмотрите и подождите, чтобы убедиться, что вентиляционное отверстие открывается правильно;

Зачем производителем заявлена такая нагрузка на термопривод?


Основным параметром выбора устройства является сила на открытие. Чем больше это значение, тем более долговечным и качественным будет механизм. Мы производим два вида автоматических доводчиков форточки, выдерживающих нагрузку 300 и 400 кг.


Заявленные параметры нагрузки связаны не с тем какой вес они поднимают, ведь дверь или форточка теплицы весят всего несколько килограмм. Данный параметр прежде всего влияет на ветровые нагрузки, которые способно выдержать устройство. Дело в том, что площадь форточки или двери довольно велика и резки порыв ветра может создать большую нагрузку на механизм. Чтобы его не вырвало и не сломало, мы делаем наши механизмыс большим запасом прочности.

Автоматическое открывание теплиц


Правильное проветривание – это залог успешного урожая. Необходимость ежедневно следить за изменениями температуры, влажности, погоды привязывает к теплице и заставляет постоянно сидеть на даче – даже когда у вас нет времени или возможности следить за этими показателями. Но что делать, если нужно уехать на пару дней, а следить за парником некому? Надеяться, что погода будут благоприятной? А если дождь и гроза? Или заморозки ночью?


На этот счет были специально разработаны автоматические системы проветривания. Эти устройства прекрасно справляются с автоматическим открытием и закрытием форточек, дверей. В нашем интернет-магазине они представлены в виде двух масляных термоприводов с максимальной нагрузкой 300 и 400 кг.


Для контроля температуры в теплицы используйте специальный термостат или терморегуляторы. Сейчас существует множество приборов, которые способны автоматически регулировать температурный режим внутри теплицы. регуляторы бывают механические, электронные или сенсорные.

Термопривод купить оптом от производителя


Компания «МастерПроф» поставляет автоматический открыватель форточки для теплиц оптом по всей России и СНГ. Сочетание оптимального размера и качества конструкции внесут большие положительные изменения в функциональность любой теплицы. Мы предоставляем гарантию 3 года с даты получения товара и уверены в качестве своей продукции.


Термопривод от «МастерПроф» – это конструкция, которая обеспечит в вашем помещении безупречный контроль климата. Среди наших партнеров имеются не только частные магазины сантехники и товаров для дома, но и крупные сети, например, Леруа Мерлен, Касторами, ОБИ и другие. Все наши продукты имеют необходимые лицензии и сертификаты.


Заказывая автоматический доводчик в нашей компании оптом, вы можете быть уверены в качестве и долговечности продукции. Наши специалисты помогут организовать собственный бизнес и подобрать необходимую продукцию.


Остались вопросы? Позвоните или напишите – мы ответим.


Телефон: +7 812 309-53-81

E-mail: [email protected]

Адрес: Санкт-Петербург, ул. Заставская, 5/1.


Автоматическое проветривание теплицы от ProVeter / Запатентовано

   Проветривание теплицы выходит на новый уровень — поддержание оптимального температурного режима больше не отнимет у Вас времени. Новейшая разработка наших специалистов не имеет аналогов в мире.



 Основные преимущества системы автопроветривания:

— срок службы более 10 лет;

— не требуется электричество;

— надёжность — устойчивость к сильным ветрам;

— прочность — блок выполнен из 6мм поликарбоната;

— простота и удобство в установке и эксплуатации;

— не нуждается в специальном уходе;

— не требует консервации на зимний период;

— открытие и закрытие происходит внутри конструкции;

— можно встроить в любую вертикальную поверхность (предпочтительно — торцы или дверь).



 Как это работает?

Листы поликарбоната, имеют небольшие окошки, расположенные рядами по всей плоскости. Внутренний лист управляется при помощи термопривода, наполненного термочувствительной жидкостью. Он реагирует на перепад температуры и приводит в движение лист-шторку — то поднимая, то опуская её.







   Когда воздух в теплице прогревается до 24 °С, тогда жидкость в механизме начинает расширяться и выталкивать поршень — внутренний лист поликарбоната поднимается, окошки обоих листов располагаются на одном уровне и воздух свободно циркулирует. При понижении температуры жидкость сжимается и пружина начинает опускать так называемую шторку — отверстия оказываются на разном уровне и перекрывают друг друга, создавая плотную защиту от холодного воздуха.



 Минусы автоматической форточки или двери для теплицы

   Если Вы в поисках ответа на вопрос — какое автоматическое проветривание теплицы самое лучшее? — встретили варианты с автоматической форточкой или полным открыванием двери, знайте, такая система имеет четыре недостатка:

  она неустойчива к сильным ветрам (особенно это актуально для теплиц из слабого профиля)

  при входе и выходе из теплицы, механизм, регулирующий открывание дверей или форточки на двери, подвергается нагрузке, что приводит к быстрой его поломке.

  при входе и выходе дверь открывается очень медленно..

  о форточку можно пораниться, когда будете проходить мимо.





 Почему Нас выбирают?

   Специалисты компании ProVeter реализовали в жизнь идею, при которой механическое открывание двери никак не связано с автопроветривателем и не вредит ему. Установленный в торец теплицы блок с термоприводом способен обеспечить циркуляцию воздуха и при этом сам остаётся неподвижным относительно теплицы или её двери, это защищает его от излома в ветреную погоду. Шторки из поликарбоната открываются и закрываются так, что никакие ветра им тоже не страшны. Они обеспечивают проветривание теплицы равномерно сверху до низа. Полная энергонезависимость — устройство работает по принципу расширения и сужения жидкости, чувствительной к температурным изменениям.



   Крепление такого устройства очень простое, не требует регулировки и вмешательства специалиста. Вы легко справитесь с установкой самостоятельно. Оно одновременно просто и надёжно, не требует специального обслуживания или особого способа хранения в зимний период. Блок отлично переносит холод и спокойно простоит всю зиму, не нуждаясь в консервации. После этого он также продолжит работать на открытие и закрытие теплицы, сохранив все свои первоначальные свойства.



обзор и создание термопривода своими руками

За показателями влажности и температуры внутри теплицы необходим постоянный контроль. С одной стороны, нельзя допускать перегрева растений, а с другой – сквозняки их могут погубить. Чтобы микроклимат был благоприятным для выращиваемых культур оранжереи и парники необходимо регулярно проветривать. Это можно делать вручную, открывая время от времени форточки, но лучше установить автомат для проветривания теплиц, который будет самостоятельно приоткрывать фрамуги и пускать внутрь свежий воздух.

Содержание статьи

Как организовать в теплице автоматическое проветривание

Существует немало различных устройств и механизмов, с помощью которых можно проветрить тепличное сооружение. Самый простой вариант – ручное открывание дверей и форточек. В этом случае придется постоянно ходить в теплицу и смотреть, как там обстоят дела.

Автоматика в проветривании теплицы занимает важное место

При постоянном проживании в деревне это еще можно рассматривать как вариант. Но для дачи, куда хозяева из города приезжают только на выходные, это абсолютно неприемлемо.

Надо подбирать систему автоматического проветривания теплицы, иначе о достойном урожае можно будет забыть. Все должно работать самостоятельно, без участия человека.

Все автоматы для тепличного проветривания (термоприводы) делятся на две категории:

  1. Энергозависимые.
  2. Энергонезависимые.

Первым для функционирования постоянно требуется электричество. Однако не во всех садоводческих хозяйствах бесперебойное электроснабжение является нормой. Чтобы обезопасить электрические системы проветривания теплицы, придется устанавливать солнечные панели, которые стоят немалых денег. Лучше выбрать вариант попроще и подешевле, не зависящий от электроэнергии.

Вентилирование воздуха может быть:

  • естественным – открывание фрамуг и дверей;
  • принудительным – с использованием вентиляторов.

В первом случае проветривание регулируется степенью открытия форточек и их количеством. Принудительная вентиляция подразумевает работу специальных вентиляторов, нагнетающих воздух.

Совет! Принудительная вентиляция является энергозависимой. Она больше рассчитана на промышленные тепличные конструкции. Для дачи и деревенской усадьбы лучше подобрать вариант с естественным воздухообменом.

Энергонезависимый гидроцилиндр будет работать без перебоев

Автоматизировать проветривание теплицы можно с помощью автономных механизмов (поршней, сообщающихся сосудов с водой) и электронных систем управления.

Электроника стоит денег, но точность регулировки и стабильность работы системы при ее применении будет гораздо выше. Зато различные устройства, использующие элементарные законы термодинамики, можно выполнить своими руками при минимальных финансовых затратах.

Виды автоматических систем для проветривания

Чтобы выбрать оптимальную систему автоматического проветривания для теплицы необходимо разобраться в устройстве и принципах работы различных вариантов. Можно воспользоваться как заводскими приспособлениями, так и самодельными механизмами. Установка не должна вызвать сложностей, надо лишь смонтировать несколько крепежей на тепличном каркасе и фрамугах.

Электрические реле и вентиляторы – простота монтажа

Автоматические электросистемы состоят из различных датчиков, блока управления и вентиляторов. Все это приобретается в специализированном магазине и быстро собирается в единую конструкцию. После подключения к электросети термореле начинает отслеживать температуру и при достижении установленных параметров включает вытяжные вентиляторы.

Вентиляторы принудительного проветривания больше предназначены для промышленных теплиц

Использовать такой автомат для проветривания теплицы целесообразно только при круглогодичном выращивании тепличных растений.

Стоит вся система достаточно дорого и при этом полностью зависит от бесперебойности электроснабжения. Пара часов без света в жаркий день и зелень «сгорит». Чтобы этого не допустить, придется устанавливать аккумуляторы либо солнечные батареи.

Гидравлические устройства – долговечность и надежность

Гидравлические термоприводы для теплиц работают за счет расширения жидкости, происходящего при ее нагревании. Их конструкция предельно проста – поршень и рычажная система. Но она достаточно мощна и даже позволяет приподнимать полностью всю тепличную крышу.

При повышении температуры масла в гидроцилиндре шток выдвигается и приоткрывает фрамугу. В результате воздух внутри теплицы остужается и постепенно охлаждает масло, что приводит к возвращению поршня в исходное положение. В итоге происходит проветривание, а форточка опять закрывается.

Гидравлические поршни для теплиц надежны, но медленны

Важно! При резком похолодании гидравлические автоматы срабатывают слишком медленно, в теплицу через открытое окошко успевает попасть холодный воздух.

Место для установки гидроцилиндра надо подбирать так, чтобы он не находился под воздействием лучей солнца. Поршень должен срабатывать не от солнечного нагрева, а от внутренней температуры воздуха в оранжереи.

Биметаллические термоприводы – небольшая мощность

Работают биметаллические механизмы проветривания теплиц, как и в случае с гидравлическими автоматами, благодаря тепловому расширению. Только нагревается в них не масло, а разные по составу и характеристикам металлические пластины.

Термоприводы из биметалла недороги и работают автономно, но усилие на открывание они способны создать не слишком большое. С их помощью можно приоткрыть лишь маленькую форточку, и то если ее рама не перекошена и не разбухла от влаги.

По этой причине не рекомендуется выбирать биметаллические устройства для деревянных каркасов.

Популярные автоматы от производителей

В продаже можно найти готовые автоматические устройства, работающие по описанным выше принципам. Практически любое из них несложно установить своими руками, но в случае с электрическими приборами лучше обратиться к специалисту.

Любимец дачников – автомат «Дуся SUN»

Самый популярный автомат для проветривания телиц среди дачников – «Дуся SUN» – прибор от известного производителя, прославившегося системой автополива «АкваДуся». В основе прибора лежит термоцилиндр, работающий по принципу гидравлики. Автоматика рассчитана на работу при температуре не выше 50 градусов. Максимальный вес форточки, которую может открыть устройство, – 7 кг.

Комплект для проветривания теплицы «Дуся SUN»

Автомат продается в полном комплекте с инструкцией по установке. Монтаж можно выполнить в теплицах разных типов, главное, чтобы форточка исправно работала как на открытие, так и на закрытие. Работа открывателя не требует подключения к электричеству и батареек.

В зависимости от выращиваемых культур и их требований к температурному режиму, провертиватель можно настроить на открытие форточки в нужном диапазоне температур. При повышении температуры до 30 градусов форточка распахивается до конца.

«Дуся SUN» в действии

«Сезам-М-2015» – мощный помощник садовода

Сердцем устройства для проветривания теплицы «Сезам-М-2015» является гидроцилиндр, заполненный маслом. Аппарат работает в широком температурном диапазоне и легко настраивается. При массе всего лишь 1 кг терморегулятор легко открывает тяжелые форточки большого размера и двери. Во избежание ложного срабатывания от перегрева солнцем, рекомендуется установить защитные зонтики со стороны улицы.

Для тех случаев, когда необходимо оставить дверь открытой в принудительном порядке, предусмотрены специальные крючки. Прибор практически не требует ухода в процессе эксплуатации – достаточно только периодически смазывать его машинным маслом.

«Термопривод» – автомат для форточек и дверей

«Термопривод» – разработка красноярского производителя, способная открыть форточку или дверь весом до 20 кг, но в идеале лучше использовать устройство на форточках до 10 кг. Механизм работает на вертикальных и горизонтальных фрамугах, максимальный угол открытия – 45 градусов.

Этот прибор также работает благодаря гидравлическому термоцилиндру. Изготовитель гарантирует работу устройства на протяжении 20 лет. Установить «Термопривод» своими руками несложно, подробная схема монтажа есть в инструкции.

Open Planet – идеальная планета для растений

Производители автомата для проветривания теплицы Open Planet обещают, что с их приспособлением растения окажутся на планете с идеальным микроклиматом для культивирования. Ориентируясь на потребности выращиваемых культур, температуру внутри можно регулировать от +15 до +25 градусов. Прибор усилен двумя пружинами, что позволяет ему справляться с не только с форточками, н и с дверьми.

Комплект для проветривания Open Planet

Устройство изготовлено из нержавеющей стали и не боится влажности, но на зиму его, как и другие гидравлические автоматы, необходимо снимать, чтобы внутреннее содержимое не замерло и не привело к деформации цилиндра.

Самоделки из пластиковых бутылок

При наличии минимальных навыков своими руками устройство для проветривания теплицы получится собрать даже из подручных материалов. Можно приспособить и автомобильный газовый амортизатор в качестве замены заводскому гидравлическому термоприводу, и обычные пластиковые бутылки для создания системы сообщающихся сосудов.

Схема системы из двух сообщающихся емкостей с водой

Во втором случае для изготовления механизма для проветривания понадобится:

  • пара емкостей из пластика разного объема;
  • соединительный шланг от медицинской капельницы со штуцерами на концах;
  • герметик.

Большая емкость (бутыль на 3–5 литров) на треть заполняется водой, а после закрывается крышкой и тщательно герметизируется – это расширительный бак. В зависимости от изменения температуры жидкость в нем будет расширяться или сужаться, перетекая в меньший сосуд.

Монтаж бутылочной системы

Во вторую бутылку (объемом 1,5 л) также на треть наливается вода, и она герметично закупоривается. Далее обе емкости необходимо соединить шлангом, для чего штуцеры вставляются в крышки. В днище меньшей бутылки делается небольшой прокол, и она закрепляется в перевернутом состоянии на фрамуге.

Простая конструкция из двух пластиковых бутылок позволяет эффективно проветривать теплицу

При нагреве воздух в расширительном бачке начинает выдавливать воду во вторую бутылку, и она своим весом приоткрывает форточку. А при снижении температуры все возвращается на свои места.

Устройств и механизмов для автоматического проветривания теплиц придумано немало. Одни из них можно сделать своими руками из имеющихся в любом доме материалов, а другие нужно покупать в магазине. Все это дополнительные траты денег или времени, но без автоматов придется побегать, чтобы открывать и закрывать окошки вручную.

Автоматическая вентиляция теплицы: 7 ступеней (с изображениями)

Я упомяну здесь, что система на самом деле имеет структуру, похожую на крышу (под анемометром, сделанным из ведра), и крышку для исполнительной части, но у меня нет изображений их. Я думаю, что в первое лето он был в элементах, но в более длительной перспективе он требует покрытия , . Я закончил эту часть чуть позже.

Две неудачные попытки «переключателей контроля повреждений»

Один из силовых проводов к буровой установке проходит через аварийные выключатели — поэтому, если система когда-либо проигнорирует выключатель датчика, она только выйдет из строя пути, а затем нажмите выключатель.И не сломать ни корпус, ни опору мотора, ни что-нибудь еще.

Первая версия эксперимента — несколько кусков алюминиевого листа. Я согнул пару так, чтобы одна касалась другой, но ее можно было оттолкнуть, если бы деревянный блок привода ударил ее. Они часто терпели неудачу. Я думаю, обычно потому, что алюминий не обладает большой эластичностью, и они просто отталкиваются друг от друга. Также поверхность могла немного корродировать.

Мой второй эксперимент был с прищепками. Я просверлил пару отверстий в их губках, продел через них провода и покрыл их припоем.Это тоже не удалось. Поверхности подверглись коррозии, по крайней мере, та часть, которая не находилась в прямом контакте с другой поверхностью. Я думаю, что в большинстве случаев прищепки просто слишком легко наклоняются в сторону и позволяют скругленной поверхности припоя скользить, а затем попадают в точку контакта, которая уже подверглась коррозии.

Следующим летом я просто куплю несколько громоздких переключателей, которые могли бы сделать эту работу. Дрель потребляет около 3 А постоянного тока во время работы и выдает пиковые значения более 10 А в момент запуска, так что это не работа для небольшого рычажного переключателя.

Электрический предохранитель со слишком высоким значением

Однажды я обнаружил, что веревка запуталась вокруг стержня с резьбой. Не знаю, как это случилось. Но ситуация заглохла мотор. И то, что сломалось в электрической системе, было не предохранителем. Вместо этого худшее соединение было между проводами и одной винтовой клеммой. Вещь там нагрелась, разорвала пластмассовую клемму винта, а потом каким-то образом вытащила провода. Ясно 1) Мне нужно проверить предохранители с более низким номиналом, я был слишком щедрым с предохранителем на 30А.Но я думаю, что 10А — это слишком мало, потому что я измерил, что у аналогичного сверла пиковый ток превышает 10А в момент, когда он начинает двигаться. Его постоянный ток составлял 3А. Так что в следующем году проверю, что подойдет предохранитель на 15А. 2) Я должен убедиться, что у меня хорошее соединение в винтовых клеммах — возможно, с этим тоже была проблема.

Коррозия «акустических проводов»

Дешевый двухжильный провод черного и красного цвета, который вы видели на большинстве фотографий, — ДЕРЬ! Он сделан не из меди, а из металла, подверженного коррозии на открытом воздухе.Я пару раз видел, как они разваливались. Недавно я заменил его медным проводом 2×1,5 мм (близким к 16AWG), который обычно используется для настольных ламп и т. Д. Также солнечная панель изначально шла с тем же дерьмовым проводом. Заменил и это тоже. Но у меня нет фотографий новых проводов.

Износ стержня с резьбой и гайки

Стержень и гайка продержались дольше, чем я ожидал — 2 с половиной лета. Но потом их жизнь закончилась. Я заменил их, но тут случилось сюрприз — через неделю проблема вернулась.На этот раз я сам все сломал, потому что я почему-то не прикрутил один из крепежных винтов должным образом, и деревянный брусок застрял при ударе по головке винта. Это довольно быстро разрушило нить. Так что будьте осторожны, чтобы следы катания оставались чистыми. Такое застревание плохо сказывается и на батарее, потому что она продолжает попытки и разряжает батарею.

Шкивы

Шкивы на фотографиях образуют душевую стену. Некоторое время они держались, но в какой-то момент один начал отрываться от их древка.Затем я попробовал металлические шкивы большего размера и сделал для них более прочный держатель (рядом с приводом, на этот раз прикрепленным к самой стойке, а не к фанерной штучке). Тогда … Я не помню, что именно с этим произошло, но эта версия тоже начала казаться подозрительной. В любом случае следующим летом буду дорабатывать шкив. Я думаю, что важно добавить какую-нибудь направляющую, которая не позволит веревке упасть, даже если она немного провисает или трясется.

Дела в процессе

Как я уже упоминал на этапе кода, в коде есть две особенности, которые я еще не смог протестировать.Сначала регистрируется напряжение аккумуляторной батареи, а во второй — отключение дрели, если попадание в концевой выключатель не обнаруживается в заданное время. Это должно помочь лучше контролировать и защищать аккумулятор в случае возникновения таких проблем, как изношенный стержень.

Планы на будущее

Я хочу сделать измерения видимыми. Я думаю, что лучшим решением будет использование радиомодуля и отправка данных на другое устройство, находящееся в помещении. Затем я мог бы заставить его даже публиковать данные в Интернете или отправлять их мне через модуль GSM.Но для этого может потребоваться замена контроллера. Так что я сохраню этот проект в github как есть. Я буду разбираться с ошибками, если они возникнут. Если я сделаю версию с радио и отдельным экраном, то это будет отдельный репозиторий.

Добавление системы полива — тоже вариант, но у меня пока нет твердых планов на этот счет.

Ремонт и обслуживание вентиляции теплиц

Опытные владельцы теплиц знают, что техническое обслуживание предотвращает дорогостоящий ремонт. Но есть одна часть тепличного оборудования, которую так легко ремонтировать и устранять неисправности, что вам захочется, чтобы все ваши аксессуары работали от солнечного тепла.

Instructables

Солнечные открыватели вентиляции для автомобилей! Поскольку нет электричества, техническое обслуживание и ремонт вентиляции в теплице — отличная отправная точка для садоводов с механическими проблемами.

Ищете дополнительную справочную информацию о вентиляционных отверстиях теплицы? Взгляните на другие наши полезные руководства:

3 лучших автоматических открывателя вентиляции

Охлаждение и вентиляция теплиц

Как работают автоматические вентиляционные отверстия для теплиц?

Чтобы что-то исправить или улучшить, полезно сначала понять, как это работает! Прежде чем мы перейдем к деталям автомобильных вентиляционных отверстий для теплиц, давайте сначала поговорим о теплицах.Если вы новичок в игре о теплицах, вам стоит познакомиться с садоводческим жаргоном, прежде чем двигаться дальше.

Мы не хотим ставить телегу впереди лошади. Готово с чтением? Хорошо, тогда давайте займемся ремонтом и обслуживанием вентиляции в теплице?

Гидравлическое управление

Автоматические вентиляционные отверстия — это гидравлические механизмы, то есть для работы они используют жидкость в ограниченном пространстве.

Автоматические вентиляционные отверстия для теплиц используют какой-либо тип воска (или другой тип вещества), будь то парафин (наиболее распространенный) или патентованные смеси минерального воска.Цилиндр заполнен этим воском, который является механизмом, открывающим вентиляционное отверстие.

По мере того, как погода и воздух нагреваются, воск внутри цилиндра расширяется, толкая поршень, который толкает вентиляционный рычаг в «открытое» положение и, следовательно, поднимает окно.

Чем горячее становится, тем шире поршень открывает вентиляционное отверстие. В прохладную погоду вентиляционное отверстие просто немного приоткрывается или не открывается совсем, так как воск остается холодным и плотным.

Вот почему автоматически открывающиеся вентиляционные отверстия теплицы также называются солнечными вентиляционными отверстиями.Они не используют электричество, так что пусть вас не пугает «солнечная» терминология! Здесь нет солнечно-гальванической энергии. Возвращает ли этот термин плохие воспоминания о лексических тестах в начальной школе? Не волнуйтесь, прочтите наш путеводитель по солнечной теплице, чтобы узнать все о гальванической энергии.

Различные вентиляционные отверстия снабжены различными типами воска, чувствительными к разным температурам — это то, что позволяет вам купить автоматические вентиляционные отверстия, которые открываются при разной температуре.

Детали вентиляционного отверстия

Хартли Ботаник

Цилиндр

Цилиндр, заполненный воском, обычно навинчивается на

Поршень

Так же, как поршень в двигателе, поршень автоматического открывателя вентиляции находится внутри цилиндра. Уплотнение между поршнем и цилиндром удерживает воск на месте внутри цилиндра и позволяет поршню плавно входить и выходить из цилиндра.

Маленький урок механики: поршни и цилиндры всегда идут вместе!

И поршни тоже часто хорошо сочетаются с… пружинами!

Пружина и рычаг

«Рука» вашего автоматического открывателя вентиляции на самом деле состоит из двух частей, которые можно назвать рычагами.Один прикрепил весь механизм к основанию (возможно, к раме теплицы или к другому окну), а рычаг «толкатель» выполняет действие открывания окна.

Когда рычаг толкается поршнем, он, в свою очередь, толкает окно. Достаточно просто. Но чтобы закрыть его, нужна поддержка!

Механические рычаги почти всегда соединяются друг с другом с помощью одной-двух сильных пружин, а иногда и трех! Чем больше пружин или чем сильнее пружины, тем больше

Техническое обслуживание и ремонт вентиляции для теплиц

Усадьба и холод

Очистка

Единственное, о чем вам нужно заботиться о вентиляционном отверстии, — это хорошая протирка и генеральная чистка.Протирайте все детали, включая шток поршня, снимая цилиндр с вентиляционного рычага, время от времени

Смазка

Движущиеся части вашего автоматического открывателя вентиляции усиленно работают! Обязательно время от времени наносите небольшое количество масла на движущиеся части, включая поршень, который вставляется в цилиндр. Все, от WD-40 до кокосового масла, подойдет.

Поиск и устранение неисправностей в вашей теплице Автоматический вентиль

Кепнер-Трегое

Вентиляционное отверстие не открывается

Если автоматическое вентиляционное отверстие перестает открываться, это может означать несколько вещей:

Либо:

  1. Уплотнение сломано или изношено, и вытек воск.

Со временем движение поршня приведет к износу уплотнения, что приведет к вытеканию парафина из цилиндра. Это почти неизбежно, даже с самыми лучшими и ухоженными новичками, если

Потеря парафина снижает давление внутри цилиндра, что означает, что поршень не будет полностью открывать вентиляционное отверстие. По мере потери воска диапазон движения вентиляционного отверстия будет продолжать уменьшаться. Если вытечет много воска, поршень вообще не откроет окно.

К сожалению, нет хорошего способа решить эту проблему.

Хорошая новость в том, что вы можете относительно недорого купить новый цилиндр. Установка довольно проста (см. Ниже).

или:

  1. Воск застыл.

НО также может быть, что воск в цилиндре нуждается в сбросе. Вот как.

Сброс поршня

Выньте цилиндр и поршень из корпуса. Обычно для этого нужно просто быстро отвинтить. У некоторых открывателей вентиляции есть штифт, который удерживает поршень на корпусе.

Если есть какое-либо дополнительное оборудование, которое прикрепляет цилиндр к корпусу рычага, обязательно положите его в безопасное место.

Поместите весь цилиндр в холодильник на пару часов.

Извлеките цилиндр из холодильника и используйте твердую поверхность (например, дорогу или кирпичную стену — не красивый деревянный пол или гранитные столешницы!), Чтобы вдавить поршень обратно в цилиндр. Это займет около oomph ! Будьте осторожны. так как цилиндр может быть скользким из-за конденсата в холодильнике.Лучше всего использовать садовые перчатки или тряпку для облегчения захвата.

Обязательно ознакомьтесь со всеми инструкциями, прилагаемыми к вашему автоматическому открывателю вентиляции, чтобы узнать, насколько далеко поршень должен выступать из цилиндра.

Замените цилиндро-поршневой блок, и все готово!

Вентиляционное отверстие открывается немного

См. Выше: о сломанном или изношенном уплотнении. Если поршень толкает вентиляционное отверстие с на , воск, вероятно, все еще функционирует. Но если диапазон движения вентиляционного отверстия уменьшается, вероятно, утечка парафина.Вам нужно будет заменить цилиндр!

Вентиляционное отверстие не закрывается

Ваш воск мог застыть (исправление см. Выше), но также возможно, что пружина каким-то образом сломана или ослабла. Проверьте пружины, соединяющие рычаги сошника, чтобы увидеть, не сломаны ли они, заржавели или застряли.

Замена цилиндра

Заменить цилиндр и поршень автоматического открывателя вентиляции в теплице довольно просто. Большинство цилиндров легко ввинчиваются в какое-либо оборудование или корпус на вентиляционном рычаге.

Алюминиевая заслонка

В настоящее время отгрузка этого продукта может занять до одной недели с даты заказа.

Алюминиевые жалюзи с электроприводом, используемые в качестве забора наружного воздуха или выхода наружного воздуха при подключении к контроллеру. Наружный воздух всасывается через эту моторизованную заслонку, а горячий воздух выходит через моторизованный вентилятор заслонки. Также может использоваться как вытяжная заслонка с испарительным охладителем.

Размеры комплекта шторки: 12 дюймов, 16 дюймов, 18 дюймов, 20 дюймов, 24 дюйма или 30 дюймов.

Стандартные характеристики

  • Высокоэффективная заслонка с анкерной штангой для предотвращения ее движения.
  • Алюминиевые заслонки с электроприводом или вытяжной воздухозаборник.
  • Подшипники нейлоновые; цельные валы; нарисованные манжеты чашечного типа на всех подвижных соединениях.
  • Рама из тяжелого алюминиевого профиля с водонепроницаемым стопором с каналом 1/2 дюйма и прецизионно фрезерованными и приваренными углами для повышения прочности.
  • Блокирующие лезвия для максимальной защиты от атмосферных воздействий.
  • Сконструирован с жестким центральным элементом с Т-образным сечением.
  • Дополнительный комплект мотора затвора для превращения любого затвора в силовой затвор.

Установка

Установка моторизованной входной заслонки теплицы для хобби (PDF)

Термостат — инструкция по подключению для отопления или охлаждения (PDF)

Технические характеристики

Выберите желаемую модель заслонки из раскрывающегося списка вверху справа страницы. Информация о размерах ниже.

Модель NO. Описание CFM Черновое отверстие
VRSG12A Однопанельный затвор с электроприводом 500 12.5 «x 12,5»
VRSG16A Однопанельная заслонка с электроприводом 890 16,5 x 16,5 дюйма
VRSG18A Однопанельная заслонка с электроприводом 1125 1125 1125 VRSG20A Однопанельный затвор с электроприводом 1388 20,5 x 20,5 дюйма
VRSG24A Однопанельный затвор с электроприводом 2000 24,5 дюйма x 24.5 «
VRSG30A Однопанельная заслонка с электроприводом 3125 30,5″ x 30,5 «
VRSG36A Двухпанельная заслонка с электроприводом 5000 36255 36256

 5000 36255 36255

 Двухпанельный затвор с электроприводом 6300 40,5 x 40,5 дюйма
VRSG42A Двухпанельный затвор с электроприводом 7000 42,5 x 42,5 дюйма
VRSG48A 48.5 «x 48,5»
VRSG54A Двухпанельная заслонка с электроприводом 12000 54,5 x 54,5 дюйма
VRSG60A Двухпанельная заслонка с электроприводом 6025 6025 14000 14000

Как определить размер моей системы вентиляторов и жалюзи?

1. Первое, что вам нужно определить, — это количество необходимого воздуха. Это указано в CFM (кубических футах воздуха в минуту).

2. Используйте следующую формулу для определения CFM, необходимого для вашей теплицы:
CFM = длина x ширина x высота
Пример: теплица шириной 12 футов x 24 футов длиной x 12 футов требует 3456 кубических футов в минуту (12 x 24 х 12 = 3456).

3. См. Таблицу выше. Выберите подходящую комбинацию вентиляторов для достижения необходимого номинала CFM. Убедитесь, что общая производительность вашего вытяжного вентилятора (ов) соответствует номинальным значениям CFM для ваших впускных жалюзи.

Щелкните здесь, чтобы просмотреть детали установки вентилятора

Бесплатная доставка

Этот товар доставляется бесплатно автомобильным грузовым перевозчиком — практически в любую точку континентальной части США!

В редких случаях для адресов с ограниченным доступом, таких как острова или крупные мегаполисы (например, город Нью-Йорк), может взиматься дополнительная плата за доставку; В этом случае с вами свяжутся, чтобы подтвердить дополнительную стоимость доставки, прежде чем ваш заказ будет обработан. Доставка на Аляску или Гавайи дает право на бесплатную доставку в любой порт Западного побережья.Свяжитесь с нами, чтобы узнать о специальных тарифах на доставку с Западного побережья на Аляску или Гавайи.

Соглашение о грузовых автоперевозках

  • Полноразмерный полуавтомат: Ваше местоположение должно быть в состоянии вместить полноразмерный полуприцеп длиной до 70 футов. в длину.
  • Кто-то должен присутствовать: Вы или другое уполномоченное лицо должны присутствовать, чтобы разгрузить груз. Точная дата доставки будет согласована по телефону с транспортной компанией.

Автоматические открыватели окон для теплиц.

Вентиляционные открыватели играют очень важную роль, особенно в теплицах. Этот автоматический вентилятор не требует подключения электричества. Вентиляционные открыватели имеют металлический цилиндр, содержащий минералы, которые помогают расширяться при нагревании. Это помогает толкнуть поршень, чтобы открыть вентиляционное отверстие. Когда температура начинает снижаться, минералы сжимаются, пружины закроют вентиляционное отверстие, и поршень вернется в исходное положение. Автоматический открыватель вентиляции теплицы очень полезен, особенно для растений, потому что он защищает растения от сильной жары.

Автоматические открыватели вентиляции теплицы CSD600

Один полный комплект автоматических открывателей вентиляции теплицы включает в себя аксессуары: корпус открывателя окна, цепь, мотор, кронштейн, винты, детали, представленные на следующем рисунке.

видео на youtube

КАК ВЫБРАТЬ САМЫЕ ПОДХОДЯЩИЕ автоматические открыватели вентиляции теплицы?

1. Наши электрические механизмы открывания окон подходят для окон следующих типов.

2. Пожалуйста, обратитесь к следующей технической спецификации, чтобы выбрать подходящий механизм открывания окон с электроприводом.

Модель CSD300 CSD500 CSD600
Толкающая и тянущая силы 400N 600N 800N
Макс.нагрузка подшипника 40 кг 60 кг 80 кг
Расстояние хода 300 мм 500 мм 300/500 мм
Скорость 8 мм / с 7 мм / с 7 мм / с
Размер 455 (Д) X52 (Ш) X40 (В) мм 667 (Д) X52 (Ш) X40 (В) мм 574 (Д) X35 (Ш) X20 (В) мм
Рабочая мощность 24 В постоянного тока
Степень защиты 42 IP
Рабочая температура окружающей среды. -10 ° — + 70 °
Материал

Корпус изготовлен из алюминиевого сплава, также может быть изготовлена ​​нержавеющая сталь, цепь
изготовлена ​​из нержавеющей стали.

ХАРАКТЕРИСТИКИ ПРОДУКТА автоматических открывателей вентиляции теплиц

1. Восстановлена ​​система защиты от перегрузки на случай, если внезапно сильный электрический ток приведет к сгоранию двигателя.

2. Максимальное расстояние перемещения 800 мм (может быть изменено) очень подходит для всех типов окон, особенно для больших окон в крыше и дымохода.

3. Стержень из нержавеющей стали обладает высокими антикоррозионными свойствами, даже в условиях высокой температуры и влажности оконный открыватель может прослужить долго.

4. Расстояние и цвет могут быть изменены, мы можем удовлетворить различные требования клиентов.

Тонкая и простая установка фурнитуры Корпус из алюминиевого сплава с повышенной кислотостойкостью

Большое расстояние

Выдвижной винтовой открыватель окон

4.Более тысячи тестов на толкание и вытягивание, тест HTHP, тест в солевом тумане и т. Д. Убедитесь, что тридцать тысяч плавно толкают и тянут к открывателю.

5. Централизованный контроллер для огня, централизованный контроллер вентиляции, центральный контроллер ветра и дождя. Дистанционный централизованный контроллер для открытия и закрытия окон во всем здании можно настроить. Просто нажмите, чтобы управлять окнами всего здания.

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Приемник Пульт дистанционного управления Детектор дыма Датчик дождя и ветра

А.Ресивер
1. Устройство открывания окна может быть закрыто или открыто ресивером.
2. Он может преобразовывать 24 В постоянного тока в выходное напряжение 110 В или 220 В. В противном случае открыватель окна сгорит. Как обычно, для одного открывателя окна требуется один приемник. 3. Он может принимать сигнал от пульта дистанционного управления.

B. Пульт дистанционного управления
1. Пульт дистанционного управления является беспроводным, один пульт дистанционного управления может управлять сотнями окон одновременно, если вы хотите, чтобы они открывались и закрывались одновременно.
2. Всего одно нажатие, окно откроется или закроется автоматически, это сделает дом samrter.

C. Система обнаружения дыма, ветра и дождя.
Устройство открывания окна может быть оснащено дополнительной системой обнаружения дыма, ветра и дождя. При обнаружении дыма, ветра или дождя окно закроется само.

Автоматический открыватель вентиляции теплицы может автоматически закрывать и открывать окно теплицы. Как только ваша теплица хорошо проветривается, вы можете быть уверены, что все ваши растения будут защищены от изменения температуры.Повреждения растений можно избежать автоматически с помощью автоматического открывателя вентиляции теплицы. Этот вид открывателя вентиляции разработан с использованием высококачественных материалов, чтобы гарантировать, что он прослужит много сезонов. Это устройство для открывания вентиляционных отверстий является одним из последних устройств для открытия вентиляционных отверстий, которые подходят и хорошо подходят для деревянных или алюминиевых теплиц.

Автоматический открыватель вентиляции теплицы обеспечивает экономичное, уникальное и привлекательное открывание, которое обеспечивает плавное вращение во время работы.Он крепится цилиндром на кронштейне, что исключает выступ на теплицу. И, что особенно важно, он покрыт прочным полиэстером и устойчив к коррозии. Материалы, которые используются для изготовления этого автоматического открывателя вентиляции для теплиц, сделаны прочными и прочными, поэтому они могут служить в нашей теплице долгое время. Этот открыватель очень помогает растениям расти с достаточным количеством тепла и воздуха, поступающего в теплицу.

Автоматический открыватель вентиляции в теплице предохранит вашу теплицу от перегрева.Он открывает и закрывает окно автоматически, особенно если температура время от времени меняется. Если вы также хотите убедиться, что ваши растения защищены от повреждений из-за сильной жары, вы должны убедиться, что ваша теплица должным образом вентилируется, установив это автоматическое устройство для открывания вентиляции. Это не только принесет пользу вашим растениям, но и сделает вашу теплицу более современной и уникальной по сравнению с другими теплицами. Это устройство также очень легкое, очень простое в установке, и вы можете получить его по наиболее конкурентоспособной цене.Не позволяйте вашим растениям быть поврежденными из-за перегрева, позвольте вашим растениям освежиться и получить нужную температуру с помощью автоматического открывания вентиляции в теплице.

ФОТО УСТАНОВКИ ИЗ ПРОЕКТА ЗАКАЗЧИКОВ

Советы по установке:
1. Продукты нельзя устанавливать вне помещений, где они могут намокнуть под дождем.
2. Есть две версии на выбор: 24 В постоянного тока и 110 В / 220 В переменного тока. Но, как правило, 24 В постоянного тока безопаснее, чем версия переменного тока, поскольку высокое напряжение может нанести вред людям.
3. Приемник может преобразовывать преобразователь 24 В постоянного тока в выходное напряжение 110 В / 220 В.

ПОЧЕМУ ВЫБИРАЮТ НАС?

СВЯЗАТЬСЯ С НАМИ

(PDF) Температурный контроль системы вентиляции для оптимального климата в томатной теплице

Индонезийский J Elec Eng & Comp Sci ISSN: 2502-4752 

Температурный контроль вентиляционной системы для оптимального климата в томатной теплице (Нью-Йорк Дахлан) )

Рисунок 10.График потребления энергии в теплице на 21 и 22 мая

4. ЗАКЛЮЧЕНИЕ

В этом документе представлена ​​автоматическая система контроля температуры в теплице, расположенной в Университете

Путра Малайзия. Система вентиляции в теплице состоит из шести вытяжных и двух осевых вентиляторов.

Для управления контроллером проекта задаются три условия. Для первого условия, когда средняя температура

ниже 25 ℃, все вентиляторы выключаются с помощью реле.Второе условие — когда средняя температура

находится в диапазоне от 25 ℃ до 33 ℃, только вытяжные вентиляторы настроены на включение, а осевой вентилятор настроен на выключение.

Третье условие: когда средняя температура выше 33 ℃, все вентиляторы (вытяжной и осевой) установлены на включение.

. Используя этот алгоритм управления, температуру внутри теплицы можно было контролировать

для достижения температуры, необходимой для роста томатов.Предлагаемая система управления вентиляцией

эффективно обеспечивает подходящий климат для тепличного выращивания томатов в низинах.

Исходя из результатов, с помощью автоматической системы вентиляции потребление энергии могло быть сэкономлено на

в среднем 65,8% по сравнению с базовой энергией без системы управления. С помощью хорошей автоматической системы

можно не только достичь требуемой температуры внутри теплицы, но также можно свести к минимуму энергию

.

ПОДТВЕРЖДЕНИЕ

Мы хотели бы поблагодарить Universiti Tenaga Nasional (UNITEN), спонсировавшую эту статью в рамках

UNITEN Multi Track Incentive в рамках инициативы BOLD2025.

СПРАВОЧНАЯ ИНФОРМАЦИЯ

[1]. М. Манкузо, В. Априле, В. Рагуза и В. Пьянацце. «Сеть беспроводных датчиков для мониторинга переменных окружающей среды

в теплице для помидоров». IEEE Int. Работа. Факт. Коммуникация. Syst. — WFCS, стр. 107–110, 2011.

[2].Р. А. Ли, Х. Ша и К. Линь. «Умная теплица: мобильная интеллектуальная система мониторинга в реальном времени на основе

WSN». IWCMC 2014 — 10-я Международная выставка Беспроводная связь. Коммуникация. Моб. Компьютер. Конф., 2014. С. 1152–1156.

[3]. А. Дж. Ботс, «Управление температурой в теплице», «Теплица». Снижение затрат на энергию. Стратегия., 2008. С. 1–4.

[4]. Дж. Т. Гидропоника, П. Уан, М. Йенсен, США, Р. Э. Тибериус и Э. М. Эммерт. «Выращивание томатов на гидропонике

».1948.

[5]. Д. Ратледж. «Коммерческое производство томатов в теплицах». Univ. Теннесси, нет. ПБ 1609, 2014.

[6]. Старке Эйрес. Руководство по производству томатов. Memb. Plennegy Gr., Стр. 1–11, 2014.

[7]. Департамент сельского хозяйства, лесного хозяйства и рыболовства. «Руководство по производству томатов». Prod. Guidel., Pp. 1–13,

2012.

[8]. С. Алюсиф. «Интеллектуальная система контроля температуры в теплице». Международный компьютерный журнал

Applications.Vol. 12, вып. 9. С. 1811–1814, 2017.

[9]. оф и Т. Х. Э. Промышленность. «Производство томатов в теплице». С. 257–304, 2005.

[10]. H. C. Практики. «Высокотехнологичные методы выращивания».

[11]. E. USAID, WUR, «Выращивание томатов», т. 31, вып. 8. 2017.

[12]. С. Никола, Дж. Тибальди и Э. Фонтана. «Системы выращивания томатов и их применение в тропиках». Acta

Hortic. т. 821, нет. Август 2015, с. 27–33, 2009.

[13].Х. А. Джексон и Д. Э. Дарби. Вентиляция теплиц. Canada Plan Serv., Vol. М-6704, № М-6704, 1980.

[14]. С. Сэнфорд. «Снижение энергопотребления парниковых газов — обзор». Энергоэффективность. Теплицы, стр. 1–16,

2011.

[15]. Х. Ли и С. Ван. «Технологии и исследования для охлаждения теплиц». Мир J. Eng. Technol. т. 3, вып. 3. С.

73–77, 2015.

[16]. М. Карлссон, «Управление тепличной средой», Univ. Аляска, стр.1–18, 2014.

[17]. Уорли, «Теплицы, отопление, охлаждение и вентиляция», 2011 г.

[18]. Импрон, «Система выращивания тепличных культур для условий тропических низменностей», с. 117, 2011.

Bayliss Autovents, Greenhouse Autovents, Техническая информация

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Как работает Autovent для теплицы?
Прочная металлическая трубка содержит минеральный воск, расширяющийся при нагревании. Это толкает поршень, который открывает автоматическое удаление воздуха через сбалансированную связь.При понижении температуры воск сжимается, и сильная пружина из нержавеющей стали закрывает вентиляционное отверстие и возвращает поршень в исходное положение.

Автовент работает за счет расширения минерального воска. Высокие скорости расширения сосредоточены над фазовым переходом твердое тело-жидкость. Поршень работает непосредственно в контакте с парафином, и самая низкая температура, которую мы до сих пор могли использовать, составляет около 55 o по Фаренгейту. Другие воски и смеси восков могут использоваться для получения более высоких температур открытия.

Вязкость парафина вызывает гистерезис, дающий разность температур от 5 o по Фаренгейту до 10 o по Фаренгейту, от открытия до закрытия, хотя это можно уменьшить путем тщательного смешивания воска.

Время отклика в некоторой степени зависит от нагрузки на поршень. Энергия для перемещения груза собирается из окружающей среды и регулируется площадью поверхности трубки, в которой содержится воск. Для небольших устройств мы используем простую алюминиевую трубу, а для больших мы используем трубу с ребрами как с внешней, так и с внутренней стороны.Воск — плохой проводник тепла.

Почему Bayliss Autovents лучше?
Они были разработаны инженерами, которые занимаются автоматическим управлением вентиляцией в течение 50 лет, и вобрали в себя все знания и опыт, накопленные за это время. Все Bayliss Autovent имеют прочную пружину из нержавеющей стали, обеспечивающую надежное закрывающее усилие, что практически исключает любой риск повреждения ветром. Устройство обеспечивает сбалансированное подъемное действие в середине вентиляционного отверстия, что позволяет избежать любого бокового давления на вентиляционное отверстие, которое может повернуть или вытолкнуть его из положения.

Ознакомьтесь с полным ассортиментом Bayliss Autovents в нашем каталоге продукции

Autovents, разработанные по индивидуальному заказу
Подробная информация, представленная на этом веб-сайте, показывает наш стандартный ассортимент автоматических вентиляционных устройств. Однако, поскольку мы проектируем, производим компоненты и собираем их «на месте», мы можем предложить специальные версии Bayliss Autovent. Варианты могут включать альтернативные варианты отделки и цвета, различные диапазоны рабочих температур и даже специальные конструкции для конкретных применений.

Свяжитесь с нами, чтобы обсудить ваши требования

Вентиляция для теплиц — советы и рекомендации профессионалов — BioGreen USA

Отношение площади окна (зоны вентиляции без двери) к основанию теплицы должно составлять от 18 до 24 процентов. Это единственный способ добиться воздухообмена летом с высоким уровнем радиации, который допускает разницу температур внутри и снаружи не менее 3 ° C. Обмен воздуха также зависит от скорости ветра.

При покупке или строительстве теплицы следует обратить внимание на наличие соответствующих вентиляционных заслонок на всех участках крыши, если это возможно, чтобы иметь возможность вентилировать сторону, обращенную в сторону от ветра. Дополнительные боковые вентиляционные отверстия всегда полезны. Лучшее место для установки окон обычно указывает производитель.

Используя вентиляционное отверстие или отверстие на самой нижней стороне с соответствующим вентиляционным отверстием на крыше, достигается оптимальная циркуляция воздуха, поскольку теплый воздух быстро поднимается вверх, а холодный воздух легко отслеживается снизу.Любая естественная вентиляция предпочтительнее принудительной. Требуется вентиляция, чтобы температура не поднималась выше максимального значения.

Для большинства съедобных и декоративных растений, таких как томаты или балконные цветы, 0 ° C или ниже означает, что эти растения просто замерзнут. До 10 ° C — рост очень ограничен и растения страдают от стресса. Они также будут более уязвимы для других патогенов.

Основными компонентами воздуха являются кислород, азот, углекислый газ и водяной пар.Во время фотосинтеза растения могут производить сахар, крахмал и целлюлозу с хлорофиллом в листьях, а также многие другие химические вещества. Эти вещества необходимо транспортировать по всему растению.

Для этого растения используют транспирацию, которая вызвана разницей в давлении воды между листом и воздухом. Испарение воды также имеет охлаждающий эффект, предотвращающий перегрев листьев. Здесь важны регулируемые отверстия в нижней листовой поверхности растений (устьицах).Вода также немного выделяется на поверхность листа, потому что поверхность защищена кутикулой, слоем воска. Выброс воды регулируется влажностью, скоростью ветра, интенсивностью света, температурой, плотностью растений, дефицитом питательных веществ и структурой почвы.

Как известно, теплый воздух поглощает больше влаги, чем холодный. Ночью влажность в теплице выше, чем днем. При повышенной влажности вода испаряется медленнее. Затем устьица растения откроются, что очень важно для транспорта питательных веществ.При низкой влажности (открытая вентиляция, тепло) вода быстрее испаряется. Затем растение закрывает устьица и больше не растет.

Высокая влажность может быть желательной или опасной в зависимости от вида растений. В любом случае подачу (температуру) воздуха необходимо регулировать с помощью вентиляционных заслонок. Если грунт и субстрат теплицы хорошо увлажнены, дополнительно сказывается охлаждение. С другой стороны, быстрый поток воздуха (тепла) может чрезмерно ускорить испарение. Растения испаряют больше воды, чем могут проследить за корнями: тогда они засохнут.Кроме того, это приводит к увеличению концентрации соли в области корней, что также может отрицательно сказаться на корнях вплоть до полной потери. Напротив, вместо большей вентиляции он помогает уменьшить количество воздуха и влажность.

Даже такая простая вещь, как затенение теплицы, может во многом предотвратить перегрев. Осенью и зимой, но особенно весной, уровень влажности необходимо поддерживать как можно ниже, если воздух еще прохладный. В условиях низкой освещенности многие грибковые заболевания легко распространяются во влажной среде.К ним относятся плесень и грибок, а также грибки, которые неизбежно приводят к гниению стеблей и запасающих органов (лука, ростков, клубней и т.п.). Конечно, все зависит от того, какие растения вы используете. При температуре 5-8 ° C зимой воздух также можно сохранить сухим, просто сохранив только те растения, которые действительно растут в теплице. Растения в стадии покоя почти не нуждаются в воде.

Иногда они незаменимы, поскольку предотвращают перегрев теплицы и обеспечивают оптимальную вентиляцию.Автоматические открыватели окон для небольших теплиц работают независимо от каких-либо источников электроэнергии. Привод основан на восковой основе, содержащейся в цилиндре. Благодаря своим физическим свойствам этот воск сильно сжимается при низких температурах и расширяется при повышении температуры. Жидкий воск перемещает шток поршня, который движется вперед и открывает окно с помощью рычажного механизма или втягивается под весом окна и стальной пружиной. Без силы предварительно нагруженной пружины веса окна было бы недостаточно, чтобы оттолкнуть воск и шток поршня.Этот процесс происходит медленно. Включив направляющую трубку и выключив вентилятор, можно настроить время открытия и закрытия на правильную температуру, в зависимости от потребностей ваших растений.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
