44 чертежа, 18 проектов + фото

Проект мангала из кирпича своими руками

В этой статье мы разберем то, как сделать своими руками мангал из кирпича для дачи (будут модели как для улицы, так и для беседки). Модели с местом для жарки шашлыков и с печками под установку казана. Рассмотрим переносные и стационарные, простые (небольшие) и настоящие (большие) мангальные комплексы с барбекю, грилем, мойками и местами под разделку мяса. Ниже вы найдете более 18 проектов с пошаговыми фото, рекомендация, инструкциями и советами по строительству.

Меню статьи:

В этой статье 22 проекта с пошаговыми фото изготовления:

— с металлической оправой
(.) Мангал из кирпича + печь под казан своими руками
(.) Мангал из кирпича и металла — переносной

— Простые

— Мангальные комплексы
= Шашлычный комплекс в 300 кирпичей (мангал)
= Угловой мангал из кирпича в беседку + печь + плита под казан
= Проект деревянной беседки с мангалом из кирпича. + Фото
= 3 в 1: кирпичный гриль, барбекю, коптильня

— В беседку
☀ Беседка из дерева с мангалом
☀ Деревянная беседка с простым кирпичным мангалом внутри.
☀ Беседка из кирпича с мангалом
☀ Беседка с мангалом под одной крышей с домом (Пристрой) своими руками

— Мангалы из блоков
✨ 3 МОДЕЛИ мангалом и грилей из блоков
✨ Гриль коптильня из блоков
✨ Гриль барбекю из блоков фотогалерея
✨ ЧЕРТЕЖИ грилей и барбекю из блоков

44 Чертежа мангалов из кирпича с размерами и схемами

Здесь собрано более 44 чертежей, схем и макетов как мангалов, так и мангальных комплексов из кирпича, т.е. с печкой, коптильней, плитой под казан и со всякими другими наворотами.

Мангали из кирпича с металлической оправой

Мангал из кирпича и металла — переносной.

Этот простой мангал сделан своими руками автором из железа и кирпича. Рама сварена из металла, в внутрь в рабочую зону «шашлычницу» вложен огнеупорный кирпич.

Хоть он и из кирпича, но все же переносной (около 50 кг.) два человека смогут перенести в гараж на зиму.

Глубина — 20 см. Комментарий автора: (20 см это самое оптимальное глубже дырки нужны, меньше мясо горит)

Профиль — битая грань
Покрашен термокраской
Люди советуют, что если кирпич огнеупорный, то угли нельзя заливать водой, а то кирпич быстрее разрушиться от перепада температур

Совет: если у вас обычный высокий мангал из металла, то положите на дно огнеупорный кирпич, тогда высота уменьшиться до рекомендуемой и дно не будет выгорать, что увеличит срок службы

Автор фото: YuraMatov
Источник: drive2.ru/c/1804189/

Мангал из кирпича + печь под казан своими руками

Это мангал и печь, на которую поставить казан или сковороду, автор сделал сам своими руками. Печь отделена от мангала металлической перегородкой, когда угли в печи созревают, их выгребают в мангал (убрав перегородку). На печь можно поставить. К тому же автор утверждает, что это по совместительству ещё и тандыр лайт «, выгребя весь уголь вполне можно поставить на пару-тройку часиков маленький чугунок с картошечкой и мясом»

Автор хотел сделать весь мангал из металла, но делать их кирпича оказалось выгоднее.
Каркас из металла, нижняя обвязка и вертикальные балки из трубы 40х40. Сварен стол, на него уложена металлическая сетка (для лучшей сцепки глины), на стол уложены кирпичи. Для того чтобы высота стенок получилась 16 см (как рекомендуется для жарки шашлыков), автор решил положит профтрубу на первый ряд кирпичей, чтобы не резать кирпичи для второго ряда. Получилось 120 мм (кирпич) + 40 мм (труба) = 160 мм или 16 см.

На печи сверху чугунная конфорка для казана или сковороды.
Труба — оцинкованная труба для водостока
Печь — из огнеупорного кирпича
Мангальная зона — из обычного кирпича
Все клалось на шамотной глине с песком
Пол бетон
Размер по обвязке — 1200х1800

Пошаговые фото:

Автор фото: RazvalDik
Источник: drive2. ru/c/478154793127247935/

Простые модели мангалов из кирпича

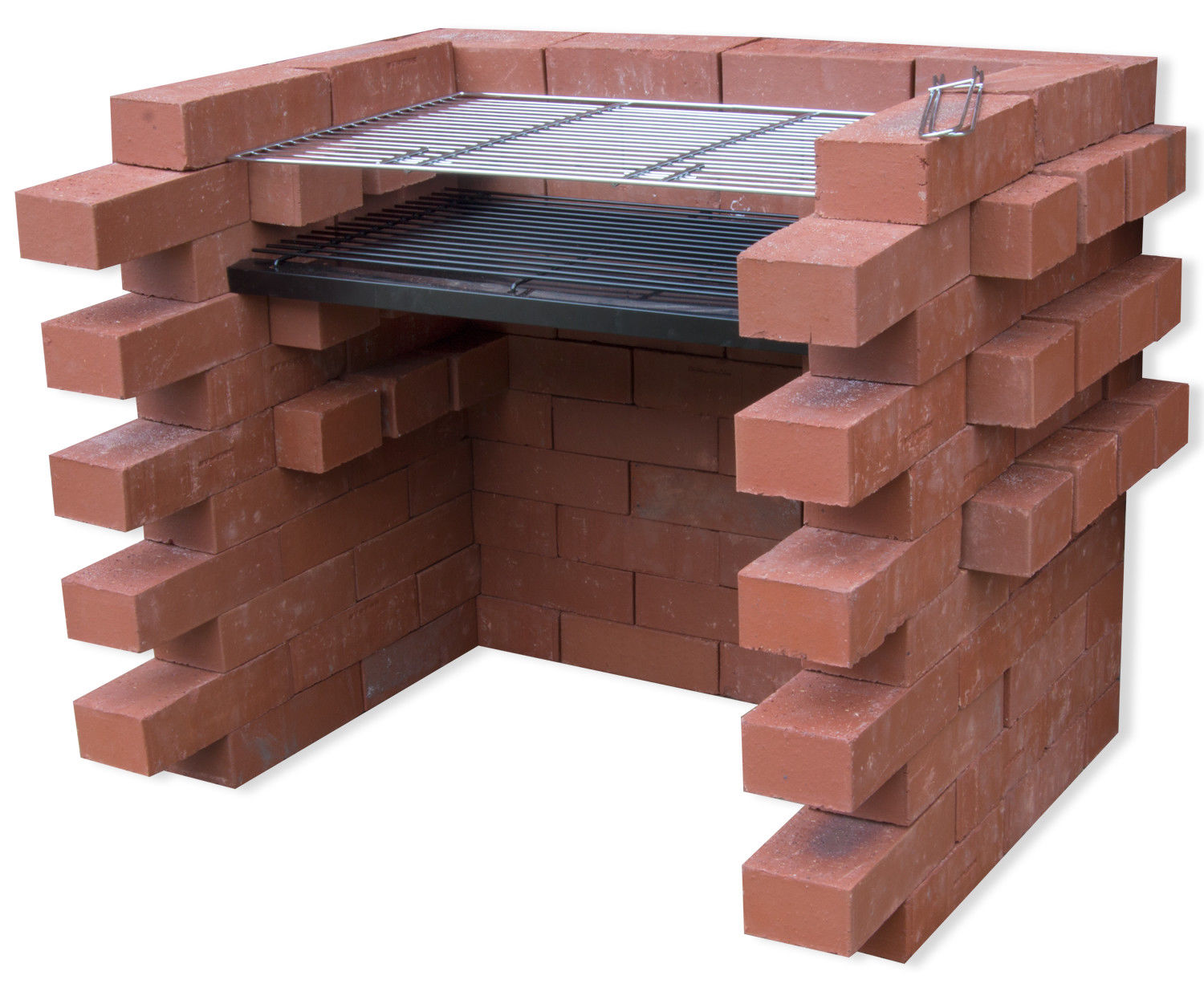

Барбекю гриль из кирпича

Представленная здесь конструкция гриля барбекю из кирпича, построена с двойной внутренней стенкой, изготовленной из термостойкого огнеупорного кирпича, который окружает область приготовления пищи, и внешней стенки. Этот материал выбран в основном в целях экономии. Если вы хотите изменить дизайн, то можете использовать другой материал. Десятисантиметровое пространство между стенами помогает изолировать зону приготовления. Стены накрыты тонкими плитками резаного камня. Огнеупорный раствор рекомендуется использовать в местах прямого контакта с огнем. Он термостойкий, и соединения прослужит долгое время без трещин. Основа сочетает в себе опору 30 см, поддерживающую усиленную плиту. Эта структура, известная как плавающая основа, используется, когда изменения температуры заставляют структуру сдвигаться.

Площадка барбекю

Смотрите пошаговые фото:

Источник фото www. blackanddecker.com/en-US/ideas-and-inspiration/projects/diy-brick-barbeque

Мангал из кирпича со столиком

Вы не можете устоять перед вкусом жареного мяса, приготовленного на уличном гриле? Не спешите в магазин, чтобы купить дорогой барбекю – выделите всего один день, и у вас будет собственный стильный гриль из кирпича. Здесь представлен еще один пример, как сделать простой гриль-мангал из карпича.

Вот мастер класс:

Источник фото www.gardenersworld.com/how-to/diy/how-to-build-a-brick-barbecue/

Читайте отдельную статью, о том как сделать ГРИЛЬ из кирпича по ссылке: https://novamett.ru/barbekyu/gril-iz-kirpicha

Небольшой стационарный мангал из кирпича своими руками

со столиком для разделки мяса

Как видите на пошаговых фото процесс изготовления, залит фундамент, произведена кладка из кирпича. На дне мангала лежит металлический лист, под ним кирпич. Облицован природным камнем. Столик для разделки мяса из кафеля

Сверху ложиться решетка и можно гриль делать
Крыша из арматуры, покрыта краской с молотковым эффектом.
Рядом будет столик для гостей

Поддувала нет. Комментарий автора: «Оно ненужно. Высота не большая. Тяга отличная!»

Автор фото: Valerii876
Источник: drive2.ru/c/2827911/

Мангал из кирпича в беседку. Мастер класс

Объем кирпича = «три нивы»

Это простая модель мангал маленькой мангала для дачи. Автору надоело жарить мясо на кортах, и он решил поднять уровень мангала, что бы можно было жарить стоя. По сути получилась красивая подставка из кирпича под металлический мангал с шикарным дымоходом. Как видите мангал установлен на солидный фундамент и вся конструкция выполнена очень эстетично
Комментарий автора о используемом клее вместо цемента: «Специальный клей для печей и каминов, на упаковке указано какую температуру он выдерживает, 600-800. Для экономии денег, чуть выше от топки добавлял плиточный клей для тёплых полов. «

Тесты показали, что воздуха мангал получает достаточно, несмотря на закрытую конструкцию
Кирпич обычный, облицовочный.

Сечение дымохода для хорошей тяги должно быть 250мм х380мм, тогда дыма в глаза не будет.

Автор фото: demon563
Источник: drive2.ru/c/2564405/

Строительство садового мангала из кирпича

Здесь вы видите как сделал автор фото самостоятельно очаг с трубой для улицы, в который вставляется железный мангал. Железный мангал нужен, чтобы легче было выгребать золу, по утверждению автор, весит он всего 15 кг, хоть и толщина железа 6 мм.!

Снаружи обычный кирпич, внутри печи специальный огнеупорный кирпич ШАК-4 или 5.

Автор считает что над постройкой надо соорудить крышу, т.к. осадки могут испортить его творение
Труба умышленно сделана кривой, потому что автору так больше нравится, это художественная кривизна поверхностей кладки

Автор фото: sedoyzzz
Источник: drive2.ru/c/3114697

Мангал с арочной крышей в беседку своими руками

Пошаговая инструкция — мастер класс

Автор решил сделать мангал, составил проект беседки с мангалом (см. в галерее), посчитал материалы, поехал в магазин, там ему понравилась лавка из природного камня. Он попросил сделать ножки 75 см высотой и она у меня послужила основой всей конструкции. На которую он и клал все кирпичи. Как видите в первых фото с обратной стороны он сделал стенку из кирпича для поддержки плиты, что бы она точно выдержала вес кирпичей.

Кстати на фото в галерее вы увидите два варианта крыши у этой модели, это просто автору не понравился первый вариант и он его переделал.

Читайте описание этой конструкции по ссылке указанной ниже

Минус конструкции по словам автора в том, что часть дыма все же выходит обратно через камин. В комментариях ему посоветовали сделать трубу на 2 м выше, но автор собирается ставить специальный вентилятор в трубу, устойчивый к температуре (который у него уже есть).
По правилам постройки каминов сечение трубы должно быть не менее 1/4 портала камина, а здесь же явно меньше, поэтому и дымит/

Обратите внимание что труба обложена декоративным кирпичом, который сделан из спресованного песка, который почти не проводит тепло. Что уменьшает опасность возгорания.

Фундамент под печкой ленточный с арматурой под всю беседку.

Стол в беседку из массива каштана на заказ, стулья из бука

Бюджет:
130 огнеупорного кирпича по 60 р
250 декоративного по 27 р
200 плиточек по 22 р
стол каменный 12 тр
три мешка суффикса 1500 р
часы 3500р

Автор фото: aziat-offroad
Источник: drive2.ru/c/514283095948525943/

Уличный мангал из кирпича буквой Ш с крышей

Стильный мангал-жаровня из кирпича для дачи + бар))), причем автор даже не строитель. Крыша с вытяжкой, вытяжка заказывалась по размерам секции, пирамидкой и сверху труба 20 см.

В мангале две решетки: верхняя для жарки мяса, шашлыка. Нижняя – для копчения, т.е. спускаем мангал вниз, а на верхнюю решетку ставим коптильню.

Крыша крепится к кирпичам в глубину штифтами, или саморезами длинными, сзади уголками на три кирпича вниз. Кстати, не забывайте сразу смывать цемент, вот автор забыл, пришлось красить краской, чтобы было эстетично.

Подведено электричество, чтобы можно было жарить и вечером
Фундамент глубиной 80 см. (Но тут достаточно было бы залить армированную дорожной сеткой плиту толщиной 10см.)
Размеры: 1х2х2 (тут высота 2м.+крыша)
Высота столешницы 70 см.
Покрашено краской для камина
400 кирпичей
2 мешка цемента
3 куба песка

Автор фото: Norahan
Источник: drive2.ru/c/2018791/

Мангальные комплексы из кирпича

Шашлычный комплекс в 300 кирпичей (мангал)

с печкой и мойкой

А это настоящий шашлычный комплекс из кирпича — очень эпичный мангал получился у автора этих фото. Как видите из фото, справа находиться печь с плитой, на которую можно поставить казан, а слева располагается мойка.

Мойка съемная
300 кирпичей
В самом мангале кирпиче на глине
Плитка — керамогранит на клей 3000. Комментарий автора: «Два года без навеса, полёт ормальный.»

Автор фото: Porfirich
Источник: drive2. ru/c/3026683/

Угловой мангал из кирпича в беседку + печь + плита под казан

Бюджет: От 150 + материал = примерно 200

На этих фото вы видите пошаговый процесс строительства всего мангала-барбекю с варочной печью, хорошо видна порядовка, и в принципе понятен весь проект. Подробности можете почитать в статье автора по ссылке под фото, там он раскрывает много полезных секретов. Топка из шамотного кирпича с горизонтальным дымоходом. В большой трубе два дымохода Сегмент декоративной полки собран на уголках 25 мм, вставленных в запиленные в кирпичах пазы снизу, в кирпичной стене выбран паз, кирпичи полки входят в стену. Есть дровник. Плита над печью уложена на мокрый асбестовый шнур. Плита с большими кругами, чтобы можно было установить казан. Шов должен быть тонким не более 4 мм, тогда это правильная печная кладка.

Кирпич Витебский печной одинарный М-200
Кирпича ушло 650-800 шт.
Раствор: шамотная глина, сеяный песок, и иногда чуть цемента,

Автор фото: Konstantin-Volk
Источник: drive2. ru/b/2207701 (1 часть) drive2.ru/b/2209371 (2 часть)

Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангалом
Размер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25.
Кирпич: 600 штук (красный сталинский б/у)
Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мрамор
Внутрь будет железный мангал

Комментарий автора: «Жар держится хорошо и очень долго.»

Автор имеет солидный опыт работы с печами и утверждает, что красный кирпич намного лучше огнеупорного, и поэтому использовал только красный, почитайте его комментарии в его статье по ссылке ниже.

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»

Проект беседки и процесс её строительство

Фото о мангале

Автор фото: vad4743
Источник: www.drive2.ru/c/3059908 (1 часть) drive2.ru/c/3100372 (2 часть)

Как вам такой компактный четырехсторонний комплекс???

3 в 1: кирпичный гриль, барбекю, коптильня

Даже с небольшими навыками и минимумом инструментов каждый может построить собственный кирпичный гриль барбекю, было бы только желание. Если вас устраивают размеры, предложенные автором, следуйте этой инструкции. Плита размером около 115 см в длину и 76 см в глубину. Коптильня высотой 76 см в высоту, шириной 71 см и 76 см в глубину. Это газовый гриль, поэтому нужно рассчитать место для баллона. В постройке гриля нет никаких особых секретов или сложных нюансов, общий порядок вы можете видеть на пошаговых фотографиях. Но если интересно, автор написал довольно подробную пошаговую инструкцию, можете почитать на сайте первоисточника, ссылка находится под галереей.

Пошаговые фото изготовления:

(чтобы увеличить просто кликните по фото)

Источник фото www.instructables.com/id/Brick-Barbeque/

Кирпичный мангал в беседке своими руками

Беседка из дерева с мангалом

Это модель шестигранная беседки с деревянным каркасом и мангалом из кирпича. Как видите, место под мангал вынесено в отдельную комнатку. Это наиболее часто встречающаяся модель в интернете

Ниже вы найдете подробнейшие пошаговые фото изготовления даной беседки. Сначала идет галерея изготовления фундамента, крыши, деревянного каркаса и элементов декора для беседки. Следующая галерея подробно опишет процесс создания кирпичного мангала со всеми тонкостями данного искусства

Делаем каркас беседки

(пошаговые фото, кликните по любому фото)

Процесс создания мангала из кирпича в беседку

(пошаговые фото, кликните по любому фото)

Источник фото: postroiv.ru/2016/04/besedka-s-mangalom-svoimi-rukami/

Деревянная беседка с простым кирпичным мангалом внутри.

(Мастер класс)

Это мастер класс от пользователя mishkagans как своими руками сделать беседку для дачи с простым мангалом из кирпича. Отметим отличное основание, такое что можно дом ставить. Манал конечно простой, но можно бы и по удобнее сделать с козырьком и дымоходом. Но автор проекта утверждает что подобный дымоход уже запланирован, как и большой круглый стол по центру беседки.

Источник фото: yaplakal.com/forum46/topic1138874.html
Автор: mishkagans

Беседка из кирпича с мангалом

А это уже восьмигранная кирпичная беседка с кирпичным барбекю (с дымоходом). Печка включает в себя: — барбекю, -сушилку для ягод и грибов, -дровницу, умывальник!!!, коптильня и варочная плита.

Ниже в единой галерее вы надете инструкции, как шаг за шагом поэтапно создать такую конструкцию самостоятельно. Все сооружение должно получиться изрядно тяжелым, поэтому потребуется сделать прочный монолитный армированый фундамент.

Источник фото: postroiv.ru/2016/04/besedka-s-mangalom-svoimi-rukami/

Инструкция по изготовлению шаг за шагом:

Беседка с мангалом под одной крышей с домом (Пристрой) своими руками

(пошаговое слайдшою)

В этом слайдшоу подробно показано как сделать бесекдку под одной крышей с домом с кирпичным мангалом своими руками. Автор этой модели самостоятельно все сделал от А до Я, а перед этим практически всю зиму черпал информацию в интернете. И обошлась ему эта модель в 800 у.е.. Интересны идеи внутреней отделки, а именно, фальш-окно, место отдыха из ящиков и поддонов, люстра из коряги и винтажные дверцы, покрытые глазурью.

Смотрите пошаговый слайд-шою мастер класс:

Источник: eurosamodelki.ru/katalog-samodelok/stroitelstvo-i-remont/2-v-1-mangal-i-besedka-pod-odnoy-kryshey

Автор: Riaha111

Читайте больше о том как сделать беседку с мангалом в статье: https://www.novamett.ru/besedki/mangal-barbeku-pech

Мангалы из блоков

Популярная модель мангала из блоков и кирпича

Портативный гриль из блоков

Убрали два блока и вот уже не гриль, а мангал

Основная фишка этого проекта то, что вы всегда можете его разобрать, сложить в кузов машины перевезти туда, куда нужно. Поскольку в его конструкции нет строительного раствора, клея, гвоздей или чего-либо подобного, гриль из блоков можно легко перемещать с минимальными усилиями. Вы можете установить его в любом месте и забыть об этом, так как конструкция устойчива к погодным условиям и вообще не требует технического обслуживания. Как построить гриль, думаю, инструкция не нужна.

Автор: Ронни Норвуд
Источник фото www.motherearthnews.com/diy/home/portable-outdoor-fireplace-zm0z11zhun#axzz2eGTsAvOq

Если уж речь идет о блоках, посмотрите еще несколько вариантов. Вот такой разборный гриль барбекю из блоков с полочкой. Его можно собрать как конструктор, в любом месте и после пикника так же разобрать и сложить в сарай до следующего мероприятия.
Но желательно, чтобы у вас была постоянная площадка, выложенная плиткой или камнем, обычно вокруг гриля всегда людно, все хотят посмотреть, как жариться мясо, проверено практикой. Поэтому не плохо предусмотреть выложенную дорожку, можно из того же материала, что и площадка, тогда у вас есть шанс сохранить газон.

А вот еще одно барбекю из блоков в комплекте со скамеечкой из того же материала. Если на скамью поставить подушечки, да еще повесить пару фонариков, получится очень уютное местечко. И, главное, всю эту красоту вы можете сделать самостоятельно. Барбекю любят все, а если еще с фантазией все оформить, это приведет в восторг ваших домашних и гостей, а ведь по сути, и делать почти ничего не надо, просто часик потаскать блоки:)

Здесь пошагового показано, как сделать гриль барбекю из блоков. Это уже стационарная конструкция с отделкой и верхней рамкой. Впрочем, для таких конструкций нет необходимости в инструкциях, вы сами можете сложить любые комбинации.

Источник фото www.woohome.com/diy-2/cool-diy-backyard-brick-barbecue-ideas

Гриль коптильня из блоков

Или вот такой гриль коптильня, на которой можно за раз приготовить ну очень много всего. Этот проект трудоемкий, но простой и можете все сделать всего за один день. Работа не требует высокой квалификации — это не похоже на то, что вы будете что-то мешать или вставлять арматурные опоры, но нужно быть точным при закладке фундамента.

Все материалы доступны, хотя листовой металл, вероятно, будет самым дорогим компонентом, поэтому не поленитесь походить по магазинам.

Главное, это составить план.

Во-первых, сядьте и решите, какого размера вам нужен гриль. Автор решил, что ему нужен барбекю 1,5 x 2,5 м, что, конечно, вызывает уважение. После этого вам нужно решить, на какой высоте будет находиться, так сказать, рабочая поверхность. В данном случае это 60 см.

Затем вам нужно подумать о том, где собираетесь разместить отверстия, чтобы закладывать уголь. Для такого большого гриля понадобятся отверстия с обоих концов. Это нужно для двух целей. Во-первых, тепло необходимо на каждом конце, чтобы равномерно его распределить по всей поверхности. Во-вторых, наличие двух отверстий на противоположных концах поможет с температурой, так как теперь вы можете контролировать поток воздуха.

По поводу материалов. Количество , естественно, будет зависеть от размеров. Кроме блоков и металлической решетки, вам понадобится металлическая крыша — гофрированная металлическая кровля используется для покрытия ямы во время приготовления. Такой материал можно купить в большинстве хозяйственных магазинов, но вы не будете готовить на оцинкованной поверхности, так как он выделяет токсины. Тем не менее, в качестве покрытия прекрасно работает без какой-либо опасности заражения.

Да, еще металлические уголки., они нужны для поддержки блока и в качестве опор для решетки.

Пошаговые фото изготовления:

Источник фото caughtsmokinbbq.blogspot.co.uk/2011/10/how-to-build-bbq-pit.html

Так же смотрите статью о дачных грилях по ссылке: https://novamett.ru/barbekyu/dachnyj-gril-svoimi-rukami

Гриль барбекю из блоков фото

50 Схем, чертежей и макетов кирпичного гриля

Гриль из кирпича своими руками (90 фото)

Мангал из кирпича — 110 фото лучших вариантов для дачи.

Инструкция как сделать своими руками.

Как вы представляете себе летний отдых на природе? Чаще всего ассоциации будет такими: друзья, костер, шашлык. Для оптимального использования ресурсов и места на своем участке конечно подойдет только мангал.

Все в жизни человека идет путем оптимизации, вот и сфера отдыха не исключение! Намного проще построить на участке стационарный, безопасный и удобный мангал, чтобы не ломать себе голову в будущем. Поэтому не удивительно, что такое решение для загородного дома самое популярное.

К выбору каким именно будет ваш очаг на участке, нужно подходить с умом, ведь видов мангалов из кирпича несколько: круглогодичной эксплуатации, с функцией коптильни, с фундаментом.

Краткое содержимое статьи:

Выбор места для мангала из кирпича

Есть несколько очень важных параметров для благоустройства удобной зоны такого отдыха. Как правило, мангал для загородного дома является «сердцем» ландшафтного решения. Итак:

Выбранная площадка должна быть ограждена от ветра и пыли, при приготовлении еды это важно. Также не желательно раздражать дымом соседей, а в некоторых случаях дым может быть еще и горючим.
Поверхность для возведения кирпичного мангала должна быть выровнена
Лучше если расстояние до коммуникаций не велико(вода, электричество)пригодятся Вам при использовании мангала
Для увеличения срока службы, мангал лучше всего располагать под навесом, в беседке. Осадки быстро разрушают материалы, ухудшают внешний вид мангала
Эргономичное расположение предметов мебели, облегчит процесс приготовления пищи и обеспечит радость от совместного времяпрепровождения компании
Важные сердцу растения и грядки лучше расположить подальше. Не всегда температура благоприятна для растений

После того как вы взвесили все плюсы и минусы, оценили и выбрали место для отдыха. Можно посмотреть фото мангалов из кирпича и приступить к выбору проекта.

Проектирование мангала

Большой плюс мангала из кирпича это универсальность. Зачастую конструкция позволяет использовать ее как барбекю, жаровню, вертел и гриль. При правильной планировке мангала его возможности возрастают. Зачастую дополнительным бонусом идет возможность коптить продукты или использовать очаг как тандыр.

Можно разнообразить конструкцию дополнительными нишами для хранения дров, посуды, аксессуаров. Очень удобно при приготовлении еды иметь под рукой раковину и рабочее место для разделывания мяса.

Зачастую нужно организовывать поддувало. Не забываем про навес, для комфортного отдыха. Здесь следует учесть еще наличие освещения, которое способствует хорошему отдыху и комфортной работе.

При выборе материалов лучше учесть:

Высокие температуры (горение разниться в зависимости от рода древесины)
Перепады температур (учитываются также непредсказуемые природные условия)

Например, кирпич стоит выбирать специализированный-огнеупорный. Силикатные виды, не функциональны при таких температурных нагрузках.

На самом деле, множество чертежей мангалов можно найти в интернете. Чаще всего, чтобы найти нужный вариант придется переработать гору информации. Для идеального проекта, вам наверняка придется совместить несколько вариаций чертежей. Отдельные понравившиеся элементы легко кооперируются и таким образом проект становится индивидуальным.

Лучше всего для ориентации на местности вычертить эскиз в масштабе. Желательно взять за меру размер кирпича, чтобы не приходилось резать. С функциональным чертежом Вам будет легко посчитать количество материалов.

Самостоятельное строительство мангала

Куда бы не завела вас фантазия, основные этапы строительства у всех кирпичных мангалов плюс-минус одинаковые. Стоит учитывать глубину ниш и габариты приобретаемых в дальнейшем металлических элементов. Итак, как сделать мангал своими руками:

Фундамент

Разметка на местности может легко осуществляться с помощью колышков и шпагата. Котлован под фундамент выкапываем с запасом по 5 см с каждого края. Яма должна иметь равномерную глубину, без перепадов.

Затем закрываем дно шлаком, после чего по периметру устанавливаем опалубку. Армируем металлом, вяжем каркас или укладываем тяжелое железо сеткой. Потом заливаем все бетоном. На затвердевание может уйти больше трех дней.

Выкладка стены из кирпича

На бетонное основание фундамента желательно залить стяжку, выровняв уровень пола. После этого укладываем гидроизоляцию, например, рубероид. Стенки кладутся на обычный раствор в один кирпич.

Часто можно заметить армирование металлическими стержнями. Не забываем о красоте, стенки должны быть выровнены по уровню, лишний раствор вовремя убираем, от проекта не отступаем. При создании арок нужно не забывать о симметрии.

От высоты топки зависит тяга. Важно заранее продумать и не забыть на этапе строительства о подводе всех коммуникаций (вода, свет, канализация). После самого трудоемкого процесса, идет следующий этап нужно размести те самые коммуникации. В итоге мы получаем готовое, рациональное и индивидуальное решение на ваш вкус.

Но композиция будет не завершенной без навеса или крыши. Если беседка не планируется вокруг очага, то навес необходим, для долговечности мангала и комфортного пребывания за работой по приготовлению еды.

Конструкция крыши может быть любой, тут нет никаких ограничений. Главное целесообразность, безопасность и соответствие общему стилю ландшафтной организации участка.

Перекрыть большие плоскости, лучше материалами устойчивыми к температуре. Например, широко используются металлочерепица и поликарбонат. Не горючий материал, легкий в монтаже, имеет высокие декоративные свойства.

Зачастую конструкции крыши дополняют декоративными элементами, кованными или гипсовыми розетками, оградами и цветниками. После того как мангал с крышей готов, стоит облагородить пути подхода к столь красивому месту. Возможно вымостить дорожки или устроить клумбы, чтобы глаз радовался и вы отдыхали с «чистой совестью».

Еще одним популярным решением усовершенствования идеи мангала в современных условиях является устройство коптильни.

Мангал с коптильней

Для коптильни важно устройство топки — ниже уровня земли, что стоит учесть на этапе планировки. Еще стоит учитывать, что все ряды кирпичей в коптильне должны быть перевязаны, дымоходом часто служит закрытая траншея.

Конечно, такими тонкостями увлекаются только энтузиасты, так как строительство усложняется и обычный мангал становится двух, или трехуровневым сооружением. Впрочем, все старания стоят того, ведь украсить стол копченой дичью или рыбой, много стоит.

Тонкости устройства дымохода

Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
Советуем прикрыть дымоход навесом, для правильного функционирования.
Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
Дымосборник можно сделать металлическим, это облегчит конструкцию.
При сложной конструкции сводов, в сооружении мангала используется кружало.

В заключение

Хороший хозяин с уверенностью скажет что для возведения даже такого сложного на первый взгляд сооружения как мангал из кирпича, нужно только желание. При обилии информации и распространенности всех материалов, соорудить мангал сможет любой. Поместив в него именно тот функционал в которым есть необходимость. Дерзайте!

Фото мангала из кирпича

Сохраните статью себе на страницу:

Пост опубликован: 02.11

Присоединяйтесь к обсуждению:

Мангал из кирпича своими руками

Любители природы знают, что пища, приготовленная на костре, на свежем воздухе значительно вкуснее и ароматней любой приготовленной дома. Поэтому, в первую очередь при строительстве дачи или загородного дома планируется открытый очаг в зоне отдыха, желательно из надежных и долговечных материалов. Кирпичный мангал станет достойным украшением любого ландшафта.

Мангал — это сложное устройство, используемое для приготовления на природе мяса, рыбы, птицы, овощей и другой пищи. Жар в мангале идет от огня, еда готовится на открытом костре или с помощью горячего дыма, тлеющих углей и древесины. Возведение такой конструкции требует тщательной подготовки, учета многих нюансов и соблюдения некоторых технологических особенностей. В данной статье мы расскажем как сделать мангал из кирпича своими руками, дадим пошаговую инструкцию, а также продемонстрируем фотографии, схемы и видео материалы.

Выбор места

Мангал — это стационарное строение, которое сразу нужно возводить качественно, с учетом того, что оно будет служить долгие годы. Перед тем как построить садовый мангал из кирпича необходимо определиться с выбором места под будущее строение.

Обратите внимание!
При определении месторасположения очага следует учесть направление ветра на загородном участке, особенности рельефа и ландшафта. Мангал должен располагаться на безопасном расстоянии от объектов и строений с пожароопасными конструкциями (деревянными постройками, легко возгораемыми материалами, деревьями, кустами и т. д.).

Однако в то же время, очаг должен быть достаточно близко к зоне отдыха, чтобы в процессе приготовления пищи было удобно транспортировать готовые блюда к столу.

Определение размеров и комплектации

Определение размеров и комплектации мангала

После выбора места необходимо определиться с размерами будущей конструкции. Если есть возможность и небольшой опыт, желательно составить самостоятельно, можно даже нарисовать проект от руки. Дело в том, что по такому проекту будет проще не только строить. По проекту значительно проще рассчитать расход строительных, отделочных и расходных материалов. Нелишне будет заранее предусмотреть отсек для золы, поддува воздуха и отдельное место для хранения дров и углей. На этапе проектирования необходимо определиться с навесом над уличным мангалом, так как для него на стадии строительства нужно будет сделать специальные закладные элементы.

Инструменты

Обратите внимание!
Для шампуров и других специальных приспособлений следует предусмотреть специальные места, а также продумать металлическую решетку, ограждающую открытый огонь от продуктов. В таком случае можно продумать закладку топлива сбоку мангала, а не сверху. Такая конструкция будет наиболее технологичной, что обеспечит удобное приготовление блюд.

Подбирая размеры, в первую очередь нужно спроектировать высоту мангала. Самое главное – максимальное удобство для всех пользователей. Самая идеальная высота мангала — это расстояние от запястья руки до земли. Стандартная длина мангала, внутренней топки, обычно не превышает одного метра. Этот размер позволяет одновременно поместить необходимое количество шампуров. С учетом вышеперечисленных параметров наружные размеры мангала из кирпича таковы: 590 мм на 1400 мм. Постройка таких габаритов требует около 300 кирпичей.

Выбор кирпича

Перед строительством простого мангала из кирпича, следует подготовить необходимые материалы. Правильно выбрать кирпич очень важно и ответственно. Эксплуатация очага этого вида предполагает круглогодичное использование, а также то, что кирпич может при применении нагреваться до очень высокой температуры и затем остывать. Далеко не все типы кирпичей могут выдержать такие перепады.

Материалы для строительства мангала

Обратите внимание!
Наиболее подходящим будет печной кирпич, который специально производится для сложных температурных режимов. В качестве раствора для кладки желательно использовать глиняно-песочную смесь. Глину для этих целей заранее вымачивают в воде на два дня.

Технология строительства

Первоначально копают небольшой котлован под фундамент (глубиной 600 мм, и размером 800 мм на 1600 мм)

Засыпаем основание песком на 100 мм

Делаем опалубку, желательно из влагостойкой фанеры

Монтируем армирование

Заливаем в опалубку бетонную смесь

Делаем сверху гидроизоляцию с помощью специальной пленки или рубероида

Начинаем класть кирпич. Через каждые два слоя кладку желательно перекладывать металлической сеткой для прочности конструкции. После шести или семи слоев кладки выполняют перекрытие. Далее продолжают делать кладку еще в три ряда в высоту. Последние ряды предназначены для организации места жарки. Здесь в конструкции лучше предусматривать небольшие зазоры, обеспечивающие поступление воздуха для горения.

Наружные стены мангала можно просто оштукатурить или облагородить натуральным камнем.

Мангал можно с одной или двух сторон дополнить столешницами из специально обработанной древесины или камня. Это будет очень удобно и технологично. Под столешницей можно разместить шкафчики для посуды. И конечно, продумайте навес от непогоды и освещение.

Видео

О том, как правильно построить мангал вы можете узнать из предложенного нами видеоматериала:

Фото

Уличный мангал

Простой мангал

Угловой мангал

Мангал в беседке

Мангал с казаном

Красивый мангал из кирпича без крыши

Маленький мангал

Компактный кирпичный мангал

Беседка с мангалом

Кладка первого ряда

Второй ряд кладки

Строительство мангала с двумья жаровнями

Схемы

Эти схемы и чертежи помогут вам разобраться в технологии кладки мангала из кирпича:

Универсальный мангал

Схема устройства мангала из кирпича

Схема уличного мангала

Виды фундамента для мангала

Схема мангала

Мангал пианино

Схема кладки кирпичного мангала

Конструкция

Чертеж кирпичного мангала

Кирпичный мангал с крышей

фото, чертежи, пошаговая инструкция, видео

Для приготовления шашлыка, барбекю и других блюд на углях необходима специальная печь — мангал. Металлические конструкции обладают целым рядом недостатков: они недолговечны, неудобны, сильно раскаляются и становятся травмоопасными. Каменные печи лишены этих недостатков, поэтому мангал из кирпича на даче давно перестал быть экзотикой.

Где разместить мангал из кирпича на даче

Мангал является источником открытого огня, поэтому при выборе места необходимо учитывать требования правил пожарной безопасности. Обычно мангал из кирпича на даче размещается в зоне отдыха и является постоянным элементом ее интерьера.

При размещении мангала в беседке принимаются дополнительные меры безопасности — выкладываются стенки и свод, наружу выводится труба, и т. д. Если мангал располагается на открытом воздухе, его конструкция упрощается.

Мангал из кирпича на даче своими руками

Пытаясь сэкономить площадь и деньги, некоторые дачники чрезмерно упрощают конструкцию мангала. Такая экономия, как правило, оборачивается разрушением стенок, поэтому к строительству следует подходить ответственно.

Перед началом работ необходимо выполнить проект или нарисовать чертежи. Габариты рабочей зоны мангала должны соответствовать размерам колосниковой решетки для углей и поддона для золы. Подставку для шампуров и решетку для барбекю можно изготовить по месту.

Пошаговая инструкция строительства

1. Для мангала из кирпича на даче необходим надежный фундамент, т.к. земля, замерзая, легко разрушает кладку. Размеры фундамента должны соответствовать внешним габаритам мангала:

под фундамент вырывается котлован глубиной не менее 30 см, устанавливается деревянная опалубка;
засыпается и утрамбовывается подушка из мелкого щебня и песка, укладывается арматурная сетка;
заливается бетонный раствор.

К строительству мангала из кирпича своими руками можно приступать после полного застывания бетона, не ранее чем через 1,5-2 недели.

2. Конструкция мангала имеет П-образную форму. Стенки выкладываются из блоков и облицовываются печным кирпичом. Для кладки используется раствор из 1 части цемента, 1 части гашеной извести, и 3 частей песка:

первый ряд укладывается на гидроизоляцию из 1-2 слоев рубероида;
облицовочный кирпич кладется в шахматном порядке, чтобы ряды были связаны между собой, кладка каждого ряда начинается от углов;
после того, как будут выложены первые 6-8 слоев (высота мангала должна соответствовать росту владельца), проем перекрывается арматурой или несколькими уголками — на них будет устанавливаться поддон для сбора золы;
еще через 2 ряда закладывается арматура, на которую ляжет колосниковая решетка;
оптимальное расстояние от углей до шампуров — 3 кирпича, из них два ряда укладываются в обычном порядке, а третий формирует консоль шириной 1/4 кирпича — на нее будет укладываться подставка для шампуров и решетка для барбекю;
последний ряд выкладывается из кирпича полностью — он будет служить основанием для рабочего стола, который оформляется камнем или керамогранитом.

Чтобы защитить угли от сильного ветра, рекомендуется использовать металлический экран с отверстиями. Для защиты рабочей зоны мангала от дождя и снега необходимо изготовить крышку из любого подходящего материала. Чтобы стенки не впитывал влагу, мангал из кирпича на даче следует покрыть лаком, например, КО-85.

Более сложный вариант — мангал с дымоходом. Для его строительства понадобится детальная схема — порядовка.

Для наглядности можно посмотреть видео с детальной инструкцией по сборке кирпичного мангала:

Читайте также: Детский домик для дачи своими руками

Какую кровлю выбрать для навеса мангала

В качестве навеса для мангала с дымоходом подходит практически любая кровля, а для открытого — только из негорючих материалов. Это может быть:

1. Металлочерепица. Отлично смотрится на капитальных строениях, не горит и отлично выдерживает перепады температур, но летом сильно нагревается на солнце, что не всегда комфортно в жаркие дни.

2. Профнастил. Более простой и экономный вариант, с теми же преимуществами и недостатками, что и у металлочерепицы. Но если делать навес высоким, нагревание на солнце не будет играть существенной роли.

3. Ондулин. Не нагревается на солнце, не горит, при этом очень легкий материал, так что не требует усиленной стропильной конструкции. Для строительства своими руками — оптимальный выбор.

4. Поликарбонат. Позволяет сделать полупрозрачный навес практически любой формы. Но из-за размягчения при нагревании располагать навес следует не ближе 1,5 м от огня. Между дымоходом и крышей из поликарбоната также нужно проложить термостойкий материал.

Читайте также: Преимущества ондулина: открываем все секреты

Фото-примеры мангалов для дачи

Мангал из кирпича своими руками: чертежи, пошаговая инструкция

Мангал из кирпича — специальная жаровня для приготовления шашлыка, построенная из кирпича. Основательный мангал из кирпича часто более функционален и используется как гриль и барбекю, нередко на нем готовят и иные блюда, даже просто разогревают еду. Это еще и интересный арт-объект на загородном участке. Вокруг такого сооружения приятно собираться большой компанией.

Как выбрать место?

Не стоит забывать, что данное сооружение — объект повышенной пожароопасности. Его не следует располагать рядом с домом, деревянными и иными легковоспламеняющимися хозяйственными постройками.

Постройка не должна находиться слишком далеко от места отдыха. Идеальный вариант — возле беседки или недалеко от летней кухни. Можно поставить широкий навес, который не только защитит мангал из кирпича от осадков, но и накроет пару скамеек и стол.

Обязательно обустройте площадку. Рядом не должны находиться клумбы или грядки, поскольку трава от высокой температуры просто пожухнет. Следует продумать удобный подход, а лучше несколько. Рядом не должны располагаться туалет и мусорные контейнеры.

Если ветер постоянно дует в одну сторону, проследите, чтобы дым не попадал в окна жилых домов.

Что нужно для строительства?

Наилучший материал для постройки — шамотный кирпич (печной). Он выдерживает большие перепады температуры и не разрушается. В качестве раствора для кладки использовать глину с песком. Но она требует предварительного замачивания.

Для уличного мангала из кирпича понадобится хорошее основание, а значит потребуется строительный материал для фундамента (цемент, песок, бутовый камень, фанера или доски для опалубки, арматура, камни и щебень).

Также понадобятся металлические уголки, решетки, задвижки, лист железа. Если планируется сделать ниши и рабочую область, то понадобится столешница из камня, дверцы могут быть из дерева или металла.

Из инструментов необходимы:

лопата;

мастерок;

уровень;

ведра для растворов;

бетономешалка или корыто;

дисковая пила.

Обязательно разрабатывается проект или берется уже готовый. По нему не только удобно выполнять работы, но и рассчитывать нужное количество материалов. Небольшой запас никогда не помешает, но и большие излишки ни к чему.

Заливка фундамента

Стационарному мангалу из кирпича требуется фундамент:

Необходимо вырыть яму в соответствии с размерами проекта.

Дно ямы выложить бутовым камнем с щебнем, устанавливается опалубка (ее лучше увлажнить).

Далее яма заливается бетонной смесью из цемента и песка в пропорции 1:3, но слоями и укладкой армирующей сетки. Арматура ни в коем случае не должна лежать на дне ямы. Если яма небольшая, а стены получились ровные, то опалубка не нужна.

Сверху фундамент накрывается рубероидом или обычной пленкой.

Когда стоит жаркая погода, то для равномерного высыхания основание рекомендуется иногда взбрызгивать водой. Чтобы бетон схватился и просох, понадобится 1-2 недели. Кладка кирпича осуществляется только после полного застывания фундамента.

За это время можно подготовить глиняный раствор. В бадье необходимо замочить глину на неделю, периодически помешивая и подливая воду при необходимости. Затем добавить песок. Хороший раствор по консистенции напоминает густую сметану, он должен легко браться руками и не растекаться.

Проверить качество раствора легко. Для этого смешайте небольшое количество глины с сухим песком. Скатайте ее в жгут диаметром 1 см. Он не должен потерять форму, растрескаться или растечься.

Кладка кирпича

За день до кладки кирпич рекомендуют полить водой или опускать в нее на 20-30 секунд непосредственно перед укладыванием. Это обеспечит лучшее сцепление, а сам материал не заберет влагу из глины.

Порядовка кирпичного мангала приведена на следующем рисунке. Если Вы хотите сами нарисовать порядовку, то удобнее всего это делать на листочке в клетку.

Самый простой способ кладки для мангала из кирпича — каждый ряд сдвигается на полкирпича то в одну, то в другую сторону. Начинать кладку цоколя следует с углов к центру по заранее отмеченным линиям. Через каждые 3 ряда делать проверку уровнем и отвесом, а также класть армирующую сетку.

Первый ряд кладки, как и второй, делаются сплошным. Цоколь может иметь разную высоту, в зависимости от проекта, и несколько отделений, в которых удобно хранить дрова, древесный уголь, какую-нибудь утварь и т.д.

Далее переходим к кладке топливника (центральная часть).

Для жаровни можно использовать заранее отлитое бетонное основание с армированием или выложить его из кирпича.

Если топливник планируется арочный, то используется кружало. Между кирпичами оставляется зазор в 1 см. Лучше всего для этого использовать щепки. Так можно равномерно распределить кирпичи. Только после этого пространство сбрызгивается водой и заполняется раствором. Кружало оставляется на 1-2 дня.

Сверху топливник накрывается железобетонной балкой или железным уголком. На перемычку сверху выкладывается еще 1 ряд из кирпича.

При кладке рекомендуется оставлять небольшие щели, это позволит воздуху проникать, и горение будет лучше.

Если мангал из кирпича планируется использовать и как барбекю, то заранее нужно подумать о месте установки решетки. Для этого делаются небольшие выступы. Сама решетка размещается на стержнях арматуры, вделанных в стены постройки. Можно сделать несколько выступов, чтобы иметь возможность располагать решетку на разных уровнях.

Далее кладутся ветровые стены и делается дымосборник. Труба крепится на опорные колонны и постепенно сужается. Это самая простая конструкция. А чтобы защитить ее от попадания осадков, над ней устанавливается металлический козырек.

В простых схемах мангалов из кирпича труба может вообще отсутствовать, как и ветровые стены.

Отделка и навес

Чтобы постройка прослужила как можно дольше, необходимо соорудить навес.

Он может быть:

общим и накрывать всю зону отдыха;

находиться непосредственно над мангалом.

Для этого под столбы навеса делаются бетонные основания или закрепляются к цоколю. Опоры могут быть металлические или деревянные. В последнем случае по правилам пожарной безопасности они обязаны отстоять от сооружения не менее чем на 16 см и обработаны специальными антисептиками.

Крыша для навеса выполняется абсолютно из любого материала. Но если она будет сочетаться с кровлей дома и иными хозяйственными постройками, то мангал из кирпича гармонично впишется в общий ландшафт.

Сооружение можно оставить в том виде, какое оно есть, лишь слегка пройдя шлифовальной машиной. Можно покрыть специальными красками для кирпичных печей. Интересно смотрится отделка из декоративного камня. Также можно использовать специальную штукатурку.

Еще использовать различные элементы декора не только на самом мангале, но и на дверцах встроенных шкафов, полках и т.п.

Посмотрите следующее видео, где наглядно показан процесс постройки мангала из кирпича.

Проекты, схемы и чертежи

Существуют множество готовых проектов мангалов из кирпича, различных по уровню сложности исполнения, затрат и декоративным вариантам. Можно разработать свой собственный чертеж на основе уже существующих схем.

Представляем схему мангала, по которой несложно построить мангал из кирпича своими руками.

Обычно высота от земли до жаровни определяется как расстояние от уровня кисти руки до пола. Если хозяин высок ростом, то и топка будет находиться достаточно высоко. Ширина жаровни не превышает 30 см, иначе стандартный шампур просто в нее упадет. В длину чаще всего она не превышает 1 м, из расчета на 10 шампуров.

Можно построить мангал из кирпича своими руками по следуещему чертежу.

Еще один чертеж и реальное фото к нему, пошаговая инструкция по строительстве мангала из кирпича.

Самый простой вариант

Самый простой мангал из кирпича имеет только цоколь и жаровню, иногда выступы для решетки. Он не сложен в кладке, ему не потребуется мало места и материалов. Это будет отличным вариантом мангала для дачи на небольшую компанию или семью из 4 человек.

Если планируется построить основательное сооружение, которым можно было бы пользоваться круглый год, то кладется стационарный мангал из кирпича, дополненный ветровыми стенами и дымоходом.

Советуем посмотреть следующее видео. В нем представлена пошаговая инструкция по самостоятельному строительству мангала из кирпича.

как построить красивый мангал своими руками (150 фото)

Переносной мангал на природе – вещь очень полезная, но в дачных условиях можно соорудить что-нибудь посолиднее и в функциональном смысле, и с эстетической точки зрения. Кроме того, стационарный кирпичный мангал располагают под навесом, чтобы была возможность жарить шашлык в любую погоду. Его можно оборудовать варочной плитой, очагом, подвести воду и канализацию – словом, развернуть полноценную кухню.

Как сделать мангал из кирпича, с фото и иллюстрациями, его размеры, необходимые материалы, порядок работы – далее в статье.

Краткое содержимое статьи:

Простой мангал из кирпича

Данный вариант не требует каких-то особенных строительных навыков и подойдет для начинающих. Первое, что будет необходимо сделать – вылить фундамент для будущего мангала. Подойдет либо ленточный, либо плитный фундамент, причем второй вариант предпочтительнее ввиду его морозостойкости.

Размер фундамента на 10-15 см превышает габариты мангала. Первым делом сбивается дерн, и котлован прорывают на 15-20 см вглубь. Дно котловины просыпают сначала песком и трамбуют, затем щебнем и трамбуют повторно.

Высота фундамента над уровнем почвы должна быть около 20 см, ширина – около 10 см. Фундамент армируется решеткой из арматуры, выставляют опалубку и заливают раствор. Прочность бетона должна составлять не менее М200.

Опалубку снимают через 4-5 дней, а по истечении как минимум недели делают гидроизоляцию фундамента с помощью битумной мастики либо рубероида, и начинают кладку.

Если не сделать хорошую гидроизоляцию фундамента, мангал долго не прослужит, поскольку через несколько сезонов фундамент придет в негодность из-за перепадов температуры и влажности.

Материалы и размеры

Данный простой вариант кирпичного мангала имеет П-образную форму. Состоит он из двух частей – непосредственно мангал и столик.

Конструкция легко модифицируется – добавляются и убираются секции, изменяется ширина и глубина мангала. При необходимости готовки сразу больших партий шашлыка делается два выступа под решетки.

В оригинале конструкция имеет следующие размеры:

ширина 1 м 80 см;
глубина 0,8 м;
высота 1 м.

В качестве материала под мангал идет либо полнотелый керамический, либо шамотный кирпич. Раствор по пятый ряд включительно идет цементно-песчаный, в пропорции 1:3, с добавлением извести, выше – глиняно-песчаный, поскольку он будет подвергаться нагреву.

Пропорции глины и песка подбираются в зависимости от жирности глины, густота его должна быть как у домашней сметаны.

Порядок работы

Кирпич в данном варианте мангала кладется горизонтально. Выступающие ряды нужны в качестве опоры для сетки и жаровни. Если поставить кирпичи на ребро, то решетка приподнимется.

В нижней части конструкции складывают растопку, дрова, либо еще какие-либо нужные вещи. Ряды выкладываются с обвязкой в шахматном порядке, для чего придется резать кирпич болгаркой пополам.

Шесть первых рядов составляют как сам мангал, так и стол. Седьмой ряд и выше составляют уже саму жаровню. Шов должен быть везде одинаковой толщины, делается он ориентировочно 5-8 мм.

Чтобы выложить ряды ровно и аккуратно, натягивают шнур и по нему выравнивают кирпич. При помощи уровня проверяется горизонтальность кладки, а при помощи отвеса либо уровня – вертикальность. Отвес показывает вертикаль надежнее и точнее, чем уровень, поэтому им пользоваться предпочтительнее.

Порядовка данного варианта мангала не сложная, и вопросы вряд ли возникнут. Другое дело – сушка конструкции. При хорошей погоде мангал высыхает за четыре дня, после чего потихоньку, без фанатизма начинают его топить тонкими дровами в течение двух-трех дней. После такой обкатки можно приступать к жарке первой партии мяса.

Если над мангалом не оборудован навес, и начались дожди, его следует накрывать клеенкой. Когда погода установится, по истечении недели начинают потихоньку топить. Процесс сушки продолжается около трех дней, после чего можно начинать готовку на мангале.

Описанный вариант очень простой, без лишних наворотов, и сделать такой мангал своими руками несложно. Есть и более изощренные варианты, но начинать нужно всегда с простого, и освоившись, переходить к более сложным задачкам.

Фото мангала из кирпича

Также рекомендуем просмотреть:

Мангал из кирпича — 95 фото лучших конструкций и идеи для постройки

Большинство людей, имеющих дачи, рано или поздно задумываются о постройке на участке мангала. Ведь это дает возможность пожарить вкуснейшее мясо, овощи, рыбу, что сделает пребывание на дачном участке в разы привлекательнее. Можно собраться всей семьей, пригласить друзей и отлично провести время. А как приятно выйти из бани и угоститься свежим, сочным шашлыком, приготовленным именно таким столь любимым многими способом.

Мангал может быть как небольшим по размерам и простейшим по конструкции — только лишь для приготовления небольших порций, так и гораздо более сложным в устройстве. Такая конструкция может даже совмещать гриль и казан для приготовления более разнообразных блюд, а также для больших порций. Включать в себя столешницу, место для хранения дров, раковину.

Но даже такой комплекс, включающий в себя уличный кирпичный мангал, можно построить своими руками. Совсем необязательно приглашать для этой работы специалиста, ведь можно сделать все самостоятельно. Это сэкономит вам деньги, а также позволит изготовить мангал в максимальном соответствии с вашими желаниями.

Перед тем, как начать стройку, можно ознакомиться с различными фото мангалов из кирпича и определиться с цветом и дизайном, так как немаловажную роль в эстетике постройки будет играть именно внешний вид используемого материла.

Содержимое обзора:

Месторасположение для мангала

Так как мангал из кирпича — это стационарная постройка, нужно изначально тщательно выбрать наиболее удачное место для размещения. Здесь нужно учесть такие факторы:

удаленность от легковоспламеняющихся веществ и построек, домов соседей и вашего собственного, дабы избежать пожароопасных ситуаций;
наличие свободной территории вокруг предполагаемой площади застройки, ведь наиболее удобно, когда и зона отдыха (беседка или стол со скамьями, например) и разделочная поверхность находятся рядом. Кроме того, возможно вам захочется сделать навес над мангалом;
возможность в дальнейшем проведения света и водопровода к выбранному месту;
защищенность от продувания ветром.

Далее нам потребуется определиться с чертежом кирпичного мангала, который мы будем строить. На просторах интернета существует огромное количество различных вариантов постройки. Есть более простые по дизайну и быстрые в изготовлении. Вам не придется тратить много времени, сил и финансов для их строительства.

Есть и более сложные. Но их преимущество в том, что вы сможете создать поистине многофункциональную площадку, которая будет гордостью Вашего участка и местом сбора всей семьи.

Вы можете взять как уже готовый, наиболее подходящий Вам по дизайну, размерам и функционалу, так и внести свои корректировки в наиболее приглянувшийся чертеж.

Пошаговая инструкция как сделать мангал из кирпича своими руками после выбора наиболее удачного месторасположения и чертежа включает в себя обязательную закладку фундамента.

Несмотря на то, что многие считают этот пункт необязательным, мы все же настаиваем сделать это. Так ваша конструкция будет более прочной и долговечной. В противном случае велика вероятность, что вам придется все переделывать буквально с нуля.

Установка фундамента обычно происходит таким образом: в яму глубиной не менее 25 см устанавливается опалубка и заливается цементным раствором, далее в обязательном порядке закладывается армирующая сетка либо стержни арматуры. Обязательно дождитесь полного затвердевания раствора. Обычно это происходит в течение пары недель.

Этапы строительства мангала после закладки фундамента

После того, как цементный раствор в сделанном Вами фундаменте окончательно застыл, рекомендуем провести примерку кирпичей. Для этого нужно сделать выкладку первого ряда кирпичей на сухой поверхности фундамента, то есть без использования цементного раствора.

Также полезно будет обвести и зафиксировать границы получившейся конструкции, чтобы в дальнейшем ориентироваться по ним. На данном этапе Вы сможете провести примерный подсчет материала, который будете использовать на ряд, то есть количество целых кирпичей и половинок, а также внести корректировки в общую площадь мангала.

Также рекомендуем подготовить и сами кирпичи. Не лишним будет намочить их или даже оставить на ночь в воде. Когда они высохнут снаружи, но будут еще содержать влагу внутри, можно приступать к работе. Так ваша конструкция в дальнейшим не будет разрушаться из-за свойств кирпичей поглощать влагу.

Выкладывайте кирпичи, ориентируясь на линию, зафиксированную при примерке. Делайте выкладку не спеша, тщательно заливайте раствор между кирпичами и пристукивайте сверху резиновым молотком. Тщательно удаляйте излишки цементной смеси, чтобы готовое строение выглядело привлекательно и эстетично.

Второй и последующие ряды кирпичей выкладывайте в соответствии с шахматным порядком, то есть сдвигаясь на половинку кирпича в сторону. Каждый ряд должен иметь начало в углу. Этот угол укрепляется с помощью металлической проволоки, чтобы упрочить конструкцию.

Не забываем также о том, что периодически необходимо проверять плоскость с помощью уровня и отвеса. Дабы избежать перекоса строения. Не забываем оставить место под печь в точном соответствии с выбранным Вами чертежом.

Следует помнить, что под воздействием высоких температур, металлу свойственно расширяться. Поэтому следует предусмотреть небольшой зазор, который можно проложить асбестовым шнуром.

Для того чтобы надежно фиксировать углы основания мангала, можно применять металлические уголки или арматурные стрежни. Надежнее и удобнее использовать первый вариант, это позволит избежать в дальнейшем шаткости конструкции.

Также не забываем оставлять промежутки в боковой кладке кирпичей. Эти промежутки заполнять цементным раствором не нужно. Вы собираетесь разжигать внутри мангала огонь, а сделать это без регулярно поступающего кислорода просто невозможно.

Для обрешетки можно подготовить специальные стрежни из металла, а можно выкладывать кирпичи таким образом, что часть будет выступать вовнутрь. Именно на эту выступающую часть и будет устанавливаться обрешетка в дальнейшем.

После того, как Вы закончите со строительством основной части, можно сделать столешницу для удобной подготовки, разделки и дальнейшего хранения продуктов. Также будет к месту и раковина. Установить рядом беседку или, возможно, большой деревянный стол и скамьи.

Изготовленный самостоятельно мангал будет не только местом приготовления вкусных и свежих блюд, но также поводом для гордости мужчины за отлично проделанную работу своими руками.

Фото мангала из кирпича

Барбекю из кирпича: 21 ступень (с изображениями)

Введение: барбекю из кирпича

Постройте собственное барбекю из кирпича! С небольшими навыками и инструментами это может сделать каждый!
Это четвертый кирпичный барбекю, который я построил. На них весело строить и готовить.
На этот раз мне нужна была большая кострище с курильщиком с правой стороны.
Я подумал, что это последний, lol
Сторона для гриля имеет длину около 45 дюймов и глубину 30 дюймов. Курильщик 30 футов в глубину, 28 в ширину 30 в высоту.
