Как утеплить мансарду с ломаной крышей: как утеплить своими руками, чертежи стропильной системы

Содержание

как утеплить своими руками, чертежи стропильной системы

В последнее время все большей популярностью пользуются необычные кровли, имеющие самые разнообразные геометрические параметры. Такие конструкции обладают привлекательным видом, способны сформировать необычный дизайн постройки, придав ей определенную форму. Однако при обустройстве нужно особое внимание уделить защите этого помещения. Ломаная крыша с мансардой также нуждается в утеплении.

Преимущества и недостатки мансарды с ломаной крышей

Прежде чем приступать к обустройству ломаной крыши с мансардой, необходимо тщательно все продумать, выяснить, какие достоинства и недостатки будут у этой конструкции.

Среди ключевых преимуществ можно выделить:

Мансарда на чердачном помещении может стать полноценной обособленной жилой комнатой. За счет того, что она в обязательном порядке подлежит утеплению, наблюдается расширение жилплощади, пригодной для использования.
Обустроить мансардный этаж с ломаной крышей можно на инфраструктуре старого жилого строения. Сделать такой вариант кровли несложно, для этого не придется перестраивать дом.
Увеличение архитектурной и дизайнерской привлекательности крыши. Благодаря сложной геометрии кровли здание приобретает уникальный внешний облик. В данном случае кровля будет выступать основным декоративным элементом, который сделает все строение оригинальным. Помимо внешней привлекательности, стоит отметить внутренние интерьеры мансарды. Из-за открытых дизайнерских балок, окон «в небо» и наклонным стенам в этом помещении появляется возможность для создания уникального дизайна. Зачастую в таких чердачных комнатах обустраивают стилистику французского прованса, шале или лофт.
Из-за того, что неиспользуемая площадь чердака уменьшается, а саму кровлю утепляют, пользователи в обязательном порядке отметят уменьшение теплопотерь. Как итог – во всем здании будет намного теплее, а счета за коммунальные услуги будут не столь большими за счет значительного уменьшения потребления энергоресурсов.
Мансарду можно обустроить в несколько уровней, что значительно повысит привлекательность этого помещения, даст дополнительное жилое пространство, которое можно будет использовать по назначению.

Наряду с положительными моментами, эксперты также отмечают некоторые недостатки:

Из-за наличия скошенных потолков, вызванных особенностями конструкции мансарды, в помещении будет наблюдаться уменьшение высоты стен. Если мансарда на ломаной крыше сконструирована в сложных геометрических формах, это особенно будет бросаться в глаза за счет разницы в высоте отдельных зон помещения.
Чтобы обеспечить жилое состояние мансарды, на кровле необходимо провести достаточно масштабные гидро- и теплоизоляционные работы. Чтобы указанные мероприятия были максимально качественными и эффективными, потребуется приобрести хороший материал и пригласить профессионалов. В итоге это выльется в солидные денежные затраты.
Из-за сложной геометрической формы кровли в зимний период года на крыше будет накапливаться снег и лед. От них нужно оперативно избавляться, или возникнет риск повредить кровлю или уменьшить инсоляцию в помещении.
Для обустройства мансарды на крыше потребуется приобрести специальные мансардные окна. Они в разы дороже в сравнении с более простыми. Если проектом предусмотрено полное остекление мансарды по периметру, уровень затрат будет невероятно высоким.

Устройство ломаной мансардной крыши

Конструкция ломаной мансардной крыши зиждется на нескольких ключевых элементах, которые составляют ее основу, формируют целостную систему кровли.

Устройство мансардной кровли с ломаной конструкцией выглядит следующим образом:

Кровельное покрытие, обеспечивающее надежную защиту всего строения от атмосферных и погодных условий.
Обрешетка, выполняющая функцию опорного элемента всей кровельной системы. Зачастую она представлена в виде решетки из деревянных досок, закрепленных между собой.
Коньковый прогон. Это верхняя часть системы. В случае с ломаной крышей может быть несколько прогонов, если мансарда сконструирована таким образом, что кровля образует несколько верхушек.
Стропильная система, представленная в виде опорных ребер, задача которых заключается в создании необходимой жесткости сооружения.
Мауэрлат, фактически представляющий собой элементы балки, которые выступают основанием крепления всех компонентов стропильной системы. Его располагают по всему периметру строения, скреплен с каждой стеной при помощи прочных крепежей.
Диагональные сваи. Их назначение состоит в придании всей системе высокого уровня надежности. Для этого между продольными и вертикальными балками устанавливают диагональные скосы, которые помогают обеспечить максимальную прочность соединения.
Внутренние опоры, расположенные в нижней части стропильной системы. Они отвечают за придание конструкции устойчивого положения.
Изоляционные материалы, выступающие в качестве связующего звена между всеми комплектующими кровельной системы. Их основная задача – создание надежной герметизации, установление нормального микроклимата внутри мансардного помещения.

Важно! При обустройстве ломаной крыши необходимо особое внимание акцентировать на изоляции. Она должна быть многослойной, чтобы обеспечить максимально комфортный уровень жизнеобеспечения мансарды.

Размеры ломаной крыши с мансардой

Говоря о габаритах ломаной крыши, нужно отметить, что они полностью зависят от конкретной схемы ломаной крыши с мансардой и величины самого строения. Поэтому размерный ряд может быть самым разнообразным.

Ввиду этого эксперты рекомендуют перед тем, как начать обустройство ломаной крыши, в частности мансарды под ней, провести предварительные расчеты и спланировать порядок действий, которые будут исполнены.

Виды стропильных систем мансарды с ломаной крышей

Конструкционные особенности мансардного помещения напрямую зависят от того, какая форма кровли предусмотрена проектом. Это объяснимо тем, что часть стен мансарды будет сформировано из скатов крыши. Учитывая этот факт, мансардные конструкции классифицируют по нескольким типам.

Односкатная ломаная мансардная крыша

Самый простой и бюджетный вариант обустройства кровли. Он предполагает наличие одного ската, опирающегося на разноуровневые стены постройки. Чтобы конструкция была предельно прочной, устанавливают строгое ограничение – угол ската не должен превышать 35-45 °.

Если пользователь проигнорирует это правило, в последующем он может столкнуться с осложнениями. В зимний период на кровле будет скапливаться снег и лед, что создаст дополнительную нагрузку на несущие конструкции строения. Если не обустроить дополнительные опоры для кровельных элементов, высока вероятность того, что кровля начнет деформироваться, это негативно скажется на эксплуатационных показателях всего здания.

Мансардная крыша такого формата выглядит очень выигрышно, придаст постройке необычный футуристический вид. Зачастую со стороны самой высокой стены мансарды устанавливают большой оконный проем, позволяющий получить дополнительный источник света.

Важно! При формировании односкатной крыши нужно помнить, что конструкция стропил не будет нуждаться в дополнительных опорах, если расстояние между противоположными стенами не превышает 4,5 м.

Двухскатная ломаная мансардная крыша

Обозначенный вариант также не относится к категории сложных в исполнении. Благодаря простоте конструкции он приобрел широкую популярность, на протяжении длительного времени является самым распространенным вариантом. Единственный нюанс состоит в том, что сама кровля должна быть высокой, чтобы под ней можно было организовать дополнительное жилое пространство в виде мансарды.

Конструкция стропильной системы здесь имеет аналогичный вид с обычной кровлей с двумя скатами. В зависимости от расположения конька она может быть симметричной или асимметричной.

Учитывая особенности ломаной крыши, мансарда чаще всего имеет форму трапеции. Если чердачное пространство довольно обширное, существует вероятность обустроить мансарду прямоугольной или квадратной формы. При этом высота потолков в мансарде должна быть минимум 1,5 м.

Такая конструкция ломаной крыши имеет один существенный минус. Из-за особенностей конструкции, большая часть свободного пространства попросту отсекается. Речь идет о верхней части чердака, расположенной между местом соединения двух скатов. Это пространство потребуется дополнительно изолировать, чтобы создать на чердаке максимально благоприятные условия.

Трёхскатная ломаная мансардная крыша

По своим конструкционным габаритам практически не отличается от классической двухскатной кровли. Единственная особенность состоит в том, что две части ломаной крыши будут расположены под разными углами относительно перекрытий.

Такая конструкция позволяет получить максимально просторную мансарду, чья площадь будет на 10-15% меньше, нежели весь первый этаж строения. При этом, несмотря на особенности ломаной кровли, высота потолков в помещении будет одинаковой, составит в пределах 2,1-2,3 м.

Пользователям, отдавшим предпочтение ломаной крыше данного типа, придется быть готовыми к обустройству сложной и функциональной стропильной системы.

Четырехскатная ломаная мансардная крыша

Самая сложная модель стропильной системы. Чтобы ее обустроить, потребуется привлекать опытных строителей, а перед этим проводить кропотливые расчеты. Главный плюс обозначенного варианта – возможность создания просторной мансарды с минимальными потерями полезной площади в сравнении с другими вариантами.

Вместе с тем, из-за большого пространства чердачной комнаты, особое внимание нужно акцентировать на утеплении и гидроизоляции. Все это требует достаточно больших финансов.

Ломаная крыша данного формата предельно устойчива к любым погодным и атмосферным нагрузкам. За счет больших свесов на кровле не будет накапливаться снег зимой. Тем не менее, основная нагрузка ляжет на наслонные стропила, потому заранее нужно будет предусмотреть этот момент.

Чертежи стропильных систем ломаной крыши с мансардой

Ниже представлены некоторые чертежи ломаной мансардной крыши своими руками:

Расчет стропильной системы ломаной мансардной крыши

Создание мансарды ломаной крыши – весьма ответственная и сложная задача. Она невыполнима без предварительного создания проекта и проведения всех расчетов. Сделать это самостоятельно несложно. Несмотря на различия, проявляющиеся в зависимости от конкретного типа стропильной системы и вида кровли, используемые данные будут одинаковыми:

ширина стыков между перекрытиями и их элементами;
длина и ширина дома, прочие габариты конструкции;
погодные условия в регионе, где расположен жилой дом, здесь нужно будет учесть объемы осадков в летний и зимний период.

Расчет осуществляется по специальной формуле:

Нк = LxtgA, где

Нк – требуемый показатель высоты крыши;

L – половина ширины постройки;

tgA – тангенс угла скатов.

Проведение расчетов регулируют на законодательном уровне. В СНиП 2.08.01-89 указаны конкретные рекомендации для осуществления всех расчетных операций. Все они касаются обустройства мансарды на ломаной крыше.

Важно! В случае возникновения сложностей с требуемыми расчетами можно воспользоваться специальными компьютерными программами, которые с максимальной точностью помогут получить все необходимые сведения.

Как сделать ломаную крышу с мансардой своими руками

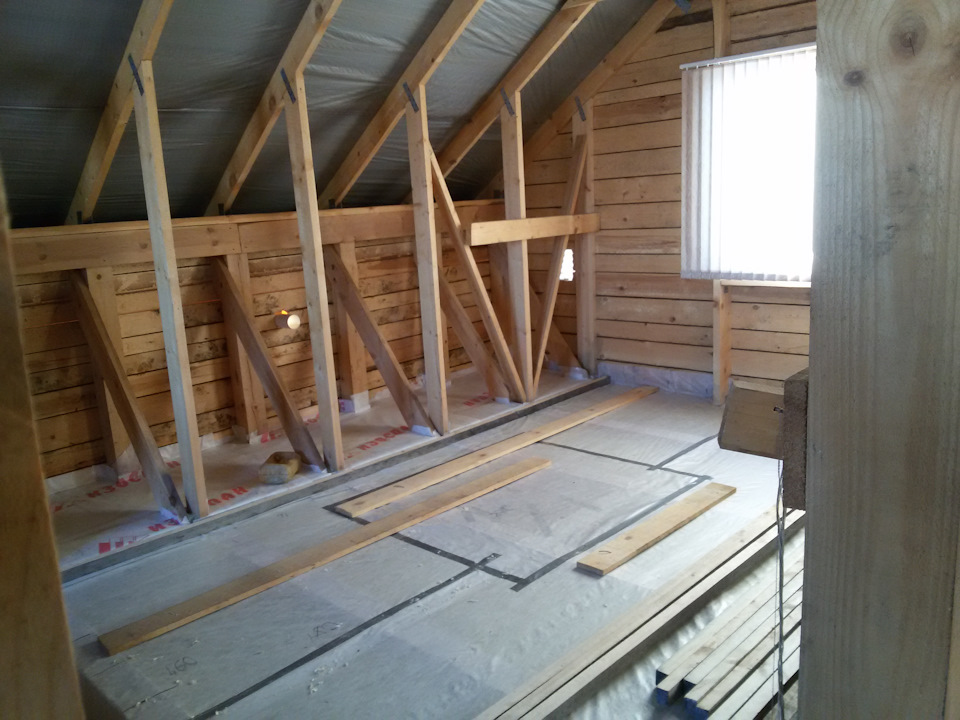

Стропильная система ломаной крыши представляет собой модульную конструкцию, которую каждый пользователь может собрать собственными руками.

Чтобы сделать ломаную крышу, нужно следовать следующему алгоритму действий:

Монтажные работы начинают с установки балок перекрытий и мауэрлата. Зачастую предпочтение отдают доскам с габаритами 150х150 см или 100х200 см. Все зависит от расстояния между конструкциями стропил и ширины пролетов. После того как эти элементы успешно установлены, необходимо подложить первый гидроизоляционный слой, выполненный из рубероида.
Устанавливают стойки. Они должны располагаться строго вертикально. Чтобы добиться этого, нужно для начала закрепить угловые элементы конструкции, натянуть между ними бечевку, и на основании полученной линии можно проводить монтаж прочих стоек. При этом нужно помнить, что они должны находиться между собой не далее 2 м.
После монтажа стоечных элементов необходимо упрочить конструкцию, зафиксировать ее. Для этого стойки скрепляют между собой прогонами из досок. При необходимости устанавливают дополнительные опоры.
На прогоны монтируют ригельные части конструкции, после чего фиксируют стропильные ноги. Чтобы не возникало никаких отклонений во время монтажа, сначала фиксируют угловые элементы. Между ними натягивают бечевку, и по полученной линии крепят следующие комплектующие системы.
Формируют систему верхних стропил. Монтаж осуществляют по тем же принципам, что установку стропильных ног. Единственное отклонение состоит в том, что для ломаной крыши верхние части стропил должны крепиться непосредственно на коньковую балку.
Завершающим этапом будет обшивка фронтона, после чего каркас мансарды ломаной крыши будет считаться полностью готовым.

Как утеплить мансарду ломаной крыши

Большинство пользователей волнует вопрос, как правильно утеплить мансарду с ломаной крышей. После сбора стропил можно переходить к формированию кровельного пирога. На этом этапе главное значение уделяют вопросам обеспечения комфорта для жизни на мансарде. Для этого ее нужно изолировать от проникновения атмосферных осадков, потерь тепла и т. д.

Первым слоем устанавливают пароизоляцию. Она защитит конструкцию от проникновения паров, в результате чего в стропильной системе может образоваться высокая влажность. В качестве пароизолятора зачастую выбирают базальтовую вату.

Следующий слой – теплоизоляция. Так как мансарда не имеет «тепловой прокладки» в верхней части, рекомендуют проложить несколько слоев теплоизоляционного материала. Это позволит предотвратить появление так называемых «мостиков» холода.

Поверх утеплителя укладывают гидроизоляционную дышащую мембрану. Она не будет препятствовать свободному проникновению воздуха в помещение, и вместе с тем будет надежно беречь его от повышенной влажности.

Советы и рекомендации

Планируя построить ломаную крышу, нужно помнить о некоторых рекомендациях, на которые советуют обратить внимание опытные строители:

Чтобы конструкция была максимально прочной и надежной, высота мансарды не должна превышать 2,2 м.
В мансарде нужно обустроить качественную вентиляционную систему. Чтобы она была предельно эффективной, нужно провести ее от карнизных свесов до конька. В противном случае, в подкровельном пространстве может скапливаться конденсат.
Если в будущем планировать увеличение нагрузки на стеновые перекрытия, это изначально нужно предусмотреть в проекте. В противном случае, придется перестраивать всю крышу.
Так как мансарда расположена в верхней части строения, утеплению ломаной мансардной крыши нужно уделить самое пристальное внимание. Это объяснимо тем, что над помещением отсутствует «тепловая подушка», ввиду чего потеря тепла тут осуществляется предельно быстро.
Стропильная система состоит из деревянных досок. Чтобы предотвратить возможные очаги возгорания, при формировании стропил необходимо предварительно обработать их антипиренами и защитными веществами, препятствующими коррозионной активности.
Все кровельные перекрытия должны обладать минимальным весом. Если эти элементы конструкции будут излишне массивными, они окажут дополнительную нагрузку на несущие перекрытия, что может плохо сказаться на эксплуатационных параметрах строения.

Заключение

Ломаная крыша с мансардой имеет необычный внешний вид, который может подчеркнуть эстетичность всего дома, придать ему индивидуальность. Планируя обустроить мансардное помещение, нужно озаботиться созданием благоприятного микроклимата. Для этого пользователю предстоит утеплить комнату, защитить ее от посторонних воздействий.

Как правильно утеплить мансардную крышу

Учитывая неуклонный рост цен на недвижимость, один квадратный метр жилой площади в России настолько ценен, что относится к нему расточительно попросту глупо. Проектировщики, застройщики и потенциальные домовладельцы единодушны в желании эффективно использовать пространство дома, поэтому проекты с жилой мансардой становятся все популярнее.

Содержание статьи

За счет экономии на строительных материалах, минимизации затрат на оплату труда рабочих стоимость таких проектов в 1,5-2 раза ниже аналогичных по площади строений в два или более этажа. Однако, надо понимать, что климатические условия нашей страны не позволяют использовать подкровельное помещение в качестве жилого, если не было правильно выполнено утепление крыши этажа мансарды.

Термоизоляция мансардного этажа – основное условие комфортного проживания в ней. Эту строительную операцию можно своими руками выполнить на этапе сооружения крыши или в полностью готовом доме, если хозяева решились на реконструкцию. Однако, утепление дает ощутимый эффект только в том случае, если используется подходящий материал, способ монтажа, правильно соблюдена технология процесса.

Эти требования невозможно удовлетворить без понимания механизма распределения тепла в доме, без знания методики утепления мансардной крыши. Грамотный подход не только обеспечит комфортный температурный режим, но защитит семейный бюджет от лишних трат за счет разумного использования средств на термоизоляцию, позволит сэкономить на оплате коммунальных услуг.

Распределение тепла в доме

Вопрос о том, куда уходит тепло, мучает не одного домовладельца. Когда реле отопительного котла выкручены на максимум, но в помещении все равно холодно, одни грешат на некачественно утепленные стены, другие на щели в полу.

Хотя чаще всего «черной дырой», в которую вылетают деньги, потраченные на отопление, является крыша. Свойства нагретого воздуха таковы, что он поднимается вверх, освобождая место внизу для холодного. Дальнейшее развитие событий происходит так, как показывает схема:

Традиционная холодная крыша.

Часть подогретого воздуха задерживается насыпным утеплителем в потолочных перекрытиях, остальной уходит в подкровельное пространство мансардного этажа. Снежный покров на кровле выполняет термоизоляционные функции, так же как воздух в мансарде.

Температура в чердачном помещении не опускается ниже 0⁰ даже в лютые холода. В летнее время для проветривания достаточно открыть настежь окна, обеспечив приток свежего воздуха.

Таким образом оптимизируется распределение тепла в жилых этажах, во имя которых жертвуют квадратными метрами, которые уже не используешь для оборудования дополнительной спальни или кабинета.

Жилая теплая кровля.

Утепление мансардной крыши решает проблему температурного режима, но создает новую: слой снега на поверхности скатов подтаивает, лишая дом естественного теплоизолирующего слоя. Кроме того, это разрушает кровельный материал, сокращая срок эксплуатации, то есть приближая время его замены.

А жаркое время года приносит еще большие неприятности – раскаленная поверхность крыши нагревает помещение жилого этажа, от чего воздух становится горячим, делается душно. Даже мощные кондиционеры не в силах противостоять этим бедствиям. Единственное «лекарство» — использование правильных материалов и соблюдение технологии.

Схема движения воздуха в мансардной крыше

Характеристики хорошего утеплителя

Опытные строители утверждают, что важен не только вид материала, но также место укладки, объем и правильно выбранный способ монтажа. Мало выбрать лучший утеплитель, важно соблюсти все аспекты утепления мансардной крыши, предусмотреть вентиляционные зазоры, пароизоляцию, гидроизоляцию для формирования надежного кровельного пирога.

Перед тем как утеплить мансардную крышу, выбирают термоизолирующий агент с максимально близкими к материалу, из которого построен дом, свойствами. В целом он должен обладать следующими характеристиками:

Низкая теплопроводность, значения которой находится на уровне 0,05 Вт/м*К.
Низкий вес. Крайне нежелательно утяжелять массивную конструкцию мансардной крыши. Этот параметр коррелирует с плотностью утеплителя. Допустимым считают минеральные ваты с плотностью 45-50 кг/м³, материалы на основе стекловолокна – 14 к/м³. Более массивные варианты не подходят для монтажа своими руками.
Низкая гигроскопичность, влагопроницаемость. Утеплитель не должен впитывать влагу, очень плохо, если при намокании он теряет свои термоизоирующие свойства, так как не редки случаи протечек.
Огнеупорность. Класс безопасности используемого материала Г1-Г2 гарантирует, что он не воспламеняется, не поддерживает горение.
Способность сохранять форму. Перед тем, как правильно утеплить своими руками мансардную крышу, проверяют способен ли термоизолирующий агент долгое время не деформироваться, находясь между стропилами. В противном случае он вскоре сползет по обрешетке вниз, оголив коньковое соединение.
Устойчивость. Принципиальна способность переносить перепады температуры, обильные атмосферные осадки и другие погодные «превратности».
Долгий срок службы.

Кровельный пирог мансардной крыши

Выбор материала

Решая, чем и как правильно своими руками утеплить мансардную крышу, трудно не потеряться в обилии вариантов. Тем не менее существует четыре типа утеплителей:

Минеральная вата.

С ее помощью осуществляют утепление мансардной крыши изнутри. Она обладает высокими термоизолирующими характеристиками, имеет малый вес, отлично своими руками укладывается в межстропильное пространство, не воспламеняется.

Однако выбор материала на основе минеральной ваты имеет не только одни плюсы, из-за ее склонности к намоканию. Подвергнувшись воздействию влаги, стекловата теряет до 60% своих теплоизолирующих способностей, которые не восстановятся при высыхании. Для защиты от этих негативных последствий, выполняют гидроизоляцию кровельного пирога.

Минимальный слой такого утеплителя 150 мм, этого достаточно для построек в средней полосе России, для более северных районов толщину правильно будет увеличить до 200-250 мм.

Утепление крыши минеральной ватой

Пенополистерол.

При таких ценных качествах, как очень легкий вес, хорошие термоизоляционные качества, пенополистерол обладает существенным недостатком – это очень горючий материал. Работать с пенопластом неудобно, он крошится при резке и укладке, образуя сложно устранимые зазоры.

Лучше использовать экструдированный пенополистерол, наносимый в виде пены на внутреннюю поверхность кровли. Он не горит, покрывает крышу ровным слоем, для эффективного утепления достаточно слоя 50-100 мм.

Утепление и монтаж пенополистерола

Пенополиуретан.

Современный утеплитель, который при помощи специальной установки задувают внутрь кровельного пирога, под пленку. Он не горюч, имеет малый вес, не боится воды, сохраняет форму.

Пенополиуретан обладает одним неприятным свойством – он не дышит, поэтому без организации принудительного вентилирования, в утепленной с его помощью мансарде будет влажно. По этой ж причине его не используют при термоизоляции деревянных строений.

Нанесение пенополиуретанового утеплителя

Лучший натуральный материал на основе натуральных волокон льна. Главный плюс эковаты – ее экологическая чистота, которой не могут похвастаться остальные утеплители. Ее также задувают при помощи специальной техники, равномерно покрывая скаты кровли изнутри. Эковата имеет низкую теплопроводность, легкий вес, устойчивость к намоканию.

Утепление мансардной кровли эковатой

Последовательность работ

Строение крыши называют кровельным пирогом, так как он состоит из множества слоев, которые взаимодействуют, дополняя полезные качества друг друга. Следующая схема отражает, из чего он должен складываться согласно строительным нормам:

Отделочного материала.
Вентиляционного зазора.
Пораизоляционной мембраны.
Утеплителя.
Гидроизоляционная пленки, пропускающей пар, но останавливающей поступающую снаружи влагу.
Вентиляционного зазора.
Кровельного материала.

Процесс утепления мансардной крыши своими руками удобнее производить на этапе строительства. Для определения масштаба работ и необходимого количества материалов составляется схема. После этого приступают к утеплению.

Перед настилом кровельного материала, проводят гидроизоляцию крыши. Для этого поверх строил полосами укладывается гидроизоляционная мембрана с нахлёстом 10-15 см. Поверх крепятся рейки контр-обрешетки, они служат для формирования вентиляционного зазора.
Гидроизоляция мансардной кровли
Монтируется обрешетка, сплошная или решетчатая, в зависимости от типа кровельного материала. Сплошную изготавливают из влагостойкой фанеры, а решетчатую из необрезной доски. Поверх своими руками настилается кровельный материал согласно рекомендациям производителя.
Готовая обрешетка
После этого наступает черед внутренних работ. Утеплитель распаковывают, рулоны расстилают, чтобы он расправился. Производят раскрой, нарезают куски нужного размера. Ширина утеплителя берется на 2-3 см больше расстояния между стропил, чтобы установить их враспор.
Раскрой утеплителя
Укладывают полотна. Размещают утеплитель между стропил, надавливают на центральную часть листа, чтобы края расправились. Ширина рулона утеплителя 120 см, поэтому шаг между стропилами выбирают соответствующий: в полное расстояние между стропилами или половинное, чтобы проще производить раскрой.
Укладка минеральной ваты между стропилами
Настилается пароизоляционная мембрана. Крепят ее строительным степлером полосами с нахлестом 10 см. Стыки лучше проклеить клейкой лентой.
Монтаж пароизоляционной мембраны
Налаживают обрешетку из реек шириной 2,5-3 см, поверх которой монтируется отделочный материал.

Обшивка стен мансарды гипсокартоном

На этом процесс термоизоляции крыши своими руками завершается. Однако, если пространство мансардного этажа будет использоваться в качестве жилого, нужно предусмотреть утепление фронтонов и пола. Тогда утепленная мансарда будет столь же комфортна, как помещения первого этажа!

Видео-инструкция

Чтобы лучше ознакомится с процессом утепления мансардной крыши на практике, посмотрите эту видео-инструкцию.

Мансардная ломаная крыша своими руками: устройство, расчет, утепление

Дом с мансардой – это не просто внешне красивое строение, это еще и уютное жилье. Подобная конструкция здания позволяет без особых затрат возвести дополнительный этаж, который можно использовать как для обустройства жилой комнаты, то есть для гостиной, спальни либо детской, так и для помещения хозяйственного назначения, например, для устройства функциональной гардеробной, вместительной ванной комнаты или комфортабельной столовой зоны. Однако, сколько бы не было плюсов в наличие мансардного этажа, ни один из них не сможет воплотиться в реальность, если досконально не продумать интерьер и своевременно не позаботиться о таких процедурах, как тепло-, паро, гидро- и шумоизоляция. Выполнить всю работу, начиная от постройки и заканчивая финишной отделкой мансарды можно своими руками, не прибегая к услугам дорогостоящих профессионалов. Разумеется, прежде всего, стоит определиться с типом кровли, чтобы получить представление об ее особенностях. Наибольше плюсов для пользователей предоставляет ломаная мансардная крыша, которая является разновидностью двускатной крыши с мансардой. Стоит подробно рассмотреть элементы подобной системы, а также на что следует обратить внимание при ее проектировании и монтаже.

Характеристики ломаной крыши

Ломаная кровельная система является подвидом двускатной крыши, но с более сложной конфигурацией. Такое название кровля получила из-за своей формы, здесь присутствует наибольшее количество ломаных линий и фигур. Именно поэтому проектировать ее довольно непросто, а зачастую неподготовленному пользователю и вовсе невозможно справиться с данной задачей. Однако, получив определенные навыки и запас знаний, можно выполнить работу своими руками. Внешне кровельная система больше похожа на четырехскатную крышу, такой эффект достигается за счет наличия множества изломов, а также установки стропил в два яруса. При этом нижние стропила имеют более крутой угол установки (от 60 градусов) по сравнению с верхним рядом (менее 30 градусов). Также к особенностям можно отнести и ширину кровли, ведь в данном случае оптимальное значение параметра – 5-6 м. Благодаря такой конструкции, мансардная ломаная крыша позволяет увеличить подкровельное пространство и получить наиболее комфортную высоту потолков.

В целом стропильная система мансардной крыши набором элементов не отличается от привычной для многих пользователей двускатной кровли. Здесь также требуется рассчитать и установить следующие детали:

мауэрлат – основание для стропильной системы, выполняется из бруса с прямоугольным сечением 10х15 см;
двухуровневые стропила – висячие и наслонные;
стойки вертикальные – подпорки для установки затяжек;
затяжка – опора для висячих стропил и бабки;
подкосы – подпорки для стропильных ног;
бабка – подпорка для подкосов, установленных под верхними стропильными ногами;
стяжки – придают жесткость всей стропильной системе, соединяют наслонные стропила и стойки.

Стоит отметить, что устройство ломаной мансардной крыши не требует особо точного расчета снеговой нагрузки, так как такой тип кровли имеет основные скаты с углом наклона 60 и более градусов. То есть снежные массы на поверхности не будут задерживаться, а значит и оказать существенное давление не смогут. Это далеко не единственное преимущество кровли такого вида. Также среди достоинств можно отметить 3 положительных качества.

Большое подкровельное пространство, в котором можно устроить жилую комнату либо помещение хозяйственного назначения. Также мансардный этаж позволяет заметно увеличить общую жилую площадь дома, но при этом не потребуется столько усилий и финансовых вложений, как в случае надстройки полноценного этажа.
Ломаная мансардная крыша придает всему строению презентабельный вид, экстерьер выглядит роскошно и оригинально.
Заметно снижаются теплопотери через кровлю. Что в итоге приводит к сокращению расходов на отопление.

Разумеется, говоря о достоинствах, стоит упомянуть и о возможных недостатках. В частности, владельцы мансардных этажей с данным типом крыши должны понимать, что несмотря на наличие большого подкровельного пространства, все же часть потолка и стен могут иметь скошенную форму, из-за чего продумывать дизайн интерьера придется особенно тщательно. Также необходимо прибрести специальные мансардные окна, стоимость которых немного выше стандартных оконных систем. Кроме того, планируя создать жилую комнату в мансарде, следует позаботиться о качественной тепло- и гидроизоляции. Если перечисленные трудности не являются проблемой, то можно сказать, что мансарда с ломаной крышей имеет больше достоинств, чем недостатков. Конечно, избежать большинства проблем можно лишь при условии правильного монтажа кровельной системы.

Требования к ломаной мансардной крыше

Чтобы исключить проблемы при эксплуатации домов с кровельными системами ломаной конфигурации, стоит четко выполнять все требования по возведению крыш, особенно если работа проводится своими руками. Следует отметить, что самостоятельное возведение стропильной системы и настил финишного покрытия, а также дальнейшие процедуры гидроизоляции и утепления мансарды вполне под силу даже начинающему строителю. Однако, все что касается расчетов, то следует доверить это профессионалам, а не полагаться на себя или онлайн-калькуляторы в интернете. Прежде всего, важно учесть 4 требования.

Высота мансардного помещения должна быть не менее 220 см, если делать данный параметр меньше этого значения, то жить и находится в такой комнате будет крайне некомфортно.
Такой вопрос, как утепление ломаной мансардной крыши должен быть продуман досконально. Ведь от качества выполненных работ будет зависеть количество теплопотерь всего дома. Здесь стоит учесть, что стены мансарды – это крыша, а кровельная конструкция заметно проигрывает по теплоизоляционным характеристикам капитальным стенам, поэтому и необходимо укладывать утеплитель в несколько слоев либо выбирать материалы, с максимальной защитой от тепловых потерь в зимний период, а также от нагревания помещения в летнее время, читайте также: утепление мансарды минватой своими руками.
Стоит позаботиться о качественной вентиляции, так как без вентиляционных зазоров и отверстий мансардное помещение будет довольно сырым, а значит не комфортным и не долговечным. Это связано с тем, что влага оказывает губительное воздействие на многие поверхности, включая строительные материалы и мебель. Вопросы устройства вентиляции на прямую связаны с гидро- и пароизоляцией. Данные процедуры важно провести качественно, чтобы влажные испарения с нижнего этажа свободно проникали вверх и уходили через естественную либо искусственную вентиляцию, но при этом талая либо дождевая вода не проникала внутрь дома.
Финишные покрытия для кровли не должны оказывать существенное давление на несущие стены. Именно поэтому рекомендуется выбирать легкие материалы, но обладающие высокой прочностью и долговечностью. Это могут быть такие изделия, как металлочерепица, профилированные листы либо битумная черепица. Можно рассмотреть и ряд других покрытий, только в таком случае важно дополнительно укрепить стены и фундамент строения. Разумеется, что даже при выборе кровельных настилов с малым удельным весом, стены должны быть рассчитаны на усиленную нагрузку, так как ломаная крыша сама по себе обладает увеличенным весом.

Любая работа, связанная с возведением кровли, должна начинаться с составления проекта. Ведь на схеме гораздо проще учесть все тонкости монтажа, а также легко рассчитать требуемое количество материалов.

Проект ломаной крыши и ее монтаж

Проект мансардной крыши предполагает включение таких разделов, как:

перечень требуемых материалов в полном объеме и отдельно для каждого узла;
чертеж формы кровли с указанием размеров каждой детали и углом наклона скатов;
сведения о теплоизоляции мансарды, а также о планируемых коммуникациях, то есть водопровод, электрика и так далее;
расчет стропильной системы, с определением сечения стропил, размера балок перекрытия и прочих важных конструктивных элементов.

Если самостоятельно произвести расчеты кажется сложной задачей, то оптимальным вариантом будет заказать проект в специальной организации. Имея план, можно переходить к закупке материалов и к монтажу конструкции. Ломаная мансардная крыша своими руками предполагает выполнение 7 основных этапов.

Монтаж мауэрлатной балки.
Установка стоек на каждую балку перекрытия – это опоры для стропил.
Монтаж верхних стропильных ног.
Фиксация подкосов.
Установка нижнего ряда стропил.
Укрепление конструкции специальными подпорками и стяжками.
Монтаж обрешетки с шагом, соответствующим запланированному кровельному покрытию.

Когда стропильная система завершена, а также произведен монтаж финишного декоративного материала, можно переходить к процедурам утепления мансардной крыши. Качественная теплоизоляция предполагает наличие следующих слоев:

гидроизоляция;
утеплитель;
пароизоляция.

Паро- и гидроизоляцию лучше всего выполнять из мембранного материала. Такое изделие следует монтировать сплошным слоем, чтобы не допустить проникновения влаги внутрь дома и пара из помещения к утеплителю. При этом пароизоляция монтируется изнутри мансарды, а гидроизоляция устанавливается под кровельным покрытием. Так как стыков при монтаже не избежать, то важно делать достаточный нахлест пленки, а также использовать скотч для ее полной герметизации. В качестве утеплителя можно использовать плитный материал, который максимально просто монтировать. Важно выбирать изделие, которое отличается экологической безопасностью, а также устойчиво переносит любые негативные внешние воздействия в течение долгого срока. Также не следует забывать про вентиляционный зазор между кровельным покрытием и слоем гидроизоляции. Выполнив всю работу качественно, можно переходить к созданию комфортной обстановки внутри мансарды.

Видео по теме:

Интерьер мансардного этажа

Интерьер мансарды с ломаной крышей в большинстве случаев зависит от предпочтений владельцев. Однако, есть проверенные временем варианты, которые наилучшим образом подходят именно для помещения или спальни в мансарде. Например, в качестве отделочного материала для стен и потолка оптимально выбирать изделия из натуральной древесины. Это может быть вагонка либо деревянные панели и обои. Также хорошо смотрятся материалы из продуктов деревопереработки, то есть фанера, плиты ДВП, МДФ, ОСП и так далее. Если планируется облицовывать мансарду декоративной штукатуркой либо обоями, то можно черновую отделку выполнить из листов гипсокартона, читайте подробнее: отделка мансарды гипсокартоном. Так как ломаная кровля позволяет получить практически полноценное помещение, то в качестве потолка вполне можно использовать натяжные полотна или подвесные конструкции. В целом можно отметить, что дизайнерские решения, применяемые для мансарды практически идентичны тем вариантам, которые принято использовать в других комнатах дома такого же назначения. При этом важно учитывать, что в связи с наличием небольших окон, света в помещении может быть недостаточно, поэтому рекомендуется отдавать предпочтение светлым поверхностям.

Подводя итог, можно сказать, что строительство дома с мансардой – это хорошее решение, которое отличается множеством положительных моментов. При этом возвести мансарду с ломаной крышей и отделать ее изнутри вполне под силу своими руками, важно лишь придерживаться рекомендаций и соблюдать технологии и требования, прописанные в нормативных документах.

Посмотрите еще статьи:

Утепление ломаной мансардной крыши — spbremont.su

Как сделать утепление мансардной крыши – выбор материала и способа теплоизоляции конструкции

Для обеспечения комфортного пребывания в мансардном помещении в течение года владельцам дома необходимо приобрести качественный вид утеплителя и смонтировать его с учетом всех нюансов. Кровельный пирог только тогда прослужит долго, если правильно произведена теплоизоляция крыши мансарды.

Особенности утепления мансардной крыши

Если соблюдена технология обустройства изоляции, внутри помещения создается благоприятный для проживания человека микроклимат. В холодные дни в нем будет тепло и комфортно, а в жаркую погоду воздух не перегреется благодаря наличию термоизоляции.

До того, как утеплить крышу мансарды, домовладельцу не помешает разобраться в особенностях обустройства кровельного пирога и приобрести качественные инструменты и стройматериалы.

Процесс теплоизоляции мансардных конструкций кровли имеет много общего с утеплением крыш других видов для частных домов, но к ним предъявляются особые требования. Это объясняется тем, что стены таких помещений либо плотно примыкают к скатам, либо образуются скатами кровли и фронтонами строения. В результате воздух в мансардах в жаркие дни чересчур нагревается, а в холодные – быстро остывает.

Строение кровельного пирога крыши мансарды в направлении от внутреннего слоя к внешнему выглядит так:

пароизоляция;
утеплитель;
вентиляционный зазор;
гидроизоляция;
материал для финишного покрытия.

Наличие всех вышеперечисленных слоев, согласно технологии утепления крыши мансарды, является обязательным, поскольку каждый из них выполняет конкретную функцию.

Как утеплить крышу мансарды правильно

Повышенное внимание надо уделить вентиляции и теплоизоляции, так как от качества их обустройства зависит, насколько комфортно будет находиться на мансардном этаже. При выборе утеплителя учитывают теплопроводность – она означает способность направлять тепло в помещение и в обратном направлении.

Чем данный показатель ниже, тем лучше сможет материал защитить мансарду от потерь тепловой энергии. Это означает, что для обеспечения нужного уровня теплоизоляции кровли можно будет монтировать меньший слой утеплителя.

Больше всего тепло в отапливаемом помещении теряется через крышу, поскольку нагретый воздух всегда поднимается вверх. Он проникает через слои кровельного пирога и движется в направлении покрытия, на котором в зимнее время лежит снежный слой.

При минусовой температуре воздуха (менее 2-х градусов) снег за счет пористой структуры и наличия внутренних воздушных карманов выполняет функцию наружного теплоизолятора.

Если потери тепла за счет крыши большие, материал покрытия сильно нагревается, и снежные пласты начинают таять. Затем при падении температуры образовавшаяся вода превращается в лед. Наличие замерзшей корки весьма опасно для поверхности кровли – нагрузка на стропильную конструкцию значительно возрастает. Когда утепление мансардной крыши изнутри произведено правильно, снег в морозную погоду на ней не начинает подтаивать.

В летнюю жару от кровли внутрь мансарды попадает избыток тепла, и даже кондиционер не поможет обеспечить в помещении комфортную температуру. Избежать такой проблемы можно благодаря монтажу изнутри крыши качественного слоя теплоизоляции. Безусловно, в мансардном этаже температура воздуха будет выше, чем в расположенных ниже помещениях, но это обстоятельство не доставит дискомфорт.

Устройство вентиляции мансардной крыши

Утепление кровли над мансардой нуждается в особом подходе, что объясняется особенностями ее конструкции. Вентилирование стандартной крыши обеспечивается за счет наличия чердака, оборудованного слуховыми окнами. Что касается мансарды, то ее вентиляционное пространство составляет всего 10-15 сантиметров.

При обустройстве такой крыши в процессе монтажа пирога кровли важно правильно сделать вентиляционный зазор. Это пространство между слоями гидроизоляции и утеплителя должно способствовать отводу избыточного количества влаги и препятствовать перегреву кровли зимой и как следствие появлению ледяной корки.

В результате обустройства вентиляции вся конструкция будет обеспечена защитой, которая продлит эксплуатационный период элементов крыши. В жаркие дни благодаря наличию зазора из-под крыши частично отводится тепло — данное обстоятельство помогает воздуху в мансарде не перегреваться.

Выбор теплоизоляционного материала

При подготовке к укладке кровельного пирога, до того, как утеплить мансарду с ломаной крышей, нужно выбрать качественный материал. От его технических параметров зависит толщина будущей изоляции и количество слоев утеплителя. На отечественном рынке стройматериалов представлен огромный выбор товаров для устройства кровель.

Среди них самыми востребованными являются:

минеральная вата;
экструдированный пенополистирол;
стекловата;
пенополиуретан.

В некоторых случаях допускается использование вспененного стекла. Для внутреннего утепления применяют такие натуральные материалы как древесная стружка, морские водоросли и прочие.

Приоритет в выборе

При выборе теплоизолятора учитывают несколько технических характеристик:

коэффициент теплопроводности;
экологичность;
огнестойкость;
влагоустойчивость.

Лучшим выбором при устройстве утепления мансардной крыши специалисты считают материал с коэффициентом теплопроводности от 0,05 Вт на квадратный метр и менее.

Чем выше показатель влагоустойчивости утеплителя, тем больший срок он прослужит без потери функциональных качеств. Немаловажным параметром является экологичность материала. Для пожаробезопасности жилья большое значение имеет его устойчивость к возгоранию.

Такой утеплитель как минвата производят из расплавленных горных пород. Она превосходно удерживает тепло, устойчива к изменениям температуры и агрессивным средам, не гниет, слабо впитывает влагу. Маты этого материала могут иметь разную толщину, поэтому они удобны в применении при обустройстве теплоизоляции мансардной крыши.

Для изготовления стекловаты используют расплавленное стекло. По своим характеристикам у этого вида утеплителя есть много общего с минватой, но у него термический порог ниже-450°C. Он хороший звуко- и теплоизолятор. Но между его волокнами может собираться влага, поэтому монтажные работы следует выполнять правильно.

Стекловата и минвата стоят недорого, и утепление с их применением обойдется с минимальными финансовыми затратами. Но их применение требует укладки толстого слоя теплоизоляции и надежного устройства гидро- и пароизоляции.

Для утепления конструкции крыши изнутри также задействуют полимерные материалы. Например, преимуществами пенополиуретана являются высокая степень сохранения тепла, долговечность, небольшой вес. Он не пропускает пар и устойчив к воздействию влаги. Читайте также: «Как утеплить мансардную крышу – выбор материалов и правила утепления».

Пенополистиролом можно весьма эффективно утеплить мансарду без снятия кровли. Коэффициент его теплопроводности равен 0,05 Вт/м²К. Это гидрофобный материал, не пропускающий пар. Пенополистирол может иметь класс горючести Г1 — Г4. Кстати, полимерные утеплители – это дорогостоящие искусственные материалы. Поэтому их не применяют, когда хотят возвести дом только из экологичной продукции.

Нужно заметить, что натуральные утеплители отличаются хорошей теплопроводностью, но у них имеются и недостатки. Например, вспененное стекло очень хрупкое, а такие материалы, как маты, изготовленные из соломы и камыша, гранулированная бумага, отличаются высокой степенью горючести. Необходимо знать, как утепляется мансардная крыша при помощи натуральных теплоизоляторов, и владеть соответствующими навыками.

Технология укладки теплоизоляции

Для качественного монтажа утеплителя при устройстве кровельного пирога нужно изучить пошаговую инструкцию выполнения строительных работ.

Процесс изоляции крыши на доме состоит из ряда действий:

подготовка к укладке утеплителя;
монтаж теплоизоляции;
крепление материала.

Поэтапно обустройство утепления выглядит следующим образом:

Во время разработки проекта сооружения стропильной конструкции нужно определиться с шагом установки стропил. При этом не следует забывать, что она должна получиться прочной и надежной, а промежуток между стропильными ногами не может превышать стандартные значения. В том случае, когда теплоизоляционный материал уже выбран, стропила монтируют так, чтобы плиты утеплителя помещались между ними плотно. Подобная технология значительно упрощает монтаж и сводит к минимуму количество отходов стройматериалов.
Между стропилами и обрешеткой над теплоизоляцией монтируют слой гидроизоляции. Ее полотна укладывают внахлест, начиная работу с нижнего края ската. Каждый последующий ряд должен на 15 сантиметров перекрывать предыдущий слой. Пленку фиксируют на дереве строительным степлером. Затем крепят контррейки, толщина которых обеспечивает вентиляционный зазор достаточного размера. Рейки фиксируют на стропилах саморезами, хотя можно и гвоздями.
Изнутри полностью подготовленной стропильной конструкции укладывают и надежно фиксируют утеплитель.

Нюансы утепления ломаной крыши

Стропильные ноги, которые изготавливают из дерева или металла, представляют собой мостики холода, поскольку их коэффициент теплопроводности хуже, чем у применяемых теплоизоляционных материалов. С учетом этого обстоятельства при обустройстве мансарды, нужно монтировать утеплитель не только между стропилами. Необходимо поверх выложенных матов поместить сплошной слой теплоизоляции, но в этом случае используют более тонкий материал.

Вышеописанная технология способствует повышению качества утепления. Но у данного метода имеются недостатки, к ним относится то, что в итоге стропила полностью закрыты и их будет сложно использовать для фиксации иных элементов кровельной конструкции. Чтобы обеспечить проведение дальнейшей монтажной работы, нужно отметить месторасположение стропил.

Сверху слоя теплоизоляции укладывают паропроницаемую пленку, которая выполняет функцию отведения лишней влаги. Дальше крепится обрешетка. На завершающем этапе работ по теплоизоляции производят внутреннюю обшивку потолочной поверхности.

Четкое выполнение инструкции, как утеплить ломаную крышу мансарды, позволяет пользоваться жилым помещением на протяжении всего года, поскольку в нем будет создан благоприятный микроклимат.

Самостоятельное утепление мансардной крыши вполне осуществимо, но для этого необходимо выполнять требования, предъявляемые к такому виду кровельных работ.
