79 фото простых и сложных инструментов для строительства

Для того чтобы пользоваться нивелиром самостоятельно, нет необходимости проходить специальные обучающие занятия либо закончить какое-либо высшее учебное заведение с геологическим уклоном.

Достаточно просто понять принцип работы, а так же изучить отдельные тонкости при работе с данным прибором. При этом овладев определенными знаниями по правильной эксплуатации нивелира, им можно производить самостоятельно различные замеры.

Методы геодезии на территории планируемой стройки

Во время работы по выставлению контрольных точек на определенных высотах главным условием считается найти одну главную точку, от которой будут браться все дальнейшие расчеты и замеры. Как правило, все замеры производятся при помощи специальной геодезической рейки, на которой имеются разные отметки.

Стоит отметить, что данная рейка изготавливается как правило из древесины, однако встречаются рейки сделанные из алюминия. Практически все рейки имеют стандартную длину от 3 до 5 метров, важной особенностью рейки является ее универсальность в эксплуатации.

Обычная рейка для нивелира имеет две основные разметки нанесенные с разных сторон, одна из которых имеет шкалу показаний в метрах, вторая сторона имеет шкалу показателей в дюймах.

Так же рейка оснащена специальной рукояткой для удобного использования при работе на заданной точке.

Следует отметить, что алюминиевые рейки имеют еще и дополнительный специальный уровень, в котором имеется жидкость с пузырьком. Первым делом сначала нивелиром необходимо тщательно исследовать местность, где будут располагаться дальнейшие строительные работы.

Методика работы нивелира

Нивелир это специальный прибор, предназначенный для определения правильных и достоверных координат по высоте. При этом за условную точку нужно взять определенную метку установленную на участке поверхности земли.

Методика работы нивелира состоит в том, что он указывает данные по высоте, по диагонали, поперечные. Поэтому от правильной разметки данных и их расчеты будет виден конечный итог строительных работ.

Таким образом нивелир имеет огромное значение для проведения разного рода строительных работ.

Конструкция и классификация стандартных нивелиров

Сам по себе нивелир имеет весьма элементарную конструкцию, где на его трех ножках находится оптико-механический прибор со встроенными оптическими линзами.

При этом в работе нивелира допускается минимальная погрешность данных. Следует отметить, что оптика данного прибора может быть двух типов, где рисунок может быть прямым либо перевернутым соответственно и измерительная рейка должна быть перевернутой.

Практически каждый нивелир имеет специальный датчик уровня, который облегчает работу специалиста. При этом специалист периодически обязан перепроверять показания полученных от датчика уровня.

Однако, наиболее точным прибором по праву является автоматический измеритель, который указывает показания с отклонением. Модель данного типа стоит значительно дороже, чем более простые аналогичные модели.

Так же весьма эффективен в работе нивелир с электронной системой измерения, как правило, их весьма хорошо использовать в проектировании масштабных строительных объектах.

При этом такой тип нивелира весьма сложно подготовить в рабочий режим и пользоваться им в процессе работы тоже не так-то и легко.

Как правило, маркировка имеет мм/км, но погрешность нивелира должна иметь допуск в пределах от 1 см на 1 км расстояния до строительного объекта.

Краткая инструкция по эксплуатации нивелира

Итак, на начальном этапе необходимо установить, а потом и закрепить штатив специальными винтами для крепления. Как правило, штатив монтируется в положение горизонталь. После установки штатива в нужном положении его можно зажимать крепежными винтами.

Далее необходимо произвести установку самого нивелира на штатив, после чего закрепляем нивелир крепежными винтами. После этого необходимо установить правильное значение пузырькового уровня, что сделать не так и просто.

Следующим важным шагом в процессе работы с нивелиром является монтаж оптики. После установки крепежа всех основных элементов необходимо производить фокусировку полученных замеров.

Сам процесс фокусировки проводится с использованием специальной рейки, при этом полученные результаты будут весьма точными.

Таким образом, понять суть работы нивелира довольно просто, необходимо лишь четко понимать принцип его работы. Использовать нивелир сможет практически каждый грамотный человек.

Поэтому, если у вас возникли какие-либо сложности в процессе установки или выбора нивелира, то можете посмотреть на яркие и красочные фото нивелира. Так же вы сможете найти всю необходимую и подробную информацию как пользоваться лазерным уровнем.

Безусловно лазерный нивелир это высокоточный прибор, однако он имеет весьма сложный процесс эксплуатации.

Все данные такого нивелира поступают при помощи точного оптического прибора это лазерный уровень. К тому же, в процессе работы с таким прибором необходимо знать много различных нюансов.

Фото нивелира



95 фото основных видов приборов и правила их примения

Строительный нивелир необходим для того, чтобы идеально выровнять углы, определить вертикали и горизонтали. Этот инструмент имеет давнюю историю. Раньше люди использовали различные приспособления, отвесы для выравнивания поверхностей, определения углов и пр.

Со временем появились строительные уровни. Теперь одним из самых популярных и точных инструментов стал лазерный нивелир.

Краткое содержимое статьи:

Характеристики и преимущества лазерных уровней

Основа такого нивелира – лазерный излучатель. С его помощью лазерный луч проецируется на поверхности. Теперь очень легко определить, есть ли отклонение от горизонтальной или вертикальной линии.

Точность лазерного уровня составляет порядка 99%. Поэтому при использовании таких нивелиров получаются идеально выровненные поверхности, выдерживается горизонтальное и вертикальное положение стен, перегородок, перекрытий.

Выделяют следующие основные достоинства лазерного нивелира:

  • Минимальная погрешность при измерениях. Как уже было отмечено, точность измерений цифрового нивелира составляет 99% и более.
  • Яркий и тонкий лазерный луч видно издалека, отметить нужную точку не составит труда.
  • Прибор прост в использовании. С ним может работать каждый.
  • Быстрота измерений.


Для проведения измерений и определения уровня отклонения от горизонтали и вертикали достаточно одного человека. Лазер сам определит все точки, этот нивелир не нужно держать. Вы просто устанавливаете его на поверхность и он определяет все погрешности и отклонения.

Виды лазерных нивелиров

Производители лазерных нивелиров выпускают несколько разновидностей этих измерительных приборов.

Ротационные нивелиры. У измерителей такого типа присутствует вращающаяся головка с двумя лазерами. В результате вращения проецирование луча осуществляется сразу на 360°.

Точечные лазерные нивелиры. Основная особенность этого прибора – проекция луча на поверхность в виде точек.

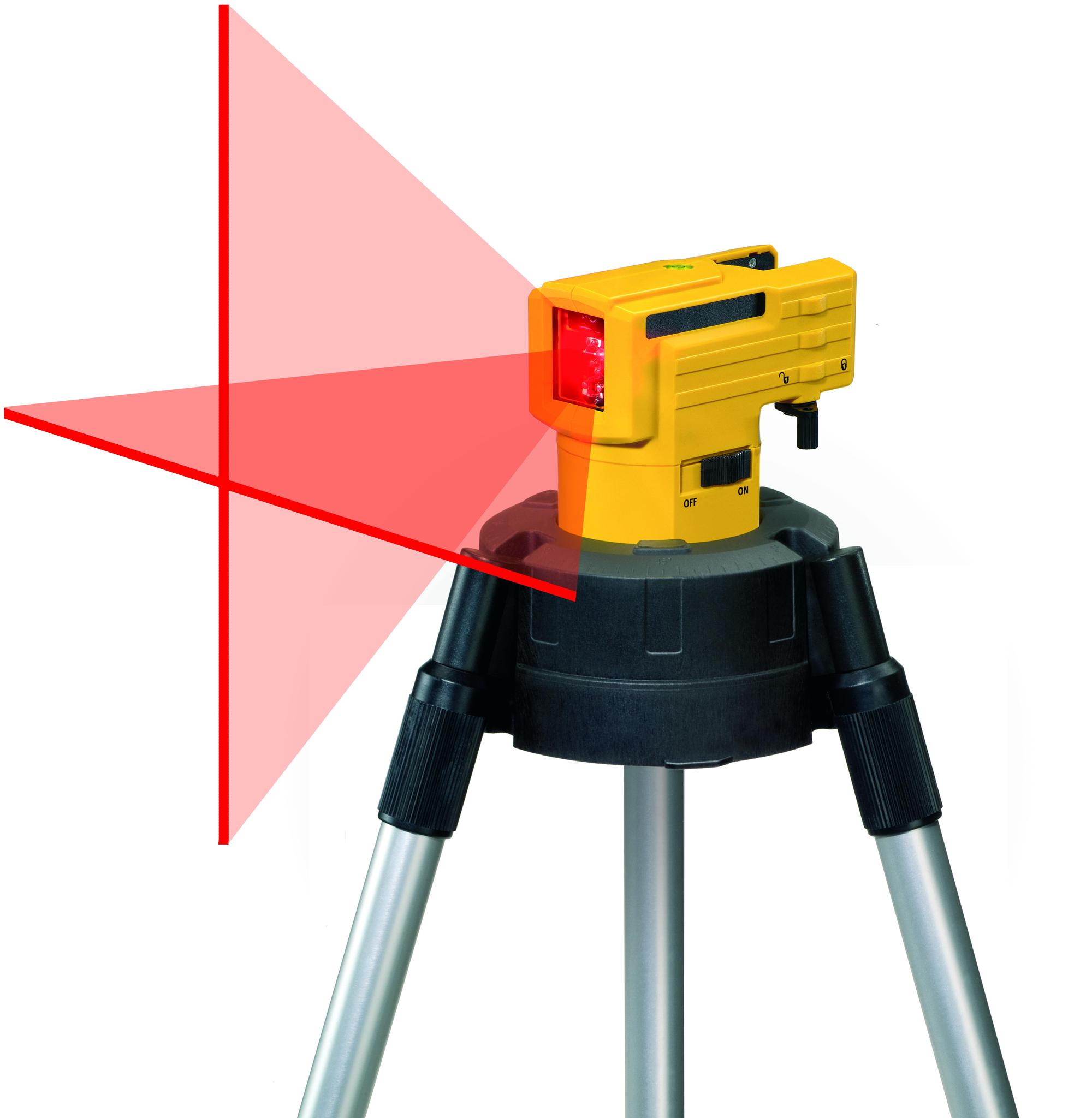

Линейные нивелиры. Этот тип лазерных уровней – самый популярный. Именно линейных нивелиров продается больше всего.

Принцип действия – на поверхность проецируется линия. С помощью этого нивелира удобно выравнивать и вешать планки, карнизы и пр.

Комбинированные нивелиры. Измерительные приборы такого типа проецируют до 5 линий различного направления: наклонные, отвесные, линии, направленные вверх, вправо, влево, вниз от заданной точки.


Построители плоскостей. С их помощью определяют перепады высот, проектируют линии не только по вертикали и горизонтали, но и по диагонали. Также построитель плоскостей способен установить точки надира и зенита.

Как выбрать лазерный нивелир?

Сначала изучите характеристики нивелира. Вы должны сначала определиться, какой тип прибора вам необходим, а потом уже изучать конкретные характеристики той или иной модели.

Уточните, какую погрешность имеет лазерный нивелир. Чем меньше погрешность, тем лучше. Последние модели нивелиров имеют погрешность всего в полмиллиметра на 10 метров. Ротационные измерители уровня считаются самыми точными.

Дальность действия. Эту информацию пишут в инструкции к прибору, ее же можно найти на сайтах производителя или магазина строительного инструмента.

Когда вы изучаете характеристики ротационного устройства, обратите внимание на то, указан радиус или диаметр рабочей зоны измерителя. Замечено, что известные бренды даже занижают показатели размера дальности действия нивелира. И это лучше, чем завышенные цифры.

Характеристики лазерного луча. Это класс, длина волны, мощность. Эта информация содержится в паспорте на изделие. Наиболее распространены лазерные нивелиры с красным лучом длиной волны 635 Нм. Выпускают нивелиры с лазерным лучом зеленого цвета. Его длина равняется 532 Нм.

Самовыравнивание. Лучше купить нивелир, в котором предельный угол равен 5°. Обратите внимание и на время настройки компенсатора. Чем этот показатель меньше, тем лучше.

Отлично, если в нивелире присутствует отключение самовыравнивания. Оно нужно, если работаете на склоне или прибор необходимо передвигать.


Источник питания. Как пользоваться нивелиром, если мощности его питания хватает на небольшой промежуток времени. Модели лазерных нивелиров попроще могут работать на пальчиковых батарейках. Ротационным нивелиром батареек недостаточно. Они на аккумуляторах.

Более дорогие модели линейных и комбинированных лазерных нивелиров тоже используют аккумуляторный источник питания. Обратите внимание на емкость аккумулятора и время его подзаряда.

Температура, при которой может храниться и работать прибор. Чем больше температурный диапазон для использования лазерного нивелира, тем он универсальный. Нивелиры проверенных производителей нормально работают и при -20°С до +50°С.

Показатель защиты корпуса от внешних воздействий. IP54 – такая маркировка говорит о том, что нивелир можно эксплуатировать в условиях пыльного помещения или на открытом воздухе, где тоже пыльно. Чтобы уберечь прибор от повреждений при падении, используют демпферные накладки.

Комплектация лазерного нивелира. Обратите внимание на комплект дополнительных аксессуаров, продающихся с нивелиром.

Нужны ли вам все эти вещи? Если да, то выбирайте комплект из большого количества дополнений и устройств. Это могут быть штатив, пульт дистанционного управления, аккумуляторы, очки для более четкого видения лазерного луча и пр.

Компания – производитель. Наиболее известные бренды – это Bosch, Condtrol, Matrix, Карго. Бош – очень качественные нивелиры, но стоят дорого. Сейчас можно нарваться на подделку под известный бренд, поэтому нужно быть внимательным втройне при выборе нивелира.

Перед тем, как пойти купить лазерный уровень, посмотрите фото нивелира в интернете, изучите его характеристики и отзывы о нем. Только после тщательного изучения характеристик и возможностей прибора можно делать выбор в пользу той или иной модели.

Фото нивелира

для чего нужен электронный строительный нивелир? Принцип работы и виды. Что измеряет? Особенности цифрового и геодезического нивелиров, для строительства дома. Как выбрать?

Один из главных принципов строительства заключается в том, что основа сооружения, будь то фундамент или пол, должна быть горизонтально ровной. Если не соблюдать это правило, не может быть и речи об установке той же мебели, а вся конструкция может рухнуть, если при расчетах проектировщики отталкивались от ровной поверхности, которой нет. Чтобы избежать ошибок еще на этапе проектирования и правильно представлять себе рельеф местности, используется специальный геодезический прибор – нивелир.

Устройство

По сути, современный нивелир – это не один прибор, а их группа, в которой каждый механизм позволяет добиться поставленной цели, но делает это разными способами. Соответственно, внутреннее строение агрегата тоже существенно отличается.

Простейший нивелир, который можно считать классическим, представляет собой сочетание нескольких простейших строительных инструментов. В его основе лежат обыкновенный пузырьковый уровень, увеличительная («подзорная») труба и визирная ось. При такой конструкции, безусловно, важную роль играет точность зрения оператора, ведь прибор сам по себе ничего не измеряет, он лишь позволяет «измерить уровнем» особенности ландшафта или строения.

Современные модели нивелиров имеют дополнительные функции, но у оптического варианта их нет, потому он часто используется в комбинации с другими строительными инструментами – сантиметровой рейкой и нитяным дальномером.

Цифровые технологии были придуманы для того, чтобы исключить человеческие ошибки, а цифровые нивелиры, соответственно, практически все делают за своего оператора – тому остается только направить инструмент на измеряемые поверхности. При этом устройство аппарата примерно то же, что и у его оптического «коллеги», только вся информация собирается самим прибором и выводится на экран.

На сегодняшний день наиболее популярной считается третья разновидность нивелиров – лазерные. Агрегат имеет коллиматорный прицел – примерно такой же, как на современном оружии. Нивелирование осуществляется на основе отклонений, наблюдаемых в направлении луча, который для работы в помещениях обычно делается красным, а для уличных изысканий – зеленым.

Любой нивелир устанавливается на штатив, который позволяет добиться определенной устойчивости прибора даже в условиях полного отсутствия строго горизонтальных поверхностей. В большинстве случаев штативы изготавливают из алюминия, который одновременно легок и очень прочен. В качестве альтернативы может быть использована древесина, которая дороже и почти всегда тяжелее, зато не гнется и гарантирует максимальную устойчивость.

Компактные штативы для бытового использования могут производиться из стеклопластика, тогда как роль выбора материала для корпуса самого агрегата уже не столь принципиальна – обычно нужно прочное и надежное вещество, которым оказывается особый пластик или металл. То же самое касается и крепежных элементов.

Сам по себе нивелир нельзя назвать слишком уж тяжелым – в зависимости от модели и использованных для изготовления материалов его вес может колебаться от 400 граммов до 2 килограммов. Для оптического прибора нормой можно считать вес примерно в 1,2-1,7 кг, но важно не забывать, что механизм практически бесполезен без идущей в комплекте треноги, а значит, суммарный вес конструкции легко может достигнуть пяти и более килограммов.

Раз речь зашла о массе устройства, назовем и примерные габариты для оптических изделий: 12-20 см в длину, 11-14 см в ширину и 12-22 см в высоту. Что касается цифровых устройств, то их размеры зависят еще и от диагонали экрана, которая у некоторых образцов достойно конкурирует с диагональю модных смартфонов.

Принцип работы

Оптические нивелиры, которые еще называют оптико-механическими, сегодня все еще встречаются на некоторых площадках, но понемногу выходят из обращения по двум причинам: во-первых, они не защищают от возможной ошибки оператора, во-вторых, требуют сразу двух человек для обслуживания. Оператор может отследить разницу уровней через зрительную трубу – в нее проходит луч света, тогда как сама труба вращается в горизонтальной плоскости. Второй человек нужен для того, чтобы держать мерную рейку, пока первый снимает показания.

Настраивать оптический нивелир приходится самим рабочим и это еще один риск для точности результата.

С лазерным нивелиром работать заметно проще хотя бы потому, что из него выходит видимый человеческим глазом цветной луч, который заменяет собой воображаемую линию в оптическом агрегате. Благодаря такому принципу организации работы любое отклонение луча от прямой линии, если оно вдруг случилось из-за отражающей способности поверхности, будет бросаться в глаза.

Большинство современных лазерных нивелиров умеют даже больше – при необходимости они проецируют на поверхность вертикальные и горизонтальные линии, строят углы и так далее. Некоторые модели допускают еще и удаленное управление – такой агрегат может обслуживаться одним человеком на площадке при условии работы с напарником.

Цифровой нивелир тоже является либо оптико-механическим, либо лазерным, вот только работа с ним существенно компьютеризована. Конструкция предполагает наличие собственного процессора и памяти, в этом случае сам прибор выступает напарником для своего оператора – второй человек для его использования не нужен. Бортовой компьютер агрегата позволяет точнее оценить перепады и правильнее оценить геодезическую картину, кроме того, он наглядно подает всю собранную (и уже просчитанную) информацию на специальный экран.

Помимо прочего, устройство умеет еще и запоминать те данные, которые оно зафиксировало, что для моделирования и проектирования очень удобно. Весь принцип работы такого нивелира построен на современных технологиях: даже деления на рейке нанесены в виде штрих-кода, чтобы компьютер мог их считывать автоматически.

Для чего нужен?

Основной задачей для процесса нивелирования является сравнение видимых поверхностей будущей стройплощадки для определения присутствия наклона или других неровностей. Устройство измеряет разности уровня между двумя поверхностями и позволяет составить адекватное представление о том, как выглядит рельеф – следовательно, полученные данные можно использовать либо для идеального выравнивания площадки, либо для того, чтобы эти самые неровности использовать.

Нивелиры используются в следующих случаях:

  • для правильного составления проектов любого рода, подробных геодезических карт и планов высокой точности;
  • для монтажа любых технических конструкций, будь то опоры линии электропередач или канализация, меняемая в процессе ремонта квартиры;
  • для декоративного или имеющего любую другую цель выравнивания больших площадей, например, для строительства детских или спортивных площадок;
  • для прогнозирования вероятного оседания того или иного строения, а также адекватной оценки масштабов происходящего и принятия мер во избежание обрушения;
  • для монтажа в процессе строительства или ремонта дома конструкций, для которых традиционно необходим ровный горизонт – к таковым относятся полы, потолки и некоторые другие поверхности.

Большинство сложных моделей нивелиров являются редкой и очень дорогой техникой, доверяемой только специалистам самого высокого уровня, а вот более простые модели, служащие для бытового ремонта помещений, можно встретить у любого мужчины «с руками». Такие агрегаты чаще всего называют лазерными уровнями и их применение в быту весьма широко – без них крайне сложно правильно разметить углы или ровно уложить кафель и другие подобные отделочные материалы.

Если относиться к задаче с максимальной ответственностью, то даже для поклейки обоев такой прибор необходим – толстые разновидности полотен клеятся только встык, а потому нуждаются в идеальной вертикали стыков.

Нивелир с компенсатором пригодится также электрику, которому в процессе монтажа элементов электрической сети (выключателей, розеток, предохранителей) желательно выдерживать единый уровень для всех них.

Виды

Выше мы уже поверхностно прошлись по основным разновидностям подобного оборудования, однако такая его классификация оказалась бы слишком уж поверхностной – из-за многочисленных решаемых задач и разнообразия способов их решения подобные агрегаты делятся на куда большее количество типов. Стоит хотя бы немного внимания уделить каждому отдельному типу, отталкиваясь от того, к какому основному классу он принадлежит.

Электронный (цифровой)

Современные модели, как было сказано выше, выделены в отдельный класс скорее по дополнительным признакам в виде способности отображать и анализировать полученную информацию. При этом цифровой нивелир все равно относится к оптико-механическим либо лазерным и различить их весьма просто – у лазерного будет видимый луч, тогда как оптический агрегат будет производить свои вычисления без каких-либо видимых очертаний на стенах.

Практически всегда такой строительный инструмент следует считать профессиональным и даже промышленным – это очень дорогой прибор, который любитель просто не сможет себе позволить.

Особо детальной классификации цифровых нивелиров пока не существует по тем причинам, что они, во-первых, пока представлены небольшим количеством моделей, во-вторых, могут отличаться массой характеристик. Из классификации по собственным способностям стоит упомянуть только критерий точности. Но в большинстве случаев дорогая аппаратура демонстрирует способность нивелировать поверхности очень точно.

В остальном отличия касаются преимущественно сравнения бортовых компьютеров: в частности, оцениваются мощность процессора, способность программного обеспечения проводить различные вычисления, объем памяти для запоминания собранных сведений и результатов вычислений.

Лазерный

Такой тип геодезических приборов в плане классификации уже куда более разнообразен, отличия могут заключаться даже в ключевом аспекте – принципе работы. У позиционных моделей лазерный луч, излучаемый прибором, у своего основания проходит сквозь особую призму, тогда как у ротационного вместо призмы используется специальная линза.

Именно ротационный вариант считается куда более пригодным для выполнения более сложных задач – как минимум он позволяет проводить круговые измерения на 360 градусов, чего не получится сделать с позиционным агрегатом, а еще он обеспечивает повышенную дальность излучения видимого луча и имеет дополнительные полезные функции.

Существует также несколько условное деление на бытовые и профессиональные лазерные нивелиры, которое не имеет четких границ – разница заключается в количестве тех же дополнительных функций и качестве сборки, причем оба сравнения, конечно же, в пользу профессиональных моделей. В первую очередь адекватный нивелир должен быть защищен от проникновения в корпус влаги и пыли, и если для бытовой модели эта характеристика просто желанная и свидетельствует об ответственном отношении производителя к своей работе, то для профессиональных нивелиров это обязательная черта, без которой в такую категорию просто не попасть.

Профи-агрегат не только дает более точные результаты, но и помогает своему оператору в процессе настройки – специальная функция самовыравнивания инструмента гарантирует, что хотя бы сам он установлен ровно, а значит, минимизируется риск ошибки или безответственности оператора. Кроме того, профессиональные модели нередко оснащены приемником луча – с таким дополнительным узлом существенно возрастает как дальность измерений, так и их точность.

Что же касается наиболее функциональных разновидностей профессиональных лазерных нивелиров, то они предполагают еще и проецирование сетки на любую поверхность, возможность визуального построения углов и даже функцию удаленного управления, чтобы для второго рабочего отпадала необходимость выезжать на объект.

Лазерные нивелиры отличаются еще и по цвету испускаемого луча, но это вовсе не дизайнерская прихоть. Общепринято, что модели с зеленым лучом создаются специально для работы в условиях открытого пространства, поскольку волны зеленого цвета весьма устойчивы и способны без искажений проходить расстояние более километра, обеспечивая высокую точность измерений. Зеленый цвет хорошо фиксируется человеческим глазом, но может быть потерян в траве, особенно при ярком солнечном свете.

Нивелиры с красным лучом куда чаще используются в условиях помещения, эффективная дальность действия никогда не превышает показатель в 500 метров, но этот момент нужно уточнять для каждой отдельной модели – простенькие агрегаты и вовсе могут работать всего лишь на 10 метров.

Лазерный агрегат, как и цифровой, требует источника питания – хоть такой прибор и не умеет проводить самостоятельные вычисления, зато он обеспечивает визуализацию луча. Типичным решением для нивелира является наличие аккумулятора, нуждающегося в периодической зарядке. Сам аккумулятор может быть как съемным, так и несъемным – первый вариант хорош тем, что теоретически его можно заменить в случае поломки, второй же, как предполагается, изначально более надежный и долговечный, хотя сильно полагаться на это не стоит. Если же речь идет о небольшом и простом нивелире, способном поместиться в карман, не стоит удивляться, если он работает от обыкновенных батареек.

Изредка попадаются еще и сетевые нивелиры, но они по понятным причинам не очень востребованы и в принципе могут быть использованы разве что в условиях помещения.

Оптический

Оптико-механический нивелир представляет собой настолько простую конструкцию, что масштабно классифицировать его просто не получится – радикальных различий между моделями обычно не наблюдается. Единственное, на что стоит обратить внимание – это степень точности, которая обозначена специальными терминами.

Например, увидев оптический прибор технической степени точности, не спешите очаровываться – техника здесь отнюдь не тонкая, таким названием создатели замаскировали механизм, годящийся для решения лишь самых простых задач. Что касается по-настоящему полезных агрегатов, то с их качеством все понятно сразу же – они называются точными и высокоточными, причем во втором случае это не просто красивая формулировка, а вполне реальная разница в точности.

Производители и обзор моделей

Как и в случае со многими другими приборами, неопытному потребителю зачастую проще выбрать потенциальную покупку по критерию известной и востребованной марки, нежели самым детальным образом вникать в технические характеристики и искать многочисленные отзывы. Если вы хотите приобрести простейший оптический нивелир, то это вам вряд ли понадобится – они отличаются между собой разве что мелочами.

В случае с покупкой дорогой цифровой техники на одну лишь марку не стоит полагаться хотя бы потому, что прибор покупается для сложной постоянной работы и должен выбираться профессионалом. Совсем другое дело, если вы берете лазерный нивелир среднего уровня, который не будет применяться для выполнения предельно сложных вычислений, но все же должен быть качественным и хорошим – в этом случае критерий производителя и конкретной модели вполне может сработать.

Рассмотрим несколько наиболее популярных моделей.

  • KaiTian 5 Lines 6 Points считается одним из лучших нивелиров для нивелирования на 360 градусов. Агрегат работает до 10 часов от батареи, а может быть включен в сеть. Из-за того, что он свободно вращается во все стороны, его можно не переставлять в процессе работы, устройство активно используется даже профессионалами.

Несмотря на некоторую громоздкость, это максимально функциональная модель.

  • «Ермак 659-023» отечественного производства может считаться лидером в условиях работы на улице. При 25-метровом луче такой прибор отличается удобной компактностью и способностью функционировать в любых погодных условиях, кроме того, отечественное происхождение механизма положительно сказалось на его стоимости. Из минусов стоит выделить непродолжительную автономную работу (не более 3 часов) и актуальность только для небольших проектов.
  • Bosch PLL 360 Set – представитель одного из наиболее известных брендов разноплановой (в том числе и строительной) аппаратуры, один из лучших линейных нивелиров. Имя фирмы в данном случае – это не пустой звук, потому что точность измерений в среднем заметно выше, чем у любых других аналогичных агрегатов. Из числа плюсов стоит выделить также способность вращаться на 360 градусов. К сожалению, есть и определенные ограничения: во-первых, это прибор сугубо для небольших помещений, ведь дальность луча тут всего 20 метров, во-вторых, при необходимости замены аккумулятора нужно брать деталь того же производителя – аналоги того же размера не подойдут.
  • Condtrol xliner combo set считается топовым нивелиром для профессионалов, поскольку заодно выполняет еще и функции отвеса и осепостроителя. Отзывы свидетельствуют, что это универсальная машина для измерений любого рода. Производитель позаботился о том, чтобы потребитель ни в чем не нуждался – комплектация здесь тоже на высочайшем уровне. Кроме того, агрегат приспособлен для работы в экстремальных условиях – ему не страшны даже суровые русские зимы.

Придраться у этой модели было бы совершенно не к чему, если бы высочайшее качество не стоило так много, хотя подобная затрата, конечно, окупится в руках специалиста.

  • Kapro 895 All Lines называют в числе лучших лазерных нивелиров среди тех моделей, что оборудованы еще и отвесом. Это прекрасный инструмент для будущего ремонта квартиры – он предлагает много вертикалей, благодаря чему отделка и монтаж розеток будут выглядеть идеально выверенными. Наличие отвеса и возможности вращения на 360 градусов позволяют быстро разметить все помещение без перестановки конструкции. Последнее очень актуально, ведь агрегат большой и тяжелый. Будущему владельцу он, кстати, влетит в копеечку.

Как выбрать?

Нивелир – инструмент крайне важный, от его показаний сильно зависит способность здания (или даже ремонта внутри него) продержаться как можно дольше, а уж неправильные измерения даже могут привести к катастрофе.

Следовательно, нивелир нужно подбирать с умом – чтобы вложиться в бюджет, добиться нормального качества и при этом не переплатить за ненужное.

Одна из важных ошибок большинства неопытных потребителей – стремление приобрести максимально качественный и мощный прибор. В бытовых условиях агрегат обычно нужен только для ремонта внутри помещений, а значит, вам уже не следует ориентироваться на большую длину луча, и подойдет даже недорогая модель. Кроме того, в помещениях, которые в условиях среднестатистической отечественной квартиры сильно большими не бывают, угловые погрешности обычно не зашкаливают, так что гнаться за выдающейся точностью тоже не нужно – пусть этим занимаются строители масштабных объектов.

По сути, при выборе оптического нивелира бытового уровня вы должны всего лишь осмотреть его на предмет наличия повреждений корпуса, а также сверить правильность работы встроенного уровня по любому другому уровню – вот и весь выбор.

Другое дело, если вы активно занимаетесь строительством, в том числе и на открытой местности, и понимаете, что покупка хотя бы полупрофессионального прибора обязательна. Тут разбег по качеству и характеристикам уже куда серьезнее, потому важно приобрести хороший нивелир, который не подведет и будет обладать всем необходимым функционалом.

Обратите внимание на следующие критерии при выборе дорогого оборудования.

  • Наличие дополнительных лучей. Самый простой прибор обеспечивает их всего два – по одному на вертикаль и горизонталь. Дополнительные лучи исходят из источников по бокам от основного корпуса, благодаря им можно построить простую сетку, которая составит понятие о рельефе поверхности быстро и эффективно.
  • Дальность свечения. Неопытные потребители, возможно, слышали о том, что лазерный луч на самом деле бьет несколько дальше, нежели это написано в спецификациях для каждой конкретной модели. Это действительно так, но у светового излучения есть свойство постепенно расширяться в стороны, потому даже узкая лазерная точка на большом расстоянии начинает расплываться.

Превысив расстояние, указанное в инструкции, вы, возможно, и увидите нужную вам сетку, но производитель уже не отвечает за ее правильную прорисовку.

  • Система самовыравнивания. Точные измерения возможны лишь в том случае, если нивелир установлен идеально ровно. Добиться этого можно и вручную, но именно возня с предварительной настройкой делает работу оператора сложной, кропотливой и медленной.

Если агрегат умеет выравниваться самостоятельно, это сэкономит ваше время и нервы, а также повысит точность нивелирования.

  • Угол развертки лучей. По утверждению большинства профессионалов, показатель в 110-130 градусов можно считать идеальным.
  • Источник питания. Практика показывает, что для источника питания в нивелире важна даже не столько способность долго работать, сколько предельная простота, позволяющая в любой момент заменить эту деталь – такая особенность делает прибор едва ли не вечным. Если для большинства других инструментов батарейки в качестве основного источника питания не очень желательны, то для нивелира, потребляющего мало энергии, они подходят – лишь бы они относились к повсеместно доступному стандарту.
  • Необходимые аксессуары. Сам по себе нивелир бесполезен – как минимум ему нужен еще и штатив, а также некоторые другие приспособления. Хорошо, если производитель позаботился о том, чтобы собрать для вас полный комплект – так вы и денег сэкономите на оптовой покупке, и получите стопроцентную уверенность в полной совместимости всех элементов. Помимо штатива, полезным дополнением к набору могут стать защитные лазерные очки – они и зрение оберегают, и позволяют лучше видеть луч в условиях плохой погоды. Не обойтись также без различных фиксаторов в виде прищепок или магнитных креплений.

Необязательно выбирать агрегат с наиболее щедрой комплектацией – некоторые комплектующие могут никогда в жизни вам не понадобиться, но по отдельности покупка такого же набора точно обойдется дороже.

  • Особенности корпуса. Если вы берете дорогую и очень тонкую технику, важно выбрать такую модель, которая максимально защищена от любых неприятностей. Маркировка IP54 считается лучшей в своем роде – нивелир такого класса не боится ни пыли, ни влаги, он может работать на пыльной строительной площадке даже в дождь. Заботливые производители выполняют дорогие модели в противоударном корпусе, да еще и с демпферными накладками – в случае падения агрегата такие его характеристики сильно повышают шанс прибора на выживание. Идеальным будет исполнение с внутренними амортизаторами – с ними ценная электроника точно останется в порядке.

Правила эксплуатации

Нивелир необходим для правильного нивелирования площадки, но от него не будет никакого толку, если не использовать его правильно. Одно из обязательных условий, которые необходимо соблюдать, – это так называемое главное геометрическое условие нивелира. Описать его можно несколькими простыми тезисами.

  • Горизонтальное положение должно быть строго выверено по пузырьковому уровню. Установив прибор на треногу, его направляют в одну сторону и с помощью винтов выравнивают так, чтобы пузырек воздуха находился точно в нуль-пункте. После этого зрительную трубу вместе с уровнем разворачивают на 180 градусов, и пузырек должен оставаться там же, где он и был – если так и есть, пункт первый выполнен. В противном случае оператор, пользуясь винтами и другими регулировочными креплениями, должен добиваться того, чтобы пузырек оказался в указанном месте и не смещался.
  • Вертикальное положение необходимо выверить по отвесу. Для чистоты эксперимента тот подвешивают в месте, надежно защищенном от сквозняков и ветра, при этом инструмент должен быть тяжелым, чтобы минимально поддаваться любым внешним факторам. Нивелир устанавливают на расстоянии 20-25 метров от подвешенного отвеса и сверяют его положение с вертикальной нитью сетки. Если наблюдается отклонение хотя бы на 0,5 мм, агрегат требует последующей настройки.

Кроме этого, следует придерживаться некоторых других правил в работе с инструментом. Существуют две основные тактики работы с агрегатом – так называемые способы работы «вперед» и «из середины». В первом случае нивелир устанавливается в некой начальной точке, измеряется его высота над уровнем пола, и уже на основании этих показателей делаются выводы о перепаде высот в пределах площадки. Второй метод встречается несколько чаще, суть его состоит в том, чтобы расположить прибор посредине между двумя точками, каждую из которых следует оценить.

Установка штатива

В большинстве случаев следует пользоваться способом измерения «из середины», потому штатив устанавливают на примерно одинаковом расстоянии от крайних точек линии. Винты на ножках могут быть раздвинуты на любую ширину, за счет чего оператор может выбирать высоту расположения прибора – этот момент важен для удобства персонала, а значит, влияет на качество измерений.

Найдя удобную высоту, винты закручивают, фиксируя треногу в выбранном положении, и только после этого на головку штатива крепят сам нивелир. Положение ножек треноги зависит от особенностей рельефа, а вот головка должна располагаться горизонтально – для этого ее можно регулировать с помощью винтов, сверяясь по уровню прибора.

Монтаж и калибровка нивелира

Процесс монтажа обычно интуитивно понятен – на трегере есть специальный крепежный винт, с помощью которого агрегат надежно фиксируется на подставке. После этого оператор обязан еще раз убедиться, что сам нивелир находится в строго горизонтальном положении во всех плоскостях, добившись выполнения главного геометрического условия. Перед началом работы нужно перепроверить правильность работы всей оптики и повторно убедиться в том, что положение инструмента является идеально выверенным. Начинать нивелирование без такой меры предосторожности категорически запрещено.

Фокусировка оптико-механического узла

Правильная фокусировка – это половина успеха в подобных измерениях. Сначала нужно убедиться, что агрегат пребывает в горизонтальном положении: руководя подъемными винтами, оператор должен отыскать такое положение встроенного уровня, при котором пузырек уровня оказался бы точно посредине, и зафиксировать это положение.

Далее нужно сфокусировать оптику, для этой цели подходит любая вертикальная поверхность поблизости. На нее наводят зрительную трубу и проворачивают окулярное кольцо до тех пор, пока не будет достигнута четкая видимость сетки. После этого нивелир переводится на рейку и при помощи специального винта для фокусировки настраивают еще и видимость шкалы.

Еще одна важная задача – отцентрировать нивелир. Для этого его устанавливают в начальной точке линии, как это было бы при способе работы «вперед». Винты крепления ослабляют до тех пор, пока оператор будет искать положение инструмента, в котором он будет отрегулирован точно по положению вертикально свисающего отвеса. После этого надо аккуратно затянуть винты, постоянно проверяя, не сбивается ли положение инструмента от деятельности оператора.

Измерение и фиксация данных

Установка нивелира для работы «из середины» обычно показывает более точные результаты, поэтому по возможности следует отдать предпочтение именно такому способу. Отыскав среднюю точку между двумя крайними и подготовив инструмент по вышеописанной инструкции, в точке устанавливают мерную рейку, которая должна совпадать с вертикалью на визирной сетке.

Нивелир последовательно устанавливается с обеих сторон от установленной мерной рейки, показания снимаются в обоих направлениях – это позволяет минимизировать вероятность ошибки. Результаты измерения необходимо записать тут же после их снятия, при вышеописанном двустороннем измерении итоговым результатом считается среднее арифметическое.

О том, как правильно пользоваться нивелиром, смотрите в следующем видео.

для чего нужен электронный строительный нивелир? Принцип работы и виды. Что измеряет? Особенности цифрового и геодезического нивелиров, для строительства дома. Как выбрать?

Один из главных принципов строительства заключается в том, что основа сооружения, будь то фундамент или пол, должна быть горизонтально ровной. Если не соблюдать это правило, не может быть и речи об установке той же мебели, а вся конструкция может рухнуть, если при расчетах проектировщики отталкивались от ровной поверхности, которой нет. Чтобы избежать ошибок еще на этапе проектирования и правильно представлять себе рельеф местности, используется специальный геодезический прибор – нивелир.

Устройство

По сути, современный нивелир – это не один прибор, а их группа, в которой каждый механизм позволяет добиться поставленной цели, но делает это разными способами. Соответственно, внутреннее строение агрегата тоже существенно отличается.

Простейший нивелир, который можно считать классическим, представляет собой сочетание нескольких простейших строительных инструментов. В его основе лежат обыкновенный пузырьковый уровень, увеличительная («подзорная») труба и визирная ось. При такой конструкции, безусловно, важную роль играет точность зрения оператора, ведь прибор сам по себе ничего не измеряет, он лишь позволяет «измерить уровнем» особенности ландшафта или строения.

Современные модели нивелиров имеют дополнительные функции, но у оптического варианта их нет, потому он часто используется в комбинации с другими строительными инструментами – сантиметровой рейкой и нитяным дальномером.

Цифровые технологии были придуманы для того, чтобы исключить человеческие ошибки, а цифровые нивелиры, соответственно, практически все делают за своего оператора – тому остается только направить инструмент на измеряемые поверхности. При этом устройство аппарата примерно то же, что и у его оптического «коллеги», только вся информация собирается самим прибором и выводится на экран.

На сегодняшний день наиболее популярной считается третья разновидность нивелиров – лазерные. Агрегат имеет коллиматорный прицел – примерно такой же, как на современном оружии. Нивелирование осуществляется на основе отклонений, наблюдаемых в направлении луча, который для работы в помещениях обычно делается красным, а для уличных изысканий – зеленым.

Любой нивелир устанавливается на штатив, который позволяет добиться определенной устойчивости прибора даже в условиях полного отсутствия строго горизонтальных поверхностей. В большинстве случаев штативы изготавливают из алюминия, который одновременно легок и очень прочен. В качестве альтернативы может быть использована древесина, которая дороже и почти всегда тяжелее, зато не гнется и гарантирует максимальную устойчивость.

Компактные штативы для бытового использования могут производиться из стеклопластика, тогда как роль выбора материала для корпуса самого агрегата уже не столь принципиальна – обычно нужно прочное и надежное вещество, которым оказывается особый пластик или металл. То же самое касается и крепежных элементов.

Сам по себе нивелир нельзя назвать слишком уж тяжелым – в зависимости от модели и использованных для изготовления материалов его вес может колебаться от 400 граммов до 2 килограммов. Для оптического прибора нормой можно считать вес примерно в 1,2-1,7 кг, но важно не забывать, что механизм практически бесполезен без идущей в комплекте треноги, а значит, суммарный вес конструкции легко может достигнуть пяти и более килограммов.

Раз речь зашла о массе устройства, назовем и примерные габариты для оптических изделий: 12-20 см в длину, 11-14 см в ширину и 12-22 см в высоту. Что касается цифровых устройств, то их размеры зависят еще и от диагонали экрана, которая у некоторых образцов достойно конкурирует с диагональю модных смартфонов.

Принцип работы

Оптические нивелиры, которые еще называют оптико-механическими, сегодня все еще встречаются на некоторых площадках, но понемногу выходят из обращения по двум причинам: во-первых, они не защищают от возможной ошибки оператора, во-вторых, требуют сразу двух человек для обслуживания. Оператор может отследить разницу уровней через зрительную трубу – в нее проходит луч света, тогда как сама труба вращается в горизонтальной плоскости. Второй человек нужен для того, чтобы держать мерную рейку, пока первый снимает показания.

Настраивать оптический нивелир приходится самим рабочим и это еще один риск для точности результата.

С лазерным нивелиром работать заметно проще хотя бы потому, что из него выходит видимый человеческим глазом цветной луч, который заменяет собой воображаемую линию в оптическом агрегате. Благодаря такому принципу организации работы любое отклонение луча от прямой линии, если оно вдруг случилось из-за отражающей способности поверхности, будет бросаться в глаза.

Большинство современных лазерных нивелиров умеют даже больше – при необходимости они проецируют на поверхность вертикальные и горизонтальные линии, строят углы и так далее. Некоторые модели допускают еще и удаленное управление – такой агрегат может обслуживаться одним человеком на площадке при условии работы с напарником.

Цифровой нивелир тоже является либо оптико-механическим, либо лазерным, вот только работа с ним существенно компьютеризована. Конструкция предполагает наличие собственного процессора и памяти, в этом случае сам прибор выступает напарником для своего оператора – второй человек для его использования не нужен. Бортовой компьютер агрегата позволяет точнее оценить перепады и правильнее оценить геодезическую картину, кроме того, он наглядно подает всю собранную (и уже просчитанную) информацию на специальный экран.

Помимо прочего, устройство умеет еще и запоминать те данные, которые оно зафиксировало, что для моделирования и проектирования очень удобно. Весь принцип работы такого нивелира построен на современных технологиях: даже деления на рейке нанесены в виде штрих-кода, чтобы компьютер мог их считывать автоматически.

Для чего нужен?

Основной задачей для процесса нивелирования является сравнение видимых поверхностей будущей стройплощадки для определения присутствия наклона или других неровностей. Устройство измеряет разности уровня между двумя поверхностями и позволяет составить адекватное представление о том, как выглядит рельеф – следовательно, полученные данные можно использовать либо для идеального выравнивания площадки, либо для того, чтобы эти самые неровности использовать.

Нивелиры используются в следующих случаях:

  • для правильного составления проектов любого рода, подробных геодезических карт и планов высокой точности;
  • для монтажа любых технических конструкций, будь то опоры линии электропередач или канализация, меняемая в процессе ремонта квартиры;
  • для декоративного или имеющего любую другую цель выравнивания больших площадей, например, для строительства детских или спортивных площадок;
  • для прогнозирования вероятного оседания того или иного строения, а также адекватной оценки масштабов происходящего и принятия мер во избежание обрушения;
  • для монтажа в процессе строительства или ремонта дома конструкций, для которых традиционно необходим ровный горизонт – к таковым относятся полы, потолки и некоторые другие поверхности.

Большинство сложных моделей нивелиров являются редкой и очень дорогой техникой, доверяемой только специалистам самого высокого уровня, а вот более простые модели, служащие для бытового ремонта помещений, можно встретить у любого мужчины «с руками». Такие агрегаты чаще всего называют лазерными уровнями и их применение в быту весьма широко – без них крайне сложно правильно разметить углы или ровно уложить кафель и другие подобные отделочные материалы.

Если относиться к задаче с максимальной ответственностью, то даже для поклейки обоев такой прибор необходим – толстые разновидности полотен клеятся только встык, а потому нуждаются в идеальной вертикали стыков.

Нивелир с компенсатором пригодится также электрику, которому в процессе монтажа элементов электрической сети (выключателей, розеток, предохранителей) желательно выдерживать единый уровень для всех них.

Виды

Выше мы уже поверхностно прошлись по основным разновидностям подобного оборудования, однако такая его классификация оказалась бы слишком уж поверхностной – из-за многочисленных решаемых задач и разнообразия способов их решения подобные агрегаты делятся на куда большее количество типов. Стоит хотя бы немного внимания уделить каждому отдельному типу, отталкиваясь от того, к какому основному классу он принадлежит.

Электронный (цифровой)

Современные модели, как было сказано выше, выделены в отдельный класс скорее по дополнительным признакам в виде способности отображать и анализировать полученную информацию. При этом цифровой нивелир все равно относится к оптико-механическим либо лазерным и различить их весьма просто – у лазерного будет видимый луч, тогда как оптический агрегат будет производить свои вычисления без каких-либо видимых очертаний на стенах.

Практически всегда такой строительный инструмент следует считать профессиональным и даже промышленным – это очень дорогой прибор, который любитель просто не сможет себе позволить.

Особо детальной классификации цифровых нивелиров пока не существует по тем причинам, что они, во-первых, пока представлены небольшим количеством моделей, во-вторых, могут отличаться массой характеристик. Из классификации по собственным способностям стоит упомянуть только критерий точности. Но в большинстве случаев дорогая аппаратура демонстрирует способность нивелировать поверхности очень точно.

В остальном отличия касаются преимущественно сравнения бортовых компьютеров: в частности, оцениваются мощность процессора, способность программного обеспечения проводить различные вычисления, объем памяти для запоминания собранных сведений и результатов вычислений.

Лазерный

Такой тип геодезических приборов в плане классификации уже куда более разнообразен, отличия могут заключаться даже в ключевом аспекте – принципе работы. У позиционных моделей лазерный луч, излучаемый прибором, у своего основания проходит сквозь особую призму, тогда как у ротационного вместо призмы используется специальная линза.

Именно ротационный вариант считается куда более пригодным для выполнения более сложных задач – как минимум он позволяет проводить круговые измерения на 360 градусов, чего не получится сделать с позиционным агрегатом, а еще он обеспечивает повышенную дальность излучения видимого луча и имеет дополнительные полезные функции.

Существует также несколько условное деление на бытовые и профессиональные лазерные нивелиры, которое не имеет четких границ – разница заключается в количестве тех же дополнительных функций и качестве сборки, причем оба сравнения, конечно же, в пользу профессиональных моделей. В первую очередь адекватный нивелир должен быть защищен от проникновения в корпус влаги и пыли, и если для бытовой модели эта характеристика просто желанная и свидетельствует об ответственном отношении производителя к своей работе, то для профессиональных нивелиров это обязательная черта, без которой в такую категорию просто не попасть.

Профи-агрегат не только дает более точные результаты, но и помогает своему оператору в процессе настройки – специальная функция самовыравнивания инструмента гарантирует, что хотя бы сам он установлен ровно, а значит, минимизируется риск ошибки или безответственности оператора. Кроме того, профессиональные модели нередко оснащены приемником луча – с таким дополнительным узлом существенно возрастает как дальность измерений, так и их точность.

Что же касается наиболее функциональных разновидностей профессиональных лазерных нивелиров, то они предполагают еще и проецирование сетки на любую поверхность, возможность визуального построения углов и даже функцию удаленного управления, чтобы для второго рабочего отпадала необходимость выезжать на объект.

Лазерные нивелиры отличаются еще и по цвету испускаемого луча, но это вовсе не дизайнерская прихоть. Общепринято, что модели с зеленым лучом создаются специально для работы в условиях открытого пространства, поскольку волны зеленого цвета весьма устойчивы и способны без искажений проходить расстояние более километра, обеспечивая высокую точность измерений. Зеленый цвет хорошо фиксируется человеческим глазом, но может быть потерян в траве, особенно при ярком солнечном свете.

Нивелиры с красным лучом куда чаще используются в условиях помещения, эффективная дальность действия никогда не превышает показатель в 500 метров, но этот момент нужно уточнять для каждой отдельной модели – простенькие агрегаты и вовсе могут работать всего лишь на 10 метров.

Лазерный агрегат, как и цифровой, требует источника питания – хоть такой прибор и не умеет проводить самостоятельные вычисления, зато он обеспечивает визуализацию луча. Типичным решением для нивелира является наличие аккумулятора, нуждающегося в периодической зарядке. Сам аккумулятор может быть как съемным, так и несъемным – первый вариант хорош тем, что теоретически его можно заменить в случае поломки, второй же, как предполагается, изначально более надежный и долговечный, хотя сильно полагаться на это не стоит. Если же речь идет о небольшом и простом нивелире, способном поместиться в карман, не стоит удивляться, если он работает от обыкновенных батареек.

Изредка попадаются еще и сетевые нивелиры, но они по понятным причинам не очень востребованы и в принципе могут быть использованы разве что в условиях помещения.

Оптический

Оптико-механический нивелир представляет собой настолько простую конструкцию, что масштабно классифицировать его просто не получится – радикальных различий между моделями обычно не наблюдается. Единственное, на что стоит обратить внимание – это степень точности, которая обозначена специальными терминами.

Например, увидев оптический прибор технической степени точности, не спешите очаровываться – техника здесь отнюдь не тонкая, таким названием создатели замаскировали механизм, годящийся для решения лишь самых простых задач. Что касается по-настоящему полезных агрегатов, то с их качеством все понятно сразу же – они называются точными и высокоточными, причем во втором случае это не просто красивая формулировка, а вполне реальная разница в точности.

Производители и обзор моделей

Как и в случае со многими другими приборами, неопытному потребителю зачастую проще выбрать потенциальную покупку по критерию известной и востребованной марки, нежели самым детальным образом вникать в технические характеристики и искать многочисленные отзывы. Если вы хотите приобрести простейший оптический нивелир, то это вам вряд ли понадобится – они отличаются между собой разве что мелочами.

В случае с покупкой дорогой цифровой техники на одну лишь марку не стоит полагаться хотя бы потому, что прибор покупается для сложной постоянной работы и должен выбираться профессионалом. Совсем другое дело, если вы берете лазерный нивелир среднего уровня, который не будет применяться для выполнения предельно сложных вычислений, но все же должен быть качественным и хорошим – в этом случае критерий производителя и конкретной модели вполне может сработать.

Рассмотрим несколько наиболее популярных моделей.

  • KaiTian 5 Lines 6 Points считается одним из лучших нивелиров для нивелирования на 360 градусов. Агрегат работает до 10 часов от батареи, а может быть включен в сеть. Из-за того, что он свободно вращается во все стороны, его можно не переставлять в процессе работы, устройство активно используется даже профессионалами.

Несмотря на некоторую громоздкость, это максимально функциональная модель.

  • «Ермак 659-023» отечественного производства может считаться лидером в условиях работы на улице. При 25-метровом луче такой прибор отличается удобной компактностью и способностью функционировать в любых погодных условиях, кроме того, отечественное происхождение механизма положительно сказалось на его стоимости. Из минусов стоит выделить непродолжительную автономную работу (не более 3 часов) и актуальность только для небольших проектов.
  • Bosch PLL 360 Set – представитель одного из наиболее известных брендов разноплановой (в том числе и строительной) аппаратуры, один из лучших линейных нивелиров. Имя фирмы в данном случае – это не пустой звук, потому что точность измерений в среднем заметно выше, чем у любых других аналогичных агрегатов. Из числа плюсов стоит выделить также способность вращаться на 360 градусов. К сожалению, есть и определенные ограничения: во-первых, это прибор сугубо для небольших помещений, ведь дальность луча тут всего 20 метров, во-вторых, при необходимости замены аккумулятора нужно брать деталь того же производителя – аналоги того же размера не подойдут.
  • Condtrol xliner combo set считается топовым нивелиром для профессионалов, поскольку заодно выполняет еще и функции отвеса и осепостроителя. Отзывы свидетельствуют, что это универсальная машина для измерений любого рода. Производитель позаботился о том, чтобы потребитель ни в чем не нуждался – комплектация здесь тоже на высочайшем уровне. Кроме того, агрегат приспособлен для работы в экстремальных условиях – ему не страшны даже суровые русские зимы.

Придраться у этой модели было бы совершенно не к чему, если бы высочайшее качество не стоило так много, хотя подобная затрата, конечно, окупится в руках специалиста.

  • Kapro 895 All Lines называют в числе лучших лазерных нивелиров среди тех моделей, что оборудованы еще и отвесом. Это прекрасный инструмент для будущего ремонта квартиры – он предлагает много вертикалей, благодаря чему отделка и монтаж розеток будут выглядеть идеально выверенными. Наличие отвеса и возможности вращения на 360 градусов позволяют быстро разметить все помещение без перестановки конструкции. Последнее очень актуально, ведь агрегат большой и тяжелый. Будущему владельцу он, кстати, влетит в копеечку.

Как выбрать?

Нивелир – инструмент крайне важный, от его показаний сильно зависит способность здания (или даже ремонта внутри него) продержаться как можно дольше, а уж неправильные измерения даже могут привести к катастрофе.

Следовательно, нивелир нужно подбирать с умом – чтобы вложиться в бюджет, добиться нормального качества и при этом не переплатить за ненужное.

Одна из важных ошибок большинства неопытных потребителей – стремление приобрести максимально качественный и мощный прибор. В бытовых условиях агрегат обычно нужен только для ремонта внутри помещений, а значит, вам уже не следует ориентироваться на большую длину луча, и подойдет даже недорогая модель. Кроме того, в помещениях, которые в условиях среднестатистической отечественной квартиры сильно большими не бывают, угловые погрешности обычно не зашкаливают, так что гнаться за выдающейся точностью тоже не нужно – пусть этим занимаются строители масштабных объектов.

По сути, при выборе оптического нивелира бытового уровня вы должны всего лишь осмотреть его на предмет наличия повреждений корпуса, а также сверить правильность работы встроенного уровня по любому другому уровню – вот и весь выбор.

Другое дело, если вы активно занимаетесь строительством, в том числе и на открытой местности, и понимаете, что покупка хотя бы полупрофессионального прибора обязательна. Тут разбег по качеству и характеристикам уже куда серьезнее, потому важно приобрести хороший нивелир, который не подведет и будет обладать всем необходимым функционалом.

Обратите внимание на следующие критерии при выборе дорогого оборудования.

  • Наличие дополнительных лучей. Самый простой прибор обеспечивает их всего два – по одному на вертикаль и горизонталь. Дополнительные лучи исходят из источников по бокам от основного корпуса, благодаря им можно построить простую сетку, которая составит понятие о рельефе поверхности быстро и эффективно.
  • Дальность свечения. Неопытные потребители, возможно, слышали о том, что лазерный луч на самом деле бьет несколько дальше, нежели это написано в спецификациях для каждой конкретной модели. Это действительно так, но у светового излучения есть свойство постепенно расширяться в стороны, потому даже узкая лазерная точка на большом расстоянии начинает расплываться.

Превысив расстояние, указанное в инструкции, вы, возможно, и увидите нужную вам сетку, но производитель уже не отвечает за ее правильную прорисовку.

  • Система самовыравнивания. Точные измерения возможны лишь в том случае, если нивелир установлен идеально ровно. Добиться этого можно и вручную, но именно возня с предварительной настройкой делает работу оператора сложной, кропотливой и медленной.

Если агрегат умеет выравниваться самостоятельно, это сэкономит ваше время и нервы, а также повысит точность нивелирования.

  • Угол развертки лучей. По утверждению большинства профессионалов, показатель в 110-130 градусов можно считать идеальным.
  • Источник питания. Практика показывает, что для источника питания в нивелире важна даже не столько способность долго работать, сколько предельная простота, позволяющая в любой момент заменить эту деталь – такая особенность делает прибор едва ли не вечным. Если для большинства других инструментов батарейки в качестве основного источника питания не очень желательны, то для нивелира, потребляющего мало энергии, они подходят – лишь бы они относились к повсеместно доступному стандарту.
  • Необходимые аксессуары. Сам по себе нивелир бесполезен – как минимум ему нужен еще и штатив, а также некоторые другие приспособления. Хорошо, если производитель позаботился о том, чтобы собрать для вас полный комплект – так вы и денег сэкономите на оптовой покупке, и получите стопроцентную уверенность в полной совместимости всех элементов. Помимо штатива, полезным дополнением к набору могут стать защитные лазерные очки – они и зрение оберегают, и позволяют лучше видеть луч в условиях плохой погоды. Не обойтись также без различных фиксаторов в виде прищепок или магнитных креплений.

Необязательно выбирать агрегат с наиболее щедрой комплектацией – некоторые комплектующие могут никогда в жизни вам не понадобиться, но по отдельности покупка такого же набора точно обойдется дороже.

  • Особенности корпуса. Если вы берете дорогую и очень тонкую технику, важно выбрать такую модель, которая максимально защищена от любых неприятностей. Маркировка IP54 считается лучшей в своем роде – нивелир такого класса не боится ни пыли, ни влаги, он может работать на пыльной строительной площадке даже в дождь. Заботливые производители выполняют дорогие модели в противоударном корпусе, да еще и с демпферными накладками – в случае падения агрегата такие его характеристики сильно повышают шанс прибора на выживание. Идеальным будет исполнение с внутренними амортизаторами – с ними ценная электроника точно останется в порядке.

Правила эксплуатации

Нивелир необходим для правильного нивелирования площадки, но от него не будет никакого толку, если не использовать его правильно. Одно из обязательных условий, которые необходимо соблюдать, – это так называемое главное геометрическое условие нивелира. Описать его можно несколькими простыми тезисами.

  • Горизонтальное положение должно быть строго выверено по пузырьковому уровню. Установив прибор на треногу, его направляют в одну сторону и с помощью винтов выравнивают так, чтобы пузырек воздуха находился точно в нуль-пункте. После этого зрительную трубу вместе с уровнем разворачивают на 180 градусов, и пузырек должен оставаться там же, где он и был – если так и есть, пункт первый выполнен. В противном случае оператор, пользуясь винтами и другими регулировочными креплениями, должен добиваться того, чтобы пузырек оказался в указанном месте и не смещался.
  • Вертикальное положение необходимо выверить по отвесу. Для чистоты эксперимента тот подвешивают в месте, надежно защищенном от сквозняков и ветра, при этом инструмент должен быть тяжелым, чтобы минимально поддаваться любым внешним факторам. Нивелир устанавливают на расстоянии 20-25 метров от подвешенного отвеса и сверяют его положение с вертикальной нитью сетки. Если наблюдается отклонение хотя бы на 0,5 мм, агрегат требует последующей настройки.

Кроме этого, следует придерживаться некоторых других правил в работе с инструментом. Существуют две основные тактики работы с агрегатом – так называемые способы работы «вперед» и «из середины». В первом случае нивелир устанавливается в некой начальной точке, измеряется его высота над уровнем пола, и уже на основании этих показателей делаются выводы о перепаде высот в пределах площадки. Второй метод встречается несколько чаще, суть его состоит в том, чтобы расположить прибор посредине между двумя точками, каждую из которых следует оценить.

Установка штатива

В большинстве случаев следует пользоваться способом измерения «из середины», потому штатив устанавливают на примерно одинаковом расстоянии от крайних точек линии. Винты на ножках могут быть раздвинуты на любую ширину, за счет чего оператор может выбирать высоту расположения прибора – этот момент важен для удобства персонала, а значит, влияет на качество измерений.

Найдя удобную высоту, винты закручивают, фиксируя треногу в выбранном положении, и только после этого на головку штатива крепят сам нивелир. Положение ножек треноги зависит от особенностей рельефа, а вот головка должна располагаться горизонтально – для этого ее можно регулировать с помощью винтов, сверяясь по уровню прибора.

Монтаж и калибровка нивелира

Процесс монтажа обычно интуитивно понятен – на трегере есть специальный крепежный винт, с помощью которого агрегат надежно фиксируется на подставке. После этого оператор обязан еще раз убедиться, что сам нивелир находится в строго горизонтальном положении во всех плоскостях, добившись выполнения главного геометрического условия. Перед началом работы нужно перепроверить правильность работы всей оптики и повторно убедиться в том, что положение инструмента является идеально выверенным. Начинать нивелирование без такой меры предосторожности категорически запрещено.

Фокусировка оптико-механического узла

Правильная фокусировка – это половина успеха в подобных измерениях. Сначала нужно убедиться, что агрегат пребывает в горизонтальном положении: руководя подъемными винтами, оператор должен отыскать такое положение встроенного уровня, при котором пузырек уровня оказался бы точно посредине, и зафиксировать это положение.

Далее нужно сфокусировать оптику, для этой цели подходит любая вертикальная поверхность поблизости. На нее наводят зрительную трубу и проворачивают окулярное кольцо до тех пор, пока не будет достигнута четкая видимость сетки. После этого нивелир переводится на рейку и при помощи специального винта для фокусировки настраивают еще и видимость шкалы.

Еще одна важная задача – отцентрировать нивелир. Для этого его устанавливают в начальной точке линии, как это было бы при способе работы «вперед». Винты крепления ослабляют до тех пор, пока оператор будет искать положение инструмента, в котором он будет отрегулирован точно по положению вертикально свисающего отвеса. После этого надо аккуратно затянуть винты, постоянно проверяя, не сбивается ли положение инструмента от деятельности оператора.

Измерение и фиксация данных

Установка нивелира для работы «из середины» обычно показывает более точные результаты, поэтому по возможности следует отдать предпочтение именно такому способу. Отыскав среднюю точку между двумя крайними и подготовив инструмент по вышеописанной инструкции, в точке устанавливают мерную рейку, которая должна совпадать с вертикалью на визирной сетке.

Нивелир последовательно устанавливается с обеих сторон от установленной мерной рейки, показания снимаются в обоих направлениях – это позволяет минимизировать вероятность ошибки. Результаты измерения необходимо записать тут же после их снятия, при вышеописанном двустороннем измерении итоговым результатом считается среднее арифметическое.

О том, как правильно пользоваться нивелиром, смотрите в следующем видео.

для чего нужен электронный строительный нивелир? Принцип работы и виды. Что измеряет? Особенности цифрового и геодезического нивелиров, для строительства дома. Как выбрать?

Один из главных принципов строительства заключается в том, что основа сооружения, будь то фундамент или пол, должна быть горизонтально ровной. Если не соблюдать это правило, не может быть и речи об установке той же мебели, а вся конструкция может рухнуть, если при расчетах проектировщики отталкивались от ровной поверхности, которой нет. Чтобы избежать ошибок еще на этапе проектирования и правильно представлять себе рельеф местности, используется специальный геодезический прибор – нивелир.

Устройство

По сути, современный нивелир – это не один прибор, а их группа, в которой каждый механизм позволяет добиться поставленной цели, но делает это разными способами. Соответственно, внутреннее строение агрегата тоже существенно отличается.

Простейший нивелир, который можно считать классическим, представляет собой сочетание нескольких простейших строительных инструментов. В его основе лежат обыкновенный пузырьковый уровень, увеличительная («подзорная») труба и визирная ось. При такой конструкции, безусловно, важную роль играет точность зрения оператора, ведь прибор сам по себе ничего не измеряет, он лишь позволяет «измерить уровнем» особенности ландшафта или строения.

Современные модели нивелиров имеют дополнительные функции, но у оптического варианта их нет, потому он часто используется в комбинации с другими строительными инструментами – сантиметровой рейкой и нитяным дальномером.

Цифровые технологии были придуманы для того, чтобы исключить человеческие ошибки, а цифровые нивелиры, соответственно, практически все делают за своего оператора – тому остается только направить инструмент на измеряемые поверхности. При этом устройство аппарата примерно то же, что и у его оптического «коллеги», только вся информация собирается самим прибором и выводится на экран.

На сегодняшний день наиболее популярной считается третья разновидность нивелиров – лазерные. Агрегат имеет коллиматорный прицел – примерно такой же, как на современном оружии. Нивелирование осуществляется на основе отклонений, наблюдаемых в направлении луча, который для работы в помещениях обычно делается красным, а для уличных изысканий – зеленым.

Любой нивелир устанавливается на штатив, который позволяет добиться определенной устойчивости прибора даже в условиях полного отсутствия строго горизонтальных поверхностей. В большинстве случаев штативы изготавливают из алюминия, который одновременно легок и очень прочен. В качестве альтернативы может быть использована древесина, которая дороже и почти всегда тяжелее, зато не гнется и гарантирует максимальную устойчивость.

Компактные штативы для бытового использования могут производиться из стеклопластика, тогда как роль выбора материала для корпуса самого агрегата уже не столь принципиальна – обычно нужно прочное и надежное вещество, которым оказывается особый пластик или металл. То же самое касается и крепежных элементов.

Сам по себе нивелир нельзя назвать слишком уж тяжелым – в зависимости от модели и использованных для изготовления материалов его вес может колебаться от 400 граммов до 2 килограммов. Для оптического прибора нормой можно считать вес примерно в 1,2-1,7 кг, но важно не забывать, что механизм практически бесполезен без идущей в комплекте треноги, а значит, суммарный вес конструкции легко может достигнуть пяти и более килограммов.

Раз речь зашла о массе устройства, назовем и примерные габариты для оптических изделий: 12-20 см в длину, 11-14 см в ширину и 12-22 см в высоту. Что касается цифровых устройств, то их размеры зависят еще и от диагонали экрана, которая у некоторых образцов достойно конкурирует с диагональю модных смартфонов.

Принцип работы

Оптические нивелиры, которые еще называют оптико-механическими, сегодня все еще встречаются на некоторых площадках, но понемногу выходят из обращения по двум причинам: во-первых, они не защищают от возможной ошибки оператора, во-вторых, требуют сразу двух человек для обслуживания. Оператор может отследить разницу уровней через зрительную трубу – в нее проходит луч света, тогда как сама труба вращается в горизонтальной плоскости. Второй человек нужен для того, чтобы держать мерную рейку, пока первый снимает показания.

Настраивать оптический нивелир приходится самим рабочим и это еще один риск для точности результата.

С лазерным нивелиром работать заметно проще хотя бы потому, что из него выходит видимый человеческим глазом цветной луч, который заменяет собой воображаемую линию в оптическом агрегате. Благодаря такому принципу организации работы любое отклонение луча от прямой линии, если оно вдруг случилось из-за отражающей способности поверхности, будет бросаться в глаза.

Большинство современных лазерных нивелиров умеют даже больше – при необходимости они проецируют на поверхность вертикальные и горизонтальные линии, строят углы и так далее. Некоторые модели допускают еще и удаленное управление – такой агрегат может обслуживаться одним человеком на площадке при условии работы с напарником.

Цифровой нивелир тоже является либо оптико-механическим, либо лазерным, вот только работа с ним существенно компьютеризована. Конструкция предполагает наличие собственного процессора и памяти, в этом случае сам прибор выступает напарником для своего оператора – второй человек для его использования не нужен. Бортовой компьютер агрегата позволяет точнее оценить перепады и правильнее оценить геодезическую картину, кроме того, он наглядно подает всю собранную (и уже просчитанную) информацию на специальный экран.

Помимо прочего, устройство умеет еще и запоминать те данные, которые оно зафиксировало, что для моделирования и проектирования очень удобно. Весь принцип работы такого нивелира построен на современных технологиях: даже деления на рейке нанесены в виде штрих-кода, чтобы компьютер мог их считывать автоматически.

Для чего нужен?

Основной задачей для процесса нивелирования является сравнение видимых поверхностей будущей стройплощадки для определения присутствия наклона или других неровностей. Устройство измеряет разности уровня между двумя поверхностями и позволяет составить адекватное представление о том, как выглядит рельеф – следовательно, полученные данные можно использовать либо для идеального выравнивания площадки, либо для того, чтобы эти самые неровности использовать.

Нивелиры используются в следующих случаях:

  • для правильного составления проектов любого рода, подробных геодезических карт и планов высокой точности;
  • для монтажа любых технических конструкций, будь то опоры линии электропередач или канализация, меняемая в процессе ремонта квартиры;
  • для декоративного или имеющего любую другую цель выравнивания больших площадей, например, для строительства детских или спортивных площадок;
  • для прогнозирования вероятного оседания того или иного строения, а также адекватной оценки масштабов происходящего и принятия мер во избежание обрушения;
  • для монтажа в процессе строительства или ремонта дома конструкций, для которых традиционно необходим ровный горизонт – к таковым относятся полы, потолки и некоторые другие поверхности.

Большинство сложных моделей нивелиров являются редкой и очень дорогой техникой, доверяемой только специалистам самого высокого уровня, а вот более простые модели, служащие для бытового ремонта помещений, можно встретить у любого мужчины «с руками». Такие агрегаты чаще всего называют лазерными уровнями и их применение в быту весьма широко – без них крайне сложно правильно разметить углы или ровно уложить кафель и другие подобные отделочные материалы.

Если относиться к задаче с максимальной ответственностью, то даже для поклейки обоев такой прибор необходим – толстые разновидности полотен клеятся только встык, а потому нуждаются в идеальной вертикали стыков.

Нивелир с компенсатором пригодится также электрику, которому в процессе монтажа элементов электрической сети (выключателей, розеток, предохранителей) желательно выдерживать единый уровень для всех них.

Виды

Выше мы уже поверхностно прошлись по основным разновидностям подобного оборудования, однако такая его классификация оказалась бы слишком уж поверхностной – из-за многочисленных решаемых задач и разнообразия способов их решения подобные агрегаты делятся на куда большее количество типов. Стоит хотя бы немного внимания уделить каждому отдельному типу, отталкиваясь от того, к какому основному классу он принадлежит.

Электронный (цифровой)

Современные модели, как было сказано выше, выделены в отдельный класс скорее по дополнительным признакам в виде способности отображать и анализировать полученную информацию. При этом цифровой нивелир все равно относится к оптико-механическим либо лазерным и различить их весьма просто – у лазерного будет видимый луч, тогда как оптический агрегат будет производить свои вычисления без каких-либо видимых очертаний на стенах.

Практически всегда такой строительный инструмент следует считать профессиональным и даже промышленным – это очень дорогой прибор, который любитель просто не сможет себе позволить.

Особо детальной классификации цифровых нивелиров пока не существует по тем причинам, что они, во-первых, пока представлены небольшим количеством моделей, во-вторых, могут отличаться массой характеристик. Из классификации по собственным способностям стоит упомянуть только критерий точности. Но в большинстве случаев дорогая аппаратура демонстрирует способность нивелировать поверхности очень точно.

В остальном отличия касаются преимущественно сравнения бортовых компьютеров: в частности, оцениваются мощность процессора, способность программного обеспечения проводить различные вычисления, объем памяти для запоминания собранных сведений и результатов вычислений.

Лазерный

Такой тип геодезических приборов в плане классификации уже куда более разнообразен, отличия могут заключаться даже в ключевом аспекте – принципе работы. У позиционных моделей лазерный луч, излучаемый прибором, у своего основания проходит сквозь особую призму, тогда как у ротационного вместо призмы используется специальная линза.

Именно ротационный вариант считается куда более пригодным для выполнения более сложных задач – как минимум он позволяет проводить круговые измерения на 360 градусов, чего не получится сделать с позиционным агрегатом, а еще он обеспечивает повышенную дальность излучения видимого луча и имеет дополнительные полезные функции.

Существует также несколько условное деление на бытовые и профессиональные лазерные нивелиры, которое не имеет четких границ – разница заключается в количестве тех же дополнительных функций и качестве сборки, причем оба сравнения, конечно же, в пользу профессиональных моделей. В первую очередь адекватный нивелир должен быть защищен от проникновения в корпус влаги и пыли, и если для бытовой модели эта характеристика просто желанная и свидетельствует об ответственном отношении производителя к своей работе, то для профессиональных нивелиров это обязательная черта, без которой в такую категорию просто не попасть.

Профи-агрегат не только дает более точные результаты, но и помогает своему оператору в процессе настройки – специальная функция самовыравнивания инструмента гарантирует, что хотя бы сам он установлен ровно, а значит, минимизируется риск ошибки или безответственности оператора. Кроме того, профессиональные модели нередко оснащены приемником луча – с таким дополнительным узлом существенно возрастает как дальность измерений, так и их точность.

Что же касается наиболее функциональных разновидностей профессиональных лазерных нивелиров, то они предполагают еще и проецирование сетки на любую поверхность, возможность визуального построения углов и даже функцию удаленного управления, чтобы для второго рабочего отпадала необходимость выезжать на объект.

Лазерные нивелиры отличаются еще и по цвету испускаемого луча, но это вовсе не дизайнерская прихоть. Общепринято, что модели с зеленым лучом создаются специально для работы в условиях открытого пространства, поскольку волны зеленого цвета весьма устойчивы и способны без искажений проходить расстояние более километра, обеспечивая высокую точность измерений. Зеленый цвет хорошо фиксируется человеческим глазом, но может быть потерян в траве, особенно при ярком солнечном свете.

Нивелиры с красным лучом куда чаще используются в условиях помещения, эффективная дальность действия никогда не превышает показатель в 500 метров, но этот момент нужно уточнять для каждой отдельной модели – простенькие агрегаты и вовсе могут работать всего лишь на 10 метров.

Лазерный агрегат, как и цифровой, требует источника питания – хоть такой прибор и не умеет проводить самостоятельные вычисления, зато он обеспечивает визуализацию луча. Типичным решением для нивелира является наличие аккумулятора, нуждающегося в периодической зарядке. Сам аккумулятор может быть как съемным, так и несъемным – первый вариант хорош тем, что теоретически его можно заменить в случае поломки, второй же, как предполагается, изначально более надежный и долговечный, хотя сильно полагаться на это не стоит. Если же речь идет о небольшом и простом нивелире, способном поместиться в карман, не стоит удивляться, если он работает от обыкновенных батареек.

Изредка попадаются еще и сетевые нивелиры, но они по понятным причинам не очень востребованы и в принципе могут быть использованы разве что в условиях помещения.

Оптический

Оптико-механический нивелир представляет собой настолько простую конструкцию, что масштабно классифицировать его просто не получится – радикальных различий между моделями обычно не наблюдается. Единственное, на что стоит обратить внимание – это степень точности, которая обозначена специальными терминами.

Например, увидев оптический прибор технической степени точности, не спешите очаровываться – техника здесь отнюдь не тонкая, таким названием создатели замаскировали механизм, годящийся для решения лишь самых простых задач. Что касается по-настоящему полезных агрегатов, то с их качеством все понятно сразу же – они называются точными и высокоточными, причем во втором случае это не просто красивая формулировка, а вполне реальная разница в точности.

Производители и обзор моделей

Как и в случае со многими другими приборами, неопытному потребителю зачастую проще выбрать потенциальную покупку по критерию известной и востребованной марки, нежели самым детальным образом вникать в технические характеристики и искать многочисленные отзывы. Если вы хотите приобрести простейший оптический нивелир, то это вам вряд ли понадобится – они отличаются между собой разве что мелочами.

В случае с покупкой дорогой цифровой техники на одну лишь марку не стоит полагаться хотя бы потому, что прибор покупается для сложной постоянной работы и должен выбираться профессионалом. Совсем другое дело, если вы берете лазерный нивелир среднего уровня, который не будет применяться для выполнения предельно сложных вычислений, но все же должен быть качественным и хорошим – в этом случае критерий производителя и конкретной модели вполне может сработать.

Рассмотрим несколько наиболее популярных моделей.

  • KaiTian 5 Lines 6 Points считается одним из лучших нивелиров для нивелирования на 360 градусов. Агрегат работает до 10 часов от батареи, а может быть включен в сеть. Из-за того, что он свободно вращается во все стороны, его можно не переставлять в процессе работы, устройство активно используется даже профессионалами.

Несмотря на некоторую громоздкость, это максимально функциональная модель.

  • «Ермак 659-023» отечественного производства может считаться лидером в условиях работы на улице. При 25-метровом луче такой прибор отличается удобной компактностью и способностью функционировать в любых погодных условиях, кроме того, отечественное происхождение механизма положительно сказалось на его стоимости. Из минусов стоит выделить непродолжительную автономную работу (не более 3 часов) и актуальность только для небольших проектов.
  • Bosch PLL 360 Set – представитель одного из наиболее известных брендов разноплановой (в том числе и строительной) аппаратуры, один из лучших линейных нивелиров. Имя фирмы в данном случае – это не пустой звук, потому что точность измерений в среднем заметно выше, чем у любых других аналогичных агрегатов. Из числа плюсов стоит выделить также способность вращаться на 360 градусов. К сожалению, есть и определенные ограничения: во-первых, это прибор сугубо для небольших помещений, ведь дальность луча тут всего 20 метров, во-вторых, при необходимости замены аккумулятора нужно брать деталь того же производителя – аналоги того же размера не подойдут.
  • Condtrol xliner combo set считается топовым нивелиром для профессионалов, поскольку заодно выполняет еще и функции отвеса и осепостроителя. Отзывы свидетельствуют, что это универсальная машина для измерений любого рода. Производитель позаботился о том, чтобы потребитель ни в чем не нуждался – комплектация здесь тоже на высочайшем уровне. Кроме того, агрегат приспособлен для работы в экстремальных условиях – ему не страшны даже суровые русские зимы.

Придраться у этой модели было бы совершенно не к чему, если бы высочайшее качество не стоило так много, хотя подобная затрата, конечно, окупится в руках специалиста.

  • Kapro 895 All Lines называют в числе лучших лазерных нивелиров среди тех моделей, что оборудованы еще и отвесом. Это прекрасный инструмент для будущего ремонта квартиры – он предлагает много вертикалей, благодаря чему отделка и монтаж розеток будут выглядеть идеально выверенными. Наличие отвеса и возможности вращения на 360 градусов позволяют быстро разметить все помещение без перестановки конструкции. Последнее очень актуально, ведь агрегат большой и тяжелый. Будущему владельцу он, кстати, влетит в копеечку.

Как выбрать?

Нивелир – инструмент крайне важный, от его показаний сильно зависит способность здания (или даже ремонта внутри него) продержаться как можно дольше, а уж неправильные измерения даже могут привести к катастрофе.

Следовательно, нивелир нужно подбирать с умом – чтобы вложиться в бюджет, добиться нормального качества и при этом не переплатить за ненужное.

Одна из важных ошибок большинства неопытных потребителей – стремление приобрести максимально качественный и мощный прибор. В бытовых условиях агрегат обычно нужен только для ремонта внутри помещений, а значит, вам уже не следует ориентироваться на большую длину луча, и подойдет даже недорогая модель. Кроме того, в помещениях, которые в условиях среднестатистической отечественной квартиры сильно большими не бывают, угловые погрешности обычно не зашкаливают, так что гнаться за выдающейся точностью тоже не нужно – пусть этим занимаются строители масштабных объектов.

По сути, при выборе оптического нивелира бытового уровня вы должны всего лишь осмотреть его на предмет наличия повреждений корпуса, а также сверить правильность работы встроенного уровня по любому другому уровню – вот и весь выбор.

Другое дело, если вы активно занимаетесь строительством, в том числе и на открытой местности, и понимаете, что покупка хотя бы полупрофессионального прибора обязательна. Тут разбег по качеству и характеристикам уже куда серьезнее, потому важно приобрести хороший нивелир, который не подведет и будет обладать всем необходимым функционалом.

Обратите внимание на следующие критерии при выборе дорогого оборудования.

  • Наличие дополнительных лучей. Самый простой прибор обеспечивает их всего два – по одному на вертикаль и горизонталь. Дополнительные лучи исходят из источников по бокам от основного корпуса, благодаря им можно построить простую сетку, которая составит понятие о рельефе поверхности быстро и эффективно.
  • Дальность свечения. Неопытные потребители, возможно, слышали о том, что лазерный луч на самом деле бьет несколько дальше, нежели это написано в спецификациях для каждой конкретной модели. Это действительно так, но у светового излучения есть свойство постепенно расширяться в стороны, потому даже узкая лазерная точка на большом расстоянии начинает расплываться.

Превысив расстояние, указанное в инструкции, вы, возможно, и увидите нужную вам сетку, но производитель уже не отвечает за ее правильную прорисовку.

  • Система самовыравнивания. Точные измерения возможны лишь в том случае, если нивелир установлен идеально ровно. Добиться этого можно и вручную, но именно возня с предварительной настройкой делает работу оператора сложной, кропотливой и медленной.

Если агрегат умеет выравниваться самостоятельно, это сэкономит ваше время и нервы, а также повысит точность нивелирования.

  • Угол развертки лучей. По утверждению большинства профессионалов, показатель в 110-130 градусов можно считать идеальным.
  • Источник питания. Практика показывает, что для источника питания в нивелире важна даже не столько способность долго работать, сколько предельная простота, позволяющая в любой момент заменить эту деталь – такая особенность делает прибор едва ли не вечным. Если для большинства других инструментов батарейки в качестве основного источника питания не очень желательны, то для нивелира, потребляющего мало энергии, они подходят – лишь бы они относились к повсеместно доступному стандарту.
  • Необходимые аксессуары. Сам по себе нивелир бесполезен – как минимум ему нужен еще и штатив, а также некоторые другие приспособления. Хорошо, если производитель позаботился о том, чтобы собрать для вас полный комплект – так вы и денег сэкономите на оптовой покупке, и получите стопроцентную уверенность в полной совместимости всех элементов. Помимо штатива, полезным дополнением к набору могут стать защитные лазерные очки – они и зрение оберегают, и позволяют лучше видеть луч в условиях плохой погоды. Не обойтись также без различных фиксаторов в виде прищепок или магнитных креплений.

Необязательно выбирать агрегат с наиболее щедрой комплектацией – некоторые комплектующие могут никогда в жизни вам не понадобиться, но по отдельности покупка такого же набора точно обойдется дороже.

  • Особенности корпуса. Если вы берете дорогую и очень тонкую технику, важно выбрать такую модель, которая максимально защищена от любых неприятностей. Маркировка IP54 считается лучшей в своем роде – нивелир такого класса не боится ни пыли, ни влаги, он может работать на пыльной строительной площадке даже в дождь. Заботливые производители выполняют дорогие модели в противоударном корпусе, да еще и с демпферными накладками – в случае падения агрегата такие его характеристики сильно повышают шанс прибора на выживание. Идеальным будет исполнение с внутренними амортизаторами – с ними ценная электроника точно останется в порядке.

Правила эксплуатации

Нивелир необходим для правильного нивелирования площадки, но от него не будет никакого толку, если не использовать его правильно. Одно из обязательных условий, которые необходимо соблюдать, – это так называемое главное геометрическое условие нивелира. Описать его можно несколькими простыми тезисами.

  • Горизонтальное положение должно быть строго выверено по пузырьковому уровню. Установив прибор на треногу, его направляют в одну сторону и с помощью винтов выравнивают так, чтобы пузырек воздуха находился точно в нуль-пункте. После этого зрительную трубу вместе с уровнем разворачивают на 180 градусов, и пузырек должен оставаться там же, где он и был – если так и есть, пункт первый выполнен. В противном случае оператор, пользуясь винтами и другими регулировочными креплениями, должен добиваться того, чтобы пузырек оказался в указанном месте и не смещался.
  • Вертикальное положение необходимо выверить по отвесу. Для чистоты эксперимента тот подвешивают в месте, надежно защищенном от сквозняков и ветра, при этом инструмент должен быть тяжелым, чтобы минимально поддаваться любым внешним факторам. Нивелир устанавливают на расстоянии 20-25 метров от подвешенного отвеса и сверяют его положение с вертикальной нитью сетки. Если наблюдается отклонение хотя бы на 0,5 мм, агрегат требует последующей настройки.

Кроме этого, следует придерживаться некоторых других правил в работе с инструментом. Существуют две основные тактики работы с агрегатом – так называемые способы работы «вперед» и «из середины». В первом случае нивелир устанавливается в некой начальной точке, измеряется его высота над уровнем пола, и уже на основании этих показателей делаются выводы о перепаде высот в пределах площадки. Второй метод встречается несколько чаще, суть его состоит в том, чтобы расположить прибор посредине между двумя точками, каждую из которых следует оценить.

Установка штатива

В большинстве случаев следует пользоваться способом измерения «из середины», потому штатив устанавливают на примерно одинаковом расстоянии от крайних точек линии. Винты на ножках могут быть раздвинуты на любую ширину, за счет чего оператор может выбирать высоту расположения прибора – этот момент важен для удобства персонала, а значит, влияет на качество измерений.

Найдя удобную высоту, винты закручивают, фиксируя треногу в выбранном положении, и только после этого на головку штатива крепят сам нивелир. Положение ножек треноги зависит от особенностей рельефа, а вот головка должна располагаться горизонтально – для этого ее можно регулировать с помощью винтов, сверяясь по уровню прибора.

Монтаж и калибровка нивелира

Процесс монтажа обычно интуитивно понятен – на трегере есть специальный крепежный винт, с помощью которого агрегат надежно фиксируется на подставке. После этого оператор обязан еще раз убедиться, что сам нивелир находится в строго горизонтальном положении во всех плоскостях, добившись выполнения главного геометрического условия. Перед началом работы нужно перепроверить правильность работы всей оптики и повторно убедиться в том, что положение инструмента является идеально выверенным. Начинать нивелирование без такой меры предосторожности категорически запрещено.

Фокусировка оптико-механического узла

Правильная фокусировка – это половина успеха в подобных измерениях. Сначала нужно убедиться, что агрегат пребывает в горизонтальном положении: руководя подъемными винтами, оператор должен отыскать такое положение встроенного уровня, при котором пузырек уровня оказался бы точно посредине, и зафиксировать это положение.

Далее нужно сфокусировать оптику, для этой цели подходит любая вертикальная поверхность поблизости. На нее наводят зрительную трубу и проворачивают окулярное кольцо до тех пор, пока не будет достигнута четкая видимость сетки. После этого нивелир переводится на рейку и при помощи специального винта для фокусировки настраивают еще и видимость шкалы.

Еще одна важная задача – отцентрировать нивелир. Для этого его устанавливают в начальной точке линии, как это было бы при способе работы «вперед». Винты крепления ослабляют до тех пор, пока оператор будет искать положение инструмента, в котором он будет отрегулирован точно по положению вертикально свисающего отвеса. После этого надо аккуратно затянуть винты, постоянно проверяя, не сбивается ли положение инструмента от деятельности оператора.

Измерение и фиксация данных

Установка нивелира для работы «из середины» обычно показывает более точные результаты, поэтому по возможности следует отдать предпочтение именно такому способу. Отыскав среднюю точку между двумя крайними и подготовив инструмент по вышеописанной инструкции, в точке устанавливают мерную рейку, которая должна совпадать с вертикалью на визирной сетке.

Нивелир последовательно устанавливается с обеих сторон от установленной мерной рейки, показания снимаются в обоих направлениях – это позволяет минимизировать вероятность ошибки. Результаты измерения необходимо записать тут же после их снятия, при вышеописанном двустороннем измерении итоговым результатом считается среднее арифметическое.

О том, как правильно пользоваться нивелиром, смотрите в следующем видео.

для чего нужен электронный строительный нивелир? Принцип работы и виды. Что измеряет? Особенности цифрового и геодезического нивелиров, для строительства дома. Как выбрать?

Один из главных принципов строительства заключается в том, что основа сооружения, будь то фундамент или пол, должна быть горизонтально ровной. Если не соблюдать это правило, не может быть и речи об установке той же мебели, а вся конструкция может рухнуть, если при расчетах проектировщики отталкивались от ровной поверхности, которой нет. Чтобы избежать ошибок еще на этапе проектирования и правильно представлять себе рельеф местности, используется специальный геодезический прибор – нивелир.

Устройство

По сути, современный нивелир – это не один прибор, а их группа, в которой каждый механизм позволяет добиться поставленной цели, но делает это разными способами. Соответственно, внутреннее строение агрегата тоже существенно отличается.

Простейший нивелир, который можно считать классическим, представляет собой сочетание нескольких простейших строительных инструментов. В его основе лежат обыкновенный пузырьковый уровень, увеличительная («подзорная») труба и визирная ось. При такой конструкции, безусловно, важную роль играет точность зрения оператора, ведь прибор сам по себе ничего не измеряет, он лишь позволяет «измерить уровнем» особенности ландшафта или строения.

Современные модели нивелиров имеют дополнительные функции, но у оптического варианта их нет, потому он часто используется в комбинации с другими строительными инструментами – сантиметровой рейкой и нитяным дальномером.

Цифровые технологии были придуманы для того, чтобы исключить человеческие ошибки, а цифровые нивелиры, соответственно, практически все делают за своего оператора – тому остается только направить инструмент на измеряемые поверхности. При этом устройство аппарата примерно то же, что и у его оптического «коллеги», только вся информация собирается самим прибором и выводится на экран.

На сегодняшний день наиболее популярной считается третья разновидность нивелиров – лазерные. Агрегат имеет коллиматорный прицел – примерно такой же, как на современном оружии. Нивелирование осуществляется на основе отклонений, наблюдаемых в направлении луча, который для работы в помещениях обычно делается красным, а для уличных изысканий – зеленым.

Любой нивелир устанавливается на штатив, который позволяет добиться определенной устойчивости прибора даже в условиях полного отсутствия строго горизонтальных поверхностей. В большинстве случаев штативы изготавливают из алюминия, который одновременно легок и очень прочен. В качестве альтернативы может быть использована древесина, которая дороже и почти всегда тяжелее, зато не гнется и гарантирует максимальную устойчивость.

Компактные штативы для бытового использования могут производиться из стеклопластика, тогда как роль выбора материала для корпуса самого агрегата уже не столь принципиальна – обычно нужно прочное и надежное вещество, которым оказывается особый пластик или металл. То же самое касается и крепежных элементов.

Сам по себе нивелир нельзя назвать слишком уж тяжелым – в зависимости от модели и использованных для изготовления материалов его вес может колебаться от 400 граммов до 2 килограммов. Для оптического прибора нормой можно считать вес примерно в 1,2-1,7 кг, но важно не забывать, что механизм практически бесполезен без идущей в комплекте треноги, а значит, суммарный вес конструкции легко может достигнуть пяти и более килограммов.

Раз речь зашла о массе устройства, назовем и примерные габариты для оптических изделий: 12-20 см в длину, 11-14 см в ширину и 12-22 см в высоту. Что касается цифровых устройств, то их размеры зависят еще и от диагонали экрана, которая у некоторых образцов достойно конкурирует с диагональю модных смартфонов.

Принцип работы

Оптические нивелиры, которые еще называют оптико-механическими, сегодня все еще встречаются на некоторых площадках, но понемногу выходят из обращения по двум причинам: во-первых, они не защищают от возможной ошибки оператора, во-вторых, требуют сразу двух человек для обслуживания. Оператор может отследить разницу уровней через зрительную трубу – в нее проходит луч света, тогда как сама труба вращается в горизонтальной плоскости. Второй человек нужен для того, чтобы держать мерную рейку, пока первый снимает показания.

Настраивать оптический нивелир приходится самим рабочим и это еще один риск для точности результата.

С лазерным нивелиром работать заметно проще хотя бы потому, что из него выходит видимый человеческим глазом цветной луч, который заменяет собой воображаемую линию в оптическом агрегате. Благодаря такому принципу организации работы любое отклонение луча от прямой линии, если оно вдруг случилось из-за отражающей способности поверхности, будет бросаться в глаза.

Большинство современных лазерных нивелиров умеют даже больше – при необходимости они проецируют на поверхность вертикальные и горизонтальные линии, строят углы и так далее. Некоторые модели допускают еще и удаленное управление – такой агрегат может обслуживаться одним человеком на площадке при условии работы с напарником.

Цифровой нивелир тоже является либо оптико-механическим, либо лазерным, вот только работа с ним существенно компьютеризована. Конструкция предполагает наличие собственного процессора и памяти, в этом случае сам прибор выступает напарником для своего оператора – второй человек для его использования не нужен. Бортовой компьютер агрегата позволяет точнее оценить перепады и правильнее оценить геодезическую картину, кроме того, он наглядно подает всю собранную (и уже просчитанную) информацию на специальный экран.

Помимо прочего, устройство умеет еще и запоминать те данные, которые оно зафиксировало, что для моделирования и проектирования очень удобно. Весь принцип работы такого нивелира построен на современных технологиях: даже деления на рейке нанесены в виде штрих-кода, чтобы компьютер мог их считывать автоматически.

Для чего нужен?

Основной задачей для процесса нивелирования является сравнение видимых поверхностей будущей стройплощадки для определения присутствия наклона или других неровностей. Устройство измеряет разности уровня между двумя поверхностями и позволяет составить адекватное представление о том, как выглядит рельеф – следовательно, полученные данные можно использовать либо для идеального выравнивания площадки, либо для того, чтобы эти самые неровности использовать.

Нивелиры используются в следующих случаях:

  • для правильного составления проектов любого рода, подробных геодезических карт и планов высокой точности;
  • для монтажа любых технических конструкций, будь то опоры линии электропередач или канализация, меняемая в процессе ремонта квартиры;
  • для декоративного или имеющего любую другую цель выравнивания больших площадей, например, для строительства детских или спортивных площадок;
  • для прогнозирования вероятного оседания того или иного строения, а также адекватной оценки масштабов происходящего и принятия мер во избежание обрушения;
  • для монтажа в процессе строительства или ремонта дома конструкций, для которых традиционно необходим ровный горизонт – к таковым относятся полы, потолки и некоторые другие поверхности.

Большинство сложных моделей нивелиров являются редкой и очень дорогой техникой, доверяемой только специалистам самого высокого уровня, а вот более простые модели, служащие для бытового ремонта помещений, можно встретить у любого мужчины «с руками». Такие агрегаты чаще всего называют лазерными уровнями и их применение в быту весьма широко – без них крайне сложно правильно разметить углы или ровно уложить кафель и другие подобные отделочные материалы.

Если относиться к задаче с максимальной ответственностью, то даже для поклейки обоев такой прибор необходим – толстые разновидности полотен клеятся только встык, а потому нуждаются в идеальной вертикали стыков.

Нивелир с компенсатором пригодится также электрику, которому в процессе монтажа элементов электрической сети (выключателей, розеток, предохранителей) желательно выдерживать единый уровень для всех них.

Виды

Выше мы уже поверхностно прошлись по основным разновидностям подобного оборудования, однако такая его классификация оказалась бы слишком уж поверхностной – из-за многочисленных решаемых задач и разнообразия способов их решения подобные агрегаты делятся на куда большее количество типов. Стоит хотя бы немного внимания уделить каждому отдельному типу, отталкиваясь от того, к какому основному классу он принадлежит.

Электронный (цифровой)

Современные модели, как было сказано выше, выделены в отдельный класс скорее по дополнительным признакам в виде способности отображать и анализировать полученную информацию. При этом цифровой нивелир все равно относится к оптико-механическим либо лазерным и различить их весьма просто – у лазерного будет видимый луч, тогда как оптический агрегат будет производить свои вычисления без каких-либо видимых очертаний на стенах.

Практически всегда такой строительный инструмент следует считать профессиональным и даже промышленным – это очень дорогой прибор, который любитель просто не сможет себе позволить.

Особо детальной классификации цифровых нивелиров пока не существует по тем причинам, что они, во-первых, пока представлены небольшим количеством моделей, во-вторых, могут отличаться массой характеристик. Из классификации по собственным способностям стоит упомянуть только критерий точности. Но в большинстве случаев дорогая аппаратура демонстрирует способность нивелировать поверхности очень точно.

В остальном отличия касаются преимущественно сравнения бортовых компьютеров: в частности, оцениваются мощность процессора, способность программного обеспечения проводить различные вычисления, объем памяти для запоминания собранных сведений и результатов вычислений.

Лазерный

Такой тип геодезических приборов в плане классификации уже куда более разнообразен, отличия могут заключаться даже в ключевом аспекте – принципе работы. У позиционных моделей лазерный луч, излучаемый прибором, у своего основания проходит сквозь особую призму, тогда как у ротационного вместо призмы используется специальная линза.

Именно ротационный вариант считается куда более пригодным для выполнения более сложных задач – как минимум он позволяет проводить круговые измерения на 360 градусов, чего не получится сделать с позиционным агрегатом, а еще он обеспечивает повышенную дальность излучения видимого луча и имеет дополнительные полезные функции.

Существует также несколько условное деление на бытовые и профессиональные лазерные нивелиры, которое не имеет четких границ – разница заключается в количестве тех же дополнительных функций и качестве сборки, причем оба сравнения, конечно же, в пользу профессиональных моделей. В первую очередь адекватный нивелир должен быть защищен от проникновения в корпус влаги и пыли, и если для бытовой модели эта характеристика просто желанная и свидетельствует об ответственном отношении производителя к своей работе, то для профессиональных нивелиров это обязательная черта, без которой в такую категорию просто не попасть.

Профи-агрегат не только дает более точные результаты, но и помогает своему оператору в процессе настройки – специальная функция самовыравнивания инструмента гарантирует, что хотя бы сам он установлен ровно, а значит, минимизируется риск ошибки или безответственности оператора. Кроме того, профессиональные модели нередко оснащены приемником луча – с таким дополнительным узлом существенно возрастает как дальность измерений, так и их точность.

Что же касается наиболее функциональных разновидностей профессиональных лазерных нивелиров, то они предполагают еще и проецирование сетки на любую поверхность, возможность визуального построения углов и даже функцию удаленного управления, чтобы для второго рабочего отпадала необходимость выезжать на объект.

Лазерные нивелиры отличаются еще и по цвету испускаемого луча, но это вовсе не дизайнерская прихоть. Общепринято, что модели с зеленым лучом создаются специально для работы в условиях открытого пространства, поскольку волны зеленого цвета весьма устойчивы и способны без искажений проходить расстояние более километра, обеспечивая высокую точность измерений. Зеленый цвет хорошо фиксируется человеческим глазом, но может быть потерян в траве, особенно при ярком солнечном свете.

Нивелиры с красным лучом куда чаще используются в условиях помещения, эффективная дальность действия никогда не превышает показатель в 500 метров, но этот момент нужно уточнять для каждой отдельной модели – простенькие агрегаты и вовсе могут работать всего лишь на 10 метров.

Лазерный агрегат, как и цифровой, требует источника питания – хоть такой прибор и не умеет проводить самостоятельные вычисления, зато он обеспечивает визуализацию луча. Типичным решением для нивелира является наличие аккумулятора, нуждающегося в периодической зарядке. Сам аккумулятор может быть как съемным, так и несъемным – первый вариант хорош тем, что теоретически его можно заменить в случае поломки, второй же, как предполагается, изначально более надежный и долговечный, хотя сильно полагаться на это не стоит. Если же речь идет о небольшом и простом нивелире, способном поместиться в карман, не стоит удивляться, если он работает от обыкновенных батареек.

Изредка попадаются еще и сетевые нивелиры, но они по понятным причинам не очень востребованы и в принципе могут быть использованы разве что в условиях помещения.

Оптический

Оптико-механический нивелир представляет собой настолько простую конструкцию, что масштабно классифицировать его просто не получится – радикальных различий между моделями обычно не наблюдается. Единственное, на что стоит обратить внимание – это степень точности, которая обозначена специальными терминами.

Например, увидев оптический прибор технической степени точности, не спешите очаровываться – техника здесь отнюдь не тонкая, таким названием создатели замаскировали механизм, годящийся для решения лишь самых простых задач. Что касается по-настоящему полезных агрегатов, то с их качеством все понятно сразу же – они называются точными и высокоточными, причем во втором случае это не просто красивая формулировка, а вполне реальная разница в точности.

Производители и обзор моделей

Как и в случае со многими другими приборами, неопытному потребителю зачастую проще выбрать потенциальную покупку по критерию известной и востребованной марки, нежели самым детальным образом вникать в технические характеристики и искать многочисленные отзывы. Если вы хотите приобрести простейший оптический нивелир, то это вам вряд ли понадобится – они отличаются между собой разве что мелочами.

В случае с покупкой дорогой цифровой техники на одну лишь марку не стоит полагаться хотя бы потому, что прибор покупается для сложной постоянной работы и должен выбираться профессионалом. Совсем другое дело, если вы берете лазерный нивелир среднего уровня, который не будет применяться для выполнения предельно сложных вычислений, но все же должен быть качественным и хорошим – в этом случае критерий производителя и конкретной модели вполне может сработать.

Рассмотрим несколько наиболее популярных моделей.

  • KaiTian 5 Lines 6 Points считается одним из лучших нивелиров для нивелирования на 360 градусов. Агрегат работает до 10 часов от батареи, а может быть включен в сеть. Из-за того, что он свободно вращается во все стороны, его можно не переставлять в процессе работы, устройство активно используется даже профессионалами.

Несмотря на некоторую громоздкость, это максимально функциональная модель.

  • «Ермак 659-023» отечественного производства может считаться лидером в условиях работы на улице. При 25-метровом луче такой прибор отличается удобной компактностью и способностью функционировать в любых погодных условиях, кроме того, отечественное происхождение механизма положительно сказалось на его стоимости. Из минусов стоит выделить непродолжительную автономную работу (не более 3 часов) и актуальность только для небольших проектов.
  • Bosch PLL 360 Set – представитель одного из наиболее известных брендов разноплановой (в том числе и строительной) аппаратуры, один из лучших линейных нивелиров. Имя фирмы в данном случае – это не пустой звук, потому что точность измерений в среднем заметно выше, чем у любых других аналогичных агрегатов. Из числа плюсов стоит выделить также способность вращаться на 360 градусов. К сожалению, есть и определенные ограничения: во-первых, это прибор сугубо для небольших помещений, ведь дальность луча тут всего 20 метров, во-вторых, при необходимости замены аккумулятора нужно брать деталь того же производителя – аналоги того же размера не подойдут.
  • Condtrol xliner combo set считается топовым нивелиром для профессионалов, поскольку заодно выполняет еще и функции отвеса и осепостроителя. Отзывы свидетельствуют, что это универсальная машина для измерений любого рода. Производитель позаботился о том, чтобы потребитель ни в чем не нуждался – комплектация здесь тоже на высочайшем уровне. Кроме того, агрегат приспособлен для работы в экстремальных условиях – ему не страшны даже суровые русские зимы.

Придраться у этой модели было бы совершенно не к чему, если бы высочайшее качество не стоило так много, хотя подобная затрата, конечно, окупится в руках специалиста.

  • Kapro 895 All Lines называют в числе лучших лазерных нивелиров среди тех моделей, что оборудованы еще и отвесом. Это прекрасный инструмент для будущего ремонта квартиры – он предлагает много вертикалей, благодаря чему отделка и монтаж розеток будут выглядеть идеально выверенными. Наличие отвеса и возможности вращения на 360 градусов позволяют быстро разметить все помещение без перестановки конструкции. Последнее очень актуально, ведь агрегат большой и тяжелый. Будущему владельцу он, кстати, влетит в копеечку.

Как выбрать?

Нивелир – инструмент крайне важный, от его показаний сильно зависит способность здания (или даже ремонта внутри него) продержаться как можно дольше, а уж неправильные измерения даже могут привести к катастрофе.

Следовательно, нивелир нужно подбирать с умом – чтобы вложиться в бюджет, добиться нормального качества и при этом не переплатить за ненужное.

Одна из важных ошибок большинства неопытных потребителей – стремление приобрести максимально качественный и мощный прибор. В бытовых условиях агрегат обычно нужен только для ремонта внутри помещений, а значит, вам уже не следует ориентироваться на большую длину луча, и подойдет даже недорогая модель. Кроме того, в помещениях, которые в условиях среднестатистической отечественной квартиры сильно большими не бывают, угловые погрешности обычно не зашкаливают, так что гнаться за выдающейся точностью тоже не нужно – пусть этим занимаются строители масштабных объектов.

По сути, при выборе оптического нивелира бытового уровня вы должны всего лишь осмотреть его на предмет наличия повреждений корпуса, а также сверить правильность работы встроенного уровня по любому другому уровню – вот и весь выбор.

Другое дело, если вы активно занимаетесь строительством, в том числе и на открытой местности, и понимаете, что покупка хотя бы полупрофессионального прибора обязательна. Тут разбег по качеству и характеристикам уже куда серьезнее, потому важно приобрести хороший нивелир, который не подведет и будет обладать всем необходимым функционалом.

Обратите внимание на следующие критерии при выборе дорогого оборудования.

  • Наличие дополнительных лучей. Самый простой прибор обеспечивает их всего два – по одному на вертикаль и горизонталь. Дополнительные лучи исходят из источников по бокам от основного корпуса, благодаря им можно построить простую сетку, которая составит понятие о рельефе поверхности быстро и эффективно.
  • Дальность свечения. Неопытные потребители, возможно, слышали о том, что лазерный луч на самом деле бьет несколько дальше, нежели это написано в спецификациях для каждой конкретной модели. Это действительно так, но у светового излучения есть свойство постепенно расширяться в стороны, потому даже узкая лазерная точка на большом расстоянии начинает расплываться.

Превысив расстояние, указанное в инструкции, вы, возможно, и увидите нужную вам сетку, но производитель уже не отвечает за ее правильную прорисовку.

  • Система самовыравнивания. Точные измерения возможны лишь в том случае, если нивелир установлен идеально ровно. Добиться этого можно и вручную, но именно возня с предварительной настройкой делает работу оператора сложной, кропотливой и медленной.

Если агрегат умеет выравниваться самостоятельно, это сэкономит ваше время и нервы, а также повысит точность нивелирования.

  • Угол развертки лучей. По утверждению большинства профессионалов, показатель в 110-130 градусов можно считать идеальным.
  • Источник питания. Практика показывает, что для источника питания в нивелире важна даже не столько способность долго работать, сколько предельная простота, позволяющая в любой момент заменить эту деталь – такая особенность делает прибор едва ли не вечным. Если для большинства других инструментов батарейки в качестве основного источника питания не очень желательны, то для нивелира, потребляющего мало энергии, они подходят – лишь бы они относились к повсеместно доступному стандарту.
  • Необходимые аксессуары. Сам по себе нивелир бесполезен – как минимум ему нужен еще и штатив, а также некоторые другие приспособления. Хорошо, если производитель позаботился о том, чтобы собрать для вас полный комплект – так вы и денег сэкономите на оптовой покупке, и получите стопроцентную уверенность в полной совместимости всех элементов. Помимо штатива, полезным дополнением к набору могут стать защитные лазерные очки – они и зрение оберегают, и позволяют лучше видеть луч в условиях плохой погоды. Не обойтись также без различных фиксаторов в виде прищепок или магнитных креплений.

Необязательно выбирать агрегат с наиболее щедрой комплектацией – некоторые комплектующие могут никогда в жизни вам не понадобиться, но по отдельности покупка такого же набора точно обойдется дороже.

  • Особенности корпуса. Если вы берете дорогую и очень тонкую технику, важно выбрать такую модель, которая максимально защищена от любых неприятностей. Маркировка IP54 считается лучшей в своем роде – нивелир такого класса не боится ни пыли, ни влаги, он может работать на пыльной строительной площадке даже в дождь. Заботливые производители выполняют дорогие модели в противоударном корпусе, да еще и с демпферными накладками – в случае падения агрегата такие его характеристики сильно повышают шанс прибора на выживание. Идеальным будет исполнение с внутренними амортизаторами – с ними ценная электроника точно останется в порядке.

Правила эксплуатации

Нивелир необходим для правильного нивелирования площадки, но от него не будет никакого толку, если не использовать его правильно. Одно из обязательных условий, которые необходимо соблюдать, – это так называемое главное геометрическое условие нивелира. Описать его можно несколькими простыми тезисами.

  • Горизонтальное положение должно быть строго выверено по пузырьковому уровню. Установив прибор на треногу, его направляют в одну сторону и с помощью винтов выравнивают так, чтобы пузырек воздуха находился точно в нуль-пункте. После этого зрительную трубу вместе с уровнем разворачивают на 180 градусов, и пузырек должен оставаться там же, где он и был – если так и есть, пункт первый выполнен. В противном случае оператор, пользуясь винтами и другими регулировочными креплениями, должен добиваться того, чтобы пузырек оказался в указанном месте и не смещался.
  • Вертикальное положение необходимо выверить по отвесу. Для чистоты эксперимента тот подвешивают в месте, надежно защищенном от сквозняков и ветра, при этом инструмент должен быть тяжелым, чтобы минимально поддаваться любым внешним факторам. Нивелир устанавливают на расстоянии 20-25 метров от подвешенного отвеса и сверяют его положение с вертикальной нитью сетки. Если наблюдается отклонение хотя бы на 0,5 мм, агрегат требует последующей настройки.

Кроме этого, следует придерживаться некоторых других правил в работе с инструментом. Существуют две основные тактики работы с агрегатом – так называемые способы работы «вперед» и «из середины». В первом случае нивелир устанавливается в некой начальной точке, измеряется его высота над уровнем пола, и уже на основании этих показателей делаются выводы о перепаде высот в пределах площадки. Второй метод встречается несколько чаще, суть его состоит в том, чтобы расположить прибор посредине между двумя точками, каждую из которых следует оценить.

Установка штатива

В большинстве случаев следует пользоваться способом измерения «из середины», потому штатив устанавливают на примерно одинаковом расстоянии от крайних точек линии. Винты на ножках могут быть раздвинуты на любую ширину, за счет чего оператор может выбирать высоту расположения прибора – этот момент важен для удобства персонала, а значит, влияет на качество измерений.

Найдя удобную высоту, винты закручивают, фиксируя треногу в выбранном положении, и только после этого на головку штатива крепят сам нивелир. Положение ножек треноги зависит от особенностей рельефа, а вот головка должна располагаться горизонтально – для этого ее можно регулировать с помощью винтов, сверяясь по уровню прибора.

Монтаж и калибровка нивелира

Процесс монтажа обычно интуитивно понятен – на трегере есть специальный крепежный винт, с помощью которого агрегат надежно фиксируется на подставке. После этого оператор обязан еще раз убедиться, что сам нивелир находится в строго горизонтальном положении во всех плоскостях, добившись выполнения главного геометрического условия. Перед началом работы нужно перепроверить правильность работы всей оптики и повторно убедиться в том, что положение инструмента является идеально выверенным. Начинать нивелирование без такой меры предосторожности категорически запрещено.

Фокусировка оптико-механического узла

Правильная фокусировка – это половина успеха в подобных измерениях. Сначала нужно убедиться, что агрегат пребывает в горизонтальном положении: руководя подъемными винтами, оператор должен отыскать такое положение встроенного уровня, при котором пузырек уровня оказался бы точно посредине, и зафиксировать это положение.

Далее нужно сфокусировать оптику, для этой цели подходит любая вертикальная поверхность поблизости. На нее наводят зрительную трубу и проворачивают окулярное кольцо до тех пор, пока не будет достигнута четкая видимость сетки. После этого нивелир переводится на рейку и при помощи специального винта для фокусировки настраивают еще и видимость шкалы.

Еще одна важная задача – отцентрировать нивелир. Для этого его устанавливают в начальной точке линии, как это было бы при способе работы «вперед». Винты крепления ослабляют до тех пор, пока оператор будет искать положение инструмента, в котором он будет отрегулирован точно по положению вертикально свисающего отвеса. После этого надо аккуратно затянуть винты, постоянно проверяя, не сбивается ли положение инструмента от деятельности оператора.

Измерение и фиксация данных

Установка нивелира для работы «из середины» обычно показывает более точные результаты, поэтому по возможности следует отдать предпочтение именно такому способу. Отыскав среднюю точку между двумя крайними и подготовив инструмент по вышеописанной инструкции, в точке устанавливают мерную рейку, которая должна совпадать с вертикалью на визирной сетке.

Нивелир последовательно устанавливается с обеих сторон от установленной мерной рейки, показания снимаются в обоих направлениях – это позволяет минимизировать вероятность ошибки. Результаты измерения необходимо записать тут же после их снятия, при вышеописанном двустороннем измерении итоговым результатом считается среднее арифметическое.

О том, как правильно пользоваться нивелиром, смотрите в следующем видео.

Выровняйте свои горизонты — журнал цифровых фотографий

Я естественно кривоват. Я не имею в виду психологически или даже физически. Я имею в виду, что когда я беру камеру в руки и пытаюсь удерживать ее ровно по отношению к горизонту на моем снимке, я почти всегда терплю неудачу. То, что мои глаза и рука считают уровнем, всегда наклонено вправо. Вы можете получить аналогичные результаты, как бы вы ни старались. А кривые горизонты (или потолки и стены, или деревья, или что-то еще) — верный способ придать картине дешевый и дилетантский вид.Итак, вот мой предпочтительный подход к преодолению моей естественной неспособности сочинять с ровным горизонтом.

Изображение «До»

Сначала установите камеру на штатив. После фиксации на месте вам будет намного легче изучить сцену — будь то через видоискатель или через Live View на ЖК-дисплее — и это, по сути, приведет к более точной композиции.

Встроенный уровень на Canon EOS 5D Mark III

Затем на моем Canon EOS 5D Mark III я дважды нажимаю кнопку «Информация» на задней панели камеры.Это вызывает встроенный уровень, который упрощает не только выравнивание горизонта, но и обеспечение того, чтобы моя камера была наведена ровно на сцену, а не наклонена вверх или вниз. Этот вид наклона не обязательно выглядит перекошенным, как изогнутый горизонт, но может быть очень удобно начать со сцены, которая идеально выровнена, и при необходимости отрегулировать ее в любом измерении. Многие камеры имеют встроенные виртуальные уровни, поэтому обратитесь к руководству пользователя, чтобы узнать, подходит ли вам этот вариант. Если нет, то вам не повезло.Вы всегда можете использовать спиртовой уровень, установленный на «горячий башмак».

Духовный уровень, устанавливаемый на горячий башмак

Подобно пузырьковым уровням, используемым в столярных работах, эти уровни используют пузырьки воздуха, взвешенные в жидкости. Когда устройство идеально ровно, пузырек уравновешивается между двумя линиями. Это простое, эффективное и удобное устройство для выравнивания камеры в различных ситуациях. А поскольку они устанавливаются непосредственно на башмак для вспышки, их также легко использовать и хранить.

Если вы категорически против покупки или ношения дополнительного оборудования, такого как пузырьковый уровень, упомянутый выше, для вас есть один последний вариант.Многие штативы оснащены пузырьковыми уровнями, встроенными в их головы. Они пригодятся для выравнивания самого штатива, а с обнуленной головкой он будет более или менее коррелировать с идеально выровненной камерой. Хотя при таком подходе есть немного больше места для ошибки, он по-прежнему остается наиболее надежным способом обеспечить ровное положение камеры. А когда камера расположена ровно, прямые линии будут прямыми — будь то линии горизонта, стены, деревья или потолки.

Пузырьковый уровень, встроенный в головку штатива

Если вам все же удается делать кривые снимки, вы всегда можете улучшить их при публикации.Например, с помощью инструмента «Обрезка» Lightroom (находится в верхней части модуля «Разработка») вы можете щелкнуть, чтобы обрезать изображение, а затем поместите курсор за пределы любого угла, а затем щелкните и перетащите, чтобы повернуть изображение.

Хотите сделать это в Photoshop? Здесь есть еще более простой инструмент, предназначенный исключительно для выравнивания горизонтов. Это инструмент «Линейка», который позволяет вам щелкать и перетаскивать по любой оси, вертикальной или горизонтальной. Например, он будет рисовать виртуальную линию вдоль горизонта, но затем на втором шаге вы преобразуете ее в реальное редактирование.Откройте диалоговое окно произвольного поворота (Изображение> Поворот изображения> Произвольный), и вы увидите, что значение угла уже введено.

Диалог произвольного поворота (Изображение> Поворот изображения> Произвольный)

Поскольку вы использовали инструмент Линейка, он определил, что вы должны выровнять линию, которую вы создали, и этот угол позволит это сделать. Просто нажмите OK и наблюдайте, как холст поворачивается, и ваш горизонт фактически выравнивается. У вас также будет дополнительный холст по краям, от которого вы можете избавиться с помощью инструмента Обрезка.Просто щелкните и перетащите прямоугольную область, а затем нажмите C, чтобы превратить ее в инструмент кадрирования. Это определит область, которую вы хотите обрезать, и переключитесь в режим обрезки. Затем просто нажмите Enter, и, вуаля, ваше изображение будет выровнено и обрезано.

Первоначально опубликовано 10 июля 2017 г.

Использование Photoshop Levels Tool

Levels — это инструмент в Photoshop и других программах для редактирования изображений, который может перемещать и растягивать уровней яркости гистограммы изображения.Он имеет возможность регулировать яркость, контраст и тональный диапазон, задавая положение полного черного, полного белого и средних тонов на гистограмме. Поскольку гистограмма каждой фотографии уникальна, нет единого способа настроить уровни для всех ваших фотографий. Правильное понимание того, как настроить уровни гистограммы изображения, поможет вам лучше представить тона в конечном изображении.

КАК ЭТО РАБОТАЕТ

Инструмент «Уровни» позволяет перемещать и растягивать уровни яркости на гистограмме с помощью трех основных компонентов: точки черного, точки белого и ползунка среднего тона.Положение ползунков черной и белой точек переопределяет «Входные уровни» гистограммы, чтобы они были сопоставлены с «Выходными уровнями» (по умолчанию черный (0) или белый (255), соответственно), тогда как ползунок средних тонов переопределяет положение средний серый (128). Каждый ползунок показан ниже, как он появляется в инструменте уровней Photoshop, с добавленными синими метками для ясности:

Во всех нижеприведенных примерах используется инструмент уровней на гистограмме RGB, хотя уровни также могут быть выполнены на других типах гистограмм.Уровни можно выполнить на отдельном цветовом канале, изменив параметры в поле «Канал» вверху.

РЕГУЛИРОВКА УРОВНЕЙ ЧЕРНОЙ И БЕЛОЙ ТОЧКИ

При рассмотрении вопроса о настройке уровней черного и белого точек гистограммы спросите себя: есть ли на изображении какая-либо область, которая должна быть полностью черной или белой, и показывает ли это гистограмма изображения?

Большинство изображений выглядят лучше всего, когда они используют полный диапазон от темного до светлого, который может отображаться на вашем экране или в распечатке.Это означает, что часто лучше всего выполнять уровни таким образом, чтобы гистограмма простиралась от черного (0) до белого (255). Изображения, которые не расширяются для заполнения всего тонального диапазона, часто выглядят размытыми и могут не иметь эффекта. Изображение ниже было снято под прямыми солнечными лучами и включает как яркие облака, так и тени от темных камней — пример того, где должны быть хотя бы некоторые области, которые изображаются почти белыми или черными. Эту гистограмму можно расширить, чтобы заполнить весь тональный диапазон, регулируя ползунки уровней, как показано:

С другой стороны, будьте осторожны с выработкой привычки просто перемещать ползунки точки черного и белого к краям гистограммы, не обращая при этом внимания на содержимое изображения.Изображения, сделанные в тумане, дымке или очень мягком свете, часто никогда не имеют полностью черных или белых областей. Регулировка уровней для таких изображений может испортить настроение и сделать ваше изображение менее репрезентативным для реальной сцены из-за того, что кажется, что освещение более резкое, чем оно было на самом деле.

Также следует проявлять осторожность при перемещении ползунков черной и белой точек к краю гистограммы, так как они могут легко обрезать тени и блики. Гистограмма может содержать блики или тени, которые отображаются высотой всего в один пиксель, и их легко обрезать.Это часто бывает с изображениями в сдержанном ключе (см. Руководство по гистограммам), например, как показано ниже:

Удерживание клавиши «ALT» при перетаскивании ползунка черной или белой точки — это уловка, которая может помочь избежать обрезки теней или светлых участков, соответственно. Если бы я перетащил ползунок выделения наверху в точку, которая была дальше влево (использовался уровень 180, по сравнению с 235 выше), одновременно удерживая нажатой клавишу ALT, изображение выглядело бы следующим образом:

Если изображение полностью черное при перетаскивании ползунка черной или белой точки, то отсечения не произошло.Когда ползунок перемещается в место подсчета на гистограмме, области изображения, которые были обрезаны, выделяются, как показано выше. Это может быть очень полезно, потому что знание , где произойдет отсечение, может помочь оценить, действительно ли это пагубно сказывается на художественном замысле изображения. Однако имейте в виду, что обрезка, показанная при перетаскивании ползунка на гистограмме RGB, не обязательно означает, что эта область стала полностью белой — только то, что по крайней мере один из каналов красного, зеленого или синего цвета достиг своего максимума 255.

НАСТРОЙКА УРОВНЯ СРЕДНЕГО ТОНА

Перемещение ползунка средних тонов сжимает или растягивает тона влево или вправо от ползунка, в зависимости от того, в каком направлении он перемещается. Движение влево растягивает гистограмму вправо и сжимает гистограмму влево (тем самым делая изображение ярче, растягивая тени и сжимая светлые участки), тогда как движение вправо приводит к обратному. Следовательно, основное использование ползунка средних тонов — сделать полутона изображения ярче или темнее.

Когда еще нужно использовать ползунок полутонов? Рассмотрим следующий сценарий: ваше изображение должно содержать полностью черный и белый цвет, и даже если гистограмма расширяется до полного черного, она не распространяется на белый. Если вы переместите ползунок точки белого так, чтобы он достиг края гистограммы, вы в конечном итоге сделаете изображение намного ярче и переэкспонированным. Использование ползунка промежуточных тонов в сочетании с ползунком точки белого может помочь вам сохранить яркость остальной части изображения, при этом растягивая светлые участки до белого:

Обратите внимание на то, как небо стало более выраженным, хотя общая яркость изображения осталась прежней.Если бы инструмент «Средние тона» не использовался, изображение справа выглядело бы очень переэкспонированным. Тот же метод можно использовать для затемнения теней с сохранением полутонов, за исключением того, что ползунок полутонов будет перемещен влево.

Примечание. Несмотря на то, что ползунок средних тонов всегда изначально установлен на 128, вместо этого он отображается как 1,00, чтобы избежать путаницы при изменении точек черного и белого. Таким образом, ползунок полутонов всегда находится на 1,00, даже если другие ползунки были перемещены. Число полутонов «Уровень входного сигнала» на самом деле представляет собой регулировку гаммы, которую можно рассматривать как относительную меру количества уровней на ползунках слева и справа.Таким образом, значения больше одного означают, что справа от ползунка больше уровней, тогда как значения меньше одного означают, что больше уровней находится слева от него.

РЕГУЛИРОВКА УРОВНЕЙ С ПОМОЩЬЮ КАПЕЛЬНЫХ ИНСТРУМЕНТОВ

Уровни гистограммы также можно настроить с помощью инструментов пипетки, показанных ниже красным:

Можно использовать инструменты пипетки слева и справа, чтобы установить черные и белые точки, щелкнув места в изображении, которые должны быть либо черными, либо белыми, соответственно.Часто это не так точно, как использование ползунков, потому что не обязательно знать, приведет ли нажатие на заданную точку к обрезке гистограммы. Пипетки точки черного и белого более полезны для компьютерной графики, чем для фотографий.

В отличие от пипетки для точек черного и белого, инструмент средней пипетки не выполняет ту же функцию, что и ползунок средних тонов. Средняя пипетка фактически устанавливает «серую точку», то есть часть изображения, которая должна быть бесцветной.Это полезно, когда в вашей сцене есть бесцветный эталонный объект; по нему можно щелкнуть пипеткой и удалить цветовые оттенки, установив баланс белого. С другой стороны, лучше выполнять баланс белого в формате файла RAW, поскольку это снижает риск постеризации.

ДРУГИЕ ПРИМЕНЕНИЕ УРОВНЯ ИНСТРУМЕНТ

Инструмент уровней может выполнять любой тип гистограммы изображения в дополнение к гистограммам RGB, показанным выше, включая гистограммы яркости и цвета.Выполнение уровней на гистограмме яркости может быть полезно для увеличения контраста без влияния на насыщенность цвета, тогда как уровни на гистограмме цвета могут изменить цветовой баланс для изображений, которые страдают от нереалистичных цветовых оттенков (например, с неправильным балансом белого).

Уровни

также можно использовать для уменьшения контрастности изображения, изменив «Уровни вывода» вместо «Уровни ввода». Это может быть полезным шагом перед выполнением таких методов, как локальное усиление контраста, поскольку он позволяет избежать обрезки (потому что этот метод может затемнить или осветлить самые темные или самые яркие области соответственно) или когда ваше изображение содержит слишком большой контраст.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

  • Сведите к минимуму использование инструмента уровней, поскольку все, что растягивает гистограмму изображения, увеличивает возможность постеризации.
  • Выполнение уровней на гистограмме яркости может легко вырезать отдельный цветовой канал, хотя это также может позволить получить более темные и более яркие черные и белые точки соответственно.
  • Выполнение уровней на отдельной цветовой гистограмме или канале может отрицательно повлиять на цветовой баланс, поэтому уровни цветового канала следует выполнять только при необходимости или намеренном изменении цвета.

Семь уровней фотографа

Дом
Пожертвовать
Новый
Найти
Галерея
Отзывы
Как
Книги
Ссылки
Мастерские
О
Контакты

Также на французском, итальянском, немецком, испанском,
, голландском, португальском, чешском, польском, русском,
, венгерском, украинском, турецком, тайском, китайском

.

прочитать
здесь семь уровней художников и семь уровней
серферы здесь.

Самый большой источник поддержки этого 100% -ного веб-сайта без мусора — это использование тех или иных ссылок на мои лично одобренные источники, когда вы получаете или , независимо от страны, в которой вы живете.Получайте свои только из проверенных источников, которые я лично использовал на протяжении десятилетий, по лучшим ценам, обслуживанию, политике возврата и выбору. Спасибо, что помогли мне помочь вам! Кен.

Февраль 2019 Лучшие снимки Nikon Canon Sony Fuji LEICA Minolta Zeiss Все обзоры

Автор:
Верхний уровень 7 («Небеса»)
наверх

Это высший уровень.

Художник фиксирует свое воображение в материальной форме, называемой фотографией.Он передает дух места или человека, реального или воображаемого, на этой фотографии, и зритель реагирует на это.

An
художник в совершенстве владеет своим инструментом. Создавая искусство, художник выходит за рамки обычного существования, поскольку его дух взлетает навстречу тому, что он захватывает. Он может практиковаться и изучать свои инструменты, пока он не создает, однако при создании камера становится продолжением его разума. Никакие сознательные размышления не тратятся на технические вопросы, с которыми он виртуозно создает фотографии.

Если провести аналогию с музыкой, музыкант может избавиться от гамм, но когда он джемует, он даже не думает об аппликатуре. Он погрузился в сиюминутную страсть.

Подобно профессиональным серферам, у которых есть дюжина досок, или профессиональным гитаристам, у которых есть 23 оси, у артиста может быть множество камер, каждая для разных целей.

Точно так же у других художников может быть только одна камера или вообще не быть. Это не имеет значения.

Художники иногда забавно одеваются и, как правило, не ложатся спать допоздна.Обычно они предпочитают фотографировать привлекательных молодых женщин и гордятся этим.

Никто никогда не видит их работы, потому что у них плохая способность продвигать себя, и, к сожалению, обычно они даже не ценят свою собственную отличную работу. Те, которые действительно попадают в «Шлюху», что, к сожалению и парадоксально, означает, что вы никогда не увидите работы настоящего художника, если не знаете его лично. Хорошие художники обычно слишком стесняются показывать свою работу кому-либо, если вы не близки с ними, поскольку их работа — это их душа.

Художники используют любые фотоаппараты, в том числе диафрагмы и одноразовые, или 8х10. Они используют любой инструмент, который им нужен, чтобы создавать то, что они хотят.

Шлюха:
Уровень 6
наверх

Шлюха — это художник, который продает свою душу, принимая деньги или наркотики за свое искусство.

Автор
опускаясь до этого уровня, его зрение оказывается под угрозой.

Почему? Потому что, когда человек зависит от продажи своей души, чтобы заплатить за еду и прокладку, он не лажает с программой, а это означает, что он не пробует новые стили.

Если работа проститутки оплачивает его счета после долгих лет попыток, маловероятно, что какая-нибудь шлюха будет открыта для пробования новых стилей, пока ему все еще нужно бабло.

Художники с репрезентацией (то есть они представлены галереей или представителями художников, как сутенеры в секс-индустрии) могут потерять это представление, если они изменят свой стиль.

Следовательно, искусство, выставленное на продажу от одного человека, редко становится лучше или другим.

Стиль, который продают, — это все, что хотят видеть шлюхи и сутенеры (представители).См. Книгу Барнбаума об артистизме. Для успешной шлюхи это необычайно сложно
чтобы изменить стили после того, как он был принят.

Подробнее
о классе шлюх в «10 самых высокооплачиваемых вакансиях в США».

Любитель:
Уровень 5
наверх

Люди, которые зарабатывают менее половины своего дохода от фотографии, — любители. Это не имеет ничего общего с качеством их фотографий.

Этот человек любит создавать фотографии.Хорошие любители чистого духа могут выйти за пределы других уровней, чтобы стать художником.

Люди, которые снимают свадьбы и т. Д. По выходным в качестве побочного эффекта от своей повседневной работы, все еще остаются любителями; они просто берут плату за свои фотографии.

Любители, которые думают, что более качественные камеры улучшат качество их фотографий, рискуют опуститься до самого низкого уровня измерителя оборудования. Слишком много любителей были введены в заблуждение производителями камер, думая, что им нужны хорошие камеры для получения хороших изображений.Эта мысль — яд для творчества.

Любители, теряющиеся в создании великих образов, встают на путь просветления.

Быть любителем — это хорошо; с этого уровня достаточно легко подняться до уровня художника.

Любители
почти всегда снимаю зеркалками Canon.

Снапшотер:
Уровень 4
наверх

Это моя мама и большинство людей. Этим людям нужны воспоминания, а не фотографии или фотоаппараты.

Моментальные снимки, которые являются художниками-графиками или иным образом грамотными людьми, часто делают фантастические изображения, которые впечатляют всех. Эти снимки — художники и даже не осознают этого. Обычно они одеваются лучше, чем художники, считающие себя художниками.

Поверьте: снимок делает фотограф, а не фотоаппарат.

Моментальные снимки

используют одноразовые фотоаппараты типа «наведи и снимай», которые дают те же превосходные результаты, что и Leicas, Nikon, Canons и Contaxes, используемые всеми остальными.

Профессиональный:
Уровень 3
наверх

Профессиональный фотограф — это человек, который зарабатывает все свое (100%) на жизнь продажей фотографий.

Профессионалы не зарабатывают искусством на жизнь; они создают изображения для торговли. Обычно они знакомы с инструментами и могут получать приличные изображения, однако они могут или не могут захватить воображение.

Конечно, профессионалы могут создавать отличные изображения, но это в их свободное время.

Профессионалы тратят очень мало времени, беспокоясь о камерах, за исключением тех случаев, когда им нужно их починить. Они проводят большую часть своего времени в поисках работы и ссорятся из-за того, что все остальные фотографы в городе снижают цены.

Профессионалы ежемесячно тратят на пленку и лабораторные работы больше, чем на оборудование для камеры за год.

Нет профессиональных фотографов-натуралистов. Все они либо подрабатывают, либо заставляют своих жен содержать себя.

профессионалов
снимают зеркальные фотокамеры Nikon, среднеформатные Mamiya и камеры Calumet 4×5 «. Они не могут позволить себе такое же хорошее оборудование, как самые серьезные любители.

Если вы не являетесь покупателем коммерческих фотографий или не знаете кого-то как друга, вы не слышали о профессиональных фотографах. Те, кого вы, возможно, видели в рекламе фотоаппаратов, в которых говорится, что они используют ту или иную камеру, являются просто моделями-представителями.

Профессионалы не имеют веб-сайтов и не выпускают технические информационные бюллетени.Эти люди обычно любители.

Богатый
Любитель: Уровень 2
вернуться наверх

Это любители, которые, имея слишком много денег, покупают много оборудования, которое может ограничить их свободу самовыражения. В основном это мужчины, многие из них старые или пенсионеры.

Богатые любители снимают Leicas, Contaxes, Alpas, Hasselblads и Linhof 4×5. Это отличные камеры, но результаты такие же, как у Zenits, Pentaxes, Bronicas и Tachiharas.

Когда я писал это примерно в 2007 году, они в основном снимали Canon 1Ds-Mk III, 5D Mark II или Nikon D3X.

Сегодня в 2019 году в основном стреляют Лейки.

Это те же идиоты, которые купили первые 2,7-мегапиксельные цифровые SLR, предназначенные для газет, такие как Nikon D1, еще в 2000 году только потому, что они стоили 5000 долларов. Они дали технически худшие результаты, чем пленочные камеры, используемые фотографами. Все потому, что это дорого, еще не значит, что это хорошо.

Плохие богатые любители считают нечеткие черно-белые изображения бедных людей искусством.

Некоторые богатые любители легко попадают на нижний духовный уровень, потому что они слишком беспокоятся об оборудовании, другие сразу же начинают создавать великое искусство, поскольку они не беспокоятся об оборудовании, поскольку считают, что владеют лучшим. Как ни странно, мало кто из богатых любителей занимается обычной работой. Это либо правит, либо отстой.

Измеритель оборудования: нижний уровень 1 («Ад»)

к началу

Эти люди (а все они мужчины) не интересуются искусством или фотографией, потому что у них нет души.Не имея души, они не могут выразить воображение или чувства, поэтому их образы, если они когда-либо удосужились создать что-то, отстой.

У этих людей паралич анализа, и они никогда ничего не добиваются.

Имеет ли изучение под микроскопом тестовые изображения какое-либо отношение к фотографированию дерева Иисуса Навина на рассвете? Конечно нет. Хуже того, время, потраченное впустую на концентрацию на тестах, — это время, не потраченное на изучение полезных аспектов фотографии, и, конечно же, время, которое можно было бы лучше потратить на собственно фотографирование.Протестируйте ровно столько, чтобы узнать, на что способно ваше оборудование, а затем приступайте к настоящей фотографии.

Их интересует исключительно оборудование как таковое. Если вы позволите им, они часами будут вам говорить, но как только вы попросите показать их портфолио, их бравада исчезнет, ​​или они подумают, что вы хотите увидеть их камеры или акции. Вы можете прочитать здесь, почему камеры просто не имеют значения.

Похоже, что большинство из них пришли из технических профессий, таких как инженерия, компьютеры и наука.Эти люди так сильно беспокоятся о попытках выставить числовые оценки вещам, что совершенно не обращают внимания на тот факт, что камеры или тестовые таблицы не имеют ничего общего с духом изображения. Поскольку они очень беспокоятся об измерении характеристик камеры, мы окрестили их «измерителями». К сожалению, многие из них заходят на сайт KenRockwell.com в поисках информации о характеристиках камеры.

Многие из них также играют с аудиоаппаратурой, компьютерами или автомобилями. Им нравятся эти игрушки, как и их камеры, ради них самих, но они редко, если вообще когда-либо, используют их по назначению.

Младшие играют в видеоигры, участвуют в чатах и ​​занимаются серфингом в Интернете. Старшие вступают в «операторские» клубы. (Вы должны вступать в фотографические клубы, но никогда не должны вступать в фотографические клубы или какие-либо клубы, которые пытаются оценивать искусство, поскольку искусство полностью субъективно и не может быть оценено численно.) Точно так же эти люди никогда не создают ничего примечательного с помощью какого-либо другого оборудования, но они конечно, будьте в восторге от того, что просто получили, получили или поговорили с вами об этом.

Единственный тип снаряжения, который игнорируют эти люди, — это единственный тип снаряжения, который действительно помогает: освещение.

Человек с приличным портфолио не является измерителем оборудования. Может быть, у кого-то больше камер, чем приличных фотографий. Люди с веб-сайтами, изобилующими техническими статьями, но с несколькими интересными фотографиями, вероятно, тоже.

Ни при каких обстоятельствах не общайтесь с этими людьми, не разговаривайте с ними, не смотрите их каналы на YouTube, не читайте их веб-сайты и не спрашивайте у них совета по фотографии. Для невинных они кажутся кладезями знаний, однако их больные, безжизненные души хотели бы затащить вас в свой личный ад, и ваш дух навсегда погряз в беспокойстве о том, насколько резок ваш объектив.Если вы начнете об этом беспокоиться и больше никогда ничего не сфотографируете, кроме кирпичных стен и тестовых таблиц.

Этих людей легко идентифицировать. Если вы дочитали до этого места, то наверняка видели их каналы или веб-сайты на YouTube. У них всегда есть масса информации об оборудовании и технике, но мало захватывающих реальных фотографий, если они вообще есть. Остерегайтесь любой информации с любых веб-сайтов, не загруженных фотографиями, которыми вы восхищаетесь.

Мне пришлось убрать большинство фотографий оборудования со своего сайта, потому что эти люди тратили больше времени на мое оборудование, чем на мое искусство! Пропускная способность, за которую я плачу, съедалась этими идиотами, которые смотрели на мои линзы вместо того, чтобы смотреть фотографии в моей галерее, в чем и заключается весь смысл этого сайта.Вот почему все глупые страницы, подобные этой, раньше были желтыми, так что их глаза слишком болели, чтобы тратить слишком много времени на гайки и болты.

Мост
люди, которые тратят мое время на электронные письма с вопросами по технике и оборудованию через этот сайт, к сожалению, принадлежат к этой неосведомленной нижней группе. Почти все, кто действительно беспокоится о своем уровне, относятся к низу. Многие из этих людей смотрят YouTube, бродят по Интернету и часами выходят, «участвуя» в технических веб-сайтах и ​​форумах по фотографии, таких как Photo.net, www.dpreview.com и photocritique.net вместо того, чтобы делать фотографии. Ребята здесь не так уж и плохи, и большинство людей из Leica здесь просто коллекционеры оборудования.

Онлайн-эксперт: Уровень 0 наверху

(эти ребята не фотографируют, значит, они не фотографы.)

Этот уровень никогда не существовал до появления Интернета, потому что камеры никогда не были столь интересны, как спортивные автомобили или ракеты для исследования людьми.

Это стало ужасающе очевидным однажды, когда я получил электронное письмо от человека, который не считал опубликованный мною пример резкого объектива резким.Я был сбит с толку, так как он был исключительно резким, поэтому и разместил его. Когда я спросил этого читателя «не резкий по сравнению с чем?», Он ответил, что «не такой резкий, как другой пример другого объектива», который он видел на каком-то другом веб-сайте.

Holy Cow! Это был парень, у которого даже нет фотоаппарата! Он тратит свое время на их изучение и распространение своих не относящихся к делу мнений по всему Интернету!

Интернет пылает этими парнями. YouTube, форумы и Instagram загружены ими.У фотографов нет времени на YouTube. У нас больше работы над фотографией, чем времени. См. «Два типа фотографов».

Фотография никогда не была достаточно крутой до цифровых технологий, чтобы привлекать внимание мужчин без особой причины. Лично мне начальная скорость снайперской винтовки Barrett 50-го калибра гораздо интереснее, чем MTF цифровой камеры, которую я никогда не буду использовать. Если бы я работал в офисе и мог бы тратить время своего работодателя на изучение личных хобби в Интернете, я бы предпочел смотреть фильмы на Amazon Prime, чем исследовать камеры других людей, — но у всех разные вкусы.

Этот уровень существовал на автомобильном рынке всегда, мальчики изучали всевозможные технические характеристики Корветов и Феррари. Мы, мальчики, начинаем это более чем за 10 лет, прежде чем сможем получить водительские права, не говоря уже о том, чтобы иметь возможность покупать собственные Ferrari.

Мальчики любят узнавать об автомобилях, оружии, мотоциклах и обо всем остальном. Я знаю, что уверен. Мы, мужчины, никогда не вырастаем из желания знать все обо всем и говорить вам об этом.

Тот факт, что любой автомобильный фанатик может сказать вам все возможные характеристики Ferrari, не означает, что он может водить, тем более участвовать в соревнованиях, тем более в Формуле-1 и тем более выигрывать в ней.Большинство из этих людей живут в местах, где они никогда даже не видели Ferrari, а тем более когда-либо владели им.

Сегодня с цифровой фотографией у нас теперь есть те же соблазнительные говорящие головы на YouTube, которые изучают характеристики цифровых фотоаппаратов и разговаривают просто для причудливого удовольствия. Конечно, они сделают несколько снимков, но они всегда скучные. Игнорируй их. Они любят говорить и исследовать, но не фотографы и, тем более, не художники, поэтому их мнения ничего не значат.Им не хватает перспективы знать, что важно (как выглядят фотографии и насколько хорошо камера убирается с вашего пути), а что нет (характеристики и размеры).

© Кен Роквелл. Все права защищены. Tous droits réservés. Alle Rechte vorbehalten.

Помогите мне помочь вам

Я поддерживаю свою растущую семью через этот веб-сайт, как бы безумно это ни казалось.

Самая большая помощь — это использование любой из этих ссылок, когда вы получаете что-нибудь .Это ничего не стоит вам и является самым большим источником поддержки для этого сайта, а значит, и для моей семьи. В этих местах всегда лучшие цены и лучший сервис, поэтому я пользовался ими еще до того, как появился этот сайт. Всем рекомендую лично .

Если вы найдете эту страницу такой же полезной, как книга, которую вам, возможно, пришлось купить, или семинар, который вам, возможно, пришлось пройти, не стесняйтесь помогать мне продолжать помогать всем.

Если вы получили свое снаряжение по одной из моих ссылок или помогли другим способом, вы — семья.Такие замечательные люди, как вы, позволяют мне постоянно добавлять на этот сайт. Спасибо!

Если вы еще не помогли, сделайте это, и подумайте о том, чтобы помочь мне подарком в размере 5 долларов.

Поскольку эта страница защищена авторским правом и официально зарегистрирована, изготовление копий, особенно в виде распечаток для личного пользования, является незаконным. Если вы хотите сделать распечатку для личного использования, вам предоставляется одноразовое разрешение только в том случае, если вы заплатите 5,00 долларов США за распечатку или ее часть. Спасибо!

Спасибо за чтение!

г.И миссис Кен Рокуэлл, Райан и Кэти.

Дом
Пожертвовать
Новый
Найти
Галерея
Отзывы
Как
Книги
Ссылки
Мастерские
О
Контакт

Использование уровней в Photoshop для коррекции цвета и контрастности изображения

Обратите внимание на разницу, которую можно сделать при помощи некоторых быстрых настроек с помощью инструмента «Уровни».

Редактирование изображений — важная часть того, чтобы ваши хорошие изображения выглядели эффектно.Photoshop и Lightroom содержат множество инструментов, которые помогут вам улучшить внешний вид ваших изображений после того, как вы загрузили их на свой компьютер. Хотя в Photoshop есть много различных инструментов для улучшения вашего изображения, на самом деле есть лишь несколько инструментов, которые вы будете использовать практически для каждого изображения; один из них — инструмент уровней. В Photoshop есть инструмент уровней, в Lightroom его, к сожалению, нет. У каждого фотографа свой рабочий процесс при редактировании изображений, я предлагаю следовать одному и тому же процессу для каждого изображения.Когда вы открываете изображение в Photoshop или Lightroom, первым делом нужно посмотреть на экспозицию. Изображение переэкспонировано или недодержано? На этом этапе рабочего процесса вы можете использовать такой инструмент, как настройка «Тень и свет», следующим будет «Уровни».

Инструмент уровней в Photoshop

Levels выполняет две функции в одном инструменте: он корректирует тональный диапазон изображения и корректирует цветовой баланс. Корректировки, сделанные с помощью инструмента «Уровни», касаются не только правильной экспозиции изображения; у него также есть вторая функция, то есть он также может корректировать цвет.Да, в Photoshop есть и другие инструменты, которые могут это сделать, но инструмент «Уровни» может сделать это действительно быстро и легко.

Инструмент «Уровни» использует гистограмму для визуального представления тонального диапазона вашего изображения. О гистограмме можно много сказать, но главное помнить, что нет правильной или неправильной гистограммы. Если вы не уверены в том, как работает гистограмма, посмотрите: Как читать и использовать гистограммы. На гистограмме в инструменте «Уровни» вы увидите числовой диапазон, начинающийся с нуля в левой части графика и от 255 справа.В функции «Уровни» ноль представляет черный цвет, и если у вас есть пиксели с нулевым значением, это означает, что деталей нет, они полностью черные. Правая часть на 255 представляет собой общий белый цвет. Если у вас есть пиксели на 255, это означает, что они полностью белые, без деталей. Если форма вашей гистограммы наклонена влево, это означает, что на вашем изображении много темных пикселей и ваше изображение, возможно, недоэкспонировано. Если гистограмма смещена ближе к правой стороне, это означает, что на вашем изображении много ярких светов, и оно, возможно, переэкспонировано.Средний ползунок — это регулировка среднего тона или гаммы. В эту категорию попадают все пиксели, не являющиеся светом или тенями.

Когда вы открываете инструмент «Уровни», очень часто первым инстинктом является сдвинуть ползунки в положение, при котором изображение будет выглядеть ярче. Это может сработать, но я предлагаю вам сделать следующее: Прежде чем вносить какие-либо корректировки, взгляните на свое изображение и посмотрите, сможете ли вы подобрать цветовой оттенок. Это оттенок или цвет, который влияет на все изображение и часто является нежелательным.Например, если у вас есть свадебная фотография невесты, сделанная в пасмурный день, и хотя все выглядит хорошо, на изображении может быть легкий синий оттенок от пасмурного света. Это означает, что ее платье выглядит немного синим, а не белым. В таком случае вы хотите избавиться от цветового оттенка. Однако если вы сняли летний закат и вся сцена залита теплым оранжевым светом, это также можно рассматривать как цветовой оттенок, но в этом случае вы, вероятно, не захотите его менять.Один из способов найти цветовые оттенки в ваших изображениях — это посмотреть на область изображения, которая должна быть белой, и увидеть, есть ли у нее оттенок. Цветовой оттенок будет варьироваться в зависимости от освещения, при котором вы снимали; он может быть зеленым, пурпурным, синим, желтым, оранжевым или любым другим.

Сделайте и корректирующий слой для уровней

Инструмент «Уровни» можно использовать для любого изображения, для которого требуется корректировка цвета или контрастности. Если у вас есть изображение, для которого необходимо скорректировать цветовой оттенок, как это сделал мой снимок штурмовика из Звездных войн, выполните следующие действия:

  1. Откройте изображение в Photoshop.
  2. Щелкните значок корректирующего слоя в нижней части панели «Слой» и создайте корректирующий слой «Уровни» или щелкните значок инструмента «Уровни» на панели настроек, которая находится непосредственно над панелью слоев.

Шаг 1. Если вам нужно сделать цветокоррекцию

Если у вашего изображения есть цветовой оттенок (на примере изображения он имеет легкий синий цвет, потому что в тот день была пасмурная погода), выполните следующие действия. Не для всех изображений требуется коррекция цвета. Если вас устраивает цвет изображения, в этом нет необходимости.Если у вас есть цветовой оттенок в вашем изображении, сделайте следующее:

Переместите белый и черный ползунки в точку, где график начинает двигаться вверх

Часть 1. В инструменте уровней щелкните раскрывающееся поле над гистограммой с надписью RGB. Это откроет три канала по отдельности. Щелкните КРАСНЫЙ и переместите белый ползунок и черный ползунок в ту часть гистограммы, где они начинают двигаться вверх. Снова нажмите на раскрывающийся список RGB, затем нажмите ЗЕЛЕНЫЙ и сделайте то же самое, и, наконец, нажмите СИНИЙ и повторите еще раз.Этот шаг будет работать только в том случае, если на вашем изображении есть цветовой оттенок. Если нет цветового оттенка, гистограмма будет распространяться на края графика. На этом изображении был цветовой оттенок, и вот так выглядела гистограмма ЗЕЛЕНОГО канала.

Красные области на скриншоте выше показывают, где не было информации о цвете. Сдвинув ползунки внутрь к краю графика, вы начнете нейтрализовать цветовой оттенок.
Часть 2: Вы заметите, что при выполнении этих регулировок ваше изображение может иметь очень сильный цветовой оттенок настраиваемого канала.Не пугайтесь, все получится, когда вы внесете последние изменения.
Часть 3: После того, как вы настроили цветокоррекцию для всех трех цветов, теперь вы можете настроить экспозицию и контраст

Не пугайтесь сумасшедших цветов, которые вы можете увидеть во время корректировки цветового оттенка, в конце концов они получатся.

Шаг 2 — Регулировка экспозиции и контрастности

Инструмент «Уровни» также позволяет регулировать экспозицию и контраст изображения. Другими словами, вы можете использовать его, чтобы сделать светлые участки, тени и полутона ярче или темнее — универсальный инструмент.Инструмент уровней действительно хорош для быстрой настройки вашего изображения, вот как:

Часть 1. В канале RGB переместите белый ползунок от правого края к краю гистограммы. Сделайте то же самое с черным ползунком, подгоняя его к краю гистограммы слева. Важный совет — убедитесь, что вы не переэкспонируете светлые участки и не недоэкспонируете тени. Это называется отсечением, и лучший способ проверить, не отсекаете ли вы какие-либо пиксели, — удерживать нажатой клавишу ALT при настройке белого и черного ползунков.
2. После того, как вы настроили эти два ползунка, вы можете сдвинуть ползунок средних тонов, чтобы добавить контраст к сцене, и это будет последний штрих в настройке уровней.

Окончательная настройка, показывающая цветокоррекцию и коррекцию контрастности

Несколько последних советов, которые следует запомнить

1. Как и в любом другом инструменте Photoshop, если уровни переборщены, вы сможете увидеть это на изображении. Так что помните о чрезмерной настройке вашего изображения.
2. Маленькие настройки всегда работают лучше, чем одна большая настройка.Сначала внесите небольшие изменения и посмотрите, работает ли это.
3. Используйте клавишу ALT, чтобы убедиться, что вы не теряете детали в тенях и светах, обрезая пиксели.
4. Добавьте контраст к вашим изображениям по уровням, это придаст вашему изображению немного большей выразительности и обогатит тона.

Инструмент уровней — мощный помощник в рабочем процессе редактирования изображений. Я использую этот инструмент практически для каждого изображения, которое редактирую. Он действительно может добавить контрастности и выразительности вашим изображениям, поэтому старайтесь использовать его так часто, как нужно.Эти методы требуют практики, но как только вы знаете, что делать, инструмент уровней становится быстрым и простым в использовании.

Сравните изображения рядом, есть небольшая, но реальная разница

Нивелиры для камеры и штатива | B&H Photo Video

Преимущества регулируемого основания штатива

Наличие регулируемого основания штатива в наборе инструментов для камеры является необходимостью для многих профессионалов. Это помогает, гарантируя, что ваша камера остается параллельной земле. Хотя вы можете проверить балансировку камеры с помощью пузыря, вы обнаружите, что выравниватели штатива могут гораздо больше.

Что такое регулируемое основание штатива?

Штатив или регулируемое основание камеры — это дополнительный аксессуар, который устанавливается между штативом и камерой. Это позволяет вам увидеть, сбалансирована ли ваша камера, и внести необходимые корректировки, если это не так. Обычно они имеют встроенный пузырьковый уровень, также известный как спиртовой уровень. Часто бывает два уровня как для вертикального, так и для горизонтального направлений. Если пузырьковому уровню не хватает точности, отличной альтернативой станут выравнивающие пластины.

С несбалансированной камерой вы быстро увидите преимущества выравнивающей базы.Это позволяет вам точно регулировать угол наклона камеры без необходимости каждый раз регулировать ножки штатива. У большинства из них есть быстросъемные пластины, поэтому вам не нужно беспокоиться о быстром доступе к камере.

Один из распространенных типов выравнивающей базы включает три колеса, которые позволяют наклонять и настраивать камеру под желаемым углом. Большинство моделей имеют диапазон наклона 10 градусов, по 5 в каждом направлении. Если вам нужен больший диапазон движений, чем позволяет выравнивающая основа, вы всегда можете приобрести дополнительную платформу для головы штатива.

Используется для регулируемого основания штатива

Выравнивающая база может пригодиться при съемке на улице или на неровной поверхности. Он незаменим при съемке панорамных фотографий или видео в формате 360 градусов. Если вы используете штатив для поворота камеры, выравнивающее основание обеспечит плавность и ровность вашего видео или панорамы.

Отраслевые эксперты рекомендуют выравнивающие базы для штатива, даже если вы используете шаровую головку или карданный шарнир. Однако всегда дважды проверяйте, подходит ли ваш объектив к монтажной пластине.В противном случае вы можете настроить свою настройку с помощью подходящих аксессуаров для карданной головки.

Что такое выравнивающая головка?

Хотя для некоторых выравнивающих оснований требуется насадка на голову, некоторые совмещают эти две функции. Во многих случаях выравнивающая головка также является выравнивающей базой. Вы можете найти выравнивающую головку более функциональной, поскольку она снижает потребность в переноске дополнительного оборудования и ускоряет настройку.

При использовании выравнивающего основания камеры с шаровой головкой вам может потребоваться выровнять камеру во время панорамной съемки.В этом случае помогает выравнивающая головка. Если вам не нужно использовать специализированное головное приспособление, такое как карданный подвес, выравнивающей головки будет достаточно.

В любой ситуации вы всегда можете сделать идеальный снимок с помощью подходящих инструментов. На сайте B&H Photo and Video вы можете найти широкий ассортимент регуляторов для камер и штативов, а также футляры для головок штатива и дополнительные аксессуары.

Как использовать функцию уровня в приложении «Камера» на iPhone и iPad

Иногда получить идеальное изображение бывает непросто, особенно если вы смотрите на него под странным углом.К счастью для нас, Apple упрощает съемку на ваш iPhone с помощью различных советов, уловок и экранных помощников: одна из них — функция уровней, доступная на iPhone и iPad под управлением iOS 12 и более поздних версий.

Хотя функция уровня не появляется, когда вы целитесь в большинство объектов, она появляется, если вы целитесь прямо вверх или вниз. Как только перекрестие выровняется, вы будете знать, что идеально совмещены с объектом, что дает вам четкий, ровный снимок.

Но прежде чем вы сойдете с ума по уровням, как это сделал я, когда понял, что эта функция есть, вам нужно ее правильно включить.Вот как!

VPN-предложения: пожизненная лицензия за 16 долларов, ежемесячные планы за 1 доллар и более

Как включить функцию уровня в приложении камеры

Прежде чем вы сойдете с ума по уровням, как это сделал я, когда понял, что эта функция есть, вам нужно правильно включить эту функцию, которая на самом деле спрятана в отображении сетки.

  1. Нажмите, чтобы запустить Настройки с главного экрана.
  2. Нажмите Меню камеры . Возможно, вам придется прокрутить на мгновение, чтобы найти его.
  3. Коснитесь переключателя рядом с Сетка , чтобы включить сетку в приложении камеры. Он должен стать зеленым.

Как использовать функцию уровня в приложении камеры

После включения функции сетки функция уровня также будет доступна — но только если вы целитесь прямо вверх или вниз .

  1. Нажмите, чтобы запустить приложение «Камера» с главного экрана.
  2. Направляйте прямо вверх или вниз , чтобы включить функцию уровня.

Как только перекрестие выровнено, вы будете знать, что ваше изображение полностью ровное.

Что ты думаешь?

Вы большой поклонник использования таких ручек помощи с вашим iPhone? Может быть, вы предпочитаете быть немного свободнее в съемке и отказаться от надоедливой сетки? Дайте нам знать, что вы думаете и как снимаете, в комментариях ниже!

Съемка портретов (справа) Уровень

Снимки в полный рост производят совершенно разные впечатления в зависимости от вашего роста.Когда вы фотографируете кого-то с высоты, он может исказиться на вашем снимке, например, с укороченными ногами. Давайте вместе проиллюстрируем, как высота и расстояние могут влиять на портреты.

Вдохновением для этой статьи послужила одна из многих фотографий, которые я видел на Facebook. Это была совершенно обычная любительская фотография с телефона — снимок молодой женщины в полный рост анонимным фотографом. Фотография выглядела довольно обыкновенно, но на второй взгляд здесь было что-то странное: было видно, что фотограф стоит намного выше модели.

При таком «экстремальном» броске хорошо помнить об опасности. В этом опасность поразительной перспективы, при которой сжимаются части тела, расположенные дальше от линзы. Проще говоря: ноги модели на картинке будут укорочены.

Различная высота

Для иллюстрации я сделал серию снимков с расстояния примерно двух метров, с разной высоты. Я сам чуть меньше двух метров ростом, то есть около шести футов. Так что первое фото может показаться немного преувеличенным.Однако снимок, сделанный так близко, на уровне глаз, всегда будет выглядеть именно так. (Мы не стали заморачиваться с обувью, но, по крайней мере, вы можете увидеть, что происходит с ее ногами.)

Стрельба с естественной высоты. Стрельба откуда-то ниже моих плеч. Стрельба с высоты живота. Стрельба вокруг моих бедер. Стрельба с уровня земли ниже колен.

Для быстрого сравнения смотрите фото вверху. Чем ниже выстрел, тем больше вытянуты ноги.

С другой стороны, остерегайтесь потенциально неприятной тени от подбородка, которую это создает.Чем ниже камера, тем сильнее он. Так что съемка с колен — это крайность, которую можно использовать, когда вы хотите резко вытянуть ноги (возможно, чтобы подчеркнуть экстравагантные штаны).

С большого расстояния

Я сделал снимки выше только для того, чтобы продемонстрировать этот эффект. На самом деле я бы никогда не подошел так близко, потому что расстояние тоже имеет значение, а это расстояние нелестно.

Вот та же серия снимков, но сделанных вдвое дальше, то есть примерно в четырех метрах.

Стрельба с естественной высоты. Стрельба откуда-то ниже плеч. Стрельба с высоты живота. Стрельба с бедер. Стрельба из-под колен.

На этот раз различия более тонкие, но если вы их знаете, вы их увидите. И на самом деле их тонкость может быть проблемой — неопытный наблюдатель (или даже фотограф) заподозрит проблему на фотографии, но не поймет, в чем именно.

Какая высота правильная

Лично я обычно выбираю средний вариант и держу камеру где-то на уровне живота модели.

В качестве примечания: для детей и животных снова идеально держать камеру на уровне своего роста — здесь на уровне глаз это нормально.

Я такой высокий, и мне приходится мириться с тем фактом, что я часто наклоняюсь, когда снимаю студийные портреты. Если вы находитесь в такой же ситуации, возможно, вам потребуются наколенники.

И если эти фотографии вызвали у вас интерес, и вы хотите и дальше узнавать о фотографировании людей, то не пропустите нашу статью о том, как лучше всего делать портреты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
