Элементы стропильной системы двухскатной крыши: виды и монтаж для разных форм скатных крыш

виды и монтаж для разных форм скатных крыш

Хороший фундамент – еще не означает, что дом простоит «верой и правдой» на протяжении долгих лет. Еще одна крайне важная составляющая – надежная и качественная стропильная система для крыши. Давайте разберемся, как она устроена в случае скатной крыши, каких видов бывает и из каких элементов состоит.

Содержание материала:

Стропильные системы крыши

Какими должны быть стропила для крыш

Вот несколько видов стропил, которые чаще всего используются в современном строительстве:

• металлические сложно изменить, но этот материал долговечен;
• деревянные просты в использовании и изменении, но требуют дополнительной обработки;
• деревянные двутавровые балки (сделаны из бруса и ОСП) отличаются ровностью при максимальной длине до 12 метров, но стоимость выше обычной системы из дерева;
• железобетонные не поддаются изменениям вообще, но их выделяет длительный срок службы;
• смешанные или комбинированные системы.

Каждый из них обладает своими плюсами и минусами, которые включают в себя прочность, цену, легкость монтажа, возможность небольших изменений, связанных, к примеру, с несоответствующими размерами, взаимодействие с окружающей средой. В данном материале пойдет речь о самом популярном материале для изготовления стропил — дерево. выделим основные задачи, которые ставятся перед конструкциями данного вида.

Первое, и самое главное – прочность каждого элемента. Крыша не должна деформироваться или сдвигаться. Основа конструкции стропил – треугольник. Именно в виде треугольника делают фермы (рамы), крепящиеся параллельно. Неподвижные и жесткие, они «возглавляют» всю конструкцию.

Малая масса. Тяжелая крыша – это крайне плохо. Поэтому большинство элементов производят из дерева. Если же вес кровельной системы большой, то его усиливают металлическим каркасом. Основа – хвойные породы дерева небольшой влажности.

Каким требованиям должно отвечать дерево:

• 1-3 сорта. Без сколов, сучков и трещин.
• Элементы из дерева не должны быть менее 5 см. по толщине, и с площадью до 45 кв. см.
• Максимальная длина бруса из дерева хвойной породы не должна превышать 5-6 м.
• Мауэрлат и прогоны изготавливаются исключительно из твердых пород дерева.

Главные конструкционные элементы стропил

Любой хозяин, планирующий возведение стропильной системы, обязан быть в курсе, из чего она состоит.

1. Мауэрлат. Основа всей конструкции. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
2. Стропильная нога. Задет наклон скату, придает крыше привлекательный вид, надежно закрепляет конструктивные части системы.
3. Затяжка. Не позволяет «расходиться» ногам. Крепко удерживает их в нижней части.
4. Прогон. Крепит стропильные ноги в верхней части системы (коньковый прогон) и по бокам (боковой прогон).
5. Обрешетка. Монтируется строго перпендикулярно относительно балок. Изготавливается из обрезанного бруса или досок.
6. Стойки/подкосы. «Добавляют» ногам еще больше стойкости.
7. Свес. Защищает основные конструкции здания от различных природных осадков.
8. Конек. Место, в котором закрепляются скаты.
9. Кобылки. Создают свес. Необходимы в случае, когда стропила не имеют необходимой длины.

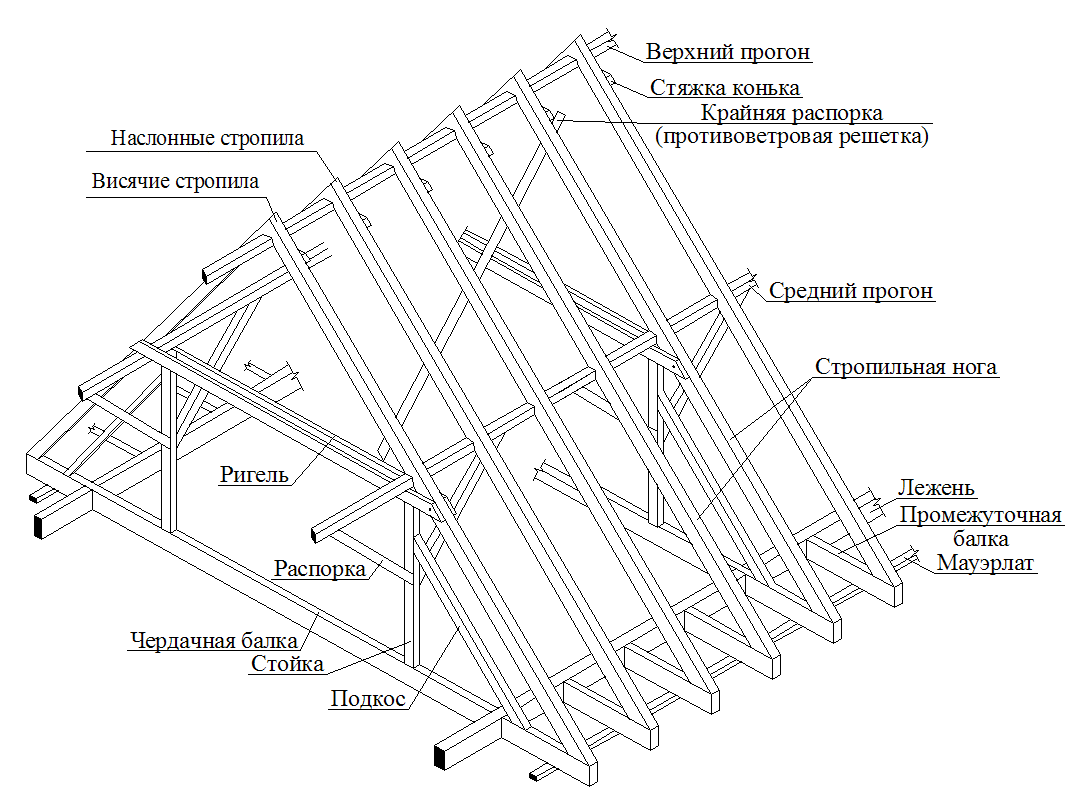

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций крыши

Давайте разберемся с таким составным элементов стропильной системы, как ферма. Ее делают плоской, и, помимо растяжки, в нее включаются раскосы и сами балки. Закрепляются все эти детали таким образом, чтобы нагрузка на главные конструкции шла вертикально.

В случае, когда пролет довольно большой, то ферма делается из нескольких составляющих. Нижняя часть фермы – потолок чердака. Точное число ферм определяется после серьезных расчетов на каждом конкретном объекте.

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.

Конструкция крыши висячего типа

Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

Важные дополнения:

• Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
• Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
• На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

Наслонная стропильная система

Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки.  В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

Особенности:

• Любая конструкционная часть такой системы не должна быть толще 5 см.
• Поверхности элементов должны быть максимально гладкими и обработанными.
• Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
• Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
• Симметрии нужно придерживаться и при монтаже подкосов со стойками.
• Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
• В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.

Односкатные крыши

Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м – дополнительно применяют фермы.

Двускатные

Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) – монтируют висячие стропила. Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.

Рекомендуемая схема монтажа стропильной системы висячего типа для двускатной крыши

Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.

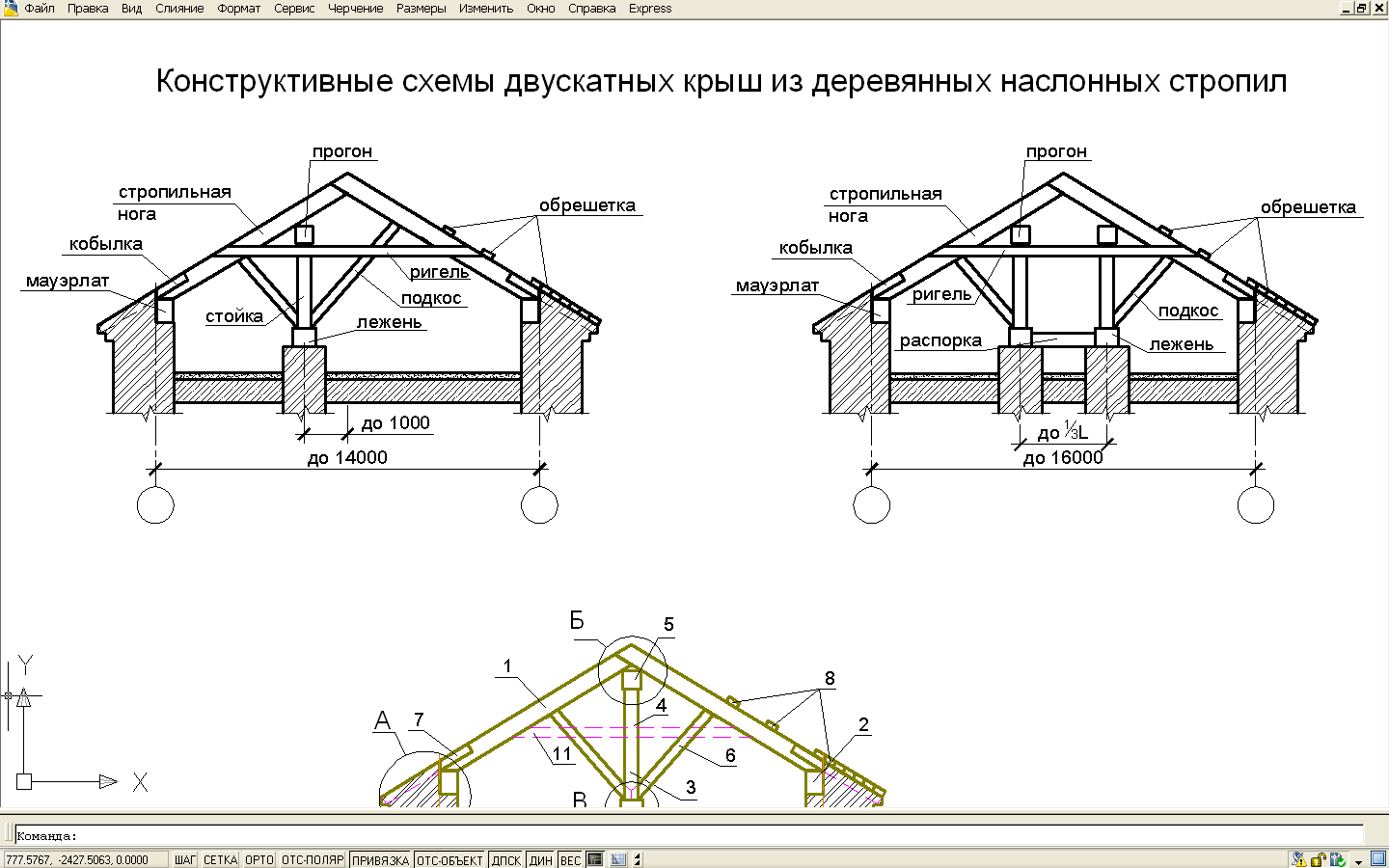

Варианты двускатной крыши для пролетов более 10 метров: применение наслонной стропильной системы

Вальмовые или четырехскатные

Правила устройства стропильной системы вальмовой крыши

С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие – внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.

Ломанная крыша

Монтаж стропил ломанной крыши

В нижней своей части может обладать наклоном до 60 градусов, в верхней – пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.

Дополнительные элементы

Для создания максимально прочной крыши, каждая составная часть конструкции должна очень прочно соединяться с каркасом и остальными элементами. При этом крайне важно учитывать силу ветра и направление возможных механических нагрузок.

Более того, стоит обращать внимание еще и на древесину. Она может растрескаться из-за пересыхания. Поэтому важно создать такую конструкцию, в которой каждый элемент будет «работать» максимально слаженно.

Раньше все конструкционные элементы стропил закреплялись врубками. Но, это было не слишком «дешевое и экономичное удовольствие», так как необходимо брать деревянные элементы большого сечения.

Способы крепления стропил к мауэрлату и коньковому прогону

Так, сегодня для крепежа используются не врубки, а специальные болты и нагели:

Накладки из металла с атникоррозийным покрытием – еще один вариант крепежей. Они монтируются на элементы системы с помощью зубчатых пластин или гвоздей. Преимущества таких креплений следующие:

1. Небольшой расход на одну единицу древесины.
2. Простота монтажа.
3. Высокая скорость закрепления.

Перфорированные элементы крепления: углы, пластины, опора бруса

Особенности установки стропильной системы и мауэрлатов двускатных крыш

Схема установки стропильной системы в случае двускатной крыши

I – мауэрлат, II – стропильная нога, III – перекрытие.

Использовать узкие стропильные ноги – «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку – укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

Стропила крыши – несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т. п. Материал для опорных балок, помимо наиболее распространенного – древесины, может быть любым – металлом, железобетоном или же смешанным.

Таблица для расчета стропильной системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши. При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины.

Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента. Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.

виды (висячая и наслонная), устройство крыши с мансардой + чертежи, схемы и фото

Стропильная система — мощный каркас кровли для удерживания кровельного покрытия и других элементов.

Насколько правильно устроен кровельный каркас зависит прочность крыши в целом.

Иначе может ухудшится ее функциональность, способность защищать здание от внешних воздействий и обеспечивать тепло в доме.

Поэтому нужно правильно подойти к выбору стропильных систем и верно составить план стропил двускатной крыши.

А как произвести расчет стропильной системы вы можете прочитаете здесь.

Содержание статьи

Виды стропильных систем для двухскатной крыши

В зависимости от назначения помещения, размеров двухскатной крыши, устройство стропильной системы двухскатной крыши классифицируются следующим образом: висячая система и наслонная.

Висячая система

Висячая стропильная система двухскатной крыши имеет опору только на несущие внешние стены здания.

В зависимости от ширины пролета, проекта крыши устройство висячих систем имеет особенности.

Для небольших домов

Висячую конструкцию целесообразно возводить для строений, где расстояние от одной стены до противоположной не превышает 6 метров. Каркас имеет вид треугольника.

Чтобы усилить несущую способность граней каркасного треугольника, используют несколько методов:

• Основания стропильных ног в вершине закрепляют накладками;
• Используют на боковые части бруски большего сечения;
• Закрепляют бруски, производя их врубку в коньковый элемент;
• Наращивают скаты для оборудования навеса путем вырубки в наращенных досках проем для каркасного бруса так, чтобы они сводились за линией, проходящей от края внутренней стены к наклону стропила.

ВАЖНО!

Используя данные методы, можно распределить нагрузку по всей конструкции.

Усиление каркасного треугольника

Для мансардных крыш

При обустройстве каркаса под мансарду следует обратить внимание на некоторые моменты:

• Обязательный монтаж мауэрлата, на который каркасный брус устанавливается путем врубки;
• Установка ригеля — основания для потолочного навеса этажа. Самый эффективный вариант крепления — врубка ригеля в стропило полускворднем;
• Длина доски скоса должна быть длиннее линии стены;
• Сечение каркасных брусков должно быть максимальным;
• Затяжку следует закрепить подвеской. При длинной затяжке требуется ее укрепление в центре с помощью прибитых досок сверху и снизу.

ОСТОРОЖНО!

Особое внимание следует уделить креплению элементов, так как мансарда испытывает нагрузки снаружи и внутри.

Кроме того, стропильная система двухскатной крыши с мансардой оборудуется утеплителями, что увеличивает нагрузку.

Стропильный каркас для мансардных крыш

Для больших домов

При пролете больше 6,5 метров для монтажа висячей системы требуется установить больше закрепительных элементов, чтобы не допустить провиса затяжки, который вызывает ее собственный вес.

Моменты, которые необходимо учесть:

• Затяжку целесообразно изготовить из двух брусьев путем врубки, закрепить металлическими пластинами;
• В центральной части каркаса следует установить бабку;
• Для уверенного распределения тяжести к бабке и стропильным доскам лучше крепить подкосы, а также другие удерживающие элементы.

При установке системы подвесного типа иногда может обойтись без монтажа мауэрлата и ограничиться установкой на гидроизоляционную пленку досок. Кроме того, висячая система отличается отсутствием сложных узлов, что облегчает работы по обустройству кровельного каркаса.

Висячая система

Наслонная система

Отличие конструкции наслонного типа от висячей в том, что конструкция имеет дополнительные точки опоры внутри помещения. Обязательным условием установки наслонной системы является монтаж мауэрлата.

Проект системы предусматривает монтаж как распорного, так безраспорного каркаса.

Безраспорный каркас

Безраспорный каркас следует устанавливать в домах, имеющих бревенчатые стены. При монтаже стропил, их основания должны крепиться к мауэрлату.

Варианты крепления основания системы к мауэрлату:

• Путем скашивания подошвы стропильной ноги таким образом, чтобы площадь ее с мауэрлатом была одинаковой, а выруб не превышал 0,25 см высоты балки. При этом стропила, не соединяясь между собой, крепятся к коньковому элементу с двух сторон;
• Путем соединения одним гвоздем стропильных брусьев у конька — вверху, и шарнирного соединения гибкой металлической пластиной к мауэрлату — внизу.

При креплении стропильных ног без соединения их в коньковой части следует особое внимание уделить точности расчетов.

Даже при незначительных расхождениях в схеме, на стены здания будет действовать распорное давление, которое может привести к разрушению стен.

Безраспорный каркас

Со схватками

Для усиления конструкции и придания ей устойчивости, к стойкам конструкции монтируют схватки. Следует использовать брус того же сечения, как и для стропил. Для увеличения прочности схватки прибивают с обоих сторон бруса.

Такой же вариант крепления эффективен при прочной фиксации конькового элемента, что препятствует смещению кровли в горизонтальном направлении.

Каркас со схватками

С подкосами

Подкосы усиливают несущую способность деревянного каркаса и обеспечивают прочность стропильной доски.

Важное требование при установке подкоса — правильно вымеренный угол среза, который дает возможность плотно прилегать подкосу к соединяемым элементам.

ВНИМАНИЕ!

Если при наслонной системе опорная часть находится по центру основания каркаса, то подкос крепится под углом 45° к горизонтальной линии, если опора находится ближе к одной из несущих стен, то угол крепления может быть другим: от 45° до 53°.

Каркас с подкосами целесообразно возводить в местах, где есть вероятность посадки фундамента, или в деревянных постройках, где допустима небольшая усадка стен.

Каркас с подкосами

С двумя опорами внутри помещения

Когда имеются две опоры в виде внутренних стен, то при обустройстве стропильных ног под них подкладывают балки. Если балки не установлены, то к основанию стропил прибивают стойку, опирающуюся на внутреннюю опору.

Подстропильные балки устанавливаются на несущих опорах. На опорах внутри помещения устанавливают лежни, на которые падает нагрузка от подстропильных балок со стоек. Стропилы подрезают таким образом, чтобы они плотно прилегали друг к другу, и закрепляют.

При такой конструкции коньковый прогон не устанавливают.

Для обеспечения безраспорности конструкции крепят затяжки.

Стабильность конструкции обеспечивается с помощью стоек, которые установлены горизонтально от внутреннего основания к стропильной ноге, и расшивок, — деревянных балок, которые соединяют основания стоек наискосок.

Если конструкция распорная, то над прогоном крепится балка, соединяющая каркасные ноги, — ригель.

Наслонная система

Виды стропильных систем

Устройство стропил для мансардной крыши

Перед монтажом стропильной системы под мансарду, необходимо правильно рассчитать нагрузку кровли и учесть другие факторы, которые могут повлиять на ее функциональность. Все деревянные элементы необходимо обработать антисептиками.

Монтаж стропильной системы выполняется поэтапно:

• Устанавливают мауэрлат на гидроизоляционный слой. Крепят доску к стенам скобами или гвоздями и привязывают металлической проволокой к заранее подготовленным в стене крюкам;
• Выпиливаются элементы каркаса;
• Изготавливается основной прямоугольник из затяжки и стоек;
• Монтируются два средних прогона, к которым крепят нижние стропильные брусья;
• Конструкцию можно поднять на крышу, где уже установить верхние стропила, соединив их у верхнего основания, закрепив коньковую балку и боковой прогон;
• Усиливают конструкцию необходимыми элементами: затяжками, стойками, подкосами, дополнительными упорами.

После установки каркаса на него укладывают пароизоляционную пленку, устанавливают обрешетку, элементы кровельного пирога и покрывной материал.

Устройство мансардной крыши

Устройство стропил для чердачного помещения

Чердак двухскатной крыши имеет самую простую висячую систему.

Для чердачного перекрытия целесообразно изготовить готовые фермы на земле, а затем их поднять на крышу, предварительно установив мауэрлат.

Фермы состоят из стропильных ног, прочно закрепленных затяжкой у нижнего основания. Можно дополнительно использовать подкосы или бабки.

Большое значение имеет закрепление затяжек на стропилах. Рекомендуется устанавливать затяжки так, чтобы их брусья располагались за линией стены на полметра, тогда отпадет необходимость дополнительно устанавливать свес.

Как изготовить стропила самостоятельно вы можете прочитать здесь.

Фермы закрепляют с помощью верхних и нижних прогонов.

Стропильная система для чердачного помещения

Стропильная система двухскатной крыши: элементы

При обустройстве каркаса двухскатной крыши используют элементы:

• Мауэрлат. Элемент, который крепится к несущей стене. К нему монтируется вся конструкция стропильного каркаса;
• Прогон. Брус, соединяющий стропильные ноги по бокам и в коньковом элементе;
• Затяжка. Балка, прикрепленная к стропильным ногам, препятствующая их расхождению;
• Бабка. Брус, расположенный вертикально и закрепленный у конька и затяжки;
• Подкос. Планка, соединяющая под наклоном лежень и стропило;
• Стойка. Вертикально упирается в лежень и стропило;
• Конек. Балка соединения верхних оснований стропил;
• Кобылка. Наращиваемая часть стропила для свеса;
• Свес. Дополнительная конструкция, служит для защиты от дождя наружной стены;
• Обрешетка. Решетка, установленная на стропильный каркас для прикрепления покрывного слоя.

Совокупность нескольких элементов (стропил, стоек, раскосов) в одной плоскости называется фермой.

Стропильная система двухскатной крыши, чертежи и фото ниже:

Чертеж элементов стропильной системы

Узлы стропильной системы двухскатной крыши

Надежное закрепление узлов конструкции обеспечивает прочность и выносливость конструкции, способствует увеличению ее срока службы.

Прочность основания двухскатной крыши зависит не только от правильного крепления.

Так же она состоит из правильного расчета всех элементов каркаса, от выверенного определения типа конструкции на этапе проекта.

Стропила для двухскатной крыши соединяются с разными элементами конструкции.

Основные узлы конструкции:

• С балкой: крепят либо шипованным зубом, либо зубом с упором. Дополнительно используют уголки. К балке монтируют, вырезая упор для шипа в балке с гнездом. Одинарный зуб крепят с шипом и упором. Если делают врубку, то расстояние от края бруска должно быть 0,2 — 0,4 м;
• С мауэрлатом: при жестком креплении используют уголки или делают запил, который закрепляется гвоздями или скобами, при шарнирном — двигающийся металлический крепеж, при запиле — гвоздь или скоба;
• С коньком: обрезав край под углом крепят встык с помощью гвоздей, закрепив скобой или накладной доской. Внахлест доски скрепляют болтом или шпильками.

В зависимости от пролета элементы крепят:

• Бабкой. Верх — скобами и хомутом, низ — хомутом;
• Подкосом. Верх крепят к стропило, низ — к бабке;
• Стойками. Крепят деревянными или металлическими накладками, шпильками.

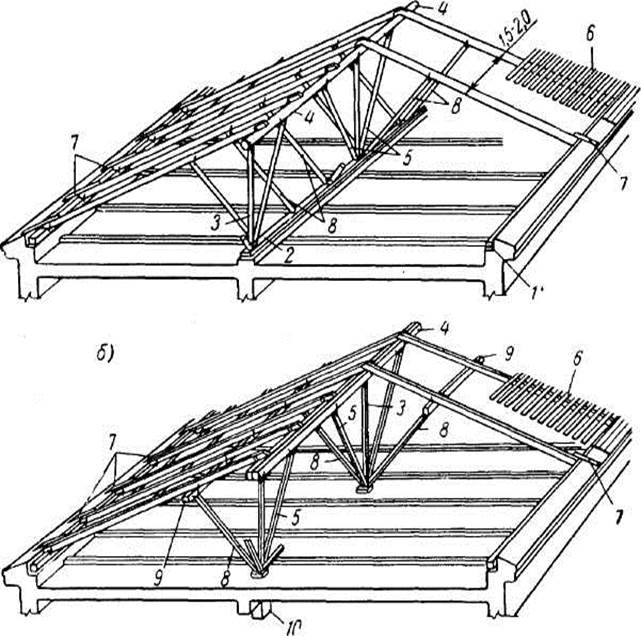

Схема стропильной системы двухскатной крыши представлена ниже:

Схема узлов стропильной системы

Полезное видео

В данном видео вы узнаете о том, как строится двускатная крыша и стропильная система мансарды.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

чертеж наслонных стропил, прогон в разрезе, крепление двускатной кровли

Содержание:

Популярность двухскатных крыш объясняется относительной простотой их конструкции и универсальностью, позволяющей использовать данные системы в различных климатических зонах. Схема стропильной системы двухскатной крыши обладает некоторыми конструкционными и монтажными особенностями.

Какие бывают двухскатные крыши

В состав двухскатной (или щипцовой) крыши входят два плоских наклонных прямоугольника, которые называются кровельными скатами. При их монтаже соблюдается определенный угол по отношению к внешним стенами постройки. Скатный наклон позволяет природным осадкам стекать вниз естественным путем. Желание сделать свою крышу более интересной и оригинальной выражается в обустройстве неравных наклонов скатов, когда конек располагается не по центру здания. В таком случае длинна скатов будет отличаться друг от друга, что сказывается на рациональности использования подкровельного пространства.

Ломанную щипцовую крышу применяют в случае обустройства на чердаке мансардного помещения. За счет подобно конструкционного решения достигается некоторое увеличение чердачного пространства, дополнительно изолируемого от холода и влаги. Основой двухскатной симметричной крыши является равнобедренный треугольник. Данная классическая конструкция по причине простоты сооружения пользуется высокой популярностью среди опытных и начинающих строителей.

Виды и схемы

Начинается сооружение наслонной стропильной крыши с определения угла ее наклона: на этот показатель влияют не столько архитектурные требования, сколько климатические особенности данной местности. Также некоторого учета требует и тип используемого кровельного материала. Там, где часто выпадают осадки, кровлю желательно делать с наибольшим возможным наклоном. В регионах с сильными ветрами крышу рекомендуется применять максимально пологую, из-за угрозы срыва конструкции резкими порывами ветра.

Наклон скатов находится в пределах от 5 до 90 градусов, но чаще всего используются кровли с углом уклона 35-45 градусов. Объясняется это экономичностью сооружения по расходу строительного материала и равномерностью распределения нагрузок по периметру дома. Обычно такие дома оснащаются холодными, неприспособленными для проживания чердаками.

Если на чердаке хочется обустроить жилое помещение, потребуется применение ломанной двухскатной крыши. В таких конструкциях верхние части более пологие, а нижние обладают значительной крутизной. В результате достигается расширение площади чердака, что дает возможность обустроить там мансардное жилище. Данный вид крыши обладает более сложной стропильной схемой двускатной крыши.

Какие бывают стропильные системы двухскатных крыш

Классифицируют стропильные системы по типу использования опорных оснований под стропила:

• Висячие. Данные схемы применяются в конструкциях, где расстояние между опорами не превышает 6,5 м.
• Наслонные. Наслонные стропила двускатной крыши применяют в зданиях, имеющих дополнительную несущую стену или опорные столбами.
• Гибридные. Здесь имеются обе разновидности стропилин.

Функцию несущих элементов двухскатной конструкции выполняет мауэрлат и стропильная система. Она состоит из стропильных ног, вертикальных стоек, ригелей, распорок, коньковых прогонов. Благодаря соединению всех этих деталей между собой и формируется единая стропильная конструкция.

В качестве материала изготовления стропилин и прочих элементов выступает древесина, металл и бетон. К используемой древесине предъявляются некоторые требования: очень важно, чтобы попавшиеся сучки не превышали по своей длине трети толщины изделий.

Мауэрлат изготовляется из бруса сечением 100-200 мм: его закладывают непосредственно под стропилину, или монтируют по всей протяженности стеновых конструкций. Благодаря этому нагрузка на внешние стены равномерно распределяется по всему их периметру. Устанавливают мауэрлат на верхний стеновой обрез: линией монтажа выступает или стеновая ось, или смещенная к наружной или внутренней грани стены линия. Смещение возможно в пределах 50 мм. Прежде, чем укладывать мауэрлат, стену оснащают гидроизоляционным слоем (в основном это – рубероид. Отдельные звенья мауэрлата должны быть прочно соединяться прямыми замками.

Установка стропильных ног

Прежде, чем устанавливать стропила, следует провести монтаж мауэрлата на продольные стены. В качестве крепежей здесь используются анкерные болты. После этого определяется оптимальное сечение стропилин: на это влияет их длина и шаг установки. Для простоты расчета обычно применяют специальные таблицы готовых параметров, или программы, демонстрирующие двухскатную крышу в разрезе. Иногда возникает потребность в корректировке размеров стропильных ног: в таком случае применяется сращивание отдельных частей при помощи крепежей. На утепляемых кровлях расстояние между стропилинами подбирается так, чтобы максимально минимизировать подрезку теплоизоляционного материала. Выбирая расстояние между стропилами двухскатной крыши, стоит также учитывать нагрузку кровельного материала.

Монтаж стропил двухскатной крыши проводят в следующей очередности операций:

1. Изготовления шаблона для сборки строительных ферм. Для этого потребуется пара досок идентичной длины с длиной стропилины. Их скрепляют с одного конца гвоздем.
2. Фиксация финального угла. Свободные края готовой конструкции кладут на те места опор, где будут установлены стропильные ноги. Образованный финальный угол наклона необходимо зафиксировать гвоздями, установив также перемычку жесткости.
3. Изготовление еще одного шаблона. Он облегчит проведение монтажных запилов на стропильных ногах. Материалом изготовления обычно выступает фанера.
4. Вырезание монтажных запилов. Для этого используют изготовленный ранее шаблон. Соединение проводится под углом наклона кровли. Готовую треугольную стропильную ферму нужно поднять на поверхность крыши, используя вспомогательные приспособления – лестницу, лаги и т.п. Поднятая ферма крепится на мауэрлат.
5. Установка фронтонных ферм. По краям крыши монтируются фронтонные фермы. Чтобы правильно позиционировать их по вертикали и горизонтали, обычно применяют временные подкосы.
6. Ось конькового прогона. Между вершинами первой и последней фермы протягивают бечевку. Это послужит уровнем для правильности монтажа остальных промежуточных ног.
7. Подъем и монтаж остальных стропилин. Прогон в стропильной системе просчитывается заранее: обычно фермы располагают не ближе, чем 60 см.
8. Укрепление громоздких элементов. Для этого предназначены ригели, подпоры, подкосы и т.п.
9. Монтаж конькового бруса при помощи специальных подпор. Он служит местом крепления наслонных стропил промежуточного, диагонального и укороченного типа.

Как рассчитать нагрузку и наклон скатов

Чтобы дом был прочным и надежным, необходимо качественно рассчитать стропильную систему. Если речь идет о сложных кровлях, процедуру составления схемы наслонных стропил лучше доверить профессиональному архитектору. Небольшие двухскатные крыши могут рассчитываться самостоятельно: при этом используются несложные инструменты и специальные формулы. Однако и в этом случае рекомендуется, чтобы окончательный проект проверил специалист.

Первым делом необходимо определить уровень наклона кровли. Углы до 15 градусов подходят небольшому перечню кровельного материала: поэтому желательно вначале определиться с типом покрытия. Наклон более 45 градусов предусматривает возможность использования любого материала, однако затраты на сооружения такой конструкции заметно возрастут. Обязательно следует учитывать ветровую и снеговую нагрузку, что напрямую зависит от климатических особенностей местности.

Скаты наклоном до 25 градусов — коэффициент перехода от снегового покрова на крышу равен единице. Для наклонов 25-60 градусов коэффициент принимается, как 0.7. Соответственно, снеговая нагрузка на земле 120 кг/м2 и нагрузка на крыше углом наклона 25-60 градусов будет соответствовать 120×0. 7=84 кг/м2.

При расчете ветровой нагрузки применяется коэффициент изменения ветровой нагрузки и аэродинамического влияния. Масса кровельного пирога состоит из веса обрешетки, контробрешетки, теплоизоляции, кровельного материала, и, если применяется мансарда, массы декоративного оформления помещения. Обычно параметр средней величины постоянной нагрузки находится в пределах 40-50 кг/м2.  Таким способом высчитывают общую нагрузку, путем сложения постоянной и временной величин. Имея на руках показатель общей нагрузки, легко выбрать оптимальное сечение стропилин.

Даже если все строительные работы планируется осуществлять самостоятельно, проектировку лучше доверить специалистам, так как малейшая допущенная ошибка при расчете разреза стропильной кровли может обернуться весьма плачевными последствиями. Для людей, уверенных в себе, существует вариант с сетевыми справочниками и специализированной литературой. Приступая к сооружению даже простейшей кровли, следует иметь на руках проверенный чертеж схемы стропильной системы двухскатной крыши.

Стропильная система двухскатной крыши: устройство, узлы

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Содержание статьи

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

• Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
• Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
• Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
• Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
• Лежни  — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
• Боковые прогоны — поддерживают стропильные ноги.
• Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов  в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля.  При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Как устроена мансардная крыша (с чертежами и схемами) читайте тут.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Как сделать двухскатную крышу (фотоотчет) читайте тут.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или  расшивками — балками, установленными наискосок.  В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Устройство стропильной системы двускатной крыши

В одноэтажных домах одним из наиболее распространенных вариантов конструкции крыши является вариант с двумя скатами. Устройство крыши такого типа не отличается сложностью, поэтому ее легко можно смонтировать собственными силами.

Содержание:

1. Из чего состоит крыша двускатного типа?
2. Какие бывают стропильные системы крыши двускатного типа?
3. Как соорудить двускатную крышу своими руками?

Двускатная крыша представляет собой две наклонные поверхности, образующие прямоугольную форму. Именно благодаря такой конструкции все осадки в виде дождевой или талой воды не скапливаются, а стекают вниз. Крыша двускатной конструкции имеет довольно сложное устройство, которое включает в себя несколько важных узлов, таких как:

1. Мауэрлат, который используется для перераспределения стропильной нагрузки на несущие стены здания. Данный элемент изготавливается из бруса, желательно из дерева хвойных пород. Квадратное сечение мауэрлата должно быть не менее 10х10 сантиметров и не более 15х15 сантиметров. Размещается этот важный элемент по периметру всего здания и крепится к внешним стенам. В качестве скрепляющих элементов нужно использовать специализированные анкера либо стержни.
2. Стропила, из которых формируется основной костяк любой крыши. Для двускатных они должны устанавливаться в виде треугольника. Функциональная роль стропил заключается в передаче нагрузки от веса кровли, осадков и порывов ветра на мауэрлат. Стропильные ноги необходимо изготавливать из досок, сечение которых должно быть примерно 10х15 сантиметров или 5х15 сантиметров. Средний шаг стропильных ног должен быть примерно 65-120 сантиметров, но если предполагается использование довольно тяжелого перекрытия, то рекомендуется размещать стропилы чаще.
3. Конек — это результат соединения двух скатов крыши. Он образуется при соединении всех стропил.
4. Кобылки являются продолжением стропильных ног, которые формируют свес крыши. Чаще всего кобылки устанавливаются при недостаточно длинных стропилах. Для того чтобы изготовить данный элемент конструкции, понадобится доска меньшего сечения, нежели стропильная нога. Применение кобылок оправдано в случае использования коротких стропильных ног.
5. Свес отводит дождевую воду от стен строения. Благодаря свесу они не намокают и не разрушаются под действием влаги. Рекомендуется делать свес с отступом от стены в 400 миллиметров.
6. Лежень предназначен для того чтобы равномерно распределить нагрузки, возникающие от стоек. Для его изготовления используется брус с сечением 15х15 сантиметров.
7. Стойки предназначены для правильного распределения нагрузки от конька на внутренние стены. Для его изготовления желательно использовать брус с квадратным сечением и размером 15х15 сантиметров.
8. Подкосы предназначены для равномерного распределения нагрузок от стропильных ног к несущим стенам. В сочетании с затяжками подкосы образуют прочный конструктивный узел, который называется ферма. Ферма предназначена, прежде всего, для того чтобы конструкция выдерживала нагрузки при образовании больших пролетов.
9. Затяжка используется для того чтобы предупредить расползания стропильных ног в разные стороны. Именно этот элемент в сочетании со стропильными ногами образует треугольный вид двускатной крыши.
10. Обрешетка изготавливается из брусьев и досок, которые монтируются перпендикулярно по отношению к стропильным ногам. Данная конструкция предназначена для равномерного распределения массы перекрытия и других нагрузок крыши на стропильные ноги. Также обрешетка придает крыше жесткость, так как она скрепляет между собой стропила. Если предусматривается перекрытие мягкой кровлей, то для изготовления обрешетки должна использоваться влагоустойчивая фанера.

Всего существует две базовые разновидности для установки стропил двускатной крыши. Но в идеале крыша должна содержать элементы каждой из систем

• Висячая система монтируется в том случае, если внешние стены здания расположены на расстоянии, не превышающем 10 метров, а также отсутствуют какие-либо стены, разделяющие здание. Данная система создает распирающее усилие, передающееся на стены. Для снижения этого фактора может использоваться затяжка, размещенная у основания стропильных ног. Для ее изготовления может использоваться не только дерево, но и металл. При таком расположении элементов образуется жесткая треугольная конструкция, которая способна выдержать нагрузки, возникающие с разных направлений. В качестве затяжек могут использоваться балки для перекрытия, а для того чтобы висячая система была более прочной, их можно располагать немного выше регламентированных правил.
• Наслонная система устанавливается в случае расположения наружных стен здания на расстояние, превышающее 10 метров, и имеются внутренние несущие стены. Данная система оснащается опорной балкой, которая крепится посередине. Именно эта балка передает часть веса кровли на столбчатую опору или промежуточную стену. Если же в помещении используются не стены, а колонны, то можно чередовать висячую и наслонную системы.

Основными критериями крыши является прочность, благодаря которой она будет выдерживать все внешние нагрузки, и легкость, ведь она не должна сильно давить на стены здания. Грамотно сооруженная двускатная крыша обеспечит максимально правильное распределение нагрузок на стены. Самостоятельное возведение двускатной крыши должно быть четко распланировано и распределено на этапы. Это значительно облегчит и ускорит процесс строительства.

Этап 1 – выбор наклона

Наклон двускатной крыши выбирается относительно типа используемого материала и архитектурных особенностей. Но также существуют некоторые аспекты, влияющие на выбор угла.

1. Стоит всегда помнить о том, что двускатная крыша должна иметь наклон, который будет больше 5 градусов, а в некоторых случаях он может быть и 90 градусов;
2. Если же в местности, где возводится здание, обычно выпадает много осадков, или же перекрытие кровли будет прилегать неплотно, рекомендуется делать достаточно крутой скат с углом в 35-40 градусов. Но такие крыши не предусматривают возведение чердачной комнаты. Если же комната на чердаке необходима, то нужно делать крышу ломаного типа – с пологой верхней секцией и резким наклоном в нижней секции;
3. Если же местность обдувается сильными порывистыми ветрами, то желательно делать крышу пологого типа. В случае, если ветер дует постоянно, угол наклона должен быть не менее 15-20 градусов. Также при таких условиях нужно тщательно выбирать кровельный материал;
4. Идеальным вариантом считается крыша со средними показателями наклона, который будет и не крутым, и не пологим. При грамотной расстановке базовых элементов такая крыша будет очень прочной;
5. Если же выбрана крыша с достаточно большим углом наклона, важно помнить, что она будет обладать довольно большой парусностью. А это потребует увеличения площади крыши и материала, необходимого для строительства. Поэтому такая кровля потребует больших затрат финансов.

Этап 2 – расчет площади

Для того чтобы закупить необходимые для возведения крыши материалы, нужно сделать грамотный расчет. Для этого необходимо:

• Узнать площадь одного ската крыши, а полученный результат умножить на два;
• При правильном возведении скат имеет форму наклоненного прямоугольника. Он располагается вдоль самой длинной несущей стены. Поэтому для того чтобы узнать его площадь, необходимо умножить длину и ширину;
• Длина ската должна быть идентичной с длиной стены, а также к ней должна быть добавлена длина выступа над фронтоном. Не стоит забывать и том, что выступы будут с обеих сторон.
• Ширина ската равняется длине стропил, а также к ней плюсуется длина выступа крыши над стеной.

Этап 3 – определение нагрузки на стропильные ноги

Для того чтобы грамотно возвести конструкцию двускатной крыши, необходимо точно просчитать будущие нагрузки на стропила и определить их характеристики.

1. В случае возведения типовой постройки в один этаж проектная нагрузка на крышу состоит из веса перекрытия и воздействия внешних факторов, таких как ветер и количество осадков, характерное для региона.
2. Общая масса кровли рассчитывается путем плюсования всех ее слоев: тепло-, паро-, гидроизоляции, системы стропильных ног, обрешетки и перекрытия. Для получения наиболее правильных показателей необходимо вести расчет веса на 1 квадратный метр конструкции.
3. Далее полученную цифру необходимо увеличить на 10 процентов. Также можно ввести и коэффициент поправки, который будет составлять К=1,1.
4. Если планируется в будущем видоизменять конструкцию крыши с изменением наклона, то в расчетах необходимо учитывать и те нагрузки, которые она должна будет выдерживать после модификации. Необходимо немного увеличивать полученные показатели нагрузок. Рекомендуется брать за основу 50 килограмм на 1 квадратный метр.
5. При расчете нагрузок, производимых осадками и ветром, необходимо отталкиваться от погодных условий региона. Также необходимо учитывать и угол наклона крыши. Если он составляет примерно 25 градусов, то нагрузка от снега будет равна 1. Если же крыша имеет достаточно большой угол (до 60 градусов), то эта цифра увеличится до 1,25. Если же угол больше, нежели 60 градусов, то расчёт снеговой нагрузки не производится.
6. Так как стропила передают всю нагрузку на несущие стены, их также необходимо тщательно подбирать. Сечение и длина стропил должны быть подобраны в строгом соответствии с вычисленной нагрузкой на крышу и углом ската. Для того чтобы увеличить показатели прочности стропильных ног, полученные данные рекомендуется увеличить на 50 процентов.

Этап 4 – монтирование мауэрлата

Постройка крыши любого типа всегда начинается с возведения мауэрлата. Чтобы грамотно его сконструировать, необходимо знать тонкости этой работы.

• Если стены здания были построены из бруса или разного вида бревен, то ее верхняя часть и будет мауэрлатом;
• Если же для возведения стен использовался кирпич, то необходимо включить в кладку металлические стержни с резьбой, которая будет крепежным элементом для мауэрлата. Устанавливать такие стержни необходимо как минимум через каждый метр кладки. Для обеспечения прочности диаметр стержней должен составлять приблизительно 1 см. Вмуровывая стержни, необходимо помнить о гидроизоляции, которая должна быть между мауэрлатом и кладкой.
• Если стены возводятся из блоков, выполненных из керамики или пенобетона, то верх необходимо залить цементным раствором. Этот слой должен иметь арматуру, а его высота составлять не менее 20-30 сантиметров. Арматура должна содержать металлические стержни с резьбой.
• Для того чтобы мауэрлат выступал в роли прочного фундамента для стропильных ног, рекомендуется использовать брус с сечением 15х15 сантиметров.
• Мауэрлат необходимо устанавливать на верхний край стены, но не слишком близко к краю, так как его может унести порывом ветра. Мауэрлат можно укладывать на внешний и внутренний края стены.
• Профессионалы рекомендуют монтировать мауэрлат на гидроизоляционный слой.
• Для того чтобы не возникало провисание, необходимо смонтировать обрешетку из подкосов, стоек и ригеля, которые должны быть изготовлены из лесоматериала размером 2,5х15 сантиметров. Желательно, чтобы угол, образованный подкосом и стропильной ногой, составлял 90 градусов.
• Если стропила устанавливаются достаточно длинными, то желательно установить под них дополнительную опору, которая будет ложиться на лежни. Также важно помнить, что для получения прочной и устойчивой конструкции необходимо элементы скреплять с соседними частями.

Этап 5 – монтирование стропил

Для того чтобы сделать двускатную крышу максимально прочной и устойчивой к любым нагрузкам, а также минимизировать расход средств, лучше устанавливать стропильные ноги путем комбинирования висячей и наслонной системы. Для их грамотного возведения существует ряд рекомендаций:

1. Для того чтобы конструкция была прочной, важно использовать только высококачественный пиломатериал. Если же в балке замечены даже незначительные трещинки или сучки, то его не рекомендуется использовать для стропил;
2. Все стропильные ноги делаются по одному стандарту, который составляет 5х15х600 сантиметров. Если же используются балки с длиной, превышающей 6 метров, то желательно увеличивать и ширину пиломатериала. Это необходимо для того, чтобы балки не поломались от своего же веса. Желательно использовать доски, ширина которых составляет не менее 18 сантиметров.
3. На начальном этапе работ по возведению стропильной системы рекомендуется составить шаблон. Для этого необходимо приложить подобранный пиломатериал к балке перекрытия, а также к торцу конька, и очертить две линии, по которым потом необходимо отпилить материал.
4. Используя подготовленный шаблон, нужно вырезать все стропильные ноги. Далее в них производится верхний запил.
5. Полученную стропильную ногу необходимо прикрепить запилом к балке перекрытия. Таким же образом устанавливаются и остальные стропила. Но при их монтировании необходимо помнить о том, что устанавливать их нужно парами — с одной и второй стороны скатов. Таким образом, быстрее уменьшатся нагрузки на конек.
6. Если же скат достаточно длинный, то можно использовать методику сращивания пиломатериала для образования полноценного стропила. Чтобы нарастить стропильную ногу, необходимо скрепить две доски путем дошивания между ними отрезка бруска с идентичным сечением и длиной примерно 1,5 метра. Исходя из составленных схем по обустройству двускатной крыши, стык необходимо размещать в нижней части, а под него нужно монтировать опорную стойку.
7. Стропила к коньку необходимо крепить при помощи обычных гвоздей, а для крепления к балке перекрытия рекомендуется использовать саморезы. Можно использовать и специальные металлические крепежные пластинки.
8. Если монтируется стропильная система наслонного типа, то нужно заготавливать опоры, которые устанавливаются под стропила. Для того чтобы максимально уменьшить прогиб стропильной ноги, необходимо произвести верный расчет установки опор.
9. Если же возводится двускатная крыша с мансардой, то эти опоры будут играть роль костяка будущего помещения.
10. Также при установке опор важно строго выдерживать намеченный в проектировании шаг.
11. После того, как все стропила закреплены, монтируется конек, который располагается на их верхнем крае. Для крепления можно использовать как скобки из металла, так и обычные болты.

Этап 6 – придание жесткости

После монтирования стропильных ног необходимо их укрепить и придать необходимую жесткость. Для этого нужно:

• Если крыша возводилась над хозяйственными пристройками, саунами или банями, и использовалась висячая система, то рекомендуется соединить стропила попарно с помощью затяжки в нижней части, и ригелем – в верхней.
• Если возводимая постройка большая, но достаточно легкая, то рекомендуется делать легкую крышу, так как ее вес должны выдержать стены.
• Если здание шириной в 6-8 метров, то стоит делать конструкцию крыши более жесткой. Для этого используются опоры, которые устанавливаются посередине и называются «бабками». Их необходимо устанавливать под каждой стропильной парой.
• При пролете стен в 10 метров рекомендуется устанавливать укрепительные балки. В роли дополнительной опоры используются подкосы, которые устанавливаются к каждой стропильной ноге. Желательно, чтобы они располагались поближе к коньку или посередине стропила. В конце их необходимо скрепить между собой и нижней частью «бабки».
• Если же монтируется длинная крыша, то необходимо позаботиться о разгрузке фронтовых балок. Для этого устанавливаются раскосы: их верхняя часть должна касаться угла фронтона, а нижняя — центральной балки перекрытия. Для крепления желательно использовать брус с большим сечением.
• Если же местность предусматривает постоянные сильные ветра, то стропильные ноги необходимо укрепить диагональными связями. Для этого необходимо прибить брусок к нижней части одного стропила и средней части следующего.
• Для того чтобы возведенная крыша была особенно прочной и устойчивой, не рекомендуется использование гвоздей. Желательно заменять их специальными накладками и скобами из металла.

Этап 7 – монтирование обрешетки

Обрешетка – это площадка для укладки перекрытия, поэтому ее крайне важно правильно закрепить. Для этого существуют такие правила:

1. Рекомендуется использовать только сухой пиломатериал без каких-либо дефектов. Желательно прибивать доску снизу, а возле конька они должны быть сбиты так, чтобы не было ни малейшего зазора.
2. Для мягкой и рулонной кровли необходимо монтировать двуслойную обшивку. Она будет состоять из разреженного и сплошного слоя. В начале работ необходимо приложить доски с толщиной в 2,5 см и шириной 14 см параллельно коньковой доске. Возможно появление зазора в 1 сантиметр, который не является критичным. Поверх этих досок монтируется сплошной слой, который рекомендуется делать из фанеры для кровли или реек. Далее необходимо осмотреть поверхность на предмет отсутствия торчащих гвоздиков, сучков и других погрешностей.
3. Если предусматривается перекрытие металлочерепицей, шифером, листовым металлом, то рекомендуется монтировать брусья с сечением в 5х6 сантиметров в один слой. Важно следить, чтобы шаг ложился ровно, без скачков. Длина шага полностью зависит от выбранного типа перекрытия и может составлять от 10 сантиметров до полуметра.

После монтирования обрешетки наступает черед крепления тепло-, паро- и гидроизоляционных материалов и непосредственно материала перекрытия.

Товары, которые были описаны в этой статье:

Устройство стропильной системы двухскатной крыши своими руками

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Конструктивно двускатная конструкция крыши наиболее простая в изготовлении. Она может иметь несколько отличающихся видов: ломаная, ассиметричная и симметричная, но в целом ее конструкция выглядит примерно одинаково во всех случаях. В отличии от других видов, устройство стропильной системы двухскатной крыши своими руками выполнить сможет любой, имеющий строительные навыки, человек.

Двускатная конструкция — самая популярная для обустройства крыши дома

Конструкция стропил двускатной крыши

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

• мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

Элементы конструкции стропильной системы

• стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
• лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
• затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

Стропила двускатной крыши

• стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
• подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
• обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

Стропильные системы наслонного типа

• конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
• свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
• кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

Полезный совет! Использовать кобылки предпочтительнее, чем делать длинные стропильные ноги. Сгнившую кобылку заменить гораздо проще и дешевле. Ведь в этом случае не придется разбирать всю кровлю.

Стропильные системы висячего типа

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Полезный совет! Стропильные ноги можно скрепить между собой на земле, а не «по месту». Это дает возможность более точно выдержать углы по шаблону. В случае висячей конструкции, этот способ единственно возможный. Смонтированные на земле треугольники просто устанавливаются на предназначенные для них места и закрепляются.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

• установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
• укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

• на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
• все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

Статья по теме:

Как построить своими руками крышу двухскатную углом. Основные элементы двускатной крыши. Пошаговая инструкция монтажа двускатной крыши. Виды двускатных крыш.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

1. Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
2. Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Стропильная система двускатной крыши — вид изнутри

Полезный совет! Если нет возможности приобрести большое количество обрезного материала, то обрешетку можно делать и из необрезной доски. Важно только, чтобы кора была удалена, а первая доска все равно была обрезная.

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Установка стропильной системы двухскатной крыши (видео)

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Стропильная система двускатной крыши — устройство, фото и видео

В предыдущей публикации мы рассмотрели устройство односкатной крыши.

Как вы теперь знаете, такая конструкция может стать отличным выбором для небольшой бани, гаража или хозяйственной постройки на загородном участке.

Но при строительстве бани большей площади или возведении коттеджа более рациональным выбором будет устройство двускатной крыши.

Частично устройство двускатной крыши мы уже рассмотрели в статье о постройке крыши бани. Давайте теперь подробнее узнаем из каких элементов состоит стропильная система двускатной крыши. Посмотрим, какие преимущества она имеет, а также коснемся устройства кровельного покрытия.

Преимущества двускатной крыши

Двускатную крышу выгодно отличают несколько основных преимуществ.

Так, угол наклона крыши в 45 градусов отлично предотвращает налипание снега к кровле постройки, тем самым уменьшая значение снеговой нагрузки.

Кроме того, двускатная крыша позволяет устроить мансардный этаж, на котором можно оборудовать гостевую комнату. Проект бани 6х6 с мансардой мы уже рассматривали несколькими публикациями ранее.

Также двускатная крыша значительно проще по своей конструкции, чем вальмовая или ломаная.

Устройство двускатной крыши

Двускатная крыша состоит из двух наклонных скатов покрытых кровельным материалом и двух фронтонов треугольной формы с торцов.

Стропильная система и мауэрлат относятся к несущим конструкциям, которые обеспечивают надежность и прочность крыши в целом.

Мауэрлат можно назвать «фундаментом» крыши, его чаще всего устанавливают по всей длине несущих стен. Он выполняет функцию распределителя нагрузки, а также является опорой для стропил.

Для мауэрлата обычно используют брус сечением 15 на 15 сантиметров. Его крепят на боковые стенные обрезы на расстоянии не менее 5 сантиметров от края стены.

Надежность и устойчивость скатной конструкции крыши напрямую зависит от мауэрлата, поэтому он должен быть хорошо закреплен.

Стропильная система двускатной крыши

Основные элементы стропильной системы двускатной крыши, которые могут применяться для двускатных крыш:

• Стропильные ноги (собственно стропила),
• Подкосы,
• Стойки,
• Прогоны,
• Затяжки (их еще называют стяжки).

Подкосы, стойки, распорки, ригели относятся к крепежным элементам.
Низ стропил опирается на мауэрлат, который прочно установлен на несущей стене.

Верхняя часть стропильной ноги крепится к подконьковому брусу. Для большей прочности применяют промежуточные прогоны, подстропильные ноги, которые берут на себя часть нагрузки.

Двускатная крыша с висячими стропилами

Двускатная крыша может быть с наслонными или висячими стропилами. При наличии промежуточной опоры в районе конька стропила называют висячими, так как они нависают без средней опоры. Крыши с висячими стропилами используют при расстоянии между стенами, на которые опираются стропила, до 7 метров. Несколько различных решений устройства двускатной крыши с висячими стропилами показаны на рисунке ниже:

Как видите, висячие стропила упираются друг на друга в коньке, а в нижней части – устанавливаются в распор стен. Из-за такой конструкции стропильной системы с висячими стропилами на стены действует сила, старающаяся их опрокинуть наружу. Частично эта нагрузка компенсируется системой ригелей, затяжек и подкосов.

Двускатная крыша с наслонными стропилами

При стропильной системе с наслонными стропилами, стены не испытывают такой нагрузки. Наслонные стропила устанавливаются так, как показано на рисунке ниже:

Цифрами на рисунке обозначены:
1 – стропильная нога; 2 – накладка; 3 – коньковый прогон; 4 – подкос; 5 – стойка; 6 – лежень; 7 – подкос; 8 – ригель.

Как видите, часть нагрузки наслонных стропил передается на промежуточную опору в центральной части. Этой опорой может быть внутренняя стена или специально смонтированная опорная конструкция.

Расстояние между стропильными ногами является постоянной величиной, при его определении ориентируются на климатические условия местности — ветровые и снеговые нагрузки, а также на особенности кровельного материала (более тяжелый кровельный материал требует более частой установки стропил с меньшим расстоянием между ними).

Средние показатели этого расстояния колеблются в промежутке от 0,8 метра до 1,2 метра. При расчете шага между стропилами для утепляемой кровли нужно учесть ширину теплоизоляционного материала, который будет укладываться в межстропильное пространство. Это позволит меньше обрезать утеплитель.

Стропила четко подгоняются по размеру, чтобы каждая стропильная нога плотно прилегала к мауэрлату. Металлическими скобами или планками они прочно закрепляются. Крепление стропила к мауэрлату показано на рисунке ниже:

Завершающим этапом работы над стропильной системой двускатной крыши является окончательное закрепление всех элементов и устройство кровельного покрытия.

Кровля двускатной крыши

Покрытие двускатной крыши можно выполнять из металлочерепицы, профлиста, оцинкованного железа, ондулина, или из рубероида.

Материал для покрытия выбирается в зависимости от угла наклона крыши в соответствии с графиком:

Наиболее простым будет устройство двускатной крыши с холодным чердаком, покрытой рубероидом.

Более трудоемким будет устройство утепленной крыши над мансардой или над теплым чердаком.

Устройство кровли из металлочерепицы для утепленной двускатной крыши будет выглядеть, как показано на рисунке ниже:

Как видите, никаких особых секретов в устройстве двускатной крыши нет, и при желании вы можете возвести ее своими руками.

В представленном ниже видео вы можете посмотреть устройство стропильной системы двускатной крыши (для просмотра видео нажмите на треугольник):

Также предлагаем вам посмотреть способы сращивания бруса, досок и стропил:

В последующих публикациях рассмотрим более подробно последовательность установки стропильной системы двускатной крыши.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать…

Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать…

Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

• < Устройство крыши под мягкую кровлю
• Как сделать односкатную крышу? >

Элементы конструкции крыши для небольших домов | Как построить крышу

Конструкция крыши

Крыша определяется как несущий структурный каркас, предназначенный для перекрытия внутреннего пространства, несения кровли и поддержки ее путем преобразования веса крыши, реечных систем и конструкций, связанных с изоляцией, в вертикальные несущие элементы конструкции — несущие стены.

Наиболее распространенные типы крыш

двускатная крыша вальмовая крыша двускатная крыша пирамидальная крыша односкатная крыша

Кровельная система состоит из нескольких очень важных частей: стеновых балок (или пластин, иногда описываемых как прогоны), которые проходят горизонтально под потолком. стропильная ферма и соединение ее со стенами; прогоны , горизонтальные элементы, соединяющие стропила; стропила , наклонные части фермы, идущие от стеновых балок с обеих сторон до коньковой доски , которая представляет собой горизонтальный элемент наверху крыши; анкерных балок , соединяющих каждую пару противоположных стропил; ремни и разные типы распорки .

В более общем смысле, верхние элементы крыши определяются как верхние пояса, нижние элементы — как нижние пояса, а внутренние элементы — как полотна. Пространство между двумя парами стропил называется заливным.

Конструкция каркаса крыши, кабина «сделай сам» Cheryl

Для конструкции крыши очень важно обеспечить поддержку как в продольном, так и в поперечном направлении, а также выдержать боковые нагрузки, исходящие в основном от ветра. Этому способствуют двускатные стены — стены с треугольными частями переднего или торцевого каркаса крыши — и различные типы диагональных ветровых распорок .Еще одна важная часть кровли — утеплитель и облицовка. Наружная обшивка или черепица соединяются с горизонтальными обрешетками крыши , которые лежат поверх контр обрешеток . Под ним размещены теплоизоляция, пароизоляция и паропроницаемая воздушная преграда и еще один слой контрбарьеров. С другой стороны к ним прикрепляется внутренняя обшивка, обычно это гипсовые или деревянные доски.

Элементы крыши

1. Ферма коньковая — статическое соединение стропил
2. Стропила — основная несущая составляющая кровли
3. Хомут-стяжка — предотвращает смещение стропил
4. Рейки крыши — крепят пароизоляцию к внутренней стороне стропил, на них крепится внутренняя обшивка
5. Внутренняя обшивка — крепление обшивки к обрешетке
6. Пароизоляция — предотвращает попадание внутренней влаги в теплоизоляцию
   , влага передается в обратном направлении
7. Паропроницаемый воздухонепроницаемый материал — предотвращает попадание внешней влаги в конструкцию, влага передается от конструкции наружу
8. Контр-обрешетка — эти обрешетки создают вентилируемый зазор между обрешеткой крыши и паропроницаемым воздушным барьером, они также прикрепляют воздушный барьер к стропилам
9. Рейки крыши — крепятся к контррешеткам и используются для крепления черепицы
10. Плитка коньковая
11. Доска коньковая для крепления коньковой плитки
12. Черепица

Хотите узнать больше о кровле и других деталях деревянного строительства своими руками? Наше удивительное пошаговое руководство Как построить крошечный дом здесь для вас! Здесь можно заказать множество иллюстраций, фотографий и руководств.

Виды кровельных конструкций

Существует множество критериев, по которым мы можем разделить типы кровельных конструкций. Один из них — материальный. Наряду с традиционным и все еще очень распространенным деревом сегодня могут использоваться и другие материалы, в основном сталь. Его преимуществами являются способность преодолевать большие расстояния, лучшая устойчивость к суровым погодным условиям или ветрам и отсутствие необходимости в химической обработке. С другой стороны, древесина дешевле, имеет лучшую огнестойкость, чем незащищенная сталь, и требует менее квалифицированных этикеток для изготовления.Мы различаем легкие и тяжелые деревянные фермы, различающиеся размерами деревянных частей, промежутками между отдельными элементами и длиной, которую они могут перекрыть.

Конструкция каркаса крыши, домик для игр с криволинейным профилем

Другой способ классификации стропильных ферм основывается на типе стропильной системы: открытые и закрытые. В закрытой ферме нижний пояс — анкерная балка — соединяет нижние части стропил и расположен горизонтально, в то время как в открытой ферме он приподнят и может иметь наклон по бокам.Также существуют определенные типы ферм в обеих категориях, например, для первой: ферма с центральной стойкой с вертикальным элементом, проходящим посередине между продольной и поперечной балками, или ферма с двойной стойкой с двумя вертикальными стойками соединены натяжной балкой; — для последнего: арочная ферма , в которой анкерная балка заменена воротниковой балкой и арочными распорками, или ножничная ферма с нижними элементами пояса, пересекающими друг друга, часто используется в случаях наклонной поверхности потолка.

Концы фронтона, определяющие пространство, в котором будет располагаться чердак, DIY-кабина Ann

Мы также различаем фермы крыши, которые состоят из всех вышеупомянутых элементов, и те, которые сделаны только из стропил, которые разнесены с меньшими размерами пролета. Исторически они были разработаны позже, они подходят для симметричных крыш с меньшим пролетом и имеют преимущество в том, что они потребляют меньше материала и оставляют пространство на чердаке пустым, что позволяет использовать их в качестве дополнительного помещения или места для хранения вещей.

Стропильные системы легких деревянных домов мало отличаются от классических европейских кирпичных домов. Они характеризуются, прежде всего, короткими осевыми расстояниями (пролётами) между отдельными стропилами и профилями, которые обычно идентичны размерам стоек по периметру стены, то есть 4 ″ x2 ″ / 100×50 мм или 6 ″ x2 ″ / 150×50 мм.

Книга по обрамлению кровли своими руками

Более подробную информацию о конструкции крыши или другие руководства по строительству своими руками можно найти в этой книге.Не стесняйтесь заказывать книгу прямо сейчас БЕСПЛАТНАЯ доставка по всему миру!

Обрамление стропил — Комиссия по обслуживанию юго-западного Нью-Брансуика

Хотя есть все виды стилей и подсистем кровли (мансарда, гамбрель, фронтон, мансардное мансардное окно, мансардное мансардное окно), в конце концов, когда дело доходит до большинства жилых крыш, существует всего два типа систем: стропила и фермы. . У этих двух систем есть как сходства, так и различия.

Вот критическое отличие: для того, чтобы инспектор по строительству мог сертифицировать ферму как соответствующую Кодексу, она должна быть сертифицирована инженером как подходящая для снеговых нагрузок в данной местности.Этим занимаются все местные компании-производители ферм.

Или, проще говоря, плотник или подрядчик может построить ферму, но это не может считаться соответствующим Кодексу.

С другой стороны, плотник или подрядчик может построить стропильную систему, и, если это сделано правильно, стропильные системы могут соответствовать требованиям Национального строительного кодекса Канады.

Вот некоторая важная информация, которую нужно знать о стропилах.

Иллюстрация некоторых типичных стропильных элементов.Обратите внимание, что на этом чертеже некоторые из обозначенных элементов могут не понадобиться; они включены исключительно в пояснительных целях.

Определения

Хомут-стяжка: кусок дерева, связывающий два противоположных стропила вместе. Это часто используется для уменьшения стропильного пролета.

Карликовая стена: небольшая стена, построенная с верхней и нижней пластинами (и двойной верхней пластиной, если стропила не приземляются непосредственно на вертикальные стойки), которая построена для поддержки стропил на полпути вверх по склону.(Обычно сооружается довольно близко к стене — подумайте о кровле в стиле «Кейп-Код».)

Пролет стропил: это расстояние между опорной стеной и центром крыши, измеренное по горизонтали. Пролет НЕ является расстоянием между опорной стеной и пиком крыши, измеренным по диагонали.

Стропила: Это брус, идущий от центра (вершины) к опорной стене.

Пролет стропил: это расстояние между опорной стеной и центром крыши, измеренное по горизонтали.Пролет НЕ является расстоянием между опорной стеной и пиком крыши, измеренным по диагонали.

Коньковая балка: Если крыша имеет пологий уклон, то нагрузка на крышу должна поддерживаться на пике балкой, проходящей по всей длине пика и поддерживаемой системой, которая в конечном итоге ведет непосредственно к фундаменту. конструкции или аналогичный набор несущих элементов. Обычно это требуется только при наклонах 1: 3 (шаг 4:12) или более.

Доска коньковая: В некоторых случаях может потребоваться коньковая доска.Доска конька — это не что иное, как массивный деревянный элемент, проходящий по всей длине козырька.

Уклон: В строительстве уклон или угол крыши измеряется как функция увеличения высоты (подъема) на 12-футовом горизонтальном расстоянии (беге).

Обратите внимание, что крыши с углом наклона 60 градусов и более считаются стенами в соответствии с Кодексом — за исключением наружной обшивки и кровельного материала.

Стойка: вертикальный опорный элемент. Обычно размещается рядом с внешним краем, но также может использоваться на внутреннем козырьке. Должен находиться под углом не более 45 градусов (от горизонтали) и опираться на несущий элемент.

Стропильная конструкция

Стропила для крыш с уклоном 1: 3 и менее

Если уклон крыши составляет 1: 3 (уклон 4:12), то в игру вступают два ключевых элемента.

• 1) Центр пика должен поддерживаться одним из двух факторов:
  • Либо коньковая балка с опорой на концах (и / или посередине, если требуется), либо
  • Доска коньковая из пиломатериалов стандартных размеров высотой, равной или большей поверхности стропил; поддерживается на расстоянии не более 1.2 метра (4 ‘) несущей стеной или деревянными распорками 2×6, поддерживаемыми подходящими несущими элементами. [9.23.14.8 (3)]
• 2) Стропила в местах соприкосновения с верхней плитой несущей стены должны быть скреплены поперечными связями с балками перекрытия с обоих концов; или, поочередно, анкерные тяги. [9.23.14.8 (5)]

Стропила для крыш с уклоном 1: 3 и более

Стропильные системы для более крутых кровель немного менее строгие. Во-первых, если нижние концы стропил «должным образом привязаны для предотвращения движения наружу» [9.23.14.8 (4)], коньковая доска не требуется. В этом случае поперечными связями обычно служат балки перекрытия или система перекрытий.

Хомут

Стяжки

можно использовать для уменьшения пролета стропил — они, по сути, обеспечивают промежуточную опору стропила, но только для крыш с уклоном более 1: 3. Однако нельзя предполагать, что они обеспечивают поддержку стыка (см. Ниже).

Стропила для сращивания

В случаях, когда длина пиломатериала по диагонали превышает доступные 16 футов, стропила должны быть соединены с опорами (подпоркой или стеной), которые доходят до подходящей опоры.[9.23.14.1 (1)] Распорки могут устанавливаться по диагонали, если они находятся под углом не менее 45 градусов к горизонтали. [9.23.17.14 (4)]

Подключение на пике

Стропила могут быть смещены на 1-1 / 2 дюйма, как показано здесь, если используется коньковая доска.

Если требуется коньковая доска, то стропила могут быть смещены на 1-1 / 2 дюйма. Это позволяет немного упростить прибивание гвоздями.

В противном случае стропила, естественно, должны быть соединены на коньке. При помощи косынки можно соединить стропила на пике, где не требуется коньковая доска.Кодекс не определяет характер косынки — это означает, что можно использовать секцию фанеры — пока соединители представляют собой гвозди (а не обычные шурупы!), Конструкция будет приемлемой.

Размер стропил

Размер стропил рассчитывается на основе четырех переменных: размера пиломатериалов, пролета стропил, расстояния между стропилами и расчетной снеговой нагрузки.
Мы провели небольшое вычисление чисел и предоставили две таблицы, чтобы помочь определить количество пиломатериалов, необходимых для двух ключевых климатических зон в нашем районе: графства Йорк и округа Шарлотта.Обратите внимание, что это для снеговой нагрузки 41 psf (2kpa), и в некоторых случаях можно предположить меньшую снеговую нагрузку: как всегда, позвоните нам для получения рекомендаций.

Калибровка коньковой балки

Если необходима коньковая балка, обратите внимание, что она должна быть изготовлена ​​из трех-, четырех- или пятислойных пиломатериалов размером 2×8 или больше.Позвоните нам, чтобы узнать спецификации.

Забивание стропил

Существуют некоторые особые требования к соединениям стропила и верхней пластины — вот столы для гвоздей, которые помогут в строительстве.

Информация о гвоздях для стропил

Изоляция пространства под стропилами

Если пространство под стропильной крышей представляет собой неотапливаемый чердак, то изоляция заключается просто в доведении теплоизоляции чердака до R50, необходимого для чердаков.

Если пространство под стропильной системой обогревается, то диагональные элементы стропил должны быть утеплены и рассматриваться как соборный потолок.В этом случае требуется, чтобы эта сборка была R26.

Если пространство над воротниковыми стяжками рассматривается как неотапливаемый чердак, то требуется чердачный люк, а изоляция должна соответствовать стандартам R50. Требование R26 в сводчатом потолке может наложить некоторые дизайнерские соображения на строителя / домовладельца.

К счастью, пространство можно считать «ограниченным» с точки зрения того, можно ли использовать целлюлозу и другую изоляцию с неплотным заполнением [9.25.2.4 (2)], но целлюлоза и стекловолокно обычно имеют R-значение 3.5 на дюйм толщины, что представляет проблему при утеплении стропил. R 3,5 / дюйм означает только R19,5 для стандартных стропил 2×6 и 25,3 для стропил 2×8. Теперь другие материалы — обшивка, пароизоляция, гипсокартон — добавят немного, но фактор теплового моста пиломатериалов и даже сборка стропил 2×8 по-прежнему не будет соответствовать требованиям с использованием стекловолокна или целлюлозного наполнителя. Решения включают переход на стропило 2х10 или добавление слоя пенопласта (обычно со стороны настила крыши), чтобы обеспечить требуемый коэффициент сопротивления R.Другой вариант, который используется при ремонте многих существующих стропильных крыш в старых зданиях, — это пена с закрытыми порами, наносимая на месте, в среднем около 7 рандов за дюйм.

Стропила — Проектирование зданий Wiki

Стропила — это структурный компонент, который используется как часть конструкции крыши. Обычно он проходит от конька или вальмы крыши до настенной плиты внешней стены. Стропила обычно укладывают последовательно, бок о бок, обеспечивая основу для поддержки настилов крыш, кровельных покрытий и т. Д.

Стропила обычно изготавливаются из дерева или стали и могут быть скрыты внутри конструкции крыши или могут быть оставлены открытыми для пространства ниже. Сверху и перпендикулярно к ним могут быть уложены рейки для крепления кровельного покрытия.

Стропила могут быть использованы в качестве ключевого компонента для различных типов конструкций крыш. Парная крыша состоит из двух стропил , прислоненных друг к другу, привязанных в местах пересечения наверху. Стропила располагаются на стеновой плите, которая является эффективным средством распределения нагрузки, оказываемой конструкцией крыши, вниз по стенам, не создавая точек давления в местах соприкосновения каждого стропила со стеной.

Закрытая парная крыша добавляет потолочные балки, проходящие горизонтально между стропилами футов, чтобы поддерживать потолок и сделать конструкцию более жесткой.

Чтобы увеличить возможные пролеты крыши без ущерба для устойчивости стен, увеличения размеров стропил или привлечения дополнительных затрат, были введены прогоны. Они проходят перпендикулярно стропилам , обеспечивая дополнительную жесткость. Благодаря установке прогона в конструкцию крыши, стропила больше не должны быть такими толстыми и тяжелыми, что позволяет увеличить потенциальные пролеты.

В современном домостроении наиболее распространенная форма стропила известна как стропильная балка типа «w». Он состоит из стропил , включающих в себя элементы растяжения и сжатия в форме W. Он может иметь пролеты до 12 м и может быть спроектирован с учетом множества различных углов наклона.

Подробнее см .: Стропила стропильные

К наиболее распространенным типам стропил относятся:

• Основное стропило : Обычно самое большое стропило типа , расположенное на концах конструкции крыши.
• Обычные стропила: Стропила меньшего размера, расположенные между основными на обоих концах.
• Вспомогательные стропила: реже, но их можно использовать для поддержки и усиления основного стропила.
• Стропила Compass: изогнутая или изогнутая вверху или как на верхней, так и на нижней поверхностях.
• Стропила бордюрная: Верхние стропила в двускатной или мансардной кровле.
• Вальмовые стропила: Меньшие стропила, используемые для углов вальмовой крыши.
• Королевские стропила: на стороне вальмовой крыши королевские стропила являются самыми длинными и находятся на одной линии с коньком.
• Стропило долины: Основное стропило, которое находится в самой низкой точке крыши долины.
• Стропило-домкрат: Стропило, укорачиваемое путем приземления на бедро стропило или прерываемого слуховым окном.
• Стропила баржи: на фронтоне это самые внешние стропила , которые иногда используются для образования свеса крыши.

[править] Статьи по теме «Проектирование зданий» Wiki

24 различных компонента, используемых для конструкции скатной крыши

🕑 Время чтения: 1 минута

Что такое скатная крыша?

Скатная крыша — это крыша, конструкция которой имеет уклон.Мы знаем, что крыши обычно устанавливаются сверху, чтобы покрывать и защищать конструкцию от различных погодных условий. Скатные крыши обычно используются там, где выпадают сильные дожди. Если здания построены с некоторой ограниченной шириной, то мы также можем использовать скатные крыши.

Компоненты или элементы скатных крыш

Ниже представлены элементы скатных крыш:

1. Пролет

Пролет кровли — это расстояние между двумя опорами, на котором крыша расположена другими элементами.

2. Ридж

Вершина угла образуется наверху наклонными поверхностями на вершине склона.

3. Взлет

Вертикальное расстояние или высота вершины конька от стеновой плиты называется подъемом.

4. Стеновые плиты

Стеновые пластины устанавливаются наверху стены или опор. И они, как правило, деревянные и используются для крепления обычных стропил.

5. Участок

Уклон — это не что иное, как уклон крыши к горизонтальной плоскости и рассчитывается как отношение подъема к пролету.

6. Карниз

Нижний край скатной поверхности крыши называется карнизом, с которого во время дождя стекает дождевая вода.

7. Бедро

Бедро — это место, где встречаются две наклонные поверхности, где внешний угол составляет более 180 ^o .

8. Боковой конец

В конце крыши образуется наклонная треугольная поверхность, которая называется шатровым концом.

9. Долина

Это также место, где пересекаются две наклонные поверхности, но внешний угол меньше 180.

10.Грани

Край — кромка двускатной крыши, проходящая между коньком и карнизом.

11. Доска коньковая

Доска коньковая — это деревянный элемент, который предусмотрен по длине конька или вершины крыши. Этой коньковой доской поддерживаются обычные стропила. Это также называется коньковой балкой или коньковой частью.

12. Стропила обыкновенная

Обычные стропила — это деревянные элементы, прикрепленные к коньковой доске перпендикулярно. Они бегут от конька до карниза. Они прикреплены к прогонам в промежуточных точках. Эти стропила поддерживают рейки или доски.Как правило, расстояние между стропилами составляет от 30 до 45 см.

13. Пурлинс

Прогоны — это деревянные или стальные элементы, поддерживаемые фермой или стеной. Если пролет большой, их используют для поддержки общих стропил.

14. Вальмовые стропила

Эти стропила предусмотрены на вальмовой части. И идут по диагонали от конька до углов стены.

15. Стропила долины

Стропила долины идут по диагонали от конька до карниза. Они предусмотрены в наклонных положениях для поддержки желобов долины.Концы прогонов и домкратов получат стропила долины.

16. Домкратные стропила

Стропила, идущие от бедра к долине, называются стропилами-домкратами и обычно имеют небольшую длину.

17. Доска обрезная

Концы самых нижних кровельных материалов опираются на карнизную доску. Он сделан из дерева и обычно имеет толщину и ширину 25 мм x 25 мм. Ставится у подножия общих стропил.

18. Доска баржи

Для удержания грани, образованной общими стропилами, используется деревянная доска, называемая баржовой доской.

19. Опорная плита

Столбик похож на настенный. Опорные плиты параллельны лицевой стороне стены и идут непрерывно. Столбчатые плиты служат опорой для стропил.

20. Баттенс

Рейки обычно делаются из дерева и прибиваются к стропилам, чтобы служить опорой для материала кровельного покрытия.

21. Шаблон

Шаблон представляет собой кирпичную кладку из бетона или камня, которая помещается под ферму для обеспечения большей нагрузки на стену.

22. Интернат

Доски похожи на рейки, и они также используются для поддержки материала кровельного покрытия, прибивая их к стропилам.

23. Ферма

Ферма — это рама, состоящая из треугольников и предназначенная для поддержки кровли.

24. Шипы

Для поддержки прогонов к стропилам прикрепляются короткие стальные или деревянные секции, которые называются планками.

Односкатная крыша: стили, терминология и советы

Для большинства мастеров возведение крыши — самая сложная часть строительства сарая. Но при небольшом понимании стилей, терминологии и конструкции крыш сделать каркас крыши вполне по силам любому плотнику на выходных.

Существует два основных способа обрамления односкатной крыши. Традиционный метод заключается в разрезании и установке всех частей — стропил, коньковой доски, воротниковых стяжек и балок потолка — по одной доске за раз. Преимущество такого подхода в том, что один человек может легко поднять и прибить доски на месте. Однако вы будете тратить много времени на подъем и спуск по лестнице, что может быть утомительно.

Ускорьте работу по обрамлению крыши, предварительно изготовив стропильные фермы на земле. Затем поднимите каждую ферму на место и прикрутите к стене.

Второй вариант: построить каркас крыши на земле , чтобы сформировать отдельные стропильные фермы. Ферма крыши — это сборная секция каркаса крыши, состоящая из пары угловых стропил и одного горизонтального нижнего пояса, образующего балку перекрытия. После сборки фермы поднимают и прикрепляют к вершинам стен. Строительство и установка ферм происходит быстрее и проще, чем сборка по частям, но вам понадобится помощь, чтобы поднять ферм на место.

Что такое односкатная крыша

Односкатная крыша, также известная как односкатная или односкатная крыша, представляет собой крышу, которая наклоняется в одном направлении.Пологий с крутым уклоном. В зависимости от конструкции здания уклон может быть разным. Раньше он использовался только для навесов, но теперь он стал более популярным в домах. Конструкция проста и экономична. Кровельщику проще и быстрее построить крышу такого типа, что требует меньших затрат на рабочую силу. Очень важно правильно утеплить эту крышу, так как в разное время года может быть очень жарко или холодно.

Крыша с откидной крышкой

Скат односкатной крыши

Односкатная крыша имеет одну наклонную плоскость, что делает ее наиболее простой в строительстве из всех каркасов крыши.Крыша этого стиля может быть использована на отдельно стоящей пристройке, но особенно хорошо подходит для навесов, которые построены напротив другой конструкции, такой как дом, гараж, конюшня или сарай. В таких ситуациях к существующей стене крепится горизонтальная балка для поддержки верхних концов стропил. Односкатные крыши обычно имеют относительно пологий уклон, обычно от 4 до 12 (18º) до 8 дюймов-12 (33º).

Совет: Выбирая наклон односкатной крыши, учитывайте положение дверей.Круто скатная крыша опускается ниже в дверной проем, чем крыша с чуть менее крутым наклоном, и это может

Двускатная крыша

Конструкция двускатной крыши

Двускатная крыша — безусловно, самый распространенный вид односкатной крыши. Его легко узнать по знакомому А-образному профилю с двумя наклонными плоскостями одинаковой длины. Двускатные крыши образованы парами общих стропил, идущих под углом от вершин стен до пика крыши. Коньковая доска, если она используется, проходит горизонтально между парами стропил в месте их пересечения на вершине.

Проверьте планы сарая на предмет точного размера и расстояния между брусом, используемым для обрамления крыши. Большинство навесов для хранения обрамлены стропилами 2 × 4 или 2 × 6, расположенных на расстоянии 16 дюймов по центру. Доска коньковая часто вырезается из 1х6 или 1х8. При обрамлении крыши строительными фермами коньковая доска не нужна. Стропила плотно прилегают друг к другу на пике и крепятся фанерными косынками.

Совет: Двускатные односкатные крыши лучше всего смотрятся с уклоном крыши 11 дюймов 12 (40 °) или 12 дюймов 12 (45 °).

Крыша соляного ящика

Конструкция крыши соляного ящика

Крыша соляного ящика похожа на двускатную крышу, за исключением того, что одна плоскость крыши немного длиннее другой. Этот уникальный дизайн смещает вершину крыши не по центру, так что она приближается к передней стене, создавая характерную крышу соляной коробки. При обрамлении соляной крыши важно следовать двум простым рекомендациям, чтобы сохранить правильные пропорции крыши: во-первых, установите стропила под углом 45 °, чтобы создать уклон крыши 12 на 12. Во-вторых, расположите козырёк крыши на расстоянии одной трети от передней стены.

Совет: При обрамлении крыши сарая обязательно установите каждое стропило прямо над стеновой стойкой, которая будет передавать нагрузку с крыши на фундамент.

Gambrel Roof

Конструкция крыши Gambrel

Эту конструкцию часто называют крышей сарая, и ее легко узнать по характерному двускатному профилю. У него две короткие неглубокие плоскости крыши, идущие под углом вниз от пика, а затем он резко обрывается на два более крутых склона, которые спускаются к вершинам стен.Каркасную крышу немного сложнее обрамить, чем крышу других стилей, просто потому, что она содержит намного больше деталей. Преимущество, однако, состоит в том, что двускатные крыши создают очень просторный интерьер с большим пространством над балками потолка, которое можно использовать как чердак для хранения вещей. Как и большинство стилей крыш, гамбрель можно обрамлять по частям, по одной доске за раз, или вы можете построить фермы на земле, а затем поднять их на место.

Совет: При строительстве навеса с двускатной крышей лучше всего размещать двери на торцевой стене, поскольку боковые стенки обычно слишком короткие, чтобы обеспечить достаточный запас высоты над головой.

Вальмовая крыша

Конструкция вальмовой крыши

Вальмовая крыша — это крыша со скатом со всех сторон сарая. Все они имеют одинаковую длину и образуют гребень. У этой крыши нет фронтона или козырька наверху. Они могут быть прочной крышей из-за четырех наклонных сторон. Они хорошо себя чувствуют при сильном ветре и заснеженных районах из-за наклона крыши. Однако строительство шатровых крыш может быть дорогостоящим. При более сложной конструкции требуется больше строительных материалов.

Какая крыша лучше всего подходит для сарая?

Мы рассмотрели несколько различных стилей крыш. Какой из них лучше всего подходит для сарая? Наши рекомендации — либо двускатная крыша, либо односкатная крыша.Вот несколько причин, по которым нам нравятся эти двое.

Фронтон

• Обычный тип кровли
• Имеет дополнительное пространство над потолком для чердака, кладовой или высоты над потолком
• Легко проливает дождь и снег, особенно на крутых склонах
• Простая сборка для новичка

с наклоном

• Недорого построить
• Стены, защищенные от влажной погоды свесом крыши
• Дождь и снег легко соскальзывают, особенно на крутых склонах
• Большая высота стены дает место для хранения вещей на чердаке или чердаке
• Хорошее место для солнечных батарей
• Простая сборка для начинающих

Сборка основания односкатной крыши

Подложка — это поверхность, на которую укладывается кровля.Во многих случаях кровельная доска — лучший вариант для этого, и существует несколько видов. Обычно это тонкие подложки, которые устанавливаются между слоями изоляции и мембраны крыши. Они могут помочь вам избежать образования пузырей в кровельной системе из-за выделения газа из изоляции при контакте с определенными клеями, используемыми для кровли.

Различные типы кровельных материалов или покрытий:

• Фанера / OSB
• Минеральное волокно
• Цемент
• Древесное волокно
• Гипсоволокно
• Гипс
• Полиизо высокой плотности
• Перлит
• Асфальт

Основание устанавливается путем прикрепления к несущему настилу или к нижележащему основанию.Многие из лучших методов установки включают в себя смещение балок облицовочной плиты в каждом ряду и до стыков изоляции под ней. Это уменьшает перемычки и промежутки между слоями.

Какая древесина лучше всего подходит для моей односкатной крыши?

Приобретая древесину для односкатной крыши, вы должны учесть несколько моментов:

• Уклон вашей крыши
• Снеговая нагрузка, которую может выдержать ваша крыша
• Ветер, который может повлиять на навес
• Какая будет отделка крыши
• Расстояние между стропилами — 12, 16 или 24 дюйма
• Размер вашей крыши
• Ваш кровельный бюджет

Для кровли можно использовать разные виды фанеры.

Ориентированно-стружечная плита (OSB)

Это самый дешевый вариант обшивки из дерева. Это делается путем склеивания щепы хвойных пород вместе в полуслучайном порядке и поставляется в виде листов, обычно 4 фута. X 8 футов. и толщиной 7/16 дюйма. Несмотря на то, что это будет делать то, для чего предназначено, OSB не так прочна, как фанера, и не прослужит так долго при воздействии определенных погодных условий.

Фанера для наружных работ (CDX)

Аналогичен OSB, но сделан более прочным и устойчивым к погодным условиям.Это делается путем склеивания тонких кусочков дерева слоями. В большинстве случаев для кровли подходит фанера толщиной ½ дюйма. C и D (в CDX) относятся к классам фанеры, а X означает экспозицию.

Отличия

Самая большая разница между этими двумя видами древесины заключается в том, насколько они выдерживают воду. CDX (выдержка) не выдерживает воды так же долго, как OSB. Поэтому CDX обычно используют внутри, если он не обрабатывается давлением. Однако OSB удерживает воду, а CDX — нет. Это может привести к повреждению OSB.

OSB

— хороший выбор для обшивки. Клей и смола, используемые для смешивания древесной стружки, делают ее менее проницаемой, чем CDX, что увеличивает ее стойкость.

OSB

вообще намного дешевле CDX. Итак, если вы хотите гораздо более экономичную древесину, это то, что нужно выбрать.

Стропила 2 × 4 и 2 × 6: в чем разница?

В зависимости от наклона односкатной крыши вы можете выбрать стропила 2 × 4 или 2 × 6. Но в чем разница? Проще говоря, все сводится к тому, что нужно для вашего сарая.Первое, что вам нужно знать, это то, имеет ли ваша крыша уклон меньше или больше 3:12. Это означает, что на каждые 12 дюймов горизонтального пробега крыша поднимается на 3 дюйма. Для тех, что меньше 3:12, стропила 2х4 недостаточно прочны. Это низкие крыши, и всегда следует выбирать из пиломатериалов стропила 2 × 6.

Если вы хотите сделать ферму, вы всегда будете использовать перепонки 2х4, соединенные вместе для прочности.

Хотя пиломатериалы 2 × 6 обойдутся вам дороже, их можно использовать практически для любого типа сарая.Их можно разнести дальше, чем 2×4. Но если вы живете в месте, которое не подвержено сильным ветрам или сильным снегопадам, вам подойдут стропила 2 × 4. Они не могут выдерживать большую нагрузку, как 2 × 6, но могут сделать вашу крышу более универсальной.

Кровельные материалы сарая

Существуют различные типы кровельных материалов, которые вы можете выбрать, когда будете готовиться к завершающей отделке крыши.

• Битумная черепица с тремя выступами — Это стандартный и самый недорогой вариант односкатной крыши.Гибкую черепицу легко установить, что делает ее отличным вариантом для самостоятельной сборки. Многие из них будут включать 30-летнюю гарантию.
• Металл — Металлическая кровля имеет массу преимуществ. Они легкие и часто служат дольше, чем другие типы кровельных материалов. Они устойчивы к атмосферным воздействиям, что является большим преимуществом. Единственный реальный недостаток металла заключается в том, что он может быть дорогостоящим, но многие из этих кровельных систем имеют гарантию более 50 лет.
• Кедровая дрожь — При правильном уходе кедр может прослужить до 35 лет.Этот материал от природы устойчив к насекомым, а также к повреждениям от солнца. Он имеет традиционный внешний вид и может стать отличным вариантом для тех, кто хочет платить за свои кровельные материалы по средней цене.
• Битумная черепица — Архитектурная черепица — это два или более слоев асфальта, склеенных вместе. Они намного тяжелее черепицы с тремя язычками, но на них дается пожизненная гарантия. Этот вид черепицы может привнести художественный элемент в крышу сарая.Их обычно используют в жилых домах, что делает их популярным вариантом и для сараев.
• Рулонная кровля из стекловолокна с минеральной поверхностью (MSR) — Этот тип кровли представляет собой армированный стекловолокном асфальт. Он покрыт керамической гранулированной поверхностью для защиты от ультрафиолета, погодных условий и физических повреждений. Дно покрыто минеральным разделительным материалом. Обычно это используется для зданий с низким уклоном, таких как навесы, подъезды и навесы для автомобилей. Этот материал универсален, прочен и экономичен.
• Доска и планка — Это кровельное и сайдинговое покрытие существует уже давно. Раньше его делали из деревянных реек, накладываемых на стыки деревянных панелей. Это обеспечило дополнительную защиту от непогоды. Для кровельных работ в качестве дренажных путей использовались рейки, что позволяло соединять панели вместе. Для этого теперь используются разные металлы, что придает старому стилю обновленный современный вид.
• Кровельная панель из поликарбоната — Поликарбонат — это прочный и эластичный термопластический материал.Легкий материал, поликарбонат, может выдерживать экстремальные высокие или низкие температуры. Это хороший кровельный материал для навесов, настилов, террас, гаражей и других небольших строений. Это также доступный вариант, устойчивый к ультрафиолетовому излучению и защищающий от обесцвечивания.

Какой самый дешевый способ заделать крышу сарая?

Самый бюджетный кровельный материал — МСР. Он похож на обычный асфальт, но поставляется в широких рулонах. Помимо того, что он дешевле черепицы, он также тоньше и проще в установке.Если у вас крыша скатная, то рулонную кровлю можно установить с помощью гвоздей. Для плоских крыш используется метод факельного опускания.

Как сделать гидроизоляцию односкатной крыши?

Каждый хочет иметь возможность хранить вещи в своем сарае, не беспокоясь о том, что дождь или снег попадут внутрь. Защита крыши от атмосферных воздействий — очень важный шаг при строительстве сарая. Вот несколько важных шагов, о которых следует помнить:

• Шаг 1: Выберите конструкцию крыши, позволяющую легко спадать с нее в сырую погоду, например, двускатный или односкатный.
• Шаг 2: Используйте фетр на крыше перед укладкой черепицы. Это просто дополнительный слой защиты фанеры под ней.
• Шаг 3: Имейте подходящий выступ. Если вы этого не сделаете, воду можно сбросить обратно на стену сарая и стечь по наружным стенам.
• Шаг 4: Немедленно отремонтируйте повреждения крыши.
• Шаг 5: Добавьте желоба.

Гидроизоляция односкатной крыши продлит срок ее службы.

Как продвигается ваш проект односкатной крыши?

При наличии подходящих материалов, знаний и рекомендаций любой может построить односкатную крышу. Мы надеемся, что это руководство было полезно для вас при строительстве сарая. Мы хотели бы услышать, как продвигается ваша односкатная крыша! Дайте нам знать об этом в комментариях!

Джозеф Труини ведет телешоу « Today’s Homeowner » и является одним из ведущих еженедельного радиошоу « Today’s Homeowner Radio ». Он написал три самых продаваемых книги о строительстве сараев и живет в Роксбери, штат Коннектикут.

Глоссарий терминов по ремонту дома Милуоки / НАРИ

А Б В Г Д Е Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я

A
Воздуховод: пространство между изоляцией крыши и досками крыши для движения воздуха.

Анкерные болты: болты , используемые для крепления деревянного подоконника к бетону или каменному полу или стенам.

Фартук: внутренняя отделка окна, расположенная у стены непосредственно под табуретом.

Вентиляторы чердаков: экранированных отверстий для вентиляции чердачных помещений.Они расположены в области потолка как приточные вентиляторы и в торце фронтона или вдоль конька как вытяжные вентиляторы. Чердачные вентиляторы также могут быть механическими вентиляторами, используемыми в качестве вытяжной системы. См. Также Лувр.

B
Задняя полоса: простая лепка, иногда используемая в качестве декоративного элемента по внешнему краю плоского прямоугольного кожуха.

Обратная засыпка: Замена выкопанной земли в траншее вокруг фундамента подвала и напротив него.

Балясины: обычно небольшие вертикальные элементы перил, используемые между верхним поручнем и ступенями лестницы или нижним поручнем.

Балюстрада: комплект балясин, верхней направляющей, а иногда и нижней направляющей; используется на краю лестниц, балконов и подъездов.

Доска для баржи: декоративная доска, закрывающая выступающие стропила (стропила) фронтона. У карниза этот элемент называется доской.

Основание, плинтус: доска, размещаемая у основания стены рядом с полом, чтобы должным образом закончить стык между полом и поверхностью стены.

Плинтус: плинтус , используемый для обрезки верхнего края плинтуса.

Рейка: Узкая деревянная полоса, используемая для покрытия стыка или в качестве декоративного вертикального элемента поверх фанеры или широкой доски.

Тестовая доска: одна из пары горизонтальных досок, прибитых к столбам, установленным в углах выемки, используется для обозначения желаемого уровня; крепление для натяжных струн для обозначения контуров стен фундамента.

Эркер: любое оконное пространство, выступающее наружу из стен здания, прямоугольное или многоугольное в плане.

Балка: структурный элемент, обычно горизонтальный, который поддерживает нагрузку.

Несущая перегородка: перегородка, которая выдерживает вертикальную нагрузку в дополнение к собственному весу.

Несущая стена: стена, которая выдерживает вертикальную нагрузку в дополнение к собственному весу.

Забивание гвоздями: Забивание гвоздями таким образом, чтобы головки гвоздей не были видны на лицевой стороне изделия; обычно через шпунт совмещенных досок.

Глухой упор: прямоугольный профиль, обычно 3/4 дюйма x 1 1/8 дюйма или более шириной, используемый при сборке оконной рамы.Служит остановкой для штормовых и оконных или комбинированных окон и препятствует проникновению воздуха.

Блокировка: см. Перемычка.

Доска пиломатериалов: пиломатериалы площадью ярдов обычно толщиной 1 дюйм, но всегда менее 2 дюймов; 2 дюйма или более шириной.

Вареное льняное масло: льняное масло, в которое добавлено достаточно солей свинца, марганца или кобальта, чтобы масло затвердело быстрее при нанесении тонким слоем.

Надрессорная балка: короткий горизонтальный таймер или стальная балка на вершине колонны, которая распределяет нагрузку балок или балок.

Бостонский конек: битумная или деревянная черепица, уложенная на коньке или бедрах крыши в качестве отделки.

Стяжка: наклонный кусок пиломатериала, прикрепляемый к стенам или полам для придания жесткости конструкции. Часто используется на стенах в качестве временных распорок до завершения обрамления и обшивки.

Кирпичная облицовка: облицовка из кирпича, уложенная и прикрепленная к обшивке каркасно-стеновой или плиточно-настенной конструкции.

Перемычка, поперечная перемычка: небольшие деревянные или металлические элементы, вставленные по диагонали между балками пола в середине пролета, чтобы действовать как растягивающие, так и как сжимающие элементы с целью фиксации балок и распределения действия нагрузок.Сплошное перекрытие, или блокировка, использует для получения аналогичного эффекта отрезки пиломатериалов определенной длины.

Сборная крыша: кровля, состоящая из трех-пяти слоев асфальтового войлока, ламинированного каменноугольной смолой, смолой или асфальтом. Поверх отделывают измельченным шлаком или щебнем. Обычно используется на плоских или пологих крышах.

Стыковое соединение: соединение, в котором концы двух бревен или других элементов встречаются в стыке с квадратным вырезом.

Наверх
C
Несущая полоса: кусок пиломатериала треугольной формы, используемый на стыке плоского настила и стены для предотвращения растрескивания кровельного покрытия, нанесенного поверх него.

Цоколь: верхний элемент колонны, пилястра, дверной карниз, молдинг и т. Д.

Каретка: см. Лестничная каретка.

Рамы и створка створки: рамы из дерева или металла, закрывающие часть или всю створку, которые можно открыть с помощью петель, прикрепленных к вертикальным краям.

Опалубка: опалубка различной ширины и толщины, используемая для отделки дверных и оконных проемов.

Проверка: трещин, которые появляются с возрастом во многих наружных материалах и лакокрасочных покрытиях.

Балка воротника: элементов, соединяющих противоположные стропила крыши, которые укрепляют конструкцию крыши. Также называется «завязкой-воротником».

Колонна: в архитектуре, перпендикулярный опорный элемент круглого или прямоугольного сечения, обычно состоящий из основания, вала и капителя. В технике — вертикальный элемент сжатия конструкции, который поддерживает нагрузки, действующие в направлении его продольной оси.

Комбинированные двери, окна: комбинированные двери или окна , которые обеспечивают теплоизоляцию зимой и защиту летом и часто имеют самозакладывающиеся или съемные вставки из стекла и экрана.

Конденсация: в здании, капли, капли воды или иней, которые накапливаются на внутренней стороне внешнего покрытия здания, когда теплый влажный воздух изнутри достигает точки, когда он больше не может удерживать влагу. .

Конструкция, рама: тип конструкции, в которой конструктивными элементами являются дерево или материал, который поддерживается деревянной рамой.

Губчатый шарнир: см. Разметку.

Corbel out: для создания одного или нескольких рядов из кирпича или камня с лицевой стороны стены для поддержки выступающих над ними элементов.

Угловой валик: полоса формованного листового металла, размещенная на гипсокартонных или оштукатуренных углах в качестве усиления. Кроме того, полоса деревянной отделки, на три четверти круглой или угловатой, помещается поверх оштукатуренного угла для защиты.

Угловые доски: накладка на внешние углы дома; торцы сайдинга часто упираются в угловые доски.

Угловые раскосы: диагональных раскосов в углах каркасной конструкции, используемые для придания жесткости и укрепления стены.

Cornerite: металлическая сетка , разрезанная на полосы и согнутые под прямым углом. Применяется во внутренних углах стен и потолка на рейке для предотвращения трещин при штукатурке.

Карниз: Свес скатной крыши по линии карниза, обычно состоящий из облицовочной доски, софита (для закрытого карниза) и соответствующего карниза. В конструкции с плоской крышей карниз часто является самой верхней частью крыши, где он нависает над фасадом дома.

Встречный оклад: двухкомпонентный оклад , обычно используемый на дымоходах по линии крыши, чтобы прикрыть кровельный оклад и предотвратить попадание влаги.

Молдинг Cove: Профиль с вогнутой поверхностью, используемый в качестве накладки для отделки внутренних углов.

Подземное пространство: неглубокое пространство под жилыми помещениями дома без подвала, обычно окруженного фундаментными стенами.

Cricket: небольшая водоотводящая крыша с одно- или двухскатным уклоном, размещенная на стыке больших поверхностей, которые встречаются под углом, например, над дымоходом. Иногда называется «седло».

Каркас короны: Карниз, используемый на карнизе или там, где должен быть закрыт внутренний угол; также сложная лепнина наверху внутренней стены.

Раскосы: элементов номинальной толщиной 2 дюйма, обычно 2 x 4, разрезанных по диагонали между шпильками. См. Также Let-in-brace.

Наверх
D
Dado: прямоугольная канавка обычно по ширине доски или доски.

Краска для палубы: эмаль с высокой степенью износостойкости, предназначенная для использования на таких поверхностях, как полы крыльца.

Точка росы: температура, при которой пар начинает конденсироваться как жидкость.

Пиломатериалы размеров: обычно пиломатериалы толщиной 2 дюйма, но не толще 5 дюймов и шире 2 дюймов. Термин включает балки, стропила, стойки, доски и небольшие бревна.

Дверной косяк, внутренний: окружающие рамы двери; состоит из двух вертикальных частей, называемых «боковыми косяками», и горизонтальной головки или косяка.

Слуховое окно: проем в наклонной крыше, обрамление которого выступает, образуя вертикальную стену, подходящую для окна и другие проемы.

Водосточная труба: Труба, обычно металлическая, для отвода дождевой воды из водосточных желобов.

Крышка для сбора капель: Молдинг, размещенный на внешней верхней стороне дверной или оконной рамы, из-за чего вода капает за пределы рамы.

Капельный край: Металлический край, выступающий над другими частями (особенно по краям крыш) для сброса воды.

Капельный пропил: канавка под подоконником, которая позволяет воде свободно стекать с поверхности, а не прилипать и стекать по фасаду дома.

Гипсокартон: материал для внутренней облицовки, обычно гипсокартон, применяемый в виде больших листов или панелей. Обычно это гипсокартон, крупный бренд, хотя на самом деле гипсокартон может и не быть материалом.

Воздуховоды: обычно круглые или прямоугольные металлические трубы для распределения теплого воздуха от отопительной установки в комнаты или воздуха от устройства кондиционирования.

Вернуться к началу
E
Карниз: край или нижняя часть крыши, выступающая над стеной.

F
Забивание торцевых гвоздей: Забивание гвоздями перпендикулярно поверхности или стыку соединяемых деталей. Также называется «прямое забивание».

Лицевая сторона или лицевая сторона: плоская доска, полоса или лицевая сторона, иногда используемые отдельно, хотя обычно в сочетании с лепными украшениями; чаще всего располагается на внешней стороне карниза.

Отделка, натуральная: прозрачная отделка, не меняющая серьезно исходный цвет или текстуру древесины. Герметик, масла, лаки, водоотталкивающие консерванты и подобные материалы обычно обеспечивают естественную отделку.

Противопожарный упор: расположен в каркасной стене, обычно состоит из перегородок 2х4 между стойками; предотвращает распространение огня и дыма.

Гидроизоляция: листовой металл или другой материал, используемый в конструкции крыши и стен для защиты здания от просачивания воды.

Плоская краска: краска для внутренних работ с высоким содержанием пигмента; при высыхании становится ровным, без блеска.

Дымоход: облицовки из огнеупорной глины или терракоты в дымоходе, через которые поднимаются дым, газ и пары.Каждый проход называется «дымоходом». Дымоход вместе с другими частями и окружающей кладкой составляет дымоход.

Стропила: концевые стропила двускатного свеса , поддерживаемые обшивкой крыши и смотровыми площадками.

Фундамент: Секция каменной кладки, обычно бетонная, прямоугольной формы шире, чем основание фундаментной стены или опоры, которую она поддерживает.

Фундамент: опорная часть конструкции ниже конструкции первого этажа или ниже уровня земли (уровень земли), включая опоры.

Frieze: в домостроении, горизонтальный элемент, соединяющий край сайдинга с потолком карниза.

Линия промерзания: глубина промерзания почвы.

Обшивка: деревянных или металлических полосок, прикрепляемых к стене или другой поверхности, чтобы выровнять ее и, как правило, служить в качестве основы для крепления отделочного материала.

Наверх
G
Фронтон: в конструкции дома, часть крыши над линией карниза двускатной крыши.

Фронтонный конец: Торцевая стена с фронтоном.

Балка: большая или основная балка из дерева или стали, используемая для поддержки сосредоточенных нагрузок, таких как концы балок, по ее длине.

Глянец: краска или эмаль, содержащие относительно низкую долю пигмента и высыхающие до блеска или блеска.

Зерно: направление, размер, расположение, внешний вид и качество волокон в древесине.

Затирка: Раствор такой консистенции (путем добавления воды), что он будет стекать в швы и полости в кладке, заполняя их.

Косынка: плоский деревянный, фанерный или аналогичный элемент, используемый для обеспечения соединения на пересечении деревянных элементов; обычно используется на стыках деревянных и ферм. Гвозди, шурупы, болты или клей крепят косынки.

Желоб: неглубокий канал из металла или дерева, проложенный под и вдоль карниза дома для сбора и отвода дождевой воды от крыши.

Наверх
H
Заголовок: (a) балка, расположенная перпендикулярно балкам, к которой балки прибиваются в каркас дымохода, лестницы или другого проема; (б) деревянная перемычка; (c) в каркасе пола самые внешние балки проходят перпендикулярно другим в решетке.

Вальм: внешний угол, образованный встречей двух наклонных сторон крыши.

I
Двутавровая балка: стальная балка с поперечным сечением, напоминающим букву «I.» Используется для таких длинных пролетов, как подвальные балки и широкие проемы в стенах, например, в двойных гаражных воротах, когда на проем действуют нагрузки на стену и крышу.

Тепловая изоляция: любой материал с высоким сопротивлением теплопередаче, который при размещении в стенах, потолке или полу конструкции снижает скорость теплового потока.

Внутренняя отделка: Материал, используемый для покрытия внутренних рамок или материалов стен и потолков.

J
Стропильная балка домкрата: балка, охватывающая расстояние от стеновой плиты до бедра или от впадины до гребня.

Косяк: боковой элемент дверного проема, окна или аналогичного проема.

Соединение: пространство между смежными поверхностями двух элементов или компонентов, обычно соединенных и удерживаемых вместе гвоздями, клеем, шурупами или строительным раствором.

Балка: одна из серии параллельных балок, обычно толщиной 2 дюйма, используемых для поддержки нагрузок на пол и потолок и поддерживаемых, в свою очередь, более крупными балками, балками или несущими стенами.

Наверх
L
Ламинирование: нанесение пластикового ламината на основной материал. При обрамлении, скреплении гвоздями или болтами два или более деревянных бруса вместе для увеличения несущей способности.

Площадка: площадка между лестничными маршами или там, где заканчивается лестничный пролет.

Рейка: строительный материал из дерева, металла, гипса или изоляционной плиты, прикрепляемый к каркасу здания и служащий в качестве гипсовой основы.

Решетка: каркас из перекрещенных деревянных частей или металлических полос.

Ригельная полоса: Полоса пиломатериала, прибиваемая к нижней стороне балки, на которую опираются балки. В палубной конструкции часть каркаса прикрепляется к основному дому.

Скоба для ввода: металл или 1 дюйм.-толстые скобы с надрезом на шпильки. См. Также Врезную скобу.

Свет: место в оконной створке для одинарного остекления; также оконное стекло.

Перемычка: горизонтальный элемент конструкции, который поддерживает нагрузку на проем, например дверь или окно.

Lookout: короткий деревянный кронштейн или консоль, поддерживающая выступающую часть крыши или аналогичной конструкции; обычно скрыты от глаз.

Жалюзи: отверстие с рядом горизонтальных ламелей, расположенных для обеспечения вентиляции, но исключающих дождь, солнечный свет или обзор.

Размер пиломатериалов в обрезке: Размер пиломатериалов после усадки по сравнению с исходными размерами и после механической обработки по размеру или шаблону.

Пиломатериалы согласованные: Пиломатериалы обработаны и профилированы с одной стороны с рифленым рисунком, а с язычком — с другой.

Пиломатериалы, внахлест: Пиломатериалы с обрезкой кромок для получения тесного, шпунтового или внахлесточного соединения.

Пиломатериалы, древесина: ярдов пиломатериалов 5 дюймов или более в самом коротком измерении.Термин может включать балки, стрингеры, стойки, крышки, пороги, балки и прогоны.

Пиломатериалы, складские леса: пиломатериалы сорта, размера и формы, обычно предназначенные для обычного строительства, например для каркаса и чернового покрытия домов.

Наверх
M
Камин: полка над камином.

Каменная кладка: камень, кирпич, бетон, пустотелая плитка, бетонный блок, гипсовый блок или аналогичный строительный материал, или комбинация этих материалов, соединенных вместе с раствором для образования стены, опоры, контрфорса или аналогичной массы.

Мастика: пастообразный материал, используемый в качестве цемента (как для укладки плитки) или защитного покрытия (как для теплоизоляции или гидроизоляции).

Миграция: перемещение домкрата или элемента конструкции из-за нагрузок на него, опасная ситуация, если домкрат не установлен вертикально.

Столярные изделия: как правило, любой строительный материал из готовой древесины, изготовленный на столярных и строгальных фабриках; Термин охватывает такие предметы, как двери, оконные и дверные рамы, жалюзи, крыльцо, каминные полы, панели, лестницы, молдинг и отделку, но обычно не пол, потолок или сайдинг.

Соединение под углом: соединение двух деталей, установленных под углом, который делит угол соединения пополам. Например, соединение под углом 90 градусов сбоку и кожух головки у дверного проема образовано двумя углами под углом 45 градусов.

Багет: Профилированная деревянная планка, используемая для украшения.

Врезка: прорезь, прорезанная в доске, доске или дереве, обычно по ребру, для вставки шипа другой доски, доски или древесины.

Грязевой подоконник: см.

Муллион: вертикальная полоса или разделитель в раме между окнами, дверями или другими проемами.

Muntin: небольшой элемент, разделяющий стекло или проемы створки или дверей.

Наверх
N
Ножка: стойка, к которой крепится конец перил лестницы или балюстрады.

Ненесущая стена: Стена, не несущая никакой нагрузки, кроме собственного веса.

Выступ: обычно выступающая кромка ступени лестницы.

O
По центру (O.C.): измерение расстояния между стойками, стропилами, балками и т. Д. В здании от центра одного элемента до центра следующего.

Outrigger: выступ стропила за линию стены; обычно меньшее стропило прибивают к большему, образуя карниз или свес крыши.

Наверх
P
Краска: комбинация пигментов с подходящими разбавителями или маслами; используется как декоративное и защитное покрытие.

Бумага строительная: общий термин, обозначающий такие листовые материалы, как канифольная бумага и войлок.

Разделительный упор или поездка: небольшой кусок дерева, используемый в косяках и головке двойных оконных рам для разделения верхней и нижней створки.

Перегородка: стена, разделяющая пространство на любом этаже дома.

Копейка: применительно к гвоздям, изначально указана цена за сотку; термин теперь является мерой длины ногтя и сокращается до «d.»

Пирс: каменная колонна, обычно прямоугольной в горизонтальном поперечном сечении, используемая для поддержки других конструктивных элементов.

Шаг: наклонный уклон крыши или отношение общего подъема к общей ширине. дома, то есть высота 8 футов и ширина 24 фута — это крыша с уклоном в одну треть. Уклон крыши выражается в дюймах подъема на 12 дюймов пробега.

Штукатурка: деревянных планок, используемых в качестве направляющих или заглушек вокруг оконных и дверных проемов и вокруг основания стен.

Пластина: Подоконник: горизонтальный элемент, прикрепленный к кирпичной стене. Подошва или башмак: самый нижний горизонтальный элемент каркасной стены. Верхняя плита: самый высокий горизонтальный элемент каркасной стены, который поддерживает балки потолка, стропила или другие элементы.

Плуг: для продольного паза в доске или доске.

отвес: точно перпендикулярно; вертикальный.

Консервант: любое вещество, которое в течение разумного периода времени предотвращает действие разрушающих древесину грибов, разного рода отверстий и аналогичных разрушающих агентов.

Грунтовка: первый слой краски в покрасочной работе; состоит из двух и более слоев. Кроме того, краска используется для такой грунтовки.

Вернуться к началу
Q
Четверть-круглая: небольшая лепка с поперечным сечением четверти круга.

Вернуться к началу
R
Ступень: прямоугольный продольный паз, прорезанный на угловом крае доски или доски.

Лучистое отопление: метод отопления, обычно состоящий из принудительной системы горячего водоснабжения с трубами, размещенными в полу, стене или потолке; или с панелями с электрическим обогревом.

Стропила: один из конструктивных элементов крыши, предназначенных для выдерживания нагрузок на крышу. Стропила плоской крыши иногда называют «балками крыши».

Стропило, бедро: Стропило, образующее пересечение внешнего угла крыши.

Стропила, ендовы: Стропила, образующая пересечение внутреннего угла крыши. Стропила долины обычно представляют собой сдвоенные элементы толщиной 2 дюйма.

Рельс: элементов горизонтального обрамления панельной двери, створки или каркаса шкафа.Кроме того, верхние и нижние элементы балюстрады или лестницы проходят от одной вертикальной опоры (например, стойки) до другой.

Грабли: элементов отделки, которые проходят параллельно скату крыши и образуют отделку между стеной и пристройкой двускатной крыши.

Армирование: стальные стержни или металлическая ткань, помещенные в бетонные плиты, балки или колонны для увеличения их прочности.

Конек: горизонтальная линия на стыке верхних краев двух наклонных поверхностей крыши.

Доска коньковая: Доска, устанавливаемая на край конька крыши, к которой крепятся верхние концы стропил.

Подъем: по лестнице, вертикальная высота ступеньки или лестничного марша.

Подступенок: каждой из нескольких вертикальных досок, используемых для закрытия промежутков между ступенями лестницы. Рулонная кровля: кровельный материал, состоящий из пропитанного асфальтом волокна, поставляемый в рулонах шириной 36 дюймов, с площадью материала 108 квадратных футов.

Обшивка крыши: досок или листового материала, прикрепленных к стропилам крыши, на которых черепица или другое кровельное покрытие уложены.

Пробег: по лестнице, чистая ширина ступеньки или горизонтальное расстояние, пройденное лестничным пролетом.

Наверх
S
Седло: см. Крикет.

створка: рама, содержащая один или несколько стеклянных фонарей.

Баланс для створки: устройство, обычно приводимое в действие пружиной или грузом, предназначенное для уравновешивания веса оконной створки.

Пропитанный войлок: войлок , пропитанный смолой или асфальтом.

Стяжка: небольшая полоска дерева, обычно толщиной с слой штукатурки, используемая в качестве ориентира для штукатурки. Кроме того, доска используется для выравнивания свежеуложенного бетона.

Разметка: подгонка деревянных конструкций к неровной поверхности.

Герметик: отделочный материал, прозрачный или пигментированный, обычно наносится непосредственно на немелованную древесину для герметизации поверхности.

Полуглянцевая краска или эмаль: краска или эмаль, которые имеют некоторый блеск, но не являются особенно глянцевыми.

Shake: Толстая, расщепленная вручную черепица.

Обшивка: структурное покрытие, обычно древесные плиты или фанера, используемое для шпилек или стропил конструкции. Строительная плита обычно используется только в качестве обшивки стен.

Работа с листовым металлом: все компоненты дома из листового металла, например, гидроизоляция, желоба и водостоки.

Башмак, основание: молдинг , используемый у пола на плинтусе.Также нижняя плита каркасной стены.

Сайдинг: Финишное покрытие внешней стены каркасного здания, будь то вагонка, вертикальные доски с обрешеткой, черепица или какой-либо другой материал.

Порог: в обрамлении (здесь также называется «грязевой отлив»), самый нижний элемент каркаса конструкции; опирается на фундамент и поддерживает балки перекрытия или стойки стены. В дверной или оконной конструкции элемент, образующий нижнюю сторону проема, например, подоконник или порог.

Шпала: обычно деревянный элемент, заделанный в бетон или установленный на нем, к которому крепится основание пола или настил.

Софит: обычно нижняя сторона выступающего карниза.

Почвенный покров: , также называемый «почвенным покровом», легкое покрытие из полиэтиленовой пленки, рулонной кровли или аналогичного материала, используемого над почвой в подпольях домов для минимизации проникновения влаги в эту область.

Грунтовая труба: общий термин, используемый для обозначения вертикальной магистрали системы грунта, сточных вод или вентиляционных трубопроводов.

Подошва или подошва: см. Табличку.

Пролет: расстояние между конструктивными опорами, такими как стены, колонны, опоры, балки, балки и фермы.

Всплесковый блок: небольшой каменный блок, уложенный так, чтобы верхняя часть находилась у поверхности земли, чтобы принять водосток с крыши из водостоков и отвести его от здания.

Квадрат: единица измерения — 100 квадратных футов — обычно применяется к кровельному материалу. При измерении две соседние части, соединяющиеся под прямым углом.

Лестничная тележка: Опорный элемент для ступеней лестницы. Обычно 2 дюйма. планка с насечкой для размещения ступеней.

STC (класс передачи звука): мера способности звука останавливать шум.

Стойка: вертикальный элемент обрамления панельной двери, створки или рамы шкафа.

Наличие: основных материалов, из которых изготавливается строительный элемент. Например, балки можно вырезать из заготовки 2 x 10 или из алюминиевой заготовки 26 калибра вырезать гидроизоляцию.

Табурет: плоский каркас, обычно с фальцем на нижней стороне, который подходит к внутреннему краю подоконника.

Штормовая створка или штормовое окно: дополнительное окно, обычно размещаемое снаружи существующего в качестве дополнительной защиты от холодного воздуха.

Полосовой настил: деревянный пол , состоящий из узких, подобранных полос.

Строка, стрингер: в лестнице, опоры, в которых упираются концы лестницы; более или менее синоним «перевозки».»

Штукатурка: штукатурка, сделанная на портландцементе в качестве основы; используется снаружи.

Шпилька: одна из ряда тонких, деревянных или металлических, вертикальных конструктивных элементов, размещаемых в качестве опорных элементов в стенах и перегородках. Множественное число: «шпильки» или «шпильки».

Черный пол: досок или фанеры, уложенные на балки, поверх которых уложен чистовой пол

Подвесной потолок: потолочная система, поддерживаемая подвешиванием к потолочному несущему каркасу.

Вернуться к началу
T
Термитный щит: щит, обычно из коррозионно-стойкого металла, помещаемый внутри или на фундаментной стене или другой массе каменной кладки или вокруг труб, для предотвращения миграции термитов.

Terneplate: листовое железо или сталь, покрытая сплавом свинца и олова.

Порог: Деревянная или металлическая полоса со скошенными краями, используемая для отделки пола и порога входных дверей.

Забивание гвоздей: для забивания гвоздя под углом, предотвращая его выдергивание.

Проступь: горизонтальная доска в подъезде, по которой ступеньки.

Отделка: отделочные материалы в здании, такие как лепнина, применяемая вокруг проемов (оконная отделка, дверная отделка), плинтусов и карнизов.

Триммер: балка или балка, к которой прибивается жатка при обрамлении дымохода, лестницы или другого проема. В конструкции пола крайние балки проходят параллельно решетке балок.

Ферма: каркасная или сочлененная конструкция из более мелких элементов, предназначенная для перекрытия больших расстояний.

Наверх
U
Грунтовка: покрытие, наносимое перед финишным или верхним слоем краски. Это может быть первый из двух или второй из трех слоев. Термин является синонимом «грунтовки».

Подложка: материал, помещаемый под отделочные покрытия, особенно тонкие напольные покрытия, для создания гладкого, ровного основания.

V
Долина: внутренний угол, образованный стыком двух наклонных сторон крыши.

Пароизоляция: материал , используемый для замедления движения водяного пара в стены и, таким образом, предотвращения конденсации в них.Обычно считается, что проницаемость меньше 1,0. Наносится отдельно на теплую сторону открытых стен или как часть утеплителя войлока или одеяла.

Вентиляционное отверстие: труба или канал, через который воздух может поступать внутрь или наружу.

Вернуться к началу
W
Водонепроницаемая пленка: узкие или широкие секции из тонкого металла или другого материала, предназначенные для предотвращения проникновения воздуха и влаги вокруг окон и дверей. Компрессионный уплотнитель предотвращает проникновение воздуха, обеспечивает натяжение и действует как противовес.

Элементы конструкции кровли, устройство

Составными элементами элементов кровли являются стропила, обрешетка и ограждение, т. Е. Крыша.

Желоба и ребра — наклонная поверхность. К горизонтальным компонентам относятся конь, долина и долина. К нижнему краю пандуса для организации водостока в некоторых случаях применяют водосточный желоб. Нижняя часть аппарели, расположенная между пазом и кромкой, называется спуском. Это можно назвать основным элементом крыши.

Деревянный каркас крыши представлен следующими конструктивными элементами: основными и обязательными — мауэрлат, стропила и прогоны, а также вспомогательными — стяжными, стойками и подкосами.

Mawérlat, в народе именуемый «королева», «королева», представляет собой брус, имеющий минимальное сечение 10 х 10 см, или брус с нижней стороны. Мауэрлат должен быть опорой для стропил, а в его функции входит равномерное распределение нагрузки на наружные стены. на стене, выполненной из легкой кладки, легкого бетона, каркаса и панели, следует по всей их длине уложить сплошной мауэрлат.

Если стены массивные, из камня или кирпича, ферма под каждой опорой должна иметь длину, необходимую для ограждения 0,5 м древесины или распиленных бревен.В этом случае концы планок крепятся на металлический крючок, при кладке стены заделываются на 2-3 ряда кирпичей.

Стропила из деревянных балок, досок, брусьев в основном несут каркас крыши, ее основание.

Настенный монтаж

Кроме того, стропила — несущая конструкция, выдерживающая вес кровли, давление снега и ветра. Именно поэтому древесина, служащая для изготовления ферм, должна быть лишена каких-либо изъянов: червоточин, выпадных сучков, гнили, трещин в зонах соединения и их длина больше 0,25 прутка длины и глубины 0,25 его толщины. .

При изготовлении ферм подходят доски хвойных пород, толщиной 40-60 мм, или бруски. Пиломатериал должен быть без дефектов, хорошо просушенным, с минимальным количеством сучков. Вы можете использовать и логи, но учтите, что они намного сложнее.

Доски стропил отличаются простотой сборки, так как все соединения выполняются на гвоздях с вкладышами и без них, а также без них. насечки, ослабляющие брус и бревенчатую конструкцию, в данном случае используются только для соединения стоек с прогонными шпалами и в наклонных стропилах.

Поперечное сечение стропил

За счет нескольких факторов, таких как:

• нагрузка от веса крыши и снега;
• ступенчатых стропил; размер пролета;
• скат кровли.

Размер сечения ферм

следует выбирать с учетом их длины и расстояния между ними.

Может монтироваться прямо на мауэрлат стропил. Однако в случае, когда нужно перекрыть большой пролет, только основных элементов каркаса будет недостаточно.

В такой ситуации помогут подтянуть стойки и подкосы, как вместе, так и по отдельности.

Важно учитывать, что в любой конструкции кровли существуют две основных составляющих: ограждающая, представленная кровля и опорная, или стропила, которые делятся на навесные и наслонные.

Характерной особенностью наслонных кровельных систем является их долговечность, обусловленная работой в условиях поперечной вентиляции, что предотвращает возможное загнивание наслонных деревянных ферм и их выход из строя.Также важна относительная простота устройства и реализации.

Система наслонных стропил

состоит из следующих конструктивных элементов:

• стропильная стопа;
• подстропильные элементы;
• обрешетка (настил).

Наслонная стропильная система односкатной крыши включает отдельные стропила, опирающиеся на их кромки, противоположные конструкции стены. В случае двускатной крыши стропильная система состоит из пары наклонных стропил, примыкающих к нижним краям стен, и верхних краев на прогоне, который поддерживается подкосами.

Видео:

.
