Длина ондулина: Размеры листа ондулина и его полезная площадь

Содержание

Расчет ондулина на крышу

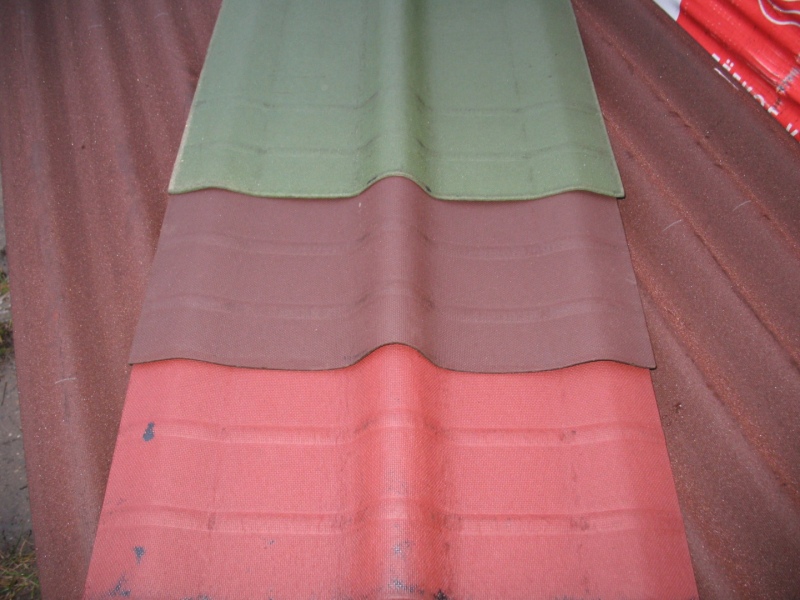

Ондулин — это кровельный материал, в состав которого входят битум, резина, целлюлозные волокна, минеральные вещества (наполнитель), минеральные пигменты. Изобретен он был во Франции в 1944 году. В нашей же стране ондулин появился лишь в середине 90-х годов.

Содержание:

1. Калькулятор

2. Инструкция к калькулятору

В настоящее время данный кровельный материал продолжает набирать популярность. И это не удивительно, ведь ондулин является хорошей альтернативой таким эстетичным и распространенным материалам, как гибкая черепица и металлочерепица. Происходит это за счет того, что ондулин, обладая практически такой же эстетичностью и водонепроницаемостью, стоит в 2-2,5 раза дешевле.

Если Вам интересен этот кровельный материал и Вы рассматриваете его в качестве одного из претендентов на звание «Моя кровля», то Вам может пригодится онлайн-калькулятор, который расположен ниже. С его помощью можно затратив совсем немного времени определить требуемое количество листов ондулина для покрытия той или иной крыши, а также рассчитать требуемое количество кровельных гвоздей. Кроме этого, Вы можете узнать многие параметры своей крыши (кровли). Например, Вы можете легко рассчитать угол наклона крыши (под каким углом будет лежать кровля) или общую длину конька. Здесь под коньком подразумевается общая длина мест, где производится сопряжение скатов, т.е. мест, в которых происходит перелом крыши.

В расчете участвуют следующие типы крыш:

  • Тип 1 — односкатная крыша, как с равной, так и с переменной шириной.
  • Тип 2 — двухскатная крыша с равными скатами.
  • Тип 3 — двухскатная крыша с разными скатами.
  • Тип 4 — мансардная крыша.
  • Тип 5 — шатровая крыша (четырехскатная с одинаковыми скатами).
  • Тип 6 — вальмовая крыша.
  • Тип 7 — трехскатная крыша.
  • Тип 8 — многоскатная крыша.

Калькулятор

Инструкция к калькулятору

В данной инструкции будут рассмотрены только те параметры, которые относятся к материалу ондулин. Что касается параметров кровли, то о них Вы можете узнать открыв калькулятор «Расчет профнастила на крышу».

Исходные данные

Длина листа (A) — размер листа ондулина вдоль волн. Стандартная длина равна 2000 мм.

Ширина листа (В) — размер листа ондулина поперек волн. Стандартная ширина равна 950 мм.

Нахлесты вдоль (I) и поперек (J) волн — данные величины зависят от угла наклона крыши:

  • угол до 10° — I = 400 мм (две волны), J = 300 мм;
  • угол 10-15° — I = 200 мм (одна волна), J = 200 мм;
  • угол более 15° — I = 200 мм (одна волна), J = 170 мм;

Цена за 1 м2 — указывается в том случае, если приобретаемый ондулин продается за 1 м2.

Цена за 1 шт — то же самое, только за 1 шт.

Примечание: кровельные гвозди считаются из условия, что на один лист приходится их 20 шт.

Подробная инструкция по монтажу и расчёту кровли ондулин

Данная статья пригодится тем, кто хочет правильно рассчитать и смонтировать кровлю Ондулин своими руками.

Оглавление статьи:

Расчёт кровли из ондулина: пошаговая инструкция

Предлагаемый метод расчета комплектующих на крышу  из ондулина позволит Вам самостоятельно определить нужное количество листов, доборных элементов, гидроизоляционной пленки, пароизоляционной мембраны, гвоздей, рассчитать ориентировочную сумму затрат на покупку кровельных материалов.

Расчёт листов на крышу

Полезная площадь листа ондулина – это площадь, которая не учитывает нахлёст. При расчете кровли из ондулина полезные размеры листа следует определять используя данные таблицы с учётом напуска. В ней для разных моделей битумных листов указаны точные размеры: длина, ширина, толщина, шаг и высота волны.

Для расчёта потребности в материалах нужно знать не только линейные размеры и конфигурацию крыши, но и определить угол наклона скатов. От этого напрямую зависит необходимое число листов. Например, для ондулина модели DIY размер листа составляет 0,75×2 метра (м), а полезная площадь варьирует от 0,95 до 1,2 м, с уменьшением угла наклона крыши, увеличивается напуск. Т.е при постоянной фактической длине и ширине лист может иметь разную полезную площадь.

Найти требуемое число листов еврошифера на 1 скат крыши можно так:

  1. Рассчитать полезный размер листа:

 lпол. = lф..— с1                                 (1.1)

bпол. = bф..— с2                           (1.2)

где lпол., bпол. полезная длина и ширина ондулина соответственно, м;

lф., bф. фактическая длина и ширина листа соответственно, м;

с1 поперечный нахлёст,м. Принимается равным от 0,12 м (для листов Ондулин SMART при угле наклона ската больше 15°) до 0,3 м.

с2 продольный (боковой) нахлёст в метрах. Зависит от угла наклона ската и составляет 1-2 волны.

Когда и какие при монтаже крыши  нужны напуски листов, смотрите в разделе: Определение величины нахлёста листов

  1. Определить число листов в горизонтальном ряду. Для этого разделить длину ската на рабочую ширину листа. Округлить полученное значение до ближайшего большего целого.
  1. Найти число горизонтальных рядов. Для этого разделить ширину ската на полезную длину листа. Округлить полученное значение до ближайшего большего целого.
  1. Узнать требуемое количество листов на 1 скат. Умножить число листов в горизонтальном ряду на число таких рядов.

Аналогично рассчитать расход материала для других скатов.

Расчёт доборных элементов

Расчёт конька и ендовы

Полезный размер ендовы такой же, как у конька (см. таблицу). Формула расчета одинаковая:

N=Lф/Lпол             (1.3)

где Lф – фактическая длина конька (или ендовы) крыши;

 Lпол – полезный размер конька (или ендовы).

Расчёт гвоздей для  ондулиновой крыши

Гвозди для кровли из ондулина считают исходя из расхода на крепление одного элемента. Зная количество листов и погонный метраж конька, ендовы, щипца, используя таблицу «Расход гвоздей на крышу», легко самому определить, сколько нужно гвоздей на один лист ондулина и всю крышу. Полученные значения складывают и округляют в большую сторону (для запаса). Размер гвоздя (его длина и диаметр) указан в таблице «Размеры кровельных элементов».

Таблица «Расход гвоздей на крышу»

Наименование элемента Шаг крепления Расход
Кровельный лист См. п.5 20 шт. на 1 лист
Конёк В каждую волну обоих скатов 20 шт. на 1 м. п.
Щипец По 2 гвоздя с шагом 31 см (на каждую сторону) 16 шт. на 1 м. п.
Ендова В каждую волну, с которой пересекается ендова 10-12 на 1м. п.
Торцевое примыкание к стене В каждую волну 10 шт. на 1 м. п.
Боковое примыкание к стене 20-30 см 4-6 шт. на 1 м. п.
Внешний излом В каждую волну 10 шт. на 1 м. п.
Внутренний излом В каждую волну 10 шт. на 1 м. п.
Примыкание к печной трубе По периметру трубы в каждую волну или через 20-30 см (если вдоль волны) Порядка 18-24 шт. на оформление 1 примыкания
Примыкание к вентиляционной трубе В каждую волну 10 шт. на оформление 1 примыкания

Приведенный метод поможет Вам оценить ориентировочные затраты на покупку материалов. Точный расчет листов и доборных элементов правильно проводить после монтажа обрешетки.

Расчет кровельных пленок и мембран

Гидро- и ветрозащиту крыши выполняют после монтажа стропил перед устройством обрешетки. При расчете кровельных пленок и мембран помните о напуске между горизонтальными рядами. Нахлест пленки менее 100 мм сведёт на нет все усилия по защите внутренних слоёв кровли от конденсата. При покупке гидроизоляционных материалов учитывайте полезную площадь после монтажа, а не указанную на рулоне.

Состав кровельного пирога из материалов ондулин и порядок их расположения при устройстве крыши

  1. Пароизоляция (например, Ондутис R100, Ондутис R70, Ондутис Rтермо) − внутренний слой пирога. Располагается перед утеплителем на пути движения теплового потока. Необходим только при тёплой кровле.
  2. Плитный или рулонный утеплитель (стекловата, минеральная вата, эковата) – закладывается между стропил. Толщина определяется теплотехническим расчётом.
  3. Ветроизоляция (например, Ондутис A100, Ондутис A120) – не используется при угле наклона ската до 35°.
  4. Гидроизоляция (например, Ондутис RV100, Ондутис RS).
  5. Обрешётка.
  6. Еврошифер.



Пример послойного устройства кровли из ондулина с утеплителем и двойным вентиляционным зазором

Пленочные слои крепятся с помощью брусков размером 20×30 мм, 30×30 мм. Самый прстой вариант кровли состоит из двух слоёв – обрешётки и битумного шифера. Он применим только для неответственных сооружений. Во всех остальных случаях гидроизоляция под ондулин обязательна.

Типичные ошибки при устройстве кровли ондулин

Насколько обязательны  правила монтажа и что будет, если их не соблюдать?

Типичные ошибки при монтаже:

  • Использование неправильных гвоздей.

Отсутствие специальной шляпки откроет доступ влаги к обрешётке, и она начнёт гнить.

Гвозди длиной менее 70 мм не обеспечат надёжного крепления листов.

  • Экономия на обрешётке.

Сечение брусков меньше требуемого приведет к тому, что обрешётка прогнётся под нагрузкой. А шаг обрешетки больше рекомендуемого даст листам ондулина возможность провисать. Деформируется, ломается лист, нарушается гермитичность.

  • Отсутствие дополнительной обрешётки под конёк и ендову.

Элементы пойдут волной, и атмосферная влага проникнет внутренние слои крыши. Начнутся необратимые процессы: на деревянных элементах стропильной системы поселятся плесень и грибок. Теплоизоляционный слой во влажном состоянии будет работать неэффективно. В итоге возникнет необходимость замены всей конструкции крыши.

  • Неправильный размер свеса листа.

Карнизный (поперечный) свес над трубами водосточной системы должен быть не более 50 мм, а свободный продольный край листа – не более 35 мм.

Свес больше указанных размеров зимой может привести к разлому листов.

  • Отсутствие карнизной и ветровой фронтонной планки.

Приведёт к намоканию деревянных элементов во время бокового дождя и вызовет их гниение.

  • Неправильный монтаж ендовы.

Ендова должна быть расположена строго под кровельными листами. В противном случае защитить стык скатов от дождя и снега не удастся. Как следствие намокание несущих деревянных элементов стропильной системы и утеплителя.

  • Неправильное расположение листов.
  • Пренебрежение устройством вентиляции кровли:
  • Нет зазора между гидроизоляционной плёнкой и обрешёткой, нарушается циркуляция воздуха, не испаряется конденсат, как следствие гниение деревянных элементов. Обязательно монтировать брусок под обрешетку по плоскости стропильной доски, размером 20х30, 30х30 мм, для крепления слоя гидроизоляции. Зазор между гидроизоляционной пленкой и утеплителем обеспечивают правильным выбором размера стропильной ноги. Ширина стропила должна быть больше толщины слоя теплоизоляции.
  • Гидроизоляция сильно натянута. Правильно укладывать защитную плёнку под ондулин горизонтально, начиная от карнизной планки свеса до линии конька, с провисанием не более 10-20 мм между стропил (но не касаться утеплителя) и нахлёстом 100-200 мм. Сильное натяжение может привести к разрыву плёнки.
  • Неправильный монтаж пароизоляционной мембраны или её отсутствие приведёт к накоплению влаги в толще утеплителя и снизит его теплозащитные свойства. Пароизоляционную плёнку монтируют впитывающим слоем внутрь помещения.
  • Отсутствие конькового продуха. Гидроизоляционный слой должен начинаться на 40-50 мм ниже конька. Иначе образования конденсата не избежать.



Технология монтажа стропильной системы, укладки слоёв тепло−, гидро− и ветрозащиты схожа для скатных крыш с различными видами покрытия до этапа устройства обрешетки. Какие виды бывают и как выбрать правильную стропильную систему для крыши из битумных листов, листового профилированного покрытия (металлочерепица, металлопрофиль), фальцевой и мягкой кровли, керамической черепицы, Вы найдете по ссылке.

Правильный монтаж обрешётки под ондулин

Шаг обрешетки под ондулин и размер брусков или обрезной доски для устройства кровли из битумного шифера зависит от уклона крыши. Чем ближе положение ската к горизонтальному, тем более жёстким должно быть основание под настилаемое покрытие.

  • Угол наклона крыши:

Выполняется сплошное основание из обрезной доски размером 30×100 (120) мм, фанеры, плит OSB (ОСП) или ДСП, к которым производят крепление листов ондулина гвоздями.

  • Угол наклона крыши:

Сечение обрешётки для крыши из ондулина 30×100 (120) мм, 40×60 мм или 50×50 мм, шаг установки – 450 мм.

.

  • Угол наклона крыши:

Обрешётку для ондулина устраивают из брусков сечением 40×60 мм, 50×50 мм или доски 30×100 (120) мм с шагом 610 мм.

Доска обрешетка крепится к стропильной ноге обычными металическими гвоздями.

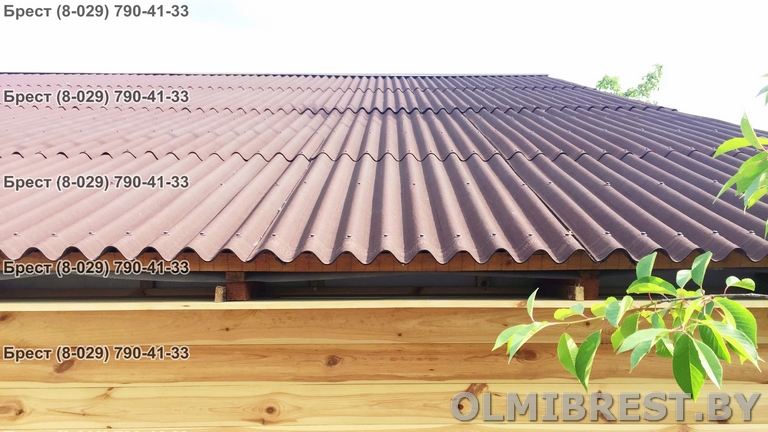

Инструкция монтажа листов ондулина к обрешетке крыши

Крепление листов ондулина к обрешетке осуществляется специальными гвоздями с пластиковой шляпкой. Настил делают в шахматном порядке в последовательности, указанной на рисунке (укладывать листы, как обычный асбестовый шифер, производители не рекомендуют, т.к. это приведёт к деформации углов).

Для обеспечения герметичности важно соблюдать величину нахлёста.

Таблица «Определение величины нахлёста листов»

Угол наклона Поперечный, мм Боковой, число волн
5-10° 300 2
10-15° 200 1
15° и более 170 1

Фиксировать каждый лист нужно в 20 точках. Крепление листов ондулина гвоздями к обрешетке осуществляется в последовательности, указанной на рисунке. Сначала фиксируются края и низ листа. Нижний ряд гвоздей забивается в каждую волну. Для забивания гвоздей используют обычный молоток.

Для крепления битумных листов к обрешетке используют гвозди для ондулина размером: длина 70 мм, диаметр 3 мм, со специальной шляпкой (продаются в комплекте с листами,  цвет пластиковой шляпки гвоздя аналогичный цвету листа). Забивать их следует строго перпендикулярно плоскости ската. Это обеспечит герметичность соединения.

Чтобы прибить гвозди ровно по линии, над осью бруска обрешётки натягивают сигнальную нить, которая служит ориентиром.

Установка доборных элементов

При монтаже оригинальных доборных элементов для ондулиновой крыши так же, как и с листами, в местах стыковки необходим напуск:

— для конька 125 мм;

— для щипца (фронтона) 150 мм;

— для ендовы (или примыкания крыши к стене) 100…150 мм.

«Родные» доборные элементы для ондулина – ендова, конек, планка примыкания, не удобны в монтаже из-за гибкости и малой длины. Сложно добиться ровной линии конька, ветровой планки. Монтажники крыш рекомендуют устанавливать кровельные элементы из листового металла с цветным полимерным покрытием. Небольшое  отличие по цвету компенсируется четкостью линий и форм. Для установки комплектующих из жести следует пользоваться специальными саморезами с уплотнительной прокладкой под шляпкой. Уплотнитель обеспечит герметичность в местах крепления.

Монтаж крыши из ондулина своими руками пошаговые видео инструкции

Видео подробно расскажет, как самому сделать новую крышу с кровельным покрытием ондулин (onduline).



Видео как сделать ремонт кровли своими руками за выходные — укладка битумных листов ондулин на старый асбестоцементный шифер.

Соблюдайте все правила монтажа, и кровля из ондулина не доставит Вам хлопот.

Google+

виды, правила использования, самодельные модификации

Ондулин становится день ото дня все более популярным среди кровельных материалов. Легкий, бесшумный, податливый для формовки и резки, в свое время он завоевал строительный рынок в рекордное время. Что совсем неудивительно, ведь о чем еще можно мечтать, когда крыть дом или баню приходится своими руками?

Особенно, когда речь идет о креплении, ведь любому мастеру хочется достичь качества даже в мелочах. Вот на этом этапе и  возникает вопрос: достаточно ли надежны профессиональные гвозди для ондулина или стоит поэкспериментировать с саморезами или другим аналогом крепежа? Тем более, что иногда на практике действительно бывают ситуации, когда приходится импровизировать.

На самом деле есть смысл задумываться о подобном, если вы хотите получить в результате максимально надежную фиксацию листов ондулина. А порой стоит ограничиться только применением лишь фирменных гвоздей. А в каких случаях и когда – мы сейчас расскажем.

В инструкции к монтажу кровли ондулина всегда говорится, что листы должны фиксироваться только фирменными гвоздями с пластиковыми шляпками. Только так, по словам производителя, получится достичь качественного и герметичного крепления, и только на такую кровлю дается официальная гарантия.

В выборе материала и формы таких гвоздей учитываются сразу несколько факторов: климатические условия, свойства битумных листов и то, что по шляпкам гвоздей будет стучать молоток.

Ведь что такое ондулин? Это целлюлоза, пропитанная битумом и минеральными наполнителями. У такого материала – высокий уровень прочности и влагостойкости, а форма напоминает обычный волнистый шифер. Листы ондулина достаточно мягкие, иногда даже слишком в период жары, и хрупкие при морозе. Ввиду всего этого обычные кровельные саморезы или гвозди с короткими шляпками попросту не подходят для устройства такой кровли.

У профессиональных гвоздей для ондулина всегда широкие поля шляпки, и неспроста. Она хорошо удерживает собой листы при сильных порывах ветра. Дополнительно собой шляпка защищает металлический стержень от контакта с влагой. Изготавливаются сегодня шляпки таких гвоздей стандартных расцветок: черные, зеленые, красные и коричневые, чтобы “теряться” на фоне типичной ондулиновой кровли.

Шляпки для таких гвоздей делают либо из поливинилхлорида (ПВХ), либо из полипропилена (ПП) – смотря, кто производитель. Оба вида материала представляют собой качественную твердую пластмассу, и почти не отличаются по свойствам.

На практике они хорошо показывают себя в плане защиты от ультрафиолета и не теряют своих прочностных характеристик со временем. Поэтому, если применять именно профессиональные гвозди ондулин, то герметичность кровли не будет нарушена даже при достаточно сильных порывах ветра.

Вот точные параметры таких гвоздей:

Далее, у профессиональных гвоздей для ондулина резиновая прокладка имеет специальную изогнутую форму, чтобы хорошо прилегать к волнам еврошифера. А металлическую часть гвоздя производят из углеродистой стали. Ее в заводских условиях покрывают пассивированным раствором цинка, чтобы придать гвоздю устойчивость к коррозии.

Плюс на самом гвозде прямо на стержень наносят специальную резьбу. Это помогает стержню быть забитым в обрешетку намертво, и вытащить его назад – та еще проблема. Снова-таки, это хорошо против порывов ветра.

Всего производитель рекомендует применять от 18 до 20 таких гвоздей на каждый лист (более точно всегда указано в прилагаемой к кровле инструкции).

Гвозди с открывающимися колпачками

Активно продавались и прилагались к кровле гвозди с защелкивающимися шляпками более 15 лет, а вот сегодня их популярность почти сошла на нет. В свое время они, как и сам ондулин, были импортными.

А вот когда наладилось производство ондулина в самой России, крышки-защелки успешно заменили на монолитные, учитывая, как много жалоб на них было. Хотя до сих пор такие гвозди продаются (и востребованы!) в строительных супермаркетах, под маркой «Стройбат».

А выглядят они вот как:

Процесс работы с такими гвоздями заключается вот в чем. Открываете крышку, забиваете гвоздь в лист ондулина, и защелкиваете крышу вручную:

В своей инструкции производитель всегда уточнял, что правильно надевать пластмассовый колпачок на гвоздь нужно так, чтобы под его центром оказалось пустота. Далее просто применить небольшое усилие и закрыть крышку.

Если все получилось, вы услышите легкий щелчок:

Вот здесь-то и подвох. А крышки далеко не всегда «хотели» закрываться! Особенно, если были некачественными и приобретенными где-нибудь на рынке у безымянного продавца.

Тогда после многих попыток и случайно сломанных крышек покупатели в сердцах желали изобретателю этого ноу-хау хоть раз попробовать вручную закрыть до 1000 таких гвоздей. А ведь именно такое количество идет на среднюю по величине крышу жилого дома.

Чтобы справиться с этой проблемой, умудренные опытом строители специально опускали пластиковую крышку в горячую воду. Это был самый простой способ. В общей сложности такая возня испытывала терпение кровельщика.

Ведь иногда доходило до того, что с первого раза защелкнуть получалось только одну из десяти шляпок. И тогда неудачные крыши просто приходилось обрывать, а шляпки гвоздей заливать герметиком в цвет кровли.

Новые гвозди с монолитными шляпками

Теперь в России ондулин рекомендуют крепить гвоздями с монолитными шляпками. Здесь уже процесс на порядок проще: стучите молотком по шляпке, пока она не соединиться с волной листа. Никакие защелкивающихся крышек, проблемных гвоздей, сомнительного качества и жалоб.

Посмотрите полный обзор таких элементов:

Главная задача в монтаже ондулина на такие гвозди состоит в том, чтобы забивать их прямо в обрешетку:

А, чтобы гвоздь попал именно в обрешетку, размечать листы под крепление необходимо еще на земле, а не на глаз прямо в процессе. Также будет хорошо, если вы заранее проведете в нужных местах линию или натяните веревочку.

Чтобы гвоздь заходил в волну правильно, само крепление должно быть качественным, не кустарного производства. Поэтому профессиональные ондулиновые гвозди лучше приобретать там же, где и покрытие – только у проверенных продавцов. Да, такое крепежные элементы обойдутся немного дороже, чем обычные кровельные гвозди, но и требования к ним совсем другие.

А теперь – о самом процессе. В ходе забивания гвоздя с монолитной шляпкой держать его нужно за стержень, строго вертикально, без перекосов. Крайне важно также не забить гвоздь слишком глубоко.

На практике делайте это так: как только опустите при помощи молотка гвозди до степени соприкосновения с поверхностью листа, руками слегка прижмите лист к обрешетке в этом месте, и слегка добейте шляпку. Получается, что вам не нужно будет утапливать крепление прямо в ондулине. По всем правилам, низ шляпки должен плотно облегать изгиб волны.

Вот здесь все это хорошо видно:

Казалось бы, ничего сложного! Какие гвозди брать для крепления ондулина понятно, как с ними работать – тоже, только тогда почему в зарубежных видео-инструкциях видно, что там используются саморезы, а не гвозди? И есть ли такая практика в России? Это интересно!

В нашей стране фиксировать ондулин принято гвоздями, хотя за рубежом более практикуют саморезы. Вы тоже можете попробовать такой метод, ведь главная задача состоит в том, чтобы крепежный элемент для ондулина надежно держался в обрешетке и его параметров было для этого достаточно. Поэтому, если вы хотите использовать именно саморезы, подбирайте их такой же длины, как и гвозди от производителя.

Конечно же, ни один продавец ондулина не посоветует вам применять альтернативное решение, кроме профессиональных гвоздей, выпущенных конкретно для этого материала. Но за рубежом, в работе именно с таким же ондулином саморезы применяются так же часто и на том же уровне, что и гвозди:

В чем, собственно, преимущества саморезов перед гвоздями? Так, если вы случайно перетяните крепление, то саморез получится вручную слегка отвернуть, тогда шляпка закроется без проблем.

Кроме того, если вы работаете в летнюю жару, когда ондулин слегка размягчается ввиду своего состава, то с шуруповертом работать намного легче, чем стучать молотком. Можете себе представить, что для того, чтобы покрыть крышу скатами 3х6, вам понадобиться поэтапно забить около тысячи гвоздей. После такой работы вам молоток еще долго не захочется брать в руки!

К слову, на российском рынке саморезы под ондулин все-таки есть, хотя и пользуются куда меньшей популярностью. Также для этой цели подходят обычные кровельные (например, «Стелфикс»), со специальной каучуковой прокладкой.

Второй момент: у таких саморезов обязательно должно быть антикоррозийное покрытие, чтобы потом не возникло проблем и не приходилось делать ремонт крыши.

И, наконец, без саморезов не обойтись, если вы решили крепить листы к металлической обрешетке. Гвоздь ведь туда уже не забить! А применять металлическое основание производители ондулина разрешают и порой даже рекомендуют.

Что касается расчета количества саморезов для ондулина, отталкивайтесь от того, что в соответствии со стандартами такая кровля должна выдерживать ветровую нагрузку до 175 км/час. Поэтому точек крепления должно быть достаточно, а именно от 18 до 20 на один лист. Также стоит побеспокоиться про запас.

Если вы все-таки нарветесь на подделку, то это грозит вам, в первую очередь, такой неприятностью, как трещины на колпачке. Это плохо, ведь теперь гвоздь придется выдирать и менять на новый.

Но повреждения случаются и с профессиональными гвоздями, если крепить их неосторожно:

Причин повреждения гвоздей для ондулина бывает сразу несколько:

  • Причина №1. Гвоздь вбили не полностью, и теперь колпачок не защелкивается. Чтобы исправить это, строитель просто бьет по нему молотком.
  • Причина №2. Шляпка монолитная, но по ней ударили слишком сильно. Даже у качественного пластика есть свой предел.
  • Причина №3. Все крепление – подделка. Поясним подробнее. В гвоздях кустарного производства даже шляпка – из другого материала. У фирменного крепежа колпачок сделан из полиэтилена высокой плотности, благодаря чему тот обладает хорошей устойчивостью к ударному воздействию и перепадам температур. У поддельного всех этих свойств нет, а потому их шляпки разрушаются при любой усиленной нагрузке.
  • Причина №4. Вы забили гвоздь недостаточно глубоко. Юбка шляпки при этом не изменилась в геометрии, а потому колпачок не закрывается и по нему снова слишком сильно бьют.
  • Причина №5. Гвоздь вбивали не перпендикулярно к обрешетке. Одним словом – криво. В таком случае юбка шляпки не прижалась к гребню волны полностью, и гвоздь теперь приходится вбивать куда глубже, чем нужно.

Чтобы всего этого не произошло в процессе монтажа, и ваша работа не превратилась в адский процесс по выдергиванию гвоздей назад, старайтесь следовать таким правилам:

  • Правило №1. Всегда вбивайте гвозди только строго перпендикулярно плоскости брусков обрешетки.
  • Правило №2. Никогда не бейте слишком сильно, помните о пределе прочности шляпок.
  • Правило №3. Не сжимайте и не растягивайте сильно ондулин, когда будете его укладывать. В противном случае профиль листа окажется искажен, и шляпка попросту ляжет на гребень волны не всей свой плоскостью. Это чревато нарушением гидроизоляции.

И, конечно же, внимательно следите за тем, чтобы сами гвозди не были поддельными. У фирменного гвоздя всегда есть кольцевая конусообразная накатка, благодаря наличию которой вы легко отличите его от подделок. Сама юбка шляпки изготовлена в виде зонтика, с выпуклой надписью «Onduline».

Как говорится, у хорошего мастера все в руках спорится. Что делать, если хочется использовать красивые профессиональные гвозди для ондулина, но их длина оказалась недостаточной для конкретной обрешетки?

Вот как ухищряются в народе:

Такие гвозди, конечно, переделывать – целая морока. Ведь можно было изначально взять с открывающимися шляпками, и просто заменить стержень. Правда, в том случае шляпка гвоздя могла не сойтись с пластиковой шляпкой, и та не стала бы закрываться. А в этом варианте получается все тот же гвоздь для ондулина, только нового формата.

Подводя итог, скажем, что идеально подобранные и примененные гвозди не только невидимы на кровле из ондулина и не нарушают ее общей гармонии, но и позволяют ей служить верой и правдой все свои гарантийные 15 лет плюс еще 5-10.

Надеемся, что наша статья оказалась для вас ценной в практическом плане, и теперь вы точно знаете, чем именно будете крепить ондулин. Остались ли у вас еще вопросы? Задавайте!

Заполнитель Черепица Ондулин (комплект) Длина: 855 мм, Толщ.: 19 мм.

Производитель Ондулин
Тип товара Ондулин
Длина(мм) 855
Ширина(мм) 19
Применение Аксессуары Ондулин

Универсальный заполнитель карниза Ондулин Черепица необходим для защиты подкровельного пространства от ветра, снега, мелкого мусора и пыли, от проникновения птиц: устанавливается в просветах, которые образуются между битумными листами и обрешеткой или другими кровельными элементами на хребтах или на карнизах крыши. В случае необходимости может участвовать в устройстве вентиляции кровли и отведении конденсата: в этом случае при укладке заполнителя в нем нужно проделать отверстия, которые уже нанесены методом перфорации. Поэтому выдавить отверстия можно обычной отверткой. Заполнитель изготовлен специально для совместного использования с битумными листами Ондулин Черепица и повторяет их волнистый профиль. При использовании оригинальных комплектующих и соблюдении правил монтажа производитель предоставляет гарантию 15 лет на водонепроницаемость кровли из Ондулина Черепицы.

Выбранный товар и услуги Вы можете легко и быстро оплатить удобным для Вас способом.

Способы оплаты

  • Наличными водителю-экспедитору. При получении заказа (за исключением заказов с товарами, требующими услуг колеровки, распила или резки)
  • Банковской картой водителю-экспедитору. При получении заказа (за исключением заказов с товарами, требующими услуг колеровки, распила или резки)
  • Наличными или банковской картой в магазине. При получении заказа (за исключением заказов с товарами, требующими услуг колеровки, распила или резки)
  • Банковской картой на сайте

Безналичный расчет

Если покупка в интернет-магазине совершается организацией или иным юридическим лицом, то оплата производится по счету, который выставляет менеджер интернет-магазина. Срок оплаты счета – до 3 дней. Срок забора товара со склада – до 5 дней. При необходимости возможно продление периода оплаты счета — для этого нужно связаться со своим менеджером.

ВНИМАНИЕ: если получателем заказа выступает юридическое лицо, то для получения груза необходима доверенность от организации-плательщика, оформленная надлежащим образом. Расчеты наличными денежными средствами ограничены по сумме в соответствии с законодательством РФ

Выберите пункт доставки и тип машины, в зависимости от груза.

Рассчитайте стоимость доставки в нашем калькуляторе

Доставляем строительные материалы быстро:

  1. в выбранный день недели;
  2. собственная служба логистики;
  3. специализированные погрузчики.

Монтаж ондулина: инструкция пошаговая

Выбирая материал для финишного покрытия крыши своего дома, многие домовладельцы останавливают свой выбор на ондулине. Этот листовой материал появился у нас не так давно, он является легким, прочным и экологически чистым покрытием, подходящим как новым крышам в строящихся домах, так и на замену старых кровель. Он выпускается в виде листов волнообразной формы или в виде листов черепицы. Достоинством считается возможность монтажа еврошифера, так иногда называют ондулин, поверх старой кровли, без ее демонтажа.

Рекомендации по монтажу листового еврошифера

Своими руками монтаж ондулина может осуществить любой начинающий строитель без опыта работы. Главное, чтобы конструкция крыши была скатной.

Масса отдельного листа составляет около 6 килограмм. Это позволяет легко работать с ними одному человеку, а транспортировка и разгрузка не вызовет никаких проблем. Для того чтобы монтаж был осуществлен качественно, необходимо придерживаться инструкций и обращать внимание на нюансы.

Основную информацию по монтажу ондулина можно посмотреть в инструкции, поставляемой в комплекте с приобретенным материалом. Там понятно и наглядно указаны: расстояния, которые необходимо выдерживать, максимальная длина свеса листа и ширина нахлеста. Придерживаясь инструкций и осуществив все работы в точности, вы можете быть уверены, что смонтированная кровля прослужит много лет и будет крепкой и надежной. Это вовсе не сложно, достаточно знать несколько правил.

Начальный этап

Может это прозвучит странно, но начинать работы нужно с изучения прогноза погоды на ближайшие дни. Для осуществления качественного монтажа ондулина необходимо, чтобы температура на улице не поднималась выше 30 градусов тепла. Во время жары, когда температура воздуха превышает 30 градусов, ондулин становится слишком мягким, что создает серьезные неудобства для монтажа, а исполнитель рискует в такую жару получить солнечный или тепловой удар.

Производители не рекомендуют монтаж еврошифера и при температуре ниже 0 градусов. Ондулин становится хрупким, также есть вероятность подскользнуться на лесах или крыше.

Для разметки такой кровли обычная линейка не подойдет, ей будет сложно размечать волнообразный материал. Рекомендуется взять часть листа ондулина, желательно другого цвета, и, уложив его волной на волну, с помощью цветного маркера наносить необходимые отметки.

Нюансы крепления и раскладки листов

Соответственно проекту, необходимо на каждый лист ондулина нанести разметку мест расположения  креплений, они располагаются в верхней точке волны, согласно строгого плана с фиксированным шагом. Эти места должны быть вымерены очень тщательно. Количество гвоздей необходимо приблизительно 20- 25 единиц на целый лист. В противном случае велик шанс, что мощные порывы ветра могут оторвать плохо закрепленный лист. Это правило отражено в инструкции по креплению ондулина и обязательно для выполнения. Гвозди необходимо забивать так , чтобы шляпка немного утапливалась, но главное не переусердствовать и следить за тем, чтобы не повредить покрытие.

Раскрой листа ондулина в поперечном направлении легко осуществляется при помощи обычной пилы по дереву. Для предотвращения налипания битума на зубья и облегчения распила, рекомендуется смачивать полотно водой. Более эффективным будет смазывание пилы маслом или силиконовой смазкой. Для облегчения раскроя можно использовать электролобзик.

Осуществлять раскрой листов вдоль волны можно при помощи острого строительного ножа. Раскладка листов по крыше проводится в шахматном порядке, при этом обязательно использовать уровень для контроля. Крепление начинают с нижнего угла ската крыши расположенного с подветренной стороны. Обязательно необходимо следить за тем, чтобы ни в одном месте кровли не образовался стык четырех различных листов ондулина. Для избежания такой ситуации и осуществления раскладки в шахматном порядке, нужно каждый новый четный ряд начинать с половины целого листа.

Если лист был закреплен неправильно, его переустановка не допускается. Он деформируется и остаются отверстия под крепеж. Такой лист считается испорченным, его необходимо выбросить и взять новый.

Ондулин — материал достаточно эластичный. При его монтаже нельзя прилагать усилия, это может привести к его деформации. Часто возникает ситуация, когда до края кровли остается пару сантиметров, в таких случаях необходимо добавить новый лист, а не растягивать предпоследний. Если лист будет закреплен в натяжении, через некоторое время он начнет деформироваться.

Бывает, что во время монтажа крыши необходимо перемещаться по уже закрепленному покрытию. Во избежание повреждения листов необходимо наступать на верхнюю часть волны, а не во впадины. Для перестраховки лучше положить доску на несколько волн.

Правила расчета количества листов ондулина

Произвести вычисления нужного количества ондулина достаточно просто. Если нет желания проводить вычисления самостоятельно, можно воспользоваться он-лайн расчетами. Для этого вам необходимо знать размеры крыши. Примерно оценить количество материала, необходимого для укладки, можно самостоятельно. Для этого нужно вычислить полную площадь всех элементов крыши, сложить их, а полученный результат поделить на площадь применяемого листа, за вычетом перекрытий и нахлестов. Поправка на отходы берется около 15 процентов. Количество отходов зависит от сложности кровли, чем она сложнее, тем больше их будет.

Монтаж обрешетки под укладку ондулина считается обязательным. Этот материал пластичный и может менять форму при нагреве. Для обрешетки рекомендуется брус 50 на 40, который крепится к стропилам, образуя решетчатую конструкцию. Шаг необходимой обрешетки прямо зависит от наклона крыши или ее отдельных элементов. Если угол наклона менее 11 градусов, нужно соорудить обрешетку сплошную с помощью досок, фанеры или ОСБ-плиты. Когда наклон элементов крыши находится в диапазоне от 11 до 16 градусов, промежуток между брусами обрешетки выдерживается не более 45 см. Крутые скаты, угол крыши от 16 градусов и более обустраиваются обрешеткой с шагом в 60 см.

Совет! Для перестраховки можно выполнить сплошную обрешетку, независимо от наклона элементов крыши. Это гарантирует отсутствие деформации и провисания листов ондулина.

Любую операцию необходимо контролировать с помощью отвеса и уровня. Монтировать утеплитель или гидроизоляцию под ондулин не обязательно, это только по собственному желанию. Укладка листового материала начинается со стартовой планки.

Разметку под крепеж нужно сделать так, чтобы отверстия располагались над брусьями обрешетки. Если геометрия крыши предполагает сооружение сложных элементов, необходимо начертить схему раскладки листов и пронумеровать их. Монтаж нужно осуществлять согласно составленной схемы.

Правила крепления листового материала

Чтобы крыша была надежной и прослужила много лет, нужно строго следовать инструкции по монтажу ондулина. Первый лист монтируется в нижнем углу. Его выбирают, вычислив наиболее характерное направление ветра, и начинают укладку с противоположной стороны. Это обеспечит отсутствие подрывной силы у накрывной волны.

По причине склонности ондулина размягчаться от тепла и становиться хрупким на морозе, раскладку листов нужно осуществлять в фиксированном диапазоне температур.

Монтаж проводят при наружной температуре воздуха от 3 до 29 градусов тепла. Это позволяет избежать трещин или разломов при минусовой температуре, а также растяжений и деформации при жаре.

Если нужно заменить несколько листов срочно, но температура не позволяет, можно осуществить работу, подготовив отверстия под крепеж заранее, а все действия проводить очень аккуратно.

Для ускорения процесса монтажа и экономии материала некоторые крепят растянутые листы. Во время температурных перепадов эти листы деформируются, а для устранения последствий нужно будет перекрыть всю крышу заново.

Простота и качество монтажа зависит от правильной установки стартового листа, так как последующие во многом укладываются по нему. Его необходимо выровнять по краю торца кровли и карнизу. Выступ листа ондулина за карниз не должен превышать 40-50 см. Превышение этого параметра может спровоцировать провисание листа, что испортит внешний вид. Окончательное крепление каждого листа осуществляется после тщательной проверки уровнем.

Подготовительные работы по разметке и раскрою листов необходимо осуществлять на земле. После этого проводят нумерацию, согласно плана укладки. После этого приступают к работам на кровле, строго придерживаясь схемы.

Во время работ по обустройству кровли ондулином выдерживают следующие значения:

  • когда угол наклона деталей крыши не более 11 градусов, соседние листы укладываются с продольным перекрытием в ширину двух волн, а поперечный перехлест составляет 19 см;
  • если скаты кровли расположены с наклоном от 11 до 16 градусов, то продольное перекрытие уменьшается до ширины одной волны, а поперечный перехлест соответственно будет 15 см;
  • также, перекрытие в ширину одной волны применяется на кровлях и ее элементах с наклоном от 16 градусов, а поперечный уменьшается до 12 см.

Правила и элементы фиксации

Применяется особый вид крепежа — гвоздь со шляпкой, которая после вбивания его в обрешетку, закрывается и защищает металл от воздействия атмосферы, тем самым предотвращая коррозию.

Не так давно появился новый вид крепежа — специальные метизы для фиксации ондулина с усиленной пластиковой закрытой шляпой.

Забивают метизы в верхнюю точку волны листа по разметке, согласно схемы, предварительно разработанной, исходя из инструкции к материалу.

Обустройство покрытия кровли своими руками заканчивается установкой дополнительных элементов, таких как карниз, конек, ветровая планка. Эти детали создают дополнительную защиту от протечек и придают крыше оконченный вид. Вверху, где сходятся скаты крыши, монтируется конек и крепится с обоих сторон. Перед монтажом рекомендуется провести изоляцию.

Ветровая планка ставится на гребень волны в месте нахлеста шириной не менее 10 см.

Косметическая покраска листов ондулина

Используемая гамма цветов ондулина ограничена четырьмя цветами: черным, зеленым, коричневым, красным. Любой из них в процессе эксплуатации неизбежно выгорает под воздействием ультрафиолета.

Выходом из положения является покраска любым понравившимся вам цветом. Это позволит обновить выгоревший или изначально создать уникальный вид кровли. Краска, применяемая для такого материала, делается на основе битума и должна быть стойкой к воздействию осадков и ультрафиолета.

Рекомендуется использовать краски известных производителей. Наносить их можно при помощи валика или широкой кисти на чистую сухую поверхность. Желательно окрашивание сделать в два слоя, тогда глубина цвета будет выше, а слой краски создаст дополнительный защитный слой.

Если работы по монтажу ондулина были выполнены с соблюдением норм, такая кровля прослужит не менее 40 лет без ухудшения своих характеристик.

Расчет листов ондулина на крышу частного дома

В процессе выбора кровельного материала многие останавливаются на ондулине. Это прочный, надежный, устойчивый к действию влаги и, при этом, имеющий доступную цену материал. Перед покупкой материала следует произвести расчет количества листов ондулина на крышу, ведь, несмотря на невысокую стоимость материала, переплачивать за лишние листы нет смысла. Еще хуже будет, если материала не хватит и придется останавливать работу, чтобы докупить недостающий материал.

Правильно произведенный расчет материалов – это основа экономии финансов в строительстве. Важно, чтобы в процессе работы не приходилось останавливать монтаж, если вдруг закончились какие-то необходимые комплектующие детали или материалы.

Но и покупать материалы с солидным запасом неразумно, так как нерациональное расходование средств приводит к перерасходу бюджета. Если в качестве кровельного материала выбран ондулин, то произвести расчет необходимого количества материала будет несложно.

Почему именно ондулин?

Почему для покрытия кровель многие домовладельцы выбирают именно ондулин? Все дело в отличных эксплуатационных качествах материала. Ондулин относятся к категории мягких кровельных покрытий. Основа ондулина – целлюлозные волокна, минеральные компоненты и смолы.

Пропитывается покрытие модифицированным битумом. Основные плюсы использования ондулина:

  • покрытие получается достаточно прочным, оно может прослужить несколько десятков лет;
  • ондулин абсолютно непроницаем для воды, поэтому даже самые сильные ливни не смогут ослабить его защитные свойства;
  • ондулин плохо проводит тепло и звуки, поэтому такая кровля является теплосберегающей и шумоизолирующей;
  • материал легко обрабатывается и монтируется, поэтому при наличии начальных строительных навыков можно браться за сооружение ондулиновой кровли самостоятельно.

Как производить расчеты?

Рассмотрим, как правильно рассчитать материал для выполнения кровельных работ.

Расчет площади кровли

Прежде всего, нужно посчитать, какова площадь кровли. Для этого необходимо замерить длину и высоту скатов крыши:

  • Проще всего, если скаты кровли выполнены в виде правильных геометрических фигур. Тогда, зная размеры, можно посчитать площадь каждого ската, вспомнив формулы площади, известные по курсу геометрии.
  • В том случае, если кровля имеет сложную конфигурацию, придется поступить иначе. Нужно разбить поверхность скатов на несколько простых фигур. Подсчитать площадь каждой из них, а затем суммировать полученные значения.

При выполнении расчетов, нужно учитывать, что скаты крыши имеют определенный наклон, поэтому нужно будет учитывать угол наклона каждого геометрического элемента относительно земли.

Совет! Попробуем рассчитать на примере: если скаты крыши выполнены в форме прямоугольника, а угол наклона скатов составляет 30 градусов, то при выполнении расчетов умножают длину ската на его высоту и косинус 30 градусов.

Расчет количество листов ондулина

Листы ондулина имеют стандартные размеры:

  • длина листа – 2 метра;
  • ширина – 0,95 метра;
  • толщина материала – 3 мм;
  • высота волны -3,6 см;
  • количество волн – 10 шт.;
  • вес листа – 6 килограммов.

Если исходить из приведенных выше размеров, то площадь одного листа будет равна 1,9 м ². Но поскольку листы на крышу укладываются обязательно с нахлестом, при выполнении расчетов учитывается не общая, а полезная площадь ондулина. Эта величина зависит от ширины нахлестов и, соответственно, от угла наклона скатов.

  • Наибольшая ширина нахлестов выполняется при оборудовании плоских крыш с углом наклона скатов до 10 градусов. В этом случае, по боковым сторонам выполняется нахлест шириной 2 волны, а в вертикальных рядах ширина нахлеста составляет 30 см. В результате полезная площадь листа ондулина будет равна 1,3 м².
  • При оборудовании крыши с углом наклона от 10 до 15 градусов ширина нахлеста по боковой стороне составляет 1 волна или 9,5 см, а по высоте нахлест должен быть равен 20 см. Полезная площадь в этом случае составит 1,5 м².
  • При оборудовании крыш со скатами с углом наклона более 15 градусов, боковой нахлест составит, как и в предыдущем случае, 1 волну, а по вертикали выполняют нахлесты шириной 17 см. Полезная площадь ондулина при такой укладке составляет 1,6 м².

Определившись с полезной площадью листа, можно легко подсчитать их необходимое количество. Для этого площадь кровли следует разделить на полученный результат. Например, площадь кровли 120 м², угол наклона ее скатов 30 градусов. Следовательно, потребуется 75 листов ондулина (120 / 1,6 = 75).

Совет! Разумеется, покупать материал нужно с небольшим запасом. Чтобы покрыть крышу простой формы запас может быть в пределах 5%. А вот если кровля сложной конфигурации, расход материала возрастает. Нужно брать на 10-15% больше рассчитанного количества.

Расчет количества комплектующих

Дополнительно нужно будет купить:

  • Кровельные гвозди из расчета 20 штук на один лист.
  • Коньковые элементы. Эта деталь имеет длину 2 м, однако при ее установке нужно выполнять нахлест шириной 15 см. Количество коньковых элементов зависит от длины конька кровли.
  • Щипцовые элементы. Их длина 0,9 метра, с учетом ширины нахлеста – 0,75 метра.
  • Ендовы. Общая длина этого элемента 1,1 метра, полезная – 0,95 метра.

Точные расчеты количества материалов для кровельных работ позволят оптимизировать расходы на строительство, поэтому на их выполнение не стоит жалеть времени.

Расчет ондулина на крышу с использованием простейших знаний геометрии

Один из наиболее популярных материалов для кровли в России на сегодняшний день – это ондулин (второе название – еврошифер). Наверняка вы уже догадались, что он отнюдь не русского происхождения, а разработан французской компанией Onduline более 50 лет назад. Его основные составляющие: минеральные вещества, битум, целлюлозные волокна и смола с минеральными пигментами. Так как разновидностей этого материала на рынке предостаточно, многих строителей интересует расчет ондулина на крышу. Главный параметр, который вас должен интересовать в первую очередь – размер листа. О том, как его определить, будет сказано ниже.

Производство ондулина выполняется с соблюдением определенных стандартов, которые диктуют определенные размеры листа. Иногда они имеют отклонения по длине (+10/-3 мм) и ширине (+/- 5 мм), что зависит от производителя. Стандартные размеры листа ондулина следующие: толщина – 3 мм, длина – 2000 мм, ширина листа – 950 мм, высота волны – 36 мм (возможна погрешность 2 мм в ту или иную сторону), вес – 6 кг (кровля при таком материале не будет тяжелой). Цена, как правило, указывается за лист 2 кв.м.

Внешний вид ондулина достаточно приятный, материал отличается бархатистой поверхностью

Благодаря целому ряду преимуществ рассматриваемый материал пользуется широкой популярностью:

  1. Большой срок службы. Теоретически (да и практически) конструкции из ондулина держатся 50 лет.
  2. Крыша из ондулина может выдерживать большую нагрузку.
  3. Отличается великолепной шумоизоляцией. Благодаря кровле из ондулина вы не будете слышать падающего дождя, града и т. д.
  4. Ему под силу выдержать шквальный ветер до 200 км/ч.
  5. Ондулин обладает стойкостью к механическим воздействиям и даже не портится от кислоты, грибков, щелочи и масел.

При вычислении размера листа многие строители допускают ошибку: они не учитывают зазоры на вертикальные и боковые нахлесты, считая лишь размер листа. Если брать их в расчет, то полезная площадь ондулина будет 1,6 кв.м, а не 1,9 (2 х 0,95 = 1,9). Для покрытия крыши площадью 110 кв.м и скатом 15 градусов необходимо закупить 69 листов (110/1,6). Однако если используются дополнительные архитектурные элементы, то данные расчеты не имеют смысла, так как они будут верны только для простой двухскатной крыши. Да и полезная площадь ондулина в среднем равна не больше 1,3 – 1,6 кв.м.

Стандартные размеры ондулина допускают лишь незначительные погрешности

Расчет материала целесообразно выполнять во время проектирования. Именно тогда вы сможете посчитать все затраты и в случае чего что-нибудь изменить. Однако без знаний геометрии здесь не обойтись, так как плоскость крыши нужно мысленно разбить на квадраты, прямоугольники и треугольники. Ведь если присмотреться, то вся конструкция представляет собой соединение этих фигур. Поэтому и вычисления необходимо проводить поэтапно.

Итак, дальше нам необходимо вычислить площадь каждой фигуры по соответствующей формуле, учитывая угол наклона крыши, полученные результаты суммировать. Например, если крыша представляет собой прямоугольник, а угол наклона будет составлять 30 градусов, то его косинус необходимо умножить на площадь прямоугольника.

Чтобы вычислить количество листов ондулина для кровли, необходимо ее площадь разделить на число от 1,3 до 1,6 кв.м.

Примечание: Расчет площади поверхности кровли выполняется не по крайним линиям здания, а по карнизным свесам.

При вычислениях следует также учитывать напуски, которые осуществляются, если кровля имеет разный угол наклона. Если уклон крыши равен 10 градусам, то размер напуска по сплошной обрешетке равняется 30 см. При каждом повышении угла на 15 градусов следует делать напуск от 15 до 20 см.

Листы ондулина прибиваются к обрешетке по каждой волне на конце и концевом нахлесте листов друг на друга, так же нужно прибивать с обеих сторон бокового нахлеста.

Теперь о нахлестах. В зависимости от наклона ската они равны 1 либо 2 волнам. Запомните как аксиому: при угле наклона 10 градусов делается нахлест 2 волны, а если выше 15 – то одна.

Приведенные ручные расчеты стоит выполнять тогда, когда вы действительно разбираетесь в геометрии либо вы строите крышу самостоятельно. Профессиональные строители чаще всего пользуются специальными программами, например, OndulineRoof. Достаточно ввести длину и ширину скатов, и она покажет количество необходимых листов, а также сделает общие вычисления. Если же сомневаетесь в проведенных расчетах, то лучше обратитесь за помощью к профессионалам.

размеров волн металлочерепицы ондулина. Размер листа ондулина и его общие характеристики


Рубероид Ондулин (EuroShorter) «набирает обороты» в России и все чаще применяется на крышах любого типа с углом наклона скатов от 5 градусов.

Проста в установке, транспортировке и эксплуатации, имеет уникальные технические характеристики, с которыми необходимо ознакомиться перед началом укладки.

Размеры списка

Стандартные размеры листа ОНДУЛИН (Д * Ш) — 2 метра на 96 сантиметров.

Толщина материала 3 миллиметра, но по жесткости не уступает, например, металлочерепице.

Высота волны — 3 сантиметра 6 миллиметров. Не так давно в продаже появился Ондулин Смарт.

Его длина на 5 сантиметров короче.

Вес

Вес Онтулинского Листа с десятью волнами — 6,5 кг, его установка значительно упрощается.

Поднимите евро короче и поработайте с ним для силы одного человека, без помощи партнера.

Крыша, покрытая ондулином, не будет оказывать сильного давления на стропильную систему, поэтому в зацеплении ее нет.

Прочность

Прочность стандартного листа рубероида составляет более 1800 кПа.

Этого достаточно, чтобы выдержать значительные снеговые нагрузки и вес нескольких человек.

Эректификатор способен выдерживать нагрузку до 960 кг / с на 1 квадратный метр покрытия.

Часто разрушается только роковая и стропильная системы.

Термостойкость

По данным производителей, ОНДУЛИН сохраняет свойства и форму при температуре до 110 градусов Цельсия.

Однако не все потребители с ними согласны. Часто можно услышать жалобы на то, что края материала при сильном нагреве начинают плавиться, при этом появляется специфический запах.

Шумоизоляция

Еврошерифер хорошо поглощает шум, величиной сорок децибел.

Крыша крыши не слышно.

Характеристики материала могут отличаться в зависимости от страны, в которой он произведен.

В таблице их посмотреть.

Цена

Стоимость рубероида варьируется от 200 до 400 руб.

Эндованы примерно 200 рублей, элементы коньков — 230 рублей, наполнитель карниза — 30-50 рублей, профиль пинцета — 230-250 рублей, подкладочный ковролин Ондофлаш — 800-900 рублей.

Расчет ондулина на крышу

Основная погрешность, допускаемая при расчете материала кровли — учет реальной площади листов, а не полезная.

Реальная площадь, покрываемая одним листом, составляет 1,9 метра (2 м X 0,95 м).

Но пригодится, когда уклон от 15 градусов будет 1,6 метра. Такой разброс возникает из-за того, что Ондулин крепится вместе с льном по длине и ширине.

Для определения количества листов используется формула: К = полезный лист кровли / с (коэффициент).

Формула имеет смысл, если расчет производится для двойной крыши, на которой отсутствуют сложные геометрические переходы и примыкания.

Полезная площадь створки зависит от наклона коньков.

Если уклон находится в диапазоне от 5 до 10 градусов, то коэффициент равен 1,29 (м2).

При уклоне от 10 до 15 градусов уже будет 1,54.

Пример расчета

Представьте, что общая площадь двухъярусной крыши вашего дома составляет 100 квадратных метров.

Полезная площадь, которую покроет один лист при полужирном уклоне от 15 градусов — 1.6 метров.

Теперь делим 100 на 1,6. Получаем число 62,5. Округлите до целого числа. В итоге необходимо приобрести 63 листа, чтобы покрыть всю крышу.

Если бы стержни были расположены под углом от 10 до 15 градусов, значение 100 пришлось бы разделить на коэффициент 1,54 и так далее.

Крыши сложной формы

Если на кровле много прихватов, других архитектурных излишеств, расчет необходимо проводить иначе.

Один из вариантов: всю поверхность кровли нужно разделить на равные участки, после чего суммируют свою площадь, получив общую.

Совет: лучше покупать материал «с запасом», чтобы потом мне не приходилось его постоянно покупать. Количество — 20 шт., На элементе конька — 20 шт., На язычке — 5 шт.

ОСОБЕННОСТИ МОНТАЖА

Стрижка обрешетки для монтажника зависит от уклона кровли.

Это меняет схему крепления к листам.

Итак, при пологих откосах до 10 градусов под рубероид необходимо сделать сплошную обрешетку из фанеры или OSB-плит.

Листы укладываются шестигранником по длине — 0,3 метра, по ширине — 2 волны.

При уклоне крыши от 10 до 15 град., Для обрешетки берут брус или доску, которые монтируются с шагом между собой 40-50 сантиметров.

Падение по длине -0,2 метра, по ширине — 1 волна.

При уклоне кровельных прутьев более 15 градусов светильник монтируется с шагом 60 сантиметров с перекрытием 17 сантиметров по длине и по ширине 1 волна.

Заказ листов укладки

Сначала устанавливается земляной брус.

Затем монтируется первый ряд листов вдоль выступа роговицы.

Укладка начинается с противоположной ветру стороны крыши.

Если ветер часто попадает слева, то установка выполняется справа.

Первый лист укладывается фронтальным свесетом, при этом его «выход» за карниз должен быть не менее 5 сантиметров.

Для крепления одного листа необходимо 20 гвоздей.

Сначала закрепляем по углам, затем скрепляем его нижний край в каждую волну.

Центр и верх листа «вставляются» через волну в шахматном порядке.

На фото процесс отлично виден.

После того, как все листы первого ряда уложены необходимой вагонкой, аналогичным образом произвести укладку второй полосы.

Единственное условие — первый лист должен быть наполовину.

Процесс повторяется в четвертой, шестой строке и так далее.

Для закрепления смотрите видео:

Установка конька и конца и

Следующим шагом является установка элемента конька.

Лошадь укладывается на стыке двух склонов и гвоздями фиксируется в каждую волну Ондулина.

Эндовы (Спидинг) — элемент сложных кровель. Их монтируют на месте стыка двух откосов во внутреннем углу.

Гидроизоляционный ковер предварительно под них. Укладка начинается снизу — вверх.

Падение элементов между собой — 10-15 сантиметров в зависимости от наклона стержней.

Проход фиксируется с помощью специальных хомутов, которые прибивают к обрешетке.

Шестигранником на подвесе складываются листы ондулина и срезаются ими таким образом, чтобы расстояние от краев до центра эндова было равно 5 сантиметрам с обеих сторон.

Под предварительно заполнены листы. Онтулин прибивается к каждой волне.

Несколько советов, упрощающих работу

При установке ОНДУЛИН соблюдайте следующие правила:

  1. Работы проводятся при температурах от? От 5 ° до + 30 °;
  2. Всегда контролировать горизонтальность укладки листов;
  3. Листы разрезать ножом, ножовкой или электрическим лобзиком;
  4. Не растягивайте ондулин, чтобы не повредить структуру материала.

Преимущества применения ондулина

Ондулин обладает следующими достоинствами:

  1. Высокое звукопоглощение;
  2. Прочность больше, чем у металлочерепицы, профнастила;
  3. Легкость и удобство установки;
  4. Удобство в уходе;
  5. Отсутствие асбеста;
  6. Конденсация практически отсутствует;
  7. Цена доступная.

Именно эти параметры привлекают внимание многочисленных потребителей.

Ондулин — строительный материал, состоит из сжатых листов волнистой формы. Применяется для улучшения кровли и как облицовочный материал для вертикальных поверхностей. Впервые Ондулин появился в 1944 году во Франции. Первый завод был открыт OFIS SA. Быстрый успех и большой спрос на Ондулин, размер листа которого характеризовал эффективность, позволили открыть все новые филиалы по всей стране. Сейчас производство Онтулины налажено в Европе, Америке, во многих странах Азии.Размеры Онтулины зависят не только от назначения, но и от компании, занимающейся ее изготовлением.

Листы этого строительного материала включают наполнитель из минералов, термопласта, битума, а также целлюлозных волокон. Ондулин применяется в качестве кровли для крыш частных, муниципальных и промышленных зданий. Материал успешно применяется в сфере многоэтажного строительства. Удобный размер листа ондулина позволяет использовать его в процессе облицовки внешней поверхности стен.Благодаря насыщенной цветовой палитре постройка не требуется заранее. Специалисты рекомендуют использовать Онтулин в качестве утеплителя стен или строительного материала для временных построек.

Ондулин размер и цвет листов

К достоинству материала можно отнести долгий срок службы. Гарантия на продукцию многих известных производителей составляет 15 лет. Онтулин устойчив к перепадам температур, экологически чист, не подвержен плесени и грибку. Преимущество материала — простой и быстрый процесс монтажа.

Обширная цветовая палитра — это безграничные возможности для воплощения дизайнерских идей и идей архитекторов. Доступная стоимость во многом обеспечивает популярность материала на отечественном строительном рынке.

Основные виды и размер материала

Существует четыре основных типа битумных листов Ондулина, различающихся по размеру. Первый называется классическим. Применяется для плоской кровли с уклоном более 5%, в качестве декоративной отделки стен, для крыш-арок радиусом около 5 метров, а также для устройства заборов.Традиционный ондулин, размер листа которого составляет 200х95 см, имеет вес 6 кг и толщину 3 мм.

Классический Ондулин размеры 2000х950 мм

Второй вид Ондулина Смарта. В отличие от классического варианта, имеется специальный гидробарьер, плановые места крепления. К преимуществам можно отнести небольшой размер ондулина, который составляет 195х95 см при толщине 3 мм. Умный вес на 5% меньше, чем у первого типа.

Ондулин Смарт.

Следующая версия Ондулина своими руками имеет толщину 3 мм, вес 5 кг.Размер 200х75 см. Благодаря небольшим параметрам материал очень прост в установке и транспортировке.

Четвертый тип называется компактным. Применяется при обустройстве сложных поверхностей крыш. Опытные профессионалы точно знают, сколько лист ондулина составляет 2,5 кг. Каждый из вышеперечисленных вариантов имеет восемь волн на одном листе, поэтому вы можете комбинировать разные типы друг друга.

Ондулин ЦДТ

Ориентировочная стоимость евро

Рассчитать примерную стоимость кровли можно самостоятельно.Для этого необходимо знать технические параметры материала, в том числе полезную площадь ондулина. Последний показатель зависит от угла кровли кровли и составляет от 1,3 до 1,6 м2. Например, чтобы оформить классический вариант кровли с двумя уклонами до 15%, без сложных архитектурных элементов, общей площадью 100 м2 необходимо около 63 листов Ондулина: 100: 1,6 = 63.

Важными факторами при выборе рубероида является вес ондулина и цена за один лист.Если первый показатель стандартный и равен 6 кг, то сколько стоит лист ОНДУЛИН зависит от его цвета, наценок поставщика и продавца. Средняя цена колеблется в пределах 400-500 рублей за единицу товара. В сумму затрат также следует включить стоимость челленджей: подкладочный ковер, щипцы, элементы конька, эндандеры.

Рассчитать количество материала исходя из полезной ширины ОНДУЛИНА, дело практически не сложное.Если в правильности готового результата есть сомнения, рекомендуется обратиться к профессионалам, что позволит сэкономить время и деньги. В серьезных компаниях, реализующих различные виды материалов для устройства кровли, услуга расчета предоставляется бесплатно.

Технические характеристики

Технические характеристики Ондулина

При планировании строительства частного коттеджа, загородного дома или коммерческого здания важно владеть информацией о технических характеристиках этого вида кровельного материала.Чтобы правильно произвести расчет, следует учитывать размеры листа ОНДУЛИН, которые у разных марок практически идентичны. Эти показатели помогут, когда при благоустройстве крыши просчитается, сколько покрытия необходимо.

В стандартные показатели входит длина изделия, составляющая 2000 мм, высота волны ОНДУЛИНА 36 мм, толщина листа 3 мм, вес листа ондулина 6,0 кг, ширина листа 95 мм. Гофры монтируются в монтаж, поэтому полезная площадь ондулина около 1.6 м2.

При сравнительном анализе сколько весит ондулин и шифер первый вариант предпочтительнее, так как битумный продукт в четыре раза легче аналога асбата. Небольшой вес листа Онтулин упрощает процесс монтажа, материал можно поднять на крышу самостоятельно и применить легкую систему сплава.

Показатель нагрузки материала составляет 0,96 тонны на квадратный метр покрытия. При этом повреждению подвергаются стропила и обрешетка, а не листы изделия.Благодаря высокой химической стойкости материал отличается стойкостью к агрессивной среде (нефтепродукты, кислота, щелочь). Отличная водонепроницаемость кровли из Ондулина сохраняется надолго. Биологическая стабильность материала предотвращает образование плесени, грибка. Высокая устойчивость к УФ-лучам сохраняет цвет изделия надолго. Экологичный материал полностью безопасен для здоровья человека, животных, не вредит природе.

Известные производители

Онтулин производится практически во всем мире.К наиболее популярным компаниям, продукция которых пользуется особым спросом, относится немецкий бренд Bituwell. В листы euroher добавлен картон, что значительно увеличивает жесткость. Марка выпускает два материала: матовый и глянцевый.

Nuline находится в США и производит ондулин размером 2000×1230 мм. Глянцевый материал менее подвержен воздействию солнечных лучей, так как имеет дополнительное красочное покрытие.

Бренд Aqualine был основан в Бельгии.Поверхность листов Osdul в процессе изготовления покрывается слоем акрила, за счет высокой плотности которого материал не выгорает от прямых солнечных лучей. Не менее популярна продукция турецкой компании Corrubit. Размер листа 2000х930 мм при толщине 2,4 мм. Крытая площадь составляет 1,57 квадратных метра.

Самостоятельная установка Ондулина

Залог надежной, прочной и красивой кровли — грамотное ее обустройство.Провести обустройство кровли с помощью листов Одулина можно самостоятельно. Для этого достаточно владеть основными навыками и выполнять все операции в последовательном порядке.

Монтаж ондулина схема

Допускается использование материала без демонтажных работ для удаления старого покрытия. На новых крышах с углом наклона 5-10%; Из досок или фанеры предварительно монтируется твердый рок. На крышах с уклоном 10-15%; Сушку досок крепят к стропилам с шагом 45 см.Думл с шагом 60 см монтируется на крышах с уклоном 15%. Деревянным шаблоном все элементы ящиков крепятся параллельно вечности.

Онтул Рок

Онтулин имеет внешнее сходство с грифелем известных российских владельцев загородной недвижимости. На волнистую поверхность разметки нанесите цветной карандаш. Для того, чтобы вырезать лист Ондулина нужного размера, воспользуйтесь циркулярной или ручной электропилой, а также ножом по дереву.

Гора Онтудилин, крыша каркасного дома

Крепление материала выполняется с учетом розы ветров, характерной для конкретной строительной площадки.В среднем по 20 гвоздей, забитых клеем, гребнем волны и на конце листа с каждой стороны. Плавная и аккуратная леска получается при использовании натянутой веревки. К щетке обрешетки крепятся бруски, а производитель ондулина фартуком закрывает место стыковки вертикальной стены и крыши. Во избежание повреждения материала следует более точно рассчитать силу закручивания шурупов.

Крепление Ондулина

Наличие кровельного окна на поверхности кровли обеспечивает поступление дневного света в подкровельное пространство и позволяет периодически контролировать состояние покрытия в процессе эксплуатации.Места стыков между ондулиновой крышей и окнами должны быть гидроизолированы. Для этого специалисты рекомендуют использовать специально разработанную самоклеющуюся ленту ondufresh. Кроме того, лента успешно применяется в качестве защиты карниза от попадания влаги в деревянную обрешетку.

Гвозди для Ондулина

Универсальность листового материала для кровли позволяет быстро и просто заменить значительные участки покрытия. Отремонтировать крышу можно, не снимая старые листы, их небольшой вес позволяет монтировать новые поверх старых.

Лента для Ондулина

Волнистый битумный лист Ондулина, он же еврошер — это бюджетный, удобный в установке и эстетичный рубероид, не имеющий аналогов в своем строительном сегменте. По сути, это запатентованный продукт французской компании Onduline, представительства которой имеются практически во всех странах мира и известны под брендами Bituwell (Германия), Corrubit (Турция), Nuline (США), Aqualine (Бельгия) и др.

Стоит отметить, что вне зависимости от географического положения продукция производится по единой технологии, правда, с небольшими изменениями.Это означает, что потребитель неизменно получает качественный товар вне зависимости от фактического производителя.

Технические характеристики Ондулина

Чтобы подробно разобраться в вопросе, рассмотрим основные характеристики ондулина, которые отличают материал от металлического и листового железа. Итак, для европейских стран характерны такие особенности:

    Материал устойчив к коррозии даже при длительном нахождении во влажной среде.

    Полная звукоизоляция, что особенно заметно в регионах с большим количеством осадков.

    Благодаря своей структуре Ондулин не способствует образованию конденсата, соответственно при установке можно сэкономить на испарении.

    В производстве используются только экологически чистые комплектующие.

С

Характеристика единица измерения Значение
Прочность кПа > 1800
кПа / м. до 170.
кг с / кв.м 960
Модуль упругости
Emax. кг с / кв.м 8,160
Эмин. 3,940
Теплопроводность
35 ° С. Ккал / мч ° C 0,19
40 ° С 0,20
50 ° С. 0.195
Зажигание ° С. от 230 ° C до 300 ° C
Класс пожарной безопасности КМ5. Не рекомендуется к применению в лечебных и детских учреждениях
Диапазон рабочих температур ° С. От -35 до +70
Химическая стойкость Высокий. Не реагирует на щелочи, кислоты и нефтепродукты
Шумоизоляция дБ 40
Морозостойкость Циклы замораживания / Буксировка 25

Структура.Из чего сделан материал

Ондулин состоит из нескольких компонентов.

    Целлюлоза очищенная.

    Битум нефтяной.

    Эссенциальные смолы.

    Модификаторы силы.

    Минеральные добавки.

    Пигменты натуральные.

Технология производства подразумевает высокое давление на сырье, что обеспечивает высокую прочность готовой продукции. Онедулин производится в несколько этапов. Выглядит это так:

    Целлюлоза очищается от любых примесей и загрязнений, смешивается с водой, модификаторами и красящими веществами.Это вещество называется пульпой.

    Пульпа подается на специальный конвейер, где она вдавливается в листы заданной толщины с описанной волновой поверхностью.

    Затем листы подвергаются двусторонней обработке битумом.

На завершающем этапе готовая продукция штабелируется, упаковывается и снабжается этикетками с информацией о характеристиках и свойствах материала.

Плюсы и минусы Битумный лист

В качестве кровельного материала шифер Ондулин может применяться в частном и многоэтажном жилом доме, при возведении производственных и коммерческих зданий.Такая многофункциональность изделий обусловлена ​​рядом неоспоримых преимуществ. Например:

    Определенная масса листов, снижающая нагрузку на несущие конструкции.

    Возможность монтажа на поверхностях со сложной геометрией.

    Устойчивость к любым внешним воздействиям.

    Простой монтаж, не требующий использования технологически сложного оборудования.

    Сравнительно невысокая стоимость.

    Широкая цветовая палитра.

    Длительный срок службы вне зависимости от условий.

    Высокая прочность.

    Абсолютная водонепроницаемость.

Естественно, что есть материал и некоторые минусы. В частности:

    Строительный материал относится к классу огнестойких материалов G4. Необходимо уточнить, что для деформации и возгорания кровле из этого материала требуется температура выше 110 градусов по Цельсию.

    Шероховатая поверхность матового вида. Этот нюанс предотвращает естественное задира снега с крыши, что увеличивает нагрузку на несущие конструкции здания.Этот недостаток не касается глянцевого материала.

    Выгорание. При постоянном воздействии прямых ультрафиолетовых лучей ондулин теряет свой цвет.

    Хрупкость. В условиях низких температур материал становится более подверженным механическим повреждениям.

Удачный баланс между и анти позволяет Ондулине удерживать пальму первенства на рынке строительных материалов.

Размеры стандартного листа для крыш и других конструктивных элементов

Ключевой особенностью Ontulina является обязательная стандартизация размеров.Поэтому независимо от производителя листы имеют одинаковый размер, что дает возможность точно рассчитать количество материала даже неопытным строителям. Здесь используются следующие параметры:

Площадь. При покупке площадь листа онтулина составляет 1,9 м2 . При этом следует учитывать, что материал уложен латунью, поэтому полезная площадь снижается до значения 1,6 м2 .

Размеры элементов кровли

Сколько весит один лист мягкой кровли

Если для калибровщика соблюдается обязательный стандарт, то фактический вес листа Ондулина может варьироваться в зависимости от компании-производителя.Необходимо уточнить, что несоответствие веса — это не брак. Здесь вы можете выбрать следующие массовые показатели:

При расчете следует учитывать, что для надежной фиксации ондулина необходимо не менее 20 крепежных деталей , что добавляет к весу каждого листа примерно 200 грамм . При большой площади кровли эти скудные на первый взгляд значения могут значительно увеличить нагрузку на несущие конструкции.

Доступные цвета

Со временем материал выгорает и теряет свой первоначальный цвет.Особенно грешит в этом Ондулин зеленый Окраска. Менее всего визуально изменения цвета заметны у коричневый кровельный лист .

Срок службы

Вокруг этого важного аспекта при выборе рубероида и по сей день идут споры. Заявленный производителем сервис составляет около 15 лет . Однако это минимальные значения, которые характерны для сложных условий эксплуатации: резких перепадов температур, чрезмерно жарких или холодных климатических условий региона.

Бытует мнение, что в Центральном Ликапе России, где будут преобладать средние температурные показатели, Ондулин может служить до 50 лет при условии, что технология монтажа не была нарушена. Однако на практике этот факт не подтверждается на данный момент, поскольку использование рубероида в наших широтах началось только с в 1994 году. .

Отличия в зависимости от страны — производителя

Как уже было сказано, французская компания Onduline занимается производством мягкой кровли.Однако производственные линии этого бренда расположены во многих странах мира. Так что в выборе материала высочайшего качества преимущество можно отдать продукции компаний:

    Ондулин . Для российского потребителя представительство данной кампании работает на территории Нижнего Новгорода. Здесь применяются запатентованные французские технологии, поэтому для готовой продукции характерны такие особенности: принятые стандарты, 10 волн на каждом листе, толщина 3 мм, цветная поверхность и черное (пропитанное битумом) дно.

    Гутта. . Мастерские этой компании работают в Швейцарии, Германии, Италии. Производитель использует отличную технологию производства: на начальном этапе сырье окрашивается, что обеспечивает стойкий цвет. Кроме того, здесь не используется пульпа — волокна целлюлозы спрессовываются, затем обрабатываются полимерами и битумом. Для продукции этого производителя характерны такие изменения принятых стандартов: ширина — 0,87 / 0,95 / 1,05 м, толщина листа — 2.6 мм.

    Bituwell. . Это немецкий бренд, который производит Ондулин на основе прессованного картона. В результате получаются жесткие листы, подходящие для регионов с умеренным климатом. Ширина готового изделия 0,93 м, толщина 2,8 мм. На разрезах не просматривается многослойная структура материала.

    Нулин . Это американская торговая марка, занимающаяся производством матового и глянцевого ондулина. В качестве сырья используется массив дерева, что обеспечивает повышенную жесткость конструкции.Ширина готового листа: 1,22 м, при толщине 3,5 мм.

    Аквалайн. . Производственная линия находится в Бельгии. Особенностью готового изделия является продольное расположение волокон целлюлозы, что увеличивает прочность листа на изгиб. Поверхность обработана акрилом, поэтому краска не выгорает даже при длительном воздействии солнечных лучей. Ширина готового листа 0,92 м, толщина 2,4 мм.

Длина и количество волн на одном листе остаются неизменными, за исключением зарубежного производителя

Параметры рубероида Страна-производитель
Франция Польша Бельгия США
Длина, м. 2 2 2 2
Ширина, м. 0,95 0,95 0,92 1,22
Общая площадь листа Ондулина, м² 1,9 1,9 1,84 2,44
Полезная площадь листа Ондулина, м² 1,6 1,6 1,54 2,11
Толщина листа, мм 3 3 2,4 3,5
Количество волн, шт 10 10 10 12
Ширина волны, мм 95 95 92 100
Высота волны, мм 36 36 32 35
Масса листа ондулина, кг 6 6 5,6 8,6
Гарантийный срок 15 15 10 15
Цвета, номер 5 5 6 12

Чтобы Ондулин без проблем заявлен производителем по сроку, необходимо помнить такие нюансы:

    Ондулин укладывается только на срез, равномерно фиксируя гвозди по всей поверхности.

    Работы ведутся при умеренной температуре воздуха: тепло и холод могут деформировать лист при укладке.

    В процессе установки возникают только волнообразные выступы.

    Если из кровли выходит активная труба дымохода, соседние листы необходимо дополнительно изолировать от воздействия высоких температур.

Простыни серии Smart и Diy Находятся по правилам классического Ондулина:

Количество гвоздей: 20 шт. / Лист и 16 шт. / Лист соответственно.

Series Compact Устанавливается следующим образом:

Считается, что рабочая зона Ондулина от 1,3 кв. М. С очень крутой крышей, когда возникает необходимость использовать большой пуск листов друг в друга и переводится в две волны, и до 1.6 кв.м.

Есть специальная программа для расчета количества листов. Он называется Ондулинероооф, его можно смело скачать в интернете или воспользоваться нашим.

На самом деле нужно знать только размер крыши и рассчитать ее площадь. Если он имеет простой геометрический профиль, который можно разбить на отдельные прямоугольники, треугольники или хотя бы трапецию, площадь которой расположена по известным формулам, то становится легче.

Имеется площадь крыши, суммированная из площадей геометрических форм, ее компонентов, а затем можно вычислить количество листов ондулина, разделив полученное значение либо 1,5, либо на 1.3 с очень крутой крышей или 1.6 с окрасом, до 10 °.

Полезная площадь Ондулина

Сколько весит лист Neudulse?

Онтулин Масса листа 6 кг плюс-минус 300 грамм .

Чем резка Ондулина

ВНИМАНИЕ!

Использовать электрический джиггер для резки ондулина категорически не рекомендуется из-за того, что у него слишком маленькие зубцы и они будут забивать целлюлозу .

В процессе монтажа ондулин часто приходится разрезать, иногда на небольшие кусочки, чтобы уложить материал вокруг или на других сложных участках крыши. Часто бывает необходимо обрезать лишнее, если гнездо выходит излишним.

Лист для резки канцелярским ножом

Помните: вырежьте ондулин с «фасада», то есть с лицевой стороны, вершины, которая укладывается к небу. И они тоже рассекают не волну, а вдоль впадины между волнами.

Как резать ондулин? Техника раскроя следующая:

  1. Дисциплина сделана .То есть раскрой начинается с завершения пропила с лицевой стороны. Затем лист сгибается, переворачивается, и дальше режется.
  2. Как резать ондулин? Для этих целей отлично подойдет обычный канцелярский нож . Он позволяет проводить ровный срез, при котором не остаются «осыпающиеся» края, все будет четко и гладко.
  3. Это если имеется ввиду резка по листу. Если поперёк, то лучше классической ножовкой по дереву. Но есть определенные особенности. Такая вырезка идет и на лицевую сторону. Но нужно делать разметку высочайшего качества, чтобы резать ровно по линии.
  4. Если нужно разрезать много листов, можно использовать «Циркулярную», то есть циркулярную пилу. Циркулярная пила обеспечивает ровный правильный надрез.
  5. Что касается резки болгаркой, то пользоваться можно, но осторожно. Необходимо следить за тем, чтобы края пропила не оплавились, потому что при резке болгаркой на высоких оборотах из-за трения температура материала в области пропила от круга увеличивается.

ВНИМАНИЕ!

Если в процессе работы круговых зуба родятся волокна из целлюлозы, то для чистки необходимо будет сделать не менее одного пропила дерева .
Нельзя резать ондулин на солнце. Эти тени нужно делать, а лучше всего — в комнате, где прохладно.

Альтернативные кровельные покрытия

Альтернативой кровле от Ондулина может стать кровля из оцинкованного железа, профнастил, оцинкованное железо, каучукоид, черепица и самый главный материал современности — металлочерепица.

Крыша из оцинкованного железа выглядит аккуратно и способна на долгие годы защитить от влаги и атмосферных осадков.

Снег на кровле из оцинковки не задерживается, поэтому его можно использовать для кровли из оцинковки и сэкономить.

  • Рубероид классический — Звезда среди кровельных материалов. Легко транспортировать, совсем недорого, легко умещается — пользуется заслуженным спросом. Теперь появился улучшенный бегун более современных брендов, он стал еще популярнее.Механически устойчивы к воздействиям, прочны, обладают высокой эластичностью — им не зря покрывают крыши жилых домов, по крайней мере, многие советские постройки покрыты бегуном.
  • — качественный современный материал, прессованный из стального проката. Очень прочный, легкий, легко монтируемый, устойчивый к воздействию окружающей среды и долговечный.
  • — Король крыши. Металл с плиткой соединяет достоинства обоих, устраняя их недостатки. Он выглядит лучше, чем просто металл, но по своим свойствам лучше, чем у плитки.Обеспечивает простоту монтажа и долговечность, пользуется большой популярностью у строителей. Почему есть место и другим материалам, таким как Ондулин? Вопрос в цене.
  • Плитка Бывает из обожженной глины (керамическая плитка), термопластического комплекса, песчаного раствора с цементом (цементно-песчаный) или извести с песком для термообработки (силикатная плитка). Самая известная глиняная плитка изготавливается из пластичной глины с низкой температурой плавления (иногда в нее добавляют, например, шамот). Классическая плитка бывает хрупкой и тяжелой.Крыша под ней должна иметь крутой наклон для катания на водных коньках. Современные модели можно укладывать на крышу (10 °).
  • Есть еще какой-нибудь сланец , но всерьез его, конечно, уже не рассматривать. А в странах Европы его запрещено использовать из-за асбеста. Хотя наши сараи еще могут их прикрыть. Еще есть важный производитель — теперь это удается делать неравномерно.

Полезное видео

Предлагаем ознакомиться с видео по расчету кровли Ондулина:

Все больше частных застройщиков отдают предпочтение ондулине, как кровельному материалу.Ошибочным такой выбор никак нельзя назвать, просчеты допускаются позже, при расчете необходимого количества кровельного покрытия.

Ответ повлечет за собой лишние отходы, дефекты, проблемы с покупкой материала необходимого цвета и размера. В этой статье мы подробно разберемся, какой размер листа Ондулина необходимо использовать в расчетах и ​​как исключить вероятность ошибки.


Что такое Онтулин: Технические характеристики.

Ондулин — современный кровельный материал, появившийся на рынке 50 лет назад благодаря французским производителям.Лист ОНДУЛИН волнообразной формы, изготовлен из целлюлозы с битумной пропиткой. Благодаря использованию алкидных смол покрытие отличается высокой стойкостью к выгоранию и резким перепадам температур.

Ондулин — экологически чистый, недорогой материал, с длительным сроком службы (более 50 лет). Имеет небольшой вес, что значительно упрощает процесс установки. Единственный минус, который можно отметить — это горючесть целлюлозы. Но эту проблему решили производители, покрыв листы специализированными составами.

Размеры Онтулина практически всех производителей имеют строго стандартные параметры, погрешности допускаются, но минимальные, не более 5 мм.

Технические характеристики кровли:

    Длина листа — 2 м.

    Ширина — 95 см.

    Толщина онтулина — 3 мм.

    Высота профиля — 36 мм;

    Количество волн — 10 шт.

    Масса 1 листа — около 6 кг.

Размер листа осдулина — полезная площадь.

Обложив нужное количество листов ОНДУЛИН для кровли, разработчики часто ошибаются — не учитывают, что материал укладывается шестигранником. Вертикальные и боковые отростки значительно уменьшают полезные размеры листа ондулина для кровли, а полезная площадь уменьшается с 1,9 кв.м, до 1,6 кв.м.

Если крыша сложной формы, является многоквартирной, то рабочий размер ондулина уменьшится еще больше и составит 1,3 кв.м.

Расчет количества листов для укладки кровли.

Расчет очень ответственный, но выполнить его вполне возможно.

Важно: Площадь крыши рассчитывается не по размеру дома, а по уровню корнизов.

    Второй этап — определение полезной площади листа в зависимости от угла наклона кровли. Производитель ондулина рекомендует соблюдать следующие параметры:

    Угол наклона от 5 до 10 градусов — это полезные размеры листа Ондулина с учетом адгезии 1.29 кв.м (размер вертикального забора 30 см + 30 см бокового чередования).

    Угол наклона от 10 до 15 градусов — 1,54 кв.м. (Падение 20 см + 20 см.

    Угол наклона от 15 градусов и более — 1,56 кв.м. (Падение 15 см + 14 см Удар).

    Третий этап — разделите получившуюся площадь кровли на полезную площадь листа ондулина.

    Четвертый этап — добавить к полученным результатам от 5 до 10% материала.Чем тверже крыша, тем больше квадратных метров материала нужно закупить.

Тонкости монтажа

Ондулин не требует сложного монтажа. Укладка осуществляется на обрешетку из деревянных плит или досок. Толщина и шаг обрешетки строго зависит от угла наклона кровли:

    Если крыша имеет небольшой угол наклона до 10 градусов, то сплошной обрешеткой из сплошного (можно использовать фанеру и доски) .

    Кровли с уклоном 10-15 градусов собираются на обрешетку с шагом 45 см.

    Угол наклона более 15 градусов допускает обрешетку с максимальным шагом — 60 см.

Важно: При сборке кровли необходимо строго соблюдать линейность стыков (по горизонтали и вертикали). Перед тем, как закрепить лист, необходимо убедиться, что он ложится ровно по отношению к остальному и только после этого фиксируется окончательно.

Крыша ондулина не позволяет закручивать одновременно четыре листа в одном углу.Чтобы избежать такой ситуации, профессионалы советуют начинать второй ряд с половины листа.

С учетом технических характеристик материала и правил безопасности при установке ондулина ходить по покрытию можно только в мягкой обуви, оно становится только до верха профиля (не между волнами).

Видео — расчет ондулина для кровли

главная »Гараж» Размеры волн металлочерепицы ондулин. Размер листа ондулина и его общие характеристики

Политика возврата

для Интернет-магазина Onduline в США — Магазин Onduline в США

Политика возврата

6 июля 2017 г.

Возврат
Чтобы запросить возврат или обмен, вы должны отправить электронное письмо по адресу shop @ onduline-usa.com в течение 30 дней с даты покупки.

Чтобы иметь право на возврат, товар должен быть неиспользованным и в том же состоянии, в котором вы его получили. Он также должен быть возвращен в оригинальной упаковке.

Для завершения возврата нам потребуется квитанция или документ, подтверждающий покупку.

Длинные изделия

При покупке сверхдлинных предметов появится всплывающее предупреждение, в котором говорится: « Все материалы доставляются грузовыми перевозчиками. Из-за ограничений в доступном оборудовании для доставки на дом потребуется дополнительная помощь для разгрузки заказов, содержащих материалы длиной более 12 футов. .« Если вы не сможете помочь в разгрузке материала, материал будет возвращен производителю, а возвращенная сумма покупки будет уменьшена на стоимость перевозки.

Возврат
После того, как ваш возврат будет получен и проверен, мы отправим вам электронное письмо, чтобы уведомить вас о том, что мы получили ваш возвращенный товар.

Кредит будет применен к вашему первоначальному способу оплаты в течение 14 дней с момента получения возвращенного товара.

Для заказов на сумму 300 долларов и более к возвращенным товарам будет применяться комиссия за пополнение запасов.Плата за возврат будет рассчитываться для каждого возвращенного товара в размере 10% от цены товара на момент покупки.

Чтобы узнать о статусе возврата, вы можете связаться с нами по электронной почте [email protected]

Обмен
Мы заменяем товары, если они неисправны или повреждены. Чтобы запросить обмен, отправьте электронное письмо на адрес [email protected] и прикрепите фотографию продукта. После получения электронного письма и фотографии мы рассмотрим ваш запрос. Если обмен будет одобрен, мы предоставим инструкции по обмену.

Доставка
Отправляйте возвратные партии по адресу:
Интернет-магазин
Onduline North America
4900 Ondura Drive
Fredericksburg, Virginia 22407

Вы несете ответственность за собственные расходы по доставке при возврате товара. Стоимость доставки не возвращается.

Если вы отправляете товар стоимостью более 75 долларов, вам следует рассмотреть возможность использования отслеживаемой службы доставки или приобретения страховки доставки.

Гофрированная кровля из ондулина: «Кто-нибудь знает, где можно найти гофрированную кровлю из ондулина… »- Гость (19.10.2004) | Гофрированная крыша | Архив

Кто-нибудь знает, где можно купить гофрированную кровлю из ондулина в США? Я в тупике. Единственное место, которое я нашел, это Франция, Австралия и Новая Зеландия.

Поделиться

Или скопируйте этот URL:
https: // www.metalroofing.com/spirit/comment/4388/find/

Это веб-сайт Metal Roofing Alliance. Мы продвигаем использование и осведомленность о металлической кровле. Ондулин — это не металлический продукт, но наши компании-члены производят много очень хороших металлических изделий с похожим внешним видом. Я не знаю, как получить Ондулин.

Поделиться

Или скопируйте этот URL:
https: // www.metalroofing.com/spirit/comment/4389/find/

Ондулин теперь называется Ондура. Звоните 1-800-777-7663

Поделиться

Или скопируйте этот URL:
https: // www.metalroofing.com/spirit/comment/4390/find/

Я не знаю, почему вы хотите поставить что-то подобное на крыше ???

Я думаю, вам следует изучить этот продукт, если вы серьезно относитесь к нему … особенно обратите внимание на то, как часто менялось название компании / продукта — и почему, гарантийные жалобы от людей, которые попробовали продукт, любые судебные разбирательства против компания и т. д…..

Поделиться

Или скопируйте этот URL:
https://www.metalroofing.com/spirit/comment/4391/find/

Я согласен с RayS.Ондулин у нас установлен около 7 лет. Гарантия была 15 лет. Он уже потерял почти весь свой цвет (что мы не особо возражаем, так как он выглядит более естественным, чем стальная кровля), но хуже всего то, что он расслаивается и разваливается. мы попробовали несколько способов восстановить его с помощью ондулина, но агент не хочет иметь с этим ничего общего и утверждает, что никогда не планировалось оставлять его неокрашенным. Они утверждают, что его необходимо регулярно красить, чтобы их гарантия была действительна.это не то, что нам сказали, когда нам продали продукт. Он был продан нам как натуральный продукт, который не требует покраски и прослужит не менее 15 лет. Похоже, теперь нам придется ремонтировать крышу за свой счет. Очень разочаровывающий продукт.

Поделиться

Или скопируйте этот URL:
https: // www.metalroofing.com/spirit/comment/4392/find/

Я настоятельно рекомендую вашему адвокату связаться с ними.

Поделиться

Или скопируйте этот URL:
https: // www.metalroofing.com/spirit/comment/4393/find/

У меня тоже были проблемы с этим продуктом. Цвет потускнел, краска отслоилась, гвозди выступили или утонули в материале, а в самом материале есть трещины. Кажется, проблема возникает и при попадании на него солнца. Компания не выполняет свои гарантии. Насколько я понимаю, эта компания несколько раз меняла название, но продолжает производить и продавать этот материал.Я видел несколько постов с такими же жалобами. Я разговаривал с адвокатом, который готов подать коллективный иск. Сджудд и другие, хотели бы вы принять в этом участие?

Поделиться

Или скопируйте этот URL:
https: // www.metalroofing.com/spirit/comment/4394/find/

На нашем веб-сайте было бы неуместно продвигать подобную деятельность.

Поделиться

Или скопируйте этот URL:
https: // www.metalroofing.com/spirit/comment/4395/find/

извините, если я был неуместен …. не имел в виду злоупотреблять вашим сайтом.

Поделиться

Или скопируйте этот URL:
https: // www.metalroofing.com/spirit/comment/4396/find/

Это хорошо. Мне просто нужно было указать на это. Я понимаю ваше разочарование!

Поделиться

Или скопируйте этот URL:
https: // www.metalroofing.com/spirit/comment/4397/find/

Купил дом с ондулиновой кровлей. Здесь его больше нет. Я бы не стал его использовать. Против них уже был подан коллективный иск. В результате они предоставили краску для повторного покрытия кровли. Мы это упустили. Но мы перекрасили его рекомендованной эпоксидной краской.Думаю, мы будем его перекрашивать вечно.
Джуди

Поделиться

Или скопируйте этот URL:
https://www.metalroofing.com/spirit/comment/4398/find/

Ага.наверное. Металл — это то, что нужно!

Поделиться

Или скопируйте этот URL:
https://www.metalroofing.com/spirit/comment/4399/find/

Мне только что пришлось заменить крышу Onduline через 16 лет.С солнечной стороны здания он катастрофически рухнул. Гофры изделий разрушены. В некоторых листах у меня целых 20 дырок, и дождь не пропускал только строительная бумага. Цвет стерся, и он стал слишком хрупким для доступа и ремонта. Хотя этот продукт пригоден для обслуживания на других участках кровли и с ним легко работать, его долговечность или отсутствие, на мой взгляд, не стоит проблем, которые он вызвал. С распределительной цепочкой нелегко признать, что продукт тоже не работает.Я советую выбрать что-нибудь другое!

Поделиться

Или скопируйте этот URL:
https://www.metalroofing.com/spirit/comment/4400/find/

Спасибо.Читатели — имейте в виду, что Ондулин не металлический продукт.

Поделиться

Или скопируйте этот URL:
https://www.metalroofing.com/spirit/comment/4401/find/

У меня тоже возникли проблемы с Ondura.Я установил Ondura в 2000 году профессиональным кровельщиком. Менее чем через 8 лет краска отслаивается и отслаивается. Большая часть повреждений приходится на южную сторону крыши.

Мне пришлось отправить много фотографий и заполнить форму, прежде чем они даже примут мою заявку. Тебе не с кем поговорить. Они будут иметь дело только с вами по почте; ни электронной почты, ни телефона.

Их гарантийное предложение составляет около 25% от стоимости, чтобы покрыть стоимость их краски, без труда. Я не доволен их гарантией.Предостережение для покупателя.

Мой кровельщик изучает источники краски, альтернативные Ondura. Я хочу краску продукта, чем то, что они предлагают.

Поделиться

Или скопируйте этот URL:
https: // www.metalroofing.com/spirit/comment/4402/find/

Спасибо.

Поделиться

Или скопируйте этот URL:
https: // www.metalroofing.com/spirit/comment/4403/find/

Привет, Тодд;

Я понимаю, что вы эксперт по металлической кровле, но, возможно, вы могли бы указать мне на человека, который разбирается в битумных покрытиях Onduline.

На самом деле я живу в Малайзии (4 градуса к северу от экватора), где я живу, установив ондулиновые листы над автомобильными портами.В определенные дни и условия (я полагаю, смесь температуры и влажности) битум будет стекать с материала и оставлять коричневые пятна смолы на всех моих машинах (и 220 других в сообществе). Уговорившись с разработчиками, они подложили под кровлю пластик, чтобы улавливать капли. Поскольку разработчик ничего не делал с этим, я разослал в сообществе листовку с просьбой к тем, кому это надоело, подписать ее и вернуть мне, чтобы оказать давление на разработчика. Теперь разработчик подал на меня иск о клевете, утверждая, что я произвел впечатление, что они являются «заблудшим» разработчиком.Сразу после того, как это началось, и мои мольбы к разработчику не были услышаны, я зашел на веб-сайт в Малайзии и нашел комментарии о том, что это неплохо для теплого климата, но предостережения об экваториальных и «экстремальных» температурных установках. К сожалению, этот инцидент, по-видимому, вернулся в Ондулин, и все веб-страницы СЕЙЧАС читают, что это ВЕЛИКОЛЕПНО даже под самыми жаркими лучами солнца. смешно а?

Через 9 месяцев они, наконец, все заменили, но судебные тяжбы продолжают. Я уверен, что мог бы использовать некоторые экспертные отзывы о том, что этот битумный материал Onduline не подходит для жаркого солнца.(или копии старых веб-страниц, которые предупреждали об этом)

Буду признателен за любые предложения. Прилагаю фото одной из моих машин после ночи, когда капал ондулин.

заранее спасибо за любую помощь, которую вы можете мне дать.

Поделиться

Или скопируйте этот URL:
https: // www.metalroofing.com/spirit/comment/4404/find/

Я получил сообщение о том, что размер моего файла превышает ограничение в 1 МБ, поэтому здесь фотография разбрызгиваемого утром автомобиля снова в сжатом формате. Конечно, можно было бы помочь отбиться от этого «благородного разработчика».

Благодарность

Поделиться

Или скопируйте этот URL:
https: // www.metalroofing.com/spirit/comment/4405/find/

Мне жаль. Мы не можем вам помочь. Мы специализируемся на металлических кровлях.

Поделиться

Или скопируйте этот URL:
https: // www.metalroofing.com/spirit/comment/4406/find/

Вау, я был готов купить продукт Ondura для студии, которую строю, но тут наткнулся на этот веб-сайт и был рад, что сделал это. Я хотел начать с кровли из оцинкованного гофрированного металла, но, похоже, я не могу найти ни одного в своем районе или кого-то, кто хотел бы отправить небольшое количество, которое мне нужно.Мне нужно ок. 4-6 листов размером 4 на 8 футов, и я живу в Фоллс-Черч, Вирджиния, недалеко от Вашингтона, округ Колумбия.

Любое направление, в котором вы можете указать мне, будет оценено.

Джон

Поделиться

Или скопируйте этот URL:
https: // www.metalroofing.com/spirit/comment/4407/find/

Accord Creations

Кровельные листы и черепица Onduline
Кровельный лист Onduline

Листы

Onduline — чрезвычайно прочный, легкий гофрированный кровельный и стеновой материал, изготовленный из насыщенных битумом органических волокон под воздействием экстремальных температур и давления.Сегодня наши кровельные системы широко используются по всему миру от тропиков до арктики для жилых, коммерческих, легких промышленных и сельскохозяйственных приложений

Длина Ширина Площадь на листе Толщина Вес Цвет
2000 мм 950 мм 1.9кв.м 3 мм 6,4 кг (3,3

кгперскмтр)

Красный, зеленый,

коричневый и черный


Кровельная черепица Ондувилла

Гофрированная черепица Onduvilla предназначена для придания крышам приятного вида, напоминающего традиционную глиняную черепицу, и в то же время чрезвычайно легкой.Трехцветная система окраски Exclusive обеспечивает естественную текстуру плитки. Эти плитки сделаны из одного слоя органических волокон и битума в сочетании со смолой.

Длина Ширина Толщина Высота волны Вес плитки
40 см 106 см 3 мм 40 мм 1.27 кг
Преимущество для вашей крыши
  • Отличные гидроизоляционные характеристики.
  • Устойчив к коррозии — не ржавеет, не гниет и не становится хрупким.
  • Не ломается при транспортировке и эксплуатации
  • Требуется минимальное обслуживание
  • Легкий вес — 6,4 кг / лист площадью 1,9 кв.м
  • Доступен в диапазоне экологически чистых цветов
  • Легко резать, формировать и устанавливать

Ондулин | Bituline

Лист ONDULINE ®

Ширина: 95 см

Длина: 200 см

Чистый охват на листе: 1.59 кв.м / лист

Вес: 6,5 кг ± 0,3 кг

Высота гофра: 4 см

Количество гофров: 10 гофр / лист

Поддон

Ширина: 98 см
Длина: 204 см
Высота : 180 (± 10) см

Вес поддона: 2330 ± 100 кг / поддон (брутто)
Упаковка: 350 листов / поддон — 556 кв.м / площадь поддона нетто

Простая и гибкая система стен и кровли!

Благодаря небольшому весу (около 3 кг / м²) и большой механической гибкости листы ONDULINE® CLASSIC могут устанавливаться на самые разнообразные легкие кровельные конструкции.

Листы ONDULINE ® CLASSIC требуют только очень простого набора инструментов для установки: молотка для закрепления листов и ленточной пилы для их обрезки до нужного размера.

В отличие от многих кровельных материалов, которые не выдерживают поездок по неровным дорогам, листы ONDULINE ®CLASSIC никогда не ломаются во время транспортировки.

Надежное решение для любого климата!

Обладая свойствами лучших сортов битума, листы ONDULINE ® CLASSIC обеспечивают идеальную целостность уплотнения в любом климате.

С термической точки зрения композит ONDULINE ® имеет один из самых низких коэффициентов теплопроводности на рынке. Мало того, он также хорошо изолирует от шума проливных дождей и способен противостоять сибирским уровням отрицательной погоды.

Гофрированная форма листов ONDULINE ® CLASSIC облегчает вентиляцию конструкций крыши и обеспечивает высокую термостойкость любой кровли.

Легкие, не режущиеся и сверхгибкие листы ONDULINE ® CLASSIC рекомендованы множеством архитекторов в регионах мира, подверженных риску ураганов.

Узнавайте исходные листы по штампам!

Вы можете идентифицировать оригинальные листы ONDULINE ® CLASSIC по их холодным штампам. Благодаря этому вы легко сможете отличить оригинал от реплики.

Листы ONDULINE ® CLASSIC производятся с логотипом «Onduline», нанесенным методом холодного тиснения на цветной стороне листа. Это впечатление — одна из отличительных особенностей листов. Благодаря этому методу можно с первого взгляда отличить листы от аналогичных или имитационных изделий.

На обратной стороне листа напечатаны европейские нормы, логотип Onduline® CLASSIC и дата производства (месяц / год).

Ассортимент и аксессуары

Цветовая гамма

Благодаря уникальной технологии , ONDULINE ® CLASSIC доступен в четырех цветах .

Принадлежности

Standard Ridge

Цвет: красный, черный, зеленый, коричневый, теракотта
Размер: 100 см x 50 см

Verge Piece

Цвет: красный, черный, зеленый, коричневый
Размер: 104 см x 10,5 см x высота 21,4 см

Onduline® Verge

Цвет: красный, черный, зеленый, коричневый
Размер: 110 см x 38 см

Фартук мигающий

Цвет: черный
Размер: 93 см x 19 см

Speedy Screw

Цвет: красный, черный, зеленый, коричневый, теракотта
Размер: 65 мм

Safe Top Nails

Цвет: красный, черный, зеленый, коричневый, терракотовый
Размер: 70 мм x 3,55 мм

ONDUBAND ®

Цвет: красный и серый
Размер: 10 см x 10 см
15 см x 10 м
20 см x 10 м

ONDULAIR® Тонкий

Цвет: черный
Размер: 15 см x 5 см

ONDUCLAIR ®

Цвет: прозрачный
Размер: 200 см x 95 см

Мансардный люк

Цвет: черный
Размер: 82,5 см x 66,9 см

Z-профиль из алюминия

Цвет: алюминий
Размеры: 6 см x 2,4 см x 300 см

Ondumastic®

Цвет: черный

Артикул

ONDULINE® CLASSIC is наиболее широко применяемый профнастил кровельный.Эта система покрывает миллионы квадратных метров кровли.

Для справок, пожалуйста, свяжитесь с нами.

Ондулин кровельные листы внахлест

Начните крепить листы с противоположной от ветра стороны крыши.

Кровельные листы Ондулин внахлест .

Перекрытие 12 см 3.
Накройте конек тонким колпачком и закрепите его с каждой стороны крыши через пенопласт поверх гофров.Кровля Onduline бывает только одной длины 2 м x 0 95 м, поэтому в первую очередь следует убедиться, что у вас достаточно материала для работы.
Обеспечьте водонепроницаемость конька, нанеся пенопласт ондувилла с обеих сторон конька.

Знаки вверх указывают направление гребня для правильной укладки листов.
Чтобы кровля была долговечной и гарантированной, обязательно соблюдайте порядок крепления гвоздей, и узор коньков должен начинать закреплять элемент конька напротив преобладающего ветра конца крыши.Уклон крыши можно рассчитать по замерам подъема и пробега крыши.
Укладывайте коньковые элементы с минимальным нахлестом 12 5 см.

Обеспечьте гидроизоляцию, совместив линии нахлеста.
Закрепите 19 гвоздей или шурупов на лист, чтобы получить долговечную и гарантированную крышу.
Прибейте или прикрутите каждую гофру на перекрытиях и выступах карниза.
Расположите ряды в шахматном порядке, начав второй ряд с половины листа, см. Рисунок листа 4.Прогон — это горизонтальное расстояние конька от карниза.
На один лист следует использовать минимум 15 креплений.
Коньковый элемент должен перекрывать лист ондулина минимум на 14 см.
Подъем, если вертикальное расстояние конька над карнизом.

Наклон крыши.
Получите правильные измерения.
Направление перекрытия противоположно направлению господствующих ветров.Конечно, листы можно разрезать, но минимальное требование — свес на карнизе 70 мм и наклон 5 градусов.

Глобальный статус развития рынка зеленых крыш и стен и SWOT-анализ с 2021 по 2026 год — Optigreen, TAJIMA, Soprema, Tremco, Sempergreen, Onduline, ZinCo

«Глобальный рынок зеленых крыш и стен до 2021 года» по производителям, регионам, типам и областям применения, «Прогноз до 2026 года» представляет собой профессиональный и всесторонний взгляд на отрасль.Отчет предлагает простой обзор рынка вместе с определениями, классификациями, программами и формой цепочки. Отчет охватывает всесторонний анализ всех важных аспектов, связанных с глобальным рынком зеленых крыш и стен. Вся важная информация о моделях роста рынка и факторах роста, ответственных за него, содержится в исследовательском отчете. Исследование также включает важные достижения рынка, исследования и разработки, запуск новых продуктов, отзывы о продуктах и ​​региональный рост ведущих конкурентов, действующих на рынке в глобальном и местном масштабе.

Основные продавцы / производители на рынке:

  • Optigreen
  • ТАДЖИМА
  • Soprema
  • Tremco
  • Семпергрин
  • Ондулин
  • ZinCo
  • КАДЖИМА
  • Овощной
  • ВЕДАГ
  • Внутренний
  • Роофлайт
  • Баудер
  • Живая крыша
  • Xero Flor
  • Блоки зеленой крыши
  • Vitaroofs
  • Экипировщики зеленой крыши
  • Ханнор
  • ZHEJIANG SOL
  • Зеленая крыша Куангье

СКАЧАТЬ БЕСПЛАТНО ОБРАЗЕЦ ОТЧЕТА на рынке зеленых крыш и стен: https: // www.marketquest.biz/sample-request/59529

ПРИМЕЧАНИЕ. COVID-19 оказал серьезное влияние на мировую экономику в дополнение к общественному здравоохранению. Эта конкретная пандемия вызвала серьезные экономические разрушения, и ни одна страна не осталась незатронутой. Вирус вынудил компании по всему миру изменить методы своей работы. В этом отчете содержится анализ последствий COVID-19 на рынке зеленых крыш и стен.

Основные темы, затронутые в Глобальном отчете об исследовании рынка «зеленых крыш и стен», следующие:

  • Анализ маркетинговой стратегии, Дистрибьюторы / трейдеры, включенные в отрасль:
  • Анализ факторов рыночного эффекта
  • Промышленная цепочка, стратегия снабжения и покупатели на рынке сбыта продукции
  • Затраты на производство
  • Драйверы рынка и возможности
  • Анализ объема рынка (стоимости и объема) отрасли
  • Заключение) Промышленность
  • Анализ осуществимости инвестиций в новый проект

Полезные данные о рынке:

Подробные данные обо всех запусках продуктов по всему миру представлены в исследовательском отчете.В отчете содержится полная документация по размеру рынка в разное время. Подробный анализ прошлой статистики мирового рынка зеленых крыш и стен представлен в отчете вместе с прогнозом будущего размера рынка в прогнозируемый период с 2021 по 2026 год. В отчете о рынке также содержится подробное исследование всех рыночные ограничения, влияющие на рост рынка. В отчете представлена ​​отраслевая оценка с различными определениями и категориями, видами продукции и формами цепочек.

Топографически мировой рынок «Зеленых крыш и стен» предназначен для сопутствующих провинциальных рынков:

  • Северная Америка (США, Канада и Мексика)
  • Европа (Германия, Франция, Великобритания, Россия, Италия и остальные страны Европы)
  • Азиатско-Тихоокеанский регион (Китай, Япония, Корея, Индия, Юго-Восточная Азия и Австралия)
  • Южная Америка (Бразилия, Аргентина, Колумбия и остальная часть Южной Америки)
  • Ближний Восток и Африка (Саудовская Аравия, ОАЭ, Египет, Южная Африка и остальные страны Ближнего Востока и Африки)

Это исследование представляет собой компиляцию глобального рынка «Зеленых крыш и стен», разбитого на всю совокупность на основе типов, применения, тенденций и возможностей, слияний и поглощений, движущих сил и ограничений, а также глобального охвата.В подробном исследовании выделяются различные данные, собранные из авторитетных и проверенных источников. Этот отчет охватывает компании, связанные с рынком, с их профилями, что дает ценные данные об их перспективах с точки зрения финансов, портфелей продуктов, инвестиционных планов, а также маркетинговых и бизнес-стратегий.

ДОСТУП К ПОЛНОМУ ОТЧЕТУ с TOC рынка зеленых крыш и стен: https://www.marketquest.biz/report/59529/global-green-roofs-and-walls-market-2021-by-manufacturers-regions-type -и-прогноз-применение-до-2026

Согласно отчету, товарная топография рынка разделена на:

Спектр приложений рынка был представлен в отчете, который фрагментирован следующим образом:

  • Жилая
  • Коммерческий
  • Промышленное

Некоторая часть содержания:

Глава первая: Введение и обзор рынка

Глава вторая: Краткое содержание

Глава третья: Анализ отраслевой цепочки

Глава четвертая: Глобальный рынок зеленых крыш и стен, по типу

Глава пятая: Рынок, по приложению

Глава шестая, семь, восемь, девять, десять, одиннадцать: глобальный анализ рынка зеленых крыш и стен по регионам

Глава двенадцатая: Конкурентная среда

Дополнительные факторы:

Далее в отчете глобальный рынок «Зеленых крыш и стен» исследуется на предмет цен, затрат и валовой выручки.Эти три пункта анализируются по типам, компаниям и регионам. В дополнение к этим данным также включены цены продажи для различных типов, приложений и регионов. Кроме того, приведены данные о потреблении в зависимости от типа и применения. Более того, подробный анализ всех ключевых факторов роста рынка и ограничений также включен в отчет о маркетинговых исследованиях.

Настройка отчета:

Этот отчет можно настроить в соответствии с требованиями клиента.Свяжитесь с нашим отделом продаж ([email protected]), который позаботится о том, чтобы вы получили отчет, соответствующий вашим потребностям. Вы также можете связаться с нашими руководителями по телефону + 1-201-465-4211, чтобы поделиться своими исследовательскими требованиями.

Свяжитесь с нами
Марк Стоун
Руководитель отдела развития бизнеса
Телефон: + 1-201-465-4211
Электронная почта: [email protected]
Интернет: www.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
