Что такое бойлер косвенного нагрева и зачем он нужен?

Этот вопрос часто задают владельцы частных домов. Многие справедливо полагают, что если у них уже есть установленная система отопления, которая позволяет снабжать дом не только отоплением, но еще и горячей водой для хозяйственных нужд, то зачем тратиться и устанавливать бойлер косвенного нагрева? На первый взгляд устройство бойлера и вправду выглядит как излишняя трата средств. Но это не так.

Бойлер косвенного нагрева имеет очень низкий коэффициент теплопотерь.

Что такое бойлер косвенного нагрева и зачем он нужен?

Бойлер косвенного нагрева представляет собой водонагреватель, который позволяет обеспечить бесперебойной подачей горячей воды всех домочадцев одновременно.

К тому же его конструкция не предполагает наличие собственного теплоисточника. В качестве теплового носителя для бойлера косвенного отопления используются внешние источники тепла. Ими могут быть отопительный котел, центральное отопление и т. д.

Итак, для чего же нужен бойлер косвенного нагрева воды? Возьмем в качестве примера ситуацию, когда хозяйка дома решила помыть посуду, а хозяин дома тем временем решил принять душ. В этом случае оба столкнутся или с нехваткой горячей воды, или с резким снижением температуры воды, что тоже малоприятно. Устройство данного водонагревателя позволит избежать таких ситуаций, поскольку он сможет компенсировать возникшую нехватку горячей воды.

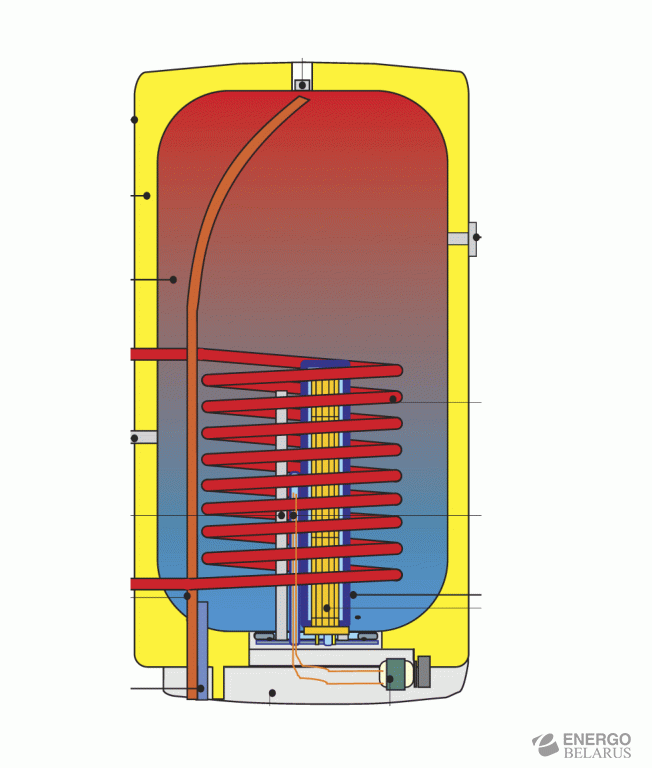

Как устроен бойлер косвенного нагрева

Внешне бойлер косвенного нагрева выглядит как большой бак, имеющий цилиндрическую форму. А сама конструкция бойлера состоит из следующих частей:

  • корпус бойлера;
  • утеплитель;
  • бак, выполненный из нержавеющей стали;
  • термометр;
  • теплообменник;
  • магниевый анод.

Благодаря наличию слоя утеплителя между баком и корпусом самого бойлера коэффициент теплопотерь составляет 3-4ºС в сутки. Термометр позволяет контролировать заданную температуру воды в баке. Теплообменник представляет собой спиралевидную стальную или латунную трубку, которая располагается внутри самого бойлера. Очень часто эта трубка имеет сложную форму и располагается ближе к нижней части бойлера. Производители утверждают, что именно благодаря этому факту можно добиться равномерного нагрева воды во всей емкости. Магниевый анод призван защищать бак от гальванической коррозии. Практически все электрохимические реакции будут воздействовать на магниевый анод, не тронув при этом другие детали водонагревателя. Со временем эту часть водонагревателя придется заменить, так как она подвергается постоянному износу.

Практически все новые модели современных бойлеров имеют альтернативный источник тепла. Такие устройства называют еще комбинированными. В летний период, когда отопительный сезон закончился, бойлеры используют для подогрева воды либо электричество, либо газ. На рынке также существуют такие модели, которые способны нагревать воду за счет солнечного света.

Принцип работы устройства

Бойлер косвенного нагрева устроен несложно, да и принцип его работы будет понятен любому. Внутри большого бака проходит полая внутри спиралеобразная трубка, чаще всего ее называют змеевик. В трубке непрерывно циркулирует теплоноситель. Постоянную циркуляцию обеспечивает специально установленный для этих целей насос, который, в свою очередь, снабжен автоматической системой управления. Как только температура воды достигает заданного параметра, насос отключается. Так как источником теплоносителя выступает работающая система отопления, то в момент нагревания воды в бойлере возможно незначительное снижение температуры у отопительных элементов. Однако нагрев воды в баке происходит достаточно быстро, поэтому заметить снижение температуры на короткое время можно только при помощи градусника.


После того как вода в баке станет нужной температуры, она долго еще будет оставаться таковой. Существенно снизить потери тепла в баке помогают современные изоляционные материалы. В качестве теплоизоляции для бойлеров отлично подойдет пенополистирол или полиуретановая пена.

Каждый бойлер имеет два патрубка для ввода и вывода, и они выполняют разные задачи. Патрубок ввода соединяется с отопительным котлом, где через него в змеевик поступает теплоноситель, тем самым, нагревая воду в баке. А патрубок вывода подает уже нагретую воду непосредственно к месту ее подачи.

Перед тем как вы решитесь на покупку бойлера, обязательно уточните мощность вашей отопительной системы. Ведь если вы приобретете бойлер с большим объемом, есть вероятность того, что стоящая у вас дома отопительная система попросту не справится с поставленной задачей. Либо нагрев будет происходить очень медленно, и в этот период температура отопительных приборов резко снизится, что крайне отрицательно отразится на комфорте проживающих в доме людей. Еще вам нужно будет заранее выбрать, какой именно тип бойлера вы хотите приобрести: напольный или настенный. Если у вас настенная водонагревательная система, то и бойлер лучше всего приобретать настенный. И наоборот. Специалисты советуют приобретать отопительную систему и бойлер косвенного нагрева у одного производителя. В этом случае монтаж и установка пройдут легко и быстро. А результаты их работы будут эффективны и продуктивны.

Достоинства и недостатки системы

Главными и основными преимуществами бойлеров косвенного отопления в отличие от нагревателей проточного типа считаются:

  1. Способность нагревать воду в больших количествах.
  2. Компенсация возникающего дефицита горячей воды в период пиковой нагрузки. Например, когда хозяйка решила помыть посуду, а хозяин принять душ. Благодаря бойлеру сразу несколько человек в доме смогут использовать горячую воду, не причиняя дискомфорта другим пользователям.
  3. Себестоимость воды, нагретой бойлером косвенного нагрева, крайне низкая. Ведь для ее производства не было потрачено дополнительной энергии. Косвенный источник тепла полностью удовлетворил потребность в нагревании воды. В зимний период времени использование бойлера становится крайне актуально благодаря высокой экономии потраченной энергии на нагрев и отопление.
  4. По сравнению с водонагревателем проточного типа использование бойлера косвенного нагрева дает возможность осуществлять подачу горячей воды сразу по нескольким направлениям.
  5. Возможность использовать альтернативные источники тепла (газ, электричество, солнечный свет и т.д.).

К недостаткам бойлеров косвенного нагрева можно отнести следующее:

  1. Высокая стоимость оборудования. Учитывая тот факт, что для установки бойлера косвенного нагрева необходимо предварительно установить котел отопления, монтаж первого ложится тяжелым финансовым бременем на хозяев частного дома.
  2. Для того чтобы нагреть воду в емкости массой 100 л, уйдет несколько часов. На этот период времени температура отопления во всех жилых помещениях будет снижена.
  3. Вся конструкция занимает довольно много места. Обычно котел отопления и бойлер косвенного нагрева устанавливают в непосредственной близости друг к другу. А так как габариты оборудования немаленькие, то порой для них отводится целое небольшое помещение в хозяйственной зоне.

Как правильно выбрать бойлер?

Основной критерий, которым вы должны руководствоваться при выборе бойлера, – это его емкость. Для того чтобы понять, какой должна быть оптимальная масса вашего водонагревателя, вы можете воспользоваться среднестатистическими показателями, а затем умножить их на количество проживающих в доме человек и получившуюся цифру округлить в большую сторону.

Итак, статистика гласит, что в сутки человек тратит горячей воды на:

  • умывание – 6-16 л;
  • мытье посуды – 20-25 л;
  • душ – 60-85 л;
  • принятие ванны – 160-180 л.

К примеру, для того чтобы нагреть воду до нужной температуры в бойлере косвенного нагрева емкостью 20 л, понадобится около 40 минут, а у 200-литрового бойлера на это уйдет около 6 часов.

После того как вы определились с необходимым объемом бойлера, обязательно уточните, из какого материала выполнен змеевик. У недорогих бойлеров змеевик выполнен из стали и приварен к баку. А в моделях более высокой ценовой категории змеевик съемный и выполнен из латуни. Конечно, съемный змеевик более практичен, так как со временем вы легко сможете его снять и прочистить от накопившейся в нем накипи.

Также недорогие модели имеют в качестве защитного покрытия слой стеклокерамики или эмали. Однако такое покрытие не совсем надежно, потому что внутри бака будут происходить постоянные перепады температур, что со временем приведет к микротрещинам и уже не спасет от коррозии металла. Поэтому, покупая бойлер, выбирайте бак, который сделан из нержавеющей стали, такой бойлер обойдется вам дороже, но и прослужит гораздо дольше.

Следующее, на что вам нужно будет обратить внимание, – это материал утеплителя. В некоторых моделях в качестве утеплителя используют поролон, этот материал крайне ненадежен и непрактичен. Лучше всего для этих целей подходит полиуретан. Именно с таким утеплителем потери тепла из бака практически исключены, а значит, не тратится лишняя энергия на то, чтобы вновь подогреть воду.

Для чего нужен косвенный бойлер


В частных и загородных домах, где установка электроводонагревателей невыгодна из-за высокой стоимости электроэнергии, часто используют бойлеры косвенного нагрева, обеспечивающие нужды потребителей в горячей воде. Накопительный бак с теплообменником, запитывающимся от автономного котла отопления отлично справляется с нагревом большого количества жидкости без дополнительных энергозатрат и обеспечивает бесперебойную подачу горячего потока в нужном объеме и заданной температуры.



Несмотря на все эти достоинства, многие владельцы загородных домов нередко считают приобретение косвенного бойлера излишней тратой денег и отдают предпочтение другим вариантам. Например, двухконтурным котлам, справедливо полагая, что они стоят дешевле и занимают меньше места, обеспечивая жилье сразу и ГВС, и отоплением. В этой статье мы расскажем, для чего нужен косвенный бойлер и чем он лучше остального оборудования.

Принцип действия прибора


Ключевое отличие бойлера косвенного нагрев от других видов накопительных водонагревателей — отсутствие собственного нагревательного элемента. Визуально это тот же резервуар, но внутри вместо ТЭНа или газовой горелки стоит теплообменник, подключенный к внешнему источнику тепла — контуру котла, системе центрального отопления или солнечному коллектору.



Теплоноситель, циркулирующий по трубопроводу, постоянно подогревает воду в баке до заданной температуры, не затрачивая при этом дополнительных энергоресурсов. При условии, что резервуары косвенного бойлера обычно на 300-400 литров, владелец дома значительно сэкономит на оплате газа или электроэнергии.

Плюсы и минусы оборудования


Помимо энергонезависимости приборы имеют и другие достоинства:

  • В бойлерах косвенного нагрева не нужно долго ждать, когда протечет холодная вода или нагреется израсходованный объем (как в газовых или электрических моделях). Благодаря конструктивным особенностям прибора жидкость здесь прогревается равномерно по всему резервуару, а если в доме реализована система обратной циркуляции ГВС, горячая вода потечет из крана буквально сразу после его открытия.
  • Оборудование обеспечивает все точки водоразбора потоком с одинаковым напором и температурой, в том числе и в период пиковой нагрузки. Это позволяет использовать горячую воду из бойлера сразу нескольким потребителям, не причиняя дискомфорта другим пользователям.
  • Конструкция прибора позволяет подключать оборудование к альтернативным источникам энергии — гелиосистеме, термодинамическим панелям или тепловому насосу, которые будут обеспечивать передачу тепла воде при невозможности косвенного нагрева.


Минус такой конструкции — нагрев жидкости происходит только при поступлении тепла извне. Прибор не может работать, когда отопление отсутствует, и бойлер косвенного нагрева становится не нужным. Многие производители компенсируют этот недостаток, предлагая усовершенствованное оборудование с встроенными ТЭНами. В период, когда нет отопления или невозможно использовать альтернативный источник энергии, вода нагревается с помощью электрического нагревателя, как в типовых электроводонагревателях.


Посмотрите подробное видео, как работают разные типы бойлеров косвенного нагрева:


Устройство косвенных бойлеров разных видов


Вне зависимости от типа бойлер представляет собой резервуар, заключенный в декоративный корпус из нержавеющей стали, пластика или металла с эмалью. Внутренний накопительный бак может быть:

  • со стеклокерамическим или эмалевым защитным слоем;
  • из нержавеющей стали;
  • с титановым напылением.


Покрытие из керамики и эмали обеспечивает защиту бака от коррозии, что продлевает срок эксплуатации резервуара. Однако наиболее долговечны нержавеющие и титановые емкости, они прослужат до 7-12 лет. В качестве дополнительной антикоррозийной защиты в емкости устанавливается магниевый или титановый анод.



Между корпусом и накопительным баком устроен слой теплоизоляции из пенополистирола или полиуретана, снижающий потери тепла в резервуаре до 2-3°С за 24 часа.


Каждый прибор предусматривает возможность присоединения труб с теплоносителем, входа холодной и выхода горячей воды, для чего бойлер косвенного нагрева оснащается соответствующими патрубками.


Внутреннее устройство оборудования зависит от его типа.

Приборы со змеевиком


Наиболее распространены приборы теплообменником из стали или латуни, по которому проходит теплоноситель. Первый вариант отличается длительным сроком службы, второй эффективнее в нагреве и легче чистится от накипи. От количество витков змеевика зависит скорость нагрева воды — чем их больше, тем быстрее прогревается жидкость.


Принцип работы оборудования: теплоноситель поступает в теплообменник через верхний патрубок, нагревает объем жидкости в баке и возвращается охлажденным обратно в котел отопления через нижнюю трубу подключения. Такая система позволяет постоянно поддерживать заданную температуру в месте отвода горячей воды. За циркуляцию теплоносителя отвечает встроенный в контур насос.



Забор нагретой жидкости выполняется из верхней части резервуара, холодной водой емкость пополняется через нижний патрубок. По середине бака может находится подвод системы рециркуляции. Температура нагрева отслеживается автоматически, для чего на косвенный бойлер монтируется термостат, отключающий насос при достижении заданных параметров.


На патрубок холодной воды устанавливается обратный клапан, препятствующий вытеканию жидкости при снижении давления в системе. При наличии контура обратной циркуляции прибор оснащается мембранным расширительным баком вместимостью в ⅕ от объема основного резервуара. Он будет отводить излишек горячей воды при повышении давления в контуре. Рядом с бачком монтируют воздухоотводчик для стравливания образующегося пара и предохранительный клапан.


Посмотрите подробное видео, чтобы понять, как работает система рециркуляции и зачем она нужна:


Бойлеры «бак в баке»


Некоторые производители предлагают другое конструктивное исполнение оборудования — здесь в качестве нагревательного устройства используются два резервуара разной емкости, вставленные друг в друга. По большему проходит теплоноситель температурой +90…+95°С, подогревающий воду в меньшем баке с гофрированными стенками.


Для чего нужен бойлер косвенного нагрева такого типа: эти модели предпочтительны для применения в домах с большим количеством проживающих и точек водоразбора. Благодаря большой площади теплообмена вода в приборе быстро прогревается, что позволяет прибору обеспечивать бесперебойную подачу горячего потока.



Подобная конструкция бойлера обладает следующими преимуществами:

  • Вся вода в баке имеет одинаковую температуру, так как здесь нет непрогреваемых зон. Это позволяет ориентировать резервуар в любом пространственном положении как горизонтальном, так и вертикальном.
  • В сравнении с классическим вариантом, оснащенным змеевиком, бойлеры «бак в баке» имеют меньший объем при одинаковой производительности.
  • В отличие от спиральных теплообменников, склонных к образованию накипи, внутренняя емкость бойлера самоочищается в процессе эксплуатации. Это обеспечивает прибору экономичность в потребление электроэнергии и длительный службы — до 5-10 лет.


Полезный объем, отведенный под ГВС, составляет примерно 70% от общего вместительности устройства. Дополнительный плюс оборудования — для такого косвенного бойлера не нужна установка магниевого анода, что значительно упрощает его обслуживание.

Особенности монтажа «косвенников»


Бойлеры косвенного нагрева монтируют недалеко от котла отопления, чтобы сократить потери тепла при транспортировке теплоносителя. Навесные модели крепятся на несущую стену, напольные устанавливают на ровную поверхность.


Водонагреватель подключается по следующим схемам:

  • Через трехходовой клапан, который устанавливается на подводе горячей воды после циркуляционного насоса и управляется термостатом бойлера. При включении котла поток теплоносителя, циркулирующий по общему отопительному контуру, перенаправляется в водонагреватель. После подогрева воды до заданной температуры в баке срабатывает термодатчик и ГВС отключается от схемы отопления. Для корректной работы подобной системы важно правильно настроить термостат, чтобы его параметры не были ниже, чем в котельном терморегуляторе.


  • Запараллеливание отопительного котла и бойлера косвенного нагрева, для чего на отопительной магистрали и подводящей трубе прибора устанавливается два насоса. Они обеспечивают принудительную циркуляцию теплоносителя по одному из контуров в зависимости от сигнала термостата. При необходимости нагрева ГВС радиаторы временно отключаются и весь ресурс системы идет в водонагреватель.




  • Многоконтурная система подключения бойлера применяется, если кроме радиаторов в доме есть другие потребители тепла. В этом случае устанавливают гидравлический распределитель, который предупредит поломки насосов и выход из строя приборов отопления.


Независимо от схемы подключения за насосами последовательно обязательно монтируется обратный клапан, позволяющий работать оборудованию независимо друг от друга.

Какой бойлер выбрать


Подбирая бойлер косвенного нагрева, нужно в первую очередь определиться с его емкостью. Этот параметр зависит от предполагаемого объема горячей воды, которая будет потребляться в доме. В среднем на семью из 2-3 человек расходуется 80-100 литров в сутки. По точкам водоразбора в среднем может тратиться:

  • 6-16 л на умывание;
  • 60-85 л на принятие душа;
  • 160-180 л на ванну;
  • 20-25 л на мытье посуды;
  • 20-30 л на другие бытовые нужды.


Объем накопительного бака рассчитывают исходя из этих значений и потребностей проживающих людей в доме. При этом учитывают, что производительность прибора напрямую зависит от мощности котла отопления и на нагрев объема воды требуется некоторое время.


При выборе стоит обратить внимание на следующие моменты:

  • Особенности конструкции прибора и возможность подключения дополнительных устройств, расширяющих функциональность прибора — ТЭНа, второго теплообменника, системы рециркуляции, альтернативных источников энергии.
  • Из каких материалов изготовлены элементы косвенного бойлера, для чего ознакомьтесь с инструкцией производителя. Здесь указывается информация по внутреннему покрытию бака и декоративному корпусу, типу теплоизоляции, используемому аноду, теплообменнику и т.д. От качества этих компонентов зависит срок эксплуатации прибора.
  • Конструкционные особенности изделия: способ монтажа — настенный или напольный, ориентация бака — горизонтальная или вертикальная, размеры устройства. Как правило, бойлер устанавливается рядом с котлом в отдельном помещении, где места хватает для всего оборудования. Но иногда габариты тоже играют роль.
  • Тип управления — механическое или электронное с возможностью программирования.


Особое внимание при выборе водонагревателя обратите на производителя — продукция малоизвестных компаний доступнее по цене, но недолговечна. Поэтому лучше отдать предпочтение таким проверенным европейским брендам, как Thermona, Viessmann, Buderus, Drazice и т. д. В надежности этого оборудования нет никаких сомнений — специалисты компании «Мособлгаз» давно работают с продукцией этих производителей и уверены в ее качестве.

Что такое бойлер косвенного нагрева? Тестируем бойлеры косвенного нагрева основных производителей

ДОВЕРЯЙ, НО ПРОВЕРЯЙ

«Если на клетке слона прочтёшь надпись «буйвол», не верь глазам своим», — говорил Козьма Прутков. Но мы верим. Современная реклама так изобретательна, что даже собственные глаза порой подводят. А ведь много в товаре, особенно технически сложном, просто невозможно увидеть. Приходится доверять тому, что написано. Сегодня мы попробуем открыть глаза на косвенные водонагреватели. Невзирая на желание приукрасить и прорекламировать свою продукцию, постараемся быть максимально объективными и делать выводы, опираясь на факты.

Объективная основа

Именно для достижения этой цели — объективность оценки – во втором квартале 2016 года по заказу АО «ЭВАН» было проведено тестирование бойлеров косвенного нагрева основных производителей, которые наиболее широко представлены на рынке России. За основу тестов был взят стандарт EN 12897:2006 (ГВС для косвенных закрытых накопительных водонагревателей).

В тестировании приняли участие 6 образцов водонагревателей наиболее ходового 200-литрового объема. В их числе приборы, производства концерна NIBE — Mega W-E-220.81 и VLM 220 KS, а также косвенники наиболее известных на российском рынке производителей.

Конструктивно косвенный водонагреватель может быть выполнен в нескольких вариантах. Первый, получивший наибольшее распространение, это прибор с теплообменным элементом в виде змеевика. В этом случае в баке бойлера, который заполняется бытовой водой, располагается змеевик, по которому протекает горячий теплоноситель. Энергия теплоносителя через стенки змеевика передается в бак и нагревает воду. Пять из испытываемых водонагревателей, в том числе приборы NIBE, сконструированы по этому принципу.

Последние несколько лет в России набирают популярность косвенники, выполненные по технологии «бак в баке». В этом случае бак для ГВС размещен внутри бака, заполненного теплоносителем. Вода во внутреннем баке нагревается за счет энергии, передаваемые от теплоносителя через стенки бака. Такая модель водонагревателя (образец А) тоже участвовала в испытаниях.

Персонал, нормы и измерительные приборы

Персонал: лицензированный тест-эксперт VTT Timo Nordblum

Нормы: за основу тестирования принят стандарт EN 12897:2006 (гвс для косвенных закрытых накопительных водонагревателей)

Сбор данных и управление электромагнитным клапаном: Datataker-85, s:no 095033

Измерение температуры: K-Type thermocouples, +/- 1°C

Измерение потока воды (бытовая) : Krohne Optiflux 1000 flow sensor DN15, Krohne IFC 050 signal converter, ±0,4%

Поток зарядки: ZENNER DE-13-MI001-PTB001

Бак баку рознь

Перед тем, как перейти к измеренным показателям, давайте сначала взглянем на заявленные производителем характеристики.

На что покупатель обращает внимание в первую очередь в водонагревателе? Конечно, на объем бака. Ведь именно объем определяет, сколько горячей воды будет доступно без дополнительной подзарядки. Казалось бы, объем бака – величина, которую не спрячешь. Более того, эту величину все производители выносят в название модели. Посмотрим на наших испытуемых. Действительно все модели промаркированы цифрами, близкими по своему значению к объему бака. Однако обратите внимание на образец А. В маркировку модели вынесено значение объема внешнего бака (это модель сконструирована по технологии бак в баке), а непосредственно бак для ГВС гораздо меньше – всего 126 литров. Справедливости ради нужно отметить, что в моделях со змеевиками количество нагреваемой воды будет тоже чуть меньше объема бака, за счет того, что какое-то место в баке занимает змеевик. Но это сказывается несущественно. Например, объем змеевика водонагревателя VLM KS составляет всего 2,2 литра, то есть в 200-литровый бак можно набрать 197,8 литра бытовой воды.

Помимо объема не менее важен материал бака. От этого зависит, как долго он прослужит, и какие условия эксплуатации выдержит. Среди рассматриваемых образцов 4 имеют эмалированную сталь, два – нержавеющую. Сравнивать эмали довольно сложно, а так как мы обещали обойтись без рекламы, то не будем говорить подробно о том, что завод, где производятся Меги, имеет одну из лучших линий по эмалированию в Европе. Что касается образцов из нержавейки, то здесь нам известны их марки. Образец А имеет бак из стали марки AISI316L , модель VLM KS — AISI 444. Обе эти марки достойны быть использованными при производстве бойлера. Однако приведем выдержки из данных, подготовленных на основании отчета производителя AcelorMittal.

«Сталь AISI 444 обладает очень хорошей устойчивостью ко всем видам коррозии благодаря содержанию хрома (Сг), молибдена (Мо) и двойной стабилизации ниобием (Nb) и титаном (Ti). Их содержание отражается на очень хорошем сопротивлении точечной коррозии, которое выше, чем у аустенитных марок стали AISI304L, AISI316L и AISI316Ti. Ее значение PREN (числовой эквивалент стойкости к точечной коррозии) соответствует 24/25, что говорит об очень хорошей коррозионной стойкости, превосходящей данный параметр у аустенитных марок 304L, 316L и 316Ti. »

Таким образом, лидером по качеству материала бака можно назвать NIBE VLM KS. Кстати, обратите внимание, в образце А из нержавеющей стали выполнен только внутренний бак для ГВС, наружный бак – из обычной конструкционной стали.

Ещё одна характеристика, касающаяся бака, это давление, которое он выдерживает. Все испытуемые косвенники имеют давление подачи ГВС 6 бар, соответственно эксплуатационное давление в баке не может быть меньше данной величины. Однако при нагреве происходит расширение воды, давление внутри бака может усиливаться. Поэтому неплохо иметь некоторый запас. Такой запас обеспечивают образец А (давление в баке 8,6 бар), образец В (10 бар) и NIBE VLM KS (10 бар).

Производители также в обязательном порядке регламентируют максимальную температуру воды в баке. И хотя в обычном быту мы чаще всего пользуемся 40-градусной водой, чем сильнее можно нагреть воду, тем больше получится той же 40-градусной воды при равных объемах бака. Кроме того, это расширяет спектр использования водонагревателя, помимо обычного бытового он может быть также задействован в каких-либо техпроцессах, где требуется вода высокой температуры. Лидером по этому показателю является VLM KS, который допускает нагрев в баке до 100°С. Близок к этому показателю (95°С) образец B.

Выбор водонагревателя начинаем с оценки бака. Объем, материал, эксплуатационное давление, максимально допустимая температура в баке – вот значимые характеристики. Обратите внимание, у водонагревателя «бак в баке», несколько значений объемов: общий объем, объем первичного контура, объем бака ГВС. Важен объем именно внутреннего бака, предназначенного для приготовления горячей воды.



Змеевик и не только

Второй важнейший элемент косвенника – теплообменник. Как мы уже говорили, это либо змеевик, либо первичный контур – бак.

Характеристика теплообменника, которую указывают все производители, его площадь. По сути это одна из немногих величин, которая может быть точно измерена, задекларирована и неизменна. Остальные показатели (мощность, производительность и т.п.) зависят от большого числа факторов, их довольно сложно сравнивать, но об этом поговорим чуть позже. Итак, почему именно площадь? Потому что, чем больше площадь теплообмена, тем выше мощность при прочих равных условиях. Это одно из преимуществ конструкции «бак в баке». Ведь змеевик такой маленький, а бак такой большой. Однако и при маленьком по объему змеевике можно добиться большой площади теплообмена. Пример такого решения – гребенчатый змеевик бойлера VLM KS, который имеет площадь 1,9 м2. Это даже больше, чем у модели А («бак в баке») и втрое больше образца B со змеевиком наименьшей площади 0,6 м2.

Однако, мы за объективность. И окончательные выводы о работе того или иного теплообменника будем делать по результатам испытаний.

Что касается материала теплообменника, то у наших испытуемых он представлен в 2 вариантах. Начиная с лучшего:

  • Медь (модель VLM KS)– имеет наибольшую теплопроводность, поэтому получает первое место
  • Конструкционная сталь (образцы A, B, D, H, NIBE MEGA) –второе место

Равно как и для бака, для теплообменника устанавливаются значения эксплуатационного давления и максимально возможной температуры. Так большинство отопительных приборов рассчитано на давление в 3 бара, это минимально допустимое значение для давления в змеевике. Ему соответствует образец A. Однако есть много котельного оборудования, для которого нормальное рабочее давление значительно выше. Например, электроотопительный котел FIL SPL работает с давлением 10 бар. Соответственно, чем выше допустимое давление в змеевике, тем шире диапазон их возможного использования. Наибольшее эксплуатационное давление у приборов NIBE – 16 бар.

Что касается максимально возможной температуры в змеевике/первичном контуре, то она, во-первых, определяет, на какую температуру может нагреться вода в баке. Очевидно, что если температурное значение теплоносителя ограничено, например, 90 градусами, воду в баке выше этого значения без дополнительного источника, например ТЭНа, не нагреть.

Два из испытываемых образца D и H имеют ограничения по этому параметру в 80°С. Это значит, что, например, при совместной работе с котлами ЭВАН, большинство из которых поддерживает температурный диапазон до 85°С, придется всегда ограничивать температуру теплоносителя или усложнять систему, организуя подмес холодной воды перед входом в змеевик. В противном случае, будут нарушены условия эксплуатации водонагревателя, заявленные производителем.

Если 85°С – это нормальная пороговая температура для приборов бытового назначения, то вот в промышленном секторе нередко встречаются куда большие температуры. Например, котел FIL позволяет нагревать теплоноситель до 100°С, а со спецтермостатом – до 110°С! Такую температуру допускают только три из рассмотренных моделей: образец B, модели MEGA и VLM KS.

Ещё одна регламентируемая производителем характеристика – номинальная скорость потока в змеевике/первичном контуре. Номинальная – это, по сути, рекомендованная скорость, при которой измерены параметры работы прибора. Как мы уже не раз писали, мощность, производительность, время нагрева – все эти величины в работе косвенного бойлера крайне изменчивые и зависят от целого ряда параметров, один из которых — скорость потока. С одной стороны, чем она выше, тем лучшие результаты работы показывает косвенник. С другой, если необходимо обеспечивать слишком высокую скорость потока, это влечет за собой дополнительные затраты: нужен более мощный котел, более производительный насос, трубопроводы большего сечения и т. д. И чем выше требования производителя к требуемой скорости потока теплоносителя, тем выше требования к теплоизоляции всей линии зарядки. Чем больше требуемая скорость потока, тем сильнее сказывается на результатах работы водонагревателя потери между источником и баком. Например, для образца А, который имеет самую высокую номинальную скорость (75 литров/мин.) потеря всего 1 градуса температуры теплоносителя в трубопроводе приведет к потере 5 кВт/час мощности (при цикле зарядки всего в 10 минут потери тепла составляют примерно 870 Втч). Необходимо также обратить внимание на действующие нормативы. Так согласно СНиП 41-01-2003 «ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ» допустимая скорость движения воды в трубах не должна превышать 1,5 метра в секунду.

Скорость потока в теплообменнике – это характеристика, от которой напрямую зависят результаты работы косвенника. Каждый производитель определяет номинальную, то есть оптимальную для его водонагревателей скорость. Перед покупкой прибора выясните, сможете ли вы обеспечить требования к потоку, и чего это будет стоить. В противном случае ожидания, возлагаемые на прибор, могут не оправдаться.



Подтверждаем делом

Все испытания водонагревателей производились при рекомендуемой производителем (номинальной) скорости потока. С одной стороны такой подход ставит испытуемых в неравные условия, с другой – производить испытания при других параметрах шло бы в разрез с рекомендуемыми производителями условиями эксплуатации.

Итак, что главное для потребителя в водонагревателе – сколько горячей воды он выдает, и как быстро он её греет. Обычно определяющим параметром в этом вопросе для водонагревателя – проточного или накопительного — является его мощность. Для «косвенника» этот параметр самый неопределенный. В прошлом номере нашего журнала мы приводили графики изменения мощности косвенного водонагревателя. Мощность косвенника существенно зависит от разницы температур воды и теплоносителя, то есть в начале нагрева, когда вода в баке холодная, прибор демонстрирует всплеск мощности. Далее, по ходу нагрева, мощность снижается. Второй параметр, оказывающий большое влияние на мощность косвенного бойлера, это скорость потока теплоносителя – с возрастанием скорости потока обычно возрастает и мощность.

Тем не менее, в рамках проведенных испытаний была замерена мощность представленных образцов. Условия испытаний: нагрев воды с 15 до 60°С 80-градусным теплоносителем при номинальном (заявленном производителем) потоке. Мощность зарядки измерена без расхода ГВС и с расходом 12 л/мин ( рис. 1). В обоих измерениях лучший результат продемонстрировал образец А, что впрочем ожидаемо, так как скорость потока в его первичном контуре в разы превышает требования других образцов. При этом нужно отметить, что мощность увеличивается не пропорционально. Например, если сравнить со следующим по мощности VLM KS, то требуемая скорость потока образца А в три раза выше, а мощность выше только на 20% (при расходе ГВС) и 50% (без расхода).

Но перейдем к более понятным и практически значимым характеристикам. Например, скорость нагрева. В ходе испытаний холодную воду температурой 10°С нагревали до 60°С при помощи теплоносителя температурой 80°С. Быстрее всего (17 минут) воду нагрел образец А. Однако, мы помним, что не смотря на схожую маркировку все образцы имеют разные объемы баков ГВС, образец А – наименьший. Поэтому приведем полученное время нагрева воды в баке к общему знаменателю — посчитаем скорость нагрева. В этом случае образец А отходит на второе место, первое достается водонагревателю VLM KS, расчетная скорость нагрева которого составила 8,33 л/сек. Худшие показатели продемонстрировал образец B – 200-литровый бак он нагревал 64 минуты (рис. 2)!

Ответ на вопрос, сколько горячей воды выдает прибор, определяют несколько показателей.

Начнем с выработки. Для измерения этого показателя вода в баке была нагрета до 65 градусов, после чего зарядка остановлена. Далее при помощи смесителя вода доводилась до 40-градусной и сливалась со скоростью 12 л/мин. В случае, если бак водонагревателя не оборудован смесителем, выработка рассчитывалась по формуле (см. статью «Ферритная сталь, гребенчатая медь» в журнале ЭВАН news №2 (18) июль 2016).

Лидером по выработке оказался водонагреватель MEGA, аутсайдером – образец А. Оно и понятно, первый имеет самый большой объем бака ГВС, второй – самый маленький. Кстати, количество получаемой 40-градусной воды может быть и больше, если нагреть воду в баке до более высокой температуры. Однако, как уже было сказано ранее, не все бойлеры допускают высокую температуру в баке. Поэтому выработка при нагреве воды в баке до 80 градусов посчитана только для водонагревателей VLM KS, MEGA и образца А. Результаты иллюстрирует рис. 3.

Ну и, наверное, важнейший показатель — время выработки 40-градусной воды при постоянном расходе и зарядке. Проще говоря, этот показатель говорит, как скоро закончится горячая вода в баке, если её постоянно расходовать. Итак, теплоноситель температурой 65°С нагревает воду с 10 до 65 градусов, после чего начинается расход 40-градусной воды со скоростью 12 литров в минуту. Зарядка возобновляется, как только температура в баке опускается ниже 55 градусов. В результате три водонагревателя показали схожие характеристики: образцы H, B и D могут производить 40-градусную воду при вышеуказанных условиях в течение 15, 16 и 17 минут соответственно. А вот три других водонагревателя – образец А, NIBE VLM KS и NIBE MEGA – способны производить горячую воду постоянно! То есть, при расходе 12 литров в минуту, а этого достаточно для одновременной работы душа и мойки, владельцу этих моделей водонагревателей не нужно беспокоиться, что горячая вода закончится, и придется дожидаться, пока нагреется следующая партия. Этого не произойдет.

Один из важнейших показателей работы косвенного водонагревателя — его способность работать в проточном режиме, то есть выдавать горячую воду без перерыва на подзарядку. Далеко не все модели, представленные на рынке, на это способны. К сожалению, производители водонагревателей обычно не дают такую информацию в технических характеристиках проборов. Проведенные испытания показали, что оба водонагревателя NIBE – и VLM KS, и MEGA – могут работать как проточники.



Минимизируя потери

Ещё одна характеристика, которую невозможно оценить по паспортным данным, но которая очень важна, — это качество теплоизоляции. Все современные приборы, представленные на рынке, используют высокоэффективную теплоизоляцию, ведь остывание нагретой воды – это напрасно выброшенные деньги. Однако выяснить, кто наиболее других преуспел в минимизации теплопотерь, можно только в ходе эксперимента. Замеры производились при нагреве воды в баке до 65°С, температуре в помещении — 25°С (рис. 4). Лидером – самые низкие теплопотери – оказался водонагреватель VLM KS. Теперь мы знаем, что выражение «высокоэффективная теплоизоляция из полиуритана с закрытыми ячейками» не просто маркетинговый ход, а реально сэкономленные деньги. Обратите внимание, а соответствуют ли указанные производителями показатели теплопотерь с результатами испытаний (табл. 1)?

Дополнительно теплопотери были измерены при более высокой температуре в баке (80°С). Так как только для трех образцов допустимы такие значения, испытания были проведены для них. Очевидно, что чем выше дельта между температурой воды внутри бака и температурой воздуха снаружи, тем выше потери. Действительно у обоих водонагревателей NIBE теплопотери практически удвоились. Но куда хуже показал себя третий испытуемый – образец А. Его и так не малые потери утроились!

Удачная доставка

Территория России занимает 1/9 часть всей суши. Это очень много. Да что тут говорить, достаточно взглянуть на карту, где от Калининграда до Владивостока более 7 тысяч километров. На таких просторах как нигде важна роль доставки продукции до потребителя с сохранением как внешних, так и внутренних свойств. А это во многом определяется качеством упаковки.

В рамках проводимых испытаний по результатам осмотра экспертами была дана характеристика упаковки водонагревателей. Наиболее слабая прочность упаковки и, соответственно, наиболее высокий риск повреждений оказался у образца А. Самая оптимальная упаковка – с одной стороны достаточно прочная, с другой, легко демонтирующаяся, — у модели VLM KS.

Интеграл качества

Как ни крути, косвенный бойлер – сложный для оценки прибор. Практически каждая его характеристика сопровождается словами «если», «при условии», «при заданных параметрах». Тем не менее, подводя итог исследования, хотелось выйти на какой-то суммирующий результат.

Для этого мы все параметры, изучаемые в результате испытаний, оценили по 6-бальной шкале (по числу участвующих в испытании образцов). 1 бал получал образец с худшим показателем по данному параметру, 6 баллов – лучший, остальные — в зависимости от их местоположения между лучшим и худшим. Исключением стали несколько нецифровых параметров. Во-первых, это материал бака. Он представлен в двух вариантах и ответственно баллы были расставлены: 2 – нержавеющая сталь; 1 – эмалированная сталь. Во-вторых, материал змеевика, здесь вариантов три: гребенчатая медь –2 балла, сталь – 1 балл. И, наконец, возможность работы в проточном режиме. Поскольку мы считаем этот показатель одним из важнейших, по 6 баллов получили водонагреватели, показавшие способность работать как проточник, по 1 баллу те, у которых выработка горячей воды шла ограниченное время.

Конечно, что-то из рассматриваемых параметров более важно, что-то менее. Каждый сам может выбрать самые значимые показатели для своего проекта и составить свой рейтинг. Нашу интегральную оценку, полученную по всем заявленным и измеренным характеристикам, иллюстрирует итоговый график (рис. 5).

В рекламе часто можно услышать фразу — «выбирай сердцем», но мы считаем, водонагреватель нужно выбирать головой. Теперь у вас есть такая возможность.

Бойлеры косвенного нагрева, косвенные водонагреватели 60-10000 литров



Выбор по параметрам

Объем бака, л

Объем бака для горячей воды.

Суммарная мощность змеевиков, кВт

Количество тепловой энергии, которую теплообменник передает воде в единицу времени. Влияет на скорость нагрева воды в баке.

Мощность ТЭН, кВт

Тепловая мощность, необходимая для приготовления заданного количества горячей воды в единицу времени. Чем выше мощность — тем быстрее нагреется вода.

Установка

В зависимости от конфигурации помещения, где будет установлено оборудование, можно выбрать водонагреватель настенного или напольного размещения.

ТЭН

Электронагревательный элемент делает котел универсальным, что позволяет поддерживать температуру в помещении в положительном диапазоне и не допускает вымораживания помещения в случае невозможности использования твердого топлива.

Число змеевиков

Теплообменник передает воде тепловую энергию от теплоносителя, и вода в баке нагревается. Водонагреватель может быть оснащен 1, 2 и более теплообменниками для подключения, соответственно, к 1, 2 и более источникам тепла

Материал бака

Бак изготавливается из высокопрочной стали и покрывается износостойкой эмалью. Некоторые модели оснащены баком из нержавеющей стали.

Бойлеры косвенного нагрева – это энергоэффективные приборы, использущие для нагрева воды мощность установленного отопительного оборудования, не потребляющие при этом никакой дополнительной энергии. Предназначены для обеспечения ГВС жилых, производственных, административно-хозяйственных и других помещений. Все модели бойлеров косвенного нагрева «ЭВАН» работают с любыми видами отопительных котлов, также в модельном ряду есть бойлеры для работы с тепловыми насосами и солнечными коллекторами.

Сортировка:
По популярностиПо датеПо имениПо цене
Отображать на страницу по:

61836

Бойлеры косвенного нагрева

В ассортименте косвенных водонагревателей «ЭВАН» представлены приборы двух видов: со стальными эмалированными баками среднего ценового сегмента и премиум-оборудование с баками из нержавеющей стали. В группу бойлеров со стальными внутренними баками входят серии водонагревателей косвенного нагрева Mega, Quattro и Spiro. Все они производятся на одном из заводов NIBE в Польше.

Spiro — это косвенные водонагреватели для бытового использования, выпускаются объемом 80, 100 и 120 литров. Для бесперебойного нагрева воды в случае отключения основного источника отопления комплектуются встроенным ТЭНом.

Mega — серия косвенных водонагревателей, выпускающаяся в широчайшем диапазоне объемов от 100 до 1000 литров. Подходит как для бытового, так и для промышленного использования. Исполняются в двух вариантах – с одним или двумя змеевиками. Опционально предусмотрено подключение ТЭНа.

Водонагреватели серии Quattro представлены в двух вариантах исполнения: со встроенным бесконтактным керамическим ТЭНом и без. Объем бака – от 60 до 200 литров. Большая площадь змеевика, установленного в водонагревателе, обеспечивает максимально быстрый нагрев воды. Возможность напольного и настенного монтажа и стильный дизайн позволяют легко вписать косвенный водонагреватель Quattro в интерьер.

Бойлеры серий Mega, Quattro и Spiro со стальными внутренними баками обладают дополнительной защитой от коррозии за счет специального термостойкого покрытия внутреннего резервуара и магниевого анода увеличенного сечения.

Бойлеры косвенного нагрева c резервуарами из нержавеющей стали в ассортименте «ЭВАН» представлены следующими моделями: VLM KS со змеевиком из гребенчатой меди и его модификация – бойлер VLM KS EM, оснащенный полной клапанной группой с термостатическим смесителем и предохранительным клапаном на 10 бар и резервным ТЭНом; VLM KS STAR, разработанный специально для работы с тепловым насосом; Solar X – водонагреватель косвенного нагрева, разработанный для обеспечения ГВС при помощи солнечной энергии, оснащенный двумя змеевиками и ТЭНом для эффективной работы в любых условиях.

Преимущества водонагревателей косвенного нагрева ЭВАН:

  • Широкий модельный ряд бойлеров — от 60 до 1000 литров
  • Работают со всеми видами отопительных котлов, тепловых насосов и солнечных коллекторов
  • Позволяют питать несколько точек водопотребления
  • Могут быть использованы для получения горячей воды в больших объемах, в том числе и для промышленных целей
  • Нагревают воду за счет мощности работающего отопительного котла, не потребляя при этом никакой дополнительной энергии
  • Бойлеры обеспечивают высокую скорость нагрева воды
  • Минимизируют тепловые потери благодаря внутренней теплоизоляции
  • Укомплектованы либо имеют возможность установки ТЭН — могут использоваться как накопительные бойлеры, когда нет необходимости включать отопительное оборудование
  • Безопасны и надежны, что подтверждается специальными испытаниями внутреннего стального резервуара
  • Защищены от коррозии – ЭВАН предлагает бойлеры либо с баком из нержавеющей стали, либо со специальным термостойким покрытием внутреннего резервуара и магниевым анодом увеличенного сечения, обеспечивающим защиту от коррозии.

Бойлер косвенного нагрева — в чем его особенности, каков принцип работы. Принципиальная схема подключения бойлера косвенного нагрева

Жизнь современного человека, который привык к комфортным условиям, трудно себе представить без горячей воды. К сожалению, работа центрального водоснабжения оставляет желать лучшего. Горячая вода подается с постоянными перебоями, а некоторые дома и вовсе не подключены к центральному отоплению. В таких случаях неплохим решением становится подключение бойлера косвенного нагрева.

Что представляет из себя бойлер косвенного нагрева?

В России бойлером обычно называют бак или нагреватель, который снабжает дом/квартиру горячей водой. Существует 2 вида бойлеров:

  • прямого нагрева;
  • косвенного нагрева.

Бойлер косвенного нагрева — водонагреватель, который выделяет тепло, поступающее из системы отопления.

Основное отличие такого вида нагревателя от других заключается в том, что бойлер нагревает воду не от электричества или газа, как в случае с прямым нагревом, который подает воду благодаря тэну или газовой грелки, а снабжает квартиру горячей водой от центральной отопительной системы.

Внешний вид такого нагревателя напоминает бочку, но в последнее время очень популярными стали модели прямоугольной или кубической формы. Последние выполнены в едином стиле с котлом и обычно устанавливаются прямо под ним, экономя место в котельной.

Отдельно отметим бойлеры косвенного нагрева от европейского бренда STOUT. Эти бойлеры универсальны, продаются с емкостями от 75 до 200 литров — подойдут для квартиры или дома практически любой площади. Каждый этап технологического процесса производства бойлера STOUT отвечает европейским нормам ISO, на всех этапах изделие проверяется на герметичность.

Бренд внимательно следит за продуктом, проводит аудит каждого 50-го бойлера. Проверяется абсолютно все, начиная от качества упаковки, заканчивая тестированием режимов работы. Благодаря этому бойлер косвенного нагрева STOUT надежен, прост в эксплуатации и будет служить долгие годы.

За подробностями переходите на  stout.ru.

Как работает бойлер косвенного нагрева?

Внутренняя часть бойлера обычно стальная или пластиковая, а сама емкость для нагрева воды изготовлена из теплоизолирующего материла. Внутри бака находится теплообменник из латуни или стали, по которому проходит теплоноситель из котла отопления. Обычно его изготавливают в форме змеевика, чтобы обеспечить максимально быстрый и эффективный нагрев бака. Для защиты от коррозии используют магниевый анод, чтобы обезопасить бак от повышения давления, внутри бойлера устанавливают термостат и предохранительный клапан. Внешний корпус бака обычно выполняется в дизайнерском стиле производителя. Сегодня на рынке можно встретить и другие модели бойлеров с косвенным нагревом — водонагреватели «бак в баке» или бойлеры с несколькими теплообменниками. Но встретить их в продаже можно они крайне редко.

К системе водоснабжения бойлер косвенного нагрева подключается через ввод для холодной и вывод для горячей воды.

Холодная вода наполняет емкость для нагрева, а на выходе горячая вода попадает к потребителю. Каждый бойлер косвенного нагрева связан с трубопроводом, через который теплоноситель попадает в котел для очередного нагрева. На таком трубопроводе обязательно устанавливается насосно-смесительная система, которая отвечает за циркуляцию воды.

Плюсы и минусы схемы работы

Основные преимущества работы бойлера косвенного нагрева:

  • работа такого водонагревателя не перегружает электропроводку в отопительный сезон, так как бойлер зависит от центрального отопления и не расходует электричество;
  • при правильном проектировании бойлер имеет очень высокие показатели в области производительности и оптимальное соотношение затрат;
  • внутренняя поверхность нагревателя и теплоноситель не взаимодействует с проточной водой, что обеспечивает безопасную и долгую службу агрегата;
  • за счет рециркуляции горячая вода идет сразу после открытия крана;
  • бойлер косвенного нагрева всегда можно переключить на альтернативный источник тепла либо использовать несколько.

К сожалению, каждая схема работы помимо положительных, имеет и негативные стороны:

  • чтобы переоборудовать систему, потребуются дополнительные затраты;
  • стоимость бойлера с косвенным нагревом гораздо выше газовых или электронагревателей;
  • первоначальный нагрев воды (объемом более 100 литров) длится от 1 до 2 часов, это может негативно сказаться на качестве отопительной системы помещения;
  • для бойлера объемом 100 литров и более необходимо отдельное помещение по причине внушительного размера прибора.

На что обращать внимание при выборе бойлера косвенного нагрева?

О факторах, влияющих на потребление энергии бойлером, можно прочитать здесь: https://teplo.guru/vodonagrevateli/skolko-energii-potreblyaet.html

Самая главная характеристика бойлера — это его объем. Вам нужно примерно прикинуть, сколько воды необходимо для комфортного существования для вашей семьи. Исходя из средних показателей, на личную гигиену человек тратит 5−15 литров в день, на мытье посуды — 15−25 л/день, на принятие душа — 50−100 л/день, на принятие ванны — 150−200 л/день.

Считается, что на одного проживающего необходимо 80−100 литров горячей воды, конечно, этот расчет условный, все зависит от предпочтений и привычек проживающих. К примеру, кто-то любит принимать душ два раза в день, другой обходится принятием ванны раз в неделю. Чем больше объем бойлера, тем выше его стоимость.

Следующее, на что нужно обратить внимание при покупке — это материал внутренней части водонагревателя.

Отдавать предпочтение нужно бойлерам со змеевиком из латуни. Нагревать воду он будет более эффективно, нежели стальной, кроме этого чистить латунный змеевик гораздо проще.
Емкость для нагрева воды должна быть защищена от коррозии. В более дешевых моделях баки покрывают слоем эмали или стеклокерамики. Дорогостоящие приборы защищены от коррозии нержавеющей сталью.
Кроме этого, не стоит забывать о теплоизоляции агрегата, качественные бойлеры имеют изолированы минеральной ватой или пенополиуретаном. Моделей с поролоновой изоляцией лучше избегать.

Пошаговая инструкция по сливу воды и чистке бойлера находится здесь: https://teplo.guru/vodonagrevateli/slivaem-vodu-iz-boilera.html

Схема подключения бойлера косвенного нагрева

Бойлер можно подключить по гидравлической и электрической системе. Схема подключения на двух насосах или гидравлическая считается наиболее эффективной.

Один насос используется для обогрева жилого помещения, второй — для косвенного нагрева самого бойлера. Электрическая схема подключения предполагает систему переключения режимов — реле.

В двухнасосной схеме подключения бойлера потоки теплоносителя передвигаются в различных направлениях за счет работы циркуляционных насосов. Линия горячей воды (бойлера и отопительного котла) параллельно подключены к насосам, за счет термодатчика нагревателя регулируется режим работы насосов. В цепи после каждого насоса устанавливается обратный клапан, чтобы насосы работали автономно, независимо друг от друга. В представленной схеме отопительный контур отключен, но это практически не влияет на скорость нагрева воды в батареях.

Изготовить бойлер косвенного нагрева самостоятельно поможет данная статья: https://teplo.guru/vodonagrevateli/samodelnyi-boiler-kosvennogo-nagreva.html

Типовые ошибки при подключении

Первая ошибка, с которой чаще всего сталкиваются — это неправильное место установки бойлера косвенного нагрева. Устанавливать его нужно максимально близко к отопительному котлу или к выходу центрального водоснабжения.

Следующая ошибка — неправильное подключение подачи холодной воды. Последовательное подключение входа и выхода теплоносителя обеспечивает эффективную работу водонагревателя. Для достижения оптимальных результатов нагрева и отопления теплоноситель должен входить в бойлер сверху и выходить снизу.

Неправильное подключение циркуляционного насоса влечет за собой множество отрицательных последствий:

  • ось двигателя должна располагаться горизонтально, это поможет избежать раннего износа подшипников;
  • насос должен быть защищен от попадания мусора, нужно постоянно следить за состоянием сетчатых фильтров.

Современный рынок отопительных систем предлагает широкий выбор бойлеров и других водонагревателей, поэтому каждый сможет найти для себя модель с оптимальным соотношением цена-качество. Для консультации всегда можно обратиться в сервисный центр, где Вам обязательно окажут помощь в проектировании, монтаже и обслуживании отопительных приборов.

Оцените статью: Поделитесь с друзьями!

Косвенный бойлер-водонагреватель. Конструкции и принцип работы

Бойлер косвенного нагрева — это накопительный водонагреватель, который использует тепло отопительной сети. В отопительный сезон аппарат снабжает владельцев горячей водой, работает автоматически, без дополнительных настроек и затрат на электроэнергию.

Варианты конструкции бойлера косвенного нагрева:

  1. Классический, нагрев от котла. Работает только одновременно с системой отопления.
  2. Комбинированная модель с ТЭНом. Внутри установлен электрический нагреватель, который поддерживает температуру летом и ускоряет восстановление при пиковом расходе.
  3. Бойлер для нагрева воды от солнечных панелей. Дополнительный нагревательный элемент подключен к теплоносителю солнечного коллектора.

Принцип работы

Модели без ТЭНа

В нижнюю часть корпуса встроен змеевик, который подключается к отопительному котлу. Горячий теплоноситель проходит по трубке, нагревает воду внутри емкости и уходит в систему отопления. Потери тепла минимальны — теплоноситель проходит по спиральной трубке быстро, остыть не успевает.

Емкость установлена вертикально, холодная вода подается снизу, горячая выходит сверху. Во время интенсивного водоразбора холодный поток заполняет нижнюю часть емкости, но с горячим смешивается медленно — поэтому из крана течет горячая вода пока не израсходуется весь запас. В спокойном состоянии змеевик постепенно нагревает содержимое бака.

Корпус обязательно утепляется — теплоизоляция помогает дольше сохранить нужную температуру.

Бойлер с электрическим подогревом

Одновременно со змеевиком используется один или несколько ТЭНов. Электронагреватели — основной источник тепла летом, а в отопительный сезон включаются только чтобы новая порция воды нагрелась поскорее. Запуск ТЭНа происходит автоматически — когда вода в котле опустится ниже установленного значения.

Модель с дополнительным змеевиком от солнечного коллектора

Теплообменник устанавливают в верхней части — это не основной нагреватель, а способ снижения затрат на поддержание нужной температуры. Зимой аппарат работает на 90-95% за счет отопления. Летом действие коллектора более заметно — днем температура бойлера для воды может поддерживаться на 40-50% за счет солнечного излучения.

Как выбрать бойлер косвенного нагрева

Модель

В нашем магазине водонагреватели представлены пятью линейками:

  1. MEGA. Цилиндрические напольные косвенные аппараты большого объема (до 1000 л). Съемная теплоизоляция для удобного монтажа, возможна установка встроенного ТЭНа. Изделия с числом «81» в конце маркировки — с одним змеевиком, «82» — с двумя.
  2. SPIRO. Водонагреватели с встроенным ТЭНом. Навесные, корпус цилиндрический. Модели OW-E — с бесступенчатой регулировкой температуры. W-E — полностью автоматические, без регулировки.
  3. QUATTRO. Устройства классического и комбинированного типа. Стильный прямоугольный корпус, возможна напольная и настенная установка. Изделия с маркировкой W — косвенные, WO — с электроподогревом.
  4. VLM KS. Прямоугольные напольные аппараты. Объем — до 500 л (по спецзаказу — до 2000 л). Бак из нержавеющей стали, змеевик из гребенчатой меди для ускорения работы. В модели с маркировкой «EM» встроен ТЭН.
  5. SOLAR X. Напольная конструкция, цилиндрический бак из нержавейки с прямоугольным защитным корпусом. Используются 3 технологии: трубка из гребенчатой меди для подключения отопительной сети, ТЭН и змеевик из нержавейки для солнечного коллектора.

Объем бойлера: 50, 80, 100 или больше?

Выбор объема зависит от точек водоразбора: если в доме 3 ванных комнаты, то при одновременном включении вода в емкости на 80 л закончится за несколько минут. Для расчетов можно пользоваться формулой:


За 10 минут при среднем напоре (например, для душа) уходит примерно 80 л воды. Если у вас 3 ванные комнаты, в которых одновременно принимают душ, то минимальный объем бойлера — 240 л. И это без учета крана на кухне.

Как купить водонагреватель

Чтобы купить косвенный бойлер выберите подходящую модель и объем. Нужна помощь? Позвоните нашему консультанту и получите подробную информацию по любому товару из каталога. Поможем выбрать, соберем комплект дополнительного оборудования, оформим покупку, организуем доставку.

Почему устанавливают бойлеры косвенного нагрева

01.04.2013


Когда определяющим фактором является все же не цена, а реальный комфорт при потреблении горячей воды, то рекомендуют устанавливать дополнительный бойлер косвенного нагрева для приготовления горячей воды.

Бойлеры косвенного нагрева — водонагреватели, которые могут нагревать воду не только с использованием электрической энергии, но и используя тепло системы отопления. Данные тип водонагревателей отличается от электрически и газовых тем, что они работают, потребляя энергию отопительного котла, при этом, не потребляя электроэнергию или топливо. Особенно он незаменим в холодное время года.

Бойлеры косвенного нагрева бывают, как напольного, так и настенного исполнения.

преимущества косвенного нагрева

— обеспечение быстрого нагрева воды.

— бойлер косвенного нагрева способен горячей водой одновременно обеспечить несколько точек водозабора.

— бойлеры можно совместить с абсолютно любыми котлами.

— снижение нагрузки на электросеть, поскольку он может не потреблять электроэнергию.

— возможность обеспечить рециркуляцию горячей воды, что позволяет получать горячую воду в смесителе мгновенно, не ожидая, пока сольется из труб холодная вода.

— значительно меньше бойлер подвержен образованию накипи

— автономность при приготовлении горячей воды в случае форс-мажоров (нет газа), то при наличии дополнительного электрического нагревателя – ту вас всегда будет горячая вода.


Отрицательные характеристики

— большая стоимость комплекта оборудования (бойлер косвенного нагрева + одноконтурный котел), по сравнению с двухконтурным котлом;

 — на нагрев холодной воды в емкостях объемом от 140 л уходит 30-45 минут, в течение срока нагрева воды снижается интенсивность отопления жилых помещений;

— емкость бойлера, в особенности большого объема, занимает много места, что создает трудности при размещении в котельной и требует тщательного планирования.

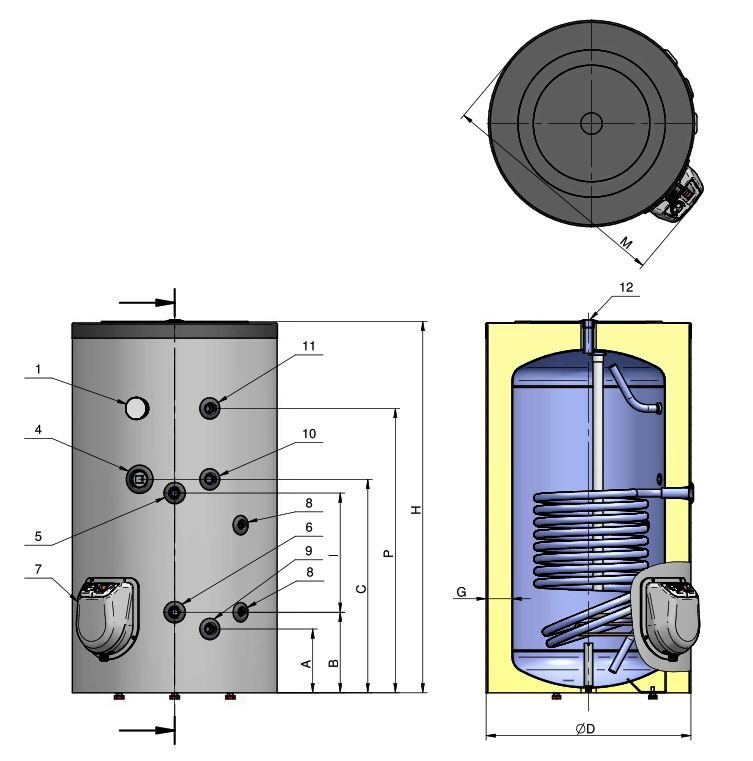

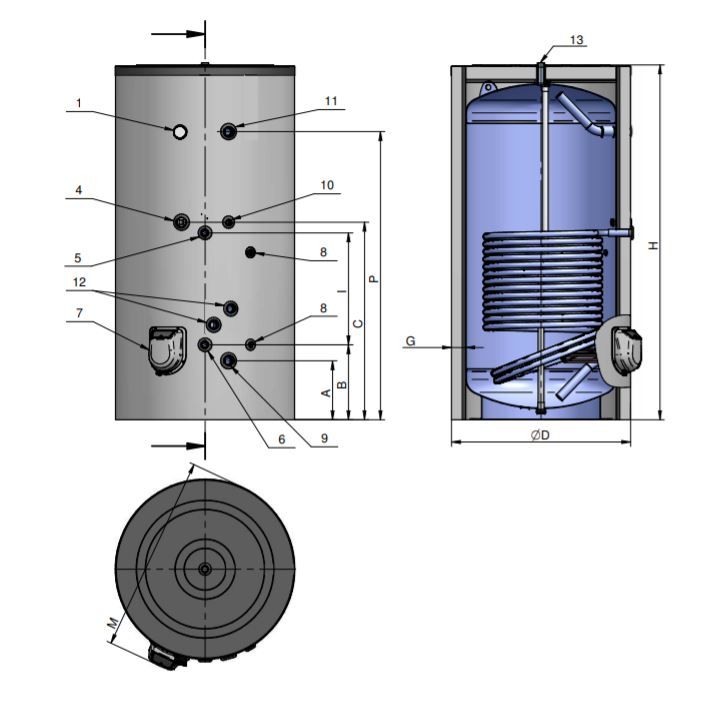

Строение косвенного бойлера

Представляет собой — теплоизолированный бак, который имеет внутри водонагревательный элемент, то есть змеевик (трубчатый теплообменник).

Змеевик — это греющий элемент, через который проходит теплоноситель (вода или антифриз). Он подключается к системе или котлу отопления через отдельный контур. Время нагрева воды напрямую зависит от мощности и площади поверхности змеевика.

Как правило, бойлеры оснащены встроенным анодом, для его пассивной защиты.

Принцип работы бойлеров

Принцип работы очень прост. Проходя через змеевик, теплоноситель (вода или антифриз) отдает часть накопленного тепла воде в баке. Поверхностью теплообмена служат стенки змеевика. Проще говоря, внутри емкости установлен своего рода радиатор системы отопления, который греет не воздух в помещении, а воду в баке.







Какое покрытие лучше

Безусловно, бойлеры с хорошим покрытием стоят дороже. Однако на нем экономить не следует, так как от этого компонента зависит срок службы бойлера.

Основой любого бойлера является бак. Бак бойлеров, более доступных производителей по цене, защищен специальным антикоррозийным покрытием. Обычно это покрытие состоит из стеклофарфора, титанового напыления.

Крайне важно, чтобы покрытие соответствовало всем стандартам качества, так как в баке постоянно содержится вода. А как мы знаем, она провоцирует коррозию. Но, невзирая на качество эмали, все же баки бойлеров со временем подвергаются трещинам. Поэтому не следует, пользуясь бойлером, доводить температуру выше 55 градусов — до максимальной температуры бак бойлера нужно прогревать редко. И то исключительно с той целью, чтобы в нем не завелись бактерии.

Самым надежным покрытием является титановое напыление. Такой бак служит достаточно долго. К сожалению, баки, покрытые этим напылением, гораздо дороже. Но качество соответствует цене, поскольку они до 5 раз дольше служат пользователю, нежели бойлеры, которые покрыты стеклофарфором. Безусловно, любое покрытие, как уже оговаривалось, имеет недостатки. Недостатком титанового напыления является слабое место в участке сварки.

Самыми надежными баками являются баки из — нержавеющей стали. Так как сталь является одним из наиболее надежных материалов для предохранения от коррозии. Баки, выполненные из стали AISI 316 L, с очень низким содержанием углерода, и они особенно долговечны т.к. обладают высокой устойчивостью к межкристаллической коррозии, что гарантирует длительный срок эксплуатации.

Как подобрать бойлер косвенного нагрева
1. Планируя систему отопления и водоснабжения, следует учесть, что применение бойлера косвенного нагрева оправдано, если требуется получить большое количество горячей воды. При небольшом потреблении горячей воды, 1-2 точки водозабора, экономически целесообразно использовать двухконтурный настенный газовый котел.
2. При выборе бойлера косвенного нагрева необходимо учитывать мощность котла. Мощности должно хватать для выработки достаточной энергии в теплоносителе для нагрева воды в водонагревателе косвенного нагрева и создания благоприятной температуры в доме. Если мощность котла окажется недостаточной, то увеличится время нагрева воды. Мощность котла не должна быть меньше мощности бойлера.
3. Подбор оптимального объема емкости бойлера. Объем бака бойлера желательно рассчитать, так чтобы горячей воды хватало на все нужды, обычно бойлер выбирают:

— На одного человека рекомендуется выбирать бойлер объемом 50-80 литров воды.

— Если человека 2-3, то требования к объему уже будут естественно выше, и это уже от 80 до 150 литров.

— Для семьи из 4 и больше человек стоит присматривать бойлеры от 120 до 200 литров.

Наша компания предлагает бойлера ведущих фирм:
Immergas (Италия)
Tesy (Болгария)
Galmet (Польша)
Drazice (Чехия)

Так же наша компания готова Вам предложить уже готовые решения (котёл + бойлер).










В чем разница между нагревателями с прямым и косвенным нагревом?

Понимание разницы между нагревателями прямого и косвенного нагрева имеет решающее значение при выборе системы отопления, подходящей для вашей работы. Узнайте больше о каждом блоке здесь:

Нагреватели прямого нагрева

Обогреватели с прямым нагревом похожи на газовый гриль-барбекю или вашу газовую плиту. При нагревании пропаном или природным газом устройства пропускают воздух непосредственно через пламя, чтобы нагреть воздух.

Преимущества использования нагревателей прямого нагрева включают:

  • КПД — нагреватели прямого нагрева преобразуют 100% используемого топлива в прямое тепло, что снижает расход топлива и эксплуатационные расходы
  • Простота транспортировки — Нагреватели прямого нагрева представляют собой довольно простые элементы оборудования, которые можно перемещать туда, где требуется тепло
  • Мощный — Большое количество тепла (БТЕ) ​​вырабатывается в меньших по размеру единицах по сравнению с нагревателями непрямого действия.
  • Некоторым агрегатам не требуется электричество
  • Снижение затрат на аренду — нагреватели с прямым нагревом дешевле
  • Снижение затрат на техническое обслуживание — Простота обслуживания
  • Встроенный термостат — в большинстве моделей используется термостат для контроля температуры
  • Безопасность для неконтролируемого использования — многочисленные резервные функции безопасности позволяют нагревателям прямого огня продолжать работу без присмотра.Обогреватели Priority Rentals сертифицированы по стандартам CSA и UL.

Некоторые недостатки использования нагревателей прямого нагрева:

  • Требуется вентиляция — В помещении должен быть определенный уровень воздухообмена. Нагреватели прямого нагрева нельзя использовать в плотно закрытой конструкции, если окна и двери не могут быть открыты для воздухообмена.
  • Добавляет в воздух влагу и окись углерода.

Применение нагревателей прямого нагрева

Как правило, обогреватели прямого нагрева используются на строительных площадках, на открытом воздухе или в складских помещениях. Поскольку у обогревателей с прямым нагревом есть открытое пламя, подобное плите или грилю, эти устройства следует зарезервировать для помещений с хорошей вентиляцией и меньшим пешеходным движением. Нагреватели прямого нагрева идеальны, поскольку они экономичны, эффективны и удобны в транспортировке. Общие приложения включают:

  • Строительные площадки
  • Склады
  • Пищевая промышленность
  • Горнодобывающая промышленность
  • Нефтехимическая промышленность

Нагреватели косвенного нагрева

Обогреватели косвенного нагрева похожи на домашнюю печь для сжигания жидкого топлива или газа с дымоходом.В установках для нагрева пропана или природного газа пламя удерживается в камере сгорания, которая нагревает «теплообменник». Более холодный воздух проходит над теплообменником и вокруг него, нагревая таким образом воздух. Вы можете узнать больше о косвенных нагревателях и посмотреть, как мы устанавливаем один из наших агрегатов.

Нагреватели косвенного нагрева имеют ряд положительных моментов, например:

  • 100% чистый, сухой воздух — Циркулируемый воздух никогда не контактирует напрямую с пламенем.
  • Встроенные термостаты — почти во всех обогревателях косвенного нагрева используется термостат
  • Может работать в плотно закрытых помещениях — обогреватели непрямого нагрева не выделяют углекислый газ в помещение.

Некоторые отрицательные стороны нагревателей косвенного нагрева:

  • Более высокая стоимость — Стоимость аренды почти в четыре раза больше, чем стоимость аренды
  • с прямым огнем.

  • Более низкая эффективность — эффективность использования топлива обычно близка к 80%
  • Требуется электричество — для обогревателей косвенного нагрева всегда требуется электрическая розетка
  • Требуется вытяжная вентиляция — Вы должны либо выпустить воздух наружу, либо направить горячий воздух внутрь. Это затрудняет установку и снятие косвенных обогревателей из-за установки и демонтажа воздуховодов.
  • Трудно транспортировать — нагреватели косвенного нагрева намного больше и менее портативны.

Применение нагревателей косвенного нагрева

Обогреватели косвенного нагрева идеально подходят для плотно закрытого рабочего места, в котором отсутствует работающая система обогрева. В обогревателях косвенного нагрева используется замкнутая система отопления, которая ограничивает выбросы CO2, что делает эти устройства безопасным вариантом для населенных пунктов. Общие приложения включают:

  • Торговые помещения
  • Строительные площадки
  • Больницы и здания здравоохранения
  • Университеты
  • Химическая промышленность

В Priority Rental мы предлагаем широкий выбор обогревателей прямого и косвенного нагрева в аренду или на покупку.Чтобы получить более общий обзор предлагаемых нами обогревателей, посетите нашу страницу о портативных обогревателях.

Технология прямого и косвенного нагрева

Проще говоря, технология прямого нагрева включает в себя непосредственный контакт объемного твердого материала с нагревательным газом для изменения конечной температуры материала. С другой стороны, технология непрямого нагрева не позволяет продукту вступать в контакт с воздухом, газом или любым другим нагревательным агентом для изменения конечной температуры.Косвенная теплопередача использует теплопроводность, излучение или конвекцию для достижения изменения температуры. Существуют различные типы технологий, используемых как для прямого, так и для косвенного нагрева сыпучих материалов.

РОТАЦИОННЫЙ БАРАБАН ПРЯМАЯ ПЕРЕДАЧА ТЕПЛА

Вращающиеся барабаны обычно используются для удаления влаги из свободно текущих сыпучих материалов путем приведения материала в непосредственный контакт с нагретым газом, обычно с воздухом. Вращающийся барабан представляет собой цилиндрическую трубу, слегка наклоненную вниз и быстро вращающуюся.Когда продукт (например, порошок, удобрения, сахар) попадает в барабанную сушилку, вращающийся механизм поднимает материал на ряд внутренних ребер, выстилающих внутренние стенки сушилки. По мере того, как материал течет к разгрузочному концу, он падает с ребер и проходит через поток горячего газа во вращающемся барабане, удаляя влагу. Газ, протекающий через барабан, может течь как в прямотоке, так и в противотоке.

РОТАЦИОННЫЙ БАРАБАН НЕПРЯМОЙ ТЕПЛООБМЕН

Вращающийся барабан можно также использовать в нишевых приложениях в качестве механизма непрямого теплообмена.Это особенно хорошо работает с тонкими, легкими или легковоспламеняющимися материалами. Процесс косвенной теплопередачи основан на использовании тепла от корпуса барабана для сушки или нагрева материала за счет теплопроводности и излучения. При этом продукт не контактирует напрямую с воздухом. Для обеспечения теплопроводности на барабан поливают горячую воду во время его вращения, нагревая внешнюю оболочку и, в свою очередь, материал внутри.

ПРЯМАЯ ТЕПЛОПЕРЕДАЧА С ЖИДКОСТЬЮ

Другой технологией теплопередачи является псевдоожиженный слой.Эта технология хорошо работает, когда требуется точный контроль температуры и времени пребывания, например, в полимерной, химической и фармацевтической промышленности. Псевдоожиженные слои заставляют воздух проходить через перфорированные стальные слои, что приводит к псевдоожижению сыпучих материалов. Когда материал добавляется к одному концу псевдоожиженного слоя, он постепенно перемещается от одного конца слоя к другому. В этот процесс вводятся воздух или газы, которые перемещаются между частицами материала, удаляя влагу и изменяя конечную температуру.В технологии псевдоожиженного слоя воздух выполняет две функции; во-первых, он создает псевдоожиженное состояние материала, позволяя продукту течь, а во-вторых, он либо нагревает, либо сушит материал посредством прямого контакта.

ТЕПЛООБМЕННИКИ ПРЯМОГО КОНТАКТА НАСОСНЫХ ТВЕРДЫХ ТЕПЛООБМЕННИКОВ

Твердотельные теплообменники с прямым контактом используют вертикальные закрытые бункеры или силосы, которые позволяют впрыскивать газ, обычно воздух, для прямого нагрева или охлаждения свободно текущего материала, проходящего через оборудование. Газ и твердые тела (напр.порошок) подаются в теплообменник двумя потоками с разными температурами. Газ может течь либо противотоком к массивному твердому веществу, подаваемому снизу вверх, когда материал течет вниз, либо встречным потоком, перпендикулярно поперек материала, когда он течет вниз. Для успешной работы требуются адекватная теплопередача, равномерный поток, правильный размер выпускного отверстия, надежный поток газа и достаточный единичный объем. В отличие от вращающихся барабанов или псевдоожиженных слоев, прямые теплообменники для сыпучих материалов не имеют движущихся частей, что снижает затраты на установку и техническое обслуживание.

ИСПОЛЬЗОВАНИЕ ВОЗДУХА В ТЕХНОЛОГИИ ПРЯМОГО НАГРЕВА

В системах с прямым контактом теплопередачи требуется большое количество воздуха для процесса, обеспечивающего достаточный нагрев, охлаждение или сушку. Это требование приводит к необходимости в системах кондиционирования воздуха, больших вентиляторах, обширных воздуховодах и вытяжных трубопроводах. Предварительный нагрев воздуха, а также его обработка и очистка требуют больших затрат энергии. Вращающиеся барабаны и псевдоожиженные слои могут потреблять более 600 кВт энергии для прямого нагрева 100 т / ч для достижения изменения температуры на 25 ° C.Хотя эти системы прямой теплопередачи существуют уже несколько десятилетий, они показывают неэффективное использование ресурсов с высоким потреблением энергии.

Системы прямого теплообмена также приводят к высокому пылеобразованию и выбросам. Все выбросы должны быть очищены до того, как они будут выпущены обратно в атмосферу, чтобы обеспечить соблюдение требований по контролю загрязнения и окружающей среды.

ТЕХНОЛОГИЯ НЕПРЯМОГО НАГРЕВА

За последние 25 лет был внедрен более эффективный и экономичный метод, использующий косвенную теплопередачу для нагрева свободно текущих сыпучих материалов.Серия вертикально установленных модулей, заполненных полыми пластинами из нержавеющей стали, включает непрямой теплообменник. В этом устройстве используется противоточный поток греющей воды или жидкости, проходящий через полые пластины, для достижения косвенной теплопередачи за счет теплопроводности. Поскольку сыпучий сыпучий продукт (например, сахар, удобрения, порошок) течет вниз между пластинами с более длительным временем пребывания, происходит теплопередача между пластинами и материалом.

Использование систем косвенной теплопередачи дает множество преимуществ:

  • Повышенная энергоэффективность, поскольку в этом процессе нет необходимости использовать воздух, что устраняет необходимость в избыточном оборудовании. Этот процесс потребляет до 90% меньше энергии, чем традиционные технологии.
  • Экологичность, так как в процессе косвенной теплопередачи не выделяются запахи, пыль или выбросы. Воду, используемую в этом процессе, также можно использовать для других производственных процессов или из них. Например, тепловая энергия от процесса непрямого охлаждения может быть рекуперирована и затем использована для предварительного нагрева питательной воды котла или где-либо еще на заводе. В качестве альтернативы, отработанная энергия от других производственных процессов может использоваться в качестве нагревающей жидкости в косвенном теплообменнике для процесса охлаждения.
  • Непрямая теплопередача приводит к более качественному конечному продукту, поскольку сыпучий продукт не вступает в прямой контакт с воздухом или жидкостью, что устраняет риск загрязнения. Медленный контролируемый нисходящий поток через пластины косвенного теплообменника также предотвращает истирание и разрушение материала, поэтому характеристики конечного материала не меняются. Кроме того, благодаря конструкции массового расхода, материал течет с постоянной скоростью, что приводит к стабильной и равномерной конечной температуре, что обеспечивает эффективное хранение и транспортировку независимо от температуры окружающей среды.
  • Вертикальная ориентация теплообменника непрямого действия обеспечивает небольшую занимаемую площадь для установки, что упрощает увеличение мощности, модернизацию оборудования и установку новых объектов.
  • Подобно прямому теплообменнику, эта непрямая система не имеет движущихся частей, что снижает затраты на техническое обслуживание. Каждую отдельную пластину можно снимать для очистки или замены по мере необходимости, что сокращает время простоя и обеспечивает годы надежной работы.
ЗАКЛЮЧЕНИЕ

Основное различие между системами прямой и косвенной теплопередачи — это расход воздуха, необходимый для достижения теплопередачи.Охлаждение, нагрев, обработка и очистка воздуха приводят к высокому потреблению энергии в процессах прямого нагрева. В то время как в косвенных теплообменниках воздух не требуется, это снижает затраты на энергию и позволяет реализовать системы повторного использования и рекуперации энергии. Благодаря значительному снижению энергопотребления и технологических затрат, системы косвенного теплообмена становятся более жизнеспособным решением для минеральной, сельскохозяйственной и порошковой промышленности.

Чтобы узнать больше о системах косвенного теплообмена и о том, как их можно использовать для нагрева и сушки сыпучих сыпучих материалов, посетите:

http: // solexthermal.ru / products-solutions /


Эта запись была

отмечен

Обогрев

а также

последнее обновление 2 октября 2020 г.


Вернуться к статьям

Понимание разницы между косвенным и прямым отоплением может спасти вашу прибыль и ваше здание

Когда вы сжигаете что-либо, образуются продукты сгорания.Сюда входят сажа, углекислый газ и вода. Выхлопная труба обогревателя с косвенным нагревом выводит их из системы, поэтому эти нежелательные вещества не попадают в ваше пространство. Однако, когда вы помещаете топочный обогреватель прямо в свое здание и выпускаете продукты сгорания в свое пространство, вы вносите в свое пространство сажу и углекислый газ, а также большое количество воды. Добро пожаловать в капающий потолок.

Прямой нагреватель: низкие первоначальные затраты, множество проблем в будущем

Обычный прямой нагреватель, работающий на миллион британских тепловых единиц, например, создает около 45 фунтов.воды каждый час. Это то же самое, что каждый час выливать в ваше здание 5-галлонное ведро воды. Вот почему, когда вы добавляете прямое отопление в качестве временного решения для климата в помещении, ваши окна потеют, а с потолка капает. При использовании прямого нагревателя открытое пламя пропускает воздух через него и направляет его прямо туда, где ему нужно. Прямое тепло опасно для человека и позволяет слишком много влаги попадать в окружающую среду.

Прямой нагрев не только опасен для сотрудников, но и является проблемой для самого здания, он еще и дороже, чем косвенный нагреватель в эксплуатации. Например, предприятие может приобрести прямой нагреватель емкостью 4 МБТЕ / ч по очень низкой первоначальной цене. Однако, если бы они рециркулировали тепло, потребовалась бы только часть БТЕ. Низкая первоначальная стоимость обманчива.

Косвенный нагреватель: лучшее и экономичное решение

Лучший вариант временного климатического решения? Непрямой нагреватель с закрытым пламенем.
Косвенное тепло не имеет тех же проблем, что и прямое тепло, потому что воздух обрабатывается до того, как попадает в помещение.Нагреватель косвенного нагрева использует сухой и чистый воздух снаружи вместо грязного влажного воздуха. Косвенный доступ вначале значительно дороже, но в конечном итоге безопаснее и дешевле.

Различия между двумя типами обогревателей очень важны для руководителя объекта. Polygon предлагает только косвенный обогрев, потому что мы заботимся о наших клиентах и ​​хотим, чтобы у них было лучшее решение для обогрева.

Polygon размещает на объектах наших клиентов специально разработанное оборудование, чтобы сократить количество обратных звонков и повысить производительность, чтобы проекты выполнялись в срок! Polygon предлагает полный спектр услуг в области временных климатических решений, восстановления документов и решений для экстренной сушки. Чтобы узнать больше, посетите сайт polygongroup.com/en-US/services/ сегодня!

Система косвенного нагрева

— обзор

3.1 Введение

Энергия необходима для производственных процессов во всем мире и является неотъемлемой частью совершенствования технологий, экономического роста и модернизации промышленного сектора. Фактически, промышленный сектор является одним из крупнейших потребителей энергии во многих странах, и около 35% общего потребления энергии в мире приходится на промышленный сектор (Suleman et al., 2014а, б). Это, конечно, зависит от факторов, связанных с каждой страной, таких как уровень технологического и экономического развития.

Отопление и охлаждение часто являются крупными потребителями энергии в промышленном секторе. В промышленном отоплении широко распространено технологическое нагревание, при котором энергия передается процессу или обрабатываемому материалу. В промышленном секторе используются различные материалы, в том числе металлы, пластмассы, резина, бетон, стекло и керамика. Точно так же промышленное охлаждение широко используется в таких приложениях, как охлаждение или замораживание скоропортящихся продуктов, криогенных процессах, таких как сжижение воздуха и других.Кроме того, промышленный сектор требует обогрева и охлаждения объектов, на которых расположены производственные предприятия.

Существуют различные методы промышленного нагрева, например прямой или косвенный. В системах прямого нагрева тепло генерируется непосредственно внутри материала, пропуская через него электрический ток, или вызывая контролируемые экзотермические реакции, или возбуждая атомы или молекулы внутри материала электромагнитным излучением (например, микроволнами). В системах косвенного нагрева энергия передается материалам от источников тепла посредством теплопередачи в форме теплопроводности, конвекции, излучения или их комбинации.Номенклатура промышленных систем отопления представлена ​​на рис. 3.1.

Рисунок 3.1. Классификации промышленных систем отопления.

В промышленных системах отопления и охлаждения часто используется ископаемое топливо, прямо или косвенно через другие процессы преобразования энергии. Но за последние несколько десятилетий энергетические проблемы, такие как безопасность поставок и воздействие на окружающую среду, побудили многие страны предложить стимулы для использования возобновляемых источников энергии в промышленном и других секторах экономики.Целью таких стимулов часто является замена или сокращение использования ископаемого топлива, полностью или частично компенсируя их выбросы загрязняющих веществ и парниковых газов, таких как двуокись углерода (Suleman et al., 2014a, b). Природные энергетические ресурсы, такие как солнечный свет, ветер, дождь, приливы, волны, геотермальное тепло и биомасса, являются возобновляемыми и, таким образом, могут способствовать достижению этих целей.

Забота об энергоресурсах также повысила интерес к лучшему пониманию и повышению эффективности устройств преобразования энергии.Согласно первому закону термодинамики, который касается количества энергии и принципа сохранения энергии, можно выделить некоторые улучшения в области энергоэффективности. Но диапазон улучшений, демонстрируемых с помощью энергетических методов, ограничен, поскольку энергетический анализ часто не дает значимой оценки термодинамических потерь и эффективности. Как следствие, энергетические методы часто не указывают средств эффективного использования топлива и ресурсов. Но методы эксергии, основанные на первом и втором законах термодинамики, помогают преодолеть эти недостатки.Сохранение эксергии и повышение эффективности эксергии являются логичными и значимыми термодинамическими целями, если целью является более эффективное использование ресурсов. Как указывалось ранее, преимущества методов эксергии в значительной степени проистекают из их основания во втором законе, который касается качества энергии. Как указывалось ранее, эксергия определяется как максимальная полезная работа, которая может быть получена от системы в заданном состоянии в заданной среде. Эксергия не сохраняется, за исключением обратимых (идеальных) процессов, но сокращение использования эксергии может быть достигнуто с помощью соответствующих мер.

Анализ Exergy, следовательно, является эффективным методом повышения эффективности и производительности промышленных систем отопления и охлаждения. Это достигается за счет использования принципов сохранения массы и сохранения энергии вместе со вторым законом при проектировании и анализе энергетических систем. Применение эксергетического анализа к промышленным процессам помогает определить полезность, качество и потенциал изменения любого материала или потока энергии в технологическом потоке. Следовательно, эксергетический анализ является важным инструментом для определения местоположения, типов и величин КПД и потерь в промышленном секторе в целом и в промышленном отоплении и охлаждении в частности.

В этой главе основное внимание уделяется использованию эксергетических методов для оценки и совершенствования промышленных систем отопления и охлаждения, а также рассматриваются как возобновляемые, так и традиционные (т. Е. Ископаемое топливо и электричество) процессы.

Нагреватели прямого нагрева и косвенного нагрева — Titan Air LLLP

При планировании нового проекта HVAC одним из основных критериев после определения конкретных требований к отоплению является определение источника тепла. Двумя наиболее распространенными источниками являются нагреватели прямого и косвенного нагрева.

Нагреватели прямого нагрева более эффективны и менее дороги, чем нагреватели косвенного нагрева. Однако в некоторых случаях лучше использовать обогреватель непрямого нагрева. Тщательное понимание всех различий между этими двумя типами обогревателей гарантирует, что вы выберете оптимальное решение для каждого проекта.

Нагреватель, работающий на природном газе или пропане, имеет открытое пламя, которое обеспечивает безопасный способ обогрева промышленных и коммерческих помещений за счет поддержания надлежащего соотношения воздух-топливо.В нагревателе с прямым нагревом газ подается непосредственно в горелку, в то время как воздушный поток обеспечивает кислород, необходимый для сгорания. Воздух проходит через перегородку горелки, где смешивается с газом. Горелка установлена ​​так, чтобы работать параллельно с потоком воздуха. Воздухоочистители с прямым нагревом, производимые компанией Titan Air, также могут иметь функции охлаждения и рекуперации энергии, добавленные к оборудованию.

Прямые выгоды

  • Эффективность — Поскольку почти 100% топлива преобразуется в тепло, расход топлива и эксплуатационные расходы снижаются.Эти нагреватели на 100% эффективны при сгорании с общим тепловым КПД 92% (потеря тепла 8% из-за образования воды во время сгорания).
  • Меньший размер — Горелка с прямым нагревом может производить больше тепла в меньшем габарите по сравнению с горелкой с косвенным нагревом. Это в большинстве случаев приводит к уменьшению занимаемой площади на оборудовании.
  • Гибкость — Горелки прямого нагрева могут быть сконструированы практически любого требуемого размера для достижения требуемого номинала в БТЕ, поэтому вам не придется выбирать между нагревателем меньшего или большего размера.Кроме того, нагреватели прямого нагрева имеют гораздо более высокие коэффициенты диапазона изменения, чем нагреватели косвенного нагрева, что приводит к большей способности изменять тепловую мощность.
  • Простота — Поскольку теплообменник и дымоход не требуются, установка упрощается, а затраты на техническое обслуживание снижаются.
  • Срок службы оборудования больше, чем у нагревателей косвенного нагрева.
  • Контроль температуры более точен по сравнению с нагревателями косвенного нагрева.

Недостатки прямого срабатывания

  • Требования к вентиляции — Хотя эти обогреватели работают в установленных кодексом пределах безопасности, из-за попадания продуктов сгорания в воздушный поток требуется надлежащая вентиляция, чтобы избежать скопления газов, таких как окись углерода.
  • Побочные продукты сгорания — В зависимости от предполагаемого использования здания использование обогревателей прямого нагрева может быть запрещено.
  • Проблемы с повторным нагревом — Из-за потребности в свежем воздухе для поддержания надлежащего горения, если воздух в здании должен рециркулировать, необходимо ввести не менее 20% наружного воздуха.
  • Меньшая гибкость с охлаждающими змеевиками — если хладагент, используемый в охлаждающем змеевике прямого расширения, протекает, а затем проходит через открытое пламя, может образоваться токсичный газ. Из-за этого нельзя использовать горелку прямого действия после змеевика DX.

В нагревателе косвенного нагрева горелка запускается в теплообменник. Воздух нагревается, проходя через теплообменник, позволяя побочным продуктам сгорания оставаться в теплообменнике, которые затем выводятся через дымоход. Обычным примером нагревателя непрямого действия может быть газовая печь с дымоходом. Titan Air предлагает оборудование для оборота подпиточного воздуха непрямого и непрямого действия. К этому оборудованию также могут быть добавлены функции охлаждения и рекуперации энергии.

Непрямые выгоды

  • В рабочее пространство не попадают продукты сгорания — в отличие от обогревателей с прямым обогревом, обогреватели с непрямым обогревом являются предпочтительным выбором в таких областях, как офисные помещения, арены для мероприятий, определенные производственные помещения, школы и фармацевтические предприятия.
  • Возможность повторного нагрева — в отличие от нагревателей прямого нагрева, 100% воздуха может рециркулироваться через нагреватель косвенного нагрева, поскольку в процессе нагрева в поток воздуха не попадают побочные продукты сгорания.
  • Большая гибкость с охлаждающими змеевиками — поскольку нагреваемый воздух не проходит напрямую через открытое пламя, после охлаждающего змеевика DX можно использовать горелку непрямого нагрева. Отсутствует риск утечки хладагента через открытое пламя с образованием токсичного газа.

Недостатки непрямого срабатывания

  • Более низкий КПД — из-за потерь тепла через дымоход и неэффективности теплообменника эффективность обогревателей косвенного нагрева составляет примерно 80%.Это приводит к более высоким эксплуатационным расходам по сравнению с нагревателем прямого нагрева.
  • Стоимость — Более высокие затраты на оборудование из-за включения теплообменника и более высокой стоимости воздухоподготовителя по сравнению с нагревателями прямого нагрева.
  • Сложность — из-за добавления теплообменника, дымохода и отвода конденсата установка и обслуживание занимают больше времени, чем нагреватель прямого нагрева с тем же потенциалом нагрева.
  • Большой размер оборудования — из-за необходимого теплообменника размер оборудования больше, чем у агрегата прямого нагрева с такой же выходной мощностью в БТЕ.
  • Низкая гибкость — поскольку производители поставляют теплообменники только определенных размеров, вам нужно будет выбрать «наиболее подходящий» в соответствии с вашими требованиями к BTU.
    • Нагреватели косвенного нагрева также имеют более низкий коэффициент диапазона изменения, чем нагреватели прямого нагрева, что приводит к меньшей способности изменять тепловую мощность, если не добавлены дополнительные теплообменники для улучшения диапазона.
    • Регулирование температуры у нагревателя непрямого нагрева не так точно, как у нагревателя прямого нагрева, поскольку оно часто «ниже или выше заданной температуры» на несколько градусов.Это происходит из-за того, что нагреватель достигает заданной температуры отключения, а затем отключает горелку до достижения минимальной температуры перед повторным запуском горелки. Это может быть неприемлемо для приложений, требующих жестких температурных диапазонов.

Этот общий обзор должен дать вам общее представление о сходствах и различиях этих двух типов обогревателей. Есть еще несколько факторов, которые следует учитывать при выборе лучшего отопительного оборудования для вашего проекта.Разумно поговорить с опытным, знающим профессионалом, чтобы убедиться, что вы делаете лучший выбор.

Прямые и косвенные методы приготовления — Девочки за грилем

Понятно, что первое, что вам нужно делать [всегда], — это покупать сырые ингредиенты самого высокого качества. Тем не менее, секрет хорошего приготовления на гриле прост: знать, какой метод приготовления использовать. Практически все приготовления на газовом и / или угольном гриле можно разделить на три метода приготовления: прямой, непрямой или комбинированный.Как следует из названия, разница между методами определяется тем, где кладется еда по отношению к огню. Метод DIRECT готовит пищу на прямом огне. НЕПРЯМОЕ приготовление пищи использует отраженное тепло для приготовления пищи; продукты размещаются подальше от источника пламени. Комбинированное приготовление — это просто комбинация двух методов.

Прямой метод:

ПРЯМОЙ метод используется в основном для обжаривания продуктов и для приготовления продуктов, для приготовления которых требуется менее 20 минут, таких как креветки, стейки, гамбургеры, отбивные и большинство овощей.Пища размещается непосредственно над источником тепла, и ее необходимо перевернуть один раз в середине приготовления, чтобы обе стороны продукта подверглись воздействию тепла. Прямой метод можно использовать на любом гриле, но лучше всего при закрытой крышке гриля во время приготовления. Помните: чем длиннее закрыта крышка, тем дольше будет готовиться еда.

Косвенный метод:

Этот метод используется для больших кусков мяса и других продуктов, требующих более длительного времени приготовления при более низких температурах, таких как целая индейка, грудинка, кусочки курицы, ребра и другое жаркое. Пища готовится за счет отраженного тепла, как в конвекционной печи. Это позволяет быстрее готовить и получать более сочное мясо, не переворачивая продукты. Этот метод можно использовать только на закрытом гриле. В КОСВЕННОМ методе пища помещается между источниками тепла, а не непосредственно над зажженными газовыми горелками или древесным углем. Помните, что непрямое приготовление — это метод приготовления без подглядывания: каждый раз, когда вы поднимаете крышку, тепло уходит и может увеличить время приготовления.

Секрет непрямого приготовления на древесном угле заключается в добавлении брикетов в огонь каждый час, чтобы поддерживать огонь и поддерживать равномерную температуру приготовления.Брикеты древесного угля можно добавить в огонь, бросив дополнительные брикеты через отверстия за ручки с каждой стороны решетки для готовки. Используйте это эмпирическое правило: положите около 30 углей, покрытых серой золой, с каждой стороны с поддоном для сбора жира между ними, чтобы собирать жиры и соки во время приготовления пищи. Каждый час добавляйте древесный уголь по мере необходимости для поддержания температуры приготовления.

Совет: Легкие брикеты из дымохода устанавливают в одноразовый алюминиевый поддон за 20 минут до того, как их нужно будет добавить. Таким образом, новые брикеты уже достигли своей начальной (серо-зольной) температуры.

Combo:

Это буквально комбинация двух методов приготовления. Он используется для поджаривания продуктов на сильном огне перед медленным завершением процесса приготовления непрямым нагревом. Поместите пищу прямо над источником тепла, пока она не станет хорошо прожаренной, обычно всего на несколько минут, а затем переместите ее в ту зону гриля, которая настроена для непрямого нагрева, как правило, в центр решетки для приготовления пищи, и завершите приготовление. Этот метод идеально подходит для отбивных, стейков, целой вырезки и кусочков курицы, которые имеют обжаренный карамелизованный внешний вид и сочную нежную внутреннюю часть.На самом деле, я использую комбинированный метод почти для всех своих блюд с белками и первыми блюдами, и это секрет приготовления пиццы на гриле!

Водонагреватели косвенного действия (как они работают и почему они вам нужны)

Система не для всех, и ваши домашние нужды и системы HVAC могут сыграть огромную роль в том, подходит ли вам косвенный водонагреватель.

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Вот некоторые вещи, которые вам нужно знать, прежде чем вкладывать деньги в один из них.

Как работает косвенный водонагреватель

Косвенный водонагреватель использует теплопередачу для создания горячей воды. Это означает, что в самом резервуаре нет электрических или газовых нагревательных элементов.

Вместо этого змеевики теплопередачи проходят между баком и котлом или печью. Жидкость в змеевике нагревается, а затем охлаждается в резервуаре для воды, возвращаясь обратно к источнику тепла.

Изображение предоставлено https://www.buytankless.com

Обратите внимание, что существует некоторая путаница в том, как косвенный нагреватель может использовать печь в качестве источника тепла. Это связано с тем, что многие старые модели печей не предназначены для работы со встроенными системами отопления, вентиляции и кондиционирования воздуха.

Интегрированная система — это система, в которой используется теплопередача для обслуживания нескольких компонентов. Хорошим примером этого является современный блок переменного тока, в котором используется хладагент, который нагревается и испаряется внутри, а затем конденсируется, выделяя тепло снаружи.

В большинстве случаев водонагреватель косвенного нагрева подключается к бойлеру. Котлы обеспечивают очень эффективный паровой нагрев и снова набирают популярность.

Поскольку бак сам по себе не потребляет энергии, нагреватель не требует вентиляции. Непрямой нагреватель может использовать практически любой тип энергии, от газа до солнечной энергии, поскольку он использует внешнее устройство для нагрева воды.

Вам необходимо настроить котел как отдельную зону при подключении к источнику тепла. Обменный трубопровод обычно содержит непитьевую воду, которая остается отдельной от источника питьевой воды резервуара.

Вода превращается в пар в источнике тепла с температурой до 200 градусов по Фаренгейту. Достигнув нижнего конца резервуара для хранения, окружающая более холодная вода забирает тепло от змеевиков, и пар конденсируется обратно в жидкость, которая возвращается обратно в систему подачи тепла.

Косвенный против прямого

Из-за проблем с тем, как рассчитывается и сравнивается КПД между прямыми и косвенными моделями, трудно оценить, какой из этих двух типов водонагревателей более эффективен.

Тем не менее, можно утверждать, что стандартные водонагреватели прямого действия имеют небольшое преимущество, поскольку при транспортировке воды на расстояние всегда есть некоторая потеря тепла. Непрямые нагреватели уравновешивают это за счет меньшего количества деталей, подверженных воздействию естественно агрессивных элементов, обнаруживаемых в воде резервуара, и отсутствия независимых затрат на энергию.

В конце концов, косвенные обогреватели могут быть наиболее эффективными в домах, которые хорошо подходят или уже используют дополнительную систему отопления, вентиляции и кондиционирования воздуха.

См. Также: Лучшие водонагреватели для жилых домов

Непрямые и безбаковые

Наиболее очевидное различие между косвенным и безбаклевым нагревателем — это наличие резервуара.Водонагреватели косвенного нагрева имеют ограниченную подачу горячей воды и требуют промывки — две проблемы, к которым безбаковый водонагреватель менее подвержен.

Водонагреватели без резервуаров могут обеспечивать определенное количество галлонов в минуту (в зависимости от их номинальной мощности) в течение неограниченного времени. Между тем, косвенный нагреватель может обеспечивать неограниченное количество горячей воды в минуту до такого количества галлонов, которое может вместить резервуар.

В обоих случаях вам придется полагаться на затраты энергии для поддержания температуры воды. Эта стоимость во многом зависит от потребности в воде и от того, насколько хорошо изолирован бак косвенного нагревателя.

В оживленном доме лучше использовать косвенный обогреватель, поскольку он не ограничен по минутам, в то время как дом меньшего размера будет работать более эффективно с безбактовым обогревателем.

Вы также можете объединить эти два устройства, разместив модели без резервуаров по запросу или меньшего размера в таких местах, как кухня, чтобы компенсировать спрос в большом доме.

Почему я должен рассмотреть косвенный водонагреватель?

Водонагреватели косвенного нагрева используют преимущества существующего источника тепла для мощности , таким образом, они могут сэкономить много денег в долгосрочной перспективе.

Они требуют на меньше обслуживания , чем прямая модель из-за меньшего количества деталей, и часто имеют превосходную изоляцию на , что исключает необходимость в покрытии для водонагревателя.

Поскольку им не нужен грипп или отдельная газовая линия, косвенный нагреватель, использующий газовый котел, будет намного более энергоэффективным (очевидно, это не относится к системам на основе электричества).

Обратите внимание, что непрямые системы не идеальны для топки с принудительной подачей воздуха, которая гораздо более совместима с безбаквальными водонагревателями.Модель без бака требует собственного электричества и топлива, но получает тепло от непрямой печи.

Между тем, косвенный нагреватель будет потреблять энергию от вашего котла даже летом, но котел будет работать только по мере необходимости, что обеспечивает непрерывную экономию энергии в течение всего года.

Связанные: Системы водяного теплого пола (плюсы / минусы и стоимость)

Когда косвенная система нецелесообразна

Одним из больших недостатков косвенных водонагревателей является невозможность установить их в любом старом доме.Например, печи с принудительной подачей воздуха не смогут отапливать теплообменные трубы.

Они также могут быть плохим выбором для домов, где требуется очень мало горячей воды, поскольку вы все равно будете поддерживать горячим большой резервуар (обычно не менее 30 галлонов). В таких домах система по требованию намного эффективнее.

Могу ли я самостоятельно установить водонагреватель косвенного нагрева?

Установка может быть очень похожа на установку прямого водонагревателя, и могут возникнуть аналогичные проблемы.

Добавить комментарий

Ваш адрес email не будет опубликован.
