Характеристики светодиодов

Рынок предлагает большое количество самых разных светодиодов по самой разной стоимости. Разобраться в этом многообразии и выбрать именно то, что нужно поможет понимание характеристик светодиодов.

Первое, на что нужно обратить внимание, это производитель светодиода. Вернее, важно не столько конкретное название производителя, сколько сама возможность его идентифицировать. Смысл в том, что если у светодиода есть конкретный производитель, то к остальным заявленным его характеристикам появляется какое-то доверие, которое тем больше, чем известней и именитей этот производитель есть. В противном случае, практически всегда заявленные характеристики окажутся завышенными, а сама покупка превращается в своего рода лотерею. Особая внимательность требуется, когда нужна серия светодиодов, которые будут работать вместе. Чем менее известен производитель таких светодиодов, тем более вероятность того, что светодиоды даже вроде бы из одной партии будут иметь разные оттенки, яркость и надежность свечения.

Пример плохой светодиодной ленты — светодиоды имеют разную температуру свечения

Следующая важная характеристика светодиодов это цвет для цветных или цветовая температура для белых светодиодов. На данный момент производятся светодиоды от ультрафиолетовых до инфракрасных. Каждый конкретный цветной светодиод излучает свет в узком спектральном диапазоне – 5-10 нм.

Соответствие излучаемой длины волны к цвету светодиода

Конкретная длина волны может быть важна при выборе светодиодов для растений или аквариума. Встречаются также трехцветные RGB-светодиоды, которые представляют собой фактически три светодиода – красный, синий, зеленый – размещенные на одной подложке. Обычно они имеют общий анод или катод. Также должна указываться длина волны каждого цвета. Бывают двухцветные (например, красный и зеленый) светодиоды. Это, как правило, индикаторные светодиоды совсем небольшой мощности.

RGB-светодиод

Белые светодиоды излучают свет широкого спектра и различаются оттенками – цветовой температурой – от теплой белой до холодной. Цветовая температура измеряется в кельвинах и должна указываться в характеристиках конкретного светодиода.

Цветовая температура — диаграмма

Ведущие производители, например, CREE, приводят в технической документации спектральные характеристики своих белых светодиодов. В каких-то случаях это может быть очень важно. Более подробно об источниках света производства этой компании читайте в статье «Светодиоды CREE».

Спектр белого светодиода на примере CREE MT-G2

Визуально – чем теплее белый свет, тем он желтее. Чем холоднее – тем синее.

Визуальные различия свечения разной температуры

Следующие связанные параметры светодиода – это его максимальный рабочий ток, падение напряжения и их произведение – максимальная потребляемая мощность светодиода. Потребляемая мощность во многом определяет область применения светодиода – десятые доли ватта (рабочий ток до 50мА) для индикаторных светодиодов и до десятков ватт для мощных осветительных светодиодов. Индикаторные светодиоды не требуют дополнительного охлаждения, могут иметь разные размеры и варианты исполнения для выводного или поверхностного монтажа.

Индикаторные светодиоды разных размеров

Достаточно распространены осветительные светодиоды для поверхностного монтажа малой и средней мощности. Такие светодиоды имеют размеры до 5х6 мм и рассчитаны на рабочий ток до 50мА. Монтируя линейки из нескольких таких светодиодов можно получить достаточно мощные источники света. Также часто такие светодиоды продаются в виде готовых осветительных лент.

SMD-светодиоды собранные на ленте

Мощные светодиоды в процессе работы на максимальных токах выделяют большое количество тепла и это, безусловно, необходимо учитывать при проектировании готового устройства. Обычно такие светодиоды припаиваются к алюминиевой подложке, которая, в свою очередь, крепится к радиатору.

Мощный светодиод на алюминиевой подложке — «звездочке»

Хороший теплоотвод очень важен, поскольку при перегреве снижается эффективность работы светодиода, значительно ускоряется деградация кристалла и, соответственно, уменьшается срок его службы. Опять же, если теплоотвода будет совсем недостаточно, то светодиод в итоге банально сгорит.

Мощность светодиода также определяет способ его питания. Для маломощных индикаторных светодиодов можно обойтись ограничивающими ток резисторами. Мощные светодиоды требуют более внимательного подхода и здесь уже не обойтись без подходящих по мощности драйверов.

Совсем не рекомендуется превышать максимальный рабочий ток светодиода – может произойти пробой и светодиод необратимо разрушится. Вообще, если рассчитывать на долговременную эксплуатацию, то реальный рабочий ток не должен превышать 70-75% от максимально допустимого. Безусловно, при достаточно эффективной системе теплоотвода.

Следующая важная характеристика светодиодов – это величина светового потока, излучаемого светодиодом. Световой поток измеряется в люменах на ватт мощности и определяется энергоэффективностью светодиода (подробнее – в статье «Энергоэффективность светодиодов»). Световой поток и освещенность связаны с физиологическими человеческими особенностями. Человеческий глаз наиболее чувствителен к желто-зеленому свету с длиной волны 555нм. Поэтому понятия энергоэффективности и величины светового потока фактически могут быть отнесены только к белым светодиодам. Более того, в силу различия излучаемого спектра, белые светодиоды с холодной цветовой температурой будут более эффективны, чем светодиоды с теплым белым светом. Сегодня лидером по энергоэффективности является компания CREE. Серийно производимые ими светодиоды на сегодня имеют эффективность до 200 люменов на ватт мощности. И эта цифра постоянно растет.

Для практического применения светодиодов также важен такой их параметр как угол распространения света. Плоский кристалл светодиода излучает свет узким пучком, что не всегда удобно. Для расширения светового пучка используются те или иные оптические системы. Обычно это небольшие рефлекторы и линзы, устанавливаемые на светодиод.

Оптические системы на индикаторных и мощных светодиодах

Тем не менее, мощность излучения существенно падает по мере увеличения угла. Это хорошо иллюстрирует следующий график.

Зависимость интенсивности свечения светодиода от угла рассеивания света

Часто в характеристиках светодиода указывается только одно число – угол рассеивания. Например, 130 градусов. Это означает, что наблюдатель, расположенный под углом в 65 градусов к центральной оси светового пучка, получит всего 10-20% светового потока.

Срок службы современных светодиодов составляет десятки тысяч часов, что, скорее всего, будет гораздо больше, чем период работы готового изделия в целом. По этой характеристике светодиоды разных производителей отличаются мало, разве что совсем уж непредсказуемый китайский производитель NoName преподнесет неприятный сюрприз.

Также при нормальных условиях эксплуатации световой поток светодиода совсем незначительно ухудшается с течением времени – единицы процентов на несколько тысяч часов. Заметно ухудшить этот параметр может системный перегрев светодиода в работе или превышение его максимального рабочего тока.

Светодиоды становятся все более доступны для самых разных областей применения. Многообразие их вариаций способно запутать самого искушенного потребителя. Знание и понимание самых разных характеристик светодиодов было и остается ключевым для того, чтобы то или иное принятое решение о покупке было единственно правильным.

Характеристики светодиодов: обзор основных параметров LED

Экономически оправданной альтернативы LED-источникам пока не изобрели, что прогнозирует повальный переход на этот тип освещения уже в ближайшие годы. Но для корректного использования этих источников необходимо разбираться в их основных характеристиках.

При классификации светодиодных источников света используются параметры, разработанные исключительно для данных типов осветительных приборов. Данная статья как раз и предназначена для ознакомления с особенностями, которые отличают характеристики светодиодов от традиционных источников света.

Сила и напряжение, потребляемого светодиодом тока

Почти все светоизлучающие диоды рассчитаны на стандартную силу тока 20 мА. При вычислении сопротивления светодиода по закону Ома используется именно эта величина.

Светодиод, как собственно и любой диод, способен пропускать ток только в одну сторону, для стабильной работы он должен быть постоянным. Источником питания для LED источников света является дроссель, который выдает необходимые характеристики потребляемого тока. Светодиодный кристалл рассчитан на напряжение, колеблющееся от 0,5 до 6 вольт.

На одной подложке может быть размещено несколько LED кристаллов. Сумма показателей напряжения всех кристаллов составит требуемый показатель для такого источника света.

Следует заметить, что в электрофизических значениях светодиодов существует допустимый разброс вольт амперной характеристики (ВАХ), это обусловлено технологией производства. Невозможно вырастить кристаллы с жестко ограниченными показателями. Подгон показателей производится методом калибровки.

Монтаж следует проводить в соответствии с обозначенной полярностью. При неправильном включении светодиод закроется, и работать не будет. Если напряжение превысит предел в 5 вольт, произойдет пробой, что приведет к порче изделия.

Для правильного подключения катод на DIP светодиодах обозначается более короткой ногой, на SMD это будет спил на подложке возле соответствующего контакта.

Интенсивность светового потока, угол рассеивания

Данная характеристика очень важна в освещении, особенно в помещениях. Интенсивность светового потока измеряется в Люменах (Лм). Для сравнения, обычная лампа накаливания в 100 Вт выдает показатель 1000 Лм. Для простого расчета напряжения лед-источника, который заменит лампу накаливания, необходимо вольтаж классики разделить на 8. Примером, лампе в 100 Вт будет соответствовать светодиод мощностью 12 – 12.5 Вт.

Важно осознавать, что рассматриваемый источник имеет одностороннее направление освещения, в то время как обычная лампа накаливания рассеивает свет во все стороны. Светодиоды имеют точечную направленность. Для увеличения угла рассеивания в конструкции применяются специальные линзы. Угол рассеивания колеблется в пределах 20 — 120˚.

Соотношение параметров эффективности разных источников света, приведенных для сравнения:

1. Лампа накаливания – 10 Лм/Вт.
2. Люминесцентная лампа – до 40 Лм/Вт.
3. Светодиод – до 140 Лм/Вт.

Размер кристалла

В общих характеристиках светоизлучающих диодов можно встретить значение размера кристалла. Эта величина измеряется в Милах (mil), 1 mil соответствует 0,0254 мм. Стандартные размеры квадрата кристалла 24×24, 24×40, 35×35 и 40×40 mil. Считается, чем больше его площадь, тем больше потребляемая мощность, при этом снижается нагрев при работе и увеличивается предел перегрузки. Для сравнения размеры 40×40mil соответствуют 1,143 × 1,143 мм и потребляют около 1 Вт.

Естественно, большое значение имеет материал для изготовления и условия, при которых кристалл выращивался. Также значение имеет качество калибровки. Это к тому, что себе дешевле приобретать светодиоды известных брендов, показатели многих китайских лед источников света завышены.

Недобросовестные продавцы зачастую заявляют повышенную мощность. Обратив внимание на размеры кристалла, можно предостеречь себя от приобретения подделки.

CRI (индекс цветопередачи)

Для более ясного понимания этой характеристики, целесообразно ознакомиться с принципами восприятия цветов человеческим глазом. Белый свет включает в себя весь спектр. Попадая на окружающие нас предметы, отражается только та часть спектра, которая соответствует цвету предмета. Естественно, источник с искаженным спектром будет искажать человеческое цветовосприятие.

Для определения степени достоверности передачи цветов при освещении искусственным источником был разработан индекс цветопередачи (CRI). Степени значений индекса цветопередачи расположены в границах 0 – 100. Показатель 100 соответствует солнечному свету и является сравнительным эталоном.

Полноценный индекс CRI, при котором искажение будет минимальным, не должен быть ниже значения 90.

Цветовые характеристики

Свет имеет волновую природу, длина излучаемой волны определяет цвет и измеряется в нанометрах (нм). Человеческий глаз способен воспринимать диапазон от 380 до 760 нм, что соответствует видимому спектру.

Таблица цветовых характеристик

Примечательно, что человеческий глаз имеет наибольшую чувствительность при показателе 555 нм, следовательно, источник с таким параметром будет иметь наибольшую степень освещенности.

Цветовая температура

Данная характеристика выведена по аналогии цветовосприятия разогреваемого металла. Численные пределы размещены в рамках от 800 до 7500 и измеряются в Кельвинах (К). Наиболее низким показателем обладает красный свет – около 800 К, соответственно, наиболее высокий – у холодного синего.

Для освещения применяется белый свет. Цветные светодиоды в основном используются в декоративных и индикационных целях. Белый цвет по критериям цветовой температуры разделяется на три подкатегории:

1. Теплый – 2700 – 3500 К.
2. Нейтральный – 3500 – 5300 К (наиболее сбалансированный для восприятия).
3. Холодный – 5300 – 7500 К.

Максимальная рабочая температура

Рабочая температура — одна из важнейших характеристик светодиода. При работе выделяется большое количество тепла, переизбыток которого может привести для начала к падению интенсивности светоизлучения, а в дальнейшем и к полной порче светодиода. Некоторые сверхяркие кристаллы способны разогреваться до температуры 150˚ С.

Производители ввели понятие «максимальная рабочая температура» для определения пределов температурного режима, в котором работа лед источника будет оптимальной. Значение допустимой температуры обозначаются в общих паспортных данных.

Для борьбы с избыточной температурой применяются алюминиевые и медные термоотводящие радиаторы. Маломощные SMD светодиоды монтируются на плату (подложку), которая также выступает и в роли охладителя. Для улучшенной теплоотдачи место соединения светодиода и радиатора смазывается термопастой.

Срок эксплуатации

Этот параметр указывает на предполагаемую продолжительность работы LED кристалла. Индикационные светодиоды имеют продолжительность работы до 100 000 часов. Для сверхярких источников этот показатель составляет максимум 60 000 часов. Производители из Поднебесной зачастую завышают и этот показатель.

Для продления срока эксплуатации необходимо соблюдать температурный режим работы лед светильника. Другими словами, чем эффективней охлаждение, тем дольше живет источник.

Для наглядного ознакомления рекомендуется посмотреть видео. Автор видео всего за несколько минут лаконично описывает основные параметры и характеристики, которые действительно важны при выборе светодиодов.

Вывод

При выборе светодиодов желательно отдавать предпочтение маркам, зарекомендовавших себя брендов. Стоимость данных источников света значительно выше традиционных, следовательно, срок окупаемости тоже увеличен. Позарившись на дешевое изделие с плохими характеристиками, можно просто выбросить деньги на ветер и, напротив, светодиодные изделия от проверенных производителей обычно отрабатывают заявленный срок. Более того, при приобретении брендовых осветительных приборов на основе LED, как правило, предоставляется гарантия.

Светодиодный мир нашего века: Светодиоды

  Цвет свечения светодиода зависит от добавок добавленных в полупроводник. Так, например, примеси алюминия, гелия, индия, фосфора вызывают свечение от красного до желтого цвета. Индий, галлий, азот заставляет светодиод светится от голубого до зеленного цвета. При добавке люминофора в кристалл голубого свечения, светодиод будет светиться белым светом. В настоящее время промышленность выпускает светодиоды свечения всех цветов радуги, однако цвет зависит не от цвета корпуса светодиода, а именно от химических добавок в его кристалле. Светодиод любого цвета может иметь прозрачный корпус.

Маркировка светодиодов

Рис. 1. Конструкция индикаторных 5 мм светодиодов

 В рефлектор помещается кристалл светодиода. Этот рефлектор задает первоначальный угол рассеивания.

Затем свет проходит через корпус из эпоксидной смолы . Доходит до линзы — и тут начинает рассеиваться по сторонам на угол, зависящий от конструкции линзы, на практике — от 5 до 160 градусов.

  Излучающие светодиоды можно разделить на две большие группы: светодиоды видимого излучения и светодиоды инфракрасного (ИК) диапазона. Первые применяются в качестве индикаторов и источников подсветки, последние — в устройствах дистанционного управления, приемо-передающих устройствах ИК диапазона, датчиках.

Светоизлучающие диоды маркируются цветовым кодом (табл. 1). Сначала необходимо определить тип светодиода по конструкции его корпуса (рис. 1), а затем уточнить его по цветной маркировке по таблице.


Рис. 2. Виды корпусов светодиодов
            Таблица 1. Маркировка светодиодов

Светодиоды подключаются к источнику тока, анодом к плюсу, катодом к минусу. Минус (катод) светодиода обычно помечается небольшим спилом корпуса или более коротким выводом, но бывают и исключения, поэтому лучше уточнить данный факт в технических характеристиках конкретного светодиода.

 При отсутствии указанных меток полярность можно определить и опытным путём, кратковременно подключая светодиод к питающему напряжению через соответствующий резистор. Однако это не самый удачный способ определения полярности. Кроме того, во избежание теплового пробоя светодиода или резкого сокращения срока его службы, нельзя определять полярность «методом тыка» без токоограничивающего резистора. Для быстрого тестирования резистор с номинальным сопротивлением 1кОм подходит большинству светодиодов если напряжение 12V или менее.

При подключении светодиода необходимо соблюдать полярность, иначе прибор может выйти из строя. Напряжение пробоя указывается изготовителем и обычно составляет более 5 В для одного светодиода. Почему? Как уже ясно из названия, светодиод это не выпрямительный диод, и, хотя свойство пропускать ток в одном направлении у них общее, между ними есть значительная разница. Для того, что светодиод излучал в видимом диапазоне, у него значительно более широкая запрещенная зона, чем у обычного диода. А от ширины запрещенной зоны напрямую зависит такой паразитный параметр диодов, как внутренняя емкость. При изменении направления тока, эта емкость разряжается, за какое-то время, называемое временем закрытия, зависящее от размеров этой емкости. Во время разряда емкости, светодиодный кристалл испытывает значительные пиковые нагрузки на протяжении гараздо большего времени, нежели обычный диод. При последующем изменении направления тока на «правильное” ситуация повторяется. Поскольку время закрытия / открытия у обычных диодов значительно меньше, необходимо использовать их в цепях переменного тока, включая последовательно со светодиодами, для снижения негативного влияния переменного тока на светодиодный кристалл. Если светодиодное изделие не имеет встроенной защиты от переполюсовки, то ошибка подключения также приведет к снижению срока службы. В некоторые светодиоды токоограничивающий резистор встроен «с завода” и их сразу можно подключать к источнику 12 или 5 вольт, но такие светодиоды встречаются довольно редко и чаще всего к светодиоду необходимо подключать внешний токоограничивающий резистор.

Сразу следует предупредить: не следует направлять луч светодиода непосредственно в свой глаз (а также в глаз товарища) на близком расстоянии, что может повредить зрение.

Напряжение питания

 Две главных характеристики светодиодов это падение напряжения и сила тока. Обычно светодиоды рассчитаны на силу тока в 20 мА, но бывают и исключения, например, четырехъкристальные светодиоды обычно рассчитаны на 80 мА , так как в одном корпусе светодиода содержаться четыре полупроводниковых кристалла, каждый из которых потребляет 20 мА. Для каждого светодиода существуют допустимые значения напряжения питания Umax и Umaxобр (соответственно для прямого и обратного включений). При подаче напряжений свыше этих значений наступает электрический пробой, в результате которого светодиод выходит из строя. Существует и минимальное значение напряжения питания Umin, при котором наблюдается свечение светодиода. Диапазон питающих напряжений между Umin и Umax называется «рабочей” зоной, так как именно здесь обеспечивается работа светодиода.

Напряжение питания — параметр для светодиода неприменимый. Нет у светодиодов такой характеристики, поэтому нельзя подключать светодиоды к источнику питания напрямую. Главное, чтобы напряжение, от которого (через резистор) питается светодиод, было выше прямого падения напряжения светодиода (прямое падение напряжения указывается в характеристике вместо напряжения питания и у обычных индикаторных светодиодов колеблется в среднем от 1,8 до 3,6 вольт).

Напряжение, указанное на упаковке светодиодов — это не напряжение питания. Это величина падения напряжения на светодиоде. Эта величина необходима, чтобы вычислить оставшееся напряжение, «не упавшее» на светодиоде, которое принимает участие в формуле вычисления сопротивления резистора, ограничивающего ток, поскольку регулировать нужно именно его.

Изменение напряжение питания всего на одну десятую вольта у условного светодиода (с 1,9 до 2 вольт) вызовет пятидесятипроцентное увеличение тока, протекающего через светодиод (с 20 до 30 милиампер).

Для каждого экземпляра светодиода одного и того же номинала подходящее для него напряжение может быть разным. Включив несколько светодиодов одного и того же номинала параллельно, и подключив их к напряжению, например, 2 вольта, мы рискуем из-за разброса характеристик быстро спалить одни экземпляры и недосветить другие. Поэтому при подключении светодиода надо отслеживать не напряжение, а ток.

Величина тока для светодиода является основным параметром, и как правило, составляет 10 или 20 миллиампер. Неважно, какое будет напряжение. Главное, чтобы ток, текущей в цепи светодиода, соответствовал номинальному для светодиода. А ток регулируется включённым последовательно резистором, номинал которого вычисляется по формуле:

R — сопротивление резистора в омах.

Uпит — напряжение источника питания в вольтах.

Uпад — прямое падение напряжения на светодиоде в вольтах (указывается в характеристиках и обычно находится в районе 2-х вольт). При последовательном включении нескольких светодиодов величины падений напряжений складываются.

I — максимальный прямой ток светодиода в амперах (указывается в характернистиках и составляет обычно либо 10, либо 20 миллиамперам, т.е. 0,01 или 0,02 ампера). При последовательном соединении нескольких светодиодов прямой ток не увеличивается.

0,75 — коэффициент надёжности для светодиода.

Не следует также забывать и о мощности резистора. Вычислить мощность можно по формуле:

P — мощность резистора в ваттах.

Uпит — действующее (эффективное, среднеквадратичное) напряжение источника питания в вольтах.

Uпад — прямое падение напряжения на светодиоде в вольтах (указывается в характеристиках и обычно находится в районе 2-х вольт). При последовательном включении нескольких светодиодов величины падений напряжений складываются. .

R — сопротивление резистора в омах.

Расчет токогораничивающего резистора и его мощности для одного светодиода

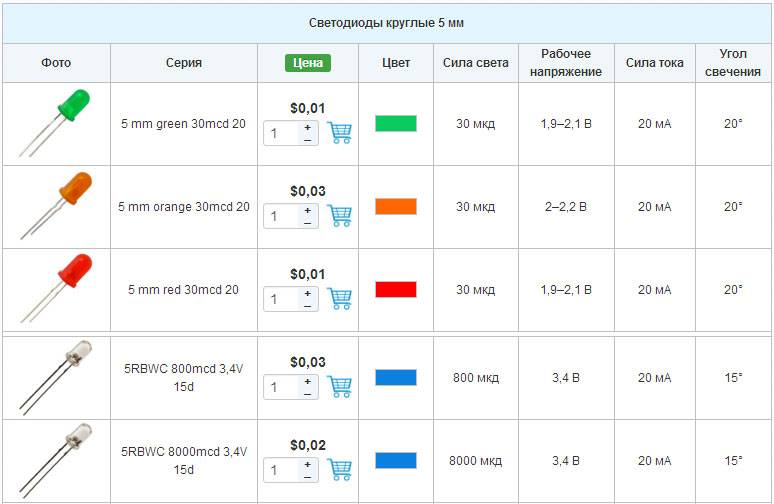

Типичные характеристики светодиодов

Две главных характеристики светодиодов это напряжение и сила тока. Обычно светодиоды рассчитаны на силу тока в 20 мА, но бывают и исключения, например четырехъкристальные светодиоды обычно рассчитаны на 80 мА , так как в одном корпусе светодиода содержаться четыре полупроводниковых кристалла, каждый из которых потребляет 20 мА, в свою очередь одноватные светодиоды обычно потребляют 300-400 мА. Рабочее напряжение светодиода зависит от полупроводникового материала, из которого он сделан, соответственно есть зависимость между цветом свечения светодиода и его рабочим напряжением.

         Таблица падения напряжений светодиодов в зависимости от цвета

По величине падения напряжения при тестировании светодиодов мультиметром можно определить примерный цвет свечения светодиода согласно таблице.

Последовательное и параллельное включение светодиодов

При последовательном подключении светодиодов сопротивление ограничивающего резистора рассчитывается также, как и с одним светодиодом, просто падения напряжений всех светодиодов складываются между собой по формуле:

При последовательном включении светодиодов важно знать о том, что все светодиоды, используемые в гирлянде, должны быть одной и той же марки. Данное высказывание следует взять не за правило, а за закон.

Что б узнать какое максимальное количество светодиодов, возможно, использовать в гирлянде, следует воспользоваться формулой

Где:

* Nmax – максимально допустимое количество светодиодов в гирлянде

* Uпит – Напряжение источника питания, например батарейки или аккумулятора. В вольтах.

* Uпр — Прямое напряжение светодиода взятого из его паспортных характеристик (обычно находится в пределах от 2 до 4 вольт). В вольтах.

* При изменении температуры и старения светодиода Uпр может возрасти. Коэфф. 1,5 дает запас на такой случай.

При таком подсчете «N” может иметь дробный вид, например 5,8. Естественно вы не сможете использовать 5,8 светодиодов, посему следует дробную часть числа отбросить, оставив только целое число, то есть 5.

Ограничительный резистор, для последовательного включения светодиодов рассчитывается точно также как и для одиночного включения. Но в формулах добавляется еще одна переменная «N” – количество светодиодов в гирлянде. Очень важно чтобы количество светодиодов в гирлянде было меньше или равно «Nmax”- максимально допустимому количеству светодиодов. В общем, должно выполнятся условие: N =< Nmax

Теперь приведем модернизированные формулы расчета под последовательное включение.

Все остальные действия по расчетам производятся в аналогии расчета резистора при одиночном включении светодиода.

 Если напряжения источника питания не хватает даже для двух последовательно соединённых светодиодов, тогда на каждый светодиод нужно ставить свой ограничительный резистор.

Параллельное включение светодиодов с общим резистором — плохое решение. Как правило, светодиоды имеют разброс параметров, требуют несколько различные напряжения каждый, что делает такое подключение практически нерабочим. Один из диодов будет светиться ярче и брать на себя тока больше, пока не выйдет из строя. Такое подключение многократно ускоряет естественную деградацию кристалла светодиода. Если светодиоды соединяются параллельно, каждый из них должен иметь свой собственный ограничительный резистор.

 Последовательное соединение светодиодов предпочтительнее ещё и с точки зрения экономного расходования источника питания: вся последовательная цепочка потребляет тока ровно столько, сколько и один светодиод. А при параллельном их соединении ток во столько раз больше, сколько параллельных светодиодов у нас стоит.

Рассчитать ограничительный резистор для последовательно соединённых светодиодов так же просто, как и для одиночного. Просто суммируем напряжение всех светодиодов, отнимаем от напряжения источника питания получившуюся сумму (это будет падение напряжения на резисторе) и делим на ток светодиодов (обычно 15 — 20 мА).

А если светодиодов у нас много, несколько десятков, а источник питания не позволяет соединить их все последовательно (не хватит напряжения)? Тогда определяем исходя из напряжения источника питания, сколько максимально светодиодов мы можем соединить последовательно. Например для 12 вольт — это 5 двух вольтовых светодиодов. Почему не 6? Но ведь на ограничительном резисторе тоже должно что-то падать. Вот оставшиеся 2 вольты (12 — 5х2) и берём для расчёта. Для тока 15 мА сопротивление будет 2/0.015 = 133 Ома. Ближайшее стандартное — 150 Ом. А вот таких цепочек из пяти светодиодов и резистора каждая, мы уже можем подключить сколько угодною Такой способ называется параллельно-последовательным соединением.

Если имеются светодиоды разных марок то комбинируем их таким образом что бы в каждой ветви были светодиоды только ОДНОГО типа (либо с одинаковым рабочим током). При этом необязательно соблюдать одинаковость напряжений, потому что мы для каждой ветви рассчитываем свое собственное сопротивление.

Далее рассмотрим стабилизированную схему включения светодиодов. Коснёмся изготовления стабилизатора тока. Существует микросхема КР142ЕН12 (зарубежный аналог LM317), которая позволяет построить очень простой стабилизатор тока. Для подключения светодиода (см. рисунок) рассчитывается величина сопротивления R = 1.2 / I (1.2 — падение напряжения не стабилизаторе) Т.е., при токе 20 мА, R = 1,2 / 0.02 = 60 Ом. Стабилизаторы рассчитаны на максимальное напряжение в 35 вольт. Лучше не напрягать их так и подавать максимум 20 вольт. При таком включении, например, белого светодиода в 3,3 вольта возможна подача напряжения на стабилизатор от 4,5 до 20 вольт, при этом ток на светодиоде будет соответствовать неизменному значению в 20 мА. При напряжении 20В получаем, что к такому стабилизатору можно подключить последовательно 5 белых светодиодов, не заботясь о напряжении на каждом из них, ток в цепи будет протекать 20мА (лишнее напряжение погасится на стабилизаторе).

Важно! В устройстве с большим количеством светодиодов протекает большой ток. Категорически воспрещается подключать такое устройство к включенному источнику питания. В этом случае, в месте подключения, возникает искра, которая ведет к появлению в цепи большого импульса тока. Этот импульс выводит из строя светодиоды (особенно синие и белые). Если светодиоды работают в динамическом режиме (постоянно включаются, выключаются и подмигивают) и такой режим основан на использовании реле, то следует исключить возникновение искры на контактах реле.

Каждую цепочку следует собирать из светодиодов одинаковых параметров и одного производителя.

Тоже важно ! Изменение температуры окружающей среды влияет на протекающий ток через кристалл. Поэтому желательно изготавливать устройство так, чтобы протекающий ток через светодиод был равен не 20мА, а 17-18 мА. Потеря яркости будет незначительная, зато долгий срок службы обеспечен.

Как запитать светодиод от сети 220 В.

Характеристики светодиодов, эксперименты со светодиодами

Преимущества светодиодов

Кроме высокой световой отдачи, малого энергопотребления и возможности получения любого цвета излучения, светодиоды обладают целым рядом других замечательных свойств. Отсутствие нити накала благодаря нетепловой природе излучения светодиодов обусловливает фантастический срок службы. Производители светодиодов декларируют срок службы до 100 тысяч часов, или 11 лет непрерывной работы, – срок, сравнимый с жизненным циклом многих осветительных установок. Отсутствие стеклянной колбы определяет очень высокую механическую прочность и надежность. Малое тепловыделение и низкое питающее напряжение гарантируют высокий уровень безопасности, а безынерционность делает светодиоды незаменимыми, когда нужно высокое быстродействие (например, для стоп-сигналов). Сверхминиатюрность и встроенное светораспределение определяют другие, не менее важные достоинства. Световые приборы на основе светодиодов оказываются неожиданно компактными, плоскими и удобными в установке.

Светотехнические характеристики

Обычно в справочных данных указывается осевая сила света Io светодиода в милликанделлах для заданного значения прямого тока Jпр. Для современных сверхъярких светодиодов значение Io колеблется в пределах 200–5000 мКд (здесь речь идет о стандартных 5миллиметровых светодиодах, для приборов большего размера прямой ток может измеряться сотнями миллиампер и даже амперами, а сила света – десятками канделл). Характер светораспределения определяется углом излучения 2 0,5. Естественно, чем меньше угол излучения, тем больше осевая сила света при том же световом потоке. Обычно указываются также цвет свечения и длина волны излучения. Цветовая температура и общий индекс цветопередачи весьма актуальны для белых светодиодов, применяемых в целях освещения. Производители декларируют Ra до 75–85 (хорошая цветопередача). Еще лучших результатов можно добиться, «синтезируя» белый цвет путем смешения нескольких цветов; при этом белые светодиоды могут использоваться совместно с «цветными».

Электрические характеристики

Электрические характеристики светодиодов очень важны по двум причинам. Во-первых, светодиод должен работать в правильном режиме, чтобы полностью реализовать свой ресурс; во-вторых, яркостью светодиодов можно легко управлять, а если применять смешение цветов, таким же легким становится управление цветом прибора, в состав которого входят светодиоды разных цветов.

Рис. 4. Вольт-амперный характеристики светодиодов и обычных полупроводниковых диодов

Полную информацию о поведении светодиода дает его вольт-амперная характеристика (ВАХ), повторяющая по форме ВАХ обычного кремниевого диода. (Рис. 4.) В случае обратного включения светодиода через него протекает малый ток утечки Ioбр, светодиод при этом не излучает света. Обратное напряжение, приложенное к светодиоду, не должно превышать предельно допустимого обратного напряжения Uобр, иначе возможен пробой p-n перехода. Рабочий режим светодиода отражает правая, круто уходящая вверх часть ВАХ. Очень важно, чтобы ток, протекающий через светодиод, не превышал предельно допустимый прямой ток I пр п.д., в противном случае светодиод выйдет из строя. Току I пр соответствует прямое напряжение Uпр. Светодиоды допускается «запитывать» в импульсном режиме, при этом импульсный ток, протекающий через прибор, может быть выше, чем значения постоянного тока (до 150 мА при длительности импульсов 100 мкс и частоте импульсов 1 кГц). Для управления яркостью светодиодов (и цветом, в случае смешения цветов) используется широтно-импульсная модуляция (ШИМ) – метод, очень распространенный в современной электронике. Это позволяет создавать контроллеры с возможностью плавного изменения яркости (диммеры) и цвета (колорчейнджеры).

Простые эксперименты со светодиодами

Когда у меня в руках впервые появился светодиод, мне захотелось сразу подключить его к батарейке, чтобы увидеть, как он светит. Однако торопиться не следует: в отличие от миниатюрной лампы накаливания от карманного фонаря, светодиод не терпит подобного обращения и может сгореть. Дело в том, что светодиод должен питаться от источника стабилизированного тока; типовое значение тока – 20 мА, рабочий диапазон 100-40 мА. Поэтому для питания светодиода от батарейки необходим гасящий резистор (схема А ). Зная характеристики светодиода и напряжение батарейки, с помощью закона Ома можно легко подсчитать, какое сопротивление должен иметь гасящий резистор. Исходя из ВАХ видно, что для разных типов светодиодов при токе 20 мА мы имеем разное падение напряжения: 2 В для структуры AlGaInP, 4 В для InGaN. Для батарейки 9 В на гасящем резисторе должно в первом случае «упасть» 7 В, что при 20 мА произойдет при значении сопротивления резистора в 7 В / 20 мА=350 Ом. Во втором случае имеем, соответственно, 5 В / 20 мА=250 Ом.

Последовательное включение СД

Светодиоды можно легко объединять в последовательные цепочки. Для увеличения надежности целесообразно последовательно — параллельное включение светодиодов. А как питать от источника переменного тока? Схемы питания от сети переменного напряжения 12 В (схема В). Следует отметить, что при питании от сети частотой 50 Гц может наблюдаться утомительное для глаз мерцание. Приведенные простейшие схемы служат для иллюстрации принципов включения светодиодов, хотя и применяются в некоторых установках. Специально разработанные источники питания обеспечивают оптимальный режим работы светодиодов, включают цепи электронной стабилизации напряжения и защиты от перегрузок.

При подготовке статьи использовались материалы: Л. М. Коган «Светодиоды нового поколения для светосигнальных и осветительных приборов» (брошюра из серии «Новости светотехники» под ред. Ю. Б. Айзенберга)

Материалы компаний: Power Light Systems, «Оптоника», «Студия Cадового Cвета», «Эдлайн» Каталоги компаний: Color Kinetics, OSRAM Optosemiconductors, Lumileds Lighting

Светодиоды белые

Дневной свет мы получаем от солнца, и благодаря ему видим все вокруг. Этот свет можно разложить на спектр, и понять, что он состоит из множества красок. В этом плане белые светодиоды очень напоминают природное явление. Их делают, комбинируя несколько цветов.

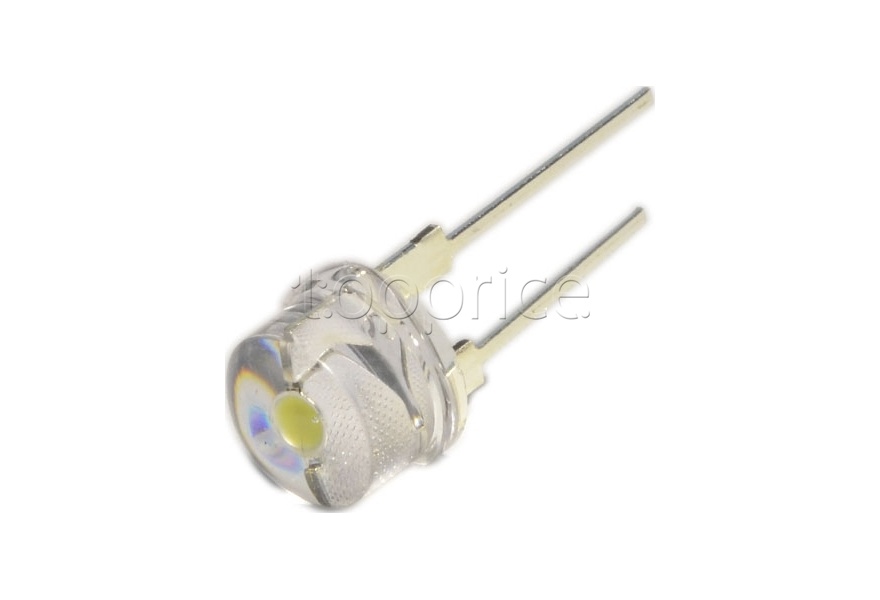

Белый светодиод

Содержание статьи

Виды белых светодиодов

В зависимости от принципа работы бывают два типа белых светодиодов:

• люминофорные;
• многокристальные.

Помимо этого они отличаются по мощности, цветовой температуре, размерам, углу рассеивания света и т. д. Наиболее распространенными среди белых чиповых светодиодов являются тонкие пластинки размером 5мм на 5мм или 3,5мм на 2,8мм, но встречаются меньшие и большие размеры.

Каждый производитель указывает на его взгляд самые необходимые характеристики, но в них всегда входят электрические и цветовые параметры.

Люминофорные белые светодиоды

Основой для создания белого света в люминофорных источниках является голубой (синий) или ультрафиолетовый светодиод. В чем принцип действия такого прибора?

На синий светодиод наносят слой специального желтого люминофора. Как только на него попадает излучение от светодиода, он сам начинает светиться. Спектр люминофорного излучения довольно широк, но больше всего в нем желтого цвета. Часть первоначального синего света рассеивается и смешивается с переизлученным светом, в результате чего мы видим белый.

От качества люминофора будет зависеть качество белого света. Он может быть холодным, с преобладанием синего, или теплым, с повышенным содержание желтого.

На сегодняшний белый светодиод, полученный на основе люминофорного излучения, является наиболее дешевым и востребованным. Его применяют в подавляющем большинстве бытовых осветительных приборов.

Многокристальные белые светодиоды

Если в один корпус поместить сразу три светодиода красного, синего и зеленого цветов, то в результате можно будет увидеть белый свет. Это принцип работы многокристального белого источника излучения.

Надо заметить, что встречаются и другие наборы кристаллов, но красно-сине-зеленый является самым распространенным. Его схема получила название RGB. Если вы внимательный человек, то могли замечать такую маркировку на многоцветной светодиодной ленте.

Цветопередача белых светодиодов на основе схемы RGB не очень хорошая, зато у них легко регулируется тон свечения. Это свойство используют в декоративном, праздничном освещении, в освещении, не требующем высокого качества цвета, но позволяющем подчеркнуть некоторые внешние характеристики объекта, как в рекламе.

Основные характеристики

Требования к белому свету высоки, когда речь идет о безопасности зрения. Необходимо, чтобы свет помогал нашей работе, а глазам было комфортно. В связи с этим возникают соответствующие требования к белому свету, излучаемому светодиодом.

Белый светодиод обладает следующими характеристиками света и цвета:

• световая отдача;
• яркость;
• цветовая температура;
• индекс цветопередачи.

Световая отдача показывает, насколько эффективно в светодиоде преобразуется электроэнергия. Физически ее определяют как отношение светового потока прибора к мощности, им потребляемой (люмен/Ватт).

Для сравнения скажем, что у лампы накаливания светоотдача составляет порядка 10-20 люмен/Ватт, а у лампы с белым светодиодом 50-150 люмен/Ватт. Сразу видно, какой источник освещения эффективней.

К тому же совсем недавно начали выпускать сверхмощные белые светодиоды, у которых светоотдача достигает значения в 200 Лм/Вт, и согласно теоретическим исследованиям – это не предел.

Очень часто приходится встречать такие понятия, как «теплый свет», «холодный свет», «близкий к дневному» и т. д. Все это выраженные словами показания цветовой температуры.

Помимо цветовых и световых характеристик, существуют геометрические и электрические параметры белого светодиода:

• размер;
• рабочее напряжение или ток;
• потребляемая мощность.

Когда речь идет о размерах, надо различать размеры чипа и размеры колбы, в которую помещаются кристаллы. Для описания чипа существует четырехзначное число, которое указывает на его длину и ширину. Например, 5050, означает, что чип квадратный, со стороной 5мм.

Колбы используются в RGB-структуре и чаще всего производятся цилиндрической формы. Диаметр цилиндра может составлять 3мм, 5мм или 10мм. Изредка встречаются 8 миллиметровые колбы.

Напряжение, на которое рассчитан белый светодиод, лежит в интервале от 3 до 3,7 Вольт. Мощность изменяется в зависимости от модели в пределах от нескольких мили Ватт до 20 и более Ватт.

Можно сказать, что сфера производства белых светодиодов находится только на первом этапе своего развития. Технологии постоянно совершенствуются и все возможности получения этих приборов еще не изучены до конца.

Характеристики светодиодов, применение и схема подключения

Со времен изобретения электрического освещения учеными создавались все более экономичные источники. Но настоящим прорывом в этой области стало изобретение светодиодов, которые не уступают по силе светового потока предшественникам, однако расходуют во много раз меньше электроэнергии. Их созданию, начиная от первого индикаторного элемента и заканчивая ярчайшим на сегодня диодом «Cree», предшествовало огромное количество работы. Сегодня мы попробуем разобрать различные характеристики светодиодов, узнаем, как эволюционировали эти элементы и как их классифицируют.

Все эти элементы внутреннего монтажа уже уходят в прошлое

Читайте в статье:

Принцип работы и устройство световых диодов

Светодиоды отличает от привычных осветительных приборов отсутствие в нем нити накала, хрупкой колбы и газа в ней. Это принципиально отличный от них элемент. Говоря научным языком, свечение создается за счет наличия в нем материалов р- и n-типа. Первые накапливают положительный заряд, а вторые – отрицательный. Материалы р-типа накапливают в себе электроны, в то время, как в n-типе образуются дырки (места, где электроны отсутствуют). В момент появления на контактах электрического заряда они устремляются к р-n-переходу, где каждый электрон инжектируется именно в р-тип. Со стороны обратного, отрицательного контакта n-типа в результате подобного движения и возникает свечение. Оно обусловлено выделением фотонов. При этом не все фотоны излучают видимый человеческим глазом свет. Сила, которая заставляет двигаться электроны, называется током светодиода.

Эта информация ни к чему обычному обывателю. Достаточно знать, что светодиод имеет прочный корпус и контакты, которых может быть от 2-х до 4-х, а также то, что каждый светодиод имеет свое номинальное напряжение, необходимое для свечения.

Устройство светового диода с пояснениями

Полезно знать! Подключение производится всегда в одинаковом порядке. Это значит, что если к контакту «-» на элементе подключить «+», то свечения не будет – материалы р-типа просто не смогут зарядиться, а значит не будет и движения к переходу.

Классификация светодиодов по их области применения

Такие элементы могут быть индикаторными и осветительными. Первые были изобретены раньше вторых, при этом они уже давно используются в радиоэлектронике. А вот с появлением первого осветительного светодиода начался настоящий прорыв в электротехнике. Спрос на осветительные приборы подобного типа неуклонно растет. Но и прогресс не стоит на месте – изобретаются и внедряются в производство все новые виды, которые становятся все ярче, не потребляя при этом больше энергии. Разберем более подробно, какими бывают светодиоды.

Индикаторные светодиоды: немного истории

Первый такой светодиод красного цвета был создан в середине ХХ века. Хотя он имел низкую энергоэффективность и излучал тусклое свечение, направление оказалось перспективным и разработки в этой обрасти продолжились. В 70-х годах появляются зеленые и желтые элементы, а работы по их усовершенствованию не прекращаются. К 90-му году сила их светового потока достигает 1 Люмена.

В наше время светодиодные лампы могут быть даже такими

1993 год ознаменован появлением в Японии первого синего светодиода, который был намного ярче предшественников. Это означало, что теперь, совмещая три цвета (которые и составляют все оттенки радуги), можно получить любой. В начале 2000-х сила светового потока уже достигает 100 Люмен. В наше время светодиоды не перестают совершенствоваться, наращивая яркость без увеличения потребляемой мощности.

Использование светодиодов в бытовом и промышленном освещении

Сейчас подобные элементы используются во всех отраслях, будь то машино- или автомобилестроение, освещение производственных цехов, улиц или квартир. Если взять последние разработки, то можно сказать, что даже характеристики светодиодов для фонариков порой не уступают старым галогеновым лампам на 220 В. Попробуем привести один пример. Если взять характеристики светодиода 3 Вт, то они будут сопоставимы с данными лампы накаливания с потреблением 20-25 Вт. Получается экономия электроэнергии почти в 10 раз, что при ежедневном постоянном использовании в квартире дает весьма существенную выгоду.

Фонари на диодах со специальными линзами светят на расстояние до 3 км

Чем хороши светодиоды и есть ли в них минусы

О положительных качествах световых диодов можно сказать многое. Основными из них можно назвать:

• Экономичность без потери силы светового потока – здесь они вне конкуренции;
• Прочный корпус – отсутствует опасность механического повреждения;
• Долговечность – такие элементы работают в десятки раз дольше ламп накаливания;
• Компактность – имеют малые габариты;
• Наиболее безопасны – работают от сети 3-24 В;
• Экологичны – не требуют специальной утилизации.

Что же касается отрицательных сторон, то их всего две:

• Работают только с постоянным напряжением;
• Вытекает из первого – высокая стоимость ламп на их основе по причине необходимости использования драйвера(электронного стабилизирующего блока).

Ультрафиолетовый и инфракрасный световые диоды – изготавливают даже такие

Каковы основные характеристики светодиодов?

При выборе таких элементов для той или иной цели, каждый обращает внимание на их технические данные. Основное, на что следует обратить внимание, приобретая приборы на их основе:

• ток потребления;
• номинальное напряжение;
• потребляемая мощность;
• температура цвета;
• сила светового потока.

Это то, что мы можем увидеть на маркировке светодиодных ламп. На самом же деле, характеристик намного больше. О них сейчас и поговорим.

Ток потребления светодиода – что это такое

Ток потребления светодиода равен 0.02 А. Но это относится лишь к элементам с одним кристаллом. Существуют и более мощные световые диоды, в составе которых может быть 2, 3 и даже 4 кристалла. В этом случае ток потребления будет увеличиваться, кратно числу чипов. Именно этот параметр и диктует необходимость подбора резистора, который впаивается на вводе. В этом случае сопротивление светодиода не дает высокому току мгновенно сжечь LED элемент. Это может произойти по причине высокого тока сети.

RGB прожекторы с контроллером и пультом ДУ действительно хороши

Номинальное напряжение

Напряжение светодиода имеет прямую зависимость от его цвета. Это происходит по причине разности материалов для их изготовления. Рассмотрим эту зависимость.

Сопротивление световых диодов

Сам по себе один и тот же светодиод может иметь различное сопротивление. Меняется оно в зависимости от включения в цепь. В одну сторону – около 1 кОм, в другую – несколько МОм. Но здесь есть свой нюанс. Сопротивление светодиода нелинейно. Это значит, что оно может изменяться в зависимости от подаваемого на него напряжения. Чем выше напряжение, тем ниже будет сопротивление.

Точечный потолочный светильник на диодах очень экономичен

Светоотдача и угол свечения

Угол светового потока светодиодов может различаться, в зависимости от их формы и материала изготовления. Он не может превышать 120⁰. По этой причине, если требуется большее рассеивание, применяют специальные отражатели и линзы. Это качество «направленного света» и способствует наибольшей силе светового потока, которая может достигать 300-350 Лм у одного светодиода на 3 Вт.

Мощность светодиодных ламп

Мощность светодиода – величина сугубо индивидуальная. Она может варьироваться в диапазоне от 0.5 до 3 Вт. Определить ее можно по закону Ома P = I×U, где I – сила тока, а U – напряжение светодиода.

Мощность – довольно важный показатель. Особенно когда необходимо рассчитать какой блок питания необходим для того или иного количества элементов.

Цветовая температура

Этот параметр схож с другими лампами. Наиболее приближены то температурному спектру к светодиодным люминесцентные лампы. Измеряется цветовая температура в К (Кельвин). Свечение может быть теплым (2700-3000К), нейтральным (3500-4000К) или холодным (5700-7000К). На самом деле оттенков много больше, здесь указаны основные.

На такой платформе могут быть сотни кристаллов

Размер чипа LED элемента

Этот параметр самостоятельно измерить при покупке не удастся и сейчас уважаемому читателю станет понятно почему. Самые распространенные размеры – это 45х45 mil и 30х30 mil (соответствуют 1 Вт), 24х40 mil (0.75 Вт) и 24х24 mil (0.5 Вт). Если перевести в более привычную систему измерений, то 30х30 mil будут равны 0.762х0.762мм.

Чипов (кристаллов) в одном светодиоде может быть много. Если элемент не имеет слоя люминофора (RGB – цветной), то количество кристаллов можно подсчитать.

Важно! Не стоит приобретать очень дешевые светодиоды китайского производства. Они могут оказаться не только низкого качества, но и характеристики их чаще всего завышены.

Подделку довольно тяжело отличить от оригинала при покупке

Что такое SMD светодиоды: их характеристики и отличие от обычных

Четкая расшифровка этой аббревиатуры выглядит как Surface Mount Devices, что в буквальном переводе означает «монтируемый на поверхности». Чтобы было понятнее, можно вспомнить, что обычные световые диоды цилиндрической формы на ножках утапливаются ими в плату и припаиваются с другой стороны. В отличие от них SMD-компоненты фиксируются лапками с той же стороны, где находятся и сами. Такой монтаж дает возможность создания двусторонних печатных плат.

Такие светодиоды намного ярче и компактнее обычных и являются элементами нового поколения. Их габариты указываются в маркировке. Но не стоит путать размер SMD светодиода и кристалла (чипа) которых в составе компонента может быть множество. Разберем несколько таких световых диодов.

Вот они, LED SMD2835. Маленькие, но света от них достаточно

Параметры LED SMD2835: размеры и характеристики

Многие начинающие мастера путают маркировку SMD2835 с SMD3528. С одной стороны они должны быть одинаковы, ведь маркировка указывает, что эти светодиоды имеют размер 2.8х3.5 мм и 3.5 на 2.8 мм, что одно и то же. Однако это заблуждение. Технические характеристики светодиода SMD2835 намного выше, при этом он имеет толщину всего 0.7 мм против 2 мм у SMD3528. Рассмотрим данные SMD2835 с различной мощностью:

Как можно понять, технические характеристики SMD2835 могут быть довольно разнообразны. Все зависит от количества и качества кристаллов.

Характеристики светодиода 5050: более габаритный SMD-компонент

Довольно удивительно, что при больших габаритах этот светодиод имеет меньшую силу светового потока, чем предыдущий вариант – всего 18-20 Лм. Причиной этому малое количество кристаллов – обычно их всего два. Наиболее распространенное применение такие элементы нашли в светодиодных лентах. Плотность из в полосе обычно составляет 60 шт/м, что в общей сложности дает около 900 Лм/м. Достоинство их в этом случае в том, что лента дает равномерный спокойный свет. При этом угол ее освещения максимальный и равен 120⁰.

На таких элементах делается лампа «кукуруза»

Выпускаются такие элементы с белым свечением (холодного или теплого оттенка), одноцветными (красный, синий или зеленый), трехцветными (RGB), а так же четырехцветными (RGBW).

Характеристики светодиодов SMD5730

По сравнению с этим компонентом, предыдущие уже считаются устаревшими. Их уже можно назвать даже сверх яркими светодиодами. 3 вольта, которые питают и 5050, и 2835 выдают здесь до 50 Лм при 0.5 Вт. Технические характеристики SMD5730 на порядок выше, а значит их необходимо рассмотреть.

И все-таки это не самый яркий из SMD-компонентов светодиод. Сравнительно недавно на российском рынке появились элементы, которые в прямом смысле «заткнули за пояс» все остальные. О них сейчас и пойдет речь.

Элементы на ленте могут располагаться и в 2 ряда для яркости

Светодиоды «Cree»: характеристики и технические данные

На сегодняшний день аналогов продукции фирмы Cree не существует. Характеристики сверх ярких светодиодов их производства действительно поражают. Если предыдущие элементы могли похвастаться силой светового потока лишь в 50 Лм с одного кристалла, то, к примеру, характеристики светодиода XHP35 от «Cree» говорят о 1300-1500 Лм так же от одного чипа. Но и мощность их больше – она составляет 13 Вт.

Если обобщить характеристики различных модификаций и моделей светодиодов этой марки, то можно увидеть следующее:

Сила светового потока SMD LED «Cree» называется бином, который в обязательном порядке проставляется на упаковке. В последнее время появилось очень много подделок под эту марку, в основном китайского производства. При покупке их сложно отличить, а вот уже через месяц использования их свет тускнеет и они перестают отличаться от других. При довольно высокой стоимости такое приобретение станет довольно неприятным сюрпризом.

Нить накала постепенно уходит в историю

Предлагаем Вам небольшое видео на эту тему:

Проверка светодиода мультиметром – как ее выполнить

Самым простым и доступным способом является «прозвонка». На мультиметрах есть отдельное положение переключателя, специально для диодов. Переключив прибор в нужную позицию, прикасаемся щупами к ножкам светодиода. Если на дисплее высветилась цифра «1», следует поменять полярность. В этом положении зуммер мультиметра должен издавать звуковой сигнал, а светодиод светиться. Если подобного не произошло, значит, он вышел из строя. Если же световой диод исправен, но при впайке его в схему не работает, этому может быть две причины – неправильное его расположение или выход из строя резистора (у современных SMD-компонентов он уже встроен, что будет ясно в процессе «прозвонки»).

Мультиметром довольно просто прозвонить световой диод

Цветовая маркировка световых диодов

Общепринятой мировой маркировки подобных изделий не существует, каждый производитель обозначает цвет так, как ему это удобно. В России применяют цветовую маркировку светодиодов, но ею мало кто пользуется, потому, как список элементов с буквенными обозначениями довольно внушителен и запоминать его вряд ли кому-то захочется. Наиболее распространенно буквенное обозначение, которое многие и считают общепринятым. Но такая маркировка чаще встречается не на мощных элементах, а на светодиодных лентах.

Такие обозначения могут встретится на маркировке ленты

Расшифровка кода маркировки светодиодной ленты

Для того, чтобы понять, как маркируется лента, нужно обратить внимание на таблицу:

Для примера возьмем конкретную маркировку LED CW SMD5050/60 IP68. Из нее можно понять, что перед нами светодиодная лента белого цвета для поверхностного монтажа. Элементы, установленные на ней, имеют размер 5х5мм, в количестве 60 шт/м. Степень защиты позволяет ей длительное время работать под водой.

Ассортимент ламп для дома на световых диодах довольно широк

Что можно сделать из светодиодов своими руками?

Это вопрос очень интересный. И если отвечать на него развернуто, то на это уйдет очень много времени. Наиболее частое применение световых диодов – это подсветка подвесных и натяжных потолков, рабочей зоны на кухне или даже клавиатуры компьютера.

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

Спросить у специалиста

“Для работы таких элементов необходим стабилизатор питания или контроллер. Его можно взять даже со старой китайской гирлянды. Многие «умельцы» пишут, что достаточно обычного понижающего трансформатора, но это не так. В этом случае диоды будут моргать.”

Стабилизатор для диодных ламп – подобный можно спаять самостоятельно

Стабилизатор тока – какую функцию он выполняет

Стабилизатор для светодиодов – это источник питания, который понижает напряжение и выравнивает ток. Другими словами, создает условия для нормальной работы элементов. При этом он защищает от повышения или падения напряжения на светодиодах. Существуют стабилизаторы, которые могут не только регулировать напряжение, обеспечивая плавное затухание световых элементов, но и управлять режимами цвета или мерцания. Они называются контроллерами. Подобные устройства можно увидеть на гирляндах. Так же они продаются в магазинах электротехники для коммутации с RGB-лентами. Такие контроллеры оснащаются пультами дистанционного управления.

Схема такого устройства не сложна, и при желании простейший стабилизатор можно изготовить и своими руками. Для этого понадобятся лишь небольшие знания в радиоэлектронике и умение держать в руках паяльник.

Схема подключения дневных ходовых огней на автомобиле

Дневные ходовые огни на автомобиль

Применение световых диодов в автомобильной промышленности довольно распространено. К примеру, ДХО изготавливаются исключительно с их помощью. Но если авто не оснащено ходовыми огнями, то их приобретение может ударить по карману. Многие автолюбители обходятся дешевой светодиодной лентой, но это не очень удачная мысль. Особенно, если сила ее светового потока невелика. Неплохим выходом может стать приобретение самоклеящейся ленты на диодах «Cree».

Вполне можно сделать ДХО и при помощи уже вышедших из строя, поместив внутрь старых корпусов новые, мощные диоды.

Важно! Дневные ходовые огни созданы именно для того, чтобы авто было заметно днем, а не ночью. Нет смысла проверять, как они будут светить, в темное время суток. ДХО должны быть заметны при свете солнца.

Такую рекламу легко можно сделать самостоятельно

Мигающие светодиоды – для чего это нужно?

Неплохим вариантом использования подобных элементов станет рекламное табло. Но если оно будет статично светиться, то это не привлечет должного внимания. Основной задачей является сборка и спайка щита – для этого нужны некоторые навыки, приобрести которые несложно. После сборки можно вмонтировать контроллер от той же гирлянды. В результате получается мигающая реклама, которая явно привлечет внимание.

Цветомузыка на световых диодах – сложно ли ее сделать

Это работа уже не для новичков. Для того, чтобы собрать полноценную цветомузыку своими руками нужен не только точный расчет элементов, но и знания радиоэлектроники. Но все же простейший ее вариант вполне по силам каждому.

Простейшая цветомузыка – осталось подключить датчик звука

В магазинах радиоэлектроники всегда можно найти датчик звука, да и во многих современных выключателях он есть (свет по хлопку). Если у Вас есть светодиодная лента и стабилизатор, то пустив с блока питания «+» на полосу через подобную хлопушку можно добиться желаемого результата.

Индикатор напряжения: что делать, если он перегорел

Современные индикаторные отвертки состоят как раз из светового диода и сопротивлений с изолятором. Чаще всего это эбонитовая вставка. При перегорании элемента внутри его вполне можно заменить на новый. А цвет уже будет выбирать сам умелец.

Этот диод можно с легкостью заменить при желании

Еще один из вариантов – это изготовление прозвонки цепи. Для этого понадобится 2 пальчиковых батарейки, провода и световой диод. Соединив элементы питания последовательно, одну их ножек элемента припаиваем к плюсу батареи. Провода будут идти от другой ножки и от минуса батареи. В итоге при замыкании диод засветится (если полярность не перепутать).

Схемы подключения светодиодов – как все правильно выполнить

Подобные элементы можно подключить двумя способами – последовательно и параллельно. При этом нельзя забывать, что световой диод должен быть расположен правильно. В противном случае схема работать не будет. В обычных элементах с цилиндрической формой это можно определить так: на катоде (-) виден флажок, он немного крупнее анода (+).

Такова схема последовательного подключения световых диодов

Как рассчитать сопротивление светодиода

Расчет сопротивления светового диода очень важен. Иначе элемент просто сгорит, не выдержав величины тока сети.

Разберемся, как рассчитать сопротивление для светодиода.

Сделать это можно по формуле:

R = (VS – VL) / I,где

• VS–напряжение питания;
• VL –номинальное напряжение для светодиода;
• I – ток светодиода (обычно это 0.02 А, что равно 20 мА).

При желании возможно все. Схема довольно проста – используем блок питания от сломанного мобильного телефона или любой другой. Главное, чтобы в нем был выпрямитель. Важно не переусердствовать с нагрузкой (с численностью диодов), иначе есть риск сжечь блок питания. Стандартное зарядное устройство вполне выдержит 6-12 элементов. Можно смонтировать цветную подсветку для клавиатуры компьютера, взяв по 2 синих, белых, красных, зеленых и желтых элемента. Получается довольно красиво.

При желании возможно все. Схема довольно проста – используем блок питания от сломанного мобильного телефона или любой другой. Главное, чтобы в нем был выпрямитель. Важно не переусердствовать с нагрузкой (с численностью диодов), иначе есть риск сжечь блок питания. Стандартное зарядное устройство вполне выдержит 6-12 элементов. Можно смонтировать цветную подсветку для клавиатуры компьютера, взяв по 2 синих, белых, красных, зеленых и желтых элемента. Получается довольно красиво.

Полезная информация! Напряжение, которое выдает блок питания равно 3.7 В. Это значит, что диоды нужно соединить последовательно скоммутированными парами параллельно.

Параллельное и последовательное соединение: как они выполняются

По законам физики и электротехники при параллельном соединении напряжение распределяется равномерно по всем потребителям, оставаясь неизменным на каждом из них. При последовательном монтаже поток делится и на каждом из потребителей оно становится кратным их количеству. Иными словами если взять 8 световых диодов, соединенных последовательно, они будут нормально работать от 12 В. Если же из подключить параллельно – они сгорят.

Параллельно подключенные последовательные тройки световых диодов

Подключение световых диодов на 12 В как самый оптимальный вариант

Любая светодиодная лента рассчитана на подключение к стабилизатору, выдающему 12 или 24 В. На сегодняшний день на прилавках российских магазинов представлен огромный ассортимент изделий различных производителей с этими параметрами. Но все же преобладают ленты и контроллеры именно 12 В. Это напряжение более безопасно для человека, да и стоимость таких приборов более низка. О самостоятельном подключении к сети 12 В говорилось чуть выше, ну а с подключением к контроллеру проблем возникнуть не должно – к ним прилагается схема, с которой разберется даже школьник.

Идеальная подсветка потолка при помощи светодиодной ленты

В заключение

Популярность, которую набирают световые диоды, не может не радовать. Ведь это заставляет прогресс двигаться вперед. И кто знает, быть может, уже в ближайшее время появятся новые светодиоды, которые будут на порядок выше по характеристикам, чем существующие сейчас.

Надеемся, наша статья была полезна уважаемому читателю. При возникновении вопросов по теме просим задавать их в обсуждениях. Наша команда всегда готова на них ответить. Пишите, делитесь опытом, ведь он может кому-то помочь.

Видео: как правильно подключить светодиод

Выбираем светодиоды по характеристикам LEDs

В силу своей «безбашенной» увлеченности, у меня часто интересуются, как правильно выбирать светодиоды? На какие характеристики  обращать внимание? Дабы снять эти вопросы пришлось сесть и написать одну, но обстоятельную статью, в которой придется совместить две, так как они не разделимы. Приготовьтесь напрячь свои глаза и разобраться в вопросах: как выбрать светодиоды и на какие характеристики ледов обращать пристальное внимание.

Для тех, кому лень читать, в самом начале статьи даю Вам небольшой вывод. За более конкретными рекомендациями по выбору светодиодов исходя из его характеристик, все-таки стоит прочитать до конца…

1Цветовая температура: три оттенка белого – теплый, нейтральный и холодный. Выбирайте нейтральный. И света больше и глазу приятнее. Это сугубо личное мнение.

2Мощность светодиода – чем больше, тем лучше. Но для больших мощностей необходим большой радиатор. Для аналога 100 Вт лампы нужно от 12 до 14 Вт диодного света. Запитывать диоды только от драйверов. Не увеличивать без большой надобности ток на диоды. Максимальная эффективность будет только от рабочего значения.

3Световой поток. Выбирайте по этому параметру с поправкой на нагрев кристалла и недостоверную информацию производителя.

4Угол рассеивания. По этому параметру можно определить как будет падать свет на освещаемую поверхность.

5И самое главное, не покупайте дешевые диоды. Просто возьмите за правило! Меньше будет разочарований от малого количества света, плохой освещенности и быстрой деградации.

Перед покупкой чипов стоит четко представлять на что Вы рассчитываете. Какой результат хотите получить. Если у Вас появилось непреодолимое желание поменять освещение в жилых комнатах, то стоит обратить внимание на сверхяркие светодиоды. При «хотелках» осветить аквариум или коридор – достаточно приобрести маломощные диоды. Все зависит от количества LED, которые будут использоваться. )))))) прочитал про «осветить аквариум или коридор»))) странное придумал сочетание)))) Ну да ладно, повеселился хоть.

В таблице я свел данные по видам, с желаемым местом применения

Filament светодиоды и индикаторные нет смысла рассматривать, т.к. я еще не видел отдельно в продаже филаментных отрезков, а индикаторные типа 3 мм и т.п. для меня вообще не представляют никакого интереса и куда их можно использовать я уже не представляю. Мир светодиодов настолько обширен, что от них я отказался.

Перед походом в магазин проштудируйте литературу, datasheet по различным видам. Основные характеристики, на которые следует обращать внимание – цвет, мощность, рабочий ток и световые данные.

Цветовая температура светодиодов

Все диоды подразделяются по длине волны излучаемого света. Длина волны ( а следовательно и цвет ) зависит от материалов, используемых во время производства светодиодов. На 2015 год можно твердо утверждать о том, что мы можем получить абсолютное большинство цветов, не считая инфракрасного излучения и ультрафиолетового. Но нас все-таки интересуют диоды с белым свечением. Мы же собираемся делать устройства для освещения чего-либо? Более подробное описание о цветовых температурах и получении цветных диодов напишу позже.

Сильно не вдаваясь в дебри опишу, каким образом получают белый цвет. Так скажем, для «чайников»). Ни в коем случае не хотел никого обидеть).

Первый способ — белый цвет получают нанесением желтого люминофора на синие светодиоды (иногда ультрафиолетовые). За счет люминофора происходит «чудесное преобразование» синего цвета в белый. В этом случае начальная мощность чипов уменьшается.

Второй – получение белого за счет смешения красного, зеленого и синего цветов. В нашем случае при использовании RGB метода для белого используют излучения красного, синего и зеленого светодиодов.

Белые диоды разделяют на оттенки: теплые, нейтральные и холодные. Каждый из них имеет свою цветовую температуру: теплые — 2600-3700 К, нейтральные 3700-5000 К, 5000-10000 К. Ниже я приведу графическую картинку, в которой наглядно показано, какой цвет соответствует той или иной температуре.

Опираясь на эту характеристику при выборе светодиодов мы можем получить первое представление того, КАК будет светить наш диод. На фото можно воочию увидеть какой цвет излучает каждый из оттенков.

Хочется сразу предупредить тех, кто любит (привык) к цвету ламп накаливания. Используя теплые оттенки белого (вспомнился фильм про 50 оттенков серого))) стоит быть готовым к тому, что эффективность диода будет пропорционально снижаться с увеличением теплоты. По-русски, чем желтее цвет, тем меньше эффективность при одинаковых мощностях светодиодов. Т.е. если Вы возьмете 3 светодиода одинаковой мощности но трех оттенков, то наибольшее количество света будет от холодного, и далее по убыванию – нейтральный и теплый белый.

Такое утверждение справедливое. Я провел не один эксперимент, собрал не один источник света. И при одинаковых характеристиках светодиодов чипы с более холодными оттенками на много эффективнее. И не смотря на то, что в помещениях негласно принято устанавливать лампы с теплым светом, а на улицах более холодного цвета я весь свой дом «утыкал чисто белыми» источниками света. Эффективность больше и никакого дискомфорта. Поэтому, опережая вопрос: какого свечения лампы вы посоветуете в квартиру? Отвечу. Мое, сугубо личное мнение – только нейтрально белые.

Мощность – одна из главных характеристик светодиода

На сегодняшний день мощность светодиодов просто ошеломляюща. От нескольких милливатт до сотен ватт. В нашем случае для общего освещения будут самыми оптимальными диоды мощностью 1, 3, 5 Вт. В некоторых случаях не плохо применять 10 Вт матрицы. В гараже я сделал освещение именно на 10 Вт. Их и потребовалось не много и света достаточно для ремонта.

Мы остановимся на 1, 3 Вт диодах, т.к. именно эти типы наиболее распространены в лампах и светильниках. Да и в домашних условиях их легко монтировать. Не смотря на то, что много производителей используют SMD диоды 5050, 3528 и т.п. их паять достаточно сложно и «неприятно», поэтому опущу рассказ о них. Но принцип остается один – ВЫБИРАЕМ диоды по мощности. Чем больше мощность, тем ярче мы получим свет.

Но все не так гладко. Большая мощность дает большой нагрев. И в этом случае стоит четко представлять о том, что для долгой жизни диода необходим хороший теплоотвод, радиатор. 5 Вт светодиод в единичном экземпляре не требует большого охлаждения. Но если Вы решитесь собрать светильник на 5-10 штуках, то радиатор будет весомый. И об эстетике даже не стоит говорить.

Но вернемся к нашим «баранам»… 1Вт светодиоды выпускают на номинальный ток 350 мА, а 3 Вт на 700 мА. Под них уже выпускают готовые драйверы. Запитывать светодиоды необходимо только от драйверов. Они постоянно держут заданное значение тока. А так как диоды очень чутко относятся именно к амперам, то важно питать их постоянным током, чего мы можем добиться именно драйверами, а не блоками питания от мобильников, компьютеров и т.п.

Количество диодов стоит выбирать из расчета, что аналог 100 Вт лампы накаливания – от 12 до 14 Вт диодного света. В этом случае нам понадобится 12 одноваттников и драйвер под эти диоды на 350 мА. Я не хочу вдаваться в расчеты как подбирать драйверы. Кому интересно, задайте вопрос, я посчитаю. Ну или когда-нибудь напишу отдельный опус).

Скажу еще одно: деление по ваттам условное. Во всех характеристиках светодиодов есть две величины – рабочий и максимальный ток. Допустим в одноваттниках он составляет 350 и 700 мА. Казалось бы, «сейчас как дам этому диоду на полную и он как засветит!». Но нет. Согласно зависимости освещенности от тока все светодиоды показывают одну диаграмму – чем больше ток от рабочего, тем больше падает сила света. Поэтому я никогда «не разгоняю» свои кристаллы. А питаю их только тем, на что они рассчитаны.

Световой поток – еще одна немаловажная характеристика светодиодов

Эта характеристика измеряется в люменах. Обращая внимание на нее мы можем получить более-менее правдивое понимание того, сколько света мы получим от источника. Это достаточно «размытая» характеристика, т.к. световой поток зависит от многих факторов. И если в описании к светодиоду будет указано, что он выдает 100 люмен, то это не факт. Правильное определение истинного значения состоит не в производственных данных, а в экспериментальных. Посмотрим одну из методик.

Возьмем три светодиода одинаковой мощности и светового потока ( по datasheet ) при 350 мА – 120 люмен. При питании диодов от драйвера 350 мА в течении 1 мин., не превышая температуру кристалла получили следующие данные. Причем светодиод №3 выдает 120 люмен при токе всего в 300 мА. Т.е. делаем вывод, что данные по паспорту не всегда правильные. Выбирайте диоды с условием того, что истинное значение люменов будет на 10-15 процентов меньше. Тогда в конечном итоге не разочаруетесь, а в случае как с 3 диодом еще и порадуетесь.

Еще одна неприятная новость. С увеличением температуры кристалла падает световой поток. Эта характеристика ВСЕГДА указывается в данных, в виде графика. Не ленитесь и смотрите. Как правило, при рабочей температуре кристалла в 85 градусов у большинства LEDs световой поток уменьшается на 12 процентов.

Угол рассеивания

Ну последнее, на что стоит обратить внимание – угол рассеивания. Большинство диодов выпускается с углом рассеивания в 120 градусов. Но это не конечная цифра. Разброс углов начинается от 15 и заканчивается 360 градусами ( к примеру филаментные ). Здесь Вам стоит определиться опять же, что хотите получить. Узконаправленный свет или рассеянный по всей комнате. Для комнаты подойдет и 120 градусов, но лучше применить линзы, чтобы увеличить угол. Для узконаправленного луча с лихвой хватит диодов с рассеивание в 40 градусов.

Есть еще несколько характеристик светодиодов. Но они более интересны для промышленного производства. А нам, простым обывателям, с лихвой хватает этих.

Я могу понять, что для кого-то эту информацию тяжело понять, но это только первое время. Если Вы один раз разберетесь, то в дальнейшем никаких трудностей правильно выбрать светодиод под свои нужды не составит труда. Во всяком случае я уже не «болею» муками подбора.

Как интерпретировать данные светодиодных ламп

Светодиодные лампы в настоящее время быстро заменяют обычные лампы накаливания и компактные люминесцентные лампы (КЛЛ) в домашнем и коммерческом освещении. Понимание представленных данных о характеристиках лампы и сроке службы является ключом к осознанному выбору продукта.

Данные о светодиодных лампах можно найти на их упаковке или в технических паспортах. Некоторая информация основана на проверяемых фактах, но некоторые маркетинговые заявления могут не основываться на надежных инженерных принципах.Ряд крупных мировых брендов сейчас конкурируют за долю на общем рынке светодиодного освещения. Цены падают по мере совершенствования технологий, совершенствования производственного процесса и вступления в игру экономики крупносерийного производства и управления цепочками поставок. Для данного продукта цены от этих уважаемых поставщиков будут находиться в диапазоне, возможно, ± 20%. Продукция менее известных брендов или даже светодиодные лампы других производителей на первый взгляд может показаться значительно ниже.Однако для того, чтобы иметь возможность продавать по этим более низким ценам, необходимо будет пойти на компромисс в отношении качества используемых материалов и компонентов — маловероятно, что можно будет получить значительные преимущества в стоимости при производстве. Качество компонентов электронных схем внутри светодиодных ламп имеет решающее значение для определения срока службы продукта, поэтому вы можете ожидать раннего выхода из строя дешевых ламп и низкой окупаемости капитальных затрат. Репутация всей индустрии светодиодных ламп зависит от понимания потребителями этого аргумента.

Типичная спецификация светодиодной лампы будет включать обязательную информацию, как того требует законодательство ЕС или Федеральной торговой комиссии, включая ее номинальную мощность, эквивалентную мощность лампы накаливания, рабочее напряжение и частоту, излучаемый цвет света, индекс цветопередачи (CRI), световой поток, срок службы, тип светильника и возможность регулировки яркости лампы. В случае направленных ламп также могут указываться сила света и угол луча, хотя это не является требованием закона.

Classic A E27, теплый белый 10 Вт : Типичная таблица данных для светодиодной лампы

* при 6 часах в день

С Что касается экономии энергии, лучшие на сегодняшний день светодиодные лампы обеспечивают экономию энергии до 75% по сравнению с лампами накаливания. лампы Ent.Точная цифра зависит от условий эксплуатации, включая температуру окружающей среды и от того, используется ли диммер. Если лампы не используются на полную номинальную мощность, эффективность схемы драйвера снижается.

Цвет света определяет цветовую температуру света, излучаемого лампой, и выражается в градусах Кельвина. Для технически подкованных людей цветовая температура видимого света определяется как «температура излучателя черного тела, который излучает свет, сопоставимый по оттенку с источником света.Светодиодные лампы обычно классифицируются как излучающие «теплый белый» или «холодный белый» свет. Что ищут потребители, так это имитация света, производимого лампой накаливания, потому что они к этому привыкли. Яркий солнечный свет, возможно, в полдень, соответствует цветовой температуре около 5500К.

Очень важной характеристикой, которую следует учитывать при выборе светодиодной лампы, является ее индекс цветопередачи (CRI). Он описывает, насколько точно свет лампы воспроизводит цвета различных объектов по сравнению с идеальным или естественным источником света.На практике считается, что вольфрамовая галогенная лампа имеет индекс цветопередачи 100. Светодиодные лампы на основе голубых фишек и люминофоров в настоящее время достигают CRI примерно 80. Более высокий индекс цветопередачи возможен, но только за счет более низкой эффективности. Все, что ниже, чем индекс цветопередачи 80, вероятно, даст искаженное представление о мире в отношении цвета, и в ближайшие год или два будут доступны светодиодные лампы с индексом цветопередачи до 98. Цветопередача этих ламп будет практически неотличима от цветопередачи естественного света и будет достигнута за счет использования технологий фиолетовых чипов, разработанных такими компаниями, как Mitsubishi Chemical Corporation (см.рис.1). Компания продает светодиодные лампы под брендом Verbatim.

Световой поток, измеряемый в люменах, — это уровень света, излучаемого лампой. Разделив это значение на потребляемую мощность, вы получите представление об эффективности лампы, а результат выражается в люменах на ватт. Немногие в цепочке поставок освещения, включая конечных потребителей, будут иметь возможность измерять световой поток. Опять же, наиболее известные и уважаемые бренды будут приводить консервативные цифры. Если вы видите рекламируемые лампы, которые кажутся значительно превышающими норму, вам следует усомниться в обоснованности таких утверждений.

Аналогичная ситуация и со сроком службы. В отличие от обычных ламп, которые выходят из строя внезапно и полностью, потенциальные режимы отказа светодиодных ламп могут включать снижение выходной мощности, а не полный выход из строя лампы. По этой причине срок службы светодиодных ламп иногда указывается относительно времени, пока светоотдача не упадет ниже определенного уровня, возможно, 70% или 50% от ее первоначальной мощности. В техническом описании это обозначено L70 или L50.

Срок службы самого светодиодного чипа зависит от температуры, которая напрямую связана с током, протекающим через диод.Конечно, вы можете получить более высокий световой поток, пропустив через диод больший ток, но в результате повышение температуры происходит за счет срока службы. Срок службы обычно указывается исходя из предположения, что температура перехода внутри светодиода составляет 25 ° C, но такая ситуация может не поддерживаться в реальных условиях. Светодиодный чип может иметь срок службы 100000 часов при этой температуре, но в плохо спроектированной лампе температура может достигать 150 ° C, что приводит к тому, что лампа выходит из строя намного раньше.Таким образом, окончательное расположение лампы, особенно с учетом имеющейся вентиляции, повлияет на срок ее службы. Срок службы приводных цепей также зависит от температуры. Таким образом, термический КПД является жизненно важным фактором при проектировании корпусов светодиодов, чтобы гарантировать эффективное рассеивание тепла от схемы возбуждения и от самого светодиода. Это одна из причин, по которой лампы разных типов, но использующие одни и те же светодиоды и драйверы, могут иметь очень разный срок службы.Например, охладить лампу GU10 может быть не так просто, как охладить замену E27 обычной лампы накаливания просто потому, что последняя имеет большую площадь поверхности, с которой может рассеиваться тепло.

Заявления о сроке службы можно преувеличить. Как и в случае с световой эффективностью, компании, чья репутация бренда требует защиты, обычно приводят консервативные цифры. Те компании, которые пытаются захватить долю рынка на раннем этапе, но с меньшими потерями с точки зрения репутации бренда, уже продемонстрировали несколько оптимистичный прогноз в отношении срока эксплуатации и, скорее, меньше, чем ожидают с соответствующими данными по компонентам или ускорением срока службы. тестовые данные, подтверждающие такие утверждения.

Спецификации для направленных фонарей могут содержать две дополнительные части данных. Первый — это угол луча, который обычно составляет примерно от 25 ° до 50 °. Второй — сила света (или свечения). Это мера взвешенной по длине волны мощности, излучаемой источником света в определенном направлении на единицу угла. Указывается в канделах. Существует математическое определение канделы, но оно приблизительно соответствует световому потоку обычной свечи. Проще говоря, показатель силы света учитывает как световой поток лампы, так и угол ее луча.Создание решения направленного освещения всегда является проблемой, особенно в отношении предотвращения утечки света. Цель состоит в том, чтобы обеспечить максимальное излучение света в желаемом конусе.

Резюме

Несколько крупных игроков доминировали на рынке традиционного освещения в последние годы. Переход на твердотельное освещение в виде светодиодных ламп создает возможности для бизнеса для других компаний, производящих материалы и электронику, для входа в этот сектор, особенно для некоторых крупных японских корпораций.Это также вызывает ажиотаж среди более мелких производителей с низкими издержками, некоторые из которых склонны преувеличенно заявлять об эффективности и надежности своей продукции. Покупатели светодиодных ламп должны понимать основные факторы, влияющие на эффективность и надежность этих продуктов, чтобы выбрать продукты, наиболее подходящие для их применения. Авторитетные поставщики предоставят данные, подтверждающие спецификации их продуктов. Более того, компании, на кону которых стоят авторитетные бренды, гораздо реже предъявляют заявления о производительности, которые не являются устойчивыми.С таким количеством небольших анонимных компаний, выходящих на этот быстрорастущий рынок, совет «осторожный покупатель» редко был более уместным. Тем не менее, высококачественное светодиодное освещение может повысить ценность жизни людей, одновременно способствуя безотлагательной потребности мира в сокращении потребления энергии.

Характеристики светодиода »Электроника

Как и все другие электронные компоненты, светоизлучающие диоды, светодиоды имеют свои технические характеристики, кратко изложенные в технических описаниях. Поймите, что они означают.

Light Emitting Diode Tutorial Включает:
LED
Как работает светодиод
Как делается светодиод
Технические характеристики светодиодов
Срок службы светодиода
Светодиодные пакеты
Светодиоды высокой мощности / яркости
Светодиодное освещение
Органические светодиоды, OLED

Другие диоды: Типы диодов

При выборе светодиодов необходимо понимать технические характеристики, чтобы можно было выбрать оптимальную светодиодную часть для конкретного применения.

Доступно огромное количество различных светодиодов, каждый из которых имеет свое техническое описание и спецификации. Все: от цвета до упаковки, светоотдачи до падения напряжения и многих других технических характеристик.

Эта страница поможет понять значение основных технических характеристик светодиодов и внести некоторую ясность в понимание технических характеристик светодиодов.

Цвет светодиода

Цвет светодиода, очевидно, имеет большое значение при выборе светодиода.

Светодиоды

, как правило, дают то, что фактически является одним цветом. Фактически световое излучение распространяется в относительно узком световом спектре.

Цвет, излучаемый светодиодом, определяется в терминах его максимальной длины волны (lpk), то есть длины волны, которая имеет максимальный световой поток. Это измеряется в нанометрах (нм).

Цвет светодиода, то есть максимальная длина волны излучения светодиода, в основном определяется материалом, используемым для светодиода, а также процессом изготовления микросхемы.Изменения в процессе могут привести к изменению максимальной длины волны до значений около ± 10 нм.

При выборе цветов в рамках общей спецификации светодиода следует помнить, что человеческий глаз наиболее чувствителен к оттенку или цветовым изменениям в желто-оранжевой области спектра, то есть между 560 и 600 нм. Незначительные изменения процесса могут вызвать небольшие цветовые вариации, которые могут быть заметны, если выбрать оранжевые светодиоды, расположенные рядом друг с другом на передней панели.Это может повлиять на выбор цвета или положения светодиодов, если это может быть проблемой.

Значение силы света светодиода, Iv

Технические характеристики светодиода для интенсивности света важны. Интенсивность света зависит от множества факторов, включая сам светодиодный чип (включая дизайн, индивидуальную пластину, материалы и т. Д.), Текущий уровень, герметичность и другие факторы.

Спецификация интенсивности света светодиодов не имеет решающего значения для большинства индикаторных приложений, но, когда светодиоды используются для освещения, этот параметр необходим, чтобы иметь возможность точно указать, что требуется во многих ситуациях.

Светоотдача светодиода количественно выражается в виде одной точки на оси значения силы света (Iv). Он обозначается как millicandella, mcd.

Измерение lv для светодиодов нелегко сравнить со значениями средней мощности сферической свечи, MSCP, используемой для ламп накаливания.

Значение силы света светодиода должно быть указано для данного тока. Многие светодиоды работают при токе около 20 мА, но световой поток светодиода увеличивается с увеличением тока.

Спецификация тока / напряжения светодиода

Светодиоды

— это устройства, управляемые током, и уровень яркости является функцией тока — увеличение тока увеличивает светоотдачу. Необходимо следить за тем, чтобы не превышался максимальный номинальный ток. Это может привести к чрезмерному рассеиванию тепла внутри самого светодиодного чипа, что может привести к снижению светоотдачи и сокращению срока службы.

Типичные приблизительные кривые напряжения светодиодов

Во время работы светодиоды будут иметь заданное падение напряжения на них, которое зависит от используемого материала.Напряжение также будет немного зависеть от уровня тока, поэтому ток будет указан для этого.

Для большинства светодиодов требуется внешний резистор, ограничивающий последовательный ток. Некоторые светодиоды могут включать в себя последовательный резистор и отображать общее рабочее напряжение.

Светодиод обратного напряжения

Светодиоды

не терпят больших обратных напряжений. Они никогда не должны работать выше заявленного максимального обратного напряжения, которое обычно довольно мало. Если они возникнут, то это почти наверняка приведет к необратимому разрушению устройства.

Если есть вероятность появления обратного напряжения на светодиоде, то всегда лучше встроить защиту в схему, чтобы предотвратить это. Обычно можно использовать простые диодные схемы, которые будут адекватно защищать любой светодиод.

Спецификация угла обзора светодиода

Ввиду того, как работают светодиоды, свет излучается только под определенным углом. Хотя эта спецификация светодиода может быть не важна для некоторых приложений, она имеет большое значение для других.

Угол обзора обычно определяется в градусах — °. Для ранних устройств угол обзора обычно был относительно небольшим. Более современные устройства могут иметь гораздо более широкий угол обзора.

Спецификация светодиода на срок службы

Интенсивность света светодиода со временем постепенно уменьшается. Это означает, что светодиод имеет срок службы.

Эта спецификация светодиодов имеет особое значение, когда светодиод или светодиоды должны использоваться для освещения. Обычно это не так важно, когда светодиод используется в качестве индикатора — здесь катастрофический отказ имеет большее значение.

Срок службы светодиода обычно определяется следующим образом:

L _70% = Время до 70% освещенности (поддержание светового потока)

L _50% = время до 50% освещенности (поддержание светового потока)

В стандартах указано, что в это время светодиоды не должны показывать каких-либо значительных сдвигов цветности.

Обоснование этих цифр заключается в том, что сохранение светового потока на 70% означает снижение светоотдачи на 30%.Это примерно соответствует пороговому значению для обнаружения постепенного уменьшения светоотдачи.

В тех случаях, когда светоотдача не критична, может быть более применимо значение сохранения светового потока 50%. Однако для приложений, где источники света могут быть размещены рядом, любые различия будут очень заметны, и поэтому показатель сохранения светового потока 80% может быть более подходящей спецификацией.

Срок службы светодиода может составлять порядка 50 000 часов и более в зависимости от используемого значения светового потока.Существует мнение, что светодиоды не являются предметами для жизни, но особенно там, где светодиоды используются для освещения, необходимо очень внимательно следить за сроком службы компонентов.

Это некоторые из основных характеристик светодиодов, которые, вероятно, можно увидеть в таблицах данных. Перед тем, как выбрать конкретный светодиод, необходимо проверить все параметры, чтобы убедиться, что он подходит, и обеспечить хороший запас для разброса параметров в пределах спецификации.

Другие электронные компоненты:
резисторов
Конденсаторы
Индукторы
Кристаллы кварца
Диоды
Транзистор
Фототранзистор
Полевой транзистор
Типы памяти
Тиристор
Разъемы
Разъемы RF
Клапаны / трубки
Аккумуляторы
Переключатели
Реле

Вернуться в меню «Компоненты».. .

NSPWR70AS datasheet — Технические характеристики для белого светодиода Nichia

1N5343B : Pot (W) = 5 ;; VZ (V) = 7V5 200. Инструкции по монтажу 1. Мин. расстояние от корпуса до точки пайки 4 мм. 2. Макс. температура припоя 350С. 3. Макс. время пайки 3,5 сек. 4. Не сгибайте провод ближе чем на 3 мм. к телу. Пассивированный стеклянный переход Пластиковый материал имеет распознавание U / L 94 V-0 Клеммы: Осевые выводы Полярность: Цветная полоса обозначает мощность катода Ptot P ZSM.

LV5803M : ИС преобразователя постоянного тока (управления) [Step Down] * 3A 1-канальный понижающий импульсный стабилизатор * Широкий входной динамический диапазон (от 4,5 до 18 В) * Высокая эффективность: 90% IOUT = 1A, VIN = 12 В , VO = 5 В * Компактный корпус: MFP8 * Режим ожидания * Защита от перегрузки по току * Тепловое отключение * Фиксированная частота: 330 кГц * Опорное напряжение: 0,8 В * Функция плавного пуска Модельный ряд продуктов.

LFU16 : Линейные фильтры. Широкое ослабление частоты Ядра UU для компактной конструкции Доступен широкий выбор Возможны индивидуальные конструкции Применения Автономные источники питания с импульсным режимом Электропроводные фильтры EMI Офисное оборудование Медицинское оборудование 1.Проверено на частоте 1 кГц, 0,1 В среднекв., Серийно. 2. Электрические характеристики C. 3. Рабочий диапазон: C. 4. Соответствует 94V-0. 5. Номинальный ток вызывает температуру.

TFS36D : Фильтр. Температура окружающей среды TA: Уровень входной мощности: Оконечные сопротивления fc: Примечание: Контрольный уровень для относительного затухания TFS 36D является минимумом затухания в полосе пропускания amin. Минимальное затухание в полосе пропускания amin определяется как вносимые потери ae. Центральная частота fc является средним арифметическим значением верхнего и нижнего.

QEN4HRDT100 : 8-контактный DIL XO половинного размера — применение для оборудования связи. Электрические параметры Диапазон частот Логика выхода Диапазон рабочих температур (см. Таблицу 1) Диапазон температур хранения Напряжение источника питания (Vcc) Стабильность частоты Выход HCMOS / TTL В ppm ppm мА pF LS-TTL нс мс См. Информацию для заказа От 10% Vcc до 90% Vcc -40, см. Информацию для заказа См. Информацию для заказа, ссылка на 25C.

UWT1h201MCL : Алюминиевые электролитические конденсаторы.Тип микросхемы, работающий в широком диапазоне температур ~ + 105С. Предназначен для поверхностного монтажа на печатной плате высокой плотности. Применимо к автоматическому монтажному станку с использованием несущей ленты. Соответствует директиве RoHS (2002/95 / EC). s Позиция Категория Диапазон температур Диапазон номинального напряжения Диапазон номинальной емкости Допуск емкости Ток утечки tan Рабочие характеристики.

AO9926B : Двойной N-канальный полевой транзистор режима расширения. AO9926B Двойной N-канальный полевой транзистор с улучшенным режимом работы В AO9926B используется передовая траншейная технология для обеспечения отличного RDS (ON), низкого заряда затвора и работы с напряжением затвора всего 1.8 В при сохранении номинального значения 12 В VGS (MAX). Это устройство подходит для использования в качестве однонаправленного или двунаправленного переключателя нагрузки. Стандартный продукт AO9926B не содержит свинца.

W3031 : антенна Rf Rf / if и Rfid; РАЗНООБРАЗИЕ АНТЕННЫ RX 850MHZ. s: Частота: 869 МГц ~ 894 МГц; Количество полос: 1; Тип установки: поверхностное крепление; Упаковка: лента и катушка (TR); КСВН: -; Тип антенны: чип; Высота (макс.): 0,15 дюйма (4 мм); клеммы: поверхностный монтаж; усиление: 2,3 дБ; бессвинцовый статус: бессвинцовый; статус RoHS: соответствие требованиям RoHS.

19019-0001 : ТЕРМИНАЛ, ЖЕНСКИЙ ОТСОЕДИНЕНИЕ, 0,11 ДЮЙМ, КРАСНЫЙ. s: Тип разъема: розетка-разъединитель; Серия: Авикримп; Цвет изолятора: красный; Тип аксессуара: -; Метод прекращения: обжим; Для использования с: -; Размер шпильки / выступа: 0,11 x 0,02 дюйма; Материал контакта: латунь; Размер контакта: -; Пол контакта: -; Размер провода (AWG): 22-18; Покрытие контактов: олово; Окончание контакта:

4922-32L : Катушки постоянной индуктивности, катушки, дроссели 390H 380 мА 0,505 дюйма x 0,240 дюйма x 0,220 дюйма (12.82 мм x 6,09 мм x 5,58 мм) Ферритовый сердечник; ИНДУКТОР 390UH POWER SMD. s: Индуктивность: 390H; Допуск: 15%; Упаковка / ящик: 0,505 дюйма x 0,240 дюйма x 0,220 дюйма (12,82 мм x 6,09 мм x 5,58 мм); упаковка: отрезная лента (CT); тип: ферритовый сердечник; ток: 380 мА; тип монтажа: поверхностный монтаж.

DN6853-A : Магнитный — эффект Холла, цифровой переключатель, линейный, компас (ИС) IC HALL EFF SENSOR BI-OCT 3-SIP -; IC HALL EFF SENSOR BI-OCT 3-SIP. s:: Широкий диапазон напряжения питания; Упаковка / ящик: ТО-236-3, СК-59, СОТ-23-3; Ток — Выход (макс.): -; Диапазон срабатывания: -30 мТл срабатывания, 30 мТл срабатывания; Рабочая температура: -40 ° C ~ 85 ° C; Тип выхода: цифровой, с открытым коллектором.

RG1005N-6811-B-T1 : Чип резистор 6,81 кОм 0,063 Вт, 1/16 Вт — поверхностный монтаж; RES 6,81 кОм 1/16 Вт .1% 0402. s: Сопротивление (Ом): 6,81 кОм; Мощность (Вт): 0,063 Вт, 1/16 Вт; Допуск: 0,1%; Упаковка: лента и катушка (TR); Состав: Тонкая пленка; Температурный коэффициент: 10 ppm / C; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

M2-TP : КРЕМНИЙ, СИГНАЛЬНЫЙ ДИОД, DO-214AC. s: Упаковка: пластик, SMAE, 2 PIN; Количество диодов: 1; Соответствует RoHS: RoHS.

SPN6440 : УСИЛИТЕЛЬ НИЗКОЙ МОЩНОСТИ ШИРОКОПОЛОСНОЙ СВЧ / СВЧ диапазона от 10 МГц до 400 МГц. s: Тип усилителя: Усилитель мощности; Области применения: микроволновая печь RF; Диапазон частот: от 10 до 400 МГц; Минимальное усиление: 12 дБ; Входной КСВН: 2 1; Выходной КСВН: 2 1; Тип упаковки: SM-11, 4 PIN; Рабочая температура: от -55 до 85 C (от -67 до 185 F).

T0131S : ТРАНСФОРМАТОР DATACOM ДЛЯ ПРИМЕНЕНИЯ ОБЩЕГО НАЗНАЧЕНИЯ. s: Категория: Сигнал; Другие типы трансформаторов / применения: импульсные трансформаторы, DATACOM TRANSFORMER; Монтаж: Чип-трансформатор.

ESD-R-19D-B : Ферритовые тороиды / ферритовые кольца с ферритовыми шариками, EMI 8,8 мм. s: Производитель: Kemet; Упаковка: оптом.

Основы

: Подбор резисторов для светодиодов

Итак … вы просто хотите зажечь светодиод. Какой резистор использовать?

Может быть, вы знаете ответ, или, может быть, все уже считают, что вы должны знать, как добраться до ответа. В любом случае, это вопрос, который вызывает больше вопросов, прежде чем вы действительно сможете получить ответ: какой тип светодиода вы используете? Какой блок питания? Батарея? Плагин? Часть более крупной схемы? Ряд? Параллельно?

Игра со светодиодами должна быть забавой, и выяснение ответов на эти вопросы на самом деле является частью забавы.Есть простая формула, которую вы используете для выяснения этого — закон Ома. Эта формула: В = I × R , где В, — напряжение, I — ток, а R — сопротивление. Но как узнать, какие числа использовать в этой формуле, чтобы получить правильное значение резистора?

Чтобы получить В в нашей формуле, нам нужно знать две вещи: напряжение нашего источника питания и напряжение наших светодиодов.

Начнем с конкретного примера.Предположим, что мы используем держатель батареек 2 × AA (например, этот из нашего магазина), который обеспечит нас питанием 3 В (с двумя последовательно соединенными элементами AA 1,5 В; мы складываем напряжения), и мы планирую подключить желтый светодиод (как один из этих).

Светодиоды

имеют характеристику, называемую «прямое напряжение», которая часто обозначается в технических данных как Vf. Это прямое напряжение представляет собой величину напряжения, «потерянного» в светодиоде при работе с определенным опорным током, обычно определяемым как около 20 миллиампер (мА), т.е.е., 0,020 ампер (А). Vf зависит в первую очередь от цвета светодиода, но на самом деле немного отличается от светодиода к светодиоду, иногда даже в пределах одного пакета светодиодов. Стандартные красные, оранжевые, желтые и желто-зеленые светодиоды имеют Vf около 1,8 В, в то время как чисто зеленые, синие, белые и УФ-светодиоды имеют Vf около 3,3 В. Таким образом, падение напряжения на нашем желтом светодиоде будет около 1,8 В.

В в нашей формуле находится путем вычитания прямого напряжения светодиода из напряжения источника питания.

3 В (источник питания) — 1.8 В (падение напряжения на светодиодах) = 1,2 В

В этом случае у нас осталось 1,2 В, которые мы подключим к нашей формуле V = I × R .

Следующее, что нам нужно знать, это I , ток, на котором мы хотим управлять светодиодом. Светодиоды имеют максимальный номинальный непрерывный ток (часто обозначается как If или Imax в таблицах данных). Часто это около 25 или 30 мА. На самом деле это означает, что типичное значение тока, к которому нужно стремиться со стандартным светодиодом, составляет от 20 мА до 25 мА, что немного ниже максимального тока.

Вдобавок: Всегда можно дать светодиоду меньше тока . Работа светодиода, близкая к номинальному максимальному току, дает вам максимальную яркость за счет рассеивания мощности (тепла) и времени автономной работы (если, конечно, у вас разряжаются батареи). Если вы хотите, чтобы ваши батареи прослужили в десять раз дольше, обычно вы можете просто выбрать ток, который составляет лишь одну десятую номинального максимального тока.

Итак, 25 мА — это «желаемый» ток — то, что мы надеемся получить, когда выбираем резистор, а также I , который мы подключим к нашей формуле V = I × R .

1,2 В = 25 мА × R

или перефразируя:

1,2 В / 25 мА = R

и когда мы решаем это, получаем:

1,2 В / 25 мА = 1,2 В / 0,025 А = 48 Ом

Где «48 Ом» — 48 Ом. (Единицы измерения таковы, что 1 В / 1 А = 1 Ом; один вольт, разделенный на один ампер, равен одному ому. Если вы имеете дело с током в мА, преобразуйте его в А, разделив на 1000.)

Наша версия формулы теперь выглядит так:

(напряжение источника питания — напряжение светодиода) / ток (в амперах) = требуемое значение резистора (в омах)

Получаем сопротивление резистора 48 Ом.И это хорошее значение пускового резистора для использования с желтым светодиодом и источником 3 В.

Давайте на мгновение посмотрим на номиналы резисторов. Резисторы обычно доступны в таких номиналах, как 10 Ом, 12 Ом, 15 Ом, 18 Ом, 22 Ом, 27 Ом, 33 Ом, 39 Ом, 47 Ом, 51 Ом, 56 Ом, 68 Ом, 75 Ом и 82 Ом. (и их кратные 510 Ом, 5,1 кОм, 51 кОм и т. д.), и (если вы не укажете более высокую точность при совершении покупок) имеют значение допуска около ± 5%.

Если вы занимаетесь большим количеством проектов в области электроники, у вас, скорее всего, будет валяться куча резисторов.Если вы только начинаете, возможно, вам захочется приобрести ассортимент, чтобы было что-нибудь под рукой. Резисторы также рассчитаны на работу с различной мощностью — резисторы, рассчитанные на большую мощность (больше ватт), могут безопасно рассеивать больше тепла, выделяемого внутри резистора. Резисторы на 1/4 ватта, вероятно, являются наиболее распространенными и обычно подходят для простых светодиодных схем, подобных тем, которые мы здесь рассматриваем. (Мы обсуждали рассеяние мощности ранее — обратите внимание на это, когда вы начнете выходить за рамки этих основ.)

Итак, значение резистора, которое мы вычислили выше, было 48 Ом, что не является одним из наших обычных значений. Но это нормально, потому что мы будем использовать резистор с допуском ± 5%, так что в любом случае это значение не обязательно будет точно таким же. На всякий случай мы обычно выбираем следующее более высокое значение, которое у нас есть; 51 Ом в этом примере.

Давайте подключим:
батарейный отсек 3 В, резистор 51 Ом и желтый светодиод.

Это небольшая симпатичная светодиодная схема, но как мы можем сделать это с помощью большего количества светодиодов? Можем ли мы просто добавить еще один резистор и еще один светодиод? Ну да, в точку.Каждому светодиоду потребуется 25 мА, поэтому нам нужно выяснить, какой ток могут отдавать наши батареи.

Помимо : Немного покопавшись, можно найти полезный технический справочник (pdf) по щелочным батареям от Energizer. Оказывается, чем сильнее вы их водите, тем быстрее вы их истощаете. Часть этого очевидна: если вы постоянно потребляете 1000 мА из батареи, вы ожидаете, что батарея прослужит 1/10 того времени, как если бы вы потребляли 100 мА. Но на самом деле есть второй эффект, заключающийся в том, что общая выходная энергия батареи (измеряемая в ватт-часах) уменьшается, когда вы приближаетесь к пределу того, какой ток может выдавать батарея.На практике, с щелочными батареями AA, если вы разрядите их при токе 1000 мА, они прослужат только около 1/20 того времени, как если бы вы разрядили их при 100 мА.

Для нашего одиночного светодиода 25 мА элементы AA прослужат чертовски долго. Если мы запустим четыре светодиода параллельно, потребляя 100 мА, у нас все равно должно получиться довольно приличное время автономной работы. Если ток превышает 500 мА, следует подумать о подключении к розетке. Итак, мы можем добавить несколько наших желтых светодиодов, каждый с собственным резистором 51 Ом, и успешно управлять ими с помощью держателя батареи 2xAA.

Хорошо, а как насчет батареи на 9 В? Давайте остановимся на желтых светодиодах. Если мы хотим отключить один светодиод от батареи 9 В, это означает, что мы должны потреблять колоссальные 7,2 В с нашим резистором, который должен составлять 288 Ом (или ближайшее удобное значение: 330 Ом, в моей мастерской). .

9 В (питание) — 1,8 В (желтый светодиод) = 7,2 В

7,2 В / 25 мА = 288 Ом (округлить до 330 Ом)

Использование резистора для падения напряжения любого размера рассеивает эту энергию в виде тепла.Это означает, что мы просто тратим эту энергию на тепло, вместо того, чтобы получать больше света от нашей светодиодной схемы. Итак, можем ли мы использовать несколько светодиодов, соединенных вместе? Да! Давайте соединим четыре светодиода 1,8 В последовательно, в сумме получим 7,2 В. Когда мы вычтем это из напряжения питания 9 В, у нас останется 1,8 В, для чего потребуется только резистор 72 Ом (или ближайшее значение. : 75 Ом).

9 В — (1,8 В × 4) = 9 В — 7,2 В = 1,8 В

1,8 В / 25 мА = 72 Ом (затем округляем до 75 Ом)

Наша обобщенная версия формулы с несколькими последовательно включенными светодиодами:

[Напряжение источника питания — (напряжение светодиода × количество светодиодов)] / ток = номинал резистора

Мы даже можем подключить пару цепочек из четырех светодиодов плюс резистор параллельно, чтобы получить больше света, но чем больше мы добавляем, тем больше мы сокращаем срок службы батареи.

Но можем ли мы сделать пять последовательно с батареей 9 В? Что же, может быть. Значение 1,8 В, которое мы использовали, является всего лишь «типичным практическим правилом». Если вы уверены, что прямое напряжение равно 1,8 В, он будет работать. Но что, если это не совсем так? Если прямое напряжение ниже, вы можете перегрузить их при более высоком токе, что может сократить срок их службы (или полностью убить). Если прямое напряжение выше, светодиоды могут быть тусклыми или даже не гореть. В некоторых случаях вы можете подключить светодиоды последовательно без резистора, как в нашей схеме светодиодного обеденного стола, но в большинстве случаев предпочтительнее и безопаснее использовать резистор.

Давайте сделаем еще один пример, на этот раз с белым светодиодом (вы можете найти его здесь) и батарейным блоком 3xAA (например, этот). Напряжение источника питания составляет 4,5 В, а напряжение светодиода — 3,3 В. Мы по-прежнему стремимся к току 25 мА.

4,5 В — 3,3 В = 1,2 В

1,2 В / 25 мА = 48 Ом (округлить до 51 Ом)

Итак, вот примеры, которые мы рассмотрели, и еще несколько примеров с некоторыми другими распространенными типами источников питания:

Все эти значения основаны на тех же предположениях о прямом напряжении и желаемом токе, которые мы использовали в первых примерах.Вы можете проработать их и проверить математику или просто использовать ее как удобную таблицу, если считаете, что наши предположения разумны. 😉

Так вот, в какой-то момент кто-то мог сказать вам: «Просто воспользуйтесь онлайн-калькулятором светодиодных резисторов». И действительно, такие вещи есть — даже у нас есть одна (ну, версия для печати из бумаги) — так зачем вообще работать над всем этим? Во-первых, гораздо лучше понять, что и почему этот калькулятор делает то, что он делает. Но также почти невозможно использовать эти калькуляторы, если вы не знаете, какие переменные вам нужно будет ввести.Надеюсь, теперь вы сможете вычислить значения, которые вам понадобятся (напряжение источника питания, напряжение светодиода и ток) для использования светодиодного калькулятора. Но что более важно (1) он вам на самом деле не нужен: вы можете сделать это сами и (2) если вы его используете, вы можете подвергнуть сомнению основные предположения, которые он может сделать от вашего имени.

Надеюсь, вы также увидели, что есть гораздо больше, чем просто один способ зажечь светодиод. И мы даже не добрались до таких вещей, как объединение светодиодов разного номинала в цепи! Теперь, можете ли вы вернуться к наклеиванию светодиодов на батареи CR2032, чтобы сделать светодиодные броски? Да, определенно можно.Но вы можете вернуться и прочитать о том, когда вам следует добавить резистор даже в эту маленькую схему!

Наконец, отметим, что в этой статье мы говорили о вашем основном сквозном маломощном (хотя, возможно, очень ярком) светодиодах. Специализированные типы, такие как светодиоды высокой мощности, могут иметь несколько другие характеристики и требования.

Обновление : исправлен список общих значений резисторов, чтобы включить более общие значения.

2 Chips LED SMD 7020 Pure White Технические характеристики 6000k Цветовая температура

Подробное описание продукта

Высокое напряжение 6V 9V SMD 7020 LED 1W Последовательно 2 чипа чисто белые спецификации с цветовой температурой 6000k

Это наш 0.Тепло-белый светодиодный чип, высота 7 мм, вид сверху,
Серия 7020 доступна в мягком красном, оранжевом, желтом, зеленом, синем и
белый.

Примечания:

• Все размеры указаны в миллиметрах.

• Допуск составляет ± 0,10 мм (0,004 дюйма), если не указано иное.

• Технические характеристики могут быть изменены без предварительного уведомления.

Характеристики :

• Корпус PLCC-2.

• Белый корпус.

• Индикатор оптический.

• Бесцветное прозрачное окно.

• Идеально подходит для подсветки и световода.

• Промежуточный отражатель.

• Широкий угол обзора.

• Подходит для автоматического размещения оборудования.

• Подходит для процессов оплавления в паровой фазе, инфракрасного оплавления и пайки волной припоя.

• Поставляется на ленте и на катушке (лента 8 мм).

• Сам продукт останется в соответствии с версией, соответствующей требованиям RoHS.

Описание:

• Серия 7020 доступна в мягком красном, оранжевом, желтом, зеленом,
  синий и белый.Благодаря дизайну корпуса светодиод имеет широкий обзор.
  угол наклона и оптимизированный светоотражатель. Эта особенность
  делает SMT TOP LED идеальным решением для световодов. Слабый ток
  требование делает это устройство идеальным для портативного оборудования или любого другого
  приложение, в котором мощность превыше всего.

Применения:

• Автомобильная промышленность: Подсветка приборных панелей и переключателей.

• Телекоммуникации: индикатор и подсветка в телефоне и факсе

• Индикатор и подсветка для аудио и видео оборудования.

• Индикатор и подсветка в офисной и семейной технике.

• Плоская подсветка ЖК-дисплеев, переключателей и символов.

• Применение световода.

• Для общего пользования.

Применение: Для светодиодных лент, светодиодных трубок, светодиодной подсветки телевизора и т. Д.
Тип продукта : YHHV7020PW1 Абсолютные максимальные значения ( Ta = 25 ° C ) Параметр

Символ
