Схема подключения переключателей проходных: Как подключить проходной выключатель с 2х и более мест

Как подключить проходной выключатель с 2х и более мест

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения проходного выключателя для управления из 3х мест

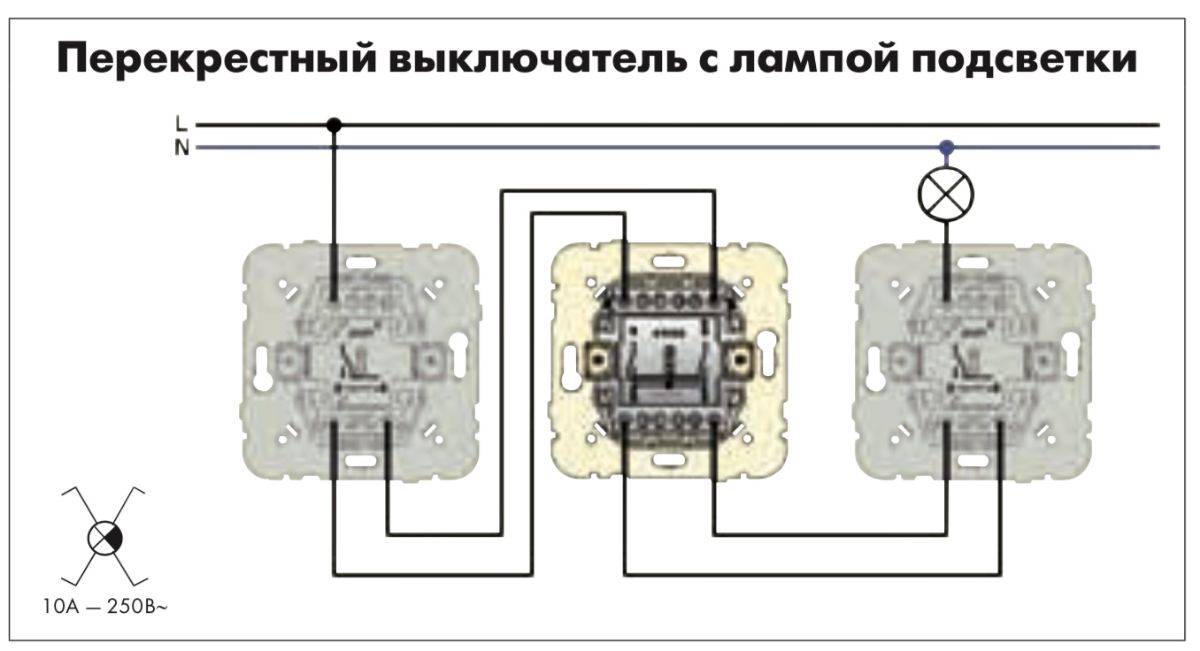

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch — устройство для включения
и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
2. С применением клавишных или кнопочных выключателей без фиксации.

Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

Схемы подключения электронного устройства KillerSwitch

Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Сенсорные модификации

В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

Сенсорные выключатели в интерьере

Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

Схема подключения двух проходных сенсорных выключателей

Схема подключения трех проходных сенсорных выключателей

Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

• Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
• Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
• Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
• При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
• Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Видео по теме

Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:

Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла24Не помогла1

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек.
Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.

Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

Что такое проходной выключатель?

Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

Как управлять механизмом из двух точек?

Схема подключения предполагает корректное соединение трех контактов.

Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

Как подключается этот механизм?

Если координация предполагается из двух зон:

• Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
• После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

На каком принципе это работает?

В системе задействованы три контакта:

Как управлять механизмом из трех зон?

Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.

Основные требования инструкции по подключению:

• Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
• Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

• Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
• Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
• Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.

Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.

Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

Итоги

Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!

из двух и трех точек

Цены на жилищно-коммунальные услуги повышаются ежегодно, что заставляет задумываться об экономии, в том числе и электроэнергии. Причем, это касается тех мест, о которых раньше человек даже не задумывался. Например, освещение лестниц и лестничных площадок в многоэтажных домах. В недалеком прошлом, когда цены на электроэнергию были мизерными, лестницы освещались 24 часа в сутки. Эта проблема актуальна и в частных домах, имеющих не один этаж, соединенный между собой лестницей. Чтобы сэкономить средства, свет приходится выключать, но для этого нужно или опять спуститься по лестнице или подняться по ней. Это крайне неудобно, поэтому иногда его попросту не выключают и, он горит до утра, когда не станет светло.

Для удобства освещения на подобных участках были разработаны, так называемые «проходные» выключатели. Их еще называют «дублирующими» или «перекидными». Их можно отличить от классических выключателей наличием большего количества контактов. Поэтому, чтобы их подключить, необходимо знать схему, а тем более, уметь разобраться в принципе их действия. Естественно, что это не совсем просто, но абсолютно реально.

Принцип работы проходного выключателя

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.

Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

• Вход подключен к выходу 1;
• Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

Такой вид имеет переключатель с тыльной стороны.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.

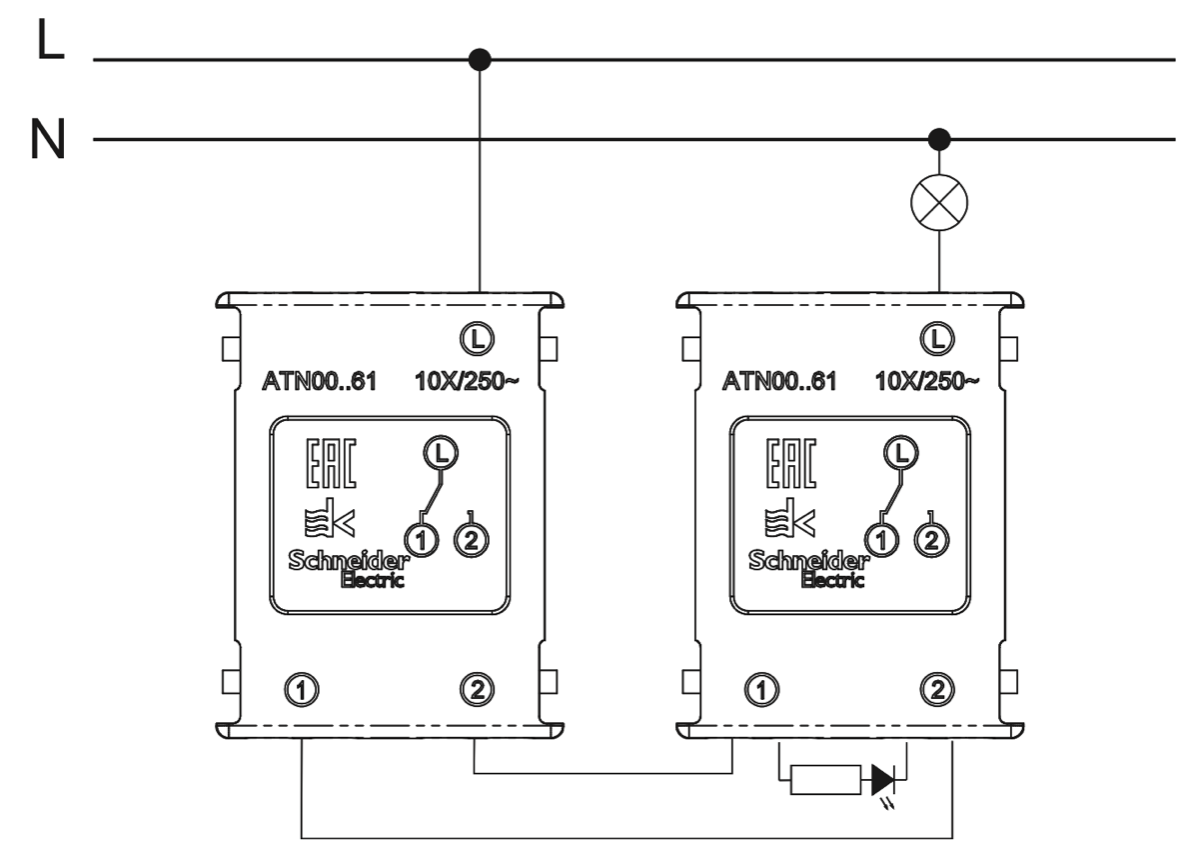

Электрическая схема подключения двух проходных выключателей

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.

Разводка проводов между двумя проходными выключателями.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.

Разводка проводов по жилому помещению

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Вариант управления освещения с трех точек

Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.

Как все три выключателя соединить видно на рисунке. Это несколько сложнее предыдущего случая, но понять принцип работы можно.

Схема электрическая включения лампы из трех мест.

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции:

1. Нулевой провод подключается к одному из проводов лампы.
2. Фазный провод подключается к входному контакту одного из проходных выключателей.
3. Свободный провод лампы подключается к входному контакту второго выключателя (проходного).
4. Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя.
5. Два выходных контакта второго проходного переключателя подсоединяют к двум выходным контактам перекрестного переключателя.

Схема та же, но показано более доходчиво, куда именно подключать провода.

К каким клеммам подключаются провода.

Примерно так следует развести провода по помещению.

На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек. В таких случаях необходимо увеличивать количество перекрестных выключателей. Их следует всегда устанавливать в промежутке между двумя проходными переключателями.

Схема организации вкл/выкл лампы на 5 точек.

Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.

Проходные выключатели из 5-ти мест без распаячных коробок. Suneler.ru

Watch this video on YouTube

Двухклавишный проходной выключатель: схема подключения

Для того, чтобы из нескольких точек можно было управлять работой двух ламп существуют двухклавишные проходные выключатели. Они располагают шестью контактами. Главное – это определить общие контакты. Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя.

Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя. И так дальше, пара за парой выходы устройств соединяются между собой.

Управление работой двух ламп освещения из четырех точек.

Если разобраться, то сложного ничего нет, особенно при применении одноклавишных проходных выключателей. Что касается двухклавишных проходных выключателей, то здесь все намного серьезнее и затратнее, как по проводам, так и по выключателям. А если быть более точным, то эта схема менее практичная, но более дорогостоящая.

Полезные статьи » Проходной выключатель

Удобно, когда, войдя в квартиру, в комнате можно включить проходное освещение, а при выходе с обратной стороны выключить его другим выключателем. Но, если такой возможности нет, тогда проходить в помещение далее приходится в темную. Эту проблему решают проходные выключатели. Рассмотрим их схемы подключения и принцип действия.

Выключатель или переключатель

Внешне проходные выключатели от обычных ничем не отличаются, да и работают они на первый взгляд так же. Только это не совсем выключатели, а скорее переключатели, так как электрическую цепь они не размыкают, а перенаправляют ток на другой выход или несколько точек в разных комнатах. И в выключателе, и в переключателе имеется одна входная клемма, но в первом — один выходной провод, во втором их два.

Любой электрик, посмотрев на устройство, сразу определит тип выключателя. Но производители на своих изделиях наносят простые изображения схем включения цепи, так что даже неискушенный в электротехнике хозяин дома может выбрать то, что нужно и самостоятельно подключить проводку. Но всё же, некоторые знания потребуются. К примеру, чтобы быть уверенным, что клеммы подключены правильно, нужно их проверить мультиметром; выставить его в режим зуммера и поочередно протестировать участки цепи на присутствие напряжения.

Простая схема подразумевает наличие двух выключателей, соединенных последовательно и работающих в паре. Но управлять ними можно лишь одним осветительным прибором. То есть, войти комнату можно включить свет, а затем на выходе из нее выключить освещение другим таким выключателем. Принцип такой и в схемах на четыре точки, проходные выключатели только монтируют на всех выходах или совсем в ином месте, даже в другом конце дома.

В методе подключения всё просто: к приборам подводят два провода — «ноль» и фазу. При нажатии клавиш цепь замыкается, лампочка начинает светиться, на другом конце эта же цепь размыкается и тушит свет. Несколько точек должны быть соединены параллельно; это нужно для того, чтобы при разомкнутой цепи в какой-либо точке, свет в проходной комнате можно было бы включить при выходе из любой комнаты. То есть, если клавиши на двух или нескольких переключателях находятся в одинаковых положениях — освещение есть, если в разных положениях — в проходной комнате темно.

Чтобы управлять тремя и более точками, в схему разводки проходных выключателей добавляют несколько переключателей перекрестных. Независимо от того, установлены ли проходные выключатели при входе в дом или в средине него в любом месте, их называют маршевыми. Они устанавливаются:

• На лестницах. Конечно же, если это лестница на пять ступенек, тогда можно обойтись и без ее освещения. Но когда нужно подниматься на второй этаж, то хождение в потемках вызывает дискомфорт. В таких случаях выключатели располагают на первом и втором этаже или последующих. Управление освещением осуществляется в одном и другом направлениях. Выключатели работают последовательно во всех местах.




• В спальне. Как и в предыдущем варианте принцип действия идентичен: освещение включается при входе в спальню, а выключить и снова его включить можно в удобное время у изголовья спального места. Это очень удобно в детской комнате, чтобы ребенок не бродил в темноте.

Подобных примеров можно привести много. Проходные переключатели используются не только в быту, но и на производствах, в общественных местах. Вместо того, чтобы вести провода по всему периметру помещений на несколько точек, к приборам можно подключить датчики движения; свет будет выключаться через минуту-две автоматически, когда в той или иной комнате никого нет. Выключать свет из разных мест не только удобно, а также выгодно с точки зрения экономии электроэнергии.

Как сделать проходной переключатель

Хотя устройства обычного и проходного выключателей особенно не отличаются, но стоимость их значительно разнится, иногда в три раза. Это подталкивает мастеров самостоятельно изготавливать коммутирующие устройства. Для этого используют одноклавишное и двухклавишное устройство, чтобы они были однотипными, от одного производителя. У них должны быть взаимозаменяемые (перемещаемые) клеммы, которые располагают так, чтобы разрыв сети был независимым.

Чтобы изготовить самостоятельно такой переключатель, нужно:

• снять клавишу у одноклавишного устройства;




• выдавить сердцевину;




• отжать зажимы между механизмом и корпусом;




• вынуть из гнезда одну клемму;




• переустановить контакт с одного на другое место;




• установить коромысло на контакты и собрать всё в обратной последовательности.

Более простой способ — собрать один коммутирующий переключатель из двух обычных. Для этого их нужно установить один возле другого и соединить клавиши общей накладкой, чтобы при нажатии на нижнюю часть выключался один, а на верхнюю — другой и наоборот.

Схемы подключения

Схему включения/выключения освещения в проходной комнате делают из двух одноклавишных выключателей, соединенных последовательно и работающих в паре. В каждом из них должен быть один вход и два выхода.

Сначала рисуют схему, чтобы она отображала наглядно каждый этап. Обязательно нужно помещение обесточить: на распределительном щитке выключить соответствующий автомат и убедиться при помощи вольтметра об отсутствии напряжения на проводах в каждой точке. Такая проверка нужна потому, что иногда разводка может быть сделана так, что через проходную комнату проходят смежные провода из других комнат. Если напряжение обнаружится, тогда нужно отключить таким же образом и другие комнаты.

Для работы необходимо подготовить изоленту и инструмент:

• отвертки — плоскую, крестовую, индикаторную;




• рулетку;




• нож, бокорез;




• перфоратор, болгарку.

Под новую проводку нужно будет проштробить каналы в стенах, под новые выключатели просверлить углубления, подготовить соединительные коробки. Соединять провода можно простой скруткой, но для надежности и долговечности для этого есть специальный инструмент для контактной сварки. Он также необходим, если приходится соединять алюминий с медью. В другом случае разнородные провода следует соединять переходниками. Медь и алюминий скручивать непосредственно нельзя потому, что вскоре образуется окисление и прохождение тока сначала замедлится, а затем совсем прекратится. Монтаж нужно делать в строгой последовательности по плану, это позволит получить в итоге требуемый результат сразу без дополнительных поисков причин, почему неправильно работает система.

Схема проходного выключателя с несколькими точками

В выключателе простом имеется лишь один размыкаемый контакт. В двух-, трехклавишных устройствах их два или три, но электрическая цепь размыкается одна. Такие выключатели для проходной комнаты не подойдут. В конструкции должна быть одна входная клемма и две раздельных выходных. На место, где стоял простой выключатель, нельзя подключить проходной переключатель, для него потребуется делать дополнительную разводку. Для работы подготавливают аналогичный набор инструментов, как и в предыдущем варианте.

Линии проводов располагают на расстоянии от потолка не меньше 15 см. Это требуют нормы технических условий. Обычно провода укладывают в предварительно сделанные в стене штробы, в итоге получается комната с идеально ровными стенами, на которых кроме выключателей и розеток больше ничего нет. Этот способ используют при проведении евроремонтов. Но в панельных домах штробление бетона не такая уж и простая задача, поэтому провода можно аккуратно уложить в прикрепленные к стенам пластиковые короба (лотки). Нельзя сказать, что покупка коробов, это дополнительные расходы, ведь при штроблении придется израсходовать не один диск для болгарки, затратить много сил и времени. К тому же, если провода оплавятся в коробе, то ремонт обойдется значительно дешевле. Какой способ лучше — дело хозяина.

Перед разводкой проводов нужно установить распределительные коробки. Они бывают накладные и врезные. Последние сложнее монтировать, так как под них необходимо сверлить или выдалбливать углубления в стенах, но зато в итоге получатся идеально ровные поверхности. Накладные коробки лучше подойдут для проходных технических помещений, в кафе, столовых и тому подобных заведениях.

Скрутка проводки выполняется в распределительных коробах. 5 проводов подводятся к первой коробке, это: запитка от распределительного щитка, три ответвления на выключатели и один провод на осветительный прибор (если их несколько, то они должны быть соединены последовательно).

Для проводки используется трехжильный кабель. Жилы имеют соответствующие цвета: синий и белый — фазы, коричневый «ноль». Коричневый провод, это также заземление. Раньше его не использовали, но по современным требованиям пожарной службы так делать необходимо. В противном случае приемка помещения в общественном заведении проверяющим инспектором не пройдет. В частных домах или квартирах такие проверки не практикуются, однако для безопасности поражения током заземление делать рекомендуется. В случае пожара, если выявится, что заземления не было, то никакие страховки не помогут возместить ущерб.

Провода от проходных переключателей соединяют в разрыв фазной линии, а «ноль» направляется через коробку без разрыва прямо на осветительные приборы. Фаза, направленная через контакт выключателя, обеспечивает безопасность при проведении обслуживания светильников.

Проходной выключатель на несколько точек монтируется в следующей последовательности:

• нужно сразу зачистить (оголить) все концы проводов и залудить, если предполагается пайка




• фазовый провод определяется с помощью тестера




• фазу нужно скрутить с проводкой от ближнего выключателя к распределительному щитку (провода синий или белый)




• соединить клеммы заземления переключателей




• к светильнику подсоединить второй переключатель




• провод от последнего осветительного прибора скрутить в распределительной коробке с «нулем».

Чтобы из разных точек управлять светильниками, применяют схему на три выхода. Кроме проходных комнат такие схемы используют также в многоэтажных домах, длинных коридорах со множеством выходов, крупных залах. Наряду с проходными выключателями необходимо в таких случаях устанавливать перекрестные переключатели. В их устройстве имеется не три, а 4 клеммы: выходных пару и два входных, их переключение происходит одновременно. В многоточечных схемах проходных помещений применяется четырехжильный кабель.

Чтобы монтаж выполнить быстро и без последующих доделок, нужно сразу сделать разметку на стенах согласно схеме. Это места расположений будущих выключателей, распределительных коробок, осветительных приборов. Следует провести разметку линий магистралей проводки. В процессе проработки схемы в реальности, возможно потребуется ввести некоторые корректировки. К примеру, сменить место расположения точек, коробок, следовательно, потребуется изменение и конфигурации магистрали проводки.

Ко всем выключателям проходного типа подводятся трехжильные кабели, четырехжильные — к перекрестным. Заметим, что в системах должны быть жилы проводов сечением одинакового диаметра, а переключатели с одинаковым номинальным значением силы тока. Нельзя допускать, чтобы один переключатель был на 8 ампер, другой на 10 А, а третий на 16 А.

Основные плюсы проходных выключателей

Удобство переключателей проходных есть еще в том, что включать в здании можно освещение из любого места. В кладовой можно не обязательно на входе в нее включать свет, а из другой комнаты и выключать непосредственно в самой кладовой, в спальне — у изголовья дивана. Такой же принцип использовать можно где угодно поэтажно, на лестницах и даже на улице или в других хозяйственных постройках во дворе.

Обеспечивают проходные выключатели удобство работы, экономию электроэнергии в общественных заведениях: залах, барах, кафе, ресторанах, в длинных коридорах производственных цехов. Лучшим решением в подобных случаях в плане экономии будет установка таймера или датчиков движения, которые также подключаются к проходным переключателям. Отключаться освещение будет через некоторое время, даже если работник уходя забыл выключить свет.

Преимущество проходных выключателей есть в следующем:

• безопасности эксплуатации и надежности здания




• оперативности управления освещением, следовательно, и экономии времени




• более низкой себестоимости электрооснащения помещений




• простоте монтажа




• отсутствии сложности настроек схем




• оптимальном использовании и экономии энергоресурсов.

Часто при многократном включении/выключении контакты устройства выходят из строя. Могут преждевременно подгорать клеммы или разъемы, при снятии крышки может отломиться защелка. Поэтому выбирать следует хорошие выключатели с качественными металлическими контактами, эластичными пластиковыми элементами конструкции и корпуса. Поэтому дадим рекомендации, изделия каких производителей лучше.

Лучшие производители выключателей проходного типа

Legrand

Популярностью на рынке электрических товаров пользуется компания «Легранд». Выключатели выполнены в эластичных пластиковых корпусах, их несложно разбирать и собрать, они просты в монтаже и надежны в подключении. У них современный внешний вид. Они несколько дороже своих аналогов, но это того стоит. Однако при их монтаже нужно точно подгонять место установки.

схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео

Очень часто приходится включать и выключать освещение из нескольких точек. Например, в длинных коридорах, на лестницах, подвальных помещениях. Обеспечить независимое включение и выключение осветительных приборов из 2-х удалённых точек можно используя 2 проходных выключателя, а в комбинации с перекрёстным выключателем управлять освещением можно из 3-х и более точек. Главное правильная схема подключения.

Проходные выключатели

Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.

Схема подключения проходных выключателей для независимого управления освещением из двух точек

Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.

Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.

Для чего применяется перекрёстный выключатель

Если нужно обеспечить управление освещением из трёх точек, 2-х проходных выключателей будет недостаточно. В разрыв двухжильного провода, соединяющего проходные выключатели, следует вставить перекрёстный выключатель, как это показано на схеме.

Схема подключения 2-х проходных и перекрёстного выключателей для управления освещением из 3-х точек

Контакты всех переключателей на схеме замкнуты так, что ток протекает по проводам, показанным красным цветом. Если нажать клавишу на любом из 3-х переключателей, то цепь разомкнётся. Достаточно нажать клавишу на любом другом переключателе, и цепь замкнётся. Ток будет протекать по проводам, показанным голубым цветом.

Если требуется управлять освещением из 4-х точек, нужно воспользоваться следующей схемой:

Для управления из 4-х точек понадобятся 2 проходных и 2 перекрёстных выключателя

Управлять освещением можно с помощью выключателей хлопковых или с датчиками движения. Но у них имеются недостатки:

• высокая стоимость;
• выключатели этих типов быстро выходят из строя;
• хлопковые выключатели могут сработать на посторонние звуки и не сработать на хлопок;
• выключатели с датчиками движения могут реагировать на движение животных, птиц.

Вам может пригодиться инструкция, в которой описана технология подключения одноклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-odnoy-klavishey.html.

Разновидности переключателей

По своей конструкции перекрёстные выключатели делятся на 2 вида: клавишные и поворотные.

Клавишные

Переключатели такого типа применяются наиболее часто.

Клавишные выключатели, правильнее называть их переключателями, разрывают одну цепь и замыкают другую. Обычные выключатели только размыкают или замыкают одну цепь. Внешне они практически не различаются. Отличить их можно только с тыльной стороны по количеству контактов:

• у обычного одноклавишного 2 контакта;
• у проходного -3;
• у перекрёстного — 4.

Отличия между обычным, проходным и перекрёстным одноклавишными выключателями (фотогалерея)

У одноклавишного проходного выключателя 3 контакта

У обычного одноклавишного выключателя 2 контакта

У одноклавишного перекрестного выключателя 4 контакта

Клавишные переключатели могут иметь 1, 2 или 3 клавиши. Многоклавишные переключатели предназначены для независимо управления несколькими цепями.

Поворотные перекрёстные

Переключатели такого типа устанавливаются реже, чем клавишные. Обычно их применяют в складских и производственных помещениях, для уличного освещения, как украшение интерьера в квартирах. Контактные группы в них замыкаются и размыкаются поворотом рычага.

Внешний вид поворотных переключателей (фотогалерея)

Накладные и встроенные

По способу монтажа переключатели делятся на 2 вида: накладные и встроенные.

Встроенные выключатели монтируются на этапе строительства или ремонта в коробки, установленные в нишах. Провода укладываются в штрабы или крепятся к стенам. Обычно такой способ применяется перед оштукатуриванием стен или облицовкой их гипсокартоном или другими материалами.

Накладные переключатели и подходящие к ним провода крепятся к стене. В этом случае нет надобности штрабить стены и выбивать углубления для коробок. Таким способом их обычно монтируют во время косметического ремонта. Накладные переключатели создают определённые неудобства: на них скапливается пыль, люди во время движения за них цепляются. В некоторых случаях хозяева, наоборот, предпочитают такой тип выключателей для дизайна интерьера.

Характеристики перекрёстных переключателей

На рынке электротехнических изделий имеется богатый выбор выключателей и переключателей отечественных и зарубежных производителей. Отличие в цене у разных производителей существенное, а размеры, технические характеристики сходны.

Основные характеристики

Модели с корпусами, защищающими от влаги и пара, стоят дороже.

Обратите внимание на статью с инструкцией по подключению трёхклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-trehklavishnyiy-vyiklyuchatel.html.

Монтаж проходных и перекрёстных переключателей

Оптимальный вариант разработки электрической схемы и её монтажа — на этапе строительства дома или при проведении его капитального ремонта. Нужно учесть все помещения, в которых может понадобиться независимое включение и отключение освещения из 3-х удалённых точек. Это длинные коридоры, подвальные помещения с несколькими входами и выходами, лестничные марши. Следует учесть и дворовые постройки, уличное освещение.

Тем, кто собирается монтировать освещение самостоятельно, но не имеет навыков, специалисты советуют сначала собрать временную схему освещения, соединив 2 проходных выключателя короткими проводами и подключить лампочку. Следует запомнить, к каким контактам были подсоединены провода. Убедившись, что цепь собрана правильно, выключатели нужно отсоединить.

Последовательность действий

Монтаж освещения выполняется в следующем порядке:

1. Уложить и закрепить двухжильный провод для соединения проходных выключателей.
2. В месте установки перекрёстного выключателя оставить небольшую петлю, но провод не перерезать.
3. Установить переключатели на своё постоянное место.
4. Подключить к проходным выключателям концы двухжильного, нулевого или фазного проводов.

   Подключение проводов

5. Убедиться, что освещением можно независимо управлять из 2-х точек.
6. Отключить цепь от питающей сети.
7. В месте установки перекрёстного выключателя двухжильный кабель перерезать и в разрыв установить перекрёстный выключатель.

   Подключение в разрыв двухжильного кабеля

8. Подключить цепь к питающей сети.
9. Убедиться, что освещением можно независимо управлять из 3-х точек.

Как узнать, выключены ли светильники, если внезапно отключилось электропитание?

При монтаже желательно установить все переключатели так, чтобы в выключенном состоянии их клавиши находились в одинаковых положениях, например «вверх».

Для внутренних работ подойдёт любой двухжильный изолированный провод, сечение которого соответствует предполагаемой нагрузке. Для уличного освещения применяется провод в двойной изоляции.

Практика показала, что управление освещением в длинных коридорах, на лестничных маршах, в подвальных помещениях дешевле и практичнее сделать с применением проходных и перекрёстных выключателей.

Хотите, чтобы свет включался по хлопку? Тогда читайте нашу статью, где описана технология подключения такой системы: https://aqua-rmnt.com/ehlektrosnabzhenie/vyiklyuchatel-sveta-po-hlopku.html.

Видео: как подключить проходной выключатель

Более подробно все этапы сборки временной цепи с 2-мя проходными выключателями можно посмотреть в этом ролике.

Видео: как подключить перекрёстный выключатель

Обратите внимание: в видеоролике перекрёстный выключатель называют «промежуточный».

Продуманная и грамотно выполненная схема управления освещением с использованием проходных и перекрёстных выключателей сделает условия жизни в доме комфортнее, избавит от многих проблем. Экономить на качестве не стоит, но описанная схема управления освещением из нескольких независимых точек обойдётся намного дешевле, чем с использованием хлопковых выключателей или выключателей с датчиками движения. При этом она надёжнее и долговечнее.

Образование высшее, педагогическое (физмат) и техническое (менеджер информационных систем), женат, двое взрослых детей

Оцените статью:

Поделитесь с друзьями!

Схема подключения проходного выключателя | Заметки электрика

Здравствуйте, дорогие гости сайта «Заметки электрика».

Сегодня Вашему вниманию я представляю статью про схемы подключения проходных выключателей (переключателей).

Проходные выключатели предназначены для комфорта и удобства управления освещением с разных мест Вашей квартиры, коттеджа или дачи.

Предположим, Вы вечером вернулись домой, при входе в коридор включили свет, спокойно, не торопясь разделись и прошли в свою уютную спальню. И что же? Необходимо возвращаться в коридор и отключать свет.

Так вот я Вам скажу, что нет. Для этого и существует проходные переключатели, чтобы Вам было комфортно и удобно управлять освещением, т.е. освещение, которое Вы включили в коридоре, можно с легкостью отключить из спальни.

Мест для использование проходных выключателей может быть множество. Я привел Вам лишь один пример. В статье про установку розеток и выключателей читайте в каких местах и на какой высоте нужно устанавливать розетки и выключатели.

Кстати, альтернативой переходным выключателям могут быть импульсные бистабильные реле или датчики движения для управлением света.

А теперь рассмотрим, как правильно подключить проходной выключатель.

Для этого нам потребуется приобрести в магазине проходные выключатели и провода для электромонтажа. Также нам не обойтись без инструмента электрика.

О том, как выбрать сечение проводов и их цвета Вы можете узнать из следующих статей:

А также не забываем читать про то,  как правильно соединять провода в распределительных коробках.

Схема подключения № 1

Данная схема предназначена для управления освещением из двух мест. В ней используются 2 проходных выключателя одинарного типа. Вот так он выглядит:

Каждый одинарный проходной выключатель имеет 3 контакта (1 вход и 2 выхода).

Нулевой провод от источника питания проходит через распределительную коробку на светильник. Фазный провод приходит в распределительную коробку, с нее уходит на общий контакт проходного выключателя № 1. Два выходных контакта проходного выключателя № 1 соединяются через распределительную коробку с двумя выходными контактами проходного выключателя № 2. А далее с общего контакта проходного выключателя № 2 уходит опять же через распределительную коробку на светильник.

Схема подключения № 2

Иногда необходимо управлять освещением в помещении с двух мест, как в предыдущем примере, но только разными группами светильников или лампочек. Например, мы хотим управлять освещением в комнате с двух мест: с прихожей и из самой комнаты, но в люстре находится 5 лампочек. Т.е. нам необходимо управлять разными группами лампочек в люстре. Как это осуществить, смотрите на схеме ниже:

На приведенной выше схеме в 1 группе подключены 3 лампочки, а во 2 группе — 2 лампочки. Количество лампочек в каждой группе можно менять как Вам удобно.

Для этого нам потребуются два проходных выключателя, но уже не одинарных, как в предыдущей схеме, а двойных. Их еще называют двухклавишными проходными выключателями. Вот так он выглядит:

У двойного (двухклавишного) проходного выключателя имеется 6 контактов (2 входа и 4 выхода).

По сути это два одинарных выключателя в одном корпусе.

Схема подключения № 3

Данная схема предназначена для управления освещением из трех мест. Она мало чем отличается от предыдущих схем. Разница заключается в том, что в нее включен еще один проходной выключатель двойного спаренного типа, или его еще называют перекрестным, который отличается от одинарных и двойных. Он имеет 4 контакта (2 входа и 2 выхода).

При нажатии на двойной спаренный выключатель, сразу же переключаются 2 независимых контакта.

P.S. Количество мест управления освещением не ограничивается двумя или тремя, а может достигать до шести и более. Это осуществляется аналогичным способом, т.е. первый и последний проходной выключатель используется одинарный (3 контакта), а между ними — двойные спаренные (4 контакта).

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Подключение проходного выключателя — схемы и способы

В домах и квартирах часто встречаются длинные коридоры и лестницы, и если выключатель находится только в одной их части, это очень неудобно. В этой ситуации отличным решением являются проходные варианты, которые позволяют контролировать освещение не только в начале и конце длинных темных помещений, но и даже на их середине.

Подключение такого устройства выглядит значительно сложнее, чем обычного. Благодаря инструкции и информации из данной статьи любой человек сможет выполнить монтаж проходных выключателей самостоятельно.

Подробнее о применении в быту

Поговорим о том, в каких конкретно случаях может возникнуть необходимость подключения проходного выключателя для управления осветительными приборами. Здесь действует простое правило – там, где неудобно использовать классический вариант, стоит установить управление освещением из двух мест.

• На лестничных площадках в подъездах – обычно устанавливается на первом этаже. Нажав на него, человек может спокойно подняться по хорошо освещенной лестнице. Однако выключатель при этом остается внизу, и выключить свет для экономии электроэнергии не представляется возможным.
• Длинная коридорная система с несколькими выходами – включив свет на одном его конце, нужно иметь возможность выключить его на другом, чтобы свет не оставался бесполезно гореть, мотая драгоценные киловатты.
• Уличные фонари вдали от дома – чтобы включить свет на улице в темное время суток, придется в темноте идти к лампочке. И потом для выключения фонаря вам придется возвращаться к нему вновь, а до двери дома идти в темноте.
• Любое другое помещение или пространство помимо длинных коридоров.

В спальне у изголовья кровати – для того случая, когда человек уже лег в постель, забыв выключить люстру.

Длинный темный коридор – идеальное место
применения проходного выключателя

Подытожим – перекидной выключатель (или перекрестный) представляет собой устройство, которое позволяет управлять одним или несколькими светильниками из двух мест одного помещения, из разных комнат, а также используя для этого разные клавиши одного устройства. Выключатели, находящиеся в такой связке, работают одновременно, сообща и независимо друг от друга. Они помогают экономить электроэнергию, выключая ненужный свет после прохода человека через темные и большие помещения.

Принцип работы основан на разном количестве контактов в сравнении с обычным вариантом. Вместо двух контактов такой выключатель имеет три, вследствие чего переключает фазу из одного на остальные два поочередно.

Классическая схема подключения

Тип лампочек и прочих электрических приборов не играет здесь роли – схема подключения проходного выключателя из двух мест работает с лампами накаливания, люминесцентными и светодиодными аналогами, а также позволяет подключить любой другой бытовой прибор, который нуждается в таком выключателе.

Технология установки

Смонтировать перекрестный или проходной выключатель своими руками можно, однако он требует вдумчивого подхода еще в самом начале работы, это позволит не допустить опасных ошибок в соединении контактов.

Разработка его начинается еще на этапе прокладки кабеля. Здесь придется использовать трехжильный, а не двухжильный кабель, как это делается обычно. Если же в системе планируется установить большее количество выключателей, то придется и вовсе проложить четырехжильный.

Схема трехжильного кабеля

Для создания системы освещения, которая будет иметь две точки управления, необходимо купить два выключателя, оснащенных двумя режимами переключения и тремя контактами. Также можно переделать обычный выключатель. Конструкции должны иметь перекидную схему, это означает, что первый узел является общим для двух других. В одном положении выключателя он замыкает первый контакт, а в другом – последующий. Таким образом, замыкание трех контактов одновременно в данной схеме не реализуется.

Помимо кабелей также понадобятся:

• Выключатели проходные одноклавишные.
• Распределительный короб, который будет направлять ответвления кабелей и защищать важные узлы и контакты. Он будет установлен в каждом помещении, в больших помещениях их бывает даже несколько штук на одну лампочку.
• Светильник или группа светильников на две и более лампы, которые соединяются друг с другом последовательно.

Классическая схема подключения

Каков принцип работы проходного выключателя, и какая у него схема? От источника электричества ноль сначала проводится через распределительную коробку, после чего сразу же подается на светильники, минуя выключатели. Фаза берется из того же источника, проводится через ту же коробку, что и ноль, и подсоединяется к общему контакту первой кнопки. Два других перекидных контакта от первого выключателя проводятся через распределитель и соединяются с аналогичными контактами на втором выключателе. Фаза общего контакта от второго переключателя сразу ведется на второй контакт светильника. Ниже визуально представлена эта схема включения для наглядного понимания того, как работает проходной выключатель из двух мест.

Классическая схема подключения двух проходных выключателей

На деле установка проходного выключателя имеет четкую последовательность, которую важно соблюдать для правильного и безопасного подключения:

• Прокладываются трех- или четырехжильные кабели к местам, где будут стоять точки управления, а также к светильникам.
• Устанавливаются выключатели таким образом, чтобы оставался доступ к их контактам.
• К этим контактам подключаются проложенные ранее провода.
• Монтируется один или группа светильников (допускается даже из 3 и более штук), они подключаются между собой к обычному, двужильному кабелю.
• Выполняется монтаж распределительной коробки. Здесь важно, чтобы она располагалась максимально удобно для доступа к ее узлам в любое время. Длина проводов при этом должна оставаться минимальной, что бывает сложно осуществить для такого выключателя.
• Вся схема соединяется так, как описано выше, подключение проходного выключателя к сети пока не выполняется. Все провода заводятся в распределительную коробку. Пока их прятать в стены не стоит, сначала нужно убедиться, что система будет работать.
• После обесточивания дома или квартиры выполняется подключение проходных выключателей к самой сети. Все соединения тщательно и аккуратно изолируются. Подключаемую квартиру вновь нужно подсоединить к сети, сразу после этого проходные выключатели проверяются на работоспособность. Обращайте внимание на очаги тепла при соединении проводов – это признак плохого контакта. Если такое наблюдается, обесточьте квартиру снова и переделайте их.

Для проходного выключателя схема подключения на 2 клавиши выглядит иначе. Вместо двух выключателей используется один двухклавишный. Такая схема (на рисунке ниже) позволяет двум кнопкам создать управляемое включение двух групп светильников.

Схема подключения двухклавишного проходного выключателя

Если изначально был установлен трехконтактный двухклавишный или трехклавишный переключатель, то эта схема даст ответ на вопрос, как сделать проходной выключатель из обычного двойного или тройного.

Еще несколько советов по проведению работ, они актуальны и там, где будут устанавливать двухклавишный переключатель:

• Тщательно проверяйте, где фаза, а где ноль. Ошибка чревата замыканием вплоть до пожара.
• Квартиру желательно обесточивать полностью с помощью рубильников или тумблеров на счетчике. Локального отключения может быть недостаточно – даже при прерванной фазе на ноле все еще может оставаться остаточный заряд, а в совокупности с нарушениями заземления это может быть очень опасно, ведь вы работаете напрямую с основной электросетью.
• Все контакты тройного проходного выключателя должны быть максимально качественными. Прочно, но аккуратно обжимайте их, изолируйте хорошей изолентой или прочной термоусадкой.
• Все стационарные элементы (выключатели, светильники, распределительная коробка) должны быть жестко закреплены, не шататься. Обрыв проводов проходного двухклавишного выключателя (или любого другого узла) в процессе эксплуатации очень опасен.
• Все провода должны быть подобраны очень тщательно. Используйте жилу из такого металла, который был взят за основу в проводах основной электросети.
• Учитывайте мощность осветительных приборов, выбирайте кабели с таким сечением, чтобы был небольшой запас. Он будет амортизировать резкие перепады напряжения без повреждения структуры подключения двойного проходного выключателя.

Люди, которые впервые сталкиваются с проходными вариантами, могут испытывать неудобства, связанные с положением переключателей. Они не имеют четко определенного положения для включения/выключения, это иногда сбивает с толку. Положение переключателей на одной точке зависит от положения на другой, поэтому оно всегда будет разным. Быстро привыкнуть к такому поможет обращение внимания, прежде всего, на состояние света, а не на положение клавиш.

Немного об альтернативах

Если хозяева по каким-то причинам не могут установить проходные выключатели, им на замену приходят бистабильные реле и датчики движения. Реле используются там, где необходима очень длинная и сложная схема подключения проходного выключателя из трех мест (и даже из четырех и более). Датчики движения избавят от установки выключателей на одну лампу вовсе – они будут автоматически включать свет тогда, когда кто-то появляется в поле зрения его детекторов, и схема управления освещением из трех мест становится неактуальной. Здесь важно правильно настроить его чувствительность и время работы, будет неприятно, когда свет погаснет посреди лестничной площадки, и человек останется стоять в кромешной тьме. В таких случаях даже наличие проходного выключателя из трех мест не будет удобным.

Заключение

Подключив перекрестный выключатель, вы решаете сложную задачу по освещению длинных коридоров и больших помещений, делая их удобными и уютными. При этом перекрестный двойной проходной выключатель значительно экономит электроэнергию, оставляя свет включенным там, где это реально необходимо. К тому же его схема доступна даже неопытному человеку.

Как установить ручной безобрывный переключатель для резервной системы за 16 шагов

Установка ручного безобрывного переключателя

Ручной безобрывный переключатель устанавливается рядом с главной сервисной панелью , чтобы перекрыть нормальное электрическое обслуживание с питанием от резервного генератора во время отключение электроэнергии.

Установка ручного безобрывного переключателя для резервной системы за 16 шагов

Ручные безобрывные переключатели требуют, чтобы оператор сменил источник питания, в то время как автоматические переключатели обнаруживают потерю мощности, запускают резервный генератор и переключаются на резервное питание кормить.

Поскольку количество электроэнергии, создаваемой резервным генератором, недостаточно для питания всех электрических цепей в вашем доме, вам необходимо назначить несколько выбранных цепей для получения резервного тока.

Но сначала выберите резервные цепи 🙂

Перед покупкой резервного генератора определите, какие нагрузки вы хотите запитать от своего генератора в случае потери мощности. Как правило, вы захотите включить свой холодильник, морозильник и, возможно, несколько ламп.Сложите текущую номинальную мощность устройств, которые вы включаете, чтобы определить, насколько большой должен быть ваш резервный генератор.

Поскольку пусковая мощность многих устройств превышает рабочую мощность, избегайте одновременного запуска всех цепей — это может вызвать ситуацию перегрузки вашего генератора.

Вот некоторые приблизительные рекомендации по рабочей мощности (используйте эту таблицу MS Excel для расчета электрических нагрузок):

1. Холодильник: 750 Вт
2. Печь с принудительным воздухом: от 1100 до 1500 Вт
3. Лампы накаливания: 60 Вт на лампу ( CFA и светодиодные фонари потребляют меньше мощности)
4. Отстойник: от 800 до 1000 Вт
5. Устройство открывания гаражных ворот: от 550 до 1100 Вт
6. Телевидение: 300 Вт

Добавьте значения мощности всех нагрузок, которые вы хотите запитать, и умножьте сумму на 1.25 . Это даст вам минимальную мощность, которую должен производить ваш генератор. Портативные резервные генераторы обычно вырабатывают от 5000 до 7500 Вт.

Большинство крупных стационарных генераторов могут выдавать от 10 000 до 20 000 ватт (от 10 до 20 киловатт).

Давайте опишем 14 шагов по установке ручного переключателя:

Шаг № 1

Выключите главный выключатель питания на панели обслуживания электрооборудования. ВНИМАНИЕ: Клеммы, на которые подается питание на главные выключатели, все равно будут находиться под напряжением.

Установка безобрывного переключателя — Шаг № 1

Шаг № 2

Определите , какие бытовые цепи являются критическими для аварийного использования во время отключения электроэнергии. Обычно это включает в себя холодильник, морозильник, печь и, по крайней мере, один контур освещения или небольшого прибора.

Установка безобрывного переключателя — Шаг № 2

Шаг № 3

Совместите критические цепи с входом цепи на предварительно смонтированном безобрывном переключателе. Постарайтесь как можно лучше сбалансировать нагрузку в безобрывном переключателе: например, если ваш холодильник находится в крайней левой цепи переключателя, подключите морозильную камеру к крайней правой цепи.

Для двухполюсных цепей (240 В) потребуется два подключения цепей на 120 В. Также убедитесь, что цепи на 15 и 20 ампер не несовместимы друг с другом.

Установка безобрывного переключателя — Этап № 3

Этап № 4

Выберите и удалите заглушку в нижней части корпуса основной сервисной панели. Убедитесь, что выбранное отверстие соответствует размеру разъема гибкого кабелепровода, идущего от безобрывного переключателя.

Установка безобрывного переключателя — Шаг № 4

Шаг № 5

Пропустите провода от безобрывного переключателя в выбивное отверстие , стараясь не повредить изоляцию.Вы заметите, что каждый провод имеет маркировку в соответствии с тем, какую цепь в распределительной коробке он питает.

Установка безобрывного переключателя — Шаг № 5

Шаг № 6

Закрепите гибкий кабелепровод от распределительной коробки к главной сервисной панели, используя контргайку и втулку, где это необходимо.

Установка безобрывного переключателя — Шаг № 6

Шаг № 7

Прикрепите коробку безобрывного переключателя к стене так, чтобы ближний край находился на расстоянии около 18 дюймов от центра главной сервисной панели. Используйте те соединители, которые подходят для вашего типа стены.

Установка безобрывного переключателя — Этап №7

Этап №8

Снимите выключатель первой критической цепи с главной панели сервисной панели и отсоедините провод от наконечника выключателя .

Установка безобрывного переключателя — Шаг № 8

Шаг № 9

Найдите красный провод цепи распределительной коробки, который соответствует цепи, которую вы отключили. Присоедините красный провод к выключателю, который вы только что сняли, а затем установите выключатель на место.

Установка безобрывного переключателя — Шаг № 9

Шаг № 10

Найдите черный провод от той же цепи безобрывного переключателя и скрутите его вместе со старым подающим проводом, используя соединитель желтого провода.Аккуратно уберите провода по краям коробки.

Перейти к следующему контуру и повторить процесс.

Установка безобрывного переключателя — Шаг № 10

Шаг № 11

Если какая-либо из ваших критических цепей представляет собой цепь на 240 В, подключите красные провода от двух цепей безобрывного переключателя к двухполюсному выключателю . Две цепи, идущие от безобрывного переключателя, должны быть рядом друг с другом, а их переключатели должны быть соединены стяжкой с ручкой.

Если у вас нет цепей на 240 В , вы можете удалить предварительно прикрепленную стяжку ручки и использовать цепи по отдельности .

Установка безобрывного переключателя — Шаг № 11

Шаг № 12

После того, как вы выполнили все подключения цепи, прикрепите белый нейтральный провод от безобрывного переключателя к отверстию в нейтральной шине главной сервисной панели.

Установка безобрывного переключателя — Шаг № 12

Шаг № 13

Подсоедините зеленый провод заземления от безобрывного переключателя к открытому порту на шине заземления на главной сервисной панели. На этом установка безобрывного переключателя должна быть завершена.

Установите на место крышку коробки сервисной панели и обязательно заполните схему соединений на распределительной коробке.

Установка безобрывного переключателя — Шаг № 13

Шаг № 14

Начните тестирование безобрывного переключателя, убедившись, что все переключатели на нем установлены в положение ЛИНИЯ . Электропитание на главных выключателях панели должно быть ВЫКЛЮЧЕНО.

Установка безобрывного переключателя — Шаг № 14

Убедитесь, что ваш резервный генератор работает нормально и был установлен профессионально.

Резервный генератор

Шаг № 15

Перед включением генератора подсоедините шнур питания от генератора к распределительной коробке. Никогда не подключайте и не отсоединяйте шнур генератора при работающем генераторе. Включите резервный генератор энергии и дайте ему поработать пару минут.

Установка безобрывного переключателя — Шаг № 15

Шаг № 16

Поочередно переведите каждый переключатель цепи на коробке переключателя в положение GEN. Попытайтесь сохранить равновесие, двигаясь вперед и назад от контуров слева и справа.Не включайте все цепи одновременно. Наблюдайте за бортовыми измерителями мощности, когда вы включаете каждую цепь, и старайтесь поддерживать уровни мощности в равновесии.

Когда вы завершите тестирование переключателя, верните переключатели в положение LINE, а затем выключите генератор .

Установка безобрывного переключателя — Шаг № 16

Несколько слов о типовой резервной системе

Резервные генераторы подают питание на ручной переключатель, который отключает дом от основных служебных проводов и направляет питание от генератора по выбранным домашним цепям.

Установка резервного генератора — бесценный способ подготовить вашу семью к чрезвычайным ситуациям. Самая простая система резервного питания — это портативный газовый генератор и один-два удлинителя.

Большим преимуществом этого подхода является то, что вы можете включить холодильник и несколько светильников во время отключения электроэнергии e с помощью инструмента, который также можно транспортировать на удаленные рабочие места или в походы, когда он не выполняет аварийные резервные работы . Это также наименее затратный способ обеспечить дом резервным питанием.

Типичная система резервного копирования

Вы можете купить генератор в большинстве домашних центров и начать работу в считанные часы. Если вы воспользуетесь этим подходом, критически важно убедиться, что все нагрузки, работающие от вашего генератора, отключены от источника питания от электросети.

Следующим шагом будет установка ручного безобрывного переключателя для портативного генератора. Автоматические переключатели постоянно подключены к вашей сервисной панели. Они устанавливаются внутри или снаружи вашего дома между генератором и сервисной панелью.

Вы подаете питание от генератора на коммутатор. Коммутатор подключен к выбранным важным цепям в вашем доме, что позволяет включать освещение, печные нагнетатели и другие нагрузки, которые не могут быть легко подключены с помощью удлинителя. Но, возможно, самая важная работа, которую выполняет безобрывный переключатель , — это отключение сетевого питания .

Если неактивная линия электроснабжения подключена к сервисной панели, при срабатывании генератора может произойти «обратная подача» мощности от вашего генератора к линии электроснабжения.Это состояние может быть фатальным для линейных рабочих, пытающихся восстановить электроэнергию. Возможность обратного питания является основной причиной, по которой многие муниципалитеты настаивают на том, чтобы только лицензированный электрик подключал переключатель.

Использование автоматического переключателя, установленного не профессионалом, также может привести к аннулированию гарантии на переключатель и генератор.

Автоматические переключатели включения включают генератор и отключают электросеть, когда они обнаруживают значительное падение напряжения в сети.Возможна установка переносных генераторов при условии, что генератор оборудован электростартером.

Большие резервные генераторы, напоминающие центральные кондиционеры, являются вершиной линейки резервных систем электроснабжения.

Часто заправляемые домашними газопроводами или пропановыми баками, которые предлагают бездонный источник топлива, резервные генераторы производятся в размерах с выходной мощностью от 20 до 40 киловатт — этого достаточно, чтобы удовлетворить все потребности в электроэнергии 5000 человек. кв.-фт. дом.

Выбор генератора

Выбор генератора для домашних нужд требует нескольких расчетов. Приведенная ниже таблица дает оценку размера генератора, который обычно рекомендуется для дома определенного размера. Вы можете получить более точное число, сложив потребляемую мощность (ватты) всех цепей или устройств, питаемых от генератора.

Также важно помнить, что для большинства электроприборов мощность, необходимая в момент включения переключателя, превышает количество ватт, необходимое для поддержания работы устройства.

Например, хотя кондиционер может работать на 15000 ватт мощности , для него потребуется скачок 30000 ватт при запуске (диапазон мощности, необходимый для работы прибора, обычно где-то указан на самом устройстве). Эти два числа называются рабочей мощностью и импульсной мощностью.

Генераторы обычно продаются из расчета рабочих ватт (генератор на 5000 ватт может выдерживать 5000 ватт) .

Они также рассчитаны на определенное количество импульсных ватт (генератор мощностью 5000 ватт может произвести выброс в 10000 ватт). Если импульсной мощности нет в списке, спросите или обратитесь к руководству. Некоторые генераторы не могут выработать намного больше импульсных ватт, чем работающих ватт; другие могут производить в два раза больше скачков напряжения, чем рабочая мощность.

Нет необходимости покупать генератор достаточно большой, чтобы соответствовать импульсному потенциалу всех ваших цепей вы не будете включать все одновременно), но при принятии решения о покупке должна учитываться мощность скачка напряжения.

Если вы будете эксплуатировать генератор на полной или близкой к ней мощности, , также разумно будет отложить запуск устройств .

Ссылка // Полное руководство по электромонтажу от Black + Decker

Switchcraft 3-позиционный тумблер | stewmac.com

Инструкции по установке и подключению трехпозиционного тумблера.

I-1240

Двухполюсный трехпозиционный переключатель Switchcraft является стандартом для Gibson ^® и других американских гитар с 2 звукоснимателями.

Указания по подключению
Уменьшите нежелательные электрические помехи, используя экранированный коаксиальный кабель для более длинных проводов (например, соединение между элементами управления и выходным разъемом). Коаксиальный кабель содержит центральный «горячий» провод, который экранирован внешней оплеткой, используемой для заземляющего провода.

Для коротких соединений между компонентами используйте стандартный неэкранированный провод. Обычно белый провод используется для подключения к мосту, а черный — для заземления.

О наших наборах
Комплекты проводки Stewart-MacDonald содержат черный и белый неэкранированный провод, а также экранированный коаксиальный кабель. Включен дополнительный черный провод для заземления моста.

# 2193 Gibson ^® Les Paul ^® Комплект для двухтактной проводки

Комплекты проводки с двухтактными электролизерами CTS разделяют катушки хамбакеров для работы с одной катушкой при подключении вашего Gibson ^® Les Paul ^® или SG ^® .Они предназначены для хамбакеров с последовательным доступом (3-х проводное, 5-ти проводное и т. Д.).

# 2194 Gibson ^® SG ^® Комплект двухтактной проводки

Комплекты проводки с двухтактными электролизерами CTS разделяют катушки хамбакеров для работы с одной катушкой при подключении вашего Gibson ^® Les Paul ^® или SG ^® . Они предназначены для хамбакеров с последовательным доступом (3-х проводное, 5-ти проводное и т. Д.).

# 2133 Gibson ^® Les Paul ^® , # 2133-SP Les Paul Special ^® и # 2134 SG ^® Комплекты проводки

Альтернативная проводка регулятора громкости
Вы можете подключить оба регулятора громкости Les Paul (или любого другого инструмента с двойным регулятором громкости), чтобы вы могли независимо смешивать громкость звукоснимателей.Это решает проблему в среднем положении селекторного переключателя, когда уменьшение громкости одного регулятора громкости влияет на оба звукоснимателя.

Gibson ^® Jimmy Page Les Paul ^® Схема электрических соединений

Этот вариант подключения JPLP позволяет вам обрезать звукосниматель бриджа с помощью двухтактного регулятора тембра. Другой особенностью проводки JPLP является то, что в среднем положении селектора звукоснимателей мостовой звукосниматель не совпадает по фазе с шейным звукоснимателем.
В этой настройке бридж хамбакер не может быть двухпроводным звукоснимателем. Датчик должен иметь 3- или 4-проводные провода, а также экранированный или неизолированный провод. Следуйте спецификациям производителя звукоснимателя и подключите последовательную перемычку (катушку) к двухтактному горшку, как показано на схеме. Подключите оголенный провод и обычный «горячий» провод к земле (обычно к задней части потенциометра). Затем подключите обычный провод заземления к входному контакту регулятора громкости звукоснимателя моста. Это должно дать вам звук в противофазе в среднем положении.Если нет, просто поменяйте местами провода заземления и заземления мостового датчика.

# 2136 Комплект проводов для гитары с 2 звукоснимателями

Эта электрическая схема подходит для любой гитары с двумя звукоснимателями с хамбакерами, синглами или их комбинацией (общая громкость, мастер-тон).

Управление концевым выключателем температурного вентилятора печи Honeywell

Функциональные возможности

Концевой выключатель температурного вентилятора печи Honeywell

Пластиковая втулка предназначена для защиты проводки от трения о любой острый металл, который может привести к истиранию изоляции проводов, обнажая провод и замыкается на землю.

Вышеупомянутые концевые выключатели вентилятора имеют такие функции, как «Heat Assist», когда переключатель задерживает включение вентилятора, чтобы позволить теплообменнику нагреться. Это предотвращает или ограничивает холодный воздух при первом запуске печи. Дополнительно есть функция задержки времени для отключения обдува.

Эта функция позволяет печи остыть после выключения основных горелок и рассеивать остаточное тепло, оставшееся в теплообменнике после выключения горелок. Эти переключатели также имеют функцию настройки температуры шкалы для управления температурой, при которой электродвигатель вентилятора включается и выключается.

Наконец, они предлагают настройку верхнего предела (регулируемую), поэтому, если теплообменник становится слишком горячим, он отключает основные горелки в целях безопасности. Это функция безопасности управления концевым выключателем вентилятора.

Все температурные диапазоны и регулируемые диапазоны температуры различаются для включения и выключения вентилятора, а также для безопасности верхнего предела температуры. Кроме того, убедитесь, что линейное напряжение не пересекается с управляющим, так как некоторые используют как линейное, так и управляющее напряжение, подключенные к концевому выключателю вентилятора.

Не забудьте пропустить проводку через доступные замедлители и втулки устройства. Убедитесь, что проводка надежна и вдали от горелок, чтобы не повредить провод. Всегда следуйте инструкциям производителя и никогда не превышайте номинальный ток устройства.

Наконец, всегда проверяйте правильность и надежность монтажа устройства.

Электрические схемы — концевой выключатель вентилятора температуры печи

Ниже приведена электрическая схема для управления концевым выключателем вентилятора Honeywell.Перед началом любых подключений убедитесь, что вы выключили питание. Выключите питание печи и сделайте еще один шаг в целях безопасности и выключите питание выключателем.

Вы работаете с высоким (и низким) напряжением, и это может причинить вам серьезный вред. Кроме того, я рекомендую сфотографировать старый концевой выключатель вентилятора и то, как он подключен, прежде чем вы начнете разрывать старую проводку и снимать концевой выключатель вентилятора.

Вы можете использовать фото как образец для подключения новой ТОЧНОЙ ЗАМЕНЫ — это точная замена, не так ли?

Примеры линейного и управляющего напряжения

Подключение переключателя 14 2 — Блок предохранителей и электрическая схема visualdraw-have

Автор: Филипп Кунце, 10 мая 2021 г.

4-позиционный коммутатор с использованием проводов 14/2 — почему мой дом не сгорел? — Обсуждение проводки — Сообщество Inovelli

подключение переключателя 14 2

Шлейф трехпозиционного переключателя с двумя проводами 14-2 и одним 14-3 — Обмен стеками для дома

подключение переключателя 14 2

Добавление дополнительных цепей после трехстороннего переключателя — Обмен стеками для товаров для дома

подключение переключателя 14 2

4-позиционный коммутатор с использованием проводов 14/2 — почему мой дом не сгорел? — Обсуждение проводки — Сообщество Inovelli

подключение переключателя 14 2

Способы подключения трехпозиционного переключателя: 2 провода и световое питание S3

подключение переключателя 14 2

Способы подключения трехпозиционного переключателя — Электрик 101

подключение переключателя 14 2

Pin By Виктор Энрикес В доме — Электричество | Электропроводка, Домашняя электропроводка, Электричество

подключение переключателя 14 2

Трехпозиционный переключатель

подключение переключателя 14 2

Чтение электропроводки для перепланировки подвала.| Электропроводка трехходового переключателя, электрические переключатели, проводка электрического переключателя

подключение переключателя 14 2

Описание двустороннего переключения | Как подключить двухсторонний выключатель света | RealPars

подключение переключателя 14 2

Шлейф трехпозиционного переключателя с двумя проводами 14-2 и одним 14-3 — Обмен стеками для дома

подключение переключателя 14 2

HandymanWire — Подключение трех- или четырехпозиционного переключателя

подключение переключателя 14 2

Переключатель контуров

подключение переключателя 14 2

Я пытаюсь установить островной фонарь, используя провод 14-2 (предварительно проведенный производителем), и поставить его на тот же 4-позиционный переключатель Мой

подключение переключателя 14 2

Схема подключения 3-позиционного переключателя Вариант № 4: Электрооборудование онлайн

подключение переключателя 14 2

Пожалуйста, создайте БЕСПЛАТНЫЙ СЧЕТ
продолжить чтение
или скачать
!

Начни свой месяц БЕСПЛАТНО !!

Надежно проверено

Выбор вводов среднего напряжения и кабельных соединителей для использования с распределительным устройством Schneider (среднее напряжение)

Опубликовано 23 января 2018 г.

Распределительное устройство с элегазовой изоляцией (SF6), RMU и электрооборудование среднего напряжения среднего напряжения

Втулки и кабельные соединители КРУ

Следующая информация была предоставлена ​​для того, чтобы позволить правильный выбор и спецификацию вводов MV и раздельных соединителей , используемых для подключения и заделки силовых кабелей среднего / высокого напряжения в элегазовое распределительное устройство Schneider RM6 и кольцевые главные блоки (RMU) до 24кВ.

Общие

• Профили, контакты и размеры интерфейсов подключения Schneider RM6 определены стандартом IEC 60137
• 100% поверхностей раздела из эпоксидной смолы проходят испытания на диэлектрическую прочность при промышленной частоте и испытания на частичный разряд
• Необходимо использовать изолированные соединители, чтобы гарантировать диэлектрические характеристики.

Пригодность для использования

Типы подключения Интерфейс

Проходные изоляторы пропускают электрический ток снаружи внутрь шкафа распределительного устройства среднего напряжения, который заполнен газом SF6, обеспечивая изоляцию между токоведущими проводниками и рамой для распределения мощности среднего напряжения.

Существует 3 типа вводов среднего напряжения, которые различаются кратковременным выдерживаемым током:

• Интерфейсная втулка типа A: 200 A: 12,5 кА в течение 1 с и 31,5 кА пиковая (вставная)
• Интерфейсная втулка типа B: 400 A: 16 кА в течение 1 с и 40 кА пиковая (вставная)
• Интерфейсная втулка типа C: 630 A: 25 кА 1 с, 21 кА 3 с + 62,5 кА пик (отключаемый M16)

➡ Для получения дополнительной информации о соединителях Euromold и всех остальных интерфейсных втулках до 66 кВ см. Следующую информацию:

Марка Euromold кабельных соединителей среднего напряжения производства Nexans для подключения силовых кабелей среднего / высокого напряжения 11 кВ, 33 кВ, 66 кВ к электрическому оборудованию с газовой изоляцией.

Как определить интерфейс кабельных разъемов

Интерфейсы подключения зависят от определенных критериев, например:

Установка

• Номинальный ток подключаемого оборудования: 200, 400, 630 А
• Кратковременный выдерживаемый ток для функций выключателя и автоматического выключателя 12,5 кА, 16 кА, 25 кА
• Для комбинированной функции предохранитель-выключатель, поскольку ток короткого замыкания ограничен предохранителем, интерфейс подключения будет иметь тип A (200 A).
• Минимальная длина расширения фазы
• Тип подключения: вставное: кольцо многоконтактное, разъёмное: болтовое
• Выходное положение: прямые или угловые соединители

Кабель среднего напряжения

• Напряжение заданное: кабеля, сети
• Тип жилы: алюминий или медь
• Поперечное сечение в мм ²
• Диаметр первичной изоляции
• Состав кабеля: одножильный или трехжильный
• Тип изоляции: сухой, пропитанный бумагой (недренирующий)
• Тип экрана: медная лента или экран из медной проволоки
• Броня: SWA (броня из стальной проволоки), AWA (броня из алюминиевой проволоки) или небронированная (с экраном из медной проволоки)

Распределительное устройство с элегазовой изоляцией — Schneider RM6

1. Резервуар из нержавеющей стали, заполненный газом SF6, герметичный на весь срок службы и содержащий шину среднего напряжения (MV) и все компоненты коммутации под напряжением, такие как выключатель нагрузки, заземлитель, комбинацию предохранителей или автоматический выключатель среднего напряжения
2. Один из пяти кабельных отсеков с интерфейсами для подключения к сети или трансформатору среднего напряжения
3. Пользовательский интерфейс с однолинейной схемой, исполнительными механизмами и низковольтными компонентами
4. Отсек ручного или моторизованного привода
5. Цепь заземления с видимыми контактами заземления

Проходной изолятор типа A — Штекерный соединитель направленного действия

Сухой одножильный кабель

➡ Ссылка для дополнительной информации: Соединители Elastimold

Проходной изолятор типа A / M8 — Ненаправленный разъем, отсоединяемый на месте (*)

Сухой одножильный и трехжильный кабель

(*) Необходимо использовать цоколь 520 мм

Проходной изолятор типа B Штекерный разъем направленного действия

Сухой одножильный кабель

Проходной изолятор типа C — Разъем с направленным отключением на месте

Сухой одножильный кабель

Ненаправленный разъем, отключаемый по месту

Сухой одножильный и трехжильный кабель

Ненаправленный разъем, отключаемый по месту

Кабель одножильный, с бумажной пропиткой, без дренажа

Ненаправленный разъем, отключаемый по месту

Кабель трехжильный, пропитанный бумагой, без дренажа

Одножильный сухой кабель с разъединяемым соединителем и

Грозовой разрядник среднего напряжения

Узнайте, как Thorne & Derrick & Nexans Euromold может поддержать ваши вводы и соединители среднего напряжения Требования

Thorne & Derrick International

С 1985 года Thorne & Derrick, базирующаяся в Великобритании, является специализированным дистрибьютором прокладки кабелей низкого, среднего и высокого напряжения, соединений, подстанций, одежды Arc Flash и оборудования для обеспечения электробезопасности. Среди клиентов — подрядчики из Великобритании и всего мира, специалисты по спецификациям, продавцы и конечные продукты. пользователи, участвующие в прокладке кабелей среднего и высокого напряжения, кабельных соединениях, подстанциях, воздушных линиях и строительстве электрических сетей

Мы являемся специализированными поставщиками и дистрибьюторами кабельных муфт, концевых муфт и соединителей 11 кВ-33 кВ от производителей, включая 3M, Pfisterer , Prysmian и Nexans Euromold , в ассортименте технологий соединения кабелей, включая вставные, термоусадочные и . муфты холодной усадки и муфты холодной усадки .

MV HV | Электрооборудование, инструменты, кабели и электрооборудование среднего и высокого напряжения

Дополнительная литература

Тупик и радикал S3

Страница 1 / Страница 2 / Страница 3

Обратите внимание, что следующие методы «тупика» будут иметь один из трехпозиционных переключателей без нейтрали, которая теперь требуется во всех местах переключателя.4 проводника (14/4 с заземлением или 12/4 wg) можно использовать вместо 3 проводов (14/3 wg), чтобы соответствовать этому кодексу.

S3 Method # 2 Тупиковый трехходовой с удлиненной ножкой переключателя

Рейтинг Выше среднего B ☺ Обычно используется профессиональными электриками.

Уровень Средний

Описание Питание и ножка переключателя на одном конце, тупиковый 3-проводной провод на другом.

Линейная диаграмма выглядит так же, как у Basic 3way …

… А вот схема подключения совсем другая. Ножка переключателя и подача тянутся к одной и той же коробке, а затем ножка переключателя с черным проводом от фонаря протягивается до общей на тупиковой 3-цепочке, как показано здесь;

► Сравните электрическую схему выше с фотографией ниже. №1 и №6 — общие клеммы, L1 — входящее горячее питание;

Метод подключения трехпозиционного переключателя «тупиковый». Этот метод обычно используют профессиональные электрики. Есть 2 варианта Dead End 3ways; удлинение ножки переключателя до общей, как показано на фото выше, или удлинение горячей ножки до общей, как описано ниже. Вы можете скопировать это фото и любую часть этого сайта для использования в классе или индивидуально.

S3 Метод № 2.1 Тупиковый 3-ходовой с расширенным горячим

Рейтинг Выше среднего B ☺ Обычно используется профессиональными электриками

Уровень Средний

Описание Питание и ножка переключателя на одном конце, тупиковый 3-проводный провод на другом.

Опять та же линейная схема …

..но отличается использование L1 и ножки выключателя от света. Единственное изменение в проводке связано с тем, какая общая клемма получит горячий провод, а какая общая — провод ножки переключателя. В этом методе горячая часть продлевается до общей тупиковой 3-проводной цепи вместо переключающей ножки.

Если у диаграммы проблемы с загрузкой, вот другой вид

Мы только что изучили 2 различных метода подключения тупиковой 3-проводной проводки.Многие электрики не подозревают, что существует 2 тупиковых метода. Они думают, что есть только один метод, тот, которому они научились, либо разгибать горячую ногу, либо разгибать ножку переключателя. Устранение неполадок при плохом свете будет проще, если вы будете знать, что обычным в тупике 3way может быть либо другое;
➪ постоянно горячее (расширенное горячее) ИЛИ
переключаемое горячее (выдвинутая ножка переключателя).

Посмотрите на оба «тупиковых» метода еще раз в этом параллельном сравнении.
Обратите внимание на разные роли сплошного черного провода между переключателями.
Метод № 2: оттягивает черную ножку переключателя от света.
Метод № 2.1 расширяет черный горячий L1.

S3 Метод № 2.2 Тупиковый 3-х ходовой ход с путешественниками на свету
Рейтинг Ниже среднего D — ☹
Двухпроводная ножка переключателя — единственное соединение, которое должно быть на свету, но этот метод требует резки воссоединение путников на свету.Обратите внимание на 2 красные гайки на колесиках на схеме электропроводки ниже и сравните их с отсутствием гаек на колесах в приведенных выше методах. Дополнительные связи в этом методе означают, что вам нужно; возьмите лестницу, поднимитесь по ней, поднимите руки к потолку, зачистите, скрутите вместе, соедините и закройте путевые провода. Все это не нужно в предыдущих способах.

Уровень Продвинутый

Описание Питание на одном конце, 3 провода от первого S3 к свету и еще 3 провода от источника к тупику S3 (справа на схеме подключения).Соединение всех проводов в световом коробе. За исключением изменения цвета проводов на одной дорожке, линейная диаграмма выглядит так же, как и в предыдущем методе, но принципиальная электрическая схема полностью отличается.

S3 Метод № 3 Радикальный трехходовой

Рейтинг Плохо F — ☹ Не типично, не рекомендуется.
4way нельзя добавить к этому методу. На контактных выводах должны быть только подвижные провода, однако в этом методе подвижный и контактный ток на одном выводе, а на другом подвижном выводе — и бегунок, и ножка переключателя.Плохая идея, но показана здесь, чтобы помочь вам распознать ее, если вам когда-нибудь придется над ней работать.

Уровень Продвинутый
Также называется «California 3 way»

Описание Питание и ножка переключателя на одном конце, тупиковый 3-проводный провод на другом. Ножка включения и выключения протягивается до контактных терминалов на тупиковой 3-ходовой части. Общие клеммы каждого S3 соединены вместе и ни к чему другому. 2 подвижных терминала, по одному от каждого S3, соединены вместе и подключены к горячему.2-й набор контактных клемм соединяется вместе и подключается к ножке выключателя света. Для этого метода питание и ножка переключателя должны быть на одном конце, в противном случае потребуется 4-й провод для нейтрали.

Опытным электрикам, не знакомым с радикальным методом, будет непросто устранить этот беспорядок. Как правило, во всех других методах только один бегущий провод находится под напряжением, пока горит свет, но здесь все 3 провода находятся под напряжением, как показано выше в разделе «Свет на линейной диаграмме».

Еще одна серьезная проблема с радикальным методом заключается в том, что в путешественников нельзя добавить 4-позиционный переключатель. На 2 схемах ниже показано 4-канальное добавление к путевым проводам, но при этом свет остается включенным даже после того, как 4-ходовой переключатель был включен.

Страница 1 / Страница 2 / Страница 3

Способы подключения трехпозиционного переключателя — Электрик 101

► Если вы собираетесь протянуть проводку для трехпозиционного переключателя и вам просто нужен базовый метод, используйте этот самый простой метод подключения трехпозиционного переключателя, S3 Метод №1.

S3 Метод № 1 Basic 3way
Это лучший и самый простой способ подключения S3. Если вы изучаете только один метод S3, изучите этот. Чтобы показать важность 6 терминов, описанных на ключевой странице , они показаны красным в описании этого метода.

Рейтинг Отлично A + ☺ Самый простой метод безотказной работы.
Уровень Промежуточный
Также называется «Обычная трехходовая линия Джейн» или «Питание на одной ножке концевого переключателя на другой».
Описание
➣ Двухпроводная (14/2, 12/2) подача протягивается из ближайшего источник питания, как розетка,

к первой трехпозиционной распределительной коробке.Во-первых, имеется ввиду ближайший по мощности S3.

➣ Затем 3 провода (14/3, 12/3) проходят между переключателями от первого S3 ко второму S3. Этот 3-х проводный провод используется для путешественников и нейтрали.

➣ И, наконец, 2-проводная ножка переключателя протягивается от второго S3 к ближайшему свету, а затем к любому другому

лампочек, которые должны загореться с этими переключателями.

Примечания к рисункам ниже;

• Свет горит на линейной диаграмме .Ток течет от L1 через (пурпурный) контакт переключателя к красному проводу переключателя через 2-й контакт переключателя к черному полюсу переключателя через свет к нейтрали.
• Свет не горит на схеме подключения , потому что второй S3 (справа) был перевернут.
• Белый провод (пунктирная линия) в 14/3 используется как нейтраль, а нейтраль идет прямо к свету.
• Обратите внимание, что горячий и нейтраль находятся на первых трех путях (слева), которые могут быть подключены для подачи питания на другой ближайший переключатель для другого света.Это невозможно сделать на 2-м 3-м канале, потому что горячая линия переключается и не находится под напряжением все время.

► Сравните электрическую схему с фотографией;

Это основной метод подключения трехпозиционного переключателя. Это лучший и самый простой способ подключения трехпозиционных переключателей. Переключатели показаны в горизонтальном положении для облегчения визуализации. В домах выключатели всегда следует устанавливать вертикально (вверх и вниз). Единственные элементы, которые не видны на изображении, — это лезвия переключателей, которые на схеме подключения показаны фиолетовым цветом, но скрыты внутри переключателей.Буква «C» на фотографии обозначает общие клеммы. Обратите внимание на то, что у одного общего провода есть черная горячая подача (L1), а у другого общего — черная ножка переключателя на свет. Остальные 4 терминала переключателя — это терминалы путешественников, соединенные между собой красным и черным путешественниками. Вилка кабеля слева показывает питание (L1 + N). Если вы подключите его к горячей розетке, переключатели будут правильно работать, чтобы управлять светом. Чтобы упростить изображение и облегчить визуализацию, заземляющий провод опущен, а коробки расположены боком.Также у 14/3 между 3ways отсутствует белая оболочка, и провода обычно вставляются в заднюю часть коробки.

Когда подключение переключателя становится для вас запутанным, повторите наш девиз по подключению переключателя;

✘ От горячего, через переключатели, к свету и обратно на нейтраль.

Это означает, что вы собираетесь создать проводку, которая позволит электричеству течь ✘ от горячего источника, обозначенного L1 на фотографии, ✘ через все переключатели (L1⇒C⇒ красный провод ⇒C), а затем ✘ к горячий терминал лампы, а затем подключите нейтральный терминал лампы (золотой винт ⇒ нить накаливания лампы il серебряный винт) и ✘ обратно к нейтрали, нейтраль в цепи питания помечена N на фото.(белый провод ⇒ гайка из красного провода ⇒ белый провод ⇒ гайка из красного провода ⇒ белый провод ⇒ N). Все это создает круговую цепь.

Если у вас более одного фонаря, у вас есть выбор, куда подключить второй фонарь. Вы можете добавить дополнительные источники света, приклеив их к исходному свету, как показано здесь;

Или вы можете добавить дополнительные источники света , нажав на ножку переключателя на переключателе, как показано в следующем методе;

S3 Метод № 1.1 Базовый трехходовой с 2 ​​ножками переключателя

Рейтинг Отлично A + ☺

Уровень Промежуточный
Также называется «Обычная тройка Джейн с двумя переключаемыми ножками»

Описание Питание на одном конце, 2 ножки переключателя на другом.2-й свет подключается к ножке переключателя у переключателя, а не к свету. Обратите внимание, что черные провода от фонарей подключаются к общему 2-му 3-контактному разъему. Если бы они были подключены к общему проводу трех проводов, свет не выключился бы, потому что L1 все время горячий. Поэтому, когда вы поднимаетесь по лестнице и тянете свой 14/2 от потолочного светильника к 3-ходовой части, вам нужно перебросить ее на 2-ю 3-ходовую часть, без L1.

Но зачем запускать 2 ножки переключателя к переключателю, а не с переключателя на свет к свету?
Отвечать; для экономии провода.В описанных выше методах подключения белый провод, содержащийся в 14/3, использовался в качестве нейтрали. В следующих двух методах белый провод будет использоваться как бегущий, а не нейтральный. Путешественники переносят горячее питание с трехпозиционного переключателя на трехпозиционный.

S3 Метод № 2 Тупиковый трехходовой с удлиненной ножкой переключателя

Рейтинг Выше среднего B ☺ Обычно используется профессиональными электриками.

Уровень Средний

Описание Питание и ножка переключателя на одном конце, тупик 3 провода на другом.

Линейная диаграмма выглядит так же, как у Basic 3way…

… А вот схема разводки совсем другая. Ножка переключателя и подача тянутся к одной и той же коробке, а затем ножка переключателя с черным проводом от фонаря протягивается до общей на тупиковой 3-цепочке, как показано здесь;

► Сравните электрическую схему выше с фотографией ниже. №1 и №6 — общие клеммы, L1 — входящее горячее питание;

Метод подключения переключателя «тупиковый трехпозиционный». Этот метод обычно используют профессиональные электрики. Есть 2 варианта Dead End 3ways; удлинение ножки переключателя до общей, как показано на фото выше, или удлинение горячей ножки до общей, как описано ниже. Вы можете скопировать это фото и любую часть этого сайта для использования в классе или индивидуально.

S3 Метод № 2.1 Тупиковый 3-ходовой с расширенным горячим

Рейтинг Выше среднего B ☺ Обычно используется профессиональными электриками

Уровень Средний

Описание Питание и ножка переключателя на одном конце, тупик 3 провода на другом.

Опять та же линейная схема…

..но отличается использованием L1 и ножки переключателя от света. Единственное изменение в проводке связано с тем, какая общая клемма получит горячий провод, а какая общая — провод ножки переключателя. В этом методе горячая часть распространяется на общий тупиковый 3-ходовой вместо переключающей ножки.

Мы только что изучили 2 различных метода подключения тупикового трехпроводного кабеля. Многие электрики не подозревают, что существует 2 тупиковых метода.Они думают, что есть только один метод, тот, которому они научились, либо разгибать горячую ногу, либо разгибать ножку переключателя. Устранение неполадок при плохом свете будет проще, если вы будете знать, что обычным в тупике 3way может быть либо другое;
➪ постоянно горячая (расширенная горячая) ИЛИ
переключаемая горячая (выдвинутая ножка переключателя).

Посмотрите на оба «тупиковых» метода еще раз в этом параллельном сравнении.
Обратите внимание на разные роли сплошного черного провода между переключателями.
Метод № 2: оттягивает черную ножку переключателя от света.
Метод № 2.1 расширяет черный горячий L1.

S3 Метод № 2.2 Тупиковый 3-х ходовой путь с путешественниками на свету
Рейтинг Ниже среднего D — ☹
Двухпроводная ножка переключателя — единственное соединение, которое должно быть на свету, но этот метод требует обрезки и повторного подключения путешественников на свет. Обратите внимание на 2 красные гайки на колесиках на схеме электропроводки ниже и сравните их с отсутствием гаек на колесах в приведенных выше методах.Дополнительные связи в этом методе означают, что вам нужно; возьмите лестницу, поднимитесь по ней, поднимите руки к потолку, зачистите, скрутите вместе, соедините и закройте путевые провода. Все это не нужно в предыдущих способах.

Уровень Продвинутый

Описание Питание на одном конце, 3 провода от первого S3 к свету и еще 3 провода от источника к тупику S3 (справа на схеме подключения). Соединение всех проводов в световом коробе.За исключением изменения цвета проводов на одной дорожке, линейная диаграмма выглядит так же, как и в предыдущем методе, но принципиальная электрическая схема полностью отличается.

S3 Метод № 3 Радикальный 3-ходовой

Рейтинг Плохо F — ☹ Не типично, не рекомендуется.
4way нельзя добавить к этому методу. На контактных выводах должны быть только подвижные провода, однако в этом методе подвижный и контактный ток на одном выводе, а на другом подвижном выводе — и бегунок, и ножка переключателя.Плохая идея, но показана здесь, чтобы помочь вам распознать ее, если вам когда-нибудь придется над ней работать.

Уровень Продвинутый
Также называется «California 3 way»

Описание Питание и ножка переключателя на одном конце, тупиковый 3-проводной провод на другом. Ножка включения и выключения протягивается до контактных терминалов на тупиковой 3-ходовой части. Общие клеммы каждого S3 соединены вместе и ни к чему другому. 2 подвижных терминала, по одному от каждого S3, соединены вместе и подключены к горячему.2-й набор контактных клемм соединяется вместе и подключается к ножке выключателя света. Для этого метода питание и ножка переключателя должны быть на одном конце, в противном случае потребуется 4-й провод для нейтрали.

Опытным электрикам, не знакомым с радикальным методом, было бы трудно устранить этот беспорядок. Обычно во всех других методах только один бегущий провод находится под напряжением, пока горит свет, но здесь все 3 провода находятся под напряжением, как показано выше в разделе «Свет на линейной диаграмме».

Еще одна серьезная проблема с радикальным методом заключается в том, что в путешественников нельзя добавить 4-позиционный переключатель. На 2 схемах ниже показано 4-канальное добавление к путевым проводам, но при этом свет остается включенным даже после того, как 4-ходовой переключатель был включен.

S3 Method # 4 Two Wire Traveler
Рейтинг Ниже среднего D ☹

Есть 2 важных проблемы с 2-х проводными путешественниками;
1) Существует опасность перегрузки нейтрали, если используются 2 разные цепи на одной и той же фазе (рабочая горячая или обмотка трансформатора).Убедитесь, что 2 розетки находятся в одной цепи.
2) Этот метод может создать нежелательный импеданс, так как нейтраль или возвращающийся горячий кабель не находится в том же кабеле 14/2, как в кабеле 14/3, магнитные поля, циркулирующие вокруг горячего или перемещающегося, не компенсируются противоположными магнитные поля этих недостающих проводников. Старайтесь держать 2-жильный путевой кабель в связке рядом с кабелем с горячим и нейтральным контактами. Пропустите провод путевого устройства 2 через те же отверстия, что и провод подающего устройства 2, а не только через чердак.

Уровень Продвинутый
Описание Питание на обоих концах, переключайте ногу на одном с помощью двухпроводного (14/2 или 12/2) проводов, используемых в качестве дорожных. Поскольку питание (одна горячая и одна нейтраль) подается на оба конца, горячий на одном конце подключается к общему, при этом закрывая неиспользуемую нейтраль, а на другом конце нейтраль от источника питания подключается к нейтрали фонаря при перекрытии. неиспользованное горячее.
Использование двухпроводных дорожек — обычная практика для электриков-строителей по двум причинам;
1) Чтобы сэкономить деньги, поскольку 14/3 на фут больше, чем 14/2.
2) Чтобы сэкономить время.Если у них заканчивается 14/3 на работе, они могут избежать поездки в магазин, используя метод 2-проводного путевого устройства.

Вопрос; Зачем вам проложить провод, которым вы даже не пользуетесь?
Ответ; «Кабель», идущий от розеток к выключателям, состоит из 3-х проводов; черный, белый и земля. Эти 3 провода обернуты оболочкой. Поскольку используются только один провод и земля, другой неиспользуемый провод закрывается заглушкой и сохраняется для возможного использования в будущем.Прокладка только отдельного провода без заземления, оболочки или кабелепровода не допускается.
Обратите внимание на то, что на обеих распределительных коробках есть неотключаемые «горячая» и «нейтраль». В будущем человек может добавить еще одну розетку, проложив двухжильный кабель от любой распределительной коробки к новой розетке.

S3 Метод № 5 Четырехпроводной 3-проводной

Рейтинг Ниже среднего D ☹
Как упоминалось в методе № 4 выше, есть две важные проблемы с 2-х проводными путешественниками;

1) Существует опасность перегрузки нейтрали.
2) Этот метод может создать нежелательный импеданс.
Уровень Продвинутый
Описание Питание на одном конце, переключающая ножка на другом конце с помощью двухпроводного (14/2 или 12/2) провода. Помните об этом методе, если у вас нет с собой 3-х проводного кабеля.

S3 Метод № 5.1. Четырехпроводной трехпроводной кабель с лампами на обоих концах.
Рейтинг Среднее значение C
Уровень Продвинутый
Описание Питание на одном конце, ножка переключателя на обоих концах с 2-проводным (14/2 или 12/2) проводом, используемым в качестве перемещаемого, и 2-м проводом, используемым в качестве переключателя нога.

S3 Method # 6 Light Fed 3way

Рейтинг Плохо F — ☹
К сожалению, этот метод подключения путешественников внутри светового короба, а не внутри распределительной коробки, очень затрудняет доступ к соединениям путешественника, если требуется какое-либо устранение неисправностей.

Если бы вам было предложено переместить клавиатуру компьютера в одно из двух мест, которое вы бы выбрали;
1) Вверх ногами, вверх на потолке у света или…
2) На стене у выключателя.
Было бы легче работать с клавиатурой (и электрическими соединениями) на месте переключателя, чем на потолке. Если у вас есть выбор, выберите распределительную коробку для соединений корма и движителя только с соединениями ножек переключателя на свету.
Этот метод также создает опасность поражения электрическим током; новички будут думать, что проводка в световом коробе не работает, когда свет выключен, но один путевой провод все еще будет горячим, если выключатель не выключен. Если вы неправильно запутаете путешественников, вам, возможно, придется снова подняться по 12-футовой лестнице и снять 50-фунтовую люстру, чтобы получить доступ к соединениям в потолочном световом ящике, не зная, что один из проводов все еще будет горячим.
Уровень Продвинутый Также называется «Power at the Light 3way» или «Commercial 3way».
