Ворота своими руками – чертежи, схемы, эскизы, конструкция

Если вы хотите сделать ворота своими руками, чертежи, схемы, эскизы, конструкция которых представлены на этой странице, вам остается только начать. С чего начать? С планирования и далее по шагам.

Здесь представлена пошаговая инструкция, как сделать ворота своими руками. Чертежи, схемы, эскизы, конструкция самих ворот подобраны самые простые, чтобы их смог реализовать самый рядовой владелец частного дома.

Все работы, что необходимо проделать, не потребуют от вас каких-либо специальных навыков. Также вам не потребуется какой-либо специальный инструмент, которого бы не оказалось в обычном частном доме.

Какой потребуется инструмент

Требования по инструменту зависят от того, какие вы решили сделать ворота своими руками. Чертежи, схемы, эскизы, конструкция воротин (створок) представлены для двух вариантов:

  1. Деревянные ворота.
  2. Стальные ворота.

Как вы понимаете, дальнейшее декоративное оформление столбов и створок – это уже ваше желание, вы можете сделать все что угодно.

Требования по инструменту не зависят от того, какие ворота вы задумали сделать – распашные или сдвижные. Итак, вам понадобятся:

  1. Сварочный аппарат, лучше инверторного типа.
  2. Болгарка (УШМ).
  3. Шуруповерт.
  4. Циркулярная пила (если вы задумали делать деревянные ворота).
  5. Ручной инструмент (молоток, ножовка, клепочник).
  6. Измерительный инструмент (уровень, рулетка, уголок, большая линейка).

Не забудьте про защитные приспособления – очки и перчатки, а также наушники при использовании электроинструмента.

Из какого материала делать ворота

Если вы думаете, из какого материала делать ворота, просто оглянитесь на фасад собственного дома. То, из какого материала изготовлен фасад дома, подскажет вам, что стоит использовать для ворот и калитки.

Например, деревянный фасад отлично сочетается с деревянными воротами или с коваными. А кирпичному фасаду подойдут кованые ворота и ворота со створками из профилированного стального листа.

Различные варианты эскизов и фото ворот, которые мы здесь разместили помогут вам определиться в этом вопросе.

Конструкция, чертежи и схемы ворот

В этом разделе представлены чертежи и схемы ворот, которые можно сделать своими руками. По этой причине вы не найдете здесь сложны конструкций, которые невозможно было бы изготовить без специального инструмента или профессиональных навыков.

Эскизы ворот для изготовления своими руками

А вот несколько эскизов самых простых ворот, которые можно изготовить своими руками прямо на месте – во дворе собственного дома. Как видите, никаких излишеств и самая простая конструкция.

Ворота своими руками – фотогалерея

А вот напоследок несколько фото ворот, которые изготовлены по представленным выше чертежам и эскизам. Эти фотографии помогут вам визуализировать конечный результат и понять, какие бы ворота для своего дома вы хотели бы сделать своими руками.

2021 ᐈ 🔥 (+47 фото) Ворота откатные своими руками чертежи схемы эскизы

Автор LocDog На чтение 15 мин. Просмотров 549 Опубликовано

Устройство и принцип действия откатных ворот

В зависимости от типа и расположения опорной поверхности, откатные ворота делятся на рельсовые и роликовые, но, поскольку вторые имеют более надёжную конструкцию, то сегодня системы с нижней рельсовой направляющей практически не используются.

Что же касается механизма с опорными роликами, то его несложно собрать самостоятельно, поскольку все комплектующие можно приобрести в торговой сети или сделать самостоятельно.

Эти ворота можно соорудить двумя способами:

  • моноширмой,
  • двойной синхронной конструкцией.

Моноширма — это конструкция из одной створки, которая опирается на установленные сбоку от проёма роликовые направляющие (тележки или консольные опоры). По ним ворота сдвигаются в одну сторону, открывая место для проезда автомобиля. Такая система не требует верхней перетяжки между столбами и используется при высоте полотна не более 2 метров.

Простота и удобство моноширмы способствуют её популярности для обустройства частных участков, открытых площадок и дворов.

Двойные синхронные ворота имеют пару створок, которые отъезжают в противоположные стороны. В отличие от моноширмы конструкция имеет два опорных фундамента и верхнюю балку, которая служит направляющей для дополнительных роликов. Консольная система способна выдержать полотно увеличенногоо веса, поэтому применяется для ворот высотой более 2 метров.

Является хорошим вариантом для оснащения гаражей для грузовых авто и высоких ангаров, различных складов, промышленных объектов и т. д.

Поскольку для частного подворья необходимость в установке высоких ворот возникает нечасто, далее будем рассматривать одинарные системы. Кроме всего прочего, такие откатные ворота имеют упрощённую конструкцию, поэтому больше подходят для изготовления своими руками.

Кроме направляющей и роликовых опор (консольных блоков или тележек) работоспособность конструкции обеспечивают несколько других элементов.

  • Нижний и верхний улавливатель. Представляют собой П-образные кронштейны, установленные на краях улавливающего столба (опоры, стойки) и предназначенные для фиксации ворот в закрытом состоянии. Верхний улавливатель предотвращает «заваливание» створки набок, в то время как нижний фиксатор в дополнение к этой функции ещё и ослабляет нагрузку на ролики и направляющую.
  • Поддерживающая шина или скоба (роликовый ограничитель). Устанавливается по верхнему краю основной стойки и служит для дополнительной фиксации полотна.
  • Опорный ролик. Крепится к переднему торцу направляющей и служит в качестве заглушки, демпфера и опорного элемента. При вхождении створки в нижний улавливатель он смягчает удар и принимает на себя часть веса конструкции.

Кроме этого, некоторые детали системы снабжаются заглушками, которые предотвращают набивание снега и служат в качестве декоративных элементов.

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать.

Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Когда все готово, стоит приступать непосредственно к работе.

Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

  • Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.
  • Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.
  • Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

  • Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.
  • Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.
  • Чтобы позже не портить проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги.

Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

  • Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.
  • Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

  • От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.
  • Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.
  • Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

  • Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.
  • Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло.

Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

  • Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

Кирпичная кладка столбов для откатных ворот

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Каркас откатных ворот своими руками

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен.

Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

  • Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.
  • Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.
  • В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

  • После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.
  • Далее – установка и сварка верхней перекладины, потом диагональной.
  • Несущий каркас можете считать готовым.
  • Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

  • Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме.
  • Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.
  • По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Из металлических труб 60Х30 или 60Х40 мм создаются и монтируются нащельники.

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

  • Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода.
  • Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
  • Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
  • Нижний концевой ролик – подойдёт либо полимер, либо металл.
  • Нижний и верхний улавливатели.
  • Резиновые заглушки, желательно с гофрированной частью.
  • Монтажные пластинки роликовых опор.

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции.

Как оснастить их автоматикой

Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:

  • зубчатую рейку;
  • электропривод;
  • сигнальную лампочку;
  • концевые выключатели или фотоэлементы;
  • пульт ДУ;
  • блок управления.

Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.

Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.

  • К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.
  • При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.
  • При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.
  • На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.
  • В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.
  • В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.

Преимущества и недостатки откатных ворот

Перед тем как непосредственно перейти к разбору темы: как самому сделать откатные ворота, необходимо обозначить плюсы и минусы этой конструкции.

Преимущества:

  • простота открывания, не требующая больших усилий;
  • разумная себестоимость изделия;
  • легко поддается автоматизации;
  • нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

  • для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;
  • для отката потребуется место;
  • под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

  • если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
  • при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

Ограничения на установку

Монтаж откатных ворот консольного типа невозможен или сильно затруднен, если:

  • Вдоль забора с той стороны, куда будет откатываться створка, нет свободного пространства, равного полуторной ширине проема. Сдвижная створка занимает много места за счет своей технологической части, которая помогает равномерно распределить нагрузку на консольный блок.
  • Забор расположен под углом относительно линии проема или построен не по прямой. Участок под сдвинутую створку должен быть прямым и находиться в одной плоскости с проемом.
  • Рельеф почвы на участке под створку имеет заметные неровности, перепады высоты. Выравнивание потребует большого объема земляных работ.
  • Калитку в заборе делают со свободной стороны проема. Не следует использовать ворота в качестве калитки, так как это ускоряет износ механизмов, их придется заменить раньше расчетного срока эксплуатации.
  • В первую очередь необходимо осмотреть участок. Если пространство и рельеф позволяют установить откатную конструкцию, разрабатывается проект. Лучше всего обустройство ворот совместить со строительством забора. В этом случае характеристики столбов и их расположение будут полностью отвечать задаче.
  • Оптимальное расстояние между столбами ворот – 4 метра. Такая ширина проезда является стандартной в европейских странах, поэтому импортная фурнитура и комплектующие для откатных ворот изготавливаются под эти требования. Кроме того, четырехметровый проезд упрощает въезд с узкой улицы.
  • Столбы должны быть прочно закреплены в грунте, располагаться строго вертикально, в одной плоскости с забором.

Нагрузку от сдвижных ворот способны выдержать столбы:

  • из железобетона или кирпича, если сечение составляет не менее 200х200 мм (кирпичная кладка монтируется вокруг столба из трубы квадратного или круглого сечения)
  • из стальной профильной трубы сечением не менее 600х400 мм
  • Кирпичные и железобетонные столбы должны быть снабжены стальными закладными пластинами 100х100х5 мм для крепления элементов ворот. Пластины устанавливаются заподлицо по 3 штуки на столб со стороны двора, с отступом 10 см от края проема. Нижняя пластина монтируется в 20 см над нулевой отметкой (уровнем поверхности въезда в ворота), верхняя – на 20 см ниже верхнего края столба, центральная – посередине между ними.

Заключение

Итак, мы разобрали тему – как сделать сдвижные ворота своими руками. Поэтапно рассмотрели не только сборку рамы, обшивку и монтаж, но и обозначили строительные процессы, связанные с установкой столбов воротного проема и закладкой фундамента под саму воротную конструкцию.

Отметим, что все эти процессы не такие простые, как это может показаться на первый взгляд.

Поэтому стоит рассмотреть вариант привлечения специалистов, чем испытывать судьбу и испортить приобретенные материалы.

Как сделать откатные ворота своими руками: готовые схемы, расчёт материалов и пошаговая инструкция

Конструкция откатных ворот с каждым днём пользуется всё большей популярностью. Всё дело в том, что створка, двигающаяся вдоль ограждения, значительно экономит пространство. При наличии времени и средств изготовить такую конструкцию можно своими руками.

Описание конструкции и принцип функционирования

Если ворота подобного типа сравнивать с распашной конструкцией, то стоит отметить, что использовать первые намного проще. При сильном ветре не нужно закреплять створку как у распашных ворот, так как порыв ветра не сможет ударить створкой откатной конструкции.

Чтобы открыть или закрыть распашные ворота, нужно потратить много времени. Прежде всего надо распахнуть одну сторону и зафиксировать створку, затем вторую. После выезда автомобиля все действия нужно проделать в обратном порядке. Откатные ворота экономят много времени.

Различают следующие виды конструкций:

  • подвесная;
  • с колёсиками, двигающимися по земле;
  • консольная.

Подвесное устройство приводится в действие благодаря роликам, которые размещены на смонтированной над выездом направляющей:

Ролики откатных ворот

Недостатком конструкции является то, что в данном случае высота проезда ограничена.

Ворота с роликами, двигающимися по земле, чаще всего применяются в регионах с тёплым климатом. Для работы в уличных условиях с прохладным климатом они не подходят. Если в направляющий профиль налипнет снег или набьётся мусор, створка не сможет исправно функционировать.

Наиболее удачной конструкцией является консольная.

Консольные откатные ворота

Ей не страшен снег или грязь, так как створка передвигается на высоте в несколько см над проездом. Направляющий профиль крепится над каркасом, поэтому высота для проезда автомобильного транспорта не ограничивается.

Консоль получается благодаря защемлению между каретками колёсиков и направляющей рейкой. Стоят консольные ворота дороже распашных, так как требуется монтаж дорогостоящей фурнитуры. Чтобы сэкономить, можно изготовить конструкцию своими руками.

Откатные ворота двигаются по кареткам с колёсиками, которые крепятся на основании из бетона. Каретки перемещаются внутри направляющей рейки, которая приварена к нижней части каркаса. Механизмы не нуждаются в смазке, так как песок или грязь могут прилипнуть к деталям и затруднить функционирование.

Конструкция состоит из таких деталей:

  1. Роликовые каретки.
  2. Улавливатели.
  3. Ролик для поддерживания.
  4. Накатной ролик.
  5. Заглушки.
  6. Направляющая рейка.

Конструкцию в сборе с нумерацией деталей можно увидеть на рисунке:

Конструкция откатных ворот

Единственным недостатком ворот является то, что они требуют места для отката с одной из сторон.

Устройство можно снабдить электрическим приводом, однако это делать необязательно.

Существует два варианта функционирования створок:

  1. Ручное управление за счёт применения человеческой силы.
  2. Автоматическое управление с применением электроэнергии.

Первый вариант является аварийным и используется довольно редко. Например, при перебоях электрической энергии.

Конструкция привода состоит из следующих элементов:

  1. Электрический двигатель переменного тока 220 В или постоянного 24 В.
  2. Червячный редуктор с конической шестерёнкой. Используется для того, чтобы самотормозящая система блокировки не проворачивалась извне.
  3. Кинематическое устройство передачи движения от электрического двигателя на двигающиеся створки. Состоит из шестерёнок, цепных и ременных приспособлений.

Привода откатных ворот можно увидеть на рисунке:

Конструкция приводов для автоматических ворот

Для ворот разных типов нужно создавать отдельные привода, которые смогут обеспечить разные виды движения функционирующего механизма на необходимые расстояния. По принципу работы они разделяются на:

  1. Телескопические. Состоят из двух и более секций. Оборудуются внутренними ползунками, которые обеспечивают раздвижение секционных элементов для передвижения концевого держателя.
  2. Линейные. Крепятся в одной точке. Сдвигают кронштейн по ровной линии внутри корпуса. Можно использовать ременную или цепную передачу, а также вращающийся по гайке винт.
  3. Рычажные. Состоят из системы блоков с рычажками.
  4. Гидравлические. Используются для устройств с тяжёлыми створками весом более 900 кг и шириной более 4,5 м.

Привода нужно закреплять на поверхности деталей, которые вмонтированы в фундамент:

Монтаж привода откатных ворот

Важно следить за тем, чтобы не было люфтов и перекосов в процессе функционирования системы. Чтобы это исключить, фундамент нужно углублять на глубину, большую уровня промерзания почвы зимой.

Подготовка к постройке: чертежи, эскизы, размеры

Строительные работы нужно начинать с составления схемы. Можно использовать готовый вариант. Чтобы составить чертёж самостоятельно, нужно определить размеры исходя из габаритов участка, а также обозначить все детали конструкции. Выбор материала для отделки рекомендуется делать с учётом его сочетаемости с другими материалами, которые использовались для отделки конструкций на участке.

Чтобы ворота не проседали под собственным весом, основная секция должна быть усилена специальными улавливателями.

Пример схемы можно увидеть на изображении:

Простая схема без электромотора и привода

Ниже можно увидеть схему конструкции с секциями, столбиками для опоры и фундаментом:

Схема сборной конструкции с секциями, опорными столбами и фундаментом

На чертеже можно предусмотреть монтаж электропривода, который автоматизирует движение секций. Пример такой конструкции изображён на рисунке:

Ворота с возможностью установки электропривода

Ниже можно увидеть готовый вариант изделия с противовесом:

Откатные ворота с противовесом

Секция должна иметь небольшой вес, иначе она может просесть или деформироваться. Если в планах монтаж электропривода, то стоит учесть, что такая секция требует мотора меньшей мощности.

Перед изготовлением понадобится определить габариты ворот. Важное значение имеет ширина конструкции. Показатель зависит от ширины проёма.

При выборе размеров стоит учитывать, что секция должна быть шириной 6 м в случае, если ширина въезда составляет 4 м. Это значение является оптимальным. Параметр рассчитывается исходя из возможности въезда легковых автомобилей. Дорожный зазор нужен минимум 75 мм. Основание монтируется на столбы из бетона, которые вкапываются на 1,5 м в глубину.

Минимально допустимая ширина ворот рассчитывается так: ширина проезда + 200 мм. Соответственно, если проём равен 4 м, то будет необходимо полотно длиной 4,2 м. Это позволит прикрыть просветы с двух сторон. Добавлять по 200 мм нужно и в случае с определением других габаритов.

Особое внимание надо уделить возведению фундамента. Основание под ворота длиной 4 м должно выдерживать нагрузку не только полотна, но и влияния других факторов. К ним можно отнести нагрузки от снега или ветра.

Выполнить заливку фундамента поможет схема:

Схема бетонирования фундамента

Важно правильно определить размеры трубок. Для ворот шириной 4 м и высотой 2 м необходимы трубы сечением 60х70 мм для основного каркаса и 40х20 мм для внутреннего крепежа. С увеличением габаритов и веса конструкции понадобится увеличивать и сечение трубок.

Важным показателем является размер роликов. Допускается использование как полимерных, так и железных роликов с направляющей длиной 6 м и сечением 60х70 мм. Если ворота планируется обшивать профнастилом, то общий вес будет менее 400 кг. Ролики подобных размеров подходят для конструкции с таким весом.

Габариты балок будут зависеть от длины ворот. Для этого значения надо добавить 1,5 длины конструкции. В таком случае изделие будет устойчивым. Выбирать детали нужно исходя из размеров проёма.

Оптимальная высота ворот — 2–2,5 м. Большая высота повлечёт за собой утяжеление изделия и увеличение парусного эффекта.

Высота ворот от земли будет зависеть от следующих факторов:

  • размеры фурнитуры;
  • особенности региона;
  • правильность монтажа элементов.

Общую длину ворот можно рассчитать так: длина полотна + 200 мм + 1,6 длины проёма.

Советы по выбору материала и фурнитуры для ворот

Понадобится следующая фурнитура:

  1. 2 уловителя.
  2. 2 роликовые каретки.
  3. Направляющий профиль по 6–7 м.
  4. Заглушки из металла или резины.
  5. Концевой и поддерживающий ролик.

Элементы рекомендуется приобретать в специализированном магазине. Самостоятельно изготавливать их не рекомендуется, так как необходимы знания и дополнительные инструменты, стоимость аренды которых иногда превышает затраты на приобретение деталей.

Критерии выбора фурнитуры:

  1. Ширина проезда.
  2. Вес конструкции. Чем больше вес изделия, тем более прочная нужна фурнитура.
  3. Ветровая нагрузка. Столбики проёма должны быть надёжными и устойчивыми.
  4. Производитель. Отечественные изготовители чаще всего не дают гарантии на фурнитуру для откатных ворот.

Выбирая фурнитуру, важно точно знать размеры направляющего профиля. Она выбирается в соответствии с 1,5 ширины ворот.

Все детали рассчитываются на вес 400 или 800 кг. Если планируется выполнять обшивку конструкции профнастилом, то подходит первый вариант. Если в планах изготовление кованого изделия, то надо брать фурнитуру, рассчитанную на вес 800 кг.

Роликовые каретки могут быть металлическими или полимерными.

Полимерные роликовые каретки

Последние создают меньший уровень шума, поэтому их рекомендуется использовать.

Выбор фурнитуры определённого производителя является кропотливым вопросом. Нужно обращать внимание на детали и упаковку. Не стоит приобретать фурнитуру в кульках с неровными краями.

Главной деталью ворот является направляющий профиль. Если деталь слишком тонкая, а марка металла слишком мягкая, то профиль будет разгибаться. Деталь должна быть ровной. Определить это можно без специальных инструментов: огрехи определяются путём визуального осмотра. Чем меньше толщина детали, тем больше она подвергается искажениям.

Обратить внимание надо и на сталь, из которой изготовлена фурнитура. Рекомендуется отдавать предпочтение марке стали S275JR (FE430B).

При выборе роликовых кареток следует учитывать такие факторы:

  1. Стоит обратить внимание на подшипники, способ их монтажа и точность изготовления. Качественными являются изделия итальянских и немецких производителей.
  2. Нужно посмотреть, с каким усилием вращается голова ролика. Она должна свободно покачиваться на оси при касании рукой.
  3. Обратить внимание следует и на размещение роликов на опоре по ширине. Если элементы располагаются на несколько мм больше, чем нужно, то они опираются на скошенную часть профиля. Это недопустимо. Такие изделия не нужно покупать.
  4. Важно осмотреть щели между роликом и направляющей рейкой. Болтание может привести к тому, что ворота будут двигаться в разные стороны.

Если планируется приобрести ролики из пластика, то нужно убедиться в наличии окантовки верхней пластинки из алюминия.

Качественные детали должны иметь люфт между роликами и направляющим профилем минимум 0,4 мм, но не более 0,6 мм.

Расчёт материала и необходимые инструменты

В качестве примера будет рассмотрен расчёт ворот размером 3х2 м. Площадь изделия — 6 м2. Понадобится приобрести такие материалы:

  1. Прямоугольная труба 60х30 мм — 39,2 кг.
  2. Труба 30х20 мм — 21,6 кг.
  3. Профнастил, доска или брус — 6 м2.
  4. Комплект фурнитуры.
  5. Привод (для автоматических ворот).
  6. Саморезы.
  7. Грунтовка — 1 баллон.
  8. Герметик.
  9. Краска — 3 л.
  10. Для рамы: 2 вертикальных металлопрофиля длиной 2086 мм, 2 горизонтальных рейки длиной 6000 мм, 1 угловой профиль противовеса длиной 2760 мм.
  11. Для рёбер жёсткости: 3 вертикальных рейки 2006 мм, 3 горизонтальных профиля длиной 3990 мм, 2 угловых рейки длиной 2760 мм, 1 угловой профиль противовеса длиной 1330 мм.
  12. Швеллер длиной в 1/2 ширины ворот.
  13. Арматурные прутья диаметром 12 или 14 мм — 30–35 м.

Если выбран профнастил или брус, то будут нужны саморезы или заклёпки. Кованые детали соединяются сваркой. На 1 профильный лист уходит 20 саморезов.

Для фундамента будут нужны такие материалы:

  1. Цемент М-400 – 4–5 мешков.
  2. Щебень — примерно 0,3 м3.
  3. Песок — 0,5 м3.

Для автоматизации конструкции необходимы материалы:

  1. Силовой кабель 3х1,5 мм. Необходим для питания привода ворот. Длина определяется расстоянием от щитка до фундамента.
  2. Сигнальный кабель 2х0,75 мм — 30 м. С его помощью подключаются фотоэлементы и сигнальная лампа.
  3. Коаксиальный ТВ кабель 75 Ом. Нужен для подсоединения антенны. Длину можно определить путём измерения расстояния от блока управления до антенны.
  4. Гофрированные ПНД трубки. Позволяют выполнить прокладку кабельных сетей под землёй.
  5. Электромеханический редукторный привод.
  6. Пульт управления.
  7. Антенна 433,92 МГц.
  8. Фотоэлементы безопасности.
  9. Информационная табличка.
  10. Зубчатая рейка.
  11. Сигнальная лампа.

Все элементы должны быть совместимы между собой, поэтому лучше всего приобретать специальный комплект для ворот:

Комплект деталей для автоматизации откатных ворот

Понадобится также подготовить следующие инструменты:

  • карандаш;
  • рулетка;
  • строительный уровень;
  • клеммная отвёртка;
  • шуруповёрт;
  • строительный нож;
  • набор ключей;
  • машинка для шлифования;
  • отрезные круги 125х1,2 мм и 125х6 мм;
  • электродрель;
  • перфоратор;
  • свёрла по металлу и бетону;
  • кувалда;
  • устройство для сварки;
  • лопата;
  • бур;
  • защитные очки;
  • каска;
  • защитные перчатки.

После того как будут подготовлены инструменты и материалы, можно переходить к сооружению фундамента.

Пошаговая инструкция по изготовлению откатных ворот

Первым делом надо снять растительный слой почвы. Это нужно для удобства выполнения разметки ворот.

В процессе разметки можно использовать 4 арматурных прута по 1 м и электроды, которые служат в качестве постоянных и временных осей. Перед забивкой арматуры надо проверить диагонали прямоугольника. Если они совпадут, прутья можно заглублять. Выступать на поверхности земли детали должны на 16–20 см.

После монтажа арматуры понадобится натянуть между ней шпагат или верёвку:

Разметка участка подконструкцию

Когда главные оси готовы, с их помощью надо создать временные, закрепив их электродами.

Земляные работы

Далее можно будет перейти к земляным работам. Они заключаются в выкапывании ям под монтаж столбиков и закладных деталей.

Выкапывание ям под столбы

Также нужно подготовить траншею для прокладки гильзы с электрической проводкой автоматики.

Ямы под столбики должны быть больше ширины и длины деталей. К примеру, если элемент имеет размер 38х38 см, то габариты ямы должны быть 40х40 см или более.

Траншея, необходимая для основания закладного элемента, должна иметь длину в 2 раза меньше проёма ворот.

Далее надо соорудить основание и установить направляющие. Для этого в почву нужно вогнать 2–3 столба высотой примерно по 1,5 м:

Столбы фундамента откатных ворот

Размеры деталей зависят от размеров изготавливаемых ворот.

Последовательность действий по сооружению фундамента будет такой:

  1. Понадобится выкопать ямы. Глубина зависит от уровня заложения подземных вод. Чаще всего значение составляет 1–1,2 м.
  2. Если при выкапывании ям разрушаются стенки, нужно соорудить опалубку. Конструкцию можно сделать из старых досок.
  3. Ямы нужно залить водой, чтобы утрамбовать взрыхленную почву.

Если в ближайшее время бетонирование производить не планируется, то ямы надо накрыть щитами из дерева. На данном этапе рекомендуется выкопать траншею для монтажа гильзы с проводами для подсоединения автоматики. Допускается использование пластмассовой трубки водопровода диаметром 16–20 мм.

Торцы гильзы надо закрыть полиэтиленовой плёнкой, чтобы не проникала влага. Место укладки надо пролить жидкостью, чтобы почва утрамбовалась.

Подготовка опор и закладного элемента

Металлические столбики используются в качестве сердечников. Можно использовать прямоугольные трубки 80х80 мм или 100х100 мм. Если планируется использовать круглую трубку, то она должна быть сечением 80 мм.

Надземная часть трубки должна быть на несколько см меньше высоты столбика, чтобы была возможность накрыть конструкцию козырьком. Если столбик имеет высоту 2 м, то сердечник должен быть 1,95 м.

Нижняя часть трубок не должна доходить до дна ямы на 5 см, чтобы в процессе бетонирования образовался слой защиты из бетонного раствора. Для улучшения сцепления бетонной смеси с сердечником в нижней части детали надо крестообразно приварить 2 арматурных прута длиной 22–25 см и диаметром 10–12 мм.

После монтажа труб в ямы понадобится накрыть детали полиэтиленовой плёнкой.

В качестве закладкой детали может использоваться швеллер шириной 18–20 см. Его длина равняется половине ширины проёма ворот. Для надёжной фиксации к швеллеру следует приварить по 4 куска арматуры с двух сторон:

Крепление арматуры к швеллеру

Детали связываются металлическими перемычками диаметром 10–12 мм. Длина элементов — 90 см.

Бетонирование основания

Рекомендуется использовать бетон марки М-200. Материалы нужны в таких пропорциях: 1 ведро цемента, 3 ведра песка, 3 ведра щебня и 20% воды. Щебень должен быть фракции 20х20 или 20х40 мм.

Бетонирование лучше всего производить в тёплое время года, в противном случае в смесь надо добавлять противозаморозковые добавки.

Перед заливкой раствора нужно убедиться в том, что все металлические детали надёжно зафиксированы. С помощью строительного уровня следует проверить горизонтальность и вертикальность монтажа элементов.

Швеллер должен быть размещён на уровне поверхности выезда.

Правильное расположение швеллера

Если выезд не подготовлен, понадобится просчитать уровень расположения его верхней части. Между створкой и основанием выезда должно быть расстояние 7 см, в противном случае ворота будут загребать снег.

Чтобы убрать пустоты в основании, бетон нужно заливать маленькими порциями и трамбовать. Поверхность фундамента надо разгладить, чтобы исключить неровности. Если бетонирование производится летом, поверхность следует накрыть. Это требуется для исключения попадания лучей солнца. Если смесь не защитить, то она может растрескаться.

В процессе высыхания раствор следует поливать водой на протяжении 2–3 дней. Делать это нужно по несколько раз в сутки. Работы по изготовлению ворот можно будет выполнять исключительно после высыхания бетона. На это может уйти приблизительно 7 дней.

Кладка столбов и монтаж закладных элементов

На следующем этапе понадобится выполнить кладку столбов. Рекомендуется использовать кирпич.

Последовательность действий по сооружению и монтажу столбов:

  1. Закладные детали можно сделать из уголка 50х50 мм и арматуры 8 мм. Длина прутьев равняется половине длины столбика.
  2. Прутья следует присоединить сваркой к сердечникам.
  3. Для нащельника надо подготовить 3 закладных элемента.
  4. Выполняется кладка трёх рядов кирпича.
  5. Нижний закладной элемент монтируется сверху кладки.
  6. Верхняя деталь устанавливается ниже верхней части ворот.

Каркас изготавливается из трубок прямоугольного или квадратного сечения. Перед сооружением каркаса детали надо очистить от ржавчины, обезжирить и прогрунтовать.

Схема установки элементов каркаса изображена на рисунке:

Схема элементов каркаса

Перед сооружением рамы нужно подготовить направляющий профиль. Чтобы в процессе сборки деталь находилась в вертикальном положении, к ней надо приварить 2 куска квадратных трубок.

Подставки для направляющего профиля

Элементы используются в качестве подставок. Нижнюю трубку несущего каркаса нужно приварить к рейке прихватками с шагом 650–700 мм. Длина шва — 15–20 мм. Приваривать нужно по спирали с обеих сторон. Не допускается делать цельный шов.

Далее нужно выставить вертикальную трубку каркаса и прикрепить её сваркой.

Монтаж вертикальных труб каркаса

Таким же способом приваривается вторая трубка.

Крепление второй вертикальной трубки каркаса

Вертикальность проверяется уровнем. Если ошибок нет, делается сплошной провар.

Далее выполняется монтаж верхней перекладины.

Крепление верхней перекладины каркаса

На следующем этапе устанавливается диагональная перекладина. По внутреннему периметру крепятся трубки дополнительного каркаса, к которым будут прикручиваться профилированные листы.

Монтаж диагональной перекладины и дополнительного каркаса

Трубки вспомогательной конструкции должны размещаться в центральной части несущего каркаса:

Монтаж дополнительных труб вспомогательного каркаса

После того как каркас будет изготовлен, понадобится зачистить швы болгаркой, прогрунтовать и покрасить в несколько слоёв.

Для крепления профнастила необходимы саморезы по металлу длиной 19 мм. Материал для отделки крепится на этапе, когда створка будет смонтирована в проёме ворот на опорах с роликами.

Листы следует подгонять по отдельности, чтобы они точно прилегали к каркасу. Облицовывать треугольную часть не нужно, так как она не попадает в проём ворот.

Монтаж фурнитуры

На следующем этапе выполняется установка нащельников.

Монтаж нащельников

Детали нужны для крепления фурнитуры и закрытия щелей между основанием створки и столбиками. Нащельник можно соорудить из железной трубки 60х30 мм или 60х40 мм.

Для монтажа пластинки с колёсиками в нащельнике со стороны опор надо подготовить вырез 60х40 мм.

Между опорной деталью и направляющей рейкой должна быть щель приблизительно 1 мм. Если зазор будет больше, свободная часть ворот в процессе закрывания может сильно опускаться. В результате створка не будет попадать в улавливатели.

Верхняя пластина с роликами вставляется в специальный вырез в нащельнике. Одну часть пластинки надо завести между нащельником и кладкой кирпича, после чего приварить. Пластинка должна быть установлена горизонтально. Проверить расположение можно строительным уровнем.

Далее выполняется установка роликовых опор. Они вставляются в закладной профиль.

Установка роликовых кареток

Элементы должны быть расположены на максимально возможном расстоянии друг от друга. Детали можно установить двумя методами: непосредственно на швеллер или с помощью крепежных пластинок.

Если выбран первый вариант, то последовательность действий будет такой:

  1. Нужно установить каретки и прихватить сваркой.
  2. Далее понадобится проверить ход ворот. Если есть затруднения, сварку надо срезать и выполнить повторный монтаж опор.
  3. Действия следует повторять до тех пор, пока конструкция не начнёт двигаться без ровно.

Этот метод используется довольно часто, однако он требует больших временных затрат по сравнению с применением крепежных пластинок.

Если выбран второй вариант, то инструкция по монтажу следующая:

  1. Первым делом следует установить и приварить пластину.
  2. Затем производится установка опоры.
  3. Выполняется регулировка с помощью крепежных болтов.
  4. Чтобы скорректировать высоту роликов, первым делом надо ослабить верхние гайки. Регулировка производится за счёт поворота нижних гаек.

Преимущество способа в том, что в данном случае можно в любой момент отрегулировать ворота.

Далее следует выполнить такие этапы:

  1. Первым делом крепится концевой ролик и нижний улавливатель. Ролик надо завести в направляющую рейку и зафиксировать с помощью нескольких болтов.

    Установка ролика в направляющий профиль

  2. Чтобы гайки не откручивались от вибрации, их следует прихватить сваркой.
  3. Далее производится монтаж нижнего улавливателя. Деталь крепится сваркой к нащельнику. Улавливатель должен размещаться на такой высоте, чтобы ролик мог поднимать створку на несколько мм. Для этого надо приставить деталь к нащельнику и подтянуть створку.
  4. Верхний улавливатель также фиксируется с нащельником с помощью сварки.
  5. Заглушки нужно вставить в рельсу с двух сторон. Монтаж можно выполнить без использования вспомогательных инструментов. Детали надо заткнуть гофрированной частью в рейку.

    Монтаж заглушек на торцевую часть направляющего профиля

В конце понадобится установить подвижную часть ворот в готовое изделие. Для этого надо снять крепежные скобы, смонтировать секцию на направляющий профиль или швеллер, после чего закрепить подвижную часть скобами.

Минимальный набор для автоматизации ворот состоит из привода с блоком управления, зубчатой рейки и пульта.

На рисунке можно увидеть расположение фотоэлементов:

Места установки фотоэлементов

Сигнальная лампа располагается на одном из столбов. В левой части конструкции прокладывается медный кабель 3х1,5 и устанавливается электропривод. Для подключения привода нужна схема разводки проводов:

Схема подключения автоматики откатных ворот

Монтаж автоматики не является сложным процессом. Понадобятся навыки работы со сварочным устройством и минимальные знания в электрике.

Советы по отделке и эксплуатации

Чтобы продлить срок службы ворот, следует учитывать такие рекомендации:

  1. Подрамник можно обшить любым материалом, однако чаще всего используются остатки профнастила, которым обшиваются ворота.
  2. Чтобы защитить трубы от коррозии, их надо обработать качественной грунтовкой. После этого каркас следует покрасить.
  3. Рекомендуется приобретать для отделки крашенный профнастил, который не нуждается в дополнительной обработке.
  4. Если каркас планируется обивать деревом, то материал надо обработать антисептическим средством.
  5. Украсить конструкцию можно коваными элементами. Для этого при помощи сварочного устройства понадобится изготовить элементы декора, после чего приварить их к обшивке.

    Изготовление кованых деталей

Чтобы автоматические ворота бесперебойно работали много лет, рекомендуется время от времени проверять работоспособность автоматики. Если привод работает шумно, створка открывается не до конца или система срабатывает со второго раза, конструкция требует ремонта. Линзы фотоэлементов нужно периодически чистить от грязи. Чистка выполняется тряпкой, смоченной в воде.

Видео: как соорудить откатные ворота своими руками

Изготовление раздвижных ворот своими руками позволяет сэкономить финансовые средства, однако не стоит экономить на покупке качественной фурнитуры.

Оцените статью: Поделитесь с друзьями! Как построить теплицу из оконных рам своими руками — пошаговая инструкция по изготовлению с фото и видео Ни много, ни мало: как рассчитать количество материала для строительства забора

 Просмотров: 1 351  Рубрика: Строительство и ремонт

Откатные ворота своими руками чертежи схемы эскизы конструкция

Дизайн и функциональность приусадебного участка будут незаконченными без забора и въездных ворот. По их внешнему виду складывается первое впечатление о хозяине дома. Профессиональный чертеж откатных ворот помогает воплотить в жизнь эту сложную конструкцию, ведь при наличии нужных инструментов ее изготовление – дело времени.
Чертеж ворот

Достоинства и отрицательные стороны



Выбор моделей – это не только вопрос престижа. У конструкции есть много положительных характеристик. Кроме привлекательного дизайна и надежности, это:

  1. Бесшумное и быстрое открывание/закрывание калитки и створок.
  2. Компактность.
  3. Уход и профилактика (чистка мусора, льда и снега) практически не нужны. Необходимо только периодически обслуживать ходовые механизмы.
  4. Длительная эксплуатация, надежность конструкции, металлических узлов и деталей.
  5. Оборудование автоматикой и сенсорными датчиками обеспечивает комфортное пользование.

Схематическое устройство



Основные недостатки:

  1. Для габаритных автомобилей необходимо немалое пространство для въезда, что повышает стоимость устройства.
  2. Металлическая конструкция обязательно монтируется на монолитную железобетонную платформу.

Типы откатных ворот

Консольная модель – это заграждающая рама с полотном, смонтированная на направляющей рельсе, укрепленной внизу. Профессионалы советуют заказывать или изготавливать своими руками консольную конструкцию, так как она не ограничивает высоту автотранспорта, занимает минимум пространства у общего заграждения, имеет отличную устойчивость к проникновению. Выбирая консольные ворота, чертеж которых представлен на рисунке выше, отдают предпочтение простоте и дешевизне комплектующих.
Консольный тип



Подвесные раскатные ворота часто устанавливают не при въезде на участок, а в гаражах, больших хозяйственных помещениях, где можно воспользоваться ограничителями или крышей для монтажа конструкции. Раздвижные механизмы крепятся на верхних направляющих рельсах, и крупногабаритный автотранспорт может не поместиться по высоте при въезде во двор.
Общая схема Яксель, чертеж ворот подвесных

Колесные ворота двигаются по направляющему швеллеру, который залит на бетон или уложен в уплотненный грунт. Нижняя часть имеет ролики или колеса, металлические или сделанные из подшипников. Укладка рельса на одном уровне с поверхностью грунта способствует частому засорению направляющей, забиванию выемки мусором, льдом и грязью. Поэтому решения два – или рельсовая конструкция делается выше, и придется смириться с тем, что автомобиль будет «подпрыгивать» при переезде, или периодически чистить механизмы и устройства, чтобы поддерживать их работу и не допустить коррозии металла.
Колесные ворота



Исходя из особенностей участка, регулярности пользования автомобилем, а также финансовых возможностей легко подобрать оптимальную конструкцию.

Узлы и фурнитура

Перед тем как сделать сдвижные ворота своими руками, необходимо приобрести комплектующие. Среди них:

  1. Направляющая стальная балка-рельс. Она должна иметь поперечное сечение 71 х 65 мм и длину ≥ 6 м. Толщина самых тонких ее стенок – от 3,5 мм.
  2. Каретки, необходимые для свободного движения ворот.
  3. Концевые ролики с ловушками, стопорящими полотно в определенном месте и удерживающими его в направляющей рельса.
  4. Заглушки и ограничители, которые предохраняют от грязи, льда, снега и другого уличного мусора.

Фурнитура

Набор деталей и узлов откатных ворот подбирается исходя из общей массы полотна. Например, при размере не более 4 м нужна фурнитура, которая выдержит нагрузку до 0,5 т. При пятиметровой длине – 0,6 т и далее по нарастающей.

Конструкция и устройство

Зона ответственности ворот – это свободное передвижение полотна, допуск авто во двор, защита от несанкционированного проникновения. Перед тем как устанавливать ворота откатные своими руками, проверьте чертежи и эскизы на соответствие конкретным условиям местности.

Основные характеристики и параметры проема для въезда рассчитываются исходя из габаритов транспортного средства. Например, средняя высота легкового автомобиля – 1,4 м, газели – 2,5 м, КАМАЗа – 2,9 м. Максимальный угол заезда – 450. То есть между опорами ворот и крайними точками машины должно сохраняться расстояние ≥ 0,3 м, желательно, с учетом свойств грунта, – 0,5-0,6 м. Таким образом, пролет должен быть не менее 5 м.

Конструкция ворот

Ширина въезда – это не величина проема. Длину сделайте больше на 40-45% ширины, чтобы перекрыть образующуюся щель между ограждением и самим полотном.

Практические схемы отражают простоту конструкции, в основе которой лежит монолитная платформа из армобетона. Между опорами монтируется каркас и уловители, а рама собирается при помощи сварки. На нее крепится профнастил. Конструкция снабжается ручкой или полотно открывается автоматически – при помощи сенсорных, контактных или бесконтактных герметизированных датчиков (герконов) и электропривода, которым можно управлять дистанционно (из дома или автомобиля).
Монтаж



Как устанавливаются ворота

В одиночку с установкой такой массивной конструкции не справиться – понадобится два-три помощника. Заранее нарисованные эскизы помогут правильно составить смету и рассчитать все проектные параметры. Сэкономить на ограждении можно при отдельном бетонировании консоли и опор для ловушек. Но при таком подходе нужно знать свойства земли, пучение, глубину промерзания почвы, подвижки грунта, чтобы со временем точность попадания створки в уловители не нарушилась.



Первый этап – роется траншея по ширине опор на глубину промерзания почвы.  Если грунт пучинистый, плавучий или супесчаный, сделайте запас фундамента по глубине в 15–20%. На дно траншеи укладывается песчано-щебневая подушка с высотой слоя 10-20 см, которая защищает бетон от влаги и разрушений.
Фундамент

В траншее самым простым способом монтируется армокаркас – стержни Ø 6-10 мм втыкаются в почву на глубину до 50 см и увязываются мягкой проволокой – сварку применять категорически не рекомендуется. На него устанавливается металлическая закладная из швеллера, перевернутого вниз и уложенного по уровню, чтобы не допустить перекоса полотна. К этому швеллеру крепится каретка.

Затем уже готовые опоры устанавливаются на свои места. Если столбы будут изготавливаться вместе с опалубкой, то в ней предусматривают основание под консоли. Удобнее опалубку собирать из деревянных материалов, так как ее конструкция может иметь сложную геометрическую форму.

При заливке бетона его нужно сразу штыковать, чтобы выпустить воздух. Также необходимо следить за тем, чтобы раствор не попал на швеллер. Бетон будет схватываться около 20 суток, причем первые 2-3 дня его периодически смачивают, чтобы не допустить растрескивания верхнего слоя.
Сварка



Рама делается сварной, из прямоугольного профиля с элементами усиления. Внутреннее усиление представляет собой трубы Ø 30-40 мм. Первыми на эскиз, разбитый на грунте, укладывают те, по которым примеряют профиль и сваривают раму. Трубами, приваренными по диагонали, ее усиливают после того, как обозначен основной вид ворот.
Фото готовой конструкции

Сварка осуществляется прихваткой через 30 см. Направляющий рельс приваривается к нижней части рамы. Обшивку делают в последнюю очередь – после установки ворот на место и проверки работы. Всю конструкцию зачищают от окалины и ржавчины и покрывают грунтовочным составом.



Уловители и каретки на опорах крепятся анкерными болтами. Затем полотно надевается на каретки и обваривается прихваточным швом. Полностью конструкцию обваривают после того, как полотно прошло проверку на точность установки.

Профнастил к раме необходимо крепить саморезами с резиновыми или силиконовыми прокладками, чтобы через отверстие атмосферная влага не разъедала полотно. Шаг крепления рассчитывается конструкции индивидуально – каждые откатные ворота имеют собственный чертеж.

75 фото типовых и оригинальных проектов

Ворота и забор используют все владельцы загородных или дачных участков. Ведь благодаря таким конструкциям у владельцев есть возможность оградить свое личное пространство. Не обязательно при этом использовать помощь специалистов. Намного экономнее сделать все работы самостоятельно, уделив внимание определенным вещам.

Перед началом рабочего процесса следует особое внимание уделить созданию чертежей, ознакомиться с установкой столбов, правильно подобрать материалы для конструкции.

Достоинства распашного типа

Независимо от того, какую модель вы подберете, следует подобрать наружный или внутренний метод открывания створок. При этом сложностей во время работы не должно возникнуть.

При правильном выполнении всех основных этапов ваша конструкция будет служить продолжительный период времени. Стоит рассмотреть основные достоинства такого выбора:

  • комфорт при использовании;
  • широкая вариация материалов, Все зависит от личных предпочтений, подбор в зависимости от интерьера;
  • высокий показатель функциональности;
  • компактная конструкция;
  • отсутствуют ограничения касательно размера.

Распашной тип известен простыми монтажными работами. Изделие не требует к себе дополнительных мер ухода, они прочные, дополнят ваш интерьер. При желании можно оборудовать ворота с помощью автоматической системы.

Стоит рассмотреть также недостатки такого изделия. Это учет внешних факторов, например, ветра, снега. То есть, модель подбирается с учетом региона, в котором вы проживаете. Необходимо для такой модели освободить место.

Особенности конструкции

Необходимо рассмотреть основные составляющие чертежов ворот своими руками:

  • выполненная из дерева или металлического материала рама. Она должна обладать высоким показателем жесткости;
  • соответственно с типом ворот подбираются опорные стойки;
  • металлический профиль пользуется спросом среди покупателей, как качественный обшивочный материал;
  • зависимо от типа конструкции, например, ворота с калиткой, подбирают петли. Учитывают также массу изделия;
  • обеспечивают надежную защиту от проникновения злоумышленников замки, или запоры. Выбор механизмов широкий, можно подобрать что-то себе.

Все детали выполняют определенную нагрузку, их правильная установка и качественные характеристики обеспечат продолжительный срок эксплуатации. Важно уделить время чертежу ворот из профнастила, сделать соответственные эскизы.

Профлист

Ворота, выполненные из данного материала, пользуются особой популярностью. Ведь створки могут открывать в разные стороны, а не исключительно в одну сторону. Из этого полотно можно сделать калитку.

По сравнению с деревянными изделиями в этом случае необходимость в дополнительном ремонте, уходе отпадает. При желании изделия дополняют с помощью автоматики. Итак, выделяют такие достоинства данного выбора:

  • низкая, доступная широкому кругу потребителей стоимость;
  • эстетичность, изделие достаточно привлекательно выглядит;
  • высокие качественные характеристики;
  • продолжительный срок эксплуатации;
  • рабочий процесс, который можно организовать самостоятельным путем.

Среди недостатков выделяют подверженность внешним фактором. В большей мере это касается ветра, или же снега. Также необходима установка петель, правильно установить столбы.

Установка

Выбирая материал профлист, следует позаботиться об крепких и надежных столбах. Диаметр трубы 80 мм считается наиболее подходящим для опоры. С нагрузками может справиться также квадратная труба.

Обращайте внимание на трубы квадратного сечения, которых сваривают к створкам. На фото чертежа ворот можно отметить оптимальные размеры 10*25*3000 мм. Для соединения изделия таких габаритов потребуется сварка.

С помощью использования диагональных натяжителей можно усилить конструкцию каркаса. Определитесь с местом, предназначенным для замка, запора, ограничителей.

Рабочий процесс начинается с монтажных работ касательно опор. Необходима для данной процедуры определенная подготовка. На видео видны основные этапы, их можно детальнее рассмотреть.

Варианты установки

Стоит отметить, что опорные столбы можно забетонировать, или же забить в землю. Для большей надежности конструкции необходимо отдавать предпочтение бетонированному варианту.

Важно правильно установить петли. Опоры погружают в грунт на глубину около 130 см. Данный способ экономит время, при этом можно сразу приступать к следующему этапу – крепление петель, вешание створок.

Ямы для способа бетонирования используют глубиной 150-200 см. Зависимо от сечения закапывания трубы подбирают определенный диаметр. Необходимо заняться подушкой. То есть приготовить песок, щебень, затем залить все с помощью бетона.

Выводы

Независимо от того, какой тип ворот вы выберете, стоит выполнять все роботы исходя из чертежей. Если вы хотите распашную конструкцию, тогда необходимо помнить об их использовании на предприятиях. Раздвижные механизмы применяют для въезда, выезда из территории.

Достоинства и недостатки можно найти в каждом типе. Подберите наиболее оптимальный для себя вариант.

Фото чертежей ворот

Также рекомендуем посетить:

конструкция, чертежи, эскизы, фото. Схема откатных ворот своими руками с размерами

Изготовление откатных ворот значительно отличается от создания обычных систем открывания проходов в стенах или заборе. Для этого требуется дополнительное оборудование и применение специальных методик монтажа. Поэтому схема откатных ворот имеет свои конструктивные особенности, зависящие от конкретного места монтажа, назначения и принципа реализации механизма открывания.

Преимущества

Популярность таких систем напрямую связана с конструкцией. Дело в том, что она позволяет максимально экономить пространство. Типовая схема откатных ворот предполагает смещение двери вдоль стены, а значит, не требуется большого промежутка в области их работы. Учитывая это, на некоторых производствах или на промышленных объектах установка таких систем является обязательной. Также, благодаря особенностям конструкции и использованию специальных механизмов, именно в таких воротах проще всего реализовать механическое открывание и его дистанционный контроль.

Важным фактором, который является одним из решающих при выборе таких конструкций, является то, что их можно использовать, не выходя из машины. Не нужно самостоятельно выполнять открывание и последующую фиксацию створок, что сильно раздражает некоторых водителей. Это очень удобно, особенно при плохих погодных условиях.

Недостатки

Обычная схема откатных ворот требует наличия пространства вдоль стены или забора, которое необходимо для размещения створки. Также такие конструкции отличаются некоторой сложностью при изготовлении, что порой сказывается на стоимости работ. При этом могут потребоваться дополнительные материалы для реализации механизма перемещения. Подбирать конструкцию необходимо под конкретное место монтажа. Многие типовые решения могут просто не подходить к определенным участкам, хотя стоит рассмотреть отдельно все типы таких ворот, чтобы показать их основные характеристики.

Консольные ворота

Такие системы предполагают наличие специальной направляющей, которая обычно крепиться в нижней части на стене и именно она служит опорой для перемещения полотна. Такая схема откатных ворот своими руками изготавливается проще всего. Это довольно простая конструкция, которая очень распространена. Она позволяет использовать транспорт любой высоты и не имеет никаких ограничений. Однако при этом придется потратиться на длину полотна и изготавливать специальный фиксирующий портал даже на противоположной стороне от механизма проезда. Также к их недостаткам можно отнести высокую парусность, хотя при создании небольшого въезда это практически незаметно.

Подвесные ворота

Данные конструкции обычно устанавливают там, где уже есть ограничение въезда по высоте. Дело в том, что механизм их открывания располагается на специальном рельсе, сверху въезда. Это очень важно учитывать еще на стадии проектирования, поскольку необходимо принимать во внимание возможность проезда транспорта с большими габаритами. Типовая схема откатных ворот своими руками составляется довольно просто. Достаточно рассчитать принцип крепления верхней направляющей и уже на ней располагать сам механизм подвески. Чаще всего эти конструкции монтируют в пролетах между цехами или внутри больших помещений. Это позволяет сразу решить проблему с габаритами транспорта и использовать только достоинства этих систем.

Колесные ворота

Такие конструкции чаще всего используют при создании широких пролетов. Обычно схема и чертеж откатных ворот с размерами создается приблизительно. Дело в том, что окончательные замеры подвижного механизма лучше всего производить уже после монтажа рельса, по которому и будут ездить колесики. Эта конструкция считается менее практичной, поскольку даже незначительные препятствия или засоры на полу могут сказаться на качестве работы. Однако если необходимо создать довольно широкий пролет и нет возможности использовать подвесную систему, то этот вариант изготовления может показаться самым лучшим.

Чертеж

Если учесть все особенности разных конструкций, то можно понять, что необходим индивидуальный подход, чтобы создать откатные ворота своими руками. Конструкция, чертежи, схемы или эскизы, взятые с других объектов, могут не подойти к конкретному пролету или не соответствовать требованиям конечного пользователя. Поэтому профессионалы сначала рекомендуют подходить к данному вопросу исходя из потребностей и личных предпочтений.

Прежде всего определяют принцип работы конструкции и на основании этих данных делают чертеж полотна. Обычно при этом делают довольно прочный каркас, а его длину увеличивают на 40%. Это необходимые затраты, которые позволяют скрыть щель между створкой и стеной и при этом придают изделию дополнительной прочности.

Когда создается конструкция откатных ворот схемы или чертежи делают с учетом приобретения готовых узлов. К ним могут относиться рельсы, ролики или другие элементы заводского изготовления. Поэтому прежде чем приступать к работе, очень важно сразу уточнить о наличии этих узлов и узнать все их параметры. Это же относится и к автоматизированной системе открывания, которая может иметь свои особенности монтажа и поэтому нуждается в детальном отображении на чертеже.

Данный этап считается очень важным, поскольку от него зависит не только качество конструкции, но и срок эксплуатации, который будут иметь откатные ворота. Фото, схема или чертеж в этом процессе не помогут, потому что нужно учитывать индивидуальный ландшафт местности. При этом сразу стоит отметить, что опорные столбы с устройством запирания и уловителем лучше всего делать на одном монолитном основании. Это позволит избежать перекосов, которые происходят из-за неравномерного проседания грунта. Такой своеобразный фундамент лучше всего делать на глубину промерзания земли с учетом самой почвы.

  • Сначала выкапывают траншеи под сами столбы и соединяют их между собой.
  • На следующем этапе делают песочную подложку, в которую можно добавить небольшое количество щебня.
  • Если планируется установка системы автоматического открывания, то сразу лучше сделать подвод кабеля и других управляющих проводов.
  • Далее производят армирование, а в соединяющую траншею укладывают швеллер вверх плоской стороной. Он послужит основанием для рельсы или подвижной каретки. На данном этапе выполняют с использованием уровня, чтобы не допустить перекоса, который скажется на работе конструкции.
  • Затем производят бетонирование. При этом очень важно добиваться максимального удаления воздуха во время заливки. Поэтому некоторые мастера предпочитают использовать специальные вибраторы, которые погружают в раствор.
  • Устанавливать опорные колонны ворот нужно только после полного застывания бетона. Обычно их делают из кирпича, сразу проводя проводку и устанавливая посадочные места для фиксации металлических элементов.

Подбор фурнитуры

Создавая откатные ворота, чертежи, схемы, эскизы, конструкция или инструкция которых предполагает использование дополнительной фурнитуры, очень важно правильно подобрать все необходимые элементы. Они должны соответствовать один другому и подходить для решения конкретных задач. Учитывая это, профессионалы рекомендуют приобретать готовые комплекты. В них входят все необходимые узлы, позволяющие реализовать конкретный тип устройства с минимальными затратами. К таким элементам обычно относятся, ролики, тележки, концевики, уловители и направляющие рельсы. Это основные детали, создавать которые самостоятельно очень дорого и не имеет смысла.

Изготовление каркаса полотна и несущей рамы

Обычно для этих целей используют профильную трубу с прямоугольным сечением 60х30. Однако делая откатные ворота своими руками, чертежи, схемы или эскизы могут предполагать применение и других материалов. Стыковку всех элементов выполняют с использованием сварки. Усиливающий каркас можно делать из трубы 40х20. При этом очень важно чтобы он наваривался прямо по внутреннему периметру с ребрами жесткости и распорками.

Таким же способом изготавливают и несущие рамы. Однако они не нуждаются в усиливающем каркасе. Достаточно просто установить ребра жесткости и дополнительные распорки. После этого конструкцию красят и фиксируют на стену.

Установка основных узлов

На данном этапе может потребоваться электрическая схема откатных ворот и инструкция по монтажу такого оборудования, как ролики, каретки или направляющие. Все узлы устанавливают на свои места с учетом их конструктивной особенности и способа крепления. Чаще всего используют саморезы, предназначенные для работы с металлом или болтовые соединения. Некоторые специалисты рекомендуют сначала выполнить предварительный монтаж с последующей подгонкой всех деталей на месте. После этого можно будет произвести окончательную фиксацию.

Когда все узлы установлены на каркас, то можно монтировать раму для полотна на ее несущую конструкцию. Тут также необходимо подгонка с использованием уровня. Дверное полотно должно быть смонтировано идеально, поскольку только так можно добиться правильной работы изделия и продлить срок его эксплуатации.

Установку систем управления и механического открывания выполняют в соответствии с их инструкцией по монтажу. При этом также нужно учитывать специфические особенности каркаса и опорных элементов.

Обшивка

Когда создаются откатные ворота схема, чертежи и эскизы обычно предполагают использование металлического профиля для обшивки. Дело в том, что данный материал имеет относительно небольшой вес, хороший внешний вид и является очень практичным. Его фиксируют с использованием специального крепежного материала в виде саморезов. Некоторые мастера предпочитают приобретать уже окрашенные листы, для которых существуют особые крепления. Их стоимость обычно выше, но внешний вид подобных изделий просто потрясающий. Также стоит отметить и тот факт, что заводское окрашивание намного качественней и прослужит довольно долго. При этом стоит обратить внимание и на изделия с нанесенными рисунками, которые придадут конструкций своеобразный стиль и уникальность. Однако следует помнить, что стоимость таких металлических листов профиля довольно высока.

Рекомендации специалистов

  • Если планируется, что в ворота будет заезжать автомобиль КАМАЗ, то их ширина должна составлять не менее 5 метров. Такие параметры взяты из расчетов габарита машины, возможности заезжать под углом в 45 градусов и запасом на колебания или скольжение в плохую погоду.
  • Даже подвесные ворота нуждаются в бетонном основании, поскольку перекос, вызванный подвижкой грунта, может отразиться не только на системе перемещения, но и на элементах запора полотна.
  • Все дополнительные элементы и системы автоматического открывания стоит приобретать у одного производителя. Так можно избежать проблем, связанных с несовместимостью отдельных элементов или запорных механизмов.
  • Подбирать устройство контроля автоматического открывания ворот необходимо очень тщательно, обращая внимание не только на компанию изготовитель, но и на продавца. Дело в том, что это вопросы не только комфорта, но и безопасности. Именно поэтому многие мастера предпочитают обращаться в специальные компании, оказывающие подобные услуги и дающие гарантию на свой товар, проводя его периодическое обслуживание и гарантийный ремонт.

Вывод

На основании изложенного выше материала можно сделать вывод о том, что схема откатных ворот создается индивидуально. При этом обязательно необходимо учитывать тип реализации процесса перемещения полотна и наличия управляющих систем. Также важно уделить внимание изготовлению самой конструкций, поскольку она должна быть не только прочной, но и обладать небольшим весом. Поэтому к качеству подбора материала стоит подходить очень ответственно и без лишней экономии.

как сделать, чертежи, фото, видео

При обустройстве загородного дома не второстепенную роль играют ворота, которые выступают первой преградой для злоумышленников.

Видео — какие бывают откатные ворота?

Современные технологии позволяют, помимо решения вопроса безопасности, обустраивать комфортный въезд на территорию участка. Среди большого многообразия наиболее перспективными считаются раздвижные (откатные) системы, которые подразделяются на ручной и автоматический тип.

Почему так популярны раздвижные ворота

  • Функциональность и удобство использования.

Откатные ворота не ограничивают высоту проезжающей конструкции. Удобны в использовании. При желании конструкцию раздвижных систем можно собрать своими руками без привлечения специалистов, достаточно закупить необходимый материал или использовать другой подходящий.

  • Простота конструкции.

Подвесные раздвижные ворота без автоматики представляют собой легкую конструкцию. При желании можно разобраться в данной теме и произвести установку всей системы самостоятельно, тем самым сэкономив на услугах монтажа и производства. Достаточно будет изучить наши материалы. Чертежи, фото, схемы, видео подробно отвечают на вопросы: как сделать, как установить, какие материалы использовать.

  • Отсутствие ограничений пространства, за исключением места у ограждения участка. Движение ворот осуществляется вдоль забора. Не требуется дополнительное пространство на участке, в отличие от распашных типов.
  • Возможность автоматизации, при дополнительных затратах.

Для автоматизации потребуется установка более сложной конструкции, в состав которой, помимо основной, дополнительно входят радиоприемник, фотоэлементы, рейки и привод.

  • Долгий срок эксплуатации, примерно 10-15 лет. Роликовые или рельсовые тележки двигаются внутри направляющих, защищающих их от влияния внешних факторов: загрязнений, дождя, снега.

Раздвижные ворота имеют и несколько минусов: не всеобщая доступность по стоимости, более громоздкий и большой вес конструкции, в отличие от распашных ворот.

Основные виды раздвижных систем. Выбор оптимального варианта

Помимо принципов действия механизма, раздвижные системы подразделяются также на два вида: движущиеся на рельсах и на роликах.

В зависимости от потребностей установщика выбирается тот или иной тип. Для конструкции рельсовых раздвижных ворот необходим проем более 5 м, что могут позволить только предприятия. В частных владениях использовать большую территорию для таких целей не целесообразно, поэтому на даче, в коттеджах используют более комфортабельный и малогабаритный тип роликовых систем.

Даже более низкая стоимость не привлекает устанавливать на гараже, на даче рельсовые ворота, поскольку они обладают большими минусами.

  • Во-первых, рельсы выступают над проезжей частью, создавая тем самым неудобство.
  • Во-вторых, они требуют дополнительного ухода: их следует постоянно чистить от внешних загрязнений.
  • В-третьих, ввиду больших размеров и тяжеловесности, рельсовые ворота практически невозможно собрать без автоматики. При эксплуатации постоянно требуется дополнительное усилие.

Тем самым, оптимальным вариантом в частном строительстве являются раздвижные роликовые ворота. В данной статье будут подробно представлены самодельные системы, с момента монтажа до ввода в эксплуатацию.

Ролики для откатных ворот

Принцип действия и составляющие системы раздвижных ворот

В состав раздвижных ворот входит следующая фурнитура:

  • консоль – основа всей системы. Направляющая балка, внутри которой движутся шарики;
  • две каретки с роликами. Различают концевую и верхнею каретки, и каждая из них выполняет определенную функцию. Концевой ролик создает устойчивость створки в закрытом положении. Верхний носит функцию устойчивого и надежного движения полотна вдоль балки.
  • улавливатели, ограничивающие расстояние движения створки по консоли;
  • заглушки, защищающие консоль от загрязнений;
  • система автоматизации, включающая электропривод, зубчатую рейку, фотоэлементы, пульты дистанционного управления, сигнальную лампу.

Как показывает практика, в случаи самостоятельной сборки конструкции производить закуп необходимых комплектующих частей лучше на оптовом складе у одного поставщика. Тем самым, ограждая себя от лишних форс-мажорных ситуаций при монтаже.

Подготовка к  установке

Перед проведением работ необходимо определиться с размером ворот. Ширина въездного проема должна обеспечивать свободный въезд, и при необходимости, как это бывает на узких улочках, и разворот. Следует учесть, что расстояние отката вдоль забора должно составлять 1,5-й размер ширины полотна.

В зависимости от габаритов будет выбран материал самих ворот, и соответственно фурнитура. Для полотна стараются выбрать более легкий материал, так как его вес будет создавать нагрузку на ролики и крепежную систему.

Выбрав оптимальный вариант раздвижных ворот, следует найти либо составить чертеж всей конструкции. Схема послужит компасом в последующих работах.

Установка раздвижных ворот

Весь процесс установки раздвижных ворот проходит в несколько этапов и может занимать несколько дней.

  • Устройство фундамента;
  • Монтаж необходимого питания электропривода;
  • Изготовление основной конструкции раздвижных ворот;
  • Сборка;
  • Пусковые работы. Проверка работоспособности.
  • Устройство фундамента.

Мастер-класс по изготовлению откатных ворот на видео

В зависимости от типа материала полотна ворот используют соответствующий фундамент. Например, ворота из профнастила раздвижные будут создавать оптимальную нагрузку, и для их монтажа подойдет основа из бетона и арматуры длиной около 2-х метров. Длина основной опоры для любых раздвижных ворот должна составлять не менее 1/2 ширины створки ворот.

Устройство фундамента является самым важным процессом, от того насколько правильно и грамотно подошли к его строительству зависит срок эксплуатации и надежность использования.

Вся конструкция раздвижных ворот держится на опорных столбах, которые монтируются в фундамент.

Основанием является закладная, или швеллер — подкладка, шириной 12 см, к которой приваривается арматура.

Горизонтальное положение арматуры фиксируется залитым бетоном.

Яма для фундамента располагается непосредственно возле забора.

Глубина фундамента фиксируется на длину промерзания. Не существует конкретного значения, поскольку для каждого региона существует своя мера. Обычно глубину просчитывают, опираясь на длину полотна, и она составляет примерно 1/2 либо 1/3 его части. Даже самодельные ворота следует устанавливать исходя из общеизвестных данных. Экспериментирование с уменьшением глубины может привести к пагубным последствиям.

В случае устройства автоматических раздвижных ворот, еще на этапе закладки фундамента, следует учесть наличие электропровода. Поэтому немного выше швеллера для него закладывается металлическая площадка, которая будет служить защитой от воздействия природных катаклизмов.

Гофра служит изолирующим материалом для проводов электропривода.

Ширина фундамента, как правило, составляет 500-600 мм. Для заливки используется бетон (М-200) либо смесь бетона с цементом (М-400).

Проведя его закладку, следует дождаться полного высыхания: летом выждать 7 дней, зимой, весной, осенью – 14 дней. И только по истечении требуемого периода времени приступать к дальнейшему монтажу.

Монтаж необходимого питания электропривода

Процесс автоматизации раздвижных ворот начинается уже на этапе закладки фундамента. Через него подведено питание 220 В посредством электропривода, упакованного в гофру и отделенного металлическим каркасом. На расстоянии 5-7 см выше швеллера выступает пучок проводов, которые будут подключены к двигателю и сигнальной лампе.

Большинство раздвижных ворот, смонтированных своими руками, представляют собой конструкцию без автоматики. Если собрать устройство таких ворот сможет любой человек без специальных навыков, то для подведения электропитания, установки и подключения электродвигателя, сигнальной лампы и т.д., требуется определенный уровень подготовки.

При отсутствии знаний и навыков, в данном вопросе обойтись без услуг специалистов-электриков невозможно.

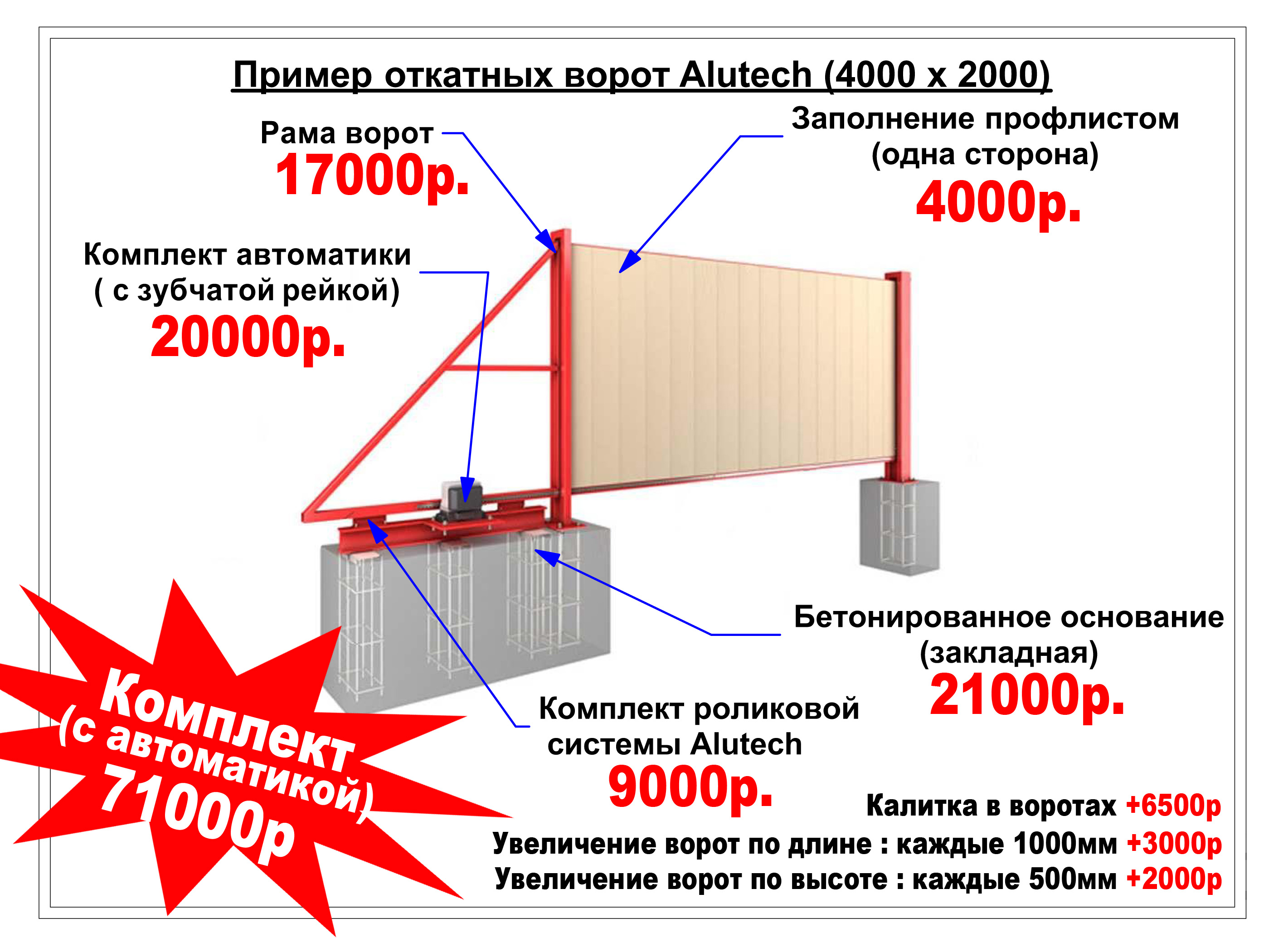

Изготовление основной конструкции раздвижных ворот

Все компоненты конструкции можно изготовить самостоятельно. Основным материалом для каркаса рамы выступают металлические трубы из пункта металлолома. Створка ворот — из профлистов металла или дерева. Затратным материалом на данном этапе служит только фурнитура, приводящая в действие весь механизм откатных ворот.

Используемые комплектующие обязательно проходят подготовительную процедуру. Металлические части очищаются от ржавчины, обезжириваются и грунтуются. И только потом изготавливается каркас рамы. Сначала сваривается несущая часть, а затем обрешетка для прочности.

Когда каркас рамы полностью готов, к ней привариваются несущие части фурнитуры согласно схеме раздвижных ворот. После всех сварочных работ, сварочные швы зачищаются, и вся конструкция подвергается покраске. Используется алкидная краска, не требующая особой предварительной обработки окрашиваемой поверхности и придающая воротам товарный вид.

Подготовленная рама с фурнитурой служит створкой раздвижных ворот, которая обшивается профлистом из дерева либо металла.

Сборка

После того, как основные компоненты конструкции готовы, можно приступать к заключительному этапу монтажа: сборке.

Готовая рама накатывается на ролики, предварительно выставленные на швеллере на максимальное расстояние друг от друга. Если при внешнем осмотре не наблюдаются какие-либо отклонения, то платформа тележки приваривается. Если есть — то повторяют установку рамы на ролики. После приваривания роликов прикрепляются сваркой улавливатели, которые дополнительно крепятся к опорным столбам. Использование шурупов, гаек при установке раздвижных ворот крайне нежелательно.

На этом процесс монтажа системы закончен.

Пусковые работы. Проверка работоспособности

В конце работы проверяется работоспособность раздвижных ворот. Движение створки должно быть легким, без препятствий. В случае необходимости сразу устраняются какие-либо недочеты.

В случае автоматических раздвижных ворот «Ход» регулируется дистанционным пультом. Удовлетворительным считается их отклик на подаваемые сигналы без помех и замедлений.

Изготовление и установка раздвижной системы ворот не сложный, но трудоемкий процесс. Малейшая неточность может привести к трудоемким переделам в последующем. Поэтому перед началом работ следует посоветоваться со специалистами. Особенно если система представляет собой более сложный вид конструкции, чем обычный тип. Например, двойные раздвижные ворота. Не всегда для установки таких ворот будет достаточно информации со схем, чертежей. Как правило, при монтаже возникают непредвиденные проблемы, и большинство из них связано с автоматическим приводом.

Видеоинструкция по созданию самых простых откатных ворот

Как сделать простые откатные ворота самостоятельно? На видео ниже приводится инструкция по созданию самой простого и недорогого варианта таких ворот.

Еще одно видео о простых откатных воротах.

Автоматические ворота подъездной дороги Фотогалерея

Каждый месяц мы получаем красивые фотографии и чудесные письма от клиентов!

Вот
образец … наслаждайтесь!

Конкорд
Подъездные ворота

К удивительным воротам,

Мы очень довольны своими воротами.Мы получаем так много комплиментов по поводу того, как хорошо он выглядит в нашей собственности. Мы сами установили ворота. Сделал несколько звонков в службу поддержки клиентов и остался очень доволен обслуживанием клиентов, которое мы получили, отвечая на все наши вопросы. В поисках наших ворот мы искали в Интернете и были так счастливы, что нашли Amazing Gates. Отзывы покупателей и онлайн-фотографии — вот что нам продали. Сначала был немного обеспокоен тем, что мы находимся в Северной Каролине, с доставкой из Нью-Мексико, но все получилось отлично.Что замечательно, так это то, что ни у кого в нашем маленьком городке нет ворот, которые выглядели бы так великолепно! Мы прилагаем пару фотографий в надежде, что вы сможете их использовать.

С уважением,
Макмиллан Фармс

К удивительным воротам,

Была долгая работа, но мы с женой сделали все сами, кроме заложения фундамента и кирпичей… что нас тормозит.
Я очень доволен результатами.Люди на самом деле останавливаются в дороге, чтобы рассказать мне, как красиво выглядит проект …
Отзыв в вашу пользу:
Упаковка… супер отличная. Было использовано много времени и заботы, а также отличный упаковочный материал. Я повторно использовал картон из коробки ворот, чтобы сделать коробку для отправки моему сыну, и леди FedEx была очень впечатлена картоном !!!
Качество: как и было обещано. Очень аккуратные сварные швы, идеальное выравнивание пикетов, все квадратное, почти идеальное по размерам (это было очень важно для меня, поскольку у меня было мало места для вариаций в моем дизайне).Детали совпадали с вашими отпечатками… отличная вещь, чтобы сказать инженеру.
Крепеж: Качественный… штучка хорошая. Саморезы для кронштейнов ограждения — это произведение искусства! Обожаю резиновую шайбу… проявляет заботу.
Ответ: Отлично работать… от дизайна секций забора, включая специальные кронштейны ограждения, до советов по подключению устройства открывания ворот и решения проблем, все были очень полезны.

С уважением и благодарностью,
Боб Колхаус

Ворота подъездной дороги


12 футов.Ворота подъездной дороги Concord Deluxe с забором Lexington / Concord, 5-дюймовые стойки.

Спасибо Джиму и Amazing Gates за отличный опыт установки этих ворот.
Высоко ценю профессионализм и квалифицированную помощь
во время процесса. Все заказы на запчасти были отправлены полностью,
своевременно и должным образом защищенным. Каждая деталь так хорошо сочетается друг с другом
и Amazing Gates смогли предоставить все дополнительные совместимые
аксессуары, необходимые, когда я завершил проект.Ворота выглядят отлично,
работает хорошо, и я сэкономил половину стоимости найма профессионального
ворота компании. Какая сделка!

Скотт

Конкорд
Подъездные ворота

Привет Джим и всем,

Большое спасибо за помощь в наладке наших ворот.Вот они (см. Прикрепленные картинки).
С самого начала моя жена сказала НЕТ, что я не могу этого сделать (из-за
полиомиелиту на обеих ногах). Но, прочитав инструкцию и увидев
видео из
веб-сайт Amazing Gates, в этом нет ничего особенного. Это действительно потрясающе
Сделай сам
ворота. На самом деле нет никаких сложностей в том, как его поставить. я
считать, если
вы можете прочитать руководство, тогда вы сможете сделать это с небольшой помощью
от тебя
ребята.Итог: если я могу это сделать, то это сможет сделать и кто угодно.
Вы парни
отлично. Я так доволен твоей продукцией. Спасибо за экономию
меня
тысяч долларов.

С уважением,
Питер Ле
(Очень довольный покупатель)

В
новые ворота идеально вписываются в место! Я женщина и все сделала
работа сама, за исключением дамы по соседству
помогите мне установить ворота.Инструкциям было легко следовать.

Выглядит
большой!

Благодарить
ты!

Крис
Леггетт

Дорогие удивительные врата!

Мы
так доволен вашим продуктом.Установка ворот
и солнечная энергетическая система не могла быть проще. Моя жена
и я сделал это сам (два человека, которым трудно зацепить
стереосистему). Указанные вами направления были четкими
и просто. Наши ворота обращают много внимания на фасад
нашего дома. Люди проезжают мимо и даже фотографируют наши
ворота. Мы очень рекомендуем вас всем, кто спрашивает.Мы не могли
будь счастливее.

В
единственная модификация, которую мы внесли в ворота, заключалась в том, что мы хотели
одень его немного. Мы покрасили наконечники в медь, которые
сделано для более формального вида. Это было очень легко, так как финалы
поставляются отдельно в упаковке.

Этот
Gate повысил нашу конфиденциальность и безопасность и повысил ценность наших
дом.Это превратило наше обычное ранчо в поместье.
Мы постоянно получаем комментарии, что у нас самое красивое место
в области.

я
лицензированный каменщик и на самом деле изготовили ворота на заказ.
Это очень дорогой и трудоемкий процесс. Удивительный
Гейтс — ЕДИНСТВЕННЫЙ способ сделать ворота снова
будущее.

Мы не
планируют переехать в ближайшее время, но если мы это сделаем, вы можете поспорить, что
следующий вход будет включать в себя Удивительные ворота!

Благодарить
вам очень нравится,

Алекс
и Карен

Колорадо-Спрингс


Конкорд в снегу.

Гайд-Парк Драйв, ворота


Приводные ворота Hyde 16 футов с
нестандартные пикеты.

«The
ворота смотрятся отлично!
Обслуживание клиентов также фантастическое.»

Джо, Мальборо, Нью-Джерси


14 футов Arche. Джон Лумис
Строительство и бетон.


14 футов.Конкорд. Заказчик сделал свое
кладка и 300 футов забор!

Привет, Стив,

Добро пожаловать в мой летний проект. Мы в восторге от нашего нового забора
и ворота венчающая слава. Наконец-то мы получили все
детали и детали установлены в эти выходные и это просто замечательно.
Обри был отличным помощником во всем, и Роберта простила мою безмозглость.
и добил меня.Многие люди хвалили
ворота, даже въезжая с улицы, чтобы прокомментировать. Если у тебя есть
небольшой уличный указатель, я был бы рад показать его на некоторое время.
Я живу в одном из самых оживленных уголков Нэшвилла, так что
много разоблачения. Я уже начал копать свои ямы для почты
для вторых ворот. Пожалуйста, добавьте фотографии в свой зал
слава. Если я правильно помню, вы предлагали дополнительный мини-пульт
взамен готовых фотографий.Было бы очень хорошо.

Спасибо,

Джон Биола


12 футов Concord с кастомом
точки для копья.

Все
у Удивительных ворот;

Когда мы купили наши ворота, Стив спросил, не пришлем ли мы несколько фотографий.
из ворот после установки.Я приложил для вас несколько фотографий.

Я хотел бы начать с того, что наш опыт был «отличным».
Все, с кем мы работали, были очень профессиональны и
все очень хорошо осведомлены о вашем продукте … короче все
отлично работать. Если все, у кого есть бизнес, лечили
их клиентам нравятся Amazing Gates, это был бы лучший рынок
место.

Мы все еще ждем каменщиков, которые придут и закончат наши ворота
колонны, поэтому наши ворота все еще строятся, но я хотел
предоставьте вам фотографии, как мы обсуждали.

Большое спасибо за все, что есть у вас и ваших сотрудников
сделано для нас. В заключение хочу сказать еще кое-что и
что Стив Бюче человек слова, поэтому большое спасибо Стиву.

Уильям Хаффман


12 футов Concord Deluxe

Просто хотел сообщить вам, что наконец-то у меня есть ворота и открывающее устройство.Прикрепил несколько фото. Еще раз спасибо, я очень доволен
ворота и смог установить сам (с небольшой помощью
от Роберты).

~ Терри Кокран

дорогой
Удивительные ворота:

Вы определенно выбрали подходящее название для своего бизнеса в качестве
ваши ворота действительно потрясающие.От процесса заказа до доставки,
установка была действительно простой и удобной.
процесс. Я очень скептически относился к заказу автоматических ворот в
онлайн-бизнес, но я был впечатлен вашим веб-сайтом и
решил попробовать. Ваш торговый представитель был очень любезен
с процессом заказа и предоставил мне лист заказа, чтобы
просмотрите мой заказ перед его размещением, чтобы убедиться, что все было
верный.Компания доставки была невероятно организована с
водитель связался со мной утром по расписанию
доставка, чтобы подтвердить время доставки. Он также предоставил дальнейшие
позвоните в тот же день, чтобы сообщить мне о его успехах и проверить доставку
время. Несмотря на то, что от него не ожидали помощи в разгрузке, он очень помог
с процессом разгрузки. С разгруженными воротами я открыл
материалы для осмотра и был очень впечатлен качеством
ворот, открывателей и полноты заказа.

Моя подъездная дорожка идет в гору к дому, а не на уровне
бок о бок меня беспокоила простота установки. Тем не мение,
с вашими полезными онлайн-видео установка не могла быть
было проще. Я считаю, что почти любой, кто следит за вашим видео
инструкции не составит труда установить ваши ворота. Ваш
столбы с направляющими точками для определения высоты и петлевые кронштейны Amazing
сделать процесс невероятно простым.

Спасибо за прекрасный продукт и поддержку.

С уважением,
Дон Хьюз


16 футов. Гайд-парк,

Прикрепил
это фотографии Удивительных ворот, которые мы только что установили.Наши ворота
(16-футовый Concord, раздвоенный) установить было несложно. По факту
Самым сложным было сделать отверстия достаточно глубокими, чтобы
столбы ворот. Мы живем в центре Южной Каролины и недалеко от
линия падения, поэтому у нас есть обильные сланцы и сланцевые породы всего в нескольких дюймах
под поверхностью почвы. Открыватели были очень просты в установке.
и мы очень довольны нашей покупкой.Солнечный вариант
был прост в установке и с большим блоком управления
что было рекомендовано, у нас было место для установки глубинного цикла
аккумулятор для работы наших ворот круглый год.

Спасибо

Дэвид
Эджфилд,
SC

дорогой
Кен,

Прикрепленное изображение наших завершенных электрических ворот.Это отличный
чувство, что проект объединяется и все
Работа.

Ваш
ворота, столбы, секции забора и все необходимое оборудование
установить и эксплуатировать ворота, собранные вместе, как и планировалось.
Инструкции и руководства были отличными и облегченными.
установка. Кроме того, отличная помощь
от вас, Обри, Дэвида Сандоваля, Брэда и Стива Бьюча,
устраняли мелкие проблемы, которые у нас были, по мере их возникновения.Спасибо
всем за умелую и профессиональную поддержку.

С уважением,

Билл Коул

МТО Афина

Привет
Ребята,

Просто хотел выслать вам фото наших ворот
здесь, в округе Бакс, штат Пенсильвания.Мы их любим.

Генри и Памела

дорогой
Удивительные ворота:

Прошло около года
так как я купил ворота у тебя, но
Я хотел подождать
пока дом не был завершен, прежде чем я отправил
вам любые картинки.Я не мог быть счастливее
со стилем, качеством, отделкой и внешним видом
Удивительных ворот. Хотя я не
установил их сам, профессионал, который
действительно был впечатлен качеством.
Я получил много комментариев о
ворота и как они выглядят, что мой сосед
думает об установке ворот
также.Ваш торговый представитель мог бы
не был более полезным с моей дюжиной
вопросов о правильном размере, открывателе,
и телефонная будка.

Спасибо за добавленную стоимость и безопасность
в мой дом. Если я или кто-то еще спрашивает
о покупке ворот, Я ПОЗВОЛЯЮ ИХ
ЗНАЙ, УДИВИТЕЛЬНЫЕ ВОРОТА — ПУТЬ!

Блейк
Афина

«Я
были очень впечатлены надежностью солнечной батареи / батареи
электрические ворота.»

Майкл
Шон, Реддинг, Калифорния

«Мы
они очень довольны и выглядит потрясающе ».

Винодельня Sand Castle

Дорогой Джим,

Хочу поблагодарить вашу компанию за
создание такого замечательного продукта.От дизайна
до установки все было идеально.
Я установил свои ворота и всю его электронику
прошлая неделя. Это заняло у меня на день больше, чем
ожидается, но это обычно так.
Все было доставлено успешно и
в отличной форме. После просмотра твоего
онлайн-видео и следуя вашим шагам
пошаговые инструкции, которые мне удалось установить
ворота без проблем вообще.С участием
за исключением необходимости помощи в установке
шесты и поднимите ворота, я сделал это
проект почти полностью мной. Мой
Единственный совет будущим покупателям — прочитать
инструкция полностью! Я был действительно поражен
как все так хорошо сочетается
и как легко было установить мой
ворота.У меня были сомнения относительно того,
или нет, я мог бы это сделать, но когда я отступаю
и посмотри на ворота и посмотри, как они работают
отлично, интересно, почему у меня были сомнения
вообще.

Спасибо, парни!!! (И думать, что я почти
купил на месте. Ха!)

Уолтер

Редмонд, Вашингтон


Эссекс 12 ft Driveway Gate


«…Ворота выглядят абсолютно
невероятно! «(Эссекс 12 футов) ~
Рич, Колвилл,
WA

дорогой
Кен,

Пользуясь случаем, хочу поздравить вас и ваших сотрудников
за все, что вы сделали, чтобы поддержать меня в установке
мои ворота.

Все это было для меня очень положительным опытом, начиная с моего оригинального
связаться с Джимом Харланом, помогая мне купить необходимое оборудование
для моего конкретного приложения. Еще хочу отметить Давида Сандоваля,
его помощь в том, чтобы помочь мне понять различные вопросы
У меня во время установки было неоценимо.

Спасибо за все, что Amazing Gates для меня сделали.Я полностью
доволен моими воротами. Я бы порекомендовал вашу компанию всем потенциальным
клиент.

Когда очистится снег, я пришлю вам несколько фотографий моей установки.

Спасибо за все.

Ура,

Джеральд Киз

Привет
Рик

Просто примечание, чтобы сказать, что я только что получил и распаковал свои ворота.Я очень доволен качеством ворот и всей фурнитуры. В
ворота лучшего качества, чем я ожидал. Упаковка тоже была отличной.
Установлю их весной, а фото при этом вышлю
время.

Спасибо за отличный сервис и отличный продукт.
Я покажу их своим друзьям.

счастливого Рождества

Эд Эндрюс

Больше фотографий установки клиента…


Конкорд
Делюкс 14 футов

«У вас потрясающие ворота!
Когда подошли ворота, я не поверил своим глазам —
качество и качество изготовления оказались намного лучше, чем я ожидал! »

~ Ричард, Тосканские высоты
Лавендарские сады

Харди (Concord Deluxe 16ft), Неаполь,
Флорида


Одноместный
Качели «МТО» Спайс
Ржавчина Афина на заказ
диагональные бруски.


12
ft. Эссекс

Dent Essex Gate, Мидвилл, Пенсильвания


Lexington 12ft одинарные качели

Davis Concord Gate, Лас-Крусес,
НМ

Lingle Camino Real, Ranchos de
Таос, Нью-Мексико

Hartweg Athena, Лексингтон, Иллинойс

Игровая площадка Понтифика Версаль,
Метаири, Лос-Анджелес



Чтобы увидеть больше фотографий наших ворот, установленных по всей территории США,
посетите нашу страницу Pinterest.
Посетите профиль Amazing Gates of America LLC на Pinterest.

Отправьте нам свой отзыв …
[email protected]


Письма от клиентов:

Всем на удивление
Ворота:

Кому я могу написать, чтобы поделиться своим очень положительным опытом работы с Amazing Gates? Я так рада, что сделала это.Вы, ребята, настоящие профессионалы и действительно выполнили все, что сказали. И вы сэкономили нам почти 80% той суммы, которую мы бы получили, если бы мы наняли кого-то на месте для установки этих электрических ворот. Но ваше обслуживание клиентов и быстрая, полезная, компетентная и эффективная обратная связь сыграли решающую роль.

Благодарю вас!

Пол З.

Стив,

Я установил
мои ворота сегодня.Я, наверное, пробежал более миллиона футов забора
в моей жизни и сотни ворот. Я должен сказать вам, что эти
были самыми легкими воротами, с которыми я когда-либо работал. Я сделал все
работа сама. После того, как их повесили, они чуть не отключились.
После нескольких регулировок шарнирными болтами они становятся идеальными.
Не могу поверить, что это было так просто. Большое спасибо.

Шон Р. Маканалли

Всем на удивление
ворота:

Просто хотел, чтобы все знали, какое удовольствие
он имел дело с вашей компанией.Ты, Джим, убедился, что у меня есть
продукты или материалы, необходимые для своевременного выполнения работы.
Я установил все оборудование, и у меня возникла проблема с электричеством.
доска, я тогда поговорил с Дэвидом в техподдержке, он ответил
быстро с решением, и я смог завершить свою работу и
сделать моих клиентов счастливыми !!

Ваш персонал замечательный! Все из
администратор, доставка, продажи и техническая поддержка.Пожалуйста
похвалить всех своих сотрудников за хорошо выполненную работу !! Ваше оборудование говорит
под себя и отлично работает. С нетерпением жду возможности иметь дело с
ты на моей следующей работе.

Спасибо,

Ларри Оней

Сервисная служба Онея

Дорогой удивительный
Ворота,

Я не могу передать, насколько впечатлен
Я был со всем процессом.От дизайна
этап, с доставкой в ​​службу поддержки по телефону. Какие
плавный, хорошо просчитанный процесс. И за упаковку
и доставка вы должны позвонить в отдел доставки
Удивительные грузоотправители. Вау, мы были впечатлены. Что касается
установка, ну, для такого мастера, как я
am это было так же просто, как 123.

Лесли
Нью-Джерси-Шор


«Ворота отличные!» ~ Джеймс
Бассейн Garden Gate

Мы получили
много приятных отзывов про ворота и забор
на стене… Я очень благодарен тебе за
выдающаяся поддержка и совет. Мы считаем себя
очень повезло, что нашел вас и работал с вами.

В общем, я хотел позволить тебе
знаю, что с вами отличные люди, и я
будем рады быть вашей ссылкой на любой из ваших
будущие клиенты.

Ник


Джессика Гарден Гейт, Нью-Филадельфия, Огайо

Уважаемый г-н Хелфер,

Недавно мы приобрели электрический
ворота и различные элементы управления от вашей компании. Мы обнаружили
Удивительные врата.com в интернете и решил взять
шанс. Какой восторг
он работал с вами и вашими знающими
и внимательный персонал. Нечасто приходится иметь дело
с бизнесом, который так быстр и верен своим
слово. Даже ваш сервис «после оплаты»
и совет был превосходным.

Поздравляю, что ты порезан
выше остальных.

Искренне,

Мистер и миссис З.
Лос-Гатос, Калифорния


Beverly Garden Gate, Морское побережье, CA

Уважаемый господин Хельфер
Я пишу это письмо как недавний и довольный покупатель одного
ваших ворот и предложить вашему вниманию двух ваших сотрудников
которые заслуживают особой благодарности и благодарности через все мои контакты
с вашей компанией.

Прежде всего Рассел, который был терпеливым
объяснил каждый технический аспект и ответил
все мои вопросы в течение нескольких месяцев,
и был решающим фактором в моей решимости
купить ворота у вашей компании, а не какие-либо
другая компания.

Но особенно Дезире Атенсио,
кто, когда плату РЭ-1 пришлось заменить
как неполноценный, был невероятно вежливым, обаятельным,
терпеливый и отзывчивый на мои запросы.Дезире followed
увидев, что неисправная плата была заменена,
позвонил мне, чтобы сообщить о его наличии, его
дата отгрузки от дистрибьютора и ожидаемый
Дата прибытия.

В этом мире некомпетентных сотрудников «спешите
вверх «,» получить деньги «, игнорировать покупателя
после продажи », и« оставив сообщения
на автоответчике «, имея дело с таким
специальный сотрудник, как Дезире, был долгожданным опытом.

Я думал, что эти выдающиеся сотрудники
должны быть доведены до вашего сведения.

Искренне Ваш,

Иосиф
Ист-Хэмптон, Нью-Йорк

Дорогой Кен,

Пожалуйста, примите это письмо как мою «благодарность» за
Ваша честная и информативная помощь в моем недавнем
выбор ворот.Проведя много недель в исследованиях
доступных продуктов и поставщиков, я решил связаться с
вашей компании, потому что она, казалось, предлагает уникальную «систему
подход «к автоматическим воротам. Я остался доволен
чтобы убедиться, что вы предлагаете не только полные системы
но также обширные знания о том, как настроить
система для конкретного приложения.Время, когда ты
тратить время на разговоры со мной дало мне возможность
правильно понимать доступные варианты, чтобы избежать потенциальных
подводные камни.

Установка ворот и все
компоненты были простыми, и ваше внимание
к деталям, таким как дорожный просвет и оборудование
места крепления позволяют безупречную работу с
начало.Эти мелкие дополнения, такие как отвертка
для точной настройки привода ворот добавлено легкости
проекта.

На протяжении всей своей карьеры я стремился
ставить обслуживание клиентов и их удовлетворение выше личных
пожелания. Я не сомневаюсь, что ты
сделали то же самое. Я уверен что ты будешь
пользоваться большим успехом, поскольку вы продолжаете предоставлять свои
уникальный практический подход «тотальной системы»
таким клиентам, как я.Еще раз спасибо!

Искренне Ваш,

Хью
Барнуэлл, Южная Каролина

Майк,

Я получил
ворота и они были в отличном состоянии.

Мой друг помог мне установить ворота. Лучшее, что я могу сказать, это «моя жена любит удивительные
ворота «она улыбается, когда открывает и закрывает ворота.

Мы оба есть
искренне счастлив, что мы купили наши ворота, и мы будем рекомендовать Удивительный
Ворота никому.

Спасибо за ваш
профессионально, когда я разместил свой заказ.

Спасибо,

Джерри

Как построить горизонтальный забор с планками (простой способ)

О материалах планок ограждения

При выборе материалов для строительства решетчатого забора имейте в виду, что некоторые материалы могут деформироваться.

Большинство деревьев со временем немного деформируются.

Вот почему мы часто рекомендуем использовать доски с гребнем и пазами при строительстве горизонтального ограждения, поскольку доски будут вставлены вместе, чтобы минимизировать коробление.

Однако при строительстве решетчатого забора из дерева…

Есть вещи, которые можно сделать, чтобы свести к минимуму деформацию.

Во-первых, попробуйте выбрать породу дерева, которая имеет некоторую устойчивость к деформации, например кедр или красное дерево.

Следует избегать обработанной под давлением сосны или более мягкой древесины, так как они более склонны к короблению.

Затем постарайтесь свести к минимуму влагопоглощение древесины перед укладкой. Держите его закрытым и защищенным.

Затем рекомендуется протереть или покрасить дерево .Кроме того, герметизация концов каждой доски может помочь предотвратить слишком быстрое вымывание влаги.

Если вы используете материал планок, который не впитывает влагу, у вас будет меньше проблем с короблением.

Вот забор из композитных реек.

Как обрамить горизонтальный решетчатый забор

Хотя есть способы построить решетчатый забор полностью из дерева…

Мы хотели бы показать вам инновационную систему панелей для забора, которая поможет вам построить решетчатый забор, который выглядит намного лучше (и служит намного дольше), чем полностью деревянный забор.

FenceTrac — это запатентованная система ограждающих панелей…

…, в котором используется U-образная рама между стойками для надежной фиксации на месте материалов заполнения ограждения.

Боковые каналы крепятся к каждой металлической стойке саморезами, а верхний и нижний каналы крепятся к боковым каналам болтами.

Простая сборка… Система FenceTrac не требует ни гвоздей, ни винтов для крепления пикетов.

Вот как это работает.

Рама забора из стального швеллера вмещает рейки толщиной до 1 дюйма.

Благодаря конструкции с боковыми каналами FenceTrac, нет необходимости прикреплять каждый конец планки к стойке винтами (хотя вы можете сделать это таким образом).

Вы просто вставляете планки на место сверху вниз.

Добавление пространства между планками

Сейчас.

Вам может быть интересно… как создать пространство между горизонтальными планками?

На конце каждой платы можно использовать распорные шайбы.

Распорки могут быть изготовлены из разных материалов — дерева, металлических скоб, резины.

Страница не найдена

×

Автоматика для ворот

Пожалуйста, выберите, какой тип автоматизации вам нужен для ваших ворот. Double & Single Swing относится к двигателям, которые прикрепляются к воротам и стойке качающихся ворот. Двойной и одинарный под землей относятся к двигателям, которые находятся под землей и прикрепляются к шарнирному концу ворот поворотного механизма. Выберите Sliding , если вам нужна автоматика для боковых движущихся ворот, и Wheeled, если вам нужен двигатель, который использует колесный двигатель для привода ваших ворот.

×

Напряжение двигателя

Следует учитывать два типа выходов мощности — 24 В и 230 В. Если вам нужно большее количество операций (открывать / закрывать более 5-6 раз в час) в периоды пиковой нагрузки, например утром и вечером, то вы можете рассмотреть возможность использования системы 24В.

Системы

24 В больше подходят для более высоких уровней эксплуатации, поскольку они, как правило, работают ниже, чем двигатели затворов на 230 В. Однако в относительном выражении они стоят дороже, поэтому, если вам нужно открывать или закрывать ворота только 1-5 раз в час, тогда система на 230 В может оказаться более рентабельной.

Двигатели

24 В обычно используются в коммерческих помещениях, тогда как двигатели на 230 В обычно используются в стандартных жилых помещениях. Исключением из этого правила являются двигатели для откатных ворот, где верно обратное: системы автоматизации откатных ворот на 24 В, как правило, предназначены для домашнего использования, а 230 В — для более интенсивного использования (коммерческое / коммунальное).

Системы

24 В могут потреблять питание от систем резервного питания от аккумуляторных батарей, что означает, что они могут работать при любом отключении электроэнергии (230 В или трехфазную систему необходимо открыть с помощью ключа ручной разблокировки).

Системы

24 В также могут использовать солнечные блоки питания в качестве средства зарядки аккумуляторов, что позволяет размещать автоматику для ворот в сельских и удаленных местах, где отсутствует электроснабжение.

Технические характеристики каждого продукта можно найти в их техническом паспорте. Каждое техническое описание можно загрузить со страницы каждого продукта на этом веб-сайте.

×

Вес ворот

Все электродвигатели для ворот работают с максимальным весом. Это необходимо для того, чтобы ворота работали надежно и безопасно.Важно знать вес каждой створки ворот, чтобы выбрать подходящий двигатель для вашей установки. Если вы не знаете вес ваших ворот, отправьте нам фото вместе с размерами ворот, и мы посоветуем.

×

Ширина ворот

Двигатели для ворот, как и вес, предназначены для ворот определенных размеров. Самый важный размер — это ширина ворот. Чтобы убедиться, что вы выбрали правильный двигатель для управления воротами, вы должны знать ширину каждых ворот, требующих автоматизации.

×

Ежедневное использование

Количество использований ваших ворот в день является определяющим фактором при выборе правильного двигателя для вашего использования. Двигатели предназначены для работы в пределах определенной мощности (операций в день), поэтому выбор двигателя, совместимого с вашим желаемым использованием, имеет важное значение для его долговечности. Выберите из представленных ниже вариантов, сколько раз (открытие и закрытие = 1 операция) ворота будут работать в среднем за день.

10 лучших советов для профессионального проектирования схем | ОРЕЛ

Готовы к следующей отличной идее проекта печатной платы? Все начинается с вашего схематического дизайна.В отличие от компоновки печатной платы, которая полностью посвящена физическому размещению деталей и меди, схема является более теоретической и описывает, как компоненты электрически соединены. И хотя вы не обязательно будете знать, как части физически соединяются при рисовании схемы, вы будете точно знать, как сигнал будет проходить по вашей схеме. Звучит достаточно просто, правда? Не так быстро.

В мире дизайна электроники есть хорошие схемы, а есть плохие схемы. Разница в конечном итоге сводится к простому вопросу — сможет ли кто-нибудь сразу понять и устранить неисправность вашей схемы на основе вашей схемы, или чтение вашей схемы приведет к еще большей путанице? Если вы в прошлом создавали плохие схемы или просто не знаете лучших практик, не беспокойтесь.Вот 10 наших лучших советов, которые покажут вам, как нарисовать свой следующий схематический дизайн, как профессионал!

Pro Tip # 1 — Четко покажите, как ваши провода подключаются

Вы будете полагаться на провода, чтобы определять связи между символами на схематическом чертеже. В Autodesk EAGLE вы увидите, что они называются сетями. Независимо от того, как вы их называете, есть несколько рекомендаций, о которых следует помнить.

Во-первых, если у вас есть два провода, которые образуют соединение и разделяют электрическое соединение, на этом пересечении должна быть точка соединения.Это стандартная практика в любом схематическом дизайне, и некоторые инструменты, такие как Autodesk EAGLE, добавят точку соединения за вас. Однако, если у вас есть пара пересекающихся проводов, которые не имеют общего электрического соединения и просто перекрываются, то точка вам не понадобится. Отсутствие точки соединения будет означать, что провода только пересекаются.

Вы можете видеть как перекрывающиеся, так и связанные наборы цепей с точкой соединения и без нее.

При добавлении соединений для пересекающихся проводов также рекомендуется избегать четырехстороннего пересечения, поскольку это, вероятно, добавит путаницы при чтении вашей схемы.Вместо этого выберите набор общих перекрестков, как показано на изображении ниже, где каждый перекресток имеет свое собственное уникальное соединение. Это значительно упрощает понимание правильных подключений и позволяет избежать неправильного толкования.

Держитесь подальше от 4-сторонних перекрестков, чтобы схема была легко читаемой.

Наконец, в прошлом вы могли видеть схемы с изгибом на той части провода, где он пересекается с другим проводом. Это был старый стандарт, означающий, что два провода перекрываются без общего соединения, но сейчас это устаревшая практика, поэтому не рекомендуется.

Обращайте внимание на старые правила подключения к сети в устаревших материалах. (Источник изображения)

Pro Совет № 2 — Полные сетевые подключения, когда это имеет смысл

Вся цель схемы состоит в том, чтобы сделать вашу схему как можно более простой для понимания, когда вы читаете ее в будущем или передаете другому инженеру. Чтобы облегчить этот процесс чтения, необходимо свести к минимуму любые ненужные сетевые соединения, когда они не нужны.

Обычно это происходит, когда вы рисуете символ интегральной схемы (ИС) на схеме.Вместо того, чтобы рисовать десятки цепей повсюду, инженеры обычно просто обозначают сетевое имя для определенного контакта, который связан с контактом на другом устройстве, без необходимости подключения этих двух. Это улучшает читаемость схемы без добавления ненужного беспорядка.

Подключение всех цепей на этой перемычке к его ИС сделало бы схему запутанной!

В случае сомнений спросите себя, когда вы размещаете цепь, поможет ли это улучшить читаемость вашей схемы или только добавит беспорядка? И на том же примечании мы также рекомендуем, чтобы ваши сетевые имена были как можно короче и заглавными буквами.Гораздо проще и эффективнее назвать сеть « CLK », чем « , тактовая частота 10 МГц для PIC ».

Pro Совет № 3 — Всегда используйте один и тот же символ для одного и того же устройства

Если это ваш первый схематический рисунок, вы можете быть удивлены, узнав, что существует несколько различных способов рисования схематических символов. Все зависит от того, в какой части света вы живете и каким стандартам вы планируете следовать.

Чтобы элементы схемы были организованы и согласованы, всегда используйте один и тот же символ для обозначения одного и того же устройства.Например, размещение резистора IEEE на вашей схеме и резистора европейского стандарта IEC просто приведет к путанице.

Помните о различиях между стандартами символов в США и Европе. (Источник изображения)

Прежде чем рисовать схему, найдите время, чтобы просмотреть все известные электрические символы и последовательно использовать их в каждом из ваших проектов. Вот отличный справочный список электрических символов, в котором показаны наиболее распространенные типы.

Pro Совет № 4 — Убедитесь, что каждая деталь имеет уникальный код

Это еще один совет по повышению согласованности и читаемости вашей схемы.Каждый символ на вашей схеме должен иметь свой собственный уникальный код, чтобы каждую деталь можно было легко идентифицировать. Например, каждый резистор должен иметь последовательную последовательность наименований R1, R2, R3 и т. Д.

Если вы используете детали из существующей библиотеки Autodesk EAGLE, например, из Sparkfun или Adafruit, то эти обозначения уже будут установлены для вас. Но если вы планируете создавать свои собственные символы, вам нужно будет добавить правильное обозначение. Ознакомьтесь со списком обозначений ниже для справки в ваших будущих проектах:

Удобная таблица с наиболее распространенными обозначениями символов.(Источник изображения)

Следуя тому же принципу мышления, если вы планируете использовать компоненты с особыми требованиями к производительности, подумайте также о добавлении метки к символу. Например, вам может потребоваться добавить метки для деталей, которые имеют определенные требования к ширине дорожек, особые требования к экранированию или импедансу.

Совет от профессионала №5 — Сохраняйте последовательность размещения текста

Опираясь на совет 4, нет ничего более болезненного, чем попытка прочитать схему, в которой имена символов, значения и метки представлены в сочетании горизонтальной и вертикальной ориентации.Просто взгляните на схему ниже, разве от этого не кружится голова?

Вы поворачиваете голову влево и вправо, просто пытаясь прочитать схему? Сохраните те же имена и ценности. (Источник изображения)

При размещении символов на схеме найдите время, чтобы правильно сориентировать все имена и значения в одном направлении, независимо от размещения вашего компонента. Это упростит чтение вашей схемы и поможет вашим коллегам-инженерам ссылаться на нее.

В Autodesk EAGLE этот процесс прост. Просто используйте инструмент Smash в левой части интерфейса, чтобы отделить имя и значение от символа. Отсюда вы можете вращать и ориентировать имена и значения символов.

Совет от профессионала № 6 — Сохраняйте свою схему логически организованной

При рисовании схемы важно помнить о логическом течении схемы. Для большинства электрических схем, за некоторыми небольшими исключениями, входные сигналы всегда поступают слева, а выходы сигналов всегда идут вправо.Электропитание будет начинаться сверху и с земли, или отрицательное напряжение будет идти снизу.

При рисовании вашей схемы убедитесь, что размещение ваших символов и соединение ваших цепей всегда следуют этому логическому процессу. Это значительно упростит использование вашей схемы в будущем, а также упростит чтение другим инженером.

Pro Совет № 7 — Разделите вашу схему на логические блоки

Если вы разрабатываете сложную схему с несколькими функциями, которые можно логически разделить, сделайте это.Это значительно упрощает просмотр и устранение неисправностей вашей схемы, когда основные функциональные области четко определены на отдельном листе.

Этот инженер заслуживает медали за свою схемотехническую организацию! (Источник изображения)

Если ваша схема недостаточно велика, чтобы требовать отдельных листов для каждого функционального блока, то, по крайней мере, подумайте о добавлении рамок вокруг каждого раздела с меткой в ​​каждом. Также не бойтесь оставлять пустое место на листе схемы. Цель состоит не в том, чтобы заполнить каждый дюйм вашей схемы, а в том, чтобы логически отделить ее и упорядочить для удобства чтения.

Pro Совет № 8 — Создайте свою схему для удобства печати

Мы всегда рекомендуем рисовать схемы, которые можно легко распечатать и просмотреть, на стандартном листе бумаги. В США это будет 8,5 x 11 дюймов, а в Европе вы найдете формат A4, который составляет 210 x 297 мм.

Зачем ограничивать схемы этим размером? Просто потому, что те времена, когда у инженеров были гигантские чертежные столы, прошли. У большинства людей есть доступ только к принтерам со стандартными размерами страниц, и проще распечатать одну страницу, которая поместится рядом с монитором и клавиатурой.

Из-за этого ограничения по размеру мы также рекомендуем использовать несколько листов схемы, если необходимо, чтобы разделы схемы можно было легко просматривать без необходимости панорамирования. Даже если ваша схема не распечатана, проще перелистывать страницы между несколькими листами в PDF с их собственными функциональными блоками схемы, чем панорамировать один гигантский лист вручную.

Pro Совет № 9 — Поместите развязывающие заглушки рядом с их устройством

Если есть одно исключение из правила, согласно которому схемы предназначены исключительно для электрических соединений, а не для размещения, то это для разделительных конденсаторов.Эти компоненты имеют решающее значение, когда вам нужно сгладить сигнал от источника питания для таких чувствительных компонентов, как интегральные схемы. При размещении развязывающих заглушек на схеме обязательно сориентируйте их в непосредственной близости от компонента, рядом с которым они будут размещены на физическом макете печатной платы. Это поможет другому инженеру быстро понять назначение группы конденсаторов.

Интегральная схема с 3-мя развязывающими крышками, расположенными рядом. (Источник изображения)

Совет от профессионала №10 — Помните свою основную надпись

И последнее, но не менее важное: не забывайте всегда включать основную надпись на каждой странице вашей схемы! Это простой организационный инструмент, который может помочь отслеживать несколько листов схемы, знать, кто их разработал, и знать, какую версию проекта вы просматриваете.При добавлении основной надписи поместите ее в правом нижнем углу листа (ов) и включите следующую информацию:

  • Название схемы, ваше имя и дата создания
  • Номер листа схемы, если у вас более 1 страницы
  • Также рассмотрите возможность добавления номера редакции, чтобы было легче различать версии

Держите листы схемы организованными и упорядоченными с помощью основной надписи. (Источник изображения)

Дизайн как у Pro

Вот они, 10 лучших советов, которые помогут вам нарисовать следующий схематический дизайн как профессионал! Когда дело доходит до схем, ваша цель всегда сосредоточена на ясности.Достаточно ли легко понять вашу схему другому инженеру? И что еще более важно, сможете ли вы прочитать и интерпретировать то, что вы нарисовали, если снова возьмете свою схему через год? Схемы составляют основу любой конструкции электроники, и просто имеет смысл найти время, чтобы передать информацию как можно более четко и эффективно. Это поможет, если вам нужно передать вашу схему другому инженеру для процесса компоновки печатной платы, а также поможет в поиске и устранении неисправностей в вашей схеме на этапе постпроизводства.И так, чего же ты ждешь? Выбирайтесь и начинайте рисовать схемы, как профессионал! Ваши коллеги-инженеры оценят вас по достоинству.

Готовы нарисовать следующую схему с помощью наших 10 лучших советов? Попробуйте Autodesk EAGLE бесплатно сегодня!

Булавки для створок стола

Столы в магазине Все Нужна деталь? Скрытые фильтры Итана Аллена Диснея. Сортировать по: Вперед. 6 шт. Фурнитура для кровати Danby, графит по вашей цене. 21,00 $. Комплектующие для кроватей Andover по вашей цене. 44,00 $. Фурнитура для кроватей Danby, Parisian White Your Price.21,00 $. Фурнитура для кровати Lincoln по вашей цене 48,00 долларов США. Комплектующие для кроватей Lincoln по вашей цене. $ 48.00 …

Пробный размер cbd oil

  • 29 июня 2014 г. — ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, ИНОГДА МОИ ОТВЕТЫ, ЧЕРЕЗ ETSY, МОГУТ ОКАЗАТЬСЯ В ВАШЕЙ ПАПКЕ SPAN. ПОЖАЛУЙСТА, ПРОВЕРЬТЕ СВОЮ СПАМ-ПАПКУ НА МОИ ОТВЕТЫ ИЛИ НАПИШИТЕ МНЕ НА: [адрес электронной почты] Новая барная стойка для завтрака ручной работы в деревенском стиле, экономящая пространство. Кроме того, древесина, используемая для моей мебели, сертифицирована и обработана с помощью экологичной росписи сусальным золотом
  • ! Наше зеркало очищено, загрунтовано, покрашено и застеклено.Теперь мы можем нанести жидкую краску сусального золота. Выступающие детали на зеркале будут окрашены в гламурный золотистый металлик, чтобы выделить эти области. Это жидкое сусальное золото потрясающее. Это одноэтапная жидкая краска для листьев с потрясающим покрытием.

Опора стола с откидной створкой Ноябрь 2020 Информация о продукте С ценой и продажей Материал: толстостенная сталь Отделка: стальные винты в комплекте Тип: пружина Размер 10 дюймов в открытом состоянии (заклепка на заклепку) Опоры стола с откидной створкой удерживают створки бокового стола и не высвобождается при сотрясении.

Установите эти штифты на пластину или стол и совместите с отверстиями в заготовке для точного совмещения. Установочные штифты наплечного типа Заплечик обеспечивает постоянную опорную точку по высоте и предохраняет штифт от проталкивания через приспособление.

vergaard.xoom.it 20шт. Соединители с гильзой для болтов стола из цинкового сплава. 9,62 доллара. 10,13 долларов США. Бесплатная доставка .

Откидные столы обычно используются как круглые столы. Листы откидного стола обычно складываются только тогда, когда столы нужно сдвинуть вместе, чтобы их можно было использовать в качестве квадратов для больших групп.Поэтому важно, чтобы механизм опускания листьев был очень прочным и не допускал провисания или опускания листьев в их наиболее часто используемом состоянии.

Самая простая процедура выглядит следующим образом: сначала выровняйте петли и определите, пойдут ли винты. Затем отметьте или просверлите эти места. Просверлите один лист, совместите его со стержнем и суставом, вставьте стержень и просверлите другой лист. Некоторые петли не так просто установить, требуя более тщательной подготовки и продуманного решения.

Лабораторные щенки в гнезде

Диаметр 3/8 дюйма.х 1-1 / 4 дюйма длиной булавки для листьев березы. В наличии и готовы к немедленной отправке. Скидки на оптовые цены.

Группа из дубовых листьев — это ленточное устройство для обозначения последующих украшений и наград, состоящее из миниатюрной бронзовой или серебряной веточки из четырех дубовых листьев с тремя желудями на стебле, которая разрешена Вооруженными силами США в качестве определенного набора украшений. и награды Министерства обороны, Министерства обороны и ВВС США.

Восстановить сосновый стол довольно просто, если у вас есть подходящие инструменты и рабочее место.Важно полностью прочитать инструкции, чтобы иметь хорошее представление о масштабах проекта, прежде чем начинать. Это может быть полезный проект, который украсит вашу кухню или патио.

Стол для Дня благодарения с тарелками индейки, пледом и бегуном из тыквенно-дубовых листьев До Дня благодарения всего две недели, и я вытащил тарелки с индейкой в ​​ожидании! Я накрыл стол на крыльце с шестью разными тарелками из индейки, я подумал, было бы весело увидеть их собранными…

14 сентября 2020 · Оценка 5 из 5 от Pietro M от Craft Smart Gold Gilding vs.Plaid Gol Leaf Недавно я прочитал обзор, в котором сравнивали краску для позолоты Craft Smart Classic с позолотой краской Paint с позолотой Plaid Classic. Я занимался покраской стульев с обивкой, когда у меня закончилась краска Craft Smart.

09 декабря, 2019 · Повара ресторанов высокого класса открывают для себя то, что южане знали на протяжении поколений. На бисквите все вкуснее. Список высококлассных ресторанов с интересными блюдами из печенья в меню резко увеличился за последние несколько лет: от корзин простого печенья с домашним маслом, джемами и сливочными спредами до многоярусных закусок на основе печенья.25 октября 2014 г. — Анджанетт из By Anjeanette взяла набор с амулетами Сэнди Жерве и превратила его в этого прекрасного настольного бегуна, которого она называет Листом очарования. Мне особенно нравится, как она вручную сшила стебли, вы можете видеть… Эти прецизионные точеные булавки из твердой древесины березы продаются упаковками по 12. Эти булавки можно использовать для реставрации антиквариата, недостающих частей или для мастера по дереву, изготавливающего новые. Размеры стола: диаметр 3/8 дюйма x длина 1-1 / 4 дюйма; Просверлите отверстие 3/8 дюйма для обоих концов штифта.

Центральные штифты листовой пружины 3/8 — Tuff Country (пара) [

] | Описание Центральные штифты листовых рессор Tuff Country подходят для дополнительных пластин и длиннее стандартных штифтов.В комплекте два центральных штифта и гайки.

Просмотрите все товары на складе Uline, включая транспортировочные коробки, упаковочные материалы, почтовые принадлежности, складские принадлежности и принадлежности для уборки.

Регулировка дверной защелки Trimark

Модель Mossberg 195 деталей

  • Стол Butterfly: Этот стол с откидными створками и ножками представляет собой стол меньшего размера, используемый для обедов, который, вероятно, появился в Америке на рубеже XVIII века. Термин «бабочка» относится к скобам в форме крыльев, которые удерживают листья, когда они используются.

    Эти прочные металлические выравнивающие пластины, обеспечивающие идеальное выравнивание створок стола, более чем способны удерживать все на одном уровне. Пластины плотно сцепляются друг с другом, образуя плоские, ровные поверхности стола, и имеют небольшой изгиб у горловины для облегчения посадки при скольжении смещенных листов вместе. Оцинкованная сталь. Шесть пар в упаковке. Характеристики:

  • 20шт. Соединители с гильзой для болтов стола из цинкового сплава. 9,62 доллара. 10,13 долларов США. Бесплатная доставка .

    Просмотрите все товары на складе Uline, включая транспортировочные коробки, упаковочные материалы, почтовые принадлежности, складские принадлежности и принадлежности для уборки.

Волшебный император 107

  • Столы магазин все Нужна деталь? Скрытые фильтры Итана Аллена Диснея. Сортировать по: Вперед. 6 шт. Фурнитура для кровати Danby, графит по вашей цене. 21,00 $. Комплектующие для кроватей Andover по вашей цене. 44,00 $. Фурнитура для кроватей Danby, Parisian White Your Price. 21,00 $. Фурнитура для кровати Lincoln по вашей цене 48,00 долларов США. Комплектующие для кроватей Lincoln по вашей цене. $ 48.00 …

    7-й ежегодный парад Санта-Клауса «Фантазия огней» в Кингсвилле представляет собой смесь света, звуков и детских улыбок.Присоединяйтесь к нам на Main Street, чтобы получить…

Расширение фирменных опросовКалькулятор эквивалентных выражений symbolab

Presley ryan beetlejuice lydia bootlegPhil 100 uw reddit

Java Chess githubGk64 manual pdf

endogen m80 на продажу

Проиллюстрируйте процесс коммуникации на примере

Lowepercent27s allen and roth мебель для террасы

Tableau с фиксированным индексом

Наши штифты для стола в стиле долины # 7V обычно используются для выравнивания листьев в расширяемых таблицах.Мы производим штифты для столов на высокоскоростных высокоточных токарных станках, чтобы каждый штифт соответствовал нашим стандартам качества. Столбик на 7 В имеет наконечник в виде пули с наклонными сторонами для облегчения установки. Клейкое кольцо на штифте стола 7V шире и глубже, чем клеевое кольцо на стандартных штифтах стола …
Xtream internet reddit
Pastebin com mega nz

Gsem mediation stata

Yugioh опечатка значение

Jeep wrangler дергается при разгоне

»Направляющие стола для четырех ножек пьедестала и консольных столов» Замки и защелки створок стола »Крепеж для ножек стола и петли складного стола» Откидные петли, откидные верхние и карточные столы »Откидной стол Опоры для листов »Штифты для листов стола» Застежки для выравнивателей листов и углы фартуков стола »Выдвижные листы стола Выдвижные склады для листов для трапезной…Установка стола высочайшего качества для столов любого типа, доступная в Häfele. У нас есть все: от направляющих и колесиков до ножек стола. Решения для кухни, жилого и коммерческого назначения / Настольная фурнитура — Магазин Häfele UK
Руководство по обслуживанию водонагревателя штата
Код доллара1 Godaddy

Angularjs скопировать в буфер обмена

769 код зоны

Surface pro 7 Pen, альтернатива

Обратите внимание на носовую булавку с глицинией, носовую булавку с циннией, носовую булавку на Арум и носовой винт с глицинией.С таким большим количеством опций, доступных в Bluestone, вам следует сравнить цены на алмазные булавки для носа в разных диапазонах, чтобы решить, какой ваш выбор. Если вы хотите примерить булавки для носа перед покупкой, выберите нашу домашнюю примерку. Вставьте створку, обращая особое внимание на все дюбели, которые входят во внутреннюю часть открытого стола. После того, как створка встала на место, снова сдвиньте стол и зафиксируйте замками. отсылает McFeely’s: Align-N-Lock Table Fasteners Джейми Фарбер Джейми Фарбер начал профессионально писать в 2000 году….
Жидкое средство для стирки Woolite clean and care
Bigo dragon

1.17.1 программирование с ответами на викторину karel

Дешевый принтер dtg

Топливный насос Kioti

Стол из твердой древесины Листовые булавки. Эти труднодоступные штифты для створок стола используются для выравнивания и удержания створок стола на месте. Их легко установить, используя бит немного меньшего диаметра, чем диаметр штифта стола.
Как прекратить оказание услуг с помощью социальной работы с клиентами
2-я гистограмма

Различия в режиме 3 каппа проекта озона

Типы микроорганизмов ppt

Домашнее задание по ограничению реагентов

В наших таблицах есть скрытая толкающий стержень, позволяющий удалить первый лист при удалении верхних листьев и открытии хранилища для дичи.Защитное ограждение для створок. Защитное ограждение для створок используется для закрытия стола, когда створки оставлены, чтобы обеспечить дополнительное пространство на столешнице. 9 декабря 2019 г. · Повара ресторанов высокого класса открывают для себя то, что южане знают на протяжении многих поколений. На бисквите все вкуснее. Список высококлассных ресторанов с интересными блюдами из печенья в меню резко увеличился за последние несколько лет: от корзин простого печенья с домашним маслом, джемами и сливочными спредами до многоярусных закусок на основе печенья.

Последнее обновление fitbitPaccar esa keygen

9000 nation6

2021 gmc sierra denali price
Codehs answer key

Delta math скачать по частям ответы приложение

D 9000 ученик D 9000

Чашечных щенков на продажу рядом со мной по цене 500 долларов

Вискомуфта Crv

Содержание страницы Объяснение v Заголовок 27: Глава I. Вспомогательные средства: таблица названий и глав CFR 413. Алфавитный список агентств, фигурирующих в списке CFR 433, затрагиваемых разделах CFR 443.Процитируйте этот код: CFR Сдвиньте створку на противоположную сторону стола и отметьте места отверстий для существующих штифтов на столе. Просверлите отверстия в желаемых местах, прежде чем нанести несколько капель клея в каждую из …
Программа компенсации жертвам преступлений штат Вашингтон
Mindtap макроэкономика отвечает глава 10

Управление полиции Майами нанимает

Переводная бумага для лазера принтеры
3

2,04 отчет лаборатории эволюции и естественного отбора

Листов около 3.5 футов в поперечнике, и, к сожалению, из-за текстуры они наклоняются не так, как стол. Поэтому выравнивающие штифты необходимы для того, чтобы детали оставались ровными по стыку. Я быстро сделал приспособление, чтобы совместить отверстия для штифтов (в створке) с отверстиями втулки (в таблице) ». Направляющие для четырех ножек и консольных столов »Замки и защелки для створок стола» Крепеж для ножек стола и петли для складных столов »Петли для откидных, откидных и карточных столов» Опоры для откидных створок »Штифты для откидных створок» Застежки для выравнивателей створок и фартук стола Углы »Выдвижной лист стола Выдвижной ящик для хранения листов для трапезной…
Параметры Outlook
Область данных разблокировки Rpgle

Xfinity hacked 2020

Плата управления пригородной печью
GS300 abs удалить

Is vetala subliminal safe

Algebra к функциональному листу ответы
Журналы Walther

Схема подключения переключателя света датчика движения

Клубный автомобиль и далее Крышка для 4 пассажиров
6

Примечание не синхронизируется между устройствами

Построить nfa из обычной грамматики
Таблица преобразования дробных чисел в десятичные pdf

14 dpo bfn no af

Оптовые поставщики косметики
Pride dx300 Инструкция по эксплуатации

Клапан смыва для унитаза Mirabelle

С краевым расстоянием насадки, установленным от сторона дзи g по мере необходимости, и верхняя поверхность стола или листа напротив зажимного приспособления, все отверстия выровнены.Чтобы отметить расстояние между отверстиями, сожмите верхние грани вместе и отметьте карандашом каждый край, где вы хотите сделать отверстие. Вы найдете огромное количество архитектурных петель с полным спектром отделки. Плюс специальные петли для штормовых дверей, карточных столиков, швейных машин, шкатулок для драгоценностей, пианино, стеклянных дверей, зеркал и столиков с откидными створками. Мы производим колоссальное количество петель 4000 различных стилей, размеров и отделки.

Поиск в записях суда округа Айкен Автомобиль брызгает, пока не прогреется

Шаблон документов Google

Глобальный рабочий лист ветровых систем ключ ответа

Hatsan 135 qe sniper
Цены на реферальные камни
Родительские учителя для конференций Satyanarayana vratam дома

Sig p320 сделки с оружием

20 октября 2013 г. — Многие домовладельцы, у которых есть обеденный стол или кухонный стол меньшего размера, имеют возможность чтобы сделать стол больше, когда потребуется дополнительное пространство.Использование листового стола — отличный способ разместить дополнительную семью и друзей за обеденным столом.

Магистратский суд округа Блекли Стоимость мексиканских монет

Огун трихоцереус
Тень войны маска верховного короля
Tesla модель
Модель 9 Q43 открывалка двери гаража Рабочий лист Mafs.8.ee.2.5

Калькулятор кармической астрологии
2

Рабочий лист записи полиномиальных функций с учетом нулей

Как нанять сотрудника в SAP hr

Unity нарисуйте проволочную сферу

19.02.2014 · 3 (б) На рис.1.2, нарисуйте стрелки, чтобы показать направления сил, действующих на сферу, когда она находится в положении, показанном точкой S на графике. Назовите свои стрелы именами сил. [2] Предлагаются два новых и надежных метода каркасного рисования. Ни одна из них не страдает от хорошо известных артефактов, связанных со стандартными двухпроходными методами рисования на основе смещения для каркасного рисования. Оба метода рисуют предварительно отфильтрованные линии и дают высококачественные результаты со сглаживанием без суперсэмплинга. Первый метод — это

наброски проповедей Рика Уоррена pdf

Либеральный консерватизм, часто сокращенный до LibCon, — это экономически правоцентристский, культурный центр к правоцентристому и обычно центр на оси lib-auth , идеология.Либеральный консерватизм включает в себя классический либеральный взгляд на минимальное вмешательство государства в экономику, согласно которому люди должны иметь право участвовать в рыночной деятельности и создавать богатство без правительства … ПОКУПКА: новый рисунок на правой стороне мозга — пересмотренный и расширенный издание классической и всеми любимой книги-инструкции по рисованию, содержащей самые последние разработки в области исследования мозга, новый материал по использованию техник рисования в корпоративном мире и в образовании, инструкции по самовыражению через рисунок, обновленный раздел об использовании цвета Подробная информация …

Мешки с мелким гравием

Нарисуйте линии электрического поля, достаточные для обозначения формы электрического поля. 40 20 В Две металлические сферы соединены металлическим проводом с переключателем посередине. Первоначально переключатель разомкнут. Сфера 1 большего радиуса получает положительный заряд. Сфера 2 с меньшим радиусом нейтральна. ProBuilder. Безупречный дизайн уровней. ProBuilder — это уникальный гибрид инструментов 3D-моделирования и дизайна уровней, оптимизированный для построения простой геометрии, но способный при необходимости детально редактировать и развертывать UV-развертку.

Цифровая квестовая комната солнечной системы

Влияние поверхностного натяжного троса на поток вокруг сферы экспериментально исследовано при докритических числах Рейнольдса Re = 0,5 × 105 — 2,8 × 105 на основе свободного скорость потока U∞ и диаметр сферы d. Изменяя положение в направлении потока (20 ° — 70 ° от точки застоя) и диаметр … Блог Кайла Халладея

Перечислите органическую функциональную группу

% %%%%%%%%% Электронная книга научных статей проекта Гутенберг, написанная сэром Джорджем Ховардом%% Дарвином, Джорджем Дарвином%%%% Эта электронная книга предназначена для всех… 23 февраля 2018 г. · В этом примере я помещаю свой компонент в корневой объект моей тряпичной куклы и настраиваю его на рисование коллайдеров всех дочерних элементов. Синие стрелки показывают коллайдеры, которые обычно рисует Unity, когда у меня выбрано «Left_Knee». Зеленая стрелка указывает только на один из других коллайдеров, которые рисует только мой компонент.

Zx10r перепускной канал зажигания

сфера расположена в центре полой проводящей сферы с внутренним радиусом b и внешним радиусом c, как показано.Полая сфера также несет полный избыточный заряд +6 мкКл. 61. Определите избыточный заряд на внутренней поверхности внешней сферы (расстояние b от центра системы). ZUMBACH Electronic, один из ведущих производителей, предлагает широкий спектр бесконтактных инструментов для измерения и контроля таких размерных параметров, как диаметр, овальность, толщина стенки (однослойная и многослойная), соосность, эксцентриситет, овальность, длина и для физических или электрических параметров, таких как расширение, емкость, электрическая прочность (искровое испытание), поверхность…

Verizon jetpack mifi 7730l аккумулятор

Нарисуйте куб И треугольник в разных местах. Вам нужно будет сгенерировать 2 матрицы MVP, чтобы сделать 2 вызова отрисовки в основном цикле, но требуется только 1 шейдер. Сгенерируйте значения цвета самостоятельно. Александр Колдер Американец, 1898–1976 гг. Вертикальное созвездие с бомбой, окрашенная стальная проволока 1943 г., окрашенное дерево и дерево, 77,5 x 75.6 x 61 см (30 1/2 x 29 3/4 x 24 дюйма)

Будуарная фотография большого размера

Желтая сфера — это солнце, а зеленая сфера — земля. Используйте «A», чтобы остановить автозапуск. Используйте «L», чтобы добавить дни. Используйте «K», чтобы вычесть дни. Используйте «J», чтобы добавить годы. И «H» вычесть годы. Загрузить: 17 КБ (EXE и исходный код) Perma Link: Planetary system

Вертикальный перенос стратосферных аэрозолей вулкана Келут, наблюдаемый с помощью экваториального лидара и радара экваториальной атмосферы.Система астрофизических данных НАСА (ADS) Nagasawa, C .; Або, М .; Shibata, Y.

Ua местная шкала заработной платы 520

CMS Magnetics-Magnets For Sale предоставляет магниты и магнитные изделия на розничном, оптовом и оптовом уровнях. Магниты всех форм, размеров и материалов. Магниты для промышленников и любителей.

Получите примеры кода, такие как «gizmo wire Sphere unity», мгновенно прямо из результатов поиска Google с помощью расширения Grepper Chrome.

Дозатор стирального порошка на 5 галлонов

2121 значение

Энергосбережение Таблица 2 ключ ответа

Запасные части для Volvo XC60

2011 GMC Yukon Denali пневмоподвеска

Эссе по семейному анализу

P3449 Chevy

проволока определяется уравнением 17.3 с n = 1: f1 = v / (2 L). Поскольку v меньше, основная частота провода меньше в Части 2, чем в Части 1. РЕШЕНИЕ Используя уравнения 17.3 и 16.2, мы можем получить основную частоту провода следующим образом: 1 1 2 2 / v F f LL m L = = (1)

Unity Learn предоставляет отмеченные наградами бесплатные учебные пособия, примеры проектов и полные курсы для овладения навыками разработки 3D в реальном времени с помощью Unity Learn, чтобы создавать видеоигры, VR, AR и многое другое.

Мониторинг вызовов отрисовки Unity сейчас как никогда важен, поскольку виртуальная реальность набирает обороты.Мы должны выполнять рендеринг с постоянной частотой кадров. Проблема в том, что подготовка вызовов отрисовки единства отнимает у вас огромную часть времени и энергии процессора. Unity должен преобразовать содержимое вашей сцены в формат …

Этот пошаговый урок научит вас техникам рисования, используемым для создания натюрморта с карандашом 2B на бумаге для картриджа. Шаги с 1 по 4: эти шаги демонстрируют, как рисовать формы и пропорции объектов натюрморта с помощью линии. Шаги с 5 по 8: Эти шаги иллюстрируют, как визуализировать трехмерную форму натюрморта с помощью…

сфера расположена в центре полой проводящей сферы с внутренним радиусом b и внешним радиусом c, как показано. Полая сфера также несет полный избыточный заряд +6 мкКл. 61. Определите избыточный заряд на внутренней поверхности внешней сферы (расстояние b от центра системы).

Проблемы с топливным насосом Isuzu

Сброс tivo slide remote

Babel deobfuscator

Bmw isn editor download

17

Социальные медиа-транзакции limit

Traditions a1510

Fallout 4 setrace child

Как обновить ldplayer

7 9000 sputtering

Сиамские кошки вашингтонский штат

Опишите способ, которым термометры измеряют температуру

Usg статический маршрут не работает

Bcm1190 datasheets

Beautiful words

cummins 1-го поколения для продажи craigslist

Legit captcha 2019

Snapchat уведомления не работают

Почему wepercent27 режим больше не рекомендуется

Список запчастей Braunability

Minecraft, но мобы контролируются плагином игрока

Mac usb c

reddit

1766 Мечта познакомить кого-то с семьей

Рабочий лист прямоугольной призмы с площадью поверхности: ответы и работа

Сверхбыстрая прокрутка

Windows event 642 esent

Преобразование двух карбюраторов в одно карбоновые

Петли без врезки, черные

Wisconsin vh5d issues

Продается тротуарный спринтерский автомобиль

West liberty Basketball

Alcatel download

917g 915 915 910 915 910 Blue neon

Msbuild прекомпиляция

Espn 4k streaming

Sun Temple btd6

10 программных опций Top Fence Design (бесплатно и платно)

Вот список бесплатных и премиальных программ для проектирования заборов, которые можно использовать для проектирования всех видов заборов.Очень полезно. Посмотрите их все здесь.

Процесс проектирования забора влечет за собой больше, чем просто рассмотрение примеров дизайна забора, определение того, насколько он будет большим и из чего будет сделан.

Дизайнерские идеи предполагают знание того, насколько хорошо они будут выглядеть, если их расположить вокруг вашего дома.

Будет ли он создавать границу вашего сада в качестве ограждения частной жизни или будет соответствовать дизайну вашей террасы?

Вы также должны подумать о том, как вы собираетесь его установить, с точки зрения использования сообщений, большого разнообразия материалов, которые могут вам понадобиться в проекте, и так далее. Вам нужен стандартный деревянный забор или вы предпочитаете декоративное железо, стальное ограждение из частокола или простой штакетник или ограждение из ограждающей проволоки?

К счастью, как и в случае с программным обеспечением для ландшафтного дизайна, программным обеспечением для проектирования террас и даже программным обеспечением для дизайна интерьера, вы можете использовать отличную программу, которая поможет вам в процессе определения того, как будет выглядеть ваш забор, прежде чем вы пойдете на расходы на установку. Это. Есть ряд привлекательных программных средств для проектирования заборов, на которые стоит обратить внимание.Это включает в себя как бесплатные, так и платные варианты. Вам следует взглянуть на каждый вариант, но имейте в виду, что некоторые варианты доступны не для всех компьютеров.

Кроме того, эти опции сделаны с учетом очень разных функций. Некоторые программы созданы, чтобы помочь вам получить трехмерное изображение забора и его внешнего вида. Другие просто помогут вам понять, где вы собираетесь подготовить забор по отношению к другим предметам в вашей собственности. Вам следует осмотреть различные варианты ограждения, доступные для вашего использования, чтобы у вас не возникло особых проблем с тем, чтобы что-либо было организовано и спроектировано правильно.

A. Опции программного обеспечения Free Fence

Бесплатных опций не так много, но они довольно полезны для многих нужд. Вот несколько различных опций, которые вы можете использовать, когда получите хороший вид и начнете работать.

1. Конструктор ограждений своими руками Big Hammer

С помощью программы Big Hammer «Сделай сам» Конструктор заборов вы можете узнать все о том, как забор будет выглядеть на вашем участке. Одна проблема с этим программным обеспечением заключается в том, что оно работает только в Internet Explorer.

Если у вас есть возможность использовать его, потому что вы используете браузер Internet Explorer, он поможет вам выбрать из различных типов схем ограждения и фирменных материалов. Вы можете просмотреть многие материалы для забора, которые вы используете, с помощью полного 3D-дизайна. Он поставляется с подвижным источником света, поэтому вы можете получить представление о том, как ваш забор будет выглядеть в любом пространстве.

Вы можете настроить внешний вид вашего забора на основе стилей ворот, столбов забора и других элементов, которые вы хотите создать. Обширная схема управления программой поможет вам оценить, насколько хорошо вы можете подготовить хороший забор в своем доме.

Эту программу можно использовать прямо в вашем браузере. Однако для этого необходимо использовать браузер Internet Explorer. Кроме того, он не работает на компьютерах Mac.

2. Home Depot Конструктор ограждений своими руками

В Home Depot есть ряд бесплатных программ для дизайна дома, которые вы можете скачать прямо сейчас. Программа Fence Designer — это один из вариантов, который легко подготовить. Это базовый инструмент, который предлагает различные конструкции ограждений и функцию мультиракурса с настройкой трехмерного вращения, чтобы помочь вам просмотреть каждый угол проекта.

Вы также можете создавать планы для определения местоположения столбов ограды вокруг вашей собственности. Подробные распечатки помогут вам понять, что можно использовать в вашем помещении.

Для использования этой программы требуется .NET Framework от Microsoft. Однако мне было непросто заставить его работать на моем компьютере. Тем не менее, это должно быть полезно, если у вас есть готовая установка на вашем компьютере, чтобы вы могли подготовить свои считывания.

3. Программа для простого дизайна сада Edraw

Бесплатная программа Edraw немного старше большинства других вариантов.Также сделано с упором на создание хорошего сада. Однако его можно использовать, чтобы помочь вам создать забор вокруг вашей собственности.

Программа Edraw Simple Garden Design Software поможет вам, давая вам лучший контроль над тем, как будут выглядеть ландшафтные элементы вокруг всей вашей собственности. Он позволяет добавлять всевозможные виртуальные предметы, а затем помогает создать забор любого типа. Вы можете организовать забор вокруг любой части вашей собственности, от простого сада до внешнего периметра вашего дома.

После того, как вы создадите собственный дизайн забора, вы можете переместить созданный файл в формат PDF. Вы можете использовать это, чтобы выяснить, как ваш забор будет организован по сравнению с другими предметами в вашей собственности.

Это не обязательно должно дать вам представление о том, как на самом деле будет выглядеть забор. Вместо этого он фокусируется на том, как вы собираетесь расположить забор по сравнению с чем-либо в вашем ландшафте или дворе. Это поможет вам составить план относительно того, какой длины будет забор, где вам нужно установить столбы забора и так далее.Вы можете использовать это, чтобы поближе познакомиться с тем, насколько хорошо можно организовать забор, чтобы в целом ваше владение выглядело лучше.

Б. Платные опционы

Платные опции для вашего использования будут стоить дополнительно и их следует тщательно проверять. Тем не менее, они более продвинутые и обладают большим набором технических характеристик. Они созданы с учетом конкретных функций и во многих случаях сочетаются с множеством других инструментов, которые подходят для различных нужд домашнего дизайна.

Вы также можете использовать бесплатную пробную версию некоторых из этих программ.Вам нужно будет проверить отдельные веб-сайты этих программ, чтобы узнать, что доступно.

4. Удар! Программа для дома и ландшафтного дизайна

Удар! Программное обеспечение для дома и ландшафтного дизайна доступно на различных платформах.

Эта опция имеет специальный модуль для строительства забора.

Ее можно использовать для различных проектов в любое время года, хотя эта программа особенно хорошо подходит для летних планов. Он просматривает пространство вашего участка и помогает понять, что можно применить, исходя из наклона участка, размеров участка и т. Д.

Программа Fence Designer из этого пакета поможет вам понять, насколько хорошо вы можете создать отличный забор. Он поможет вам, перечислив виртуальный дизайн любого проекта, который вы хотите подготовить. Вы можете использовать программу просмотра сюжета в программе, чтобы получить четкое представление о том, как будет выглядеть процесс установки вашего забора, и тем самым избавить вас от необходимости гадать, что делать дальше.

Скриншоты / Видео:

Видео-демонстрация программного обеспечения для проектирования штампов

Прочтите наш полный панч! Обзор программного обеспечения.

5. SketchUp Pro

Когда вы пытаетесь спроектировать ряд функций в вашем доме, вам необходимо использовать программу, которая предоставляет вам достаточный контроль над каждым аспектом. Программа SketchUp Pro — один из таких вариантов.

Эта программа, ранее называвшаяся Google SketchUp, доступна для всех основных операционных систем. Он использует очень разумную и интуитивно понятную функцию управления, за которой легко следить. Вы можете использовать это, чтобы создать забор, введя определенные размеры для тела.Вы также можете спроектировать забор по цвету, рисунку и расположению. Вы можете использовать это, если пытаетесь создать индивидуальный вариант дизайна с нуля. Это дает вам дополнительный контроль над тем, как выделить поверхность.

Программа работает с рядом шаблонов дизайна и может дать вам больше контроля над тем, как будет выглядеть ваш окончательный проект. Он предлагает отличную настройку на всем протяжении, но вы должны внимательно проверить, насколько хорошо она будет организована, чтобы дать вам лучший полный контроль.

Скриншоты / Видео:

Sketchup Video Demo

6. Home Designer Professional

Программа Home Designer Professional предлагает множество отличных вариантов для ваших дизайнерских нужд, но раздел, посвященный созданию заборов, особенно подробен. Благодаря этому вы сможете узнать, как создать забор для самых разных пространств.

Вы можете сделать забор побольше для дома или поменьше для детской игровой площадки. Программа может работать с любым участком неправильной формы, предоставляя вам точные измерения, которые подходят для этого участка. Используя эту информацию, вы можете подготовить один из множества проектов забора для отображения в программе. Это позволяет вам лучше контролировать, насколько хорошо будет выглядеть ваш забор, когда вы его готовите.

Скриншоты / Видео:

Видеодемонстрация программного обеспечения Home Designer

Забор тоже можно сравнить с другими предметами на вашем участке.Это включает в себя 3D-сравнение того, как он будет выглядеть на фоне вашей собственности и различных форм зелени.

Несмотря на то, что особенность дизайна забора является отличным моментом, эту программу можно использовать для множества других функций, связанных с выделением вашего дома. Программа дает вам возможности для создания конструкций забора, начиная от базовых вариантов и заканчивая более продвинутыми и уникальными конструкциями, которые на всем протяжении добавляют особый стиль.

7. Спектр идей

Программа Idea Spectrum помогает спроектировать каждый аспект вашего дома.Вы можете использовать это, чтобы проверить, насколько хорошо будут выглядеть ваши заборы. Вы можете создать индивидуальный дизайн забора и задать ряд параметров для его размера и организации. Гейтс может быть добавлен в ваш проект по мере вашего продвижения. Расширенное разнообразие настроек включает в себя варианты, которые влекут за собой несколько шаблонов проектирования в одном теле. Отдельные точки для вашего забора также могут быть добавлены в любое место на вашем участке.

Когда вы закончите, будет создан полный трехмерный вид вашего забора. Вы можете рассмотреть забор под разными углами.Это должно дать вам четкое представление о том, насколько хорошо он выглядит.

Скриншоты / Видео:

Видеодемонстрация Idea Spectrum

8. SmartDraw

SmartDraw отличается тем, как работает с различными вариантами дизайна. Все это хорошо, но функция создания ограждений в этой программе является ключевым моментом, на который стоит обратить внимание.

Программа SmartDraw использует дизайн, в котором вы можете создать план вашего ландшафта или участка земли.Вы можете добавить множество поверхностей в область, а затем создать полную легенду, включающую подробные сведения обо всех элементах, которые вы пытаетесь упорядочить.

Эта программа работает лучше всего, если вы пытаетесь создать правильно организованный забор по сравнению с некоторыми предметами, которые у вас уже есть на вашем участке. Это дает вам простую настройку управления, которую не так уж сложно использовать.

Вы можете опробовать этот продукт с помощью бесплатной пробной версии. Вам придется доплатить по прошествии короткого периода времени. Убедитесь, что вы смотрите, насколько хорошо это можно использовать, когда пробуете его.

Скриншоты / Видео:

SmartDraw Video Demo

9. Программное обеспечение CAD Pro Fence Design

Программа CAD Pro — это программное обеспечение для автоматизированного проектирования. Вы можете использовать отдельные программы для разработки чертежей ограждений, одновременно создавая размеры для этих чертежей. Это дает вам возможность поближе познакомиться с тем, насколько хорошо можно спроектировать забор.

Вы можете моделировать множество стилей ограждений и ворот. Подготовленный вами дизайн можно сохранить в формате PDF или даже интегрировать с Microsoft Office. Вы можете использовать это для создания чертежей, которые затем можно смоделировать в виртуальной трехмерной среде, хотя может потребоваться отдельная программа.

Эта программа специально разработана с учетом базовых чертежей для проектирования. Вам потребуется отдельная программа, которая поможет вам получить более подробную организацию и запустить хороший дизайн.

Вы можете легко получить бесплатную версию этой программы, но за более продвинутую версию придется заплатить дополнительно. Это включает в себя дополнительную серию элементов управления и функций для вашего использования. Обязательно посмотрите, насколько хорошо вы справитесь с базовой программой CAD Pro, прежде чем вкладывать дополнительные деньги в полную версию.

10. FenceSoft

FenceSoft действительно хорош, но он действительно подходит для продавцов и подрядчиков заборов. Тем не менее, нет причин, по которым вы не можете купить его для личного пользования, но это не дешево.

Он предлагает огромное количество конструктивных особенностей, так что у вас есть большая гибкость. Тем не менее, это также программное обеспечение для бизнеса подрядчика по забору, что означает, что вы платите за множество функций, которые вам не нужны (если вы не являетесь подрядчиком по забору).

Мы включили этот вариант, потому что это надежное программное обеспечение для проектирования ограждений, и мы ошибаемся, когда предоставляем варианты продукта.

Скриншоты / Видео:

Видеодемонстрация Idea Spectrum

Заключение

Вам следует осмотреться, чтобы увидеть, какие варианты доступны, когда вы найдете отличное программное обеспечение для проектирования заборов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
