Проходной выключатель — схема для самостоятельного подключения

Проходной выключатель — это, правильнее, не выключатель, а переключатель. Но так повелось, что больше его называют именно выключателем, потому что он служит для включения — выключения света и используется вместо обычного выключателя. Основное отличие простого выключателя, в котором происходит просто размыкание электрической цепи, от проходного выключателя, является то, что в последнем используется три контакта и переключающий механизм между ними. Благодаря этому появляется возможность включения или выключения светильника (или группы светильников) из двух, трёх или более точек. Еще такой переключатель называют как дублирующий выключатель.

Применение проходного выключателя помимо неоспоримого удобства позволяет существенно экономить электроэнергию, что сразу не заметно. Но заменять все выключатели на проходные конечно нет надобности. Целесообразно и очень удобно их использовать там, где необходимо включать или выключать освещение из разных мест. Как следует из самого названия, такой выключатель предпочтительно устанавливать в проходах (в начале и в конце), а так же

—  в коридоре, чтобы можно было включив свет при входе,  выключить при выходе в другом его конце;

—  внизу и вверху на лестнице;

—  в спальне – на входе и возле кровати, можно с двух сторон, или двухклавишный для обычного освещения и декоративной подсветки.

Можно предложить еще массу разных вариантов использования проходного выключателя. Это дает нам возможность управлять устройствами освещения в помещении или в саду (во дворе) из разных мест, причем количество самих выключателей практически ограничено лишь вашей фантазией. Двухклавишный проходной выключатель имеет внутри шесть контактов, и по своей конструкции представляет собой два независимые друг от друга одноклавишные проходные выключатель.
Для того, чтобы включить свет, в данном случае надо переключить один из переключателей (обычно их два, но может быть и больше) в противоположное положение.

Самая большая проблема, иногда не совсем преодолимая, без серьезных изменений — полной или частичной замены электропроводки,  при подключении проходных выключателей может возникнуть из-за того, что в квартире должна быть проложена соответствующая проводка, которая должна иметь как минимум три провода, а при подключении двухклавишных проходных выключателей, таких трехжильных кабелей должно быть проложено два. Самое печальное, что почти во всех стандартных квартирах такую проводку не прокладывали. Поэтому, при строительстве дома или ремонте квартиры, важно продумать изначально где Вам понадобится проходной выключатель, чтобы проложить для него электрическую проводку, потому-что по окончанию всех работ это будет сделать проблематично, так как, еще раз повторимся, в отличии от обычного включателя, проходные требуют дополнительный кабель между собой. А, что касается самой схемы подключения проходных выключателей, то там нет ничего сложного и любой человек, умеющий держать отвертку в руках, легко справится с этой задачей.

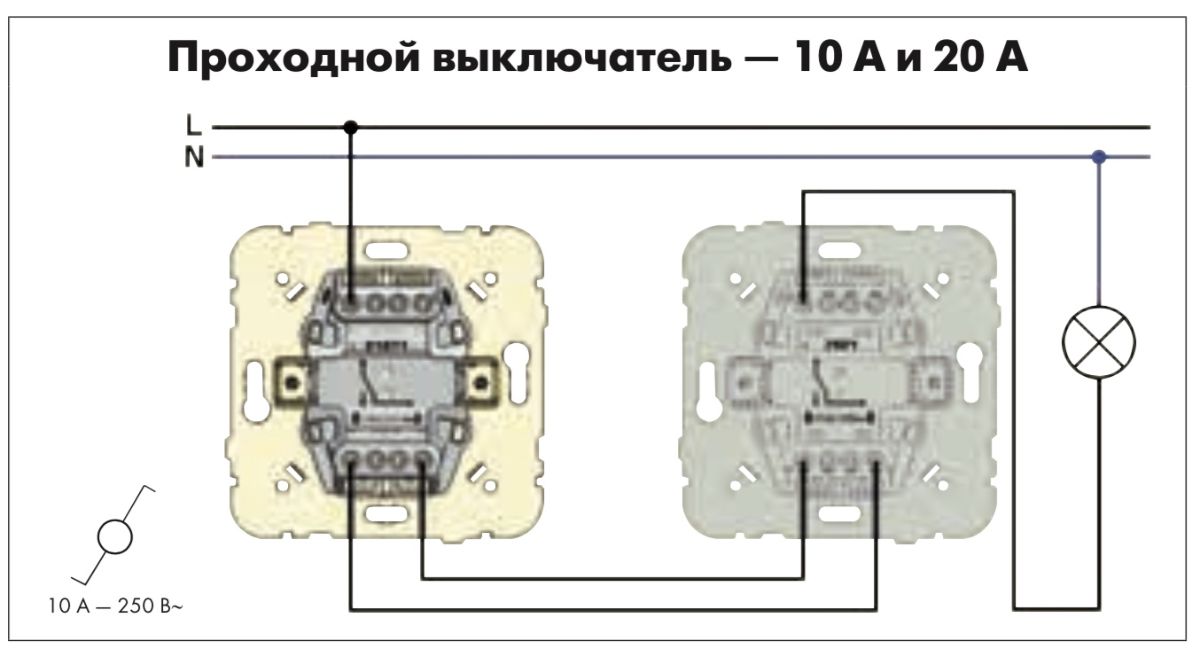

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Принцип  действия схемы.
Допустим, первый проходной выключатель замыкает цепь с первым проводом, а второй — со вторым. Тогда, для того, чтобы включить свет любым из них, необходимо переключить его на другой провод и, соответственно, чтобы выключить свет — опять переключить любой из них.

Схема подключения проходного выключателя с управлением из 3 мест мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёх-жильный кабель

Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель. Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей.

Для наглядности различий приведем упрощенную общую схему электропроводки с использованием обычного двухклавишного выключателя

 Вообще то, если хотите экономить электричество — здесь подробно, проходной выключатель — это в первую очередь удобство, которое Вы оцените с первых же дней эксплуатации.

Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Не беда, можно установить проходной вместо обычного, никакой разницы.
Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения

Умный выключатель Xiaomi Aqara Smart Light Control одинарный дублирующий WXKG03LM

Умный выключатель Xiaomi Aqara Smart Light Control одинарный дублирующий (бне силового блока) – это стильный выключатель, который изящно впишется в любой современный интерьер. Выключатель сопрягается со смартфоном посредством Bluetooth-соединения. Через специальное приложение «SmartHome Xiaomi» вы сможете включать или выключать свет при помощи смартфона.

C Xiaomi Aqara Smart Light Control Вы сможете управлять освещением в доме при помощи смартфона или планшета, не зависимо от того, где Вы находитесь, будь то диван в Вашем зале, ванная комната или кухня.

Забыли выключить свет и уже легли в постель? С умным выключателем Xiaomi вставать не придётся, просто нажмите необходимую клавишу на Вашем смартфоне. Благодаря приложению Smart Home и другим «Умным датчикам» от Xiaomi Вы сможете настроить различные сценарии работы выключателя, например при выходе из дома свет выключается автоматически и наоборот, когда вы заходите домой, вас ждет уютный зал с уже включенным освещением. Вы можете запрограммировать выключение света при включении Mi TV или, подключив его к датчику движения, настроить включение света, если в комнате кто-то есть.

Умный выключатель Xiaomi Aqara Smart Light Control одинарный дублирующий

Двухсторонний скотч

Инструкция

Умный выключатель Xiaomi работает везде и у всех. Xiaomi Aqara Smart Light Control Set — работает по протоколу беспроводной связи ZigBee. Для установки и полноценной работы Вам необходимо заменить старые выключатели на Aqara Smart, приобрести датчик управления беспроводной системы «Умный дом» Xiaomi и скачать фирменное приложение Smart Home.

Устройство поддерживает протокол связи ZiGBee и является новым гаджетом системы Smart Home, который интегрируется в нее привычным способом – с помощью «шлюза» Mi Smart Home Multifunction Gateway 2.

Выключатель Xiaomi Aqara Smart Light Control одинарный дублирующий представляет собой пульт дистанционного управления и коммутатор, обеспечивающий связь настенного выключателя с Mi Smart Home Multifunction Gateway 2 и, соответственно, со смартфоном.

Если у вас под рукой смартфон – возможностей открывается множество!

Система Smart Home, в которую интегрируется Xiaomi Aqara Smart Light Control, открывает перед пользователем возможности, которые в принципе недоступны стандартным технологиям. С помощью фирменного мобильного приложения Вы можете синхронизировать умный настенный выключатель с другими устройствами Xiaomi. Таким образом, можно запрограммировать, к примеру, выключение света в комнате, при включении Mi TV или же наоборот – включение света, при срабатывании датчика движения.

Выключатель без проблем интегрируется в любые сценарии Умного дома. Из интересных особенностей можно отметить следующее: механические кнопки можно отвязать от функции включения света. Другими словами, свет можно включать по сигналу датчика движения / смартфона / датчика освещения, а механические клавиши запрограммировать, например, на включение очистителя воздуха и режима охраны.

Для установки и полноценной работы Вам необходимо заменить старые выключатели на Aqara Smart, приобрести Xiaomi Mi Smart Home Geteway  и скачать фирменное приложение Smart Home. Переключатель может работать и в обычном режиме, подавая напряжение на источник освещения.

Стадия первичного подключения проходит именно в Mi Home. В плагине шлюза выбираем иконку соответствующего выключателя, после того как шлюз скажет вслух сообщение — надо нажать на кнопку выключателя до момента моргания светодиода. Для проводной версии нужно выбрать иконку и название для каждой клавиши.

Установив пару — Xiaomi Aqara Smart Light Control с силовым блоком и  Xiaomi Aqara Smart Light Control дублирующий, вы получите аналог проходных выключателей. Но при этом не надо делать специальную разводку и беспроводных повторителей может быть сколько угодно много.

Зачем нужен проходной выключатель | ЭЛСИС24

Проходной выключатель — специальное электроустановочное изделие, которое предназначено для включения и выключения света в различных комнатах из одной точки.

Принцип действия

Основой функционирования проходных моделей является коммутация реверсных электрических проводников.

Принцип работы следующий:

Когда изменяется положение клавиш, происходит размыкание одной цепи, и, в то же время, замыкание другой. Внимательно изучив схемы, вы сможете понять, как работает проходной выключатель света.

Из-за такого устройства контактов проходной выключатель было бы правильнее именовать переключателем. Однако, поскольку термин используется с давних времен, внесение официальных изменений может привести лишь к дополнительной путанице. Также его еще могут называть перекидным, перекрестным и дублирующим.

Область применения

Применение проходного переключателя позволяет потребителю управлять как единственным источником освещения, так и целой группой светильников из ряда разных мест. Это означает, что применение целесообразно на территориях со значительной площадью: на стадионе, в большом концертном зале, тоннеле, подземном переходе, подвальном помещении, либо в частных многоэтажных домах с лестницами и длинными коридорами. Обозначим на примере из жизни, для чего нужен этот вариант исполнения.

Потребителю, который поднимаясь на второй этаж дома, включает светильник на первом этаже, при использовании проходного переключателя не нужно возвращаться вниз для того, чтобы его выключить. Это позволяет жильцу дома произвести отключение света со второго этажа. О таком варианте управления светом мы рассказывали в статье — схемы освещения лестницы в доме.

Очень часто выключатель размещают именно в коридоре, либо в длинном пролете, отсюда он имеет такое название «проходной». Также дублирующие устройства могут применяться для управления уличным освещением на любых территориях.

Разновидности моделей

Далее рассмотрим, какие виды бывают среди перекрестных переключателей:

• По типу проводки различают модели для внешней и скрытой проводки.
• Контактные клеммы внутри корпуса, в зависимости от конструктивного исполнения, могут выполняться с винтовыми зажимами, а также могут быть зажимными пружинными.
• В зависимости от количества клавиш различают переключатели с одной клавишей, с двумя клавишами, а также с тремя и более.

Конструкция

Из чего состоит одноклавишный проходной переключатель и устройство с несколькими клавишами? Приспособление с одной клавишей состоит из трех контактов; в его состав входит одна вводная клемма и две выходные.

Устройство дублирующего переключателя уже с двумя клавишами следующее: шесть контактов, то есть две входные клеммы и шесть выходных; с тремя – девять: три входные и шесть выходных клемм, и так далее.

Условное обозначение на схеме обычного выключателя представляет собой окружность, из которой выходит ответвление Г-образной или Т-образной формы. Г-образное ответвление означает, что выключать в открытом исполнении, Т-образное – в скрытом исполнении. Число ответвлений означает число клавиш.

Дублирующие переключатели изображаются с помощью тех же фигур, однако, для отличия их от стандартных устройств, ответвления Г-образной и Т-образной формы наносят с двух противоположных сторон окружности.

Возможно применение проходного выключателя в электрических схемах в качестве обычного. Как известно, по своей задумке эти переключатели должны использоваться в паре. Если же начать эксплуатировать его без пары, то он может служить как обычный выключатель, просто прерывая цепь и отключая свет. Однако, в таком случае, теряется целесообразность и сама суть применения именно данного типа исполнения, ведь главной особенностью проходных выключателей является сам их принцип работы, основанный на переключении.

Существует и такой способ управления источниками освещения, как беспроводное переключение света. Чтобы управлять светом используют специальный пульт. Пульт позволяет осуществлять выключение/включение при помощи радиосигнала, направляя его на реле управления, соединенное с осветительным устройством. Это мероприятие требует установки силового блока, на который и поступает команда управления. Блок размещают рядом с источником света, либо в местах, где к нему подходят провода.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности
