Какую оснастку взять для токарного станка по металлу?

Содержание:

1. Резцы
2. Прочий режущий инструмент

Режущий инструмент – это важная и необходимая для любого токарного станка принадлежность. Им производится обработка заготовки для получения необходимой формы. Здесь и обточка до нужного диаметра, и выполнение уступов, канавок, и расточка отверстий, и нарезка резьбы, и многое другое. Поэтому данной оснастки существует великое множество – для каждой операции своя. В арсенале любого мастера должен быть определенный набор разнообразных приспособлений для всех планируемых им операций. Тогда ему не придется придумывать, как заменить недостающий резец другим или откладывать работу, чтобы докупить необходимое. Выбрать подходящий инструмент очень просто, достаточно знать его виды и назначение. В данной статье мы про это расскажем и дадим несколько полезных советов. Итак, первый вид оснастки для токарных станков по металлу это:

Резцы

Основной режущий инструмент. Каждый из них состоит из головки (основной рабочей части) и державки (основания для крепления оснастки в держателе). Существует две важные классификации резцов:

По направлению подачи идет разделение на левые – подаются слева направо и правые – справа налево, соответственно. Определяется это так: если главная режущая кромка слева – он правый, если наоборот – левый. Первые являются самыми распространенными и, как правило, все базовые наборы включают в себя именно их (Набор токарных резцов по металлу Энкор 23361).

По назначению. Для удобства поместим данные в таблицу:

Вид резца	Назначение
Подрезной	Оснастка с поперечной подачей. Служит для обработки торца детали. С его помощью подрезаются уступы под прямым или острым углом.
Проходной	Предназначен для обтачивания заготовки до необходимого диаметра. Им можно выполнять ступени различной глубины и даже накладывать фаски снаружи детали. Встречается несколько видов проходных резцов: прямой, отогнутый и упорный.
Отрезной	Для отрезания детали от прута или выполнения канавок. Обратите внимание, что данные операции выполняется с большим усилием, поэтому автоматическая подача в данном случае используется только на станках с ЧПУ или на обрабатывающих токарных центрах. В остальных случаях применяется ручное управление движением верхних поперечных салазок.
Расточной	Такой резец применяется для увеличения (растачивания) отверстий. При выполнении данного вида работ важно учесть длину вылета резца, она должна быть больше глубины погружения оснастки в деталь.
Резьбовой	Используется для создания внешней резьбы.
Фасочный	Для накладывания фасок как снаружи детали, так и внутри неё.
Фасонный	Может иметь самый различный вид режущей головки и применяется для вытачивания деталей сложных форм, к примеру, имеющих сферические и конические обода и пр.

Можно выделить несколько важных для выбора данной оснастки моментов:

Материал изготовления резца в целом и режущей части в частности. Они могут совпадать, а могут и различаться. В первом случае резцы выполняются из быстрорежущей стали. Режущая кромка из этого материала выдерживает температуры до 560-600°, сохраняя при этом твердость (Набор резцов 8×8 мм (11 шт.) для токарных станков BD-3; BD-7 Jet 50000071). Или же возможен вариант выполнения оснастки из менее прочной углеродистой стали при наличии напайки (напаянной режущей части) из твердых сплавов, которые выдерживают температуры до 1500°. Такой принцип изготовления инструмента позволяет снизить его стоимость, не теряя при этом в производительности (Набор резцов 11 шт. с твердосплавными пластинами (10 мм) Optimum 3441108).

Державка. Она может иметь сечение квадратной или прямоугольной формы, но встречаются и резцы с цилиндрическими державками. У нас представлен инструмент с самой распространенной прямоугольной державкой, так как они подходят к базовому держателю, которым комплектуются все станки.

Обратите внимание: резцы затупляются со временем, поэтому периодически их необходимо затачивать, иначе эффективность работы сильно упадет. Для этого используются специальные точильно-шлифовальные станки. При этом оснастку с напайками повторно затачивать не рекомендуется, так как при этом можно снять рабочий режущий слой. Когда резцу требуется заточка это видно сразу, он начинает оставлять заусенцы на детали, перегреваться, а при резании может возникнуть скрежет.

Прочий режущий инструмент

Сюда можно отнести приспособления для выполнения отверстий, нарезания внутренней или внешней резьбы.

Метчик – винт с канавками для внутренней резьбы (Метчики «ЭКСПЕРТ» 2 шт. (М5×0.5 мм) Зубр 4-28007-05-0.5-h3). Метчики бывают нескольких видов в зависимости от назначения. Выделяют специальные — гаечные и плашечные (для гаек и плашек, соответственно).

Плашка – закаленная гайка с осевыми отверстиями, которая предназначена для нарезания внешней резьбы на детали за один проход (Плашка круглая ручная для нарезания метрической резьбы (М18 x 2) «Мастер» Зубр 4-28022-18-2. 0). Выбор плашки нужного калибра производится в зависимости от диаметра обрабатываемой заготовки. Если изготавливается нестандартная деталь, то используется специальный резец.

Зенкер – режущий инструмент для окончательной или предварительной обработки отверстий (увеличения их диаметра, очистки и сглаживания поверхности под последующее нарезание резьбы или развертывание) (Зенкер конусный (20.5х63 мм; М10) по металлу для дрелей Зубр 29730-10).
Все перечисленные выше инструменты выполняются из углеродистой стали, которая выдерживает температуры до 200-250°.

Сверло – небезызвестное приспособление для выполнения отверстий в заготовках. Токарные сверла ничем не отличаются от оснастки по металлу, которая используется, например, в дрели (Сверло по металлу HSS-CО Topline, DIN 338 (6х57х93 мм) Bosch 2.608.596.590, сверло «МЕТ-Ш» (6х93 мм; Р6М5) по металлу Зубр 4-29625-093-6). В основном применяются:
Спиральные сверла – для выполнения неглубоких отверстий (до 5 диаметров оснастки) в любых материалах.
Твердосплавные сверла – инструмент для изготовления отверстий в мягких металлах, например, чугуне. Они могут иметь как прямые, так и винтовые канавки.

И тот и другой вид данной оснастки может иметь дополнительные твердосплавные напайки для повышения твердости инструмента и точности работы.

Зная о назначении и видах оснастки для токарного станка по металлу, Вам не составит труда подобрать все самое нужное, но не всегда удобно приобретать инструмент по отдельности, порой проще и выгоднее купить сразу набор, например, если Вы только начинаете работать на оборудовании. У резцов существует два вида наборов:

Базовый, который обычно включает в себя 5-8 инструментов (Комплект резцов (6 шт.) 10х10 мм для токарных станков Proma 25331010): проходной, отрезной, резьбовой, подрезной и расточной (2 шт).

Полный или расширенный из 11 и более штук (Комплект резцов (11 шт.) Triod 119005), который имеет ещё один правый проходной, упорный и второй расточной резцы.

Набор резьбонарезного инструмента может содержать до 40 предметов (Набор резьбонарезного инструмента 40 предметов, в пластиковом боксе ЗУБР 2810-h50_z01) самого различного вида и размера, включая плашкодержатели и прочее.

Все вышеперечисленное Вы сможете приобрести в нашем интернет-магазине. Если Вы хотите более подробно узнать про какую-либо оснастку – позвоните нашим менеджерам, они ответят на все вопросы.

✔ Токарный инструмент — Токарный, измерительный инструмент, оснастка станков. Изготовление оснастки и инструментов под заказ. Услуги металлообработки. Производство деталей из металла.

Компания rezec.in.ua предлагает приобрести надежный токарный инструмент для металла, измерительный инструмент, оснастку станков, оборудование для резки стали, смазочно-охлаждающие жидкости. Поставляем инструмент: AKKO, Bison, Wodex, Frizz, UltraPrazision,Vogel, Allmatic, Alberg, Wohlhaupter, FENES, Fanar.

Токарный инструмент и оснастка

Основным и распространенным токарным металлорежущим инструментом является резец, это инструмент, который помогает

изменить различные формы и размеры металлических заготовок. В процессе обработки различных материалов металлорежущий инструмент удаляет часть материала, т.е. стружку и придает детали нужную форму. В процессе обработки получается полуфабрикат или готовая деталь.

есть ручная обработка
и машинная обработка, т.е на токарном станке.

Токарный станок просто незаменим в тех случаях, когда необходимо нарезать на заготовке резьбу, так же когда надо обработать

различные поверхности – плоские, цилиндрические и фасонные. Резец обширно применяется для выполнения многофункциональных работ по металлу, дереву, пластмассы и других материалов. Широко применяется в долбежных и строгальных работах.

По конструкции любой резец имеет два момента — у него есть державка, благодаря которой инструмент можно зафиксировать на станке. Обычно державка имеет прямоугольную или квадратную основу(форму) поперечного сечения.

Токарные резцы можно разделить на два вида:

резцы радиальные — такие резцы при работе расположены перпендикулярно оси детали. Такие резцы достаточно популярны из – за простоты крепления.
резцы тангенциальные – расположены по отношению к оси детали касательно. Такие резцы чаще применяются на токарных станках и здесь уделяется большое внимание чистоте обработки детали. Так как на токарных станках производится различная степень обработки поверхности, различные резцы выполняют разную обработку – черновую, чистовую, получистову.
но есть подвиды токарных резцов:

прорезные или канавочные,
отрезные,
чистовые радиусные,
проходные – прямые, отогнутые, упорные, расточные,
чистовые – широкие или лопаточные, радиусные,
подрезные,
галтельные,
фасонные призматические
фасочные
рабочая головка – это остро заточенная часть, которая
выполняет обработку метала.

Резцы можно разделить на виды:

Прямые, изогнутые, оттянутые, отогнутые.

Резцы по своей классификации делятся на:

Цельные — их изготавливают целыми, литыми, как правило из

легированной или инструментальной стали.

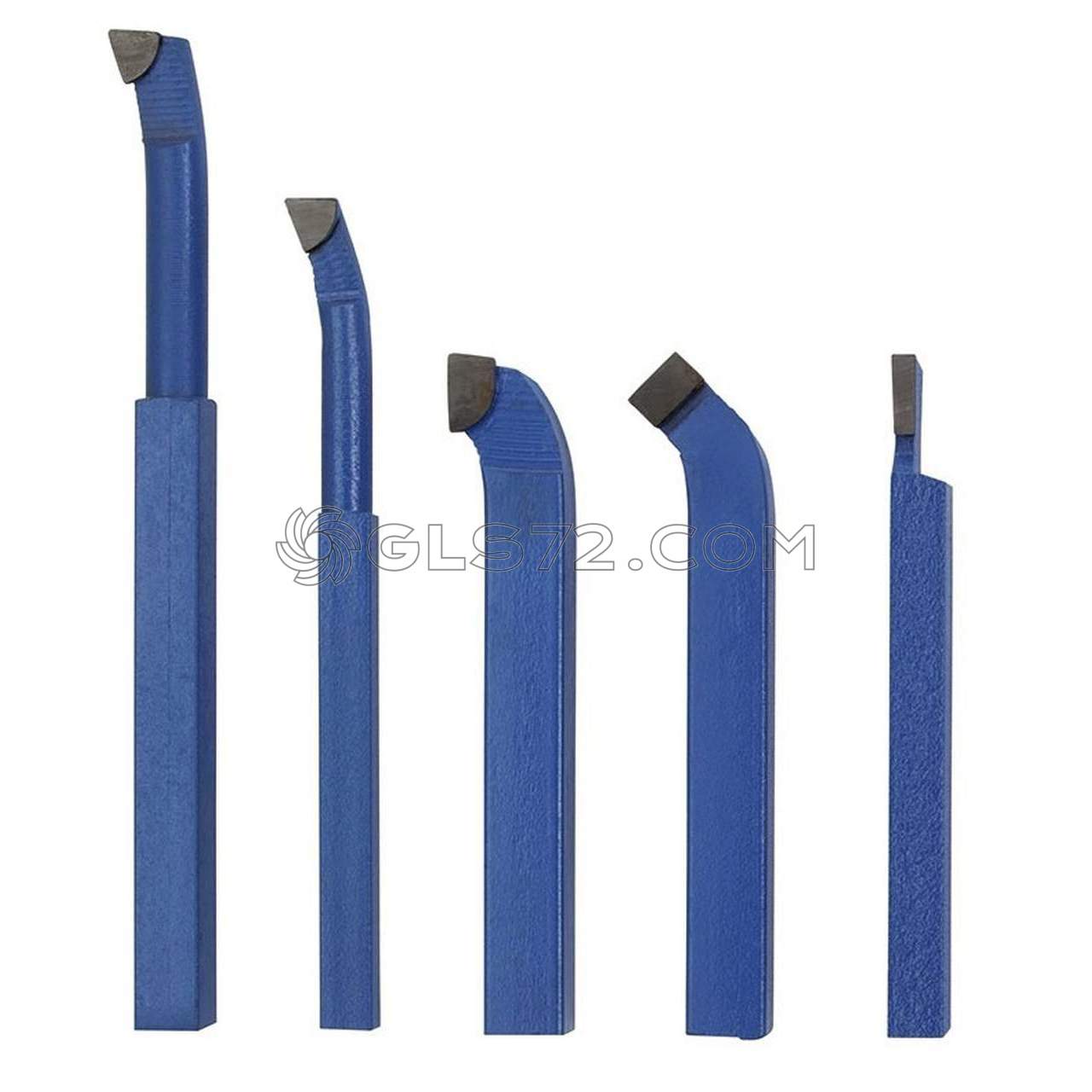

Резцы с напайными пластинами, именно напайные пластины

изготавливаются из более твердых сплавов.

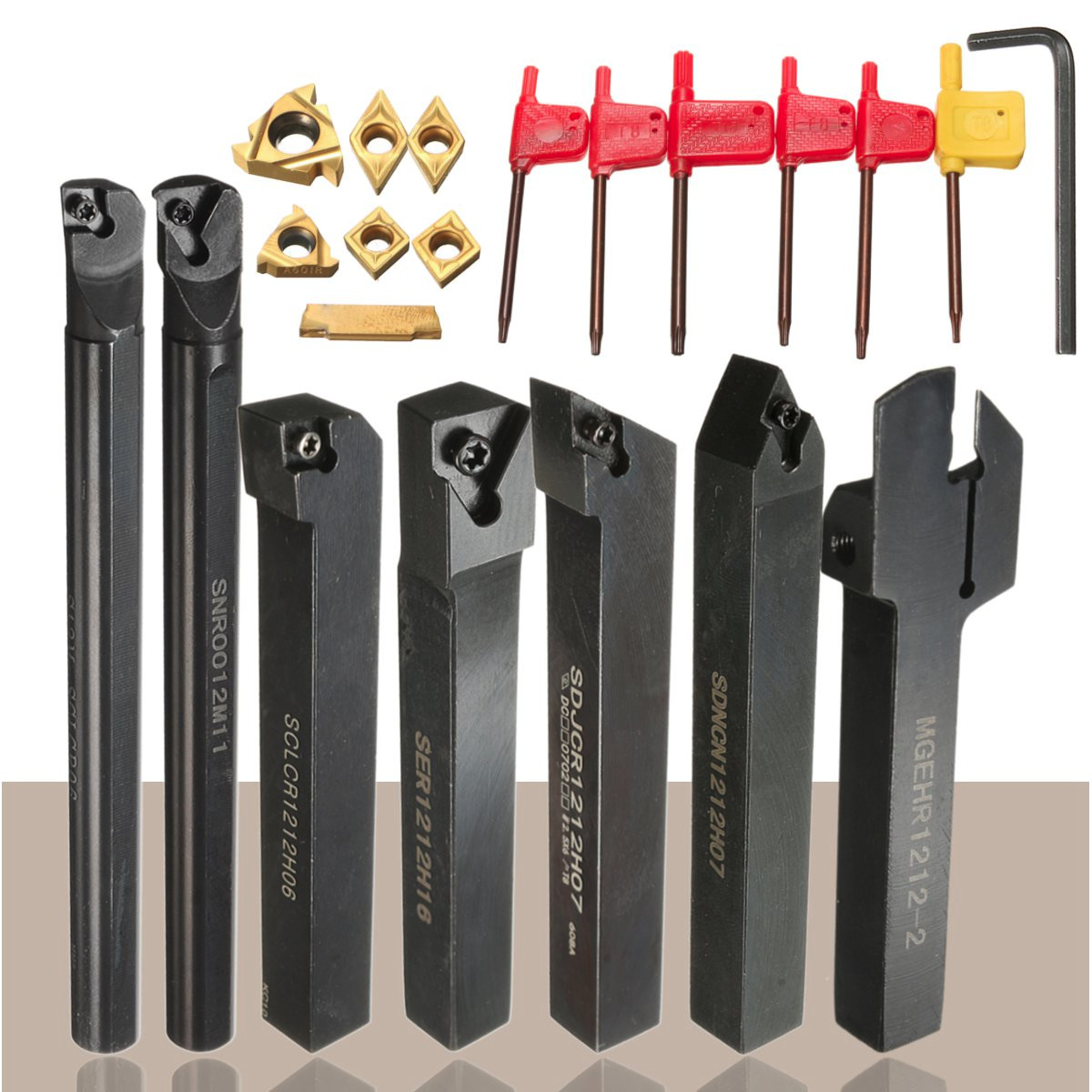

Резцы у которых съемные пластины, пластины изготавливаются из твердосплавной стали и они крепятся к рабочей

головке различными винтами или зажимами.

Резцы со съемными пластинами – изготавливаются из твердых сплавов или быстрорежущей стали, особенно популярны сейчас

резцы резьбовые у них сменные пластины, они достаточно практичны и очень удобны в использовании. Режущая часть, которых находится всегда в работе, через некоторое время приходит в негодность, вот здесь и преимущество таких пластин, т.к. можно их снять и заменить новыми.

Есть несколько видов съемных пластин

квадратные
прямоугольные
круглые

Резцы так же бывают:

Правосторонние – этот инструмент наиболее популярный и имеет
более широкое применение. Движение работы резца осуществляется
справа налево.

Левостороние – соответственно подача идет слева направо.

Разнообразие токарных резцов дает возможность к различной
обработке материалов.

Резцы фассоные о которых мы уже упоминали применяются для
изготовления деталей сложных форм.

Резцы фасочные имеют свое предназначение для снятия фасок
внутренних и наружных.

Резцы подрезные применяются для подрезания различных уступов
под разным углом.

Резцы отрезные соответствуют своему названию, их применяют для
отрезания материала от основы и прутков. Используются небольшие
диаметры чтобы отвод стружки не сломал инструмент, чаще всего
применяется резец с оттянутой головкой.

Резцы расточные они применяются для обработки более глубоких
отверстий. Как и любой металлический режущий инструмент резец подвергается
износу и притуплению режущей части, потому резцы подвергаются
заточке на точильно-шлифовальном станке при охлаждении СОЖ.

Инструменты для токарных работ

К сожалению, по Вашему запросу ничего не найдено.

Инструмент для токарных работ — это инструмент, который используется для токарной обработки, который должен быть качественным, для того, чтобы сделать качественное изделие. Инструменты для работы на токарном станке — это резцы (оправки) и твердосплавные пластины, которые в эти оправки и зажимаются.

Какие бывают инструменты для токарных работ?

Бывает режущий инструмент для токарных работ: резцы, сверла, метчики, плашки, развертки.

Бывает измерительный инструмент: это штангенциркули, микрометры, нутромеры.

Особенности инструмента для токарных работ.

Инструмент бывает разным по сплавам для каждого металла. Есть сплавы для чугуна, для алюминия, стали, нержавейки. Самое главное — подобрать нужный сплав токарной пластины для обработки каждого металла.

Особенности конструкции инструмента для токарных работ.

Инструмент бывает с механическим креплением и с напайками. Особенности в том, что инструмент с механическим креплением легко поменять, а с напайками приходится затачивать, что отражается на скорости и удобстве работ.

Отличия между инструментом для токарных работ по дереву и по металлу.

Инструмент для токарных работ по дереву представляет собой совершенно особенные резцы. Мы поставляем инструмент для токарных работ по металлу.

Пару слов о токарном инструменте для работ по дереву. Для работ по дереву применяются резцы, которые в народе называются «ложковые», «перовые». Их основное отличие от режущего инструмента для токарных работ по металлу в том, что резцы по дереву требуют более точной и чистой заточки. Резцы для токарных работ по дереву отличаются длиной, крепежом и, в целом, внешним видом. Главным отличием является то, что при использовании инструмента для токарных работ по дереву является то, что при точении инструмент можно держать в ручную. При осуществлении токарных работ по металлу инструмент нужно жестко держать «по центру», что возможно только при жестком закреплении на станке.

Если вы хотите купить инструмент для токарных работ по металлу,то:

При покупке режущего инструмента для токарных работ важно обратить внимание на:

— качество изготовления

— углы наклонов

— чистота поверхности

— твердость оправки (должна быть углеродистая сталь)

При покупке измерительного инструмента для токарных работ важно обратить внимание на:

— четкое соприкосновение губок, чтобы не было просветов (на штангенциркулях и микрометров)

— отсутствие люфтов резьб на нутромерах

— четкое прикосновение контрольных валиков

— чистота поверхности

Купить инструменты для токарных работ вы можете у нас с доставкой по всей России за пару дней и самой привлекательной цене при сохранении высокого качества, сопоставимого с немецкими аналогами.

Купить инструмент для токарных работ по дереву вы можете в специализированных магазинах, которые широко представлены в интернете.

Металлорежущий инструмент — токарный, сверлильный, фрезерный

	Резцы токарные с напайными пластинами из твердого сплава — Резец отрезной 16х10 с напайной пластиной Т5К10 — Резец отрезной 25х16 с напайной пластиной Т5К10 — Резцы отрезные 16х10 — 40х25 с пластинами Т5К10, Т15К6, ВК8 — Резец проходной прямой 16х10 с напайной пластиной Т5К10 — Резцы проходные прямые 16х10 — 40х25 с пластинами Т5К10, Т15К6, ВК8 — Резец проходной отогнутый 16х10 с напайной пластиной Т5К10 — Резцы проходные отогнутые 16х10 — 40х25 с пластинами Т5К10, Т15К6, ВК8 — Резец проходной упорный 16х10 с напайной пластиной Т5К10 — Резцы проходные упорные 16х10 — 40х25 с пластинами Т5К10, Т15К6, ВК8 — Резец подрезной 16х12 с напайной пластиной Т5К10 — Резцы подрезные 16х12 — 40х25 с пластинами Т5К10, Т15К6, ВК8 — Резец расточной для глухих отверстий 16х16 с пластиной Т5К10 — Резцы расточные для глухих отверстий 16х16 — 25х25 с пластинами Т5К10, Т15К6, ВК8 — Резец расточной для сквозных отверстий 16х16 с пластиной Т5К10 — Резцы расточные для сквозных отверстий 16х16 — 25х25 с пластинами Т5К10, Т15К6, ВК8 — Резец резьбовой для внутренней резьбы 16х16 с напайной пластиной Т5К10 — Резцы резьбовые для внутренней резьбы 16х16 — 25х25 с пластинами Т5К10, Т15К6, ВК8 — Резец резьбовой для наружной резьбы 16х10 с напайной пластиной Т5К10 — Резцы резьбовые для наружной резьбы 16х10 — 32х20 с пластинами Т5К10, Т15К6, ВК8		Резцы токарные со сменными пластинами наружного точения — Резцы проходные упорные 90° STGCx со сменными пластинами — Резцы подрезные 95° SCLCxE со сменными пластинами — Резцы проходные прямые 45° SSSCxE со сменными пластинами — Резцы подрезные 93° SVJBx со сменными пластинами VBMT — Резцы подрезные 93° SDJCx со сменными пластинами DCMT — Резцы подрезные 95° PCLNx со сменными пластинами CNMG — Крепеж, подкладки, зажимы для резцов со сменными пластинами
	Резцы токарные со сменными пластинами внутреннего точения — Резцы расточные SCLC 95° со сменной пластиной Fervi — Резцы расточные MCLN 95° со сменной пластиной Fervi — Резцы резьбовые внутренние со сменной пластиной Fervi		Резцы строгальные с напайными пластинами из твердого сплава — Резцы строгальные проходные изогнутые (φ=45˚) — Резцы строгальные проходные изогнутые с пластинами из быстрорежущей стали — Резцы строгальные проходные прямые (φ=20˚ и φ=1-10˚) — Резцы строгальные проходные прямые (φ=45˚) — Резцы строгальные чистовые широкие изогнутые с пластинами из быстрорежущей стали — Резцы строгальные отрезные и прорезные изогнутые — Резцы строгальные отрезные и прорезные изогнутые с пластинами из быстрореза — Резцы строгальные подрезные изогнутые — Резцы строгальные подрезные изогнутые с пластинами из быстрорежущей стали — Резцы строгальные подрезные прямые — Резцы строгальные подрезные прямые с пластинами из быстрорежущей стали
	Резцы долбежные с напайными пластинами из твердого сплава — Резцы долбежные для шпоночных пазов — Резцы долбежные прорезные		Резцы канавочные с напайными пластинами из твердого сплава — Резцы канавочные внутренние с пластинами из быстрореза — Резцы канавочные внутренние с пластинами из твердого сплава — Резцы канавочные наружные с пластинами из быстрореза — Резцы канавочные наружные с пластинами из твердого сплава
	Наборы токарных резцов — Набор токарных резцов 8х8 с напайными пластинами из твердого сплава — Набор токарных резцов 10х10 с напайными пластинами из твердого сплава — Набор токарных резцов 12х12 с напайными пластинами из твердого сплава — Набор автоматных резцов из Р6М5 из 7 шт — Набор отрезных из Р6М5 4х18х125 мм с оправкой под мех. крепление — Набор резцов токарных по дереву из быстрорежущей стали Р6М5 — Набор брусков из быстрорежущей стали марки Р6М5 10 шт — Набор токарных резцов из 5 шт сечением 8-12 мм с напайными пластинами из HM P 25 Fervi — Набор токарных резцов из 5 шт сечением 10-16 мм с напайными пластинами из HM P 25 Fervi — Набор токарных резцов из 5 шт сечением 12-20 мм с напайными пластинами из HM P 25 Fervi		Фрезы концевые и шпоночные — Фрезы концевые из быстрореза — Фрезы концевые из быстрореза Fervi — Фрезы концевые твердосплавные — Фрезы шпоночные из быстрореза — Фрезы шпоночные твердосплавные
	Фрезы корпусные со сменными пластинами — Фрезы торцевые корпусные со вставными ножами Т5К10 — Фрезы торцевые корпусные с тангенциальными пластинами КНТ-16 — Фрезы торцевые корпусные с пятигранными пластинами Т5К10 — Фрезы концевые корпусные 90° с коническим хвостовиком со сменными пластинами		Фрезы отрезные, червячные, модульные и другие — Фрезы отрезные дисковые — Фрезы 3-х сторонние дисковые — Фрезы выпуклые и вогнутые — Фрезы дисковые пазовые — Фрезы для Т-образных пазов — Фрезы модульные дисковые (комплект из 8 штук) — Фрезы червячные
	Пластины твердосплавные отечественные — Пластина сменная 5-гранная 10113-110408 Т5К10 без стружколома — Пластина сменная 5-гранная 10113-110408 ВК8 без стружколома — Пластина сменная 5-гранная 10113-110408 Т15К6 без стружколома — Пластина сменная 5-гранная 10114-110408 Т5К10 со стружколомом — Пластина сменная 5-гранная 10114-110408 Т15К6 со стружколомом — Пластина сменная 5-гранная 10114-110408 ВК8 со стружколомом — Пластина КНТ-16 (15х15 угол 75) к торцевым фрезам диаметром 100-200 мм — Пластина КНТ-16 (15х15 угол 90) к торцевым фрезам диаметром 100-200 мм — Пластины сменные многогранные Т5К10, Т15К6, ВК8 — Пластины напайные Т5К10, Т15К6, ВК8		Пластины твердосплавные сменные Fervi для резцов и фрез — Пластины сменные тип CCMTx — Пластины сменные тип DCMTx — Пластины сменные тип KNUX — Пластины сменные тип SNMGx — Пластины сменные тип TCMTx — Пластины сменные тип TNMGx — Пластины сменные тип VBMTx — Пластины сменные тип CNMGx — Пластины сменные тип DNMGx — Пластины сменные тип SCMTx — Пластины сменные тип SPMRx — Пластины сменные тип WNMGx — Пластины сменные тип TPMRx — Пластины сменные тип WCMTx — Пластины сменные тип 16IRx для внутренней резьбы — Пластина сменная тип ADLTx для концевой корпусной фрезы
	Вставные ножи, эльборовые вставки — Нож вставной ВК8 к торцевым фрезам 125-200 мм — Нож вставной ВК8 к торцевым фрезам 250-315 мм — Нож вставной Т15К6 к торцевым фрезам 125-200 мм — Нож вставной Т5К10 к торцевым фрезам 125-200 мм — Нож вставной Т5К10 к торцевым фрезам 250-315 мм — Вставка 47х47 эльбор (к-01 ) для подрезных резцов — Вставка 15х45 эльбор (к-01 ) для проходных и расточных резцов — Вставки для резцов (эльбор, гексанит)		Пилы ленточные по металлу — Пилы ленточные из углеродистой стали — Пилы ленточные биметаллические SPRINTER M42 — Пилы ленточные биметаллические HUNTER M51 — Пилы ленточные биметаллические LARGE M42 — Пилы ленточные биметаллические VIPER-X M42 — Пилы ленточные Batlleship TCT с напайными твердосплавными пластинами
	Пилы сегментные, сегменты — Пилы дисковые сегментные — Сегменты к дисковым пилам		Полотна по металлу машинные и ручные — Полотна по металлу ручные — Полотна по металлу ручные FIT — Полотна по металлу ручные двусторонние — Полотна по металлу ручные гибкие Fit — Полотна по металлу ручные в блистере — Струна карбидо-вольфрамовая — Полотна по металлу машинные
	Борфрезы — Борфрезы цилиндрические — Борфрезы в наборе, FIT — Борфрезы цилиндрические с торцевыми насечками Bohrcraft — Борфрезы сфероцилиндрические — Борфрезы сфероцилиндрические Bohrcraft — Борфрезы сферические — Борфрезы сферические Bohrcraft — Борфрезы пламевидные — Борфрезы овальные — Борфрезы овальные Bohrcraft — Борфрезы гиперболические — Борфрезы гиперболические Bohrcraft — Борфрезы гиперболические с острым торцем Bohrcraft — Борфрезы сфероконические — Борфрезы сфероконические Bohrcraft — Борфрезы конические — Борфрезы обратный конус форма N — Борфрезы форма Т — Борфрезы форма Y — Борфрезы эллипсовидные (форма S)		Щетки проволочные с осью — Щетки дисковые с осью Fervi — Щетки дисковые витые с осью Fervi — Щётки проволочные дисковые с осью lessmann — Щетки дисковые с осью Германия
	Щётки проволочные дисковые — Щетка дисковая 125/22 — Щетка дисковая 150/22 — Щетка дисковая 200/32 — Щетки дисковые Fervi — Щетки дисковые Германия — Щетки дисковые от 60/с осью 6 до 320/60		Щётки проволочные дисковые витые — Щетка дисковая витая 125/22 — Щетка дисковая витая 150/22 — Щетка дисковая витая 180/22 — Щетки дисковые витые от 115/22 до 250/32 — Щетки дисковые витые Fervi — Щетки дисковые витые Германия
	Щетки проволочные чашечные — Щетки чашечные Германия — Щетки чашечные Fervi — Щетки чашечные витые Германия — Щетки чашечные витые Fervi		Щетки ручные и для внутренней чистки (ерши) — Набор щёток для внутренней чистки (ершей) Fervi — Щетки для внутренней чистки (ерши) Германия — Щетки ручные Германия — Щетки ручные ( кардщетки ) — Щетки ворсяные — сметки

Каждый из этих разделов содержит множество подразделов в зависимости от размера, материала, геометрии режущего инструмента. Все это позволяет применять наш инструмент для резки металла и обработки как простых, так и высоколегированных и труднообрабатываемых сталей и материалов.

Обратите внимание на раздел сверла по металлу. В нем представлена огромная номенклатура сверел как отечественного, так и импортного производства. Мы можем поставить сверла по металлу как с цилиндрическим, так и коническим хвостовиком, спиральные, перовые, центровочные, как из быстрореза HSS или HSSE, так и твердосплавные, короткой, средней, длинной и сверхдлинной серий.

Для резки древесины большой толщины удобно использовать электрические цепные пилы. В отличие от бензопил электрические цепные пилы экологичны, чисты, не производят выброса выхлопных газов.

и Металлорежущий инструмент, инструмент по металлу.

и Металлорежущий инструмент, инструмент по металлу, каталог режущего инструмента, режущий инструмент по металлу купить.

Виды токарных резцов | Профлазермет

Токарные резцы по металлу применяются при точении и резке металла для придания изделию нужной формы. Процесс осуществляется путем срезания рабочей частью резца слоев материала изделия в форме стружки. Резцы для токарного станка различаются по характеру обработки поверхности, по конструкции, тому, как направляется движение подачи и прочим параметрам. Каждый из этих инструментов нужен для резки деталей определенного профиля, сечения, формы, поэтому имеет свои конструктивные и технологические особенности.

Разберем более подробно некоторые из видов металлообрабатывающего инструмента для токарных станков по металлу.

Типы режущего инструмента для токарного станка

Режущий инструмент разных видов имеет свои технические характеристики и параметры. Это обусловлено тем, что различные типы металлообрабатывающего инструмента предназначены для резки разных форм, в разных условиях, с разной интенсивностью. Если это единичное или массовое производство тоже могут подбираться оптимальные типы инструмента.

Классификация режущего инструмента регламентируется ГОСТами, нормативными и отраслевыми стандартами, включает группировку инструмента:

по типу обработки поверхности: первичная черновая, получистовая и чистовая обработка поверхностей на станках;
по тому, как направлено движение подачи: слева, справа;
по конструкции токарного резца: с заменяемой твердосплавной пластиной, механически закрепленной на рабочей головке путем припаивания или сварки; не составные цельные режущие, имеющие кромку из быстрорежущего материала;
по форме резца: прямые, отогнутые, изогнутой формы и пр.

В зависимости от предстоящей работы мастер подбирает оптимальный вид режущего инструмента, учитывая следующие параметры: объем работы, необходимые процедуры, глубину обработки детали, угол, под которым придется работать и прочие параметры. При создании деталей в массовом порядке режущий инструмент может проектироваться для каждой конкретной детали.

Как выглядит токарный резец

Любой режущий инструмент для токарных станков по металлу, независимо от его назначения, имеет две составные части: державки для фиксации резца в резцезажимном агрегате на станке и рабочая часть инструмента – головка, при помощи которой осуществляется резка. Рабочая головка резца имеет несколько граней-поверхностей и несколько режущих кромок. Державка может иметь поперечное сечение в форме квадрата или прямоугольника.

По форме выделяются следующие разновидности режущего инструмента:

Прямые режущие инструменты, у которых тело инструмента и его рабочая часть как бы находятся соосно, либо на параллельных друг другу осях.
Резец с изогнутой осевой линией. Металлообрабатывающий инструмент может быть изогнут вниз или вверх. Примерный угол загиба и форма инструмента показаны на рисунке ниже.
Инструмент с отгибом рабочей головки или отогнутый резец. Осевые линии режущей части и тела инструмента при этом могут совпадать, а все тело режущего инструмента изгибается влево или вправо.
Режущий инструмент «оттянутого» типа. Такой резец отличается тем, что ширина режущего края меньше ширины тела инструмента, режущая головка получается будто оттянута от державки. Осевые левые линии режущего края и тела инструмента при этом могут совпадать, либо может быть смещение оси головки относительно оси державки влево или вправо, как это обозначено на рисунке.

Виды токарных резцов по их назначению

Еще один важный критерий классификации режущего оборудования – по области применения. По назначению выделяют следующие виды резцов: для проходки или обточки, для растачивания имеющихся отверстий, для резки под прямым углом части заготовки, для нарезки резьб, фасонные, для прорезей, для фигурной резки.

Рассмотрим подробнее эти разновидности:

Проходные режущие инструменты необходимы при обточке цилиндрических валиков и конических поверхностей. Существуют прямые и отогнутые проходные режущие инструменты. Отогнутые разновидности характеризуются большей жесткостью по сравнению с прямыми проходными режущими инструментами. Также отогнутый резец позволяет производить обработку металла в участках, где прямыми токарными резцами работать невозможно. Отогнутый резец допускает работу продольной и поперечной подачей, позволяет обтачивать деталь сверху, подрезать торцы и снимать фаски. Проходные режущие инструменты могут обеспечивать черновую и чистовую обработку металла. Чистовой инструмент позволяет получить ровную гладкую поверхность.
Расточные режущие инструменты могут быть проходными и упорными. Они применяются при расширении до нужного диаметра отверстий сквозного и глухого типа, предварительно проделанных путем сверления, штамповки или при отливке заготовки. То есть расточный резец доводит диаметр и форму отверстия до требуемой, заданной проектным планом.

Режущий токарный инструмент для растачивания может быть правым и левым по направлению подачи. По форме они могут быть любые: прямые, отогнутые, изогнутые, с оттянутой головкой. Сечение державки может быть любой формы: прямоугольное, квадратное. По конструкции расточный режущий инструмент бывает двух видов: цельные и с припаянной или механически прикрепленной режущей пластиной из углеродистой или быстрорежущей стали. Стоит отметить, что форма головки резца для обработки сквозного и глухого отверстий отличается, они имеют разный угол φ (фи) в плане. Это связано с тем, что сквозной инструмент неизбежно погружается при прорезке на большую глубину, чем инструмент для глухих отверстий;

Отрезные режущие инструменты необходимы для отрезания под прямым углом. Этот инструмент представляет собой твердосплавную пластину, напаянную на тонкую ножку тела резца. Встречаются следующие виды отрезных резцов – левые и правые. Отрезные режущие инструменты позволяют также проходить узкие небольшие канавки.
Резьбовые режущие инструменты позволяют нарезать резьбу с максимальной точностью и высокими показателями соосности с прочими поверхностями. Резьбовой токарный инструмент может быть изготовлен из быстрорежущей стали или же с твердосплавной пластинкой, припаянной или механически закрепленной.
Фасонные режущие инструменты позволяют обрабатывать детали сложной формы. Применение данного типа резца гарантирует точность размеров и формы детали, ее полную идентичность заданному плану. Фасонные режущие инструменты обладают высокой производительностью, т.к. все грани фасонного профиля проходятся резцом одновременно. Фасонные инструменты могут быть следующих разновидностей: стержневые – для обработки коротких участков, они имеют небольшую высоту рабочей головки; призматические – для длинных фасонных деталей, этот вид инструмента не пригоден для обработки внутренних поверхностей; круглые фасонные режущие инструменты – для наружных и внутренних фасонных участков.

Режущий инструмент этого вида проектируется для каждой конкретной детали, поэтому профиль резца повторяет профиль обрабатываемой поверхности. Такие инструменты чаще востребованы на станках для массового производства.

Прорезной режущий инструмент предназначен для прохождения узких канавок. Форма режущей кромки полностью повторяет профиль прорезаемого углубления. Инструмент имеет прямую форму. Режущая кромка на таких токарных резцах обычно узкая, т.к. канавки, прорезаемые токарным инструментом, имеют небольшие размеры. Головка инструмента сужается по направлению к стержню, это необходимо для предотвращения излишнего трения инструмента о боковые стенки канавки. Часто для этой же цели головка инструмента может быть расположена под небольшим углом или иметь радиусную заточку.
Галтельные режущие инструменты предназначены для обработки на станке криволинейных поверхностей. Также этот тип инструмента применяется, для того, чтобы обточить по радиусу переходные участки между ступенями.

По всем вопросам относительно резки металла с применением современных станков и режущего инструмента всегда можно обратиться к специалистам ООО «Профлазермет» по контактным телефонам +7(495) 928-96-58 или 8 (800) 775-32-83. Компания работает на рынке обработки металлопроката более 7 лет, что позволило накопить богатый опыт в решении задач по резке различной сложности и объема.

Резцы по металлу Особенности / Metal lathe tools Features

Металлорежущий инструмент и инструментальная оснастка для станков / Cutting tools and tooling system
					Подборка ссылок из каталогов производителей инструмента для словаря по машиностроению
1055 Основные конструктивные элементы токарных резцов с режущими сменными пластинами Влияние основных углов на процесс резания Расчеты и формулы при точении	1058 Основы токарного дела по металлу Влияние заднего угла Изменение радиальносй и осевой составляющих силы резания при изменении главного угла в плане	1059 Технология токарной обработки металлов на станках Влияние вспомогательного угла в плане при точении Рекомендации по выбору радиуса при вершине пластины	1060 Точение на токарном станке по металлу Влияние переднего угла токарного резца на процесс резания Выбор инструментальных державок и сменных режущих пластин	10 Токарные резцы по металлу со сменными пластинами Типичный вид страницы инструментального каталога с данным видом сборного металлорежущего инструмента	11 Резцы по металлу со сменными пластинами Основные характеристики режущего инструмента представленные в каталоге Тип державки Схема крепления СМП
847 Классификация сборных токарных инструментов в соответствии со стандартом DIN 4984 осуществляется по основной форме СМП и её расположению	1288 Общие рекомендации при подборе режимов резания при точении Подача и глубина резания при металлообработке От подачи зависит шероховатость	1289 Основные технические и конструктивные характеристики токарного металлорежущего инструмента Передний угол режущей кромки резца	1290 Технические характеристики токарных резцов по металлу Главный угол в плане снижает ударную нагрузку и определяет скорость подачи инструмента	1291 Общие характеристики токарного металлорежущего инструмента Хонингование и обработка фасок увеличивают прочность режущей кромки токарного резца	1292 Радиус при вершине режущей токарной пластины Описание основных характеристик меатллорежущего токарного инструмента
См. также / See also :
Технология токарной обработки металлов / Basics of metal turning			Маркировка резцов по металлу / Turning tool ISO code system
Режимы резания при точении / Turning formulas			Оснастка для токарных станков по металлу / Lathe tool holders
Обслуживание и эксплуатация режущего инструмента / Tool maintenance			Растачивание на токарном станке / Boring on a lathe
Обработка канавок и отрезка при точении / Parting and grooving			Нарезка резьбы на токарном станке / Thread turning





					Примеры страниц из каталогов инструмента для металлообработки
1055 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр. L12
Основные конструктивные элементы токарных резцов с режущими сменными пластинами Влияние основных углов на процесс резания Расчеты и формулы при точении Основные конструктивные элементы токарных резцов с режущими сменными пластинами Влияние основных углов на процесс резания Расчеты и формулы при точении _ Наименование угла Терминология На что влияют Эффект Передний угол Вспомогательный передний угол Передний угол Силы резания, температура резания, Воздействие схода стружки на стойкость инструмента (+): Отличная обрабатываемость (уменьшение сил резания, слабая прочность режущей кромки) (+): Применяется при обработке заготовок с хорошей обрабатываемостью или дпя обработки тонких деталей (-): Когда требуется прочная режущая кромки при прерывистом резании или снятии окалины Задний угол Задний угол Вспомогательный задний угол Только на контакт режущей кромки с обрабатываемой поверхностью (-): Получается сильная режущая кромка, но при этом увеличивается износ что влияет на стойкость инструмента Главный угол в плане Главный угол в плане Влияет на стружкодробление и направление сил резания (+): Улучшает сход стружки так как увеличивает её толщину Угол при вершине Влияет на стружкодробление и направление сил резания (+): Сильная режущая кромка благодаря распределению сил резания, но плохой контроль схода стружки из зе её утоньшения (-): Хороший контроль за сходом стружки Вспомогательный угол в плане Предотвращения трения между режущей кромкой и режущая поверхность (-): Режущая кромка является прочной, но имеет недолгий срок службы, оказывая негативное воздействие на износ задней поверхности резца 0 Расчет технологических параметров Скорость резания Пх D х vc = „ппп (м/мин) 1000 vc Скорость резания (м/мин) D Диаметр (мм) Число оборотов в минуту (мин-1) п:Константа(3. 14) Подача fn Подача на оборот(мм/об) vf Минутная подача, мм/минВпияет (мм/мин) Число оборотов в минуту (мин1) Шероховатость поверхности Теоретический расчет значения шероховатости Rmax Rmax Максимальная величина микронеровностей, (мкм) fn Подача (мм/об) г: Радиус при вершине Rmax 8r 1000(jm) Практический расчет значения шероховатости Сталь Rmax х (1.5 3) Чугун Rmax х (3 5) 12 Мощность резанияТермины Р„= Qxkc 60х102хГ Рнр = Pkw 0.75 Q= vc х fn х ар 1000 PKW Мощность резания кВт РНР: Мощность резания л.с vc Скорость резания м/мин ар :Глубинарезания мм fn kc Подача на оборот мм/об Удельная сила резания кг/мм2 КПД привода (0.7 0.8) ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ Удельная силарезания, Кс Низкоуглеродистая сталь 190 Среднеуглеродистая сталь 210 Высокоуглеродистая сталь 240 Низколегированная сталь 190 Высоколегированная сталь 245 Чугун 93 Отбеленный чугун 120 Бронза, латунь 70 Производительность обработки Q (cm3/min) = vc х ар х fn Q Производительность обработки ш3/мин ар Глубина резания мм vc Скорость резания м/мин fn Подача на оборот мм/об Точение Термины





1290 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. N008
Технические характеристики токарных резцов по металлу Главный угол в плане снижает ударную нагрузку и определяет скорость подачи инструмента Технические характеристики токарных резцов по металлу Главный угол в плане снижает ударную нагрузку и определяет скорость подачи инструмента _ напряжение и толщину стружки. Главный угла в плане увеличивает линию контакта заготовки с инструментом и уменьшает толщину стружки. В результате силы резания распределены равномерно по режущей кромке инструмента и его стойкость увеличивается. (Смотрите рисунок) 2. Увеличение Главный угла в плане увеличивает силу а’. Поэтому тонкие длинные заготовки могут прогибаться при обработке. 3. Увеличение Главный угла в плане уменьшает стружкодробление. 4. Увеличение Главный угла в плане уменьшает толщину стружки и увеличивает её ширину. Это усложняет стружкодробление. Когда уменьшают Главный угол в плане пластин О Чистовая обработка с малой глубиной резания. О Тонкие длинные заготовки. О Когда станок не обладает достаточной жёсткостью. Когда увеличивают Главный угол в плане пластин О Твёрдые заготовки обрабатываемые с большим выделением тепла. О При черновой обработке заготовок больших диаметров. О При высокой жёсткости станка. ВСПОМОГАТЕЛЬНЫЙ УГОЛ В ПЛАНЕ Задний угол в плане предотвращает износ инструмента и повреждение обработанной поверхности заготовки (обычно 5 15). Выбор Вспомогательный угла в плане 1. При уменьшении Вспомогательный угла в плане повышается прочность режущей кромки но при этом возрастает температура резания. 2. При уменьшении Вспомогательный угла в плане возрастают силы резания а это может привести к вибрациям при обработке. 3. Рекомендуется использовать малое значение Вспомогательный угла в плане при черновой обработке и большое при чистовой. НАКЛОН РЕЖУЩЕЙ КРОМКИ Угол наклона Вспомогательный кромки определяет наклон передней поверхности. При тяжёлой обработке режущая кромка испытывает сильное перенапряжение в начале каждого врезания. Наклон режущей кромки предохраняет её от перенапряжения и поломок. Рекомендуется делать наклон 3 5 при точении и порядка 10 15при фрезеровании. Выбор угла наклона режущей кромки 1. Отрицательный (-) угол наклона режущей кромки направляет стружку в сторону заготовки а положительный угол (+) — в противоположное направлении. 2. Отрицательный (-) угол наклона режущей кромки увеличивает её прочность но он также увеличивает и силы резания. Поэтому легко могут возникнуть вибрации. Задний угол в плане равная равная кг 15 Главный угол резца в плане и толщина стружки В Ширина стружки f Подача h Толщина стружки кг Боковой угол резца в плане 100 150 200 300 Скорость резания (м/мин) Заготовка пшяспль Материал STh30 Глубина резания Змм Подача 0.2мм/об Сухое резание Вспомогательный задний угол Главный задний угол Главный передним угол Наклон режущей кромки Главная режущая кромка Вспомогательный угол резца в плане Задний угол в плане Радиус на угле N008 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО ИНСТРУМЕНТА ГЛАВНЫЙ УГОЛ РЕЗЦА В ПЛАНЕ (УГОЛ УСТАНОВКИ ПЛАСТИНЫ) При условии что подача f во всех трёх случаях одинакова. Выбор Главный в плане 1. При одной и той же подаче увеличение


1292 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.N010
Радиус при вершине режущей токарной пластины Описание основных характеристик меатллорежущего токарного инструмента Радиус при вершине режущей токарной пластины Описание основных характеристик меатллорежущего токарного инструмента _ Радиус влияет на прочность режущей кромки и на чистоту получаемой поверхности. Обычно радиус при вершине берут равным 2-3 кратной рекомендуемой подаче. Подача Глубина резания 3 40 Шероховатость Обработанной Поверхности Большой радиус при вершине Подача Глубина резания Подача (мм/об) 0.075 -О- 0.106 -Ф- 0.150 0.212 -а 0.300 Шероховатость Обработанной Поверхности 30 20 0.4 0.8 1.2 1.6 2.0 Радиус при угле (мм) Заготовка Легированная сталь (200НВ) Материал Р20 Скорость резания vc120m mhh ар0. 5мм Малый радиус при вершине Зависимость чистоты поверхности от радиуса при вершине а. 5 2000 0 9 1 J Заготовка Легированная сталь (280НВ) Материал Р10 Режимы резания ус100м/мин 0.5 1.0 1.5 2.0 ар2мм Радиус при угле (мм) 10.335мм/об Зависимость стойкости к поломкам от радиуса при вершине 0.4 а S — X X 0.2 8 о s Износпоэд Точечный износ (Глубина лунки) Ск 0.08 0.5 1.0 1.5 2.0 Радиус при угле (мм) S 0.04 Заготовка Легированная сталь (200НВ) Материал Р10 0 ‘g. Режимы — резания vc140m mhh ар2мм 1 0.212мм/об Тс10мин Зависимость стойкости к износу от радиуса при вершине Выбор радиуса при вершине 1. Увеличение радиуса при вершине улучшает качество обработанной поверхности. 2. Увеличение радиуса при вершине увеличивает прочность режущей кромки. 3. Чрезмерное увеличение радиуса при вершине повышает силы резания и может вызвать вибрации. 4. Увеличение радиуса при вершине снижает износ по задней и передней поверхностям. 5. Слишком сильное увеличение радиуса при вершине ухудшает стружкодробление. Когда уменьшают радиус при вершине О Чистовая обработка с малой глубиной резания. ОТонкие длинные заготовки. О Когда станок не обладает достаточной жёсткостью. Когда увеличивают радиус при вершине О Когда прочность режущей кромки требуется такая как при прерывистом резании или обработке по корке. О При черновой обработке заготовок больших диаметров. О При высокой жёсткости станка. Радиус при вершине и стружкодробление Глубина резания (мм) 1.8 Заготовка DIN Ck45 (180HB) Пластина TNGG160404R TNGG160408R TNGG160412R (STi1 ОТ) Державка ETJNR33K16 (Боковой угол резца в плане 3) Скорость резания ус100м/мин Сухое резание (Примечание) Форму стружки (А В С D Е) смотрите на странице N004. N010 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО ИНСТРУМЕНТА РАДИУС ПРИ ВЕРШИНЕ

					Подборка ссылок иллюстрированных из промышленных каталогов
14 Выбор режущего инструмента для точения на станках Токарные резцы с СРП и расточные оправки Sandvik Coromant для различных видов обработки	15 Краткий обзор токарных резцов по металлу Сменные режущие пластины Sandvik для наружных и внутренних державок с механическим креплением СРП	16 Обзор резцов токарных сборных с СРП для наружного точения и внутреннего растачивания на токарных станках Упрощенные технологические эскизы	320 Токарные расточные резцы Dimple Bar со сменными режущими пластинами Основные технические характеристики станочного инструмента для растачивания	784 Токарные резцы с напайными твердосплавными пластинами и квадратным хвостовиком Инструмент для точения нержавейки, стали и чугуна
159 Основные элементы резца токарного по металлу Рисунок углов резания при точении Главный задний и передний углы режущего инструмента Основная плоскость	160 Главный передний угол резца оказывает большое влияние на силы резания, стружкодробление, температуру процесса и стойкость режущего инструмента	161 Главный угол в плане токарного резца влияет на образование стружки и направления действия сил, возникающих в процессе механической обработки

			Пример иллюстрации инструмента из промышленного каталога (из подборки фото инструментов для металлообработки / Metal cutting tools images)
61 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр. B15
Фотография резца со сменными режущими твердосплавными пластинами Металлорежущий инструмент для токарной обработки на станках Прижим СРП сверху за отверстие Фотография резца со сменными режущими твердосплавными пластинами Металлорежущий инструмент для токарной обработки на станках Прижим СРП сверху за отверстие _ Полностраничная цветная иллюстрация процесса токарной механической обработки сборным наружным резцом Korloy со стандартным призматическим хвостовиком Главный угол в плне при точении 95 градусов

Каталоги инструмента и оснастки для металлообработки на станках / Cutting tools and tooling system catalogs

Токарные Резцы по металлу — Типы, Применение

Магазин Rezetstokarnyj.ru

Резцы токарные по металлу одни из самых необходимых инструментов в металлообработке. Используется в обточке плоских, цилиндрических и т. д. заготовок. Классифицируются по характеристикам частей головки и держателя, углу установки по отношению к поверхности заготовки (радиальные, тангенциальные), свойствам и способу заточки режущих кромок головки. Также по другим параметрам: материал, конструкция, качество обработки, направлению подачи, расположению режущей кромки к стержню инструмента и виду обработки. Также при подборе необходимых резцов используют унификационный ряд размерных сечений стержня.

Типы Токарных Резцов по Металлу

Токарные Резцы по металлу Канавочные — ГОСТ 18885-73

Резец Токарный по Металлу Прорезной (канавочный) изготовлен по ГОСТ 18885-73. Применяется для вырезки канавообразных углублений на конических и цилиндрических заготовках, осевой проточки, подрезки торцов. Выгодно использовать эти резцы в обработке деталей сложной конфигурации. Токарный канавочный резец является одним из универсальных металлорежущих инструментов и имеет такие преимущества:
Высокая жёсткость конструкции и износостойкость
Равномерный износ режущей кромки
Сокращение времени на переналадку станков и количества закупаемых инструментов
Поверхность получаемых деталей имеет высокое качество обработки.

Резцы Токарные по Металлу Отрезные — ГОСТ 18884-73

Резец Токарный по Металлу отрезной ГОСТ 18884-73. Служит для отрезки или прорезания канавок, чаще с оттянутой головкой. Их применяют в обработке различных сталей от нержавеющих до твёрдых сортов, чугуна, сплавов, в т. ч. цветных. Основное назначение — разрезание или подрезка заготовок из прутков малого диаметра. Распространён резец токарный отрезной двух типов: с приваренной (напаянной) кромкой и с механически закрепляемой рабочей пластиной. Входят в обязательный инструментарий станков с поперечной подачей.

Резцы Токарные по Металлу Подрезные Отогнутые — ГОСТ 18880-73

Резец Токарный по Металлу Подрезной Отогнутый ГОСТ 18880-73 имеет треугольную режущую часть, (твёрдый сплав) напаянную на державку. Применяются для обработки заготовок перпендикулярно оси вращения. В зависимости от вида обрабатываемых материалов изменяется угол врезки инструмента, для твёрдых и хрупких, вязких материалов, например, сталь разница может составить от 0 до 10 Подбираются для конкретных целей согласно стандартам вышеуказанного ГОСТ.

Резцы Токарные По металлу Проходные Отогнутые — ГОСТ 18877-73

Резец Токарный по Металлу Проходной Отогнутый ГОСТ 18877-73 имеет режущую часть, приваренную к державке. Им обрабатываются торцы заготовок, используется при продольной и поперечной подаче, удобен для верхней обработки. Кроме сточки торца, применяется в съёме фаски. В зависимости от угла режущей поверхности служат в обработке заготовок различной сложности, черновой или чистовой работы. Подбор резца проходного отогнутого ГОСТ 18877 73 производят согласно производственным нуждам согласно стандарту. Самый популярный и практичный тип — 25х16 мм. Размер 40х25 мм довольно редок, обычно поставляется под заказ.

Резцы Токарные по Металлу Проходные Прямые — ГОСТ 18878-73

Резец Токарный по Металлу Проходной Прямой ГОСТ 18878-73. Применение токарного резца проходного прямого сходно с проходным отогнутым, прямым удобнее обрабатывать именно поверхность заготовки. Напаянные рабочие пластины инструмента выполняются из твёрдого сплава. Предназначены для применения на станках с продольно и поперечной подачей. Хороши в обрезке торцов и обточке цилиндрических и конических заготовок деталей. Используются главным образом в черновой обработке. По дирекции подачи кромки к поверхности заготовки разделены на резец проходной прямой левый и правый. У первого основная стачивающая плоскость будет находиться слева по отношению к поверхности обрабатываемого материала, у правого соответственно наоборот. Применяются значительно реже проходных резцов.

Резцы Токарные по Металлу Проходные Упорные — ГОСТ 18879-73

Резец Токарный Проходной Упорный ГОСТ 18879-73 снабжён прямоугольной рабочей пластиной (угол=90). Необходим для прорезки или обточки небольших уступов. Например, применяется в обработке ступенчатого вала, также необходим для подрезки буртиков. Угол рабочей кромки резца токарного проходного упорного способствует понижению уровня вибрации, он незаменим в обработке деталей из мягкого металла. Используются в различной проточке не жёстких заготовок.
Резец Токарный Проходной Упорный Тип 2 ГОСТ 18879-73. Этот вариант резца токарного проходного упорного используют в чистовой обработке и подрезке уступчатых заготовок. Выгоден в обработке неравномерного сечения среза и прерывистом подрезании. Хорошо обрабатывает высокопрочные стали и сплавы, в т. ч. титановые, цветные металлы, чугун. В производстве действующих элементов этого инструмента обычно применяется металл марок Т5К10,Т15К6, и сортов повышенной прочности ВК8, HRA.

Резцы Токарные по Металлу Расточные для Глухих Отверстий ГОСТ 18883-73

Резец Токарный по Металлу Расточной для Глухих Отверстий ГОСТ 18883-73. Активно применяемые в металлообработке резцы расточные упорного типа для глухого отверстия ГОСТ 18883-73 имеет головку круглой, треугольной или квадратной формы, расточка происходит с торца, назначение инструмента полностью соответствует названию. Может иметь одну, две или несколько режущих кромок, последние отличаются большей скоростью и производительностью работы. Диаметр рабочей кромки должен быть немного менее поперечного сечения разрабатываемого отверстия. Для углублённой обработки выбирают инструменты с длинной державкой подходящего поперечника.Резец токарный расточной для глухих отверстий может иметь приваренную или припаянную головку, реже вставную.

Резцы Токарные по Металлу Расточные для Сквозных Отверстий — ГОСТ 18882-73

Резец Токарный по Металлу Расточной для Сквозных Отверстий ГОСТ 18882-73. В расточке сквозных каналов в деталях применяют резец расточной для сквозных отверстий ГОСТ 18882-73. Имеют рабочие головки разнообразной геометрии, скруглённую, квадратную. Кроме, типовой области применения резец токарный расточной для сквозных отверстий, как и приспособленный к тупиковым каналам применяют в выработке выемок, лунок и углублений в деталях.

Резцы Токарные по Металлу Резьбовые для Внутренней Резьбы — ГОСТ 18885-73

Резец Токарный по Металлу Резьбовой для Внутренней Резьбы ГОСТ 18885-73 внешне сильно напоминает расточной для глухих каналов, но они принципиально различны по действию режущей поверхности. Головка имеет заострено — прямоугольную или треугольную форму. В отличие от инструмента для внешней нарезки производит резьбу значительно большего диаметра. Глубина врезки резца токарного резьбового для внутренней резьбы зависит от длины державки.
Головка резца резьбового для наружной резьбы ГОСТ 18885-73 имеет пирамидально — треугольную, заострённую форму. Самые распространённые размеры 16-10 мм и 25-16 мм. Форма режущей части инструмента как для внешней так и для внутренней нарезки зависит от профиля резьбы которую необходимо сделать.

Резцы Токарные по металлу Чистовые — ГОСТ 18881-73

Резец Токарный по Металлу Чистовой ГОСТ 18881-73. Этот тип резцов служит для конечной обработки и доводки деталей, исправления мелких огрехов работы. С его помощью устраняются припуски, достигается необходимое качество деталей. Резец проходной чистовой ГОСТа 18881-73 в отличие от черновых имеют больший радиус скругления навершия, за счёт этого достигается высокое качество обточки деталей

Выбор токарных резцов по металлу для работы

Для подбора резцов кроме изучения соответствующих ГОСТов потребуется учесть следующие параметры:
Характеристики обрабатываемых материалов и оборудования
Потребная точность обработки детали
Совместимость видов резцов с конкретным оборудованием
Кроме того, важно учесть характеристики режущих пластин инструмента, от геометрии до металла и способа крепления пластины. Возможные нагрузки в процессе обработки заготовок тоже имею большое значение. Головки резцов одного и того же типа могут быть изготовлены из различных материалов и сортов сталей. Это зависит от вида и условий работ, в которых планируется применять инструмент. Если Вас затруднит выбор инструмента можно обратиться к менеджеру компании, он уточнит необходимые детали и поможет подобрать подходящие резцы. Каталог Магазина Токарных Резцов

различных типов токарных режущих инструментов для токарной обработки, расточки, торцевания, снятия фасок и других операций

1. Токарный инструмент

Токарные инструменты предназначены для удаления материала из заготовки, черновой токарный инструмент используется для удаления максимального количества материала, а финишный токарный инструмент служит для хорошего качества поверхности, просто удалите небольшое количество, чтобы сделать деталь более точной. .

2. Расточная оправка

Расточная оправка необходима, когда вы хотите увеличить существующее отверстие, расточная оправка может легко просверлить отверстие, которое уже просверлено, и увеличить его диаметр. Он может быстро увеличить отверстие и обработать его до нужного размера, чтобы он соответствовал другим компонентам.

3. Инструмент для снятия фаски

Фаска — это переходная кромка между двумя гранями объекта, также определяемая как форма скоса. Инструмент для снятия фаски используется для создания фаски или бороздки на детали. Фаска может использоваться для сглаживания острых или опасных кромок на заготовке.

4. Накатной инструмент

Накатные инструменты используются для изготовления деталей токарных станков с накаткой путем создания или вдавливания рисунка на круглое сечение, используемого в качестве захвата для рукоятки, также обычно создается на крепежных деталях, таких как гайки.Накатной инструмент разработан с определенным рисунком.

5. Инструмент для отрезки

Инструмент для отрезки относится к инструменту с узким лезвием, используемому при точении или строгании или для разрезания детали на две части, или определяемый как инструмент, используемый для отрезания деталей от основной части обрабатываемой заготовки, он изготавливается во многих формах.

6. Инструмент для нарезания резьбы

Инструмент для нарезания резьбы используется для нарезания резьбы на детали токарного станка.При нарезании внешней резьбы деталь может удерживаться в патроне или устанавливаться между двумя центрами, при нарезании внутренней резьбы деталь удерживается в патроне, инструмент перемещается по детали линейно, снимая стружку с детали при каждом проходе.

7. Инструмент для торцевания

Инструмент для торцевания используется для операции торцевания на токарном станке для резки плоской поверхности перпендикулярно оси вращения детали, инструмент устанавливается в держателе инструмента, который опирается на каретку токарного станка, во время процесса инструмент для торцевания будет подавать перпендикулярно поперек оси вращения детали.

8. Инструмент для обработки канавок

Инструмент для нарезания канавок обычно представляет собой твердосплавную пластину, установленную в специальном держателе инструмента, он предназначен для пластины с несколькими режущими кромками, часто шлифованными до размеров и формы, необходимых для конкретной работы, включая прорезание паза и выполнение других работ.

9. Формовочный инструмент

Формовочные инструменты при использовании на токарном станке делают плоскими или круглыми. Простые формовочные инструменты имеют режущие кромки, отшлифованные по форме канавки, поднутрения или резьбы, которую нужно нарезать.

Как затачивать токарные инструменты по металлу

Токарный станок — это станок, который быстро вращает заготовку; режущий инструмент затем медленно перемещается в заготовку, удаляя материал, когда заготовка вращается против нее. Токарные станки часто используются в профессиональных и любительских мастерских и представляют собой универсальный инструмент.

Режущие коронки для токарного станка, в частности для токарного станка по металлу, требуют периодической заточки. Долота для токарных инструментов не похожи на часто хрупкие долота обычных сверл; их блочная форма и общая конструкция токарного станка означают, что большую часть работы выполняет сам инструмент, а не бит.

Однако токарные режущие коронки требуют заточки или правки, повторной полировки кромок, которые соприкасаются с заготовкой, и предотвращения их закругления. Биты, потерявшие свою кромку, могут вызвать стук или плохую обработку поверхности.

Это руководство даст вам основные шаги и оборудование, необходимое для поддержания ваших токарных инструментов в отличном состоянии.

Необходимые инструменты

Шлифовальный круг — основной инструмент для заточки металлических инструментов с незапамятных времен.У вас может быть старомодный каменный круг или, что более вероятно, вы будете использовать современный точильный станок.
Заточка бит
Средства индивидуальной защиты — защитная маска и защита ушей жизненно важны. Избегайте свободной одежды.
Шлифовальный шаблон — это приспособление для шлифования — это изготовленная на заказ направляющая для ваших бит, которая удерживает их на месте под правильным углом к шлифовальному кругу. Установка приспособления требует точного измерения углов, но после установки у вас будет готовое руководство для быстрой заточки.

Подготовка

Закрепите и закрепите колесо

Убедитесь, что ваша настольная шлифовальная машина надежно прикреплена к полу, не шатается и не поддается. Если вы недавно пользовались настольным шлифовальным станком, вам нужно будет его обработать, удалив старые частицы мусора, застрявшие в камне. Это легко сделать с помощью алмазного инструмента для заточки; просто включите колесо и проведите инструментом по поверхности камня.

Когда вы затачиваете насадку для токарного инструмента, вы действительно заново рисуете ряд критических углов.Эти углы на вашей коронке определяют, насколько быстро или агрессивно инструмент врезается в заготовку и даже насколько велики стружки и стружки. Большинство углов небольшие — от 5 до 30 градусов, — но вам нужно знать, как они взаимодействуют друг с другом.

Изображения с сайта metalartspress.com

Закрепите контактное приспособление / испытательный стенд

Убедитесь, что ваше приспособление плотно прилегает к ограждению настольного шлифмашин. Медленно подайте биту вперед, чтобы убедиться, что она плавно перемещается по скамейке и имеет хороший контакт.

Шлифовальный

Фактический процесс шлифования довольно прост, но есть несколько вещей, которые вам нужно запомнить.

Измельчайте с шагом в десять секунд

Вы, вероятно, сразу увидите искры. Это нормально, но есть реальный риск перегрева, если вы будете работать слишком долго. Каждые десять секунд охлаждайте насадку в ведре с водой.

Отшлифуйте каждую грань отдельно

Еще один простой шаг. Остудите насадку, прежде чем переходить к следующей грани, и будьте осторожны, чтобы не перетереть ни одно лицо.

Заточить токарные инструменты по металлу несложно, но когда дело касается правильных углов, требуются некоторые знания. Проведите исследование, узнайте лучшие углы для вашего инструмента и подходящего металла и используйте угловой зажим, чтобы избежать ошибок.

13 различных типов токарных инструментов

Получите все необходимые токарные инструменты для вашего следующего деревообрабатывающего проекта. Откройте для себя различные типы токарных инструментов для машин любого размера и для различных областей применения.

Токарные инструменты используются на токарном станке, который представляет собой формовочный станок с вращающимся приводом для поворота заготовки вокруг своей оси против различных инструментов. Токарные станки используются для обработки дерева, металла и других материалов, которые используются в самых разных областях. Они также используются для обработки металла, прядения металла, обработки стекла и дерева.

Существует широкий спектр инструментов, которые можно использовать на токарных станках, таких как фрезы или режущие инструменты, инструменты с твердосплавными напайками, токарные инструменты для токарных станков, отрезные инструменты на токарных станках и сверла.

Инструмент для торцевания / токарной обработки

Источник: Amazon

Инструмент для торцовки / токарной обработки станет неотъемлемой частью вашего опыта в области токарного станка. У вас должен быть доступ к этому инструменту, если вы хотите сократить срок хранения товара. Он также способен изготавливать меньший диаметр, поэтому вы можете видеть, как это пригодится для различных проектов. Когда вы собираетесь выполнять работу, вам нужны подходящие инструменты, и это станет основным продуктом для всех, кто использует токарный станок для резки.

Этот инструмент для торцовки будет очень просто установить на ваш токарный станок. Независимо от того, используете ли вы револьверный токарный станок, двигатель или настольный токарный станок, он будет работать идеально. Он отлично подойдет, и вы без проблем сможете поместить в него все свои режущие инструменты. Выполнять точную работу намного проще, если на вашем токарном станке есть надежный токарный инструмент.

Этот блок здесь также сделан из стали, поэтому вы можете сказать, что он выдержит регулярное использование.Это инструмент, который с годами пригодится вам много раз. Это один из самых важных инструментов для токарного станка. Это также очень доступный инструмент, поэтому у вас не возникнет проблем с добавлением его в свою коллекцию.

Расточная оправка

Расточные оправки пригодятся, когда вам нужно сделать отверстие больше, чем оно есть. Если вам нужно освободить место для больших шурупов в детали, которую вы строите, или если вам нужно отверстие большего размера по какой-либо другой причине, то вам следует обратиться к ней.Расточная оправка может легко просверлить имеющееся отверстие и расширит для вас площадь. Важно понимать, что для правильной работы этого инструмента уже должна быть дыра.

Тем не менее, это будет важно иметь под рукой, когда вы в этом нуждаетесь. Это может значительно облегчить вашу жизнь, если вы собираете стол или что-то еще, в котором для правильной сборки потребуются отверстия. Бывают случаи, когда вам нужно, чтобы отверстия были больше, и использование расточной оправки сделает процесс очень быстрым.Вы можете использовать его не так часто, как некоторые другие токарные инструменты, но он пригодится вам, когда придет время.

К счастью, покупка одного из этих удобных инструментов не будет стоить вам слишком много денег. Вы можете приобрести набор расточных оправок по очень разумной цене, а затем использовать их всякий раз, когда вам это нужно. Существуют разные насадки для расточной оправки, которые пригодятся, когда вам понадобится определенный размер. Учтите это и убедитесь, что у вас есть подходящие размеры.

Инструмент для снятия фаски

Источник: Amazon

Инструменты для снятия фаски часто используются, когда кому-то нужно отрезать кромку детали. Это также полезно для создания фаски на краю заготовки, так что вы сможете значительно упростить эту работу, если у вас будет один из этих инструментов. Сверла на вашем инструменте для снятия фасок должны быть прочными, чтобы хорошо выполнять свою работу. Хорошая идея — купить очень мощный набор, чтобы сделать задачу максимально простой.

Этот инструмент для снятия фасок изготовлен из твердого сплава хрома и молибдена 42, поэтому он отлично подойдет для ваших целей. Это будет хорошей покупкой для вас, когда вам понадобится один из этих инструментов. Это рентабельно, и вы сможете использовать этот инструмент в течение очень долгого времени. Покупка чего-то действительно прочного всегда принесет вам пользу, потому что вы можете полагаться на эти инструменты в течение многих лет.

Найти инструменты для снятия фаски несложно, и вы можете даже захотеть купить один в комплекте с другими токарными инструментами.Вы можете приобрести комплекты токарных станков, внутри которых будут инструменты для снятия фаски. Если вам нужно несколько токарных станков, это может быть эффективным способом получить несколько вещей, которые вам нужны. Покупка самих инструментов для снятия фасок — еще один отличный способ позаботиться о ваших потребностях, поэтому просто не торопитесь, чтобы принять правильное решение.

Инструмент для накатки

Инструменты для накатки используются, когда люди создают какие-то ручки. Их можно использовать и для других целей, но для правильной обработки ручек нужен инструмент для накатки.Инструмент для накатки позволяет вам правильно захватить ручку, чтобы вы могли выполнять с ней необходимую работу. Вам понадобится инструмент для накатки в тех ситуациях, когда требуется усиленный захват для безопасного и правильного выполнения задачи.

Вы можете настроить этот накатной инструмент в соответствии с вашими потребностями, что значительно упростит выполнение вашего проекта. Эти накатные инструменты не то, что вы легко найдете повсюду, поэтому вам, возможно, придется поискать один. Получить инструмент для накатки в Интернете будет очень просто, но вы можете не найти его в местном хозяйственном магазине, если у них нет очень надежного инвентаря.Некоторым это может быть неудобно, но если вы посмотрите вокруг, вам не понадобится много времени, чтобы найти одного из них.

Он очень легко устанавливается на ваш токарный станок, поэтому вам не придется беспокоиться о том, что это будет трудоемкий процесс. Накатывающий инструмент сможет хорошо удерживать предметы, не оказывая чрезмерной нагрузки на токарный станок. Им будет действительно удобно владеть, так что сделайте все возможное, чтобы купить его сегодня. Это окажется хорошим решением, и вам понравится увеличенный захват, который он обеспечивает на многих объектах.

Инструмент для отрезки

Источник: Amazon

Инструменты для отрезки — один из самых важных инструментов, которые вы можете приобрести для своего токарного станка. Независимо от того, какую работу вы планируете выполнять на токарном станке, вполне вероятно, что в какой-то момент вам понадобится одна из них. Их используют для укорачивания вещей или отрезания определенных участков инвентаря. Это будет иметь решающее значение, когда вы попытаетесь все соединить должным образом.

У вас должна быть возможность изменять размер частей как можно более эффективно.Хороший отрезной инструмент, который можно использовать на токарном станке, упростит задачу. Укорочение элемента не займет у вас слишком много времени, и вы сможете работать очень точно. Это сделает ваше время работы на токарном станке намного более приятным, и это поможет вашему проекту стать лучше.

Инструменты разделения очень распространены, поэтому вы сможете купить их в большинстве крупных розничных продавцов оборудования. Просто убедитесь, что модель, которую вы покупаете, подходит для ваших целей и будет работать с вашим токарным станком.Это поможет вам получить максимальную отдачу от опыта и избавит вас от любых потенциальных разочарований. Использование этого инструмента для пробора будет большим подспорьем в ваших проектах, поэтому обязательно купите его как можно скорее.

Инструмент для нарезания каналов

Инструменты для нарезания каналов в основном используются для нарезания каналов в заготовке. Это пригодится, когда вам понадобятся неглубокие канавки или канавки круглой формы. Вы обнаружите, что это необходимо для правильного завершения многих проектов, поэтому имеет смысл иметь в наличии инструмент для ченнелинга.Это не тот инструмент, который вы используете на токарном станке чаще всего, но время от времени он будет использоваться.

Приобрести режущий инструмент станет проще, если вы купите его в комплекте с другими токарными инструментами. Показанный здесь набор инструментов невероятно высокого качества изготовлен из высокоуглеродистой инструментальной стали. Наконечники инструментов сделаны из твердого сплава, поэтому они идеально подходят для ваших целей. Это позволит вам выполнять множество различных задач, и вам не придется беспокоиться о поиске подходящего инструмента для этой задачи.

С твердосплавным наконечником нарезать каналы в вашей ложи будет настолько просто, насколько это возможно. Приобрести набор инструментов, который будет хорошо работать долгие годы, окупается. Эти инструменты сделаны из прочных материалов и отлично работают на вашем токарном станке. Попробуйте их, и вы обязательно убедитесь, что они вам по душе.

Долота деревообрабатывающие

Источник: Amazon

Одним из важнейших инструментов для деревообработки, который будет в вашем распоряжении, является долото.Эти долота помогут вам делать много разных вещей. Этот конкретный набор стамесок для деревообработки состоит из пяти различных долот, которые служат разным целям. Долота имеют длину десять дюймов, а лезвия составляют четыре дюйма этой длины.

Это действительно хорошая покупка, если вы только начинаете покупать инструменты, необходимые для вашего токарного станка. Эти стамески поставляются в действительно красивой деревянной коробке, так что вы можете хранить их в безопасности, пока они не используются.Если у вас есть доступ к этим инструментам, вам будет намного проще выполнять свои задачи по деревообработке. Если вам нужен инструмент для чистки или отрезной инструмент, этот набор вам подойдет.

Изготовление различных деревянных изделий будет намного проще, если у вас будет такой надежный набор стамески по дереву, как этот. Пытаетесь ли вы создать бейсбольную биту или собираете свой собственный стол, они определенно пригодятся. Для облегчения работы вам понадобятся подходящие инструменты для вашего токарного станка.Покупка хорошего набора стамески для деревообработки станет благом для ваших усилий, и вам не придется тратить непомерную сумму денег, чтобы получить то, что вам нужно.

Связанные: 55 типов инструментов

Долото косое

Косое долото входит в комплект стамески для деревообработки, приведенной выше, но было бы хорошо упомянуть его назначение конкретно. Косые стамески — это то, что вы используете, когда вам нужно придать дереву гладкую поверхность. Вы часто будете сталкиваться с грубым куском дерева, который нуждается в последних штрихах, чтобы приблизить его к завершению.Косое долото окажется для вас бесценным, когда вы стремитесь завершить свои проекты.

На рынке вы найдете много различных типов косых зубил. Они бывают разных форм и размеров, так что вы можете захотеть приобрести несколько из них в разных стилях. Это позволит повысить эффективность косого долбления, поскольку вы сможете выбрать долото, которое больше подходит для конкретной задачи. Обычно покупают косые стамески в комплекте с другими вариациями стамески.

Эти долота изготовлены с учетом эргономики, и пользоваться ими очень приятно.Ручки изготовлены из домашнего ясеня и выдержат испытание временем. Косое долото в этом наборе можно использовать долгие годы. У него даже есть красивый деревянный футляр для переноски, чтобы вы могли носить его с собой в разных местах.

Связанные: 55 типов инструментов

Канавки шпинделя

Источник: Amazon

Канавки шпинделя

— еще один ключевой инструмент, к которому вам понадобится доступ. Эти долота шпинделя отличаются от обычного долота тем, для чего они используются.Вы будете использовать свои шпиндельные выемки, чтобы вставлять бухты в свои куски дерева. Это термин, используемый в деревообработке, который в основном означает, что вы будете делать бороздки в древесине.

Это очень важный шаг, и вам потребуются хорошо обработанные канавки шпинделя, чтобы сделать процесс максимально простым. Вы действительно часто найдете канавки шпинделя в наборах с другими долотами для деревообработки. Их также можно купить сами по себе, поэтому просто помните, что именно вам нужно, когда собираетесь покупать.Возможно, вам будет удобнее покупать канавку шпинделя в комплекте, чем искать ее отдельно.

Следует также отметить, что эти канавки шпинделя бывают разных размеров. В зависимости от ваших потребностей вы можете захотеть, чтобы канавка шпинделя была длиннее или короче, в зависимости от потребностей проекта, над которым вы работаете. Может быть полезно иметь несколько канавок шпинделя, поэтому вы можете иметь несколько различных вариантов. Они легко доступны, поэтому у вас не возникнет проблем с их поиском.

Резцы для чаш

Источник: Amazon

Чашечные долбежки работают так же, как и их двоюродные братья-шпиндели, но они отличаются по многим важным параметрам. Самое важное, что нужно знать о выемках для чаш, — это то, что они используются для создания более глубоких выемок в древесине. На рынке также существует множество различных вариаций долот для чаш. Вы найдете так много разных стилей и размеров, что делает этот набор очень универсальным.

Конечно, вам потребуются очень жесткие долота для чаш, чтобы они могли выполнять те задачи, для которых они предназначены. Если вы собираетесь использовать их очень часто, обязательно купите тщательно продуманный набор долот для чаш. Эти инструменты будут использоваться, когда они свешиваются с подставки для инструментов, поэтому вы должны быть уверены, что все будет в безопасности. Покупка высококачественных инструментов сделает процесс намного более гладким, поэтому не торопитесь, чтобы выбрать хорошие выемки для чаш.

Представленная здесь долото для чаши имеет красивую ручку из европейского ясеня и очень прочную конструкцию.Он идеально подходит для ваших целей и настоятельно рекомендуется к покупке. Это лезвие обработано так, чтобы прослужить вам долгое время, поэтому оно будет очень полезно для вас, когда вам нужно будет завершить важные работы по деревообработке. Хорошая долбленка для чаш может показаться кому-то немного дорогой, но качество важно, поэтому стоит потратить деньги.

Скребковые инструменты

Источник: Amazon

Инструменты для зачистки будут играть очень важную роль, когда вы приближаетесь к концу проекта по деревообработке.Эти скребки нужны вам для обработки плоского дна и выпуклых участков вашей работы. Это будет действительно важный аспект работы в целом, поэтому вам захочется положиться на хороший скребок. Вы найдете инструменты для зачистки почти в любом хозяйственном магазине, и их довольно просто использовать на своем токарном станке.

Интересно, что у этих скребковых инструментов только кончик лезвия контактирует с деревом. Когда ваш скребок находится в хорошем рабочем состоянии, он будет производить стружку из дерева, и вы можете использовать его для правильной обработки детали.Использование скребка для выполнения сложной работы может потребовать некоторой практики, но как только вы к нему привыкнете, это станет одной из ваших любимых частей процесса. Он станет неотъемлемой частью вашего токарного станка, с помощью которого вы сможете изготавливать действительно красивые изделия.

У этого скребка квадратный конец, но вы можете приобрести скребки с разными типами концов. Какой скребок вам больше всего понравится, частично зависит от того, какую работу вы выполняете. Показанный скребок может сделать для вас большую работу, поскольку у него прочная ручка и прочное лезвие.Инструментальная секция имеет длину шесть дюймов, а рукоять — десять дюймов.

Инструмент для резки и отрезки дерева

Источник: Amazon

Вы обнаружите, что инструмент для отрезки и отрезки дерева работает иначе, чем обычный инструмент для отрезки по нескольким важным направлениям. Важно понимать, что вы используете его, чтобы делать более мелкие пропилы по сравнению с отрезным инструментом. Он хорошо подходит, когда вам нужно формировать бусинки. Когда вы планируете добавить выпуклые детали к своим изделиям из дерева, обязательно иметь в своем распоряжении один из этих инструментов.

Большинство людей, серьезно относящихся к работе с деревом, будут владеть одним из этих инструментов. У вас не должно возникнуть проблем с поиском того, что вам нужно, в большинстве магазинов, где продаются инструменты и насадки. Это инструмент, который будет широко использоваться, и вы будете счастливы, если он будет легко доступен. Это значительно упростит выполнение многих работ, и без этого некоторые методы деревообработки не были бы столь правдоподобны.

Показанный здесь инструмент для отрезки и отрезания бусинок по дереву окажется очень полезным для вас.С его помощью можно легко отрезать участки дерева, над которыми вы работаете. Работать бисером с этим качественным инструментом тоже будет очень просто. Вы также можете найти этот инструмент в наборах с другими токарными инструментами по дереву, так что имейте это в виду, если вам нужны и другие инструменты.

Шлифовальный круг

Некоторые люди предпочитают добавлять на свой токарный станок шлифовальный круг, чтобы сделать работу более удобной. Это отличный способ объединить несколько функций токарной и деревообрабатывающей обработки в одном удобном инструменте.С помощью этого инструмента вы очень легко сможете выполнять мелкие работы по дереву. Он очень прост в использовании, что делает его удобным вариантом для всех, кто владеет токарным станком.

Установить этот шлифовальный круг на токарный станок невероятно просто. У вас не займет много времени, чтобы все настроить, и, когда он включен, он кажется очень безопасным. Вы сможете сразу же приступить к работе, и в большинстве случаев это сэкономит ваше время. На самом деле это может быть более экономичным способом решения определенных задач, поскольку покупка шлифовального круга может быть более доступной, чем покупка множества различных инструментов.

Какими бы ни были ваши намерения в отношении шлифовального круга, вы всегда можете рассчитывать на то, что он сделает для вас большую работу. Возможность купить это по доступной цене делает его легкой рекомендацией. Есть те, кому нравится высокая точность, которую могут предложить многие другие инструменты, но вам следует подумать о шлифовальном круге. Изучите плюсы и минусы каждого из них, а затем подумайте о том, что вам нужно, прежде чем решать, что покупать.

Metal lathe tools — купить metal lathe tools с бесплатной доставкой на AliExpress

Отличные новости !!! Вы находитесь в нужном месте, чтобы купить токарный инструмент по металлу.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший токарный инструмент по металлу вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели токарный станок по металлу на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в инструментах для токарных станков по металлу и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести metal lathe tools по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как использовать 5 основных типов токарного инструмента

Понимание токарного инструмента, того, что он делает и как работает, является важной частью улучшения отделки и максимального увеличения износа инструмента. Есть много вариантов, поэтому это может показаться запутанным, но на самом деле это не так, если вы понимаете основы.

Существует пять типов токарного инструмента: внешние токарные инструменты, расточные оправки, сверла, резьбонарезные инструменты и отрезные инструменты. Сначала поговорим о внешнем токарном инструменте. Они великолепны в том, что подразумевает название, срезая внешний вид вашего изделия. Сюда входят черновые или чистовые работы. Вторым в нашем списке были скучные штанги. Вы можете узнать их по круглой полосе. Они бывают разных размеров с одной основной целью — увеличить уже существующее отверстие или улучшить отделку отверстия.

Расточная оправка закреплена в зажимном приспособлении группы.

Чтобы проделать это начальное отверстие, вам понадобится сверло. Если вы новичок в токарной работе, вы можете представить это как сверло с электроинструментом, но вместо того, чтобы станок врезал режущий инструмент в заготовку, все как раз наоборот. Заготовка движется очень быстро, а сверло зафиксировано в неподвижном положении. Расточные оправки для отверстий имеют более грубую поверхность, но если вы собираетесь нарезать резьбу позже, это прекрасно.

Сверло закреплено в комплекте держателя инструмента.

Инструменты для нарезания резьбы могут добавлять резьбу как на внутреннюю, так и на внешнюю поверхность вашей заготовки. Например, если вам нужно сделать заготовку, в которую можно ввинтить винт, вы можете использовать инструменты для нарезания внутренней резьбы после предварительного сверления отверстия. Если вы хотите сделать винт с резьбой, вы также можете сделать это с помощью инструмента для нарезания наружной резьбы. Вы должны убедиться, что в обоих случаях ваши программы CAD и CAM включают в себя операцию нарезания нитей, прежде чем нажимать кнопку go.

Инструмент для нарезания резьбы закреплен в комплекте держателя инструмента.

Напоследок — инструменты для отрезки. Инструменты для разделения также очень важны и делают гораздо больше, чем следует из их названия. Эти инструменты могут отрезать, протыкать и отрезать заготовки, обеспечивая при этом стабильную гладкую поверхность. Это то, что вы будете часто использовать, выполняя детальную внешнюю работу.

Отрезной инструмент закреплен в револьверной головке.

Вы также можете слышать о левостороннем, правостороннем и нейтральном инструментах. Это описывает, как режущий инструмент обращен к заготовке и в каком направлении ваш токарный станок вращает заготовку. Обычно наш токарный станок вращается по часовой стрелке. Легко отличить инструменты для левой руки от инструментов для правой руки, потому что, если вы кладете инструменты вставкой вверх, инструменты для левой руки изгибаются вправо, а инструменты для правой руки изгибаются влево, что-то вроде того, что делают ваши искатели, если вы делаете с ними.Это также всегда входит в обозначение инструмента токарного станка, которое вы можете найти выгравированным на боковой стороне вашего инструмента. Если у вас все еще остались вопросы о том, какой инструмент лучше всего использовать в различных ситуациях, без ответов, мы только что начали проводить семинар по основам токарного станка, где вы могли узнать обо всем: от методов токарного станка, обработки заготовок, инструментов и выбора пластин. Посмотрите эту ссылку в комментариях, и мы будем рады поговорить с вами о токарных инструментах в комментариях!

Токарный инструмент | Р.Д. Барретт

Токарные инструменты

Существует огромное количество токарных инструментов, которые можно использовать для самых разных рабочих процессов. В R.D. Barrett мы всегда располагаем различными токарными инструментами, включая расточные оправки, комплекты шлангов, токарные инструменты для нарезания резьбы, токарные инструменты для токарных станков и отрезные инструменты. Ниже вы можете узнать больше о нашем текущем ассортименте токарных станков.

Токарные расточные оправки

Расточные оправки — это стандартные режущие инструменты токарного станка, которые можно использовать для удаления материала, увеличения внутреннего диаметра объекта или обрезки размеров с точными допусками.Благодаря дизайну с круглой полосой они мгновенно узнаваемы. Наша линейка расточных оправок Omega обеспечивает превосходное растачивание и профилирование и бывает разных размеров и размеров. Прецизионная расточная оправка Omega C-SCLCR / L 95 ° CC– ТВЕРДОСПЛАВНАЯ, например, используется с винтовым зажимом для обеспечения жесткости. Помимо индивидуальных расточных оправок, мы также продаем комплекты, такие как Omega Axial / Radial из 5 расточных оправок 18 мм, который включает пять расточных оправок со вставками ISO, подходящими для головки F1-18.

Комплекты токарных шлангов

Токарные шланги играют решающую роль в охлаждении вашего станка, распыляя масло низкого давления, эмульсию, воздух и воду на металлообрабатывающие инструменты, установленные на вашем станке с ЧПУ.У нас есть огромный ассортимент комплектов шлангов для токарных станков, включая клапаны, шланги, соединители и фитинги. Мы продаем полный комплект Linear ½ Loc-Line, который включает в себя ряд шлангов, соединителей, клапанов и набор плоскогубцев в удобном футляре для переноски.

Токарные инструменты для нарезания резьбы

Токарные резьбонарезные инструменты устанавливаются на токарный станок и используются для нарезания резьбы в металле. Их можно использовать для нарезания внутренней резьбы в заготовке или для добавления внешней резьбы к существующему компоненту. Эти прецизионные инструменты нажимаются сильно, а режущая кромка резьбонарезного инструмента меньше и слабее, чем у других токарных режущих инструментов.У нас есть широкий выбор державок для внутренней и наружной резьбы различных размеров. Omega CER / L — ДЕРЖАТЕЛЬ ДЛЯ НАРУЖНОЙ РЕЗЬБЫ — ER22 / 27 — TOP CLAMP, например, доступен как в CER, так и в CEL и может использоваться со пластинами ER22 и внешними пластинами ER27.

Токарные станки Токарные инструменты

Токарные станки бывают двух видов: инструменты для черновой токарной обработки и инструменты для чистовой токарной обработки. Грубые инструменты для торцовки используются для быстрой резки максимального количества металла.Затем инструменты чистовой обработки используются для создания гладкой и точной готовой детали. Выбор токарного станка зависит от области применения и станка. У нас в наличии исключительный ассортимент токарных инструментов от ведущих производителей, таких как Linear, Pramet и Omega.

Инструмент для отрезки токарного станка

Инструменты

для отрезки можно использовать для получения однородной и гладкой отделки заготовки. Обычно они используются при выполнении детальных наружных работ, отрезке, нарезании канавок и нарезке компонентов.На складе вы всегда найдете превосходный ассортимент отрезных инструментов для токарных станков от таких производителей, как Iscar, Linear и Omega. Отрезной нож ISCAR TGFH для пластин TAG 3 мм или 4 мм, например, можно использовать с очень высокой скоростью, обеспечивая превосходную прямолинейность и чистоту поверхности обработанных деталей.

станков | Описание, история, типы и факты

Станок , любой стационарный станок с механическим приводом, который используется для формования деталей из металла или других материалов.Формование осуществляется четырьмя основными способами: (1) вырезанием лишнего материала в виде стружки с детали; (2) разрезанием материала; (3) прижимая металлические части к желаемой форме; и (4) путем воздействия на материал электричества, ультразвука или коррозионных химикатов. Четвертая категория охватывает современные станки и процессы обработки сверхтвердых металлов, которые нельзя обрабатывать старыми методами.

Станки, которые формируют детали путем удаления металлической стружки с заготовки, включают токарные станки, формовочные и строгальные станки, сверлильные станки, фрезерные станки, шлифовальные станки и пилы.Холодное формование металлических деталей, таких как кухонная утварь, кузова автомобилей и т. Д., Выполняется на штамповочных прессах, а горячее формование раскаленных добела заготовок в штампы соответствующей формы выполняется на ковочных прессах.

Современные станки режут или формуют детали с допусками плюс-минус одна десятитысячная дюйма (0,0025 миллиметра). В специальных областях применения прецизионные притирочные станки могут изготавливать детали с точностью до плюс-минус две миллионных долей дюйма (0,00005 миллиметра).Благодаря точным требованиям к размерам деталей и большим силам резания, прилагаемым к режущему инструменту, станки сочетают в себе вес и жесткость с высокой точностью.

История

До промышленной революции 18 века ручные инструменты использовались для резки и придания формы материалам для производства таких товаров, как кухонная утварь, фургоны, корабли, мебель и другие товары. После появления паровой машины материальные товары производились с помощью механических машин, которые могли производиться только станками.Станки (способные производить детали с точными размерами в больших количествах), приспособления и приспособления (для удержания работы и направления инструмента) были незаменимыми инновациями, которые сделали массовое производство и взаимозаменяемые детали реальностью в 19 веке.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту.
Подпишитесь сейчас

Самые ранние паровые машины страдали от неточности ранних станков, и большие литые цилиндры двигателей часто неправильно растачивались машинами, приводимыми в действие водяными колесами и изначально предназначенными для стрельбы из пушек.В течение 50 лет после появления первых паровых двигателей были спроектированы и разработаны базовые станки со всеми основными функциями, необходимыми для обработки деталей из тяжелых металлов. Некоторые из них были переделками более ранних деревообрабатывающих станков; токарный станок по металлу, полученный из токарных станков по дереву, которые использовались во Франции еще в 16 веке. В 1775 году Джон Уилкинсон из Англии построил прецизионный станок для расточки цилиндров двигателя. В 1797 году Генри Модслей, тоже из Англии и один из величайших изобретателей своего времени, спроектировал и построил токарно-винторезный станок для двигателя.Отличительной особенностью токарного станка Модслея был ходовой винт для привода каретки. Направленный на шпиндель токарного станка, ходовой винт продвигал инструмент с постоянной скоростью и гарантировал точную резьбу винта. К 1800 году Модслей оснастил свой токарный станок 28 переключающими механизмами, которые нарезали резьбу с различным шагом, контролируя соотношение скорости ходового винта и скорости шпинделя.

Формовщик был изобретен Джеймсом Нэсмитом, который работал в магазине Генри Модсли в Лондоне. В станке Нэсмита заготовку можно было закрепить горизонтально на столе и обработать резаком, используя возвратно-поступательное движение, чтобы выровнять небольшие поверхности, вырезать шпоночные пазы или обработать другие прямолинейные поверхности.Несколько лет спустя, в 1839 году, Нэсмит изобрел паровой молот для ковки тяжелых предметов. Другой ученик Модсли, Джозеф Уитворт, изобрел или улучшил множество станков и стал доминировать в этой области; на Международной выставке 1862 года экспонаты его фирмы занимали четверть всей площади, посвященной станкам.

Великобритания пыталась удержать лидерство в разработке станков, запрещая экспорт, но эта попытка была предопределена промышленным развитием в других странах.Британские инструменты экспортировались в континентальную Европу и США, несмотря на запрет, и новые инструменты были разработаны за пределами Великобритании. Среди них выделялся фрезерный станок, изобретенный Эли Уитни, произведенный в Соединенных Штатах в 1818 году и использованный Симеоном Норт для производства огнестрельного оружия. Первый полностью универсальный фрезерный станок был построен в 1862 году Дж. Р. Брауном из США и использовался для нарезания винтовых канавок спиральных сверл. Токарно-револьверный станок, также разработанный в Соединенных Штатах в середине 19 века, был полностью автоматическим при выполнении некоторых операций, таких как изготовление винтов, и он предвосхитил важные события 20 века.Различные зуборезные станки достигли своего полного развития в 1896 году, когда американец Ф.В. Феллоуз разработал формирователь зубчатых колес, который мог быстро обрабатывать зубчатые колеса почти любого типа.

Производство искусственных абразивов в конце 19 века открыло новую отрасль станков — шлифовальные станки. C.H. Нортон из Массачусетса наглядно проиллюстрировал потенциал шлифовального станка, создав станок, который может шлифовать коленчатый вал автомобиля за 15 минут — процесс, на который раньше требовалось пять часов.

К концу 19 века в обработке и формовании металлов произошла полная революция, которая создала основу для массового производства и индустриального общества. 20-й век стал свидетелем появления множества усовершенствований станков, таких как многоточечные фрезы для фрезерных станков, развития автоматизированных операций, управляемых электронными системами и системами управления жидкостью, а также нетрадиционных методов, таких как электрохимическая и ультразвуковая обработка.Тем не менее, даже сегодня основные станки остаются в значительной степени наследием 19 века.

Характеристики станков

Все станки должны иметь приспособления для удержания заготовок и инструментов, а также средства для точного контроля глубины резания. Относительное движение между режущей кромкой инструмента и изделием называется скоростью резания; Скорость, с которой неразрезанный материал входит в контакт с инструментом, называется движением подачи. Должны быть предусмотрены средства для изменения обоих.

Поскольку перегретый инструмент может потерять режущую способность, необходимо контролировать температуру. Количество выделяемого тепла зависит от усилия сдвига и скорости резания. Поскольку сила сдвига меняется в зависимости от разрезаемого материала, а материал инструмента отличается допуском для высоких температур, оптимальная скорость резания зависит как от разрезаемого материала, так и от материала режущего инструмента. На это также влияют жесткость станка, форма заготовки и глубина пропила.

Токарные инструменты по металлу: Какую оснастку взять для токарного станка по металлу?

Какую оснастку взять для токарного станка по металлу?

Содержание:

Резцы

Прочий режущий инструмент

Токарный инструмент и оснастка

Инструменты для токарных работ

Металлорежущий инструмент — токарный, сверлильный, фрезерный

Виды токарных резцов | Профлазермет

Типы режущего инструмента для токарного станка

Как выглядит токарный резец

Виды токарных резцов по их назначению

Резцы по металлу Особенности / Metal lathe tools Features

Токарные Резцы по металлу — Типы, Применение

Магазин Rezetstokarnyj.ru

Типы Токарных Резцов по Металлу

Токарные Резцы по металлу Канавочные — ГОСТ 18885-73

Резцы Токарные по Металлу Отрезные — ГОСТ 18884-73

Резцы Токарные по Металлу Подрезные Отогнутые — ГОСТ 18880-73

Резцы Токарные По металлу Проходные Отогнутые — ГОСТ 18877-73

Резцы Токарные по Металлу Проходные Прямые — ГОСТ 18878-73

Резцы Токарные по Металлу Проходные Упорные — ГОСТ 18879-73

Резцы Токарные по Металлу Расточные для Глухих Отверстий ГОСТ 18883-73

Резцы Токарные по Металлу Расточные для Сквозных Отверстий — ГОСТ 18882-73

Резцы Токарные по Металлу Резьбовые для Внутренней Резьбы — ГОСТ 18885-73

Резцы Токарные по металлу Чистовые — ГОСТ 18881-73

Выбор токарных резцов по металлу для работы

различных типов токарных режущих инструментов для токарной обработки, расточки, торцевания, снятия фасок и других операций

Как затачивать токарные инструменты по металлу

Необходимые инструменты

Подготовка

Шлифовальный

13 различных типов токарных инструментов

Как использовать 5 основных типов токарного инструмента

Токарный инструмент | Р.Д. Барретт

Токарные инструменты

Токарные расточные оправки

Комплекты токарных шлангов

Токарные инструменты для нарезания резьбы

Токарные станки Токарные инструменты

Инструмент для отрезки токарного станка

станков | Описание, история, типы и факты

История

Характеристики станков

Добавить комментарий Отменить ответ
