Термостаты для котлов, нужны ли они вообще!

Комнатный термостат – прибор, который регулирует работу газового котла в зависимости от температуры ВОЗДУХА в помещении. Что это, для чего они нужны и нужны ли они вообще!

Термостаты для котлов, нужны ли они вообще!

Терморегуляторы?

Терморегуляторы, комнатные термостаты, датчики комнатной температуры – это все названия одного и того же понятия. Понятия о комфорте экономии и долговечности. А именно, комфортной температуры в помещении, экономии расхода газа и электроэнергии и увеличения срока службы Вашего отопительного агрегата.

арт:RT300арт:EP200

Но начнем по порядку – когда у Вас установлен двухконтурный газовый котел, то температуру в помещении, которое он отапливает, Вы регулируете путем увеличения или уменьшения температуры теплоносителя (ВОДЫ) в Вашей системе отопления. Включение и выключение котла происходит уже в зависимости от того, достигла ли ВОДА в системе отопления заданной на котле температуры. При понижении или повышении температуры за пределами помещения, Вам опять необходимо регулировать температуру отопления на Вашем котле вручную. И эти манипуляции необходимо проделывать весь отопительный сезон, когда температура в отапливаемом помещении становится либо слишком прохладной, либо слишком жаркой. В таком режиме работы происходят очень частые пуски котла на небольшой период времени. Как правило — один раз в 5-10 минут на 1-2 минуты работы горелки котла. То есть котел постоянно работает в режиме включения-выключения, при этом циркуляционный насос котла работает ПОСТОЯННО, не в зависимости от того горит ли газ в котле или нет. Расход электроэнергии двухконтурным котлом мощностью 24кВт в отопительный период посчитать не составит труда — это порядка 60-90Вт/час. А это уже 1,44-2,160 кВт в сутки или 43-65 кВт в месяц. Не о каком комфорте, экономии и долговечности работы газового прибора здесь не может быть и речи.

Вернемся к нашим — терморегуляторам, комнатным термостатам, датчикам комнатной температуры. Что это, для чего они нужны и нужны ли они вообще!

Комнатный термостат – прибор, который регулирует работу газового котла в зависимости от температуры ВОЗДУХА в помещении. Мы не зря обращаю Ваше внимание на температуру ВОЗДУХА.

Повторим:

• котел БЕЗ КОМНАТНОГО ТЕРМОСТАТА включается и выключается в зависимости от температуры ВОДЫ в системе отопления.
• котел, к которому подключен КОМНАТНЫЙ ТЕРМОСТАТ, включается и выключается в зависимости от температуры ВОЗДУХА в помещении.

Как это работает?

Вы задаете на термостате необходимую Вам температуру в помещении, — например + 23°С. При понижении температуры воздуха на 0,25-1°С (порог срабатывания зависимости от моделей термостата), термостат дает команду котлу на включение – котел начинает работать на отопление. Как только температура воздуха в помещении достигает + 23,25°С — + 24°С термостат отключает котел. Причем отключает не только горелку, а и насос (начинаем экономить).
Воздух в помещении остывает намного медленнее, чем вода в системе отопления, и частота включений котла сокращается в десятки раз, что не может не сказаться на увеличении срока эксплуатации прибора.

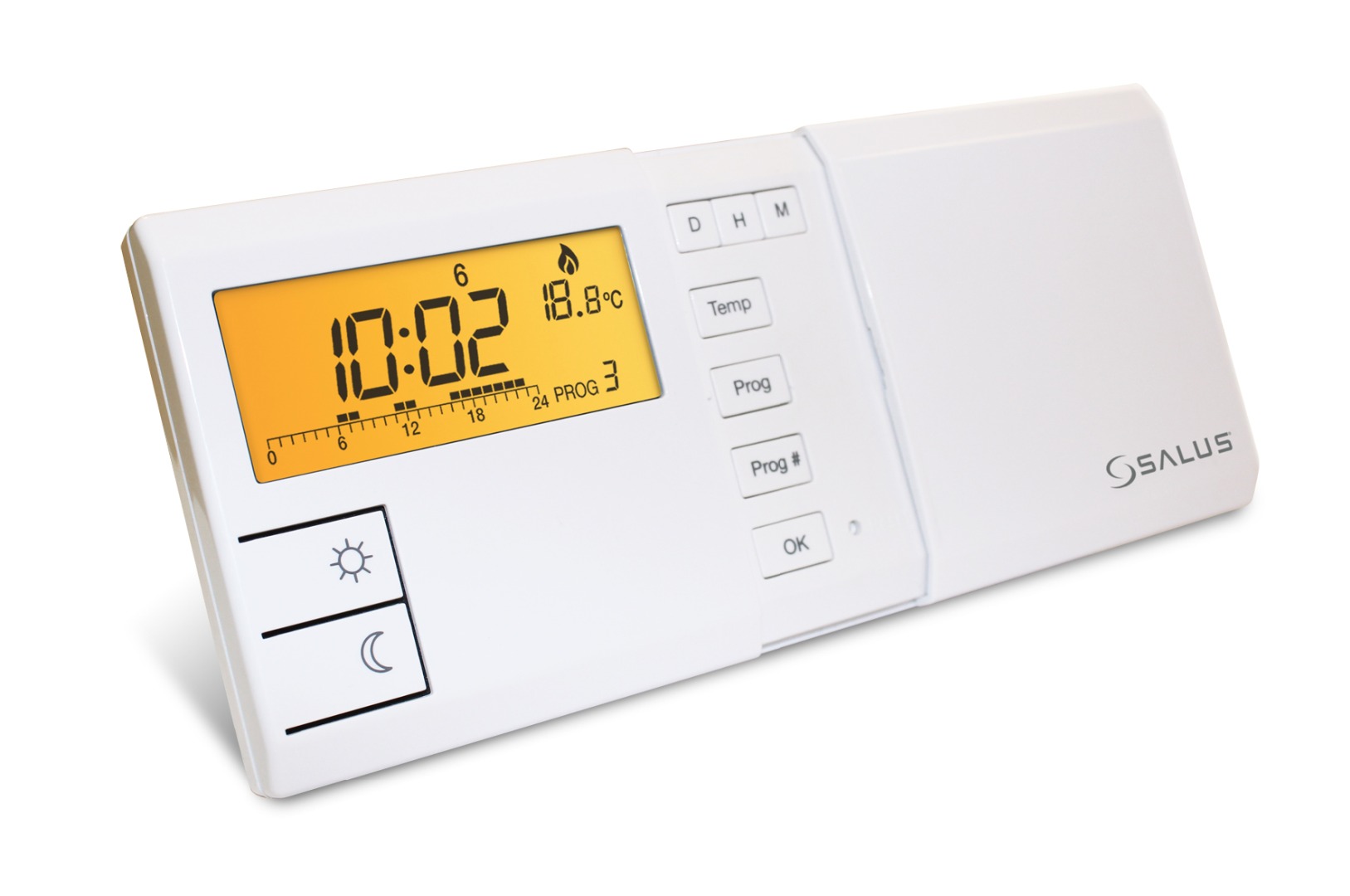

Серия «Standart»

арт:091FLарт:091FLRF

Преимущества:

Вам нет необходимости регулировать температуру на котле вручную – один раз вы ее задали на термостате! Потеплело зимой на улице – котел не включается, собралась вся семья в доме, температура в помещении повысилась — котел не включается, солнце греет комнату через окно – котел не включается, ваша квартира находиться внутри дома и соседские квартиры Вас подогревают — котел не включается.

Котлы не управляемые термостатом, бесполезно расходуют до 25-30% энергии, так как повышение комнатной температуры, свыше требуемой, даже на 1°С , кроме ощутимого дискомфорта, приводит к значительному перерасходу топлива котлом. Теперь можете поднять расчетные книжки по газу, посчитать, какую сумму вы заплатили за последний отопительный сезон. Отнять от этой суммы 25-30% — именно на столько бы Вы заплатили меньше за газ, если бы у Вас был установлен комнатный термостат. Плюс еще 30-40кВт сэкономленной электроэнергии в месяц и еще плюс уменьшение износа котла, посчитать который невозможно. Окупаемость и эффективность прибора очевидна.

Терморегулятор для котла отопления: регулятор температуры или нечто большее?

Чтобы управлять котлом и всей системой отопления предусмотрены специальные элементы, которые позволяют уменьшить энергозатраты на обогрев, а также помогают создать оптимальный температурный режим и при этом не допустить перегрева помещения. К таким элементам относится терморегулятор для котла отопления. Регулятор температуры позволяет экономить до 20% топливных ресурсов, а за счет чего, мы расскажем в этом обзоре.

Качественный термостат заметно уменьшает расходы на топливное сырье

Терморегулятор для котла отопления: регулятор температуры или не только?

Бывает несколько разновидностей котлов. Это газовые, твердотопливные, а также электрические модели. Материал изготовления подобного оборудования чугун или сталь. Контроль и настройка температуры осуществляется при помощи специального термоэлемента. Данное оборудование представляет собой конструкцию из металла. В результате термического расширения меняется положение рычага, который перемещает заслонку. Чтобы горение разрослось, заслонка приоткрывается. В более новых конструкциях монтируются контроллеры, которые могут регулировать воздушные потоки.

Термостатический регулятор тяги для твердотопливного котла

Чаще всего используются газовые модели, которые бывают одноконтурными и с двумя контурами. Некоторые модели имеют отдельные комнатные терморегуляторы для газового котла для схемы с горячим водоснабжением и контуром на отопление.

Электрические аппараты отличаются большим КПД и несложным подключением. В подобных конструкциях существует защита от перегрева и регулировка температуры. С применением механического таймера производятся разные способы контроля температуры. Чаще агрегат просто включается/выключается при понижении/превышении температуры. Но также возможно задать определенное время включения.

Конструкция электрического агрегата

Полезная информация! Механические устройства обладают круглым циферблатом. Чтобы установить время включения нужно повернуть диск. Подобные приспособления просты в регулировке.

Разновидности регулирующих приборов

Терморегуляторы для котла отопления с опцией регулирования температуры разделяются на несколько видов:

• механические модели с одной функцией;
• программируемые модели с большим набором вспомогательных настроек.

Также подобные конструкции бывают беспроводными и проводными. Терморегуляторы устанавливаются в выбранное место, подсоединяется датчик температуры и соединяется с управляющим устройством.

Обратите внимание! К термостатам необходимо обеспечить постоянный доступ воздуха во избежание перегрева. Также рядом не рекомендуется устанавливать электроприборы.

Выбор комнатного программируемого устройства

Вариант электронного термодатчика для котла отопления помогает подобрать подходящий температурный режим и изменять его по своему усмотрению. Комнатный термостат устанавливает заданные показатели каждый день. Некоторые значения уставок можно программировать, например, когда день сменяет ночь.

Подобные контроллеры имеют дополнительные опции. Например, функция, позволяющая остановить отопление на некоторое время, а потом его возобновить. Также можно менять программируемые температуры на время настроенных периодов. Еще одной полезной опцией считается возможность менять интенсивность прогрева.

Регулятор комнатного типа

Термостат как центральный элемент

Центральный терморегулятор для котла отопления (регулятор температуры) размещается на определенном расстоянии от отопительного агрегата и позволяет отключать и включать оборудование по всему дому.

Схема установки термостатов в отопительной системе

Статья по теме:

Терморегулятор для радиатора отопления. Какую задачу выполняет это устройство и в чем его преимущество? Каков принцип работы и правильный монтаж? Цены также имеют значение. Подробнее в специальной публикации.

Модели прошлых лет соединяются проводами с отопительным агрегатом напрямую, а более современные конструкции отличаются дистанционным управлением. Новейшие приборы монтируются в двухконтурные агрегаты Beretta, Ferroli и АОГВ. Пользуются популярностью комнатные регулирующие механизмы для котлов марки Protherm и Gsm. Они отличаются дилатометрическим механизмом.

Модели оборудования Protherm

Комнатные устройства останавливают нагрев при возникающей необходимости. Они контролируют температуру воздуха и при падении температурного значения подключают отопление. Самым лучшим местом для микроконтроллера считается спальная комната и гостиная.

Установка контроллера позволит получать точные данные о микроклимате помещения

Полезная информация! Рекомендуемая температура для термостата 20 градусов, а в детской комнате – 21-22 градуса. В ночное время температурное значение может варьироваться от 19 до 21 градуса.

Термостатические клапаны для регулировки

Такое устройство позволяет создать определенную температуру теплоносителя за счет смешивания потоков прямой и обратной магистрали. Прибор помогает контролировать температурные значения при помощи изменения расхода горячей воды через батарею. При этом механизм контролирует подачу горячей воды через батарею, но не через котел. Он устанавливается в любом помещении, где нужно поддерживать определенную температуру.

Устройство термостатического клапана на примере определенной модели

Выбор датчика температуры для котла отопления

При выборе комнатного датчика температуры для газового котла стоит учитывать, что они делятся на два типа. Это модели без проводов, передающие информацию с помощью механизма передатчика и устройства для приема радиоволн. А также проводные, которые передают данные на контроллер через провода.

Датчик температуры производителя обладает определенными функциями

По способу расположения термодатчики бывают:

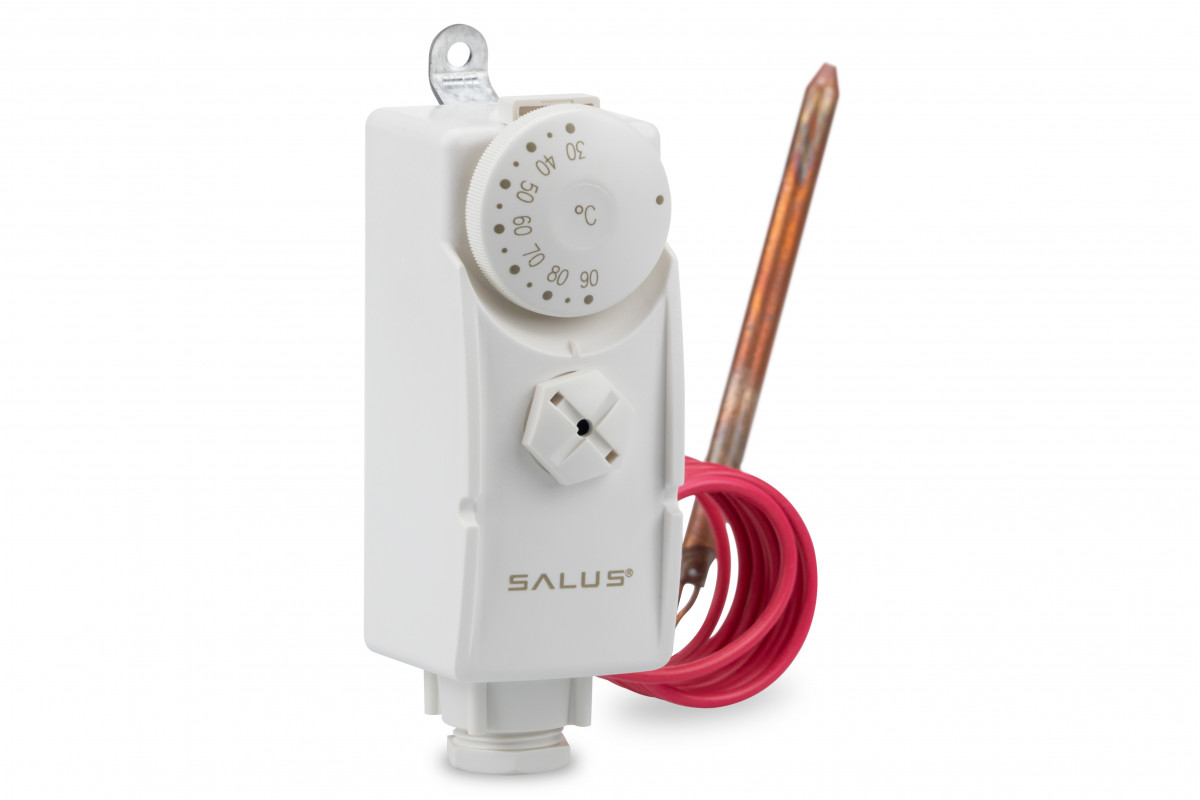

• накладными, которые монтируются на магистраль;
• погружные, которые контактируют с жидкостью;
• комнатные устройства размещаются в помещениях;
• внешние монтируются снаружи.

Модель погружного механизма

Для стандартной отопительной системы используется один комнатный датчик, а для коллекторной системы лучевого типа можно применить несколько датчиков.

Как подключить терморегулятор к котлу

Чтобы выбрать качественную модель механического терморегулятора для котла отопления нужно также знать цены. Стоимость отдельных моделей можно увидеть в таблице.

Схема подсоединения термостата к котлу

В установке подобных приборов помогут следующие рекомендации:

• желательно, чтобы регулирующее устройство и отопительный агрегат были сделаны на одном производстве, что облегчит процесс монтажных работ;
• перед приобретением рассчитайте площадь обогреваемого помещения и оптимальный показатель температуры, что позволит избежать простоев оборудования;
• перед установкой продумайте теплоизоляцию помещения. это предотвратит значительные теплопотери.

Подключение механического регулятора к отопительному агрегату

Специалисты советуют монтировать регуляторы в жилых комнатах. Если их поставить в помещениях хозяйственного назначения, то это приведет к проблемам в системе. Также лучше выбрать более холодную комнату. Поблизости с таким оборудованием не должно находиться источников тепла и электротехнических приборов.

Включение котла производится при помощи реле. В современных газовых котлах предусмотрено специальное место для подсоединения термостата. Подключить устройство можно при помощи клеммы, которая находится на котле. Способ подсоединения указан в паспорте к котлу.

После установки оборудование нужно настроить. На передней панели располагаются кнопки, при помощи которых производится настройка устройства. Переключатели позволяют контролировать охлаждение и прогрев воздуха, а также колебание температур и время задержки работы датчиков.

При помощи кнопок поддерживается оптимальный показатель температуры, которая поддерживается в дневное время. А ночью данный показатель будет понижаться, чтобы обеспечить экономию топливных ресурсов и не допустить их перерасхода.

Термостат в системе с котлом АОГВ

Терморегулятор представляет собой важную деталь отопительной автономной системы. Он обеспечивает качественную работу системы, а также позволяет избежать лишних трат топлива. Данное устройство, несмотря на свою простоту, обеспечивает долговечную работу котла и всей системы.

Подключение комнатного термостата или программатора котла (видео)

Как выбрать комнатный термостат для газового котла

Для обогрева жилых и нежилых помещений, не подключенных к централизованной системе отопления, используются котлы. Они работают на жидком, твёрдом или газообразном топливе.

Широкое распространение получили газовые агрегаты. Экономичность отопительных теплогенераторов достигается за счёт установки комнатного термостата, предназначенного для газового котла. Регулятор позволяет поддерживать оптимальную температуру в помещении в холодное время года.

Что собой представляет терморегулятор для котла отопления

Комнатный регулятор температуры позволяет снизить затраты на топливо. Изделие представляет собой блок управления, позволяющий регулировать мощность котла и отключать его при необходимости. Термостат для газовых котлов позволяет минимизировать участие человека в работе агрегата.

Для чего нужен

Комнатный терморегулятор обрабатывает информацию, поступающую от датчиков. На основании полученных сведений осуществляется снижение или увеличение мощности котла. Возможно полное отключение и включение горелки.
Блок управления учитывает температуру воздуха в помещении.

На рынке представлены модели с возможностью программирования на сутки или неделю. Это позволяет включать котлоагрегат и увеличивать его мощность без присутствия оператора. Так можно снизить мощность котельной установки в часы, когда в комнате отсутствуют люди и прогреть помещение перед их приходом.

Виды комнатных терморегуляторов

На рынке представлен широкий выбор термостатов с механическим и электронным управлением. Так можно подобрать изделие, по своим техническим характеристикам максимально подходящее под определенные требования.

В зависимости от конструкции все комнатные термостаты можно разделить на три вида:

• Механические. Отличаются низкой стоимостью. Механические изделия имеют проводное сообщение с автоматикой котла. Погрешность таких моделей составляет до 3 градусов;
• Электромеханические. Сообщены с автоматикой с помощью проводов. Оснащаются дисплеем, отображающим показатели работы котельного оборудования. Погрешность электромеханических изделий составляет до двух градусов;
• Электронные. Отличаются низкой погрешностью. В зависимости от модели возможно проводное или беспроводное соединение с датчиками. Производители оснащают изделия электронного типа дополнительными функциями, обеспечивающими безопасность использования котлоагрегата.

Подбирая модель, учитывают ряд факторов. Это позволяет приобрести функциональное изделие по приемлемой цене.

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.

Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус.
Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус.
Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0.1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней.
Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении.
Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др. Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

Самые надежные производители и модели

На рынке представлен широкий выбор моделей, отличающихся по своим техническим характеристикам и стоимости. Наиболее распространены модели, цена которых соответствует качеству. Ниже представлены несколько лучших моделей от известных производителей.

Термостат Baxi

Модель имеет механическое управление. Установка параметров осуществляется поворотом рукоятки. Диапазон регулировки температуры составляет от 5 до 30 градусов. Показатель напряжения на контактах терморегулятора составляет 250 вольт. При этом сила тока 16 А. Шаг регулировки температуры – 1о.
Преимуществами данной модели являются надежность и простота регулировки. Соединение блока управления с теплогенератором осуществляется с помощью кабеля. Это потребует проведения дополнительных работ по прокладке электропроводки.

Термостат Protherm Thermolink

Программируемый терморегулятор с защитой от замерзания и сигнализацией о возникновении неисправностей. Диапазон установки температуры воздуха в помещении от 5 до 30 градусов. Термостат программируется на 24 часа или 7 дней. Это позволяет минимизировать участие человека в управлении котлом.
Регулятор оснащен встроенным дисплеем, отображающим установленные параметры. На экран выводятся данные о возникновении неисправностей в случае срабатывания сигнализации. Термостат имеет возможность регулировки значения гистерезиса.

Siemens RDE 100

Терморегулятор немецкого производства. Модель подключается к бытовой сети питания с напряжением 220 вольт. На встроенный экран выводятся установленные параметры. Возможно программирование терморегулятора на 1 или 7 дней. Диапазон регулируемой температуры составляет от 5 до 35 градусов.

Отличительной особенностью этого терморегулятора является функция защиты от залипания якоря циркуляционного насоса в теплое время года. Один раз в сутки помпа включается для принудительной циркуляции воды в контуре отопления.

Magictime Plus

Комнатный термостат для газовых котлов итальянского производства. Имеет два уровня регулировки температуры в помещении. Изделие имеет функцию защиты от заморозки системы отопления. Шаг регулировки температуры составляет 0.1о.
Baxi Magictime+
Программируемый термостат от итальянского производителя. Предназначен для использования в совокупности с газовыми котлами. Элементом питания терморегулятор служат 2 батарейки типа АА.

Их хватает на срок около 2 лет работы. Отличительной особенностью является большой экран, отображающий дату и время, температуру воздуха в комнате, запрограммированный режим, степень заряда источника питания и т.д.

Существует возможность управления термостатом дистанционно с помощью телефона. Датчик температуры подключается беспроводным способом. Шаг регулировки температуры составляет 0.1 градуса. Предотвращает замерзание теплоносителя в контуре отопления.

Как подключить комнатный термостат

Монтаж терморегулятора осуществляется в строгом соответствии с инструкцией по эксплуатации, прилагаемой производителем. Нарушение правил монтажа может привести к выходу термостата из строя. В зависимости от конструкции способ установки изделия отличаются.

Схема подключения

В зависимости от технических характеристик в качестве элемента питания может использоваться бытовая сеть напряжением 220 вольт или источник питания постоянного тока.

Для подключения к электрической цепи необходимо руководствоваться инструкцией по эксплуатации. Для правильного включения электроприбора в сеть лучше обратиться к специалистам.

Подбор места для установки

Рекомендуется монтировать прибор в местах со средней температурой воздуха в помещении. Установка изделия возле оконных или дверных проемов, вентиляционных шахт и кондиционеров может негативно отразиться на корректности определения показателя температуры.
Высота установки на вертикальных поверхностях играет важную роль при выборе места для монтажа. Холодный воздух опускается вниз, верхние слои имеют более высокую температуру. Монтировать изделие следует на высоте от 1.5 до 2 м.
При выборе места установки необходимо учитывать то, что для нормальной эксплуатации к прибору должен быть беспрепятственный доступ.

Рекомендуется установка на стенах комнаты в местах отсутствия мебели. Во избежание механических повреждений не следует монтировать прибор в месте соприкосновения распашной двери со стеной.

Монтаж и подключение

Перед тем, как подключить комнатный термостат к газовому котлу, необходимо внимательно изучить инструкцию по эксплуатации. Беспроводные модели отличаются простотой установки. Необходимо подключить приёмник к автоматике котла, а передатчик установить на вертикальной поверхности помещения.

Монтаж проводных конструкций осуществляется в несколько этапов:

1. Открыть панель газового котла, закрывающую доступ к автоматике.
2. Согласно с инструкцией по эксплуатации подключить провод к плате управления котлоагрегата.
3. Монтировать проводку открытым или закрытым способом до места установки комнатного терморегулятора.
4. Закрепить регулятор на стене.
5. Подключить к прибору провода, идущие от газового котла.
6. Подключить терморегулятор к бытовой сети питания.

После запуска необходимо проверить работоспособность изделия установить необходимый режим работы. Настройка комнатного регулятора отличается в зависимости от конструкции прибора.
Подключение комнатного терморегулятора к газовому котлу уменьшает степень участия человека в работе системы отопления. Возможность регулировки позволяет поддерживать комфортную температуру в помещении и экономить топливо.

Зачем нужен термостатический клапан для твердотопливных котлов

Закипание теплоносителя, вследствие перегрева, является распространенной проблемой эксплуатации котлов, работающих на твердом топливе. Для подержания необходимой температуры, подключения сразу нескольких контуров к отопительному оборудованию, используется термостатический клапан для твердотопливных котлов.

Для чего нужен трёхходовой клапан для твердотопливного котла

В котлах, работающих на твердом топливе, достаточно сложно добиться стабильной температуры нагрева теплоносителя. Еще сложнее, обеспечить постоянные параметры на подаче и обратке водяного контура.

Назначением трехходового клапана в системе отопления с твердотопливным котлом, является:

Предотвратить аварийные ситуации и выход из строя котла, по причине большой разницы температуры водяного потока на подаче и обратке системы отопления. Особенно чувствительны к перепадам нагрева, чугунные теплообменники.

Заменить трехходовой клапан в системе отопления можно, установив два двухходовых устройства. При этом, обязательным условием является работа арматуры на реверсе. При открытии одного клапана, должен закрываться второй и т.д.

Как работает трехходовой термоклапан для ТТ котла

Температурный предохранительный клапан для котлов на твердом топливе, имеет несколько предназначений. Тип выбранного устройства влияет на место установки и принцип работы.

Принято классифицировать два вида регулирующей арматуры, в зависимости от принципа действия клапана:

Распределительный трёхходовой термостатический клапан для твердотопливного котла, служит для разделения потока циркулирующей жидкости для двух отопительных контуров, работающих при одинаковой температуре нагрева. Арматура имеет один вход и два выхода, и работает, в зависимости от конструкции, при постоянном или переменном давлении в системе отопления.

Принцип действия клапана напоминает обычный тройник, только со сложным внутренним устройством. Теплоноситель проходит внутри корпуса от входного до выходного патрубка, пока его температура не достигнет установленного пользователем значения. После этого, поток частично перекрывается штоком. Одновременно открывается второй входной патрубок, подключенный к холодной воде, разбавляющей теплоноситель.

Варианты использования термостатического смесительного защитного клапана перегрева в обвязке, зависят от схемы отопления. Но, в основном, устройство устанавливают:

На подачу или обратку в теплые полы.

Как выбрать трехходовой клапан к котлу

Чтобы подобрать клапан, потребуется учесть несколько важных характеристик, связанных как с работой самого котла, так и регулирующей арматуры. На выбор влияют следующие параметры:

Рабочие параметры теплоносителя – указаны в технической документации, прилагаемой к котлам. Как правило, температура обратки составляет 45-50°С.

Тип привода – энергонезависимый трехходовой смесительный клапан, имеет механический регулятор. Обеспечивает стабильную температуру теплоносителя, независимо от интенсивности нагрева помещения. Трехходовой термостатический смесительный клапан для твердотопливного котла, идет в комплекте с шаровым накладным датчиком, реагирующим исключительно на температуру поступающего теплоносителя. Используется в бытовых условиях.
Устройства с электронным управлением, позволяют устанавливать параметры нагрева по комнатам. Такие трехходовые термостатические смесительные клапаны для твердотопливных котлов с выносным датчиком, подключаются к сервоприводу, комнатным термостатам.

Электронный клапан чувствителен к изменениям температуры в жилых помещениях. Установка устройства с сервоприводом, подключенного к термодатчику, экономит от 10-25% затрат на отопление.

Какой марки термосмесительный клапан поставить на ТТ котел

Запорную и регулирующую арматуру изготавливают несколько зарубежных и отечественных производителей. С помощью отзывов потребителей, были выбраны наиболее популярные модели клапанов. Постоянным спросом пользуется продукция следующих производителей:

ESBE – шведская компания, поставляющая запорную и регулирующую арматуру, практически по всему миру. Главный акцент, компания делает на энергосберегающих технологиях и автоматизации управления.
Потребителю предлагается модельный ряд термосмесительных и распределительных клапанов, с встроенными и выносными датчиками, и возможностью подключения к сервоприводу. Продукция ESBE отличается высоким качеством, надежностью и экономичностью.

Watts – компания из США, владеющая тремя крупными подразделениями. Запорная и регулирующая арматура, изготавливается в Германии и полностью соответствует требованиям, действующим в странах ЕС.
Особенностью продукции является выпуск отдельной серии клапанов, предназначенных для подключения к теплым полам и радиаторам. Потребителю, под маркой Watts, предлагают все необходимые для монтажа комплектующие и устройства, включая термодатчики, сервоприводы и т.п.

Caleffi – итальянская компания, известная тем, что выпускает регулирующую и запорную арматуру, для таких концернов как Viessmann, Buderus, Vaillant, Grundfos. Особый акцент, компания делает на производстве клапанов и водораспределительных узлов для теплых полов. В ассортименте продукции предлагается смесительный узел в полной комплектации.
Компания изготавливает оборудование, предназначенное для бытовых и промышленных объектов. Термостатические клапаны Caleffi, разработаны с учетом особенностей работы твердотопливных котлов.

Valtec – совместная, итало-российская компания, которая была создана в 2002 г, с целью изготовления запорной и регулирующей арматуры для систем отопления, и водоснабжения. Продукция пользуется популярностью, за счет оптимального соотношения стоимости и качества предлагаемого сантехнического оборудования.
На все термосмесительные клапана, действует заводская гарантия 10 лет. Риски покрывает обязательное страхование всего выпускаемого оборудования. Продукция Valtec, предлагается отечественному потребителю по самой доступной среди аналогов стоимости.

Herz – один из старейших производителей сантехнической арматуры в Европе. Австрийская компания осуществляет свою деятельность еще с 1896 г. Собственностью Herz является несколько запатентованных инноваций, повлиявших на экономичность, внешний вид и длительность эксплуатации устройств.
Компания делает акцент на энергосберегающих технологиях. Дополнительным «бонусом» является красивый внешний вид регулирующей арматуры, выпускаемой под маркой DE LUXE.

Danfoss – компания, которая была создана как небольшой семейный бизнес, в Дании, в 1933 г. На данный момент, штат сотрудников компании включает более 24 тыс. человек. Продукция поставляется более чем в 100 стран мира.
Продукция Danfoss, предназначена для бытовых и промышленных систем отопления. В ассортименте представлены термостатические клапаны с механической и электронной настройкой. Потребителю предлагают сервоприводы и термодатчики.

Systemair – норвежская компания, созданная в 1974 г, активы которой, постоянно увеличиваются. В 2000 годах, продукция концерна стала доступна отечественному потребителю. Производственные цеха, изготавливающие продукцию для России, расположены в Литве, Турции, а с 2011 г в РФ, что позволило снизить себестоимость изделий.
Вся сантехническая арматура Systemair, проходит обязательную сертификацию. Осуществляется постоянный контроль качества.

Barberi – итальянская компания, изготавливающая простые регулирующие устройства с высокой степенью надежности. Особой популярностью пользуются смесительные узлы с встроенными термочувствительными элементами.
Механические термосмесительные клапана Barberi, предназначены для открытых и закрытых систем отопления. Серия L-comfort, разработана для подключения к теплым полам.

Как и в какое место устанавливается термостатический клапан ТТ котла

Чтобы правильно подключить трехходовой термоклапан защиты от перегрева к твердотопливному котлу, требуется определить цель, для которой будет использоваться регулирующая арматура:

Защита котла – правильная установка распределительного клапана осуществляется на подачу теплоносителя, незакрывающимся отверстием в сторону котла. Смесительный узел устанавливается исключительно на обратку. Сразу после включения котла, теплоноситель циркулирует по малому кругу системы отопления, после нагревания, клапан начинает пропускать жидкость в водяной контур.

Регулирование температуры в контурах отопления – гидравлическая обвязка предусматривает установку коллектора между котлом и клапаном. Смесительный узел, в данном случае, устанавливается исключительно на подачу. Схема подключения с трехходовым термосмесительным клапаном, подразумевает установку циркуляционного насоса после регулирующего узла. Распределительный пропускной клапан ставится на обратку.

Для облегчения монтажа, схема движения теплоносителя с трехходовым термосмесительным или распределительным клапаном, указана на корпусе арматуры, стрелочками или буквенными обозначениями. Устанавливать узел можно исключительно по указанному направлению.

Термостатический клапан является необходимым устройством обвязки твердотопливного котельного оборудования. Установка клапана требуется и при одновременном подключении нескольких контуров отопления с разными температурными характеристиками.

Зачем нужен термостатический клапан для твердотопливных котлов

Закипание теплоносителя, вследствие перегрева, является распространенной проблемой эксплуатации котлов, работающих на твердом топливе. Для подержания необходимой температуры, подключения сразу нескольких контуров к отопительному оборудованию, используется термостатический клапан для твердотопливных котлов.

Для чего нужен трёхходовой клапан для твердотопливного котла

В котлах, работающих на твердом топливе, достаточно сложно добиться стабильной температуры нагрева теплоносителя. Еще сложнее, обеспечить постоянные параметры на подаче и обратке водяного контура.

Назначением трехходового клапана в системе отопления с твердотопливным котлом, является:

• Предотвратить аварийные ситуации и выход из строя котла, по причине большой разницы температуры водяного потока на подаче и обратке системы отопления. Особенно чувствительны к перепадам нагрева, чугунные теплообменники.
• Обеспечить стабильные параметры нагрева, при одновременном подключении нескольких водяных контуров. При подключении теплых полов, трехходовой клапан входит в обязательную схему обвязки. Если требуется одновременно отопить несколько отдельно стоящих зданий, также применяют регулирующую арматуру данного типа.

Заменить трехходовой клапан в системе отопления можно, установив два двухходовых устройства. При этом, обязательным условием является работа арматуры на реверсе. При открытии одного клапана, должен закрываться второй и т.д.

Как работает трехходовой термоклапан для ТТ котла

Температурный предохранительный клапан для котлов на твердом топливе, имеет несколько предназначений. Тип выбранного устройства влияет на место установки и принцип работы.

Принято классифицировать два вида регулирующей арматуры, в зависимости от принципа действия клапана:

• Распределительный трёхходовой термостатический клапан для твердотопливного котла, служит для разделения потока циркулирующей жидкости для двух отопительных контуров, работающих при одинаковой температуре нагрева. Арматура имеет один вход и два выхода, и работает, в зависимости от конструкции, при постоянном или переменном давлении в системе отопления.
• Трехходовой смесительный клапан для твердотопливного котла нужен при одновременном подключении теплых полов, с максимальным пределом температуры 55°С (оптимальный показатель 45°С) и радиаторной системы, работающей при 80-90°С. Поток, идущий к теплым полам, разбавляется холодной водой, что позволяет уменьшить интенсивность нагрева. Устройство трехходового клапана имеет два входа (для подключения горячей и холодной воды) и один выход.

Принцип действия клапана напоминает обычный тройник, только со сложным внутренним устройством. Теплоноситель проходит внутри корпуса от входного до выходного патрубка, пока его температура не достигнет установленного пользователем значения. После этого, поток частично перекрывается штоком. Одновременно открывается второй входной патрубок, подключенный к холодной воде, разбавляющей теплоноситель.

Варианты использования термостатического смесительного защитного клапана перегрева в обвязке, зависят от схемы отопления. Но, в основном, устройство устанавливают:

1. На подачу или обратку в теплые полы.
2. На подающий трубопровод, идущий от котла.

Монтаж выполняют по стрелкам и обозначениям, указанным на корпусе клапана. В инструкции подробно описаны разные схемы обвязки.

Как выбрать трехходовой клапан к котлу

Чтобы подобрать клапан, потребуется учесть несколько важных характеристик, связанных как с работой самого котла, так и регулирующей арматуры. На выбор влияют следующие параметры:

• Рабочие параметры теплоносителя – указаны в технической документации, прилагаемой к котлам. Как правило, температура обратки составляет 45-50°С.
• Пропускная способность.
• Тип привода – энергонезависимый трехходовой смесительный клапан, имеет механический регулятор. Обеспечивает стабильную температуру теплоносителя, независимо от интенсивности нагрева помещения. Трехходовой термостатический смесительный клапан для твердотопливного котла, идет в комплекте с шаровым накладным датчиком, реагирующим исключительно на температуру поступающего теплоносителя. Используется в бытовых условиях.
  Устройства с электронным управлением, позволяют устанавливать параметры нагрева по комнатам. Такие трехходовые термостатические смесительные клапаны для твердотопливных котлов с выносным датчиком, подключаются к сервоприводу, комнатным термостатам.

Электронный клапан чувствителен к изменениям температуры в жилых помещениях. Установка устройства с сервоприводом, подключенного к термодатчику, экономит от 10-25% затрат на отопление.

Какой марки термосмесительный клапан поставить на ТТ котел

Запорную и регулирующую арматуру изготавливают несколько зарубежных и отечественных производителей. С помощью отзывов потребителей, были выбраны наиболее популярные модели клапанов. Постоянным спросом пользуется продукция следующих производителей:

• ESBE – шведская компания, поставляющая запорную и регулирующую арматуру, практически по всему миру. Главный акцент, компания делает на энергосберегающих технологиях и автоматизации управления.
  Потребителю предлагается модельный ряд термосмесительных и распределительных клапанов, с встроенными и выносными датчиками, и возможностью подключения к сервоприводу. Продукция ESBE отличается высоким качеством, надежностью и экономичностью.
• Watts – компания из США, владеющая тремя крупными подразделениями. Запорная и регулирующая арматура, изготавливается в Германии и полностью соответствует требованиям, действующим в странах ЕС.
  Особенностью продукции является выпуск отдельной серии клапанов, предназначенных для подключения к теплым полам и радиаторам. Потребителю, под маркой Watts, предлагают все необходимые для монтажа комплектующие и устройства, включая термодатчики, сервоприводы и т.п.
• Caleffi – итальянская компания, известная тем, что выпускает регулирующую и запорную арматуру, для таких концернов как Viessmann, Buderus, Vaillant, Grundfos. Особый акцент, компания делает на производстве клапанов и водораспределительных узлов для теплых полов. В ассортименте продукции предлагается смесительный узел в полной комплектации.
  Компания изготавливает оборудование, предназначенное для бытовых и промышленных объектов. Термостатические клапаны Caleffi, разработаны с учетом особенностей работы твердотопливных котлов.
• Valtec – совместная, итало-российская компания, которая была создана в 2002 г, с целью изготовления запорной и регулирующей арматуры для систем отопления, и водоснабжения. Продукция пользуется популярностью, за счет оптимального соотношения стоимости и качества предлагаемого сантехнического оборудования.
  На все термосмесительные клапана, действует заводская гарантия 10 лет. Риски покрывает обязательное страхование всего выпускаемого оборудования. Продукция Valtec, предлагается отечественному потребителю по самой доступной среди аналогов стоимости.
• Herz – один из старейших производителей сантехнической арматуры в Европе. Австрийская компания осуществляет свою деятельность еще с 1896 г. Собственностью Herz является несколько запатентованных инноваций, повлиявших на экономичность, внешний вид и длительность эксплуатации устройств.
  Компания делает акцент на энергосберегающих технологиях. Дополнительным «бонусом» является красивый внешний вид регулирующей арматуры, выпускаемой под маркой DE LUXE.
• Danfoss – компания, которая была создана как небольшой семейный бизнес, в Дании, в 1933 г. На данный момент, штат сотрудников компании включает более 24 тыс. человек. Продукция поставляется более чем в 100 стран мира.
  Продукция Danfoss, предназначена для бытовых и промышленных систем отопления. В ассортименте представлены термостатические клапаны с механической и электронной настройкой. Потребителю предлагают сервоприводы и термодатчики.
• Systemair – норвежская компания, созданная в 1974 г, активы которой, постоянно увеличиваются. В 2000 годах, продукция концерна стала доступна отечественному потребителю. Производственные цеха, изготавливающие продукцию для России, расположены в Литве, Турции, а с 2011 г в РФ, что позволило снизить себестоимость изделий.
  Вся сантехническая арматура Systemair, проходит обязательную сертификацию. Осуществляется постоянный контроль качества.
• Barberi – итальянская компания, изготавливающая простые регулирующие устройства с высокой степенью надежности. Особой популярностью пользуются смесительные узлы с встроенными термочувствительными элементами.
  Механические термосмесительные клапана Barberi, предназначены для открытых и закрытых систем отопления. Серия L-comfort, разработана для подключения к теплым полам.

Как и в какое место устанавливается термостатический клапан ТТ котла

Чтобы правильно подключить трехходовой термоклапан защиты от перегрева к твердотопливному котлу, требуется определить цель, для которой будет использоваться регулирующая арматура:

• Защита котла – правильная установка распределительного клапана осуществляется на подачу теплоносителя, незакрывающимся отверстием в сторону котла. Смесительный узел устанавливается исключительно на обратку. Сразу после включения котла, теплоноситель циркулирует по малому кругу системы отопления, после нагревания, клапан начинает пропускать жидкость в водяной контур.
• Регулирование температуры в контурах отопления – гидравлическая обвязка предусматривает установку коллектора между котлом и клапаном. Смесительный узел, в данном случае, устанавливается исключительно на подачу. Схема подключения с трехходовым термосмесительным клапаном, подразумевает установку циркуляционного насоса после регулирующего узла. Распределительный пропускной клапан ставится на обратку.

Для облегчения монтажа, схема движения теплоносителя с трехходовым термосмесительным или распределительным клапаном, указана на корпусе арматуры, стрелочками или буквенными обозначениями. Устанавливать узел можно исключительно по указанному направлению.

Термостатический клапан является необходимым устройством обвязки твердотопливного котельного оборудования. Установка клапана требуется и при одновременном подключении нескольких контуров отопления с разными температурными характеристиками.

Как защитить котел от конденсата

                      Многие производители котельного оборудования требуют, чтобы на входе в котел была вода не ниже определенной температуры, т. к. холодная обратка плохо сказывается на котле:

• снижается КПД котла,
• увеличивается выпадение конденсата на теплообменнике, что приводит к коррозии котла,
• из-за большой разницы температур на входе и выходе теплообменника его металл расширяется по разному — отсюда          напряжения и возможное растрескивание тела котла.

Ниже мы рассмотрим как защитить котел от холодной обратки.

Способ первый — идеальный, но дорогой. Esbe предлагает готовый модуль для подмеса в обратку котла и управления загрузкой теплоаккумулятора (актуально для твердотопливных котлов) — устройство LTC 100 — аналог популярного узла Laddomat (ладдомат).

Фаза 1. Начало процесса горения. Смесительное устройство позволяет быстро повысить температуру  котла, таким образом начиная циркуляцию воды только в контуре котла.

Фаза 2: Начало загрузки накопительного бака. Термостат, открывая подключение от накопительного бака, задаёт температуру, которая зависит от версии изделия. Высокая, гарантированная обратная температура к котлу, поддерживается благодаря всему циклу сгорания

Фаза 3: Накопительный бак в процессе загрузки. Хорошее управление обеспечивает эффективную загрузку накопительного бака и правильное расслоение в нём.

Фаза 4: Накопительный бак полностью загружен.  Даже на окончательном этапе цикла сгорания, высокое качество регулировки обеспечивает хороший контроль обратной температуры к котлу с одновременной полной загрузкой накопительного бака

Фаза 5: Окончание процесса сгорания. Полностью закрывая верхнее отверстие, поток прямо направляется в накопительный бак, используя тепло в котле

Способ второй — попроще, используя трехходовой термосмесительный клапан высокого качества .

Например клапаны от ESBE VTC511-60С или VTC531-60С или VTC300. Эти клапаны различаются в зависимости от мощности используемого котла. VTC300 используется при мощности котла до 30кВт, VTC511 и VTC531 — при более мощных котлах от 30 до 150 кВт

          Клапан монтируется на байпасной линии между подачей и обраткой котла.

Встроенный термостат открывает вход «А» при температуре на выходе «АВ» равной настройке термостата (50, 55, 60, 65, 70 или 75°C). Вход «В» полностью закрывается когда когда температура на входе «А» превышает номинальную температуру открытия на 10°C.

Подобный клапан выпускает Herz Armaturen — трехходовой термосмесительный клапан Антиконденсат . Выпускается два вида клапанов Heiz Антиконденсат — с отключаемым и фиксированным байпасом.



Схема применения трехходового смесительного клапана Heiz Антиконденсат

Работа клапана с отключаемым байпасом (Heiz антиконденсат DN25, DN32):

       При температуре теплоносителя на выходе клапана «АВ» менее 61°C, вход «А» закрыт, через вход «В» идет горячая вода от подачи котла в обратку. При превышении температуры теплоносителя на выходе «АВ» более 63°C байпасный вход «B» перекрывается и теплоноситель из обратки системы через вход «А» поступает в обратку котла. Байпасный выход «В» открывается вновь при падении температуры на выходе «АВ» до уровня 55°C

Работа клапана с фиксированным байпасом (Heiz антиконденсат байпас DN25, DN32):

            При прохождении через выход «АВ» теплоносителя температурой менее 61°C, вход «А» с обратки системы закрыт, на выход «АВ» подается горячий теплоноситель с байпаса «В». При достижении на выходе «АВ»температуры более 63°C вход «А» открывается, и вода из обратки смешивается с водой из байпаса «В». Для уравнивания байпаса (чтобы котел не работал постоянно на малый круг циркуляции) перед входом «В» на байпасе требуется установить балансировочный клапан.

             Если же вы не уверены в том какая температура смешения требуется — есть решение — трехходовой смесительный клапан ESBE VTC422 для котлов на твердом топливе до 50 кВт, с регулируемой температурой подмеса от 50°C до 70°C.

           Данный клапан может быть установлен как для подмеса воды в обратку котла, так и для заполнения теплоаккумулятора, просто переверните клапан согласно инструкции.

                   Tермозапорный клапан начинает открывать соединение A, когда температура выходящего смешанного теплоносителя в соединении AB находится в диапазоне 50-70ºC (в зависимости от настроек клапана VTC422). Условия стабильности температуры действительны, если горячий теплоноситель >10°C теплее, чем смешанный теплоноситель, а холодный теплоноситель >20°C холоднее, чем смешанный.

Если Вы ошиблись с выбором температуры срабатывания клапана — можно докупить термопатрон для клапанов Herz и Esbe. В ассортименте нашего магазина патроны на температуру Т50°С, Т55°С, Т60°С, Т65°С.

При мощностях котельного оборудования от 150 кВт следует уже использовать варианты подмеса на основе связки — клапан + контроллер. Например резьбовые клапаны VRG 131 + контроллер CRA111, или фланцевые клапаны 3F + контроллер CRA121

,

назначение и виды клапанов, как подключить клапан к системе отопления

Трехходовой термостатический клапан используют для регулирования температуры теплоносителя. Поэтому его часто применяют в современных отопительных системах. При помощи клапана можно подавать теплоноситель определенной температуры в радиаторы. Таким образом, можно сэкономить на расходах на отопление. Но термостатический клапан выполняет и другие функции. О них можно узнать в данной статье.

Содержание:

1. Назначение и виды клапанов
2. Принцип работы
3. Как подключить клапан к системе отопления
4. Типы приводов

Назначение и виды клапанов

По принципу действия трехходовые термостатические клапаны делятся:

1. Переключающие.
2. Разделительные.
3. Смесительные.

Переключающие клапаны переключают воду по разным направлениям. Разделительные клапаны разделяют два потока с разной температурой, а смесительные устройства наоборот их смешивают. Трехходовые клапаны различаются внешне. На корпусе устройства изображен рисунок, который отражает принцип работы. На разделительном элементе указывается похожее изображение. Переключающие клапаны не имеют рисунка, но они отличаются по форме от других видов.

При помощи разделения или смешивания потоков можно добиться необходимой температуры носителя тепла. А переключение применяют в двухконтурных газовых котлах. Необходим клапан для того чтобы подогретую воду по очереди направлять в разные теплообменники.

Принцип работы

Клапан обычно выглядит в виде тройника, выполненного из бронзы или латуни. А сверху устроена шайба для регулировки. Вода продолжает циркулировать через правый или фронтальный патрубок пока температура не достигнет нужного значения. Задачей термостатического клапана является удержание температуры носителя тепла на выходе в определенном значении. Для этого в зависимости от схемы подмешивается горячая или холодная вода из левого патрубка.

Если температура теплоносителя выходит за требуемое значение , то фронтальный входной патрубок перекрывается.

Как подключить клапан к системе отопления

После того как мы разобрались что такое трехходовой термостатический клапан и как он работает, то можно рассмотреть схемы подключения к системе отопления. Необходимо установить клапан в следующих случаях:

• В системе « теплый пол». Так как в контурах теплоноситель должен иметь температуру не более 45°. Контролировать температуру сможет трехходовой термостатический клапан;
• Клапан часто применяют, чтобы защитить твердотопливный котел от конденсата. А также случается температурный шок из-за внезапных отключений электричества.
• Для того чтобы в разных местах отопительной системы поддерживалась требуемая температура носителя тепла применяют трехходовой термостатический клапан.

В системе «теплый пол» циркуляционный насос гоняет носитель тепла по контурам до его остывания. Затем срабатывает термоголовка и датчик, а трехходовой термостатический клапан добавляет горячую воду, которая идет от котла, в замкнутый контур.

Для защиты твердотопливного котла от конденсата нельзя допустить подачу остывшей воды из радиаторов во время его разогрева. Для этого применяют схему подключения с трехходовым клапаном и байпасом. Принцип работы заключается в следующем: вода движется по малому кругу, проходя через байпас в то время пока теплогенератор не прогрелся. Когда в обратке теплоноситель нагревается до 50-55°, то клапан открывается и подмешивает холодный носитель тепла из системы. Когда отопитель выходит в рабочий режим, то байпас закрывается и поток проходит через радиаторы.

Рассмотрим установку клапана при обвязке твердотопливного теплогенератора и аккумулятора тепла. Для того чтобы ее прогреть быстро температура теплоносителя должна быть 70-85°. Но такая температура не нужна для системы отопления радиаторами. Поэтому производят установку трехходового термостатического клапана за аккумулятором для понижения температуры.

В домах с большой площадью обычно устроена сложная отопительная система. В каждый контур требуется подача температуры разной температуры. Самая высокая температура требуется бойлеру. Именно поэтому на подводке к нему не нужна регулирующая арматура. А остальным контурам необходим теплоноситель с более низкой температурой, поэтому их подключают через трехходовой термостатический клапан.

Типы приводов

Во время работы трехходовым клапаном управление температурой происходит при помощи внешнего привода. Он в свою очередь делится на несколько видов:

1. Термостатическая головка может управлять краном вместо обычного привода. Она имеет чувствительный элемент, который реагирует на температуру воздуха. Для того чтобы она начала реагировать на температуру воды клапан дополнительно снабжают выносным датчиком температуры. Его помещают в трубопровод, где протекает теплоноситель, и соединяется с приводом капиллярной трубкой. Такой способ считается точным.
2. Самый простой привод за счет расширения жидкой среды чувствительной к переменам температуры, которая размещена в нем, нажимает на шток. Бытовые клапаны небольшого диаметра обычно оснащены таким типом привода. Такие клапаны можно с легкостью снять и установить другое устройство.
3. Данный способ является самым популярным и самым точным. Электропривод, который управляется контроллером, также может воздействовать на шток. Преобразователи температуры постоянно измеряют температуру носителя тепла и при повышении сразу сигнализируют контролеру. А от него полностью зависит работа термостатического клапана.
4. Есть и более простой вид изделия. Он называется трехходовой смесительный клапан с сервоприводом. Он является упрощенным видом предыдущего способа. Но в данном способе отсутствует контролер. В таком случае краном управляет привод, при этом получая сигналы от температурного датчика. Обычно такой вид используется в комплекте с кранами, которые имеют секторный или шаровой распределительный элемент.

Читайте также:

Термостатический клапан отопления — виды, устройство, установка*

Термостатический клапан для систем водяного отопления – отличная возможность создать стабильный температурный режим в доме

Когда за окном мороз, а в доме тепло и уютно – это хорошо. Но будет ли так же хорошо если в доме будет слишком жарко? Скорее всего нет.Чтобы такого не произошло, было придумано полезное приспособление – термоклапан.

Термоклапан отопления

– предназначение

Термостатический клапан для систем отопления предназначен для автоматического открытия и закрытия входного отверстия радиатора. При достижении определенной температуры в помещении. Другими словами, если в помещении слишком жарко, то можно установить на радиатор термостатический клапан. Тем самым добиться более комфортной температуры в комнате. Причем предназначены термоклапаны для стальных, алюминиевых и им подобных радиаторов и конвекторов. То есть для быстро нагревающихся и быстро остывающих приборов. На чугунных отопительных радиаторах термоклапаны работать будут. Однако очень не эффективно.

Термостатический клапан VALTEC – угловой, с термоголовкой

В некоторых случаях термоклапан может помочь даже тогда, когда радиатор греет слабо. Если система отопления дома плохо сбалансирована. К примеру, первые от котла радиаторы греют сильно, а последние едва теплые. Но установив термоклапаны на первые по ходу теплоносителя батареи отопления, можно исправить этот перекос. И безусловно добиться более сильного прогрева тех радиаторов, которые до этого грели слабо.

 Термостатический клапан и регулировочный клапан – отличия

Особенно актуально применение термоклапанов на однотрубной системе отопления, но только в том случае, если она не проточная. То есть при наличии в месте соединения радиаторов перемычек – байпасов. Бывает что байпасов нет. В результате теплоноситель последовательно проходит через все радиаторы, один за другим. Установив термостатический клапан на такую систему, можно лишь навредить. Поскольку термостатический клапан будет отключать все радиаторы расположенные после него. Потому на проточную систему, если это почему-то очень необходимо, лучше поставить регулировочный радиаторный клапан. И не перекрывать его полностью.

Отличие регулировочного клапана от термостатического в возможности отрегулировать зазор для прохода теплоносителя – больше-меньше. Термостатический клапан наоборот может находиться только в двух положениях. Во-первых открыт до определенного, отрегулированного ранее, уровня. Во-вторых полностью закрыт. Потому не надо ставить термоклапан на проточную систему отопления без байпасов. Так как, при закрытии клапана, прекратиться циркуляция теплоносителя по всей системе. Это создаст охлаждение и разбалансировку системы отопления. А также негативно скажется на отопительном котле. Ситуация может усугубиться при отсутствии или плохом функционировании предохранительного клапана. То есть может произойти прорыв в каком-нибудь из слабых мест системы.

 Термостатический клапан

– принцип работы

Главным достоинством термостатического клапана является возможность добиться автоматизации поддержания определенной температуры в помещениях. Термоклапан не нужно каждый раз регулировать вручную. При этом температуру в разных помещениях можно выставить разную. Например, в коридоре +20°С, в спальне +24°С, в ванной +22°С. Поворачивая настроечную рукоятку относительно метки можно настроить температуру воздуха в помещении. Как правило в пределах от +5°С до +28°С. То есть +5°С – минимальная температура для того, чтобы система не замерла. А вот +28°С – максимальный уровень, так называемой комнатной температуры, комфортной для человека.

Устройство термостатического клапана

Устройство которое автоматически регулирует температуру находится в термоголовке. Которая устанавливается на термостатическом клапане. Это термоэлемент. Внутри него находиться сильфон – замкнутая гофрированная система, меняющая свои размеры. Сильфон заполнен специальным веществом. Это вещество изменяет свое состояние, в том числе объем, под воздействием температуры воздуха.

Если отрегулировать термоклапан, допустим, на +22°С, то при падении температуры воздуха в комнате до +21°С вещество в сильфоне уменьшиться в объеме. Несомненно, это уменьшит давление на шток клапана. Клапан откроется и теплоноситель будет нагревать радиатор. Температура воздуха в помещении будет повышаться. Когда она достигнет +23°С вещество в сильфоне начнет расширятся и давить на шток клапана. Клапан закроется и теплоноситель пойдет в обход радиатора. Радиатор перестанет нагреваться и температура воздуха в комнате будет понижаться. И так далее. По замкнутому кругу. Поддерживая в помещении постоянную температуру.

Виды термоклапанов для систем отопления

Существует много разновидностей термоклапанов. Они различаются:

• а) по способу установки;
• б) по типу систем отопления;
• в) по разновидности вещества в термоэлементе;
• г) по виду термоэлемента;
• д) по типу регулировки;

По способу установки

Термостатические клапаны разделяются на прямые, угловые, осевые. А также для установки с левой и правой стороны радиатора. Это нужно учитывать при покупке термоклапана.

Прямой термостатический клапан Herz

Существуют также трехходовые термоклапаны, в которых осуществляется регулирование в узле «радиатор-байпас». Они более эффективно и сбалансировано позволяют контролировать температурный режим. Если температура в комнате поднялась до заданного уровня, то проход на радиатор закрывается и теплоноситель направляется в байпас. Как только температура в помещении понизилась байпас перекрывается, но не полностью, и основной поток теплоносителя направляется через батарею отопления.

Осевой термоклапан HEIMEIER

По типу систем отопления

Термоклапаны определяют в соответствии с тем, в какой именно системе отопления они применяются. Существуют термостатические клапаны для двухтрубных систем отопления с узким проходом для теплоносителя. И для однотрубных систем с более увеличенным проходом и большей пропускной способностью. Важно не перепутать их при приобретении и установке. Иначе система будет работать некорректно. Или вовсе не будет работать. Особенно при установке термоклапанов для двухтрубной системы на однотрубную. Впрочем, есть термостатические клапаны, которые позиционируются производителем для работы в обоих системах отоплениях.

По разновидности вещества в термоэлементе

Подразделяются на газовые, жидкостные и парафиновые термоклапаны. Здесь существует прямая зависимость цены термостатического клапана от скорости срабатывания. Самые быстрые и дорогие – газовые. Самые медленные и дешевые – парафиновые. А жидкостные, например такие, занимают золотую середину.

Термоголовка Herz

По виду термоэлемента

Термостатические клапаны имеют или термоголовку, или ручное регулирование. Разумеется с возможностью купить и установить термоголовку отдельно. А также в более продвинутом варианте – выносной термоэлемент. При выносном термоэлементе термодатчик устанавливается в стороне от радиатора, труб отопления, открытых форточек и других источников возможного сбоя установленного температурного режима. Выносной термоэлемент также применяется при нахождении радиатора в нише стены или закрытии его декоративной решеткой. А также при использовании плотных штор.  Длина капиллярной трубки стандартно 2 метра. В более дорогих вариантах до 8-10 метров. Еще более сложная и дорогая система – управление термодатчиков каждого отопительного прибора от микроконтроллера.

Термоголовка Herz с выносным датчиком

По типу регулировки

Различаются на термоклапаны с открытой регулировкой. В них зазор для прохода теплоносителя можно подрегулировать в любой момент. А также на клапаны с предварительной настройкой. В них настройка зазора проводится специальным, приобретаемым отдельно, ключом. Такие клапаны обычно устанавливают в больших многоэтажных и многоквартирных домах. Предварительную настройку проводят специалисты, руководствуясь специальными расчетами и по проекту. Потребители тепла уже не могут регулировать термоклапаны, сбивая тем самым баланс системы отопления в целом. Неправильная регулировка одного или нескольких радиаторов в коттедже в большинстве случаях принесет лишь небольшой вред системе отопления. Та же ситуация в большом здании может вызвать в системе серьезный дисбаланс.

 Как правильно установить термостатический клапан

Очень важно правильно установить термостатический клапан на радиатор отопления.

Основные рекомендации таковы:

Устанавливать клапан лучше термоголовкой вбок, располагая ее горизонтально в сторону от восходящих потоков горячего воздуха. Чтобы система работала стабильно и не нарушался установленный температурный режим.

Угловая термоголовка HEIMEIER

Установка термоклапана рекомендуется на входе в радиатор. Стрелкой, нанесенной на корпус клапана, по ходу движения теплоносителя.

Термостатический клапан (термоклапан) для систем отопления – это отличная возможность создать стабильный температурный режим в доме. Но только в случае правильного выбора клапана и его правильной установки. В противном случае Вы рискуете нарушить работу всей системы отопления. А также полностью вывести ее из строя, что особенно нежелательно в холодное время года.

Вы можете прочитать записи на похожие темы в рубрике – Автоматика в отоплении

Ваш Удобный дом

Также рекомендуем прочитать

виды, советы по эксплуатации, принцип работы

Для управления работы отопительного оборудования и регулировки удовлетворительной температуры в помещении пользователи используют термостат. Его использование также влияет непосредственно на экономию средств, так как исключает перегрев помещения и вместе с этим трату лишних средств. Владелец может задать необходимую ему температуру, которая будет ему комфортна и приемлема. Согласно показаниям, термостат снижает мощность котла либо же повышает.

Принцип работы

Принцип работы термостата основывается на снятии специальным датчиком, установленным отдельно от отопительных приборов, температуры в доме, а не температуры теплоносителя. Дело в том, что жидкость в отопительной системе остывает быстрее, чем воздух в помещении.

Регулировка режима работы термостата

Регулировка режимов работы данного прибора для котла позволяет экономить расходуемое топливо. Это большой плюс термостатов, так как помогает избежать нерациональных трат за отопление, при этом обеспечивая нужный температурный режим для помещения. Регулировка режима работы позволит отопительному оборудованию не работать в полную мощность, и к тому же исключит необходимость регулирования в ручном режиме.

Функционирование котла отопления с термостатом будет осуществляться только до того момента, пока в помещении не установиться необходимая температурная норма.

Современные термостаты для котлов отопления позволяют реагировать на самые незначительные изменения в температурных показателях в помещении. Наличие такого прибора позволяет удерживать комфортную температуру без какого-либо вмешательства непосредственно пользователя, что существенно облегчает контроль за обогревом отапливаемого помещения. Также термостат не допускает перегрева или же неприемлемого снижения температуры. Таким образом, можно констатировать тот факт, что наличие термостата позволяет создать наиболее удобные и комфортные температурные условия.

Виды термостатов

На данный момент существует лишь два вида термостатов для помещения:

• Проводные. Работа таких терморегуляторов осуществляется благодаря налаженной бесперебойной связи между котлом отопления и контроллером, установленным в определённом месте в помещении и подающим сигнал на осуществление подачи горячей воды в конкретный контур.
• Беспроводные. Эти приборы, в отличие от вышеназванных, не нуждаются в связи между контроллером и котлом, что можно заметить и в самом названии таких терморегуляторов. В отсутствие связующей сети, данные передаются через радиосигнал, который поступает на датчик. Данный термостат состоит из двух блоков, который расположены в разных местах. Один ставится рядом с котлом и подсоединяется к нему клеммами. Второй должен быть установлен в том помещении, из которого предусматривается контроль и регулирование температуры.

Если делить термостаты согласно выполняемых ими функций, можно выделить два типа терморегуляторов:

• простые термостаты
• программируемые, для газовых котлов.

Основным предназначением просто комнатного термостата является контроль и поддержание настраиваемой температуры, предварительно заданной пользователем. В случае установки программируемого термостата пользователь получает целый ряд полезных преимуществ, которые заключается в более продвинутом контроле температурного режима, что означает возможность задать более комфортную температуру:

1. Управление работой котла отопления дистанционно
2. Установка температуры в режимах «день» и «ночь»
3. Быстрая дистанционная смена температурных параметров в помещении
4. Возможность программирования температуры по дням недели
5. Возможность осуществления автоматического контроля над температурой в помещении при использовании термостата для котлов
6. Довольно быстрое регулирование температуры в помещении после корректировки
7. Низкий топливный расход
8. Аккумуляторы позволяют поддерживать работу терморегулятора долгое время

Советы по эксплуатации и установке

1. Одним из самых главных и полезных советов является рекомендация использования отопительного оборудования и системы регулирования температурного режима в помещении от одного производителя. Это означает, что, если само оборудования отопления и термостат будут приобретены у одного и того же производителя, то их работа будет качественнее и надёжнее. В таком случае следует тщательно выбрать производителя, который уже зарекомендовал себя производством качественной продукции и долгой гарантией на отопительное оборудование и системы регулирования температуры.
2. Рекомендуется выполнять установку проводного термостата для газового котла отопления ещё до начала всех ремонтных работ в помещении. Иначе могут возникнуть неприятные последствия для внутреннего интерьера. Дело в том, что для установки проводного терморегулятора придётся прибегнуть к процедуре штробления стен, а в условиях уже выполненного ремонта это может стать очень большой и очень неприятной проблемой.
3. Установка контроллеров должна выполняться с акцентом на обеспечение свободного пространства устройства. Это означает, что устанавливать контроллер следует в тех местах, где будут отсутствовать помехи или препятствия для доступа к нему. На месте расположения контроллера должна отсутствовать мебель или другие предметы интерьера, а также декоративные элементы — картины, ковры и т.п.
4. Выполнить установку терморегулятора можно и самостоятельно. Это не очень трудная процедура, которая не потребует огромного количества приложенных усилий. Но важно, чтобы установка проводилась согласно схеме, приложенной к термостату в комплекте. Способ подключения кабеля может зависеть от марки терморегулятора. Перед тем, как осуществить подключение, следует проверить всё по инструкции к отопительному прибору.
5. Устанавливать терморегулятор рекомендуется в помещении с самой низкой температурой или же там, где чаще всего бывают люди. Настоятельно рекомендуется не устанавливать термостат рядом с отопительными приборами и бытовой техникой, а также в тех местах, где есть вероятность попадания на него прямых солнечных лучей.
6. Не следует устанавливать устройство в помещении, где радиаторы отопления оснащены вентилями с термоголовками. Такие вентили требуется заменить на вентили обыкновенного типа с ручной регулировкой

Если нет уверенности и опыта в установке терморегуляторов, то лучше не рисковать. Можно, конечно, сделать всё самому, но последствия могут быть не очень приятными. В таком случае следует обратиться с этим вопросом в сервисный центр, где обязательно окажут всю необходимую помощь, которая потребуется.

Выводы

Следует отметить, что терморегуляторы для котлов отопления — весьма нужная и удобная вещь. Это устройство осуществляет ряд очень важных функций. Регулирование температуры и корректировка температурного режима позволит пользователю создать максимально удобные и комфортные условия в помещении. Регулировка температуры играет большую роль при обеспечении уюта в дома.

Огромным плюсом термостатов для котлов отопления является то обстоятельство, что благодаря их использованию можно экономить свои средства, притом в довольно ощутимых размерах. Не стоит экономить на приобретении такого полезного устройства, если учитывать их быструю окупаемость. Термостаты действительно способны спасти кошелёк пользователя от нерациональных трат.

Установка термостатов несложна, но, впрочем, не следует забывать о существовании условий и требований, позволяющих её проведение. Для того чтобы избежать различных неудобств и незапланированных проблем, следует внимательно ознакомиться со всеми схемами и инструкциями, идущими в комплекте с термостатом для котла отопления и отопительным оборудованием. В случае сомнений в своих силах или наличие моментов, сложных для понимания и реализации, рекомендуется не рисковать и обратиться в сервисный центр.

Наличие нескольких видов термостатов для котла отопления позволяет покупателю подобрать устройство, которое наиболее подходит ему. Но в любом случае оба типа термостата способны добросовестно и надёжно выполнять свою работу, отличаясь ненамного. На рынке существует большой ассортимент термостатов для котла отопления, что позволяет пользователям не иметь сложностей с поиском подходящего устройства.

При выборе термостата всё равно следует обратить внимание и на наличие возможных недостатков. Даже при существовании огромного количества плюсов, эти устройства могут обладать и своими минусами, о которых надо узнать в первую очередь. Следует рационально подойти к этому вопросу, чтобы впоследствии не пожалеть о сделанном выборе.

Оцените статью: Поделитесь с друзьями!

Чем хорош комнатный термостат для газового котла: выбираем лучший

Чем хорош комнатный термостат для газового котла

Автономный способ отопления помещения пользуется все большей популярностью не только в частных домах, но и в обычных квартирах. Одно- и двухконтурные котлы Baxi или Protherm, Ferroli, Vaillant и других компаний, работающие на газе, позволяют не только обогреть жилище, но и не испортить своим внешним видом интерьер вашего дома.

Все предметы, прилагаемые к этим замечательным отопительным приборам многие считают ненужной ерундой и называют «аксессуарами», без которых вполне можно обойтись. Котел нагревает воду до необходимых значений, затем, когда теплоноситель остывает, он включается снова и доводит температуру воды до нужного вам уровня.

Уровень этот определяете вы сами, а задача прибора — включаться каждый раз, чтобы поддерживать заданную вами программу. Котел настраивается вами вручную и «отвечает «за прогрев воды, а температура воздуха в помещении — не его задача.

Что же делать, если вдруг от солнечных лучей воздух прогреется выше заданной нормы, или в холодную погоду остынет до дискомфортных температур?

Есть два варианта развития событий:

Вариант первый — ничего не предпринимать и позволить котлу самому, включаясь и выключаясь бессчетное количество раз, подогревать теплоноситель.

Вариант второй — приобрести прибор, который носит название термостат комнатный для газового котла, тем самым гарантировать тепло и уют своему дому и уберечь от быстрого износа довольно дорогостоящий обогревательный прибор, в данном случае котел.

Механический комнатный термостат

Комнатный термостат или терморегулятор уж никак нельзя отнести к ненужным аксессуарам, т.к. этот прибор регулирует работу котла и обеспечивает прогрев не воды, а воздуха, а за это, как вы помните котел ответственности не несет.

Вода остывает гораздо быстрее воздуха и котлу для поддержания необходимой температуры нужно включаться примерно один раз в десять минут. Насос прибора в таком режиме работает не переставая и изнашивается достаточно скоро.

А что происходит с котлом, к которому подключен термостат комнатный? Давайте разберемся, чтобы сделать вывод о нужности этого прибора или о его полной бесполезности.

Принцип работы комнатного термостата

Термостат комнатный — это современный компактный прибор, позволяющий контролировать и регулировать температуру воздуха в помещении, значение которой вы определяете сами. В некоторых европейских странах, например, этот прибор считается обязательным к установке в любом доме, а уж как европейцы умеют экономить буквально на всем, пояснять, я думаю, не нужно.

Так вот, при понижении температуры воздуха хотя бы на 0,5 градуса терморегулятор дает сигнал котлу на включение, и тот, соответственно подогревает воду, поднимая температуру воздуха до нужных цифр.

Если же температура держится на уровне определенных вами показателей, котел не включается, сберегая газ и электроэнергию настолько, что окупаемость самого прибора наступает очень быстро.

Счета за газ и электричество постоянно удивляют нас в плане роста, и, думаю, ни для кого не будет лишним сэкономить до 25-30 процентов семейного бюджета только на работе термостата. Вот такой это «аксессуар»!

А работа котла? Представляете, во сколько раз его циркуляционному насосу нужно будет включаться реже, если терморегулятор будет контролировать работу вашего отопительного оборудования? Срок эксплуатации котла увеличивается вдвое.

Определим преимущества комнатного термостата:

— прибор удерживает нужную температуру в доме, создавая атмосферу уюта и комфорта;

— при подключении термостат отпадает необходимость в постоянном контроле работы котла и ее регулировании;

— экономия денежных средств и быстрая окупаемость прибора.

Основные типы термостатов

Комнатные термостаты можно разделить по способу воздействия на отопительное оборудование (в данном случае газовый котел) и по количеству и качеству выполнимых ими функций.

По способу регулирования термостаты делятся на 2 вида:

— проводные;

— беспроводные.

Для первого вида необходимо соединение прибора непосредственно с котлом, а термостаты второго вида осуществляют контроль за его работой с помощью сигнала радио.

В беспроводном термостате располагаются сразу два устройства, одно рядом с прибором, другое в комнате, из которой будет вестись термоконтроль. Связаны устройства друг с другом радиосигналом.

Комнатный термостат для котла Baxi

Блок, расположенный в комнате, оснащен дисплеем, на котором вы обозначаете нежную вам температуру воздуха в помещении, т.е. программируете его работу. Именно поэтому такие виды термостатов называют программаторами.

Особенности комнатных термостатов для котлов

По набору осуществляемых функций, терморегуляторы также делятся на два вида:

— простые или механические;

— программируемые.

Простые комнатные термостаты обладают одной функцией — они удерживают необходимую температуру воздуха, то есть выполняют главную свою роль. Программируемые термостаты способны вмешиваться в работу котла даже на расстоянии.

Вы можете задать программу такому прибору на неделю и месяц вперед, вы можете менять температуру с дневной на ночную, вы можете запрограммировать прибор таким образом, что дом будет встречать вас теплом именно в момент вашего прихода после работы или после долгой командировки.

Если вы уже решили приобрести комнатный термостат для котла, но не гонитесь за дороговизной, начните с самой простой модели, и только тогда, когда поймете, что прибор вам действительно необходим, приобретайте более сложную конструкцию.

А еще проанализируйте условия вашего помещения: бывает такое, что проводные приборы просто нельзя подключить в данном помещении, тогда ваш выбор будет ограничен только беспроводными термостатами.

Механический комнатный термостат для газового котла

Рекомендации при выборе и установке

При покупке прибора получите квалифицированное разъяснение специалиста и воспользуйтесь некоторыми советами:

1. Лучше, если вы приобретете термостат той же фирмы-производителя, которой изготовлен ваш газовый котел. В этом случае монтаж и установка будут осуществлены легче и контроль за газовым оборудованием будет надежней. Хотя многие покупают и разные приборы, которые успешно функционируют достаточно долго и хорошо.

2. Обязательно учитывайте размер помещения, в котором будет установлен прибор и величину температуры, которую он будет контролировать.

3. Будет совершенно не лишним, если в помещении, оборудованном терморегулятором, будет дополнительно проложен слой теплоизолятора, в этом случае экономия ваших материальных средств значительно увеличится.

4. Поскольку термостат комнатный «отвечает» за температуру воздуха в помещении, то в его использовании существует ряд ограничений, которые перечислим ниже:

— не устанавливайте прибор рядом с предметами, препятствующими свободной циркуляции воздуха;

— не закрывайте его элементами декора-полочками, занавесками и т.д.

Программируемый термостат для газового котла

Подключение термостата к газовому котлу своими руками

По принципу работы термостат комнатный очень напоминает автомобильный, но, к сожалению, последний не может отключить двигатель внутреннего сгорания, а комнатный термостат в нужный момент отключит газовый котел, не дав ему возможности перегреть воздух в помещении.

Многих останавливает тот факт, что для установки термостат необходимо вызывать грамотного специалиста, но это совершенно необязательно. Вы можете спокойно установить прибор своими руками, если примите во внимание некоторые рекомендации:

— приступая к работе, необходимо слить всю воду из системы путем открытия входного клапан;
.
— осуществите продувку и отключите адаптер;

— затяните гайки, расположенные между адаптером и клапаном, следя за сохранностью резьбы.

Основное правило эксплуатации термостата комнатного — это оберегание его от любых механических повреждений, т.к. при этом можно повредить очень чувствительные элементы датчиков приборов.

Для каждого помещения нужен отдельный терморегулятор, учтите этот факт при расчете финансовых средств, которые вы предполагаете выделить на покупку из своего бюджета.

Для каждой комнаты устанавливается своя температура — более высокая для детской, чуть более низкая для спальной и т.д. Следите, чтобы двери между комнатами были плотно закрыты, иначе работа прибора будет затруднена. Смотрим видео.

Производители и цены

Что касается цены на термостаты, то, например, самый простой прибор для котла фирмы Baxi или Protherm, обойдется вам в 35-45 долларов. При нынешнем курсе дороговато, но не забывайте, что прибор окупит себя достаточно скоро, и экономия средств за электроэнергию и газ тоже будет ощутимой. Выбор за вами!

Читайте также:

Термостатические смесительные клапаны: применение в водопроводе и водяном отоплении

Термостатический смесительный клапан для жилых помещений

Термостатические смесительные клапаны для водопровода или водяного отопления? Что ж, оказывается, они подходят и для того, и для другого. Такой же клапан используется в системе горячего водоснабжения, а также регулирующий клапан для систем водяного отопления. Это делает эти важные элементы оборудования настоящими рабочими лошадками для механической промышленности, кроссовером, который одинаково важен для обоих секторов.

Термостатические смесительные клапаны используются в жилых, коммерческих и институциональных системах как для водопровода, так и для водяного отопления. Основная функция этих клапанов — регулировать температуру воды на выходе либо в систему горячего водоснабжения, либо обеспечивать подачу низкой температуры в систему водяного теплого пола. Часто один и тот же физический клапан может использоваться для обоих приложений.

Однако существует множество различных типов, размеров и конфигураций клапанов, которые предназначены для конкретных применений.Что касается водопровода, существует множество уникальных применений, для которых требуются очень специфические термостатические клапаны. Для большинства гидравлических систем термостатические клапаны обычно представляют собой трехходовые клапаны, используемые для малых и средних проектов.

Изменения в правилах водоснабжения, принятые в большинстве юрисдикций по всей Канаде, теперь требуют контроля температуры горячей воды с помощью термостатических смесительных клапанов. Температура воды не должна превышать 49 ° C (120 ° F), подаваемая на все приспособления. Для этого необходимо, чтобы смесительный клапан, сертифицированный по стандарту CSA CAN / CSA B125-01, был установлен на распределительной линии горячей воды как можно ближе к верхней части бака водонагревателя и на заводе был установлен на 49 ° C.

Если условия площадки, такие как длинные участки трубопровода, могут привести к тому, что температура воды, подаваемой в кран, будет значительно ниже 49 ° C, то вместо клапана, устанавливаемого в точке использования, должен быть установлен смесительный клапан, сертифицированный по стандарту CSA B125-01. танк.

Чтобы понять эти требования норм, важно понять, почему контроль температуры так важен в системе горячего водоснабжения. Термостатический смесительный клапан обеспечивает важные преимущества безопасности и комфорта для жителей здания.Бытовое горячее водоснабжение потенциально подвергает жильцов здания двум очень специфическим опасностям: угрозе ожога от чрезмерно горячей воды и возможности роста бактерий Legionella.

Ошпаривание от воздействия очень горячей воды приводит к разрушению клеток кожи, а иногда и нижележащих структур мышц. Ошпаривание может вызвать такие же опасные ожоги, как и ожог от огня. Исследования показали, что ожоги горячей водой могут возникнуть за считанные секунды — даже меньше для маленьких детей с тонкой нежной кожей.Кроме того, медленное время реакции пожилых людей и инвалидов делает их особенно уязвимыми для серьезных ожогов горячей водой.

Температура воды 60 ° C (140 ° F) может вызвать ожог третьей степени у взрослых за пять секунд, а у детей от 0 до пяти лет за три секунды. Во избежание ожогов в растворе поддерживайте температуру воды ниже 49 ° C.

Болезнь легионеров — это разновидность пневмонии, которую вызывает обычная бактерия Legionella. И болезнь, и бактерия были впервые обнаружены в 1976 году, когда вспышка на съезде Американского легиона привела к 29 смертельным случаям.

Когда легионелла попадает в водопроводную систему, эти бактерии могут быстро размножаться. Температура воды от 20 ° C (68 ° F) до 49 ° C (115 ° F) в бытовой системе водоснабжения обеспечивает идеальные условия для роста бактерий. Бактерия существует внутри труб и часто встречается в накипи и отложениях в резервуарах водонагревателя. Наиболее широко распространенный и предпочтительный метод предотвращения Legionella — постоянное поддержание температуры хранения в системе горячего водоснабжения на уровне 60 ° C (140 ° F) или выше, но не ниже 55 ° C (131 ° F).

Так что же делать? Уменьшите температуру водонагревателя до более низкой температуры, чтобы предотвратить опасное ожог, но есть риск роста бактерий? Увеличьте температуру, чтобы предотвратить рост бактерий Legionella, но рискуете обжечься? Ни то ни другое — не лучший выбор.

Смесительный клапан системы установлен на выходе из резервуара

Теперь легко понять, почему водопроводный кодекс требует использования термостатического смесительного клапана. Это идеальный способ решить обе эти серьезные проблемы и предоставить конечному пользователю удобную и безопасную подачу горячей воды.

Термостатический смесительный клапан нейтрализует обе угрозы, позволяя настроить водонагреватель на достаточно высокую температуру, чтобы снизить угрозу роста бактерий, но при этом смешивающее действие поддерживает соответствующую температуру воды на выходе из светильников и позволяет жителям пользоваться раковинами душ или ванна с меньшим опасением ошпаривания.

Дополнительным преимуществом для конечного пользователя при использовании смесительного клапана является большая полезная емкость горячей воды. Когда вода хранится при более высокой температуре 60 ° C, а затем смешивается с ней до 49 ° C на выходе, в результате увеличивается полезная подача горячей воды примерно на 50 процентов по сравнению с простым поддержанием в баке температуры 49 ° C.Это приводит к превращению емкости 40-галлонного бака в эквивалент 60-галлонного бака. Это большее количество горячей воды, подаваемой из резервуара, означает, что у конечного пользователя меньше вероятность того, что горячая вода закончится.

Существует два основных типа термостатических смесительных клапанов, используемых в водопроводных системах. Системное устройство предназначено для ограничения температуры воды в источнике горячей воды для раздачи в водопровод и устанавливается рядом с выходом водонагревателя. Системные клапаны доступны в широком диапазоне размеров для жилых и коммерческих помещений от ¾ дюйма до 3 дюймов.

Некоторые производители выпускают комплекты резервуаров для жилых помещений, которые включают смесительный клапан, соединительную арматуру и гибкий байпасный трубопровод холодной воды. Эти комплекты упрощают подключение к верхней части обычного водонагревателя резервуарного типа.

Устройство в месте использования предназначено для ограничения температуры воды одним или несколькими приборами. Обычно его прикрепляют непосредственно к душевой кабине или под раковиной, чтобы контролировать температуру воды и обеспечивать защиту от ожогов.

Существует специальный тип аварийного термостатического смесительного клапана, который специально разработан для подачи теплой воды для экстренной промывки глаз или душа.Текущий стандарт ANSI требует экстренной промывки глаз и обильного душа для подачи теплой воды в течение 15 минут. Это гарантирует, что пользователь не подвергнется воздействию очень холодной воды и, возможно, переохлаждения, или очень горячей воды ошпаривания.

Комплект смесительного клапана для бытового резервуара с датчиком температуры

В системах водяного отопления термостатический смесительный клапан представляет собой простое решение для обеспечения более низких температур подаваемой воды в системе водяного отопления в жилых и небольших коммерческих помещениях.Когда излучающий пол с подогревом сочетается в одной системе с системами распределения с более высокой температурой, такими как фанкойлы или радиаторы плинтуса, необходим смесительный клапан.

Смесительный клапан позволяет настроить источник тепла (бойлер или водонагреватель) на более высокую температуру для удовлетворения высоких температурных нагрузок, а затем снабдить радиационный контур водой с более низкой температурой через смесительный клапан.

Примером может служить очень распространенная гибридная система с лучистым подогревом пола в подвале и фанкойлом для обогрева верхних этажей.Это двухтемпературная система с излучающим полом большой массы, обычно требующим температуры подаваемой воды от 35 ° C до 45 ° C, и фанкойлом, требующим гораздо более высокой температуры от 65 ° C до 75 ° C. Если вы попытаетесь установить только одну температуру в обе зоны, вы создадите большие проблемы. При высокой температуре подачи вы резко перегреете пол, что приведет к потенциальному повреждению или затруднению контроля тепловой мощности. При низкой температуре подачи вы не получите достаточной тепловой мощности от фанкойла.

Решение состоит в том, чтобы разделить систему на два контура с двумя насосами и одним термостатическим смесительным клапаном (см. Схему трубопроводов). Фанкойл будет получать воду с высокой температурой непосредственно от источника тепла, а теплый пол будет получать воду с более низкой температурой, поступающую от термостатического клапана.

Очень важно убедиться, что циркуляционный насос для излучающего контура установлен после смесительного клапана, иначе вы не получите достаточного потока через излучающие контуры.Помните, что вода всегда будет идти по пути наименьшего сопротивления, и если насос находится перед термостатическим клапаном, она будет течь прямо через клапан, а не по контурам.

Термостатический смесительный клапан для теплого пола

Также важно никогда не пытаться заставить эту систему работать только с одним насосом для обеих нагрузок. Держите нагрузки отдельно, чтобы обеспечить необходимый поток для обеих сторон. Используйте пружинные обратные клапаны на обеих линиях подачи, чтобы предотвратить термосифонирование в зонах над механическим помещением.Чтобы обеспечить точность настройки температуры, убедитесь, что температура горячей воды, подаваемой к смесительному клапану, по крайней мере на 5 ° C (10F) выше, чем желаемая температура смешанной воды.

Добавление системы лучистого теплого пола в подвале к водонагревателю — очень популярный вариант для многих домов. Что не может не понравиться тёплому уютному лучистому отапливаемому подвалу? Даже при использовании только этого однотемпературного контура излучающего теплого пола по-прежнему очень важно иметь термостатический клапан.Согласно правилам, требующим, чтобы температура воды в водонагревателе поддерживалась на уровне 60 ° C, температура воды должна быть понижена, прежде чем она попадет в пол. Поэтому очень важно установить термостатический клапан перед насосом излучающего теплого пола.

Основная функция термостатического смесительного клапана в системах отопления — регулирование температуры воды на стороне подачи в распределительной системе, но во многих системах это не единственная функция смесительного устройства. В системах, использующих «обычные» котлы без конденсации, термостатический смесительный клапан может также гарантировать, что температура обратной линии котла остается достаточно высокой для предотвращения постоянной конденсации дымовых газов.

При использовании для этой цели смесительного клапана часть горячей воды смешивается с более холодной водой, возвращающейся из распределительной системы, и смесь направляется обратно в котел. Цель состоит в том, чтобы повысить температуру на входе в котел до уровня, достаточного для предотвращения конденсации дымовых газов, что обычно означает выше 55 ° C (131 F). Такое повышение возвратной воды никогда не требуется для конденсационного котла, и с учетом того, что сегодня устанавливается все больше и больше конденсационных котлов, такое применение больше не будет встречаться очень часто.

Двухтемпературная гидронная система с термостатическим смесительным клапаном

Для термостатических смесительных клапанов используются три основных технологии: технология воскового элемента, биметаллическая лента и технология наполнения жидкостью. Наиболее распространенным типом, применяемым в жилых и небольших коммерческих помещениях, как для водопровода, так и для отопления, является технология восковых элементов. Восковый элемент с небольшим количеством движущихся частей обеспечивает высокую точность, быструю реакцию и чрезвычайно долгий срок службы.

Термостатический смесительный клапан использует три основных компонента для своей работы: какой-то шпиндель или вал, тепловой элемент и возвратную пружину.Возвратная пружина обеспечивает возвратную силу вверх к термоэлементу. Термоэлемент действует как подвижный блок, который реагирует на изменения температуры, открывая отверстия для изменения потока воды, протекающей между входами горячей и холодной воды.

При использовании темперированной воды термоэлемент определяет температуру на выходе и устанавливает узел седла, который регулирует поток горячей и холодной воды, подаваемой в канал смешанной воды. Если смешанная температура на выходе увеличивается, термостат расширяется, перемещая узел седла, чтобы впустить больше холодной воды и в то же время ограничивая входное отверстие для горячей воды.

И наоборот, если смешанная температура на выходе уменьшается, термостат сжимается, пропуская больше горячей воды и ограничивая входное отверстие для холодной воды. В обоих случаях температура смешанной воды на выходе автоматически и постоянно поддерживается на заданном уровне. Большинство клапанов имеют функцию безопасности, которая перекрывает входной порт для горячей или холодной воды в случае отказа подачи холодной или горячей воды. Клапан будет иметь механическую регулировку в виде шкалы или установочного винта вверху, что позволяет пользователю выбирать желаемую температуру воды на выходе в пределах диапазона клапана.

Это необходимо будет настроить во время ввода системы в эксплуатацию, и это будет намного проще сделать, если датчик температуры будет установлен в трубопроводе смешанной воды после клапана. Некоторые клапаны на рынке доступны со встроенным термометром, что упрощает настройку.

Внутренний вид термостатического смесительного клапана

Итак, ответ очевиден: термостатические смесительные клапаны необходимы как для водопровода, так и для водяного отопления. Убедитесь, что вы используете их правильно, чтобы защитить своих клиентов и защитить их системы полов, обеспечивая при этом оптимальную производительность от системы горячего водоснабжения и отопления.<>

Клапан сброса давления котла | HVAC Hydronic Boiler Safety

Предохранительный клапан котла (PRV) — это предохранительный клапан, предназначенный для сброса избыточного давления внутри котла. Это сосуд высокого давления, рассчитанный на безопасное давление. Если давление вырастет за пределы ограничений безопасности, установленных проектными спецификациями, системе котла потребуется безопасный способ сброса давления для предотвращения взрыва.Кроме того, PRV котла — это безопасный способ сбросить чрезмерно опасное давление внутри котла.

Клапан сброса давления котла

Этот PRV подсоединяется к штуцеру на стороне котла Бернхэма. Предохранительный клапан соединен с канализацией, поэтому, если PRV будет вентилировать, он направит всю горячую воду в безопасное место. Вдали от людей и электрических цепей. В рамках плана профилактического обслуживания котла эти клапаны следует проверять на предмет просачивания или подтекания. Любой предохранительный клапан, в котором обнаружена утечка или утечка, следует заменить.Следовательно, большинство бытовых и легких коммерческих водогрейных котлов имеют предохранительные клапаны, которые выпускают воздух под давлением 30 фунтов на квадратный дюйм.

Раньше на некоторых котлах не устанавливались предохранительные клапаны. В системе не было ничего необычного в повышении давления и возникновении взрыва. Обычно при этом котел проходит через крышу дома. Страховые компании устали оплачивать расходы, связанные с этими взрывами. Поэтому они решили внедрить требования безопасности, рекомендованные профессионалами и инженерами отрасли.Профессионалы, занимающиеся вопросами безопасности котлов. По мере внесения этих изменений некоторые из этих требований были добавлены в нормативные документы по механике и котлам. Коды для различных штатов и муниципалитетов.

Кодекс и заключение

Таким образом, теперь в механическом кодексе котел должен иметь предохранительный клапан сброса давления. Предохранительный клапан для предотвращения слишком высокого давления в сосуде высокого давления, будь то пар или горячая вода. Наконец, убедитесь, что предохранительный клапан вашего бойлера находится в надлежащем состоянии.Если ваш PRV вентилирует, у вас может быть проблема с давлением в бойлере.

Клапан сброса давления котла — безопасность котла

Ресурс: Книга домашнего комфорта: полное руководство по созданию комфортного, здорового, долговечного и эффективного дома

Сопутствующие

Термостатические клапаны радиатора на пару Системы отопления

Существующий уровень и характер перегрева

Если существующая средняя температура помещения выше 72 ° F, но не чрезмерно, это уменьшит (но не исключит) возможность модернизации TRV для снижения потребности в обогреве всего здания по сравнению со зданиями, в которых существующая средняя температура обогрева помещения составляет, например, 80 ° F или выше.

Если существующее колебание средней температуры во всем здании невелико, это также даст меньше возможностей для ТРВ снизить перегрев по сравнению со зданием, в котором потребность в отоплении сильно варьируется от квартиры к квартире. Например, в здании, где в некоторых квартирах есть большие окна, выходящие на юг (высокая солнечная нагрузка), в здании с крылом, подверженным сильному ветру, или в здании, в котором уровни теплового комфорта жителей сильно различаются, суперинтендант обычно вынуждены поддерживать высокую среднюю температуру помещения, чтобы удовлетворять потребности самых холодных квартир.TRV потенциально могут снизить потребность в этом, ограничивая мощность излучателей тепла в помещениях с меньшим потреблением тепла, в то время как мощность котла продолжает удовлетворять помещения с более высокой потребностью в тепле.

Рекомендации для радиатора с однотрубным конвектором

Существует несколько ключевых отличий между применением термостатических радиаторных клапанов в однотрубных конвекторных радиаторных системах и в двухтрубных системах и / или чугунных радиаторах. В случае двухтрубного пара TRV можно разместить на входе в радиатор, где он сможет полностью блокировать попадание пара в радиатор, когда TRV закрыт.При использовании однотрубного пара ТРВ устанавливаются на вентиляционной стороне радиатора, главным образом из-за проблем с засорением мусора и конденсата на входе, а также более высоких затрат на рабочую силу. Однотрубный ТРВ в положении вентиляции может работать двумя способами:

1. Если температура в помещении уже удовлетворяет показания датчика и TRV закрывается до начала парового цикла, это может предотвратить выход всей массы воздуха в радиаторе из корпуса радиатора. Цикл выполняется, и в пространство не добавляется тепло (пока давление пара низкое).
2. Если TRV открыт в начале парового цикла и закрывается, когда воздух был только частично вытеснен из корпуса радиатора, он эффективно ограничивает объем корпуса радиатора, который может принимать пар в течение оставшегося парового цикла.

Второй сценарий требует, чтобы после начала парового цикла датчик TRV мог активировать клапан за более короткий промежуток времени, чем тот, в котором воздух вытесняется из радиатора. Для полного заполнения паром большого чугунного радиатора может потребоваться восемь-десять минут, в то время как конвекторы заполнятся за две минуты или меньше.Следовательно, реакция TRV должна произойти менее чем через десять минут от начала парового цикла для чугуна и менее чем через две минуты для конвекторов. Расширение материала сенсора происходит за секунды; ограничивающим фактором является время, необходимое для установления конвекционного тока в помещении, в котором датчик TRV погружается в воздух, температура которого превышает заданное значение. Место, в котором размещается датчик TRV в помещении, является решающим фактором при реагировании на более высокие температуры конвективного тока.Кроме того, на это время отклика может влиять сама уставка температуры TRV относительно желаемой температуры помещения.

Уставки управления котлом

Рабочее давление котла и настройки кривой сброса наружной установки могут потенциально повлиять как на способность ТРВ управлять мощностью отдельного радиатора, так и на влияние ТРВ в масштабе всего здания на расход топлива для отопления. Например, паровой котел в типичном здании может быть настроен на работу при давлении на 2-5 фунтов на квадратный дюйм (фунт / кв. Дюйм) выше атмосферного.Пренебрегая падением давления в паропроводах и стояках, 5 фунтов на квадратный дюйм на радиаторе сожмут захваченный объем воздуха примерно на 25% и, следовательно, позволят этому радиатору выделять четверть своей максимальной тепловой мощности, даже если TRV успешно закрылся. Если бы рабочее давление можно было снизить максимум до 2 фунтов на квадратный дюйм, это позволило бы заполнить паром только 12% радиатора в том же случае, увеличивая способность TRV ограничивать тепловую мощность радиатора.

Поведение резидента

Поведение арендатора сложно предсказать и на него повлиять.Частое открывание окон жильцами может быть устоявшимся средством (читай: привычкой) контролировать перегрев. Обеспечение сбалансированного нагрева пара и постоянной температуры помещения является предварительным условием для установки TRV по другим причинам, упомянутым в этом руководстве, а также для уменьшения потребности и привычки арендаторов регулировать температуру помещения таким образом. Если это поведение сохраняется после установки TRV, возможно, что данный датчик TRV никогда не превысит свою заданную температуру и, следовательно, никогда не приблизится к ограничению выходной мощности радиатора.По этой причине обучение по месту жительства является ключевым моментом.

Система вентиляции

Старые здания, которые чаще всего имеют однотрубное паровое отопление, часто не обслуживаются центральной системой механической вентиляции для подачи свежего воздуха в жилые помещения и удаления застоявшегося воздуха и запахов из кухонь и ванных комнат. Скорее, открывающиеся окна, управляемые жильцами дома, являются основным средством вентиляции. Это тот случай, когда дизайн здания по своей сути чувствителен к поведению арендаторов — ожидается, что привычки приготовления пищи и индивидуальные предпочтения будут влиять на уровни вентиляции.Оконная вентиляция — это отдельное явление от контроля перегрева, связанного с окном, но она также может способствовать неправильной работе TRV.

Рекомендации по TRV

1. Разнообразие марок и моделей TRV: TRV производятся рядом компаний, каждая из которых имеет несколько моделей, конструкция которых со временем изменяется. Кроме того, существует два основных типа работы ТРВ: восковой и сильфонный (сильфоны, в свою очередь, могут быть заполнены жидкостью или паром), что влияет на время отклика.

Регулировка TRV

2. : в зависимости от целей владельца здания у вас есть возможность установить TRV, которые регулируются жильцами или которые поставляются с фиксированной температурой с завода. Кроме того, размещение шкалы TRV внутри радиаторного шкафа может затруднить регулировку, в то время как для удобства жильцов также доступны варианты настенного монтажа.
3. Уплотнения впускных клапанов радиатора и другие соединения: TRV, как и вентиляционные отверстия радиатора, функционируют при условии, что они могут контролировать движение воздуха внутри радиатора.При наличии утечек в резьбовых соединениях в радиаторном узле или в уплотнении впускного клапана эта функция может быть нарушена, и / или пар может выходить непосредственно в кондиционируемое пространство.

Размещение датчика

4. TRV: датчики TRV могут испытывать более низкие или более высокие температуры в результате их размещения в помещении. Например, датчики можно разместить снаружи или внутри конвекторных шкафов (в потоке прямого возвратного воздуха), на стене рядом с радиатором, на самом TRV или на внутренней стене.Размещение датчиков в стороне от радиаторных шкафов может защитить их от непреднамеренных ударов и износа, которые могут повредить хрупкие капиллярные трубки; тем не менее, это может также привести к слишком большому или слишком малому нагреву и ограничить эффективность TRV.
5. Номинальное давление закрытия: также важно убедиться, что ТРК в вашей установке могут правильно закрываться от рабочего давления, создаваемого паровой системой. Некоторые производители TRV сообщают, что их продукция выдерживает давление до 15 фунтов на квадратный дюйм без риска механического повреждения — конечно, 15 фунтов на квадратный дюйм, поскольку рабочий диапазон для паровой системы был бы крайне неприемлемым по причинам, описанным выше, — но обязательно проконсультируйтесь с производителем. .

Анализ затрат и выгод

Затраты на установку

TRV могут широко варьироваться, частично из-за используемого продукта, а частично из-за используемого метода установки — например, своими руками или лицензированными подрядчиками. Также будут различаться степень существующего перегрева в здании и продолжительность отопительного сезона. В результате, в некоторых случаях TRV могут быть рентабельными как решение для всего здания, в то время как в других они могут подходить только для конкретных проблемных зон перегрева.

Энергетическое моделирование TRV, установленных в типичных кирпичных зданиях в климатических условиях Нью-Йорка, показывает, что при установленной стоимости 140 долларов установка будет иметь положительную окупаемость только в том случае, если средняя температура в помещении будет снижена на 6 ° F или более для типичных естественных условий. газовые котлы.

A Праймер на термостатические клапаны радиатора | 2018-06-04

Термостатические радиаторные клапаны, пожалуй, являются одними из самых недооцененных гидравлических компонентов на современном рынке.И все же они такие простые, недорогие и полезные.

Кажется, все сосредоточены на электронном управлении зонированием системы. Большинство систем, с которыми я сталкиваюсь в полевых условиях, имеют зональные клапаны или зональные насосы. Термостат низкого напряжения будет размещен в месте, которое лучше всего отображает температуру этой зоны.

Термостат подключен к панели управления зоной. Эта панель получает запрос на тепло от термостата и открывает клапан зоны или включает насос для подачи нагретой воды в соответствующую зону.Панель управления зоной одновременно посылает сигнал котлу или источнику тепла, чтобы подать в зону нагретую воду.

Вот чем отличается TRV. Это неэлектрическое, механическое устройство, которое регулирует поток в зависимости от температуры окружающей среды. Когда комната нагревается, TRV начинает замедлять поток, а когда комната остывает, TRV позволяет потоку увеличиваться.

TRV можно использовать для управления одним излучателем тепла или для управления несколькими излучателями в зоне.Многие люди думают, что они предназначены только для использования с радиаторами, как следует из названия. Нет ничего более далекого от правды.

Я полагаю, что TRV получили соответствующее название, когда они были изобретены Данфосс в 1943 году. Почти у всех были эти величественные чугунные радиаторы, излучающие тепло в каждую комнату их дома. И это то, для чего изначально были разработаны ТРВ — управления теплопроизводительностью от радиаторов, чтобы помочь сбалансировать систему и обеспечить зонирование от комнаты к комнате. Отсюда и название.

Я бы сказал, что в сегодняшнем мире их следует переименовать в «Клапаны для неэлектрических зон». Не только для того, чтобы получить большее признание на рынке, но и для того, чтобы название стало более точным в современных приложениях.

Вероятно, большинство TRV, с которыми вы столкнулись, были установлены на радиаторе и выглядели примерно так, как показано на рисунке A.

Исторически это была одна из самых распространенных конфигураций. Тем не менее, сегодня они бывают самых разных конфигураций, подходящих для самых разных приложений. Все, от клапанов с прямым корпусом до трехходовых отводных клапанов до клапанов с дистанционными датчиками и клапанов с телами дистанционного управления.

На рисунке B показана настенная управляющая головка с 16-футовой капиллярной трубкой, соединяющей привод. Легко увидеть, как такой элемент управления в сочетании с клапаном с прямым корпусом можно использовать для управления зоной нагрева с несколькими эмиттерами.

Как они работают?

Давайте разберем их и посмотрим, как они работают. Чтобы получить наглядное представление, посмотрите на изображение C.

.

Внутри сенсорной головки находится сенсорный элемент. Это небольшой контейнер, наполненный расширяющейся жидкостью или воском. Жидкость / воск расширяется при повышении температуры и сжимается при понижении температуры. Когда это происходит, он открывает и закрывает диск клапана в зависимости от повышения или понижения температуры окружающей среды.

Управляющая головка на Рисунке B работает примерно так же. Однако вместо крепления управляющей головки непосредственно к корпусу клапана и непосредственного приведения в действие клапана для открытия и закрытия клапана используется капиллярная трубка, заполненная несжимаемой жидкостью.

Когда термический элемент в головке датчика нагревается, он расширяется, давя на диафрагму. С другой стороны диафрагмы находится несжимаемая жидкость, которая проталкивается через капиллярную трубку и давит на диафрагму в приводе.Эта диафрагма, в свою очередь, будет давить на шток корпуса клапана, толкая диск клапана к седлу клапана и закрывая клапан.

Когда сенсорная головка остывает, происходит прямо противоположное. Обычно есть пружины, которые заставляют клапан открываться при остывании термоэлемента.

Вот как TRV контролирует и модулирует поток.

Какими бы простыми они ни были, многие люди хотят их усложнить.Я помню, как потратил не менее часа на споры с одним из моих продавцов о том, закрываются ли TRV, когда они достигают заданного значения, или они частично открываются в этот момент.

Я сказал: «Они модулируют. Они никогда не закрываются полностью во время отопительного сезона, если температура в помещении не превышает заданное значение из какого-либо другого источника ».

Он сказал: «Неправда! Они открываются и закрываются на всем пути. Если в комнате задано заданное значение, клапан закрыт. Когда в комнате понижается температура, она открывается.Вот как они работают ».

Ни один из нас не уступал, и я не зарабатывал деньги, спорив там. Итак, я ушел. Я связался с производителем TRV. Я предполагал, что они должны знать ответ лучше, чем кто-либо другой.

Вот что мне сказали: когда в комнате достигается заданная температура, клапан все еще открывается на долю, позволяя пропускать лишь небольшой поток. Они также сказали, что клапан обычно работает в пределах последнего миллиметра своего хода, модулируя поток с мельчайшими изменениями температуры в комнате.

Зачем мне их использовать?

Почему бы и нет? Есть много преимуществ. Они недорогие для начала. Не нужно прокладывать провода. Вы можете легко обеспечить управление зонами по комнатам без группы термостатов, панелей управления зонами и зональных клапанов. Они также обеспечивают превосходный контроль комфорта в системе водяного отопления.

И электричество тоже не используют!

Как мне настроить мою систему TRV?

Это зависит от того, о каком типе системы идет речь.Давайте рассмотрим несколько из них.

Высокотемпературная радиаторная система.

В системах этого типа обычно используется неконденсирующийся высокотемпературный источник тепла. Может использоваться ограниченная кривая сброса наружного воздуха или фиксированная температура воды. Вы захотите установить TRV на каждый радиатор, кроме самого холодного помещения. В этой комнате вы установите термостат для включения и выключения бойлера и насоса.

Если вы управляете котлом с помощью ODR (управление сбросом наружного воздуха) и у него есть функция WWSD (отключение в теплую погоду), вы можете установить TRV на каждый радиатор и установить перемычку на клеммы TT котла.Затем котел будет включаться и выключаться в зависимости от перепада настройки верхнего предела и при необходимости добавлять тепло. Когда на улице станет тепло, котел отключится.

Для этой настройки также следует использовать насос с регулируемой скоростью. Тот, который работает с пропорциональным давлением или технологией «Auto Adapt».

Также следует отметить, что этот тип установки лучше всего подходит для высокотемпературного котла, имеющего достаточную тепловую массу, например, чугунного котла. Некоторые котлы без конденсации, например, с медными оребрениями, имеют небольшую массу и имеют минимальный расход, которого необходимо строго придерживаться.

Высокотемпературная плинтусная система.

Давайте посмотрим на систему этого типа, котел и насос того же типа, что и в первом примере. Однако вместо радиаторов в качестве излучателей тепла используется плинтус из оребренных труб. ТРВ здесь могут работать так же хорошо, как и с радиаторами, но мы их устанавливаем несколько иначе.

Большинство плинтусов с ребристыми трубами в моем районе устанавливаются последовательно. Это означает, что ряд плинтусов соединены последовательно, охватывая несколько комнат.Обычно в центре этих комнат находится термостат для управления этой зоной.

Мы все еще можем использовать TRV для управления температурой в помещении, но они будут другого типа, чем вы привыкли. Для этого мы должны использовать TRV с корпусом трехходового переключающего клапана, показанного на рисунке D.

Клапан должен быть установлен на питании каждого обогревателя плинтуса.Затем вам необходимо установить байпасную трубу, соединенную с байпасным портом на TRV, и ввести в обратную трубу плинтуса.

Для этого доступно несколько различных вариантов контрольной головки. Один тип требует, чтобы вы просверлили отверстие через лицевую сторону или конец торцевой крышки плинтуса. Головка датчика TRV будет выступать через отверстие, позволяя определять и регулировать температуру.

Если у вас есть несколько обогревателей плинтуса в одной комнате, вы можете установить трехходовой TRV с выносной настенной панелью управления.Обводная труба будет идти от клапана TRV к возврату последней плинтуса в комнате.

Расположенный в центре термостат все еще может использоваться для включения и выключения котла в этой настройке. TRV будут служить устройствами динамической балансировки и распределять BTU по дому пропорционально настройке температуры в каждой комнате.

Также нет проблем с потоком со стороны котла, поскольку поток воды скорее отводится, чем замедляется. Это увеличивает гибкость выбора котла, обеспечивая хорошие результаты как с котлами с малой массой, так и с котлами с большой массой.

Микрозоны.

TRV — один из лучших инструментов для устранения проблем, связанных с микрозонами.

Что такое микрозона? Микрозона как раз и есть. Это миниатюрная зона, если сравнить тепловую нагрузку этой зоны с тепловой нагрузкой всей конструкции.

Поскольку размер котла соответствует потребности в тепле для всей конструкции, он невероятно велик для микрозоны. Если микрозона требует тепла, в то время как ни одна из других зон не вызывает, бойлер будет работать в режиме короткого цикла.Это быстрее изнашивает котел и снижает эффективность.

Вот как это настроить: используйте TRV, который лучше всего подходит для приложения, и используйте его для управления потоком, идущим в микрозону. Трубопровод, идущий к излучателям тепла в микрозоне, должен быть привязан к распределительному трубопроводу котла таким образом, чтобы он пропускал поток всякий раз, когда включается какая-либо из других зон.

Это позволит комнате получать тепло в любое время, когда есть потребность в тепле в здании, а TRV предотвратит перегрев помещения.Микрозона не может послать запрос на нагрев котла и, следовательно, не вызовет проблем с короткими циклами.

Одно из моих любимых применений для этого приложения — в ванных комнатах в домах с лучистым теплом пола. В ванных комнатах часто не так много места на полу, и кажется, что в них всегда есть окно и большая внешняя стена. Это увеличивает тепловую нагрузку и соответствующие потребности в БТЕ / час на квадратный фут по сравнению с остальной частью дома.

Вместо того, чтобы размещать трубы на расстоянии 8 дюймов, я мог бы разместить их на расстоянии 4 дюймов, чтобы увеличить теплоотдачу и сделать пол более равномерной температурой.TRV контролирует поток, проходящий через трубку, и предотвращает нагревание комнаты, сохраняя при этом пол в большей степени теплым.

Несколько лет назад я занимался модернизацией системы отопления в доме, который ремонтировали. Это был старый исторический дом с высокими потолками, кирпичными стенами и гигантскими старыми чугунными батареями.

В какой-то момент дом был разделен на две квартиры, и после многих лет аренды он потерял большую часть своего первоначального величия.Дом был продан, и новый владелец решил вернуть ему первоначальную красоту.

Он нанял меня составить план системы отопления. Он хотел сохранить радиаторы, но избавиться от гигантских стальных трубопроводов и гигантского котла в подвале. У этого котла были насосы такие большие, что я просто стоял и смотрел некоторое время. Я не привык видеть что-то такого размера в жилом доме.

В следующем выпуске мы рассмотрим расчеты, проектирование системы, трубопроводы и стратегии управления, которые мы использовали для оживления этой системы.

Харви Рамер является владельцем Ramer Mechanical (RM) LLC. RM специализируется на системах лучистого и водяного отопления. Компания также предоставляет другие механические услуги жилому и легкому коммерческому рынку. Ramer также предоставляет услуги по проектированию систем отопления и консультации по всей стране. Свяжитесь с ним по адресу [email protected].

Как это работает — Термостатические клапаны радиатора

Термостатический радиаторный клапан (TRV) состоит из двух частей.Термостатическая головка содержит привод, который расширяется и сжимается при повышении и понижении температуры. Корпус клапана имеет внутри подпружиненный плунжер, который закрывает и открывает подачу воды (или пара в двухтрубных установках) в радиатор.

Вверху — термостатическая головка (слева) и гидроблок (справа).

Когда они соединены вместе, подача тепла в радиатор автоматически регулируется в зависимости от температуры в помещении.Когда в помещении достигается желаемая температура, клапан закрывается и радиатор перестает нагреваться. Затем комната охлаждается, клапан открывается, и радиатор снова начинает нагреваться.

Вверху: Технические чертежи термостатической головки (привода) и корпуса термостатического клапана.

Поворот ручки термостатической головки регулирует расстояние, на которое привод должен расшириться, чтобы закрыть клапан. Многие TRV имеют шкалу от 1 до 5, где 1 соответствует наименьшему расстоянию, а 5 — наибольшему.Чем больше расстояние, тем теплее должно быть в помещении до закрытия клапана.

Термостатические клапаны предназначены для пропускания небольшого количества воды, когда в помещении холодно, для защиты от мороза. Если вам нужно полностью закрыть вентиль, например, при снятии радиаторов с системы, чтобы украсить их, используйте колпачок декоратора, поставляемый с вентилями.

Функция с формой

Не все TRV имеют шкалу от 1 до 5. Наши клапаны Windsor TRV — наш самый популярный клапан — работают точно так же, как традиционные термостатические клапаны, но с более дискретной шкалой.Кольца на шее обозначают настройки от 1 до 5. После установки вам обычно не нужно сильно прикасаться к TRV, поэтому отсутствие видимости не является проблемой.

Windsor TRV Natural Brass

Стабильная внутренняя температура в любую погоду

Прелесть TRV в том, что они не нуждаются в регулировке при изменении наружной температуры. Термочувствительный элемент автоматически адаптируется к изменяющейся температуре и дольше поддерживает радиаторный обогрев при понижении наружной температуры.

Управляют ли ТРВ котлом?

Нас часто спрашивают об этом, и ответ — нет, совсем нет. Обычные ТРВ (читайте об интеллектуальных ТРВ ниже) — это простой механический клапан, который не имеет электронных компонентов и не может связываться с котлом. Все системы отопления нуждаются в каком-то электронном термостате, который сообщает источнику тепла, когда подавать горячую воду или пар в радиаторы. Мы рекомендуем обучающийся термостат, такой как Nest.

Термостатические радиаторные клапаны работают полностью независимо от котла и не имеют прямого контроля за его работой.

Существует косвенная связь — TRV контролируют температуру в каждой комнате и, следовательно, влияют на температуру, измеряемую настенным термостатом. Вот почему часто рекомендуется не использовать термостатические клапаны в помещении, где установлен настенный термостат.

Florence 3 Column в Little Greene Cordoba с античной латунью Niva и интеллектуальным клапаном Genius

Подключенный дом с Smart TRV

Самое большое обновление TRV с момента их изобретения в 1970-х годах — это умные технологии — Интернет вещей.Теперь можно использовать электронный привод для управления радиаторами, обеспечивая детальное управление со смартфона или ноутбука в любой точке мира.

Основная концепция такая же, как у традиционных TRV, но уровень контроля намного более детализирован. Мы работаем с Genius Hub, которые предлагают интеллектуальную систему управления, которая без проблем работает с большинством котлов и тепловых насосов, и, конечно же, с нашими радиаторами.

TRV на однотрубном паровозике

В отличие от двухтрубных паровых и водяных радиаторов, однотрубные паровые радиаторы управляются не на входе, а на выходе.Регулировка размера отверстия в однотрубном паровом радиаторе вызывает проблемы с отводом конденсата, поэтому вместо этого мы контролируем выходящий из него воздух.

Перед запуском отопительного цикла однотрубные радиаторы заполняются воздухом. Если этот воздух не выходит, пар не может попасть внутрь. Добавление термостатического клапана между радиатором и вентиляционным отверстием позволяет контролировать количество воздуха, которое может уйти, и, как следствие, количество пара, который входит. радиатор.

Если воздух не выходит, пар не может попасть внутрь.

Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель. Наш дискретный вакуумный прерыватель VAB05 разработан специально для этой цели.

Помогите! Мой котел выпускает пар

Вы видите пар, выходящий из вашего котла, и задаетесь вопросом, в чем его причина?

Ну это зависит от откуда идет пар :

• Если вы видите пар, выходящий из корпуса котла или окружающих труб , вероятно, у есть утечка где-то в системе , и вам потребуется помощь профессионала как можно скорее.
• Если вы видите пар, поступающий из предохранительного клапана (небольшой клапан, расположенный в верхней части котла) или из дренажа, присоединенного к предохранительному клапану, у вас, вероятно, уровней высокого давления в вашей системе .

Давайте подробнее рассмотрим, что такое предохранительный клапан и что делать, если он начинает выпускать пар.

Срочно нужна помощь? Позвоните нам, и мы быстро отправим одного из наших сертифицированных сантехников, чтобы он все исправил.

Почему ваш предохранительный клапан выпускает пар (и что делать, когда это происходит)

Предохранительный клапан котла (часто называемый «предохранительным клапаном») — это предохранительный механизм, который находится наверху котла и помогает поддерживать необходимый уровень давления внутри котла.

Схема клапана сброса давления конденсационного котла и сброса давления (отмечены красными звездочками). Источник изображения

Если пар выходит из клапана сброса давления или дренажа сброса давления, у вас, вероятно, есть 1 из 2 проблем:

1. Уровни высокого давления
2. Неисправный предохранительный клапан

Давайте подробнее рассмотрим обе эти проблемы.

# 1: Высокое давление

Ваш предохранительный клапан предназначен для открытия и слива воды, когда давление внутри системы достигает опасного уровня.

Когда давление внутри котла достигает определенного уровня, клапан открывается автоматически с откидной крышкой и выпускает пар / воздух, который выходит в нижнюю часть котла через слив для сброса давления. Затем клапан снова закрывается, когда давление падает до безопасного уровня.

Хорошие новости? Если вы видите пар / горячую воду в нижней части котла, ваш предохранительный клапан выполняет свою работу.Плохие новости? Скорее всего, в вашей системе давление выше нормы.

Так что же вызывает высокое давление? Обычно это одна из четырех проблем:

.

1. Bad pressuretrol: Pressuretrol контролирует, когда горелки вашего котла должны включаться и выключаться в зависимости от давления пара в вашей системе. Если этот контроль не работает, он может не выключить горелки, что в конечном итоге приведет к перегреву воды. Поскольку вода расширяется при нагревании, это приведет к более высокому уровню давления.
2. Воздушный затвор: Иногда в системе отопления вашего котла попадает воздух, что увеличивает давление. Вам нужно будет удалить воздух из системы отопления, то есть выпустить воздух из радиаторов для выравнивания давления.
3. Неисправные водяные клапаны: Если один из водяных клапанов в вашей системе котла неисправен, это означает, что в вашу систему котла может просачиваться лишняя вода, что приведет к увеличению давления.
4. Расширительный бак необходимо слить: В некоторых старых котельных системах есть расширительный бак, который используется для отбора избыточной воды (вода расширяется при нагревании) для выравнивания уровней давления в котле.Если в баке скапливается слишком много воды или есть закупорка в соединительной трубе, возможно, у вас сверхвысокое давление. Решение этой проблемы — слить воду из бака.

Что мне делать, если я вижу пар из клапана сброса давления / слива?

Во-первых, вам нужно определить, действительно ли проблема заключается в высоком уровне давления ИЛИ в неисправном предохранительном клапане.

Чтобы проверить уровень давления в котле, выполните следующие действия:

1. Найдите манометр. Ваш манометр, скорее всего, находится сбоку от котла и выглядит примерно так.
2. Посмотрите уровень давления. Уровни давления в котлах для жилых домов должны быть около 12–15 фунтов на квадратный дюйм (фунтов на квадратный дюйм).
3. Обратитесь к специалисту, если уровень давления в вашем котле выше 12-15 фунтов на квадратный дюйм .

НО, если ваши уровни давления выглядят нормально, возможно, у вас неисправный предохранительный клапан …

# 2: Неисправен предохранительный клапан

Проблема может заключаться не в уровне давления в вашем котле, а скорее в самом клапане сброса давления.Со временем эти клапаны могут выйти из строя из-за нормального износа. Они могут открываться чаще или не герметизироваться должным образом, что может привести к выходу пара даже при нормальном уровне давления.

Итак, если вы видите пар из клапана сброса давления и слива, но уровни давления в вашем котле нормальные (или ниже нормального), то, вероятно, у вас плохой клапан сброса давления, и вам потребуется профессионал для замены этого клапана.

Нужен ремонт котельной в Миннеаполисе-Стрит.Пол области?

Свяжитесь с MSP, чтобы назначить встречу с одним из наших специалистов по отоплению. Мы пришлем специалиста по отоплению как можно скорее, чтобы ваш котел снова заработал бесперебойно.

Посетите нашу страницу ремонта котла, чтобы узнать больше о ремонте котла и о том, как записаться на прием к одному из наших специалистов по обслуживанию.

Статьи по теме

Управление существующим водогрейным котлом

Мне нравится работать со специалистами по контролю в нашей отрасли.У них такая страсть к своему делу.

Если их оставить в покое, они будут контролировать или отслеживать все, что движется, скользит, трясет или переключается. Мне нравится немного управлять ими при управлении системой водяного отопления. Есть несколько жестких ограничений и пара опасных зон, на которые следует обратить внимание. Конечно, это следует согласовать с производителем котла.

Расчетная температура — Большинство гидравлических систем были спроектированы для подачи воды с температурой 180 градусов по Фаренгейту при расчетной температуре наружного отопления.

Температура конденсации — Работа стандартного котла без конденсации ниже 140 градусов по Фаренгейту позволит дымовым газам конденсироваться. Это может привести к повреждению котла, дымохода и дымохода. Это также может привести к аннулированию гарантии.

Delta T — Повышение температуры в бойлере. Большинство котлов рассчитаны на повышение температуры на 20-25 градусов. Если температура возвратной воды системы составляет 150 градусов по Фаренгейту, температура воды, подаваемой в систему от котла, должна быть на 20-25 градусов по Фаренгейту выше.Температурный интервал, превышающий расчетную температуру котла, может вызвать тепловой удар внутри котла. Тепловой удар может буквально расколоть котел из-за быстрого расширения и сжатия. Подумайте, что происходит со скрепкой, когда вы сгибаете ее взад и вперед.

Коэффициент сброса — это коэффициент, при котором температура подаваемой воды будет изменяться при изменении температуры наружного воздуха. Типичный коэффициент сброса в промышленности — это коэффициент один к одному. Это означает, что приточная вода будет меняться на один градус на каждый градус изменения температуры наружного воздуха.Я предпочитаю контролировать температуру обратной воды в качестве рабочей температуры, поскольку это снижает цикличность котла. Некоторые из более новых котлов нагреваются так быстро, что могут быстро достичь температуры регулятора, отключая котел. Ниже приведен график индивидуального сброса:

* В стандартном котле при этой температуре может происходить конденсация.

Трехходовые клапаны — Регулирующие клапаны с тремя трубными соединениями. Они либо смешивают, либо отвлекают. Смесительный клапан имеет два входа и один выход. Обычно его устанавливают, когда требуется смешанная температура. Отводной клапан имеет одно входное и два выходных отверстия. Скорее всего, он используется для байпаса, например, летом в двухтрубной системе котла. Большинство переключающих клапанов, которые я видел, двухпозиционные, полностью открытые или закрытые, но могут быть регулируемыми.

Расчетная температура наружного отопления — Это расчетная температура, которую инженеры используют при определении размеров системы отопления.Раньше это была самая низкая температура в регионе. Теперь температура возникает в 2% случаев. Это означает, что в типичную зиму наружная температура будет на уровне или ниже расчетной температуры 2% времени или около 175 часов в год.

При управлении водяным котлом необходимо соблюдать эти температурные пределы. Например, если на котле установлен регулятор сброса, а температура подачи ниже 160 градусов по Фаренгейту, температура возврата обычно будет на 20 градусов ниже или 140 градусов по Фаренгейту.При такой температуре дымовые газы начинают конденсироваться. Продолжительная эксплуатация ниже этой температуры может привести к повреждению котла. Большинство производителей котлов стандартной эффективности аннулируют свою гарантию, если они эксплуатируются при температуре ниже 140 градусов F.

В целях снижения затрат на отопление и ограничения конденсации дымовых газов иногда устанавливаются трехходовые клапаны. Трехходовой клапан позволит снизить температуру подачи в здание в обход котла. Котел может работать при температуре от 160 до 180 градусов по Фаренгейту, но температура подаваемой воды может снижаться прямо пропорционально температуре наружного воздуха.При неправильной установке или управлении трехходовой клапан может привести к тепловому удару и разрушению котла.

Смесительный насос — Чтобы ограничить вероятность теплового удара, некоторые производители котлов требуют, чтобы смесительные насосы устанавливались вместе с трехходовыми клапанами. Подмешивающий насос будет забирать горячую воду из подающего трубопровода котла и подавать ее в обратный трубопровод котла. Эта подающая вода повысит температуру возвратной воды, ограничивая дельту T.Одним из недостатков трехходового клапана является то, что котлу может потребоваться обширная переустановка труб, так как производитель может предусмотреть, чтобы соединение смесительного насоса находилось на расстоянии 10-20 диаметров трубы до соединения обратного котла. Если размер возвратной трубы составляет 4 дюйма, длина трубопровода подачи смеси должна быть от 40 до 80 дюймов выше по потоку. Это может быть практически невозможно в существующей котельной.

Термическая продувка — В небольших гидравлических системах с бойлерами большой массы это было очень рентабельное решение.Мы будем использовать либо двухступенчатый термостат, либо реле с выдержкой времени. По запросу на тепло включается циркуляционный насос системы. Если по прошествии определенного времени термостат все еще требует тепла, горелка запускается. Это позволяет системе использовать остаточное тепло котла для обогрева здания. Если тепла недостаточно, горелка включится.

Подключение циркуляционного насоса к клемме вентилятора — Большинство коммерческих термостатов допускают непрерывную работу вентилятора в течение определенного времени. В небольших коммерческих зданиях мы иногда будем управлять насосом с помощью клеммы вентилятора термостата.Во время настройки занятости на термостате циркуляционный насос будет работать непрерывно. В свободное время насос будет работать только тогда, когда есть потребность в тепле.

Элементы управления запаздыванием используются для изменения котла, который является ведущим котлом в серии котлов. Это сделано для выравнивания износа котлов. При использовании котлов, подключенных к первичной вторичной системе, я не люблю постоянно переключать ведущие котлы. Если вы это сделаете, вы всегда будете стрелять в холодный котел, позволяя дымовым газам конденсироваться.
