Содержание

ПП-15 плита перекрытия -характеристика -размеры -цена

Плита перекрытия, железобетонная, второе каталожное наименование, крышка колодца. Элемент верхней части колодца любого типа. В стандартном исполнении представляет собой круглую железобетонную плиту с технологическим отверстием, смещенным относительно центра. Устанавливается по завершению монтажа водоотводных, смотровых и канализационных колодцев.Изготавливаются в заводских условиях из бетона марок М150 – М300, в соответствии с ГОСТ 8020-90.

Расшифровка маркировки

Маркировка плит перекрытия колодца, содержит буквенное и цифровое обозначение, которые определяют наименование изделия, его диаметр и несущую нагрузку. Добавление к маркировке индекса «ч», означает, что данное изделие имеет замковой стык, то есть выработку на торце, для более плотного прилегания.

  • ПП – Плита Перекрытия
  • 1 цифра – диаметр крышки колодца
  • 2 цифра – несущая нагрузка изделия
  • «Ч» – замковое соединение (четверть)

Монтаж колодцев начинается с подготовки основания. На дно вырытого котлована засыпается просеянный песок и утрамбовывается. Далее, первым устанавливается днище колодца или кольцо с литым дном, с последующим монтажом на него стеновых колец. Колодец обязательно собирается с учетом проектной документации, в противном случае, вы можете не выйти на проектную высоту горизонта земли. По завершению монтажа стеновых колец, колодец закрывается железобетонной плитой перекрытия, с последующей установкой в нее чугунного или полимерного люка.

Технические характеристики

Для изготовления ЖБ плит перекрытия может использоваться практически полный ряд марок цемента от М150 до М500, что позволяет варьировать, как характеристиками, так и ценой готовой крышки колодца. Как и многие железобетонные изделия, плиты перекрытия колодца могут быть изготовлены с применением специальных добавок, способствующих повышению водоустойчивости бетона, его стабильности при перепадах температур и смене влажностных режимов. В качестве армирующего каркаса, повышающего прочность бетона к нагрузкам, используется стальная металлическая арматура в виде прутьев или сетки, расположенных в теле кольца, тем самым повышая коэффициент прочности, устойчивости и долговечности ЖБ плит перекрытия.

Для удобства монтажа и более герметичного соединения крышки колодца с колодезным кольцом, а так же избежании смещения по оси, используются крышки колодца с замковым соединением ( в четверть). В этом случае в маркировке должен быть индекс «Ч». Они плотно прилегают в основании друг к другу, образуя прочный и надежный стык, не требующий особой герметизации.

Контроль качества

Плиты перекрытия колодца, как и прочие ЖБИ изготавливаются партиями и проверяются отделом ОТК на соответствие требованиям ГОСТ 13015-2012. В частности наиболее тщательно проверяются показатели отпускной прочности водонепроницаемости и морозостойкости бетона. Так же измеряются и геометрические показатели изделия на предмет отклонения от параметров. Проводится обязательный визуальный осмотр внешнего вида на отсутствие трещин, раковин и наплывов.

Преимущества покупки железобетонных изделий
  • Выгодная цена готового изделия
  • Применение в различных сферах строительства
  • Стойкость к абразивному износу
  • Быстрый и удобный монтаж

У нас вы можете приобрести плита перекрытия колодца, по оптовым ценам, любого размера. Так же на сайте представлено более 1500 видов железобетонных изделий серийного производства и на заказ. Для удобства заказчика мы осуществляем доставку на объекты Москвы и Московской области и ряда прилегающих регионов, открытыми бортовыми машинами от 1,5 до 22 тонн. Купить ЖБИ, уточнить цены и наличие готовой продукции, вы можете при оформлении заказа.

Плиты перекрытия ПП 10 2, ПП 15

Создать колодец непросто, начать этот трудоемкий процесс стоит с заказа высококачественных элементов, включая плиты перекрытия, изготовленные компанией ООО «АБЛОК ЖБИ» на своих производственных площадках.

Плиты перекрытия относятся к необходимым элементам при монтаже железобетонных колодцев. Они представляют собой бетонную панель с круглым отверстием, предназначенным для установки люка(как чугунного, так и полимерно-песчаного), и обеспечивают, при необходимости, доступ к инженерным коммуникациям водопроводных и канализационных сетей.

Плиты перекрытия вместе с люками должны предотвращать загрязнение колодезных систем, а также препятствовать случайному падению человека в колодец.

* действует гибкая система скидок для торговых организаций

Марка изделийD наружн, d внутр, ммH — высота, ммМасса, тЦена, руб
ПП 7-1D -8401000,091170
3ПП 10-2 с центр. отв.D -11601500,281660
ПП 10-2D -11601500,281660
ПП 10-2 П/ГD — 11601500.281700
ПП 15-2D — 16801500.663960
ПП 15-2 П/ГD — 16801500.664060
2ПП 15-2 с центр. отв.D — 1680
1500,663960
1ПП 20-1D — 22001601,387160
1ПП 20-2D — 22001601,3813160
2ПП 20-1D — 22001601,388130
3ПП 20-1D — 22001601. 388230
4ПП 20-1 с центр.отв.D — 22001601.388200
ПП 10-2 с ЛППD — 11601500,3253000

Сделать заказ

Частных лиц просим обращаться к нашим партнерам: ТД «Вимос», СТД «Петрович», Строительная база «София», ЗАО «Всеволожская Лесоторговая База», «Сатурн», «Ларионово», «Уровень». По вопросам монтажа колодцев, обращайтесь в компанию «Источник» по телефону 8 (812) 614-14-04.

  • ПП 10-2


  • ПП 15-2


  • ПП 15-2 с центральным отверстием

  • ПП 10-2 с ЛПП


  • ПП 10-2 с ЛПП


  • ПП 10-2 с ЛПП


Большой выбор плит перекрытия

ООО «АБЛОК ЖБИ» предлагает вам приобрести различные модификации плит перекрытий, имеющих различия, как по размерам, так и по форме. При этом необходимо учитывать, что параметры плит различных маркировок отличаются друг от друга, но отверстие для установки люка делается стандартного размера, позволяющее совершать установку люка в соответствии со строительными нормами и правилами безопасности. А подобрать оптимальный вариант плиты перекрытия поможет наши квалифицированные менеджеры.

В нашей компании вы сможете приобрести качественные ПП плиты перекрытия следующих маркировок:

  • ПП 10 2;


  • плиты перекрытия ПП 15;


  • ПП 20-1;


  • плиты перекрытия с центральным отверстием


  • плиты перекрытия с полимерно-песчаным люком (ПП 10-2 с ЛПП).

Плиты перекрытия для колодцев, изготавливаются в соответствии с требованиями ГОСТа и гарантируют безопасность конструкции, пешеходов и водителей, а также рабочего персонала, отвечающего за обслуживание колодца.

Мы прилагаем все усилия, чтобы наши клиенты стали постоянными, а поэтому предлагаем действительно железобетонное качество, приемлемую цену и обеспечиваем своевременную доставку.

Вы тоже можете стать нашим постоянным клиентом. Для этого просто позвоните по номеру 812-333-08-51 и наши менеджеры с удовольствием проконсультируют по всем возникшим у Вас вопросам, и Вам не потребуется больше искать проверенного производителя и поставщика ЖБИ изделий.

Плиты перекрытия ПП 10-1 в Казани

Бетонные плиты (ПП) перекрытия 10 серии не предназначаются для устройства межэтажных перекрытий, поскольку их назначение – накрывать колодец. Поэтому не будет ошибкой назвать их просто крышками для колодцев, несмотря на то, что официальное их техническое обозначение (ПП10) не содержит этих слов.

Вообще, колодцы из железобетона – это передовое и технологичное решение, повсеместно вытесняющее традиционные способы устройства колодцев, туннелей, ливнестоков и прочих резервуаров. И если еще сто лет назад вырыть и замостить колодец, не говоря уже о канализационном коллекторе, было очень непростой задачей, то благодаря современным методам производства из бетонных колец легко, быстро и недорого сооружаются самые разнообразные инженерно-технические конструкции.

В Казани плиты перекрытия ПП10 можно купить на заводе строительных конструкций в неограниченном количестве.

Конструкция плит

Крышка колодца имеет круглую форму, со смещенным в сторону от центра отверстием под люк-лаз.

Изготавливается ПП 10 путем бетонного литья в форму поверх армирующего каркаса. Для удобства монтажа, погрузки и разгрузки ПП 10 может снабжаться петлями. Применяется это изделие в качестве крышек для:

  • Колодцев и резервуаров с технической водой;
  • Емкостей для сыпучих продуктов и сырья;
  • Выгребных ям, септиков, садовых и общественных туалетов;
  • Смотровых ям;
  • Перекрытий канализационных систем, коллекторов, ливневой канализации;
  • Перекрытий туннелей под инженерные системы и коммуникации и т.д.

Плиты ПП 10 характеризуются:

  • Высокой прочностью, благодаря чему крышка выдерживает самые большие нагрузки, равномерно распределяя их по стенкам колодца;
  • Унифицированными типовыми размерами;
  • Простотой монтажа. Все, что нужно сделать для завершения строительства колодца – это накрыть его вот такой крышкой.

При этом желательно, чтобы крышка для резервуаров с технической водой и сырьем располагалась на достаточной высоте от поверхности земли – во избежание попадания в колодец стоков, грязи и мусора.

Где купить?

Плиты перекрытия для колодцев в Казани можно купить у завода строительных конструкций по его цене, которая имеет разумное экономическое обоснование, не содержит накруток вследствие отсутствия посредников, и в любом случае не будет выше, чем у прочих производителей. Конечно, в зависимости от диаметра стенок колодца выбирается подходящая для него крышка, поэтому цена на ПП 10 зависит от конкретных ее размеров.

Плиты перекрытия 48-10-8 Цена размеры вес ГОСТ

Плита перекрытия ПК 48-10-8 это железобетонное прямоугольное изделие, содержащее пустоты, круглые воздушные камеры. Многопустотные плиты усилены арматурой — заранее напряженными стальными стержнями для прочности. Как и любые железобетонные изделия, плита перекрытия изготавливается по определенным нормативам. В данном случае согласно  ГОСТа 9561-91.  Пустотные плиты перекрытий традиционно применяют при возведении высоких жилых комплексов или производственных цехов. Это крайне удобный и относительно недорогой материал для строительства, отвечающий своими качествами требованиям. Имеющиеся пустоты значительно уменьшают вес изделия, и как следствие, всей конструкции сооружения. Значительно уменьшается нагрузка и на фундамент. Воздушные камеры обеспечивают шумоизоляцию в помещении и помогают удержать тепло в здании. Благодаря использованию  бетона и стальной арматуры конструкции эти изделия отличаются особой прочностью. Соединенные два крепких материала обеспечивают долговечность и надежность. Бетон защищает арматуру от коррозии и воздействия агрессивных реагентов, содержащихся даже в воздухе, а арматура усиливает бетон, предотвращая его ломкость. Тем не менее плиты перекрытия ПК 48-10  — это достаточно тяжелые и большие изделия, и транспортировка этих элементов конструкции довольно сложная, так же как и установка. Монтаж производится только с помощью специальной тяжелой строительной техники —  подъемного крана. Плиты пустотные  являются основными элементами и наиболее популярными деталями для проектирования и строительства разных конструкций, типа многоэтажных жилых домов, производственных помещений и сооружений общественного назначения. Производитель обязан обеспечить строгий контроль качества всех предлагаемых  железобетонных плит, и обеспечить всю продукцию гарантийными документами, паспортом качества. Изготавливаться плиты пк 48.10.8  должны исключительно в заводских условиях и согласно нормативам ГОСТа. Технология производства должна быть хорошо налажена и отработана, она должна соблюдаться строжайшим образом, в точности до мелочей, во избежание брака изделия или техногенного разрушения сооружения. Это, прежде всего, основа безопасности. Плиты ПК всегда имеют строгие геометрические характеристики. Расчет нагрузки на стандартную плиту  порядка восемьсот  килограммов на квадратный метр, но под заказ возможно изготовление плит с большей нагрузкой. Такие плиты могут применяться, например, при строительстве многоэтажной автопарковки. В зависимости от нагрузки и вида армирования, плита может иметь следующие варианты написания маркировки:

ПК 48-10-6

пк 48.10

ПК 48-10-8

пк 48-10.8

ПК 48-10-10

пк 48.10.12,5

ПК 48-10-12,5

пк 48х10

ПК 48-10-16

пк 48-10.16



Эти бетонодетали предназначены для перекрытия всех типов зданий — из кирпича, бетона, стеновых панелей и пеноблока. Они устанавливаются между этажами в несущих частях здания. Из-за своих теплоизоляционных и звуконепроницаемых свойств они являются незаменимыми материалами в типовом жилищном строительстве. Плиты перекрытия по ГОСТу должны быть изготовлены из тяжолого бетона марки В15 и В20. Коэффициент морозостойкости должен быть не ниже F-50, коэффициент водонепроницаемости W-2. Как и любое железобетонное изделие, плиты перекрытия ПК маркируются в буквенно-цифровом индексе. В маркировке указывается размер, нагрузка и используемая арматура. Эти изделия обладают достаточно высокими прочностными характеристиками, все геометрические параметры указаны в ГОСТе, изделия обязаны им соответствовать. Монтаж железобетонных плит перекрытия достаточно прост. Но без знания определенных технологий укладки здесь не обойтись. Край плиты 48-10 не должен доходить до стены несколько сантиметров, чтобы можно было правильно осуществить утепление. На строительном рынке многопустотные плиты наиболее популярны. Стандартная плита перекрытия должна быть сейсмоустойчивой и выдерживать колебания почвы до девяти баллов. Для местностей, где движения почвы регулярны, в раствор бетона для плит перекрытия добавляются специальные упрочнители. В пустотах таких плит перекрытия  можно прокладывать коммуникации — электрические кабеля сигнализации, линии связи и так далее. Такие плиты более доступны по цене, нежели монолитные, поскольку производство этих железобетонных изделий поставлено на поток на заводах. Из пустотных плит перекрытия и можно возводить здания практически любой этажности. Это строительство занимает минимальные сроки без потери качества и свойств прочности всего сооружения. Монтаж их производится на несущую наружную или внутреннюю стену строения. Отличие плит ПБ от плит ПК состоит в способе их изготовления. Плита перекрытия ПК заливается в металлоформу определенного размера, что и является в итоге длиной и шириной плиты. В то время как плиты ПБ заливаются на специальной линии, длиной 180 метров, а уже после этого нарезаются специальной пилой с алмазным покрытием на нужные размеры. Ширина линии может быть 1.2 мерта, либо 1.5 метра. При необходимости готовую плиту можно распилить не только поперек, но и вдоль и тем самым придать необходимую ширину, например один метр. Транспортируют и складируют плиты пустотные в стопках. При перевозке не более четырех штук в высоту, а при хранении не более шести.

расшифровка, размеры, цены полнотелых и пустотных

Плиты перекрытия относятся к конструкциям с несущими способностями, разделяющим этажи или разнотемпературные зоны. Изделия изготавливают из бетона и ж/б, вторая разновидность считается универсальной и подходит как для горизонтального, так и вертикального размещения. К главным критериям их выбора относят тип плиты, габариты и вес, выдерживаемые несущие способности, диаметр пустот, дополнительные условия применения. Эта информация обязательно указывается производителем в маркировке, порядок расположения знаковых обозначений регулируется ГОСТ 23009-2016.

Оглавление:

  1. Описание разных видов плит
  2. Расшифровка маркировки
  3. Стоимость

Виды плит перекрытия

В зависимости от конструктивного исполнения выделяют сплошные (полнотелые) и пустотные разновидности. По способу обустройства они могут быть монолитными, сборно-монолитными или сборными. Максимальную востребованность имеют многопустотные железобетонные плиты перекрытий, сочетающие в себе легкий вес и надежность. Их технические условия и маркировку регламентирует ГОСТ 9561-91, исходя из толщины, числа сторон, формы и диаметра пустот выделяют 15 основных типов.

Полнотелые изделия в зависимости от формы и функционального назначения разделяются на:

1. Сплошные безбалочные панели с гладкой поверхностью, оптимальные для закладки потолочных перекрытий. Востребованы в частном строительстве, ценятся на простоту отделки, их использование подразумевает отказ от подвесных систем. Значительная часть изготавливается из бетонов ячеистого типа.

2. Ребристые – с вертикальными ребрами жесткости, выполняющими роль опор. Надежность таких плит перекрытия объясняется удалением бетона с участков, подверженных нагрузкам на растяжение и увеличением его объема на точках сжатия. Характеристики и обозначения этой разновидности регламентируется ГОСТ 28042-89. Основная сфера применения – гражданское и жилое строительство, в частных домах ребристые перекрытия экономически нецелесообразны.

3. Кесонные (часторебристые или частобалочные) группы. Представляют собой монолитную плиту, уложенную поверх квадратных ячеек из балок перекрытий. Таким образом, с одной стороны они имеют ровную поверхность, с другой – напоминают вафли.

Эти конструкции предназначены для эксплуатации при больших нагрузках, в частном строительстве они практически не используются (согласно СП 52-103-2007 их рекомендуют при превышении длины пролета одного помещения свыше 12-15 м).

Стандартная маркировка плит перекрытия вне зависимости от их вида последовательно включает:

  • Обозначение типа конструкции и изделия.
  • Размеры цифрами: длина и ширина, высота относится к стандартным величинам и не указывается.
  • Несущую способность плит перекрытия (1 единица в численном значении соответствует выдерживаемым 100 кг/м2).
  • Класс испытуемой арматуры.
  • Дополнительные характеристики и свойства, такие как: стойкость к агрессивным средам, сейсмическим воздействиям, низким температурам, обозначение закладных элементов или отверстий (при их наличии).

Расшифровка обозначений

Типы перекрытия имеют буквенную маркировку, стоящее перед ними число указывается у пустотных разновидностей и характеризует диаметр внутренних отверстий. Примеры возможных обозначений и их расшифровка для востребованных сплошных видов приведены в таблице:

МаркировкаТип и особенности плиты
П, ПП, ПТСПолнотелые монолитные перекрытия
ПГ, ПРСплошная ребристая плита
ПВТо же, с проемами для вентиляции
ПС, ПФТо же, с отверстиями для фонарей
ПЛТо же, для легкосбрасываемой кровли
ПОВ, ПОС, ПОФ, ПОЛАрочные и сводчатые ребристые плиты с аналогичными свойствами

Маркировка пустотных панелей включает буквенное обозначение числа сторон опирания плиты («Т» соответствует трем, «К» – четырем). Отсутствие третьей буквы подразумевает поддержку конструкции с двух сторон. Расшифровка основных типов в данном случае:

Обозначение плитТолщина, ммТип пустот, особенностиНоминальное расстояние между центрами пустот в плитах, не менее ммДиаметр, мм
1ПК (1 может не указываться)220Круглые185159
2ПК140
3ПК127
4ПК260То же, с вырезами в верхней зоне по контуру159
5ПККруглые235180
6ПК233203
7ПК160139114
ПГ260ГрушевидныеНазначают в соответствии с параметрами формовочного оборудования предприятия изготовителя пустотных плит

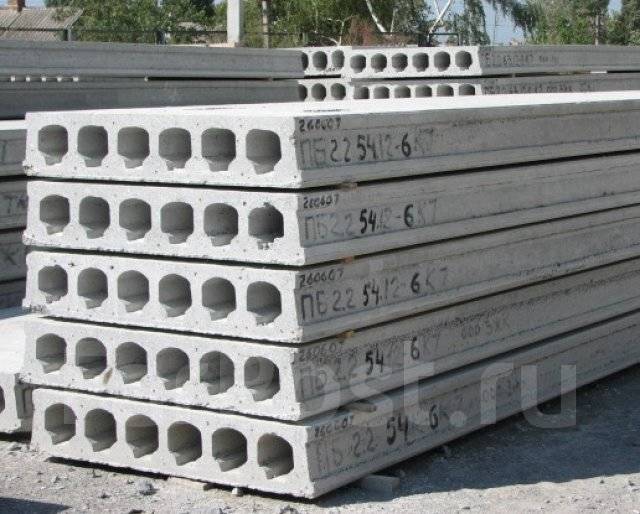

ПБ220Изготовленные методом непрерывного формирования

Основным отличием плит ПК и ПГ от панелей ПБ является метод изготовления: первые две заливаются в опалубочные конструкции, последнюю формуют непрерывном способом (конвейерная технология). Как следствие, перекрытия с маркировкой ПБ имеют более гладкую и защищенную от внешних воздействий поверхность. Они менее ограничены по длине и подходят для помещений с нестандартными габаритами. К недостаткам формовочных плит относят более узкие отверстия (диаметр пустот при маркировке ПБ не превышает 60 мм), в отличие от ПК и ПГ их нельзя сверлить насквозь для прокладки коммуникаций, по крайне мере это правило действует для высотных построек.

Длина и ширина каждого типа также ограничены стандартом, они указываются в дециметрах и округляются в большую сторону. Реальный размер ж/б многопустотных плит обычно меньше на 10-20 мм. Следующее цифровое обозначение характеризует расчетную нагрузку плиты, этот показатель зависит от качества бетона и используемого металла армирования. Класс арматуры указывается не всегда, его упоминание обязательно только у предварительно напряженных конструкций. При необходимости его обозначения ориентируются на технические условия на арматурную сталь.

Следующий пункт маркировки касается марки используемого бетона (не указывается для тяжелых групп). К другим видам относят: ячеистые (Я), легкие (Л), плотные силикатные (С), мелкозернистые (М), жаростойкие (Ж) и пескобетонные (П) составы. У плит перекрытий, предназначенных для работ в условиях воздействия агрессивных сред, указывают стойкость в буквенном выражении: нормальной проницаемости (Н), пониженной (П) и особо низкой (О). Еще одним показателем является сейсмическая устойчивость: конструкции, рассчитанные на такие нагрузки, обозначены буквой «С». Все дополнительные особенности указывают в маркировке изделий арабскими цифрами или буквами.

Стоимость плит

МаркировкаРазмеры: Д×Ш×В, смВес, кгНесущая способность, кг/м2Розничная цена за шт, рубли
Пустотные плиты с круглыми отверстиями, опираемые на 2 стороны
ПК-16.10-8158×99×225208002940
ПК-30. 10-8298×99×228806000
ПК-60.18-8598×178×22325013340
ПК-90.15-8898×149×22419040760
Плиты перекрытия, стендового безопалубочного формирования. Изделия ставят на 2 торцевые стороны
ПБ 24.12-8238×120×223808003240
ПБ 30.12-12298×120×2247012003950
ПБ 100.15-8998×145×22229080029100
Ребристые перекрытия без проема в полке
2ПГ 6-3 АIV т597×149×25123050012800
4ПГ 6-4 АтVт597×149×30150082014150

Плиты и днища

Для создания бетонных колодцев и септиков необходимы сразу несколько типов элементов. Каждый из них играет свою особую роль в конструкции. Компания «Энергострой» г. Волгоград является производителем железобетонных изделий, изготовленные в строгом соответствии с принятыми в отрасли стандартами, закрывающие все требуемые номенклатурные позиции таких сооружений.

Виды плит перекрытий

Для самого нижнего уровня, днище колодца, используются железобетонные плиты типа ПН. Использование тяжелого бетона для их изготовления гарантирует большую прочность плит для днищ колодцев и септиков. Она необходима перекрытиям для передачи всего веса конструкции на грунт. Такие элементы выпускаются разных размеров, в зависимости от предназначения: организация смотрового или канализационного колодца, септика и так далее. Сверху устанавливаются плиты перекрытия, ПП. Как правило, такие бетонные крышки снабжены специальным отверстием под установку люка. При подборе плит ПП следует учитывать как размер, так и соответствие их предполагаемой нагрузке. В обычных условиях пешеходной зоны или ненагруженной функционально территории участка допускается применение лёгких и тонких плит перекрытия ПП 10-1 или ПП-15-1.

Особенности маркировки и совместного использования изделий

Обратите внимание, что маркировка ПП, которые используются как крышки для септиков и канализационных колодцев, и ПН, применяемые как днища, схожа. Указанная после буквенного обозначения обозначает размер. Поэтому если в качестве крышки перекрытия предполагается установить ПП-15-1, то в качестве днища можно выбрать ПН-15.

Вторая цифра в обозначении плит перекрытий также важна. Цифра 2 указывает на возможность выдерживать большие давление и механические воздействия, чем с цифрой 1. По сути ПП-15-2— это усиленное исполнение модели 15-1. На этот показатель нужно ориентироваться при подборе крышки перекрытия. Неверный выбор марки приводит на практике к выходу из строя самой крышки и даже всего колодца.

Купить качественно изготовленные железобетонные плиты перекрытия, крышки и днища для колодца, в Волгограде вы можете в компании «Энергострой». Основной принцип нашей работы — безупречное качество исполнения изделий и строгое соответствие стандартам. Эти преимущества нашей продукции уже оценили многие федеральные заказчики.

размеры прямоугольного жби и пластмассового, как сделать

При строительстве источника воды важно соблюдать технологию, чтобы он прослужил как можно дольше. Иногда целесообразно устанавливать днище ЖБИ и перекрытие колодца.

Современный рынок предлагает большое их разнообразие, поэтому давайте ознакомиться с этими элементами подробней. Также рассмотрим технические характеристики и типоразмеры этих изделий.

Зачем нужны

Главным образом плита днища колодца справляется со всей нагрузкой строения. Как следствие, установленные сверху железобетонные кольца не смещаются даже в условиях подвижности почвы. Если в вашей местности грунтовые воды залегают высоко, то плита на днище защищает источник от проникновения влаги. Важное требование, предъявляемое к этому изделию – коррозийная стойкость. Для этого используется специальный бетон, справляющийся с негативным воздействием окружающей среды.

Что касается плиты перекрытия (далее ПП)домашнего колодца, то она также выполняет важные защитные функции от проникновения в источник мусора, посторонних предметов и прочее. Некоторые изделия в своей комплектации имеют отверстия под крышку, что также позволяет организовать оголовок шахты.

Кроме всего прочего, данная технология используется при обустройстве канализационного колодца. Особенно тогда, когда необходимо обеспечить герметичность. В противном случае стоки будут уходить в грунт и загрязнять окружающую среду.

Из чего лучше сделать

Плита перекрытия может быть выполнено из разных материалов:

  • Бетон.
  • Железобетон.
  • Пластик.

Пластмассовое днище – не самое лучшее решение, если подземные воды располагаются высоко. Под их давлением пластик начнет выдавливать наружу. Что касается пластиковой крышки, то это хороший вариант, так как питьевой источник будет защищен от посторонних предметов, а само обустройство будет достаточно простым.

Если изготавливается своими руками, то можно залить основание и крышку бетоном. В этом случае сооружается опалубка, а цемент должен иметь высокую прочность. Альтернатива этому – ЖБ-плиты для колодцев. Укладывать их необходимо при помощи специальной техники, однако в условиях пучения грунта это идеальное решение.

Виды и формы

Бетонные днища для колодцев, равно как и плиты перекрытия, бывают нескольких форм:

  • Квадратные.
  • Круглые.
  • Прямоугольные.

Перекрывающий элемент ПП-10 в продаже встречается с круглым отверстием, позволяющим обустраивать люк. Железобетонные изделия делятся на две группы:

  1. Изготовление осуществляется из проницаемого бетона, который способен справляться с нагрузкой, равномерно распределенной до 5 кПа. Расчет происходит, исходя из вероятности наезда на крышку перекрытия автомобиля.
  2. Используется бетон низкой проницаемости, который рассчитывается на определенное давление грунта. Если дополнительно необходимо выдержать нагрузку автомобиля, то предпочтение отдается изделиям ПД-6 или ПД-10.

Технические требования

Совет! Лучше всего использовать готовые модули из ж/б, которые необходимо просто установить в котлован. Если технически это выполнить невозможно, дно и перекрытие заливаются бетоном собственноручно.

Основание изготавливается из прочного армированного бетона, марка которого должна быть не ниже М-200. Он обязан соответствовать таким техническим требованиям:

  • Коррозийная стойкость и класс водонепроницаемости W4.
  • Армирование – сталь В-1.
  • Прочность на сжатие – В.
  • Удельная эффективная активность до 370 Бк/кг.
  • Морозоустойчивость – не меньше F50. Должен быть рассчитан на более 100 циклов заморозки/разморозки.

Также предусматривается ГОСТ на соблюдение технических требований. Согласно ему, изделие должно соответствовать определенной прочности, устойчивости и жесткости к трещинам.

Виды и маркировка

Как уже говорилось выше, преимущественно колодезные днище и крышка имеют круглую форму.

Благодаря соблюдению ГОСТов при их производстве нет затруднения подобрать соответствующие размеры под установленные кольца. Что касается нижней части, то есть герметичный элемент, объединяющий кольцо с дном.

Как правило, это изделия из железобетона, хотя встречаются и пластиковые разновидности.

Важно! Для маркировки используются специальные буквы, например, ПН-10 указывает на плиту нижнюю с определенными габаритами. Также есть КЦД-15, указывающий на плиту днища колодца.

Существует несколько типоразмеров:

  • ПН-10. Диаметр 1,5 м, вес 450 кг, высота 100 мм.
  • ПН-15. ⌀ 2 м, вес 950 кг, h 120 мм.
  • ПН-20. ⌀ 2,5 м, вес 1480 кг, h 120 мм.
  • ПН-25. ⌀ 3 м, вес 2450 кг, h 140 мм.

При обустройстве подземных водопроводных сооружений дно используется с маркировкой ПД-20, ПД-15 и Д-10. Выбор зависит от веса всего сооружения, которое будет построено. По типоразмерам также представлены следующие варианты:

ПД-103301100 × 1000,180,45
156701600 × 1200,380,95
2010202200 × 1200,591,48
2517702600 × 1700,982,4
3039003100 × 2001,83,9

Основные типоразмеры маркировки КД:

21700×2080×140500 кг
251100×2080×140780 кг
301600×2080×1601300 кг
362020×2080×1601800 кг
422800×2080×1602300 кг

Устройство

Железобетонный колодец имеет простое устройство, которое по силам сделать каждому домашнему мастеру. Он состоит из таких элементов:

  1. ПП или крышка. В ней должно быть отверстие для установки люка.
  2. Доборное кольцо. Их количество определяется, исходя из глубины и особенности конструкции колодца.
  3. Горловина.
  4. Элемент перекрытия с трубой.
  5. Основание.
  6. Стеновое кольцо.
  7. Плита, которая укладывается на дно.

Совет! Перед тем как начать работы по изготовлению источника воды, необходимо найти подходящее место, которое будет соответствовать всем техническим требованиям. Также делается расчет, исходя из его объема, размера и других данных.

Установка

Теперь предлагаем рассмотреть последовательность того, как положить днище и ПП в процессе строительства колодца.

  1. На первом этапе осуществляется изготовление котлована, при необходимости откачивается вода.
  2. Далее сооружается дно. Перед тем как его уложить, необходимо тщательно выровнять низ котлована. Грунт предварительно уплотняется и подготавливается песчаная подушка, которая также трамбуется. Изделие укладывается строго по уровню.
  3. Сверху днища на цемент устанавливается первое кольцо. Чтобы обеспечить необходимую герметичность. Дополнительно места стыков покрываются гидроизоляцией.
  4. Все последующие кольца устанавливаются и скрепляются специальными металлическими скобами.
  5. Сверху укладывается элемент перекрытия.

Как правильно хранить и транспортировать

Что касается способа хранения, то это исключительно штабельный вариант. Лицевая сторона должна быть направлена вверх. В один штабель допускается укладка до шести рядов. Если их будет больше, то под собственным весом они могут повредиться.

Между основанием обязательно подкладываются прокладки. Их толщина должна быть не меньше 40 мм. Что касается транспортировки, то высота одного штабеля не должна превышать 2,5 метра.

Ниже предоставляются основополагающие советы и рекомендации по хранению и транспортировке изделий:

  • Согласно инструкции, транспортировка должна осуществляться в рабочем положении. Это касается и хранения, то есть в горизонтальном положении.
  • Недопустимо складировать плиты хоть как. Крайне важно соблюдать количество рядов, а именно до шести, а также складывать в определенном порядке.
  • Рабочие камеры должны располагаться в один ряд.
  • При складировании изделий необходимо соблюдать предписанные правила и требования. Важно достичь того, чтобы они были в полной сохранности и не повреждались окружающими конструкциями.

В случае применения неразъемной формы в процессе производства продукции, при хранении возможен технологический уклон не больше 10 процентов.

Заключение

Дно и плита перекрытия при обустройстве сооружения выполняют крайне важную роль. Первое обеспечивает необходимую герметичность, а вторая предотвращает случайное падение в яму. При их выборе важно отталкиваться от установленных ГОСТом технических характеристик. За счет этого вы сможете приобрести изделие, которое прослужит не один десяток лет.

В этой статье представлены таблицы, схемы и фото, которые помогут разобраться во всех деталях этих конструкций. В дополнение предлагаем просмотр подготовленного видео. Надеемся, что этот материал был полезным, и вы смогли принять верные решения.

Полезное видео

Готовые крышки:

Самостоятельное изготовление:

Установка дна:

Плиты перекрытия | WBDG — Руководство по проектированию всего здания

Введение

Фундаментный этаж в здании может быть просто монолитной бетонной плитой на одном уровне с ограниченными конструктивными соображениями для структурной поддержки или функций контроля окружающей среды. Основание пола также может состоять из глиняной или структурной фундаментной плиты в комплекте с гидроизоляционной и износостойкой плитой с общей системой, предназначенной для несения структурных нагрузок гидростатического давления и поддержания контролируемой среды. Плиты перекрытия часто являются источником утечки в здание, причем основной причиной является растрескивание плит из обычных бетонных материалов. Вопросы контроля выбросов почвенного газа, такого как радон, также могут иметь значение.

Поскольку затраты на исправление фундамента или плиты при нарушении гидроизоляции либо чрезвычайно высоки (до 7 раз превышают начальную стоимость гидроизоляции), либо практически невозможно исправить вообще после завершения строительства, лучше ошибиться в сторону предосторожности при первоначальной установке.Подходите к критическим областям, которые позже будут похоронены застройкой, с крайним консерватизмом. Рекомендация состоит в том, чтобы повысить качество подхода на одну ступень больше, чем предлагают существующие отчеты о состоянии, то есть использовать более качественный материал и детализировать его с дополнительными усилениями и мерами предосторожности в отношении ремней и подтяжек, применяемых на каждом уровне воспринимаемого риска.

Описание

В этом разделе дается конкретное описание материалов и систем, часто используемых в системах перекрытий. Описания и инструкции представлены в следующих разделах:

  • Финишные напольные покрытия
  • Бетонная плита перекрытия
  • Слои дренажного агрегата
  • Замедлитель парообразования под плитой
  • Гидроизоляционная мембрана
  • Доска защиты
  • Сборные дренажные слои

Покрытия отделочные

В зависимости от внутреннего пространства финишным напольным покрытием может быть сама открытая бетонная поверхность или различные напольные покрытия, такие как дерево, виниловые полы или ковролин.Многие клеи, используемые при нанесении напольных покрытий, чувствительны к влажности, что требует использования водонепроницаемой системы или длительного времени высыхания, если используется поли-замедлитель паров.

Бетонная плита перекрытия

В типичных офисных условиях сама бетонная плита перекрытия состоит из бетона толщиной от 4 до 6 дюймов, армированного одним слоем сварной проволочной сетки на средней глубине, если только не ниже уровня грунтовых вод, когда гидростатические напоры могут оказывать восходящее давление, что требует более прочной конструкции. .

Замедлители парообразования под плитами или гидроизоляционная мембрана

Замедлители парообразования под плитами могут включать полиэтиленовые листы, полиолефиновые листы, полиэтилен высокой плотности и композитные листы асфальт / полиэтилен или листы из модифицированного полимером битума.Полимерные листы обычно имеют толщину 15 мил с проклеенными лентой швами, краями и отверстиями. Замедлители образования пара следует выбирать в соответствии с ASTM E 1745 и E 1993, устанавливать и проверять в соответствии с ASTM E 1643.

Там, где высокие уровни грунтовых вод создают контакт с плитой на уклоне, необходимо сделать плиту водонепроницаемой на уклоне, чтобы противостоять гидростатическому давлению. Глиновую плиту можно использовать для облегчения установки мембран, замедляющих образование паров, и гидроизоляционных мембран. Грязевые плиты обычно представляют собой неармированные бетонные плиты толщиной от 2 до 3 дюймов с гладкой поверхностью.Они обеспечивают плоскую поверхность для мембран, которые затем полностью поддерживаются и с гораздо меньшей вероятностью будут проколоты при последующих строительных работах.

В качестве меры предосторожности всегда рекомендуется выполнять гидроизоляцию элеваторной ямы независимо от почвенных условий.

Слой капиллярного разрыва

Слои капиллярных разрывов под плитами перекрытия обычно состоят из слоя гранулированного материала толщиной от 6 до 8 дюймов, который имеет ступенчатые зазоры для увеличения скорости дренажа. Гранулированный материал служит разрывом капилляров и местом для «хранения» воды до тех пор, пока она не будет поглощена окружающей почвой.

Основы

На рисунке 3 представлена ​​общая схема, которая характеризует четыре функции, то есть структурную поддержку, экологический контроль, отделку и распределение, поскольку они относятся к элементу ограждения нижнего уровня плит перекрытия.

Рис. 3. Схема плиты перекрытия

Четыре функциональные категории, то есть структурная поддержка, экологический контроль, отделка и распределение, расширены в общих чертах для систем перекрытий.

Функции несущей конструкции — Плита перекрытия ограждающей конструкции здания, расположенного ниже уровня земли, должна быть спроектирована так, чтобы выдерживать вертикальные гравитационные нагрузки, направленные вниз, а также любые восходящие нагрузки грунта или гидростатического давления.

Нисходящие вертикальные гравитационные нагрузки возникают из-за собственного веса плиты перекрытия и любых временных нагрузок, связанных с присутствием людей. Во многих более глубоких конструкциях плита перекрытия также может быть матовой фундаментной плитой, несущей значительные нагрузки на колонны здания и стены.

Плиты перекрытия могут также выдерживать восходящие нагрузки грунта или гидростатического давления. К плите перекрытия может быть приложено восходящее давление грунта в ситуациях, когда она действует как матовый фундамент, а точечные нагрузки здания на фундамент приводят к давлению снизу вверх на плиту перекрытия.

В таких местах, как подполья и незанятые подвальные помещения, конструктивный опорный элемент, включающий бетонную плиту, может не понадобиться. В этих областях все еще может потребоваться выполнение функций экологического контроля.

Функции контроля окружающей среды — Внешняя среда, которой подвергается плита перекрытия, включает в себя нагрузки контроля окружающей среды, такие как температура, влажность, насекомые и почвенный газ. Внутренняя среда, которой подвергается плита перекрытия, включает в себя нагрузки по контролю окружающей среды, такие как температура и влажность.Рабочие характеристики системы перекрытий пола зависят от ее способности контролировать, регулировать и / или смягчать эти экологические нагрузки на внутреннюю часть плиты перекрытия до желаемых уровней.

Как и в случае систем фундаментных стен, контроль влажности, вероятно, является наиболее важной функцией контроля окружающей среды. Контроль влажности решается с помощью дренажного и барьерного подхода к проектированию. Для случаев с гидростатическим давлением от уровня грунтовых вод первая фаза контроля влажности может быть выполнена с помощью систем откачки и осушения, чтобы искусственно снизить уровень естественных грунтовых вод.Второй компонент системы контроля влажности включает в себя слой капиллярного разрыва из гранулированного заполнителя под плитой перекрытия, позволяющий влаге накапливаться и рассеиваться или откачиваться или сливаться в систему дренажа или отстойника. Во многих ситуациях с плитами перекрытия с низкими отметками уровня грунтовых вод или в сухих условиях слой капиллярного разрыва из гранулированного заполнителя (с выходным сливом, если требуется) будет контролировать большую часть воды. Может и не потребоваться активная система откачки.

Ключевой вопрос, который остается, заключается в том, следует ли использовать водонепроницаемую мембрану или замедлитель парообразования под плитой перекрытия.Замедлитель образования пара препятствует миграции пара в отсутствие гидростатического давления. Гидроизоляция противостоит миграции пара и гидростатическому давлению. Как правило, замедлитель образования паров может быть устранен только на хорошо осушенных участках, где уровень грунтовых вод находится значительно ниже поверхности плиты перекрытия, и при использовании отделки пола, не подверженной миграции пара. Однако большинство строительных норм и правил требуют, чтобы между гранулированным дренажем и плитой пола был установлен пароизоляционный агент. Этот слой имеет дополнительное преимущество, сводя к минимуму усадочные напряжения и образование трещин в плите перекрытия за счет уменьшения ограничения усадки.

Гидроизоляционные мембраны необходимы в условиях гидростатического давления или чувствительных к влаге внутренних сред. Гидроизоляционные мембраны обычно наносят на глиняную плиту, отлитую на разрыв капилляров из гранулированного заполнителя, или на уплотненную землю. Защита гидроизоляционной мембраны от повреждений во время строительства имеет решающее значение. Защита обычно обеспечивается нанесением защитной плиты непосредственно на гидроизоляционную мембрану вскоре после установки мембраны. Детализация гидроизоляции на всех концах и проходах имеет решающее значение.Гидроизоляция верхней стороны плит перекрытия не рекомендуется ни при каких условиях.

Другие условия воздействия окружающей среды могут включать почвенный газ, такой как радон. Миграцию почвенного газа во внутренние помещения можно контролировать за счет правильного использования и детализации полиэтиленового типа замедлителя пара или гидроизоляционной мембраны. Правильные нахлесты, защита во время строительства и внимание к деталям на всех концах, краях и проходах имеют решающее значение для полного контроля над миграцией почвенного газа.

Функции отделки — В случае систем полов единственная отделка, вызывающая беспокойство, — это внутреннее пространство. Эта отделка зависит от внутреннего использования, будь то контролируемая офисная среда или неконтролируемая парковка. Типичные системы отделки могут включать ковер, плитку или приклеенный пол. Надлежащий контроль нагрузок, связанных с миграцией паров, имеет решающее значение для плиток или приклеенных полов, требующих надлежащей адгезии. В некоторых применениях, таких как внутренняя парковка или складское помещение, внутренней отделкой является просто внутренняя поверхность бетонной плиты перекрытия.В других случаях, например, в подпольях, отделка может быть замедлителем образования пара.

Функции распределения — плита перекрытия может содержать распределительные системы, такие как электрические питатели, электронные кабелепроводы, механические трубопроводы или системы отопления.

Приложения

Существует два основных типа отделки нижнего этажа, которые различаются требованиями внутреннего пространства и внешней среды:

  • Плита перекрытия основания — типовая система
  • Плита основания пола — водонепроницаемая система

Плита фундамента — типовая система

Типичная плита перекрытия основания, критерии проектирования которой включают контроль проникновения водяного пара во внутреннее пространство, но не заботятся о гидроизоляции пола основания из-за нагрузок гидростатического давления, можно назвать несовершенной системой барьеров.Компоненты системы включают хорошо уплотненную, но хорошо дренирующую систему капиллярных разрывов из гранулированного заполнителя, размещенную непосредственно на неоткрытой, ненарушенной земле. Система капиллярного разрыва гранулированного заполнителя обеспечивает место для сбора и рассеивания влаги, а также надежную опору для нагрузок на плиты. Между гранулированной дренажной системой и бетонной плитой помещается замедлитель образования паров (см. Описание выше), чтобы минимизировать передачу паров влаги или почвенных газов в занимаемое пространство.Сама бетонная плита перекрытия обеспечивает структурную поддержку нагрузок на пол и подходящую опору для напольных покрытий и отделки.

Плита основания пола — водонепроницаемая система

Типичная плита перекрытия, критерии проектирования которой включают контроль миграции влаги и проникновения водяного пара во внутреннее пространство, может называться водонепроницаемой системой. Компоненты системы включают хорошо уплотненную, но хорошо дренирующую систему капиллярных разрывов из гранулированного заполнителя, размещенную непосредственно на неоткрытой, ненарушенной земле.Система капиллярного разрыва гранулированного заполнителя обеспечивает место для сбора и рассеивания влаги, а также надежную опору для нагрузок на плиты. Чтобы обеспечить прочный основной материал, на который можно нанести гидроизоляционную мембрану, предусмотрена глиняная плита или уплотненный слой земли. В некоторых случаях при значительном гидростатическом давлении или для компенсации строительных нагрузок вместо глиняной плиты используется матовая фундаментная плита. Затем гидроизоляция наносится непосредственно на фундаментную плиту мата и защищается защитной плитой.В этом случае поверх защищаемой гидроизоляционной системы заливается изнашивающаяся плита перекрытия.

Глубокие проходы и кромки

Общим элементом, который является общим для всех зданий, но часто не детализируется полностью или не учитывается при проектировании, являются проемы и края. Эти проходы представляют собой любые отверстия в плитах перекрытия, которые обеспечивают проход для проникновения влаги в здание. Проходы канализационных труб, входы в водопровод, дренажные бассейны в плите пола или рукава для электричества, газа или связи — все это обычные проходы, обычно с собственной конструкцией или детализированными характеристиками.Однако эти характеристики оставляют желать лучшего в отношении герметизации и гидроизоляции. Проникновение также может стать довольно экзотическим, например проникновение пара или другие особенности, требующие особого обращения. Края плит тоже нужно сделать паронепроницаемыми / водонепроницаемыми.

Когда поднимающийся уровень грунтовых вод часто соприкасается с нижней частью плиты на уклоне, может потребоваться рассмотреть возможность установки системы дренажных плит из параллельных, перфорированных дренажных плиточных труб или сетки таких трубопроводов для отвода поднимающейся воды и поддержания уровень грунтовых вод ниже плиты на уклоне путем откачки дренажного поддона плитки от здания.

Изоляционные и компенсирующие муфты

Изолирующие соединения компенсируют незначительные перемещения между элементами конструкции и / или приспособлениями, проникающими сквозь них или вокруг них. Как первичное, так и дублирующее уплотнения эффективны как средство уменьшения утечки. Поднять профиль плиты тоже хорошо. Как и в случае с компенсационными швами, детализация уклона или уклона бетона на изоляционных швах для предотвращения прямого накопления переходной влаги также очень эффективна. Те же правила, касающиеся материала дренажной решетки или продолжения пути потока от стыков к дренажным бассейнам, следует учитывать в процессе проектирования.

Общее правило, применяемое для поддержания герметичности систем герметика, заключается в том, чтобы убедиться, что системы отвода влаги или дренажа находятся на своем месте и подключены к слоям земляного полотна. Устранение возможности накопления водяного напора на всех системах уплотнения стыков считается основной функцией вспомогательных дренажных систем.

Механические дренажные системы и насосные системы

Трапы в перекрытиях перекрытий требуют специальной обработки для обратных клапанов или специальной обработки для обеспечения пропускной способности в зависимости от использования конструкции.Там, где установлены отстойники, необходимы специальные обратные водяные клапаны или обратные клапаны давления для предотвращения обратного потока. Применение или установка насосных агрегатов и определенных отстойников требует надлежащей координации и эффективной обработки нагнетательной системы, чтобы избежать утечки через механические отверстия.

Детали

Следующие ниже сведения можно загрузить в формате DWG или просмотреть в Интернете в формате DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графики и связанная информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Информация, содержащаяся в нем, не предназначена для фактического строительства и может быть пересмотрена на основе изменений и / или уточнений в местных, государственных и национальных строительных нормах, новых технологиях ограждающих конструкций зданий и достижениях в исследованиях и понимании механизмов разрушения ограждающих конструкций здания.

Плита под уклоном — водонепроницаемая система (деталь 1.3.2)
