Котлы отопительные на отработанном масле: Котел на отработанном масле до 150 кв.м. 15 кВт, расход 0,5-1 л/ч

Котел с горелкой на отработке, солярке, печном топливе

ОБЩАЯ ИНФОРМАЦИЯ

Котлы с горелками на отработанных маслах позволяют значительно сократить расходы на отопление и решить проблему утилизации отходов ГСМ, что особенно актуально для предприятий, имеющих большое количество отработанных масел: транспортных предприятий, автосервисов, СТО, кафе, ресторанов, ж/д, флота и т.д. В качестве топлива для горелок AL могут быть использованы любые отработанные масла (минеральные, синтетические, моторные, трансмиссионные, трансформаторные, турбинные, закалочные масла или их смеси), узнать больше.

Разрешение на монтаж котла не требуется, что еще больше упрощает процесс установки. Хранить топливо можно как внутри дома (в котельной), так и снаружи: на отопительный сезон, для среднестатистического дома площадью 100-150 м², достаточно 1,5-2,3 тонны топлива. Возможно, может потребоваться расходная емкость для подогрева топлива, о ней подробно здесь.

На фото: Запуск парового котла ПАР-0,5-0,07ПО с горелкой AL-35V, г.Краснодар

Водогрейные котлы отопления на отработанном масле используются те же, что и на дизтопливе. Цена на дизельные горелки ниже, чем на горелки, использующие в качестве топлива нефть, отработку, солярку, смотрите прайс-лист. Но использование котлов с отработкой оказывается гораздо более выгодным по причине невысокой стоимости топлива. Уже к концу первого года эксплуатации стоимость котла на отработанном масле сравняется с аналогичным показателем по дизельному котлу. Используя котел на отработке длительный период времени, Вы получаете существенную экономию денежных средств. Там, где непрерывный цикл производства, требующего большого количества тепла (сушильные камеры для сушки песка, автосервисов ит.д.), котлы с горелками на отработке, солярке, печном топливе приводят к сокращению расходов в 3 раза.

Наша компания выпускает горелки на отработанных маслах серии AL, о производстве узнать больше. Произведенные нами горелочные устройства эксплуатируются с различными теплогенераторами и жидкотопливными котлами, а также с некоторыми видами твердотопливных котлов, посмотрите фотоальбом объектов

У НАС ВЫ МОЖЕТЕ КУПИТЬ КОТЕЛ на отработанном масле, солярке, светлом печном топливе по самым выгодным ценам.

На фото: Котел OLB-1500RD-R с горелкой AL-15V, Московская область

Жаротрубные двухходовые котлы отлично показали себя при работе с горелками серии AL на отработанном масле, солярке, печном топливе. Данные котлы на «отработке», цена на которые указана в разделе Прайс-лист, имеют высокий уровень КПД и конструкцию, обеспечивающую комфортную чистку топочной камеры. Мы предлагаем котлы серии ACV CA (Бельгия), SCHUSTER (Италия), OLB (Корея), REX (Италия) и D/DD (Россия).

На фото: Горелка AL-70V установлена на котел ICI Caldaie REX85 в котельной ГОК, Архангельская обл.

АССОРТИМЕНТ КОТЛОВ ПОД ГОРЕЛКУ НА ОТРАБОТАННОМ МАСЛЕ:

Котлы Schuster (Италия) 64-1570 кВт подробнее

Котлы OLB (Республика Корея) 29-81 кВт подробнее

Котлы ЯИК (Россия) 16-50 кВт подробнее

Котлы ACV (Бельгия) серия N 16,6-51 кВт подробнее

Котлы ACV (Бельгия) 100-1279 кВт подробнее

Котлы ICI CALDAIE (Италия) 70-1400 кВт подробнее

Котлы D/DD (Россия) подробно

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ:

Цены на котлы под сменную горелку серии AL на отработанном масле в прайс-листе

Как выбрать котел на отработке, узнаете на этой странице

Какой выбрать котел на отработке: стальной или чугунный, узнаете на этой странице

Как подобрать котел по мощности, рассказываем на этой странице

КОНСУЛЬТАЦИИ:

На Ваши вопросы ответим
по телефону (495) 755-61-70 и по почте olimpia-center@mail. ru

Бытовые котлы отопления на отработке для частного дома и дачи

Котлы на отработке, установлены практически в каждом сервисе обслуживания и ремонта автомобилей. Теплогенераторы настолько хорошо зарекомендовали себя, что потребители стали интересоваться возможностью установки и эксплуатации в бытовых условиях.

Современные котлы отопления на отработке для частного дома, с эффективностью используются для обогрева жилья и нагрева горячей воды в бытовых нуждах. Существует несколько модификаций котельного оборудования, отличающихся принципом работы.

Можно ли использовать котел на отработке для обогрева жилого дома

Первые агрегаты, создавались с целью утилизации отходов нефтепродуктов, поэтому, изначально они назывались «утилизаторы» и были заточены под уничтожение отработки, с минимальным процентом вредных выбросов. В дальнейшем, выделяемую тепловую энергию, стали использовать для отопления. Появились теплогенераторы с разным внутренним устройством и конструкцией.

Современные котлы для отопления дома на отработанном масле – экологичные (процент вредных выбросов меньше чем в твердотопливных аналогах), автономные и практичные.

Котлы классифицируются по принципу работы:

• Предварительное испарение топлива – внутри конструкции расположена чаша, в которой осуществляется частичное сжигание топлива с постоянным и интенсивным испарением его с поверхности. Пары нефтепродуктов, дожигаются в отдельной камере. Принцип работы напоминает тот, что используют пиролизные котлы.
• Факельные котлы – универсальные, способны переоборудоваться под любой тип жидкого топлива (отработку, отходы нефтепродуктов, солярку), а также природный газ. Устройство горелки под отработанное масло, напоминает то, что используется в обычных жидкотопливных агрегатах, работающих на жидком топливе.
  Во время работы, сжигается не отработка, а топливовоздушная смесь, состоящая из мелкодисперсионных капель. Проходя через форсунку под давлением, жидкость распыляется и поджигается с помощью электродов.

Изготовленные на заводах отопительные котлы на отработанном масле для отопления загородных домов и коттеджей, в основном факельного типа. Котлы с применением частичного испарения топлива, зачастую кустарного производства и используются в отоплении жилья, крайне редко.

Как организована работа домашнего котла на отработке

Отопление частного дома котлом на отработанном масле, организовывается благодаря нескольким важным элементам системы топливоподачи, фильтрации и теплообмена. В конструкции присутствуют следующие узлы:

• Маслонасос – соединен с камерой предварительного разогрева и фильтром, улавливающим твердые частицы. Функция насоса, оптимизация подачи количества отработки на горелочное устройство.
• Камера предварительного нагрева – чтобы снизить процент недожига, отработанное масло предварительно подогревают до температуры, оптимальной для возгорания.
• Турбины – топливо распыляется в камере сгорания в виде мелкодисперсионной пыли, одновременно, поддерживается стабильный факел пламени. Для работы, требуется одновременная работа двух турбин, вентилятора на горение и компрессора.
• Контроллер – сердце домашних котлов на отработке масла. Обеспечивает синхронную работу всех важных узлов отопительного оборудования. Современные станции, подключаются к блоку удаленного управления и оповещения, имеют многоуровневую систему защиты, предотвращающую возникновение аварийных ситуаций.
• Теплообменник – зависит от типа котла:
  1. Конвекционные модели – воздухонагреватели, вообще не имеют в своем устройстве теплообменника.
  2. Бытовые котлы для дома, снабжены одним или двумя контурами, подключаемыми к системе отопления и ГВС.

Для эксплуатации в бытовых условиях, нецелесообразно и опасно устанавливать самодельные отопители. Допускается подключение котлов, исключительно заводской сборки, зарегистрированных Ростехнадзором.

Насколько выгодно отапливать дом отработкой, какой расход

Жидкотопливный отопительный котел для частного дома или дачи, на отработанном масле, экономически выгоден по нескольким причинам:

1. Доступность топлива.
2. Небольшая стоимость отработки.

Средний расчет необходимого количества масла, высчитывают следующим способом:

1. Узнают максимальную производительность котла, информация есть в технической документации.
2. Делят ее на 10.
3. Полученный результат умножают на 1000 + 50%.

Для дома на 100 м², расход отработки масла, составит: 10 кВт ÷ 10 × 1000 + 50% = 1500 л.

Все вычисления должен выполнять специалист, для точных результатов, можно воспользоваться специальной программой – онлайн калькулятором, размещенной на сайте. Чтобы сжигание отработанного масла осуществлялось в более экономичном режиме, выполняют работы по теплоизоляции отапливаемого здания, регулировке топливоподачи и интенсивности факела пламени.

Как и какой котел на отработанном масле выбрать

5-10 лет назад, отечественному потребителю, в основном были доступны котлы самодельной сборки, которые не было возможности эксплуатировать в бытовых условиях. На данный момент, котлы изготавливают многие известные европейские бренды и некоторые российские компании.

Судя по отзывам потребителей, в отечественных условиях эксплуатации, прижились несколько моделей:

• Olympia OLB-500 GD-R;
• Wolf COB-29;
• Viessmann Vitorondens 222-F;
• ГеККОН;
• 5Energy EcoBoil.

Все перечисленные модели, адаптированы под бытовые условия эксплуатации, имеют красивый внешний вид, встроенную систему безопасности, сертификацию и разрешение на установку в РФ.

Технические характеристики котлов на отработанном масле, используемых для обогрева частного дома или дачи, отечественных и европейских производителей, существенно отличаются. Перед подбором котла, требуется внимательно изучить рабочие параметры, указанные в документации.

Правила установки и эксплуатации при отоплении отработкой

К эксплуатации и установке котлов для отопления индивидуальных домов, работающих на отработанном масле, предъявляются высокие требования:

• Запрещается монтаж оборудования в помещении, без наличия естественной приточно-вытяжной вентиляции.
• Подключение дымохода с сечением меньшим, чем у выхлопного патрубка котла, не допускается.
• Во время работы, запрещается отключать компрессор и турбины котла. В конструкции должен присутствовать датчик, отключающий работу котла в случае любых нарушений рабочего режима.
• Проводится изоляция дымоходной трубы. При прохождении через плиты перекрытия и кровельный пирог, используют противопожарную разделку.
• Очистка теплообменника и дымохода, выполняется каждые несколько дней. На периодичность обслуживания, влияет качество используемого масла.

Недостаток котлов на отработке – необходимость в периодическом обслуживании. При сжигании отходов, остается большое количество копоти, оседающей в камере сгорания и дымоходе. В остальном, теплогенераторы отличаются неприхотливостью, экономичностью и надежностью.

Котел на отработанном масле своими руками: самодельный тип на отработке

Одним из наиболее дешевых видов топлива из тех, что используются для работы отопительных котлов, является отработанное масло. Оно может быть любым: синтетическим или натуральным. Подойдет масло, слитое с кулинарных агрегатов, автомобилей или тепловозов.

В любом случае при сгорании оно даст большое количество тепла. Поэтому собрать котел на отработанном масле своими руками очень выгодно. Особенно, если нужно обогреть подсобное помещение или гараж.

Мы расскажем, как устроен и работает отопительный прибор, каковы конструктивные нюансы самодельного агрегата, а также опишем пошаговый процесс сборки котла и особенности его эксплуатации.

Содержание статьи:

Отопление на отработке: выгодно или нет?

Система  пользуется большим спросом. И это не случайно, ведь она имеет много преимуществ. Прежде всего, это доступная стоимость приборов и эксплуатации.

Учитывая, что цена топлива для такого котла очень низкая, он окупит себя в первый же отопительный сезон. Кроме того, если не покупать оборудование, а собрать его своими руками, оно обойдется еще дешевле.

Галерея изображений

Фото из

Основным назначением котла на отработанном масле является подготовка горячей воды для подачи в контуры отопления или санитарного водоснабжения

Снабженный автоматикой котел не требует участия хозяев в запуске и остановке нагрева. Все процессы оборудование активизирует и останавливает само

Использовать в качестве топлива допускается трансмиссионные, гидравлические, моторные масла. Не рекомендуется заливать в бак агрегата масла, применяемые в качестве теплоносителей

Котлы на отработке являются отличной альтернативой для твердотопливных моделей. Они экономнее, их охотней устанавливают в негазифицированных регионах

Простейшим вариантом котла на отработке является печка с устроенным вокруг верхней камеры водяным контуром. В нем и нагревается теплоноситель перед подачей к приборам отопления

Так как объем теплоносителя, нагреваемого в водяной рубашке котла на отработке, незначителен, в систему чаще всего включают циркуляционный насос. Он обеспечит стабильное движение воды и регулярный нагрев обратки

Для закрытых систем отопления на отработке кроме циркуляционного насоса потребуется еще расширительный бачок и группа безопасности, в которой есть предохранительный клапан и воздухоотводчик

Вместо водяной рубашки, расположенной вокруг верхней камеры печки, можно использовать обычный бак, к которому подсоединяют контур отопления

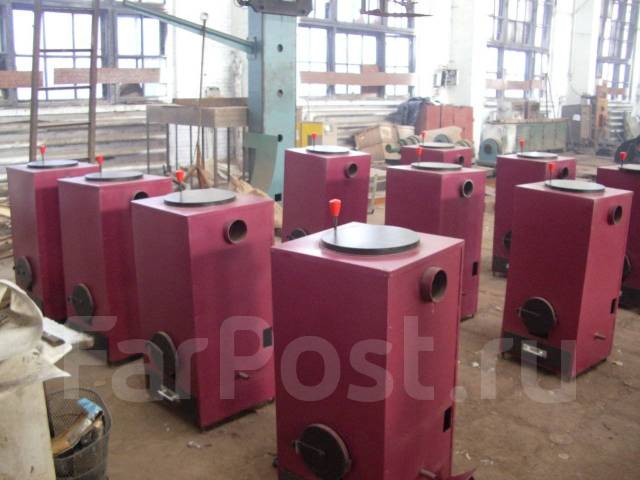

Типичный котел на отработанном масле

Автоматика для организации работы котла

Виды масла для переработки в котле

Оборудование для негазифицированных регионов

Печка на отработке с водяной рубашкой

Циркуляционный насос в схеме отопления на отработке

Расширительный бак в контуре отопления

Бак с водой в качестве теплообменника

Правильно настроенный котел полностью сжигает отработанное масло. Токсичные продукты сгорания не образуются, поэтому такое устройство безопасно для окружающей среды. Конструкция прибора очень проста, для нее используется минимум деталей. Таким образом, риск выхода устройства из строя снижается и надежность его увеличивается.

Котел быстро разогревается и поднимает температуру в помещении, чему способствует принудительная конвекция.

Есть у устройства и недостатки:

• Быстрое выгорание кислорода в комнате, где смонтирован прибор, сто требует обустройства эффективной вентиляционной системы.
• Необходимость регулярной чистки. Котлы на отработке быстро загрязняются, в связи с чем их обслуживание требуется проводить чаще.

Для работы оборудования может быть использовано любое отработанное масло или смесь нескольких масел.

Для котла на отработке можно использовать в качестве топлива натуральные и синтетические масла, а так же и смеси в любых пропорциях

Разнородность используемого сырья и высокая вероятность наличия в нем самых разных примесей требует наличия специального фильтра. Он ставится на участке подачи масла в котел. В процессе работы фильтр достаточно быстро загрязняется, поэтому менять его придется часто.

Котел на отработке: какие они бывают

Производители выпускают отопительные  трех видов. Воздухонагреватели повышают температуру в помещении за счет прямого разогрева воздуха. Такие устройства отличаются высокой производительностью и способны длительное время поддерживать температуру даже в значительных по площади помещениях.

Резервуар с топливом у таких приборов обычно располагается на полу, а сам воздухонагреватель может быть закреплен на потолке или на стене.

Отопительный прибор на отработке может прогревать воздух в помещении или же разогревать водяной контур, а иногда и два сразу

Котлы предназначаются для разогрева теплоносителя, обычно воды.

Различают два типа оборудования:

• двухконтурные – способны подогревать воду для бытовых нужд и разогревать теплоноситель;
• одноконтурные – «отвечают» только за отопление.

Автоматические теплогенераторы относятся к водогрейным котлам. Они оснащены системой автоматики, контролирующей работу прибора.

Автоматика для котлов на отработке может выполнять разные функции. Это может быть контроль над температурой воздуха в обогреваемом помещении, контроль разогрева теплоносителя и др.

Котлы на отработке с автоматикой или без нее выполняются исключительно в напольном варианте. Стоимость их значительно отличается в зависимости от функционала. Однако в любом случае она достаточно велика, поэтому домашние умельцы собирают такие приборы своими руками.

Как работает отопительный прибор

Конструкция котла предельно проста. Он включает две камеры-отсека: испарительную и сгорания. В первой происходит процесс подготовки масла к горению, во второй оно сгорает.

Все происходит следующим образом. Из резервуара с отработкой насос подает отработанное масло в испарительную камеру, которая находится в нижней части устройства. Здесь поддерживается температура, достаточная для того, чтобы отработка нагрелась и начала испаряться.

Так работает котел с масляным испарением и принудительной подачей воздуха (+)

Масляный пар поднимается в верхнюю часть корпуса, где находится камера сгорания. Она оборудуется воздуховодом, представляющим собой трубу с отверстиями. При помощи вентилятора воздух подается по воздуховоду и смешивается с парами масла.

Масляно-воздушная смесь сгорает почти без остатка –  полученное тепло разогревает теплообменник, продукты сгорания направляются в дымоотвод.

Предварительный нагрев масла – обязательная часть процесса. Нужно понимать, что отработка содержит большое количество примесей и токсичных веществ. Все это раскладывается на простые углеводы, которые впоследствии сжигаются.

После чего образуются водяные пары, углекислый газ и азот- полностью безвредные элементы. Однако такой результат возможен только при условии соблюдения определенных температурных условий.

Полное окисление или сгорание углеводородов происходит только при температуре +600°С. Если она ниже или выше на 150-200°С, то в процессе сгорания образуется большое количество самых разных токсичных веществ. Они небезопасны для человека, поэтому температура сгорания должна быть точно соблюдена.

Конструктивные тонкости самодельного оборудования

Важнейшей составляющей технологии сгорания считается предварительный разогрев масла. Это дает возможность разложить «тяжелое» топливо на более легкие составляющие. Грамотно подобранные параметры, позволяют получить почти бездымное и полное сгорание отработанного масла.

Домашние умельцы считают, что проще всего добиться такого результата, если использовать толстостенную раскаленную чашу из металла, в которую каплями подается отработка.

Одна из возможных схем работы отопительного оборудования с масляным испарением (+)

Когда масло касается раскаленного металла, оно сразу же превращается в пары, которые направляются в камеру сгорания. Для лучшего горения их нужно смешать с воздухом. С этой целью используют воздуховод.

В его устье устанавливается крыльчатка, чтобы создавать завихрение потока, необходимое для достаточно длительного пребывания масляно-воздушной смеси в камере сгорания. Только в этом случае поданное в чашу топливо сгорит полностью.

Определенную сложность в процессе активизации работы отопительного прибора представляет разогрев испарительной чаши.

Самый простой способ его осуществления – положить внутрь резервуара пропитанный любым горючим составом фитиль. После чего налить на дно чаши немного бензина или солярки и поджечь. После того, как металл раскалится до нужной температуры, начинают подачу масла. Это максимально простой, но довольно опасный способ.

Еще один сложный в реализации момент – подача масла. В интернете и других открытых источниках можно найти множество примеров функционирующих на отработанном масле котлов, где подача отработки осуществляется струйно.

Да, такая система работоспособна, но она крайне опасна для пользователя. Масло, подающееся струей, не успевает сгорать. Образуется большое количество токсичных веществ, которые могут попасть в помещение. А это очень опасно.

Так можно организовать капельную подачу отработанного масла в испарительную чашу. Используется ниппель, тройники и фрагмент медицинской капельницы

Для эффективного бездымного горения отработки требуется организовать капельную подачу масла. Это достаточно сложно, но вполне решаемо. Оптимальный, по мнению домашних мастеров, способ капельной подачи следующий.

Нужно взять шланг, который будет работать как маслопровод. С одного конца на нем обязательно закрепляется фильтр для очистки подающейся отработки от примесей и загрязнений.

Это должен быть фильтр автомобильный масляный полной фильтрации. Последнее очень важно. Не частичной, а именно полной. Нужно быть готовым к тому, что менять его придется часто. В среднем один раз в 30 дней, а то и чаще. Все будет зависеть от качества используемого топлива.

Некоторая сложность может возникнуть в процессе крепления узла. Он оснащен резьбой, с помощью которой фиксируется в автомобиле.

Можно поступить следующим образом. Следует подыскать небольшой фрагмент маслостойкого шланга, диаметр которого будет совпадать с сечением резьбы, и надеть его на фильтр. С маслопроводом получившийся узел соединяют посредством штуцера.

Очень важно, чтобы в подающем масло шланге не скапливалось его излишка, иначе капельная подача будет невозможна.

Котел на отработке пиролизного типа. За счет наличия камеры дожига значительно увеличивается время горения одной порции топлива

Как вариант можно подобрать насос такой мощности, чтобы он выдавал только требуемое количество отработки. Но это очень сложно. Более простой вариант используется в котлах промышленной сборки. Это простая конструкция из тройников, штуцера и ниппеля.

С ее помощью можно легко отрегулировать подачу нужного количества масла. Излишки будут возвращаться в резервуар с топливом.

Последний элемент системы капельной подачи – фрагмент медицинской капельницы. Нужно взять участок с колесиком-регулятором. Элемент позволит контролировать скорость и частоту подачи топлива в чашу. Фрагмент капельницы надежно фиксируется на штуцере.

Оптимально, чтобы отработка не чадила и устойчиво горела. Это возможно только в том случае, если масло обладает нормальной текучестью. Для этого его температура должна находиться в пределах 10-20°С.

Нужно знать, что при каждом изменении состава отработки или ее температуры придется заново подбирать частоту и скорость капельной подачи масла. Подавать топливо непосредственно от капельницы к камере сгорания не получится. Его направляют в воронку, соединенную с трубой, подающей топливо в чашу.

Таким простым способом можно организовать равномерную подачу масла в камеру и тем самым продлить время горения одной заложенной порции топлива (+)

Конструкция котла может быть разной. Он может быть подключен к трубам отопительной системы. Обязательное условие в этом случае – для обеспечения эффективной циркуляции теплоносителя.

Если вокруг прибора обустроить, так называемую, водяную рубашку, то он будет нагревать воду. Если водяной контур только один – котел будет обслуживать только отопление. Если контуров два – будет обеспечиваться еще и подача горячей воды.

Галерея изображений

Фото из

Печка на отработке с водяным контуром

Бачок для периодической доливки топлива

Вваренная в нижнюю камеру масленка

Выдвидной ящик нижней камеры

Еще один вариант – встроенный теплообменник в виде буквы U. Он помещается в верхнюю часть топочной части и соединяется с выносным резервуаром, в котором будет находиться горячая вода. Альтернативный вариант – размещение .

Котел на отработке может быть пиролизным. Его основная особенность – возможность длительной работы на одной закладке топлива. Конструктивно такая модель будет отличаться наличием камеры дожига.

Здесь проходит окончательное сгорание всех химических элементов, входящих в состав отработанного масла. За счет наличия камеры дожига время работы на одной порции масла значительно увеличивается.

Как самостоятельно изготовить котел

Для изготовления отопительного прибора нам понадобятся следующие материалы и инструменты. Готовим сталь листовую толщиной минимум 4 мм, арматуру сечением 10 или 8 мм, трубу для воздуховода, тройники, сгоны и полудюймовые углы для горелки, переходники из стали, компрессор, расширительный бачок и насос.

Кроме того, понадобится сварочное оборудование, термостойкий герметик, асбестовое полотно и болгарка.

Одна из самых простых конструкций котла на отработке. Такое устройство очень просто изготовить самостоятельно, при этом оно будет эффективно работать

Рассмотрим процесс изготовления самого простого самодельного котла на отработке. Собственно устройство может иметь разные формы. В связи с этим для облегчения работы можно взять не листовую сталь, а отрезок трубы большого сечения с толстыми стенками.

Например, работоспособный прибор, легко обогревающий стандартный по размерам гараж, получается из двух фрагментов трубы. Один сечением 0,5 м, второй – 0,2 м.

Кроме них понадобятся еще две металлических пластины толщиной минимум 3 мм, вырезанные в форме круга. Если нужен более мощный отопительный прибор, то подбирают или изготавливают из листовой стали детали нужных размеров.

Теперь можно переходить к сборке. Начинаем с подготовки корпуса. Он будет выполнен из трубы большего сечения. Обрезаем ее болгаркой так, чтобы получился фрагмент высотой порядка метра.

Трубу меньшего сечения тоже обрезаем. Так, чтобы получился фрагмент высотой 20 см. Теперь готовим пластины, которые будут функционировать как дно и крышка корпуса.

В одной из них выполняем отверстие, соответствующее по размерам дымоходу. Это будет крышка корпуса. В другой вырезаем отверстие под соединение с фрагментом малой трубы. Это будет дно конструкции.

Детальная схема для изготовления котла на отработке с указанием всех необходимых размеров (+)

Привариваем к нему цилиндр, вырезанный из трубы меньшего диаметра. Его дно закрываем еще одной круглой пластиной. Собираем корпус, накрывая его пластинами с двух сторон. Соединяем детали, обвариваем их по кругу.

К дну корпуса крепим ножки, сделанные из арматурных прутков. Сверлим в трубе вентиляционные отверстия. Мы получили котел цилиндрической формы, в нижней части корпуса которого располагается небольшой резервуар.

Теперь нужно обустроить дверцу. Вырезаем ее в нижней части цилиндра с помощью болгарки. На верхнюю часть корпуса ставим и закрепляем дымоход. Простейший вариант котла готов.

Чтобы его разжечь, нужно будет налить немного отработки в нижнюю емкость и поджечь ее фитильком из горящей бумаги. Это самый простой из всех известных вариантов. Можно собрать более сложную, а значит и более эффективную конструкцию.

Собственно принципиальная схема любого топливного прибора на отработке представляет собой два короба из прочного металла, соединенных между собой воздуховодом в виде перфорированной трубы.

Нижний короб оборудуется отверстием, через которое масло заливается в испарительную камеру, напротив него обычно располагается заслонка. Верхний короб оборудуется отверстием, в которое вставляется дымоотводная труба.

Такую схему очень просто дополнить самыми разными узлами: подающим масло насосом, капельной подачей отработки, воздушным компрессором или подключить к котлу расходный резервуар с топливом.

Можно так же подключить водяной контур. Но в этом случае потребуется обустройство эффективной горелки, которая сможет осуществить максимально равномерный подогрев теплоносителя.

Вариант горелки для котла на отработке, которая работает от калильной свечи дизельного двигателя. Такая горелка может использоваться для приборов, обогревающих водяной контур

Рассмотрим процесс изготовления такой горелки. Собственно ее форма может быть произвольной, однако нужно помнить, что зона смешивания всегда должна находиться только выше зоны горения.

Только в этом случае неиспользованная отработка сможет возвращаться в резервуар. Для изготовления корпуса горелки берем полудюймовые уголки и соединяем их при помощи тройников и сгонов.

Для маслопровода, подающего отработку, дополнительно понадобятся переходники для штуцера. Все резьбовые соединения перед закручиванием хорошо промазываем термостойким герметиком. Для крышки горелки используем листовую сталь. Толщина листа минимум 3 мм.

Вырезаем из нее деталь, соответствующую размерам гнезда на котле. После того, как мы собрали горелку осталось правильно ее установить. Для этого подготовим две стальных пластины, одна должна быть немного меньше другой, гайки, болты и асбестовое полотно. Полудюймовые трубочки и внутреннюю поверхность переходника нужно закрыть асбестом. Полотно обязательно закрепляем.

Наклеиваем его силикатным герметиком в два слоя, на трубках фиксируем асбест стальной проволокой. Теперь берем горелку и вставляем ее в корпус, при необходимости подгоняем к установочном у гнезду.

После того, как горелка «встала» на место, меньшую по размеру пластину устанавливаем в гнездо и накрываем несколькими слоями асбестового полотна. Оптимально, если их будет четыре или пять.

Большую пластину используем как закрепляющую накладку. Сверлим в ней несколько отверстий под крепежи, после чего укладываем поверх асбеста и скручиваем болтами обе пластины.

Надо понимать, что получившееся соединение должно быть максимально плотным, если это не так, элементы горелки могут сдвинуться с места в процессе эксплуатации. Для поджига такой горелки используется стандартная свеча накаливания, которая применяется в дизельных двигателях.

В упрощенном варианте котел на отработке представляет собой печку, к которой подключается теплообменник или бак для нагрева теплоносителя. С процессом изготовления самодельной печки ознакомит следующая подборка фото:

Галерея изображений

Фото из

Шаг 1: Подготовка деталей для сборки

Шаг 2: Подгонка составляющих нижнего бака

Шаг 3: Сборка верхней крышки нижнего бака

Шаг 4: Фиксация днища нижнего бака

Шаг 5: Соединение крышки нижнего бака

Шаг 6: Крепление деталей крышки сваркой

Шаг 7: Установка внутреннего отбойника

Шаг 8: Приваривание дымоотводной трубы

Верхняя часть нашей самодельной печки готова. Теперь надо собрать нижнюю часть и соединить составляющие:

Галерея изображений

Фото из

Устанавливаем инжекторную трубу, в которой заранее просверлено 56 отверстий. Заводим ее в нижнюю часть верхнего бака. Размечаем ее расположение, привариваем

Собираем верхний бак из двух частей, к верхней из которых приварена дымоотводная труба, к нижней — инжекторная

Верхнюю часть нижнего бака привариваем к инжекторной трубе. Все работы по присоединению баков к трубам производим, контролируя сборку строительным уровнем

Подгоняем обечайки баков так, чтобы добиться максимально плотного прилегания, фактически без зазоров

Свариваем подогнанные друг к дружке части нижнего бака. Сначала варим точками, потом сплошным швом

Чтобы не доливать постоянно переработанное в печке масло, сооружаем дополнительный бак. Крепиться он будет к нижнему баку печки

Ставим снизу печки переливную трубку, которая будет обеспечивать дозированную подачу масла в нижний бак. Для того чтобы обеспечить трубке пространство, а печке устойчивость с днищу привариваем два отрезка уголка

К собранной конструкции привариваем ножки. Для устойчивости их лучше сделать три. Если будет наблюдаться некоторый крен, то нужно будет подкорректировать низ опоры напильником

Шаг 9: Установка инжекторной трубы

Шаг 10: Сборка верхнего бака с приваренными трубами

Шаг 11: Установка нижнего бака

Шаг 12: Подгонка частей нижнего бака

Шаг 13: Сварка двух частей нижнего бака

Шаг 14: Установка бака для заливки масла

Шаг 15: Монтаж переливной трубки

Шаг 16: Приваривание ножек к готовой конструкции

Так как в сооруженной нами самодельной печке изначально нет теплообменника, сварим его отдельно и прикрепим к верхней камере прибора:

Галерея изображений

Фото из

Шаг 1: Раскрой дна и крышки для бака с водой

Шаг 2: Подгонка боковой стенки под форму бака

Шаг 3: Крепление второго полумесяца к обечайке

Шаг 4: Фиксация внутренней стенки бака

Шаг 5: Установка двух штуцеров для теплоносителя

Шаг 6: Примерка бака для воды к печке

Шаг 7: Крепление бака под воду к печке

Шаг 8: Проверка работоспособности печки

Это только один из примеров изготовления бачка для нагрева теплоносителя печкой на отработке. На самом деле вариантов сборки огромное множество. Главное, выбрать подходящую для реализации конструкцию и рассчитать требующийся литраж теплоносителя.

Интересные варианты изготовления самодельных отопительных приборов, работающих на отработке, описаны в этих статьях:

Немного о безопасной эксплуатации

Отопительные приборы, функционирующие на отработке, достаточно опасны в эксплуатации. Об этом нужно помнить всегда.

Чтобы не случилось беды, следует неукоснительно выполнять несколько простых правил:

1. Помещение, где установлен отопительный прибор, должно быть оборудовано эффективной вентиляцией.
2. Котел должен оснащаться грамотно спроектированным и выполненным дымоходом, удаляющим продукты сгорания без остатка. В нем обязательно должна быть заслонка.
3. Участок прохода дымоотвода через кровлю выполняется посредством монтажа специального кожуха.
4. Котел должен быть установлен в соответствии с требованиями пожарной безопасности.
5. Хранение горючих и огнеопасных материалов вблизи от отопительного прибора строго запрещено.

К котлу на отработке, как и к любому другому отопительному прибору, нужно относится с вниманием. Вовремя проводить все необходимые профилактические работы, тогда проблем с эксплуатацией и ее безопасностью не возникнет.

Выводы и полезное видео по теме

Как самостоятельно собрать котел на отработке:

Котел на отработке с подключенным водяным контуром:

Еще один конструктивный вариант такого котла:

Отопительное оборудование на отработке – практичное решение для организации обогрева хозяйственных или гаражных помещений. Более сложные модели, оборудованные автоматикой, следящей за процессом горения и безопасностью, могут быть установлены и в качестве отопительного прибора для дома.

Главное достоинство таких устройств – использование дешевого, иногда и дарового топлива, что делает их использование максимально выгодным для владельца.

Если у вас есть опыт изготовления котла на отработанном масле, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии к статье и добавляйте фото своих самоделок в форме ниже.

Котлы на отработанном масле

Котлы на отработанном масле пока остаются наиболее перспективным типом отопительного оборудования в условиях России исходя из экономичности и эффективности отработки, утилизация которой обходится значительно дороже ее сжиганию в промышленных и бытовых котлах на масле (см. этот материал).Котлы на отработанном масле поставляются на российский рынок отопительного оборудования рядом российских и европейских производителей, большинство которых объединено в несколько международных ассоциаций, ориентированных на разработку эффективных систем рециклинга производственных отходов в качестве альтернативы их дорогой и загрязняющей природную среду утилизации.

В целом тип применяемого в котле топлива определяется горелкой, отчасти конструкцией топочной камеры и сетки дымогарных каналов. Вместе с тем мультитопливные котлы часто оборудуются системой специальных турбуляторов, выполненных из жаропрочной нержавеющей стали, с помощью которых регулируется сопротивление (тяга) в камере сгорания и соответственно температура газов, уходящих через дымогарные каналы. Кроме того, мультитопливные котлы могут иметь только переднюю дверку, открывающую доступ к камере сгорания. В то же время монотопливные котлы на масле исполняют без турбуляторов и обязательно с двумя дверками – передней и задней, что существенно облегчает обслуживание топочной камеры и дымогарных каналов (см. более подробно в этом материале).

Обычно водогрейные котлы на отработанном масле напольной установки, а воздухонагреватели на отработке — настенного и потолочного исполнения. С гибридной системой отопления (чаще всего используется в странах ЕС) котлы на отработанном масле подключаются через бивалентные баки-теплообменники, что позволяет совмещать в одном доме/здании высокотемпературное радиаторное отопление, низкотемпературное панельное отопление (теплые полы, стены, потолки), подогрев воды для хозяйственно-бытовых и/или технических нужд, иногда – подачу теплого воздуха из отдельных секций-теплообменников с вентиляторами.

С однородными системами отопления (радиаторные или панельные системы теплых полов) котлы на масле могут соединяться напрямую, а для подогрева воды для хозяйственно-бытовых нужд в этом случае используется специальный модуль, встроенный в котел на отработке.

Конструктивно котлы на масле, как и мультитопливные котлы проектируют так, чтобы максимально возможно использовать энергию дымогарных газов для нагрева теплоносителя, добиваясь в современных моделях котлов на отработанных маслах значения КПД до 82 и выше процентов. Как правило, котлы на масле имеют трехходовую, реже двухходовую систему дымогарных каналов для отвода сгоревших газов (см. здесь и этот материал)

В зависимости от производителя котлы на отработанном масле исполняются с топочной камерой и дымогарными каналами из жаропрочной нержавеющей стали или чугуна. Стальные котлы на масле обычно монолитные, чугунные котлы на отработанном масле секционные, собираемые на заводах производителя или компанией инсталлятором из отдельных литых чугунных секций, размер которых определяется целевым назначением котла (бытовые или промышленные котлы на масле) и его мощностью.

Частота обслуживания котлов на отработанном масле (от 300 до 1200 часов) отчасти зависит от конструкции топочной камеры и дымогарных каналов, но в большей степени – от качества смесей отработанных масел, эффективности жидкотопливной горелки, профессионализма монтажа и настройки работы котельного оборудования.

Жидкотопливные горелки котлов на отработанном масле.

Промышленные жидкотопливные могут оборудоваться комбинированными горелками (газ-жидкое топливо/мазут – газодизельные и газомазутные горелки) или мультитопливными горелками (дизельное топливо, отработанные неорганические масла, масла растительного происхождения, печное топливо, керосин, мазут в их различных сочетаниях) (см. подробнее о комбинированных и мультитопливных горелках здесь). В котлы на отработанном масле могут интегрироваться, как мультитопливные горелки, так и специальные горелки, ориентированные на сжигание моторных, индустриальных, турбинных, гидравлических, трансмиссионных масел, а также масел растительного происхождения.

Горелки промышленных котлов, в том числе котлов на масле могут быть ротационными, механическими и компрессорными. Мультитопливные горелки и горелки на отработанных маслах котлов на жидком топливе и котлов на масле обычно компрессорные и имеют типовую конструкцию – камера преднагрева топлива с термоэлементами, блок управления с контроллером и трансформатором высокого напряжения, компрессор или трубопровод для подсоединения автономного компрессора, форсунка с рассекателем и парой электродов, воспламеняющих воздушно-топливную смесь.

Блок управления мультитопливными горелками оборудуется переключателем с фиксированным или плавным регулированием температуры топлива в камере преднагрева. Горелки на отработанном масле могут иметь переключатель регулировки температуры топлива в камере преднагрева или настраиваться на заводе изготовителе для работы с отработкой определенного диапазона вязкости. Как правило, компрессорные горелки котлов на отработанном масле с помощью рассекателей формируют поступательное движение распыленного топлива в смеси с воздухом по спирали, что повышает полноту сгорания топлива и эффективность горелки в целом, а также максимально возможно снижает объемы выброса в атмосферу несгоревшего метана и окиси углерода СО.

Компания «БиКомс Холдинг» реализует котлы на отработанном масле и воздухонагреватели на отработке ведущих производителей Европы и мира. Специалисты компании с большим опытом работы в этой сфере деятельности помогут с выбором оптимальной системы отопления для дома/здания/производственного цеха или автосервиса и теплогенератора на отработке, обеспечивающего эффективное и экономичное отопление помещений с минимальными стартовыми инвестициями на приобретение и установку.

плюс и минусы, виды отопительных приборов на отработанном масле

В вопросах отопления чаще люди ориентируются на проблему экономичности. Поэтому отопительные котлы на отработке получили свою популярность.

Под термином «отработка» понимается уже отслужившее масло, которое побывало в первичном использовании. Жидкость может быть синтетической или натуральной.

Масло для отопления подойдёт как полученное из кулинарных приборов, так и из-под тепловозов или автомобилей. Вне зависимости от происхождения, при процессе сгорания жидкость будет выделять нужное количество тепловой энергии. Поэтому иметь такое устройство очень выгодно, если есть прямой доступ к топливу.

Плюсы отопительных котлов на отработке

Отопительные котлы на отработанном масле обладают множеством плюсов.

Экономичность

Котёл функционирует на уже первично отработанном масле. Правильно настроенное устройство полностью его сжигает.

Чаще, такие аппараты приобретают люди, у которых имеется доступ к топливу в неограниченных количествах.

Например, работники депо или машиностроительных заводов. Но даже в случае, если отработанную жидкость придётся покупать, то вы всё равно останетесь в плюсе.

Стоимость масла минимальна, а расходуется — экономично. Масло выгорает полностью, а значит, каждая копейка, потраченная на него, будет отработана.

Автономность

Такой котёл работает автономно, без подключения к стационарной системе обогрева помещения. Покупатель самостоятельно, вне зависимости от централизованной поставки тепла решает, где будет установлено устройство. Это актуально в частных домах, где автономное отопление крайне необходимо в холодное время года.

Простота устройства

Аппарат настолько прост в сборке и действии, что некоторые умельцы предпринимают попытки собрать его самостоятельно. Принцип работы самодельного и покупного агрегата схож, а ресурсы, потраченные на изготовление или приобретение практически одинаковы.

Ценовая доступность

Неслучайно такие отопительные устройства пользуются огромной популярностью. Несмотря на то что на рынке мало производителей подобных приборов, они не завышают стоимость, так как прекрасно понимают, что собрать такой аппарат можно и в домашних условиях. В совокупности с низкой ценой на топливо, потребитель может окупить своё приобретение уже за первый отопительный сезон.

Фото 1. Два котла (желтого и красного цвета), работающих на отработанном масле. Производитель Thermobile.

Широкий спектр применения

Котлы на отработанном масле используются не только для обогрева жилых помещений. Часто их можно встретить в офисах, учреждениях, и даже промышленных и складских зонах. Именно эти факторы оказали влияние на то, что такие приборы получили широкий спектр применения.

Экологичность

Топливо сгорает полностью. При этом в окружающую атмосферу не выбрасывается токсичных отходов, вредных веществ. Работа устройства абсолютно безвредная для людей и окружающей среды. Многие модели производителей отмечены знаком экологичной безопасности от различных природоохранных организаций.

Эффективность использования

Аппарат быстро нагревает воздух и помещение вокруг, поддерживает заданную температуру. Тепло ощущается практически сразу же после включения устройства.

Оно не только остаётся в помещении и не исчезает с течением времени, но и распространяется по другим комнатам.

Минусы использования котлов для отопления на отработанном масле

Минусы у отопительных котлов на отработке тоже встречаются.

Частое обслуживание

Наряду с плюсами, существуют и недостатки, о которых следует знать каждому будущему покупателю. Первый из них — частое обслуживание.

Такие аппараты нуждаются в надлежащем уходе. Некоторые модели предполагают очистку камеры сгорания водогрейного котла пару раз в месяц.

Очищать её от остатков отработанного топлива необходимо по мере загрязнения фильтра, проверять который нужно не реже одного раза в месяц.

В основном устройство оснащается многоразовыми фильтрами, но хозяева не должны забывать о том, что они могут легко выйти из строя. В инструкции к каждому котлу есть информация о необходимости прохождения технического обслуживания. Если оборудование эксплуатируется в соответствии с указаниями, то проходить техобслуживание можно не чаще, чем указано в инструкции.

Вам также будет интересно:

Обязательное наличие вентиляции

Несмотря на то что отработанное топливо не выбрасывает в атмосферу вредных веществ и продуктов горения, пары довольно сильные, и при отсутствии вентиляции будут оседать на потолке и на стенах. Это повредит внешнему виду вашего помещения, испортит материалы, а также создаст неприемлемый для работы такого устройства климат. Поэтому позаботьтесь о том, чтобы аппарат располагался в месте, где есть хорошо функционирующая вентиляция.

Хранение топлива

Отработанное топливо не нуждается в дополнительной фильтрации перед использованием, но нужно предпринимать необходимые действия для его правильного хранения.

Оно не должно подвергаться воздействию высоких температур или прямых солнечных лучей. Лучше всего хранить в специальных ёмкостях, предназначенных для масляных жидкостей.

Фото 2. Хранение отработанного масла в специальных канистрах. Стенки изделий должны быть толстыми.

Их объем будет зависеть от мощности и количества потребления топлива устройством. У каждого обладателя котла должно быть как минимум две ёмкости. Одна небольшая, расходная, а вторая для сбора и хранения отработанного масла.

Внимание! Не стоит запасаться впрок большим количеством топлива. Во-первых, сжигается оно довольно медленно, поэтому бо́льшая часть масла останется на следующий сезон. Во-вторых, нахождение в жилых помещениях легковоспламеняющихся жидкостей небезопасно для окружающих.

Шум при работе

К сожалению, котёл, функционирующий на отработанном масле, создаёт определённые шумы. Подобное происходит из-за работы вентилятора и вытяжной системы. Поэтому целесообразно устанавливать такое оборудование подальше от жилых комнат и комнат отдыха. Шум довольно сильный и может помешать здоровому сну.

Виды

Котлы на отработке подразделяются на пиролизные и турбогрелки.

Пиролизные

Это оборудование изготовлено из листовой стали с использованием стальных труб.

После изготовления, устройство покрывается жаропрочной краской. Все элементы составляют цельную конструкцию, где отсоединяется только крышка от камеры сгорания.

Конструкция устройства проста. В неё входят:

• блок управления;
• встроенный вентилятор;
• маслонасос выносной;
• камера сгорания с водяной рубашкой.

В устройстве отсутствует горелка.

Принцип действия таких аппаратов прост:

1. В расходную ёмкость заливается отработанное топливо по шлангу, оно подаётся в специальную камеру.
2. Испарительная камера, выполненная из толстой стали, нагревается до определённой температуры.
3. По мере разогрева, масло начинает испаряться на дне. Выделяющийся пар поднимается в камеру сгорания.
4. В её центре есть перфорированная труба, которая подаёт воздух из вентилятора.
5. Масляные разогревшиеся пары смешиваются с кислородом и сгорают.
6. В результате этого процесса нагревается водяная рубашка изнутри.
7. Пары направляются в газотрубный теплообменник.
8. Проходя сквозь водяную рубашку, пары немного остывают и подаются в помещение.
9. Энергия передаётся теплоносителю. Сами продукты горения поднимаются по вентиляции и покидают помещение.

Важно! Основное отличие от других котлов на отработанном масле состоит в отсутствии горелок, что повышает надёжность использования, а также влияет на лёгкость эксплуатации. Конструкция очень компактная и проста в монтаже.

Турбогорелки

Принцип работы похож на функционирование дизельных устройств. Он заключается в том, что топливо разбрызгивается и горит уже непосредственно масляный туман.

Фото 3. Схема устройства турбогрелки, работающей на отработке. Стрелками указаны составные части конструкции.

К отличительным чертам такого устройства относят чувствительность к качеству топлива. Если в его составе имеются различные примеси или вода, то горелка не стартует. Нужна хорошая электрическая мощность.

Это устройство действует по следующему сценарию:

1. Масло заливается в специальный отсек.
2. Под воздействием потока воздушных масс оно попадает в область непосредственного возгорания. Там уже имеется заданная температура.
3. Происходит эффект пиролиза.
4. Выделяются газообразные летучие продукты, которые смешиваются с кислородом и выходят из отверстия. Там же они сгорают.
5. При этом смолистые продукты начинают накапливаться в отсеке.
6. После того как отключается горелка, температура, достигшая максимума, сохраняется.
7. Подача воздуха тоже не прекращается.
8. Нелетучие продукты пиролиза сохраняются. Горелка очищается самостоятельно.

Все устройство состоит из твёрдых металлических сплавов. Сверху покрыто жаропрочной краской.

Правила использования

Чтобы котёл служил длительное время без сервиса, необходимо уделять внимание правилам использования.

Топливо

Отработанное масло для функционирования котла может быть использовано практически любого назначения. Главное, чтобы оно соответствовало ряду требований, которые предъявляются производителями устройств.

Фото 4. Слив отработанного масла в специальную ёмкость. Сама жидкость тёмно-коричневого цвета.

Если у вас имеются дополнительные системы фильтрации, не стесняйтесь их использовать. Чем чище будет отработанное масло, тем эффективнее будет происходить процесс горения. Это влияет и на тот факт, что вы проведёте меньше профилактических работ в процессе эксплуатации.

Если путём анализа выявится, что в топливе содержится большое количество воды и антифриза, то необходимо фильтровать топливо полностью. Есть специальные рекомендации о том, как удалить такие примеси.

Производители, чаще всего, советуют для использования гидравлические, моторные, трансмиссионные масла, а также масло из автоматической коробки передач. А вот использовать в приборе мазут не рекомендуется.

Расчёт топлива для котла происходит в соответствии с теплопотерями для каждого конкретного помещения. Нужно учитывать данные по утеплению места, его остеклению, режим работы котла, а также необходимую установленную температуру. В зависимости от производителя, расчёт будет выполняться по индивидуальным формулам. Лучше для выявления этого вопроса связываться непосредственно с производителем.

Чаще всего используется следующая формула:

B = d*(h2-h3) + d*(h2+h3) /qn

Где: h2 — коэффициент полезного действия,

h3 — энтальпия топлива,

d — теплота сгорания топлива,

qn — температура и удельная теплоёмкость масла.

Вам также будет интересно:

Как правильно и безопасно залить топливо в котёл?

Перед началом работы нужно провести ряд действий, которые обеспечат безопасность использования аппарата:

1. Откройте контейнер с жидкостью. Это нужно для того, чтобы она успела провзаимодействовать с кислородом.
2. После этого отключите устройство от сети и питания, проведите проверку степени герметизации швов.
3. Заполните отсев для сбора маслом. Нужно налить 10-миллиметровый слой. Масло должно быть чистым.
4. Добавьте к этой жидкости 100 мл керосина.
5. Возьмите фитиль и смочите его в розжиге.
6. Опустите на дно ёмкости.
7. Подожгите отработку.
8. Следите за тем, как ведут себя швы и масло. Все действия нужно осуществлять в перчатках.
9. Закройте крышку.
10. После этого начнётся работа устройства, и вы сможете проверить, насколько эффективно оно функционирует.

Фото 5. Заправка самодельного котла отработанным маслом. Топливо наливается в нижнюю часть агрегата.

Нельзя попадать маслом на посторонние участки и детали устройства. При работе должны быть закрыты все дополнительные источники подачи кислорода, например, двери или окна.

Как обслуживать печь?

Система управления котлом на отработанном масле обеспечивает простое и довольно беспроблемное обслуживание аппарата. От покупателя требуется выполнение трёх действий в сезон работы:

• Чистка теплообменника

Чтобы осуществить подобную процедуру, необходимо найти доступ к котлу. Его, в большинстве случаев, обеспечивает съёмная задняя панель. Избавившись от неё, вы сможете удалить сажу и продукты горения самостоятельно, без привлечения специалистов. Для начала используйте сухую технику уборки, а затем, пройдитесь влажной тканью.

• Замена форсунок

Если ваше устройство продолжительное время функционирует на отработке, то необходимость замены форсунок может появиться уже в 1 сезон. Топливо подаётся непосредственно на горелку, процесс сжигания происходит под давлением. Сопла прогорают и требуют замены. Снимите форсунки и найдите подходящие по размеру. Устанавливайте в соответствии с инструкцией.

• Очистка топливного фильтра

Масло, преимущественно машинное, содержит огромное количество мелких фракций металла и других веществ.

Все они оседают на фильтре, забивают его, из-за этого устройство перестаёт функционировать должным образом. Фильтры меняются минимум раз в сезон.

Такая процедура позволит защитить форсунки от загрязнения и, соответственно, прогорания. Все остальные системы и устройства функционируют без необходимости проведения различных гигиенических процедур.

Полезное видео

Посмотрите видео, в котором рассказывается, как правильно запустить отопительный котел, работающий на отработанном масле.

Итоги

Котлы на отработке — идеальный вариант для экономичного отопления в холодное время года. Одинаково хорошо справляются с задачей, работая как в условиях жилых помещений, так и на промышленных зонах. А низкая стоимость такого агрегата — приятное дополнение и ещё один повод для покупки.

Котел на отработанном масле своими руками: примеры котлов на отработке

В ходе строительства гаража, бани, мастерской, теплицы или других хозяйственных построек частенько возникает проблема обогрева помещения. Решить ее поможет автономное отопление, которое просто незаменимо при невозможности подключения нуждающихся в обогреве помещений к стационарной системе. Очень часто для его обустройства используется котел на отработанном масле, своими руками его можно собрать довольно просто. Для этого потребуется небольшой набор необходимых деталей и навык обращения со сварочным аппаратом. Если вам все еще интересно, то давайте поподробнее.

Чем хорош котел на отработке?

Автономное отопление на отработке имеет множество преимуществ:

• Дешевое, практически даровое топливо. В качестве которого может выступать трансмиссионное, минеральное, синтетическое масло или их смесь в любой пропорции.
• Невысокая стоимость конструкции, позволяющая окупить ее за один сезон использования.
• Экологическая чистота устройства. Масло сгорает практически полностью, не образуя токсичных отходов.
• Возможность быстрого прогрева помещения и поддержания в нем комфортной температуры за счет использования принудительной конвекции.
• Простота конструкции, использующая минимум деталей, что снижает опасность поломки прибора и выхода его из строя.

Ну и конечно же, еще один неоспоримы плюс — это возможность самостоятельного изготовления оборудования.

Котел, работающий на отработанном масле, отличается предельной экономичностью. Его можно собрать самостоятельно из недорогих материалов, а в качестве топлива использовать дешевое отработанное масло

Система имеет и ряд недостатков:

• Необходимость более частого обслуживания и чистки.
• Использование специального масляного фильтра на входе, который необходим в силу неоднородности масла и частого наличия в нем всевозможных примесей.
• Сильное выгорание кислорода в помещение, где установлен котел, поэтому оно должно хорошо вентилироваться.

Об общих принципах обустройства отопления на отработке читайте в нашем следующем материале: https://aqua-rmnt.com/otoplenie/alt_otoplenie/otoplenie-na-otrabotannom-masle.html.

Из чего состоит и как работает такой котел?

Прежде, чем приступить к изготовлению оборудования, разберемся в его устройстве.

Основные элементы системы

В состав котла на отработке входят две камеры: испарительная, где готовится смесь для розжига, и сгорания, в которой происходит процесс горения. Так же устанавливается насос, подающий масло, и циркуляционный. Все элементы устройства изображены на схеме.

Схема устройства котла на отработанном масле с указанием всех основных и второстепенных элементов системы

Принцип функционирования прибора

Принцип работы системы достаточно прост. Осевой маслонасос подает отработанное масло из расходной емкости в испарительную камеру. Это устройство выполнено из толстостенной металлической трубы, выдерживающей высокие температуры. Рабочий режим предполагает нагрев до 40°С. Отработка, попадая на дно камеры, начинает испаряться, превращаясь в масляный пар, который поступает в камеру сгорания.

Нужно знать, что все системы, работающие на отработанных маслах, предполагают наличие такого устройства для подогрева. Иначе отработка, не достигшая нужной температуры, будет плохо загораться, полностью не прогорит и оставит большое количество сажи, которая очень быстро «забьет» устройство. Камера сгорания оборудована перфорированным воздуховодом,  по которому с помощью вентилятора наддува поступает воздух. Масляные пары смешиваются с ним и полностью сгорают, нагревая теплоноситель. Отдавшие свое тепло продукты сгорания направляются в дымоход.

Масло подается в испарительную камеру, нагревается там до нужной температуры и смешивается с воздухом. Готовая для розжига смесь поступает в камеру сгорания, где сгорает и нагревает теплоноситель

Самостоятельное изготовление оборудования

Подбор составляющих деталей

Собрать котел на отработке своими руками довольно просто. Для этого нужно подготовить набор необходимых деталей:

• насос, подающий масло;
• воздушный компрессор;
• циркуляционный насос;
• котел;
• горелка;
• трубы для обустройства магистралей;
• расширительный бачок.

На схеме ниже представлены детали котла с размерами для самостоятельного изготовления. Подобрать для них материал и собрать элементы не сложно. Более трудоемким станет процесс изготовления специальной горелки. Остановимся на нем подробнее.

Ориентируясь на эти размеры, указанные в сантиметрах, можно собрать действующий котел, функционирующий на отработанном масле

Монтаж специальной горелки

Горелки для систем, работающих на отработке, могут быть разных форм. Главное, чтобы соблюдался основной принцип, по которому зона, где происходит сгорание, была расположена ниже зоны смешивания, и масло имело возможность спокойно стекать в нее стекать. Крышка устройства изготавливается по размеру гнезда у котла из листа железа толщиной 3 мм.

Схема устройства самодельной горелки, которая может быть использована в обустройстве котла, работающего на отработанном масле

Понадобится две пластины. Первая – такого размера, чтобы войти в специальное установочное гнездо, вторая – чтобы на него наложиться. В большем по размеру элементе сверлятся отверстия для крепления к корпусу котла. Между листами для теплоизоляции проложены пять слоев асбеста. Между собой пластины соединены болтами и гайками, накручивающимися с обеих сторон на трубу. При работе с асбестом, который является канцерогеном, нужно надевать перчатки и респиратор.

Корпус самодельной горелки изготовлен из полудюймовых углов, тройников и сгонов, переходника с 2 дюймов на ½ и штуцера подключения маслопровода. Обязательное условие: все элементы выполнены из стали, поскольку на участке горения очень высокая температура. Все резьбовые соединения обязательно промазываются высокотемпературным силикатным герметиком, использующимся для каминов и печей. Состав обжигается и очень хорошо держит. При необходимости разборки конструкции, на резьбовое соединение накладывается на 5-6 часов мокрая тряпка, после чего раскрутить его не составит труда.

Чтобы исключить избыточный нагрев полудюймовых трубок, расположенных внутри котла, нужно обмотать их двумя слоями асбеста. Для этого материал смачивается, укладывается на место и закрепляется проволокой. Внутри переходника на участке с резьбой так же укладывается асбест. Накладывается два слоя материала, которые приклеиваются силикатным герметиком. Это необходимо, поскольку именно здесь температура поднимается до максимальных значений и без дополнительной защиты металл очень быстро прогорит.

Для поджигания используется обычная свеча накаливания для дизельного двигателя. При включении горелки она начинает работу. Свеча разогревается до температуры порядка 100°С и зажигает масло. При необходимости замены элемента можно столкнуться с трудностью, связанной с тем, что закрепленную в полудюймовом сгоне с помощью герметика свечу после нескольких циклов работы извлечь почти невозможно. Еще один нюанс: подача воздуха в устройство должна осуществляться только сверху, так в компрессор не попадут брызги масла.

Более простое решение — буржуйка на отработке. Как её сделать самостоятельно, узнаете из нашей следующей статьи: https://aqua-rmnt.com/otoplenie/bani-i-garazh/burzhujka-na-otrabotannom-masle.html.

Видео-примеры с различными конструкциями

Проблемы техники безопасности

Потенциальная опасность для человека существует при эксплуатации любых отопительных приборов. Она еще больше увеличивается, если используются котлы на отработанном масле своими руками собранные конструкции так же относятся к числу небезопасных приборов. Чтобы свести к минимуму риск возникновения угроз, следует придерживаться следующих правил:

• Система должна быть оснащена грамотно выполненным дымоходом, полностью отводящим все продукты сгорания.
• Наличие вентиляции в помещении, где установлен отопительный прибор.
• Дымоотвод должен быть оснащен специальной заслонкой, позволяющей регулировать тягу. Только с ее помощью могут быть обеспечены оптимальные показатели разности давления в дымоходе, образующие достаточную тягу.
• На участке прохода через кровлю дымоход должен быть надежно защищен специальным кожухом из огнеупорного материала. Иначе возможно возгорание.
• Хранить горюче-смазочные и другие огнеопасные материалы и вещества в непосредственной близости от котла строго запрещено.

Автономное отопление часто становится единственным вариантом для обогрева гаража, теплиц или хозяйственных построек.  Собрать практичный и недорогой котёл на отработанном масле своими руками – вполне посильная для многих задача. Однако не стоит забывать, что ошибка или небрежность в монтаже могут привести к серьезным последствиям, ведь такая система считается потенциальной опасной. Все работы нужно выполнять очень аккуратно, сверяясь с инструкцией, и тогда отопительный прибор будет без проблем служить долго и эффективно.

Оцените статью:

Поделитесь с друзьями!

Котел на отработанном масле для отопления частного дома своими руками

На чтение 6 мин Просмотров 142 Опубликовано 19.10.2019 Обновлено 14.10.2019

Котел на отработанном масле с водяным контуром – это напольное отопительное оборудование, функционирующее на необычном топливе, в виде отработки. Устройство отличается экономичностью, превосходящей газовые аналоги. Конструкция станет оптимальным выбором для обеспечения теплом частных домов, где для отопления дорого использовать электроэнергию, а газовая магистраль не предусмотрена или еще находится в разработке. Котел решит проблему с обогревом больших площадей от 600 метров, сэкономит деньги людей, которые имеют свободный доступ к большим объемам отработанного масла.

Принцип действия

Котел на отработанном масле

Котлы на отработанном масле с водяным контуром имеют некоторые различия с дизельными/газовыми конструкциями. Перед сжиганием топливо нужно сильно разогреть в специализированной камере, которая чаще всего располагается с внешней стороны горелки.

Принцип работы:

• Посредством насоса из бака хранения топлива отработка транспортируется в резервуар предварительного нагрева. Специальный поплавок регулирует поступаемый объем.
• С помощью нагревательного элемента (ТЭН) масло доводится до показателей 80-110°С.
• После достижения рабочей температуры топливо через форсунку транспортируется в камеру сгорания, где перемешивается с воздухом с помощью турбонаддува.
• Теплообменник нагревается и передает энергию теплоносителю, циркулирующему в контуре.

Устройство котла на отработке

Вертикальные капельные модели функционируют немного по другому принципу:

• из внешнего резервуара масло переливается на горячую чашу, расположенную в камере сгорания;
• попав на раскаленную поверхность, топливо испаряется;
• за счет нагнетания воздуха полученная смесь полностью сгорает.

Стенки камеры в этом случае представляют собой водную рубашку, которая при нагреве делится теплом с теплоносителем.

Воздушно-масляная смесь сгорает при температуре, которую определил производитель. Чаще всего параметры варьируются в пределах 600°С. Важно следить, чтобы не было отклонений от нормы, иначе это приведет к быстрому загрязнению камеры сгорания и других деталей оборудования, процесс выгорания топлива будет неполным и внутри котла начнут образовываться токсические вещества. Чтобы повысить безопасность и увеличить срок службы конструкции, пуско-наладочные работы желательно доверять профессиональным мастерам с соответствующей квалификацией.

Для выработки 11 кВт тепла необходимо 1 л. отработки. При естественных потерях в среднем при мощности 30 кВт будет расходоваться 3 литра топлива в час. Указанные в инструкции производителем параметры в основном рассчитаны на беспрерывную работу оборудования.

Преимущества и недостатки

К главным плюсам масляного котла относят:

• Автономность. Отопительная система на масле не требует газообеспечения.
• Надежность. Простая, понятная конструкция при правильной и аккуратной эксплуатации редко требует ремонта. Главное своевременно проводить ТО и менять износившиеся детали.
• Выгода, экономия. Отработанное масло относится к недорогим и эффективным видам топлива и обходится дешевле, чем газ и электричество.
• Широкий спектр применения: офисные здания, жилые дома, производственные/промышленные зоны и т.д.
• Экологичность. В процессе работы топливо выгорает полностью, что гарантирует отсутствие выбросов вредных веществ в атмосферу.
• Быстрый нагрев. Рабочая температура достигается быстро, отдача тепла начинается с первых минут функционирования.

Помимо достоинств котел на отработке имеет незначительные минусы:

• Необходимость в регулярном обслуживании. Так как отработанное масло относится к вторсырью, в его состав входят разнообразные примеси, которые оседают на поверхностях конструкции. Для снижения частых поломок стенки камеры сгорания требуют постоянной очистки от загрязнений.
• Монтаж дымохода. Котлы на масле нуждаются в установке дополнительных элементов.

Перед тем как выбрать оборудование этого типа необходимо оценить доступность топлива. Отработку в основном реализуют на СТО, некоторых предприятиях.

Двухконтурные котлы

Масляное двухконтурное отопление позволяет помимо тепла обеспечить жилое/нежилое помещение горячим водоснабжением. Плоская поверхность бака, наполненного водой, прогревается и с помощью насоса регулируется давление в магистрали. Температура подаваемой жидкости практически не меняется, поэтому необходимо разбавление холодной водой.

В отоплении, работающем на отработке, рекомендуется применять резервуары с объемом не больше 140 литров. Бойлер нагревается за короткий период времени, в среднем за 2 часа в зависимости от размеров водохранилища.

Котел на отработанном масле своими руками

Схема для создания своими руками

Для котла на отработке своими руками понадобятся:

• листовой материал для бака, крышки;
• масляный насос;
• термостойкий герметик;
• труба для оборудования дымохода;
• переходники из стали;
• вентилятор;
• опорные металлические переходники.

Также важно предварительно подготовить инструменты: сварочный аппарат с электродами, болгарка, строительная рулетка, набор ключей, дрель, молоток. В качестве котла можно использовать бочки для кислорода/пропана, это ускорит и облегчит процедуру.

Этапы самостоятельного производства оборудования:

• составление чертежа – чаще всего берется оптимальный готовый вариант и адаптируется под определенные условия;
• подбор материалов – учитываются марка, толщина стали;
• создание устройства по схеме.

Во время сварки важно следить за тем, чтобы швы были герметичными и надежными. Для регулировки положения к днищу привариваются ножки, которые при необходимости меняют высоту. После подготовки котла проводятся контрольные испытания, где мощность наращивается постепенно.

Для равномерного распределения, притока топлива применяется автоматика, которая реализуется в специализированных торговых точках.

Установка котла и дымохода

Котел масляного отопления размещается в предварительно подобранном месте в определенной удаленности от легковоспламеняющихся элементов. При желании можно организовать бетонную площадку с защитным бортиком, который обеспечит безопасность при переливе топлива. Блок автоматики желательно монтировать на стене. К оборудованию должен быть обеспечен легкий доступ.

Провода, масляные шланги изолируются так, чтобы не было прямого контакта с горячим котлом. В трубку сбоку монтируются термодатчики, емкость с отработкой размещают в пределах 1,5 метров от разогретой поверхности конструкции.

При установке дымохода соблюдаются следующие правила:

• диаметр соответствует выходу трубы;
• толщина металлической трубы не менее 0,5 мм;
• не более трех поворотов;
• высота не меньше 5-ти метров.

Дымоход должен возвышаться над кровлей.

Особенности эксплуатации

В процессе эксплуатации, чтобы продлить срок службы оборудования, необходимо регулярно проводить следующие мероприятия:

• чистка камеры сгорания;
• очистка трубки подачи масла;
• продувка автоматики от пыли.

Также нужно соблюдать все рекомендации производителя.

Котел на отработке, созданный своими руками, должен быть безопасен. Устройство нужно размещать поодаль от горючих объектов, материалов. Так как в процессе работы котла происходит усиленное выгорание кислорода, важно обеспечить помещение вентиляцией и дымоходом с регуляцией тяги. В месте пересечения дымохода с крышей ставят защитный кожух.

Нагреватели отработанного масла и котлы на отработанном масле, Northwest Industrial Equipment, Сиэтл, Вашингтон

Ваше отработанное масло не несет ответственности. Фактически, вы можете переработать отработанное масло на месте в тепло для вашего объекта с помощью экономичного, долговечного нагревателя или бойлера для отработанного масла американского производства с нагревателями Firelake (производства EnergyLogic ), котлами Columbia, печами Clean Burn. и бойлеры, и системы теплого пола Embassy.

Если на вашем предприятии производится более 500 галлонов отработанного масла в год, вы можете значительно сократить расходы на отопление с помощью одной из этих надежных и высокопроизводительных печей и котлов для отработанного масла.Печи на отработанном масле обычно окупаются за 24–36 месяцев за счет экономии коммунальных услуг и устранения затрат на утилизацию отработанного масла. Поскольку нагреватели и котлы на отработанном масле Columbia, Firelake и Clean Burn рассчитаны на десятилетия, ваша экономия будет расти год за годом.

• Десятилетия надежного тепла; обогреватели и котлы обычно работают в течение

лет

• Экономичное отопление от 2 000 кв. Футов до 100 000 кв. Футов; От 2 до 50 отсеков
• Отвечает требованиям EPA по переработке отработанного масла на месте
• Котлы и обогреватели сжигают все виды отработанного масла: картерное масло, трансмиссионную жидкость, гидравлические масла, жидкое топливо №1, жидкое топливо №2, любое масло на нефтяной основе, растительное масло, кулинарное масло, синтетическое масло и т. Д.
• Отличается запатентованной горелкой Shenandoah — признанная в отрасли эффективность, простота очистки и обслуживания
• Низкие эксплуатационные расходы; большая часть технического обслуживания может быть выполнена собственными силами с минимальным обучением или без него
• Для эксплуатации оборудования не требуется специальной лицензии оператора

Нагреватель отработанного масла или бойлер — это экологически ответственный подход к утилизации отработанного масла путем его преобразования в то, что по сути является бесплатным теплом.Экономия на расходах на отопление и утилизацию отработанного масла год за годом напрямую увеличивает вашу прибыль.

Когда вы покупаете котел или обогреватель на отработанном масле, мы выполняем всю работу от начала до конца

Ваше время ценно, поэтому мы максимально упростим получение вашей новой системы отопления. Если ваш объект находится в Вашингтоне, Орегоне, Айдахо или Монтане, мы предоставим вам полную реализацию под ключ. Если ваше предприятие находится в любом другом штате или в Канаде, мы отправим вам оборудование для установки местным инженером-механиком.

Когда вы будете готовы приступить к работе, наш специалист по нагреву отработанного масла вместе с вами определит, какая система нагрева отработанного масла подходит для вашего бизнеса. При этом учитываются потребности в тепле и горячей воде, планировка и размер помещения, а также другие факторы. Затем вы получите подробное предложение с указанием оборудования и цены на вашу систему. Это позволяет легко рассчитать годовую экономию и определить количество месяцев, в течение которых отработанное масло будет увеличивать вашу прибыль.

Какие типы предприятий больше всего выигрывают от котла или обогревателя на отработанном масле?

Любое предприятие, которое производит более 500 галлонов отработанного масла в год, является кандидатом на установку котла или нагревателя отработанного масла. Подогреватели отработанного масла и котлы популярны во многих отраслях промышленности, в том числе:

• Автосалон
• Автомастерские по ремонту легковых и грузовых автомобилей
• Автомастерские по ремонту грузовых автомобилей
• Автосервис
• Массовые цеха
• Магазины смазочных материалов с автомойками (используйте бойлер для нагрева воды для автомойки, а также для обогрева магазина)
• Школьные округа и государственные мастерские по ремонту автопарка
• Мастерские по ремонту коробок передач
• Транспортные компании

В Northwest Industrial Equipment мы с гордостью предлагаем несколько моделей нагревателей Firelake, котлов Columbia, печей Clean Burn и котлов Clean Burn.Ваша система отопления будет разработана специально для ваших нужд, независимо от того, ищете ли вы гидравлическую (водяную) систему, радиатор или воздухонагреватель.

Персонализированное обслуживание клиентов, которое не заканчивается после продажи

Вам нужна надежность при любой покупке, поэтому мы гарантируем, что ваша печь на отработанном масле будет работать с максимальной производительностью в течение многих лет, предлагая доступное ежегодное обслуживание горелки и полный ассортимент запчастей. Летом, когда ваш обогреватель не нужен, вы можете отправить нам свою горелку для обслуживания, тогда, когда придет зима, вы будете спокойны, зная, что ваш обогреватель будет эффективно работать осенью, зимой и весной.

Готовы ли вы ежегодно экономить тысячи долларов на отоплении?

Свяжитесь с нами через Интернет или позвоните по бесплатному телефону (в США) 1-800-261-1041 или (253) 872-6060, чтобы поговорить со специалистом по нагреву отработанного масла, чтобы узнать, сколько денег ваша организация может сэкономить каждый год.

марок отработанного масла, которые мы перевозим

отработанного масла Buffalo предпочитает работать с установками для отработанного масла высочайшего качества. Вот почему мы выбрали транспортировку и установку систем нагрева отработанного масла марок, которые, как мы знаем, будут продолжать работать и обеспечивать эффективность на протяжении многих лет.

Печь и котлы для чистого сжигания отработанного масла

Clean Burn, одна из самых известных компаний, создающих установки для отработанного масла, специализируется на создании надежных печей для отработанного масла и котлов на отработанном масле для переработки отработанного масла и обеспечения теплом коммерческих зданий.

Каждая установка Clean Burn тестируется на месте перед отправкой клиенту, чтобы убедиться, что каждая деталь находится в рабочем состоянии, прежде чем она покинет фабрику Clean Burn.

Установки

Clean Burn бывают различной мощности, от печей от 140 000 до 500 000 британских тепловых единиц и котлов от 200 000 до 500 000 британских тепловых единиц.

Как следует из названия их компании, установки Clean Burn спроектированы так, чтобы быть максимально экологичными. Перерабатывая отработанное масло, эти агрегаты помогают снизить общий вред окружающей среде.

Эта компания также расширяется, предлагая разнообразные технологии множеству стран за пределами США, таких как Австралия, Норвегия, Польша, Румыния, Россия и Великобритания.

CleanEnergy Системы отопления на отработанном масле

Уже более 175 лет CleanEnergy предоставляет своим клиентам первоклассные коммерческие отопительные установки, которые перерабатывают отработанное масло из автомобилей и других ресурсов, чтобы обеспечить надежное тепло по гораздо более низкой цене, чем при использовании других традиционных методов.

Идеально подходит для коммерческих предприятий, таких как автосалоны, агрегаты для отработанного масла CleanEnergy помогают экономить деньги владельцев бизнеса без снижения качества.

CleanEnergy также имеет ряд печей на отработанном масле и котлов на отработанном масле с широким диапазоном мощности нагрева. Их печи способны обеспечить предприятия от 140 000 до 325 000 BTU. Между тем, котельные установки CleanEnergy могут обеспечить до 335 000 БТЕ. Каждый блок дополнительно поставляется с влажным основанием, которое помогает предотвратить износ и износ с течением времени.

Эти котлы на отработанном масле также предназначены для предоставления владельцам предприятий прямого доступа к очистке каждого агрегата, с дверцами с обеих сторон, которые обеспечивают прямую визуализацию.

Reznor Нагреватели отработанного масла и бойлеры

Reznor — производитель систем отопления, вентиляции и кондиционирования воздуха, который начал свою деятельность в 1888 году, стремясь помочь владельцам промышленных и коммерческих предприятий с их помощью в отоплении, кондиционировании, охлаждении и вентиляции с помощью своей продукции.

За последние 125 лет Reznor Waste Oil Heaters рекламирует, что их агрегаты могут работать для владельцев бизнеса «бесплатно», заявляя, что они идеально подходят для использования в таких магазинах, как слесарные автоматы, смазочные материалы и различные отделы технического обслуживания.

Один из самых надежных методов обогрева. Установки для отработанного масла компании Reznor способны принимать то, что обычно становится промышленными отходами, и перерабатывать их в экологически чистую энергию и тепло, чтобы все находящиеся в собственности чувствовали себя комфортно.

Reznor в настоящее время имеет широкий спектр систем отопления, включая установки для отработанного масла, воздушное, газово-лучистое и электрическое отопление. Когда наша команда прибудет к вам в собственность в рамках вашей бесплатной оценки, мы сможем помочь вам решить, подходит ли вам блок Reznor.

Подогреватели отработанного масла Black Gold Environmental Services

Основанная в 1978 году, Black Gold имеет 40-летний опыт, который делает ее чрезвычайно надежной компанией для приобретения установки для отработанного масла. Основатель Black Gold, ветеран по имени Денис Вандтке, хотел, чтобы его системы отопления снижали риск разливов нефти как на территории, так и за ее пределами.

Black Gold Environmental Services фокусируется на сокращении прибыли клиента за счет создания установок, сжигающих нефть с максимальной эффективностью.

В 2010 году Black Gold Environmental Services расширила ассортимент предлагаемой продукции, включив в нее системы отопления и охлаждения, которые продолжают сокращать счета за электроэнергию.

Системы отопления, предоставляемые Black Gold, обеспечивают тепло от 141 000 до 500 000 BTU, создавая отличные варианты отопления для предприятий любого размера. Их котлоагрегаты представлены в несколько меньшем количестве — от 200,00 до 499,000 БТЕ.

EnergyLogic Нагреватели отработанного масла, котлы, горелки, печи

Основанная в 1984 году, EnergyLogic пользуется популярностью среди наших клиентов.Эти устройства одобрены Агентством по охране окружающей среды и внесены в списки UL, что свидетельствует о том, насколько эффективны и качественны эти устройства.

Цель основателя

Уэйна Робертсона при создании EnergyLogic заключалась в том, чтобы предоставить потребителям отличное обслуживание и отличные продукты, которые позволят клиентам и сотрудникам чувствовать себя комфортно в их коммерческой среде.

В 2002 году EnergyLogic также приобрела Black Gold, эффективно объединив две ведущие компании, обе из которых сосредоточены на внедрении инноваций в тепловых технологиях.

EnergyLogic предоставляет владельцам предприятий котлы мощностью от 200 000 до 499 000 БТЕ. Точно так же их системы отопления обеспечивают от 140 000 BTW до 350,00 BTU.

Несмотря на то, что Западный Нью-Йорк является районом, который в первую очередь зависит от тепла, поскольку теплые месяцы года не вызывают чрезмерного дискомфорта в офисах, EnergyLogic в партнерстве с MacroAir создала полностью интегрированные системы отопления и охлаждения для коммерческих объектов.

Нагреватели отработанного масла Шенандоа

Компания Shenandoah, занимающаяся обслуживанием клиентов с 1924 года, специализируется на предоставлении своим клиентам высококачественных агрегатов для отработанного масла.Чтобы наилучшим образом служить сообществу, Shenandoah тесно сотрудничает с дилерами и дистрибьюторами, а также с конечными пользователями, чтобы гарантировать, что их продукты остаются в хорошем рабочем состоянии.

Каждая печь спроектирована со стандартной горелкой B5, но дополнена запатентованным выдвижным узлом пистолета, который значительно упрощает обслуживание каждого блока.

Подогреватели отработанного масла Lanair

Lanair предоставляет коммерческим клиентам множество вариантов нагрева и охлаждения, таких как системы отработанного масла, гигантские вентиляторы, а также более традиционные обогреватели.

Предлагая котлы мощностью от 250 000 до 400,00 БТЕ и обогреватели, способные обогревать площадь до 10 000 кв. Футов, Lanair предлагает своим коммерческим клиентам комплексные системы, которые можно комбинировать для работы в самые суровые зимы и жаркое лето с помощью своего ассортимента.

Carson Оборудование | Продукты чистого сжигания отработанного масла

Продукты чистого сжигания отработанного масла

Clean Burn — ведущий мировой производитель нагревателей отработанного масла, которые генерируют БЕСПЛАТНОЕ ТЕПЛО от отработанных масел, таких как моторное масло и жидкости на нефтяной основе.Для таких предприятий, как ремонт автомобилей, производящих отработанное масло, Clean Burn — лучшее решение для постоянно растущих затрат на электроэнергию. Центры по переработке Clean Burn будут сжигать ваше отработанное масло в печах, внесенных в список UL, избавляя вас от счетов за отопление, обеспечивая полную ответственность за утилизацию и транспортные расходы — и все это при переработке отработанного масла в соответствии со строгими директивами EPA.

Как авторизованный дилер Clean Burn, мы с гордостью предлагаем и поддерживаем всю линейку нагревателей и бойлеров Clean Burn:

Наша линия печей на отработанном масле, включенных в список UL, доступна во многих моделях размером от 140 000 до 500 000 БТЕ / час.Печи на отработанном масле можно легко установить, подвесив к потолку или прикрепив к возвышенной негорючей платформе.

Наши котлы на отработанном масле — ваш лучший выбор для экономичного и обильного горячего водоснабжения для автомойки и мойки грузовиков, лучистого обогрева полов, отопления помещений, таяния снега / льда и промышленной обработки.

Clean Burn — безусловно, лучший выбор для продуктов из отработанного масла с их инновационными технологиями и качественным производством. Мы гордимся тем, что предлагаем Clean Burn, известный своей гибкостью, прочной конструкцией, высокой эффективностью, прочной прочностью, простотой обслуживания и наилучшей окупаемостью инвестиций.

• Разработан и построен с нуля для сжигания отработанного масла с долговечной конструкцией
• Модульная конструкция для упрощения обслуживания, регулировка предварительно нагретого масла и воздуха для максимального контроля пламени и максимального сгорания.
• Интеллектуальное управление с автоматическим перезапуском для безопасного и надежного зажигания.
• Легкий доступ к камере сгорания / теплообменнику упрощает текущую чистку и обслуживание.
• Высокотехнологичный диск для удержания энергии для полного сгорания.
  • Мишень изготовлена ​​из легкого композитного материала
• Регулировка топлива не требуется.
• Сервисная поддержка после продажи
• Доступна техническая поддержка

• Макс. БТЕ / час: Диапазон моделей от 140000 до 500000
• Топливо: отработанный картер, ATF, гидравлическая жидкость и жидкое топливо № 2, № 4 и № 5
• Теплообменник с дымоходом для большей теплоотдачи и более низкой температуры дымовой трубы
• Печь, внесенная в список UL, и масляный бак, внесенный в список UL. Сожгите отработанное масло бесплатно

• Используйте трубчатые бойлеры Coli трех размеров, каждый из которых внесен в список UL для использования в системах центрального отопления.
• Эффективная переработка отработанного масла для производства горячей воды
• Более простое обслуживание — требуется всего 30 минут очистки на 1000 часов работы
• Запатентованная технология горелки — горелка выдвигается для облегчения очистки и обслуживания

• В сочетании с печью чистого сжигания система рециркуляции собирает, накапливает и вырабатывает тепло из отработанных масел
• Обеспечивает хранение 215 галлонов
• Облегчает перекачку масла и бесплатное тепловыделение в одном удобном устройстве

Если вы хотите узнать больше о нашей линейке продуктов Clean Burn, пожалуйста, свяжитесь с нами по телефону 503.283.4011 или по бесплатному телефону 800.233.2425 или нажмите кнопку «Связаться с нами» ниже, чтобы заполнить нашу контактную форму, и кто-нибудь свяжется с вами в ближайшее время.

Котлы на отработанном масле — Многотопливный котел — Бесплатное тепло

Котлы на отработанном масле обеспечивают эффективный способ утилизации отработанного масла в качестве бесплатного источника топлива для выработки тепла и горячей воды, которые можно использовать для обогрева гаражей, мастерских, складов, теплиц. Назовите лишь некоторые из них, в широком диапазоне приложений, для которых он может быть использован. Наши котлы на отработанном масле немецкого производства разработаны с учетом уникальных требований систем водяного отопления, работающих на отработанном моторном масле, гидравлическом масле, растительных маслах, биодизельном топливе и ряде других видов топлива.Превратите все эти бесплатные или недорогие виды топлива в чистое, пригодное для использования тепло и практически сократите свои расходы на топливо!

В условиях роста цен на топливо универсальный котел / котел на отработанном масле, который может сжигать почти все растительные, животные, обычные и отработанные масла, сэкономит ваши деньги и предоставит вам гибкость в выборе предпочтительного источника топлива.

Котлы на отработанном масле Flexiheat разработаны для идеальной совместимости с горелками на отработанном масле и представляют собой законченное и проверенное решение.Эти котлы на отработанном масле производятся в ЕС и экспортируются по всему миру. Они сочетают в себе исключительные цены с отличным качеством по непревзойденной цене.

В последнее время мы стали свидетелями значительного увеличения числа людей, использующих растительные масла в качестве топлива, это очень зеленый вариант, поскольку он возобновляем, а также нейтрален по CO2. Наша горелка была одной из первых, из очень немногих, получивших стандарт DIN для использования на рапсовом масле, которое широко используется в качестве топлива в таких странах, как Дания и Швеция из-за высоких относительных цен на энергию в этих регионах

Did вы знаете, что вы можете значительно снизить или даже полностью исключить расходы на отопление, используя котлы на отработанном масле или обогреватели для своих нужд? Котлы на отработанном масле и нагреватели, работающие на отработанных маслах, таких как отработанные растительные масла, переработанное масло, отработанные моторные масла и гидравлические масла —

Что может использоваться горелкой на отработанном масле в качестве топлива —

• Топливное масло 35/28 секунд / Дизель
• Переработанное жидкое топливо (PFO)
• Рапсовое масло
• Льняное масло
• Определенные растительные масла
• Отработанное моторное масло (подлежит лицензионному контролю
• 000 9000 9000 9000 9000 9000 9000
• Биодизель

Котел на отработанном масле — это стальной котел под давлением для работы при температуре воды выше 50 ° C и обладает следующими характеристиками:

Камера сгорания с реверсивным пламенем для высокой эффективности, эффективного сгорания и низких выбросов и более низкая температура дымовых газов
Высокая устойчивость к конденсату благодаря:
— Смещение печи больше на внешней оболочке
— Запатентованный эффект ребра на сварных швах труб на задней трубной пластине
• Геликоидальные турболаторы, предотвращающие конденсацию,
• Полностью изолированная конструкция предотвращает потерю тепла благодаря обширной изоляции (60 мм) минеральной ваты, окружающей корпус котла и изоляция из керамического волокна на дверце
• Регулируемая дверца с двойным открытием (слева или справа) — с легким доступом через переднюю дверцу ко всем частям камеры котла для быстрой и легкой очистки и удаления золы
• Отдельная панель управления с простой и понятной информацией и элементами управления
• Максимальное рабочее давление: 6 бар; По особому запросу возможно обеспечить максимальное рабочее давление 7, 8, 9 или 10 бар

** Для котлов мощностью более 200 кВт, пожалуйста, свяжитесь с нами напрямую

Скачать брошюру для многотопливных котлов

Котлы на отработанном масле / Многотопливные котлы — то, что вам нужно знать

Общая информация о котлах на отработанном масле —

1.При правильном сжигании эти агрегаты горят так же чисто, как и стандартный масляный котел, без шлейфов черного дыма и т. Д.
2. Эти котлы на отработанном масле не подходят для установки в доме, так как предварительный нагрев масла иногда может вызвать запах. Они должны располагаться в отдельном здании, например, в котельной / гараже и т. Д., А теплая вода подводится по трубам в дом или помещение.
3. Эти котлы на отработанном масле не являются герметичными / уравновешивающими дымоходами, поэтому не должны устанавливаться в жилых помещениях, поскольку для них требуется источник воздуха для горения i.е. вентиляция

Топливо — отработанное масло или стандартное масло — эти многотопливные котлы будут сжигать оба

1. Горелка, прикрепленная к котлу на отработанном масле, на самом деле является многотопливной горелкой, что означает, что она будет сжигать газойль (иногда называемый 35-секундное масло или как красное дизельное топливо), керосин (28-секундное масло), отработанное моторное масло (с некоторыми условиями — см. Пункт 2), трансмиссионное масло, растительное масло и отработанные растительные масла (с некоторыми условиями — см. Пункт 3)
2 .Если вы используете отработанное моторное масло, то если у вас более 50% синтетического масла, и под этим мы подразумеваем любое масло, в котором есть слово синтетическое, к минеральному маслу, тогда вам необходимо добавить 15% газойля или керосина. отработанное моторное масло.Его необходимо перемешать, чтобы оно смешалось с моторным маслом (обычно это делается путем опускания трубопровода сжатого воздуха в резервуар в течение приблизительно ½ часа после добавления газойля в отработанное моторное масло). Это необходимо делать ежемесячно в отопительный сезон, так как дизельное топливо за этот период осядет на верхнюю часть отработанного масла, и его необходимо повторно перемешать.
3. Если вы используете отработанное растительное масло, то жиры необходимо После удаления путем отстаивания масло также должно быть отфильтровано до 5 микрон — см. отдельный лист технических данных по этому вопросу

Техническое обслуживание котла для отработанного масла —

1.Как говорится: «Вы ничего не получаете, ни за что», и если вы сжигаете отработанное масло, то они не соответствуют определенным стандартам BS / EN, которые определяют их уровень фильтрации, их теплотворную способность и т. Д. Отработанное моторное масло часто имеет мелкие частицы металла, взвешенные в масле, которые должны лежать в виде мелкой белой пыли, если котел работает правильно. Это нарастает с течением времени, и насколько быстро это происходит, зависит от того, насколько «грязно» масло (помните, что это ваше масло, а не мое — я не могу вам сказать!), Поэтому мы рекомендуем проверять котел каждые 300 часов горения (примерно 6 недель зимой) и очистки камеры сгорания и труб котла — это должно занять примерно от ½ до часа вашего времени — если это необходимо — если это не закрывает котел, и проверьте снова через 6 недель.Если вы не готовы к этому, чтобы обеспечить правильную работу котла, пожалуйста, купите у нас стандартный масляный или газовый котел, и не жалейте мне, сколько у вас счетов за топливо !!! , вы получаете бесплатное тепло из отработанного масла, на это нужно ваше время !!
2. Эти котлы, работающие на отработанном масле / масле, являются «масляными горелками», а не чудотворцами, и такие вещи, как тормозная жидкость и жидкость для сцепления, не должны сжигаться, поскольку они вызывают проблемы с горелкой (они разрушают резиновые уплотнения, что мы используются в наших форсунках и кристаллизуются, вызывая засорение форсунок и трубок горелки — это жидкости, а не масла !!!!!
3.Также никакого бензина и растворителей для краски !!! Мы используем подогреватель для нагрева масла до 75 ° C для отработанного моторного масла или до 140 ° C для растительного масла. Это воспламенит жидкости и вызовет пожар !!! также нельзя сжигать трансформаторное или конденсаторное масло.

Если вы не готовы к этому, чтобы обеспечить правильную работу котла на отработанном масле, пожалуйста, купите у нас стандартный масляный или газовый котел и не жалейте нам, сколько у вас счета за топливо !!! , вы получаете бесплатное тепло за счет отработанного масла, на это нужно ваше время !!

Основа этой информации состоит в том, чтобы сообщить вам плюсы и минусы сжигания отработанного масла, а также сэкономить на счетах за топливо, которых вы можете достичь. Пожалуйста, помните, что вы можете экономить тысячи фунтов в год и позволить вам Заказчик, решите, подходит ли вам котел на отработанном масле / многотопливном котле.

Multi Oil — Резервуар для отработанного масла — 59 или 109 литров для хранения

Мы настоятельно рекомендуем вам использовать наш масляный резервуар с нашими горелками для нескольких / отработанного масла, которые устанавливаются на наши автоматические нагреватели для подогрева отработанного масла или на наши многофункциональные / котельные на отработанном масле.

Этот бак предназначен для двух целей —

1. Его можно использовать в качестве масляного бака для вашего топлива, что устраняет необходимость во внешнем масляном баке, в зависимости от размера вашей горелки для отработанного масла, возможно, потребуется доливка каждые пару дней или может быть каждую неделю в зависимости от вашего использования.
2. Вы также можете использовать это как промежуточный масляный резервуар, из внешнего масляного резервуара, и для этого есть множество преимуществ —

• У вас есть некоторое количество масла, которое хранится внутри здания, что должно означать, что масло теплее, чем масло во внешнем масляном баке. Это помогает горелке, так как масло не нужно нагревать до такой степени.
• Бак имеет «плавающую линию всасывания масла» (см. Рисунок) с прикрепленным фильтром. Для этого требуется самое чистое масло, поскольку оно плавает поверх масла.
• Затем масло перекачивается и регулируется горелкой через фильтр, обеспечивая подачу максимально чистого масла в горелку.
• Это полностью автоматическая операция. Горелка управляет насосом по запросу.

Присоединение резервуара на 59 или 109 литров к внешнему резервуару для масла —

Это легко сделать —

Мы поставляем комплект, состоящий из электромагнитного клапана, и два поплавковых выключателя.Они должны быть установлены в соответствии с условиями на объекте, т.е. там, где это требуется от входящего трубопровода.

Вам необходимо сделать водоотводное соединение / соединение бака на одной из стенок масляного бака на 59 или 109 литров для подачи масла, которое будет контролироваться с помощью электромагнитный клапан.

Вам также необходимо сделать один отвод под входящей масляной линией, к которой будет прикреплен электромагнитный клапан, это для «управляющего поплавкового выключателя», который открывает или закрывает электромагнитный клапан — в целях безопасности масляный электромагнитный клапан. мы поставляем нормально закрытый клапан, что означает, что контрольный поплавковый выключатель включает электромагнитный клапан, когда требуется больше масла, и отключает питание к нему, когда поплавковый выключатель удовлетворяется

Второй поплавковый выключатель, который мы называем «Поплавковый выключатель безопасности или аварийной сигнализации» должен быть расположен в верхней части резервуара.Этот поплавковый выключатель может активировать сигнальный звонок (поставленный другими), а также может быть подключен для отключения подачи электроэнергии к нагревателю отработанного масла или горелке. По сути, это система аварийной сигнализации, которая уведомляет вас в случае выхода из строя электромагнитного клапана.

Котел на отработанном масле — диапазон расширяется до 1200 кВт (внешний источник сжатого воздуха необходим для всех котельных агрегатов)

Здесь, в Flexiheat, Мы всегда продвигаем нашу продукцию вперед, и, благодаря многочисленным запросам, теперь у нас есть комбинация котла на отработанном масле и горелки с диапазоном мощности до 1200 кВт.Эти многотопливные котельные агрегаты Flexiheat теперь обозначены как серия «FMOB». Полный ассортимент многотопливных котлов / котлов на отработанном масле достигает мощности до 1200 кВт, и вам требуется подача сжатого воздуха с давлением 2,5 бар и требуемым объемом воздуха. варьируется в зависимости от мощности горелки на отработанном масле (до нашего котла на отработанном масле мощностью 163 кВт требуется 63 литра сжатого воздуха в минуту, после этого размера и до наших котлов на отработанном масле мощностью 400 кВт им требуется 130 литров сжатого воздуха в минуту). Котел на отработанном масле должен быть установлен в соответствующем помещении с вентиляционными отверстиями в соответствии с требованиями действующих положений, обеспечивающих достаточную подачу воздуха для горения, поскольку это не бойлеры с уравновешенным дымоходом, закрытые котлы на отработанном масле или многотопливные котлы.Эти котлы, которые мы используем, представляют собой стальные высокоэффективные котлы, которые имеют маркировку CE и идеально подходят для отопления средних и крупных объектов. Уникальная конструкция камеры сгорания и теплообменника гарантирует высокую эффективность котла на отработанном масле, что приводит к снижению потребление топлива. Эти котлы на отработанном масле также имеют низкие тепловые потери благодаря высокому уровню изоляции, используемой для покрытия теплообменника и котла, а также благодаря турбулизаторам, установленным в теплообменнике, которые снижают температуру дымовых газов и обеспечивают оптимизацию скорости дымовых газов. , они извлекают максимум энергии из сжигаемого масла.

A Краткий обзор наиболее распространенных котлов на отработанном масле приведен ниже. Если мощность превышает 233 кВт, пожалуйста, свяжитесь с нами напрямую — Обратите внимание — Тепловая мощность и расход масла зависят от теплотворной способности используемого топлива.

Скачать брошюру по котлам FMOB

Лучшие котлы на отработанном масле / многотопливные котлы для продажи в Великобритании и Ирландии

Если вам нужна дополнительная помощь с нашими котлами на отработанном масле / многотопливными котлами или любыми другими наших продуктов, пожалуйста, нажмите здесь, чтобы связаться с нами по электронной почте или позвоните нам напрямую по телефону 01202 822221

Нагреватели отработанного масла

1

Хотя нагреватели и котлы на отработанном масле стоят недешево, это единственные отопительные приборы, которые начинают окупаться в момент их сжигания.Внимательный покупатель будет искать надежную работу и надежную поддержку, которая отличает одну линию от всех остальных.

Не нужно много времени, чтобы увидеть, что нагреватели и котлы Reznor, работающие на отработанном масле, представляют собой особый класс. Разработанный и изготовленный крупнейшим и старейшим в мире производителем оборудования для блочного отопления (с 1888 г.), Reznor обеспечивает надежность, недоступную где-либо еще.

Если вы хотите отапливать свой цех с помощью стандартных нагревателей, работающих на отработанном масле, канальных нагревателей или бойлеров, работающих на отработанном масле, с использованием внутрипольных нагревателей горячей воды и / или водяных блоков, расположенных по всему объекту, у Резнора есть Нагреватель отработанного масла или бойлер для удовлетворения ваших потребностей.

Обширная линия Reznor (10 моделей) блочных обогревателей и канальных обогревателей доступна в БТЕ от 140 000 до 500 000 БТЕ. Котлы Reznor-Buderus доступны во входных объемах 350 000 и 500 000 БТЕ.

Не тратьте отработанные масла попусту! Взгляните на полную линейку продуктов Reznor, поддерживаемую лучшей в отрасли гарантией и самой разветвленной дистрибьюторской сетью.

Нагреватели отработанного масла и бойлеры Reznor — стандартные функции!

Регулирующий насос прямого вытеснения

• Обеспечивает бесперебойную и стабильную подачу топлива к горелке

• Не зависит от изменений вязкости масла

• Устраняет необходимость постоянной регулировки топлива для контроль пламени

• Тихий, надежный, самодостаточный, безотказный и прямо на борту агрегата.

• Устраняет необходимость регулировки давления воздуха в горелке, экономя ваше время и деньги.

• Выключите воздушный компрессор в большом магазине и сократите расходы на электроэнергию!

• Предотвращение проблем, связанных с водяным паром в воздухе для горения.

Запатентованная система предварительного подогрева масла

• Подогреватель масла состоит из большого алюминиевого цилиндра, который изолирует масло от нагревательного элемента.

• Медленно нагревает масло для предотвращения перегрева и засоров, типичных для других марок.

• Надежная и чистая работа

• Расположена снаружи горелки для легкого доступа и очистки

Термо-сбалансированная форсунка

• Устраняет проблему подтекания форсунки после отключения горелки.

• Более быстрый запуск и чистое отключение горелки обеспечивают более длительный срок службы и более плавную работу

• Показывает фактические часы работы горелки

• Сообщает вам, когда необходимо очистить агрегат

• Гарантия надежности и максимальной эффективности на расстоянии одного метра

Канальные печи серии RAD

Нагреватели отработанного масла Reznor серии RA и RAD доступны в четырех размерах с входной мощностью от 140 000 до 500 000 БТЕ.Агрегаты РА представляют собой агрегаты винтового типа. В установках RAD используются воздуходувки. Эти агрегаты предназначены для сжигания типичных отработанных масел весом до 50, трансмиссионных жидкостей и мазута №2. Все обогреватели Reznor спроектированы таким образом, чтобы облегчить установку и необходимые процедуры обслуживания. Нагреватели моделей RA и RAD сертифицированы CSA в соответствии со стандартами UL и соответствуют требованиям EPA по переработке отработанных масел на месте

(Нажмите на изображение, чтобы увидеть описание)

(Нажмите на изображение для описания)

(Щелкните изображение, чтобы увидеть описание)

Компания Reznor, основанная в 1888 году, является старейшим и крупнейшим в мире производителем промышленных и коммерческих изделий для обогрева помещений.Вполне логично, что Buderus является предпочтительным производителем котлов, использующих передовые технологии горелки, подачи топлива и сжигания Reznor. Buderus производит качественные котлы с 1731 года. Это вековой опыт в области гидроники! Котлы Buderus разработаны с учетом строгих требований по безопасности и охране окружающей среды и признаны мировым стандартом в области высокоэффективного водяного отопления. В 2007 году компания Buderus была выбрана «Производителем года» членами НАОШМ, Национальной ассоциации менеджеров по обслуживанию мазута.

Планы котлов на отработанном масле — Постройте свой собственный котел на отработанном масле! Поставка биодизеля в Юте

Горелки для распыления отработанного масла | Живая Сеть Фермы

Обновление: 26.10.18.Часть 2 доступна здесь

Летний сезон отопления, вентиляции и кондиционирования подходит к концу, и в последнее время наша местная свалка переполнена старыми печами для сжигания мазута. В то время как жители Эшвилла как можно быстрее заменяют масляные горелки на современные системы тепловых насосов, сознательные строители и торговцы перерабатывают использованное оборудование, и хотя многие из этих машин полностью функционируют, без сомнения, многие из них все еще оказываются на свалке. Что можно сделать, чтобы эта надежная, иногда устаревшая технология не попадала в поток отходов и использовалась с пользой? Команда biochar в Living Web в течение последнего года работала над разработкой технологии сжигания масла для чистого сжигания пиролизного масла — коррозионного, липкого и тяжелого жидкого побочного продукта производства biochar.

Горелки на обычном топливе

Обычные масляные горелки обычно используются в старых домах и в районах, где системы отопления были установлены до того, как стал широко доступным природный газ. Это устройство, обычно встречающееся в подвалах, которое вытягивает масло из большого резервуара и сжигает его в камере, расположенной непосредственно под печью или котлом. Эти горелки, работающие на жидком топливе для дома (HHO), настроены на использование определенного сорта мазута, обычно называемого мазутом №2 (представьте себе вязкость дизельного топлива).Фактически, любая масляная печь, разработанная для мазута № 2, может принимать до 20% биодизеля без каких-либо модификаций. Местные жители WNC могут быть знакомы с биотопливом от Blue Ridge Biofuels — смесью до 20% биодизеля и мазута. Те из вас, кто живет за пределами области, где в доме есть масляные печи и котлы, могут использовать эту карту, чтобы найти дистрибьюторов биодизеля в вашем районе. Также посетите сайт Департамента энергетики, чтобы узнать о некоторых простых процедурах, таких как изменение размера форсунок, которые могут сократить расход топлива до 10%.

Эти горелки «пушечного типа» были извлечены из старых печей, вместо того, чтобы быть раздавленными на свалке.Обычные масляные горелки можно модифицировать, чтобы они могли работать с более широким диапазоном видов топлива, чтобы обеспечить интенсивное тепло для многих процессов.

Как они работают?

Обычные жидкотопливные горелки представляют собой плотно укомплектованную систему компонентов: масляный насос, нагнетатель, форсунку, систему зажигания, средства управления и предохранительные механизмы. Эти горелки «пистолетного типа» работают, нагнетая очищенное масло через специальное сопло под высоким давлением, создавая туман, который воспламеняется при наличии искры высокого напряжения. Этот чрезвычайно мелкодисперсный или распыленный спрей , способствует чистому сгоранию за счет уменьшения размера частиц топлива по сравнению с воздухом для горения.Подумайте о растопке, когда разжигаете костер — при достаточном количестве воздуха для горения небольшие кусочки дров горят быстро, чисто и горячо. То же самое и с распыленной струей. Вводится нужное количество кислорода, добавляется искра, и образовавшееся пламя затем регулируется в камере сгорания, где интенсивное тепло направляется через теплообменник, нагревая воздух или воду в системе отопления жилых помещений.

Помимо улучшений в удержании пламени и обращении с воздухом для горения, очень мало что изменилось в горелке пистолетного типа за десятилетия.Конечно, при рассмотрении вопроса о добыче и распределении оставшейся у нас дешевой нефти возникают проблемы с экологией и отказоустойчивостью, особенно когда она направляется на отопление дома, где есть так много лучших вариантов. Однако эти горелки работают на удивление чисто, иначе сажа забивает небольшие проходы в типичном теплообменнике печи.

Есть еще несколько вещей, которые делают работу с этими традиционными технологиями сжигания нефти такой интересной:

• Жидкое топливо по своей сути имеет определенные преимущества: его легко хранить и дозировать для получения предсказуемой выходной мощности.Это важно для некоторых видов оборудования и просто для удобства в других.
• Чистое горение требует высоких температур — преимущество при правильном применении. Топливо для отопления с высокой температурой не всегда необходимо в системе отопления дома, но имеет решающее значение при применении в определенных областях, таких как литейное производство на заднем дворе или керамическая печь.
• Если не указано иное, горелки пистолетного типа предназначены только для сжигания мазута № 2 (и до 20% биодизеля). Более высокие концентрации альтернативного жидкого топлива требуют модификации оборудования.К счастью, эти модификации хорошо задокументированы: отработанные моторные масла и растительные масла являются доступными альтернативами топлива.

Модернизация горелки пистолетного типа для использования альтернативного топлива требует внесения нескольких явных изменений в исходную конструкцию. В специализированных сифонных форсунках сжатый воздух используется для распыления топлива, что предотвращает засорение и устраняет необходимость в масляном насосе. Отработанное моторное масло имеет более высокую температуру воспламенения, чем # 2 HHO, и требует дополнительного предварительного подогрева топлива. Мы используем небольшой (на удивление доступный) нагревательный элемент с ПИД-управлением на сопле для надежного запуска и стабильной работы.Детали продолжаются, и эти модификации непросто понять без некоторой предыстории и упорства. К счастью для нас, CKburners предоставляет комплекты и подробные инструкции для начинающих. Для нашего первого агрегата мы купили блочный нагреватель и комплект сифонной насадки. Для тех, кто склонен искать утилизированные материалы, можно будет модифицировать существующую масляную горелку с помощью этого комплекта всего за 400 долларов.

Модифицированная горелка пистолетного типа, разработанная для использования с отработанными моторными маслами.

Масло пиролизное

В Living Web Farms нашей конечной целью была машина, не ограничивающаяся использованием отработанных моторных масел или даже отработанных растительных масел.Нам нужна была система, которая могла бы надежно сжигать пиролизное масло — побочный продукт нашего метода медленного пиролиза для производства биоугля. При медленном пиролизе из сухой биомассы выделяются газы, поскольку она нагревается в отсутствие кислорода. Эти газы проходят через конденсационную установку и попадают в регулируемую камеру сгорания. В конденсационной установке газы, которые могут конденсироваться, выпадают в виде жидкостей, откуда они стекают в большие сборные емкости. В течение нескольких месяцев на дне этих емкостей оседают тяжелые масла и гудрон.Самым легким из этих масел является то, что мы называем пиролизным маслом, которое отделяется и хранится для использования в качестве топлива. Оставшиеся жидкие продукты, смолы и древесный уксус (или пиролиновая кислота) также отделяются в это время, где они хранятся и используются позже для различных интересных вещей.

Пиролизное масло обладает некоторыми совершенно другими качествами, которые отличают его от обычного жидкого топлива. Требуется тонкое распыление в горячую камеру сгорания. Он очень агрессивен, и его вязкость резко меняется при изменении температуры.Из наших экспериментов мы узнали, что если он нагревается выше определенного порога, он не вернется в жидкую форму. С тех пор мы узнали, что это может быть связано с повышенным воздействием кислорода, и это тоже имеет смысл, поскольку если дать ему высохнуть на солнце достаточно долго, он может создать твердый пластик, подобный оболочке. Эти характеристики становятся серьезной проблемой при проектировании соответствующей горелки. Из-за этих проблем, особенно коррозии и проблем с засорением, мы знали, что было бы неразумно «проталкивать» пиролизное масло через крошечные проходы в сопле модифицированной горелки пистолетного типа.Наши исследования в области литья металлов своими руками привели нас к горелке в стиле бабингтона.

Пиролизное масло: ценный побочный продукт производства биоугля на фермах

Горелка в стиле Бабингтона

Горелки Бабингтона

были разработаны в 1970-х годах изобретателем Робертом Бабингтоном как средство получения очень тонкого распыления при низкой скорости горения. Горелки Babington Airtronic начали появляться на рынке в 1980-х годах в качестве бытовых отопительных приборов в основном в европейских домах. Сегодня эта технология была использована военными США для удаленного приготовления пищи.Горелки Бабингтона имеют уникальную шарообразную конструкцию сопла, которая не только обеспечивает эффективное сжигание топлива, но также позволяет использовать гораздо более широкий диапазон видов топлива, требуя гораздо меньшей фильтрации, чем модифицированные обычные горелки.

Сердце горелки Бабингтона — это шарообразная форсунка. Вместо того, чтобы нагнетать масло через форсунку с помощью насоса, теперь масло перекачивается на через шар , где оно образует тонкую пленку, растягиваясь по поверхности шара. На экваторе шара, где масляная пленка находится в самой тонкой точке, она пересекает поток сжатого воздуха, проходящего через очень маленькое отверстие.Распыление достигается здесь, когда мелкие брызги масла проходят около точки воспламенения, вводится больше воздуха и реализуется чистое сгорание. Избыточное масло течет по шару и возвращается в емкость (иногда называемую отстойником), где оно непрерывно перекачивается обратно по шару. Оригинальные горелки бабингтона были разработаны для обеспечения высокой эффективности и малой мощности горения. Строители своими руками экспериментировали со способами регулировки тепловой мощности (и, следовательно, расхода топлива), регулируя размер и количество отверстий в шаре, расход масла и давление воздуха через сопло.

Вода, льющаяся на шарообразное сопло, когда воздух проходит через очень маленькое отверстие, образует очень мелкую струю

При нормальных температурах наше пиролизное масло слишком густое для фильтрации через стандартные масляные фильтры. Для нас реальное преимущество насадки бабингтона заключается в меньшей потребности в таком уровне тонкой фильтрации. Поскольку наше масло не протекает через обычную форсунку, топливо нужно фильтровать только в той степени, в которой его можно перекачивать. В нашей системе используется шестеренчатый насос 12 В для подачи масла из отстойника бывшего в употреблении резервуара НД на шар из нержавеющей стали диаметром 2 дюйма с отверстием.Отверстие 03 ”. Предварительный нагрев применяется ко всему резервуару через теплообменник с медной спиралью, где тепло отбирается либо от очень маленького электрического водонагревателя, сделанного своими руками, либо от избыточного тепла, генерируемого системой. Обычные электроды и регулятор розжига получены от другой горелки на свалке металлолома. С помощью этой установки мы достигли очень чистого сгорания пиролизного масла при температурах до 2000 ° F в нашей камере сгорания при очень небольшом расходе топлива (½ галлона / час).

Наша камера сгорания была построена с учетом модульной конструкции.Либо горелка бабингтоновского типа, либо наша модифицированная установка горелки пистолетного типа на фланце на впускной трубе. Камера сгорания функционирует как сырая печь или литейный цех с умеренным контролем температуры. Крышка легко снимается, открывая универсальный фланец для установки водонагревателя или для размещения будущих приборов, таких как сушильная машина или печь с принудительной подачей воздуха. Здесь все становится интереснее, когда мы можем максимизировать эффективность, складывая приборы друг на друга. Например, одновременно мы можем плавить алюминий в камере, нагревая воду, а затем стерилизовать питательную среду или сушить древесную стружку перед выпуском через дымоход.

Наша масляная пиролизная горелка в стиле бабингтона: это бак! Мы экспериментировали и продемонстрировали, что пиролизное масло может гореть чисто и горячо.

Мы создали нашу первую горелку в стиле бабингтона с целью экспериментирования. Честно говоря, это негабаритный агрегат, который еще предстоит улучшить. Система предварительного нагрева неуклюжа и требует слишком много времени для запуска системы с холода. Наша обычная система зажигания ненадежна с маслами, для которых она не предназначена.В целом, существует слишком много причин, по которым эта система может выйти из строя. Даже с нашими автоматизированными системами безопасности, это не та машина, от которой вы хотели бы уходить надолго, а тем более оставлять на ночь для обогрева теплицы.

По мне, только когда вы разбираете что-то и начинаете перестраивать, вы начинаете ценить оригинал. Этой зимой мы с нетерпением ждем возможности изменить дизайн горелки в стиле бабингтона. Мы постараемся уместить все это в обычный комплект горелки пистолетного типа. Наша новая система будет надежно запускаться (и экономить электроэнергию) за счет предварительного нагрева масла только в той точке, где оно протекает через шар, и мы включим источник низкого давления для холодного запуска и, возможно, полностью потеряем обычный источник зажигания.
