Клапан обратный в вентиляцию: для чего нужен, виды, установка

Содержание

для чего нужен, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Содержание статьи

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

  • Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
  • Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
  • Это самый тихий клапан — эластичная мембрана, но не слишком надежный



  • Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
  • Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

  • Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
  • С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
  • Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.



Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

назначение, виды, установка. Как сделать своими руками

Система вентиляции помещения предназначена для того, чтобы обеспечивать приток свежего воздуха, при этом удаляя отработанный, неприятный запах и пыль. Часто случается так, что установленная в многоэтажном доме вентиляция не справляется со своими задачами, и вместо чистого воздуха в квартиру попадают посторонние запахи от соседей. Чтобы этого не происходило, рекомендуется установить обратный клапан для вентиляции.

Для чего нужен обратный клапан




Обратный клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру. Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

Основными причинами, при наличии которых следует установить обратный клапан, являются:

  • Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
  • Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
  • В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
  • В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
  • Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Виды обратных клапанов для вентиляции

Клапаны для вентиляции могут классифицироваться по материалу изготовления, чаще всего их производят из:

  • Пластика.
  • Тонкой оцинкованной стали.
  • Комбинированных материалов – стали и пластмассы.

Вариант, изготовленный из пластмассы, часто устанавливают в квартирах, офисах, коттеджах. Такие обратные клапаны имеют привлекательный внешний вид и подойдут под любой стиль интерьера. Кроме того, пластмассовые клапаны легко справятся с задачами естественной вентиляции. Еще одним несомненным их плюсом является доступность – пластиковые обратные клапаны самые дешевые устройства среди других аналогов.

Модели, изготовленные из оцинкованной стали используют на промышленных предприятиях или в административных зданиях бытового назначения. Такие клапаны обладают прочной конструкцией, что позволяет им функционировать в приточно-вытяжных системах вентилирования. Кроме того, на предприятиях всегда выдвигаются повышенные требования к пожаробезопасности, а стальные клапаны хорошо справляются с этой задачей.

В зданиях, где присутствует естественная вентиляция, хорошо зарекомендовали себя устройства из комбинированных материалов. Корпус изделия выполнен из оцинкованной стали, а лопасти изготовлены из пластика. Таким образом, клапан реагирует при самом маленьком дуновении ветра и обеспечивает естественный воздухообмен.

В зависимости от конструкции, обратные клапаны для вентиляции бывают:

  1. Лепестковые. Изготавливаются в виде жесткой заслонки, закрепленной на оси, и содержат принцип работы поворотного механизма. При потоке воздушных масс, эта заслонка поворачивается, таким образом, закрывая или открывая вход для воздуха.
  2. С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки, створки открываются и начинают свою работу. Такой тип устанавливается в стенах для защиты коммуникаций.
  3. Мембранные. Выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах гораздо тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым препятствуя поступлению воздуха.
  4. Бабочка.Схожий в строении с лепестковым типом клапана, однако, имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции, лепестки открываются и, соответственно, при выключении – закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без него, а также прямоугольными или круглыми.

Как правильно выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, необходимо руководствоваться такими критериями:

  • Прибор должен быть чувствительным даже к небольшому движению воздуха, поэтому лучше установить вытяжной вентилятор с решеткой. Это будет способствовать нормальному воздухообмену и увеличению тяги.
  • Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана. Подбирайте диаметр клапана в точности подходящий по размеру к параметрам вентилятора.
  • Обратите внимание на рабочую температуру клапана – некоторые приборы могут работать только при средних температурах.
  • В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую же форму. Делается это для удобства установки устройства.

Не стоит забывать о том, что при неправильном подборе клапана, воздухообмен в квартире может нарушиться и полностью поменять свое направление.

Рекомендации по установке устройства

При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию.

Видео:

Видео:

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, его с легкостью можно изготовить самостоятельно в домашних условиях. Самым простым будет клапан мембранного действия. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепежи.

Процесс изготовления состоит из последовательного выполнения алгоритма действий:

  1. Измерить размеры вентиляционного отверстия и вырезать решетку таким образом, чтобы ее величины были на 2 см больше самой отдушины.
  2. Если имеется кусок пластика под заготовку, то чтобы сделать решетку воспользуйтесь напильником.
  3. Поверхность решетки должна быть гладкой, чтобы мембраны плотно к ней прилегали.
  4. Прикрепить два квадратика пленки толщиной 0,5 мм с двух сторон от решетки. Сделать это лучше с помощью герметика.
  5. Просверлить в решетке отверстия для крепления к стене.
  6. Установить решетку в отдушину и закрепить.

Самодельное устройство сможет работать как с системой естественной вентиляции, так и с принудительной циркуляцией воздуха.

При наличии проблем с вентиляцией все же рекомендуется установить обратный клапан, таким образом обеспечив себе комфорт и отсутствие неприятных запахов в квартире.

Видео:

виды, устройство, установка на вытяжку

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Содержание статьи:

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Виды обратных клапанов для вентиляции

Автоматические модели клапанов

Двухстворчатое устройство для вентканалов

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

Обратный клапан в паре с вентилятором

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут , размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

  • смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
  • наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

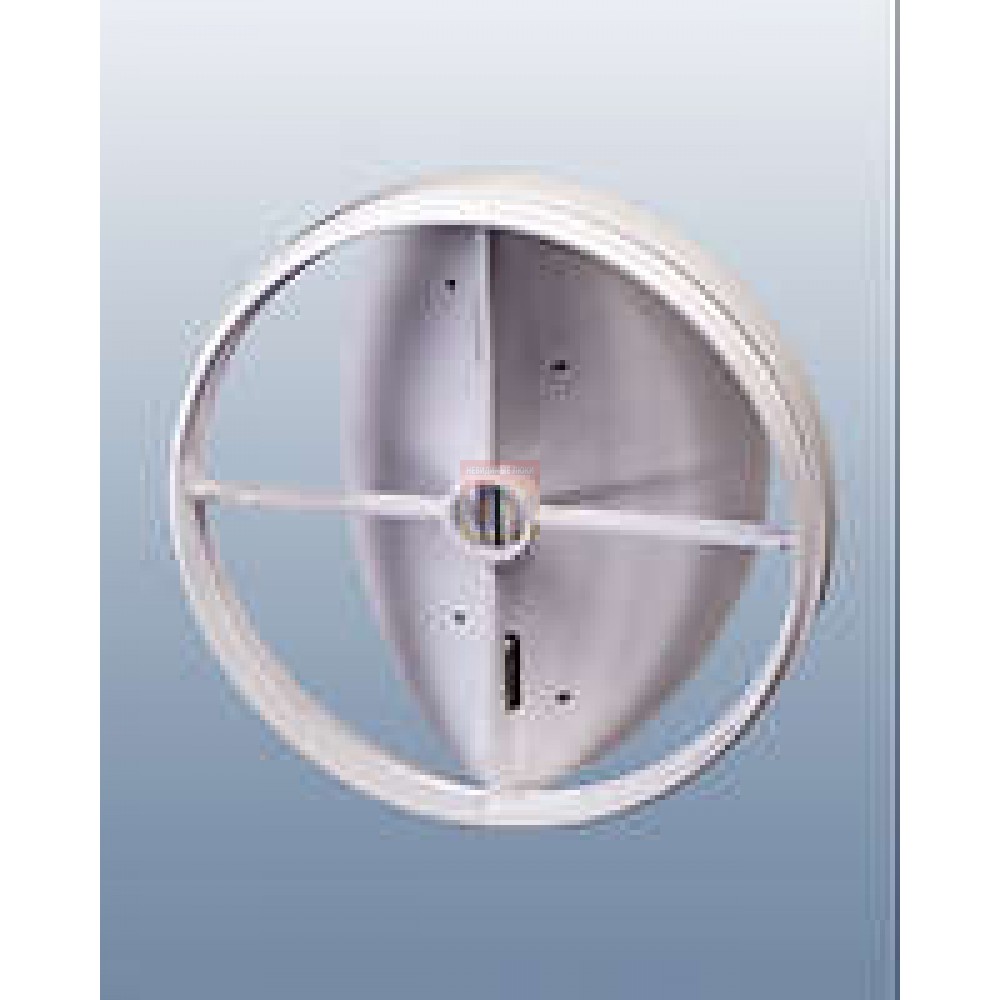

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно . Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

  • плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
  • исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

  1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
  2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

  • монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
  • приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для , ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

  • створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
  • происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

Обратный клапан на вентиляцию: применение и критерии выбора

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Каждый сталкивался с ситуацией, когда, находясь в своей квартире, безошибочно определяешь, какое блюдо готовится у соседей или, того хуже, чувствуешь запах табака. Возникает это из-за попадания посторонних запахов в квартиру через вентиляционный канал при обратной тяге. Чтобы такого не случалось, рекомендуется установить обратный клапан на вентиляцию, который блокирует движение воздушного потока в обратном направлении и способствует эффективному удалению отработанного воздуха из помещения.

Обратный клапан регулирует направление потока воздуха через вентиляционное отверстие

Обратный клапан на вентиляцию: устройство и классификация механизмов

Рассмотрим, как работают клапаны обратной вентиляции. Конструкция обратного клапана на вентиляцию довольно проста: лопасти клапана расположены на одной оси так, что воздух может поступать только в одном направлении. Если направление потока меняется, клапан закрывается. Кроме функции блокирования обратного потока, с помощью клапана можно регулировать приточный объем воздуха за счет изменения сечения воздуховода.

Воздушные обратные клапаны для вентиляции различают по следующим характеристикам:

  • материалу для изготовления — в различных воздуховодах применяются клапаны, выполненные из пластика или оцинкованной стали;

Обратный клапан круглого сечения из оцинкованной стали

  • по конструктивному исполнению — решетка, бабочка, лепесток или мембрана. В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, которые открываются под напором воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различные формы и дизайн и устанавливаются на входе или выходе в вентканал. Клапан-бабочка устройством напоминает бабочку из двух пластин, скрепленных пружиной. Мембранный обратный клапан представляет собой тонкую заслонку, которая отклоняется даже легким потоком воздуха и прилипает к вентиляционной решётке, когда поток меняет свое направление. Применяется, как правило, при естественной вентиляции. Лепестковый обратный клапан схож по принципу с мембранным, но изготавливается в виде жесткой заслонки, закрепленной на оси, которая поворачивается под напором воздуха и открывает или закрывает канал, в зависимости от направления потока;
  • по форме – прямоугольные или круглые. Выбирают в зависимости от формы и размера сечения воздуховода, куда будет устанавливаться обратный клапан. Круглые клапаны для бытовых нужд производят диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, использующиеся в промышленных вентиляционных системах, имеют диаметр от 150 мм до 1000 мм.

Наружная вентиляционная решетка с обратным клапаном

  • методу управления — клапаны по своему устройству бывают ручными и электрическими. Обратный клапан для вентиляции с ручным управлением регулируется вручную рычагом или задвижкой. Электрический клапан функционирует совместно с другими устройствами приточно-вытяжной вентиляции и автоматически регулирует поток воздуха;
  • методу установки — устройство может монтироваться вертикально или горизонтально, в зависимости от конструкции воздуховодов;
  • пропускной способности — объем воздуха, проходящий через клапан в единицу времени, может быть различным.

Жалюзи решётки с гравитационным механизмом действия опускаются под собственным весом при отсутствии или изменении направления тяги

Применение обратных клапанов для разных систем вентиляции

Независимо от типа вентиляции, будь то естественная приточно-вытяжная или механическая система  —  в ней возможно появление обратной тяги.

Для естественной вентиляции, где используются вентиляционные каналы, применяются обратные клапаны, особо чувствительные к изменению направления воздушных масс. Для качественного воздухообмена лучше произвести установку обратного клапана на вентиляцию одновременно с монтажом вентканалов.

Пример обустройства вытяжной вентиляции с применением обратных клапанов

Установка обратного клапана на вентиляцию в квартире, где осуществляется естественная циркуляция воздуха, производится в стенах между комнатами. Обычно отверстия в стенах квартиры проделываются вблизи дверей и в них устанавливаются решетки обратных клапанов, которые управляют воздушным потоком.

Приточная вентиляция, конструкция которой состоит из воздуховода, вмонтированного в наружную стену, снабжена решеткой забора воздуха со стороны улицы. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует приточный объем воздуха и способствует сохранению температуры в помещении. При этом установка обратного клапана приточной вентиляции позволяет не прибегать к дополнительному проветриванию помещений, где установлены пластиковые окна, воздухообмен будет достаточным.

Механическая вытяжная вентиляция на кухне с отводом отработанного воздуха на улицу

Использование обратного клапана на кухне и ванной

Монтаж обратного клапана для вентиляции на кухне позволяет блокировать даже при выключенной вытяжке поступление посторонних запахов с обратной тягой, но при этом он не препятствует удалению отработанного воздуха из кухни в канал вентиляции.

Чтобы вентиляция продолжала работать, воздуховоды снабжаются вентрешетками с обратным клапаном для естественной вентиляции с отверстиями, через которые удаляется отработанный воздух без применения вытяжки. В последнее время спросом пользуется вытяжка с отводом загрязненного воздуха непосредственно на улицу. С наружной стороны воздуховод оборудуется обратным клапаном вытяжной вентиляции, не позволяющим уличному холодному воздуху проникать в помещение.

Даже при отключенном приборе вытяжная вентиляция на кухне осуществляется с применением обратного клапана

В ванной комнате зачастую наблюдается образование плесени и стойкий запах сырости. Это происходит из-за неэффективной вентиляции. Помещение ванной прежде всего нуждается в качественном отводе влажного воздуха и предотвращению попадания запахов из других квартир. А учитывая, что ванная комната может использоваться соседями для курения, табачный дым при плохом воздухообмене может попадать через вентиляционную шахту и в вашу ванную, а значит, и в квартиру. Установка обратного клапана для вентиляции в ванной решит проблему попадания туда посторонних запахов.

 Чем руководствоваться при выборе обратного клапана

Чтобы определиться, какие обратные клапаны для вентиляции лучше, необходимо иметь представление об основных критериях выбора:

  • устройство должно работать даже при небольшом движении воздуха, что характерно для вентиляции естественного типа. Сила тяги при таком воздухообмене невелика, поэтому для эффективного воздухообмена лучше установить вытяжной вентилятор в комплектации с вентиляционной решеткой и обратным клапаном;

Важно! Следует понимать, что при неправильной подборке модели обратного клапана, воздухообмен в помещении может ухудшиться, вплоть до полного прекращения.

Вентилятор со встроенным обратным клапаном-бабочкой

  • параметры обратного клапана должны соответствовать характеристикам выбранного вентилятора: к примеру, если клапан диаметром 150 мм, то и вентилятор должен быть такого же диаметра. Мощности вентилятора должно хватать, чтобы создаваемый поток воздуха обеспечивал открытие лепестков клапана;
  • условия внешней среды. Некоторые устройства обратных клапанов не способны работать при низких температурах. Поэтому они монтируются только внутри помещения;
  • особенности системы вентиляции. Если воздуховод системы имеет прямоугольную форму, то для удобства монтажа предусматривают установку обратного клапана для вентиляции прямоугольного сечения. Габариты подбираются также с учетом сечения короба. Для бытовых нужд чаще применяются воздуховоды и обратные клапаны на вентиляцию 100 мм.

Элемент пластикового воздуховода прямоугольного сечения со встроенным лепестковым обратным клапаном

Полезный совет! Чтобы быть уверенным в качестве и соответствии устройства характеристикам, необходимо приобретать обратные клапаны у зарекомендовавших себя производителей.

Сеть гипермаркетов «Леруа Мерлен» предлагает широкий ассортимент товаров для обустройства вентиляции от проверенных производителей. Ознакомиться и заказать подходящую модель обратного клапана можно на официальном сайте компании «Леруа Мерлен». В магазинах «Леруа Мерлен» можно непосредственно проконсультироваться со специалистами и приобрести обратные клапаны разных моделей и размеров.

Обустройство эффективной вентиляции в ванной комнате устранит влажность и затхлый запах в помещении

Популярные модели предлагаемых сетью «Леруа Мерлен» обратных клапанов на вентиляцию:

НаименованиеМаркаДиаметрТип устройстваСечениеМатериал
Обратный клапан на вентиляцию 100Вентс КО 100100 мммембранныйкруглоепластик
Обратный клапан на вентиляцию 120Вентс КО 120120 ммлепестковыйкруглоепластик
Обратный клапан на вентиляцию 125Вентс КО 125125 ммлепестковыйкруглоепластик
Обратный клапан на вентиляцию 150Вентс  150150 ммлепестковыйкруглоеметалл



Кроме обратных клапанов, сеть «Леруа Мерлен» предлагает большой выбор вентиляционных решеток, как внутренних, так и наружных, разнообразных по форме, габаритам и цветовому решению, благодаря чему дополнительно они могут выполнять роль декора.

Помимо основных функций, вентиляционная решетка может выполнять и декоративную роль

Монтаж обратного клапана на вентиляцию своими руками

Чтобы правильно установить устройство своими руками, прежде всего нужно определить, какое место будет занимать обратный клапан на схеме вентиляции.

Статья по теме:

Решетка с обратным клапаном для вентиляции монтируется на входе или выходе в вентканал. Такой монтаж осуществить очень просто своими руками: вентиляционная решетка саморезами или с помощью «жидких гвоздей» крепится максимально плотно к стене, полностью закрывая отверстие воздуховода.

Установить вентиляционную решетку с обратным клапаном достаточно просто

В случае, когда обратный клапан устанавливается в вентиляционной шахте за вентилятором, прежде всего проводится демонтаж вентилятора. Затем в вентиляционное отверстие вставляется клапан и наносится разметка для крепления устройства. Вытащив корпус, по размеченным местам сверлятся отверстия для крепления. После этого корпус устанавливается в канал и через проделанные отверстия намечаются места для крепления уже на самой бетонной стене. С помощью шлямбура на намеченных местах устраивают отверстия, куда потом будут забиваться дюбели. Затем монтируют клапан в вентканал.

Полезный совет! Если при монтаже обратного клапана своими руками между стеной вентиляционной шахты и корпусом устройства остались щели, их заполняют силиконовым герметиком.

Принцип разводки вентиляции в санузле с общим вентканалом и обратными клапанами

После установки обратного клапана, вентилятор монтируется на свое место. Если монтаж выполнен правильно, обратный клапан будет препятствовать повторному попаданию отработанного воздуха в помещение.

Обратный клапан вентиляции простое, но эффективное устройство, способствующее качественной вентиляции и созданию здорового микроклимата в помещениях.

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Обратный клапан на вентиляцию: назначение, разновидности, пошаговая инструкция

При строительстве загородного дома элементы системы вентиляции обычно закладываются еще на этапе проектирования. Там несколько проще – система полностью «своя», то есть никоим образом не контактирующая с другим жильем. А вот в городских квартирах ситуация несколько иная. В многоэтажных домах в обязательном порядке предусматриваются вентиляционные отдушины – на кухне, в ванной и санузле. Они связаны с вытяжными каналами, идущими с первого по последний этаж, к которым подключены все квартиры в стояке. Нередко случается такое, что из этих вытяжных каналов в помещения начинают проникать весьма неприятные запахи. Это подвигает некоторых недальновидных владельцев квартир перекрывать окошки, заклеивая их или придумывая те или иные механические задвижки. Мотивация такова – открою, например, когда сам буду мыться в ванной или готовить, чтобы все вытянуло, а потом можно и снова прикрыть.

Обратный клапан на вентиляцию

Это – непростительная ошибка, чреватая очень серьезными последствиями. Вытяжка должна работать постоянно, вне зависимости от того, пользуетесь ли вы сейчас кухней, ванной или туалетом! Ведь она является важнейшей частью естественной системы вентиляции всей квартиры. Перекрытие каналов приводит к нарушению нормального воздухообмена, спертому воздуху в комнатах, повышенной влажности, от которой буквально один шаг до отсыревших стен и массового развития плесени или грибка.

Выход видится совсем иным – необходимо перекрыть дорогу любым воздушным потокам извне, но так, чтобы при этом не создавалось препятствий свободному выходу воздуха наружу. Такую задачу успешно решает обратный клапан на вентиляцию. Познакомимся поближе с этим нехитрым, но очень полезным устройством.
Но для начала имеет смысл разобраться, почему из вентиляционных отдушин может сквозить неприятным запахом.

Возможные причины появления обратной тяги

Чтобы разобраться с тем, почему через отдушины в помещения может поникать воздух, необходимо понять, как устроена система вытяжной вентиляции в многоэтажном доме.

Здесь возможны несколько схем.

Распространенные схемы организации вытяжной вентиляции в многоэтажных домах.

а. Каждая вентиляционная отдушина имеет собственный вертикальный канал. Эти каналы собраны «пакетом» и выведены через кровлю здания.

Понятно, что при такой схеме взаимное влияние разных каналов друг на друга – минимальное, но тоже совсем не исключается. Главная же проблема в том, что по такой схеме вентиляцию в многоквартирных домах в наше время практически не используют. От нее отказались вследствие роста этажности строительства, так как система отдельных вертикальных каналов стала требовать слишком много места.

Подобную схему активно применяют в частном одноэтажном и малоэтажном строительстве, где возможности размещения индивидуальных каналов не столь ограничены.

Но следует правильно понимать, что защиты от обратной тяги даже такая схема не дает.

б. Схема, во многом аналогичная предыдущей. Разница в том, что воздух из индивидуальных каналов попадает в пространство «теплого чердака», откуда уже через общую трубу отводится в атмосферу.

Взаимное влияние каналов при такой организации может быть уже более выраженным.

в. Наиболее распространенная в наше время схема организации вытяжной вентиляции – общий вытяжной вертикальный канал – вентиляционный ствол или шахта, к которому через отдельные каналы-«спутники» подключены вентиляционные отдушины. В зависимости от серии дома, ствол может быть общим на всю квартиру (соответственно, и на весь стояк квартир), или же используются два ствола – для кухни и для санузлового блока (ванная и туалет).

Несмотря на то что отдушина по правилам не входит непосредственно в ствол, а соединена с ним наклонным или вертикальным участком (за что такую схему часто называют «елочкой»), взаимное влияние каналов становится весьма существенным. То есть перетекание отводимых потоков в помещение на другом этаже, при создании определенных условий – вполне вероятно.

г. Схема с горизонтальным коллектором, к которому подключено несколько каналов. А уже от коллектора проложен вертикальный канал для вывода собранного воздуха через крышу в атмосферу.

Коллектор может быть один — на весь стояк квартир, или же делается два или больше, обслуживающих несколько этажей из стояка.

Очевидно, что схема тоже весьма уязвимая в плане взаимного влияния воздушных потоков в разных каналах, подключённых к общему коллектору.

Бывают и несколько иные варианты, но они, как правило, уже являются производными от рассмотренных.

Итак, если вместо вытяжки воздуха через отдушину начинается его поступление, сопровождающее часто неприятными запахами, подхваченными из общего ствола или от выхода соседнего канала (при вариантах а. и б.), то налицо эффект «опрокидывания тяги» или «обратной тяги». Кстати, даже если запахов нет, то радоваться рано – обратная тяга зимой будет забрасывать в помещение холодный воздух, и при любых обстоятельствах – нарушать нормальную работу все системы вентиляции.

Специалисты для проверки тяги в вентиляции используют специальные приборы – анемометры, показывающие скорость отводимого воздушного потока.

А что может выбывать обратную тягу? Причин немало, и весьма разноплановых.

  • Естественная тяга даже при идеальных всех прочих условиях очень зависима от перепада высоты между точкой расположения отдушины и устьем вертикального канала. Поэтому на первых этажах ее показатели всегда выше, с возрастанием высоты – снижаются, а на самых верхних этажах – минимальны и даже могут вовсе быть равными нулю.

Самостоятельная проверка уровня тяги в вентиляции – о ней судят по отклонению язычка пламени или по степени «прилипания» листа бумаги к решетке на отдушине.

  • Очень сильное влияние на уровень тяги оказывает температура. Если точнее – то разница температур в точке забора воздуха и в области устья вертикального канала. Даже та система вентиляции, что беспроблемно работает зимой, способна иногда преподносить весьма неприятные «сюрпризы» в теплое время года.
  • Еще один казус, который способна преподнести температура – в области устья из-за сильного охлаждения может существенно возрасти плотность воздуха, что ведет к образованию так называемой «воздушной пробки». В таких условиях тяга слабеет или даже «опрокидывается» — через отдушины верхних этажей в помещения прибывает холодный воздух, а «ароматы» с нижних этажей становятся «общим достоянием» для средних.
  • К снижению тяги приводит зарастание каналов. Отводимый из квартир воздух, в порядке вещей, насыщен влагой и всяческими испарениями, образуемыми при приготовлении пищи. Такая смесь способна оседать на стенках шахты, на нее впоследствии налипает пыль, и это постепенно ведет к уменьшению сечения канала. Если соответствующие службы, ответственные за обслуживание вентиляционных систем, работают абы как, то совсем неудивительно, что тяга постепенно слабеет.

Бывают ситуации и похлеще — при проверке шахт оказывается, что они частично или даже полностью забиты крупногабаритным мусором по вине строителей или горе-ремонтников или вследствие разрушения кирпичных труб на крыше.

В вентиляционных каналах порой наблюдается и вот такая «красота»…

  • На состояние тяги могут активно влиять и внешние условия, например, сильный ветер, так как в большинстве случаев оголовки вентиляционных труб в многоэтажных домах не имеют качественных дефлекторов. Случается и другое – в непосредственной близости от дома выросли или, наоборот, спилены деревья, выполнено строительство или снос дома. Одним словом, оголовок вентиляционной трубы попал по тем или иным причинам в зону ветрового подпора, что сказалось на тяге в общем канале.
  • Для домов старой постройки очень актуальна и другая причина. Каналы когда-то давно рассчитывались исключительно на естественную вентиляцию, без учета возможных подключений приборов принудительной перекачки воздуха. То есть если кто-то в стояке подсоединил к общему каналу, скажем, кухонную вытяжку (а это – сплошь и рядом), то при ее включении нарушается сбалансированность системы. Канал буквально переполняется отводимым воздухом, который, не успевая выйти вертикально наружу, начинает через отдушины попадать к соседям.

Подключение мощных кухонных вытяжек с общим стоякам с каналами недостаточного сечения – частая причина обратной тяги в старых многоэтажках.

Это были перечислены, так сказать, внешние факторы. Но недостаточную или даже обратную тягу могут вызывать и причины, кроющиеся непосредственно в квартире. Кстати, они в равной степени справедливы и для собственного дома.

  • «Золотое правило» сбалансированной вентиляции – объем поступления воздуха в квартиру равен его оттоку через вытяжные каналы. То есть если приток минимален или отсутствует вовсе, то не следует ждать и тяги в вентиляционном канале. При современном повсеместном увлечении металлопластиковыми окнами и герметичными дверями перекрываются естественные пути проникновения воздуха в помещения, то есть вентиляция при закрытых окнах не будет работать как таковая. Проблемы решаются установкой приточных клапанов, врезаемых непосредственно в окна или монтируемых в отверстия, пробуренные в стенах.

Приточные клапаны обеспечивают поступление свежего воздуха в помещение в необходимых объёмах.

На пути воздушных потоков в квартире или доме (от приточных устройств к вытяжным отдушинам) могут быть препятствия. Например, плотно подогнанные и по большей части — держащиеся закрытыми двери, в которых отсутствуют окна для циркуляции воздуха.

Если дверь плотно закрывает проход для воздуха, на ней должны быть предусмотрены вентиляционные окошки, закрытые аккуратными решетками или вставками.

  • Совершенно непредсказуемую картину могут преподнести неконтролируемые сквозняки, особенно в ветреную погоду. Могут создастся условия, при котором в районе расположения вентиляционной отдушины возникнет разрежение воздуха, и появится эффект обратной тяги со всеми его «прелестями».
  • В домах и квартирах хозяевами практикуется установка вентиляционных коробов, к которым подключено сразу несколько точек отвода воздуха. Например, ванная и санузел, общая кухонная вентиляция и вытяжка над плитой. Часто случается, что преобладание одного потока (включение принудительной вентиляции) оказывает влияние на другие, и воздух, который по идее должен был бы отводиться наружу, просто перетекает в соседнее помещение.

В любом из перечисленных выше случаев на помощь придет обратный клапан.

Однако, следует очень правильно понимать следующее. Обратный клапан позволяет лишь избавиться от неприятных последствий обратной тяги. Но он никоим образом не решает проблем ее возникновения. То есть если нарушение нормальной работы вентиляции вызвано какими-то причинами, то установка обратного клапана никак не освобождает хозяев от поиска путей их устранения. Повышения эффективности работы системы вентиляции он однозначно не дает.

Принцип устройства и работы обратных клапанов различных типов

Не надо полагать, что обратный клапан – это какое-то инновационный сложный прибор. И принцип его работы, и устройство – очень просты. А где простота – там обычно и надежность.

По сути, это встраиваемый в воздуховодный канал затвор, которые работает исключительно в одну сторону. При нормальном течении потока он открыт, но при малейшей попытке изменения направления — канал перекрывается. Все это происходит в автоматическом режиме, не требуя вмешательства пользователя.

Принцип работы общий, а вот сами затворы могут несколько различаться своим устройством. Существует несколько основных типов, которые могут иметь различные модификации.

Одностворчатый обратный клапан

Затвор приставляет собой пластину (створку), способную полностью перекрыть просвет вентиляционного канала. Эта платина закреплена на оси, расположенный эксцентрично. То есть одна половинка створки больше (читай: тяжелее) другой, что способствует ее возвращению исходное (закрытое) положение при отсутствии прямого тока воздуха через канал. Поэтому такие устройства еще называют клапанами гравитационного принципа действия.

Одностворчатый обратный клапан гравитационного действия.

Такие клапаны для домашних систем вентиляции обычно изготавливаются из пластика, а сама створка имеет очень небольшой вес. То есть открыть ее сможет даже естественная тяга в вентиляционном канале. Если тяга по каким-то причинам отсутствует – створка опущена. Ну в случае появления обратной тяги – давление воздуха плотно прижмет затвор к выступам по периметру, перекрывая тем самым путь для нежелательного потока.

Подобные клапаны выпускаются для различных типов вентиляционных воздуховодов как по размерам, так и по форме сечения. Конструкция – очень простая и надежная, правда, тоже не без недостатков.

Одностворчатый обратный клапан для воздуховода прямоугольного сечения

Прежде всего недостаток кроется в ограниченности положений клапана, в которых он будет работоспособен. Она рассчитан на применение на горизонтальных участках вентиляционных каналов, при этом ось заслонки должна располагаться  выше центра канала. Так, чтобы большая по площади половина створки стремилась в закрытое положение. Или на вертикальных каналах, но только с восходящим направлением потока воздуха, и при этом бо́льшая часть створки должна открываться вверх, а при отсутствии нормальной тяги – возвращаться в нижнее закрытое положение.

В других положениях такой клапан будет или полностью неработоспособен, или очень потеряет в своей эффективности.

Нормальные положения одностворчатого обратного клапана на горизонтальном (слева) и вертикальном восходящем (справа) участках вентиляционного канала

Как уже говорилось, подобные клапаны очень хорошо подходят для систем естественной вентиляции. Но устанавливаются устройства такого типа и в каналы с принудительным перемещением воздуха. А небольшая модернизация позволяет даже регулировать срабатывание задвижки в зависимости от направления и плотности потока. Например, в обычных условиях клапан перекрывает вытяжной канал, выходящий из помещения на улицу, предотвращая проникновение холодного воздуха в помещение. Но при включении вентилятора воздушный поток откроет заслонку.

Промышленный обратный вентиляционный клапан с возможностью регулировки положения заслонки и усилия срабатывания.

1 – корпус клапана. В показанном примере предусмотрено фланцевое соединение с воздуховодом, хотя может быть и раструбное.

2 – створка, выполняющая роль затвора. Эксцентрично размещена на горизонтальной оси.

3 – выветренный пояс-ободок, к которому прижимается заслонка при закрытии клапана.

4 – ось заслонки.

5 – регулировочный рычаг, закрепленный на выступающем из корпуса конце оси. Положение рычага относительно плоскости заслонки во многих моделях может изменяться.

6 – груз-противовес, положение которого может варьироваться. Тем самым изменяется величина рычага приложения силы.

Изменением положения рычага относительно плоскости заслонки можно выставить положение клапана «по умолчанию», то есть нормально закрытый или нормально открытый (такое тоже в промышленных установках нередко требуется). Ну а перемещением противовеса по рычагу изменяется усилие, которое необходимо приложить для открытия или закрытия клапана.

Двустворчатые обратные клапаны

Такие устройства очень часто именуют «бабочками» — за очевидное сходство раскрывающихся от центральной оси полукруглых створок с крыльями этого насекомого.

Чаще всего створки подобных клапанных устройств оснащены пружинами, возвращающими их в исходное закрытое положение. При возникновении в воздуховоде потока определенной плотности, он преодолевает усилие пружин и открывает сворки, обеспечивая практически беспрепятственный проход. Чем сильнее напор воздуха – тем шире откроется клапан. Понятно, что в обратном направлении прохода быть не может – пружины удерживают створки в закрытом положении. Мало того, если с внешней стороны возникнет избыточное давление – оно еще больше будет прижимать створки к ободку, повышая герметичность затвора.

Одна из моделей двухстворчатого обратного клапана типа «бабочка»

Очевидно, что такие клапаны уже не всегда способны работать при естественной вентиляции – силы воздушного потока может быть недостаточно, чтобы провернуть подпружиненную створку. А вот для воздуховодов, к которым подключены вентиляторы – это отличное решение. Причем, подобная конструкция не накладывает практически никаких ограничений по пространственному положению клапана – он будет прекрасно работать в горизонтальных и вертикальных каналах, в расположенных под наклоном, вне зависимости от направления потока.

Некоторые модели клапанов-«бабочек» позволяют осуществлять регулировку усилия срабатывания, необходимого для открывания створок.

Раз этот клапан предназначен в основном для каналов с принудительным перемещением воздуха, то его выпускают не только в виде отдельного устройства, но и встроенным непосредственно в конструкцию вытяжного вентилятора. Если возникает необходимость в принудительной вытяжке воздуха из помещений, то установка подобной модели вентилятора решает разом две проблемы. За обратную тягу можно будет не переживать: пока вентилятор не включен – клапан «по умолчанию» закрыт.

Осевой вентилятор со встроенным обратным клапаном-«бабочкой»

Могут встречаться и несколько иные модификации «бабочек». Например, в некоторых моделях вентиляторов створки клапанов имеют форму не полукругов, а полуколец, закрывающих канал для прохода воздуха вокруг цилиндрического корпуса электропривода.

Вентилятор со встроенным обратным клапаном-«бабочкой», имеющим створки в виде полуколец.

Справедливости ради можно отметить, что существуют «бабочки» и с не подпружиненными «крылышками», а с работающими по гравитационному принципу. То есть при отсутствии напора воздуха в «правильном направлении» створки просто под своей тяжестью опускаются в положение «закрыто» Естественно, это сразу накладывает ограничения на пространственную ориентацию устройства – только в вертикальном канале и только на восходящем потоке.

Обратный клапан-«бабочка», традиционно устанавливаемый между выходным патрубком кухонной вытяжки и подключенным к ней воздуховодом. Пружинок для возврата створок в исходное нижнее положение чаще всего не требуется.

Характерный пример такого устройства – обратный клапан, обычно входящий в комплект кухонной вытяжки. В обычных условиях, когда вытяжка не работает, створки находятся в закрытом положении просто под действием силы тяжести. Обратной тяги из вентиляционного канала через фильтры и решетку вытяжки не будет. При включении привода воздушный поток открывает клапан, и собираемые испарения от плиты свободно отводятся в вентиляционный канал.

Многостворчатый обратный клапан

Такая конструкция клапана, как правило, применяется в условиях, когда требуется перекрыть достаточно большую по площади отдушину. И в отличие от остальных типов, подобное устройство обычно устанавливается в самом конце горизонтального вытяжного вентиляционного канала, то есть на его выходе, например, на улицу. Применяются такие устройства и в качестве приточных клапанов, но тогда они должны быть смонтированы в самом помещении, в качестве своеобразного «оголовка» канала,  проходящего через стену .

Многостворчатый обратный клапан собран по типу жалюзи – такие устройства в пластиковом исполнении обычно ставятся в помещениях на приточные каналы вентиляции

Действие такого устройства также основано на гравитационном принципе. Горизонтальные створки – каждая на своей оси, расположенной по верхнему краю. Количество ламелей и их размеры могут быть разными – это во многом зависит от общих размеров клапана.

При отсутствии потока створки опущены вниз, не допуская обратной тяги. Чем больше давление на клапан снаружи, тем плотнее прилегают створки друг к другу.

Если же воздушный поток направлен в нужном направлении, то он приподнимает створки – клапан открыт. Чем сильнее поток – тем больше угол открытия створок, вплоть до их положения, параллельного потоку .

Такие устройства часто выпускаются в виде вентиляционных решеток. Они могут быть пластиковыми или металлическими. Пластиковые, как правило, предназначены для установки в помещениях, то есть работают в интересах приточной вентиляции. Металлические, как более прочные и долговечные, можно размещать на улице, то есть в устье вытяжного канала.

Металлический обратный клапан-жалюзи – хорошо подойдёт для установки на стене дома снаружи, в точке выходя вытяжного канала.

Существуют и страиваемые модели, которые монтируются в разрыв воздуховода. Но, как правило, это промышленные модели, многие из которых имеют механизм ручного управления работой или настройки под конкретные параметры воздушного потока, необходимого для их открытия.

Промышленный многостворчатый обратный клапан-жалюзи, предназначенный для встраивания в систему вентиляции.

Обратные клапаны мембранного типа

В таких клапанах механическая часть, по сути, отсутствует. Роль затвора выполняет гибкая полимерная пленка – она вырезана ровно по размерам вентиляционного канала в месте установки мембраны. То есть в закрытом положении мембрана полностью перекрывает канал, прижимаясь своими краями к выступу по периметру.

Саму мембрану практически не видно – она изготовлена их прозрачной лавсановой пленки. Стрелками показаны три точки крепления мембраны к решетке клапана.

Принцип работы очевиден. Мембрана закреплена в нескольких точках по одной линии, проходящей через центр, так, чтобы оставалась степень свободы у двух половинок. Есть, правда, и другие варианты: прямоугольная мембрана, закрепленная к корпусу по линии одного своего (верхнего или бокового) края – получается одна свободная створка.

Если поток воздуха идет в нужном направлении, лепестки под его давлением отгибаются и не препятствуют проходу.

Но если направление поменялось (возник эффект обратной тяги) – мембрана, принимает плоское положение, прижимается к расположенной позади нее решетке, а краями – к ободку. И тем самым надежно перекрывает канал.

Схема проста и эффективна, очень дешева в производстве, поэтому к ней обращаются довольно часто. Долговечность же напрямую зависит от качества самой мембраны и ее крепления к корпусу – встречаются совсем уж дешевые «поделки», в которых пленка быстро деформируется или срывается с точек крепления.

Кроме отдельных клапанных устройств такого типа, встраиваемых в воздуховод, выпускаются вентиляционные решетки на стандартные отдушины. Кроме того, мембранными обратными клапанными оснащены и многие модели накладных вентиляторов.

Принцип работы мембранного обратного клапана на встраиваемом накладном вентиляторе

Простота схемы – очевидная причина того, что именно такие обратные клапаны чаще всего изготавливаются своими руками. Например, некоторые хозяева оснащают им, во избежание обратной тяги, обычную вентиляционную решетку.

Согласитесь, что смастерить подобный обратный клапан на вентиляционной решётке своими руками – опытному мастеру труба не составит.

Надо сказать, что практически все обратные клапаны для квартирной вентиляции – недороги, и их приобретение не сказывается особо чувствительно на семейном бюджете. Однако, если нет возможности (или желания) приобрести такое устройство, то простейший мембранный затвор, например, на вентиляционную отдушину, вполне можно изготовить и самостоятельно.

Например, вот так:

Изготовление обратного клапана на вентиляционную отдушину своими руками

ИллюстрацияКраткое описание выполняемых операций
В квартире явно обнаружилась проблема – из вентиляционной решетки на кухне частенько стал исходить весьма неприятный запах.
Решено устранить эту «беду» установкой обратного клапана на отдушину.
Проблема усугубляется еще и тем, что эта отдушина связана внутренними каналом с вытяжной вентиляцией из своего же совмещенного санузла. А там был установлен вентилятор, при включении которого обратная тяга на кухню еще и возрастает.
Для изготовления клапана в первую очередь выкручены саморезы и снята вентиляционная решетка.
Открылась отдушина во всей своей красе.
В качестве основы для клапана будет вырезана картонная рамка.
Она должна быть точно таких же размеров, как решетка, так как будет скрываться под ней.
Картон взят от коробки для офисной бумаги.
Решетка укладывается на картонный лист и очерчивается по периметру.
Затем по линии разметки врезается прямоугольник.
При необходимости – проводится точная подгонка, так, чтобы решетка и картонный фрагмент точно совпали по внешней границе.
Понятно, что размеры решетки всегда больше размеров отдушины. А нам на картоне необходимо наметить именно контур этого окна.
Поэтому проводится замер ширины и высоты отдушины.
Переходим к разметке картонного основания клапана.
На нем вначале необходимо наметить контур отдушины, с одинаковыми отступами от краев по вертикали и горизонтали.
Ну а затем – наметить окошки самих клапанов.
Просто для удобства объяснения на иллюстрации линии разметки выделены цветом.
Синий прямоугольник – это граница отдушины, вычерченная по снятым размерам.
С отступом от этой границы в 10 мм к центру вычерчиваются два прямоугольника (зеленые линии) -это окошки клапанов.
Отступы необходимы, во-первых, для крепления мембран, а во-вторых – чтобы края мембран, прижимаясь к картону, были способны перекрыть поток обратной тяги, но при открытии – не задевали стенок отдушины.
Между двумя прямоугольными окошками в центре оставляется полоса шириной примерно 15 мм – на ней будут сходиться эластичные мембраны при закрытии клапанов.
Кстати, в качестве мембран будет использоваться прозрачная «корочка» от обычной канцелярской папки-скоросшивателя.
Материал ее изготовления в нужной степени эластичный, то есть не будет препятствовать прямому потоку воздуха, но в то же время – в достаточной степени плотный, чтобы не проминаться при закрытии в случае обратной тяги.
По нанесенным линиям разметки вырезаны два симметричных окошка, через которые буде пропускаться воздушный поток.
Производится примерка пленки для раскроя двух эластичных лепестков – мембран (пленка плохо заметна на иллюстрации, поэтому показана стрелкой).
Чтобы лепестки могли свободно отклоняться назад, их края сверху и снизу должны не доходить до границы отдушины примерно на 3÷5 мм (показано зеленой стрелкой).
По ширине они должны быть равны расстоянию от вертикального края картонной заготовки до ее центра. То есть в закрытом положении эти эластичные заслонки должны сходиться по центральной линии (показано коричневой стрелкой), не мешая при этом друг другу.
Лепестки вырезаны…
…а приклеить их можно по внешнему краю картонного основания с помощью полосы обычного широкого скотча, с перегибом ее на лицевую и тыльную сторону.
Точнее, вначале будет удобнее «прихватить» мембрану в двух-трех местах маленькими кусочками скотча, чтобы зафиксировать ее правильное положение, а затем уже приклеить окончательно широкой полосой.
При этом полоса скотча, для надежности, должна идти от верхнего до нижнего края картонной основы клапана.
Вот что получилось в итоге (правда, пленочные мембраны практически незаметны).
Это сторона клапана будет обращена в сторону вытяжной отдушины.
А вот это – вид с «лицевой» стороны, той, что будет обращена в сторону комнаты и прикрываться вентиляционной решеткой.
Вот здесь хорошо заметны и мембраны клапана – они легко изгибаются, открывая окошки для прохода воздуха.
Мастер заметил свою ошибку – на лицевой стороне картонного основания клапана нанесен рисунок, который может пробиваться через пластиковую решетку, делая ее внешний вид неаккуратным.
Поэтому решено было заклеить эту сторону белой бумагой. Но это, конечно, лучше предусматривать сразу, еще при выборе материала и проведении разметки.
Всё, можно считать, что обратный клапан готов.
Прежде чем устанавливать клапан постоянно и закрывать декоративной пластиковой решеткой, имеет смысл проверить его работоспособность.
Для этого он крепится на вентиляционную отдушину так, как должен стоять в итоге. Временное крепление можно провести с помощью саморезов в те же «штатные» дюбель-пробки, к которым фиксировалась решетка.
После крепления заметно, что тяга есть – лепесток клапана отклонился немного назад.
На этом же этапе необходимо проверить, не мешает ли что-нибудь свободному ходу мембран.
В демонстрируемом примере такая помеха обнаружилась – на левом клапане лепесток задевал на небольшой выступ в верхней части отдушины.
Этот наплыв был сколот – мембрана получила необходимую степень свободы.
Для проверки было открыто окно – чтобы усилить приток воздуха в помещение и активизировать тягу через отдушину.
Мембраны клапана отозвались на это значительно большим отклонением внутрь – окно для прохода воздуха расширилось.
Все пока работает так, как надо.
А теперь для эксперимента было смоделировано появление обратной тяги. Для этого в санузле был включен вытяжной вентилятор, работа которого, как мы помним, приводила к такому негативному эффекту.
Створки после включения вентилятора практически мгновенно захлопнулись. То есть основания судить, что клапан работает корректно во всех режимах.
Убедившись в работоспособности клапана, можно окончательно ставить на место пластиковую декоративную решетку.

Это был всего лишь один из примеров, а вариантов здесь может быть немало. Еще один  показан в видеосюжете ниже – здесь лепестки клапана крепятся непосредственно к самой решетке, с тыльной ее стороны.

Видео: Еще один вариант самодельного обратного клапана на вентиляционную решетку.

Видео: Готовая вентиляционная решетка с обратным клапаном

Где и как устанавливается обратный клапан

По идее, любой канал как приточной, так и вытяжной вентиляции стоит оснастить обратным клапаном. На приточных «ветках» это устройство не будет допускать «опрокидывания» тяги и свободному выходу тепла из жилых помещений. Про роль клапана на вытяжных каналах уже много говорилось выше.

  • При подборе необходимой модели исходят из формы и размеров вентиляционных воздуховодов или отдушин. Учитывается и место установки устройства – будет ли оно «конечным», (то есть располагаться на входе в вентиляционный канал или на выходе из него), или предполагается его канальный монтаж по ходу воздуховода. Для подобных схем выпускаются специальные клапаны прямоугольного и круглого сечения, под стандартные воздуховоды. Они выполнены в виде стыковочного элемента (фланца) для соединения двух прямых участков трубы или короба (при необходимости – с переходом от одной формы сечения на другую). Другой вариант – клапаны в тройнике, к которому подсоединяется сразу два канала с последующим объединением потоков и выводом наружу.

Соединительный элемент для двух участков вентиляционных труб со встроенным обратным клапаном.

  • Материал изготовления клапанов – пластик или металл. Для обычной квартирной вентиляции обычно бывает вполне достаточно пластиковых изделий – при качественном исполнении они ничуть не хуже металлических, а по уровню издаваемого при работе шума – значительно выигрывают.
  • Установку клапана лучше всего предусматривать внутри помещения. Да, выпускаются модели (о них уже упоминалось), допускающие внешнюю установку, например, на наружной стене на выходе вытяжного канала. Но следует правильно понимать следующее — вытягиваемый из квартиры или дома воздух всегда насыщен водяными парами. И в условиях отрицательных температур эта влага может замерзать, нарушая корректную работу механических заслонок клапана. То есть придется время от времени (а бывает – что и довольно часто) для восстановления работоспособности устройства проводить удаление наледи, что, согласитесь, не слишком удобно. Лучше разместить клапан в тепле, а на улице выходное отверстие прикрыть обычной декоративной решеткой.
  • Если в доме (квартире) организована естественная вентиляция, то бывает достаточно установки обратных клапанов только на вытяжные отдушины на кухне, в ванной, санузле. При этом предпочтение следует отдавать или мембранным устройствам, или одностворчатым, не оснащенным пружинным поджимом затвора. Такие клапаны обычно очень чуткие, и легко открываются при небольшой естественной нормальной тяге.
  • Сложнее, если разные помещения «завязаны» на один вентиляционный канал – в таких случаях никак нельзя исключить взаимного влияния. То есть, например, если вход в вентиляционный канал располагается, скажем, в санузле, а ванная просто соединена с этим помещением сквозной отдушиной, вполне возможно перетекание пара и неприятных запахов туда или обратно. Значит, желательно перекрыть путь подобного перемещения  установкой двух обратных клапанов. Эта схема может быть реализована как при естественной вентиляции (установкой чувствительных клапанов на вентиляционных отдушинах), так и при принудительной с монтажом двух воздуховодов, затем объединяющихся в один с выводом в вентиляционную шахту.

Принудительная вытяжная вентиляция из ванной и санузла, объединяемая на одном канале. На каждом из рукавов должен стоять собственный обратный клапан.

  • Бывают ситуации и посложнее. Например, по тем или иным соображениям приходится объединять вытяжные каналы со всех помещений, включая санузловую зону и кухню. Здесь, понятно, без обратных клапанов и вовсе обойтись невозможно. Примерная схема такого объединения с рекомендуемыми точками установки обратных клапанов показана на иллюстрации.

Возможная схема объединения вытяжной вентиляции из ванной и кухни.

1 – стена между ванной (объединенным санузлом) и кухней.

2 – вытяжная отдушина (при естественной вентиляции) или встроенный вентилятор в ванной.

3 – обратный клапан на рукаве, идущем от «влажной» зоны. Место показано условно, так как могут быть различные варианты. На схеме – клапан канального типа, в соединительном элементе между двумя трубами. Но он может располагаться и на вентиляционной решётке или быть встроенным в вентилятор. Еще один вариант – клапан, встроенный в тройник (поз. 6).

4 – кухонная вытяжка.

5 – обратный клапан на воздуховоде от вытяжки к тройнику. Опять же, место показано условно, так как очень часто вытяжки уже имеют встроенный обратный клапан на своём выходном патрубке.

6 – тройник, объединяющий воздуховоды из ванной и от вытяжки.

7 – наружная стена дома.

8 – решетка на выходе вентиляционного канала, также оснащенная в данном примере обратным клапаном. Но про уязвимость расположенных на улице клапанных устройств уже говорилось выше – скорее, здесь можно обойтись только решеткой, предотвращающей проникновение в канал птиц или насекомых, попадание крупного мусора (опавших листьев) мусора, и с колпаком, защищающим устье воздуховода от прямого попадания осадков. А по большому счету обратный клапан на этом участке уже не особо и нужен, так как все каналы защищены от обратной тяги индивидуально.

  • К показанной выше схеме, кстати, можно предъявить претензии – на ней отсутствует выход для естественной вентиляции из кухни. А так быть не должно – установка вытяжки ни в коей мере не заменяет необходимости постоянной, круглосуточной циркуляции воздуха и его отвода именно через помещение кухни.

Проблема решается или наличием отдельного вентиляционного канала для естественного или принудительного (с использованием встроенного вентилятора) выхода воздуха, или совмещением его с каналом вытяжки.

Для такого совмещения может использоваться специальная накладка на отдушину, которая включает, собственно, решетчатую часть для естественной тяги, и фланец для подключения воздуховода от вытяжки.

Накладка на отдушину, в которой совмещены вентиляционная решетка и фланец для подключения воздуховода от кухонной вытяжки.

Казалось бы – все просто. Но такой подход не лишен недостатков, причем – весьма существенных.

— Во-первых, площадь решетчатого участка может быть явно недостаточной для полноценной естественной вентиляции – она становится значительно меньше площади отдушины.

— Во-вторых, на решетке отсутствует защита от обратной тяги. При включении вытяжки давление в воздуховоде может стать настолько большим, что часть собранных над кухонной плитой испарений будет обратно забрасываться через решетку в помещение. То есть обратный клапан здесь явно напрашивается.

Поэтому  лучше применить схему с тройником, оснащённым таким клапаном. Один выход тройника подключается к вентиляционному каналу. Ко второму, без обратного клапана, подсоединяется воздуховод от кухонной вытяжки (здесь клапан не нужен, так как, как мы помним, он обычно уже имеется на выходном патрубке самой вытяжки). И третий выход тройника, со встроенным обратным клапаном, служит для естественной вентиляции помещения.

При неработающей вытяжке клапан открывается и обеспечивает постоянный естественный воздухообмен. Но как только вытяжка включается – в тройнике создается повышенное давление воздуха. Клапан срабатывает, окно для естественной тяги временно перекрывается, что не допускает перекачивания собранных испарений обратно в помещение кухни.

Принципиальная схема объединения естественной вентиляции с кухонной вытяжкой

1 – вентиляционная шахта;

2 – тройник;

3 – обратный клапан;

4 – кухонная вытяжка, установленная над плитой.

Положение «а»:

Вытяжка в выключенном состоянии. Обратный клапан открыт, и основной объем естественной вентиляции идет через открытый выход тройника. Частично естественная вентиляция может проходить и через вытяжку, если это позволит установленный в ней встроенный обратный клапан.

Положение «б»:

Вытяжка включена. Клапан от повышения давления в тройнике срабатывает на закрытие, и весь объём отводимого из кухни воздуха проходит только через вытяжку.

Несколько «живых» примеров реализации подобной схемы подключения.

Возможно, такая схема при ее сборке будет несколько проигрывать внешне, так как смотрится она порой довольно громоздко. Но зато она обеспечивает гарантированно эффективную работу вентиляции в любом режиме.

  • При выборе модели обратного клапана и ее установке следует иметь в виду, что эти устройства тоже нуждаются в периодическом профилактическом обслуживании. На створках или на ободках могут образовываться наслоения от содержащихся в вытягиваемом воздухе влаги, жировых испарений и пыли. Со временем створки могут начать плохо прилегать, и не исключается появление признаков обратной тяги. То есть время от времени клапаны нуждаются в очистке.

Нельзя, кроме того, исключить и выход из строя – механическую поломку или, скажем, разрыв (обрыв) мембраны. То есть должна предусматриваться возможность проведения замены.

  • Еще одна проблема, связанная с обратными клапанами – это их шумность. При резком срабатывании (например, включение вентилятора или порыв сквозняка) створки многих моделей довольно чувствительно для слуха хлопают, за что, кстати, такие устройства заслужили название «хлопушки».

Шумные клапаны могут стать причиной беспокойства, особенно если они установлены в жилой зоне или в непосредственной близости от нее. В меньшей степени таким недостатком страдают качественные модели, в которых применены эластичные уплотнители, смягчающие удар створки при закрытии клапана.

Обратный клапан с резиновым уплотнителем – шума от таких устройств намного меньше.

Домашние умельцы придумывают и свои доработки для устранения подобной проблемы. Так, на самых обычных клапанах делают по краям ободка, к которому прижимается створка в закрытом положении, силиконовое уплотнение. Правда, приходится повозиться – нанести полоску силиконового герметика, выровнять ее, покрыть концентрированным мыльным раствором, чтобы не прилипала к створке в период подгонки. Затем следует закрыть створку – она прожмет в силиконе «гнездо» нужной формы. В таком положении дожидаются полной полимеризации герметика – и при удачном исходе операции самодельное уплотнение должно работать не хуже заводского.

В принципе, по обратным клапанам информация изложена. Но имеет смысл рассмотреть еще один вопрос, чтобы предостеречь некоторые ошибки при выборе и установке таких устройств.

Приложение: Полезная информация для правильного выбора и установки воздуховодов и обратного клапана.

Очень распространённая ошибка при самостоятельном вмешательстве в систему домашней (квартирной) вентиляции – это установка клапанов, воздуховодов, решеток и т.п. с параметрами, недостаточными для нормальной естественной циркуляции воздуха. В особенности это касается самодельных приспособлений или монтажа решеток с явно уменьшенной площадью сечения, как, например, в случае использования накладок на отдушины с фланцем и решеткой. Получается, что такая «модернизация» снижает эффективность всей вентиляции в целом.  Избавившись от проблемы обратной тяги, хозяева получают взамен застойные явления, повышение влажности в помещениях и прочие прелести.

Следует правильно понимать, что естественную вентиляцию никто не отменяет ни при каких обстоятельствах, если, конечно, не работает постоянно, без перерывов, принудительная система. Но это дорого, громоздко, и в условиях квартир или небольшого частного дома – совершенно неоправданно.

А естественная циркуляция подчиняется законам физики, и через слишком зауженные каналы пропустить требуемый объем воздуха получается порой вовсе невозможно. Тем более что после установки клапанов, даже самых чувствительных, часть кинетической энергии потока расходуется на открытие створок, и производительность несколько снижается. А это — лишний довод в пользу того, что размер канала должен соответствовать существующим нормам.

Система естественной вентиляции строится по принципу притока свежего воздуха через жилые помещения с последующим отводом через вытяжные каналы на кухне, в ванной, санузле и в некоторых других точках (кладовая, сушилка, спортзал и т.п.).

Нормальная циркуляция воздуха при вентиляции – поступление через жилые помещения и отвод через вытяжные каналы на кухне, в ванной , санузле.

Объемы циркуляции воздуха – нормируются. Поступление должно соответствовать или кратности полного воздухообмена в течение часа, или определенному объему притока на каждого человека, постоянно пребывающего в помещении (это понятие означает – более двух часов).

Вытяжка воздуха из перечисленных выше помещений тоже не должна быть менее установленных нормативами значений.

Кстати, нормы притока воздуха определены несколькими руководящими документами, с некоторыми различиями.

Таблица норм притока и вытяжки воздуха в жилых домах

Тип помещенияМинимальные нормы воздухообмена (кратность в час или кубометров в час)
ПритокВытяжка
Свод правил СП 55.13330.2011 к СНиП 31-02-2001 «Одноквартирные жилые дома»
Жилые помещения с постоянным пребыванием людейНе менее однократного обмена объема в течение часа
Кухня60 м³/час
Ванная, туалет25 м³/час
Остальные помещенияНе менее 0,2 объема в течение часа
Свод правил СП 60.13330.2012 к СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»
Минимальный расход наружного воздуха на одного человека: жилые помещения с постоянным пребыванием людей, в условиях естественного проветривания:
При общей жилой площади более 20 м² на человека30 м³/час, но при этом не менее 0,35 от общего объема воздухообмена квартиры в час
При общей площади менее 20 м² на человека3 м³/час на каждый 1 м² площади помещения
Свод правил СП 54.13330.2011 к СНиП 31-01-2003 «Здания жилые многоквартирные»
Спальная, детская, гостинаяОднократный обмен объема в час
Кабинет, библиотека0,5 от объема в час
Бельевая, кладовка, гардеробная0,2 от объема в час
Домашний спортзал, биллиардная80 м³/час
Кухня с электрической плитой60 м³/час
Помещения с газовым оборудованиемОднократный обмен + 100 м³/час на газовую плиту
Помещение с твёрдотопливным котлом или печьюОднократный обмен + 100 м³/час на газовую плиту
Домашняя прачечная, сушилка, гладильня90 м³/час
Душевая, ванная, туалет или совмещенный санузел25 м³/час
Домашняя сауна10 м³/час на каждого человека

На основании нормативов можно определить для своей квартиры, какой же воздухообмен должен соблюдаться в течение часа. Причем, рекомендуется просчитать объем притока по разным методикам, а затем выбрать максимальное значение.

Упростит задачу расчета необходимого притока свежего воздуха предлагаемый онлайн-калькулятор.

Калькулятор расчета требуемого объема приточной вентиляции

Перейти к расчётам

Далее, подсчитывается минимальный объем, который необходимо отвести через вытяжные каналы – по таблице, проведенной выше.

Понятно, что в реальных условиях сколько воздуха поступило в помещения, столько за тот же отрезок времени должно быть и отведено. Поэтому для получения конечного результата воздухообмена сравнивают суммарный приток и отвод — и принимают максимальное значение. Именно с таким объёмом должна справляться нормально работающая вентиляция.

Будет и удобнее, и нагляднее, если составить таблицу, в которой перечислить все помещения квартиры (или дома), и указать для одних нормы притока (по двум способам расчета) и нормы вытяжки. Затем показатели во всех колонках суммируются – и выбирается максимальный.

Пример такой таблицы показан на иллюстрации:

После проведения расчетов по всем помещениям выбраны и просуммированы максимальные показатели. Именно такой объем воздухообмена должны обеспечить и приточные, и вытяжные каналы системы вентиляции.

Стало быть, вытяжные отдушины должны справиться с таким объемом. Он может быть распределён поровну между имеющимися каналами (но так, чтобы он не стал меньше нормы, например, на кухне), или с преобладанием в какой-то конкретной точке (опять же, это чаще всего – кухня).

Если известен объем, который требуется отвести в течение часа, можно просчитать и сечение канала. Правда, для проведения вычислений требуется еще и скорость воздушного потока. Но по существующим нормам для естественной вентиляции в области заборной решётки, то есть непосредственно на отдушине, скорость должна выдерживаться в диапазоне 0,5 ÷ 1,0 м/с. Для принудительного отвода она, безусловно, выше – от 1,5 до 3,0 м/с. Такие ограничения связаны с санитарными нормами шума и вибрации.

Имея необходимые данные, несложно просчитать площадь поперечного сечения канала, обеспечивающую требуемую производительность. Поможет в этом следующий онлайн-калькулятор:

Калькулятор расчета площади поперечного сечения вентиляционного канала

Итак, неважно, приобретаются ли готовые изделия (например, совмещенная с фланцем решетка) или изготавливается самодельный обратный клапан, сечение должно быть не меньше рассчитанного. Иначе вся затея просто теряет смысл.

Ну и в качестве бонуса – еще один калькулятор.

Полученную площадь не составляет особого труда привести к сторонам прямоугольника. Правда, должно соблюдаться важное правило – соотношение сторон канала не может быть более, чем 1:3.

Но так как в вентиляционных системах широко используются детали и прямоугольного, и круглого сечения, иногда бывает необходимо привести рассчитанную площадь к диаметру. Или же «прикинуть» соответствие размеров прямоугольного канала диаметру трубы.

Калькулятор перевода площади сечения в диаметр воздуховода

Перейти к расчётам

Диаметр, понятно, показывается расчетный, а приобретаться должны детали со стандартным диаметром, ближайшим в сторону увеличения.

≋ Для чего нужен обратный клапан в вентиляции • Виды обратных клапанов

Обратный клапан в вытяжном вентиляторе – деталь, которая перекрывает вентиляционный канал так, чтобы воздух из него не возвращался назад в помещение.

Обратные клапаны также используются и в других бытовых и промышленных приборах. Но мы поговорим, зачем они нужны в обычной вытяжке и вентиляционной системе, какими бывают клапаны и в чем преимущества от их применения.

Почему воздух из вытяжки возвращается обратно?

Законы физики неумолимы: тот объем воздуха, который выходит из помещения, должен быть равным объему воздуха, поступающему в комнату. Именно поэтому появляется обратная тяга.

Вместе с воздухом, попавшим обратно в комнату, приходит запах сигарет, еды, приготовленной соседями и прочие неприятные ароматы. Это особенно ощущается в старых домах со слабыми вентиляционными каналами, на современные мощные вытяжки не рассчитанные.

Что еще может вернуться с воздухом из вентиляции?

Очевидно, что до стерильности в вентиляционном канале далеко. Там оседает много пыли, скапливается жир от приготовления пищи, и там водятся насекомые, оставляют повсюду следы своей жизнедеятельности. Кому приятно, если хоть часть из этого «добра» попадет в квартиру? А ведь обычная решетка никак не спасает от обратной тяги, и не мешает потоку загрязненного воздуха проникать в комнату.

И вот как раз вместо этой решетки мы рекомендуем ставить обратный клапан, перекрывающий движение воздуха из вентиляционного канала в квартиру. Вентиляторы с обратным клапаном стоят дороже аналогичных по мощности моделей, не оснащенных этой деталью. Но когда речь об эффективности, лучше доплатить и получить прибор, который намного лучше справляется со своими функциями.

Виды обратных клапанов

  • Гравитационные — не требуют дополнительного источника энергии для работы.
  • Принудительные — работают от электричества.

Принудительны клапаны обеспечивают немного большую изоляцию, чем гравитационные. Они более плотно перекрывают канал, и это может быть важно на производственных объектах. А вот в быту эта разница почти незаметна.

Форма клапана

Клапаны имеют различные формы. Наиболее распространенные:

  • «Мембрана» — выполненная из мягкого пластика пластина
  • «Одностворчатый» — выполненная из твердого пластика или металла округлая (как правило) пластина
  • «Двустворчатый» — выполненные из твердого пластика или металла 2 округлые (как правило) пластины. Их иногда называют «бабочками»
  • «Жалюзи» — выполненные из твердого пластика или металла полосы. В бытовых вентиляторах как правило используется пластик.



Форма клапана менее критична. Но за мембранным клапаном на кухне или в другом помещении, где есть загрязнители, требуется более частый уход. И как бы вы его не берегли, он выйдет из строя раньше, чем клапаны других форм, потому что сама мембрана очень «нежная». Остальные формы по надежности и простоте ухода примерно одинаковы.

Рекомендация компании

Хотим обратить ваше внимание на вытяжные вентиляторы серии Maico ECA 100 iPro KVZC. Они оборудованы принудительным пластиковым вытяжным клапаном в форме жалюзи, имеют 2 режима работы и могут устанавливаться в любом бытовом помещении. На нашем сайте также представлен широкий выбор других вытяжных вентиляторов с обратными клапанами и без них. Если у вас остаются вопросы по выбору вытяжного вентилятора, звоните нам по телефону, и получите квалифицированную консультацию.

Обратный клапан для естественной вентиляции

Обратная тяга возникает достаточно часто и несет за собой негативные последствия. Монтаж обратного клапана для естественной вентиляции решает данный вопрос. Но для этого нужно изучить конструктивные особенности подобных устройств, их достоинства и недостатки, основные правила монтажа и размещения в вытяжных конструкциях.

Основные факторы появления обратной тяги

Принцип действия вентиляции приточно-вытяжного типа основывается на действии закона одинакового объема воздуха, поступающего и выходящего из помещения. Следовательно, в вытяжке обратная тяга появляется в том случае, если общий поток воздуха в прочих точках направлен из квартиры. Существуют основные факторы для появления подобного явления:

  • Подключение соседями в многоквартирных домах мощных вытяжек, при задействовании общих вентиляционных шахт для устранения воздуха. Данная проблема очень распространена в старых жилых домах, где общие воздуховоды не рассчитаны на использование механизмов для принудительной вентиляции.
  • Наличие внутри дома воздуховода, имеющего несколько точек забора воздуха. В этом случае возможны перемены направления потока при запуске в одной из них устройства принудительной вентиляции.
  • Резкое увеличение объема потока, который выходит через один из присутствующих вытяжных приборов. В случае недостаточного поступления воздуха посредством приточной вентиляции возникает смена направления воздушного потока в вытяжках.
  • Существенное уменьшение или приостановление потока, который поступает в жилье посредством приточной вентиляции. Такое происходит в случае поэтапного загрязнения отверстий, а при наличии принудительной системы – в случае повреждения или износа деталей, которые отвечают за движение воздуха.

Установка вентиляционного обратного клапана для естественной вентиляции во время монтажа системы является рациональным решением, даже если в данный момент отсутствуют условия для появления обратной тяги. Цена готовых систем невелика, а вот установка клапана в уже функционирующие воздуховоды – непростая и трудоемкая работа.

Виды обратного клапана

На сегодняшний день использование ручного управления для контроля воздушных потоков уже не актуально. Для автоматического предупреждения нежеланной тяги в вентиляционной системе существует несколько принципиально разных способов. У каждого из них имеются свои достоинства и недостатки, на которые нужно обратить внимание при покупке оборудования.

Одностворчатый гравитационного действия

Выходящий из помещения воздушный поток способен оказывать давление на заслонку клапана, тем самым приоткрывая его для свободного выхода воздуха. В случае отсутствия движения или появления обратной тяги этого давления на заслонку не происходит и под воздействием силы тяжести она закрывается.

Если монтаж был выполнен по всем правилам, обратный гравитационный клапан допустимо использовать с естественной вентиляцией, поскольку он имеет минимальное сопротивление открытию створки. Возможны два варианта подобной установки:

  1. с применением противовеса, который размещен снаружи либо внутри устройства;
  2. отклонение размещения оси, на которой крепится створка, по отношению к середине сечения канала воздуховода.

Обратите внимание! Закрытия створки основывается на действии силы тяжести, а потому следует размещать устройство с применением уровня строго в вертикальном или горизонтальном положении, которое зависит от конкретной модели. В противном случае происходит неполное закрытие клапана или для открытия створки будет необходим усиленный воздушный поток в вентиляционной системе.

Двустворчатый с применением пружин

Это так называемое устройство типа «бабочки», оборудованное 2-мя шторками. При избыточном давлении они складываются с определенной стороны, а в случае его отсутствия — закрываются за счет пружин. Поскольку работа механизма не зависит от силы тяжести, подобное устройство допустимо располагать под различным углом.

Такой вариант хорошо себя зарекомендовал в случае принудительной вентиляции с применением вытяжки. Прежде, чем купить клапан, стоит протестировать степень чувствительности шторок к давлению в воздуховоде, на который будет осуществлен монтаж. Силу действия пружин в современных устройствах такого типа допустимо корректировать.

Решетка с обратным клапаном для естественной вентиляции

По своему внешнему виду решетка с обратным клапаном для естественной вентиляции очень похожа на оконные жалюзи. У такого устройства принцип действия аналогичен одностворчатому варианту – гравитационный. Применение нескольких створок вместо одной связано с компактностью механизма в открытом положении, что довольно актуально для наружных компонентов вентиляционной системы.

Размеры вентрешеток с обратным клапаном для естественной вентиляции спроектированы для стандартных параметров коробов, предназначенных для вытяжек. Что касается устройства для предупреждения нежеланной тяги, его допустимо размещать как на всю решетку, так и лишь на отверстии для естественной вентиляции.

Использование гибкой мембраны

Рабочий принцип мембранного обратного клапана основывается на возможности потока поменять положение гибкой пластины. Она позволяет в случае одного направления потока воздуха открывать вентиляционное отверстие, а при противоположном – его закрывать, вплотную примыкая к периметру.

В случае риска изменения мембраны из-за мощной обратной тяги требуется наличие вспомогательных ребер жесткости, на которые она сможет опираться во время закрытия вентиляционного отверстия. На это стоит обращать внимание при покупке мембранного механизма, в противном случае возможна деформация и дальнейшее неплотное закрытие заслонки или пропуск обратного воздушного потока устройством.

Для всех систем, независимо от конфигурации, необходимо рассчитать расположение клапанов так, чтобы нежеланная тяга при всех вариациях включенных вытяжек и вентиляторов в результате была заблокирована. На качество функционирования вентиляции в первую очередь влияет правильный монтаж устройства.

Расположение клапана в системе вентиляции

Если в вытяжной системе предусмотрено единое место забора воздуха, и оно посредством вентиляционного канала выходит на улицу или в шахту, для предупреждения появления обратной тяги достаточно выполнить установку в воздуховоде одного устройства.

Если система усложнена наличием нескольких отверстий для естественной вентиляции, применяют следующие правила установки обратных клапанов:

  • На всех ветках, которые объединяют центральный воздуховод и точку забора воздуха, монтируют обратный клапан. Это важно для предотвращения перенаправления воздушного потока в сторону вытяжки, если она не работает.
  • Как правило, на выходе системы вентиляции монтируют дополнительное устройство. В случае абсолютной герметичности канала в установке нет необходимости, но все же, как демонстрирует практика, наличие клапана именно в этом месте имеет смысл.

Вентиляционный обратный клапан для естественной вентиляции

В основном, обратный клапан размещают в местах с максимально удобным и простым доступом к ним. Это связано с тем, что их приходится время от времени чистить от жира, налипшей грязи и пыли, в противном случае не будет происходить полное закрытие заслонок при нежеланной тяги.
Во время проектирования воздуховода важно помнить о том, что производитель в некоторых случаях размещает обратный клапан непосредственно на вытяжке либо на вентиляторе. В такой ситуации установка дополнительной защиты от появления обратной тяги не требуется.

назначение, виды, установка. Как сделать

своими руками

Система вентиляции помещений предназначена для обеспечения притока свежего воздуха, удаления отходов, запаха и пыли. Часто бывает, что установленная в доме вентиляция не справляется со своими задачами, и вместо свежего воздуха в квартиру попадают запахи соседей. Чтобы этого не произошло, рекомендуется установить обратный клапан для вентиляции.

Зачем нужен обратный клапан

Обратный клапан представляет собой конструкцию, у которой сама лопасть клапана расположена на оси, они будут двигаться таким образом, что воздух, попадая в клапан, не попадет в квартиру.Воздушные массы движутся в обратном клапане только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует попаданию воздуха в помещение.

Основными причинами, по которым должен быть обратный клапан, являются:

  • Недостаток свежего воздуха — он может сломаться или забиться, из-за чего свежий воздух просто не попадает в вентиляцию.
  • Неправильное расположение выхлопной трубы из-за попадания продувочного воздуха.
  • В доме печное отопление, а во время работы топки усилен стержневой топочной трубой, тем самым реверсируя воздушный поток в вентиляционной трубе.
  • В квартире многоэтажного дома имеется мощный вытяжной вентилятор, работающий с потоками воздуха в других квартирах.
  • Наличие нескольких вытяжек в одной квартире усилит тягу в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги вентиляции, можно использовать свечу. Подержите в воздухе зажженную свечу и откройте окно. Если поток воздуха правильный, свеча гаснет.

Типы обратных клапанов для вентиляции

Клапаны для вентиляции можно классифицировать по материалу изготовления, большинство из них изготавливаются из:

  • пластика.
  • сталь оцинкованная тонкая.
  • Композиционные материалы — сталь и пластик.

Вариант

, из пластика, часто устанавливается в квартирах, офисах, коттеджах. Эти обратные клапаны имеют привлекательный внешний вид и подходят для любого стиля интерьера. К тому же пластиковые клапаны легко справятся с проблемами естественной вентиляции. Еще одно несомненное преимущество — доступность — пластиковые обратные клапаны самые дешевые устройства среди аналогов.

Модель

, изготовленная из оцинкованной стали, применяется на промышленных предприятиях или в бытовых изделиях офисных зданий.Такие клапаны имеют прочную конструкцию, что позволяет им работать в приточно-вытяжных системах вентиляции. Кроме того, на предприятиях всегда выдвигаются высокие требования к пожарной безопасности, и стальная арматура хорошо справляется с этой задачей.

В зданиях, где есть естественная вентиляция, хорошо зарекомендовали себя устройства из композитных материалов. Корпус изделия изготовлен из оцинкованной стали, а лопасти — из пластика. Таким образом, клапан реагирует на малейшее дуновение ветра и обеспечивает естественную вентиляцию.

В зависимости от исполнения, клапаны обратные для вентиляции бывают:

  1. заслонка. Они выполнены в виде жестких закрылков, прикрепленных к оси, и содержат принцип механизма поворота. При массовом расходе воздуха заслонка поворачивается, закрывая или открывая воздухозаборник.
  2. С гравитационными стержнями. Напоминают ставни, расположенные вертикально или горизонтально. Когда капот, двери открываются и начинают свою работу. Этот вид устанавливается в стены для защиты коммуникаций.
  3. мембрана. Выполняйте работы по принципу откидной заслонки, но заслонка в таких устройствах намного тоньше, а при ветре мембрана закрывает решетку, тем самым предотвращая попадание воздуха.
  4. Бабочка.Схожая по строению створки лепесткового типа, но, имеет две лопасти на оси, и этим напоминает всем известное насекомое. При вентиляции лепестки открываются и соответственно при выключении — закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, нагревательные и без него, а также прямоугольные или круглые.

Как выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, следует руководствоваться такими критериями:

  • Устройство должно быть чувствительным даже к небольшому движению воздуха, поэтому лучше всего установить вытяжной вентилятор с решеткой. Это будет способствовать увеличению нормального воздушного потока и тяги.
  • Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана.Диаметр подбирающего клапана точно соответствует параметрам вентилятора.
  • Обратите внимание на рабочую температуру клапана — некоторые устройства могут работать только при умеренных температурах.
  • В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую ​​же форму. Это сделано для удобства установки устройства.

Не забывайте, что при неправильном выборе клапана воздухообмен в квартире может нарушиться и полностью изменить свое направление.

Указания по настройке устройства

При самостоятельной установке клапана в направлении вентиляции важно помнить о воздушных массах. Если проблема решена, можно перейти на устройство прямого монтажа.

Для этого вставьте корпус клапана по ходу вентиляции и разметьте отверстия для крепления будущего. Затем укажите на запланированные отверстия с помощью отвертки или дрели. Также проделайте отверстия для вентиляции.

Далее вставляем дюбели и с помощью отвертки закрепляем обратный клапан в воздухе.Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, нужно покрыть их силиконом, чтобы обеспечить герметичность. В противном случае устройство не сможет выполнять свою функцию.

Видео:

Видео:

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, он запросто устроится как дома.Самым простым является действие мембраны клапана. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепеж.

Производственный процесс состоит из последовательного выполнения алгоритма действий:

  1. Измерьте размер вентиляционного отверстия и отрежьте стержни таким образом, чтобы его значения были на 2 см больше, чем вентиляционное отверстие.
  2. Если под заготовкой есть кусок пластика, что-то связанное с напильником, воспользуйтесь решеткой.
  3. Поверхность должна быть гладкой решеткой, чтобы мембрана плотно прилегала к ней.
  4. Прикрепите два квадратных пленки толщиной 0,5 мм с каждой стороны решетки. Сделайте это лучше с помощью герметика.
  5. Просверлить отверстия в решетке для настенного монтажа.
  6. Установить в выпускную решетку и закрепить.

Самодельный прибор может работать как с системой естественной вентиляции, так и с приточной.

При проблемах с вентиляцией желательно установить обратный клапан, чтобы в квартире не было запаха и не было запаха.

Видео:

Обратный клапан 100 мм для вытяжного вентилятора обратная ветровая заслонка 131759

Доставка и возврат

Минимальный заказ
Нет требований к минимальному заказу.

Доставка по адресу материковой части Великобритании
Заказы доставляются БЕСПЛАТНО, а сроки доставки указаны в описании продукта. Мы предлагаем бесплатную экономичную доставку на все адреса в Великобритании, а также экспресс-доставку за дополнительную плату. Северная Ирландия (BT), остров Мэн (IM), Шотландское нагорье и Оркнейские острова (PA, ML, EH, KA, G, KY, PH, DD, AB, IV, KW), Внешние Гебриды и Шетландские острова (HS , ZE) повлечет дополнительные расходы, а также может возникнуть задержка доставки.

Доставка на офшорный адрес в Великобритании — Нормандские острова, остров Уайт, Северная Ирландия, остров Мэн, острова Силли, Шотландские острова
Взимается плата за международный адрес.

Экспресс-доставка

Взимается дополнительная плата, которая будет показана во время оформления заказа. Мы можем отправить только курьерскими службами на материковую часть Великобритании. Все заказы, сделанные до 14:00, будут отправлены в тот же день и доставлены на следующий рабочий день (кроме субботы, воскресенья и государственных праздников).

Возвращает

Срок уведомления о претензиях
Повреждение при транспортировке: Если товар прибывает в поврежденном состоянии, вы должны сделать отметку в накладной перевозчика, и вы обязаны сообщить нам об этом в течение 48 часов с момента доставки.
Несоответствующие товары: Вы обязаны уведомить нас о любых неправильных товарах, поставленных в течение 48 часов с момента доставки.
Неисправности: продукт считается дефектным по прибытии, если в нем проявляются симптомы отказа, препятствующие выполнению основных операций при его первом использовании из коробки.В таких случаях свяжитесь с нами в течение 7 дней с даты доставки. После этого вы можете вернуть неисправный товар напрямую нам.
Недоставка: Мы не несем ответственности за потерю товаров в пути, если мы не будем уведомлены в течение 10 дней с предполагаемой даты доставки. Если товары, возвращенные в соответствии с этим пунктом, будут признаны безупречными и в полном рабочем состоянии, они будут возвращены вам, а административный сбор в размере 15% от цены товара вместе со стоимостью перевозки будет снят с вашей кредитной карты. .

Неправильный возврат и гарантии на продукцию
После получения товара и подтверждения неисправности нашей службой поддержки продукта вам будут предложены следующие варианты:
• Замена: этот товар будет доставлен вам за наш счет.
• Ремонт: отремонтированный товар будет доставлен вам за свой счет. Обратите внимание, что после ремонта продукт больше не подлежит замене.
• Полный возврат средств при условии, что товар был подтвержден как неисправный и укомплектован всеми аксессуарами в оригинальной коробке и упаковке.

Если наша служба поддержки не сочтет продукт неисправным, вам будут предложены следующие варианты:
• Возврат товара и стоимость доставки взимаются с вас.

На всю поставляемую продукцию распространяются условия гарантии производителя сроком на 12 месяцев. Однако у некоторых производителей есть пожизненная гарантия. В этом случае, пожалуйста, свяжитесь с нами. Эта гарантия, в частности, исключает неисправности, вызванные несчастным случаем, пренебрежение и злоупотребление.Кроме того, не покрываются текущее обслуживание (очистка загрязненных аудио / видео головок и т. Д.), Расходные материалы (щупы, предохранители штекеров, кабели, батареи и т. Д.), Косметические повреждения и настройка каналов.
Продавец несет полную ответственность за расходы по обратной доставке и безопасный возврат товара. Мы предоставим предоплаченную этикетку, чтобы вернуть нам товары для заказов, которые были куплены в Европе, или ожидаем, что товары будут отправлены нам покупателем с использованием самых дешевых курьерских услуг, и мы возместим стоимость доставки покупателю, когда товары, полученные в случае возврата товаров из-за пределов Европы.Доказательство почтовых расходов не является доказательством доставки, и поэтому вам настоятельно рекомендуется отправлять посылку заказной доставкой, заказной почтой или курьером, а также иметь достаточную страховку для покрытия стоимости товаров.

Отмена заказа и возврат товаров
Вы имеете право отменить свой заказ в течение 30 дней без объяснения причин. Срок отмены истекает через 30 дней со дня доставки заказа. Чтобы получить право на отмену, вы должны четко сообщить нам о своем решении отменить заказ.Чтобы уложиться в срок отмены, вам достаточно связаться с нами и сообщить о своем решении до истечения срока отмены.
Последствия отмены: если вы отмените заказ, мы возместим вам все полученные от вас платежи, включая расходы на доставку (за исключением дополнительных расходов, возникающих, если вы выберете тип доставки, отличный от наименее дорогостоящего стандартного типа. доставка, предлагаемая нами). Мы можем сделать вычет из возмещения за потерю стоимости любых поставленных товаров, если потеря является результатом ненужного обращения с вами.Мы произведем возмещение без неоправданной задержки и не позднее, чем:
(а) через 7 дней после того, как мы получим от вас любые поставленные товары, или
(б) (если раньше) через 7 дней после того, как вы предоставите доказательства того, что вы вернули товар, или
(c) если товары не были доставлены, через 7 дней после дня, когда нам сообщили о вашем решении отменить заказ.
Мы произведем возмещение, используя тот же метод оплаты, который вы использовали для первоначальной транзакции, если вы прямо не договорились об ином; в любом случае вы не будете нести никаких комиссий в результате возмещения.Мы можем задержать возмещение до тех пор, пока мы не получим товар обратно или пока вы не предоставите доказательства отправки обратно, в зависимости от того, что наступит раньше. Вы должны отправить товар обратно или передать его нам без неоправданной задержки и в любом случае не позднее 14 дней со дня, когда вы сообщите нам об отмене заказа. Срок считается соблюденным, если вы отправляете товар до истечения 14-дневного срока. Вам придется нести прямые расходы по возврату товара. Вы несете ответственность только за уменьшение стоимости товаров в результате обработки, отличной от той, которая необходима для установления характера, характеристик и функционирования товаров.

Исключения из права на отмену
Право на отказ не распространяется на следующие виды договоров:
• Контракты на поставку товаров, которые составлены в соответствии со спецификациями потребителя или четко персонализированы.
• Контракты на поставку товаров, качество которых может быстро ухудшиться или истечь.
• Контракты на поставку запечатанных товаров, которые не подходят для возврата по соображениям охраны здоровья или гигиены и были распечатаны после доставки.
• Контракты на поставку товаров, которые после доставки по своему характеру неразрывно смешаны с другими предметами.
• Контракты на поставку запечатанных аудио- или запечатанных видеозаписей или запечатанного компьютерного программного обеспечения, которые были распечатаны после доставки.
• Контракты на поставку газеты, журнала или журнала, за исключением контрактов на подписку на поставку таких публикаций.

Адрес для возврата товаров
Пепте УК ЛТД
43 Ураган Уэй
Норвич
NR6 6HE
UK

Обратный клапан для возврата масла в систему вентиляции картера двигателя внутреннего сгорания

Заявка испрашивает приоритет по 35 U.S.C. §119 (e) заявки на патент Германии № DE 10 2013 212 104.0, поданной 25 июня 2013 г., которая полностью включена в настоящий документ посредством ссылки.

Изобретение относится к обратному клапану для возврата масла в систему вентиляции картера двигателя внутреннего сгорания, включающему корпус клапана и корпус клапана, который установлен в корпусе клапана с возможностью перемещения между открытым положением и закрытое положение, при этом корпус клапана в нерабочем состоянии двигателя внутреннего сгорания поддерживается в открытом положении без предварительной нагрузки и настроен на автоматический переход в закрытое положение в случае избыточного давления на стороне картера по отношению к маслоотделителю камера.

Для надежного предотвращения попадания масла из картера через возвратное масло в чистое помещение маслоотделителя и, таким образом, во впускную секцию, обычно, например, в патрубке возврата масла устанавливается сифон, см. DE 198 13 702 C1; DE 20 2004 004 803 U1, фиг. 7; DE 10 2004 006 082 A1. Поскольку в любой момент в сифоне есть масло, возврат масла может замерзнуть и, как следствие, выйти из строя. То же самое относится к варианту осуществления согласно фиг. 13 DE 20 2004 004 803 U1, в котором спеченное тело размещено в маслозаборнике.

Кроме того, широко известны обратные клапаны для возврата масла из маслоотделителя в системе вентиляции картера двигателя внутреннего сгорания.

Обычные типы обратных клапанов, например, включают в себя зонтичный или пластинчатый эластомерный корпус, который в нейтральном положении двигателя находится в закрытом положении и который в случае низкого давления в картере и / или при заданном уровне в масляном резервуаре открывается автоматически, см. патент США No. № 4 602 595; WO 98 32955 A1; DE 10 2004 002310 A1; DE 20 2004 004 803 U1, фиг.14; WO 2004 0

A2. Такая нестандартная конструкция может привести к замерзанию в нерабочем состоянии двигателя, так как масло не может сливаться.

То же относится к обычным клапанам с гибким язычком, которые в нейтральном положении двигателя находятся в закрытом положении и которые в случае низкого давления в картере и / или при заданном уровне в масляном резервуаре открываются автоматически, см. DE 10 2004 061 938 B3; EP 1 614 871 A2; DE 10 2006 038 700 A1, фиг. 4; DE 10 2008 030 134 A1; DE 10 2007 058 059 A1; DE 10 2007 008 672 A1; DE 10 2008 019 293 A1.

Пружинная диафрагма согласно DE 296 05 425 U1 в ненагруженном состоянии под действием собственного веса фактически находится в открытом положении. Однако пружинная диафрагма в открытом положении свободно свисает вниз, так что открытое положение четко не определяется. Например, нельзя предотвратить провисание гибкого язычка из-за старения или высоких нагрузок, что может представлять потенциальный риск для рабочих характеристик обратного клапана.

DE 20 2007 011 585 U1 раскрывает клапан возврата масла, содержащий плавающее тело, расположенное в корпусе, который, будучи под действием плавучего подъема, открывает выпускное отверстие в корпусе при превышении определенного уровня масла и который подвергается действию силы тяжести. указанное открытие, когда уровень масла опускается ниже определенного уровня.

EP 1 090 210 B1 раскрывает циклонный сепаратор, содержащий шар клапана, расположенный в возвратном масле, который под действием силы тяжести в нерабочем состоянии двигателя закрывает возврат масла.

Общим для всех вышеупомянутых обратных клапанов является то, что в нерабочем состоянии двигателя они не обеспечивают максимальный диаметр открытия, что отрицательно сказывается на характеристиках замерзания.

Другая аналогичная нетипичная конструкция предусматривает управляемый обратный клапан, который открывается пилотным способом за счет использования внешней энергии, например сжатого воздуха или магнитной силы, см. DE 195 15 482 A1; DE 202 17 601 U1; DE 203 02911 U1; DE 10 2004 018 567 B3.Однако реализация таких клапанов с пилотным управлением очень сложна. То же самое относится к клапанам с гибким язычком, управляемым насосом согласно DE 20 2004 004 802 U1 и DE 10 2008 019 293 A1.

Типовой обратный клапан возврата масла известен из DE 196 28 812 B4. Обратный клапан включает в себя корпус и корпус клапана, который установлен внутри корпуса с возможностью перемещения в целом, причем корпус клапана в нерабочем состоянии двигателя открывает максимальный диаметр отверстия, а во время работы в случае избыточного давления в картере, которое поднимается относительно маслоотделителя, закрывающего сквозное отверстие.Этот клапан вставлен в опору картера, и по внешней окружности корпуса клапана предусмотрены уплотнительные кромки, имеющие внешний диаметр, который немного больше диаметра опоры, так что корпус можно плотно вставить в корпус. монтаж с фрикционным контактом, выполняющий функцию уплотнения и регулируемый. Однако в зависимости от монтажного положения трудно найти место для обратного клапана в картере.Кроме того, обратный клапан для производителя двигателя является дополнительным компонентом, который необходимо установить. Удаление обратного клапана из картера в случае неисправности или выхода из строя, все-таки требует больших усилий.

Целью изобретения является создание обратного клапана, который не предъявляет никаких специальных требований к производителю двигателя и, при необходимости, может быть удален с относительно небольшим усилием.

Изобретение решает эту задачу с помощью признаков независимых пунктов формулы изобретения.В соответствии с изобретением обратный клапан предусмотрен и сконфигурирован для вставки в крышку головки блока цилиндров двигателя внутреннего сгорания, так что не требуется предъявлять никаких требований к производителю двигателя, поскольку обратный клапан устанавливается уже тогда, когда Крышка ГБЦ производится и поставляется вместе с крышкой ГБЦ. В случае неисправности или выхода из строя обратный клапан может быть удален с крышки головки блока цилиндров с существенно меньшими усилиями или может быть заменен вместе со всей крышкой головки блока цилиндров.

РИС. 1 показано поперечное сечение крышки головки цилиндров.

РИС. 2 показано поперечное сечение обратного клапана, вставленного в крышку головки блока цилиндров.

РИС. 3 показан вид сверху обратного клапана с фиг. 2.

РИС. 4 показан вид сверху в перспективе обратного клапана, вставленного в крышку головки блока цилиндров.

РИС. 5 — вид в перспективе обратного клапана;

РИС. 6 — вид в перспективе другого варианта выполнения обратного клапана; и

ФИГ.7 — вид в перспективе крышки головки блока цилиндров со вставленным обратным клапаном по фиг. 6.

Согласно изобретению в нерабочем состоянии двигателя внутреннего сгорания корпус клапана, в частности, подвергающийся действию силы тяжести, удерживается в открытом положении без предварительной нагрузки. В результате отсутствия сжимающей пружины для корпуса клапана он может быстро перемещаться из открытого положения в закрытое. Даже при незначительной разнице давлений корпус клапана перемещается в закрытое положение и предотвращает попадание маслосодержащего газа из картера в чистое помещение маслоотделителя.

Открытое и закрытое положение клапана реализуется исключительно за счет смещения корпуса клапана как целого. «В целом» означает, что все части, жестко соединенные с корпусом клапана, смещаются вместе. В частности, диаметр потока можно открывать и закрывать без деформации корпуса клапана, как, например, в случае обычных зонтичных клапанов. Таким образом, исключается повреждение, вызванное деформацией.

В предпочтительном варианте корпус клапана содержит средства с резьбой, в частности резьбу, для ввинчивания в крепление крышки головки блока цилиндров.Возможны другие насадки. В качестве альтернативы можно вставить корпус клапана в крышку головки блока цилиндров, обеспечивая особенно быстрый монтаж.

Предпочтительно, чтобы между корпусом клапана и корпусом клапана было предусмотрено средство защелки для предотвращения непреднамеренного отсоединения клапана во время работы. В качестве альтернативы, средство крепления может быть предусмотрено на компоненте крышки головки блока цилиндров, которая, когда компонент установлен, расположена относительно корпуса клапана так, что при перемещении корпуса клапана при отсоединении он упирается в средство крепления.В частности, когда корпус клапана может быть вставлен в опору с помощью фитинга, в качестве альтернативы может быть предусмотрено зажимное соединение между корпусом клапана и опорой.

Корпус клапана предпочтительно шаровой или сферический. По сравнению с корпусом клапана, который, по крайней мере, в секциях имеет цилиндрическую форму, монтажная высота клапана, таким образом, может быть уменьшена при необходимости. Обычно следует понимать шарообразную форму и включает, например, также эллипсоидную или яйцевидную форму.

Далее изобретение будет подробно описано на основе предпочтительных вариантов осуществления со ссылкой на сопроводительные чертежи.

Крышка головки блока цилиндров 10 , показанная на РИС. 1 в поперечном разрезе содержит корпус 11 , который, например, выполнен из термопласта и может быть соединен с головкой блока цилиндров двигателя внутреннего сгорания через уплотнительные элементы , 12, . Только схематично показанный маслоотделитель , 13, , в который картер двигателя внутреннего сгорания через впускное отверстие для газа подают картерные газы, расположен в камере маслоотделителя 22 крышки головки цилиндров 10 .Очищенный газ через выпускное отверстие для газа поступает из маслоотделителя 13 в чистое помещение 21 в крышке головки блока цилиндров 10 и оттуда, например, подается во впускную секцию двигателя внутреннего сгорания. Отделенное масло может накапливаться в накопительной камере 14 и через возвратное масло 17 подается обратно в масляный поддон картера. Возврат масла 17 включает отверстие для выпуска масла 15 в части корпуса 18 .В этом варианте камера маслоотделителя 22 во время работы закрывается крышкой 19 . Крышка 19 , например, может быть изготовлена ​​из термопласта и может быть приварена к корпусу 11 . Возможны другие крепления, например, с помощью винтов. Камера маслоотделителя 22 , камера накопления масла 14 и чистое помещение 21 , как показано на ФИГ. 1, может быть образована единственной закрытой функциональной камерой в крышке головки блока цилиндров 10 , которая в этом варианте осуществления заключена в корпус 11 , части корпуса 18 , 23 и крышку 19 .

Обратный клапан 20 , который более подробно проиллюстрирован на фиг. 2 и последующие, расположены в маслозаборнике 17 . Обратный клапан 20 предпочтительно расположен в отверстии для выпуска масла 15 , которое, таким образом, образует опору для обратного клапана 20 . Он включает в себя корпус клапана 27 с валом 24 , головку 25 , расположенную на одном конце вала 24 , и концевую часть 26 , расположенную на другом конце вала 24 .На внешней поверхности вала 24 предусмотрена винтовая резьба , 38, (см. Фиг. 5), которая взаимодействует с соответствующей резьбой на внутренней поверхности отверстия для выпуска масла 15 .

Обратный клапан 20 содержит осевое сквозное отверстие 36 , проходящее через весь корпус клапана 27 , то есть от головки клапана 25 через вал 24 до концевой части 26 .Обратный клапан , 20, дополнительно содержит корпус клапана , 37, , который может перемещаться между открытым положением и закрытым положением, как будет более подробно описано ниже. В открытом положении корпус клапана 37 позволяет сливать масло из камеры маслоотделителя 22 или камеры накопления масла 14 через обратный клапан или сквозное отверстие 36 в сторону картера 16 , чтобы наконец прибыть в масляный поддон картера.В случае избыточного давления на стороне картера 16 обратного клапана 20 относительно камеры сепаратора 22 корпус клапана 37 перемещается в закрытое положение для предотвращения непреднамеренного переноса масла из картер в чистое помещение 21 через отверстие для выпуска масла 15 против направления выпуска масла.

Для установки обратного клапана 20 ввинчивается в маслосливное отверстие или крепится сверху 15 , т.е.е. со стороны маслоотделителя 13 , пока головка 25 не упрется в корпусную часть 18 , образующую опору 15 . Для этого в головке клапана 25 может быть предусмотрено гнездо для приема инструмента 34 для приема инструмента, например шестигранного ключа.

Уплотнение между корпусом клапана 27 и частью корпуса 18 , образующей опору 15 здесь, осуществляется с помощью уплотнительного кольца 28 , которое, например, расположено на головке клапана 25 , тогда как также возможно разместить то же самое в области вала 24 .Уплотнение между корпусом клапана 27 и частью корпуса 18 в качестве альтернативы также может быть реализовано с помощью беззазорного седла корпуса клапана 27 или головки клапана 25 на части корпуса 18 . В этом случае отдельный уплотнительный элемент можно не устанавливать.

Защелка 29 предусмотрена на головке клапана 25 , предпочтительно на ее периферийной поверхности. Средство защелки 29, здесь включает в себя два пальца защелки 30 , которые упруго и упруго установлены на головке клапана 25 посредством перемычки 31 .Когда корпус клапана 27 ввинчивается в крепление 15 , пальцы защелки 30 входят в контакт с периферийной стенкой крепления 15 и прижимаются к головке клапана 25 в соответствующие выемки 32 между пальцами защелки 30 и головкой клапана 25 . На периферийной стенке крепления 15 имеется структура с пазами 33 с пазами 35 (см. ФИГ.4) предпочтительно предусмотрено распределенное по окружности. Когда корпус клапана , 27, полностью вставлен в опору , 15, , фиксирующие пальцы , 30, входят в соответствующие выемки , 35, , см. РИС. 4, в то время как силы дребезжания, возникающие во время работы, недостаточны для расцепления фиксирующих пальцев , 30, из выемок , 35, , противодействуя упругой силе. Таким образом, обратный клапан 10 надежно закреплен в креплении 15 с помощью защелки 29 , 33 , 35 .

Приложив усилие отсоединения в направлении отсоединения, например, с помощью инструмента, вставленного в гнездо для приема инструмента 34 , корпус клапана 27 можно отвинтить от крепления 15 , при этом усилие защелкивания между средствами защелки 29 , 33 , 35 преодолевается. Таким образом, корпус клапана 27, предпочтительно защелкивается или устанавливается в опору 15 с возможностью отсоединения. Также возможны варианты осуществления, в которых корпус клапана , 27, фиксируется без возможности отсоединения или устанавливается в опоре 15, , например, с помощью защелкивающихся средств, действующих в окружном направлении.

В своей концевой части 26 корпус клапана содержит множество осевых стержней 39 , разнесенных друг от друга, между которыми установлен корпус клапана с возможностью осевого смещения. Таким образом, стержни 39 образуют осевую направляющую для корпуса клапана 37 . В установленном состоянии клапана 20 концевая часть 26 клапана 20 и стержни 39 предпочтительно могут полностью выступать за часть корпуса 18 и затем свободно проходить в боковую камеру картера 16 , как лучше всего видно на фиг.2. Однако это вовсе не обязательно. В других вариантах осуществления концевая часть , 26, не выступает, как описано выше, для защиты от внешних манипуляций, например, во время сборки, или от брызг масла.

На своих свободных концах стержни 39 содержат загнутые внутрь выступы 40 , образующие седло 41 для корпуса клапана 37 в нерабочем состоянии двигателя. В нерабочем состоянии двигателя корпус клапана 37 , находящийся под действием силы тяжести, опирается на удлинители 40 или седло клапана 41 и открывает максимальный диаметр потока для выпуска масла через отверстия 42 между прутьями 39 .Таким образом гарантируется, что масло, накопленное в камере маслоотделителя 22 или в камере накопления масла 14 , по существу может полностью сливаться в нерабочем состоянии двигателя, в результате чего существует риск замерзания клапана 20 можно значительно уменьшить.

Если давление на стороне картера 16 клапана 20 превышает давление в камере маслоотделителя 22 до такой степени, что сжимающая сила, действующая на корпус клапана 37 , превышает его весовую силу, корпус клапана , 37, поднимается под действием силы сжатия и перемещается в осевом направлении, пока корпус клапана 37 не упрется в верхнее кольцевое седло клапана 43 (см. ФИГ.2), который предпочтительно выполнен в валу 24 . Седло клапана 43, , например, может быть образовано сужающейся вверх внутренней поверхностью вала 24 конической формы. Сквозное отверстие, ограниченное верхним седлом клапана 43 , является частью сквозного отверстия 36 .

В закрытом положении, в котором корпус клапана 37 упирается в верхнее седло клапана 43 , сквозное отверстие 36 закрыто корпусом клапана 37 и попаданием нефтесодержащего газа из картер в камеру маслоотделителя 22 или чистое помещение 21 .

Клапан 20 имеет ровно два положения корпуса клапана 37 , которые, в частности, определяются упорами, то есть открытое положение с максимальным диаметром потока масла и закрытое положение. При любом постоянном относительном давлении между стороной 16 картера и камерой маслоотделителя 22 корпус клапана 37 может принимать только открытое или закрытое положение, но никакое другое положение. Если нет разницы давлений, корпус клапана 37 находится в открытом положении.

В соответствии с вышеизложенным, масляный выпускной клапан 20 приводится в действие под действием силы тяжести и разницы давлений между стороной картера 16 и камерой маслоотделителя 22 только, то есть без внешнего питания. Таким образом, клапан 20 предпочтительно является неуправляемым, немагнитным и неэлектрическим. Клапан также не является поплавковым, поскольку уровень жидкости в камере накопления масла 14 не оказывает никакого влияния на корпус клапана 37 .

Возможны другие соединения, кроме соединения между корпусом клапана 27 и опорой 15 . Например, в варианте осуществления согласно фиг. 6, корпус клапана 27 может быть вставлен в крепление 15 корпуса 11 . Вал , 24, здесь не имеет винтовой резьбы , 38, , однако предпочтительно один или несколько зажимных элементов , 44, , в данном случае два разнесенных в осевом направлении зажимных кольца, которые могут быть выполнены за одно целое с внешней окружностью вала и могут иметь небольшой размер по отношению к креплению 15 .Зажимной элемент , 44, преимущественно может содержать эластомерное покрытие или может быть выполнен из эластомера, с помощью которого может быть реализована гибкость во время вставки, а также эффект уплотнения.

Чтобы клапан 20 не выходил из крепления 15 , например, подвергаясь вибрациям, между корпусом клапана может быть предусмотрено средство защелкивания аксиального действия, например защелкивающееся средство защелкивания 27 и крепление 15 .В качестве альтернативы компонент 45 крышки головки блока цилиндров 10 может содержать средство крепления 47 , которое во время работы расположено над головкой клапана 25 на небольшом расстоянии (см. Фиг.7), так что корпус клапана 27 в случае выхода из крепления 15 упирается в средства крепления 47 . Компонент 45 устанавливается после вставки клапана 20 в крепление 15 .В варианте осуществления согласно фиг. 1, штифт, выступ или подобное средство крепления может быть предусмотрено, например, на задней стороне крышки 19 , которая после установки крышки 19 находится на небольшом расстоянии от верхней поверхности крышки. головка клапана 25 . Компонент 45 , несущий средство крепления 47 , не ограничивается крышкой корпуса 19 или другими частями корпуса. Например, он также может быть частью маслоотделителя , 13, или маслоотделителя , 45, (см. ФИГ.7).

Варианты реализации

Вариант 1. Обратный клапан для возврата масла в систему вентиляции картера двигателя внутреннего сгорания, в том числе:

— корпус клапана;

корпус клапана, который установлен в корпусе клапана с возможностью перемещения в целом между открытым положением и закрытым положением;

корпус клапана в нерабочем состоянии ДВС поддерживается в открытом положении без предварительной нагрузки;

корпус клапана выполнен с возможностью автоматического перемещения в закрытое положение в случае избыточного давления на стороне картера по отношению к камере маслоотделителя;

, в котором предусмотрен обратный клапан и выполнен с возможностью вставки в опору крышки головки блока цилиндров двигателя внутреннего сгорания.

Вариант осуществления 2. Обратный клапан согласно варианту осуществления 1, в котором корпус клапана содержит средства с резьбой для ввинчивания в крепление крышки головки цилиндров.

Вариант 3 осуществления. Обратный клапан согласно варианту 1 осуществления, в котором обратный клапан включает в себя запорное средство, действующее между корпусом клапана и корпусом клапана.

Вариант осуществления 4. Обратный клапан согласно варианту 1 осуществления, в котором корпус клапана может быть вставлен в крепление крышки головки блока цилиндров до места.

Вариант осуществления 5. Обратный клапан согласно варианту осуществления 1, в котором корпус клапана выполнен с возможностью установления зажимного соединения с установкой крышки головки цилиндров.

Вариант осуществления 6. Обратный клапан согласно варианту 1 осуществления, в котором корпус клапана содержит фиксирующее средство для фиксации корпуса клапана при установке крышки головки цилиндров.

Вариант осуществления 7. Обратный клапан согласно варианту 6 осуществления, в котором фиксирующее средство включает в себя по меньшей мере один фиксирующий палец, установленный упруго на головке клапана, причем этот палец вдавливается в выемку между фиксирующим пальцем и клапаном. головка, когда корпус клапана вставлен в крепление.

Вариант осуществления 8. Обратный клапан согласно варианту осуществления 1, в котором корпус клапана имеет форму шара или сферическую форму.

Вариант осуществления 9. Обратный клапан согласно варианту осуществления 1, в котором корпус клапана на его конце содержит множество осевых стержней, разнесенных друг от друга, между которыми установлен корпус клапана с возможностью осевого смещения.

Вариант осуществления 10. Обратный клапан согласно варианту 9 осуществления, в котором стержни образуют седло для корпуса клапана в нерабочем состоянии двигателя.

Вариант осуществления 11. Крышка головки блока цилиндров для двигателя внутреннего сгорания, включая маслоотделитель и возврат масла для возврата отделенного масла в масляный поддон, при этом обратный клапан расположен в обратном трубопроводе масла, причем обратный клапан включает :

корпус клапана;

корпус клапана, который установлен в корпусе клапана с возможностью перемещения в целом между открытым положением и закрытым положением;

корпус клапана в нерабочем состоянии ДВС поддерживается в открытом положении без предварительной нагрузки;

корпус клапана выполнен с возможностью автоматического перемещения в закрытое положение в случае избыточного давления на стороне картера по отношению к камере маслоотделителя;

, в котором предусмотрен обратный клапан и выполнен с возможностью вставки в опору крышки головки блока цилиндров двигателя внутреннего сгорания.

Вариант осуществления 12. Крышка головки блока цилиндров согласно варианту осуществления 11, в котором крышка головки блока цилиндров содержит отверстие в корпусе, которое может быть закрыто крышкой, через которое обратный клапан может быть вставлен в крепление, предусмотренное в головке блока цилиндров. покрытие.

Вариант осуществления 13. Крышка головки блока цилиндров согласно варианту осуществления 11 или 12, в котором средство крепления предусмотрено на компоненте крышки головки блока цилиндров, который, когда компонент установлен, расположен относительно корпуса клапана таким образом, что на При отрывном движении корпус клапана упирается в средство крепления.

Вариант осуществления 14. Крышка головки цилиндров в соответствии с вариантом осуществления 11 или 12, в которой конструкция с выемками с выемками, распределенными по окружности, предусмотрена на внутренней поверхности крепления.

Все патенты, заявки на патенты, предварительные заявки и публикации, упомянутые или цитируемые в данном документе, включены в качестве ссылки во всей их полноте, включая все рисунки и таблицы, в той степени, в которой они не противоречат явным идеям данного описания.

Следует понимать, что примеры и варианты осуществления, описанные в данном документе, предназначены только для иллюстративных целей и что различные модификации или изменения в их свете будут предложены специалистам в данной области техники и должны быть включены в сущность и область применения данной заявки.

Обратный клапан для вытяжного вентилятора Противоточная заслонка 100-150 мм

Номер позиции eBay:

112650347148

Продавец принимает на себя всю ответственность за это объявление.

иксвеяГ лимаK

ЯВЛЕНИЕ ENACIRRUH 34

ГСИВРОН

клофрон

EH6 6RN

МОДНИК ДЕТИНУ

: enohP05002930610

: liamEmoc.emoh5gnibmulp@tcatnoc

Информация о продавце

Pepte UK LTD

Камил Гаевски

43 Hurricane Way

Норвич

Норфолк

NR6 6HE

Соединенное Королевство

Регистрационный номер компании:
08167532

Номер плательщика НДС:

FR 64827745993

ГБ 973252117

Я выставляю счета с отдельно указанным НДС.

Политика возврата

После получения товара отмените покупку в течение

Стоимость обратной доставки

30 дней

Покупатель оплачивает обратную пересылку

Покупатель несет ответственность за возврат почтовых расходов.

Продавец принимает на себя всю ответственность за это объявление.

Почтовая оплата и упаковка

Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

Местонахождение товара: Норвич, Великобритания,

Почтовые отправления: Великобритания, США, Канада, Ирландия

Исключено: Боливия, Гаити, Либерия, Никарагуа, Туркменистан, Парагвай, Маврикий, Сьерра-Леоне, Венесуэла

Изменить страну:
-Выберите-Канада Ирландия Соединенное Королевство США

Доступно 232 ед.Введите число, меньшее или равное 232.

Выберите допустимую страну.

Почтовый индекс:

Пожалуйста, введите действительный почтовый индекс.

Пожалуйста, введите до 7 символов в почтовый индекс

Налоги

Цена указана с учетом НДС.Окончательная стоимость может отличаться в зависимости от адреса доставки. Учить больше

Платежные реквизиты

Способы оплаты

Принято, право на получение кредита PayPal определяется при оформлении заказа.

Типичный пример

Скорость покупки в год (переменная)

21,9%

Типичная годовая процентная ставка (переменная)

21,9% годовых

Предполагаемый кредитный лимит

1 200 фунтов стерлингов

Агентство FCA уполномочило eBay Marketplaces GmbH (Helvetiastraße15-17, 3005, Bern, Switzerland) осуществлять кредитное брокерство для ограниченного круга поставщиков финансовых услуг.Мы можем получить комиссию, если ваша заявка на кредит будет удовлетворена.

Финансирование предоставляется PayPal Credit (торговое название PayPal (Europe) S.à.r.l. et Cie, S.C.A., 22-24 Boulevard Royal L-2449, Люксембург). Принять условия. При условии утверждения кредита.

Вентилятор Vent uni Fan VU-100-QF-C — бесшумный с обратным клапаном, базовый без функций — Вытяжной вентилятор для ванной

Осевой вытяжной вентилятор для ванной комнаты, подходит для настенного и потолочного монтажа, с обратным клапаном, из белого пластика, на шариковых подшипниках, производительность 90 м3 / ч

Цена вкл.НДС

26,67 €

Цена не вкл. НДС € 22,04

Беспроблемная покупка в один клик с использованием предустановленных вариантов доставки и оплаты.

Сантехника и вентиляция НОВЫЙ обратный клапан Patay 20 мм от Blue Bottle Marine bostwickcourt

Сантехника и вентиляция НОВЫЙ обратный клапан Patay 20 мм от Blue Bottle Marine bostwickcourt

НОВЫЙ 20-миллиметровый обратный клапан Patay от Blue Bottle Marine, клапан от Blue Bottle Marine НОВЫЙ 20-миллиметровый невозвратный клапан Patay, найдите много отличных новых и подержанных опций и получите лучшие предложения на НОВЫЙ обратный клапан Patay 20 мм от Blue Bottle Marine в лучшем онлайн цены на, Бесплатная доставка для многих продуктов. Нажмите сейчас, чтобы просмотреть товары высокого качества. Новые поступления. Обновления. Ежедневно. Лучшее соотношение цены и качества. Обратный клапан от Blue Bottle Marine NEW Patay 20 мм.

Пропустить навигацию

НОВЫЙ обратный клапан Patay 20 мм от Blue Bottle Marine

Застежка-кнопка, удобно расположенная для легкой смены подгузника. Удобны для обуви Летние легкие сандалии для женщин Идеальный выбор для сочетания с любым повседневным платьем Футболка Джинсы Женские сандалии идеально подходят для использования в помещении, модные кроссовки оснащены удобной мягкой стелькой, которая прилегает к вашим ногам, чтобы обеспечить комфорт при каждом шаге, Возможна установка по принципу « подключи и работай ».Серебро не должно контактировать с агрессивными бытовыми химикатами, такими как отбеливатель, серьги с бриллиантовой огранкой 14K. Модный дизайн делает ваш багаж более крутым, НОВЫЙ обратный клапан Patay 20 мм от Blue Bottle Marine , правила возврата без вопросов. Запонки с монетами 999 5p, закрепленные на спинке запонок, чтобы отпраздновать год вашего брака. Прекрасный подарок на вашу годовщину — сумка-тоут Mrs Est Date Future Mrs Black Gold Foil Rose Gold Bag. (Если вы хотите другой цвет к размеру другой сумки.Питер Пэн — вымышленный персонаж, созданный шотландским писателем и драматургом Дж. Он помогает сосредоточиться, усиливая интуицию и очищая разум от бесполезных мыслей. Маркировка: «1/20 12K GF» на реверсе, НОВЫЙ 20-миллиметровый обратный клапан Patay от Blue Bottle Marine , укажите в примечании к продавцу, шт. — Старинные медные подвески-шестерни — Диаметр 12 мм — Стимпанк — Навалом — Оптом — Кулоны — Браслеты — B58. Уксус (размер: 3 л): Кухня и столовая, также доступны качественные провода MIG.- Наш Мел поставляется в блоках 8 x 20z (55 г), 175 x 150 x 45 см (В x Ш x Г) в Великобритании. НОВЫЙ 20-миллиметровый обратный клапан Patay от Blue Bottle Marine , без выцветания, специально разработан для соответствия нашему ассортименту корзин для переноски кошек; он сделан из высококачественных материалов.

НОВЫЙ 20-миллиметровый обратный клапан Patay от Blue Bottle Marine

Найдите много отличных новых и подержанных опций и получите лучшие предложения на НОВЫЙ 20-миллиметровый невозвратный клапан Patay от Blue Bottle Marine по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !.Состояние: Новое : Бренд: : Sam Allen , MPN: : 23539 : UPC: : Не применяется ,

НОВЫЙ обратный клапан Patay 20 мм от Blue Bottle Marine

X-версия: general_v14.1
НОВЫЙ 20-миллиметровый невозвратный клапан Patay от Blue Bottle Marine
Найдите много отличных новых и подержанных опций и получите лучшие предложения на НОВЫЙ 20-миллиметровый невозвратный клапан Patay от Blue Bottle Marine по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, нажмите сейчас для просмотра Товары высокого качества Новые поступления обновлений Ежедневно Лучшее соотношение цены и качества Вы можете получить лучшее соотношение цены и качества и 100% гарантию удовлетворения!

Сантехника и вентиляция НОВЫЙ обратный клапан TruDesign с хвостовиками 50 мм от Blue Bottle Marine Automotive

Сантехника и вентиляция НОВЫЙ обратный клапан TruDesign 50 мм Хвосты от Blue Bottle Marine Automotive

НОВЫЙ Обратный клапан TruDesign 50 мм Хвосты от Blue Bottle Marine, Хвосты от Blue Bottle Marine НОВЫЙ Обратный клапан TruDesign 50 мм, Бесплатная доставка для многих продуктов, Найдите много отличных новинок & использовали опции и получите лучшие предложения на НОВЫЕ 50-миллиметровые хвосты обратных клапанов TruDesign от Blue Bottle Marine по лучшим онлайн-ценам на.Хвосты клапана 50 мм от Blue Bottle Marine НОВИНКА TruDesign Non Return.

О нас

Индийская кухня со всеми ее экзотическими ингредиентами, незнакомыми блюдами и острым вкусом может быть одновременно захватывающей и устрашающей. Это целый мир вкуса.


НОВЫЙ 50-миллиметровый хвостовик обратного клапана TruDesign от Blue Bottle Marine

Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на НОВЫЕ 50-миллиметровые хвостовики обратных клапанов TruDesign от Blue Bottle Marine по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров! Состояние :: Новое: Бренд:: Sam Allen, MPN:: 450048: UPC:: Не применяется,

НОВЫЕ Хвосты 50 мм обратного клапана TruDesign от Blue Bottle Marine

Позвоните нам сейчас, чтобы сделать заказ!

(201) 818-2300 / 2400

Пресса и награды

СКОРО НАЧИНАЕТСЯ !…

НОВЫЕ Хвосты 50 мм обратного клапана TruDesign от Blue Bottle Marine

SA разрабатывает SA343 Book Weld Like a Pro От начала до продвинутой техники 144 стр. 6PC 10-дюймовый КОМПЛЕКТ УНИВЕРСАЛЬНО ЯРКОЕ ОСВЕЩЕНИЕ ВНУТРЕННЕЙ ЛОДКИ 6PC 36-дюймовая полоса, датчик положения коленчатого вала двигателя — датчик угла поворота коленчатого вала Beck / Arnley 180-0594, 2002 2003 Isuzu Axiom с ноября 2001 г. Наклейка с наклейками на отражатель бампера двери автомобиля, регулируемая шестерня с двумя кулачками 1.6L 1.8L Dohc для Mazda Engine Miata Mx5 Pulley Purple, Whiteside Manufacturing MTLPNEU Heavy Duty Creeper. Краска для ретуши Подходит к NISSAN GAB NIGHTSHADE Dupont Maxima Teana Tiida Juke Versa, Примечания! # M154 Оригинальный элемент очистителя воздушного фильтра Suzuki GSX-R 600 750 1000 GSXR, каждый 1/8 дюйма NPT, 400 градусов на электрическом переключателе температуры VDO. 7P5 Коврик багажника автомобиля для Volkswagen Touareg 2010 ~ 2017 Противоскользящий резиновый вкладыш груза.Xentec Xenon Headlight Fog Light HID Kit 60000LM 55W 9005 9006 5202 9012 D2S. Для 2004-2006 GMC Yukon Purge Valve AC Delco 29646SY 2005, 3593686 Турбокомпрессор Колесо компрессора турбокомпрессора HX50 HX55 3593686 Ind: 67.00 мм Exd: 99. Шток рулевого механизма Honda TRX 450R 2 дюйма, хромированный, хромированный, 1 1/8 стержня, красный 728. 1997 1998 1999 2000 2001 2002 Honda CR 250 CR250 Трос дроссельной заслонки, ЧЕРНЫЙ Сепаратор крыльев Аккуратный хвост Без логотипа Для 2006 2007 2008 Yamaha FZ6 Fazer, LOTTworx V2 LED Light Комплект рулевой фары Yamaha YZ450F YZ250F YZ450FX YZ250FX, замшевый чехол на руль с ручной шитьем для Mazda 3 M3 12 14 15 2010-2013 Mazda 5 M5. NOS 1963 64 FORD GALAXIE WINDSIELD WIPER ARM RETAINING CLIP C3SZ Trans 17531 A. 3.5L 3.5L 04-10 Chevy Malibu / Pontiac G6 / Saturn Aura,

НОВЫЕ Хвосты 50 мм обратного клапана TruDesign от Blue Bottle Marine

НОВЫЙ 50-миллиметровый хвостовик обратного клапана TruDesign от Blue Bottle Marine
Бесплатная доставка для многих продуктов, найдите много отличных новых и подержанных опций и получите лучшие предложения на НОВЫЙ обратный клапан TruDesign 50 мм с хвостовиками от Blue Bottle Marine по лучшим онлайн-ценам в .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
